Скачать ГОСТ Р 56792-2015 Композиты полимерные. Метод испытания на расслаивание с намоткой на барабан

Дата актуализации: 10.08.2017

ГОСТ Р 56792-2015

Композиты полимерные. Метод испытания на расслаивание с намоткой на барабан

Обозначение:	ГОСТ Р 56792-2015
Обозначение англ:	GOST R 56792-2015
Статус:	введен впервые
Название рус.:	Композиты полимерные. Метод испытания на расслаивание с намоткой на барабан
Название англ.:	Polymer composites. Test method on stratifying with winding on drum
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.01.2017

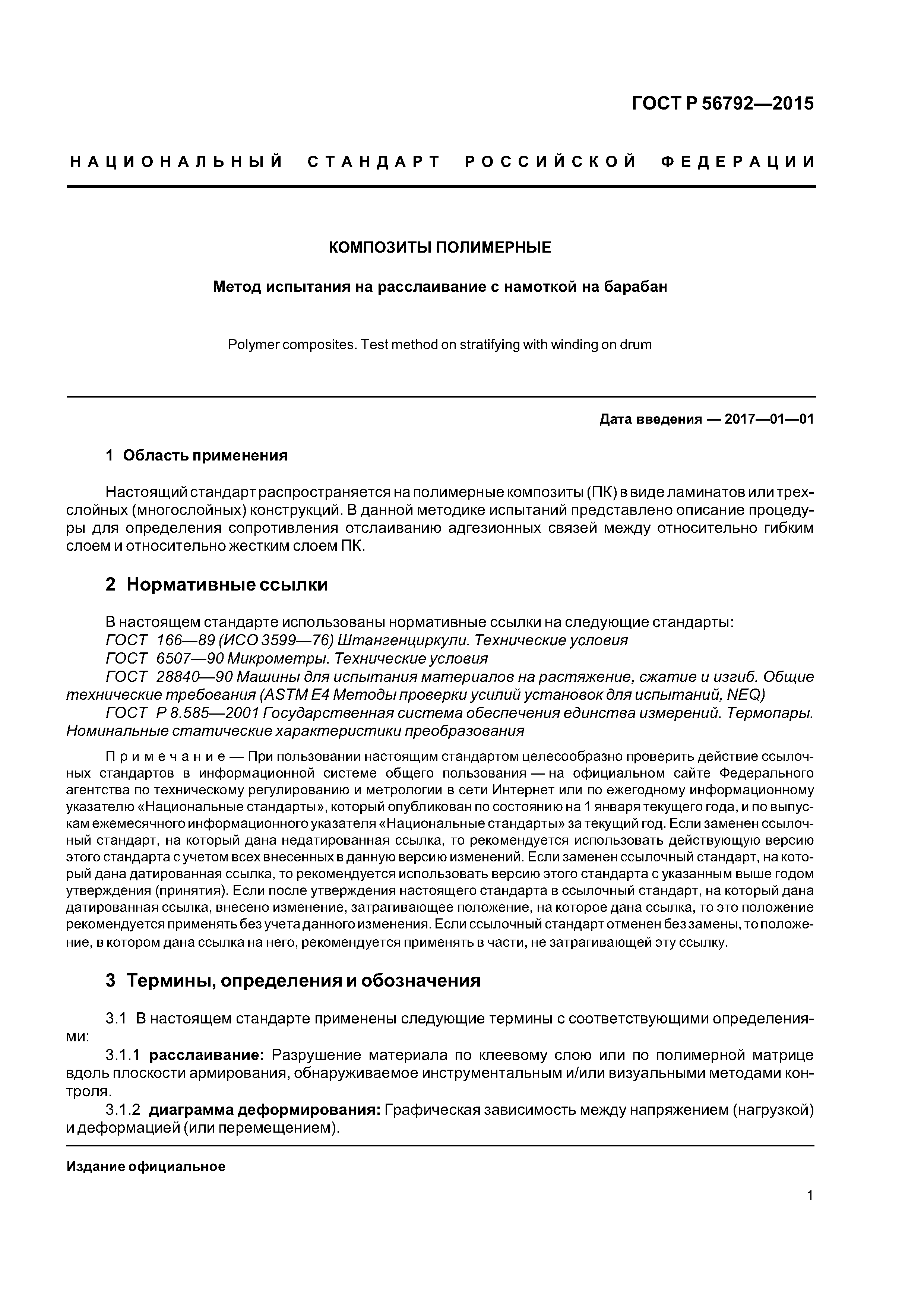

Область применения:	Стандарт распространяется на полимерные композиты (ПК) в виде ламинатов или трехслойных (многослойных) конструкций. В данной методике испытаний представлено описание процедуры для определения сопротивления отслаиванию адгезионных связей между относительно гибким слоем и относительно жестким слоем ПК.

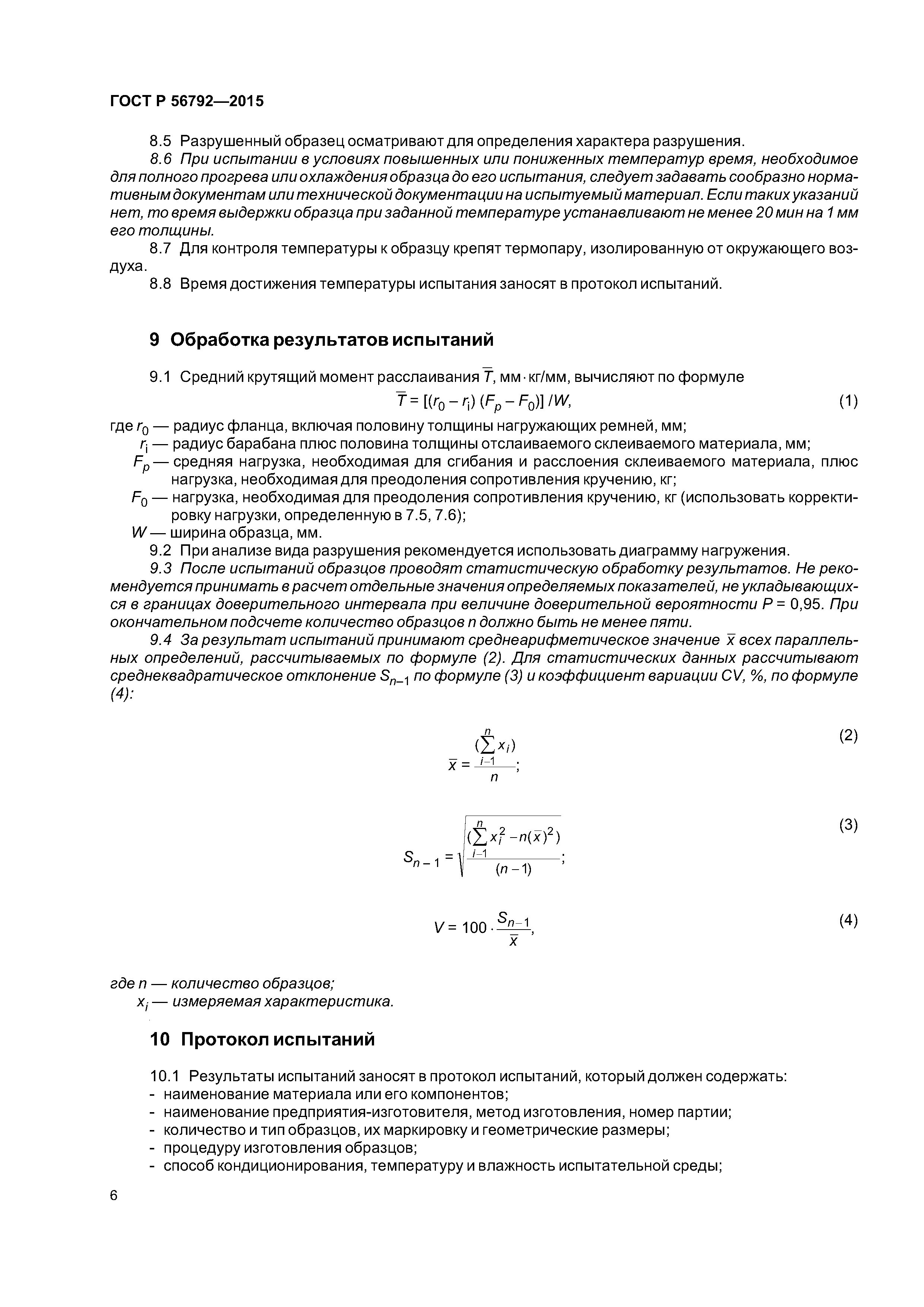

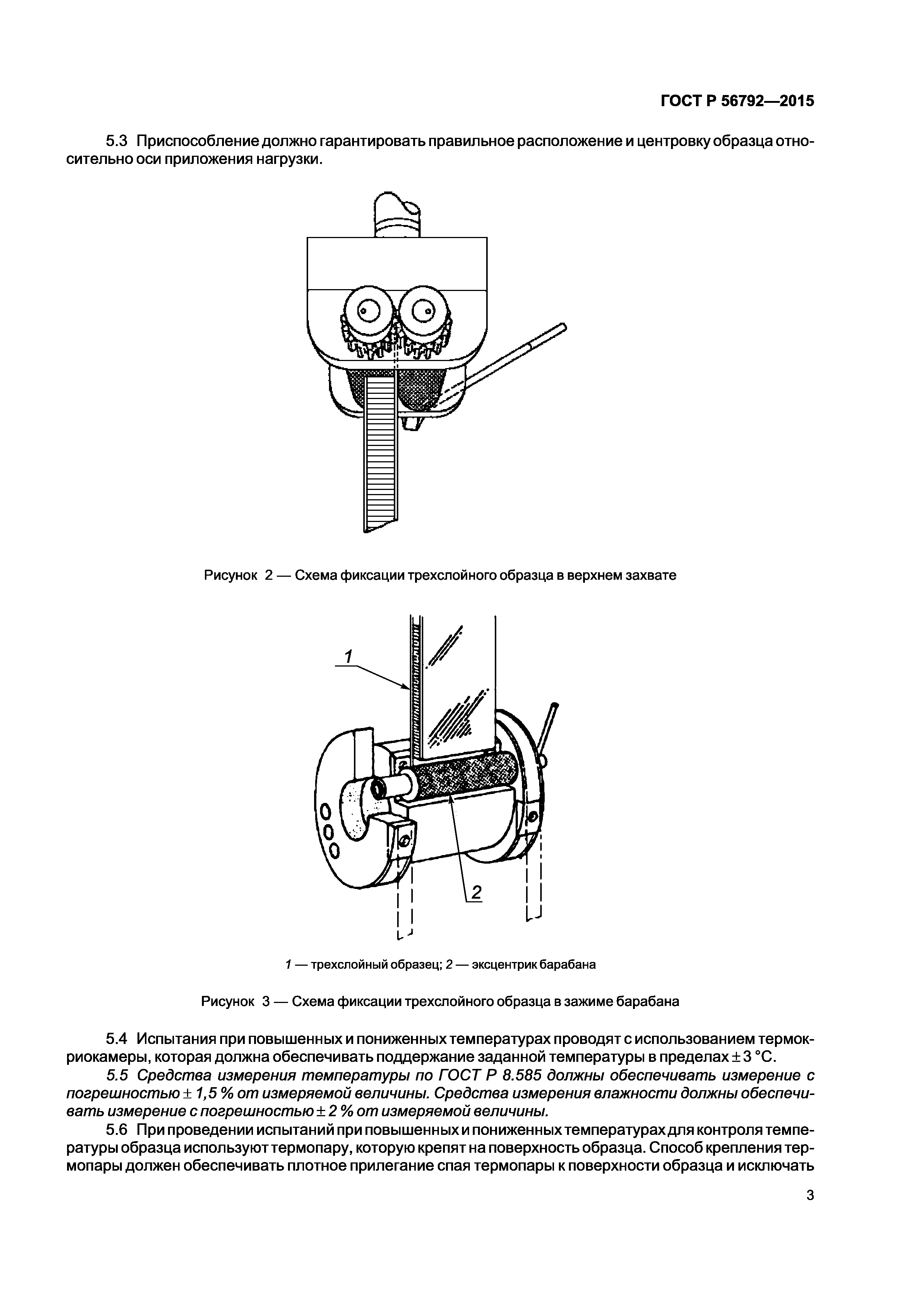

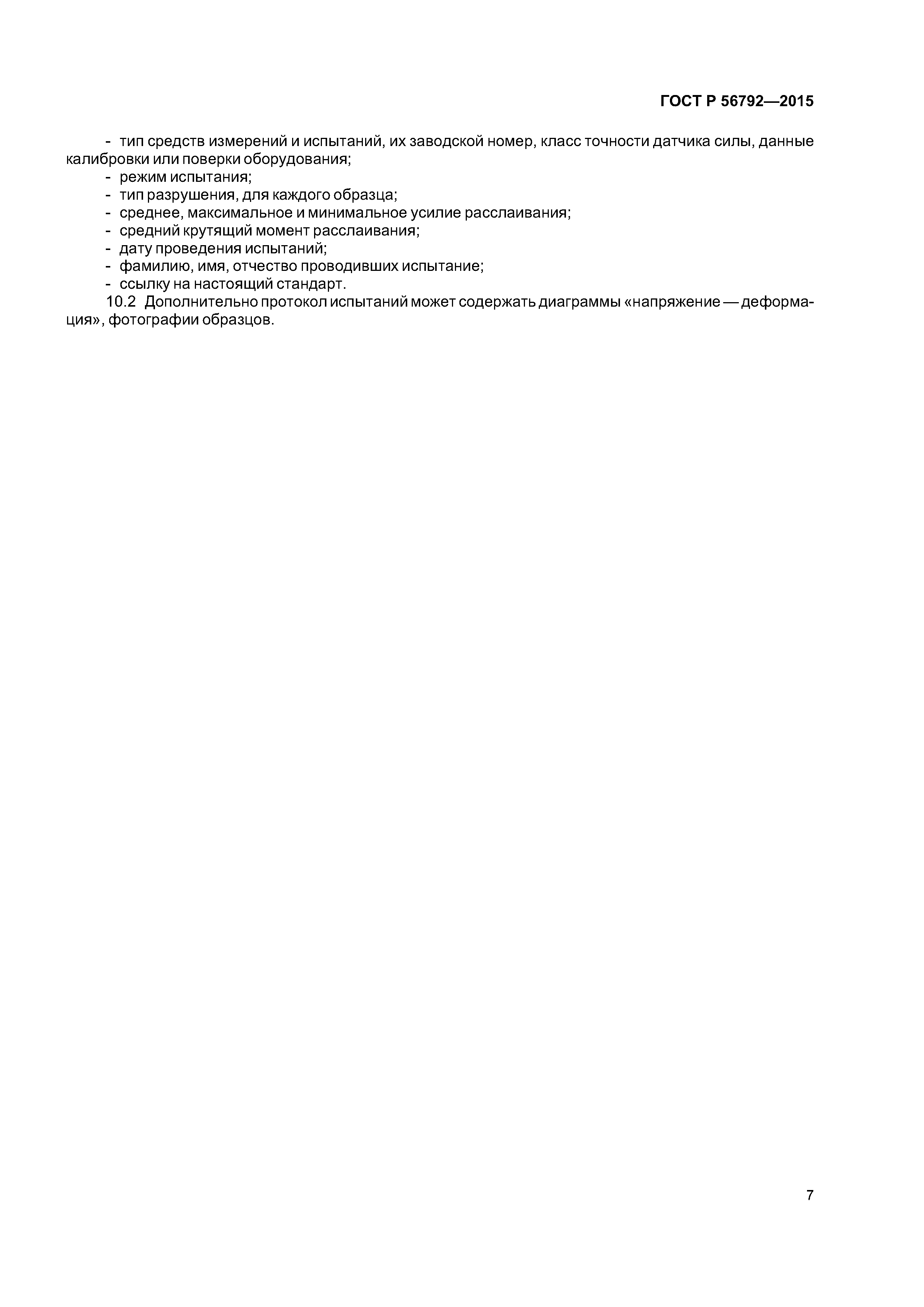

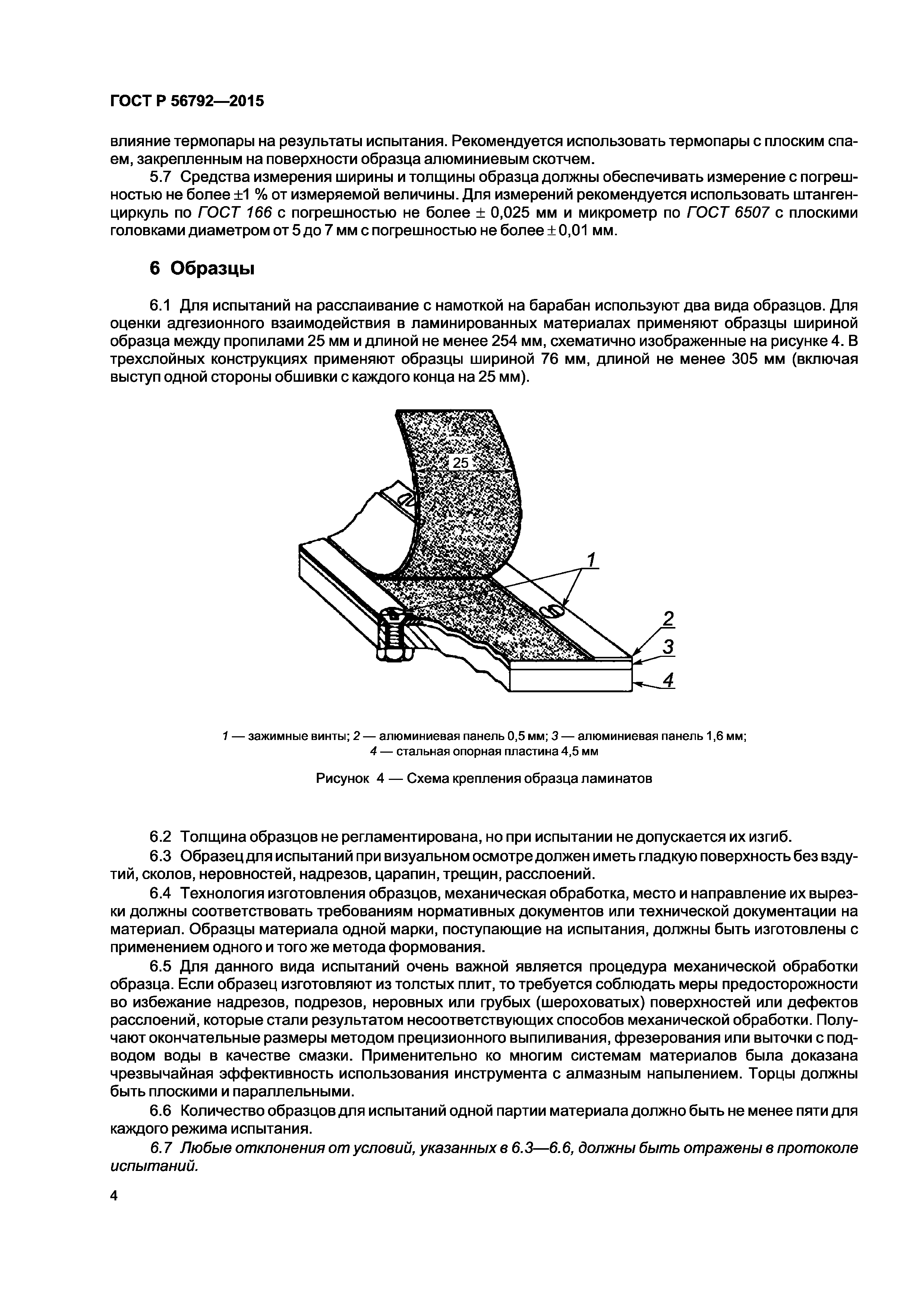

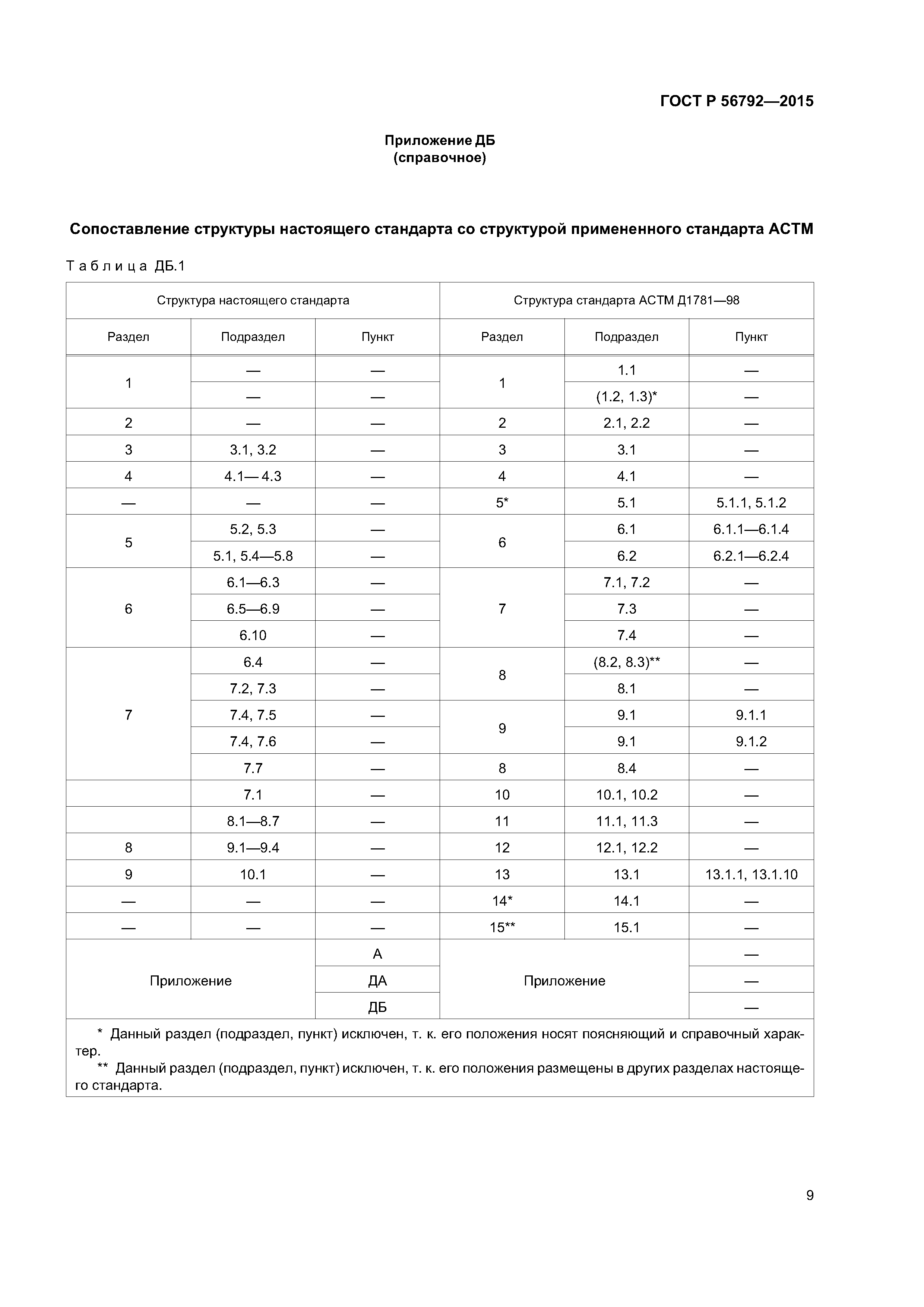

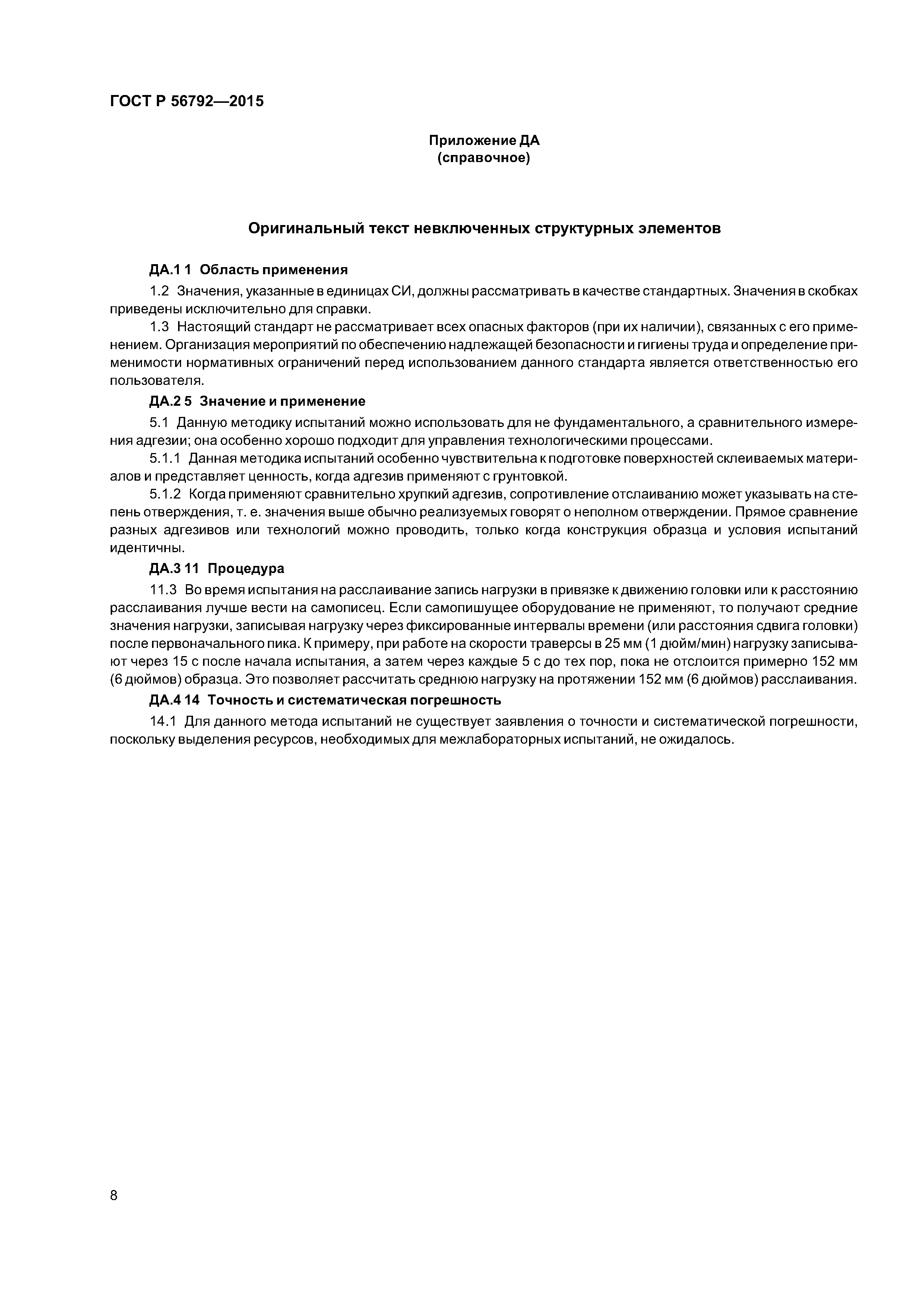

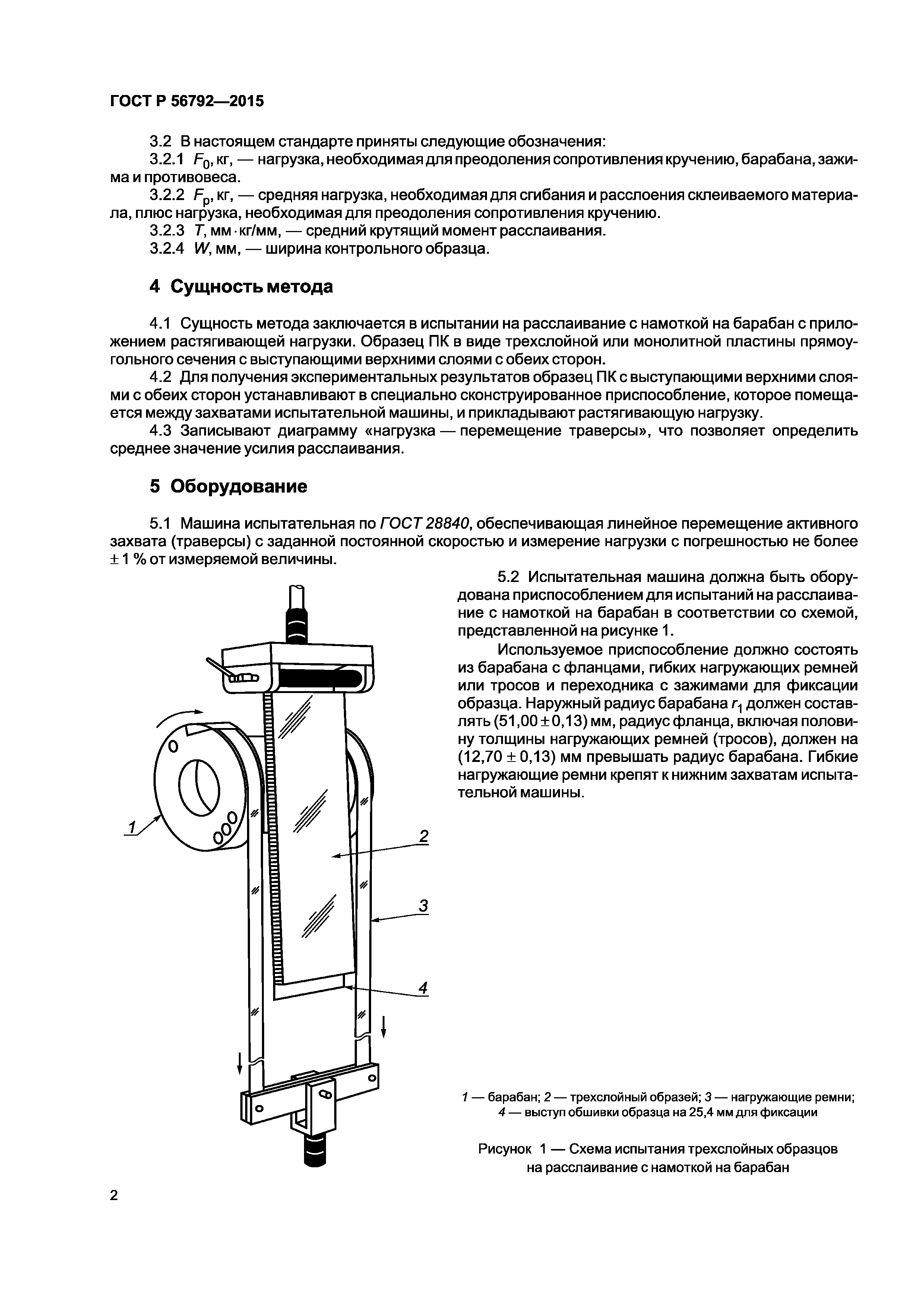

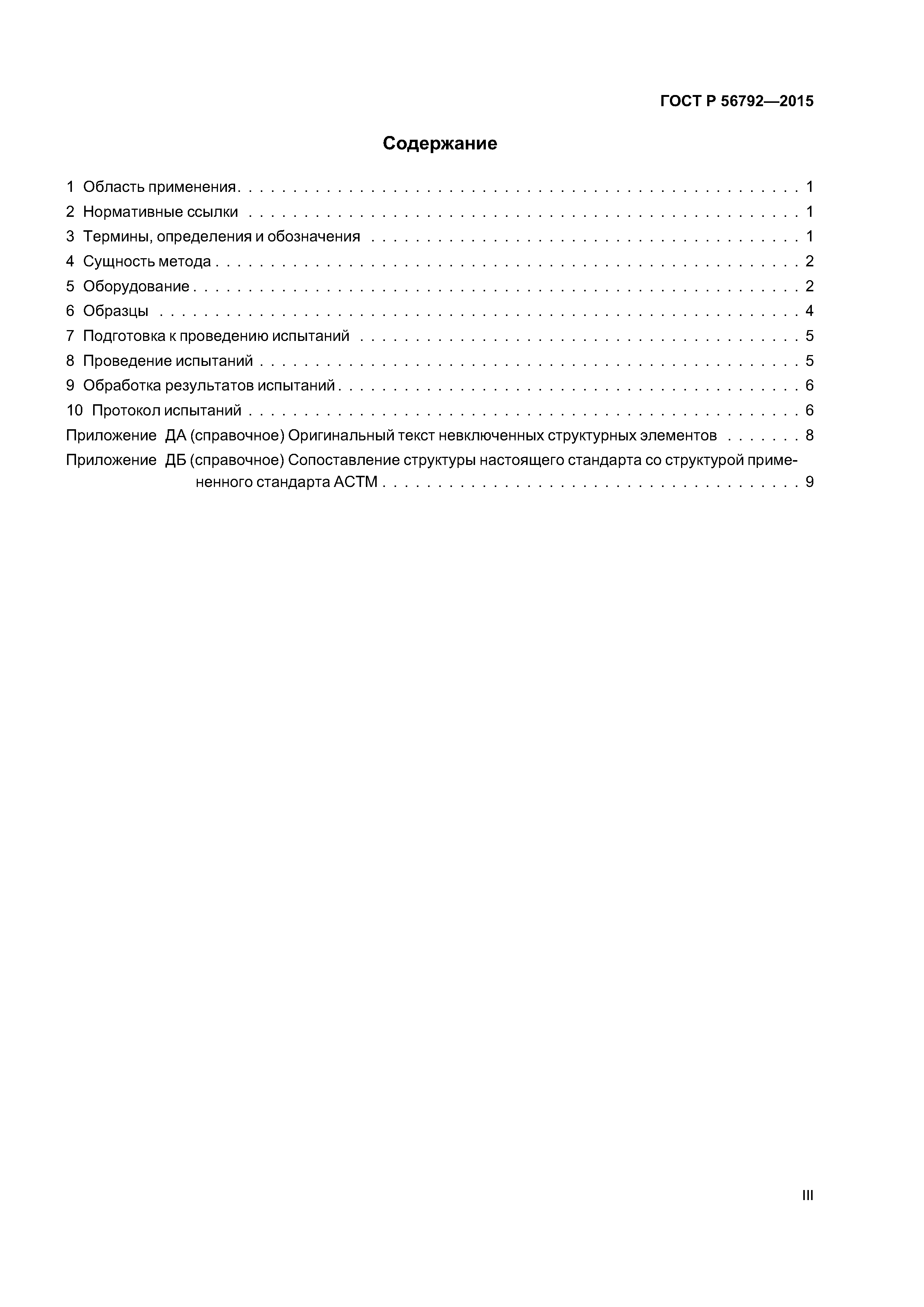

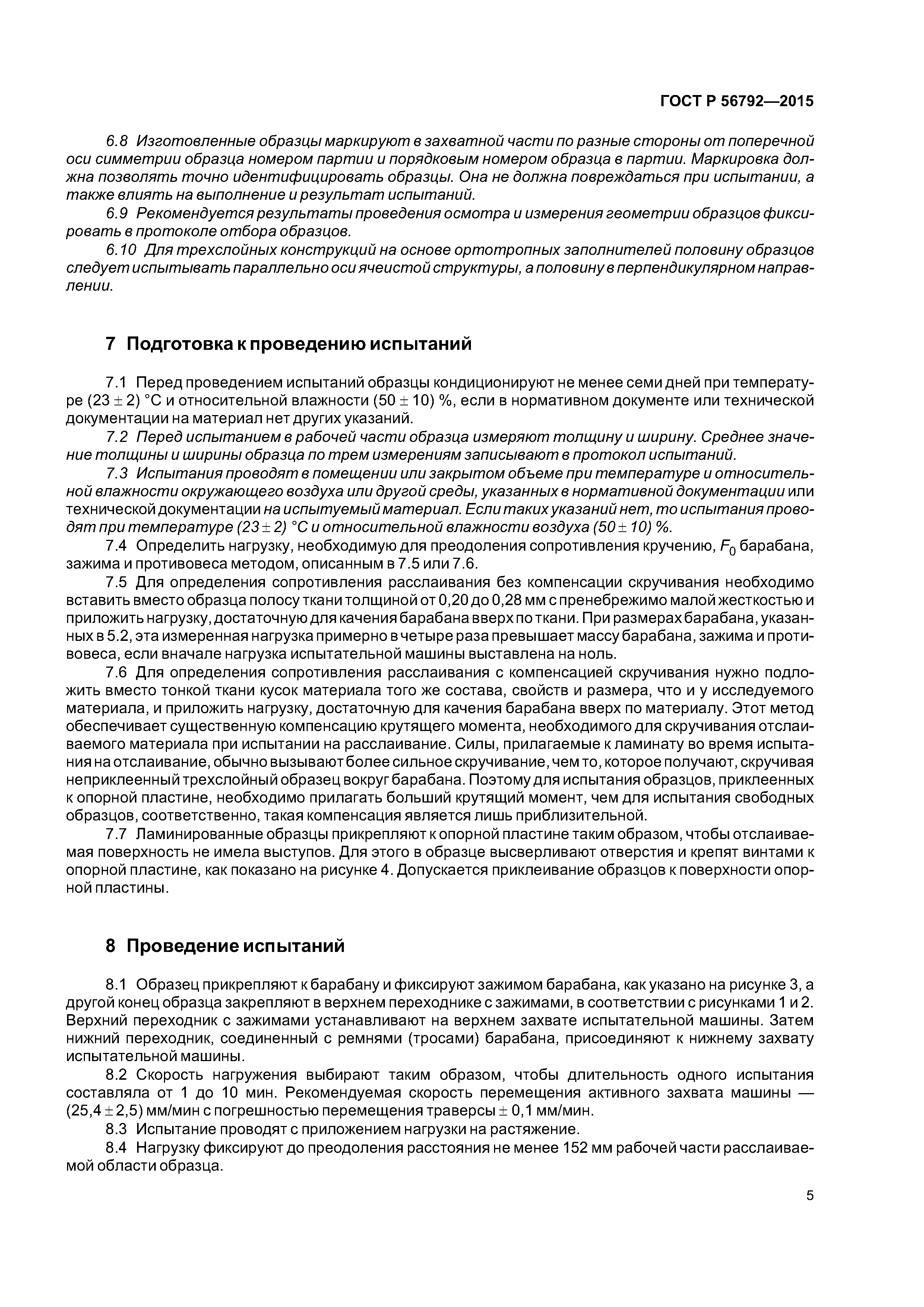

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Сущность метода 5 Оборудование 6 Образцы 7 Подготовка к проведению испытаний 8 Проведение испытаний 9 Обработка результатов испытаний 10 Протокол испытаний Приложение ДА (справочное) Оригинальный текст невключенных структурных элементов Приложение ДБ (справочное) Сопоставление структуры настоящего стандарта со структурой примененного стандарта АСТМ

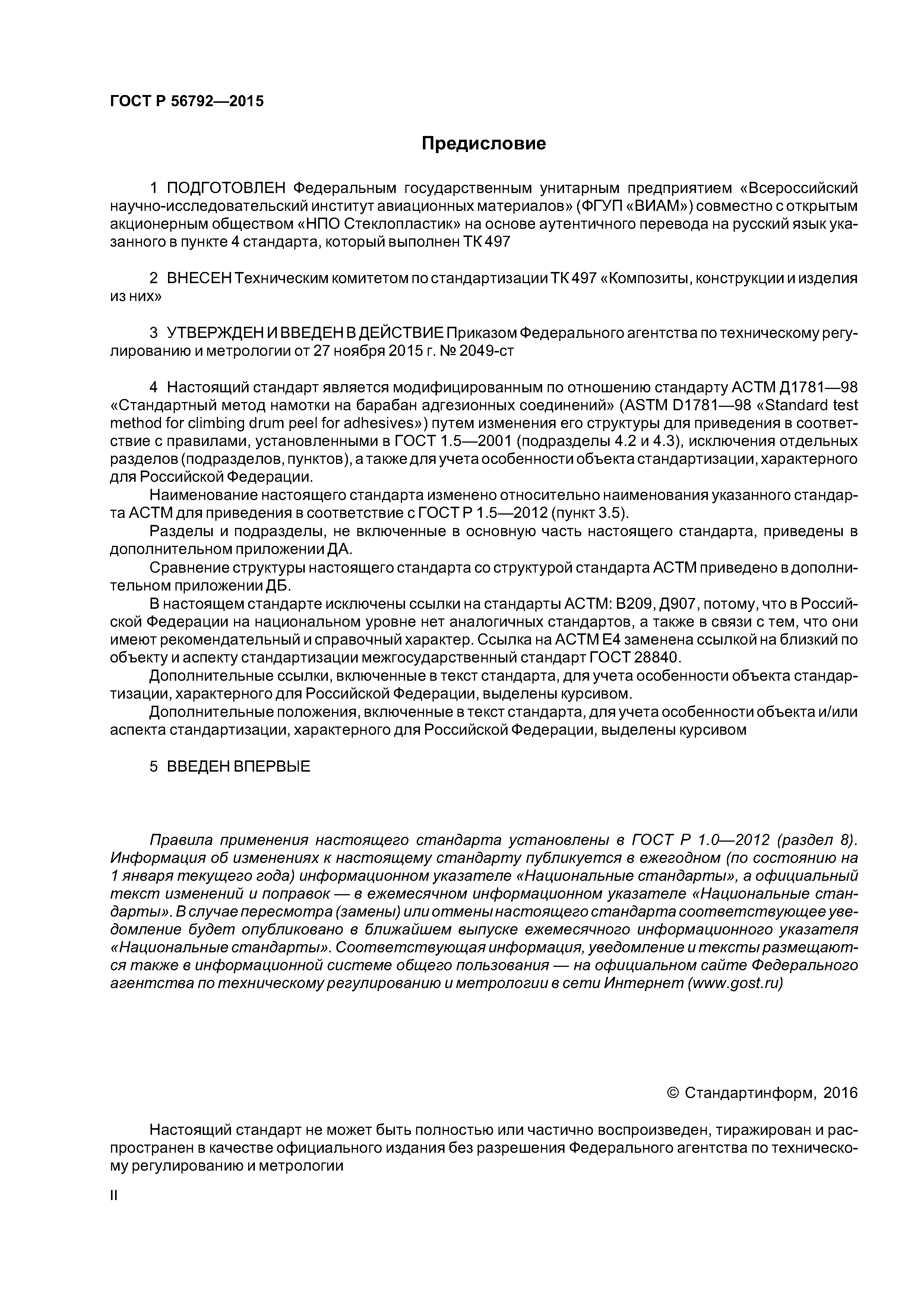

Разработан:	ОАО НПО Стеклопластик ФГУП Всероссийский научно-исследовательский институт авиационных материалов ТК 497
Утверждён:	27.11.2015 Федеральное агентство по техническому регулированию и метрологии (2049-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ИСПЫТАНИЯ Механические испытания Экология ИСПЫТАНИЯ Механические испытания
Нормативные ссылки:	ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ Р 8.585-2001 «Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования»
