Скачать ГОСТ Р 56804-2015 Пластмассы. Определение механических свойств при динамическом нагружении. Часть 4. Колебания при растяжении. Нерезонансный метод

Дата актуализации: 10.08.2017

ГОСТ Р 56804-2015

Пластмассы. Определение механических свойств при динамическом нагружении. Часть 4. Колебания при растяжении. Нерезонансный метод

Обозначение:	ГОСТ Р 56804-2015
Обозначение англ:	GOST R 56804-2015
Статус:	введен впервые
Название рус.:	Пластмассы. Определение механических свойств при динамическом нагружении. Часть 4. Колебания при растяжении. Нерезонансный метод
Название англ.:	Plastics. Determination of dynamic mechanical properties. Part 4. Tensile vibration. Non-resonance method
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.01.2017

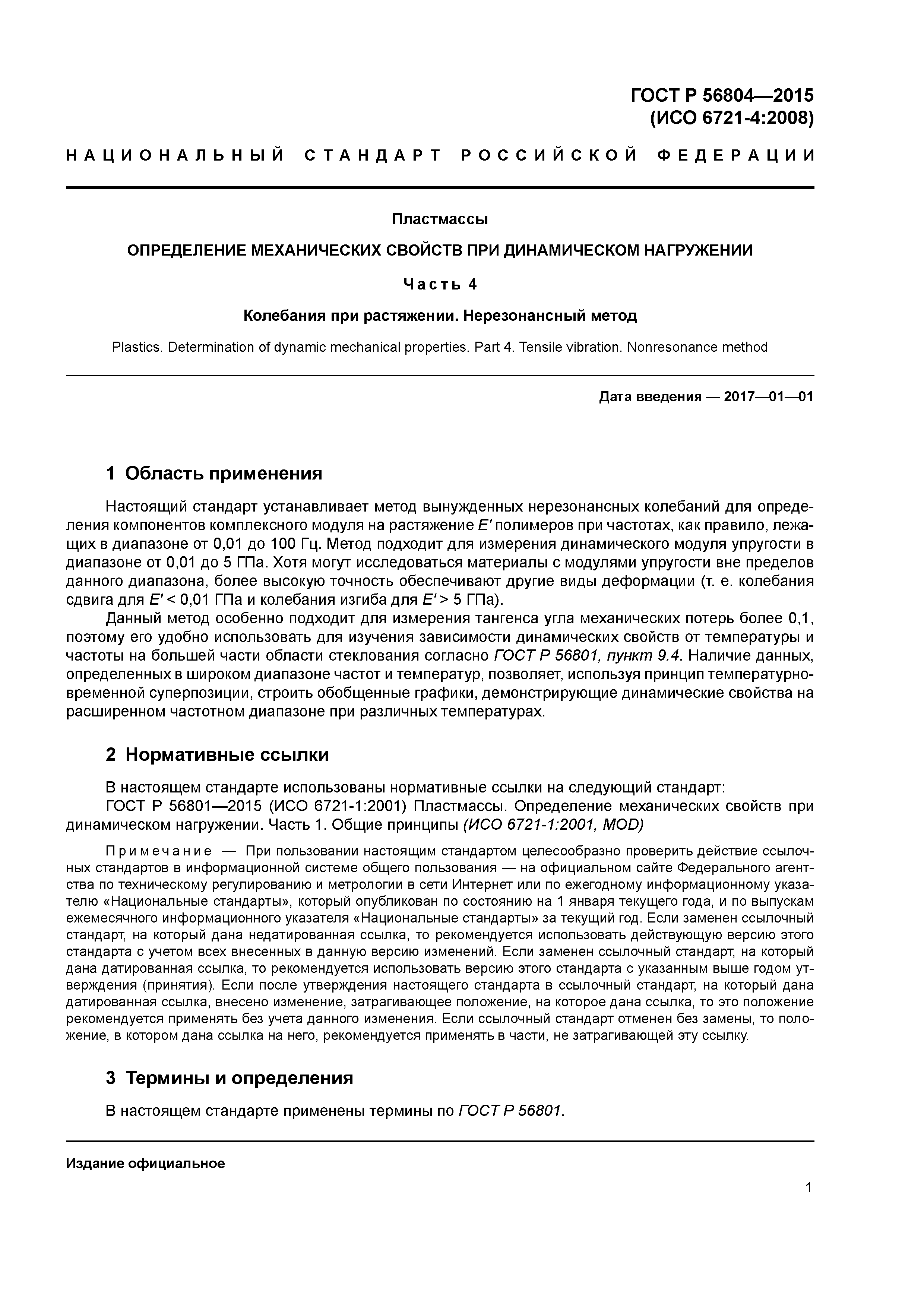

Область применения:	Стандарт устанавливает метод вынужденных нерезонансных колебаний для определения компонентов комплексного модуля на растяжение E* полимеров при частотах, как правило лежащих в диапазоне от 0,01 до 100 Гц. Метод подходит для измерения динамического модуля упругости в диапазоне от 0,01 до 5 Гпа. Хотя могут исследоваться материалы с модулями упругости вне пределов данного диапазона, более высокую точность обеспечивают другие виды деформации (т. е. колебания сдвига для E' 5 Гпа). Данный метод особенно подходит для измерения тангенса угла механических потерь более 0,1, поэтому его удобно использовать для изучения зависимости динамических свойств от температуры и частоты на большей части области стеклования согласно ГОСТ Р 56801, пункт 9.4. Наличие данных, определенных в широком диапазоне частот и температур, позволяет, используя принцип температурно-временной суперпозиции, строить обобщенные графики, демонстрирующие динамические свойства на расширенном частотном диапазоне при различных температурах.

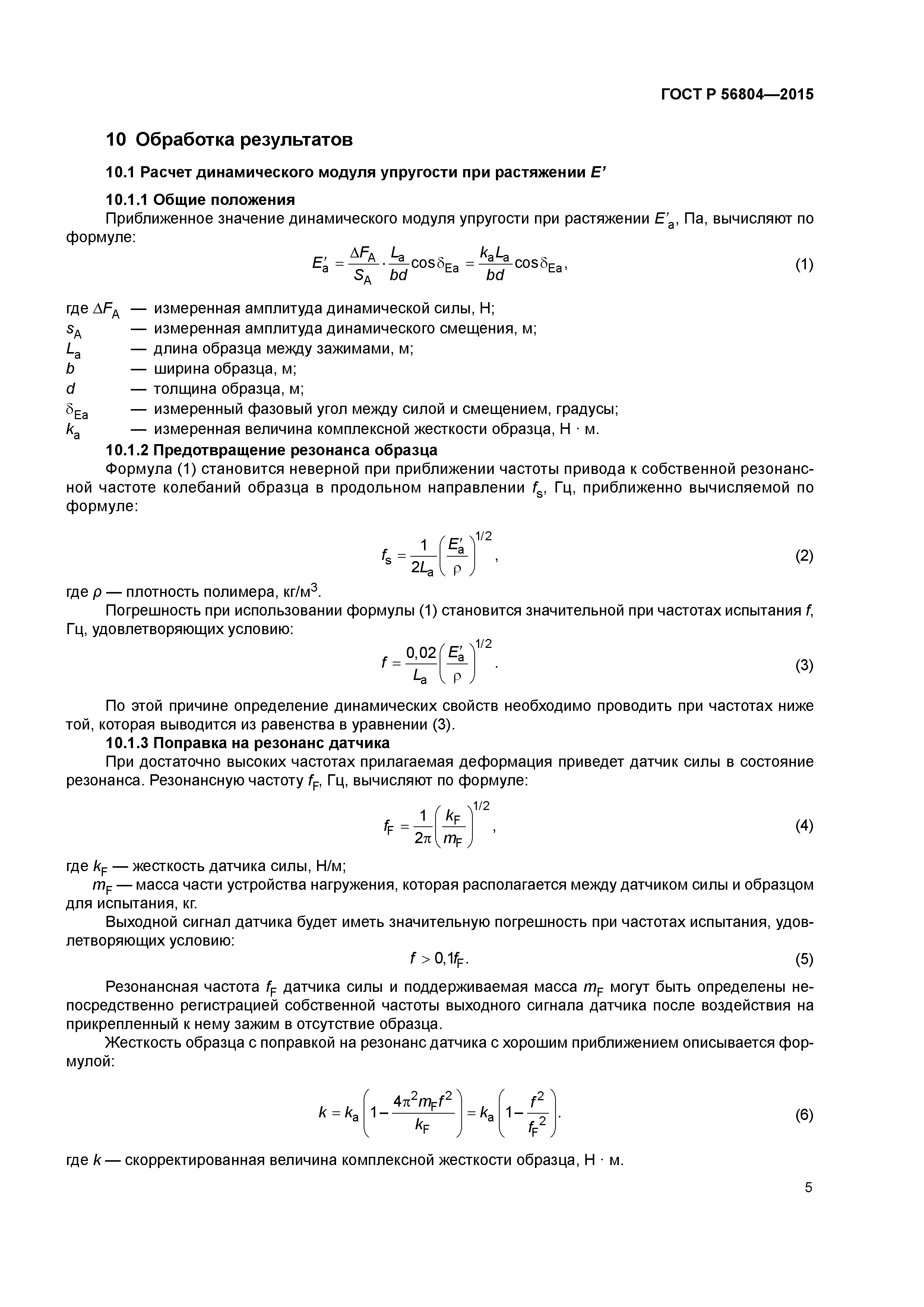

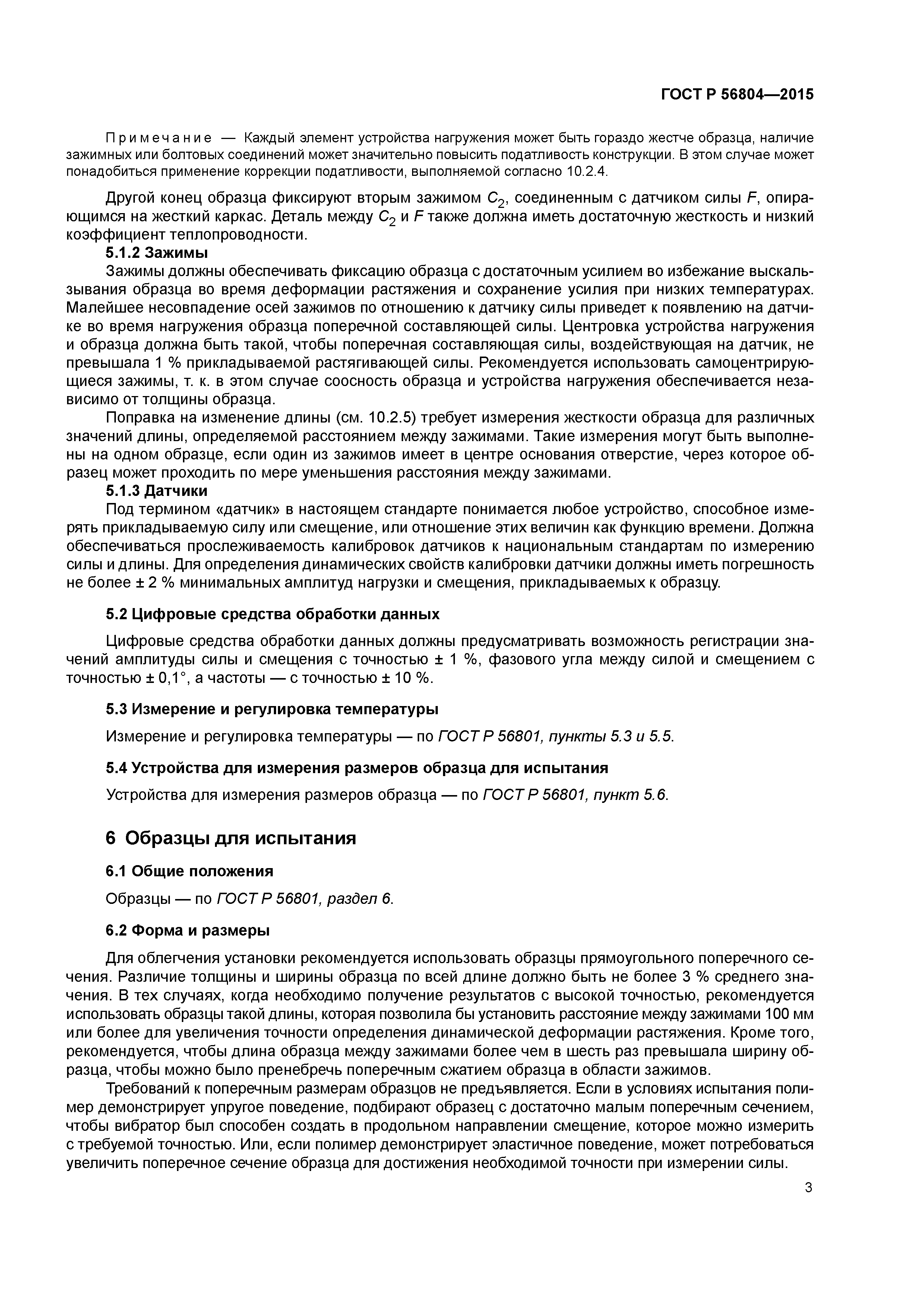

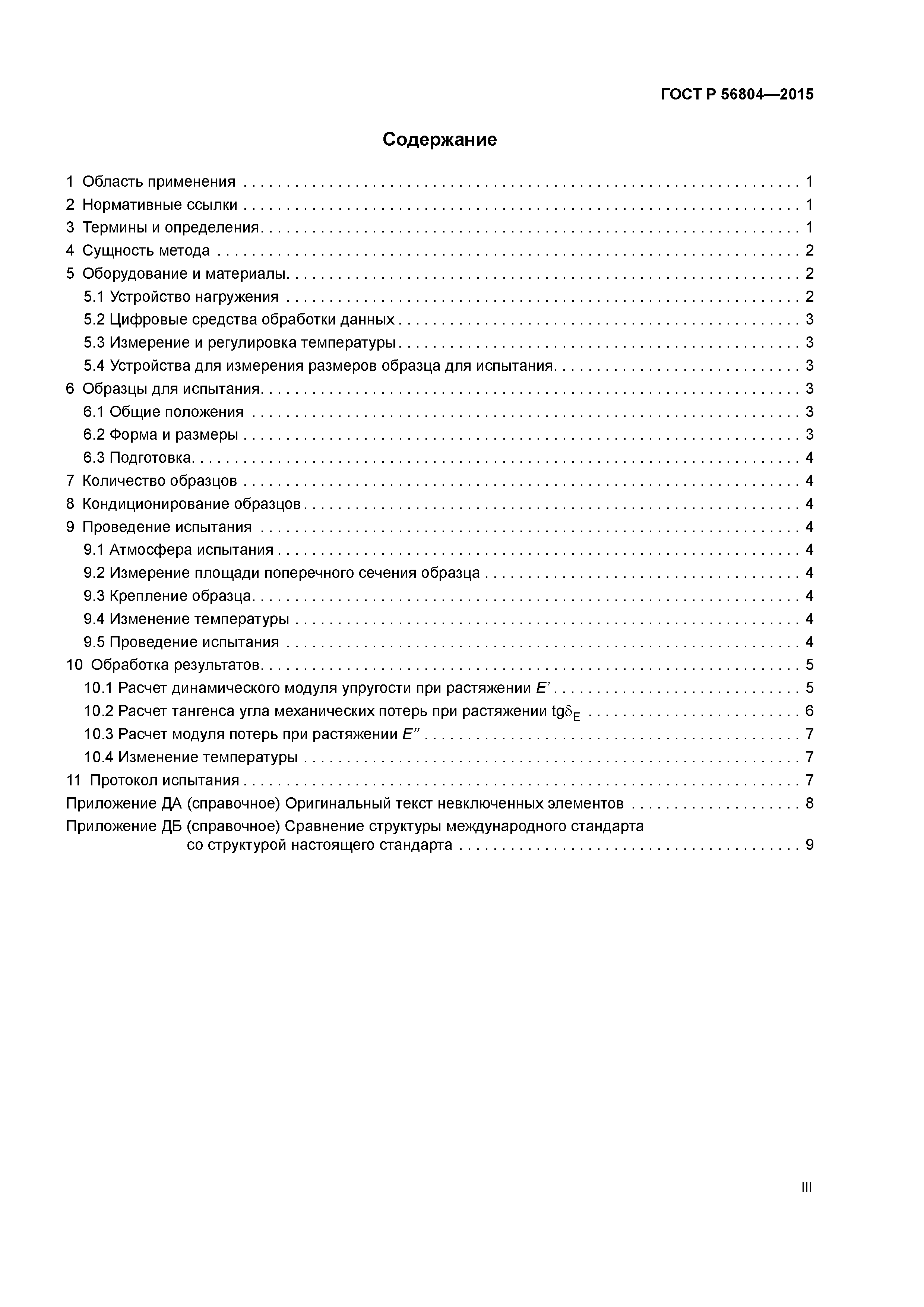

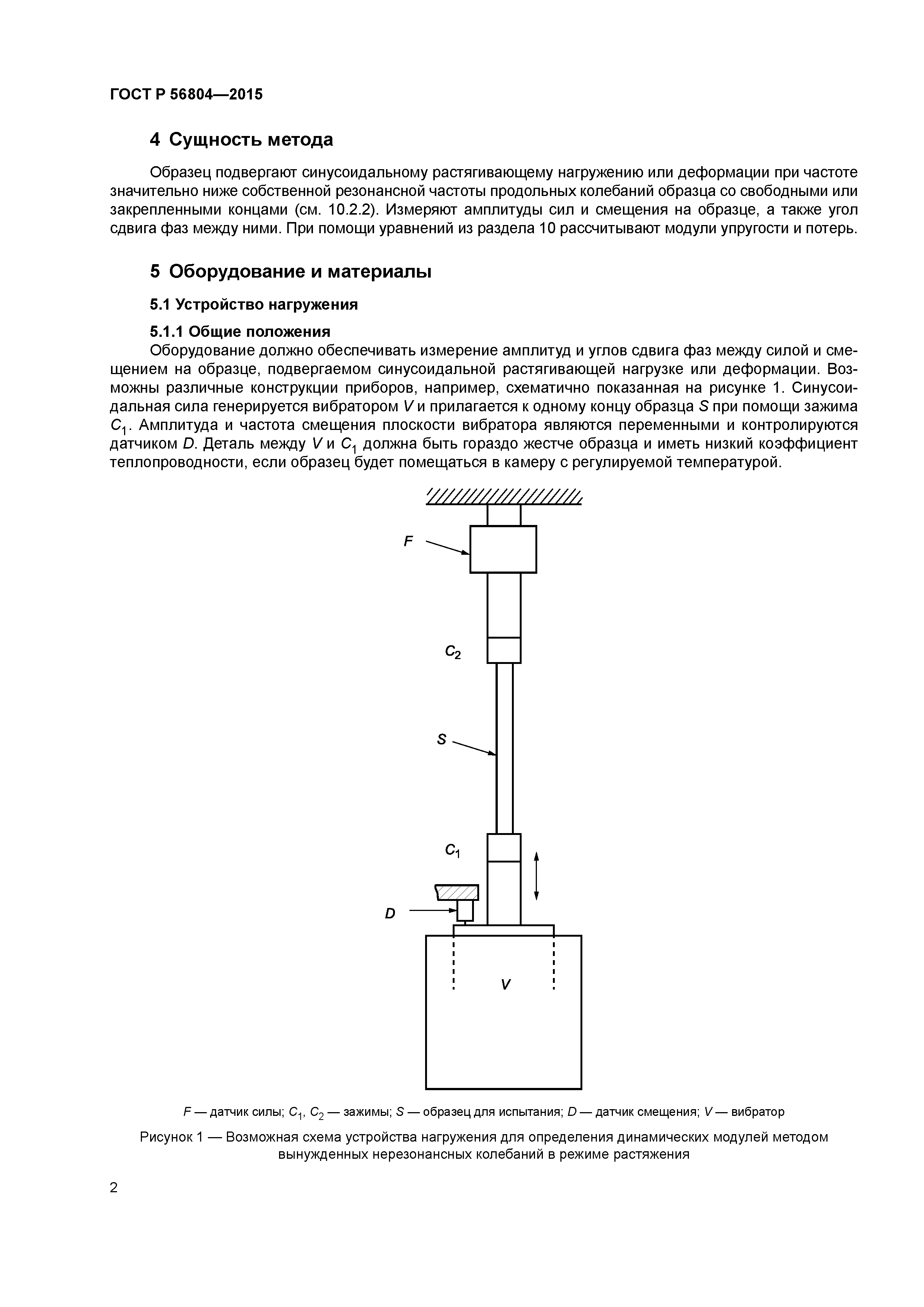

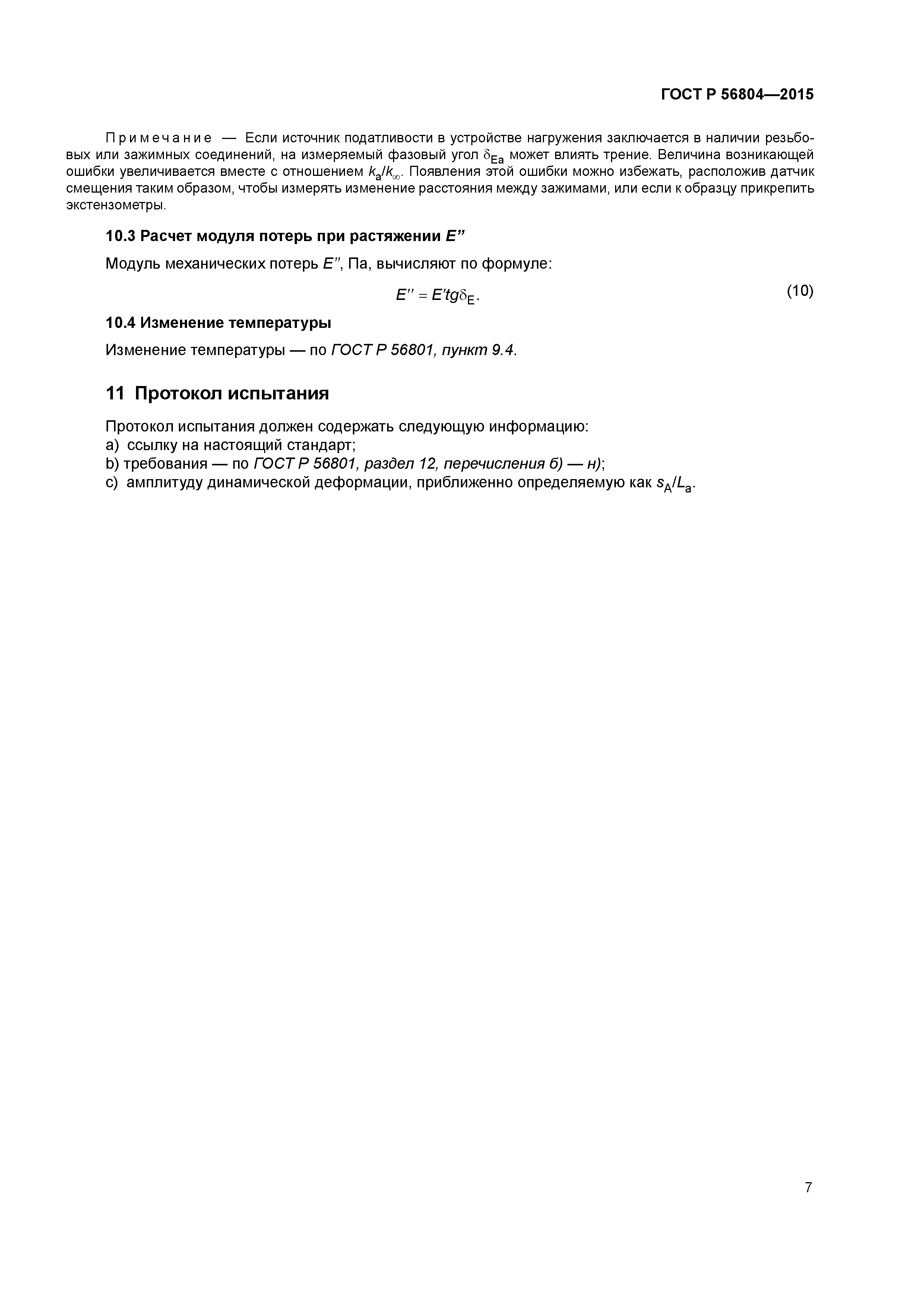

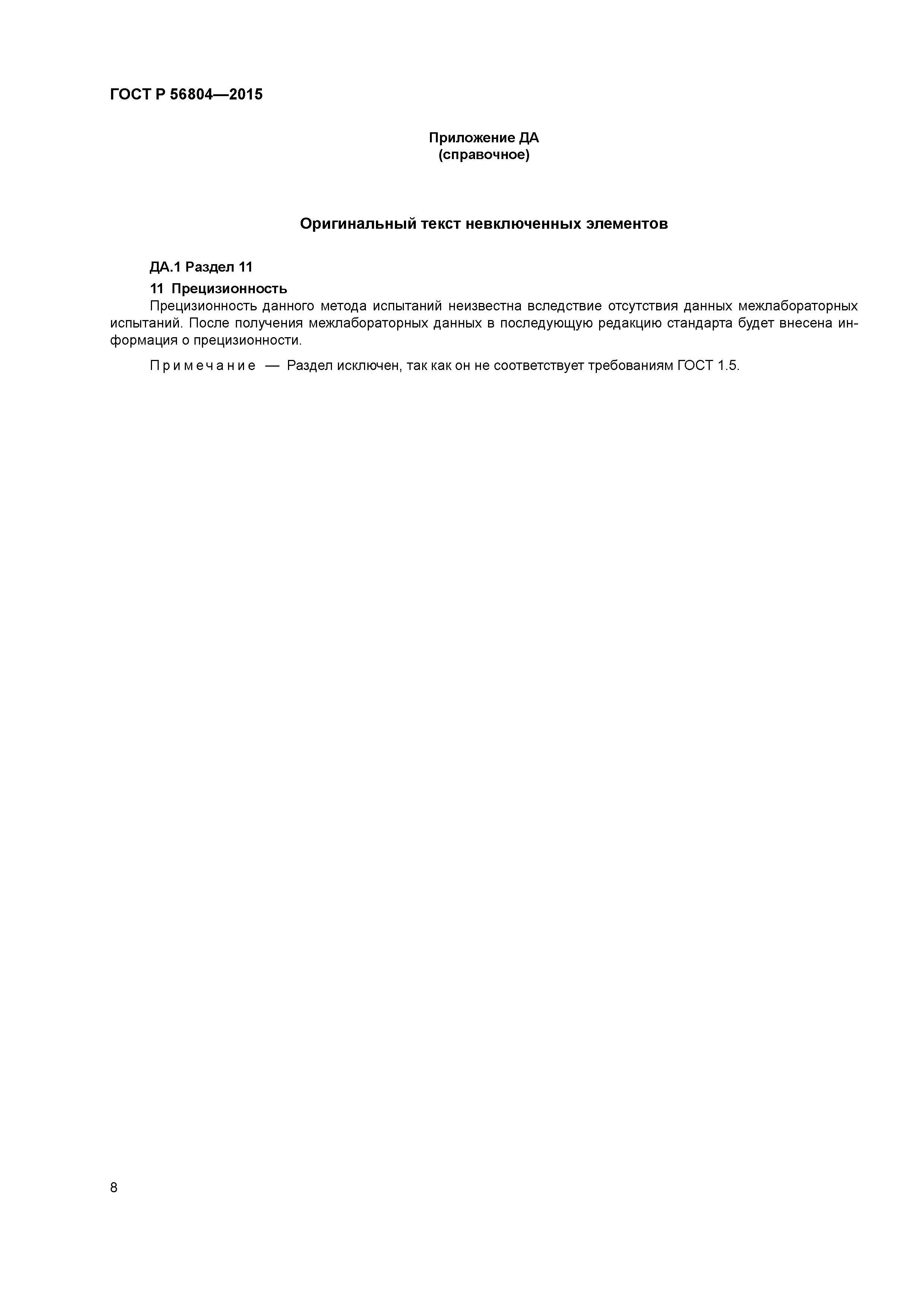

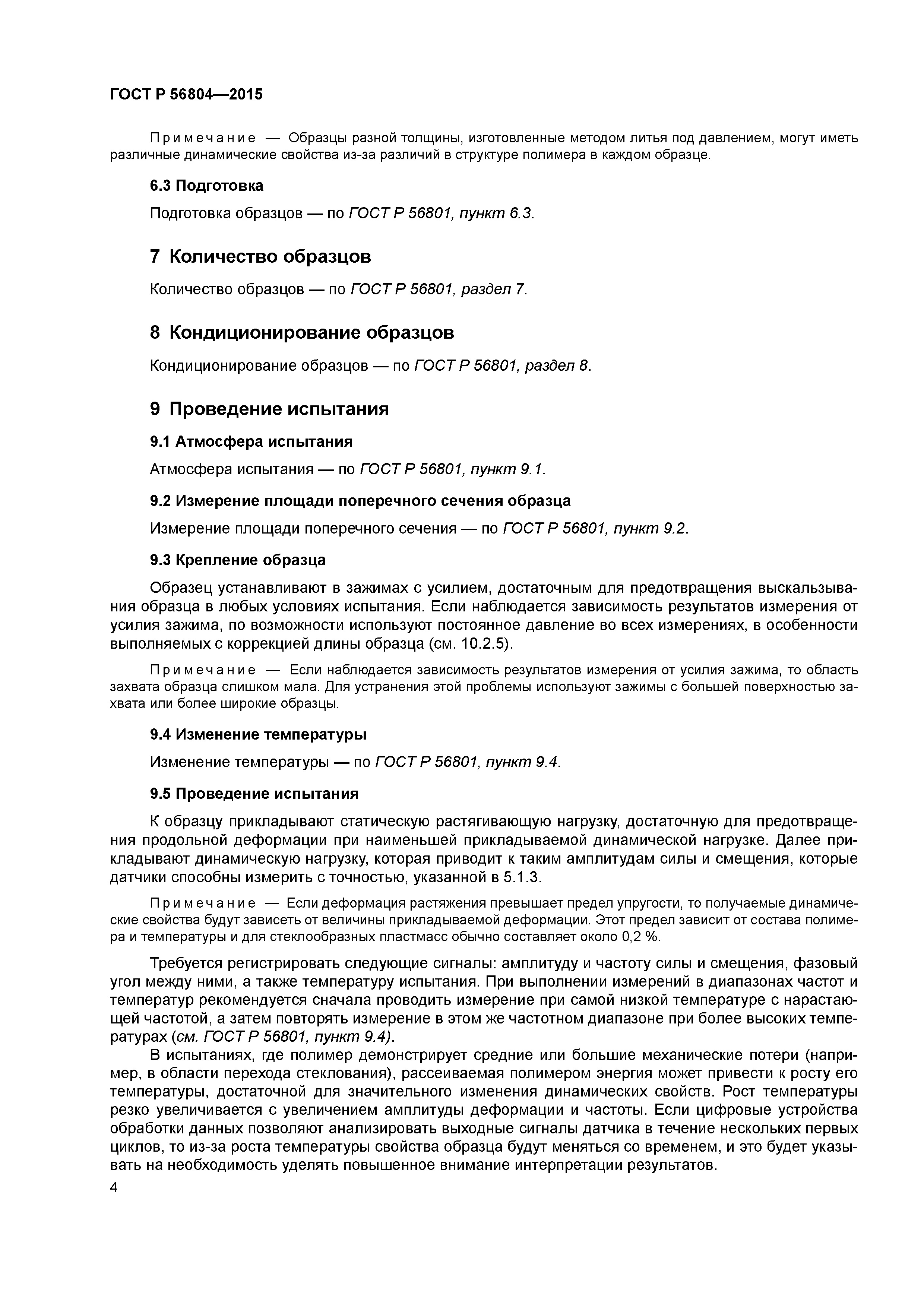

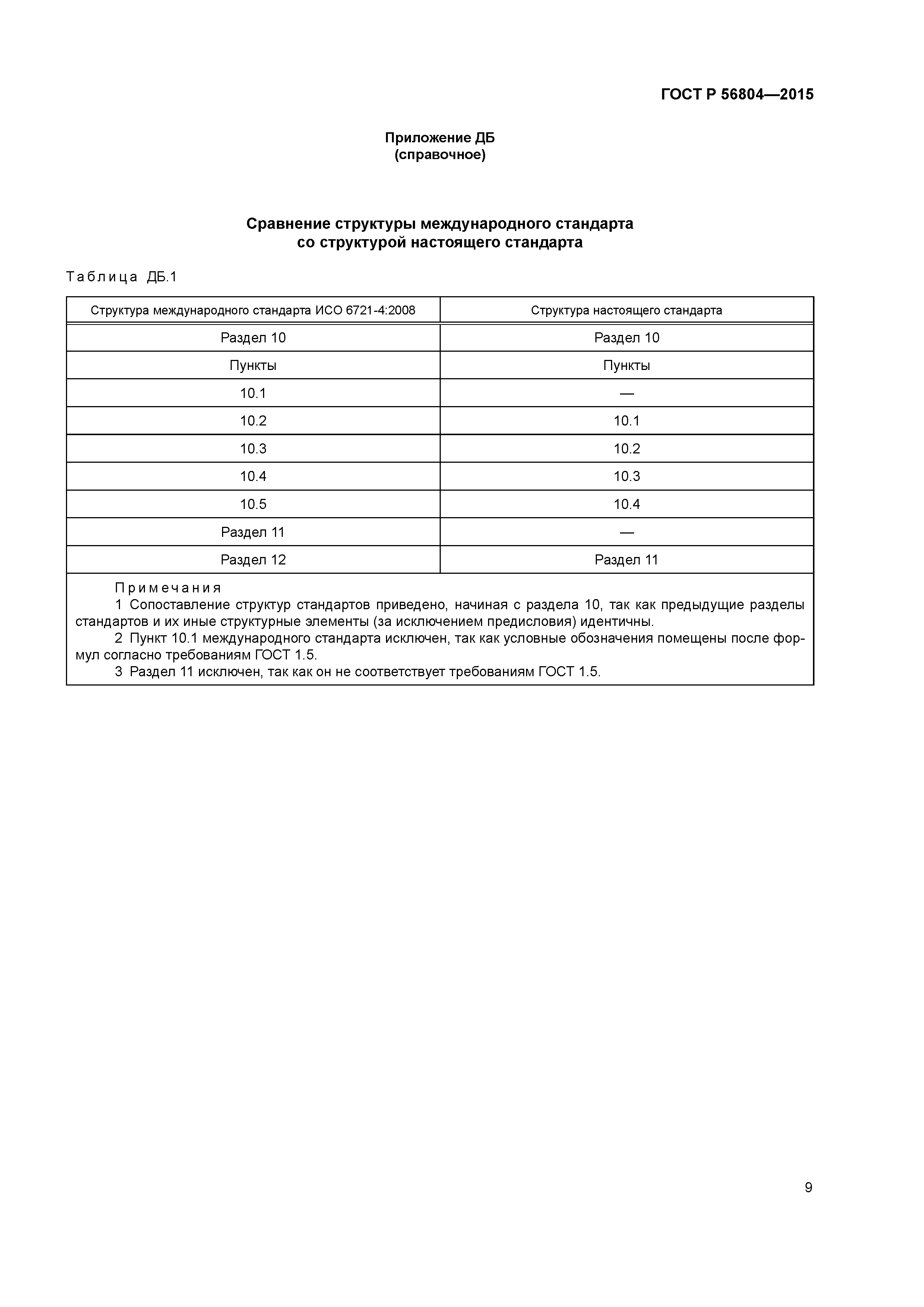

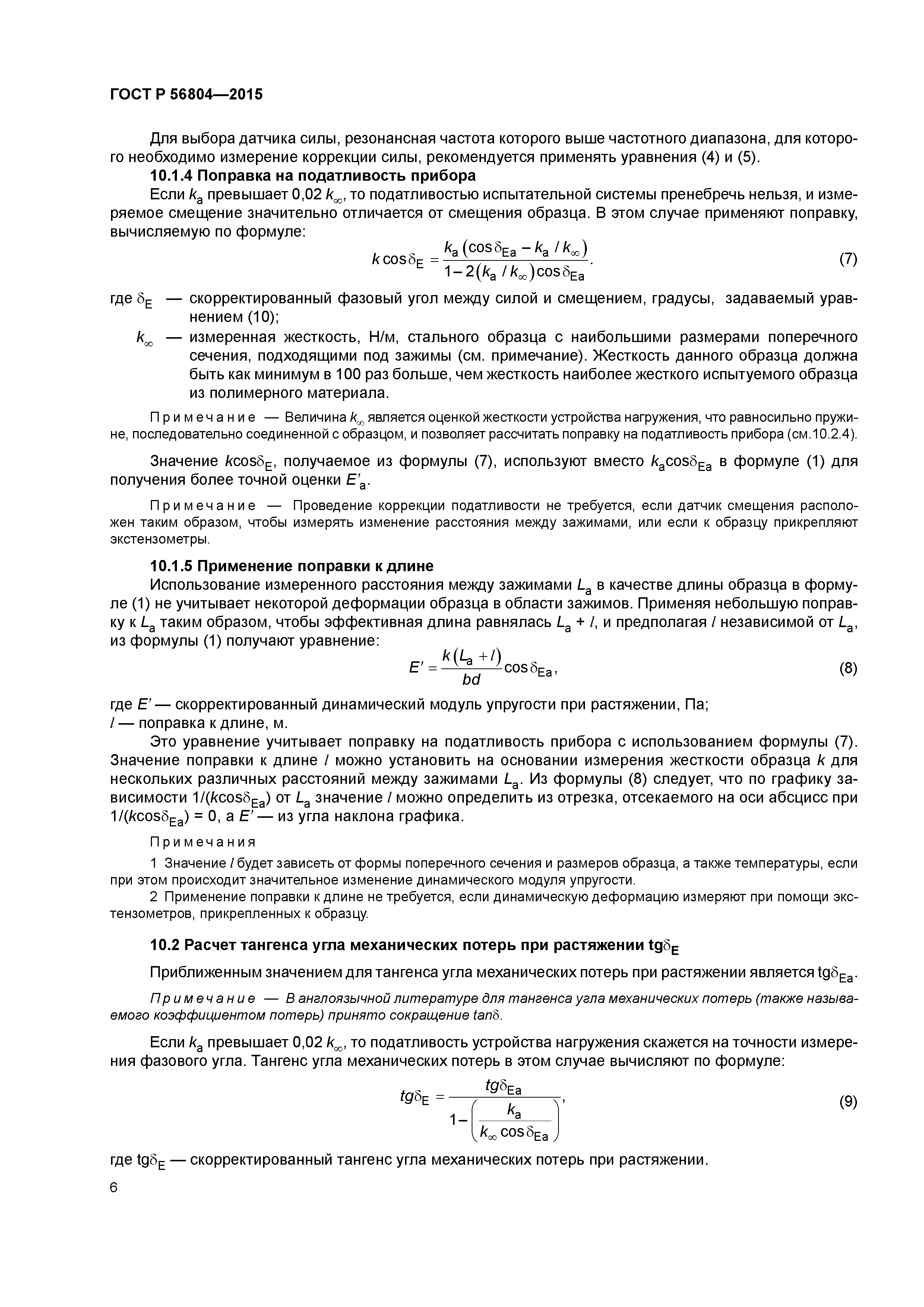

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сущность метода 5 Оборудование и материалы    5.1 Устройство нагружения    5.2 Цифровые средства обработки данных    5.3 Измерение и регулировка температуры    5.4 Устройства для измерения размеров образца для испытания 6 Образцы для испытания    6.1 Общие положения    6.2 Форма и размеры    6.3 Подготовка 7 Количество образцов 8 Кондиционирование образцов 9 Проведение испытания    9.1 Атмосфера испытания    9.2 Измерение площади поперечного сечения образца    9.3 Крепление образца    9.4 Изменение температуры    9.5 Проведение испытания 10 Обработка результатов    10.1 Расчет динамического модуля упругости при растяжении Е’    10.2 Расчет тангенса угла механических потерь при растяжении    10.3 Расчет модуля потерь при растяжении Е”    10.4 Изменение температуры 11 Протокол испытания Приложение ДА (справочное) Оригинальный текст невключенных элементов Приложение ДБ (справочное) Сравнение структуры международного стандарта со структурой настоящего стандарта
Разработан:	ФГУП СТАНДАРТИНФОРМ Объединение юридических лиц Союз производителей композитов ОАО НПО Стеклопластик ФГУП Всероссийский научно-исследовательский институт авиационных материалов
Утверждён:	27.11.2015 Федеральное агентство по техническому регулированию и метрологии (2061-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом ИСПЫТАНИЯ Механические испытания Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом ИСПЫТАНИЯ Механические испытания
Нормативные ссылки:	ГОСТ Р 56801-2015 «Пластмассы. Определение механических свойств при динамическом нагружении. Часть 1. Общие принципы»
