П 09-83/ВНИИГ

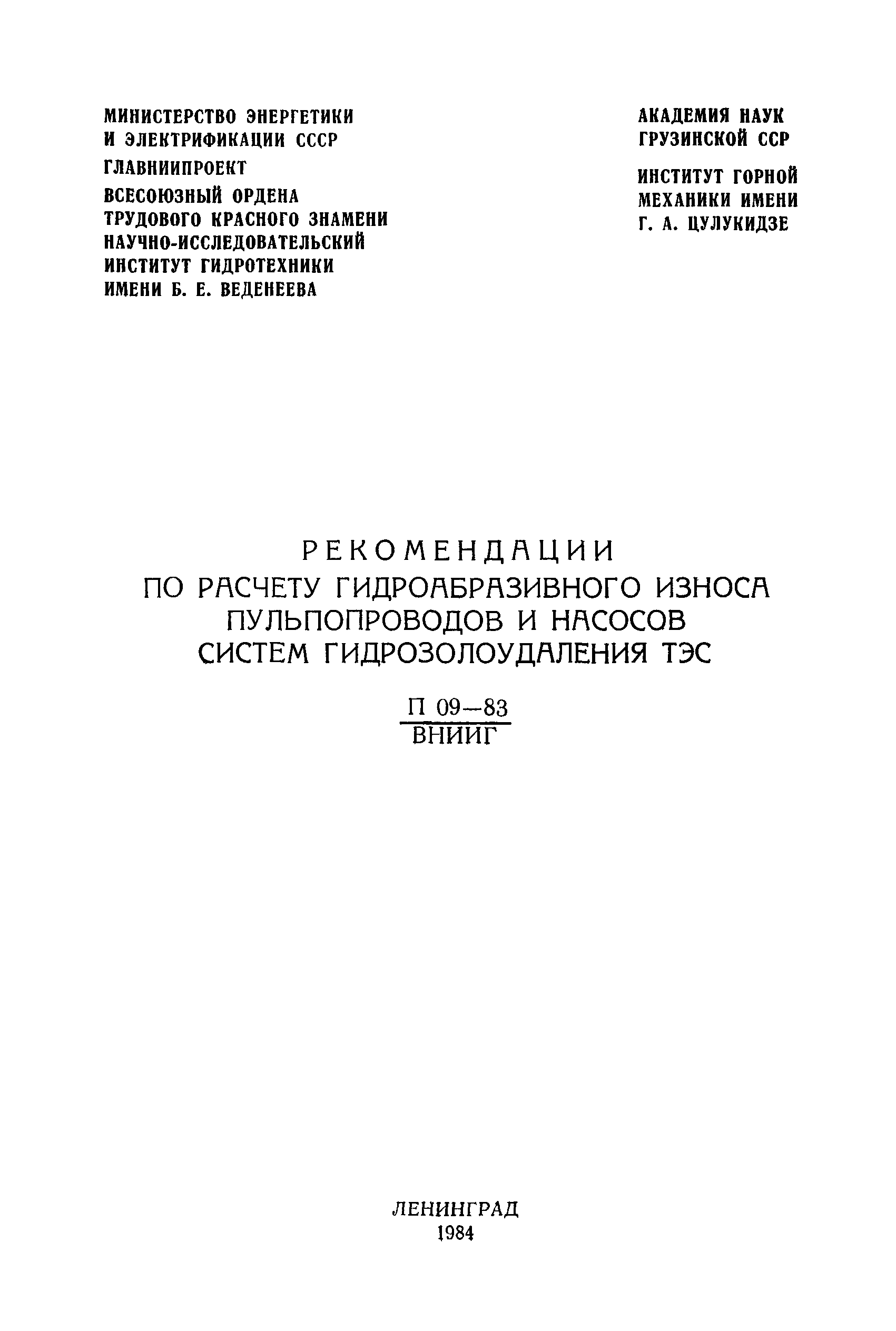

Рекомендации по расчету гидроабразивного износа пульпопроводов и насосов систем гидрозолоудаления ТЭС

Обозначение:	П 09-83/ВНИИГ
Обозначение англ:	P 09-83/ВНИИГ
Статус:	действует
Название рус.:	Рекомендации по расчету гидроабразивного износа пульпопроводов и насосов систем гидрозолоудаления ТЭС
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Область применения:	Рекомендации регламентируют вопросы расчета гидроабразивного износа пульпопроводов и багерных насосов систем гидрозолоудаления тепловых электрических станций при удалении по трубопроводам: твердого и жидкого шлака, золы, совместно золы и шлака. Рекомендации предназначены для расчета величины износа, срока службы трубопровода и рабочих элементов багерного насоса, а также разработки защитных мероприятий по повышению срока их службы и оценки экономической эффективности принятых решений.

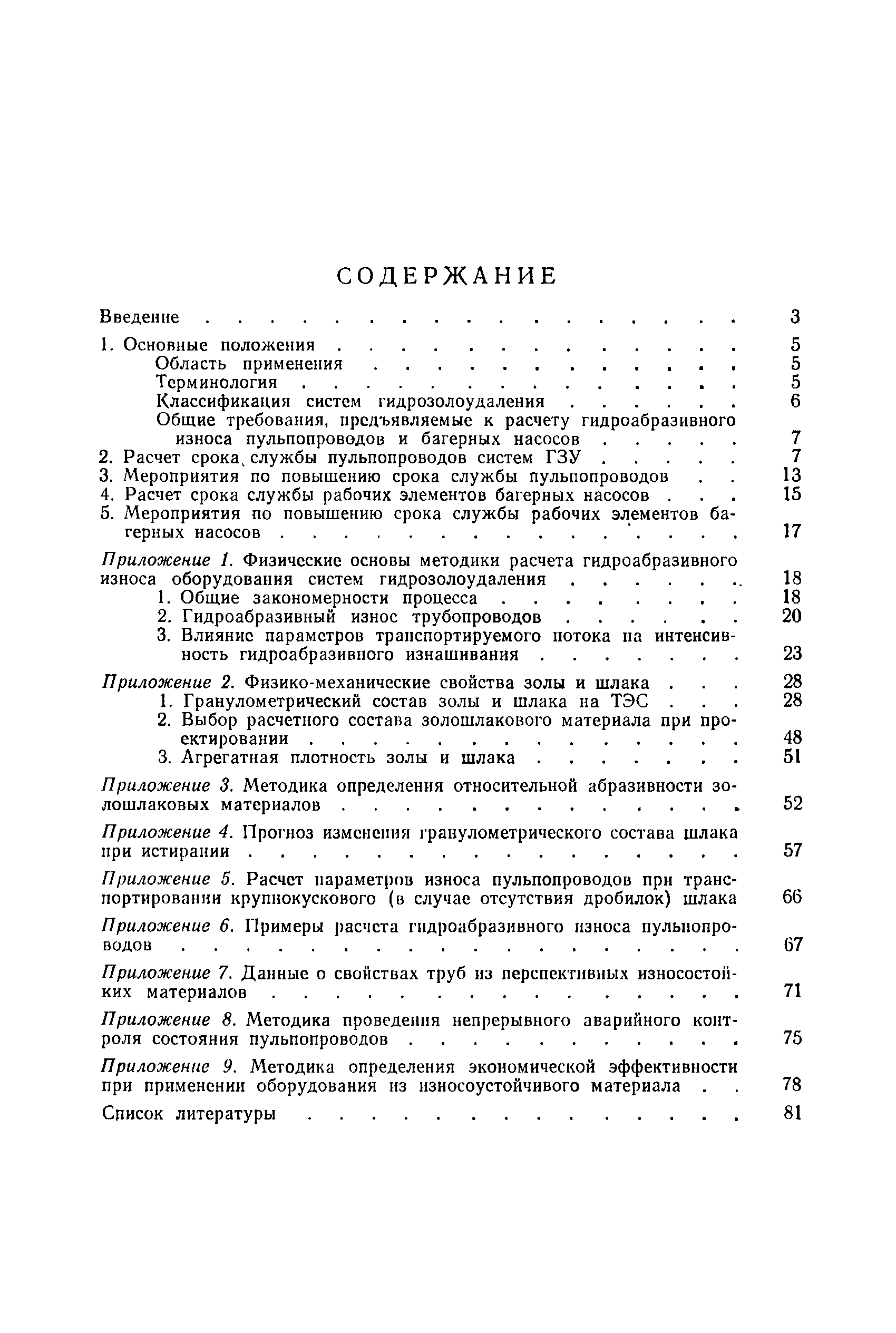

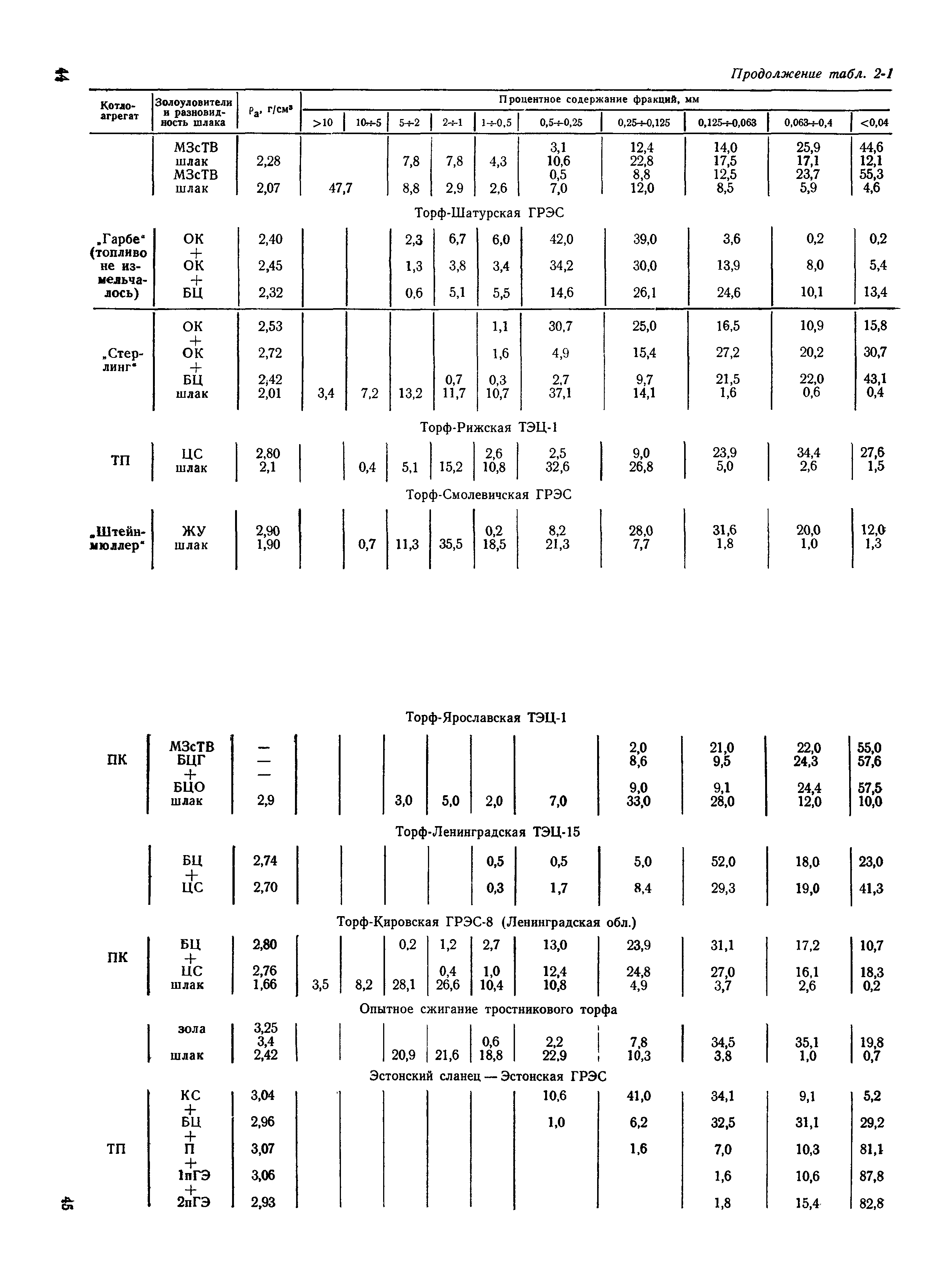

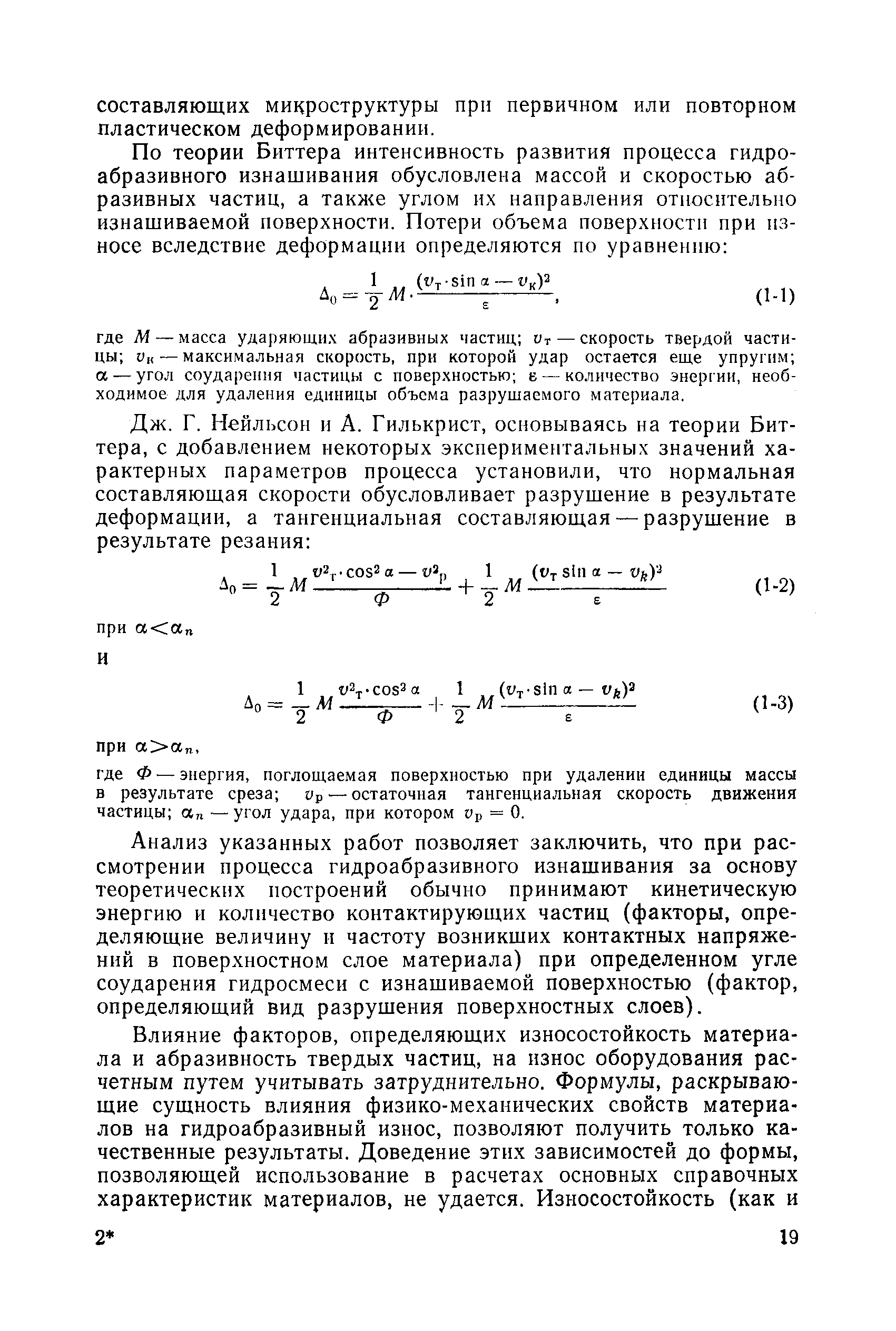

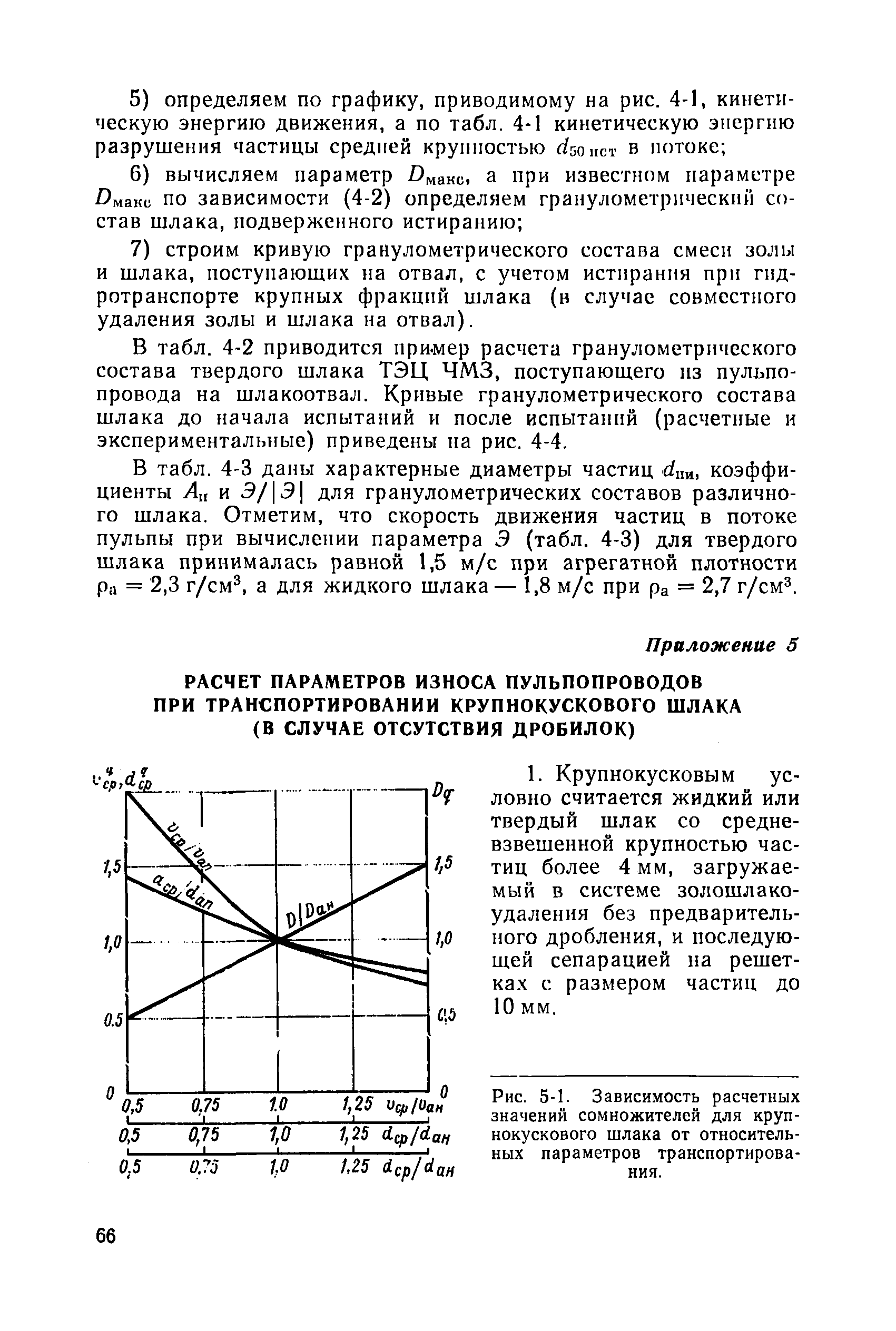

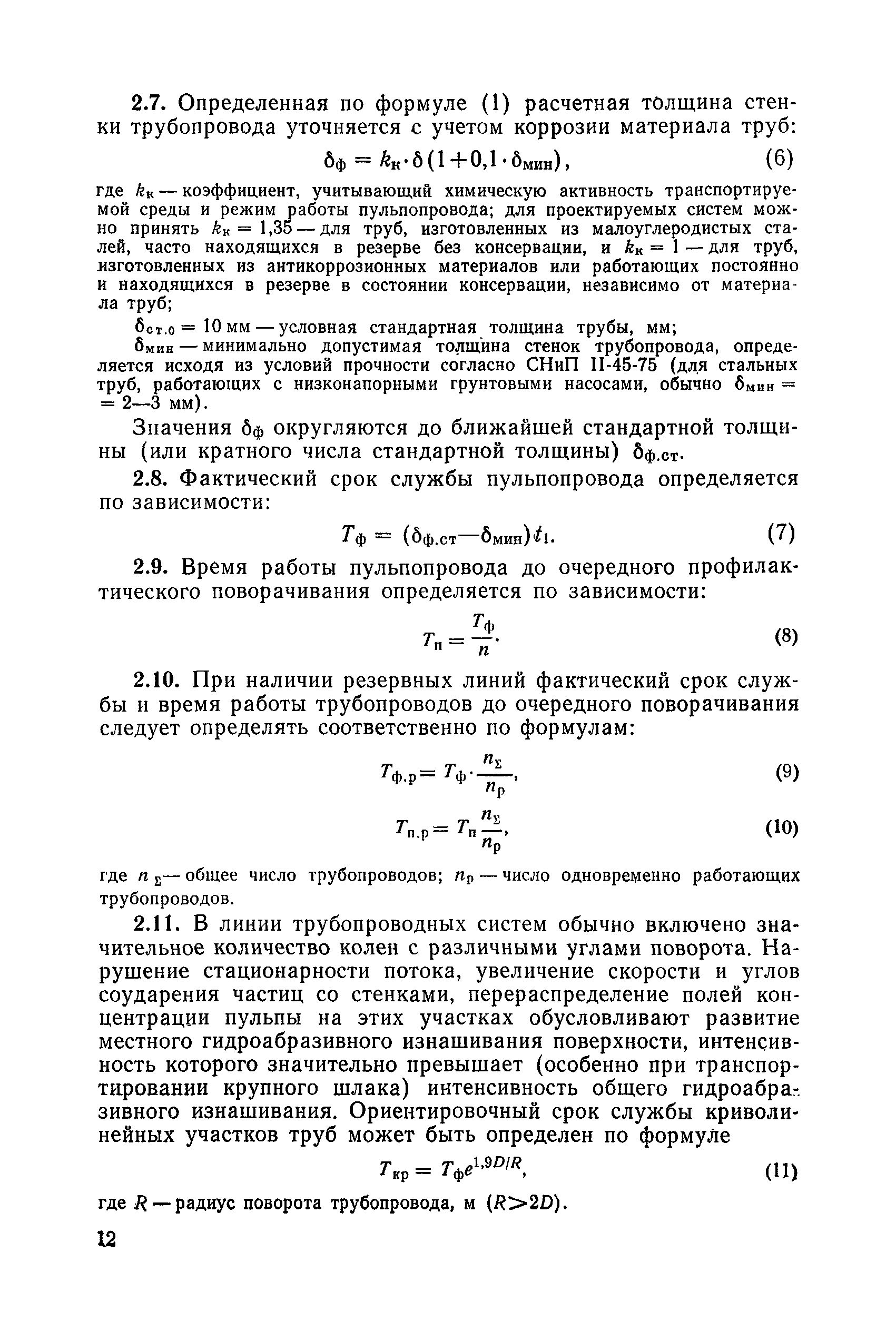

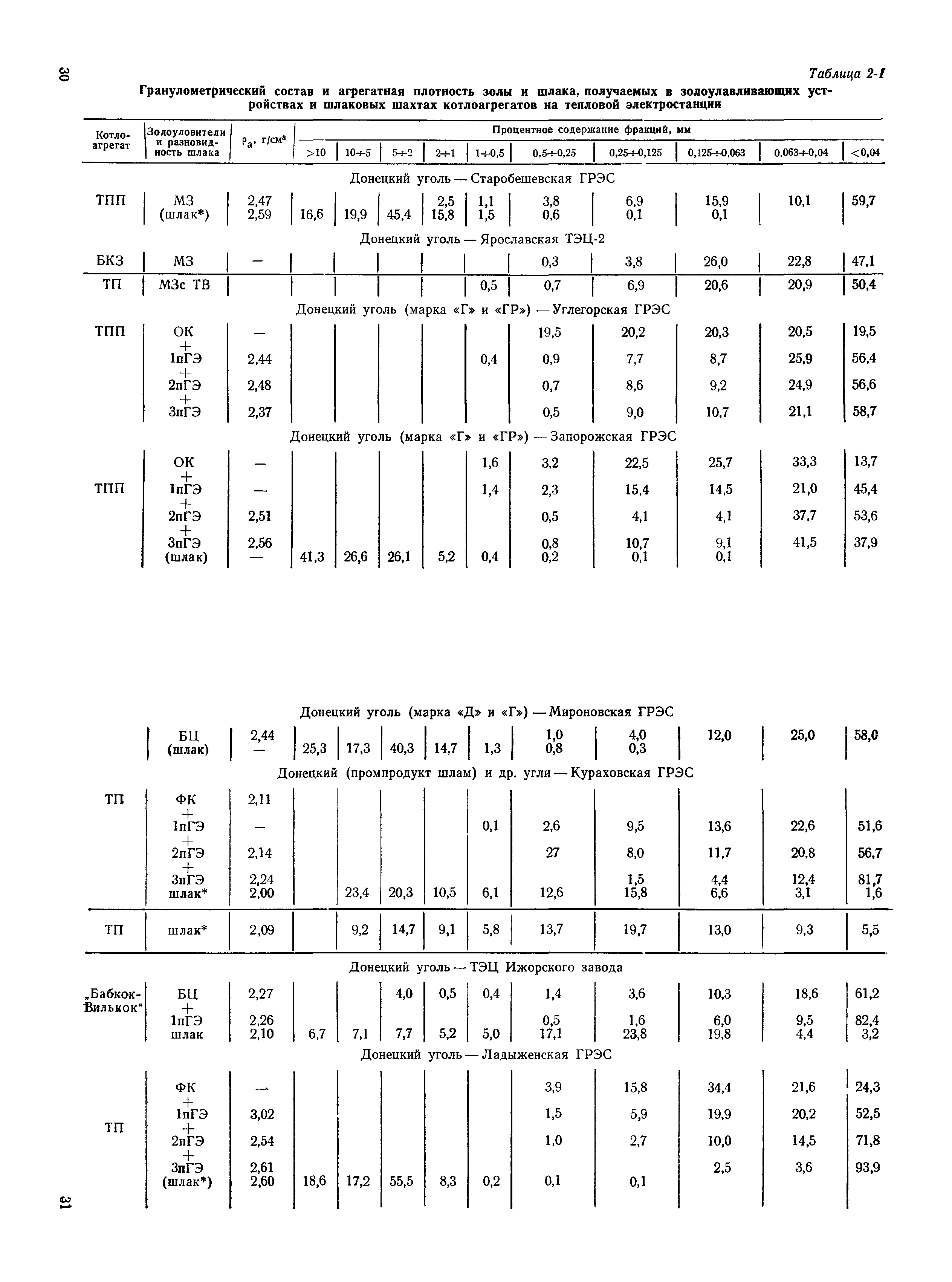

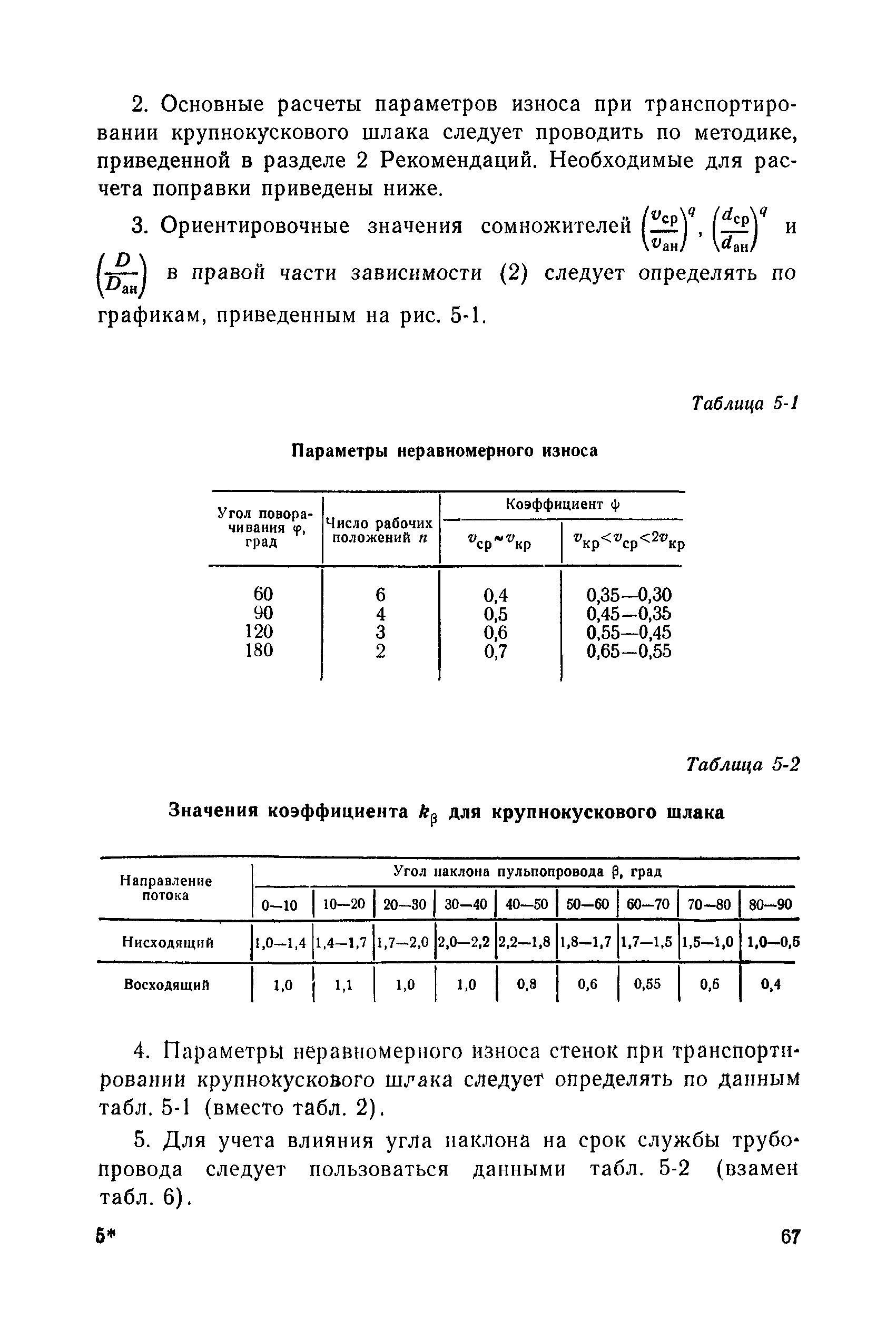

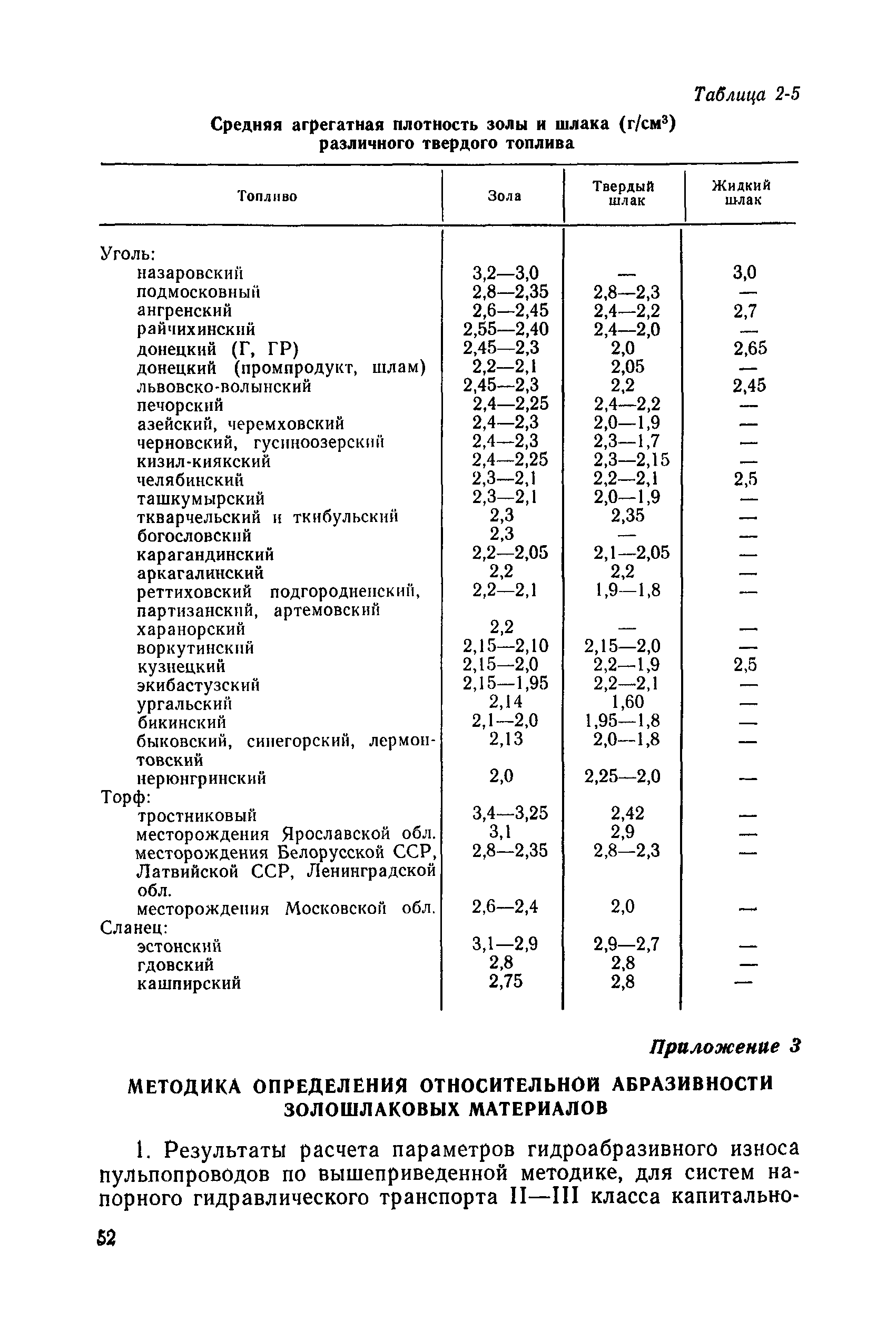

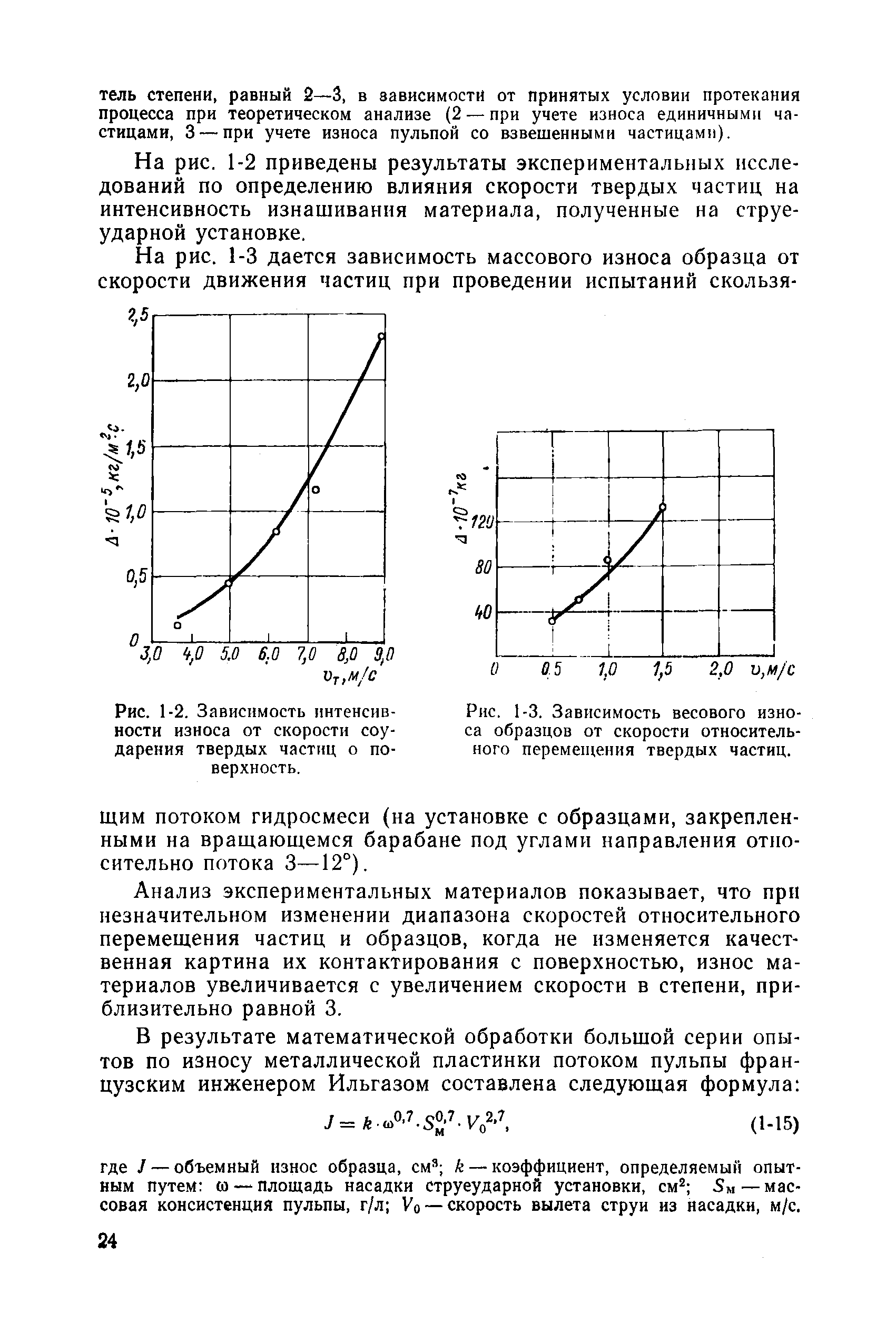

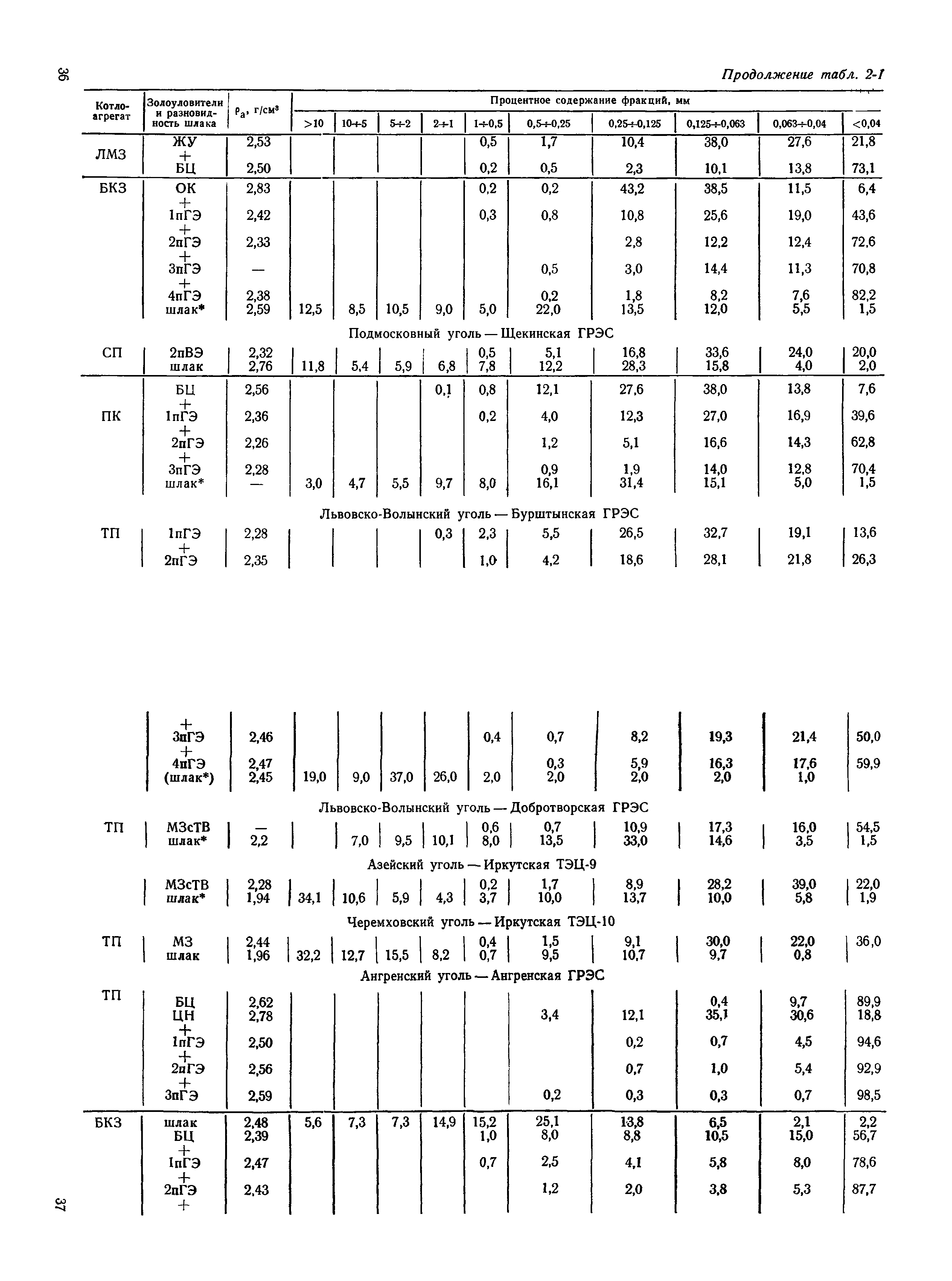

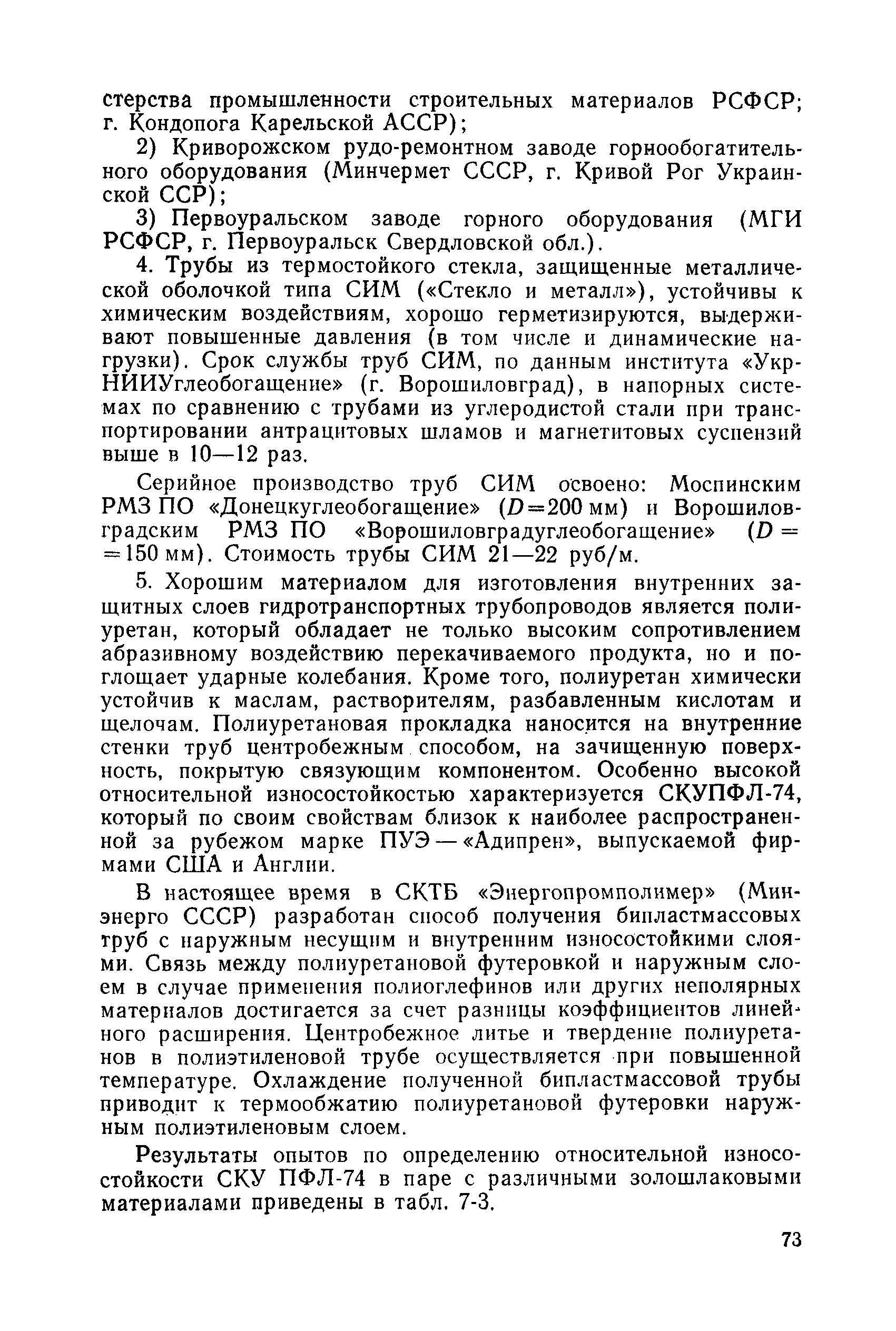

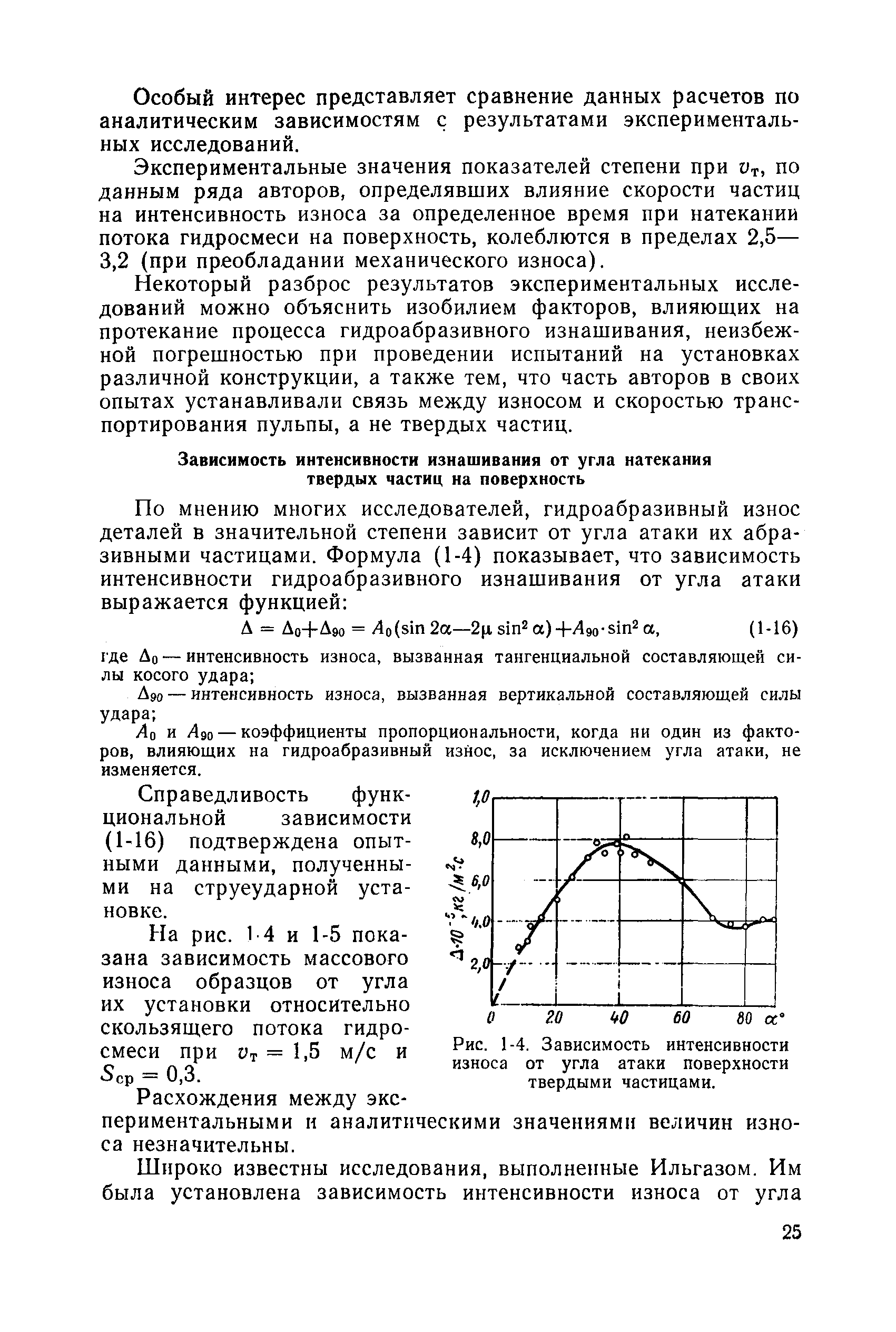

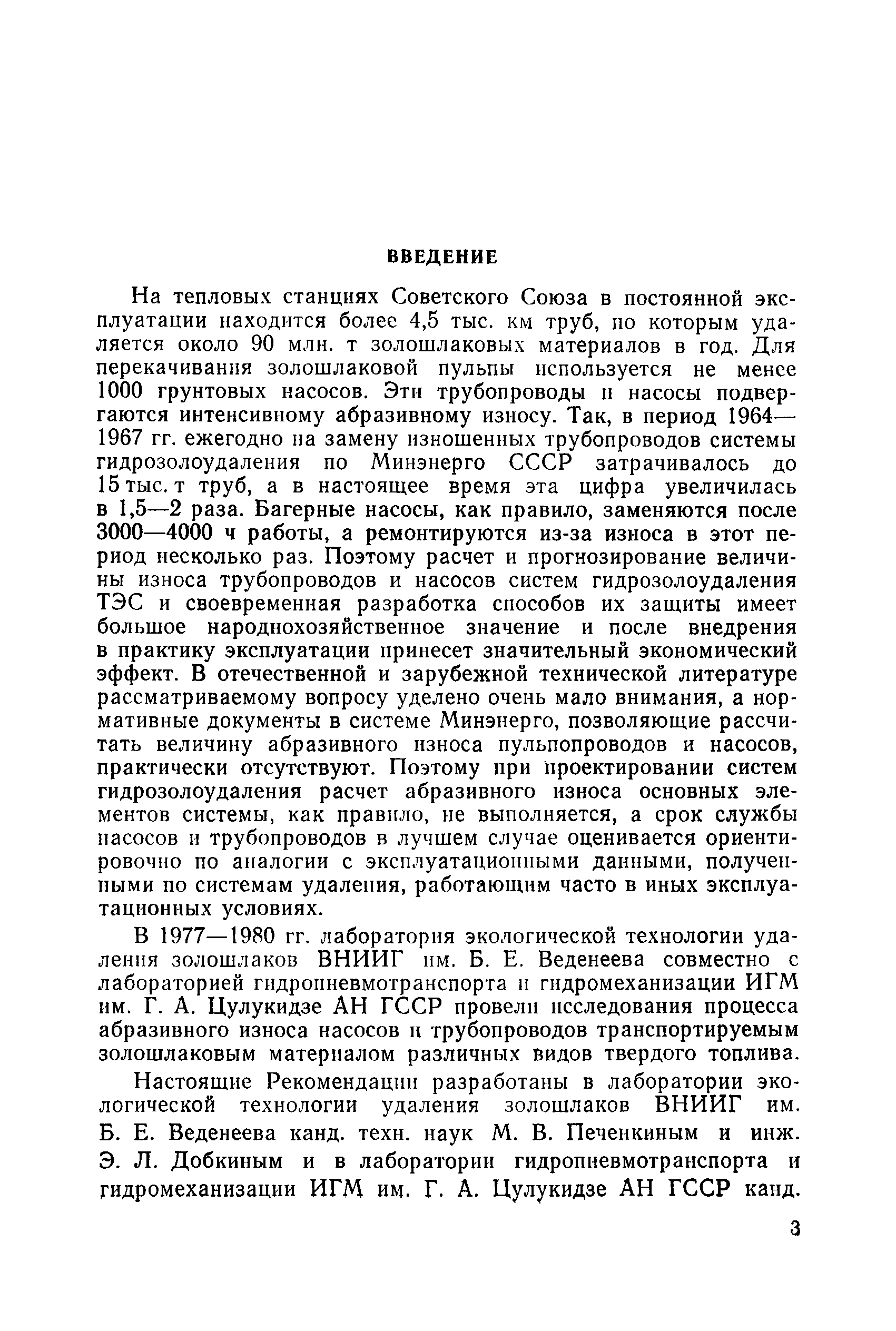

Оглавление:	Введение 1. Основные положения    Область применения    Терминология    Классификация систем гидрозолоудаления    Общие требования, предъявляемые к расчету гидроабразивного износа пульпопроводов и багерных насосов 2. Расчет срока, службы пульпопроводов систем ГЗУ 3. Мероприятия по повышению срока службы пульпопроводов 4. Расчет срока службы рабочих элементов багерных насосов 5. Мероприятия по повышению срока службы рабочих элементов багерных насосов Приложение 1. Физические основы методики расчета гидроабразивного износа оборудования систем гидрозолоудаления    1. Общие закономерности процесса    2. Гидроабразивный износ трубопроводов    3. Влияние параметров транспортируемого потока на интенсивность гидроабразивного изнашивания Приложение 2. Физико-механические свойства золы и шлака    1. Гранулометрический состав золы и шлака на ТЭС    2. Выбор расчетного состава золошлакового материала при проектировании    3. Агрегатная плотность золы и шлака Приложение 3. Методика определения относительной абразивности золошлаковых материалов Приложение 4. Прогноз изменения гранулометрического состава шлака при истирании Приложение 5. Расчет параметров износа пульпопроводов при транспортировании крупнокускового (в случае отсутствия дробилок) шлака Приложение 6. Примеры расчета гидроабразивного износа пульпопроводов Приложение 7. Данные о свойствах труб из перспективных износостойких материалов Приложение 8. Методика проведения непрерывного аварийного контроля состояния пульпопроводов Приложение 9. Методика определения экономической эффективности при применения оборудования из износоустойчивого материала Список литературы
Разработан:	ВНИИГ им. Б.Е. Веденеева
Утверждён:	20.01.1983 ВНИИГ им. Б.Е. Веденеева (B. E. Vedeneyev VNIIG 9)
Принят:	Главниипроект Минэнерго СССР (Glavniiproject, USSR Minenergo )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Нормативные ссылки:	ГОСТ 6139-78 «Песок нормальный для испытания цементов. Технические условия» СНиП II-45-75 «Магистральные трубопроводы»
