Скачать Типовой проект 901-7-19.90 Альбом 7. Нестандартизированное оборудование (из ТП 901-7-17.90)

Дата актуализации: 10.08.2017

Типовой проект 901-7-19.90

Альбом 7. Нестандартизированное оборудование (из ТП 901-7-17.90)

Обозначение: Типовой проект 901-7-19.90
Обозначение англ: 901-7-19.90
Статус:отменен
Название рус.:Альбом 7. Нестандартизированное оборудование (из ТП 901-7-17.90)
Дата добавления в базу:21.05.2015
Дата актуализации:05.05.2017
Дата введения:01.04.2003

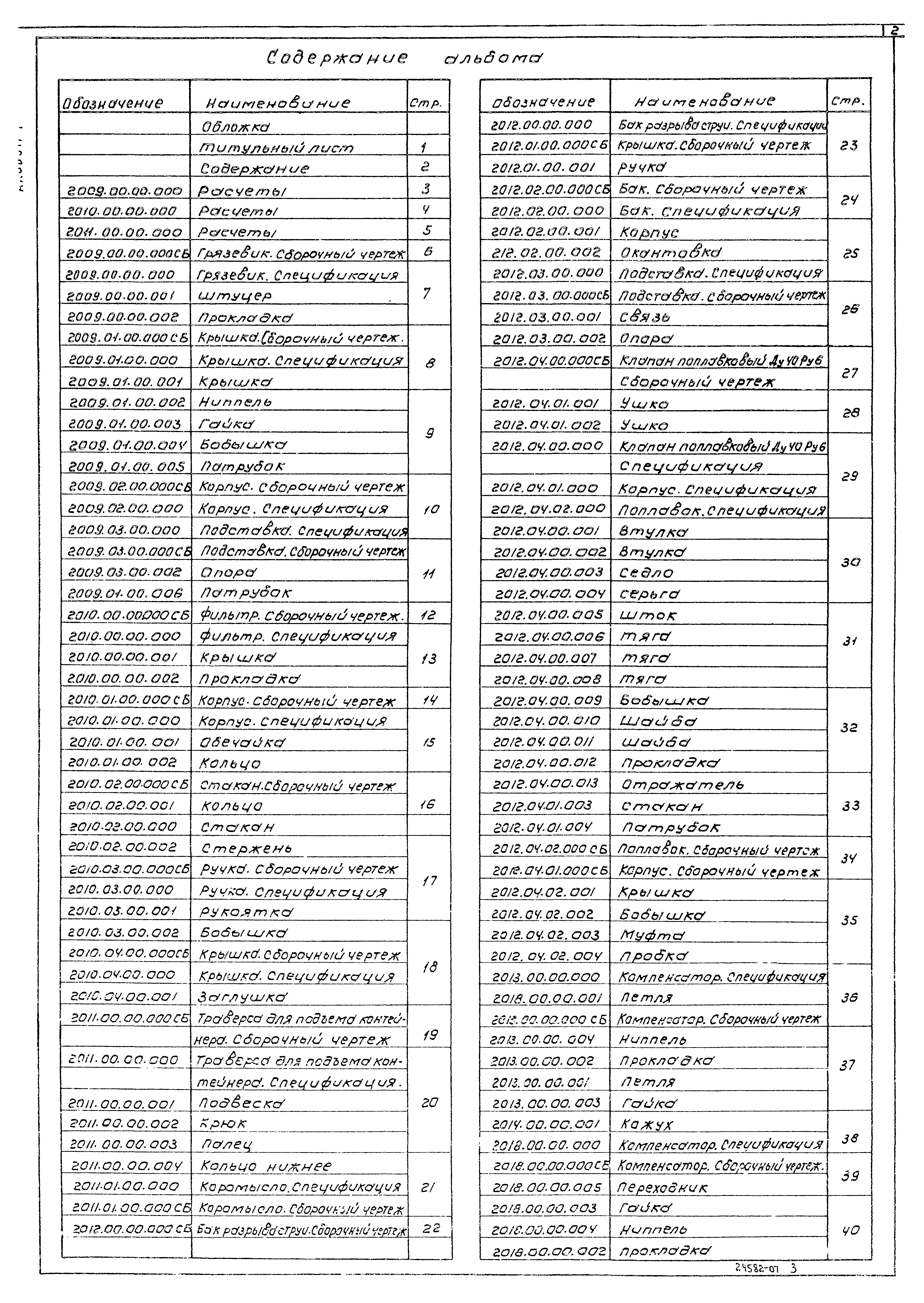

Оглавление:Содержание

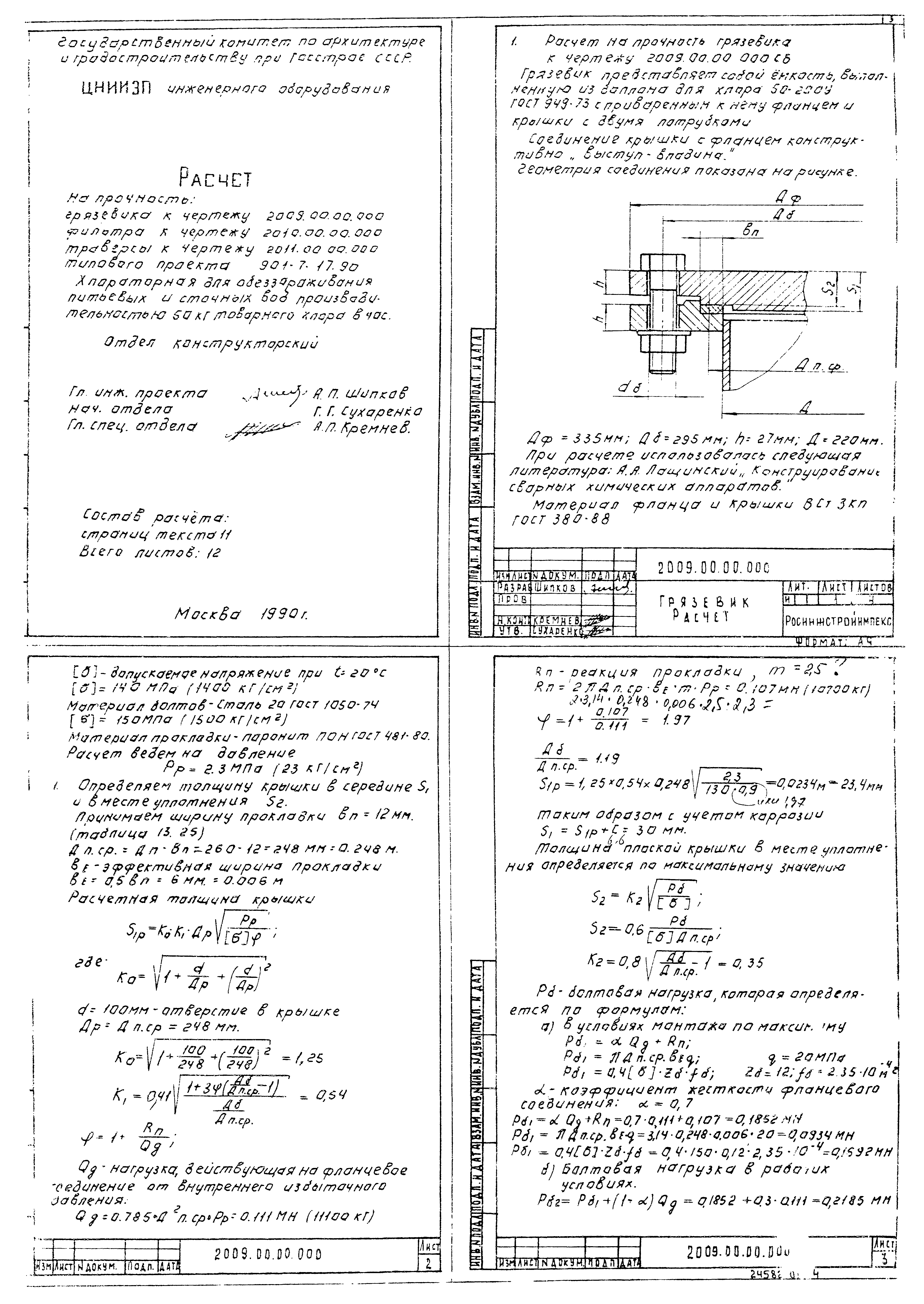

2009.00.00.000 Расчеты

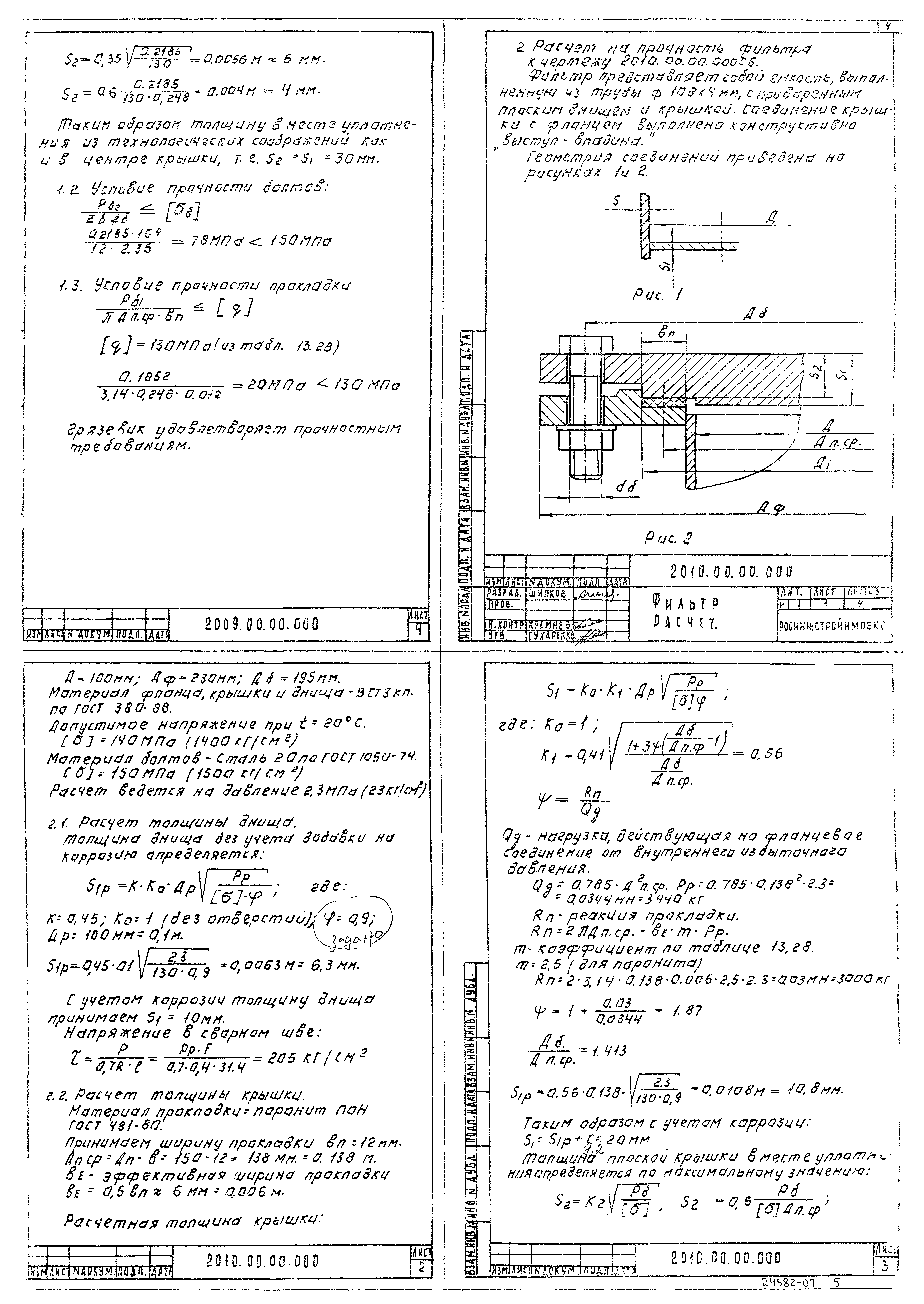

2010.00.00.000 Расчеты

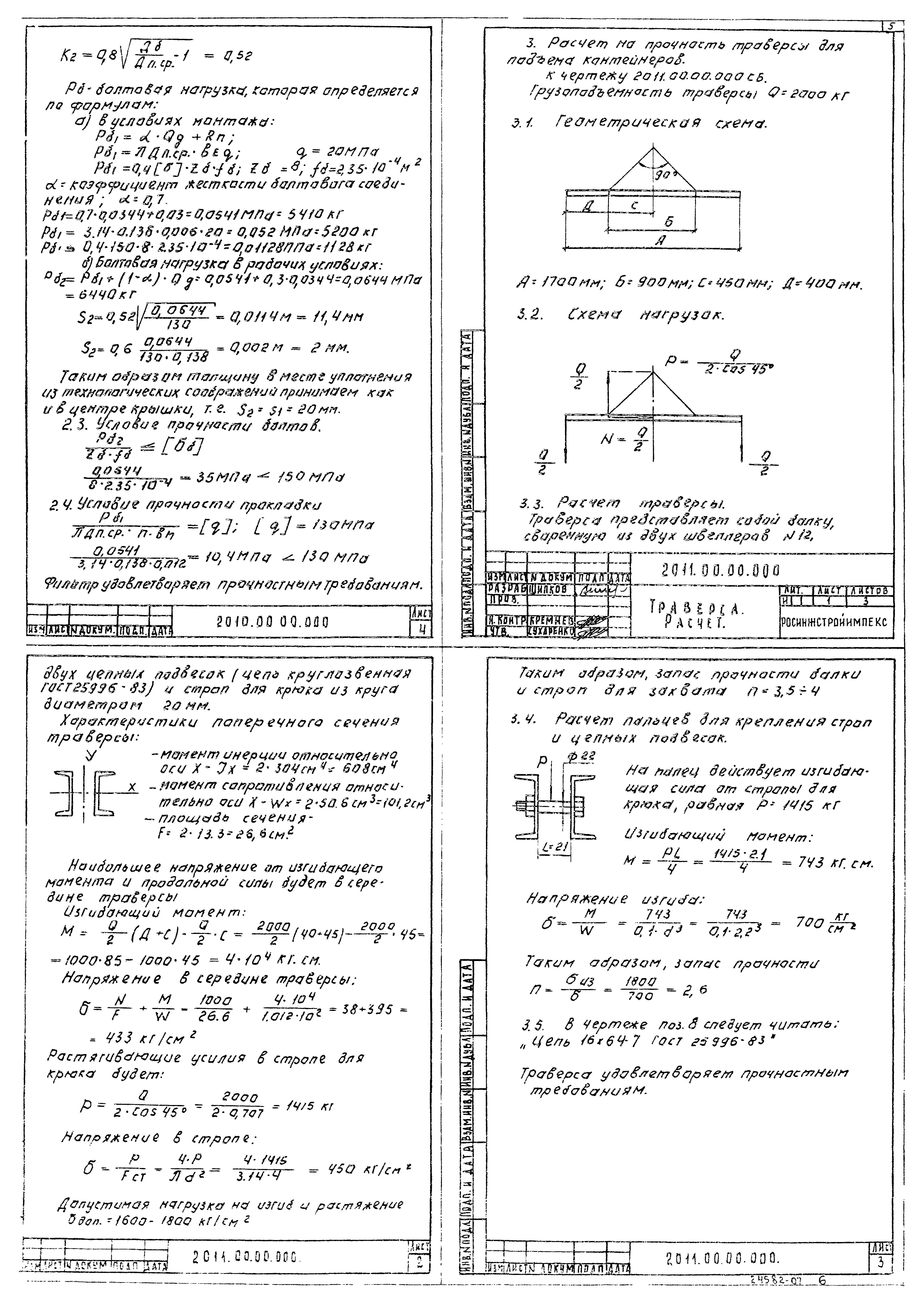

2011.00.00.000 Расчеты

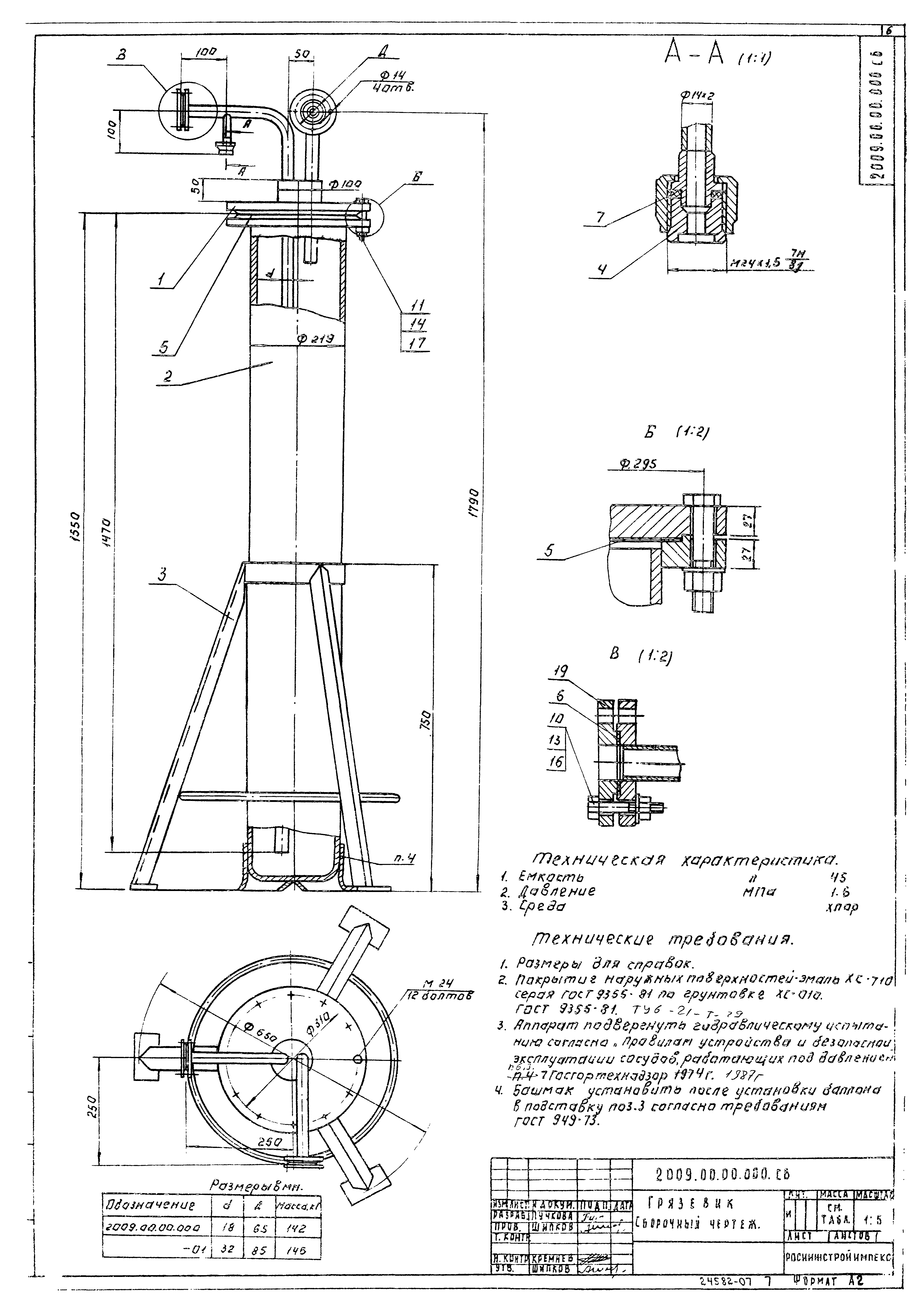

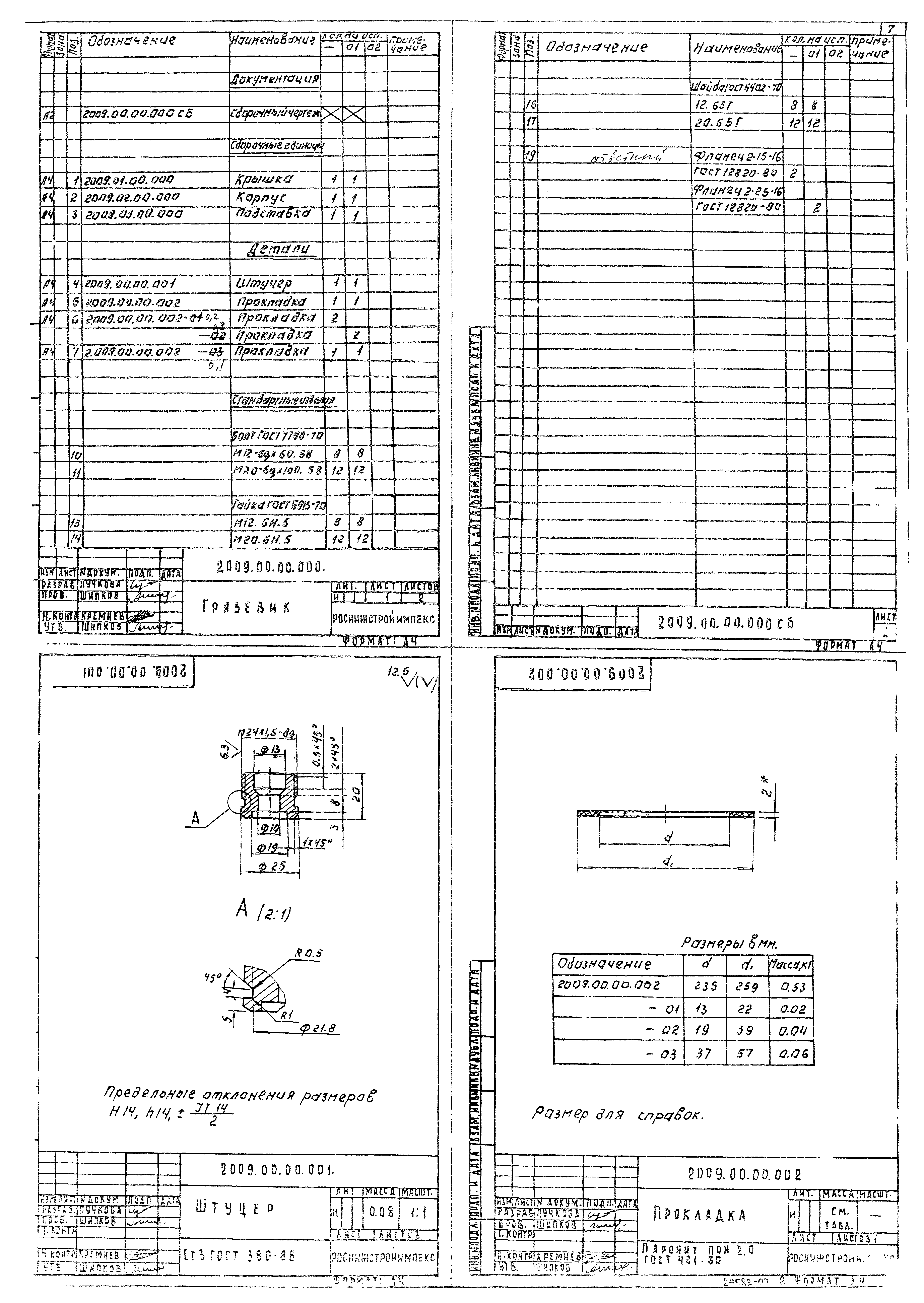

2009.00.00.000СБ Грязевик. Сборочный чертеж
2009.00.00.000 Грязевик. Спецификация
2009.00.00.001 Штуцер
2009.00.00.002 Прокладка

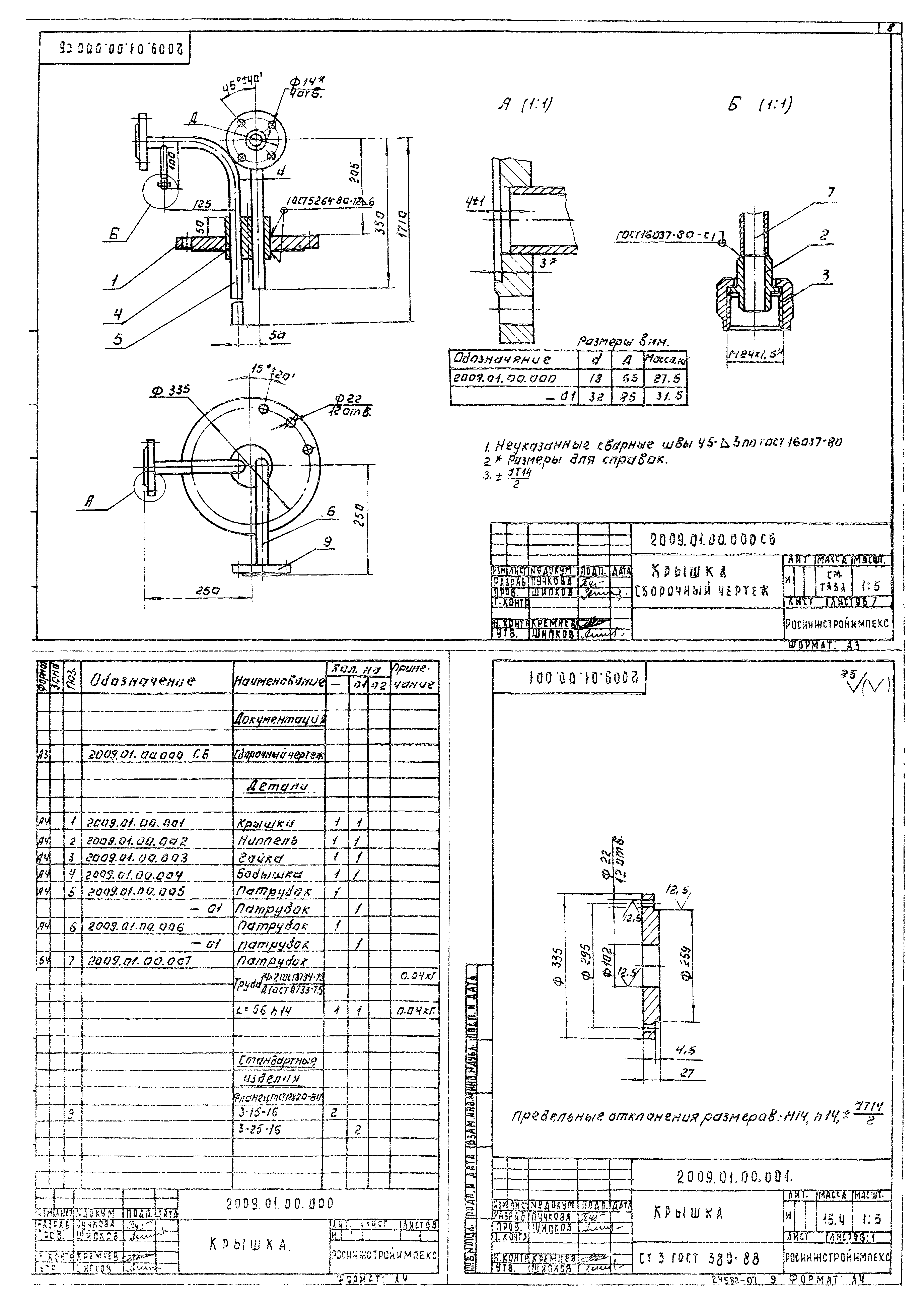

2009.01.00.000СБ Крышка. Сборочный чертеж
2009.01.00.000 Крышка. Спецификация
2009.01.00.001 Крышка

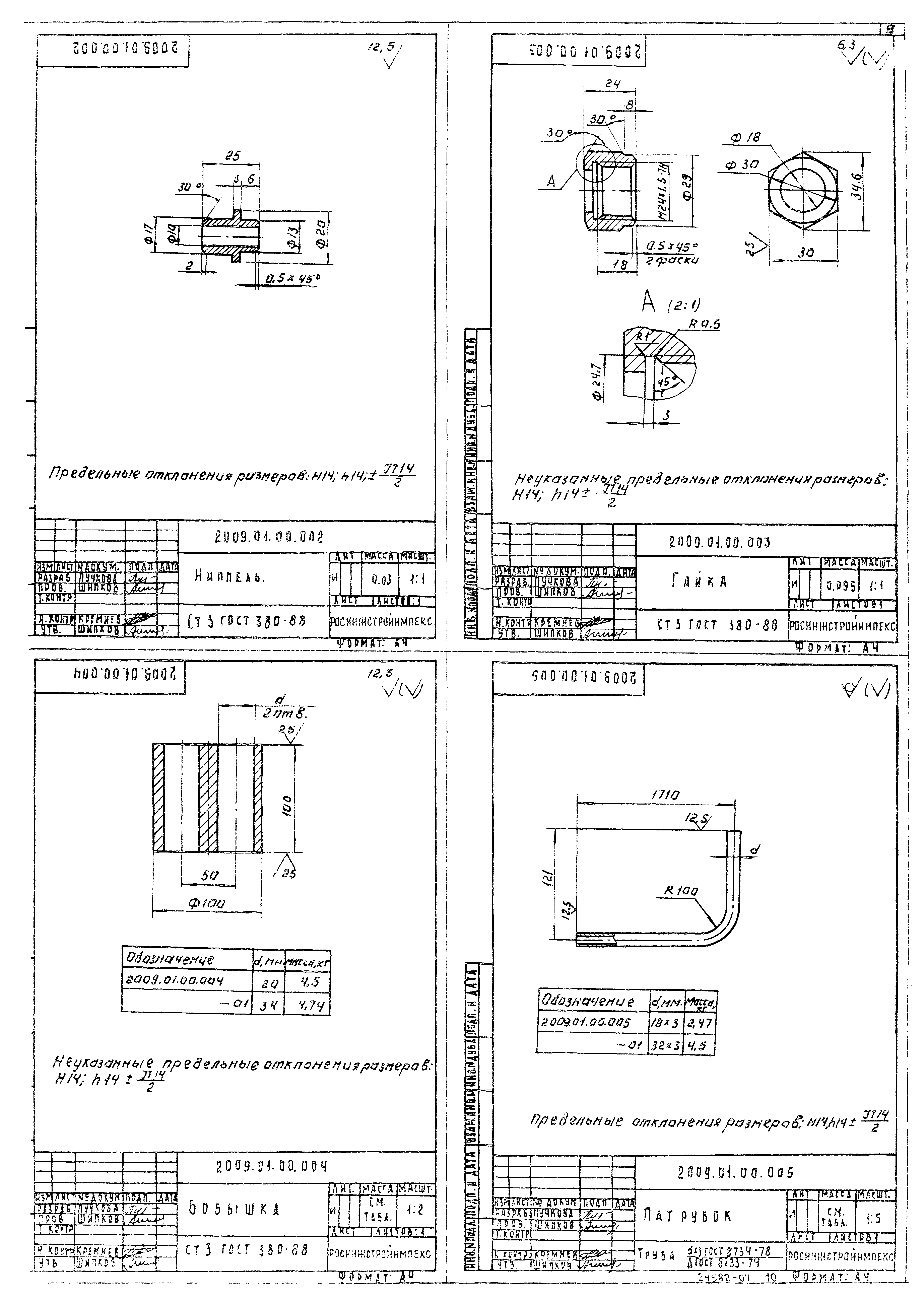

2009.01.00.002 Ниппель
2009.01.00.003 Гайка
2009.01.00.004 Бобышка
2009.01.00.005 Патрубок

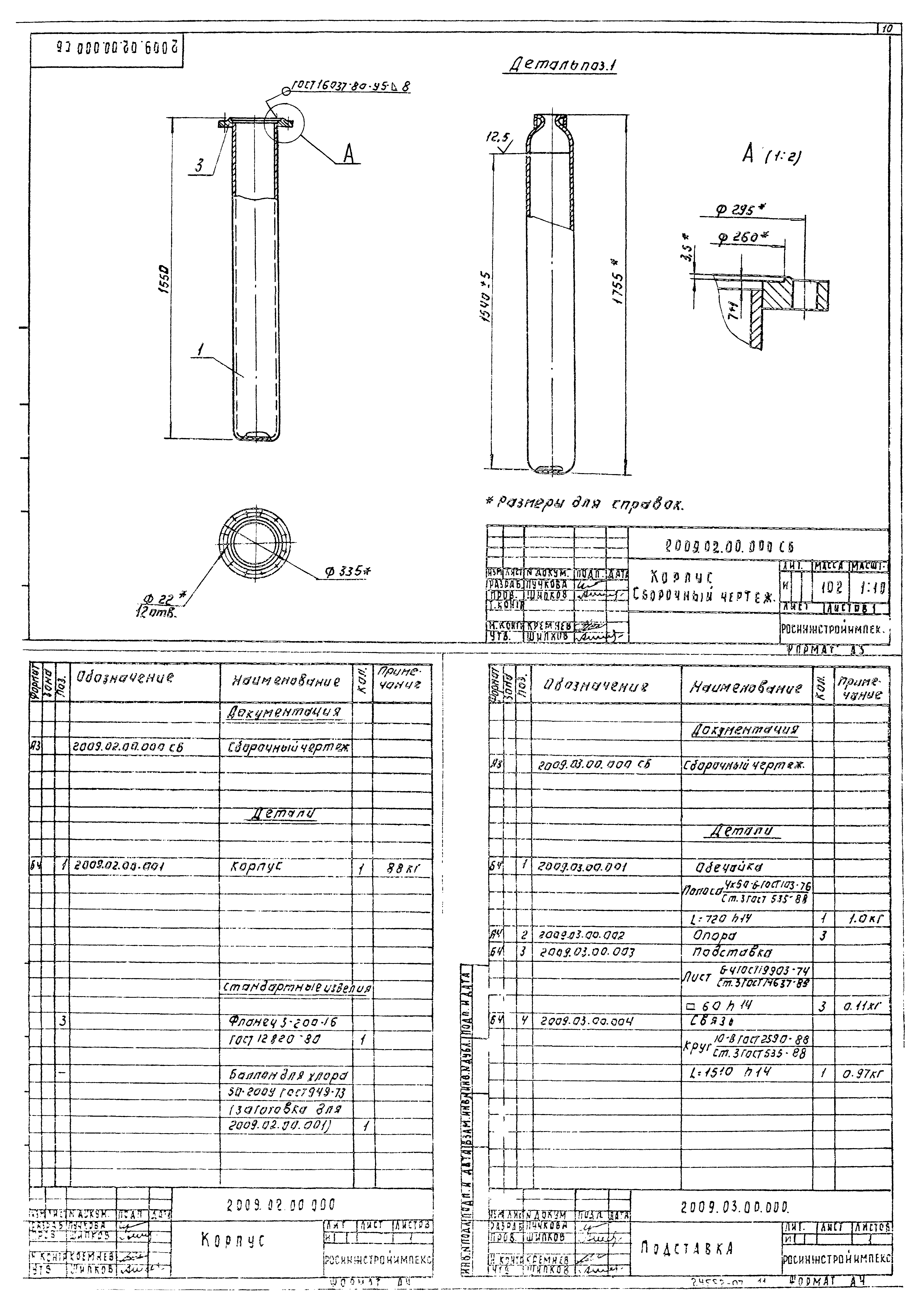

2009.02.00.000СБ Корпус. Сборочный чертеж
2009.02.00.000 Корпус. Спецификация
2009.03.00.000 Подставка. Спецификация

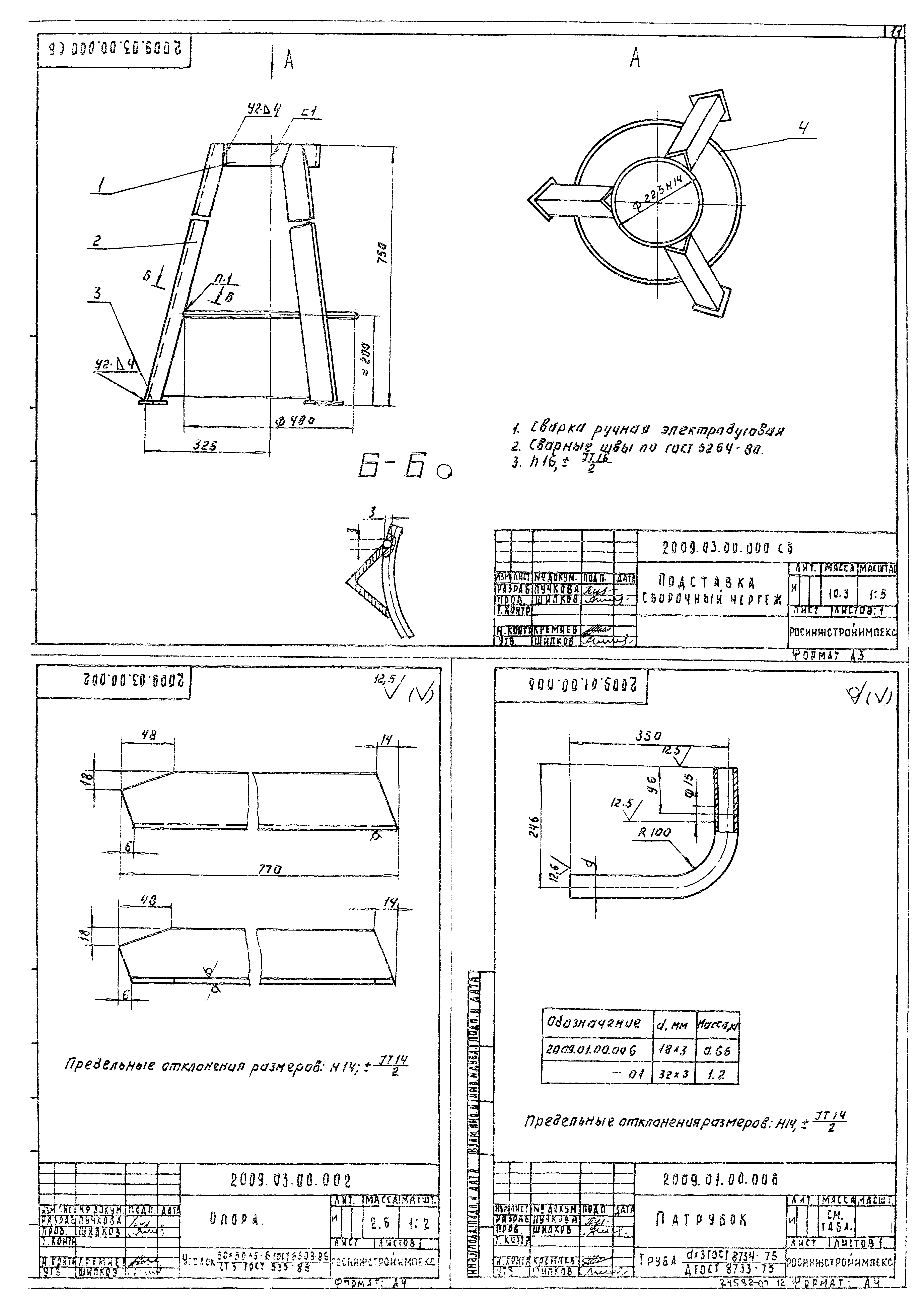

2009.03.00.000СБ Подставка. Сборочный чертеж
2009.03.00.002 Опора
2009.01.00.006 Патрубок

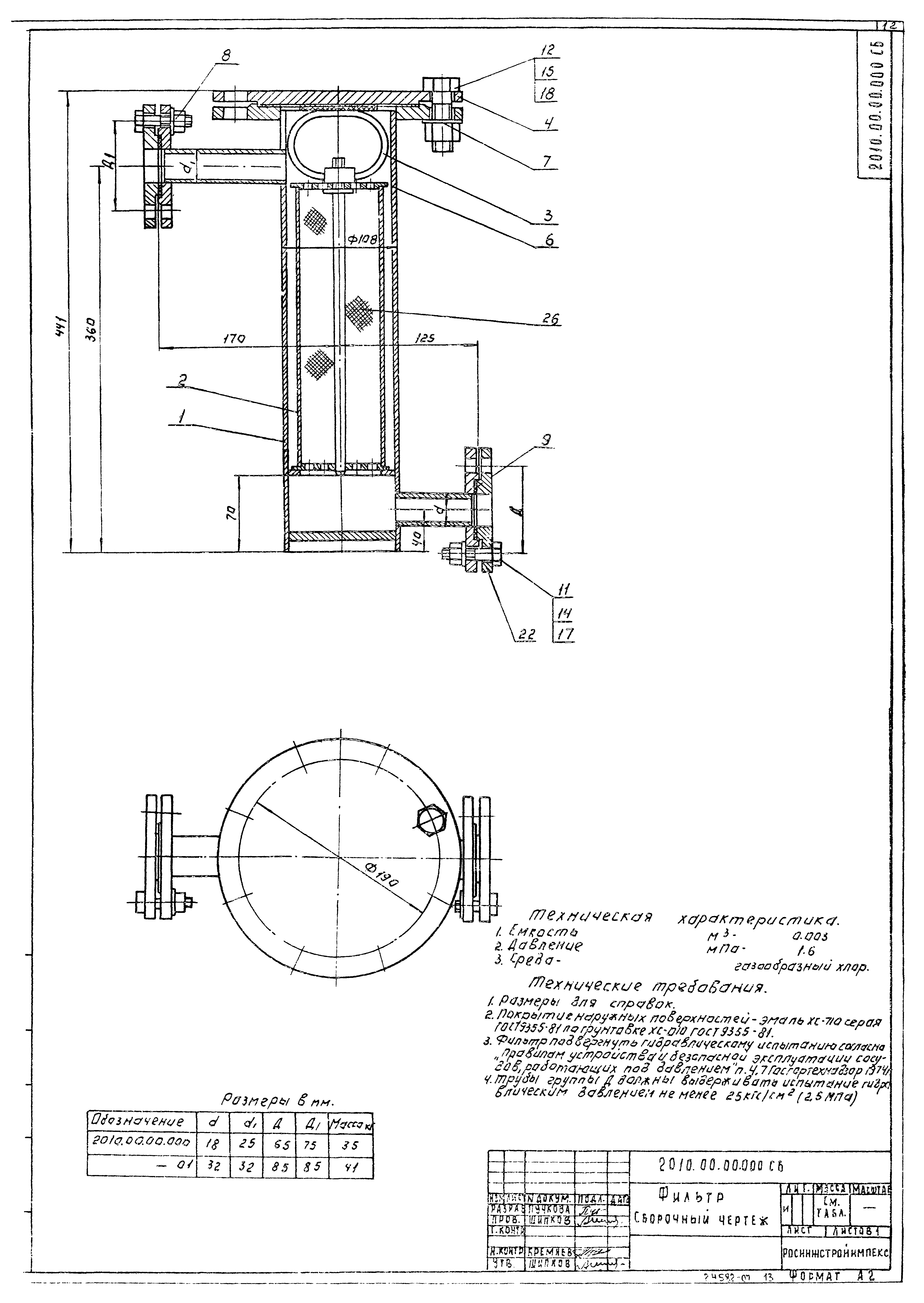

2010.00.00.000СБ Фильтр. Сборочный чертеж

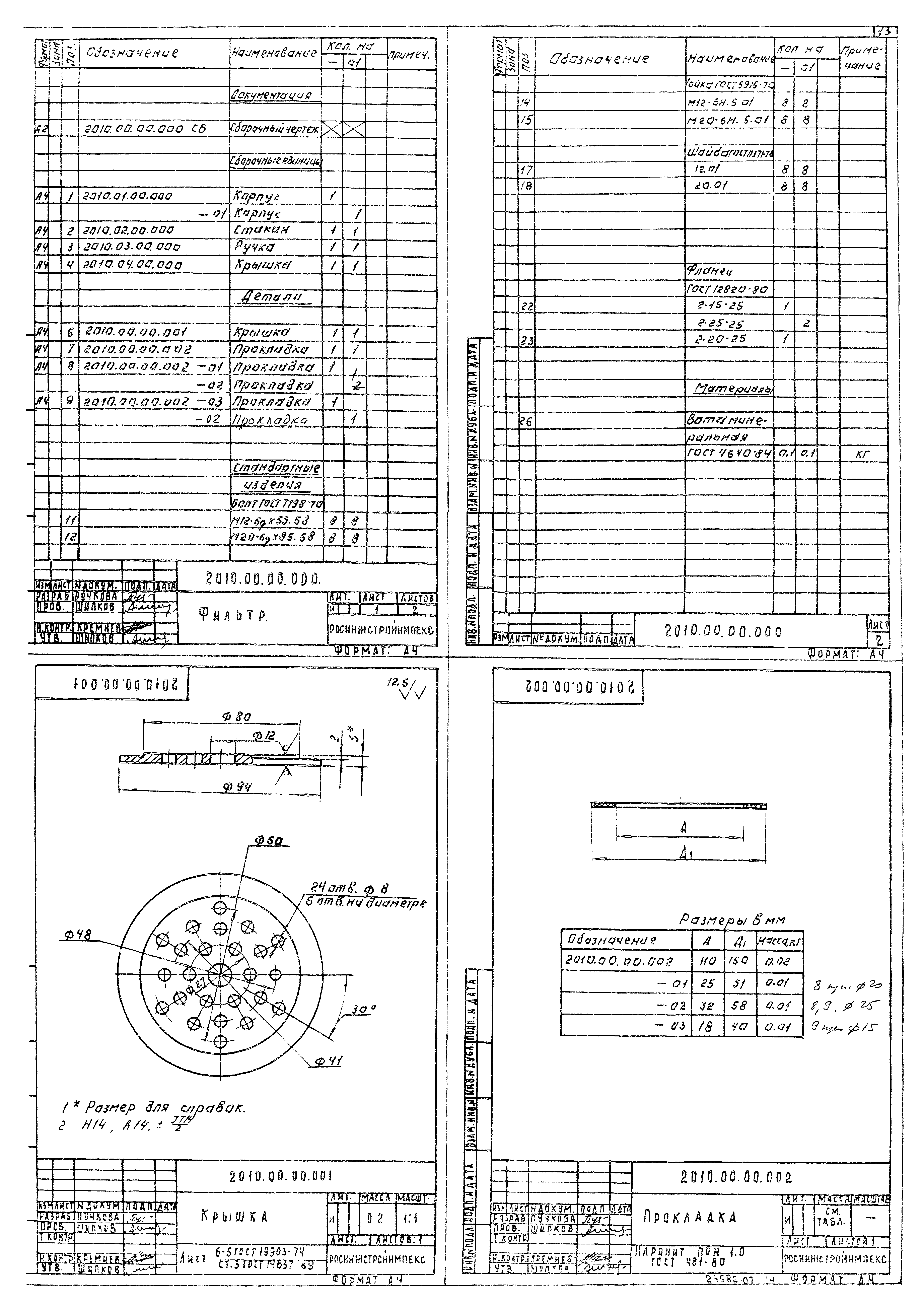

2010.00.00.000 Фильтр. Спецификация
2010.00.00.001 Крышка
2010.00.00.002 Прокладка

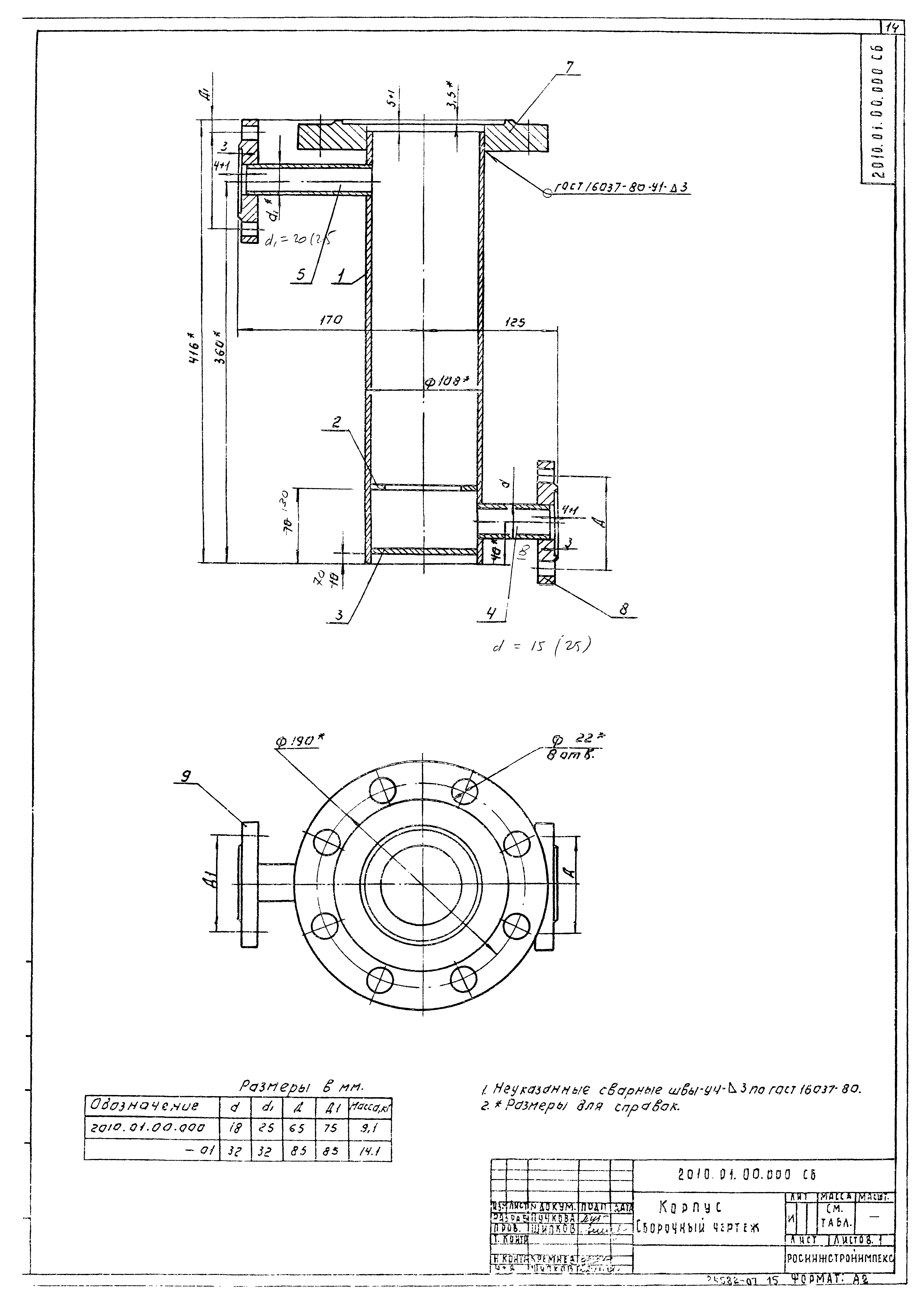

2010.01.00.000СБ Корпус. Сборочный чертеж

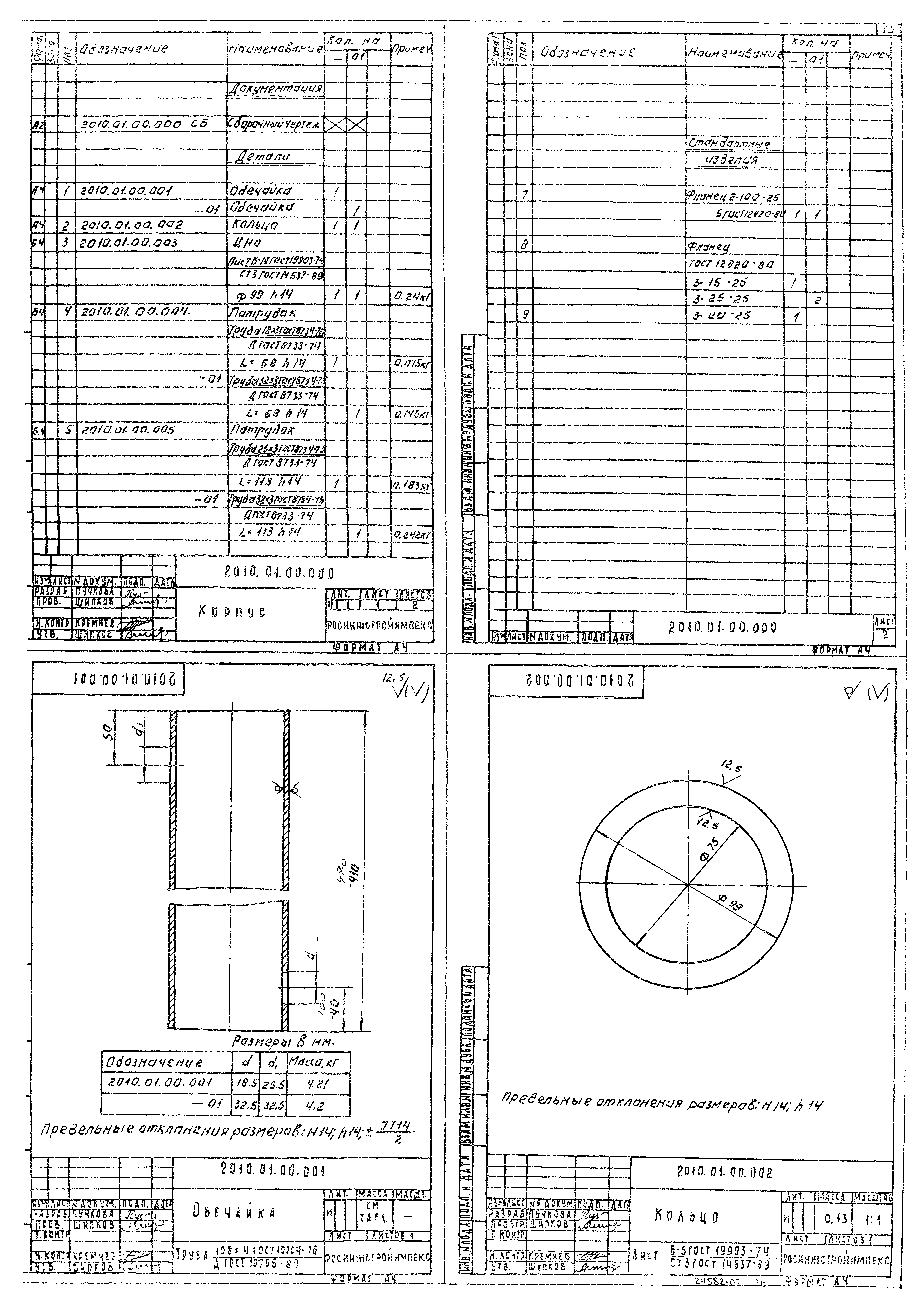

2010.01.00.000 Корпус. Спецификация
2010.01.00.001 Обечайка
2010.01.00.002 Кольцо

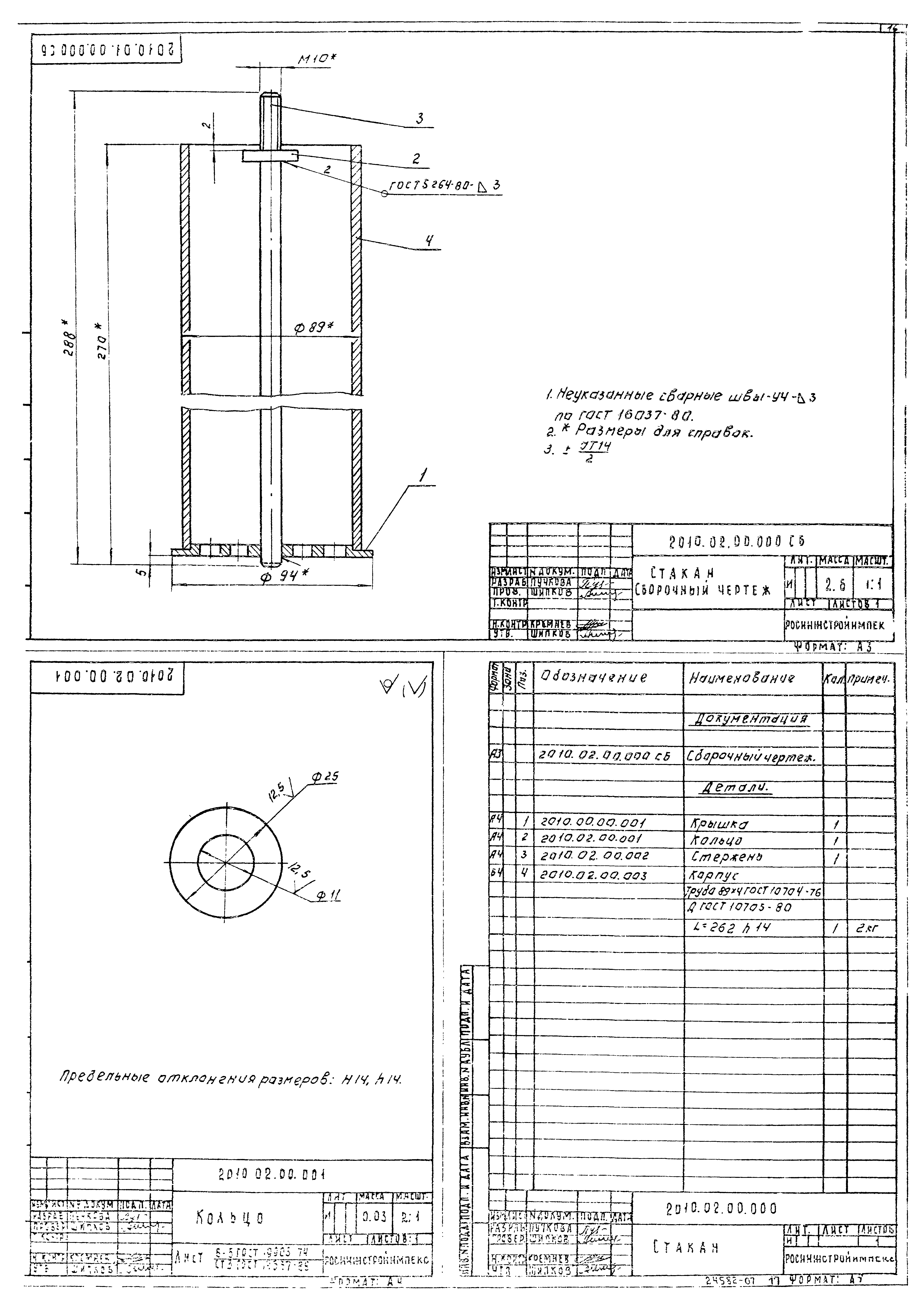

2010.02.00.000СБ Стакан. Сборочный чертеж
2010.02.00.001 Кольцо
2010.02.00.000 Стакан
2010.02.00.002 Стержень

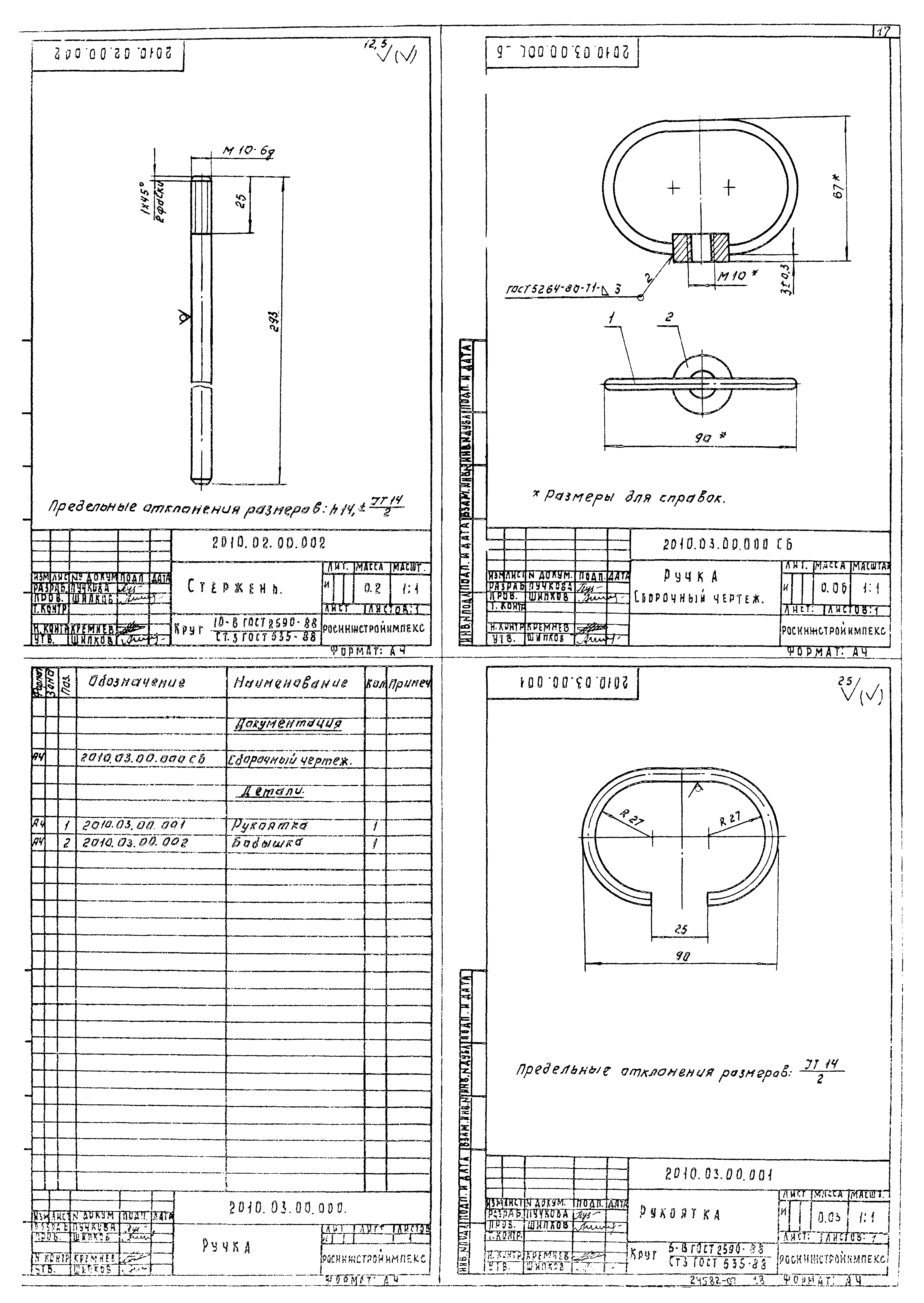

2010.03.00.000СБ Ручка. Сборочный чертеж
2010.03.00.000 Ручка. Спецификация
2010.03.00.001 Рукоятка
2010.03.00.002 Бобышка

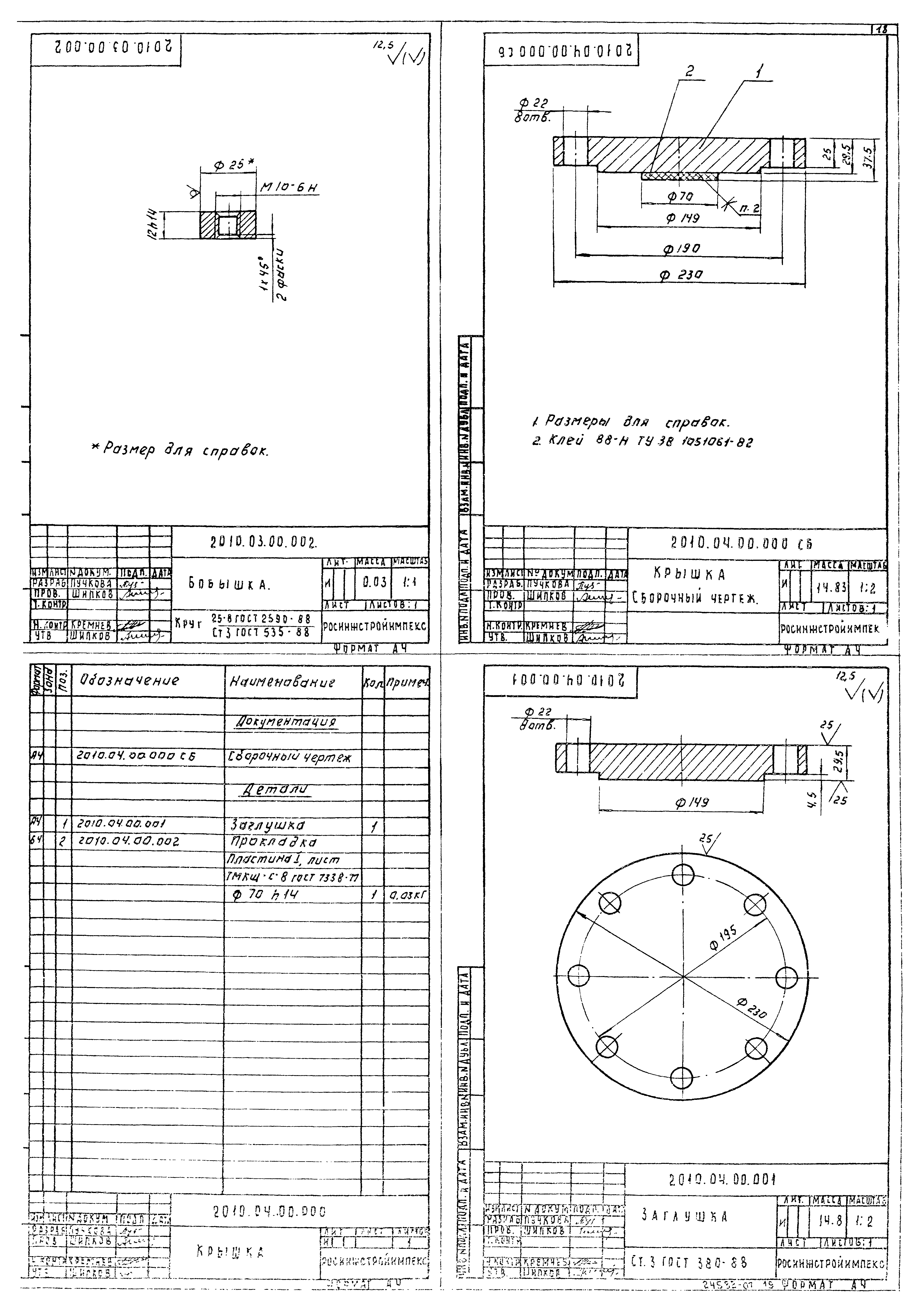

2010.04.00.000СБ Крышка. Сборочный чертеж
2010.04.00.000 Крышка. Спецификация
2010.04.00.001 Заглушка

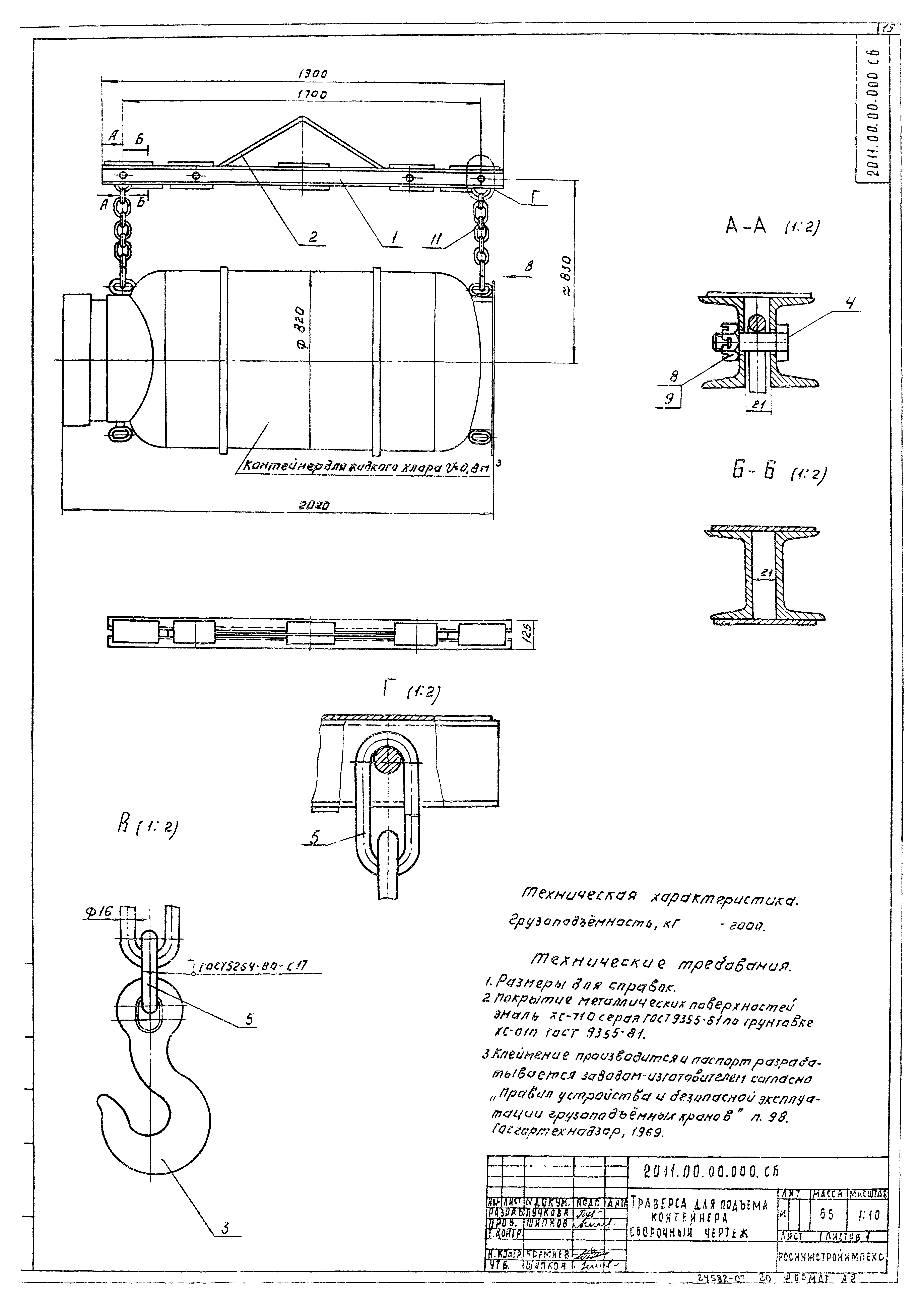

2011.00.00.000СБ Траверса для подъема контейнера. Сборочный чертеж

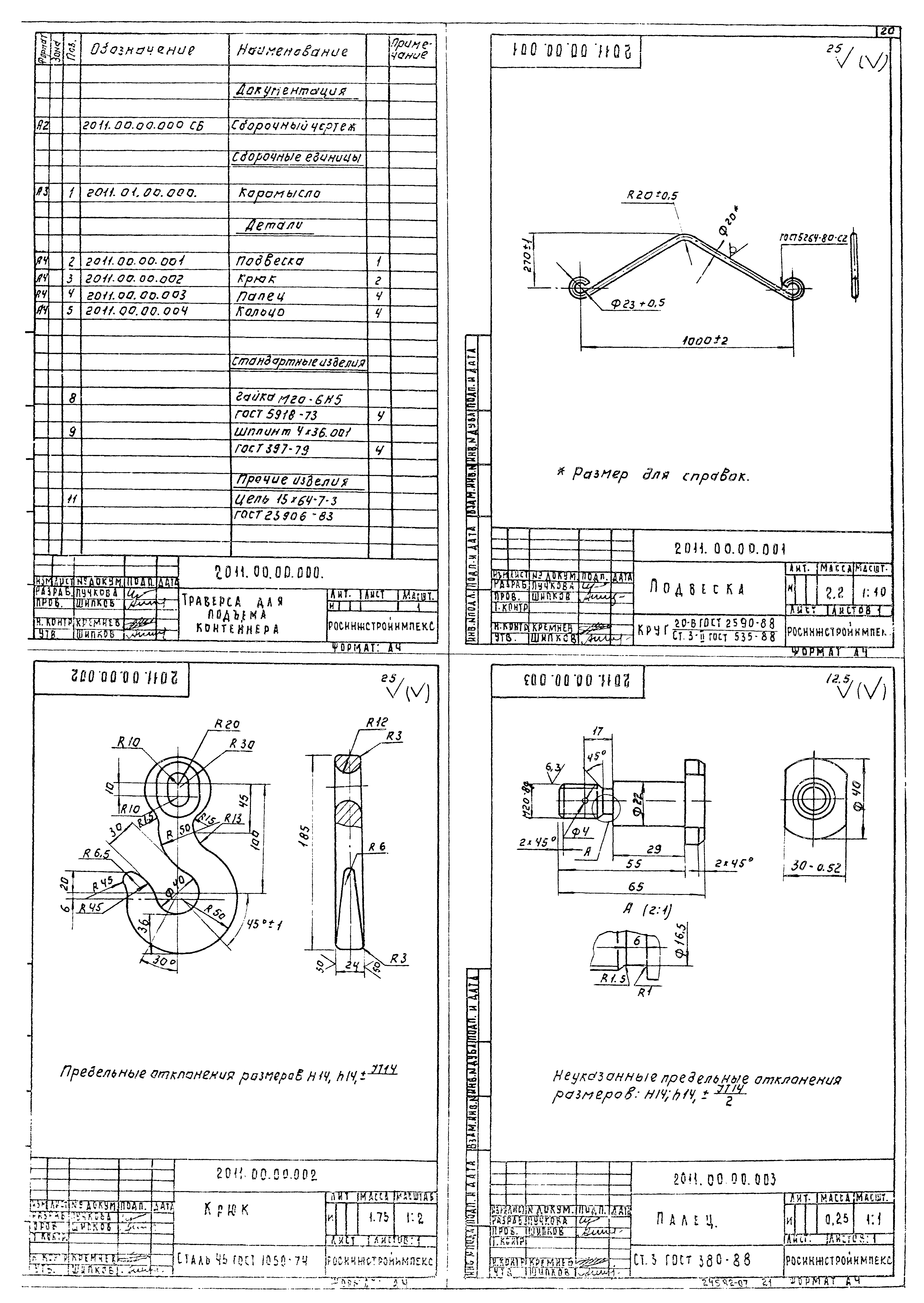

2011.00.00.000 Траверса для подъема контейнера. Спецификация
2011.00.00.001 Подвеска
2011.00.00.002 Крюк
2011.00.00.003 Палец

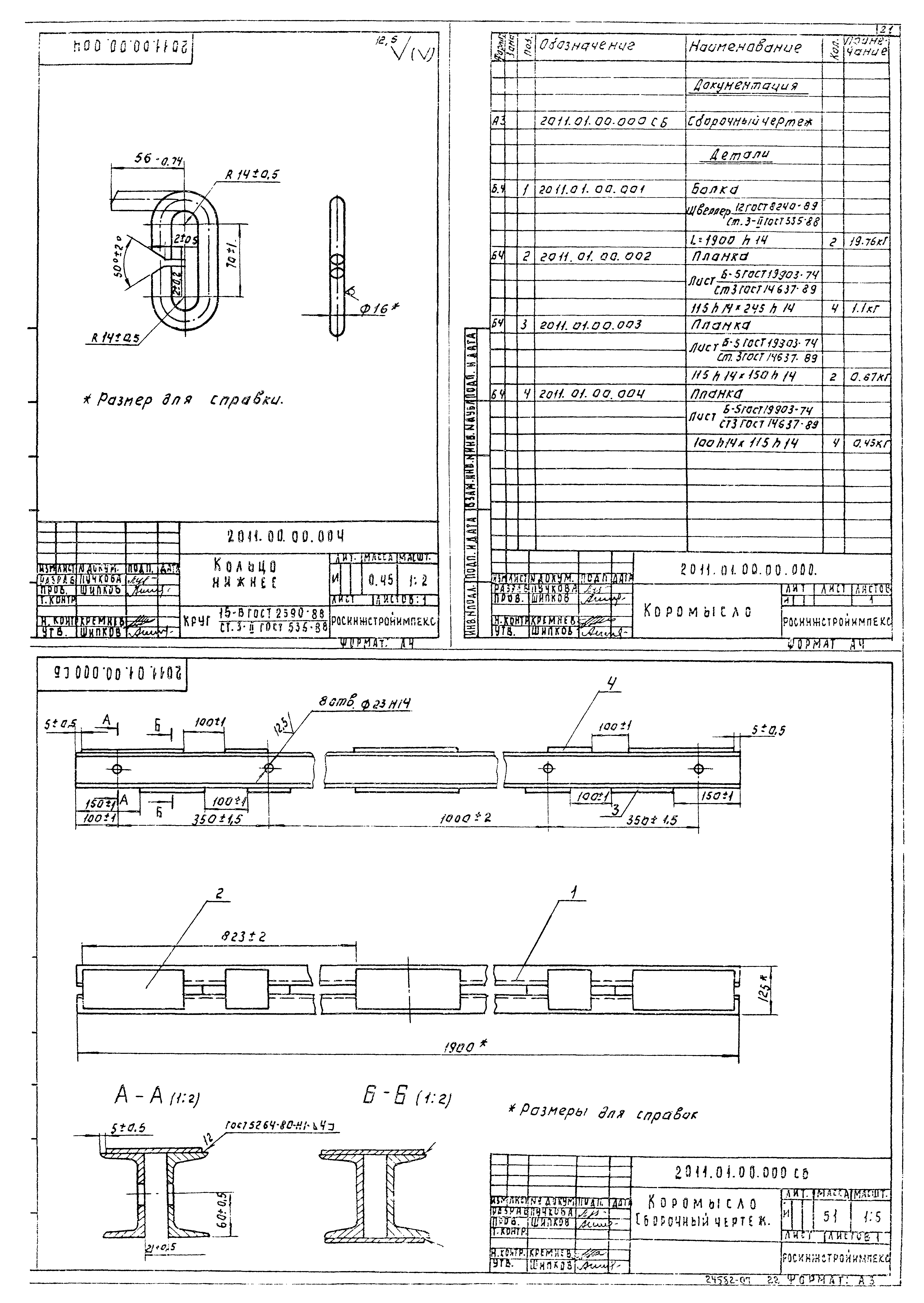

2011.00.00.004 Кольцо нижнее
2011.01.00.000 Коромысло. Спецификация
2011.01.00.000СБ Коромысло. Сборочный чертеж

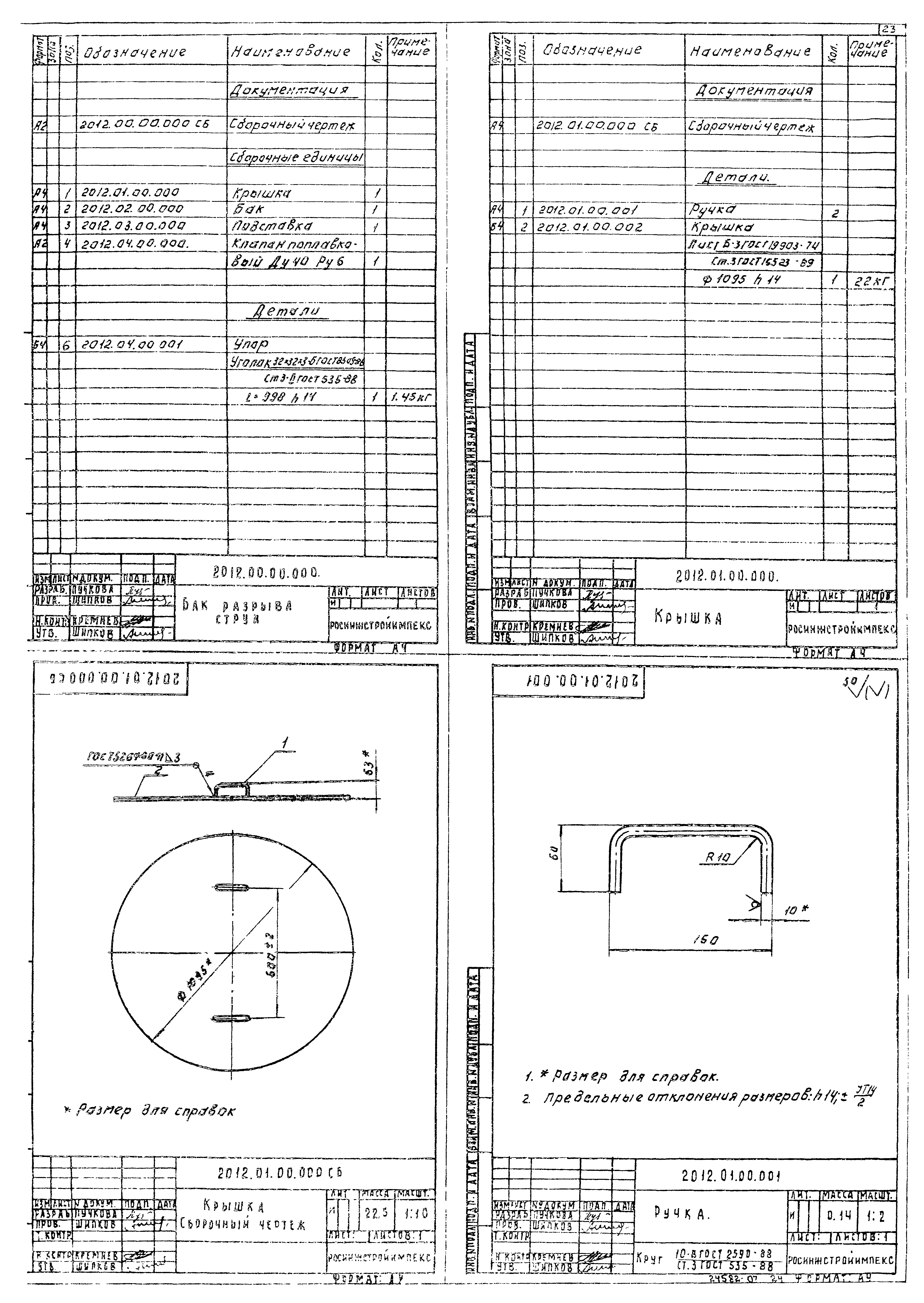

2012.00.00.000СБ Бак разрыва струи. Сборочный чертеж
2012.00.00.000 Бак разрыва струи. Спецификация
2012.01.00.000СБ Крышка. Сборочный чертеж
2012.01.00.001 Ручка

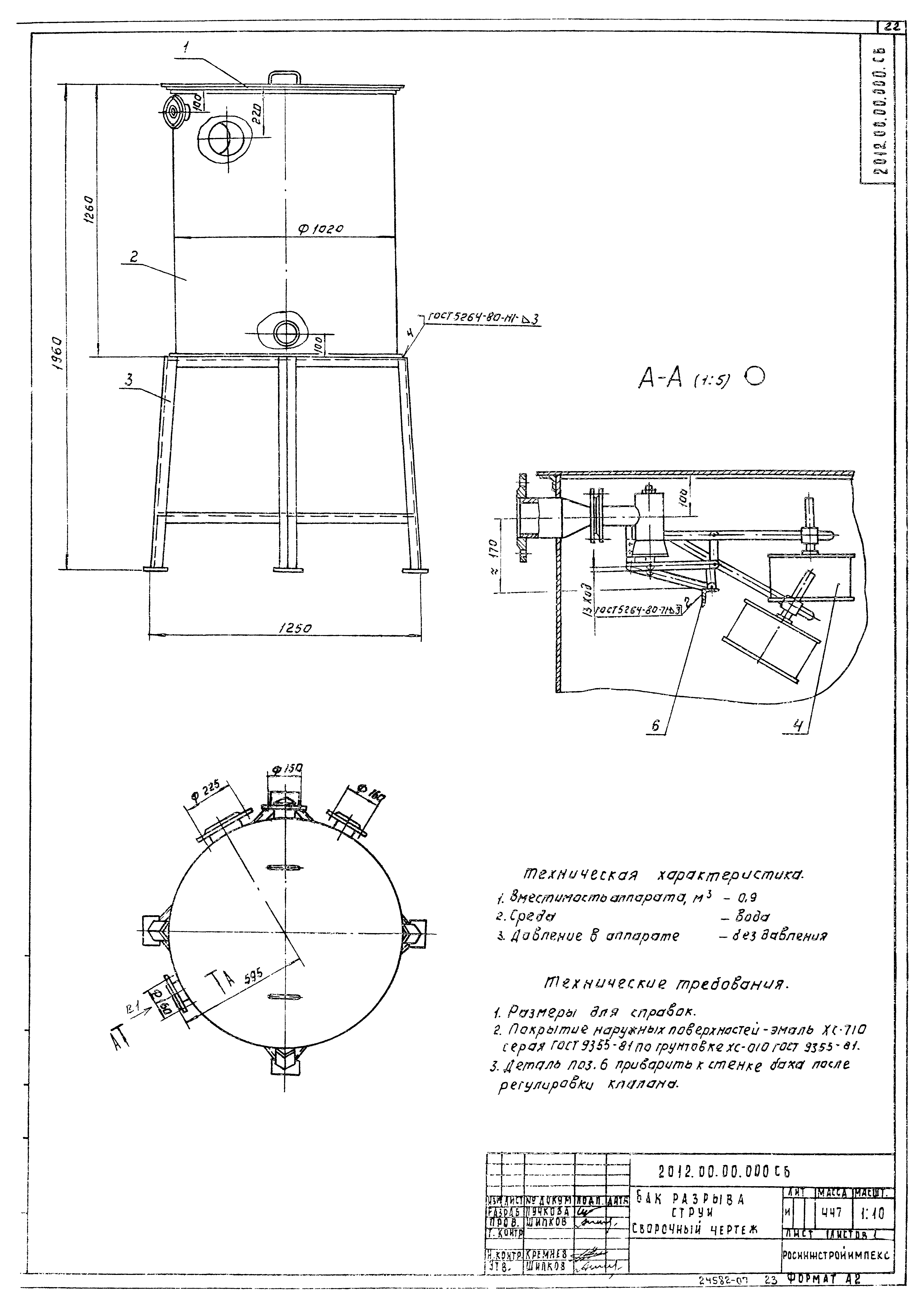

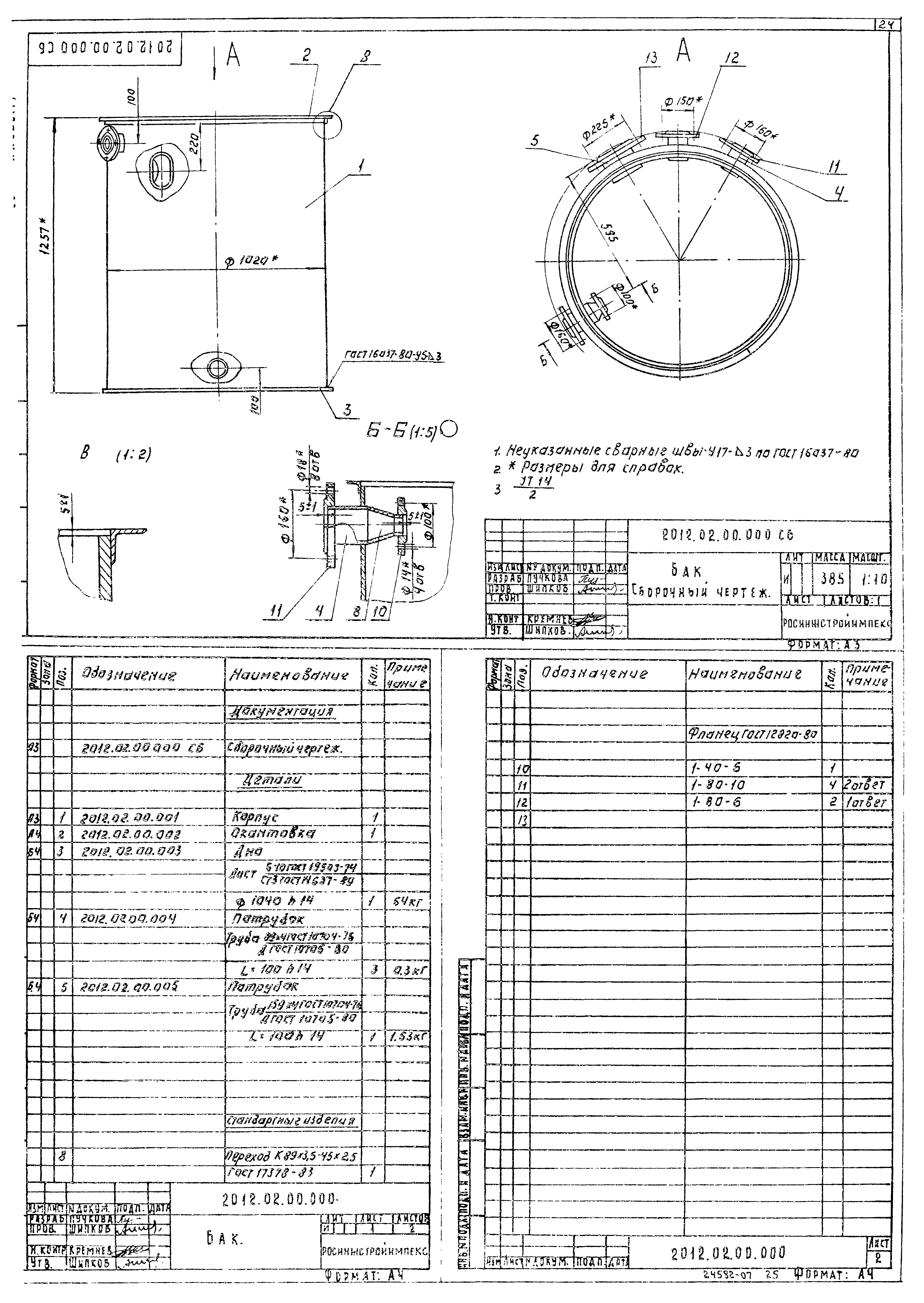

2012.02.00.000СБ Бак. Сборочный чертеж
2012.02.00.000 Бак. Спецификация

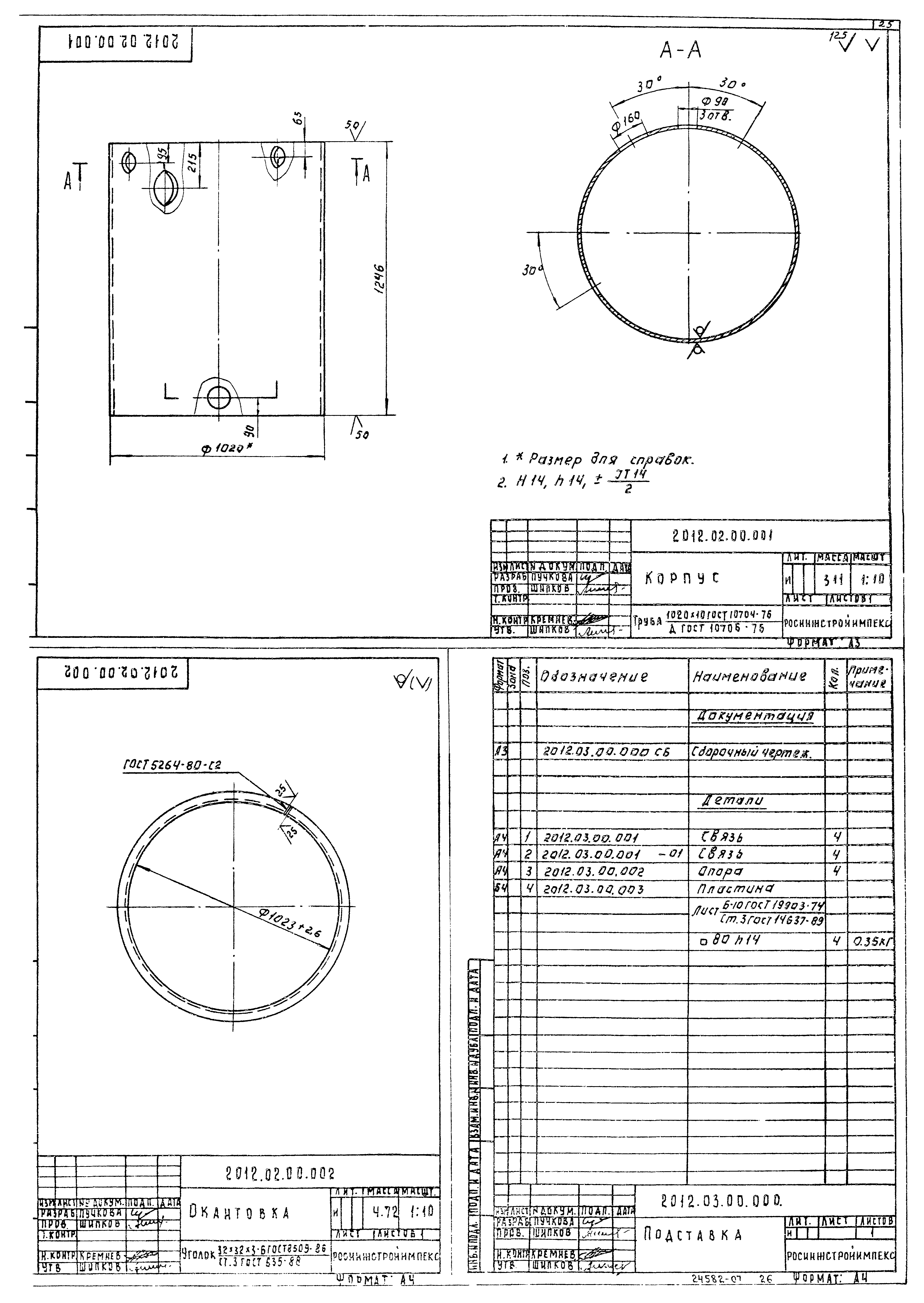

2012.02.00.001 Корпус
2012.02.00.002 Окантовка
2012.03.00.000 Подставка. Спецификация

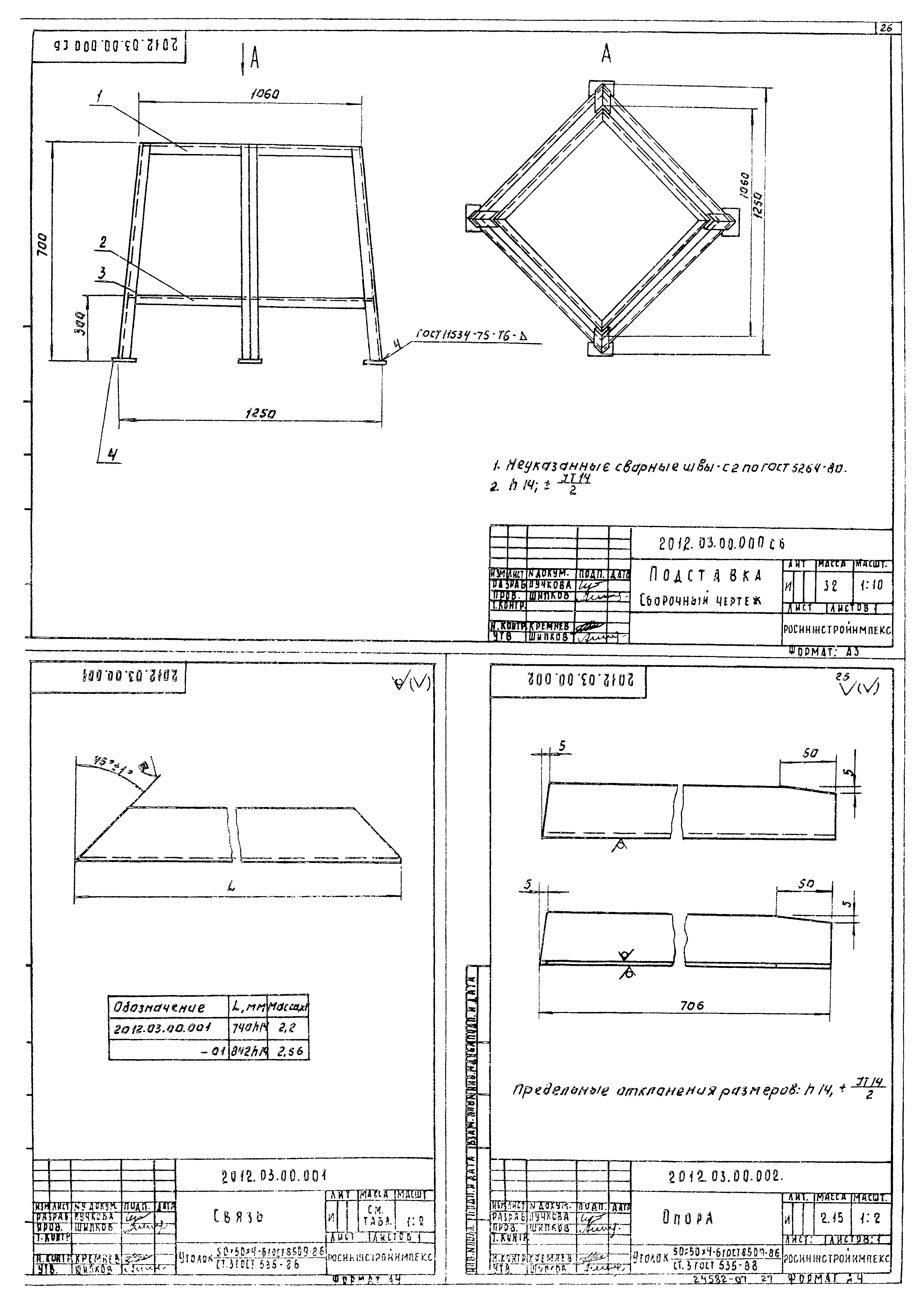

2012.03.00.000СБ Подставка. Сборочный чертеж
2012.03.00.001 Связь
2012.03.00.002 Опора

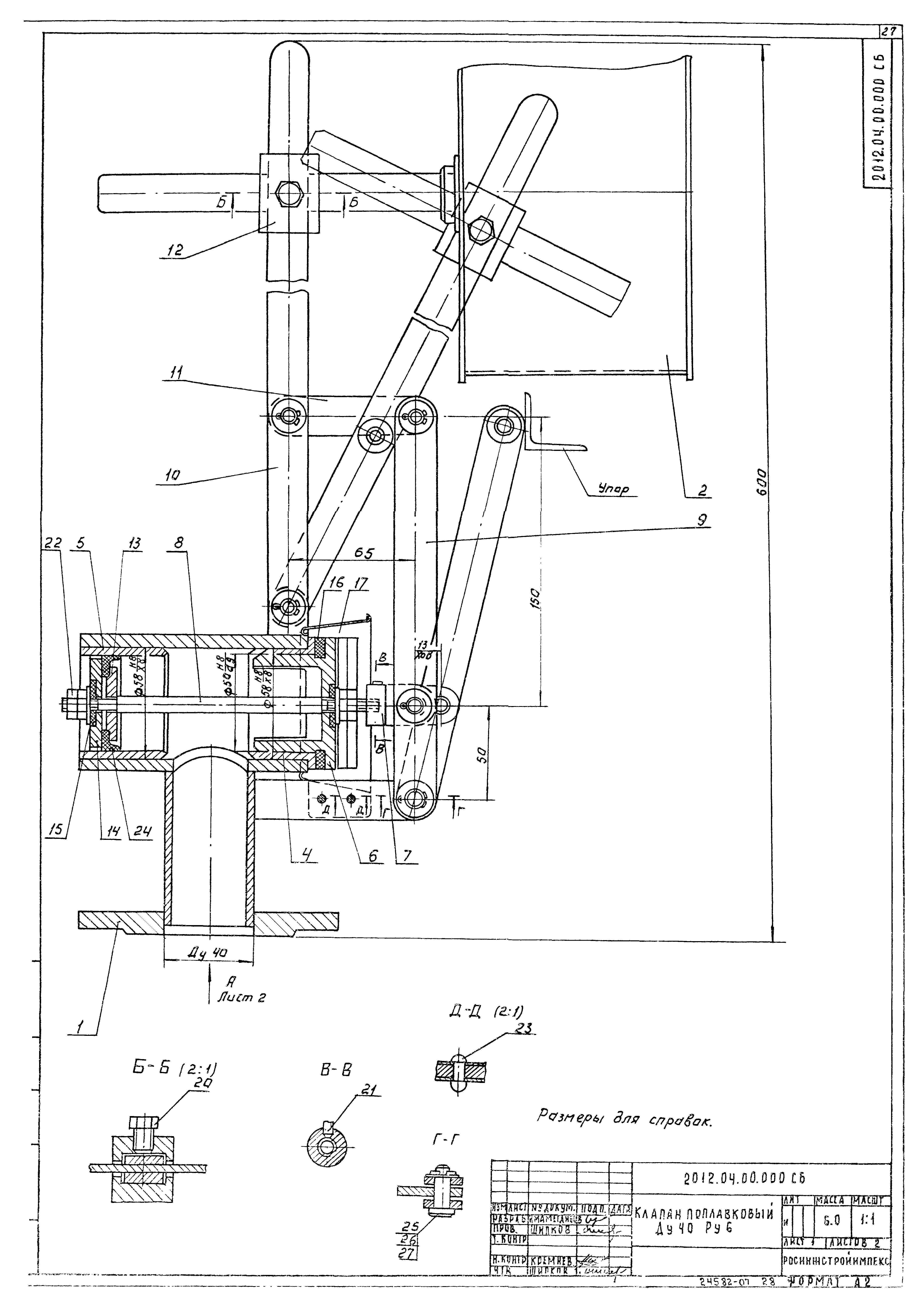

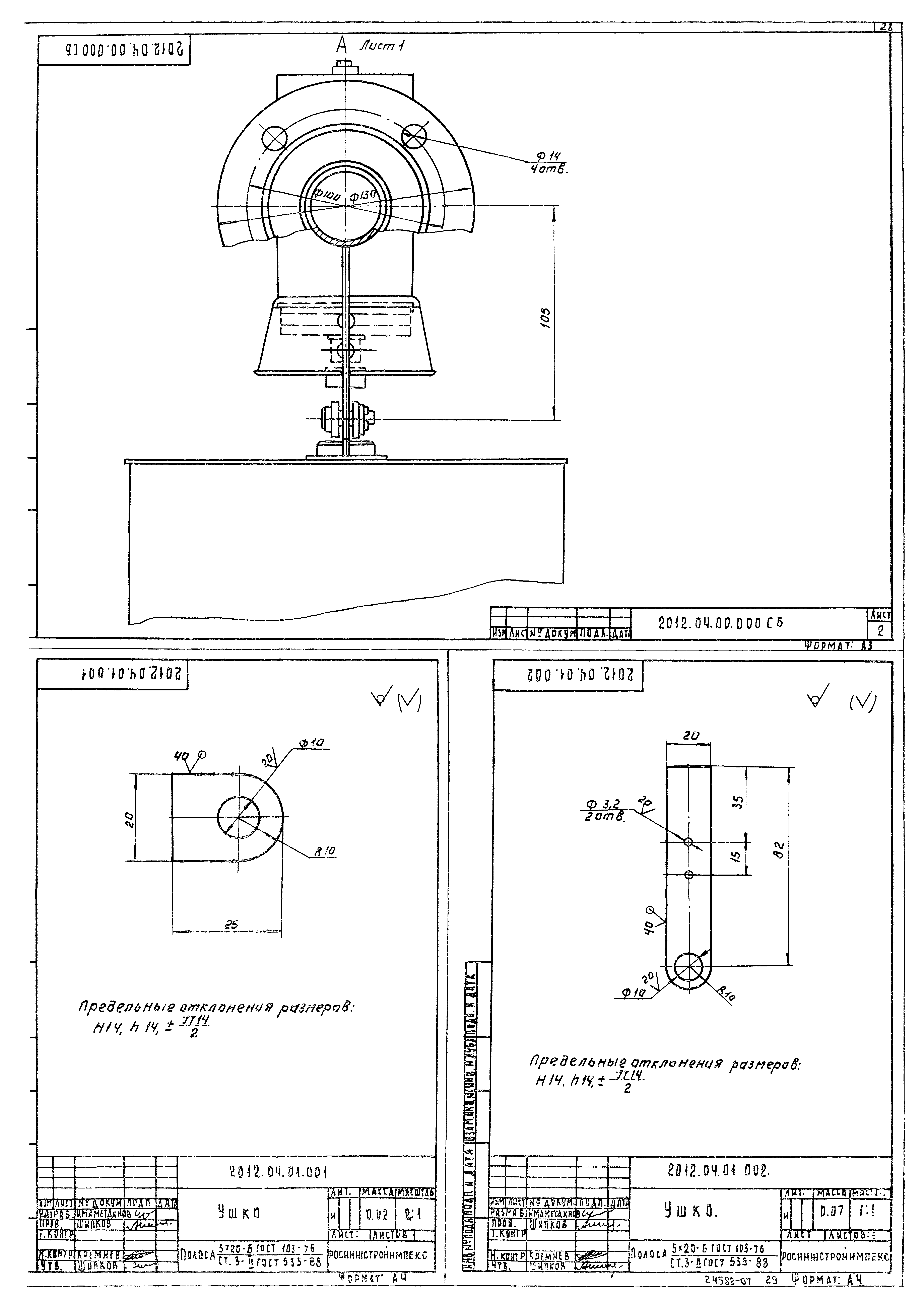

2012.04.00.000СБ Клапан поплавковый Ду40 Ру6. Сборочный чертеж
2012.04.01.001 Ушко
2012.04.01.002 Ушко

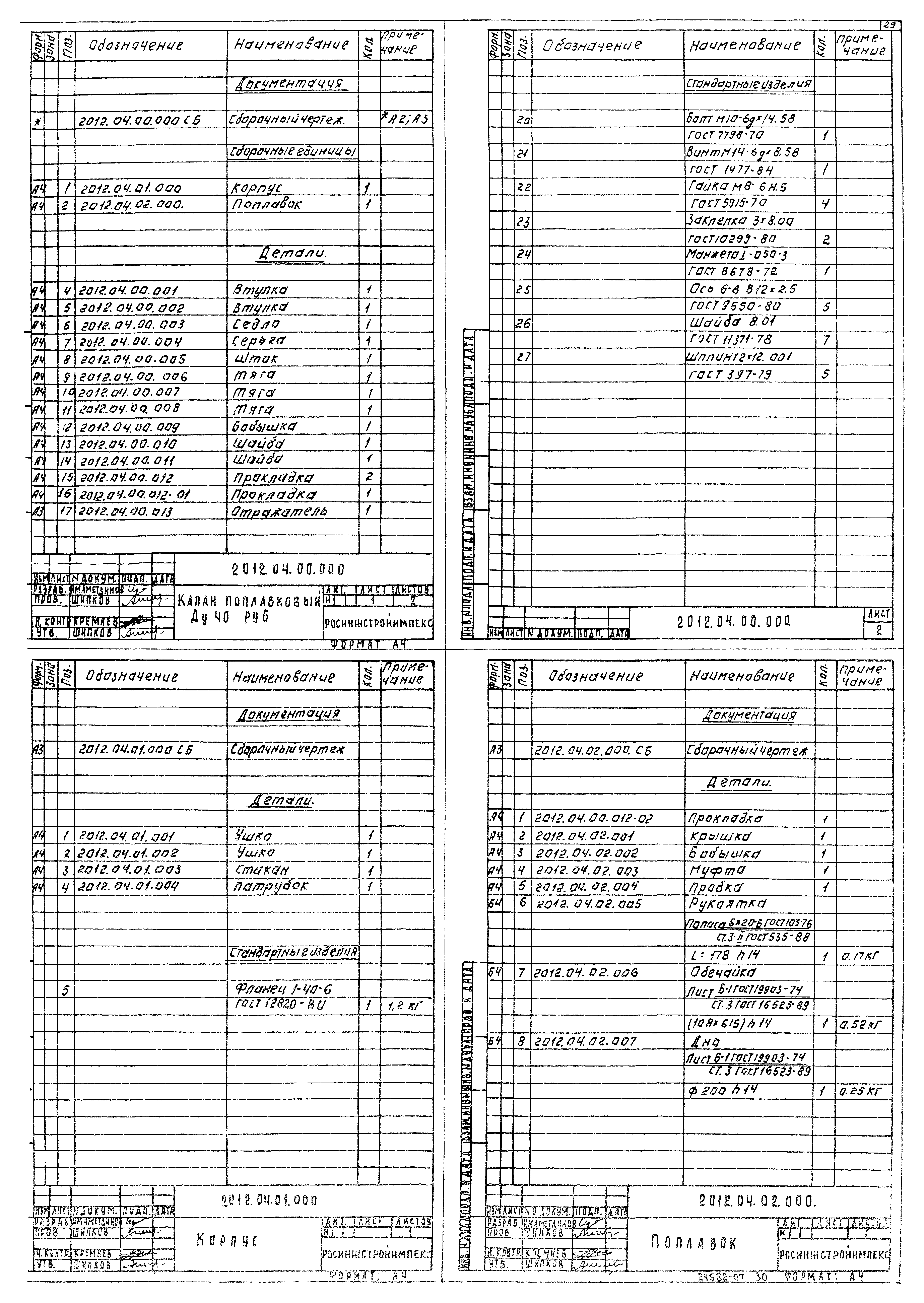

2012.04.00.000 Клапан поплавковый Ду40 Ру6. Спецификация
2012.04.01.000 Корпус. Спецификация
2012.04.02.000 Поплавок. Спецификация

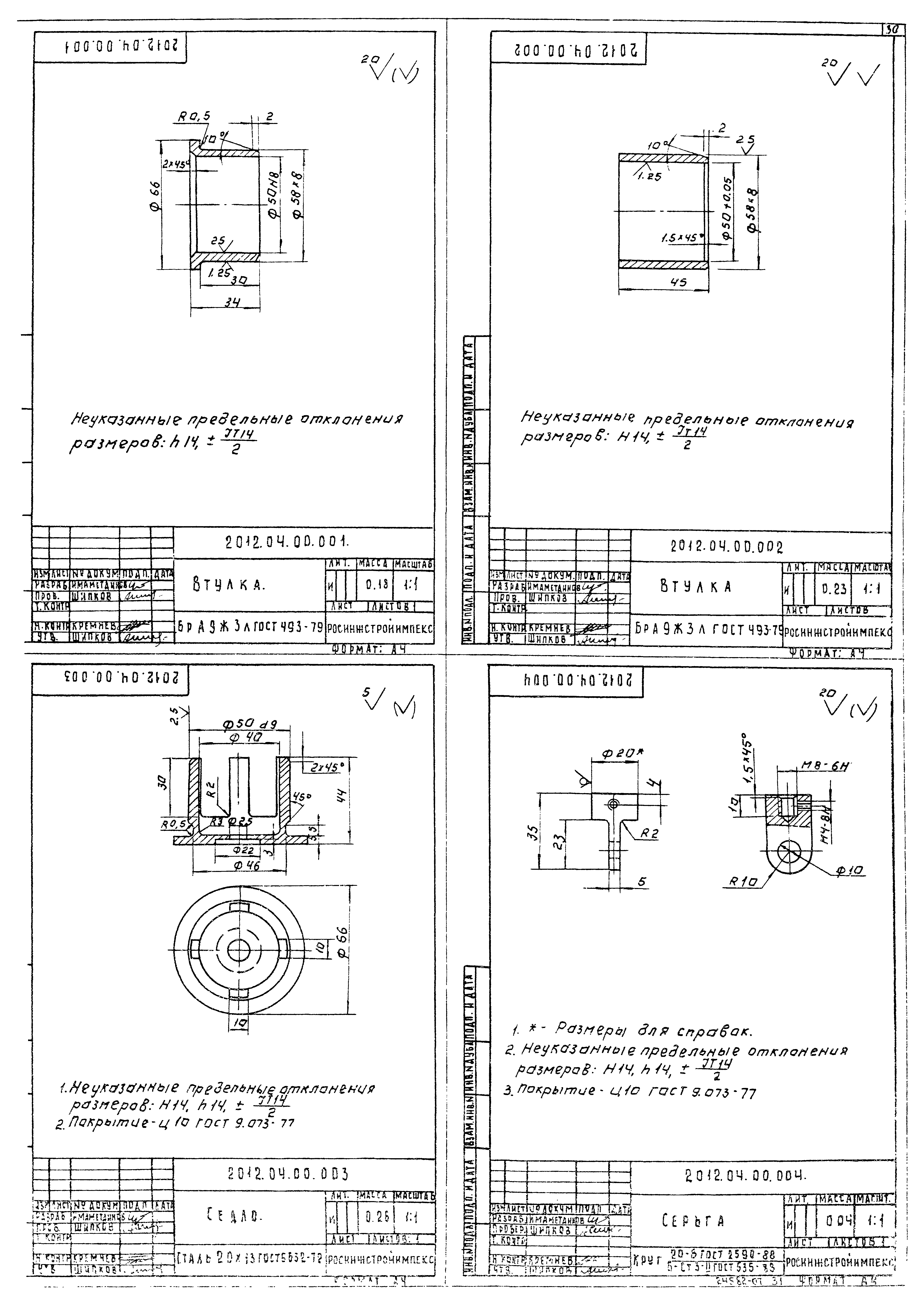

2012.04.00.001 Втулка
2012.04.00.002 Втулка
2012.04.00.003 Седло
2012.04.00.004 Серьга

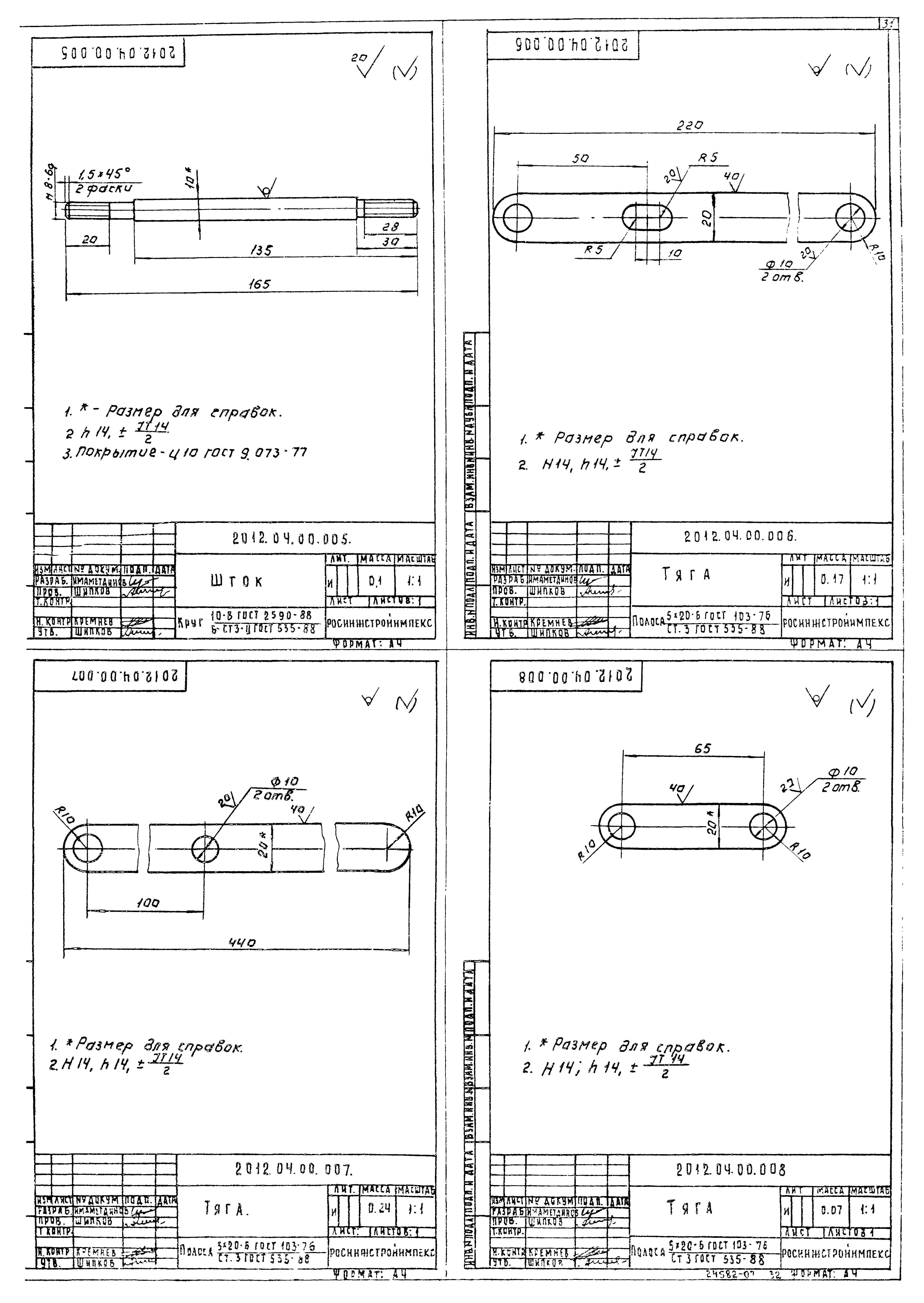

2012.04.00.005 Шток
2012.04.00.006 Тяга
2012.04.00.007 Тяга
2012.04.00.008 Тяга

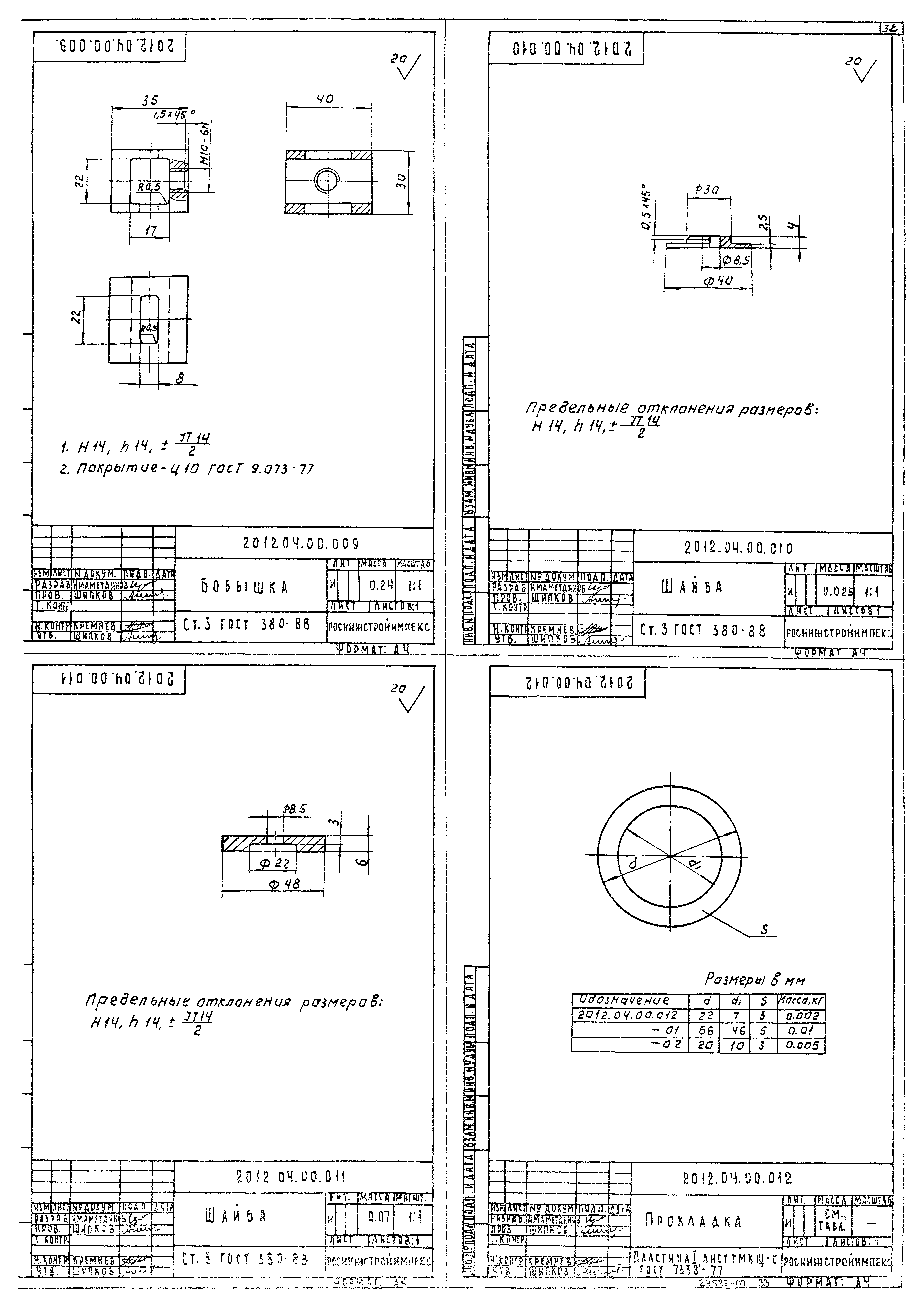

2012.04.00.009 Бобышка
2012.04.00.010 Шайба
2012.04.00.011 Шайба
2012.04.00.012 Прокладка

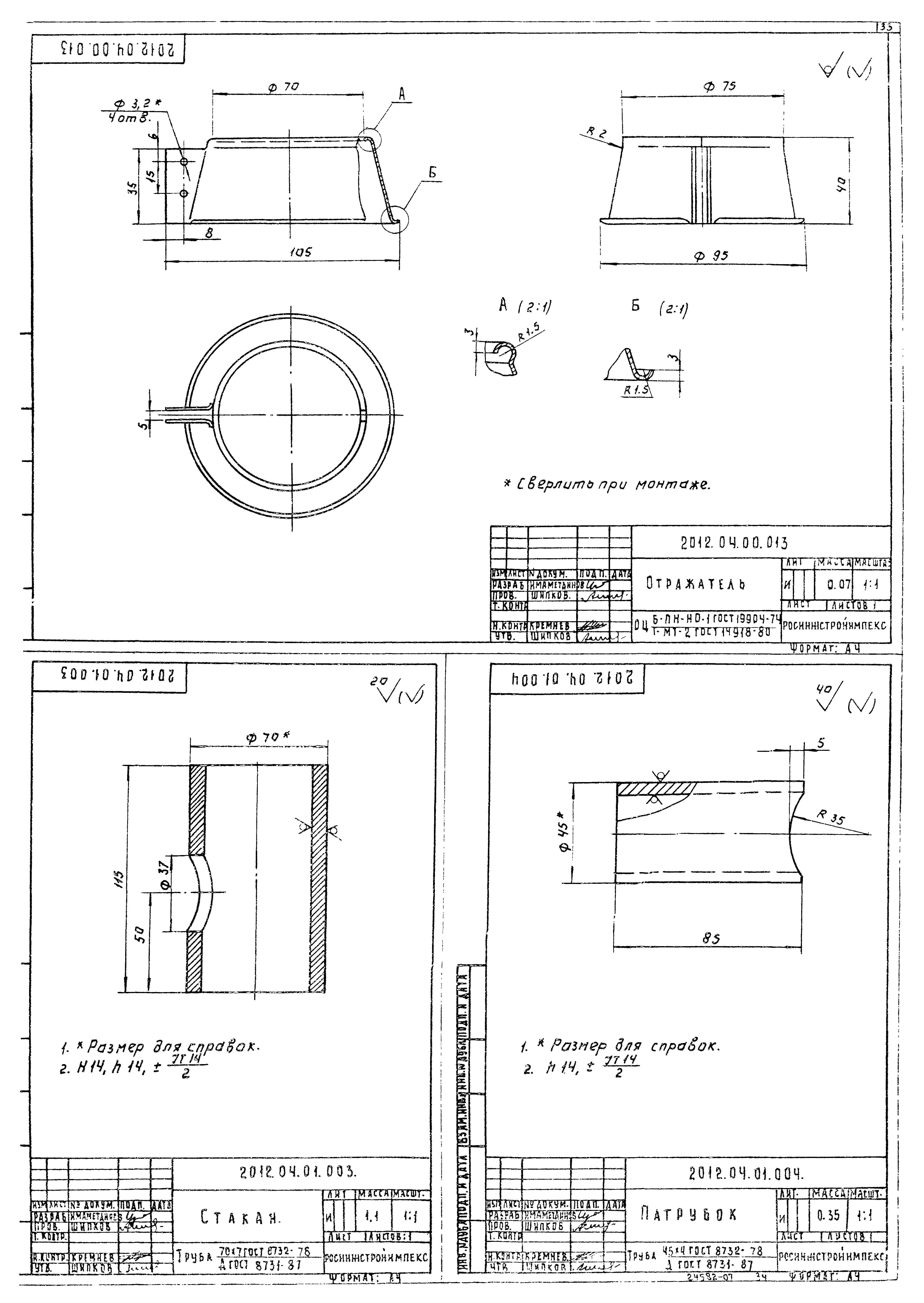

2012.04.00.013 Отражатель
2012.04.01.003 Стакан
2012.04.01.004 Патрубок

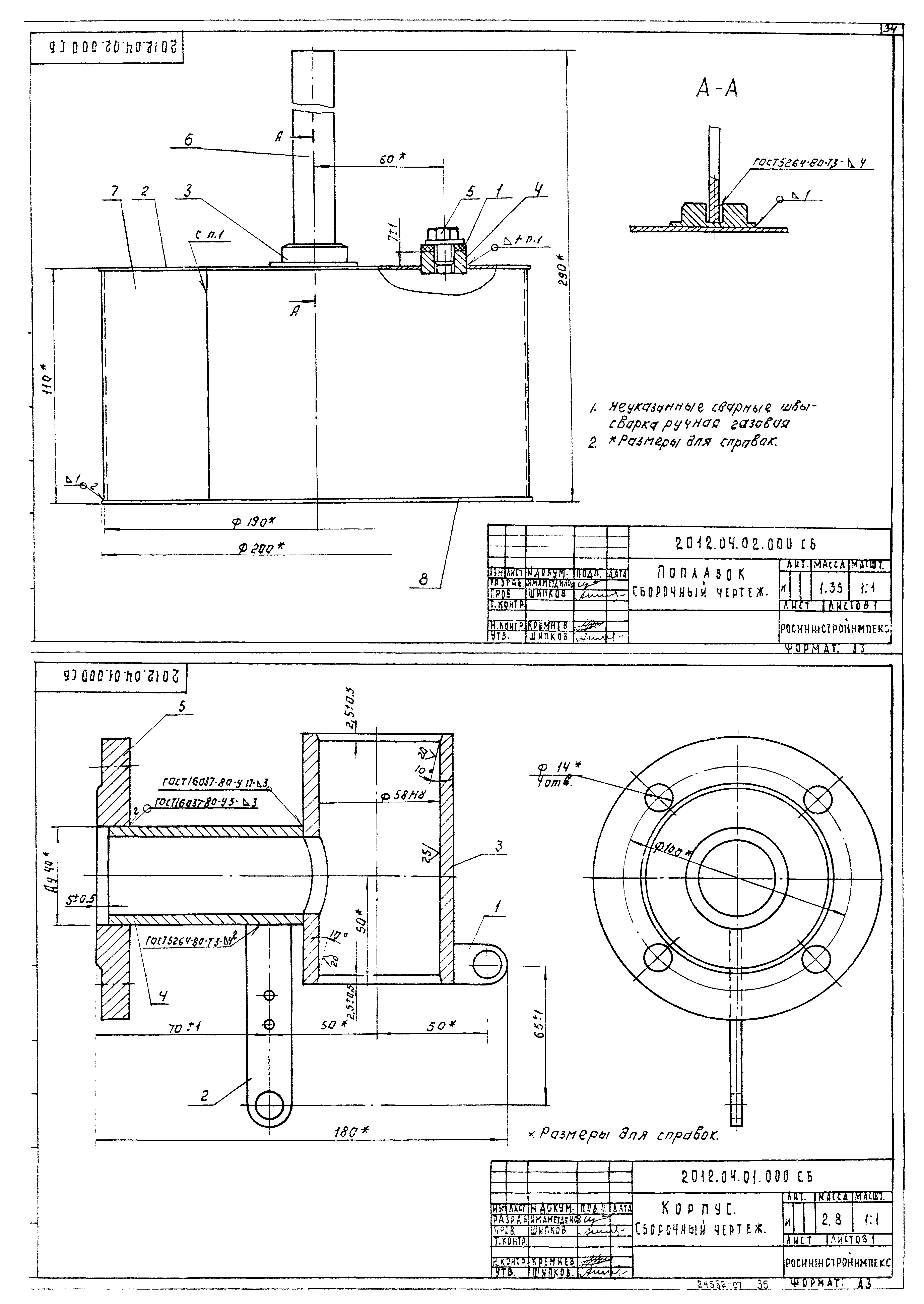

2012.04.02.000СБ Поплавок. Сборочный чертеж
2012.04.01.000СБ Корпус. Сборочный чертеж

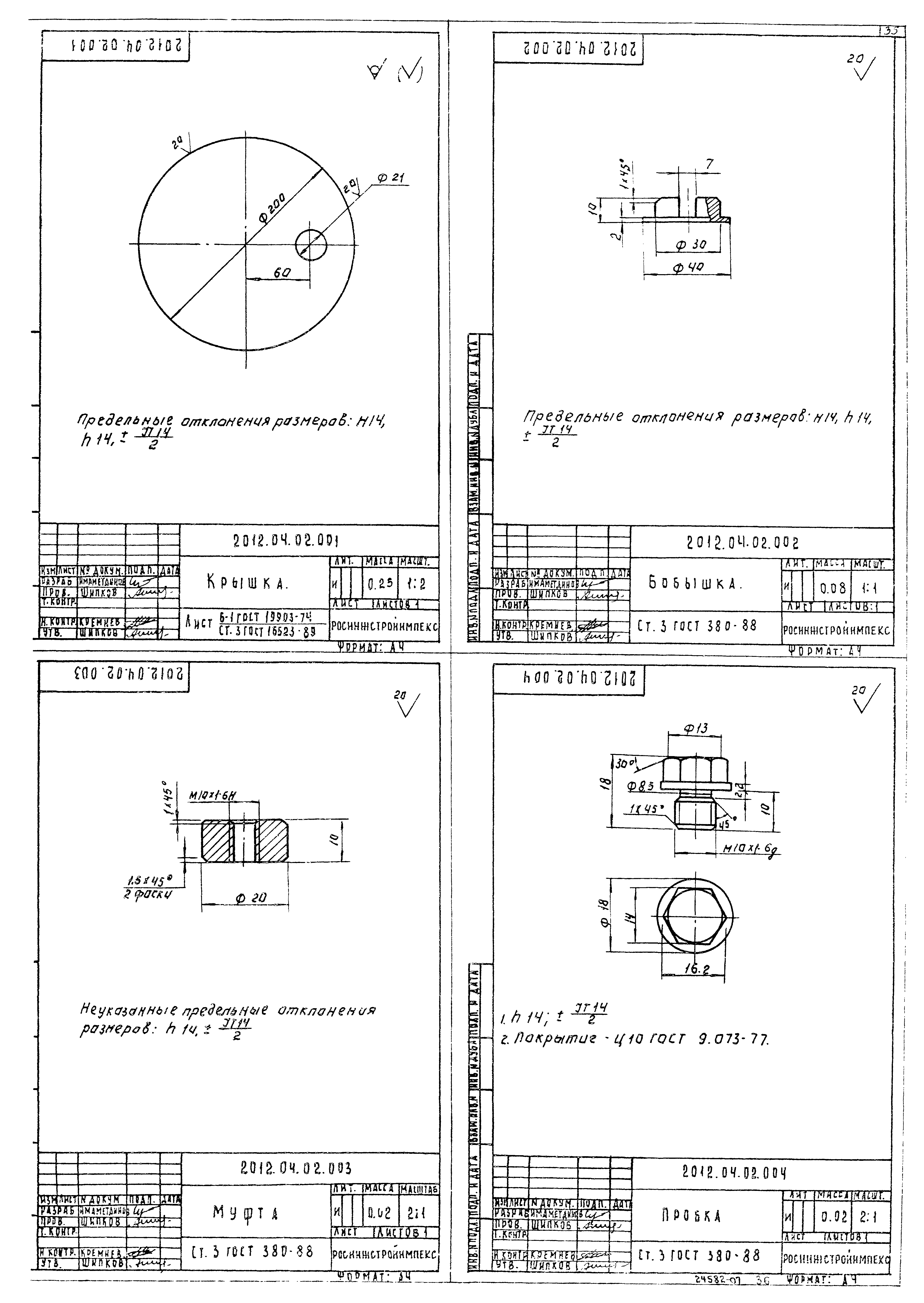

2012.04.02.001 Крышка
2012.04.02.002 Бобышка
2012.04.02.003 Муфта
2012.04.02.004 Пробка

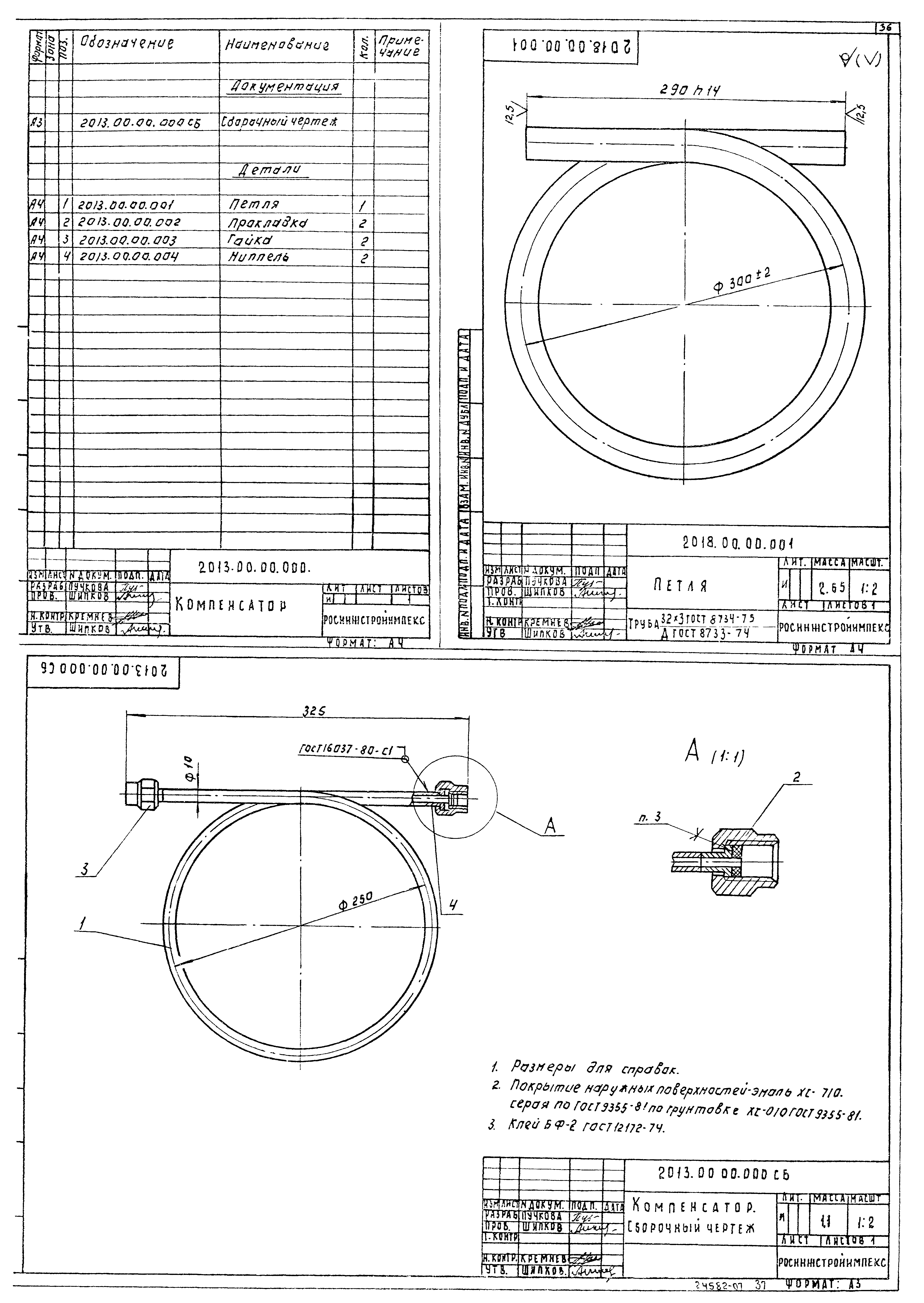

2013.00.00.000 Компенсатор. Спецификация
2018.00.00.001 Петля
2013.00.00.000СБ Компенсатор. Сборочный чертеж

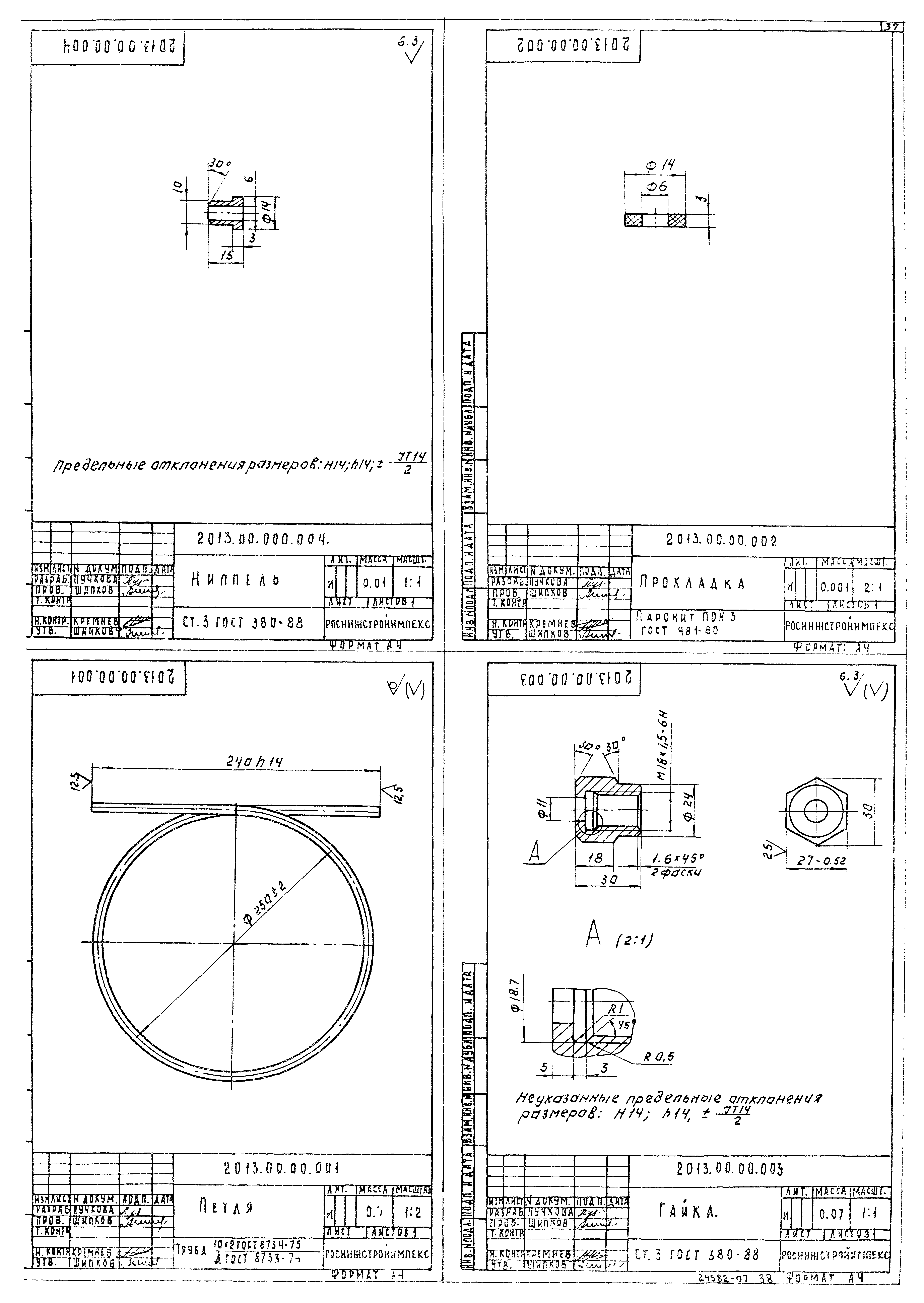

2013.00.00.004 Ниппель
2013.00.00.002 Прокладка
2013.00.00.001 Петля
2013.00.00.003 Гайка

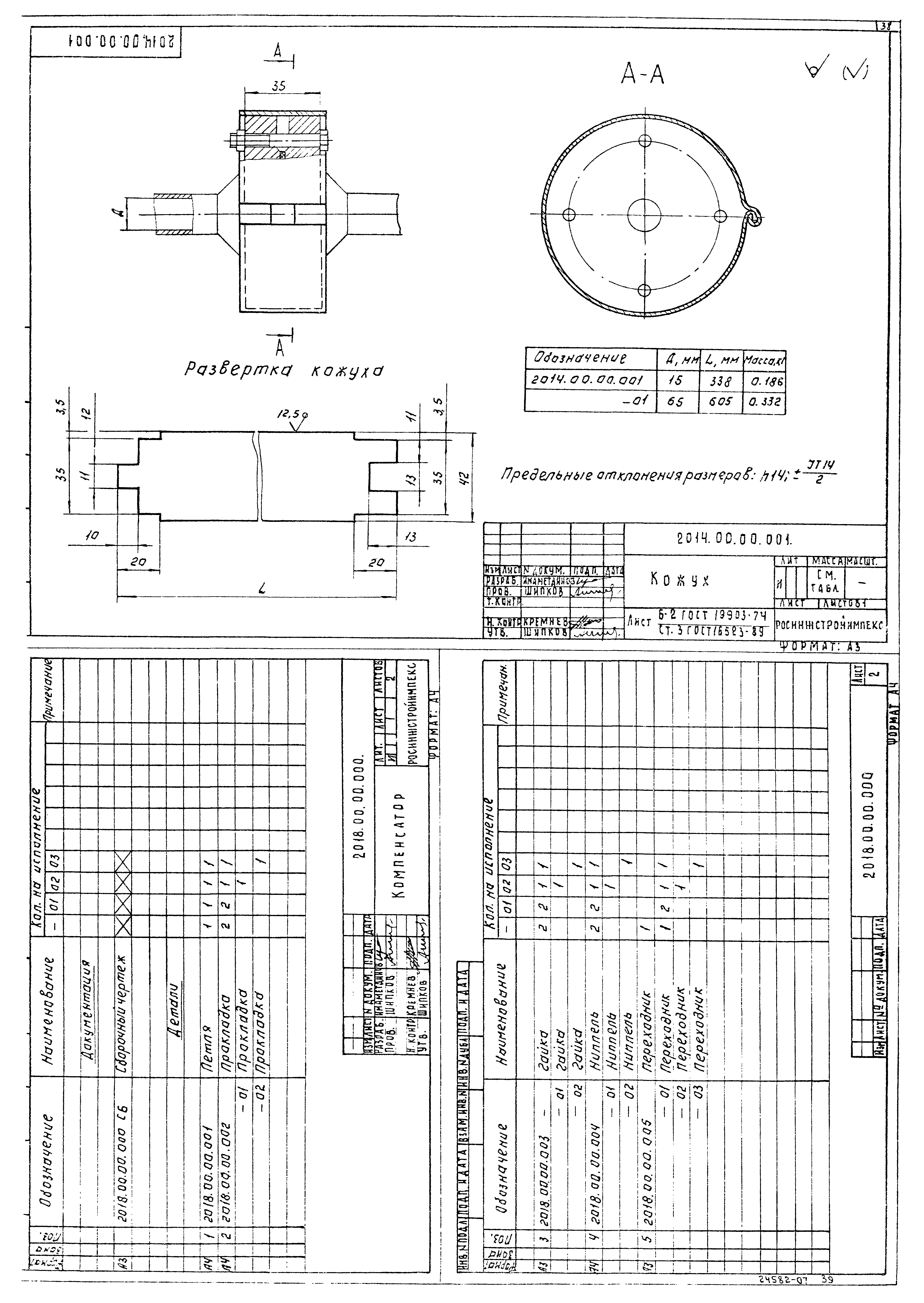

2014.00.00.001 Кожух
2018.00.00.000 Компенсатор. Спецификация

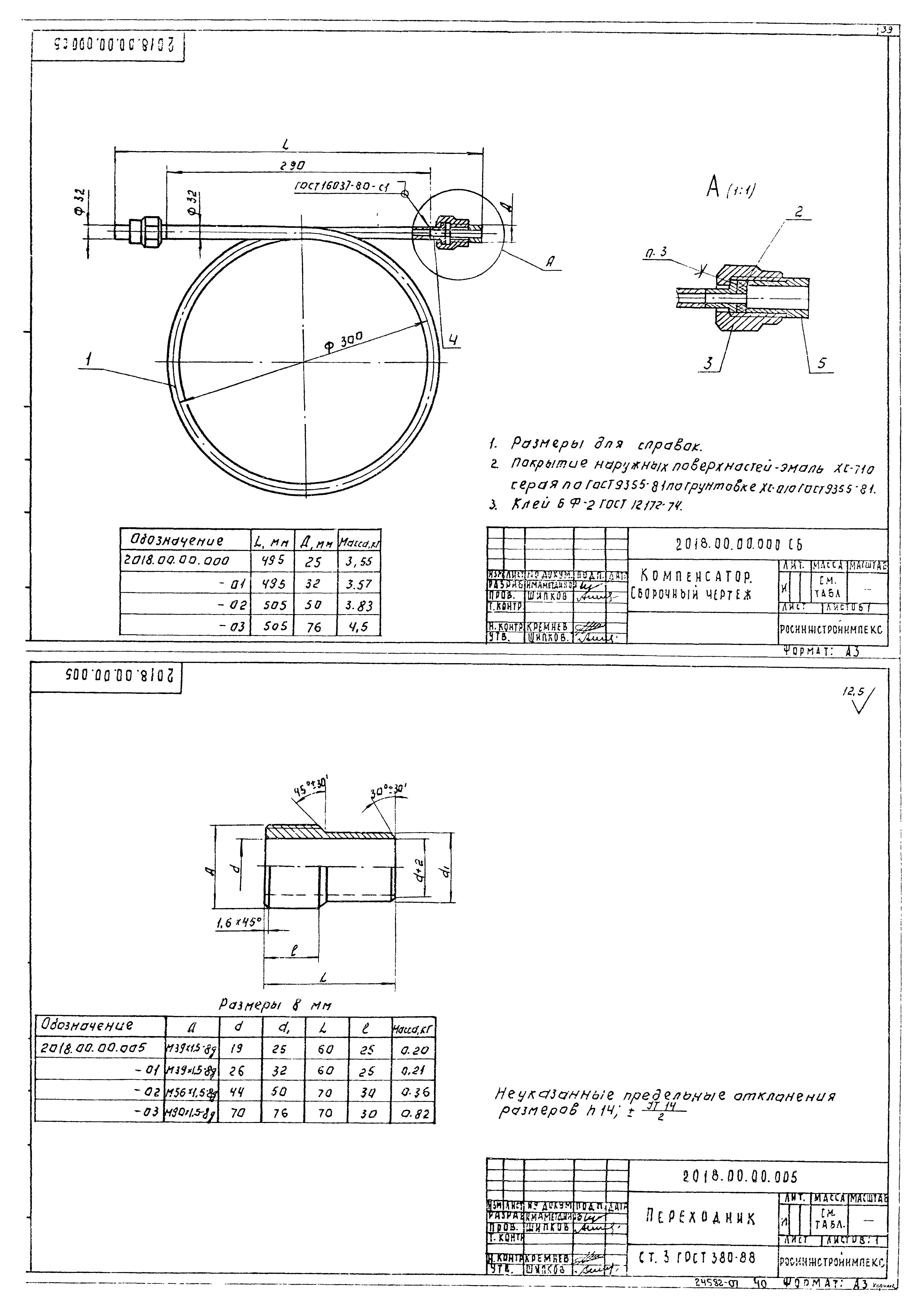

2018.00.00.000СБ Компенсатор. Сборочный чертеж
2018.00.00.005 Переходник

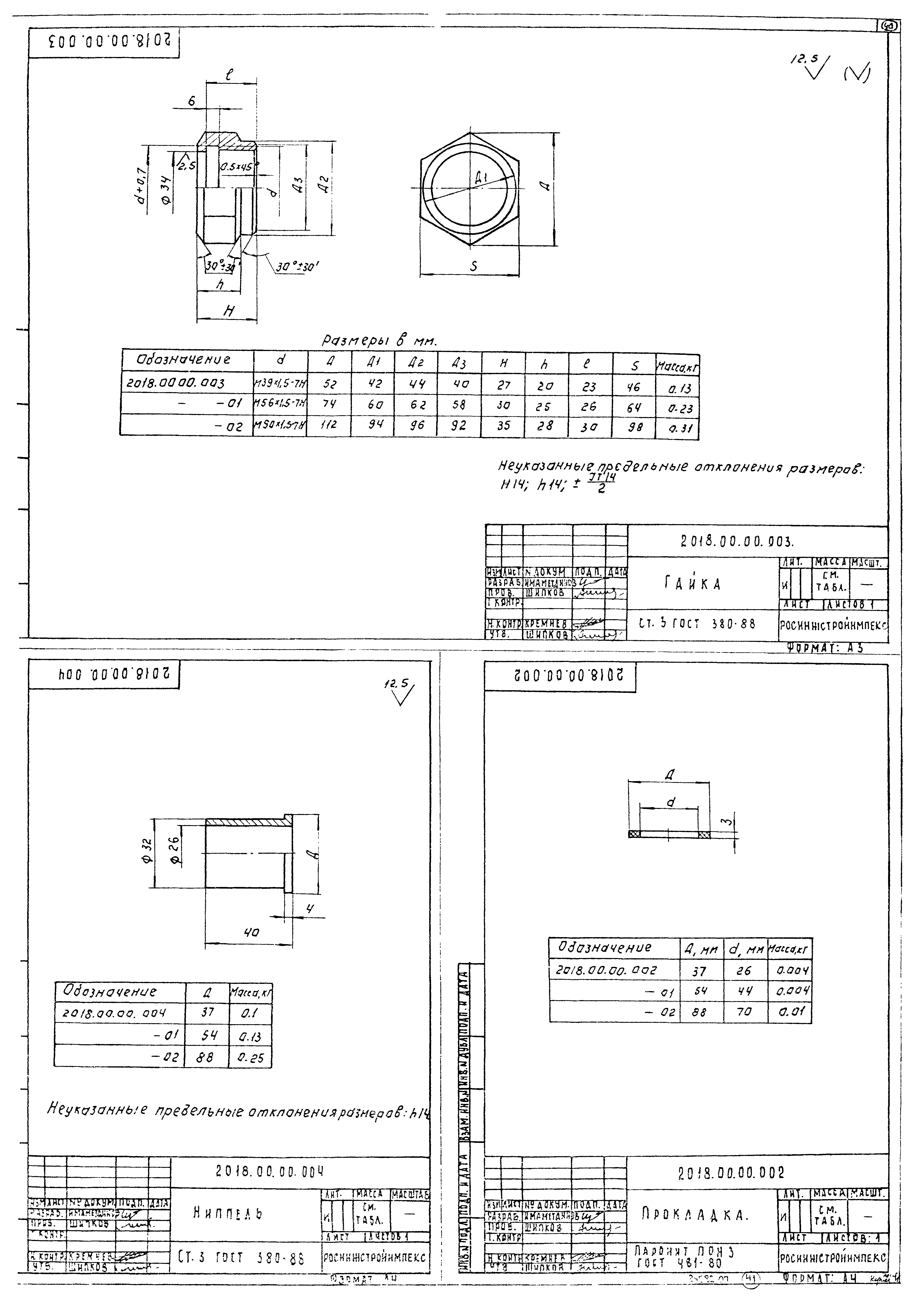

2018.00.00.003 Гайка
2018.00.00.004 Ниппель
2018.00.00.002 Прокладка
Разработан: Росинжстройимпекс
Утверждён:07.12.1989 Госкомархитектура (225)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по обеззараживанию воды Реагентное хозяйство для станций очистки
