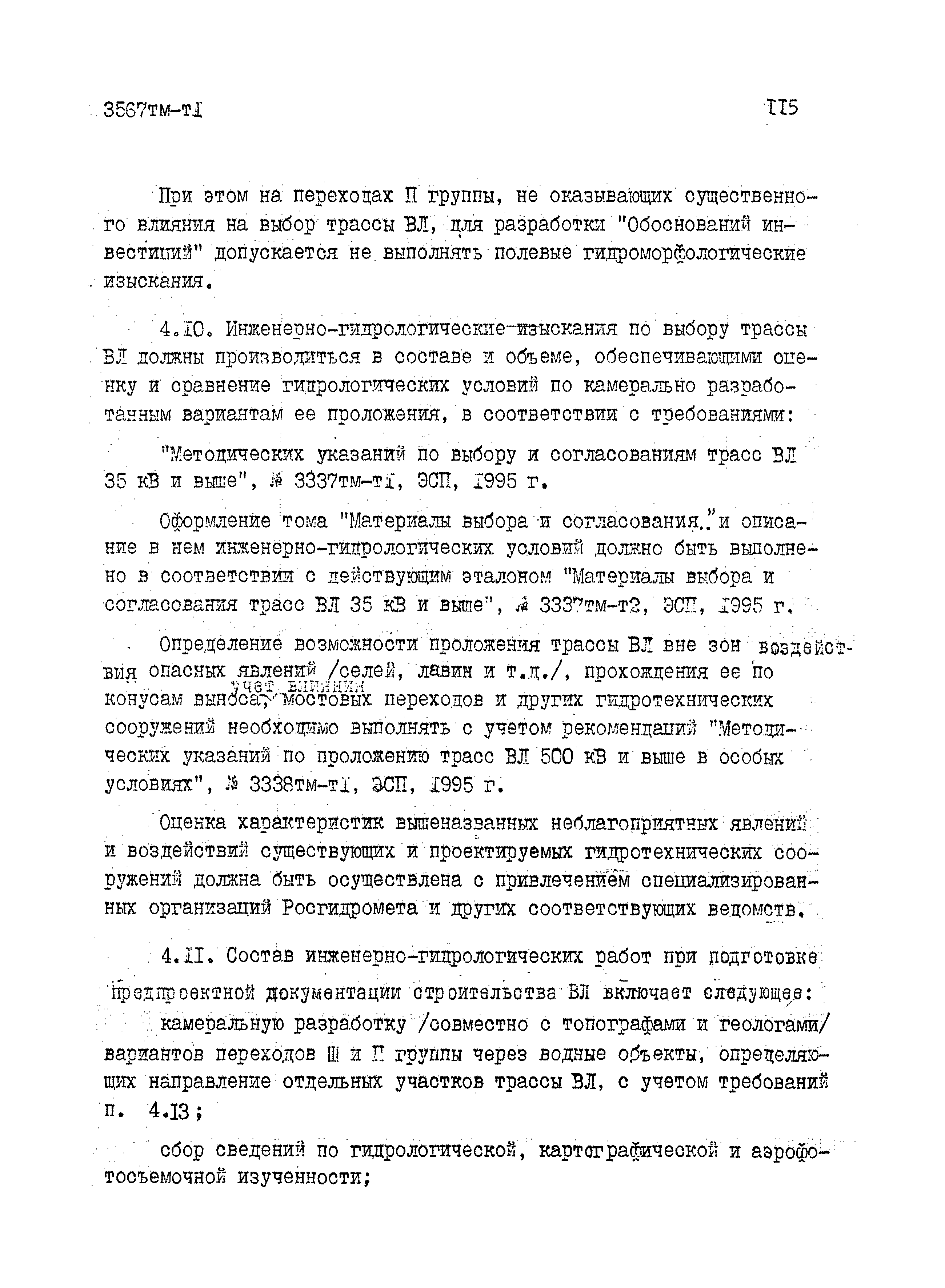

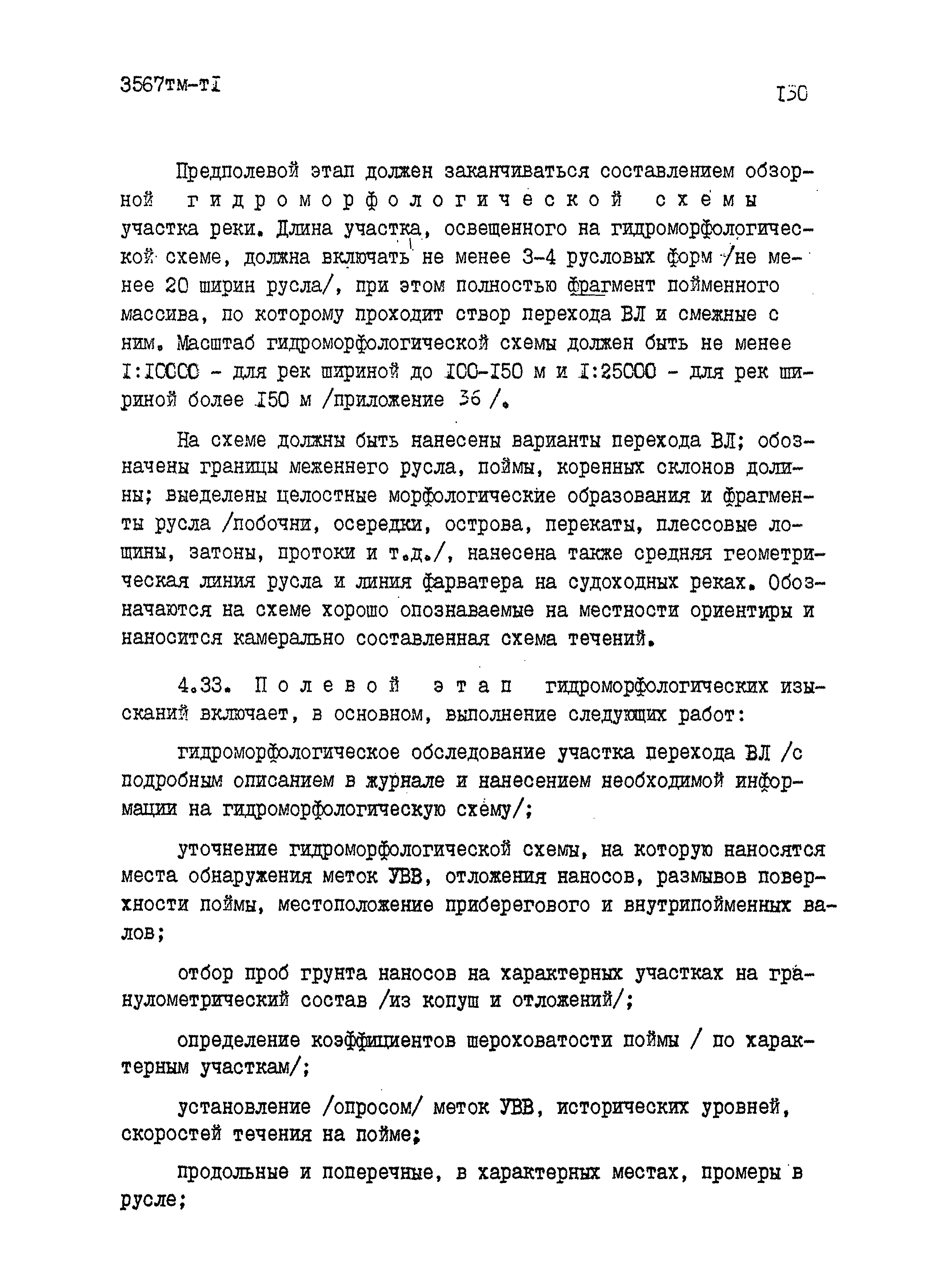

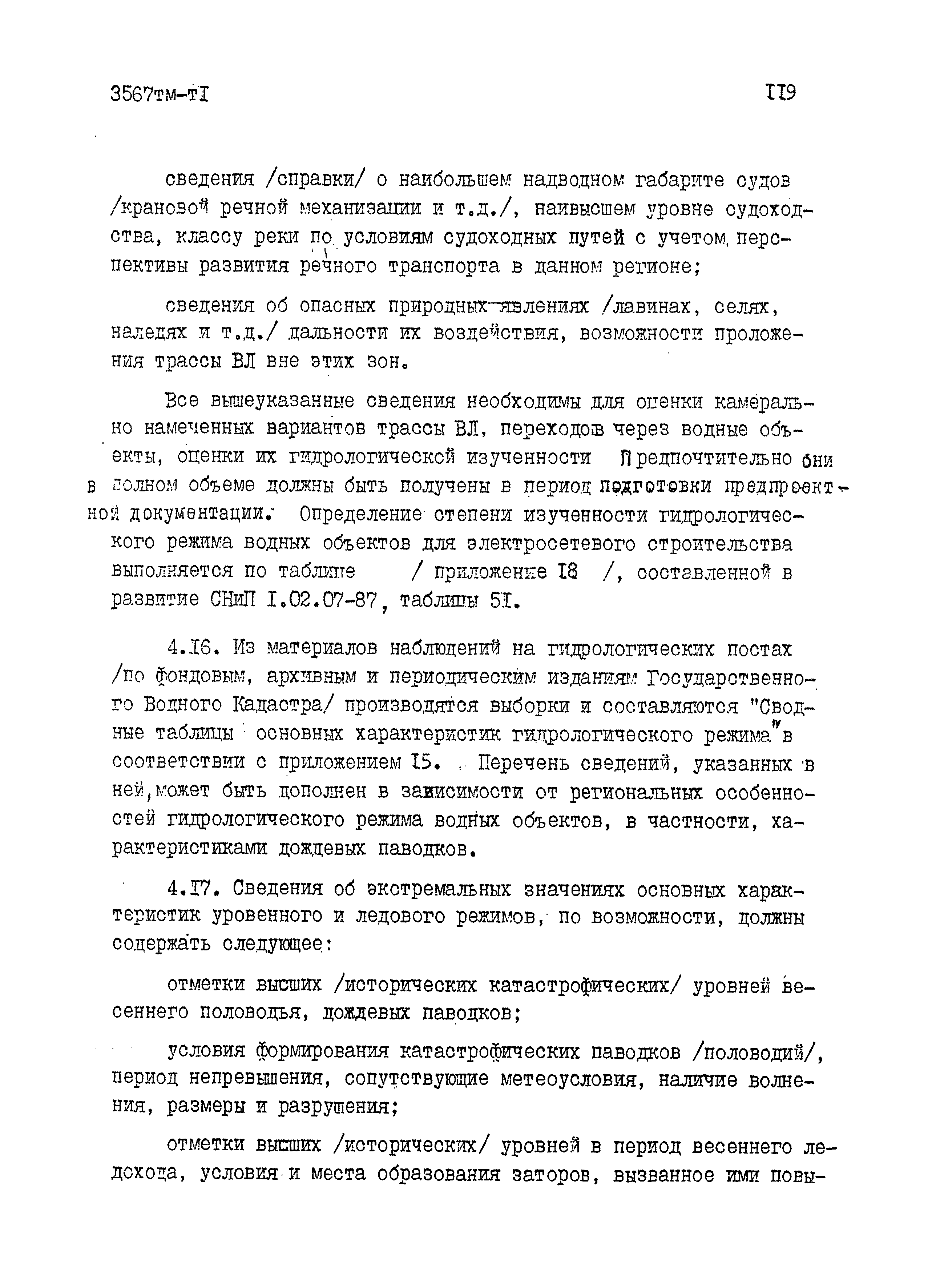

3567 тм-т1

Руководство по инженерным изысканиям трасс воздушных линий электропередачи 35 - 1150 кВ

Обозначение:	3567 тм-т1
Обозначение англ:	3567 тм-т1
Статус:	действует
Название рус.:	Руководство по инженерным изысканиям трасс воздушных линий электропередачи 35 - 1150 кВ
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017

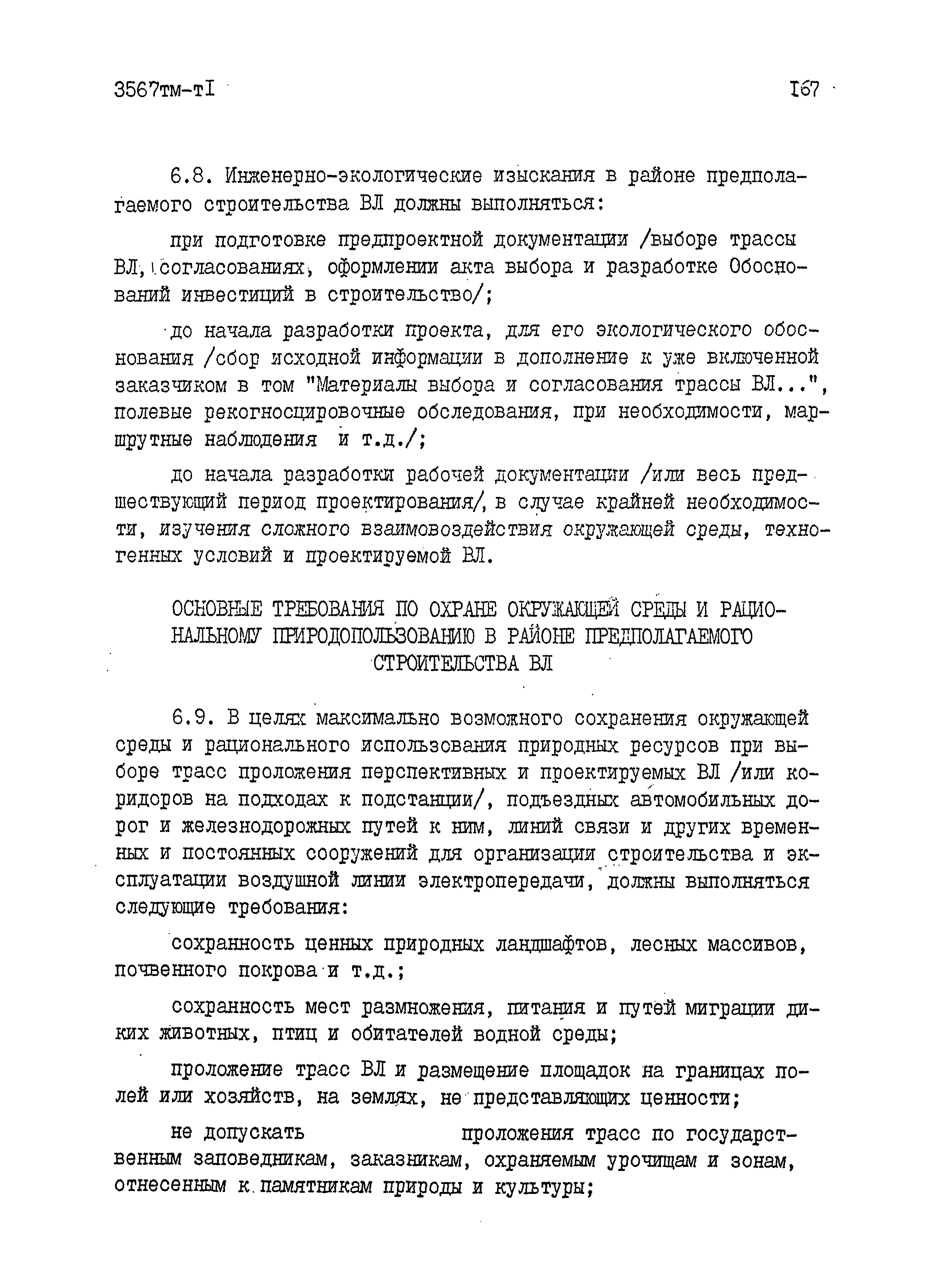

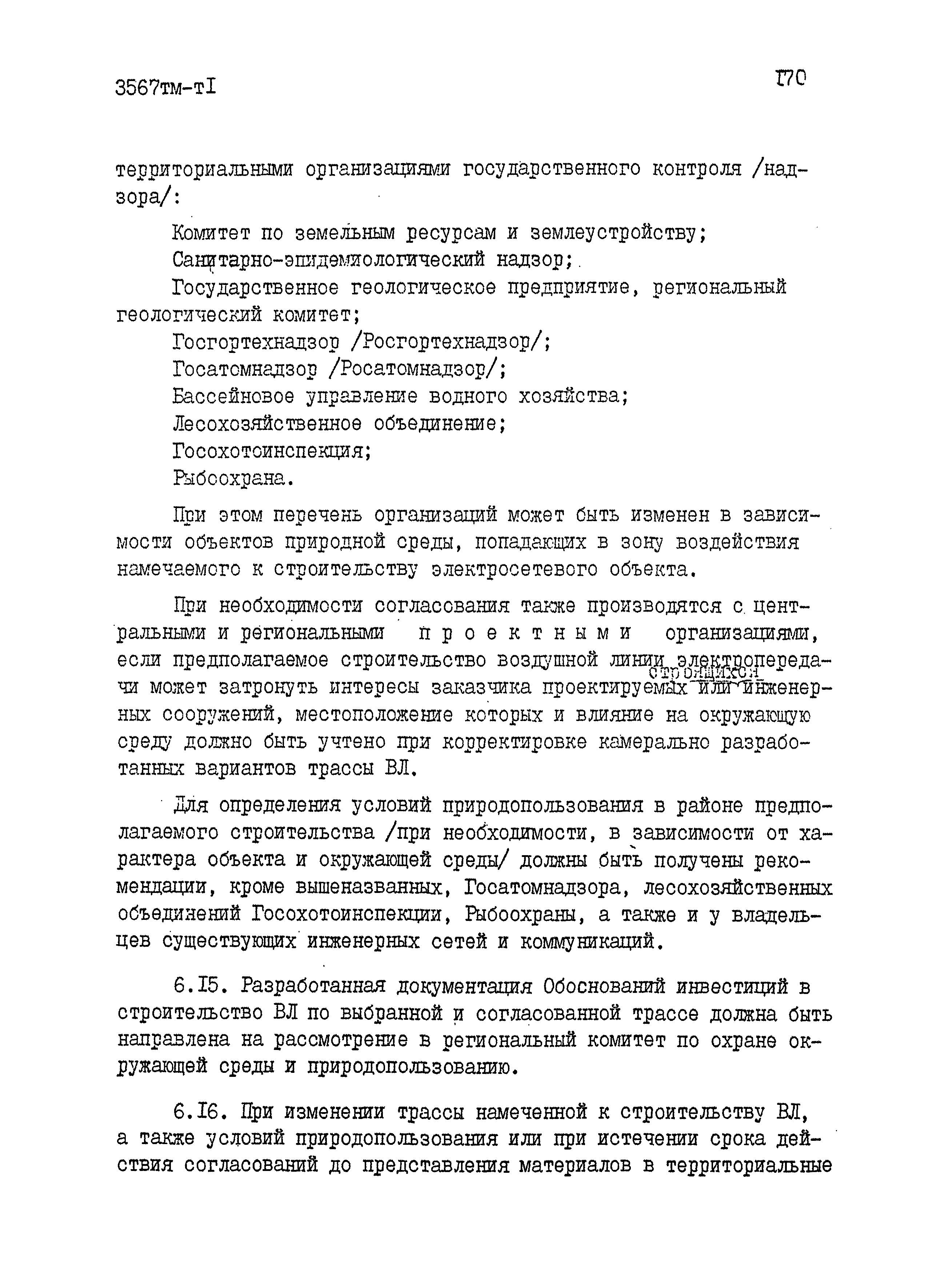

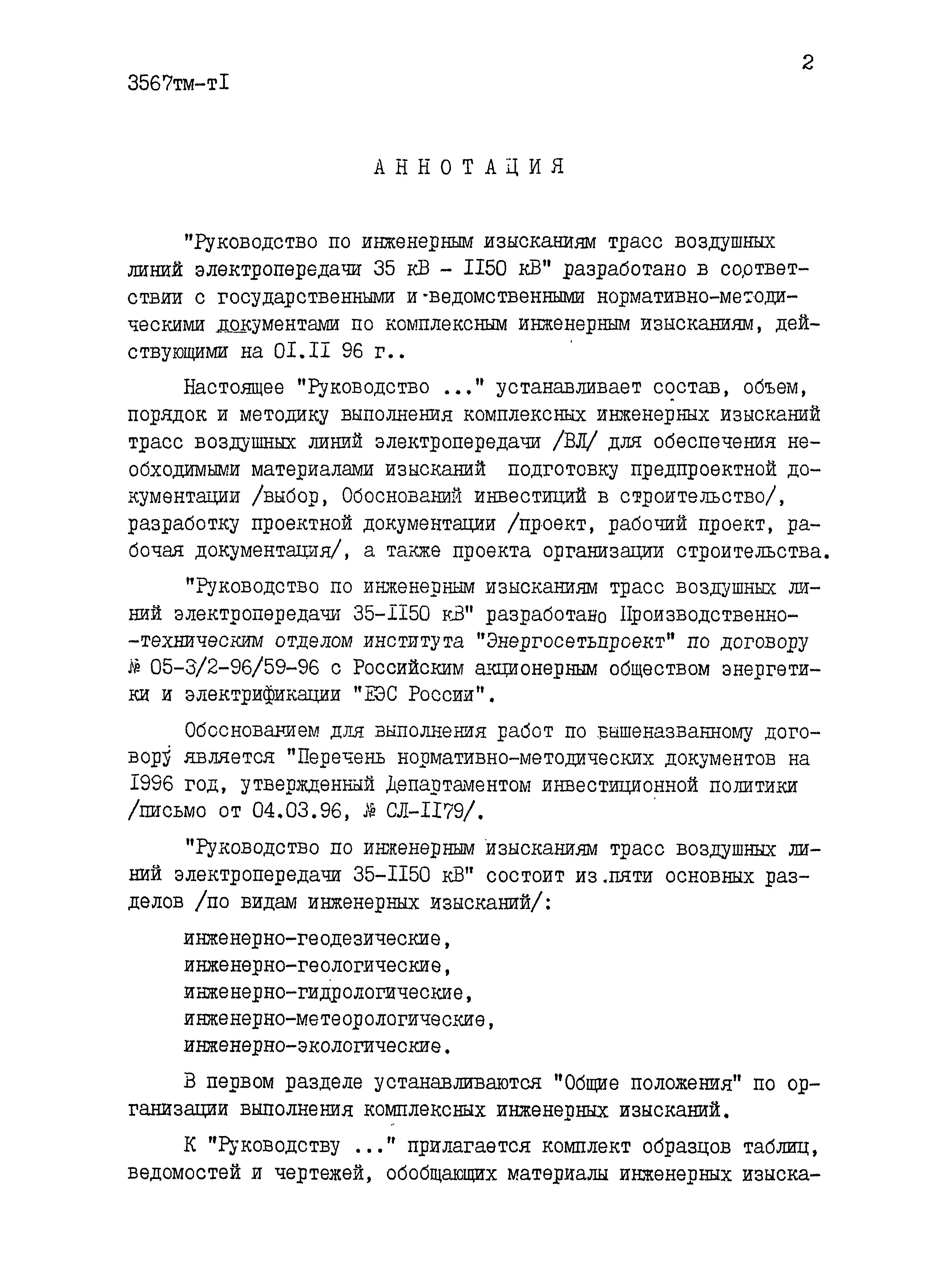

Область применения:	Руководство устанавливает состав, объем, порядок и методику выполнения комплексных инженерных изысканий трасс воздушных линий электропередачи для обеспечения необходимыми материалами изысканий подготовку предпроектной документации (выбор обоснований инвестиций в строительство), разработку проектной документации (проект, рабочий проект, рабочая документация), а также проекта организации строительства.

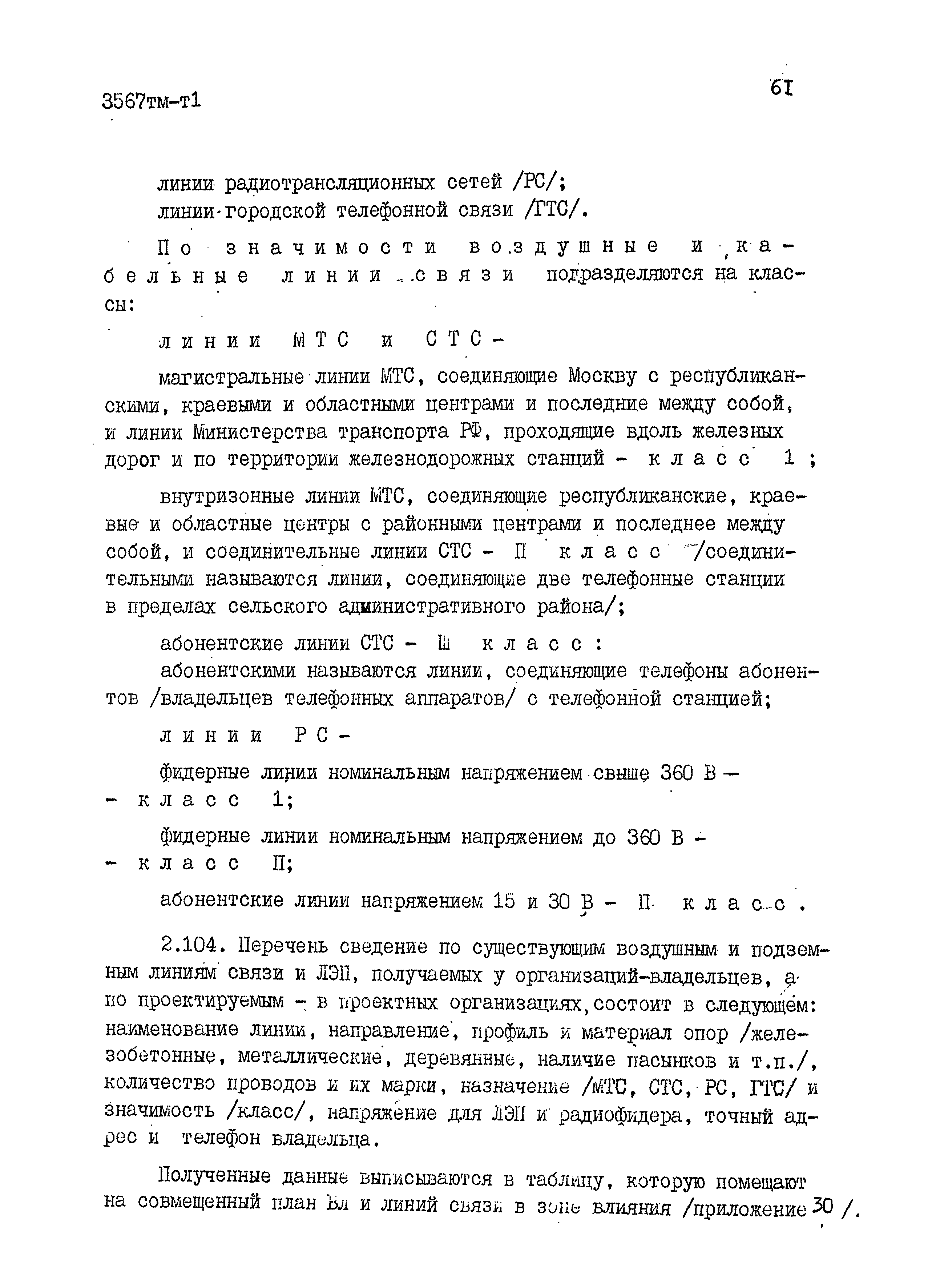

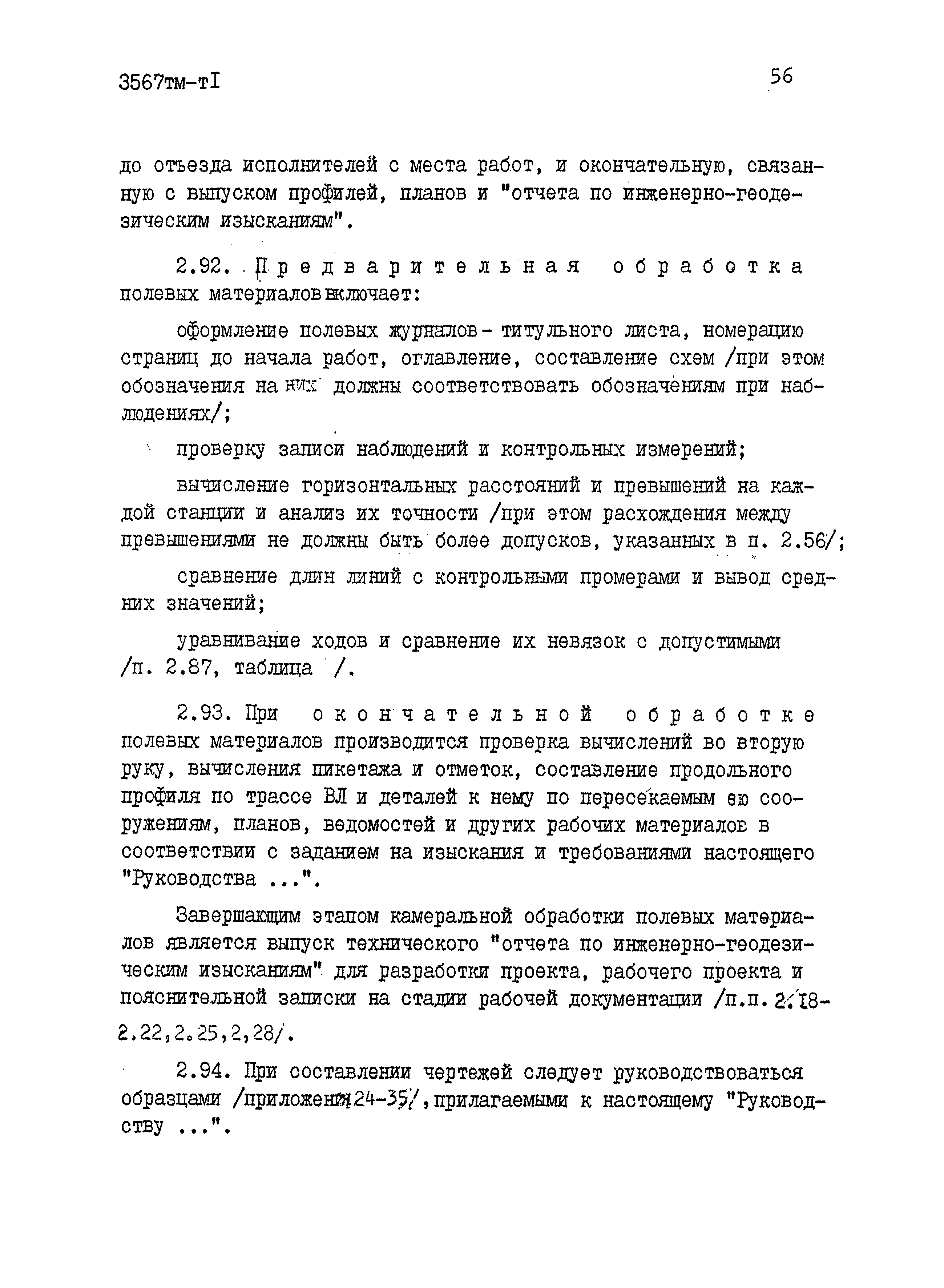

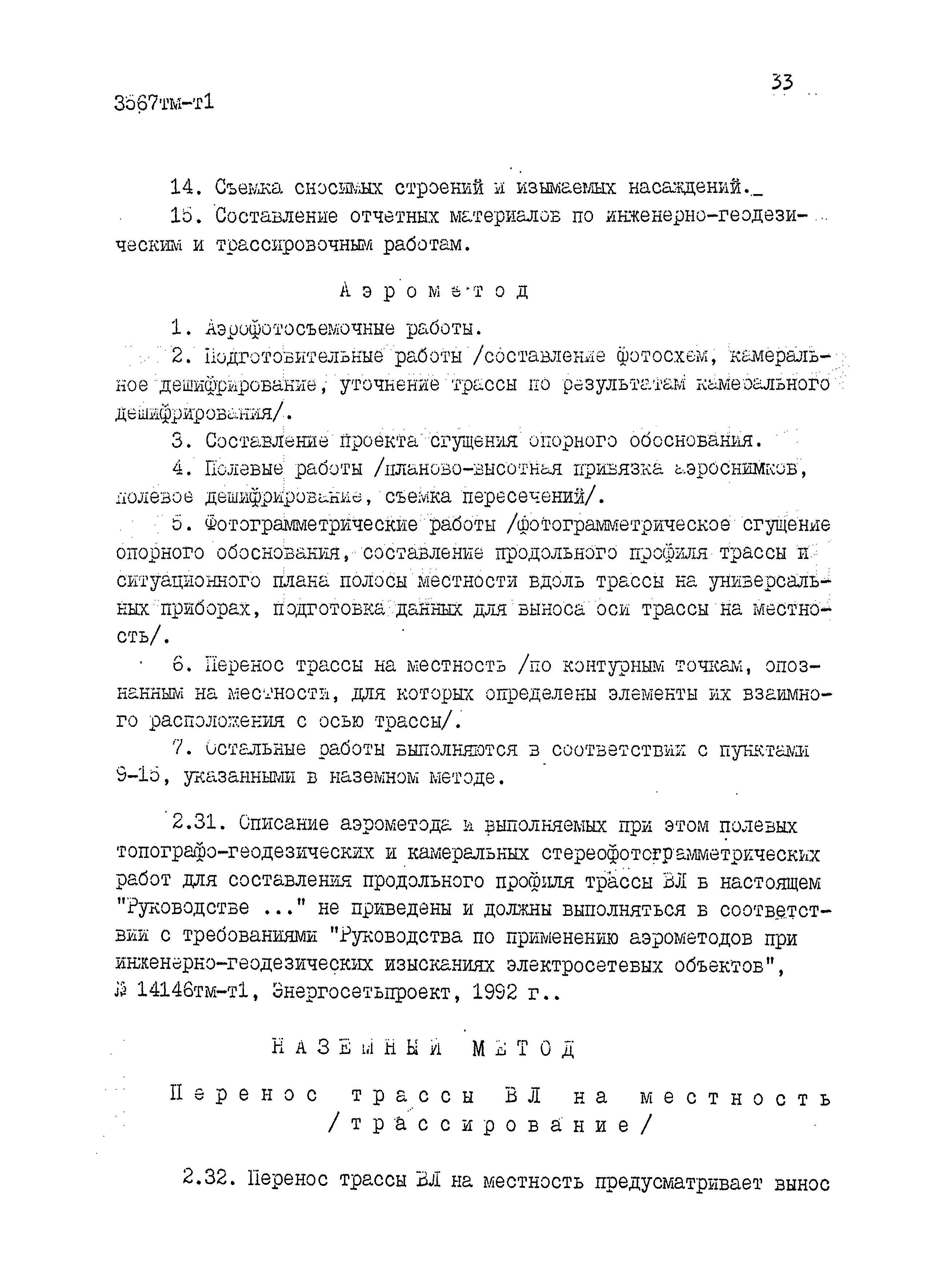

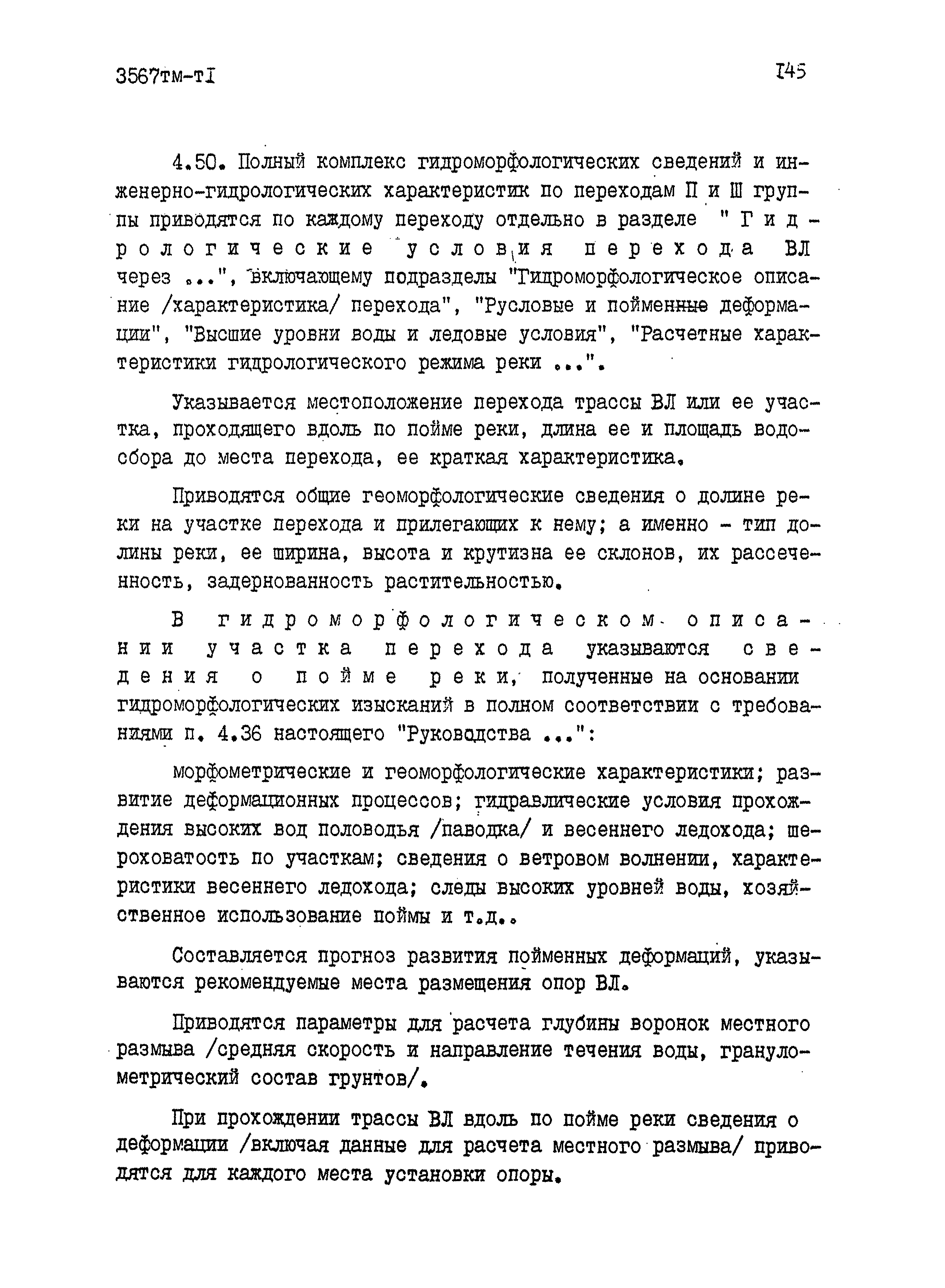

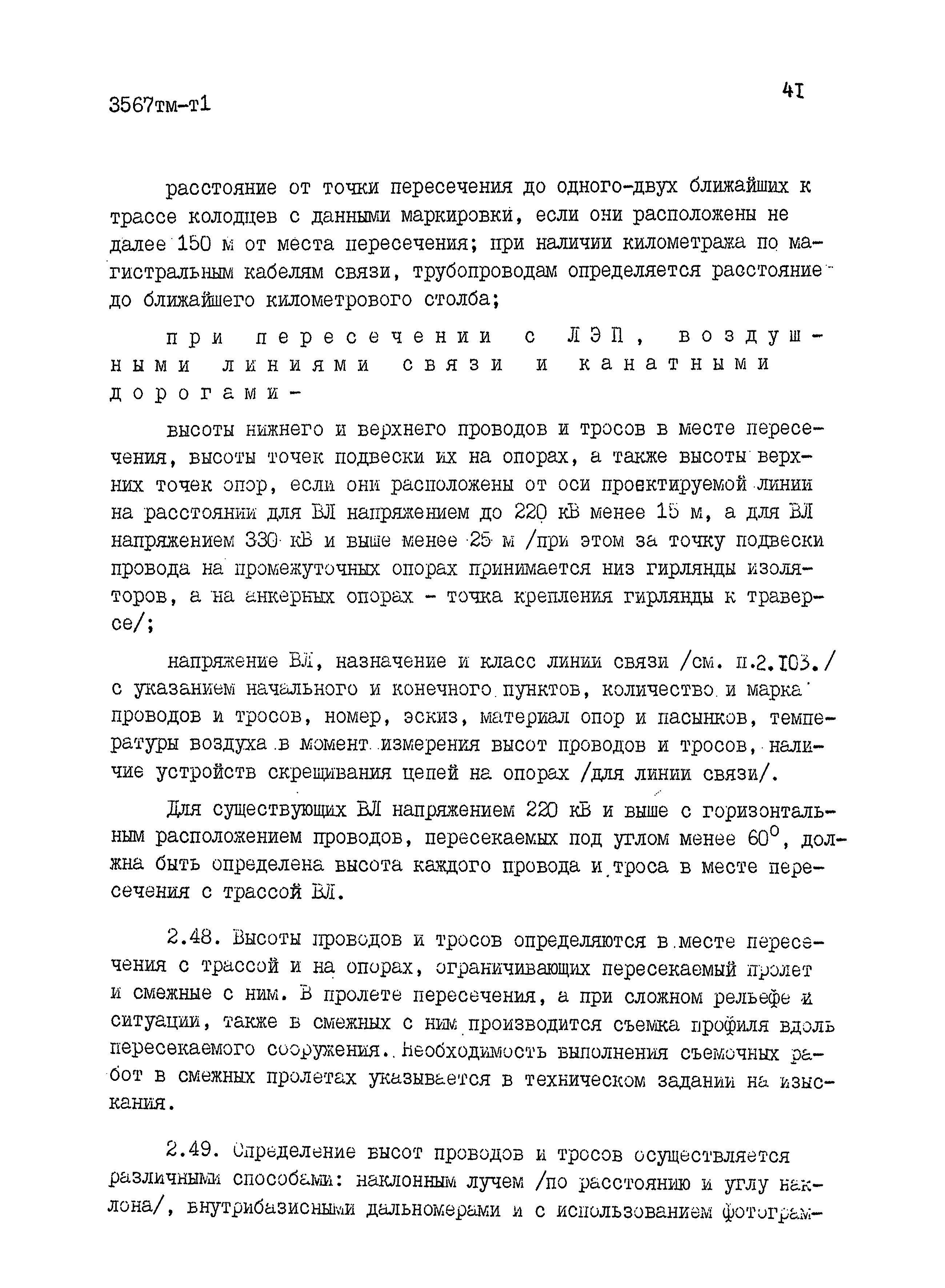

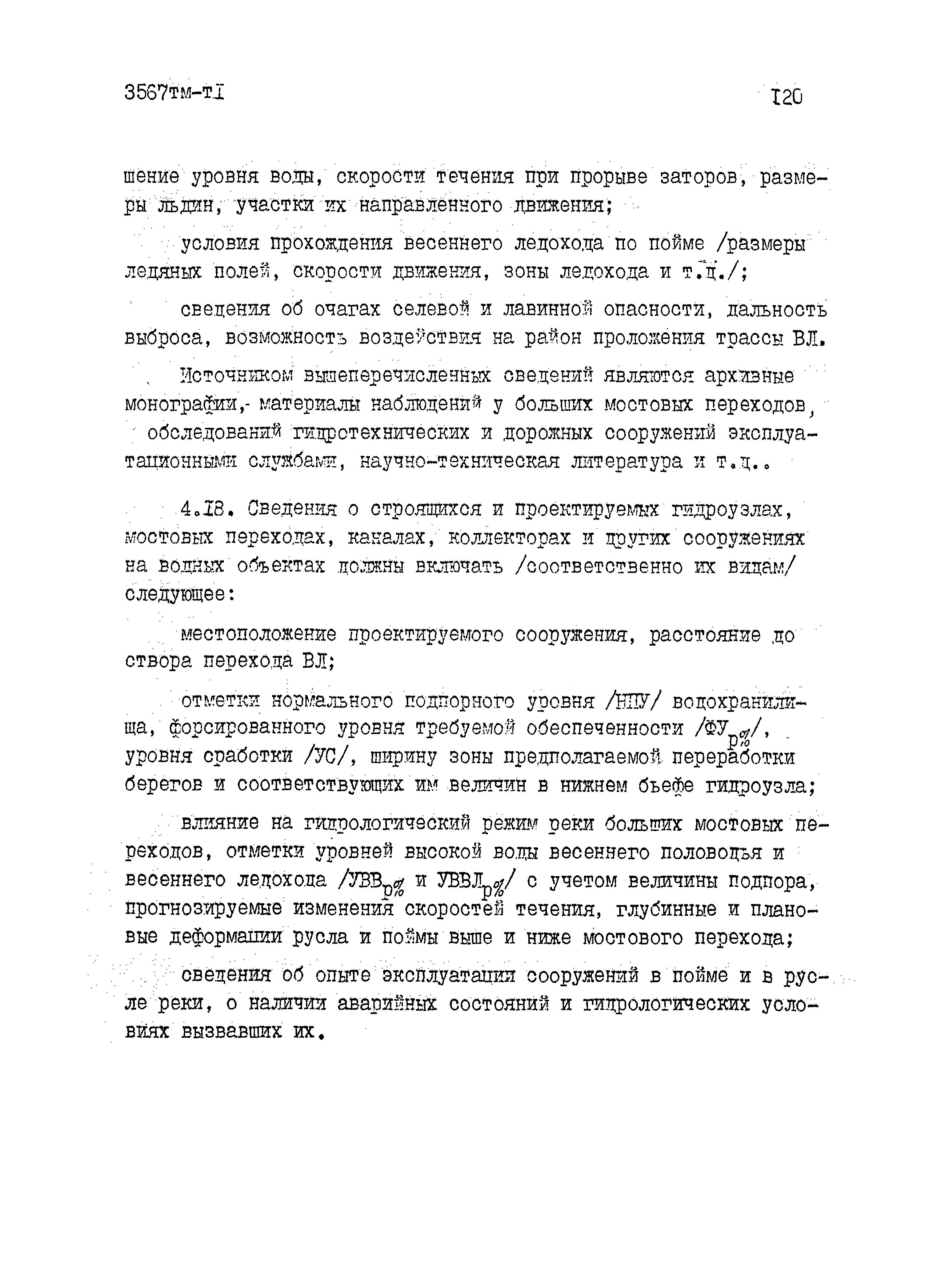

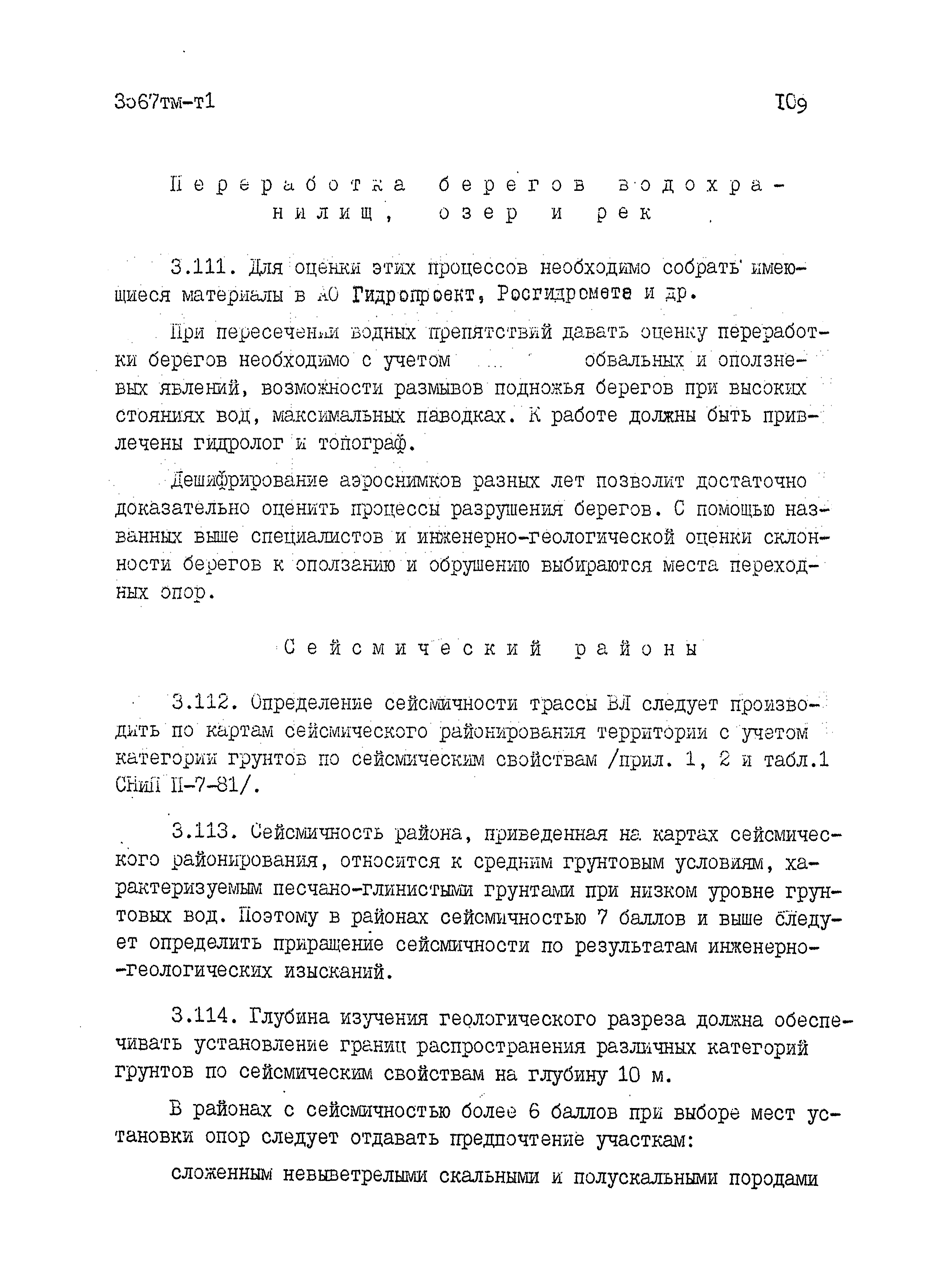

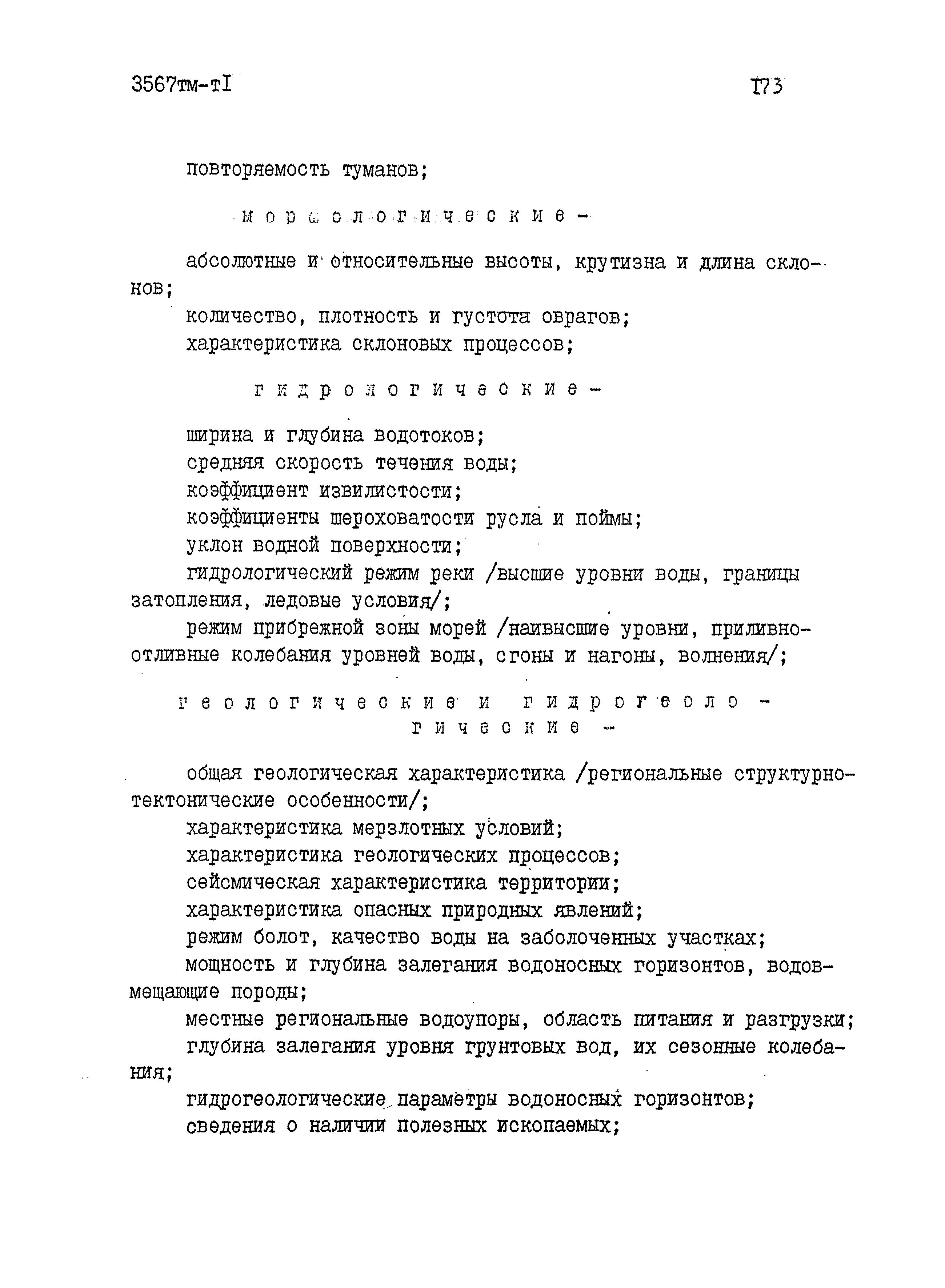

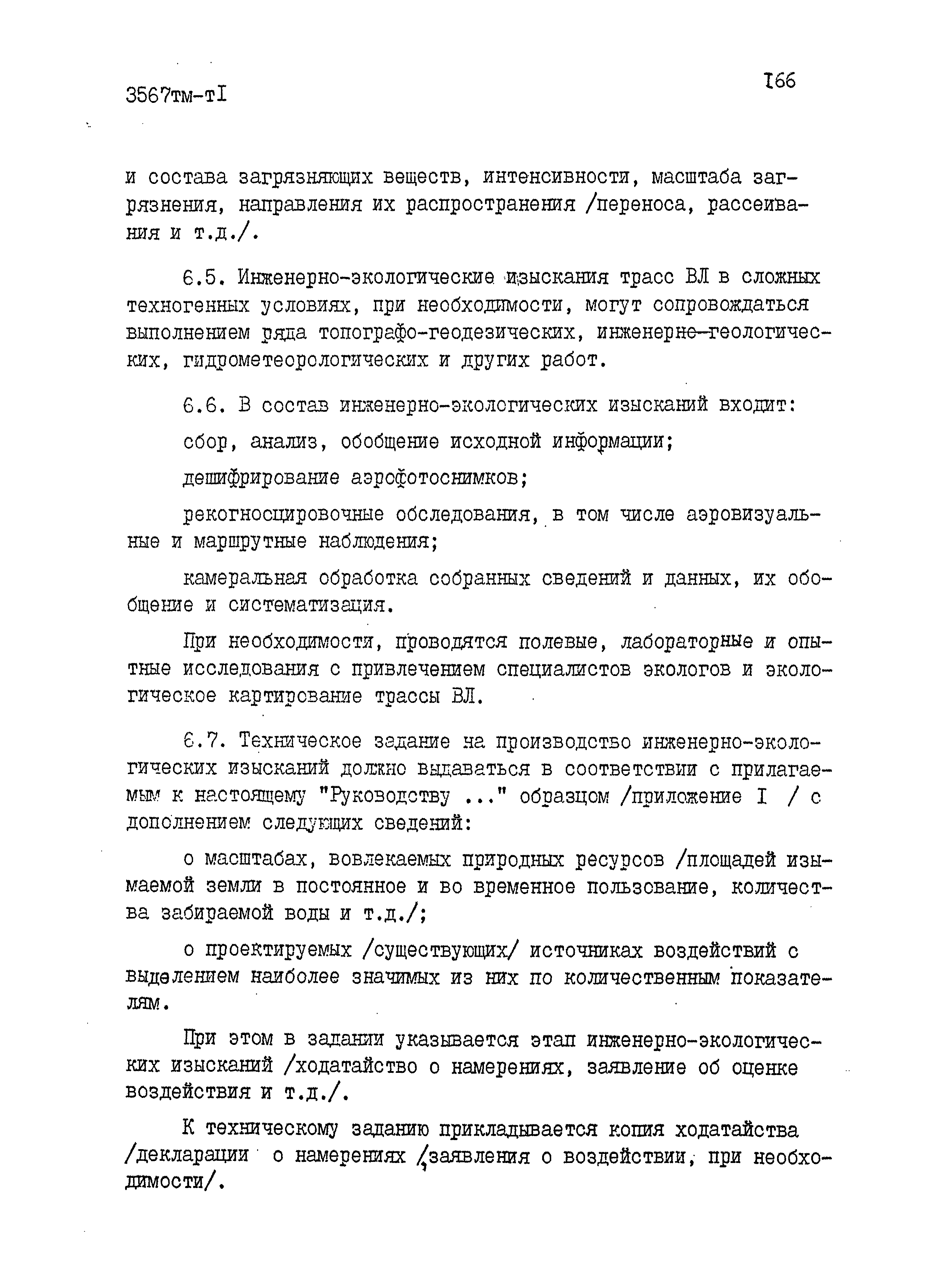

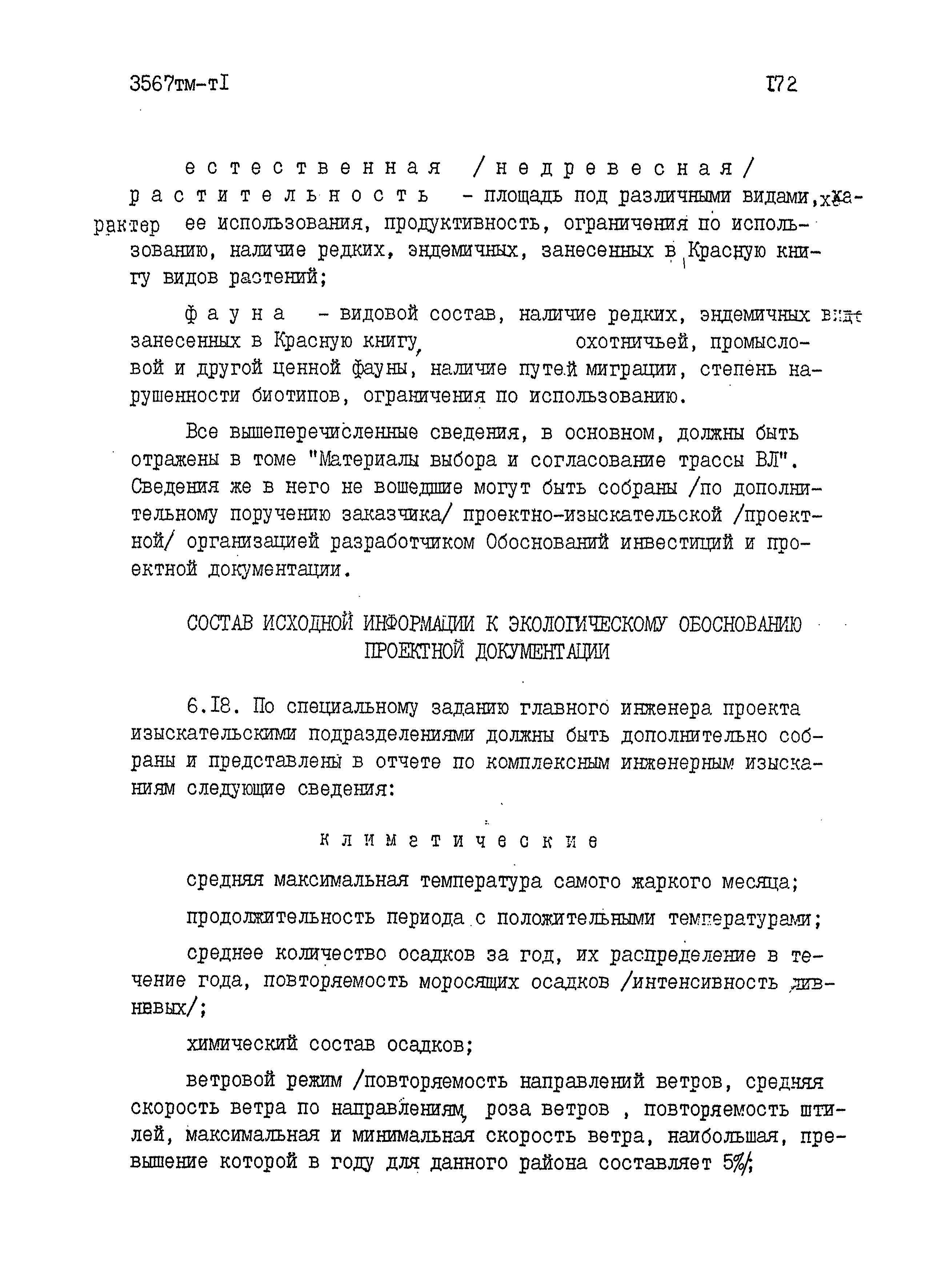

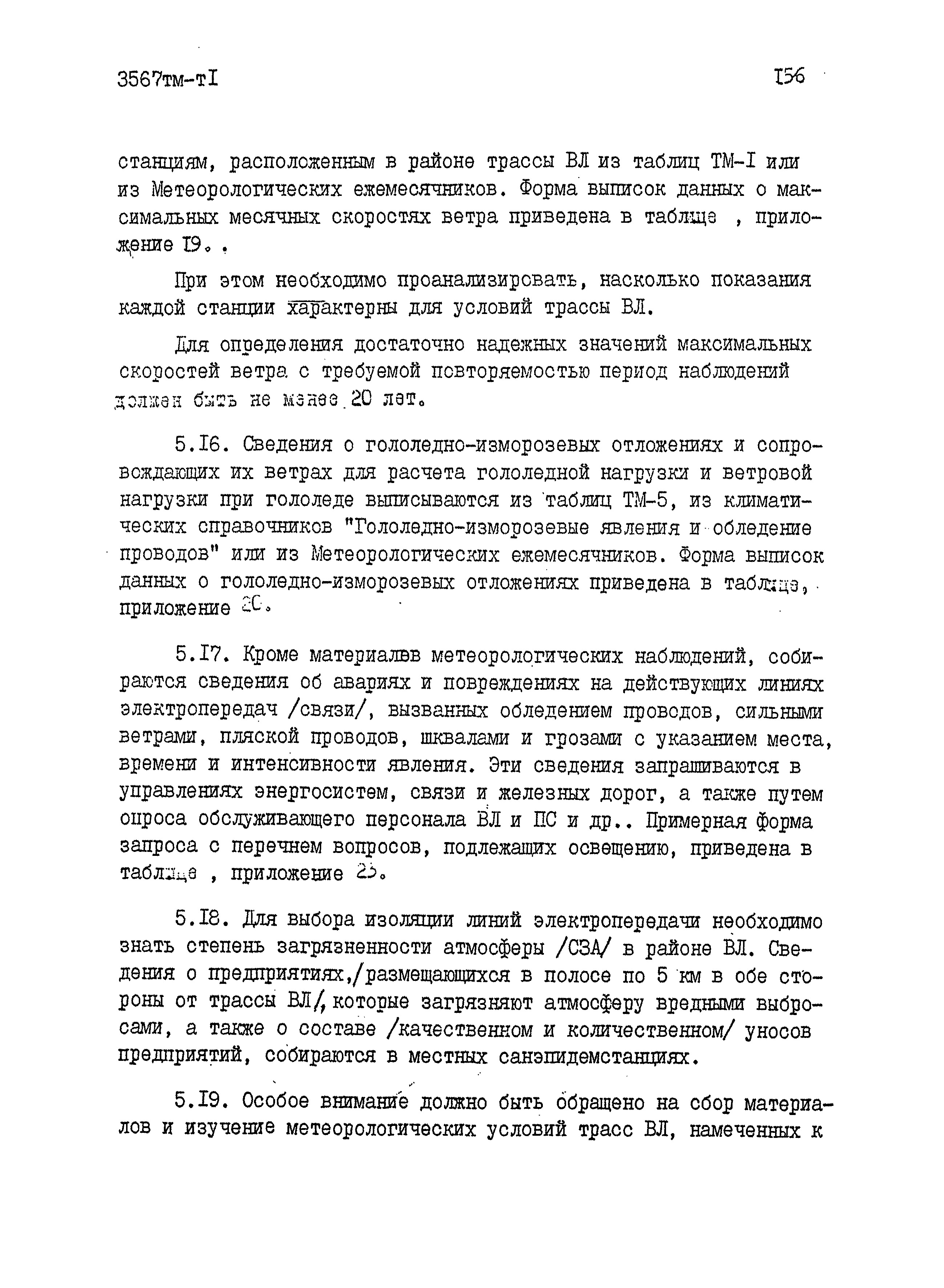

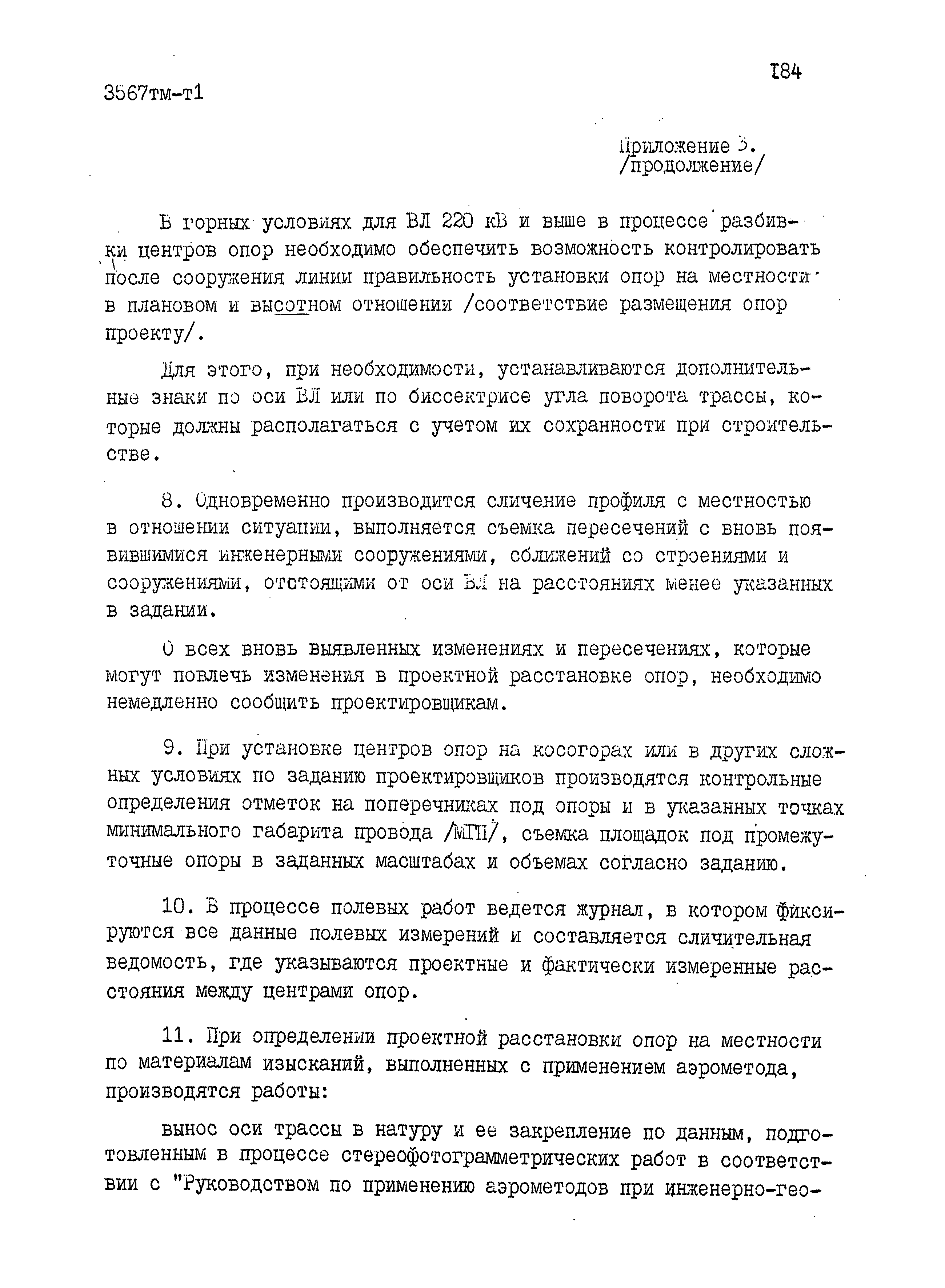

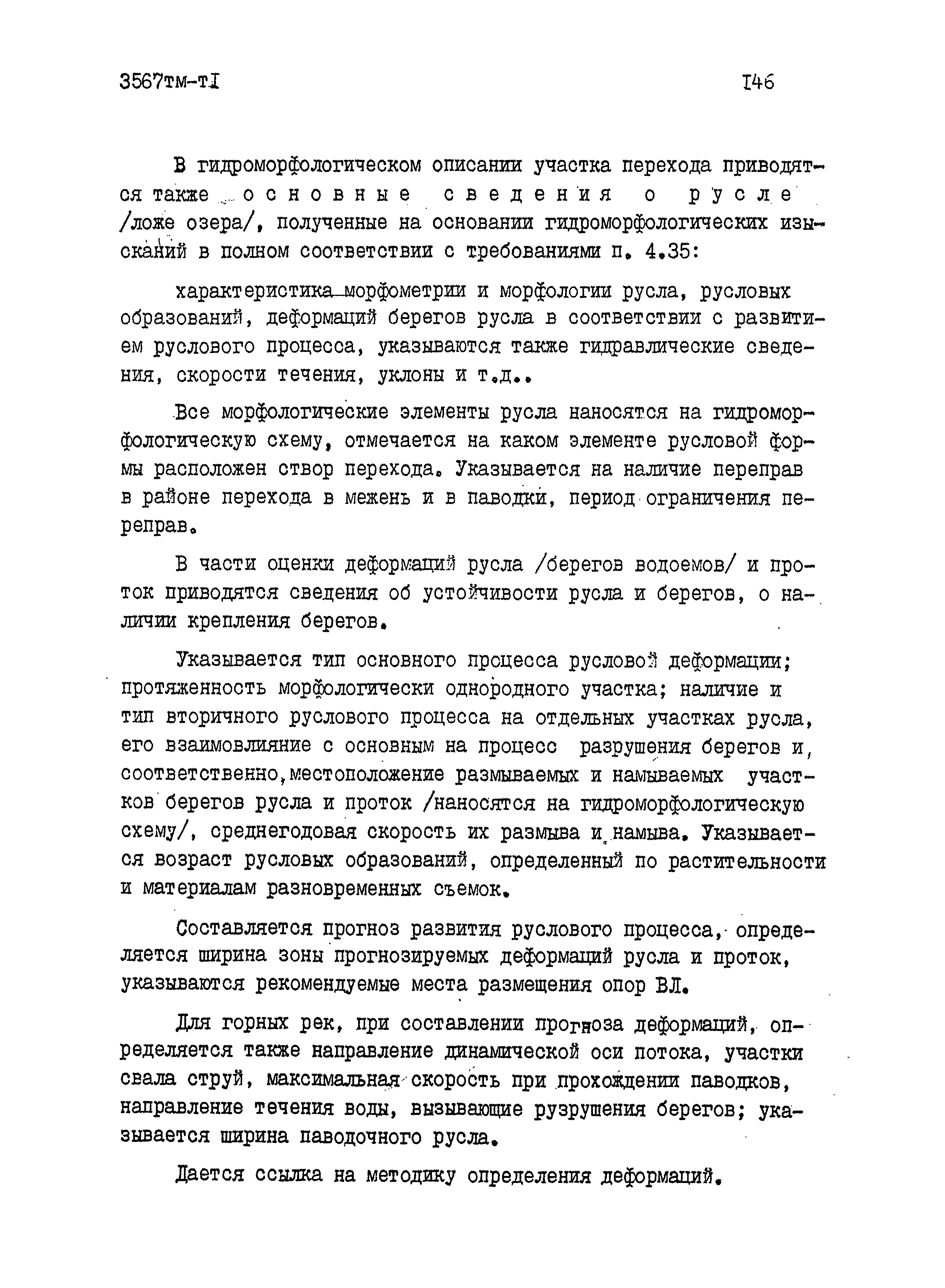

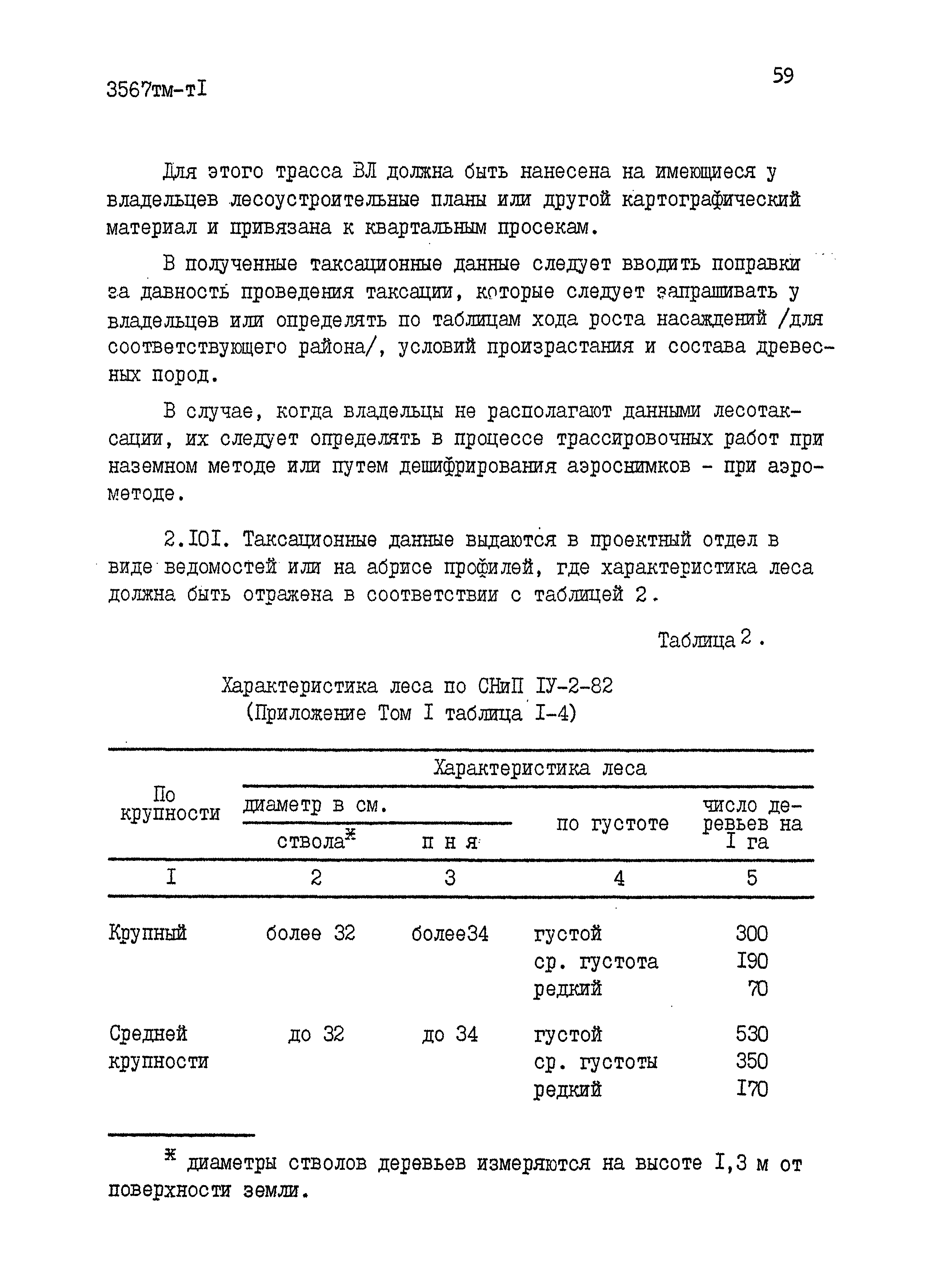

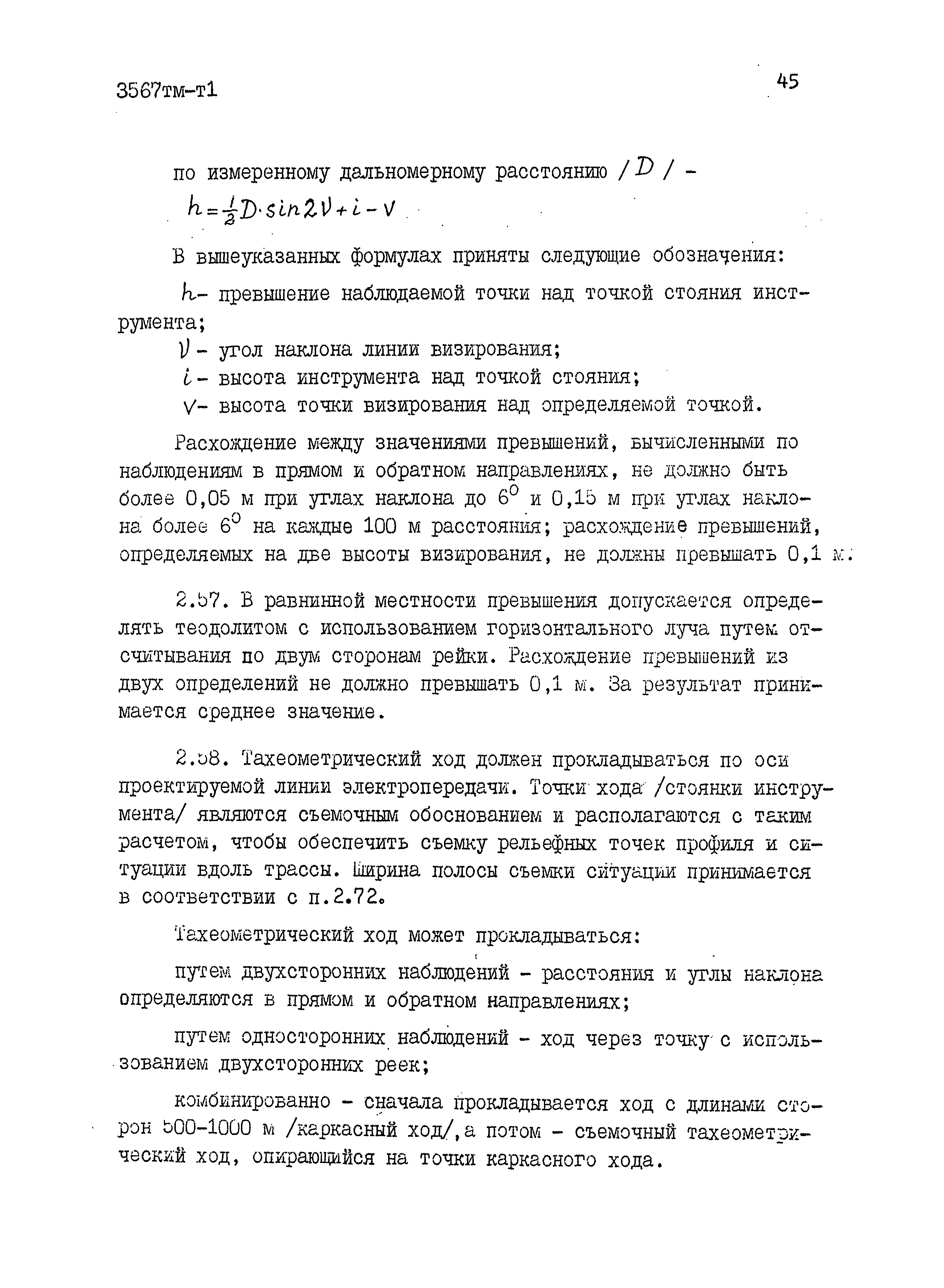

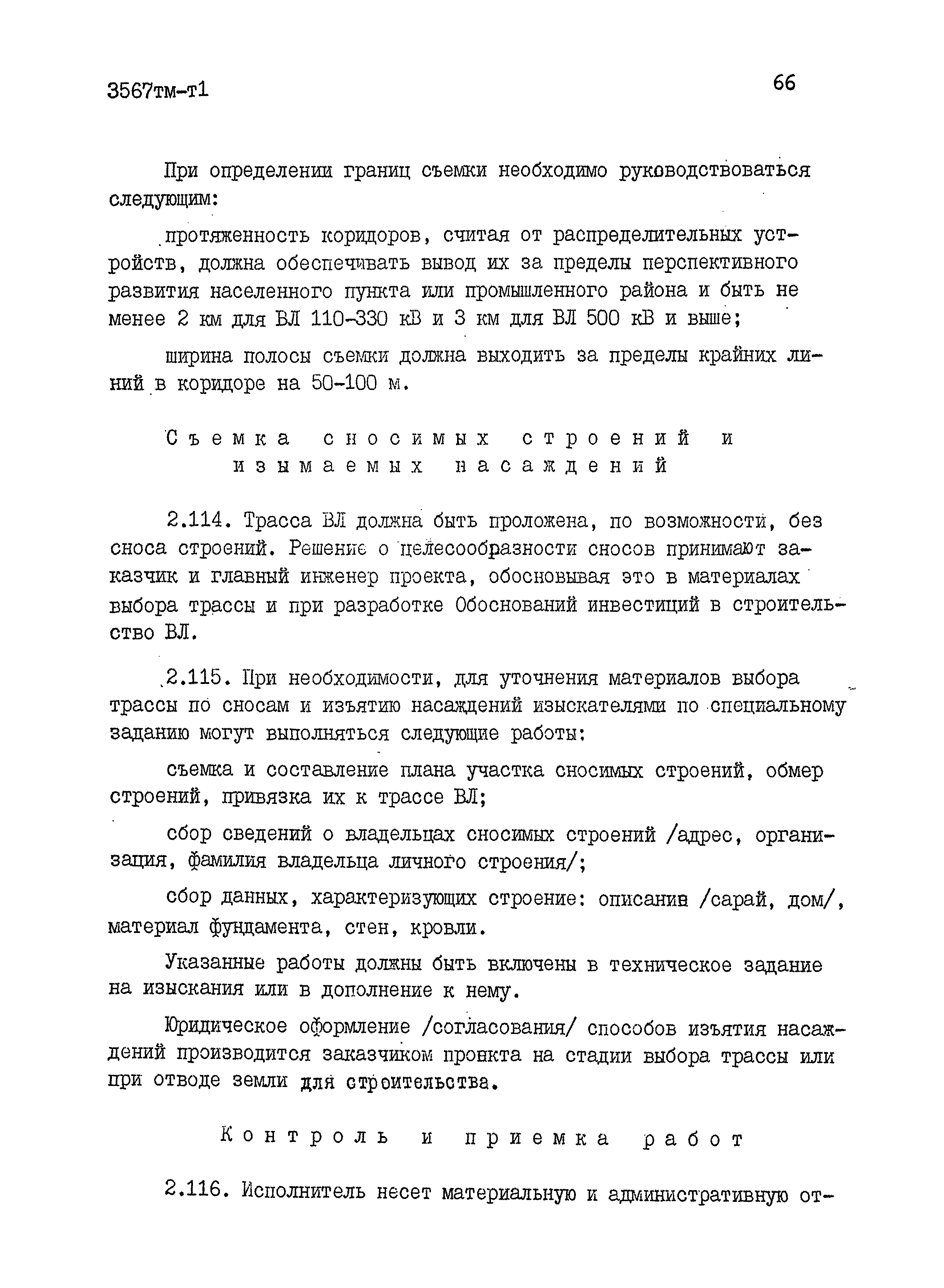

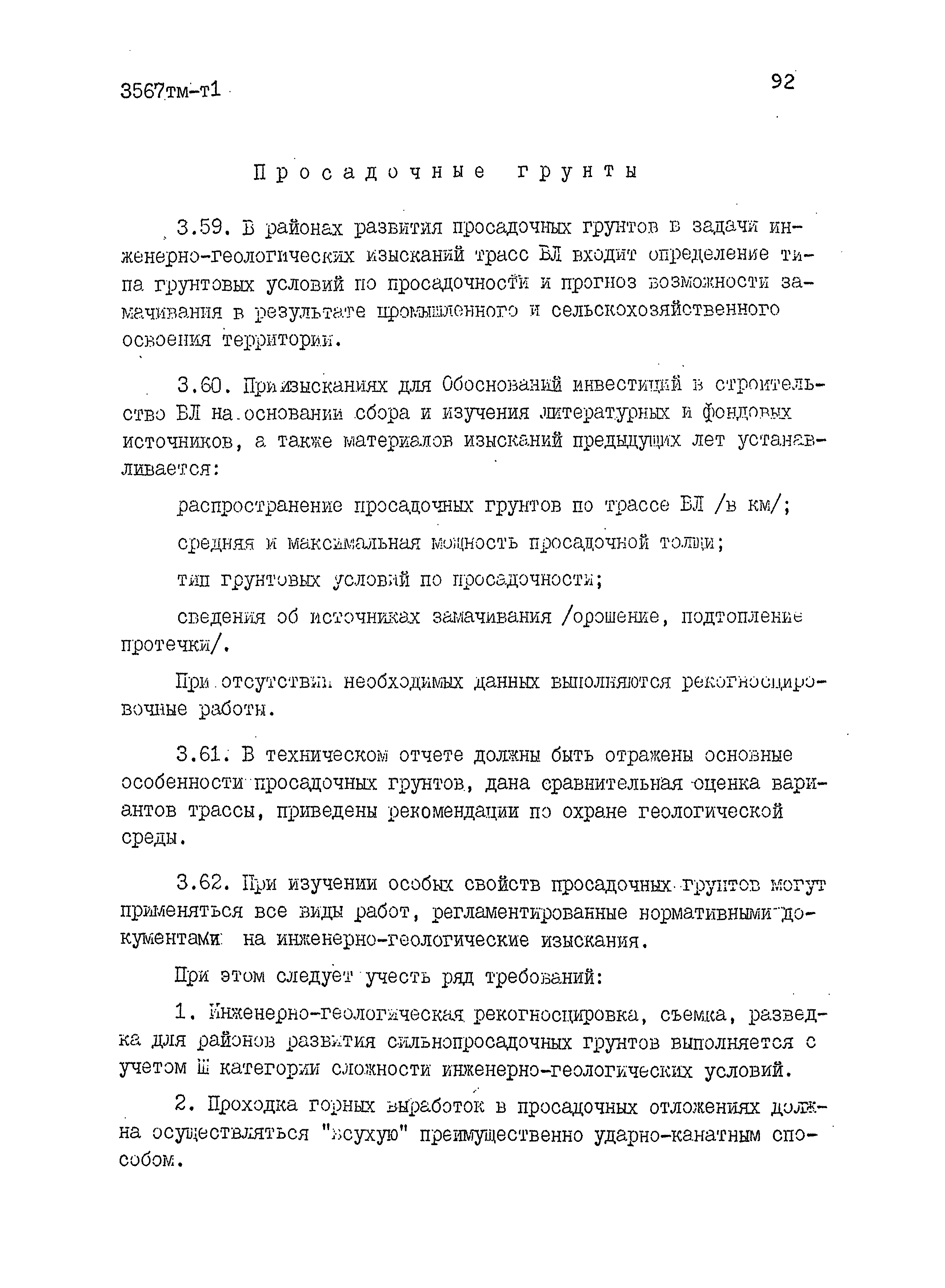

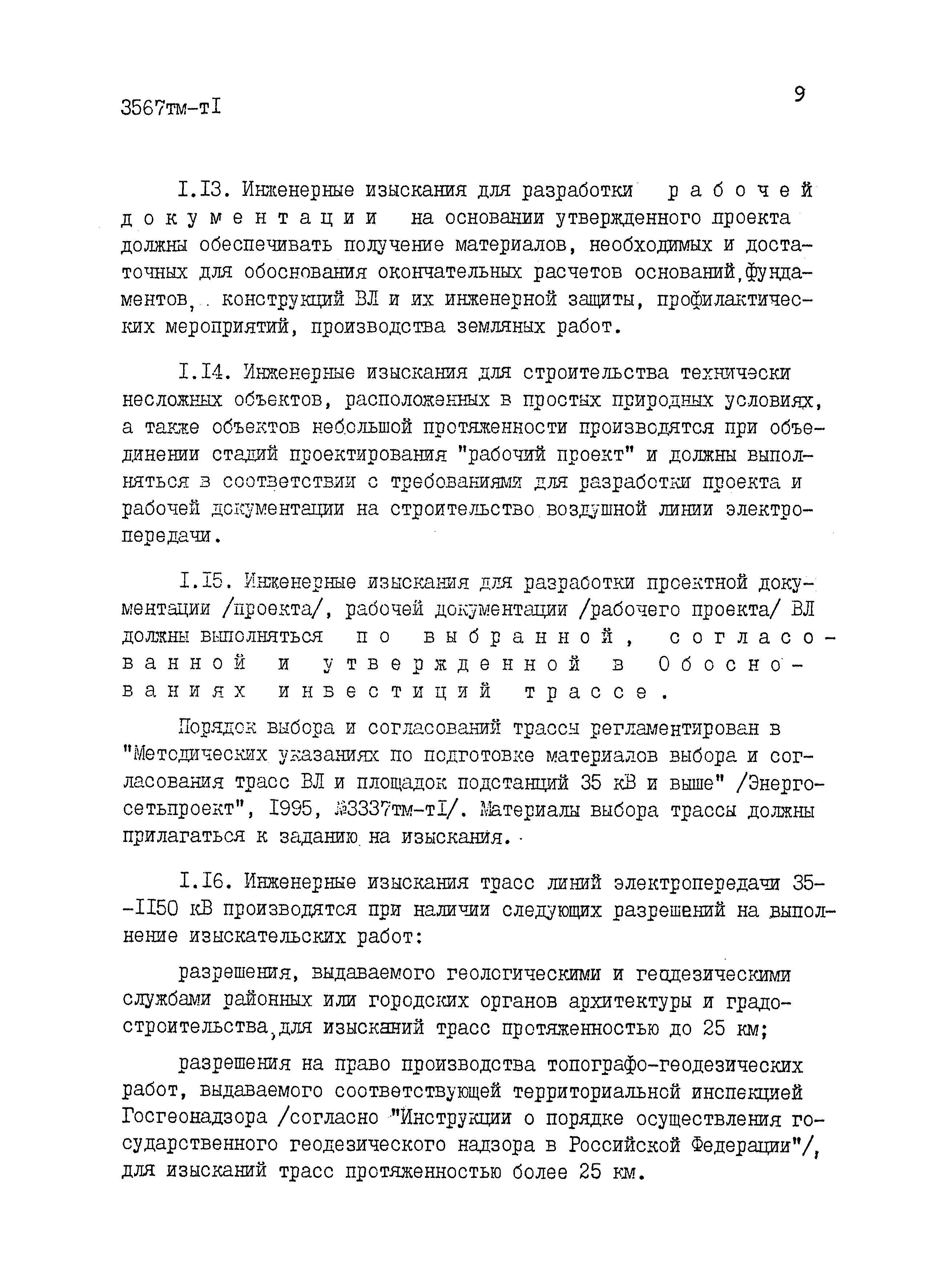

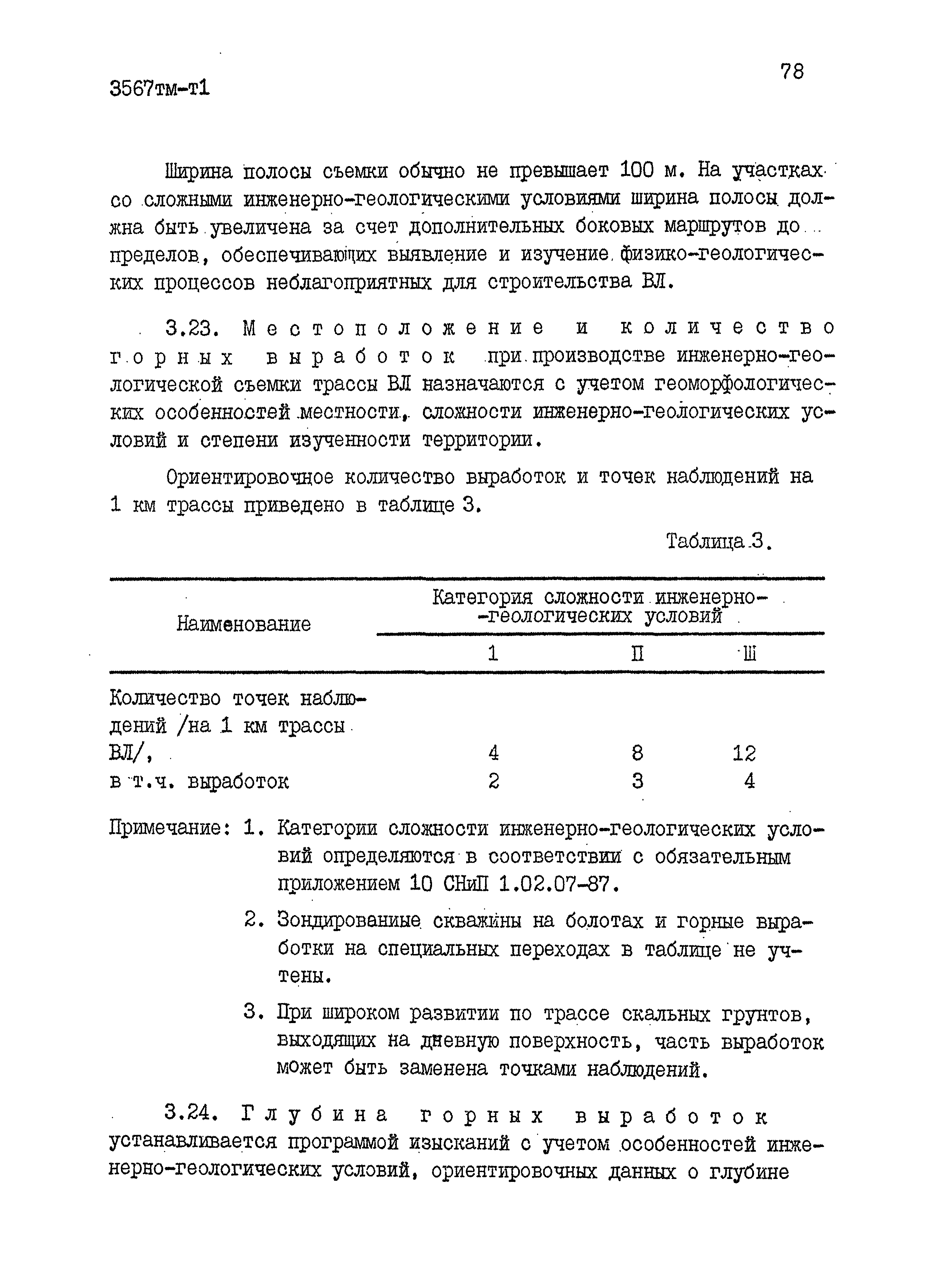

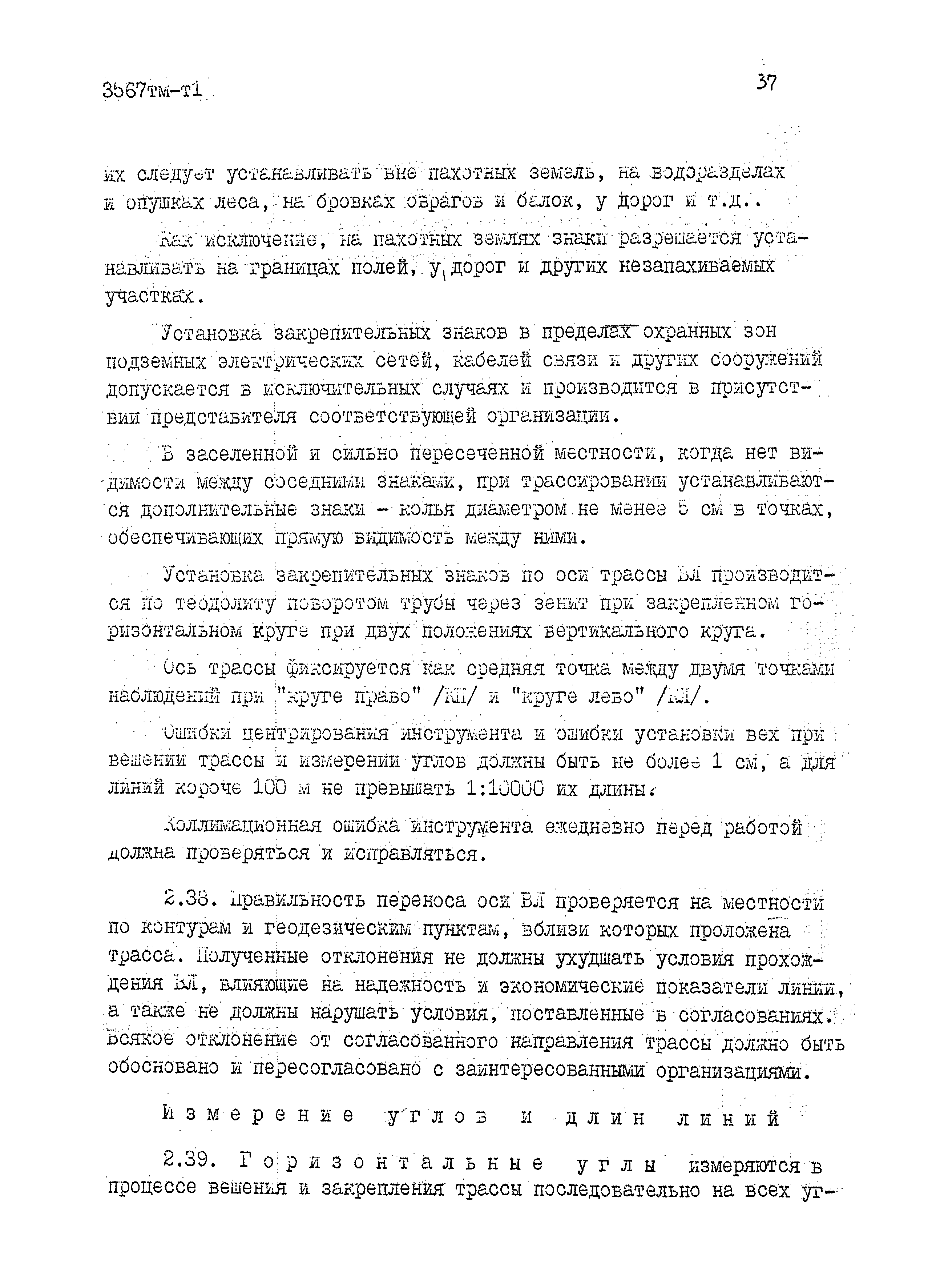

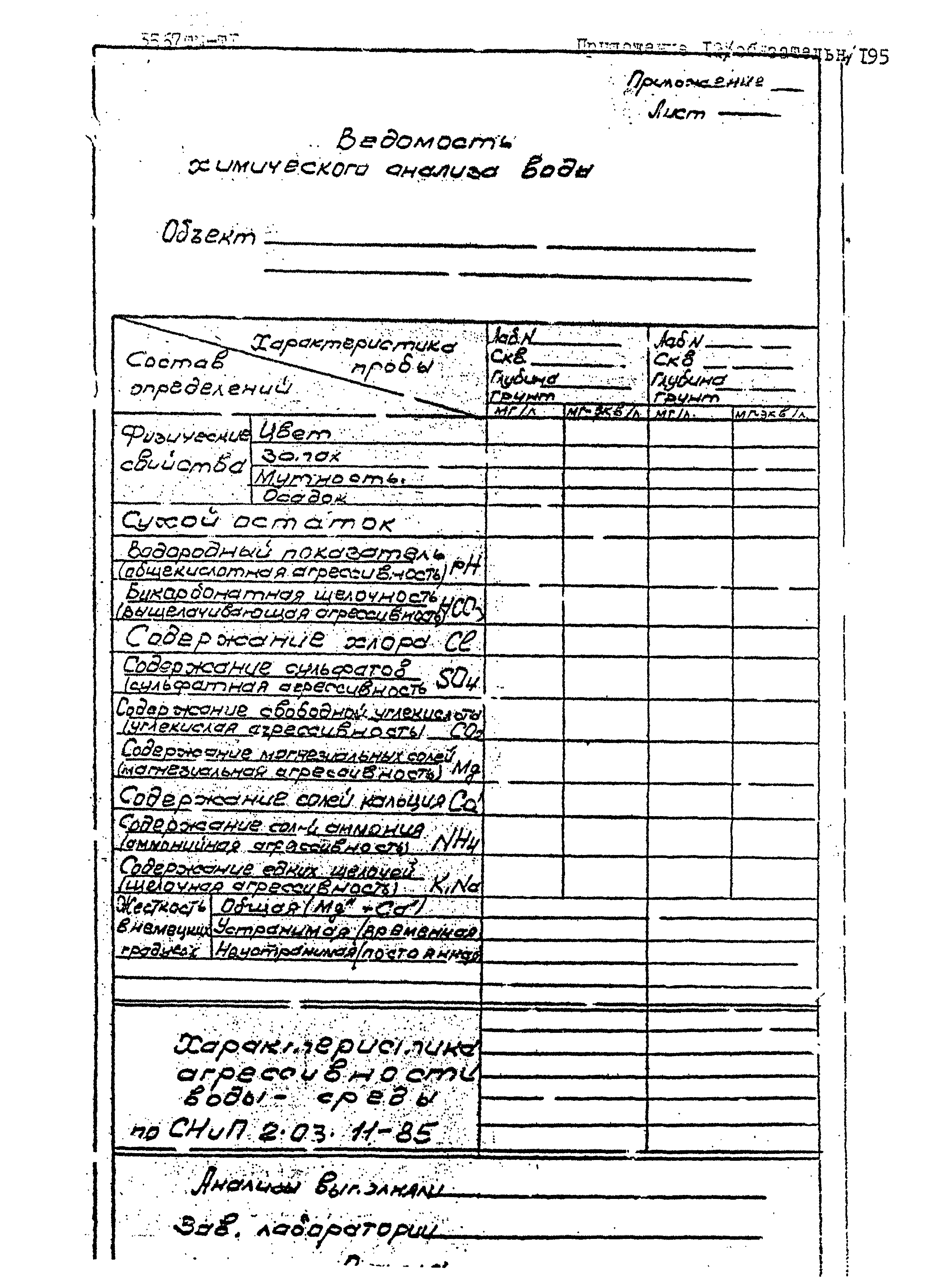

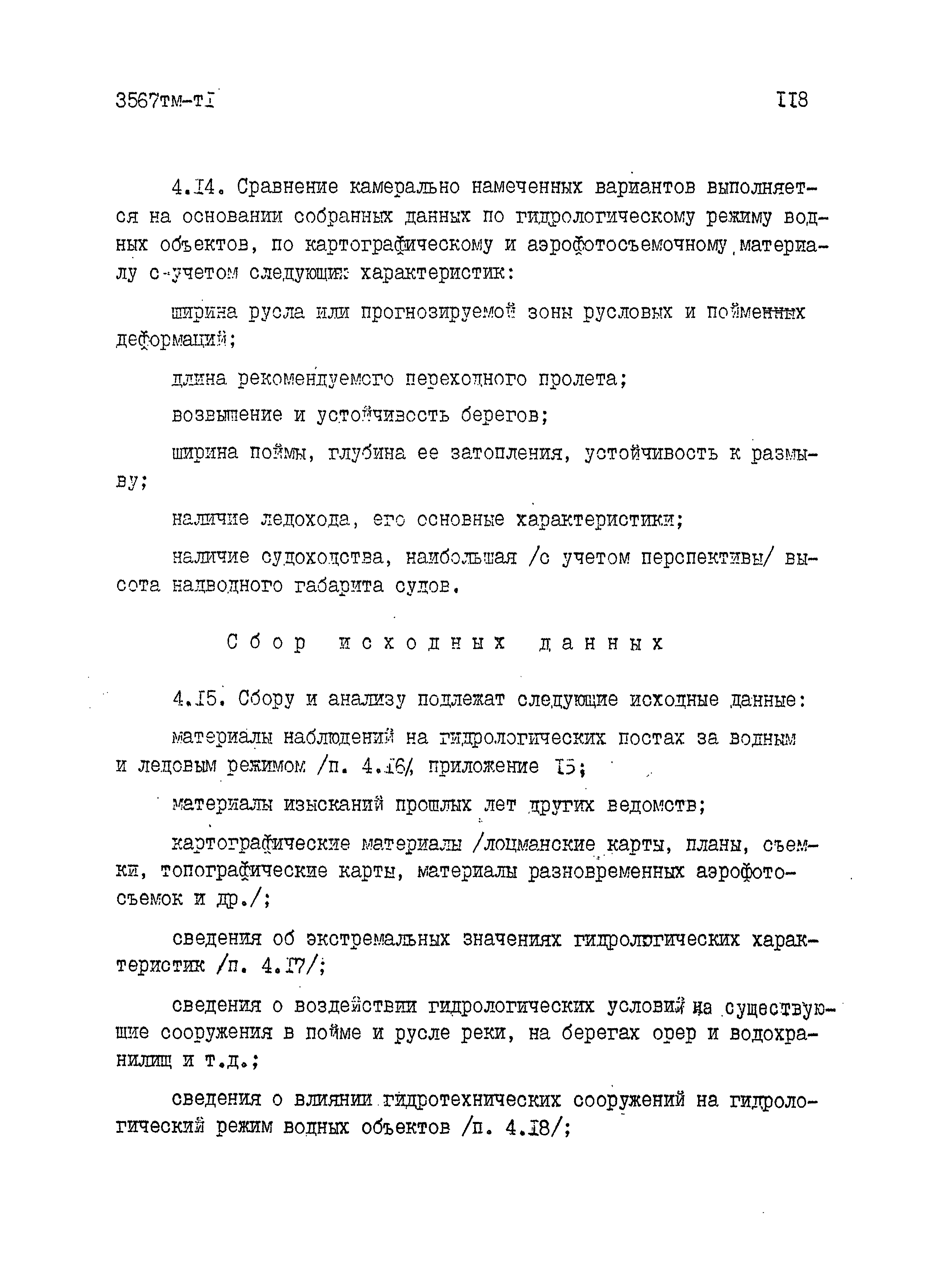

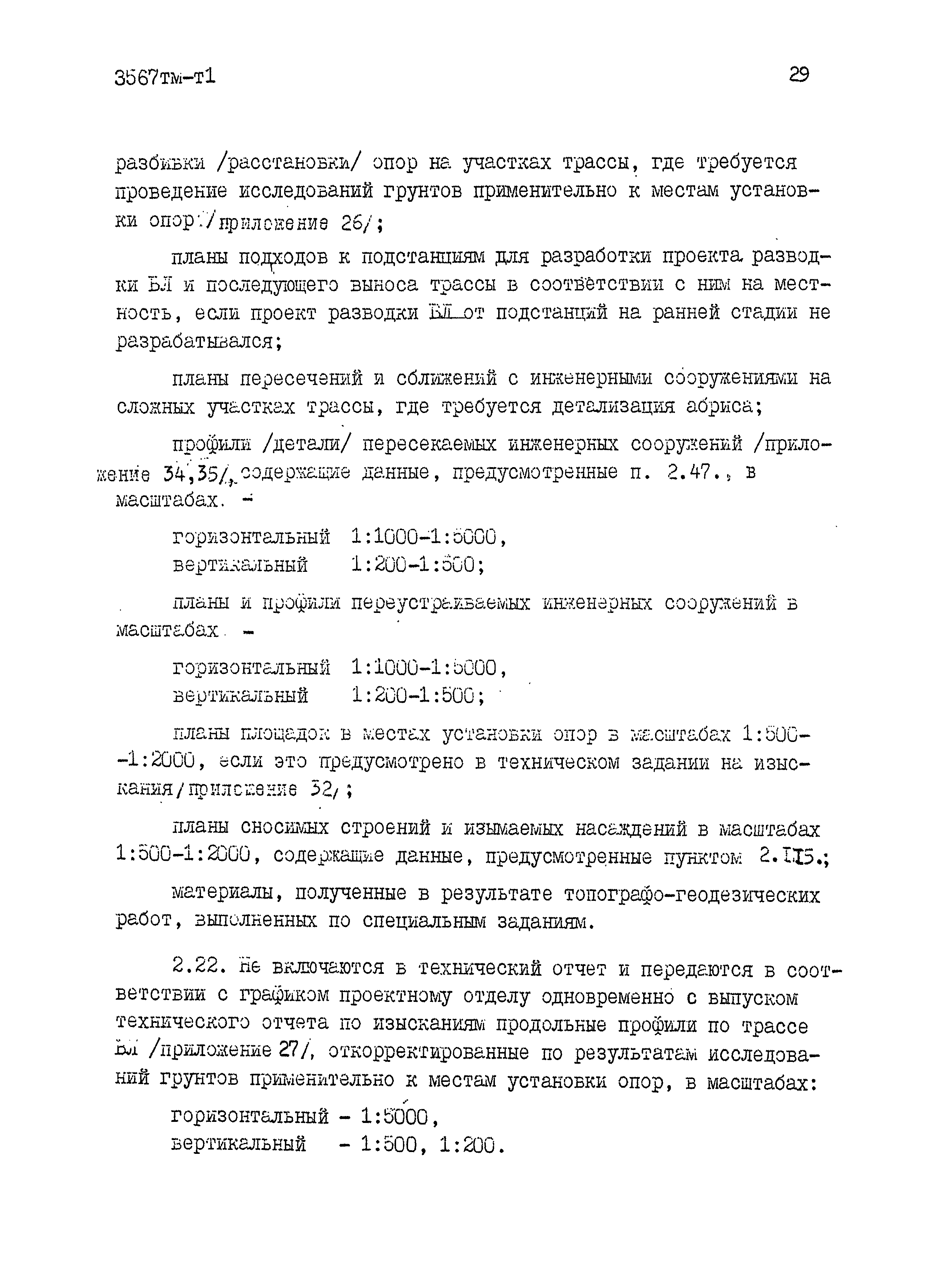

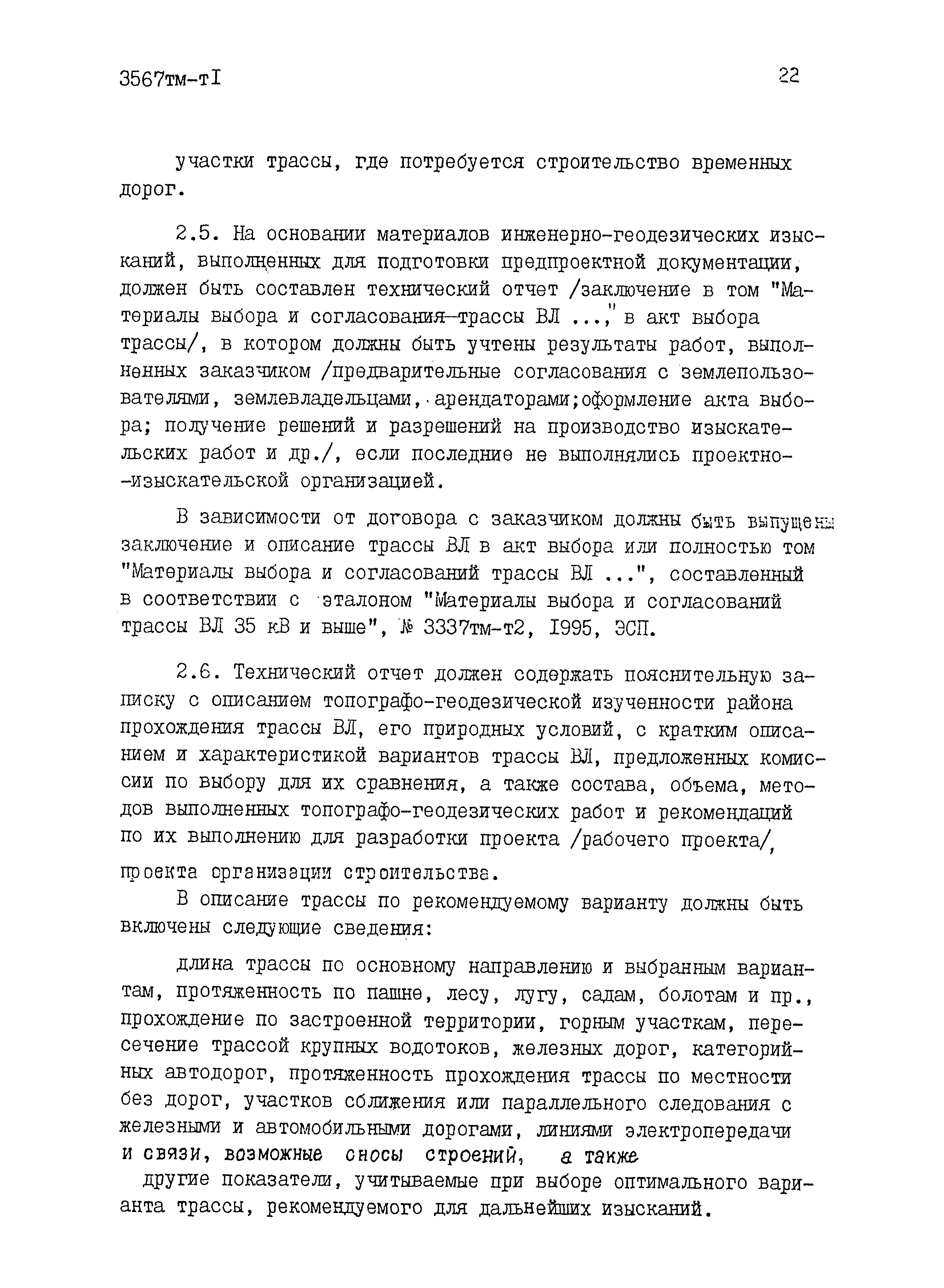

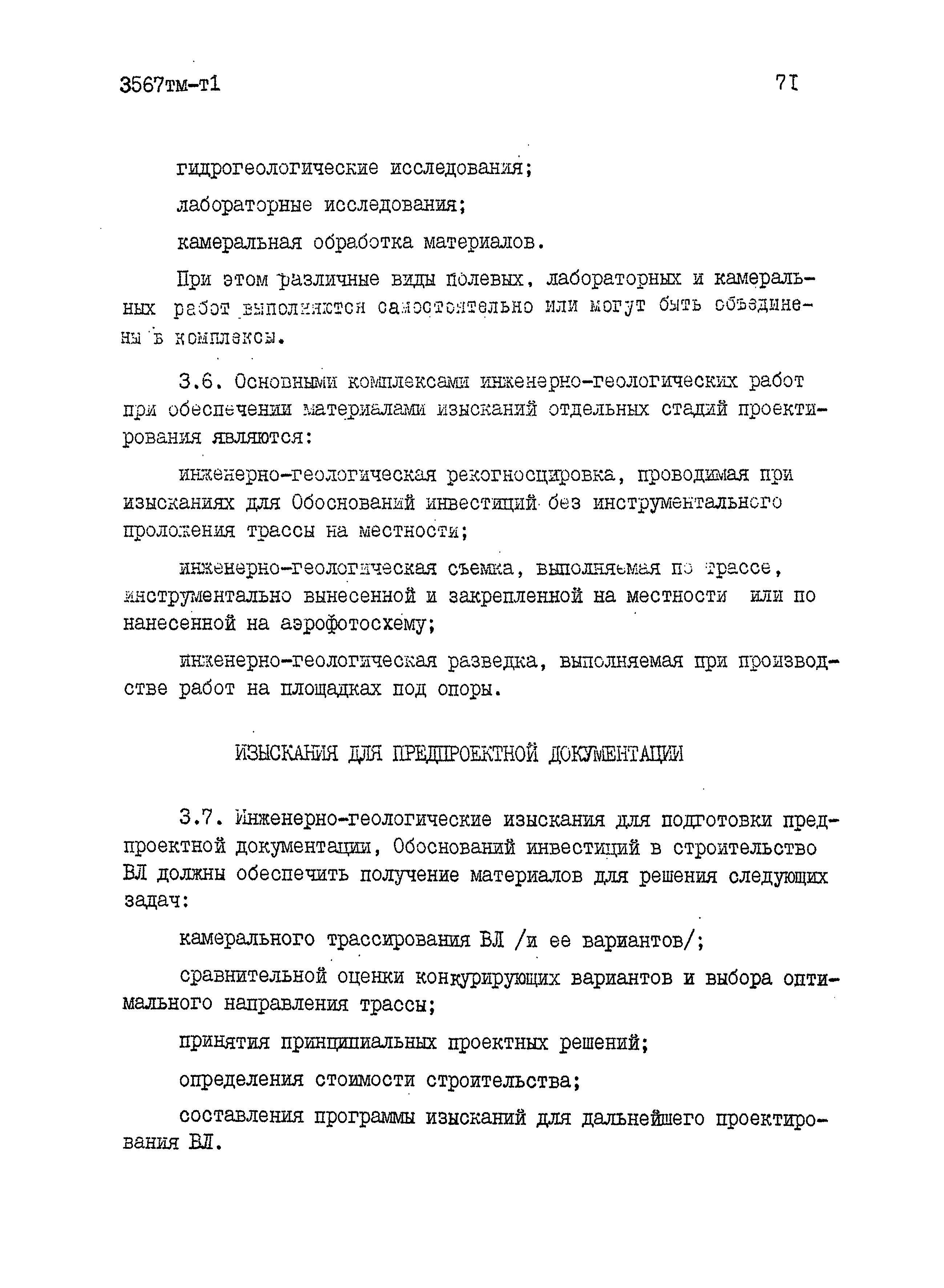

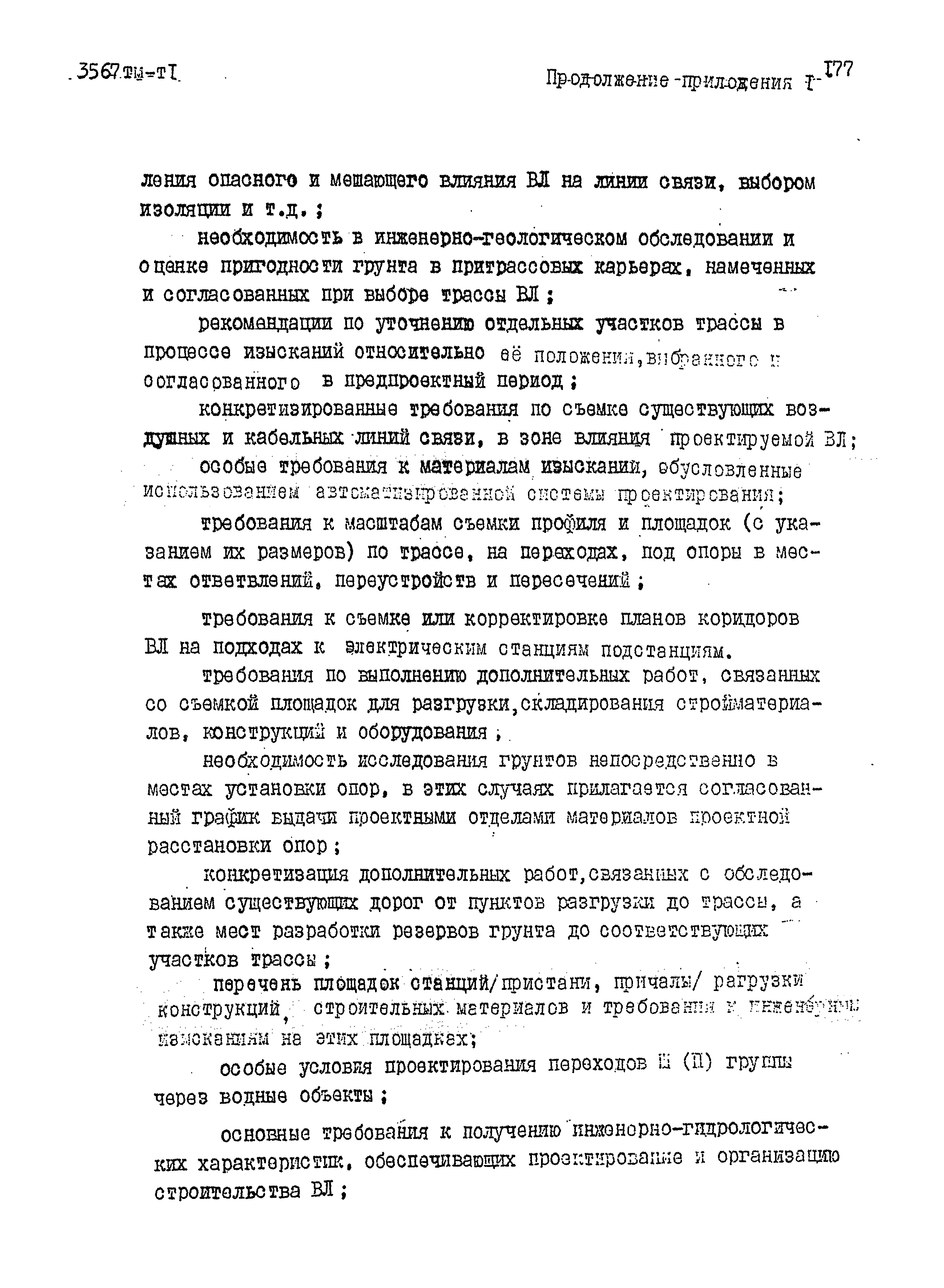

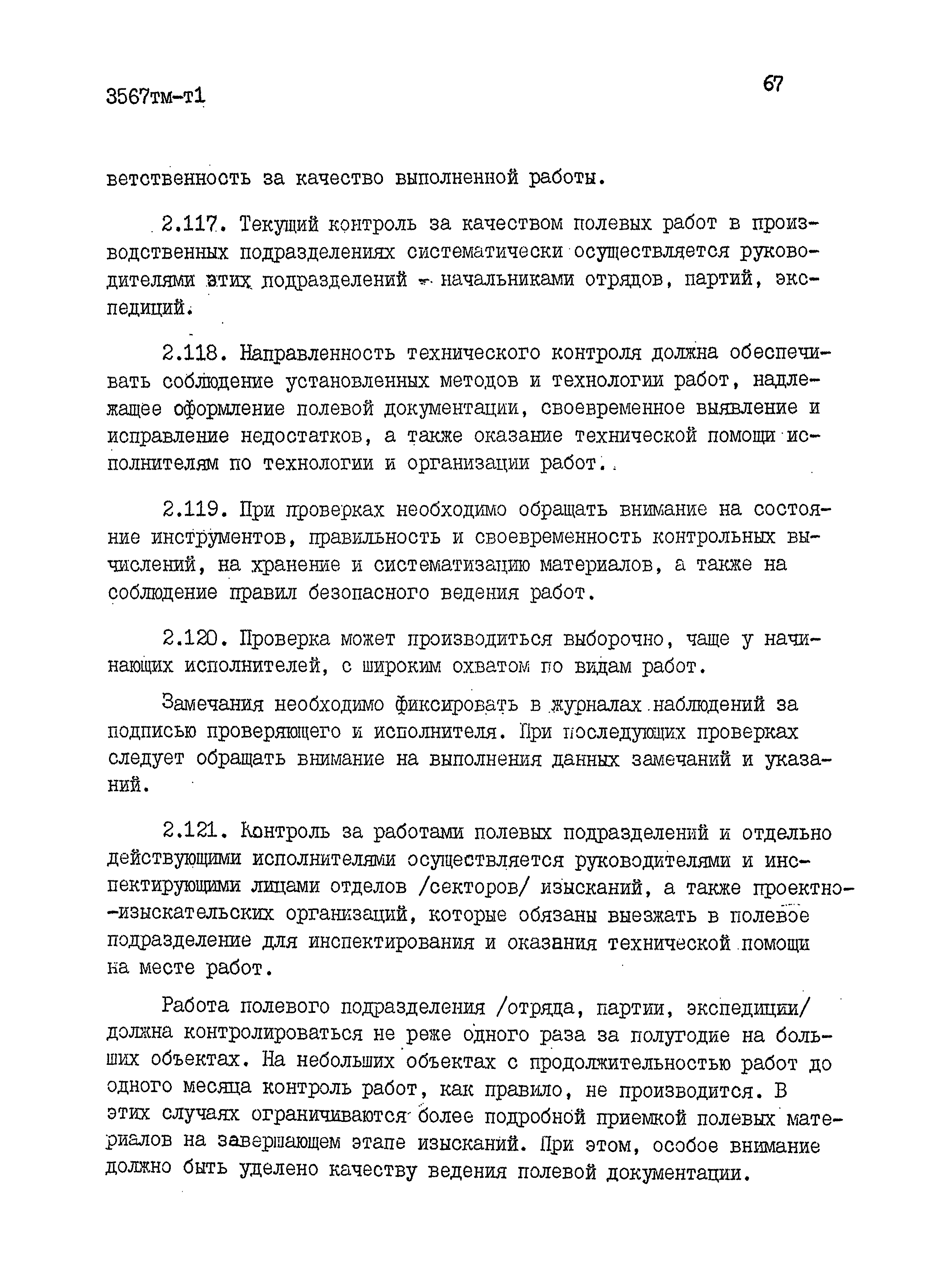

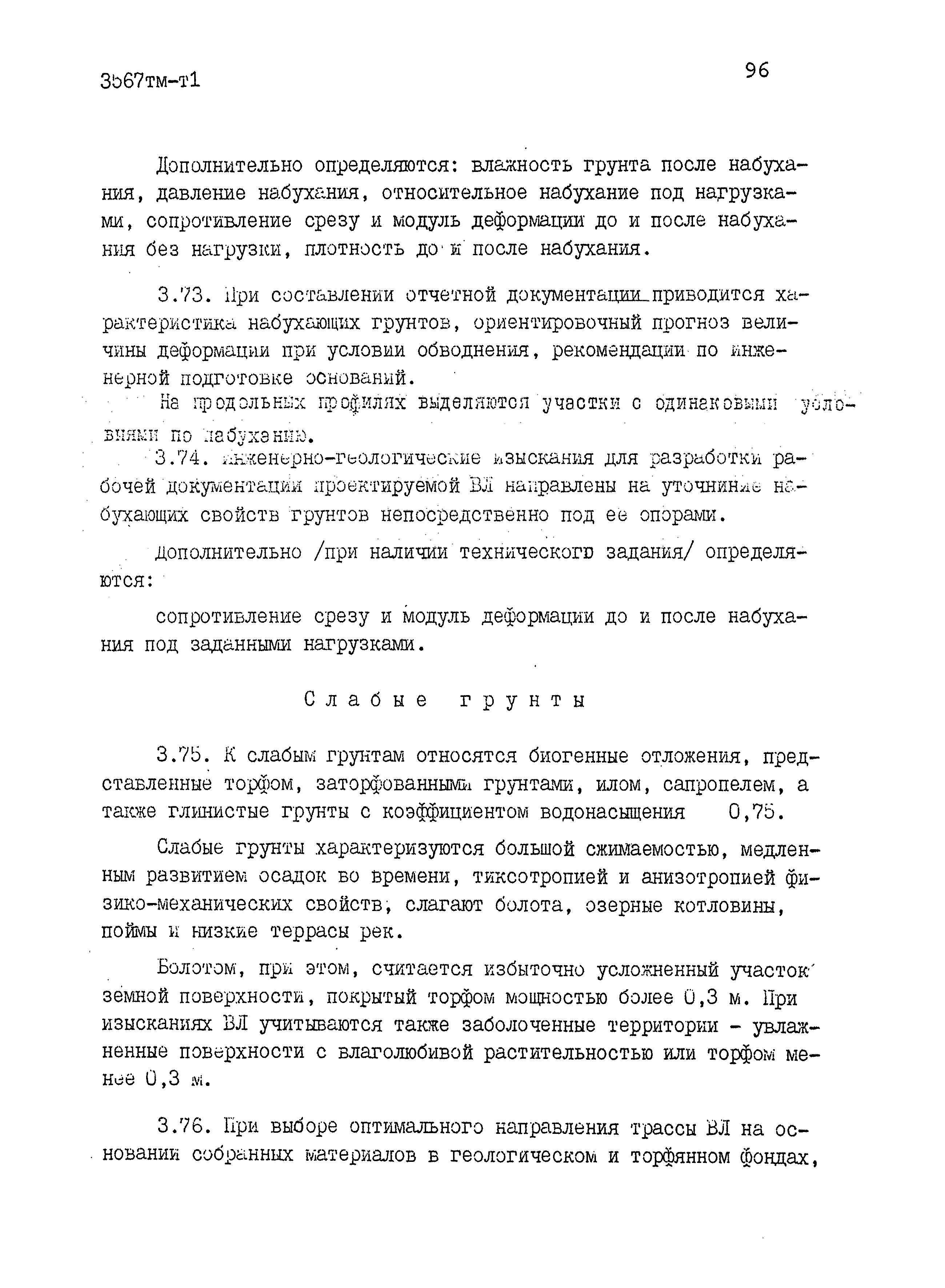

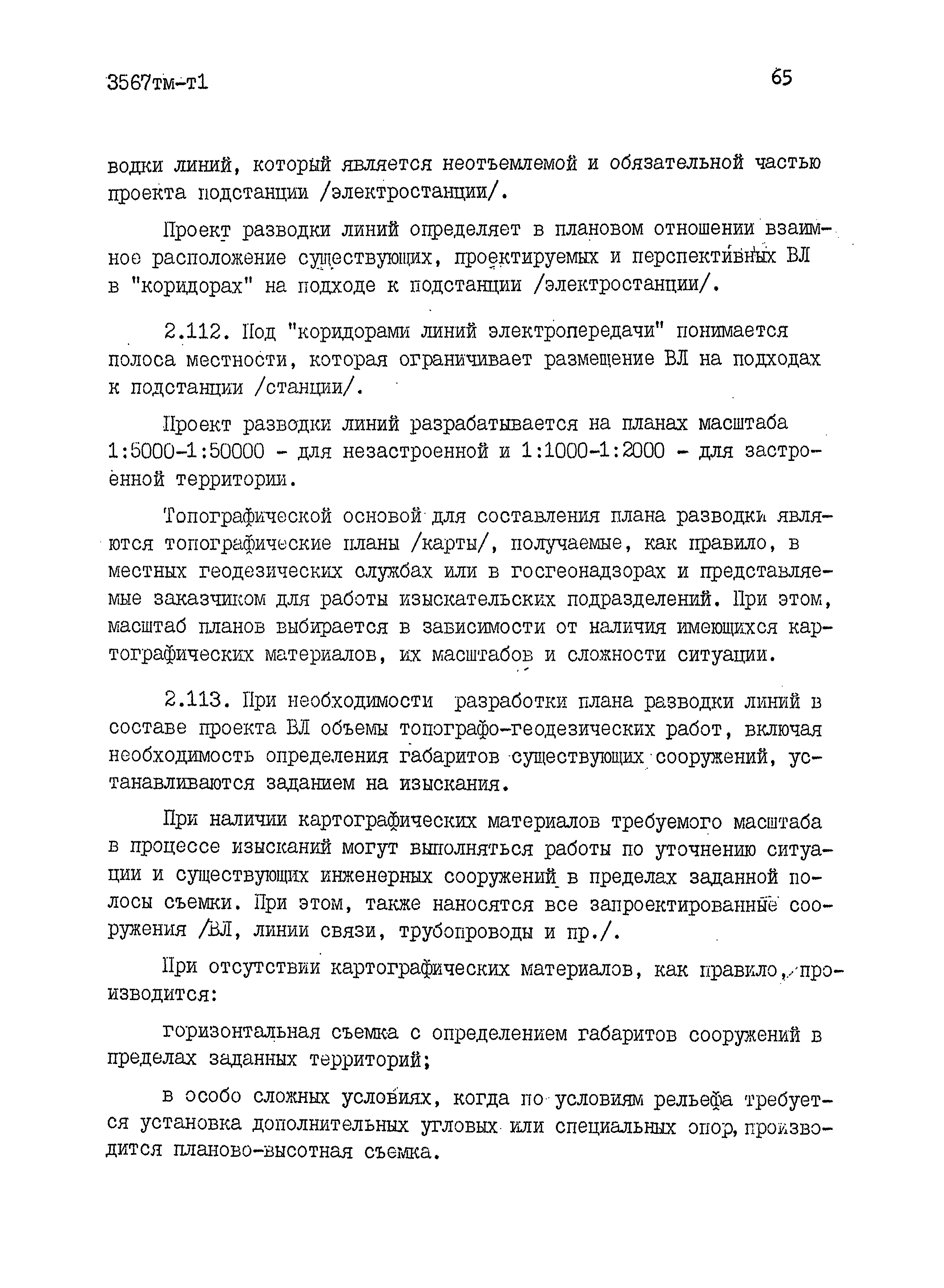

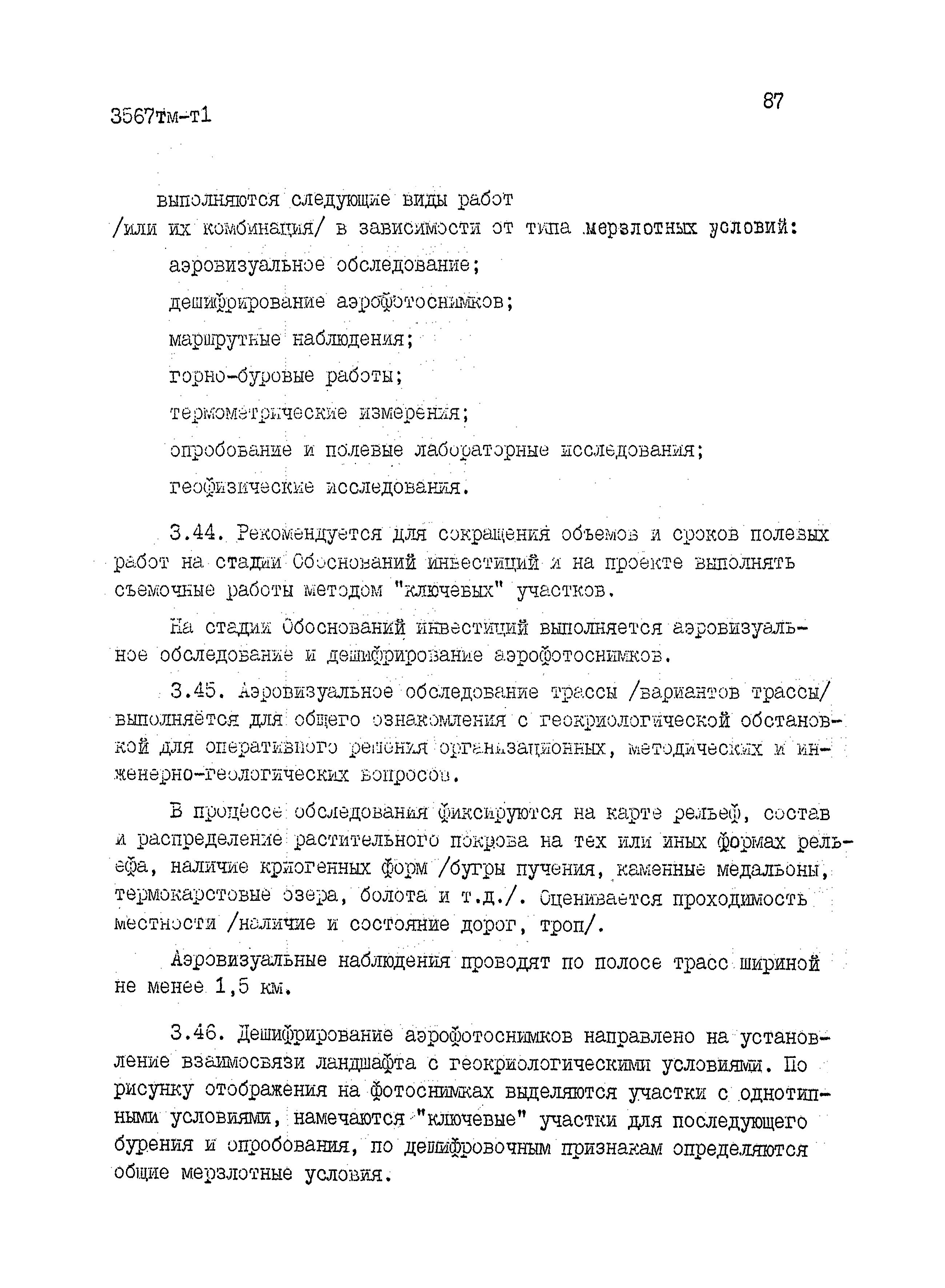

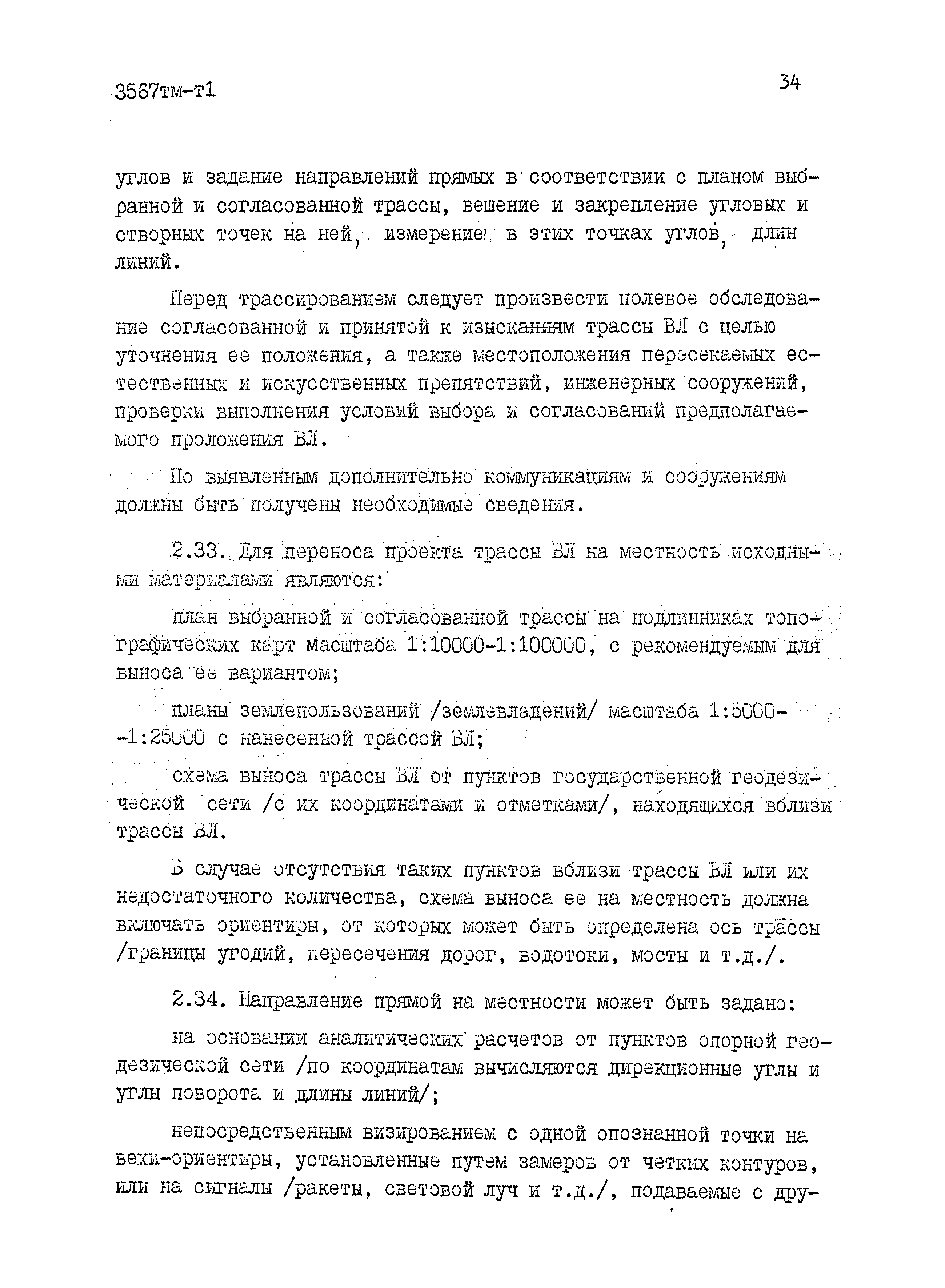

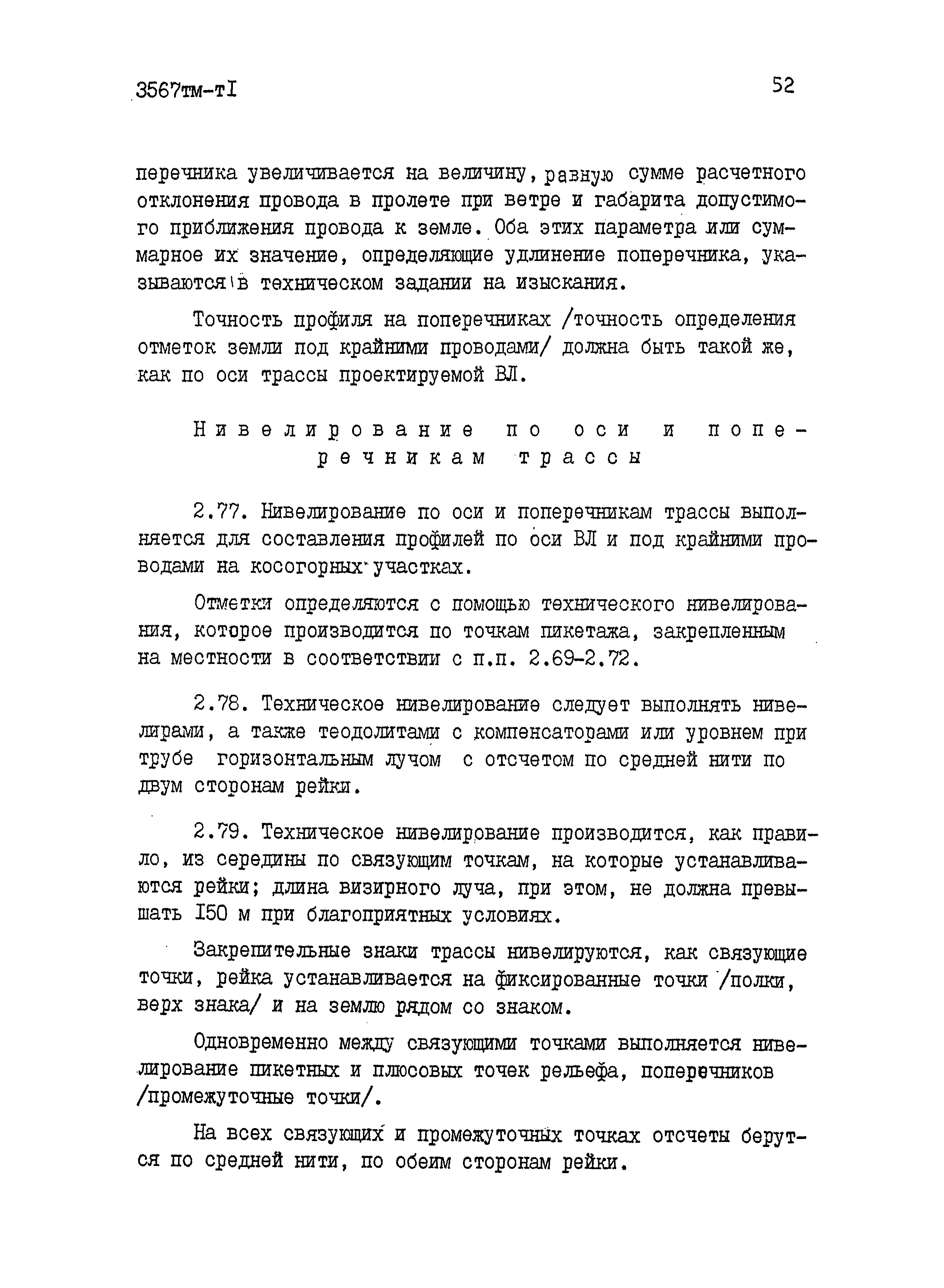

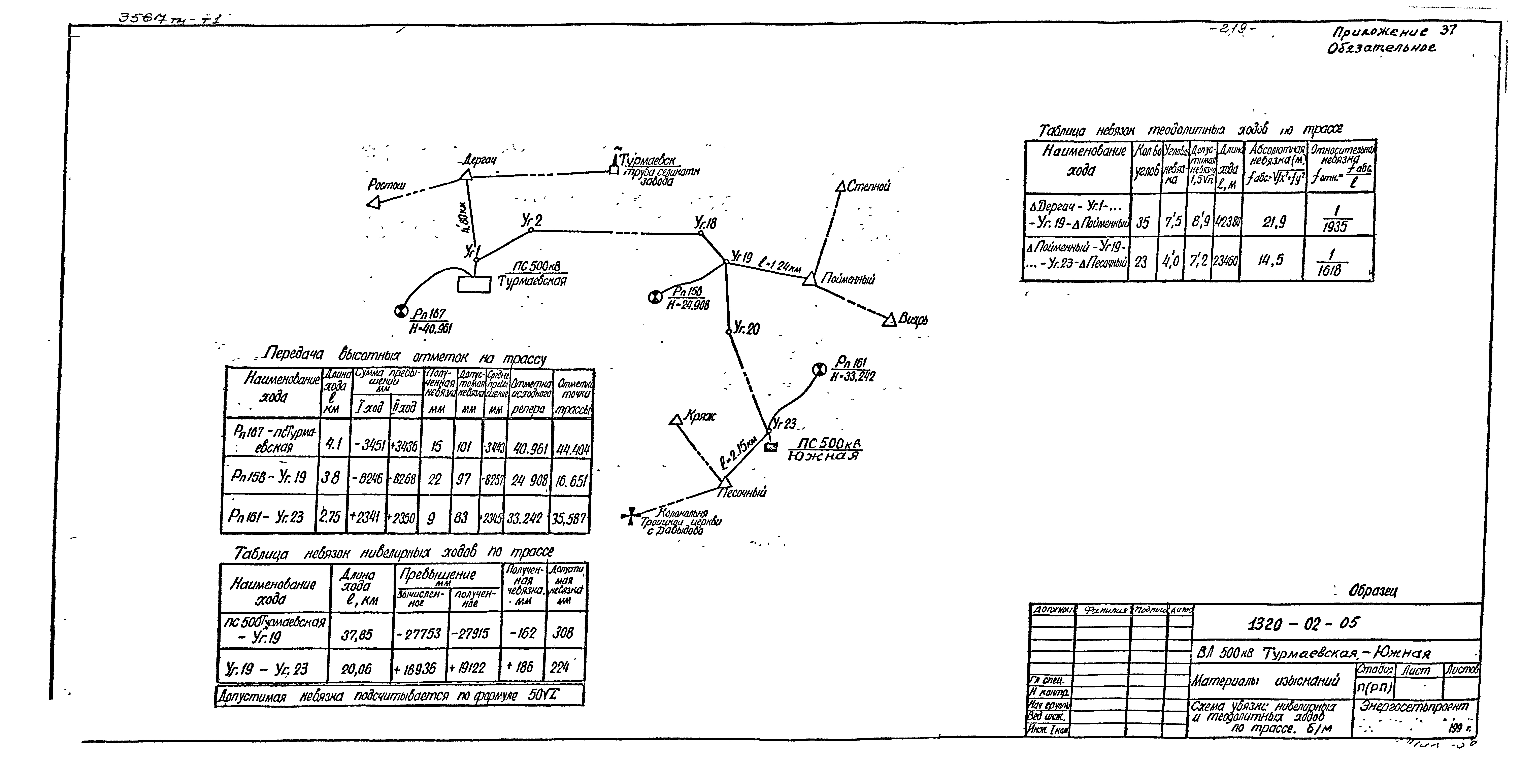

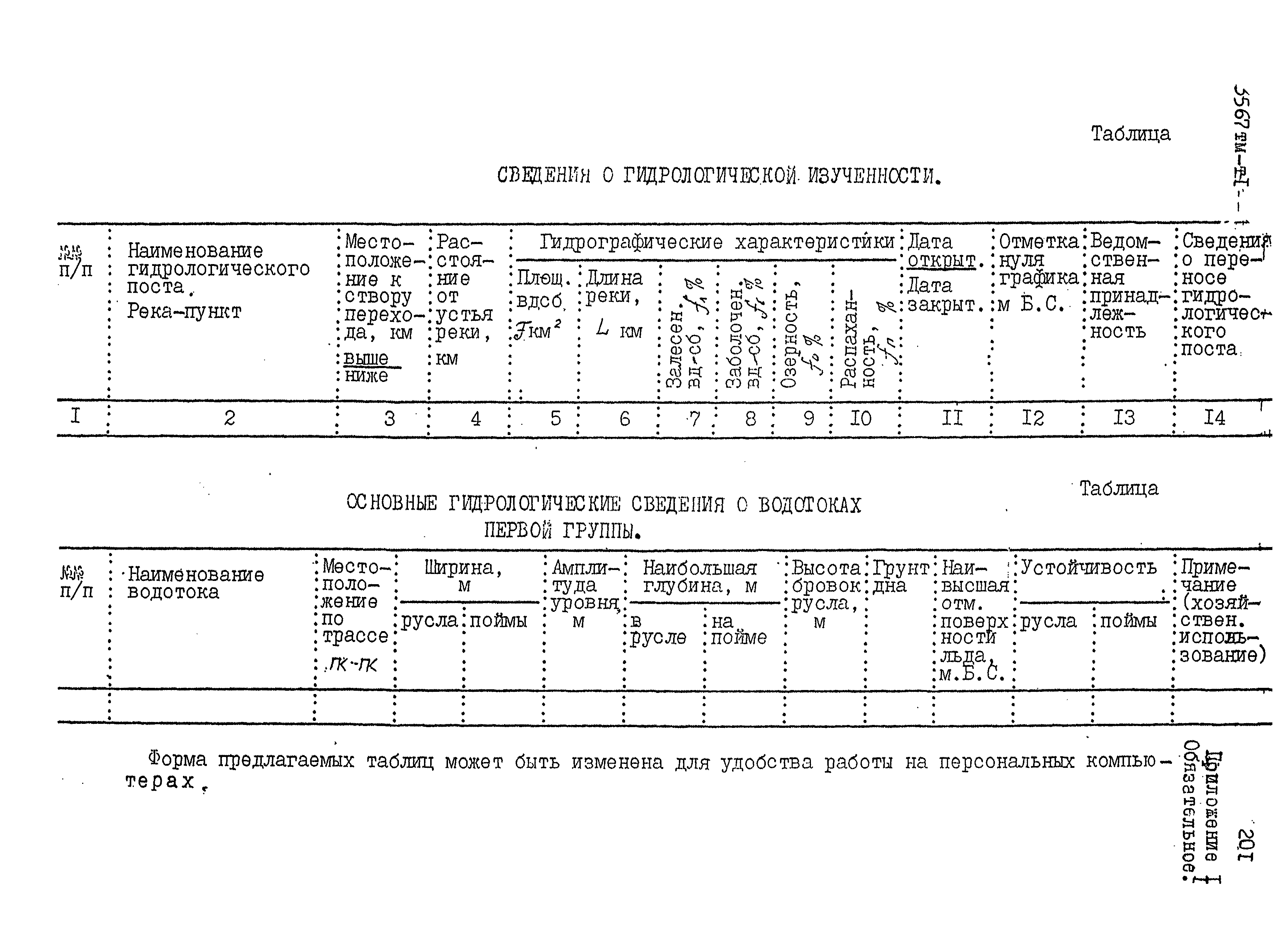

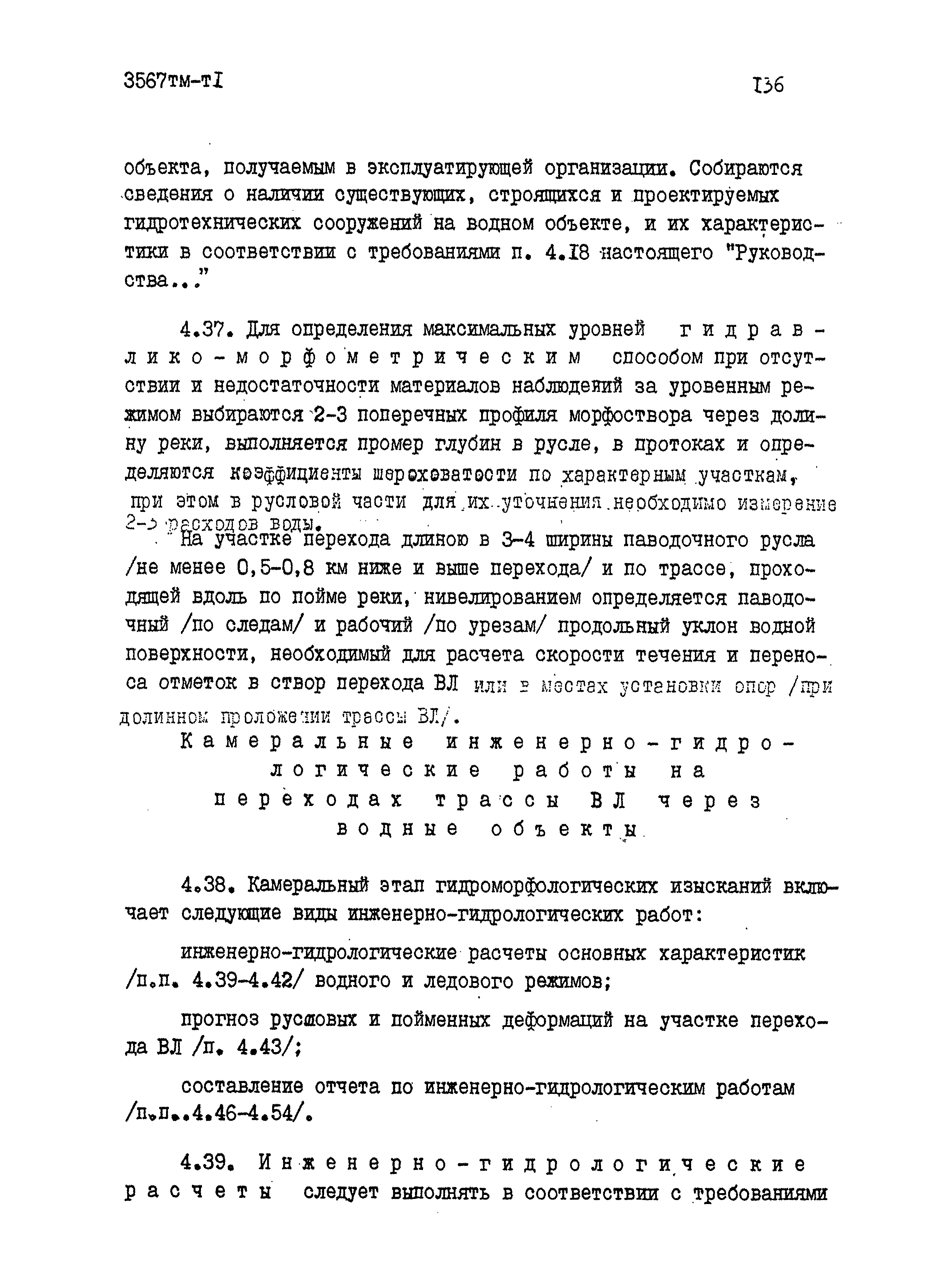

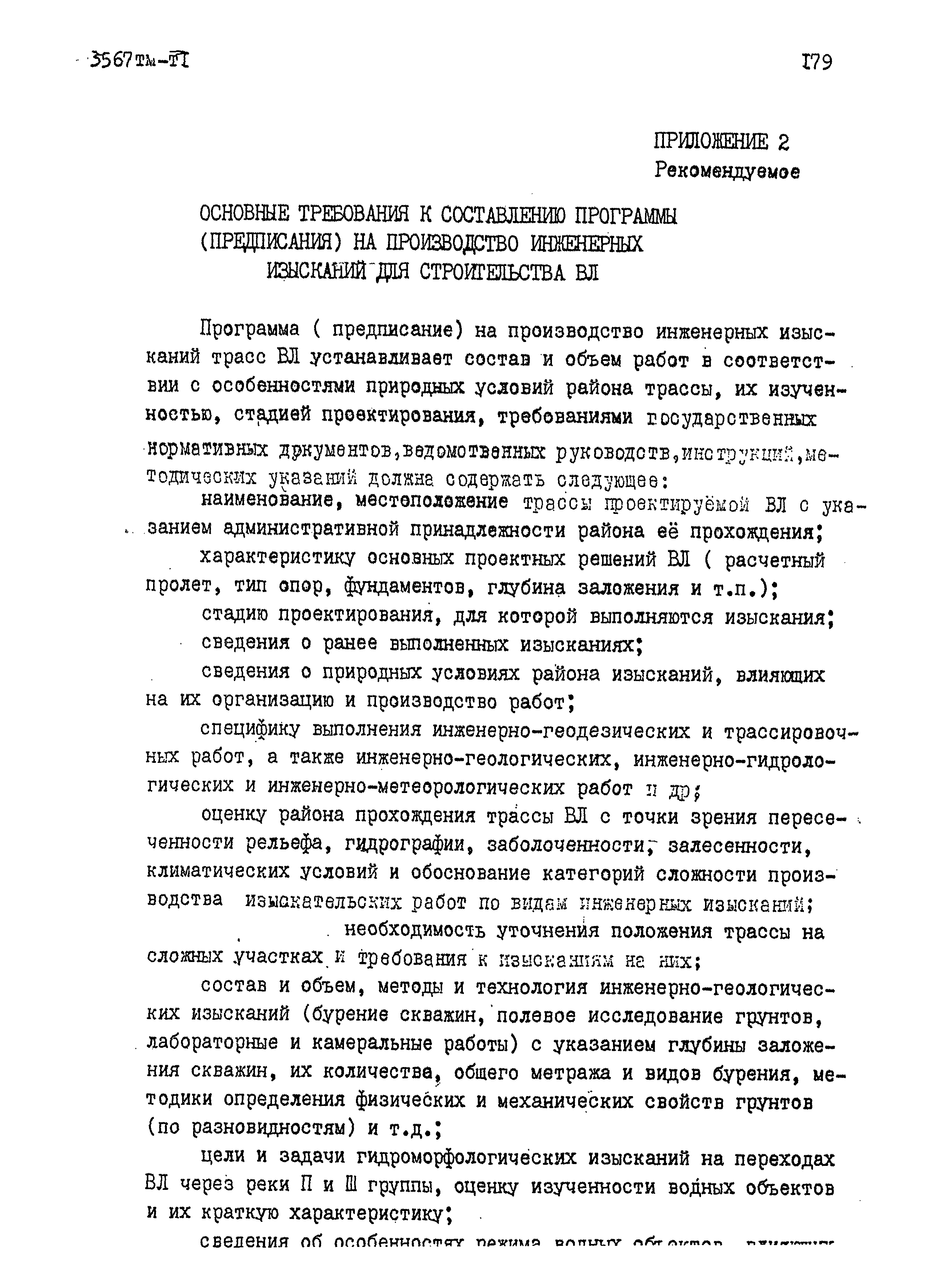

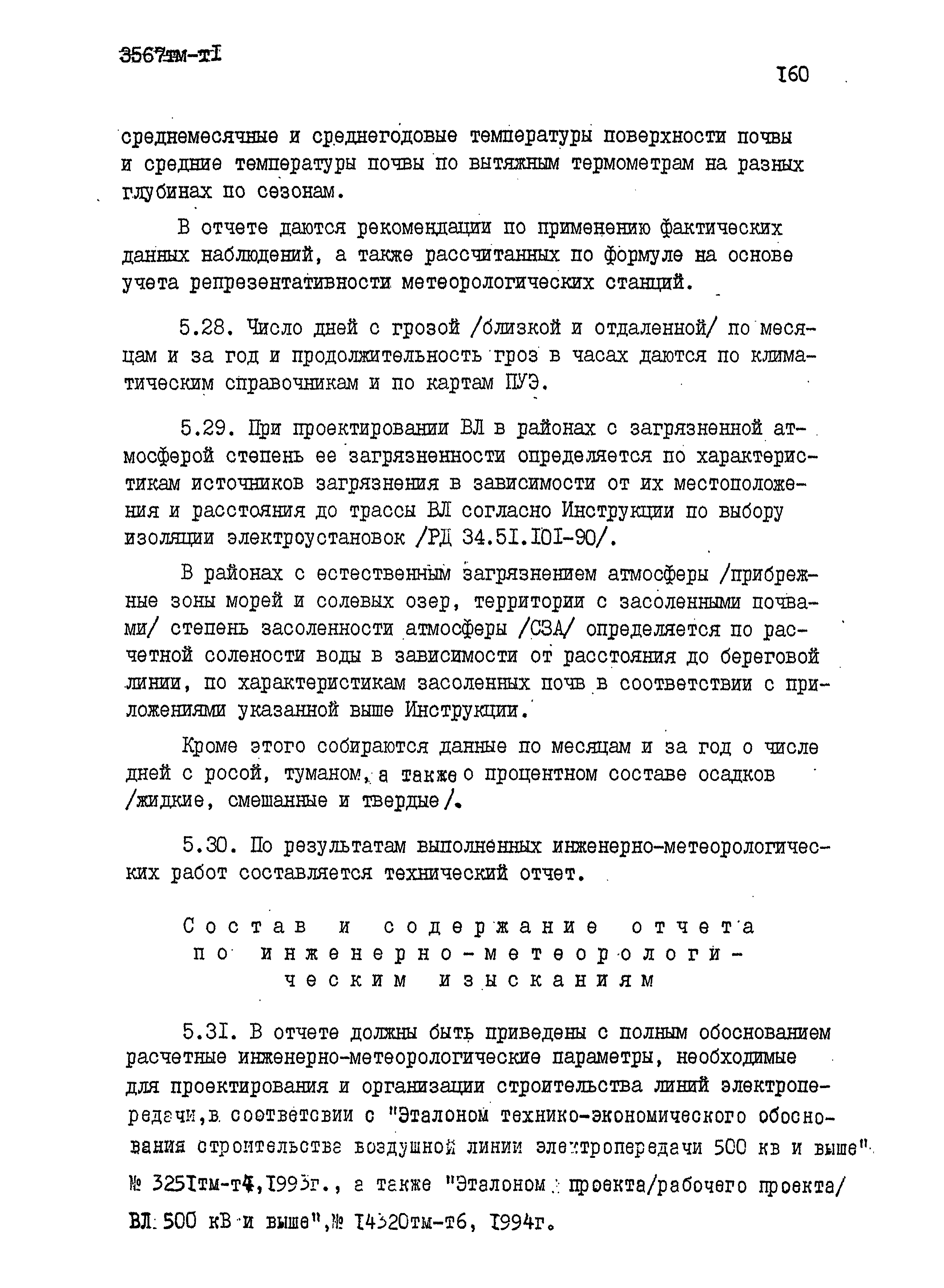

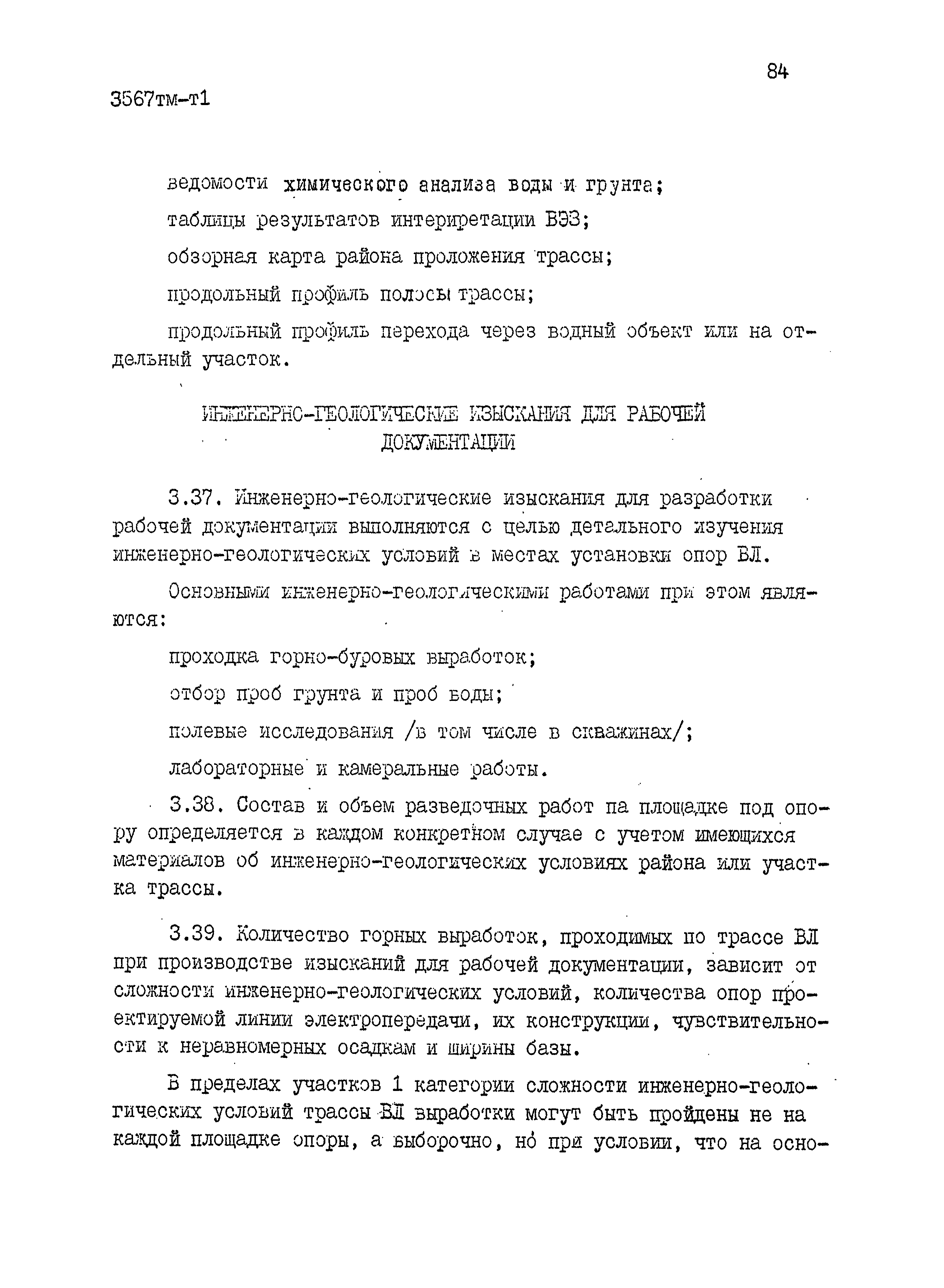

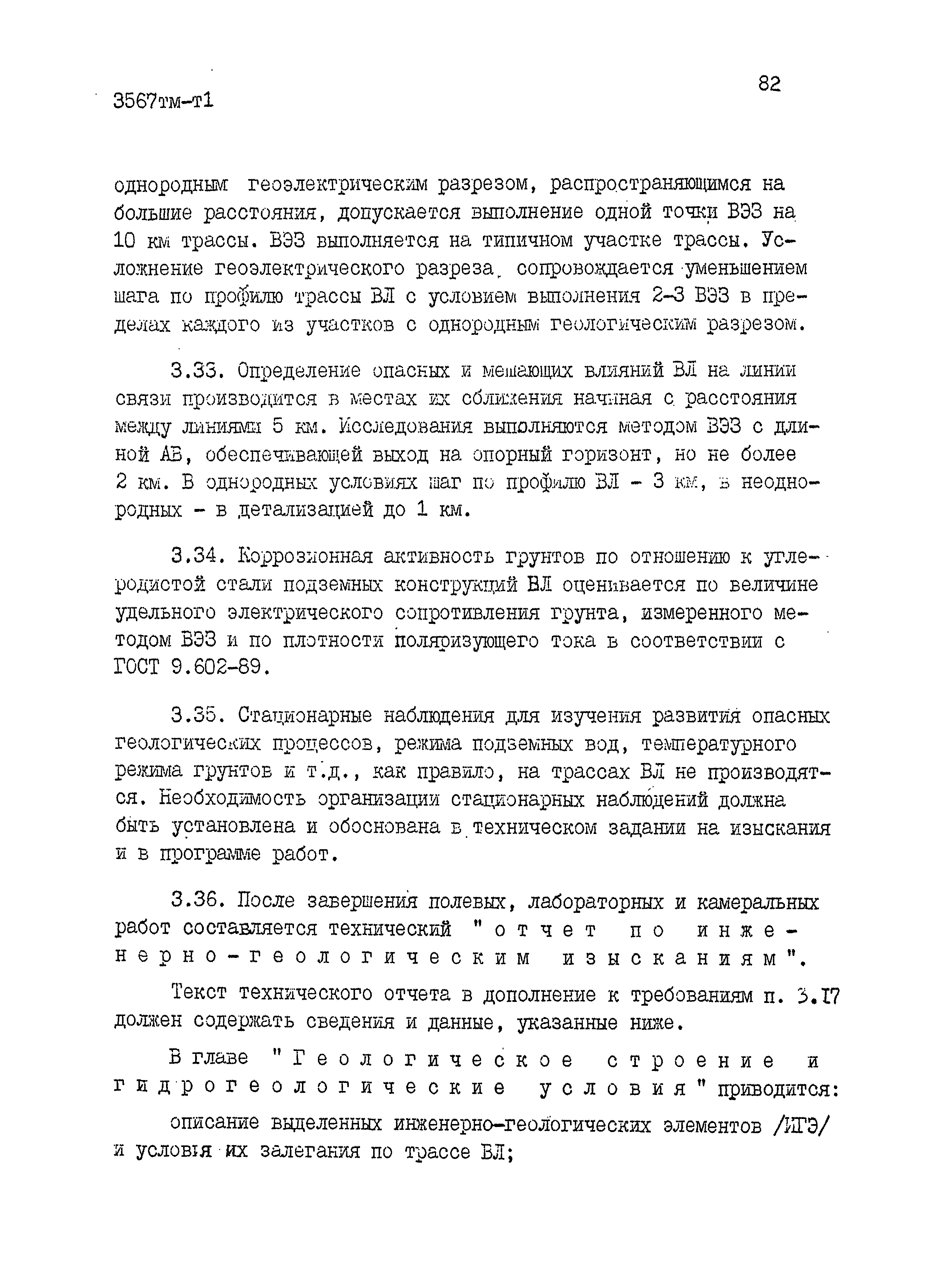

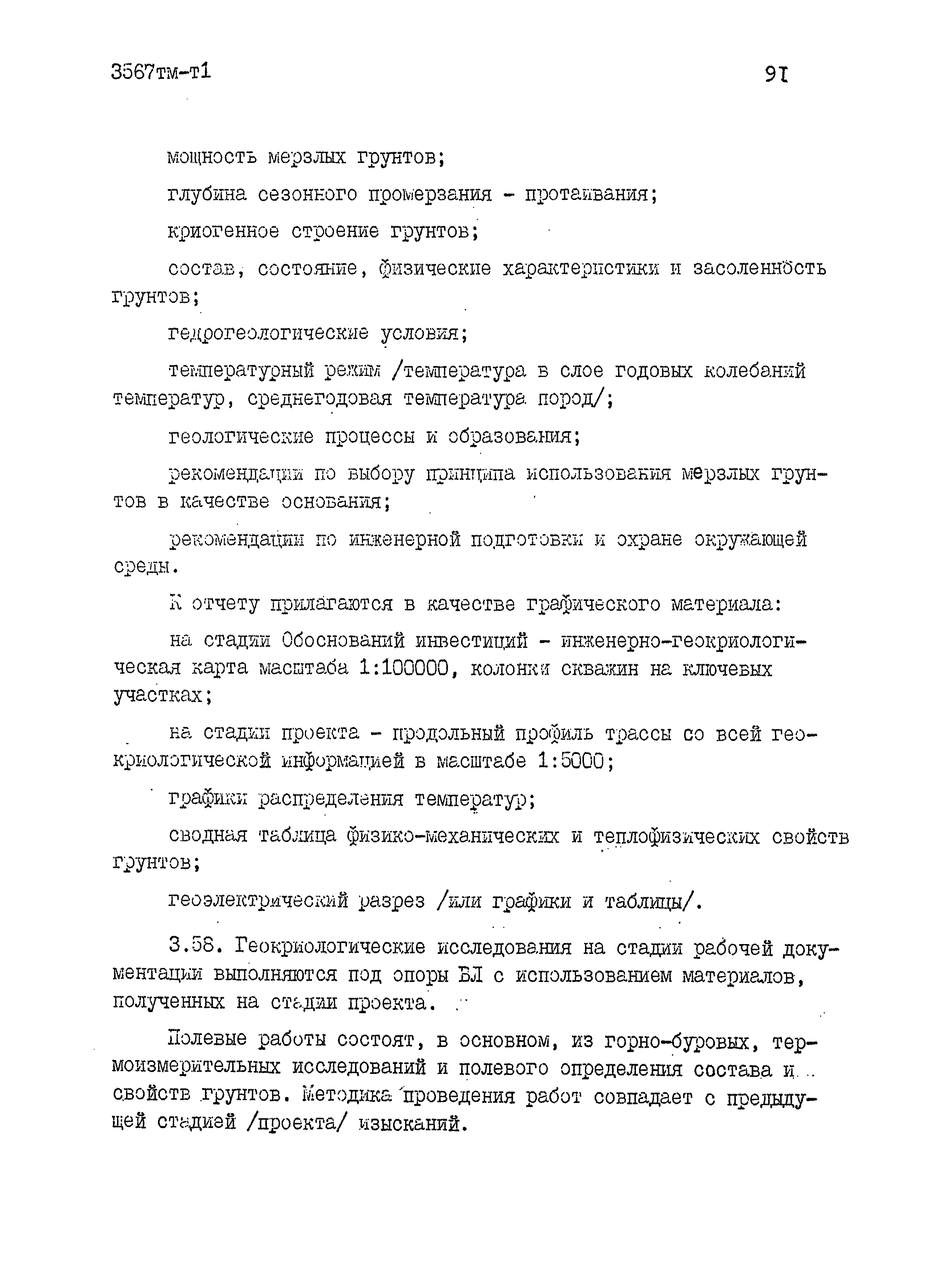

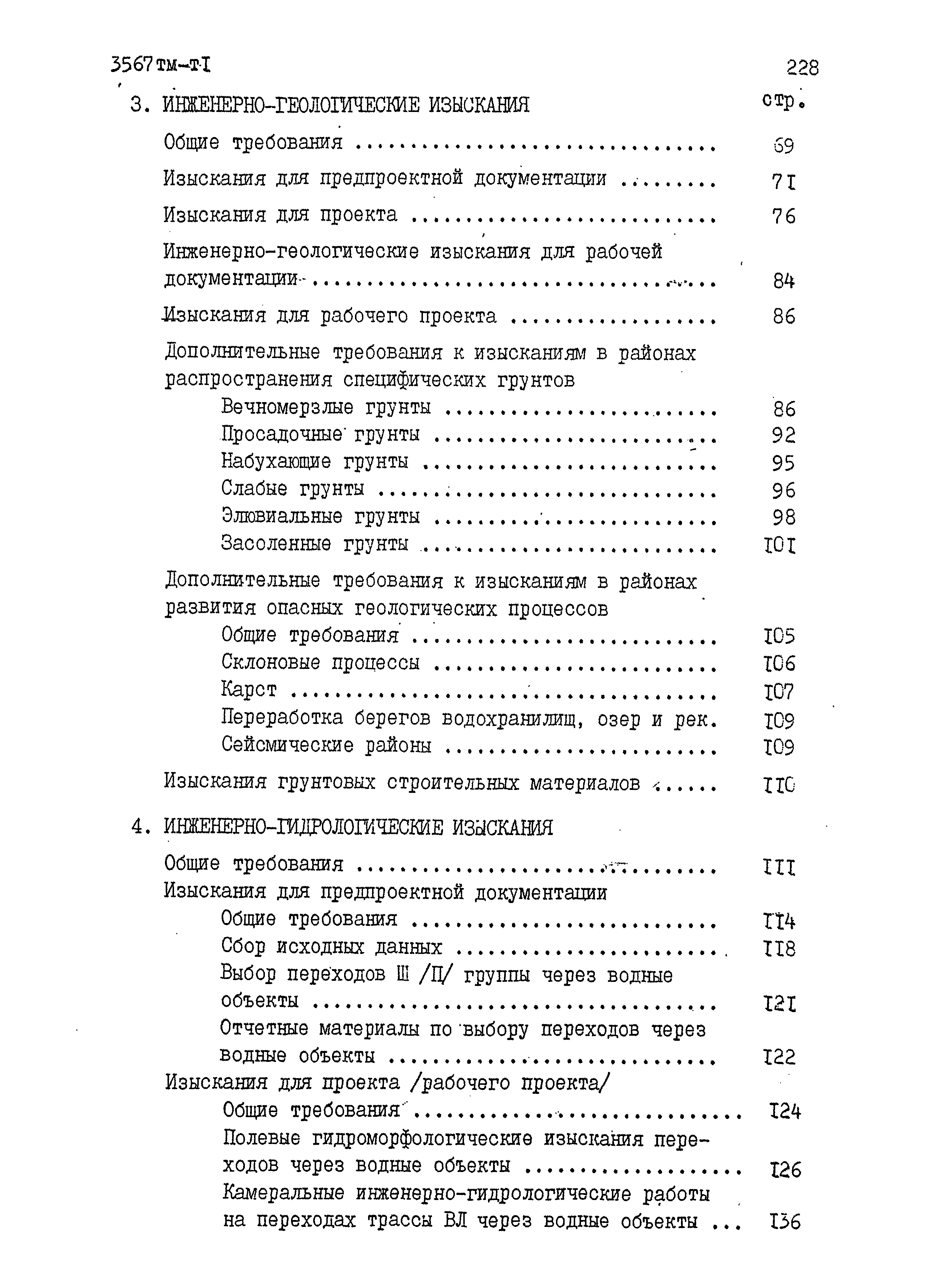

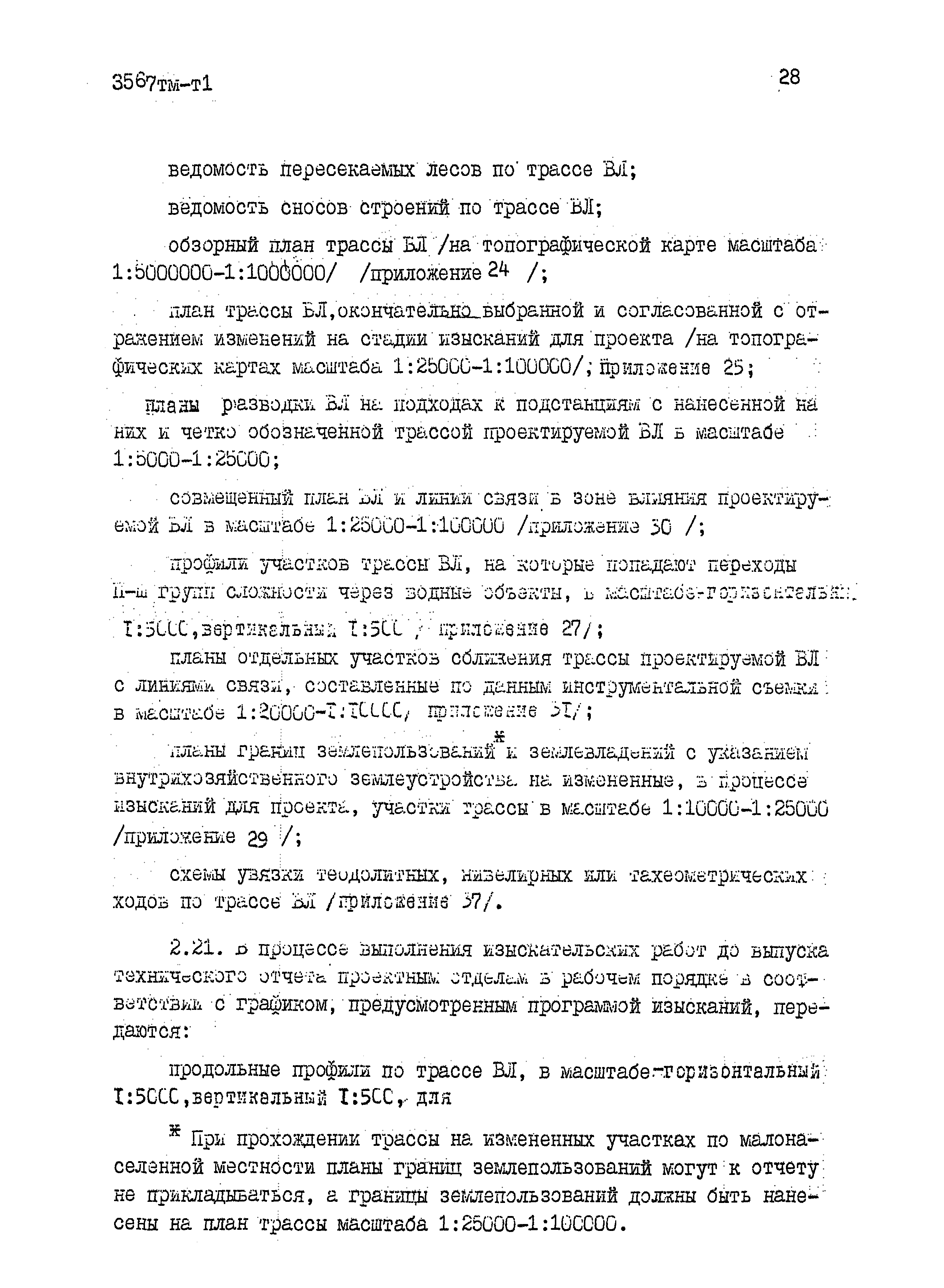

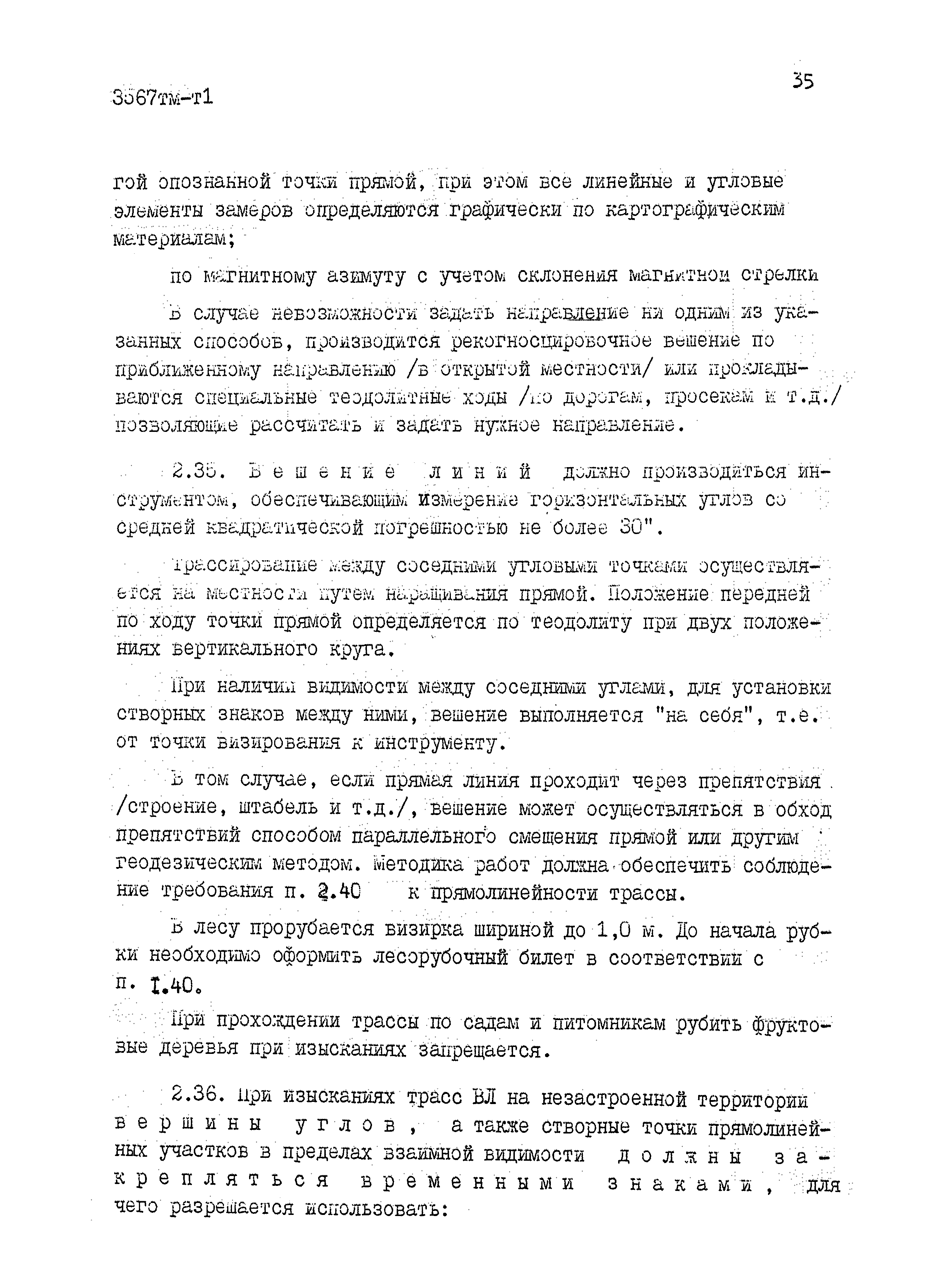

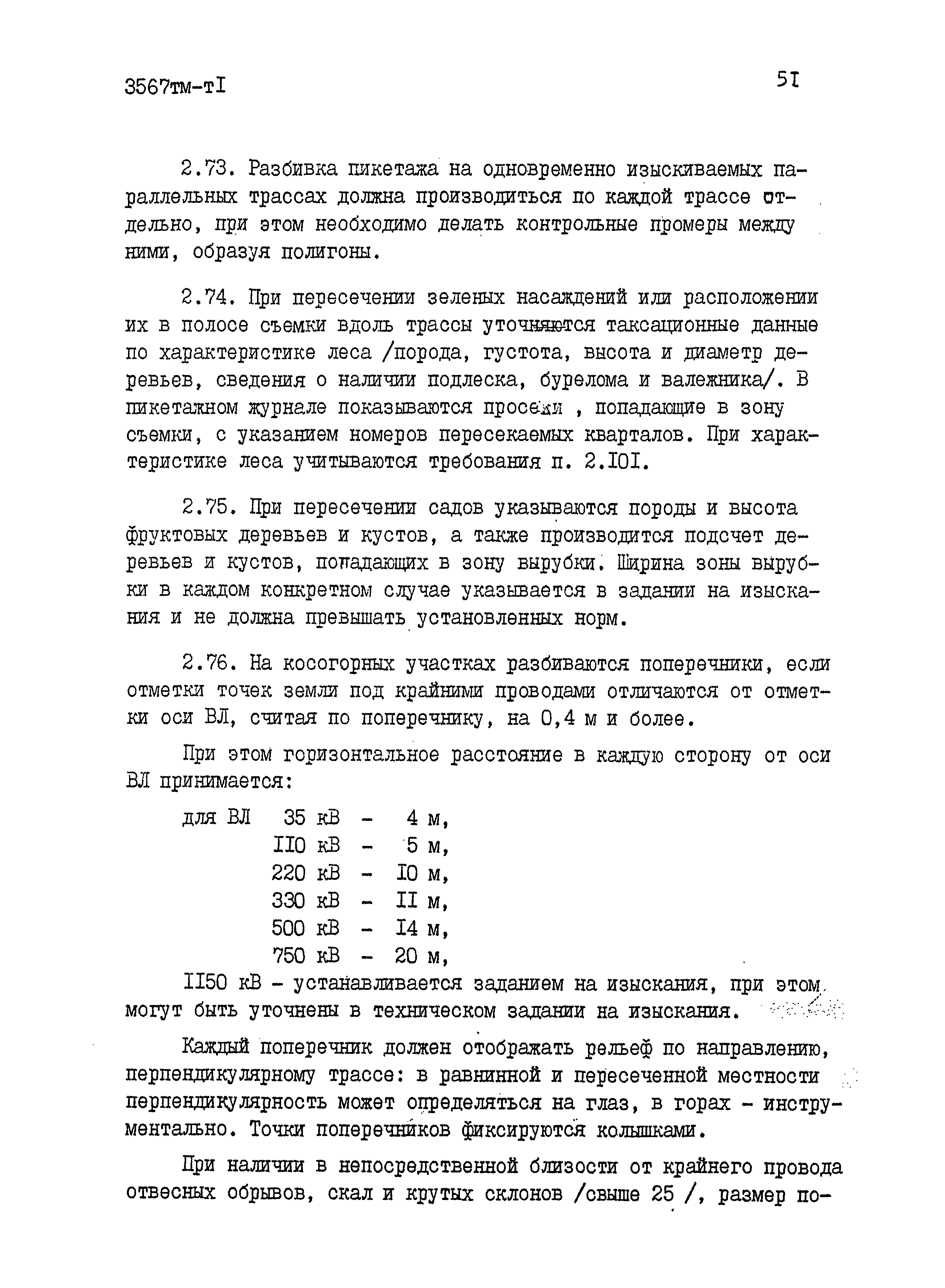

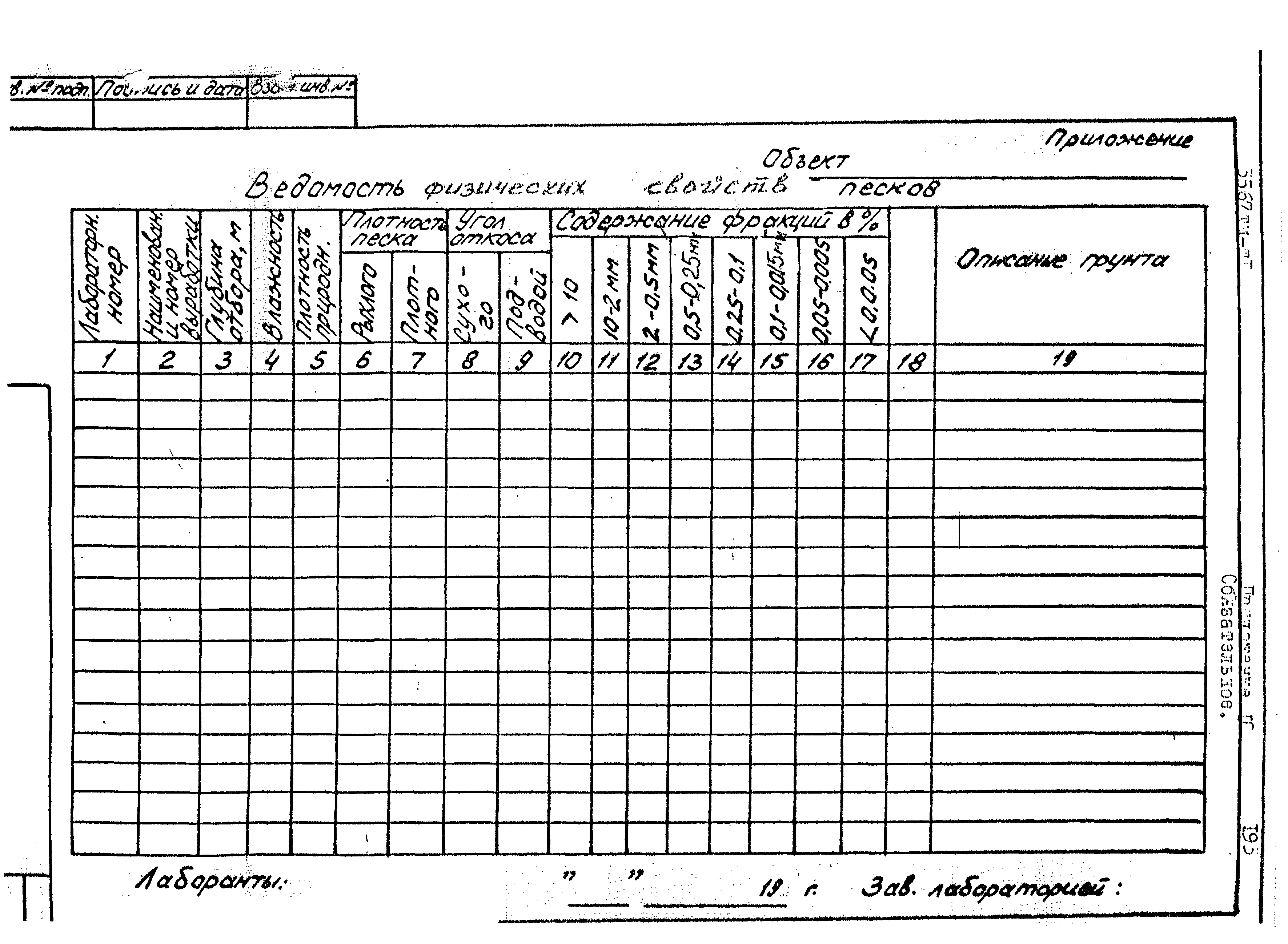

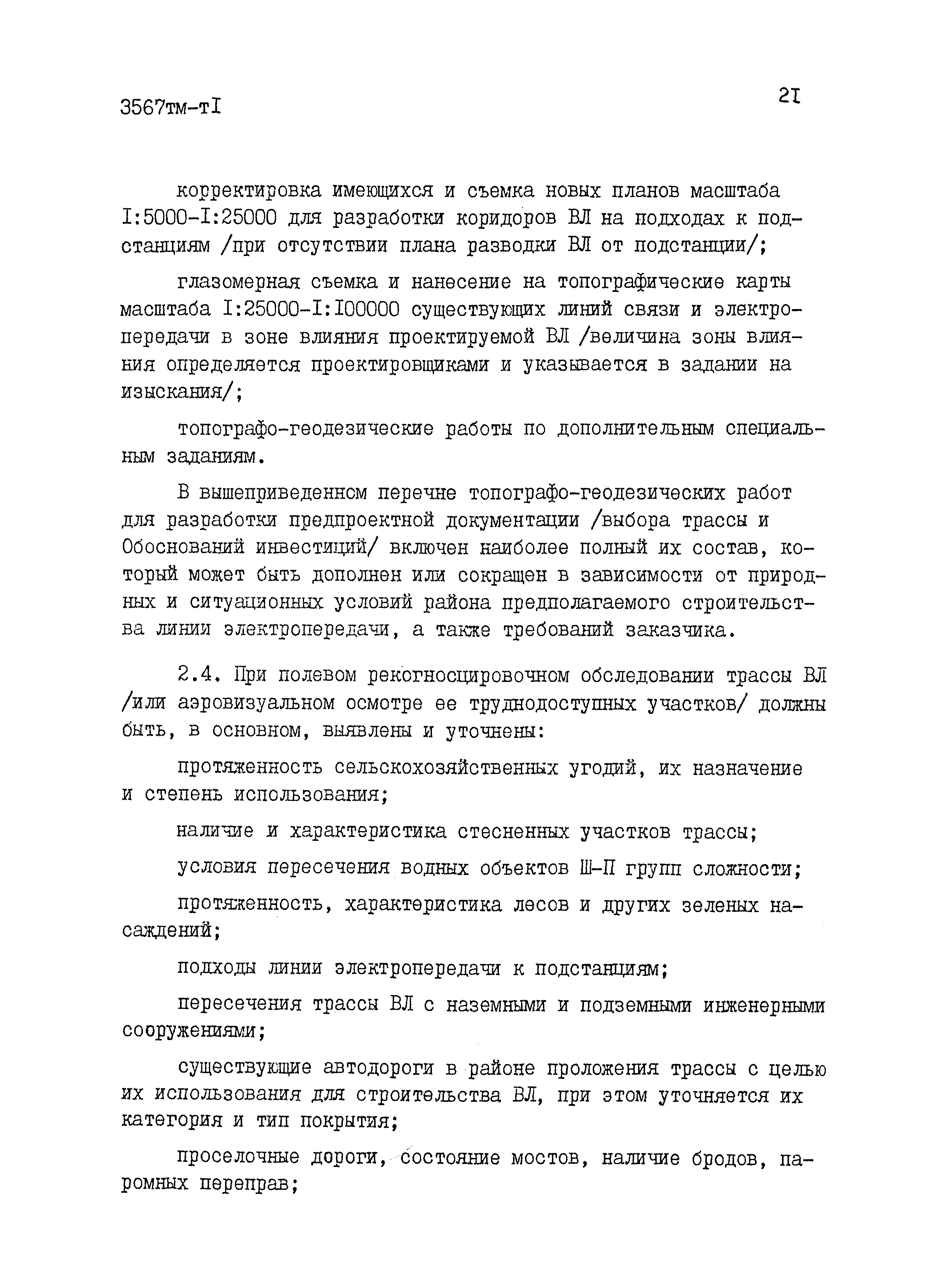

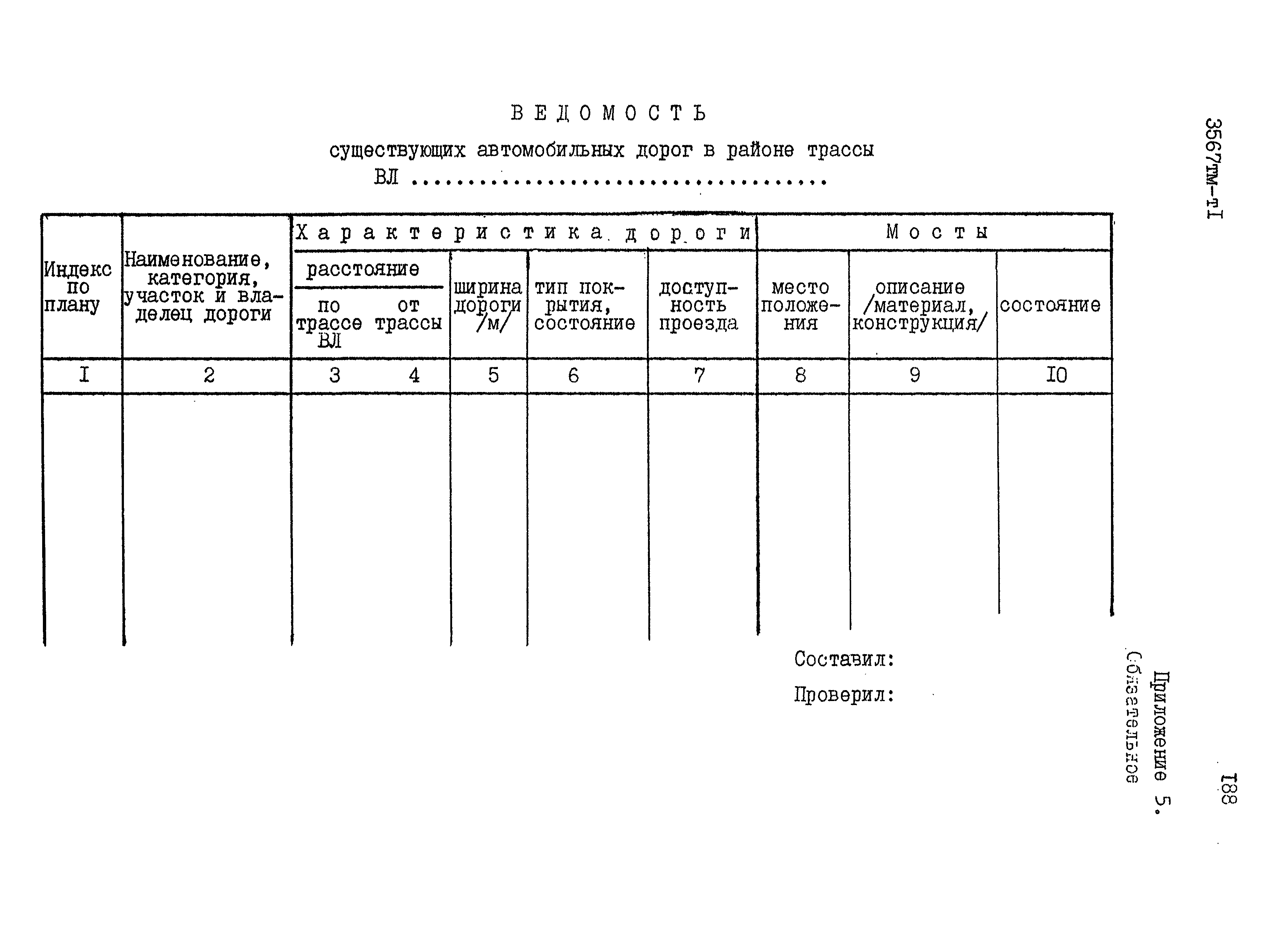

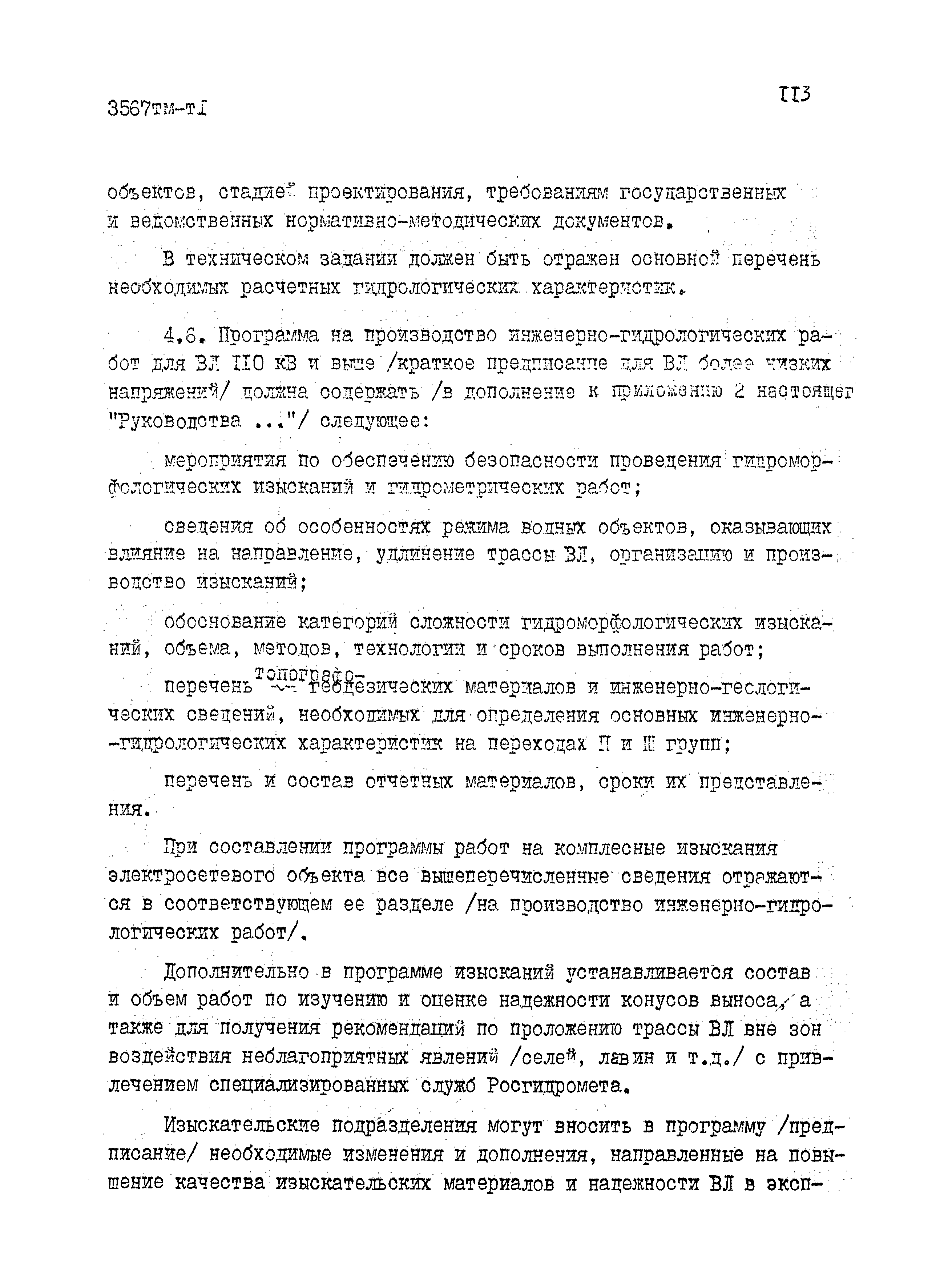

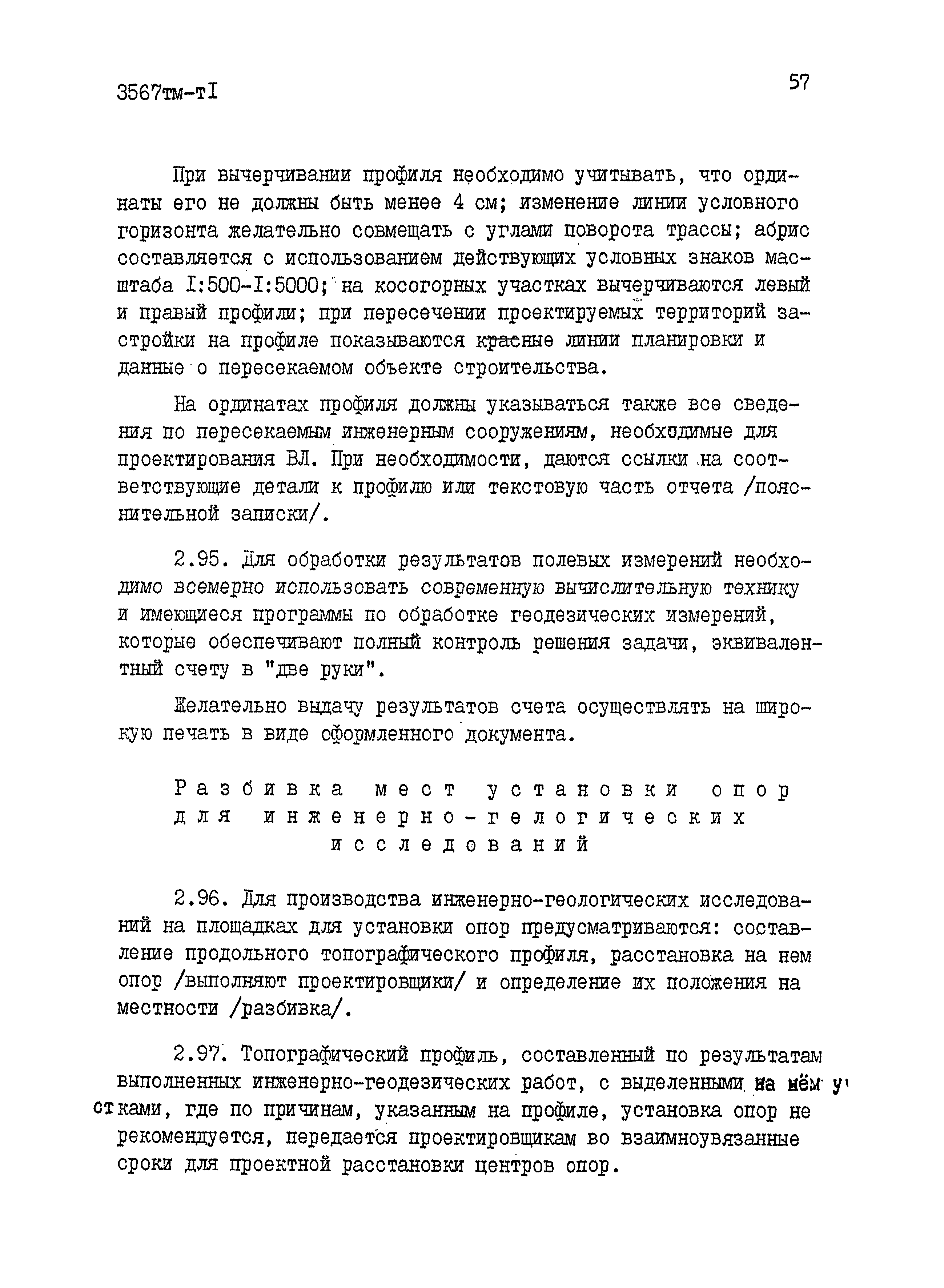

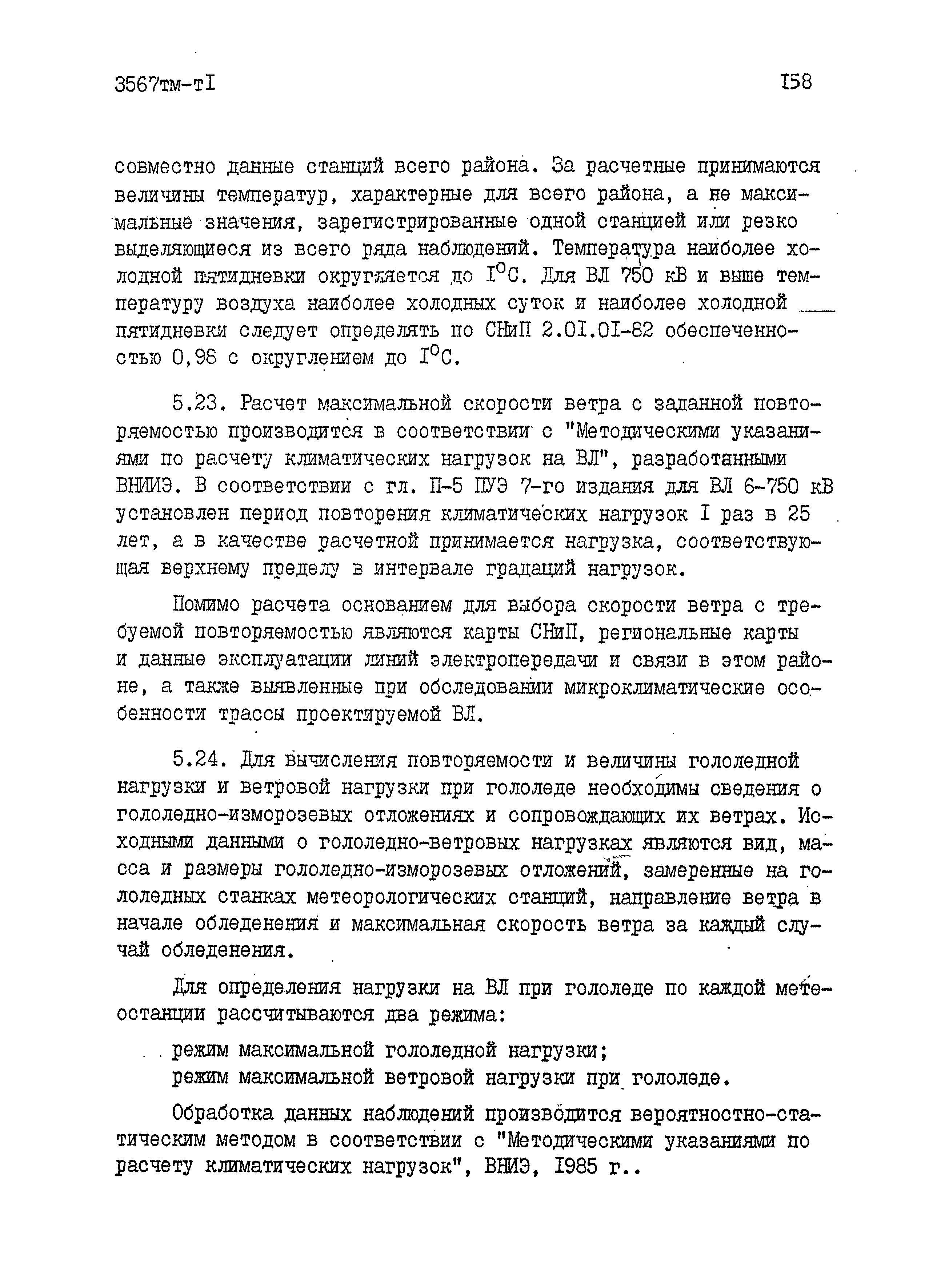

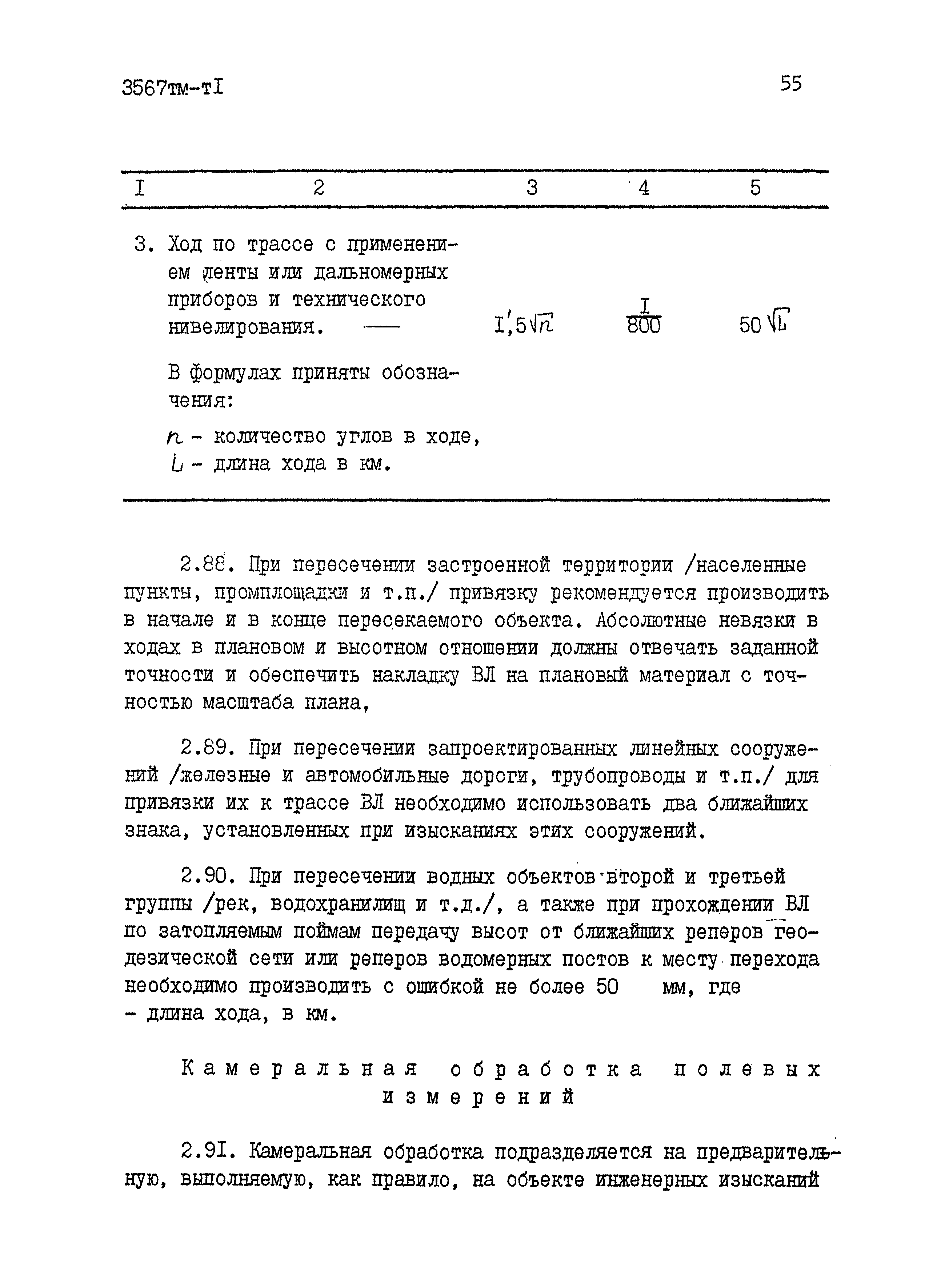

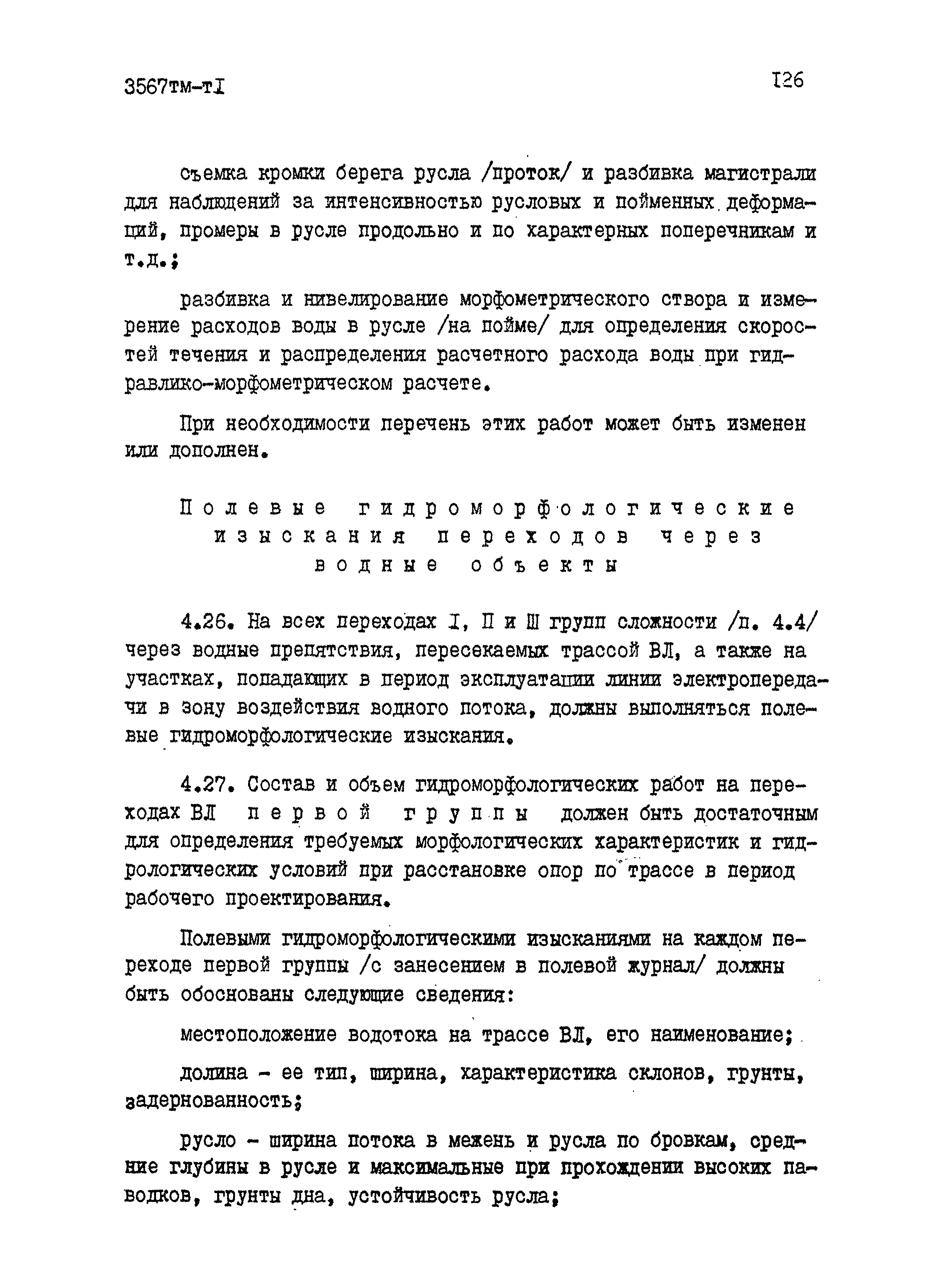

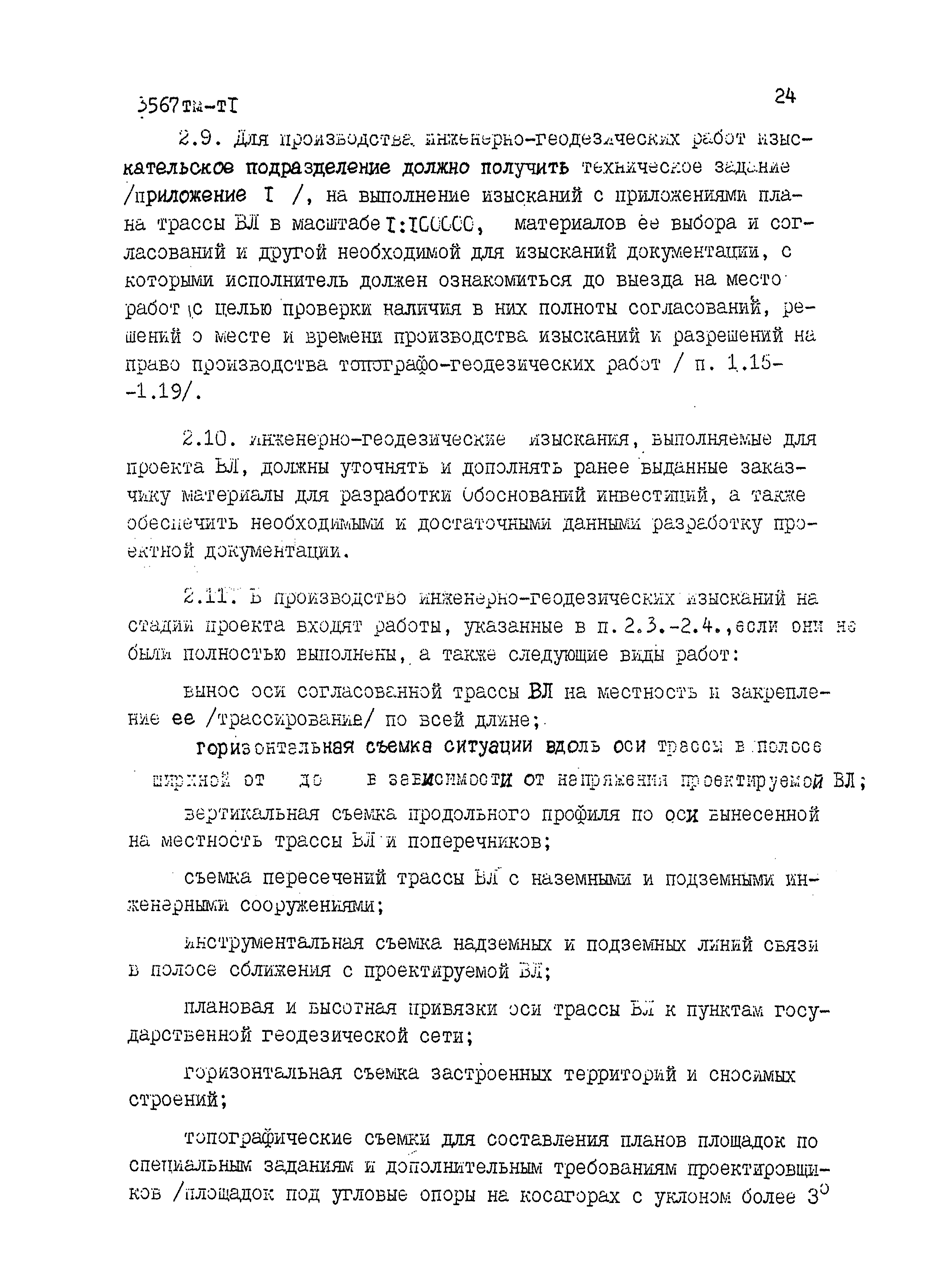

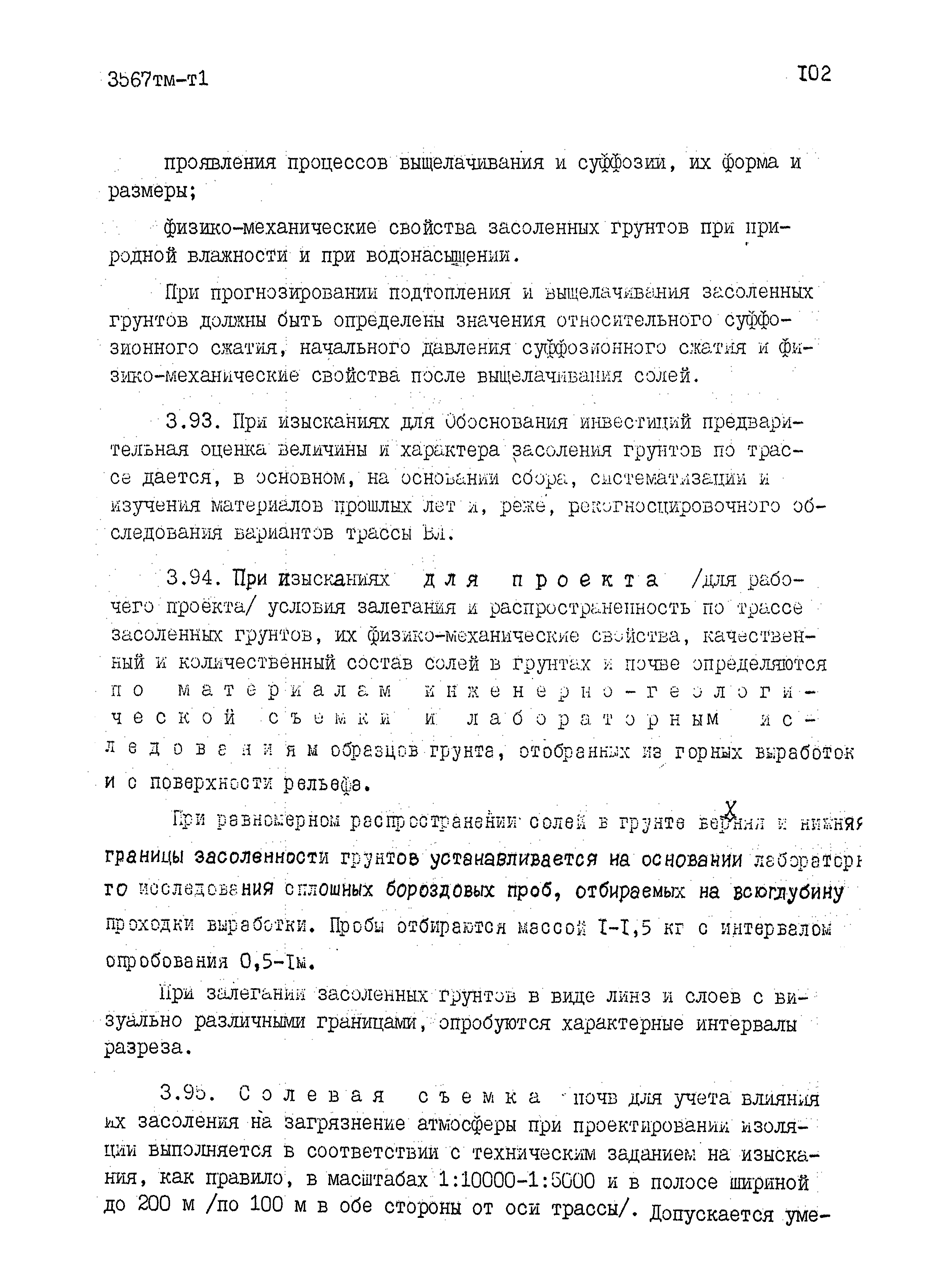

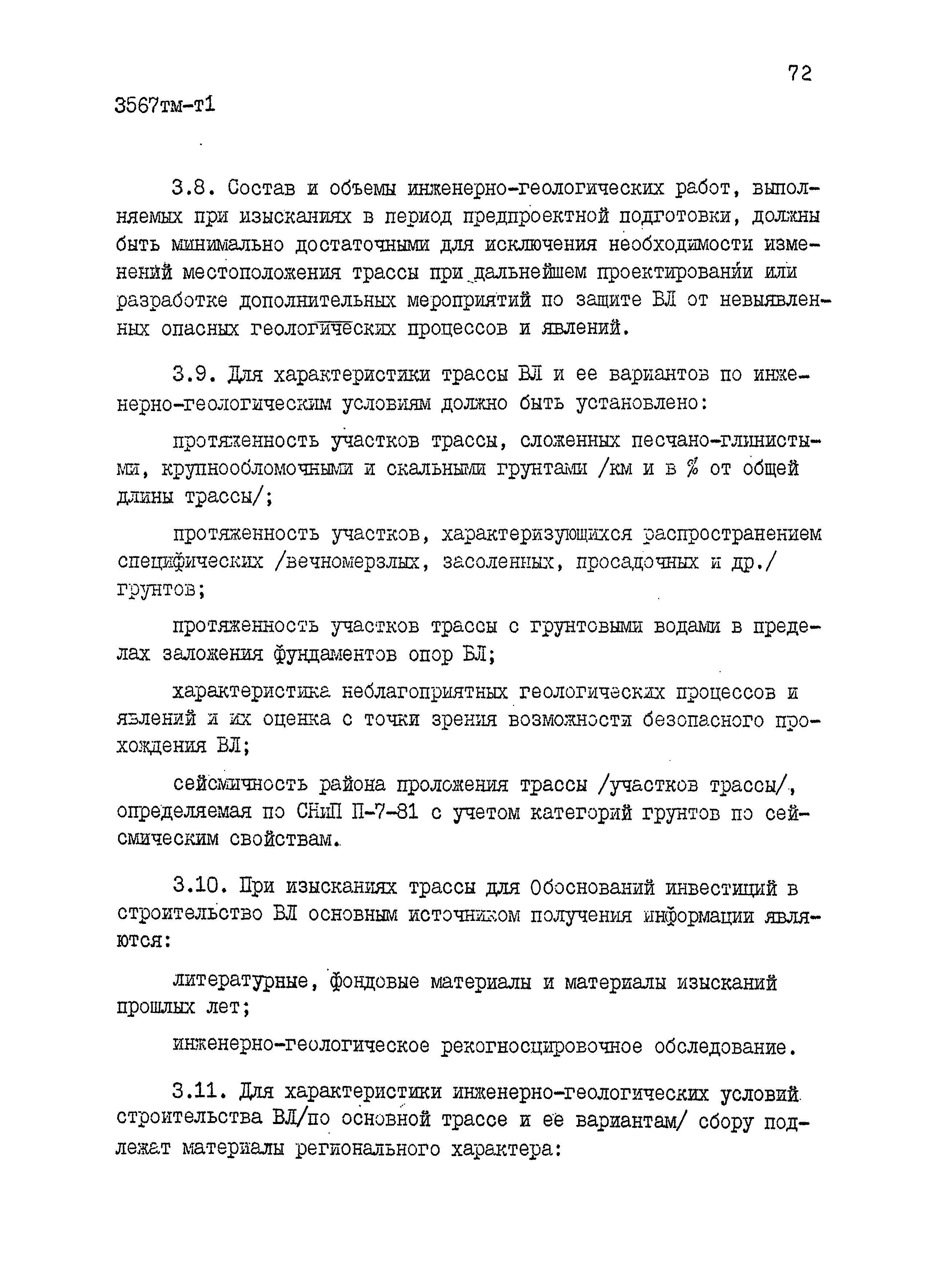

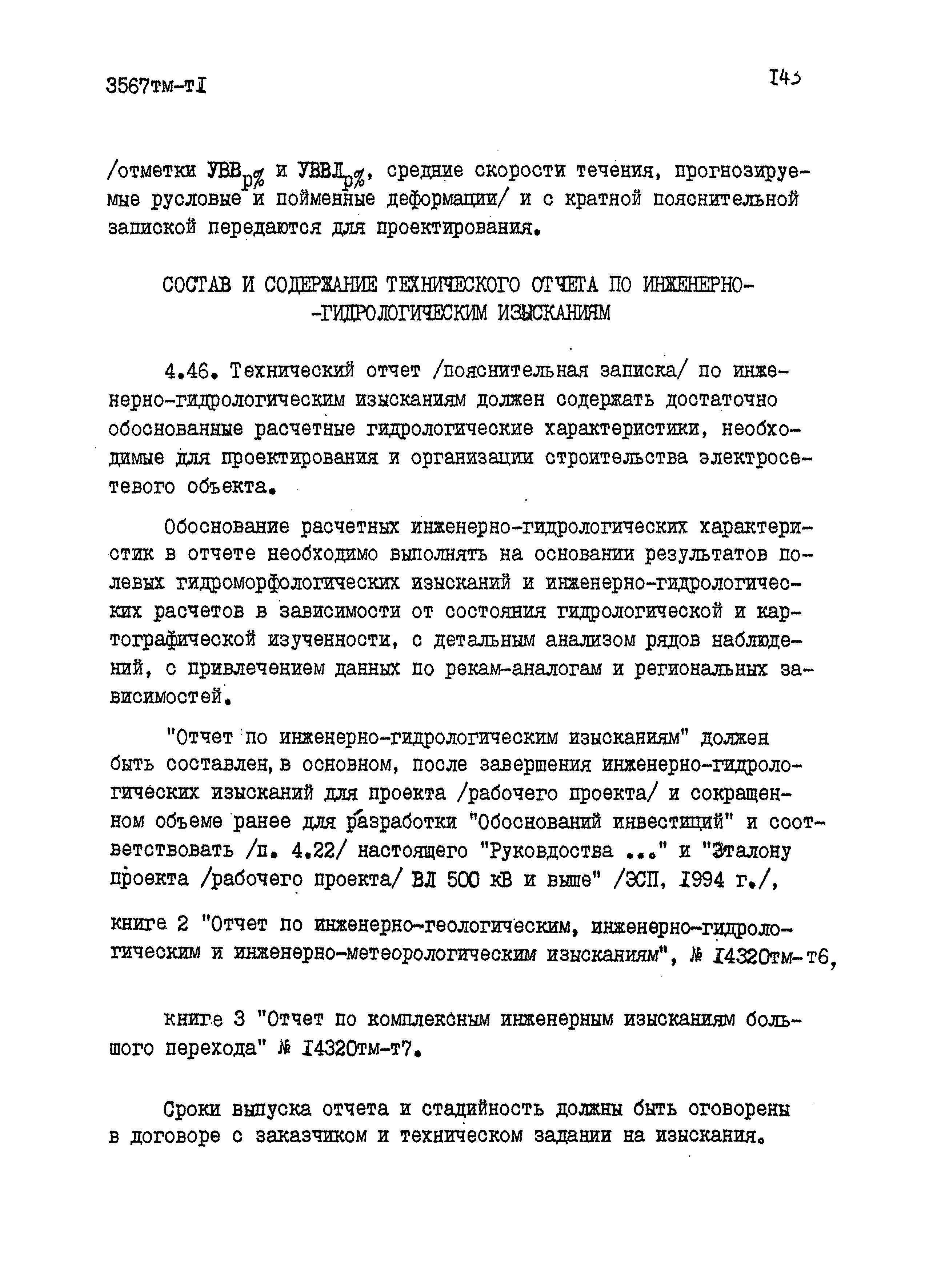

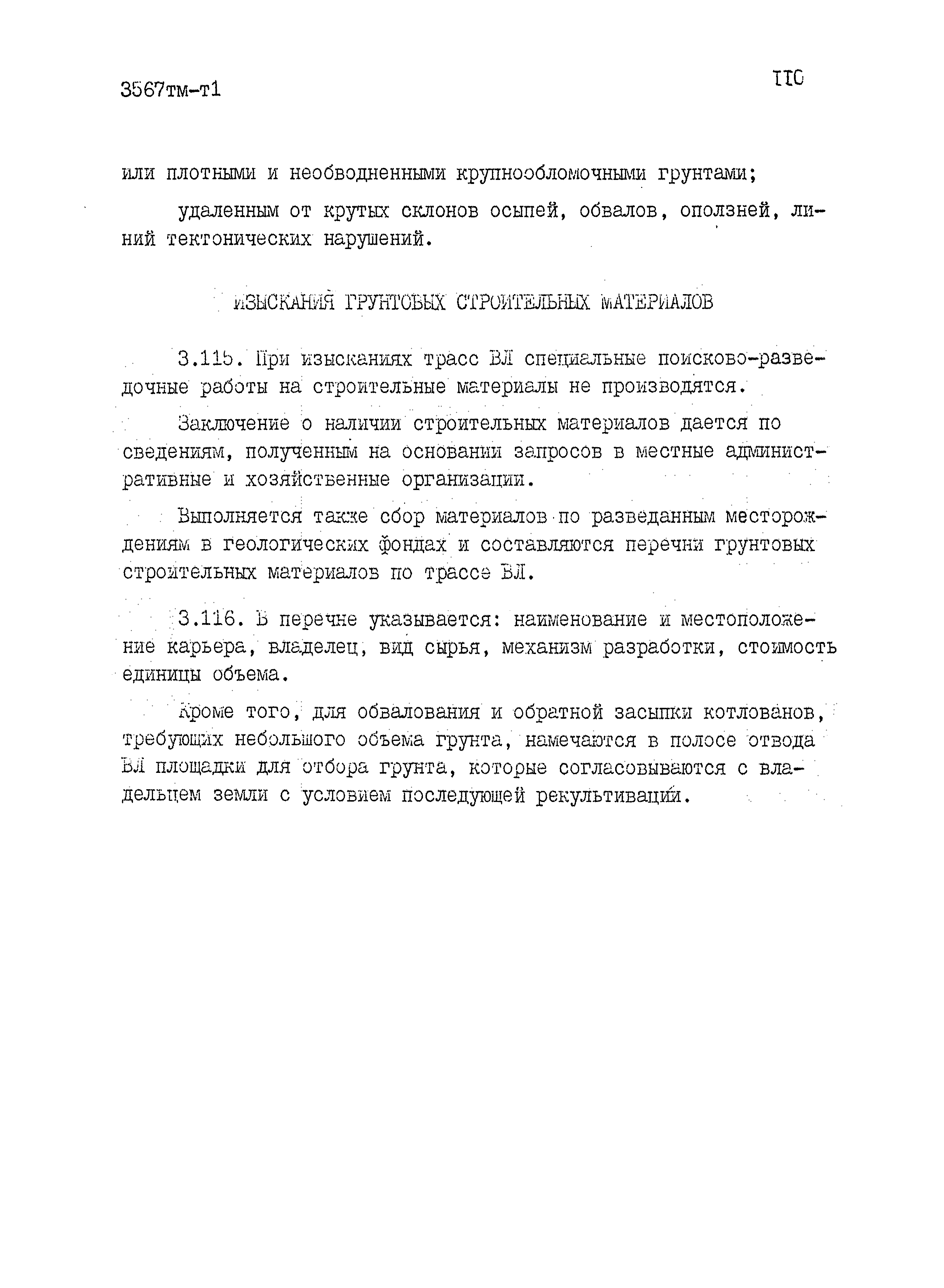

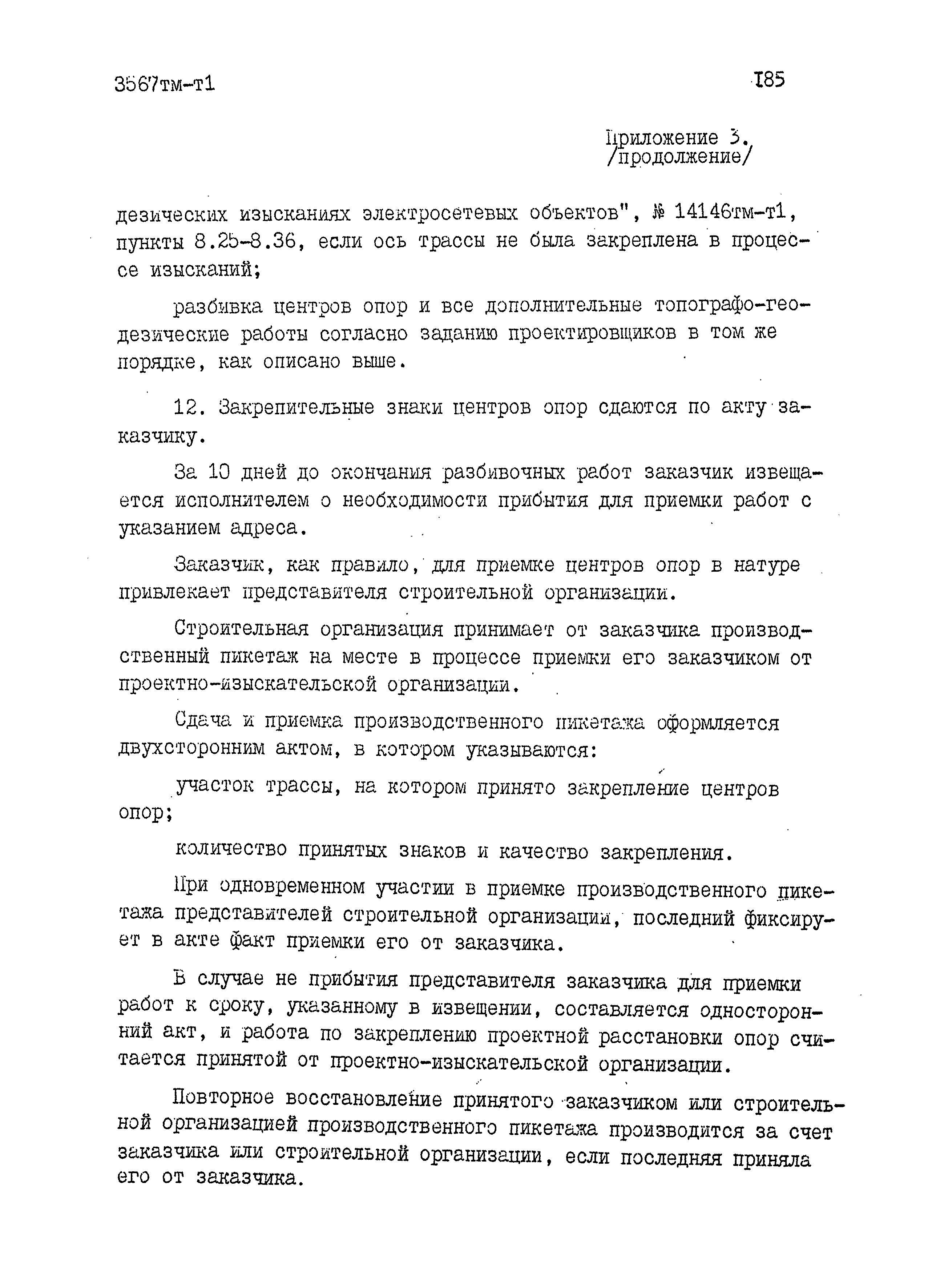

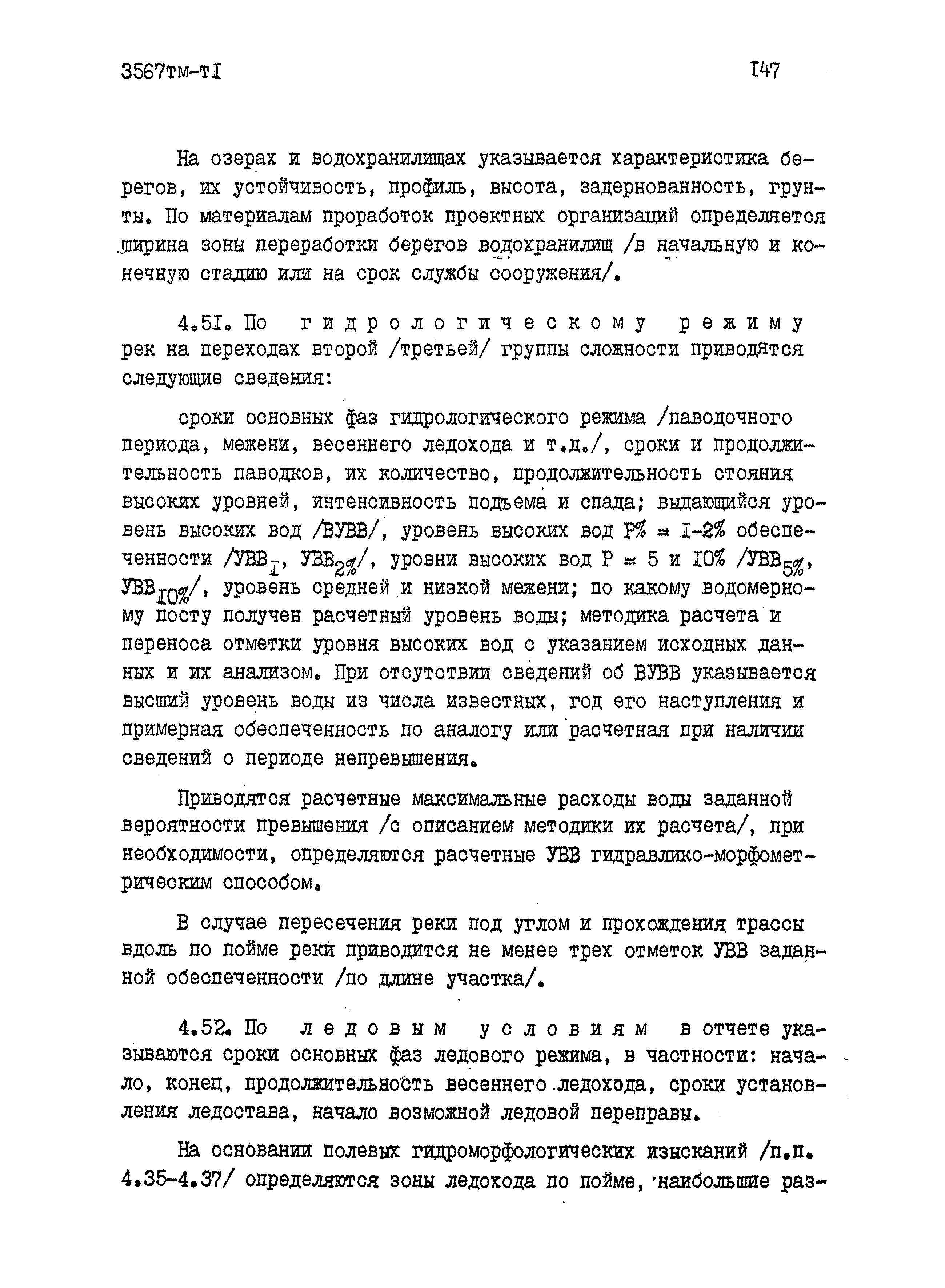

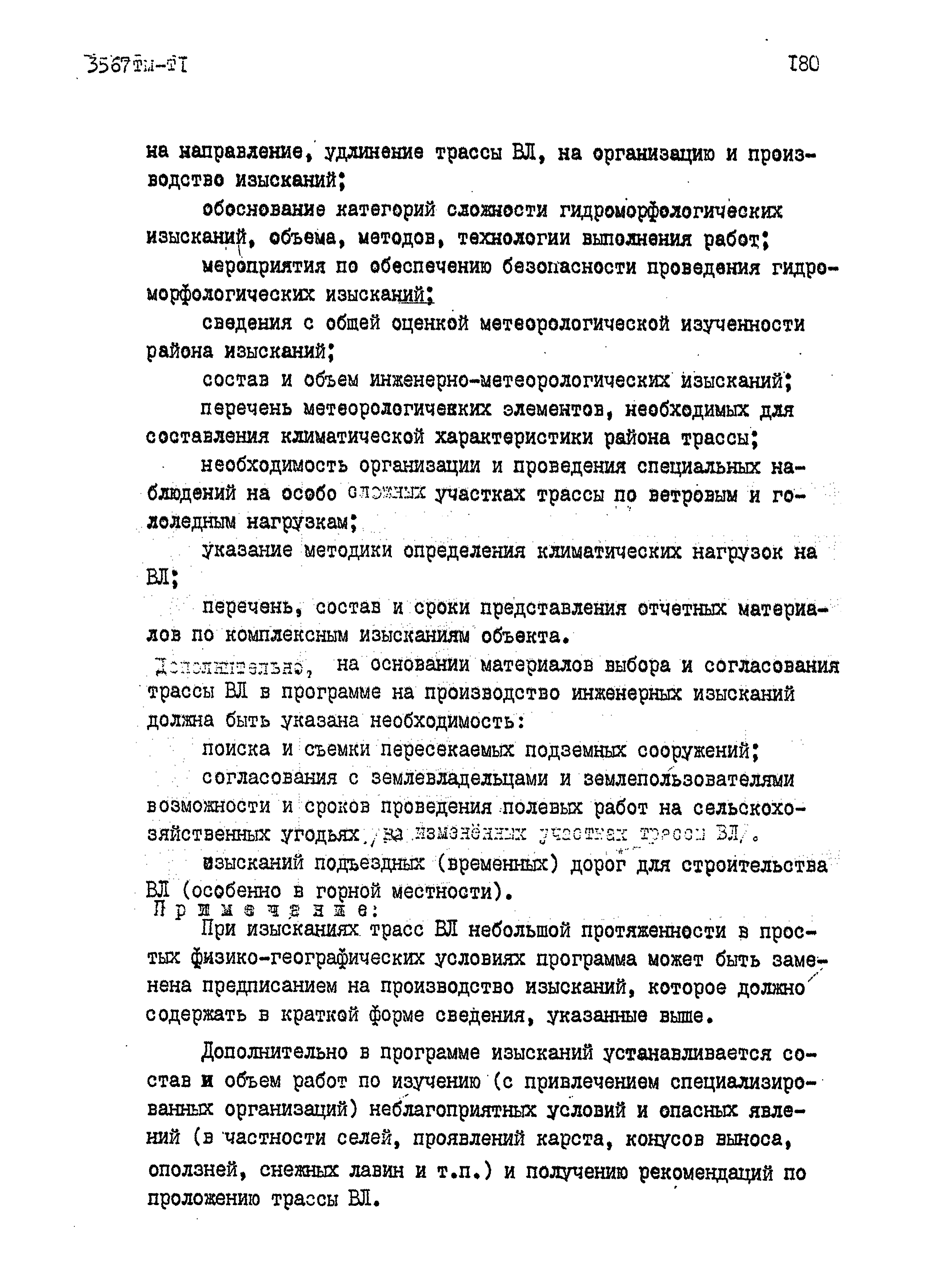

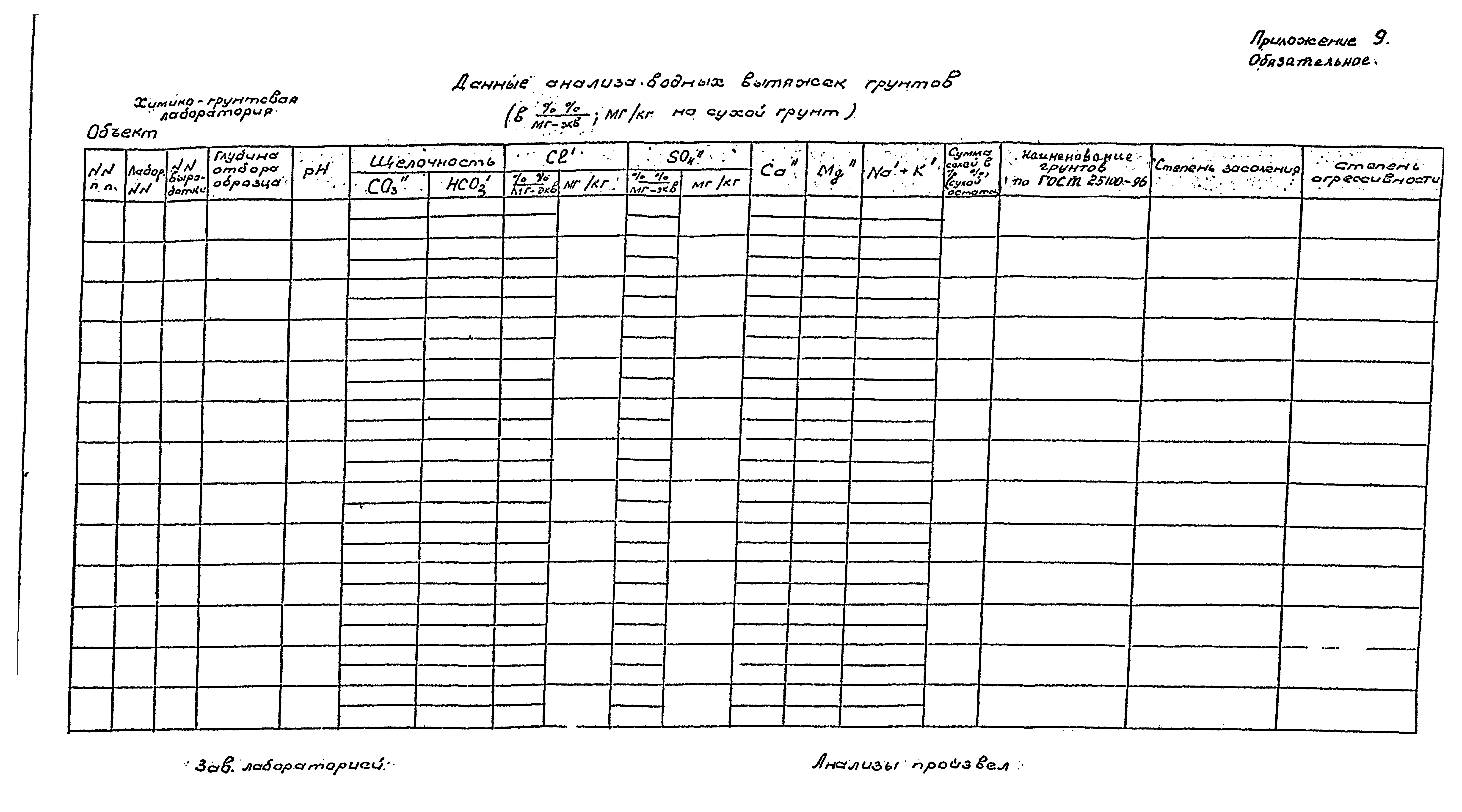

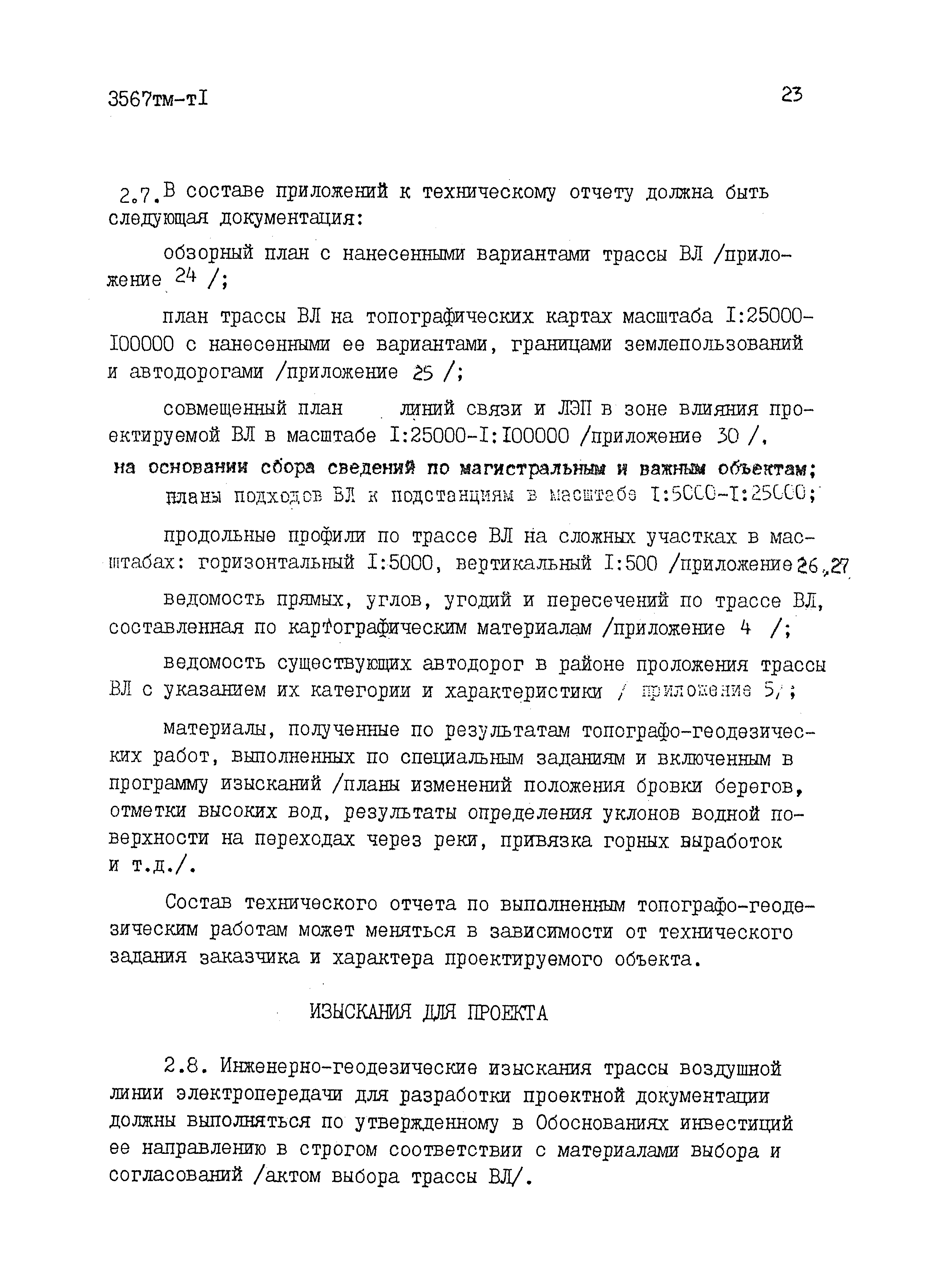

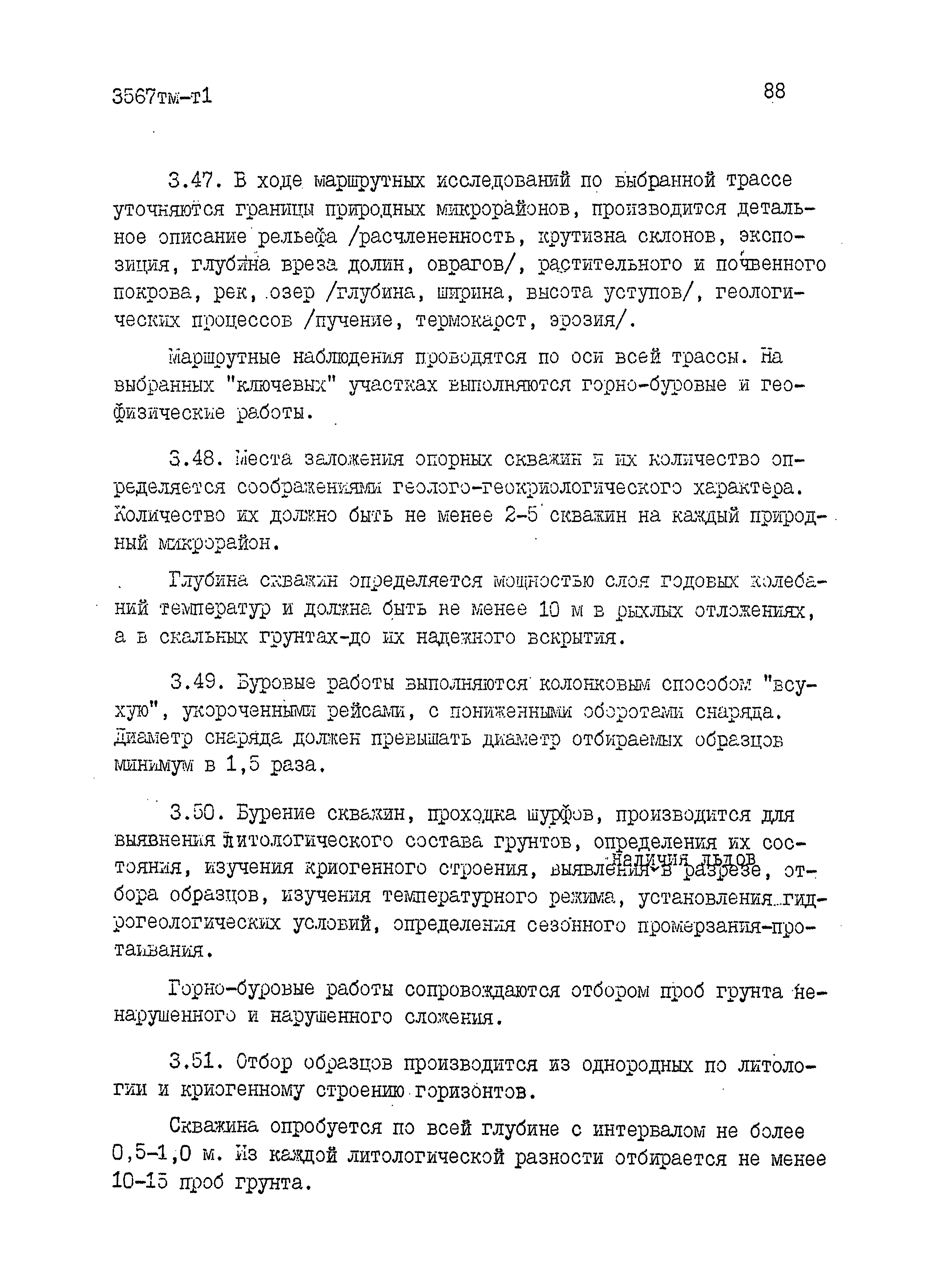

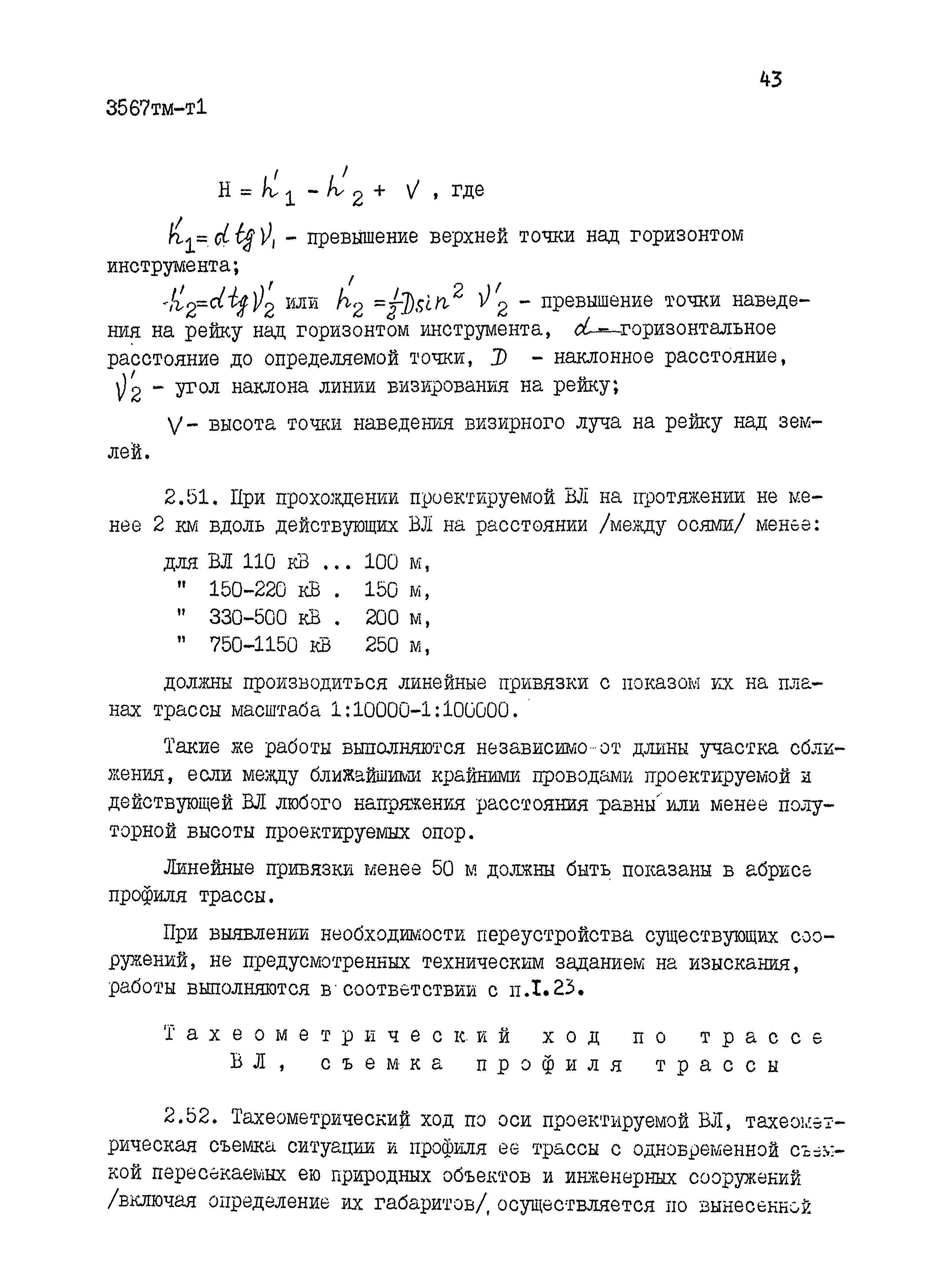

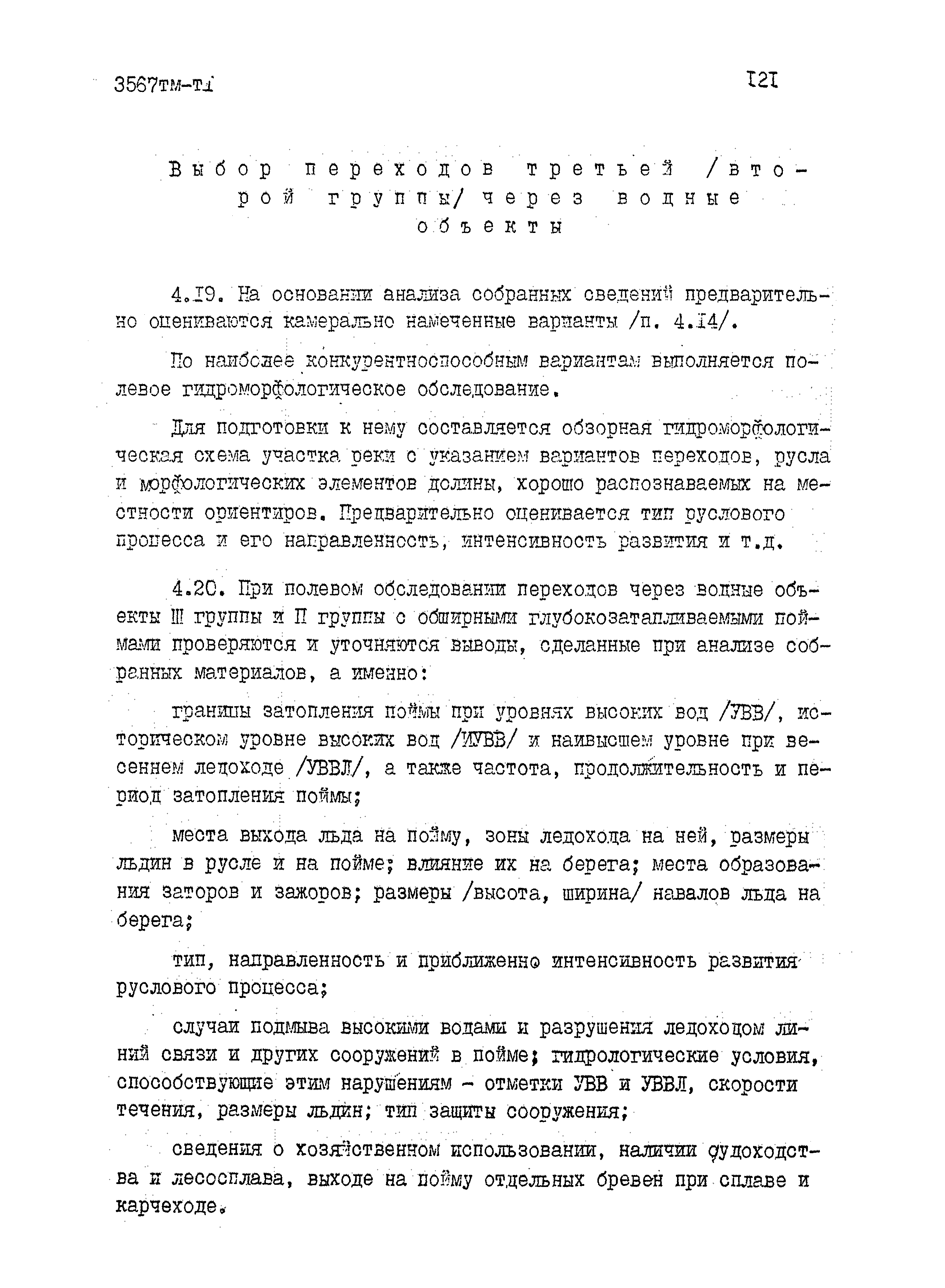

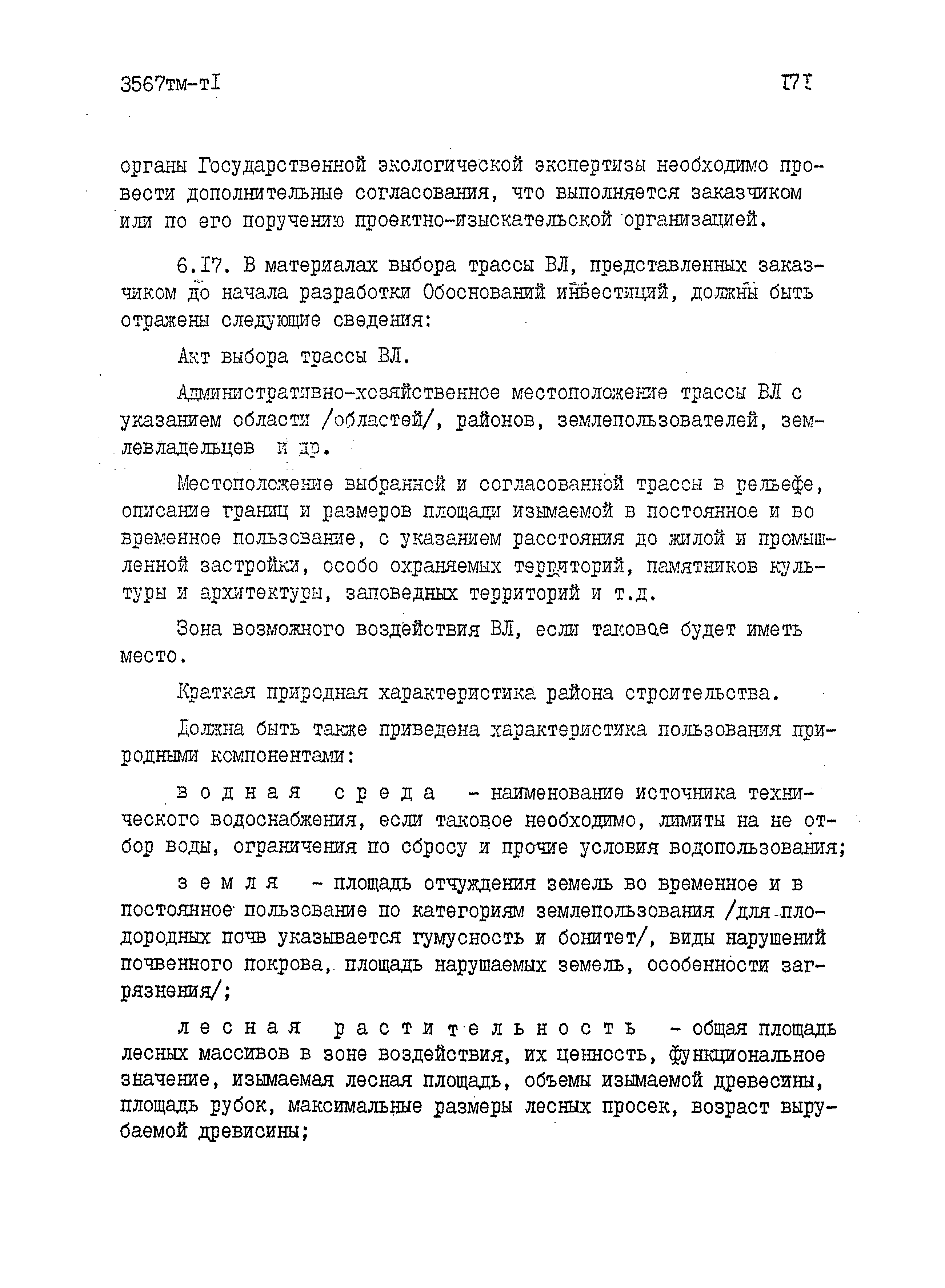

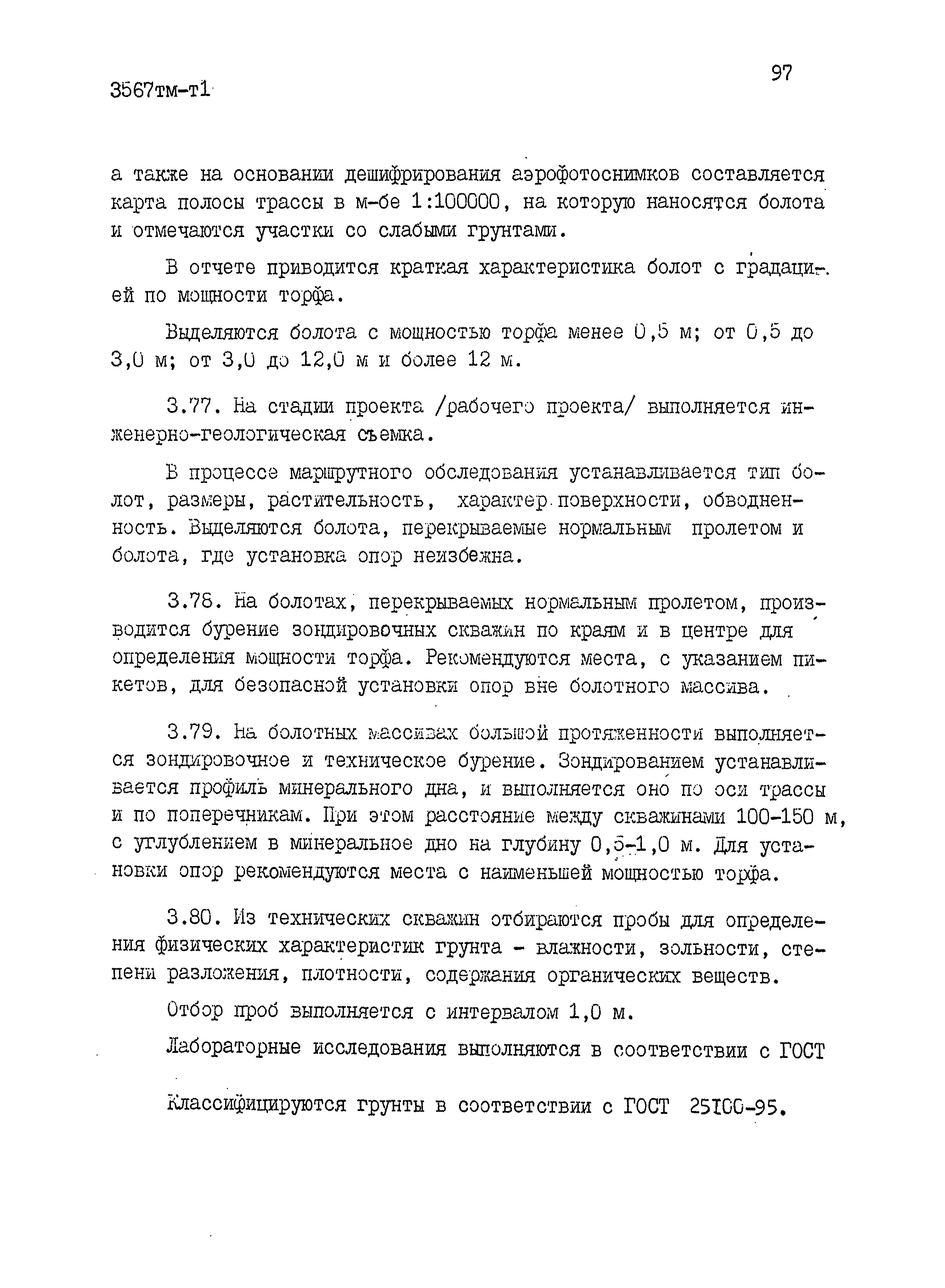

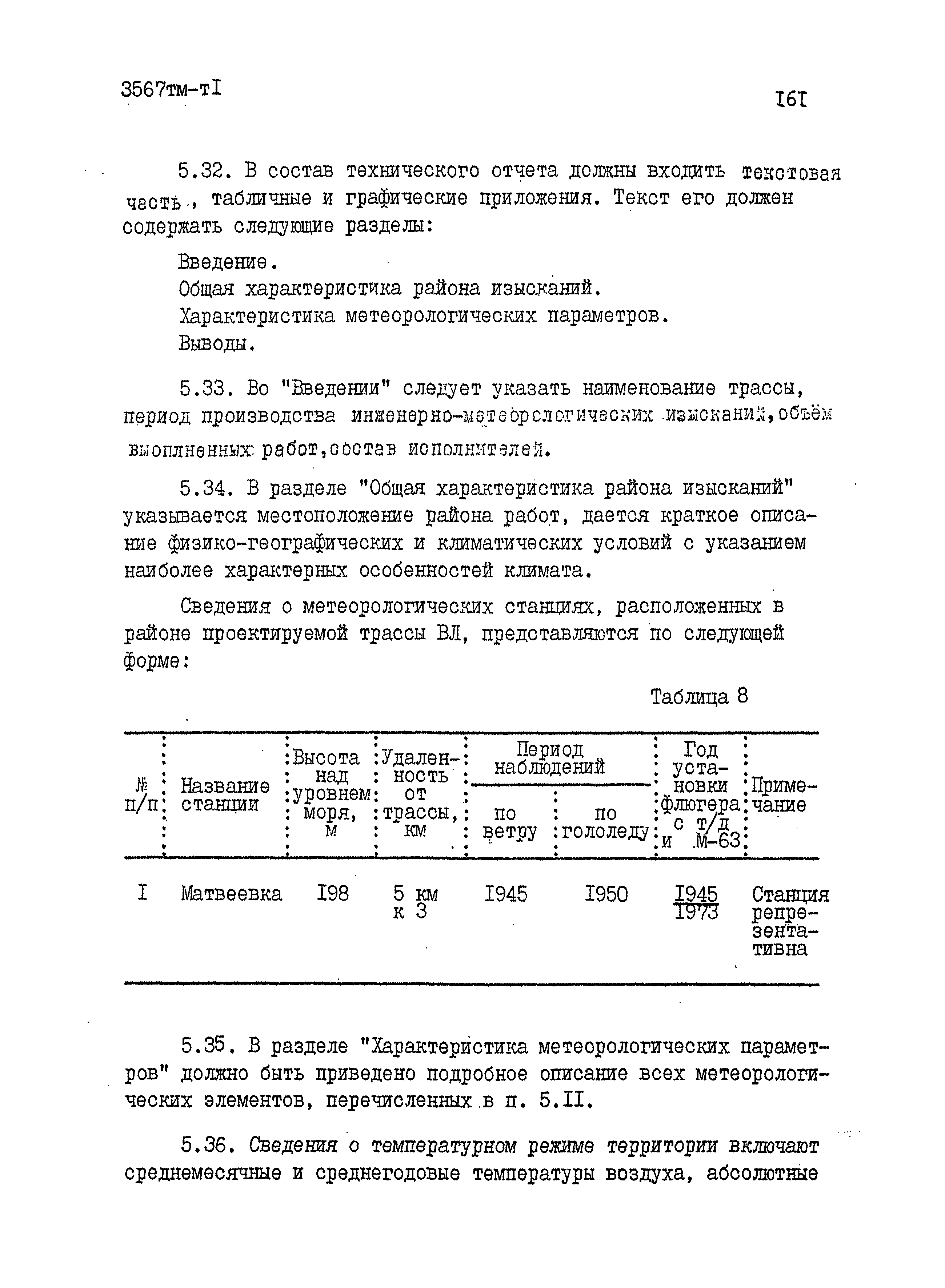

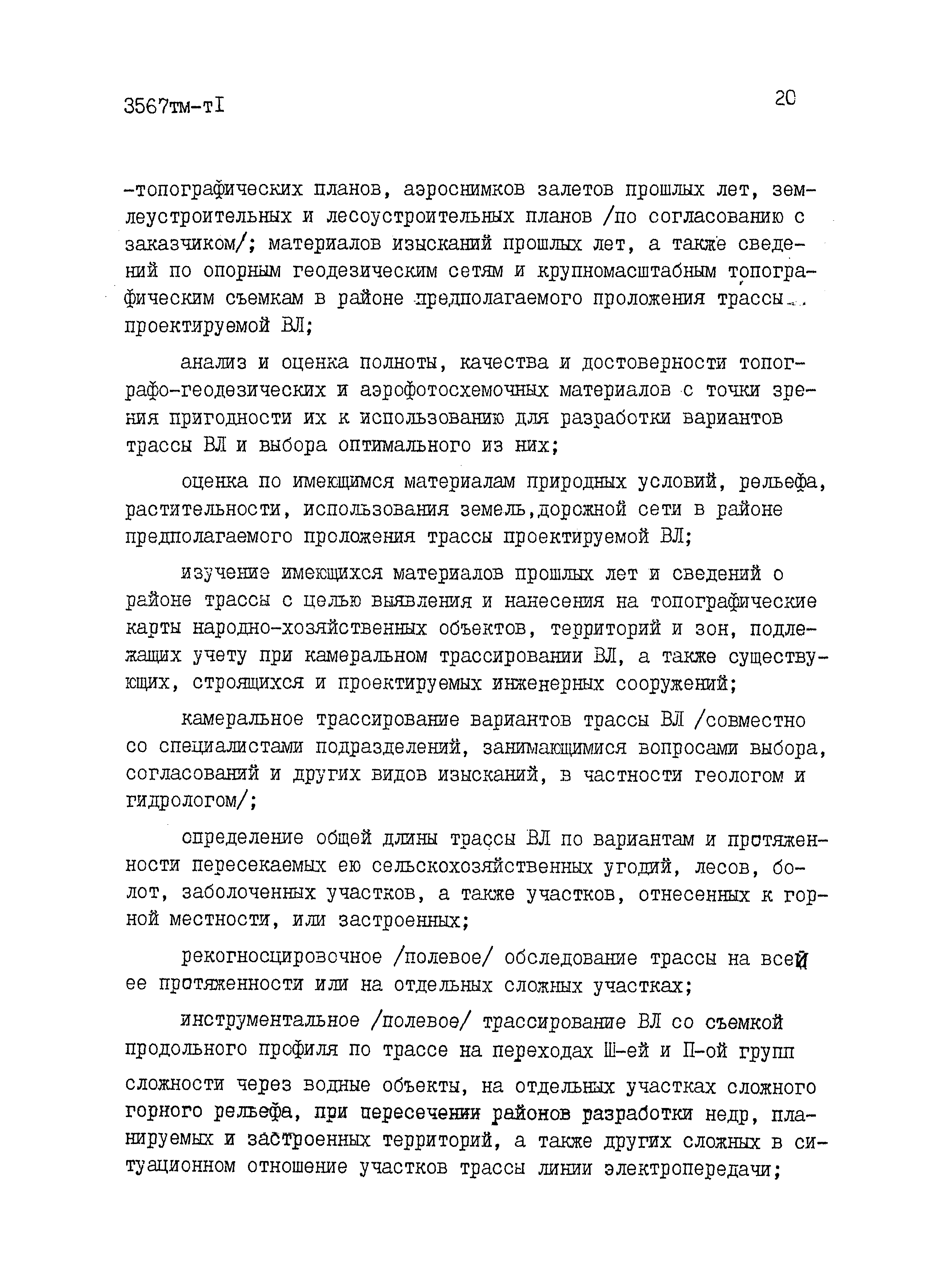

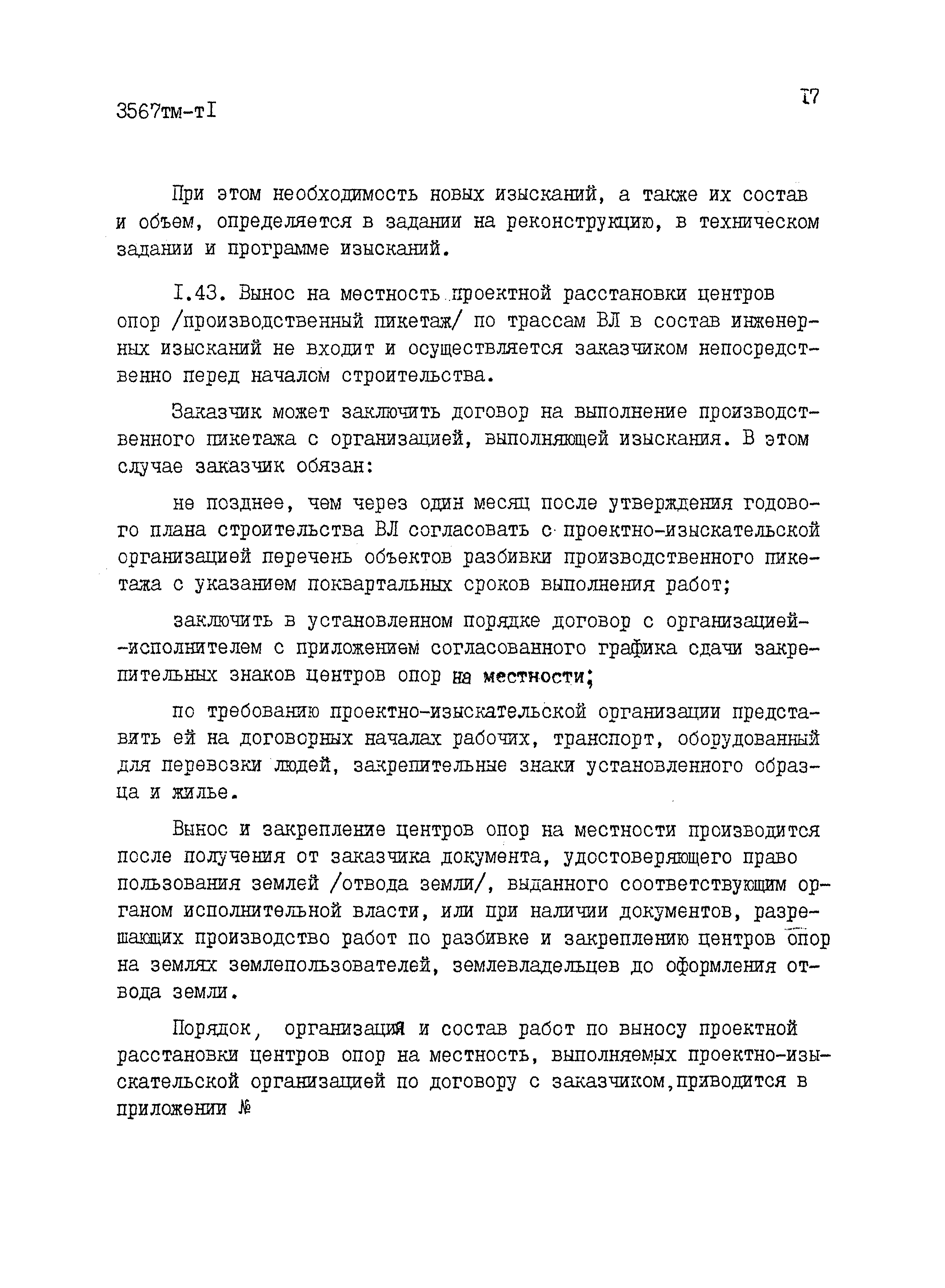

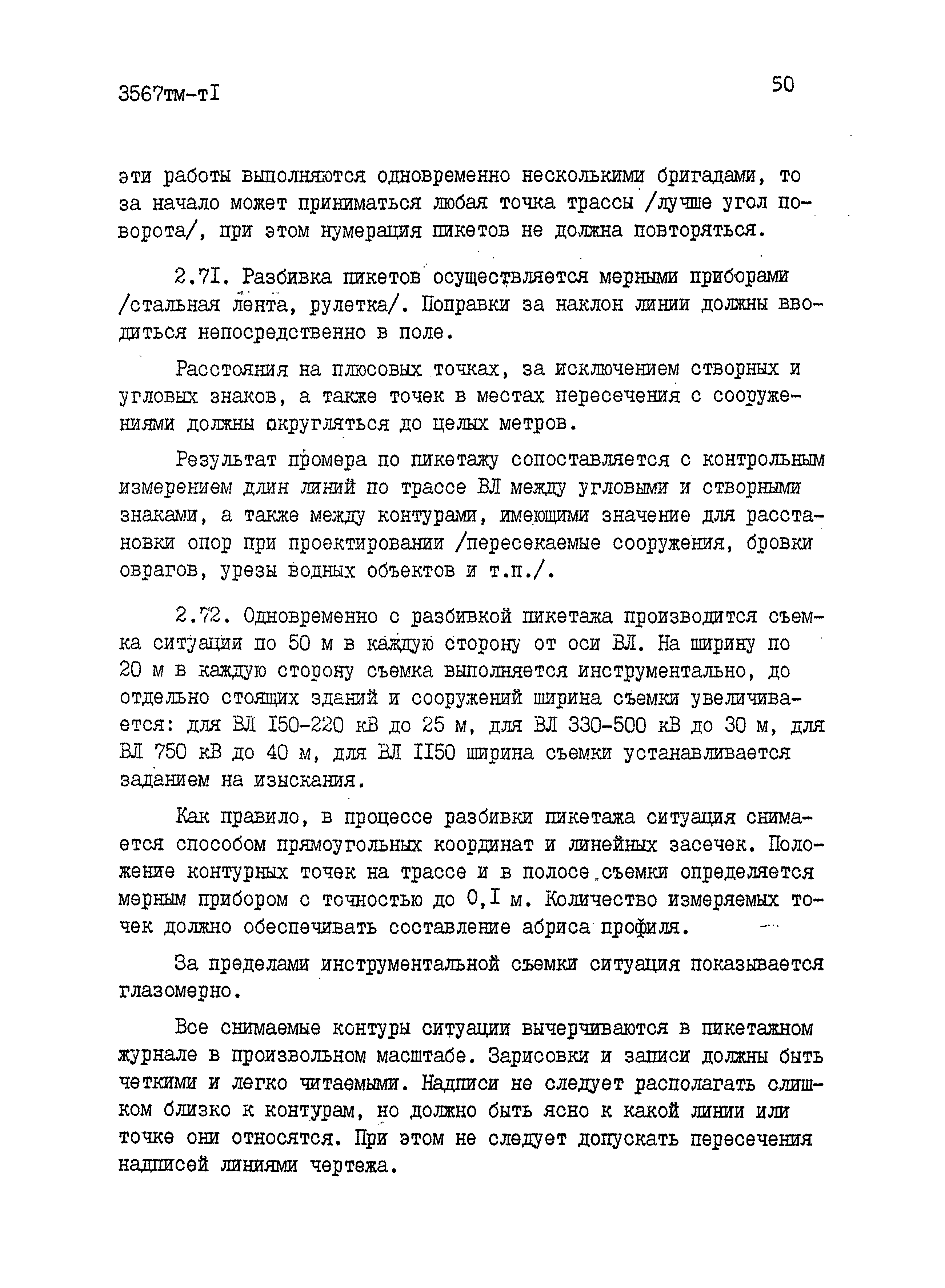

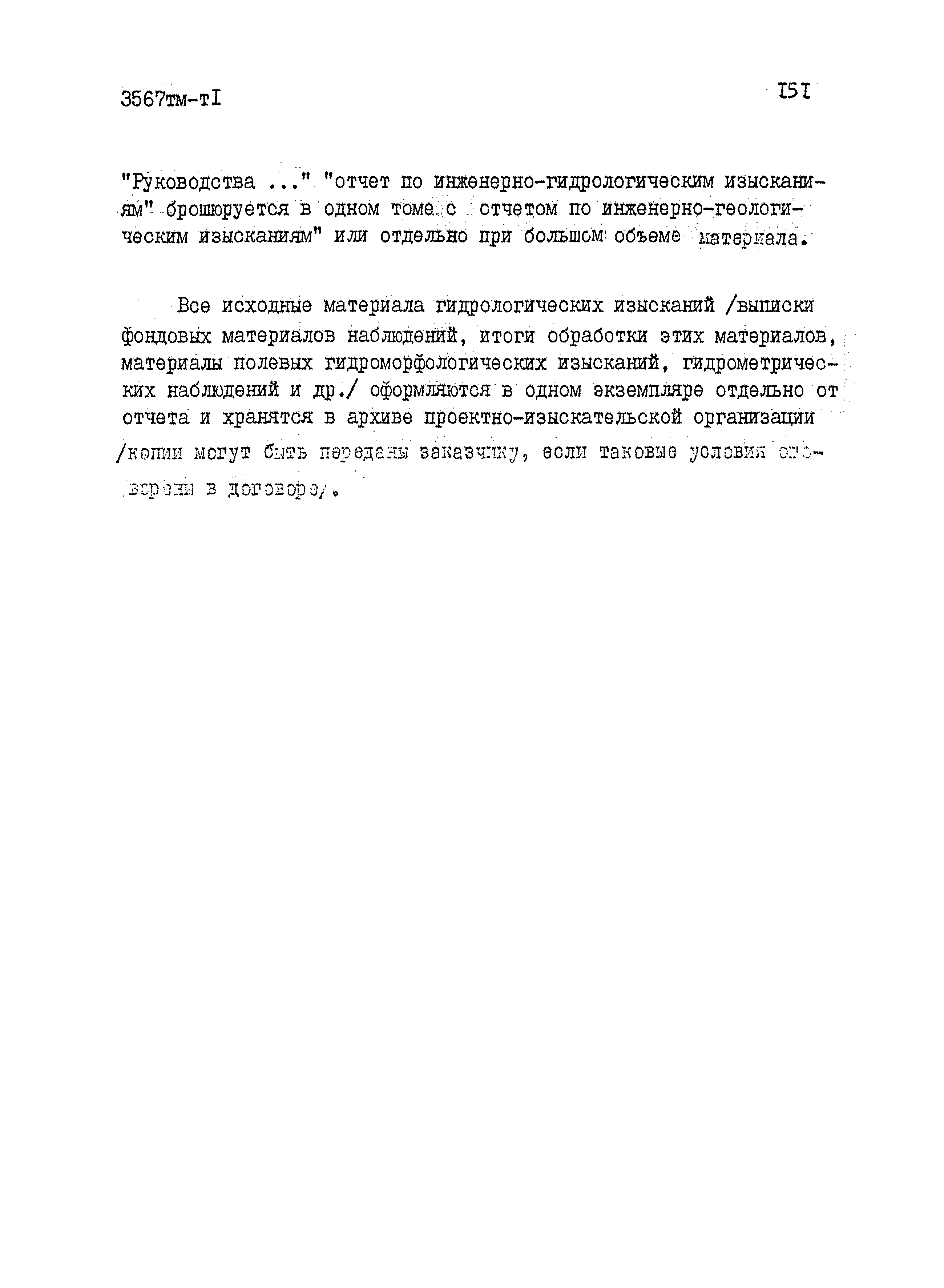

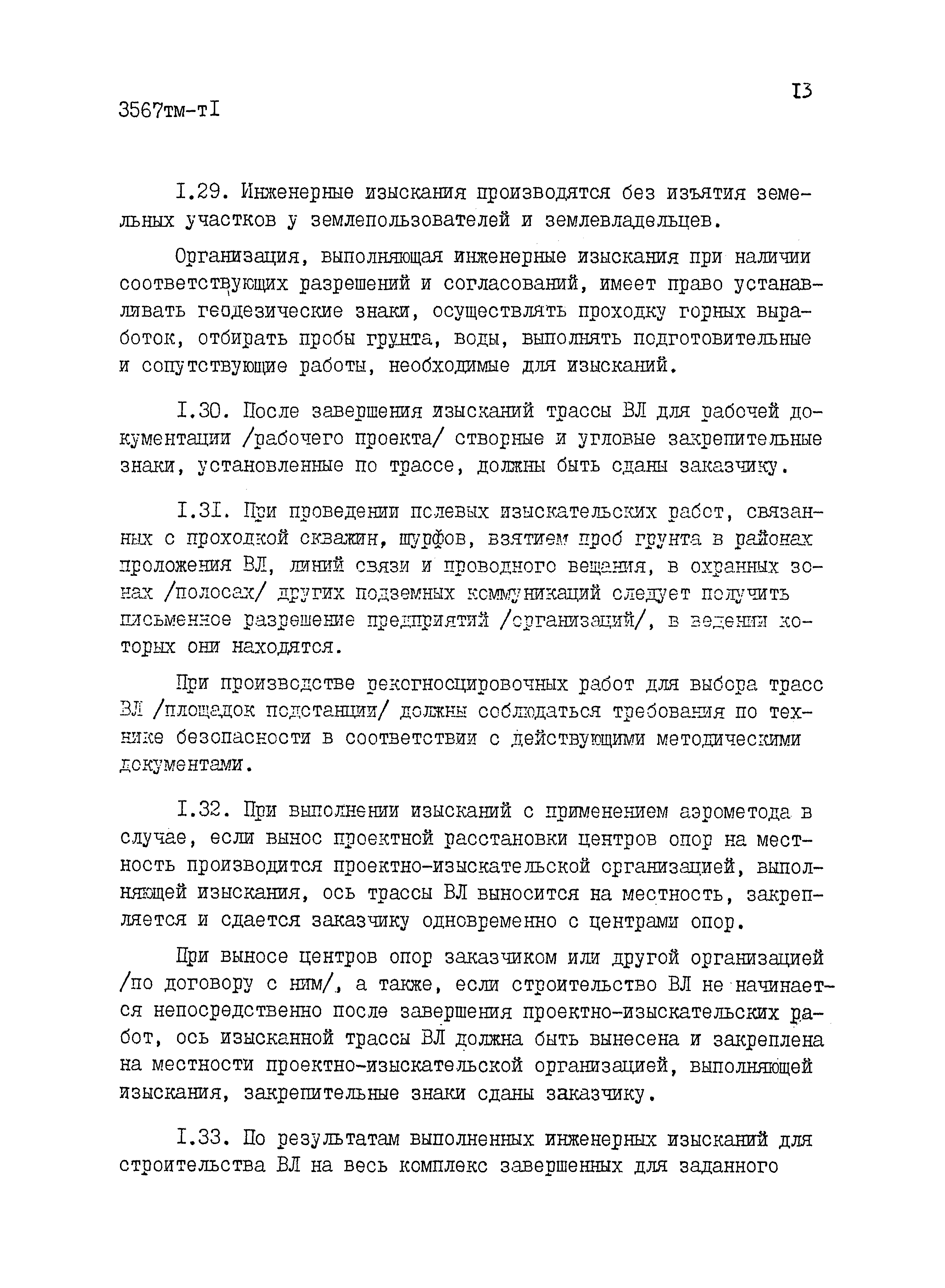

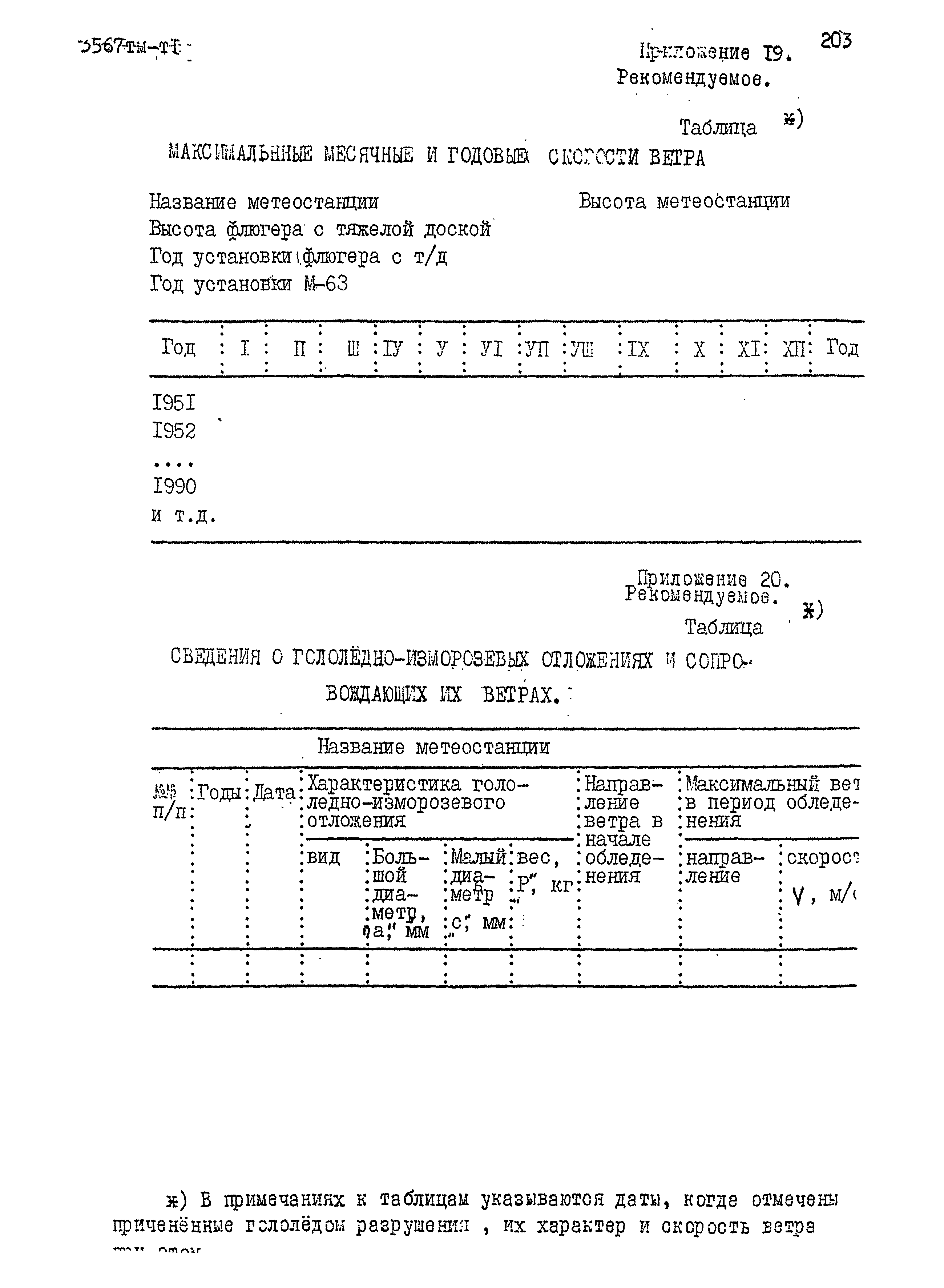

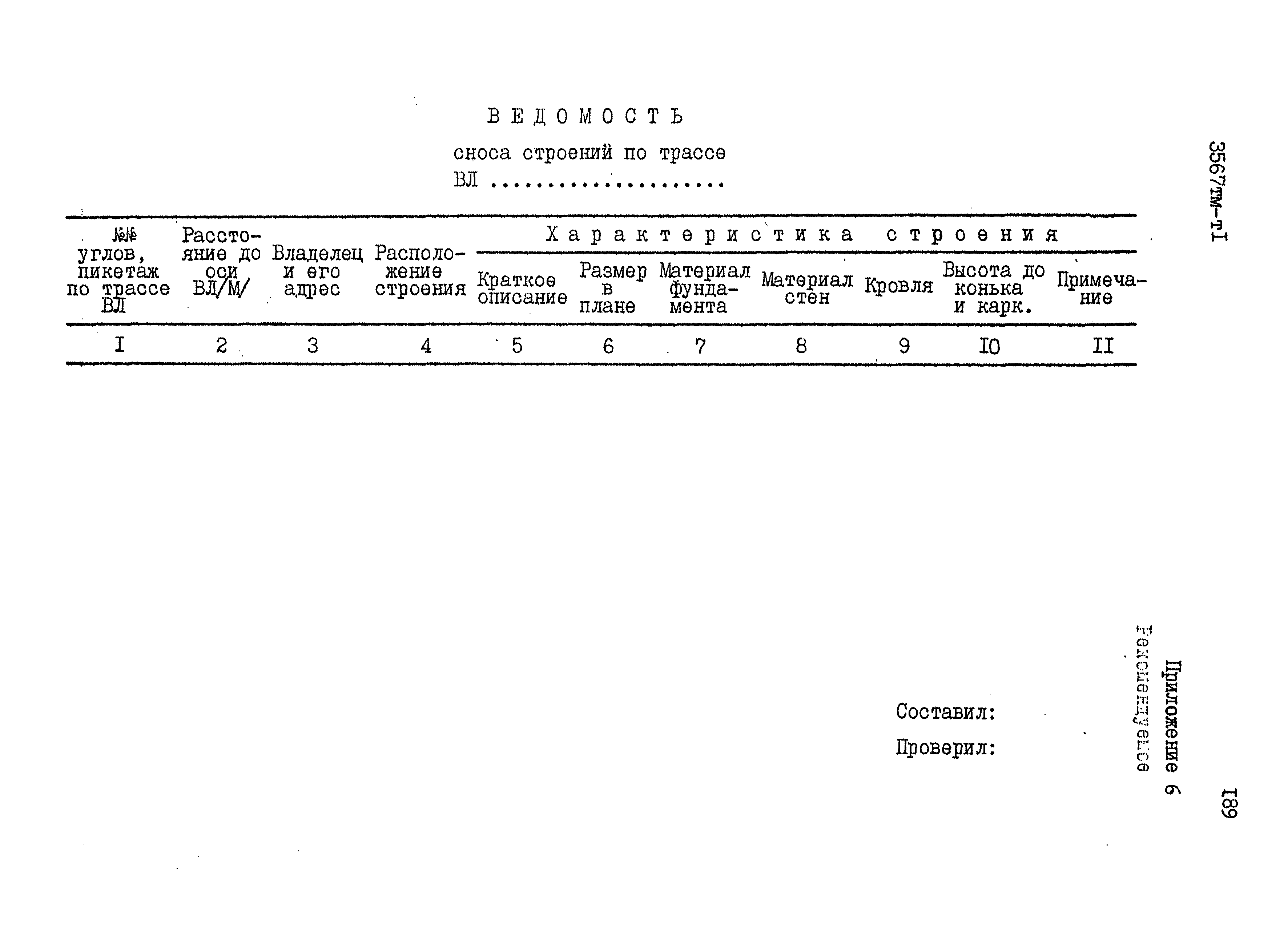

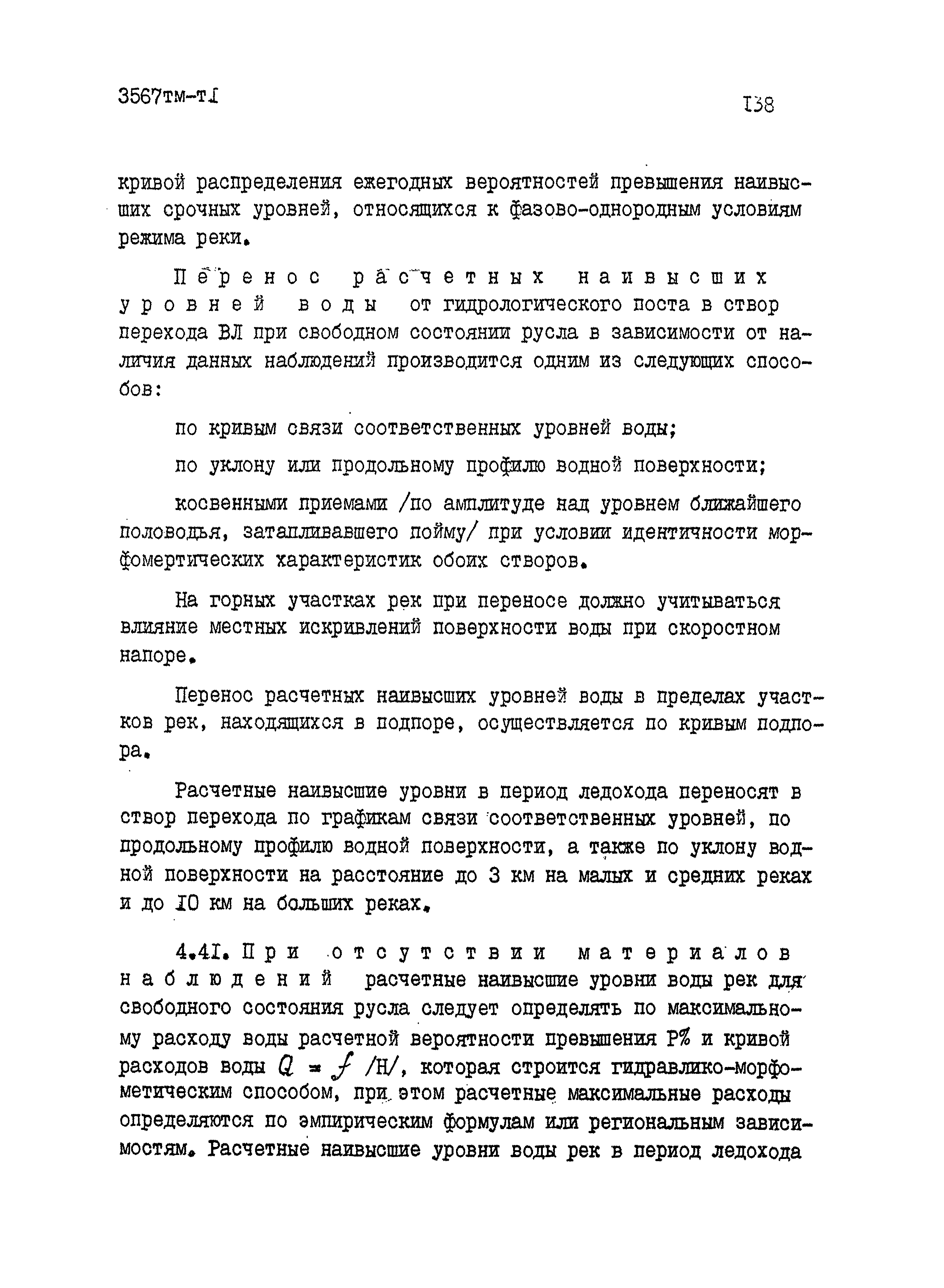

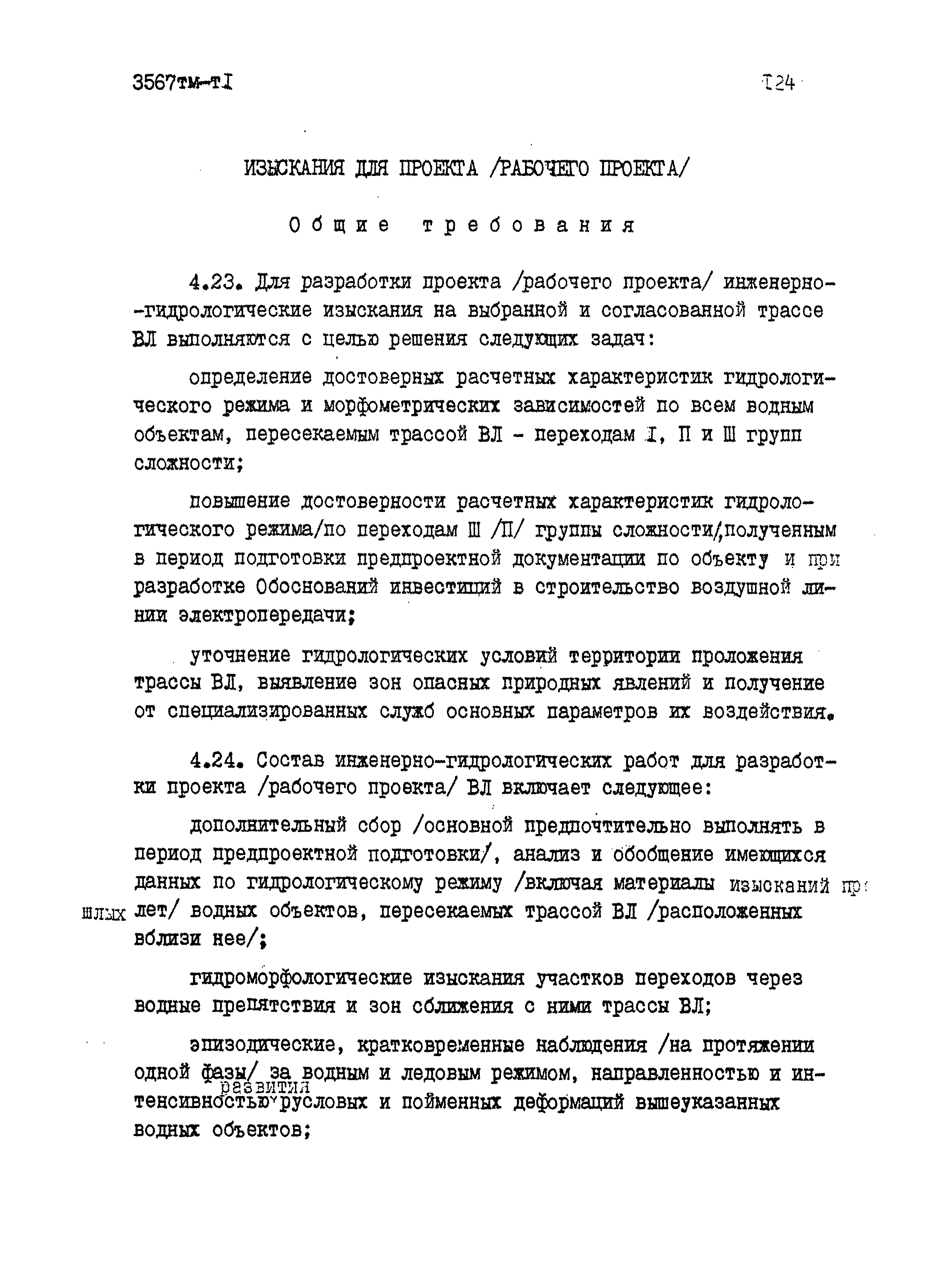

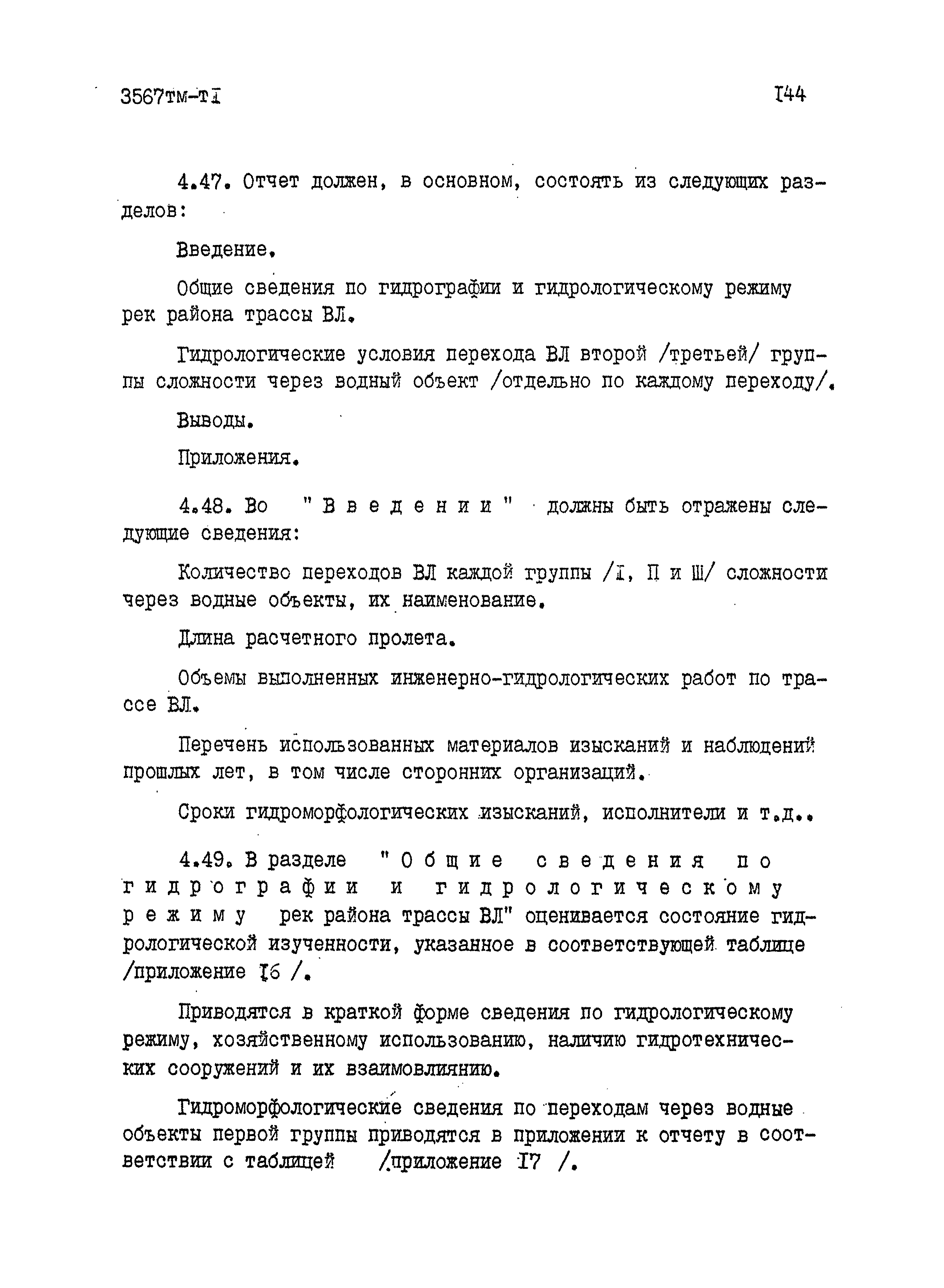

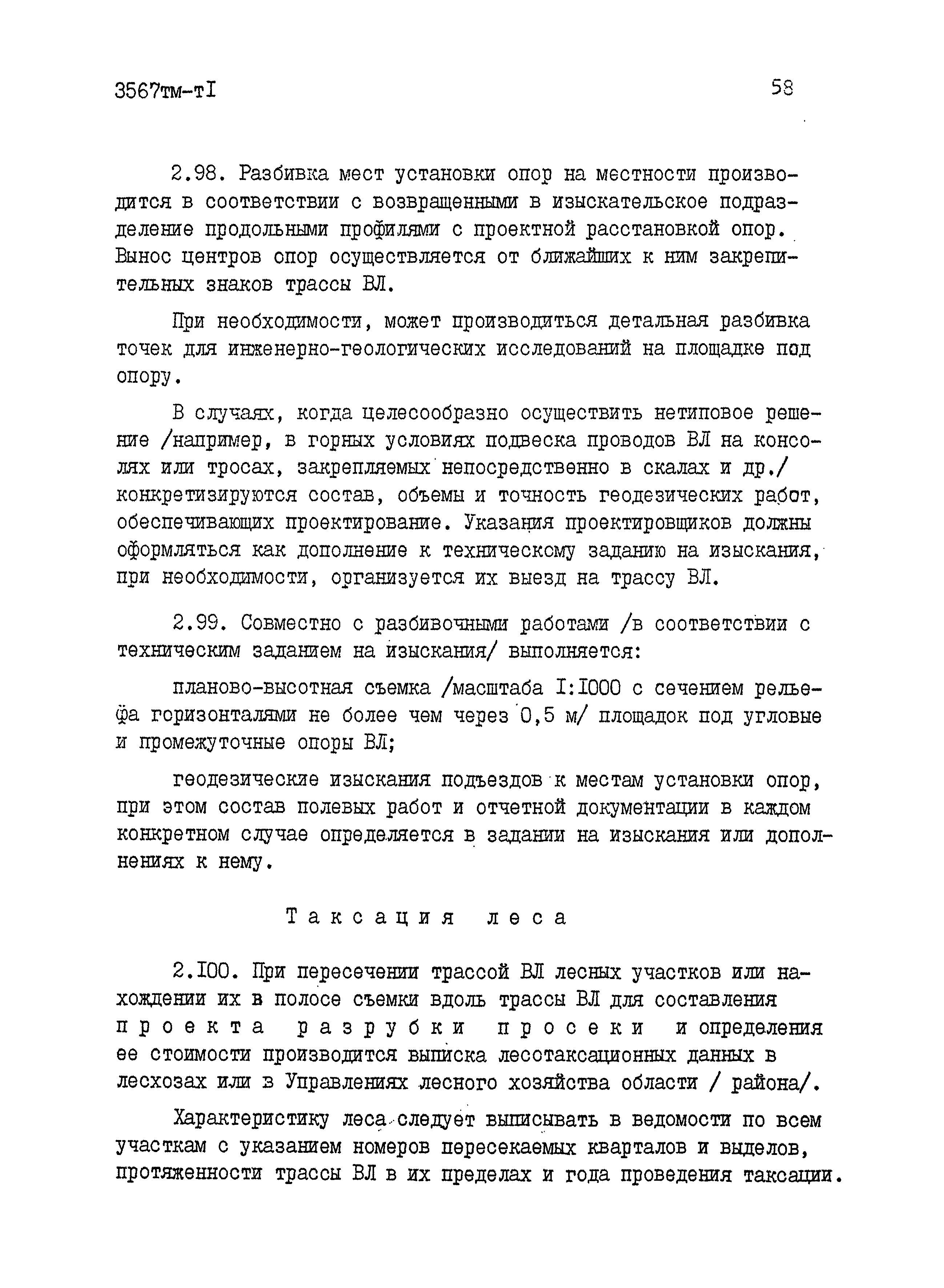

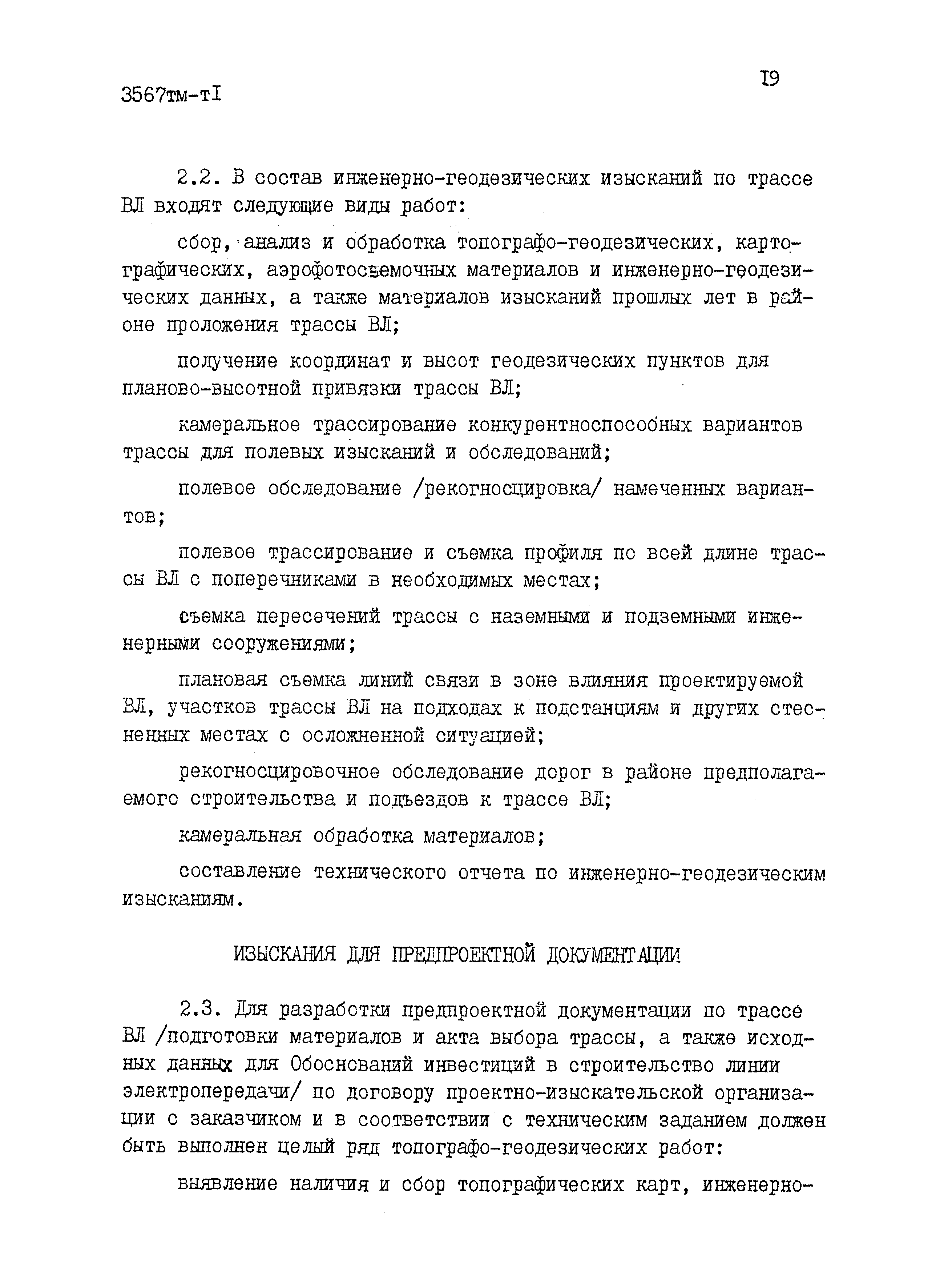

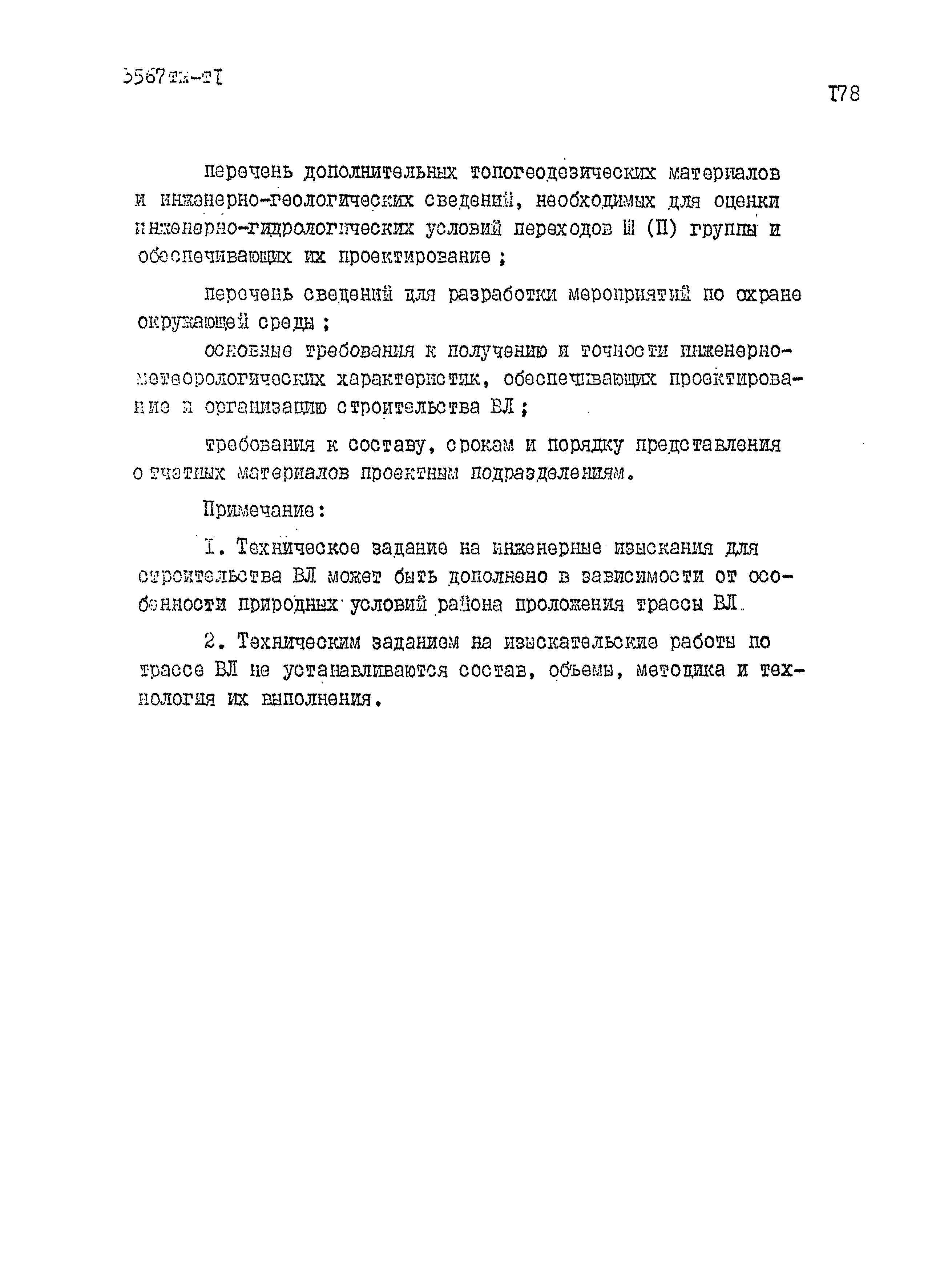

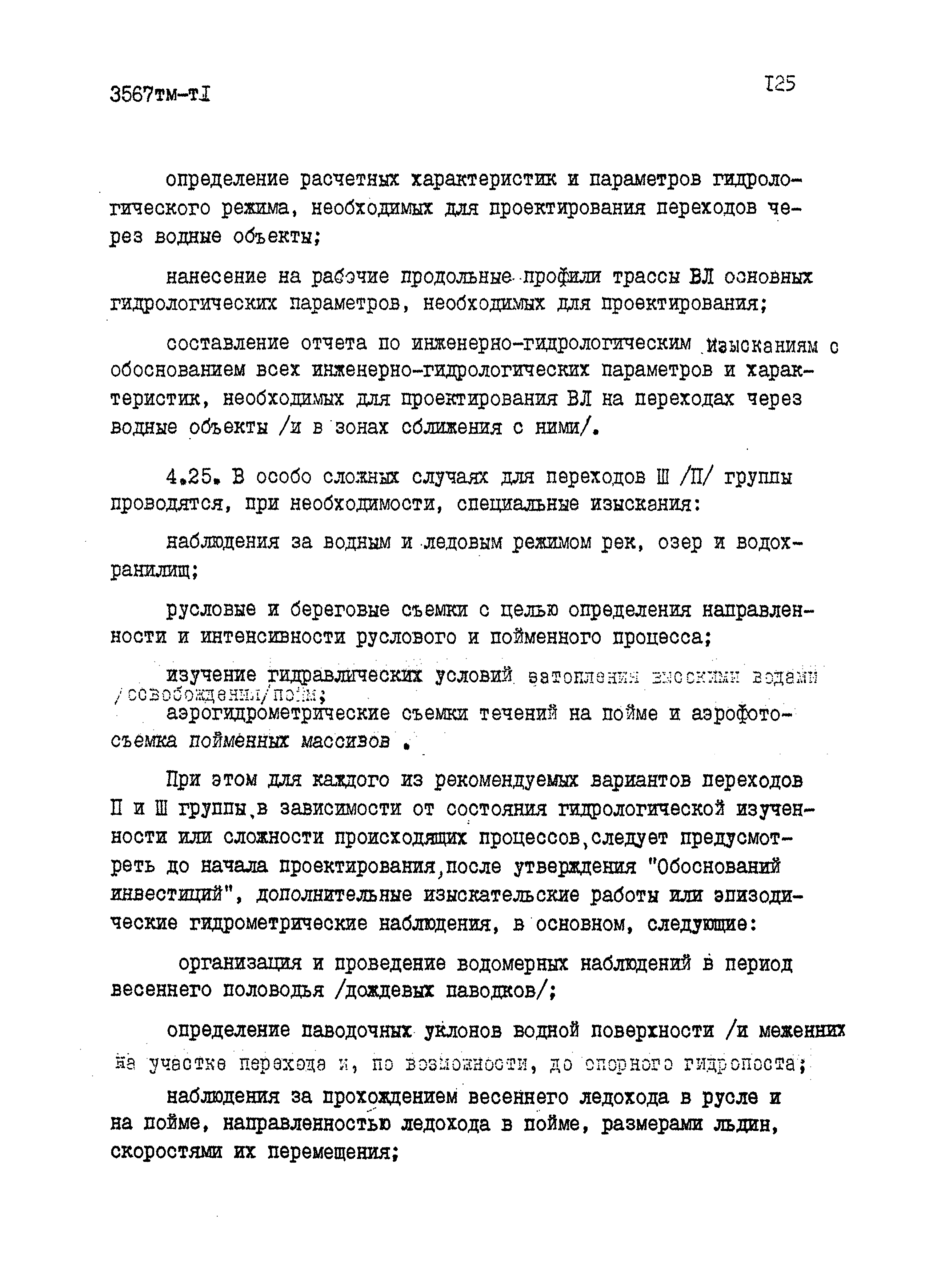

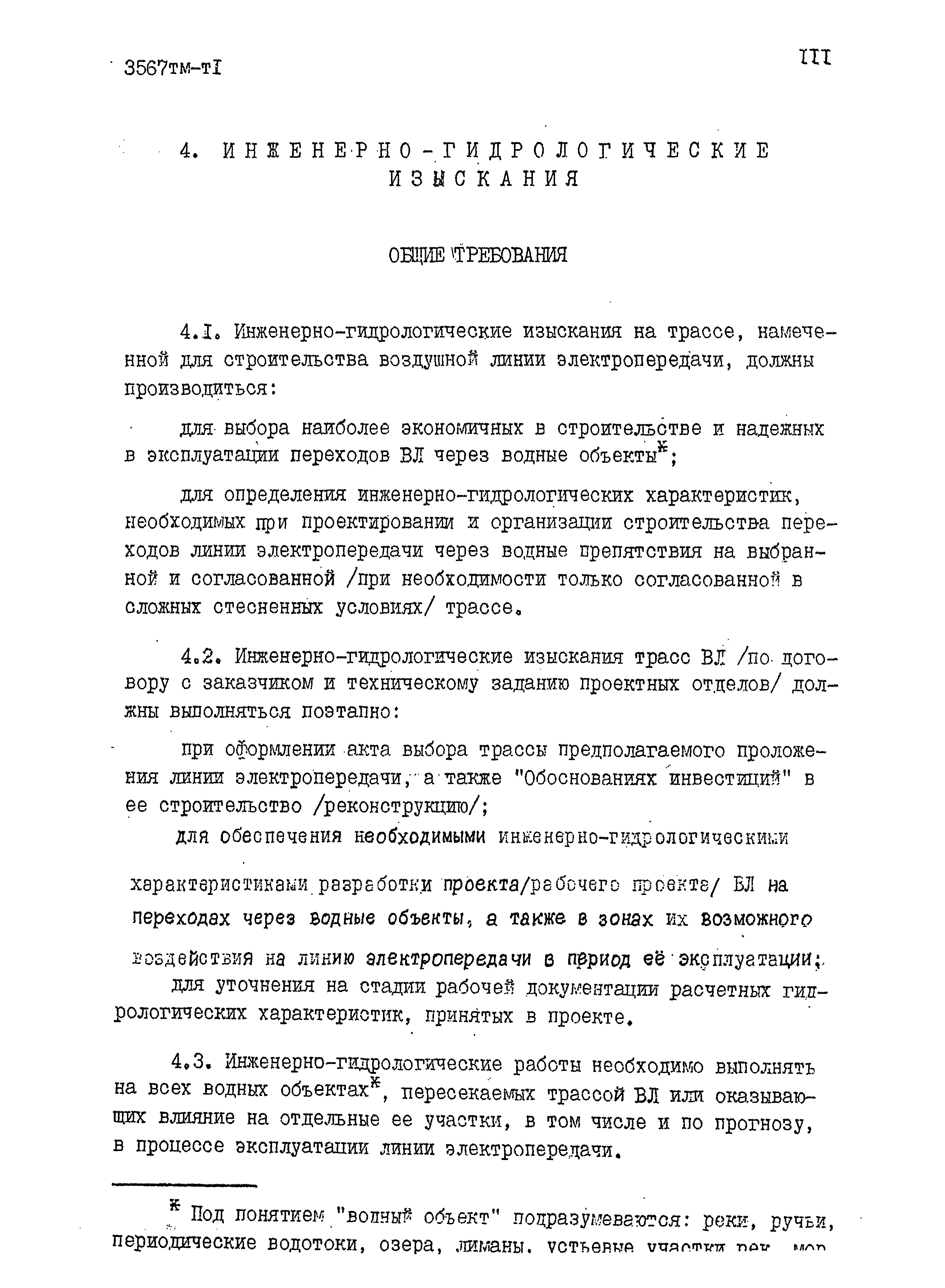

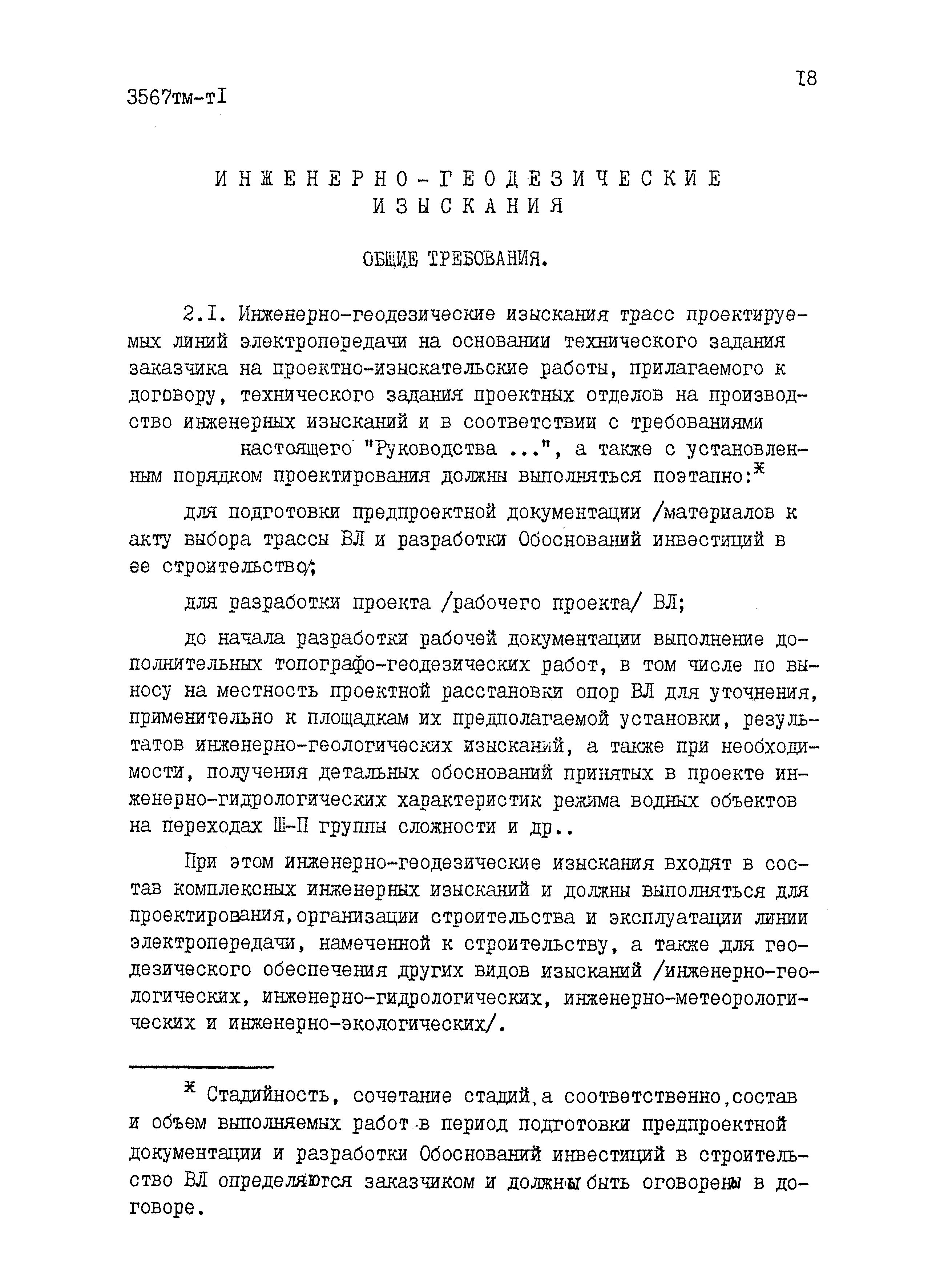

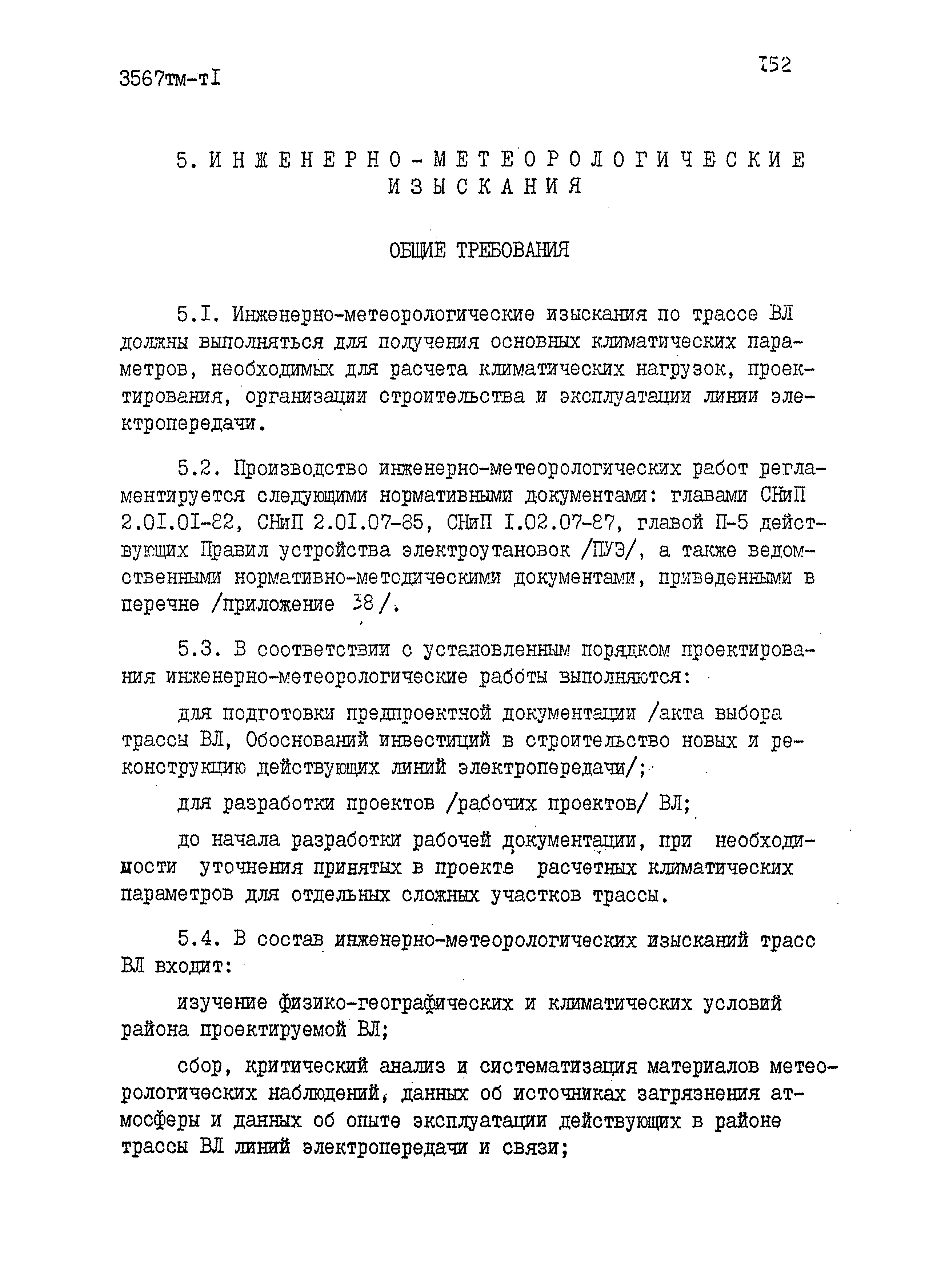

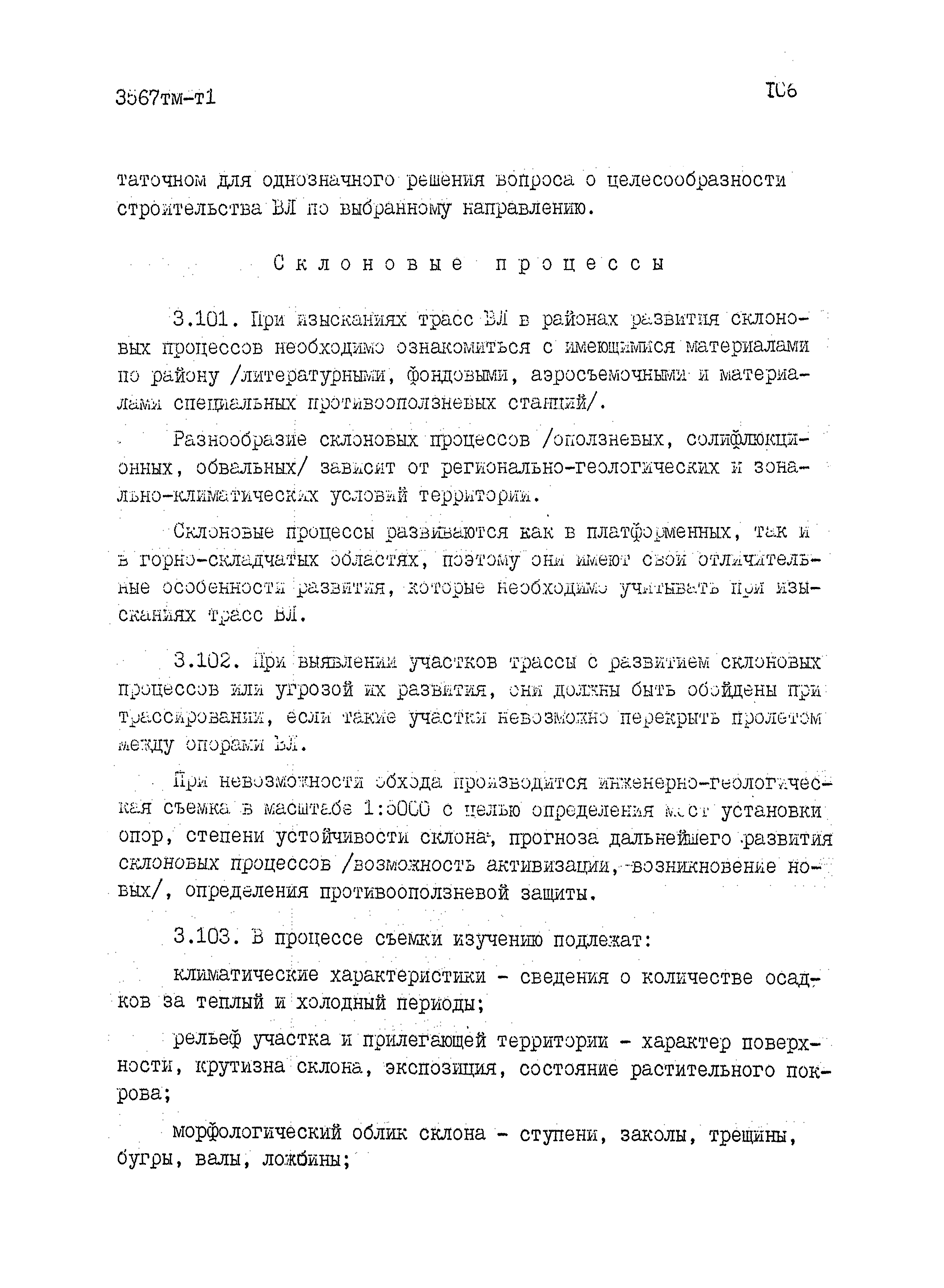

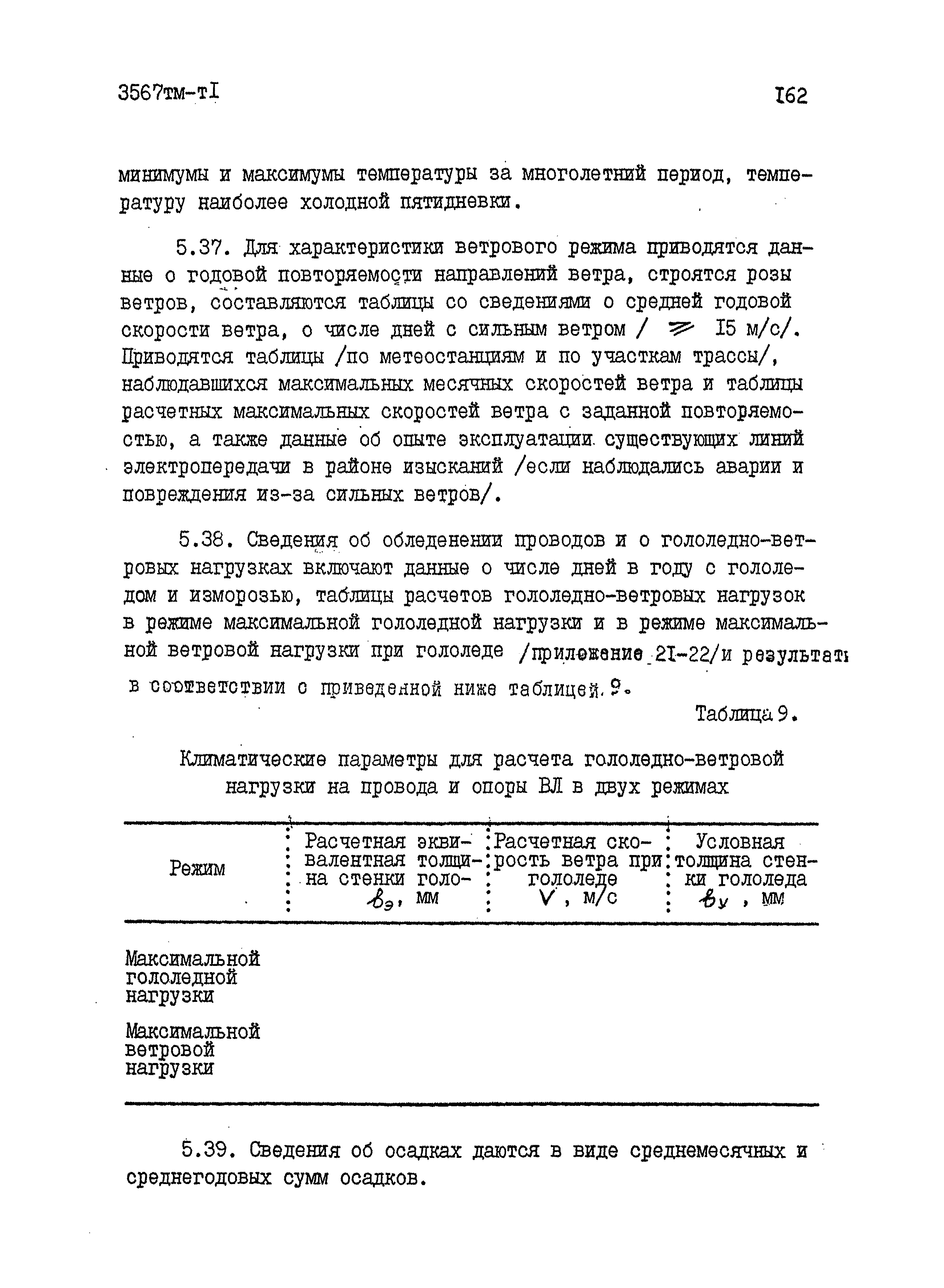

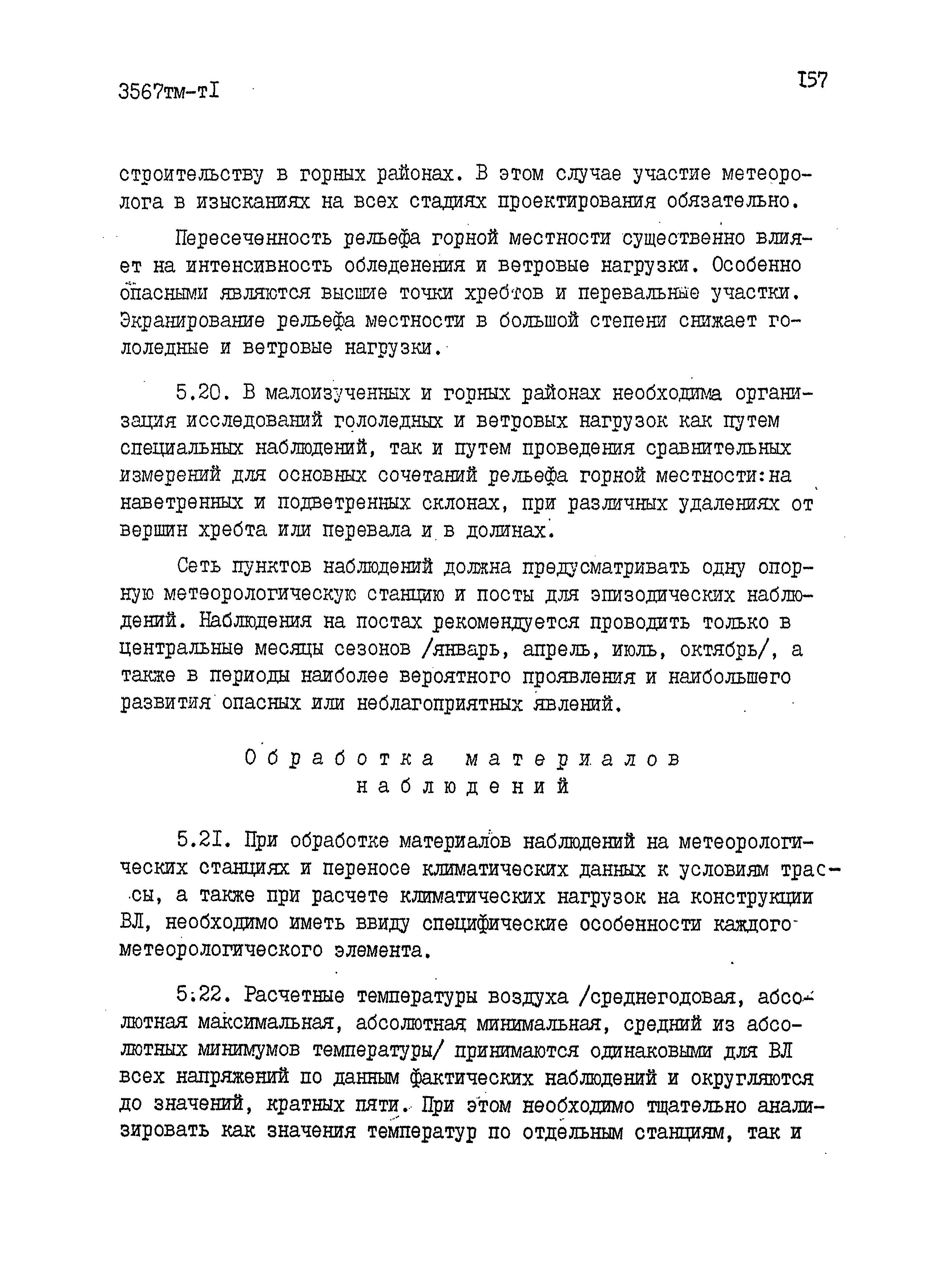

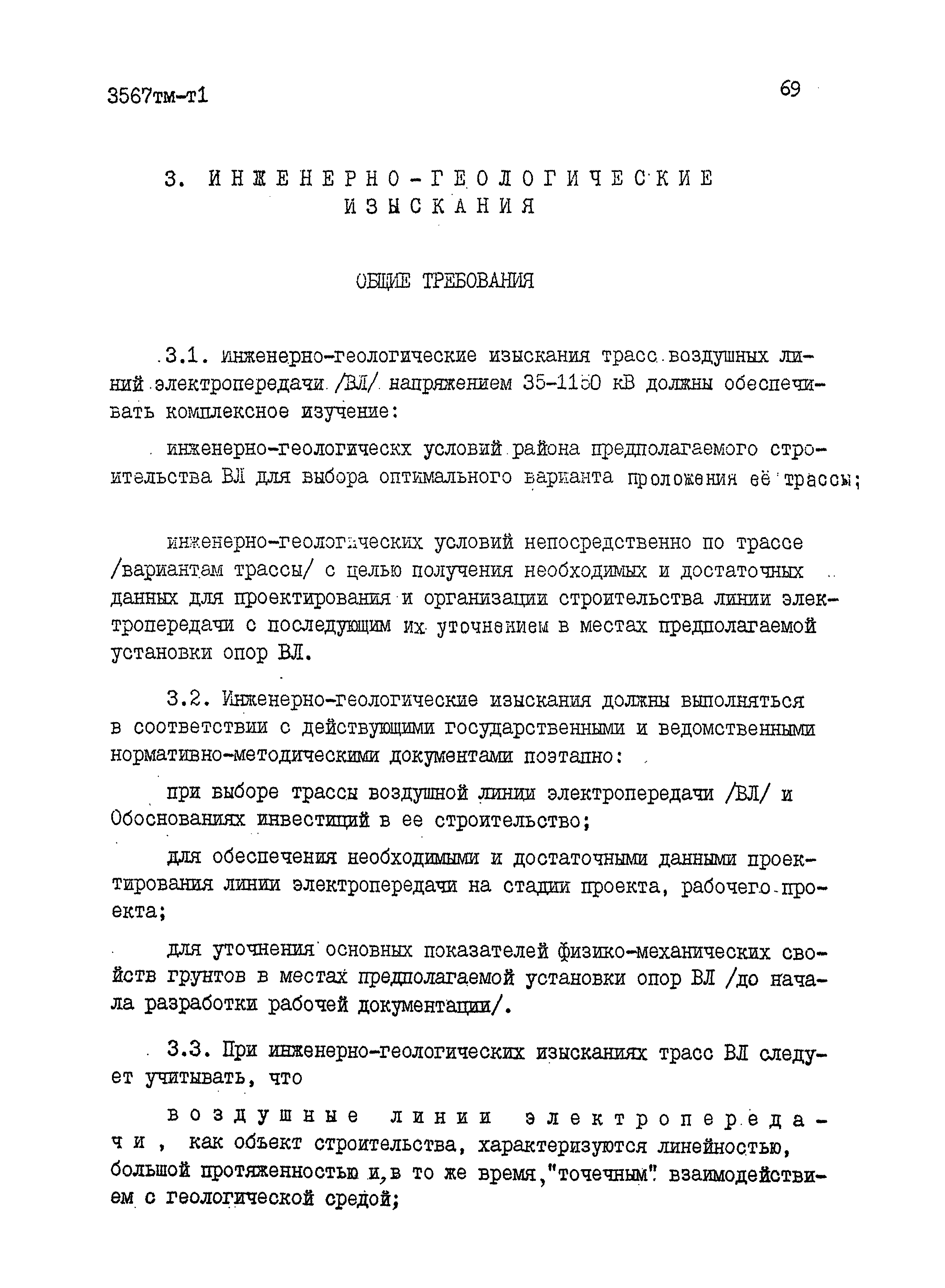

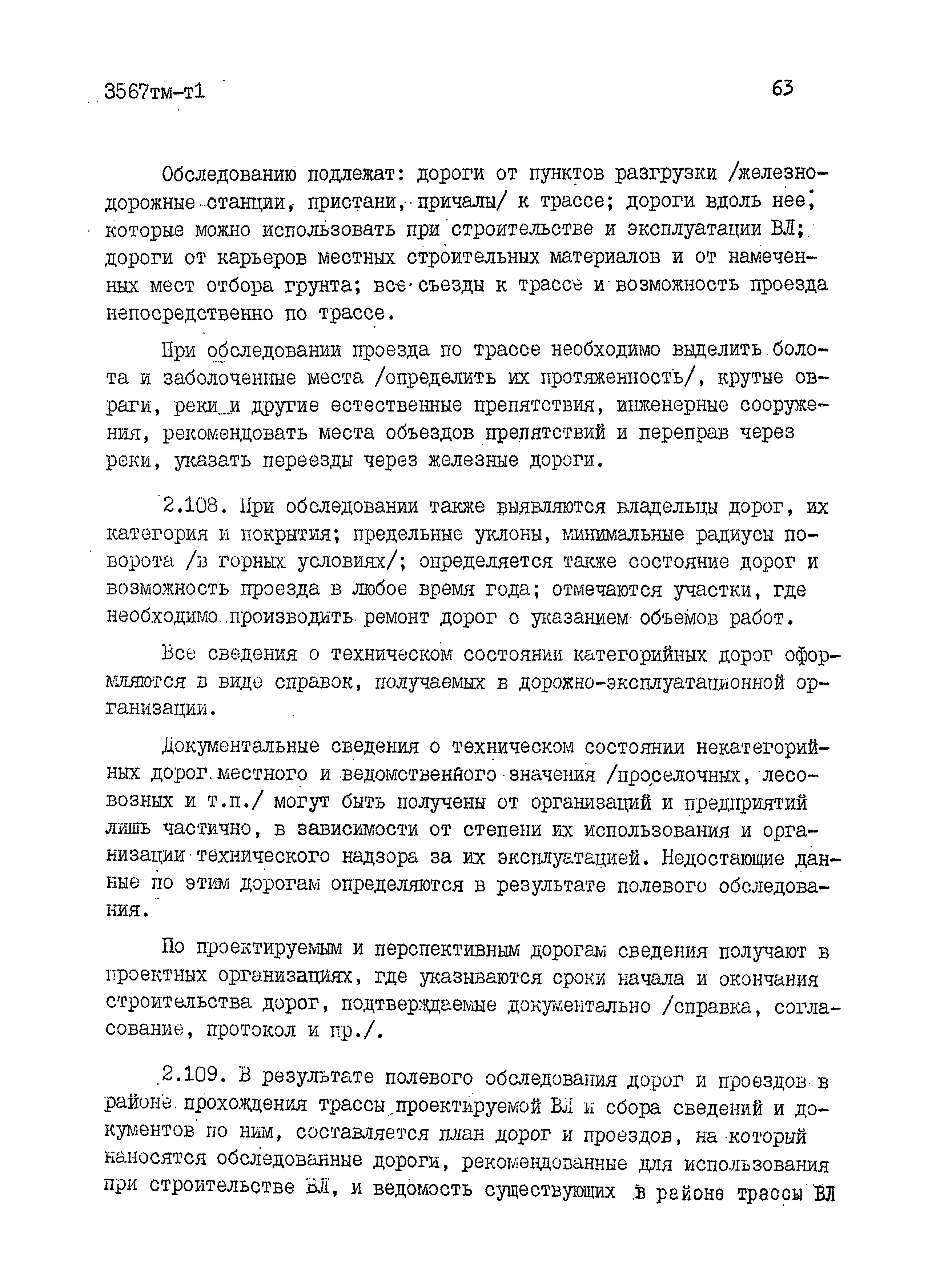

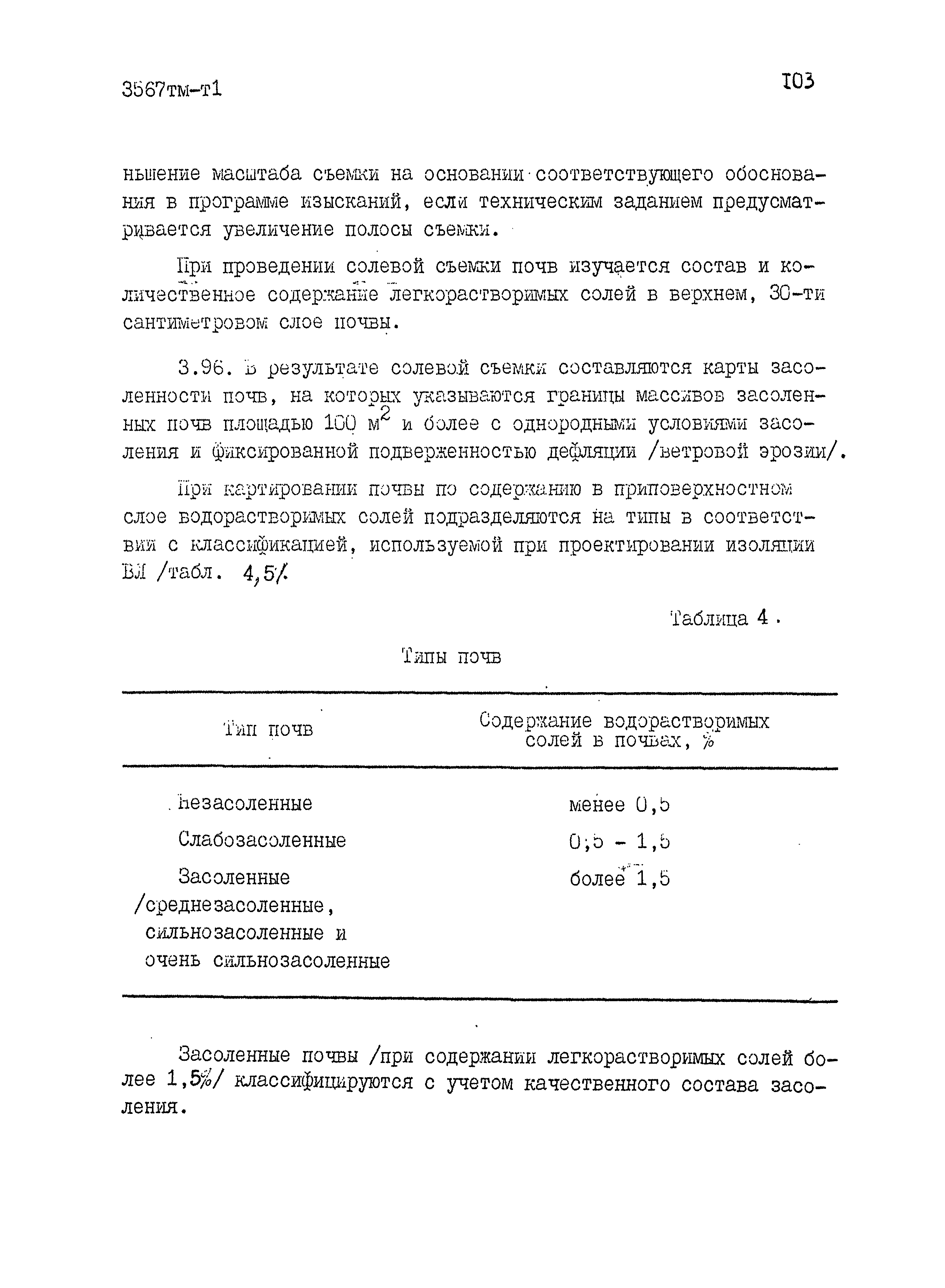

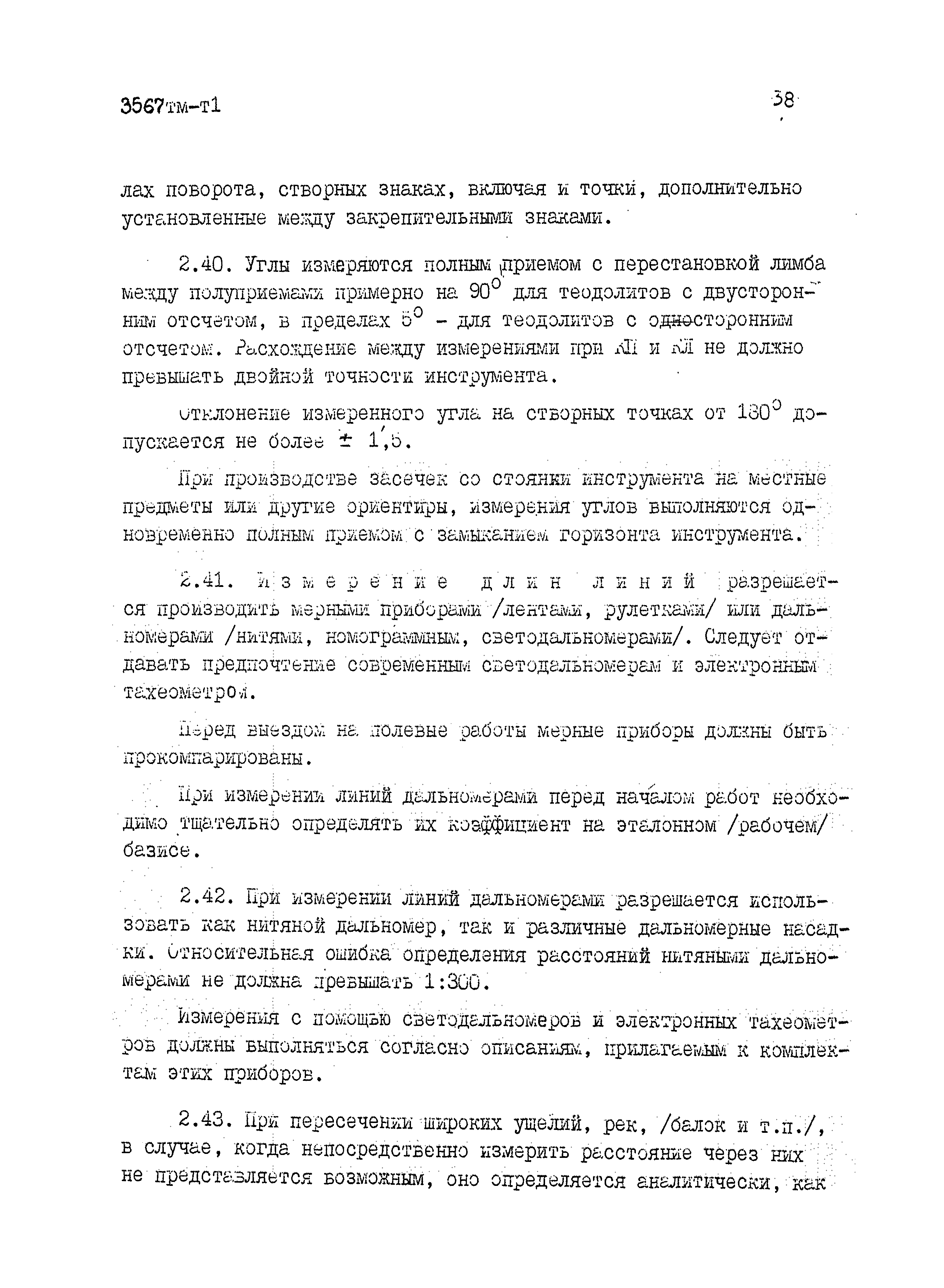

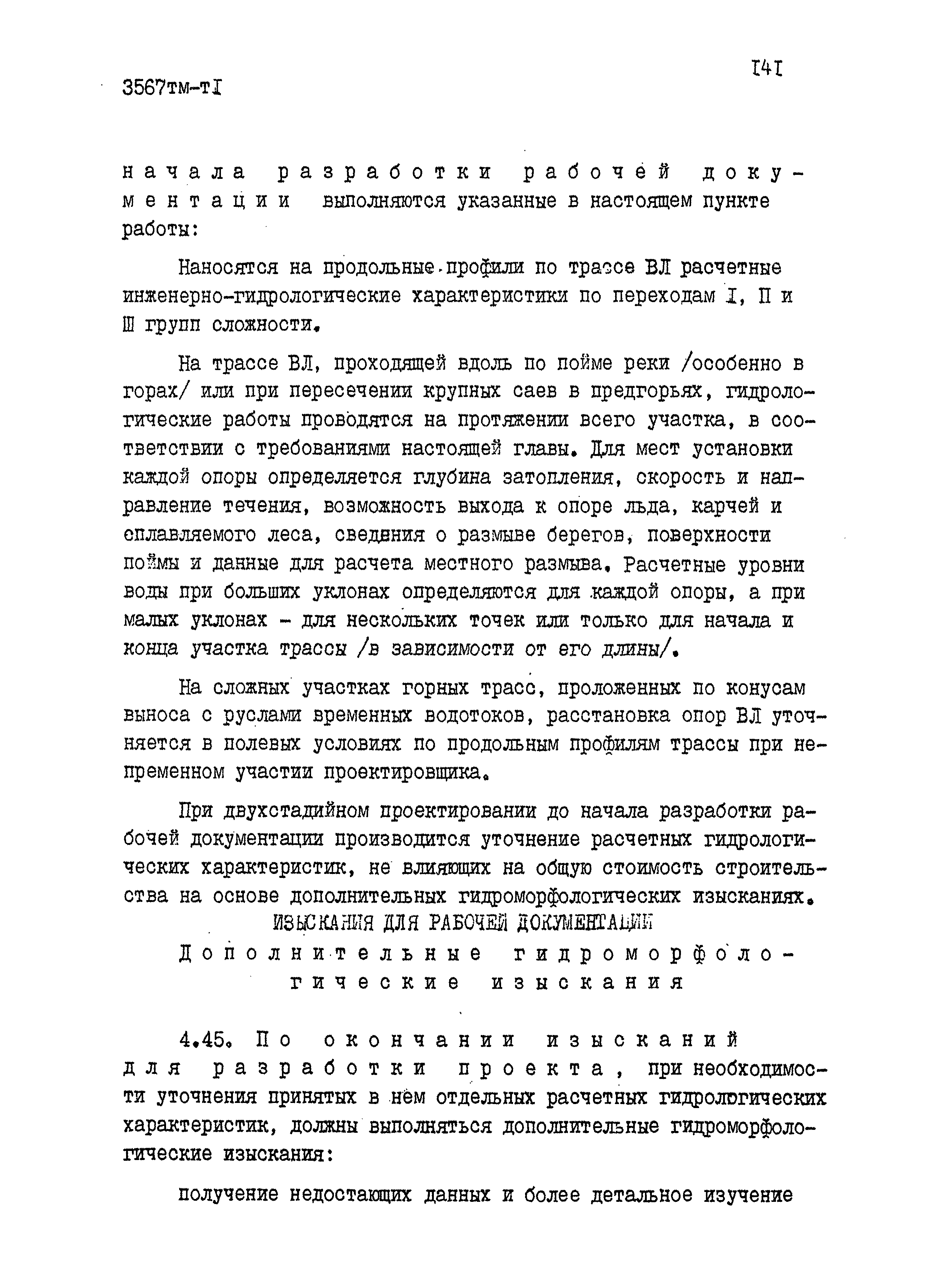

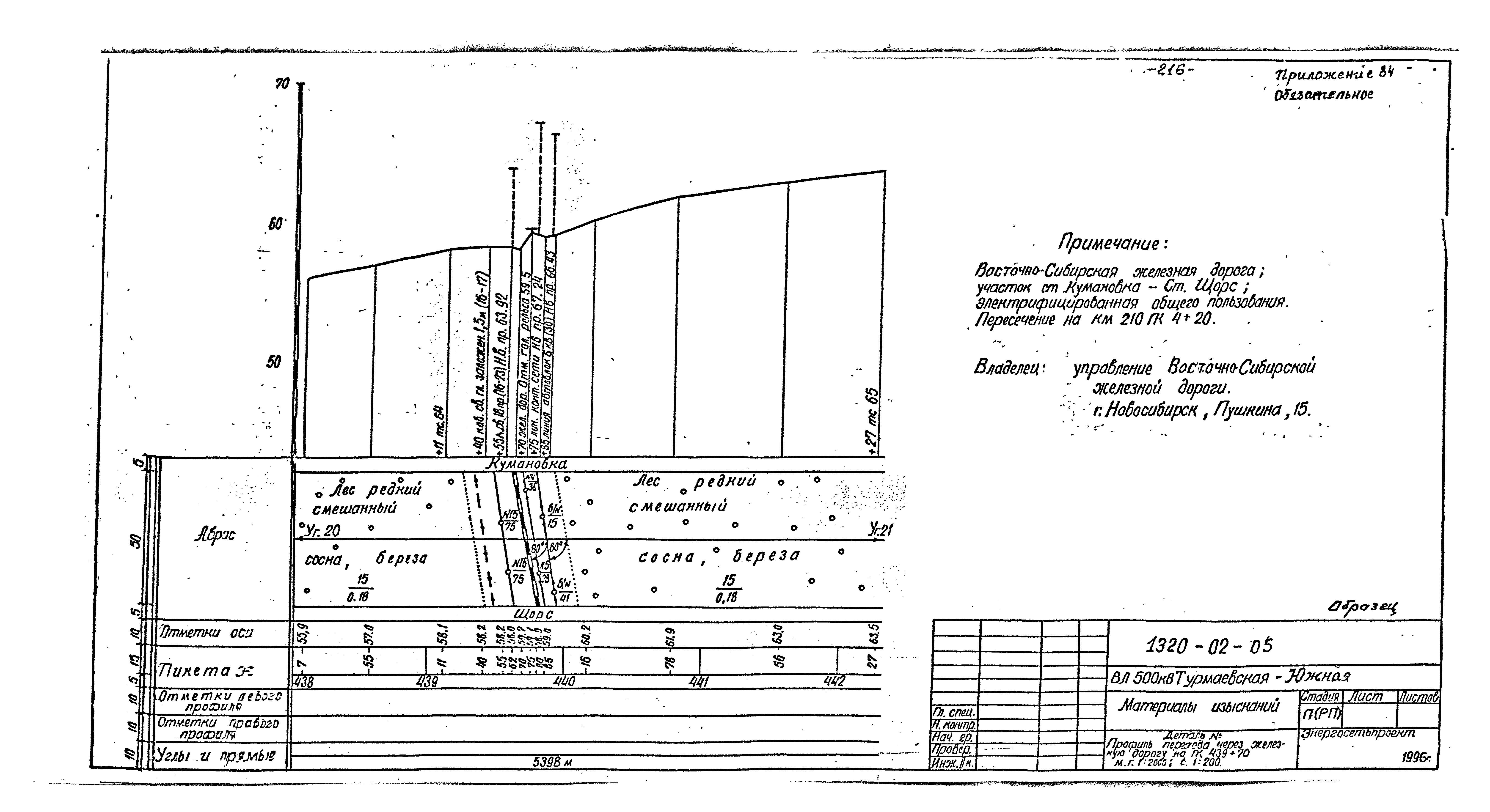

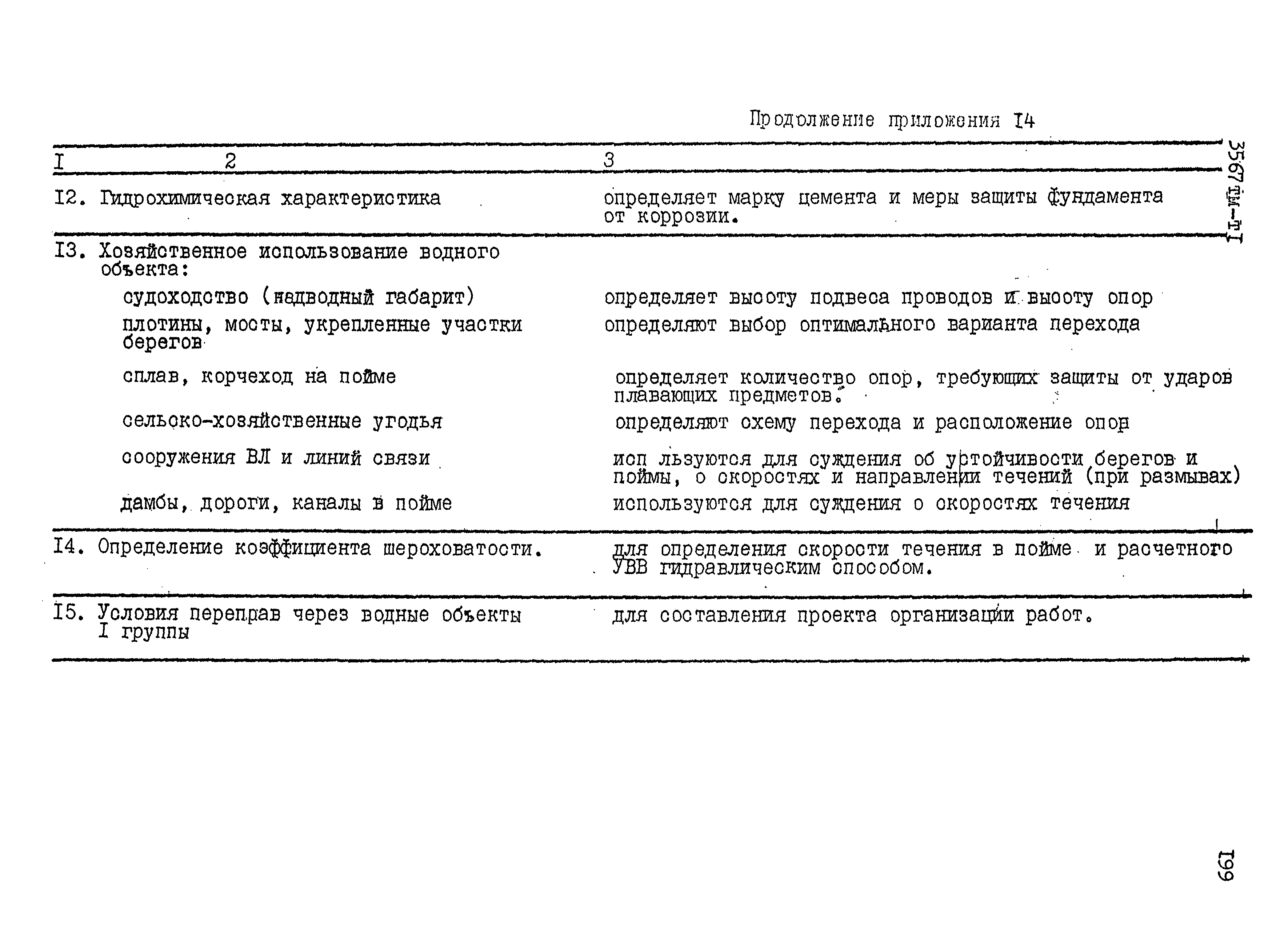

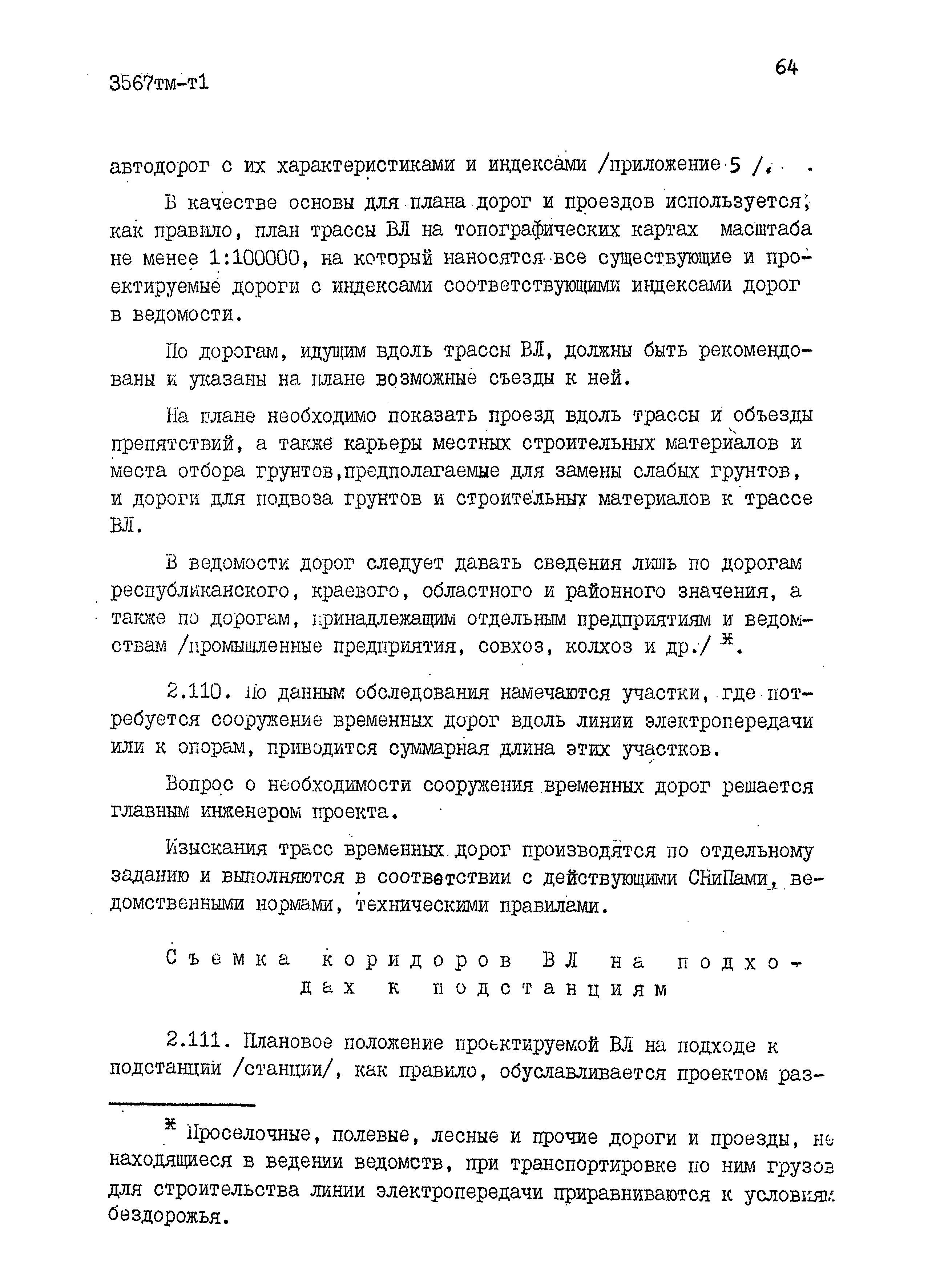

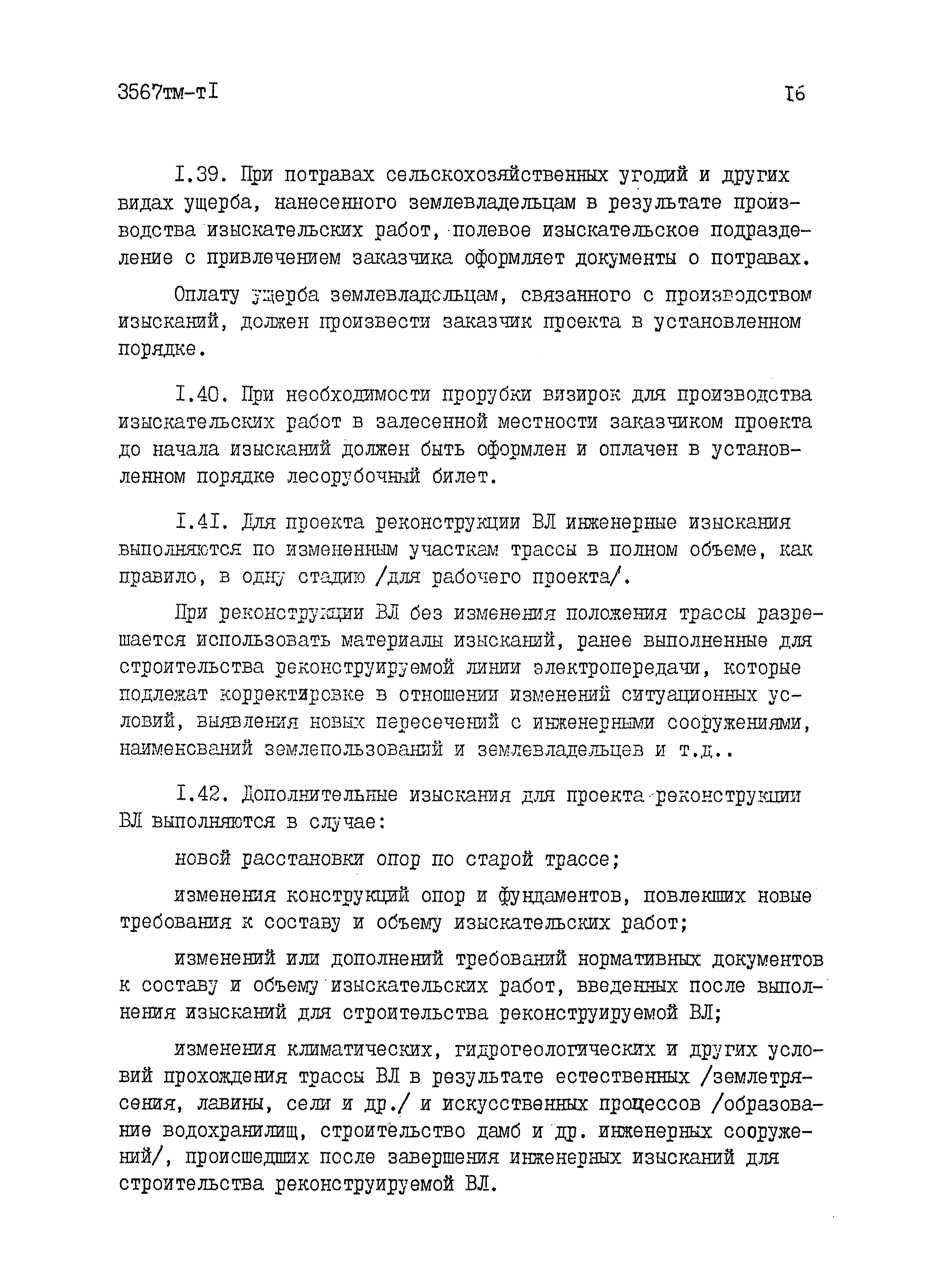

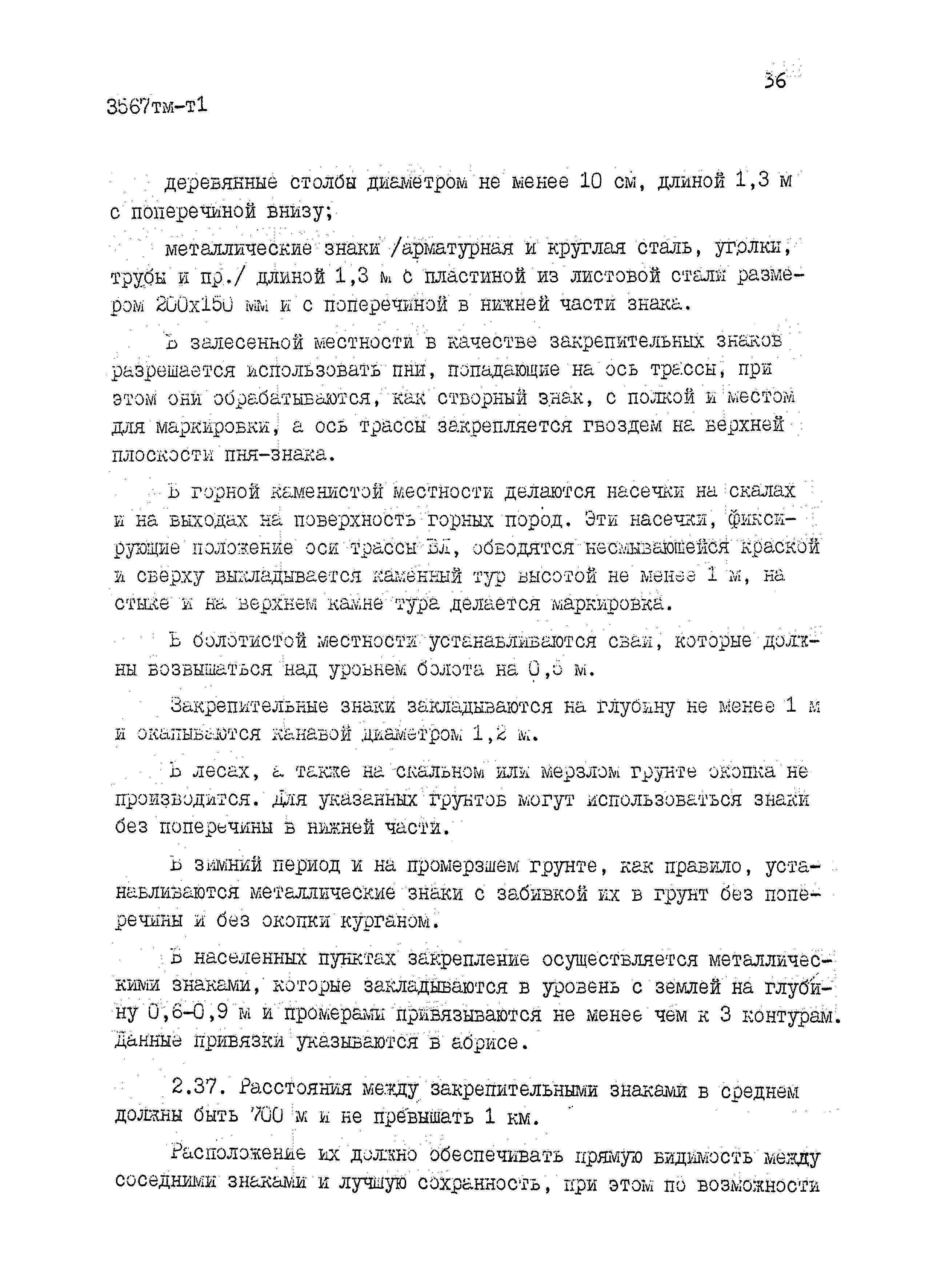

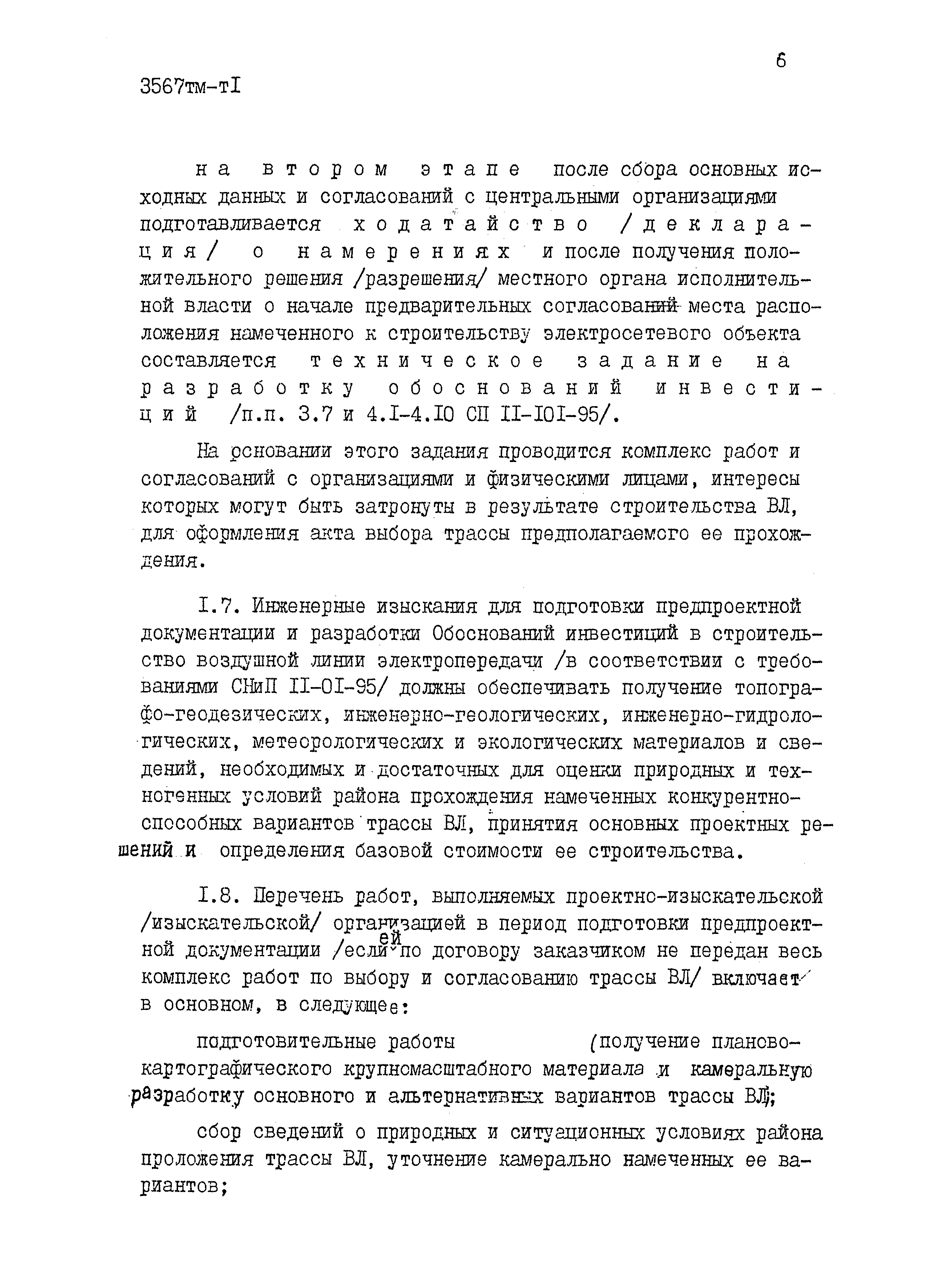

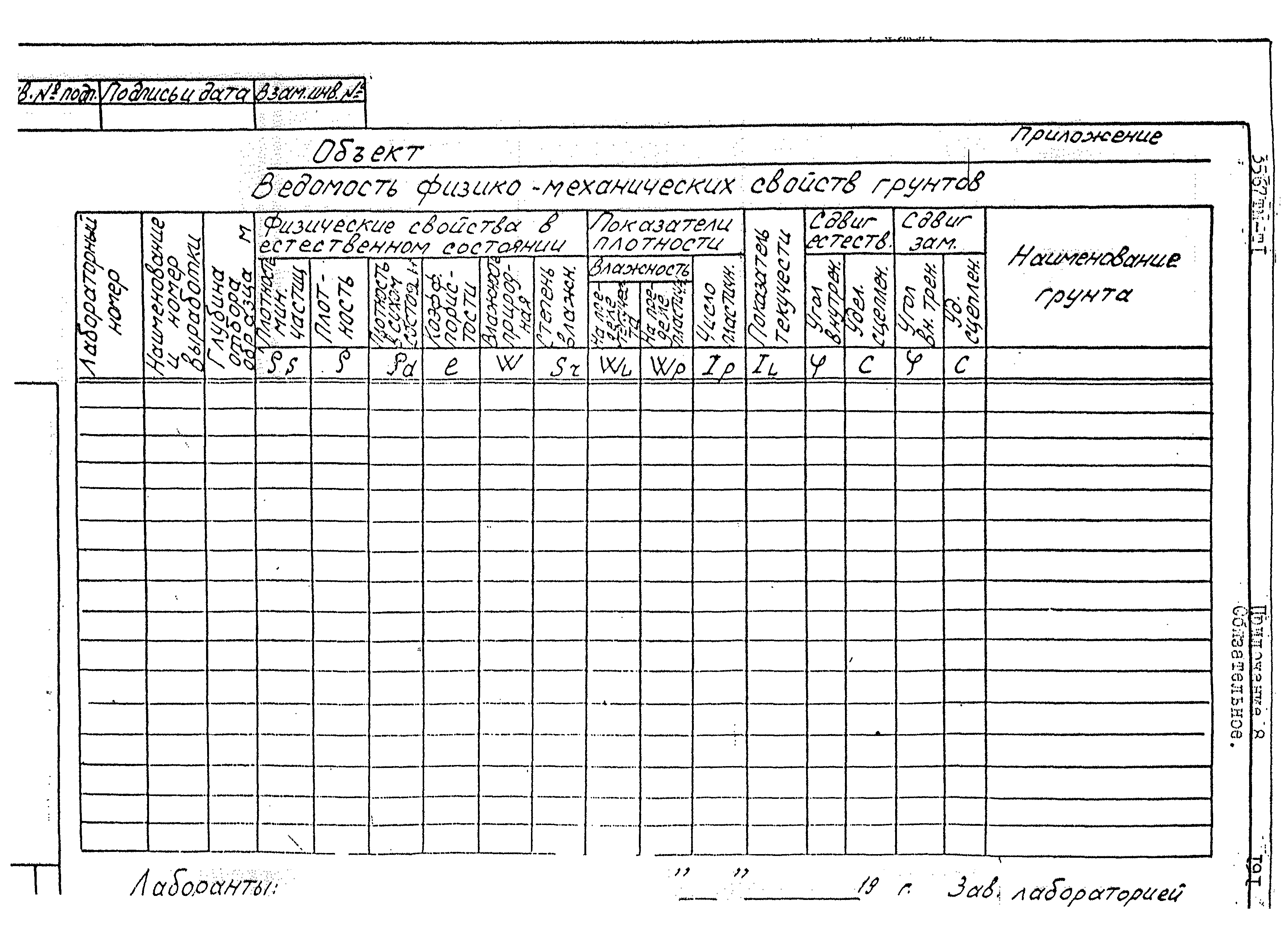

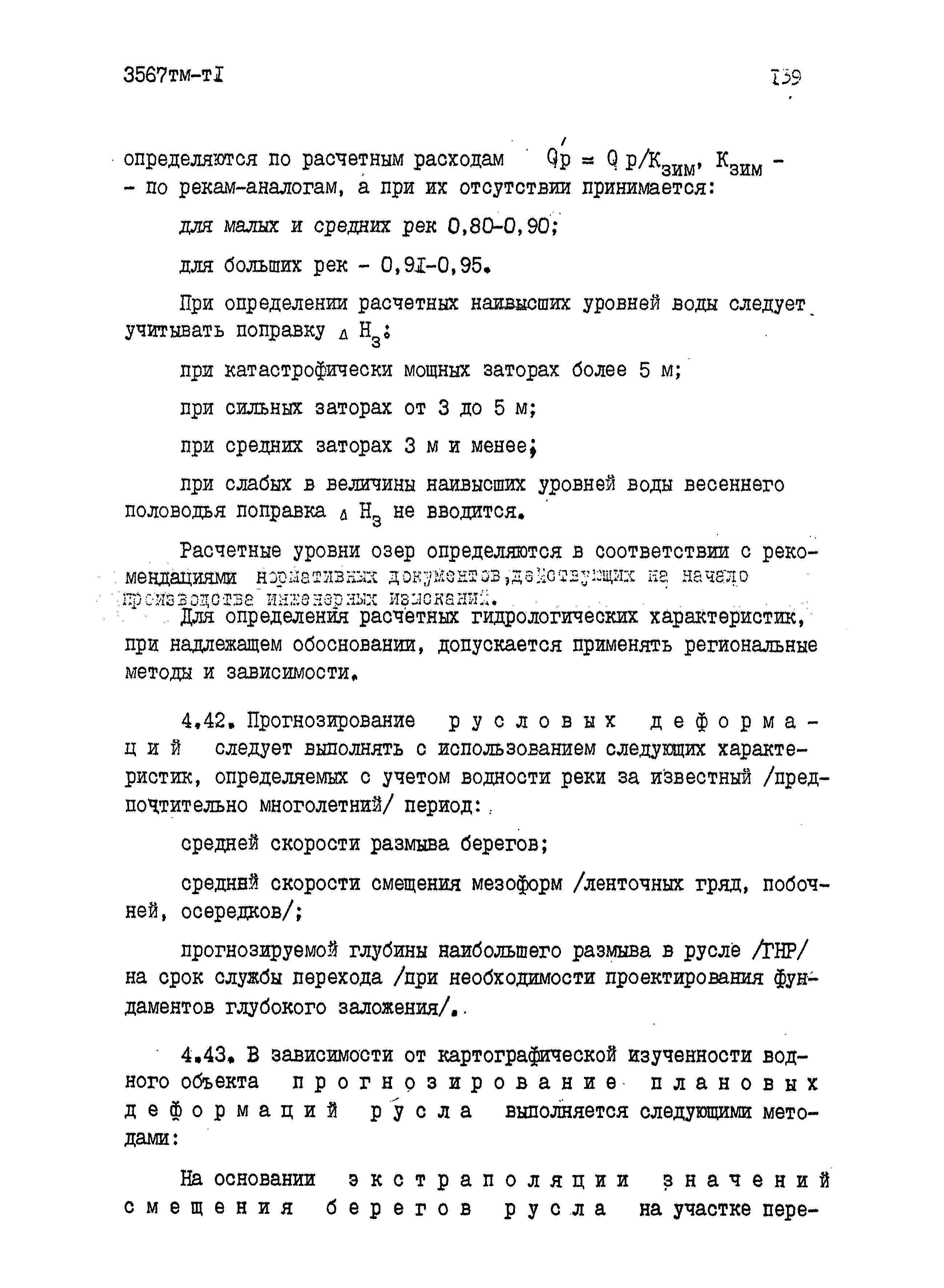

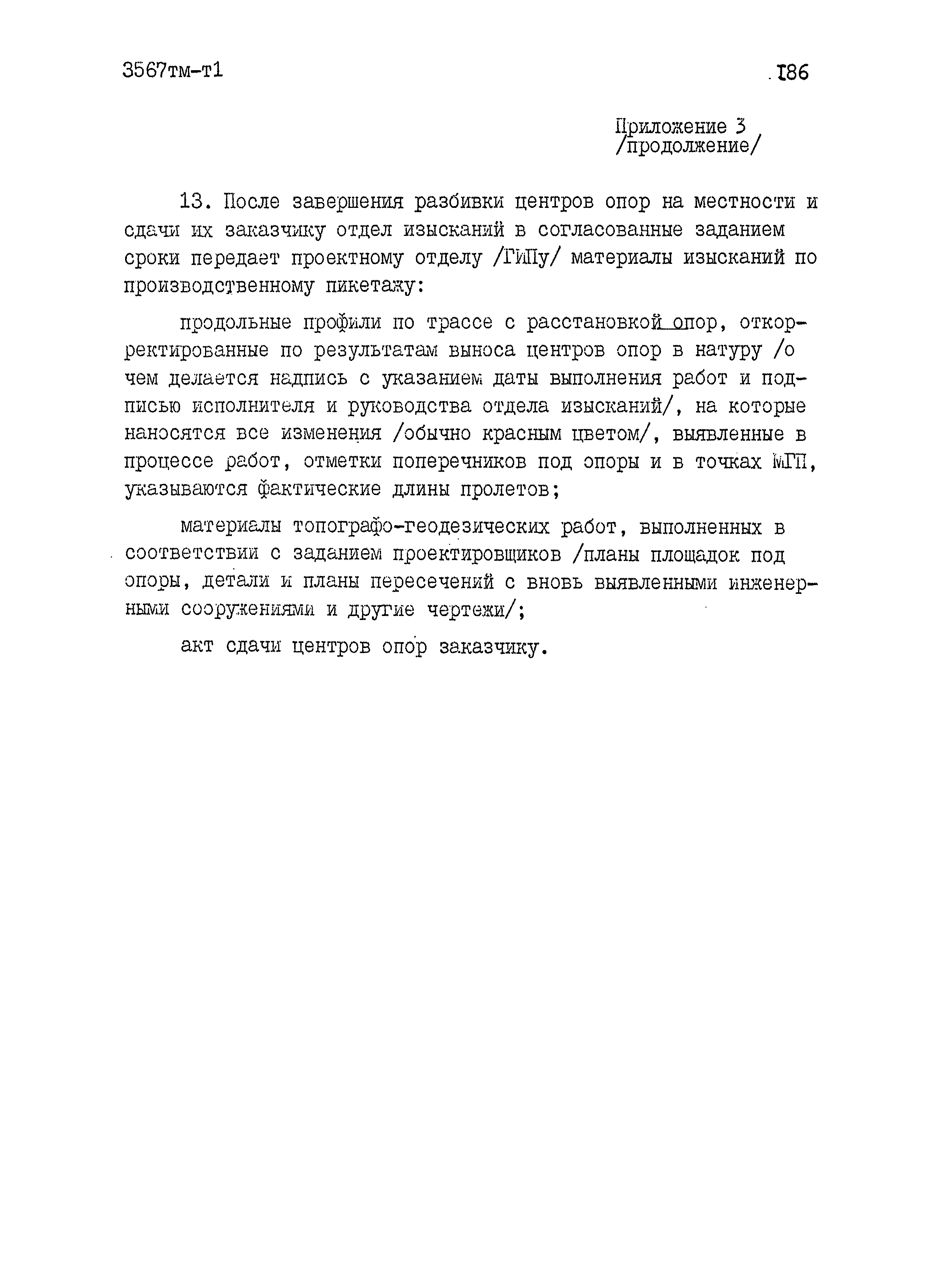

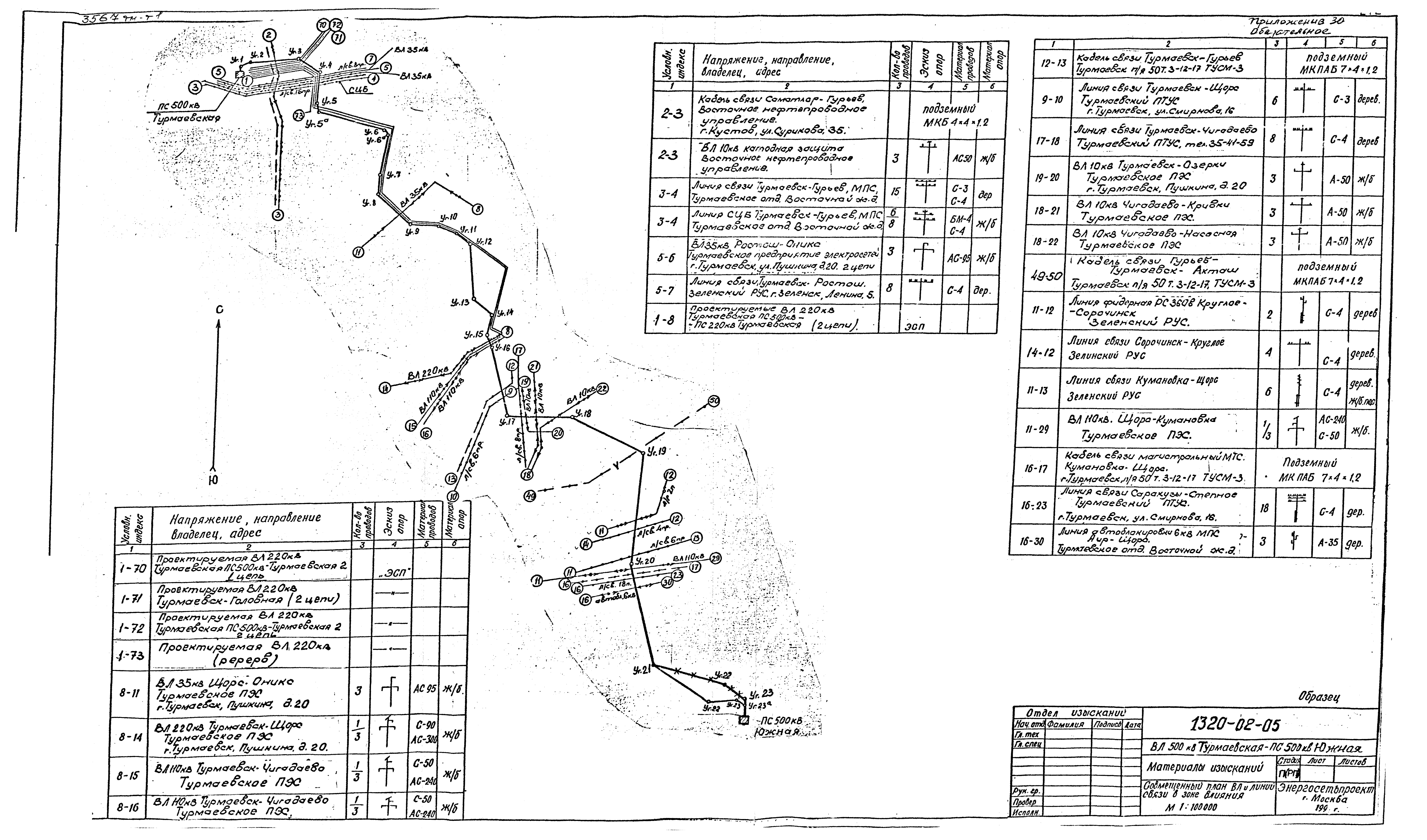

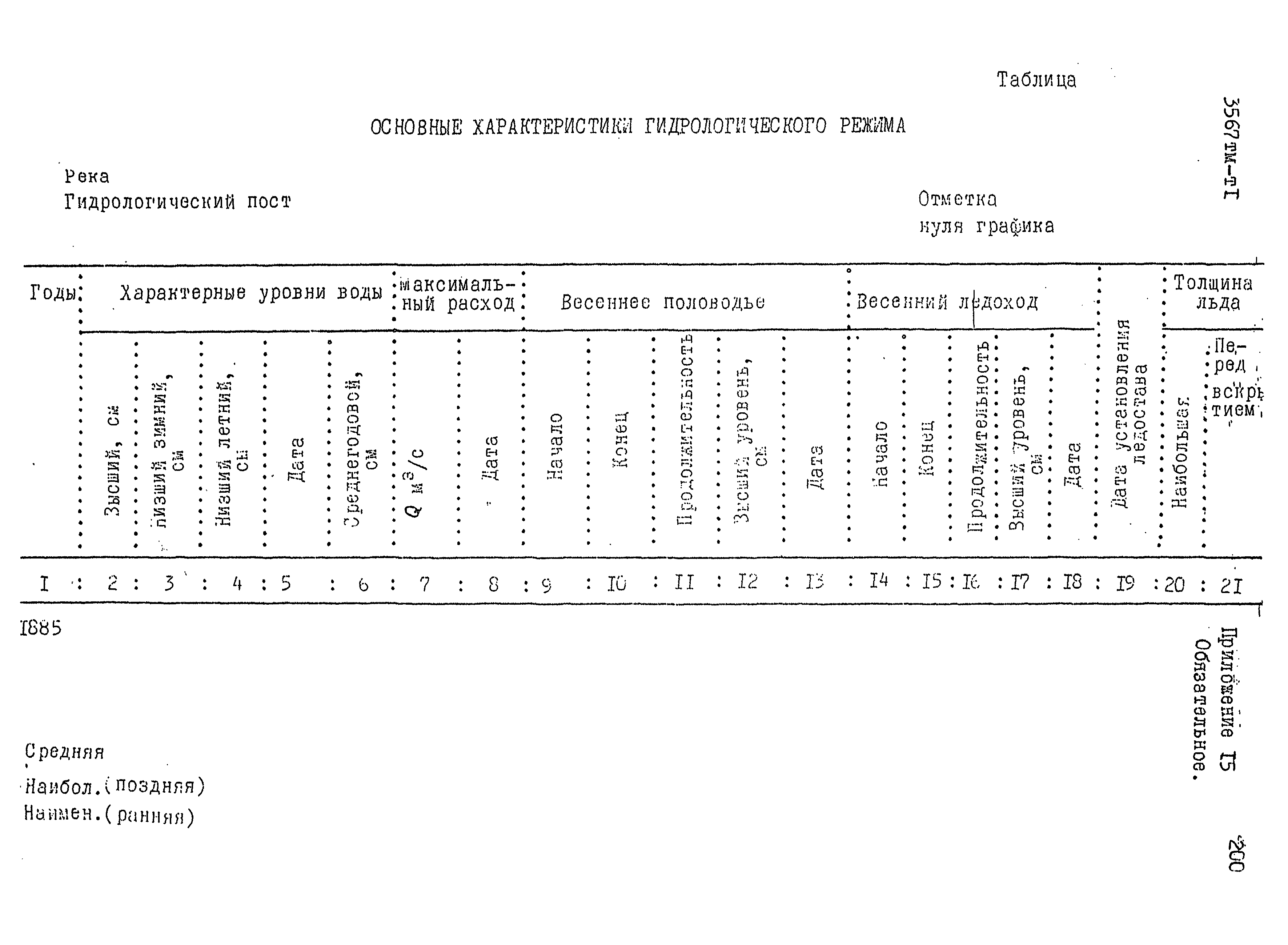

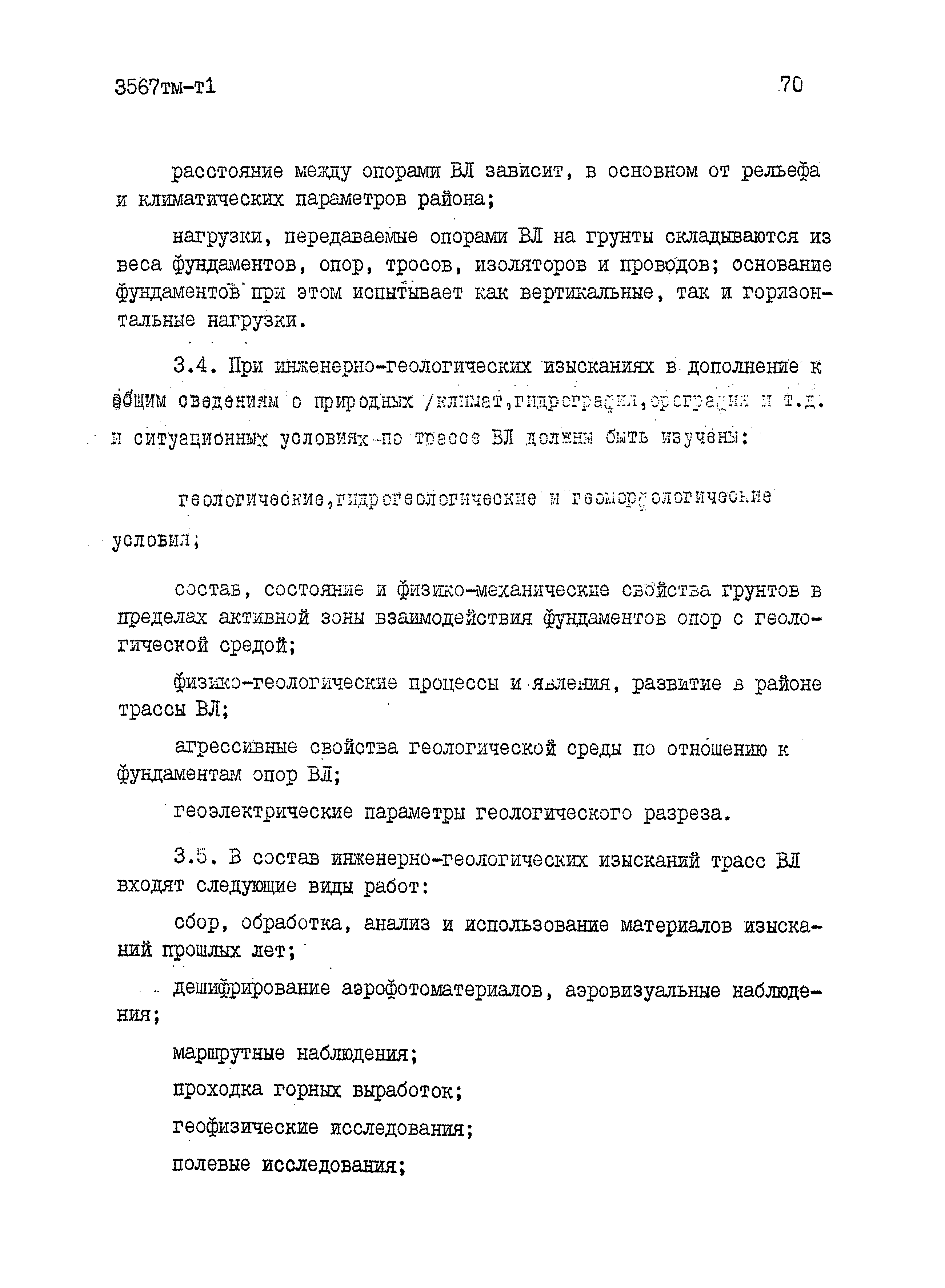

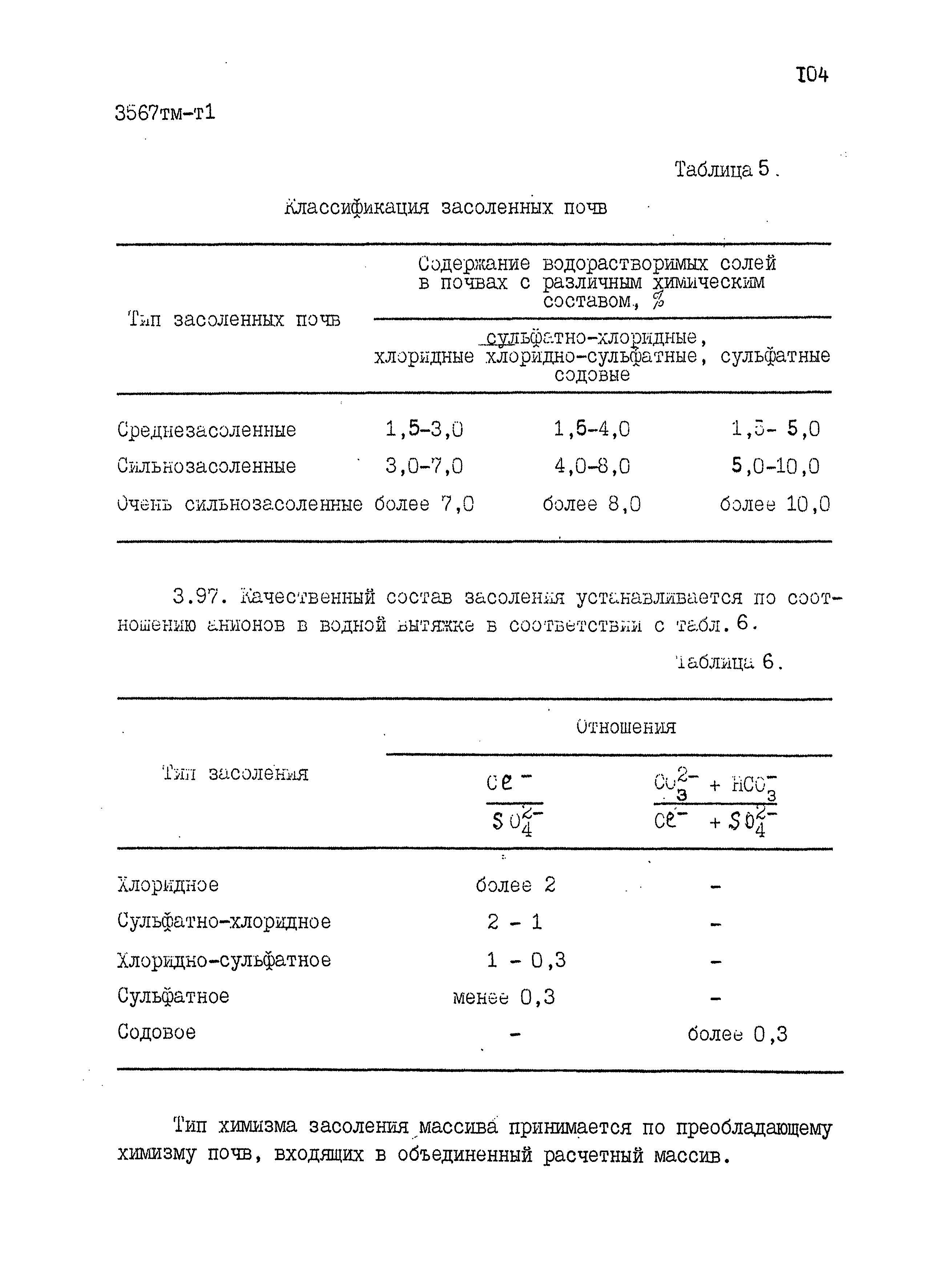

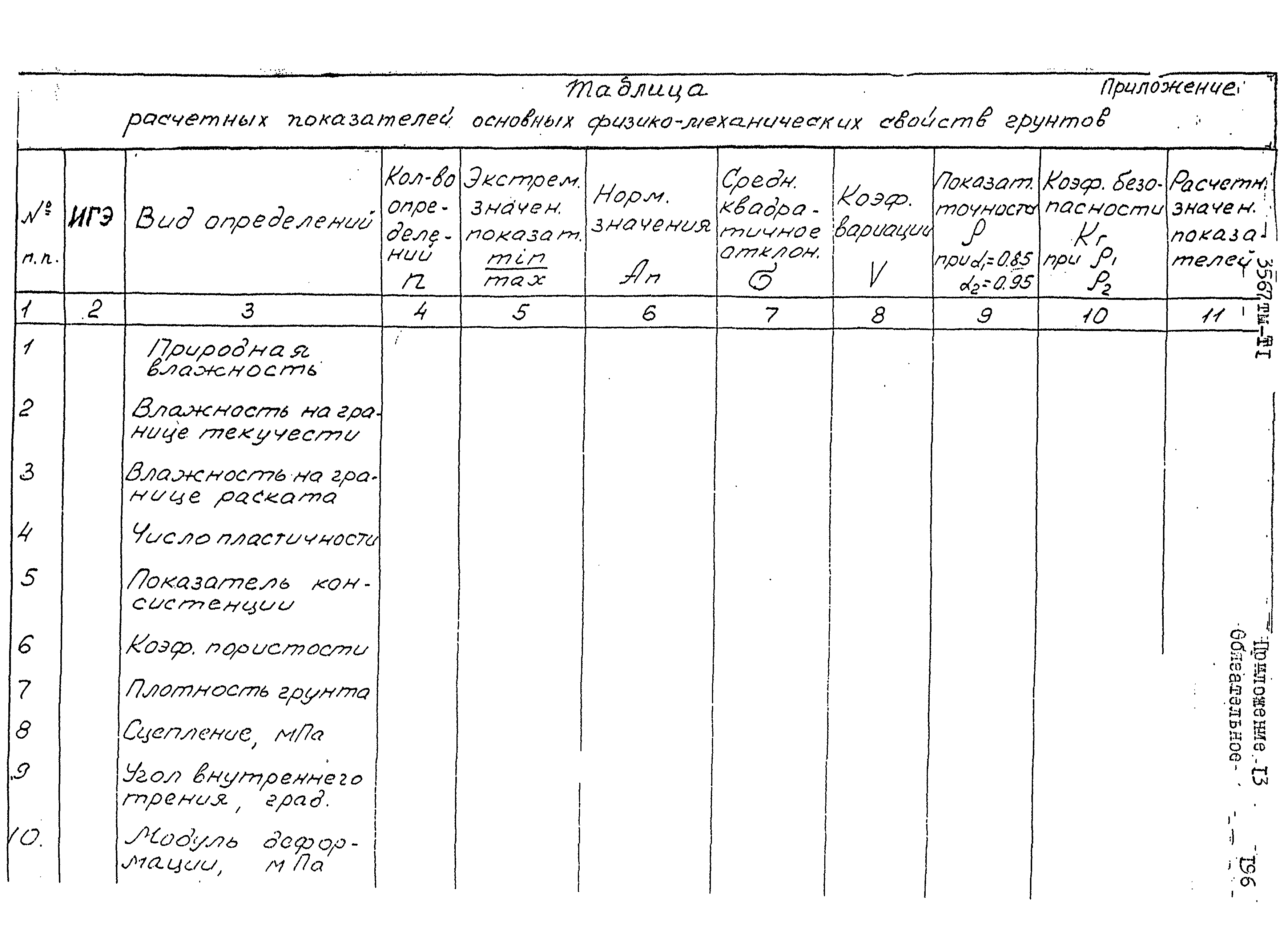

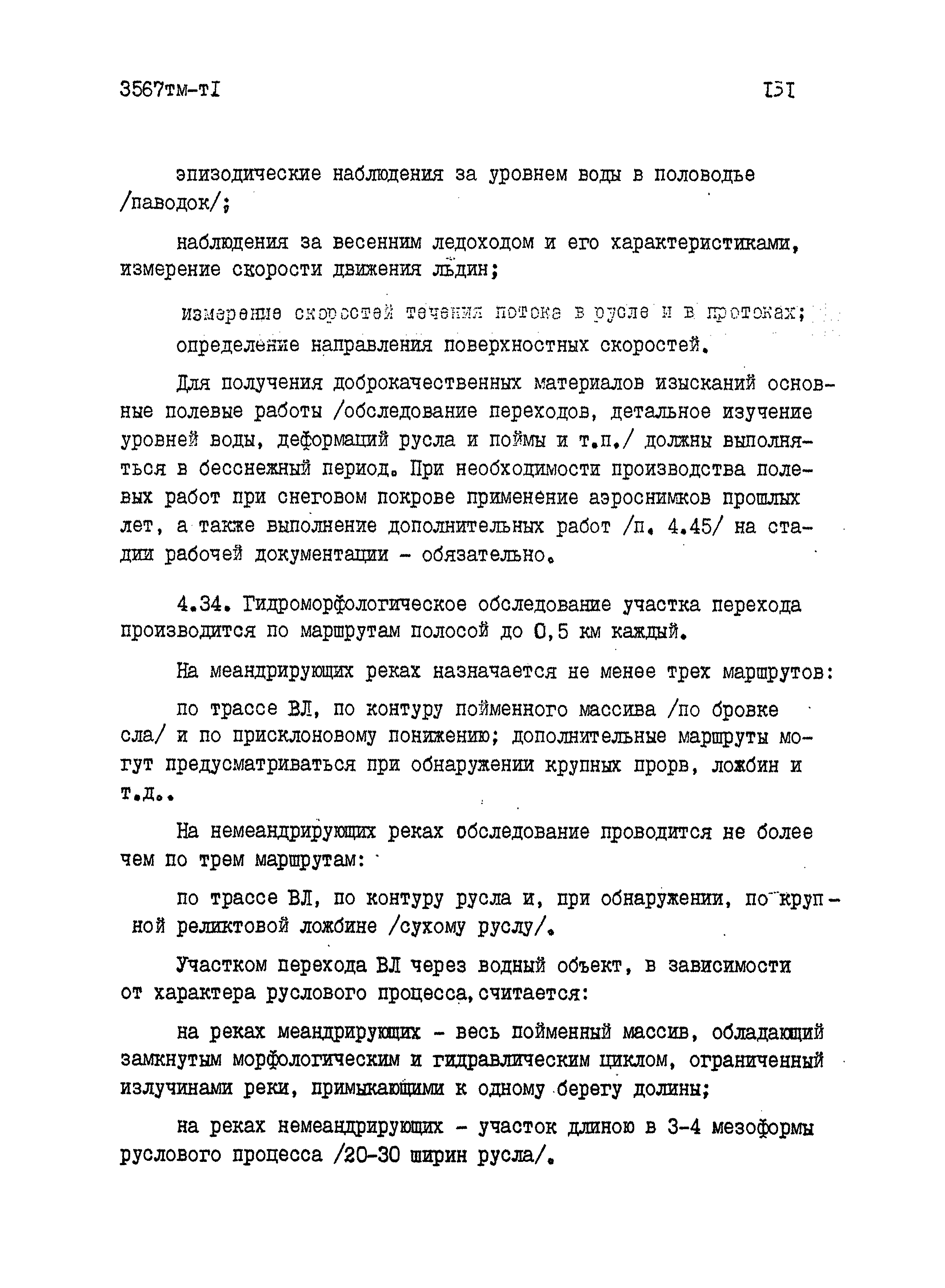

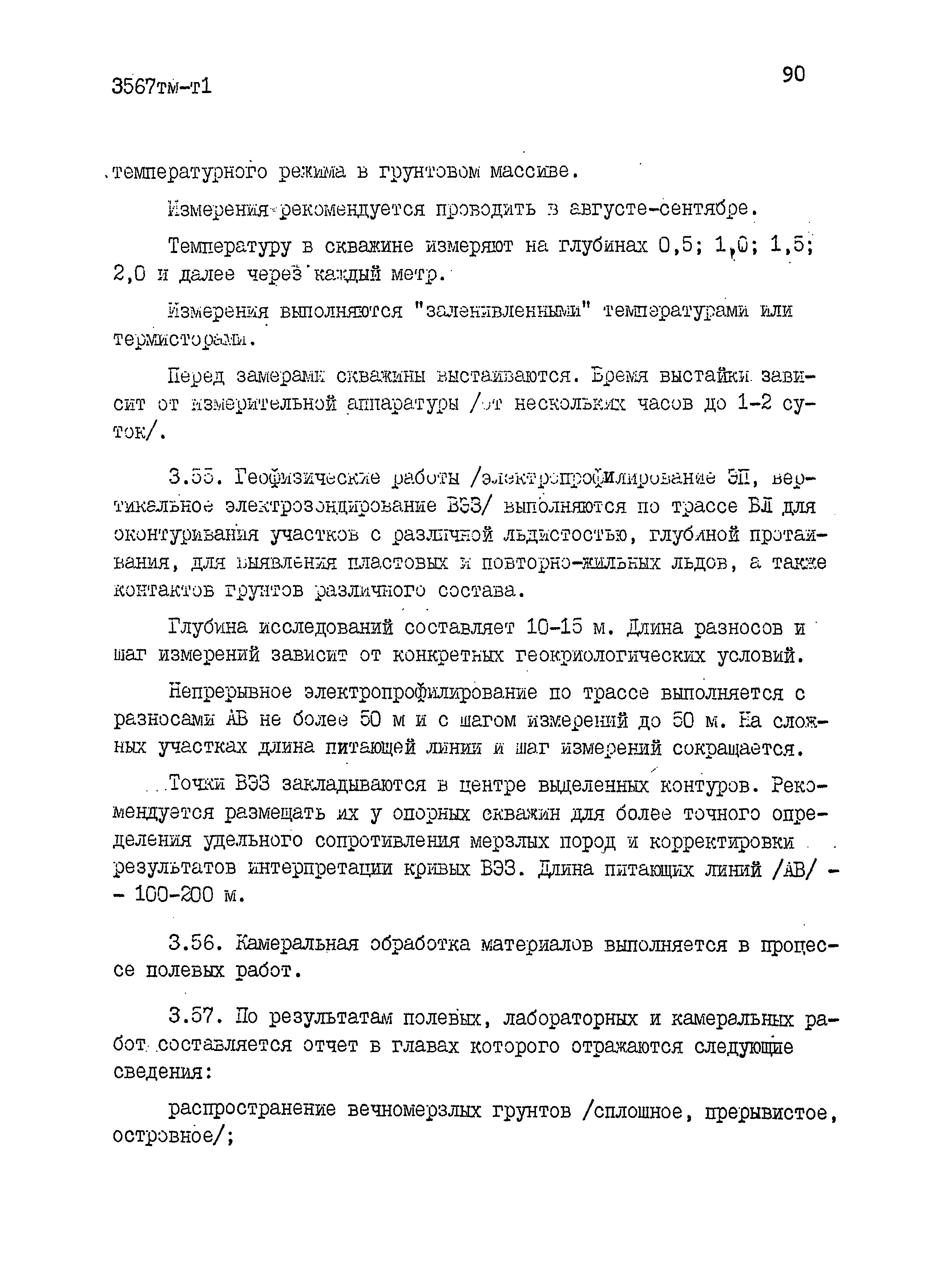

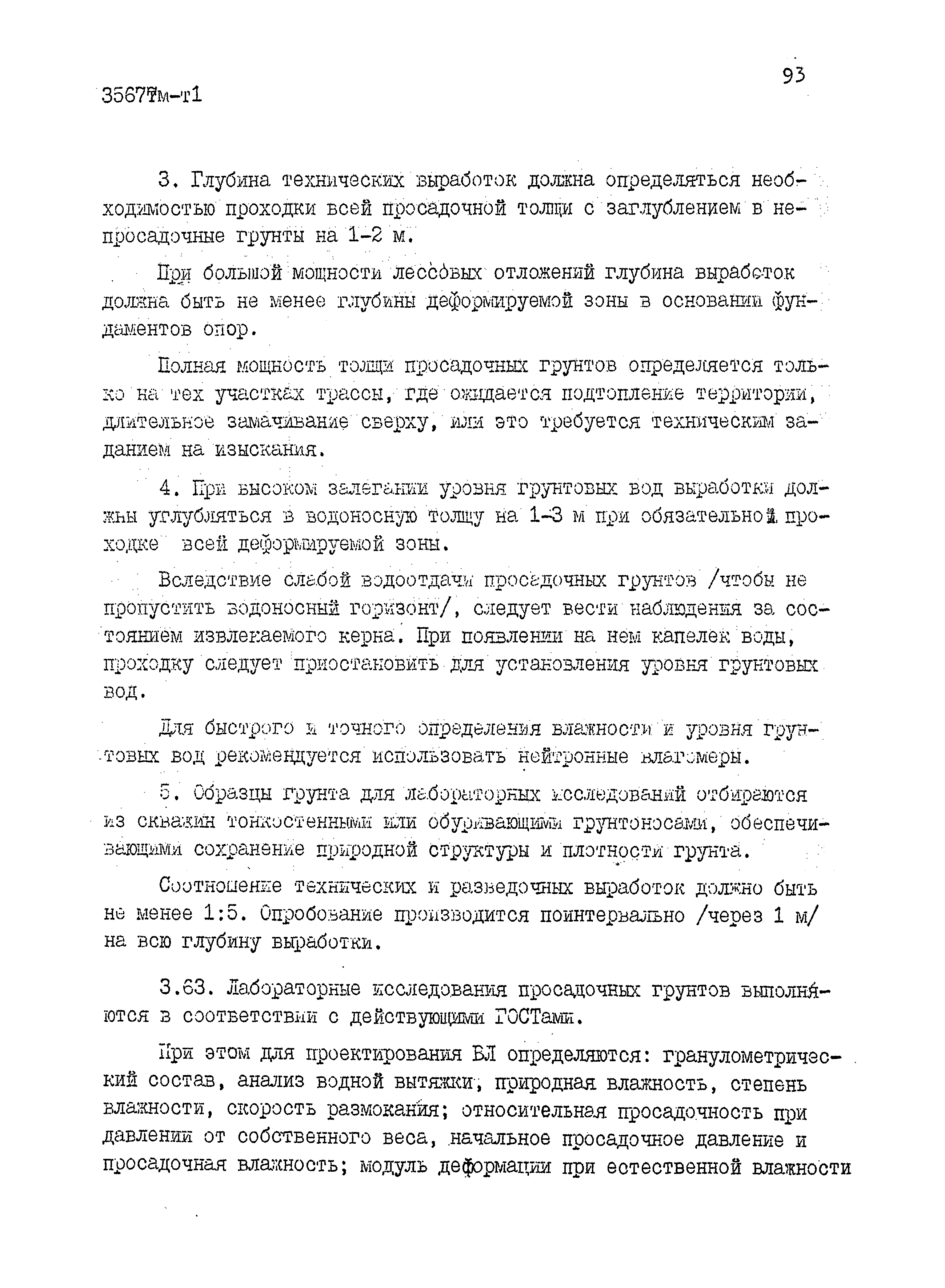

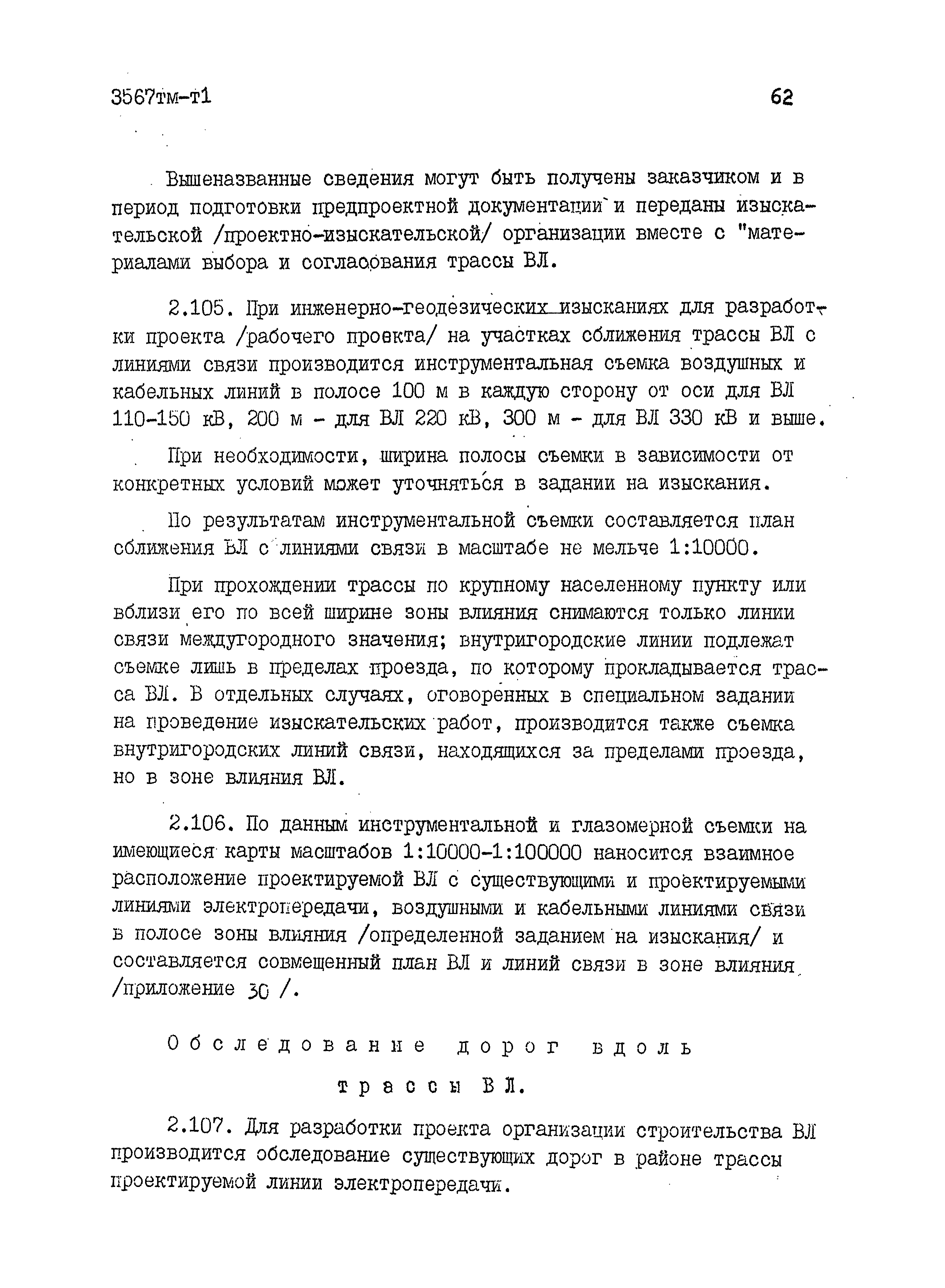

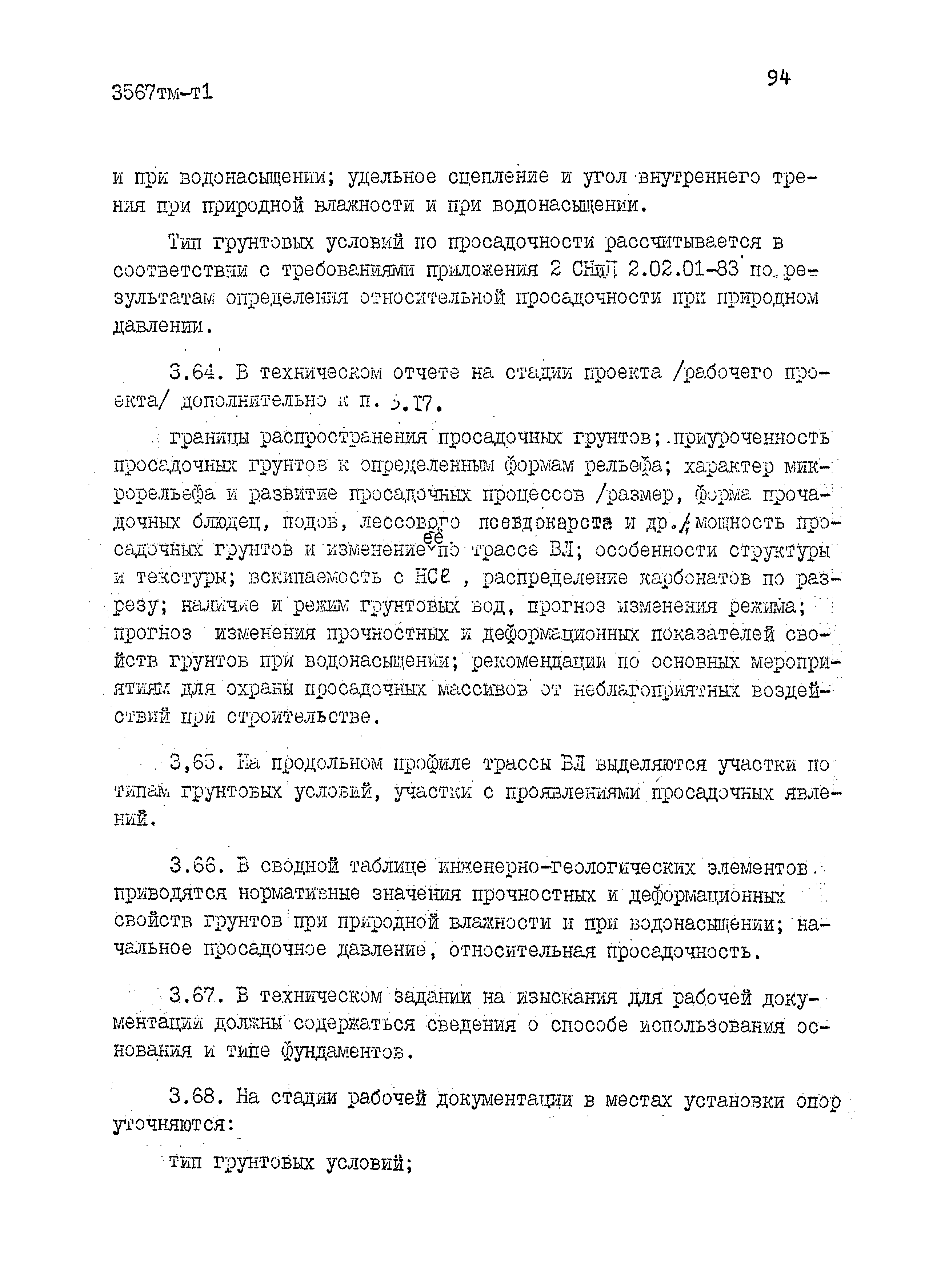

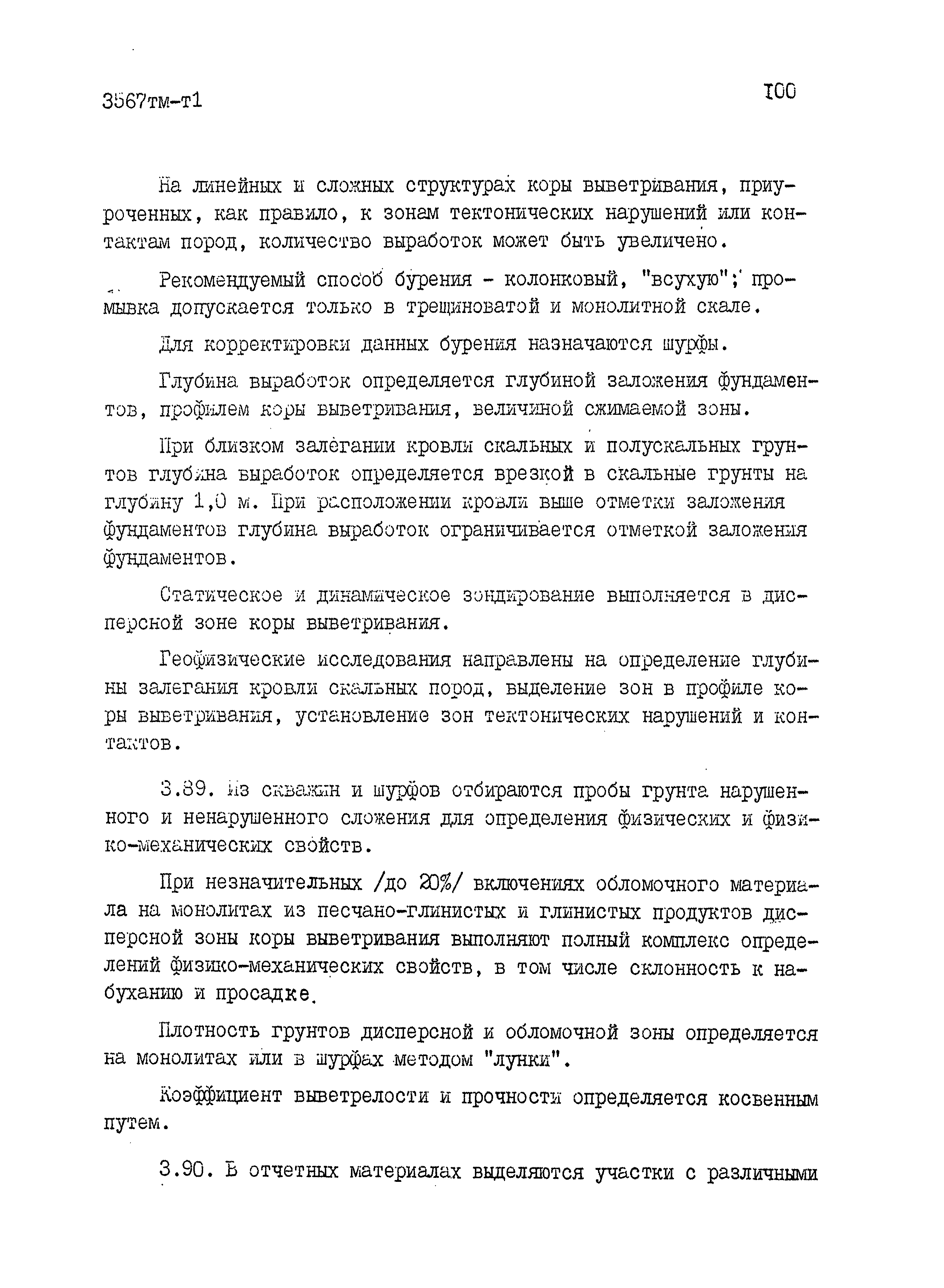

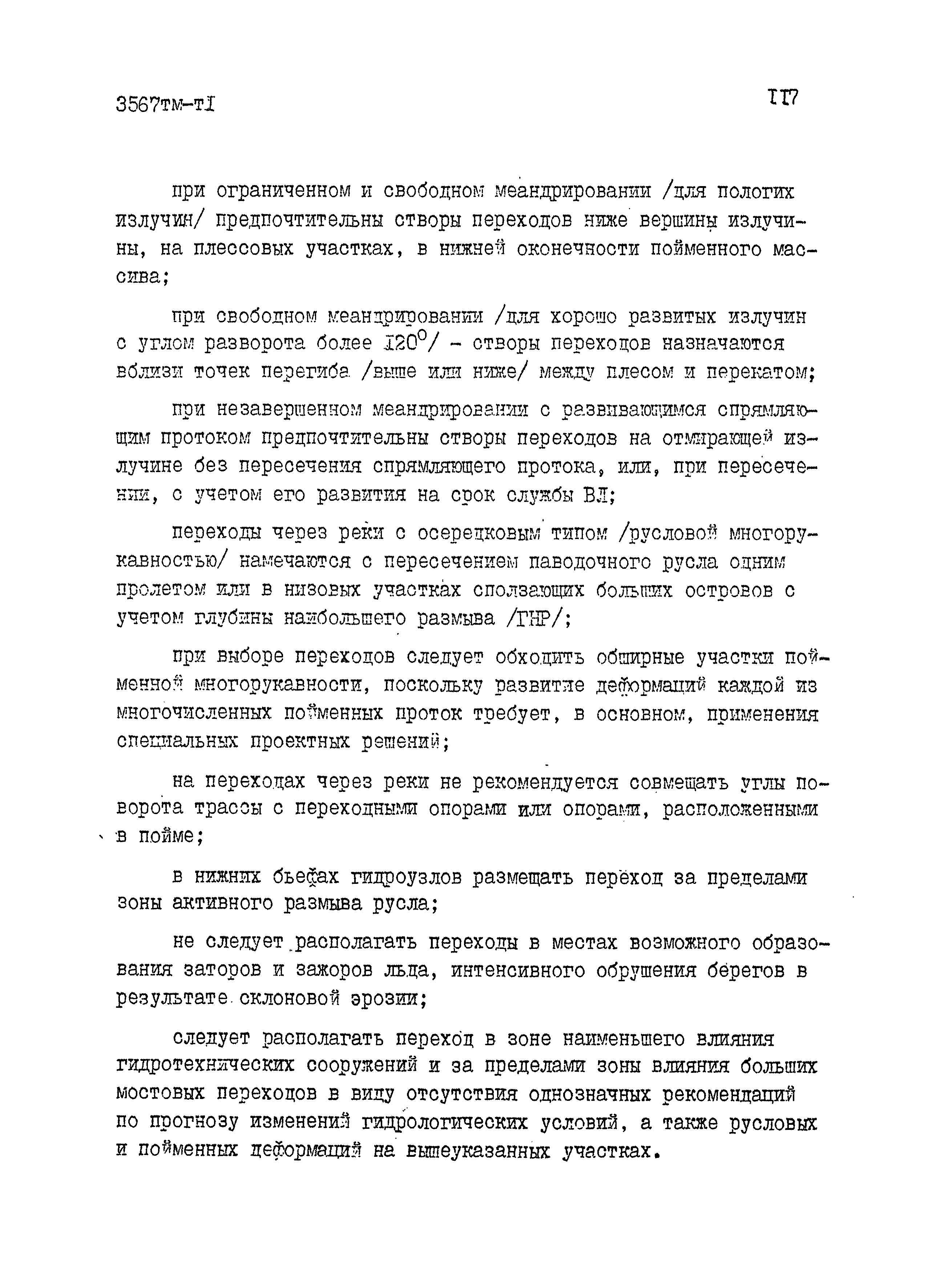

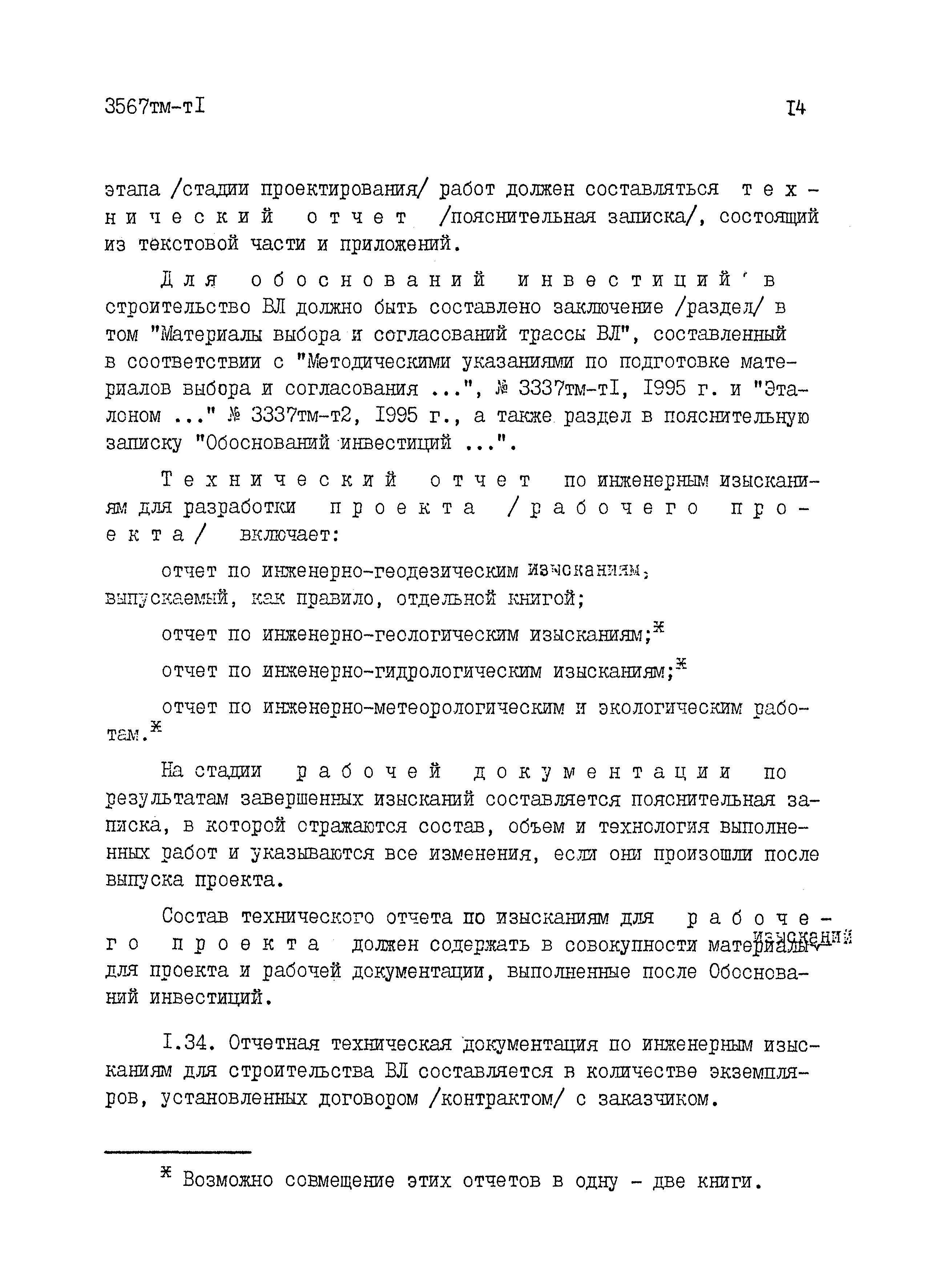

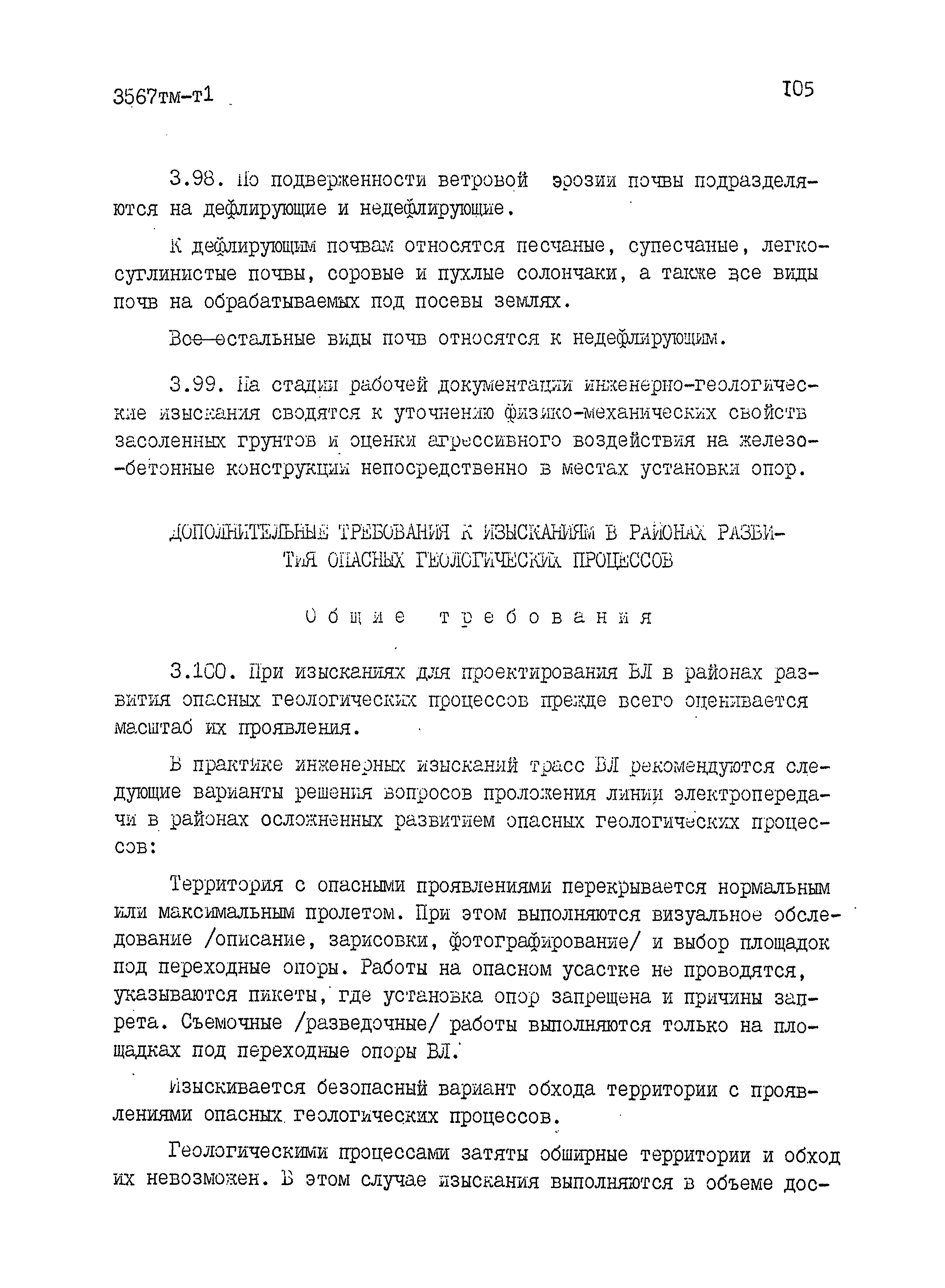

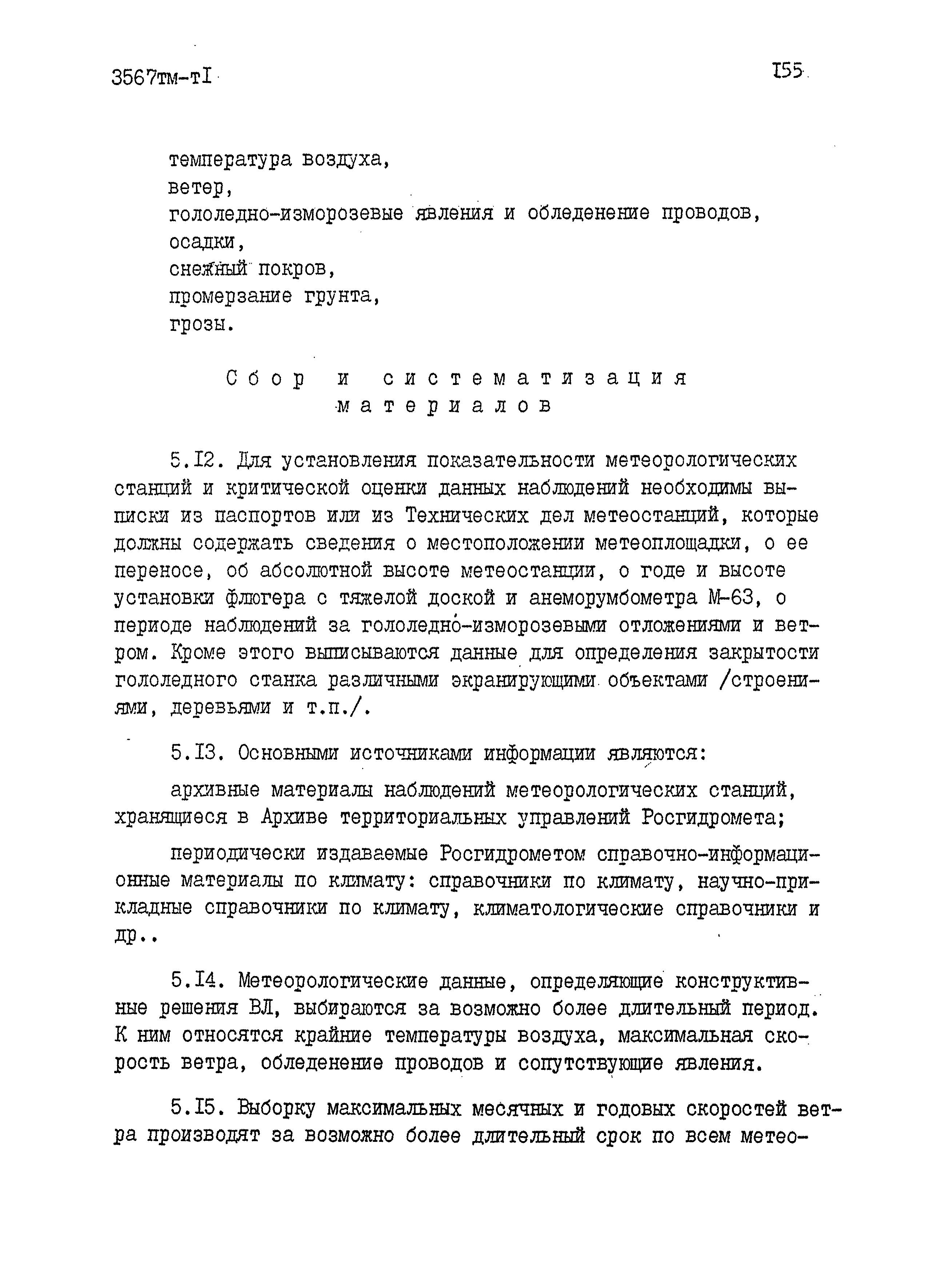

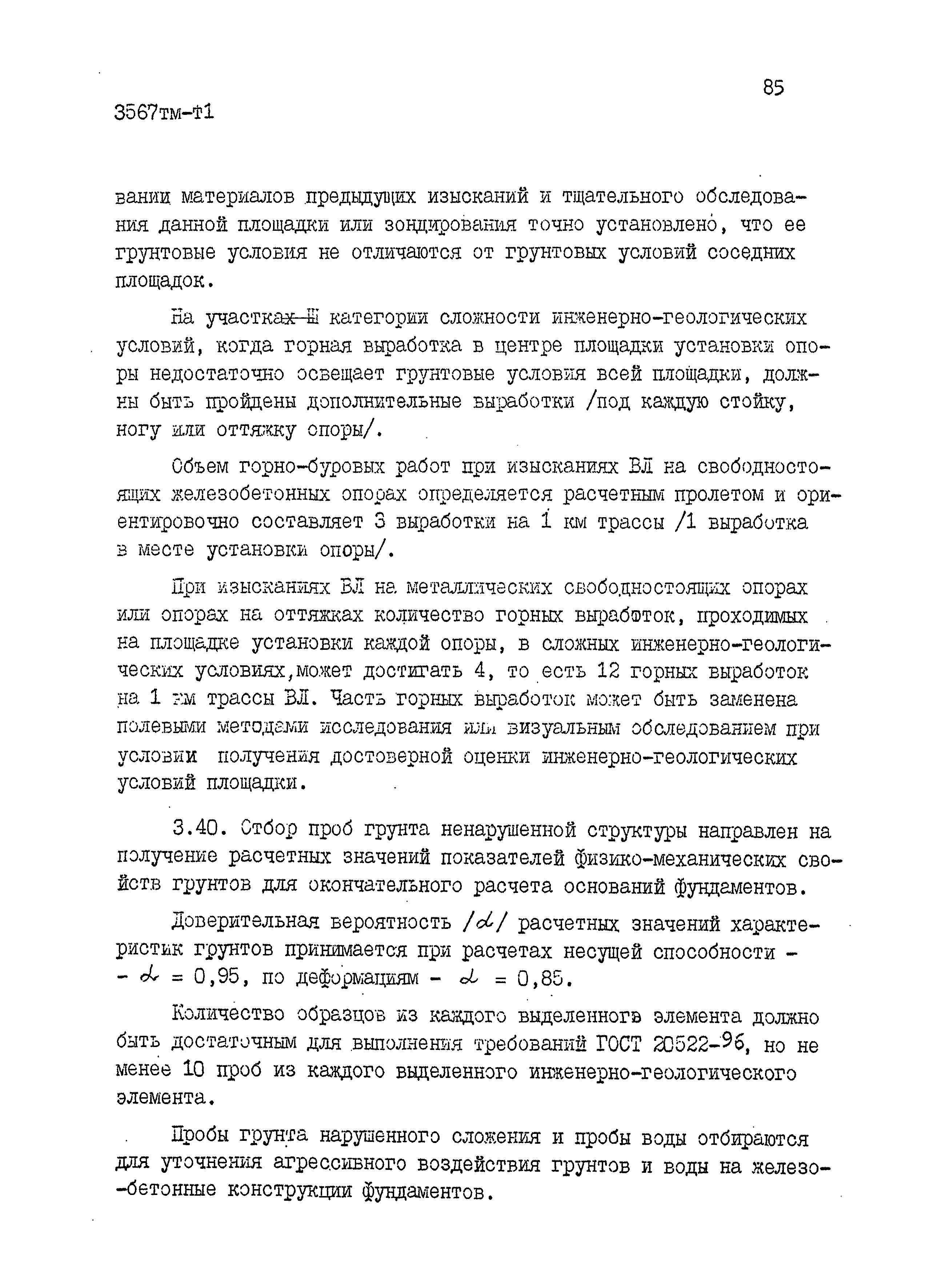

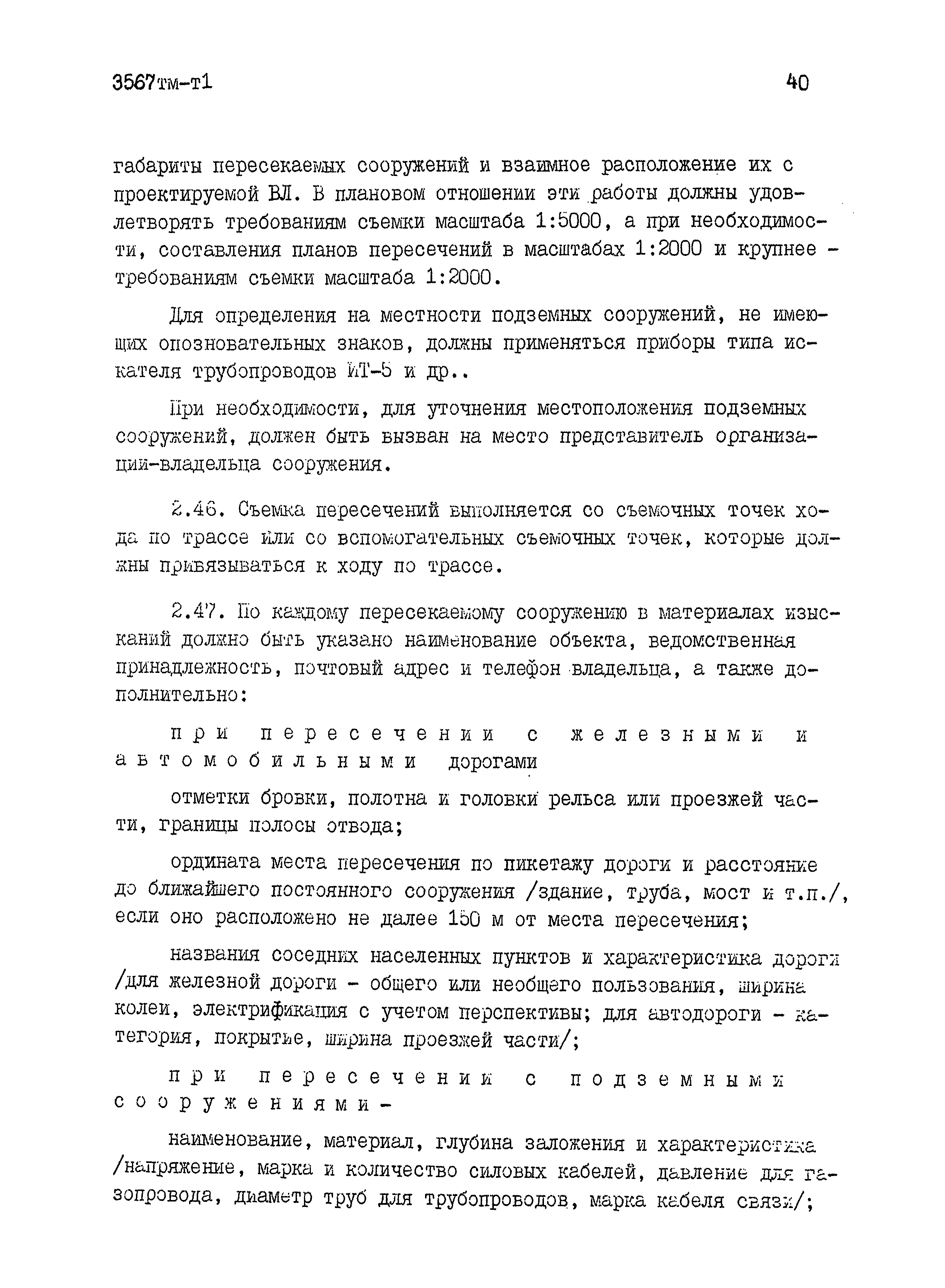

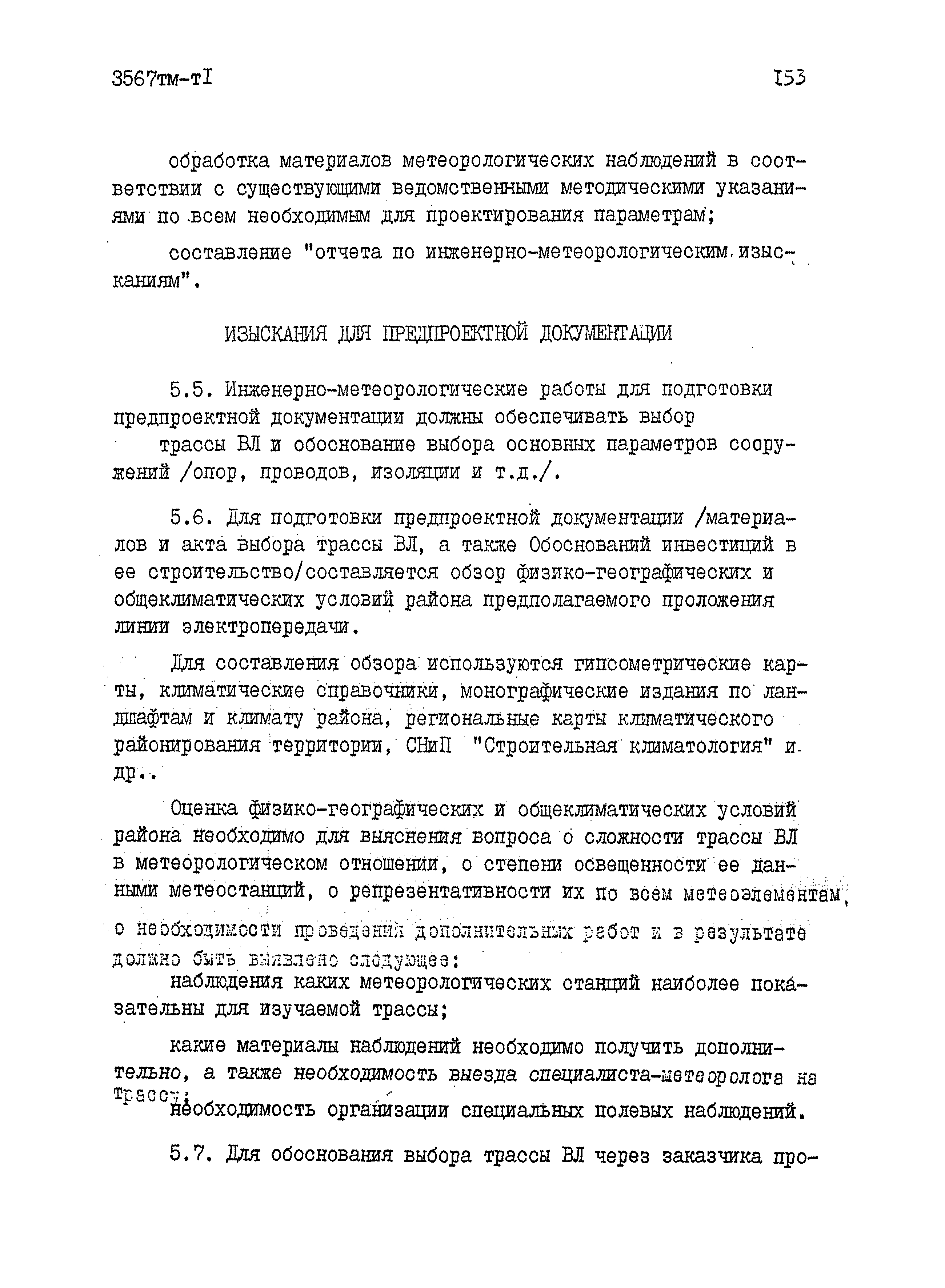

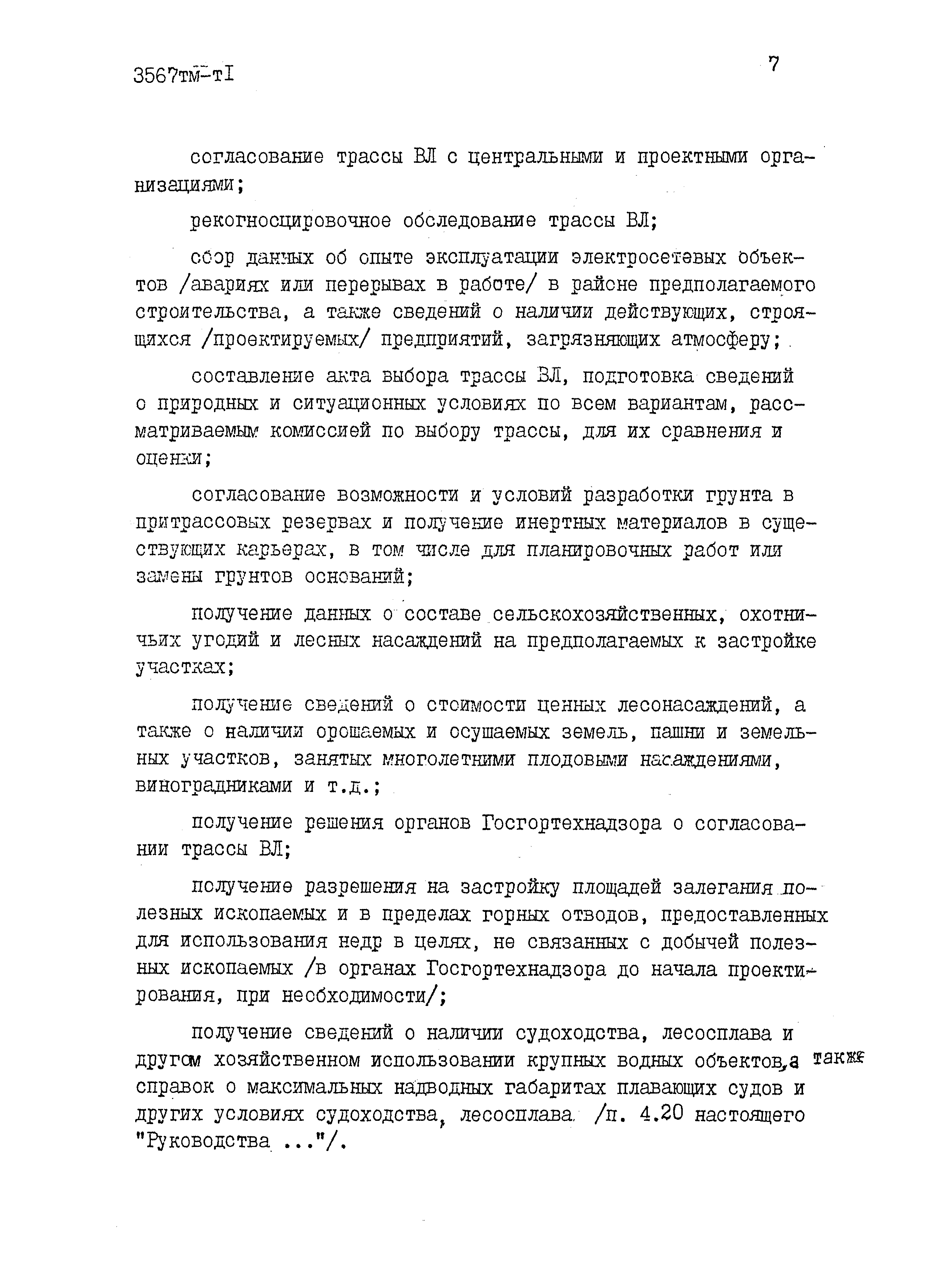

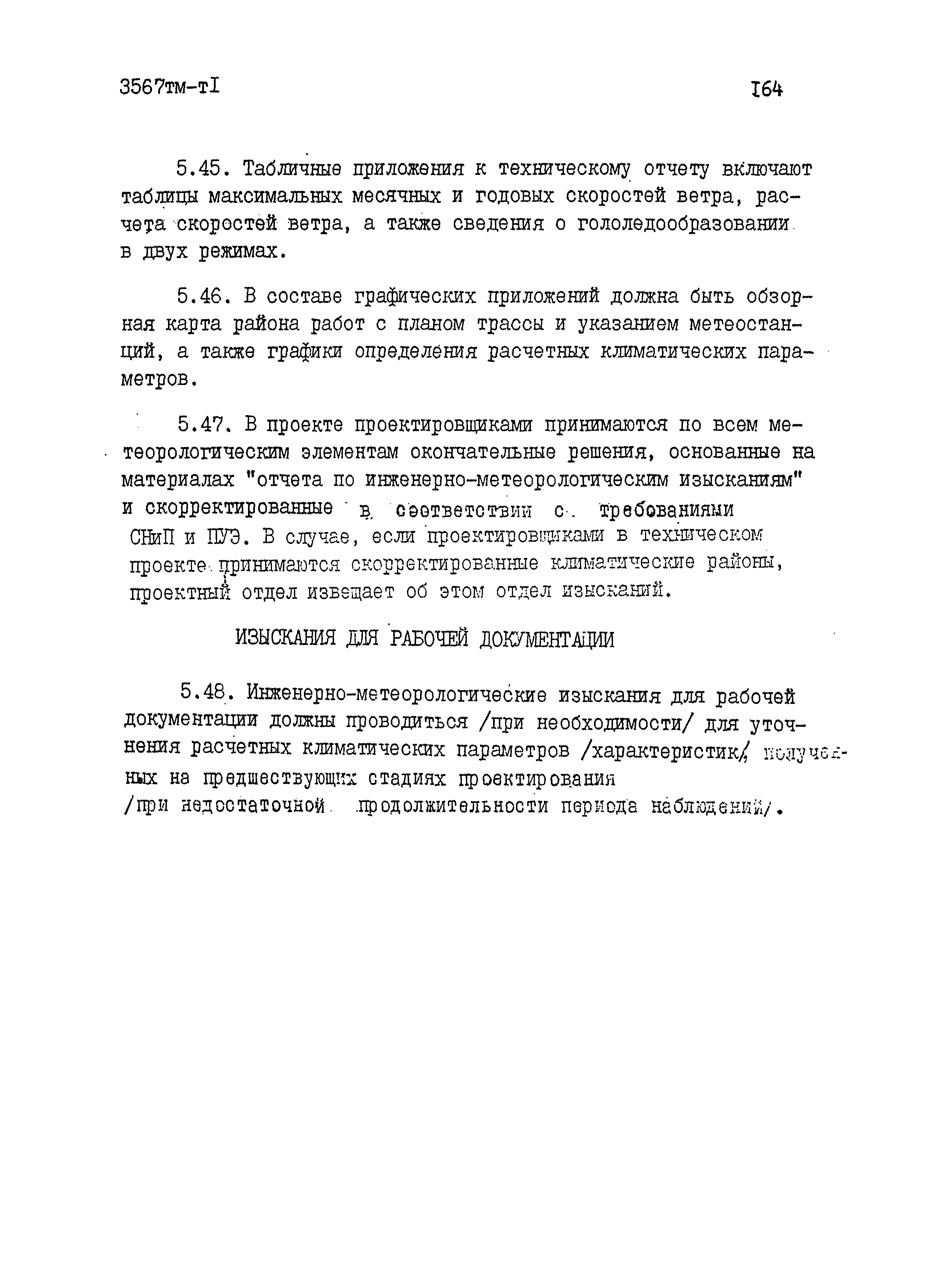

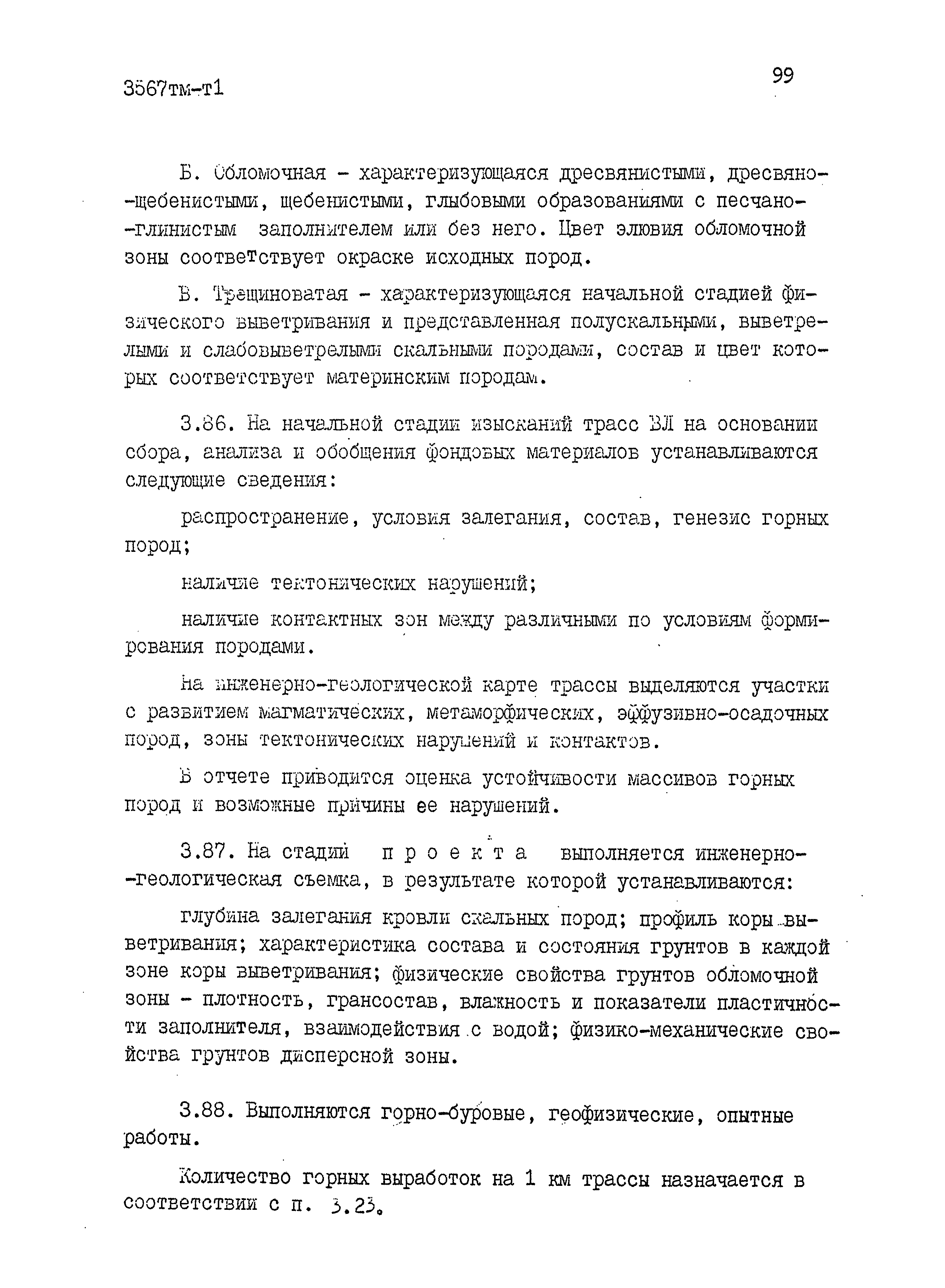

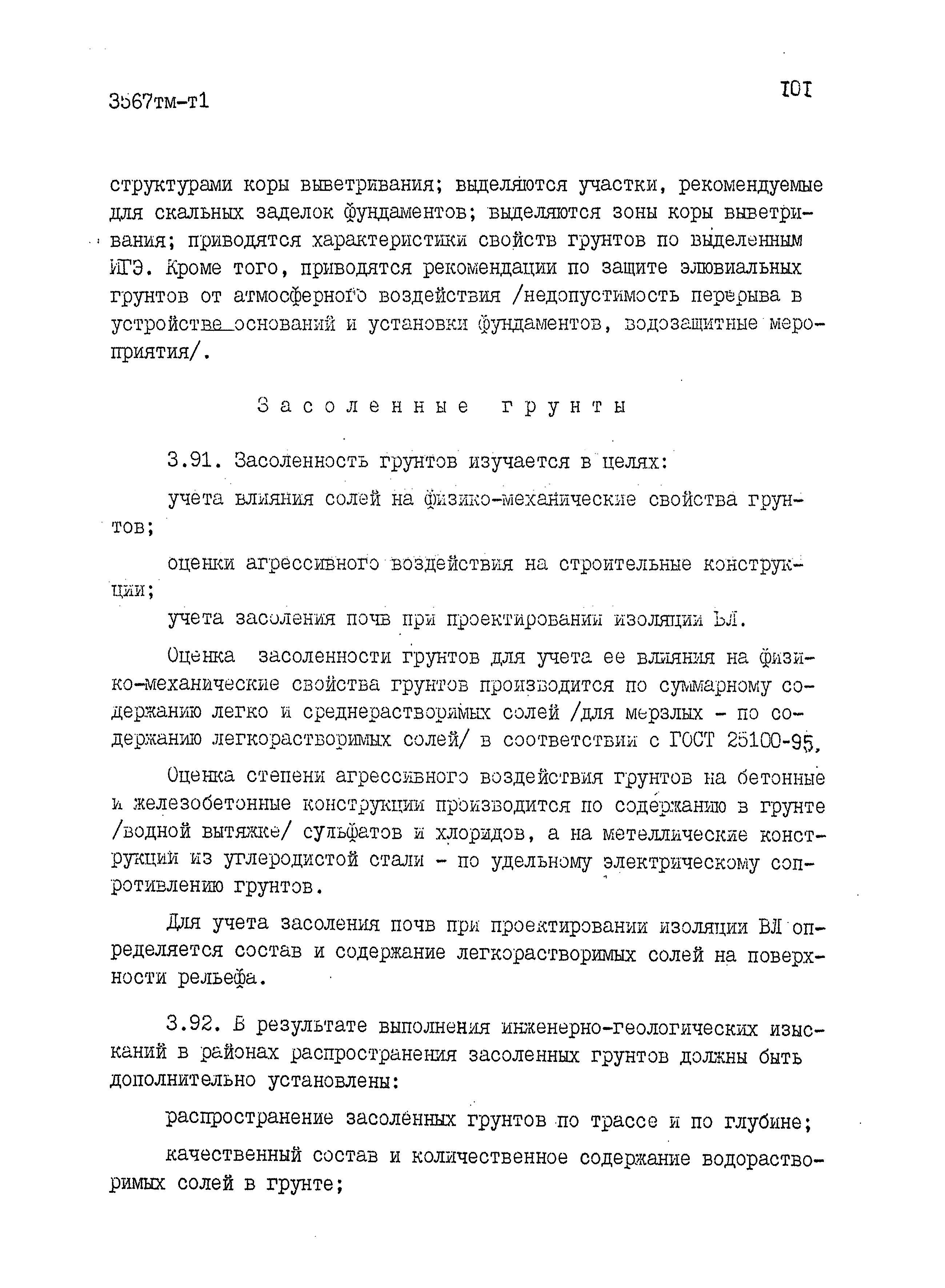

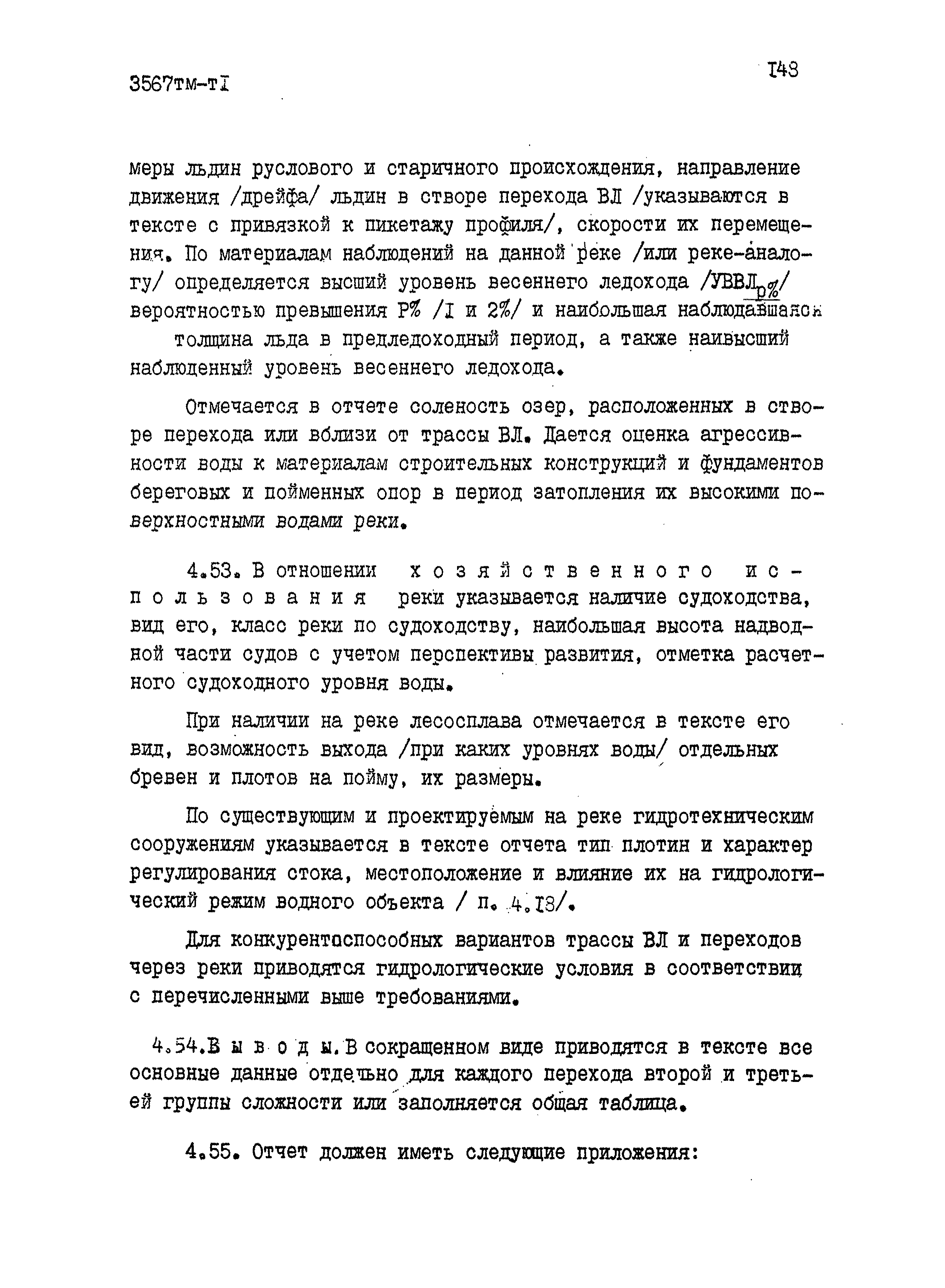

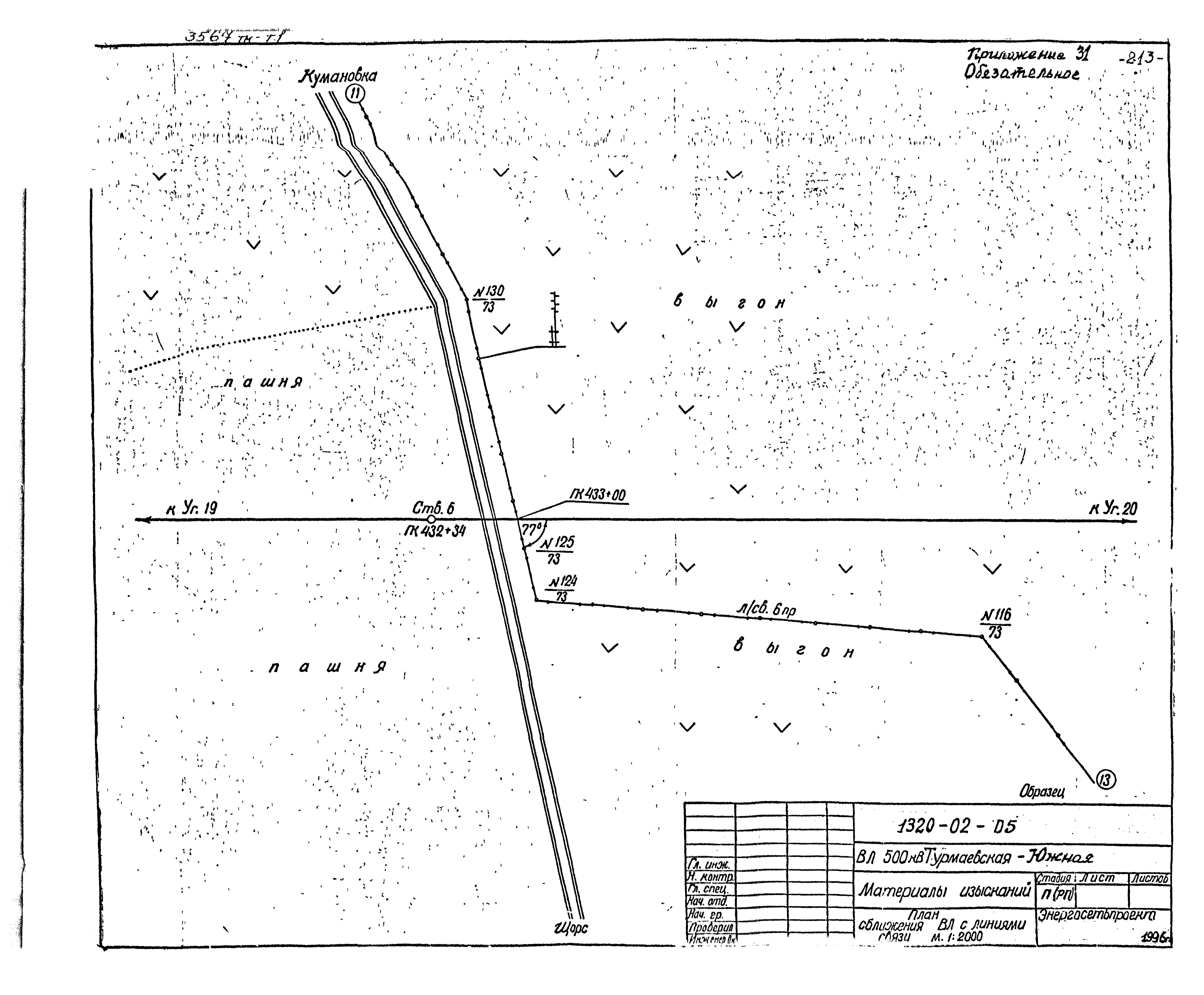

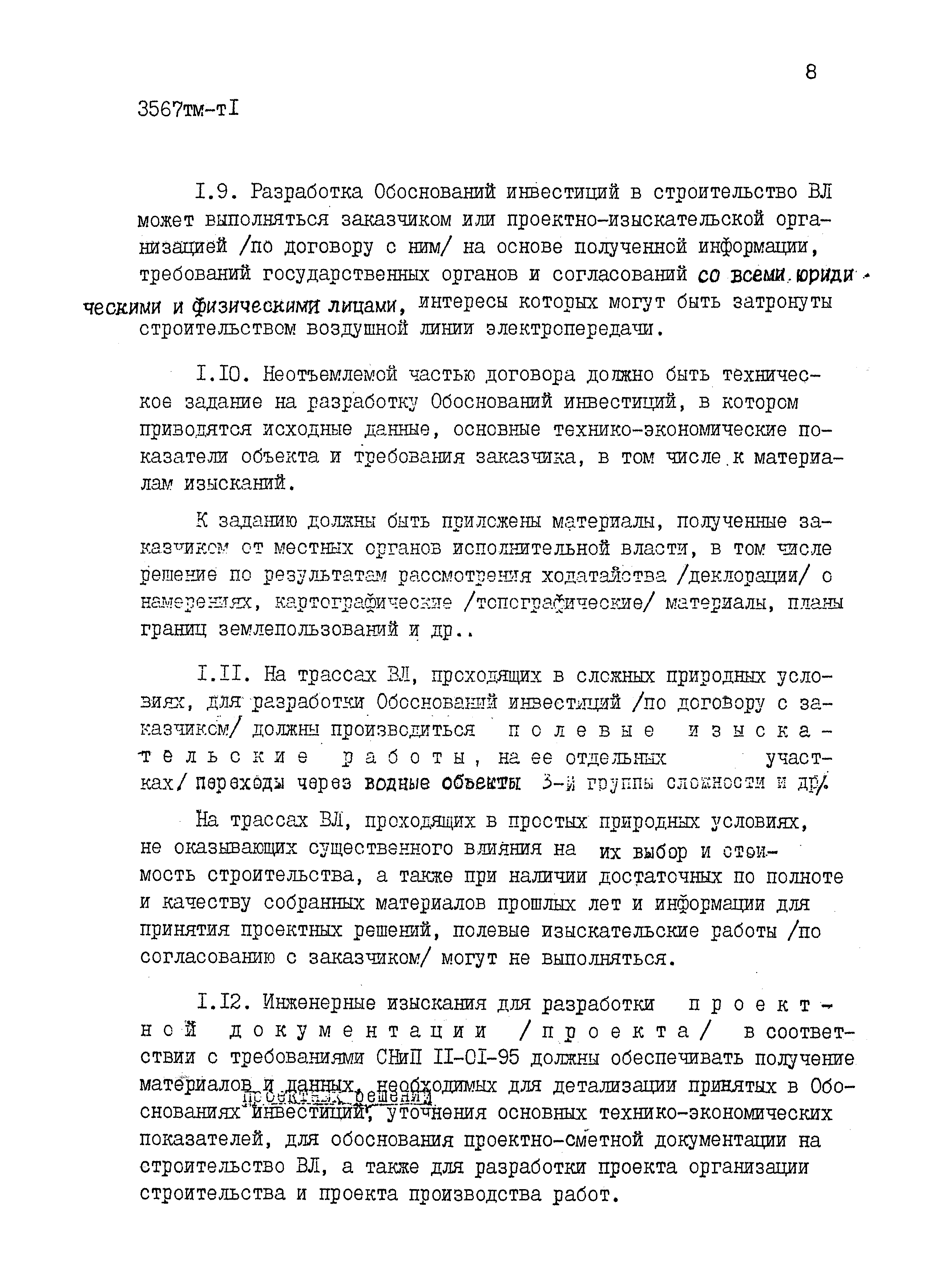

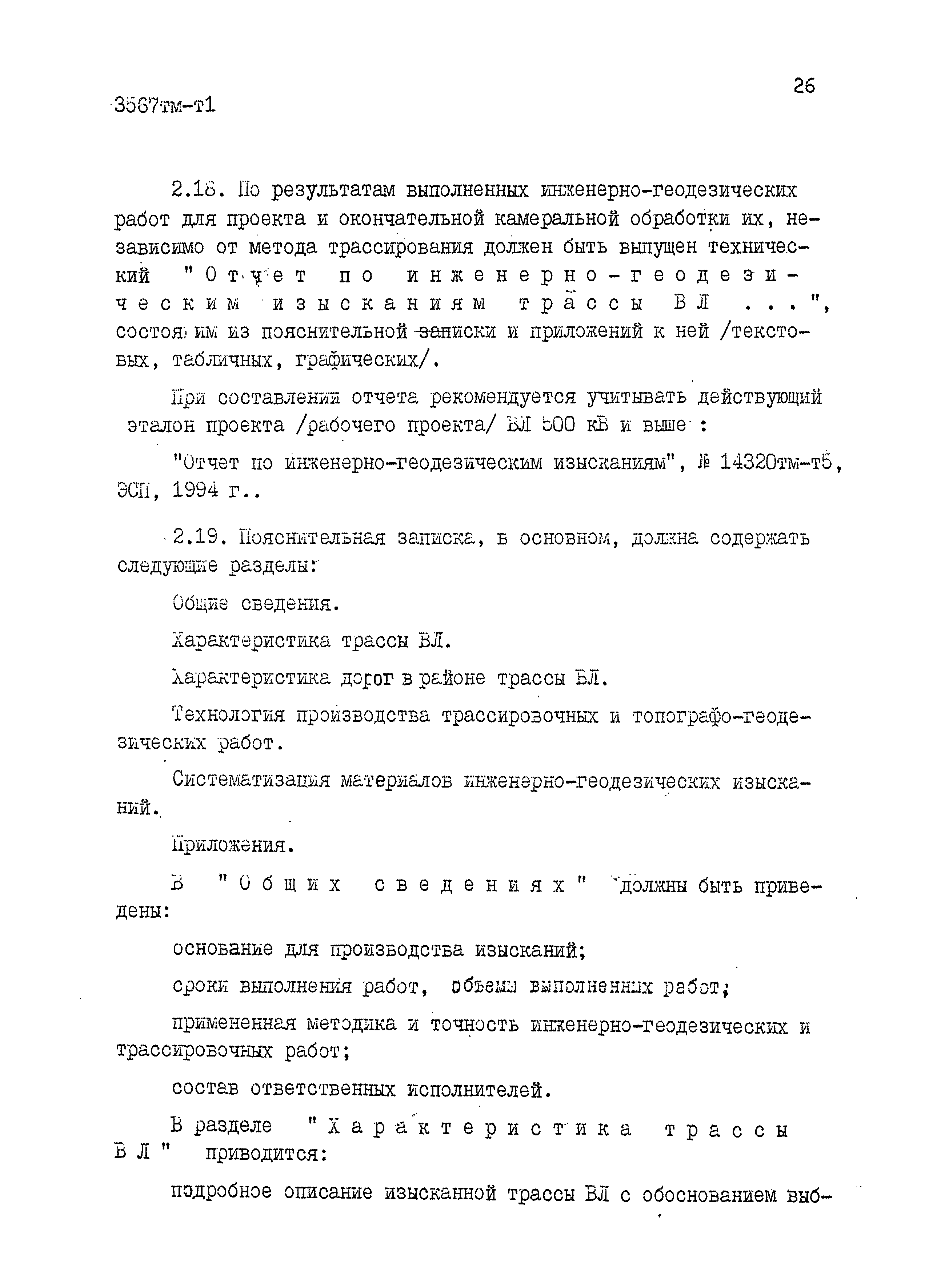

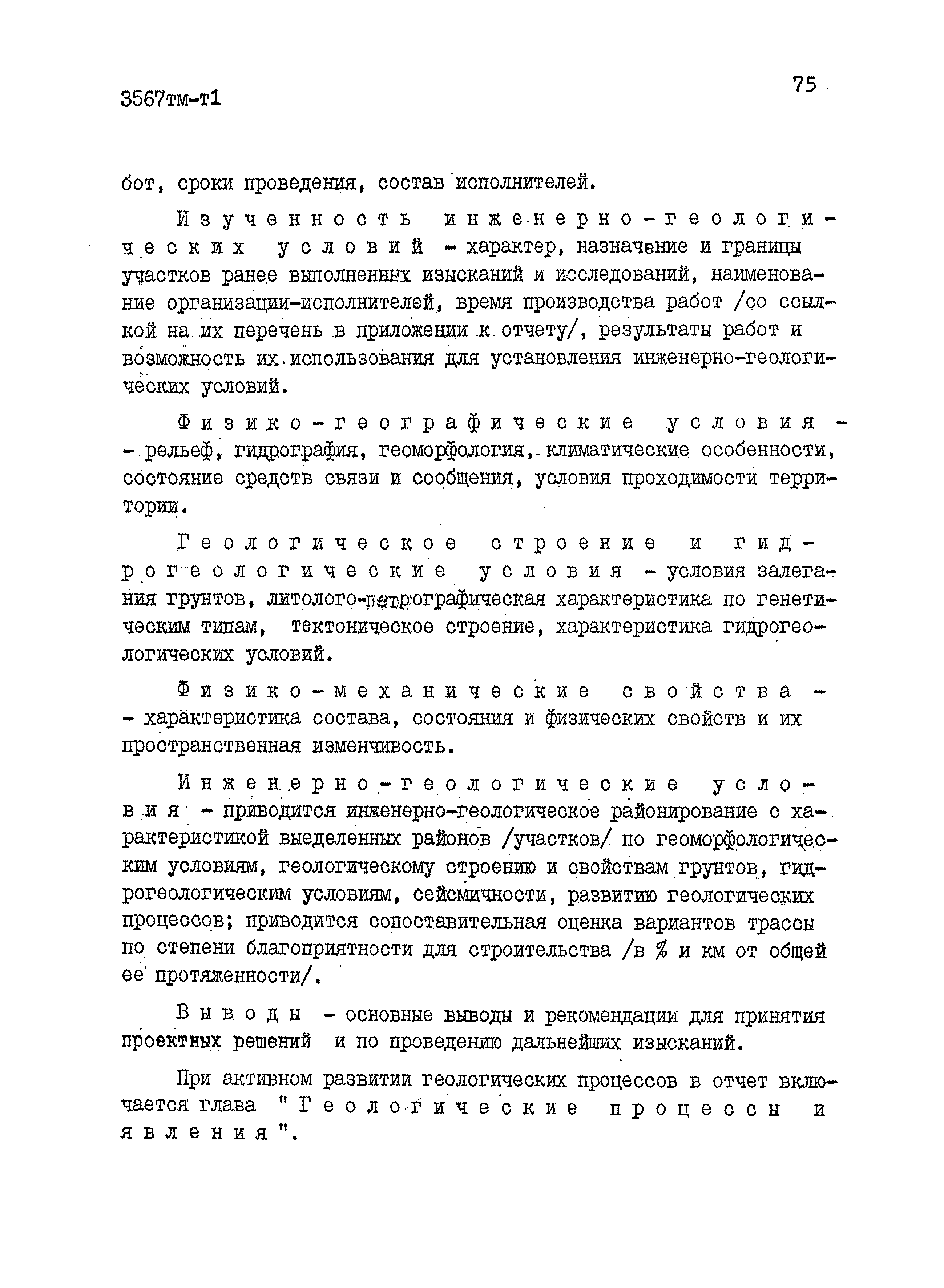

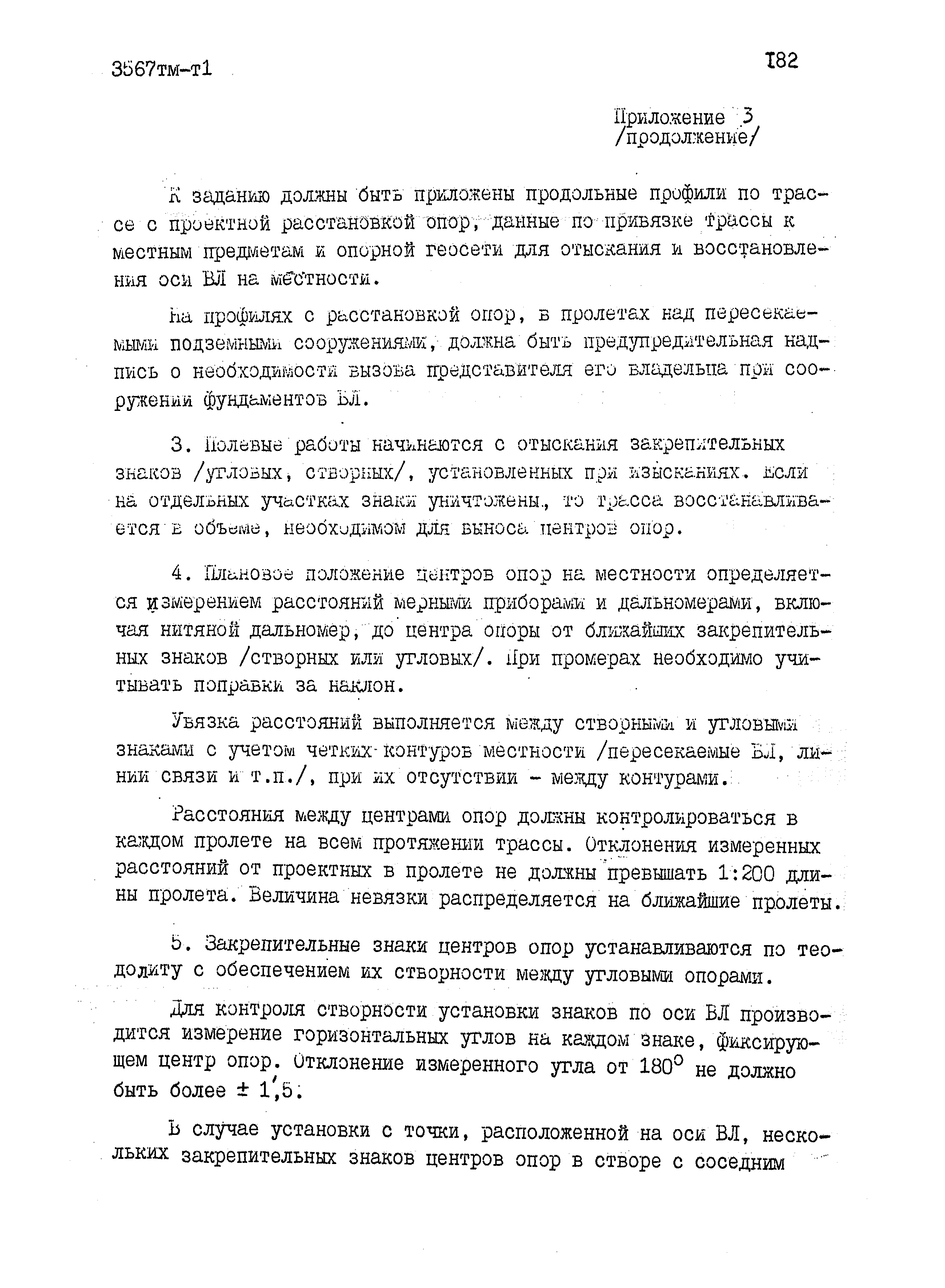

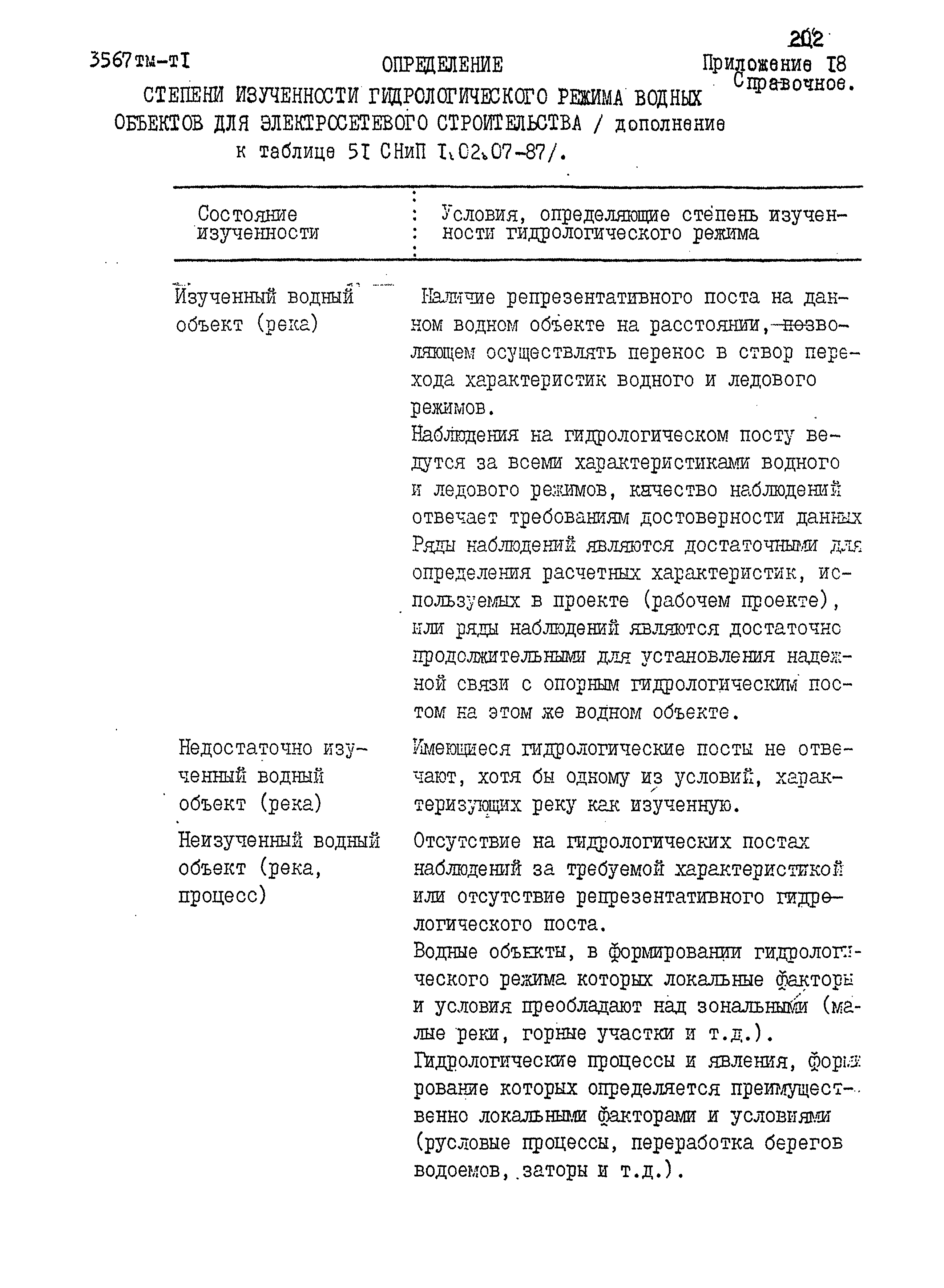

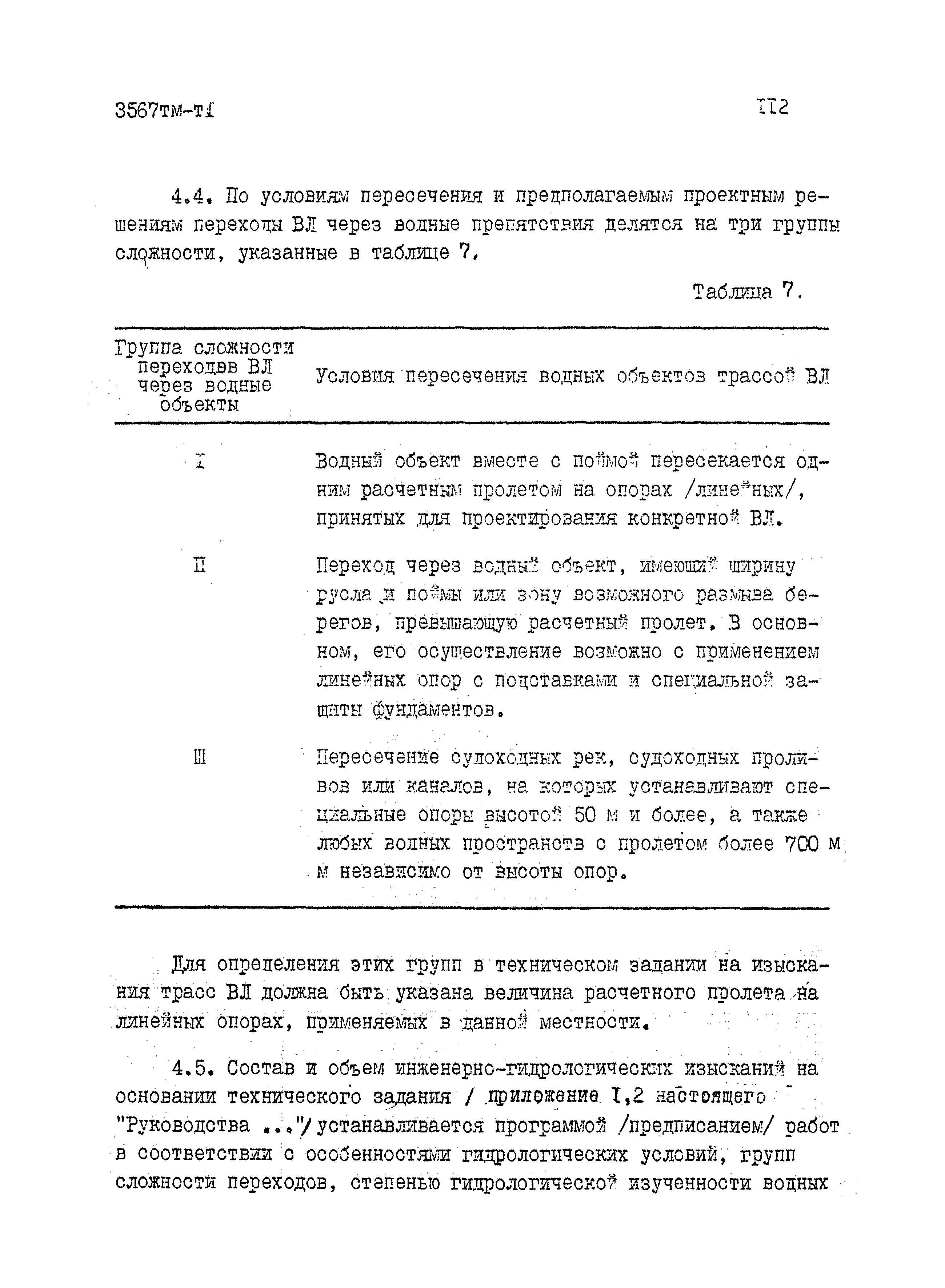

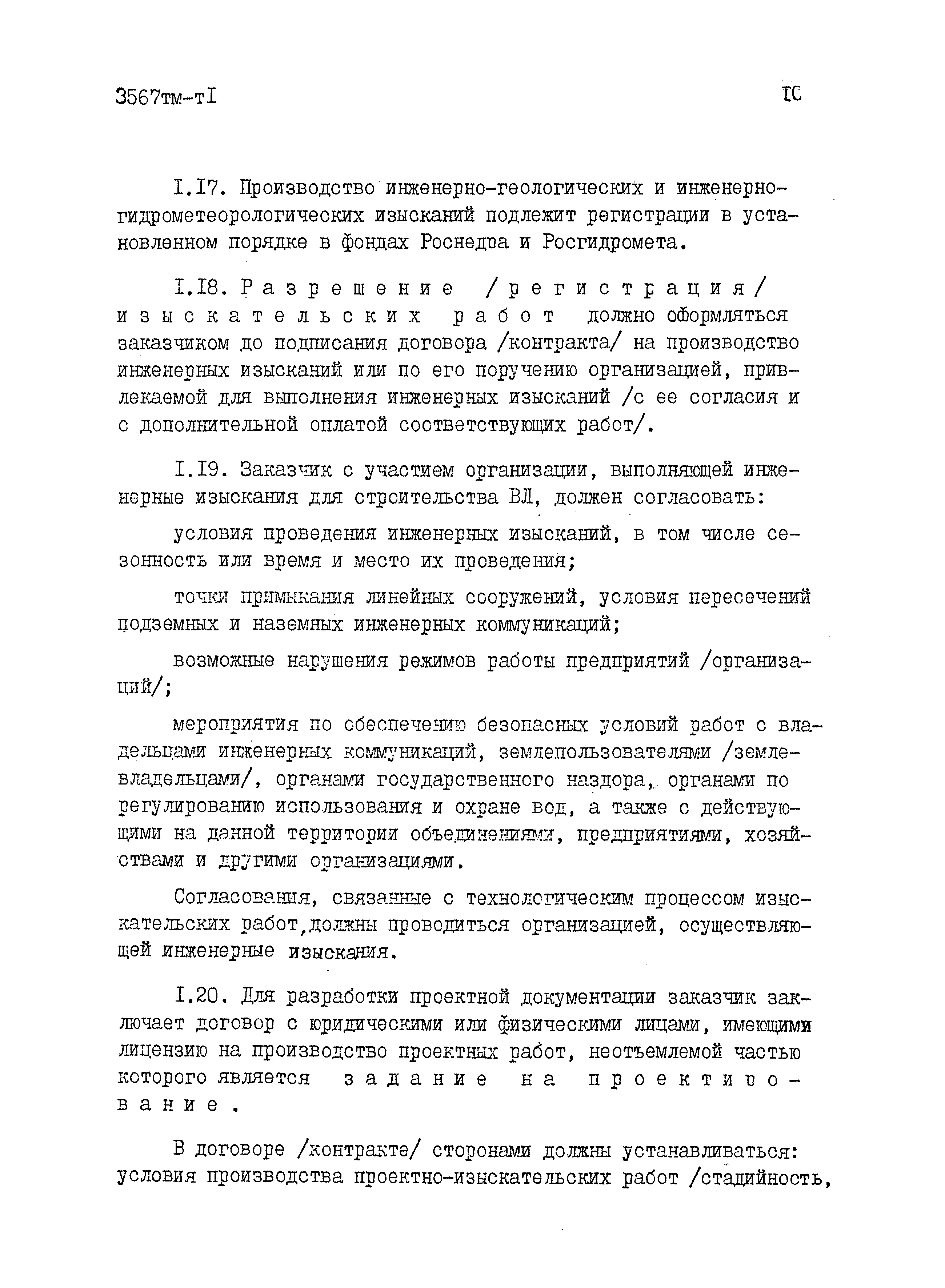

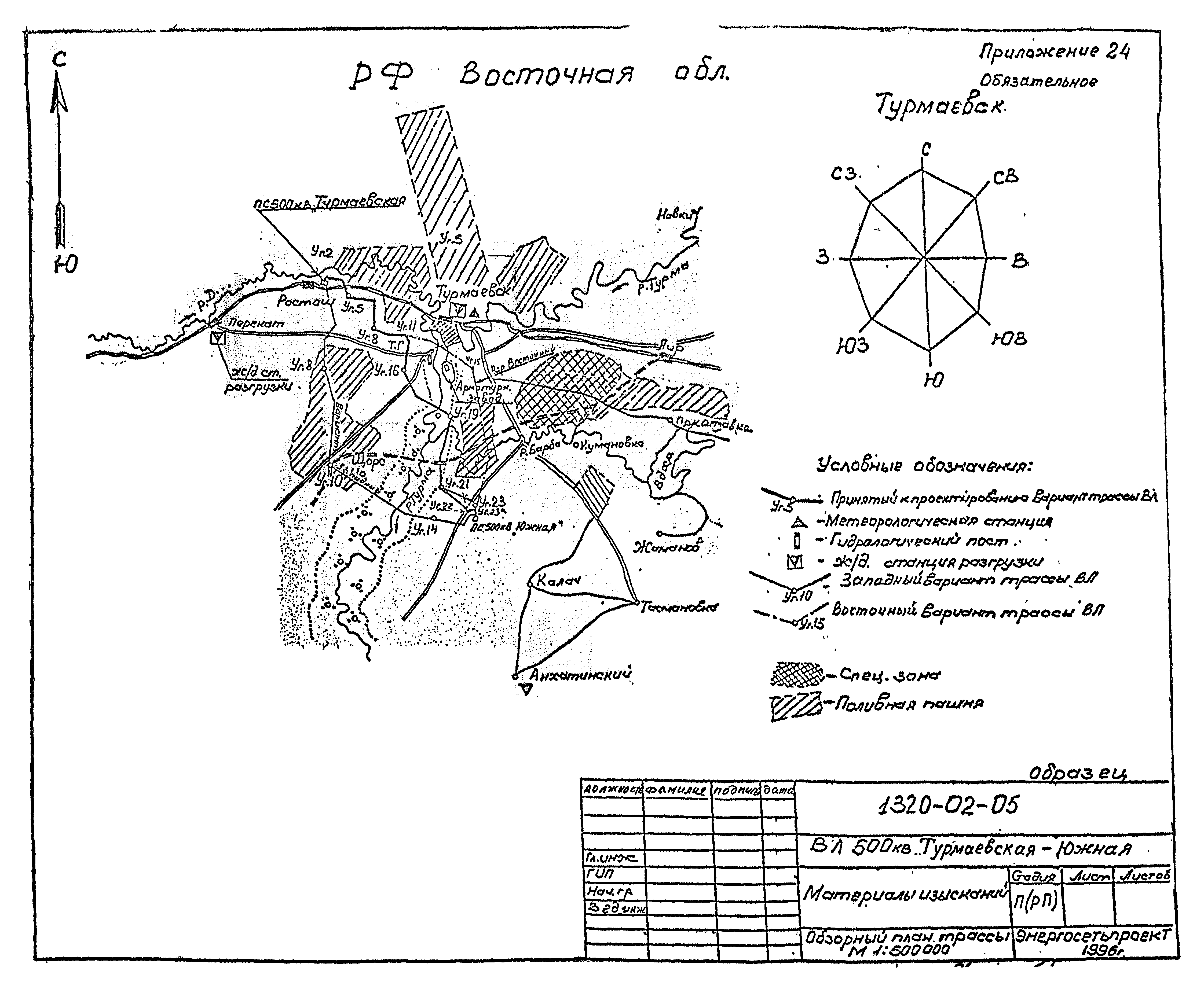

Оглавление:	1 Общие положения 2 Инженерно-геодезические изыскания    Общие требования    Изыскания для предпроектной документации    Изыскания для проекта    Изыскания для рабочей документации    Изыскания для рабочего проекта    Основные виды инженерно-геодезических изысканий и трассировочных работ       Общие требования       Наземный метод. Перенос трассы ВЛ на местность (трассирование)       Измерение углов и длин линий       Съемка пересечений и сближений с сооружениями       Тахеометрический ход по трассе ВЛ, съемка профиля трассы       Разбивка пикетажа и поперечников, съемка ситуации местности       Нивелирование по оси и по поперечникам трассы       Планово-высотные привязки трассы       Камеральная обработка полевых измерений       Разбивка мест установки опор для инженерно-геологических исследований       Таксация леса       Сбор сведений и съемка линий связи в зоне влияния проектируемой ВЛ       Обследование дорог вдоль трассы ВЛ       Съемка коридоров ВЛ на подходах к подстанции       Съемка сносимых строений и изымаемых насаждений       Контроль и приемка работ 3 Инженерно-геологические изыскания    Общие требования    Изыскания для предпроектнои документации    Изыскания для проекта    Инженерно-геологические изыскания для рабочей документации    Изыскания для рабочего проекта    Дополнительные требования к изысканиям в районах распространения специфических грунтов       Вечномерзлые грунты       Просадочные грунты е       Набухающие грунты       Слабые грунты       Элювиальные грунты       Засоленные грунты    Дополнительные требования к изысканиям в районах развития опасных геологических процессов       Общие требования       Склоновые процессы       Карст       Переработка берегов водохранилищ, озер и рек       Сейсмические районы    Изыскания грунтовых строительных материалов 4 Инженерно-гидрологические изыскания    Общие требования    Изыскания для предроектной документации       Общие требования       Сбор исходных данных       Выбор переходов III (II) группы через водные объекты       Отчетные материалы по ‘выбору переходов через водные объекты    Изыскания для проекта (рабочего проекта)       Общие требования       Полевые гидроморфологические изыскания переходов через водные объекты       Камеральные инженерно-гидрологические работы на переходах трассы ВЛ через водные объекты    Изыскания для рабочей документации       Дополнительные гидроморфологические изыскания    Состав и содержание отчета по инженерно-гидрологическими изысканиям 5 Инженерно-метеорологические изыскания    Общие требования    Изыскания для предпроектной документации       Изыскания для проекта       Общие требования       Сбор и систематизация материалов       Обработка материалов наблюдений       Состав и содержание отчета по инженерно—метеорологическим изысканиям    Изыскания для рабочей документации 6 Инженерно-экологические изыскания    Общие требования    Основные требования по охране окружающей среды и рациональному природопользованию в районе предполагаемого строительства ВЛ    Изыскания для предпроектной документации    Состав исходной информации к экологическому обоснованию проектной документации Приложение 1. Обязательное, Основные требования к составу технического задания на инженерные изыскания для строительства ВЛ Приложение 2. Рекомендуемое. Основные требования к составлению программы на выполнение инженерных изысканий для строительства ВЛ Приложение 3. Обязательное. Состав и содержание работ по определению проектной расстановки опор на местности Приложение 4. Обязательное. Ведомость углов, прямых, угодий и пересечений по трассе ВЛ Приложение 5. Обязательное. Ведомость существующих автомобильных дорог в районе трассы ВЛ Приложение 6. Рекомендуемое. Ведомость сноса строений по трассе ВЛ Приложение 7. Обязательное. Ведомость физико—механических свойств грунтов (сводная) Приложение 8. Обязательное. Ведомость физико-механических свойств грунтов Приложение 9. Обязательное. Данные анализа водных вытяжек грунтов Приложение 10. Обязательное. Ведомость физических свойств песков Приложение 11. Обязательное. Ведомость гранулометрического состава грунтов Приложение 12. Обязательное. Ведомость химического анализа воды Приложение 13. Обязательное. Таблица расчетных показателей основных физико-механических свойств грунтов Приложение 14. Справочное. Перечень основных гидрологических характеристик, необходимых для проектирования ВЛ Приложение 15. Обязательное. Основные характеристики гидрологического режима Приложение 16. Обязательное. Сведения о гидрологической изученности Приложение 17. Обязательное. Основные гидрологические сведения о водотоках первой группы Приложение 18. Справочное. Таблица определения степени изученности гидрологического режима водных объектов для электросетевого строительства (дополнение к таблице 51 СНиП I.02.07-87) Приложение 19. Рекомендуемое. Максимальные месячные и годовые скорости ветра Приложение 20. Рекомендуемое. Сведения о гололёдо—изморозевых отложениях и сопровождающих их ветрах Приложение 21. Обязательное. Сведения о гололедообразовании в режиме максимальной гололедной нагрузки Приложение 22. Обязательное. Сведения о гололедообразовании в режиме максимальной ветровой нагрузки Приложение 23. Рекомендуемое. Сведения о повреждениях на существующих ВЛ, электроподстанциях и линиях связи Приложение 24. Обязательное. Обзорный план трассы (проект, рабочий проект) Приложение 25. Обязательное. План трассы ВЛ (обоснование инвестиций, проект) Приложение 26. Обязательное. Продольный профиль трассы Уг.3 -Уг.5 (проект) Приложение 27. Обязательное. Продольный профиль трассы на участке (проект. рабочий проект) Приложение 28. Обязательное, Инженерно—геологическая карта (обоснование инвестиций) Приложение 29. Обязательное. План границ землепользования Уг.1 - Уг.8 (проект. рабочий проект) Приложение 30. Обязательное. Совмещенный план ВЛ и линий связи в зоне влияния (проект, рабочий проект) Приложение 31. Обязательное. План сближения ВЛ с линиями связи (проект, рабочий проект) Приложение 32. Обязательное. План участка под опору (проект, рабочий проект) Приложение 33. Обязательное. План площадки под концевую опору на переходе через реку "О.." (проект, рабочий проект) Приложение 34. Обязательное. Деталь. Профиль перехода через железную дорогу на ГК (проект, рабочий проект) Приложение 35. Обязательное. Деталь перехода через ВЛ (проект, рабочий проект) Приложение 36. Обязательное. Гидроморфологическая схема перехода схема перехода через реку "О.." (проект, рабочий проект) Приложение 37. Обязательное. Схемы увязки нивелирных и теодолитных ходов (проект, рабочий проект) Приложение 38. Дополнительное. План подходе ВЛ 500 кВ и подстанции 500 кВ "Турмаевская" Приложение 39. Справочное. Перечень основных нормативных документов по инженерным изысканиям для строительства воздушных линий электропередачи
Разработан:	Энергосетьпроект
Утверждён:	Институт Энергосетьпроект
Расположен в:	Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса
Заменяет собой:	14115 тм-т1 «Руководство по инженерным изысканиям трасс воздушных линий электропередачи 500 кВ и выше»

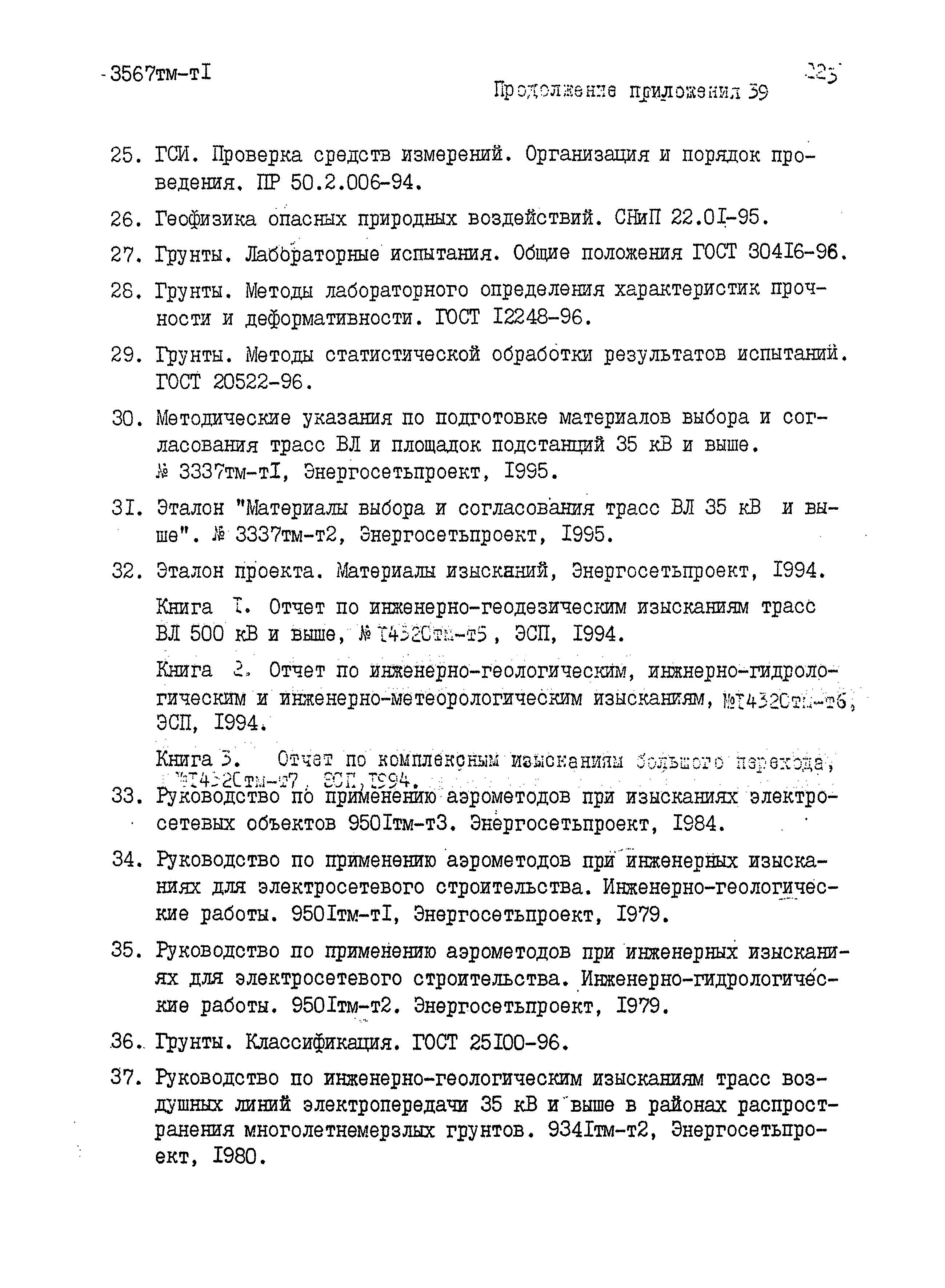

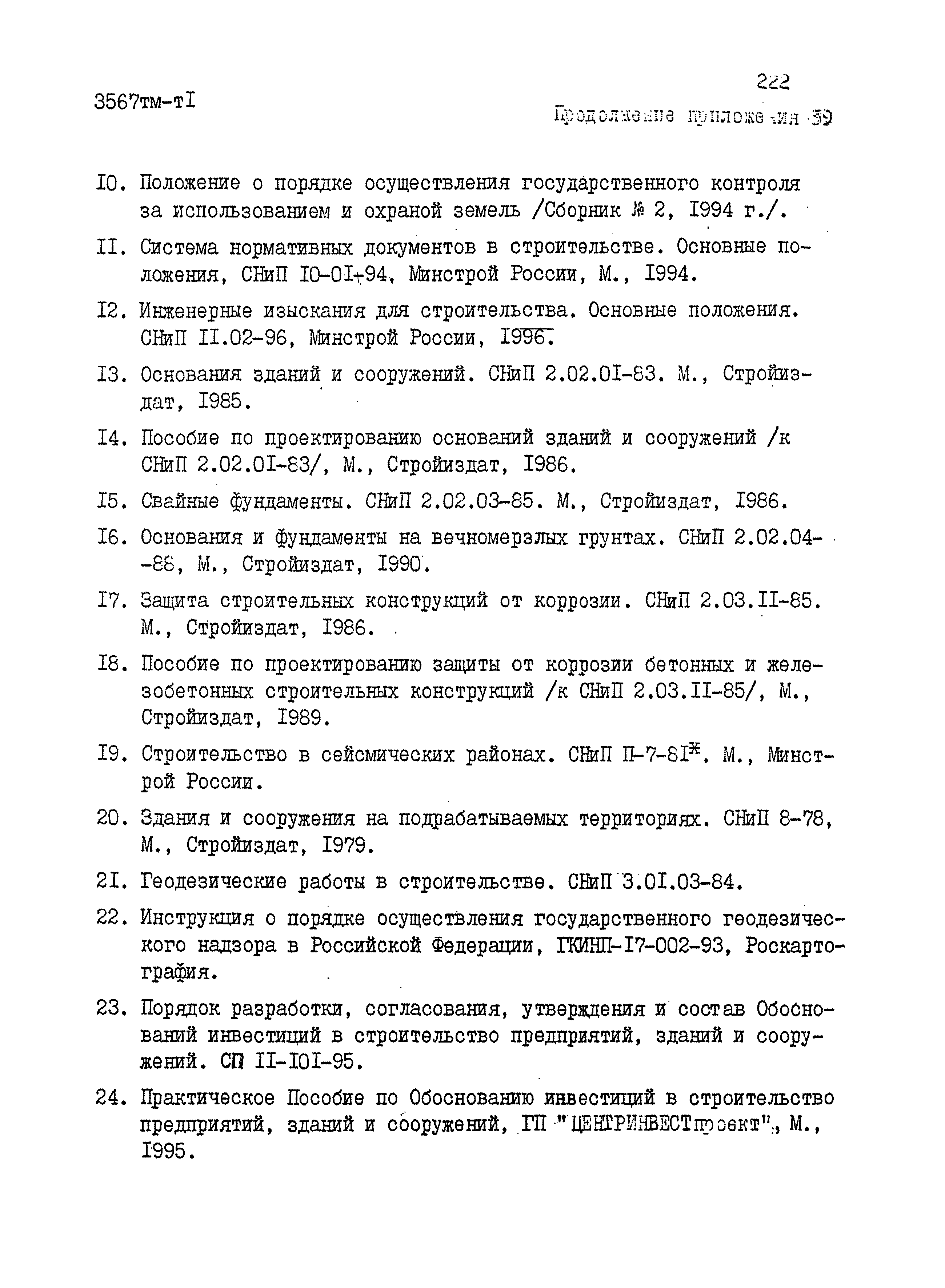

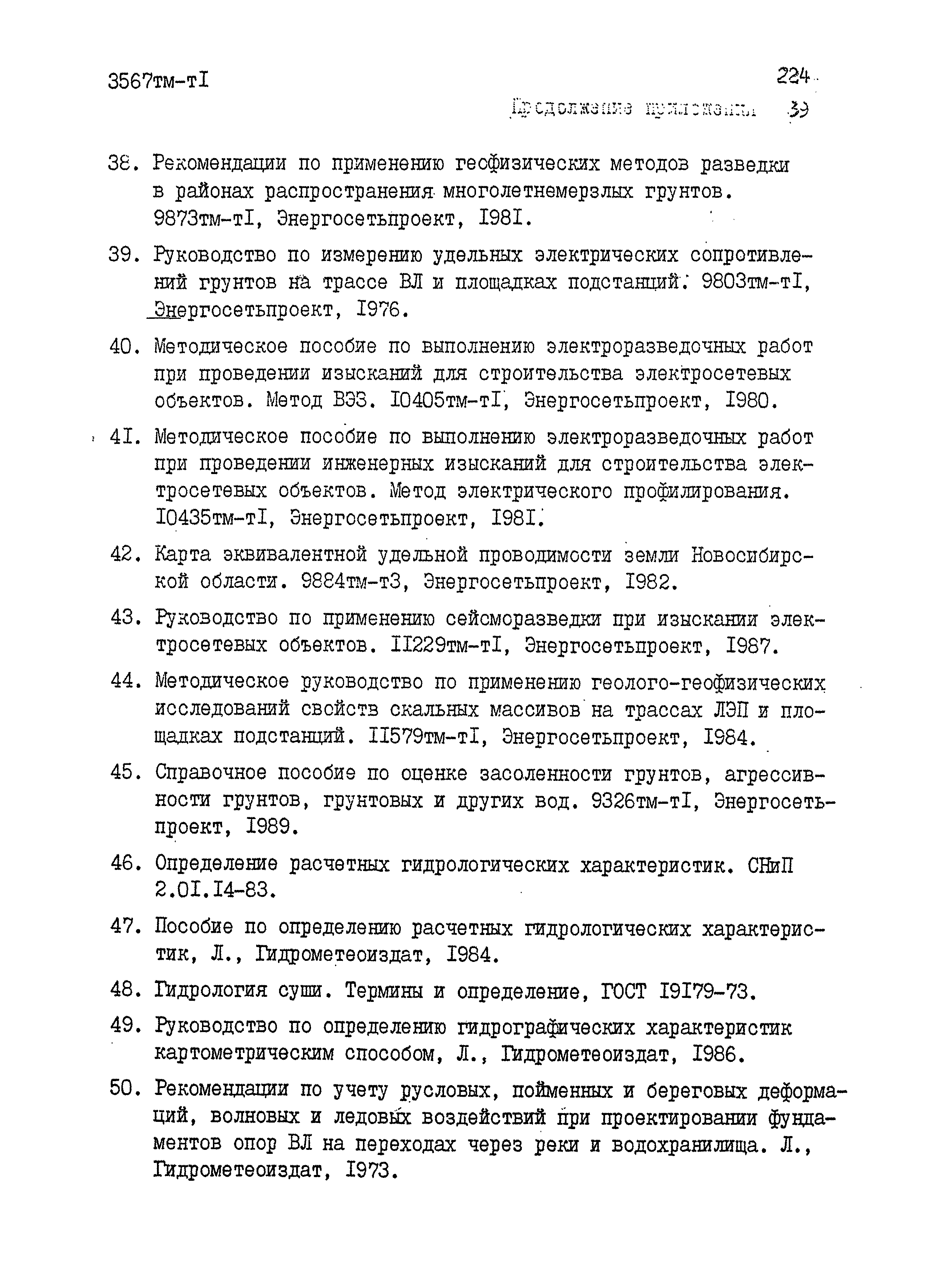

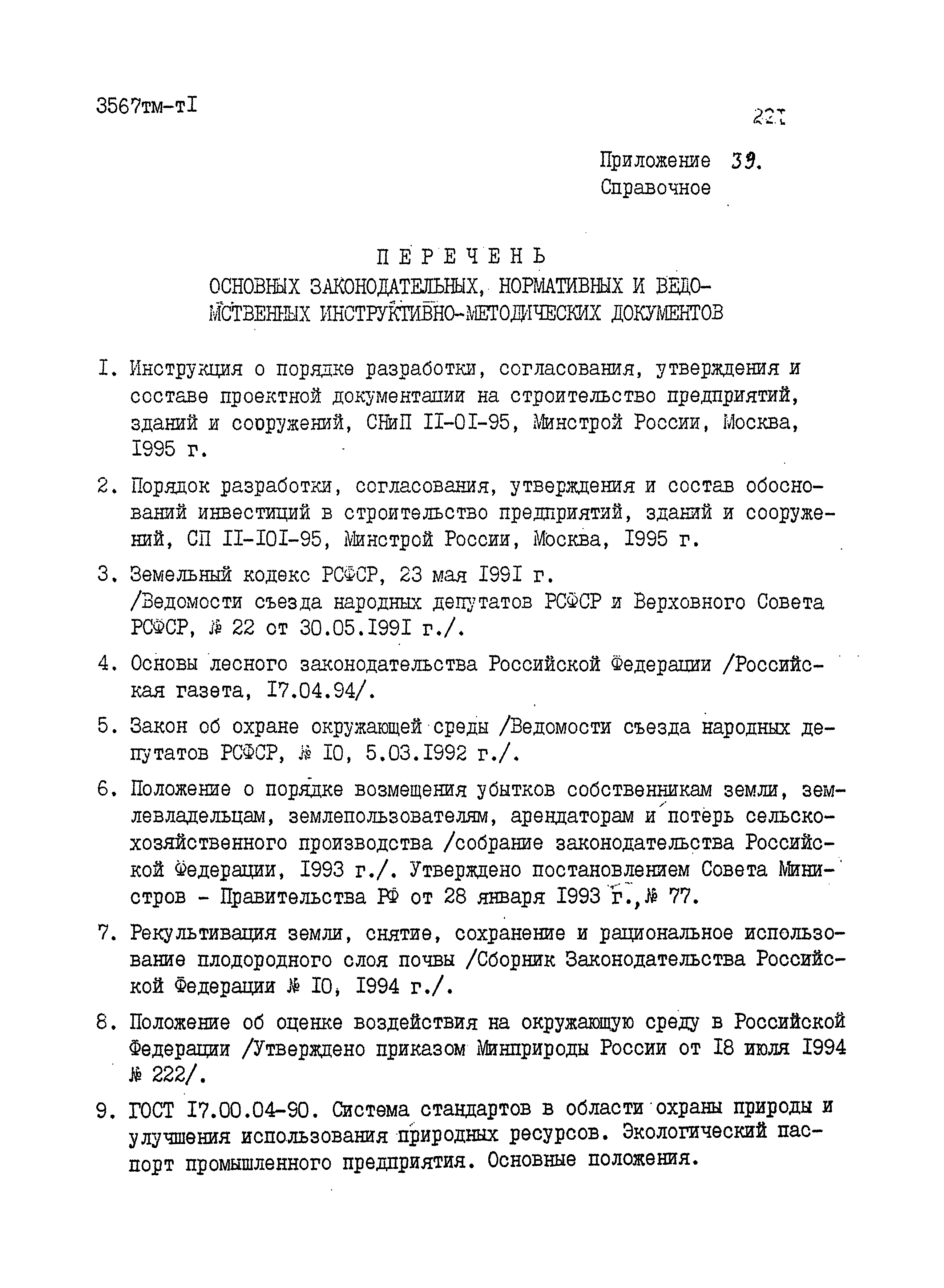

Нормативные ссылки:	СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений» СП 11-101-95 «Порядок разработки, согласования, утверждения и состав обоснований инвестиций в строительство предприятий, зданий и сооружений»
