Скачать ГОСТ Р 56143-2014 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки

Дата актуализации: 10.08.2017

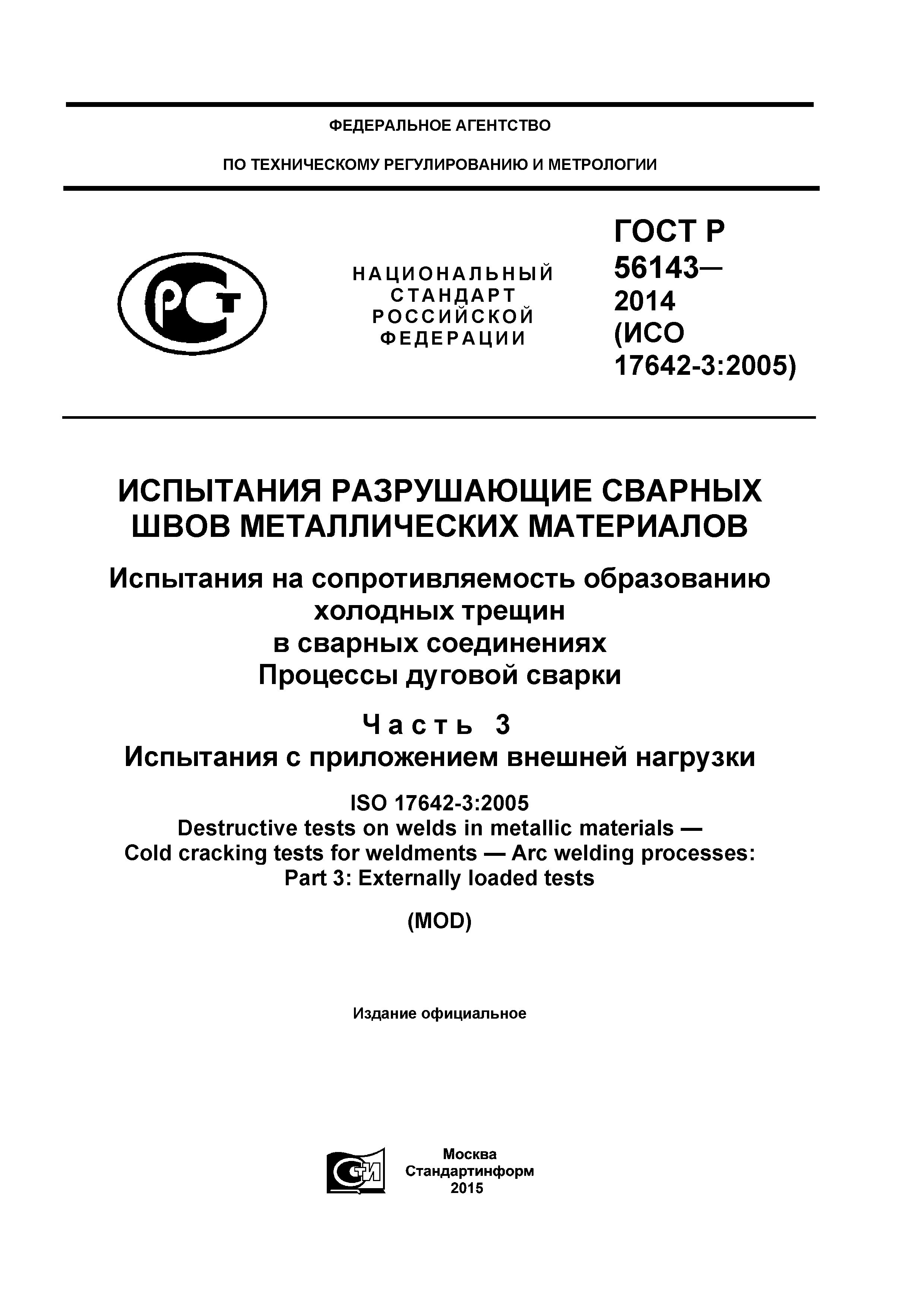

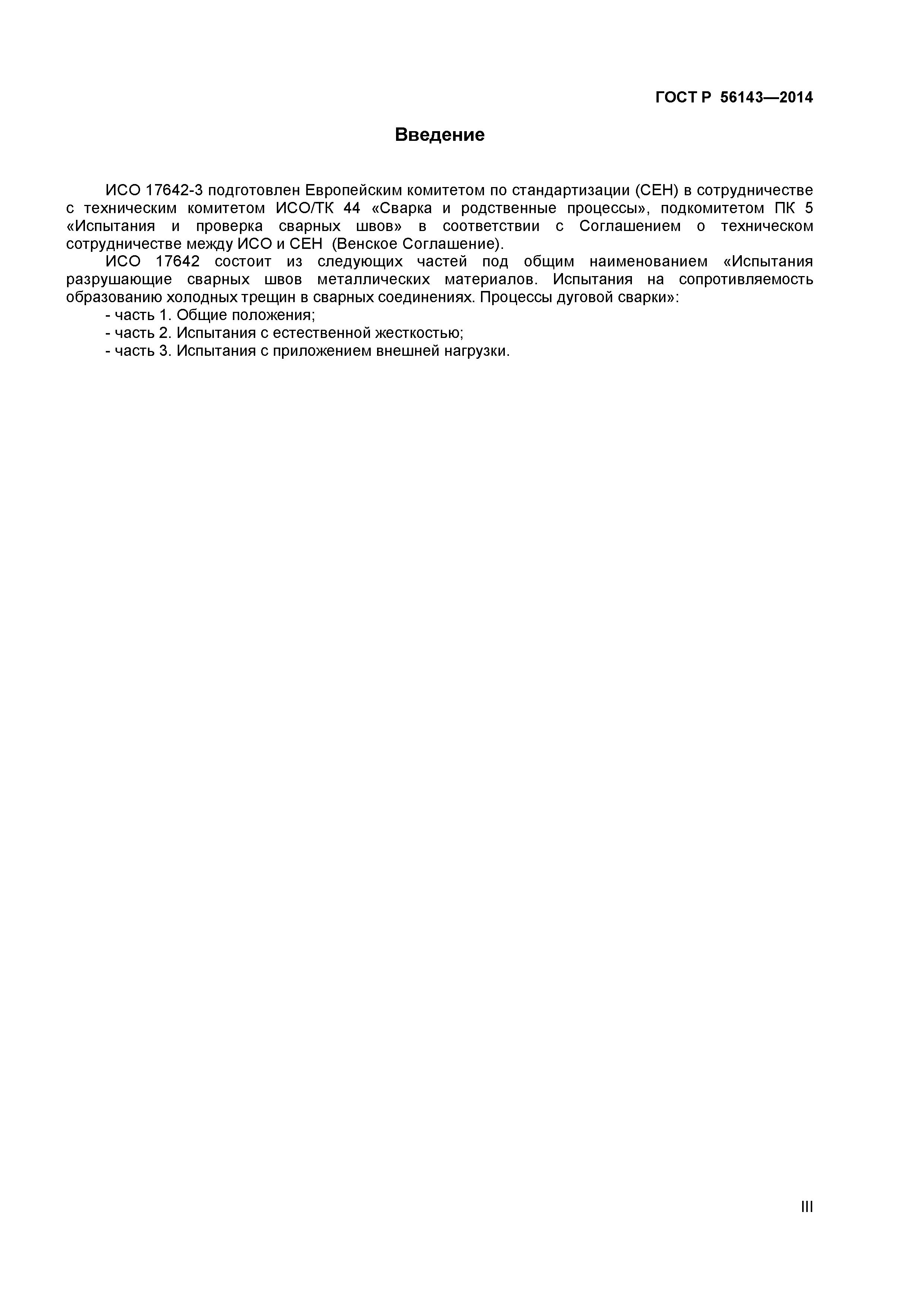

ГОСТ Р 56143-2014

Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки

Обозначение:	ГОСТ Р 56143-2014
Обозначение англ:	GOST R 56143-2014
Статус:	введен впервые
Название рус.:	Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 3. Испытания с приложением внешней нагрузки
Название англ.:	Destructive tests on welds in metallic materials. Cold cracking tests for weldments. Arc welding processes. Part 3. Externally loaded tests
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016

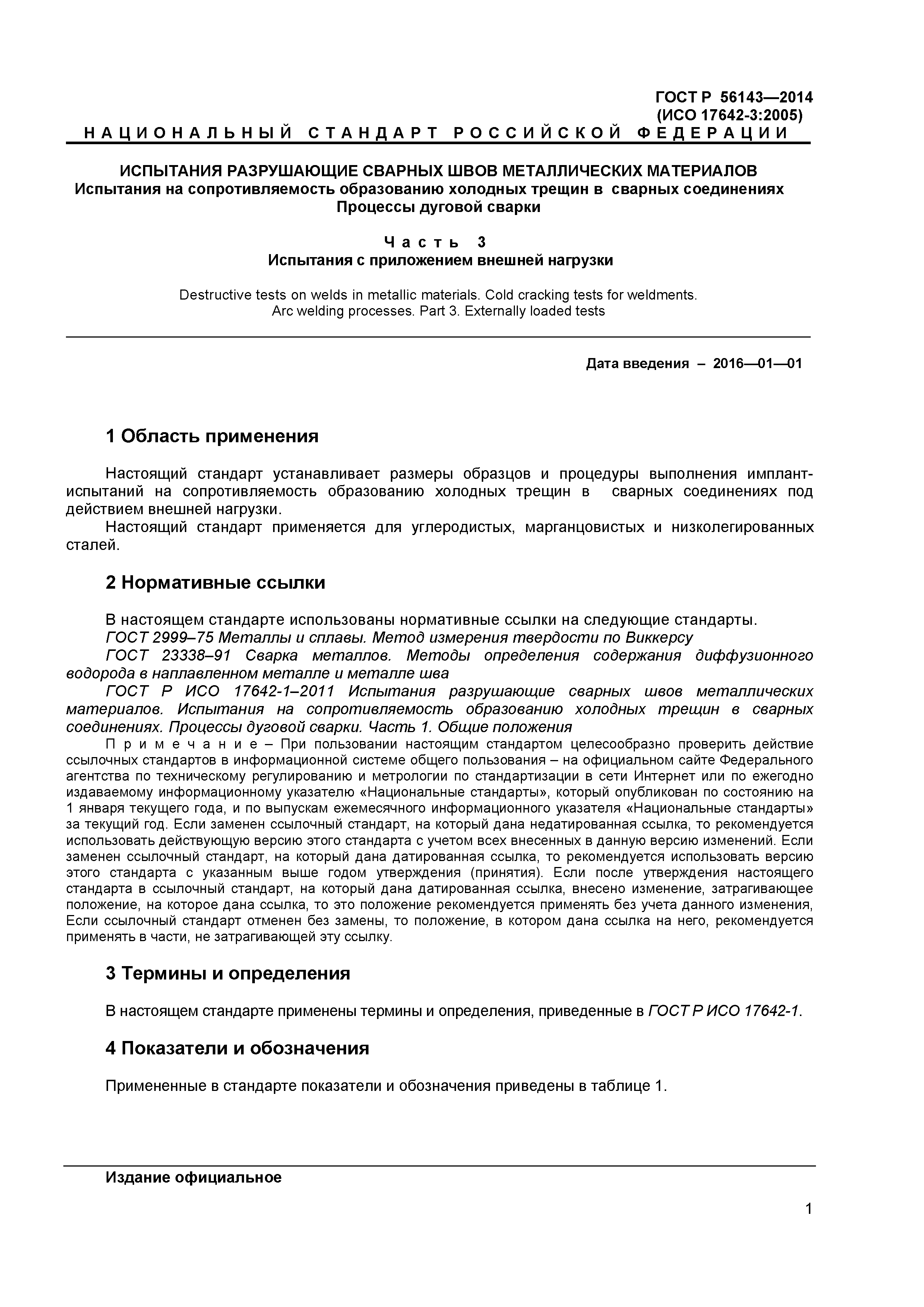

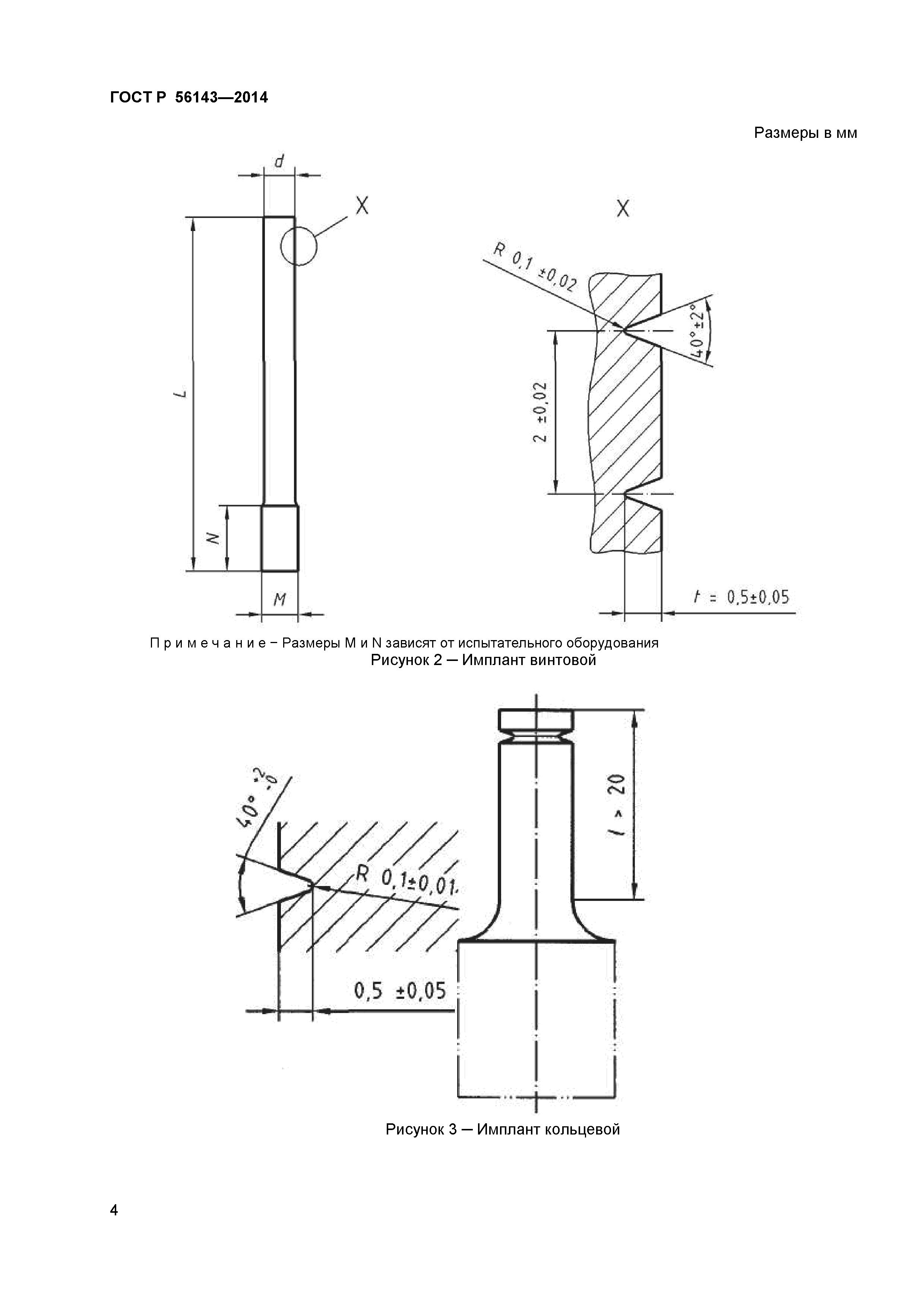

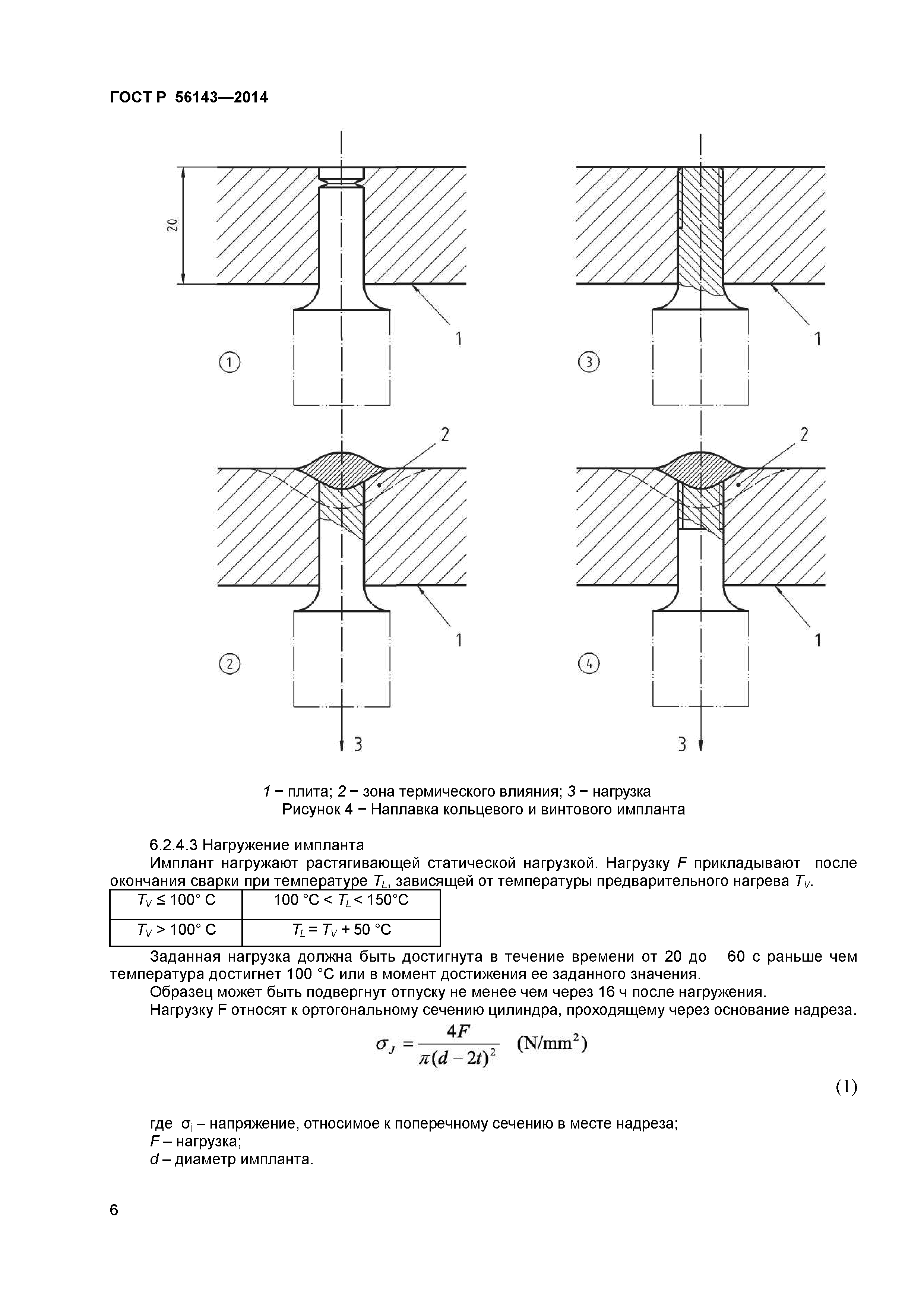

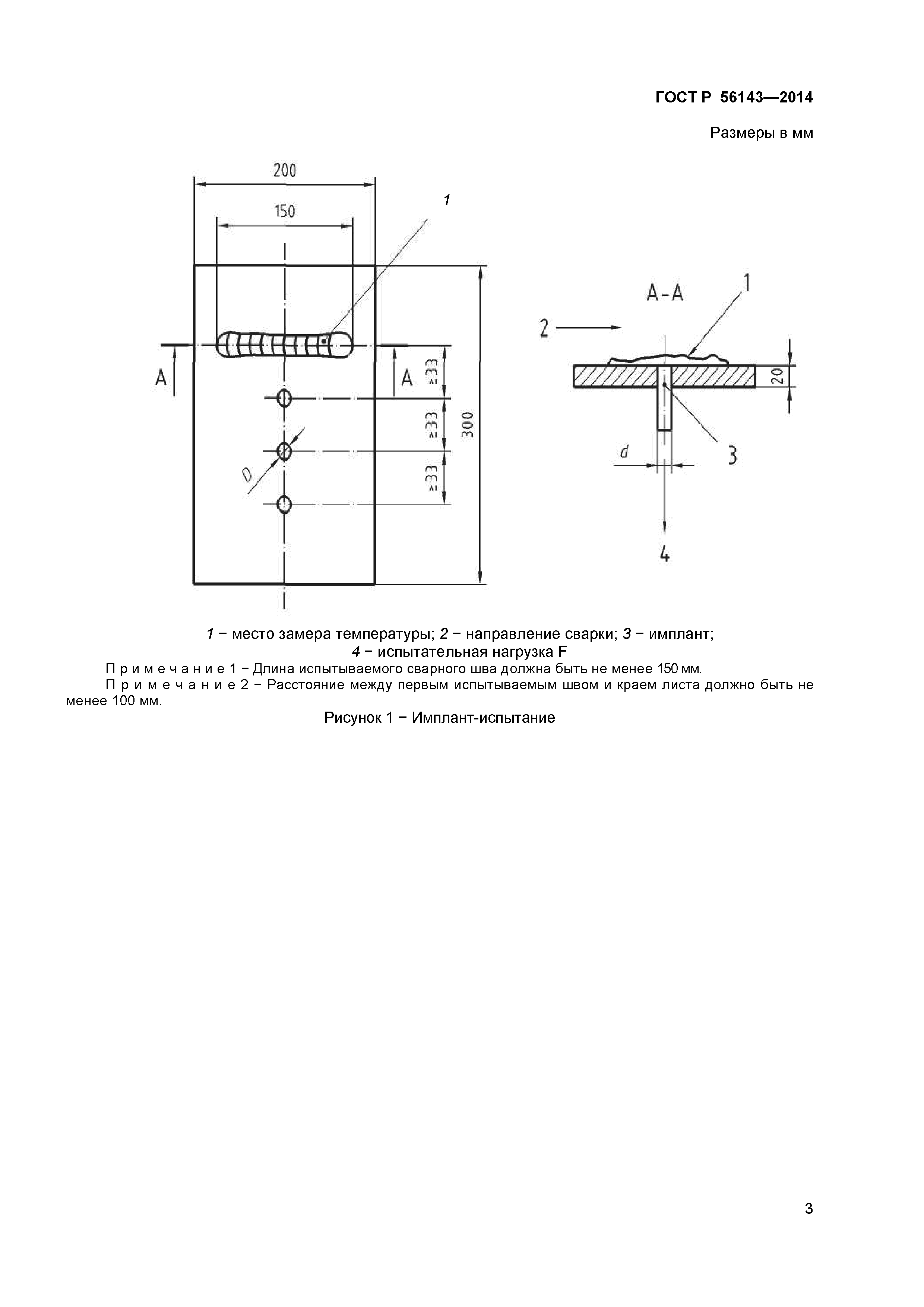

Область применения:	Стандарт устанавливает размеры образцов и процедуры выполнения имплант-испытаний на сопротивляемость образованию холодных трещин в сварных соединениях под действием внешней нагрузки. Стандарт применяется для углеродистых, марганцовистых и низколегированных сталей.

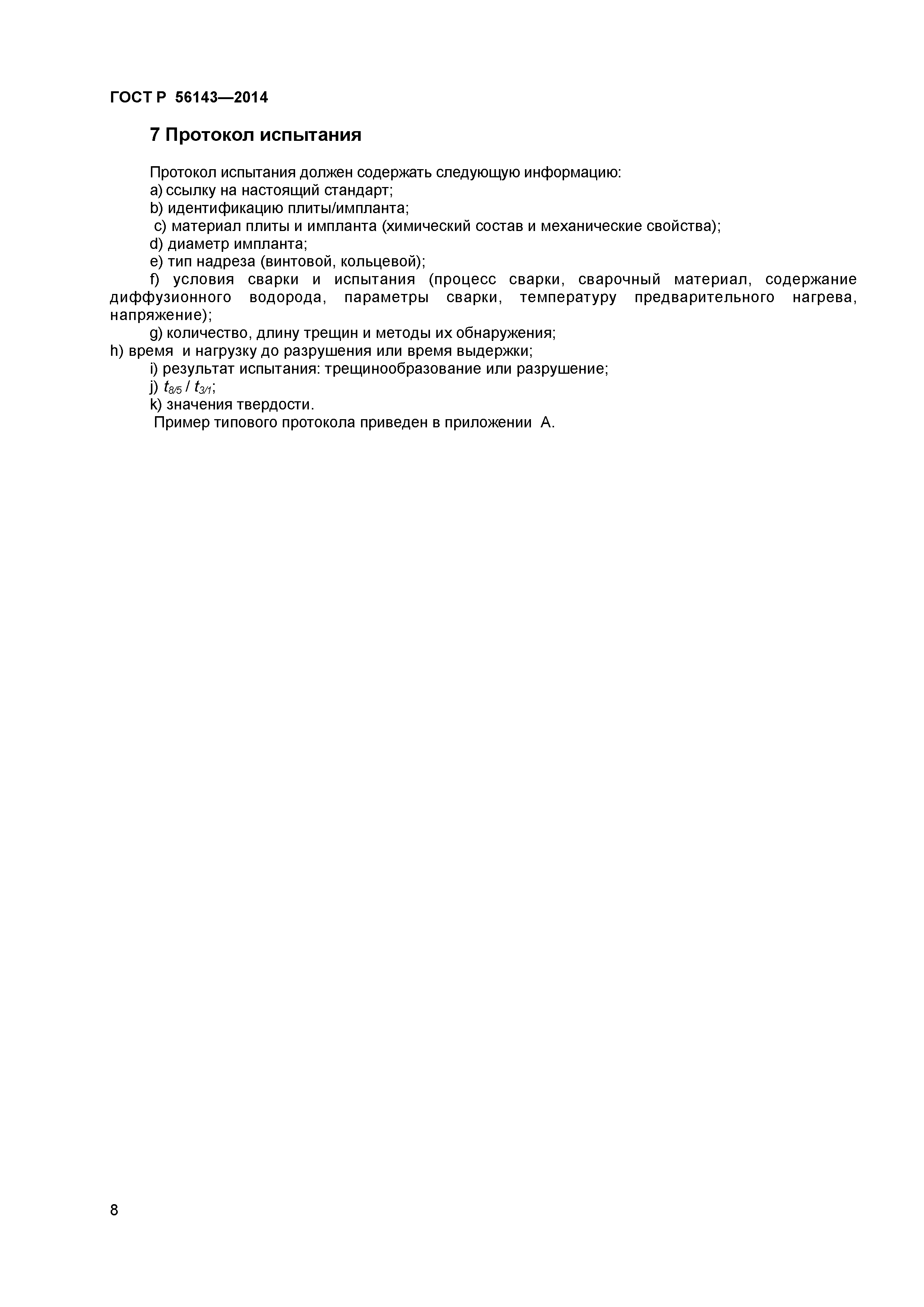

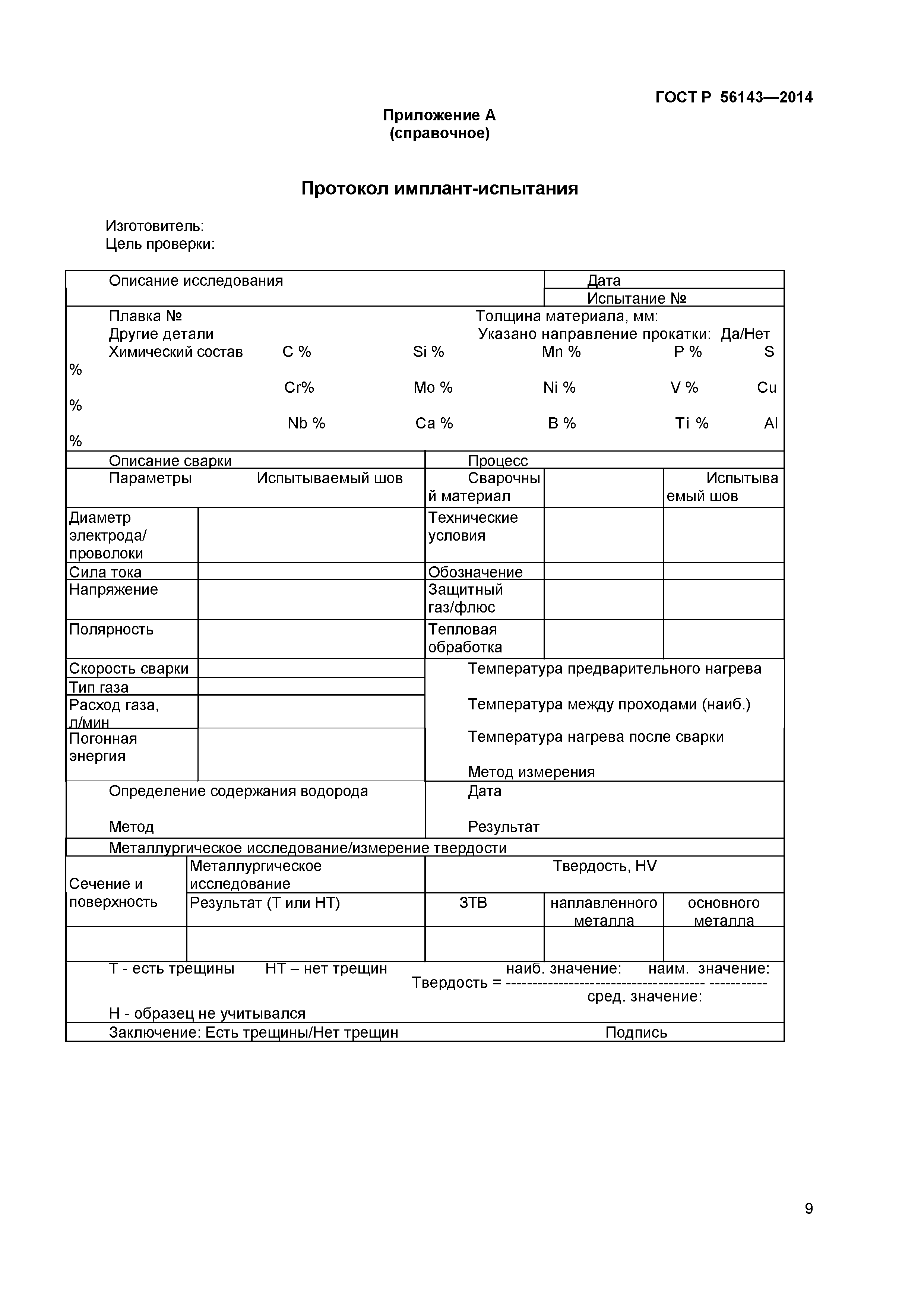

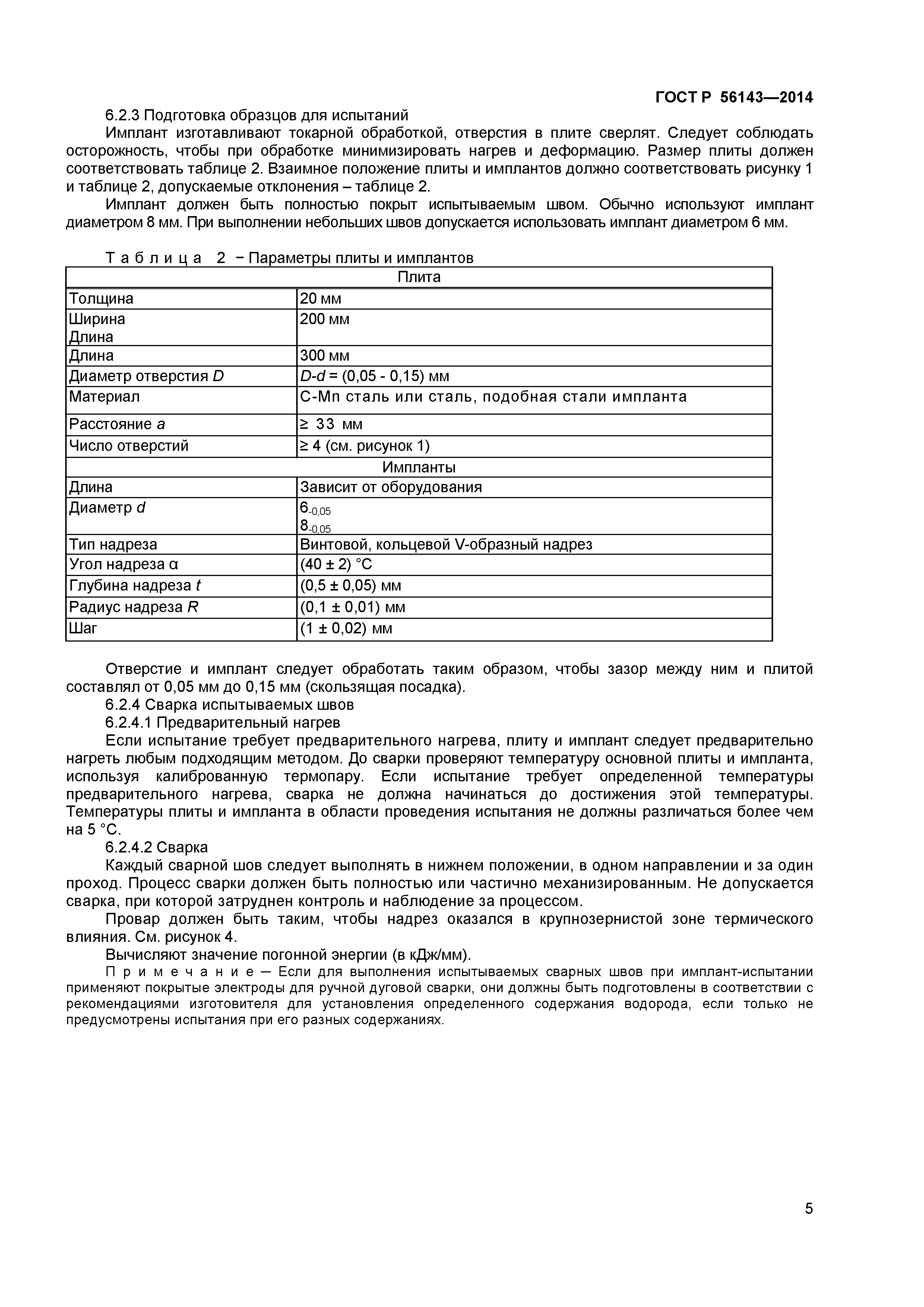

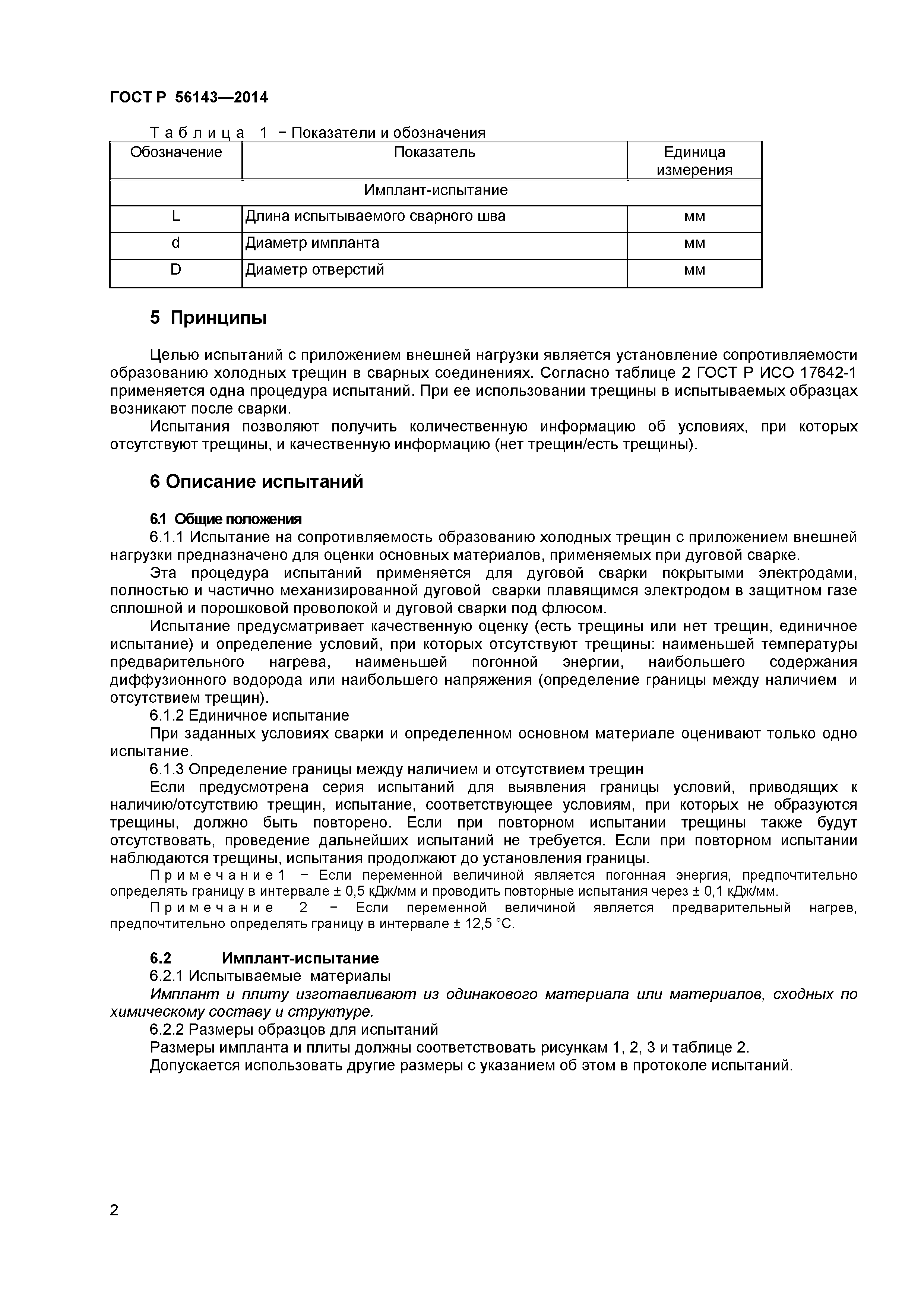

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Показатели и обозначения 5 Принципы 6 Описание испытаний 7 Протокол испытания Приложение А (справочное) Протокол имплант-испытания

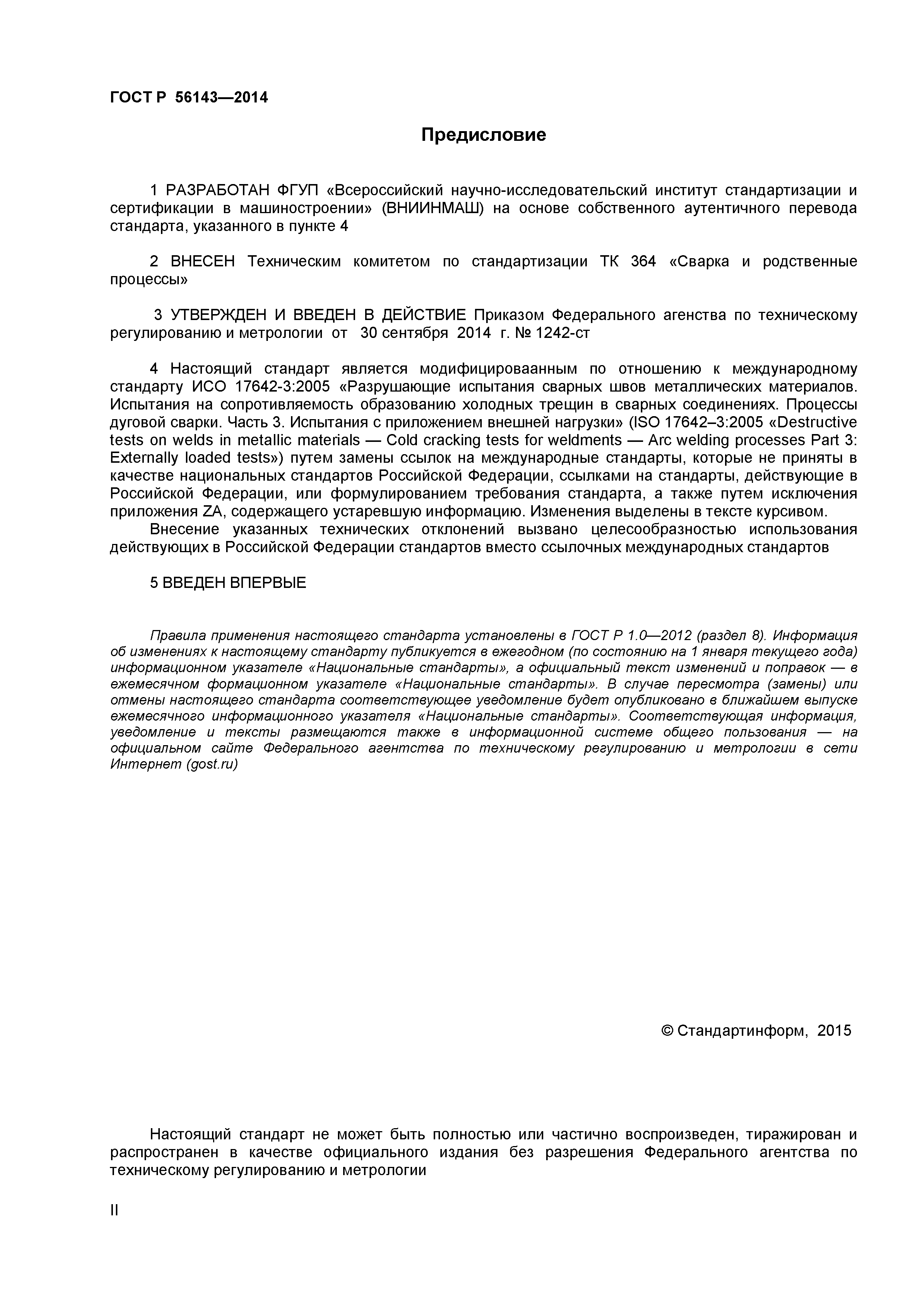

Разработан:	ВНИИНМАШ
Утверждён:	30.09.2014 Федеральное агентство по техническому регулированию и метрологии (1242-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка
Нормативные ссылки:	ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 23338-91 «Сварка металлов. Методы определения содержания диффузионного водорода в наплавленном металле и металле шва» ГОСТ Р ИСО 17642-1-2011 «Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 1. Общие положения»
