РТМ 108.020.107-76

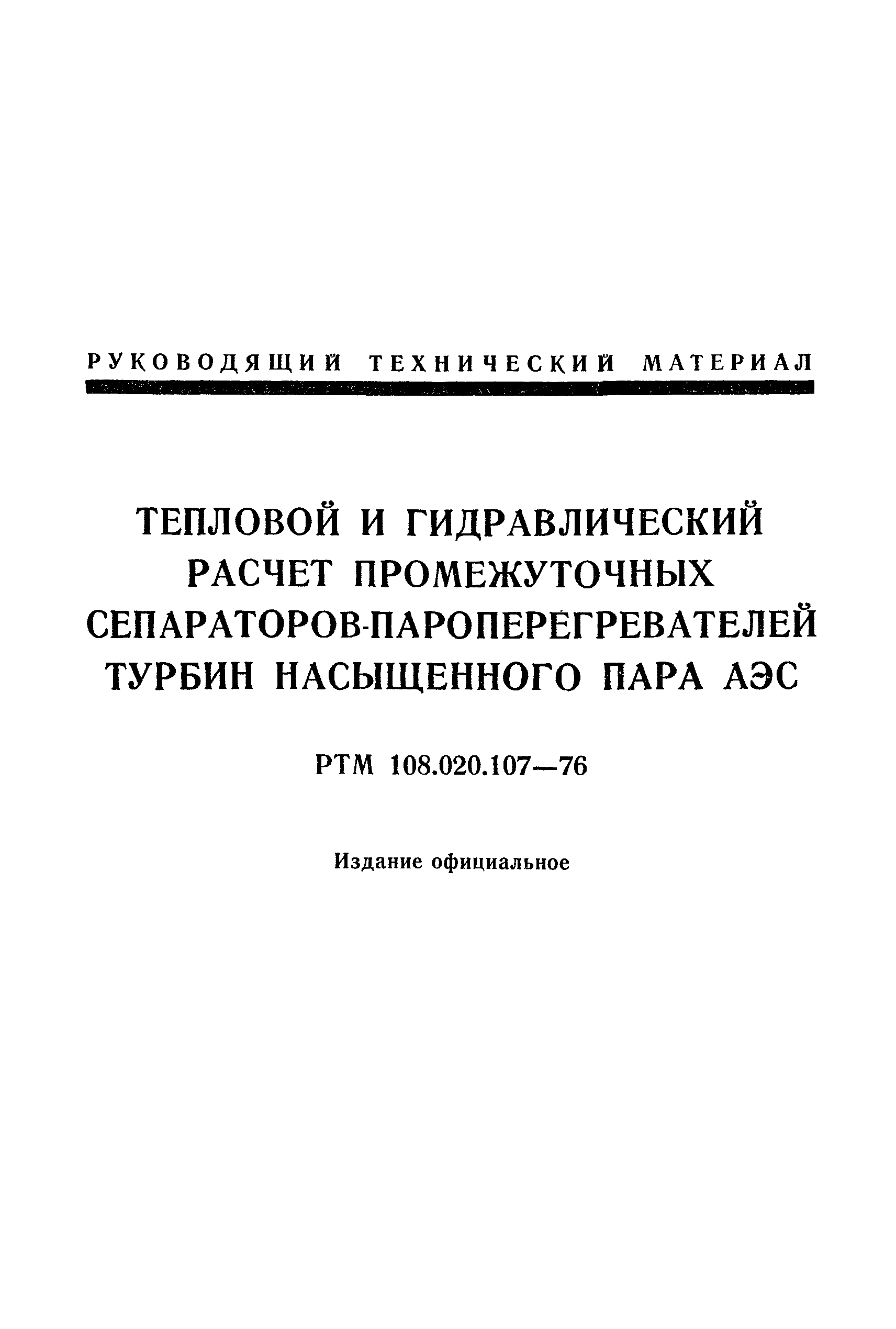

Тепловой и гидравлический расчет промежуточных сепараторов-пароперегревателей турбин насыщенного пара АЭС

Обозначение: РТМ 108.020.107-76
Обозначение англ: RTM 108.020.107-76
Статус:не действует
Название рус.:Тепловой и гидравлический расчет промежуточных сепараторов-пароперегревателей турбин насыщенного пара АЭС
Дата добавления в базу:01.11.2014
Дата актуализации:05.05.2017
Дата введения:01.07.1983
Область применения:Руководящий технический материал (РТМ) распространяется на сепараторы-пароперегреватели (СПП) и их основные элементы. РТМ устанавливает методику теплового и гидравлического расчета пароперегревателей, аэродинамического и гидравлического расчета сепараторов, гидравлического расчета раздающих и сборных устройств и трубопроводов и содержит методические указания по практическому выполнению теплогидравлических расчетов СПП. РТМ может быть также применен при проектировании СПП турбин перегретого пара (АЭС с ВВЭР и РБМКП), если в качестве греющего пара второй ступени использовать сухой насыщенный пар из барабанов-сепараторов.

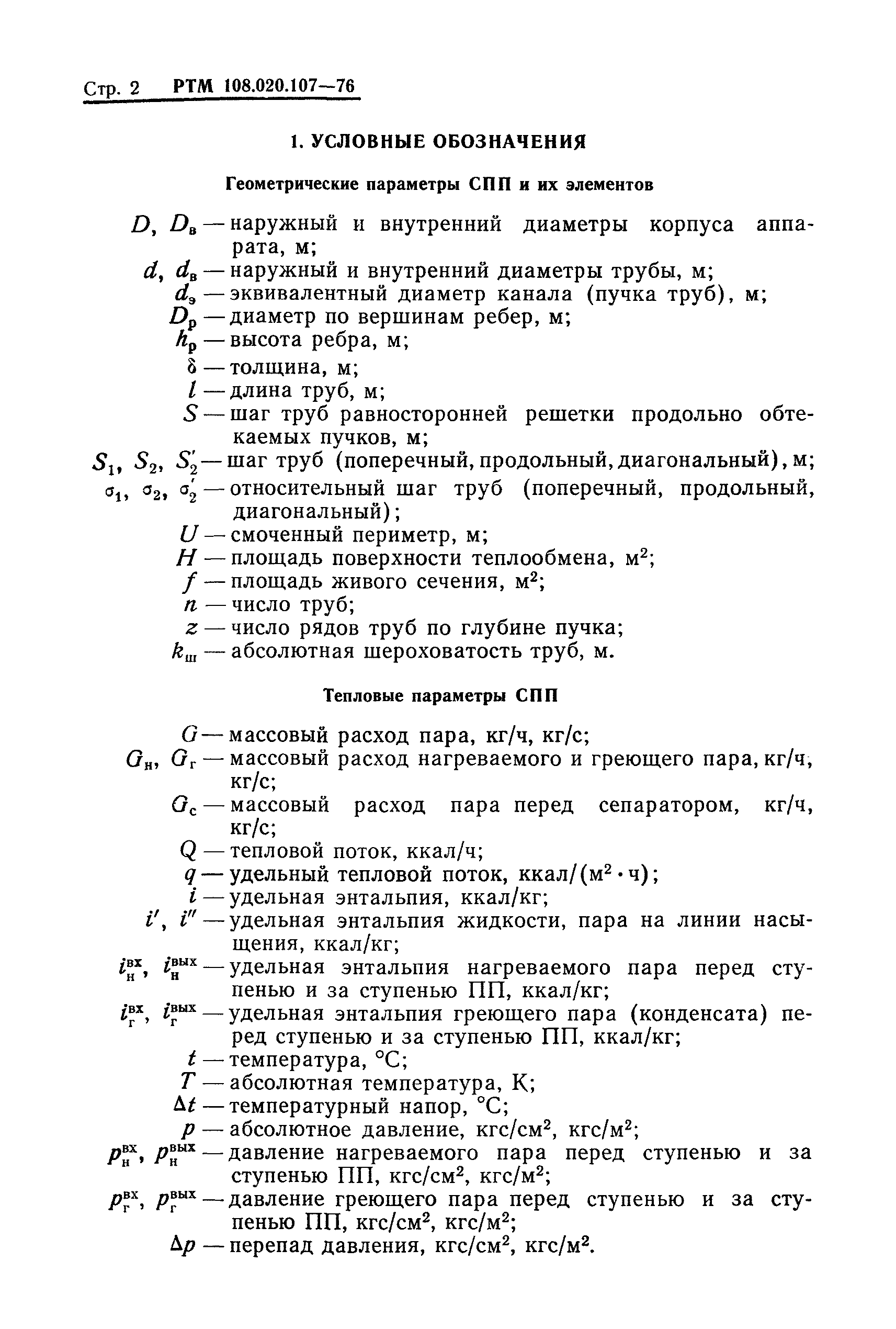

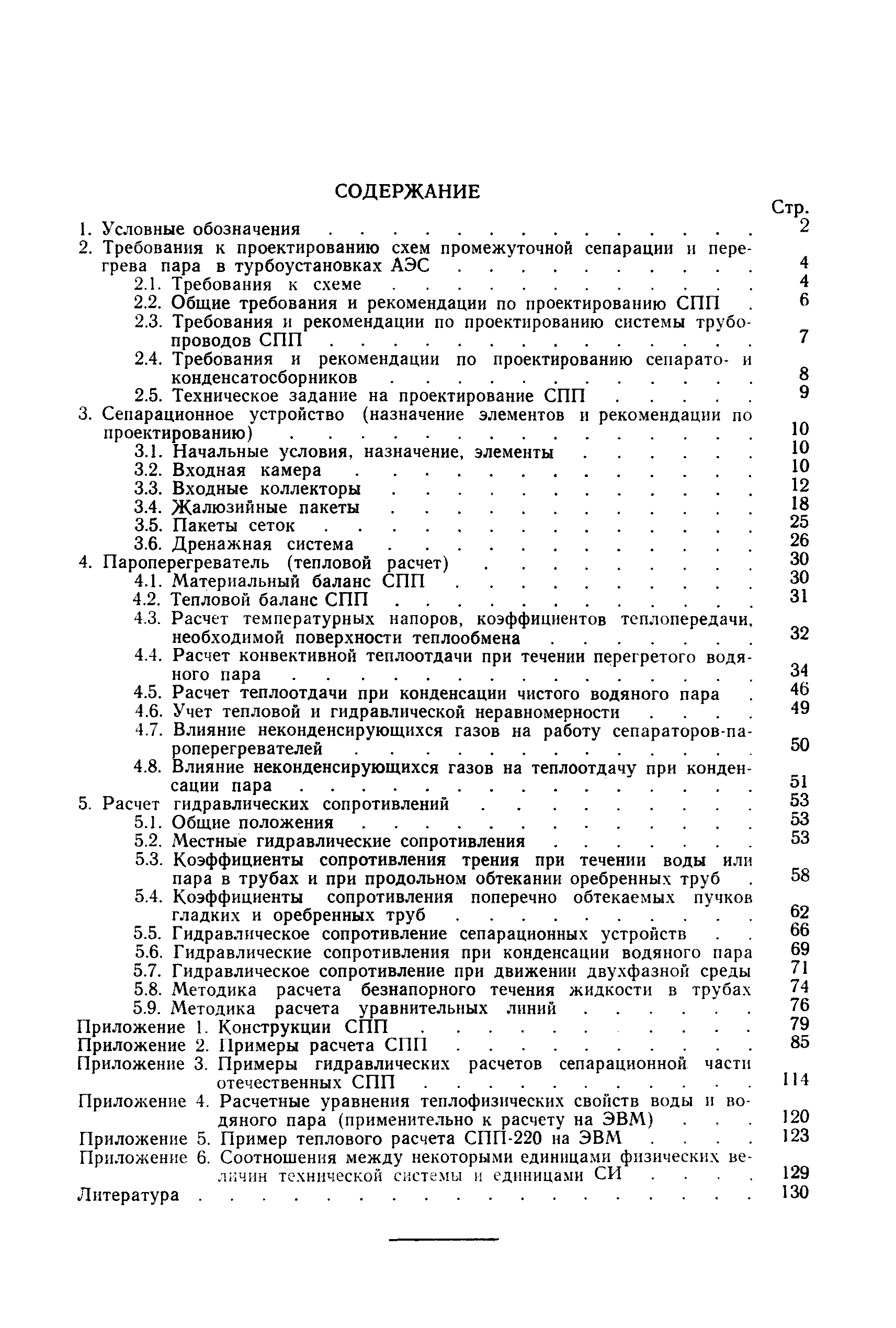

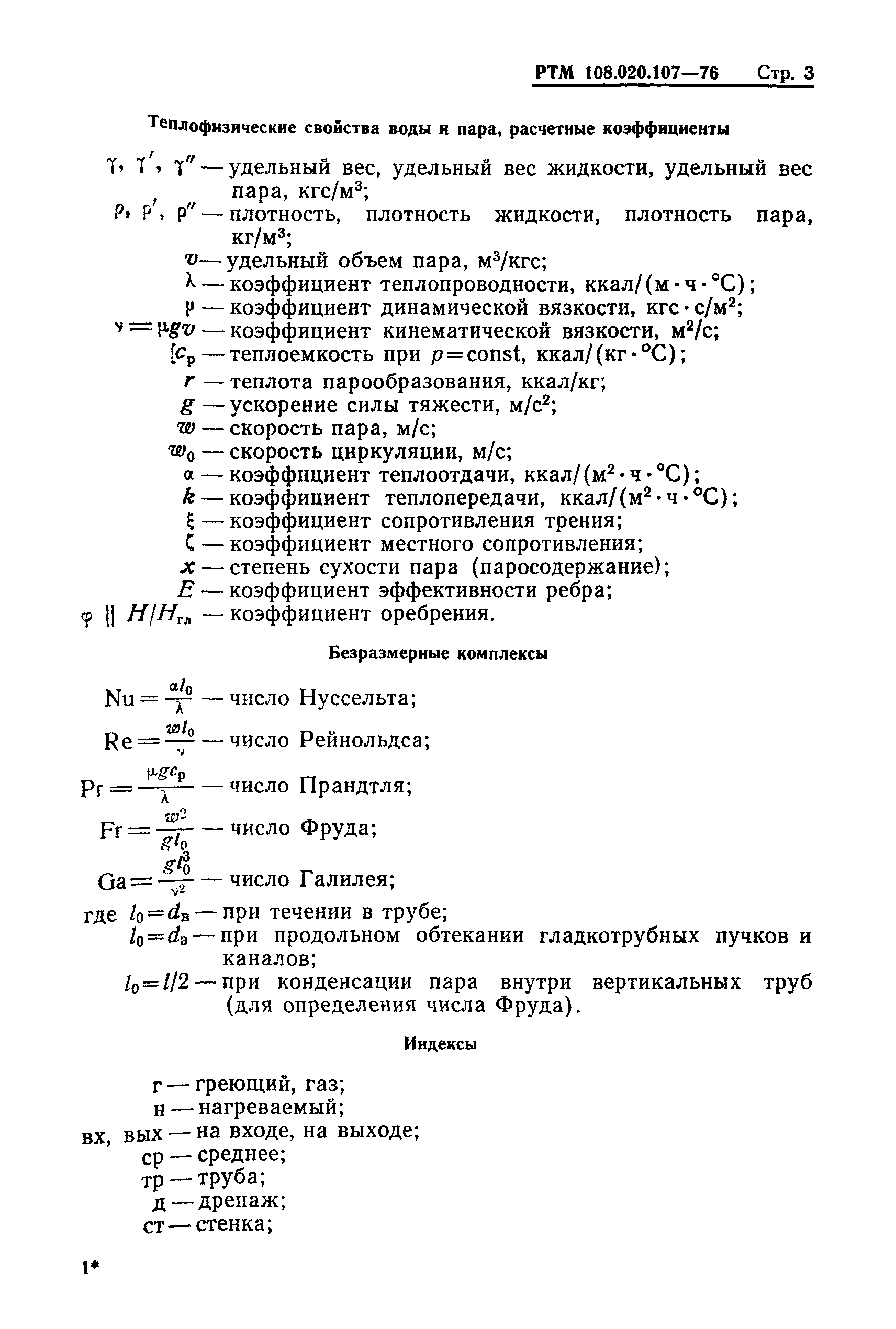

Оглавление:1. Условные обозначения

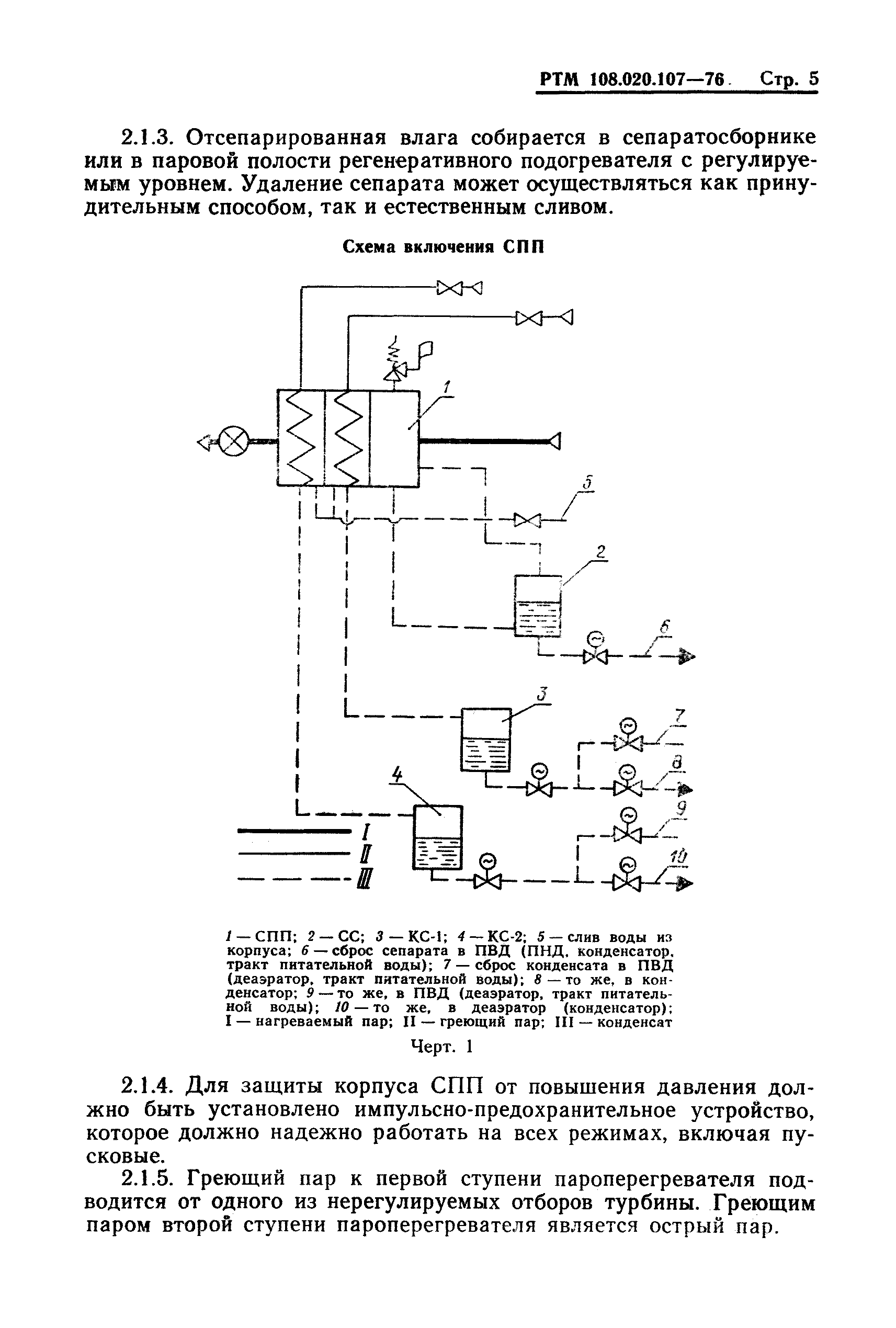

2. Требования к проектированию схем промежуточной сепарации и перегрева пара в турбоустановках АЭС

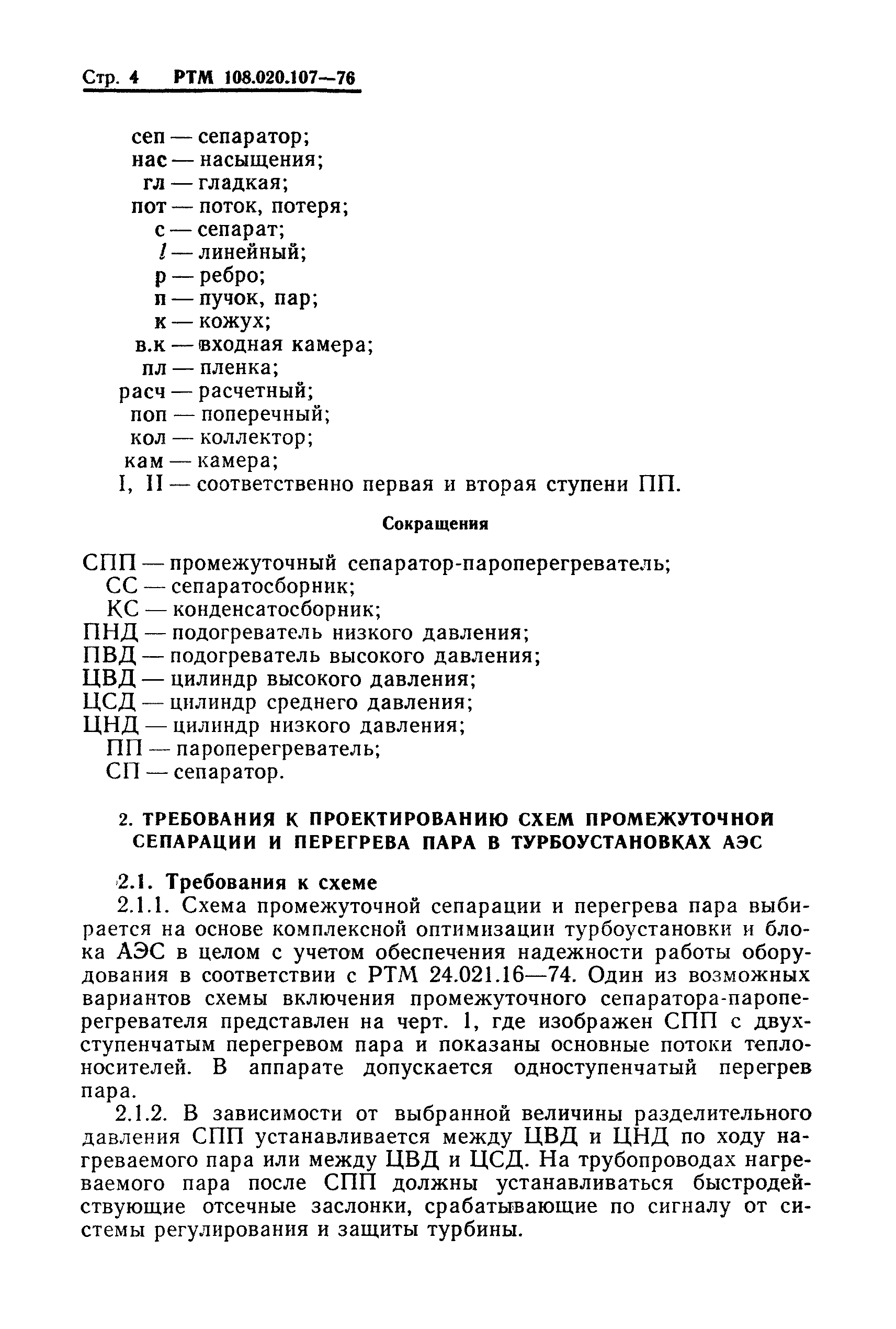

   2.1. Требования к схеме

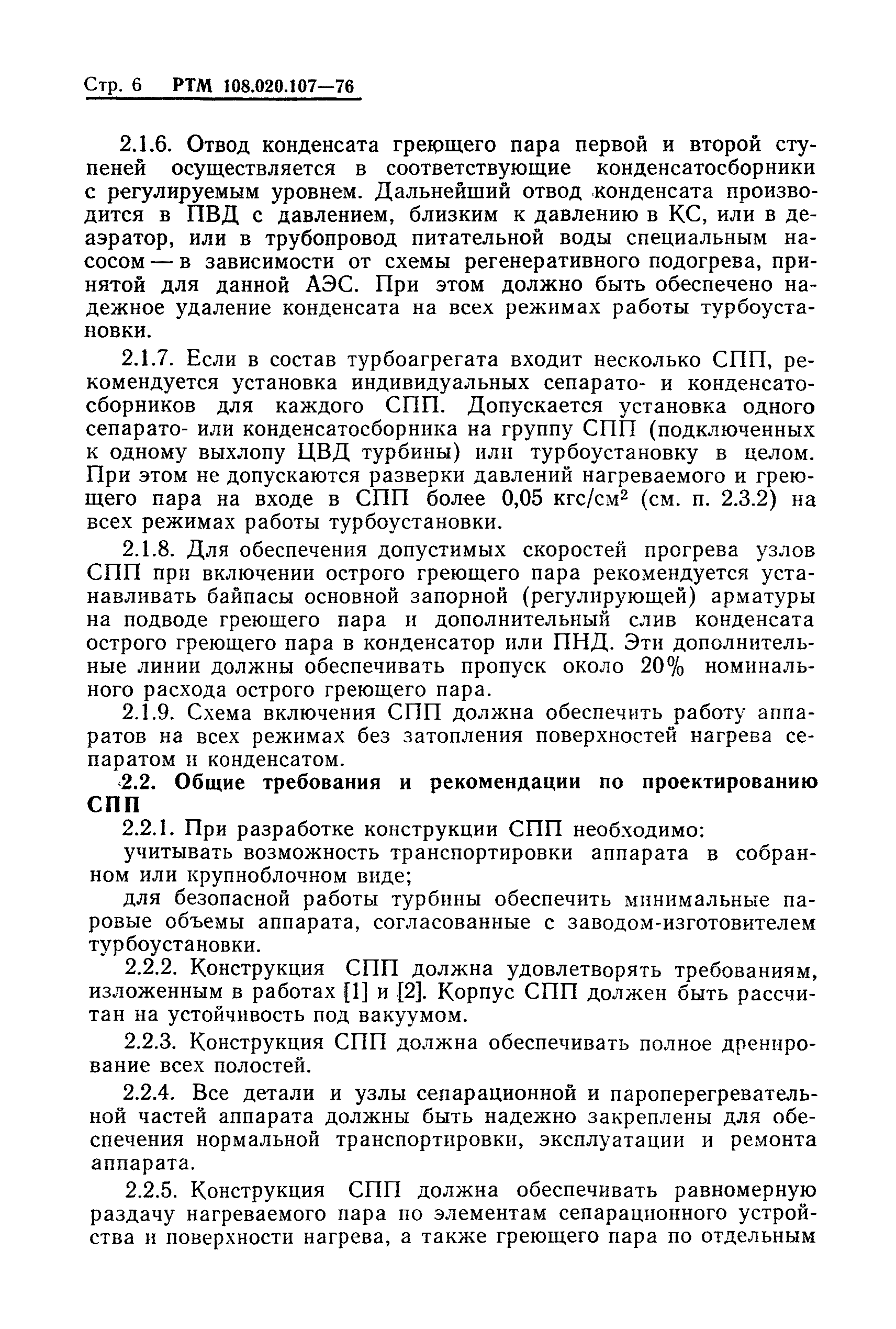

   2.2. Общие требования и рекомендации по проектированию СПП

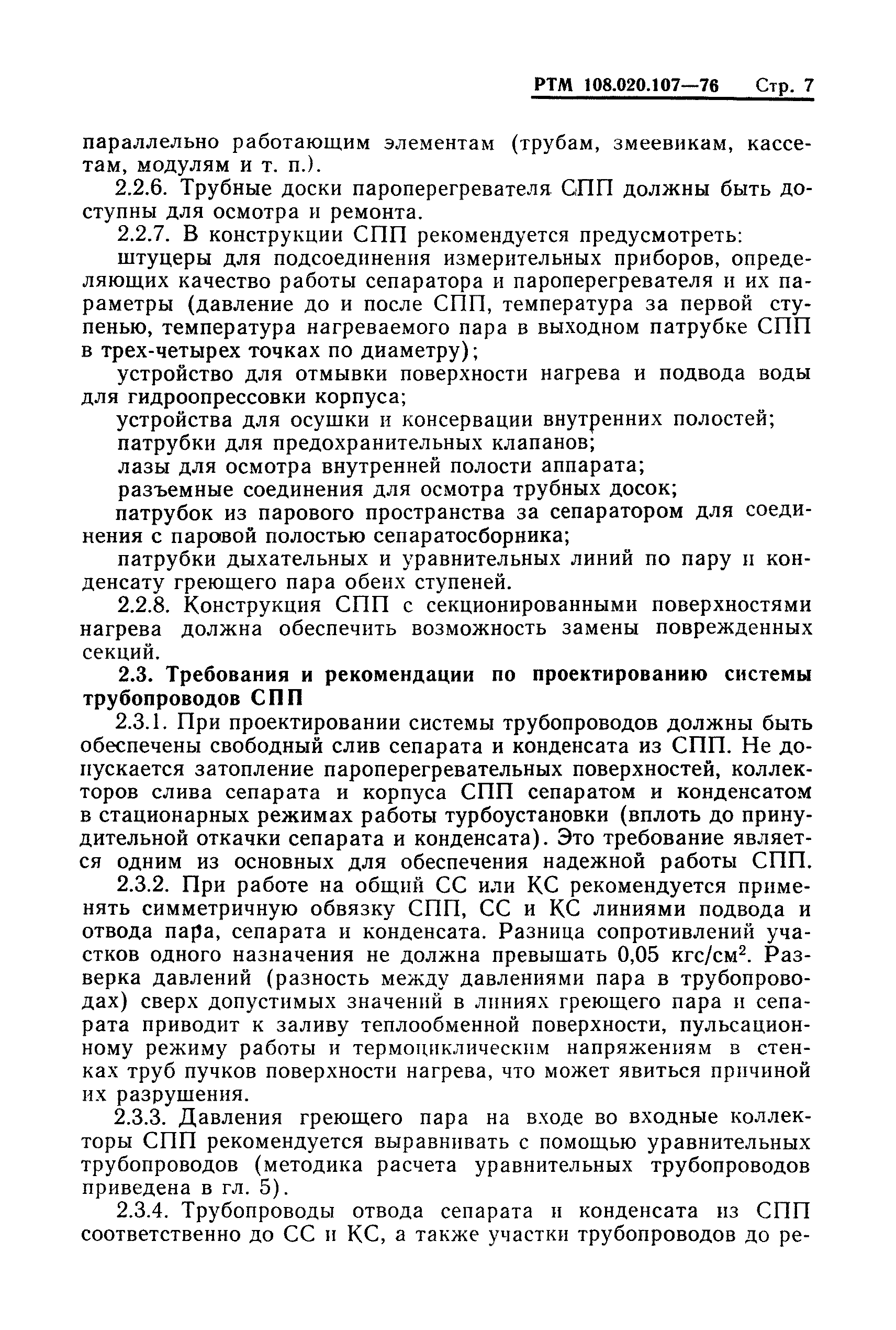

   2.3. Требования и рекомендации по проектированию системы трубопроводов СПП
   2.4. Требования и рекомендации по проектированию сепаратор и конденсатосборников

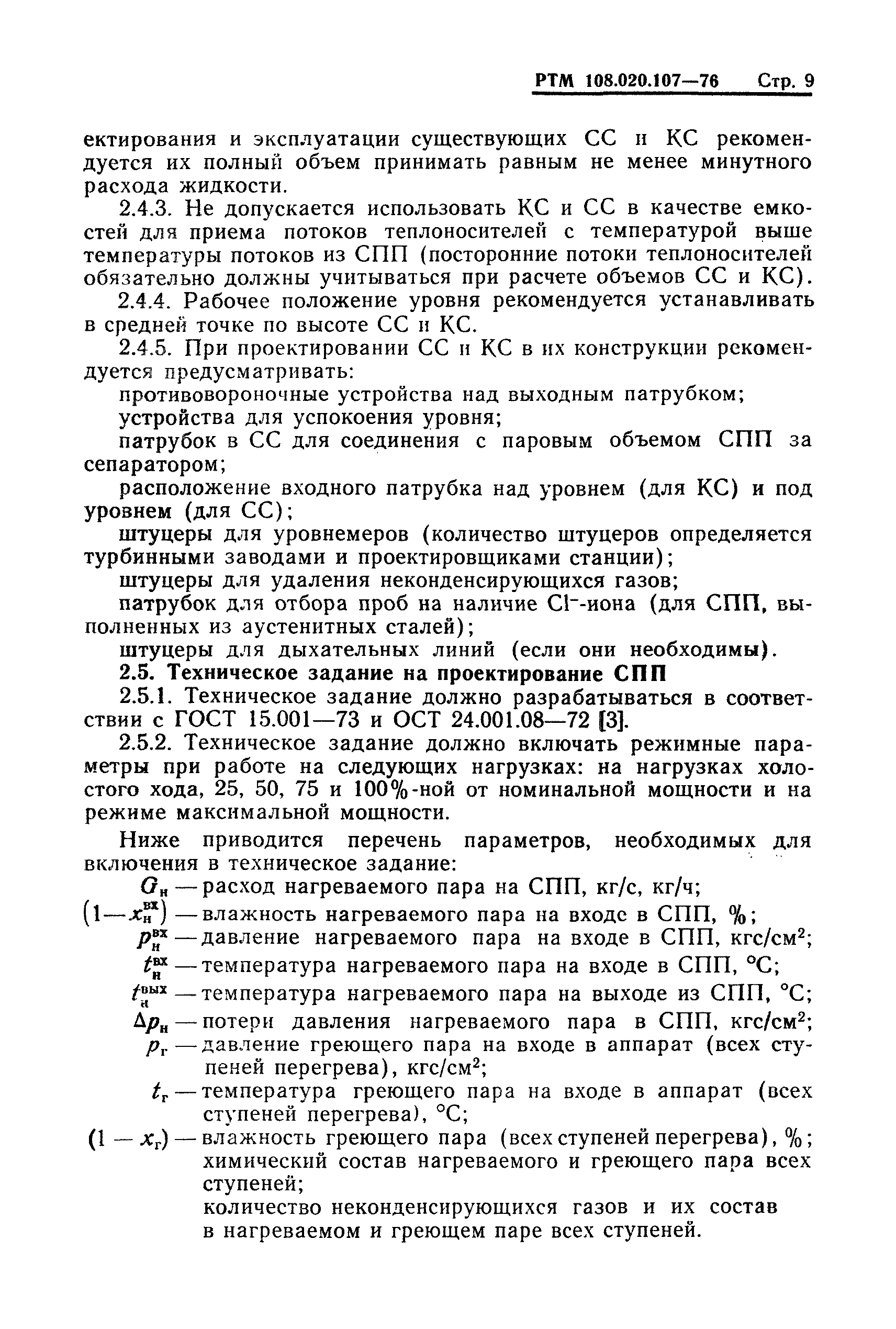

   2.5. Техническое задание на проектирование СПП

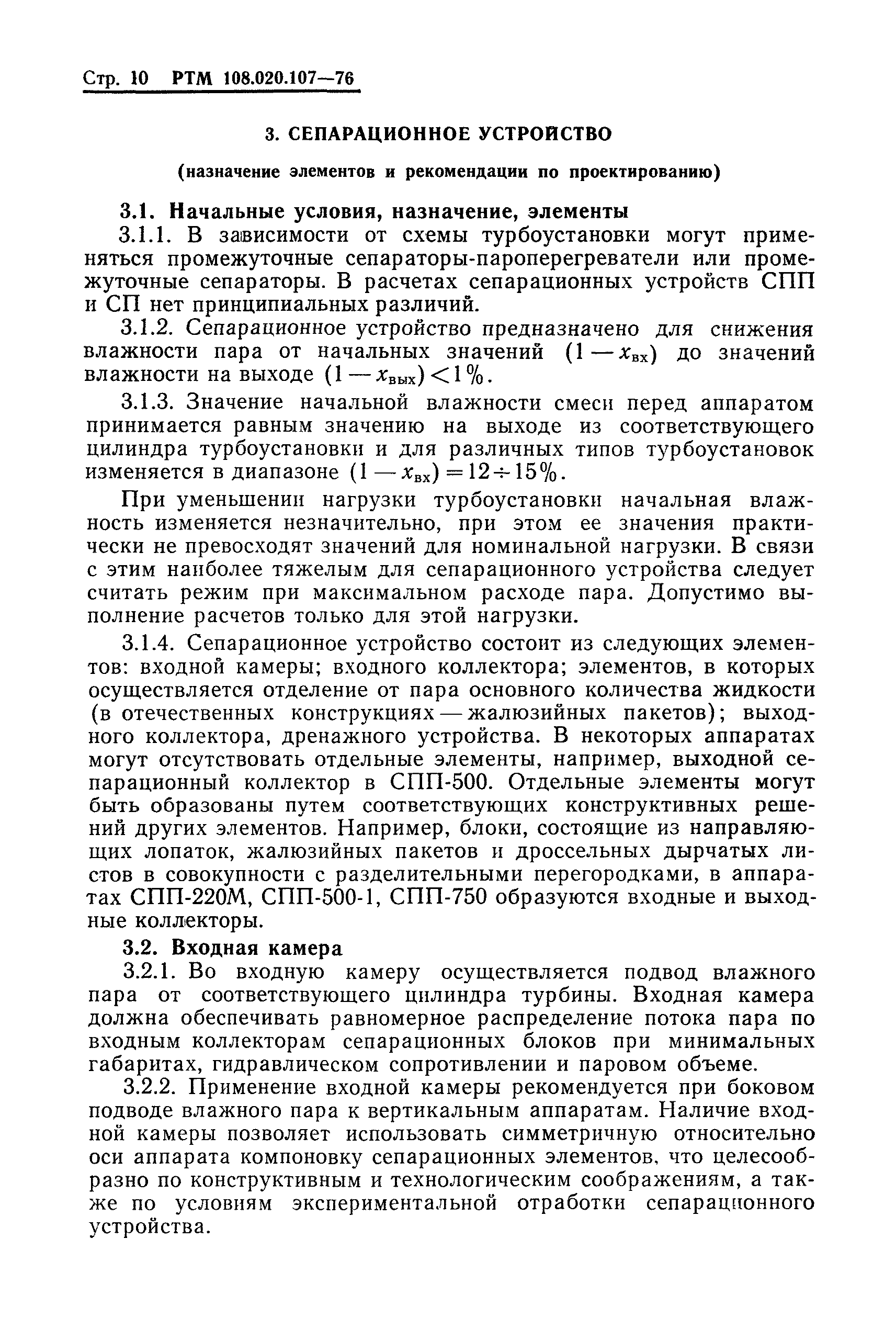

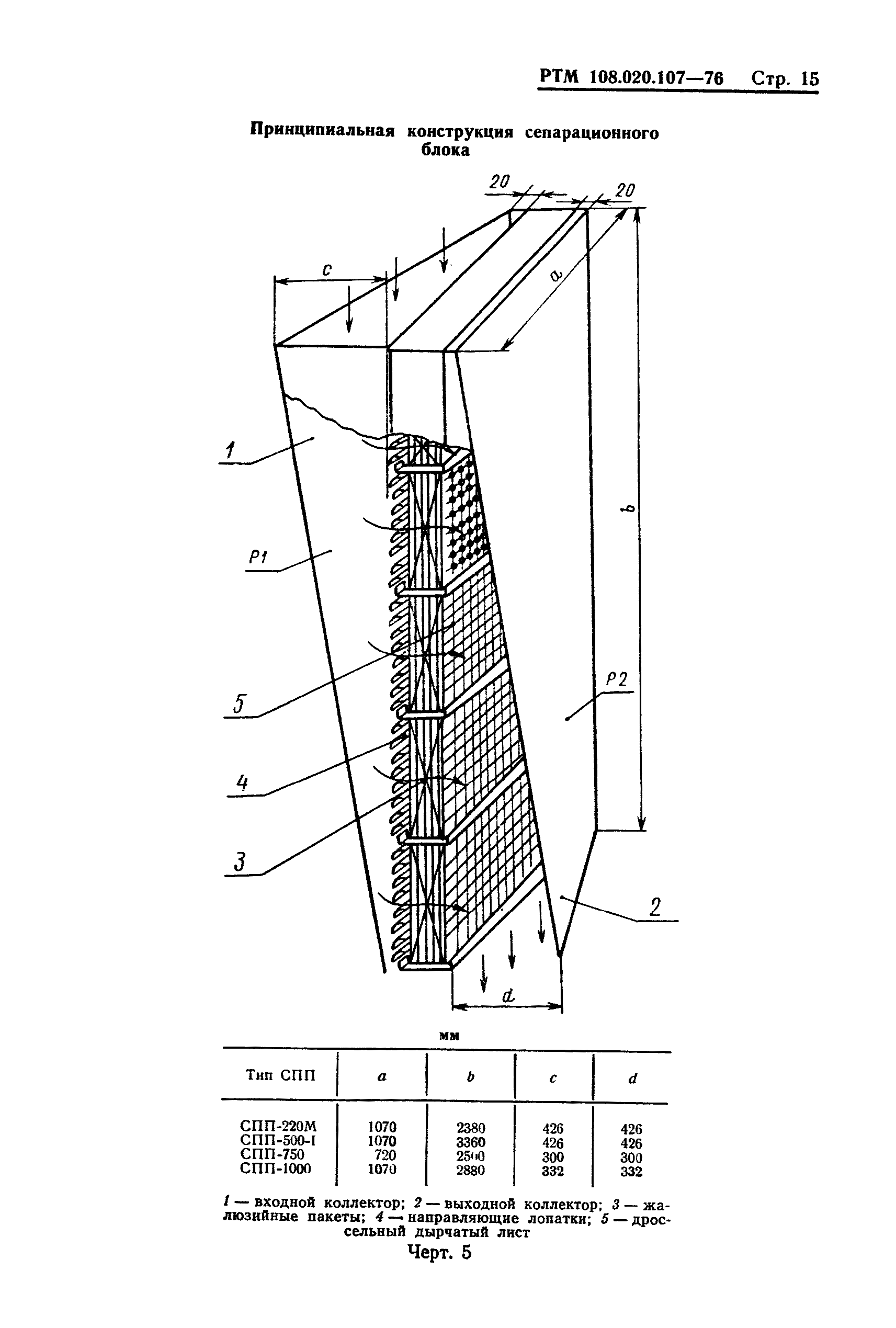

3. Сепарационное устройство (назначение элементов и рекомендации по проектированию)
   3.1. Начальные условия, назначение, элементы

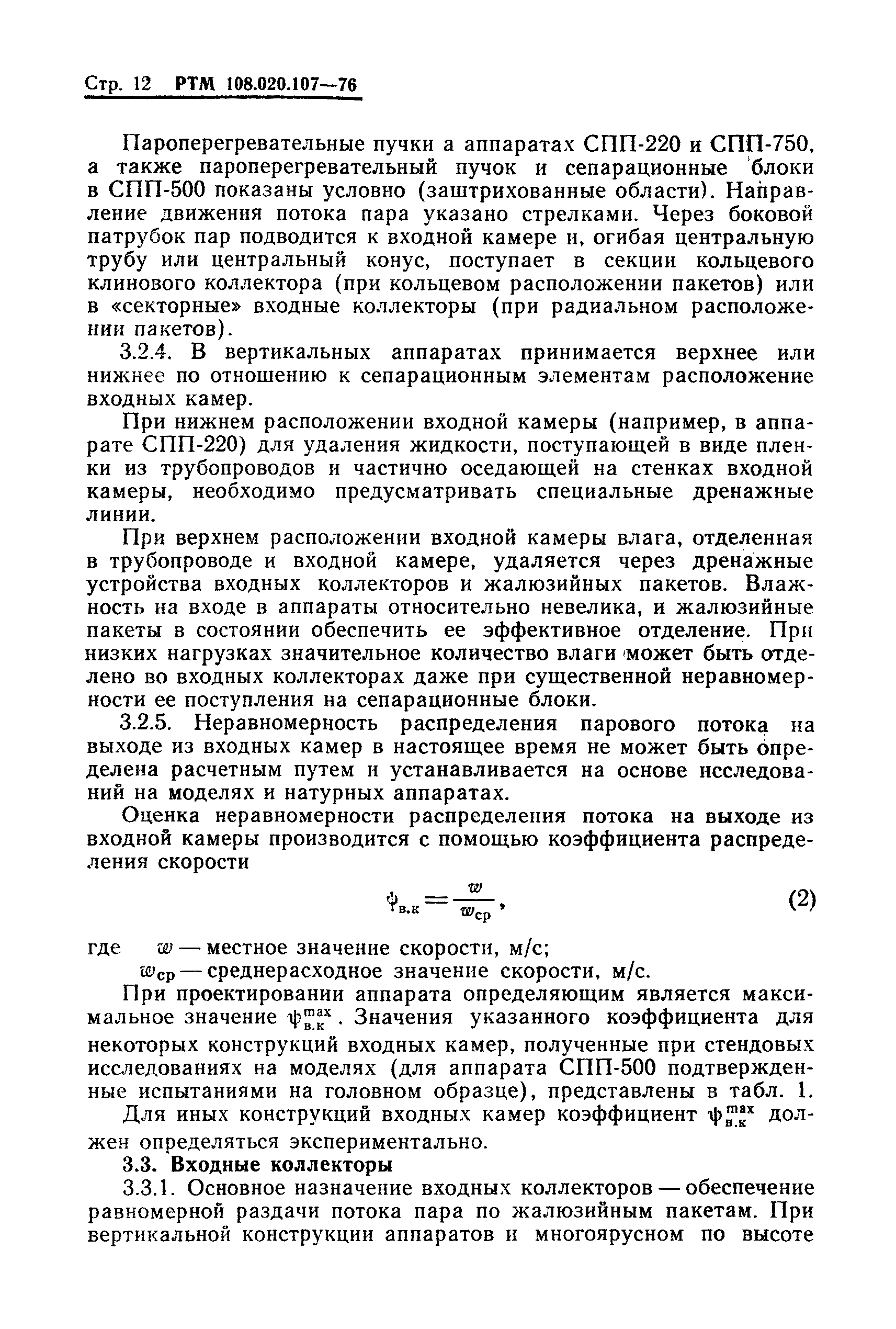

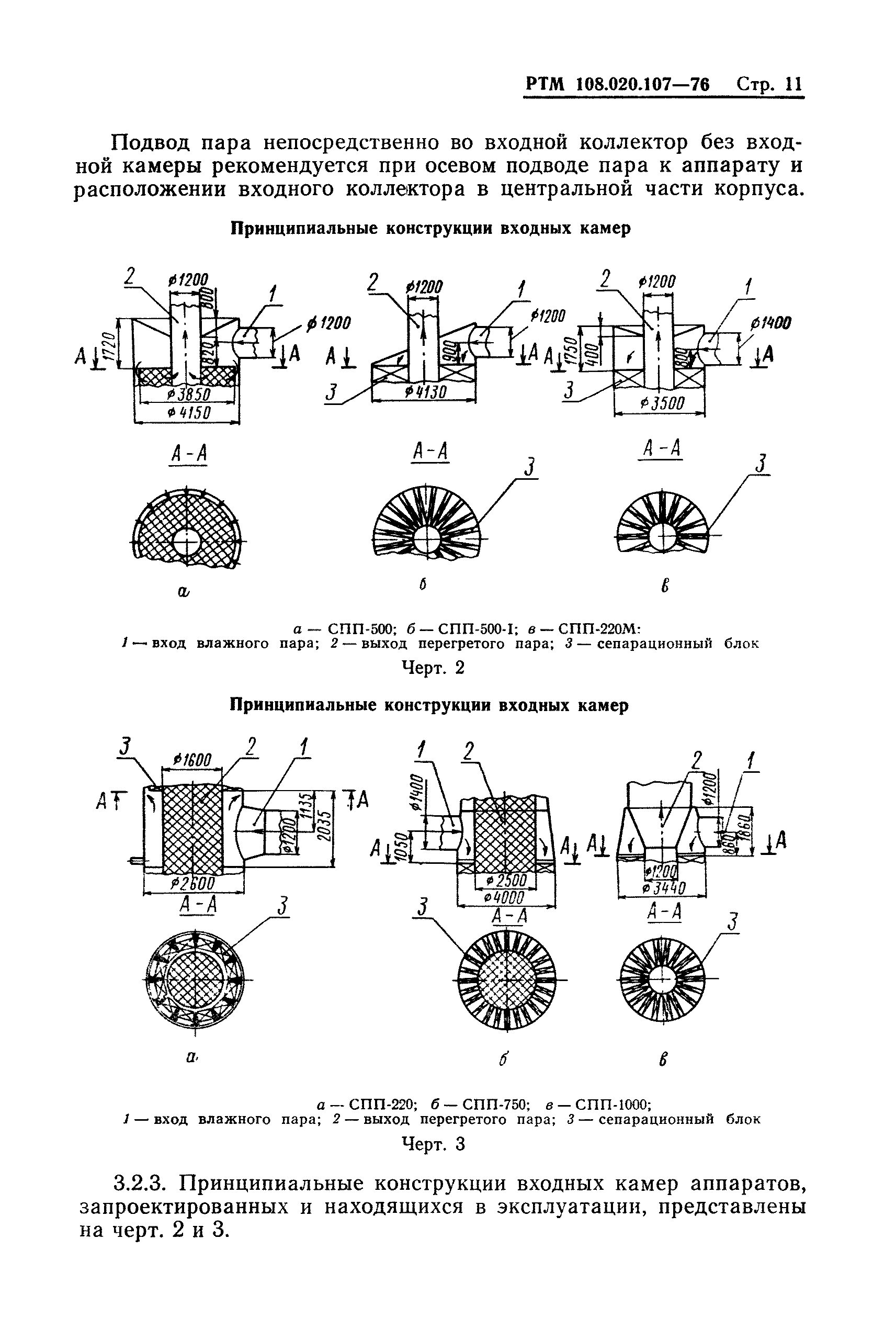

   3.2. Входная камера

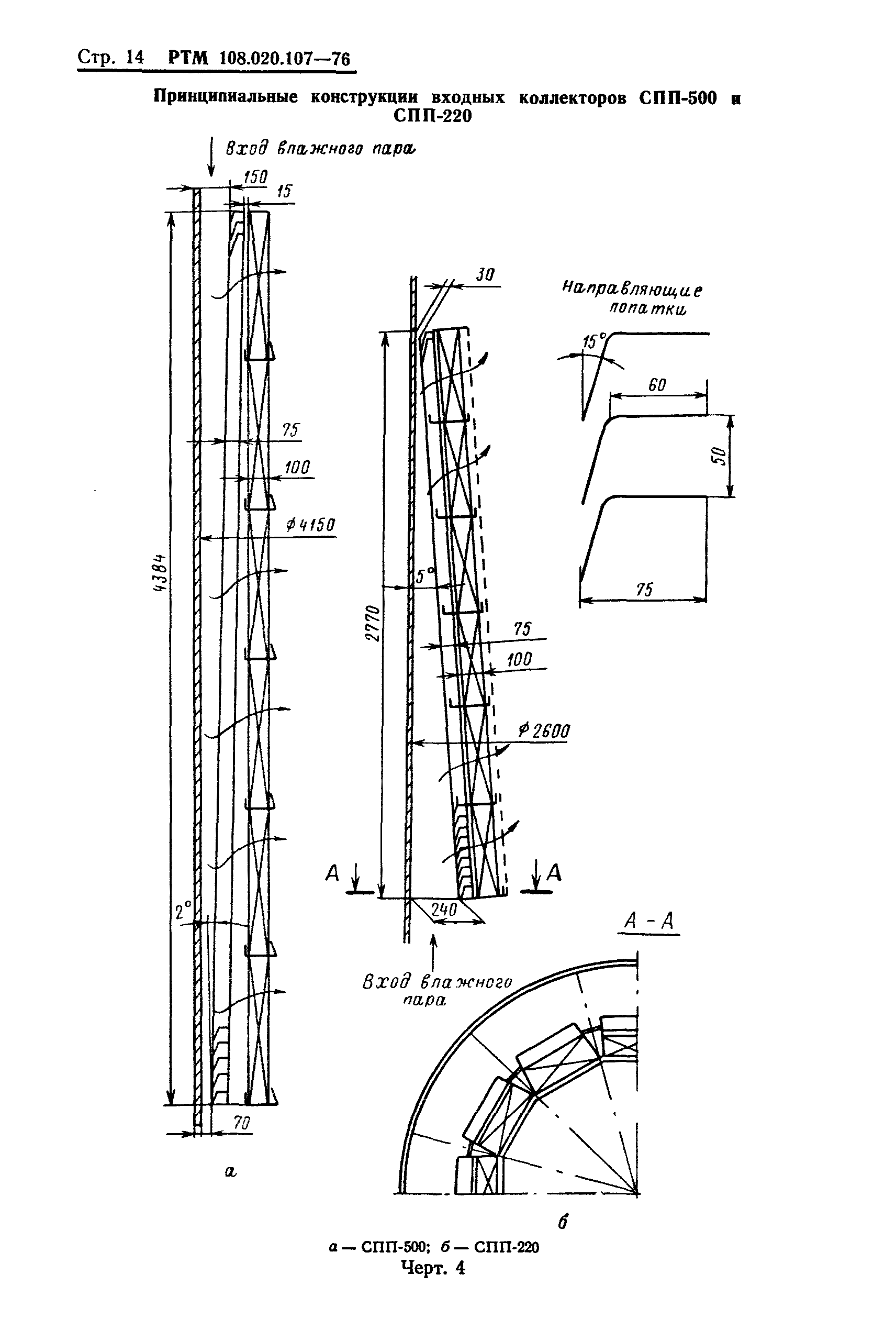

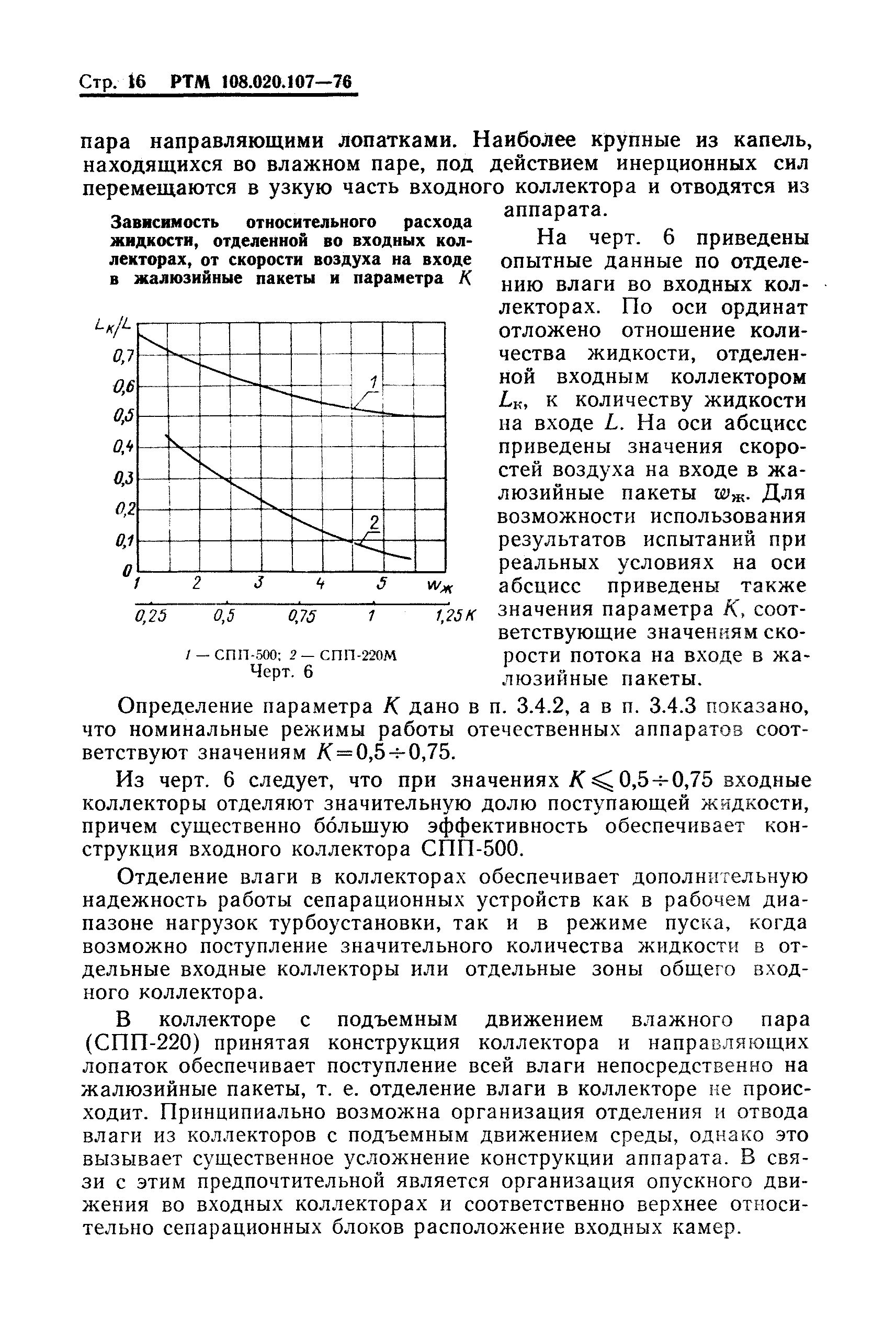

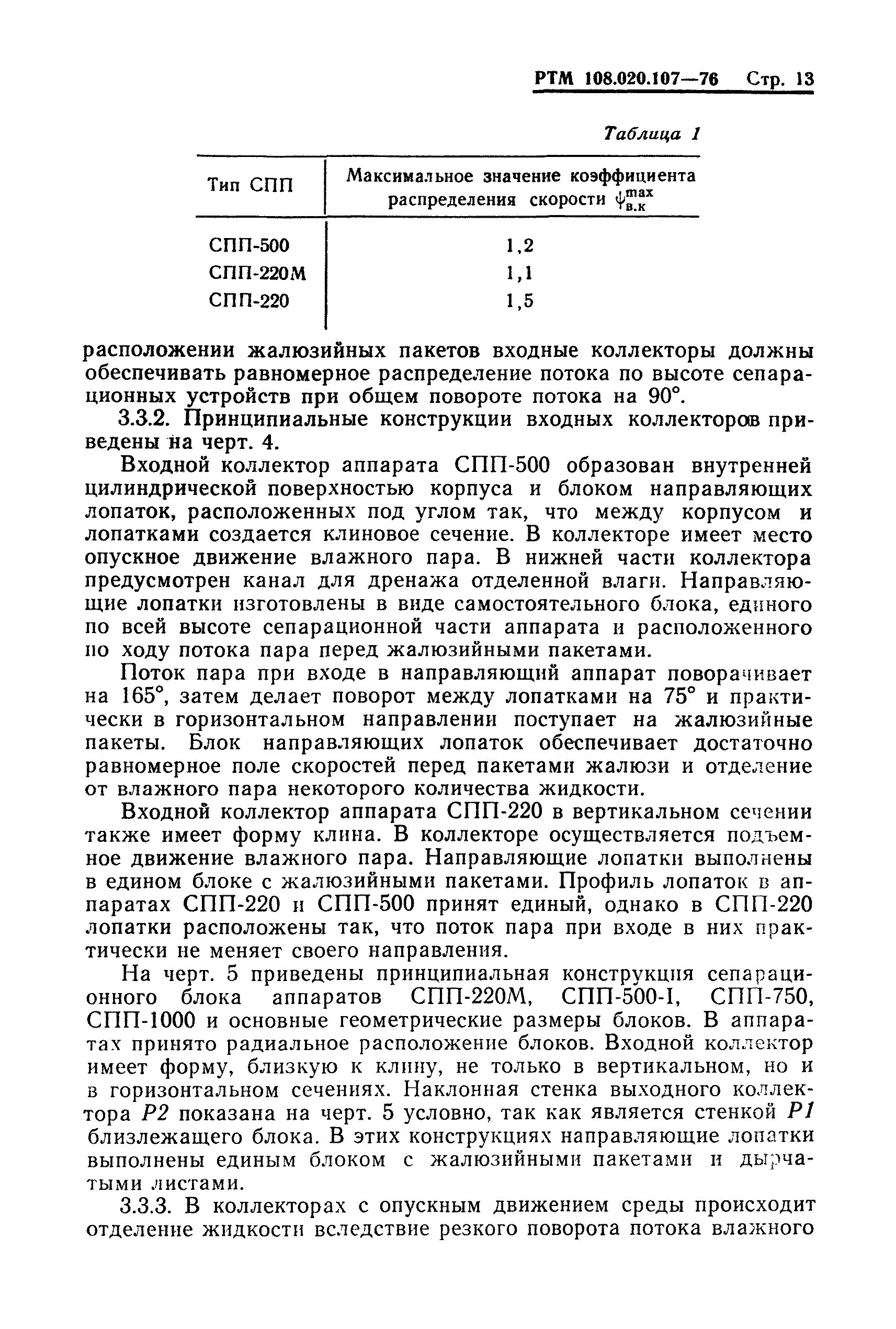

   3.3. Входные коллекторы

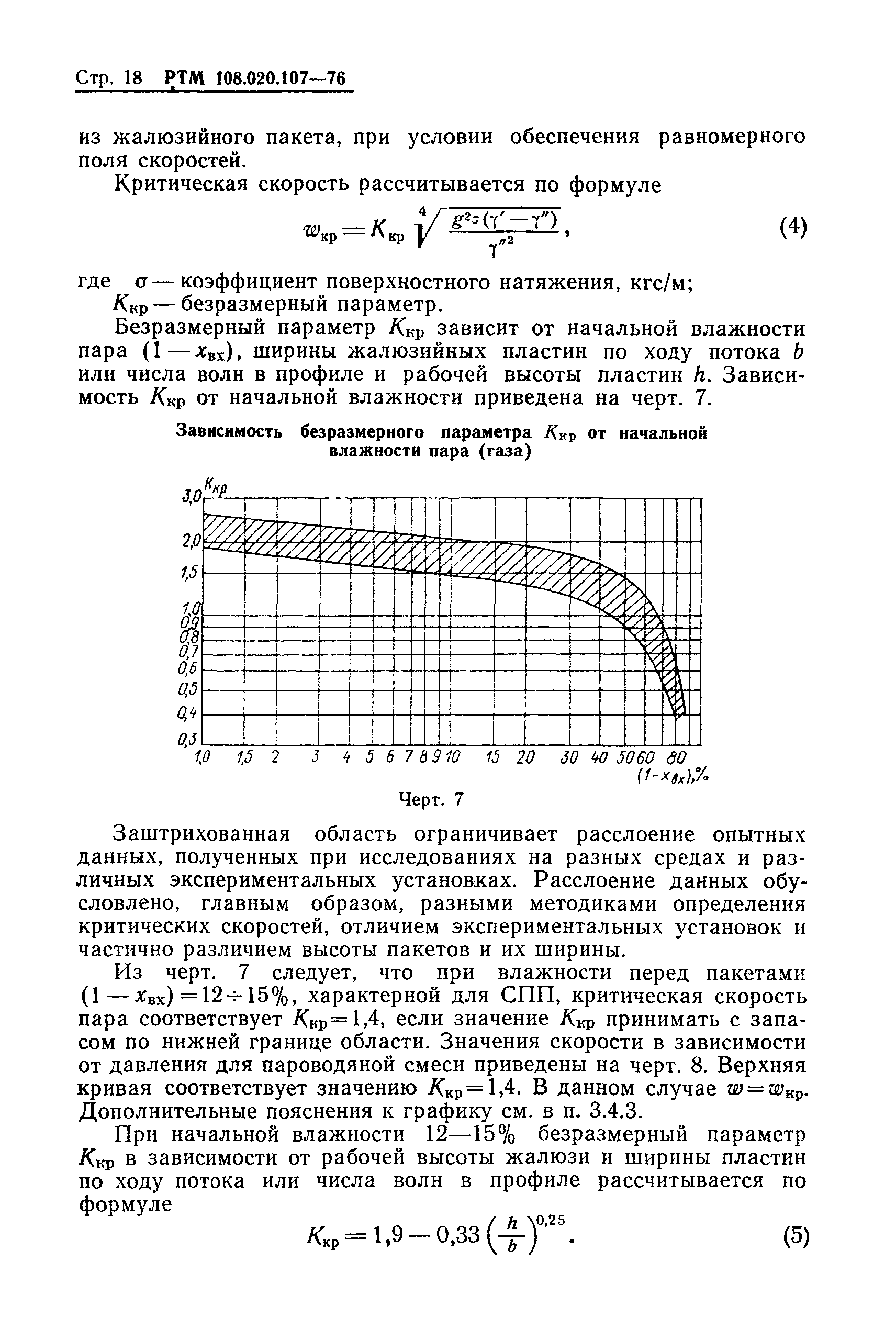

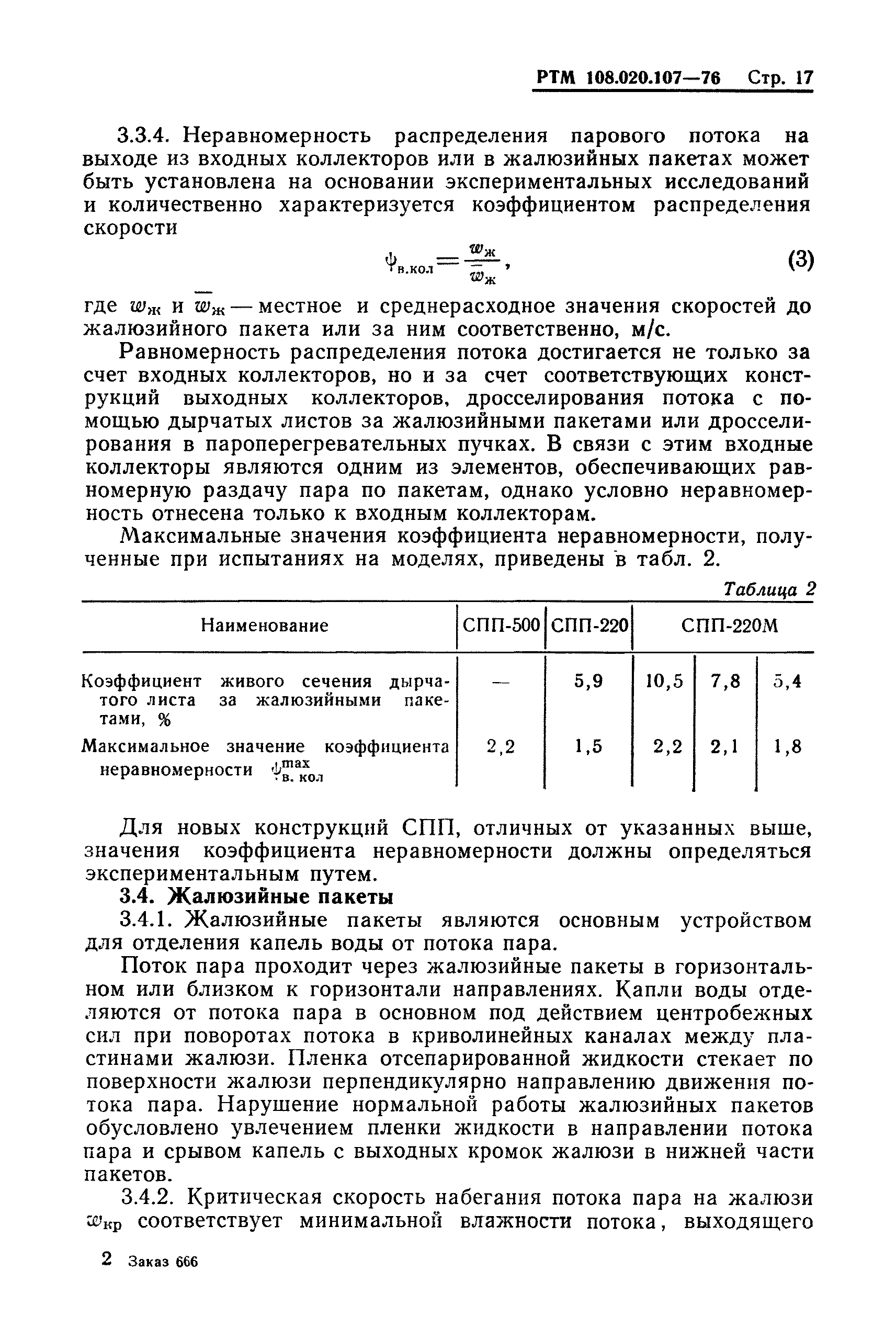

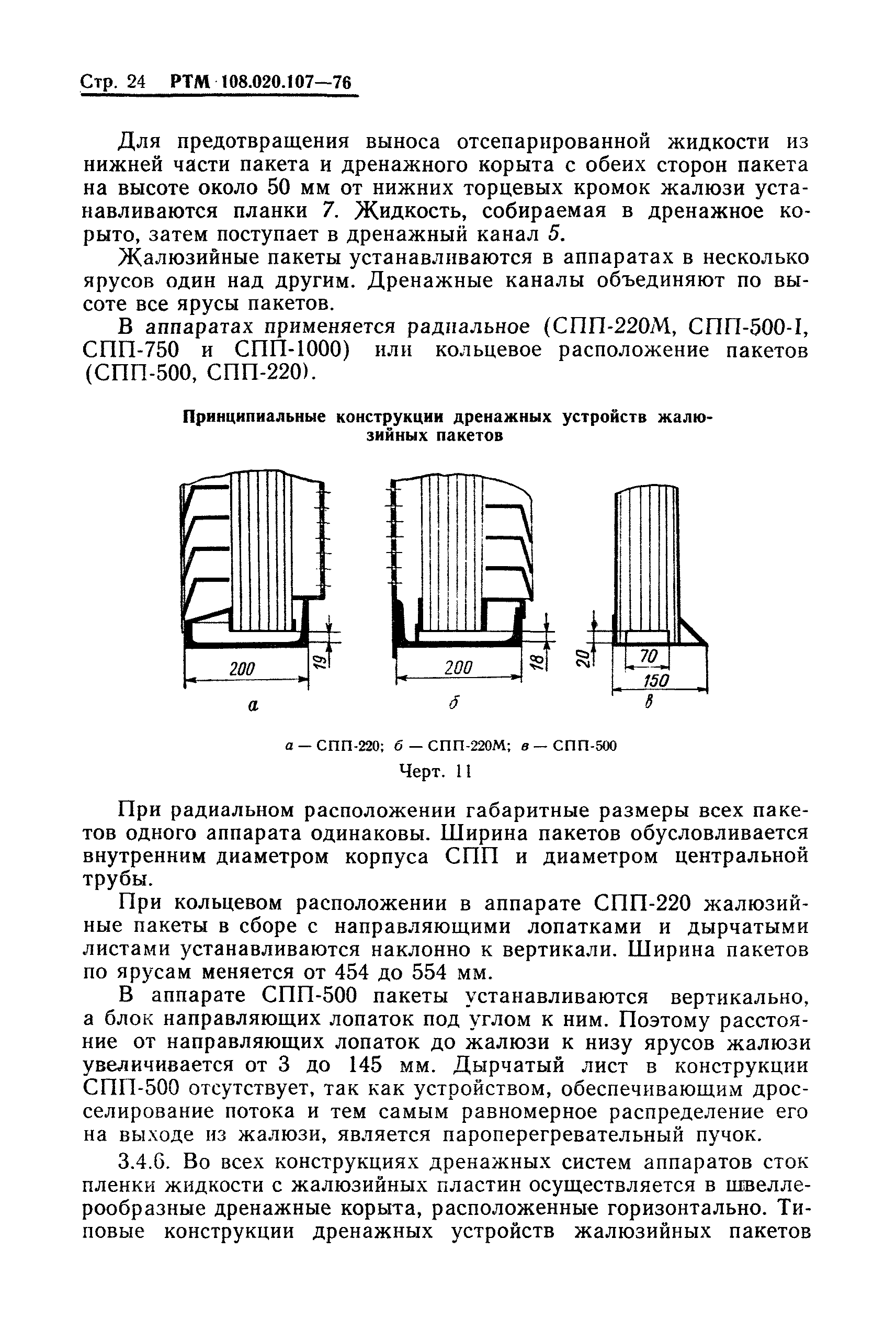

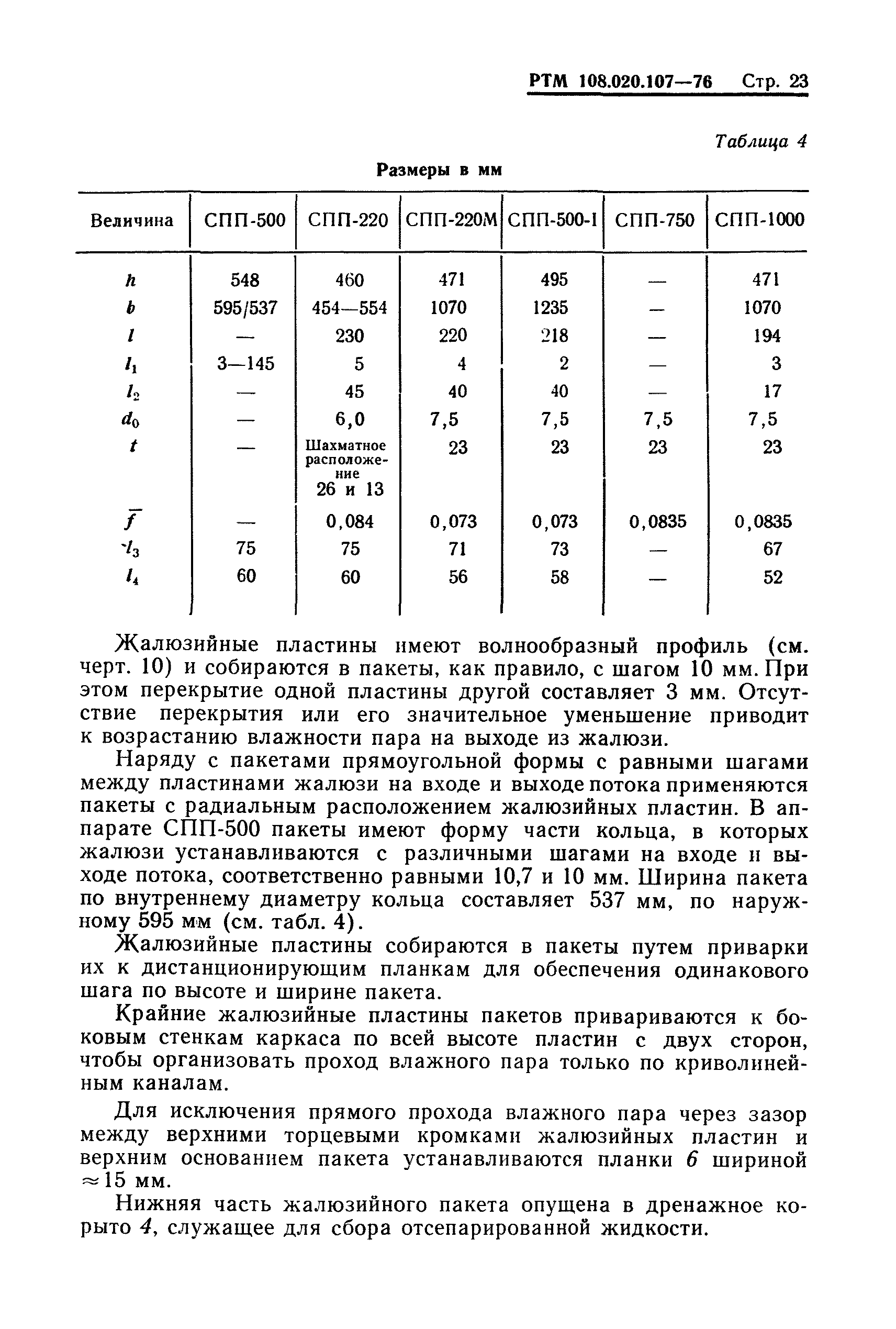

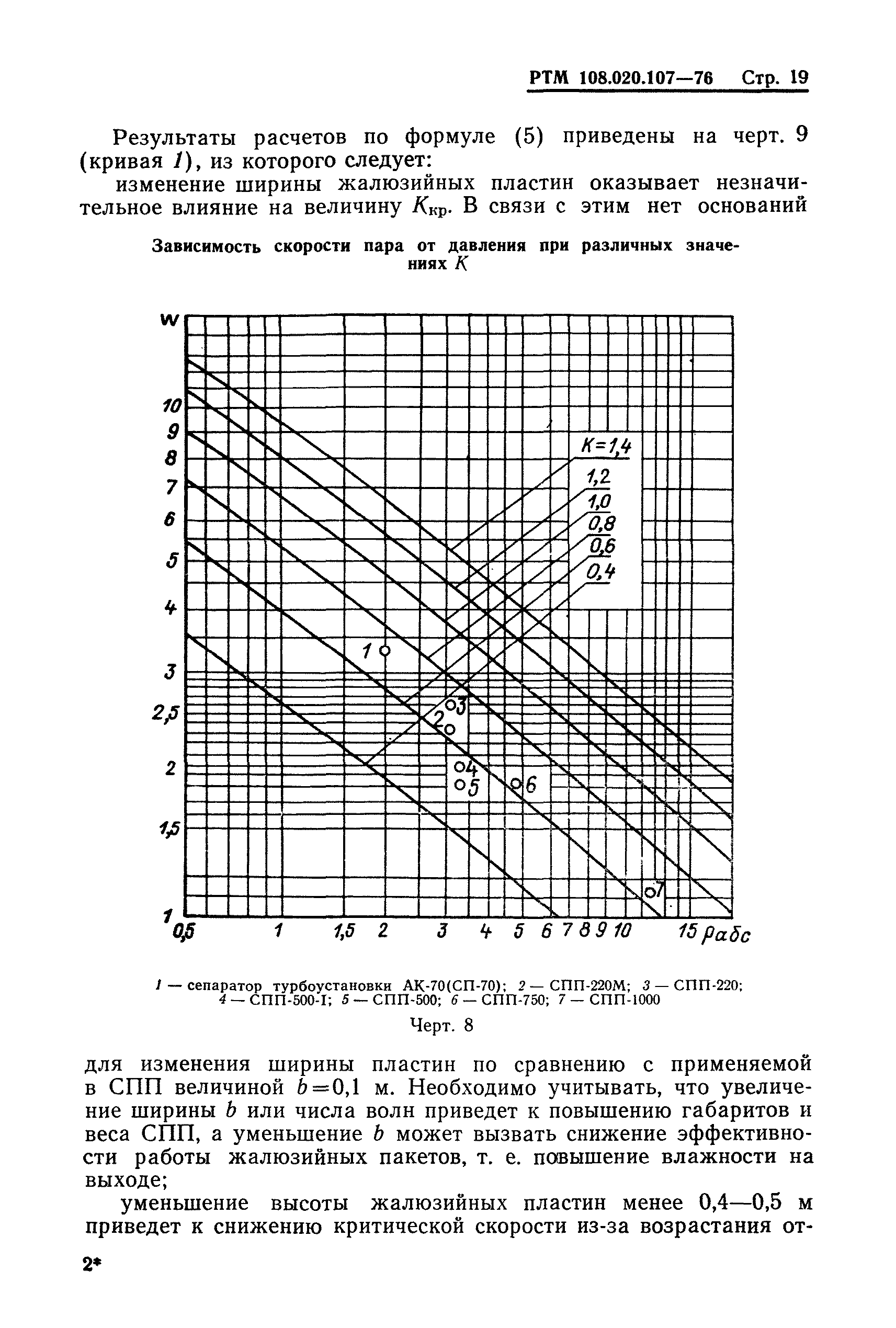

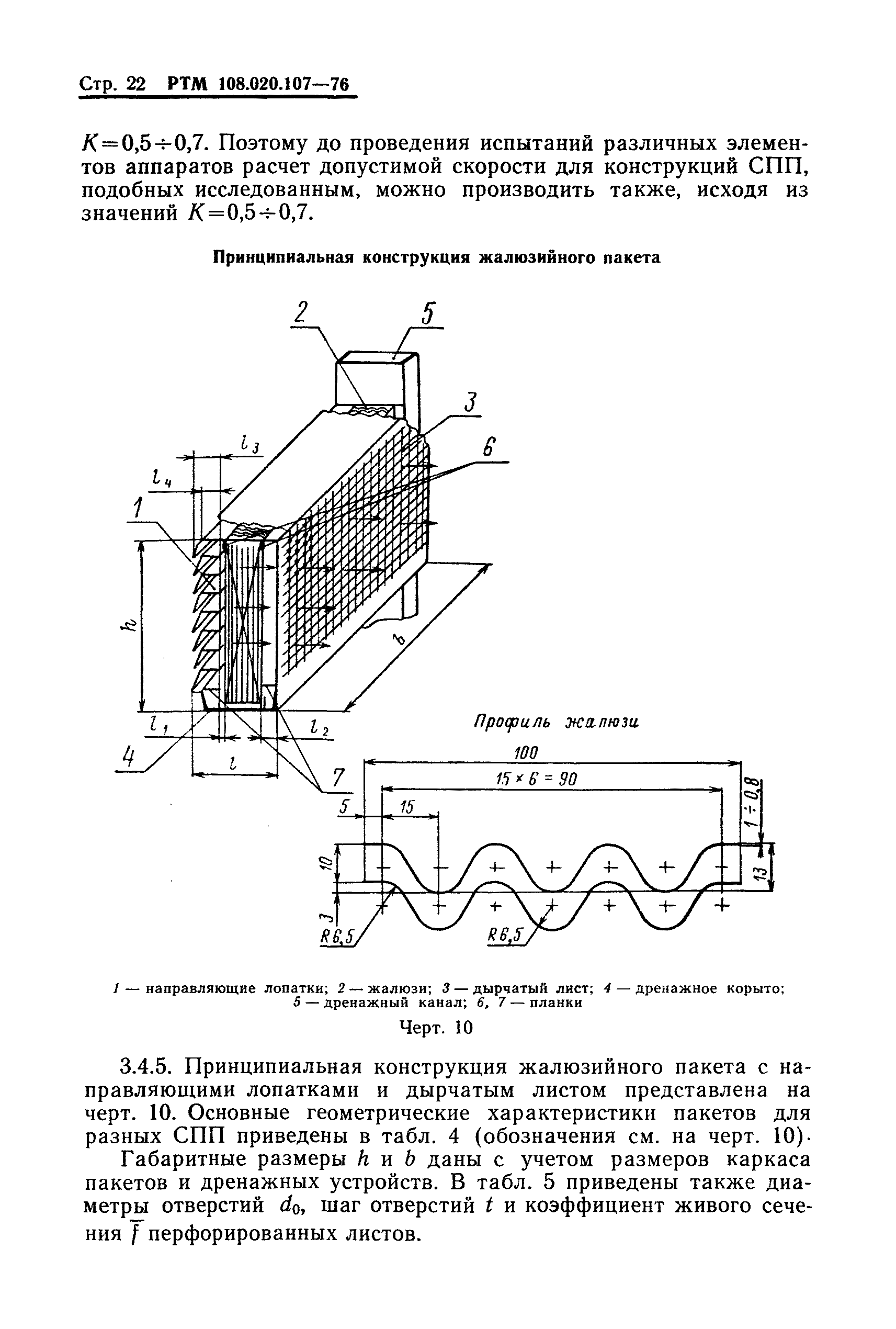

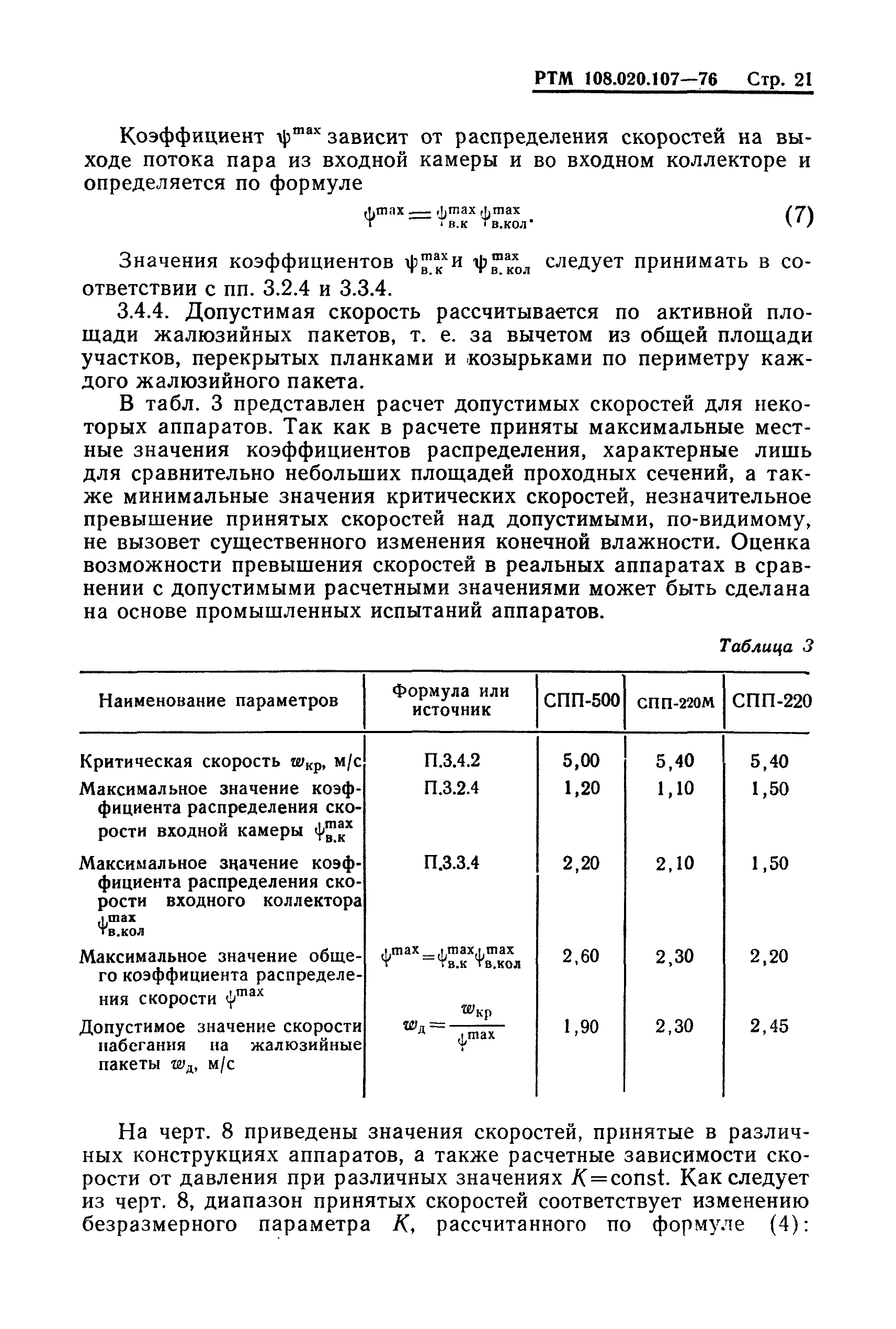

   3.4. Жалюзийные пакеты

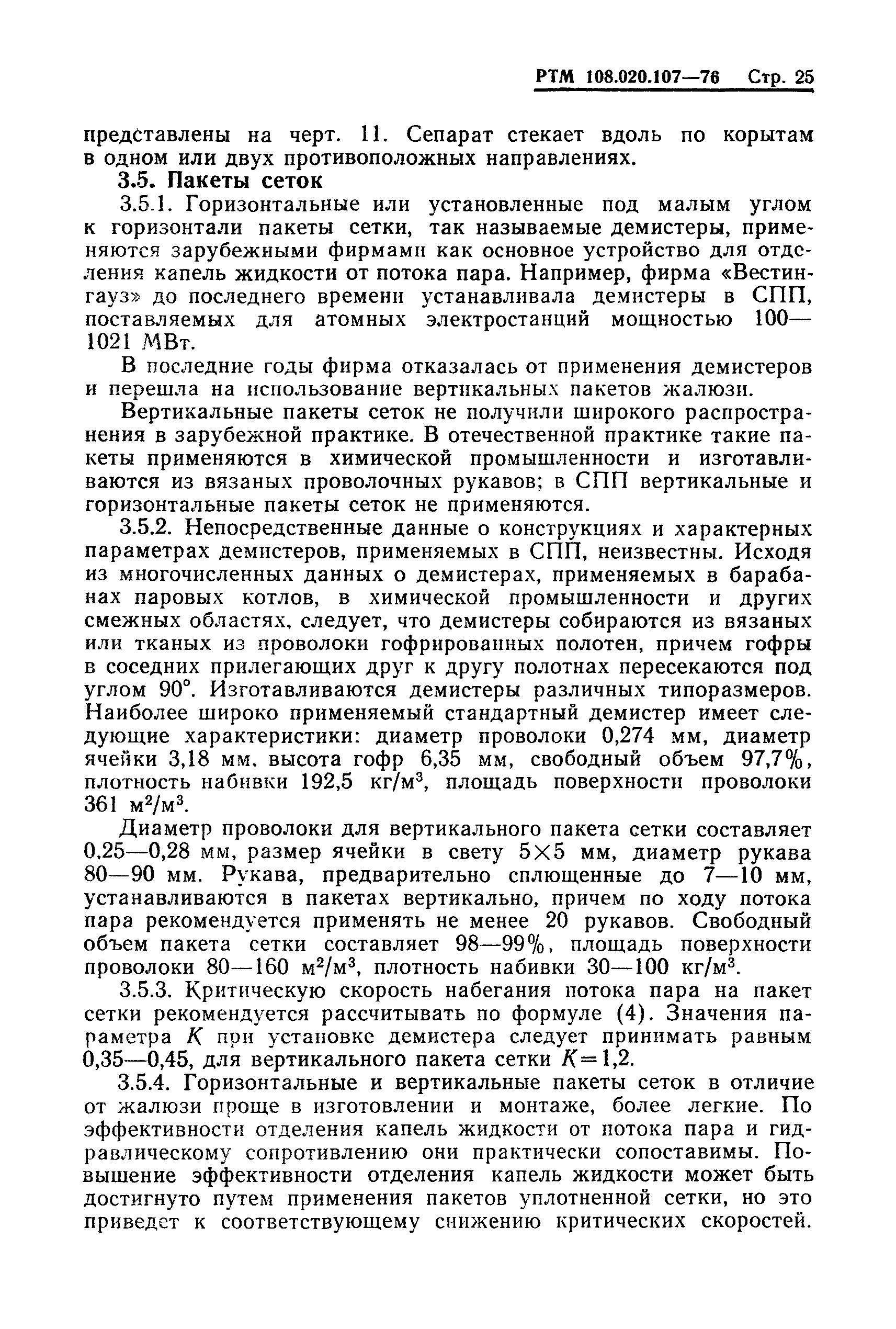

   3.5. Пакеты сеток

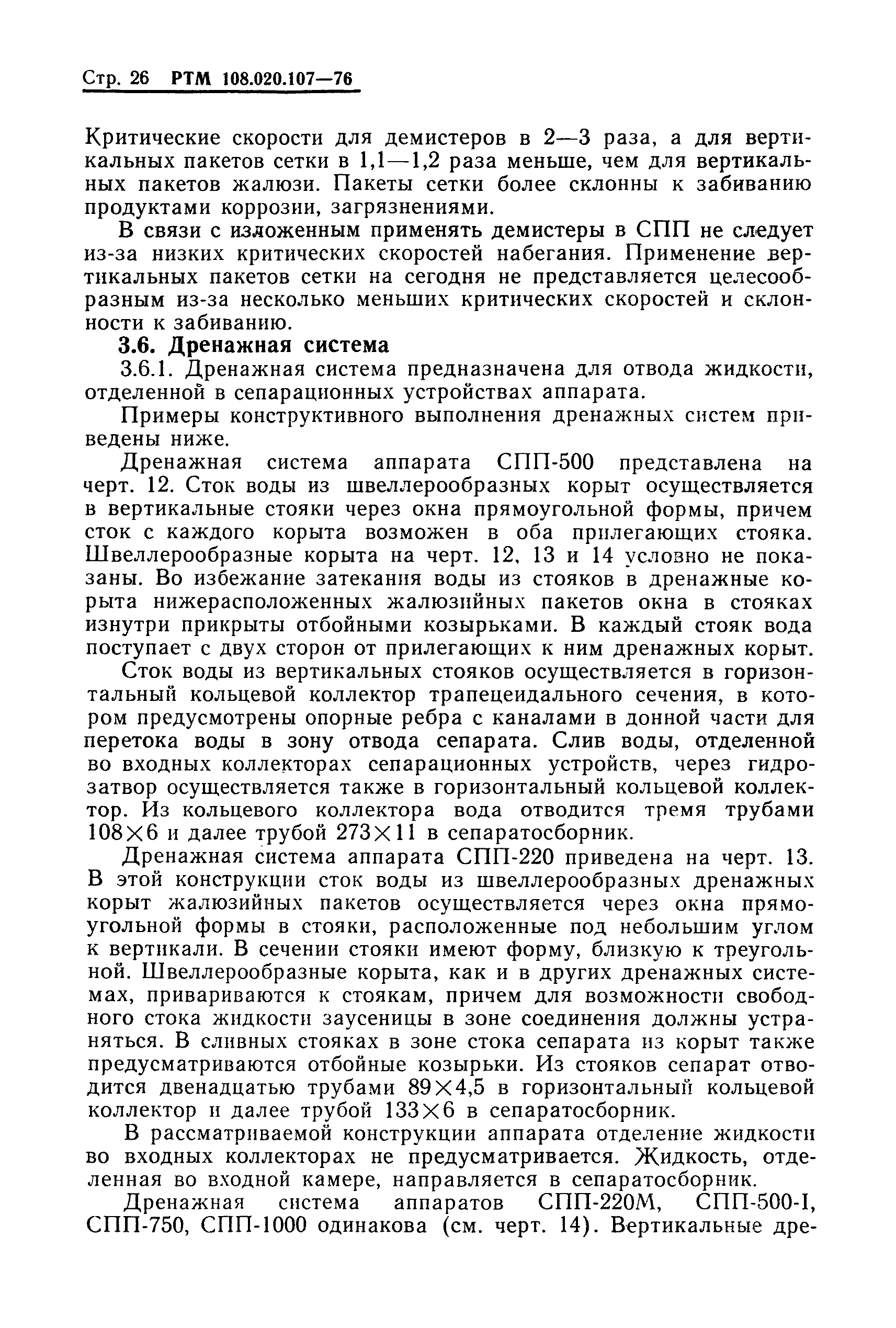

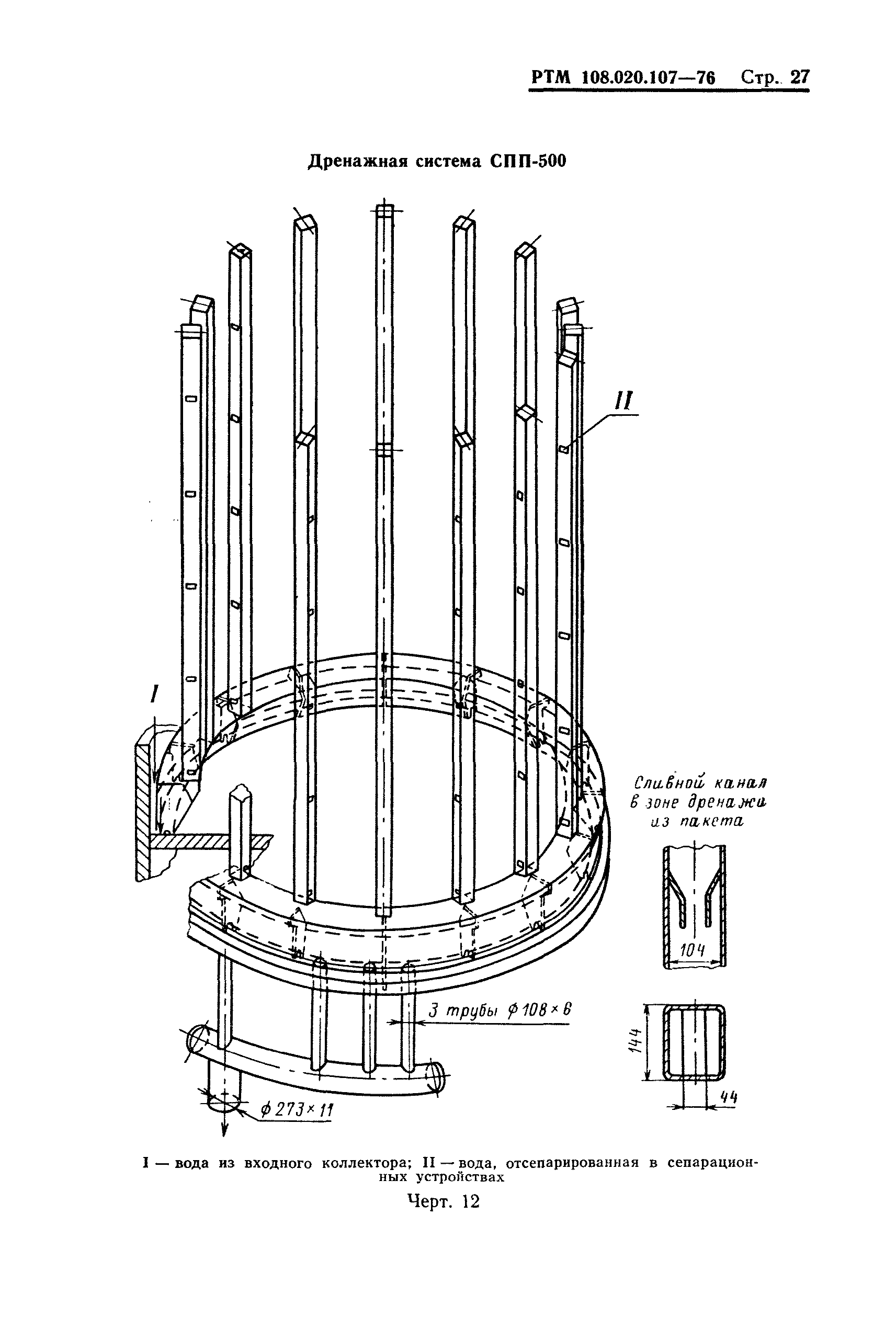

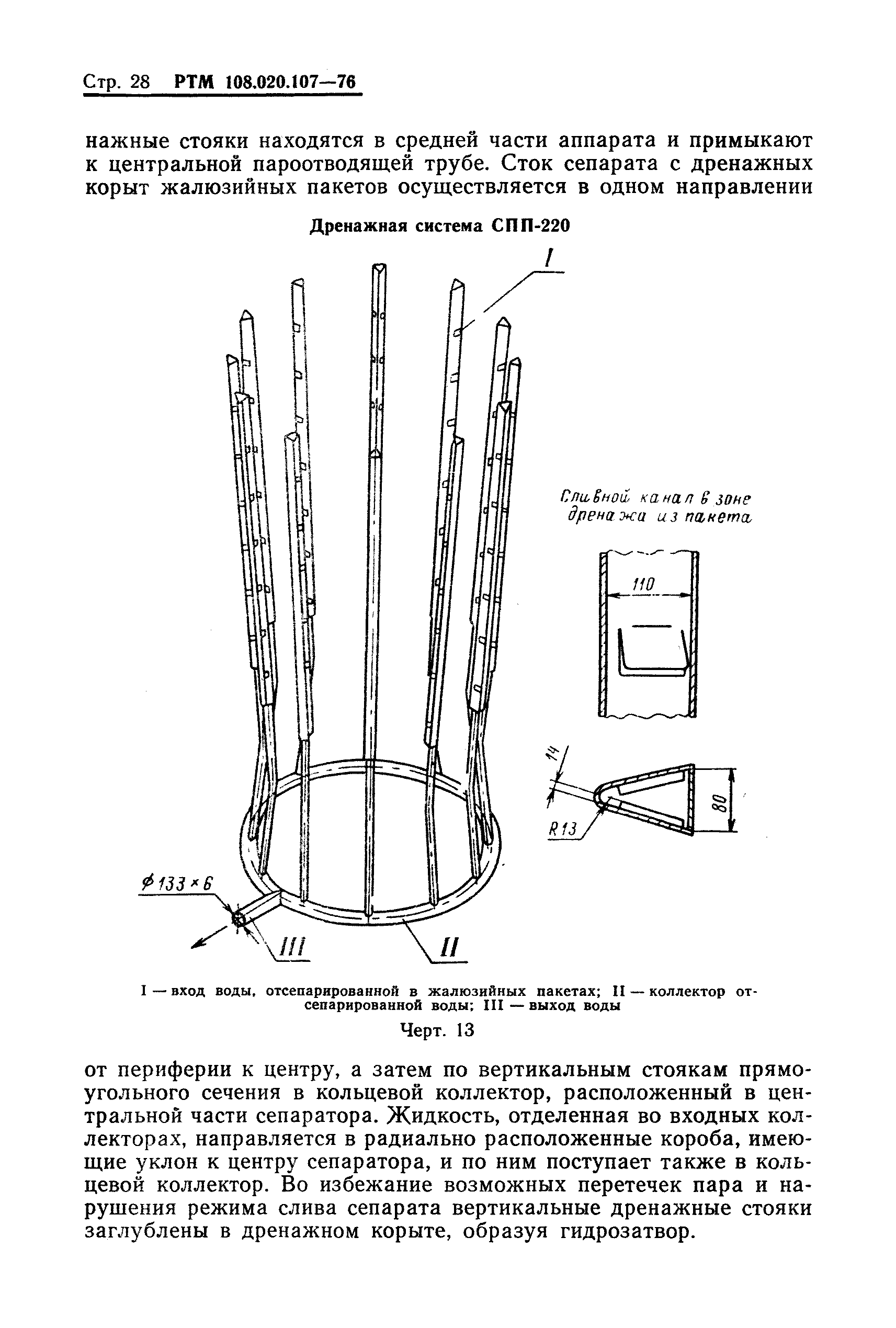

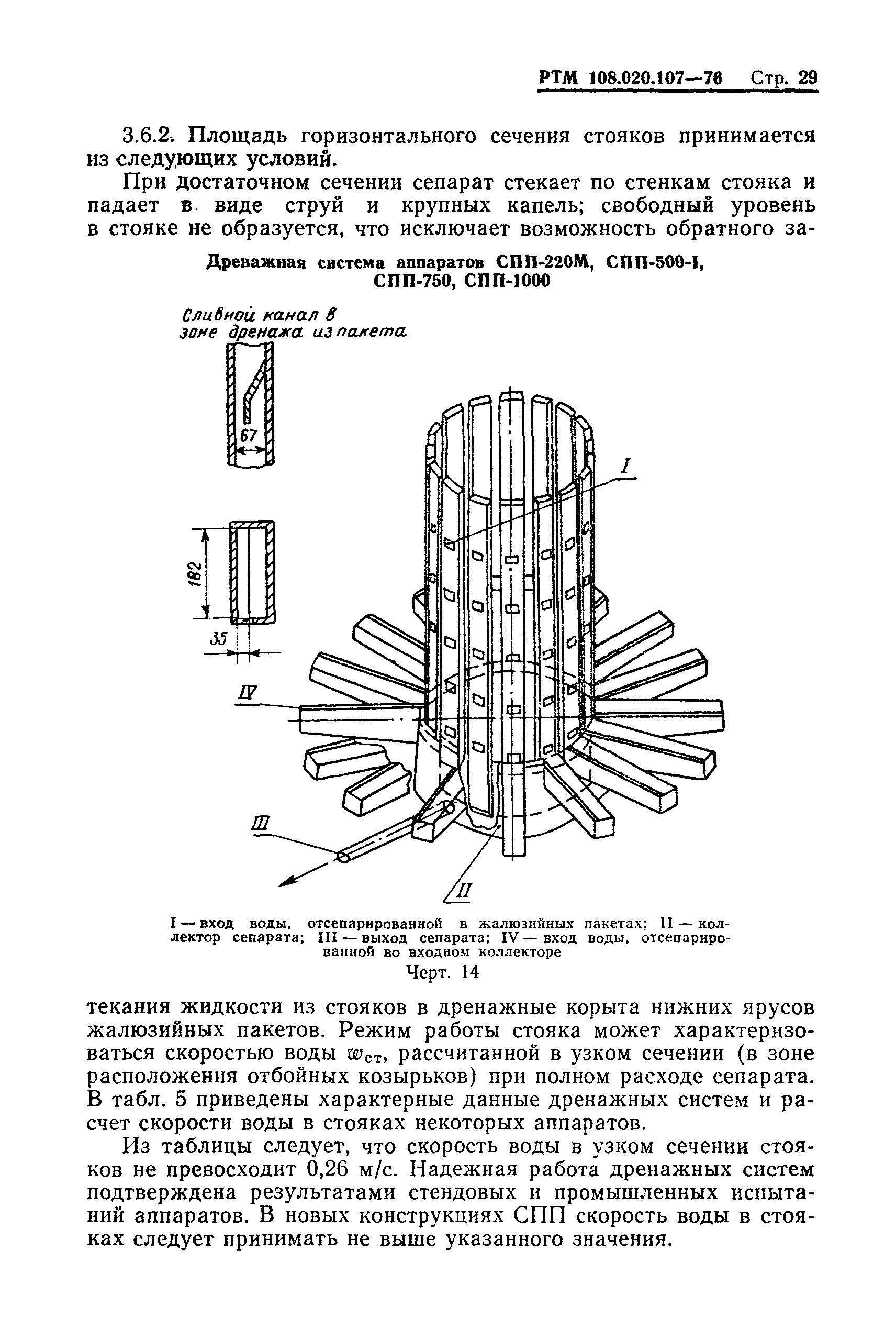

   3.6. Дренажная система
4. Пароперегреватель (тепловой расчет)

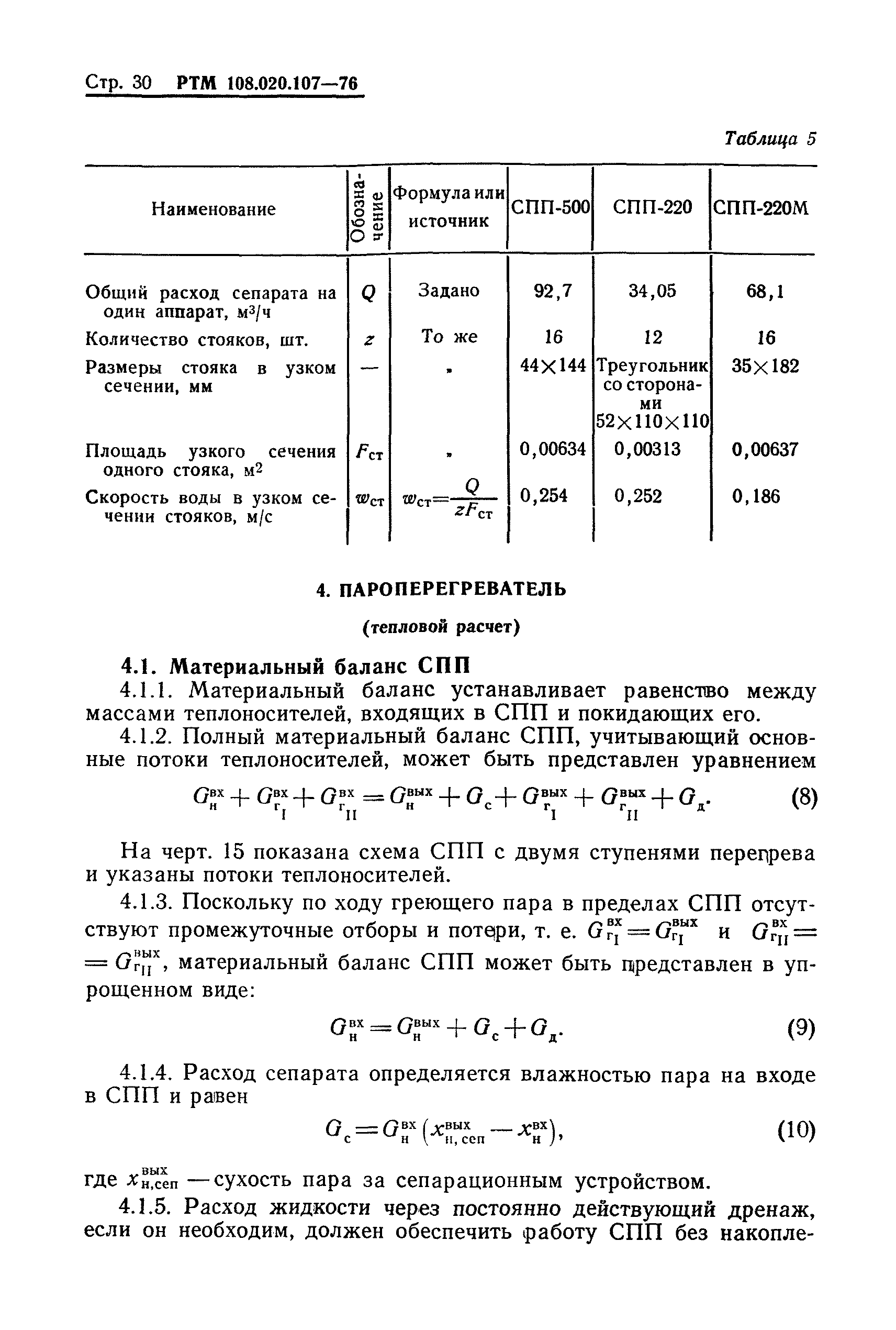

   4.1. Материальный баланс СПП

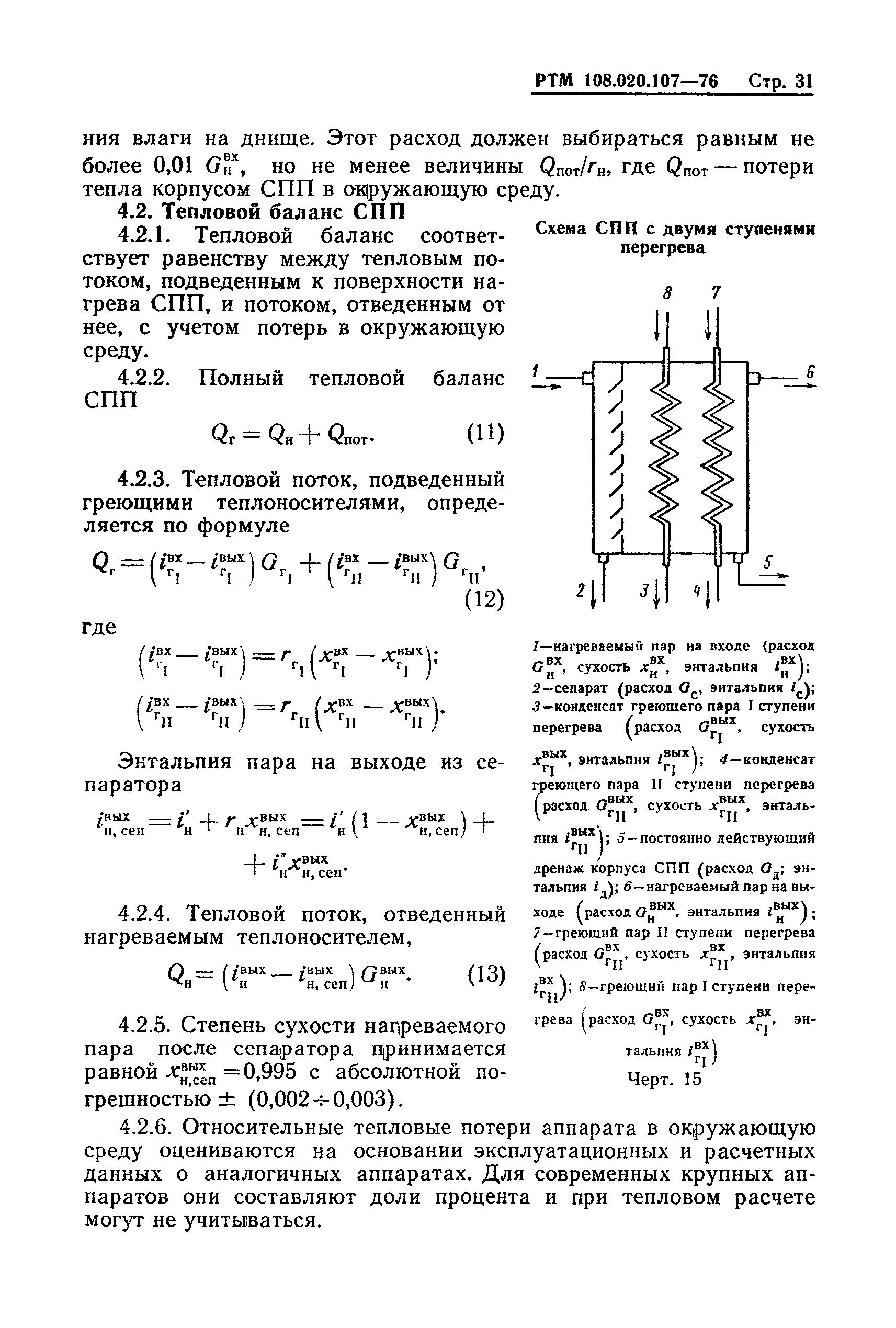

   4.2. Тепловой баланс СПП

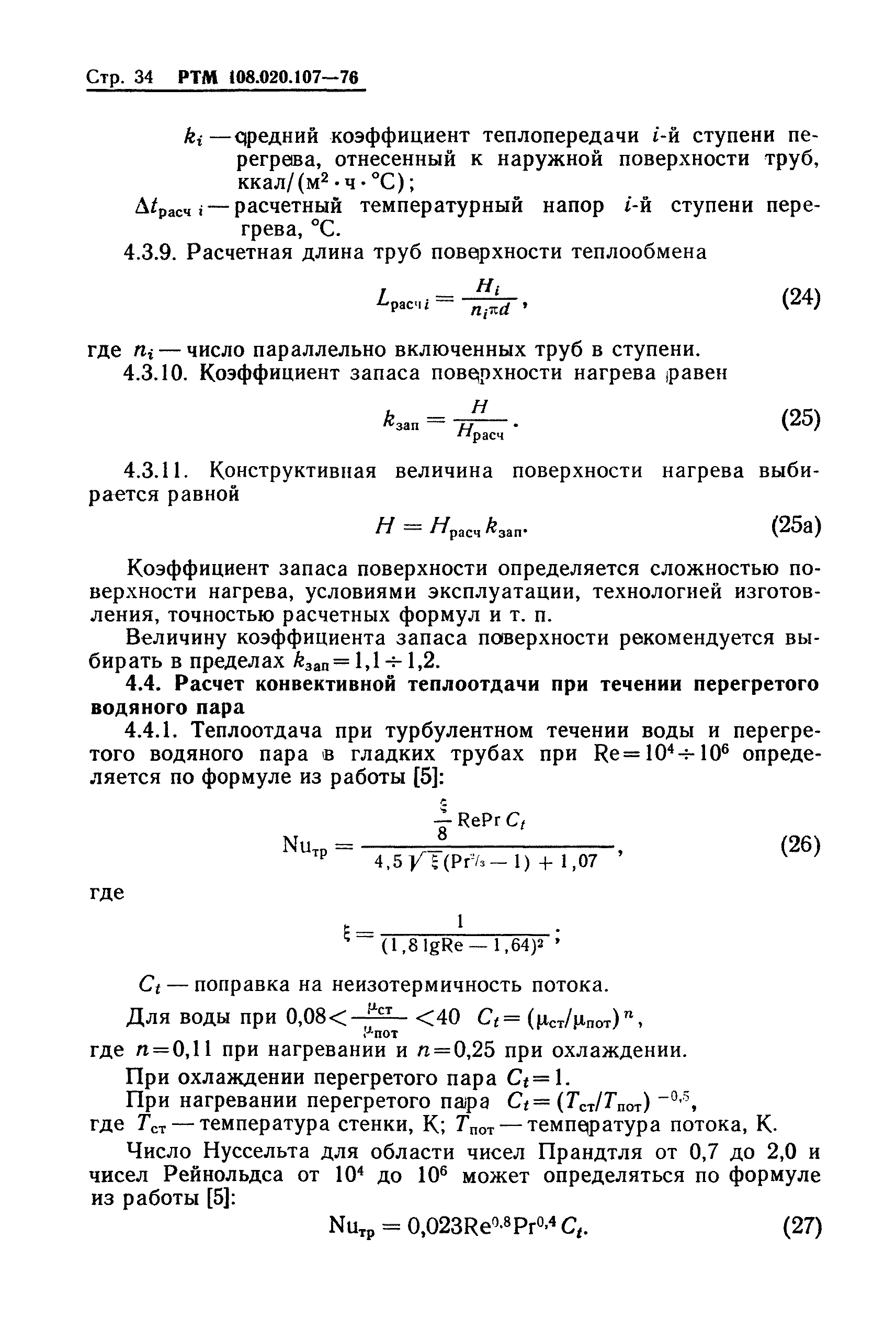

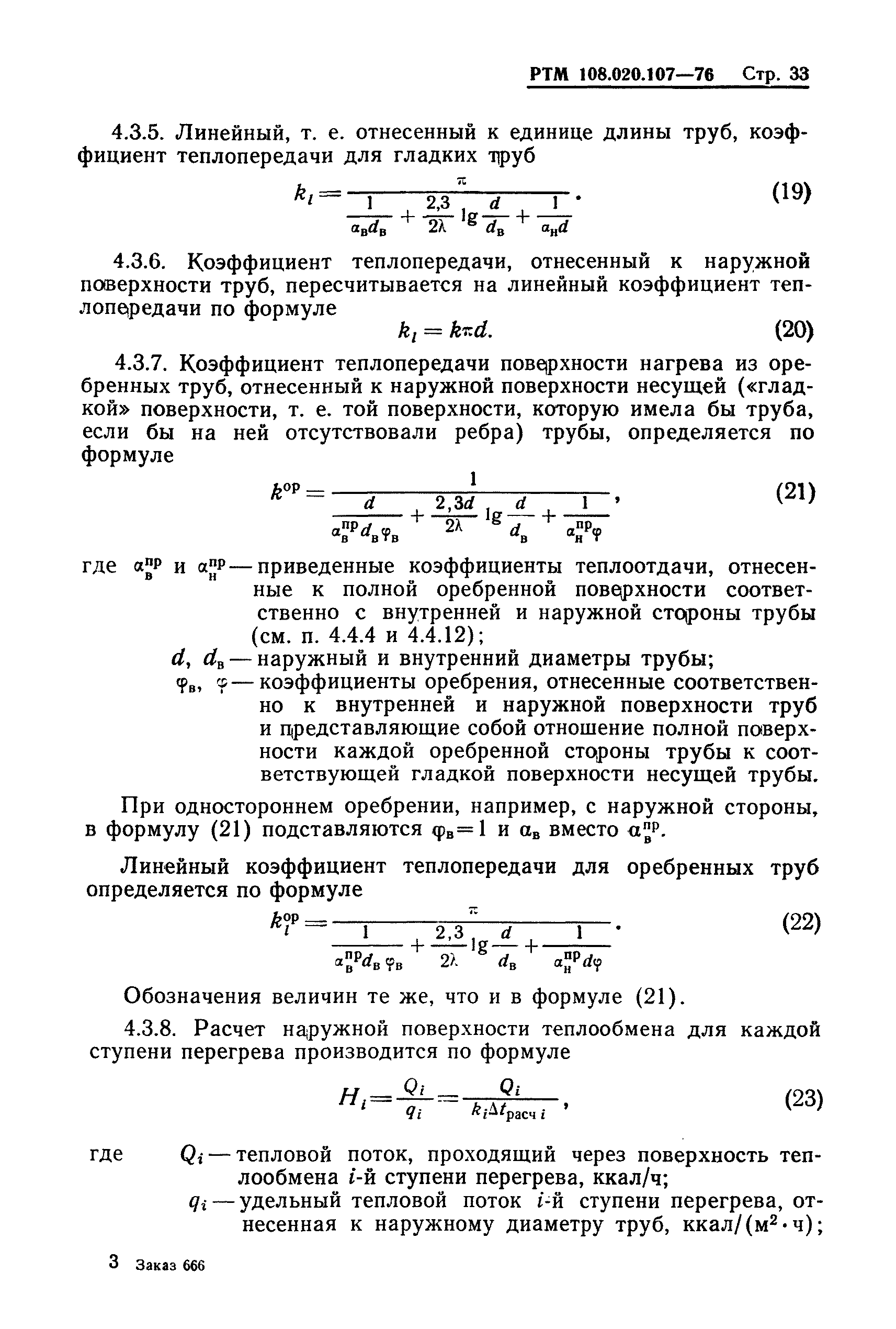

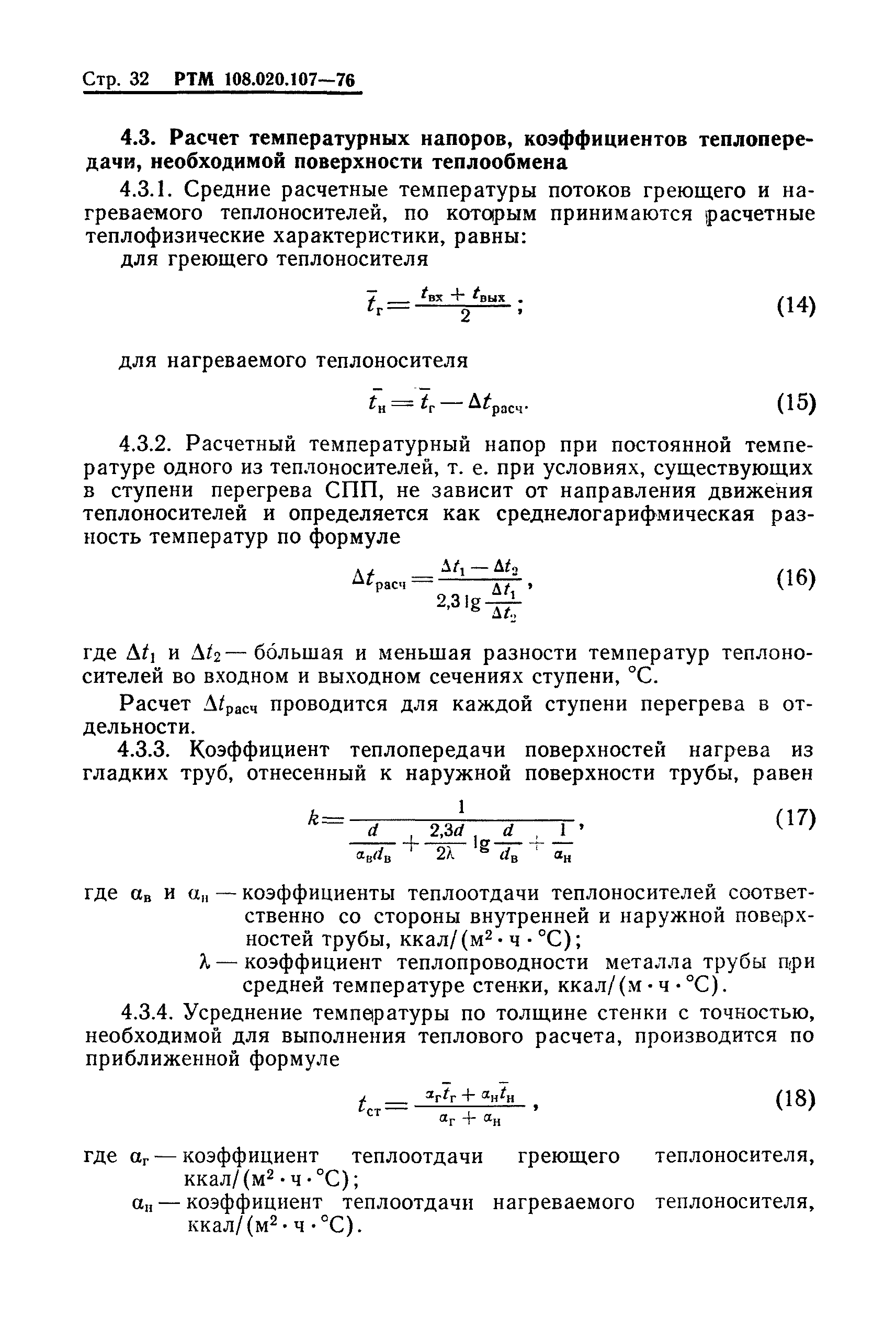

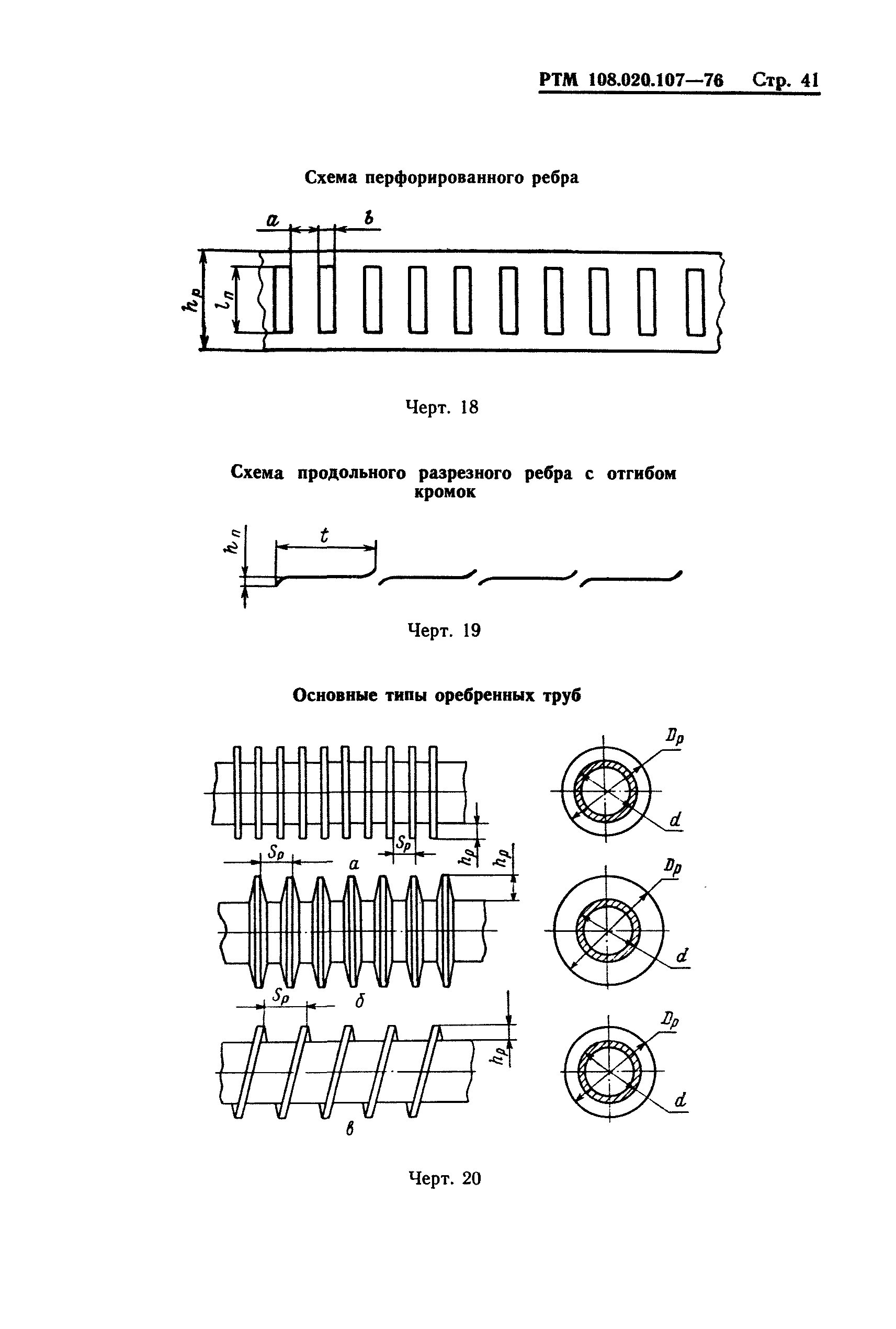

   4.3. Расчет температурных напоров, коэффициентов теплопередачи, необходимой поверхности теплообмена

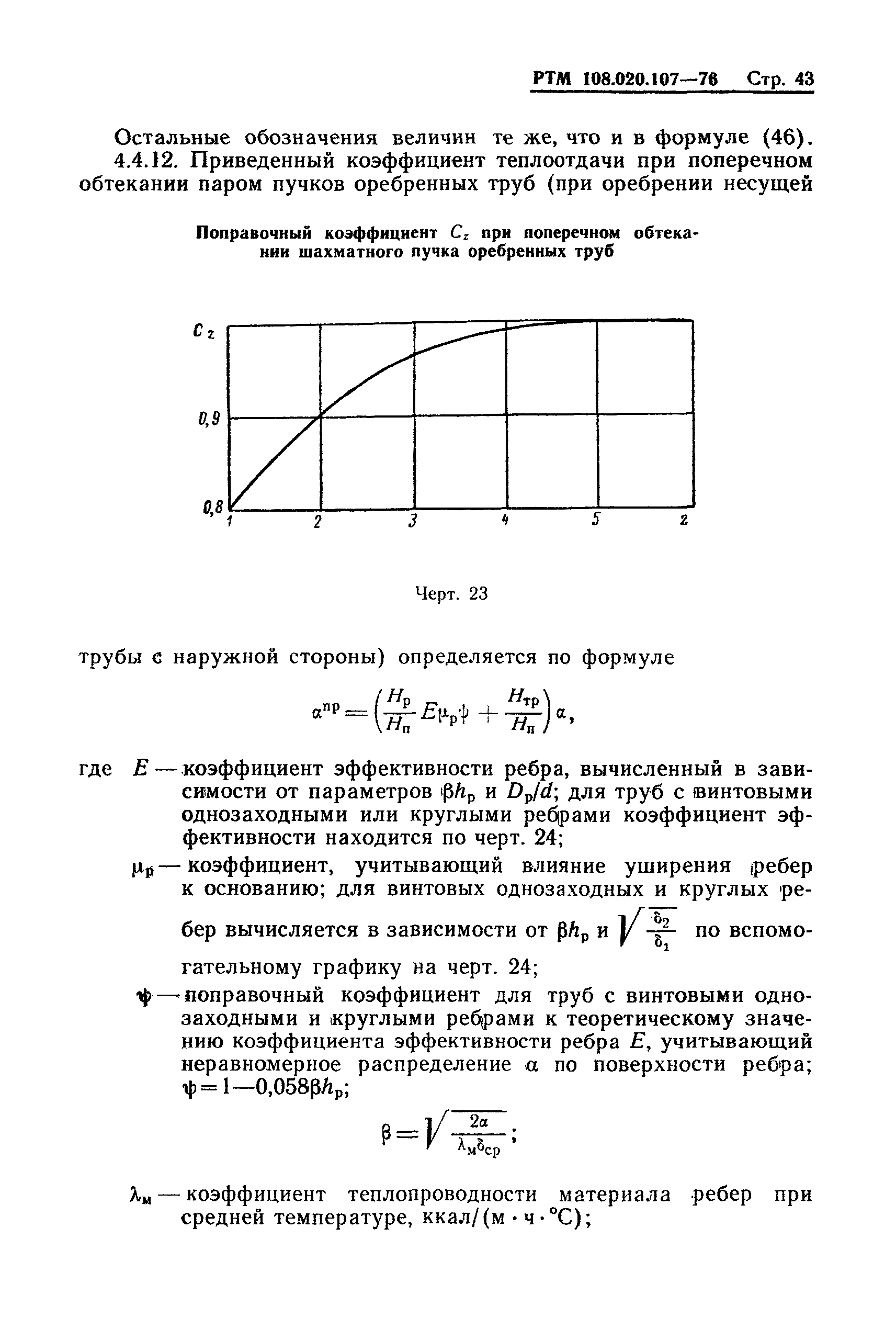

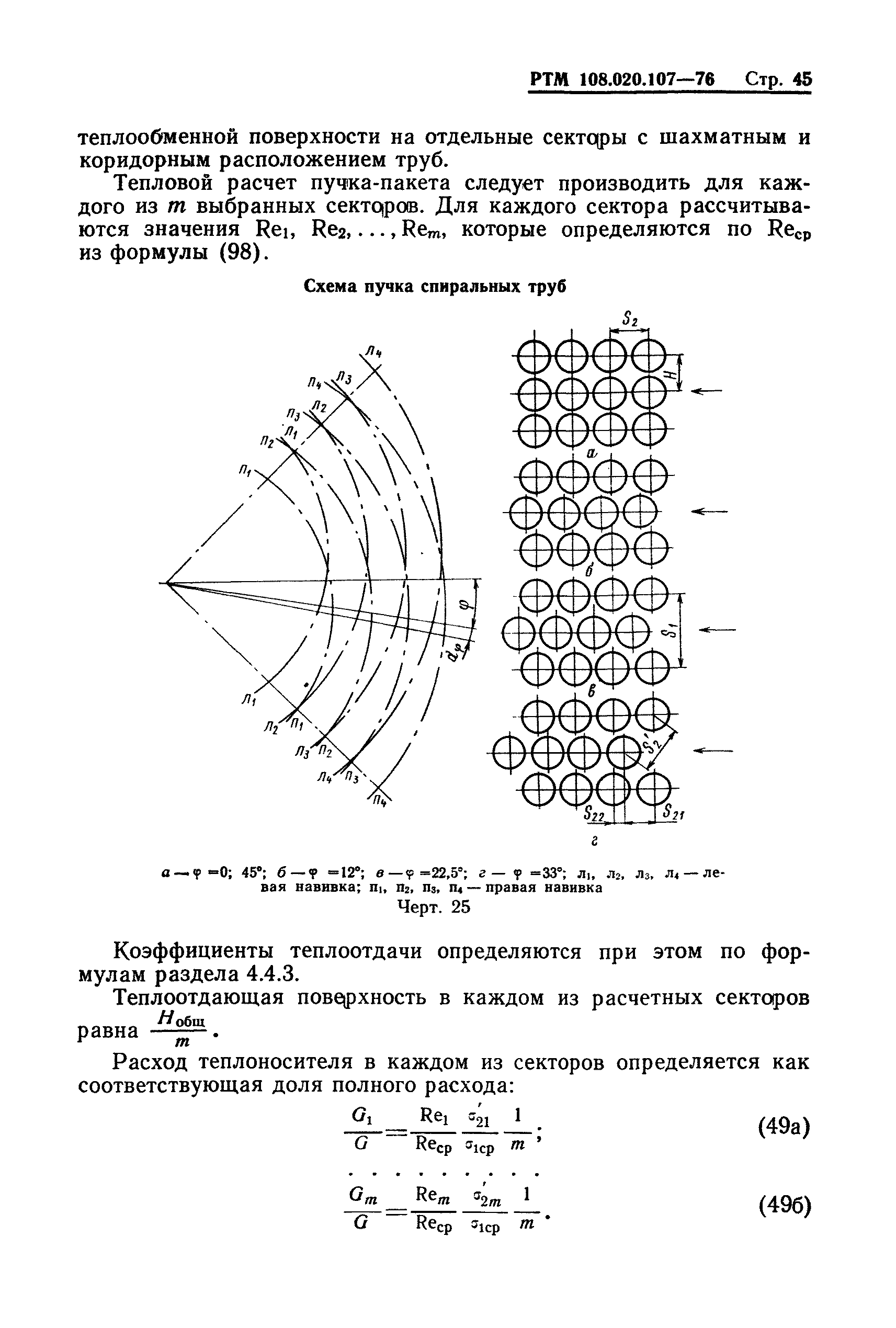

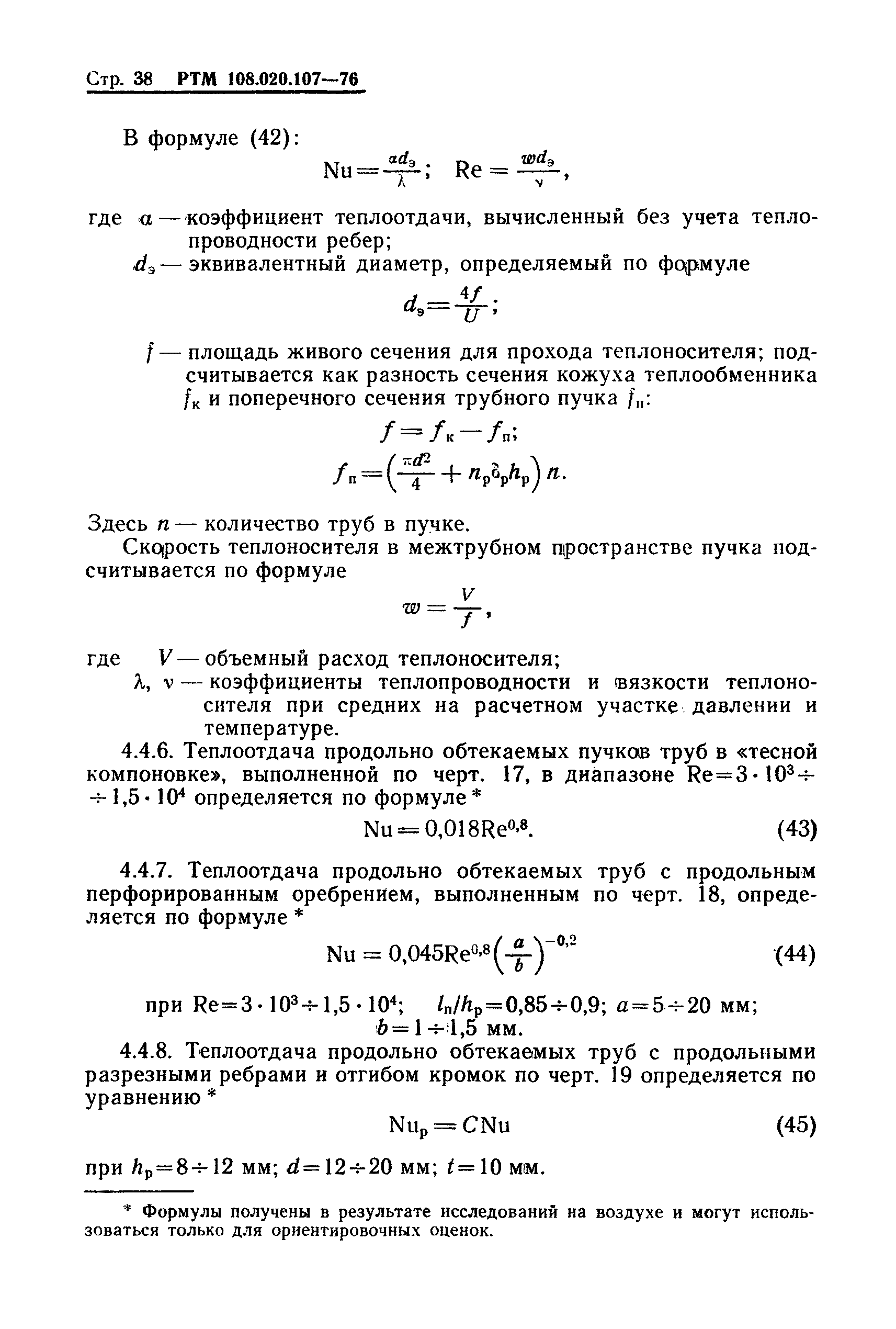

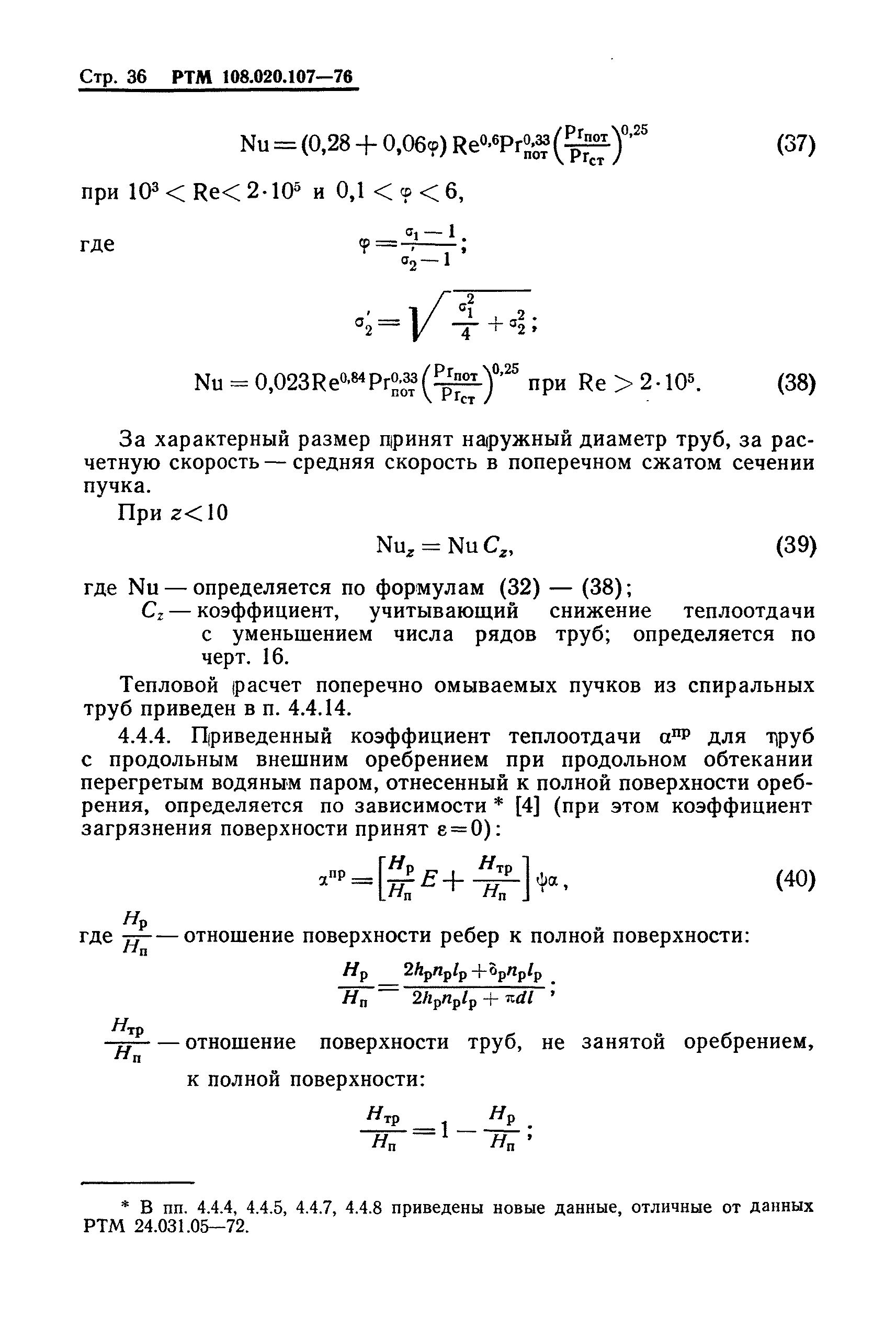

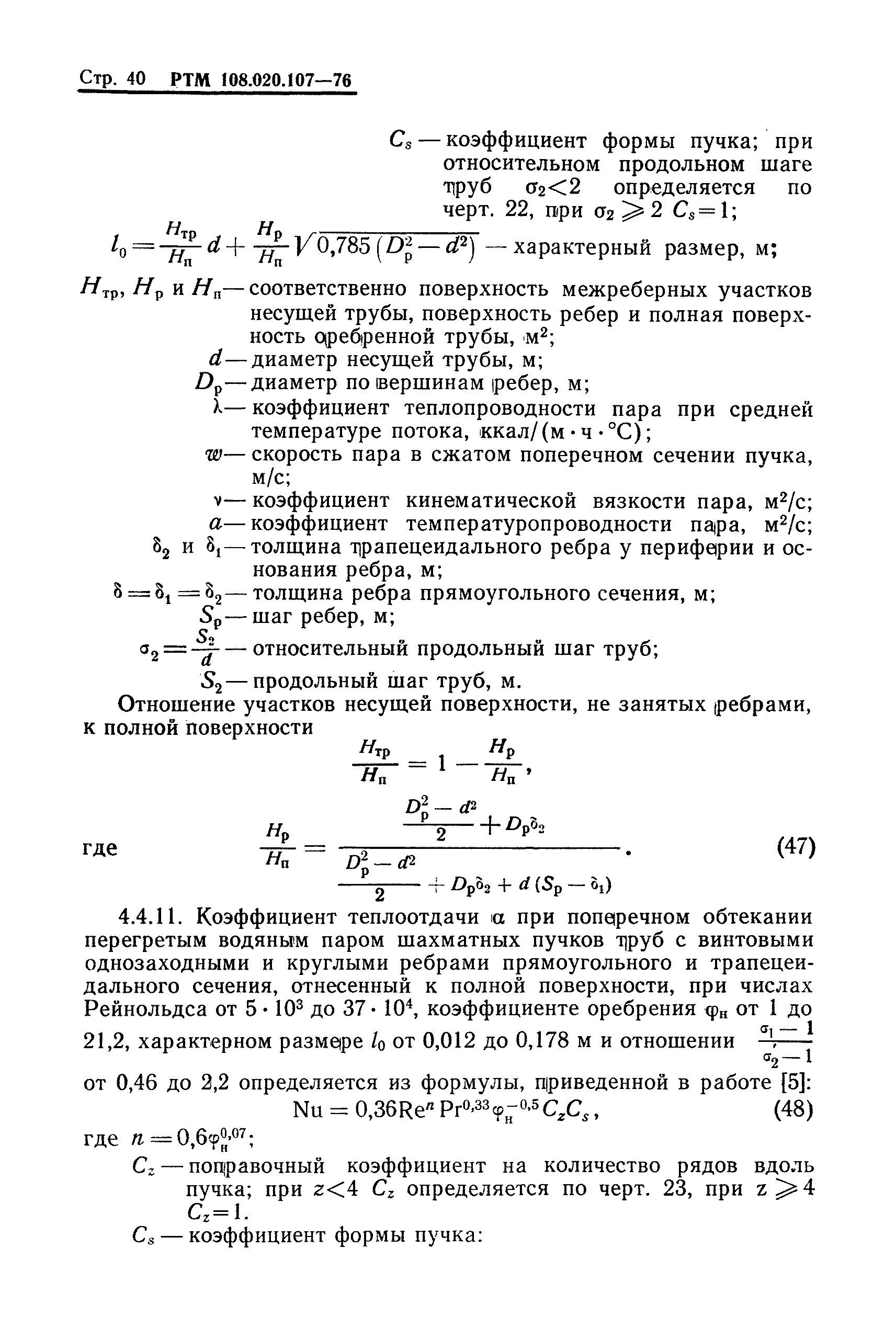

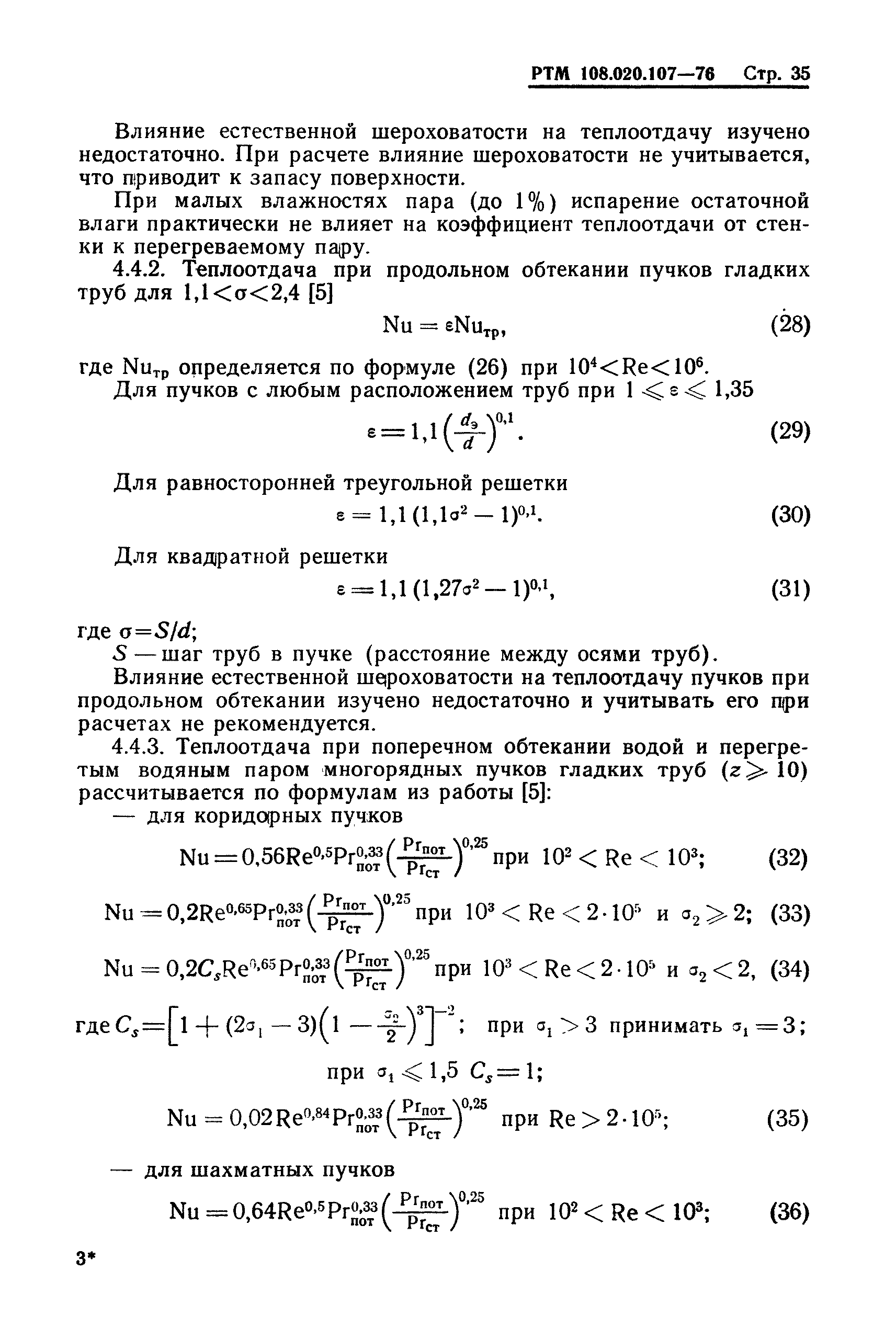

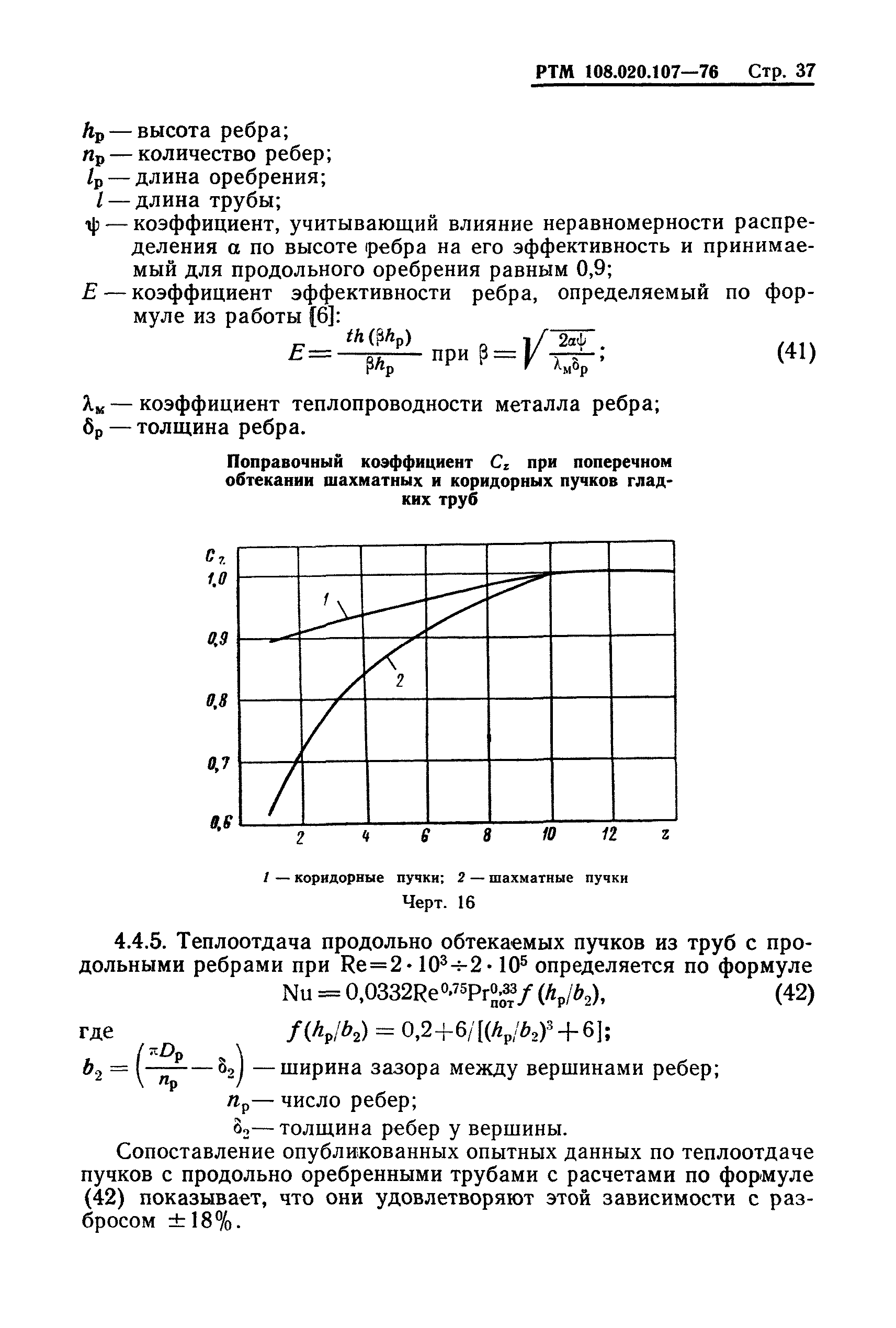

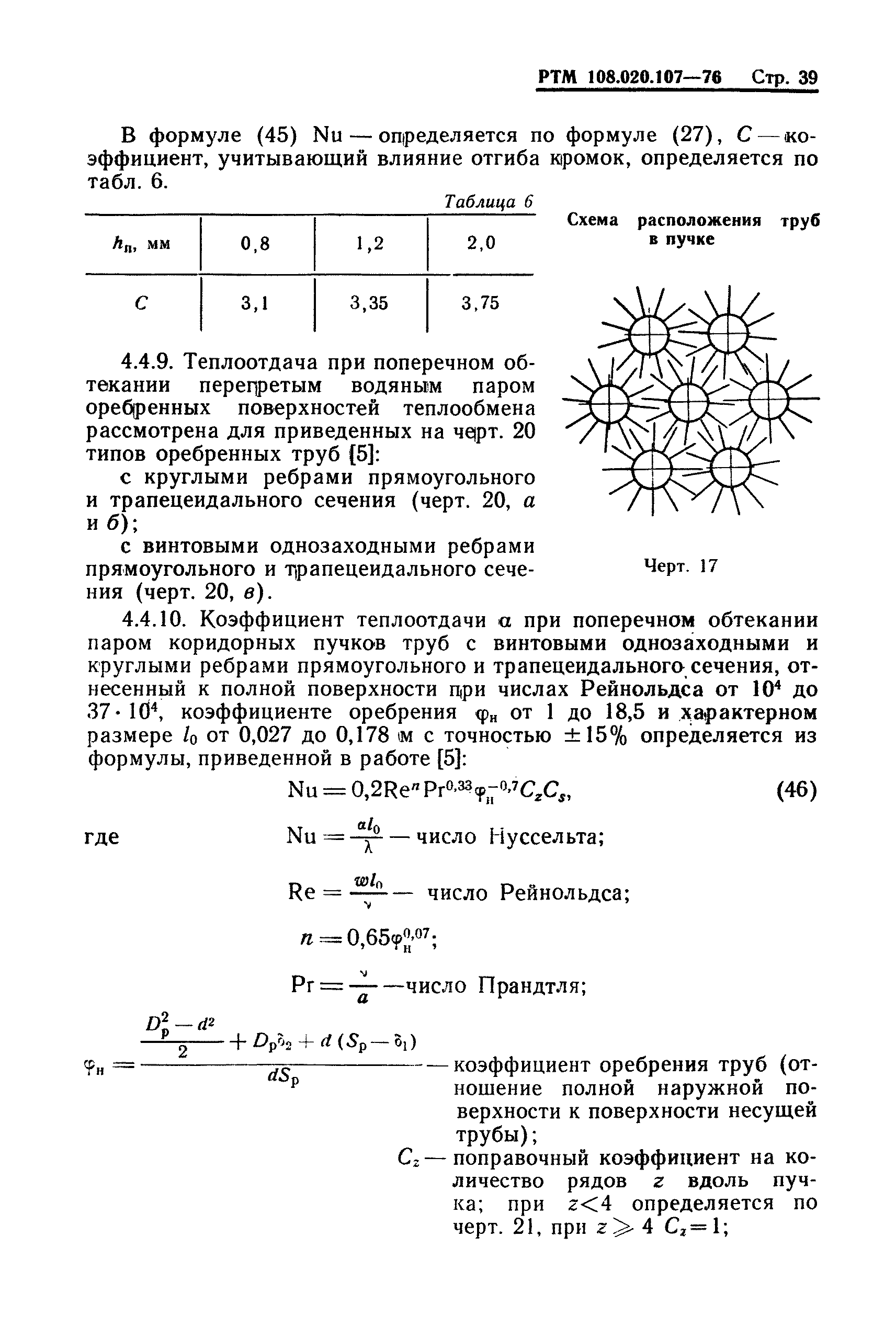

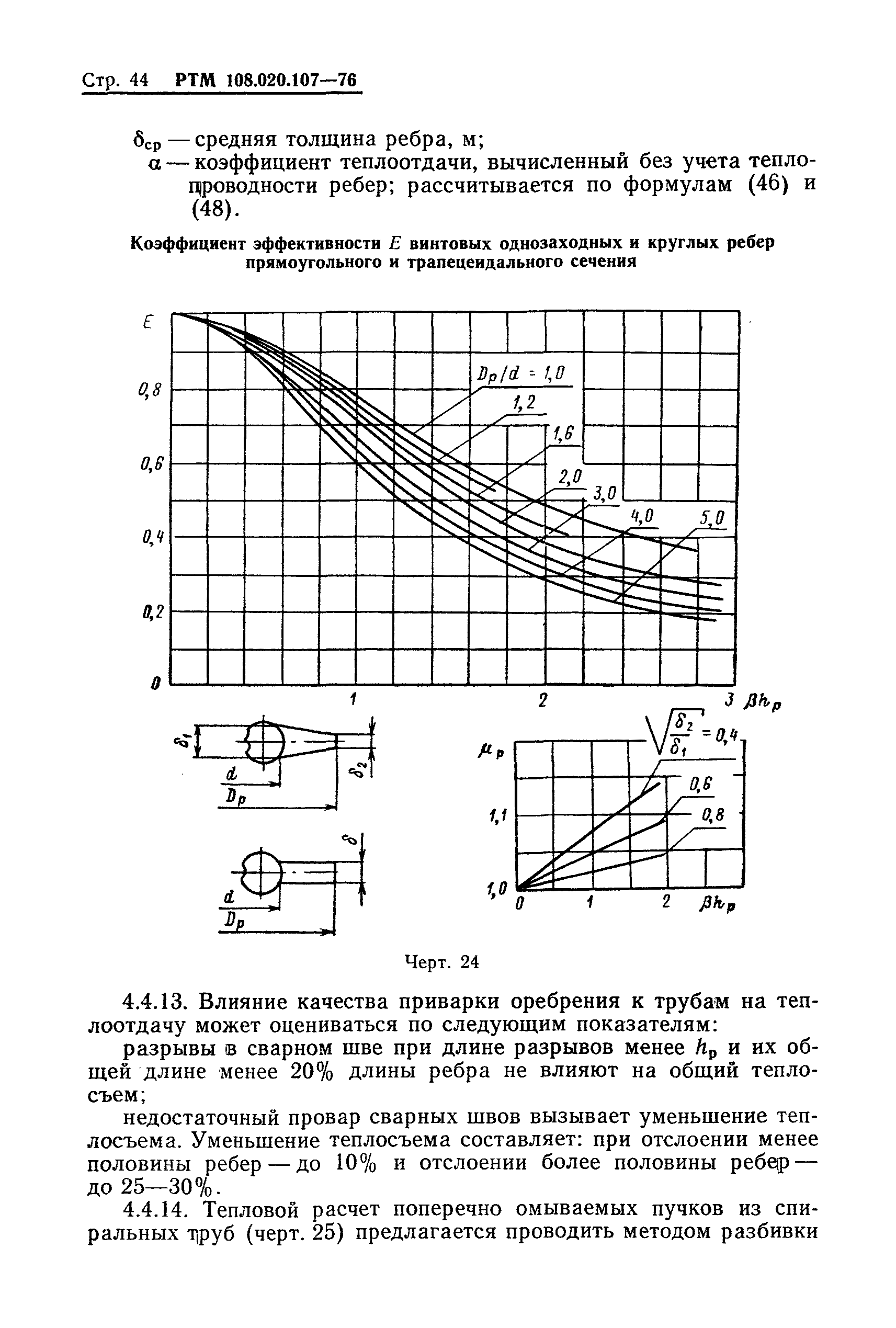

   4.4. Расчет конвективной теплоотдачи при течении перегретого водяного пара

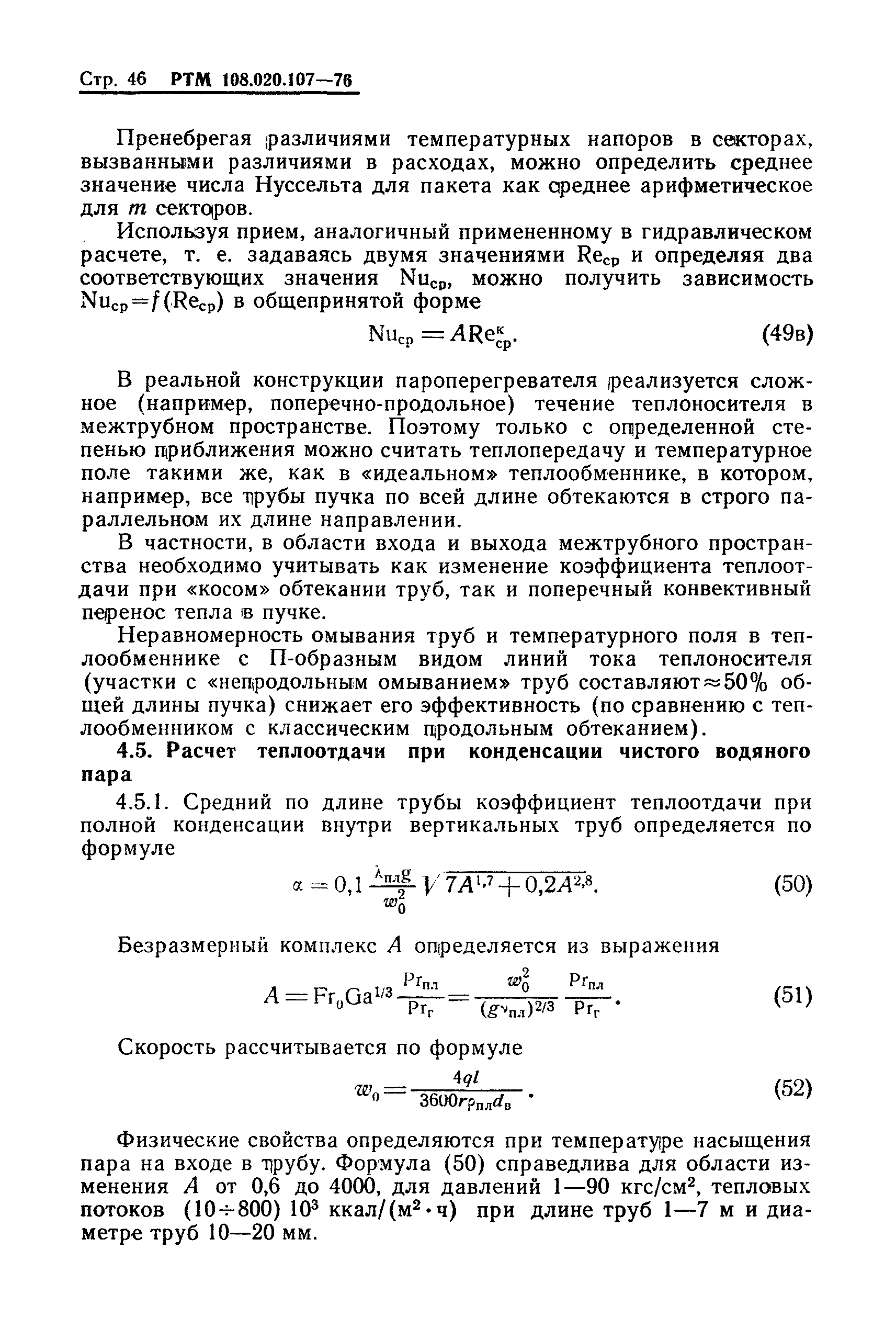

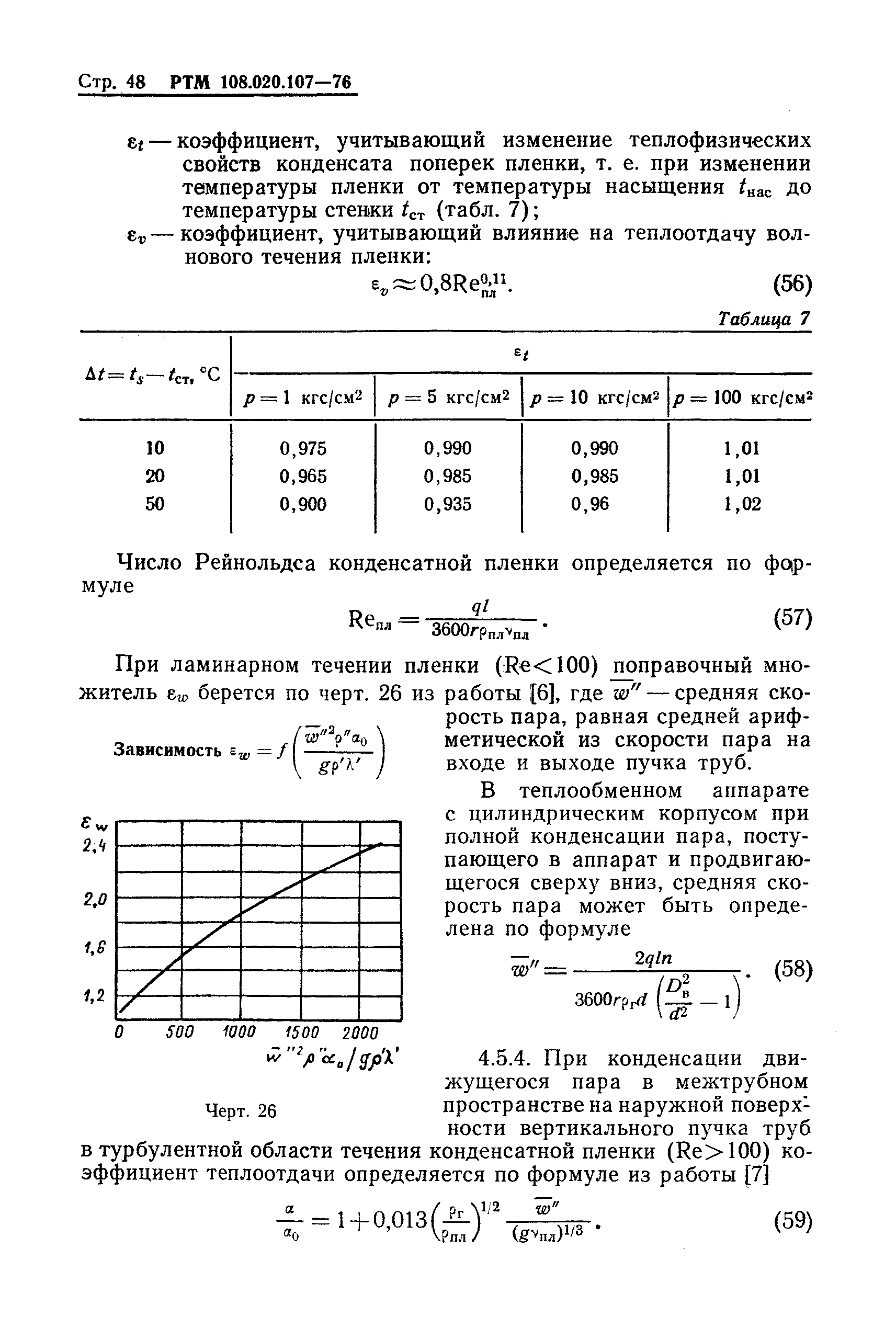

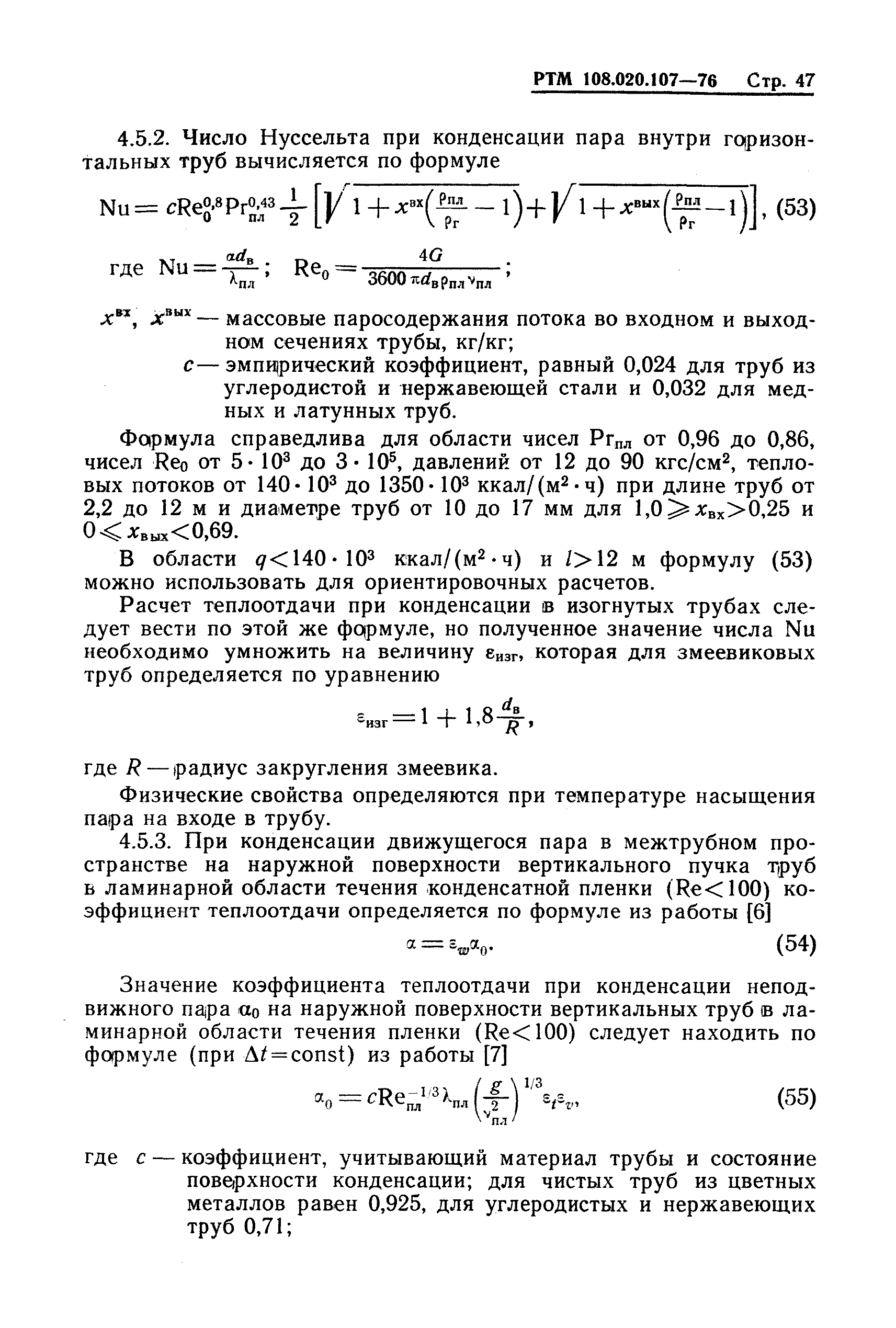

   4.5. Расчет теплоотдачи при конденсации чистого водяного пара

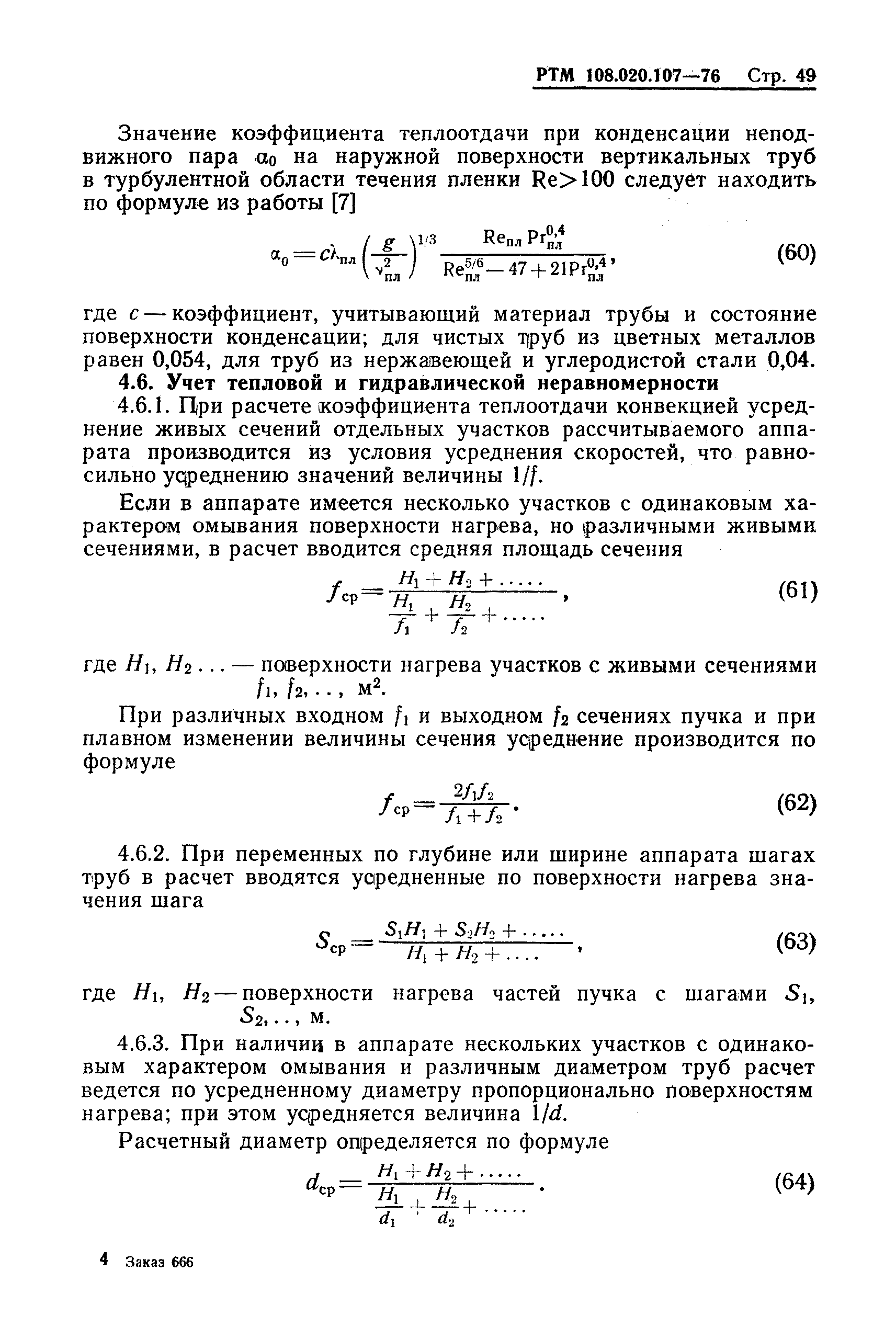

   4.6. Учет тепловой и гидравлической неравномерности

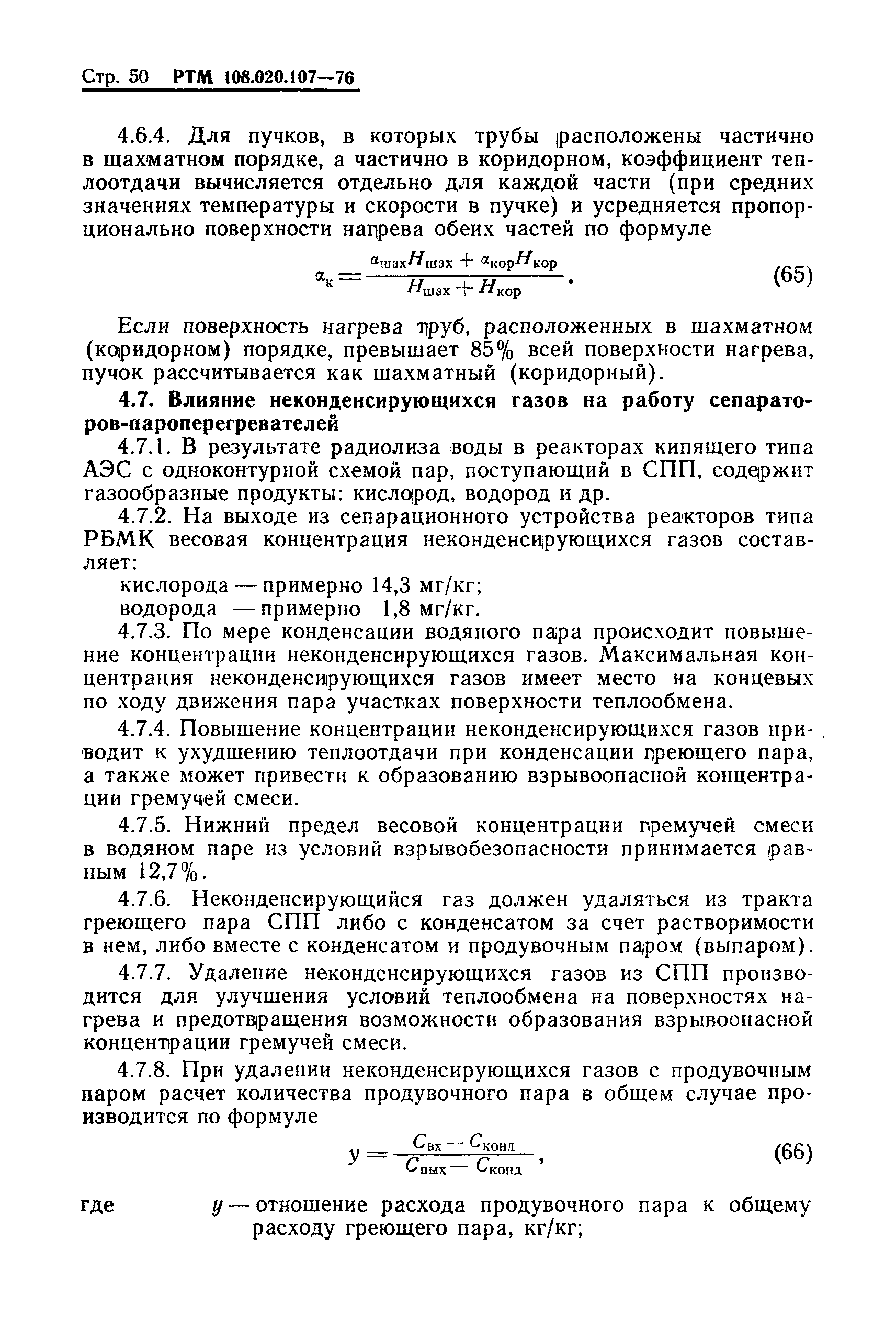

   4.7. Влияние неконденсирующихся газов на работу сепараторов-пароперегревателей

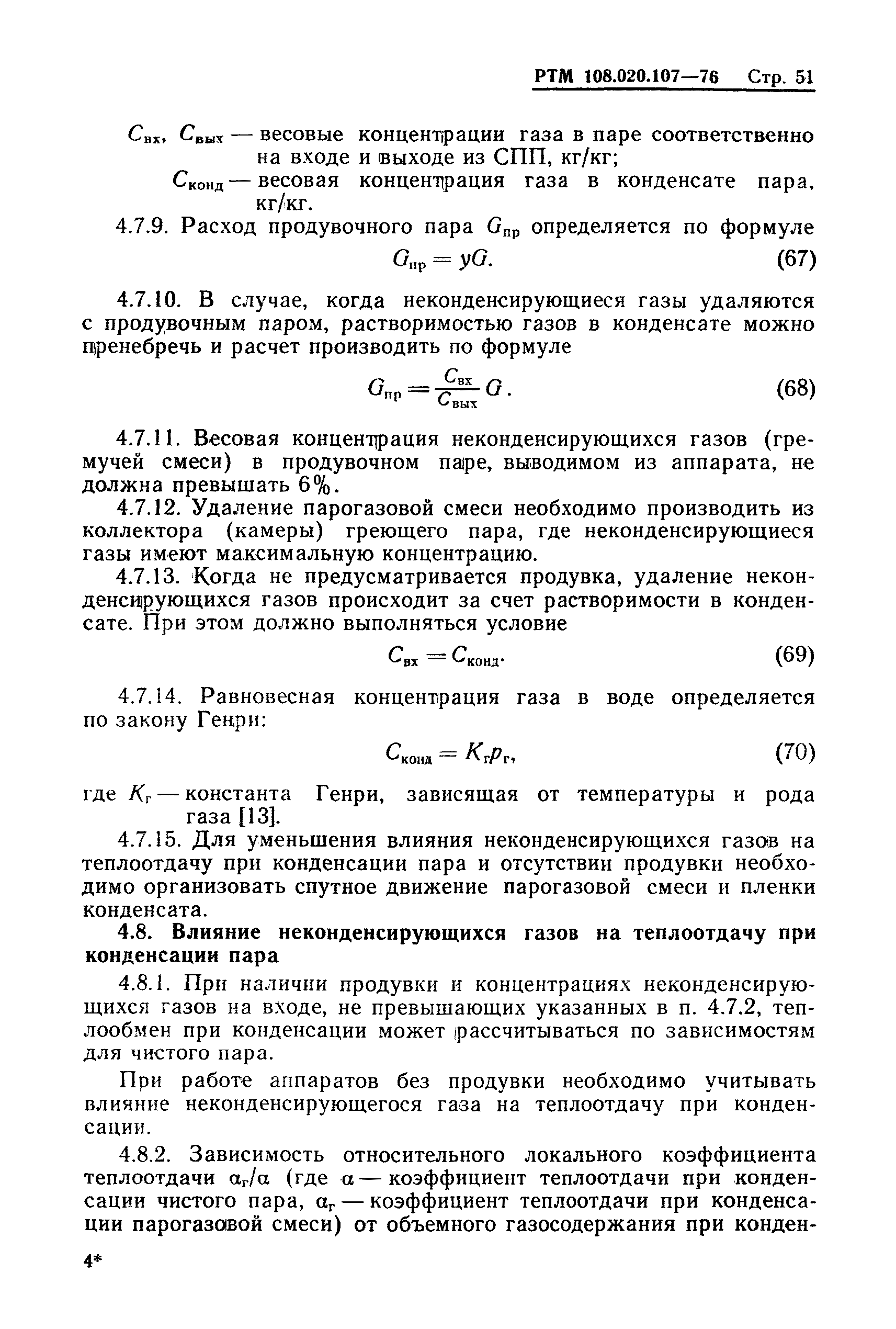

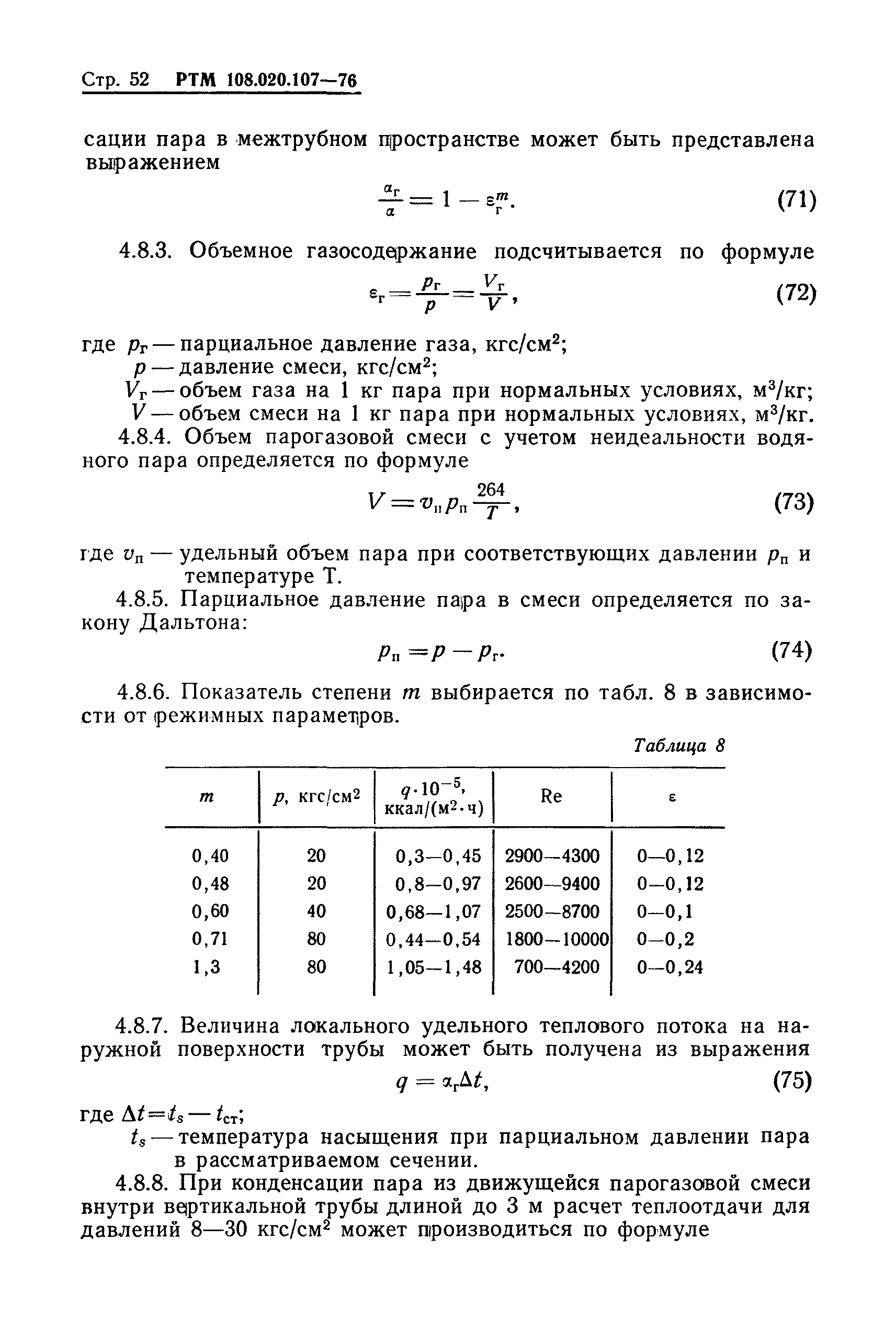

   4.8. Влияние неконденсирующихся газов на теплоотдачу при конденсации пара

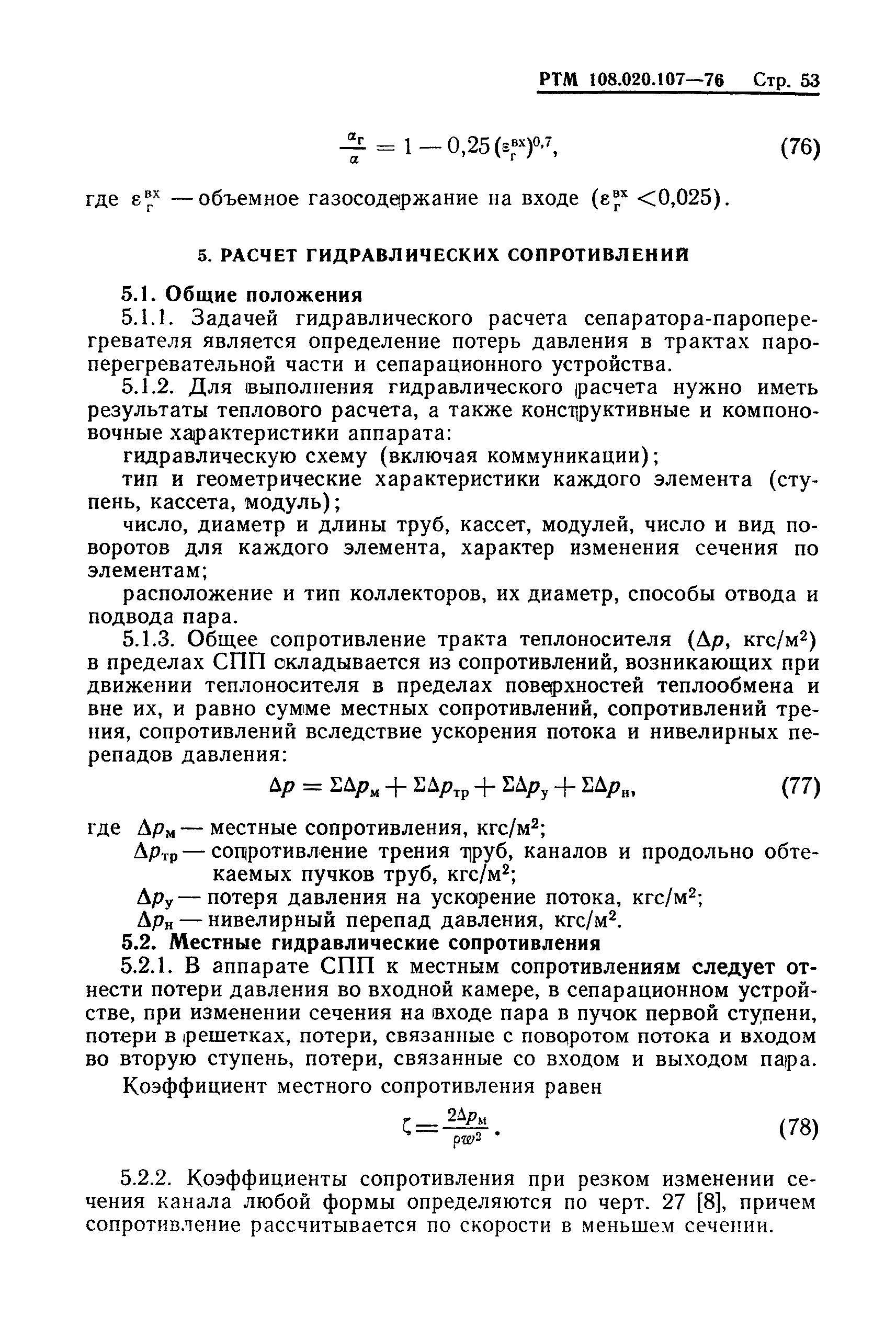

5. Расчет гидравлических сопротивлений
   5.1. Общие положения

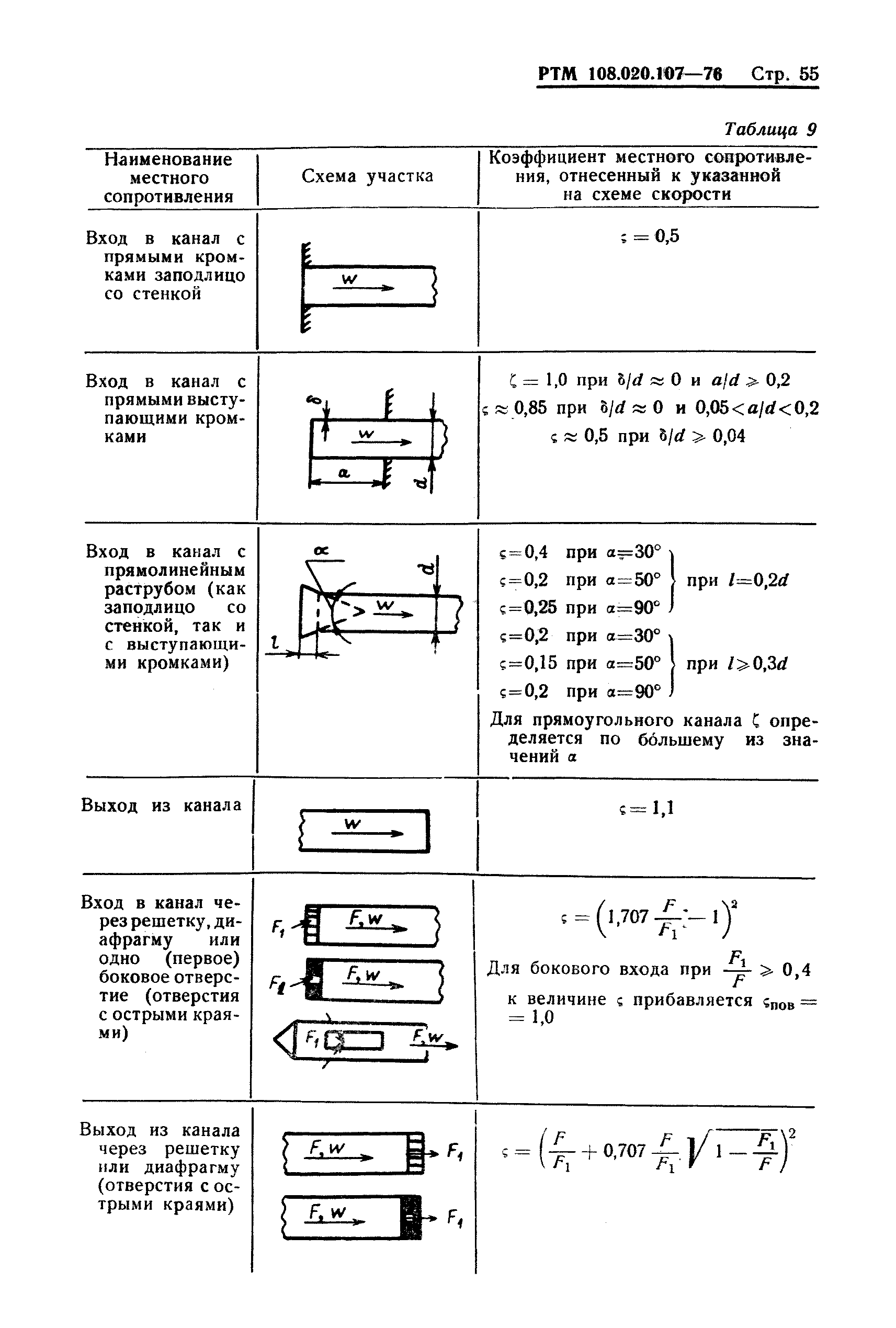

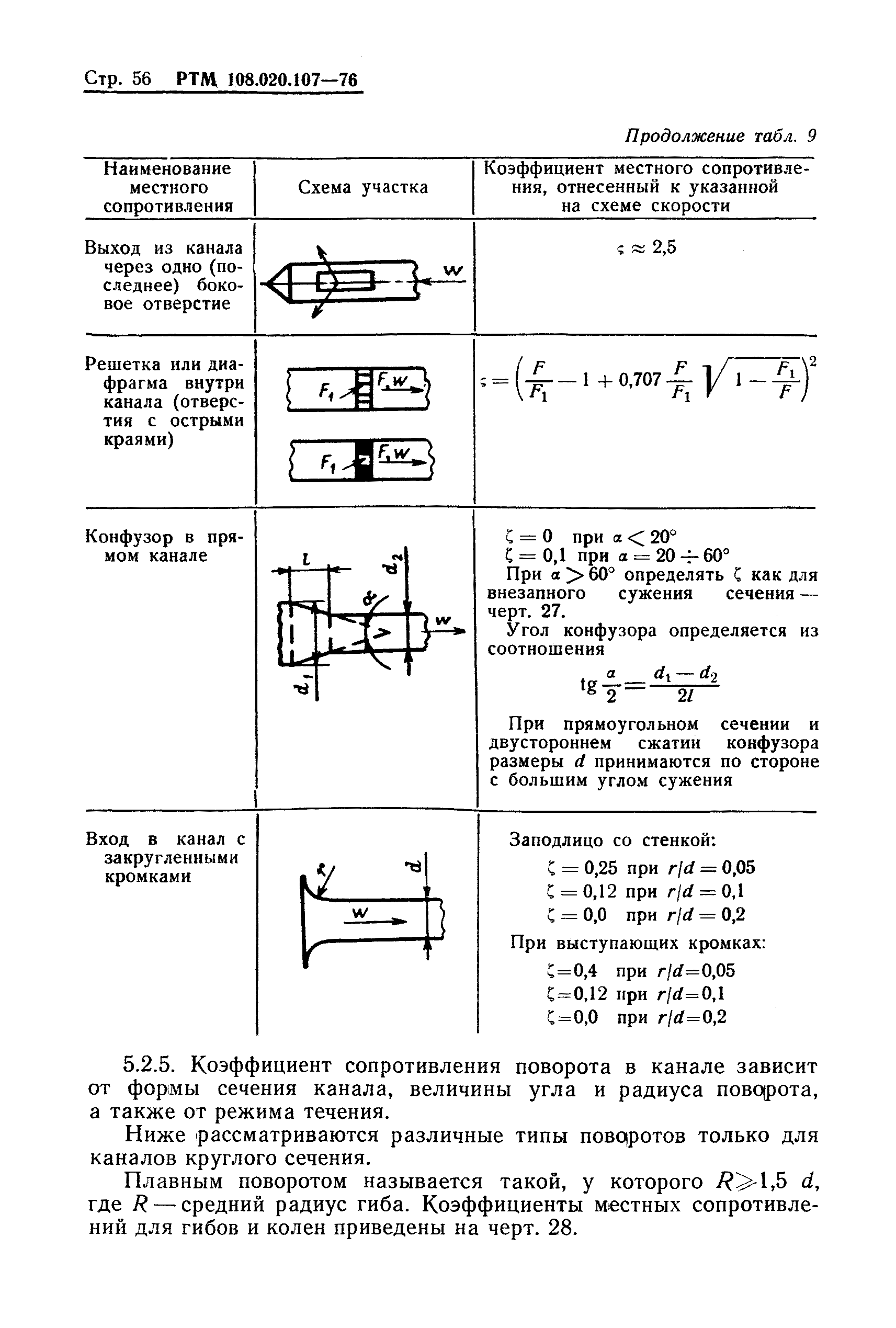

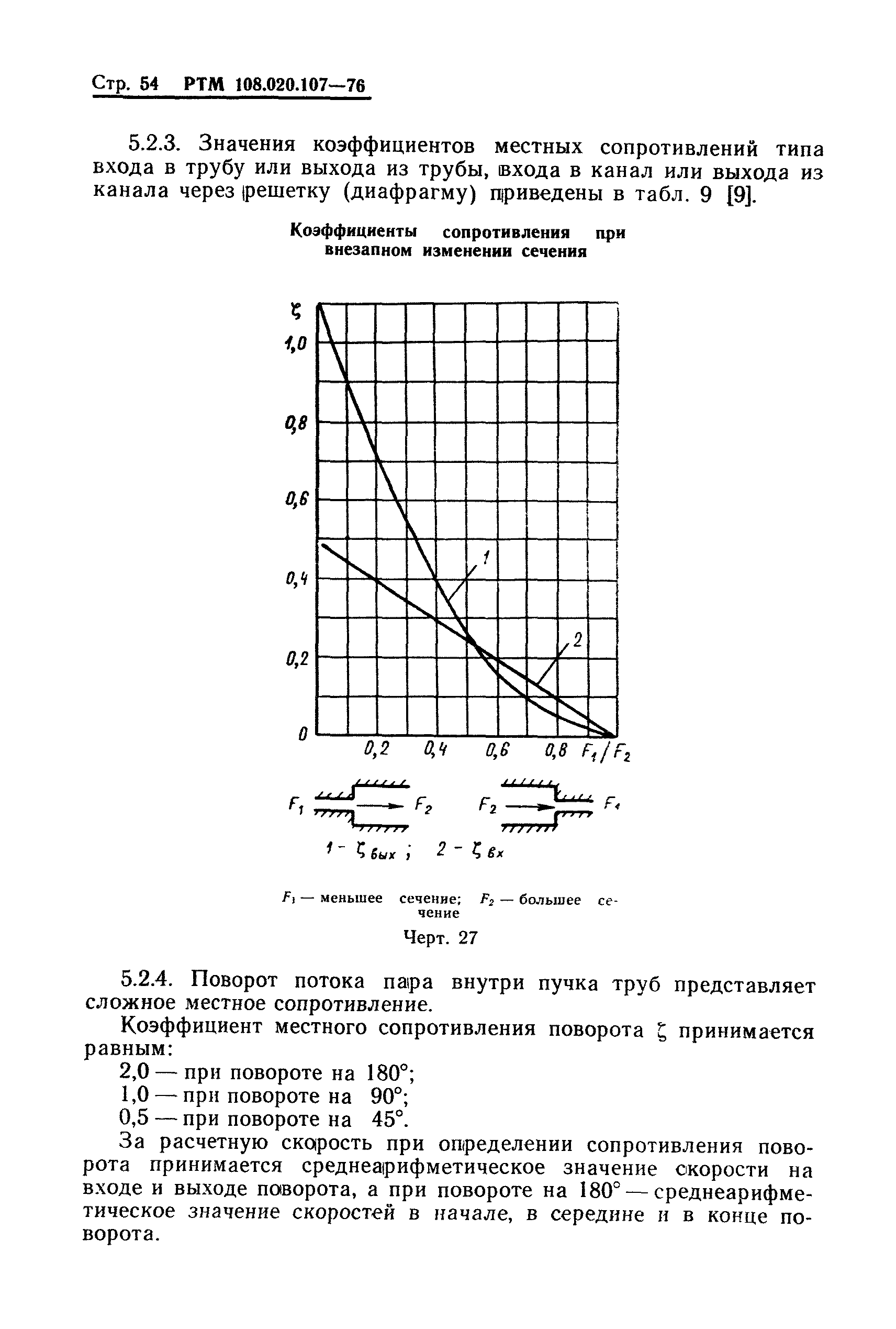

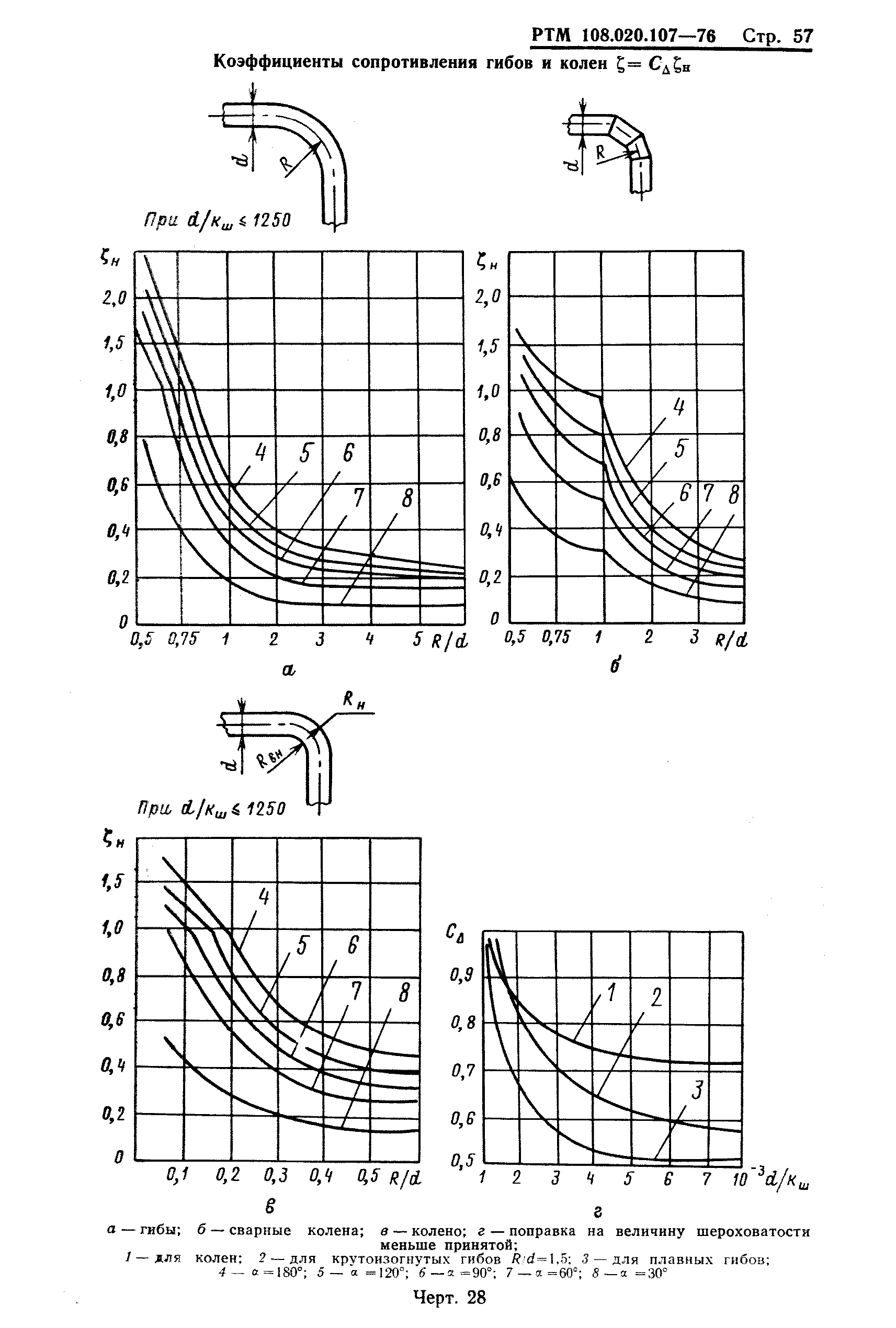

   5.2. Местные гидравлические сопротивления

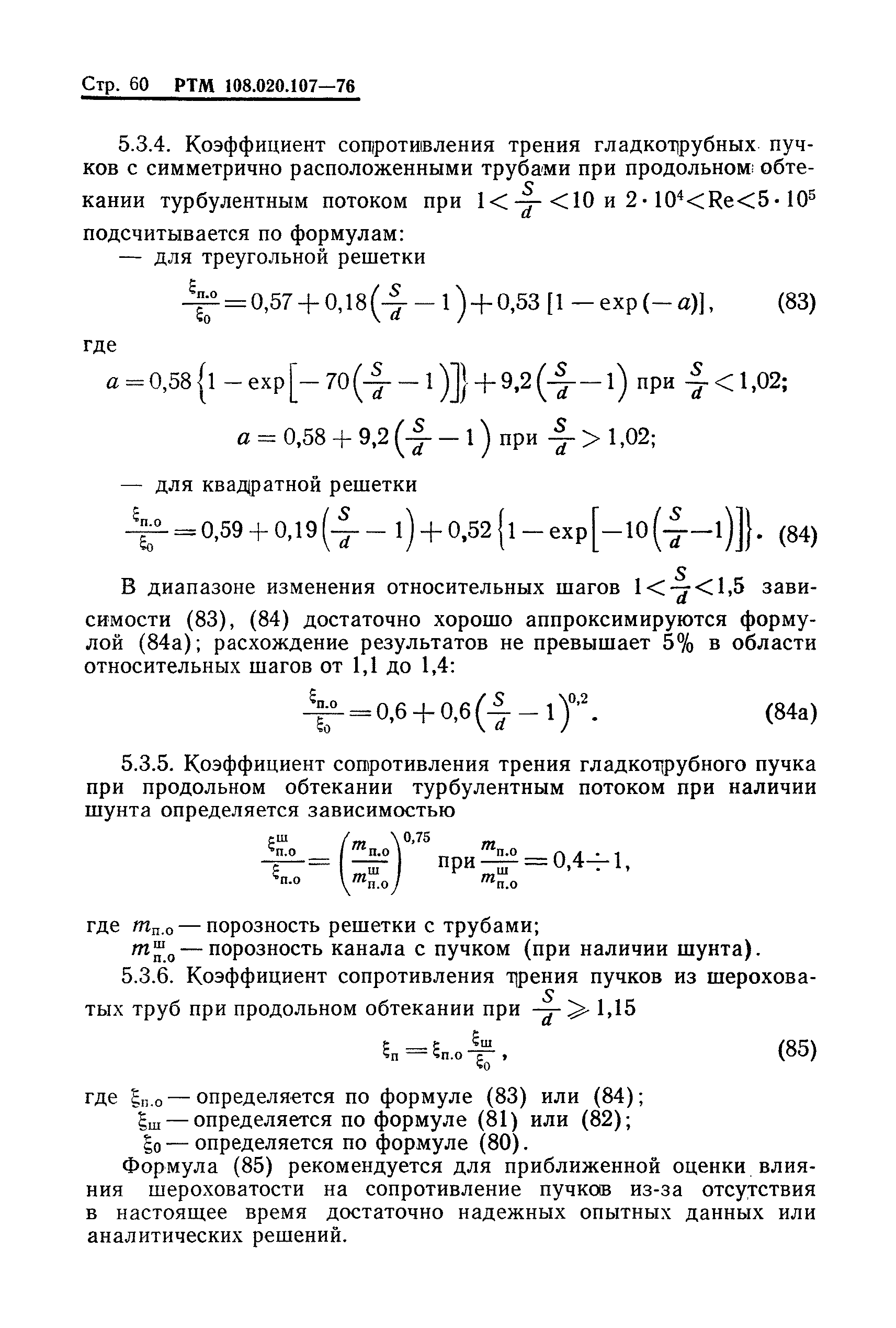

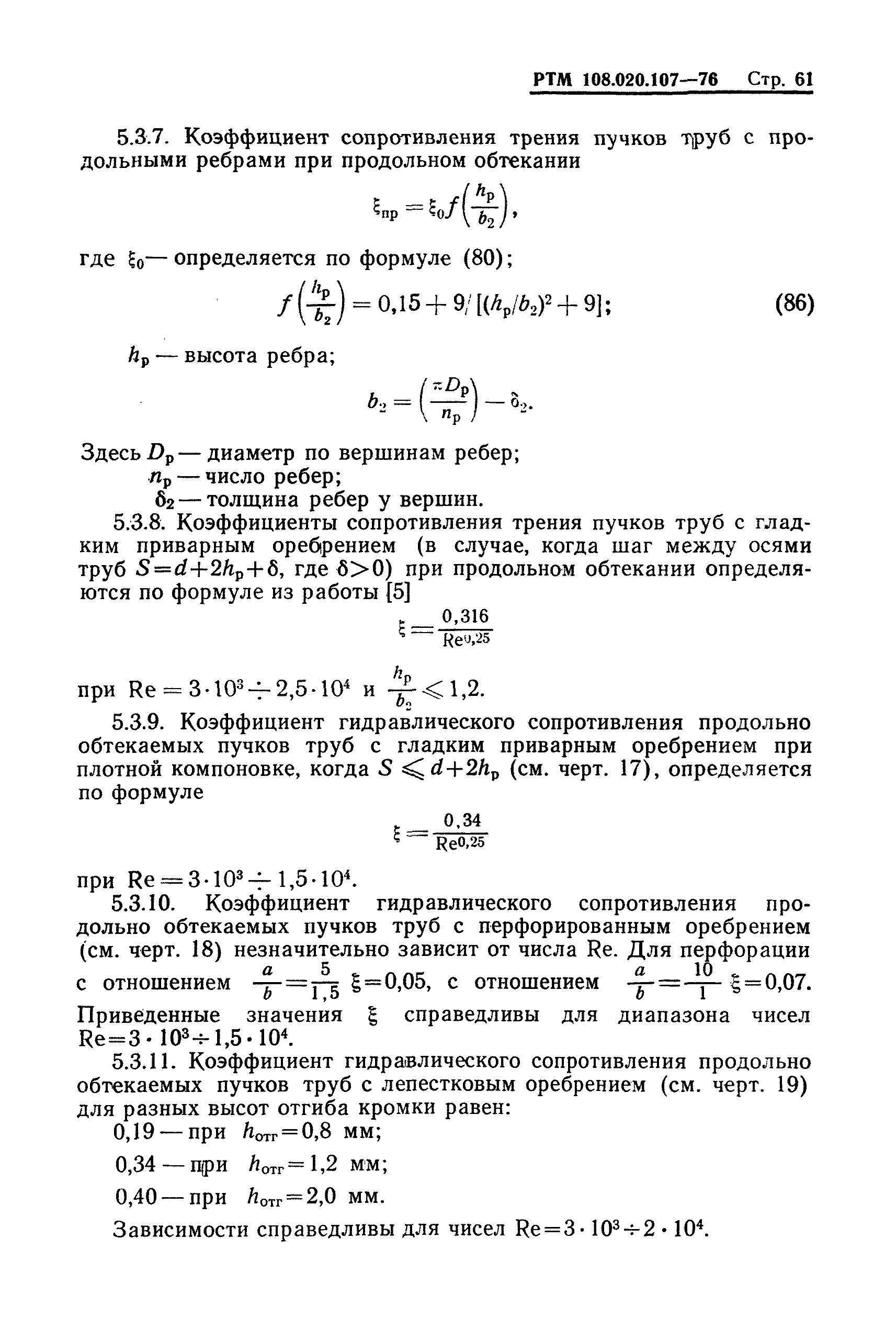

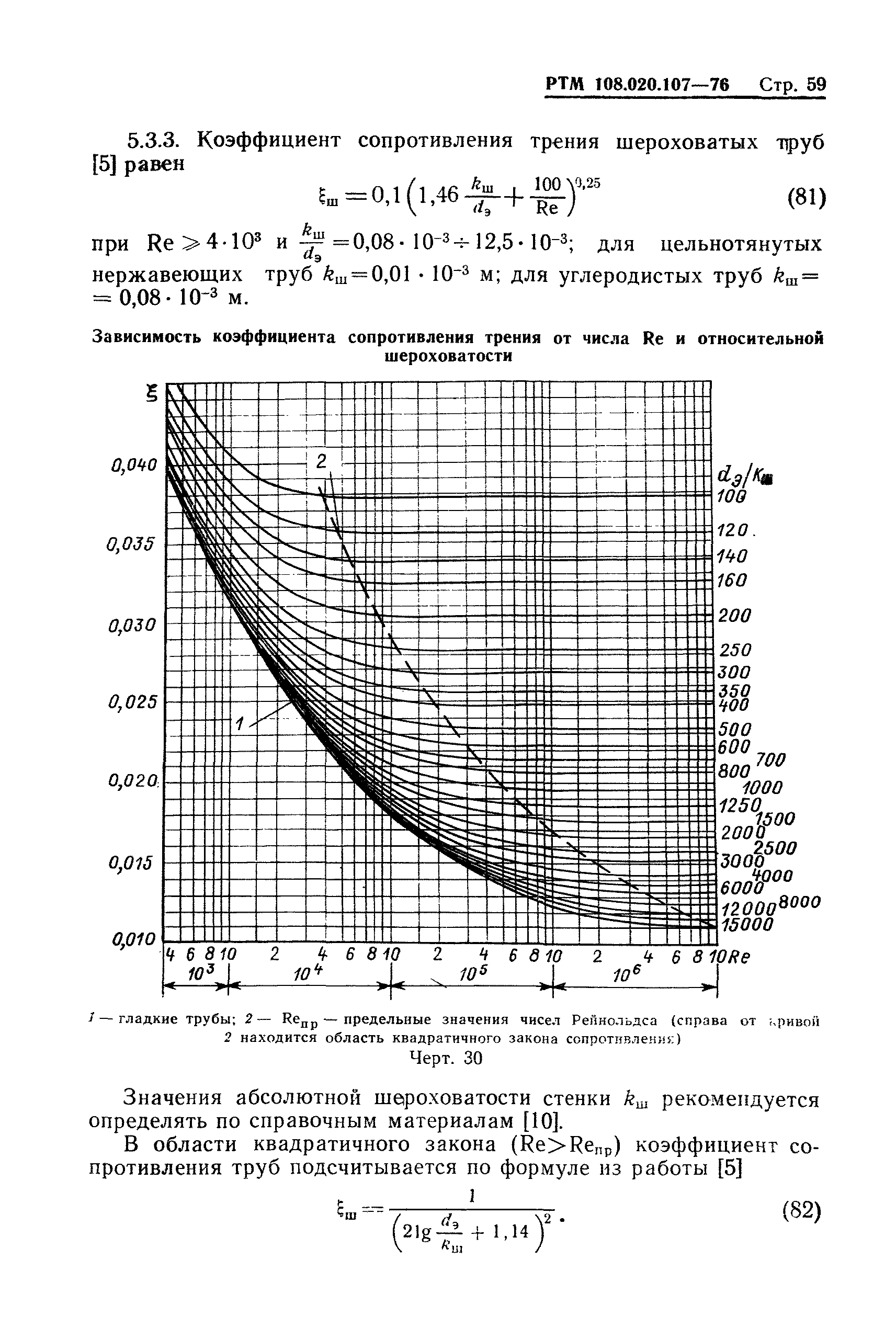

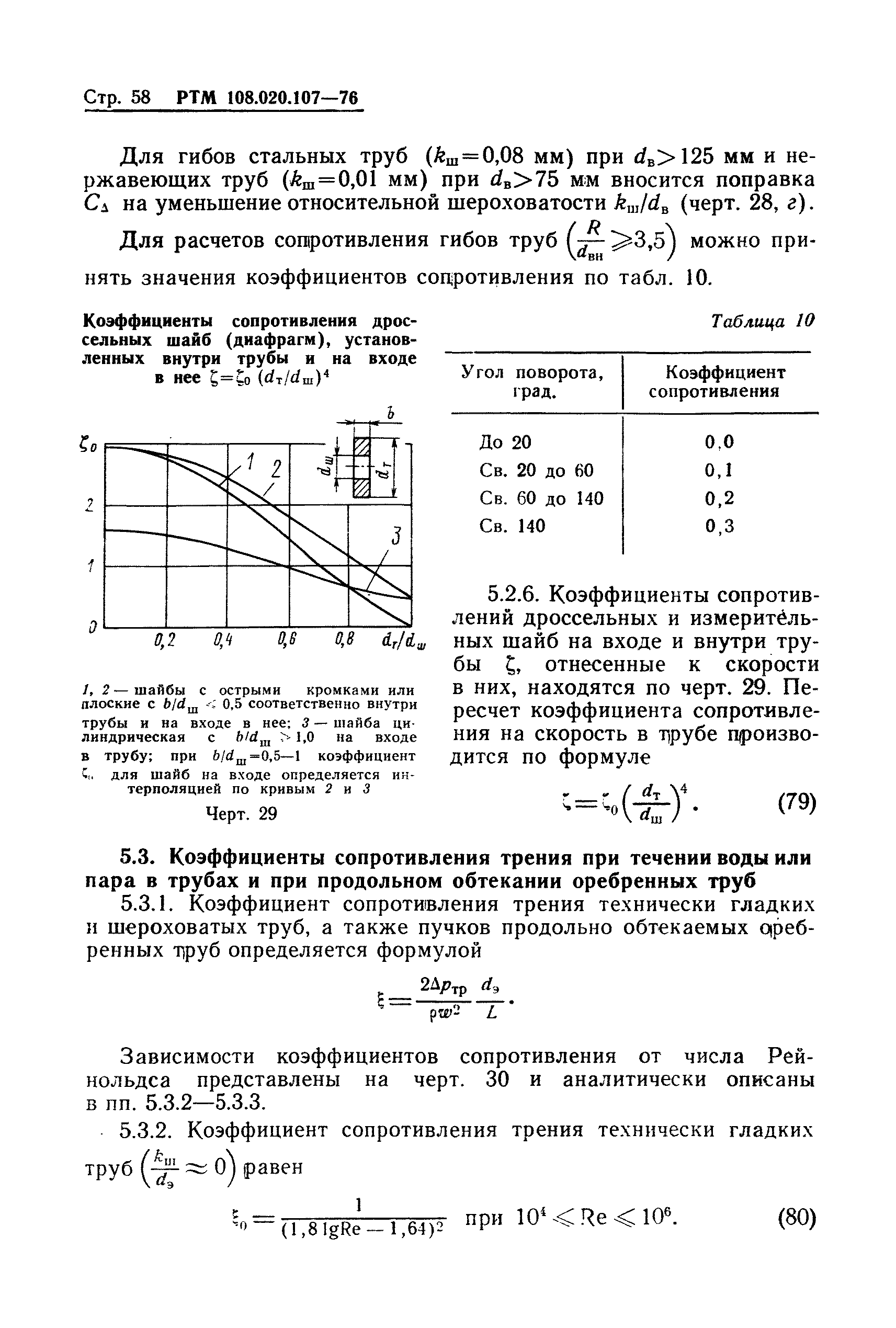

   5.3. Коэффициенты сопротивления трения при течении воды или пара в трубах и при продольном обтекании оребренных труб

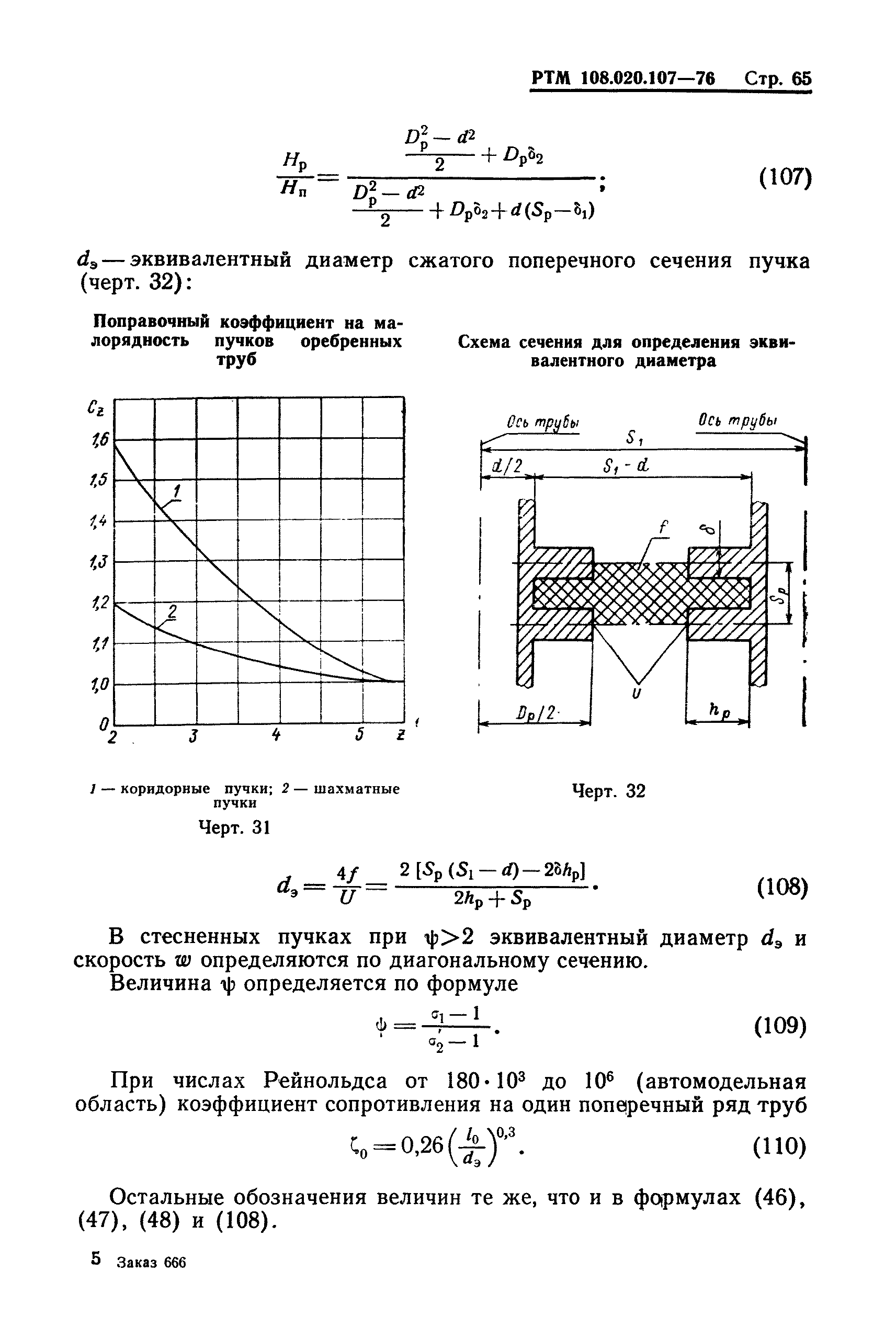

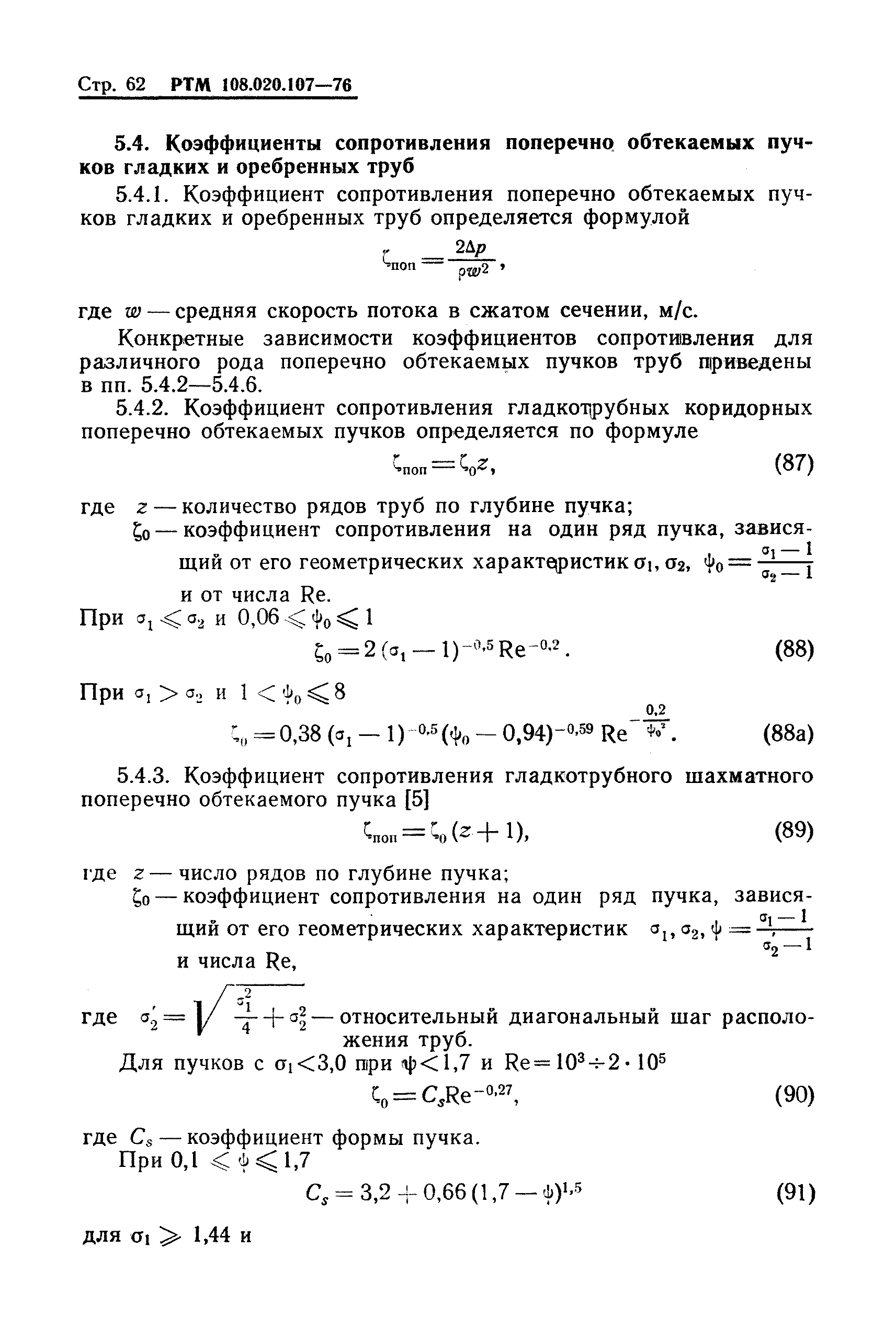

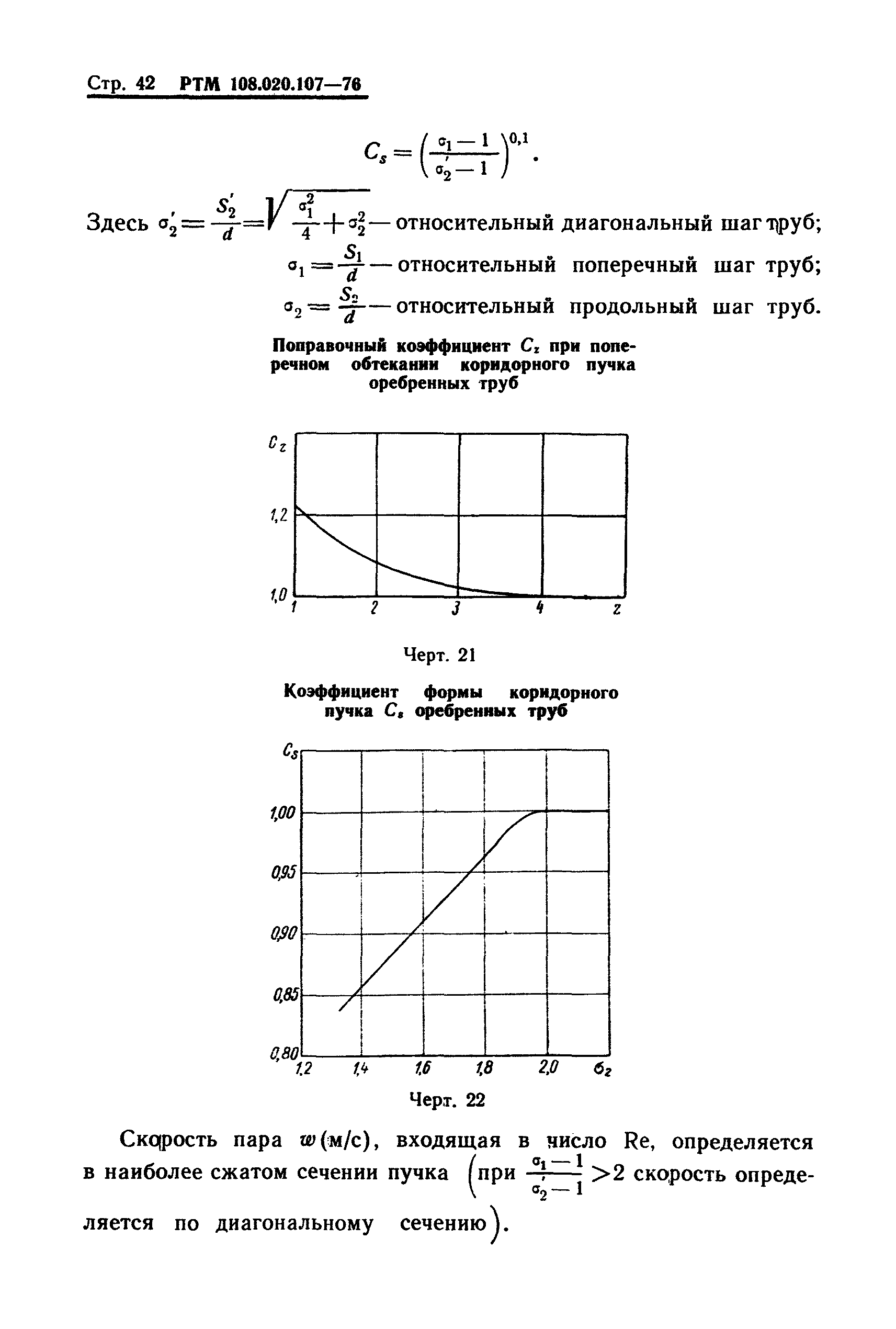

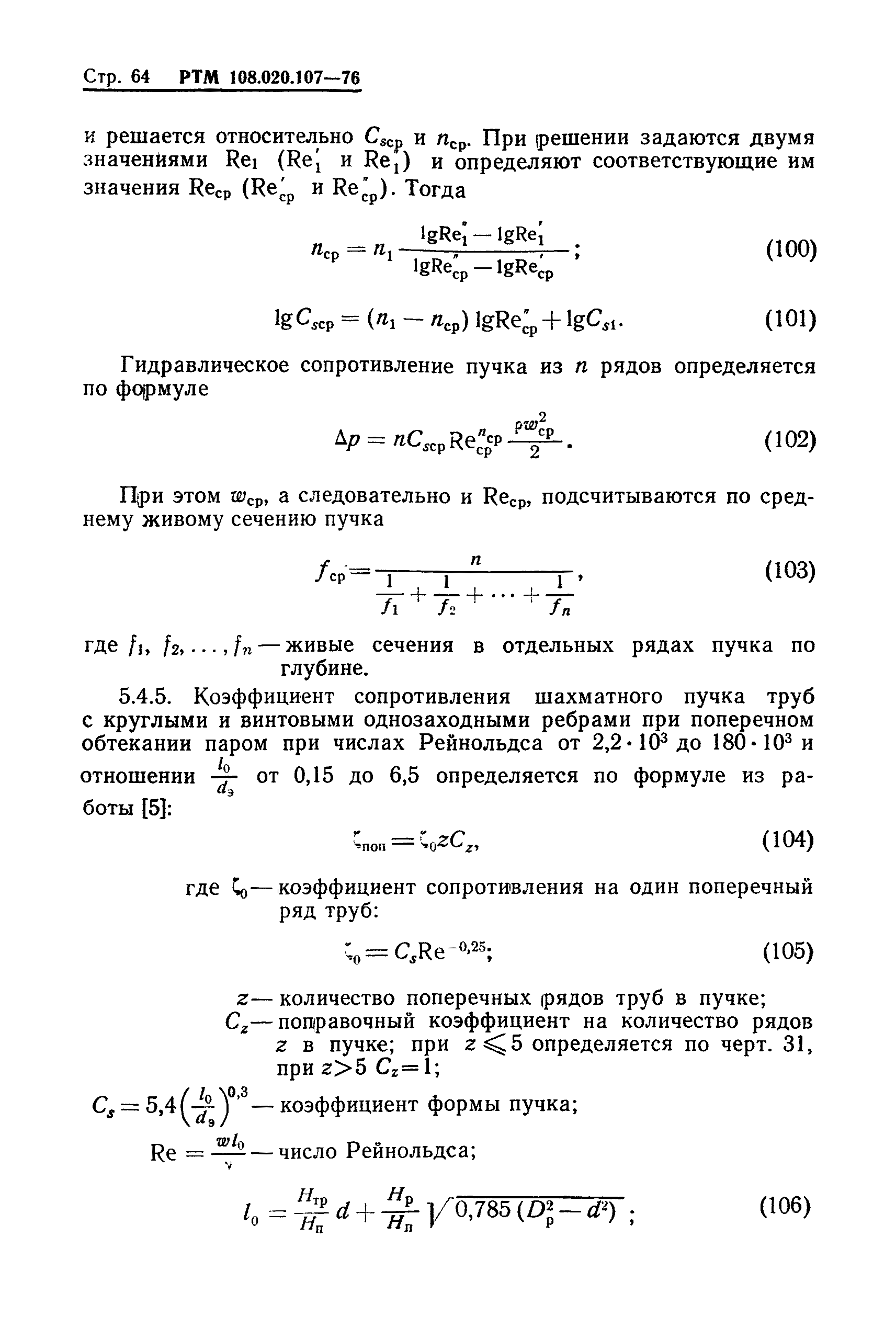

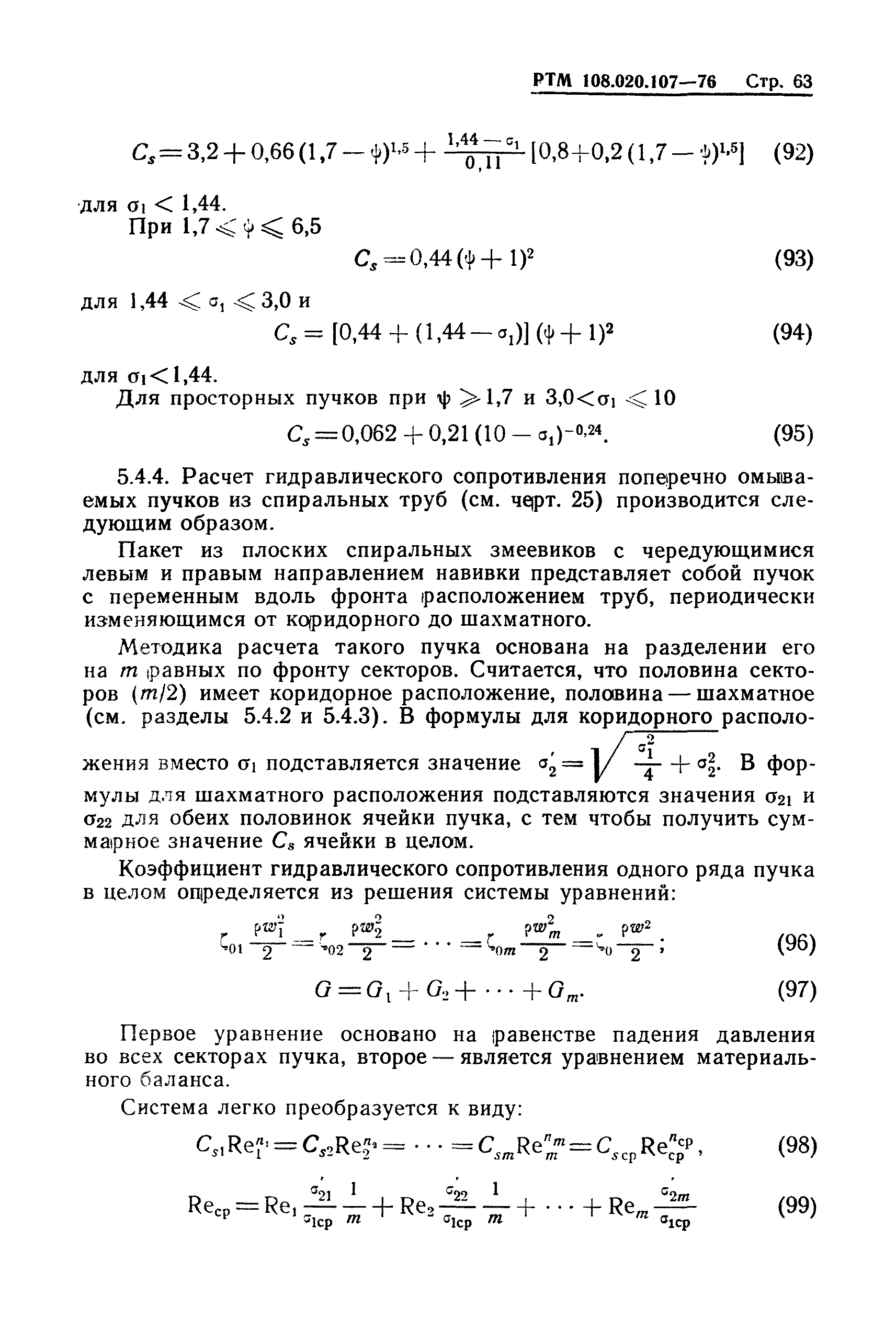

   5.4. Коэффициенты сопротивления поперечно обтекаемых пучков гладких и оребренных труб

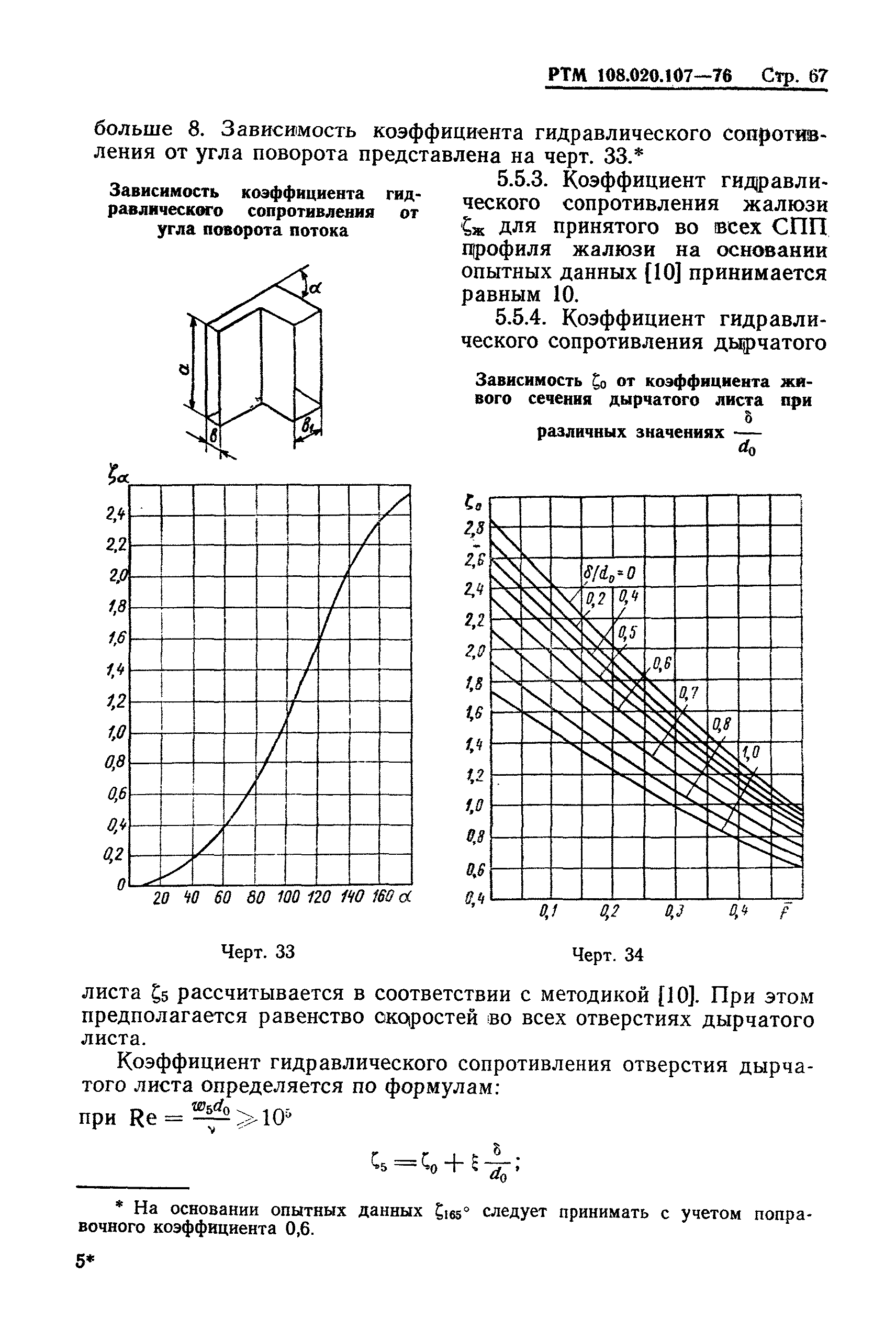

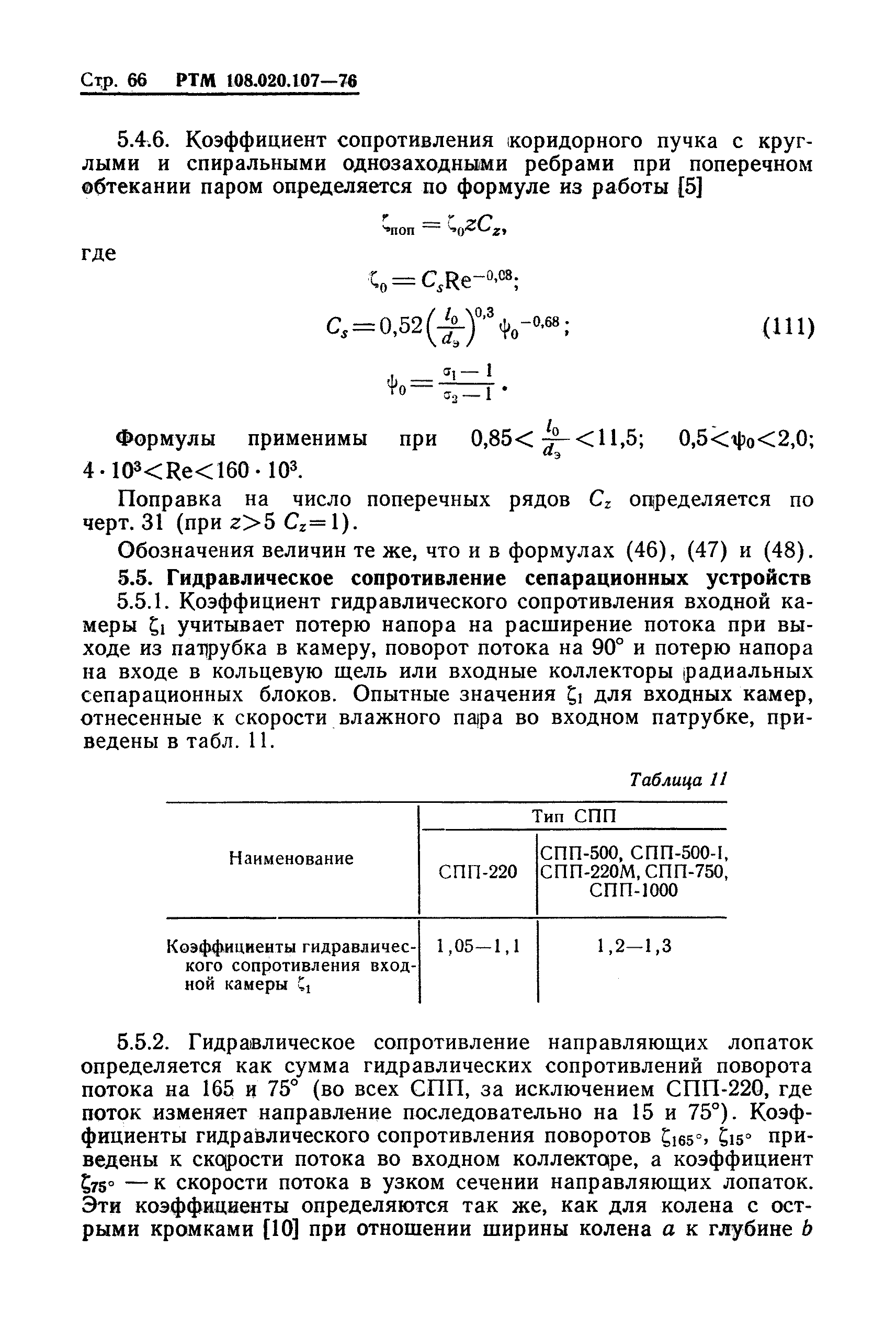

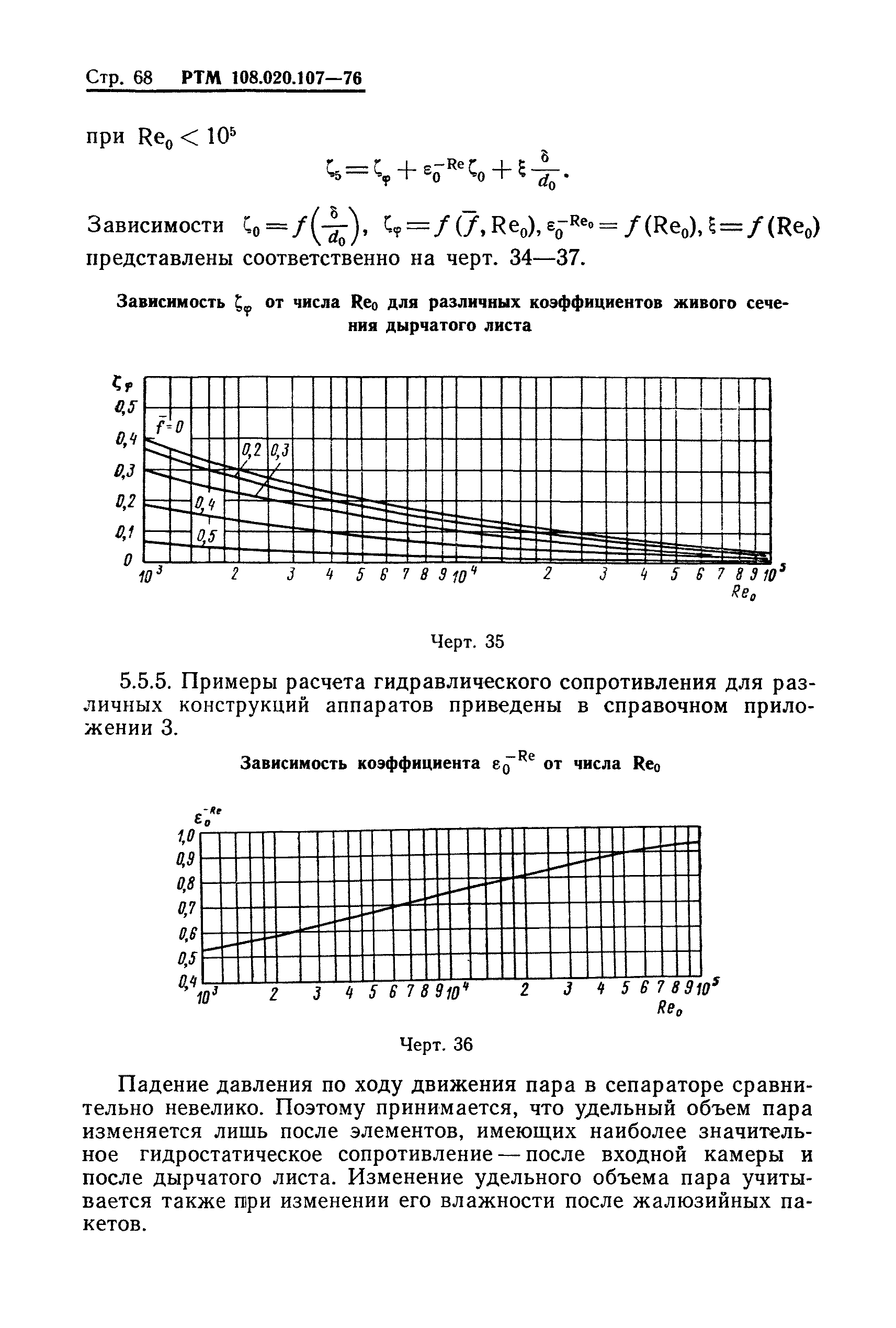

   5.5. Гидравлическое сопротивление сепарационных устройств

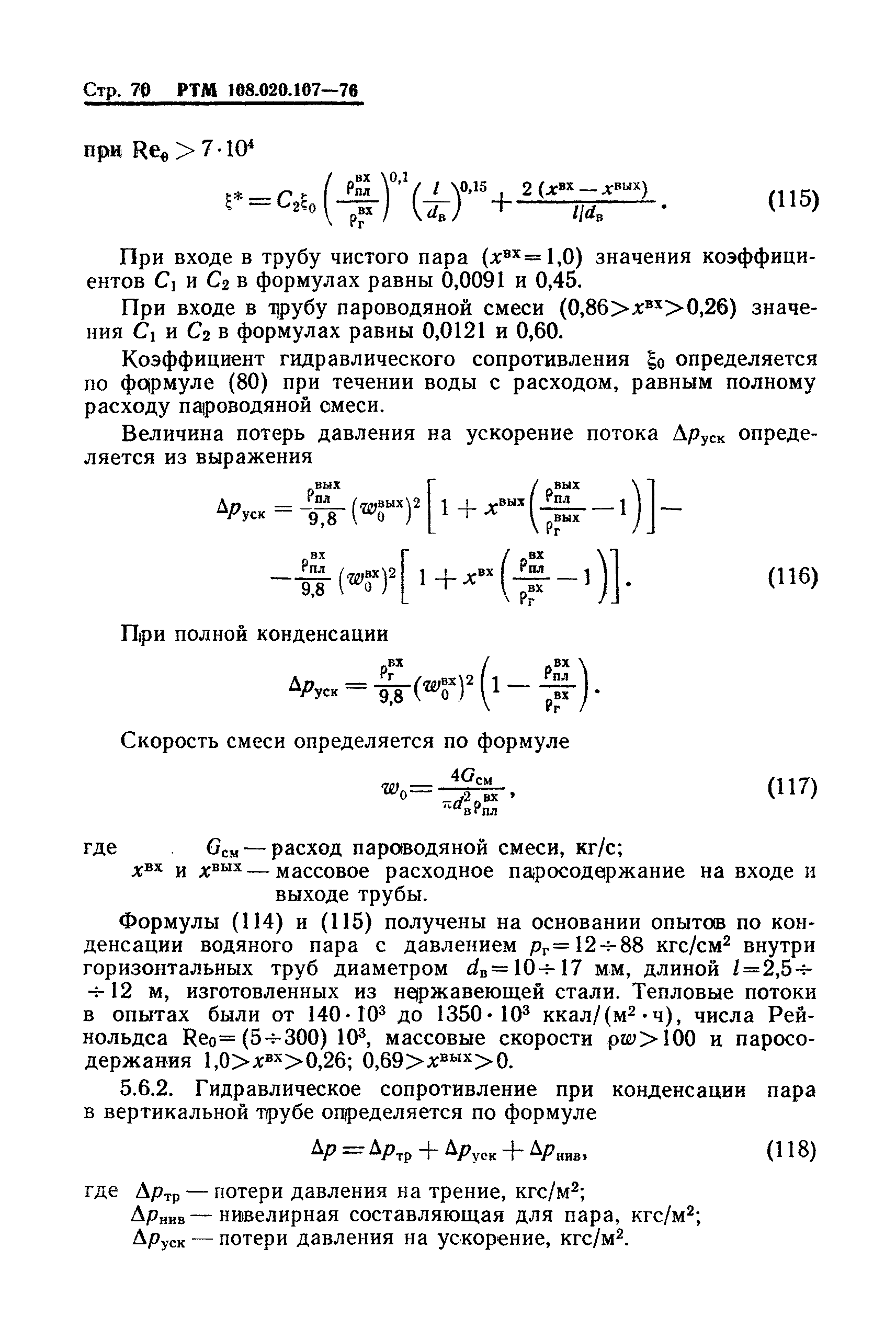

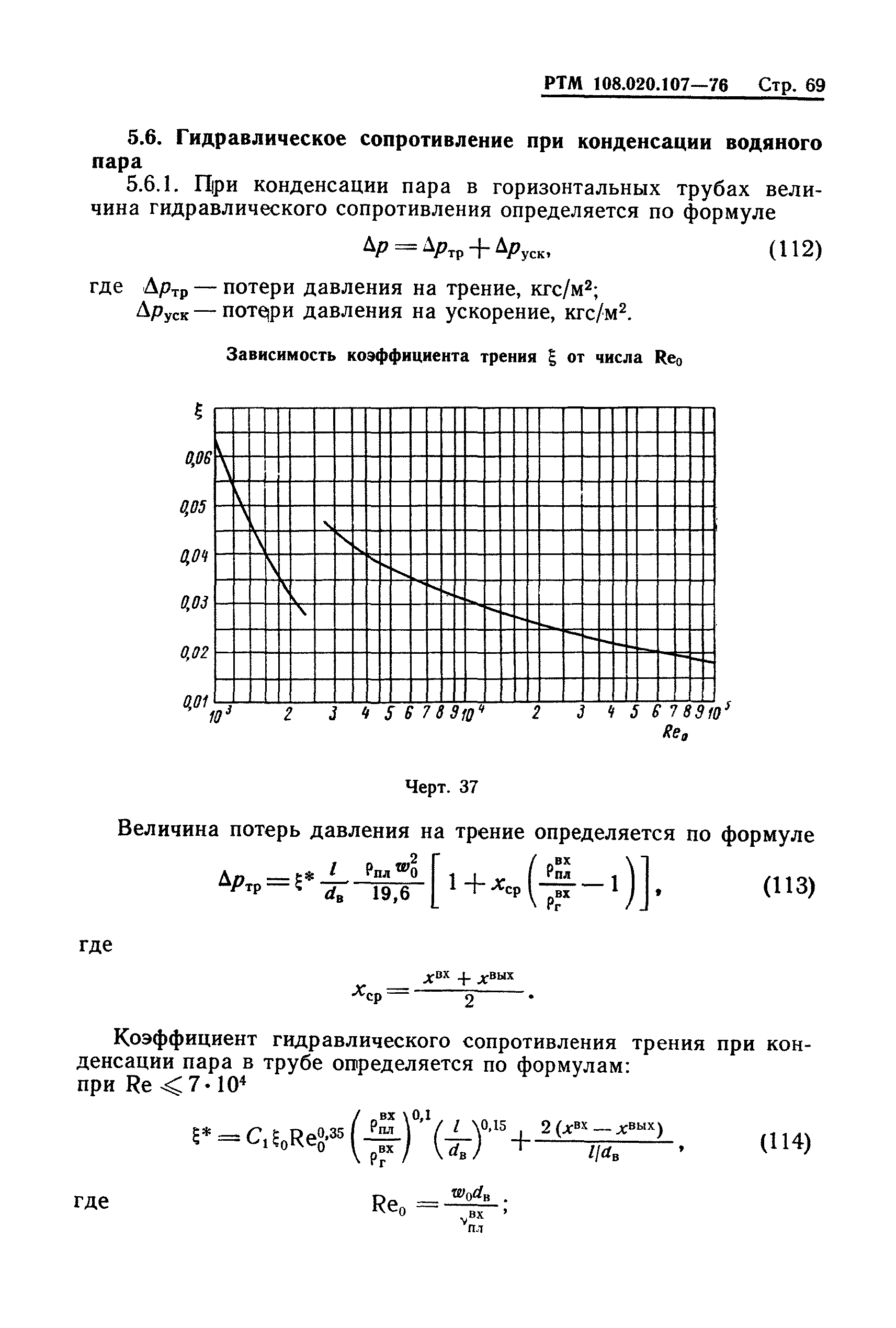

   5.6. Гидравлические сопротивления при конденсации водяного пара

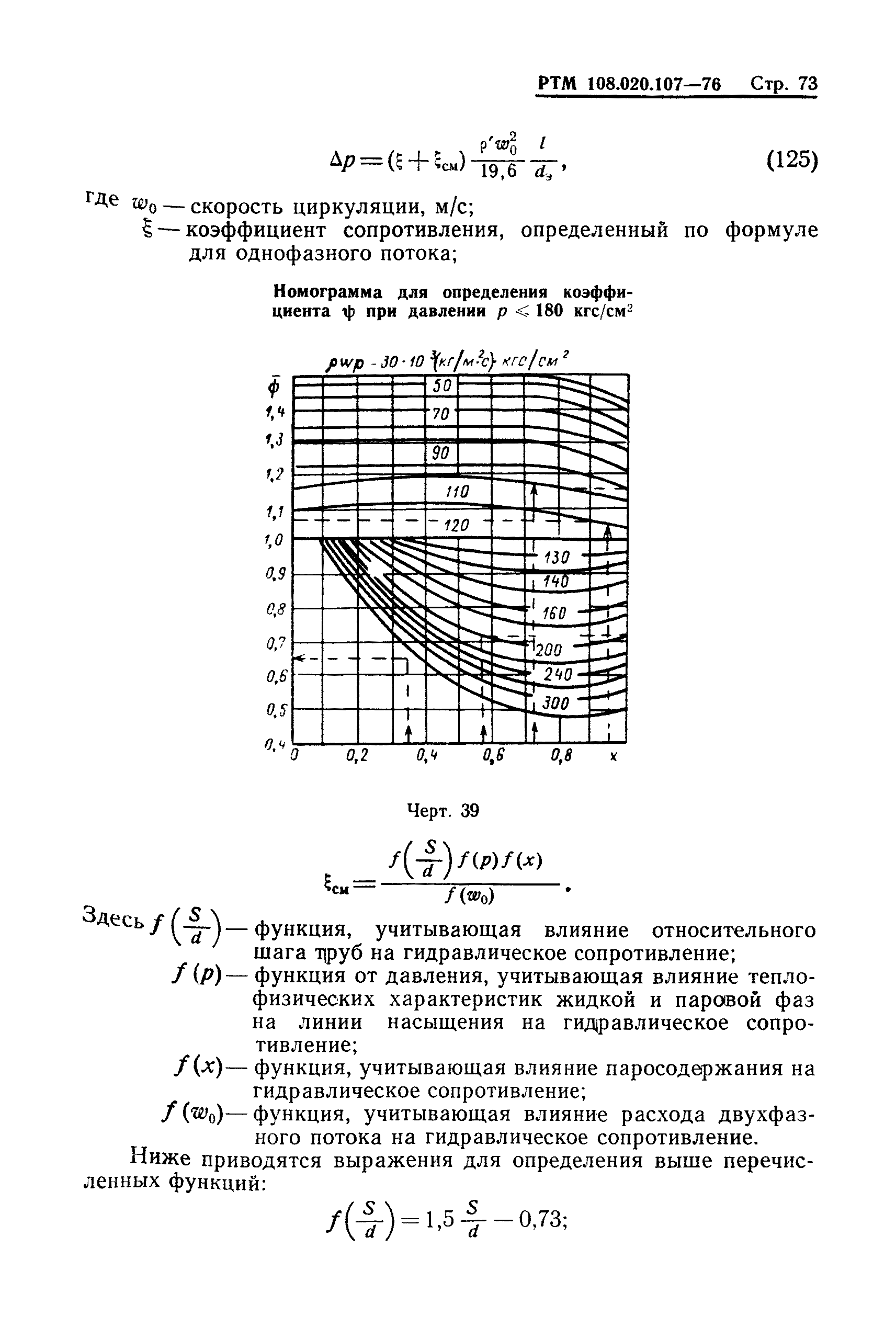

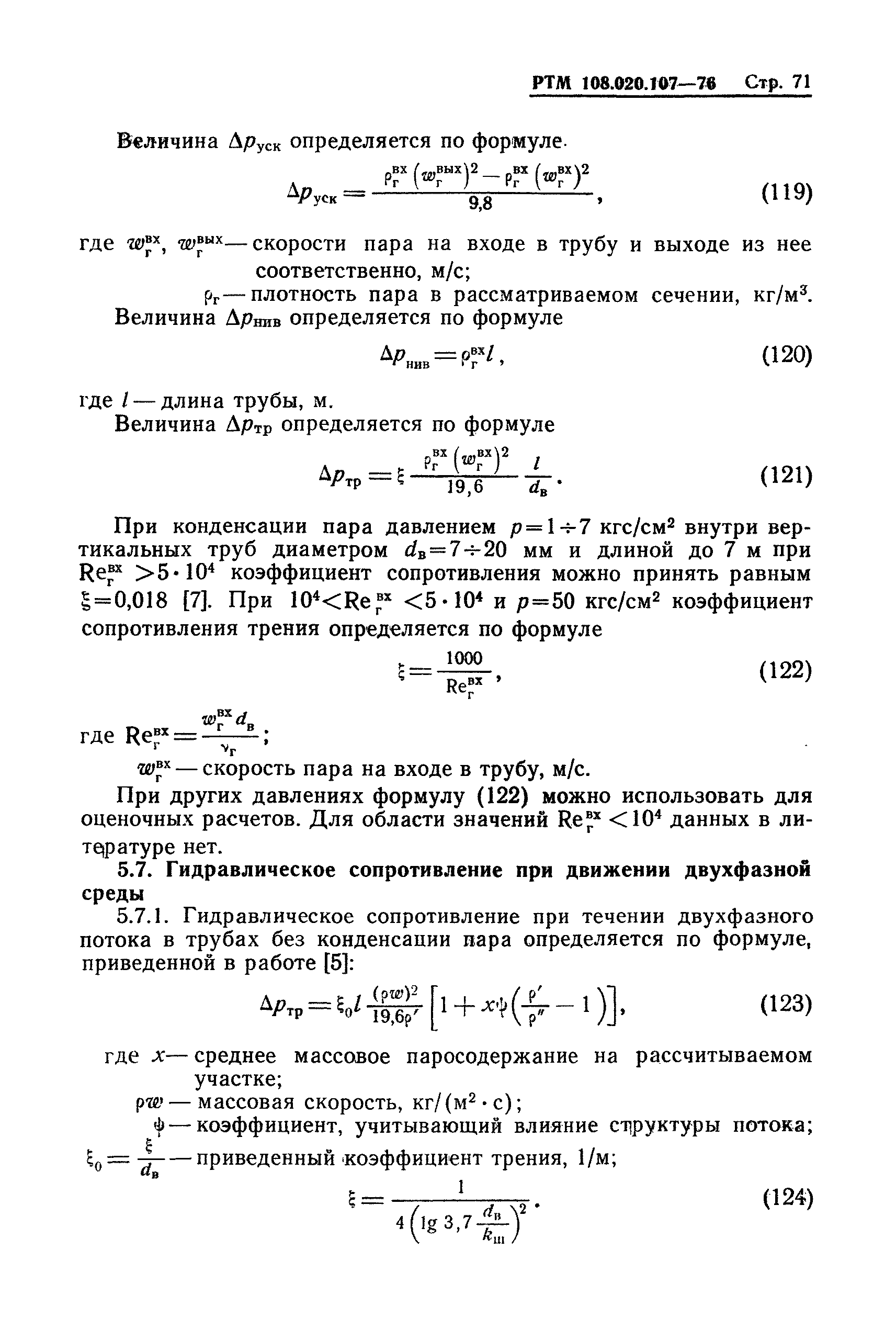

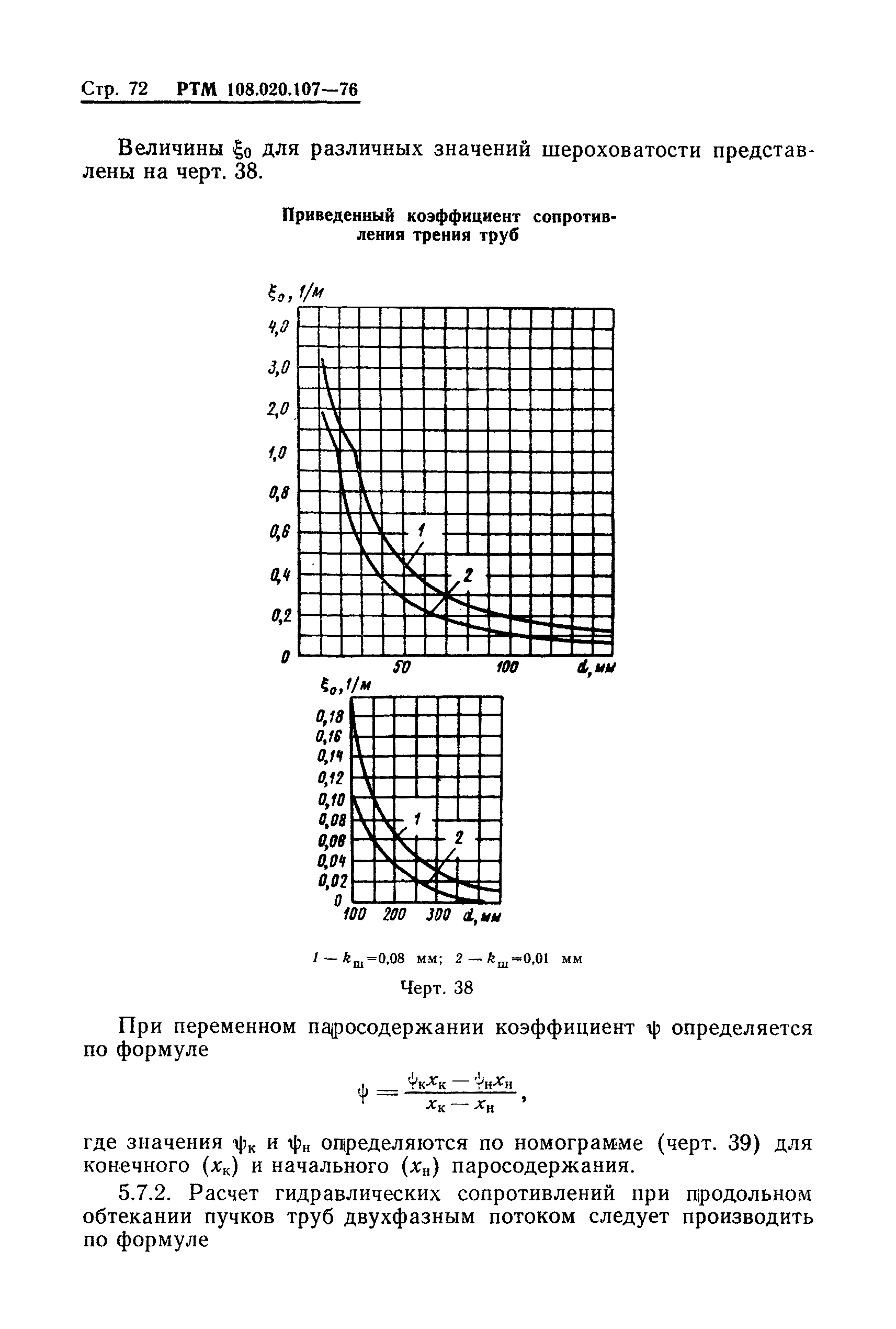

   5.7. Гидравлическое сопротивление при движении двухфазной среды

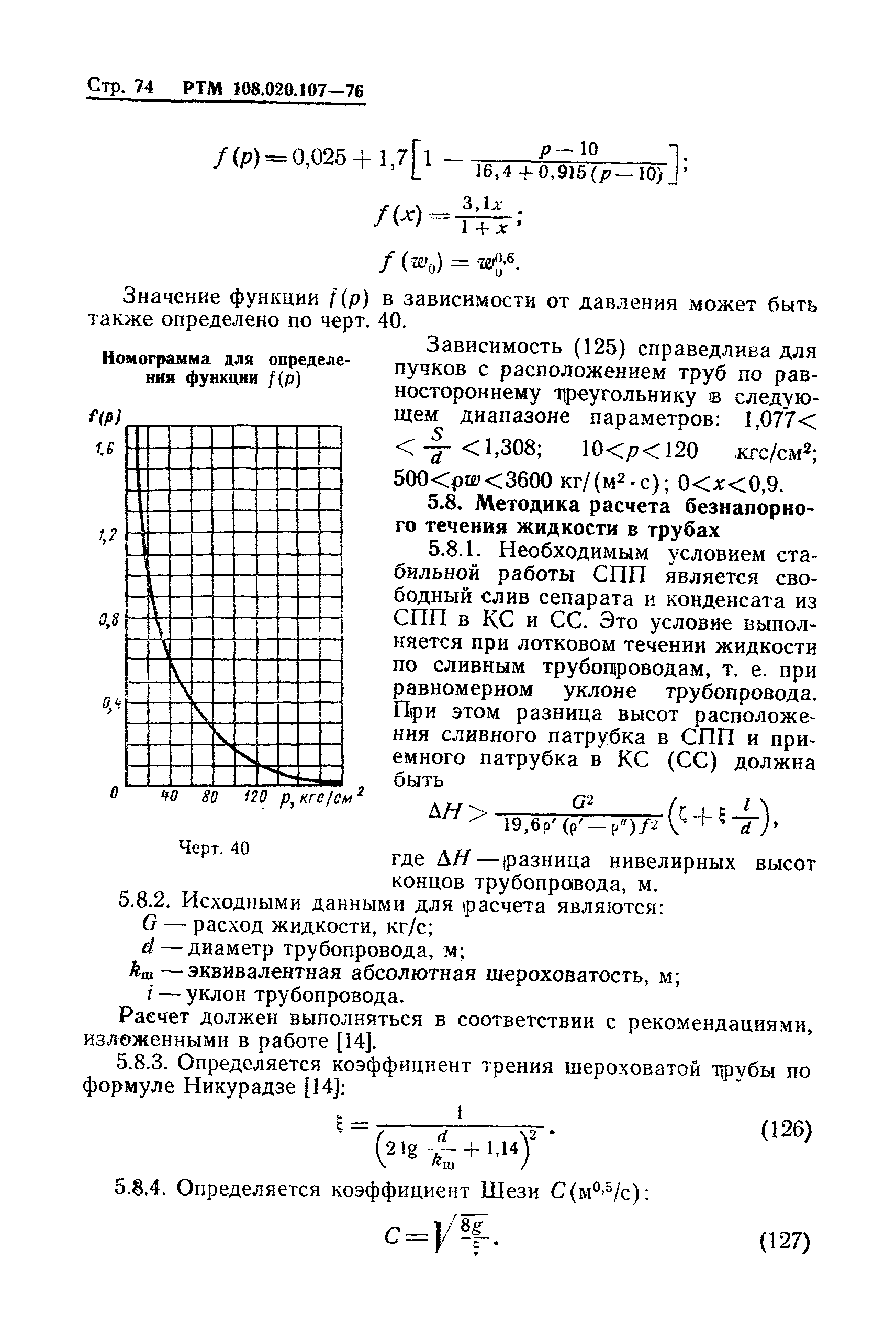

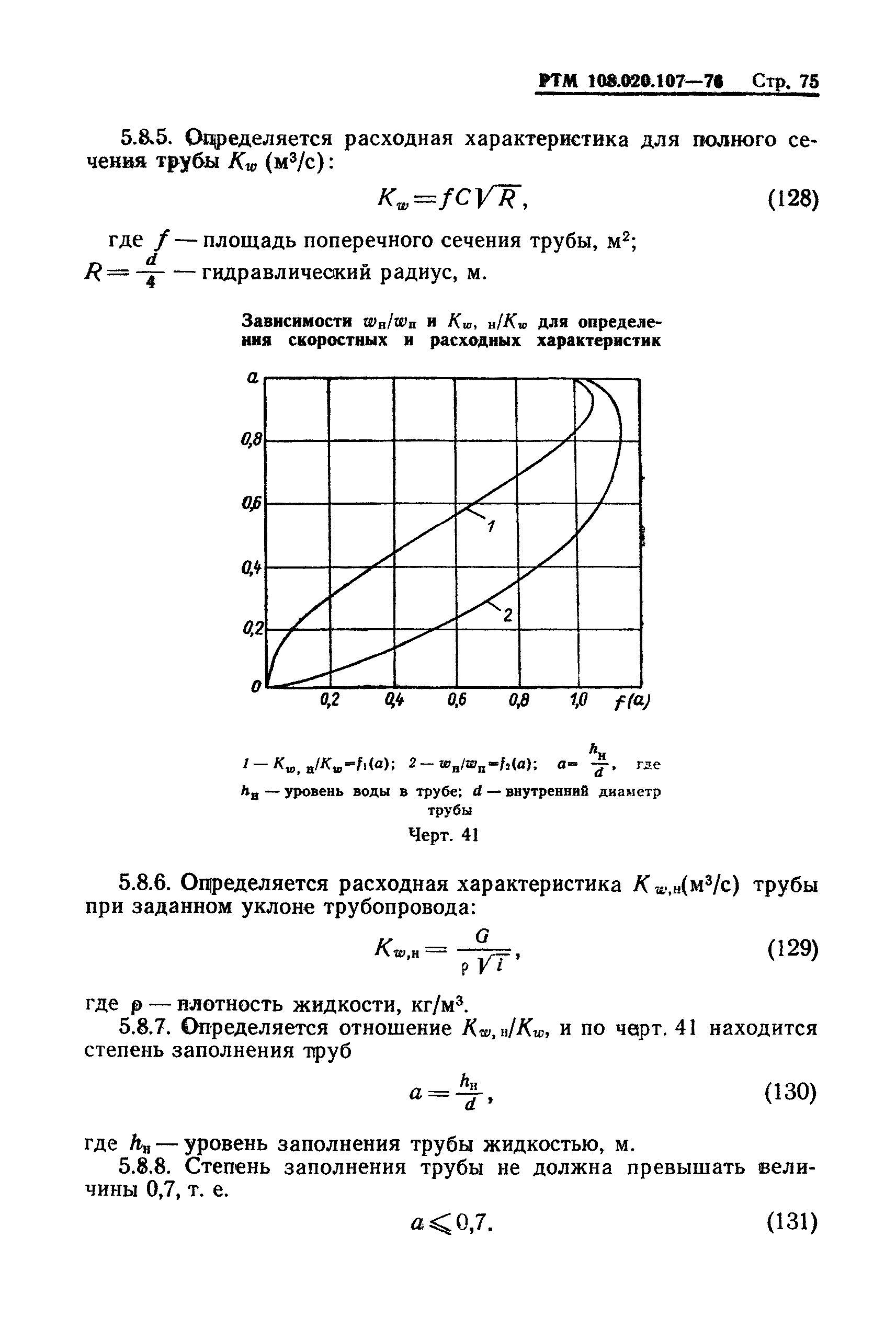

   5.8. Методика расчета безнапорного течения жидкости в трубах

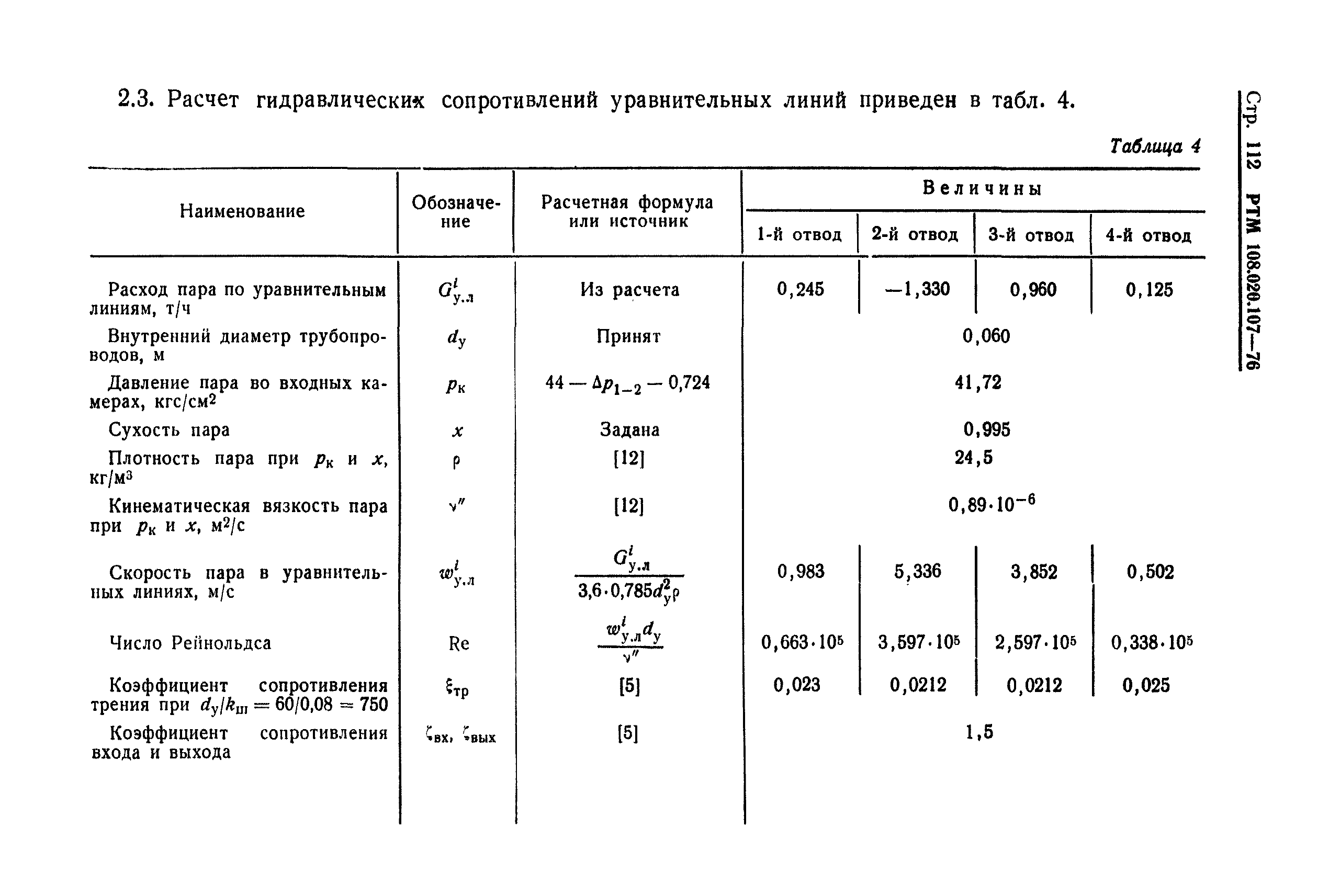

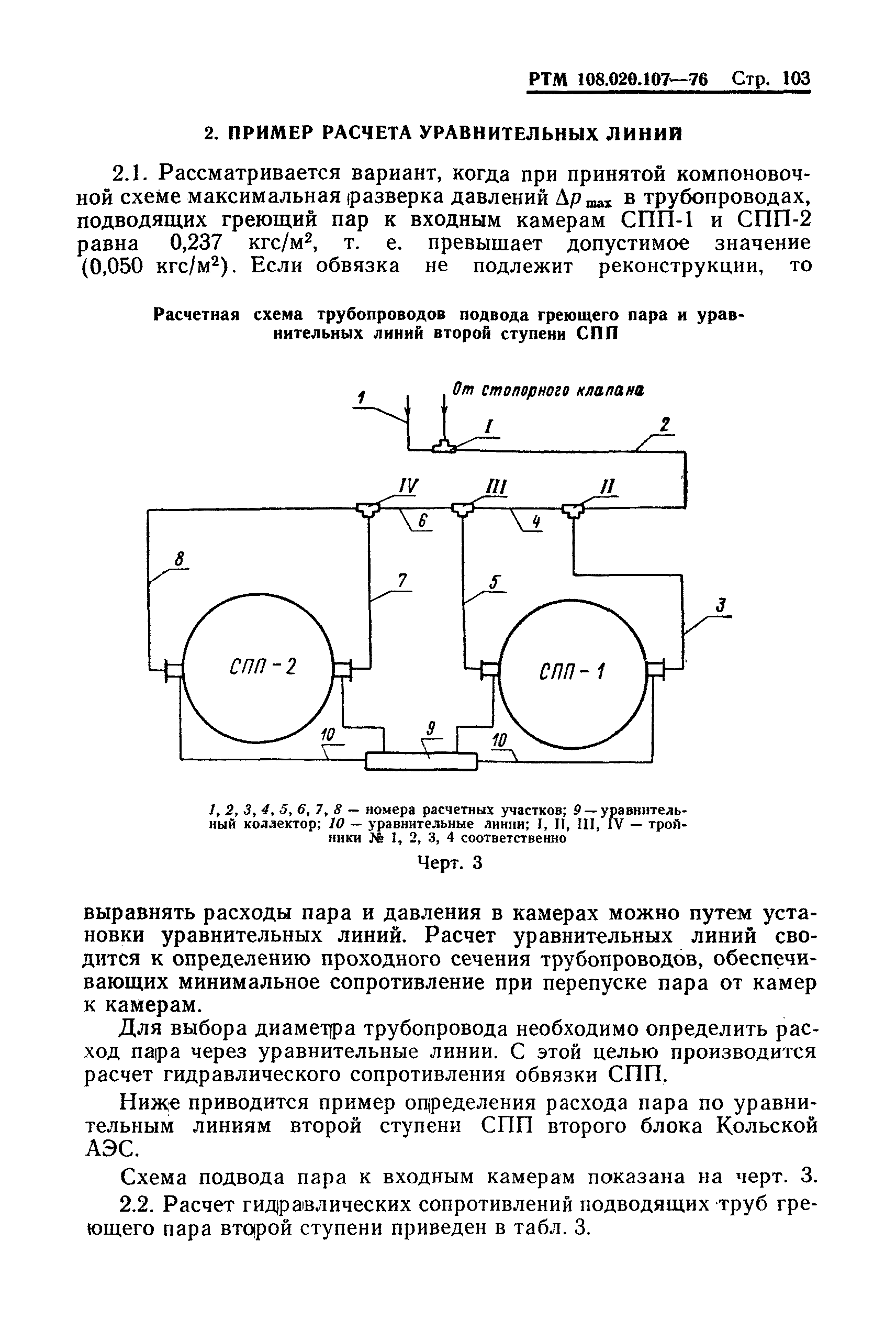

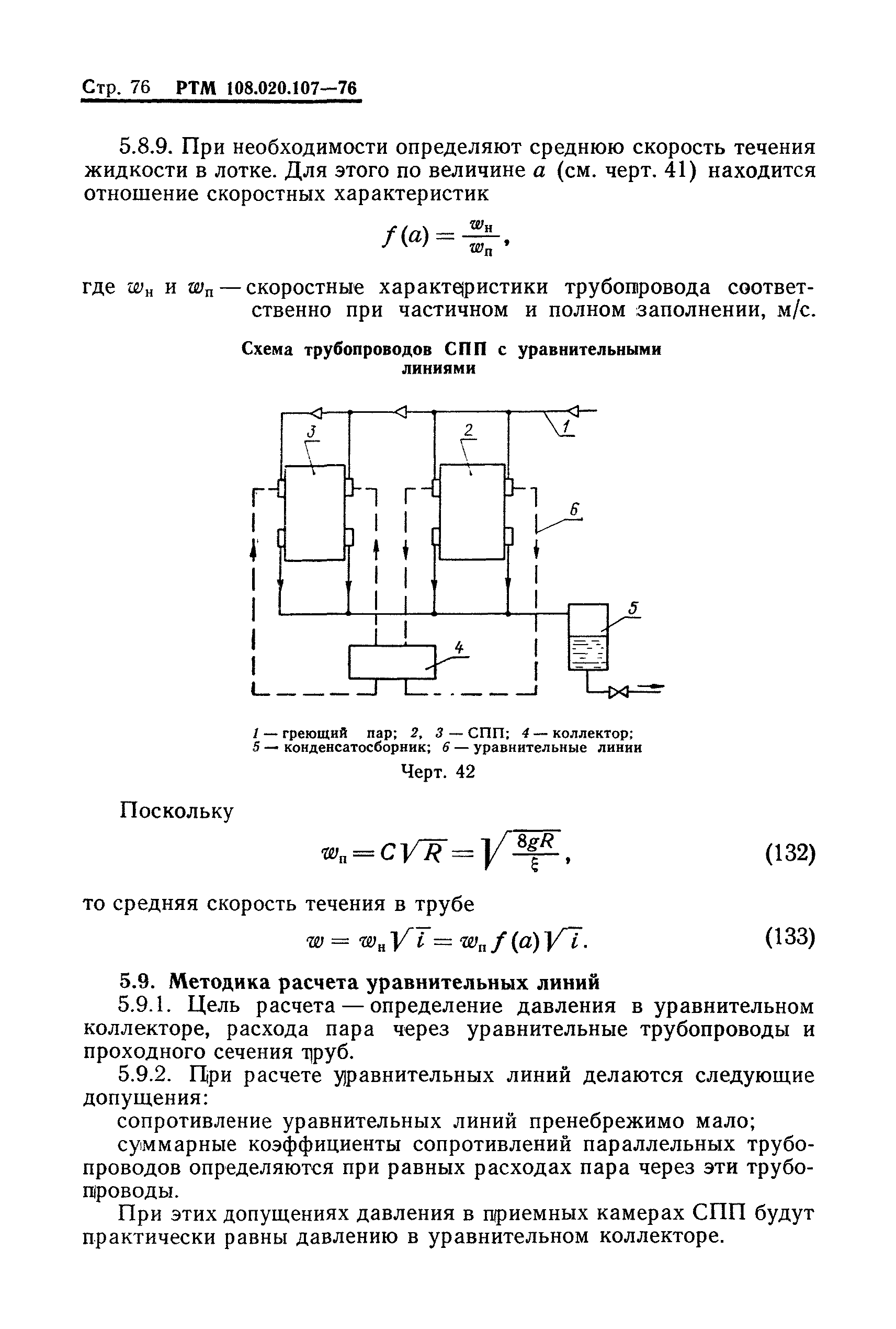

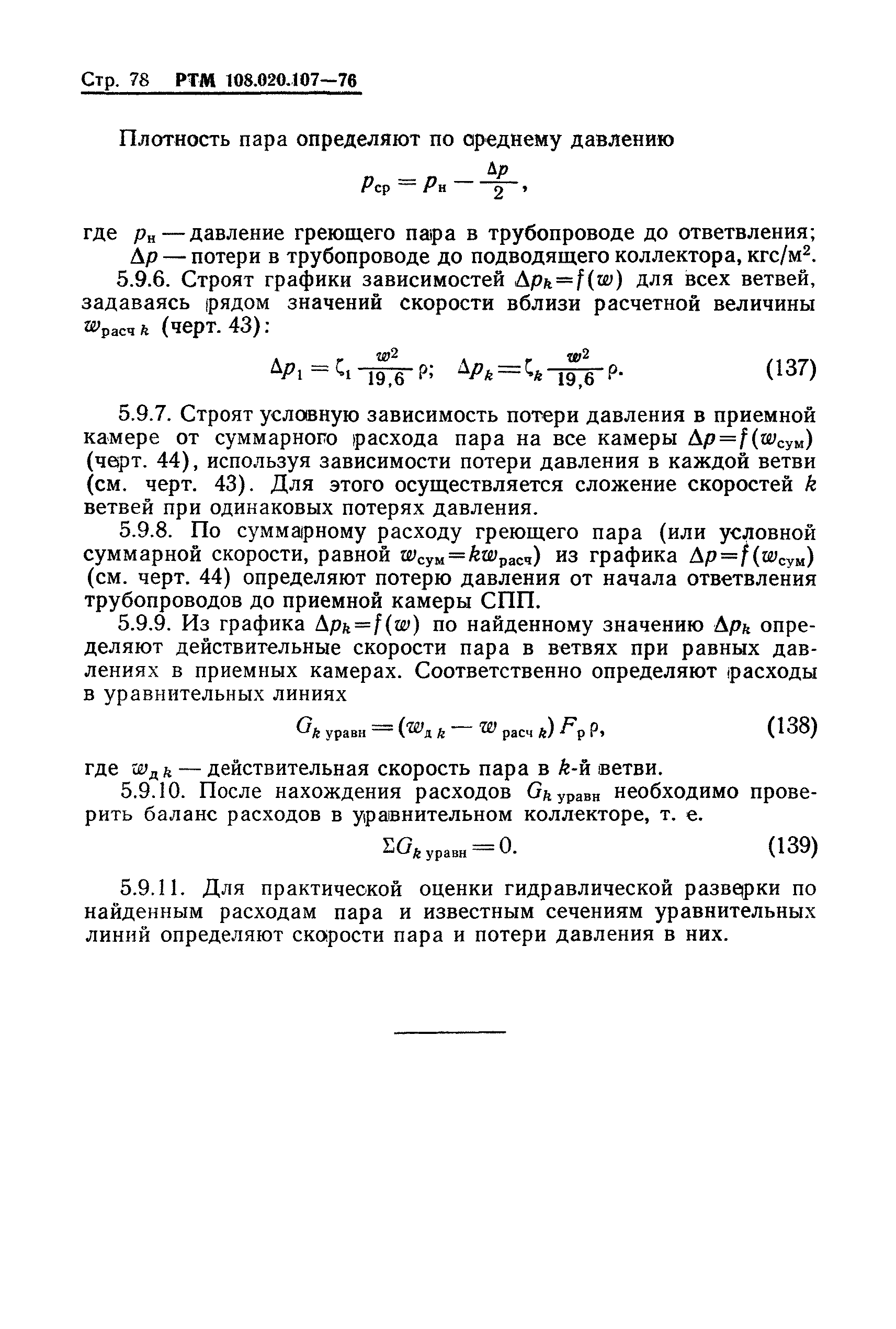

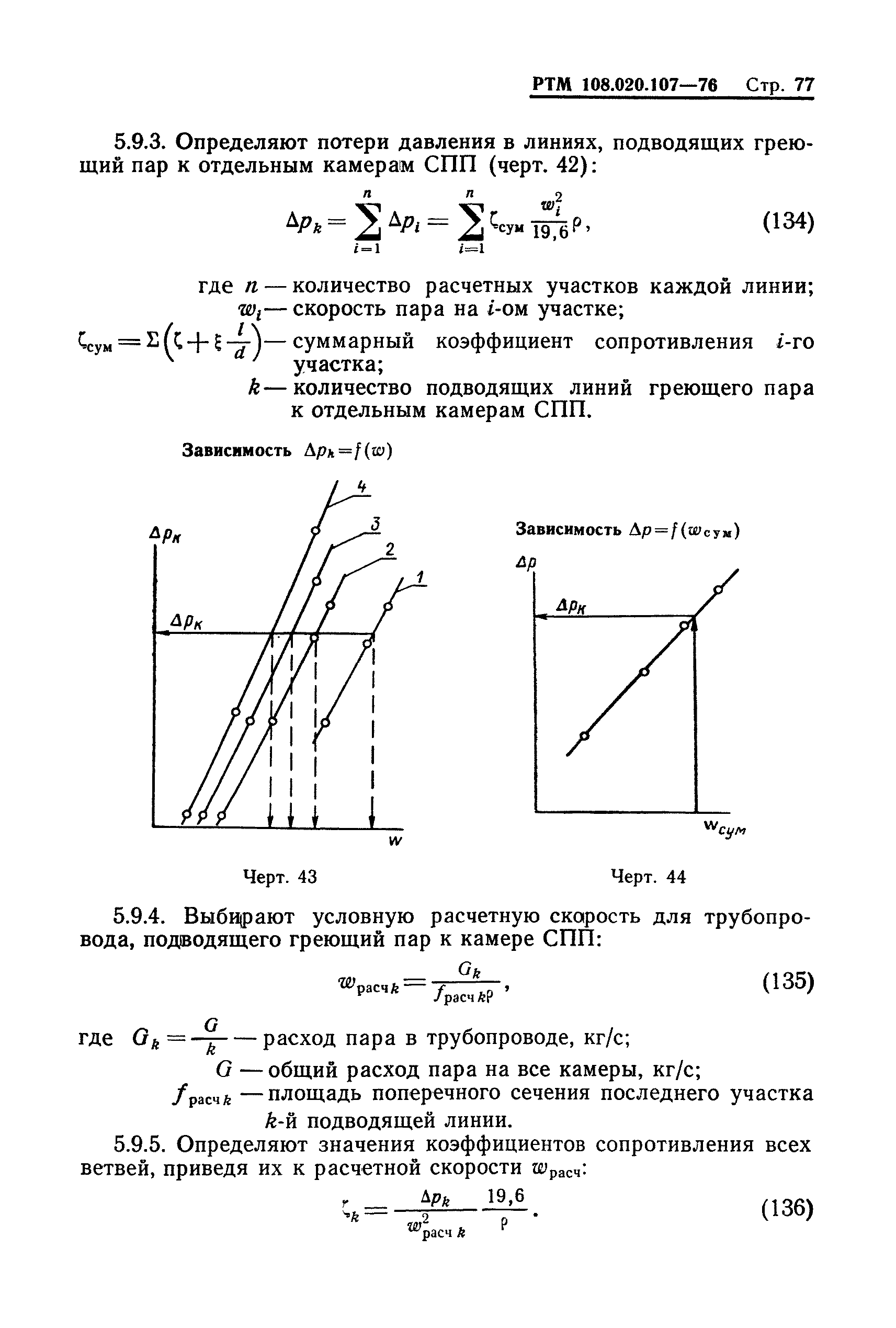

   5.9. Методика расчета уравнительных линий

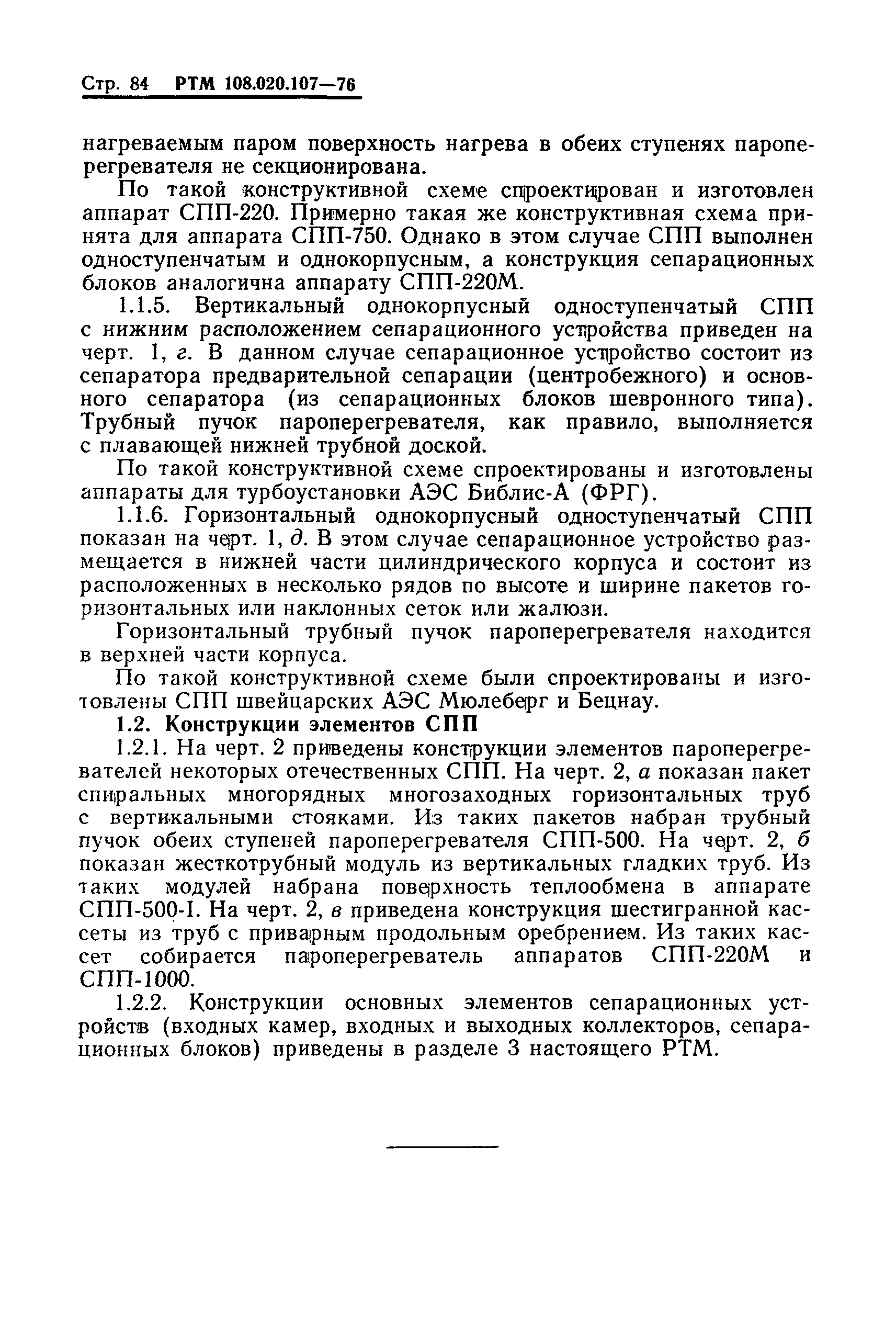

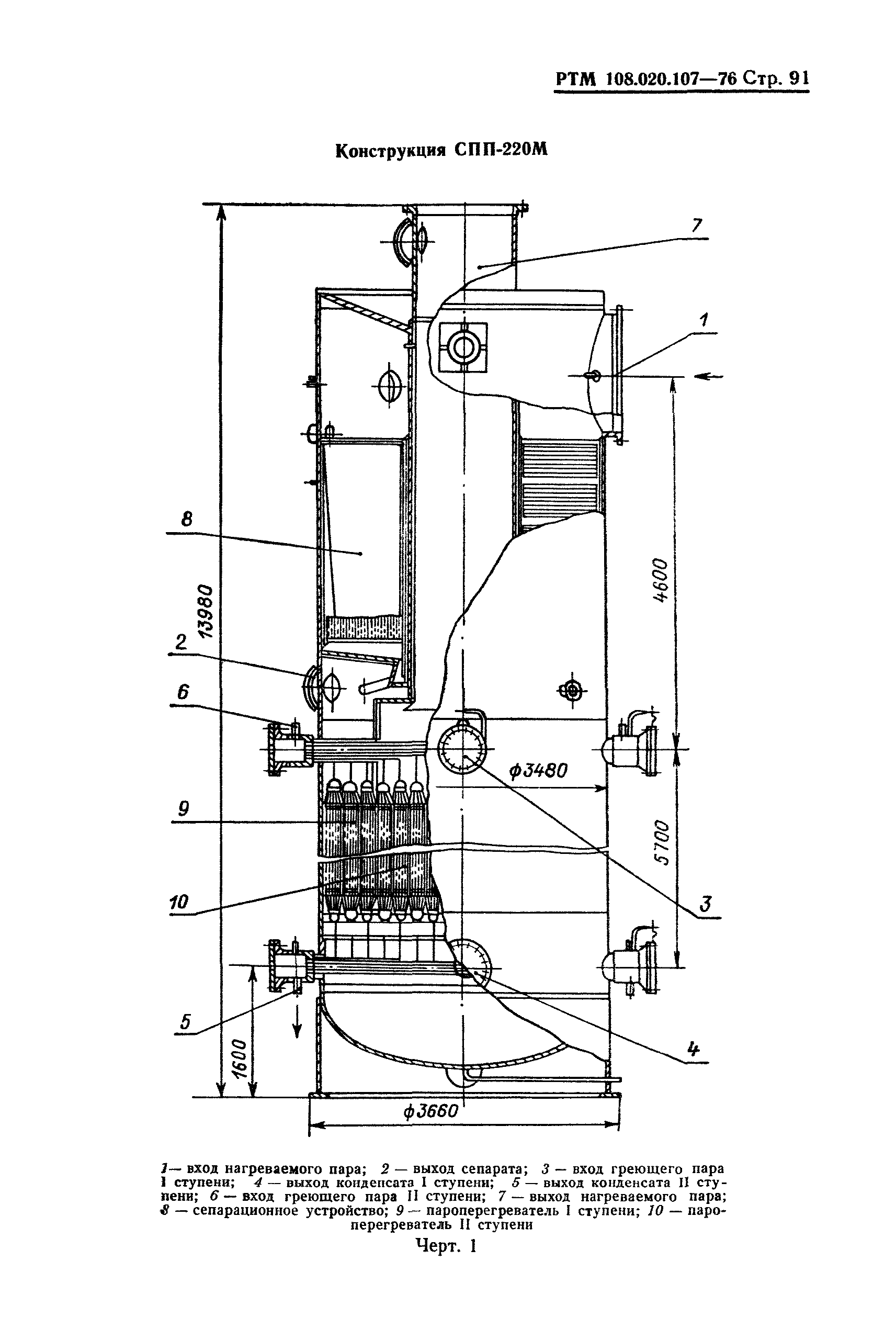

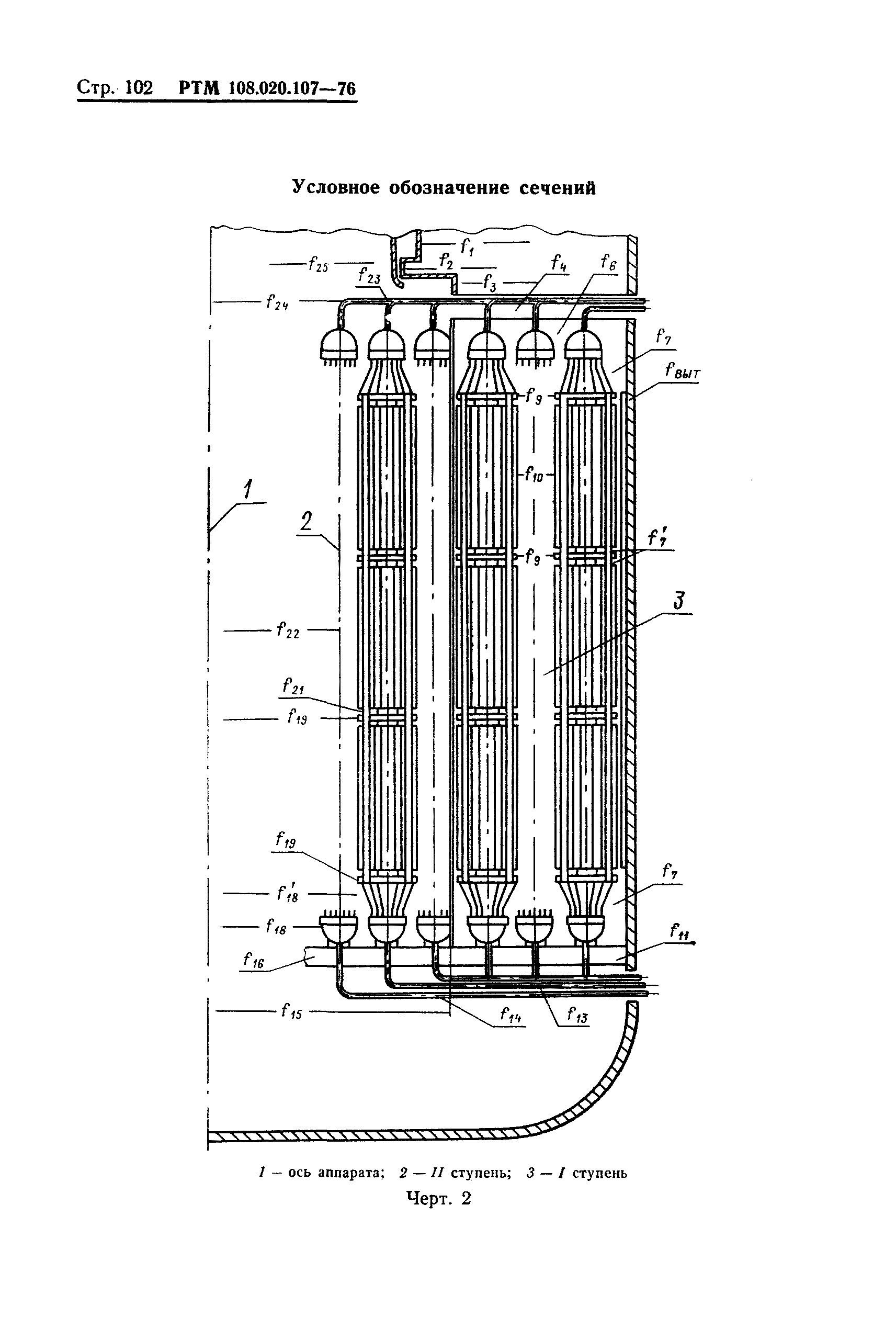

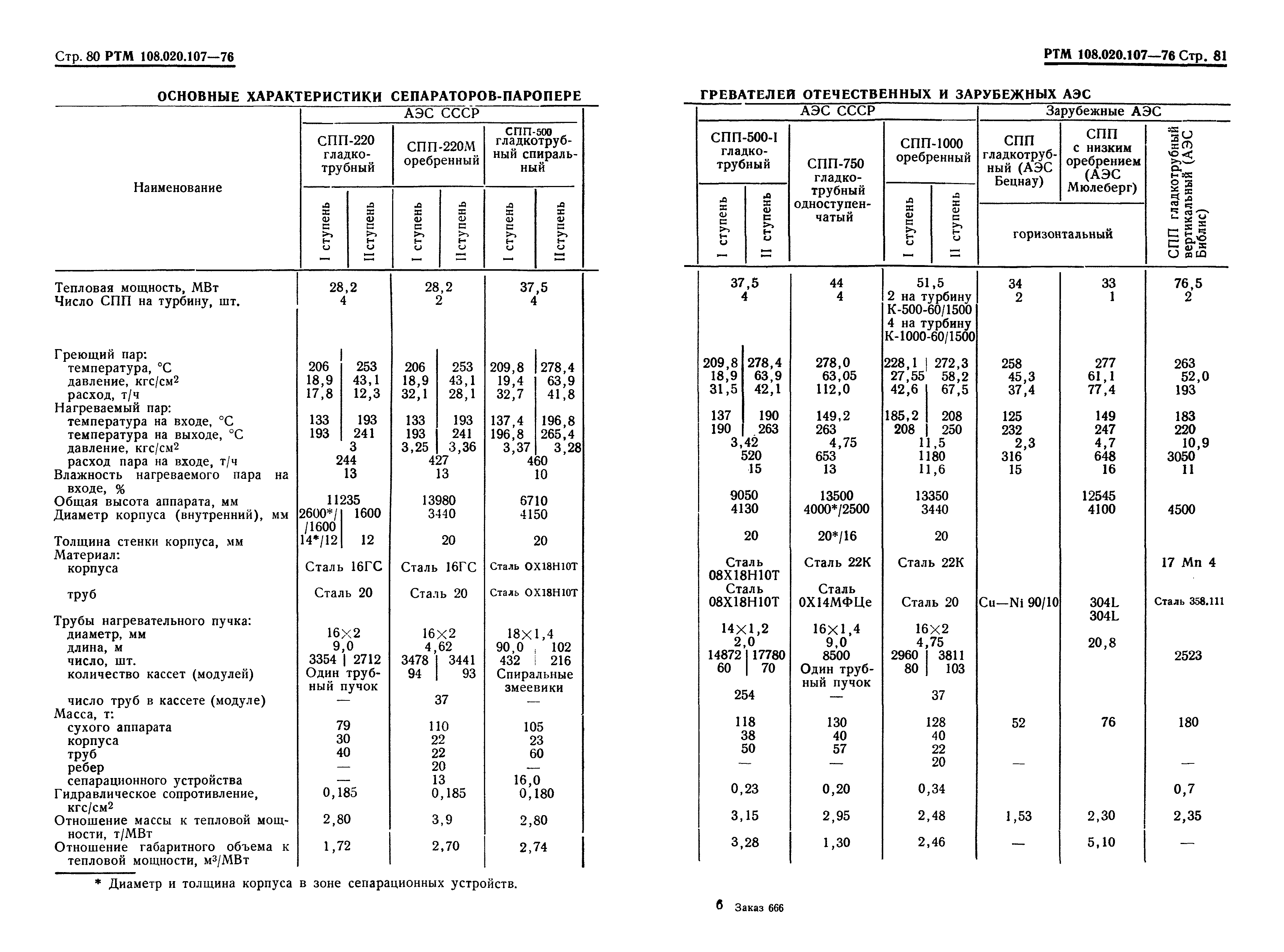

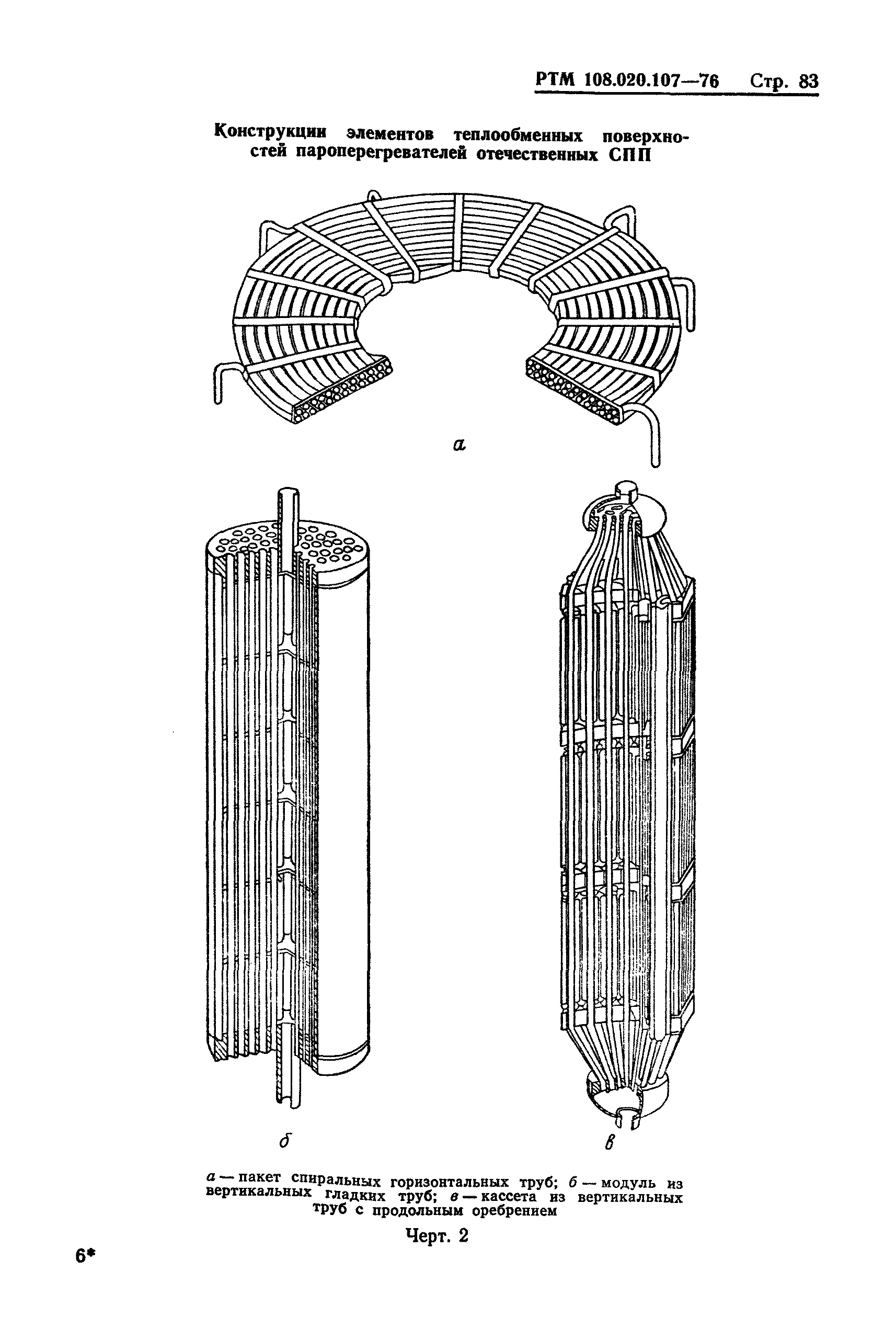

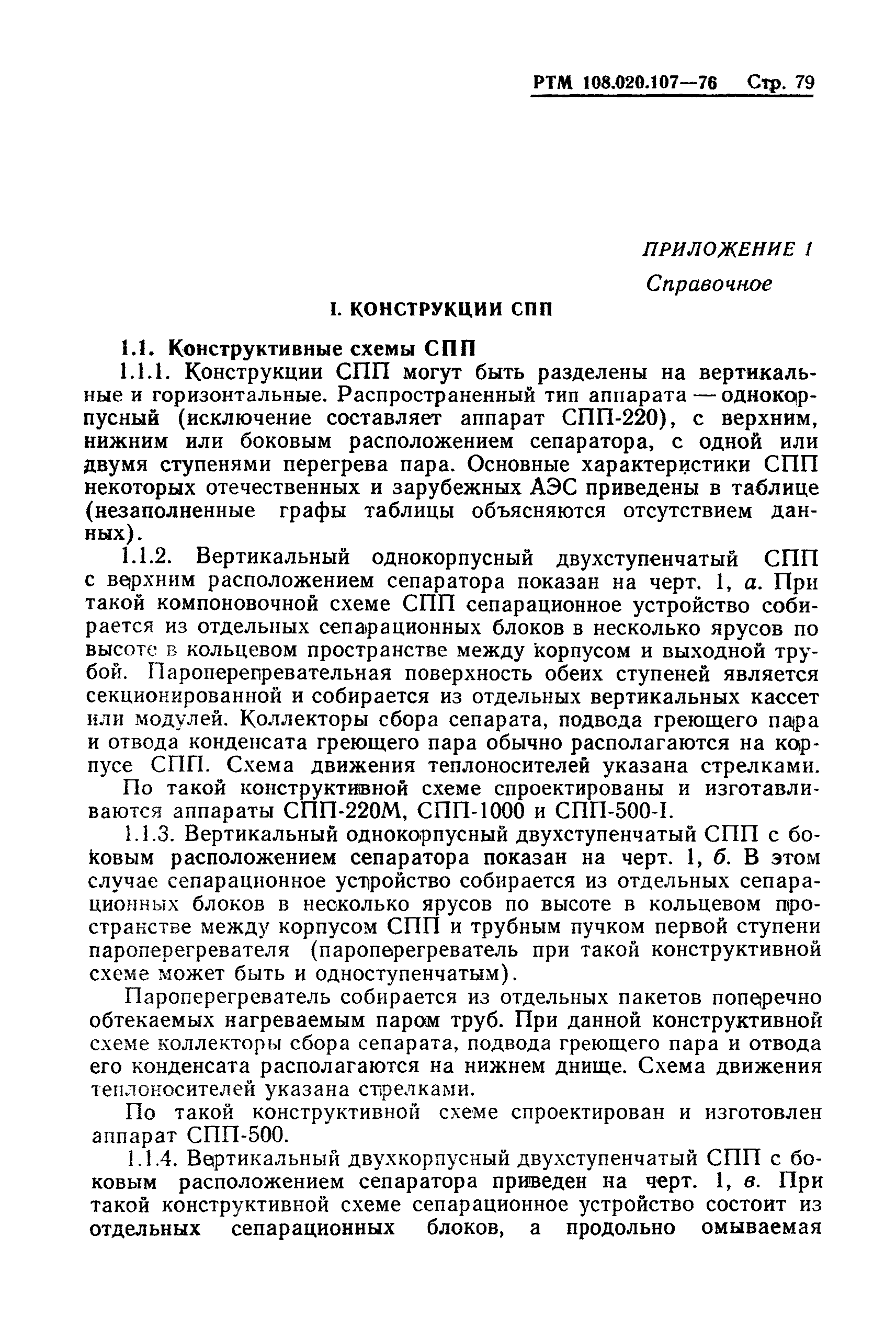

Приложение 1. Конструкции СПП

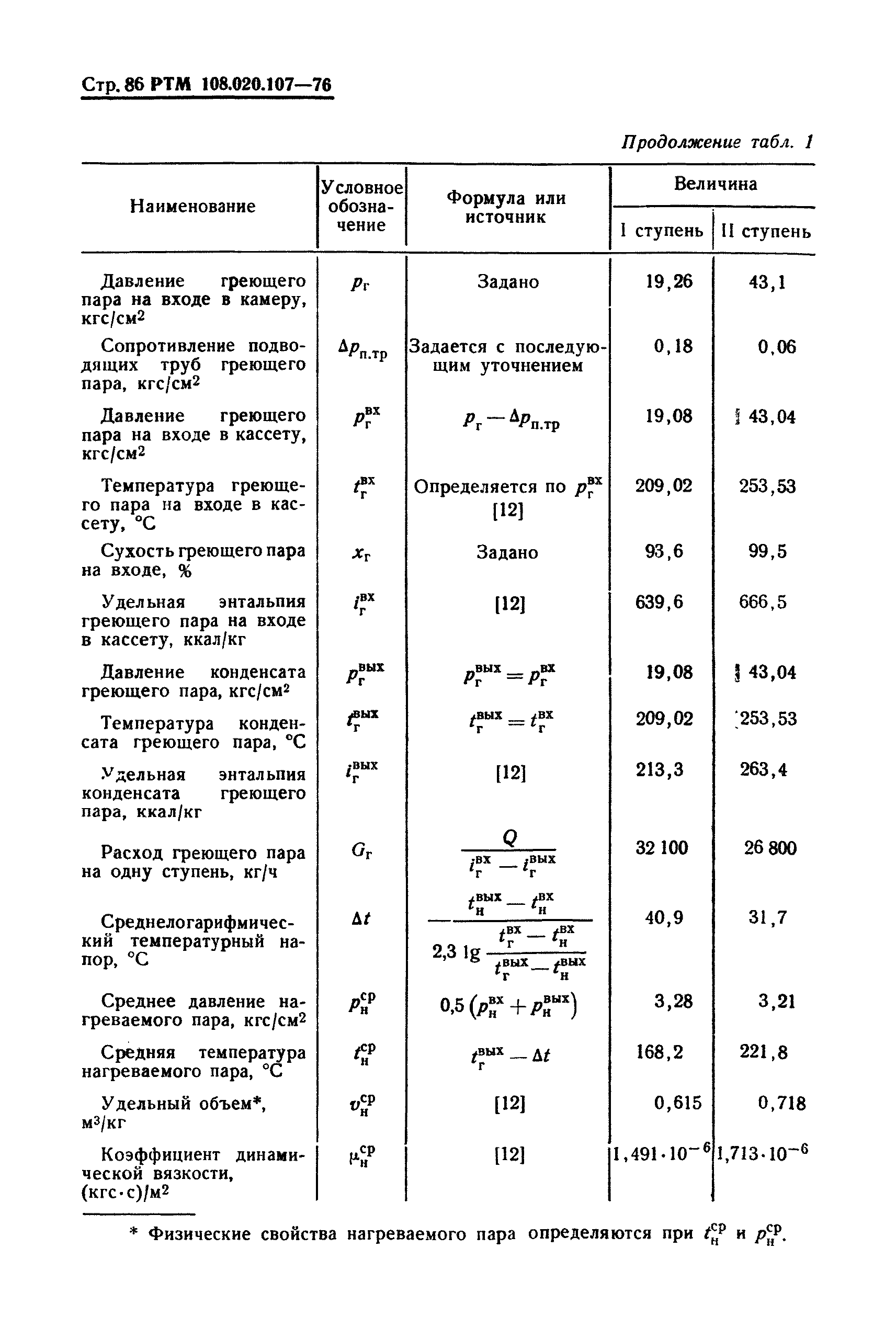

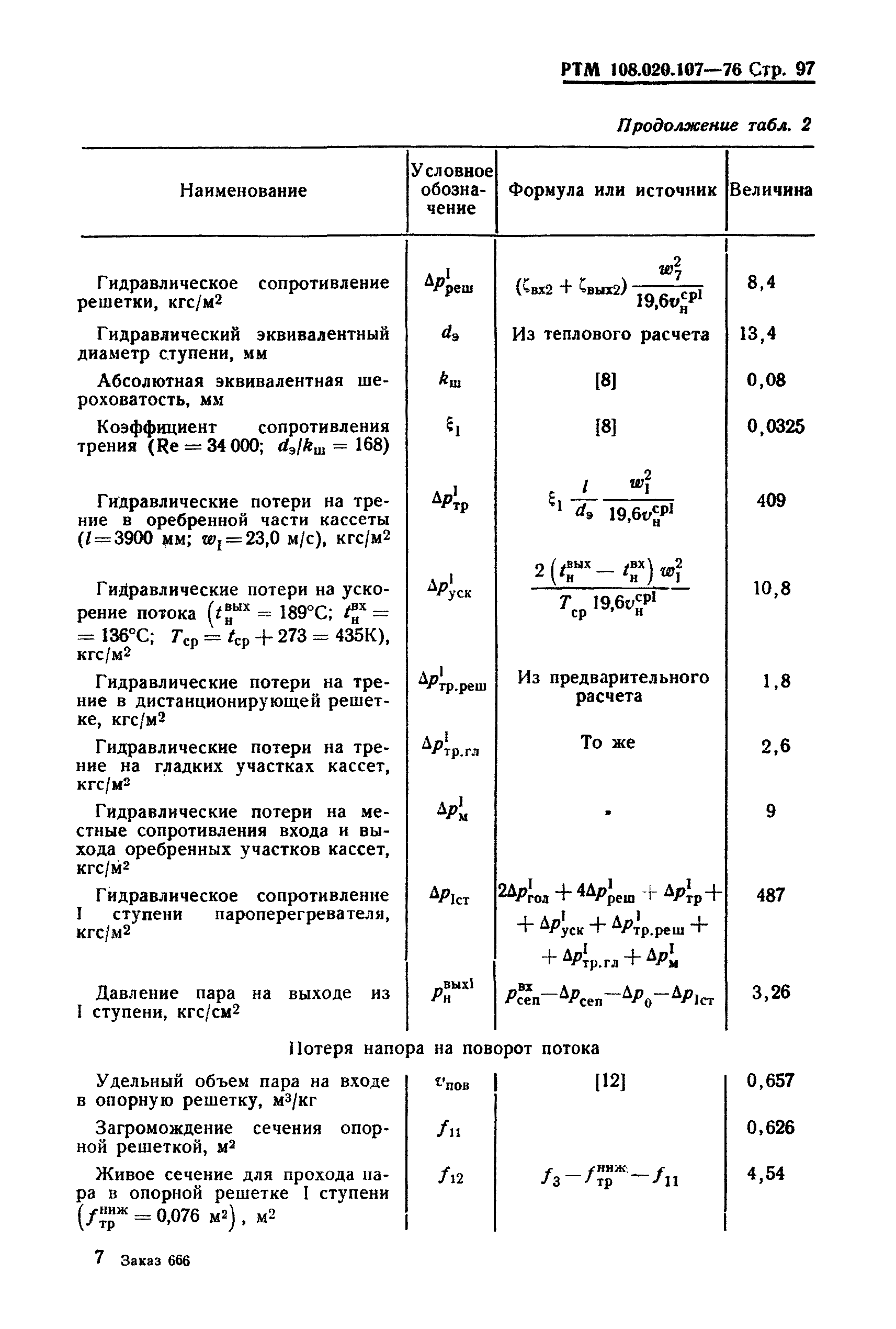

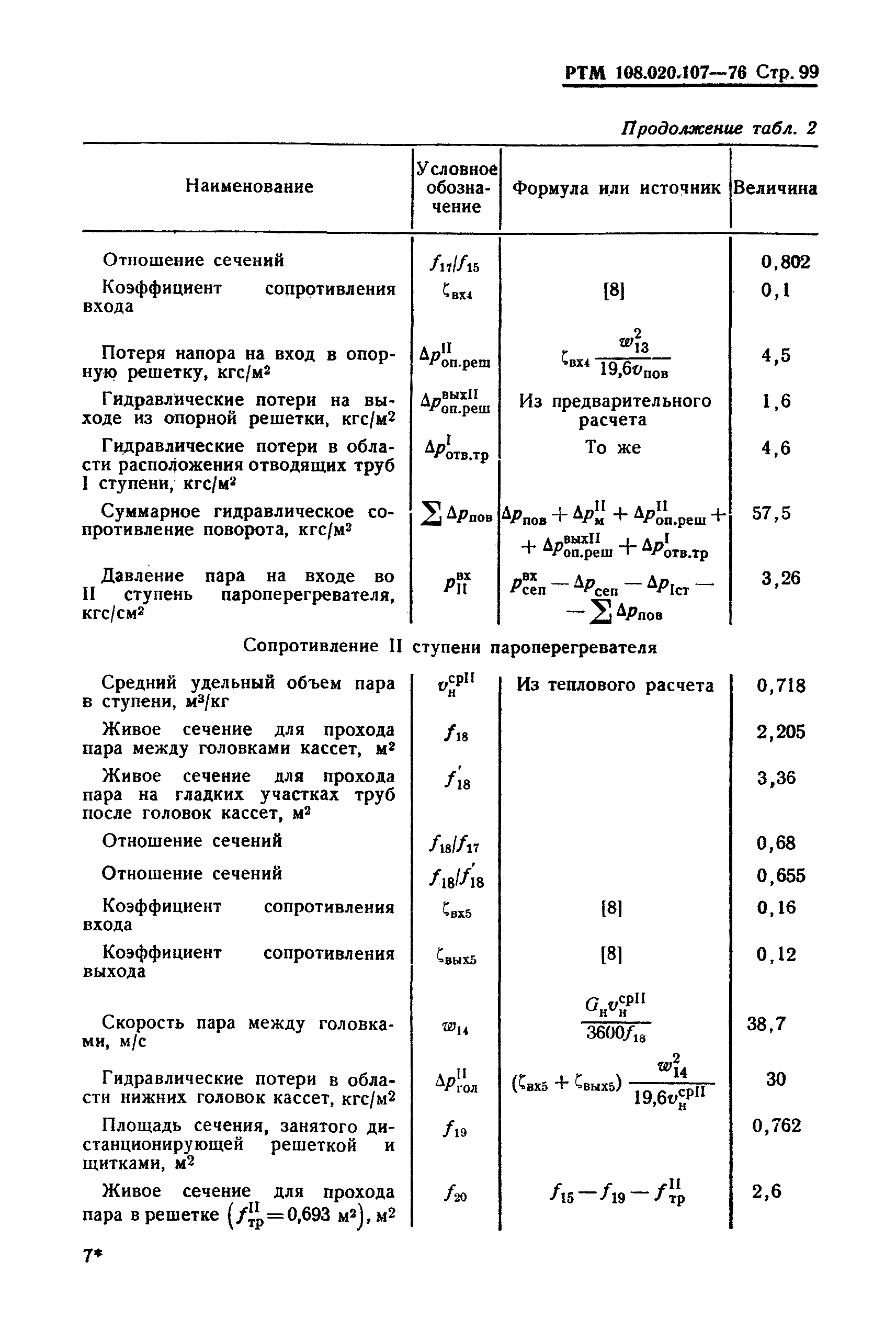

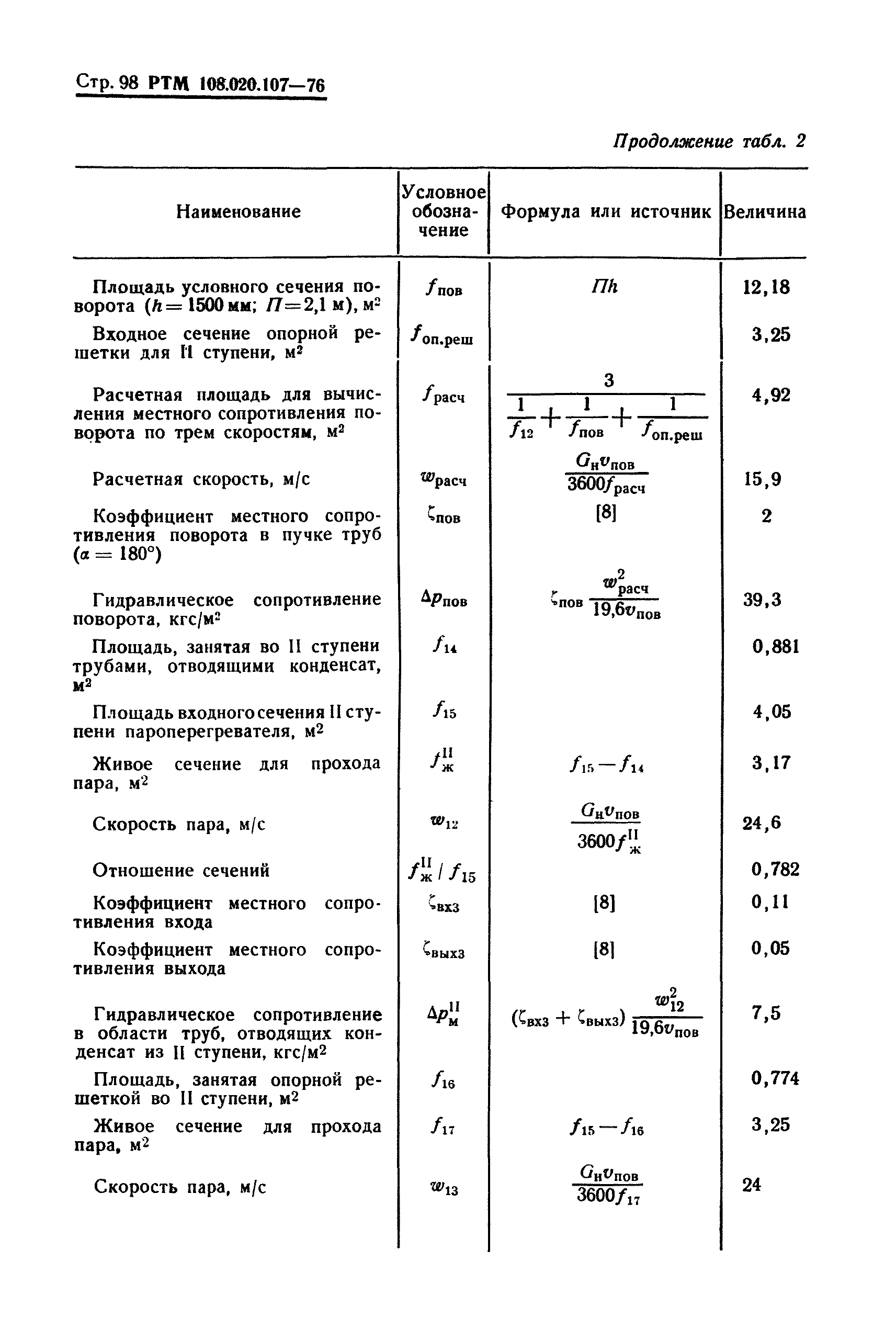

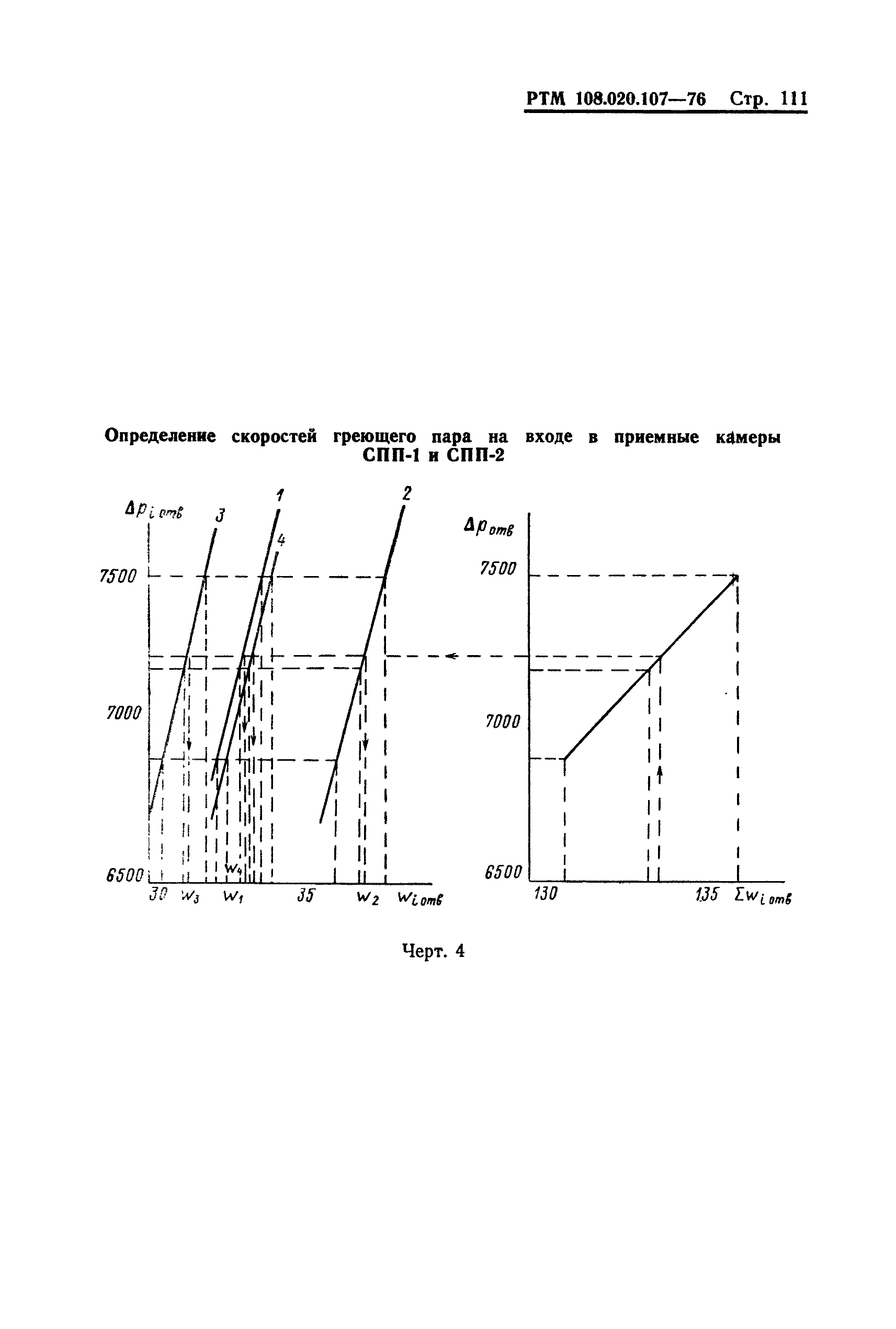

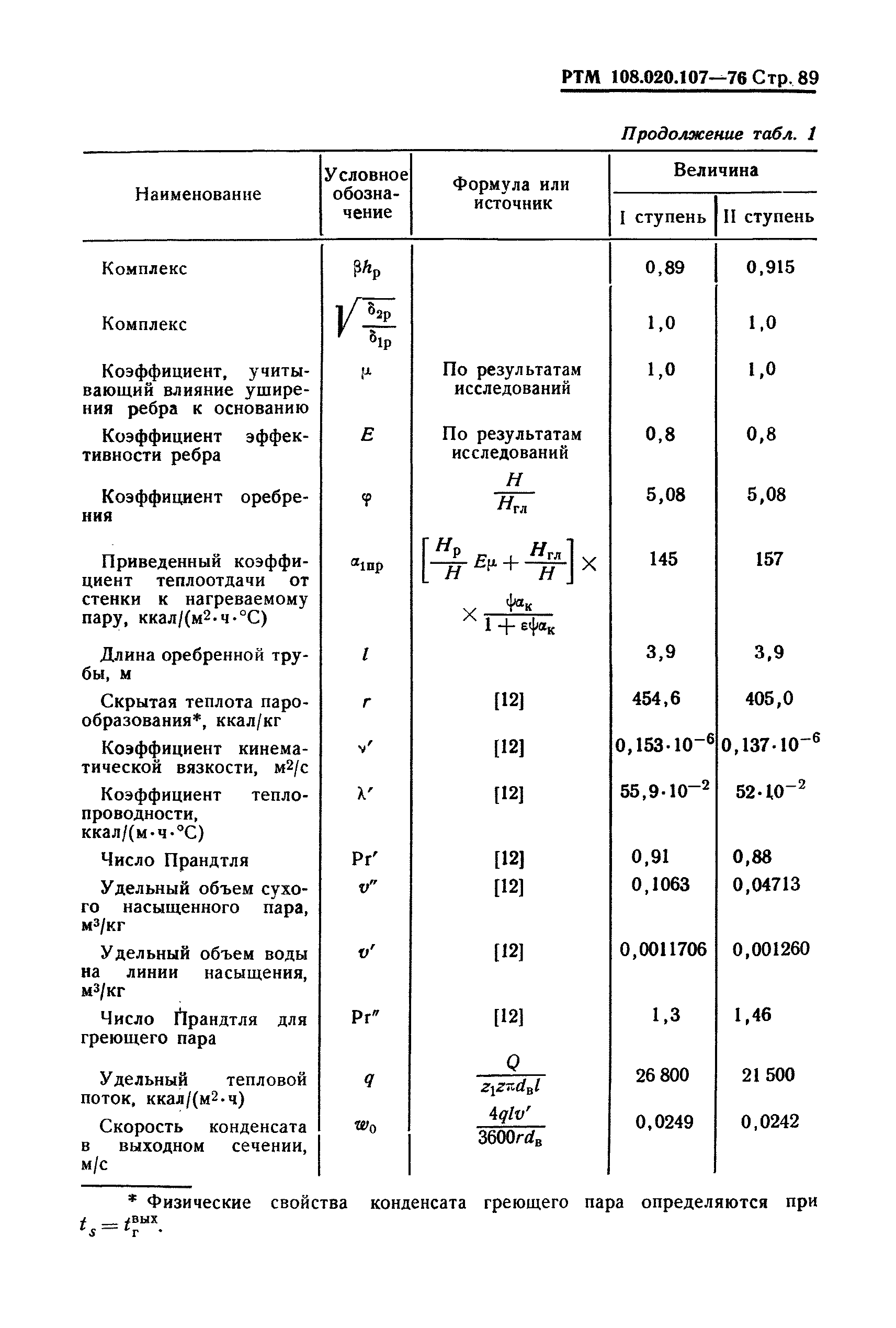

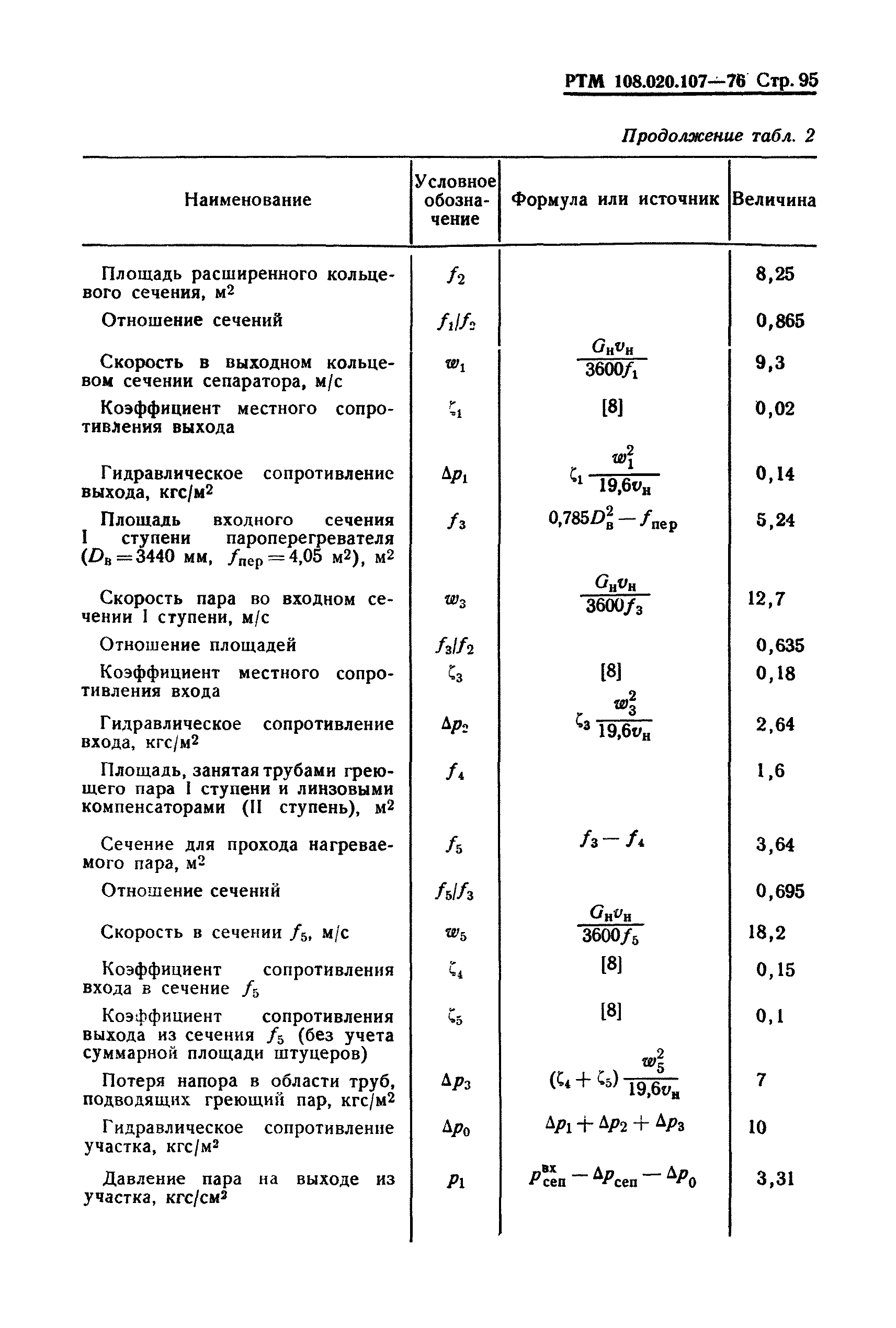

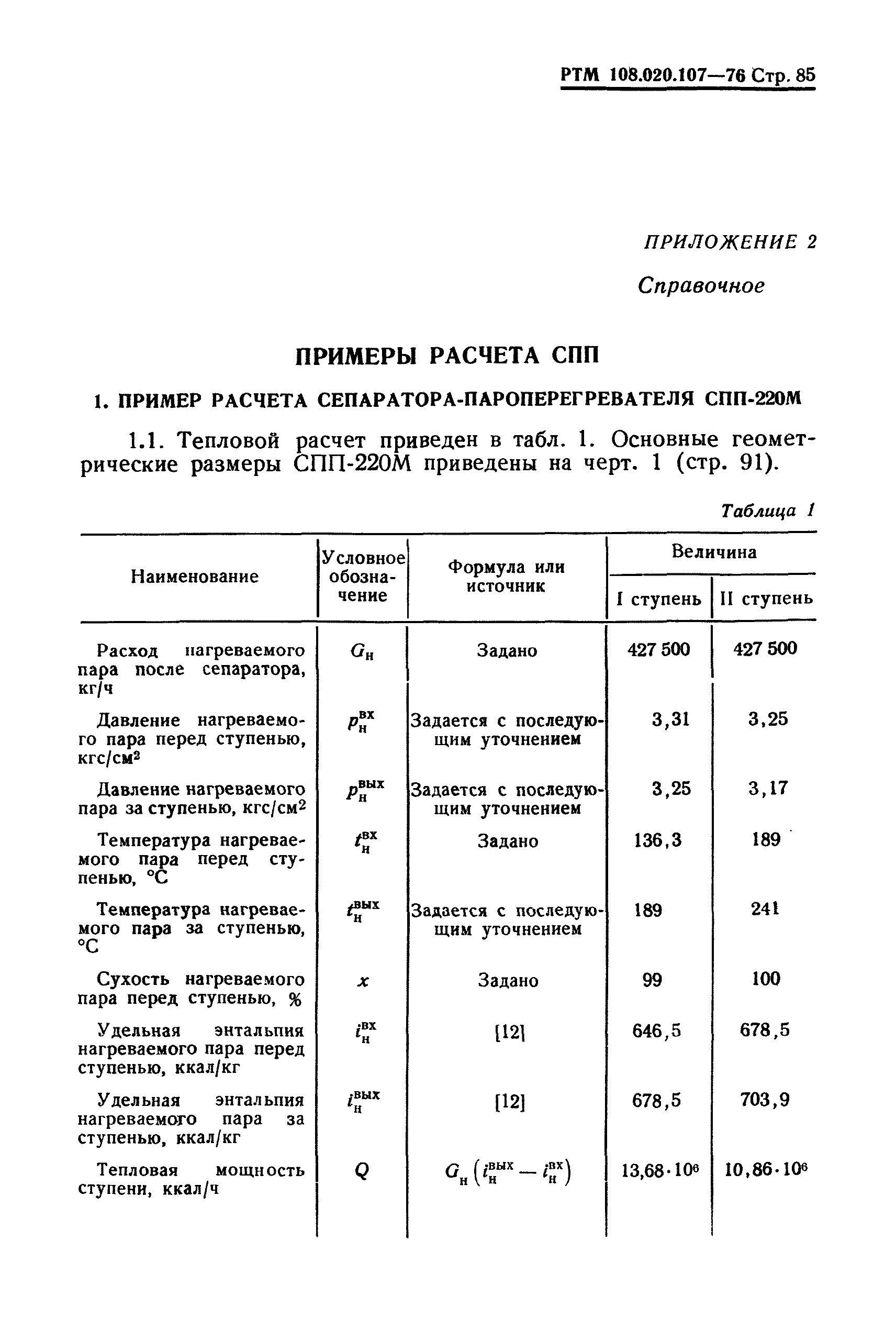

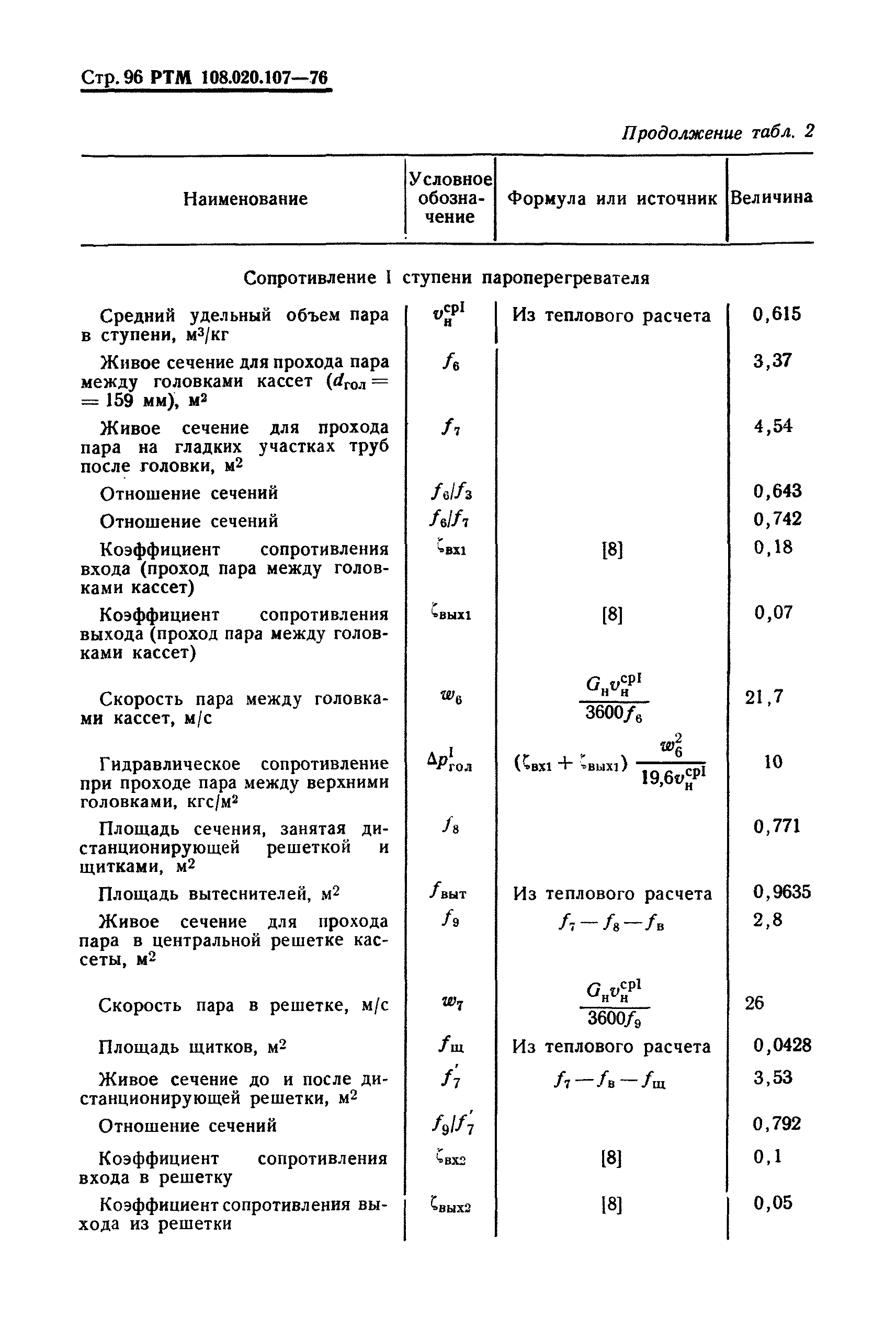

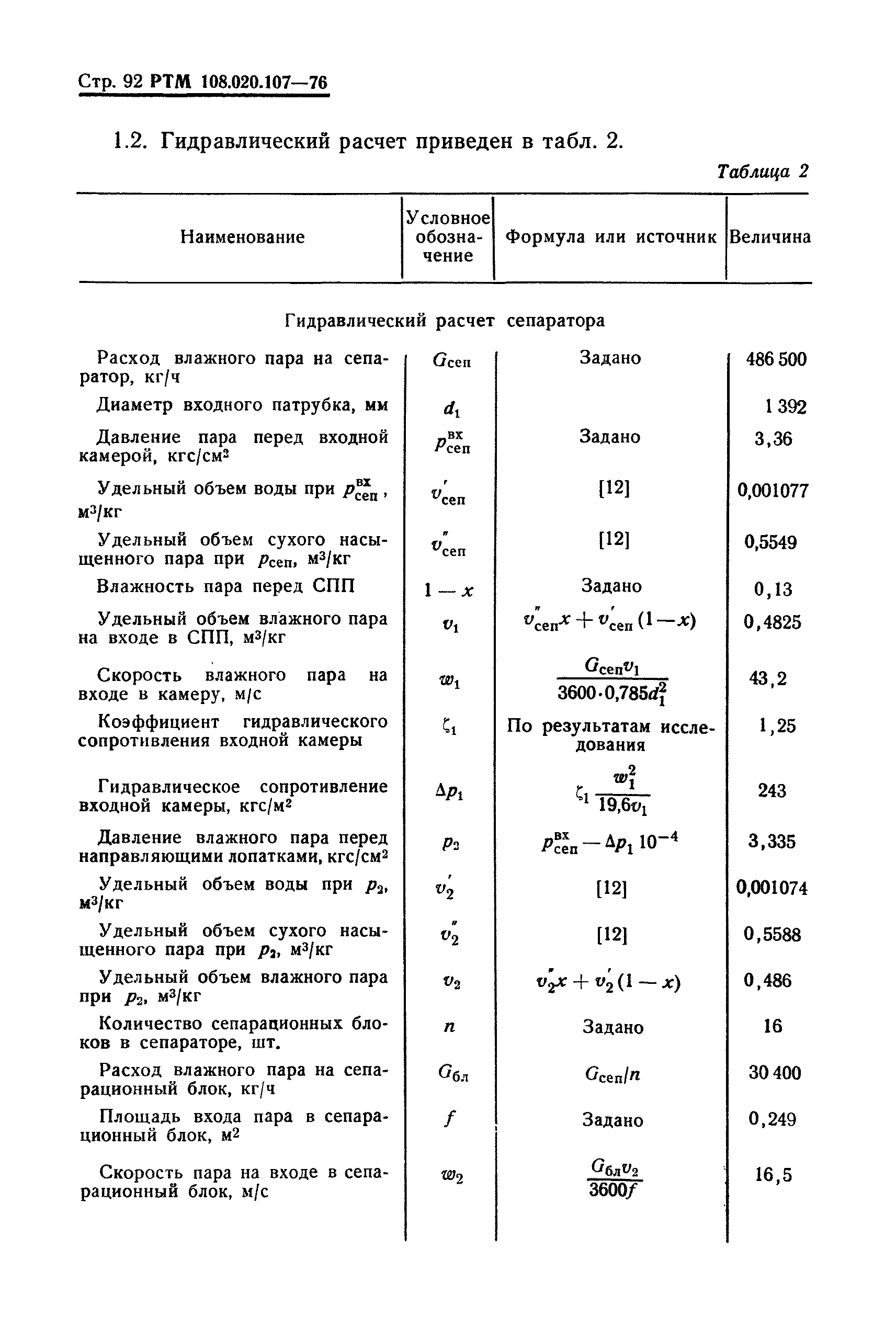

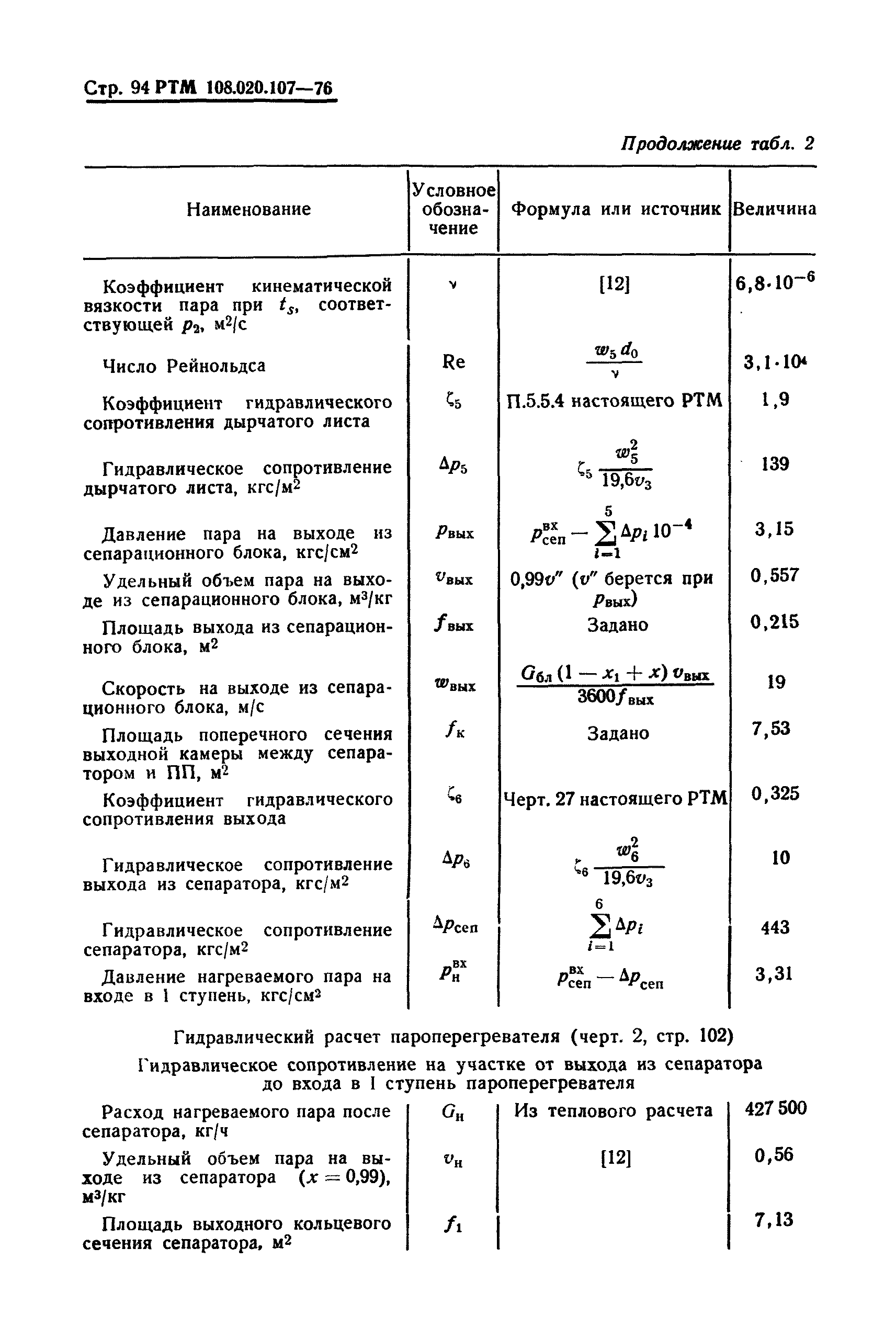

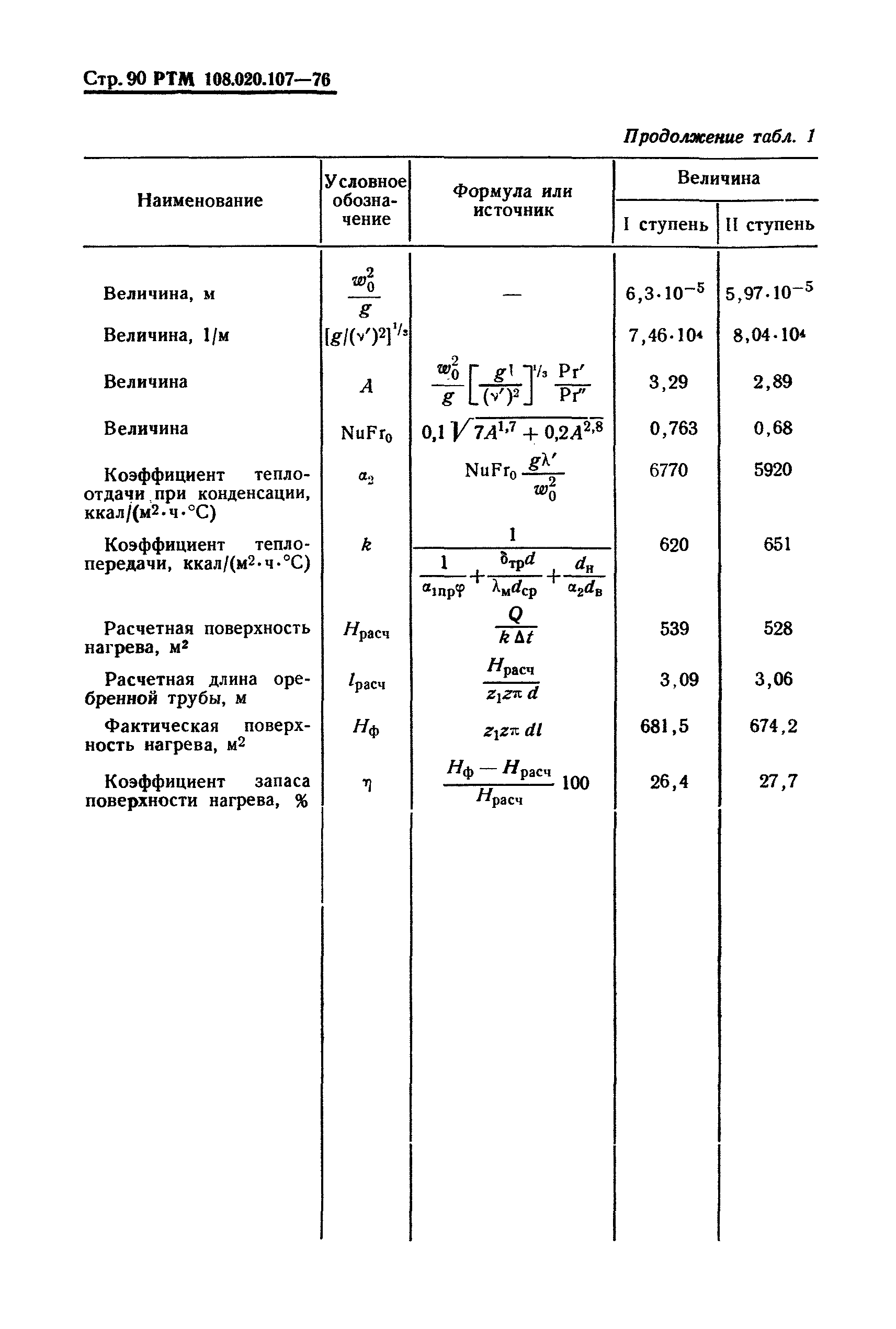

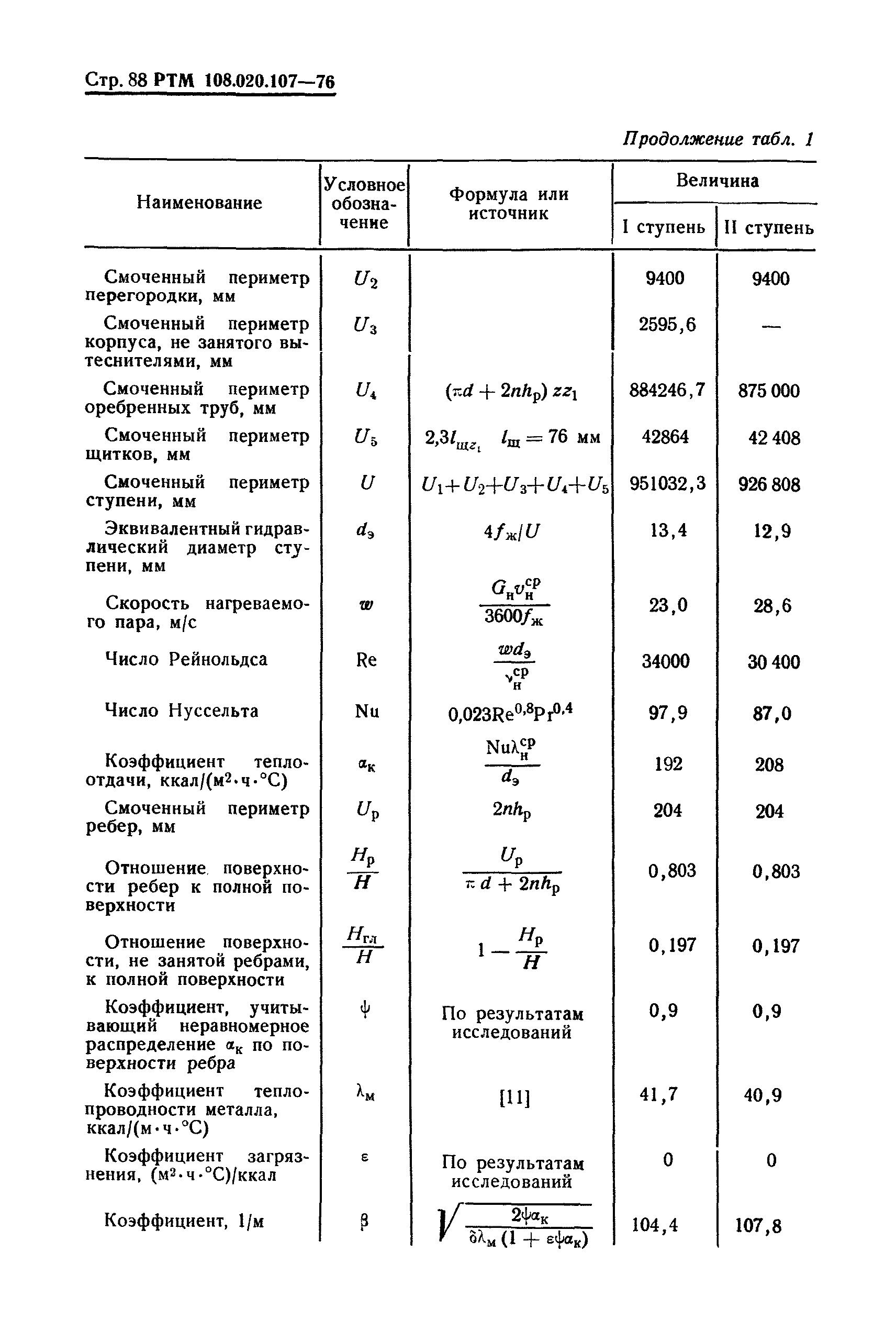

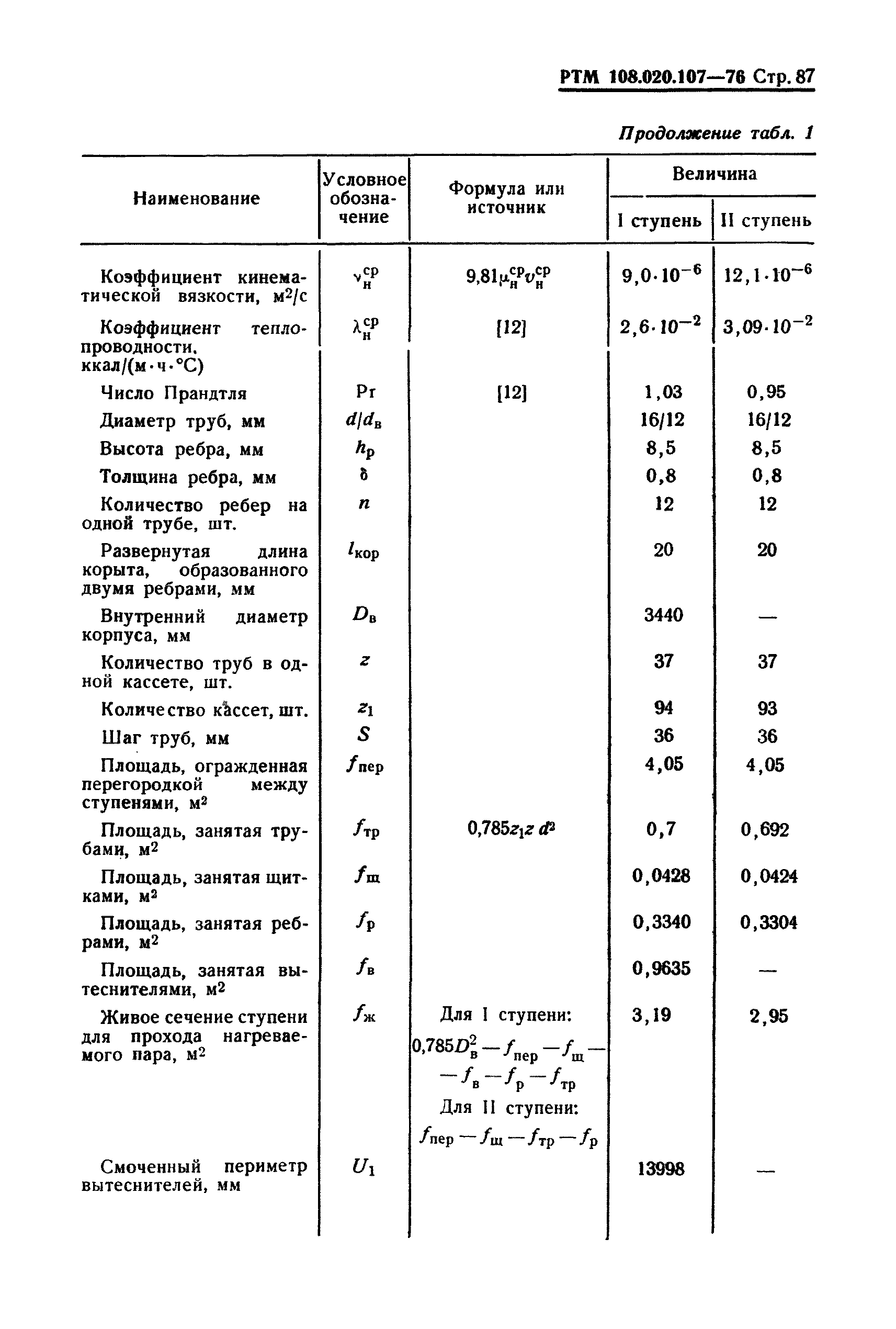

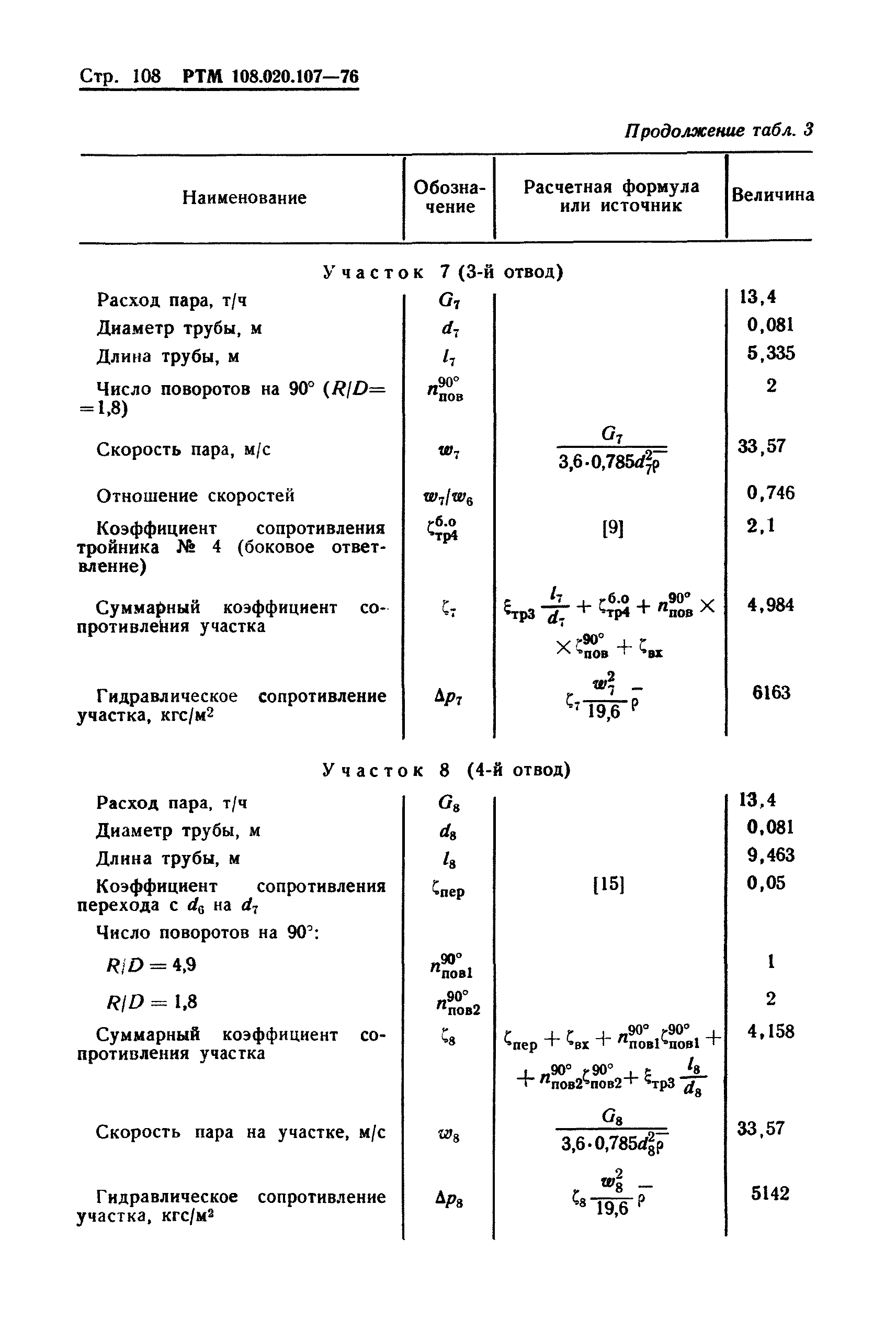

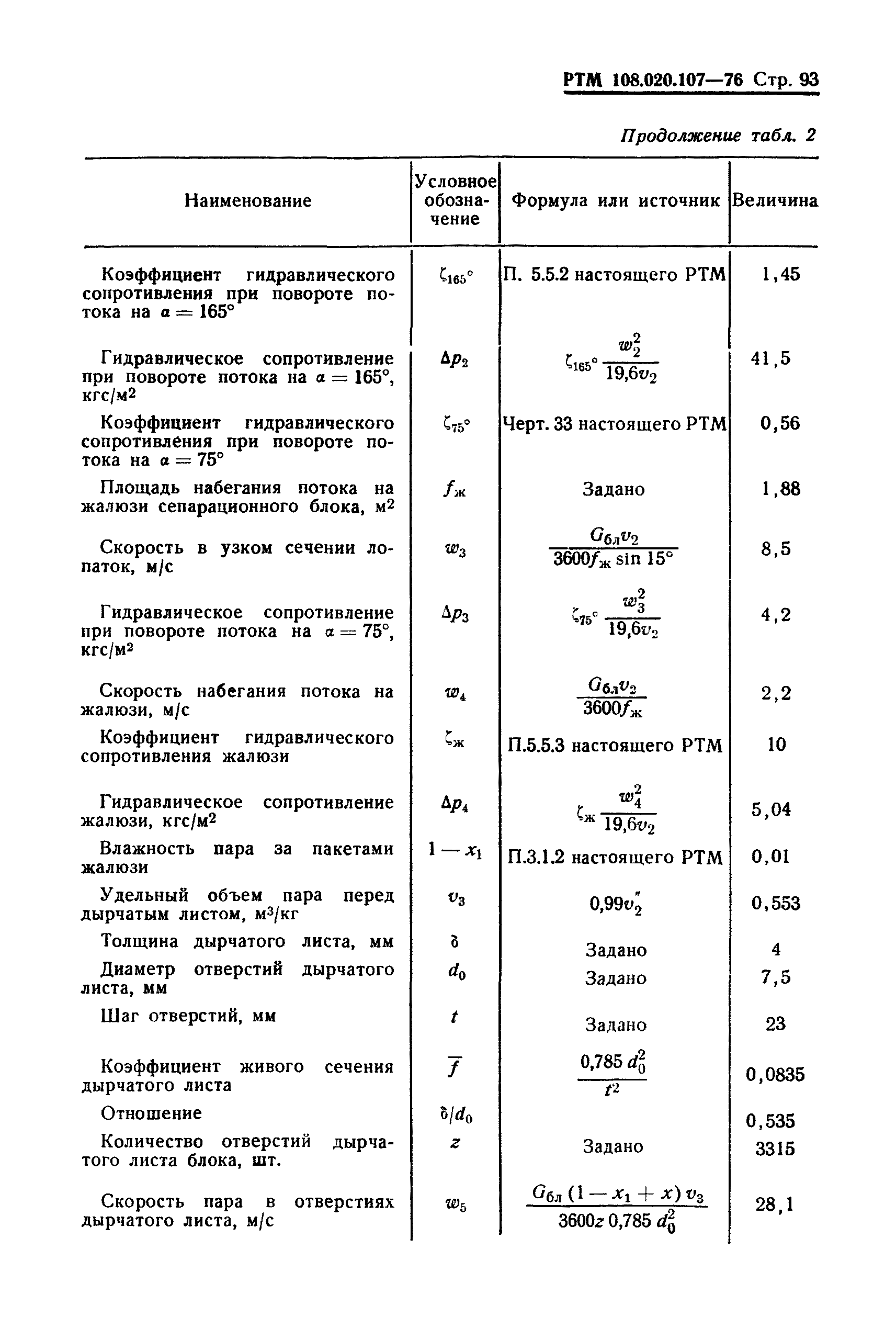

Приложение 2. Примеры расчета СПП

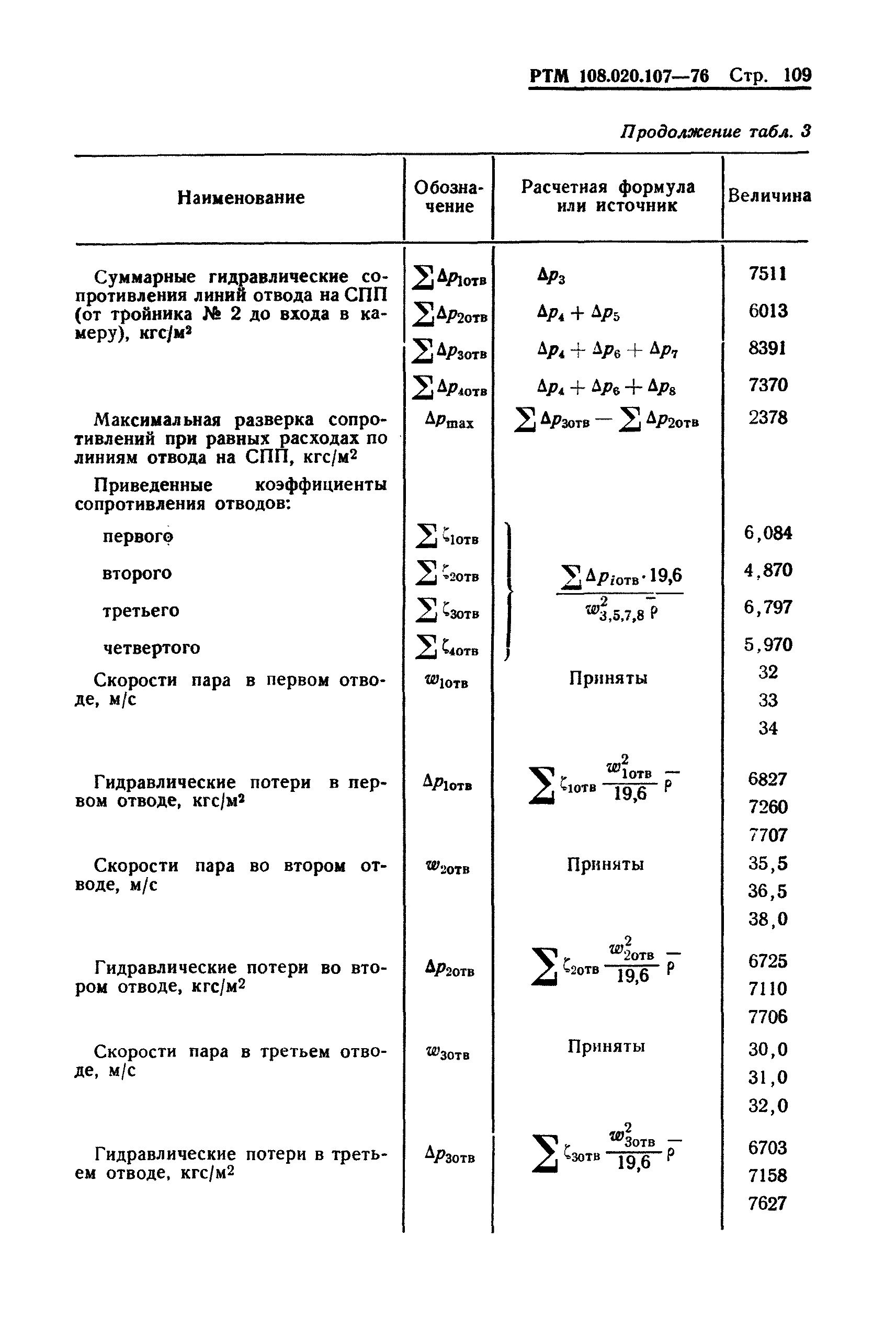

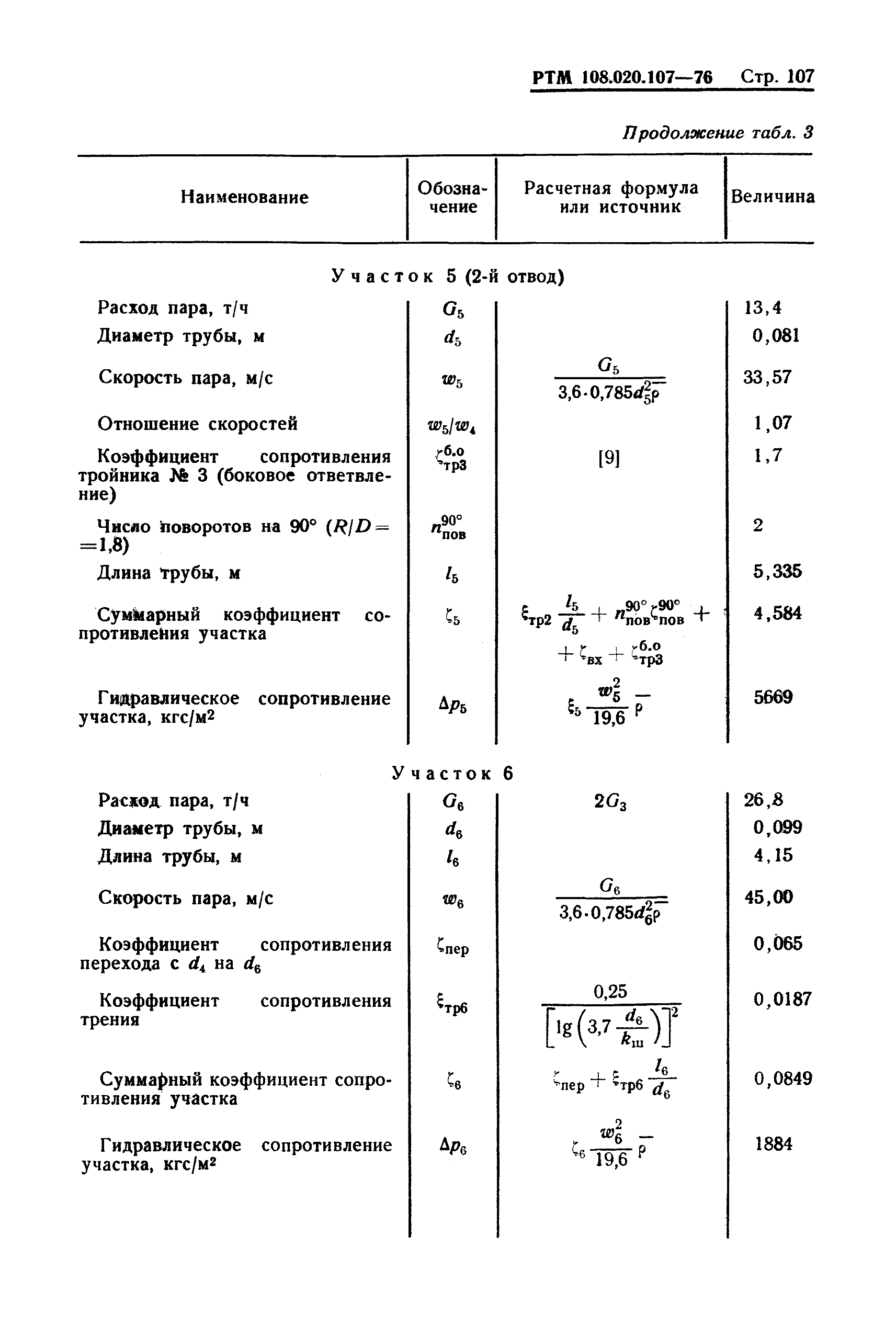

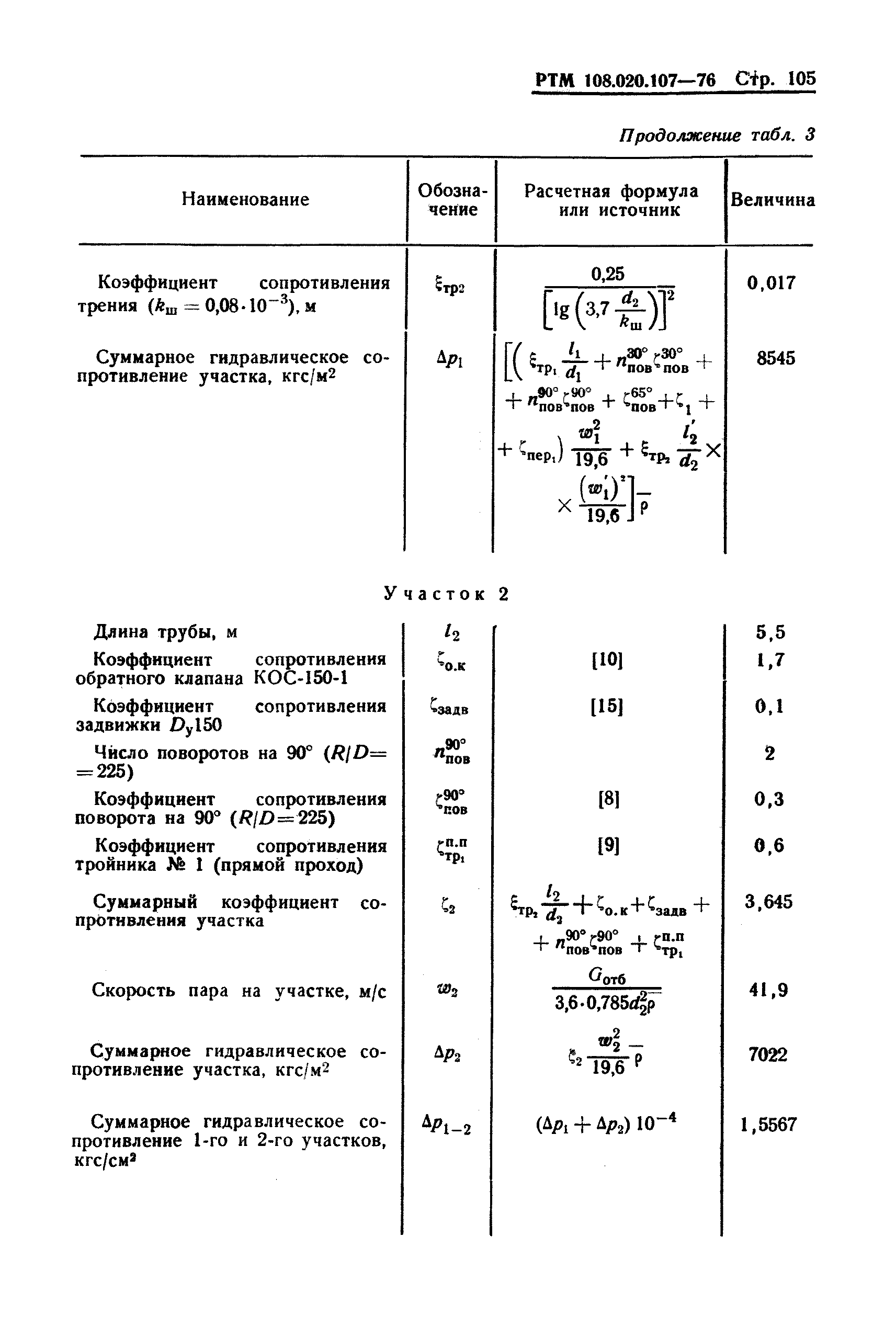

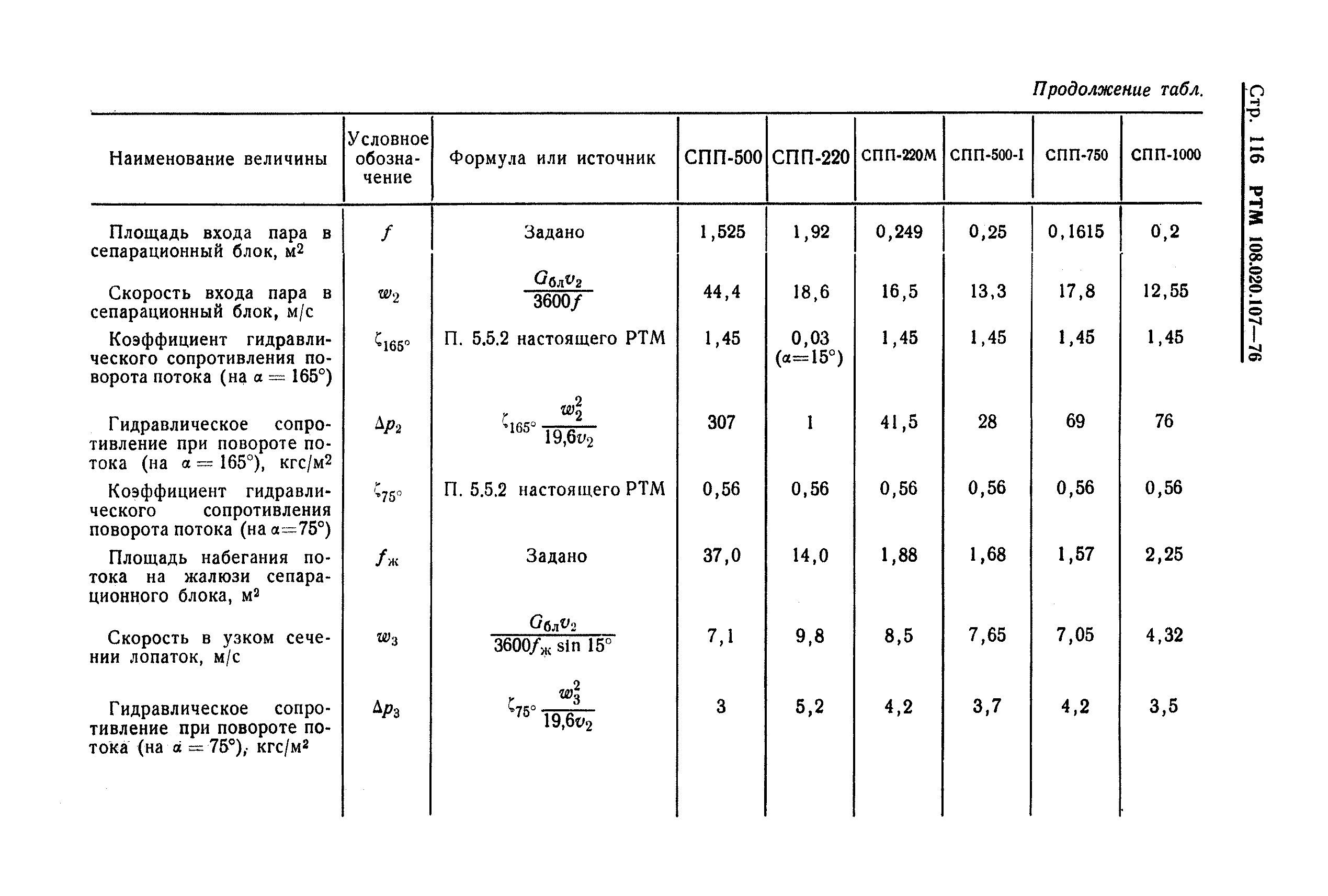

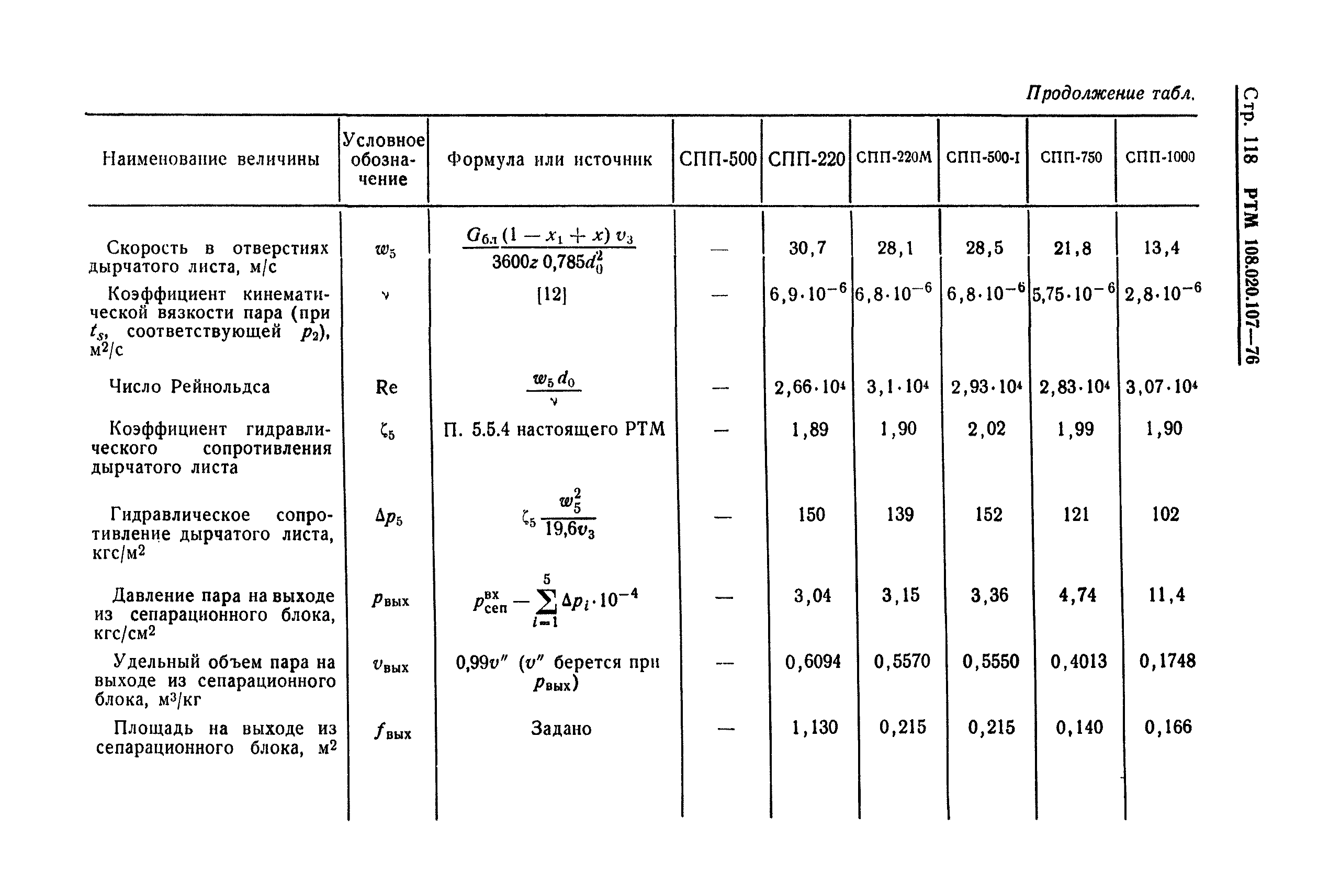

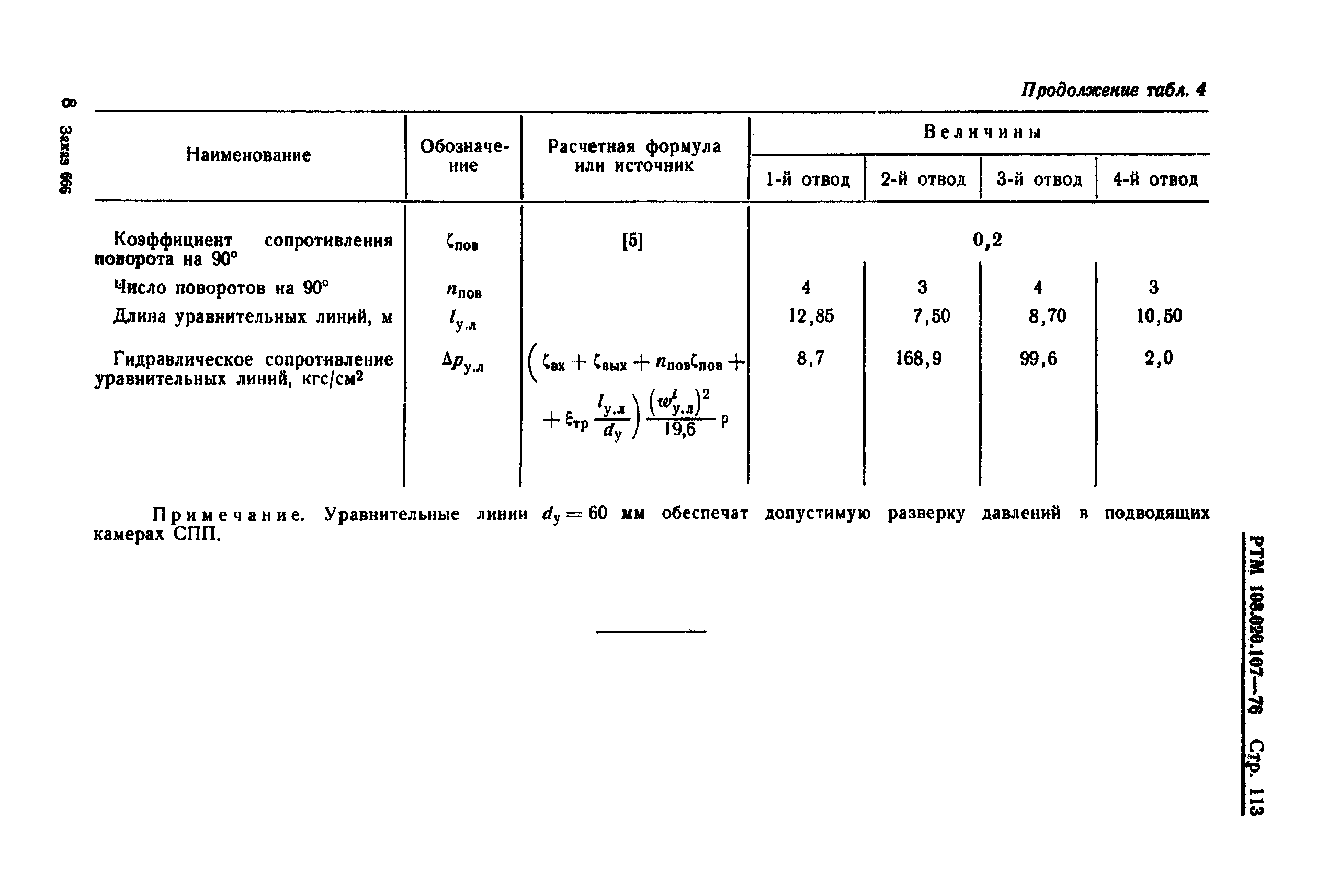

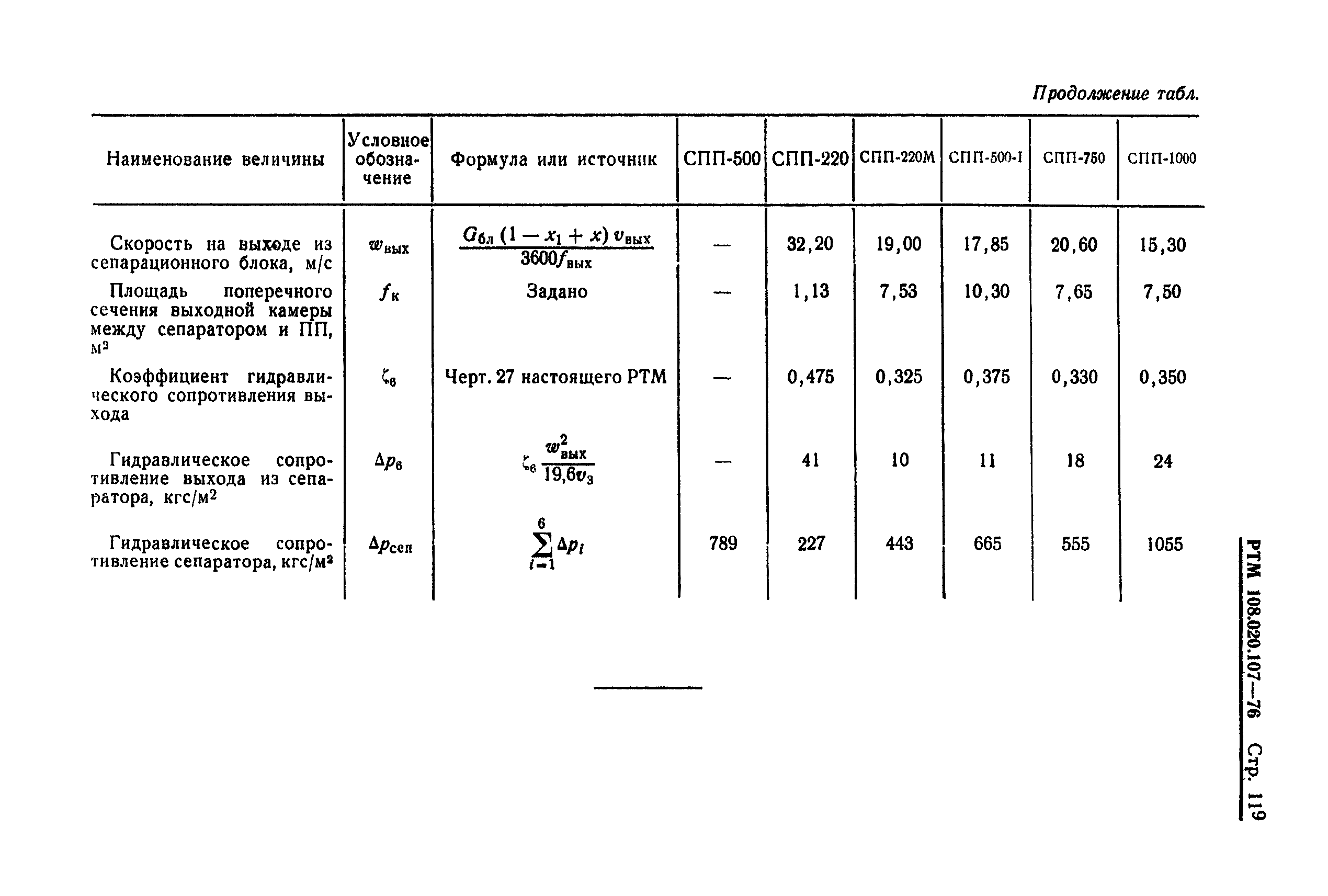

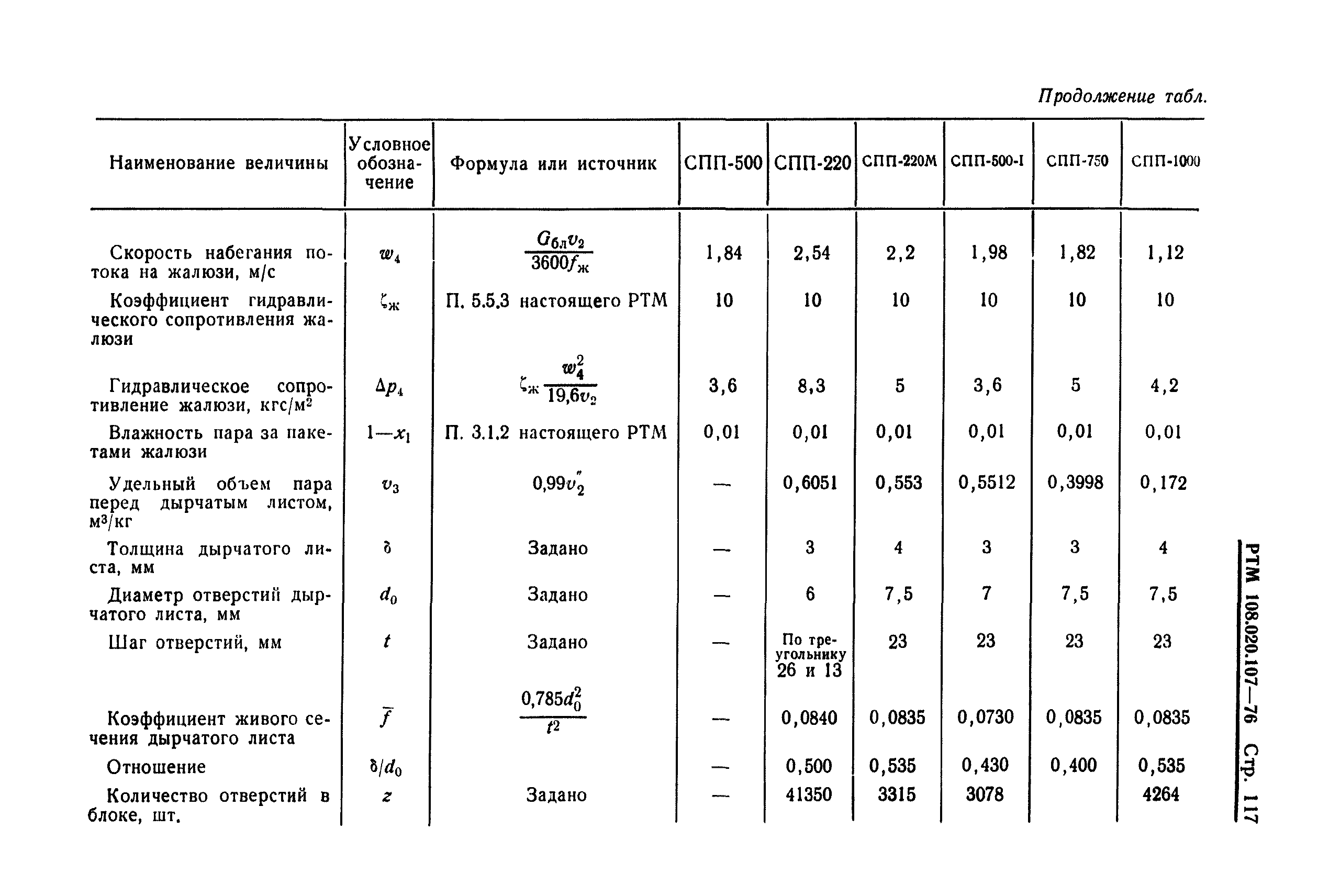

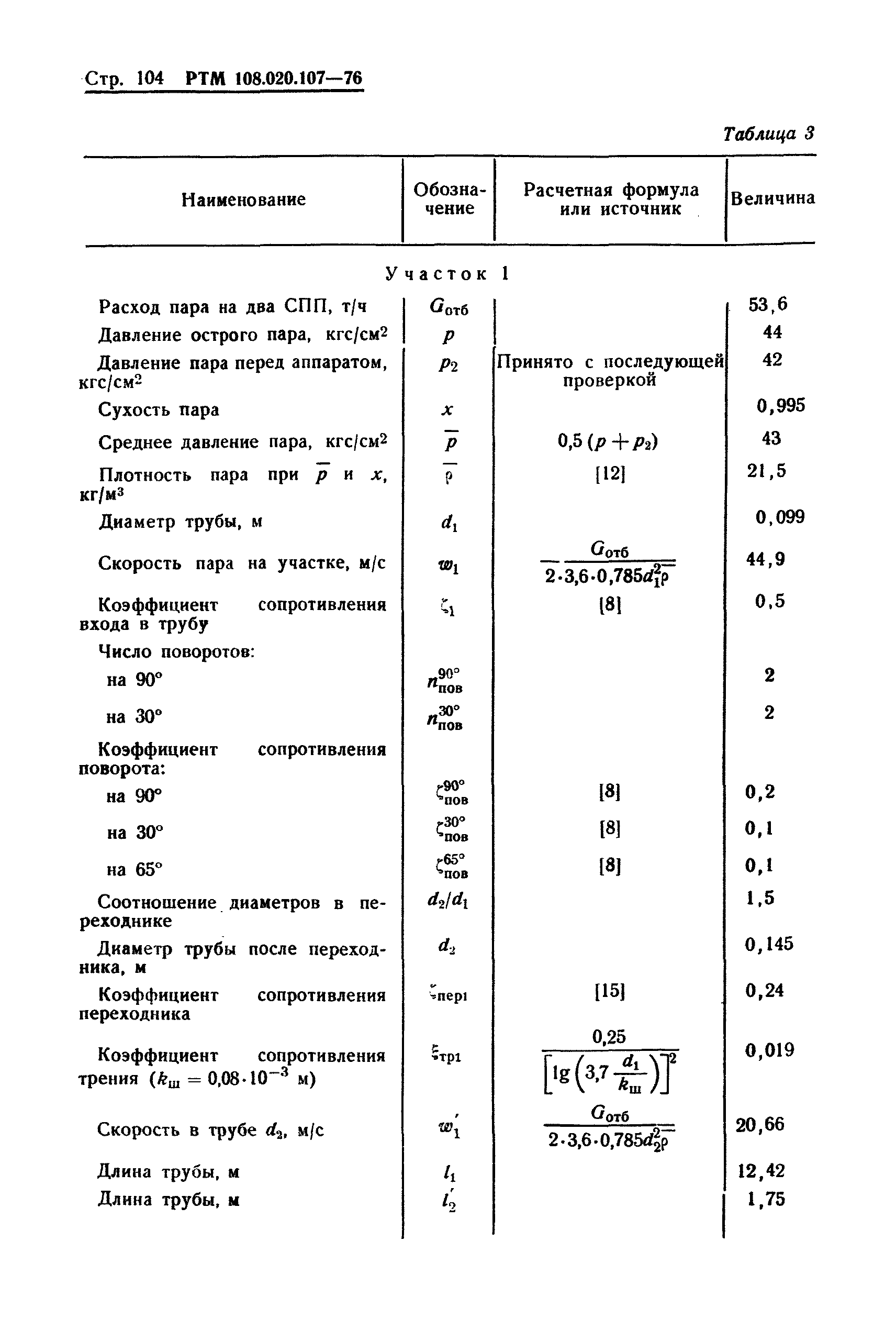

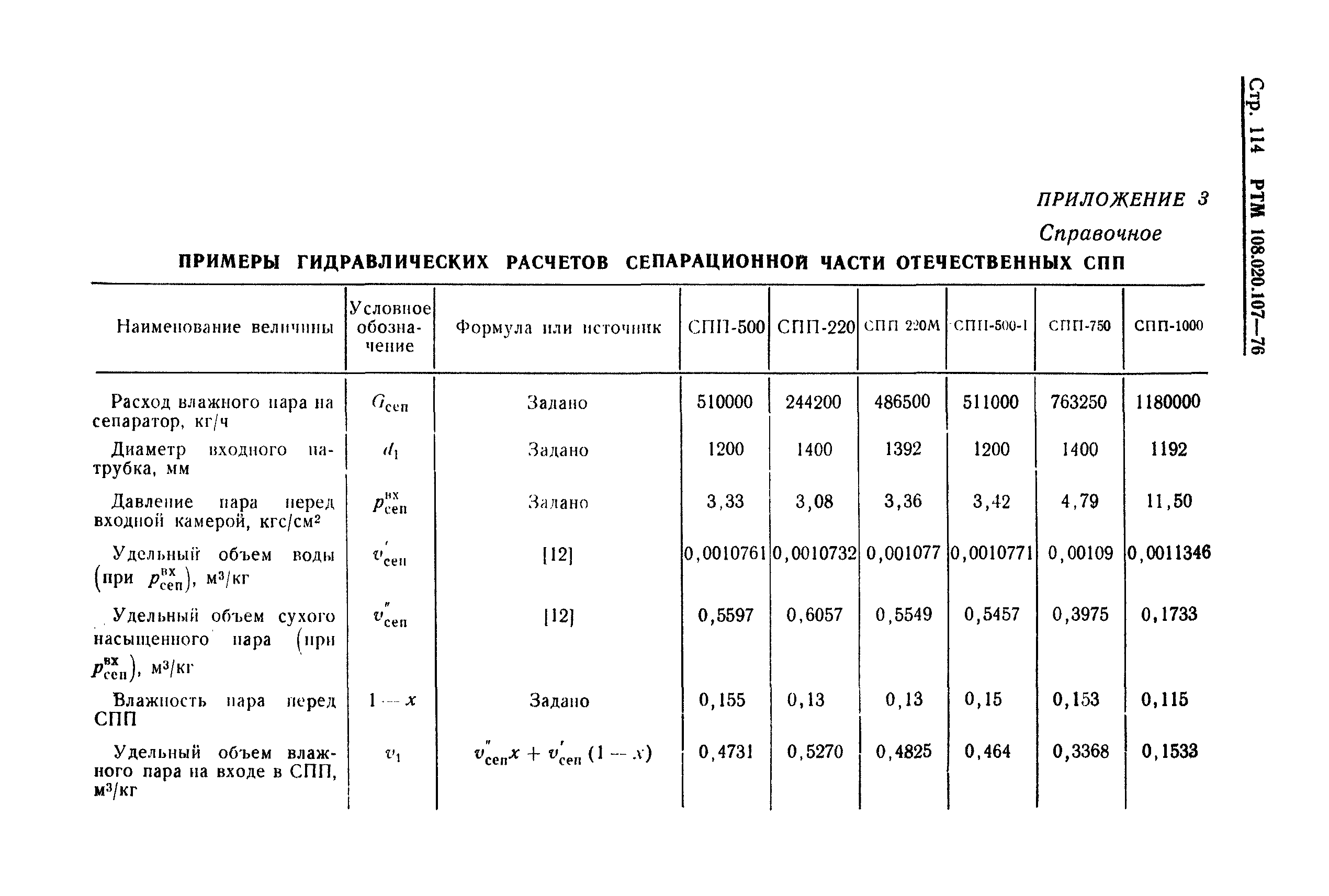

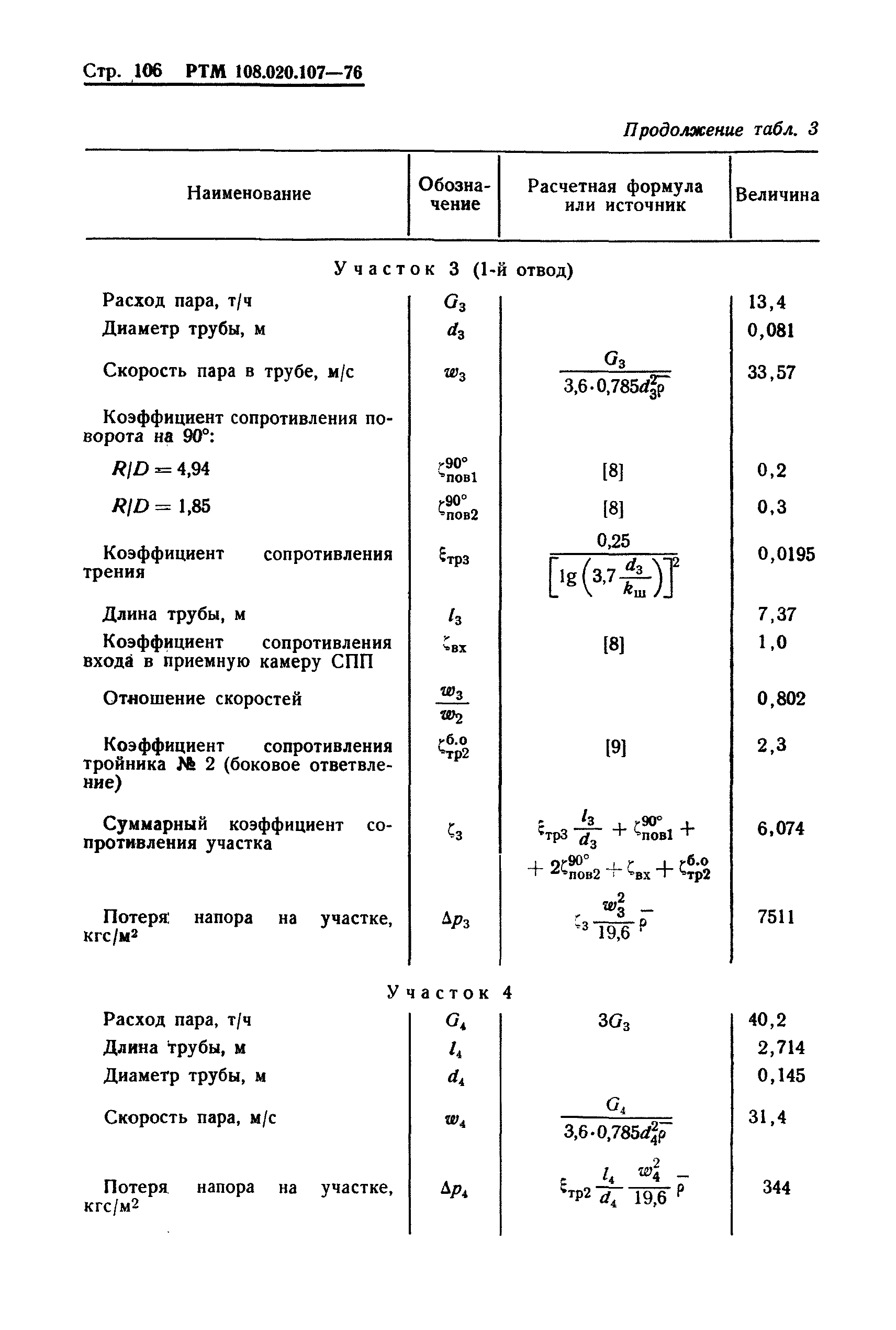

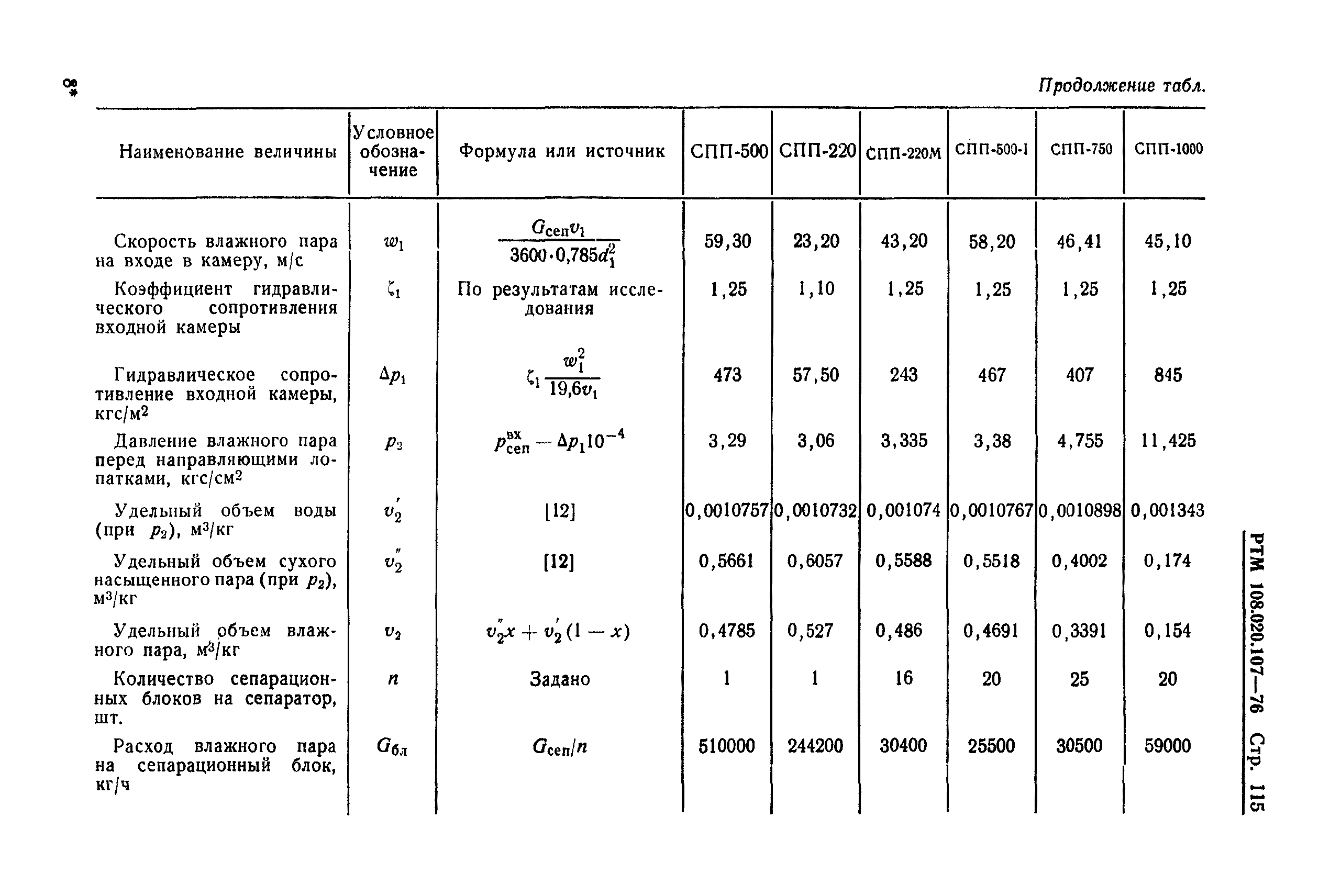

Приложение 3. Примеры гидравлических расчетов сепарационной части отечественных СПП

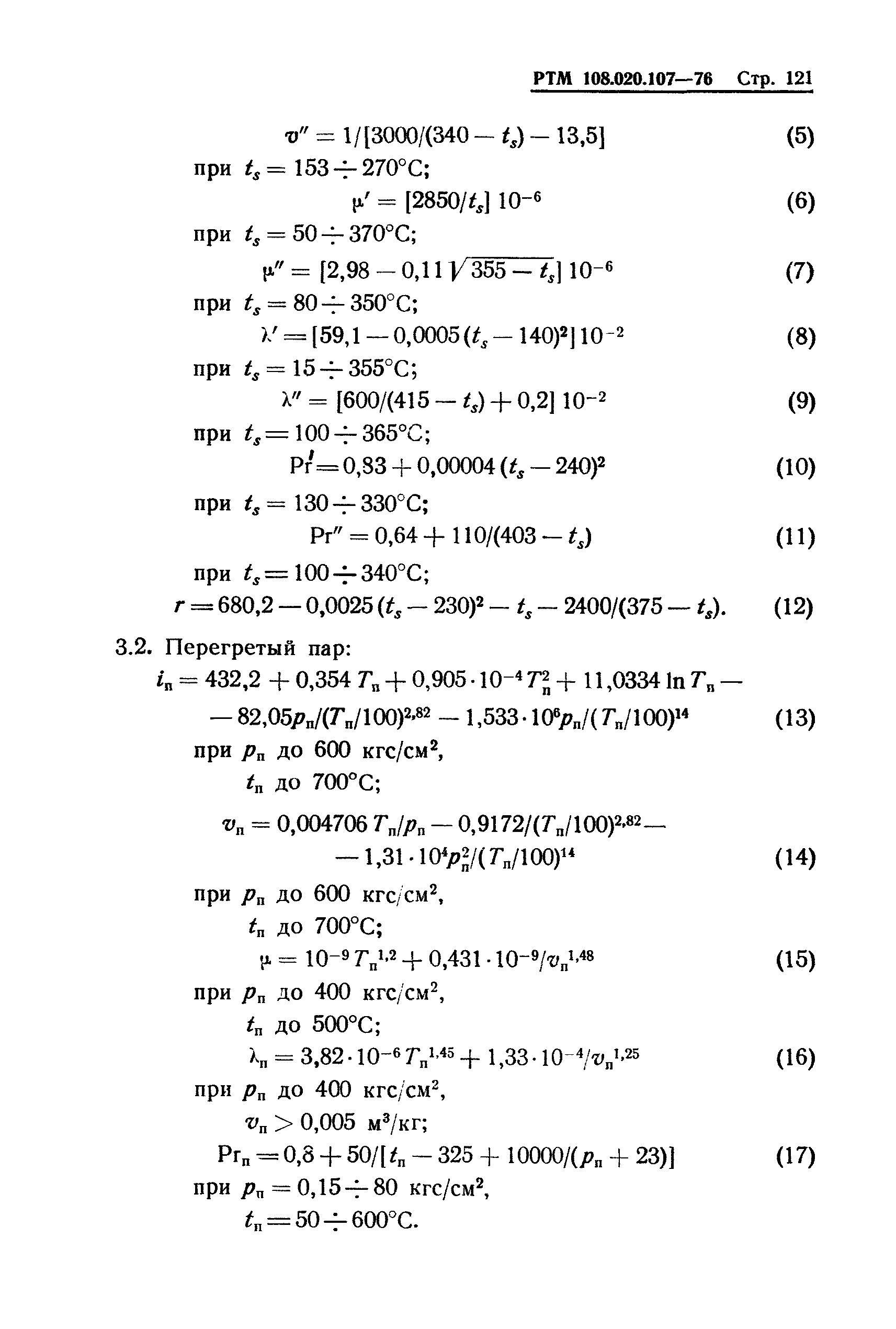

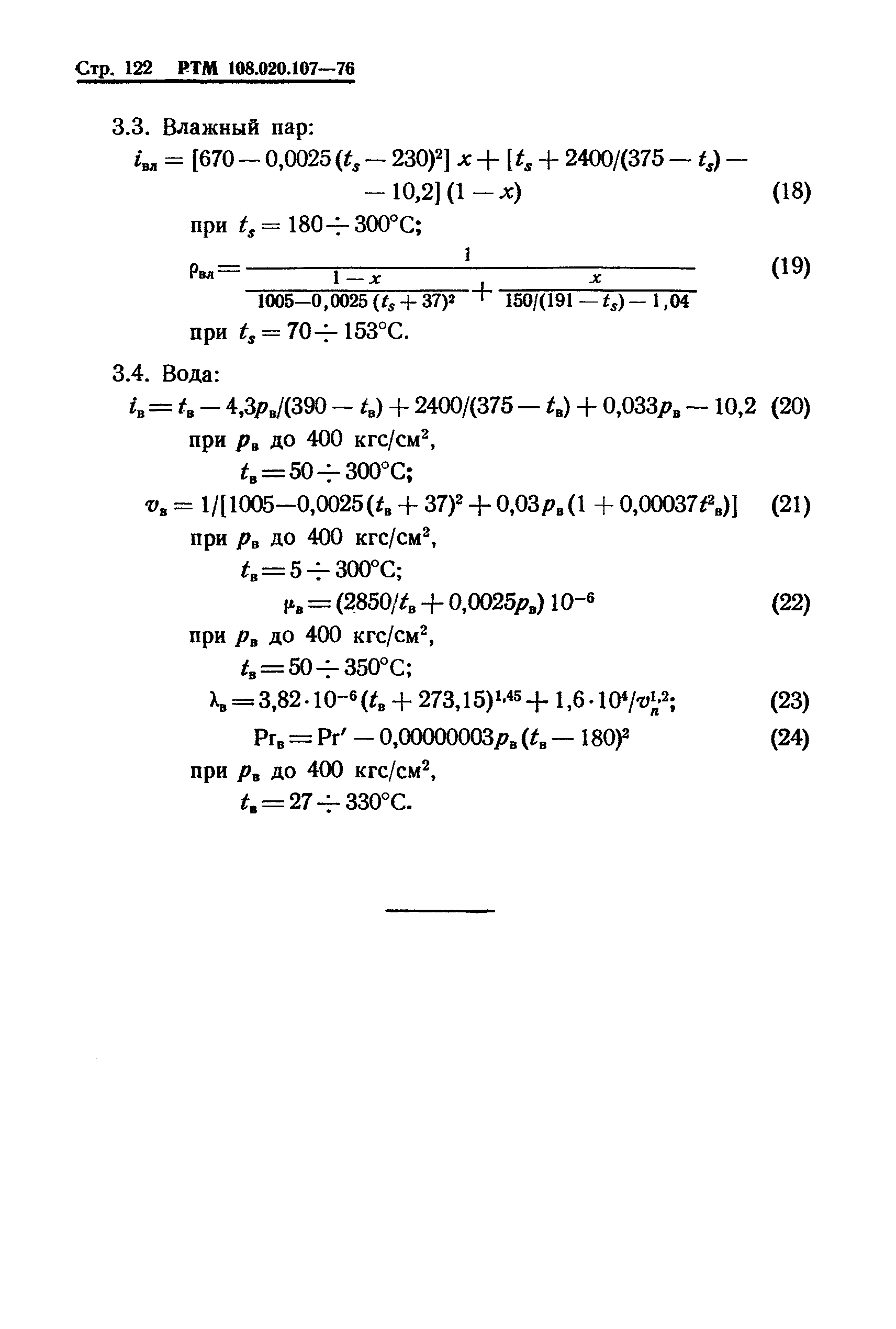

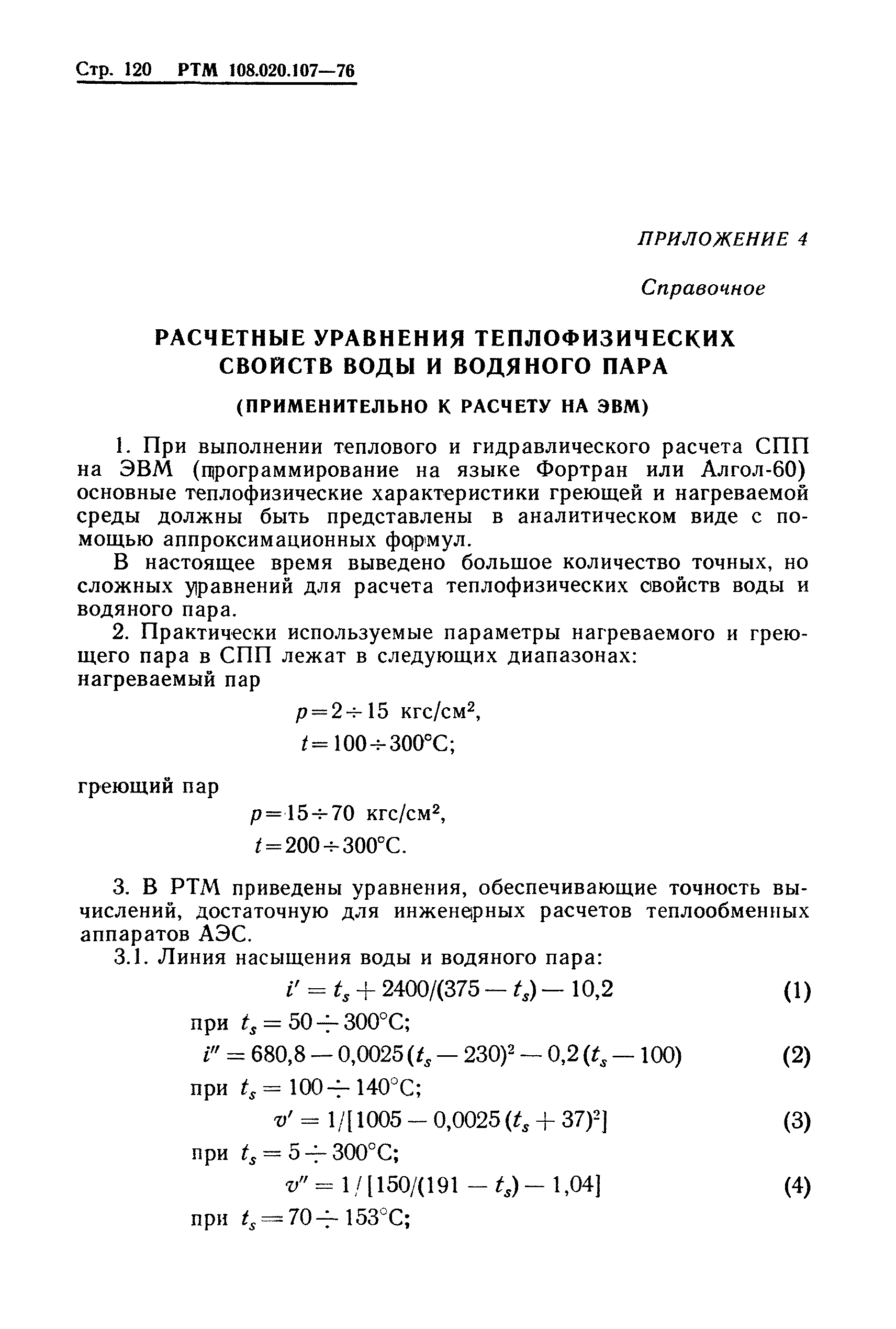

Приложение 4. Расчетные уравнения теплофизических свойств воды и водяного пара (применительно к расчету на ЭВМ)

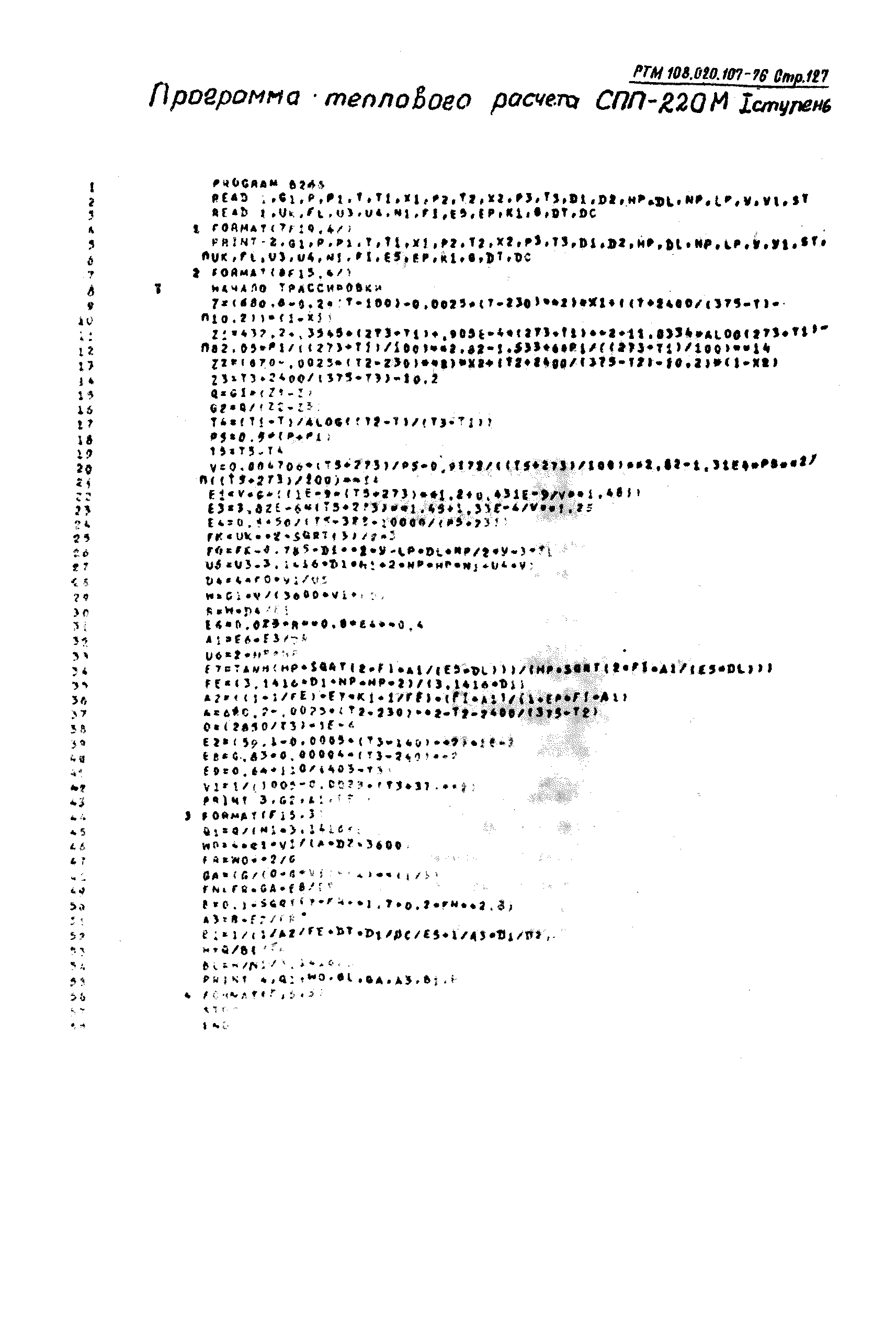

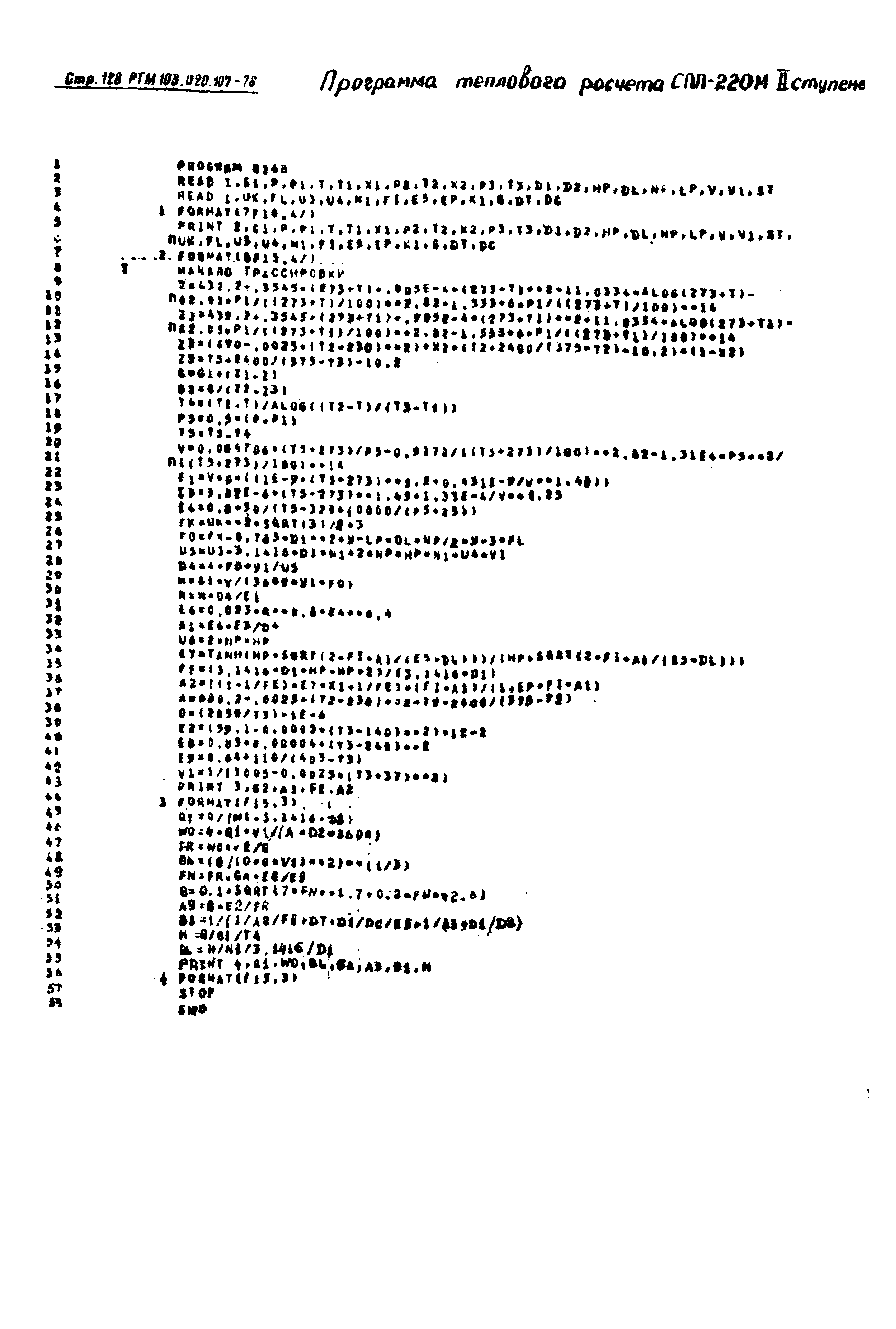

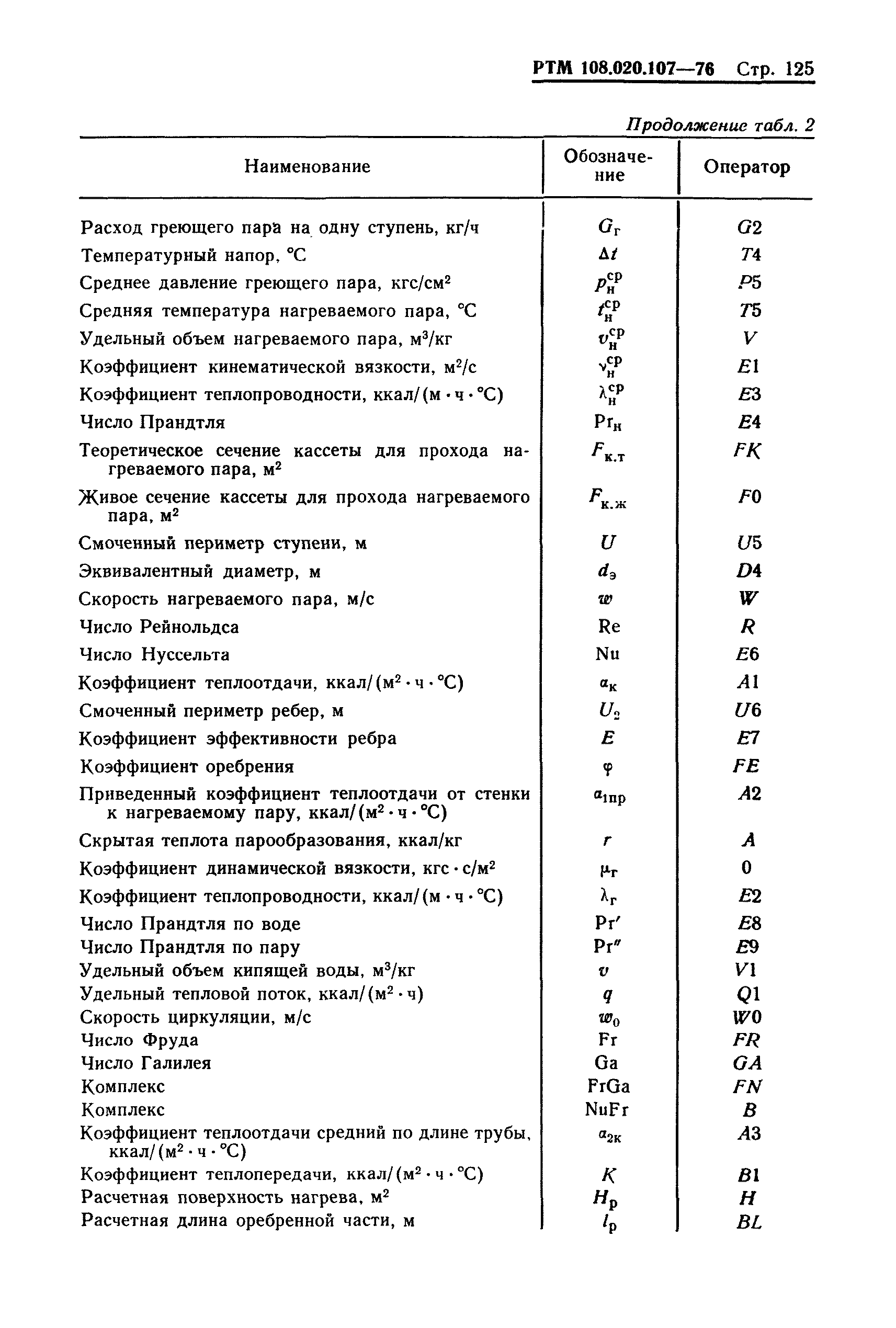

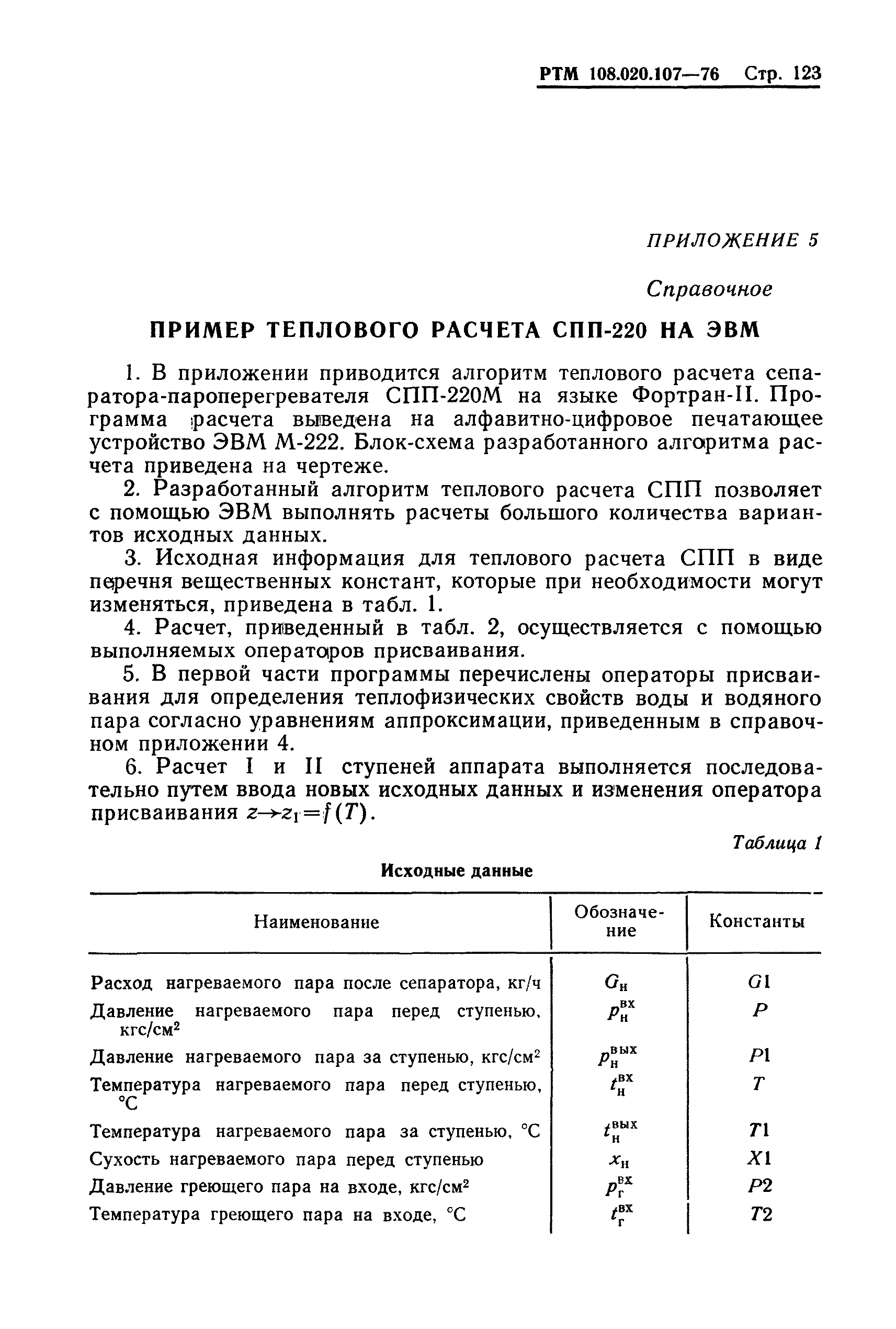

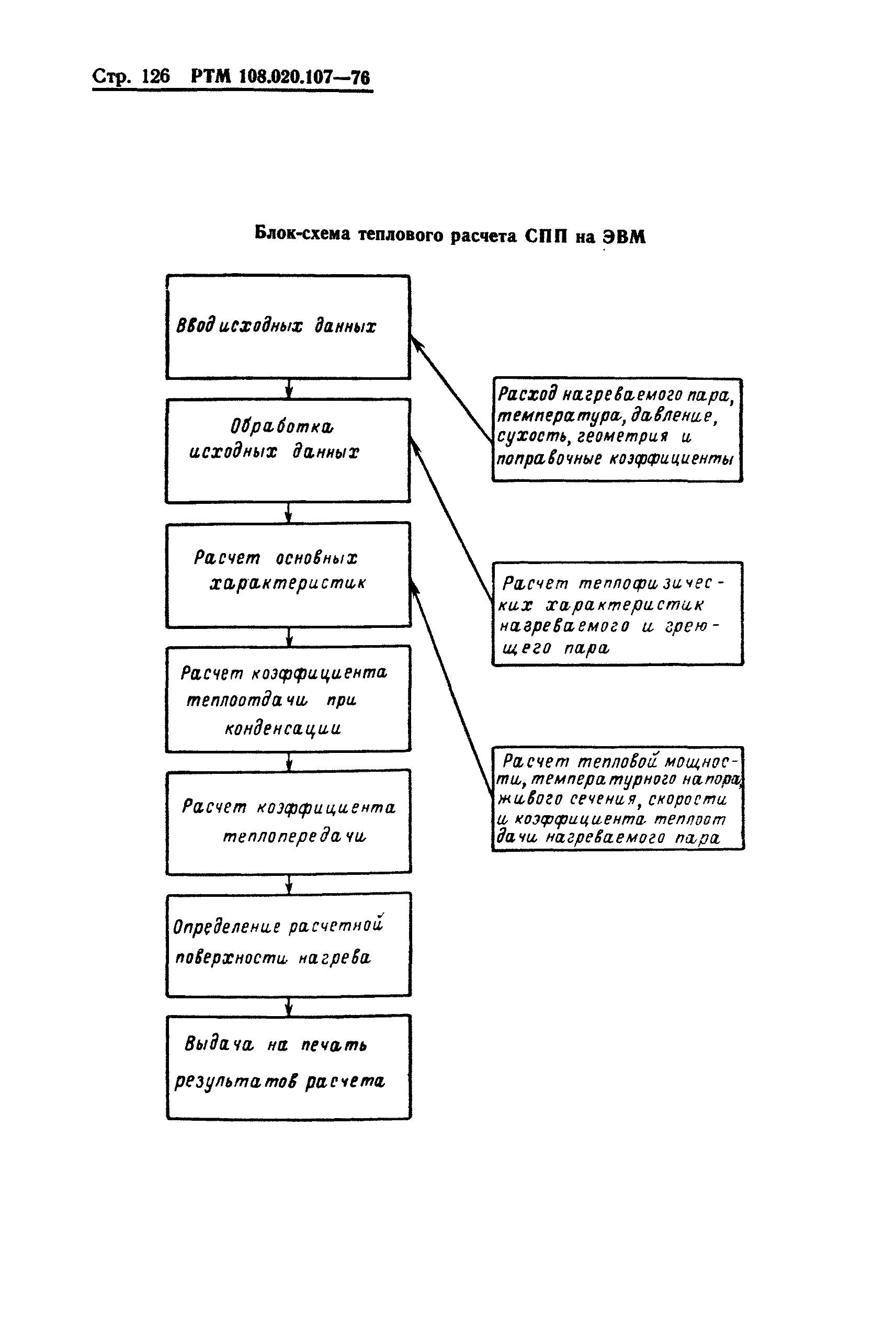

Приложение 5. Пример теплового расчета СПП-220 на ЭВМ

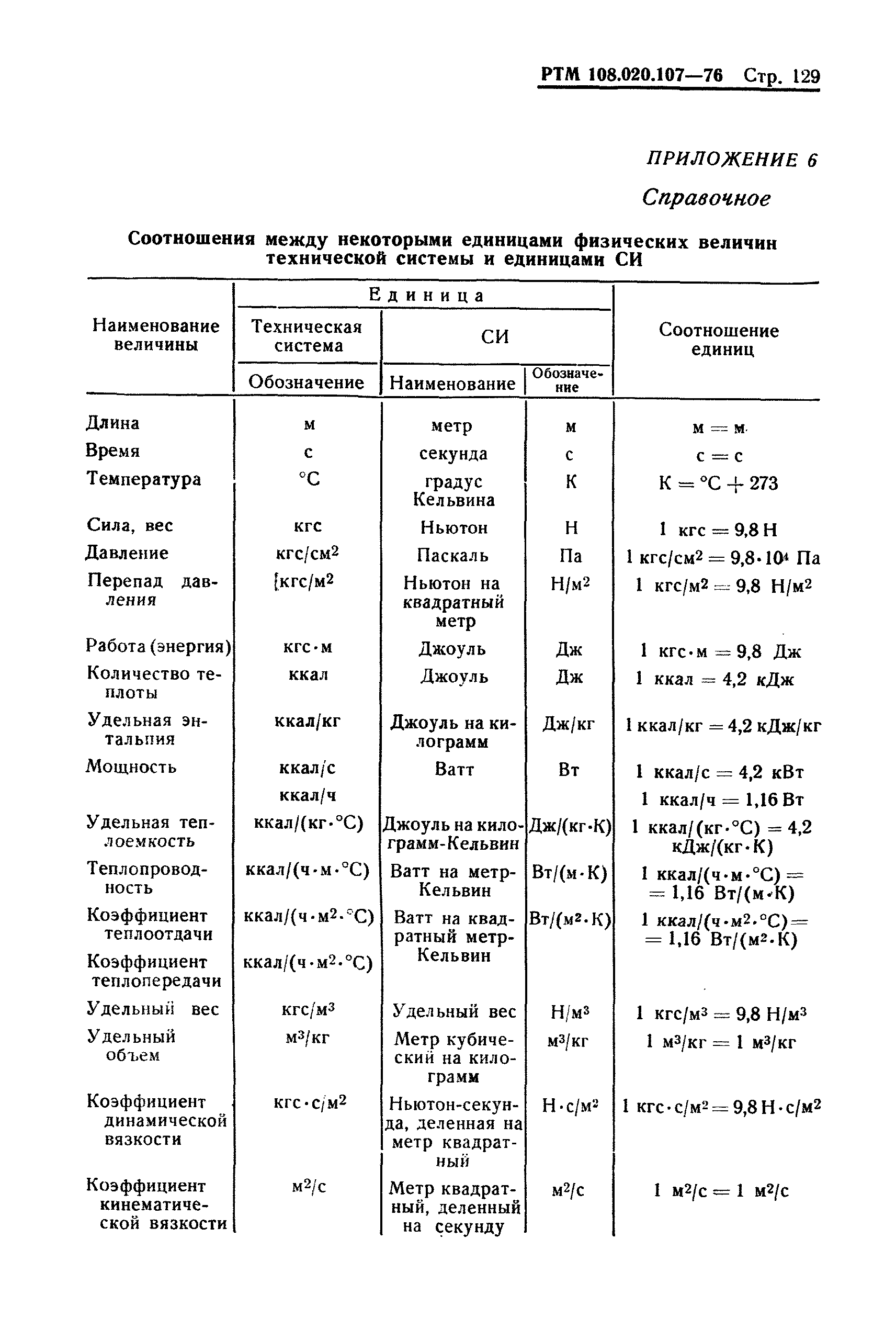

Приложение 6. Соотношения между некоторыми единицами физических величин технической системы и единицами СИ

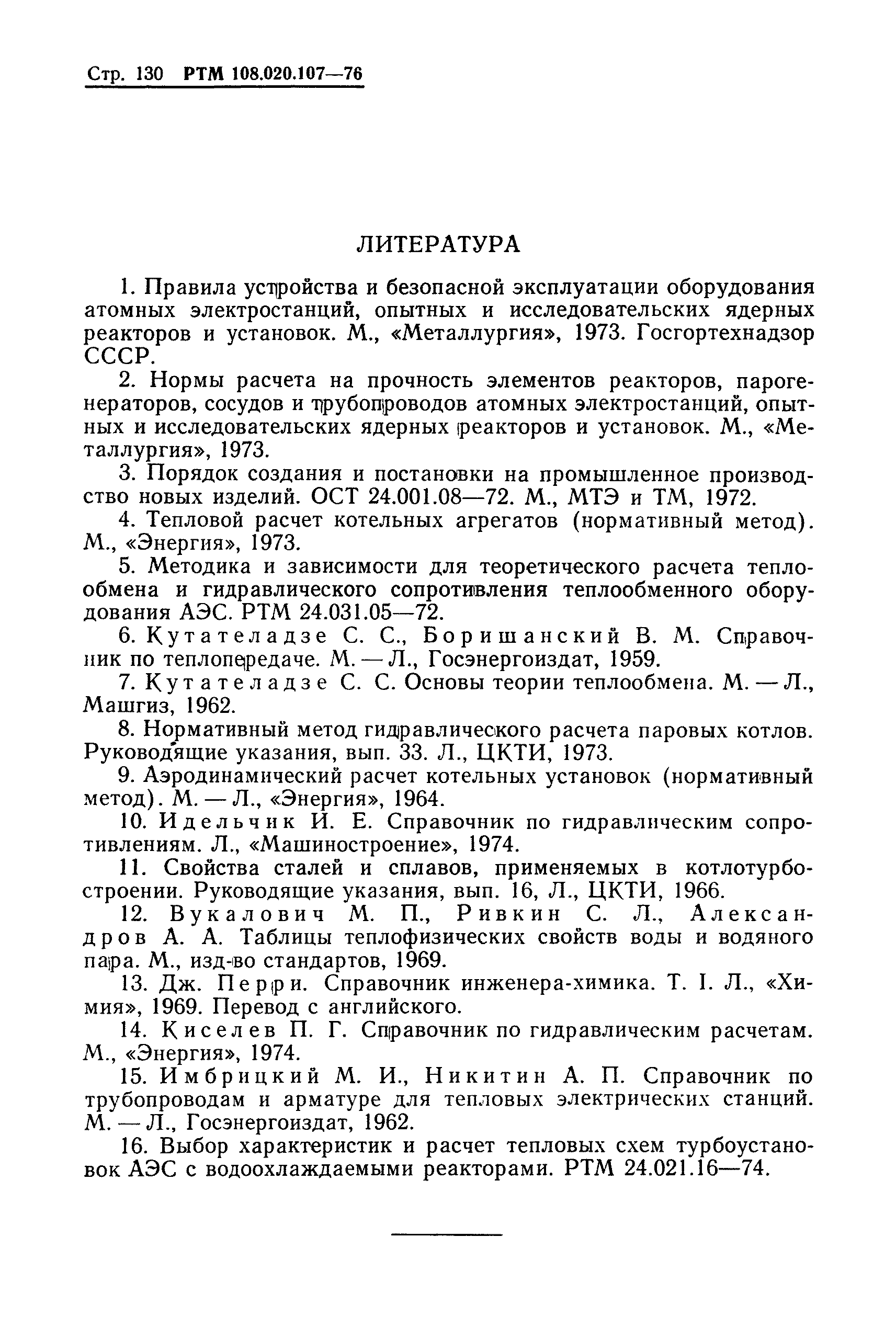

Литература

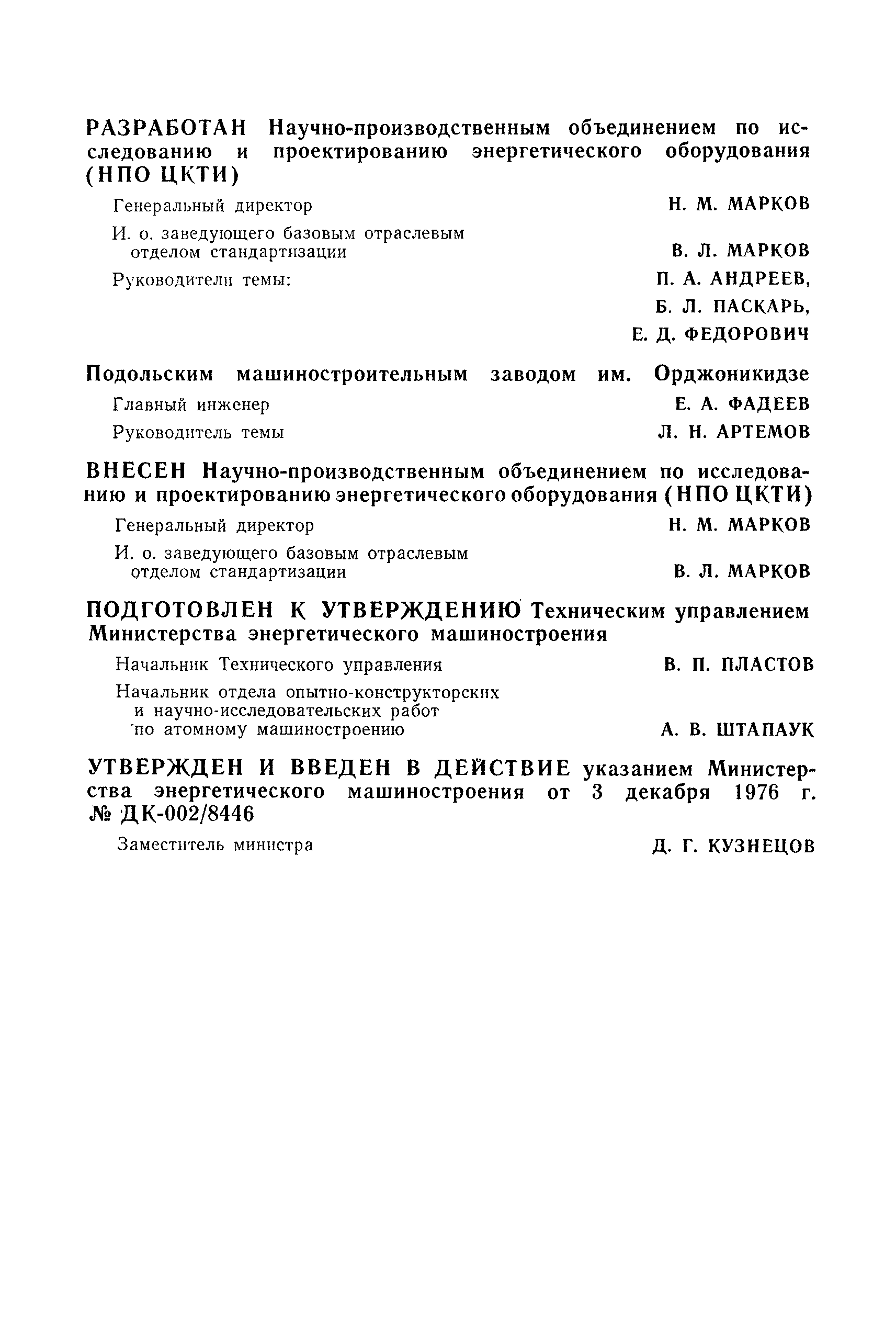

Разработан: НПО ЦКТИ им. И.И. Ползунова
Подольский машиностроительный завод им. Орджоникидзе
Утверждён:03.12.1976 Министерство энергетического машиностроения (Ministry of Energy Machinery Manufacturing ДК-002/8446)
Расположен в:Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Газовые и паровые турбины. Паровые двигатели Строительство Справочные документы Директивные письма, положения, рекомендации и др.
Список изменений:
РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76РТМ 108.020.107-76

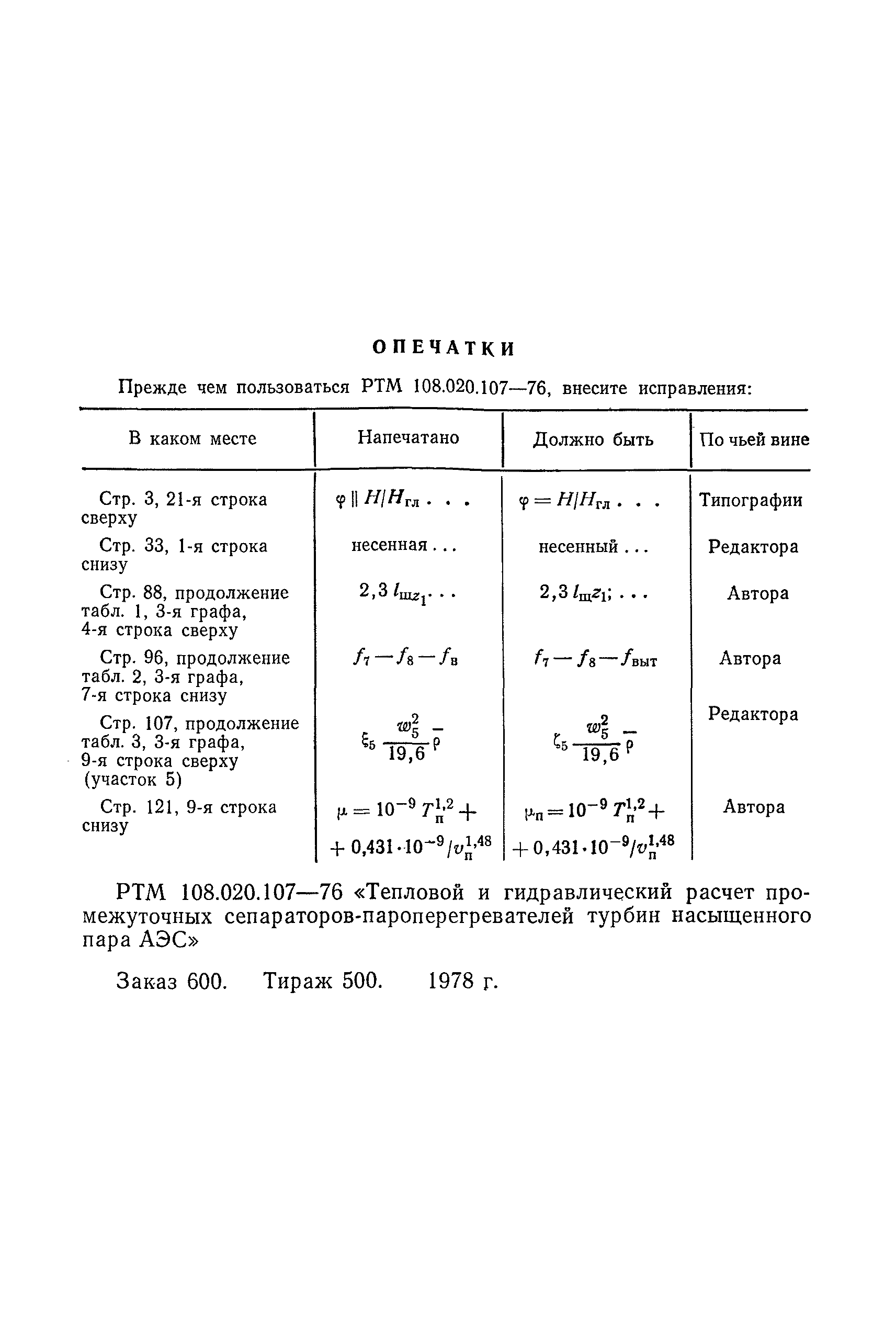

Текстовое изменение опечатки
