Скачать ГОСТ IEC 61189-3-2013 Методы испытаний электрических материалов, печатных плат и других структур межсоединений и печатных узлов. Часть 3. Методы испытаний материалов для структур межсоединений (печатных плат)

Дата актуализации: 10.08.2017

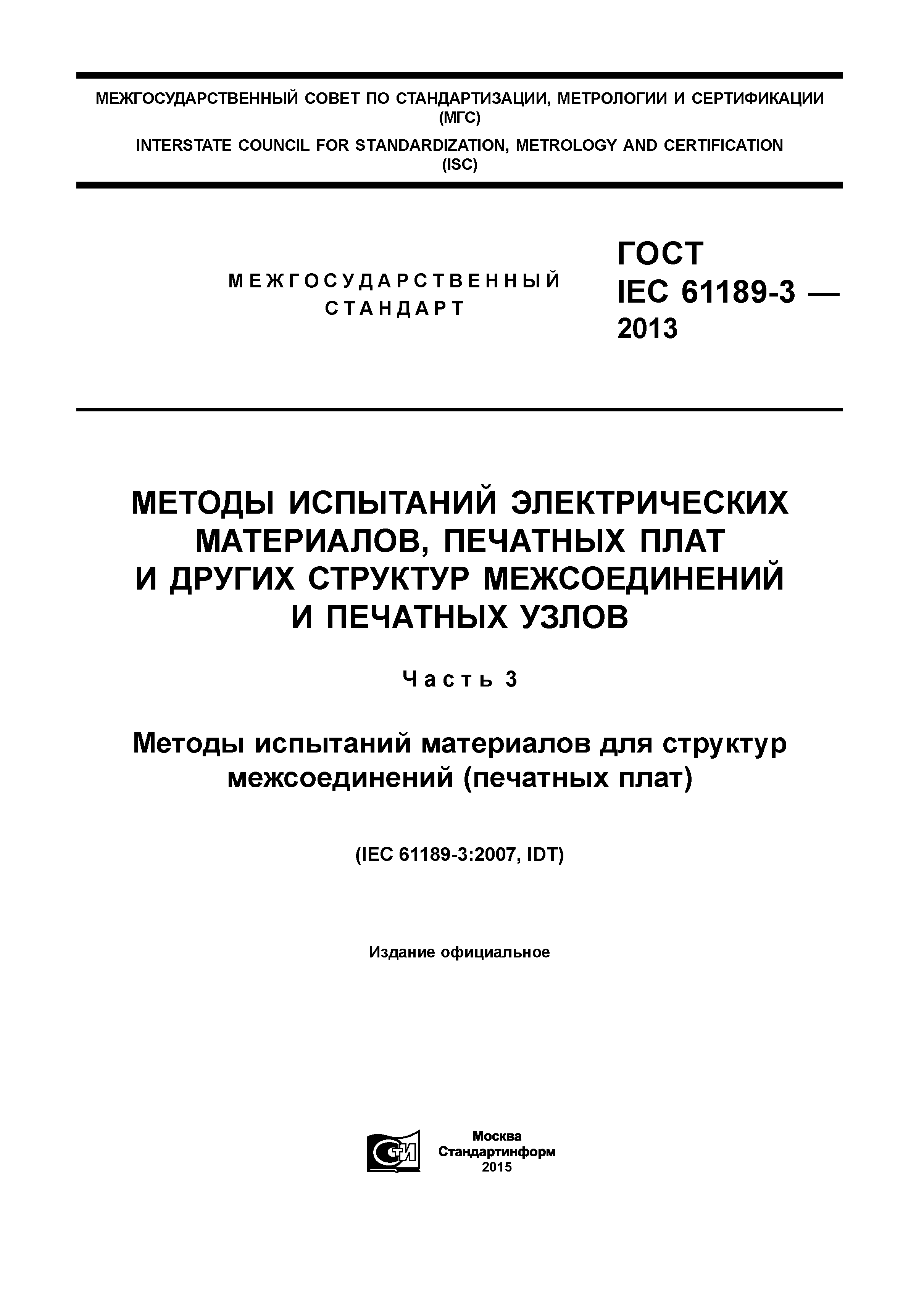

ГОСТ IEC 61189-3-2013

Методы испытаний электрических материалов, печатных плат и других структур межсоединений и печатных узлов. Часть 3. Методы испытаний материалов для структур межсоединений (печатных плат)

Обозначение:	ГОСТ IEC 61189-3-2013
Обозначение англ:	61189-3-2013
Статус:	введен впервые
Название рус.:	Методы испытаний электрических материалов, печатных плат и других структур межсоединений и печатных узлов. Часть 3. Методы испытаний материалов для структур межсоединений (печатных плат)
Название англ.:	Test methods for electrical materials, printed boards and other interconnection structures and assemblies. Part 3. Test methods for interconnection structures (printed boards)
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.03.2015

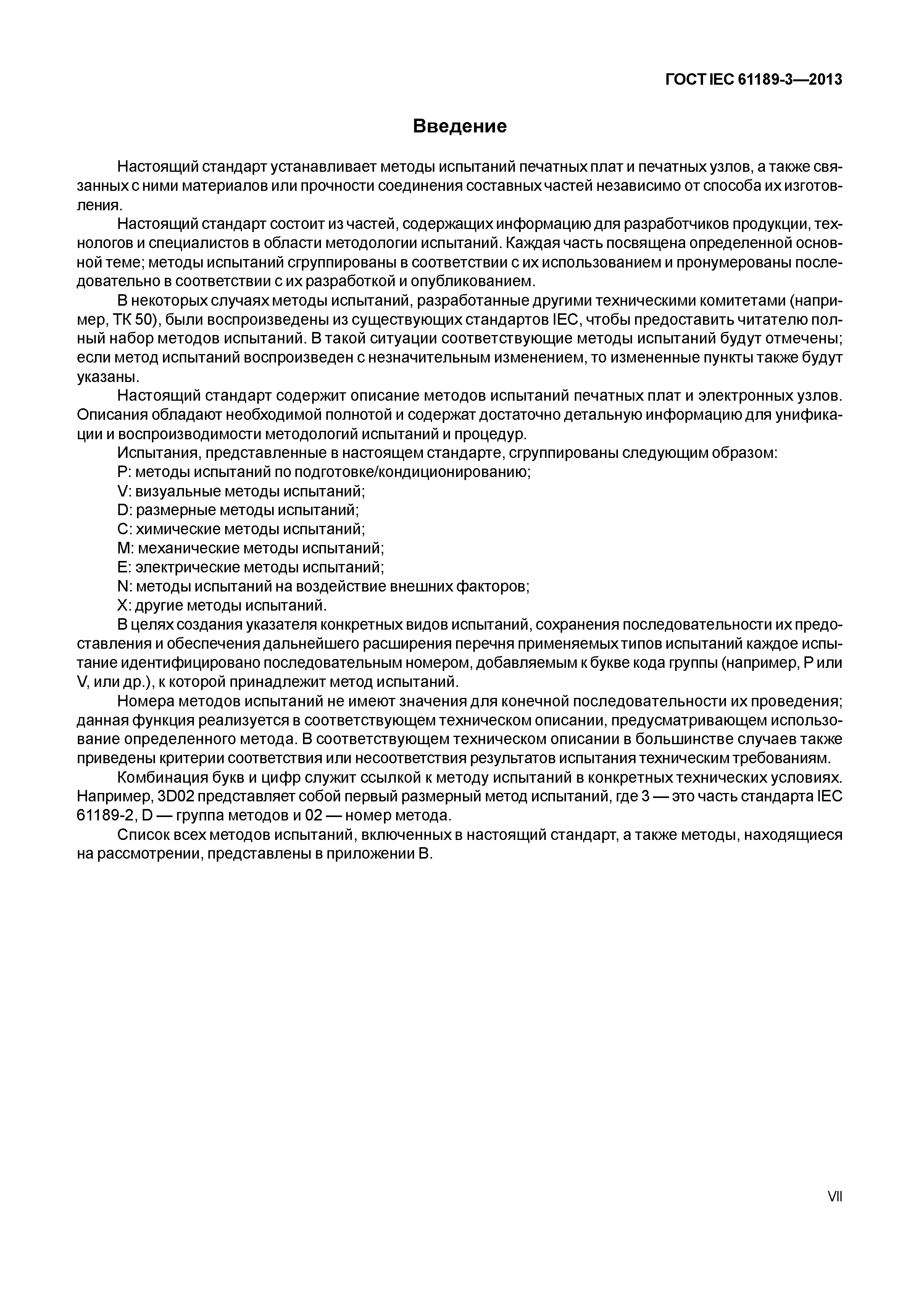

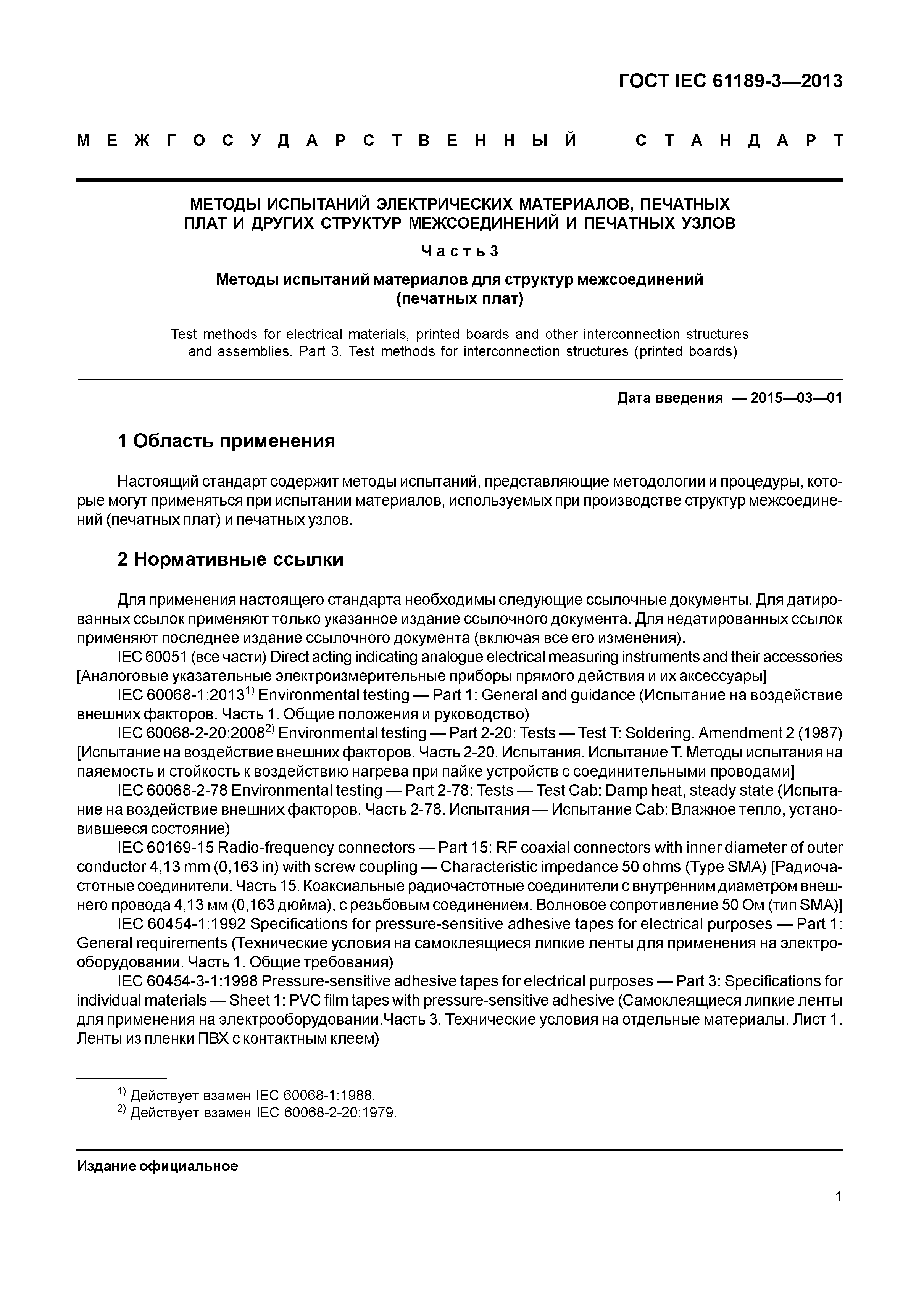

Область применения:	Стандарт содержит методы испытаний, представляющие методологии и процедуры, которые могут применяться при испытании материалов, используемых при производстве структур межсоединений (печатных плат) и печатных узлов.

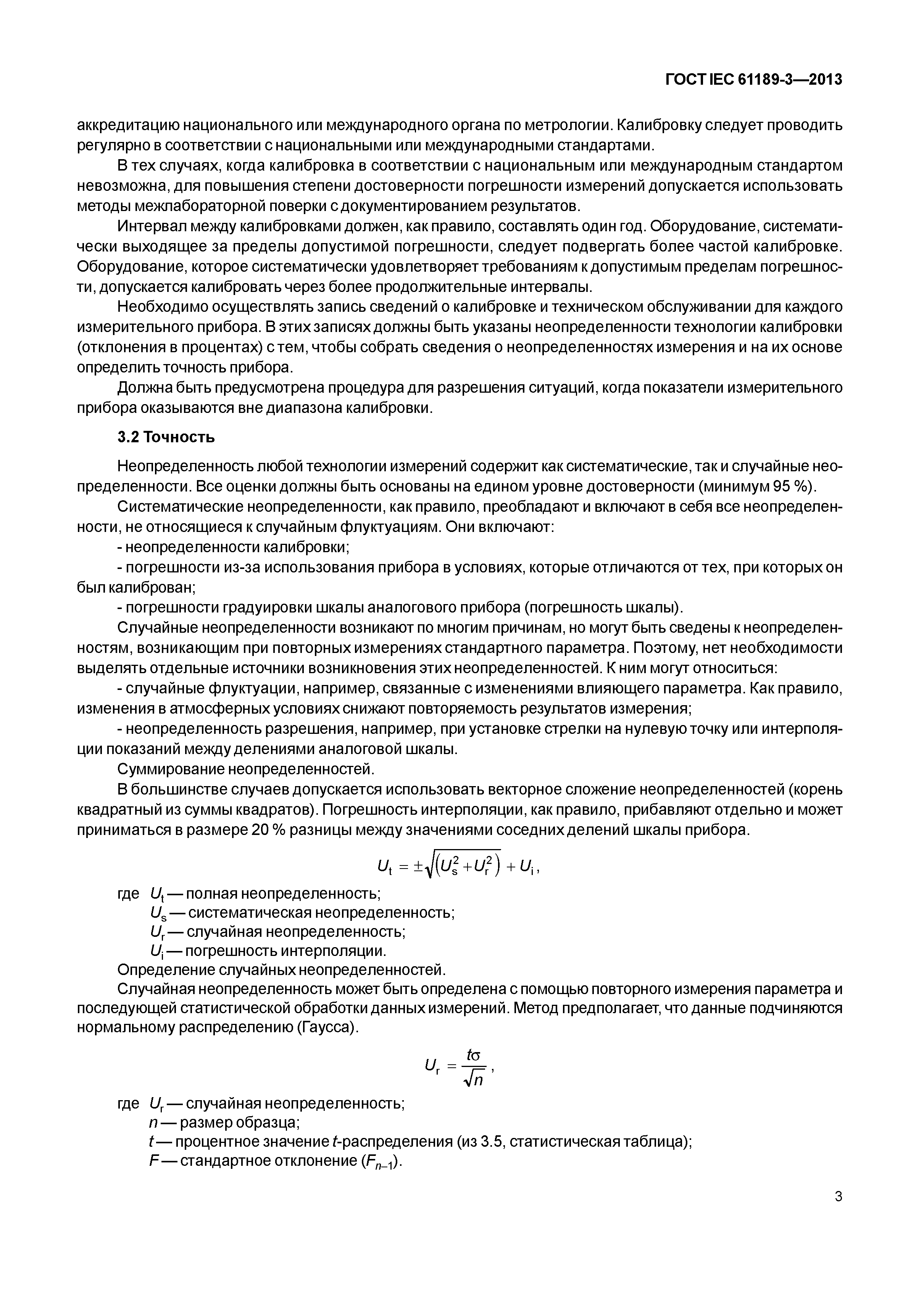

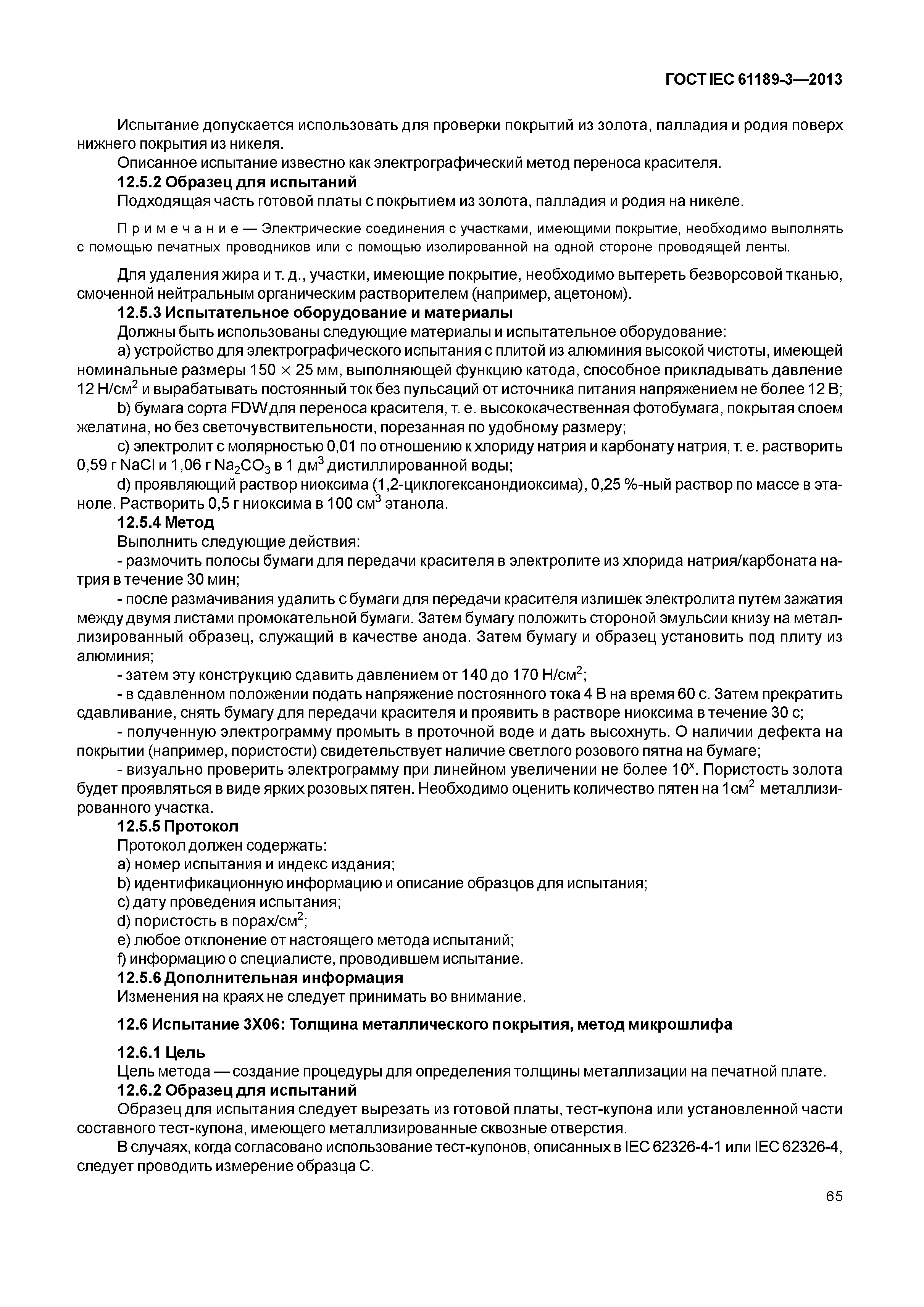

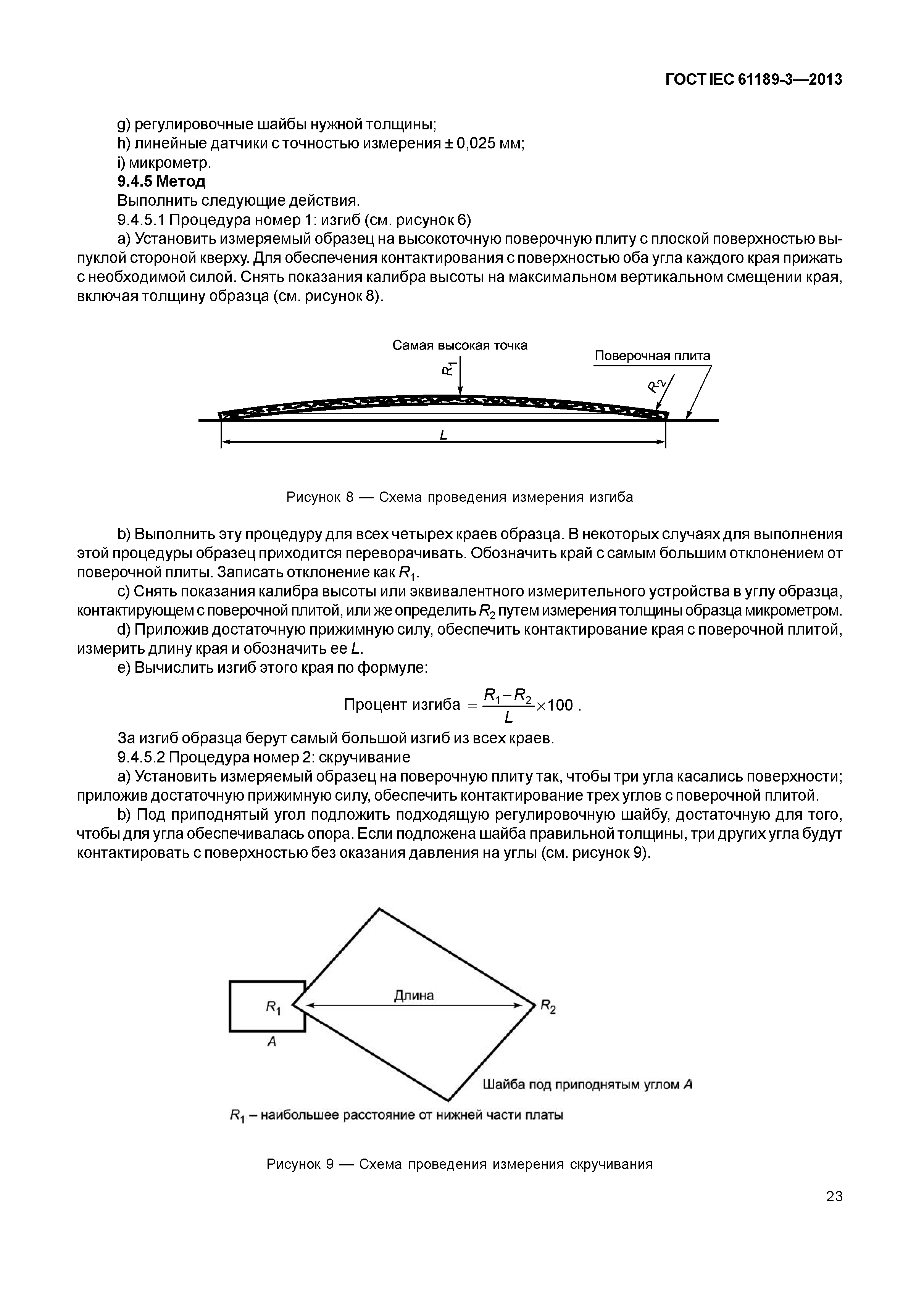

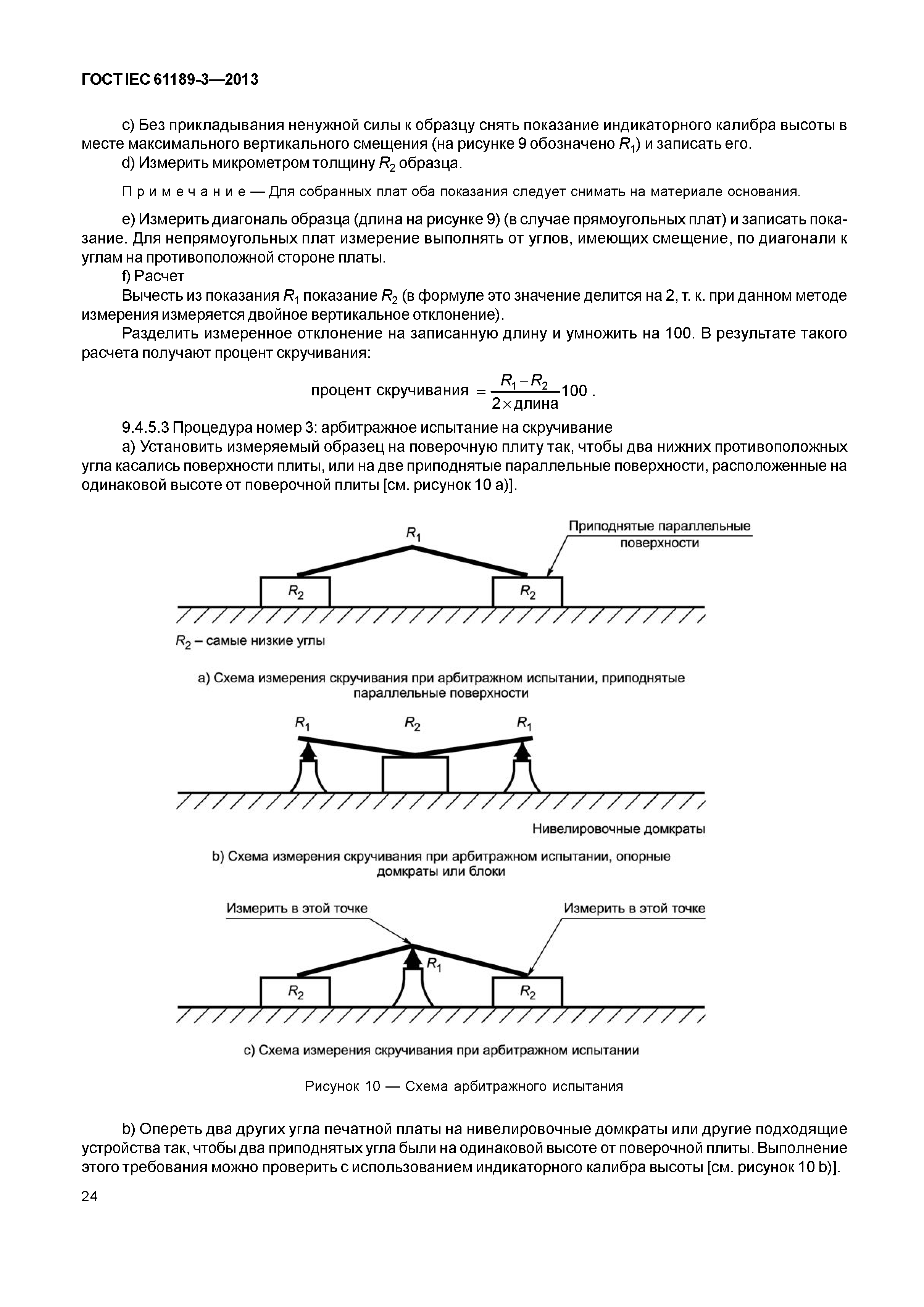

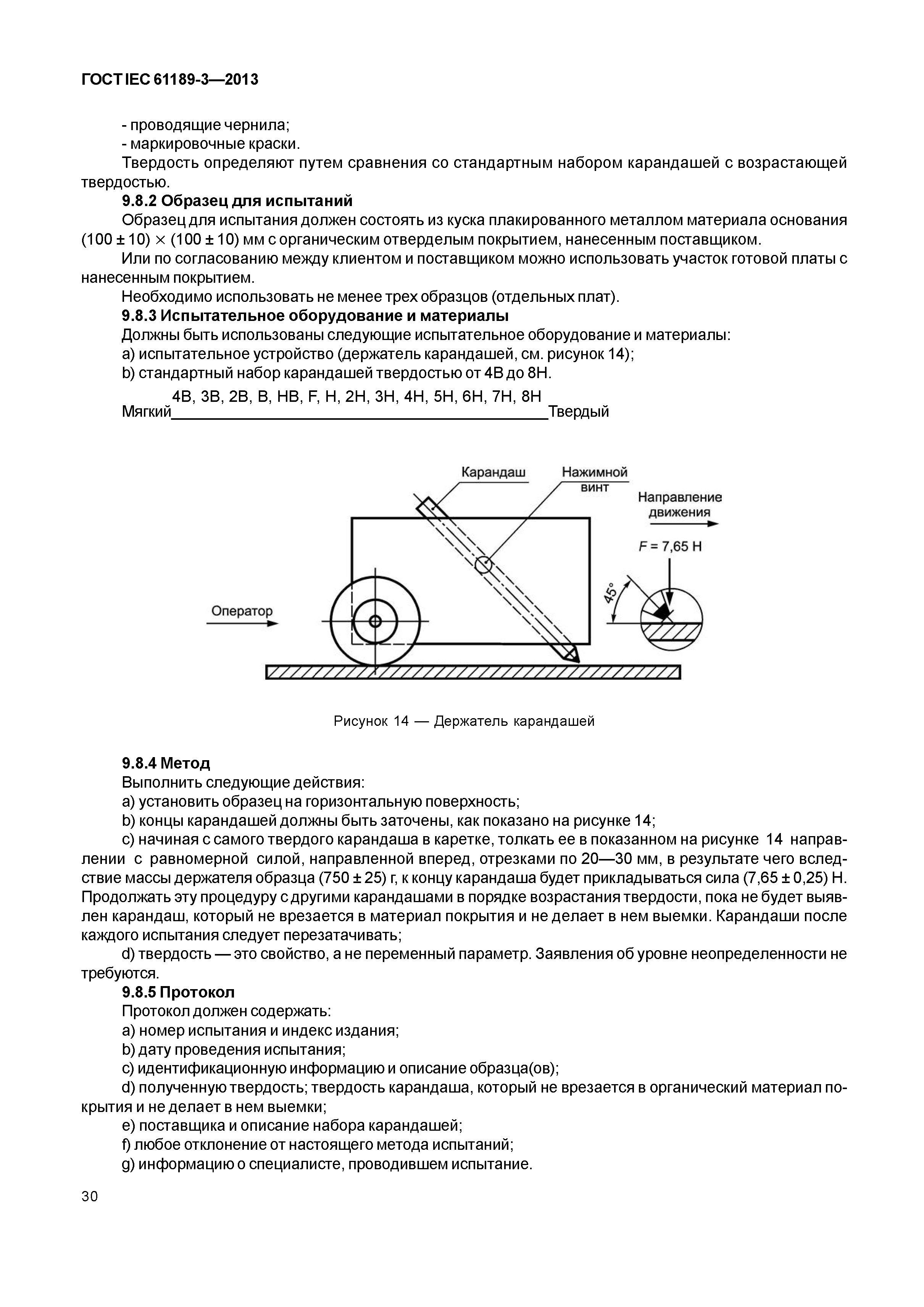

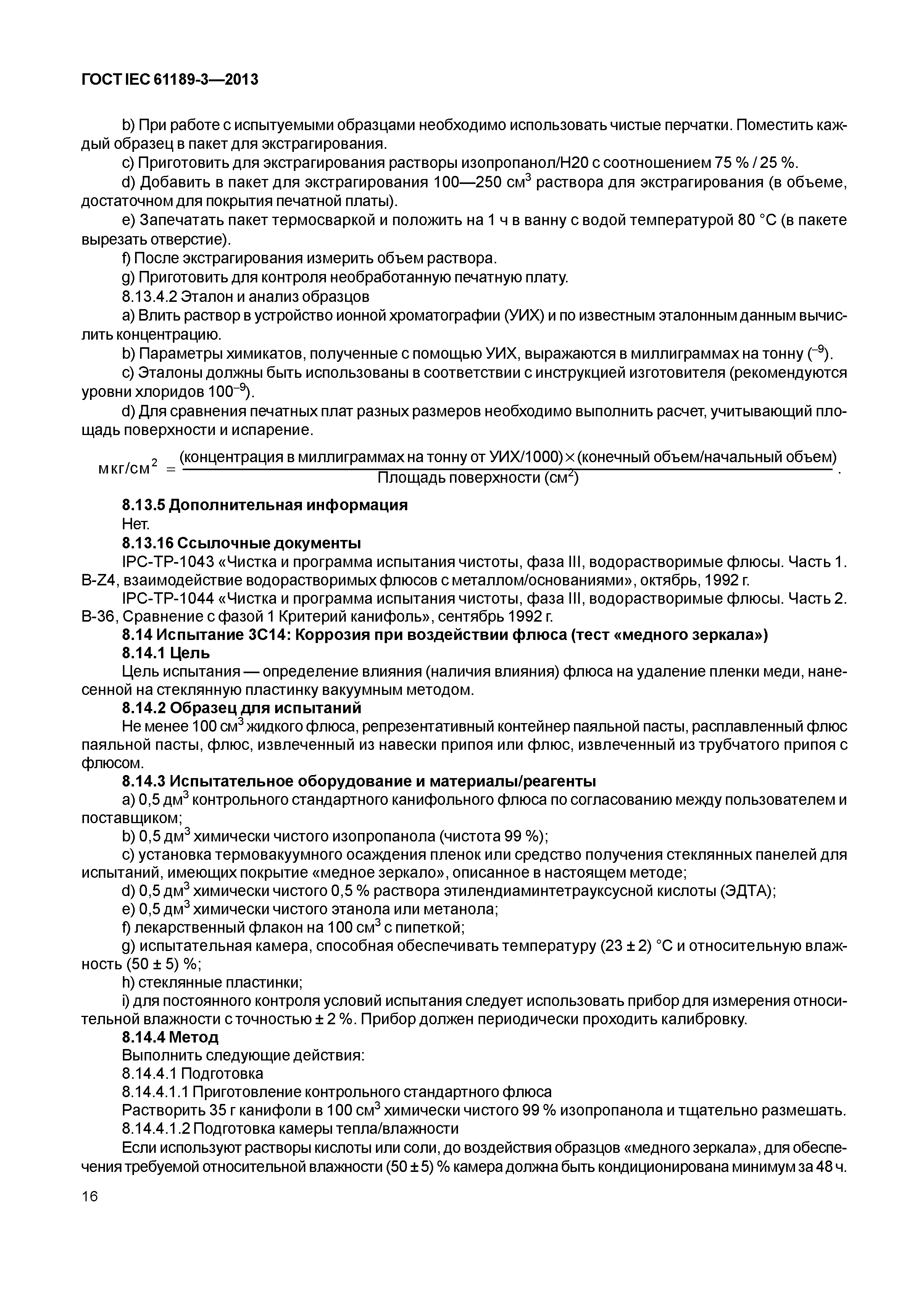

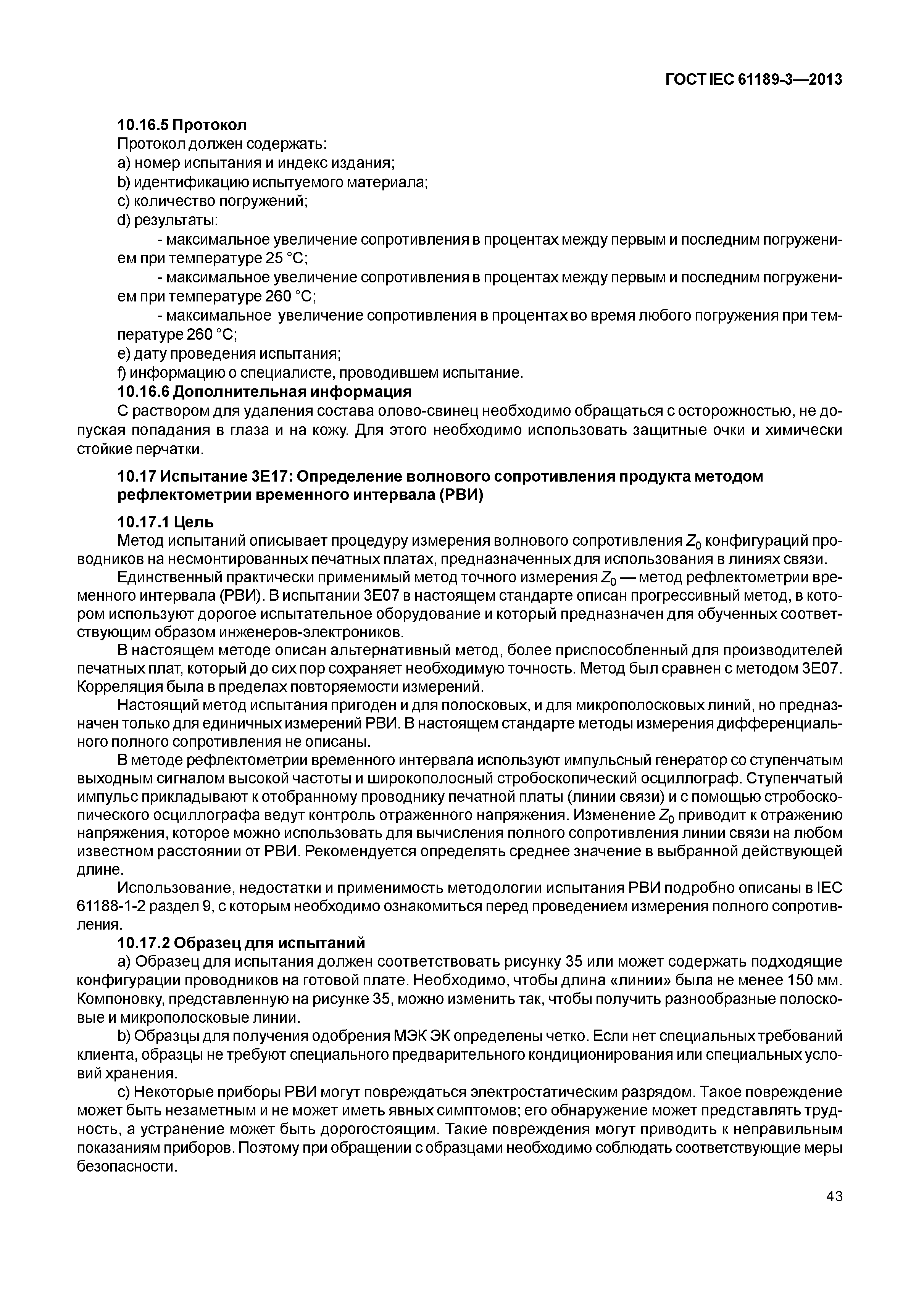

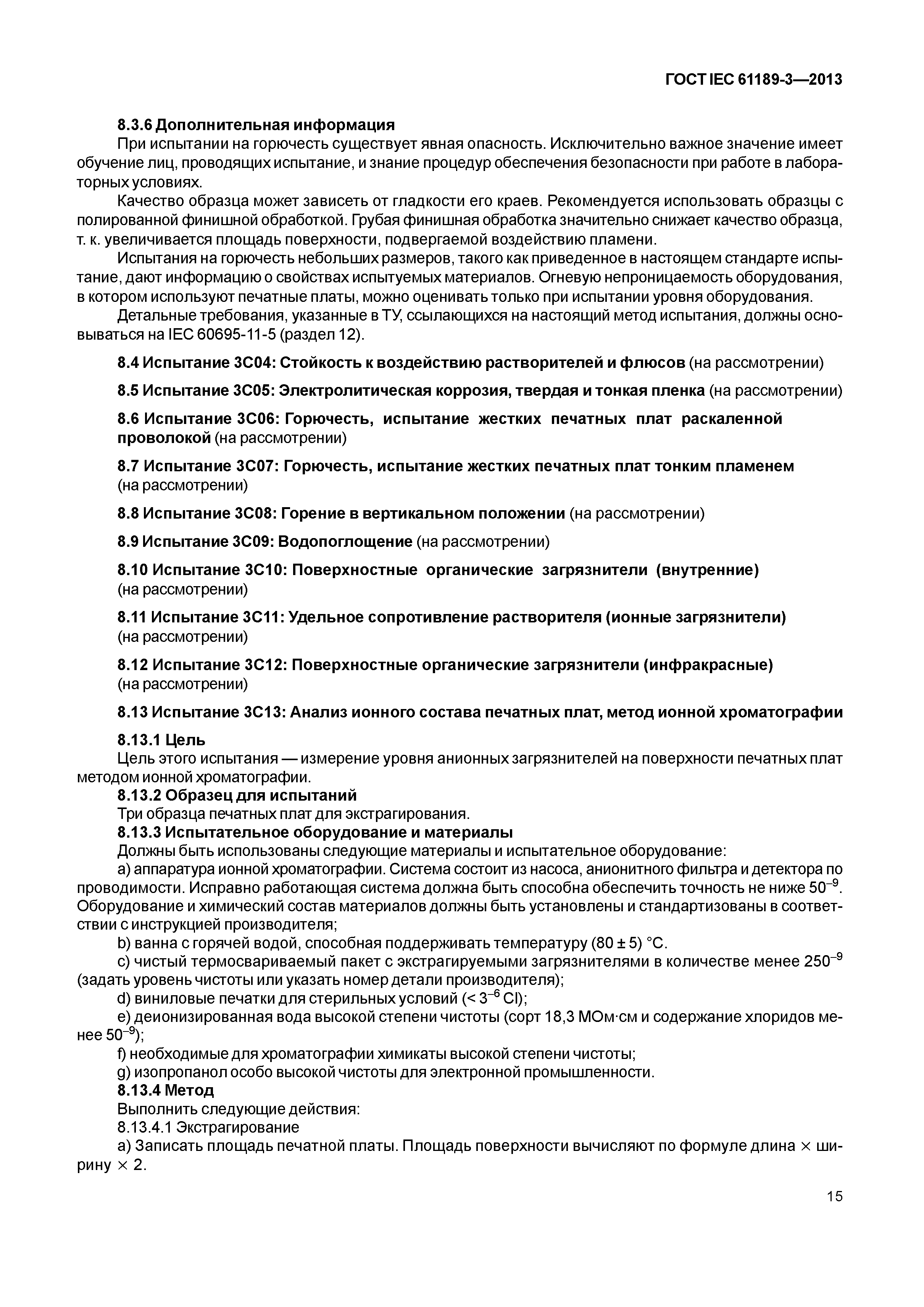

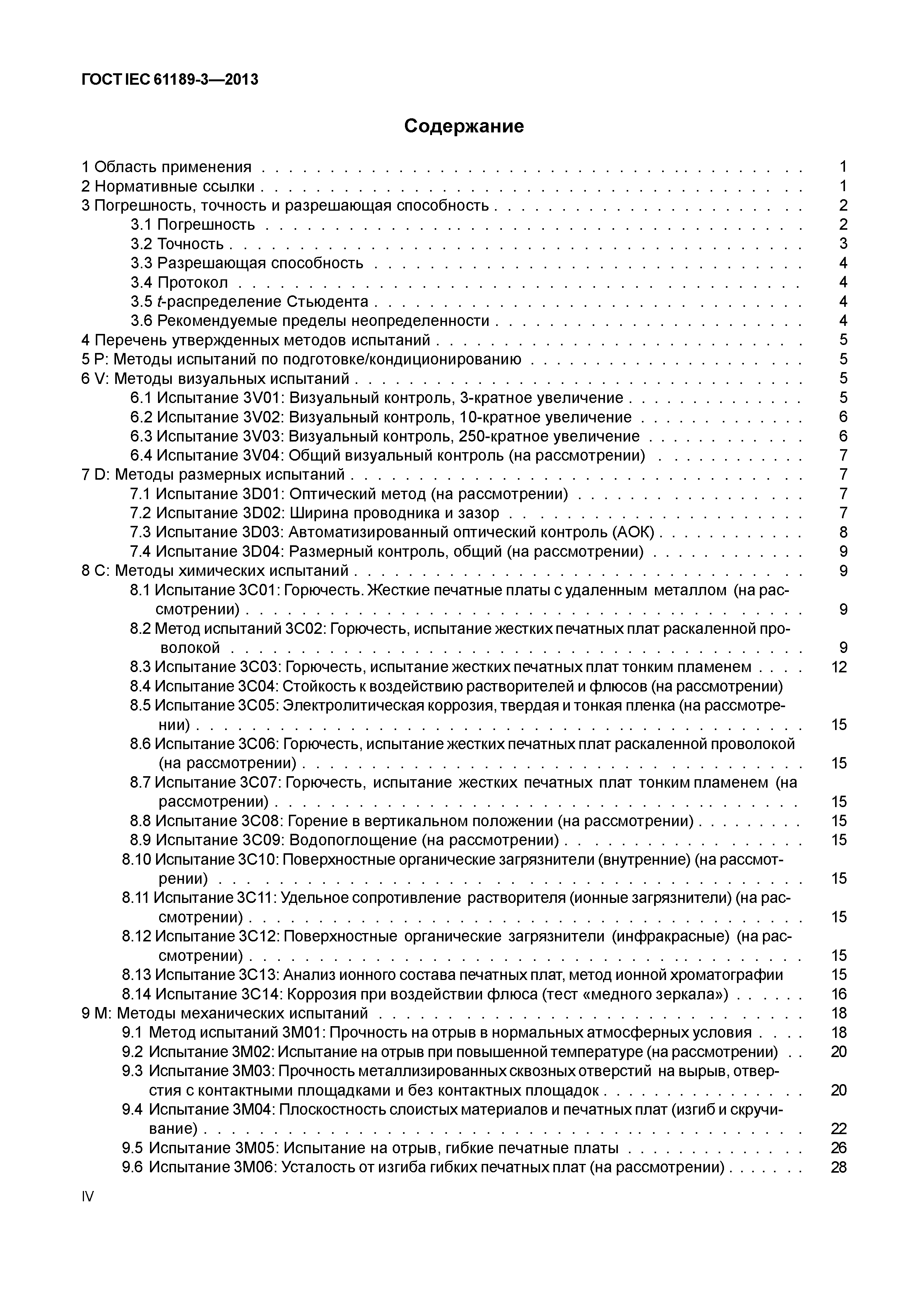

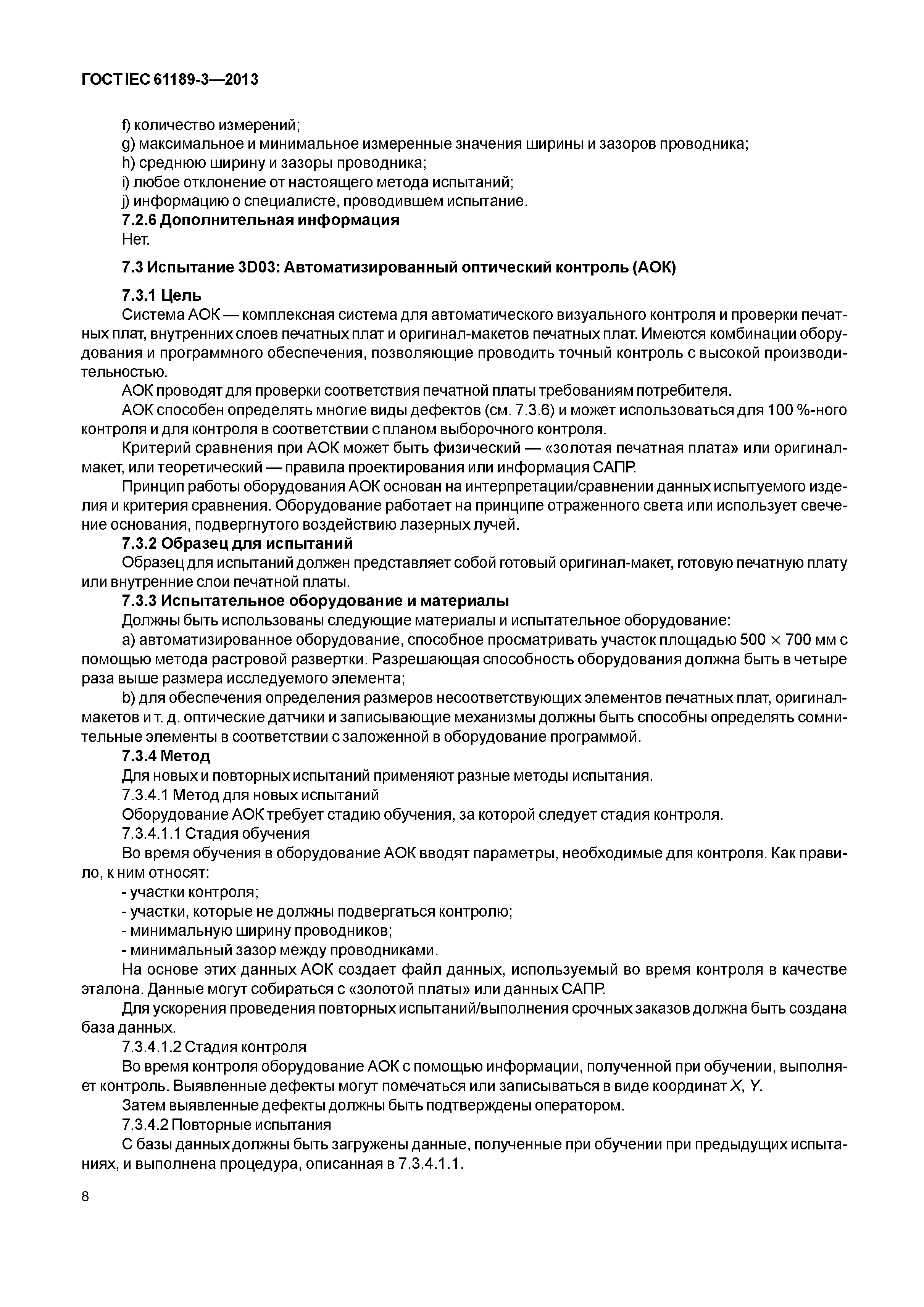

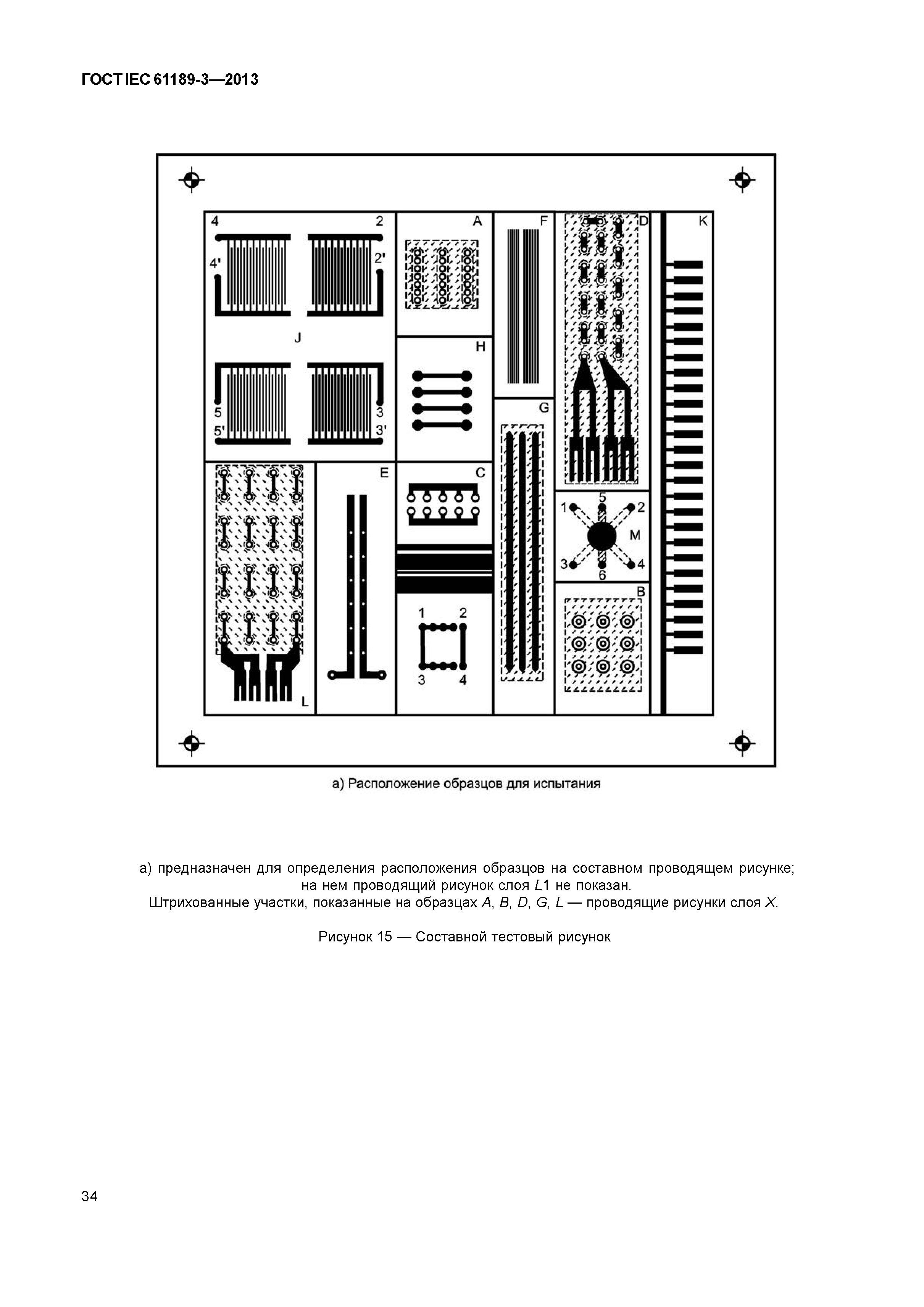

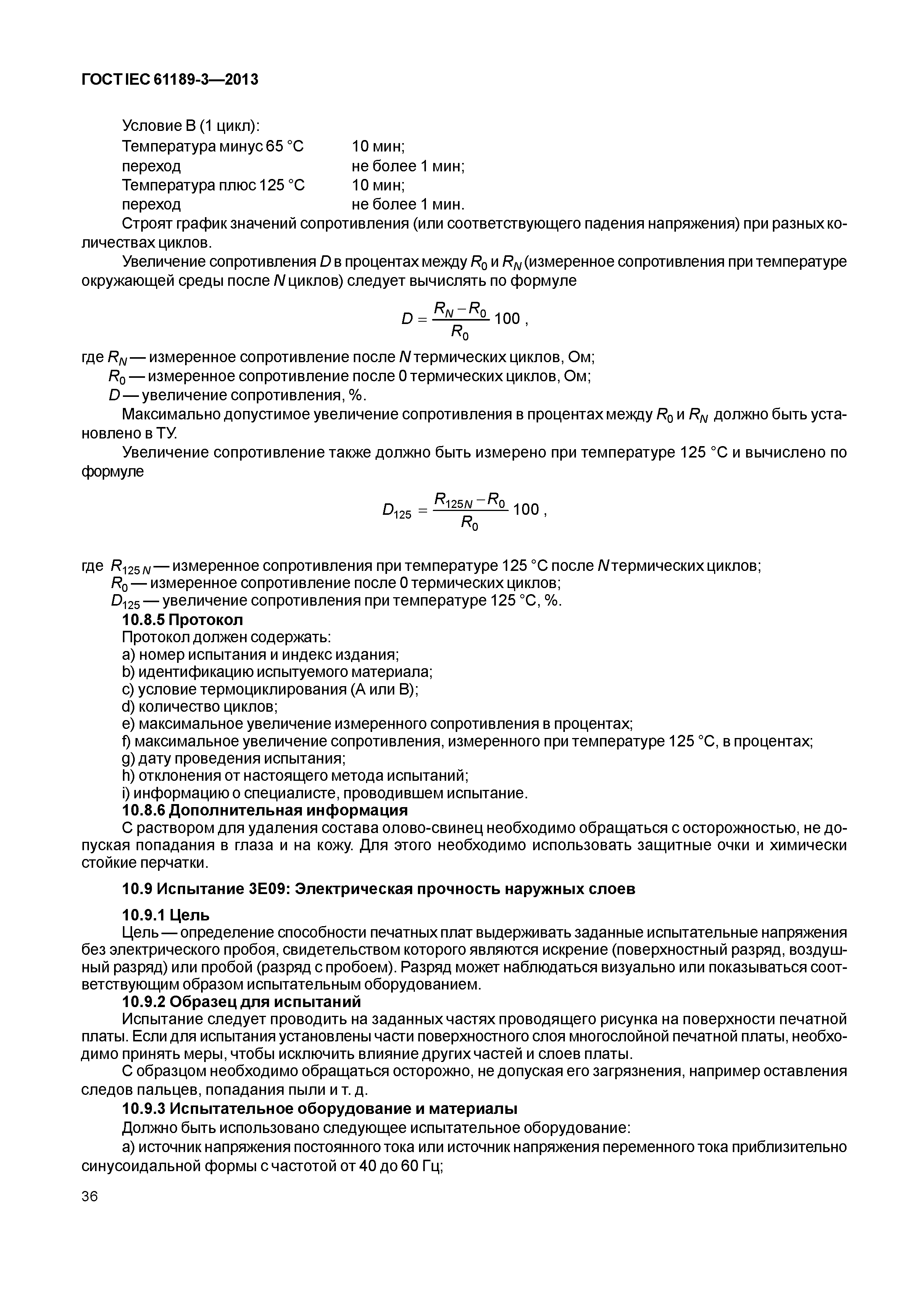

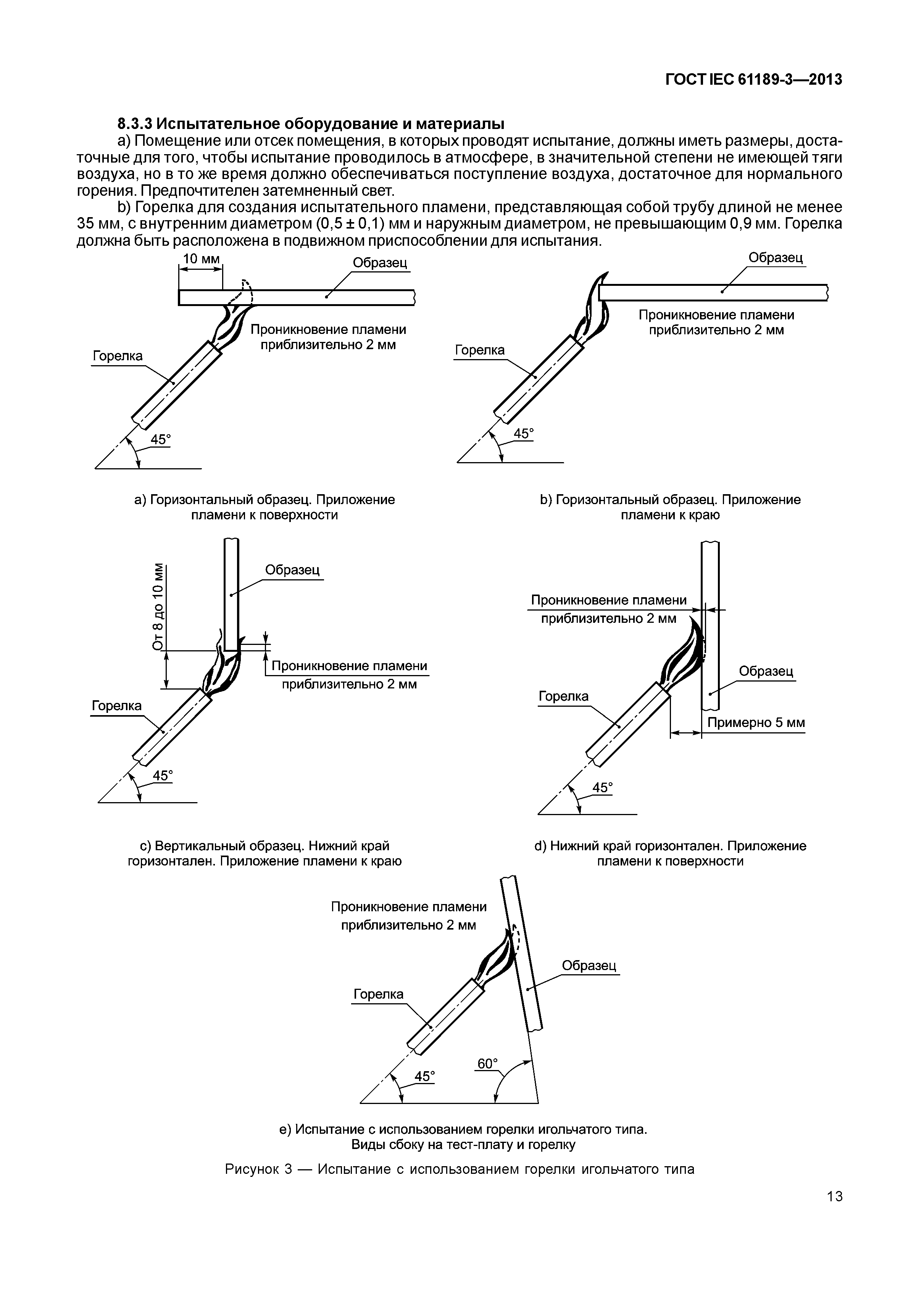

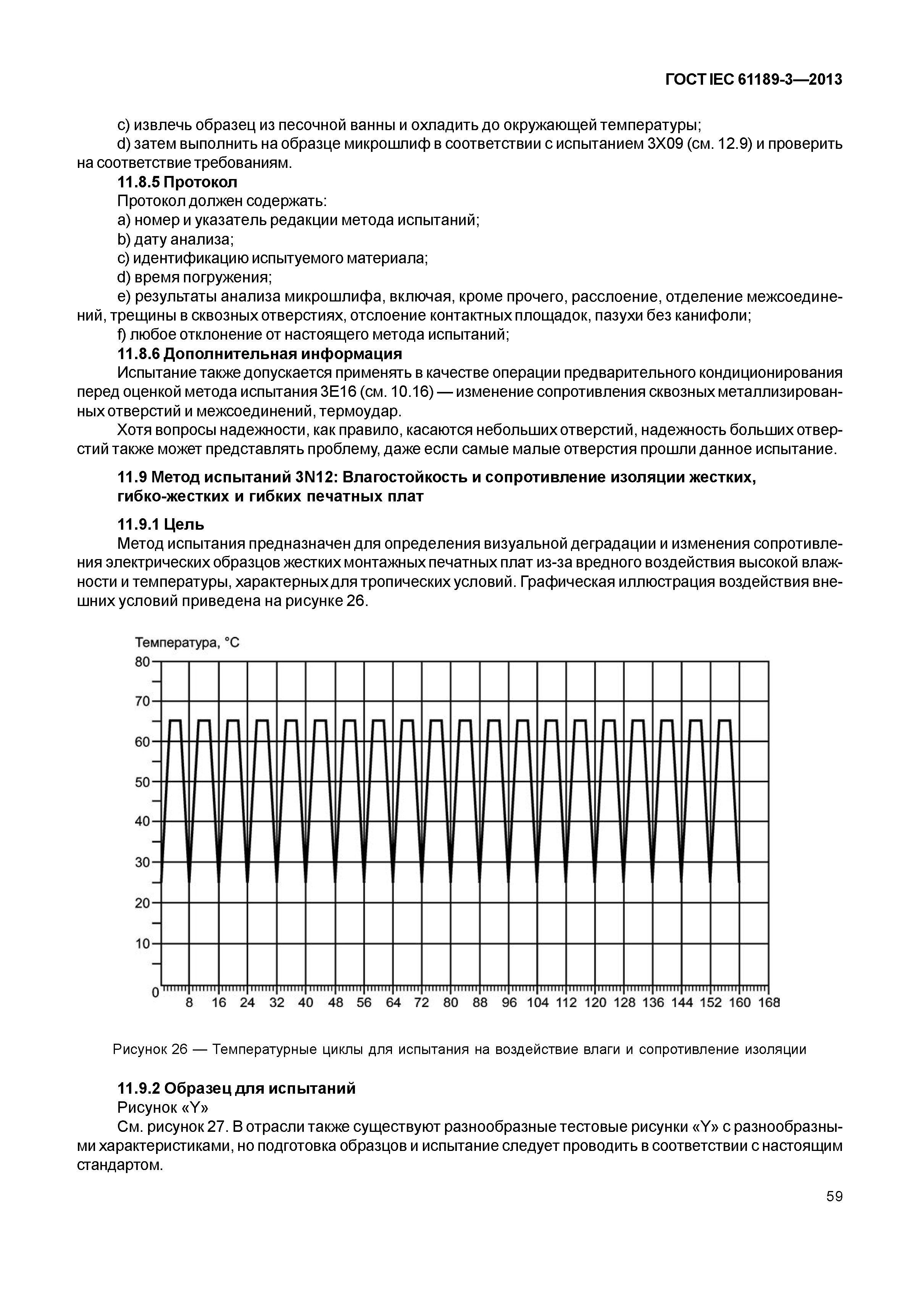

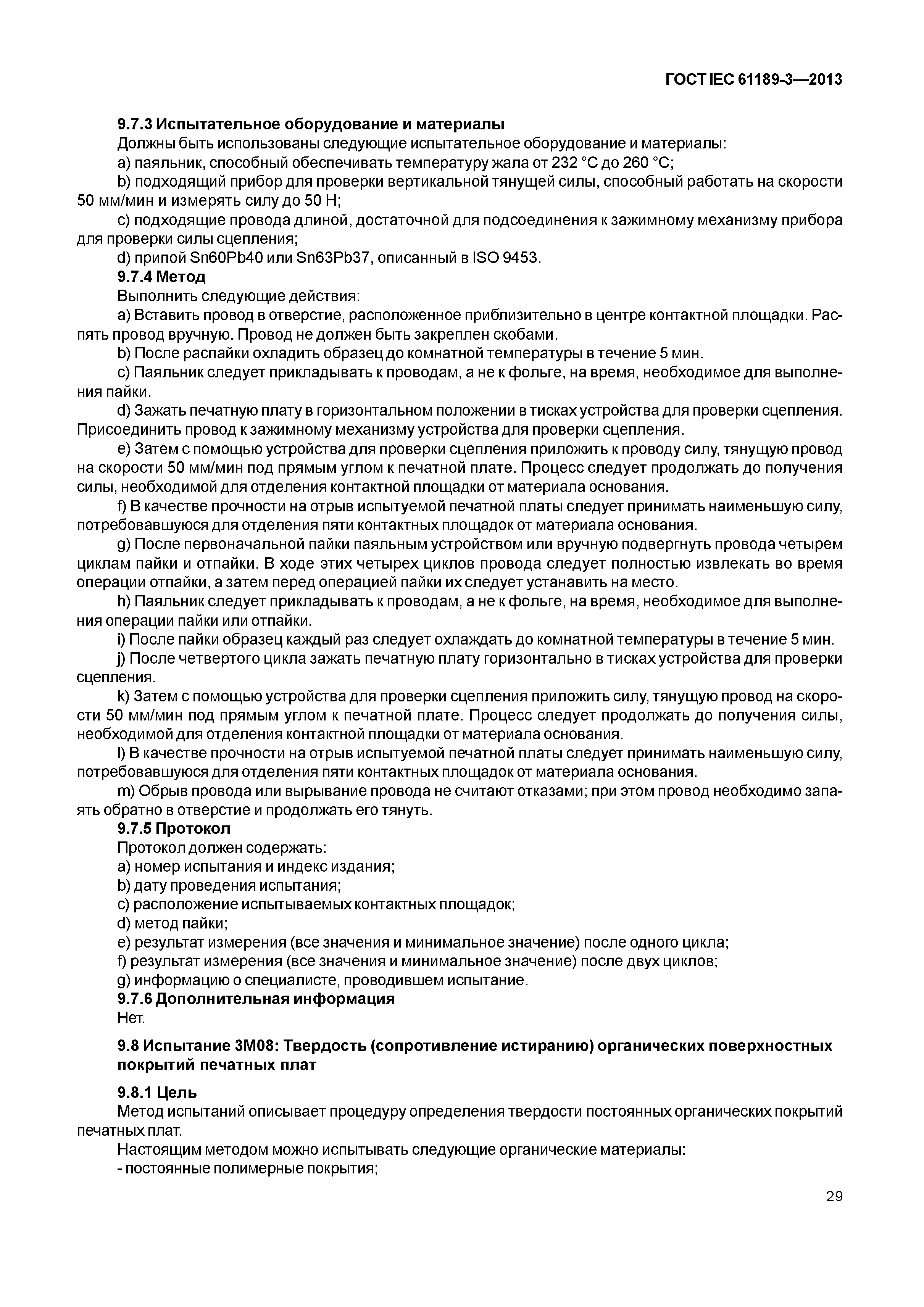

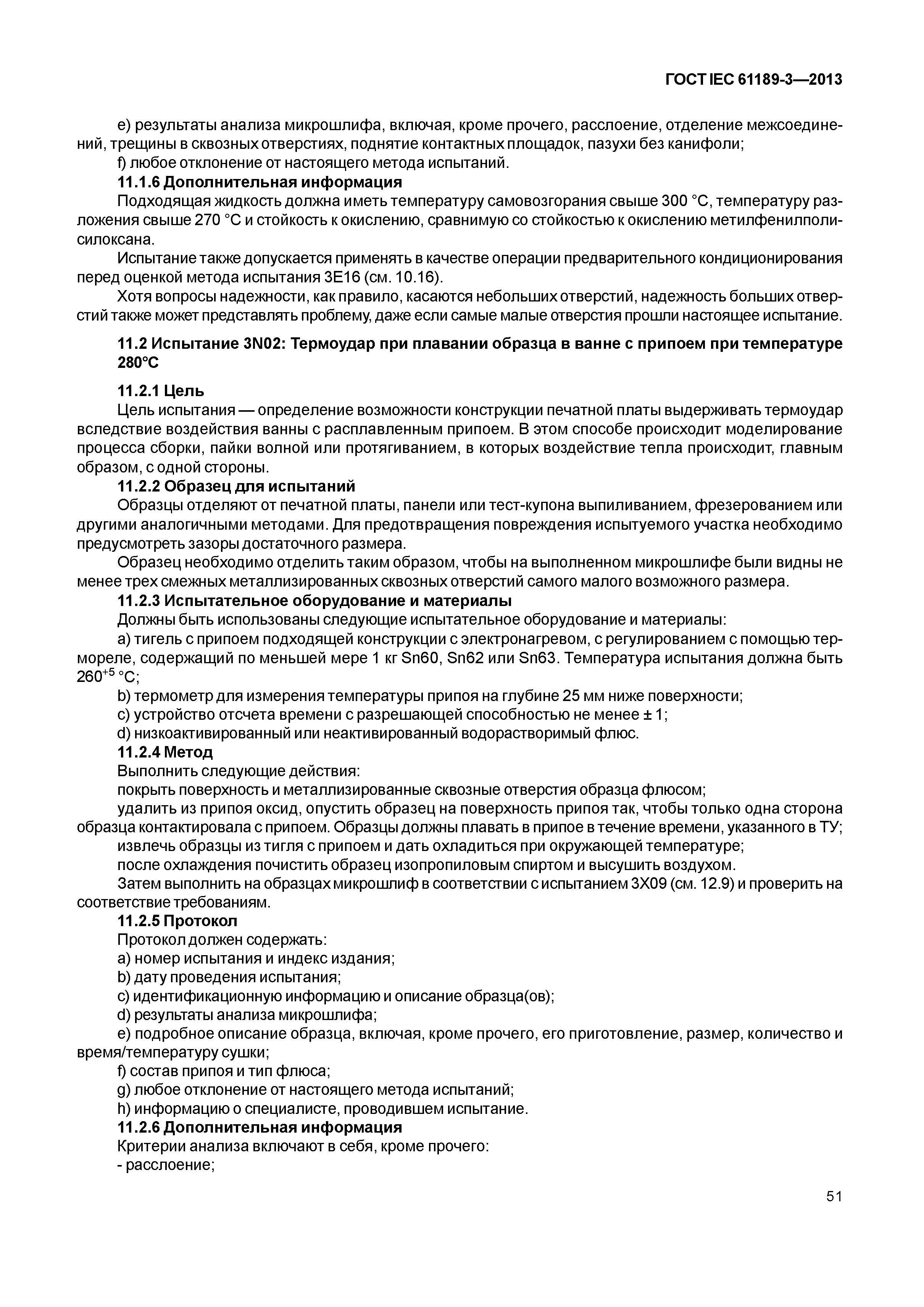

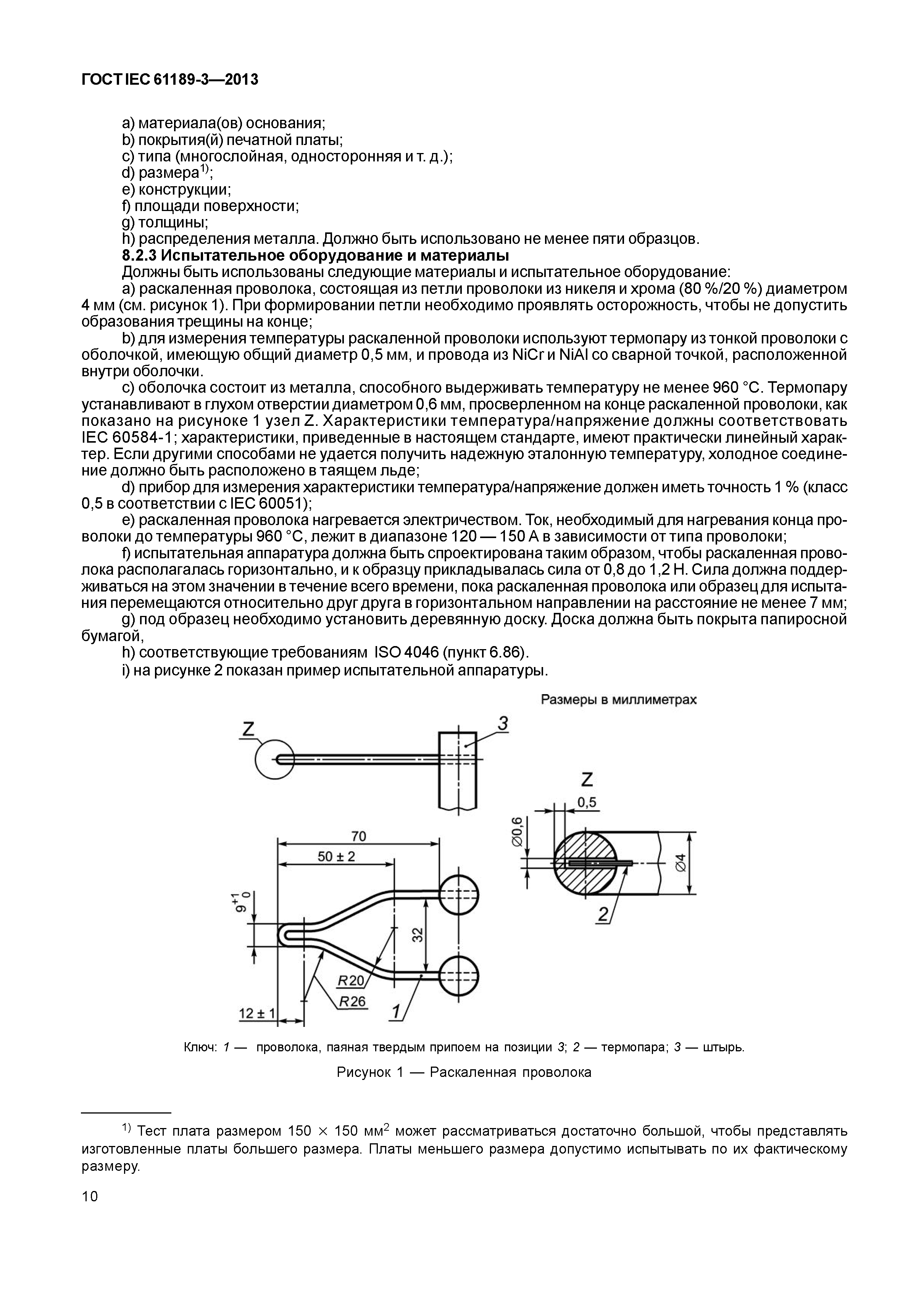

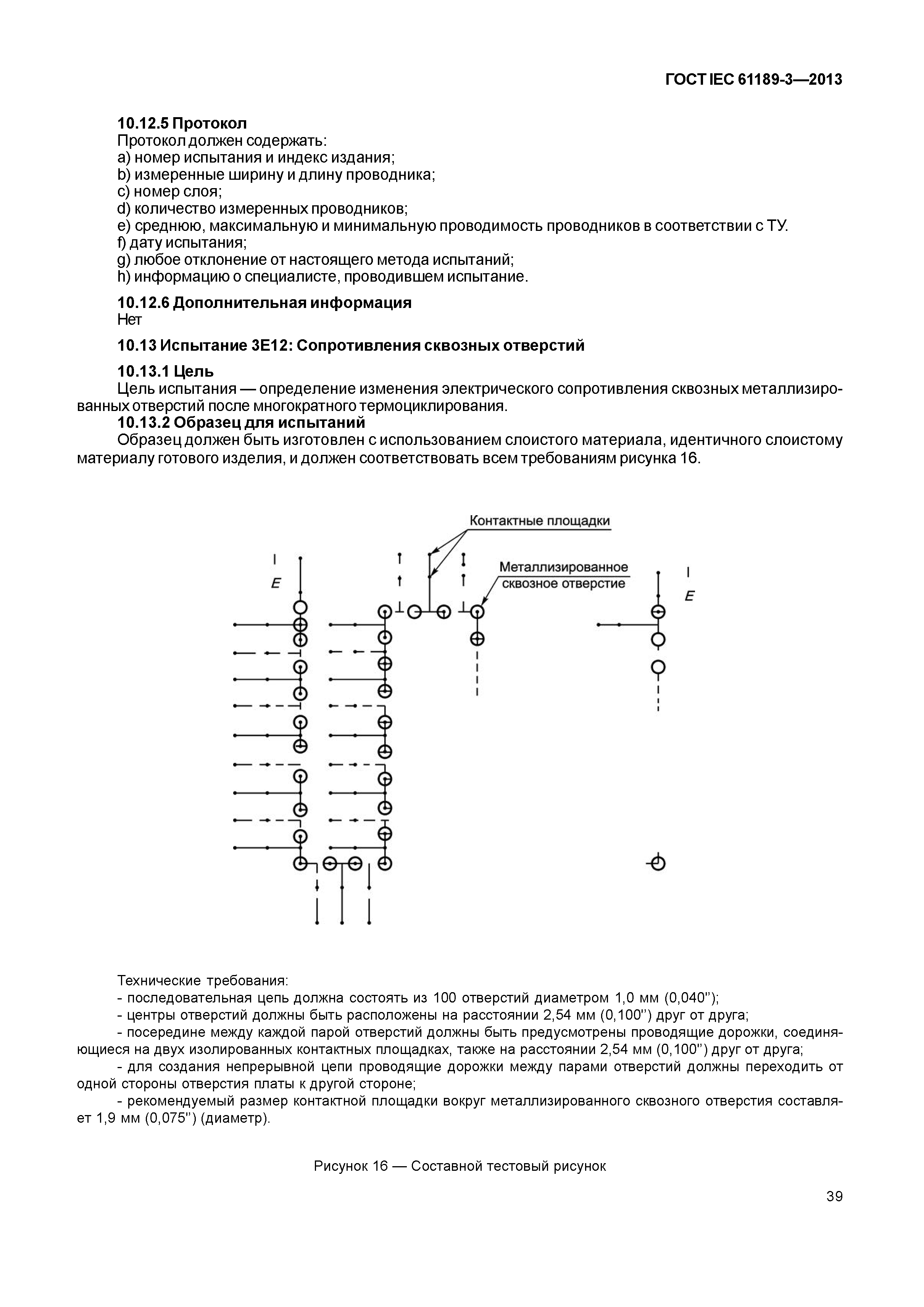

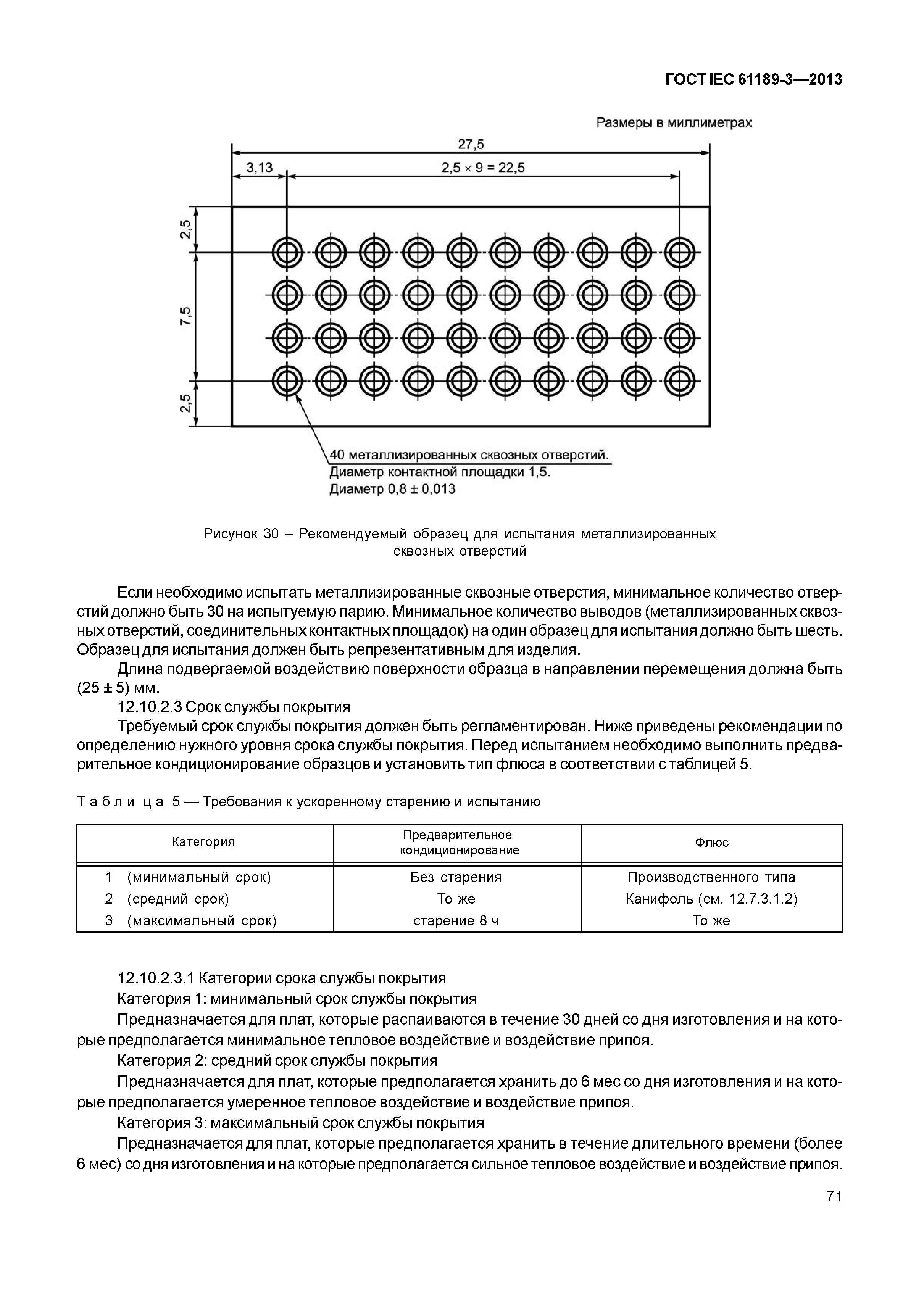

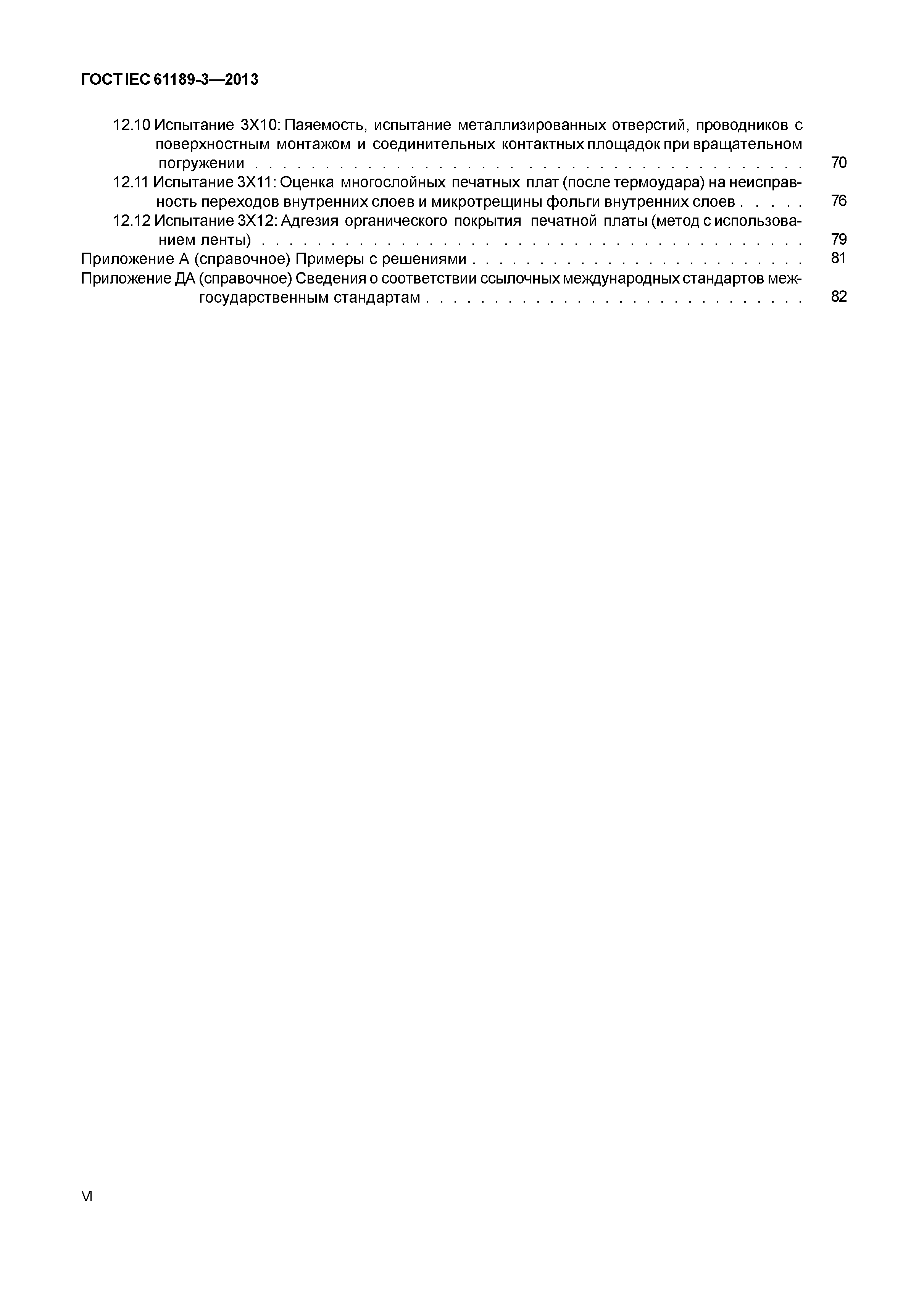

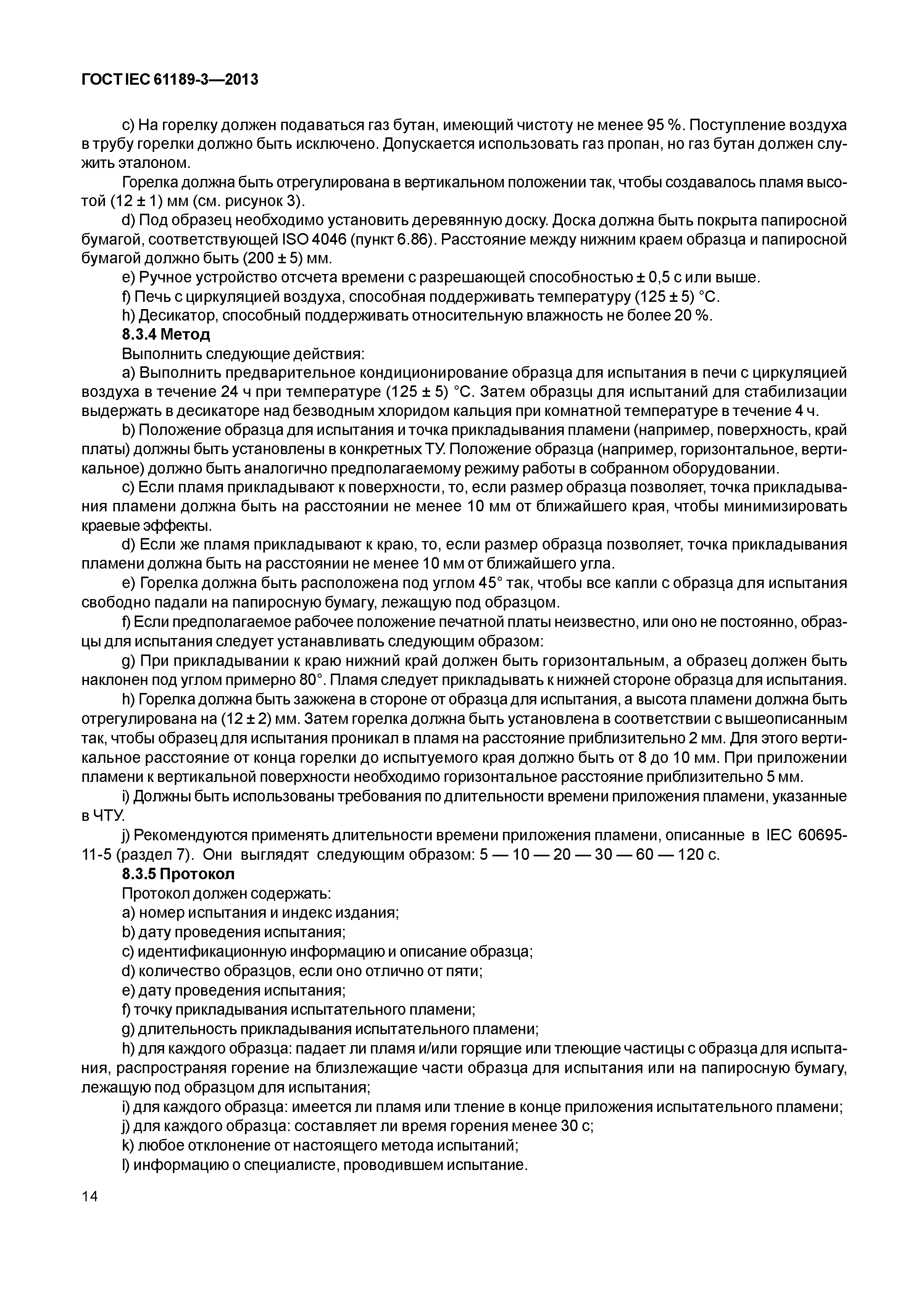

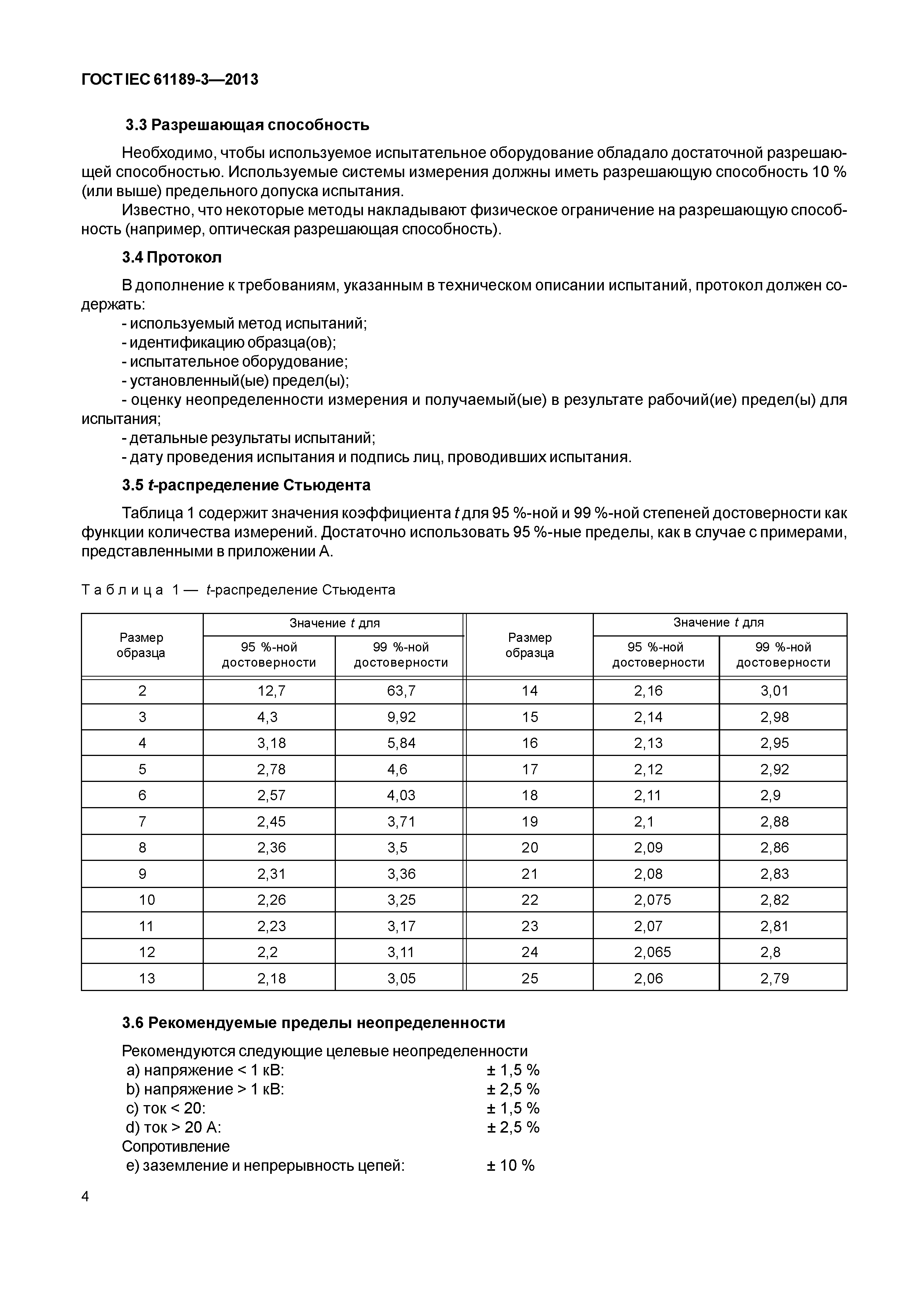

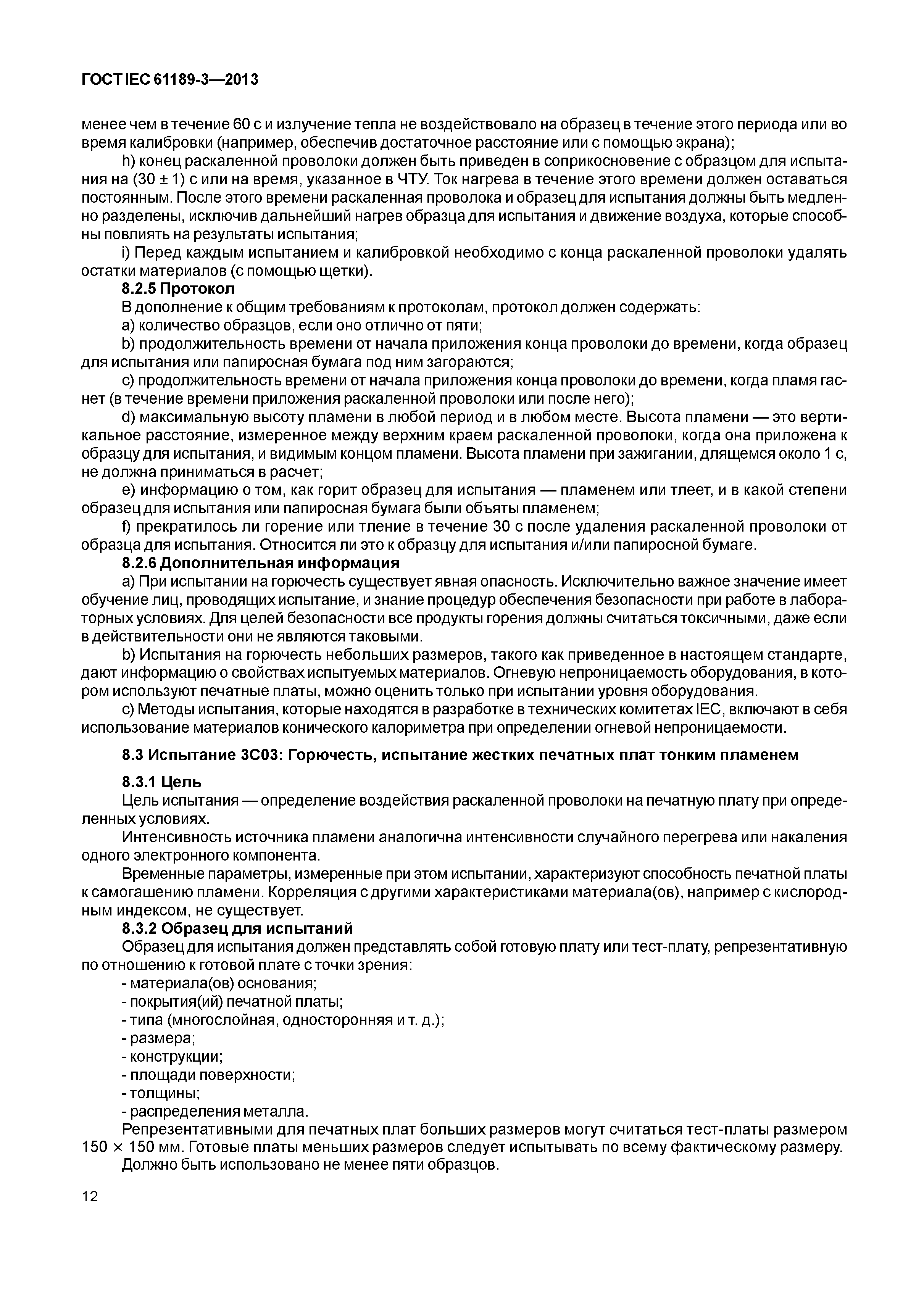

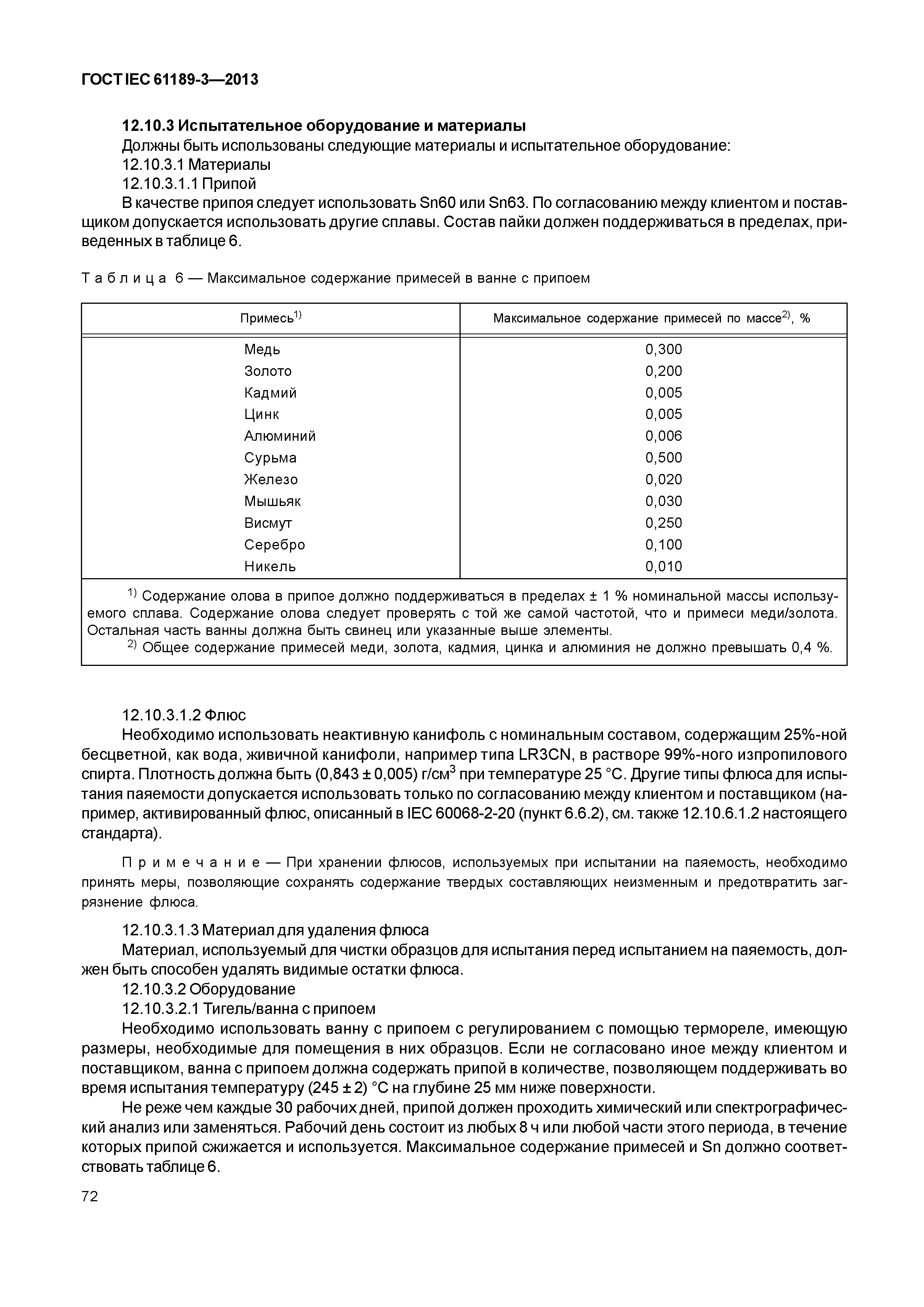

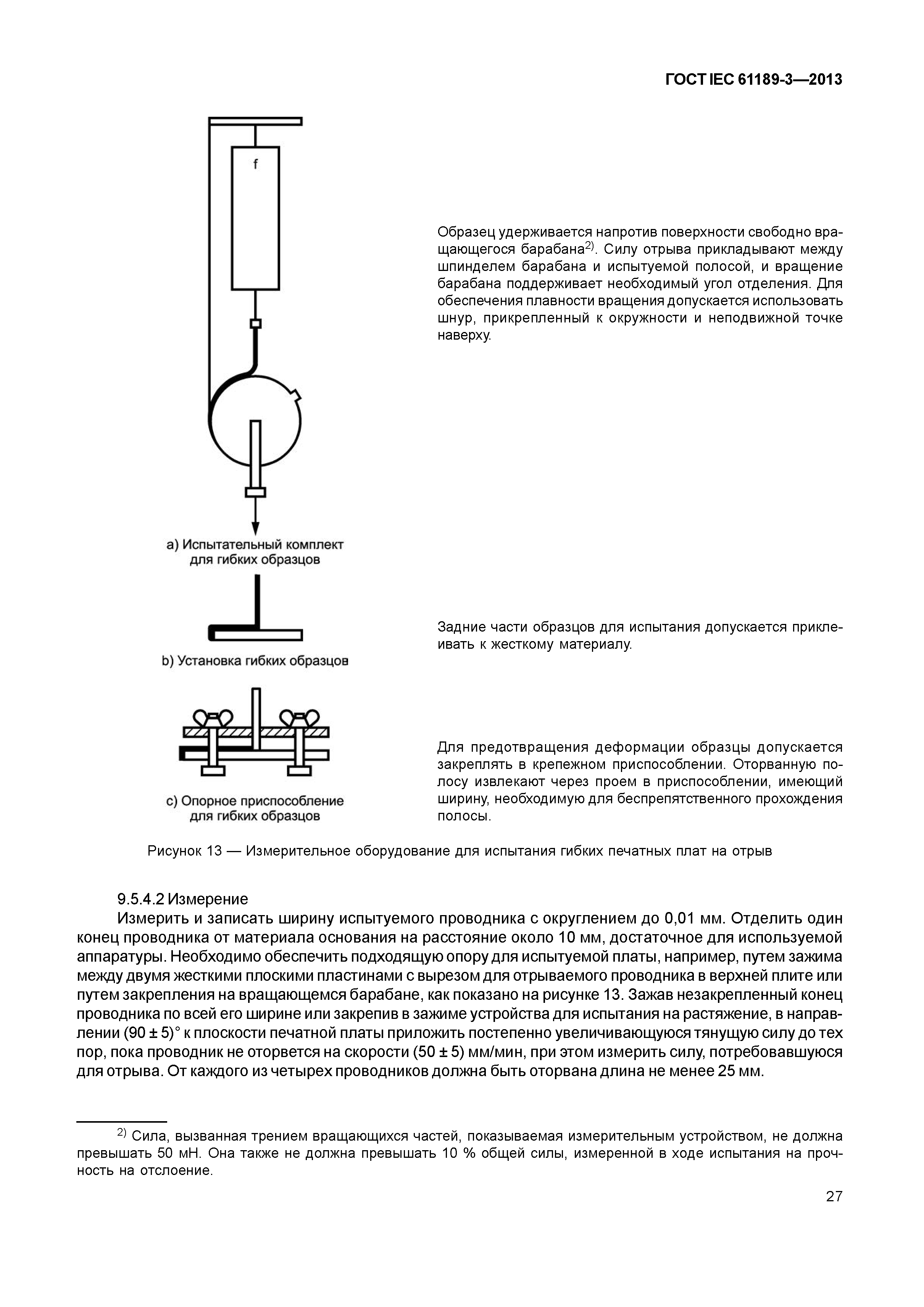

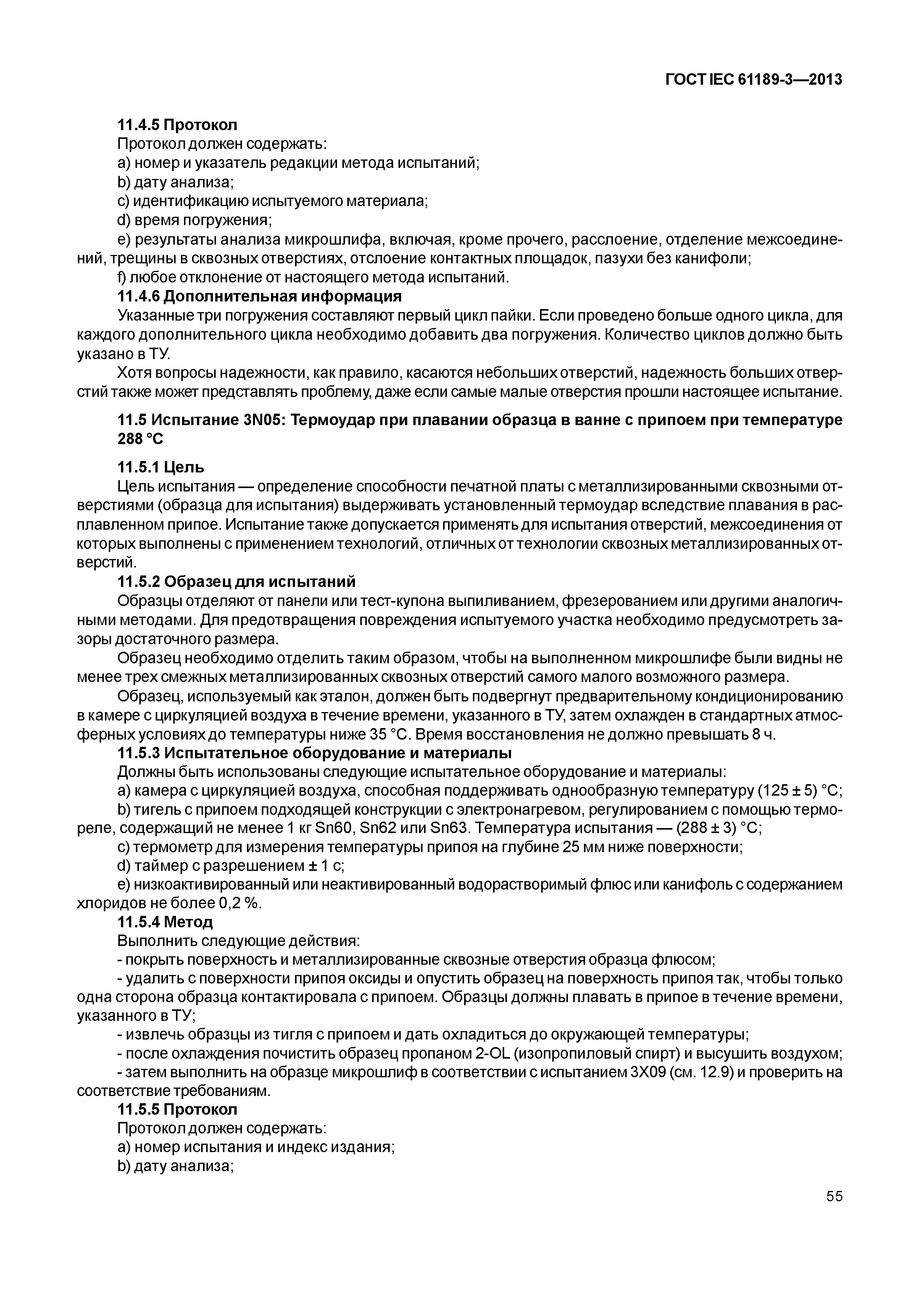

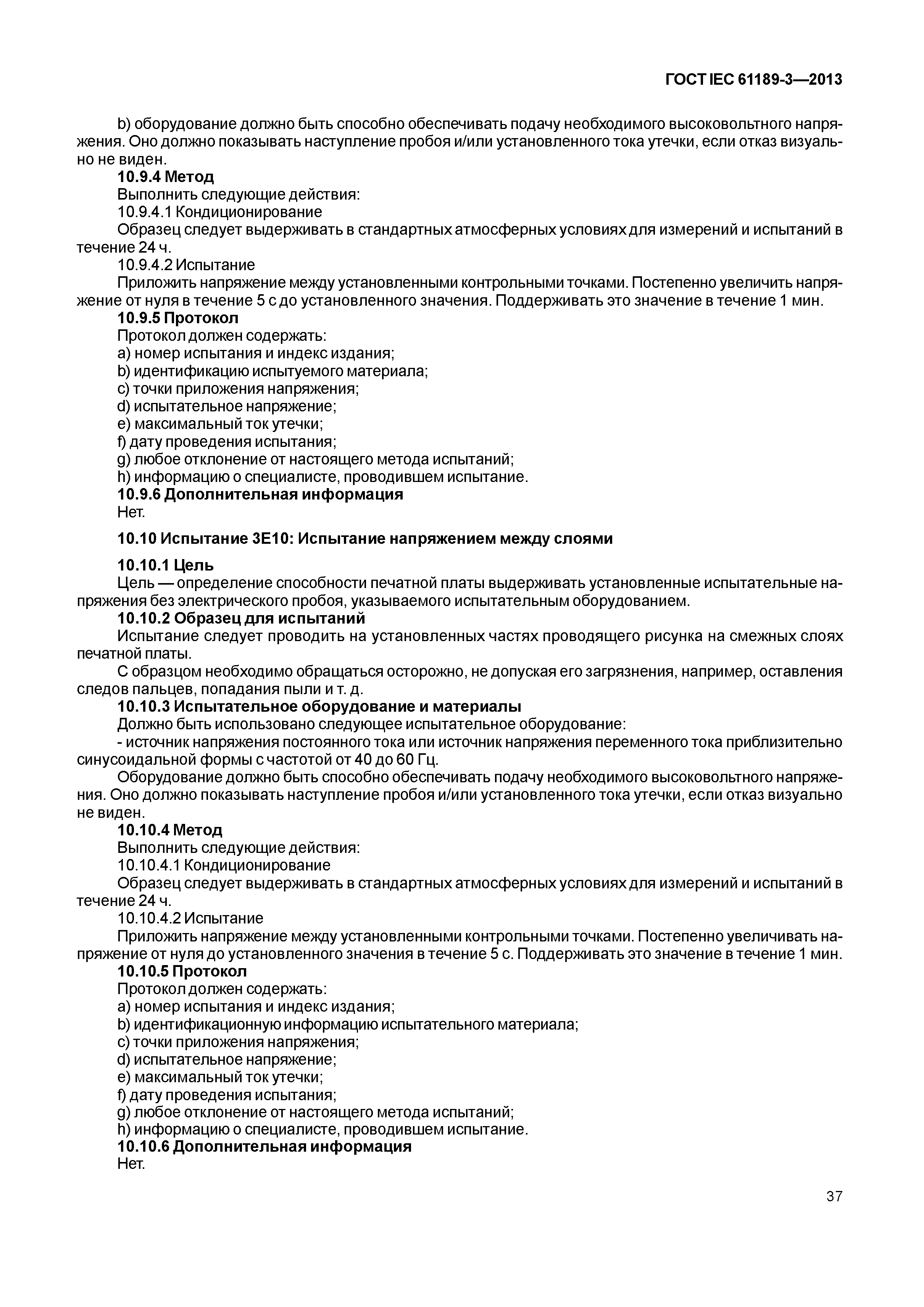

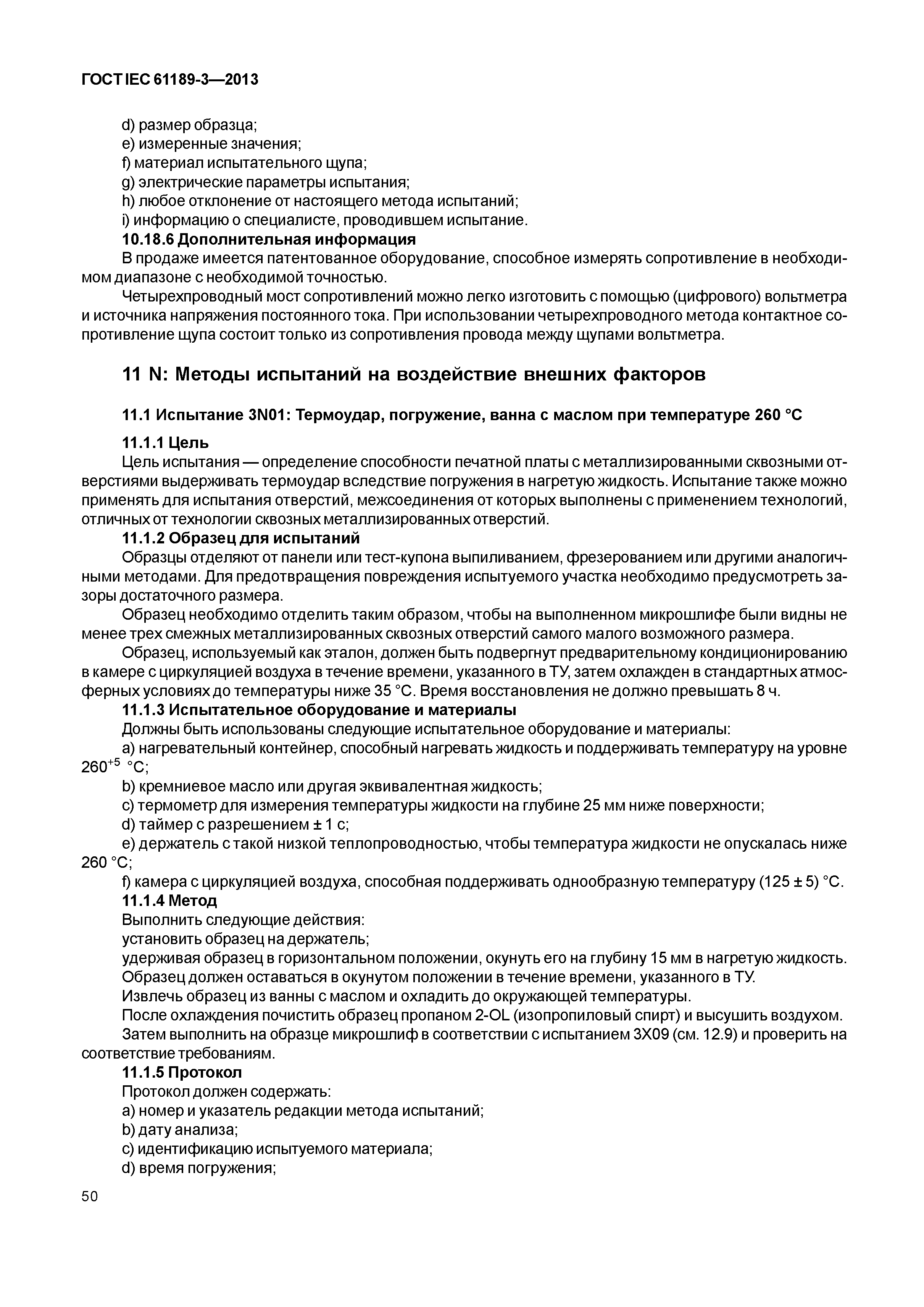

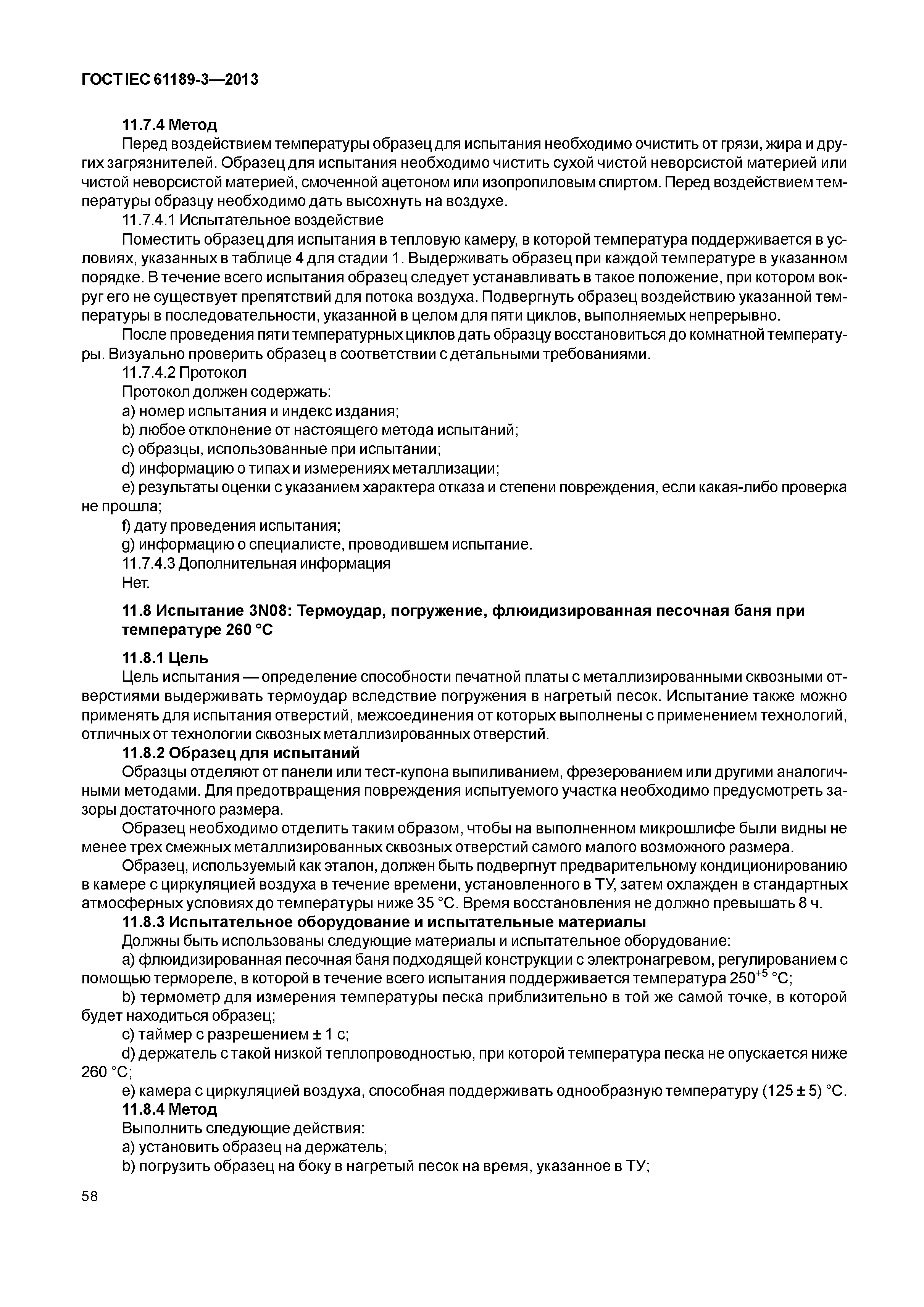

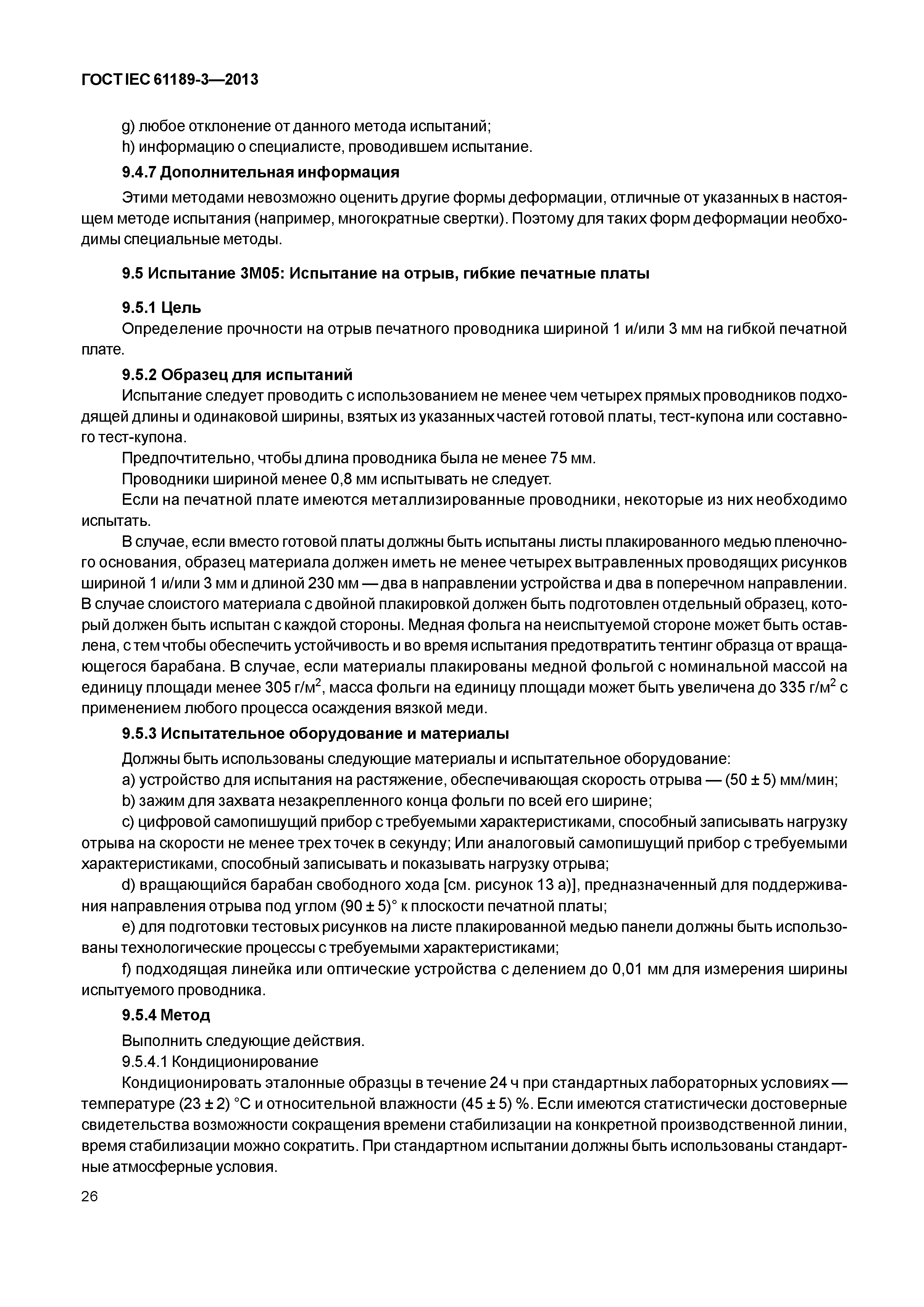

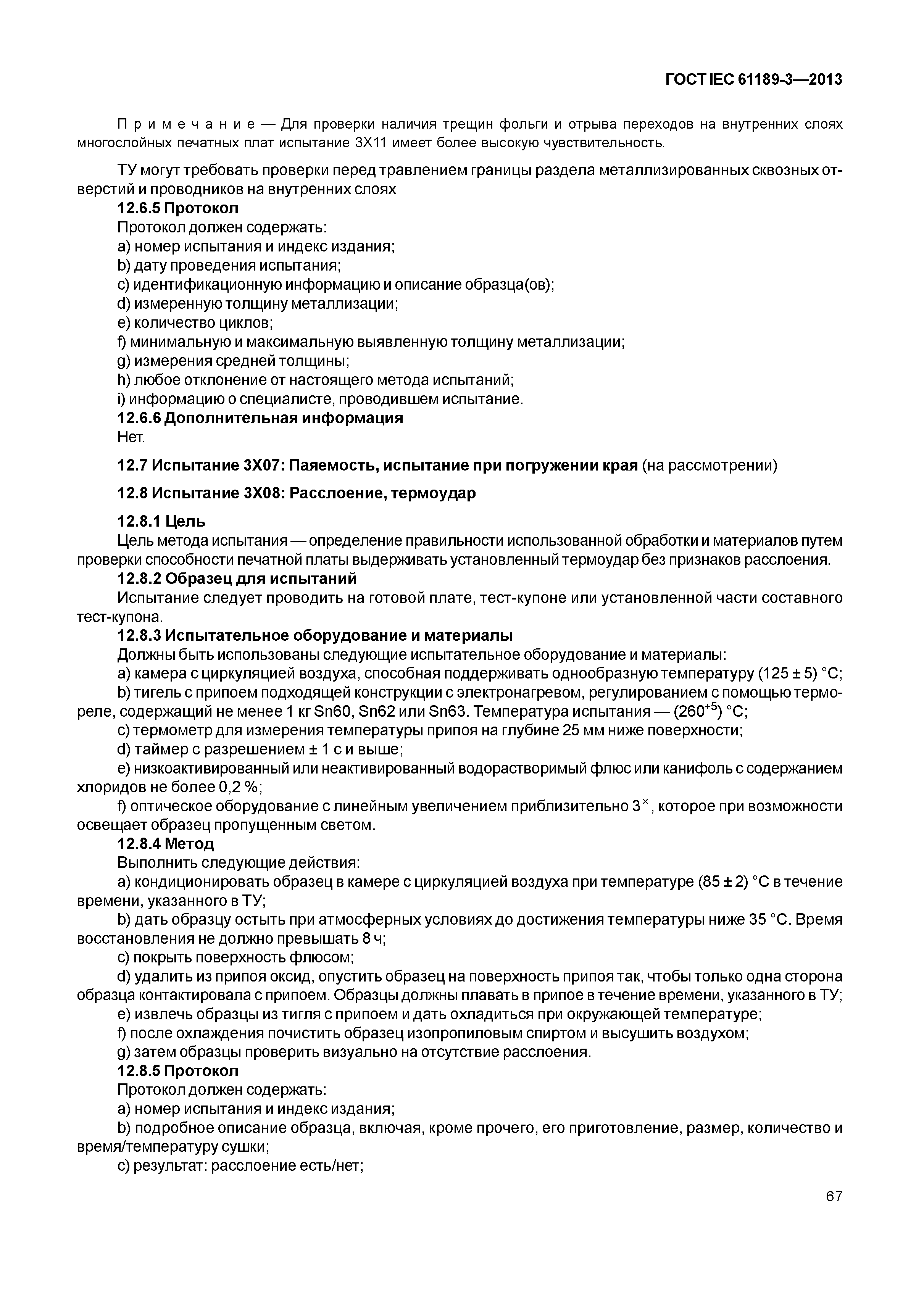

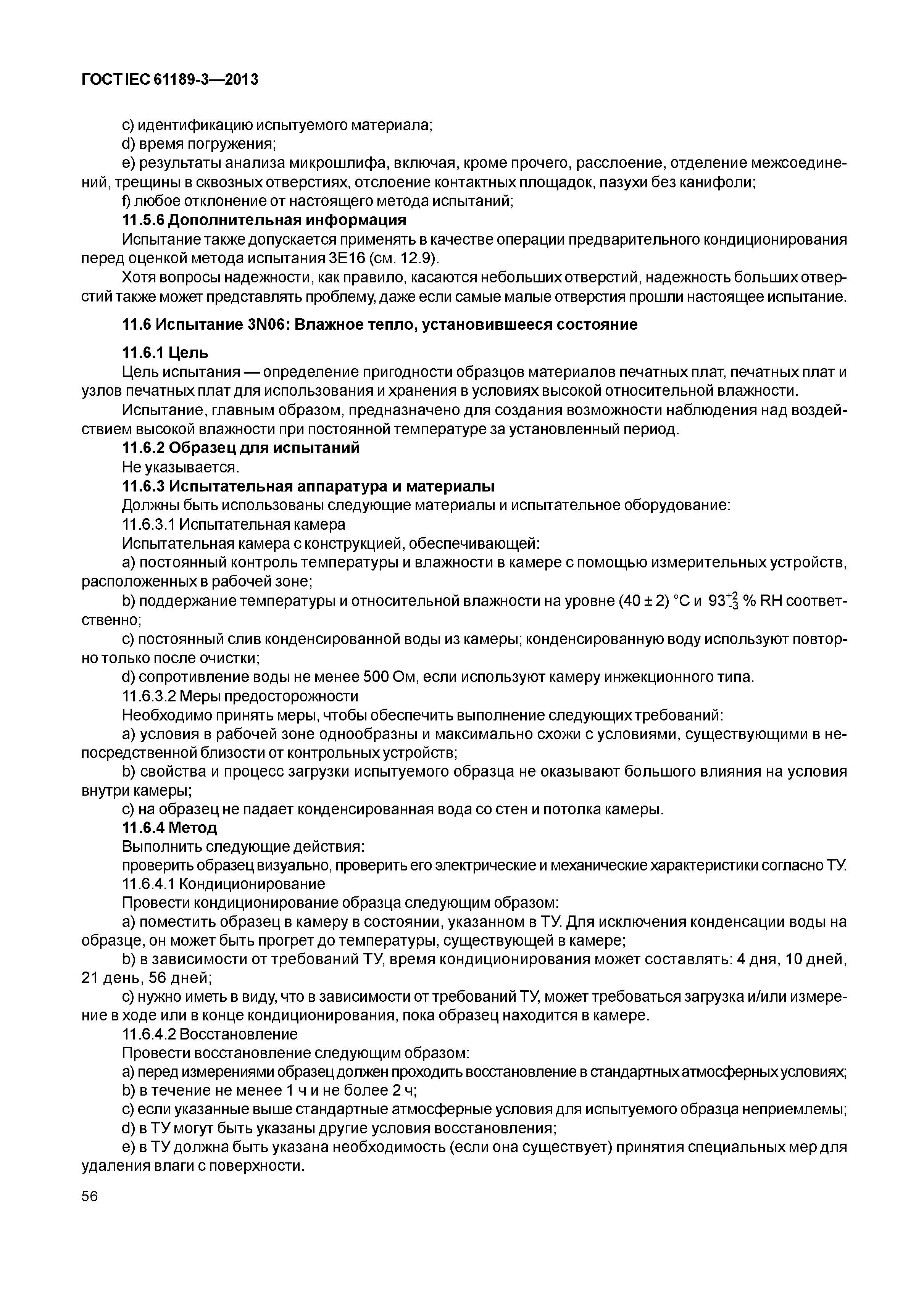

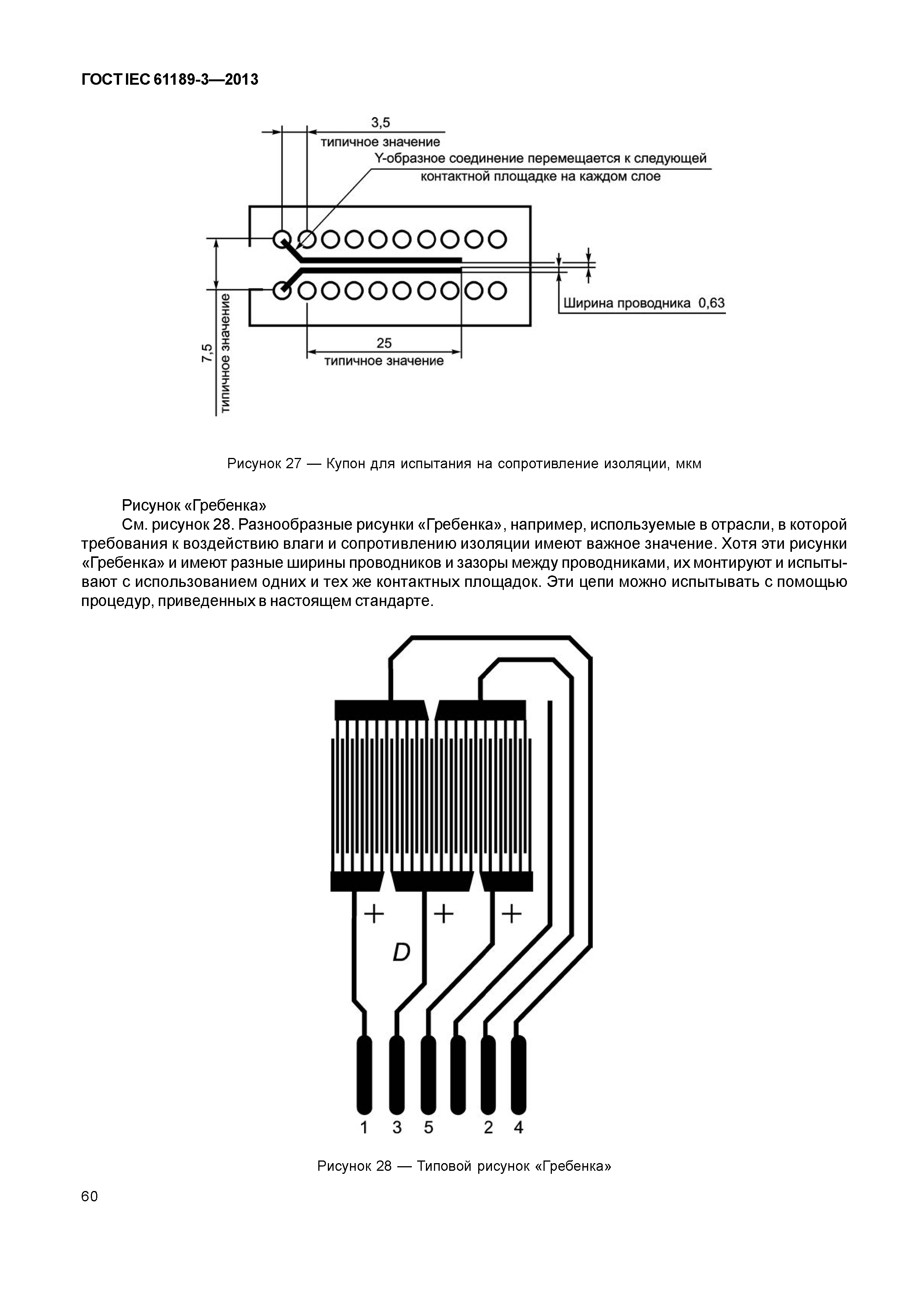

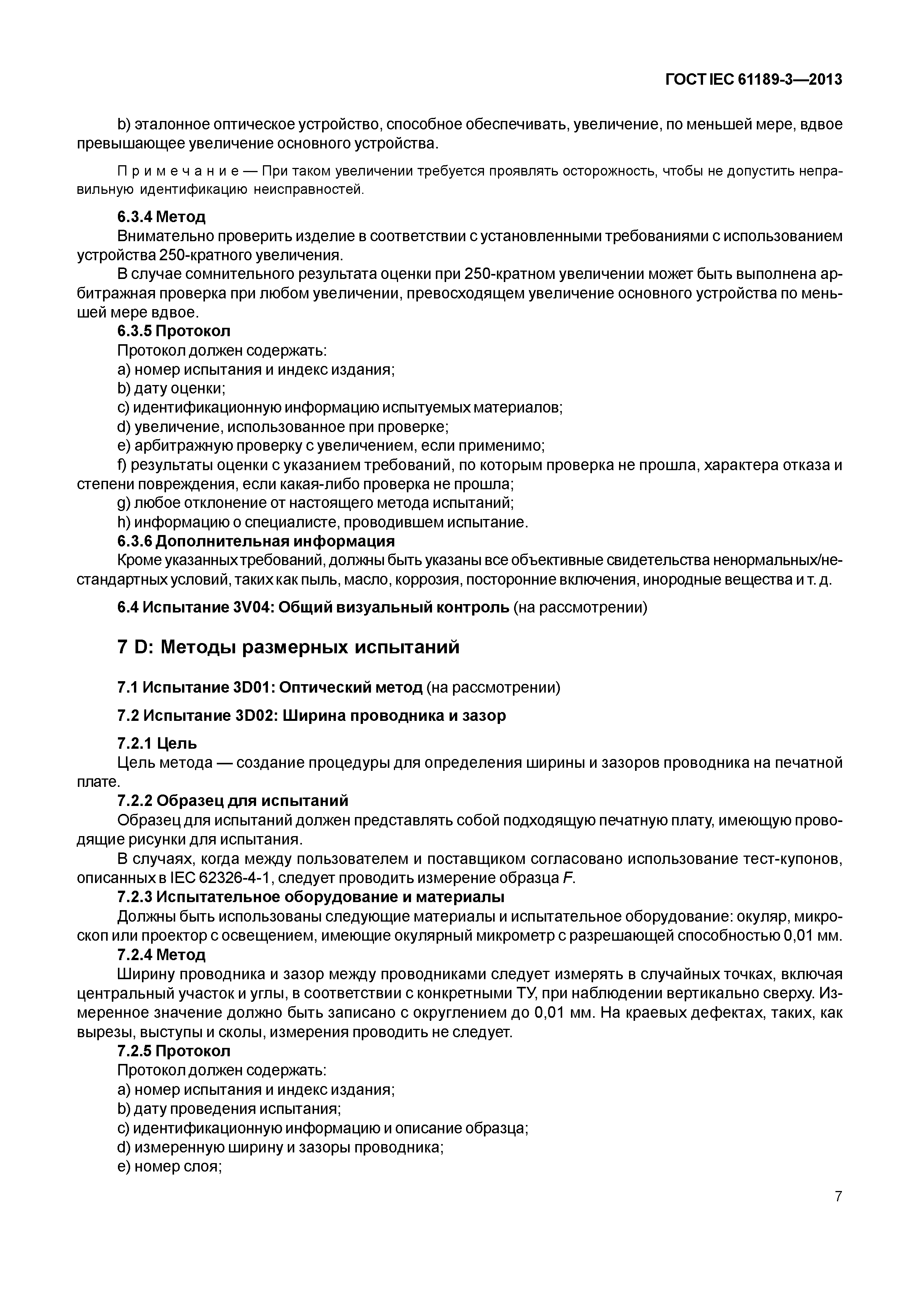

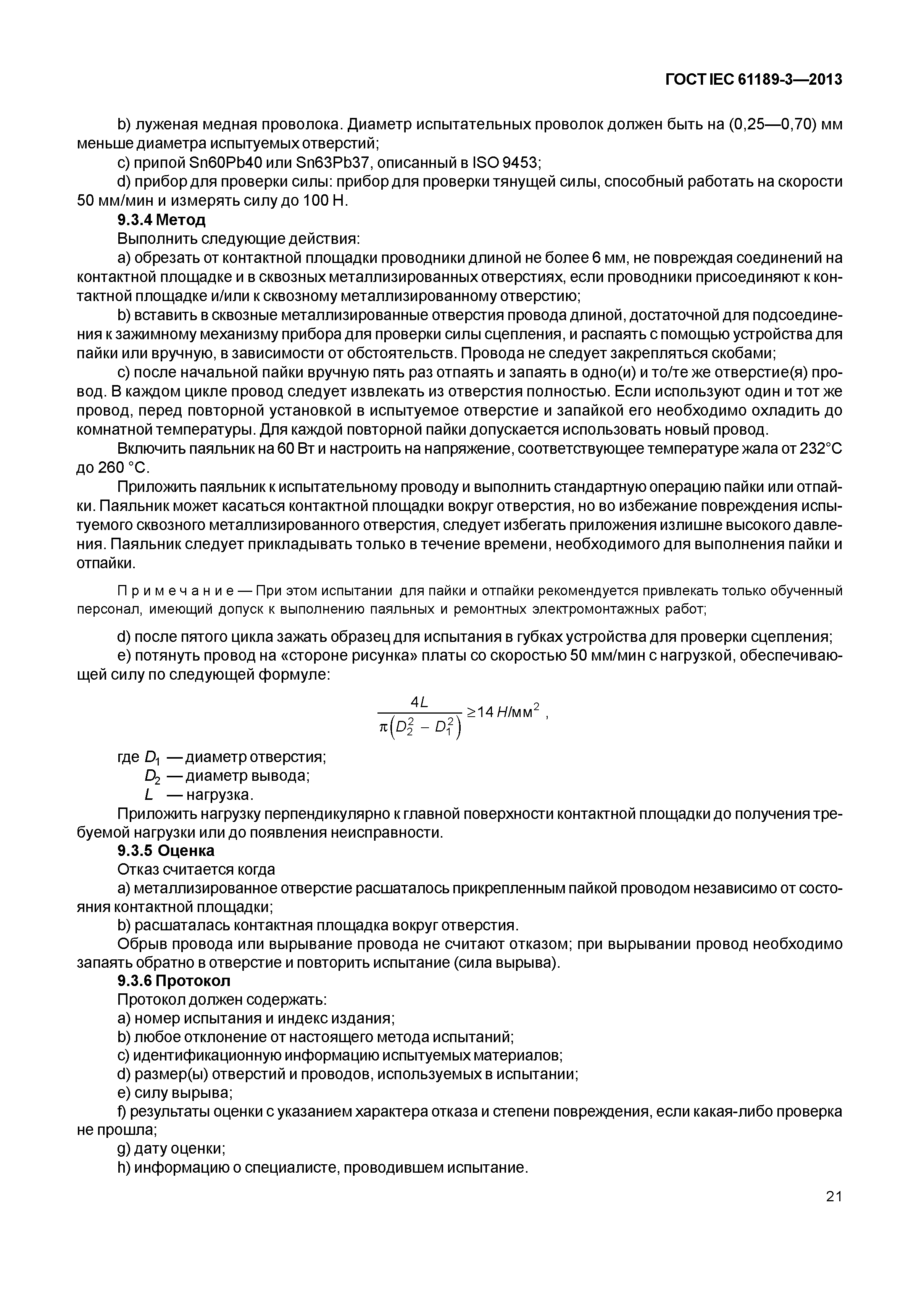

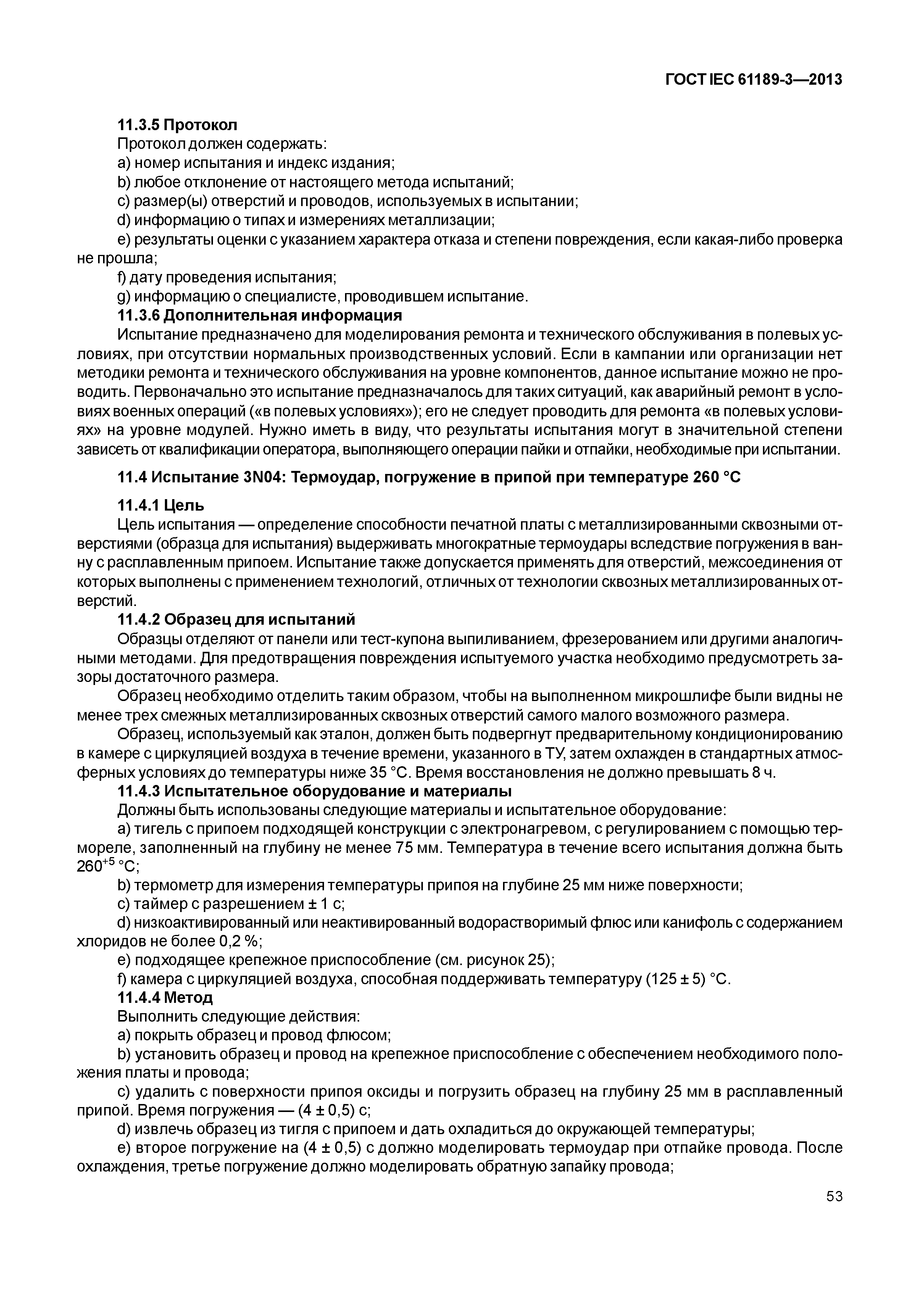

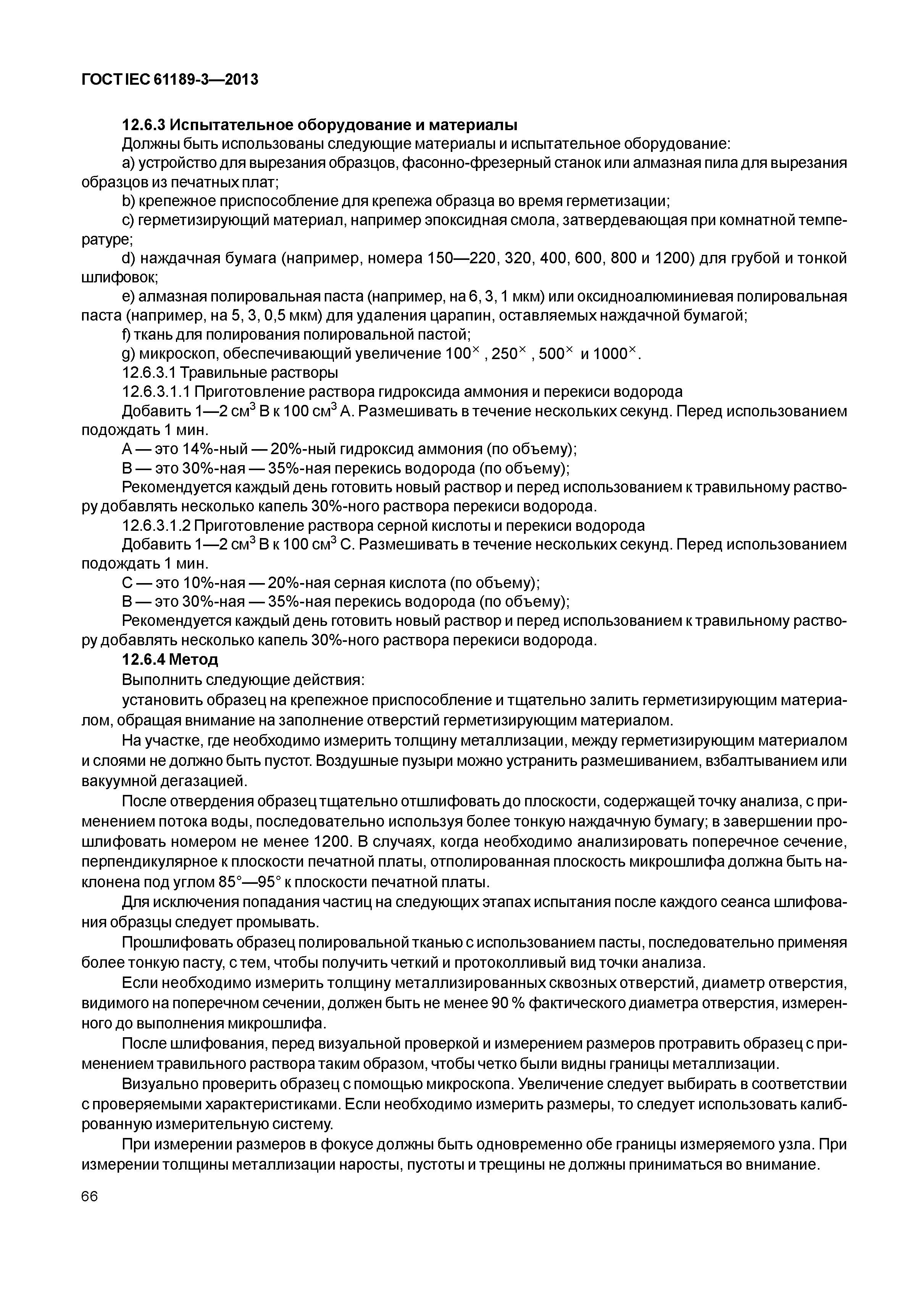

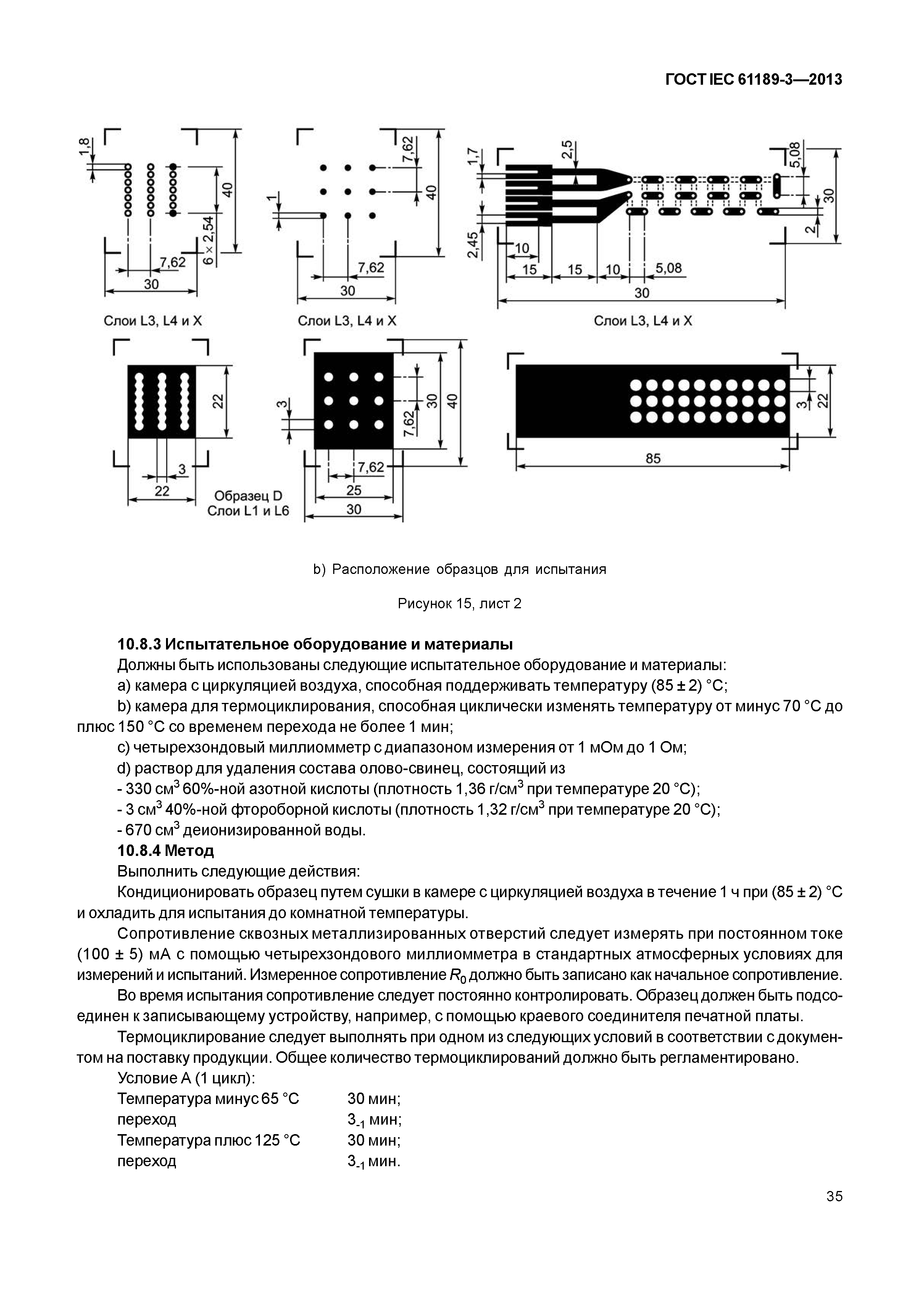

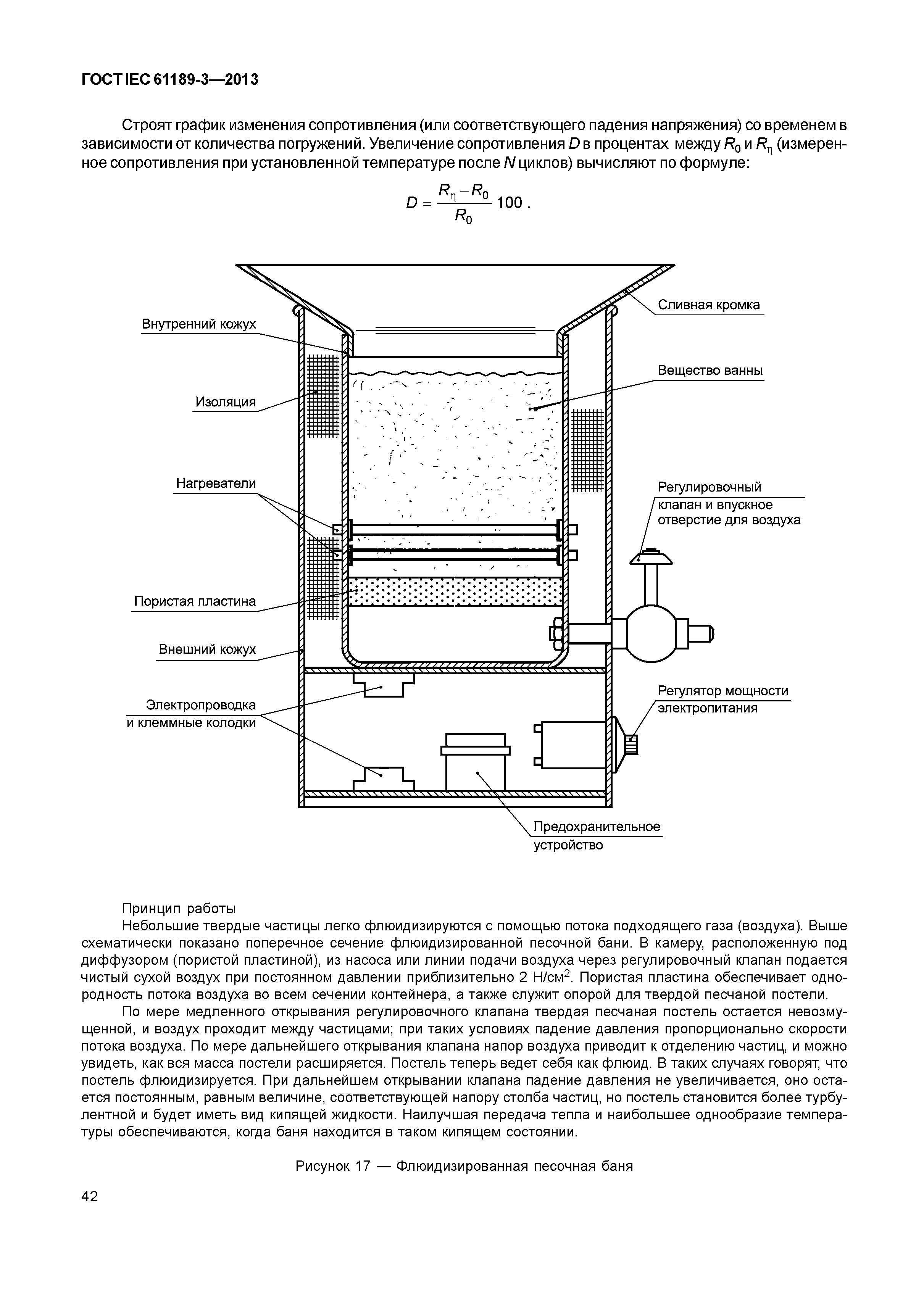

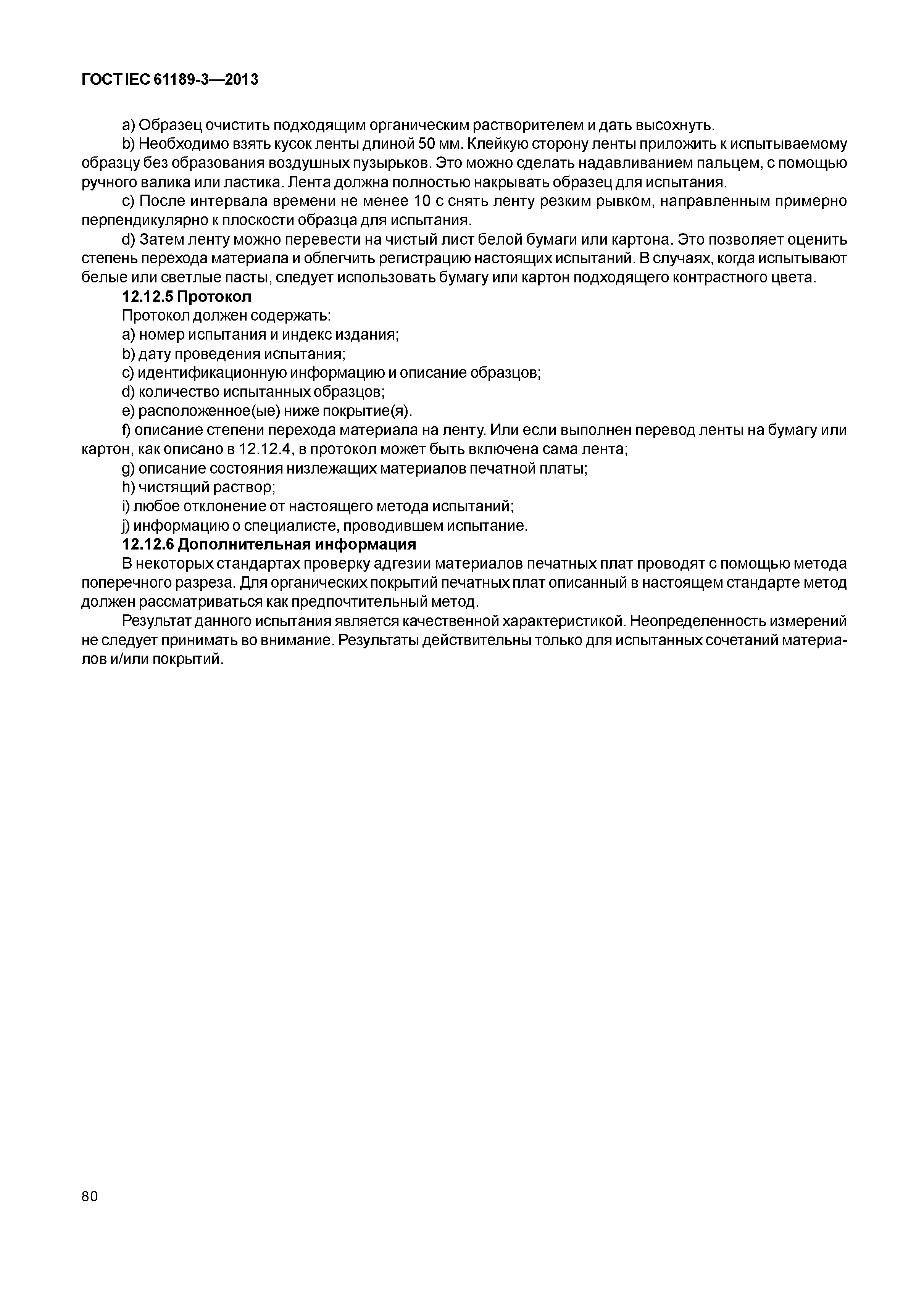

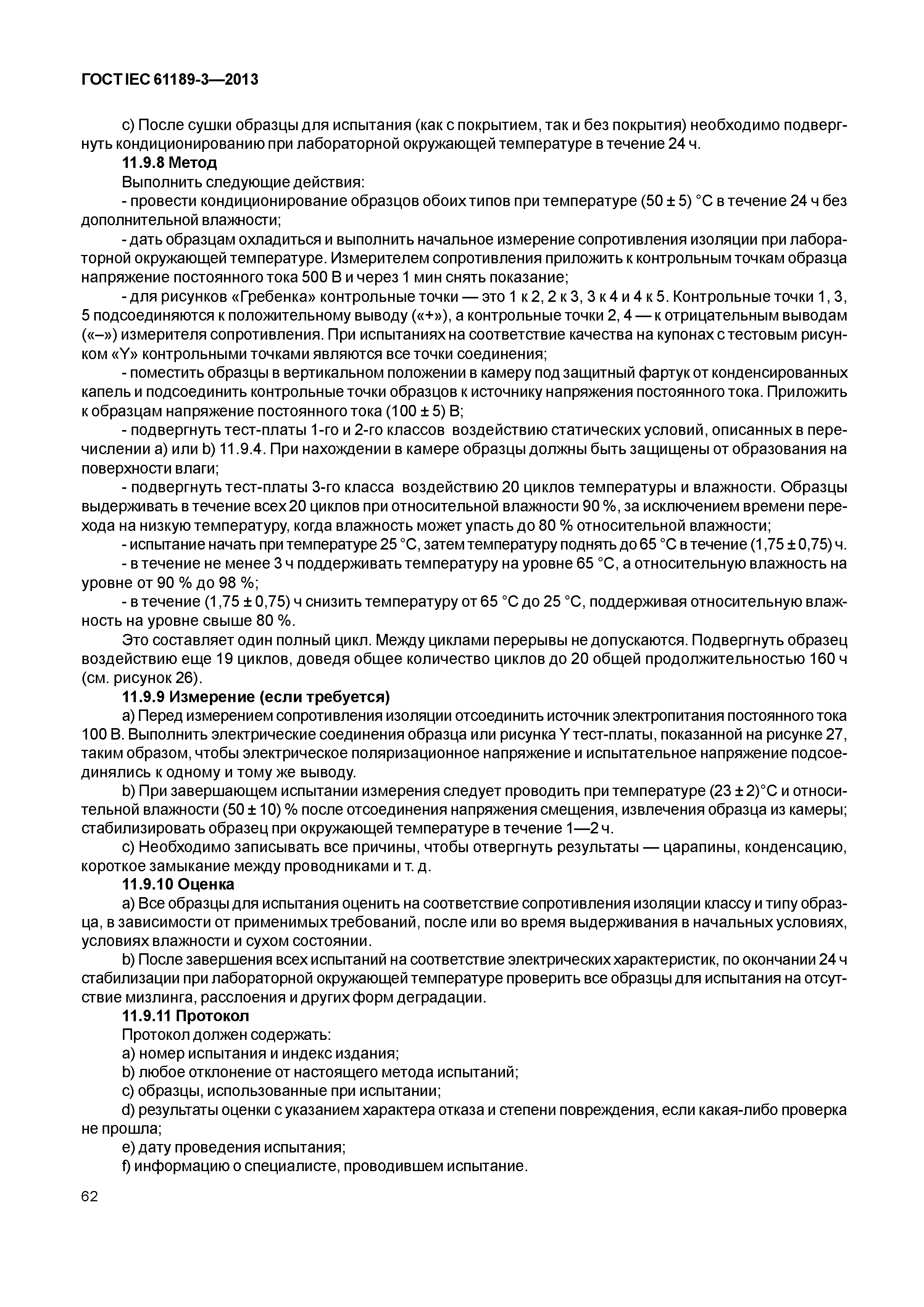

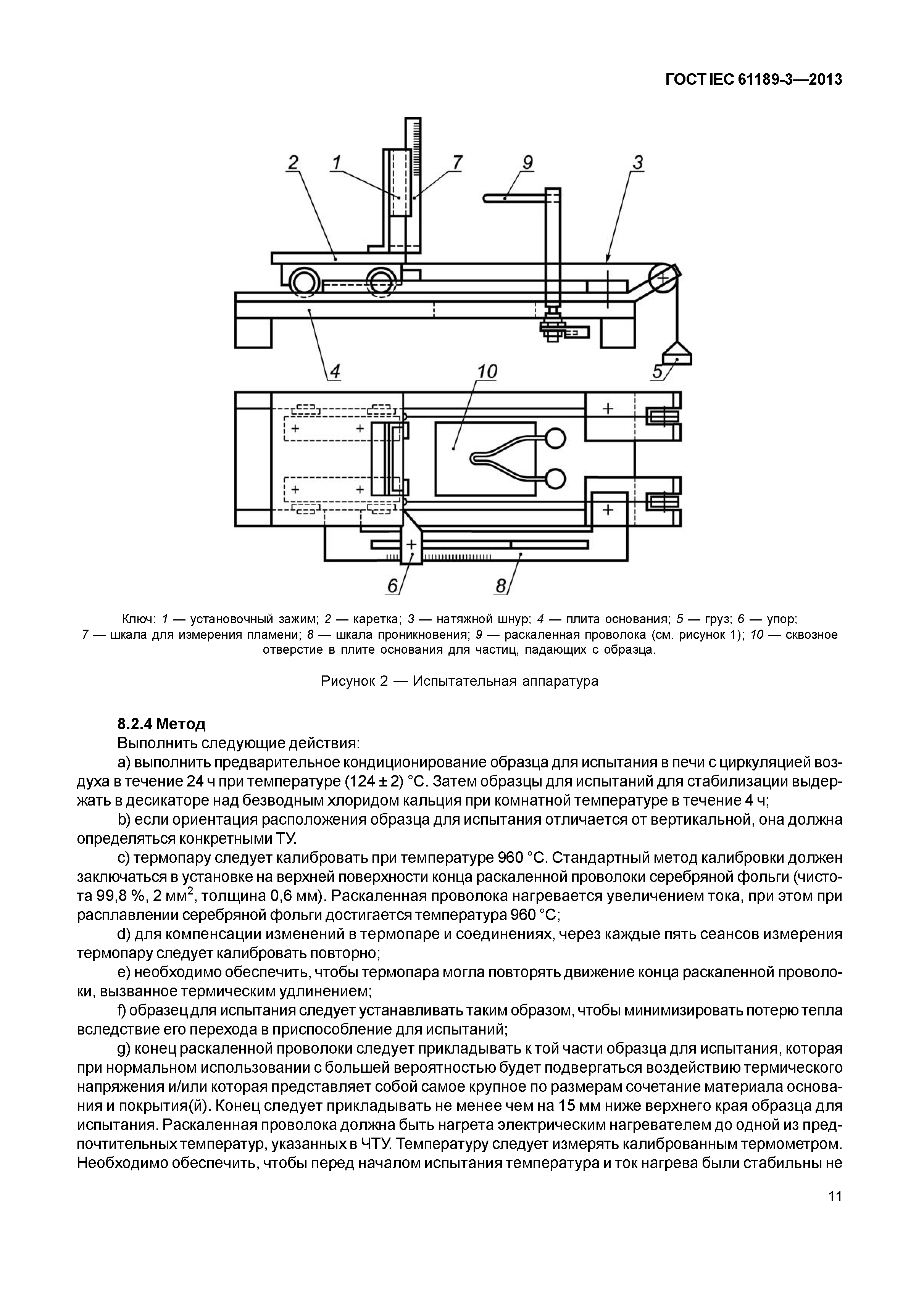

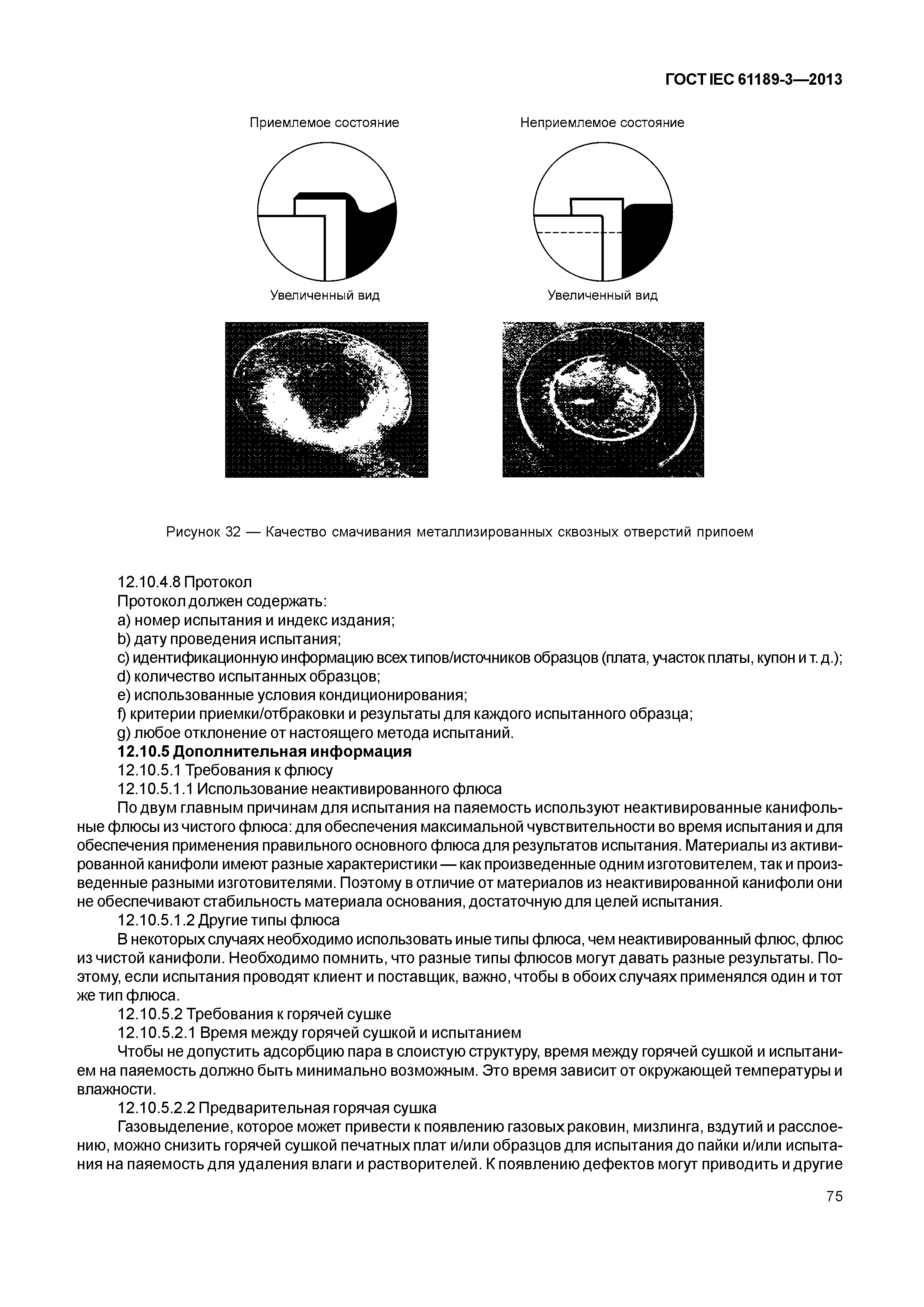

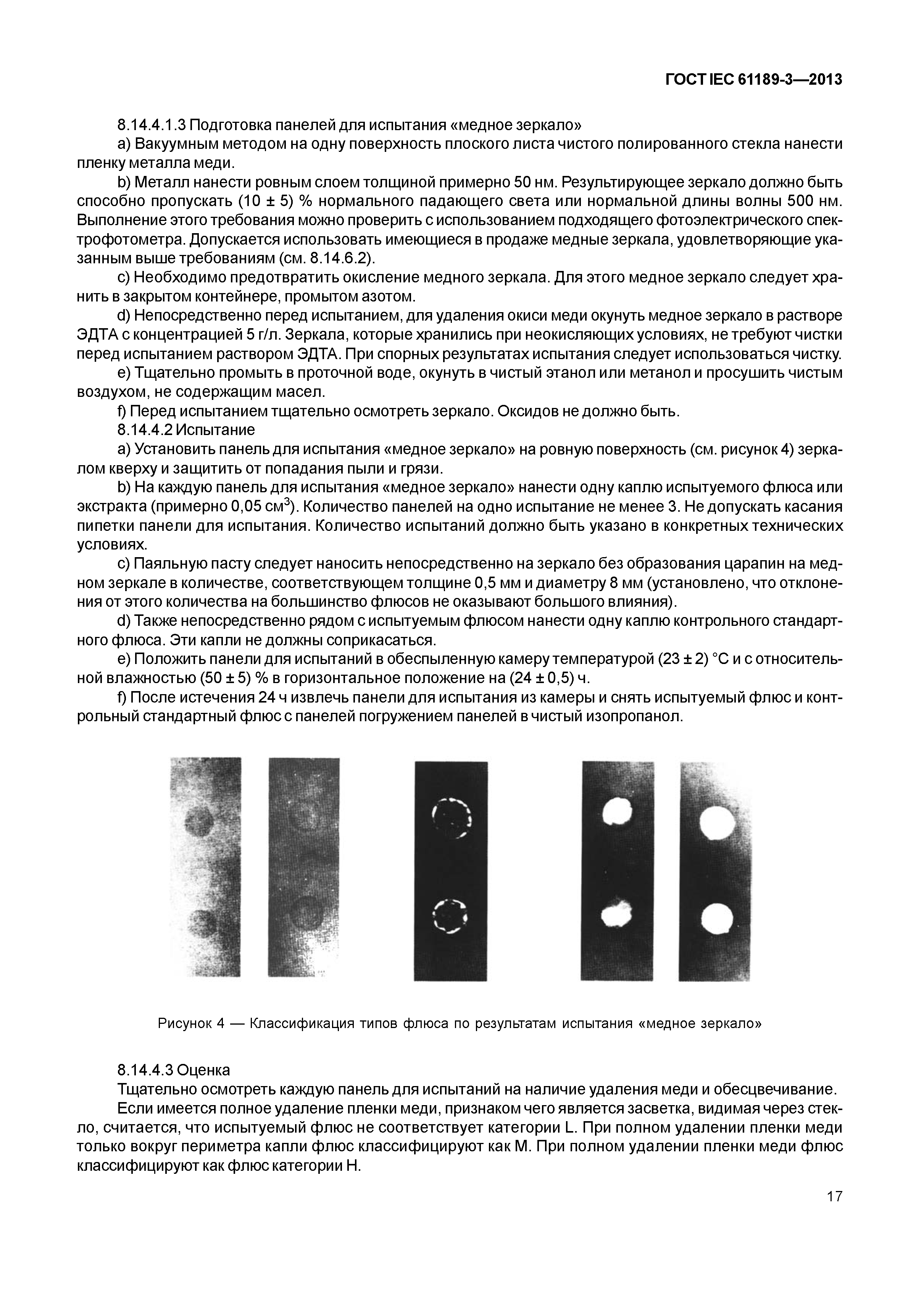

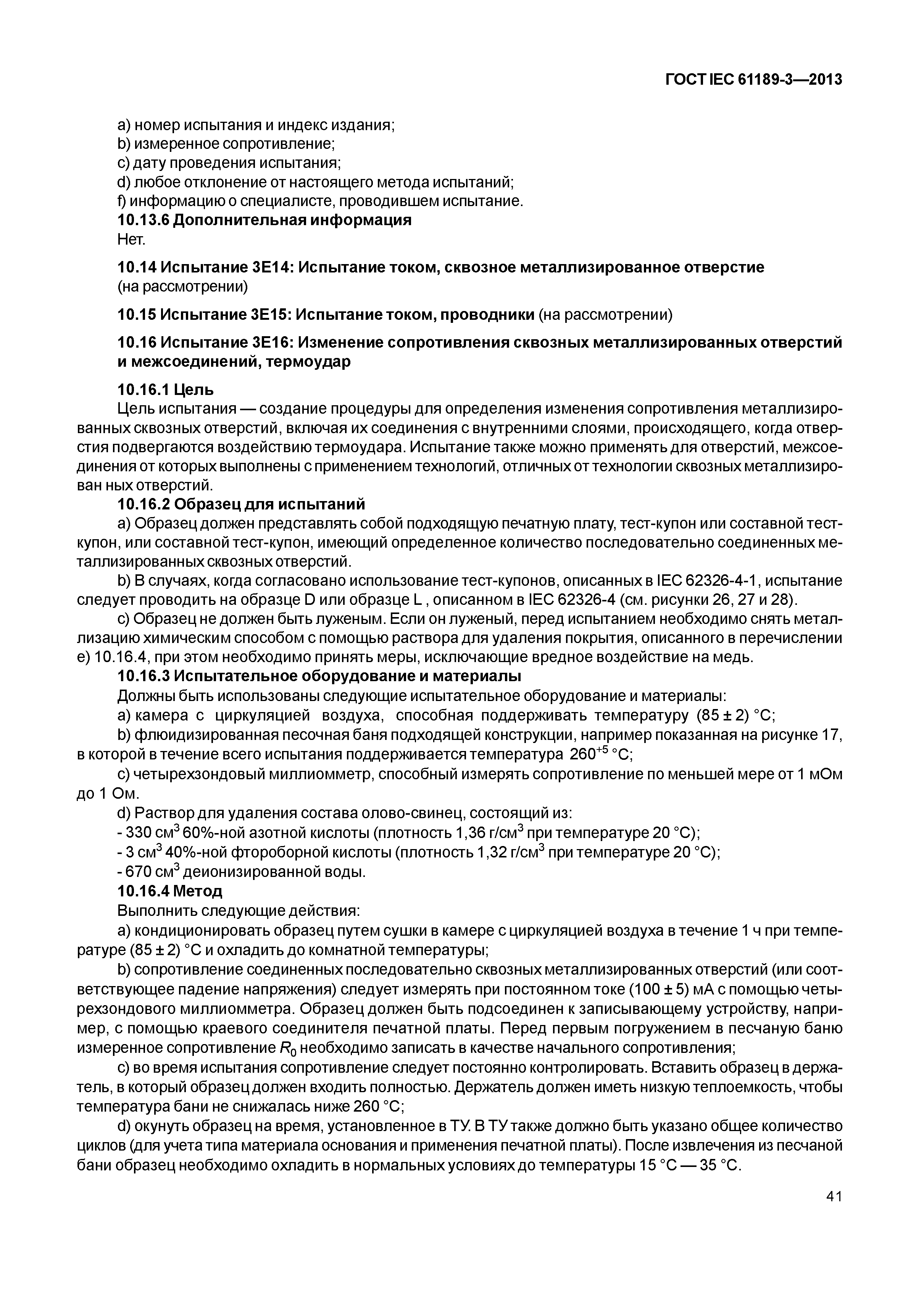

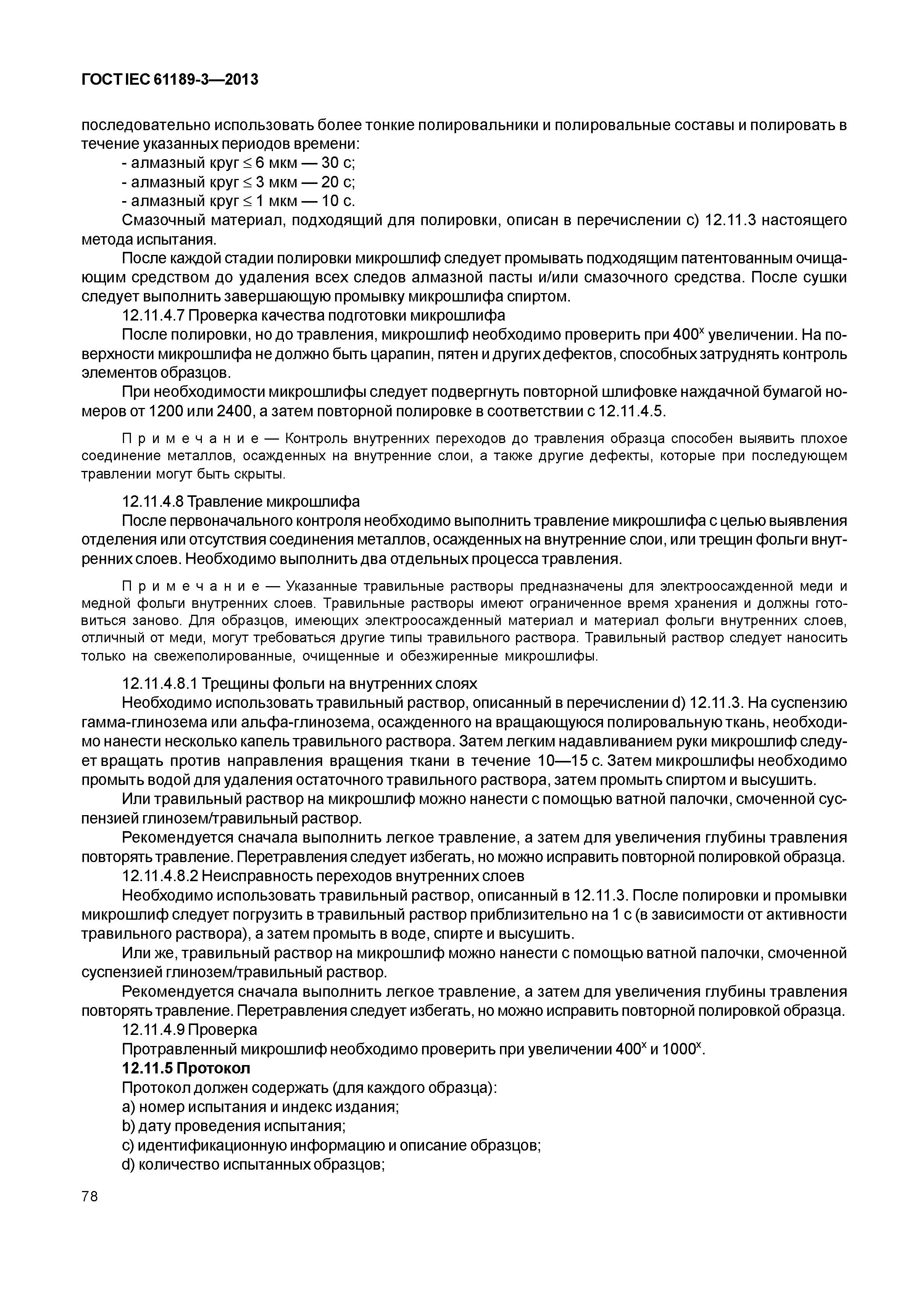

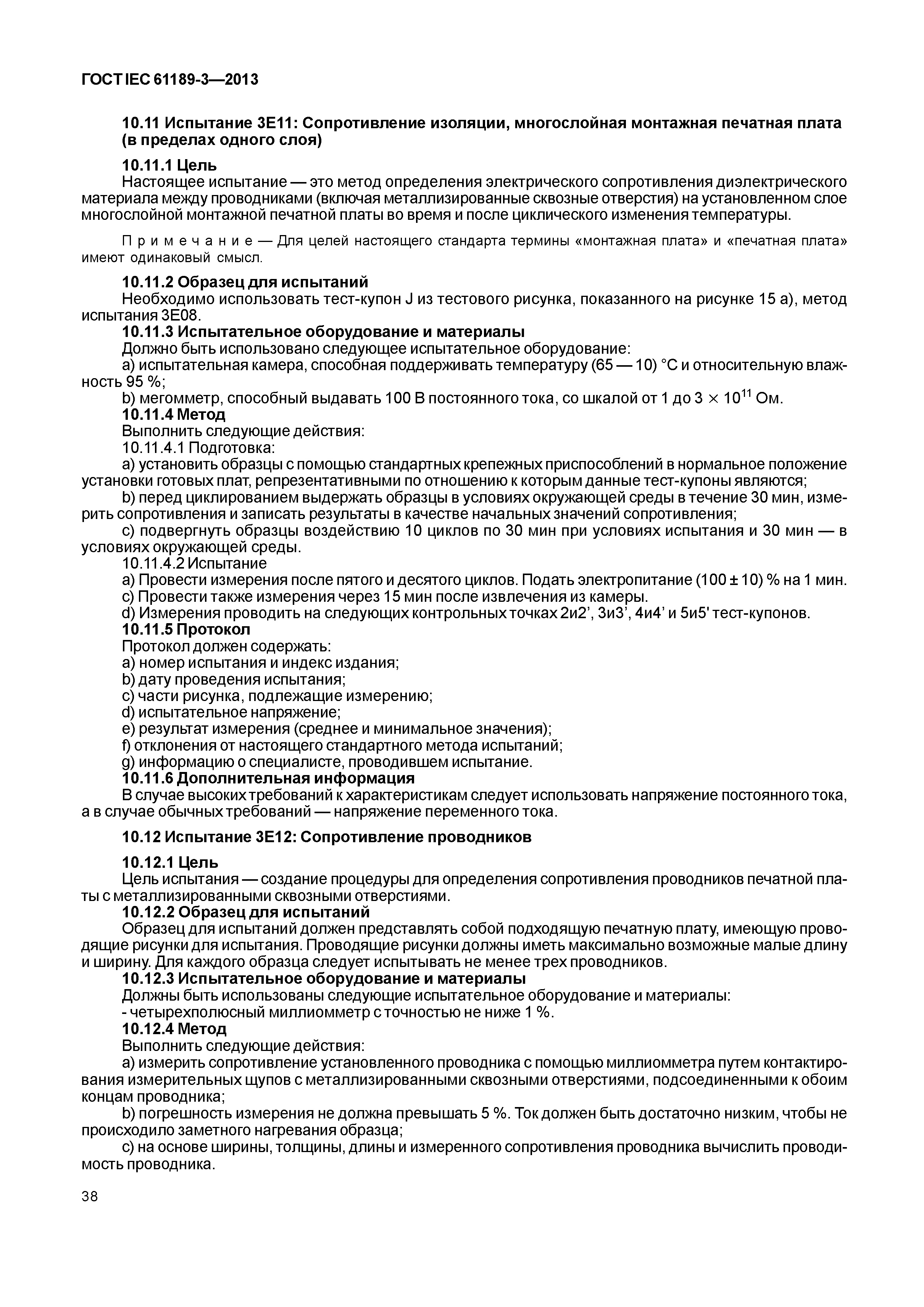

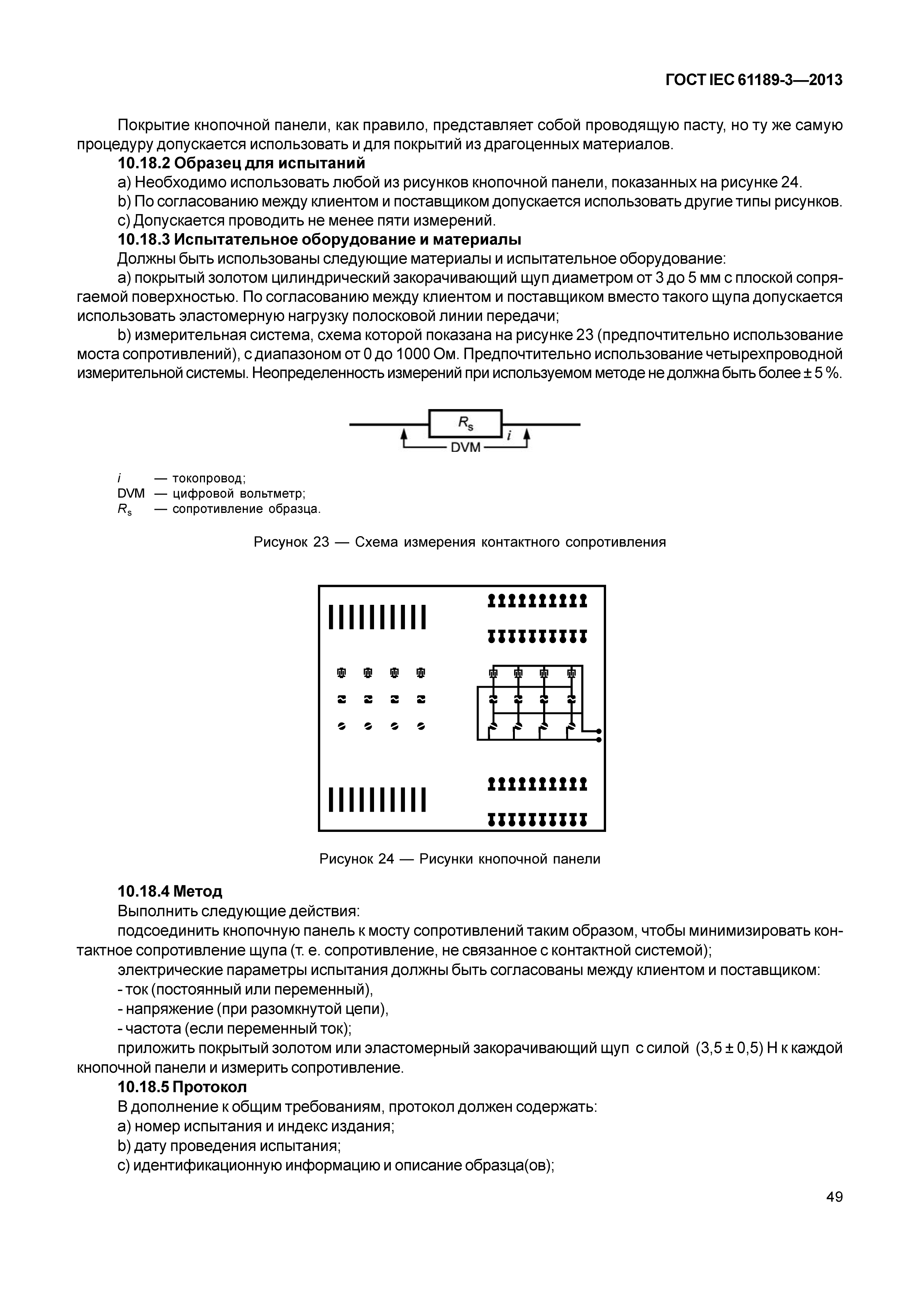

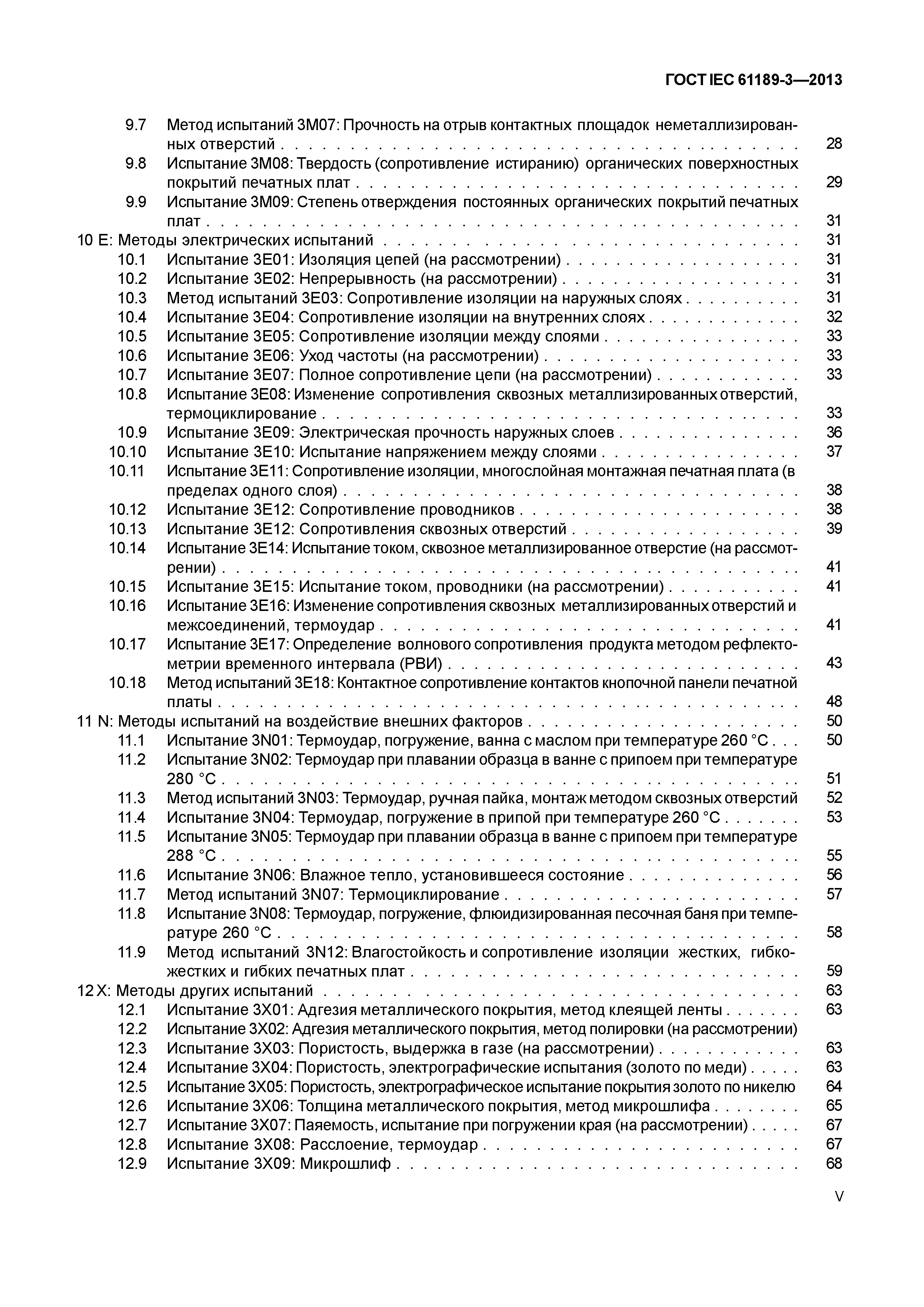

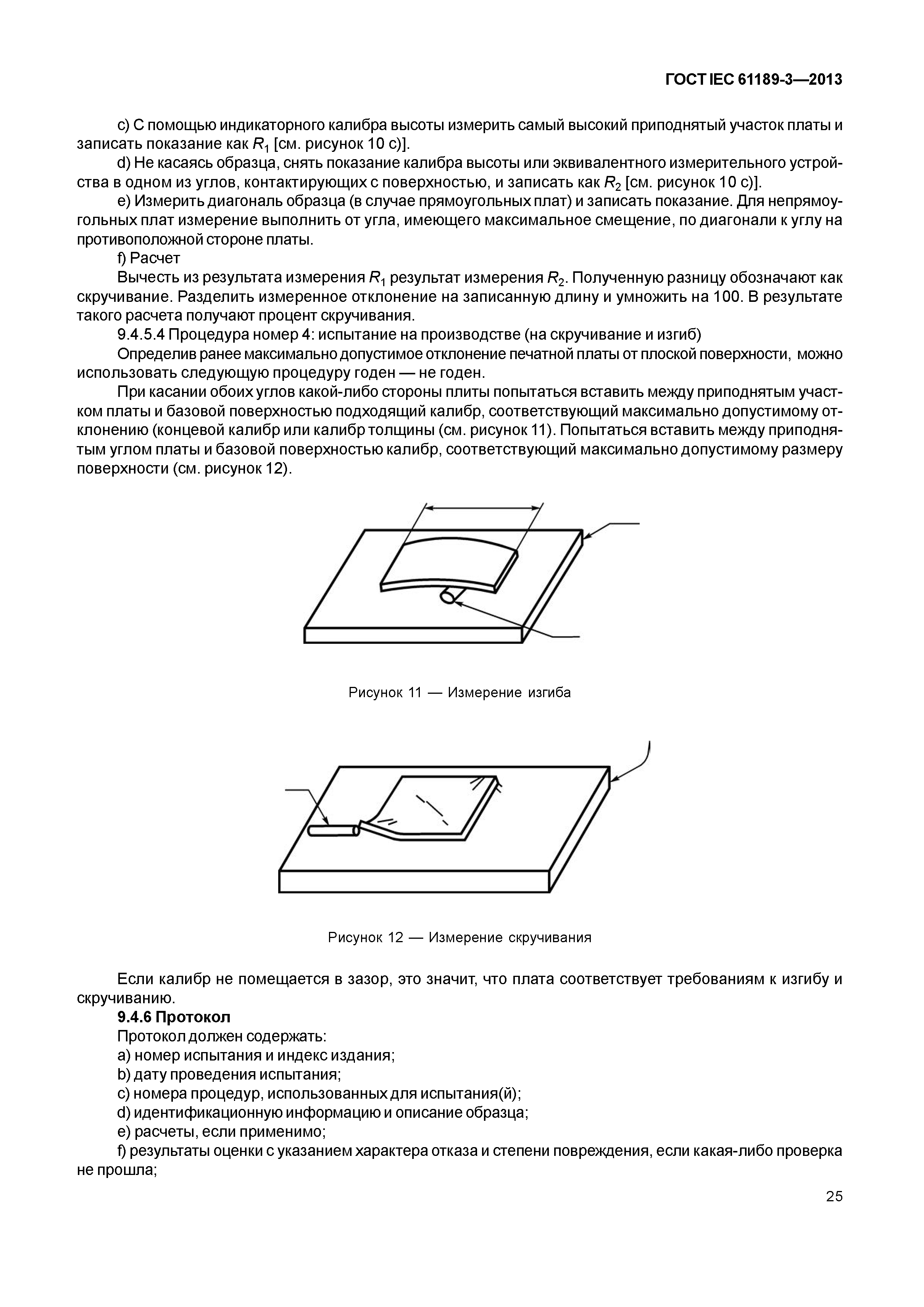

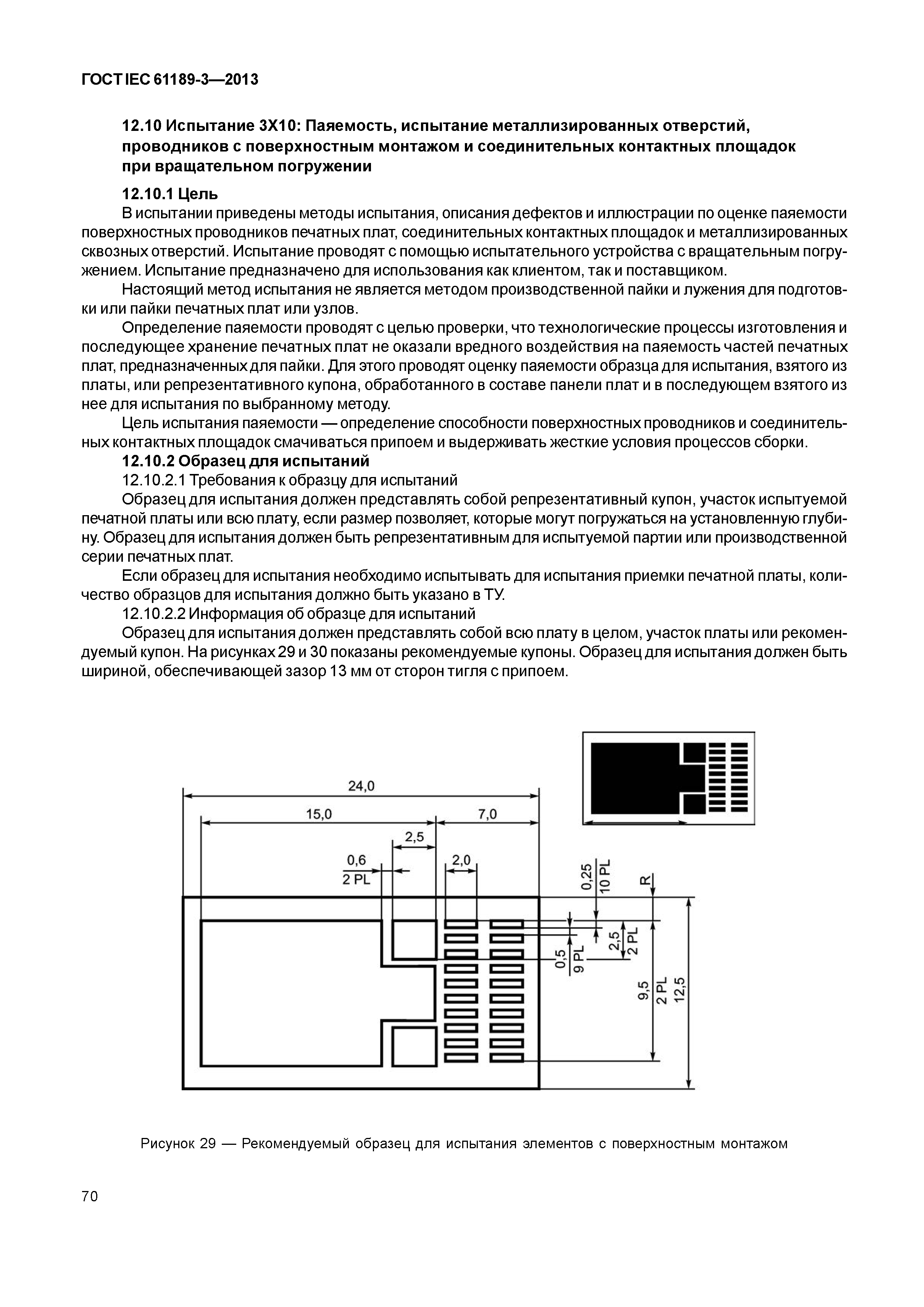

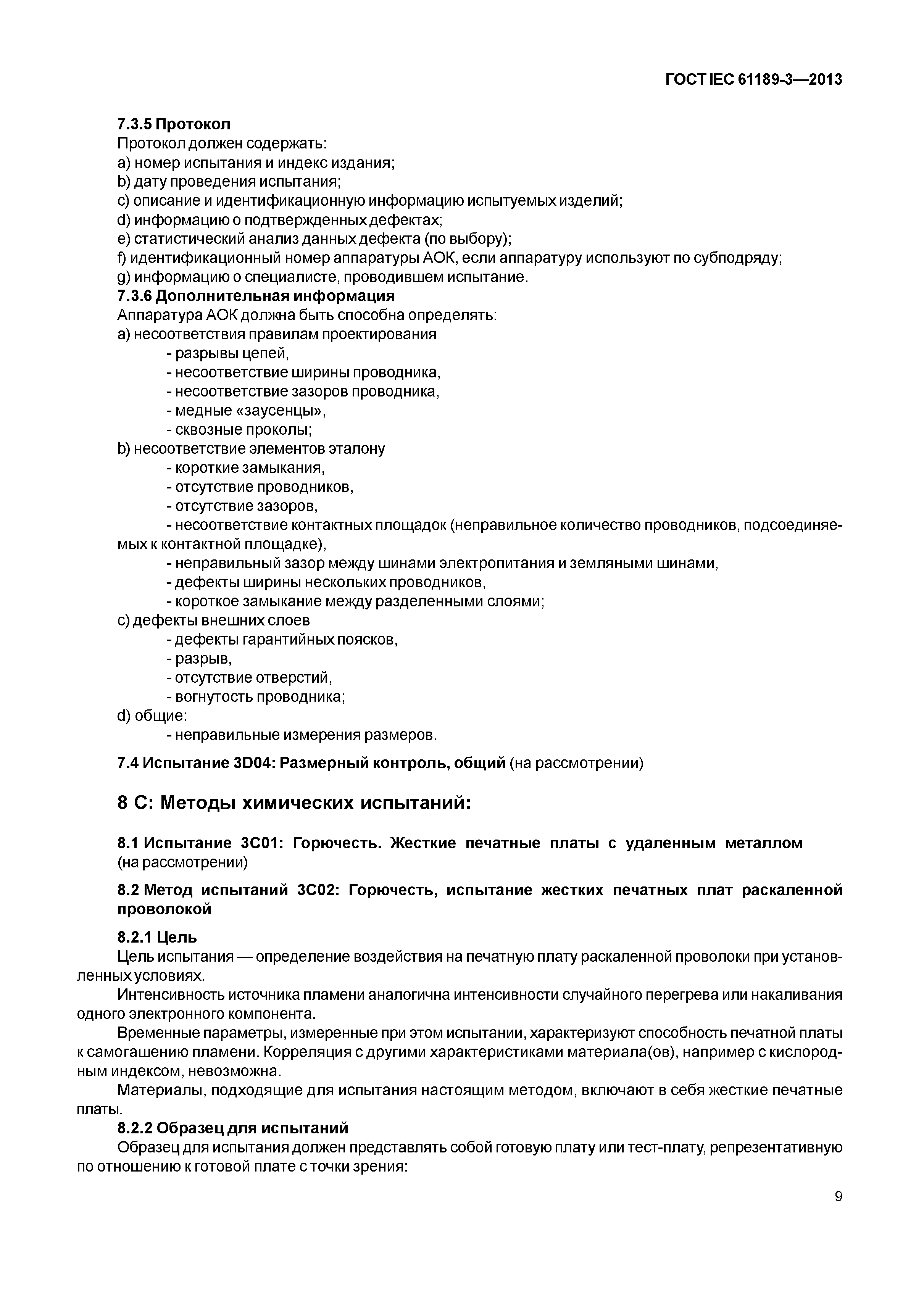

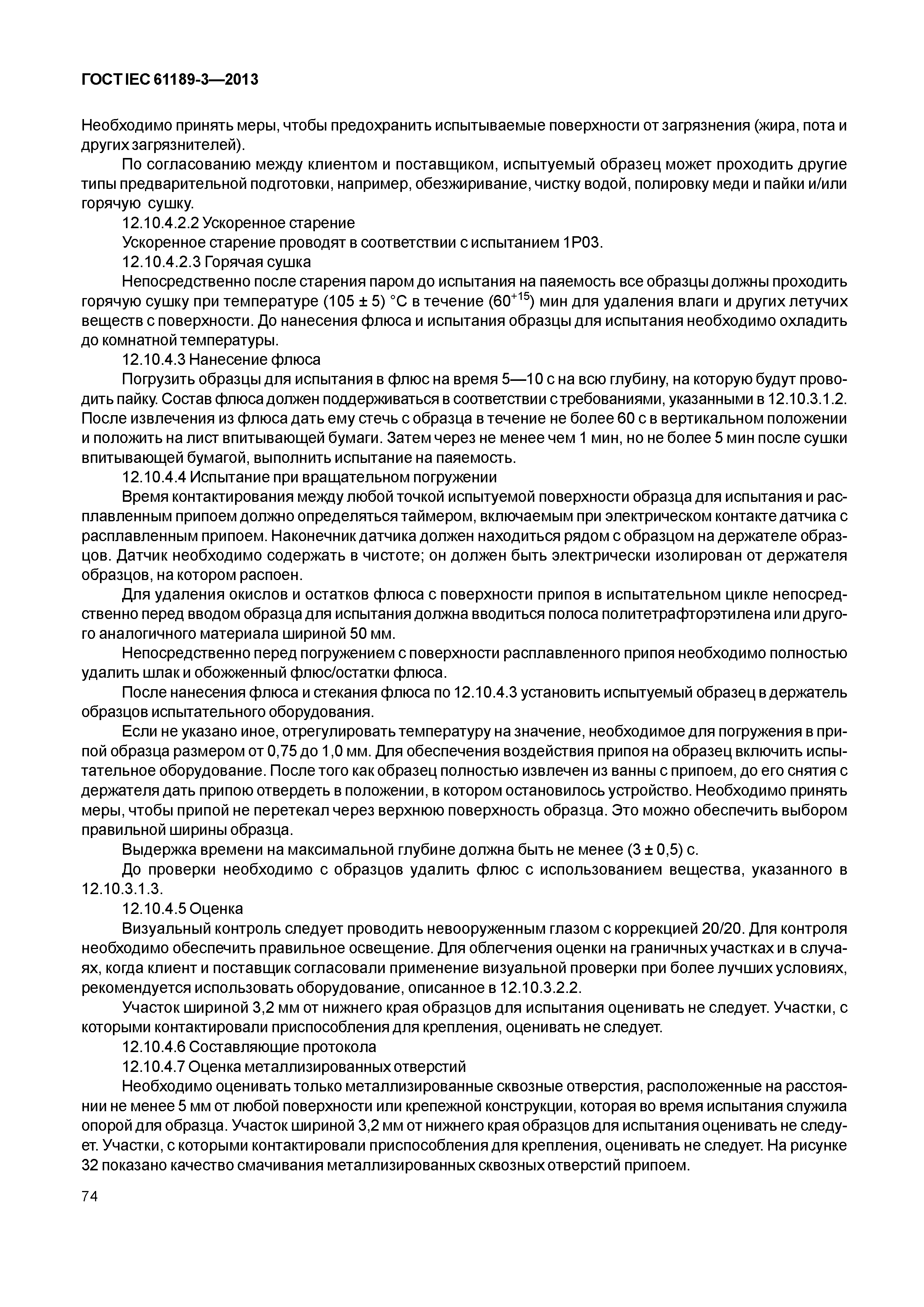

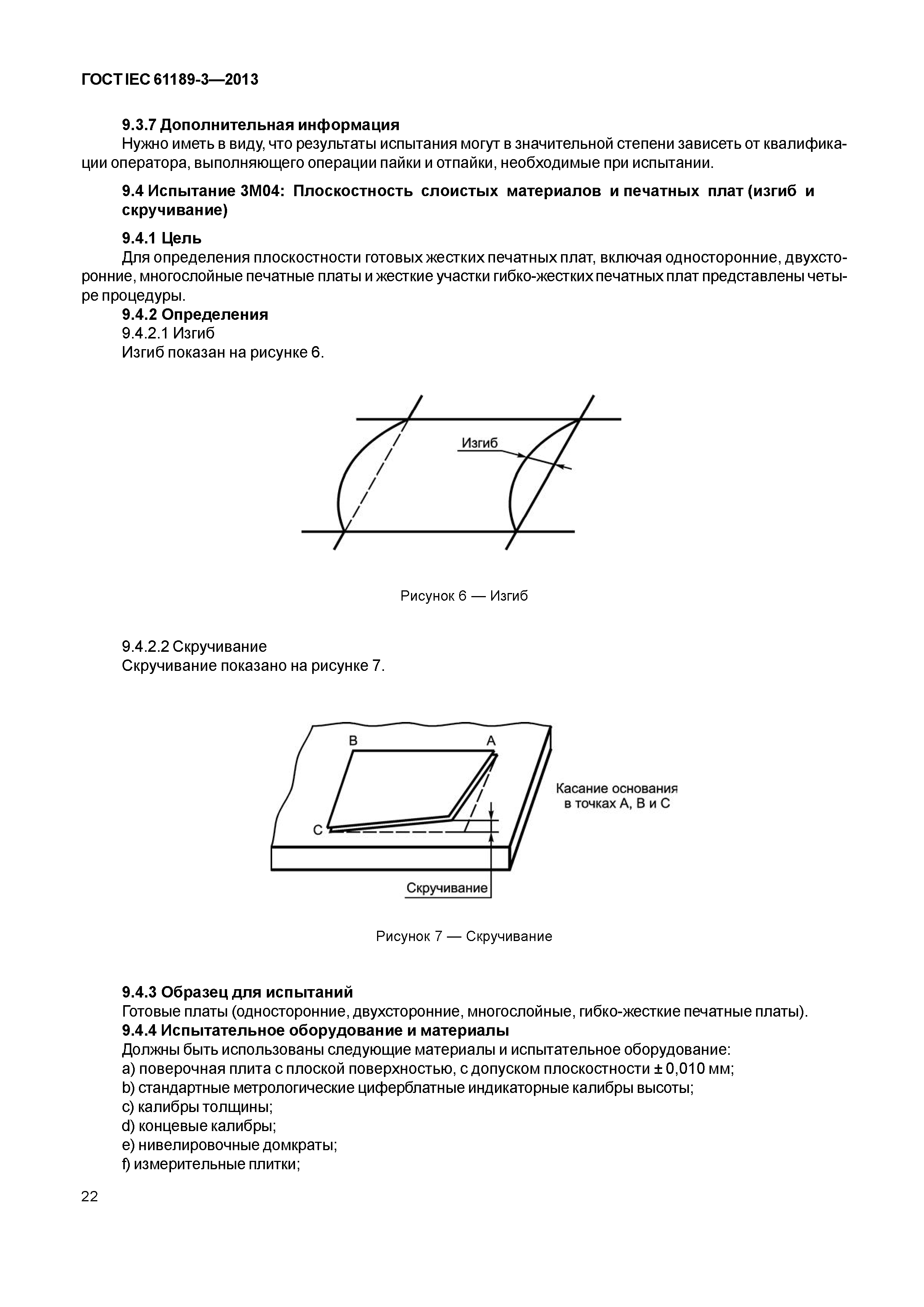

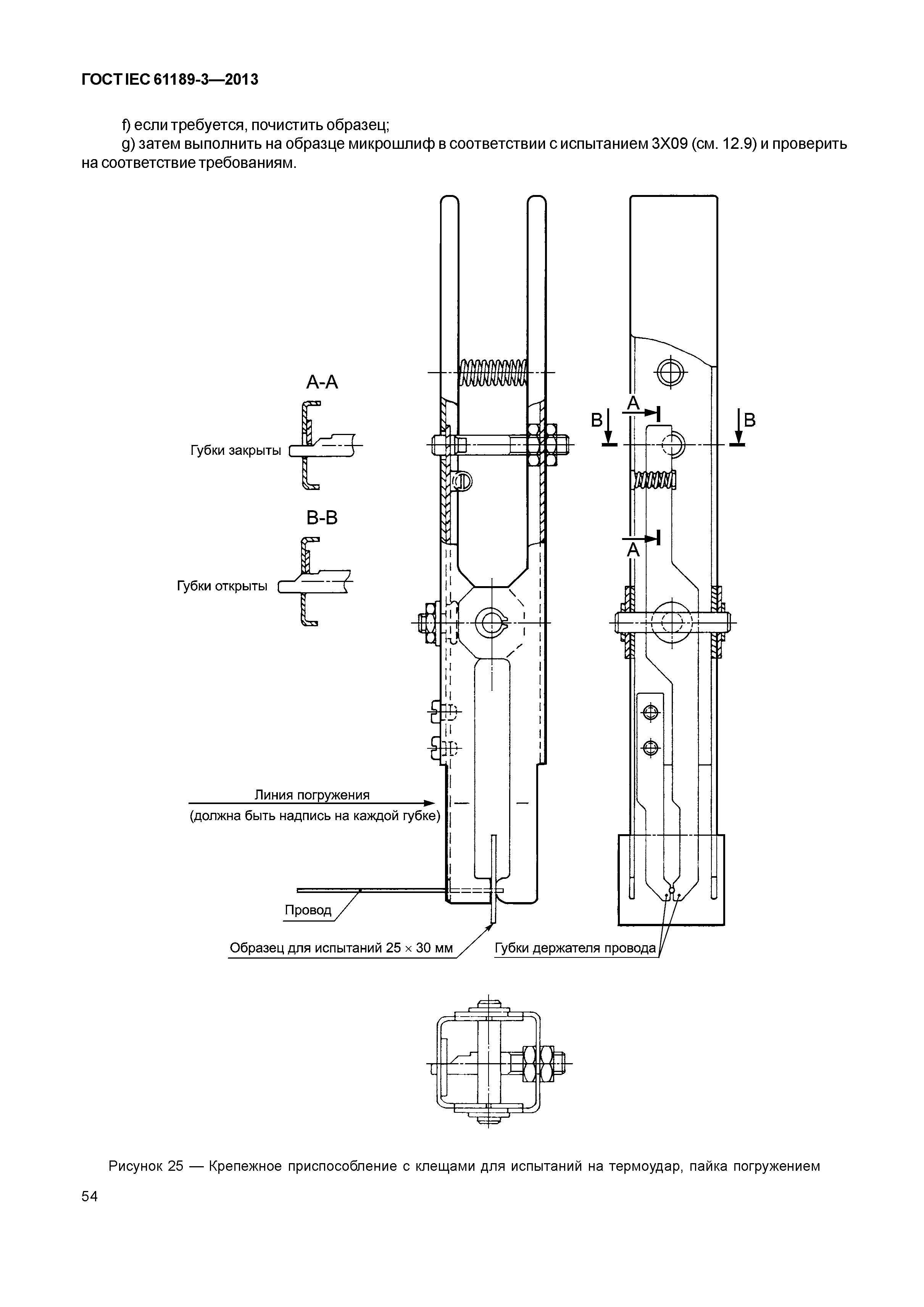

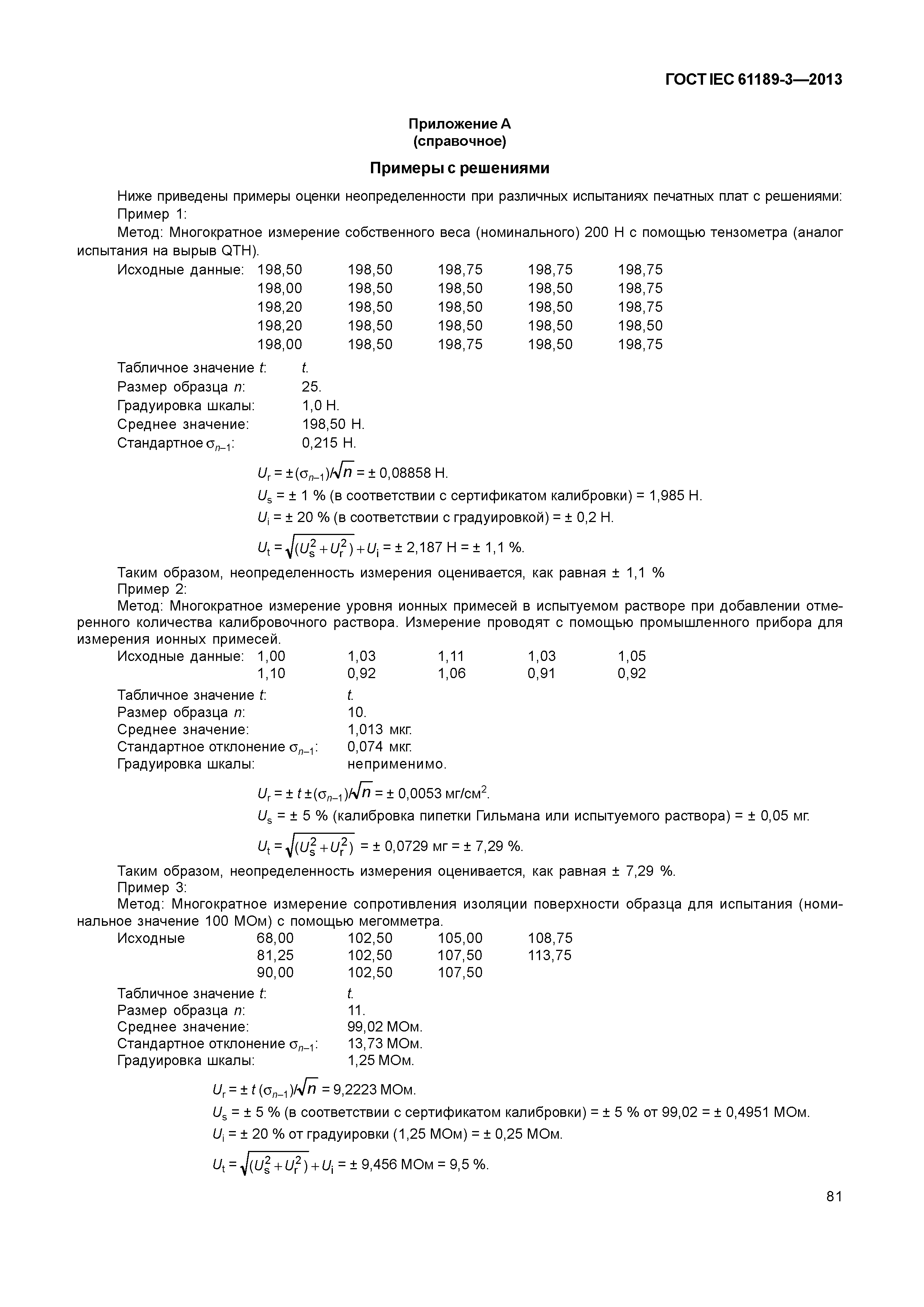

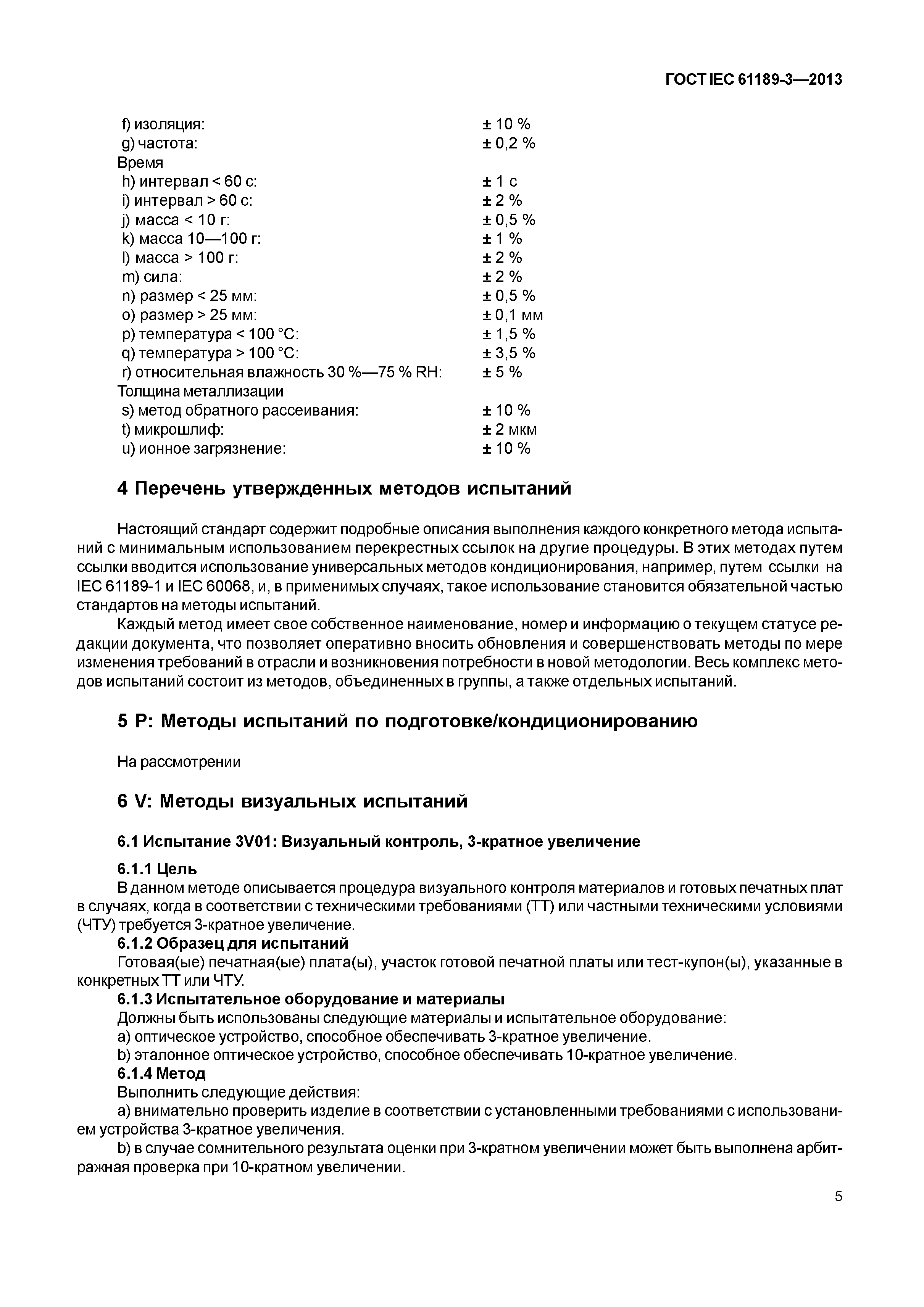

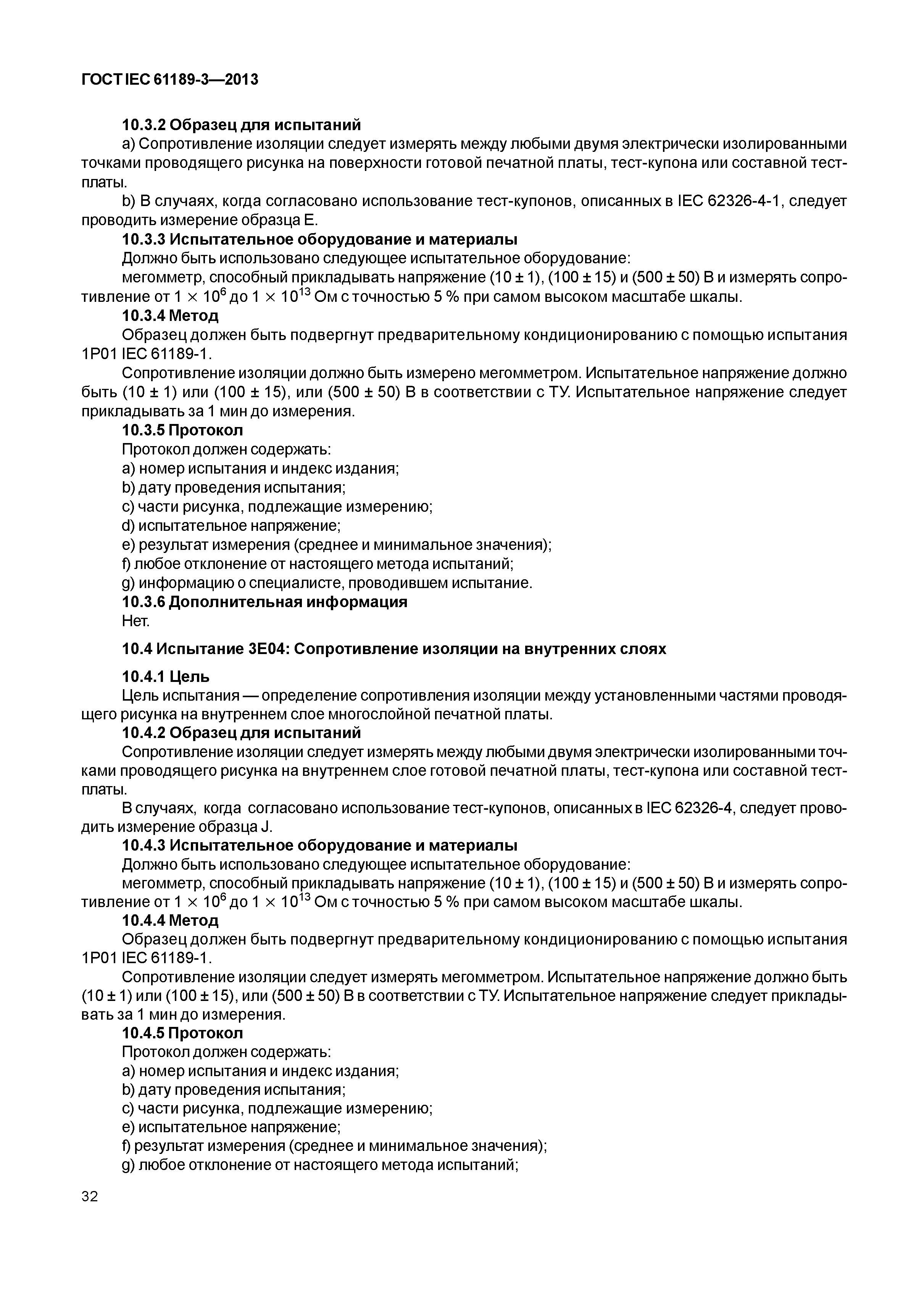

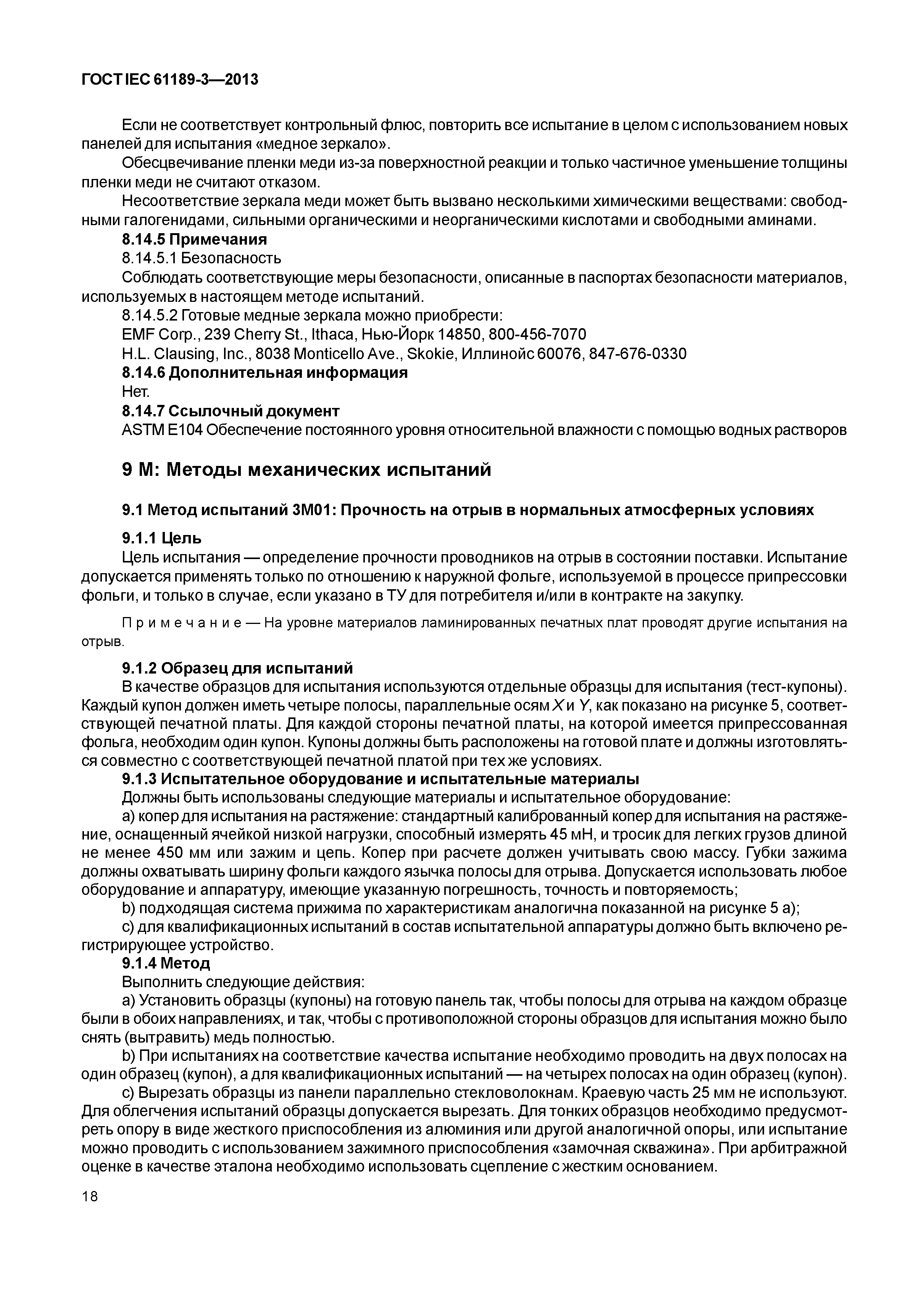

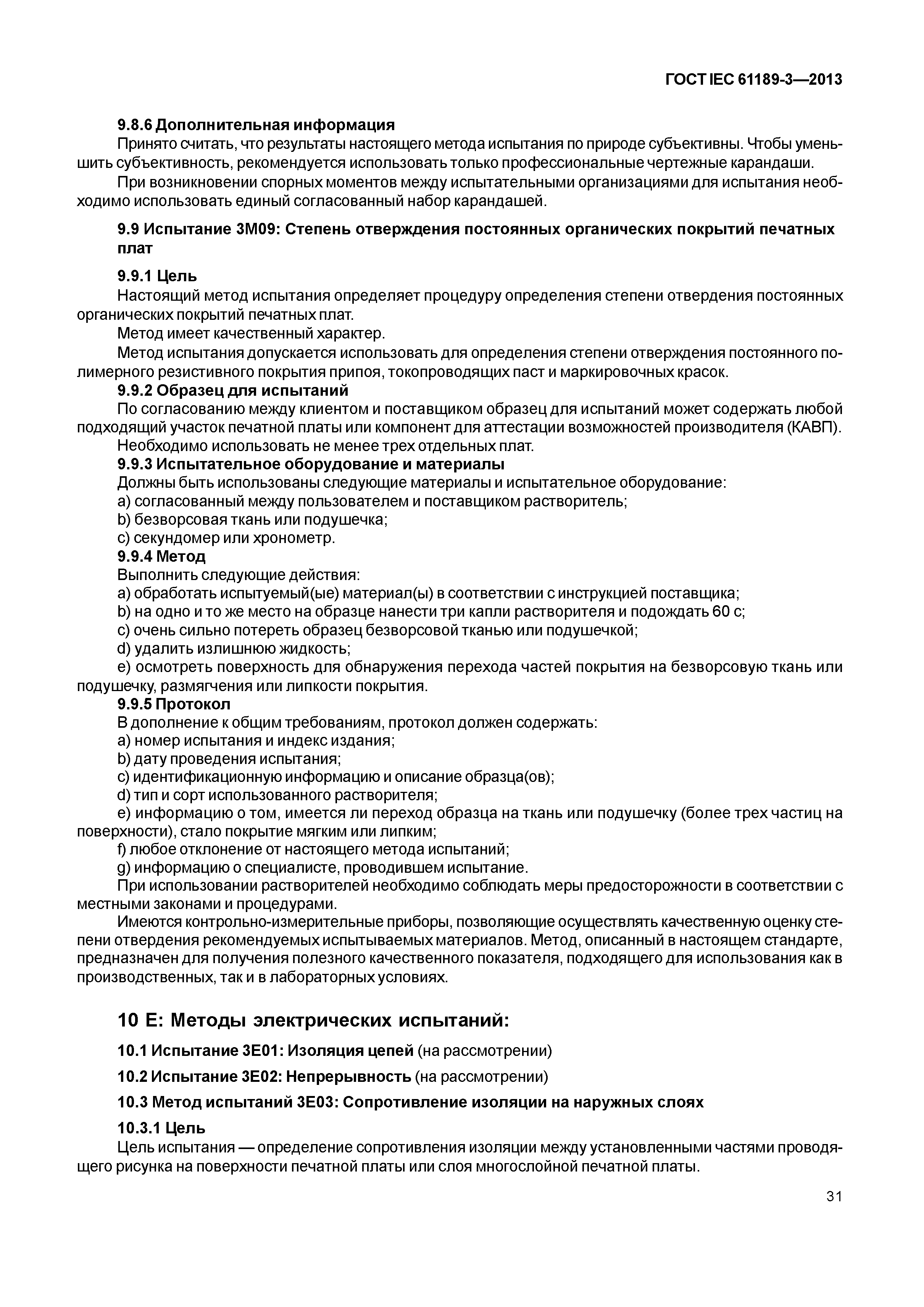

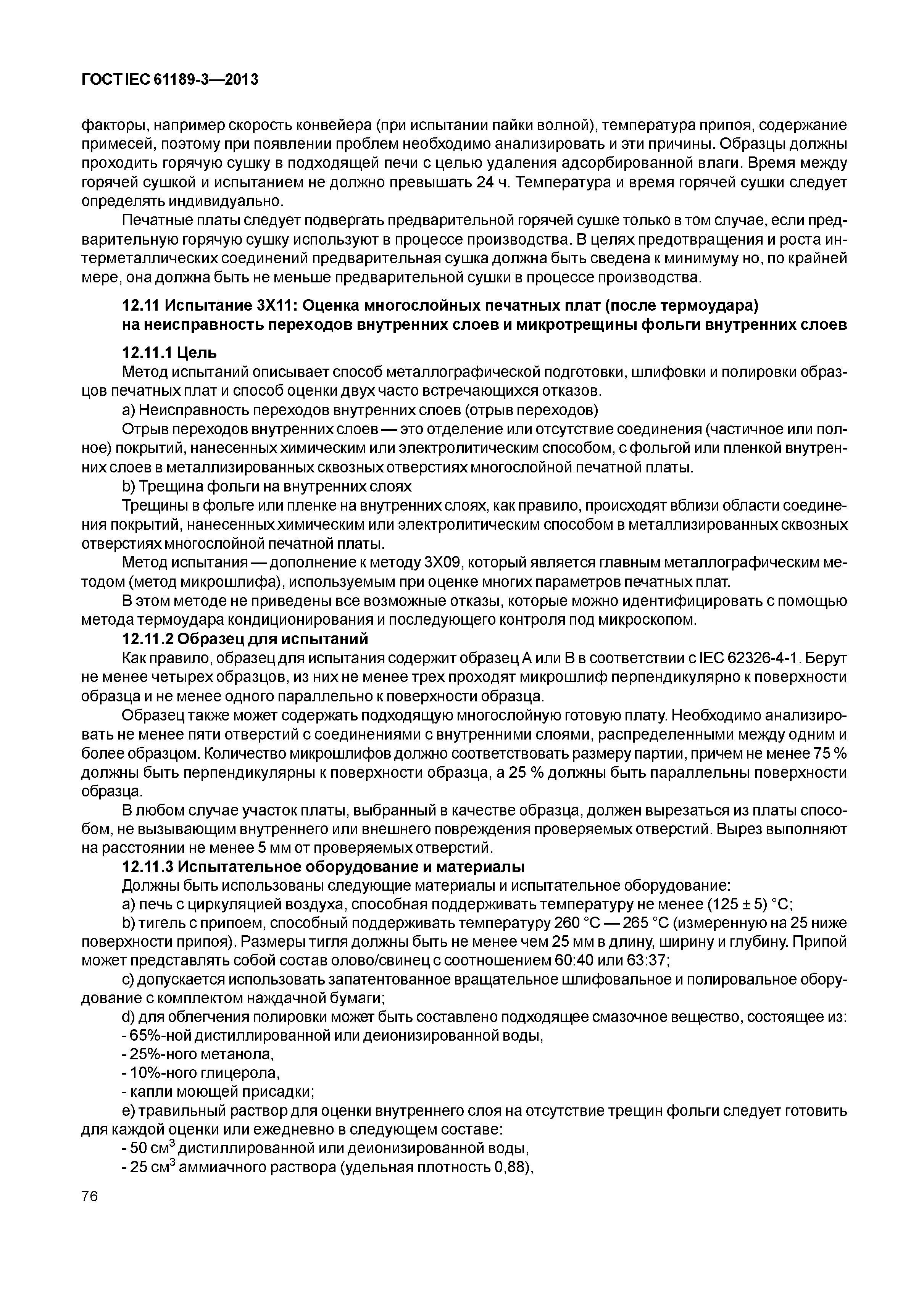

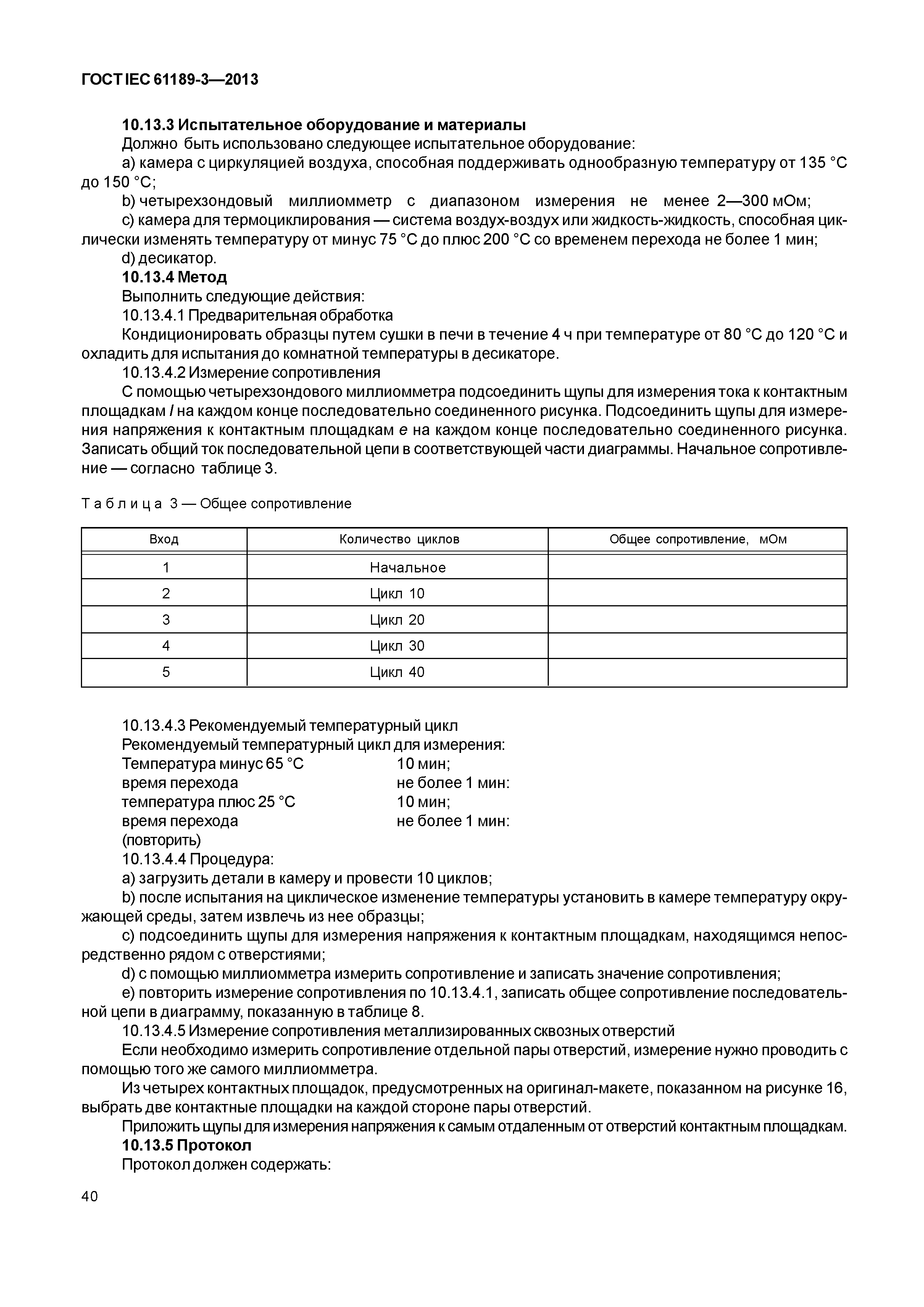

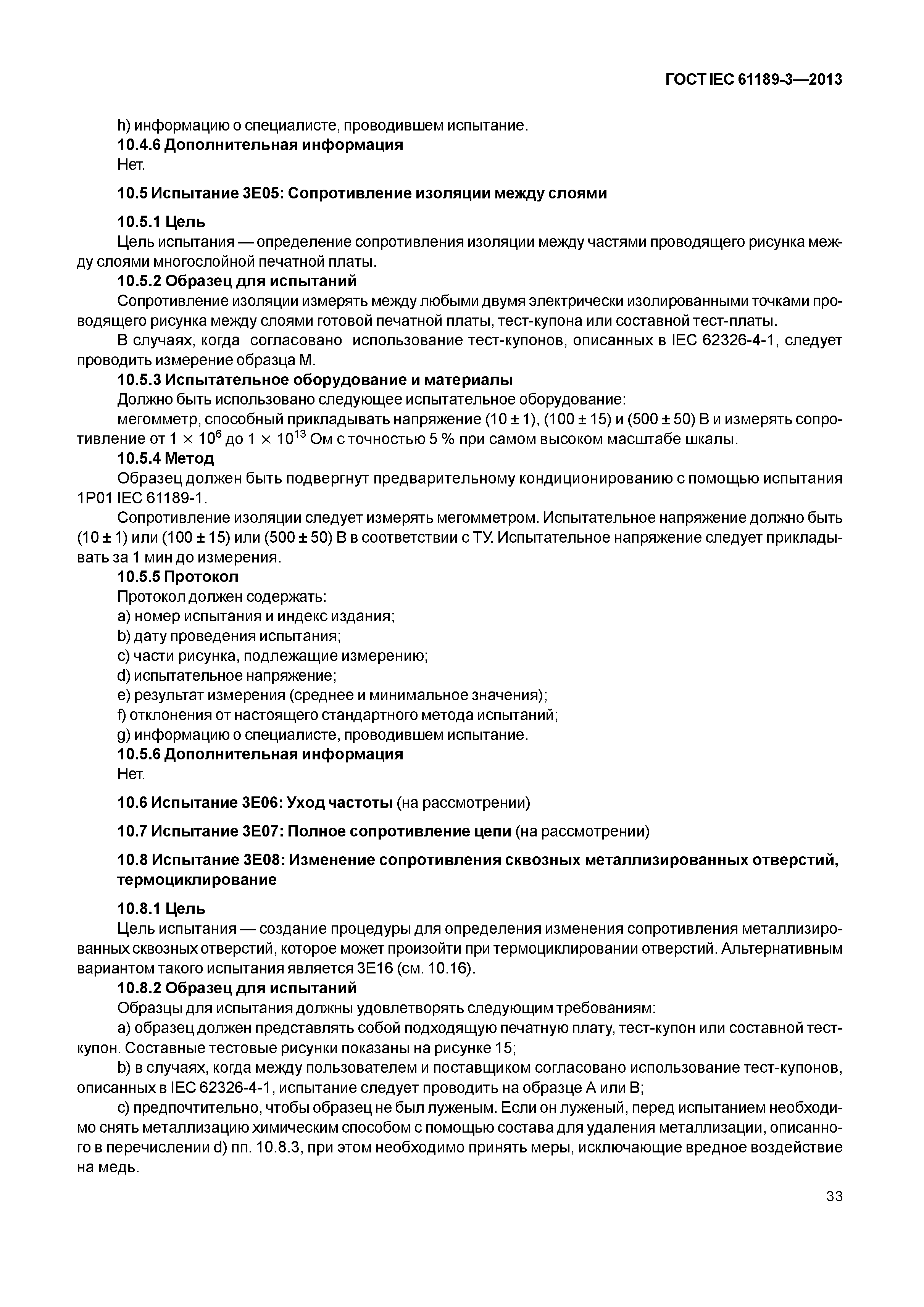

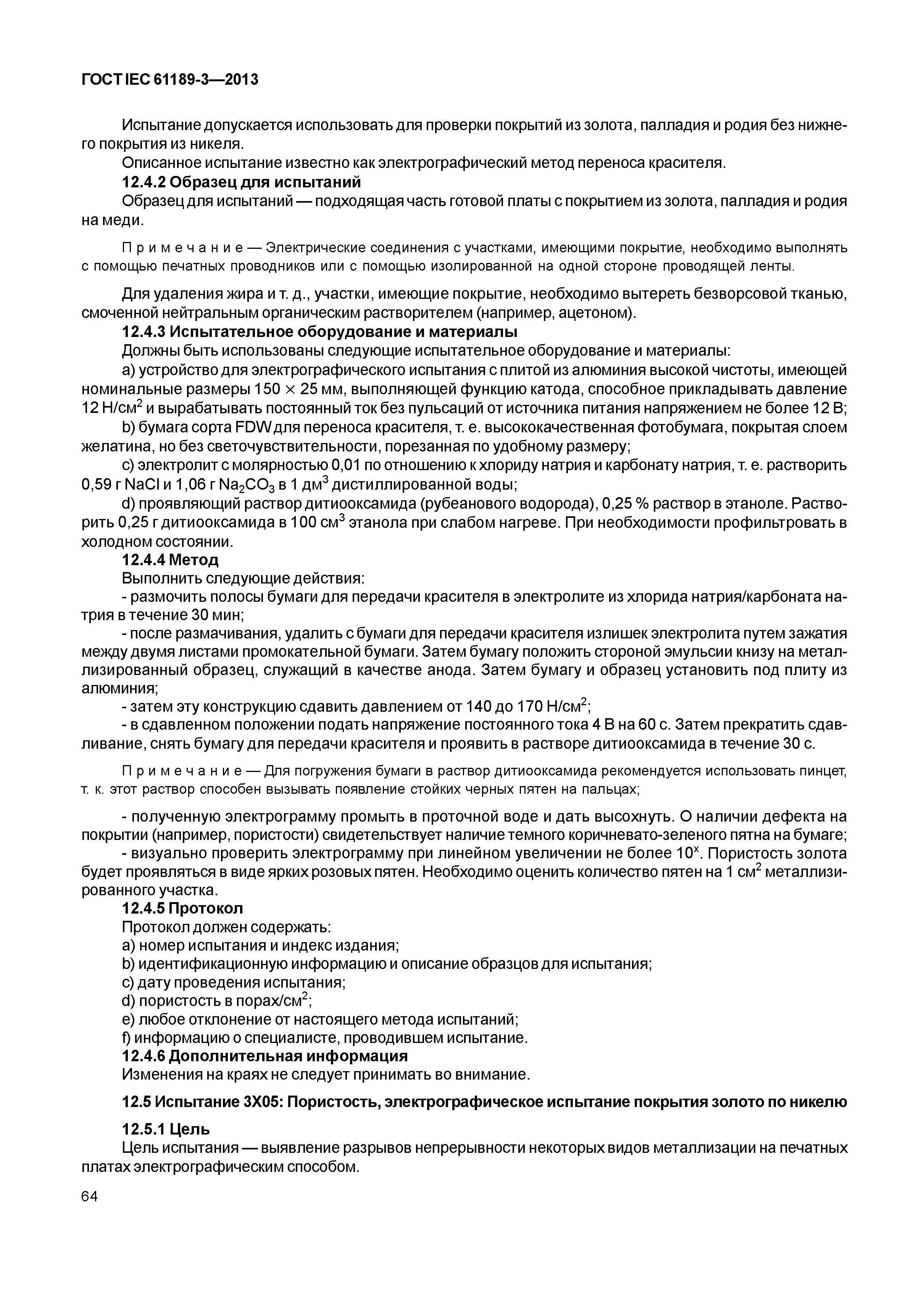

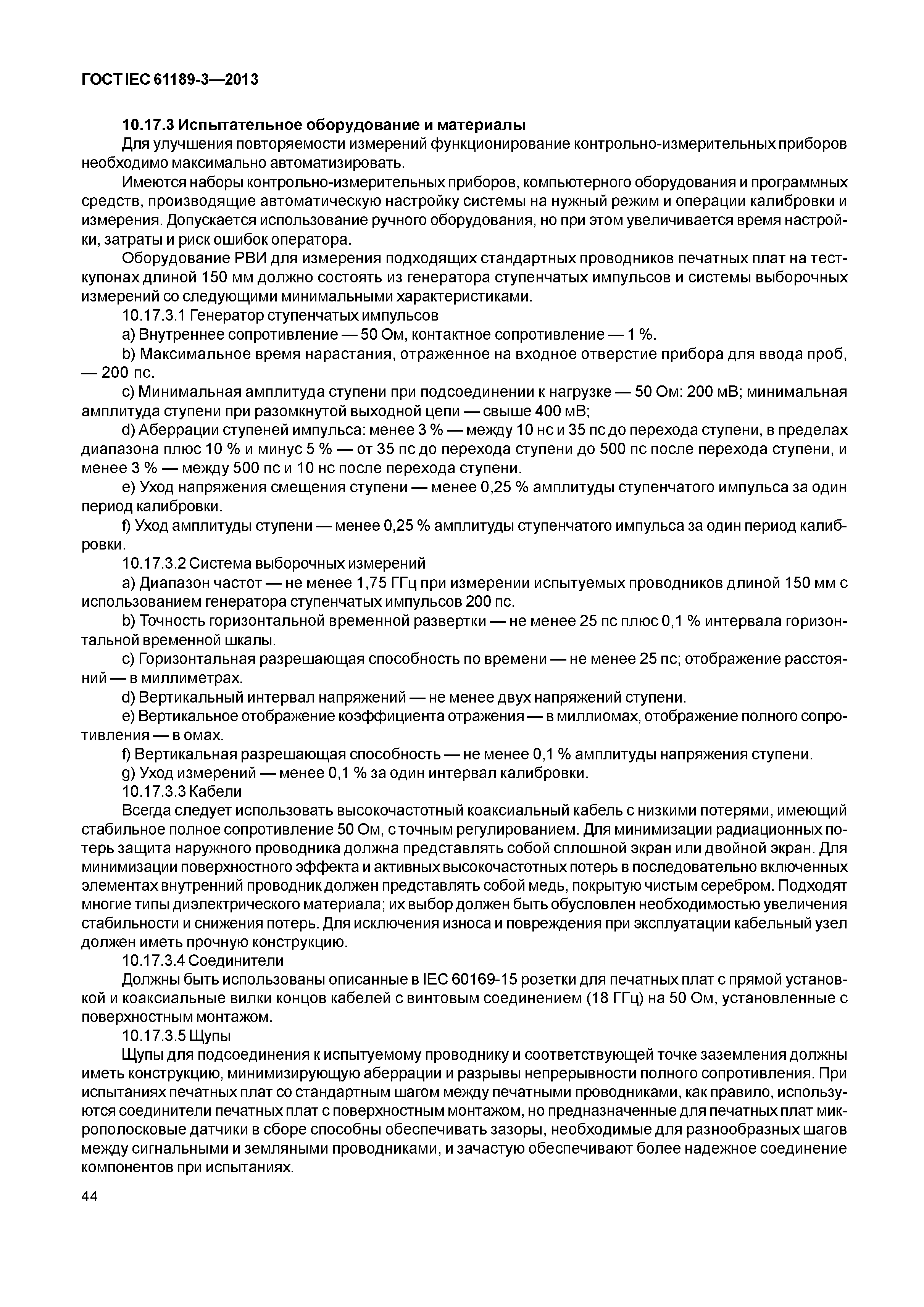

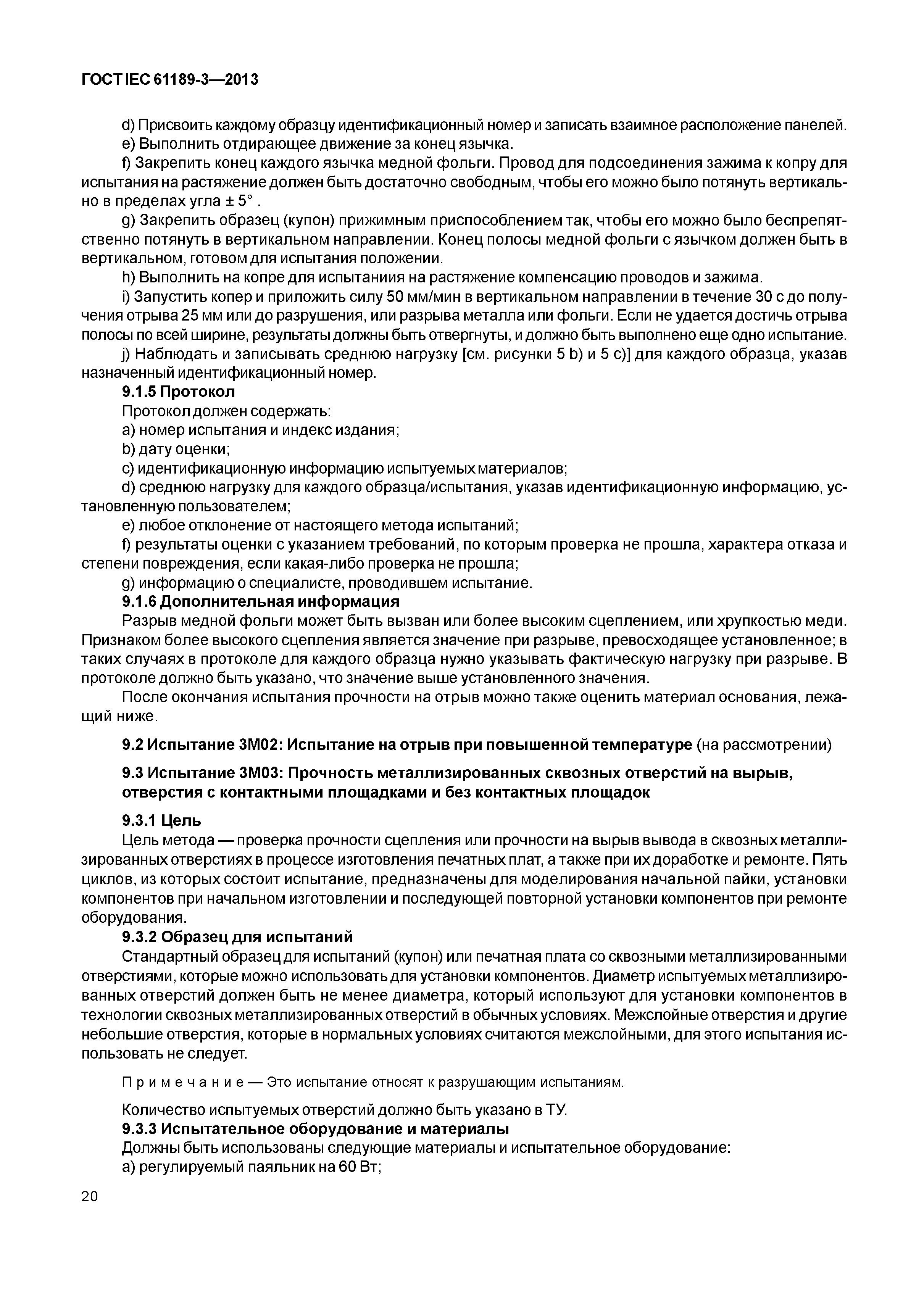

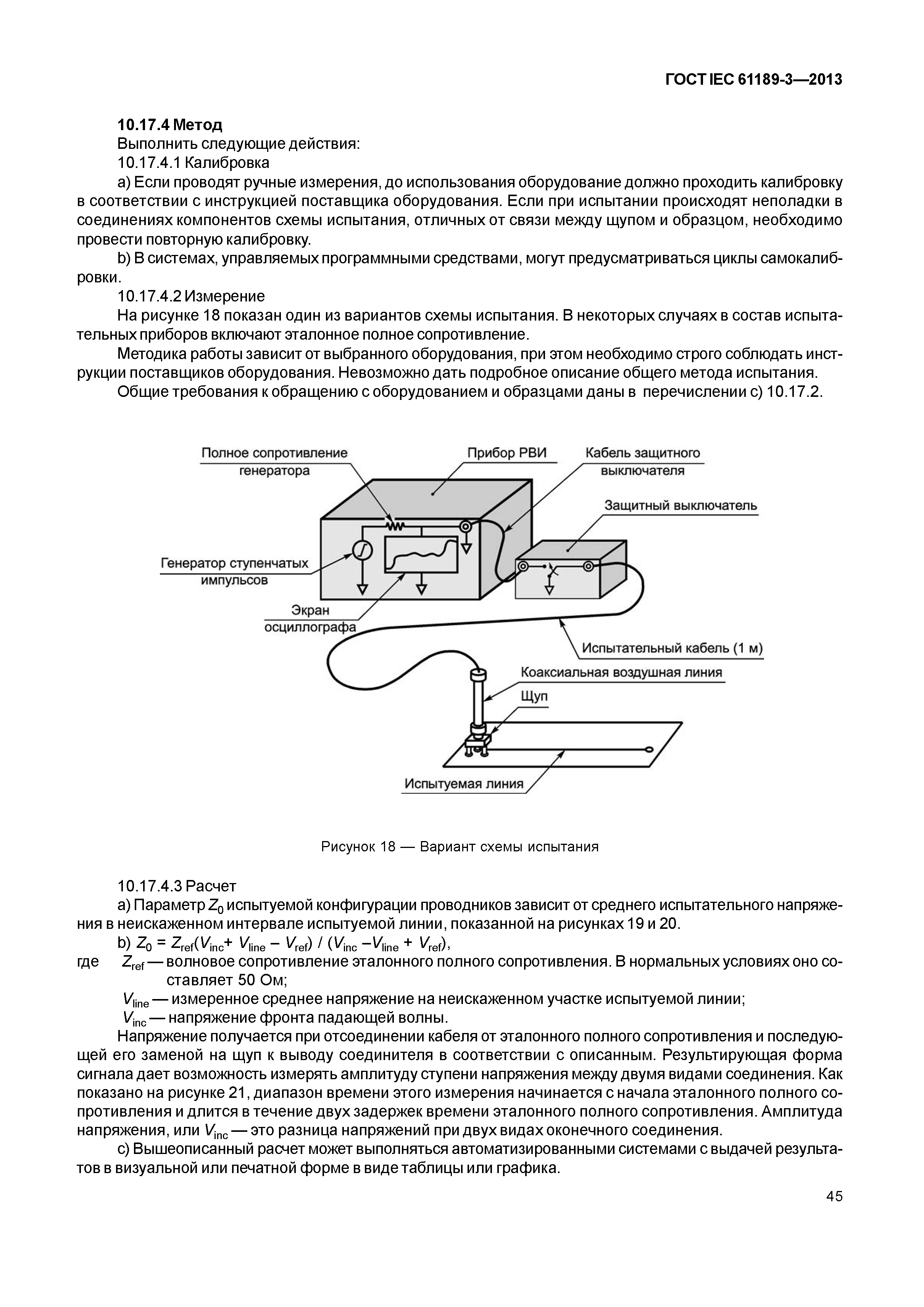

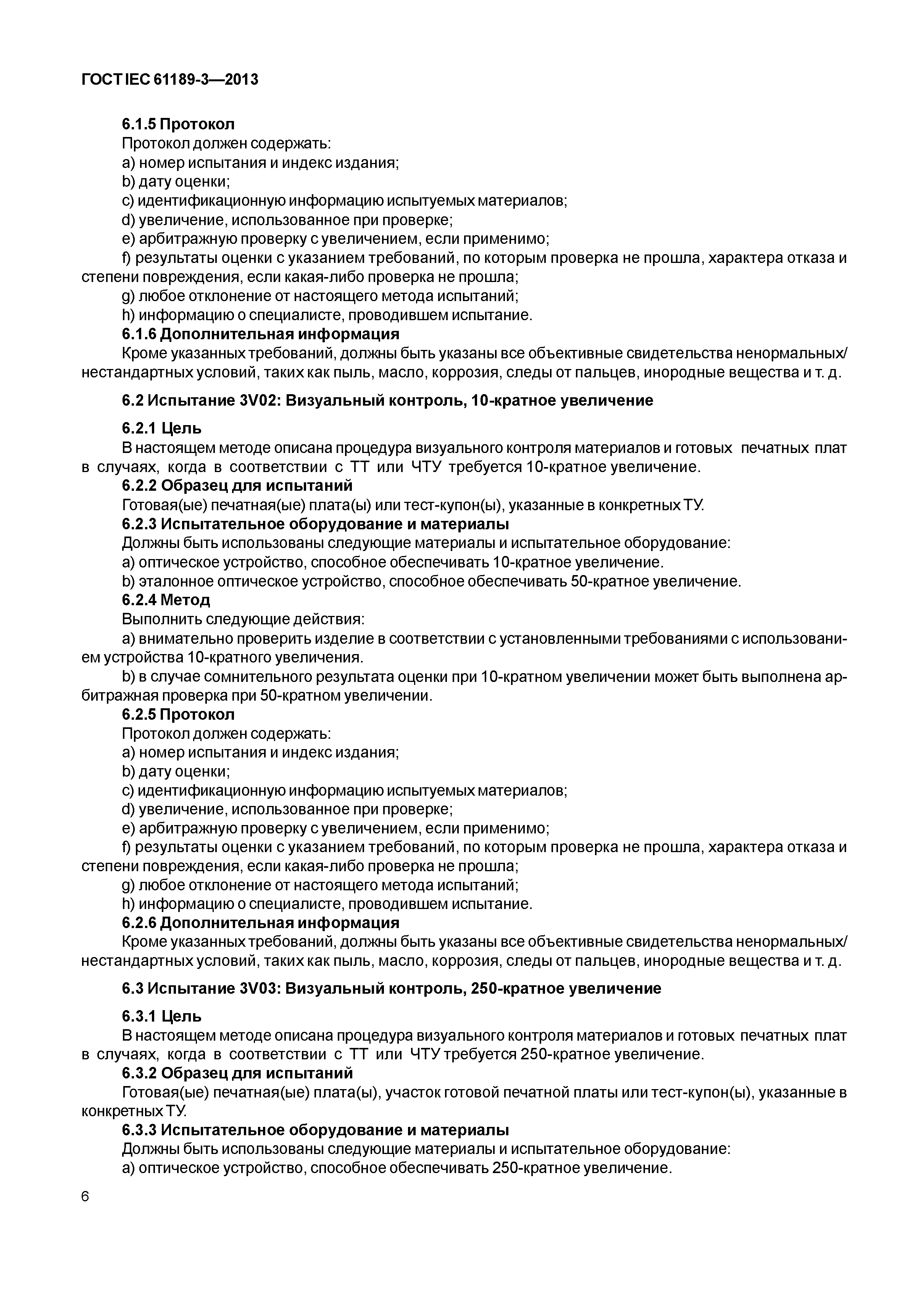

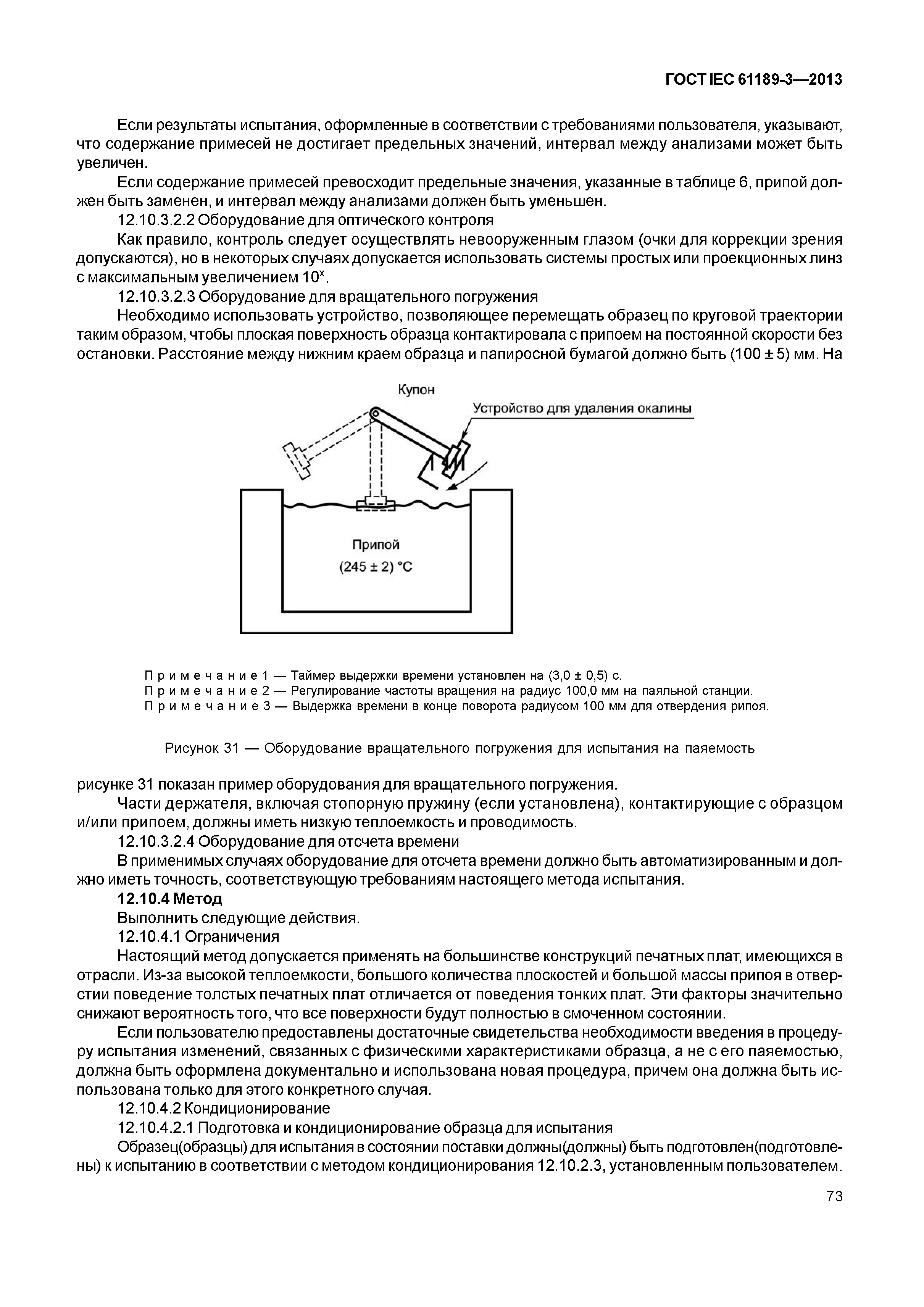

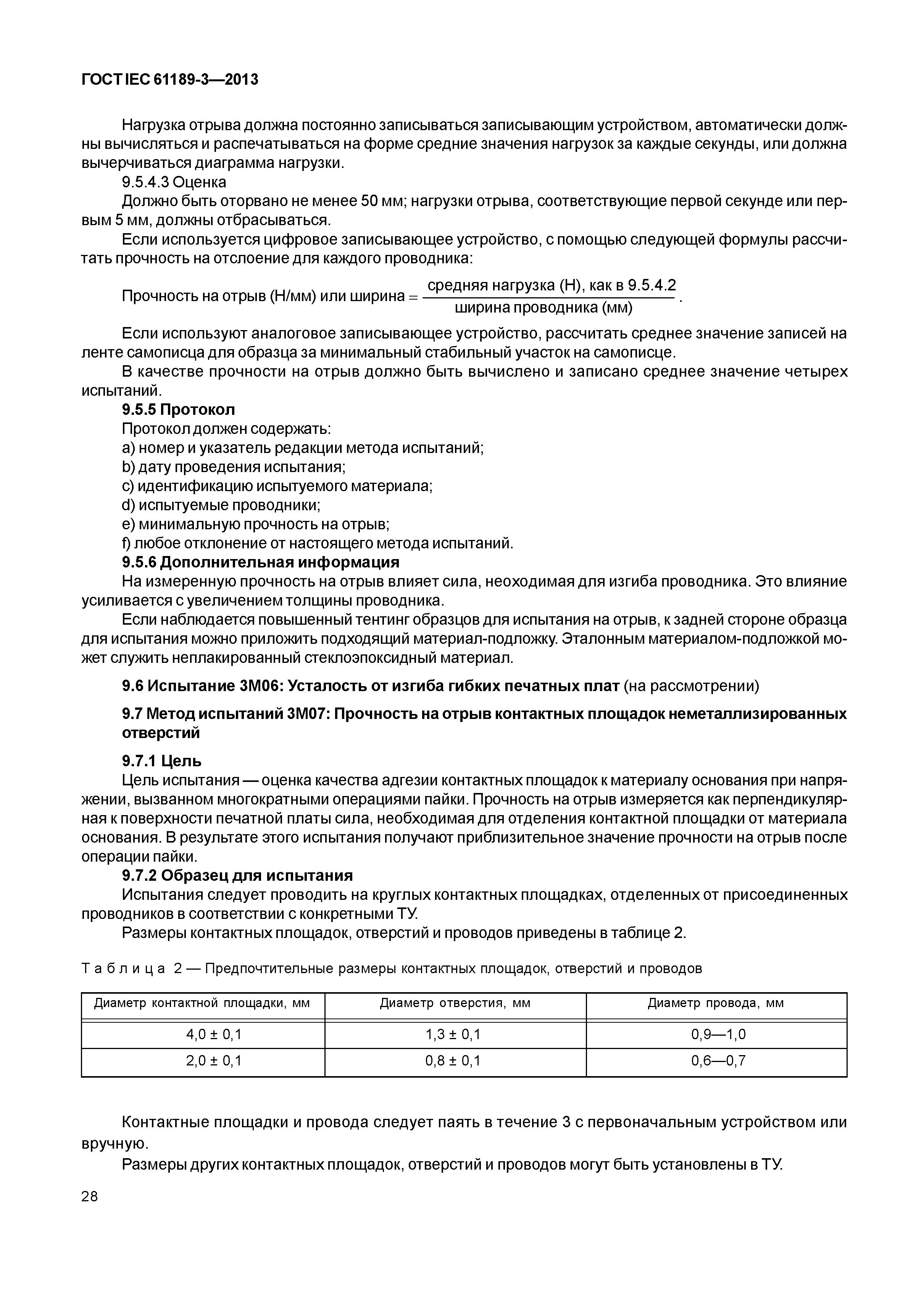

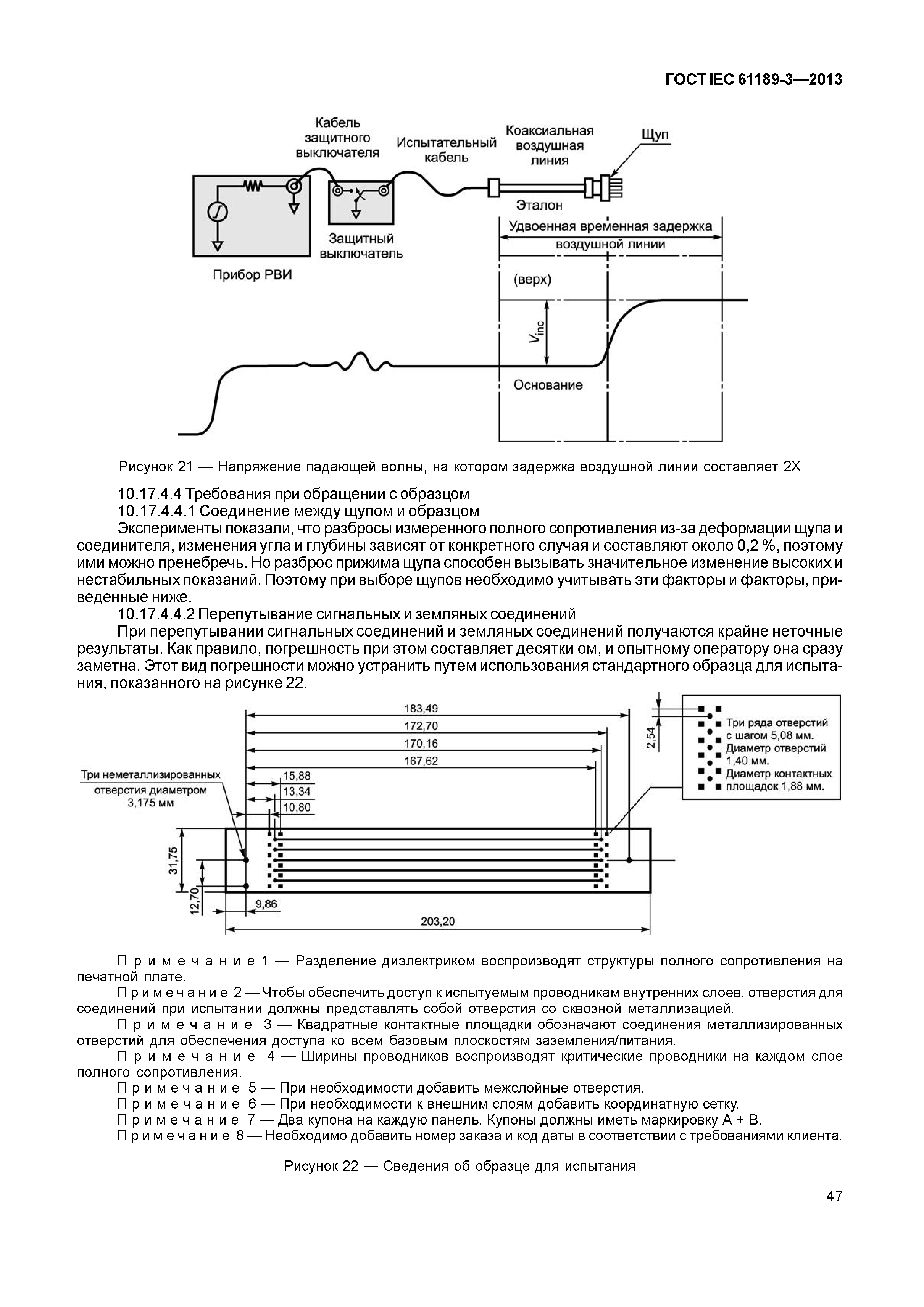

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Погрешность, точность и разрешающая способность    3.1 Погрешность    3.2 Точность    3.3 Разрешающая способность    3.4 Протокол    3.5 t-распределение Стьюдента    3.6 Рекомендуемые пределы неопределенности 4 Перечень утвержденных методов испытаний 5 Р: Методы испытаний по подготовке/кондиционированию 6 V: Методы визуальных испытаний    6.1 Испытание 3V01: Визуальный контроль, 3-кратное увеличение    6.2 Испытание 3V02: Визуальный контроль, 10-кратное увеличение    6.3 Испытание 3V03: Визуальный контроль, 250-кратное увеличение    6.4 Испытание 3V04: Общий визуальный контроль (на рассмотрении) 7 D: Методы размерных испытаний    7.1 Испытание 3D01: Оптический метод (на рассмотрении)    7.2 Испытание 3D02: Ширина проводника и зазор    7.3 Испытание 3D03: Автоматизированный оптический контроль (АОК)    7.4 Испытание 3D04: Размерный контроль, общий (на рассмотрении) 8 С: Методы химических испытаний    8.1 Испытание 3C01: Горючесть. Жесткие печатные платы с удаленным металлом (на рассмотрении)    8.2 Метод испытаний 3C02: Горючесть, испытание жестких печатных плат раскаленной проволокой    8.3 Испытание 3C03: Горючесть, испытание жестких печатных плат тонким пламенем    8.4 Испытание 3C04: Стойкость к воздействию растворителей и флюсов (на рассмотрении)    8.5 Испытание 3С05: Электролитическая коррозия, твердая и тонкая пленка (на рассмотрении)    8.6 Испытание 3С06: Горючесть, испытание жестких печатных плат раскаленной проволокой    8.7 Испытание 3С07: Горючесть, испытание жестких печатных плат тонким пламенем (на    8.8 Испытание 3С08: Горение в вертикальном положении (на рассмотрении)    8.9 Испытание 3С09: Водопоглощение (на рассмотрении)    8.10 Испытание 3С10: Поверхностные органические загрязнители (внутренние) (на рассмотрении)    8.11 Испытание 3С11: Удельное сопротивление растворителя (ионные загрязнители) (на рассмотрении)    8.12 Испытание 3С12: Поверхностные органические загрязнители (инфракрасные) (на рассмотрении)    8.13 Испытание 3С13: Анализ ионного состава печатных плат, метод ионной хроматографии    8.14 Испытание 3С14: Коррозия при воздействии флюса (тест «медного зеркала))) 9 М: Методы механических испытаний    9.1 Метод испытаний 3M01: Прочность на отрыв в нормальных атмосферных условия    9.2 Испытание 3М02: Испытание на отрыв при повышенной температуре (на рассмотрении)    9.3 Испытание 3М03: Прочность металлизированных сквозных отверстий на вырыв, отверстия с контактными площадками и без контактных площадок    9.4 Испытание 3М04: Плоскостность слоистых материалов и печатных плат (изгиб и скручивание)    9.5 Испытание 3М05: Испытание на отрыв, гибкие печатные платы    9.6 Испытание 3М06: Усталость от изгиба гибких печатных плат (на рассмотрении)    9.7 Метод испытаний 3М07: Прочность на отрыв контактных площадок неметаллизированных отверстий    9.8 Испытание 3М08: Твердость (сопротивление истиранию) органических поверхностных покрытий печатных плат    9.9 Испытание 3М09: Степень отверждения постоянных органических покрытий печатных плат 10 Е: Методы электрических испытаний    10.1 Испытание 3E01: Изоляция цепей (на рассмотрении)    10.2 Испытание 3Е02: Непрерывность (на рассмотрении)    10.3 Метод испытаний 3Е03: Сопротивление изоляции на наружных слоях    10.4 Испытание 3Е04: Сопротивление изоляции на внутренних слоях    10.5 Испытание 3Е05: Сопротивление изоляции между слоями    10.6 Испытание 3Е06: Уход частоты (на рассмотрении)    10.7 Испытание 3Е07: Полное сопротивление цепи (на рассмотрении)    10.8 Испытание 3Е08: Изменение сопротивления сквозных металлизированных отверстий, термоциклирование    10.9 Испытание 3Е09: Электрическая прочность наружных слоев    10.10 Испытание 3Е10: Испытание напряжением между слоями    10.11 Испытание 3Е11: Сопротивление изоляции, многослойная монтажная печатная плата (в пределах одного слоя)    10.12 Испытание 3Е12: Сопротивление проводников    10.13 Испытание 3Е13: Сопротивления сквозных отверстий    10.14 Испытание 3Е14: Испытание током, сквозное металлизированное отверстие (на рассмотрении)    10.15 Испытание 3Е15: Испытание током, проводники (на рассмотрении)    10.16 Испытание 3Е16: Изменение сопротивления сквозных металлизированных отверстий и межсоединений, термоудар    10.17 Испытание 3Е17: Определение волнового сопротивления продукта методом рефлектометрии временного интервала (РВИ)    10.18 Метод испытаний 3Е18: Контактное сопротивление контактов кнопочной панели печатной платы 11 N: Методы испытаний на воздействие внешних факторов    11.1 Испытание 3N01: Термоудар, погружение, ванна с маслом при температуре 260 °С    11.2 Испытание 3N02: Термоудар при плавании образца в ванне с припоем при температуре 280°С    11.3 Метод испытаний 3N03: Термоудар, ручная пайка, монтаж методом сквозных отверстий    11.4 Испытание 3N04: Термоудар, погружение в при пой при температуре 260 °С    11.5 Испытание 3N05: Термоудар при плавании образца в ванне с припоем при температуре 288°С    11.6 Испытание 3N06: Влажное тепло, установившееся состояние    11.7 Метод испытаний 3N07: Термоциклирование    11.8 Испытание 3N08: Термоудар, погружение, флюидизированная песочная баня при температуре 260 °С    11.9 Метод испытаний 3N09: Влагостойкость и сопротивление изоляции жестких, гибко-жестких и гибких печатных плат 12X: Методы других испытаний    12.1 Испытание 3X01: Адгезия металлического покрытия, метод клеящей ленты    12.2 Испытание 3Х02: Адгезия металлического покрытия, метод полировки (на рассмотрении)    12.3 Испытание 3Х03: Пористость, выдержка в газе (на рассмотрении)    12.4 Испытание 3Х04: Пористость, электрографические испытания (золото по меди)    12.5 Испытание 3Х05: Пористость, электрографическое испытание покрытия золото по никелю    12.6 Испытание 3Х06: Толщина металлического покрытия, метод микрошлифа    12.7 Испытание 3Х07: Паяемость, испытание при погружении края (на рассмотрении)    12.8 Испытание 3Х08: Расслоение, термоудар    12.9 Испытание 3Х09: Микрошлиф    12.10 Испытание 3Х10: Паяемость, испытание металлизированных отверстий, проводников с поверхностным монтажом и соединительных контактных площадок при вращательном погружении    12.11 Испытание 3Х11: Оценка многослойных печатных плат (после термоудара) на неисправность переходов внутренних слоев и микротрещины фольги внутренних слоев    12.12 Испытание 3Х12: Адгезия органического покрытия печатной платы (метод с использованием ленты) Приложение А (справочное) Примеры с решениями Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам

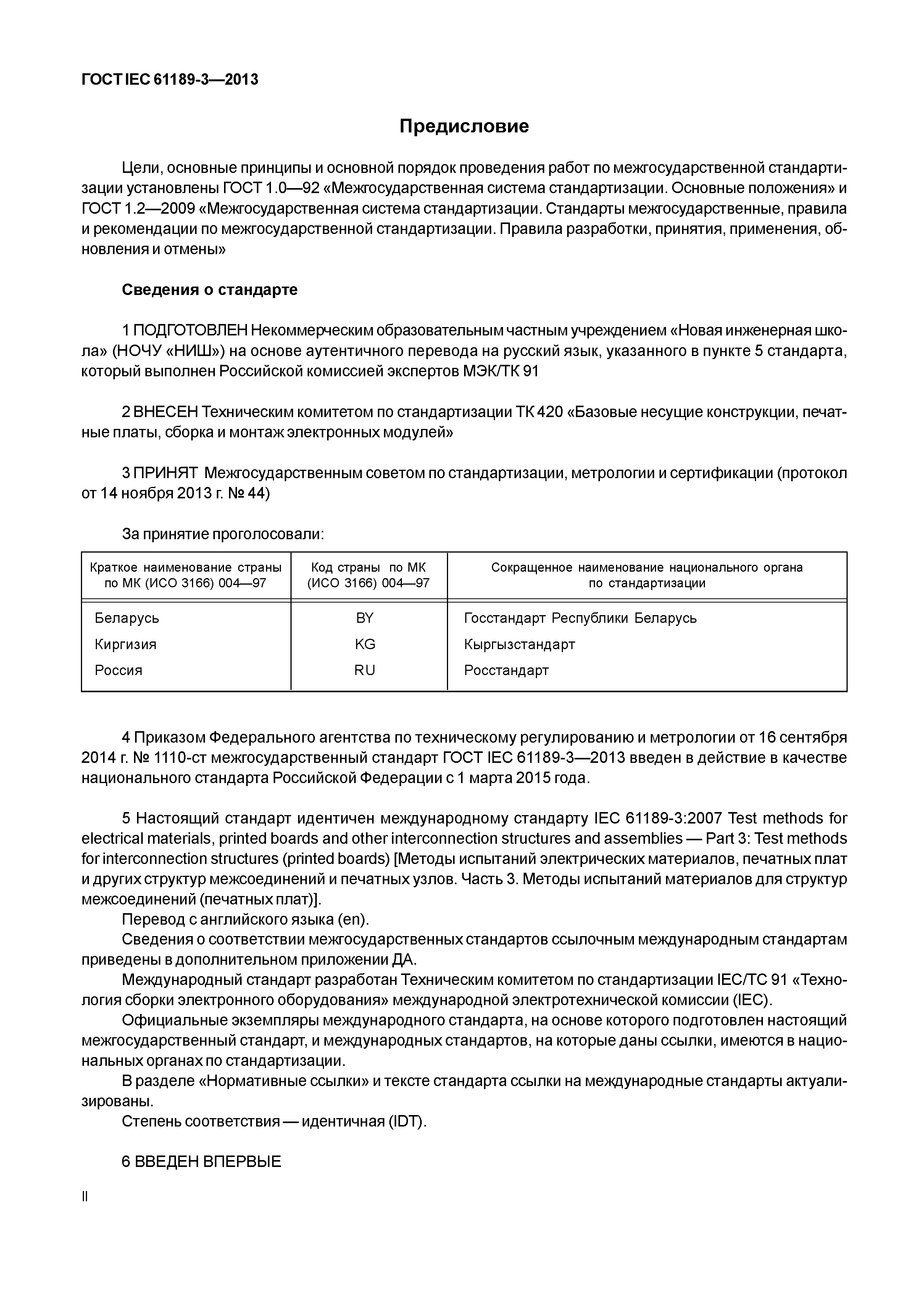

Разработан:	НОЧУ НИШ МЭК/ТК 91
Утверждён:	14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44) 16.09.2014 Федеральное агентство по техническому регулированию и метрологии (1110-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Печатные схемы и платы Экология ЭЛЕКТРОНИКА Печатные схемы и платы

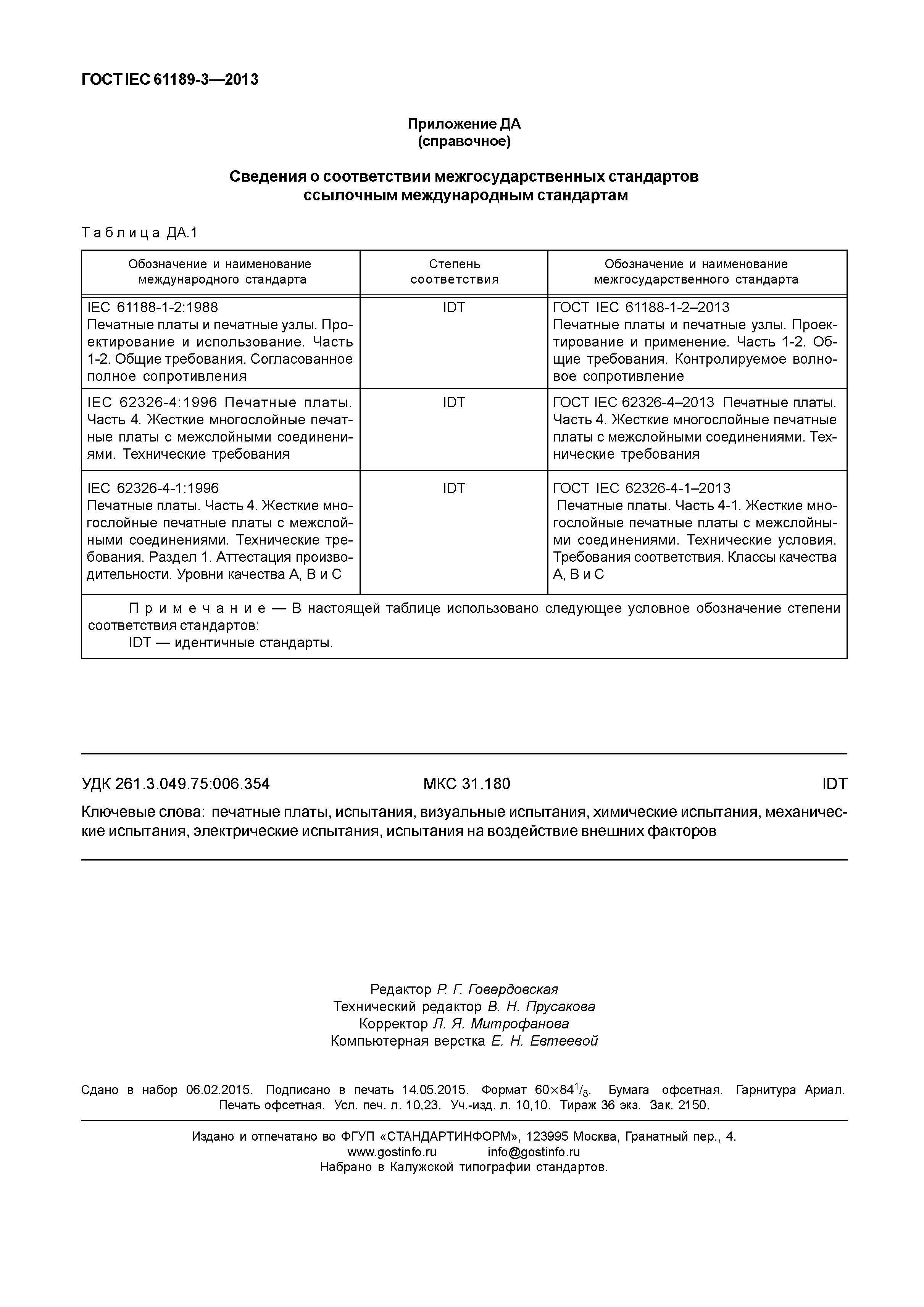

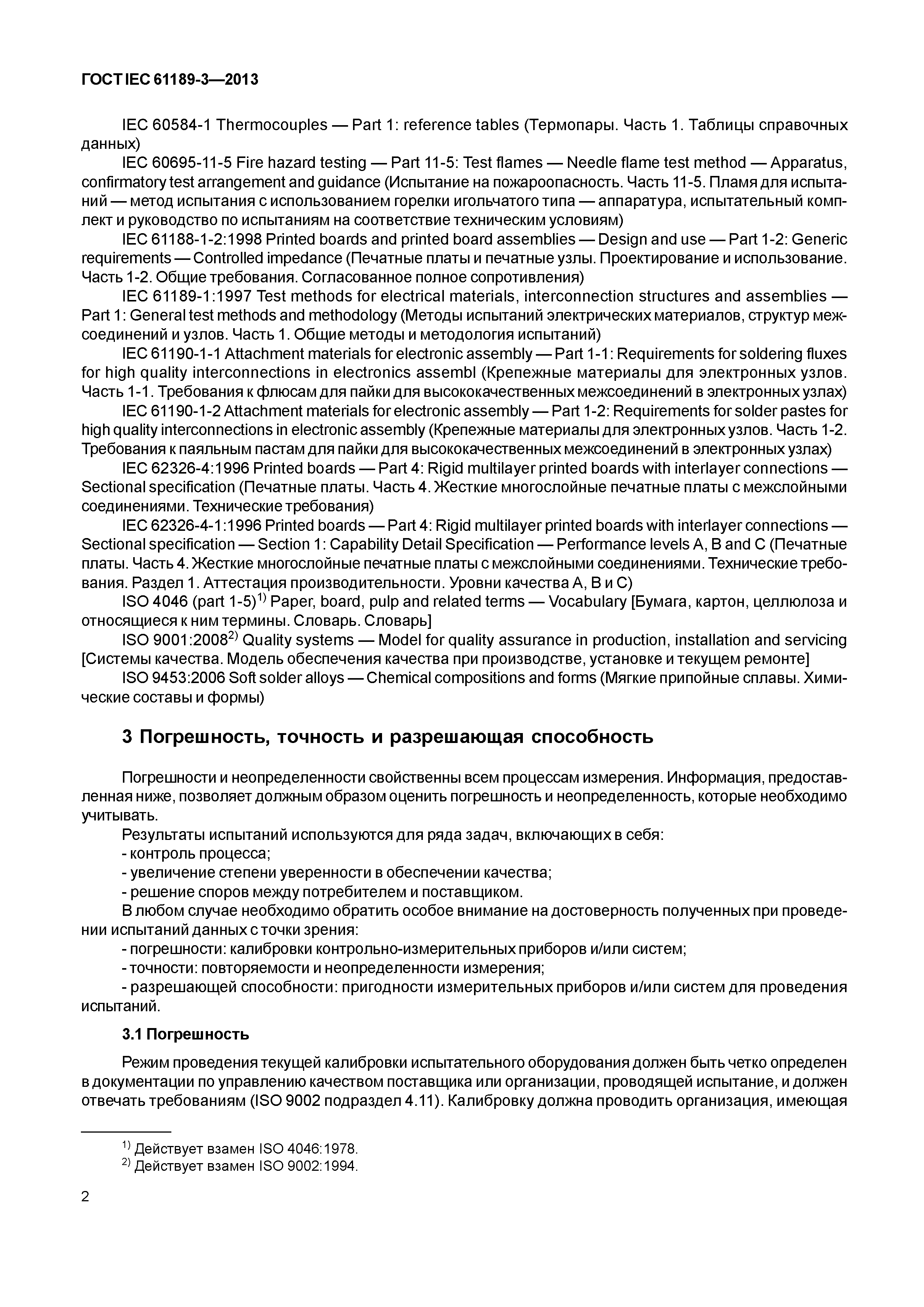

Нормативные ссылки:	ГОСТ IEC 62326-4-2013 «Платы печатные. Часть 4. Жесткие многослойные печатные платы с межслойными соединениями. Технические условия» ГОСТ IEC 62326-4-1-2013 «Платы печатные. Часть 4-1. Жесткие многослойные печатные платы с межслойными соединениями. Технические условия. Требования соответствия. Классы качества A, B, C» ГОСТ IEC 61188-1-2-2013 «Печатные платы и печатные узлы. Проектирование и применение. Часть 1-2. Общие требования. Контролируемое волновое сопротивление»
