Типовой проект 903-1-23/71

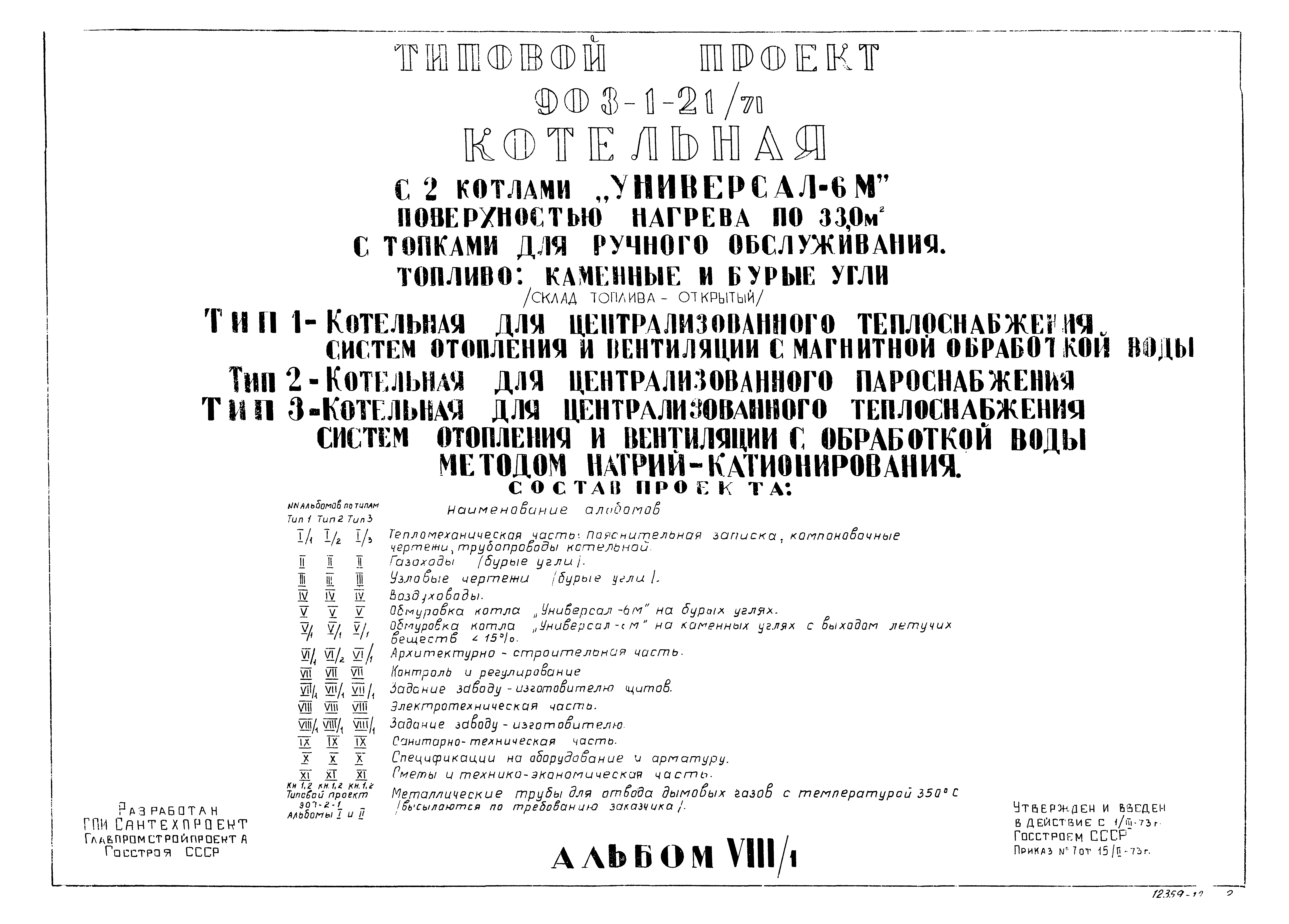

Альбом VIII/1. Задание заводу-изготовителю. Тип 1, 2, 3

Обозначение:	Типовой проект 903-1-23/71
Обозначение англ:	903-1-23/71
Статус:	отменен
Название рус.:	Альбом VIII/1. Задание заводу-изготовителю. Тип 1, 2, 3
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.03.1983

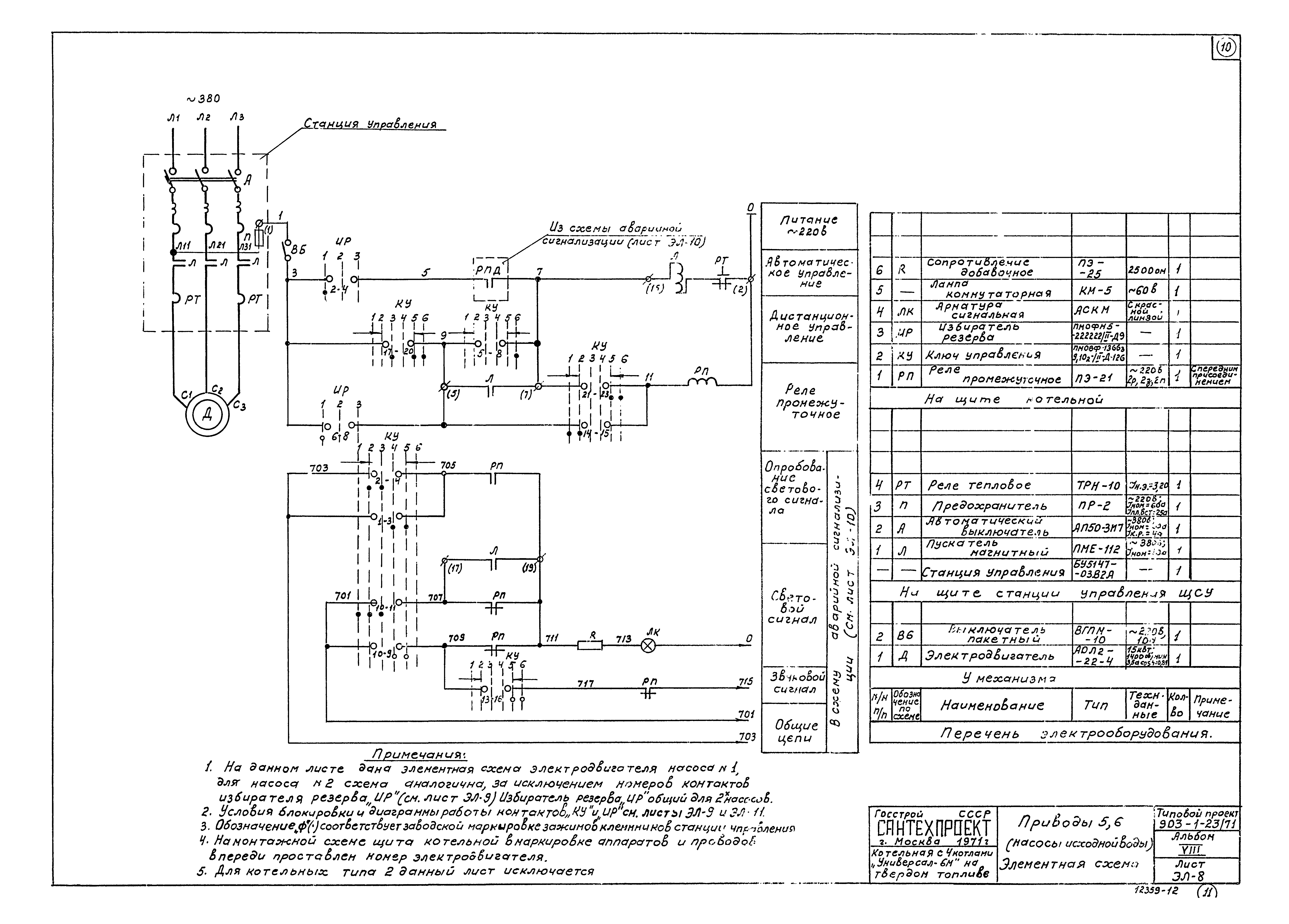

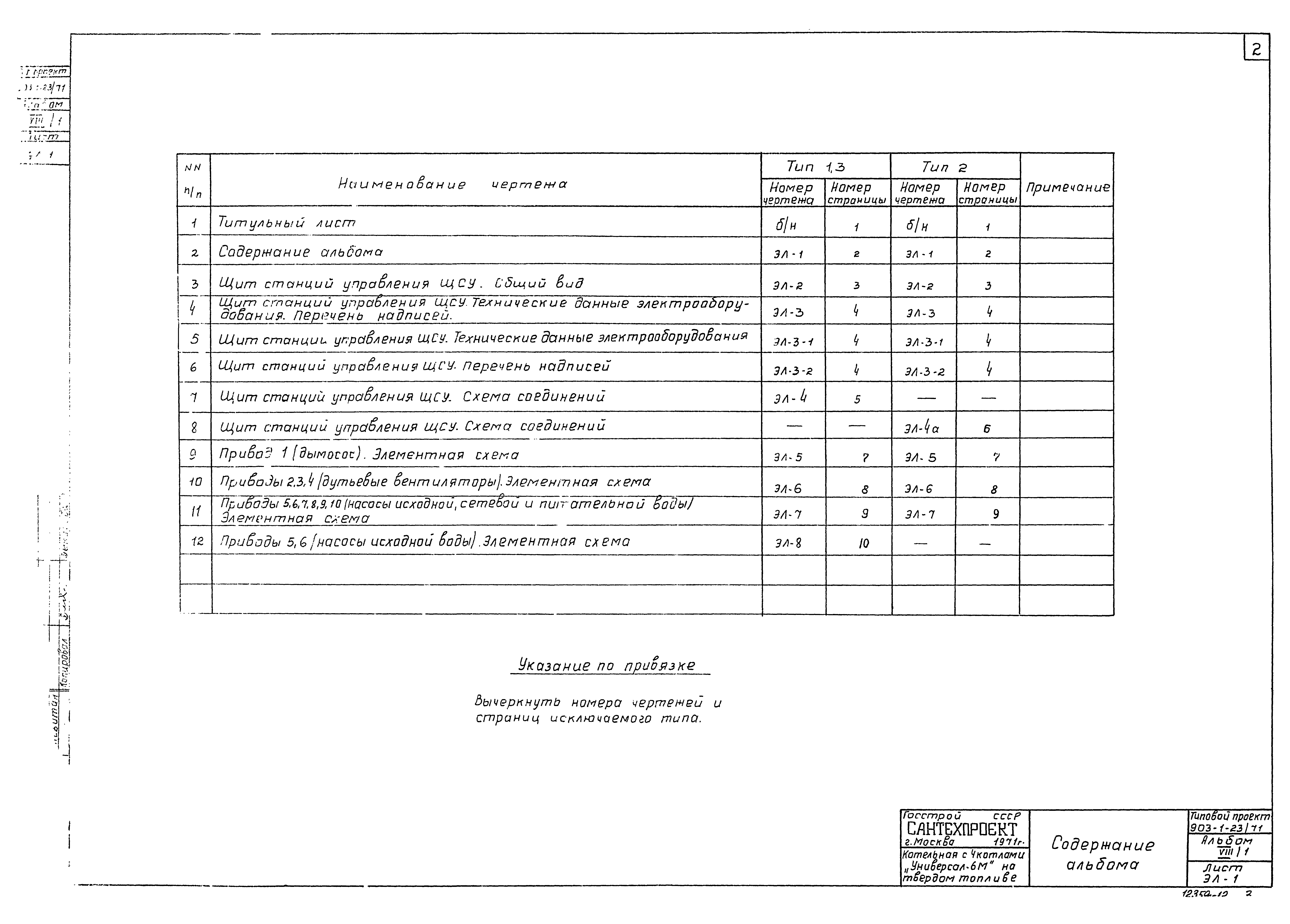

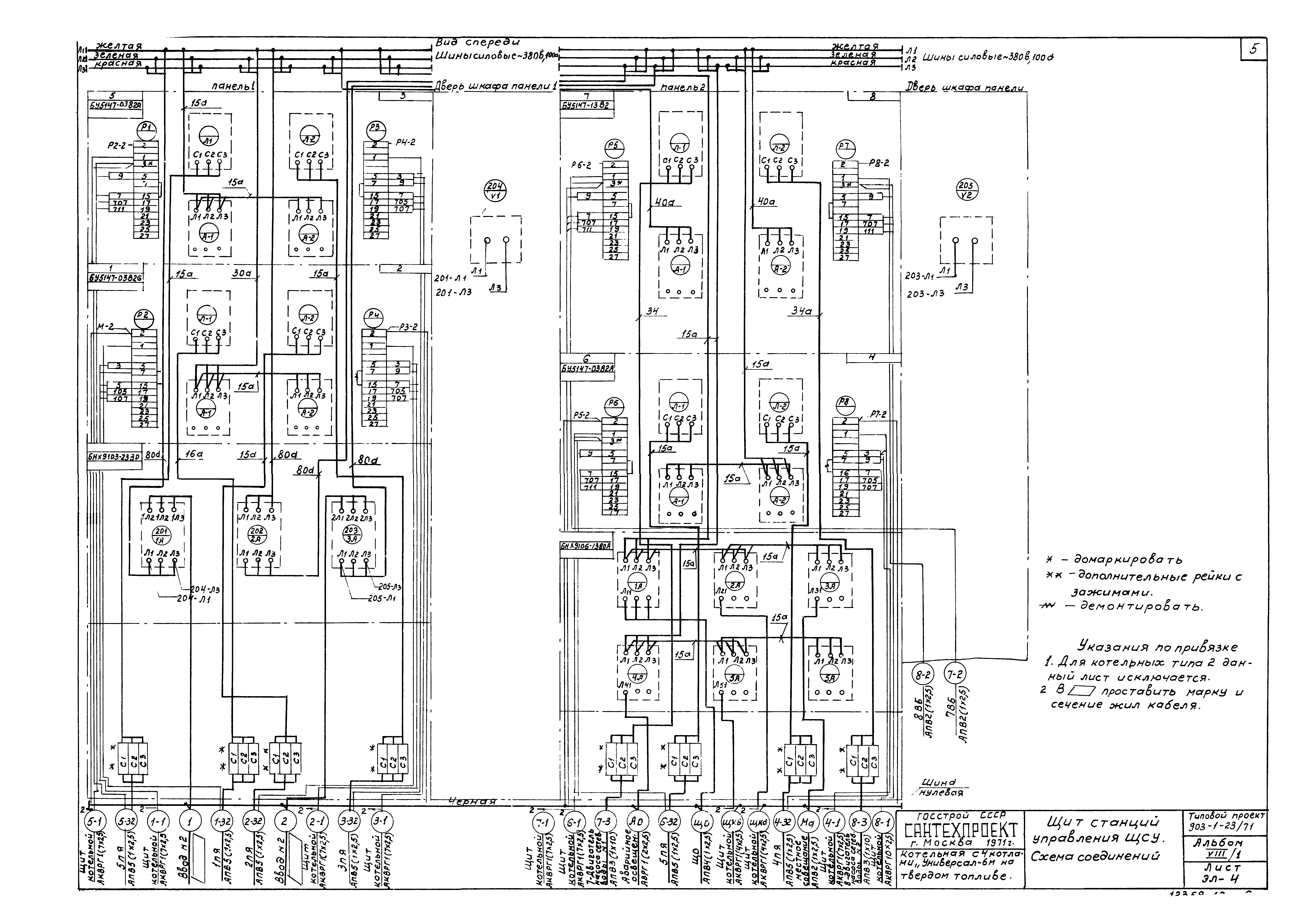

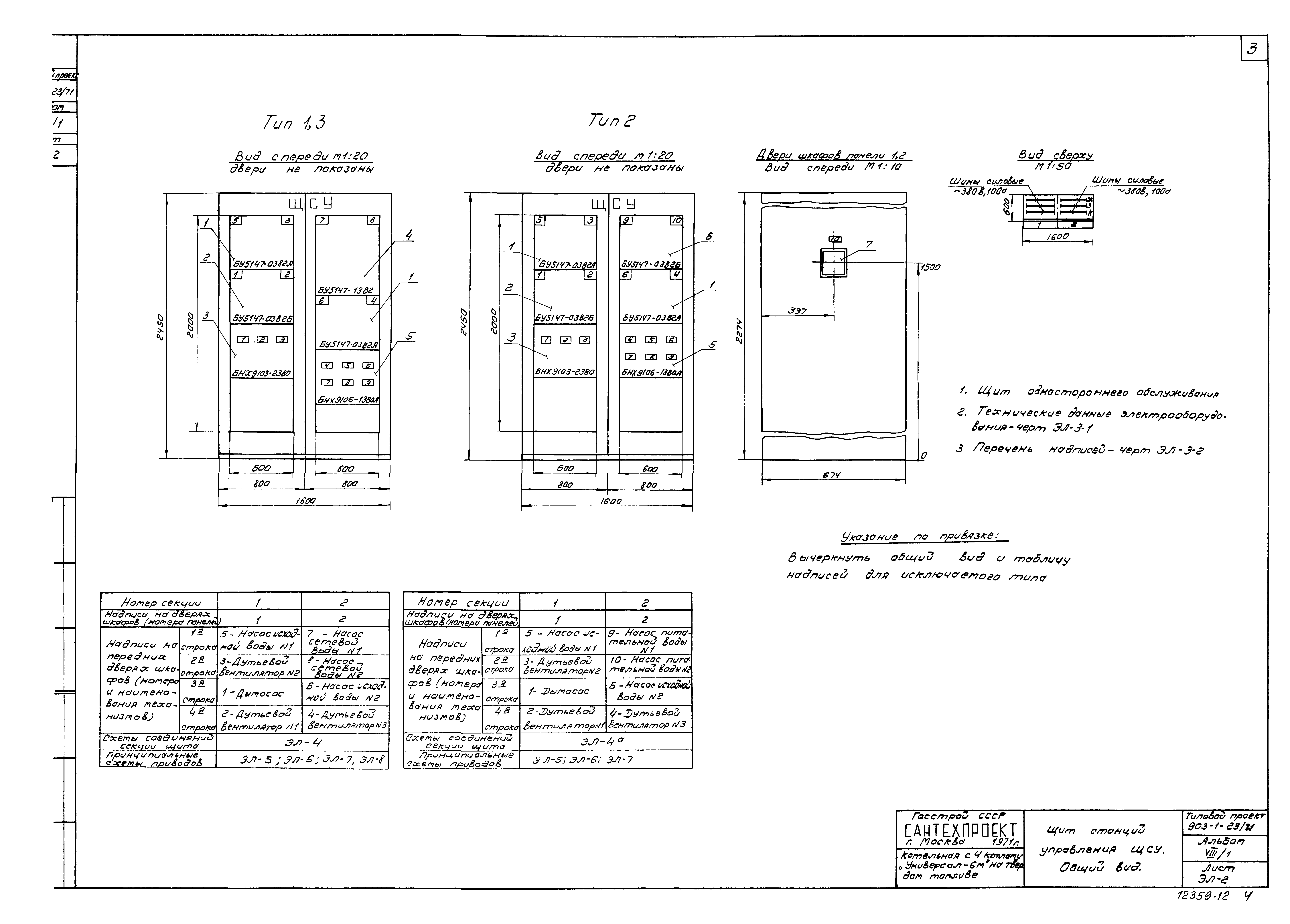

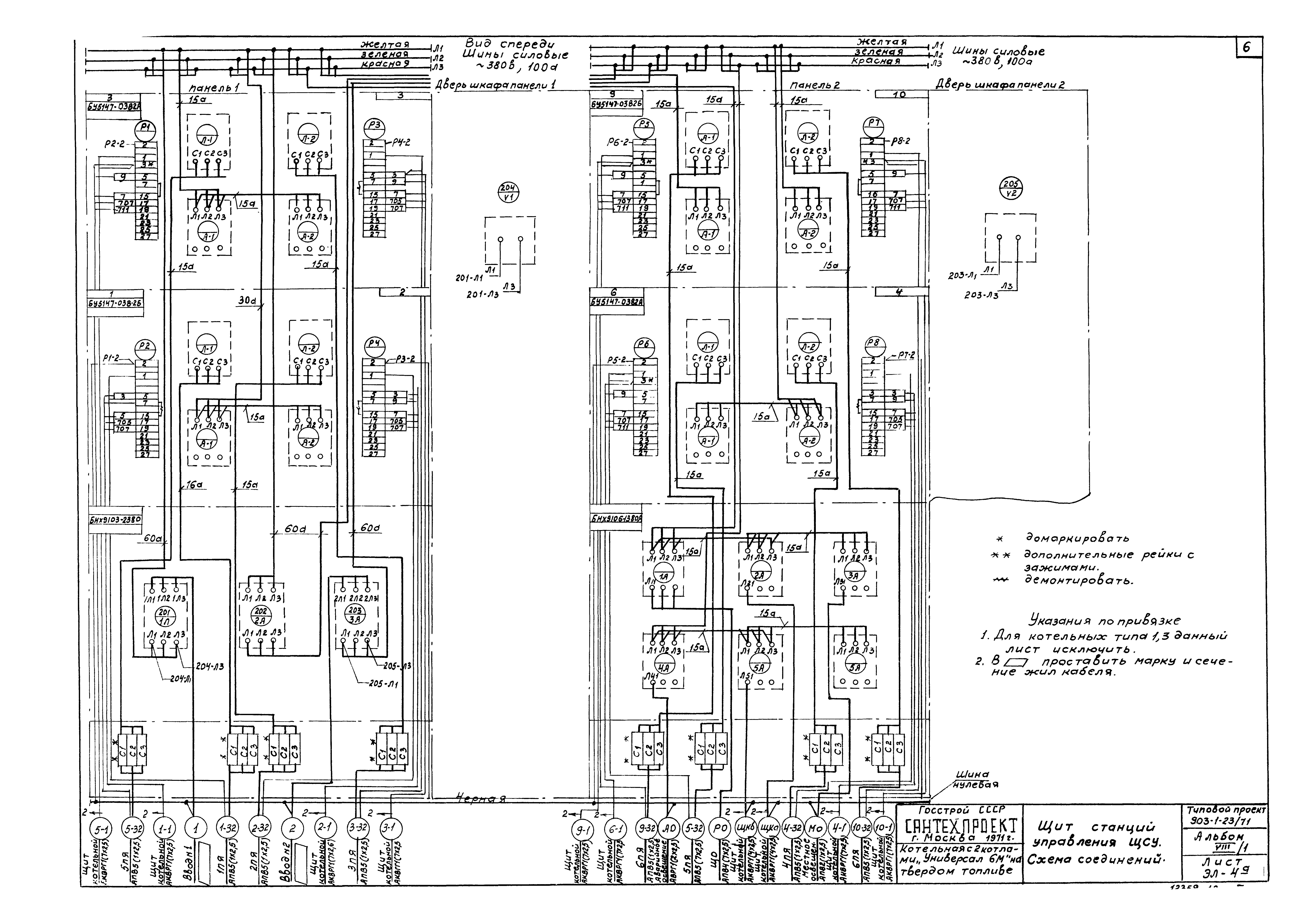

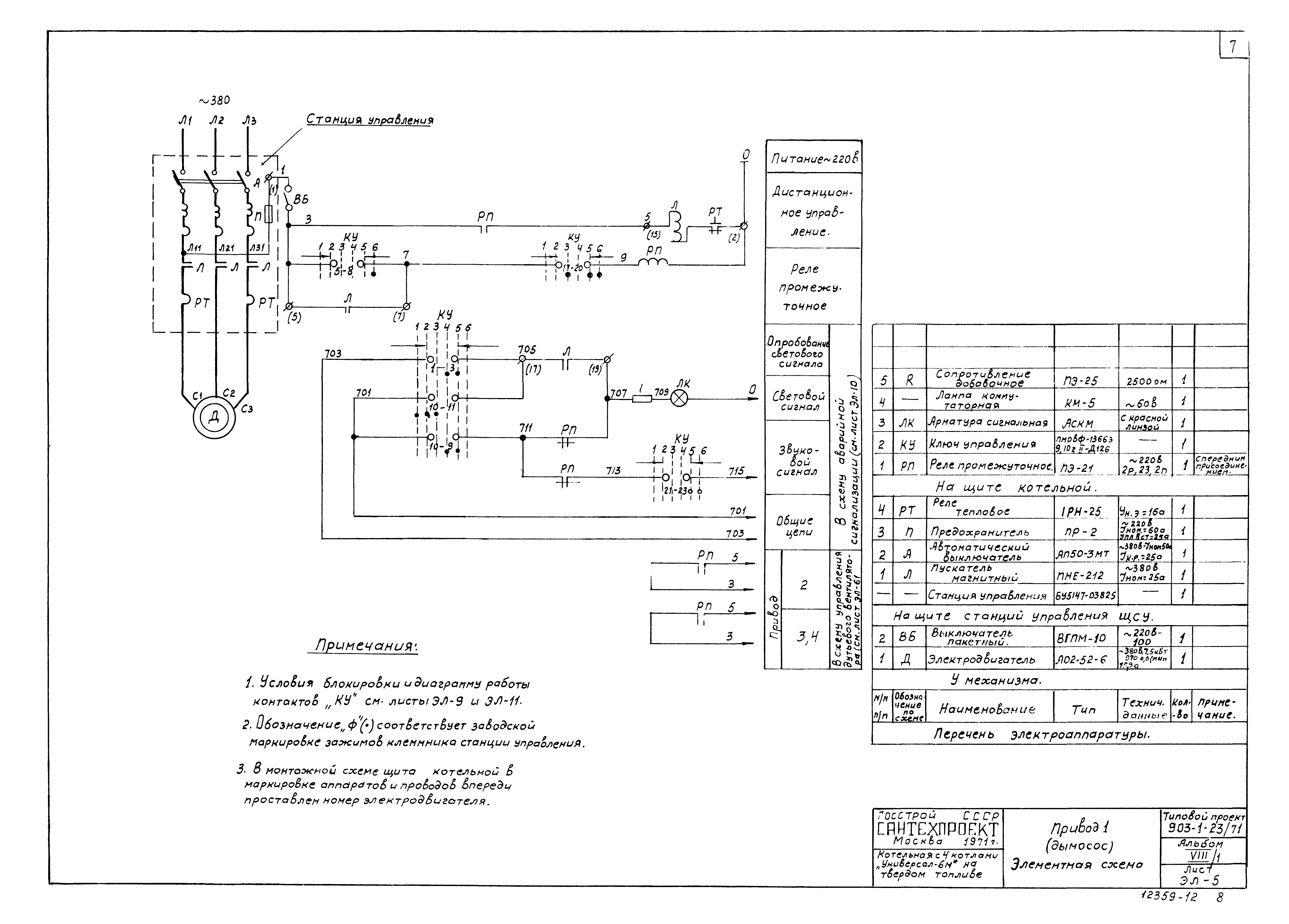

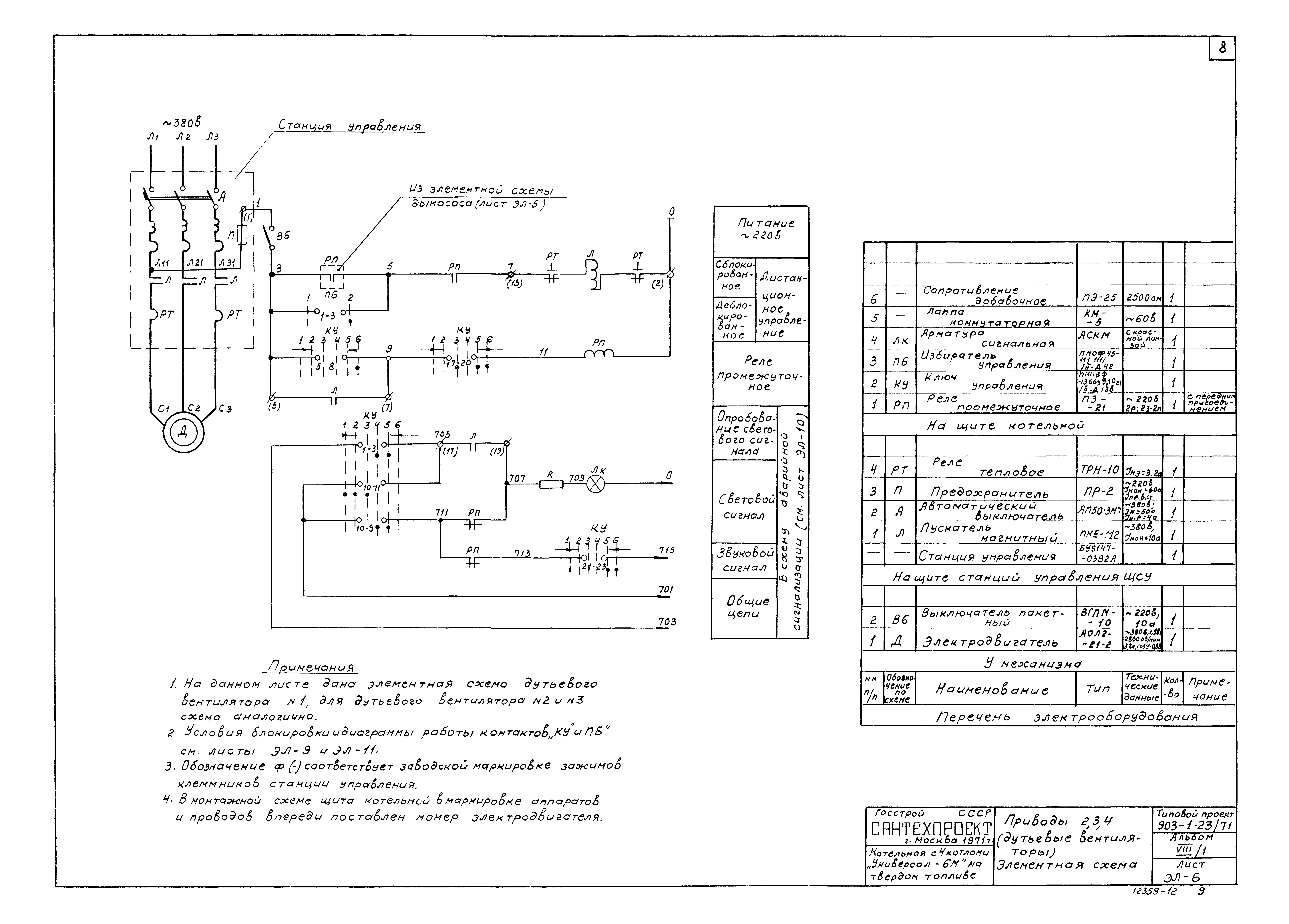

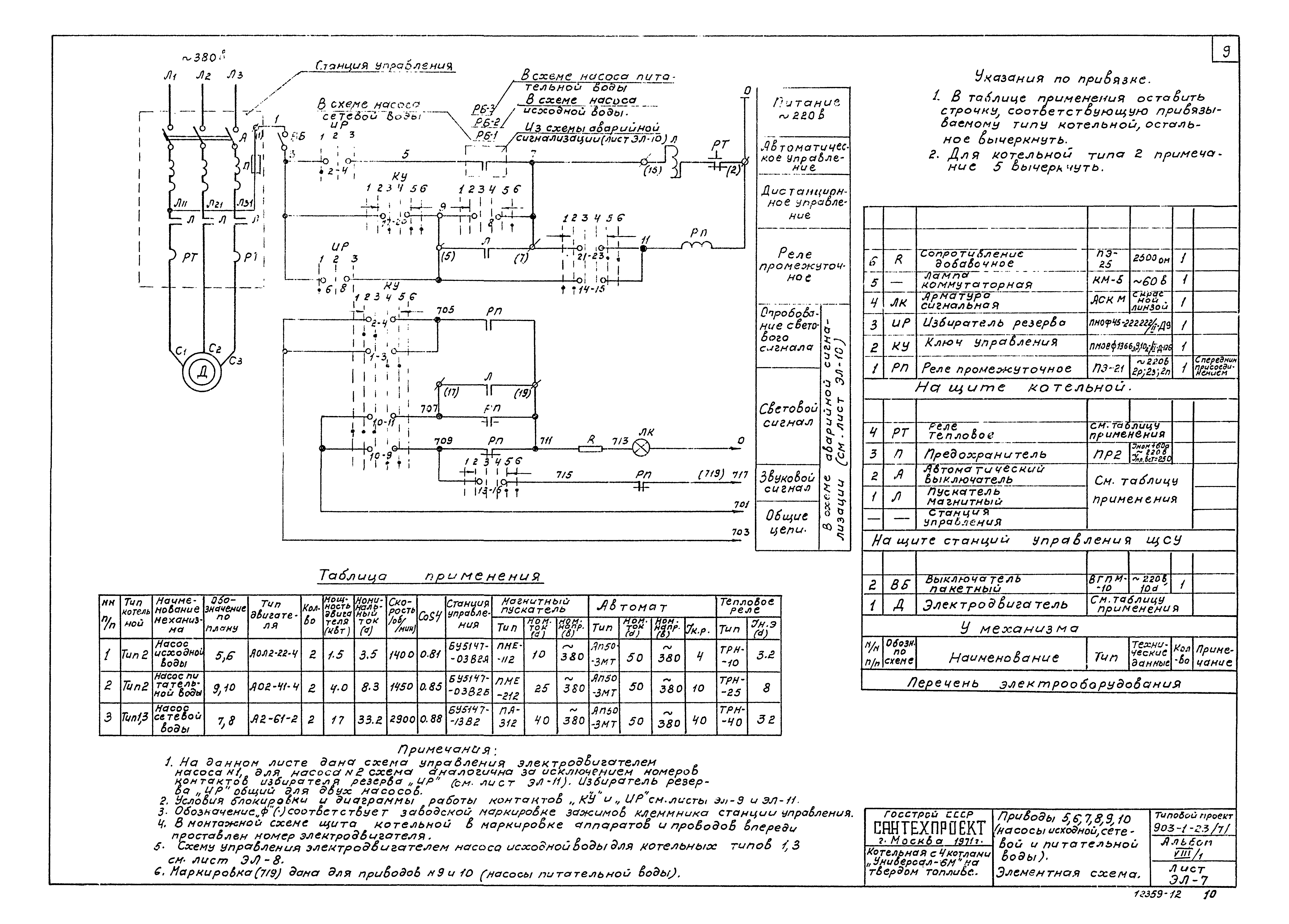

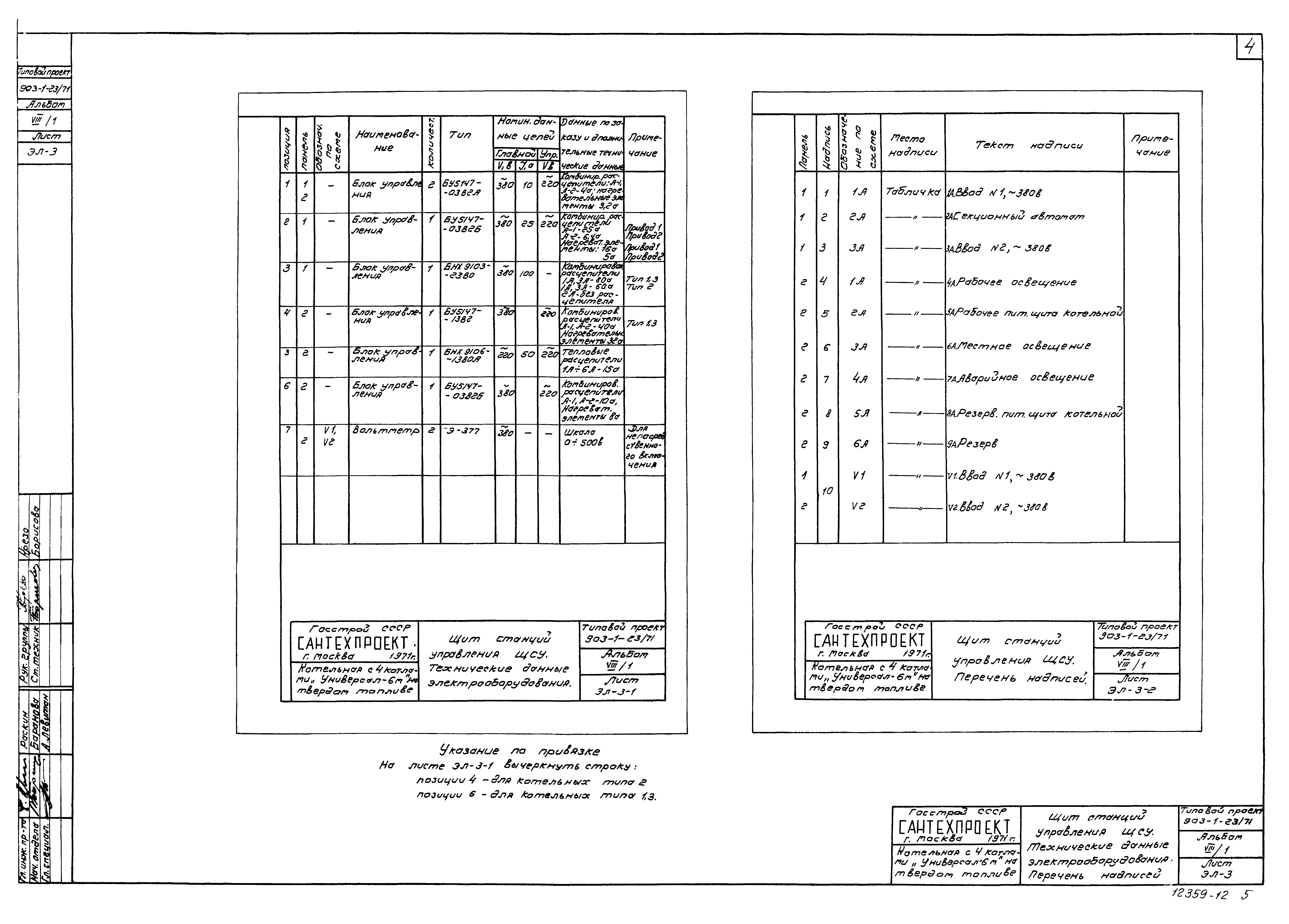

Оглавление:	Титульный лист ЭЛ-1 Содержание альбома ЭЛ-2 Щит станций управления ЩСУ. Общий вид ЭЛ-3 Щит станций управления ЩСУ. Технические данные электрооборудования. Перечень надписей ЭЛ-4 Щит станций управления ЩСУ. Схема соединений ЭЛ-4а Щит станций управления ЩСУ. Схема соединений ЭЛ-5 Привод 1 (дымосос). Элементная схема ЭЛ-6 Приводы 2, 3, 4 (дутьевые вентиляторы). Элементная схема ЭЛ-7 Приводы 5, 6, 7, 8, 9, 10 (Насосы исходной, сетевой и питательной воды). Элементная схема ЭЛ-8 Приводы 5, 6 (насосы исходной воды). Элементная схема
Разработан:	ГПИ Сантехпроект Госстроя СССР
Утверждён:	15.02.1973 Главпромстройпроект Госстроя СССР (7)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Закрытые системы теплоснабжения Топливо - каменные и бурые угли
Заменяет собой:	Типовой проект 903-1-23
