Скачать ГОСТ IEC 60143-2-2013 Конденсаторы, включаемые последовательно, для энергосистем. Часть 2. Аппаратура защиты для последовательно включаемых конденсаторных батарейДата актуализации: 10.08.2017 ГОСТ IEC 60143-2-2013
Конденсаторы, включаемые последовательно, для энергосистем. Часть 2. Аппаратура защиты для последовательно включаемых конденсаторных батарейОбозначение: | ГОСТ IEC 60143-2-2013 | Обозначение англ: | 60143-2-2013 | Статус: | введен впервые | Название рус.: | Конденсаторы, включаемые последовательно, для энергосистем. Часть 2. Аппаратура защиты для последовательно включаемых конденсаторных батарей | Название англ.: | Series capacitors for power systems. Part 2. Protective equipment for series capacitor banks | Дата добавления в базу: | 21.05.2015 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2015 | Область применения: | Стандарт распространяется на аппаратуру защиты для последовательно включаемых конденсаторных батарей, рассчитанных на мощность свыше 10 Мvar на фазу. Под аппаратурой защиты подразумевают аппаратуру главной цепи и вспомогательное оборудование, которое представляют собой часть установки из последовательных конденсаторов, но которое располагается вне собственно емкостного узла. Рекомендации в отношении емкостного узла приведены в IEC 60143. Аппаратура защиты упомянута в 1.3 и 7.6 IEC 143. Аппаратура защиты, рассматриваемая в настоящем стандарте, включает следующее оборудование: - устройство защиты от перенапряжения; - защитный искровой зазор (разрядник); - нелинейный резистор (варистор); - обходной автоматический выключатель; - размыкатели; - демпфирующее оборудование для ограничения тока; - разрядный реактор; - трансформатор напряжения; - трансформатор тока; - сигнальная колонка; - релейная защита, контрольное оборудование и платформа для заземления коммуникационного оборудования. | Оглавление: | 1 Общие положения 1.1 Область применения и назначение 1.2 Нормативные ссылки 1.3 Термины и определения 2 Требования к качеству и испытания 2.1 Устройство защиты от перенапряжения 2.1.1 Защитный искровой разрядник 2.1.2 Нелинейный резистор (варистор) 2.2 Обходной выключатель 2.2.1 Назначение 2.2.2 Классификация 2.2.3 Испытания 2.3 Размыкатели 2.3.1 Назначение 2.3.2 Классификация 2.3.3 Испытания 2.4 Демпфирующее оборудование ограничения тока 2.4.1 Назначение 2.4.2 Классификация 2.4.3 Испытания 2.5 Разрядный реактор 2.5.1 Назначение 2.5.2 Классификация 2.5.3 Испытания 2.6 Трансформатор напряжения 2.6.1 Назначение 2.6.2 Классификация 2.6.3 Испытания 2.7 Трансформатор тока 2.7.1 Назначение 2.7.2 Классификация 2.7.3 Испытания 2.8 Сигнальная колонка 2.8.1 Назначение 2.8.2 Классификация 2.8.3 Испытания 2.9 Релейная защита, аппаратура управления и платформа для заземления аппаратуры связи 2.9.1 Назначение 2.9.2 Классификация 2.9.3 Испытания 3 Руководство 3.1 Общие положения 3.2 Технические данные для последовательных конденсаторов 3.3 Защитный искровой разрядник 3.4 Нелинейный резистор (варистор) 3.4.1 Общие положения 3.4.2 Вольтамперная характеристика варистора 3.4.3 Осциллограммы напряжения и тока варистора при системной неисправности 3.4.4 Замечания по параметрам варисторов и типовые испытания 3.5 Обходной выключатель 3.6 Размыкатели 3.7 Демпфирующее оборудование ограничения тока 3.8 Разрядный реактор 3.9 Трансформатор напряжения 3.10 Трансформатор тока 3.11 Релейная защита, аппаратура управления и аппаратура связи «платформа—земля» 3.12 Предпусковые испытания 3.13 Пусковые испытания Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография | Разработан: | ОАО ВНИИС
| Утверждён: | 03.12.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 62-П) 11.06.2014 Федеральное агентство по техническому регулированию и метрологии (620-ст)
| Издан: | Стандартинформ (2015 г. )
| Расположен в: |
| Нормативные ссылки: | |

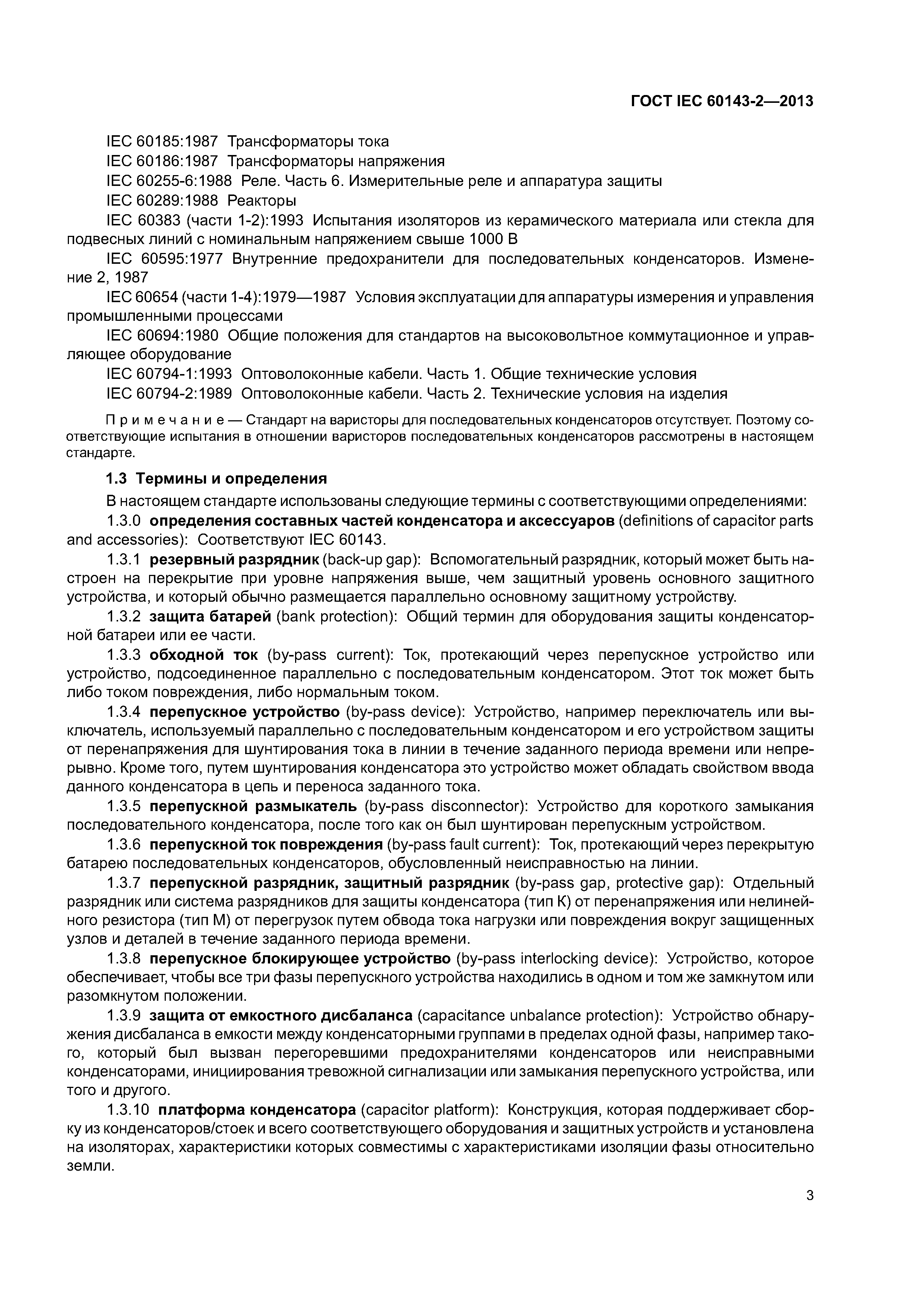

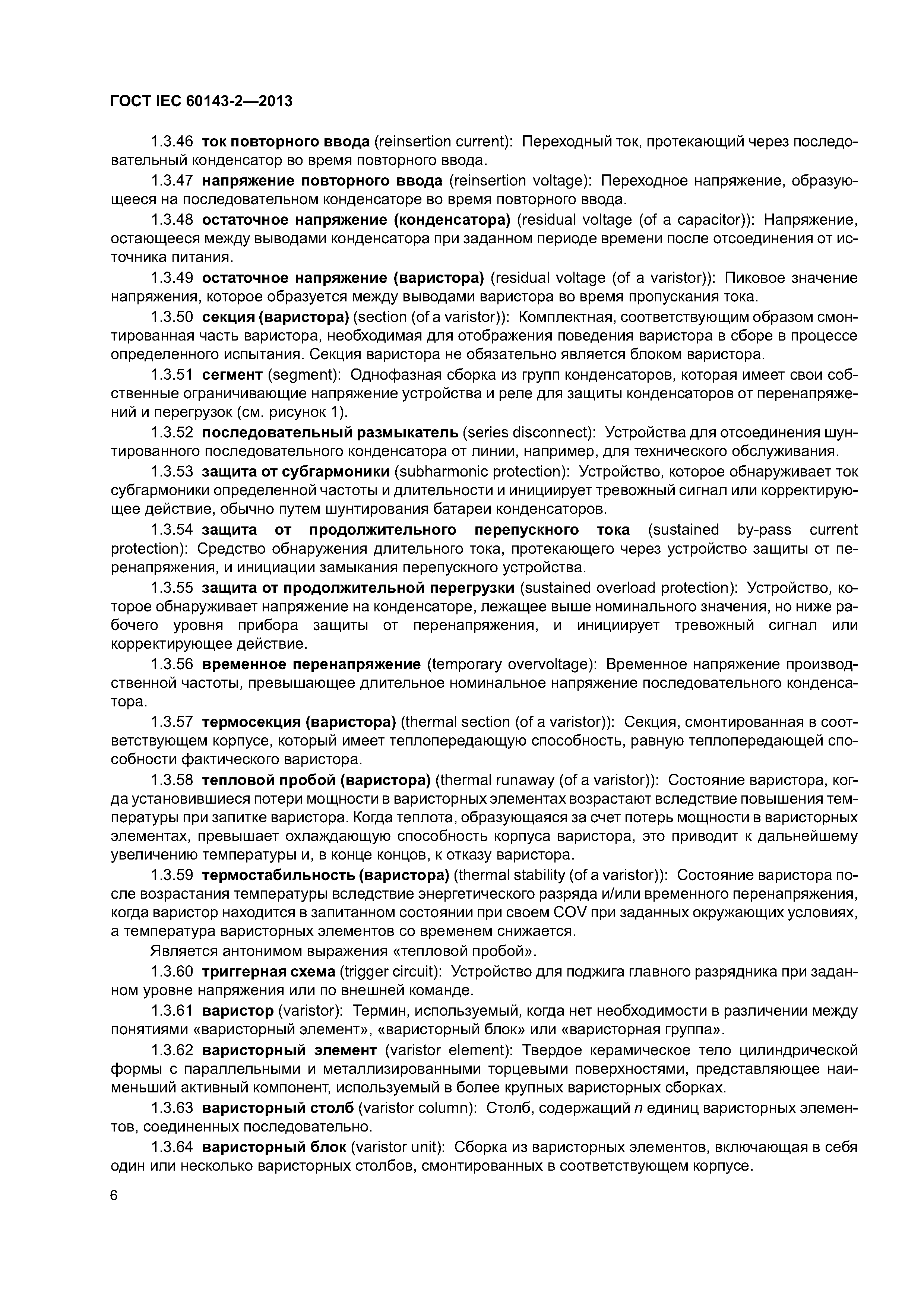

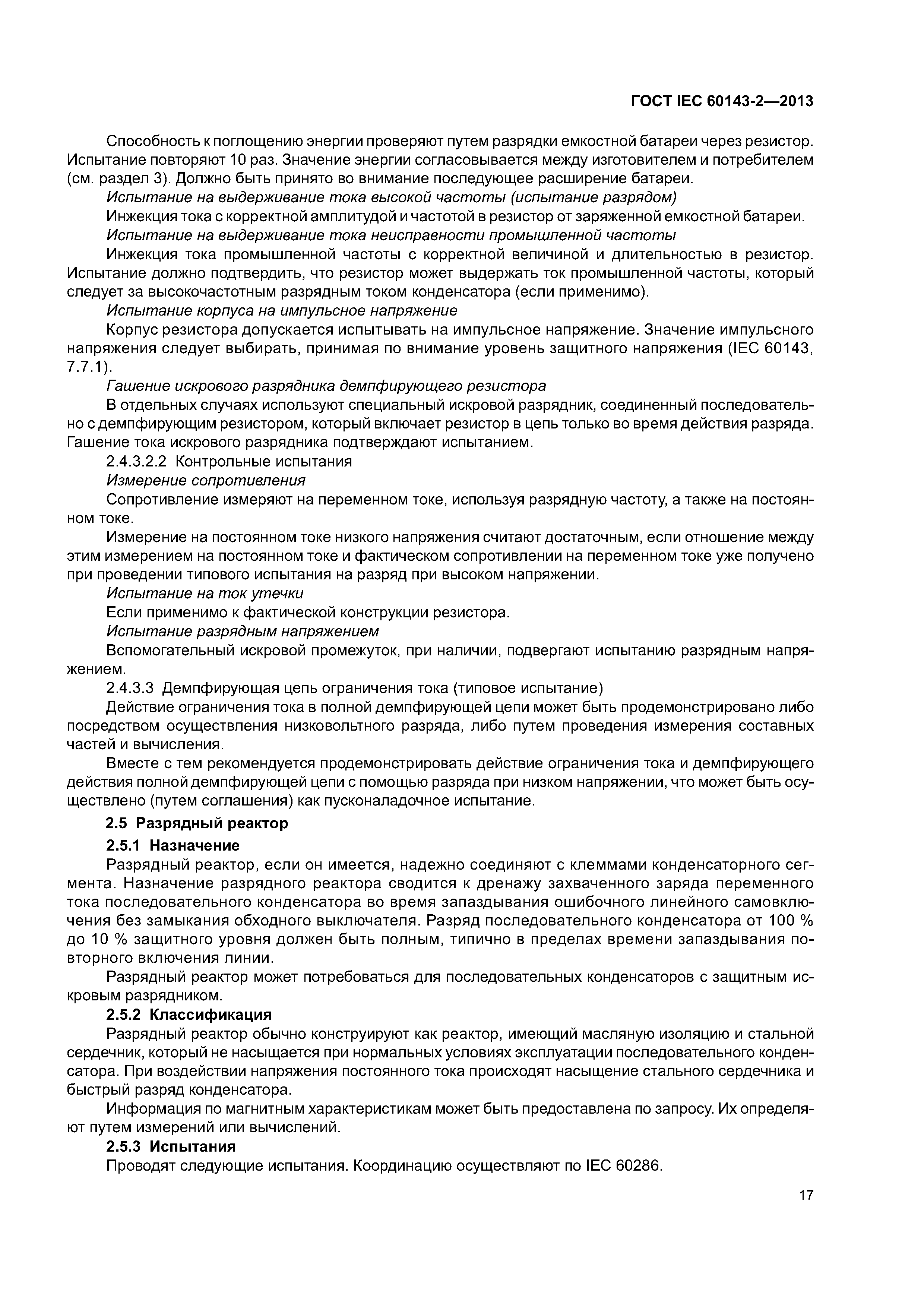

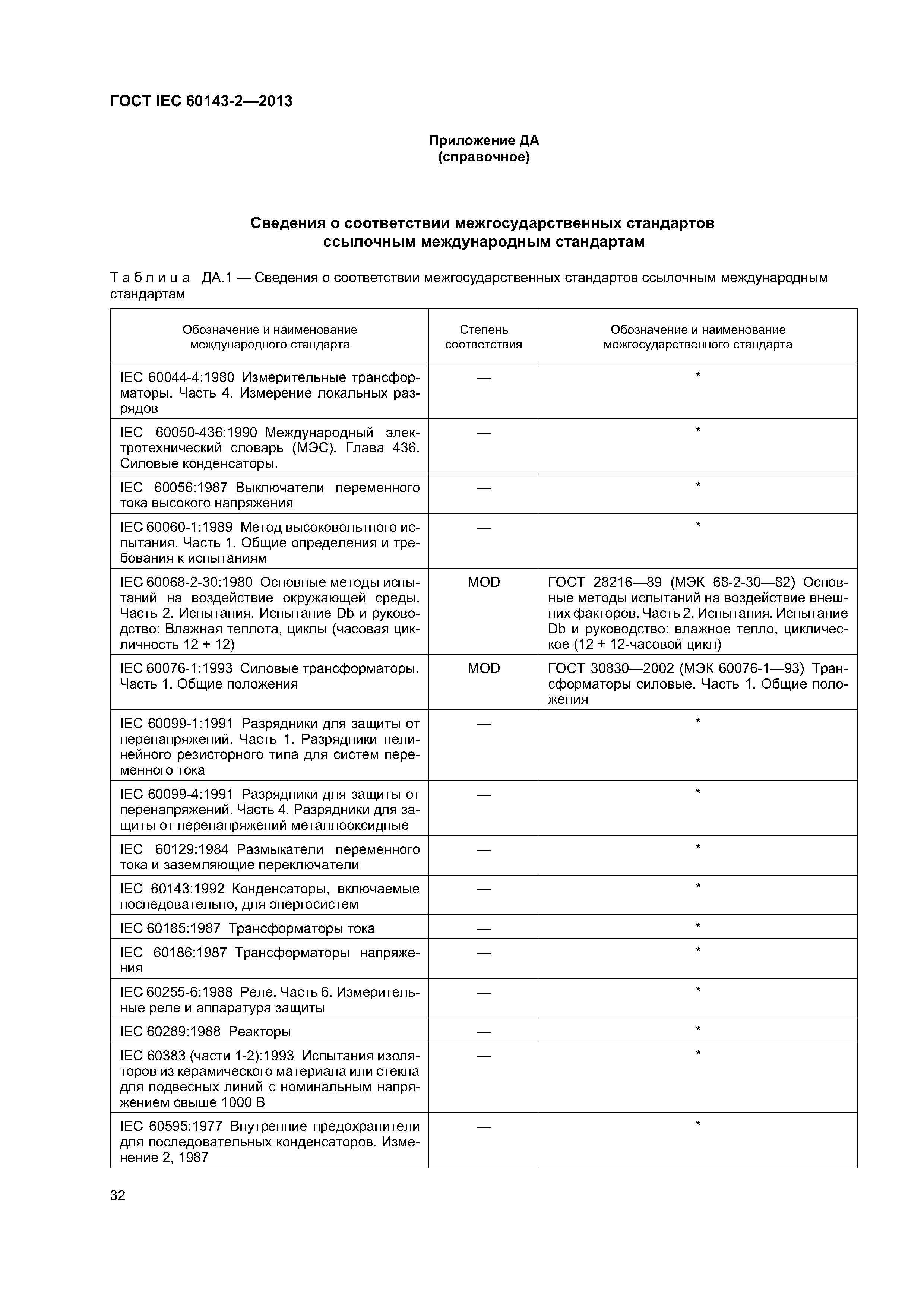

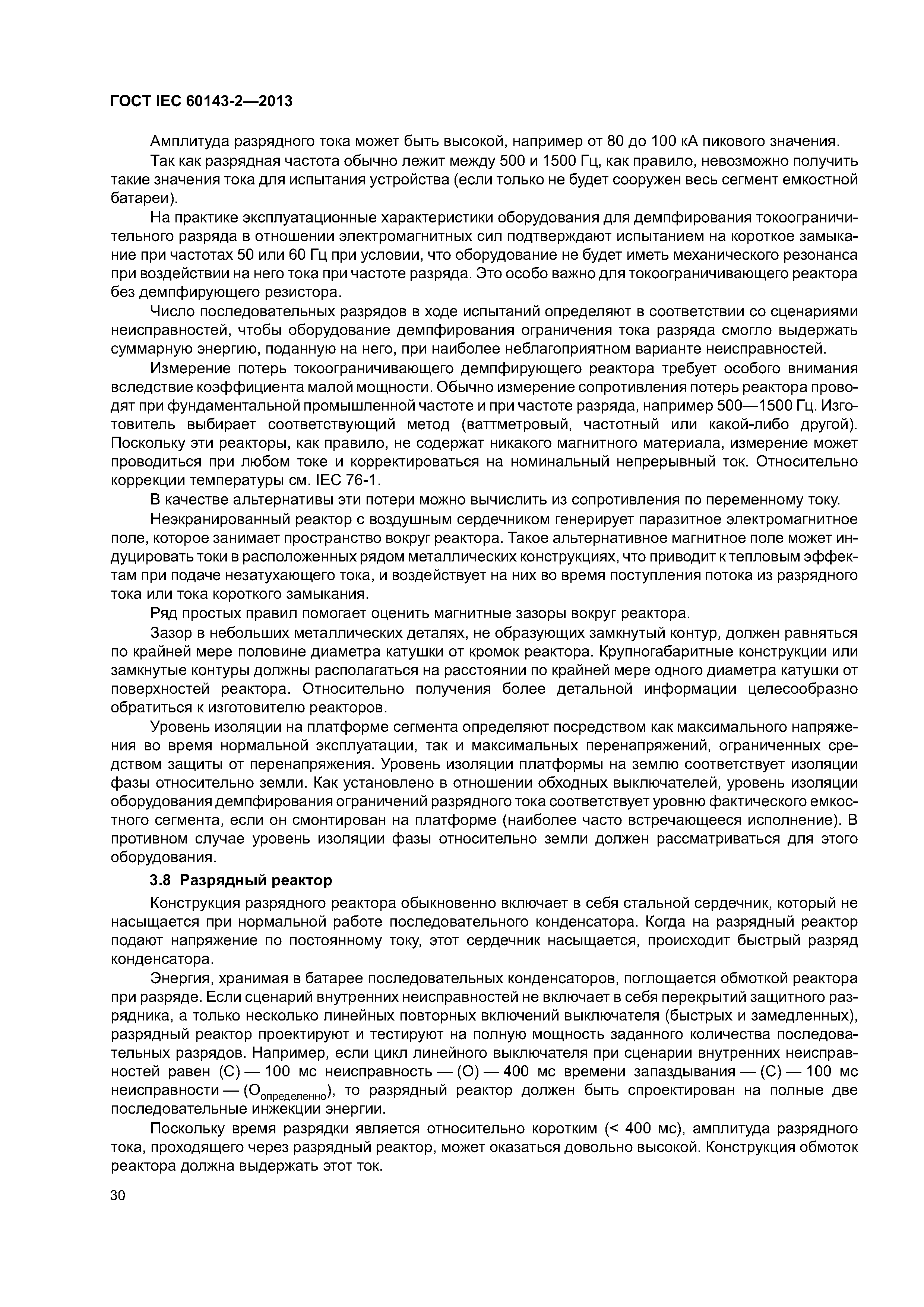

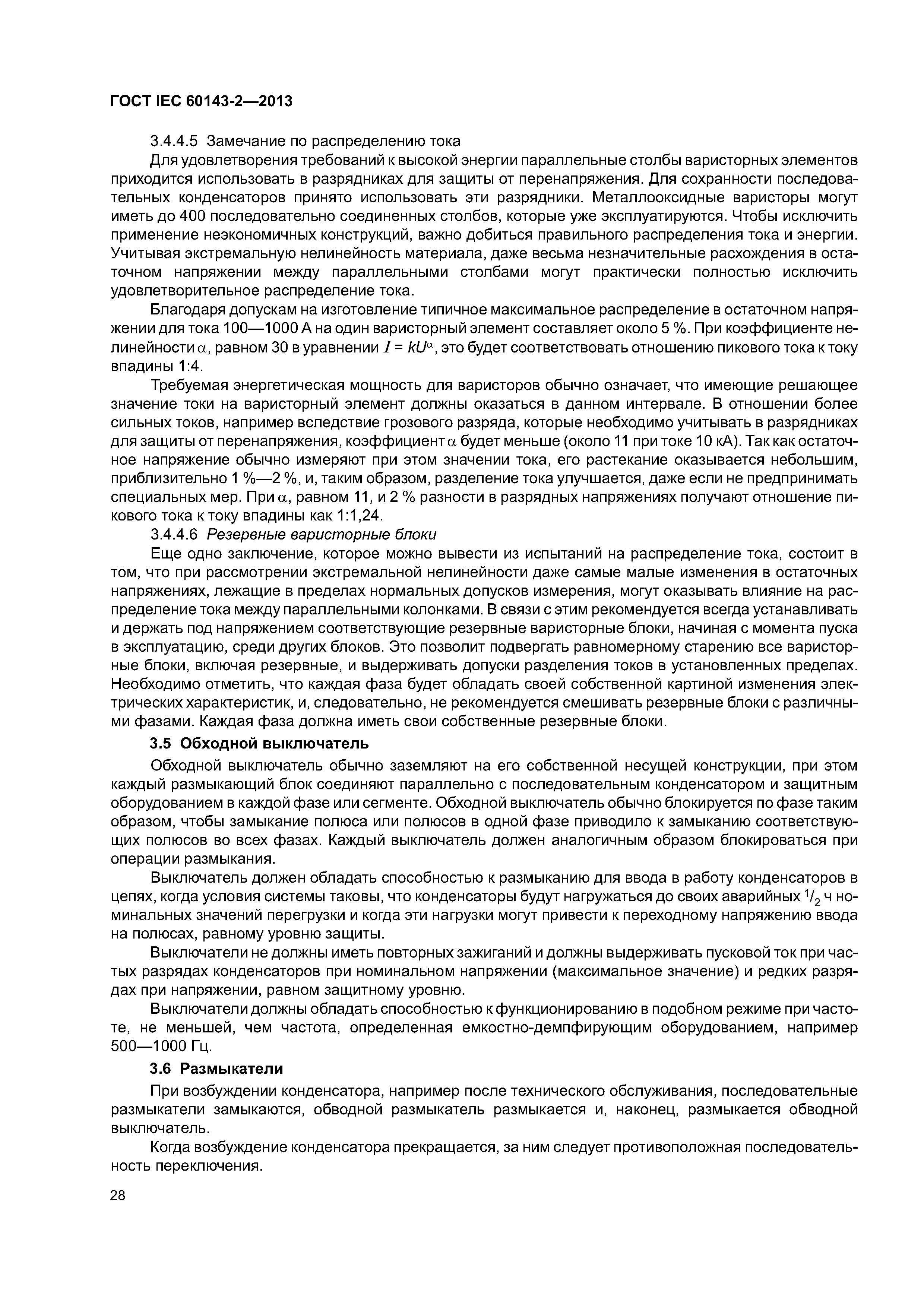

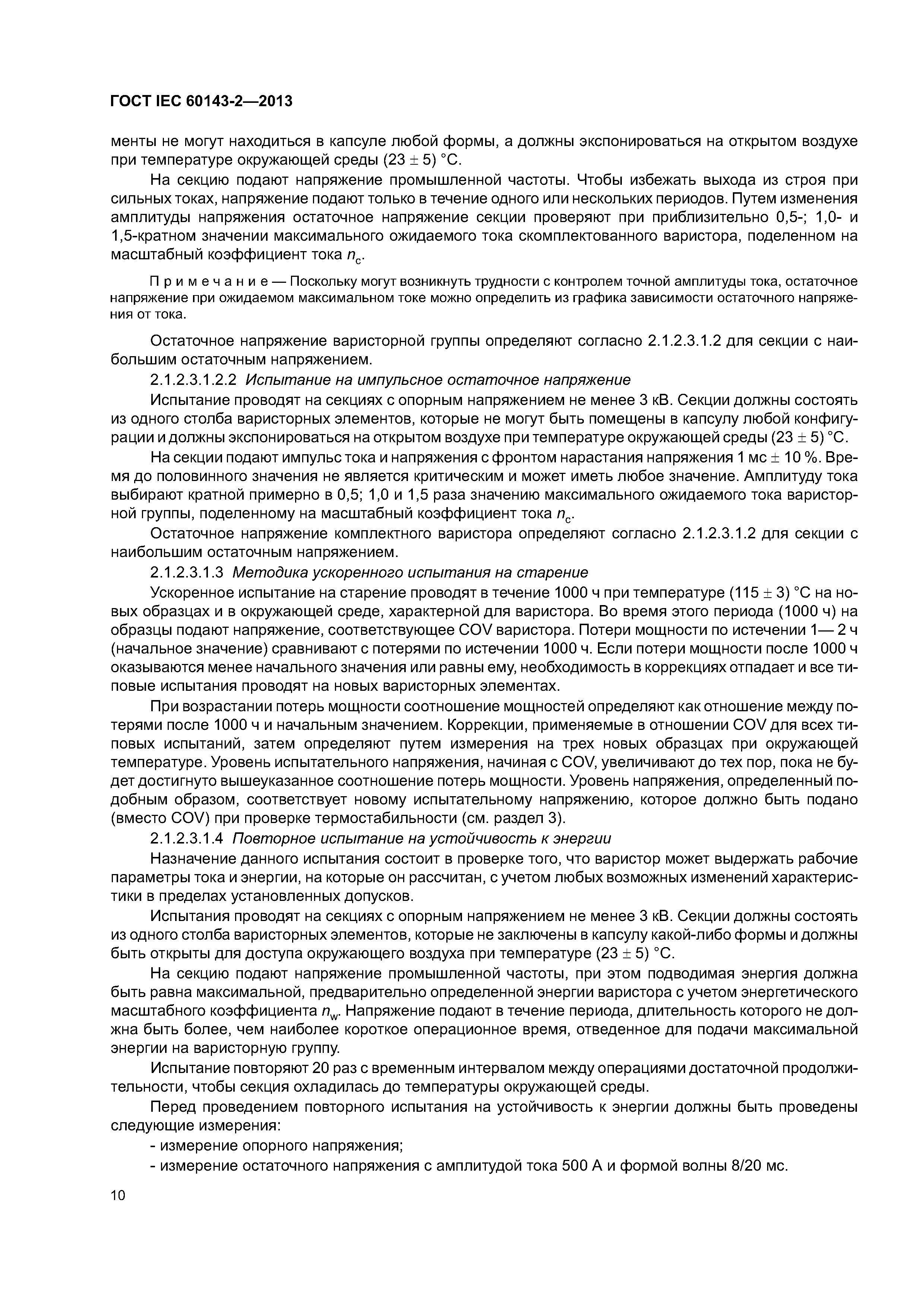

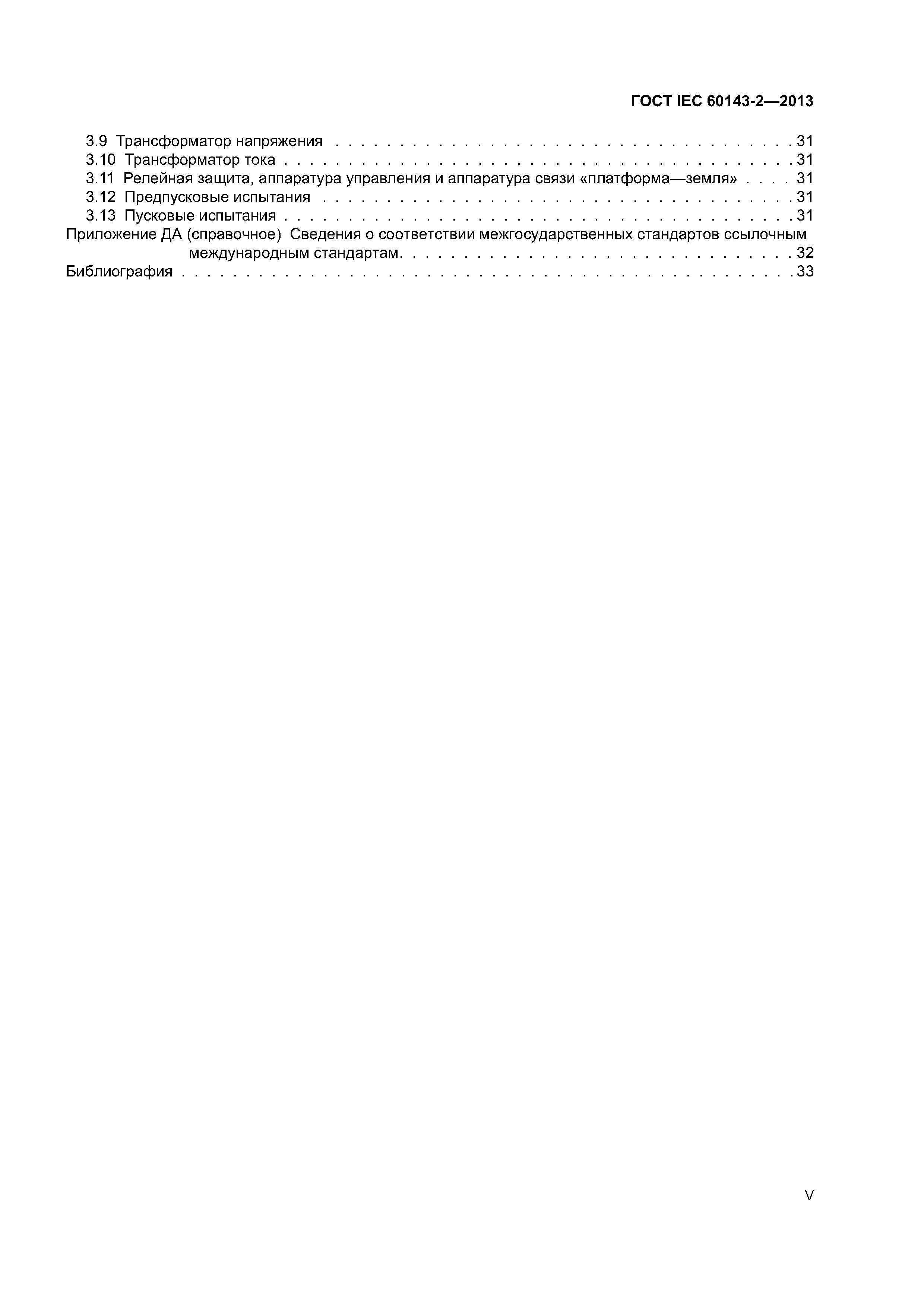

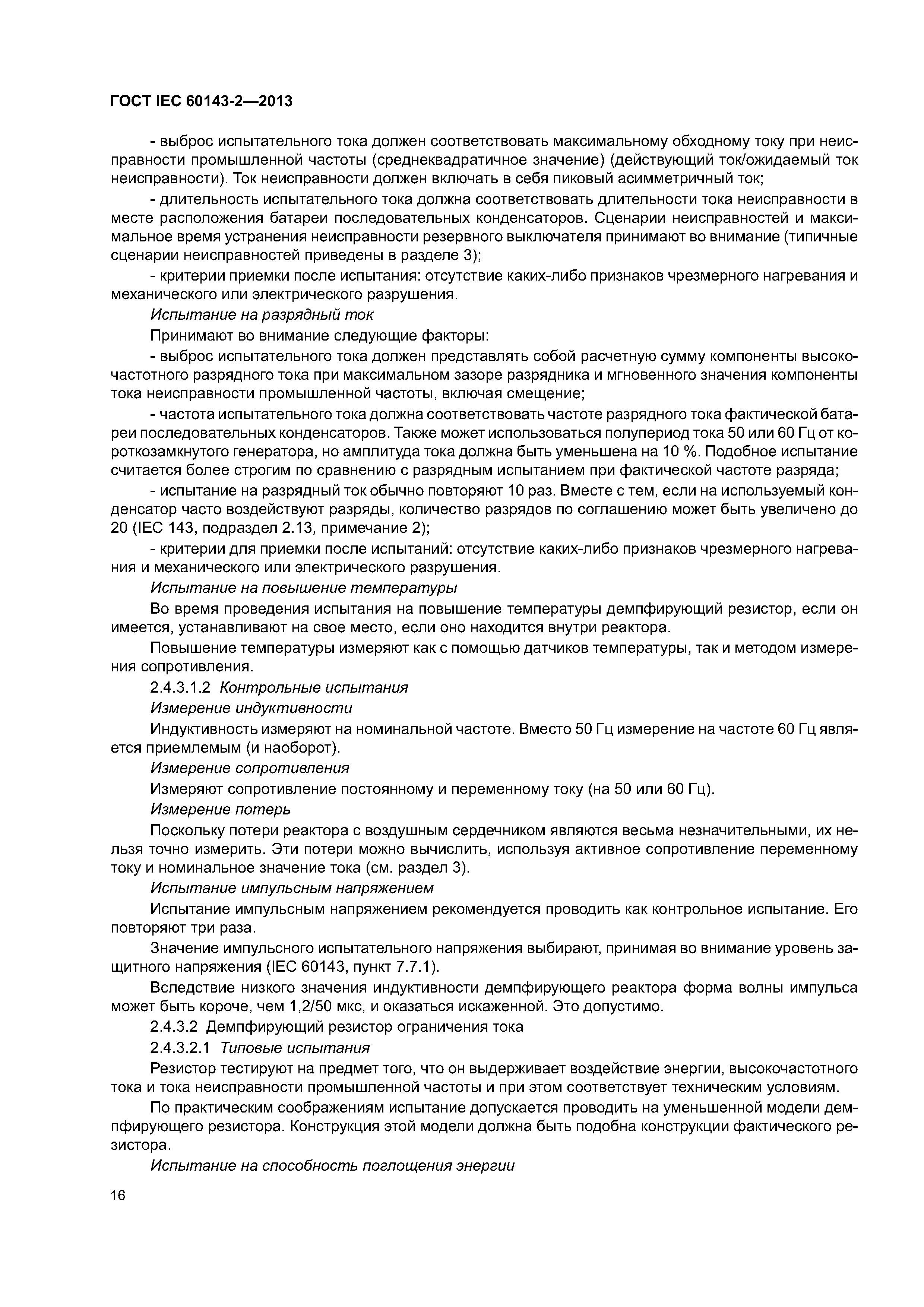

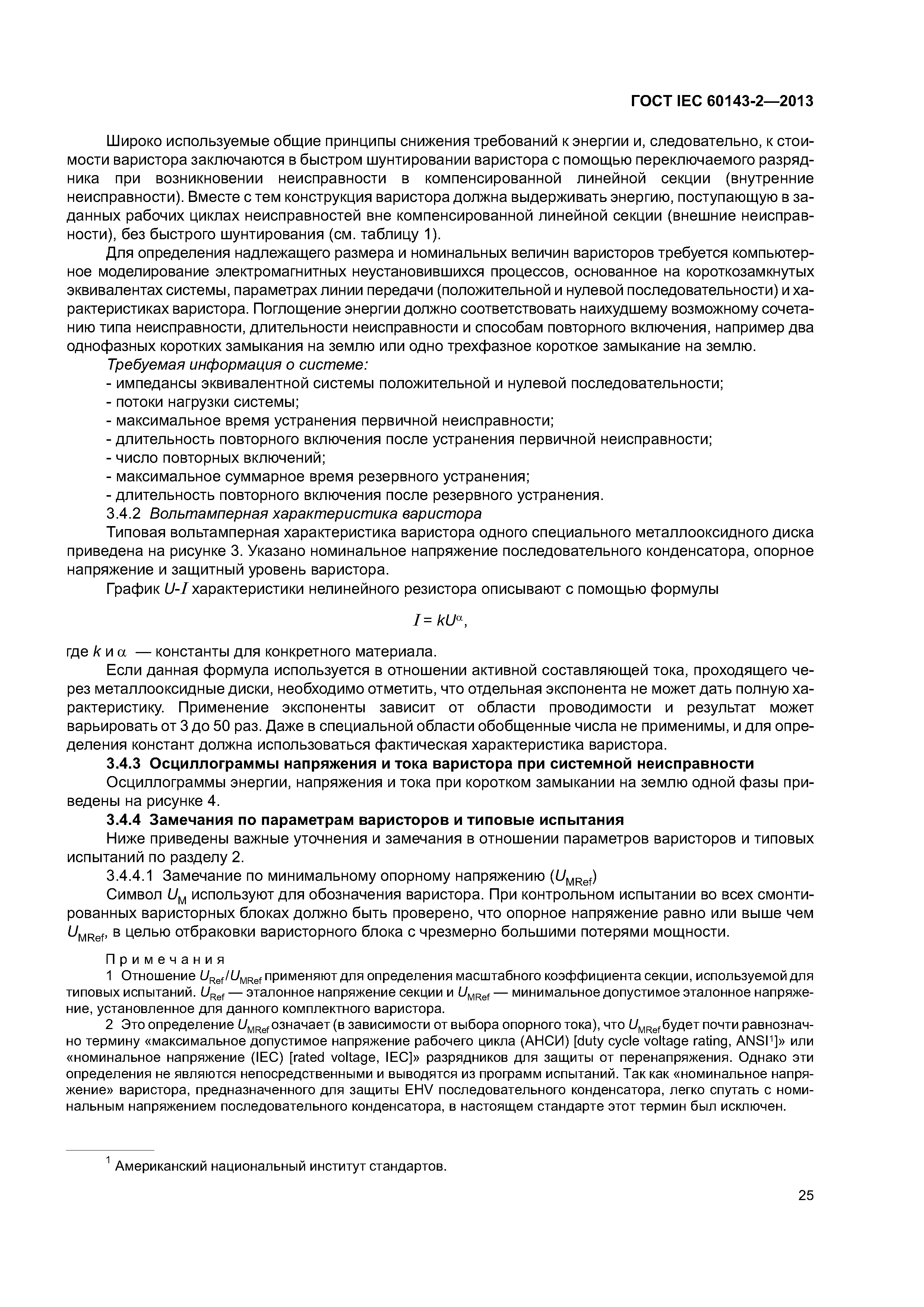

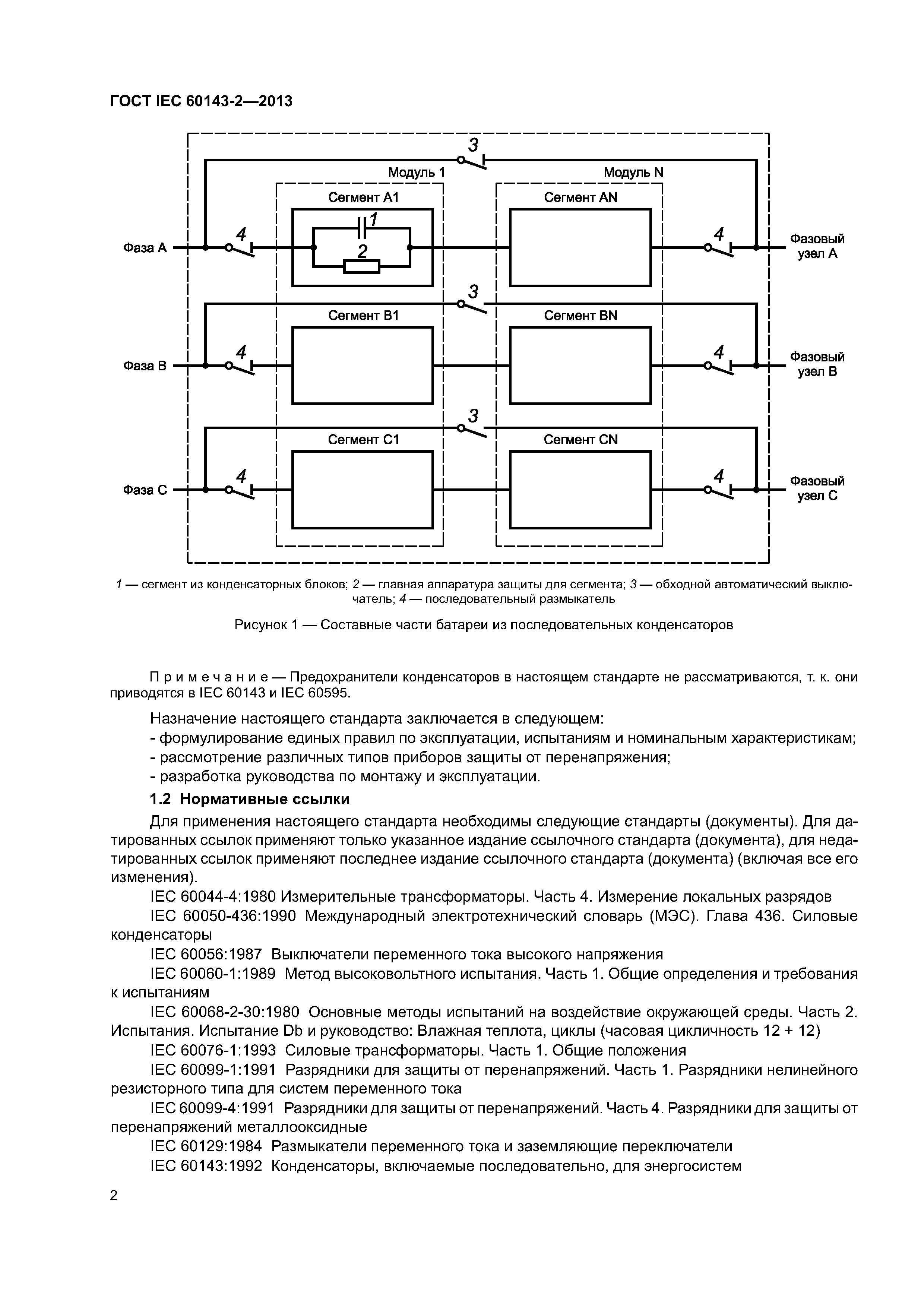

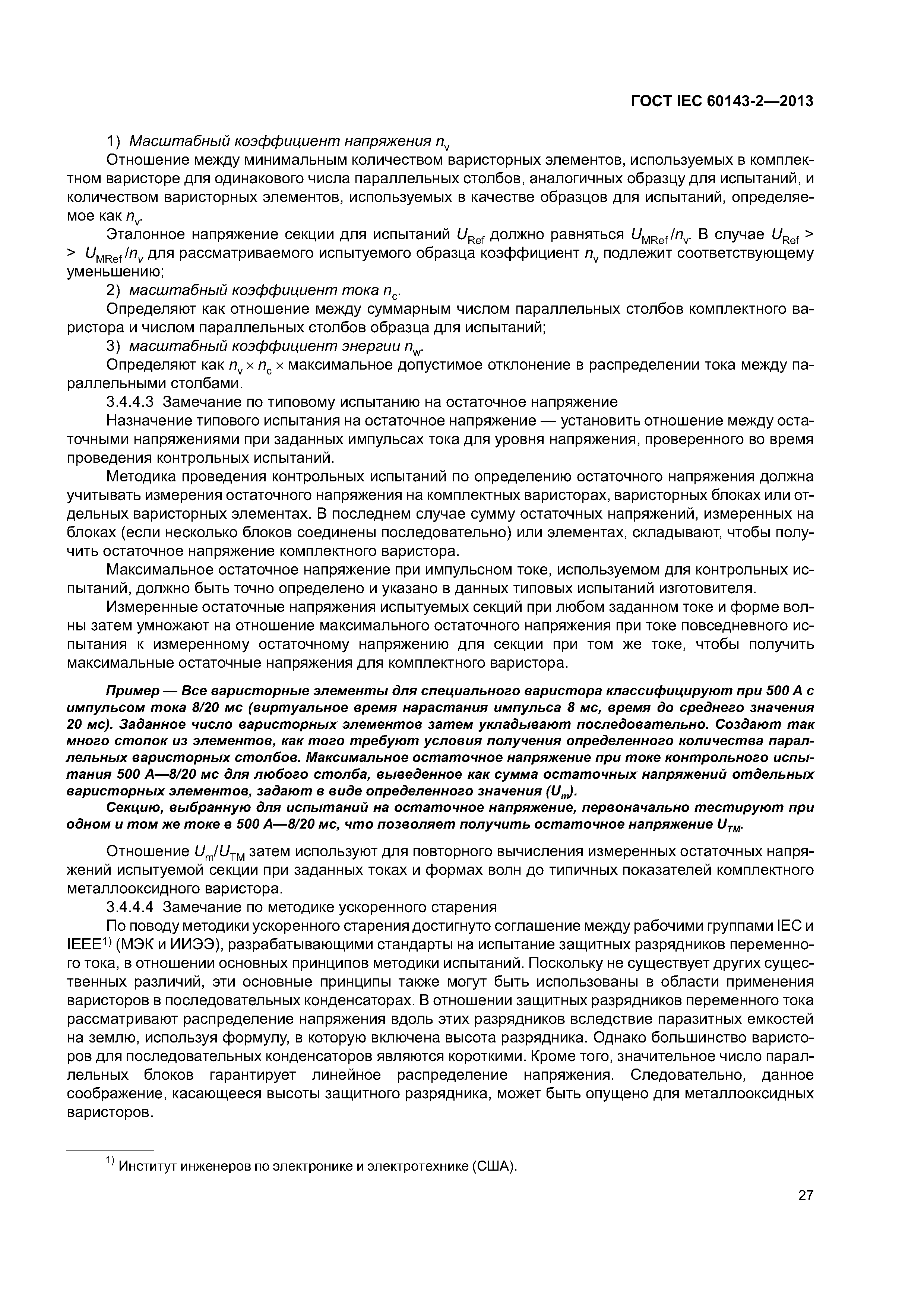

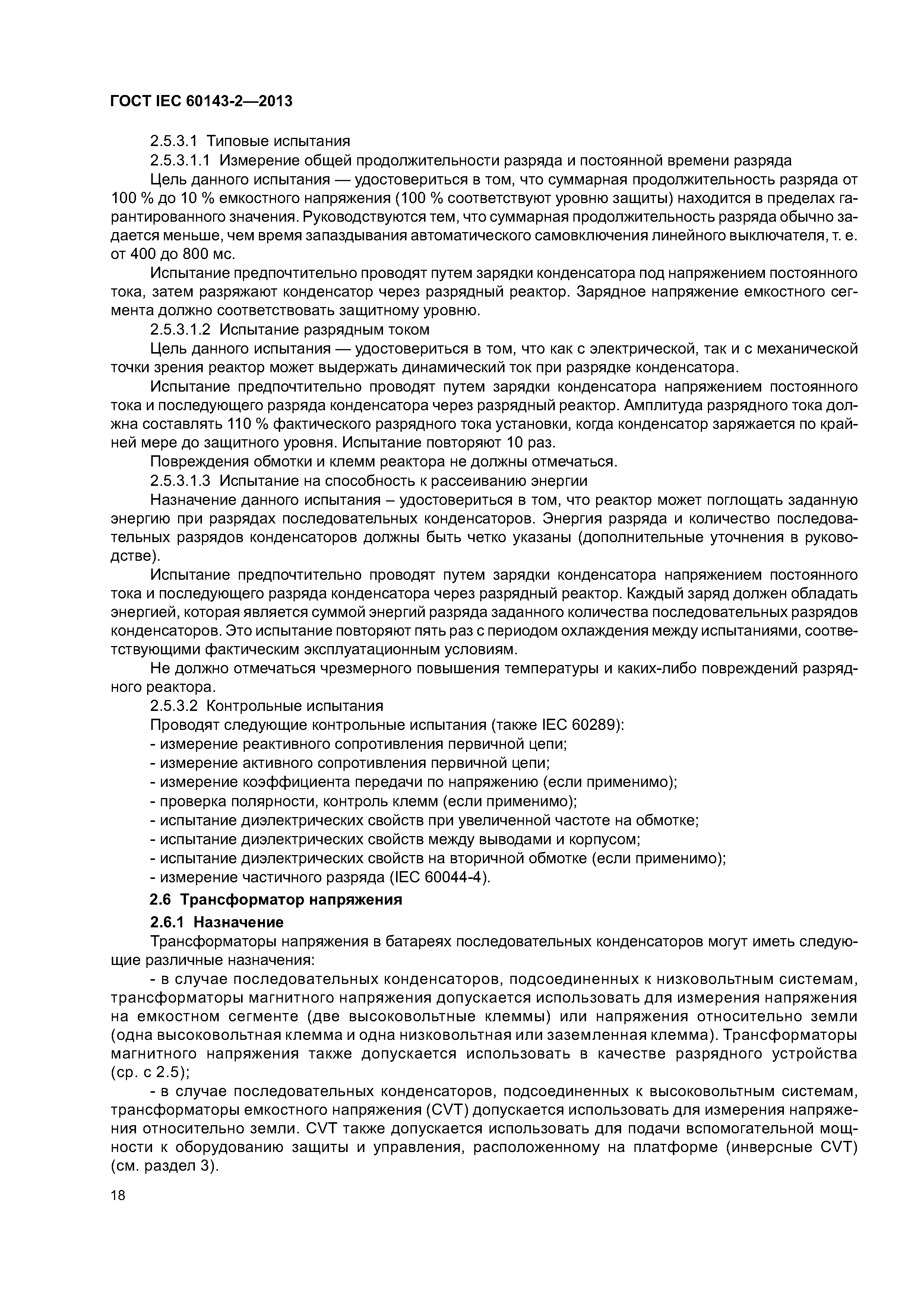

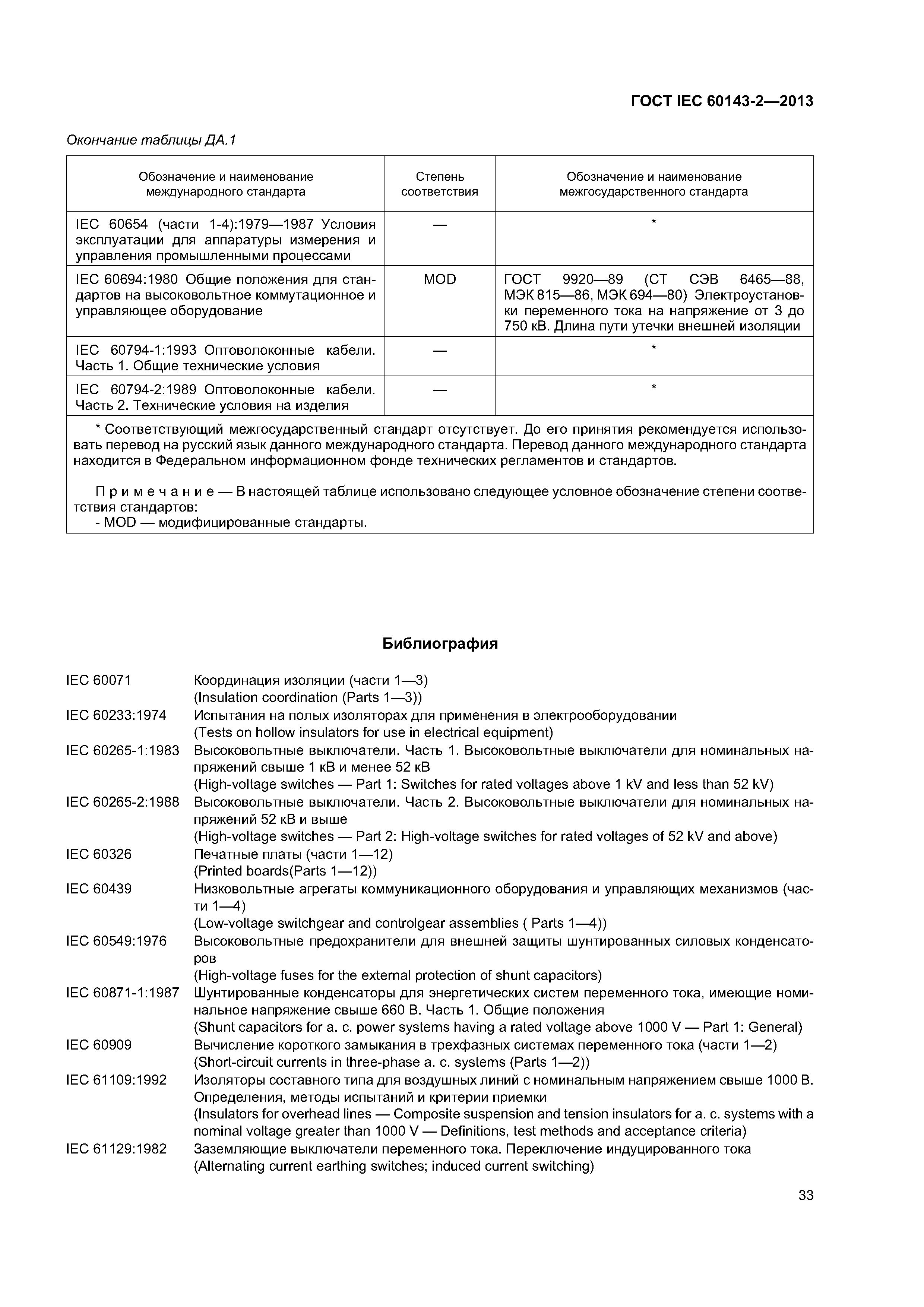

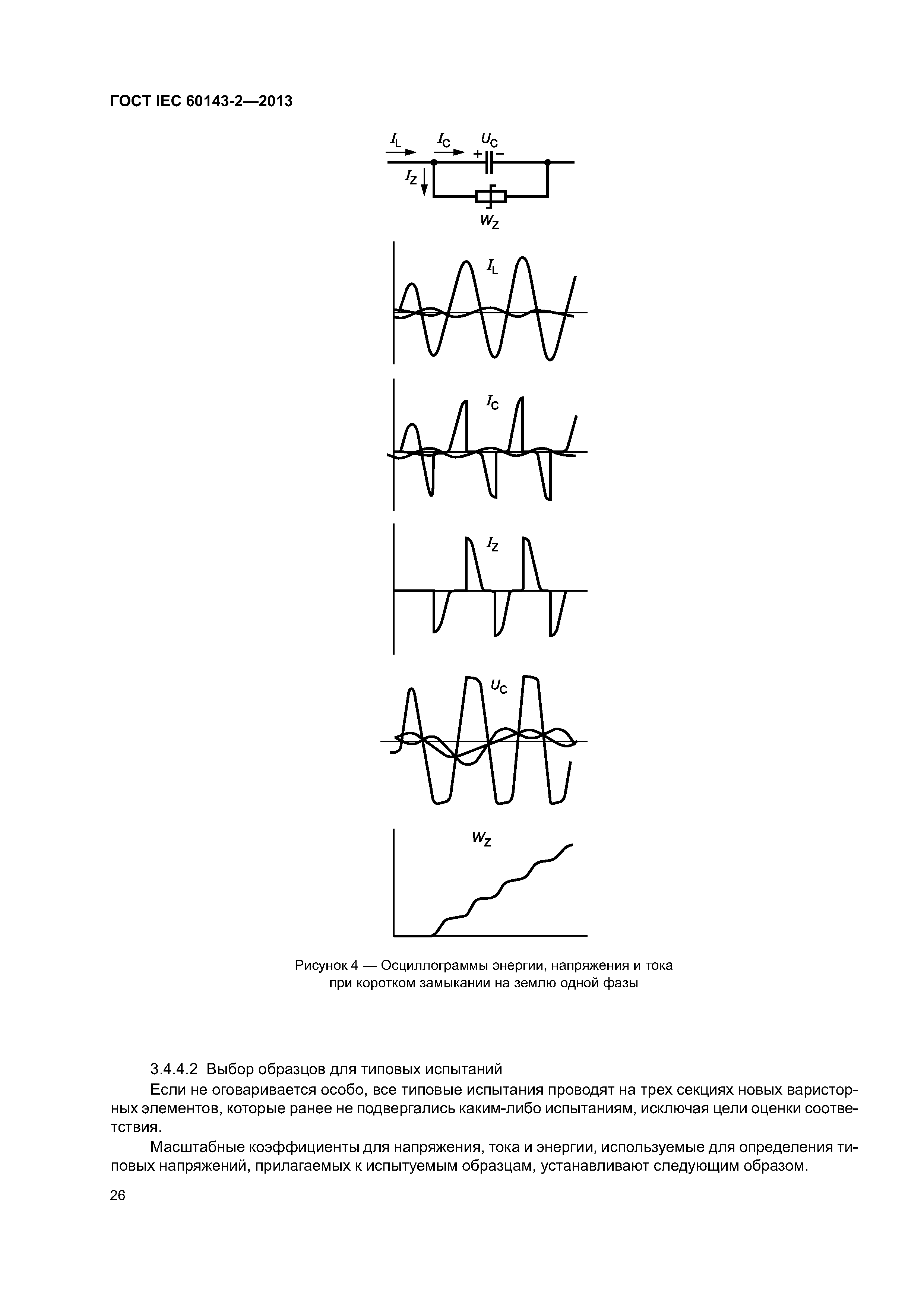

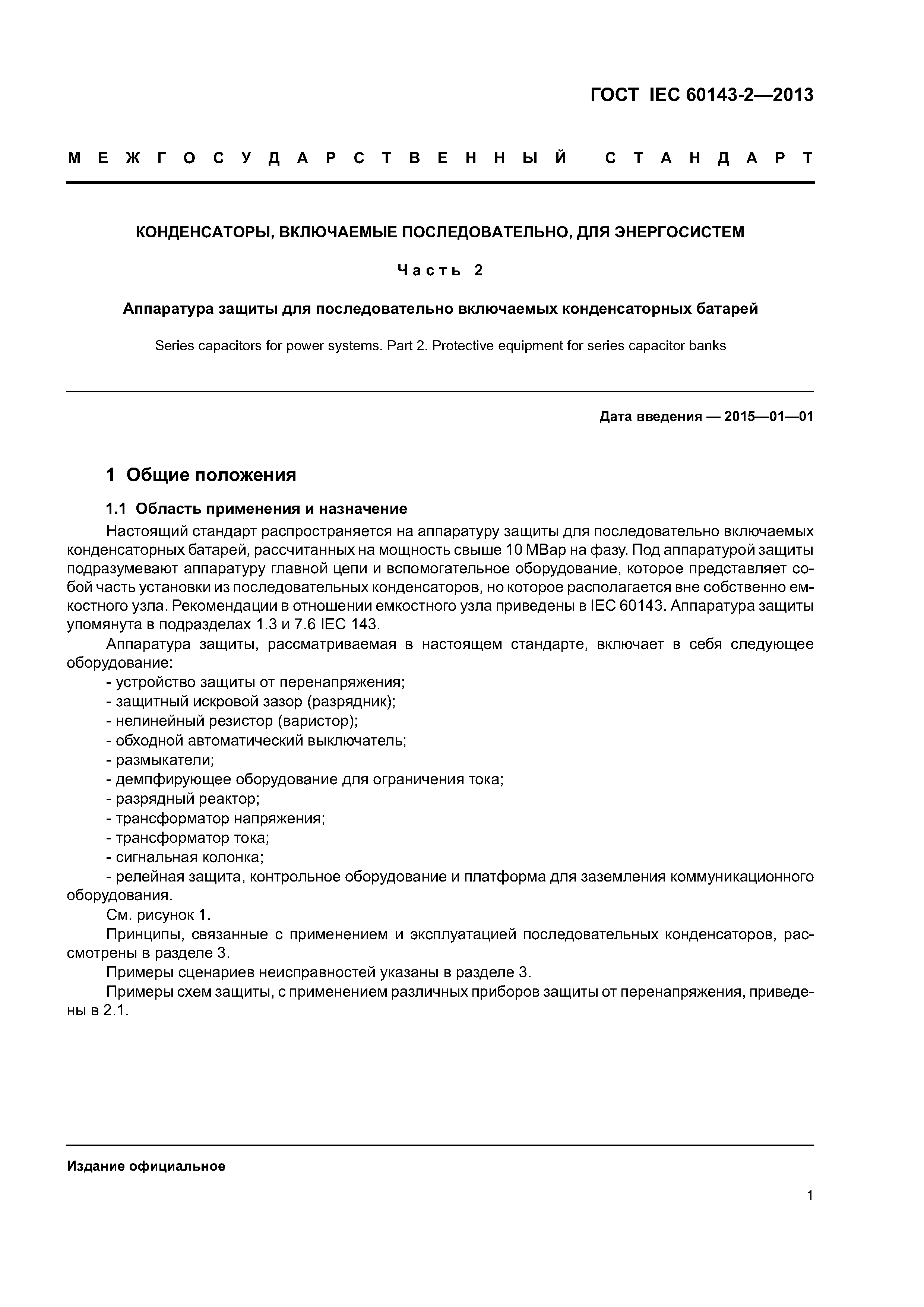

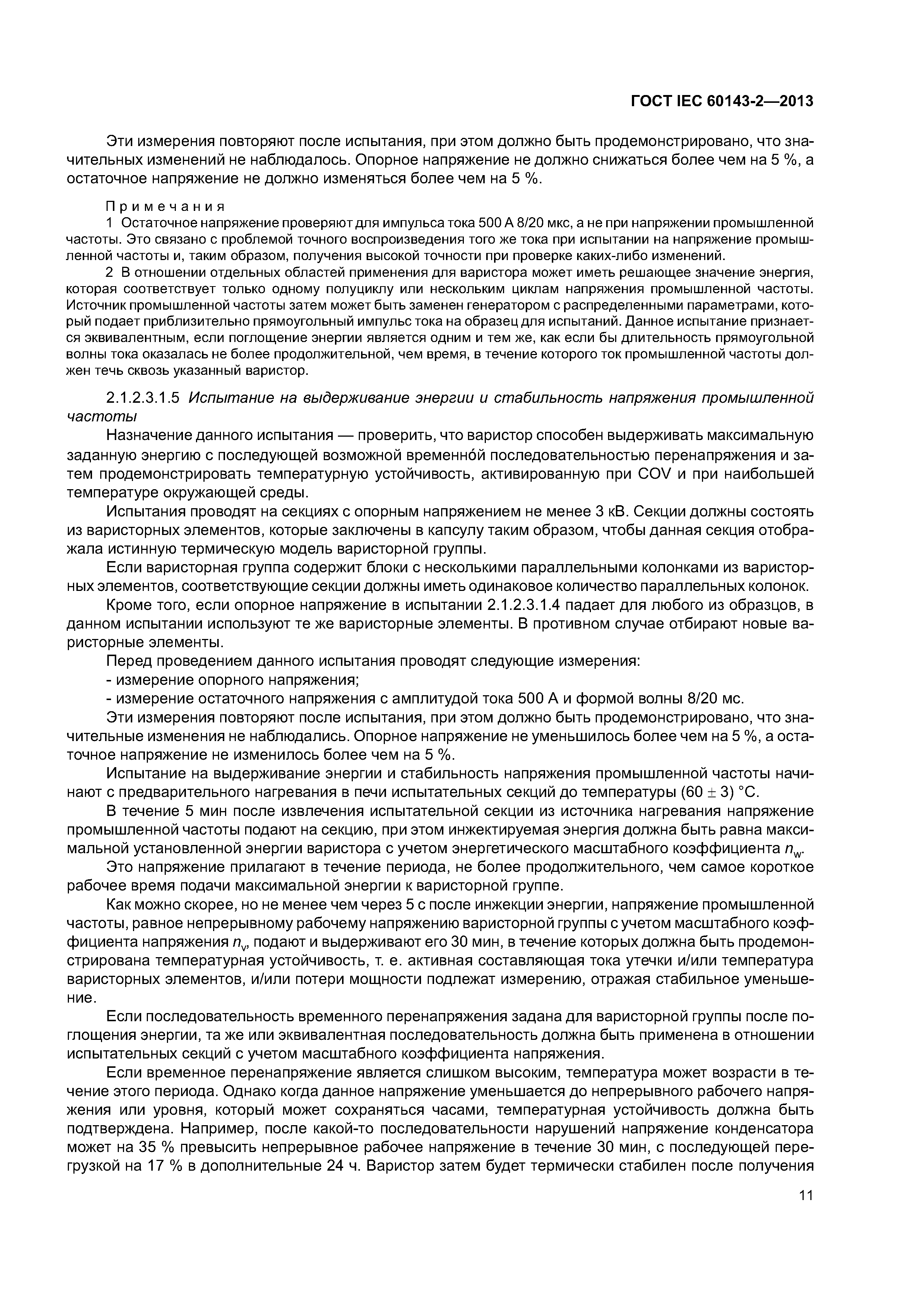

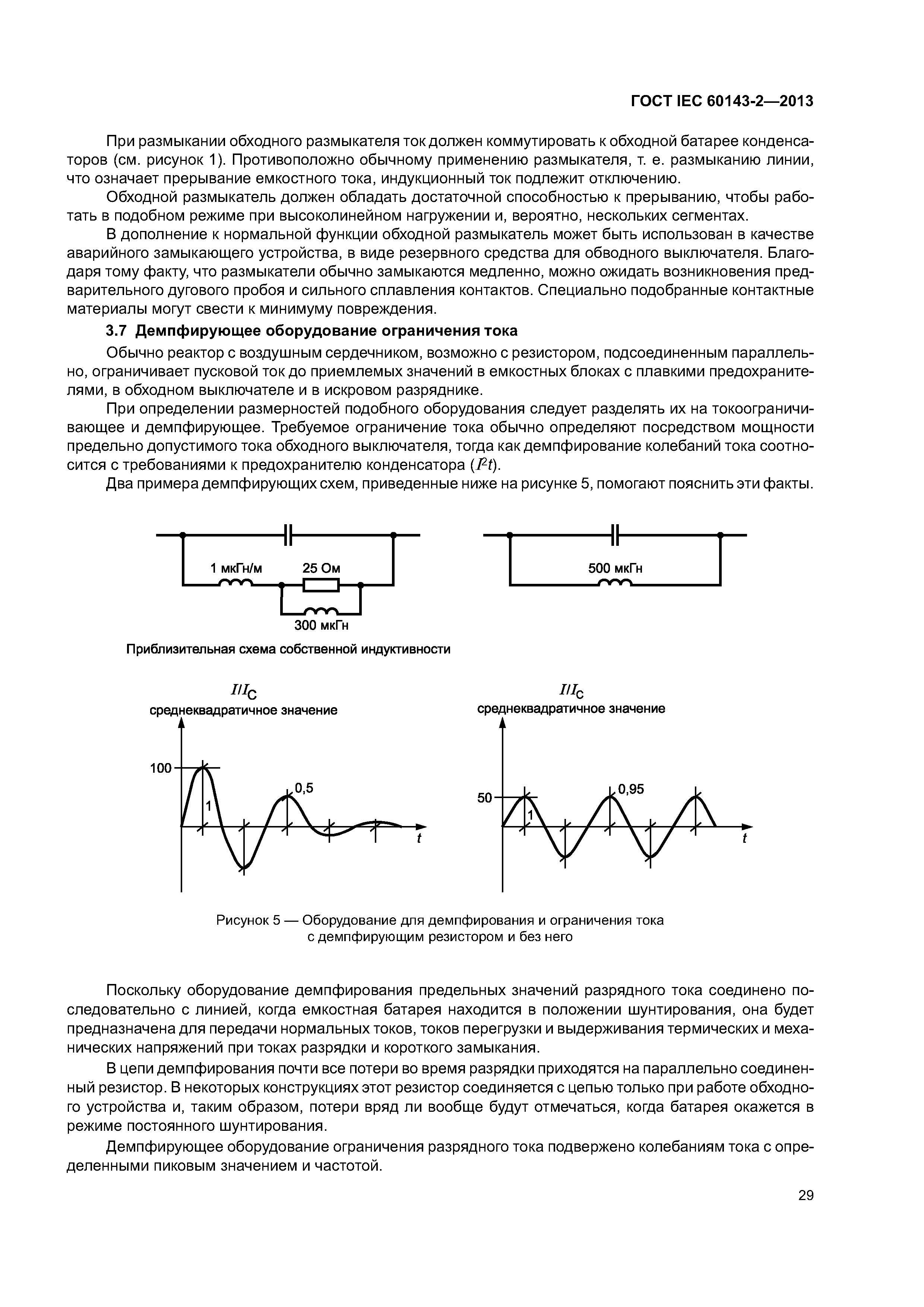

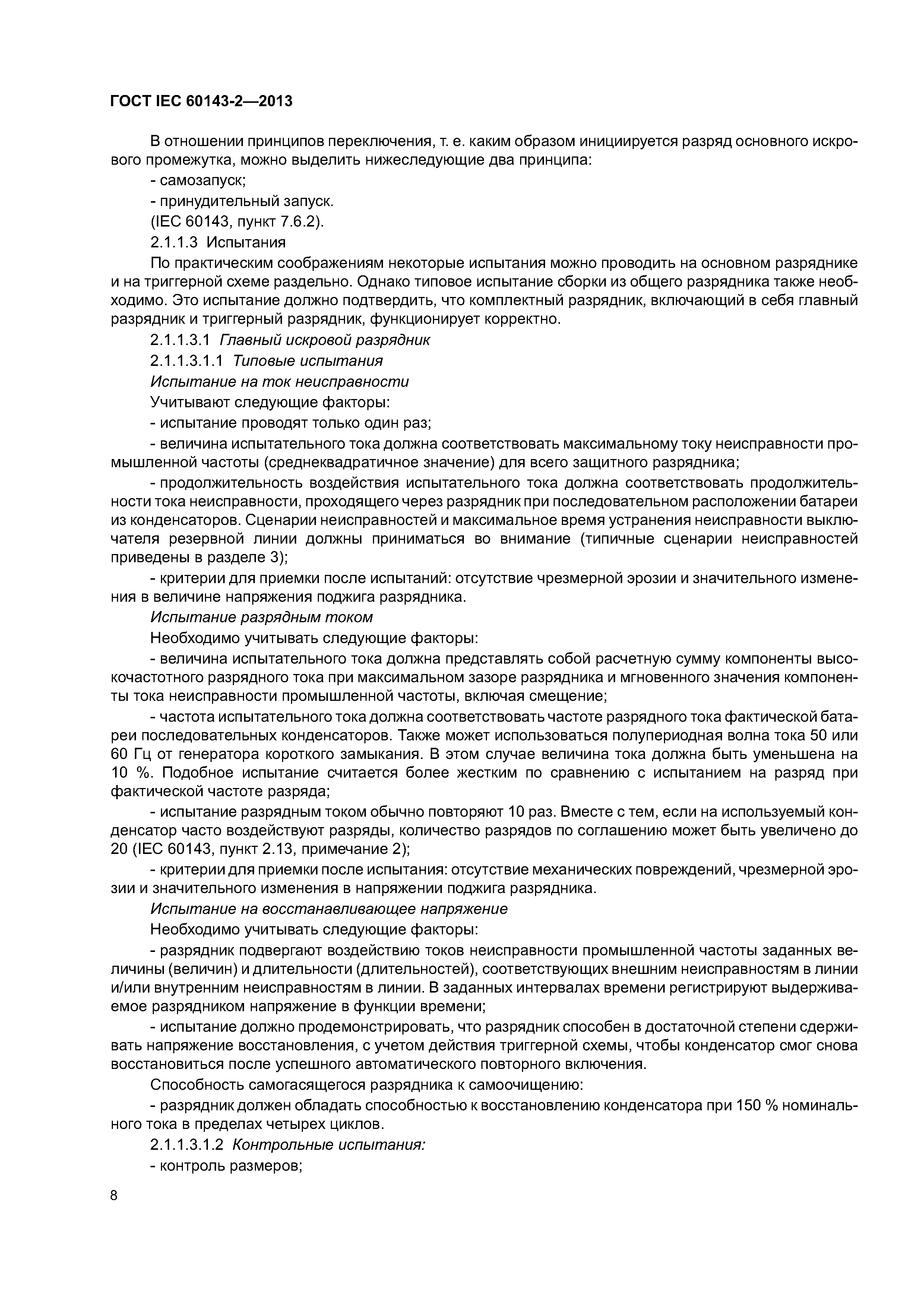

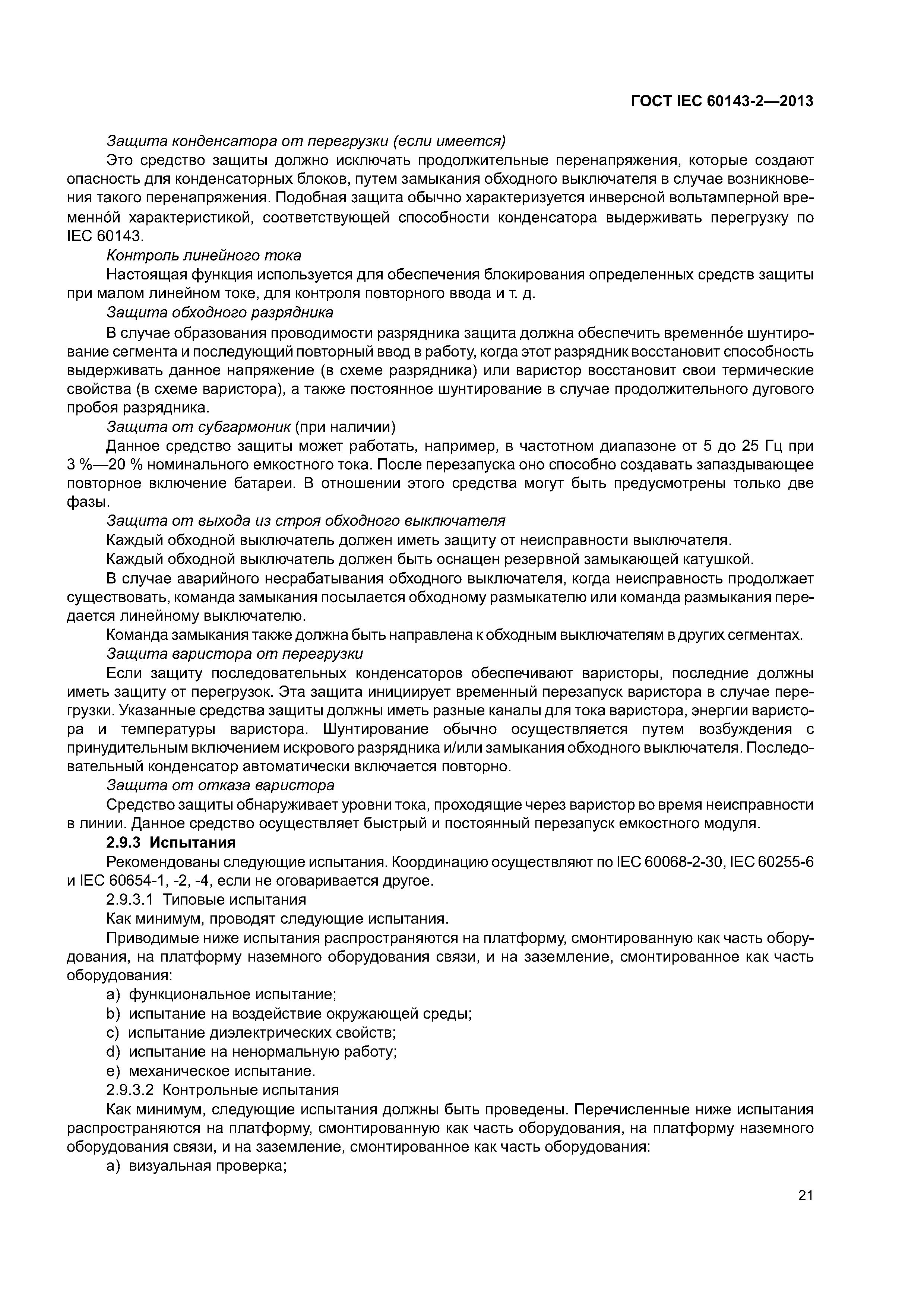

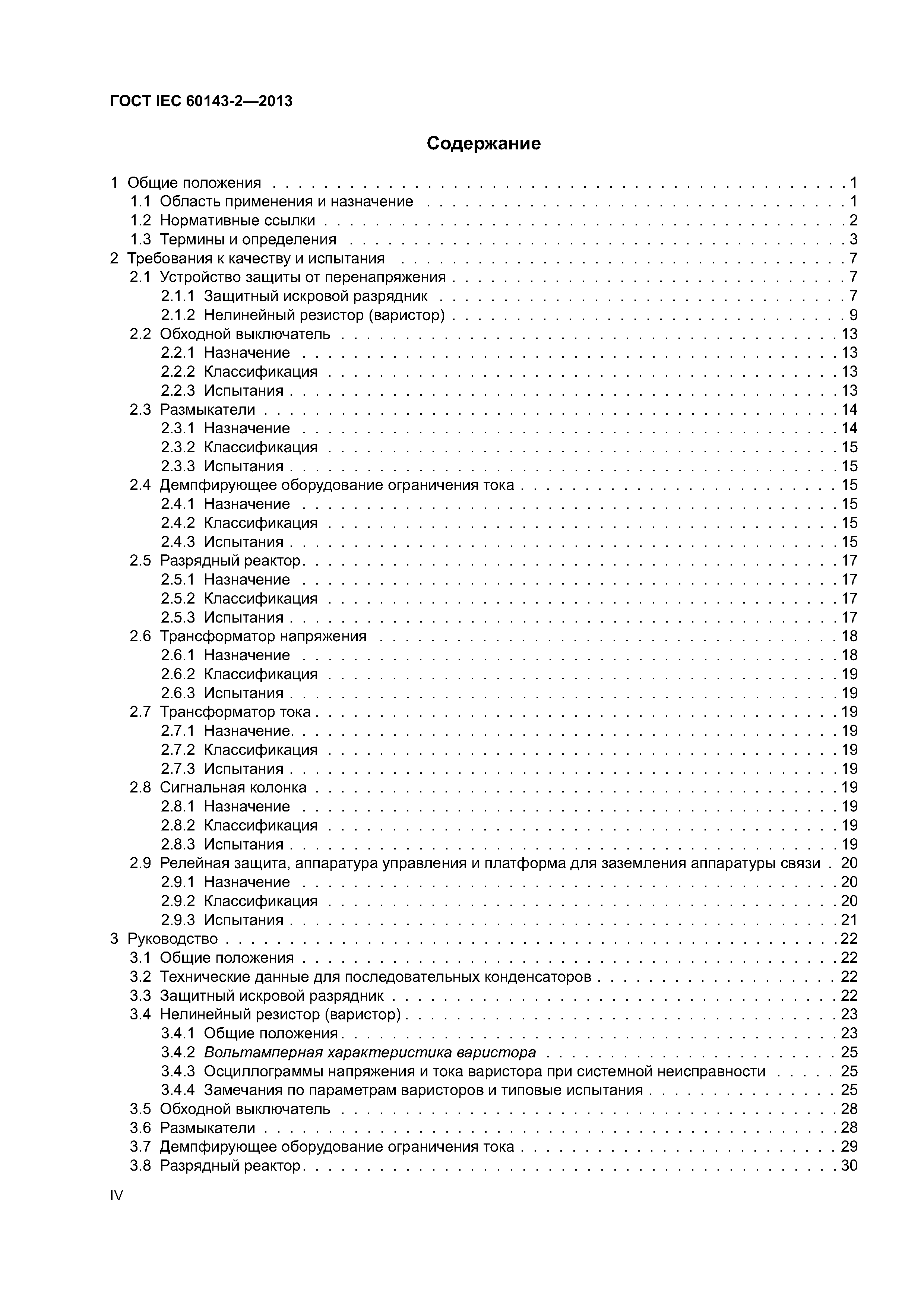

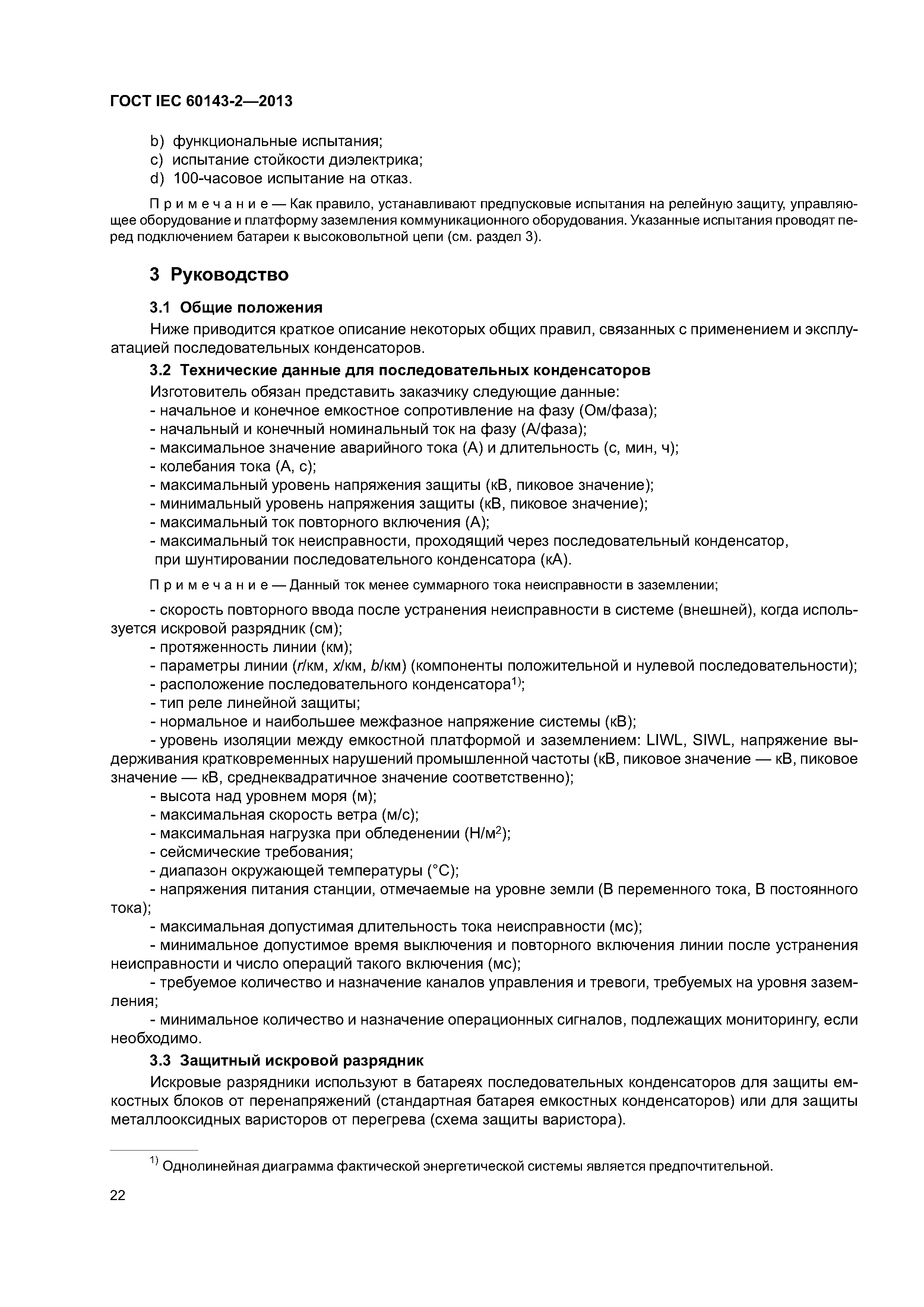

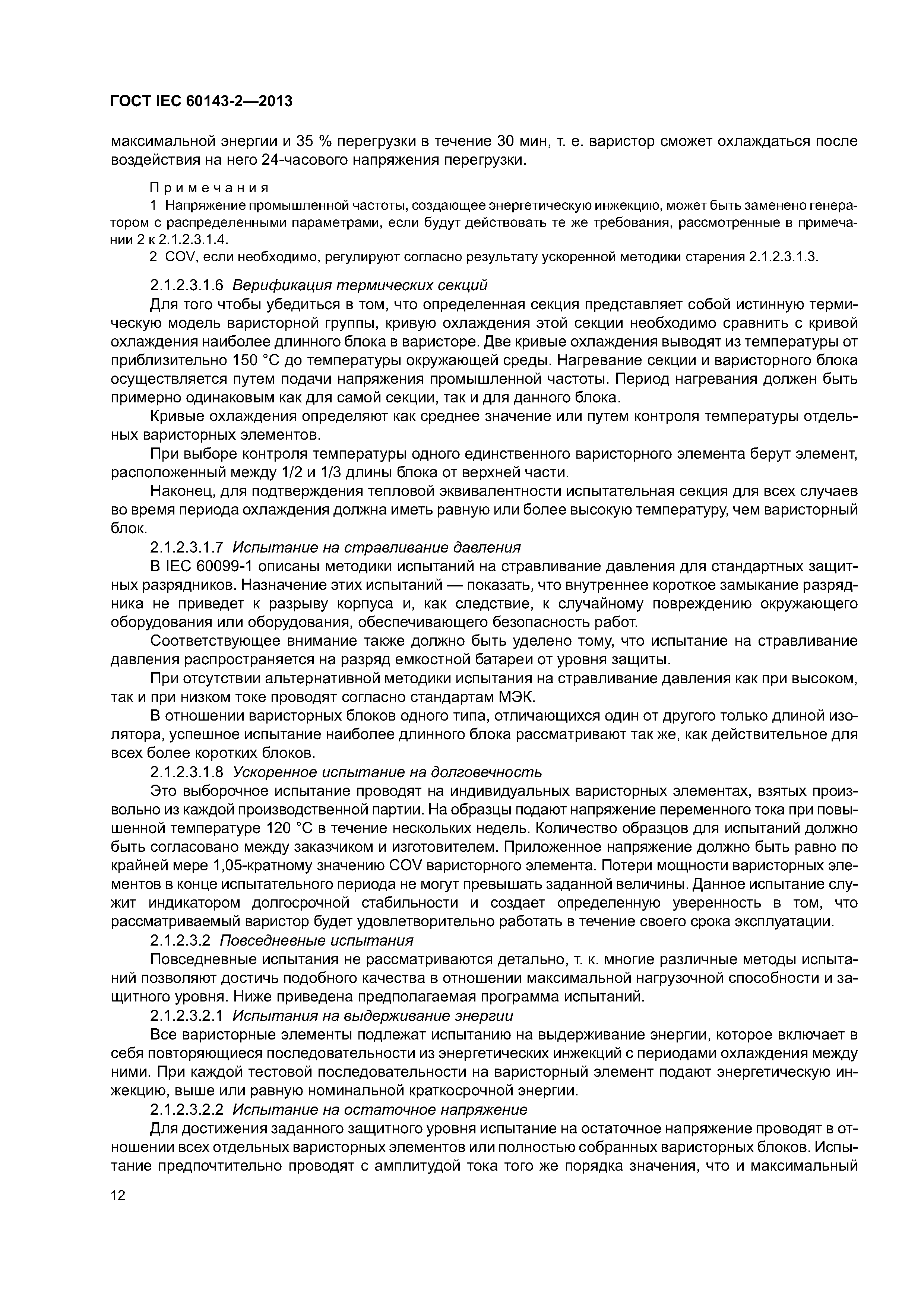

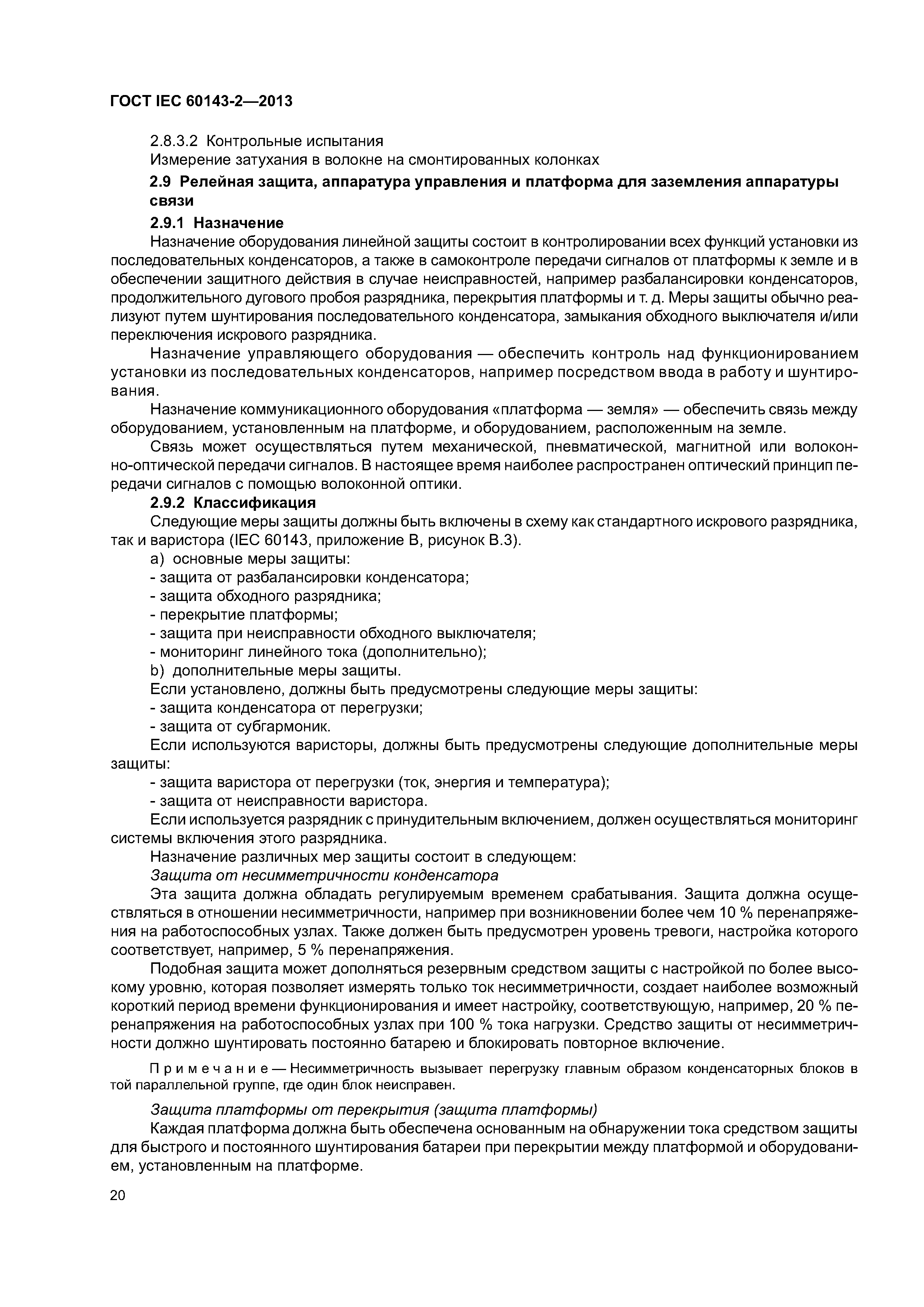

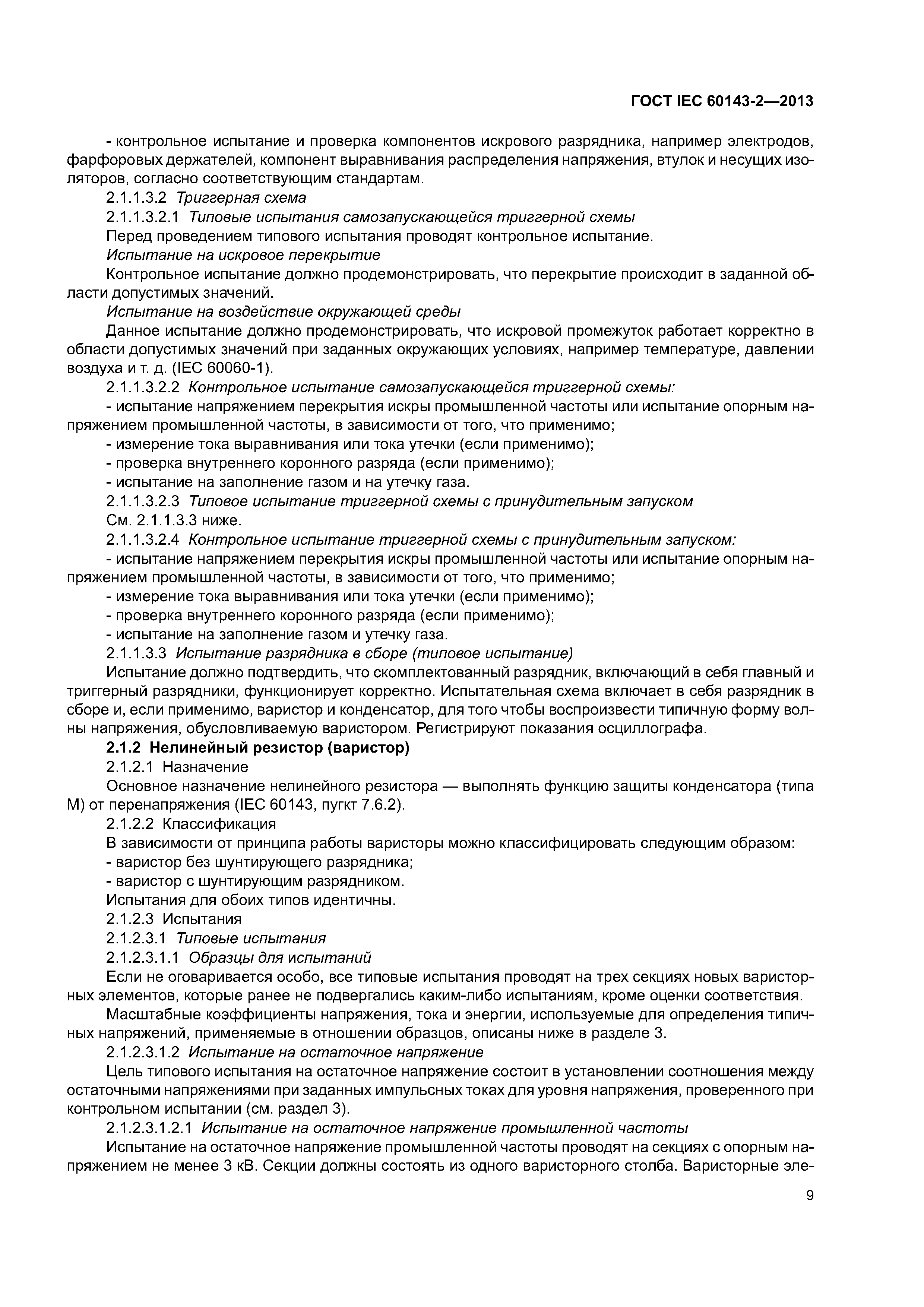

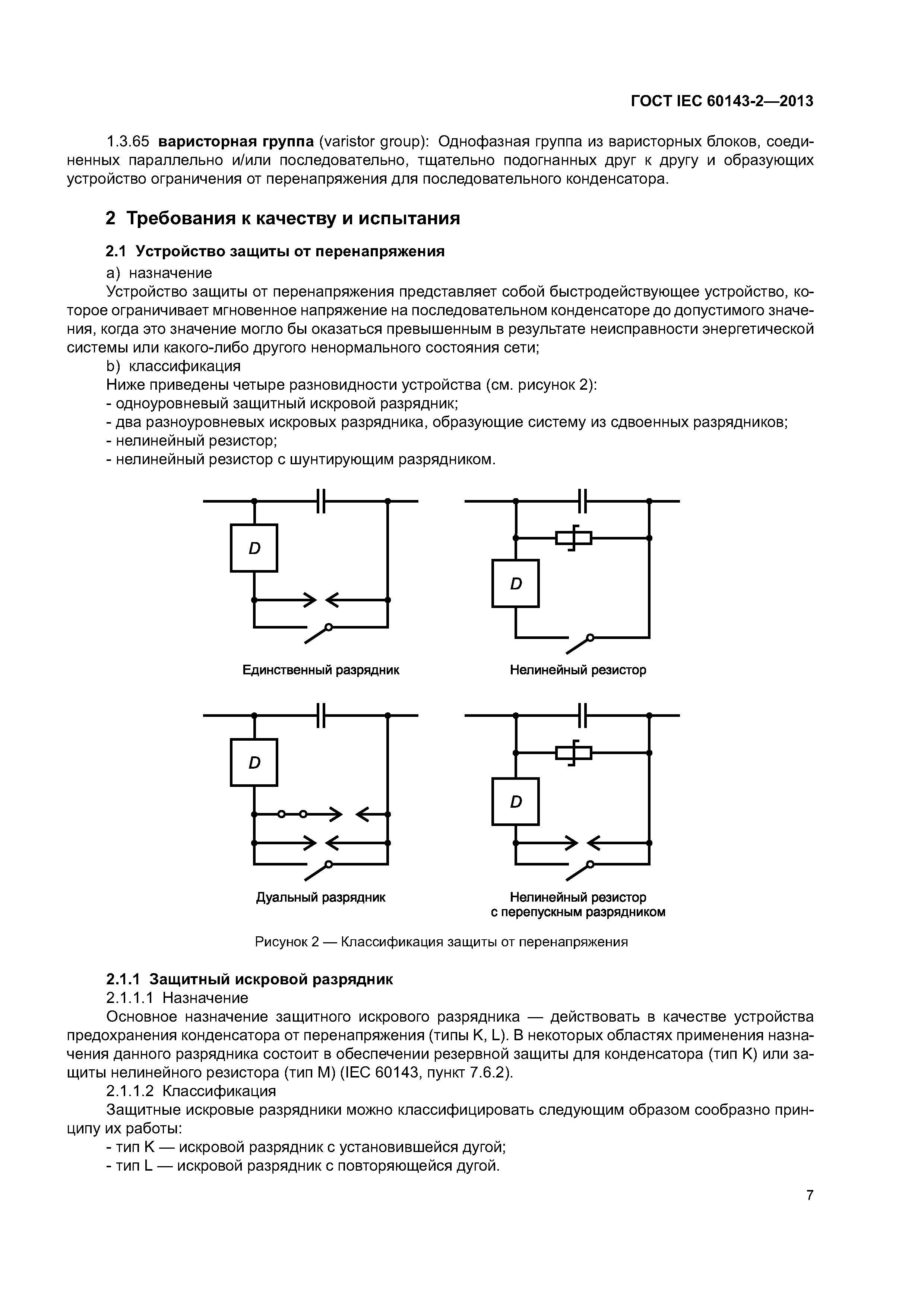

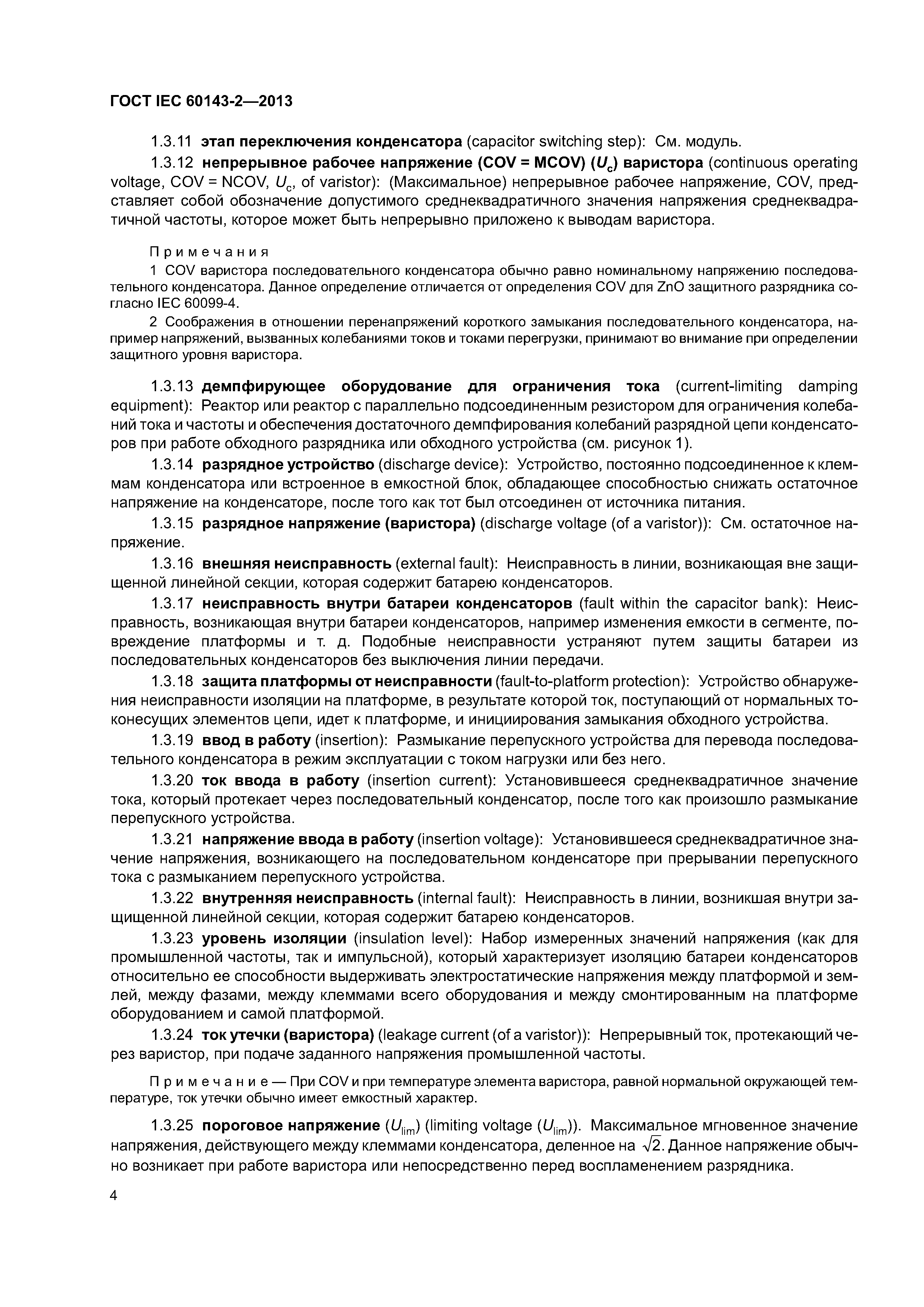

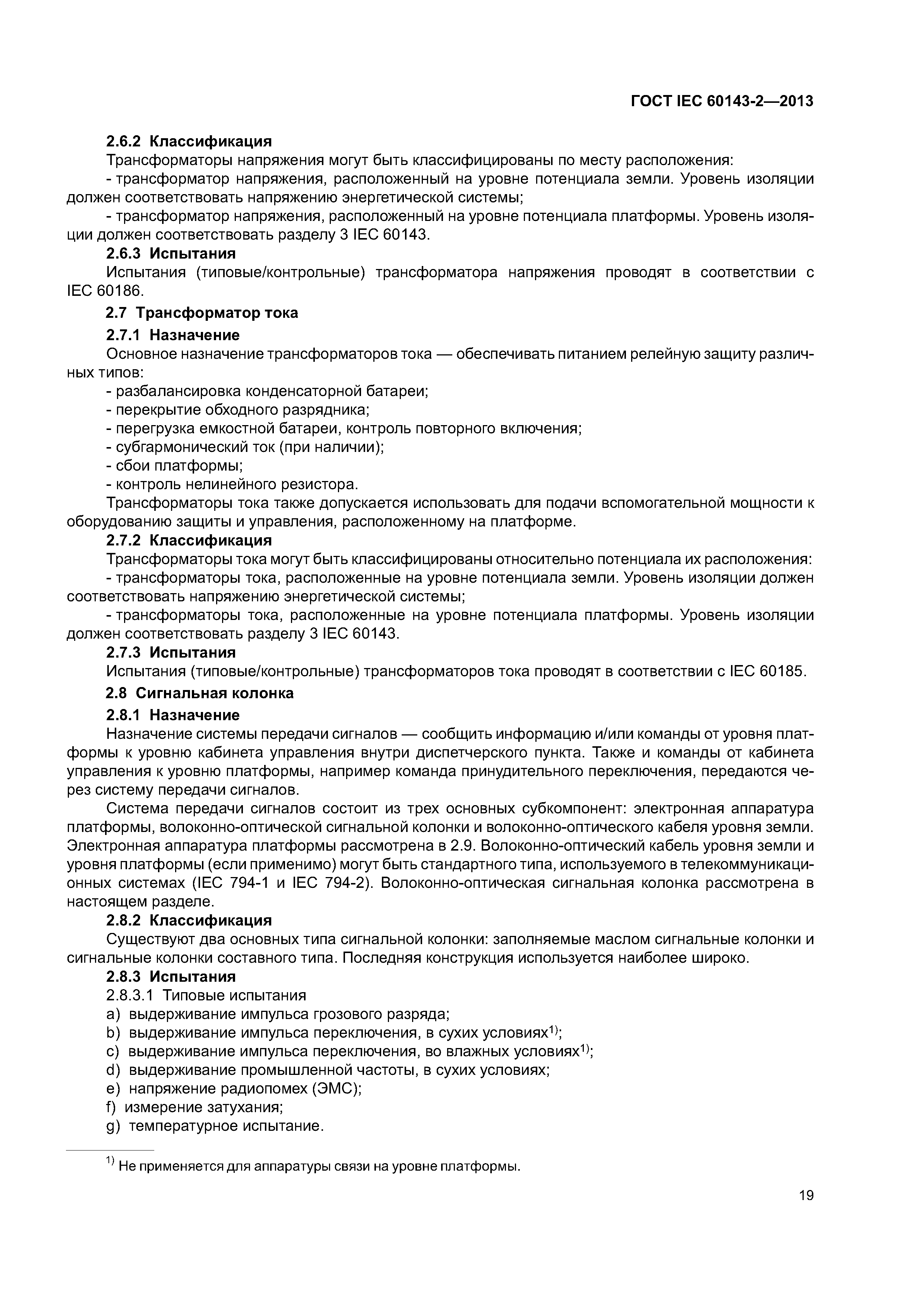

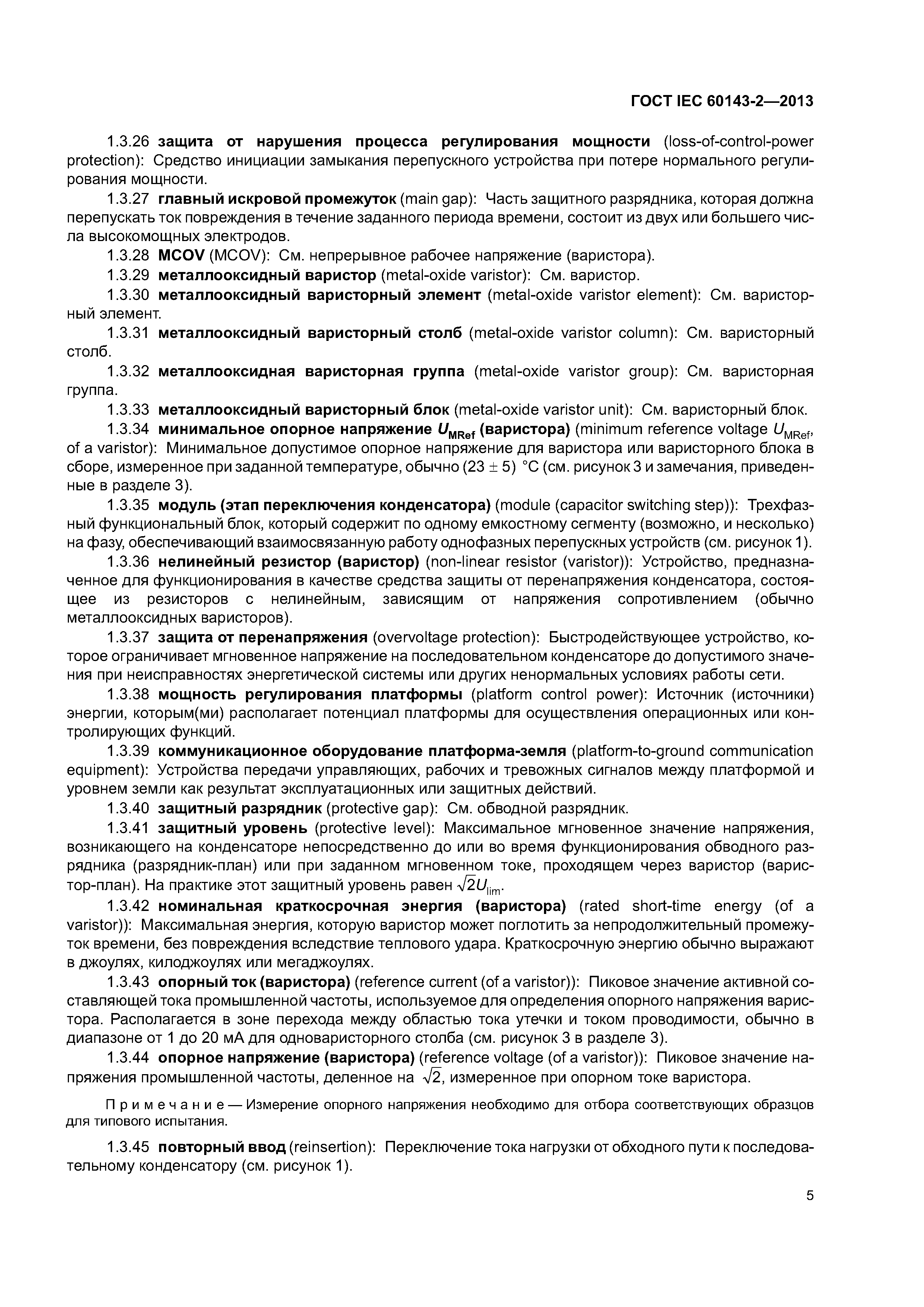

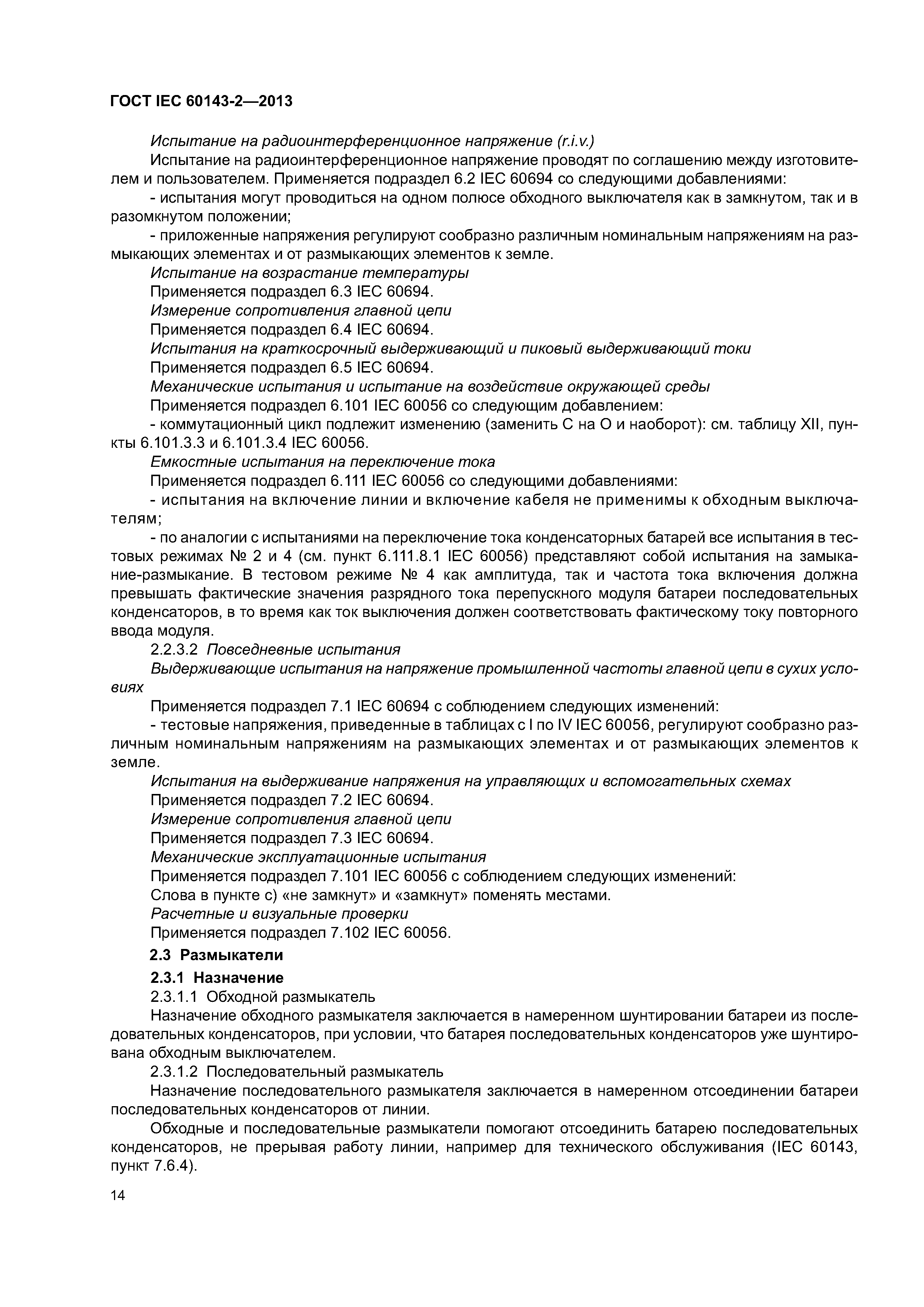

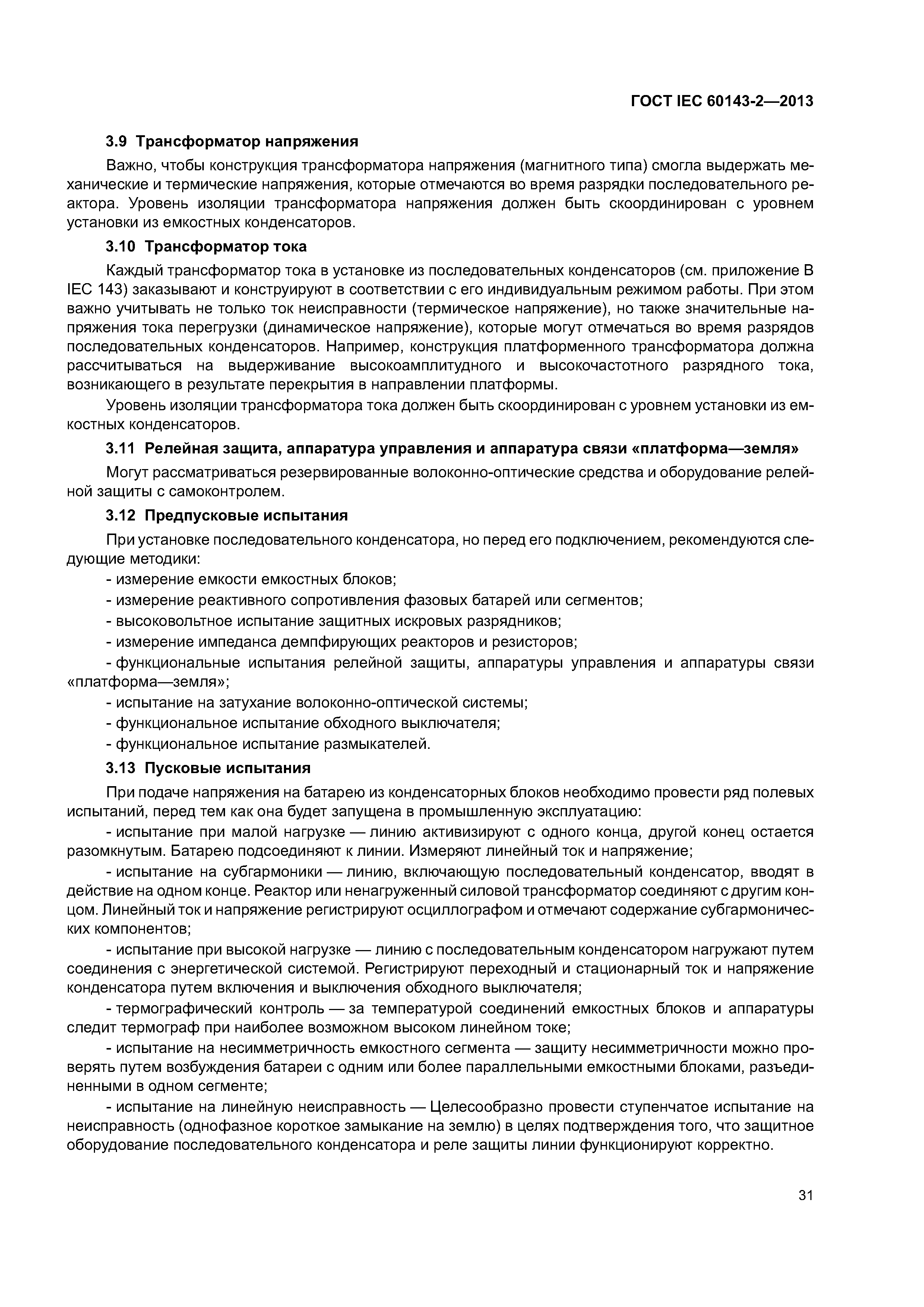

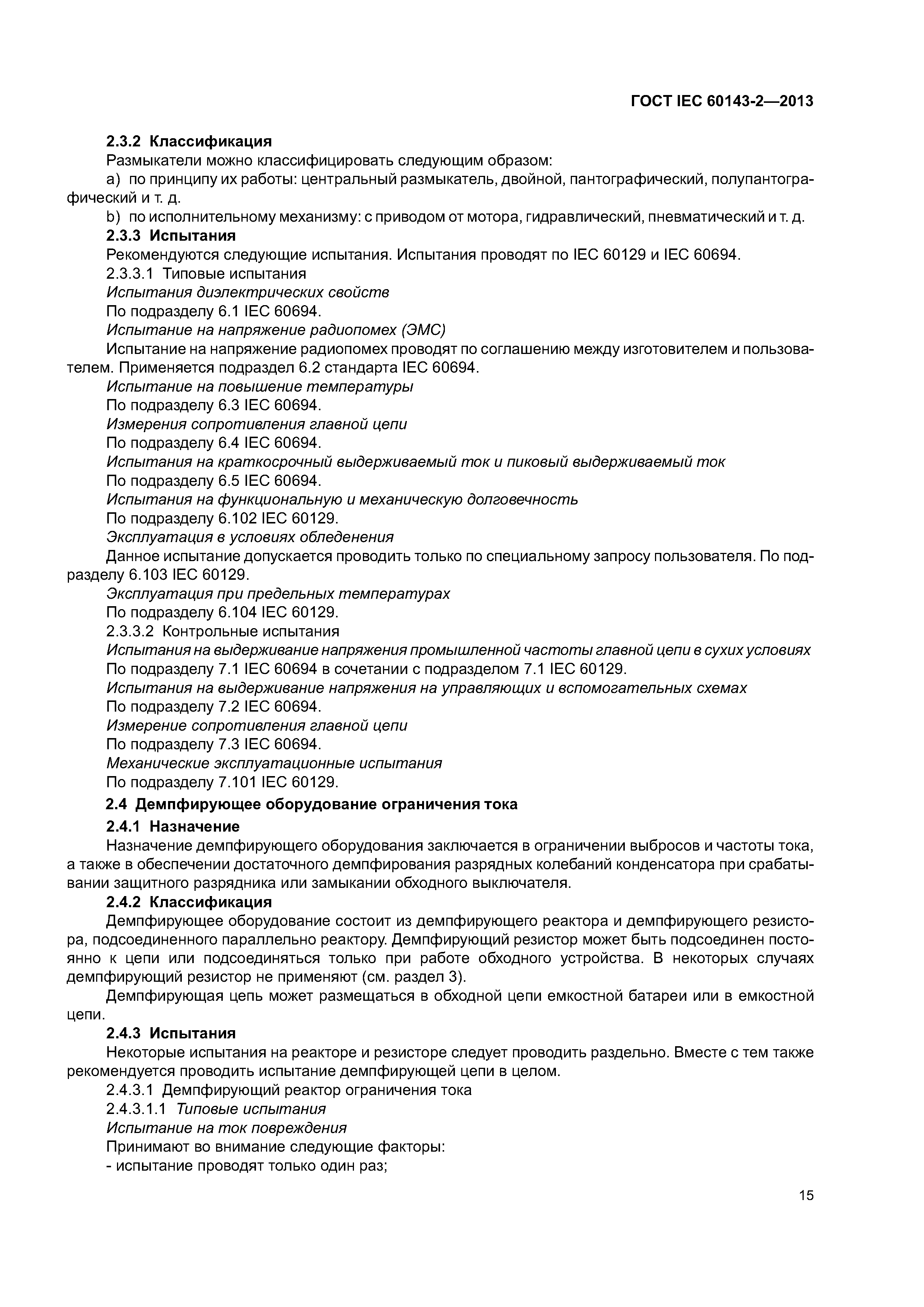

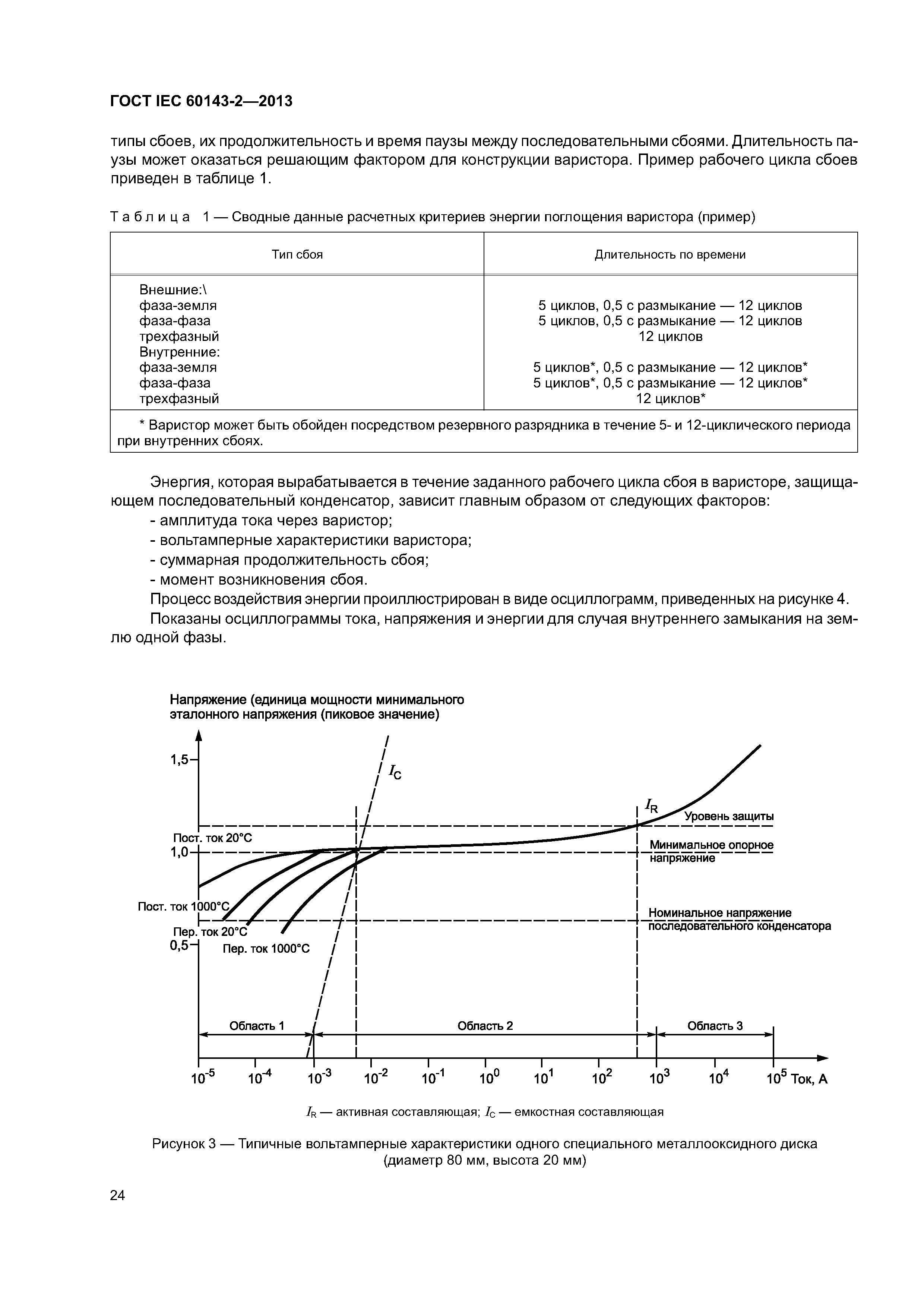

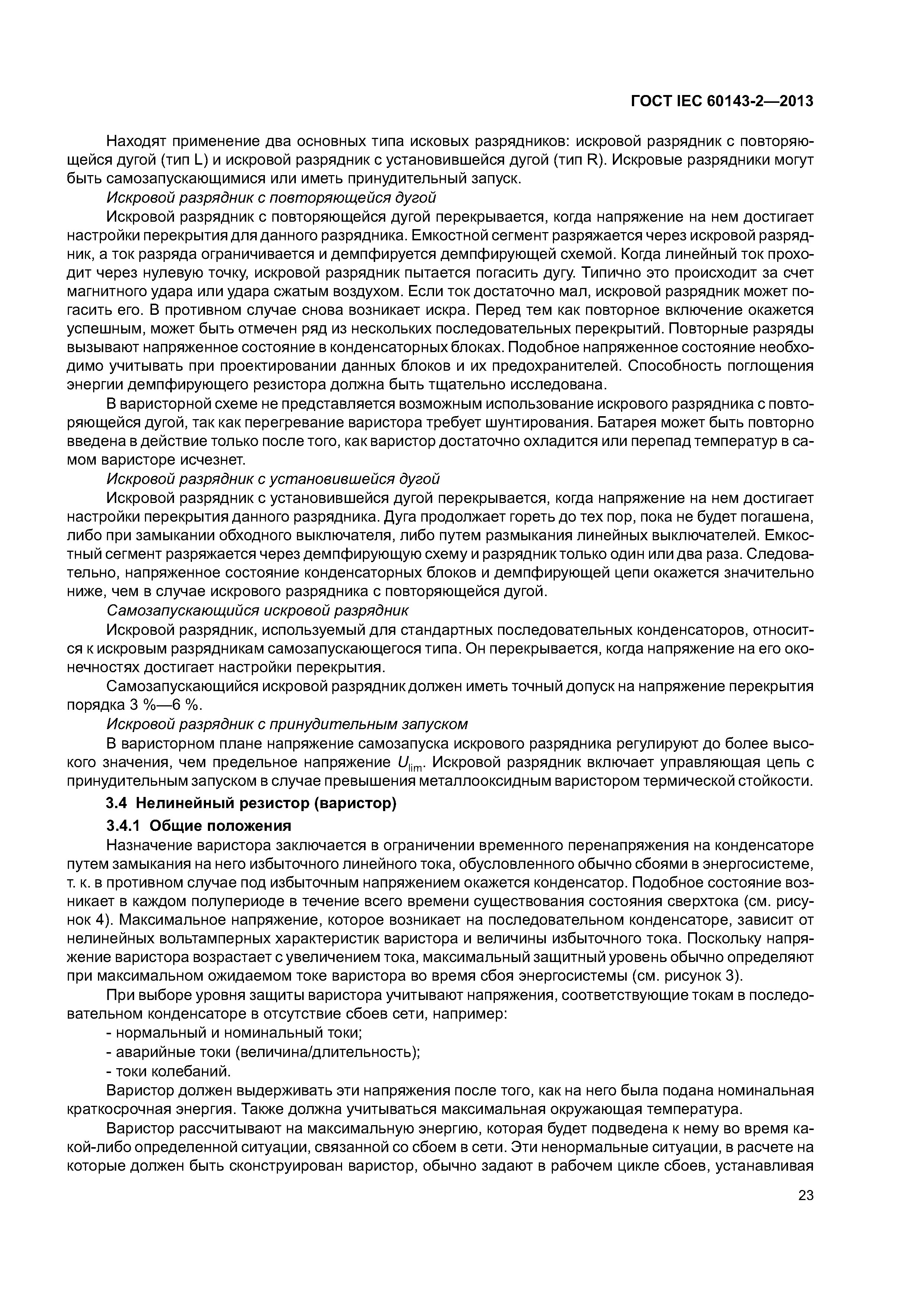

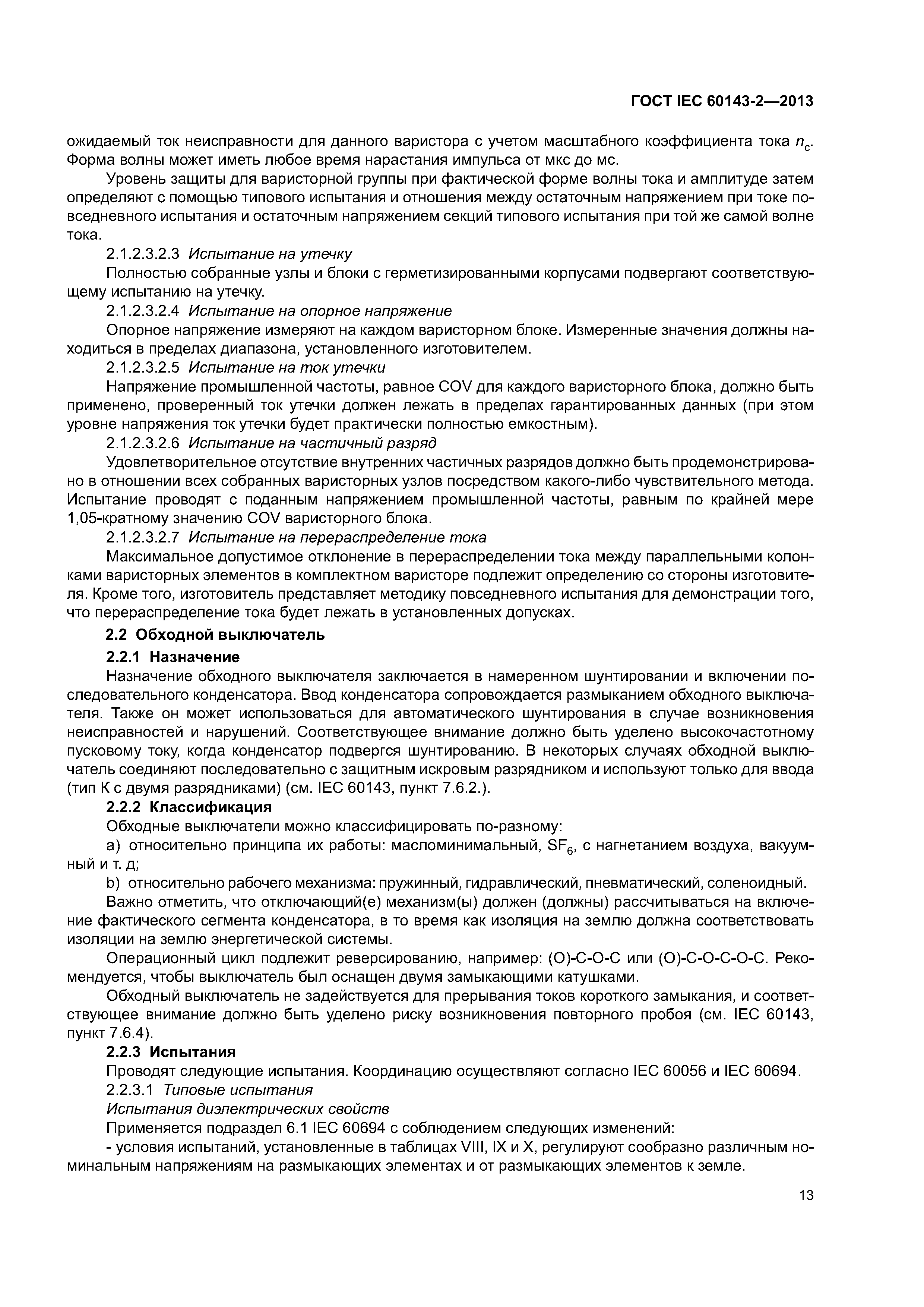

![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/0.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/1.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/2.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/3.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/4.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/5.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/6.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/7.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/8.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/9.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/10.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/11.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/12.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/13.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/14.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/15.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/16.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/17.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/18.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/19.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/20.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/21.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/22.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/23.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/24.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/25.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/26.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/27.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/28.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/29.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/30.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/31.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/32.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/33.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/34.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/35.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/36.gif) ![ГОСТ IEC 60143-2-2013](../../../Data2/1/4293770/4293770317.files/37.gif)
|
