Типовой проект 903-1-275.89

Альбом 7. Часть 1. Генеральный план. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Конструкции деревянные

Обозначение:	Типовой проект 903-1-275.89
Обозначение англ:	903-1-275.89
Статус:	не определен законодательством
Название рус.:	Альбом 7. Часть 1. Генеральный план. Архитектурные решения. Конструкции железобетонные. Конструкции металлические. Конструкции деревянные
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	27.09.1989

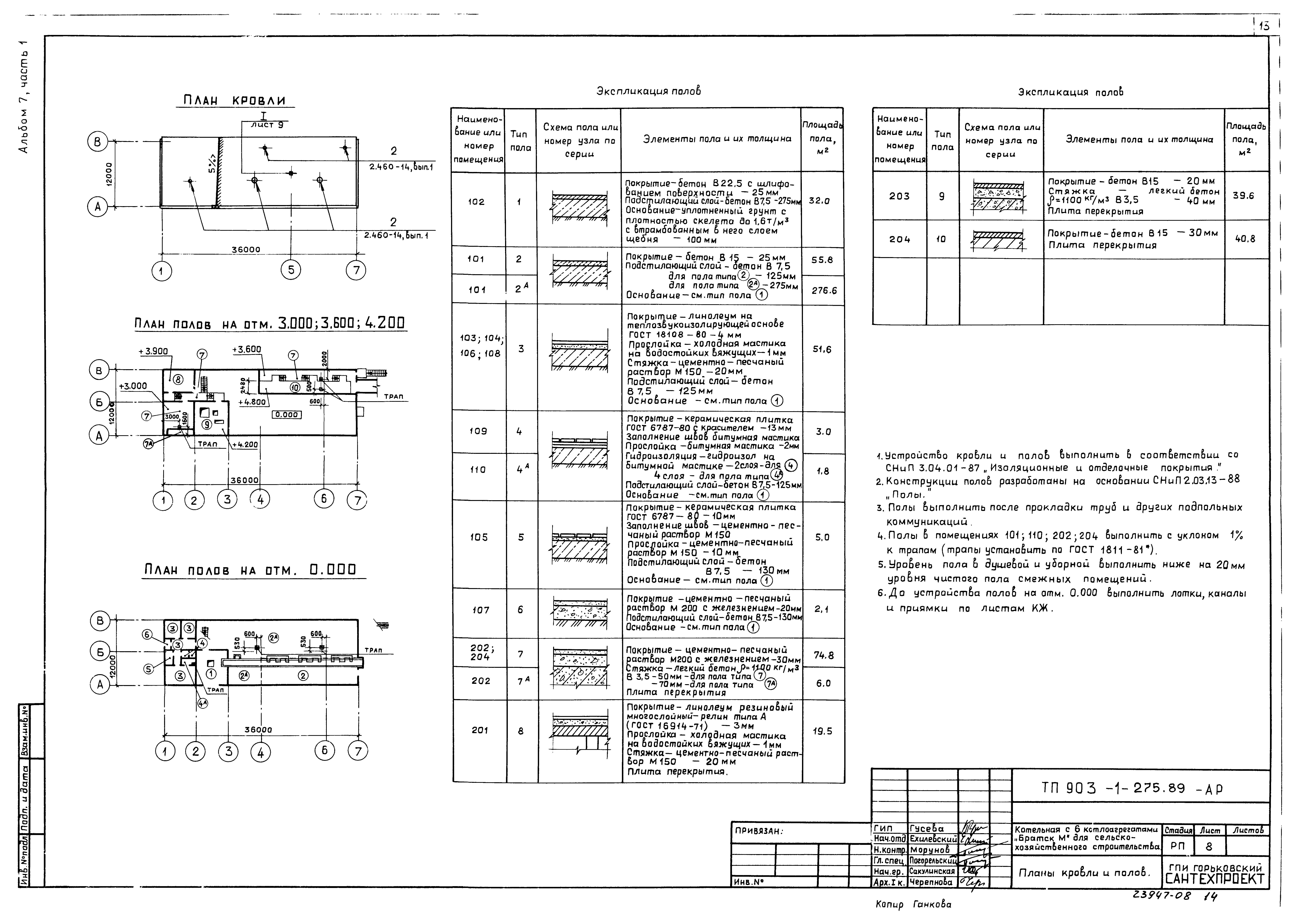

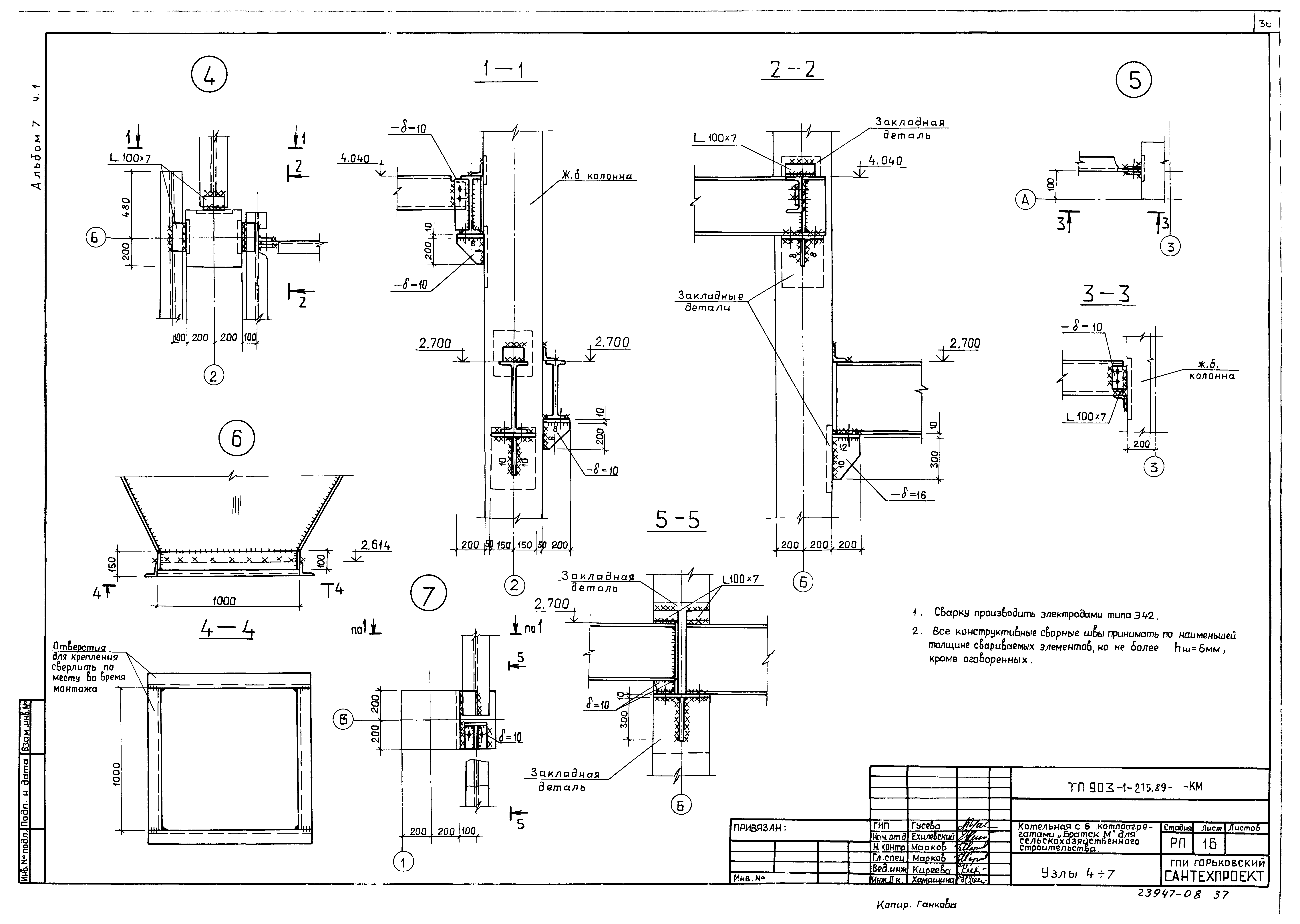

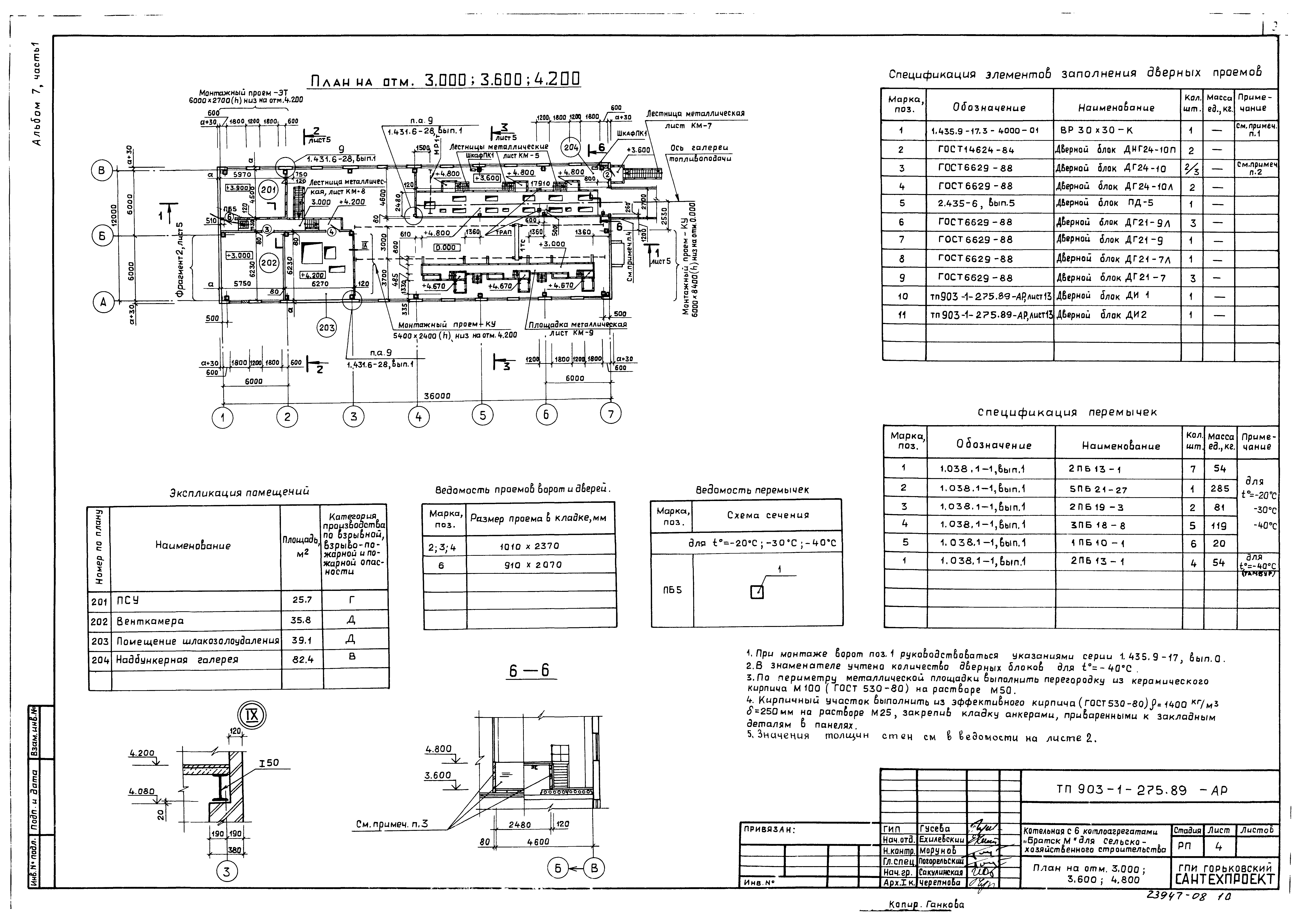

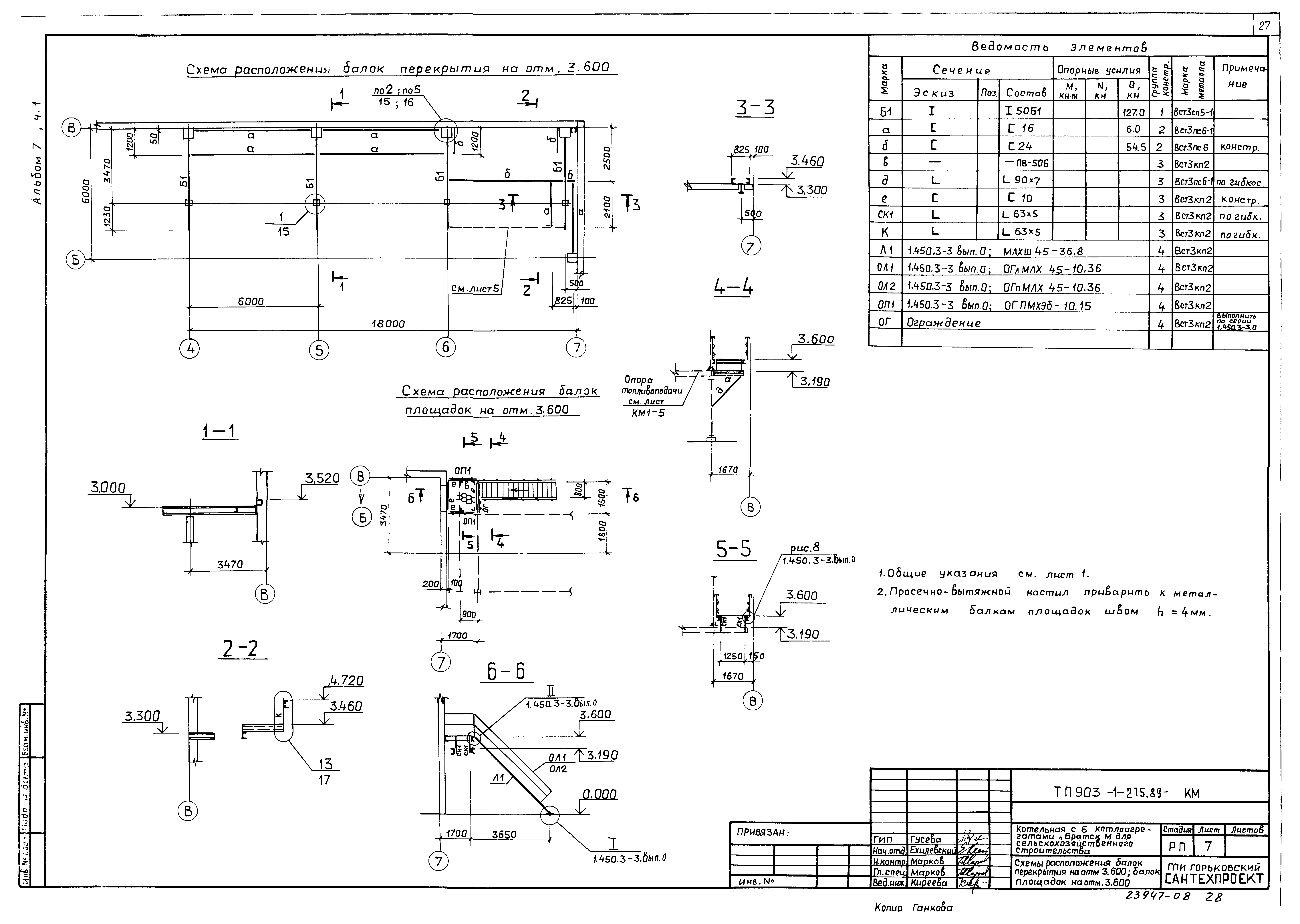

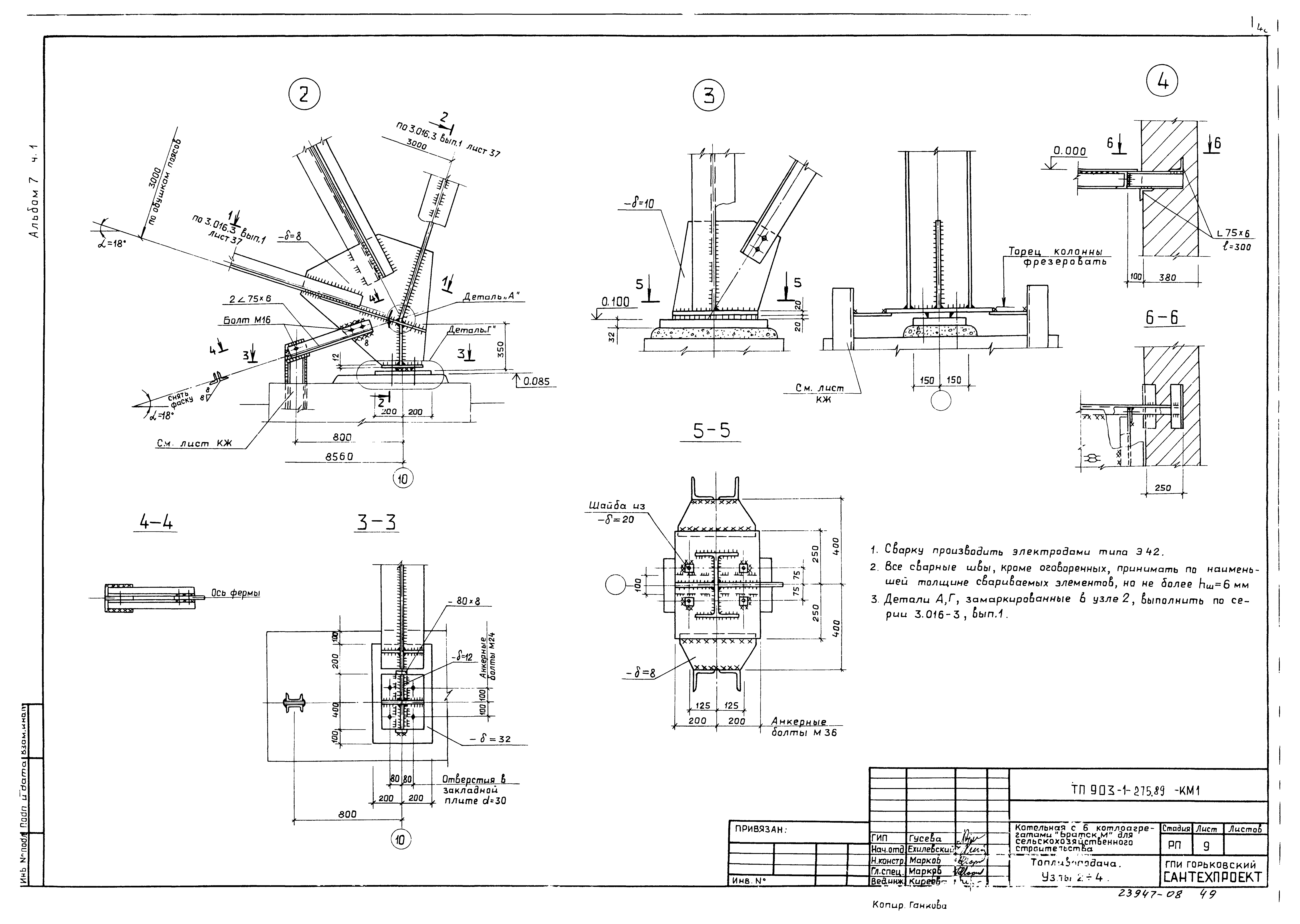

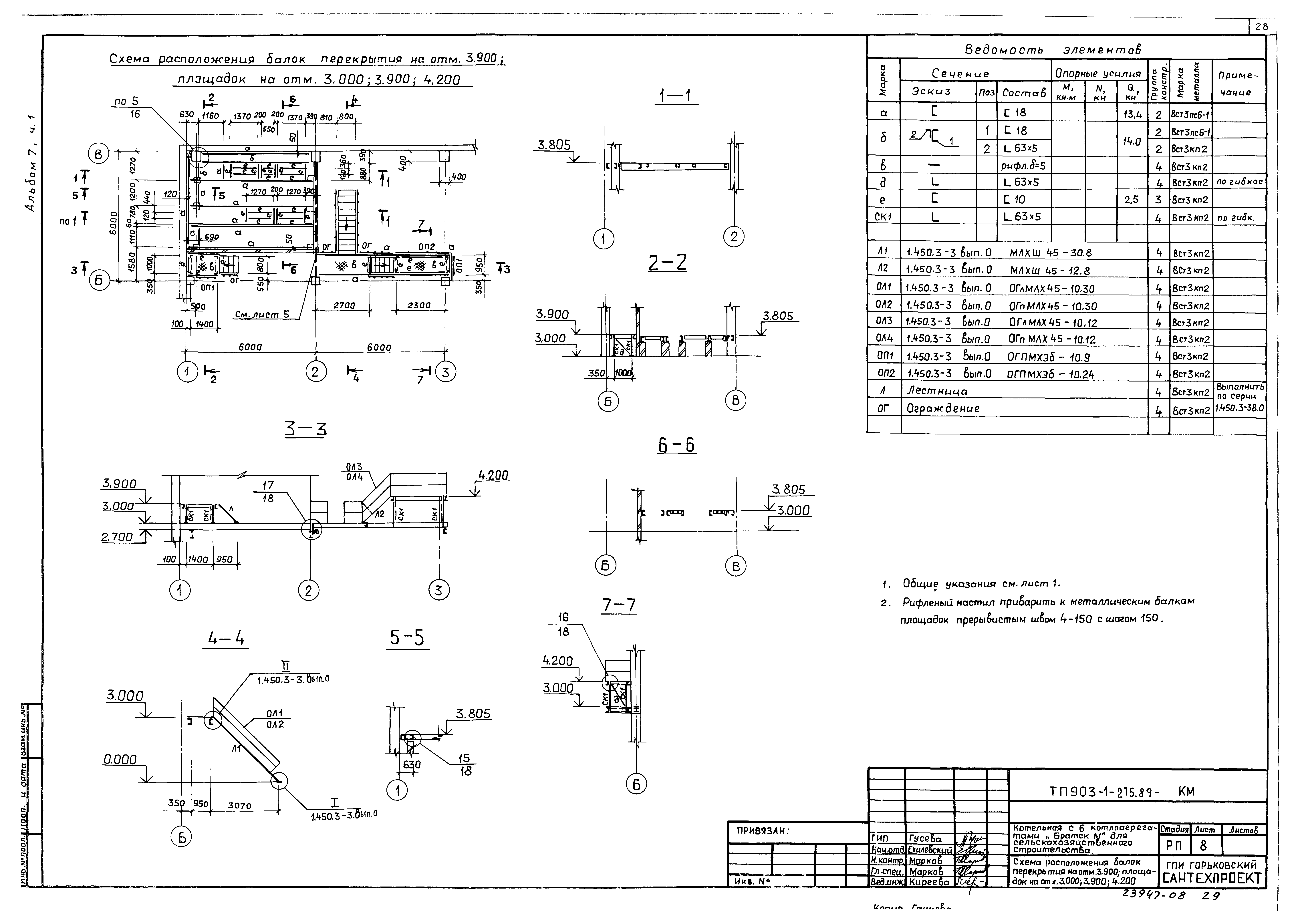

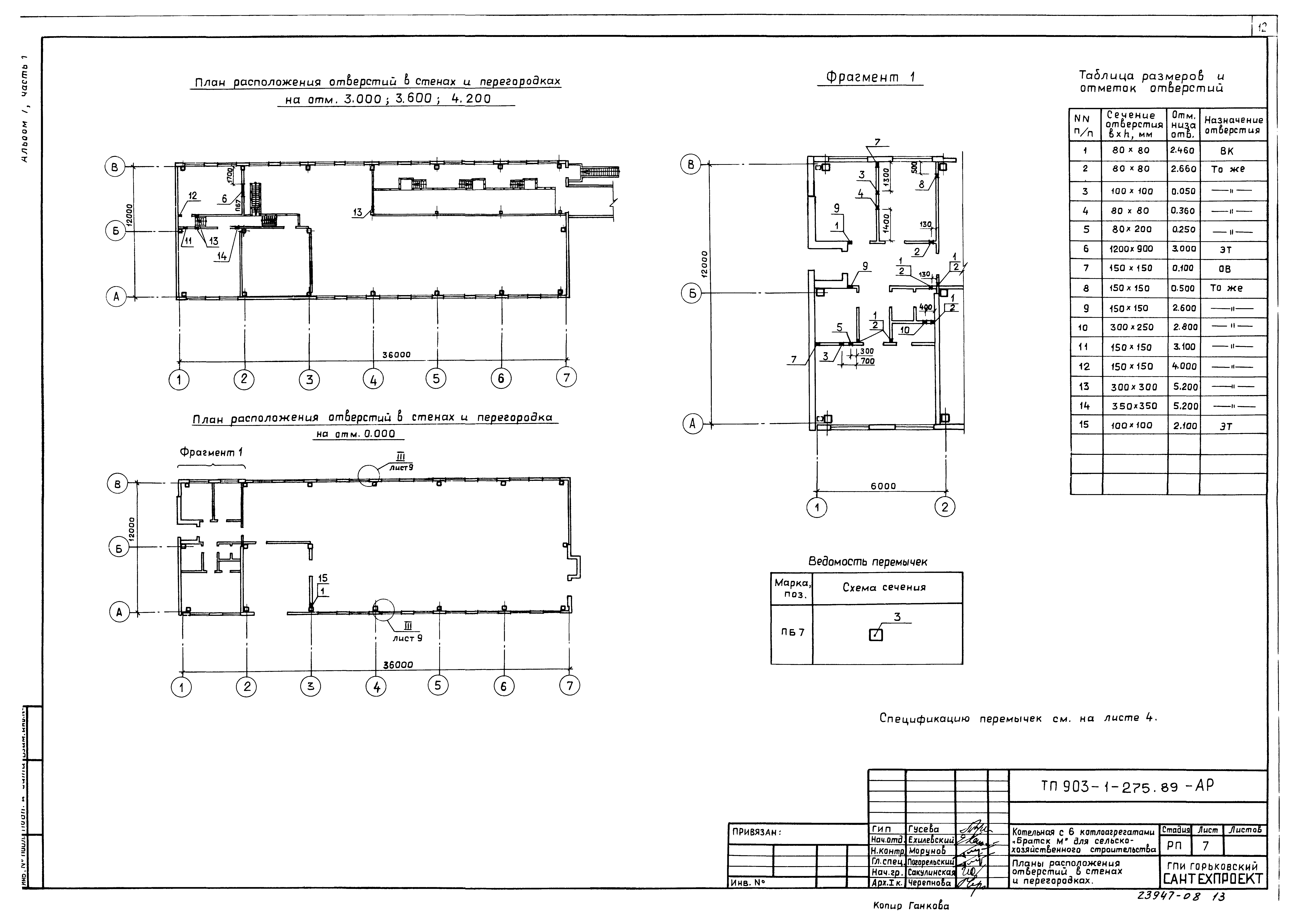

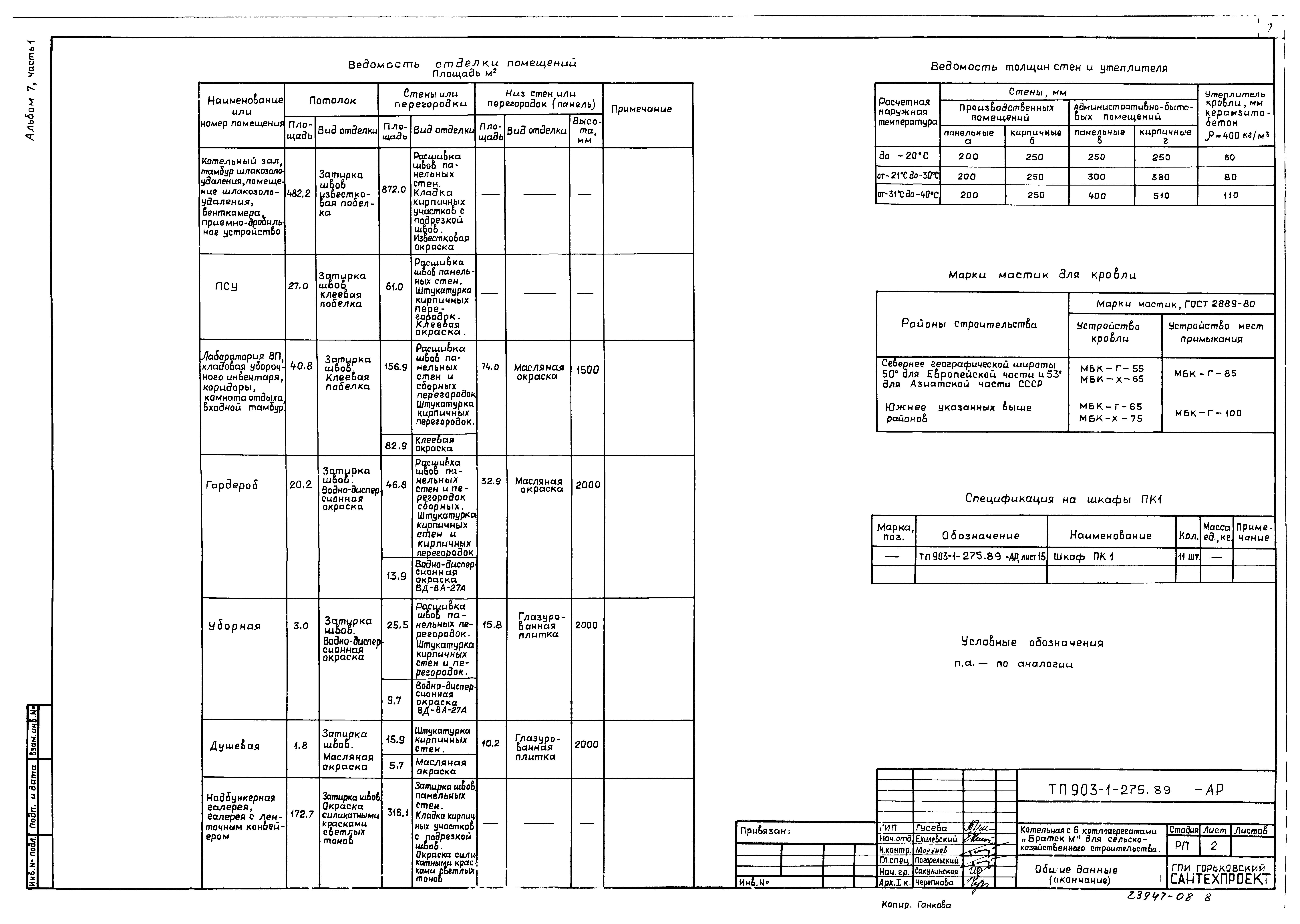

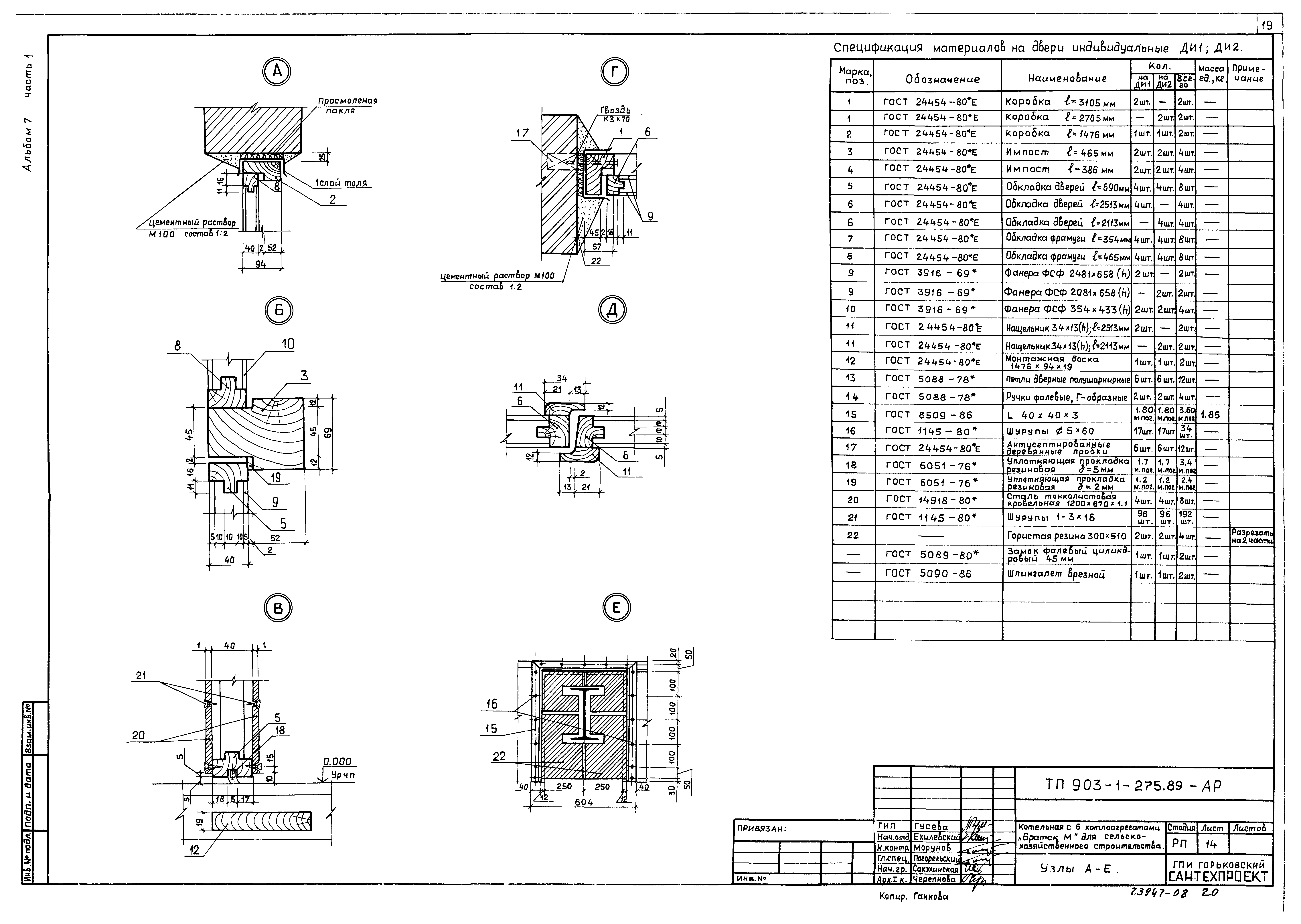

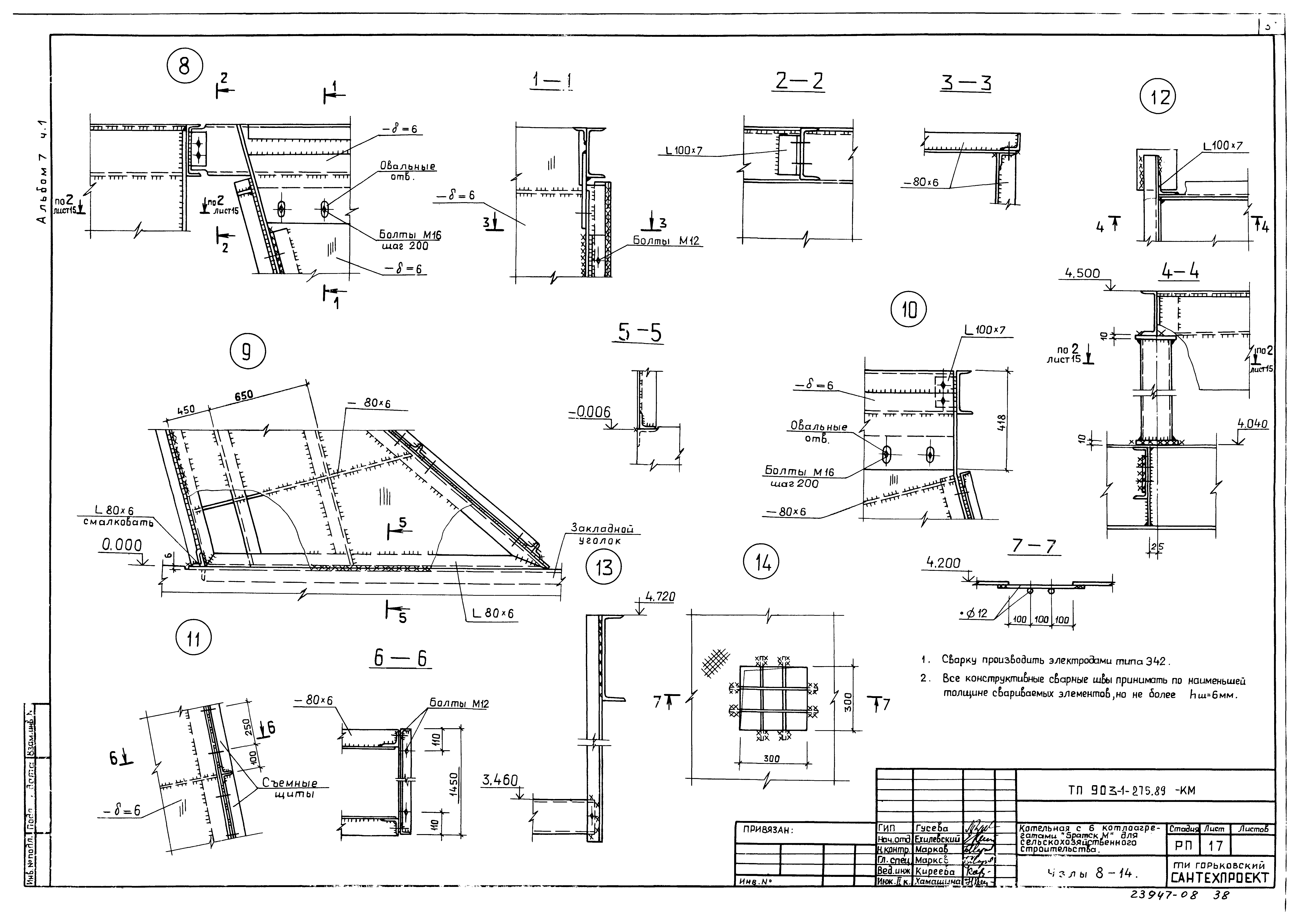

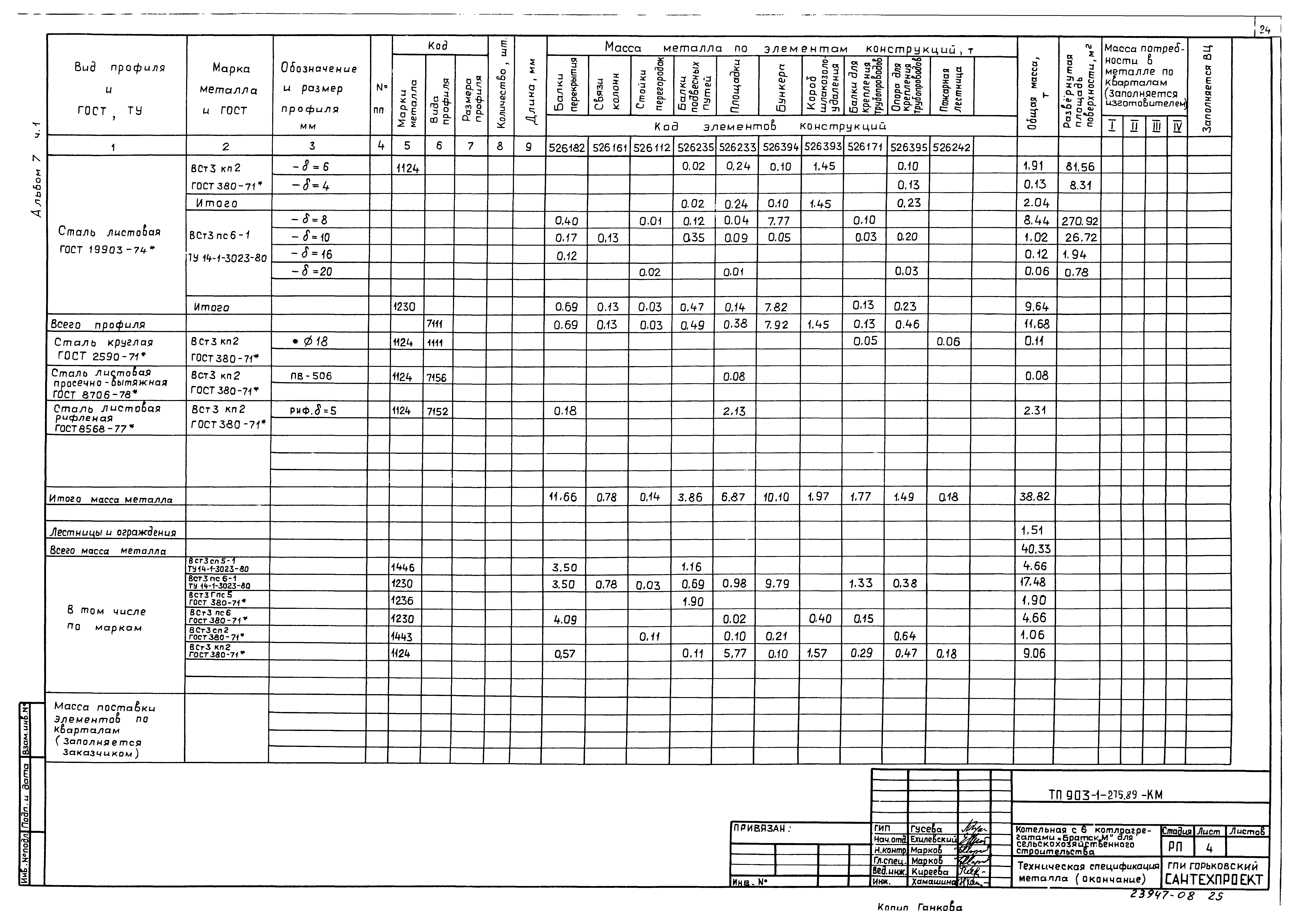

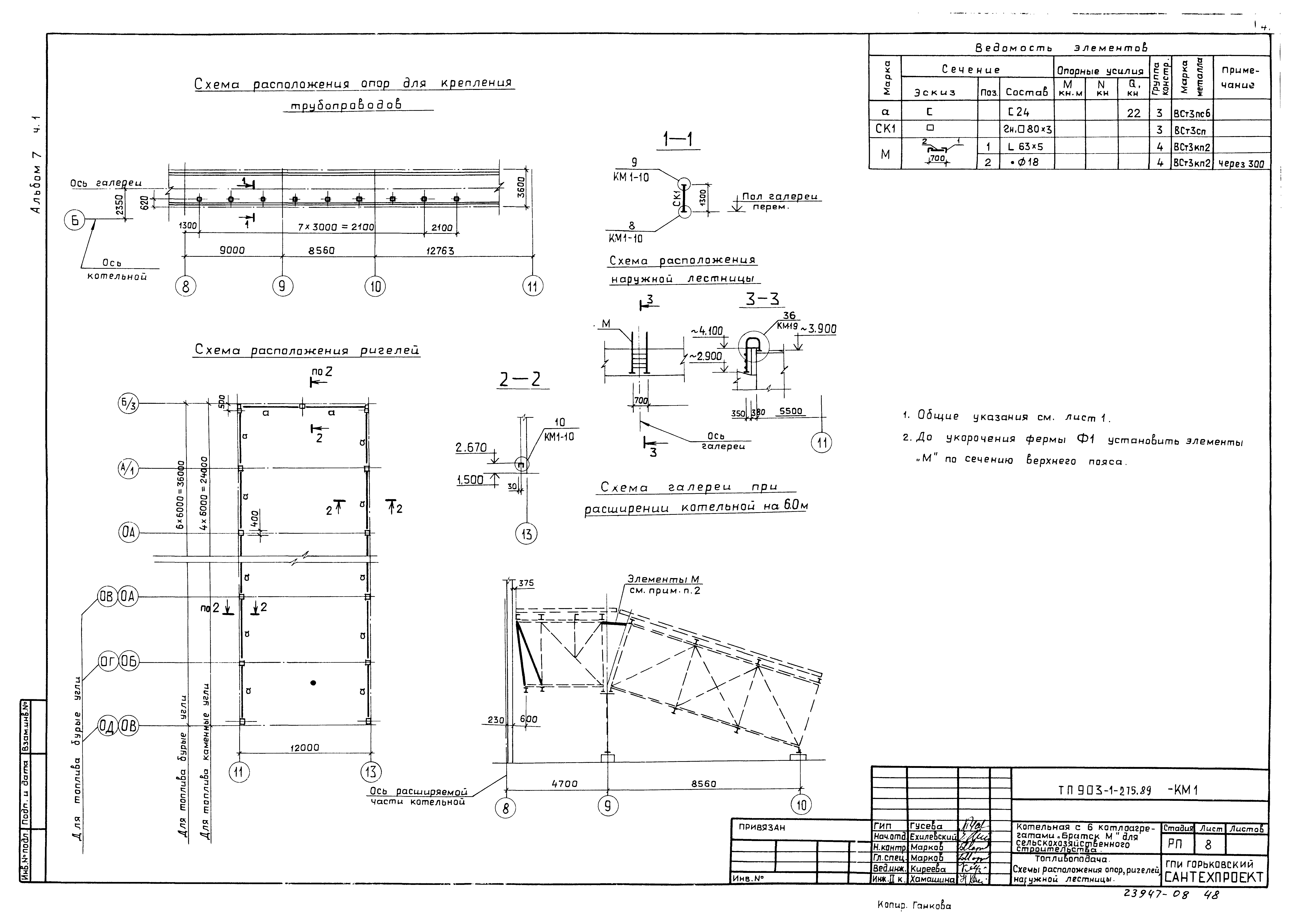

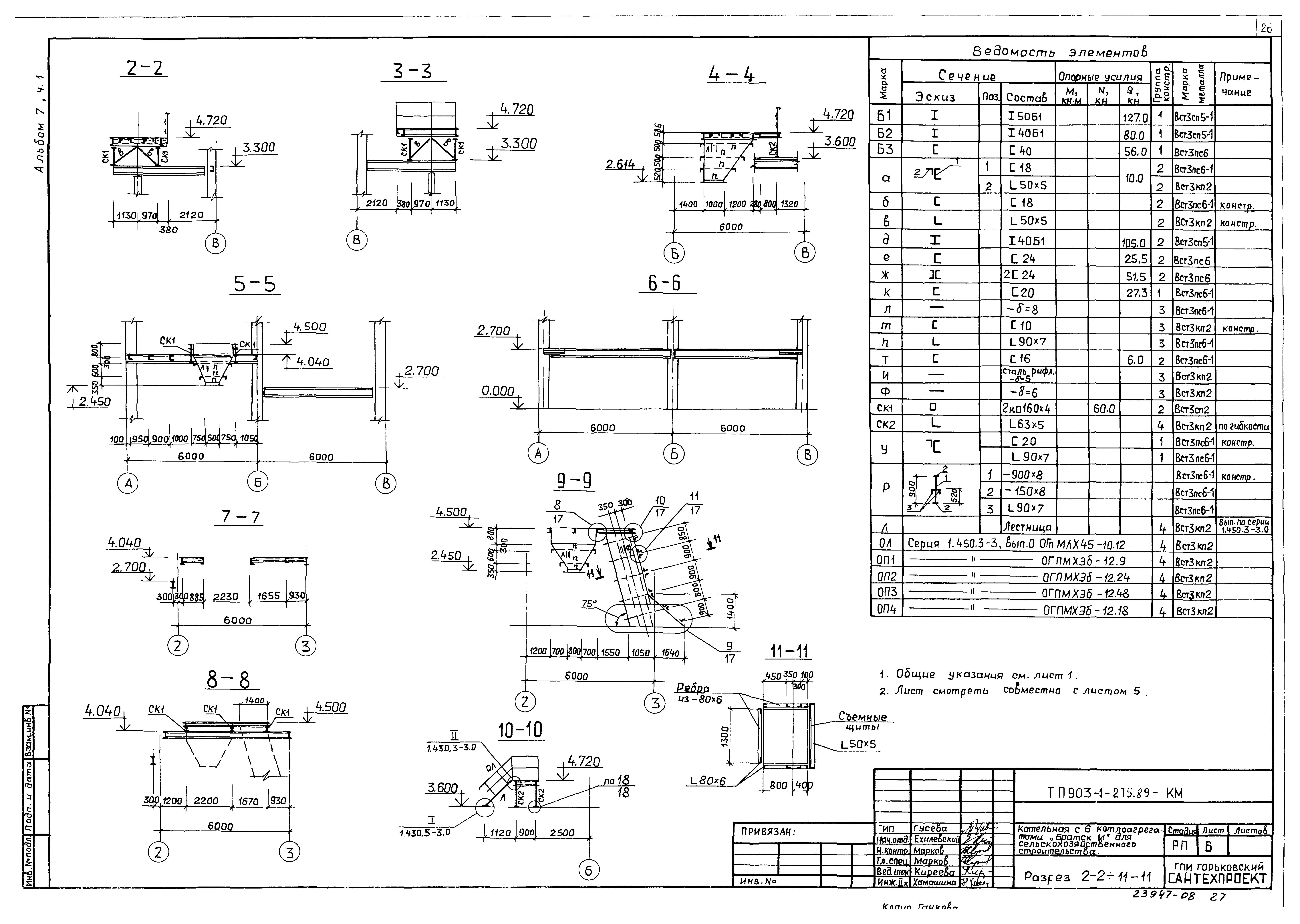

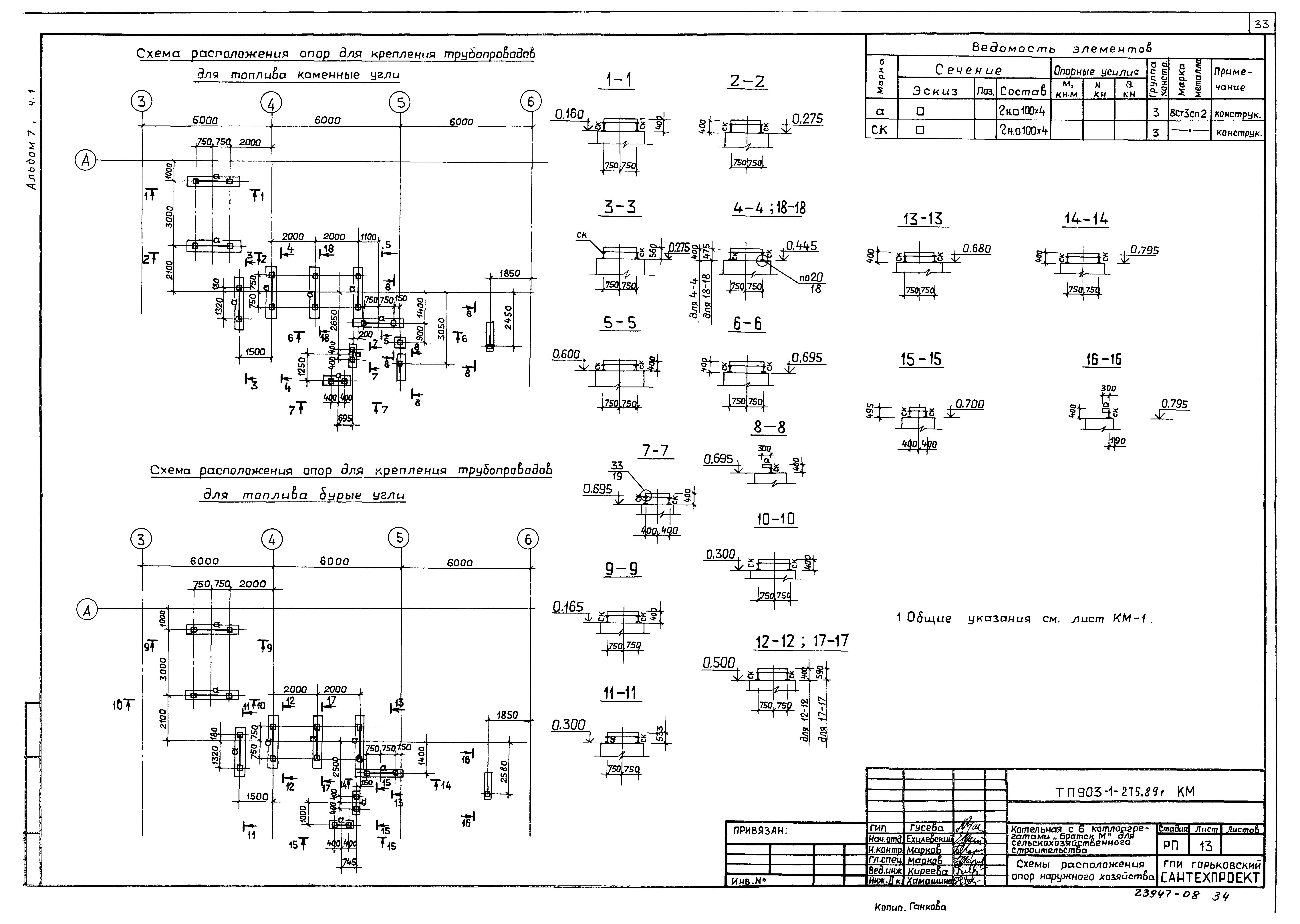

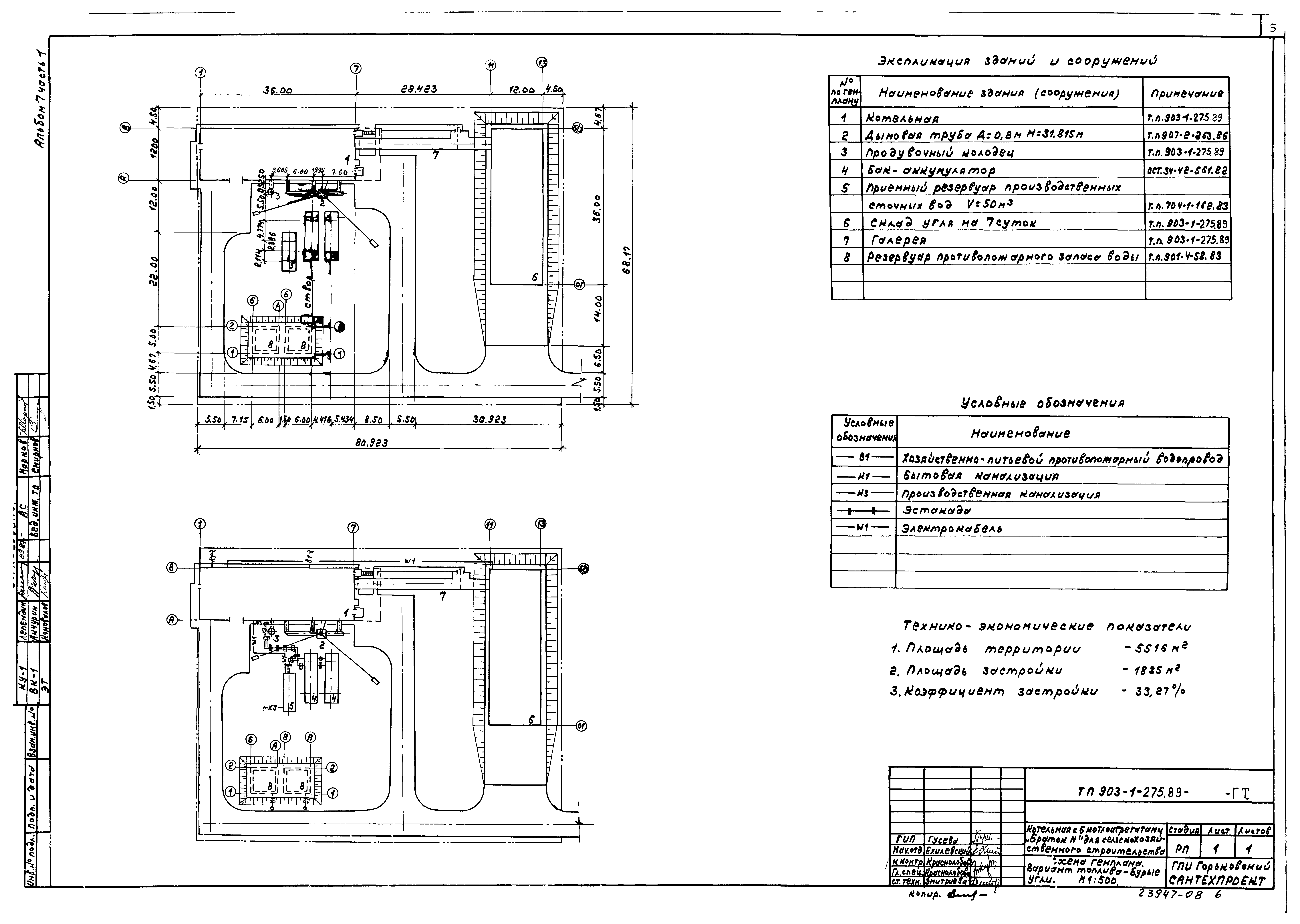

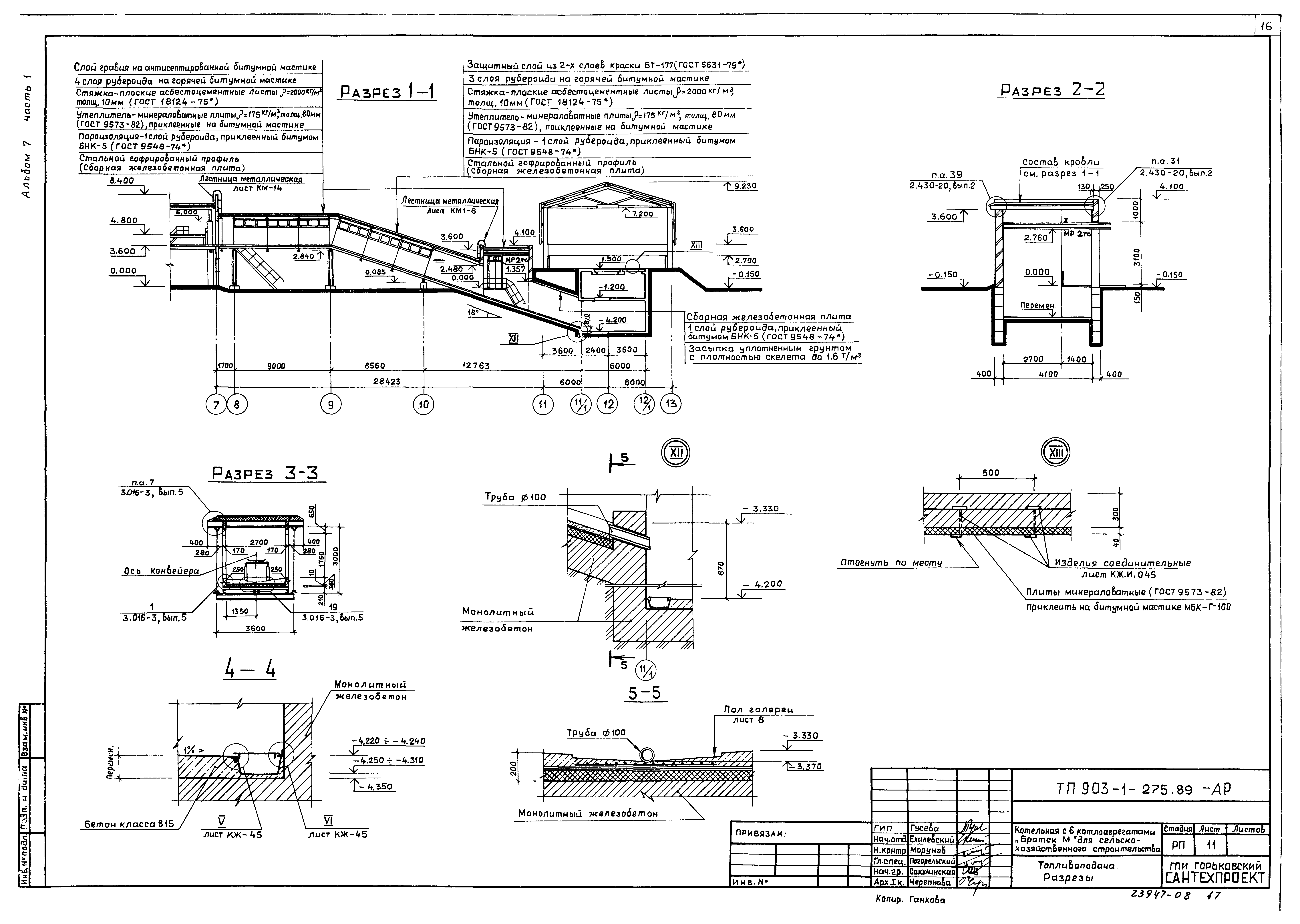

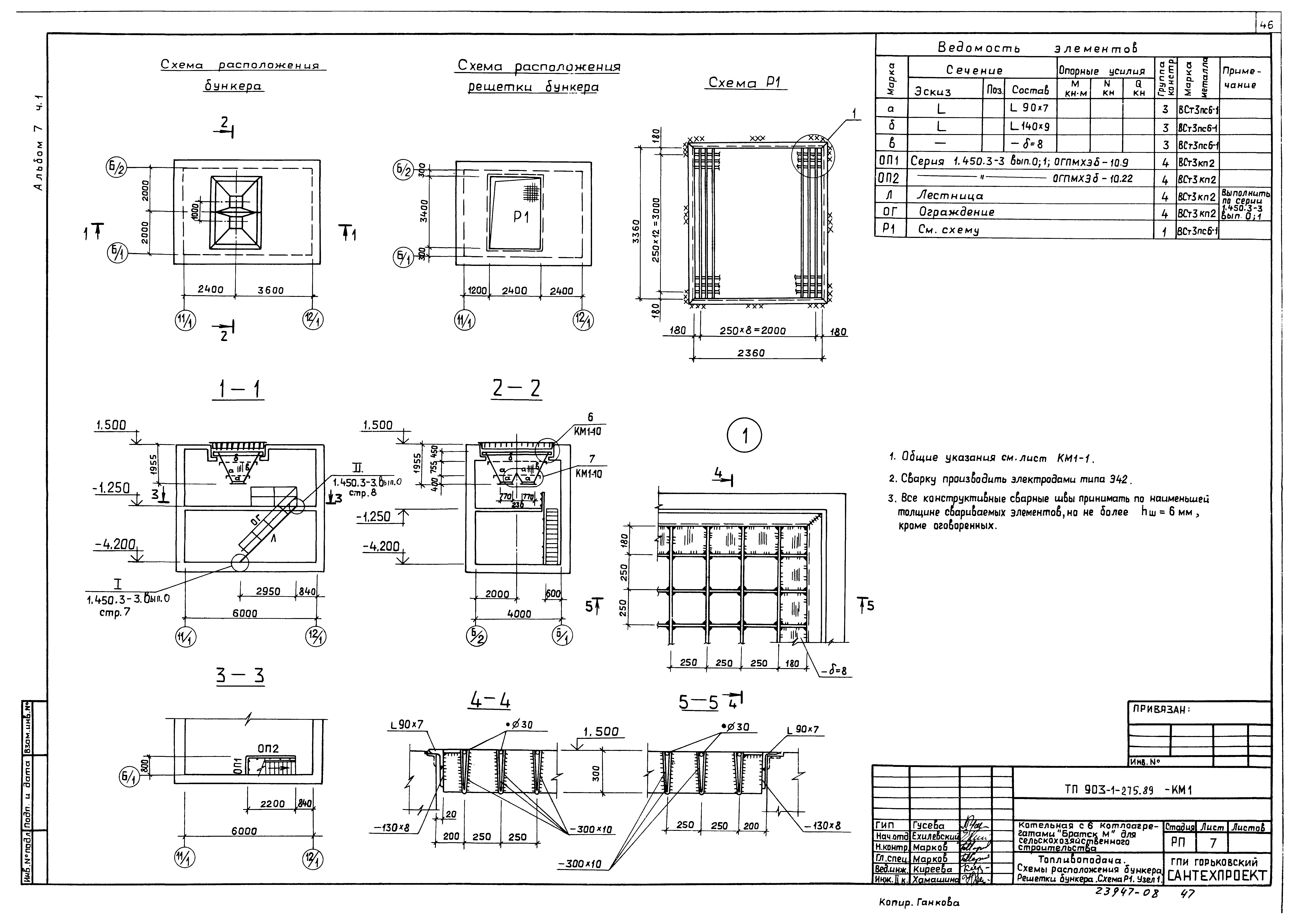

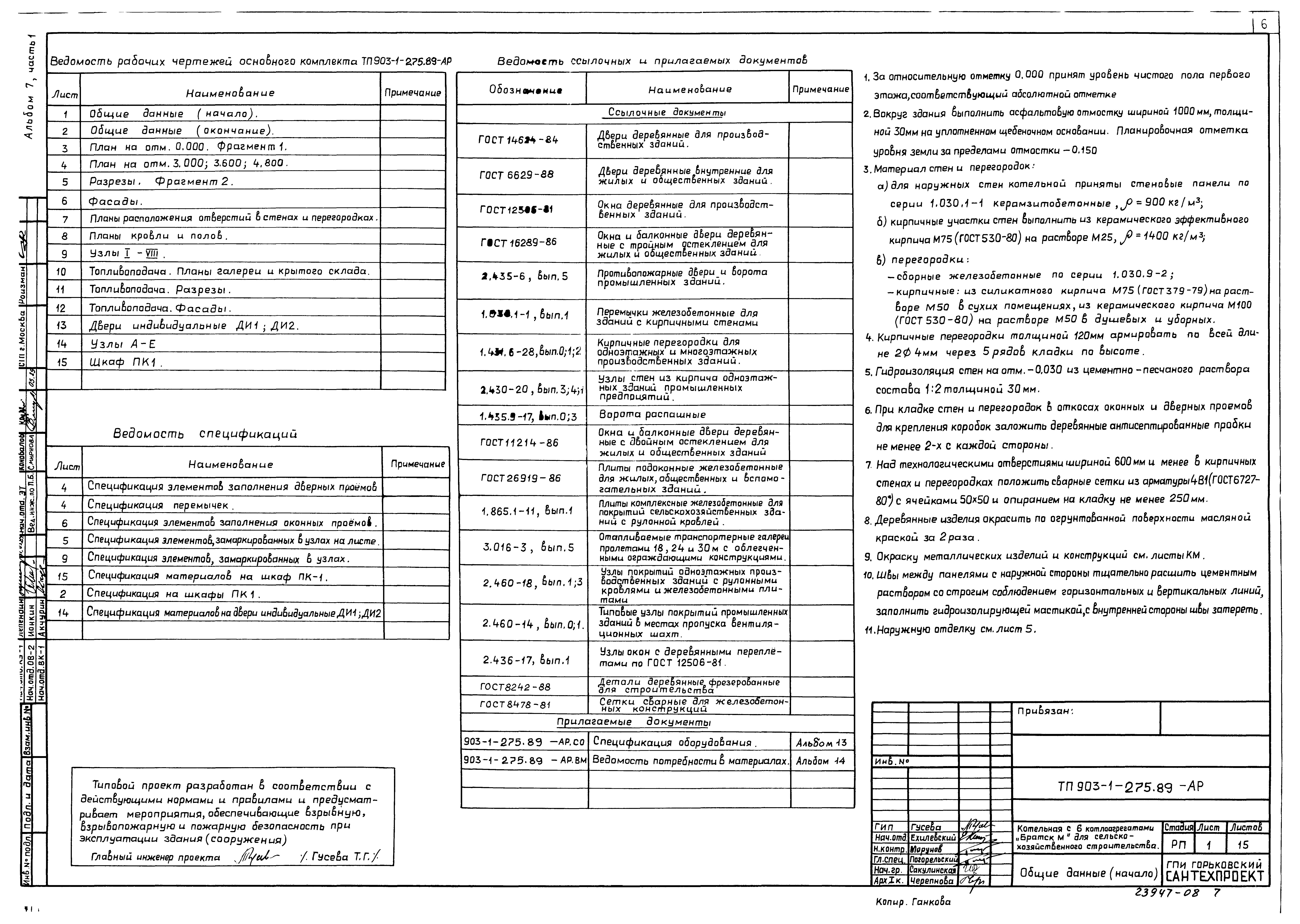

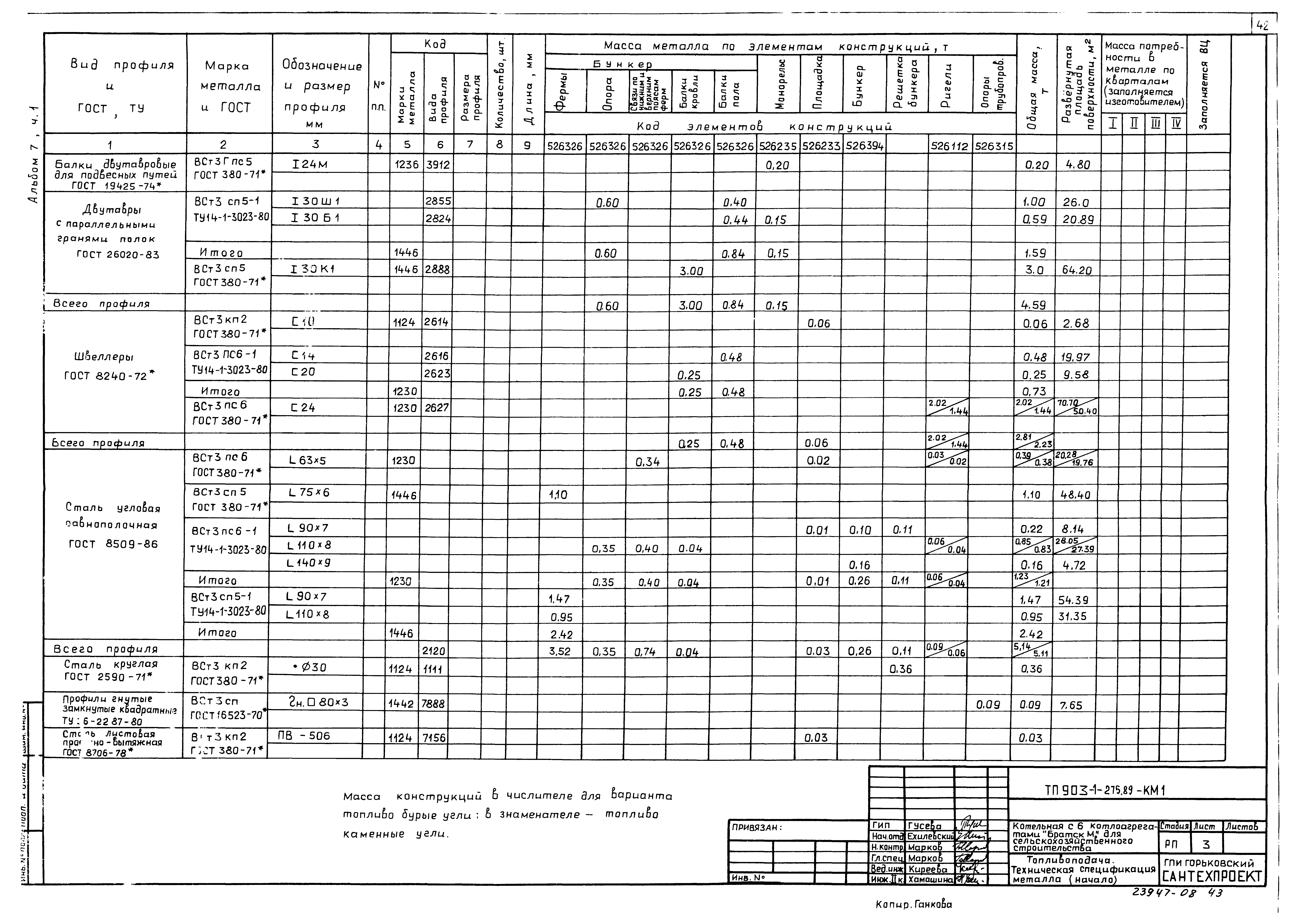

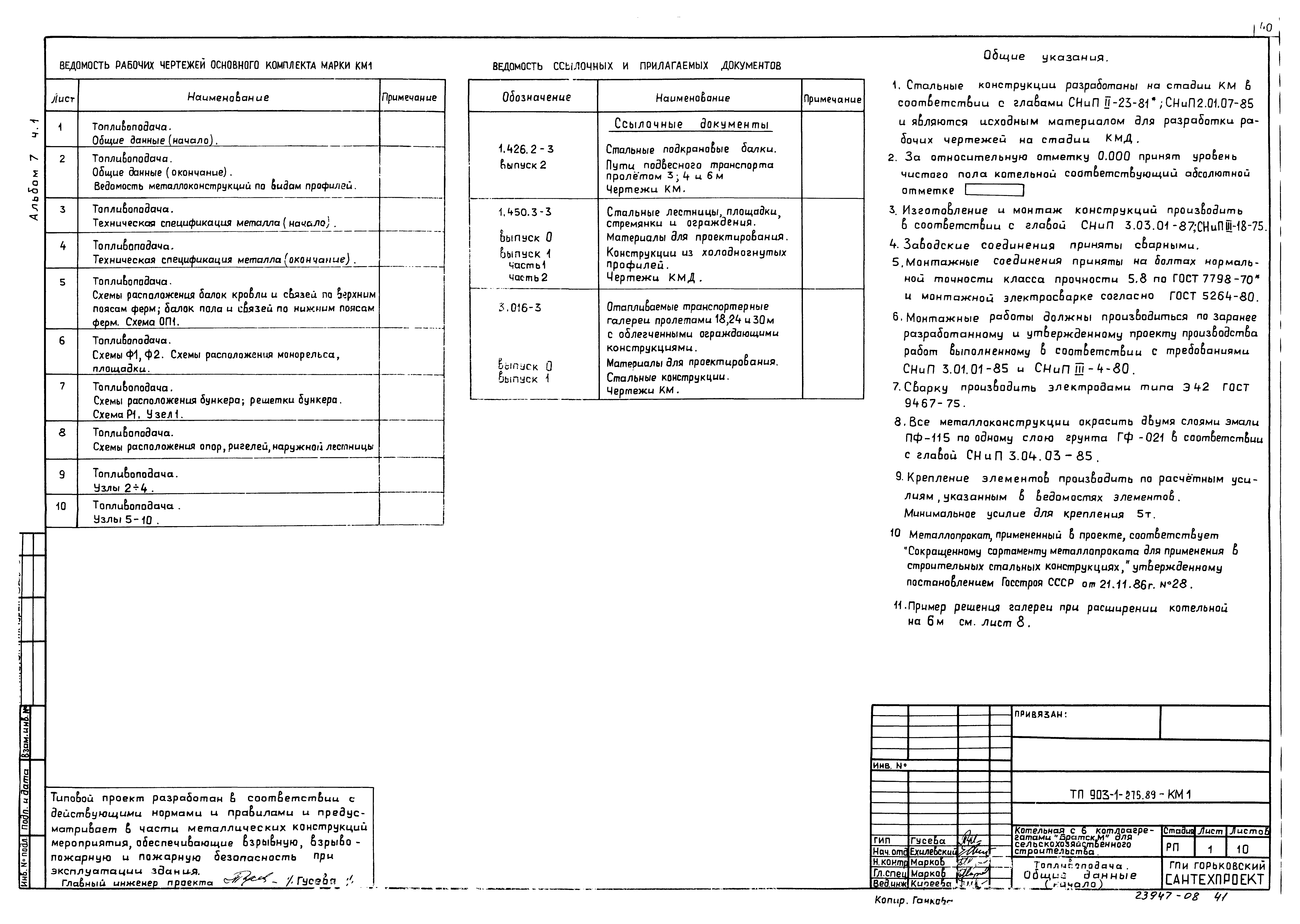

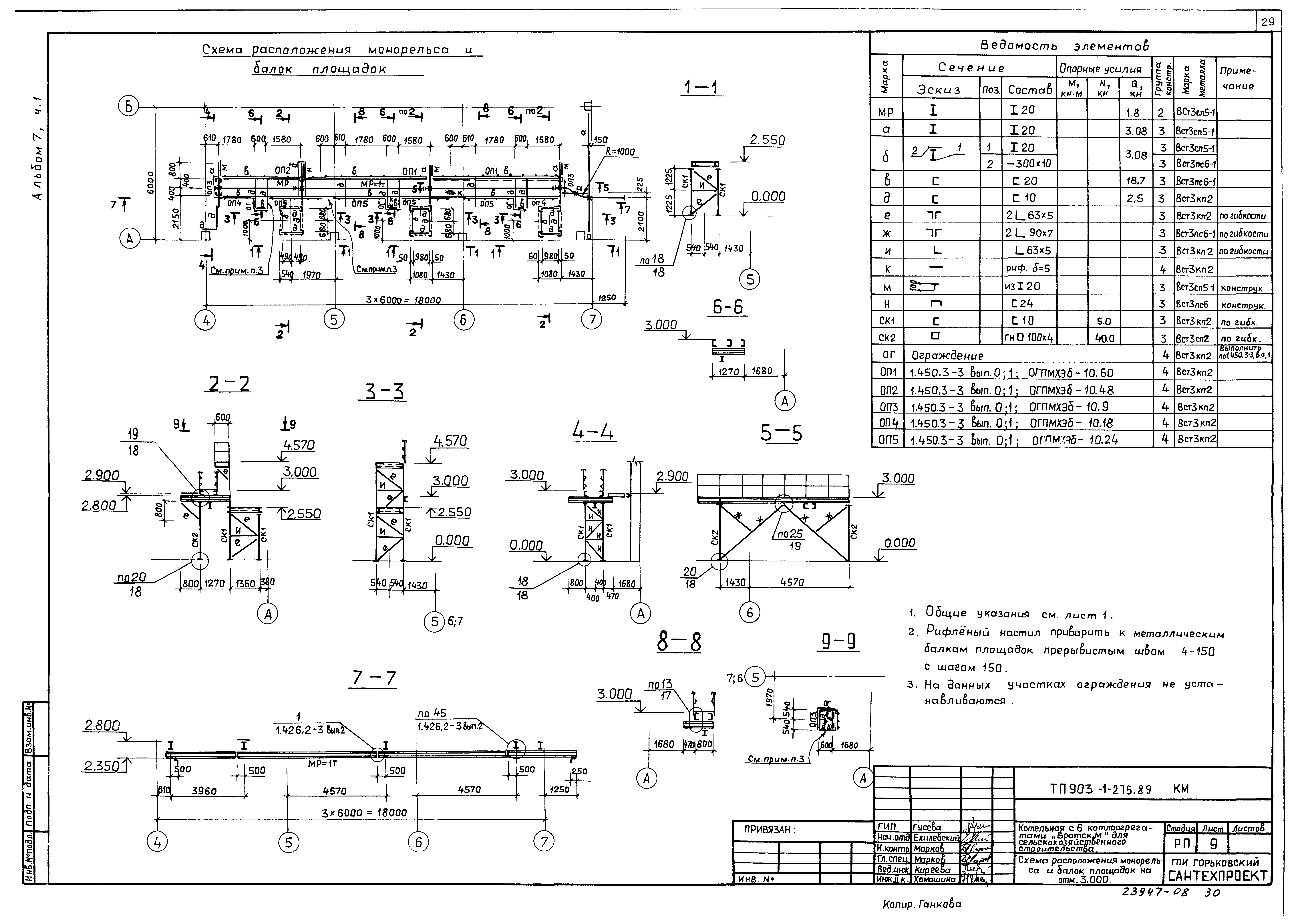

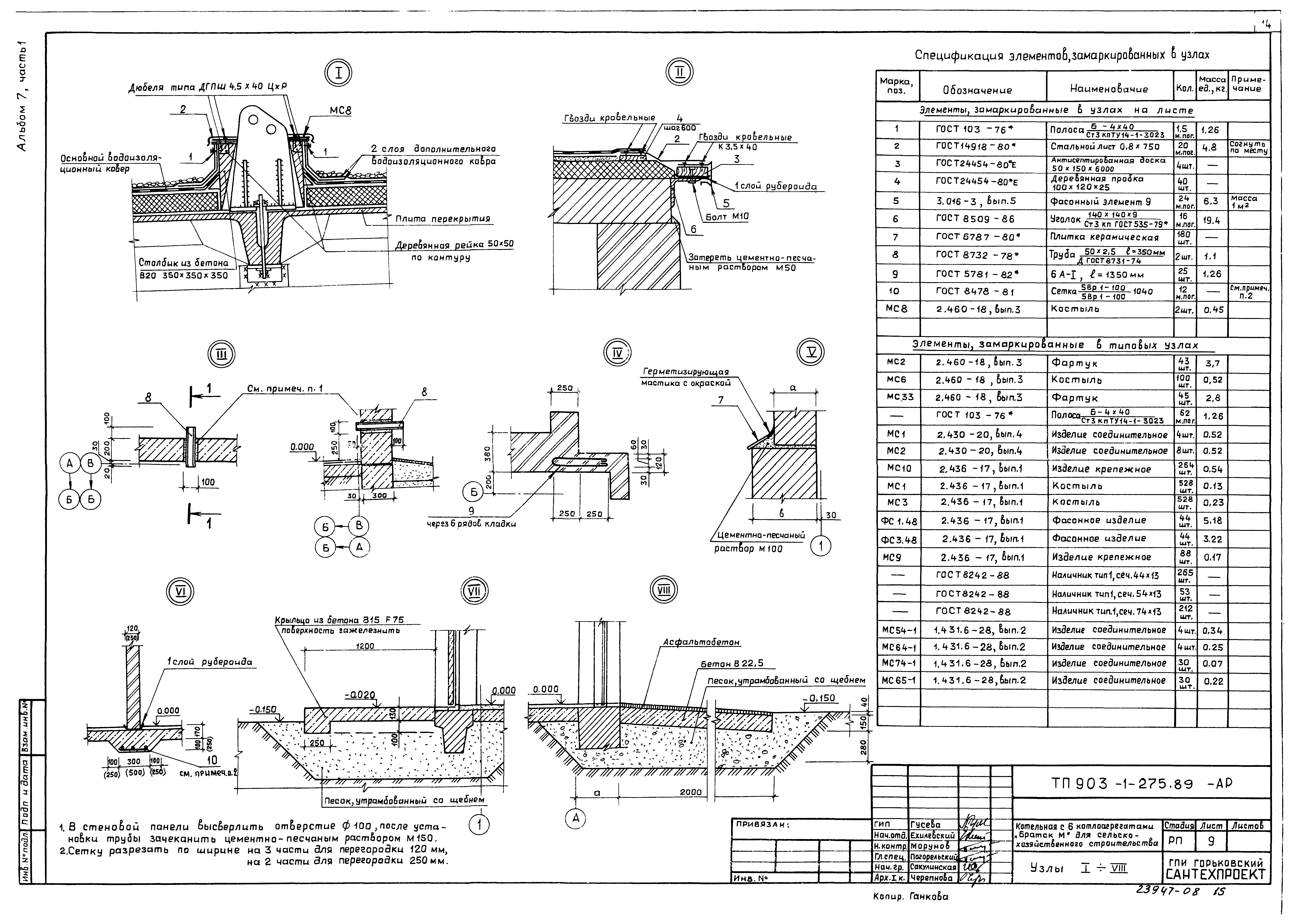

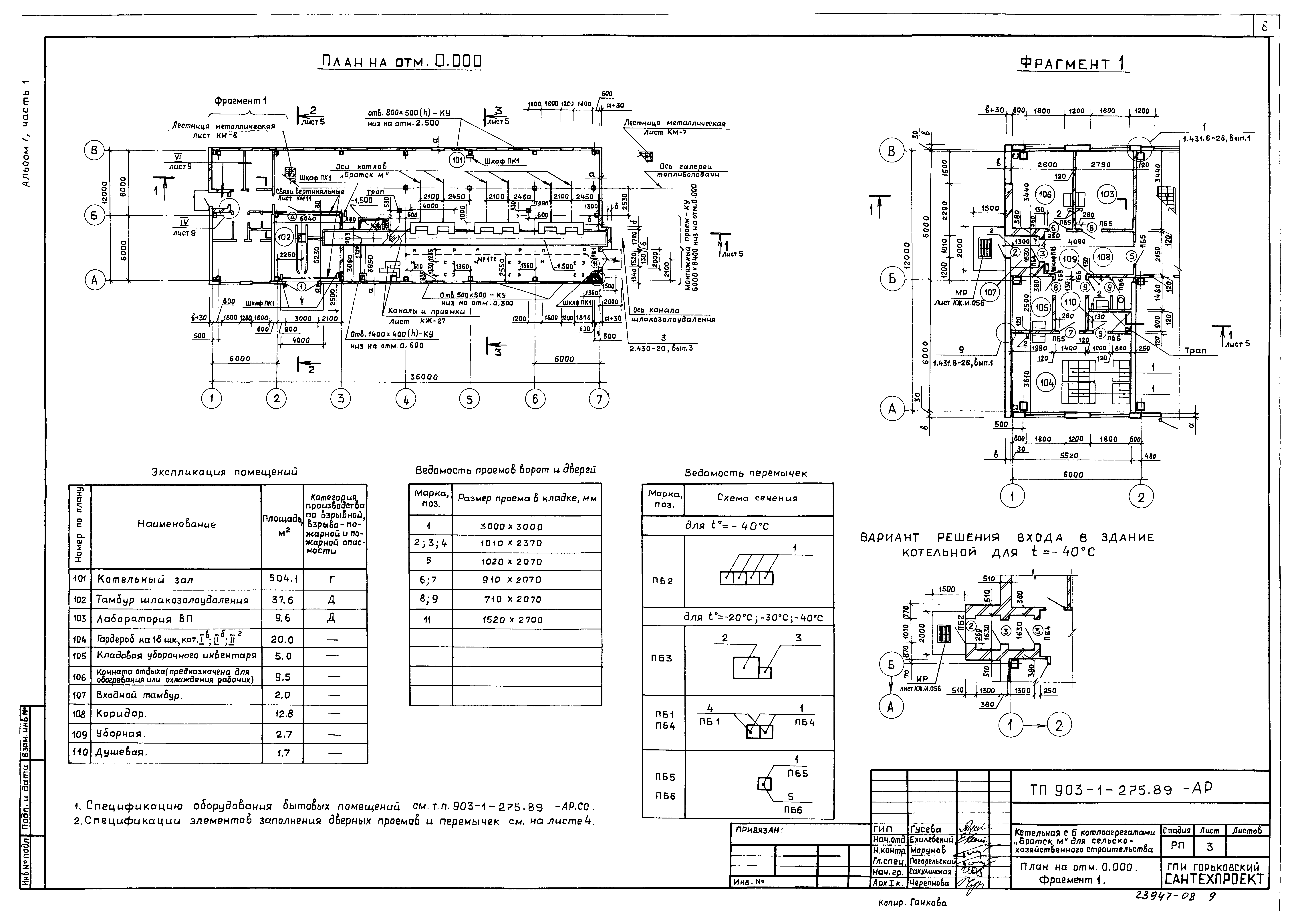

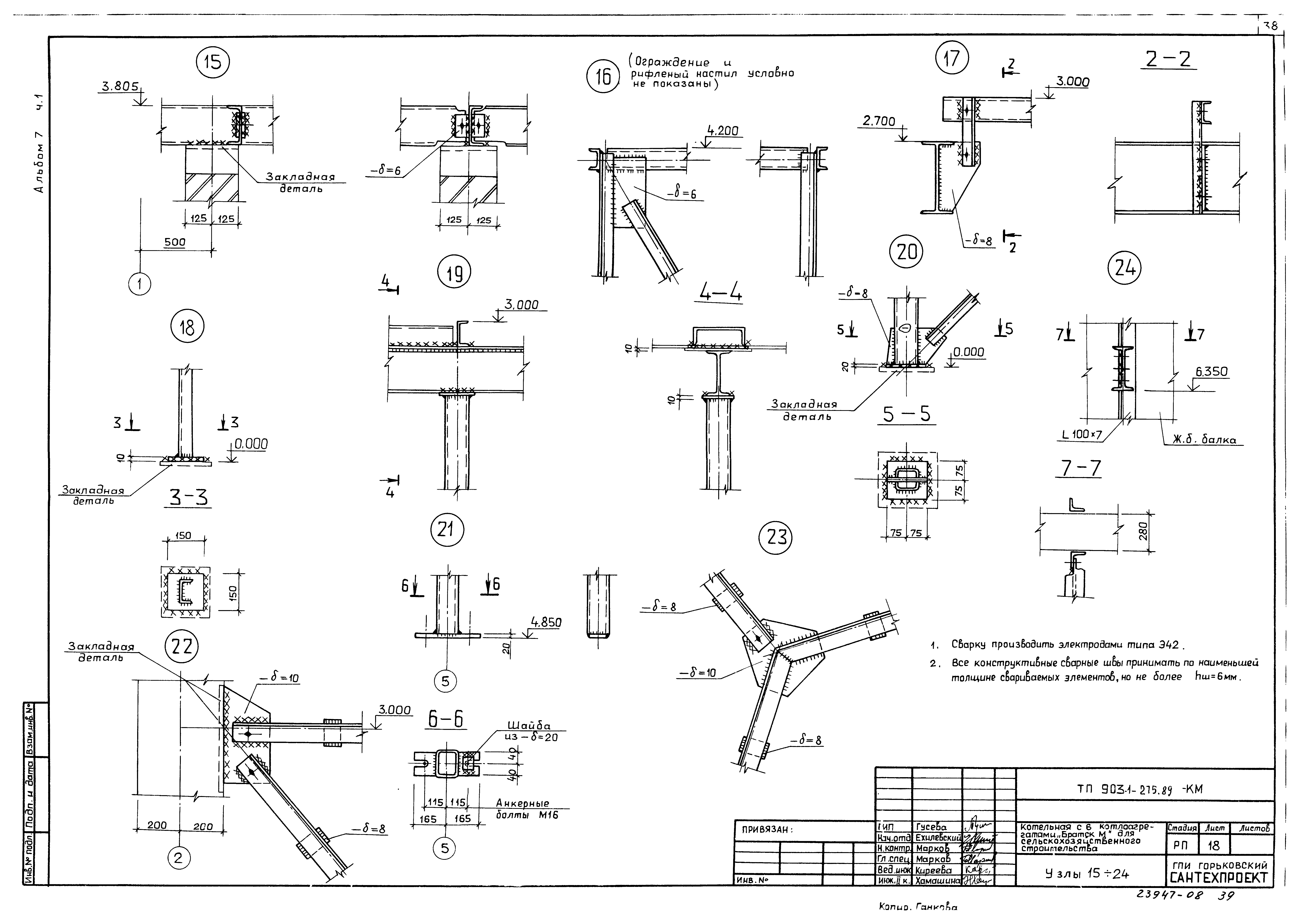

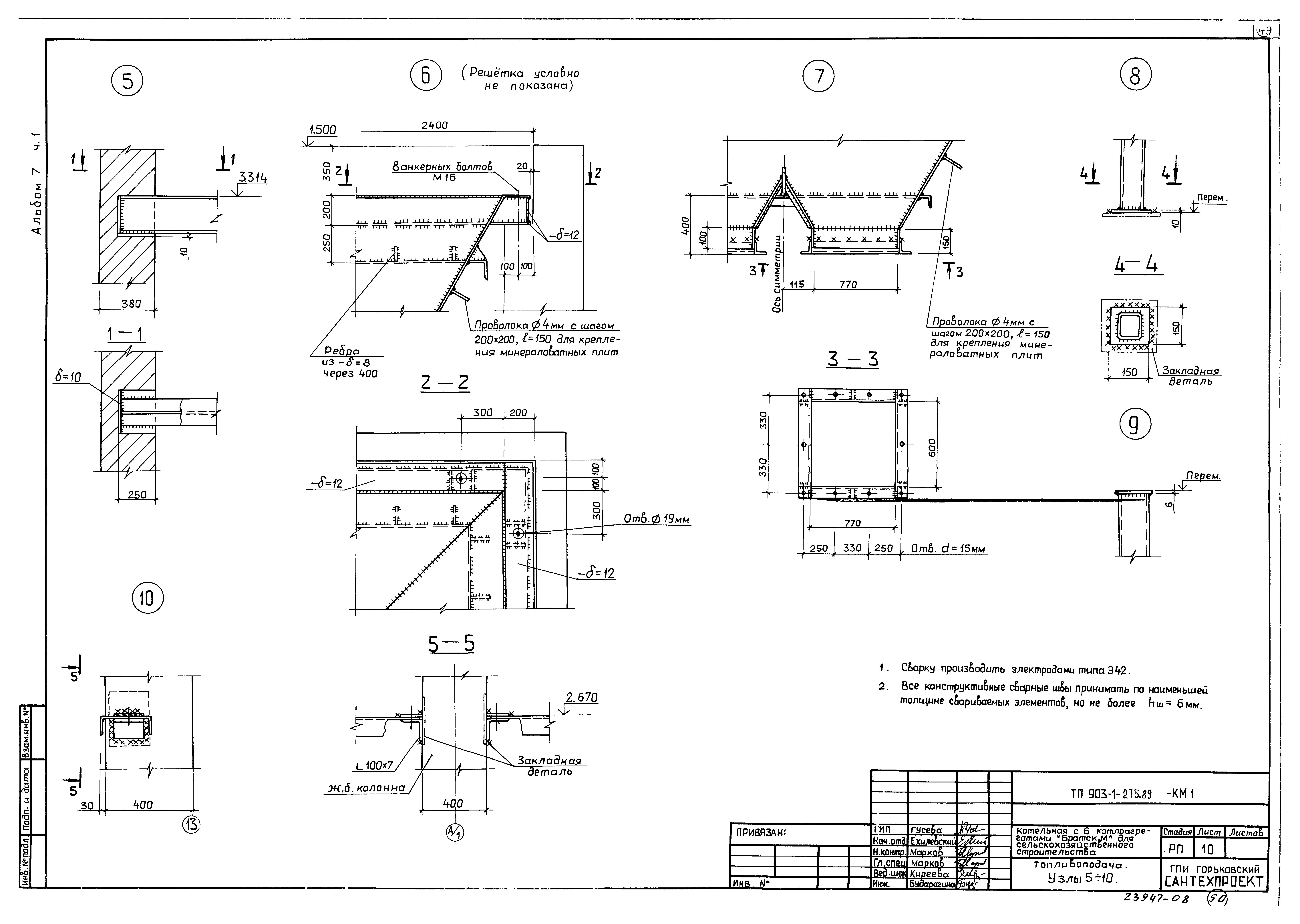

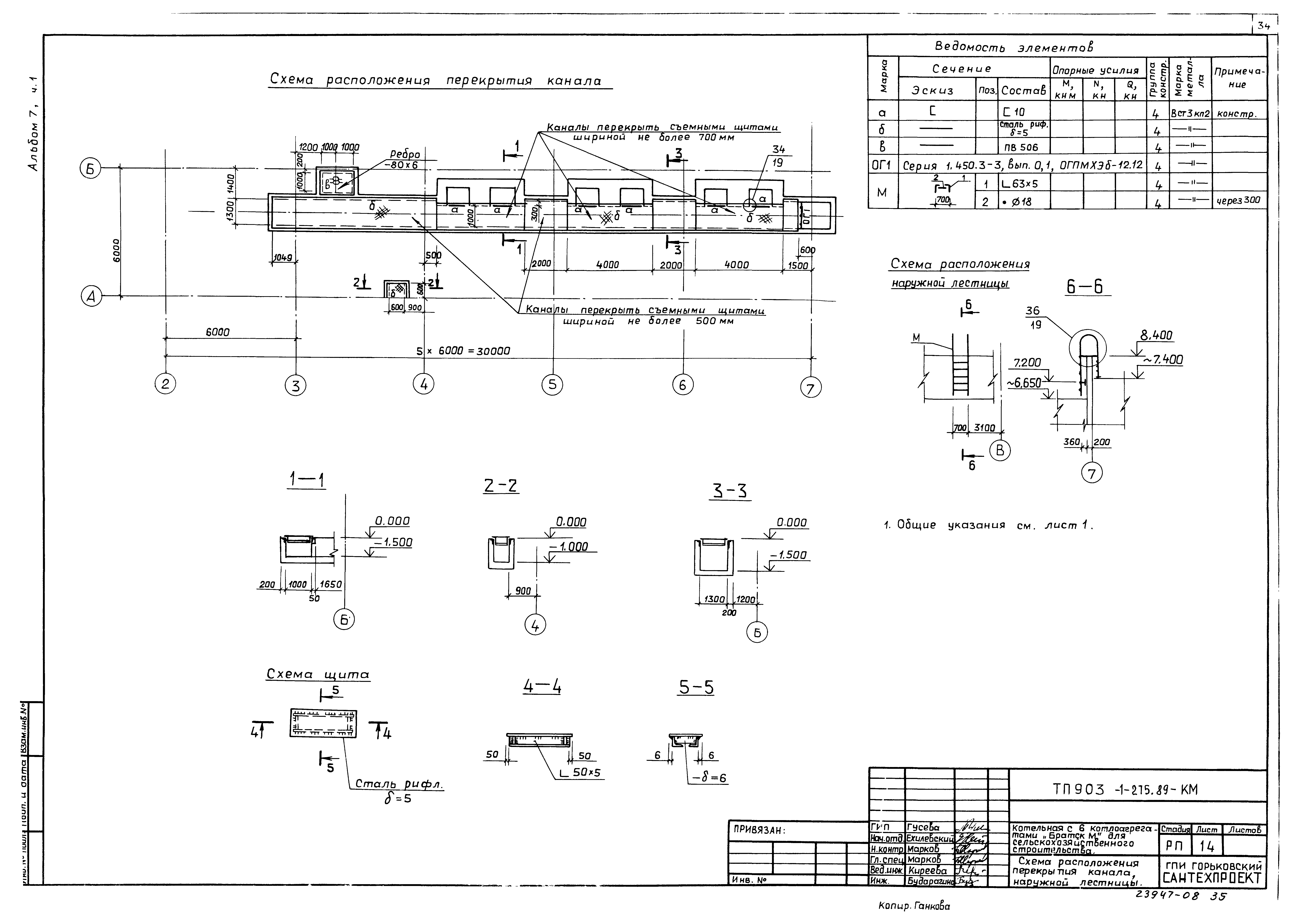

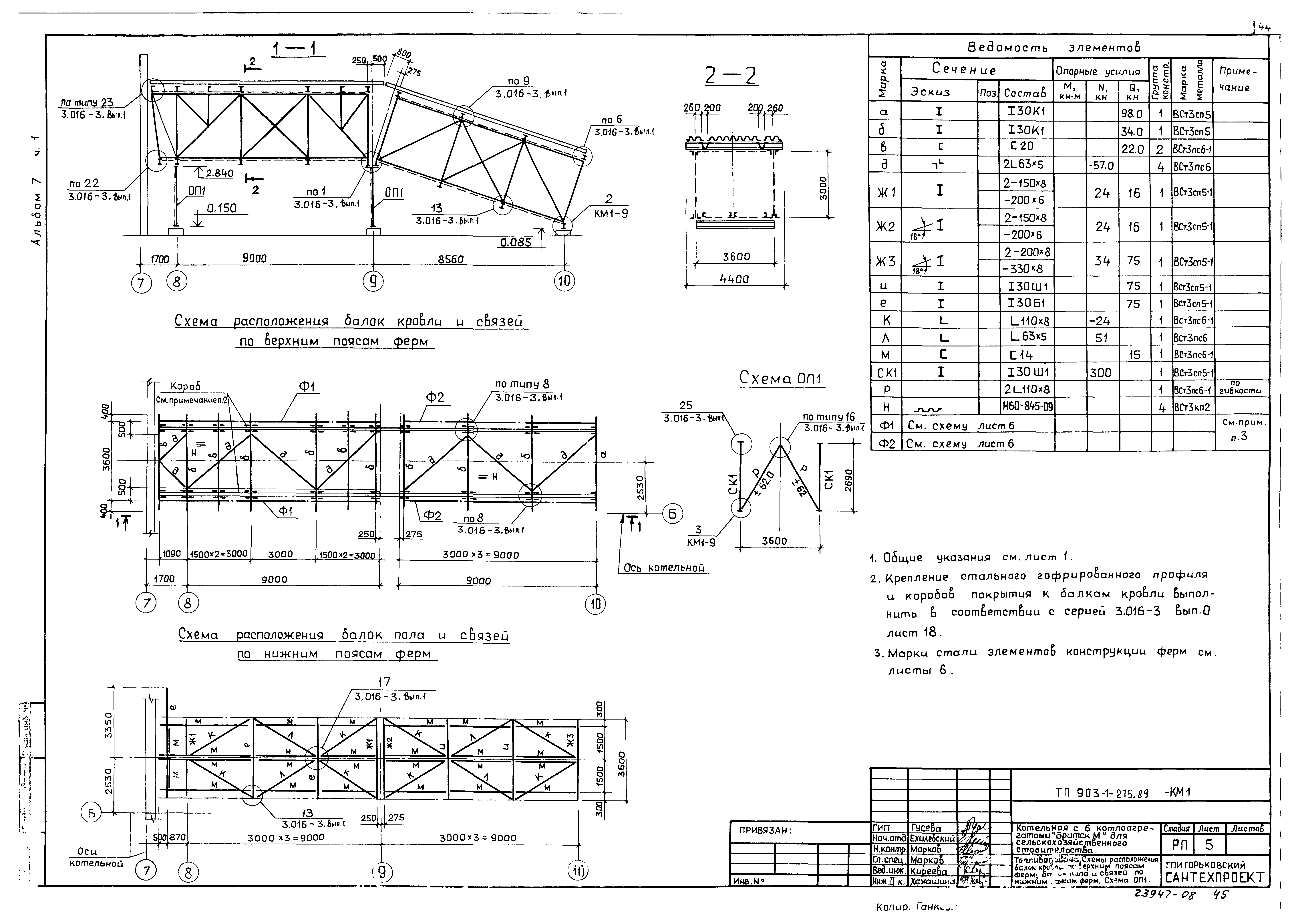

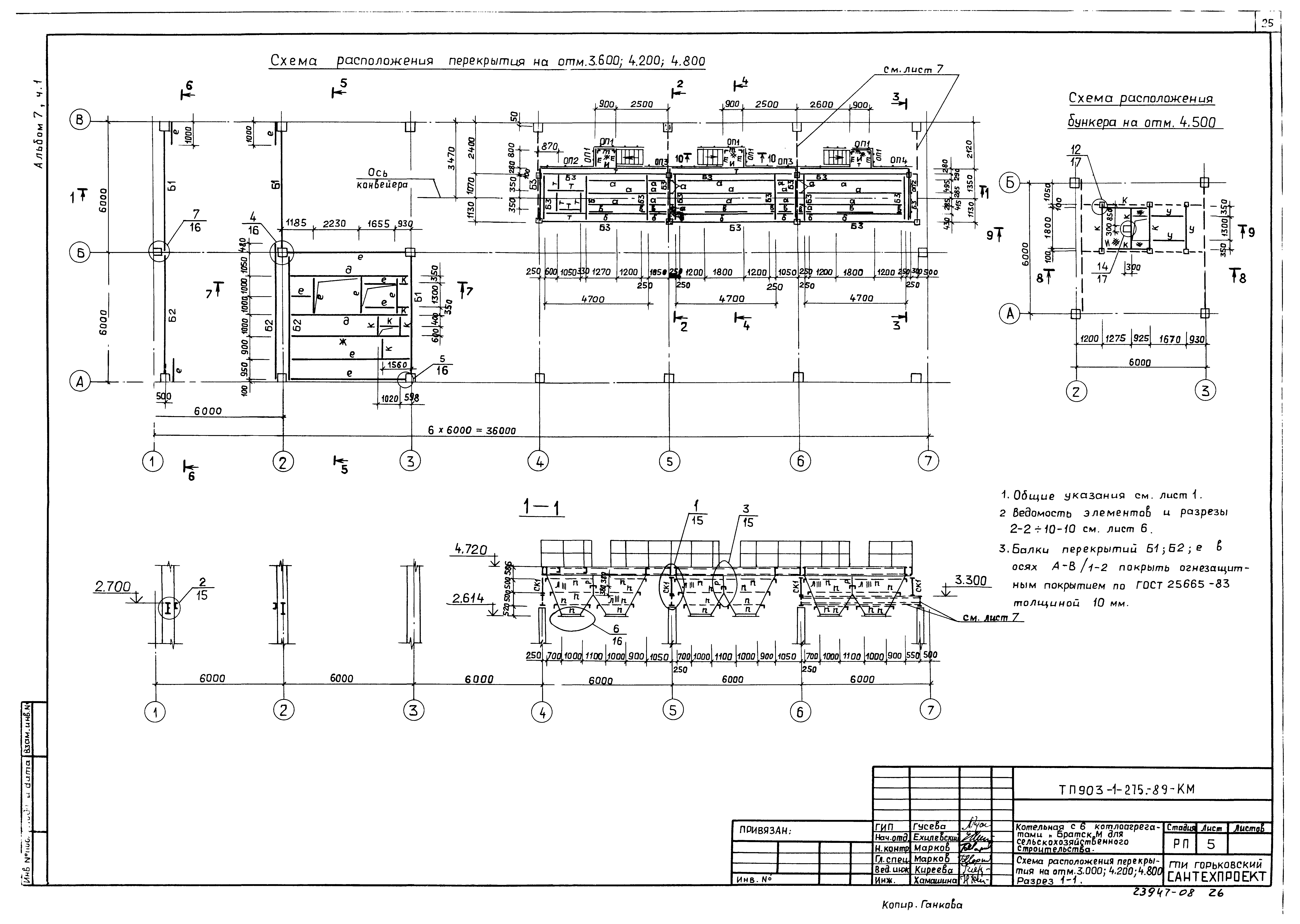

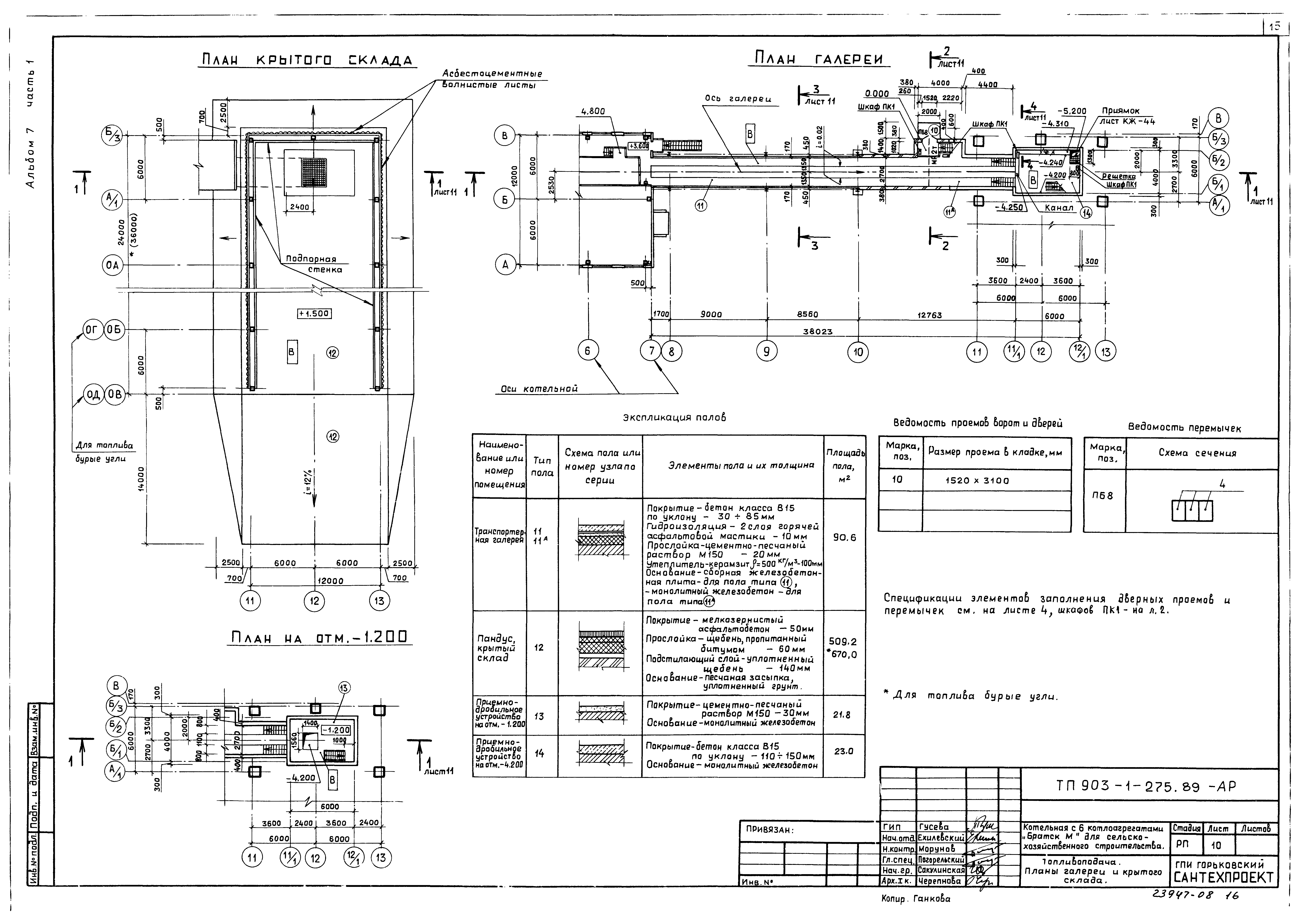

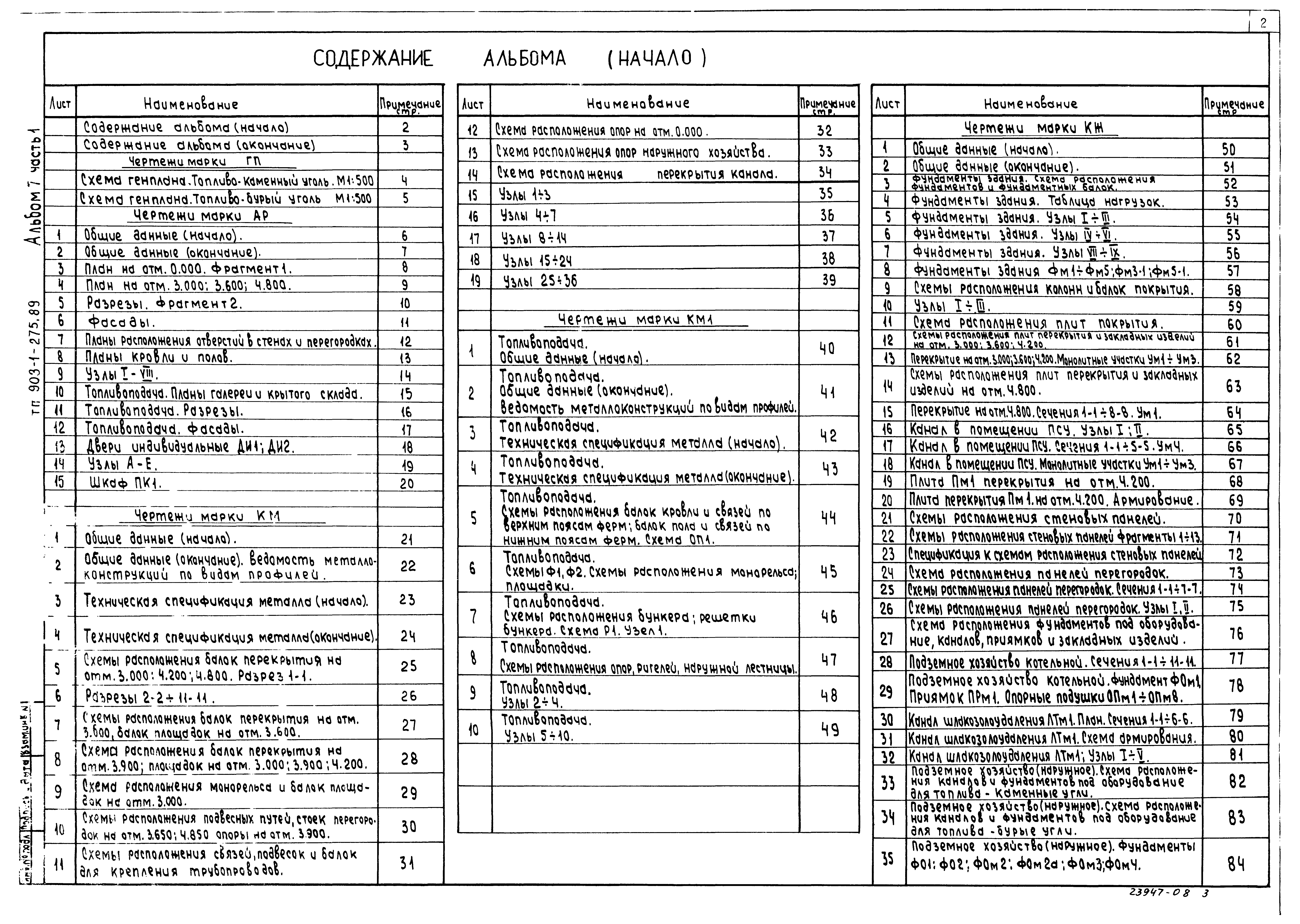

Оглавление:	Содержание альбома Чертежи основного комплекта марки ГП    Схема генплана. Топливо - каменный уголь    Схема генплана. Топливо - бурый уголь Чертежи основного комплекта марки АР    Общие данные    План на отм. 0.000. Фрагмент 1    План на отм. 3.000; 3.600; 4.800    Разрезы. Фрагмент 2    Фасады    Планы расположения отверстий в стенах и перегородках    Планы кровли и полов    Узлы I - VIII    Топливоподача. Планы галереи и крытого склада    Топливоподача. Разрезы    Топливоподача. Фасады    Двери индивидуальные ДИ1, ДИ2    Узлы А - Е    Шкаф ПК1 Чертежи основного комплекта марки КМ    Общие данные    Ведомость металлоконструкций по видам профилей    Техническая спецификация металла    Схемы расположения балок перекрытия на отм. 3.000; 4.200; 4.800. Разрез 1-1    Разрезы 2-2 - 11-11    Схемы расположения балок перекрытия на отм. 3.600, балок площадок на отм. 3.600    Схемы расположения балок перекрытия на отм. 3.900, площадок на отм. 3.000; 3.900; 4.200    Схема расположения монорельса и балок площадок на отм. 3.000    Схемы расположения подвесных путей, стоек перегородок на отм. 3.650; 4.850, опоры на отм. 3.900    Схемы расположения связей, подвесок и балок для крепления трубопроводов    Схема расположения опор на отм. 0.000    Схема расположения опор наружного хозяйства    Схема расположения перекрытия канала    Узлы 1 - 3    Узлы 4 - 7    Узлы 8 - 14    Узлы 15 - 24    Узлы 25 - 36 Чертежи основного комплекта марки КМ1    Топливоподача. Общие данные    Топливоподача. Ведомость металлоконструкций по видам профилей    Топливоподача. Техническая спецификация металла    Топливоподача. Схемы расположения балок кровли и связей по верхним поясам ферм; балок пола и связей по нижним поясам ферм. Схема ОП1    Топливоподача. Схемы Ф1, Ф2. Схемы расположения монорельса, площадки    Топливоподача. Схемы расположения бункера, решетки бункера. Схема Р1. Узел 1    Топливоподача. Схемы расположения опор, ригелей, наружной лестницы    Топливоподача. Узлы 2 - 4    Топливоподача. Узлы 5 - 10
Разработан:	Горьковский Сантехпроект
Утверждён:	27.09.1989 ГПКНИИ Сантехниипроект (11)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Котельные для объектов сельского хозяйства Топливо - каменные и бурые угли
Заменяет собой:	Типовой проект 903-1-211.84 «Полносборная котельная с 6 механизированными котлоагрегатами Братск-1 для сельскохозяйственного строительства. Топливо - каменные и бурые угли»
