Скачать ГОСТ Р 53734.4.10-2014 Электростатика. Часть 4-10. Методы испытаний для прикладных задач. Измерение сопротивления по двум точкам

Дата актуализации: 10.08.2017

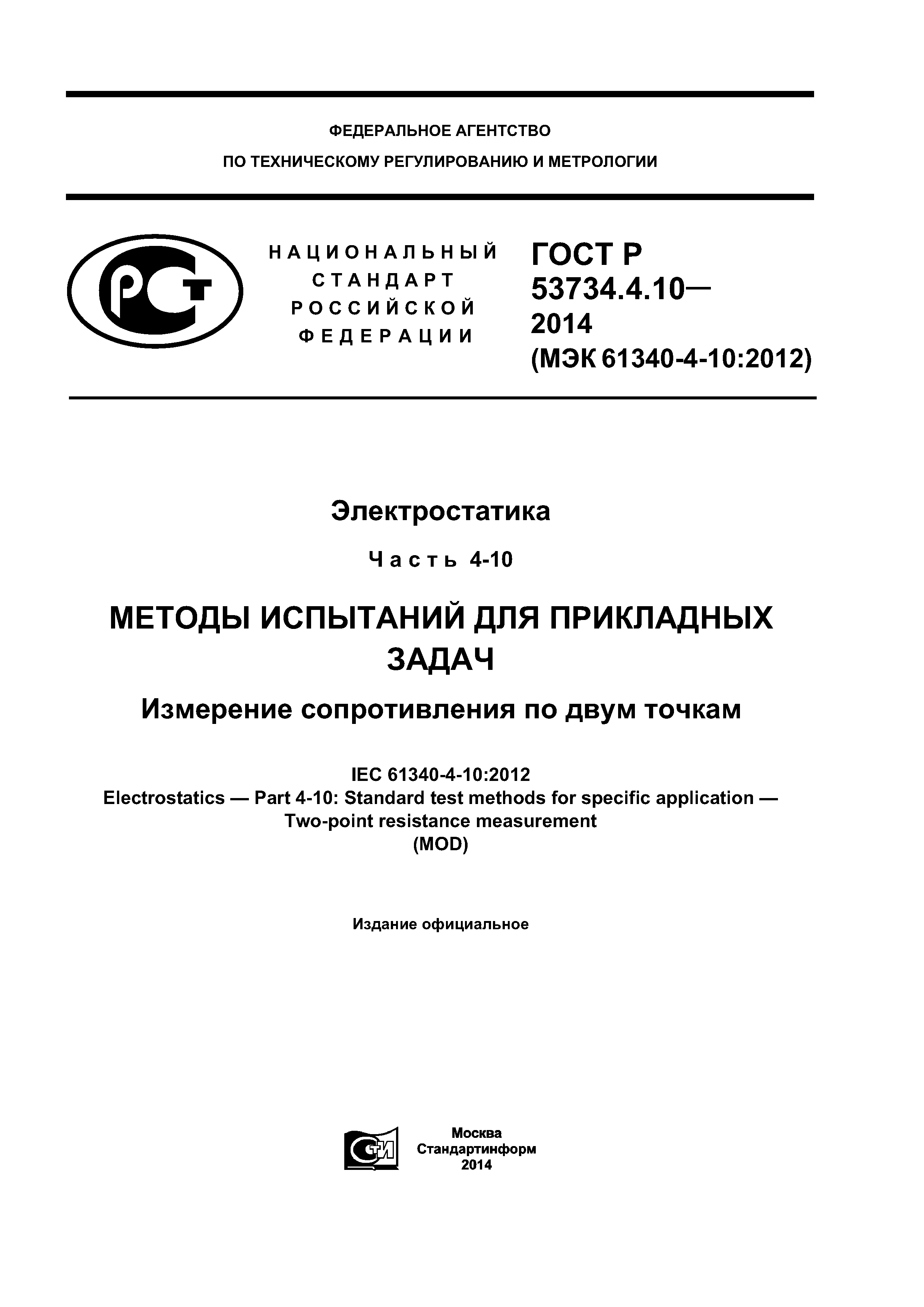

ГОСТ Р 53734.4.10-2014

Электростатика. Часть 4-10. Методы испытаний для прикладных задач. Измерение сопротивления по двум точкам

Обозначение:	ГОСТ Р 53734.4.10-2014
Обозначение англ:	GOST R 53734.4.10-2014
Статус:	введен впервые
Название рус.:	Электростатика. Часть 4-10. Методы испытаний для прикладных задач. Измерение сопротивления по двум точкам
Название англ.:	Electrostatics. Part 4-10. Test methods for specific application. Two-point resistance measurement
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015

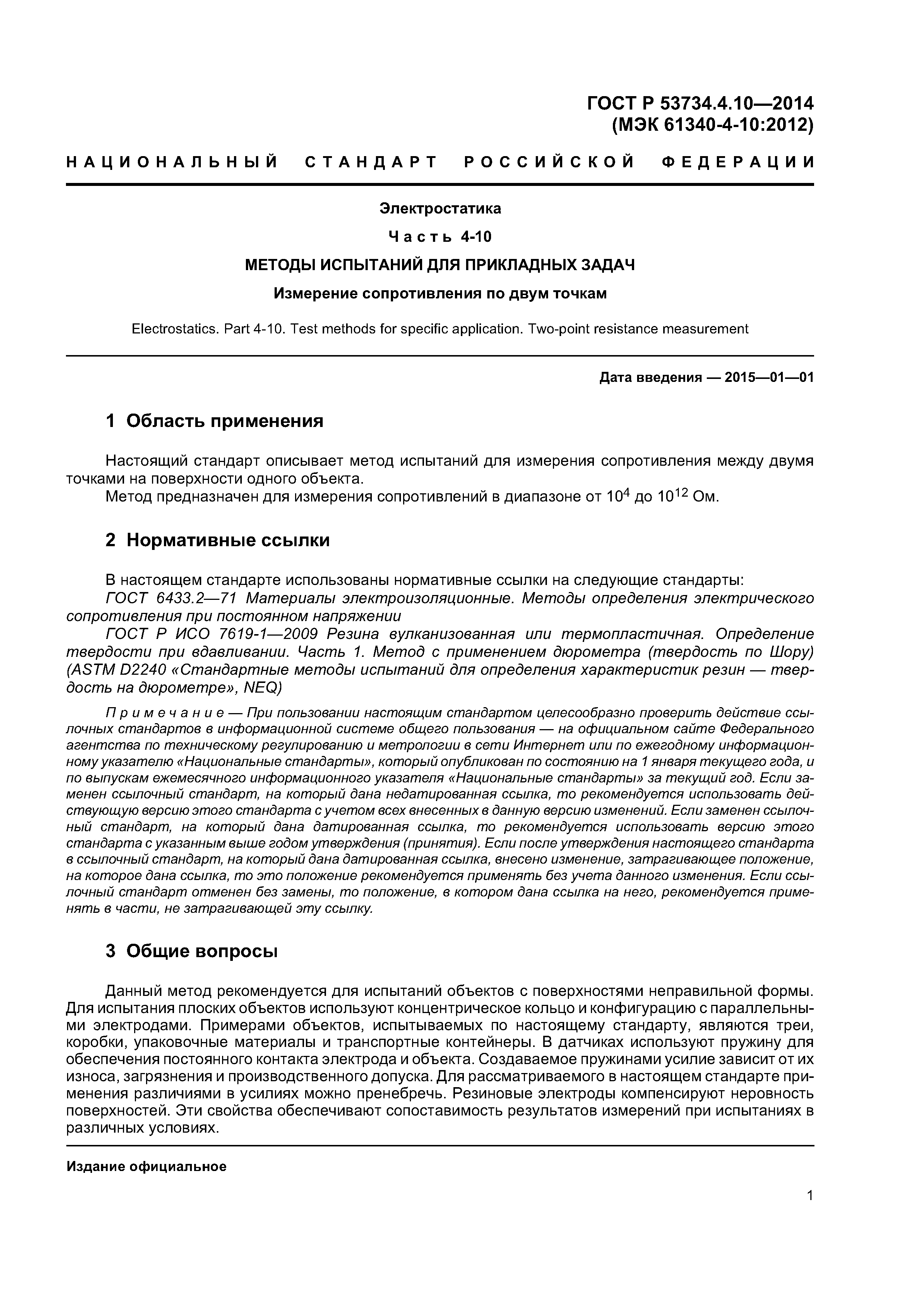

Область применения:	Стандарт описывает метод испытаний для измерения сопротивления между двумя точками на поверхности одного объекта.

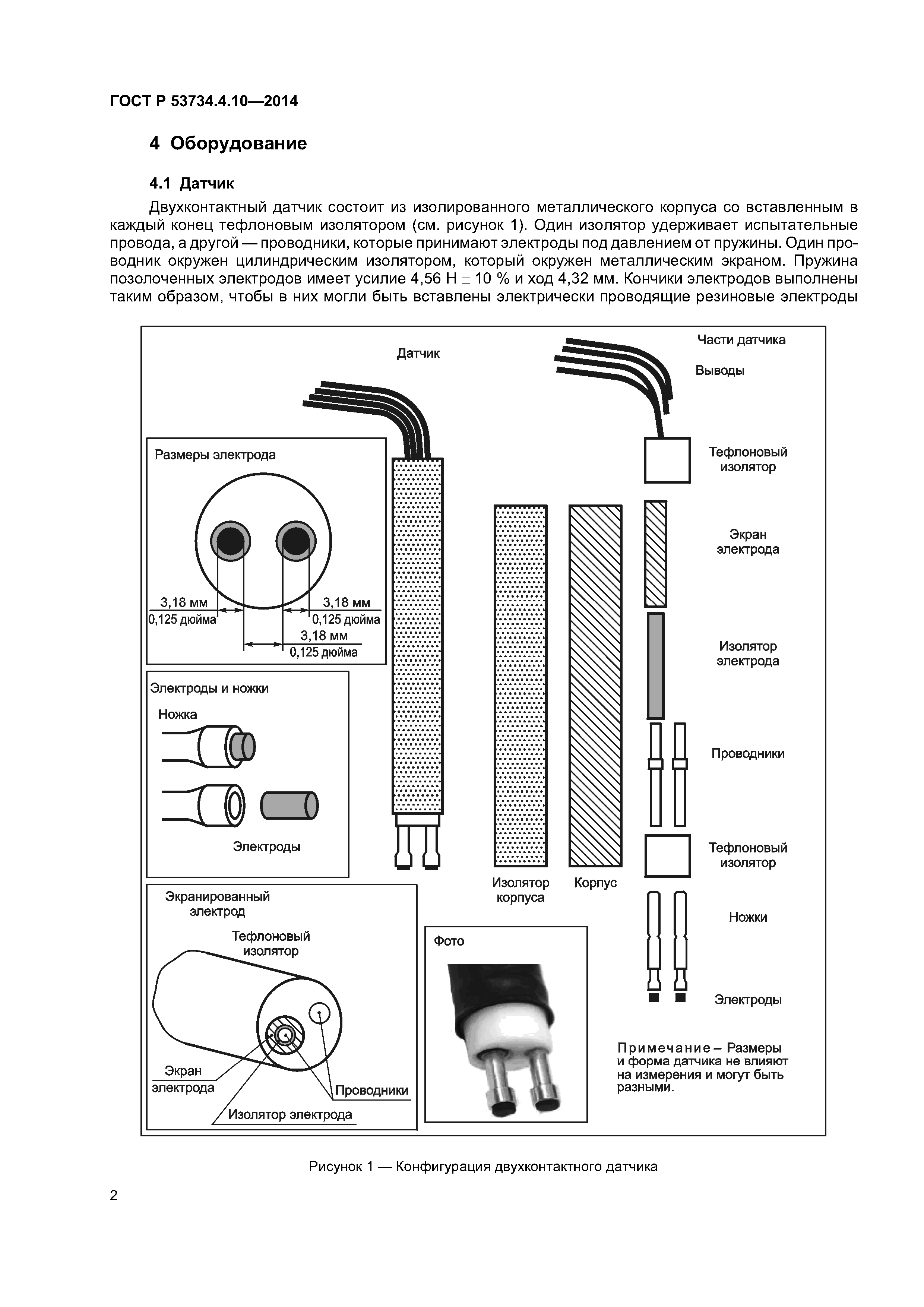

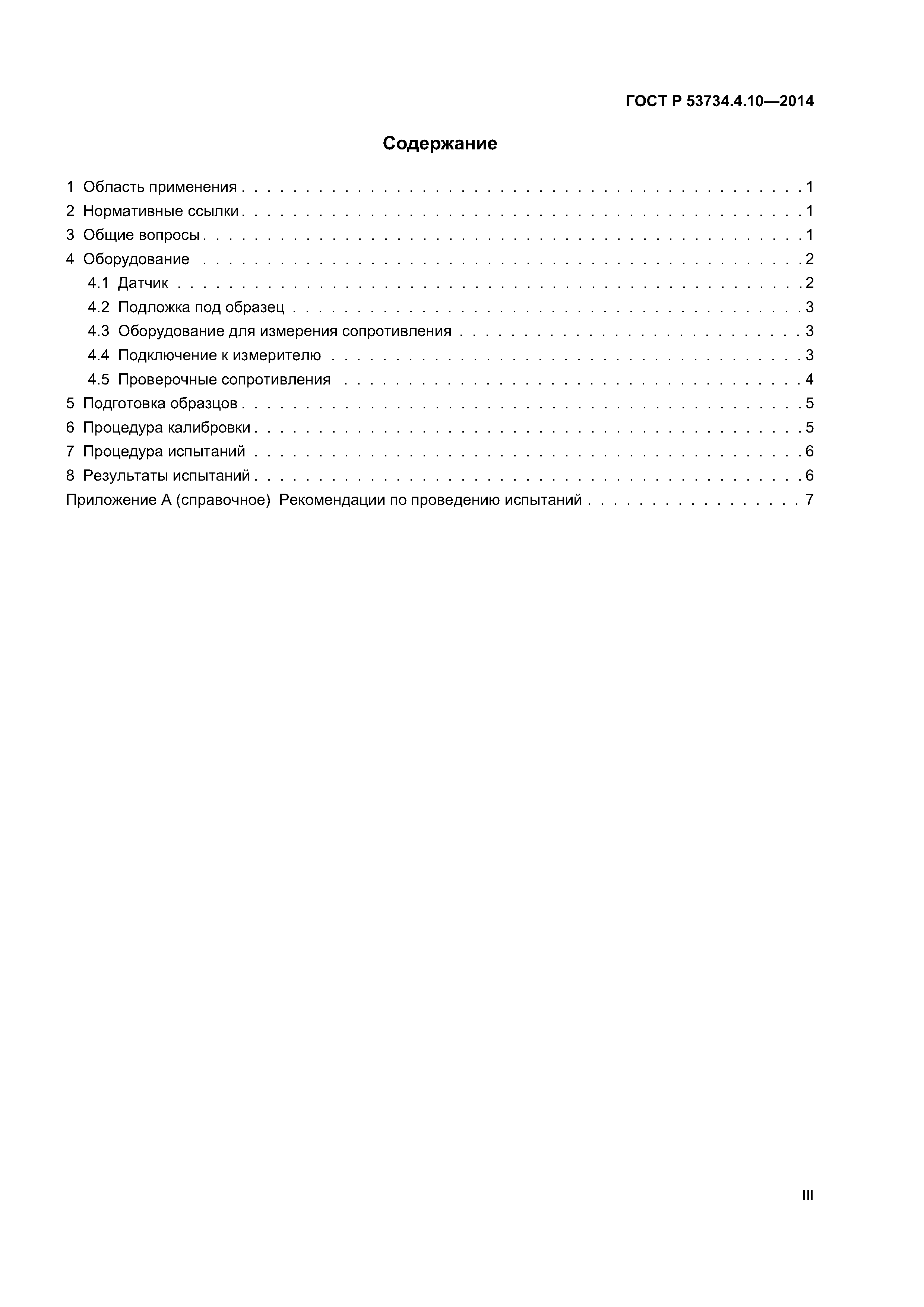

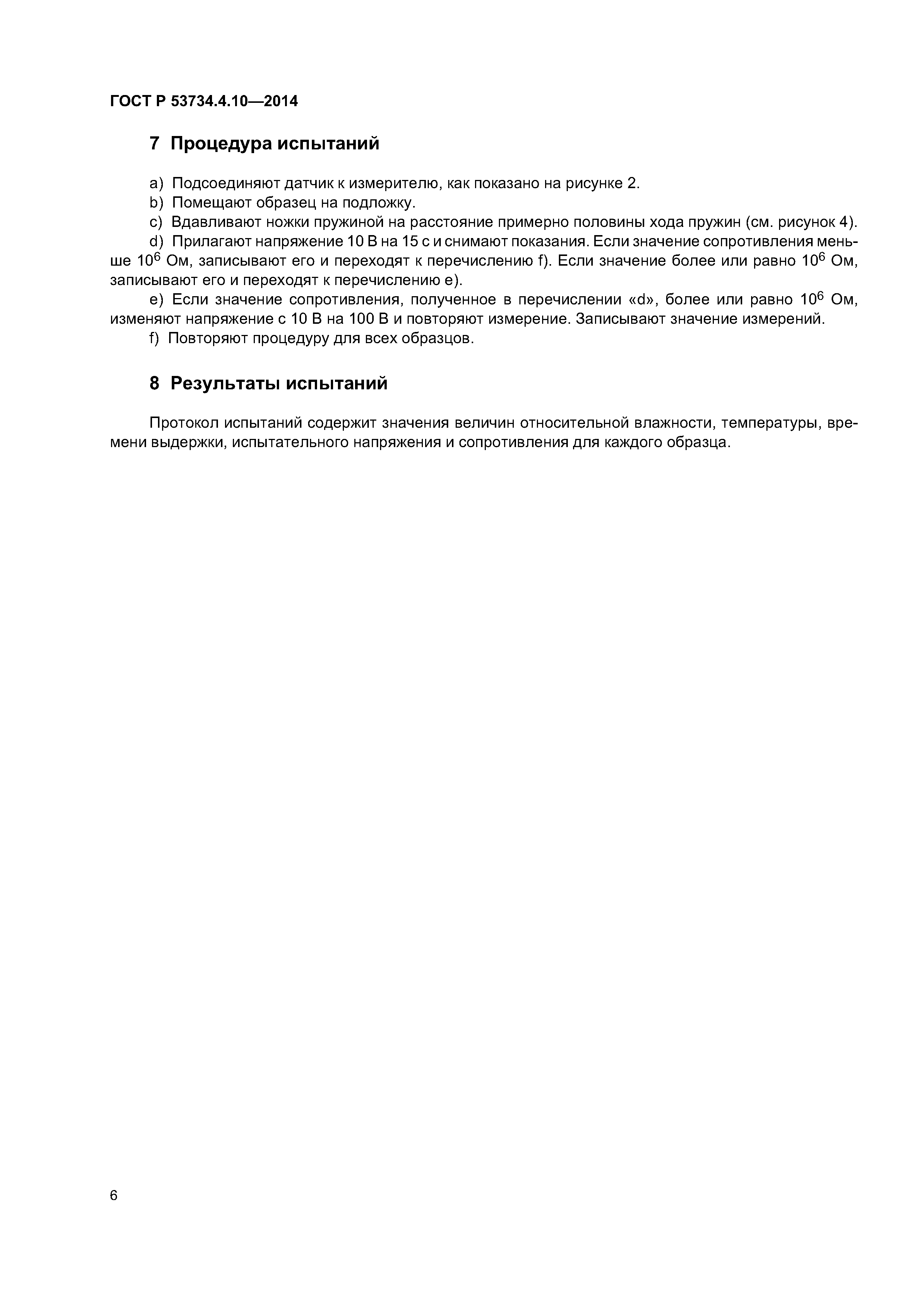

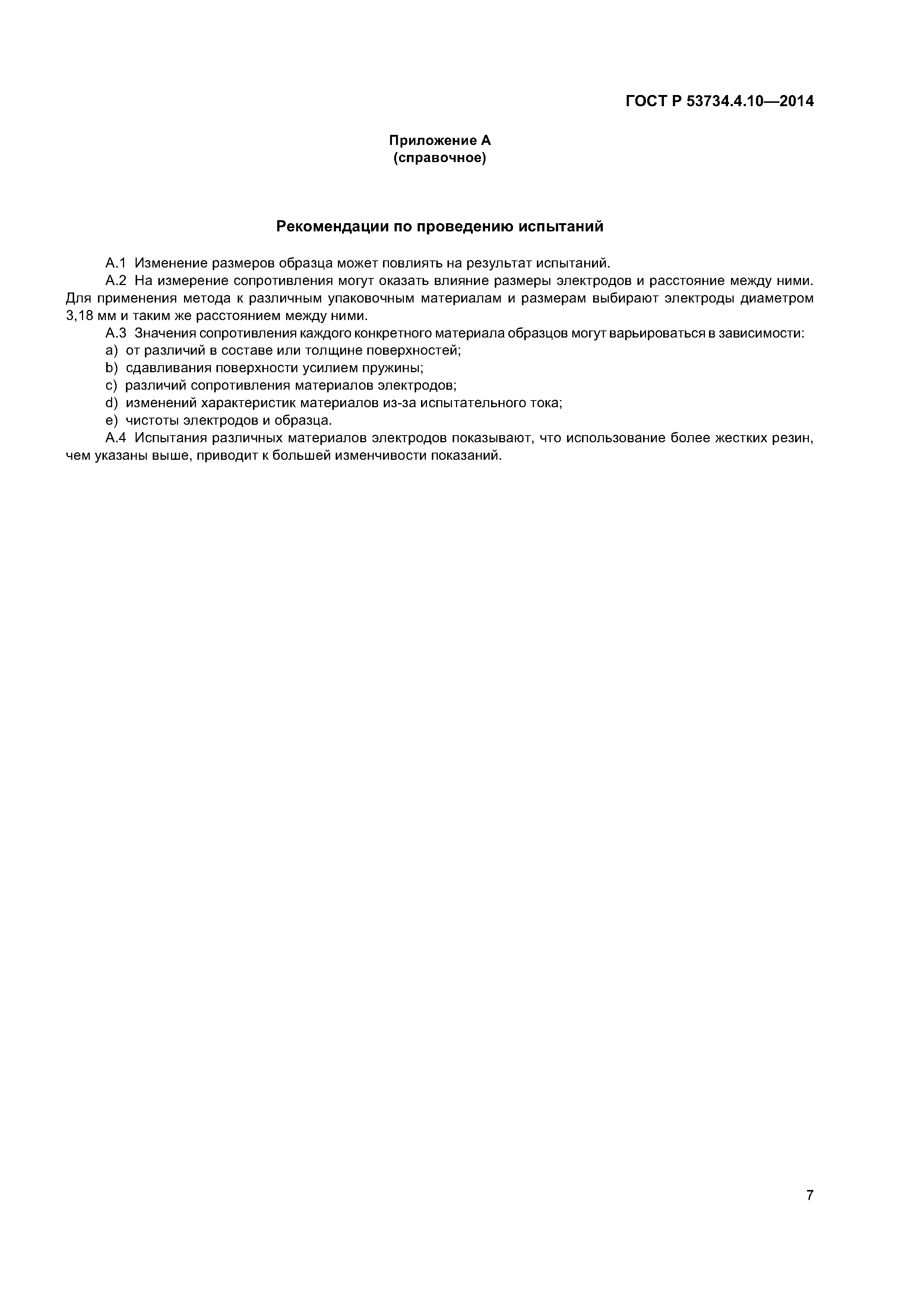

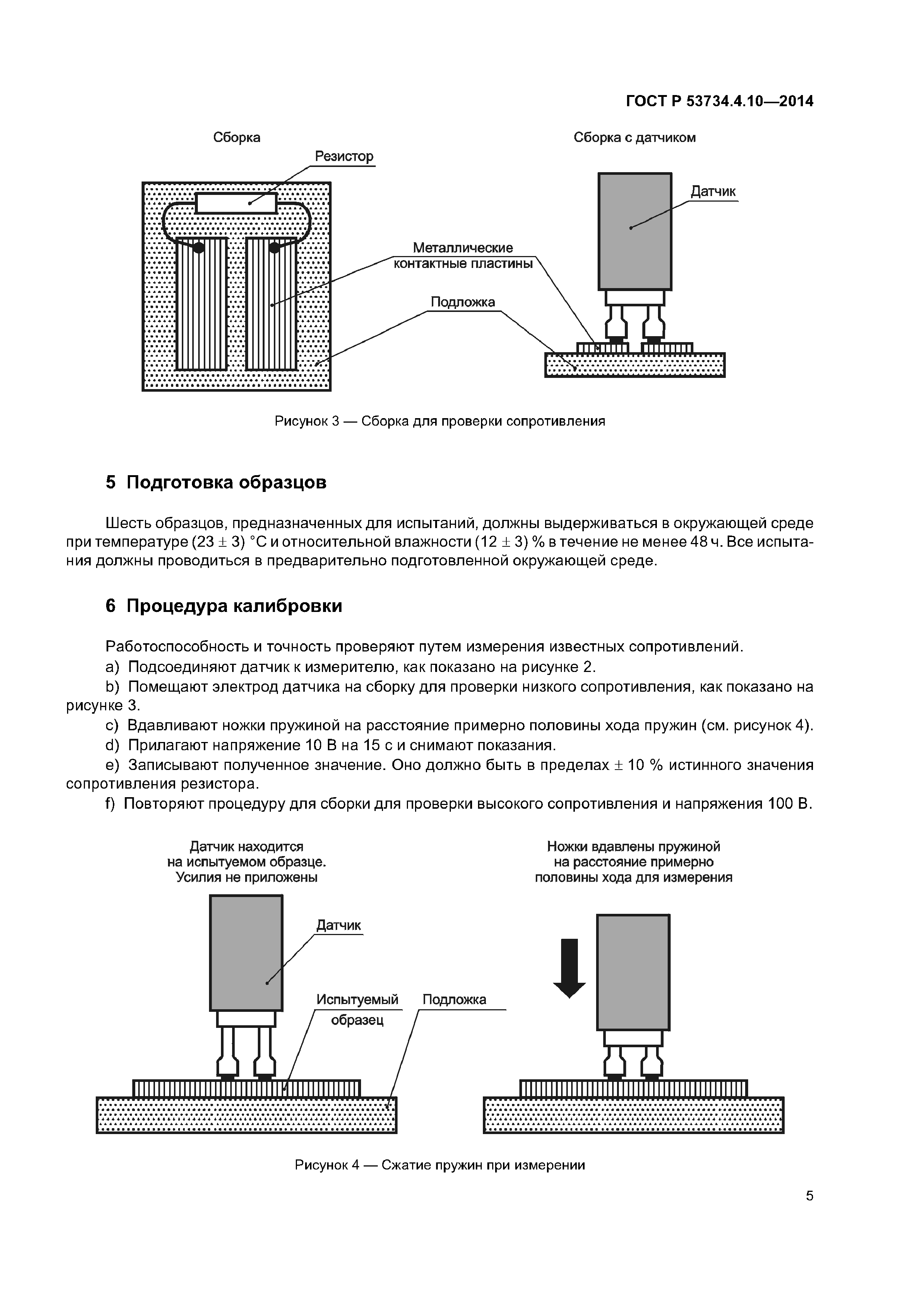

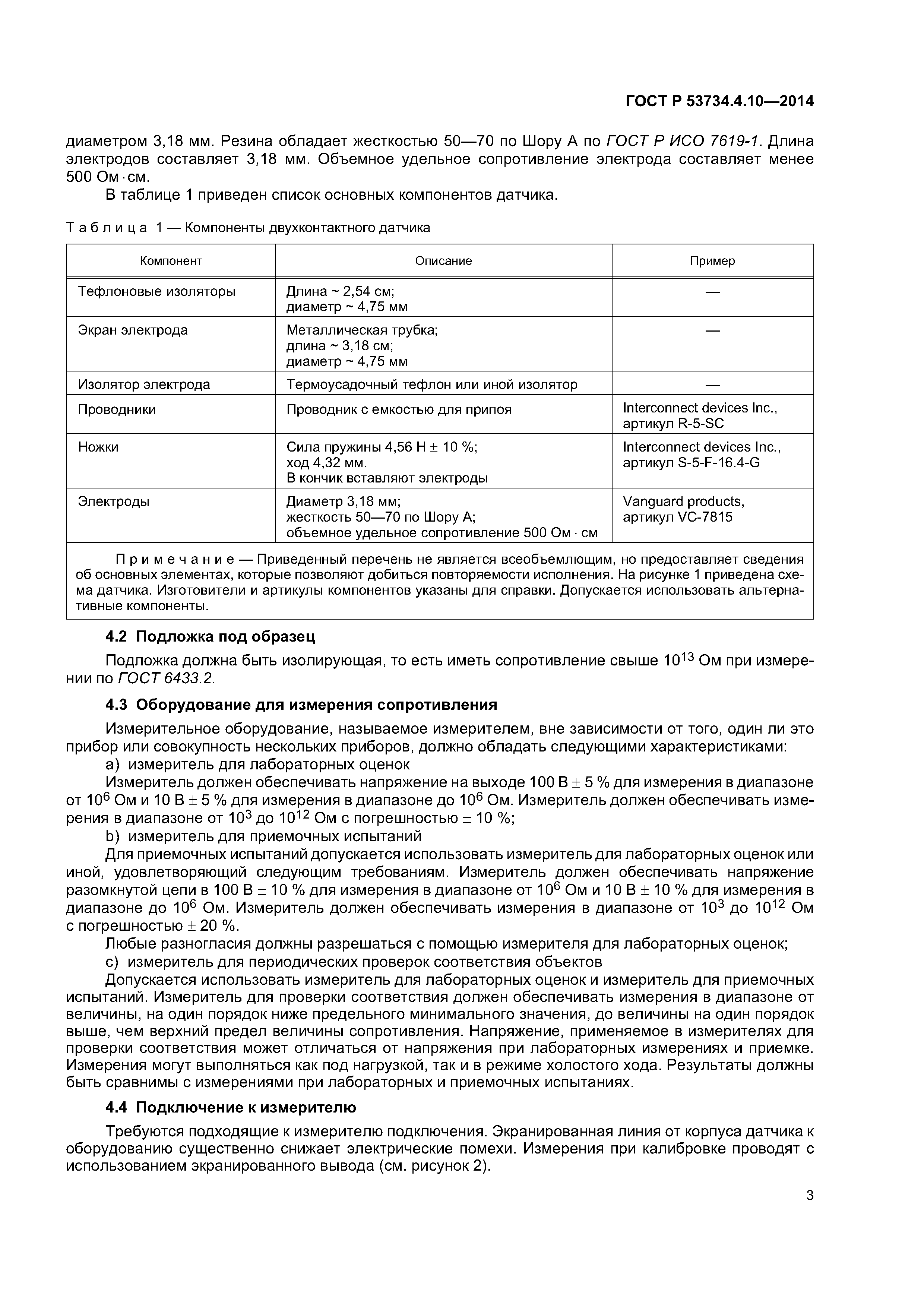

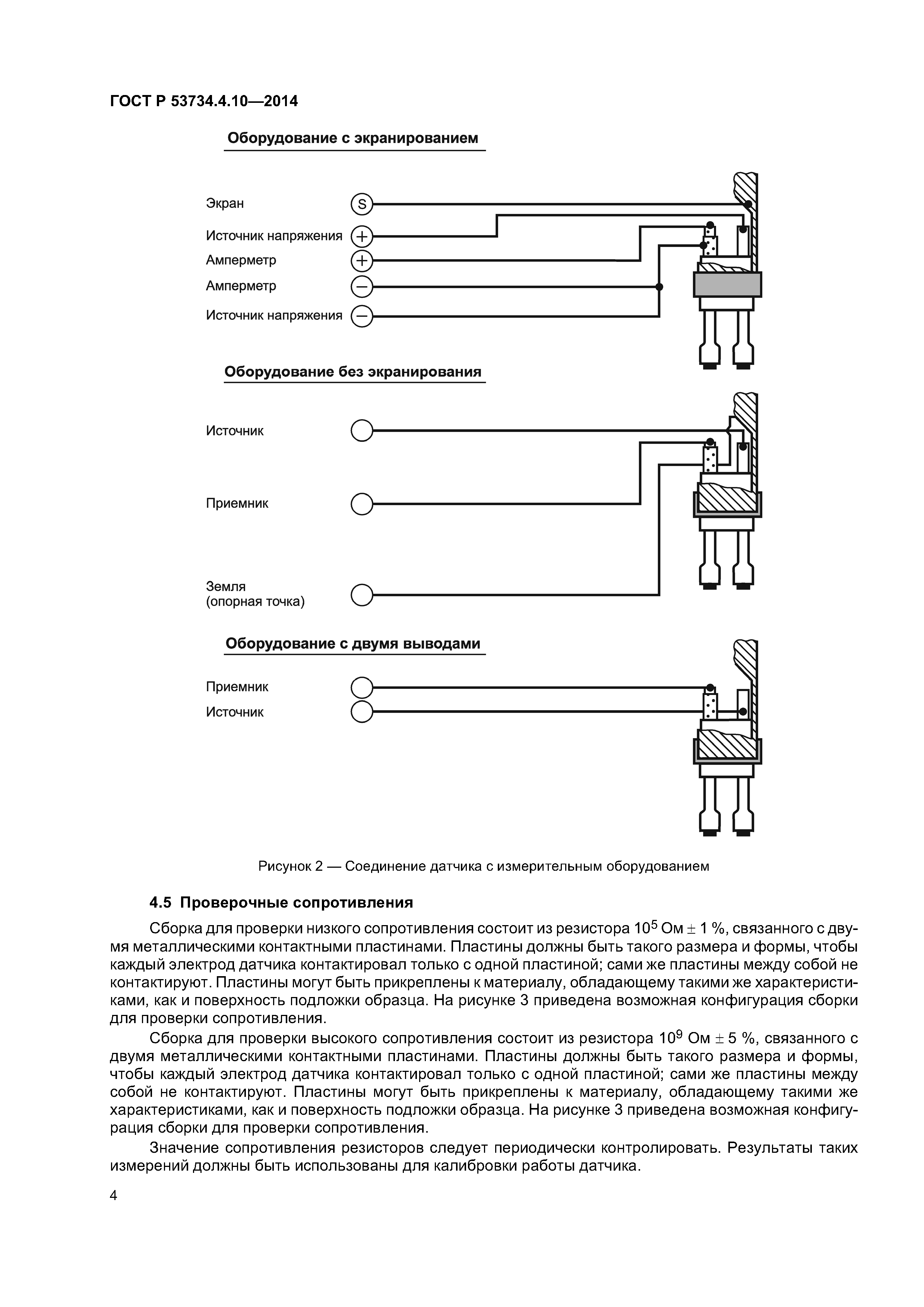

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие вопросы 4 Оборудование    4.1 датчик    4.2 Подложка под образец    4.3 Оборудование для измерения сопротивления    4.4 Подключение к измерителю    4.5 Проверочные сопротивления 5 Подготовка образцов 6 Процедура калибровки 7 Процедура испытаний 8 Результаты испытаний Приложение А (справочное) Рекомендации по проведению испытаний
Разработан:	ЗАО Научно-производственная фирма Диполь
Утверждён:	11.06.2014 Федеральное агентство по техническому регулированию и метрологии (619-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электротехника в целом МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Электричество и магнетизм, прочие аспекты Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Электричество. Магнетизм. Электрические и магнитные измерения Электричество и магнетизм, прочие аспекты
Нормативные ссылки:	ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрического сопротивления при постоянном напряжении» ГОСТ Р ИСО 7619-1-2009 «Резина вулканизованная или термопластичная. Определение твердости при вдавливании. Часть 1. Метод с применением дюрометра (твердость по Шору)»
