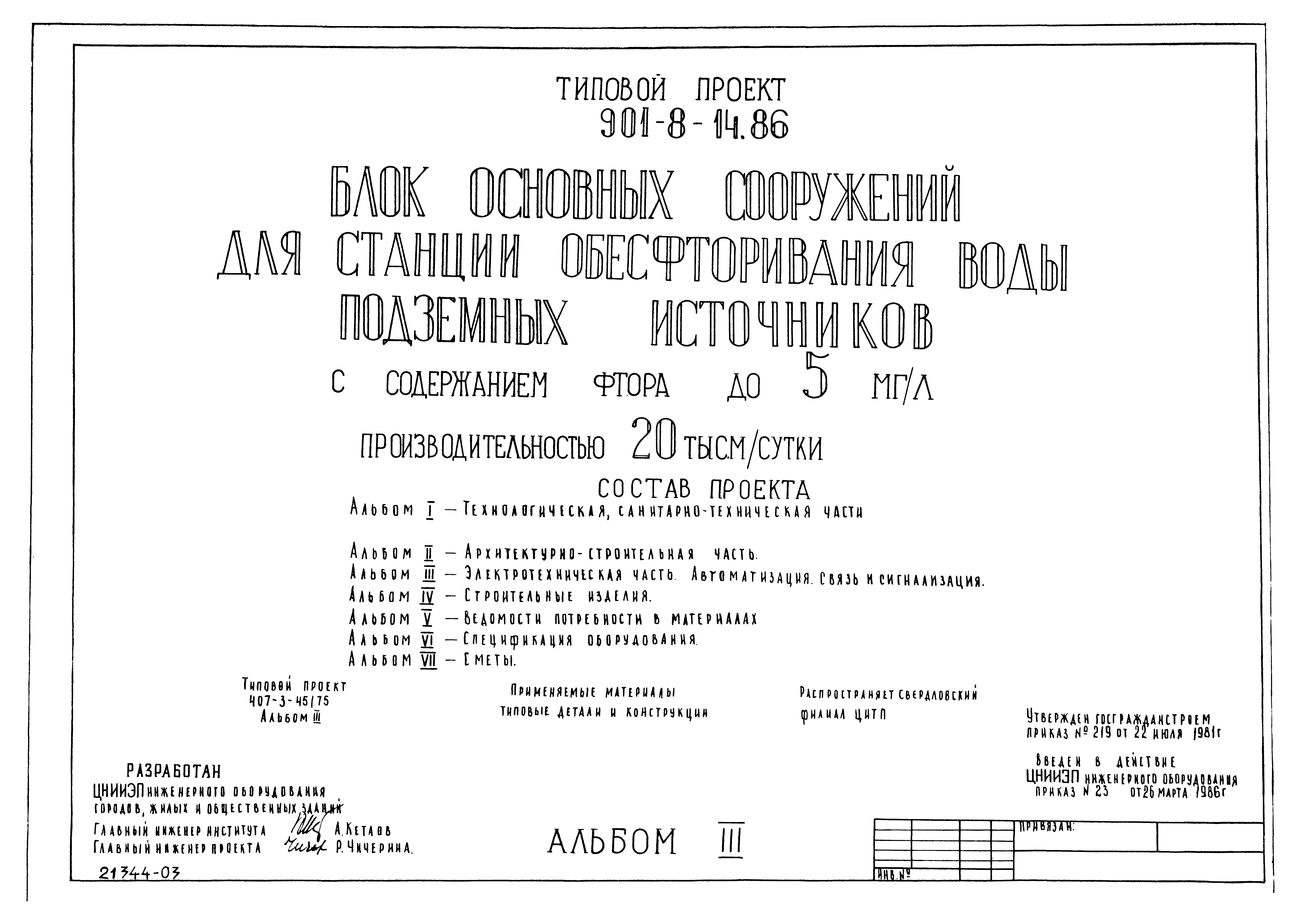

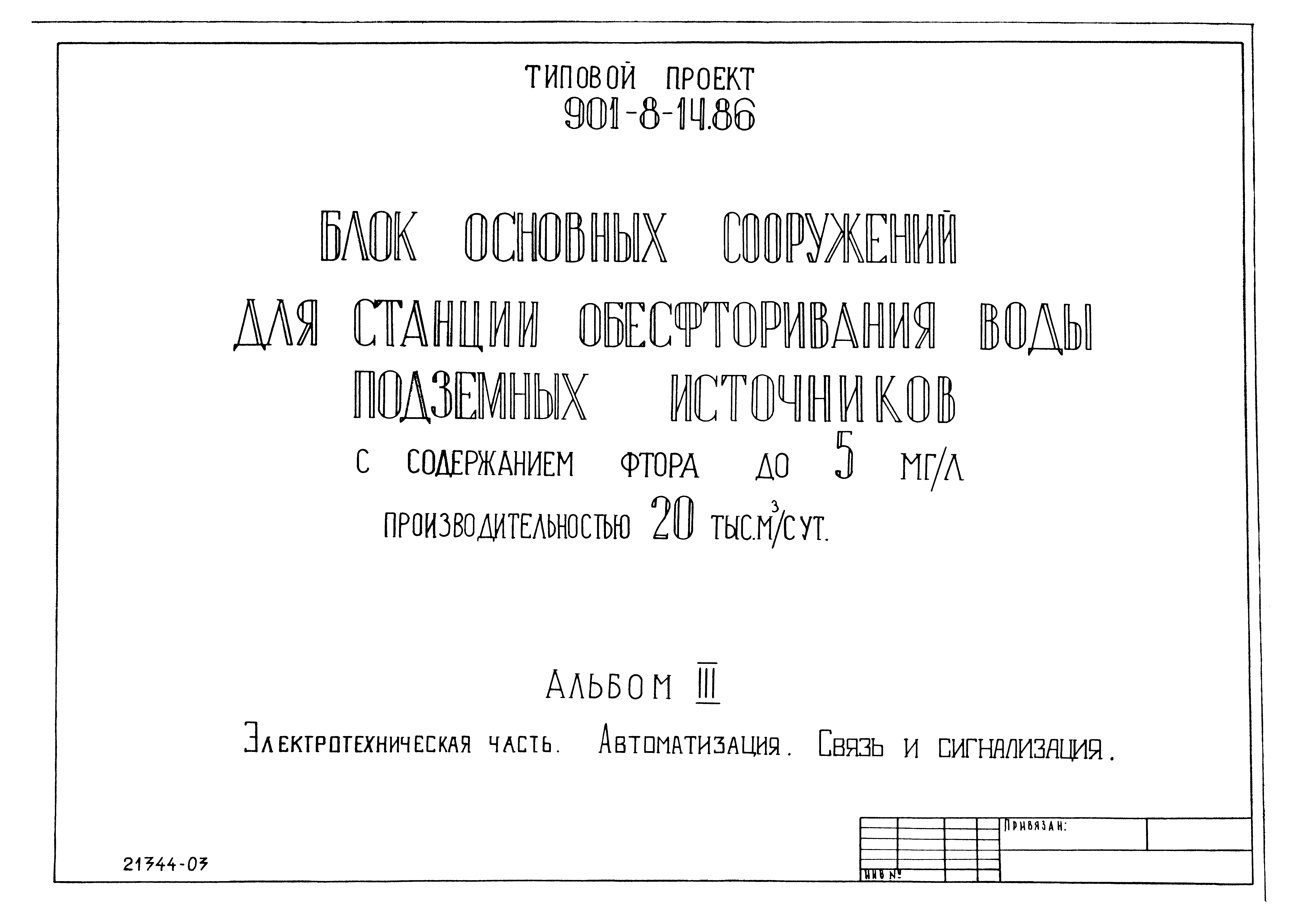

Типовой проект 901-8-14.86

Альбом III. Электротехническая часть. Автоматизация. Связь и сигнализация

Обозначение: Типовой проект 901-8-14.86
Обозначение англ: 901-8-14.86
Статус:не определен законодательством
Название рус.:Альбом III. Электротехническая часть. Автоматизация. Связь и сигнализация
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:26.03.1986

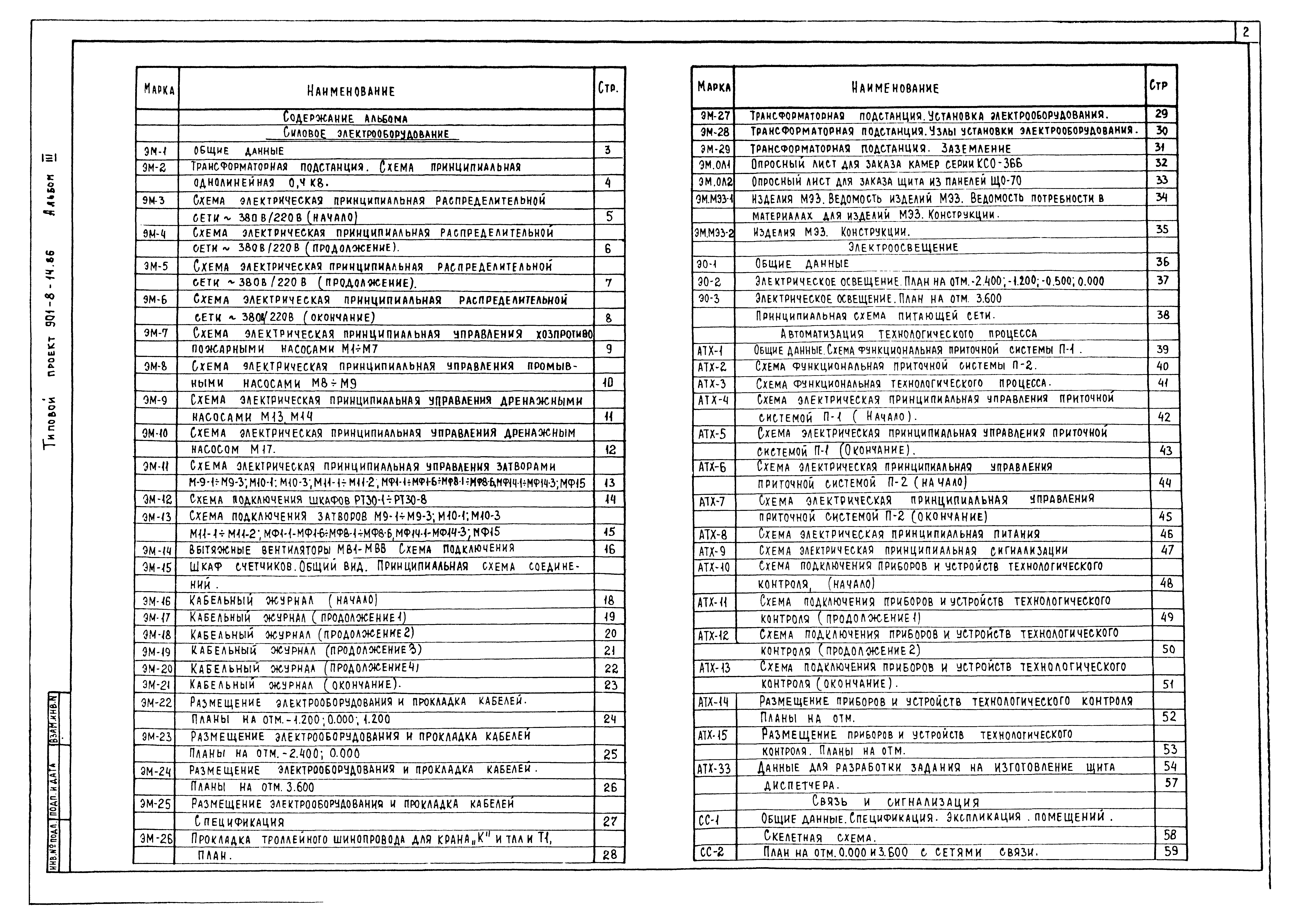

Оглавление:Содержание альбома
Силовое электрооборудование

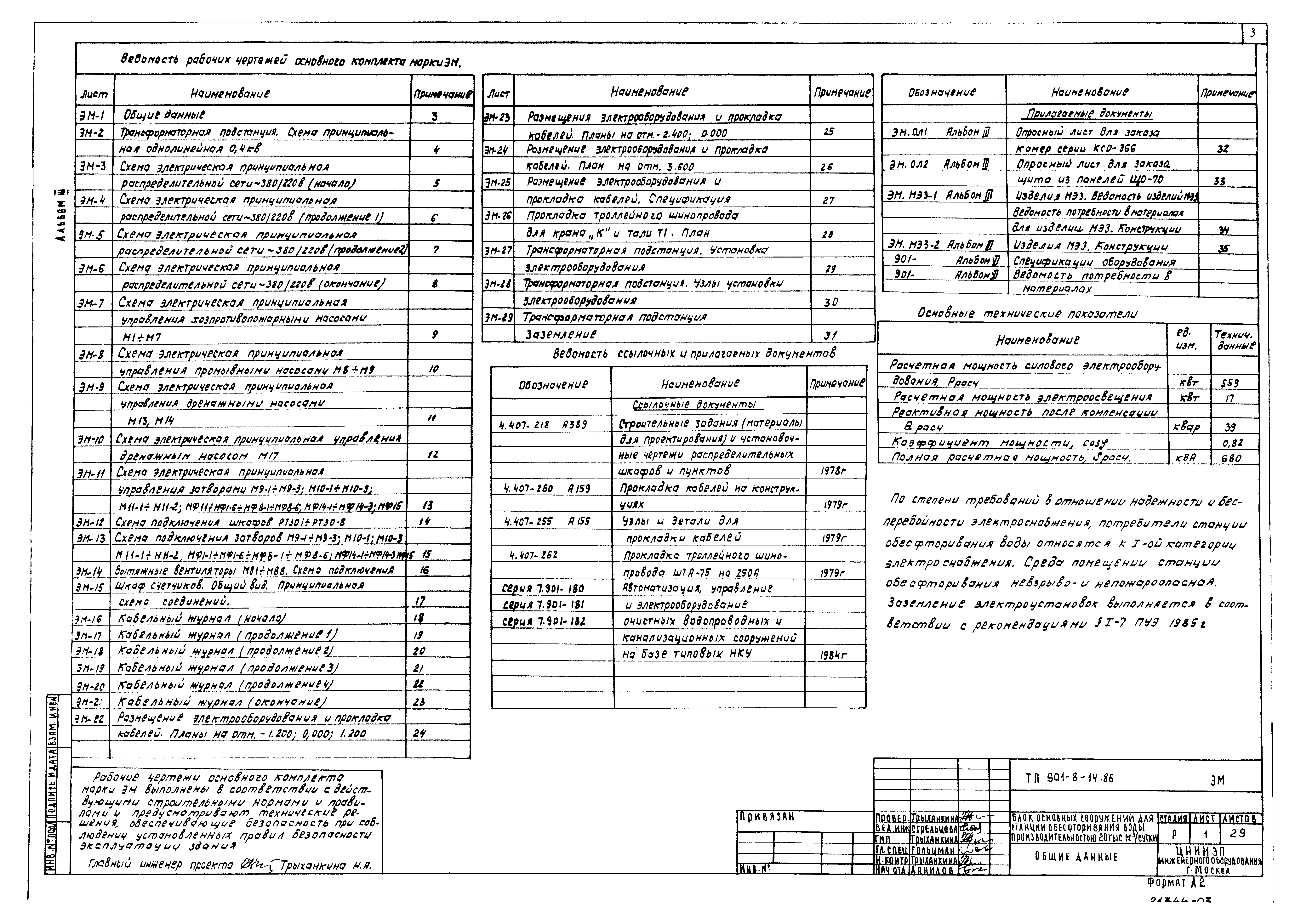

   Общие данные

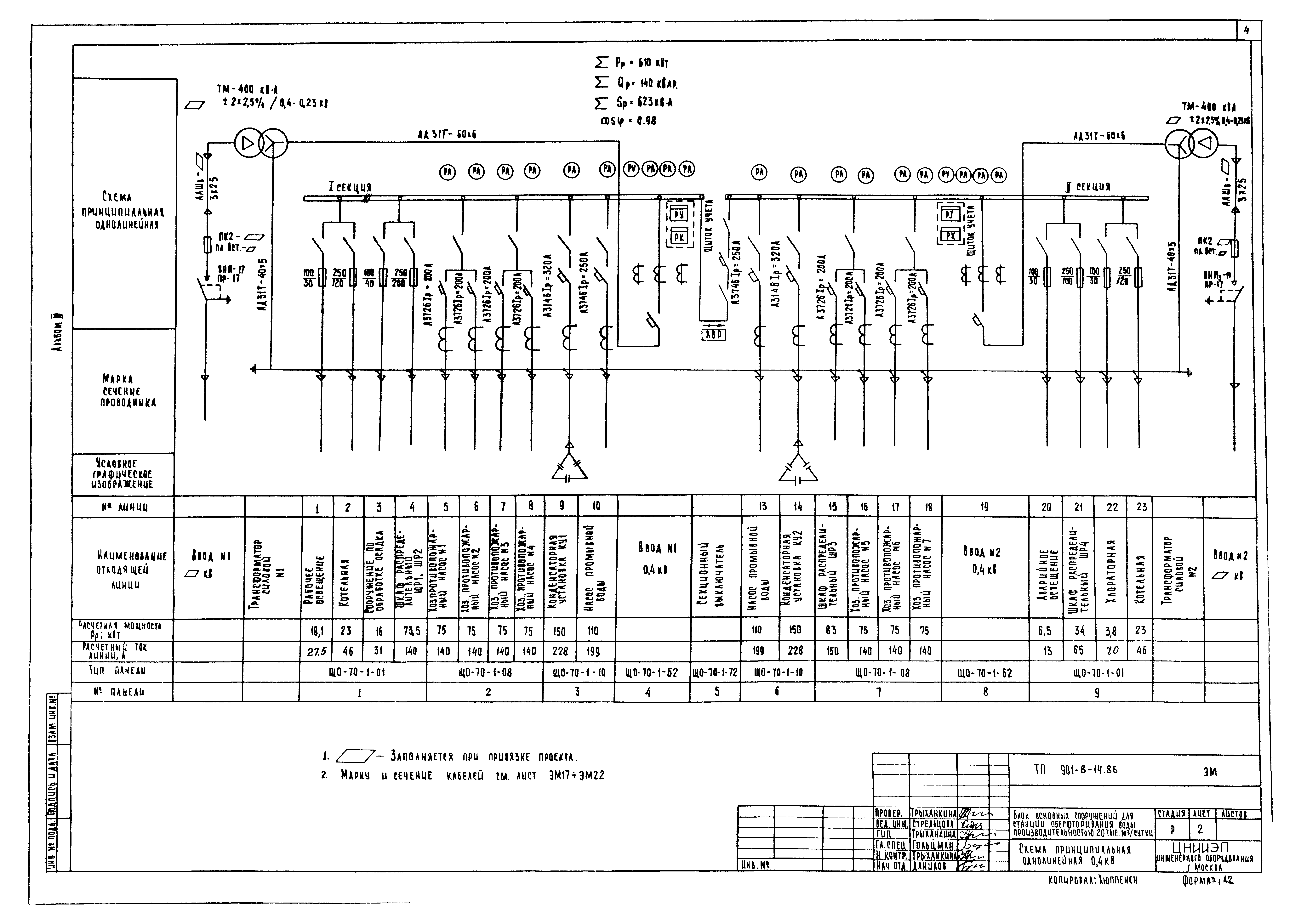

   Трансформаторная подстанция. Схема принципиальная однолинейная 0,4 кВ

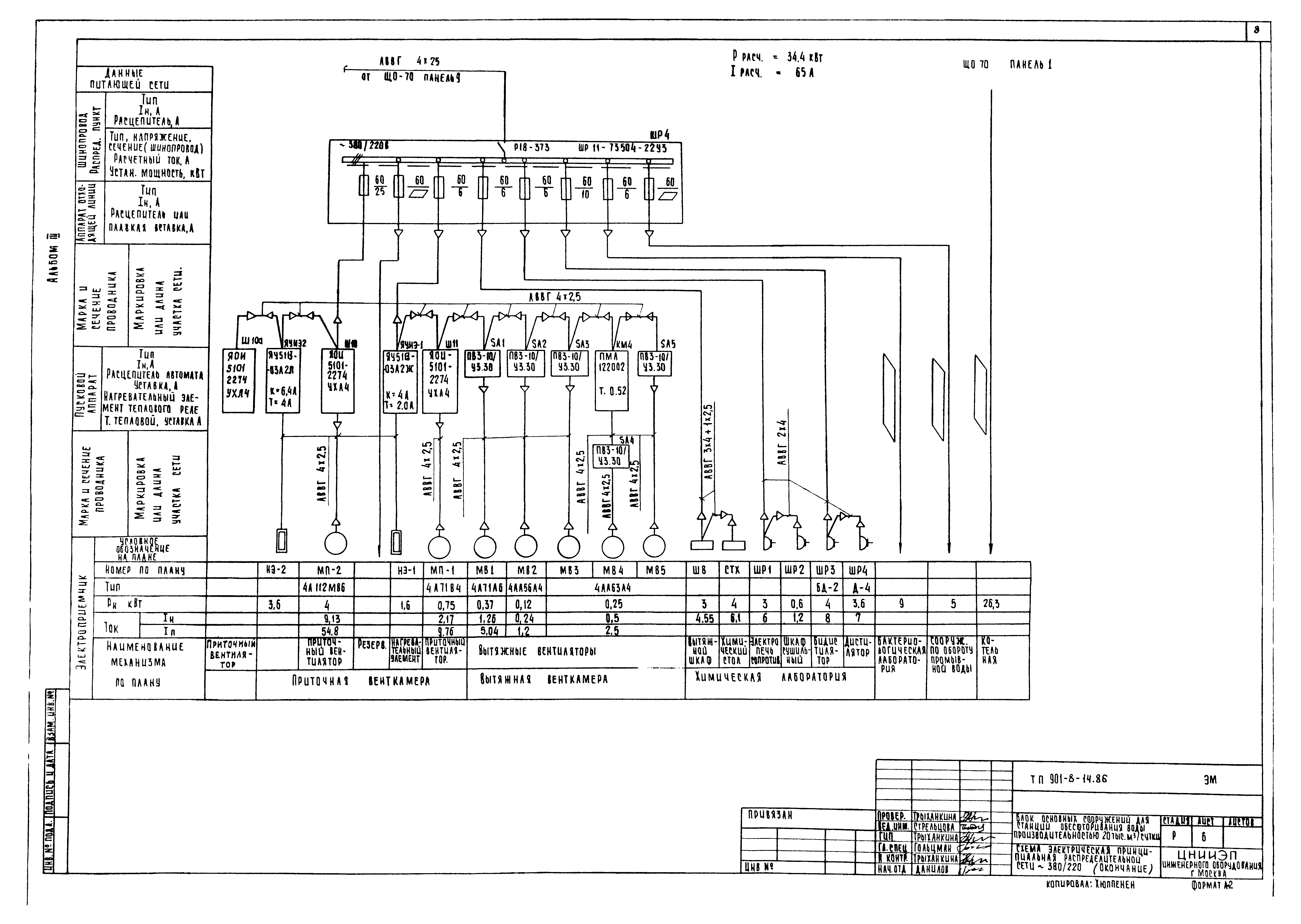

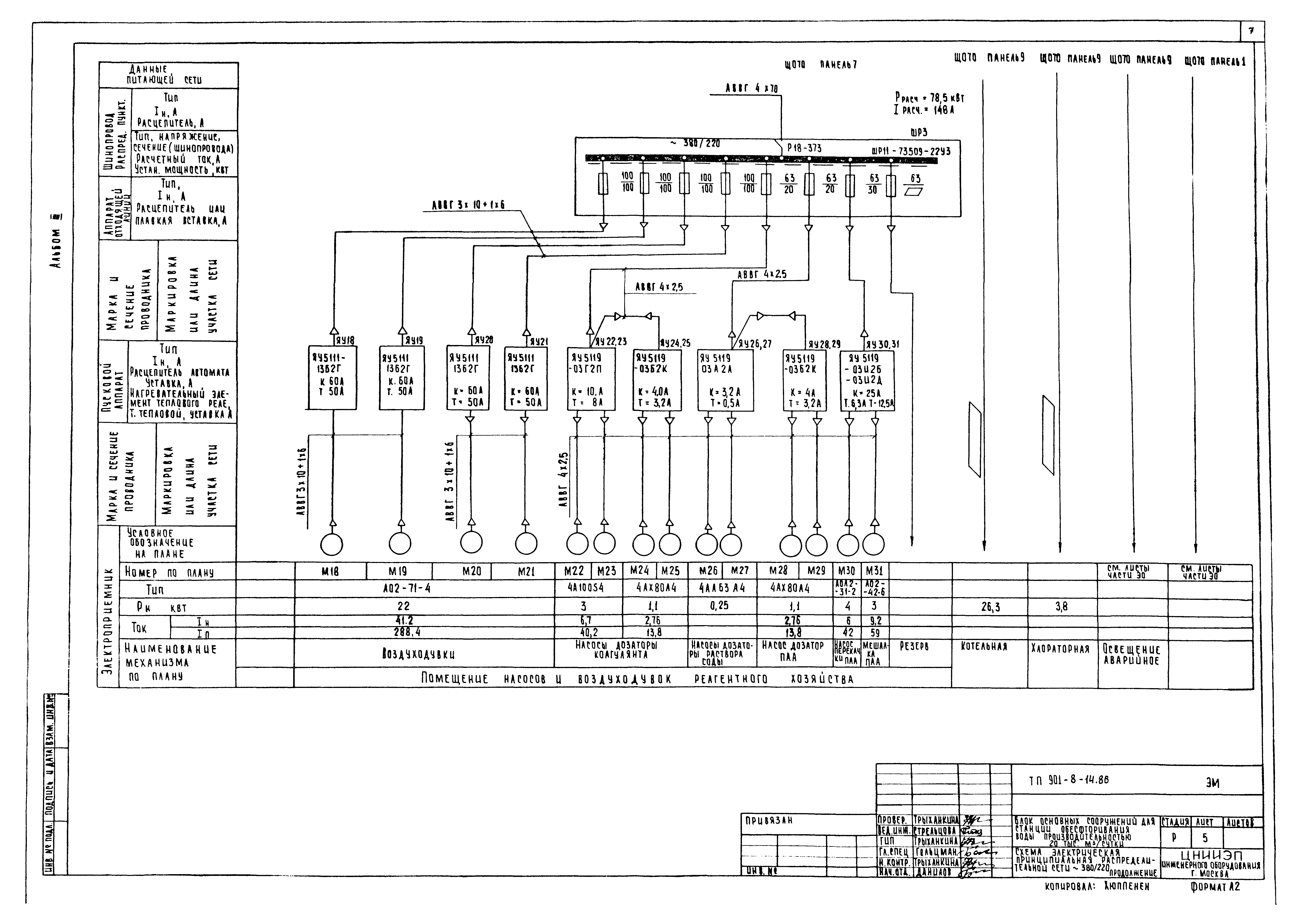

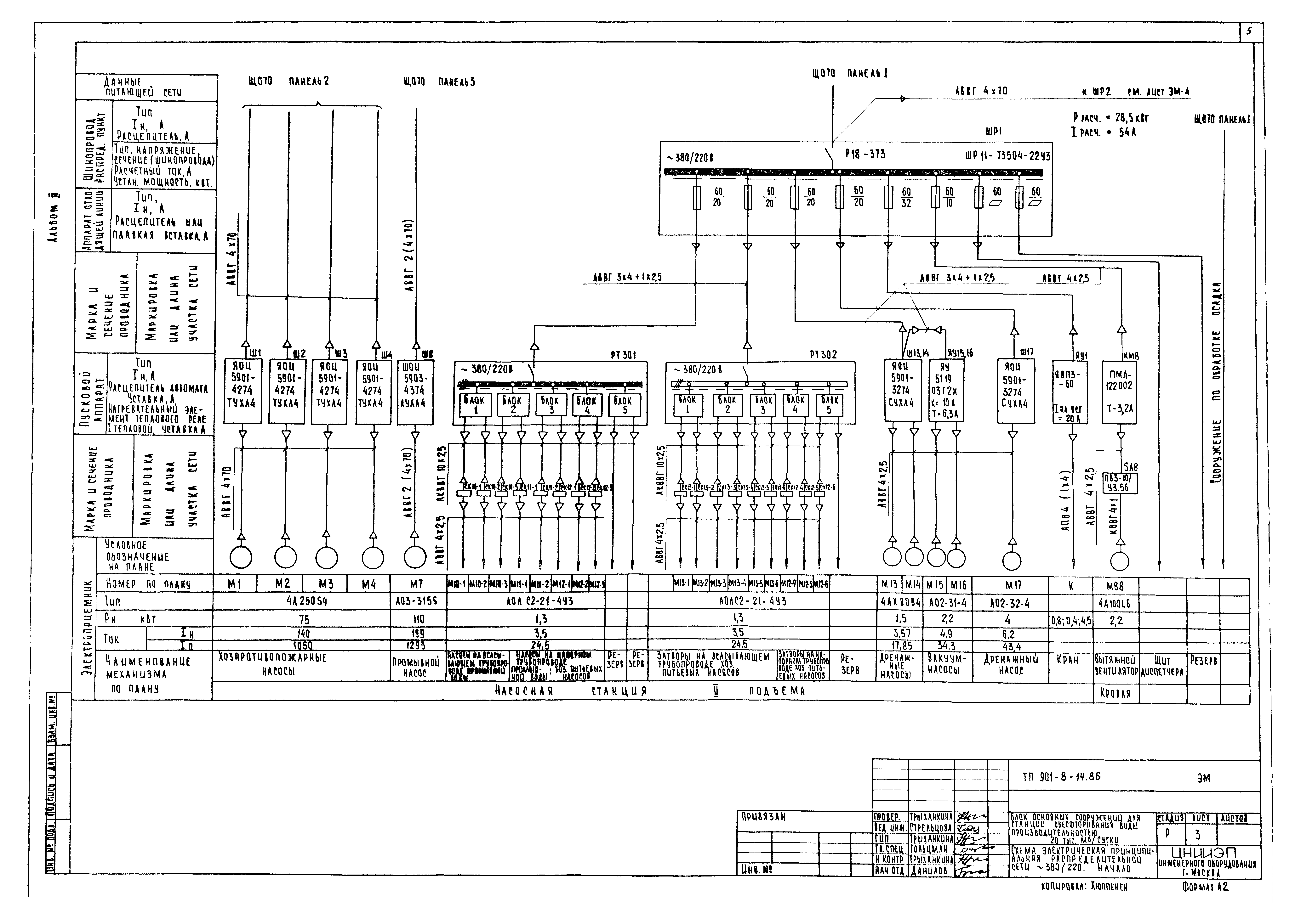

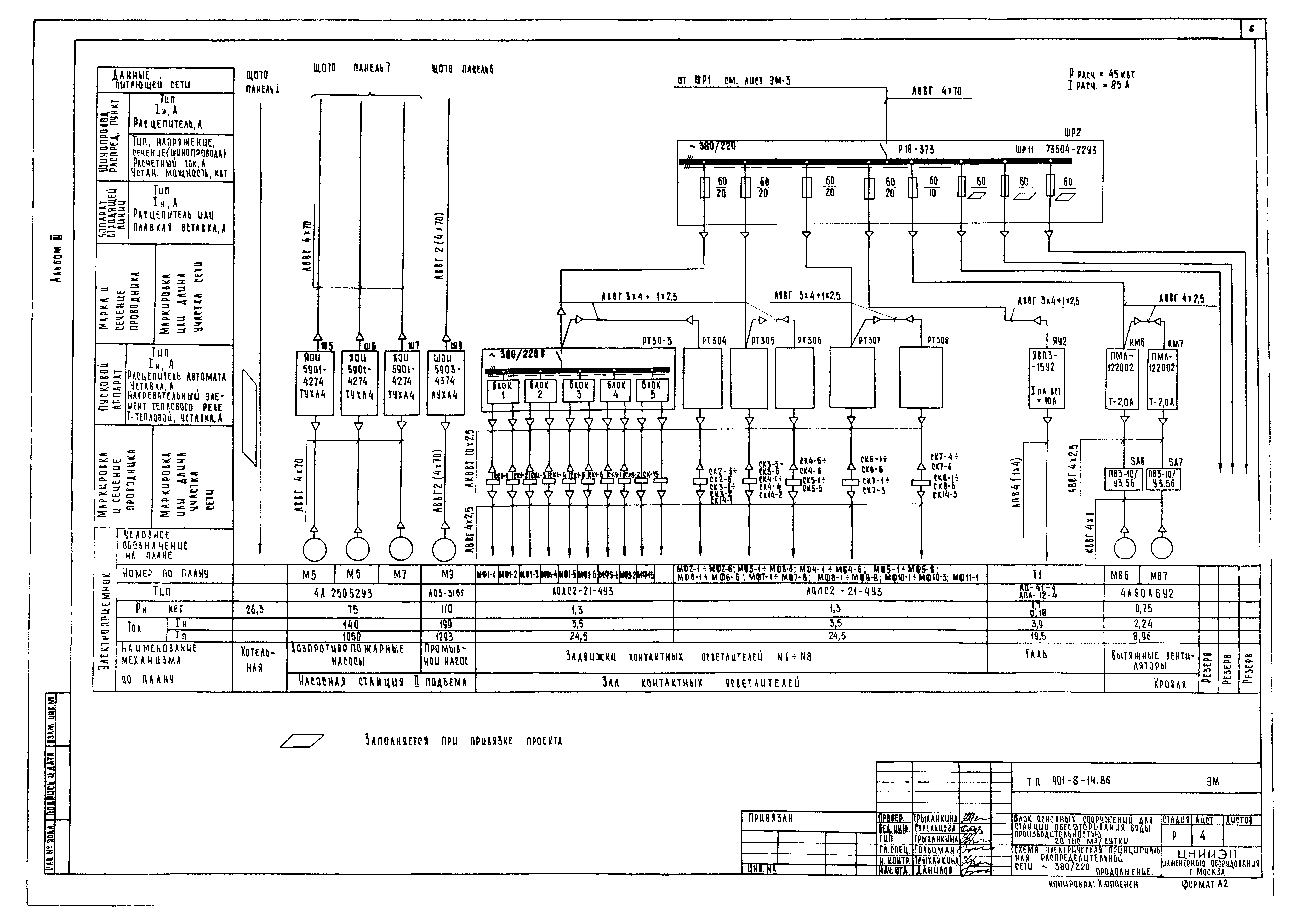

   Схема электрическая принципиальная распределительной сети 380/220 В

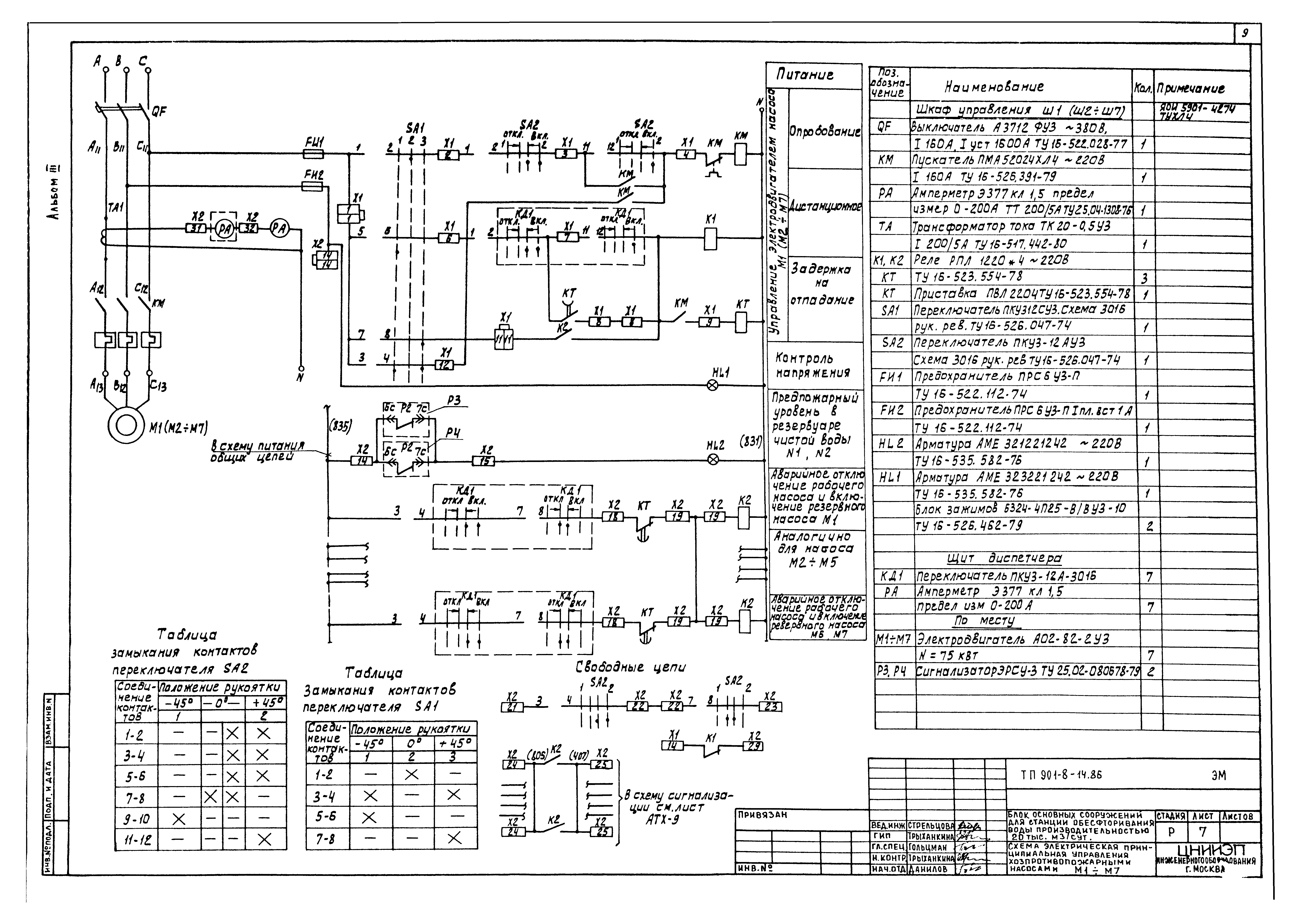

   Схема электрическая принципиальная управления хозпротивопожарными насосами М1 - М7

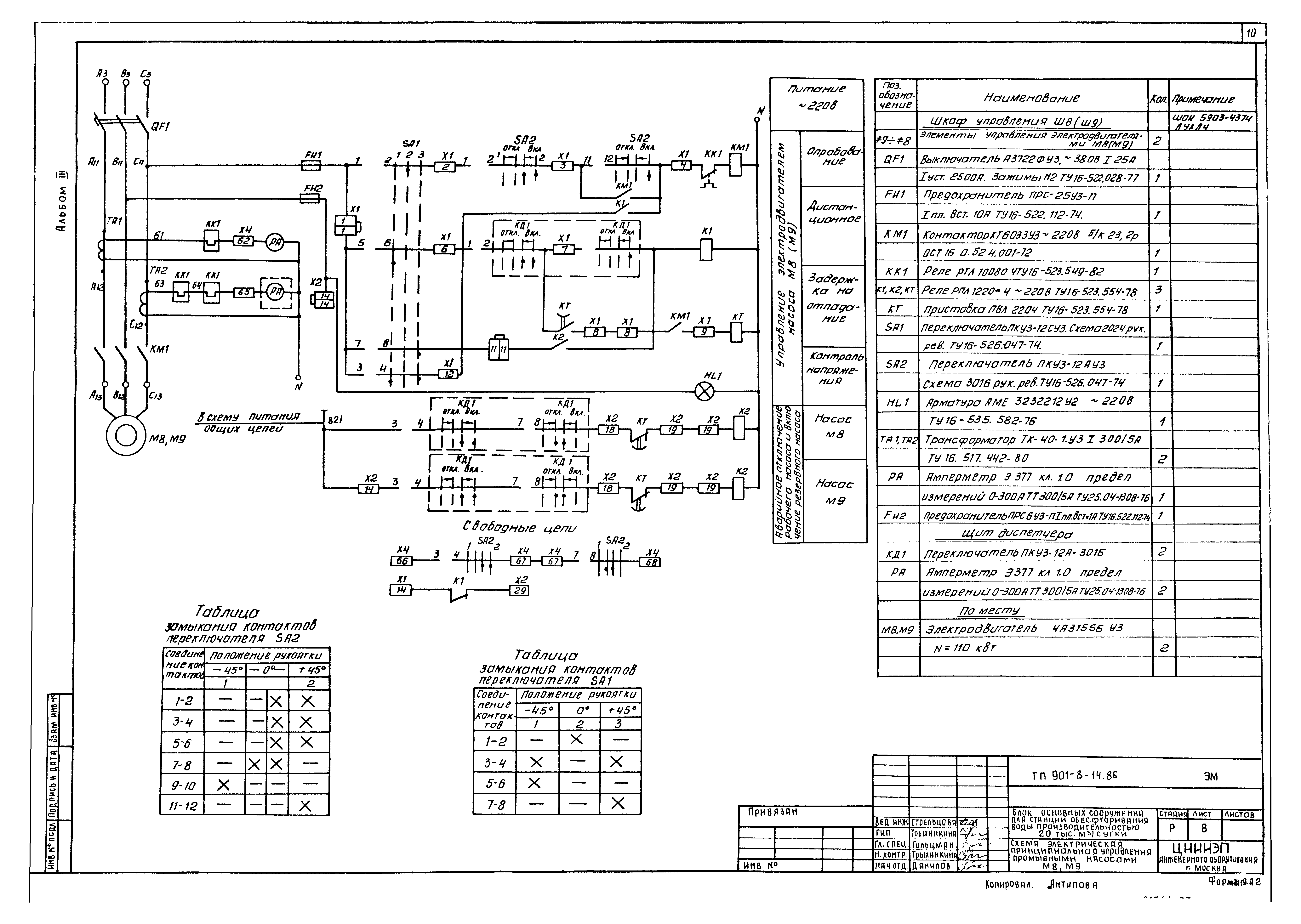

   Схема электрическая принципиальная управления промывными насосами М8 - М9

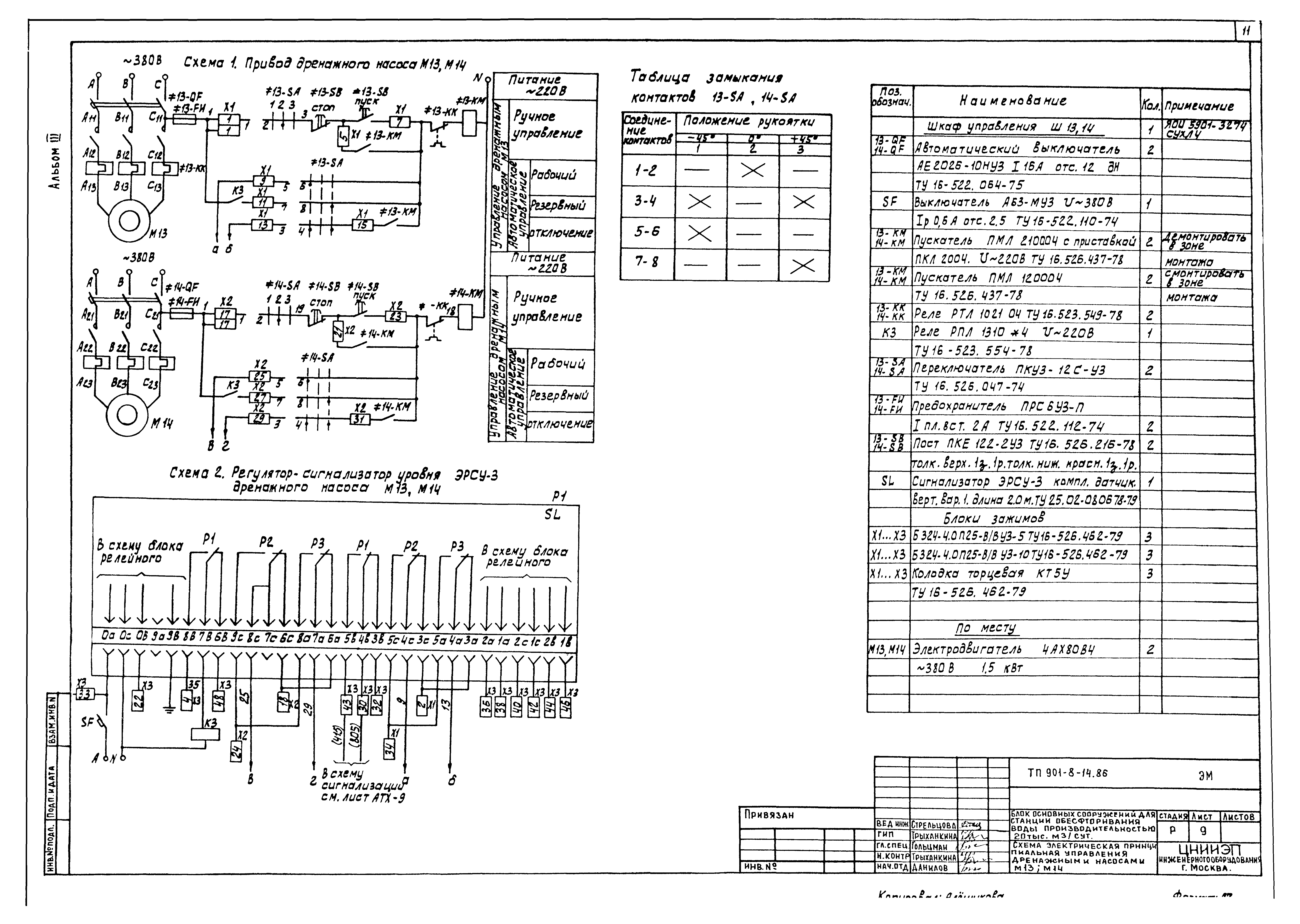

   Схема электрическая принципиальная управления дренажными насосами М13, М14

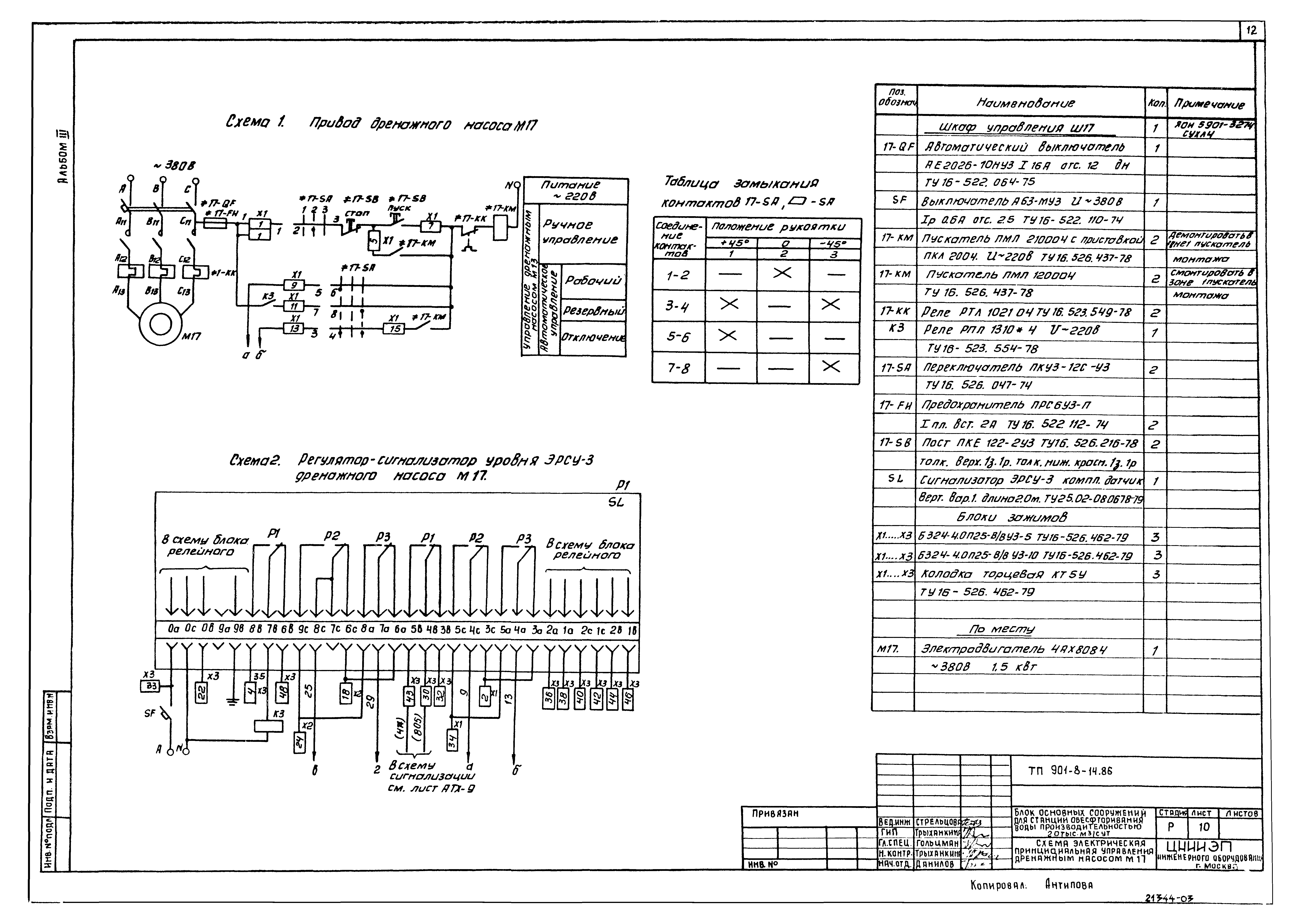

   Схема электрическая принципиальная управления дренажным насосом М17

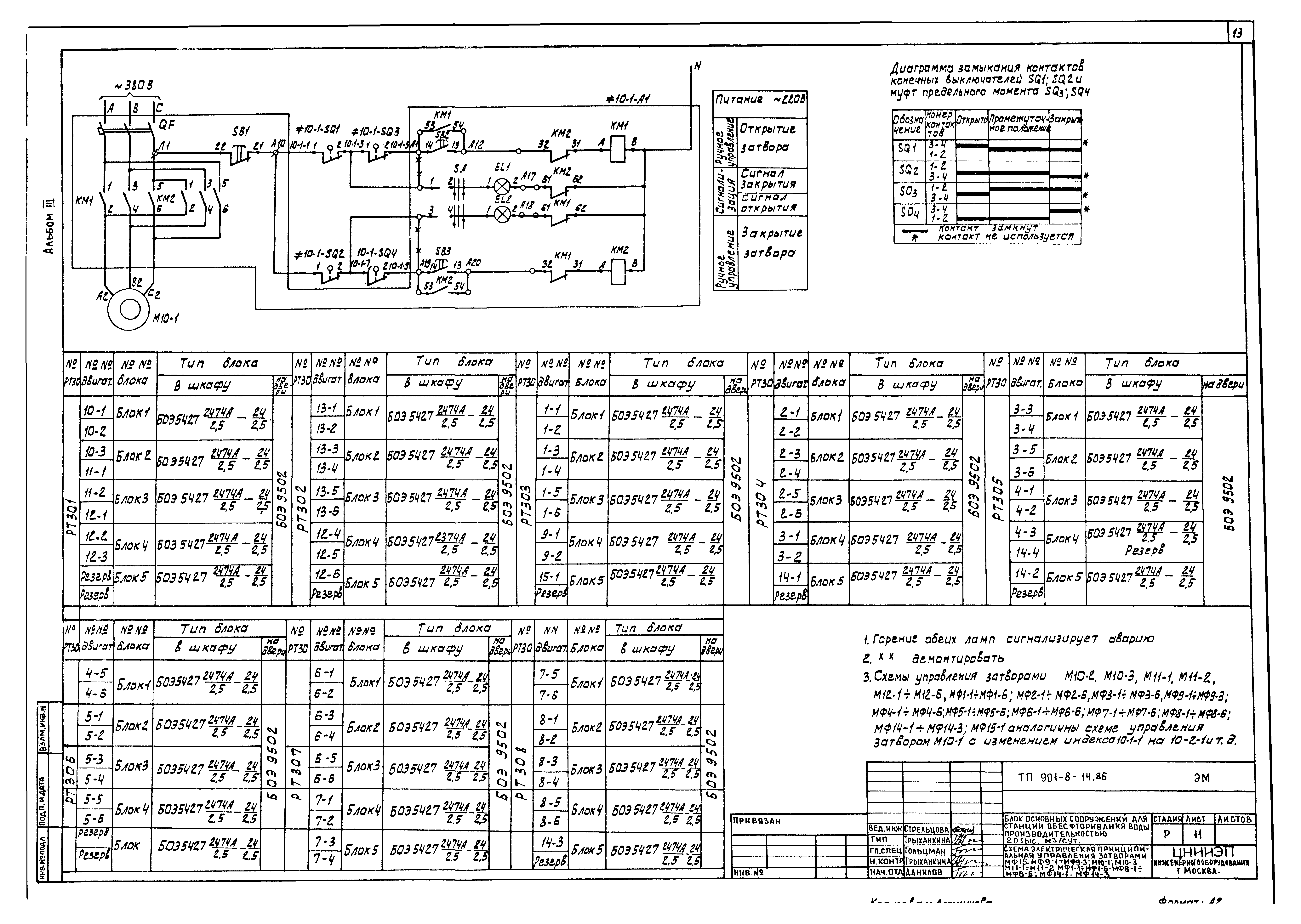

   Схема электрическая принципиальная управления затворами М9-1 - М9-3; М10-1; М10-3; М11-1 - М11-2; МФ1-1 - МФ1-6; МФ8-1 - МФ86; МФ14-1 - МФ14-3; МФ15

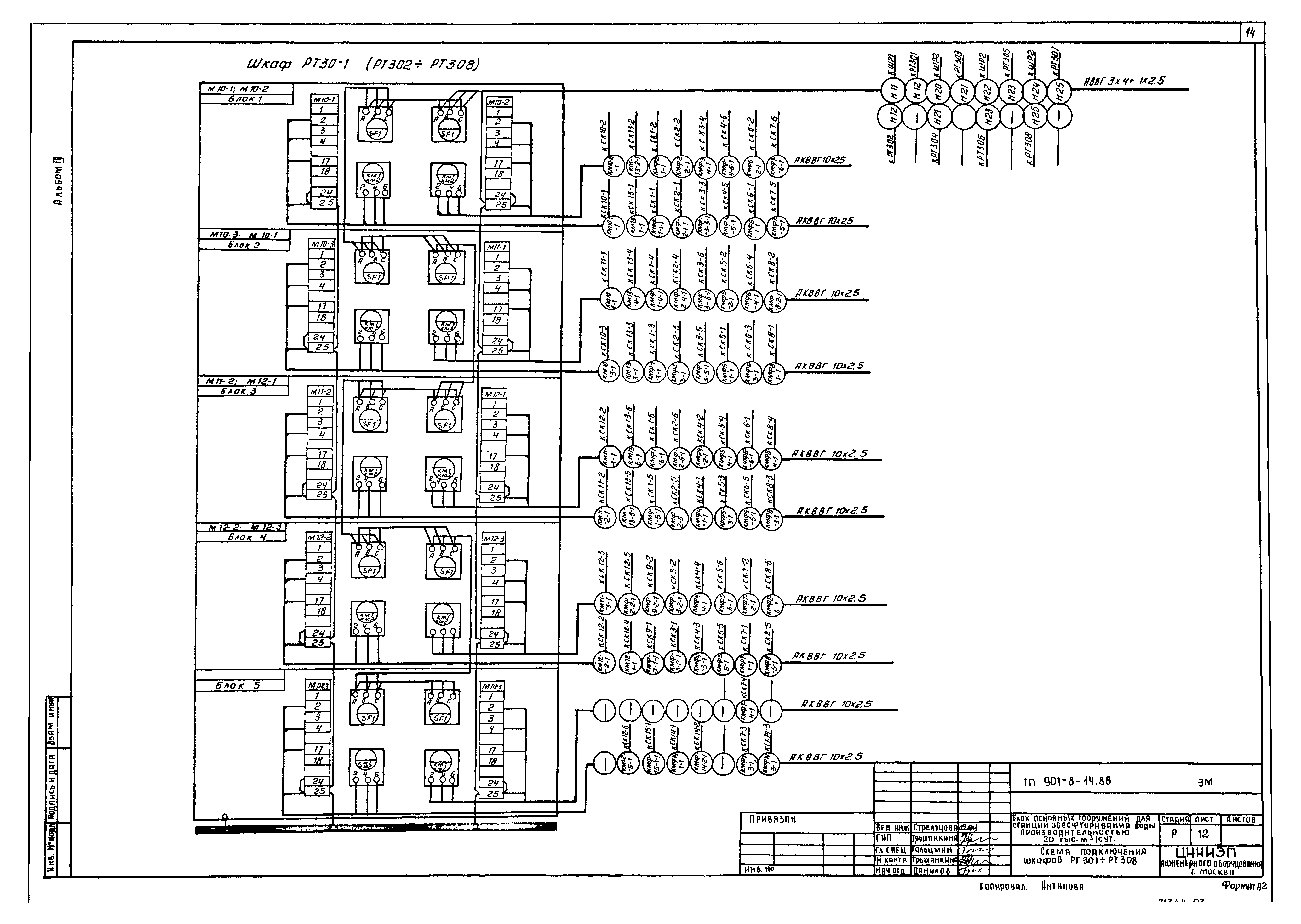

   Схема подключения шкафов РТ30-1 - РТ30-8

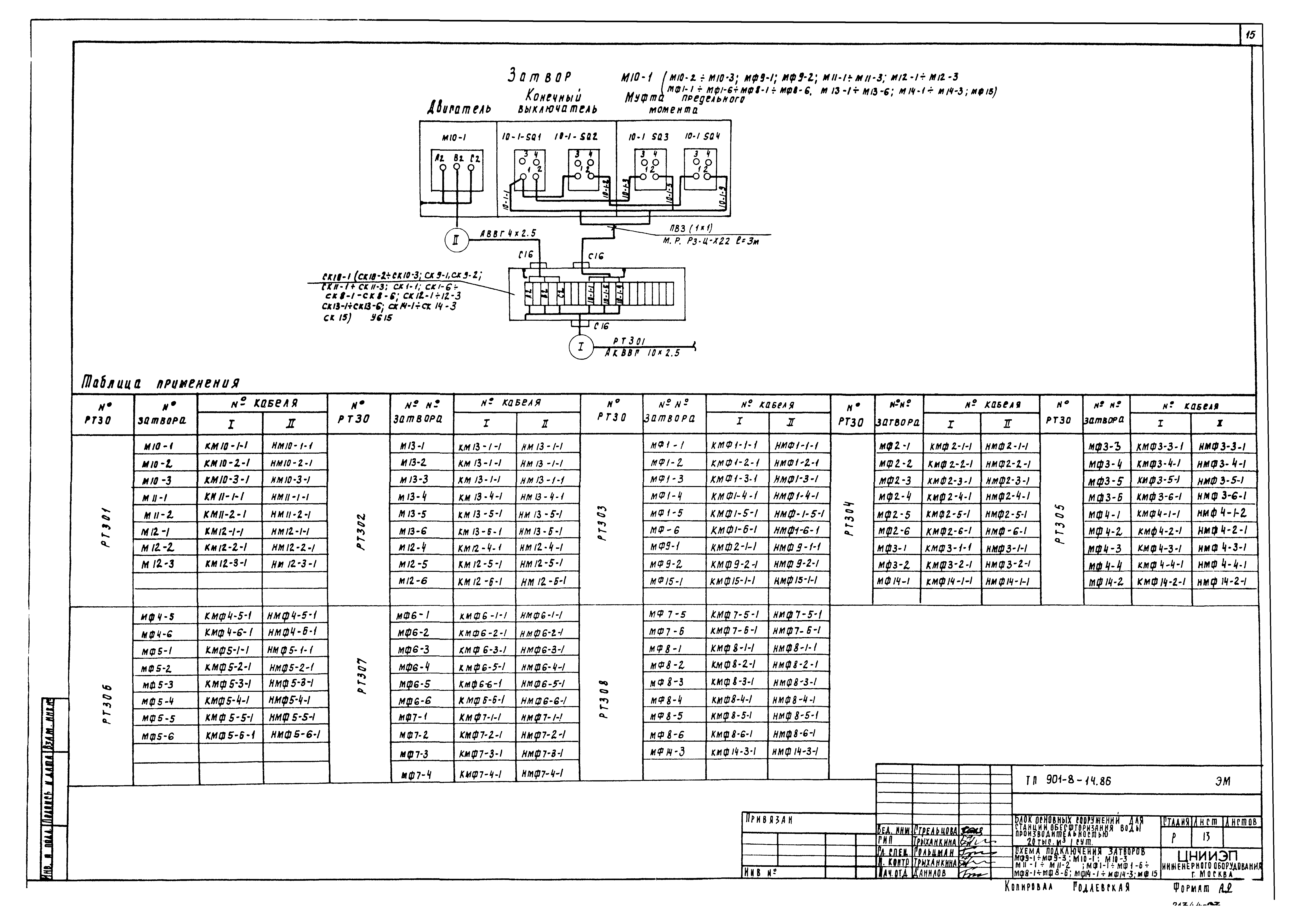

   Схема подключения затворов М9-1 - М9-3; М10-1 - М10-3; М11-1 - М11-2; МФ1-1 - МФ1-6; МФ8-1 - МФ8-6; МФ14-1 - МФ14-3; МФ15

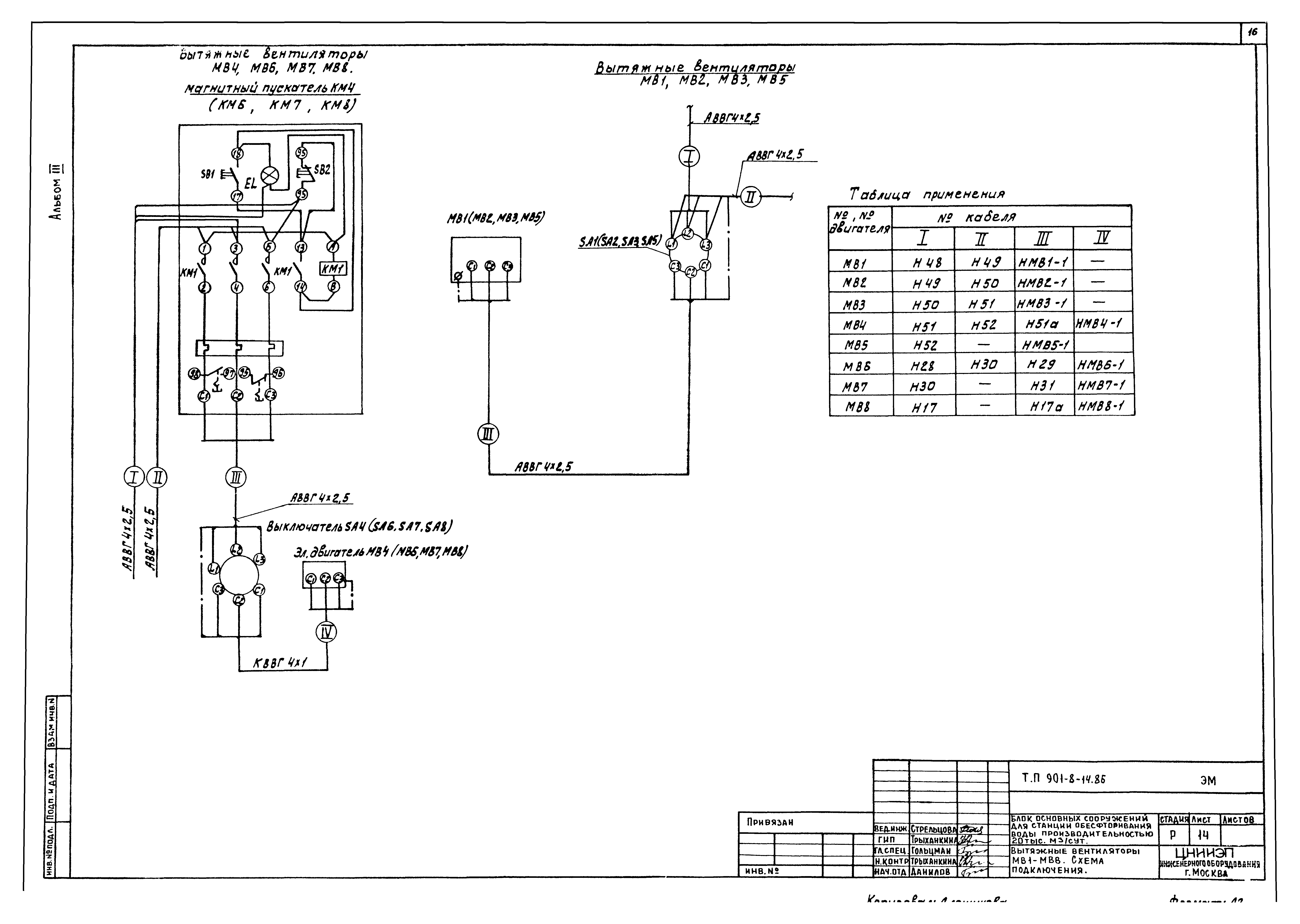

   Вытяжные вентиляторы МВ1 - МВ8. Схема подключения

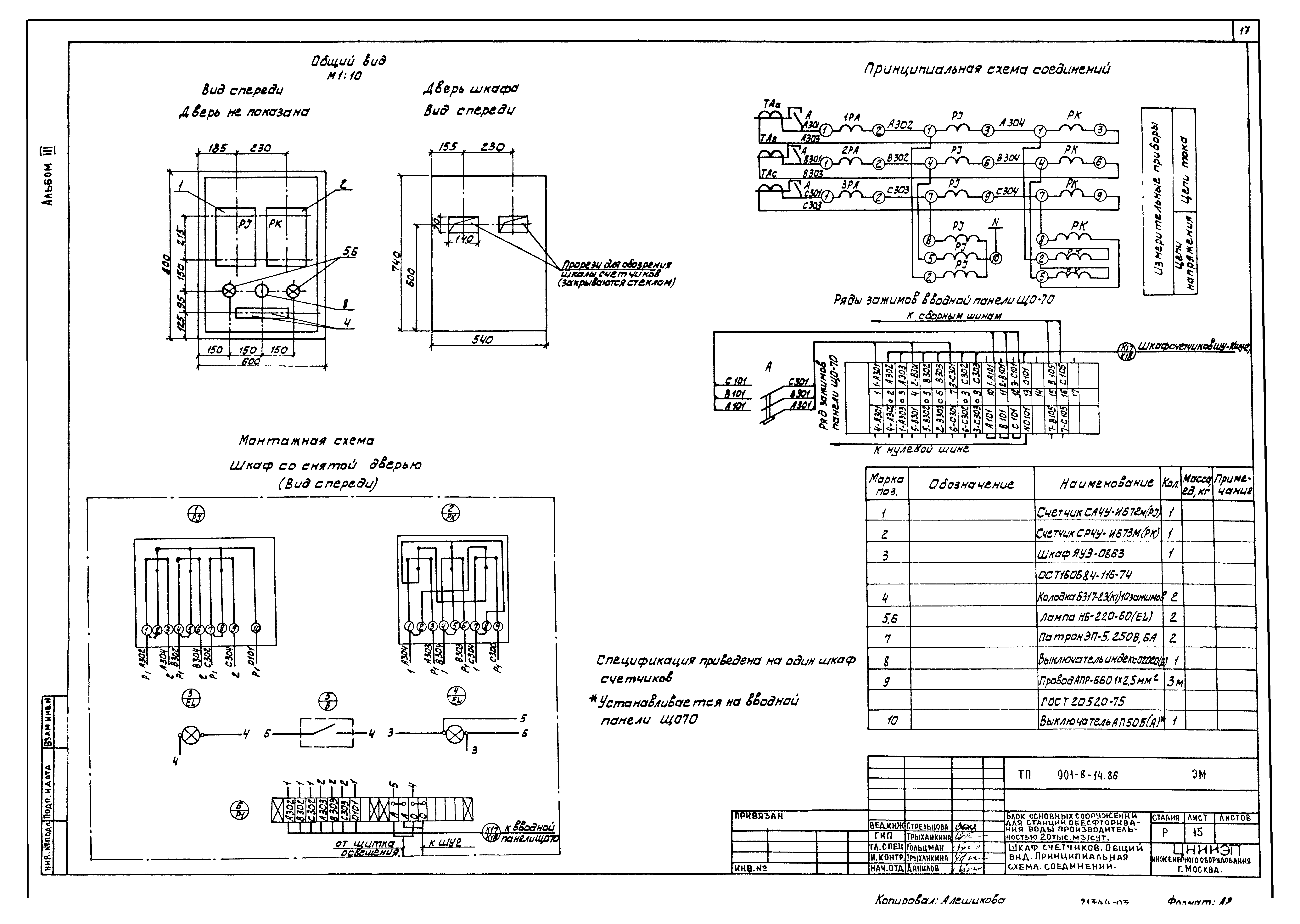

   Шкаф счетчиков. Общий вид. Принципиальная схема соединений

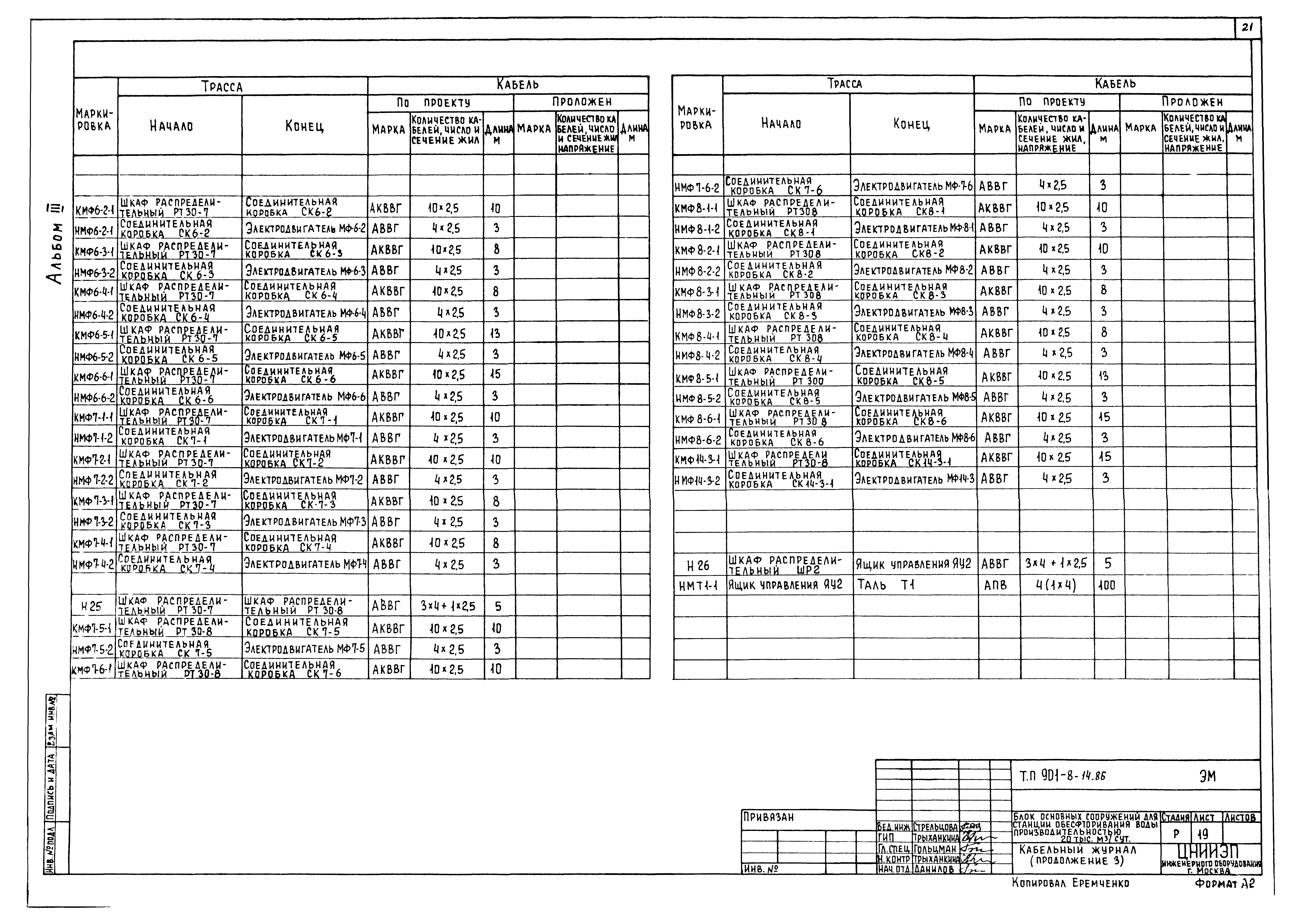

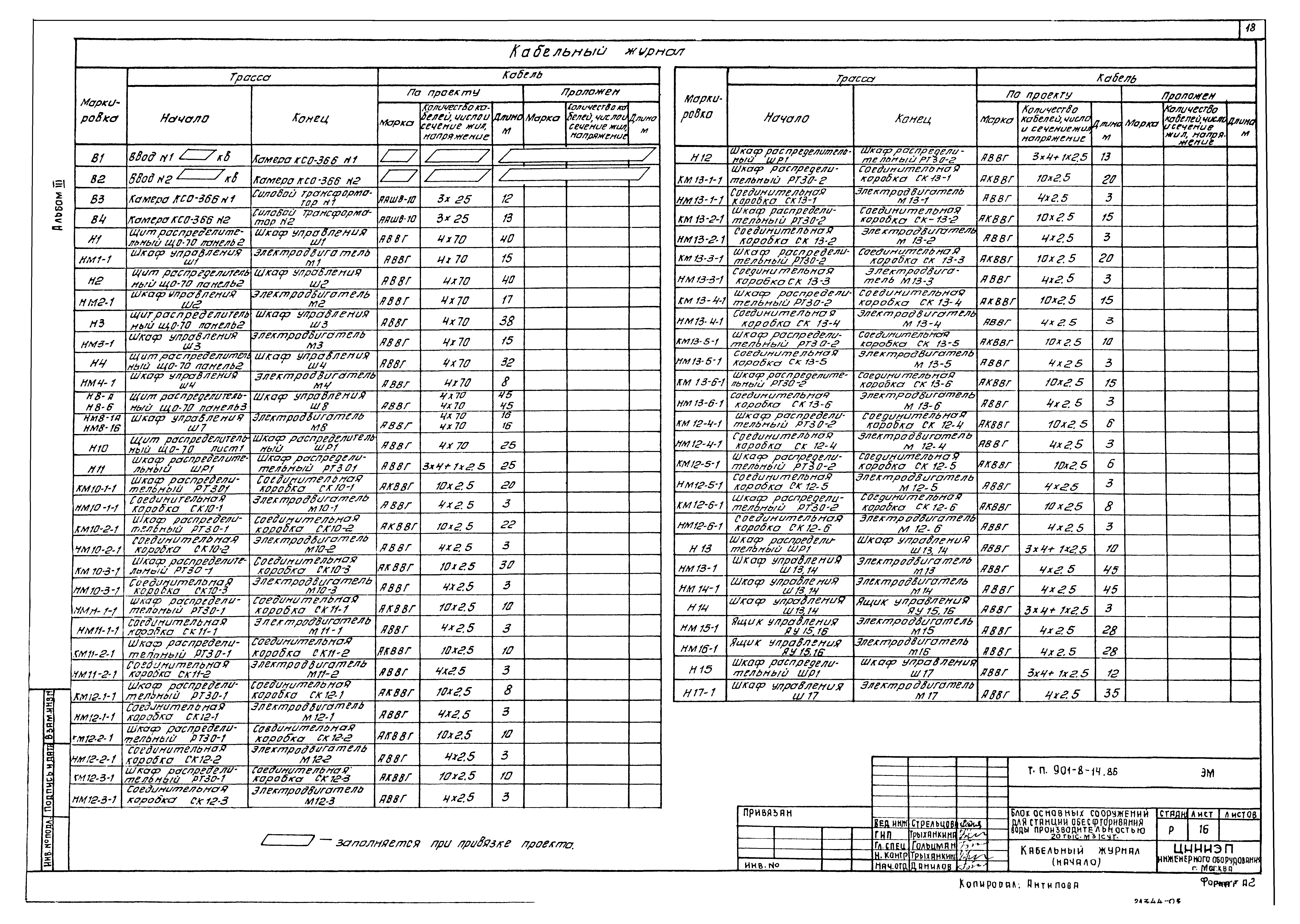

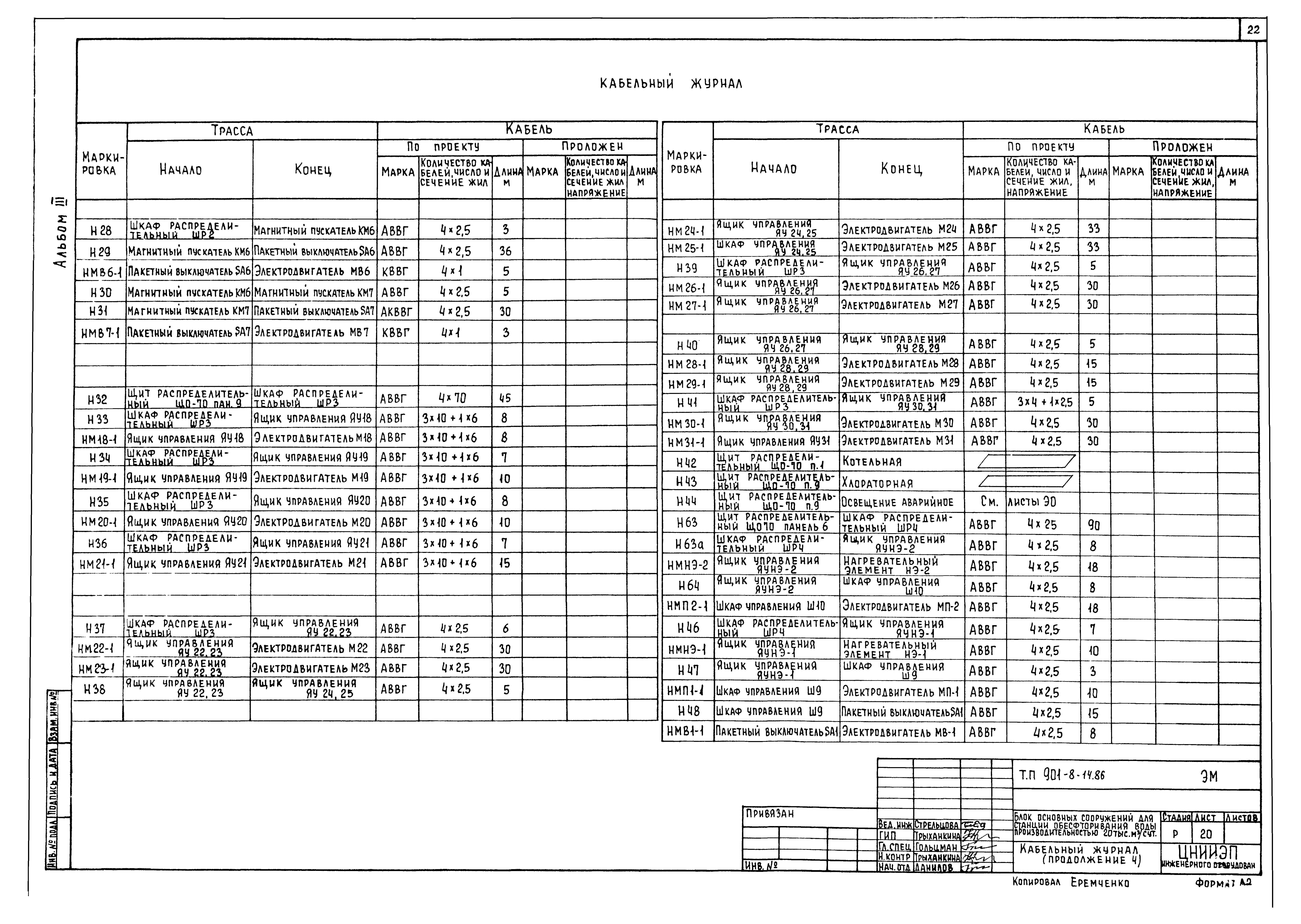

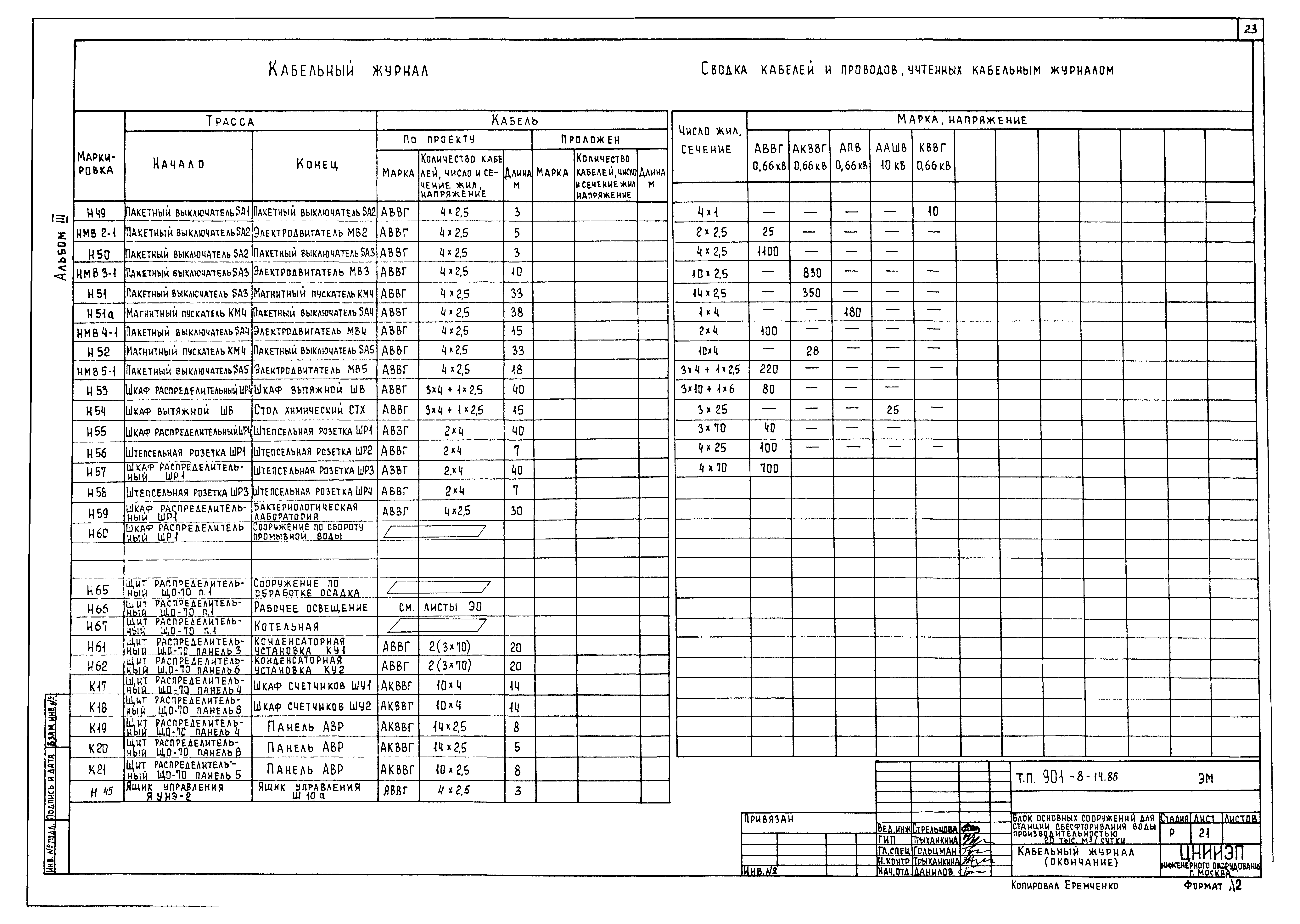

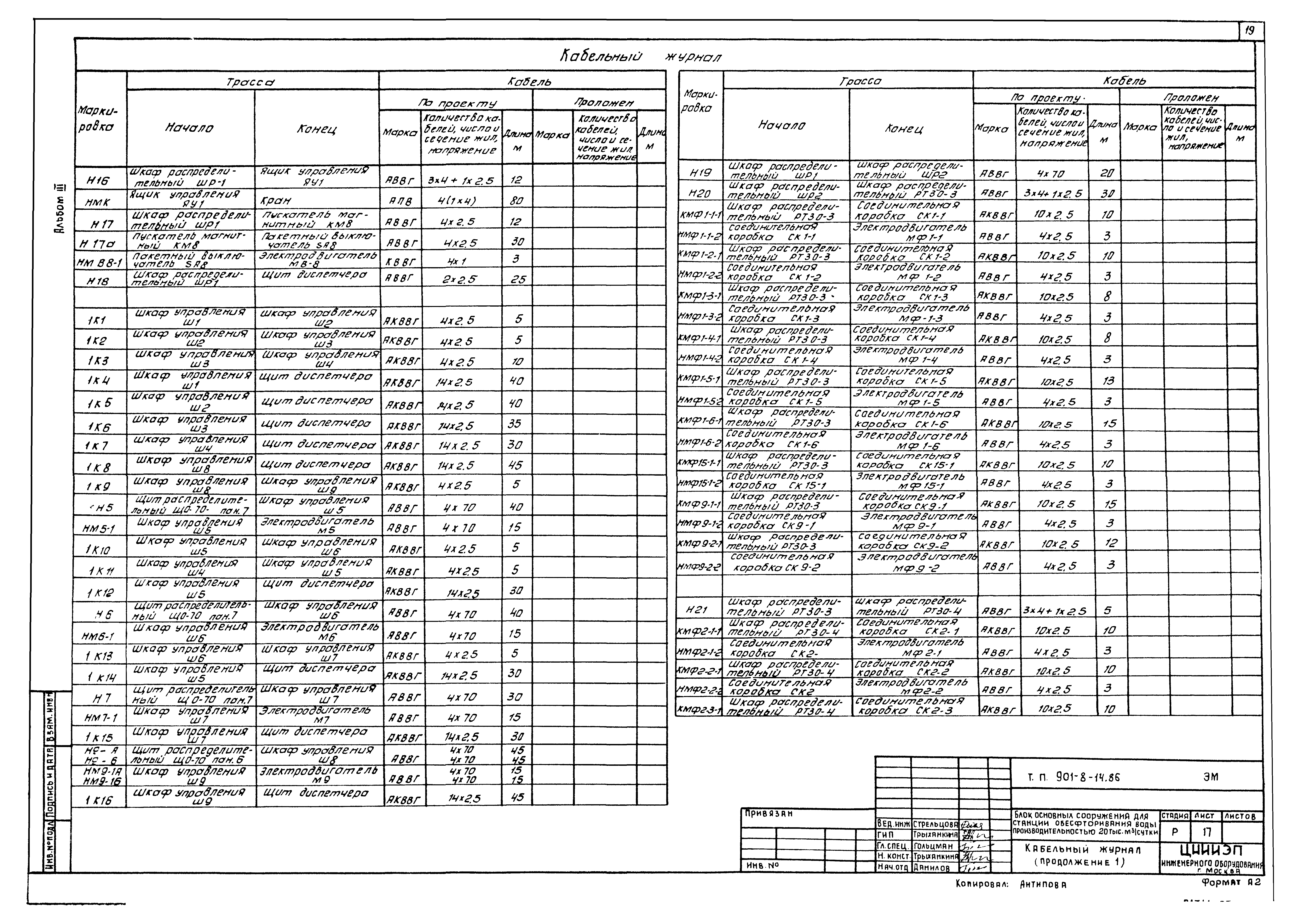

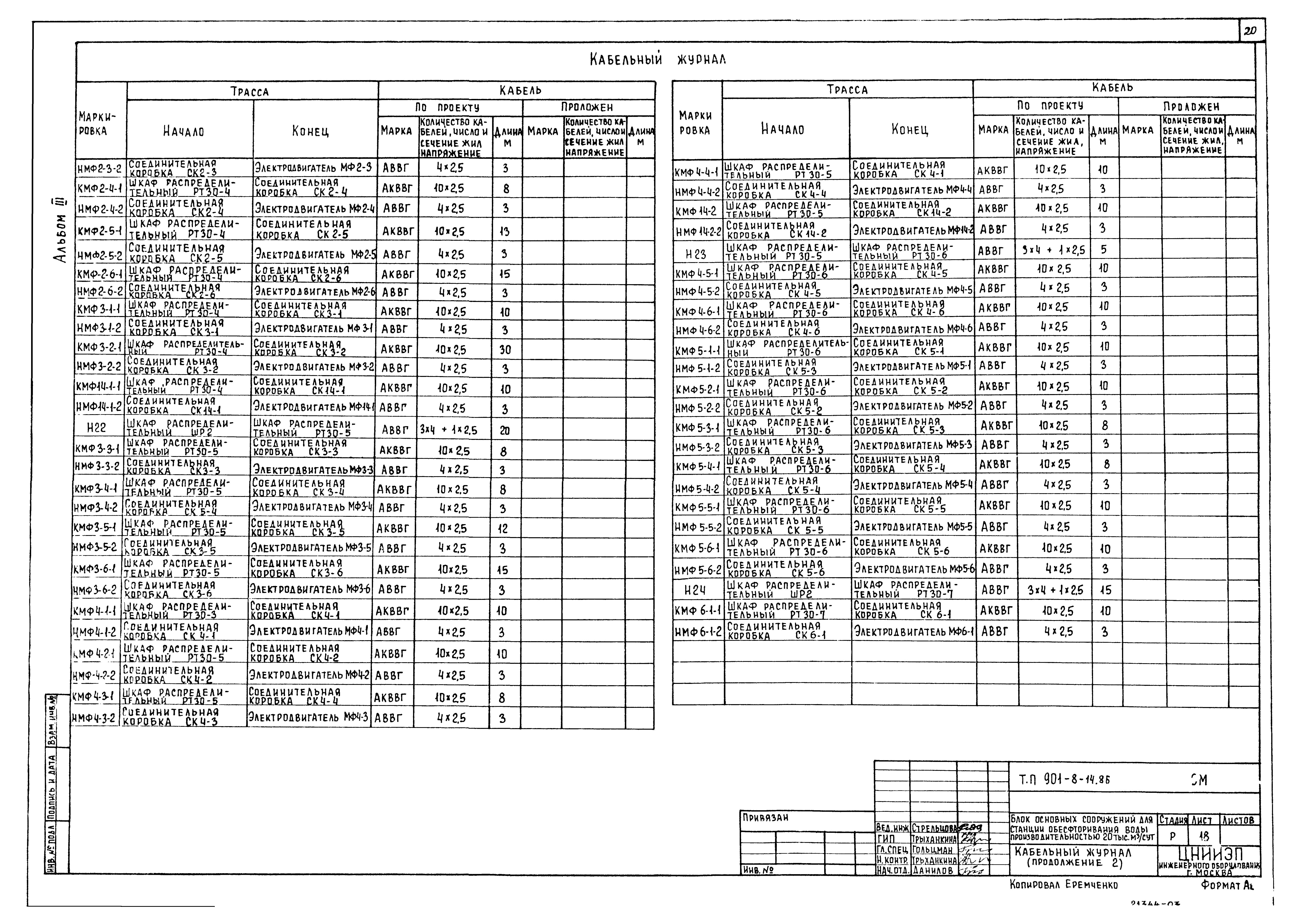

   Кабельный журнал

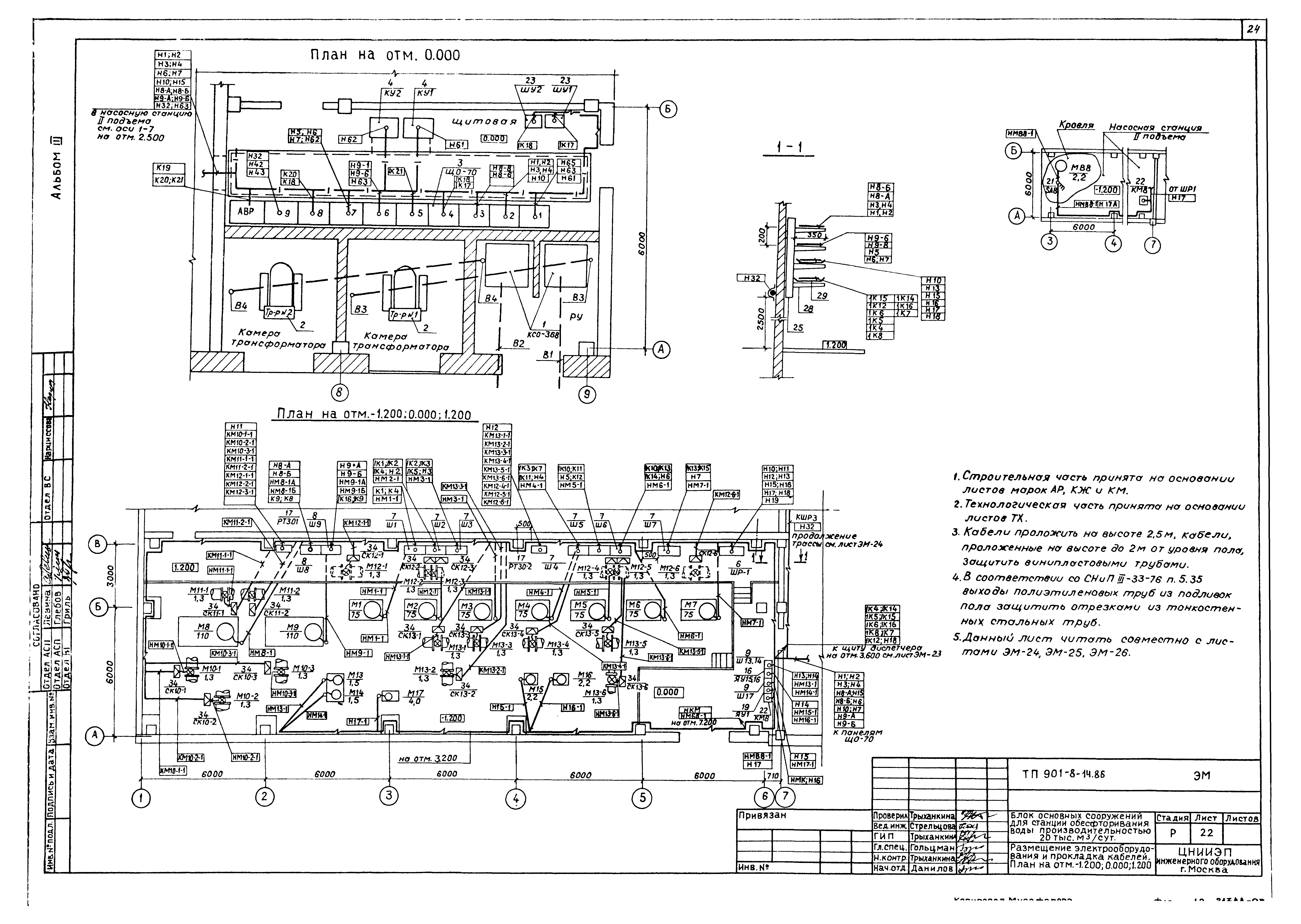

   Размещение электрооборудования и прокладка кабелей. Планы на отм. - 1.200; 0.000; 1.200

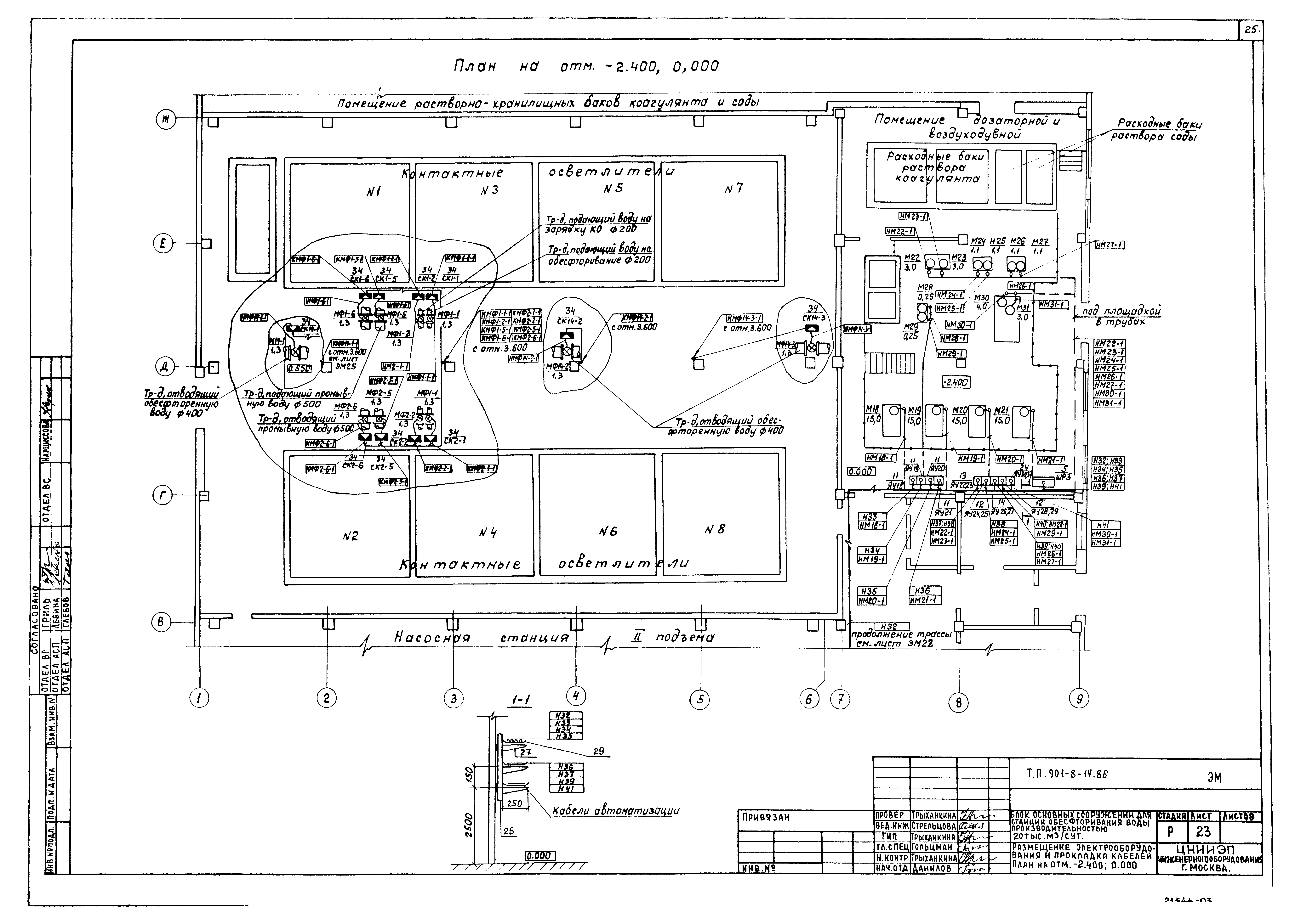

   Размещение электрооборудования и прокладка кабелей. Планы на отм. - 2.400; 0.000

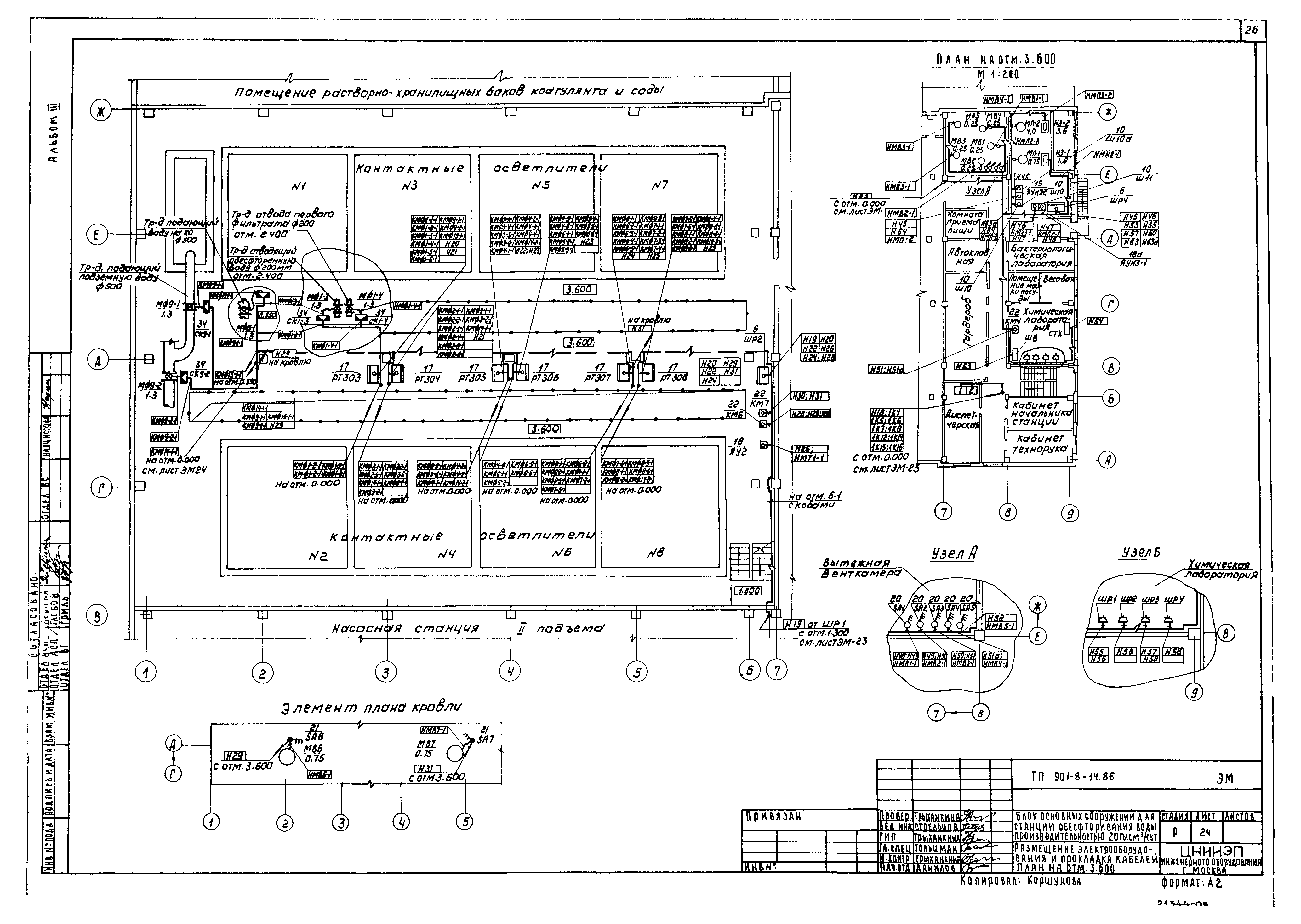

   Размещение электрооборудования и прокладка кабелей. Планы на отм. 3.600

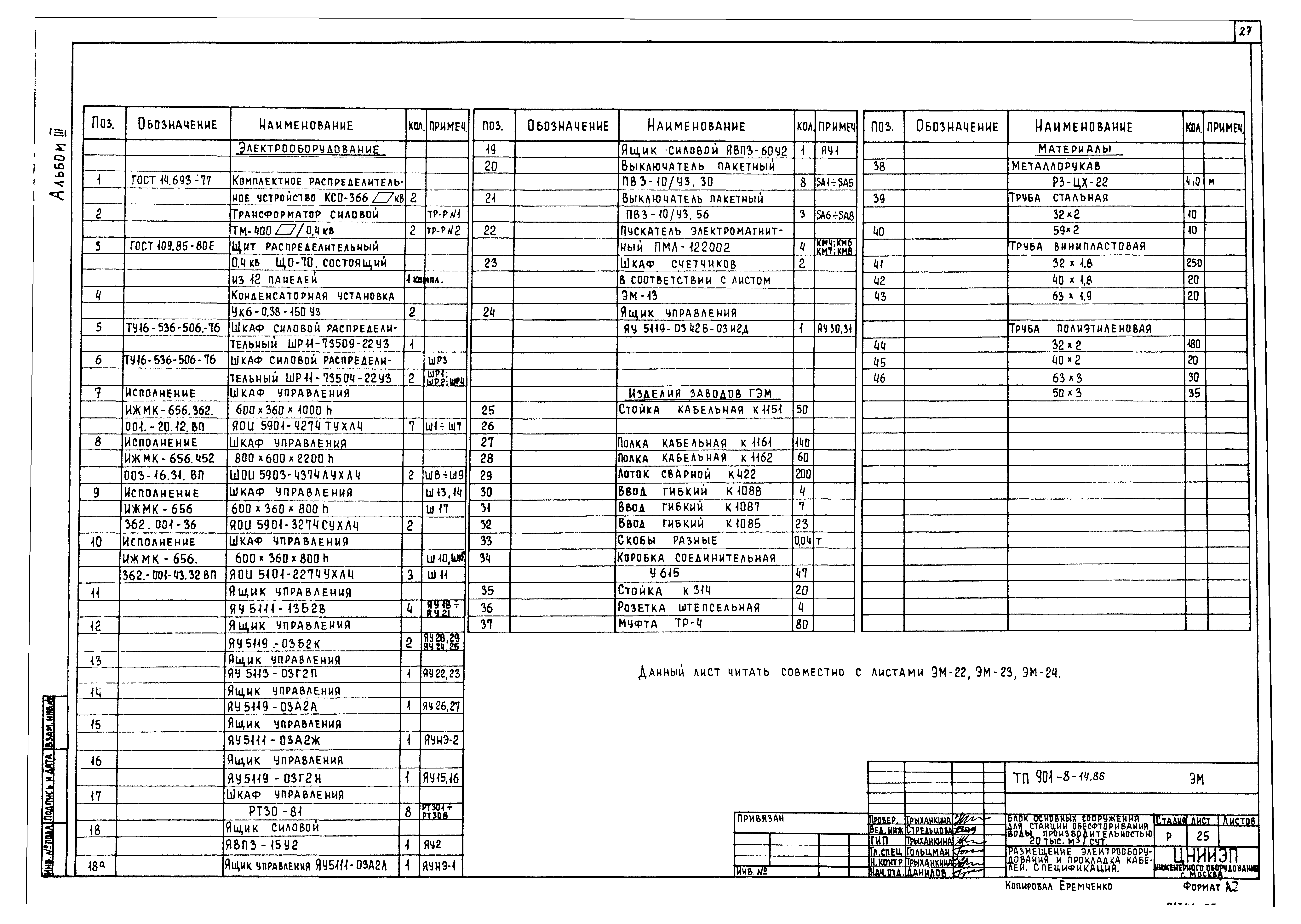

   Размещение электрооборудования и прокладка кабелей. Спецификация

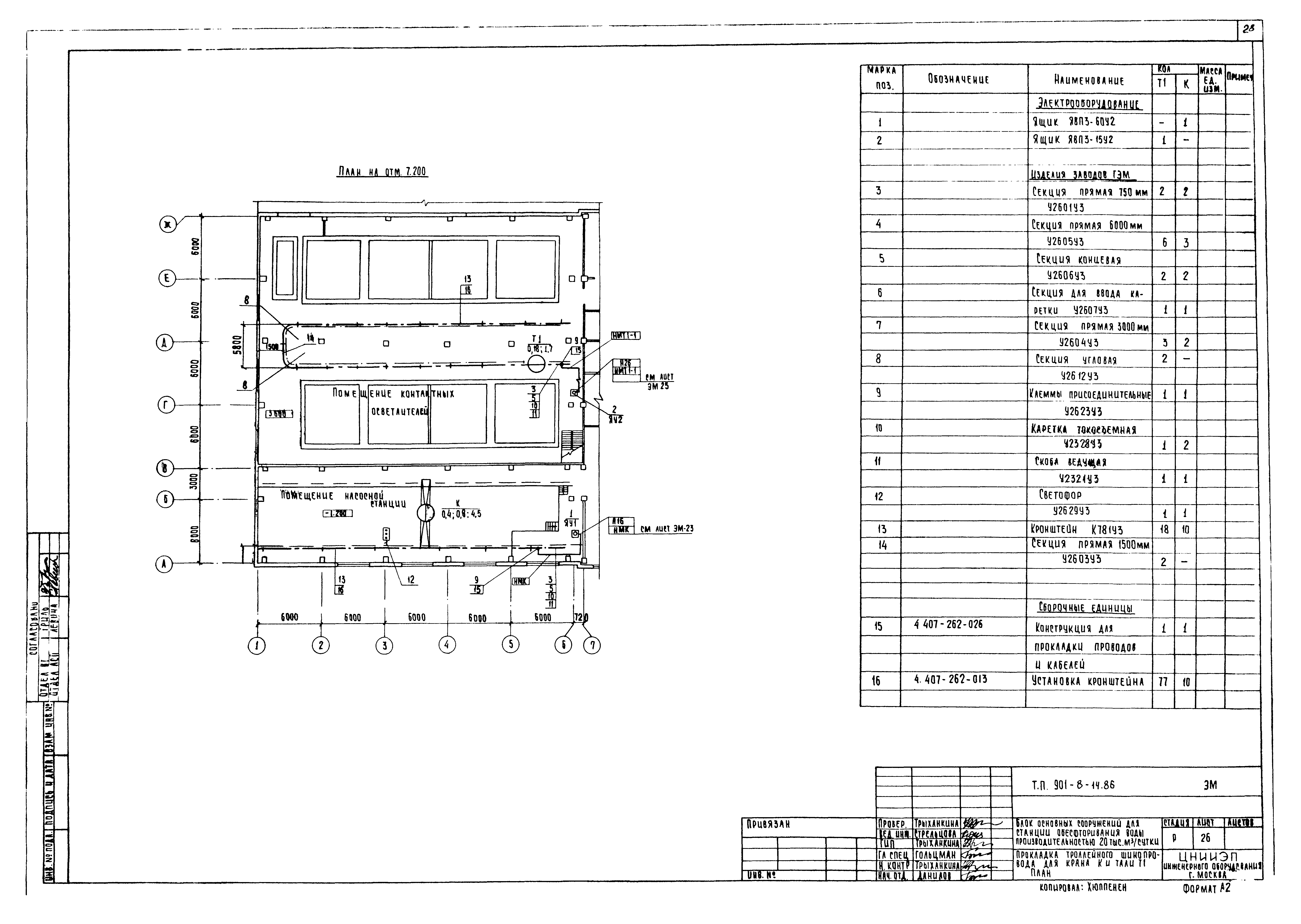

   Прокладка троллейного шинопровода для крана "К" и тали Т1. План

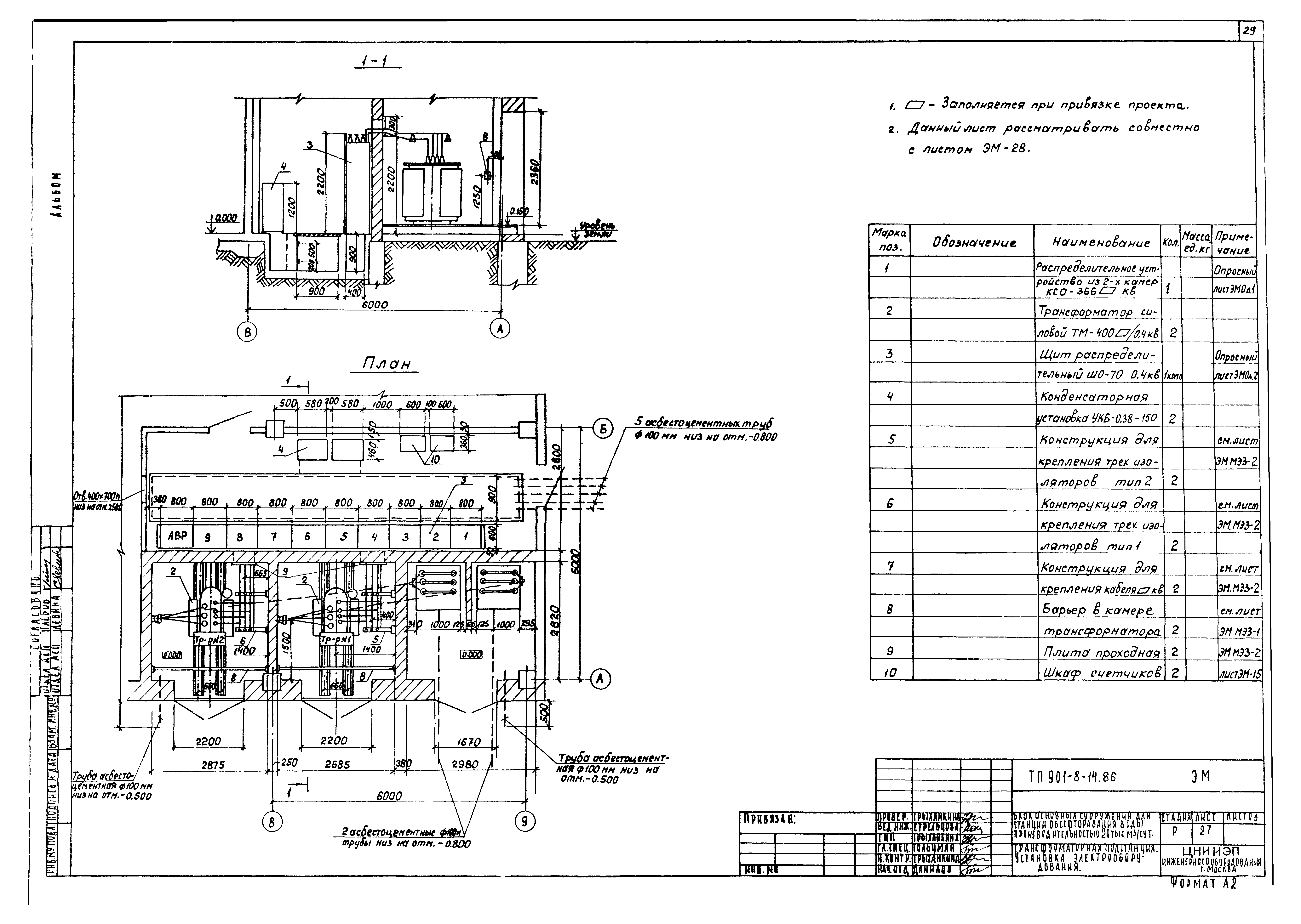

   Трансформаторная подстанция. Установка электрооборудования

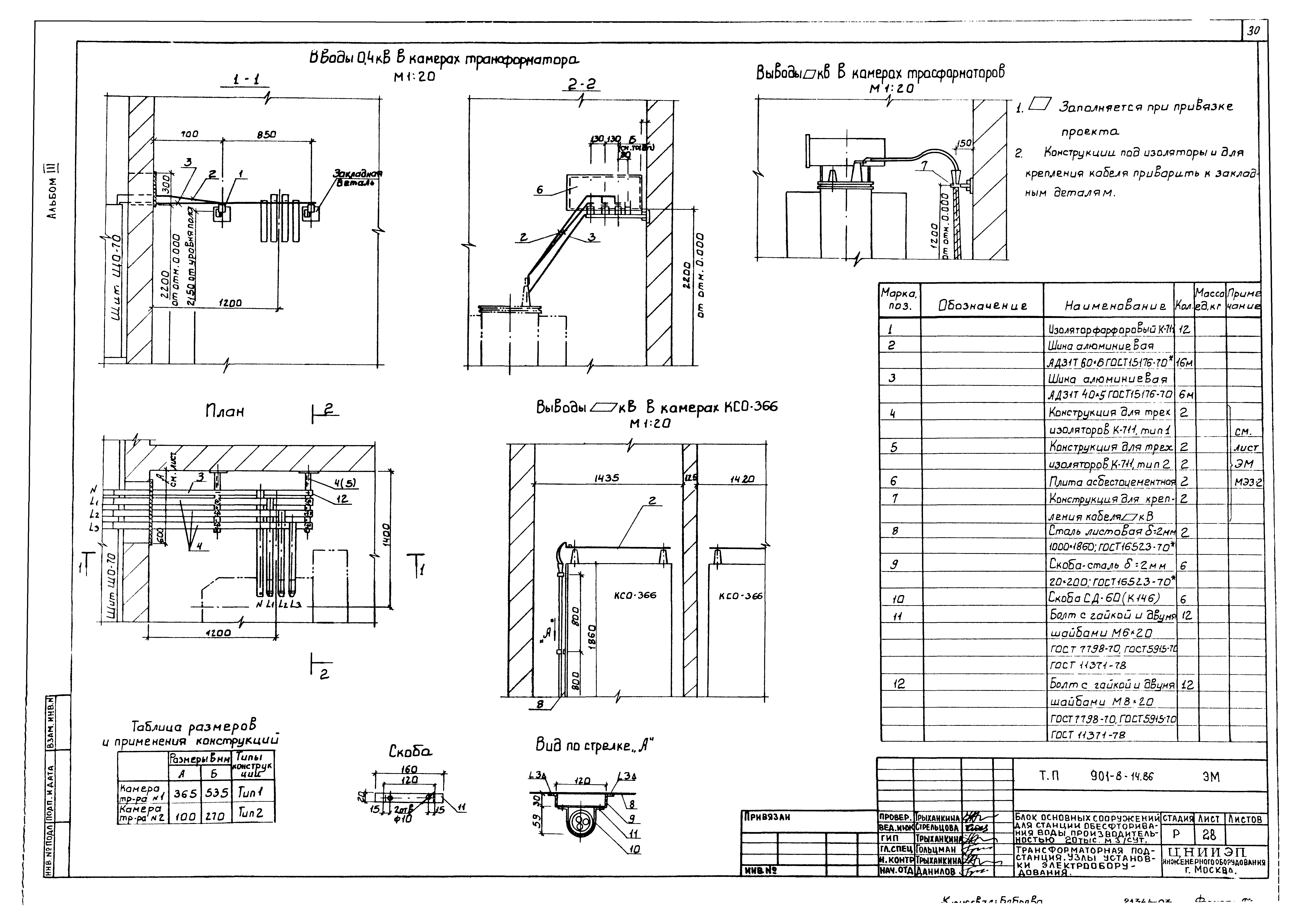

   Трансформаторная подстанция. Узлы установки электрооборудования

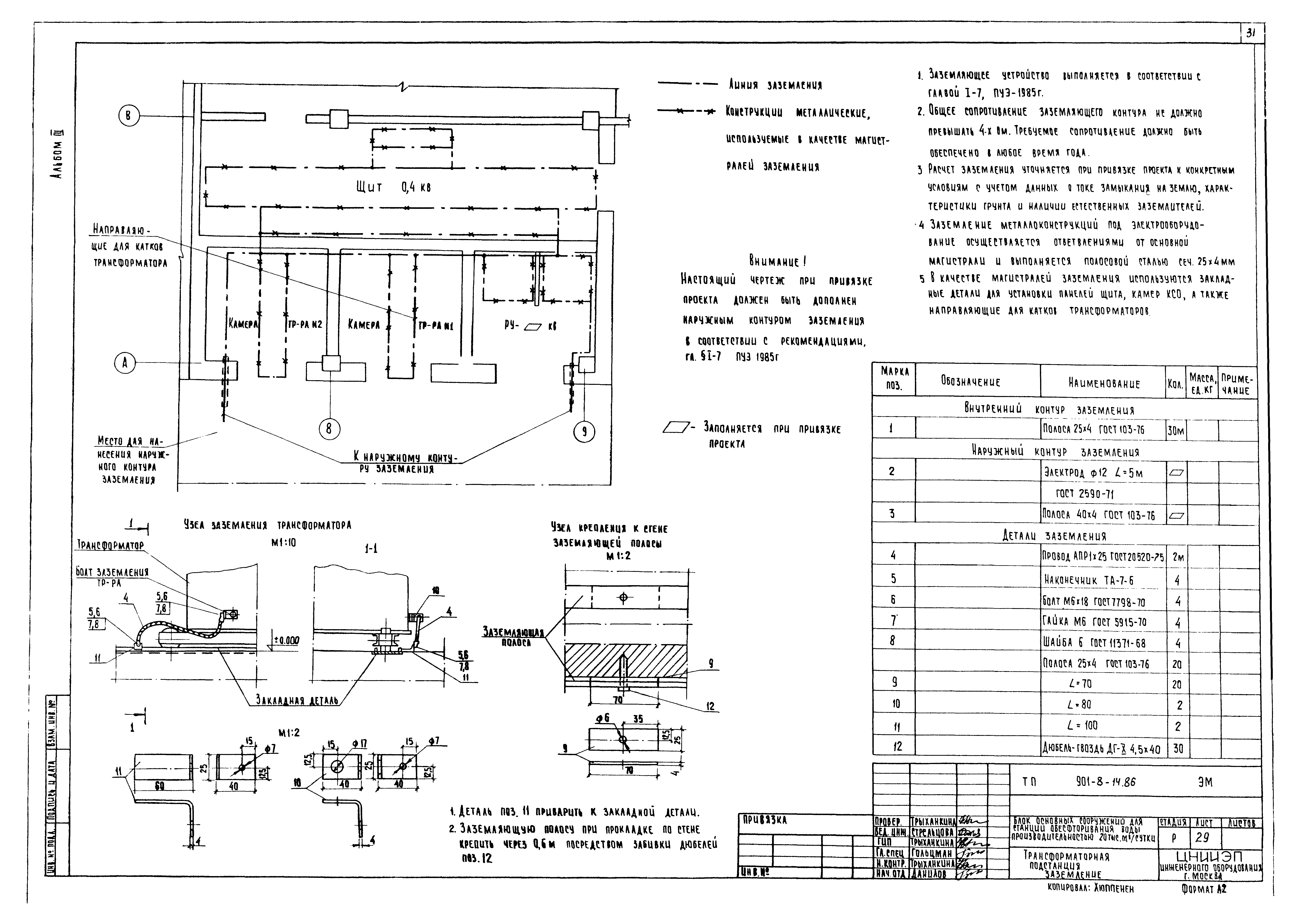

   Трансформаторная подстанция. Заземление

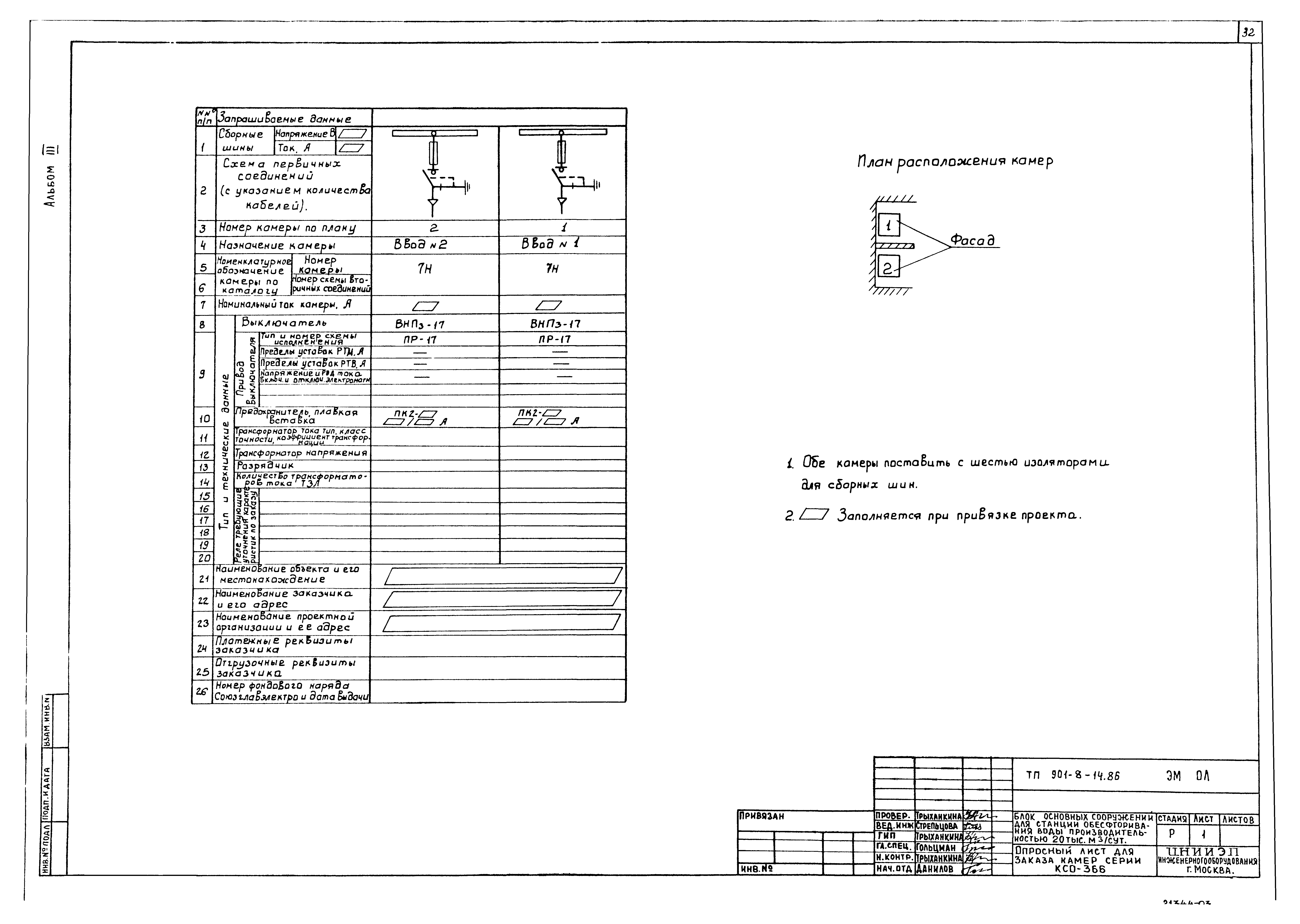

   Опросный лист для заказа камер серии КСО-366

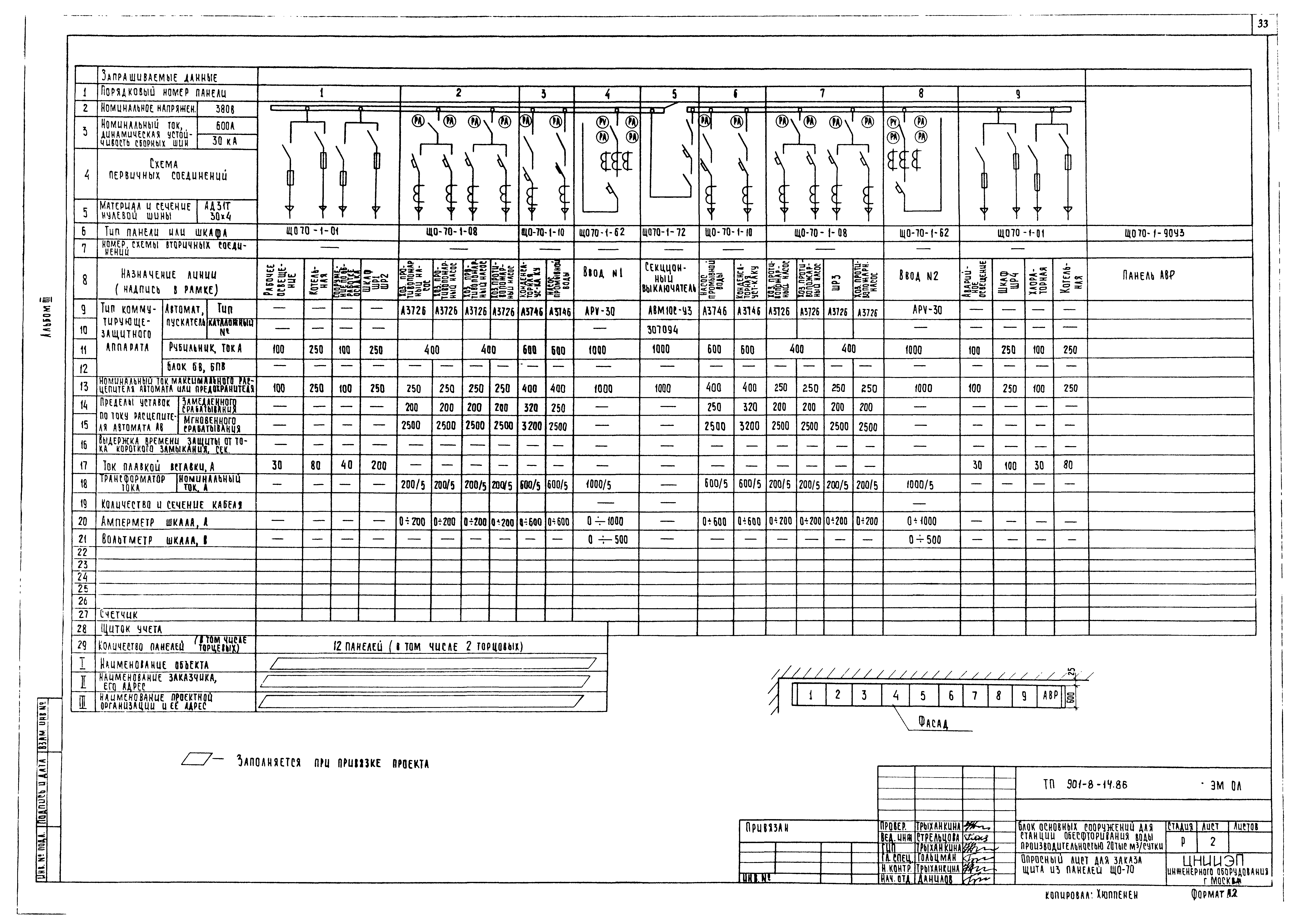

   Опросный лист для заказа щита из панели ЩО-70

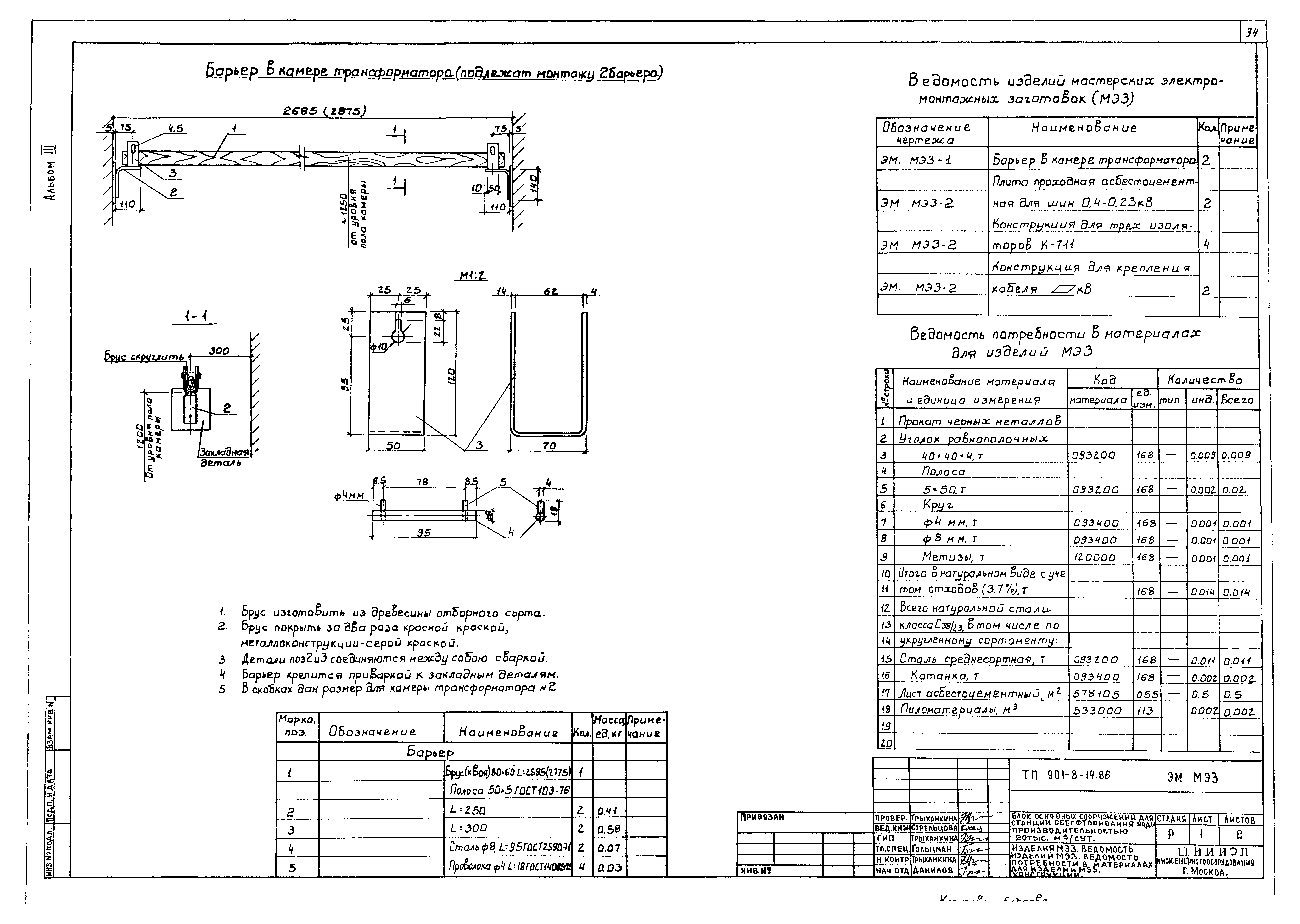

   Изделия МЭЗ. Ведомость изделий МЭЗ. Ведомость изделий МЭЗ. Ведомость потребности в материалах для изделий МЭЗ. Конструкции

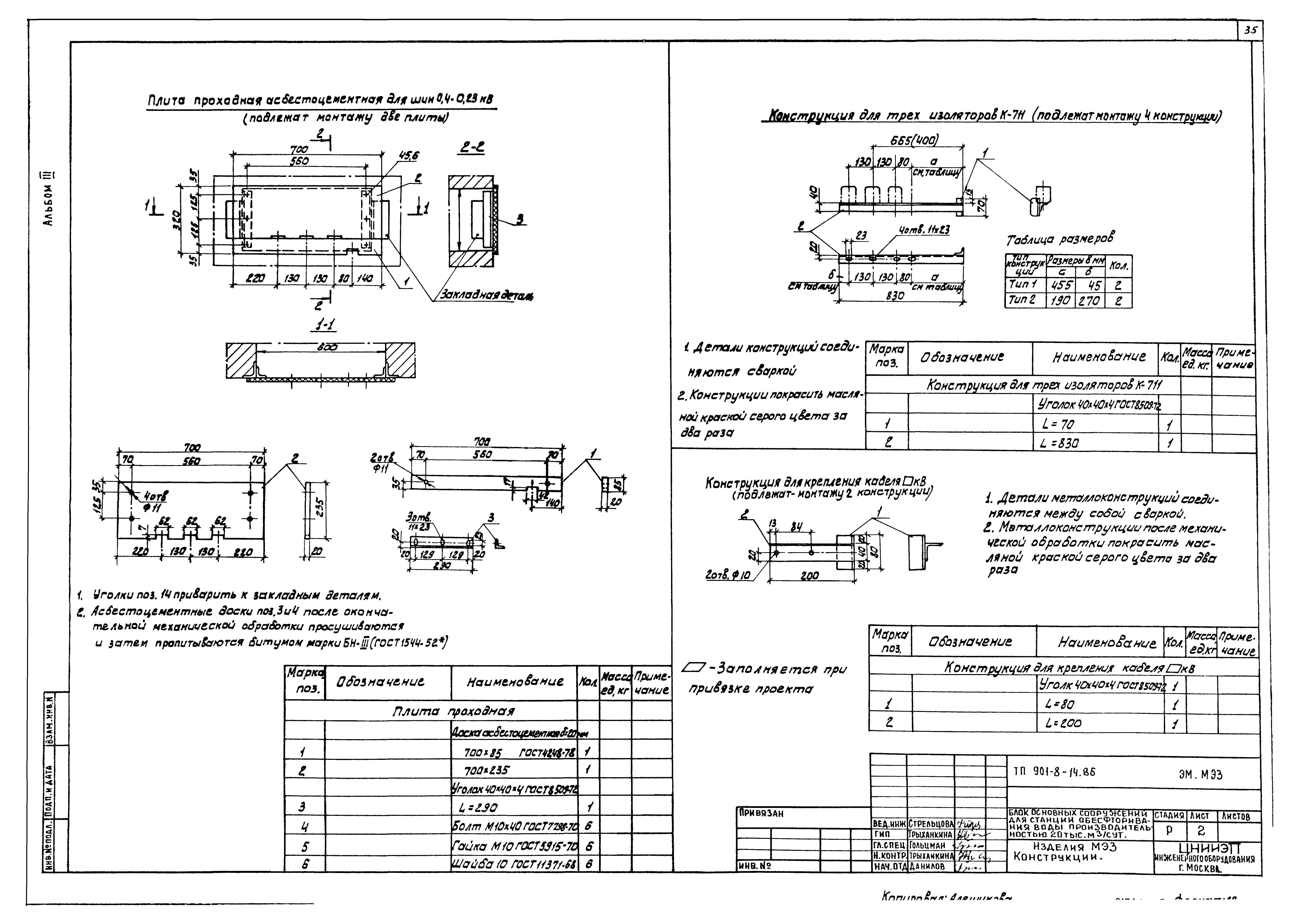

   Изделия МЭЗ. Конструкции
Электроосвещение

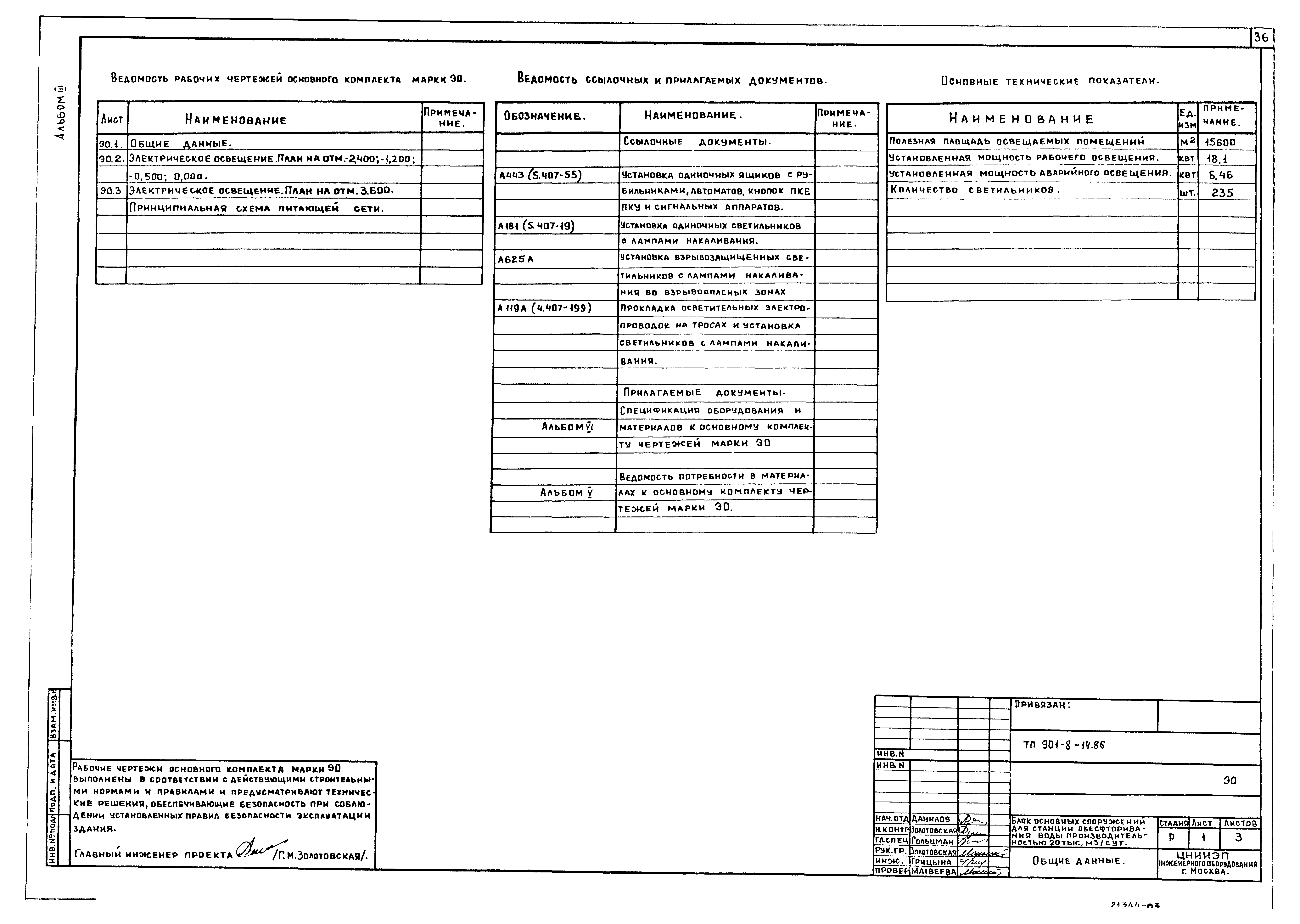

   Общие данные

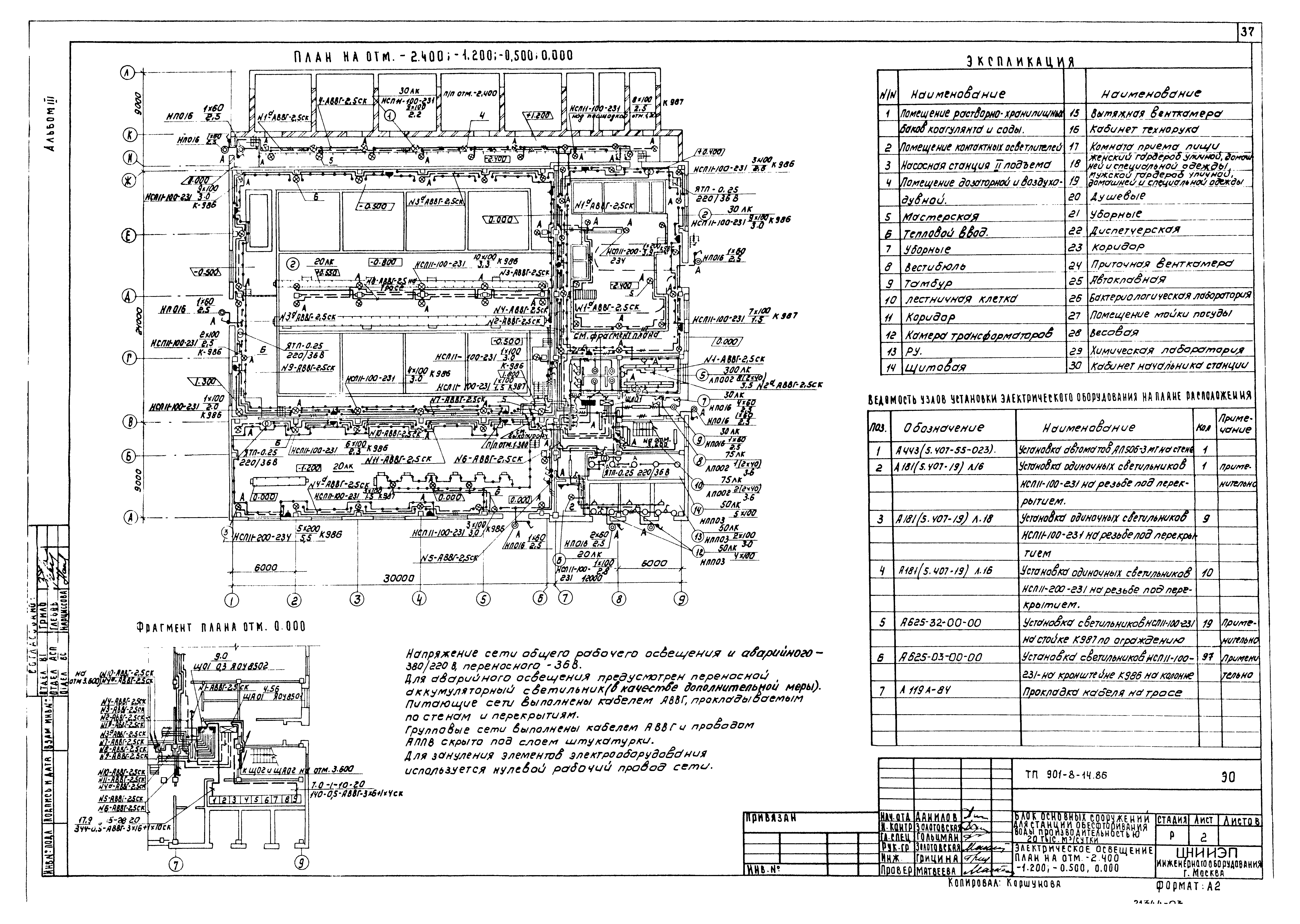

   Электрическое освещение. План на отм. - 2.400; - 1.200; - 0.500; 0.000

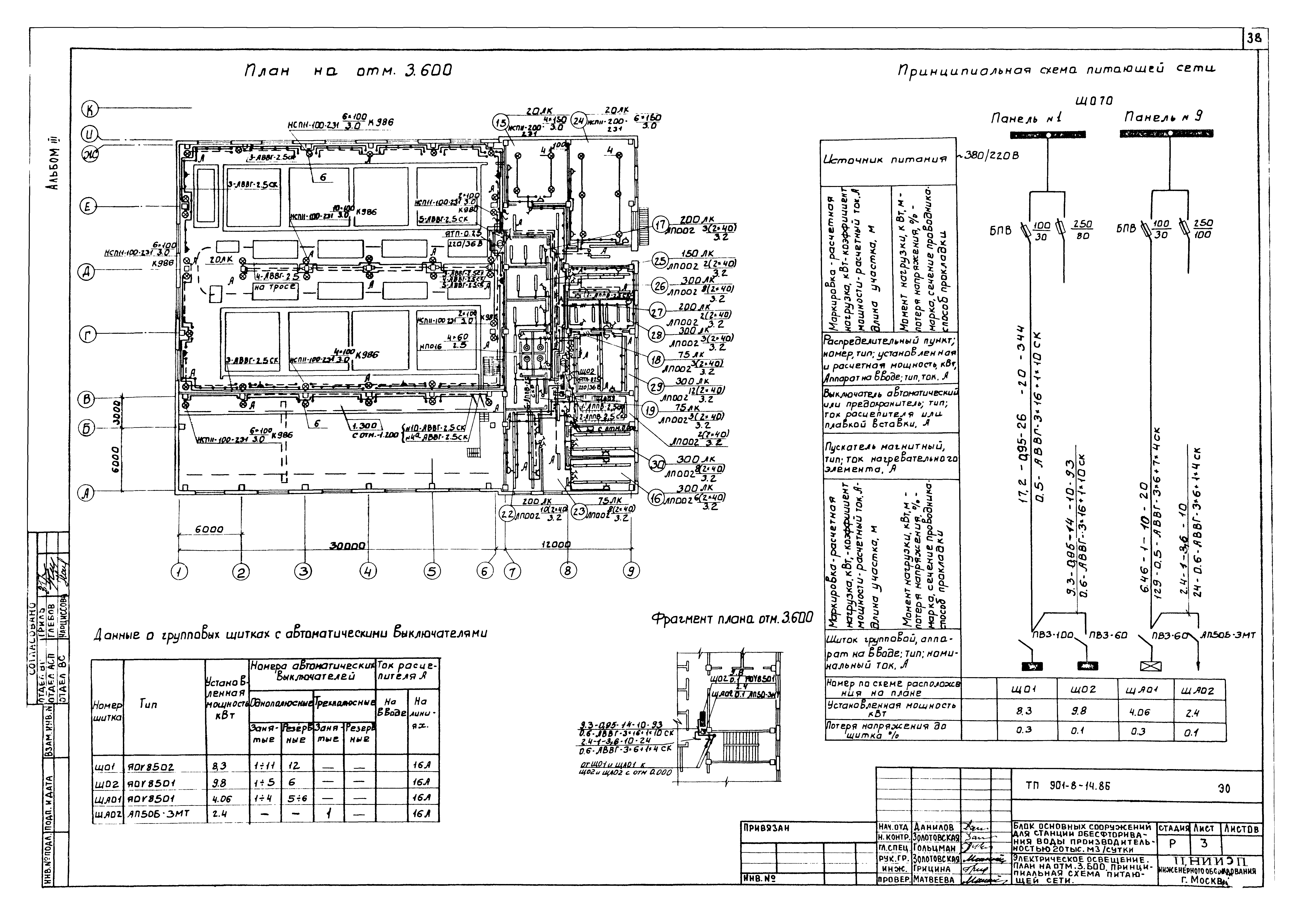

   Электрическое освещение. План на отм. 3.600. Принципиальная схема питающей сети
Автоматизация технологического процесса

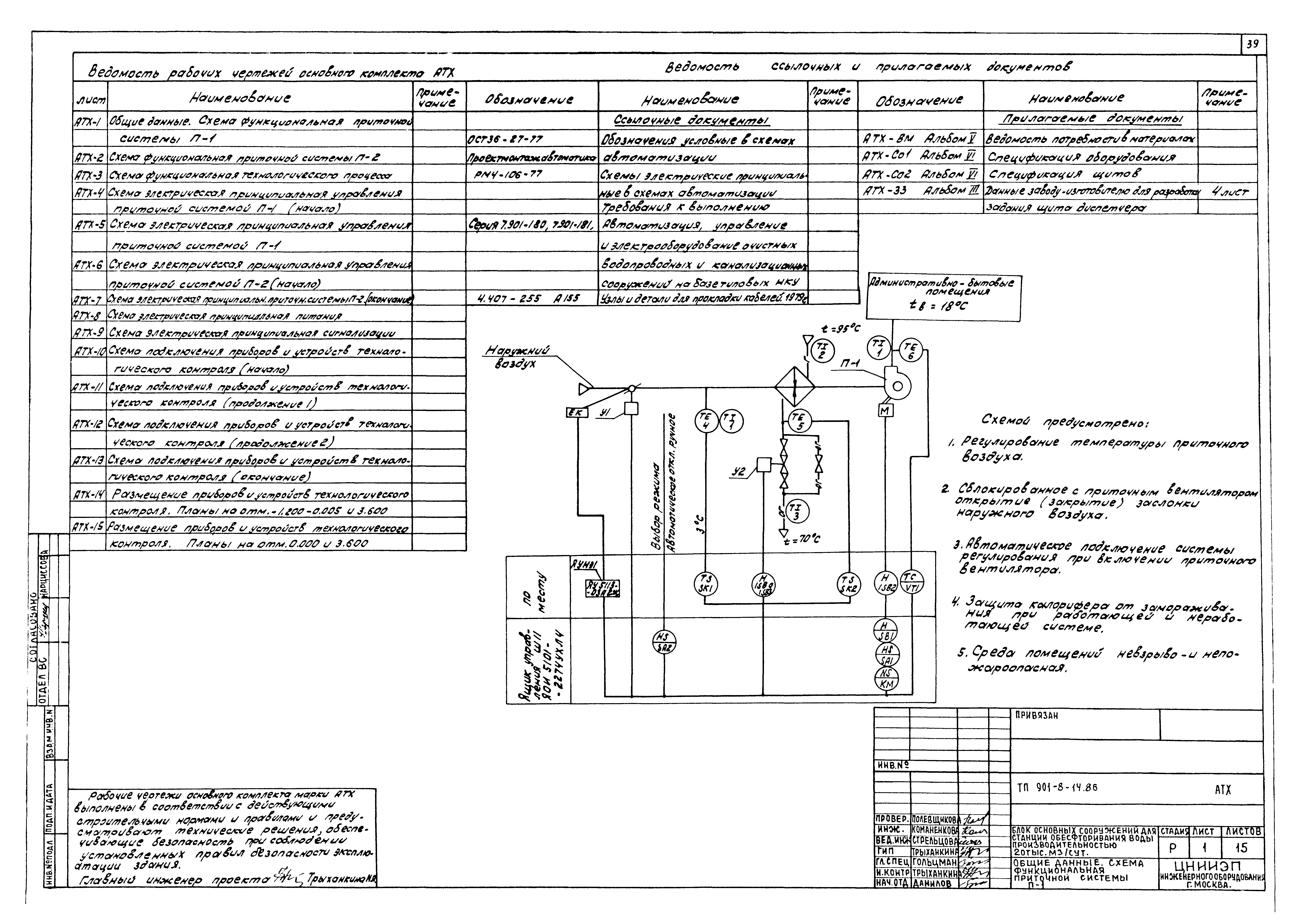

   Общие данные. Схема функциональная приточной системы П-1

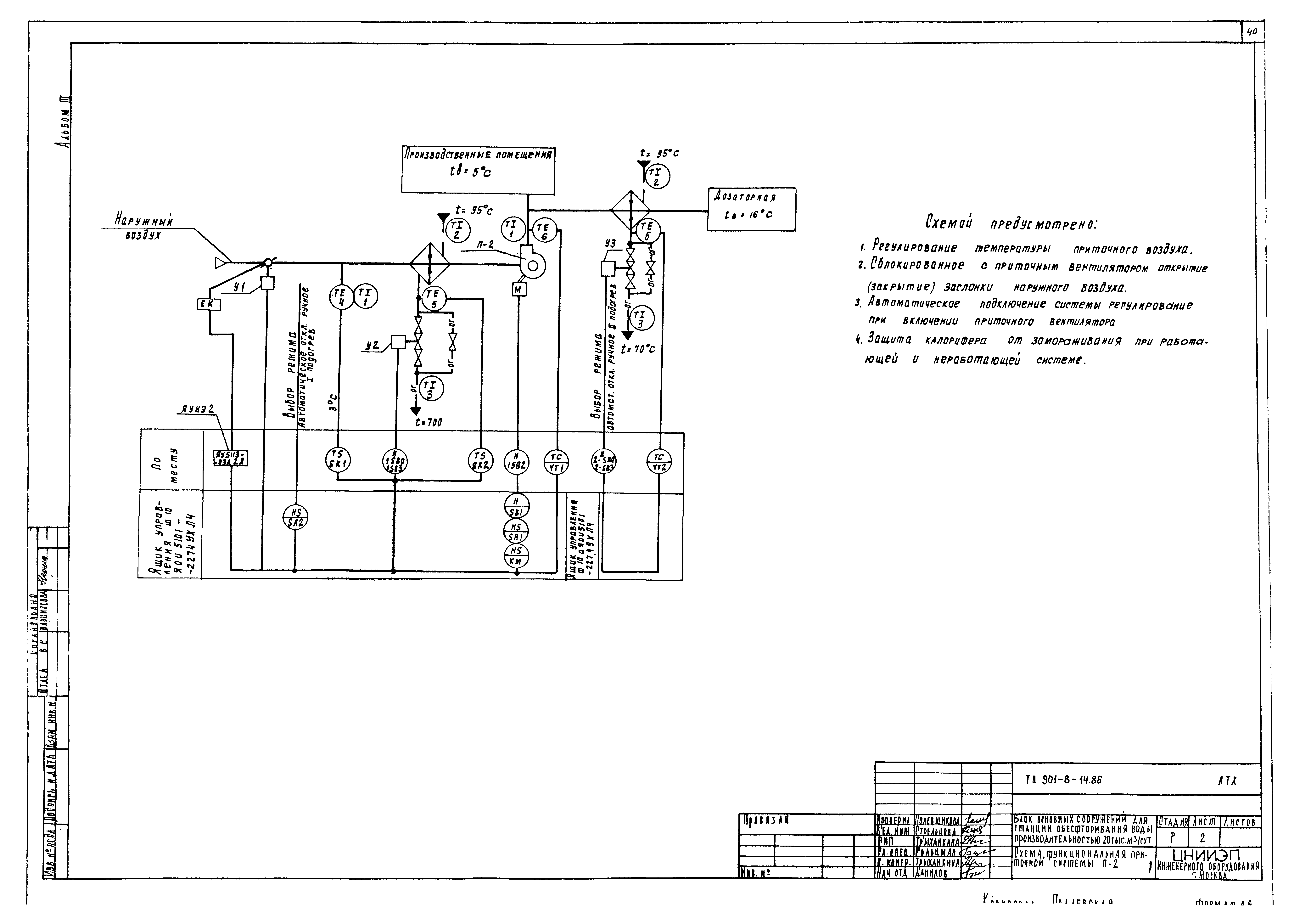

   Схема функциональная приточной системы П-2

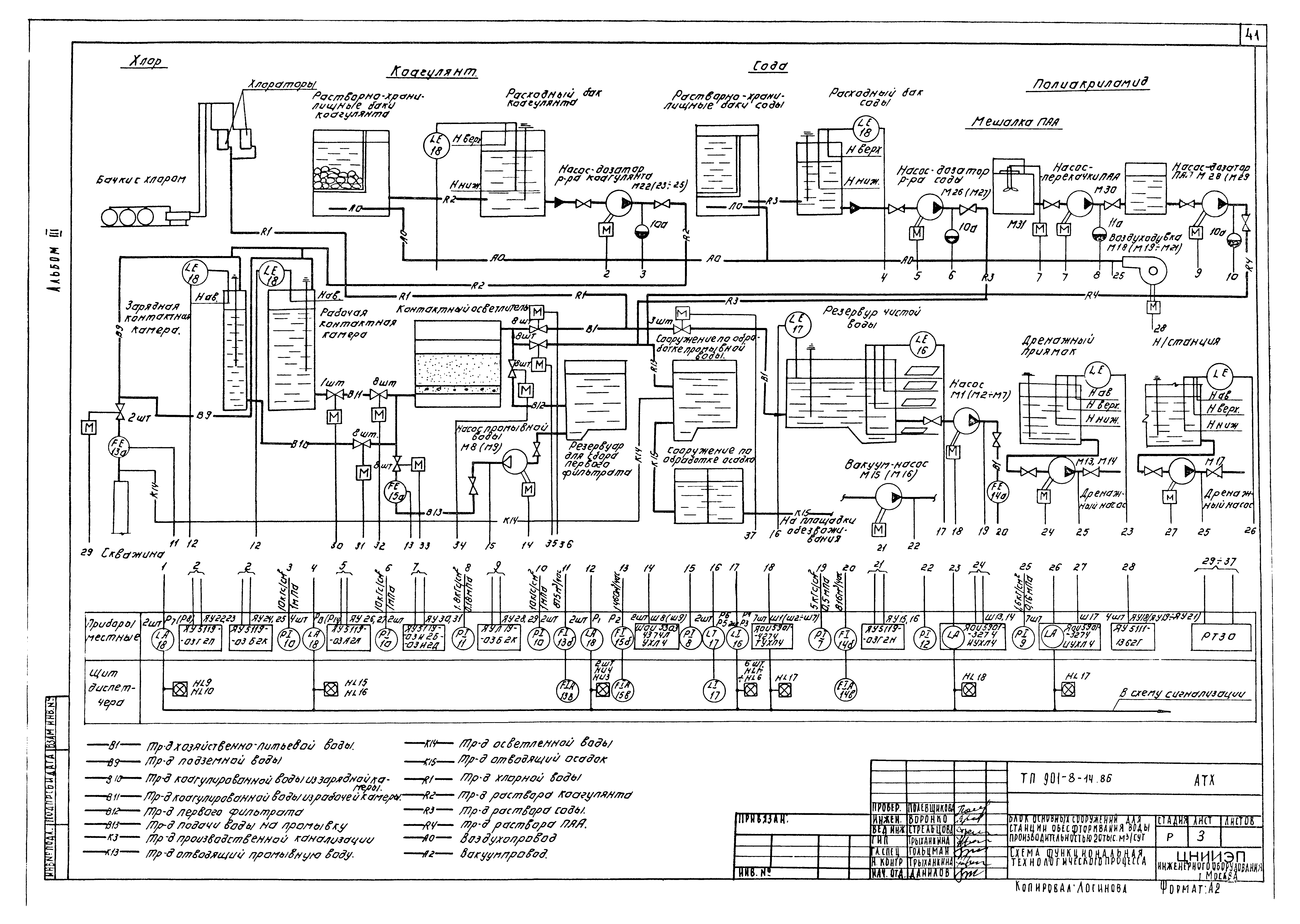

   Схема функциональная технологического процесса

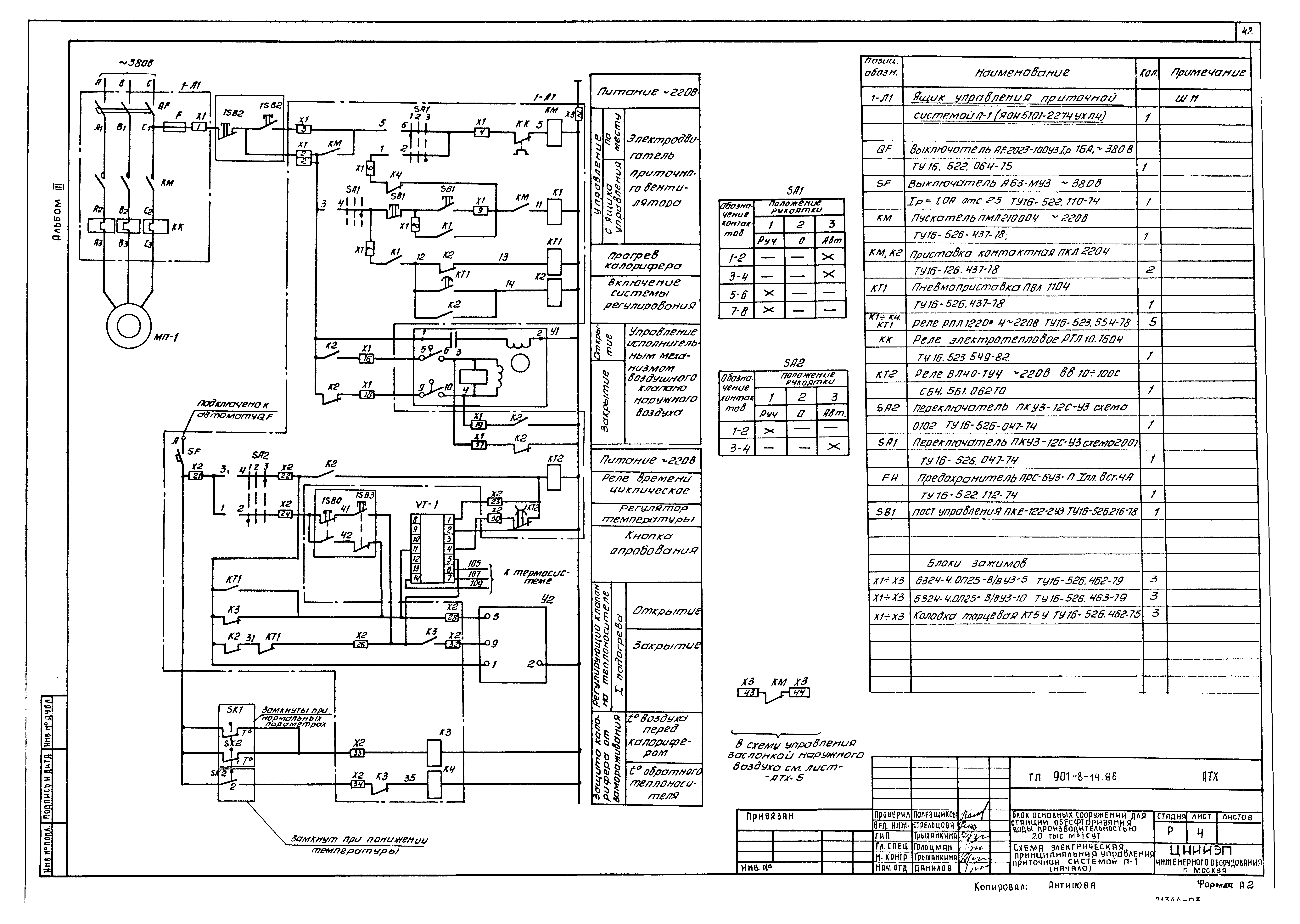

   Схема электрическая принципиальная управления приточной системой П-1

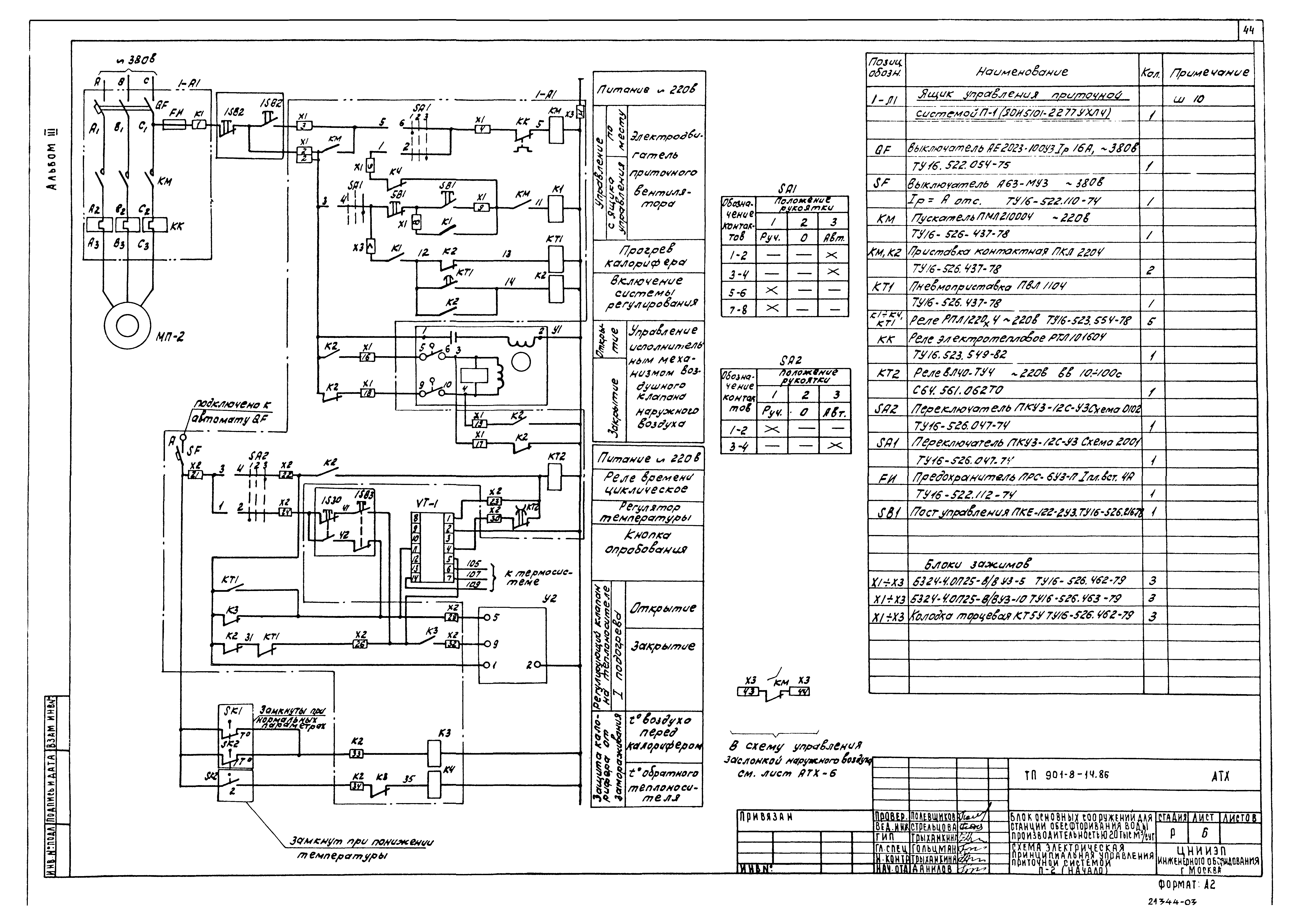

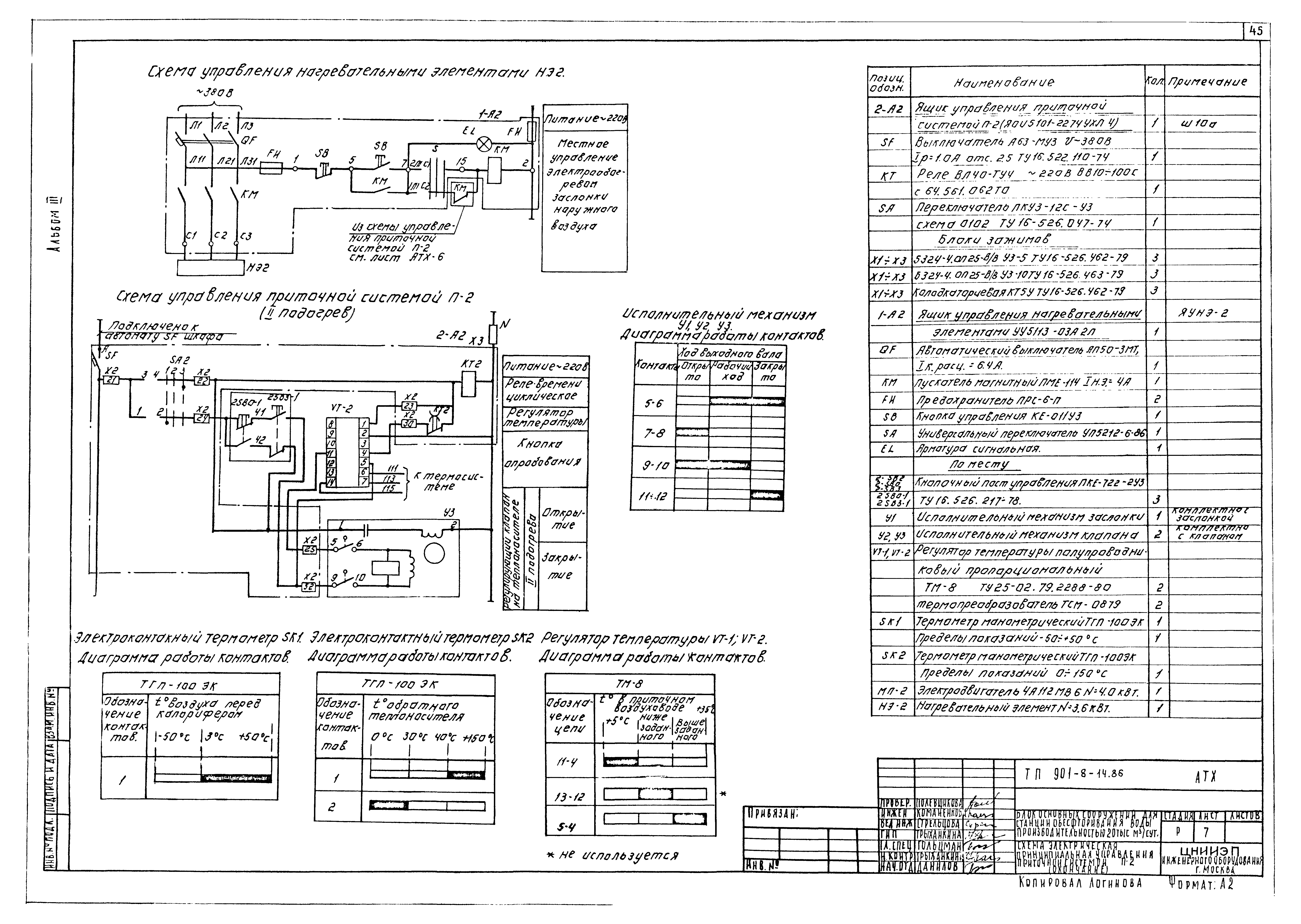

   Схема электрическая принципиальная управления приточной системой П-2

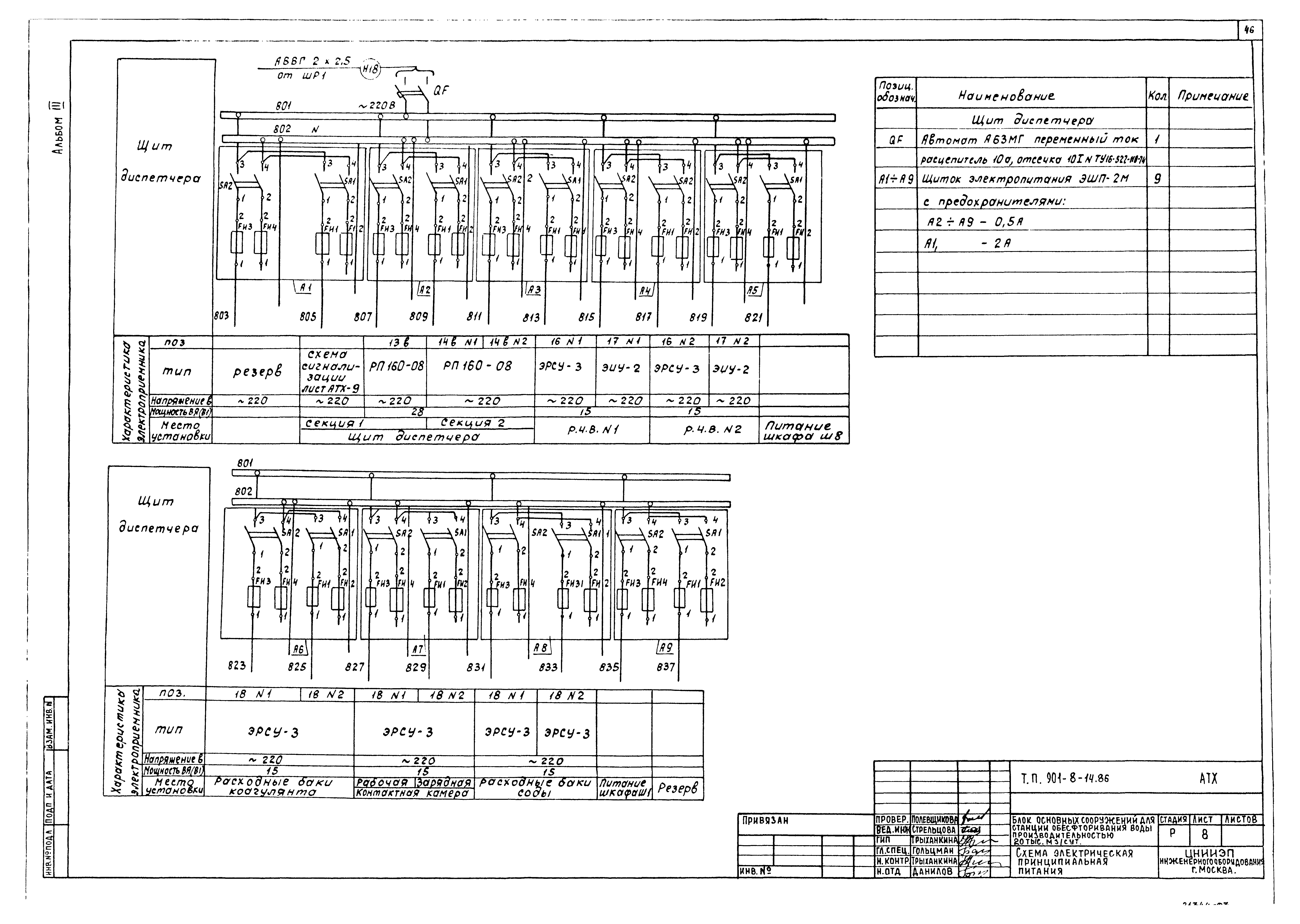

   Схема электрическая принципиальная питания

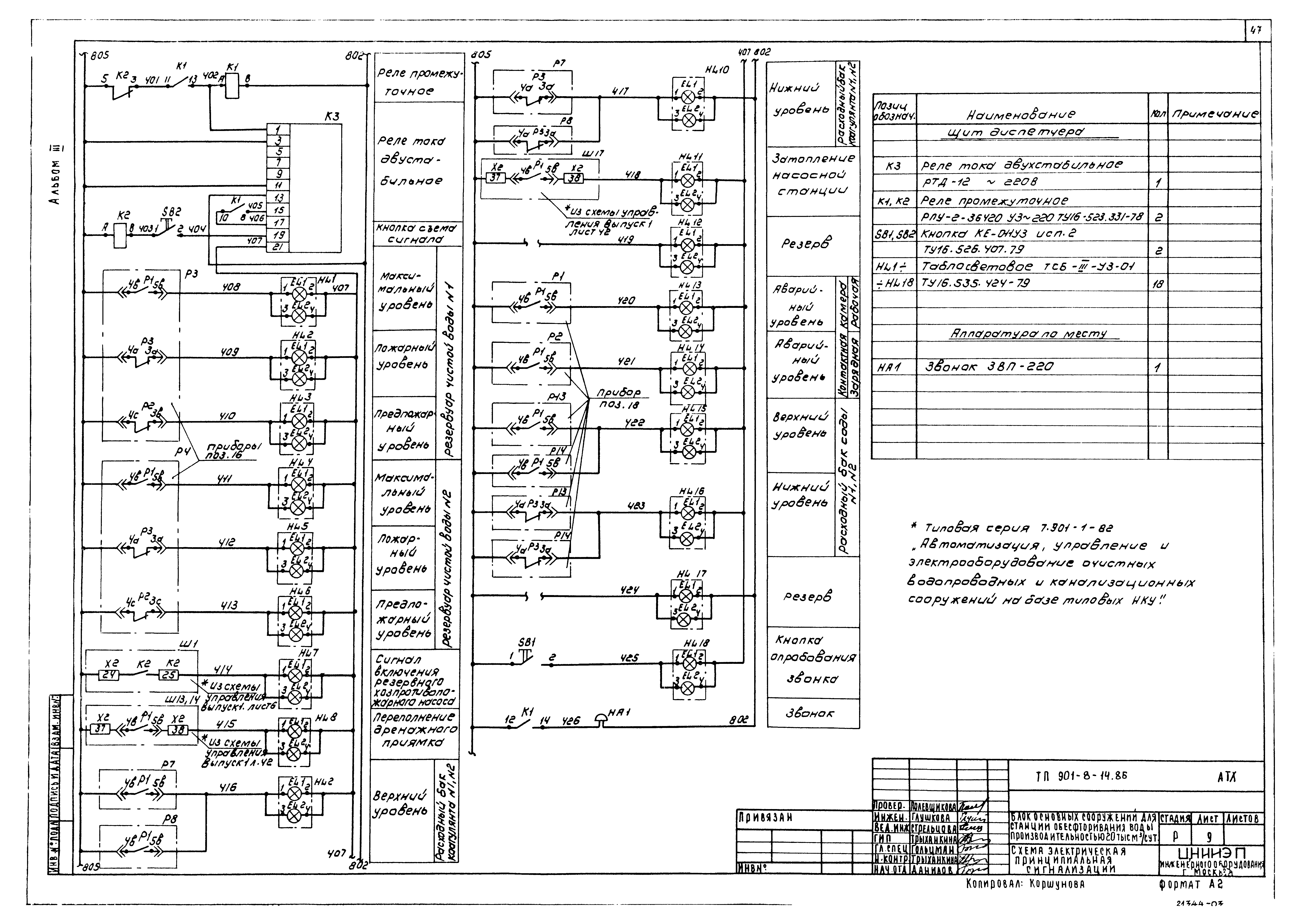

   Схема электрическая принципиальная сигнализации

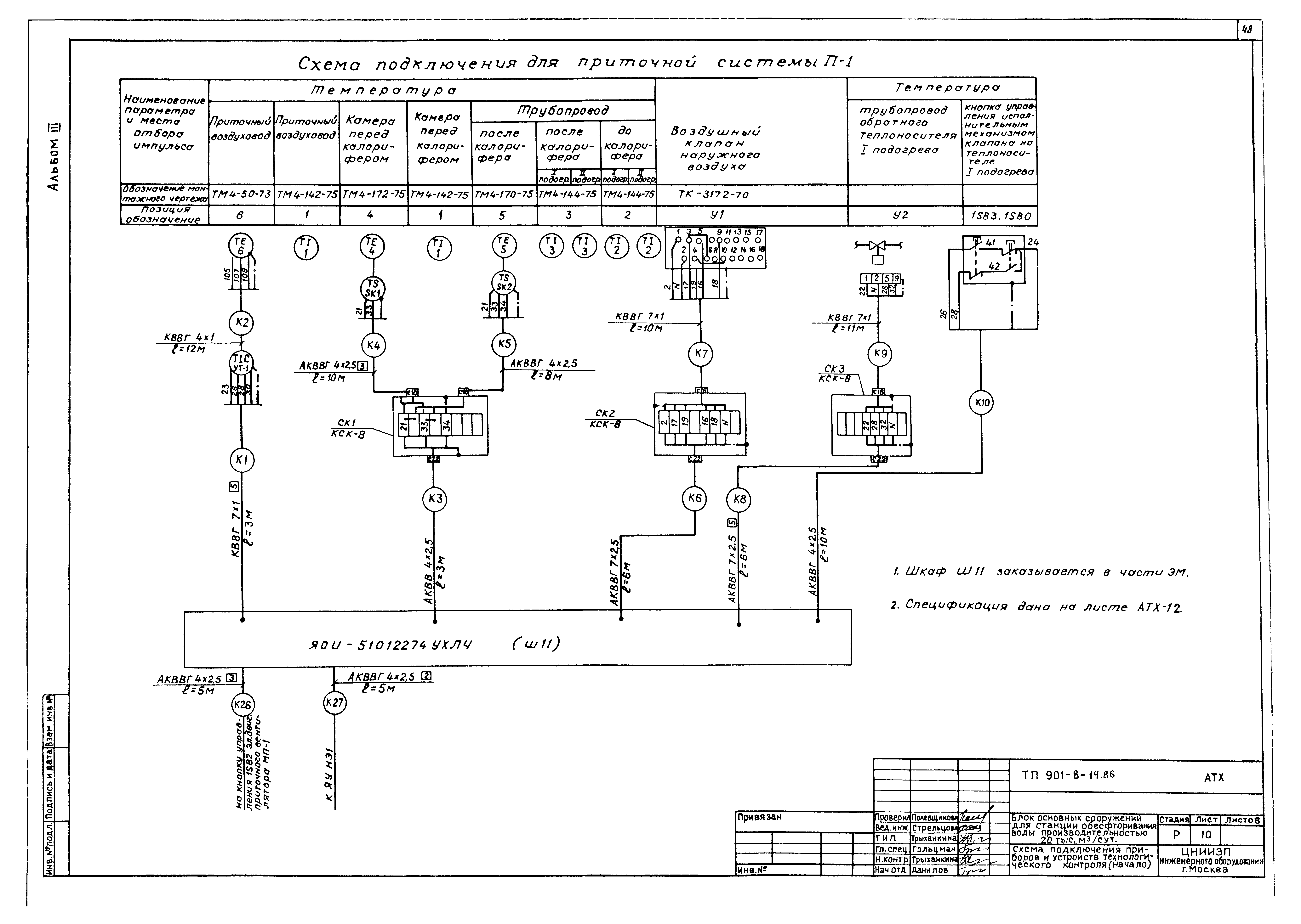

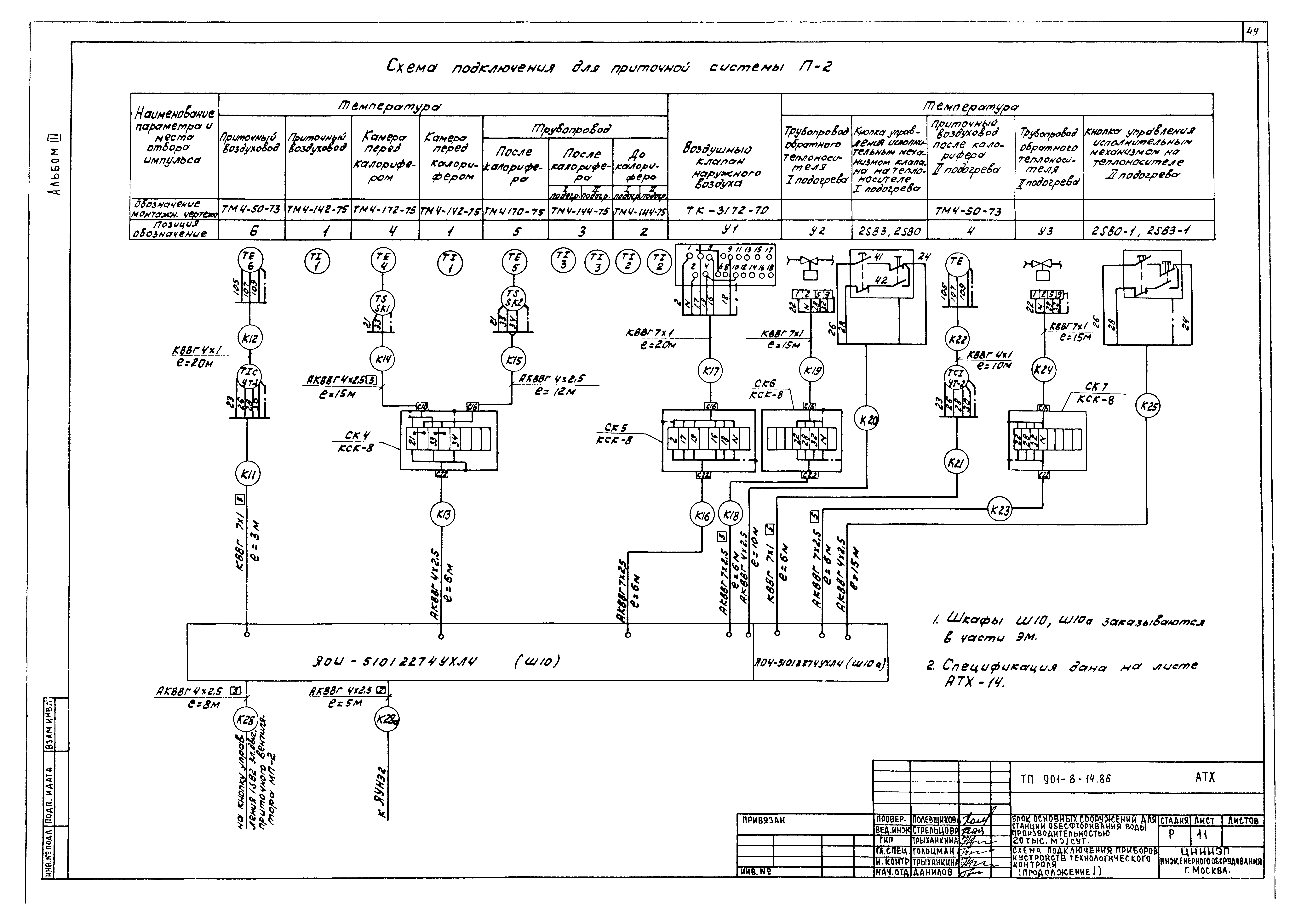

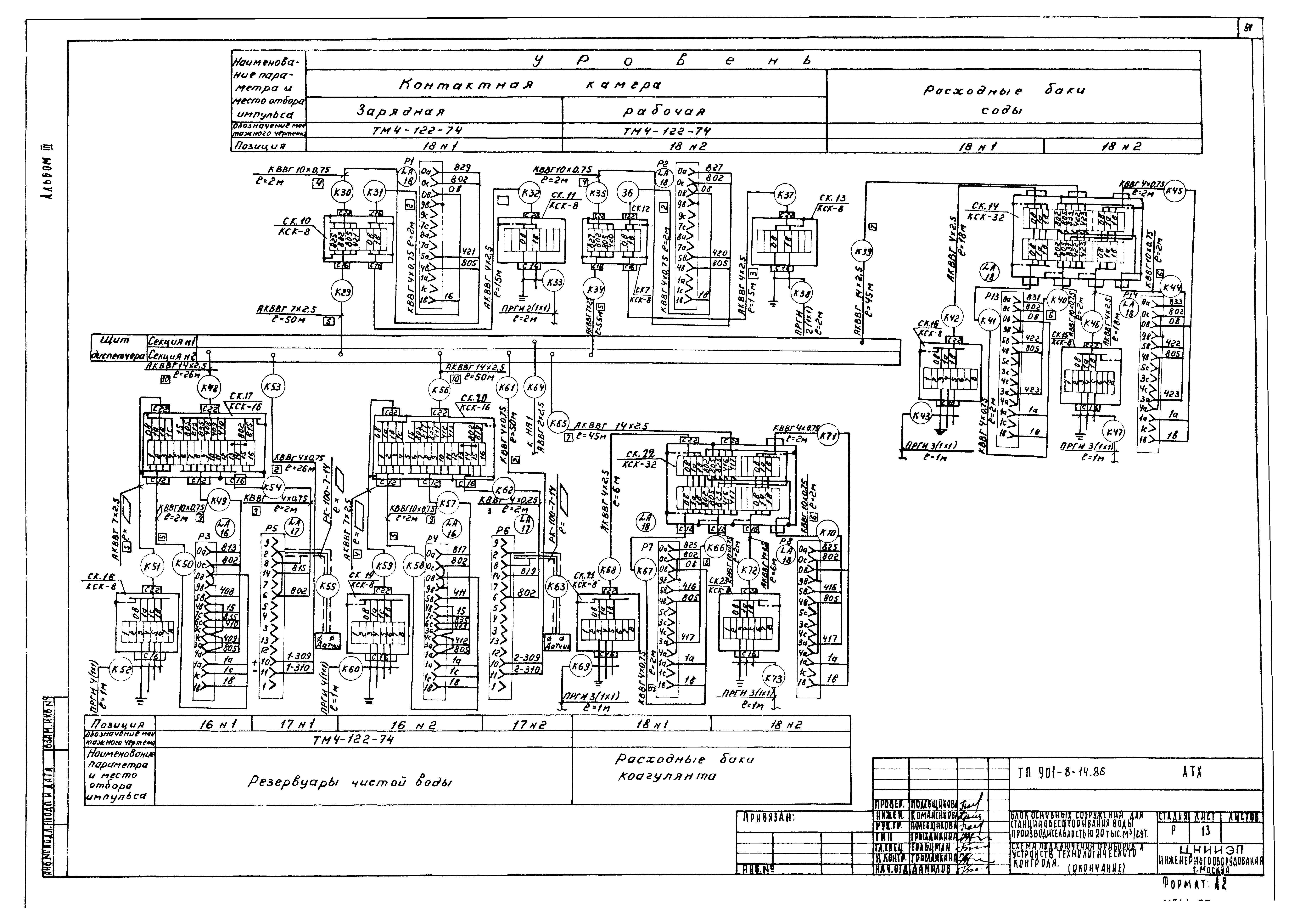

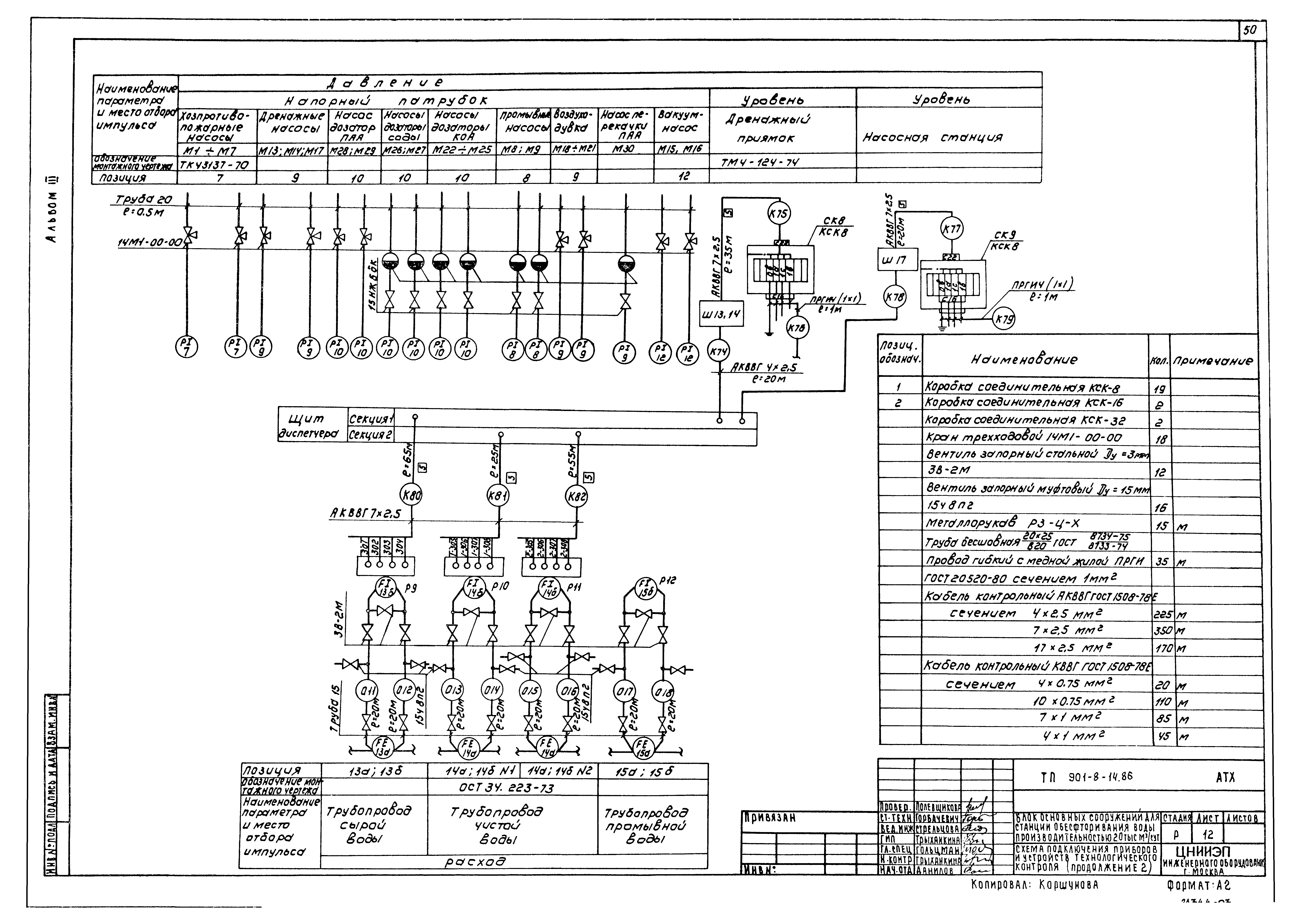

   Схема подключения приборов и устройств технологического контроля

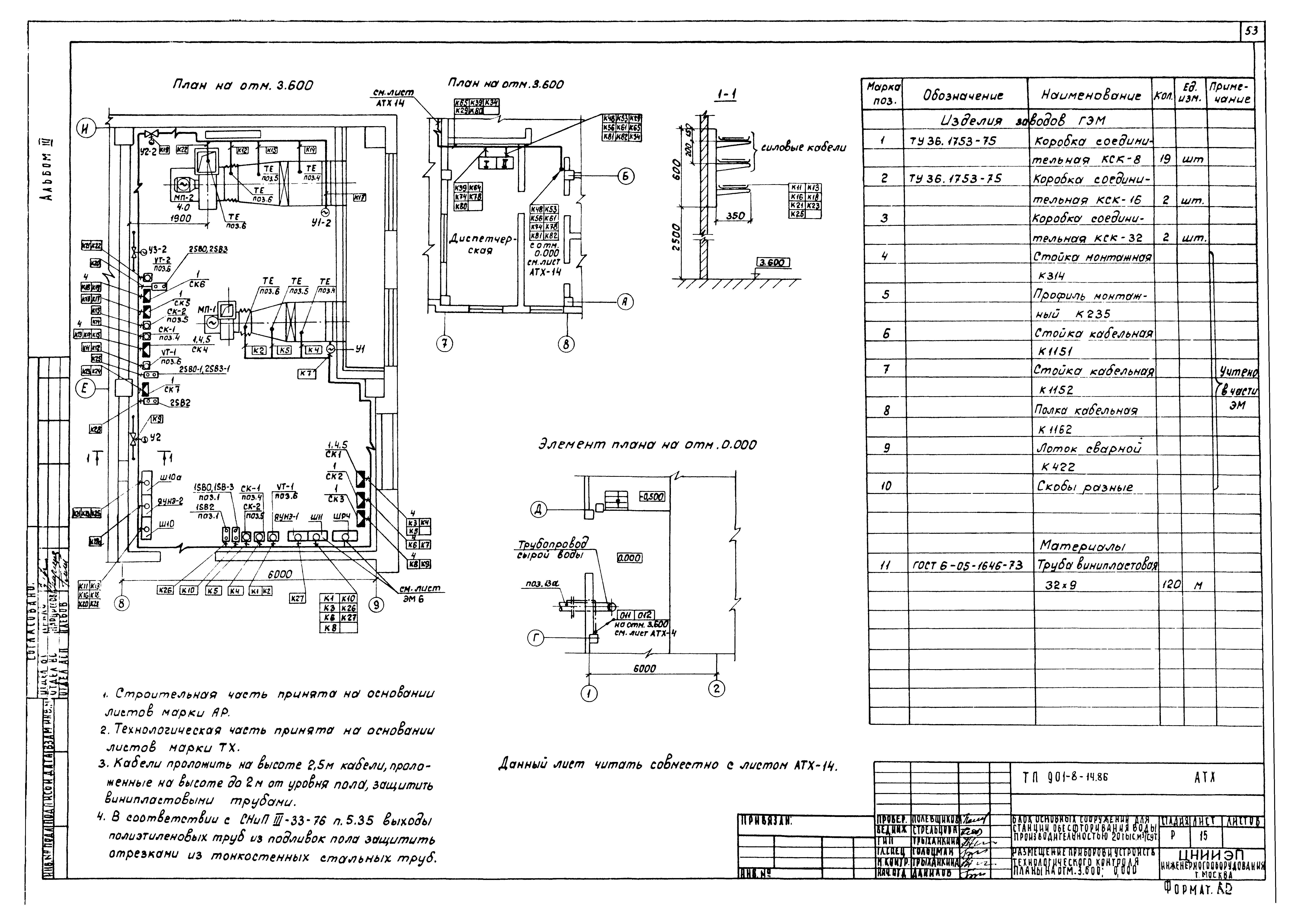

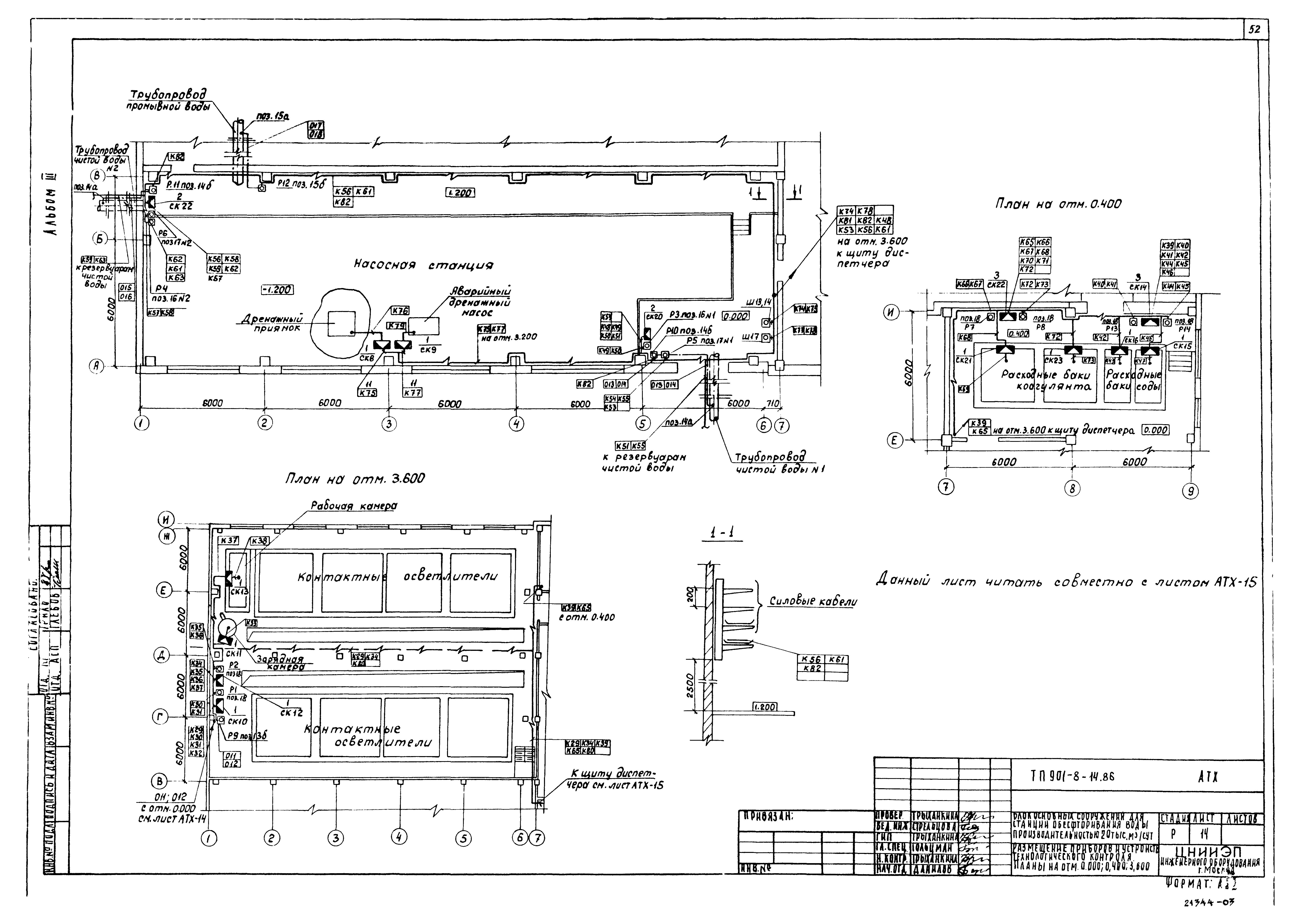

   Размещение приборов и устройств технологического контроля. Планы на отм. 0.000; 0.400; 3.600

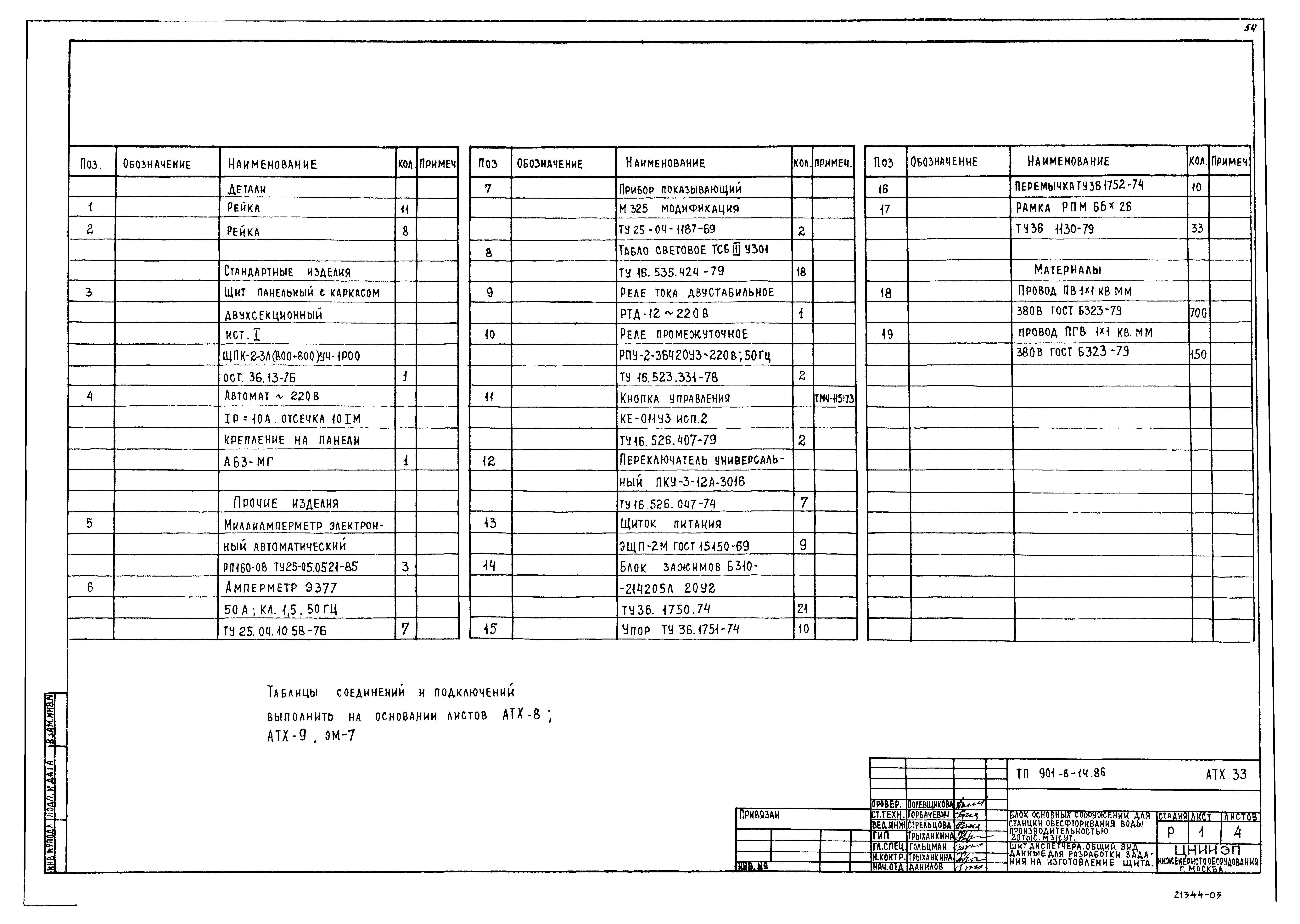

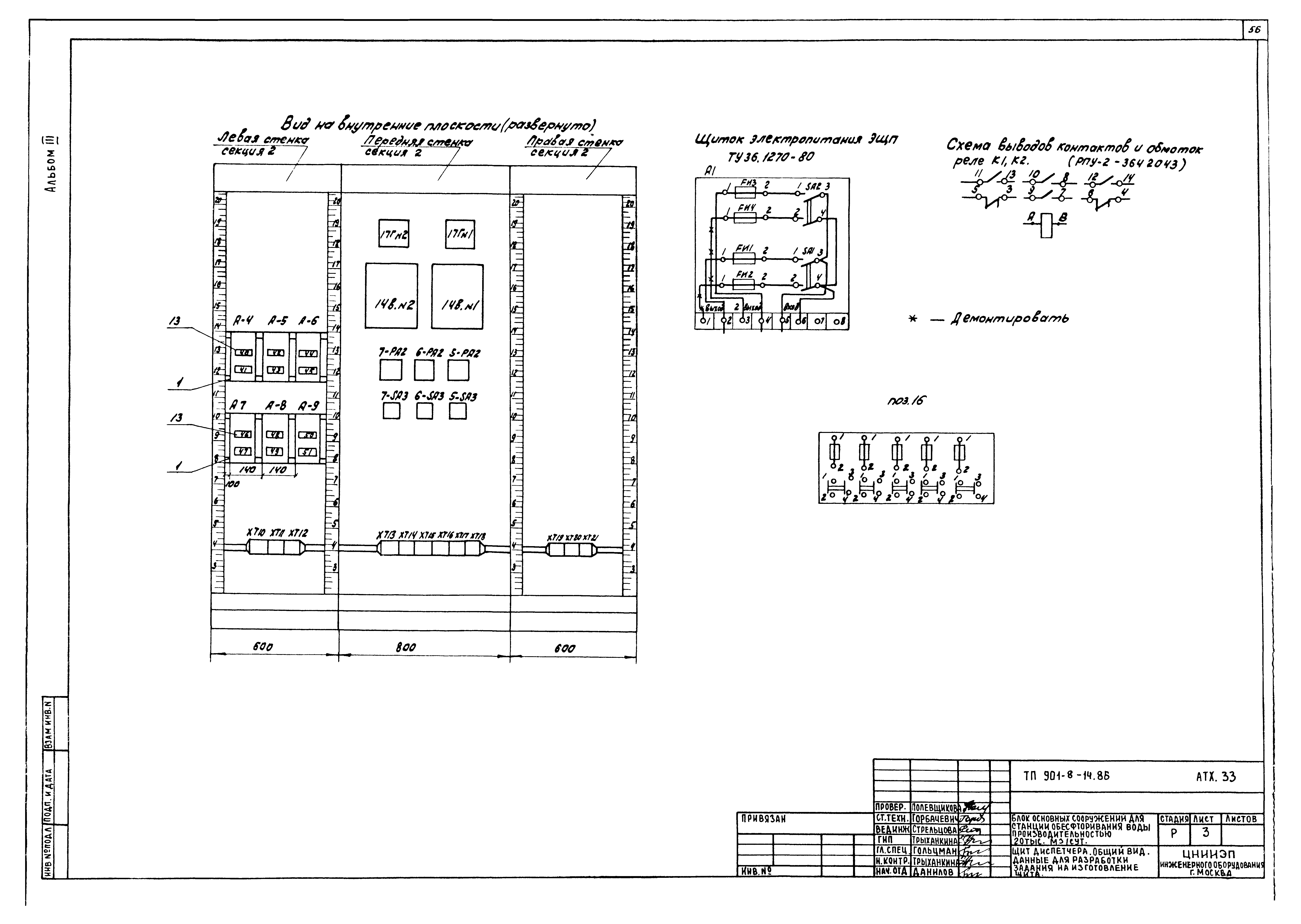

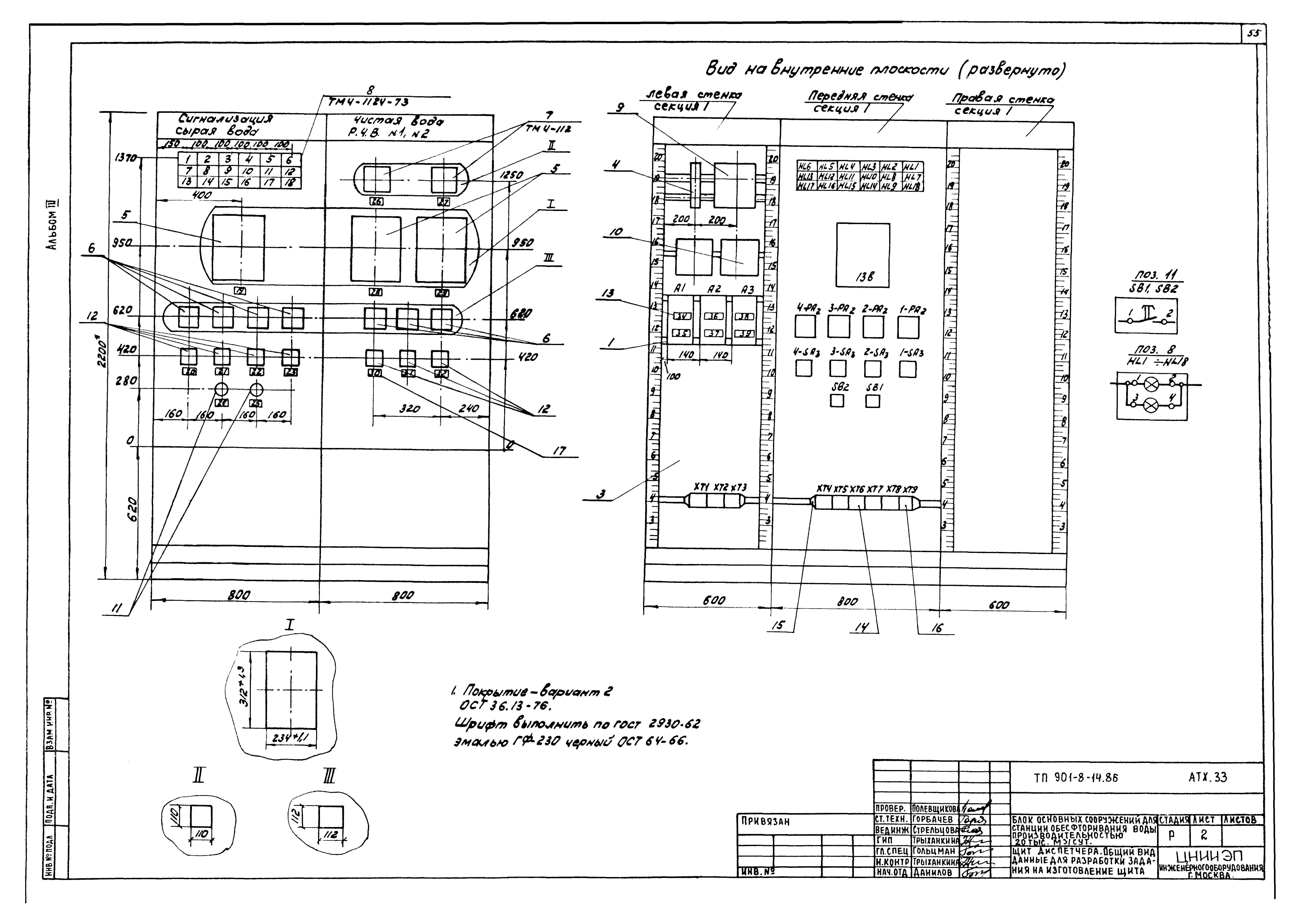

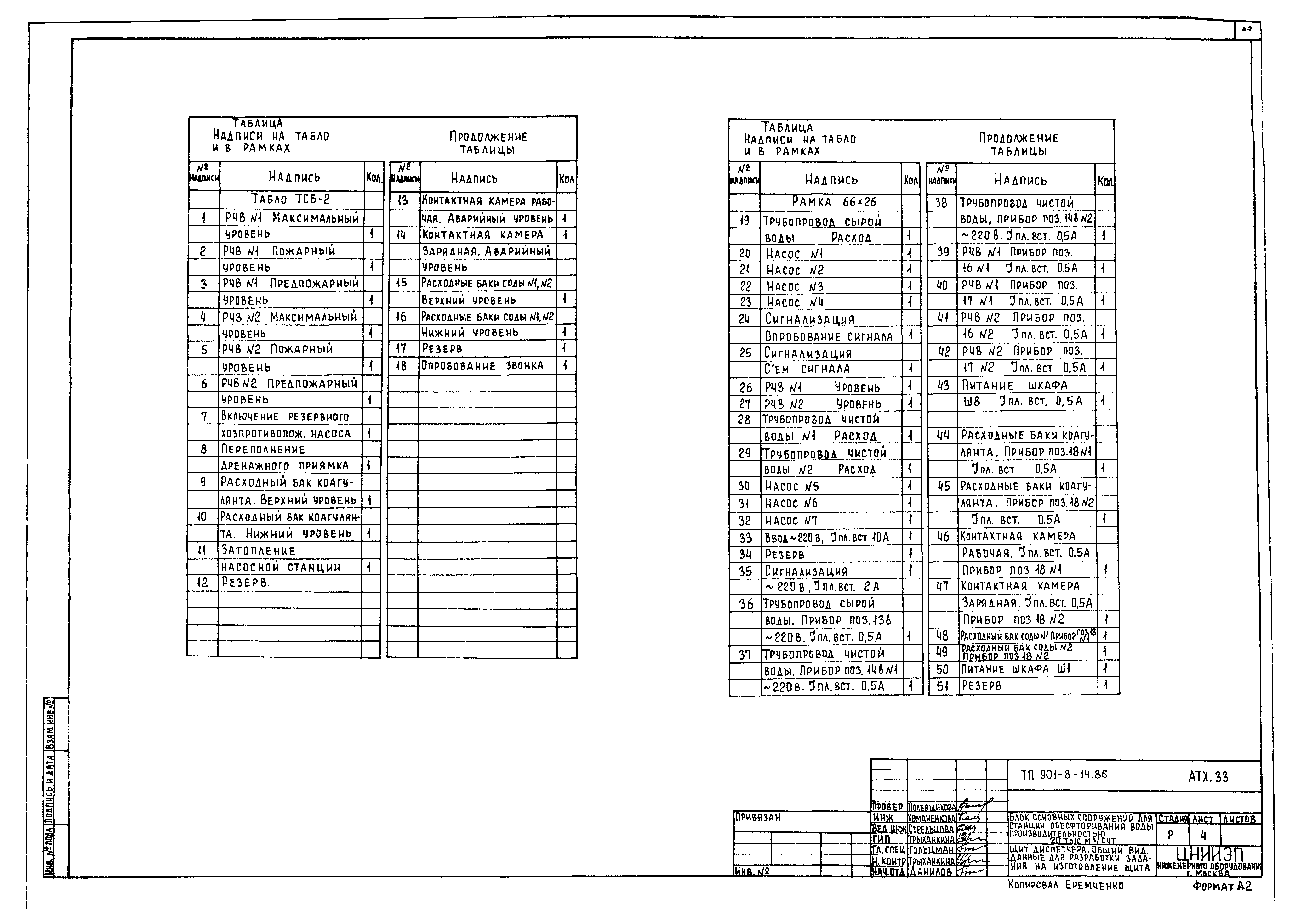

   Данные для разработки задания на изготовление щита диспетчера
Связь и сигнализация

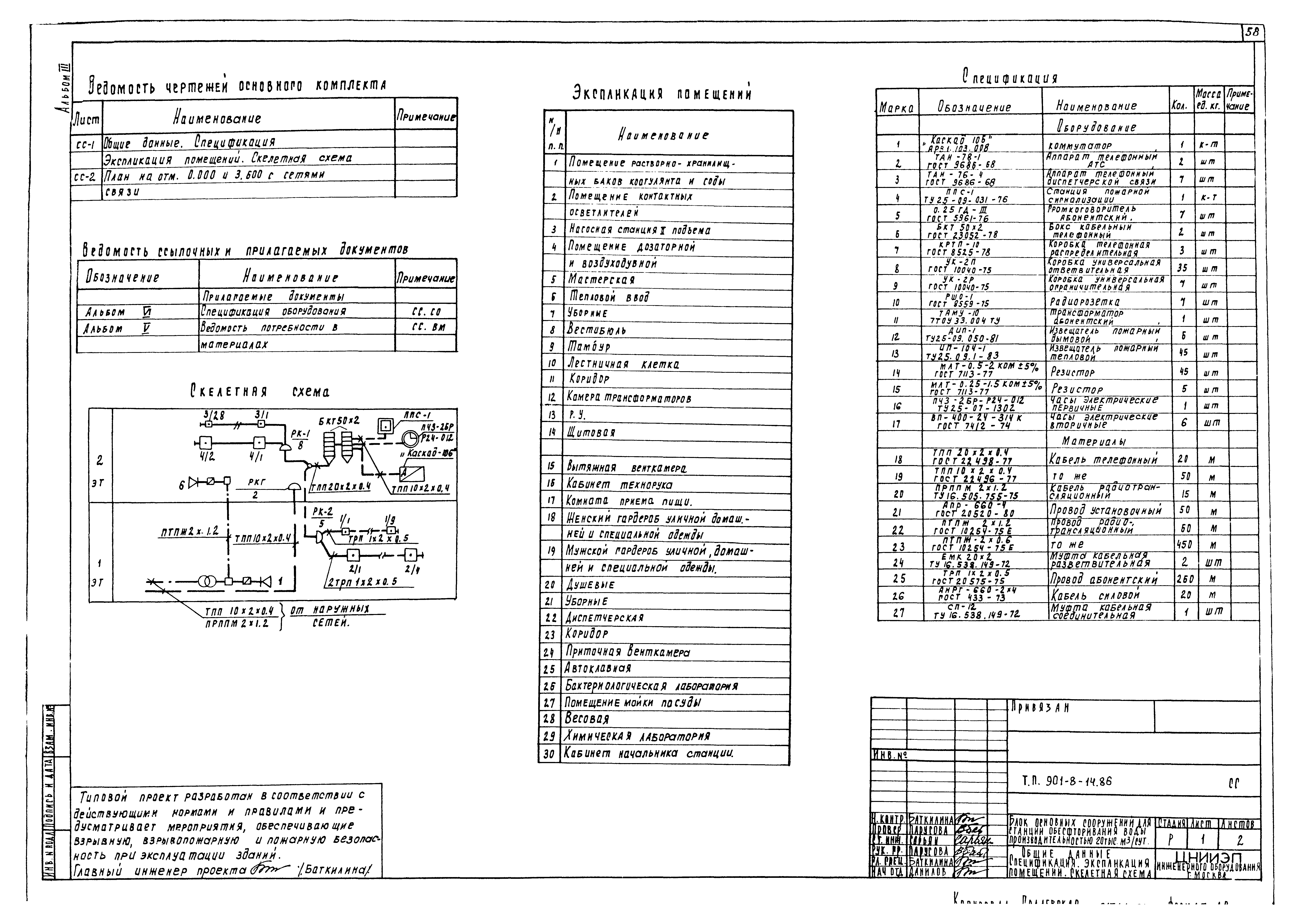

   Общие данные. Спецификация. Экспликация помещений. Скелетная схема

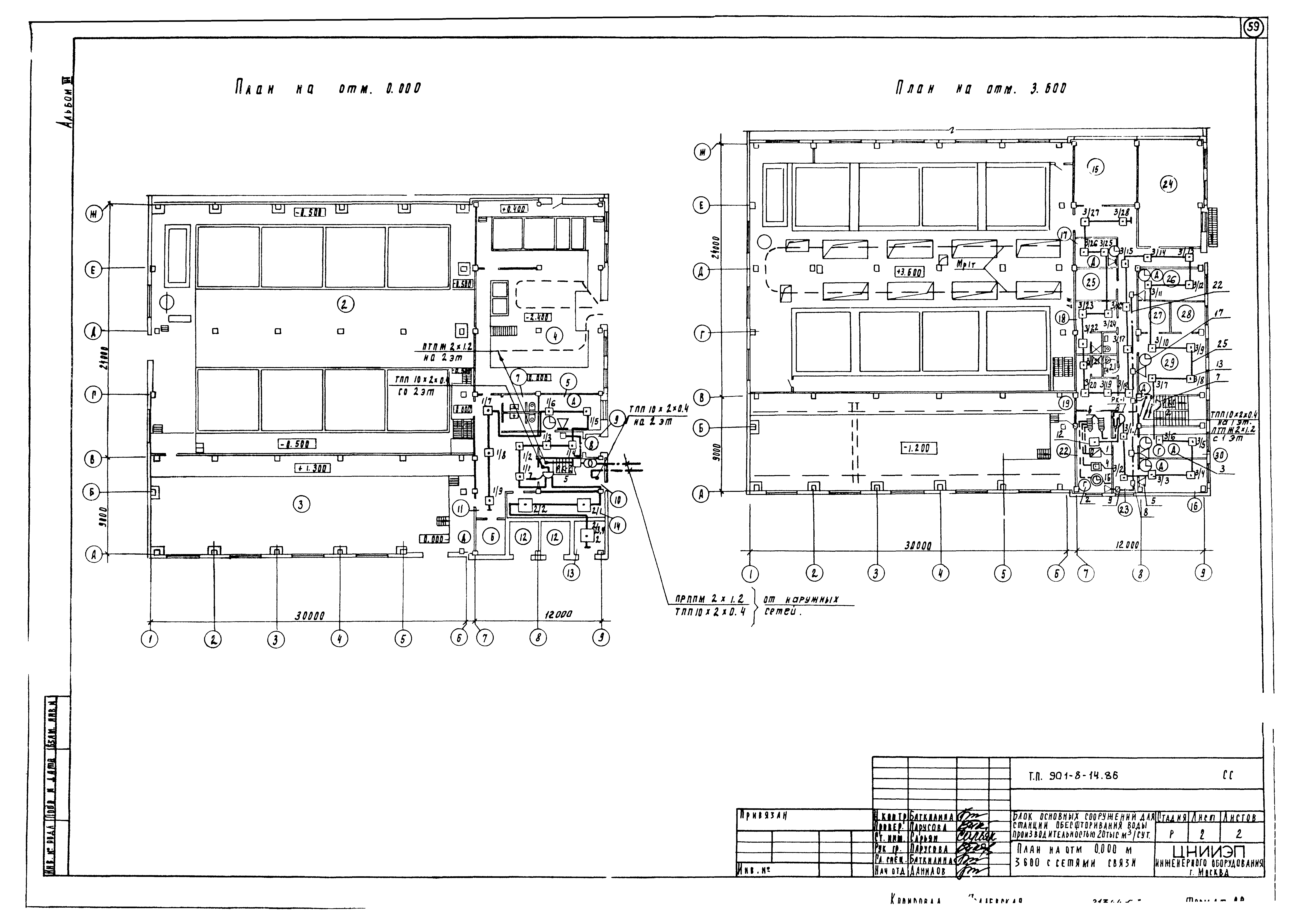

   План на отм. 0.000 и 3.600 с сетями связи
Разработан: ЦНИИЭП инженерного оборудования
Утверждён:22.07.1981 Госгражданстрой (Gosgrazhdanstroy 219)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по подготовке питьевой воды Станции обесфторивания воды
