Типовой проект 409-28-40

Альбом III. Часть 3. Строительные конструкции камер типа I. Вариант в сборном железобетоне с тепловой изоляцией

Обозначение:	Типовой проект 409-28-40
Обозначение англ:	409-28-40
Статус:	действует
Название рус.:	Альбом III. Часть 3. Строительные конструкции камер типа I. Вариант в сборном железобетоне с тепловой изоляцией
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

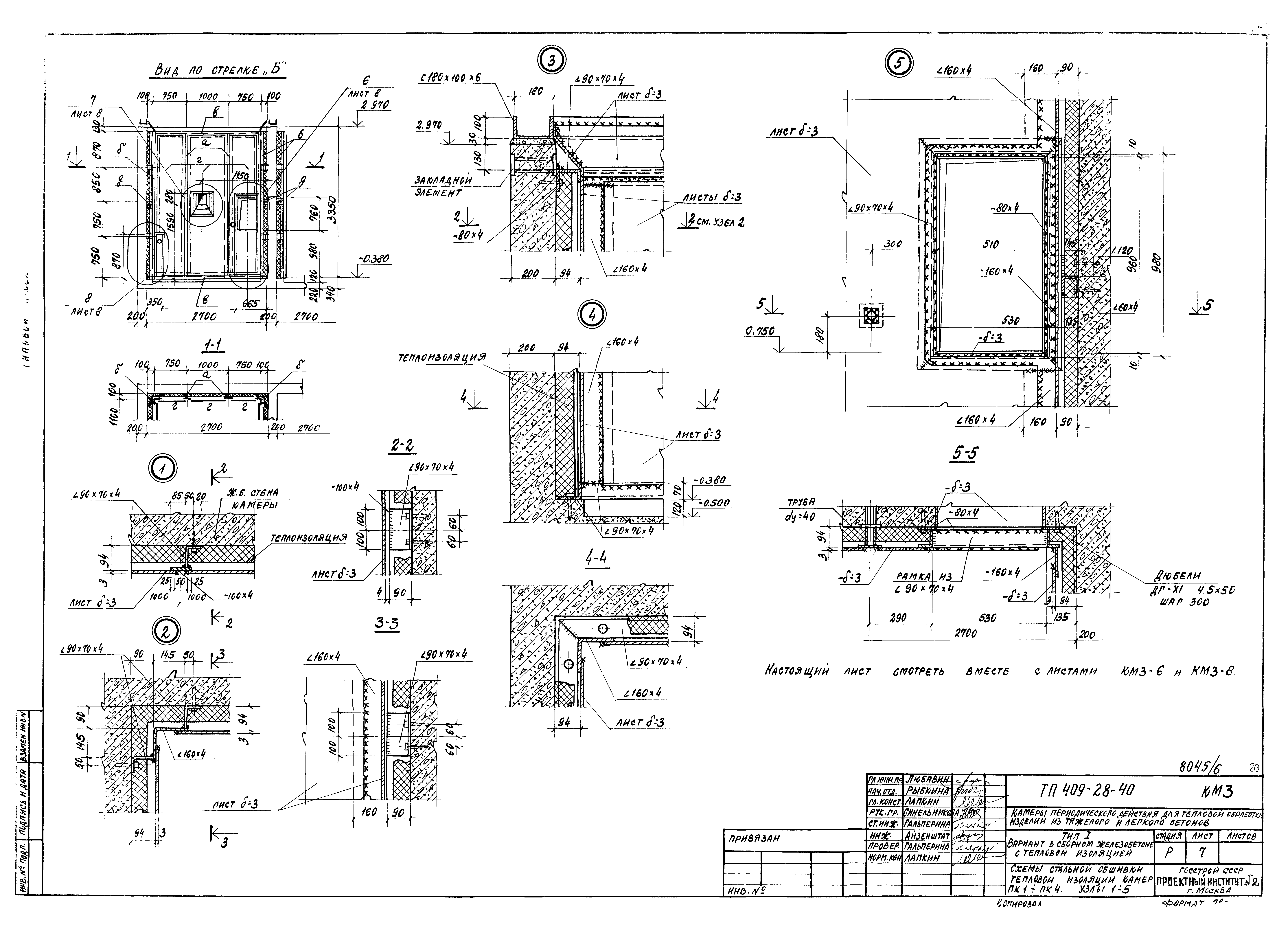

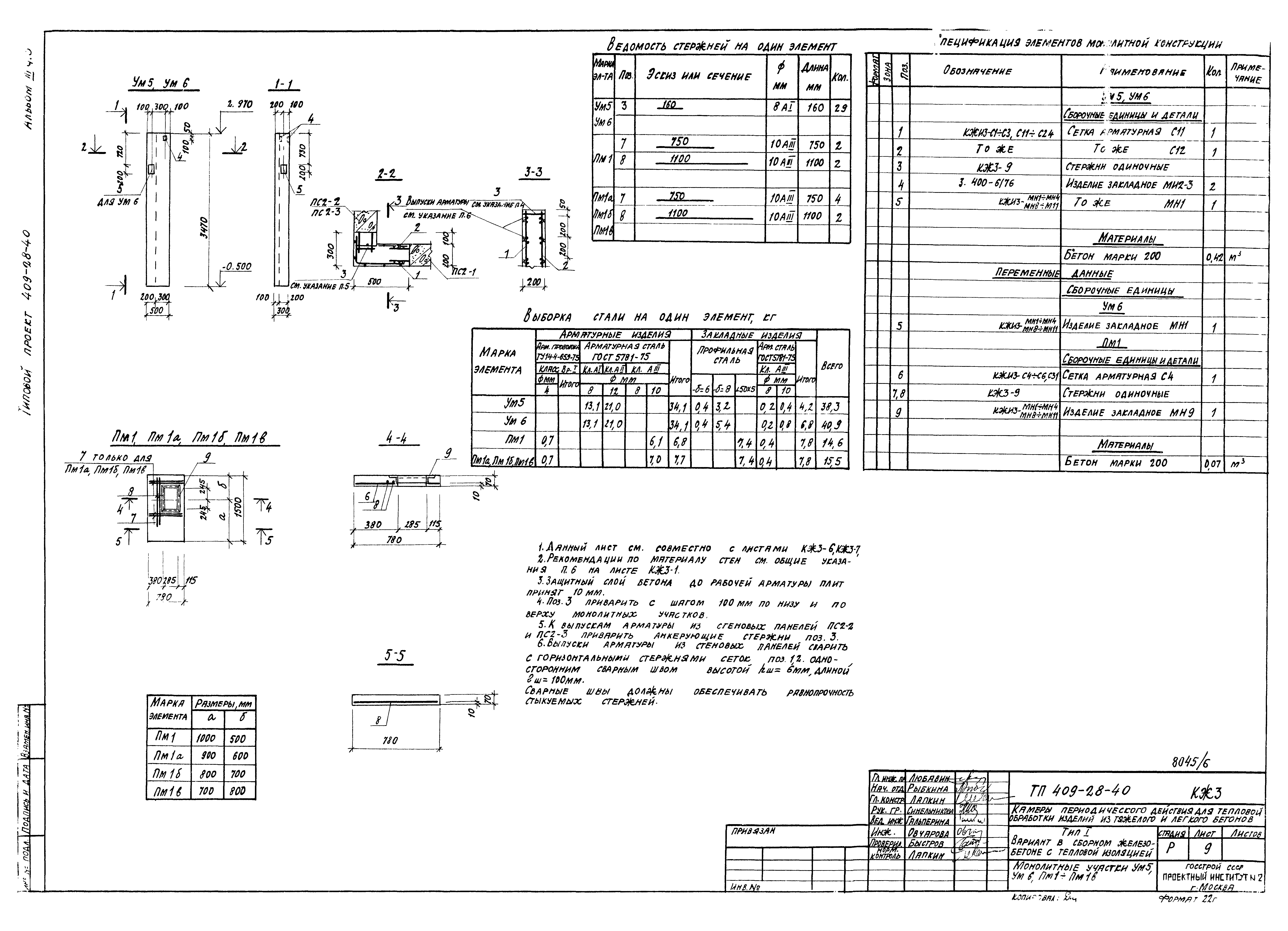

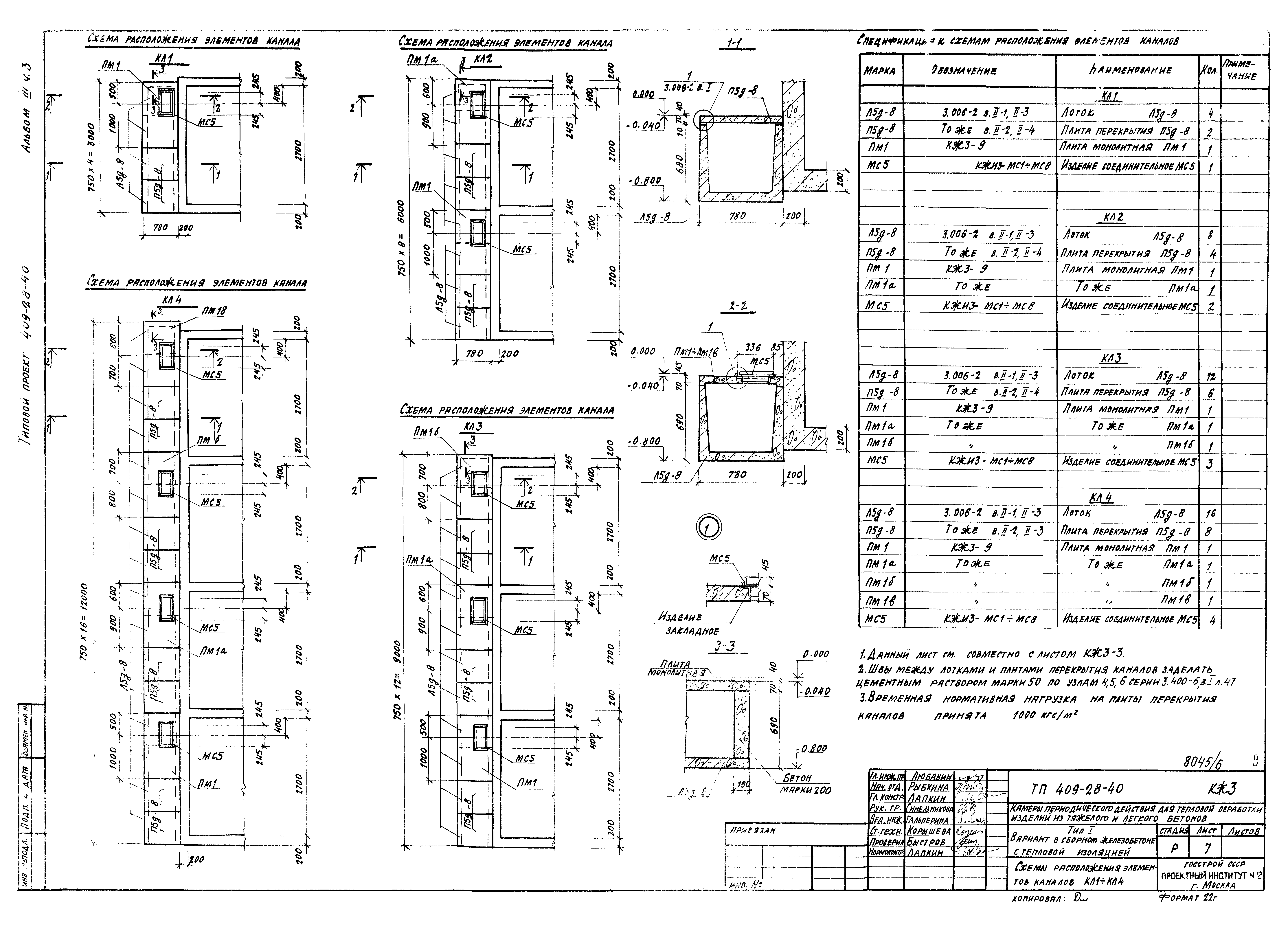

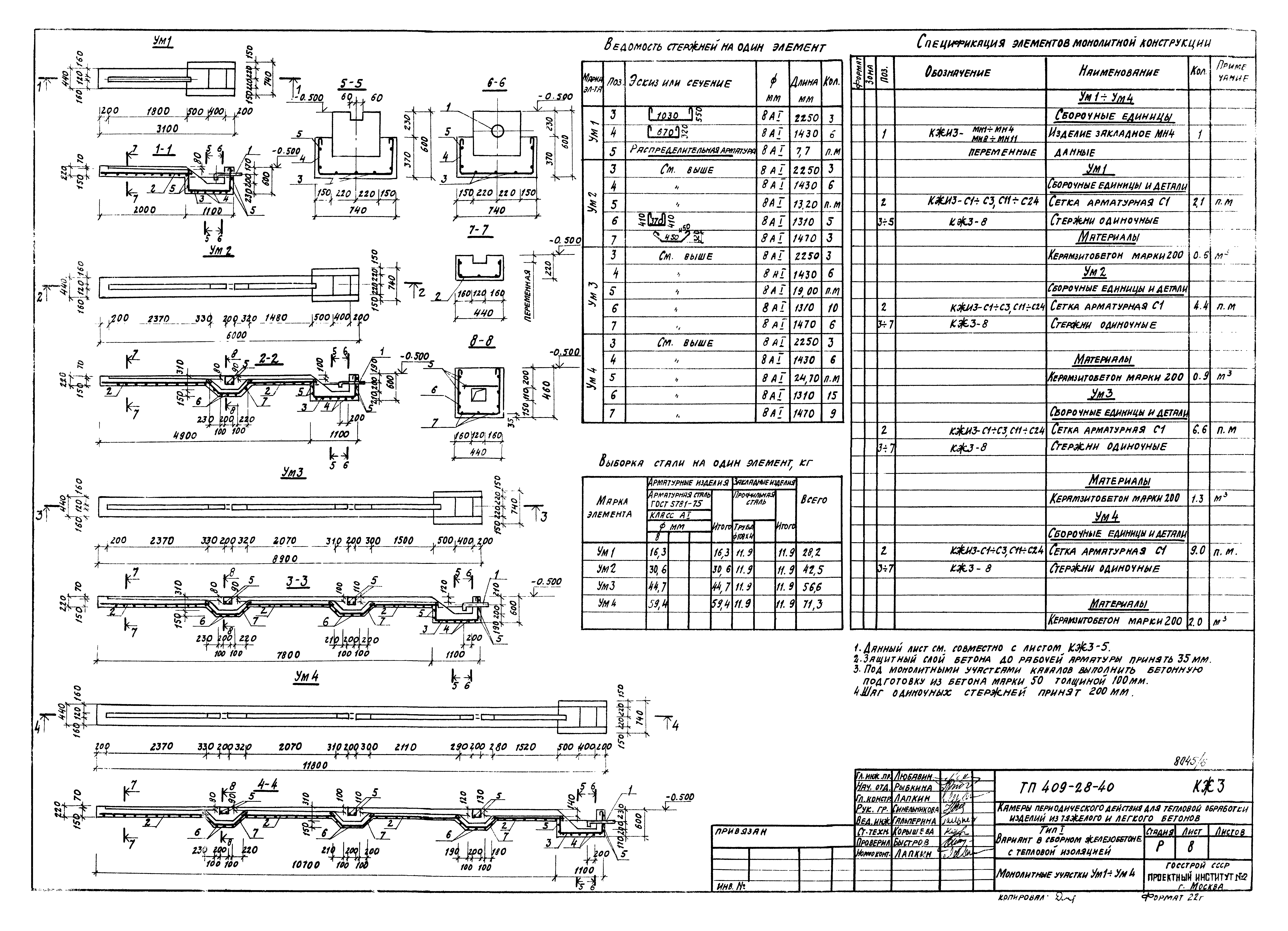

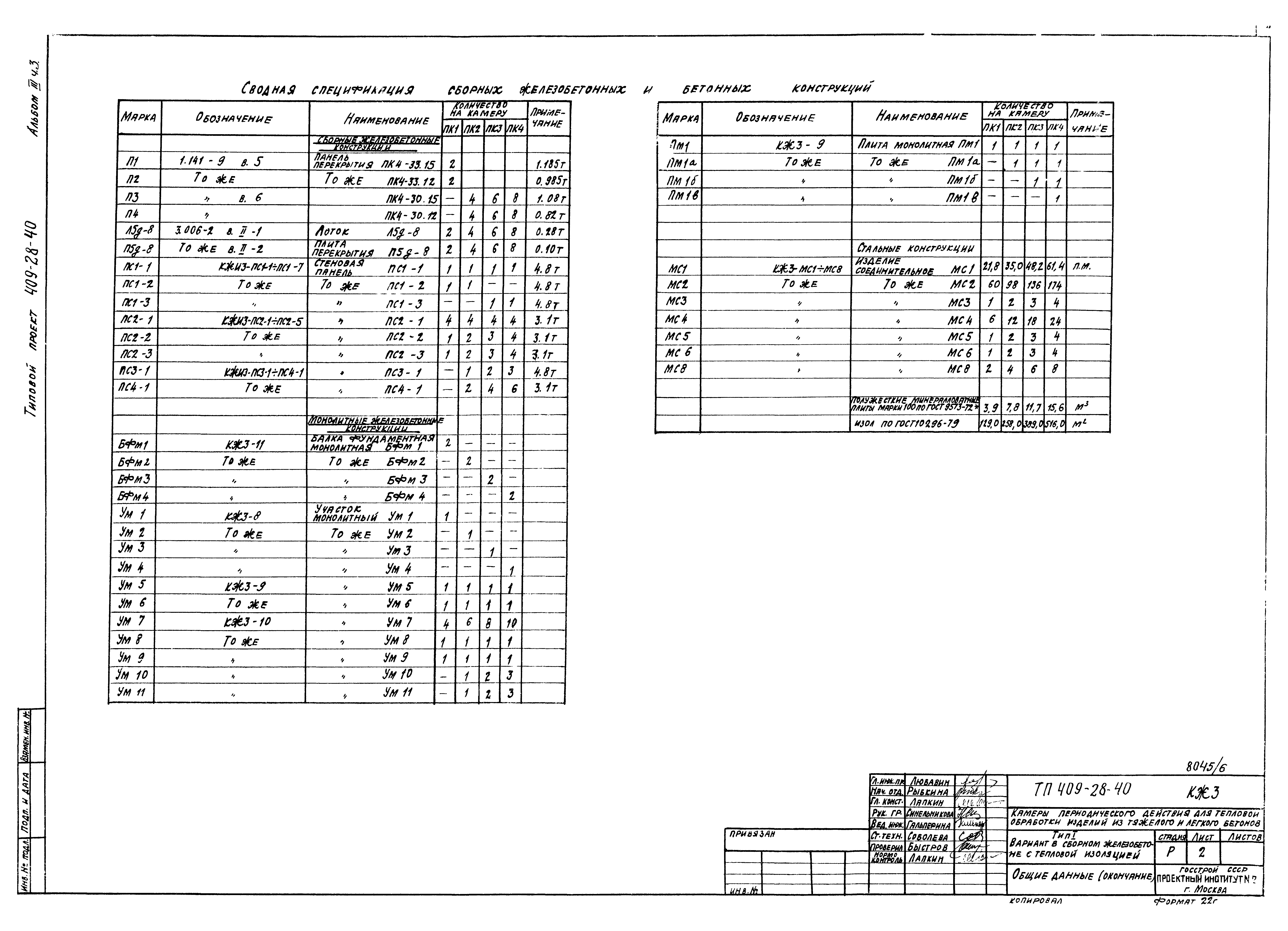

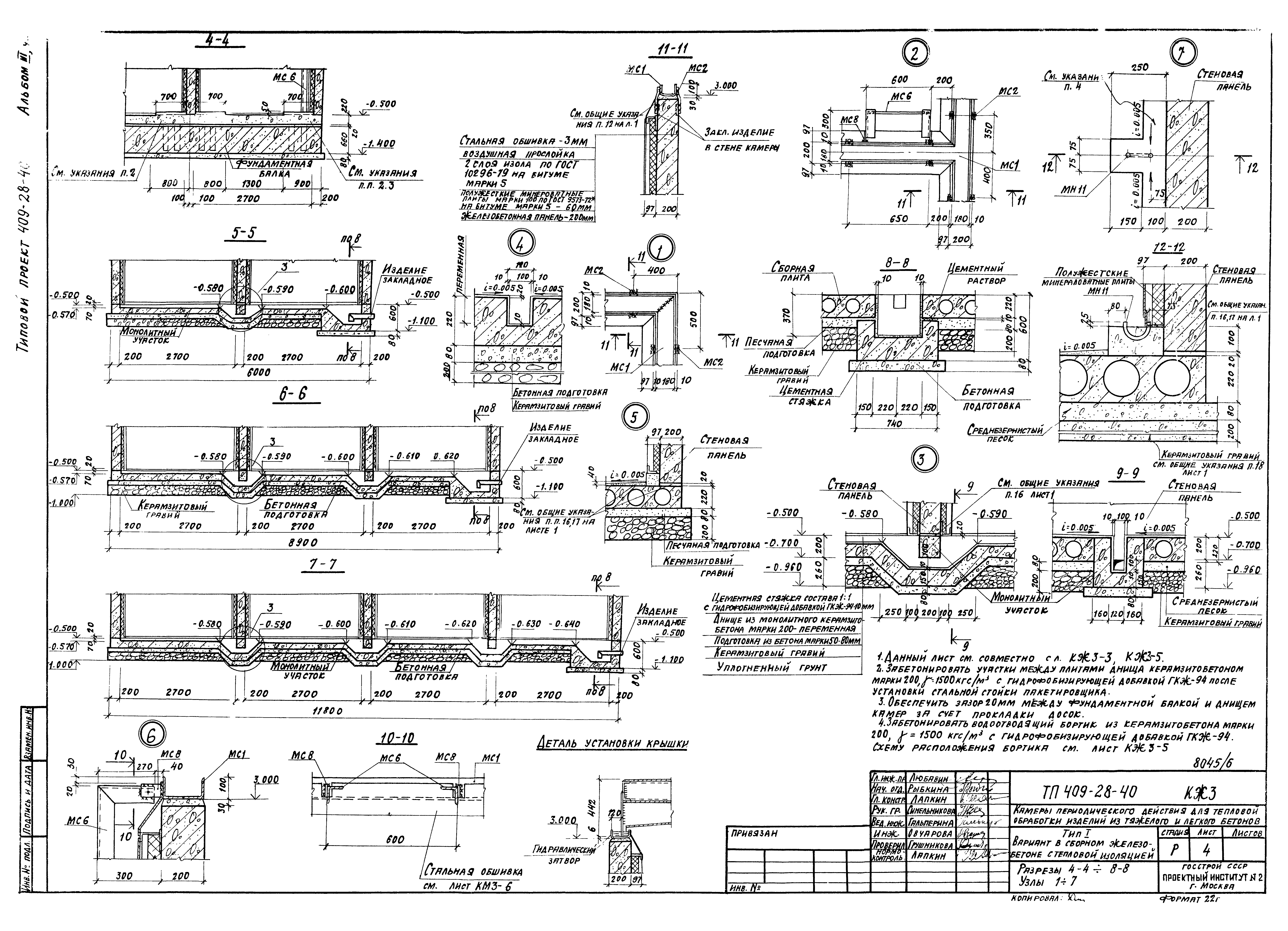

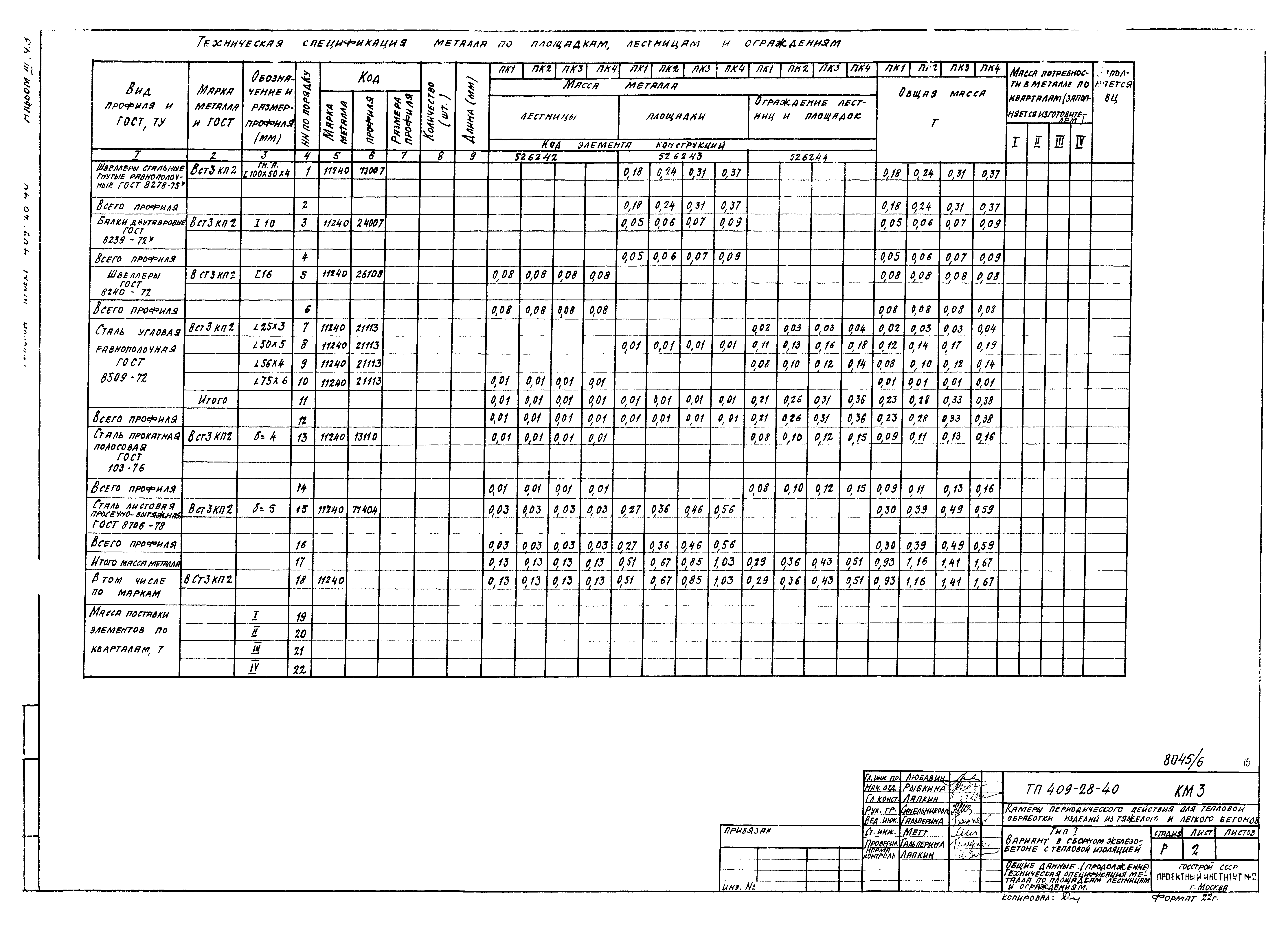

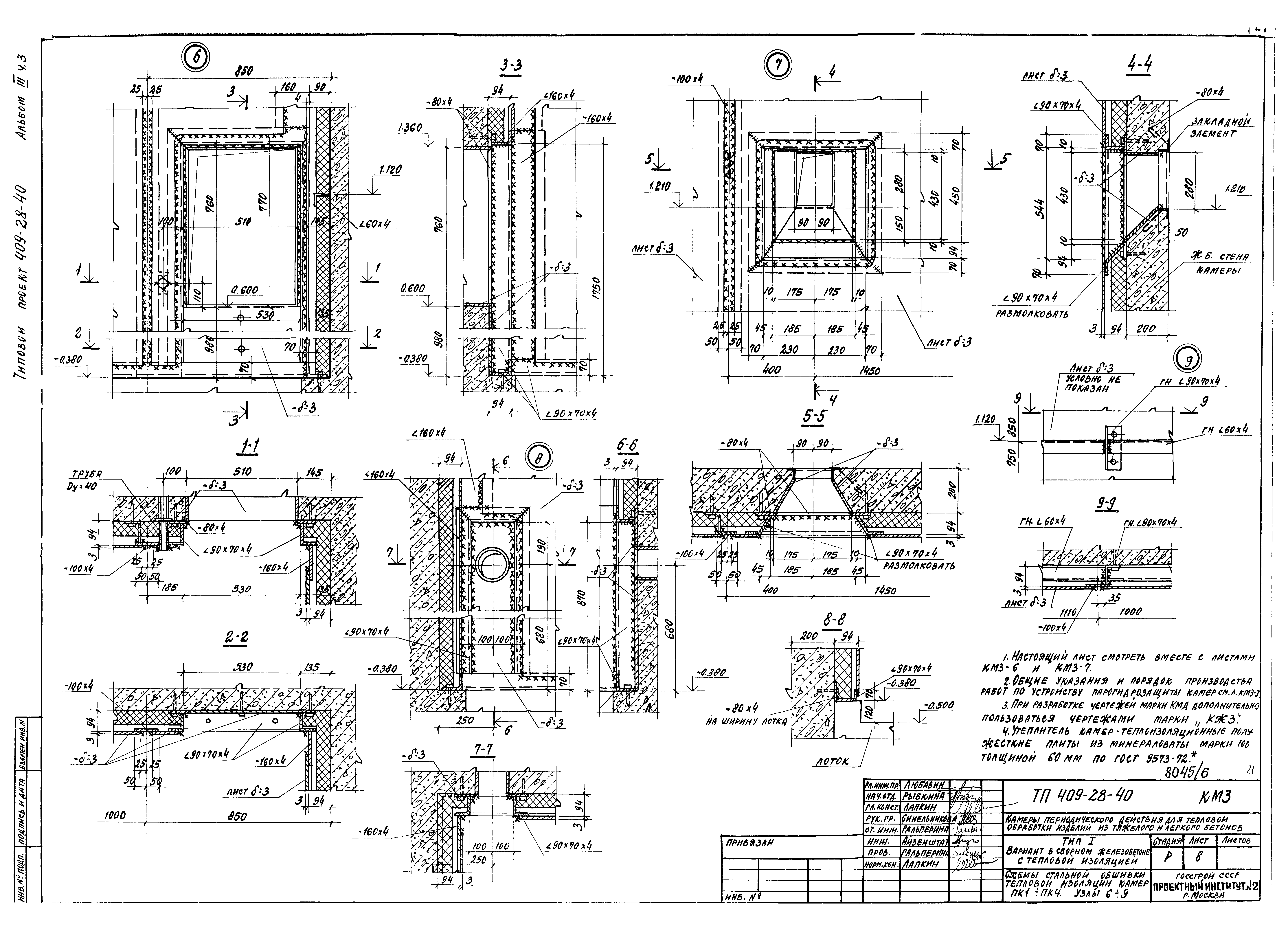

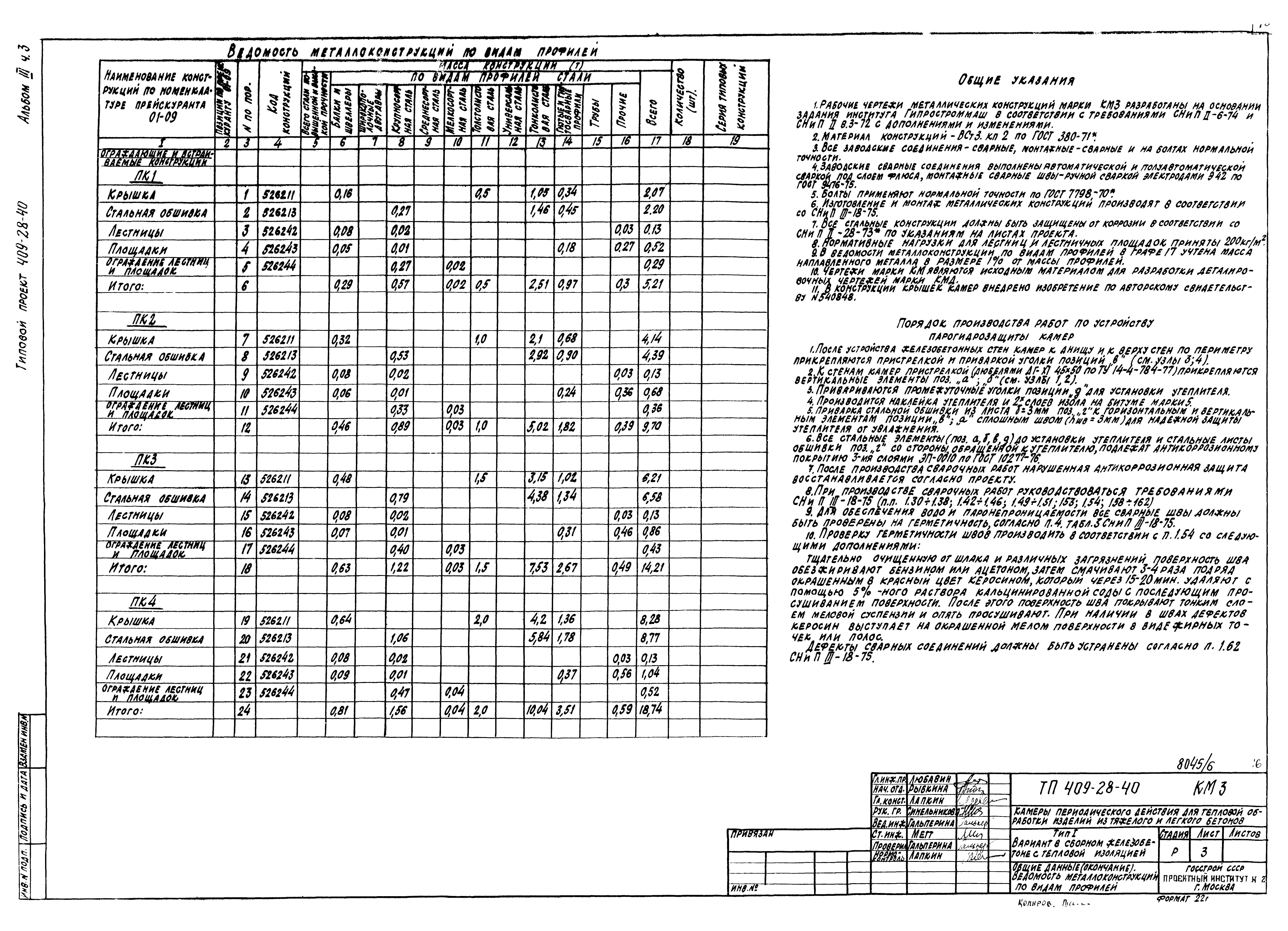

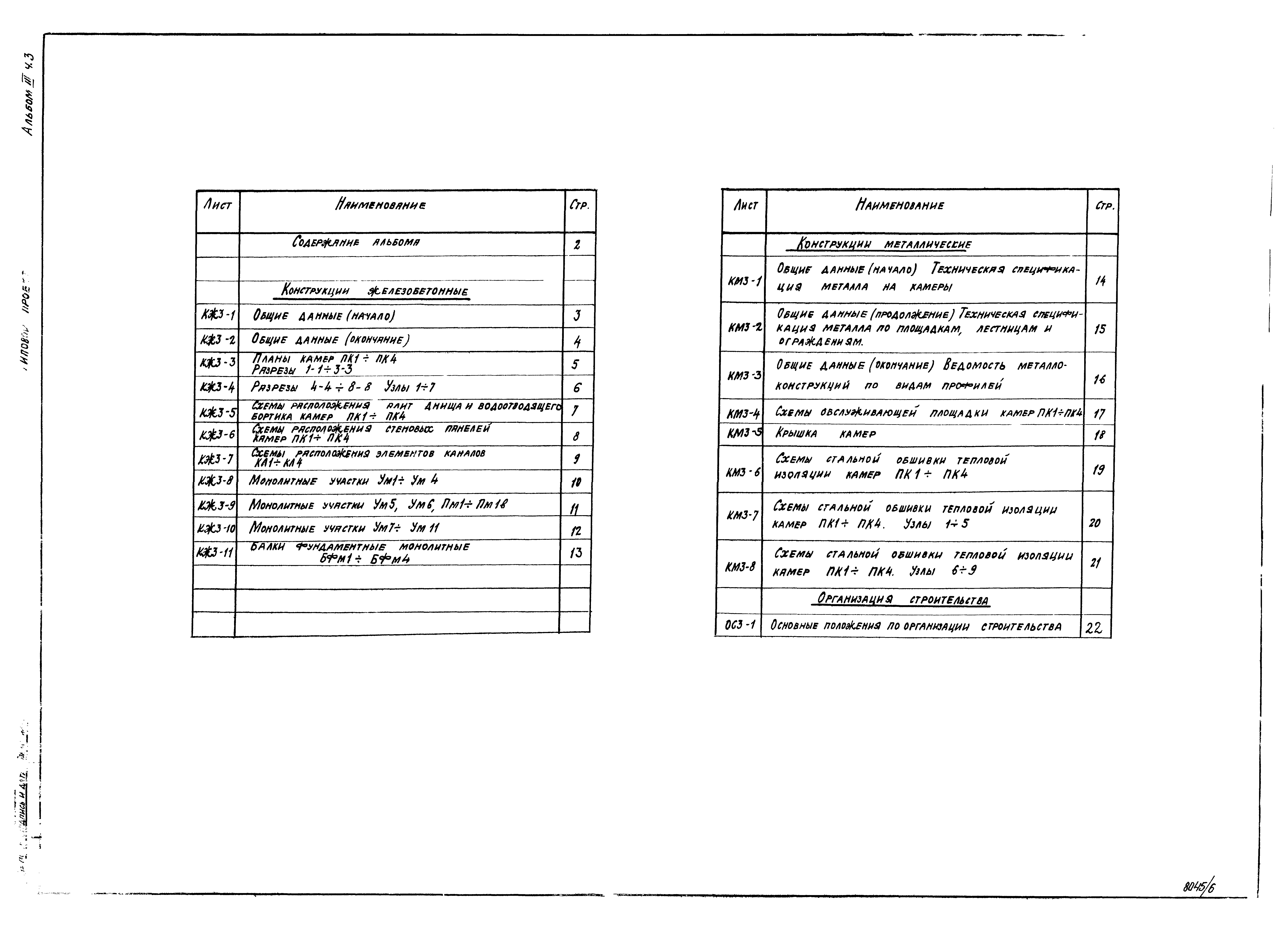

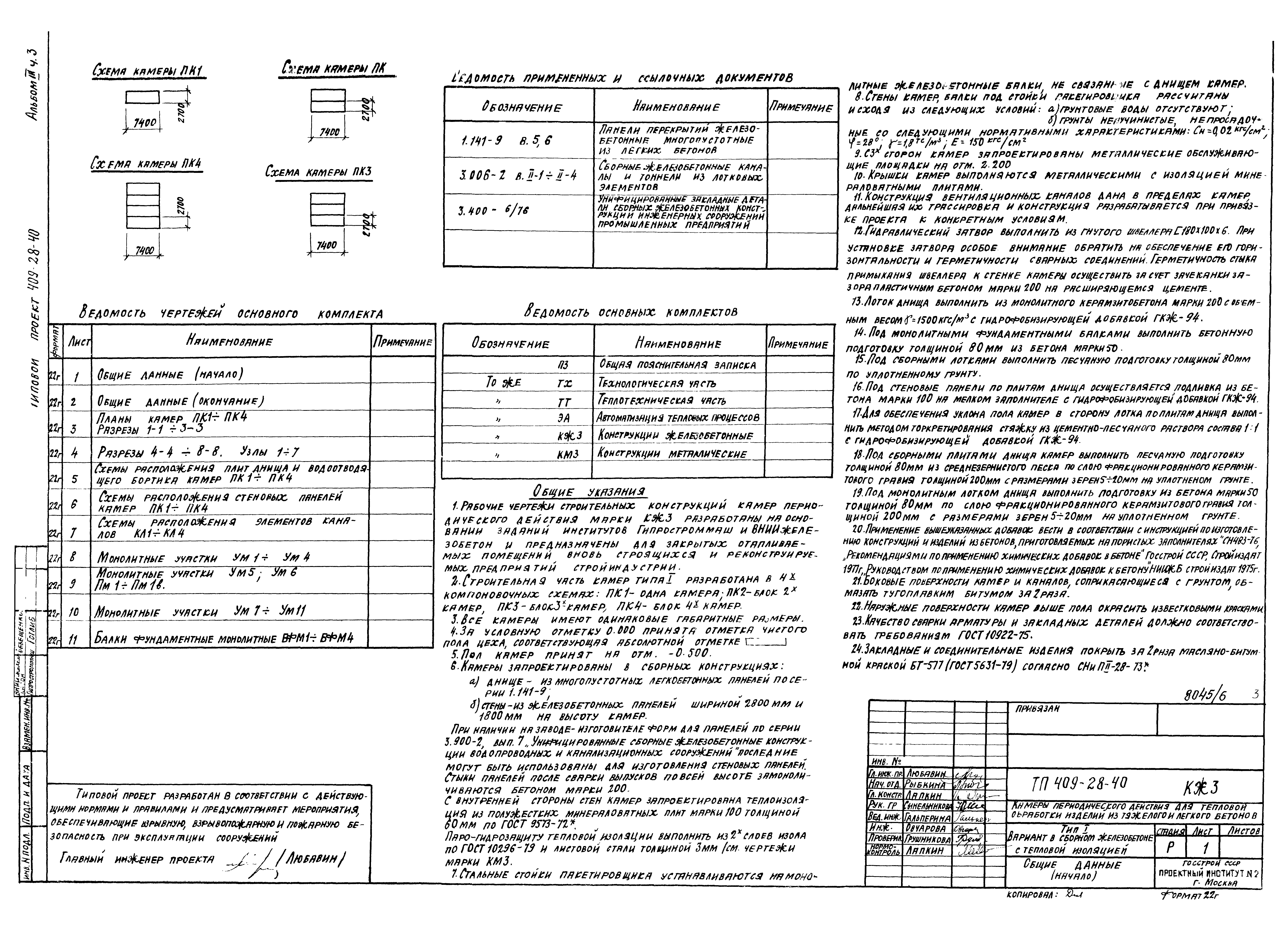

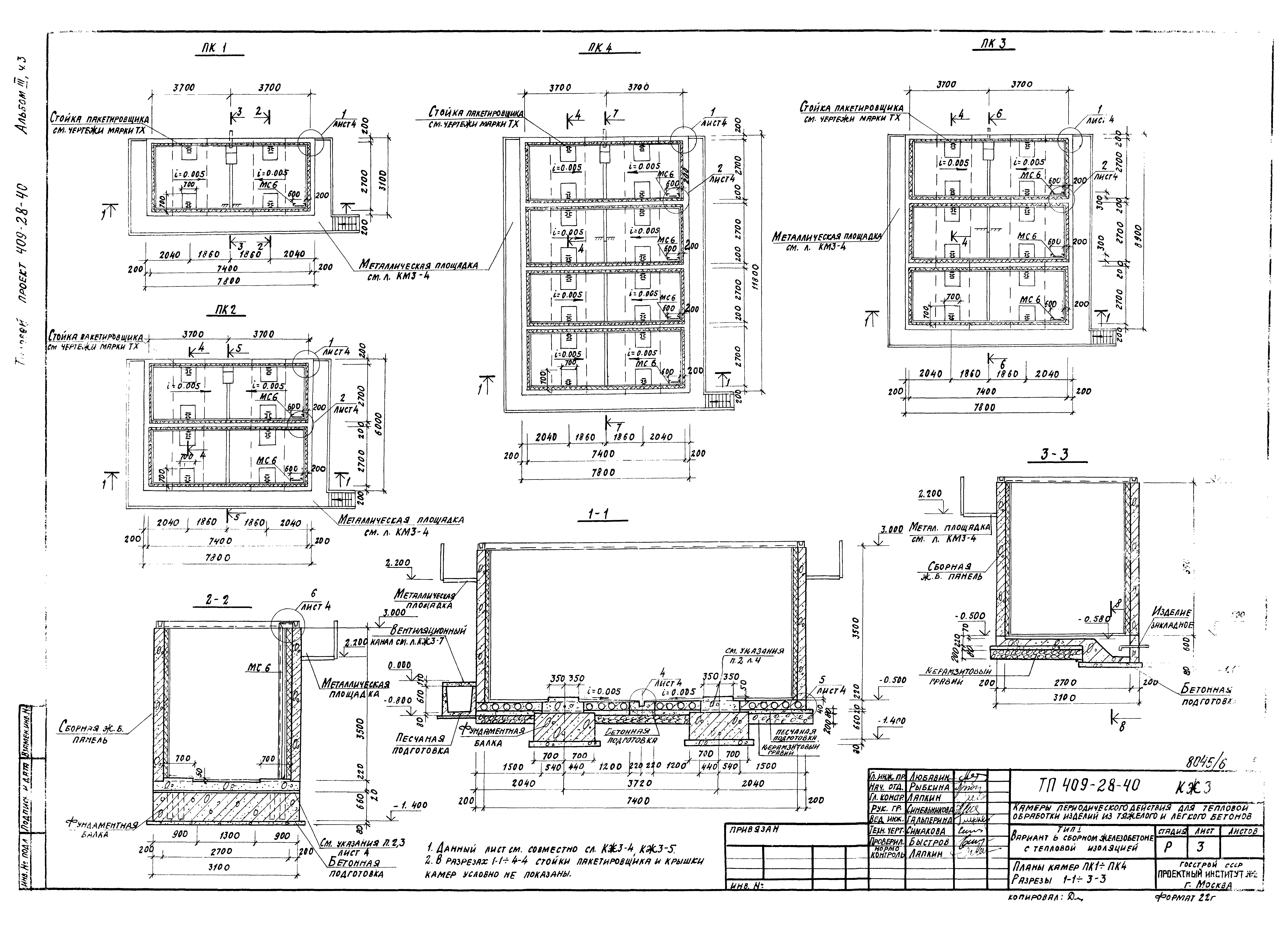

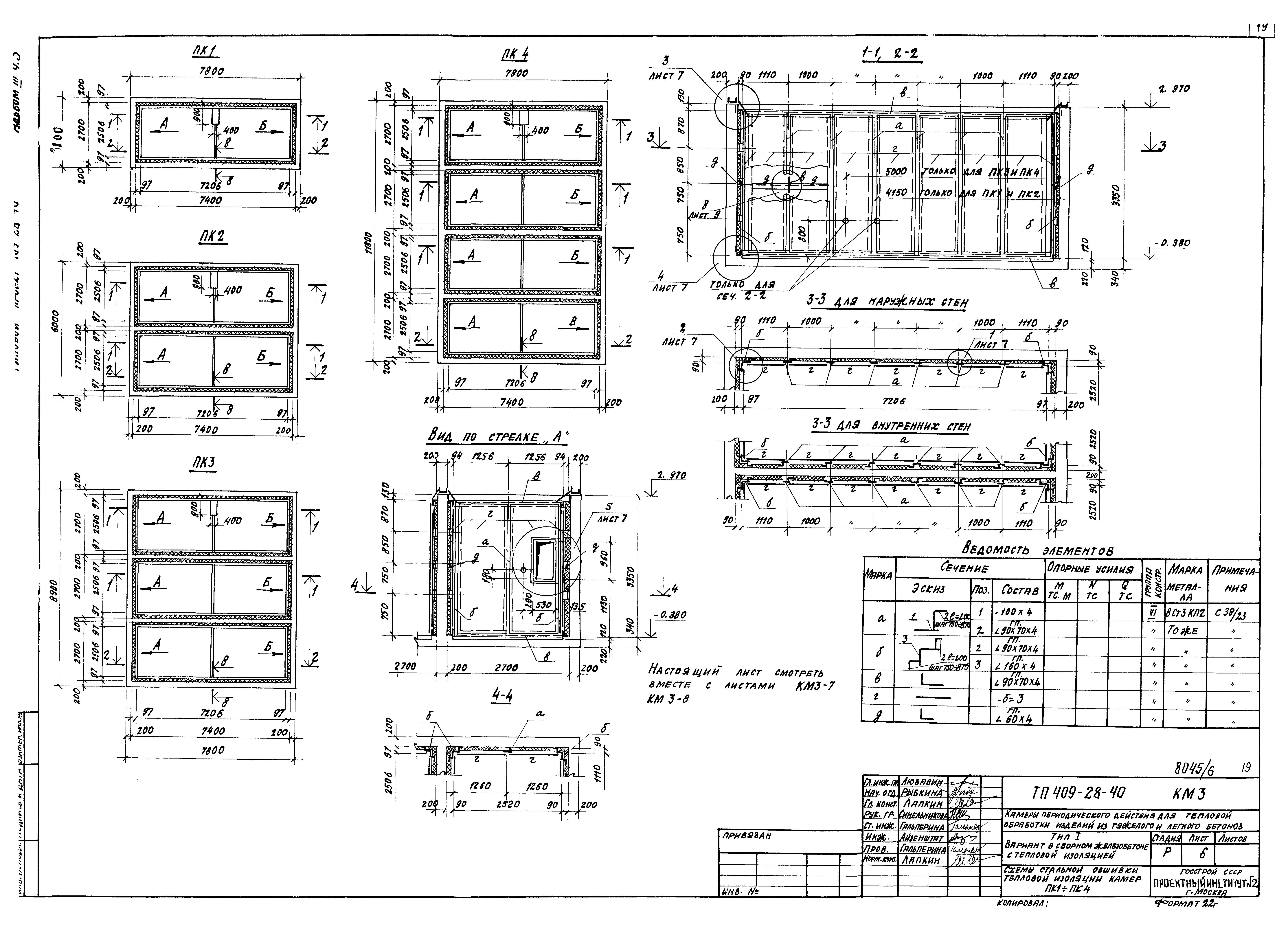

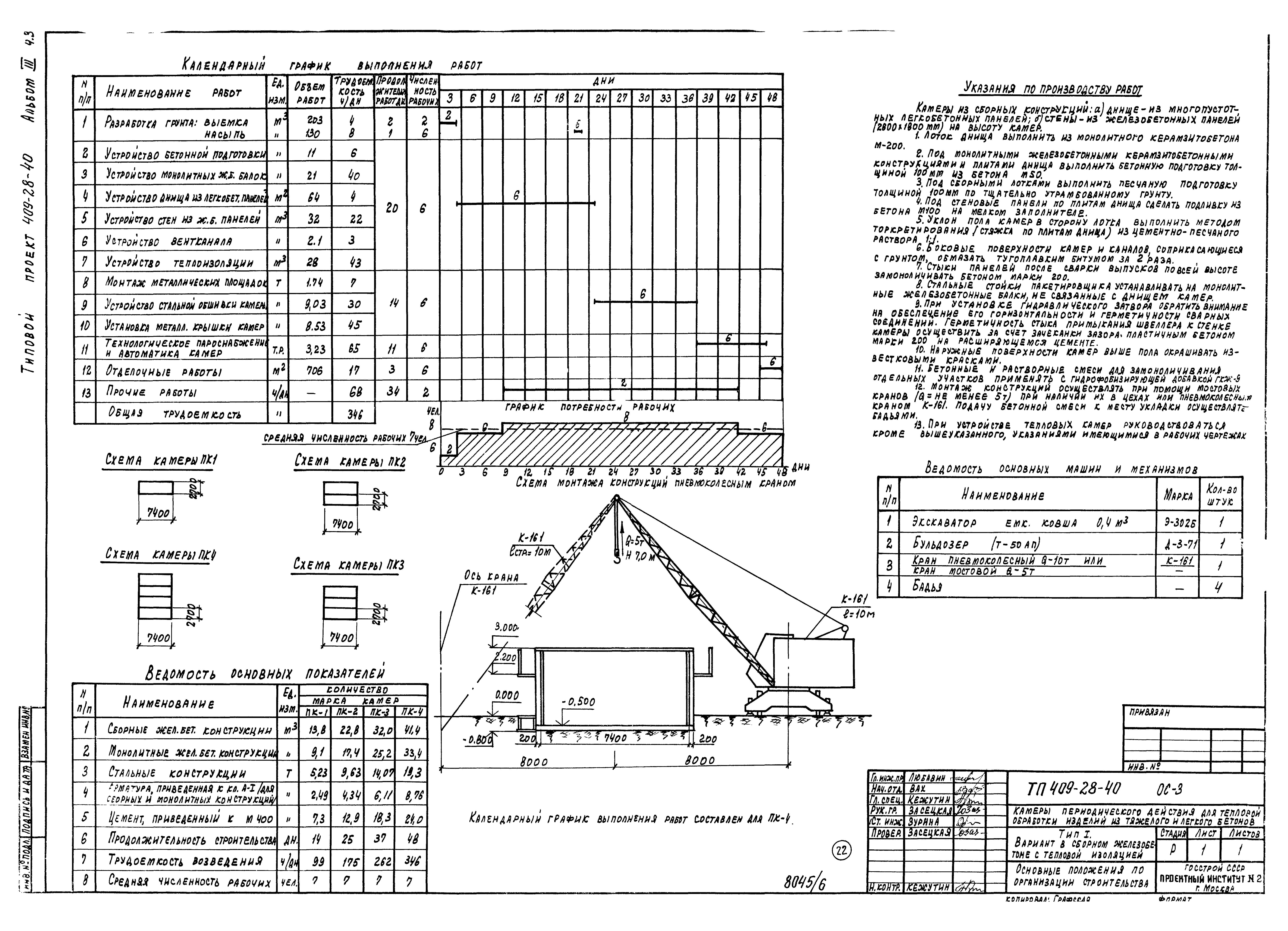

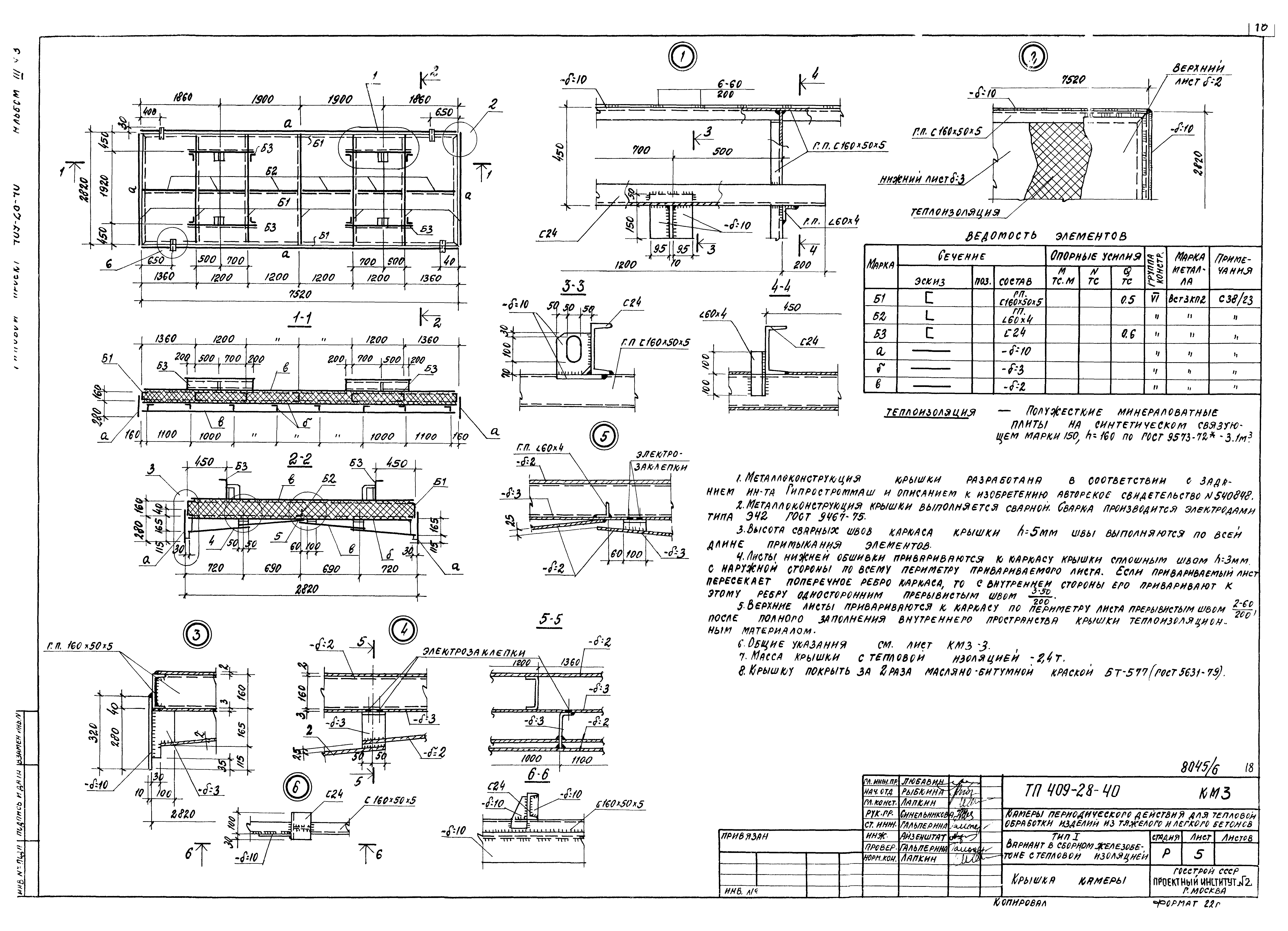

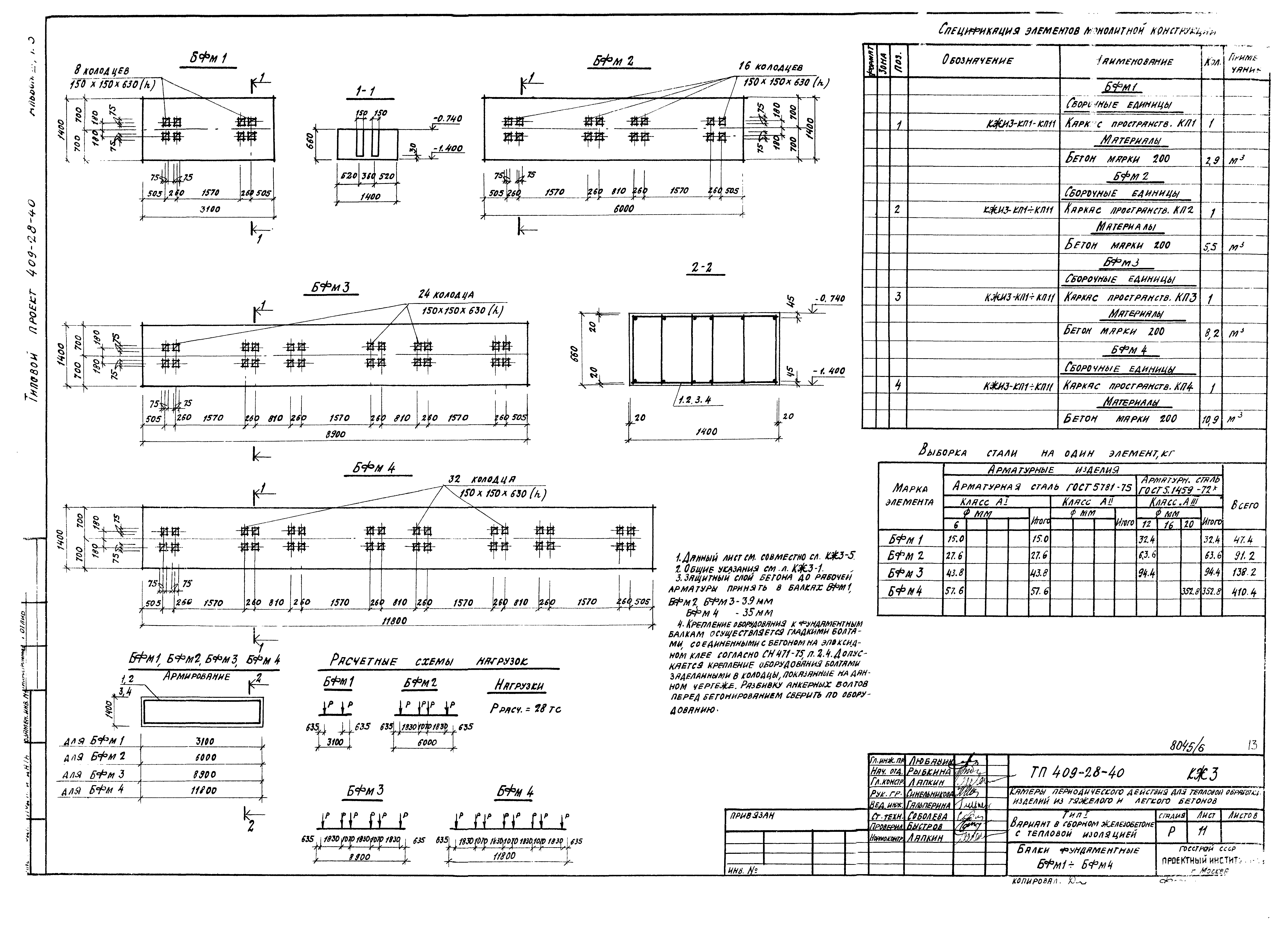

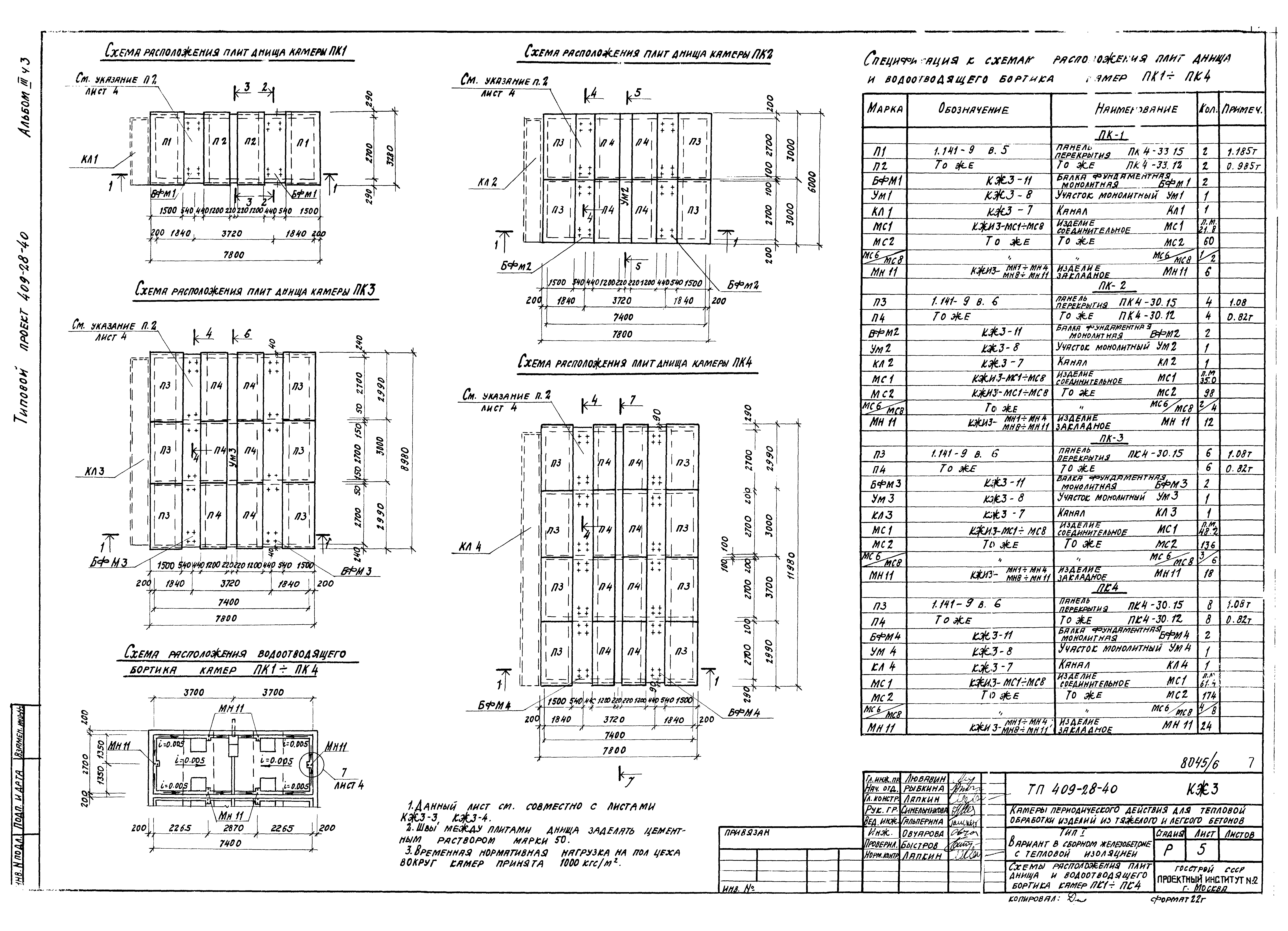

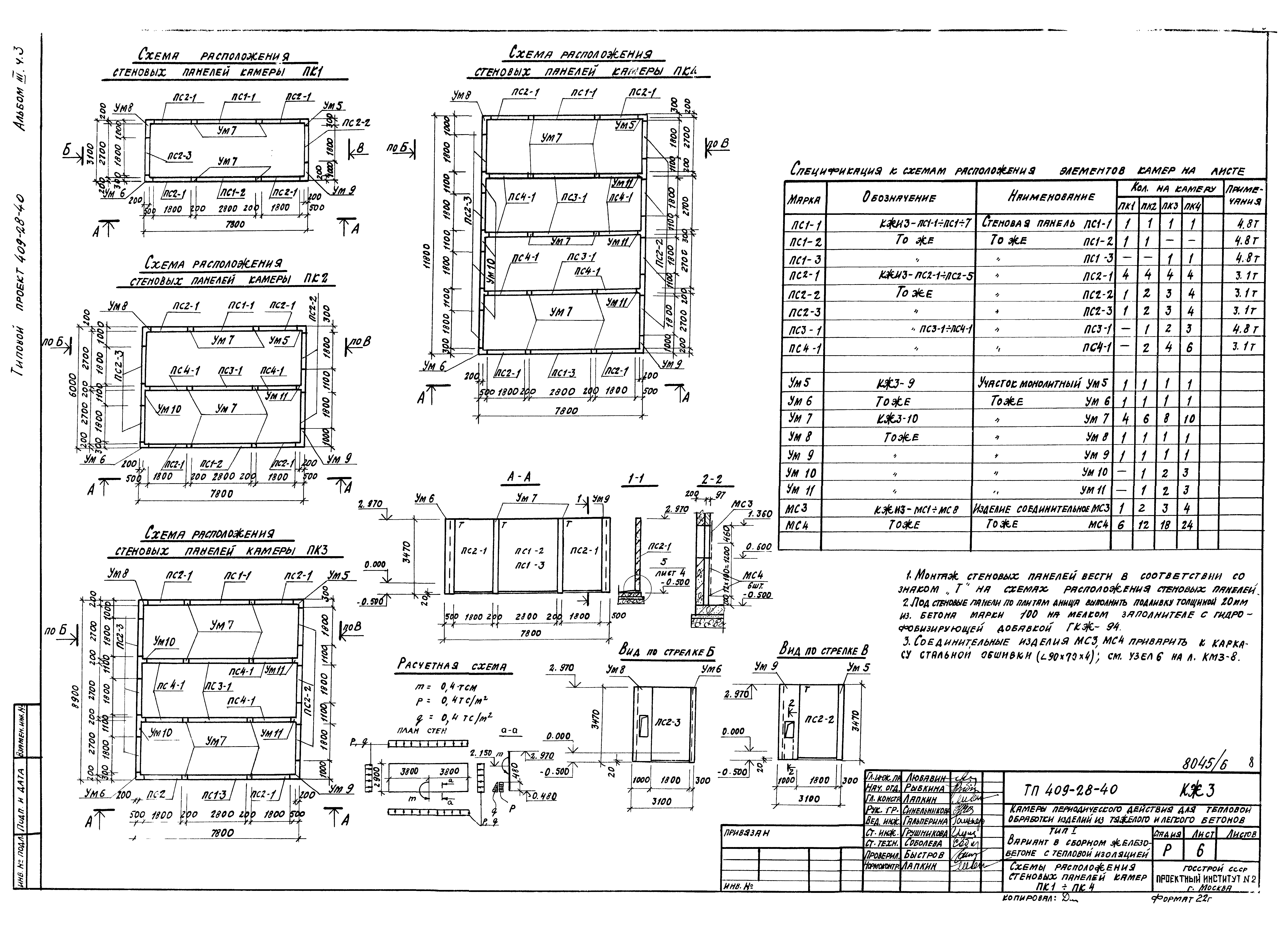

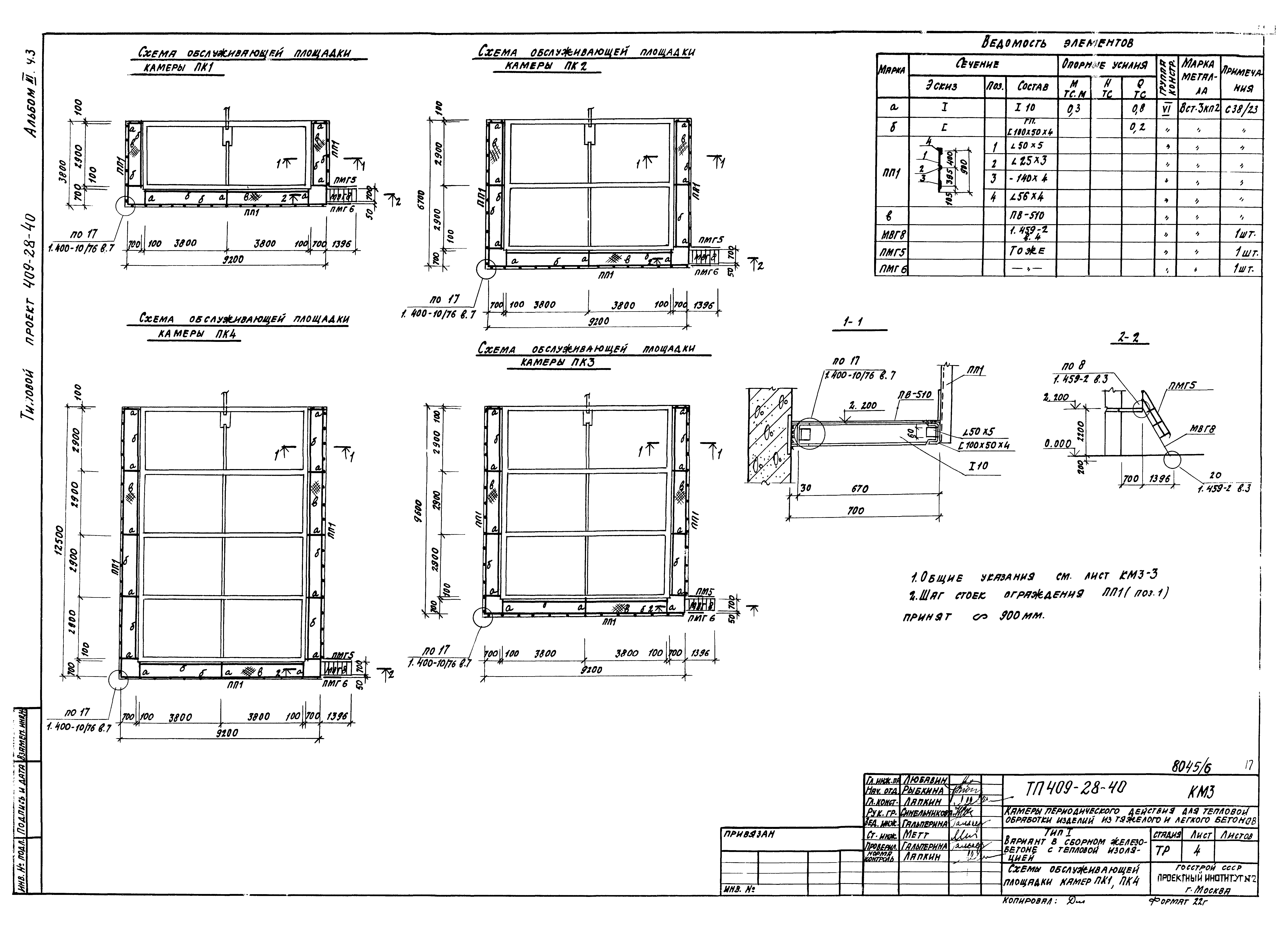

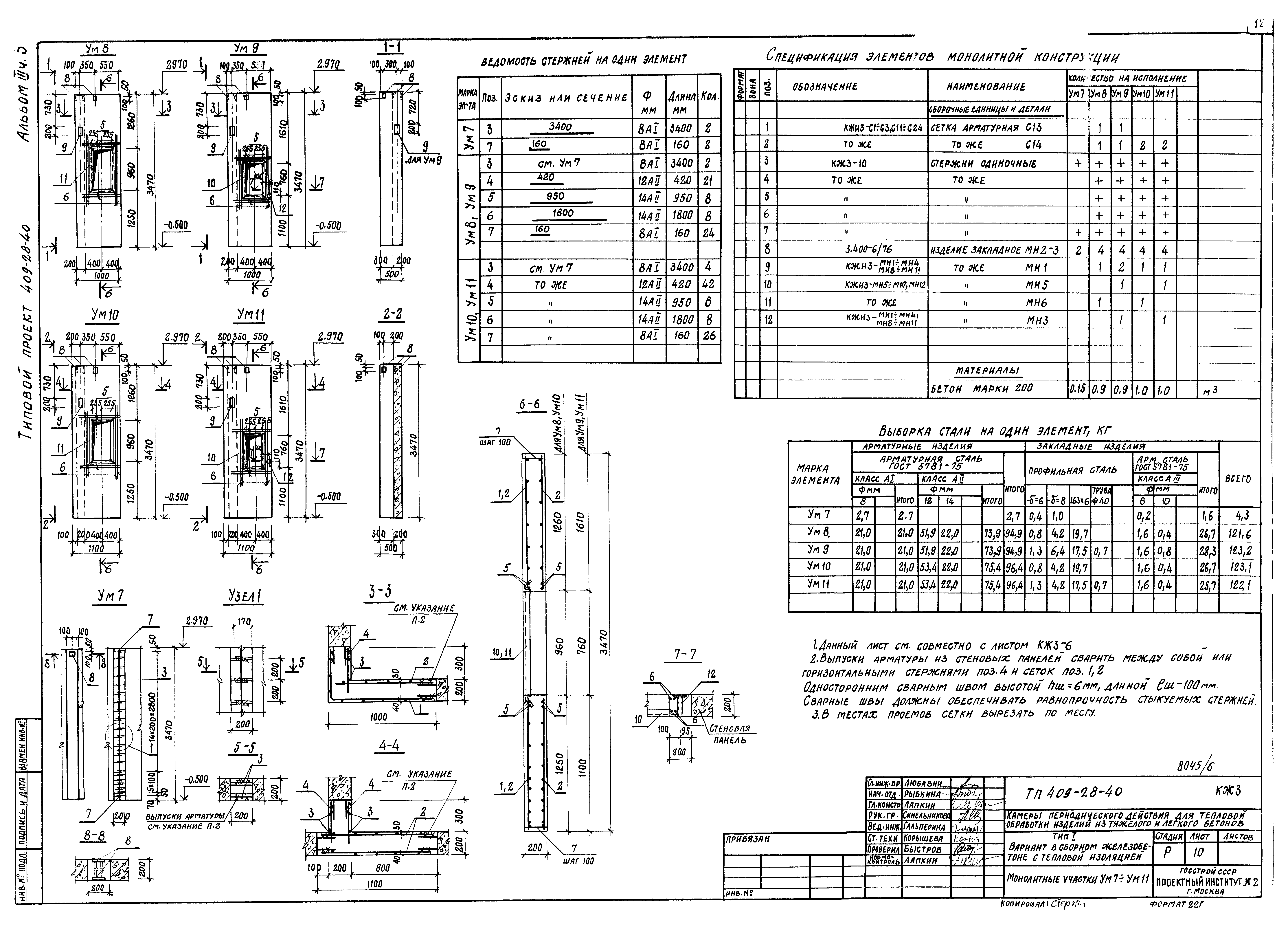

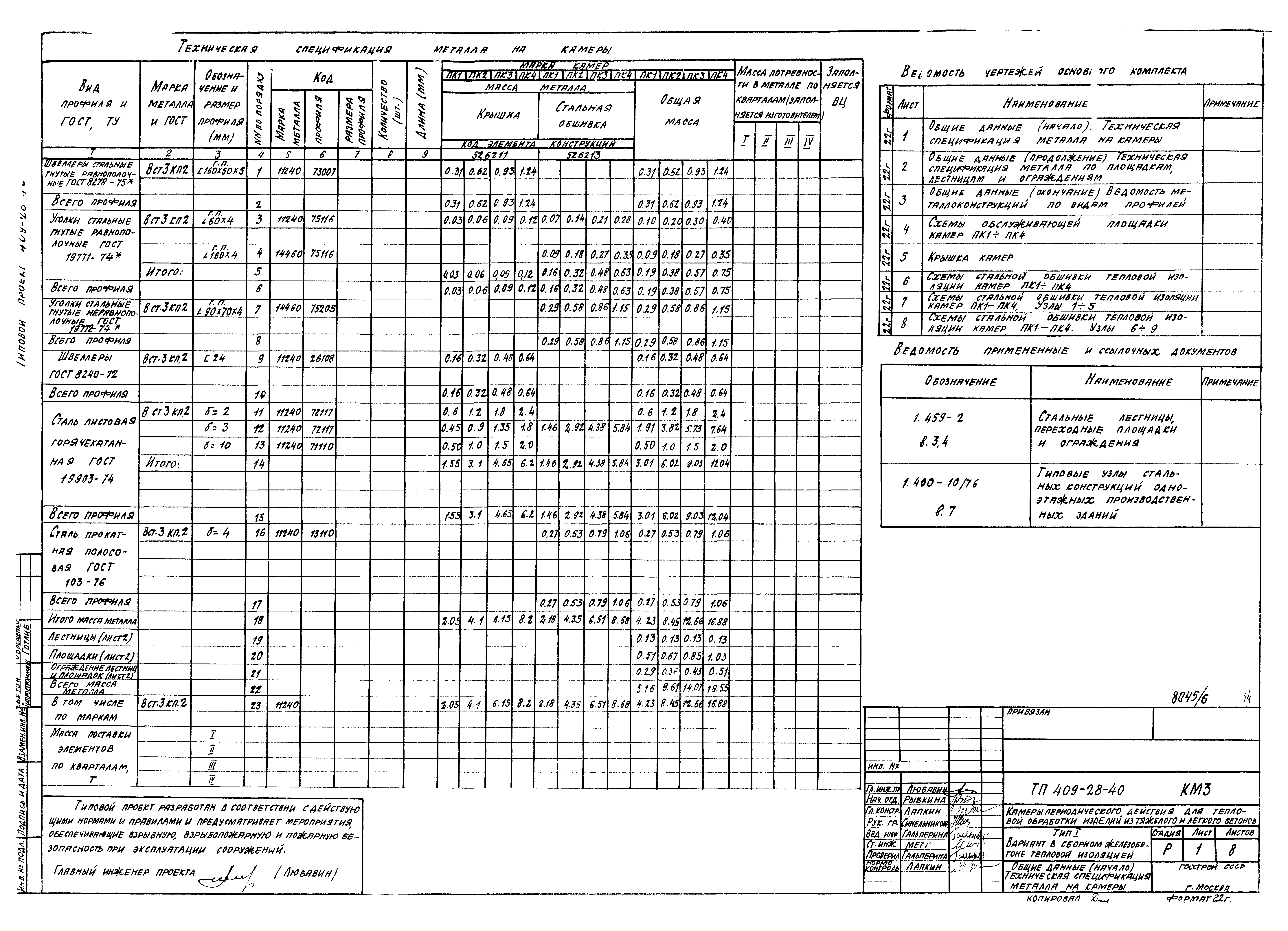

Оглавление:	Содержание альбома Конструкции железобетонные    Общие данные    Планы камер ПК1 - ПК4. Разрезы 1-1 - 3-3    Разрезы 4-4 - 8-8. Узлы 1 - 7    Схемы расположения плит днища и водоотводящего бортика камер ПК1 - ПК4    Схемы расположения стеновых панелей камер ПК1 - ПК4    Схемы расположения элементов каналов КЛ1 - КЛ4    Монолитные участки Ум1 - Ум4    Монолитные участки Ум5, Ум6, Пм1 - Пм18    Монолитные участки Ум7 - Ум11    Балки фундаментные монолитные БФм1 - БФм4 Конструкции металлические    Общие данные. Техническая спецификация металла на камеры    Общие данные. Техническая спецификация металла по площадкам, лестницам и ограждениям    Общие данные. Ведомость металлоконструкций по видам профилей    Схемы обслуживающей площадки камер ПК1 - ПК4    Крышка камер    Схемы стальной обшивки тепловой изоляции камер ПК1 - ПК4    Схемы стальной обшивки тепловой изоляции камер ПК1 - ПК4. Узлы 1 - 5    Схемы стальной обшивки тепловой изоляции камер ПК1 - ПК4. Узлы 6 - 9 Организация строительства    Основные положения по организации строительства
Разработан:	ВНИИжелезобетон Проектный институт № 2 Госстроя СССР
Утверждён:	06.08.1981 Госстрой СССР (61)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Строительная индустрия и промышленность строительных материалов Производство строительных материалов и изделий Производство бетона, раствора и асфальта
Заменяет собой:	Типовой проект 409-10-38
