Типовые проектные решения 901-07-10.84

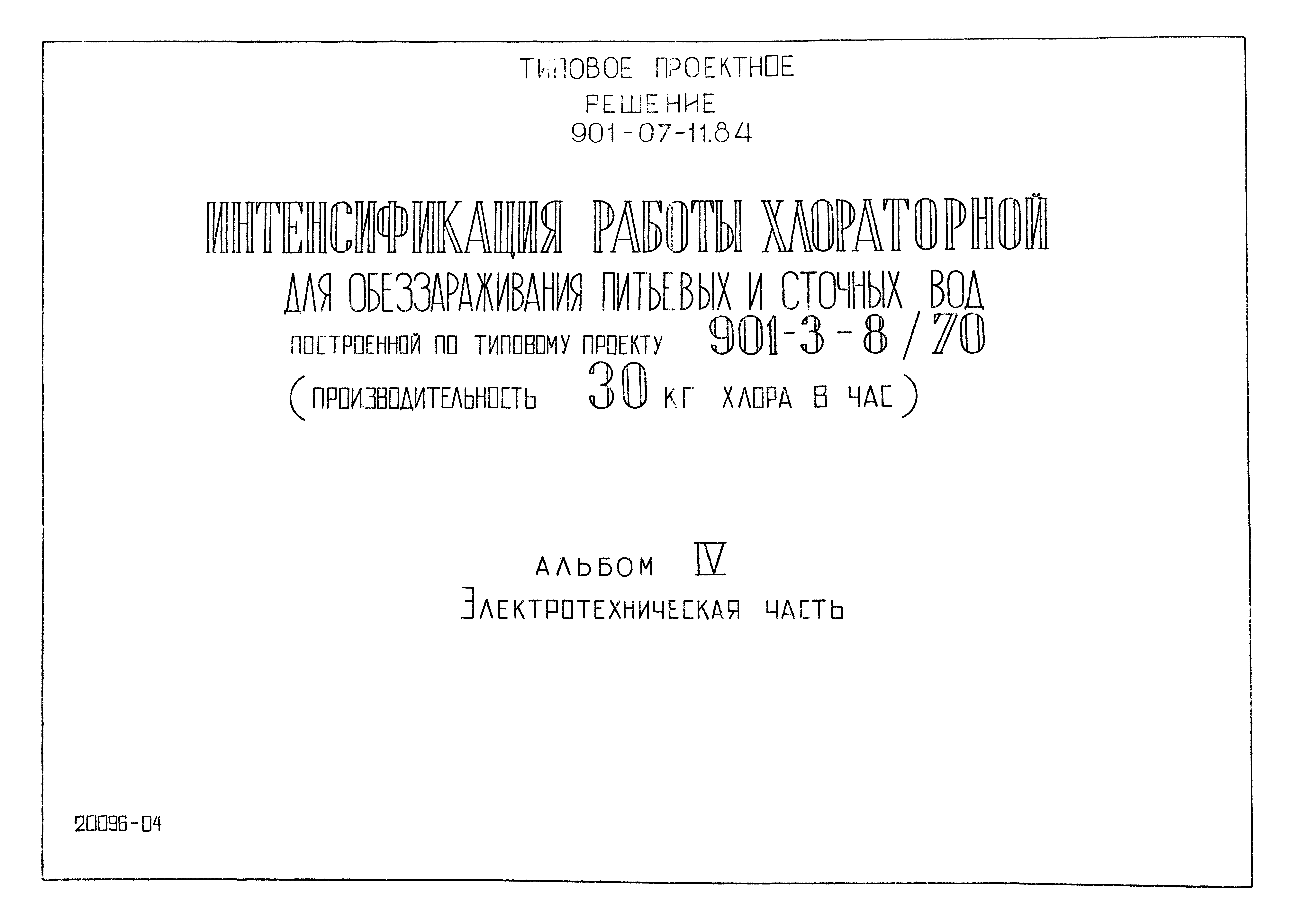

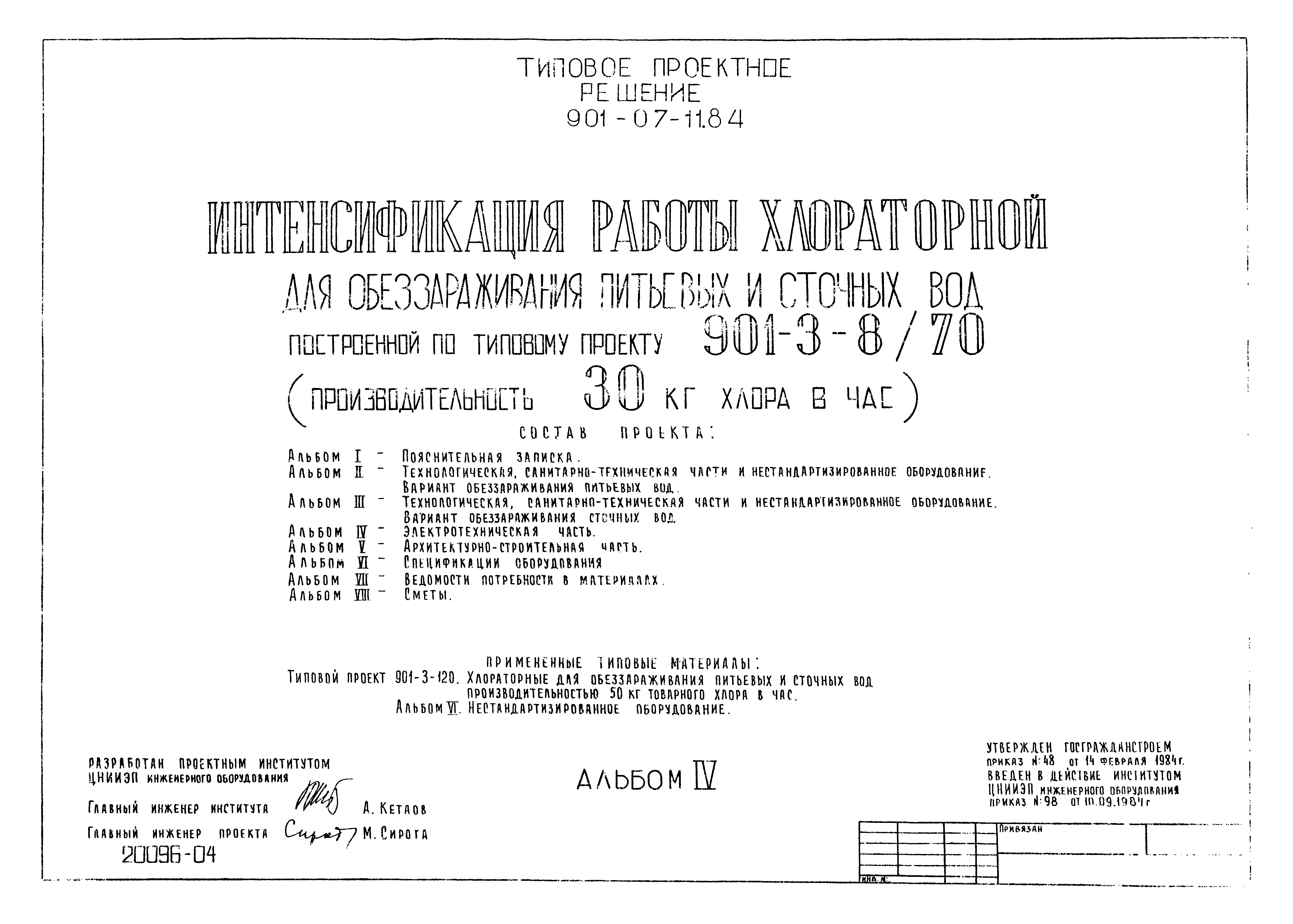

Альбом IV. Электротехническая часть (из ТП 901-07-11.84)

Обозначение:	Типовые проектные решения 901-07-10.84
Обозначение англ:	901-07-10.84
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом IV. Электротехническая часть (из ТП 901-07-11.84)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	10.09.1984

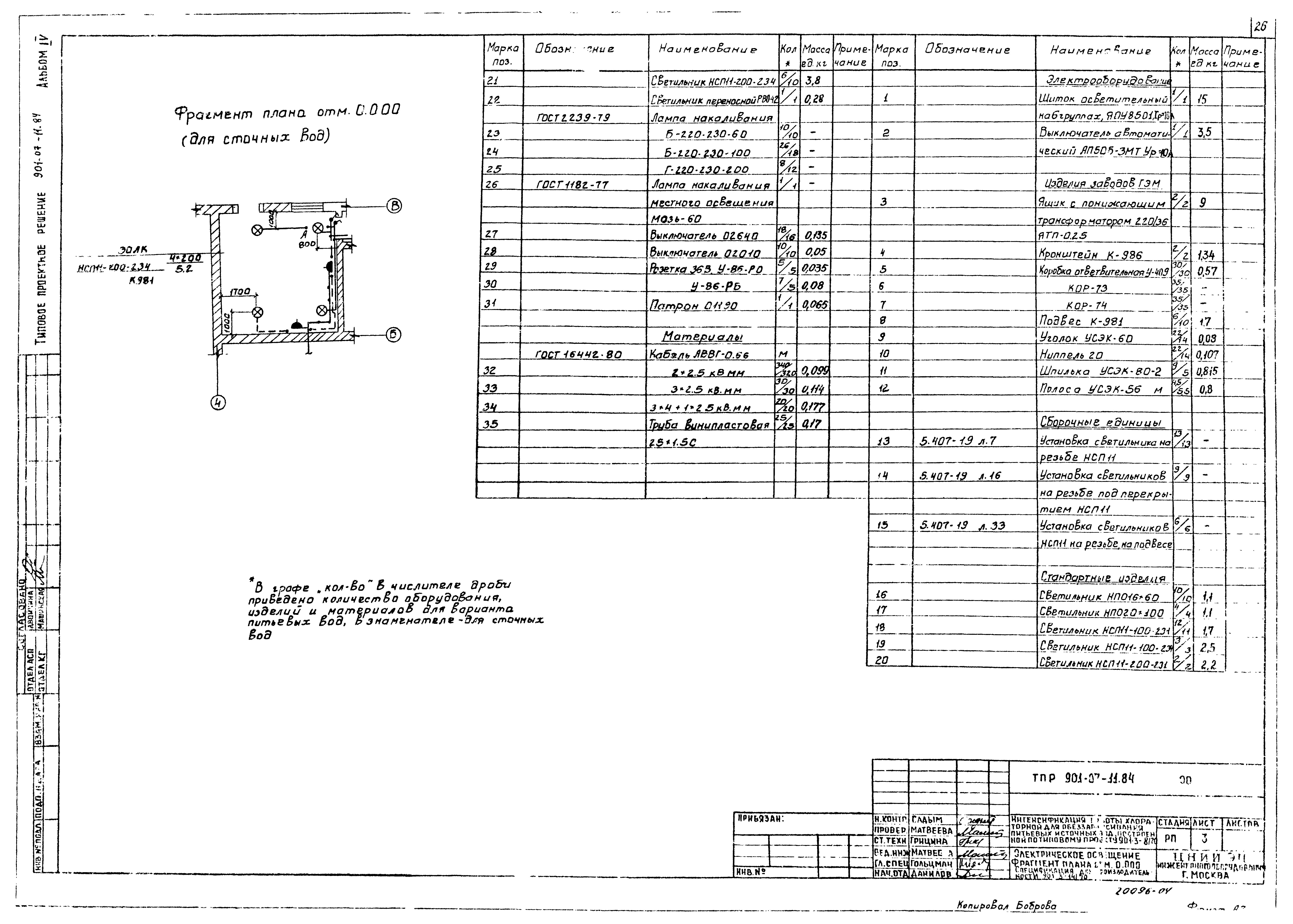

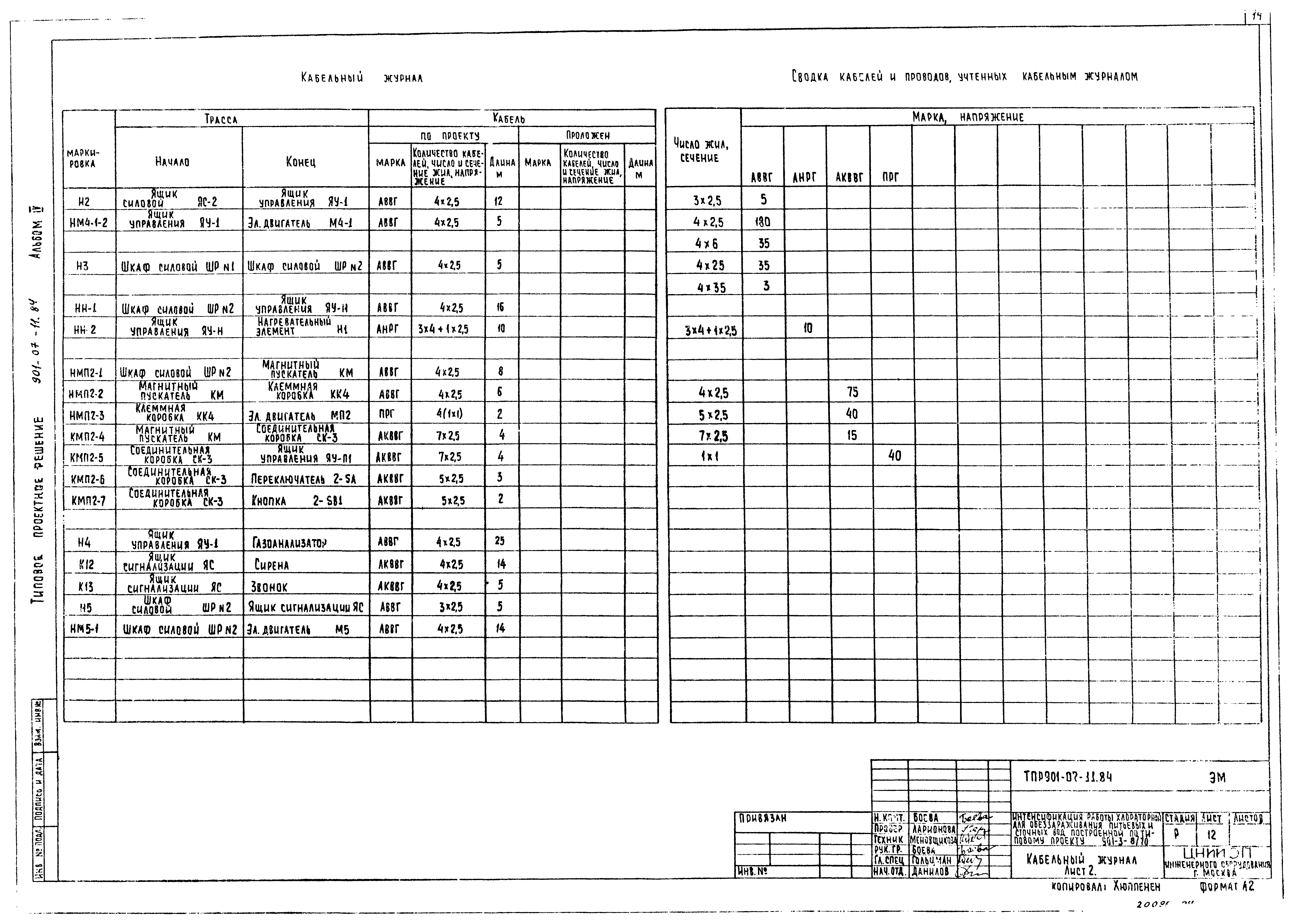

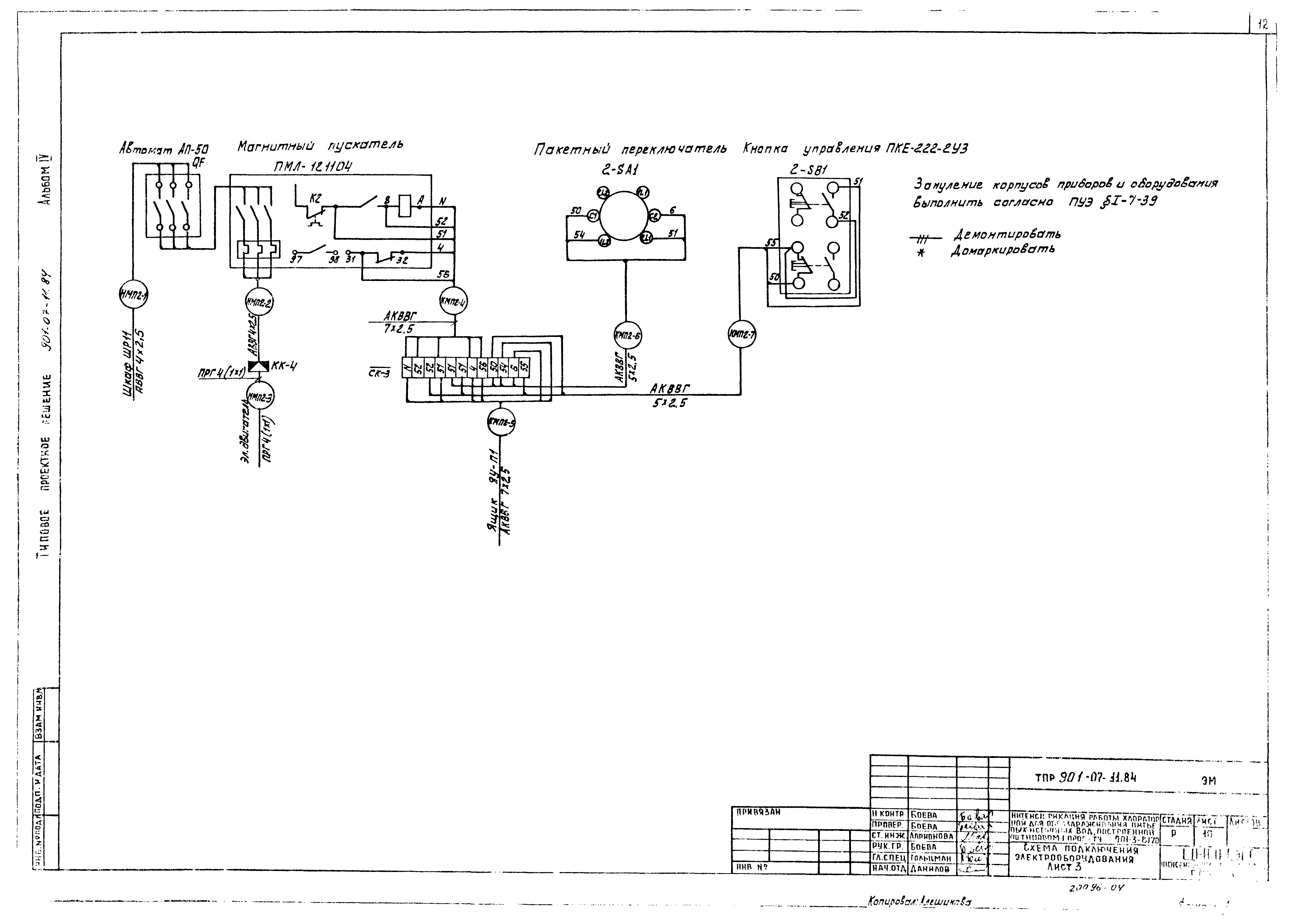

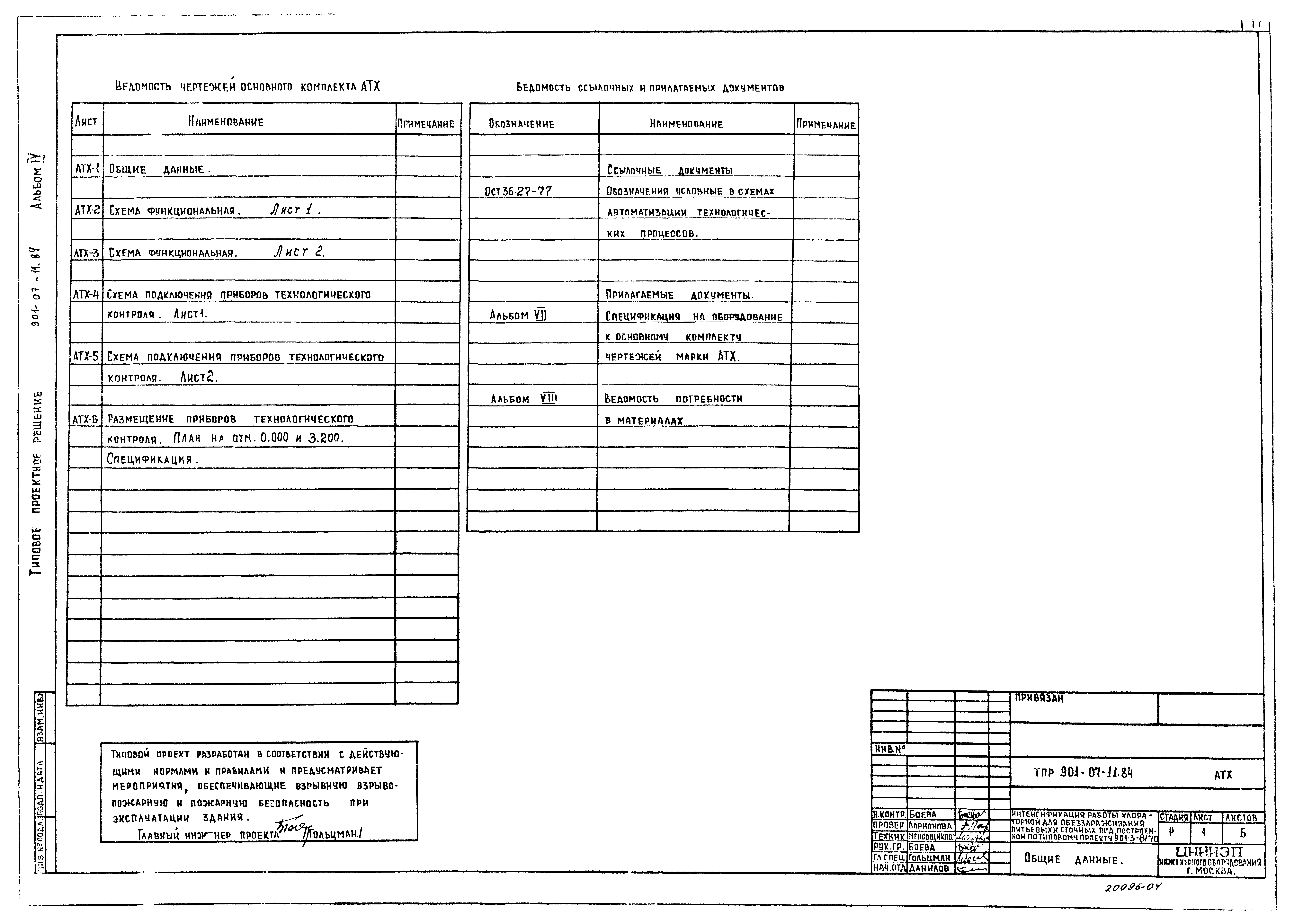

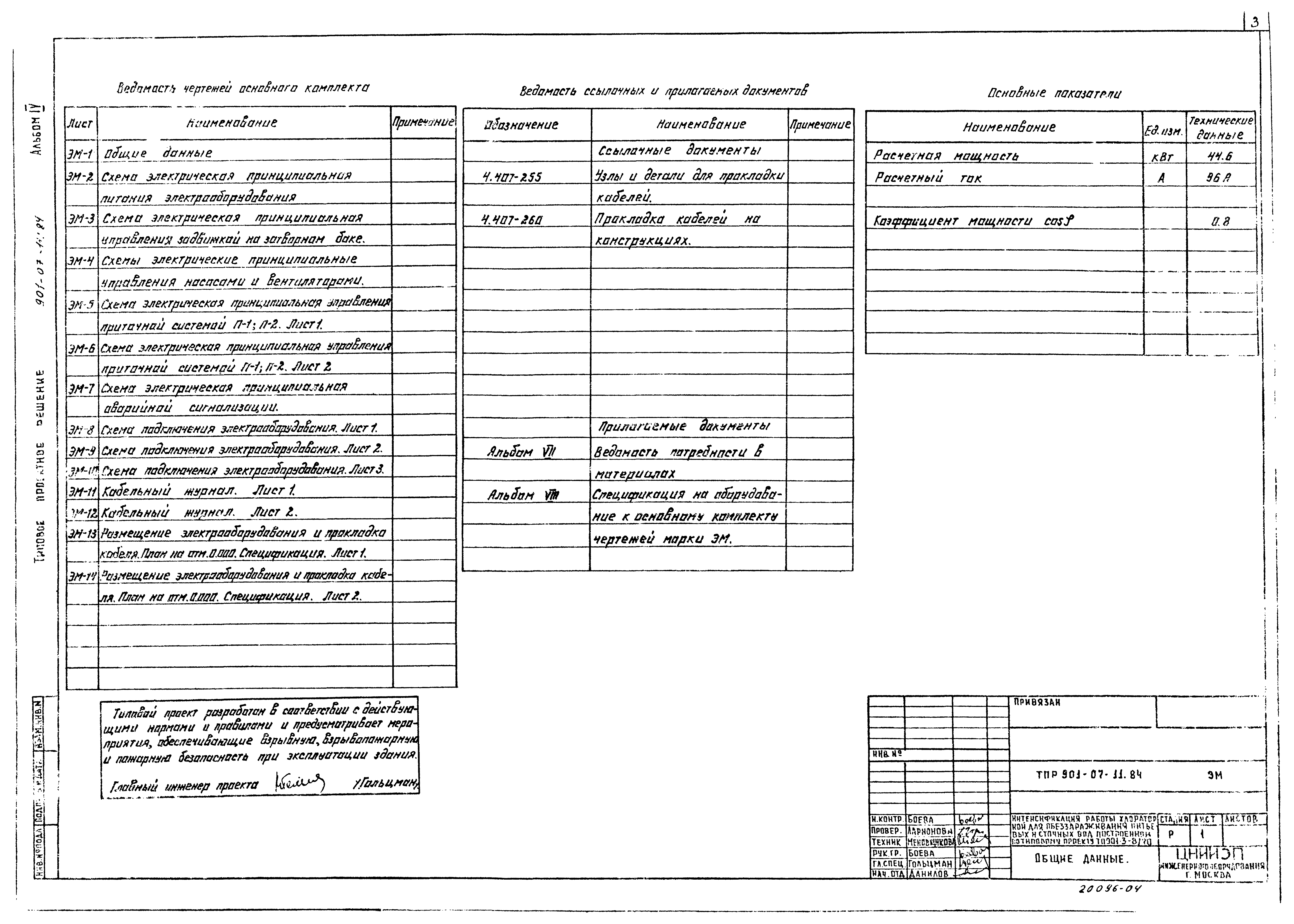

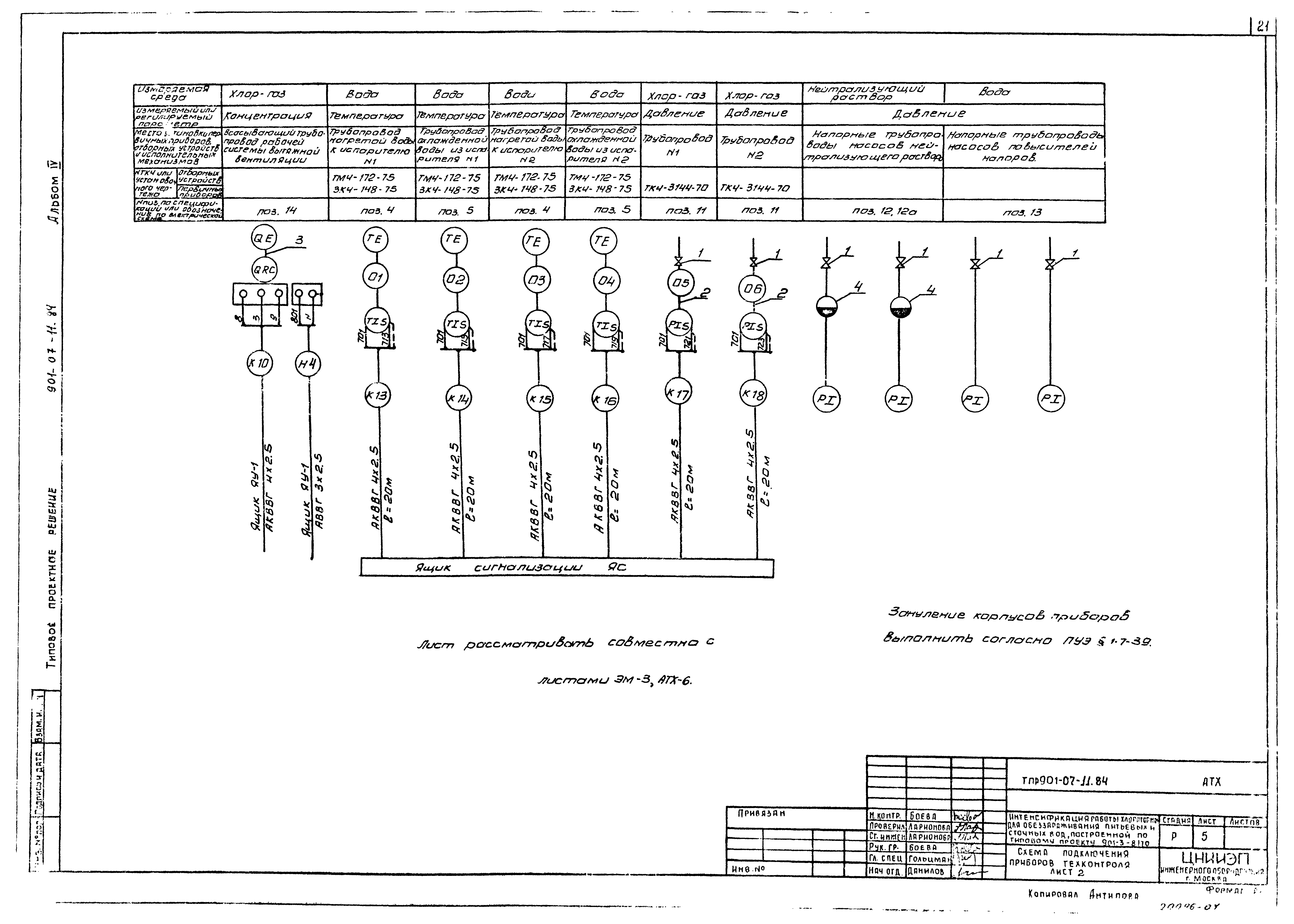

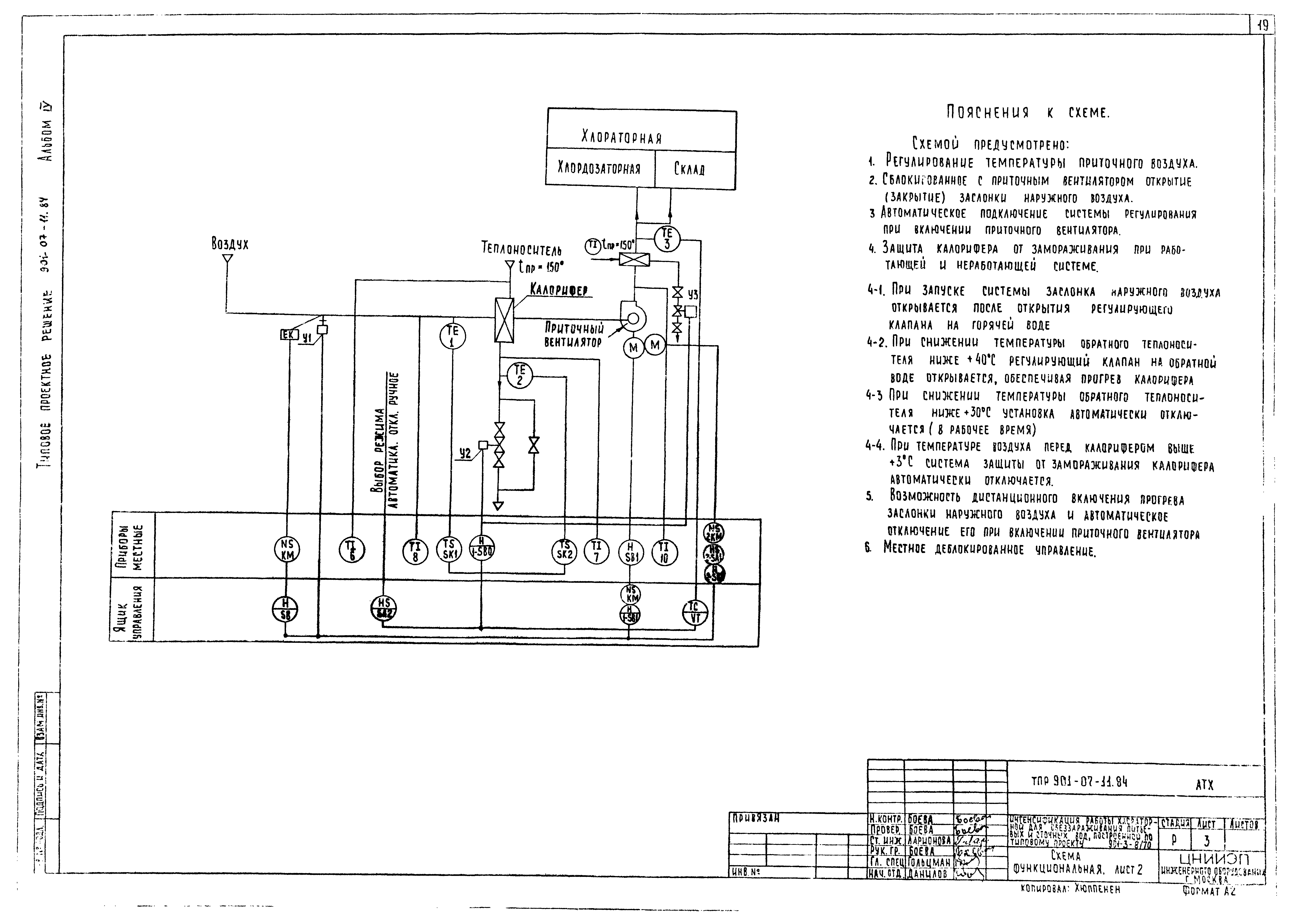

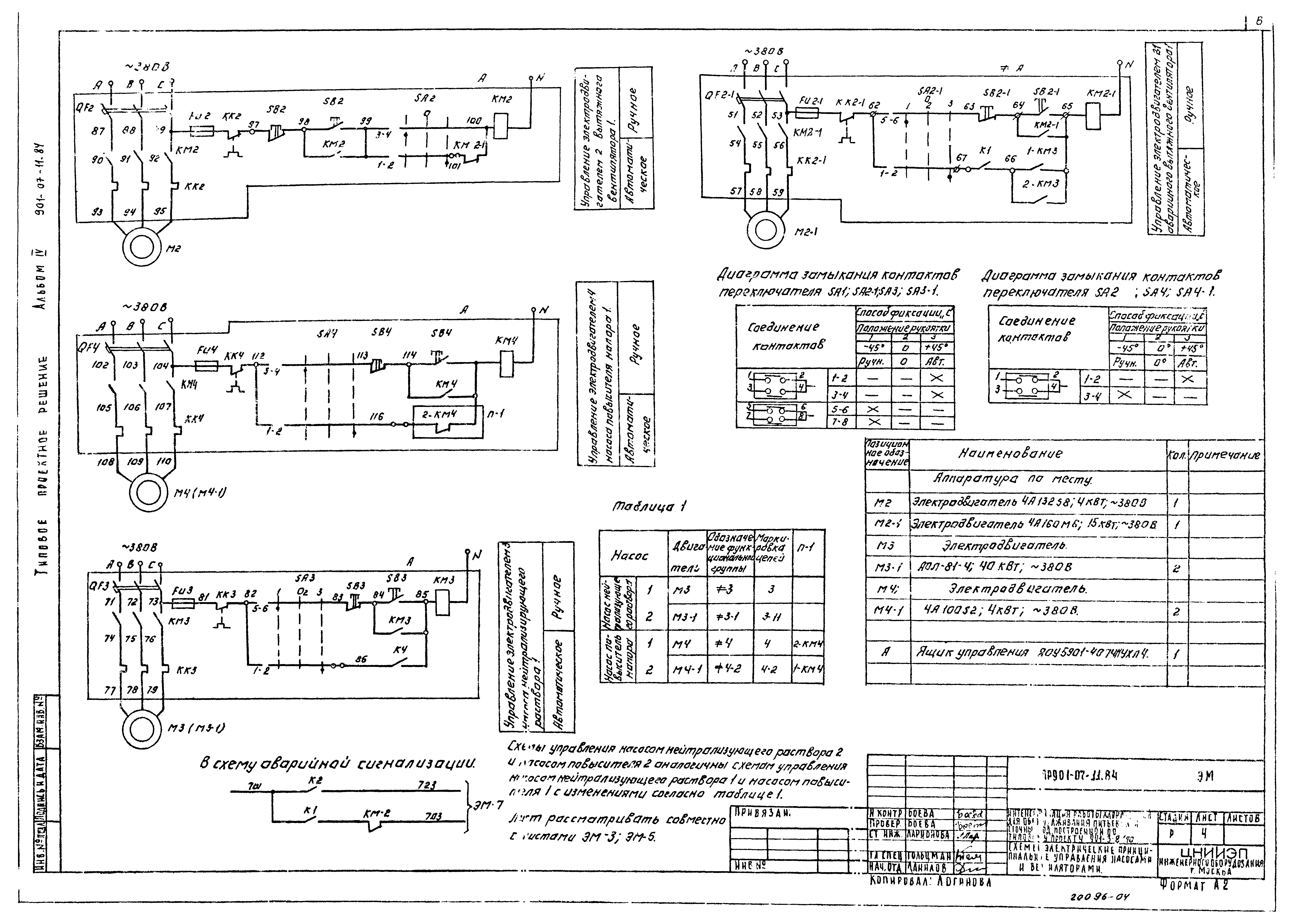

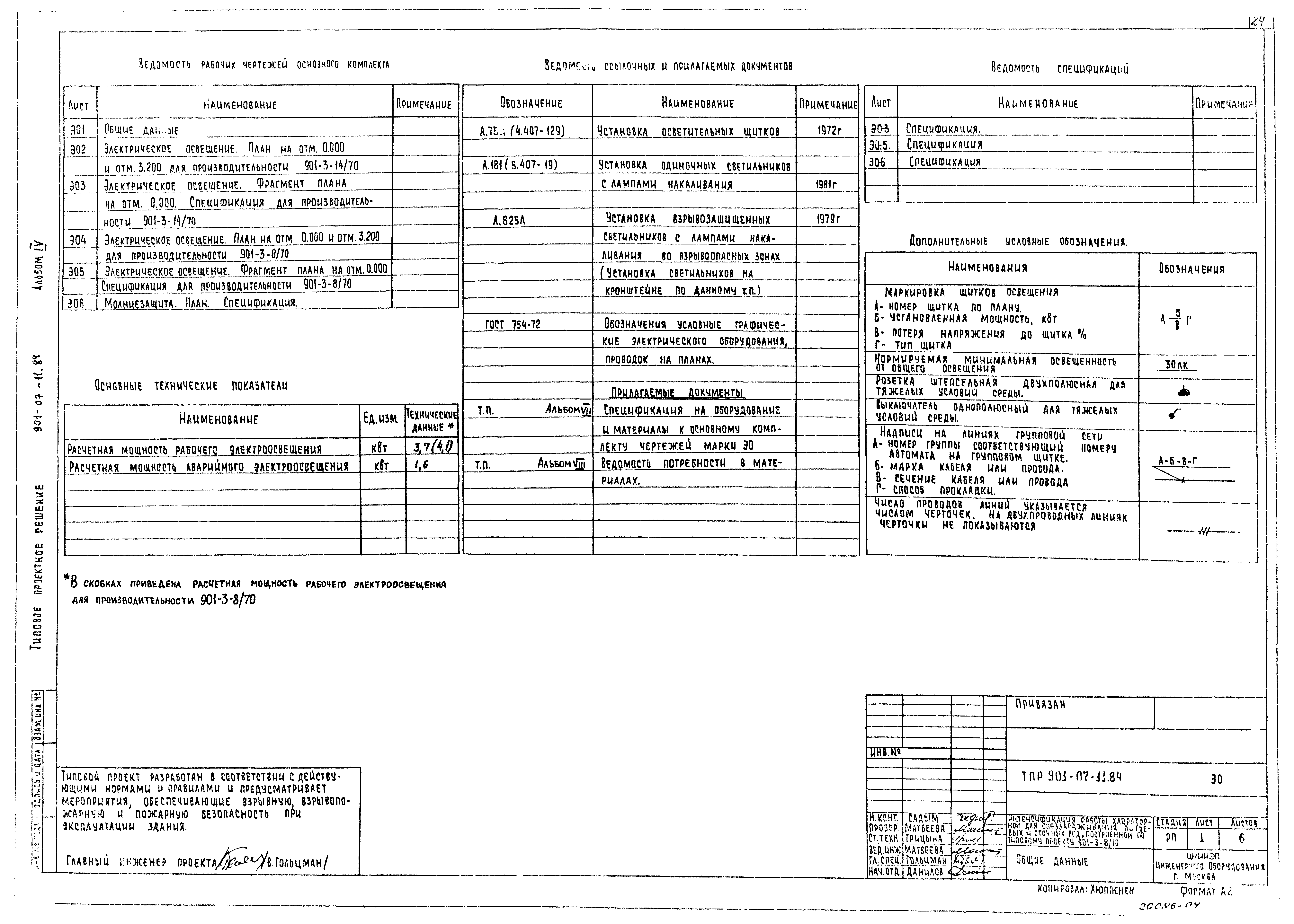

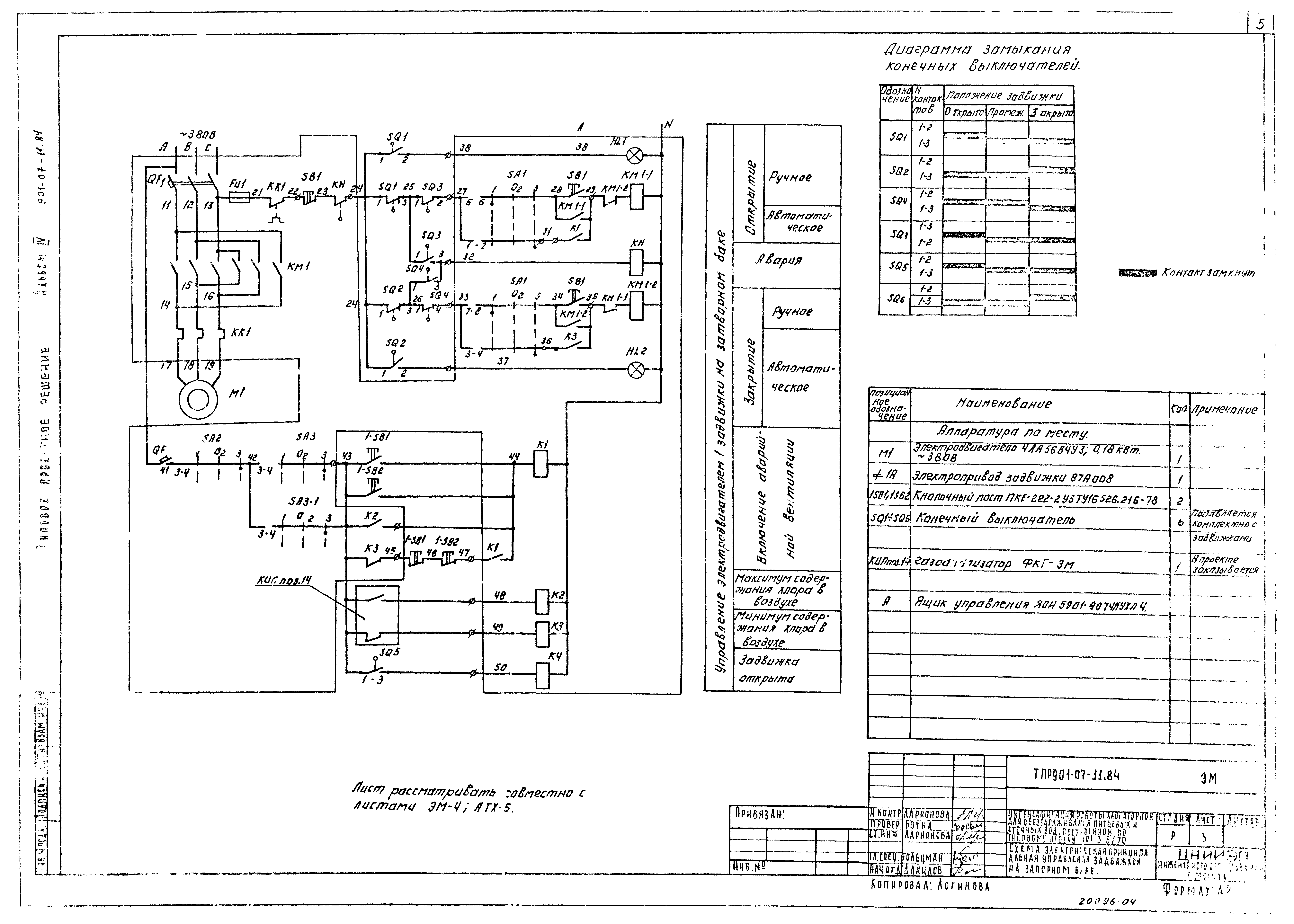

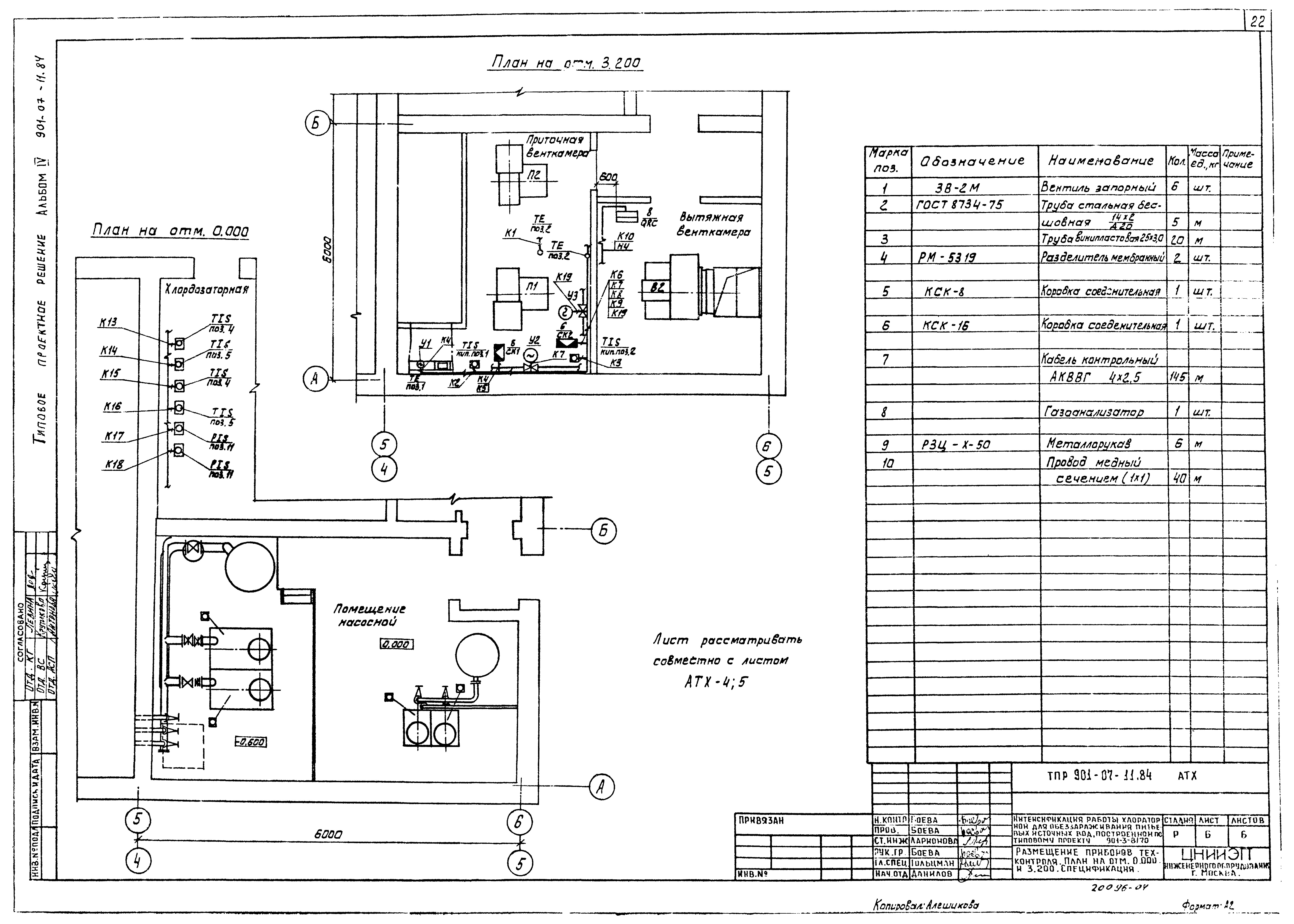

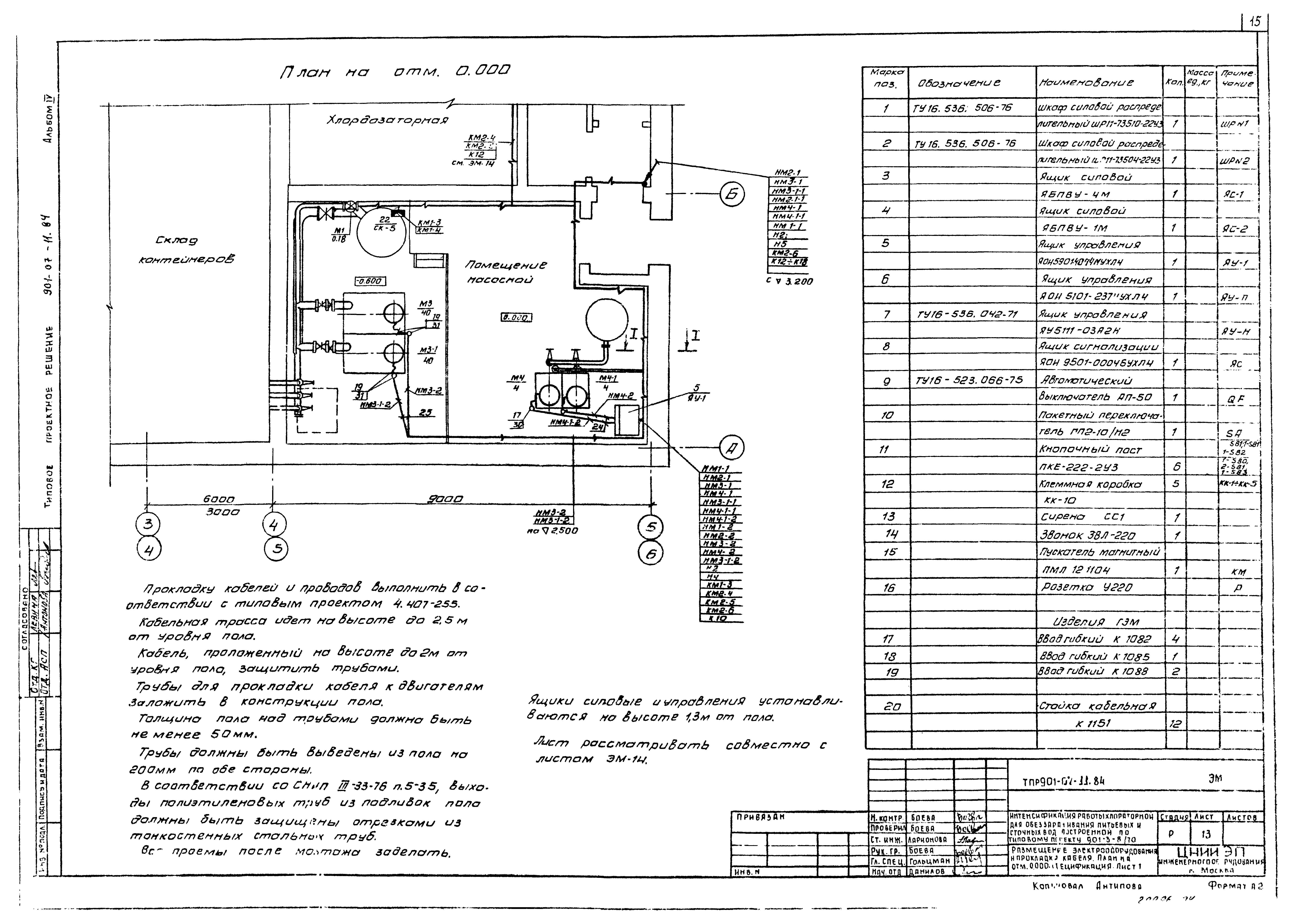

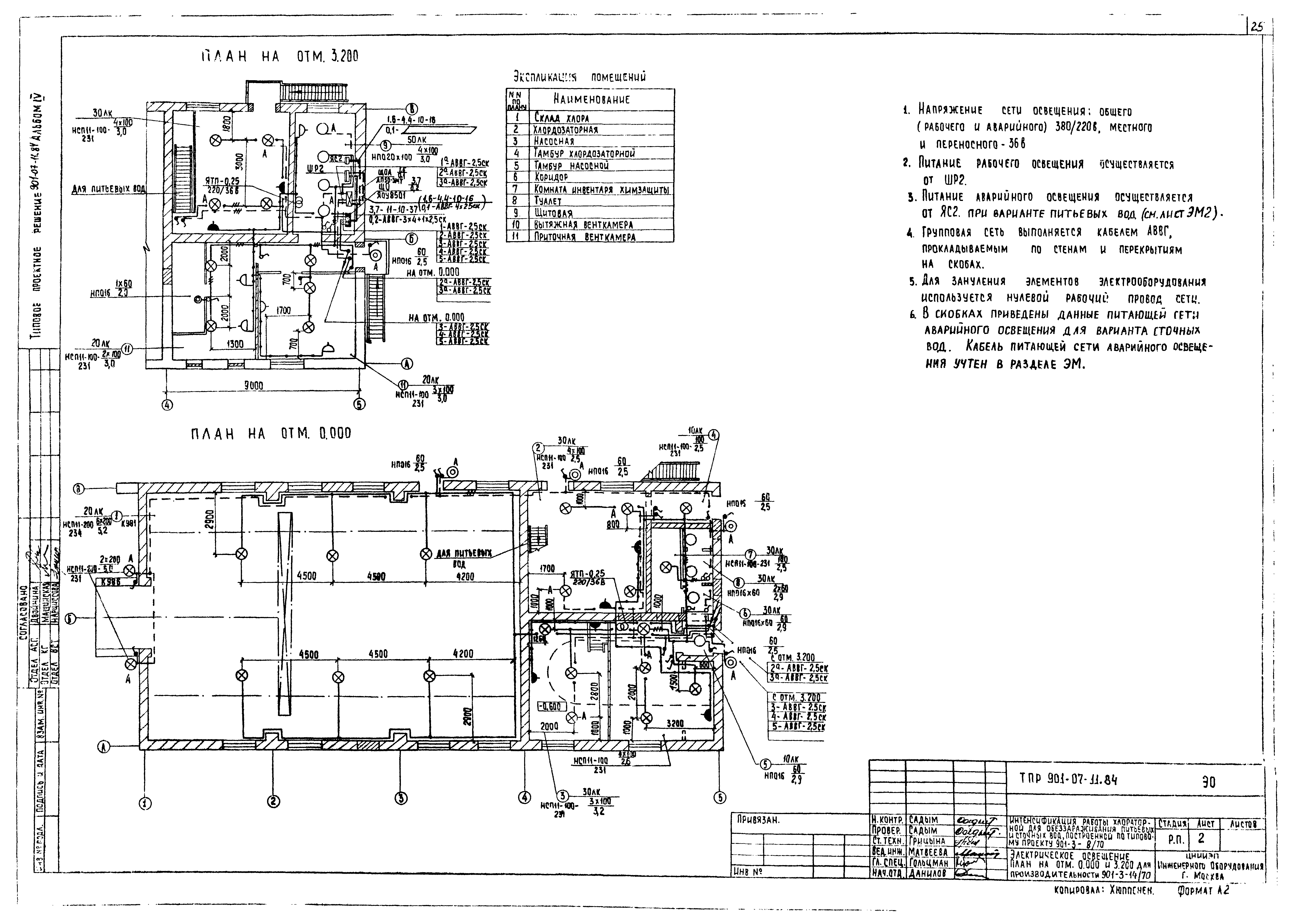

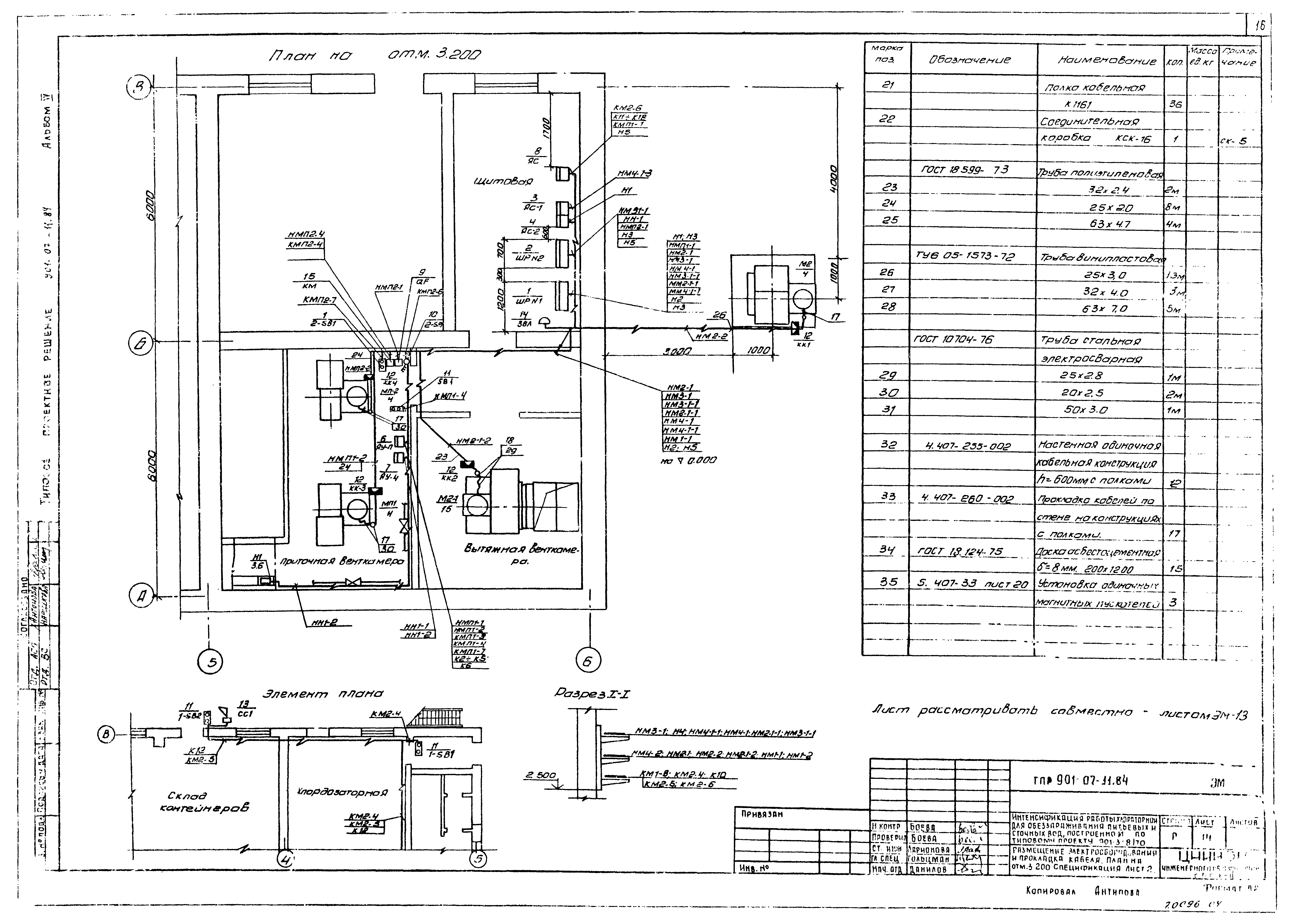

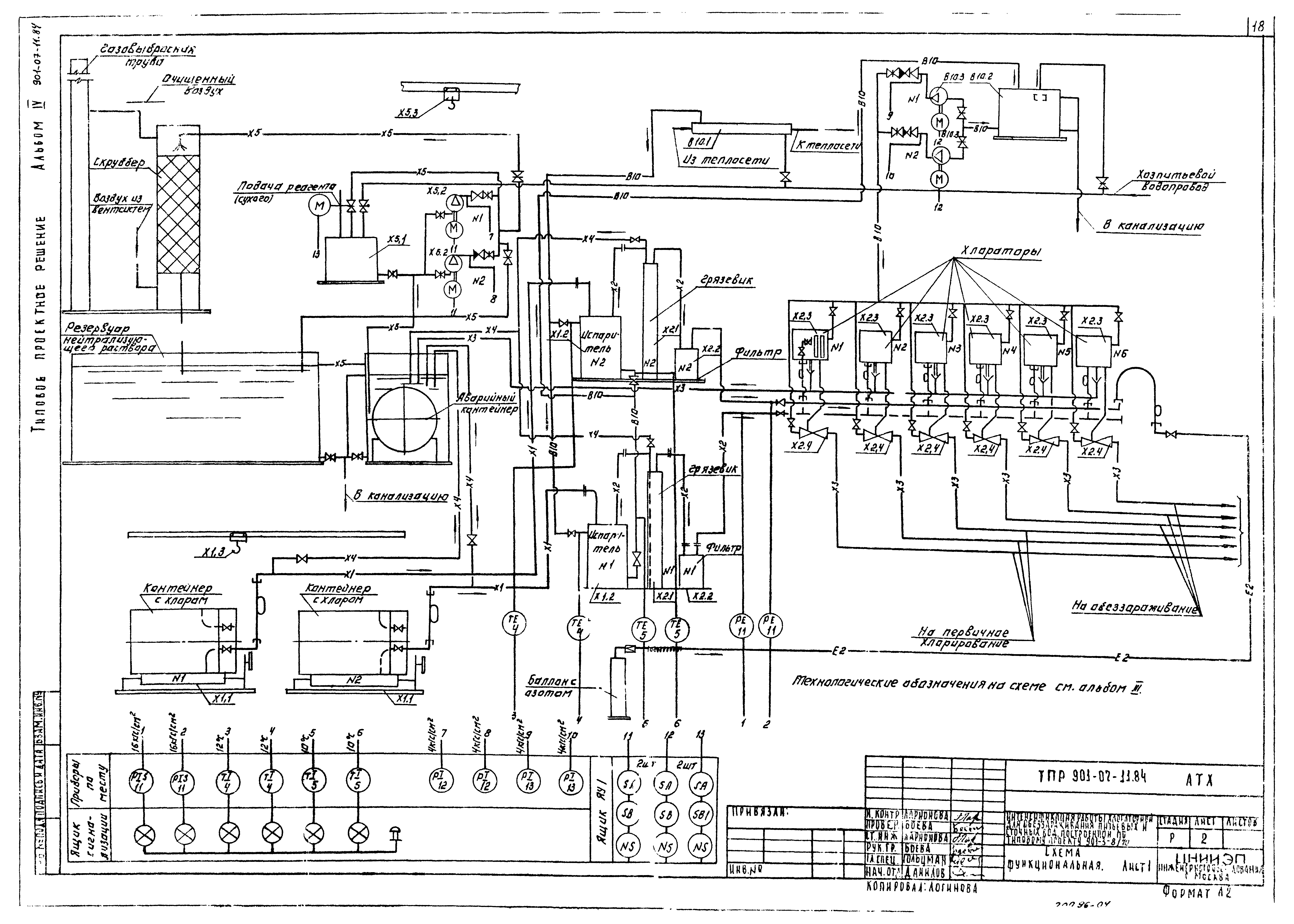

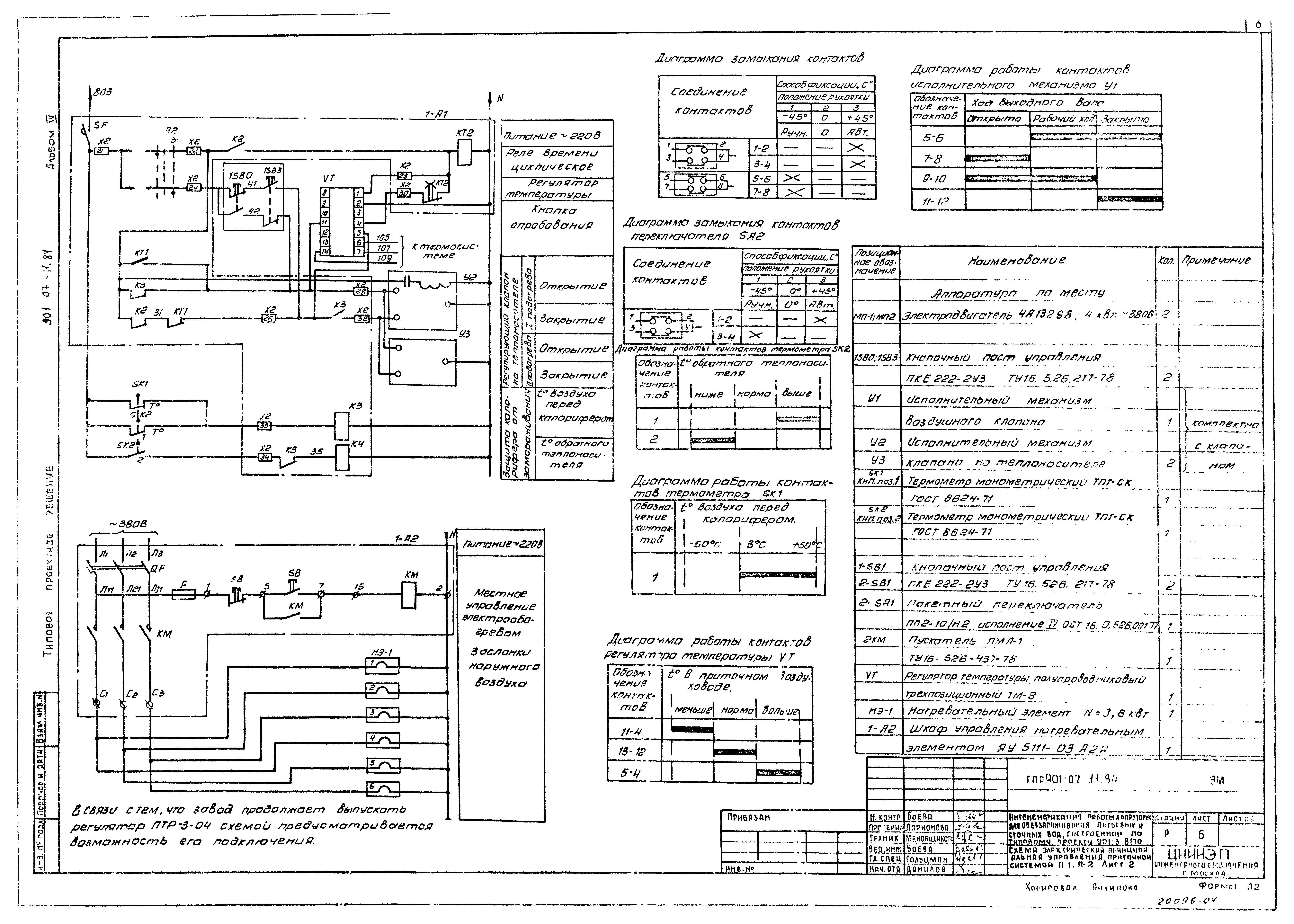

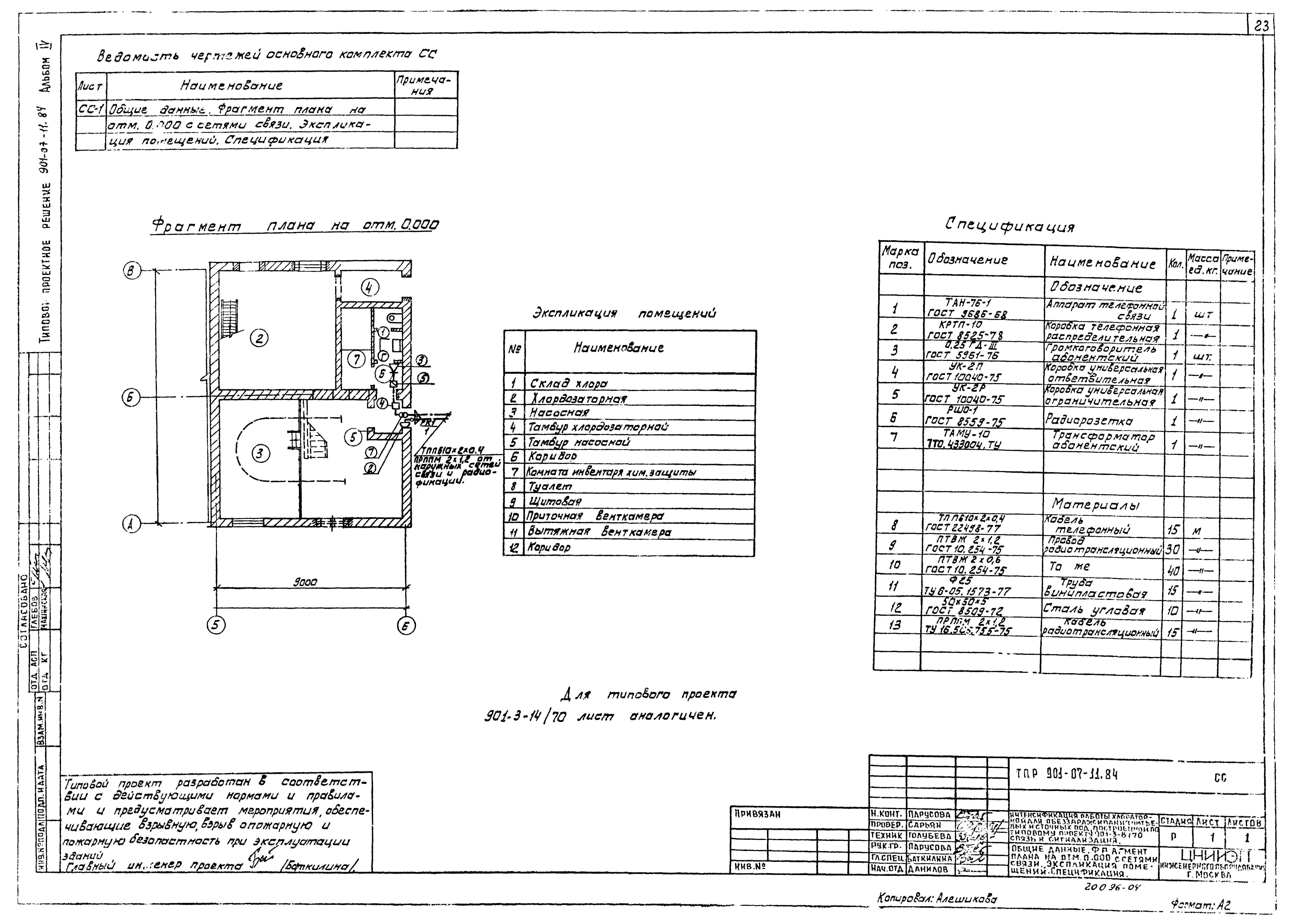

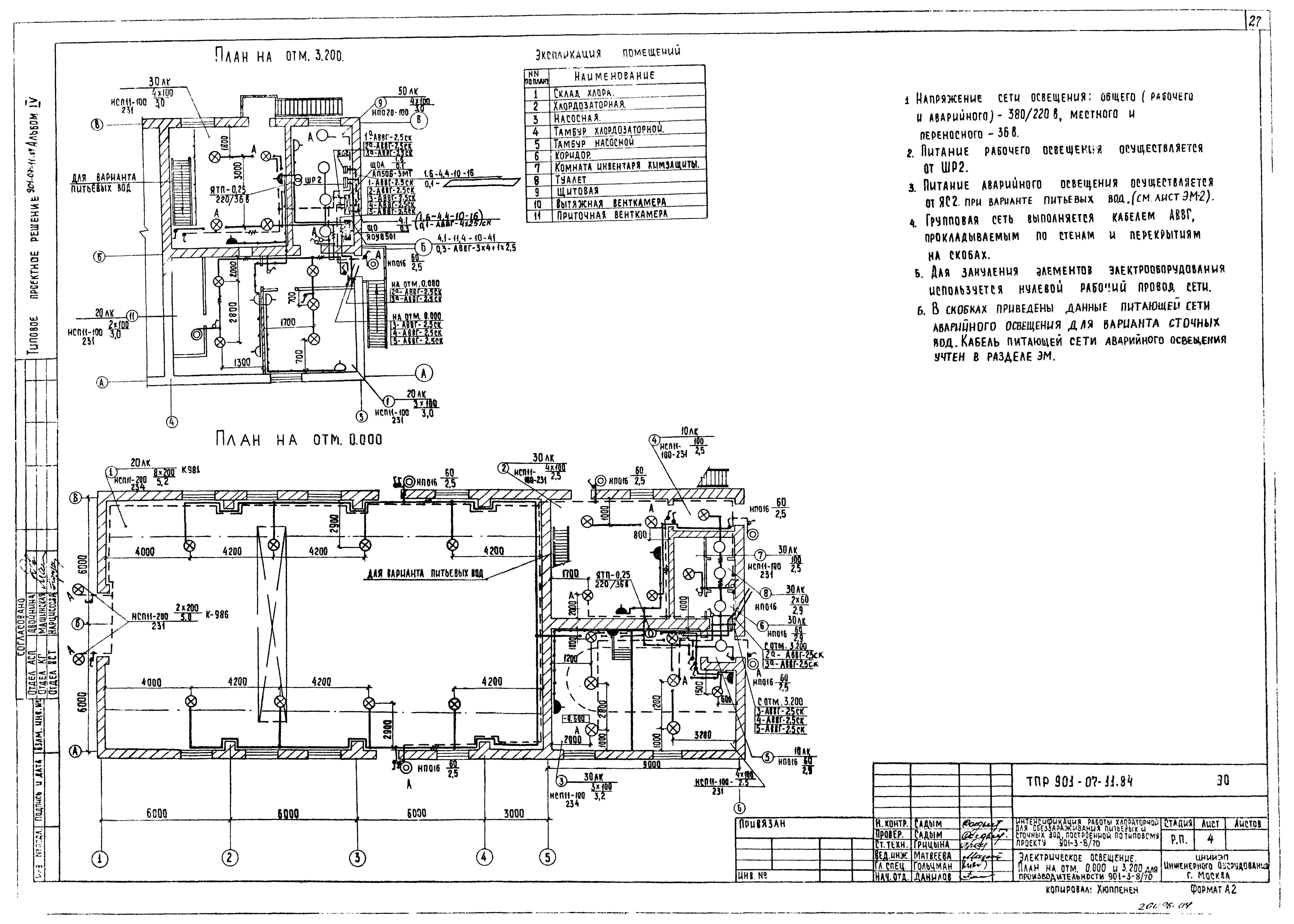

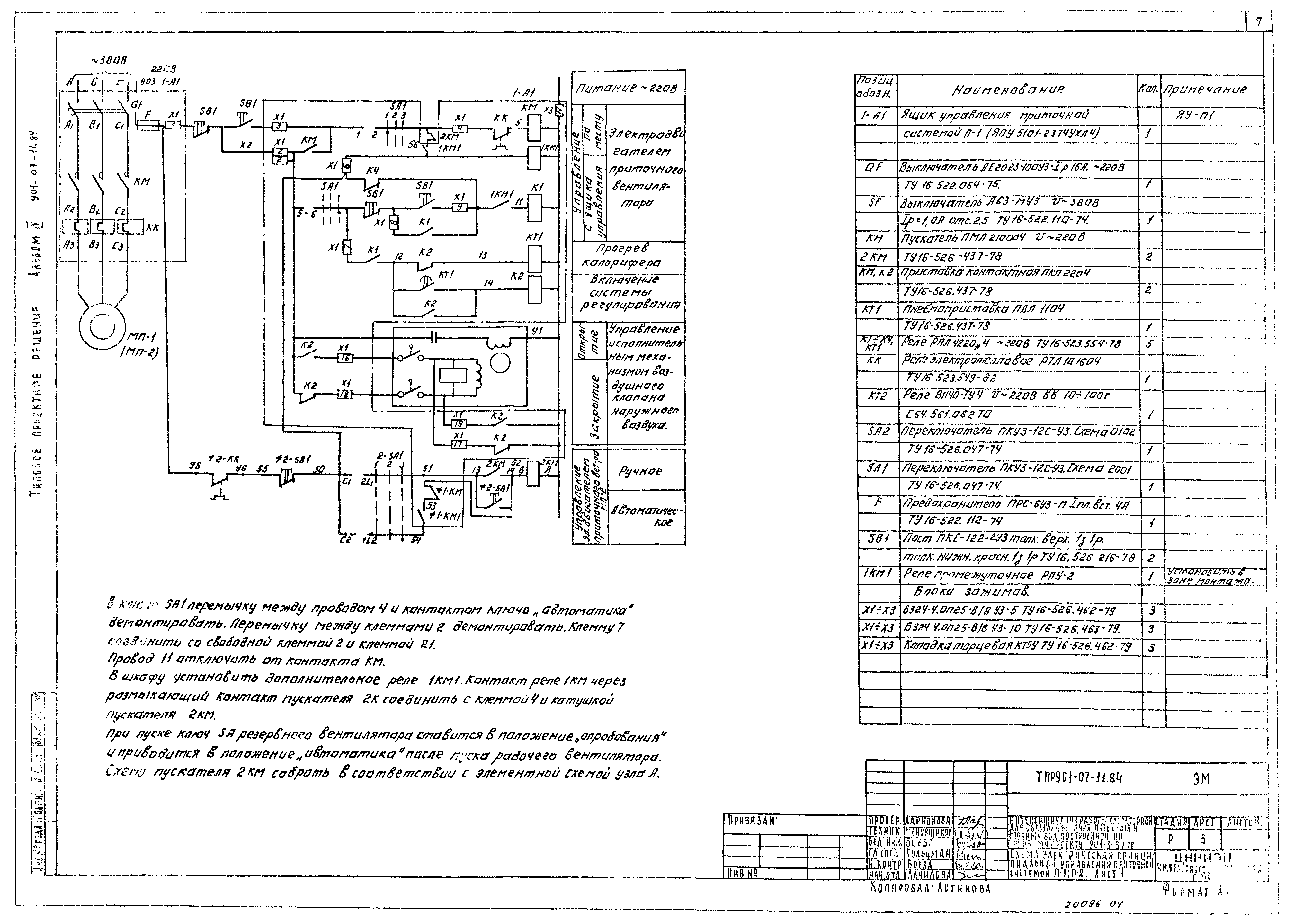

Оглавление:	Чертежи основного комплекта марки ЭМ    Общие данные    Схема электрическая принципиальная питания электрооборудования    Схема электрическая принципиальная управления задвижкой на затворном баке    Схемы электрические принципиальные управления насосами и вентиляторами    Схема электрическая принципиальная управления приточной системой П-1, П-2    Схема электрическая принципиальная аварийной сигнализации    Схема подключения электрооборудования    Кабельный журнал    Размещение электрооборудования и прокладка кабеля. План на отм. 0.000. Спецификация Чертежи основного комплекта марки АТХ    Общие данные    Схема функциональная    Схема подключения приборов технологического контроля    Размещение приборов технологического контроля. План на отм. 0.000 и 3.200. Спецификация Чертежи основного комплекта марки СС    Общие данные. Фрагмент плана на отм. 0.000 с сетями связи. Экспликация помещений. Спецификация Чертежи основного комплекта марки ЭО    Общие данные    Электрическое освещение. План на отм. 0.000 и 3.200 для производительности 901-3-14/70    Электрическое освещение. Фрагмент плана на отм. 0.000. Спецификация для производительности 901-3-14/70    Электрическое освещение. План на отм. 0.000 и 3.200 для производительности 901-3-8/70    Электрическое освещение. Фрагмент плана на отм. 0.000. Спецификация для производительности 901-3-8/70    Молниезащита. План. Спецификация
Разработан:	ЦНИИЭП иженерного оборудования
Утверждён:	14.02.1984 Госгражданстрой (Gosgrazhdanstroy 48)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Сооружения и установки по обеззараживанию воды Реагентное хозяйство для станций очистки
