Скачать М788-1095 Пособие по выбору сечений N, PE и PEN-проводников в электрических сетях зданий

Дата актуализации: 10.08.2017

М788-1095

Пособие по выбору сечений N, PE и PEN-проводников в электрических сетях зданий

Обозначение:	М788-1095
Обозначение англ:	М788-1095
Статус:	cправочные материалы, мп, тпр
Название рус.:	Пособие по выбору сечений N, PE и PEN-проводников в электрических сетях зданий
Название англ.:	Alphanumeric Designations in Electrical and Engineering Design Documentation
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Область применения:	В работе собраны и обобщены требования по выбору нулевого рабочего и нулевых защитных N, РЕ и РЕN проводников, содержащиеся в различных главах ПУЭ и в стандартах.

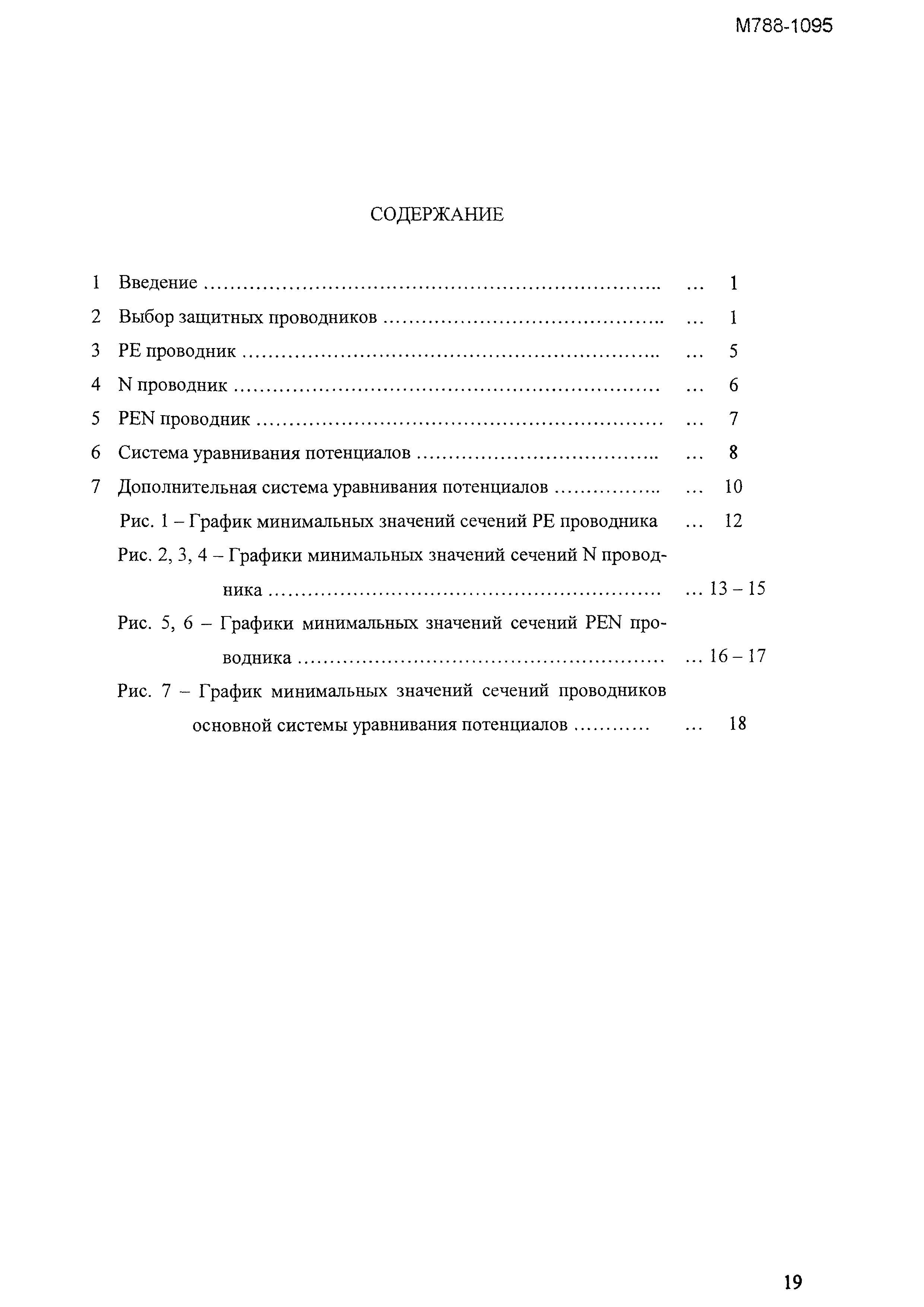

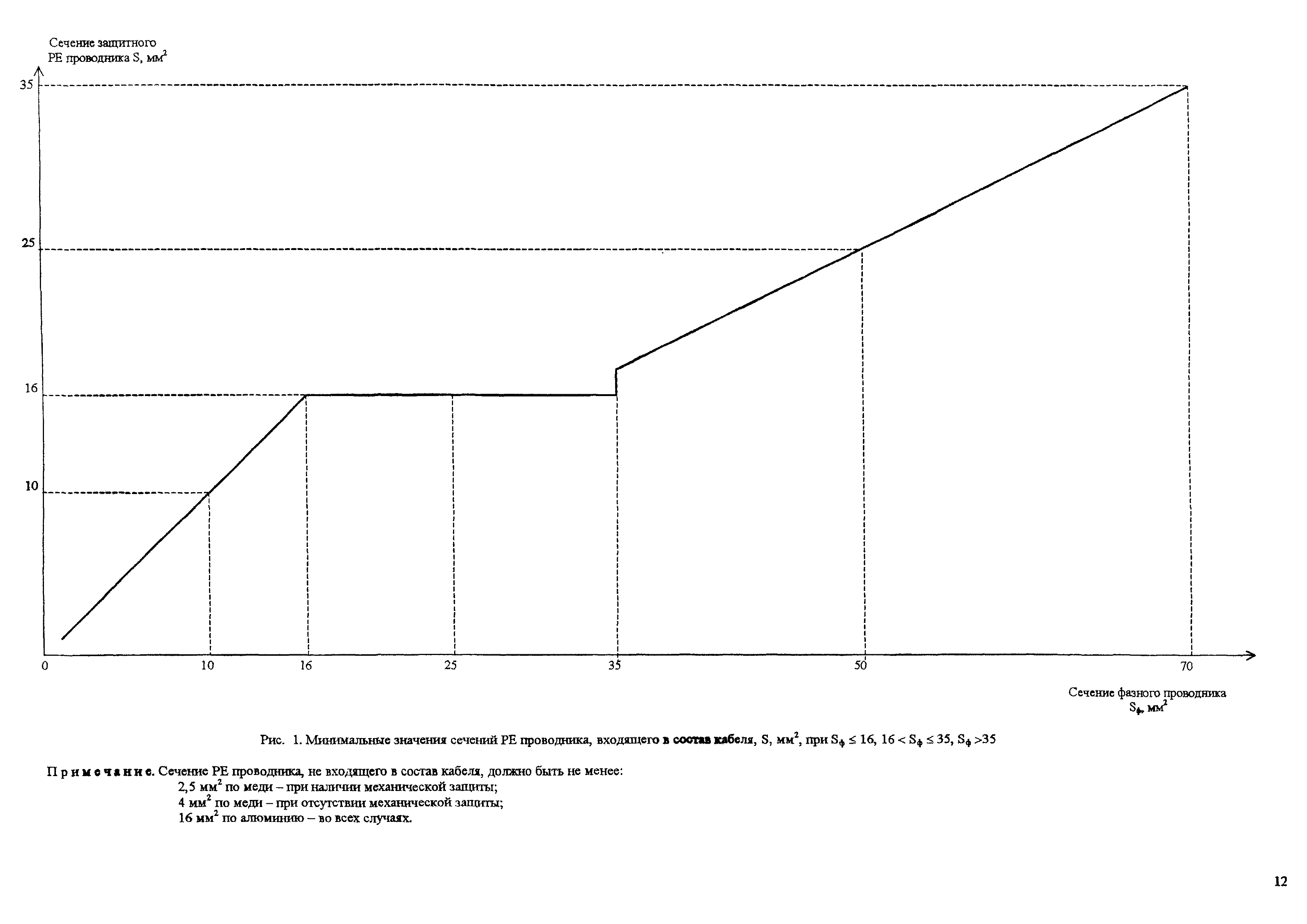

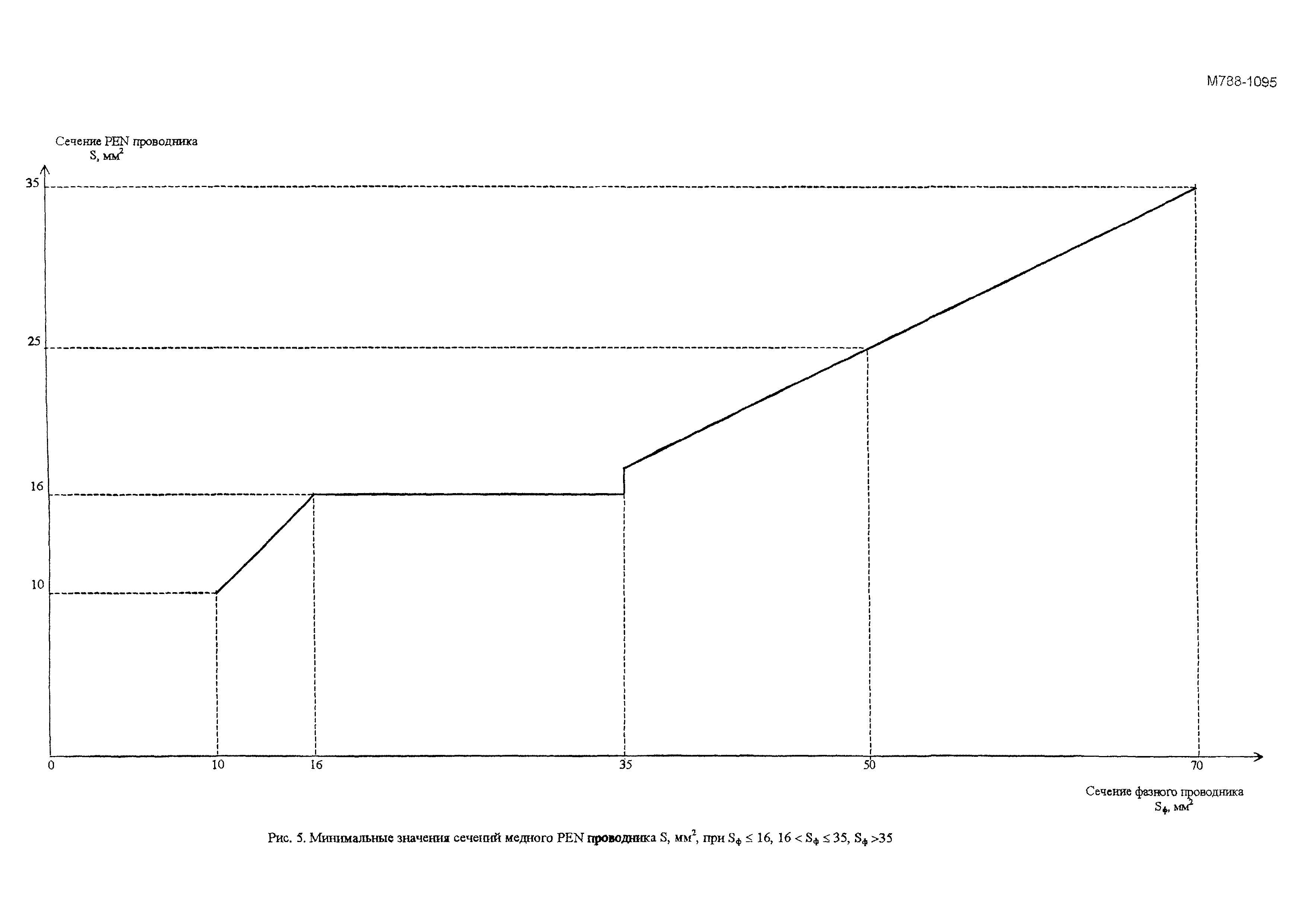

Оглавление:	1 Введение 2 Выбор защитных проводников 3 РЕ проводник 4 N проводник 5 РЕN проводник 6 Система уравнивания потенциалов 7 Дополнительная система уравнивания потенциалов Рис. 1 — График минимальных значений сечений РЕ проводника Рис. 2, 3, 4 — Графики минимальных значений сечений N проводника Рис. 5, 6 — Графики минимальных значений сечений РЕN проводника Рис. 7 — График минимальных значений сечений проводников основной системы уравнивания потенциалов
Разработан:	ВНИПИ Тяжпромэлектропроект
Утверждён:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств
Заменяет собой:
Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ Р 50571.15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 52. Электропроводки» ГОСТ Р 50571.10-96 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования. Глава 54. Заземляющие устройства и защитные проводники» ГОСТ Р 51321.1-2000 «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие требования и методы испытаний» ГОСТ Р 50571.3-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током»
