Скачать М10-566 Рекомендации по проектированию низковольтных комплектных устройств в исполнении IP54

Дата актуализации: 10.08.2017

М10-566

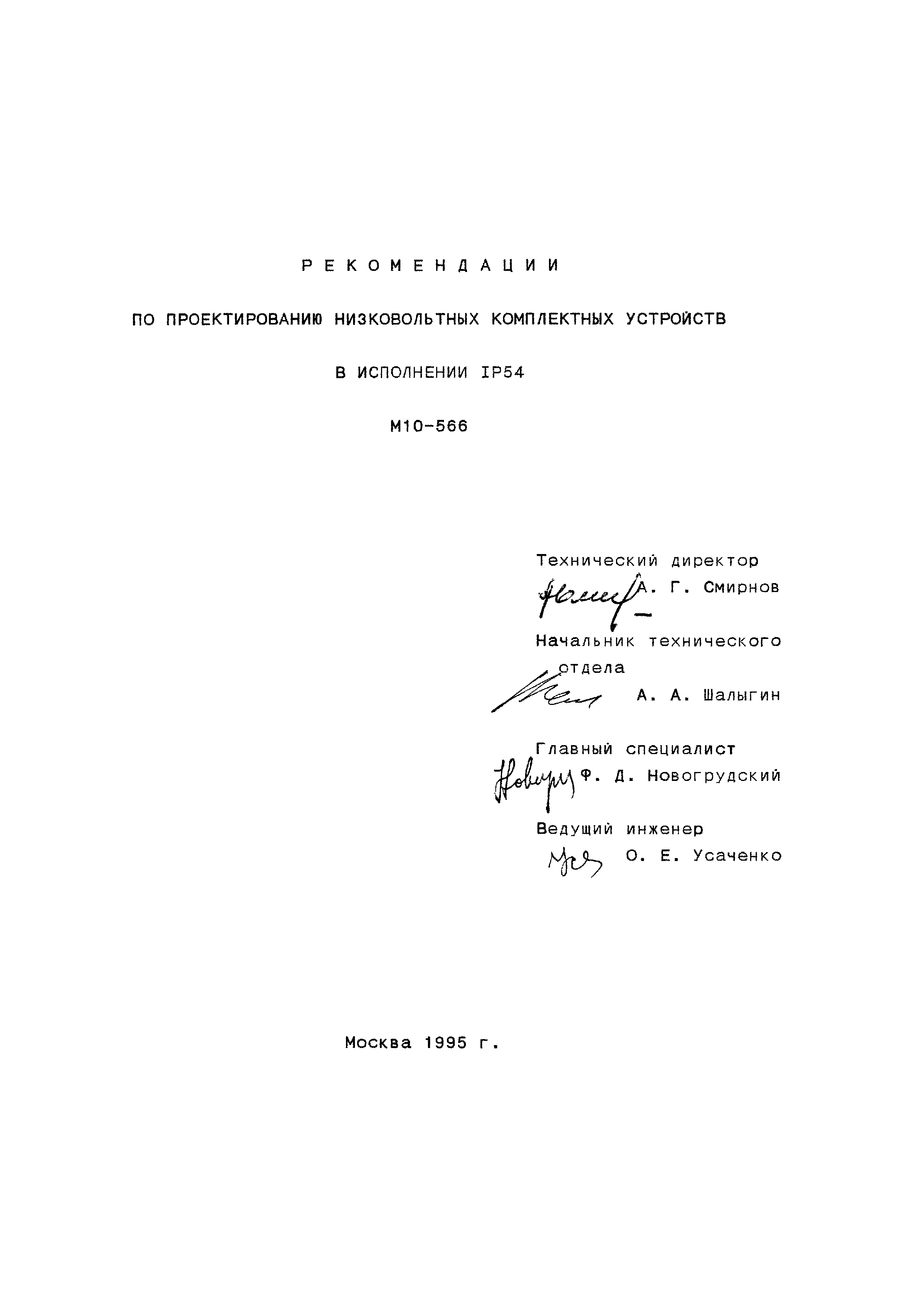

Рекомендации по проектированию низковольтных комплектных устройств в исполнении IP54

Обозначение:	М10-566
Обозначение англ:	М10-566
Статус:	cправочные материалы, мп, тпр
Название рус.:	Рекомендации по проектированию низковольтных комплектных устройств в исполнении IP54
Название англ.:	Alphanumeric Designations in Electrical and Engineering Design Documentation
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

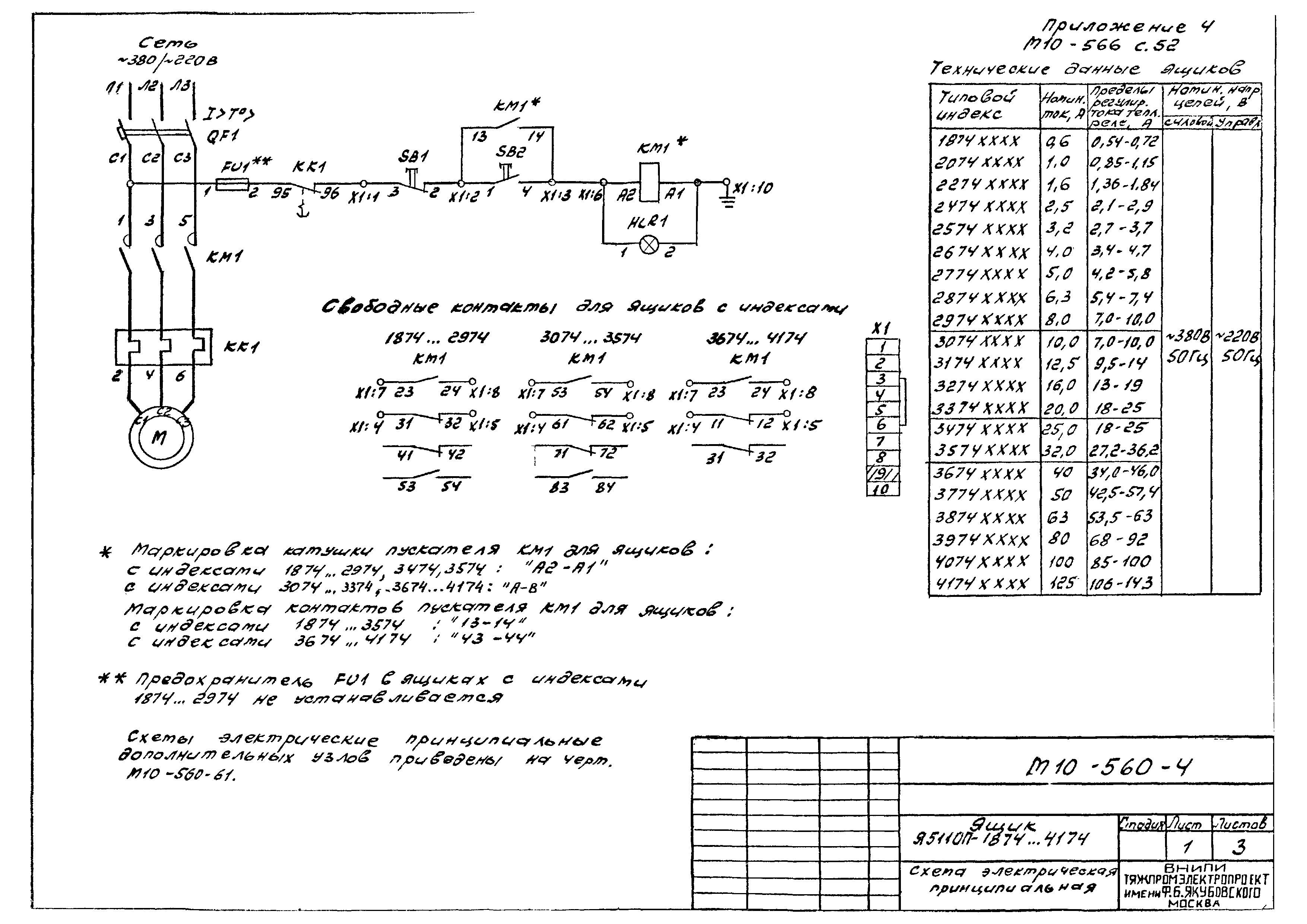

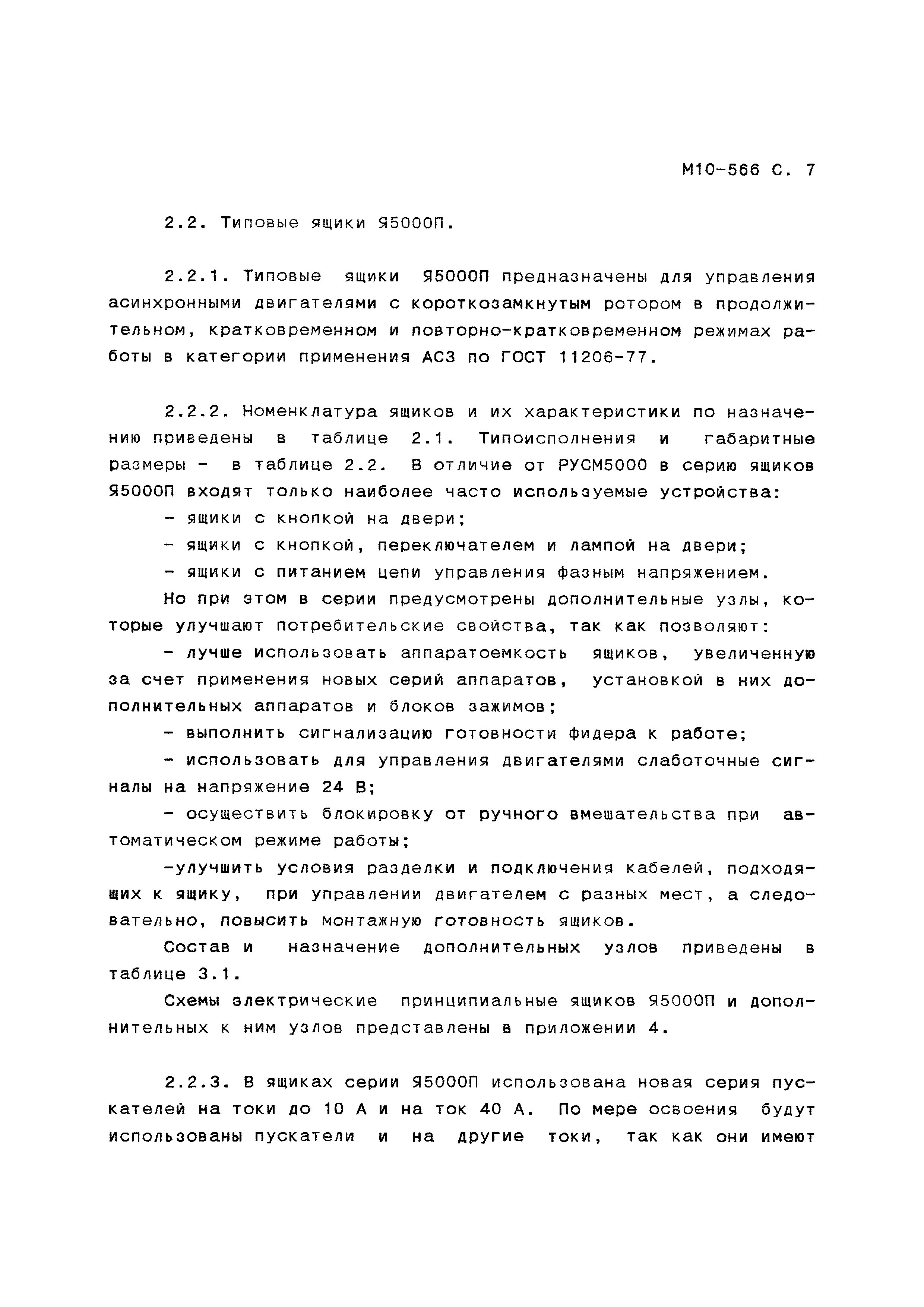

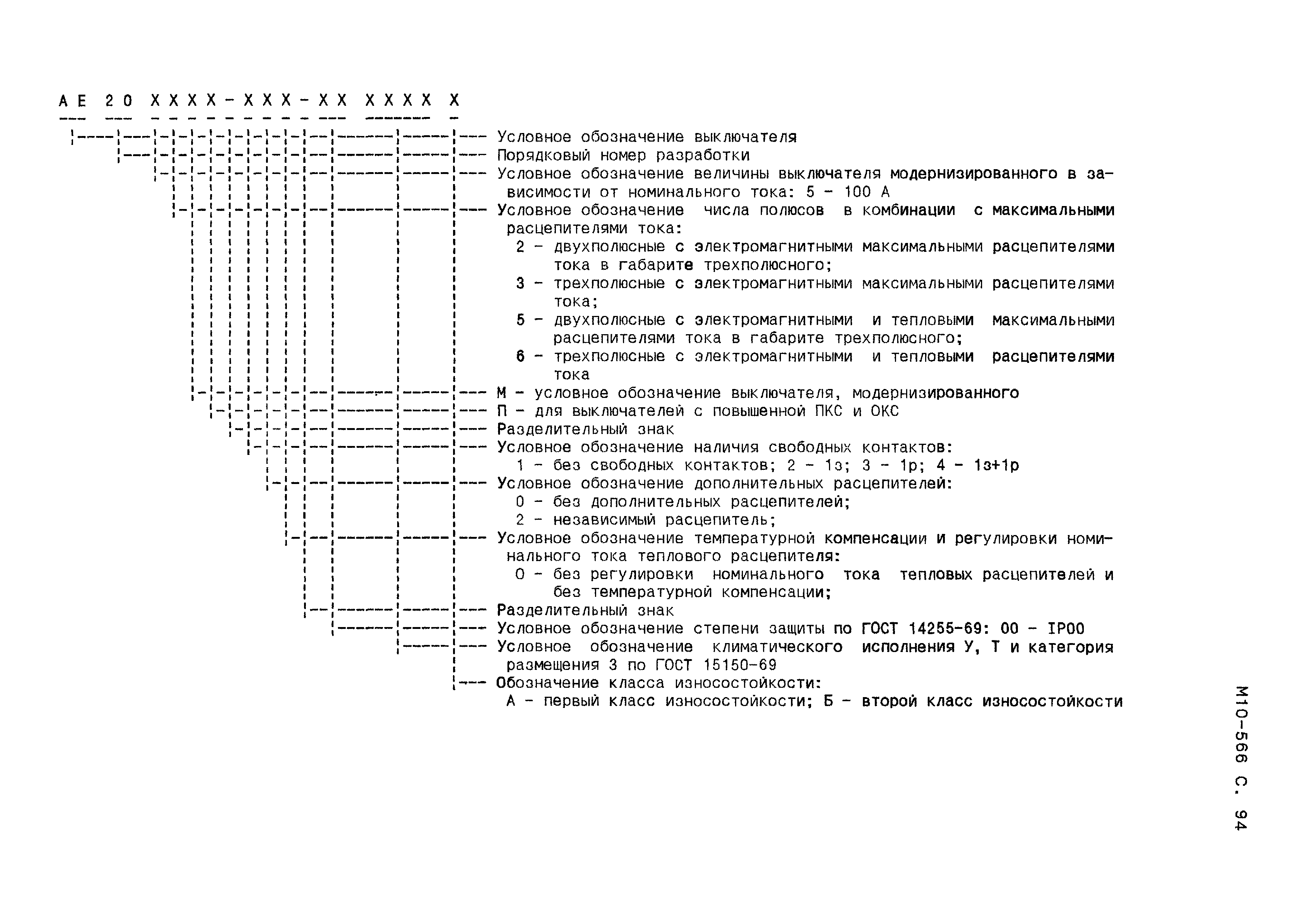

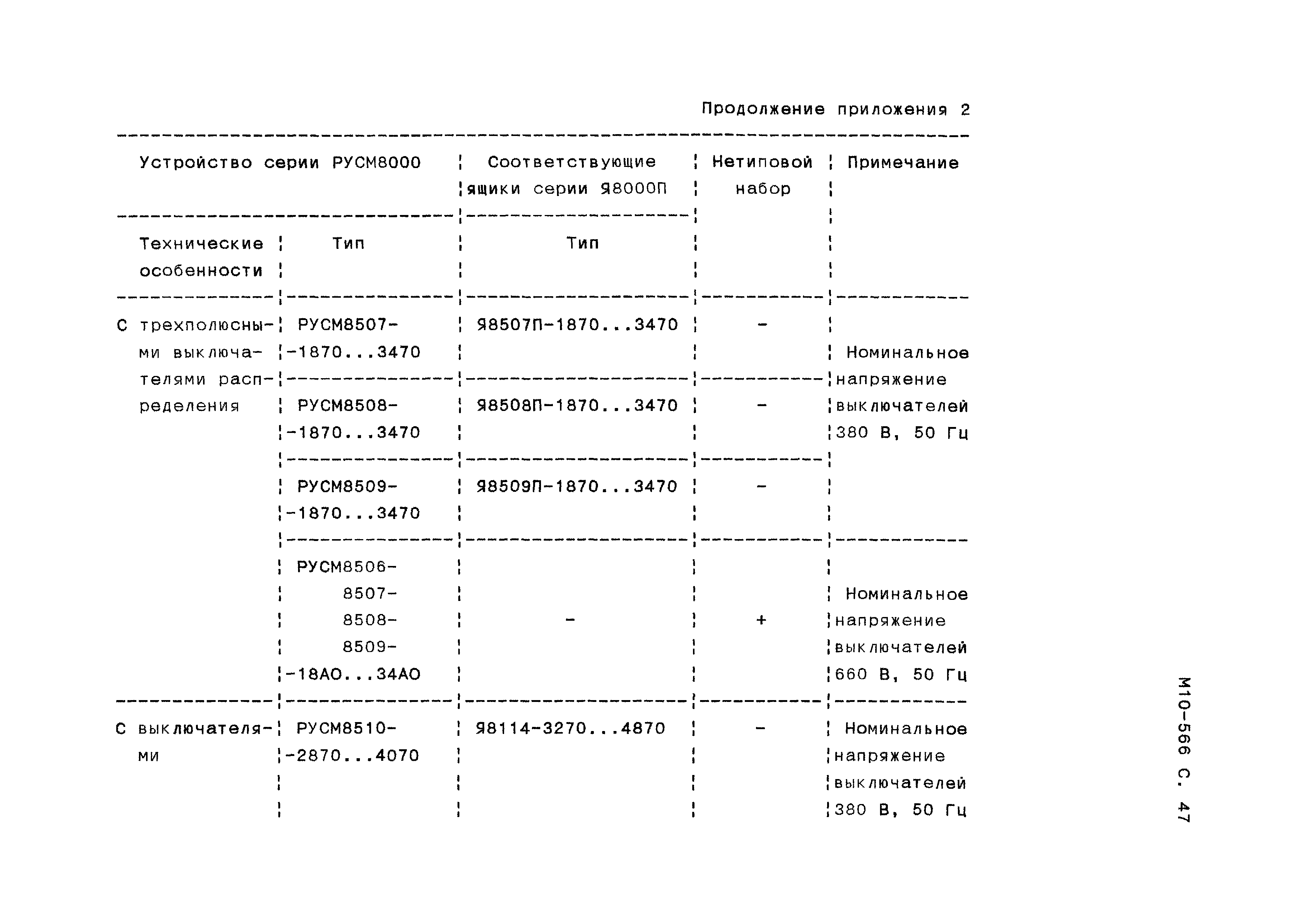

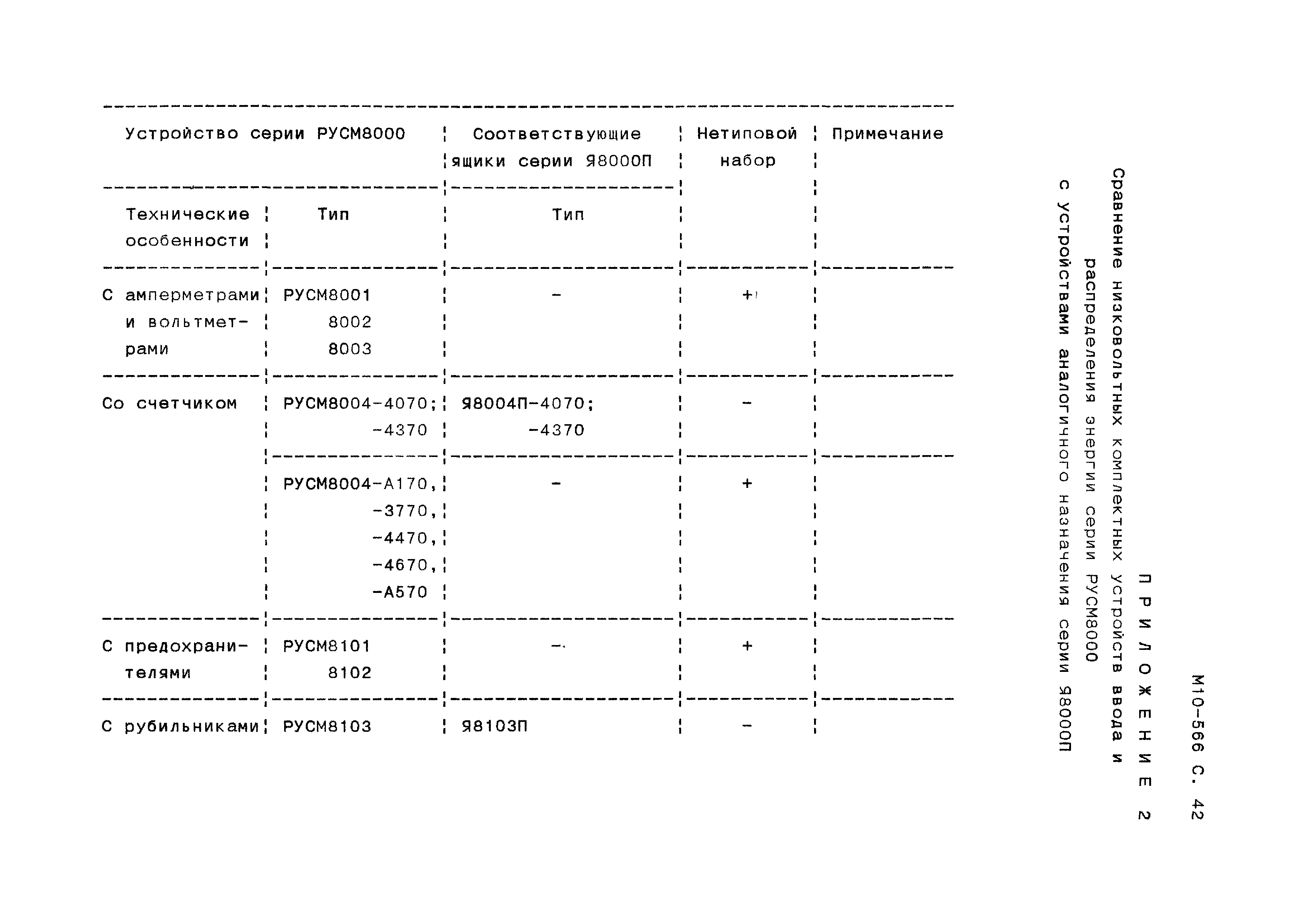

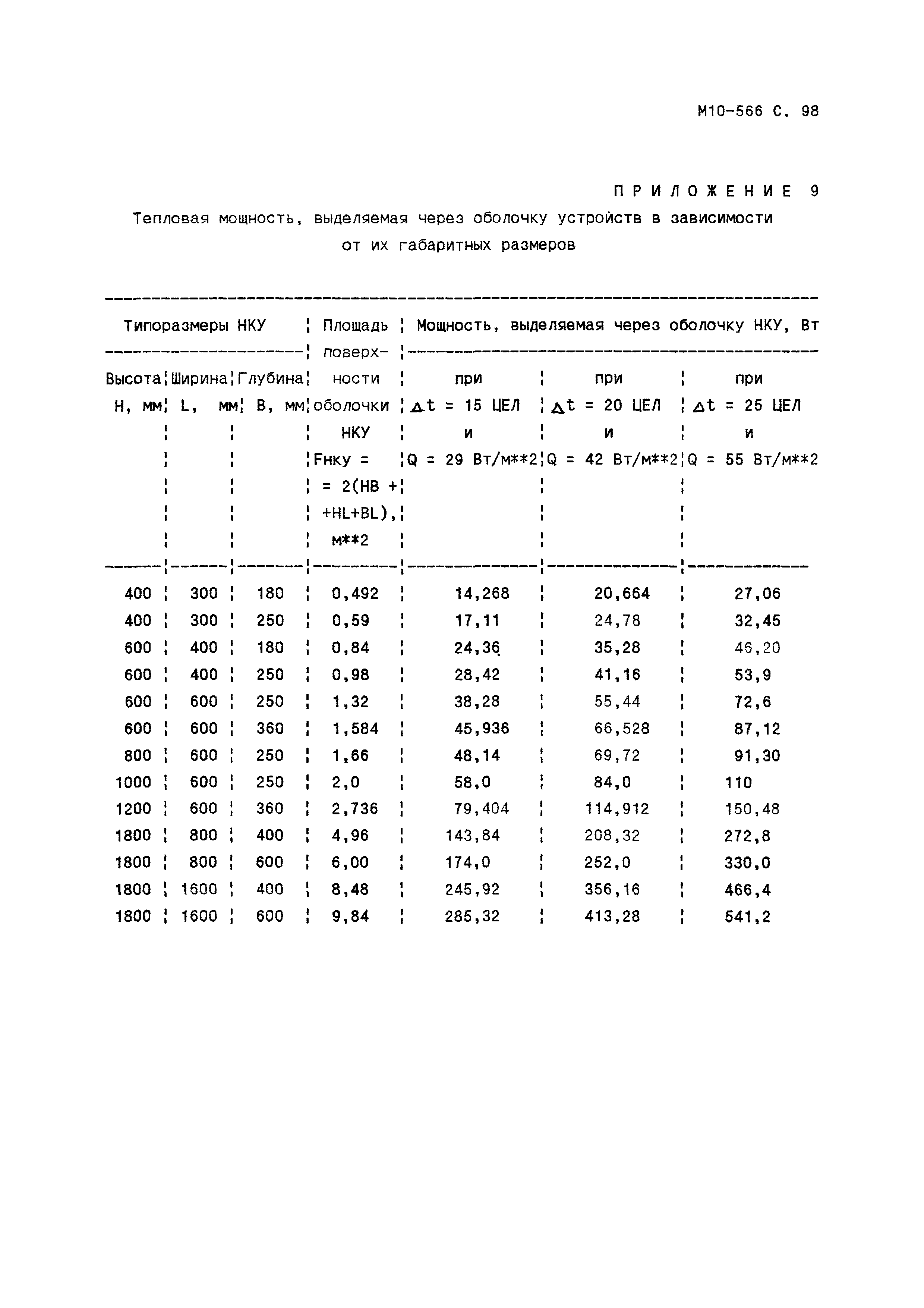

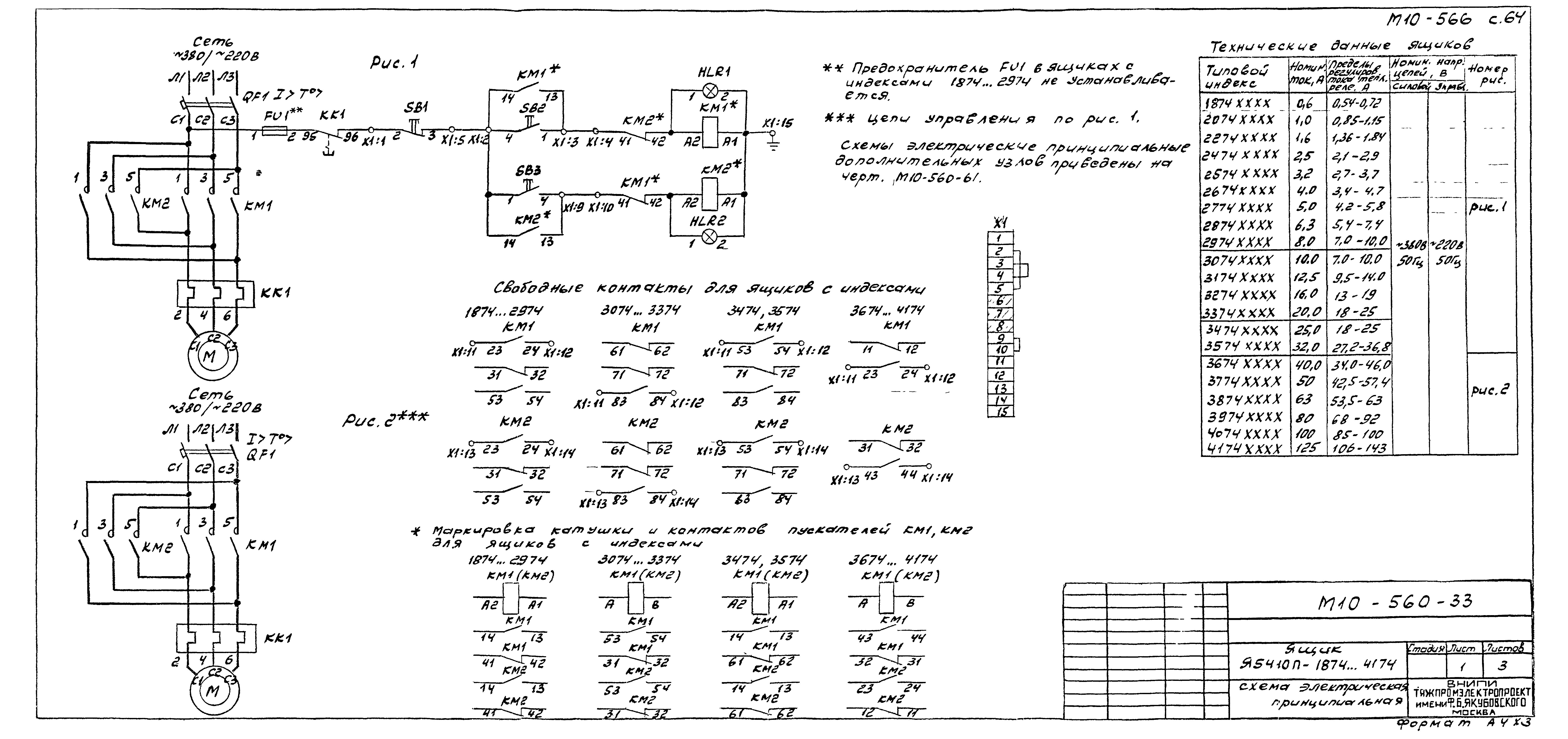

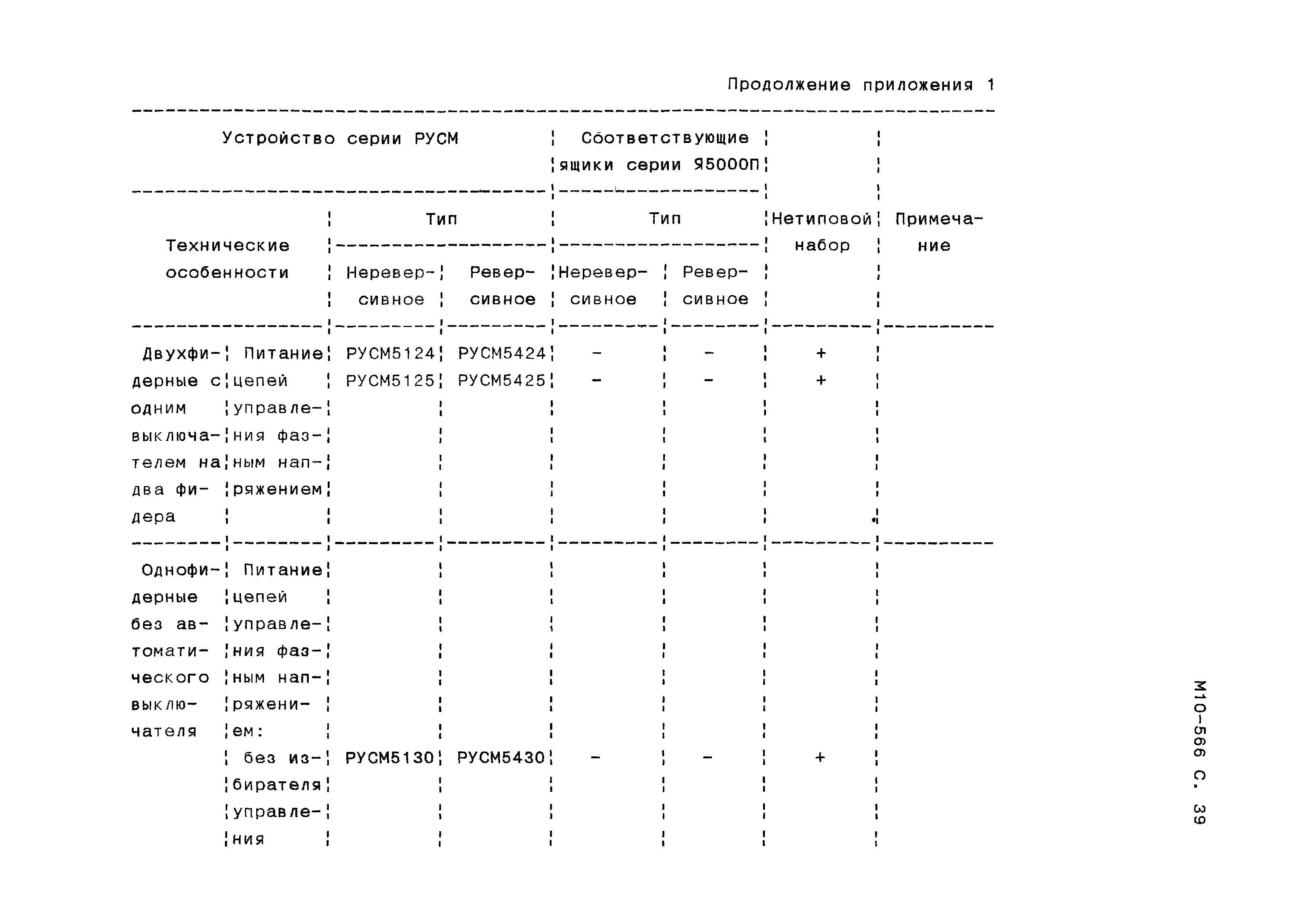

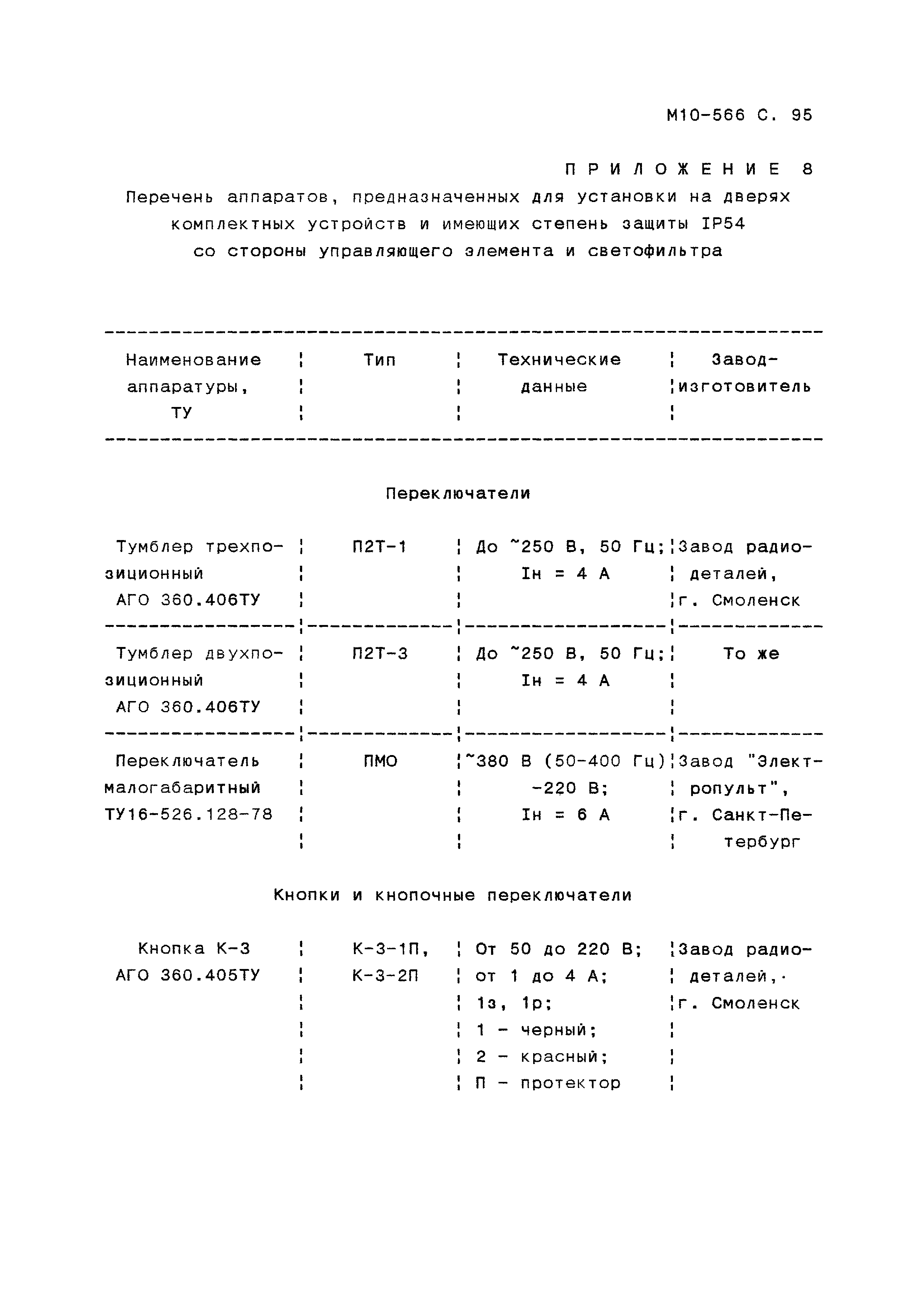

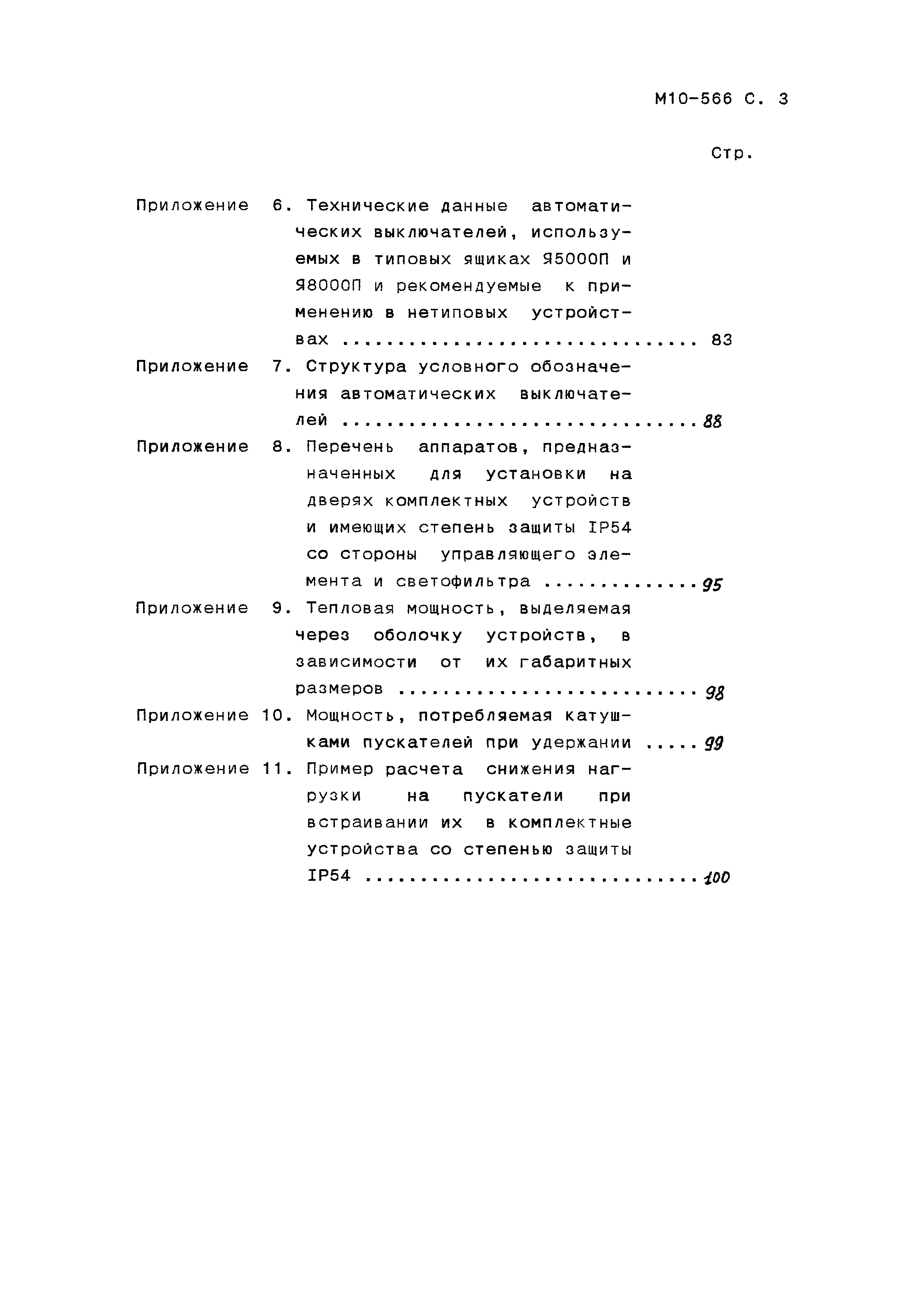

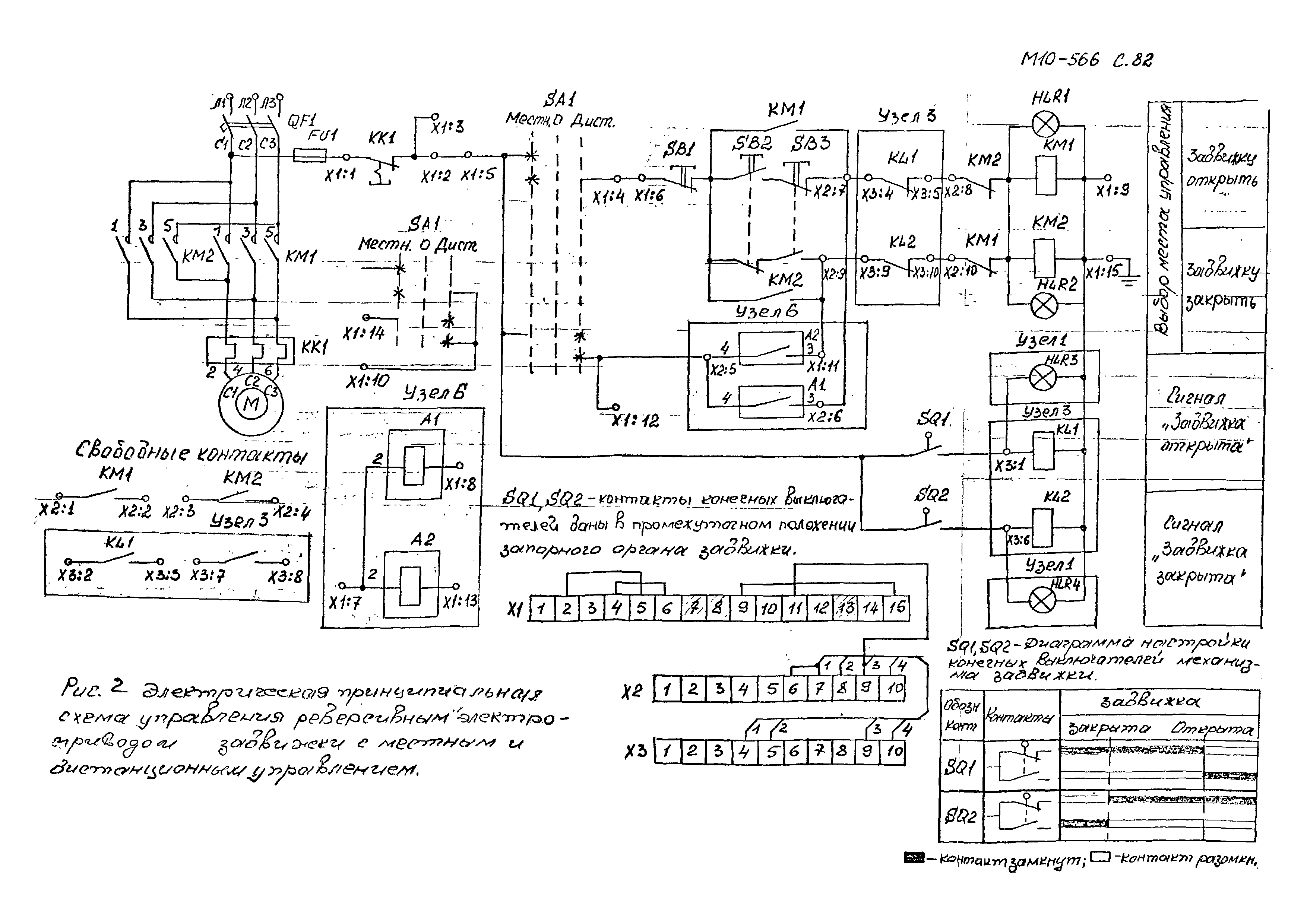

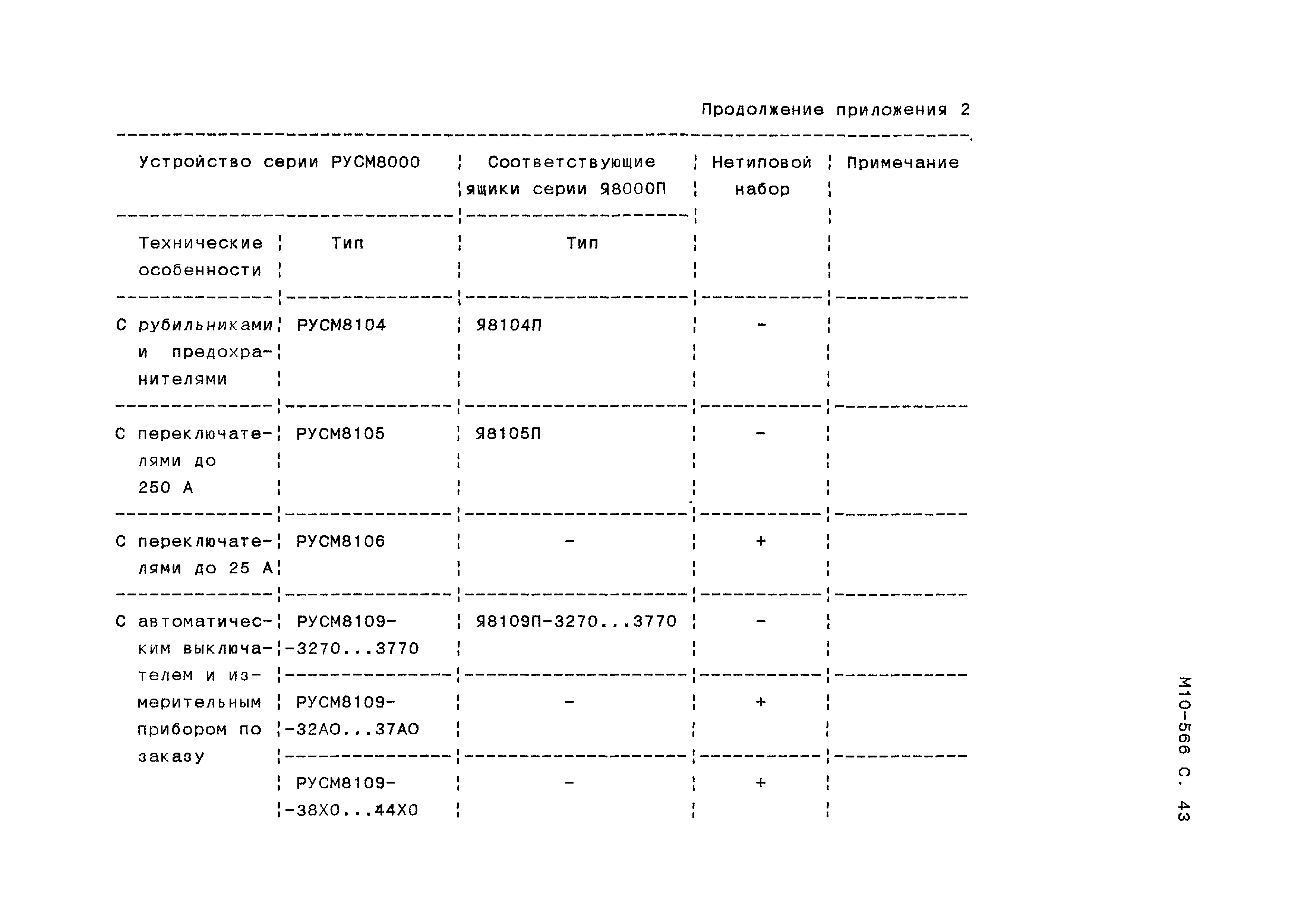

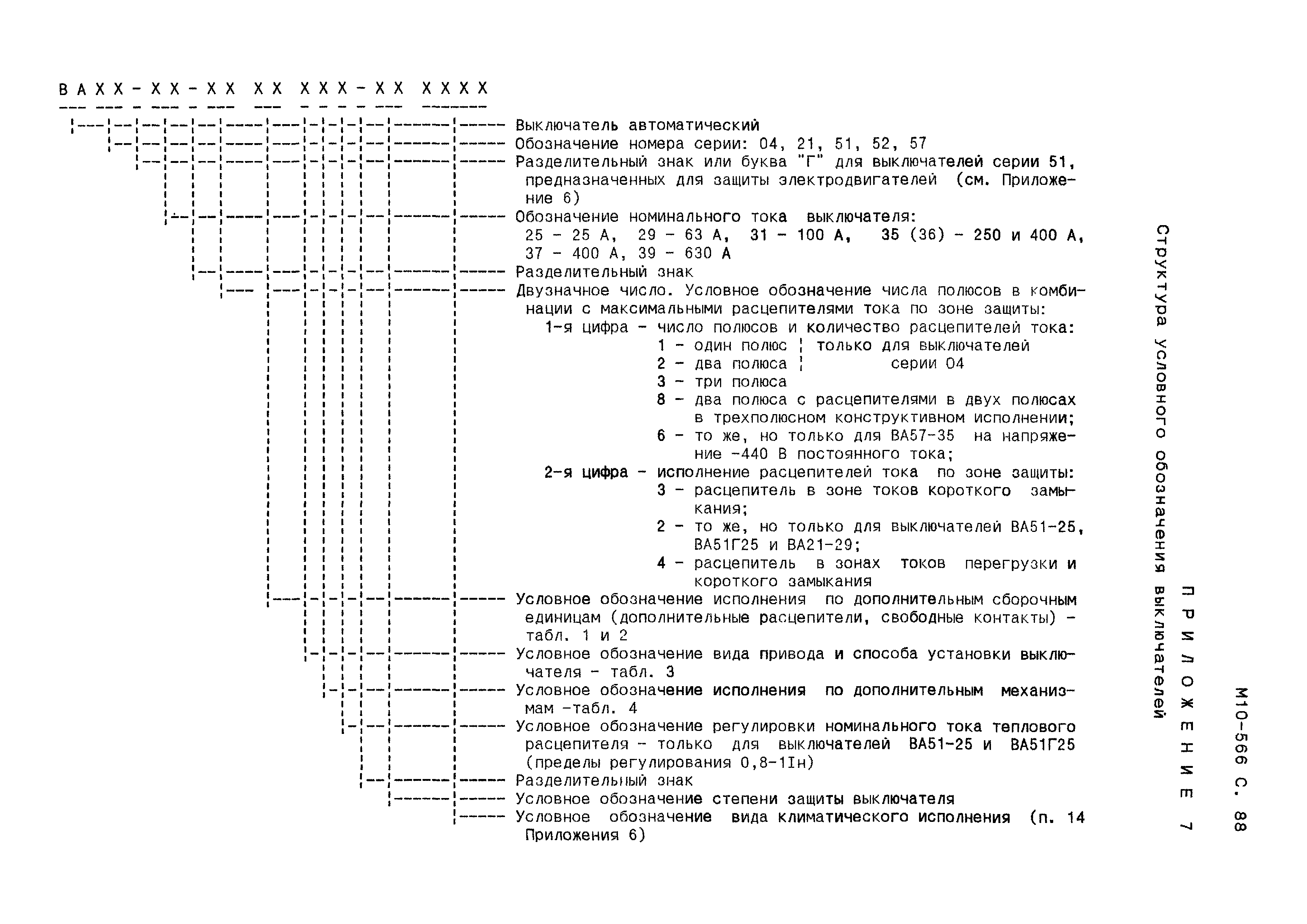

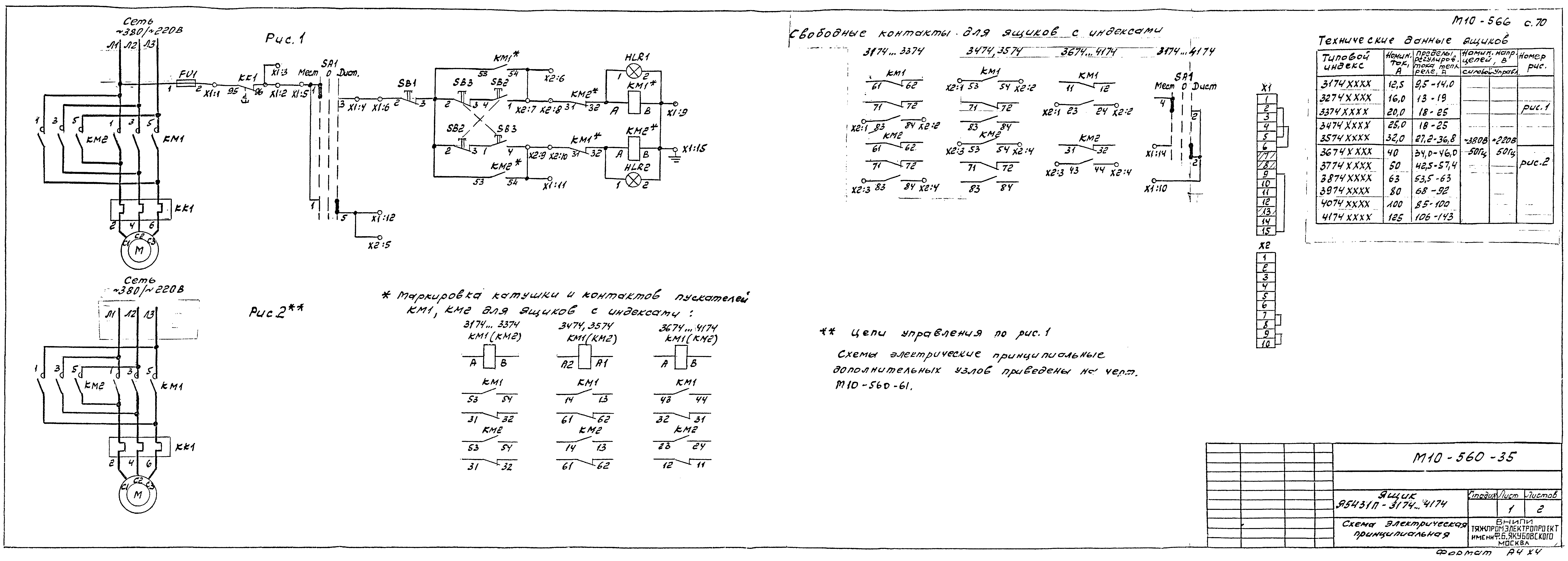

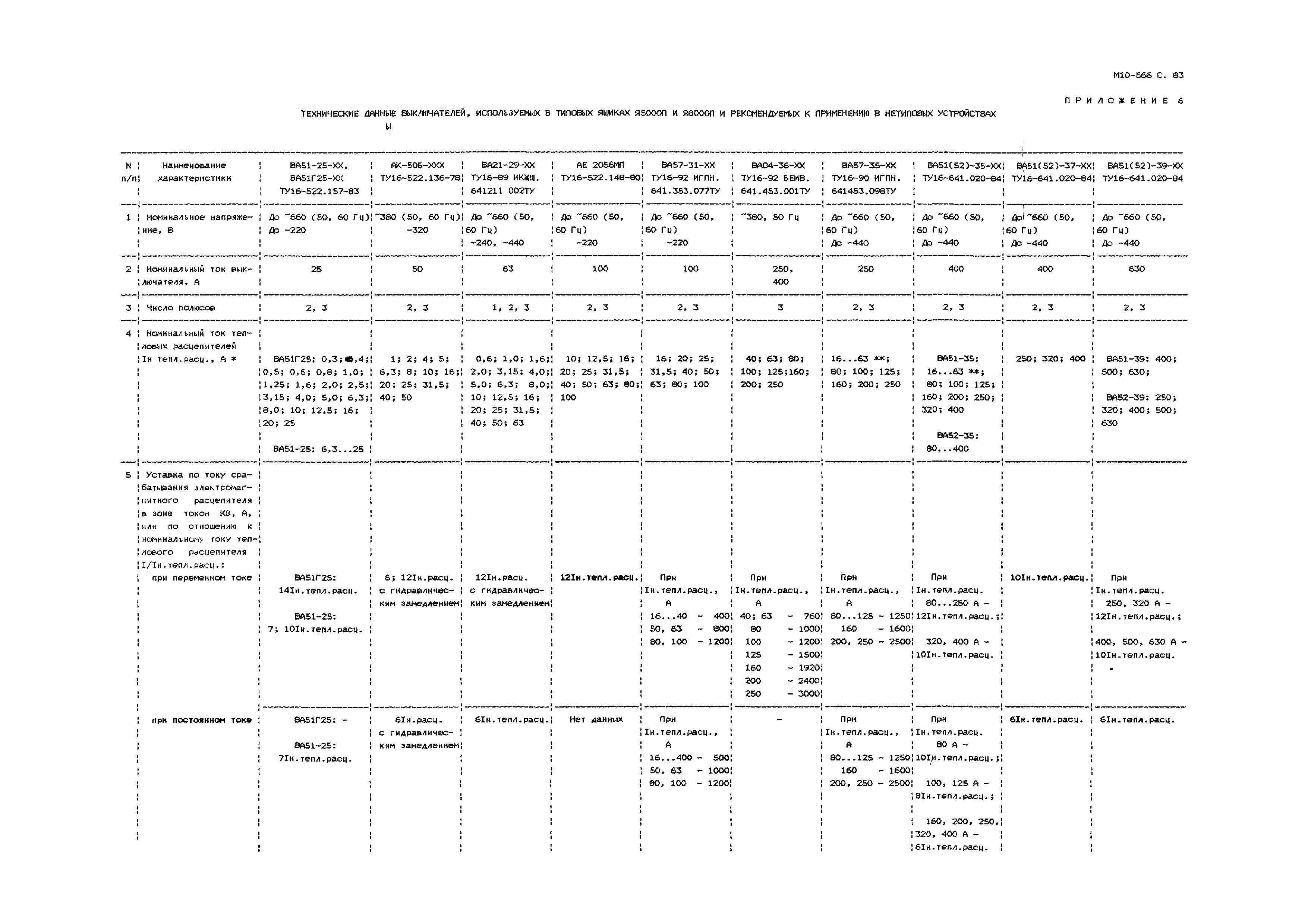

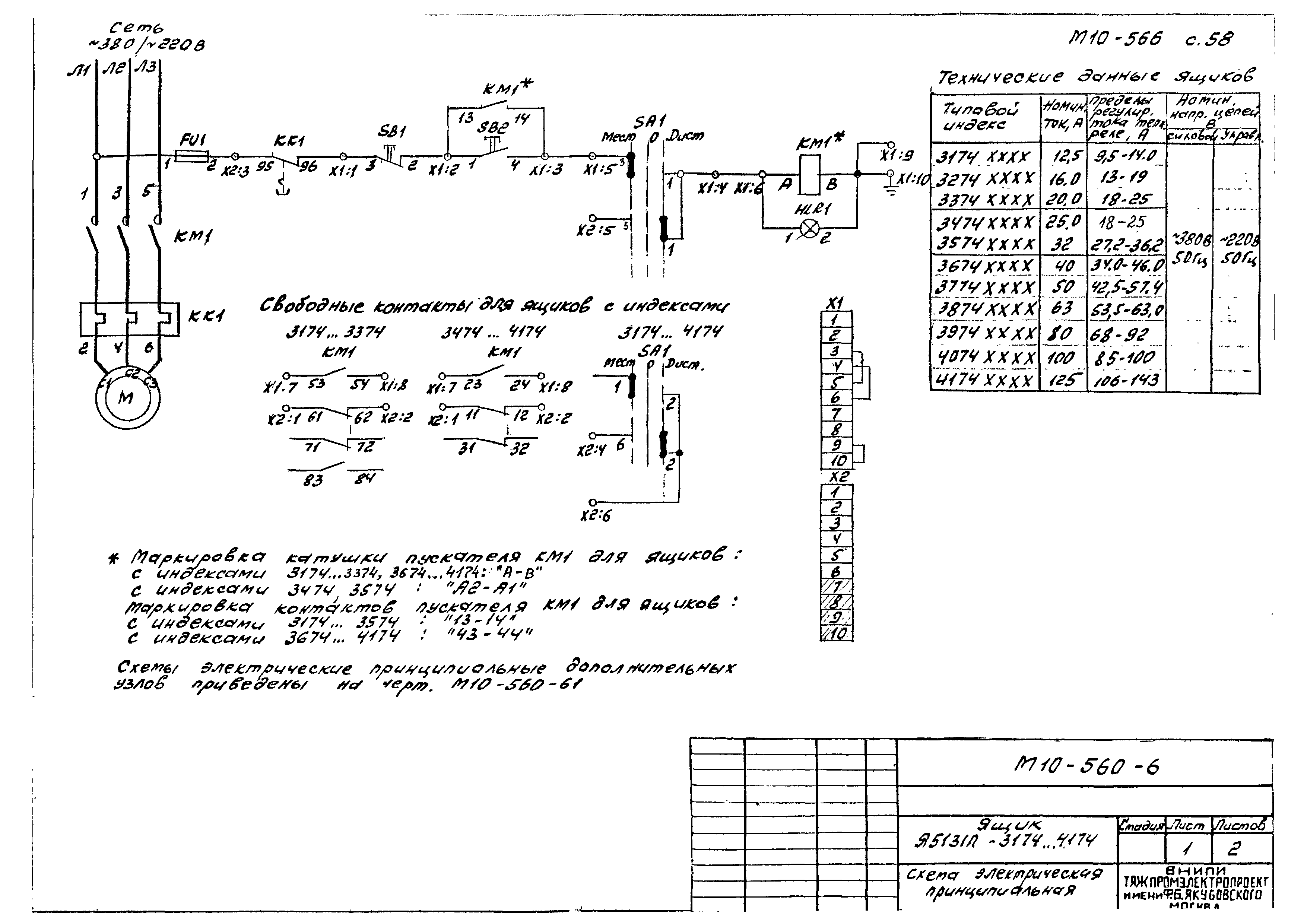

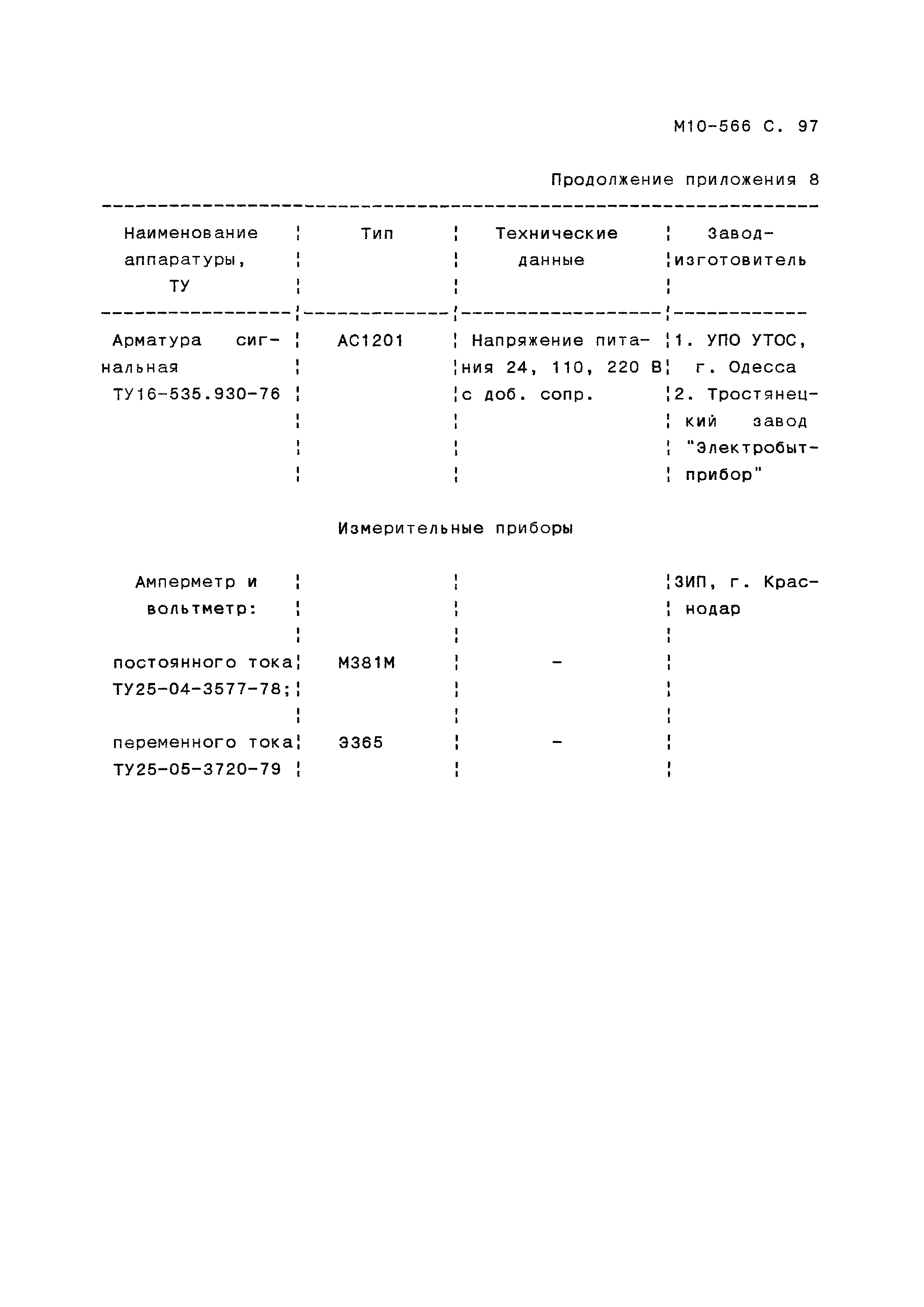

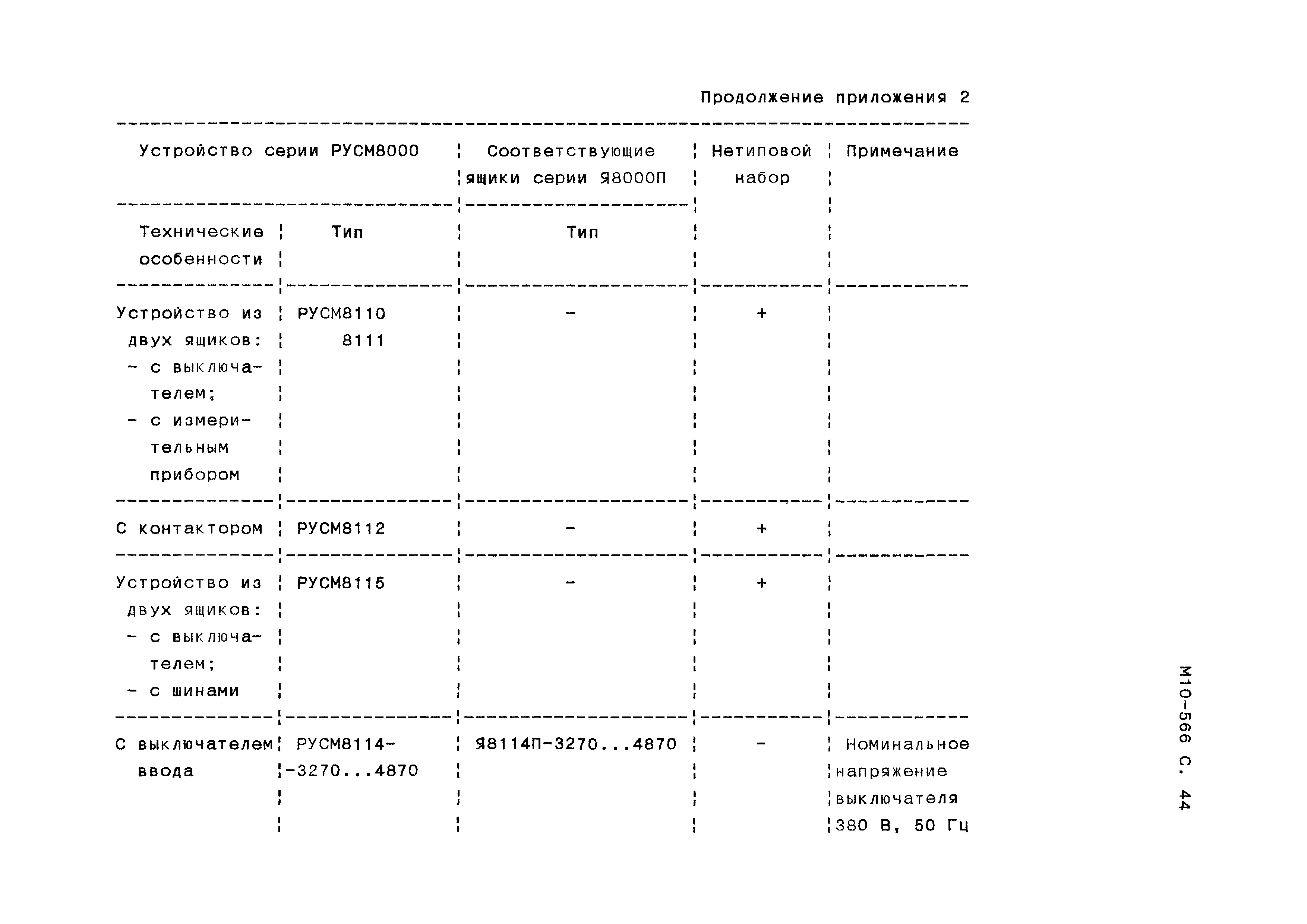

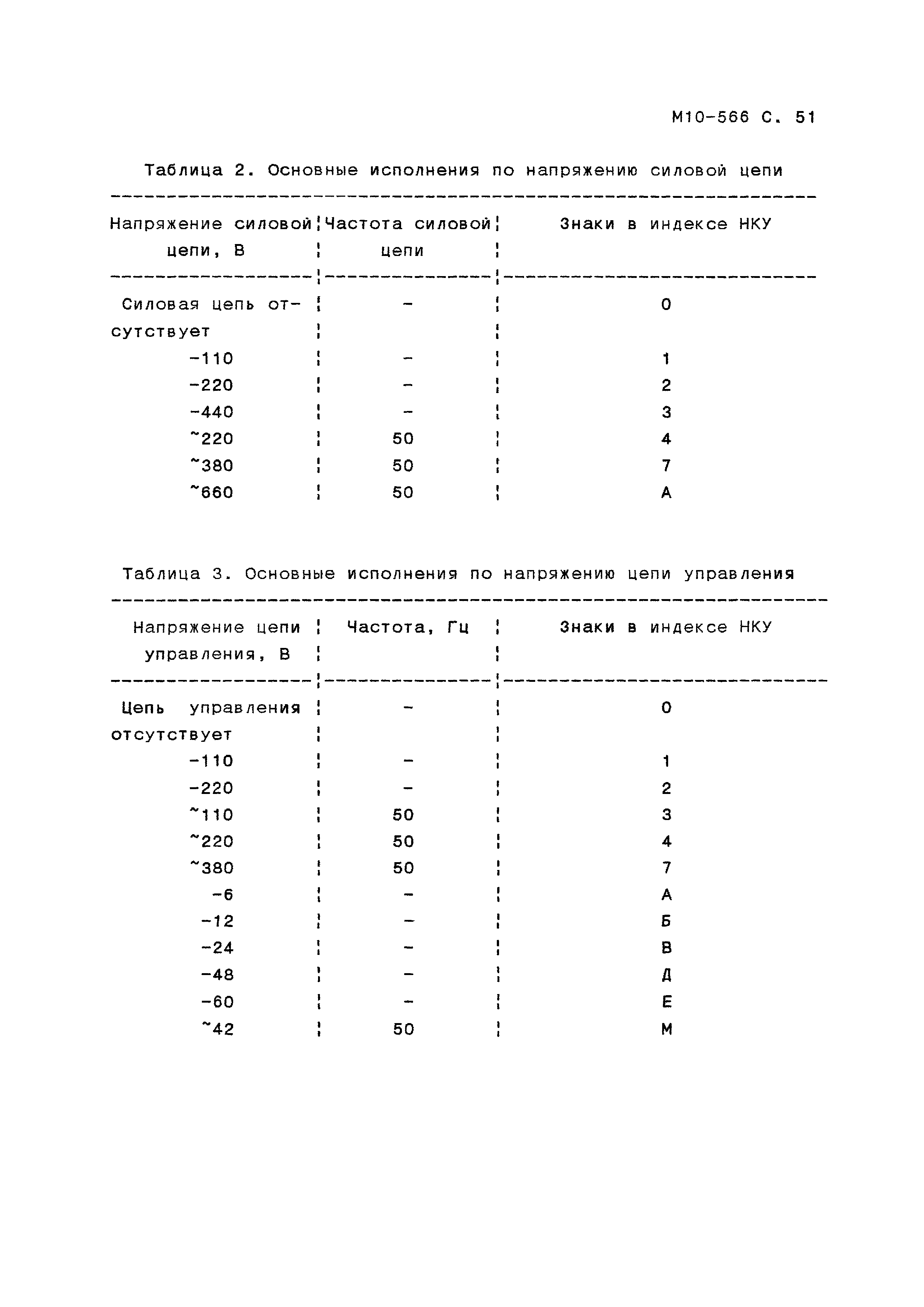

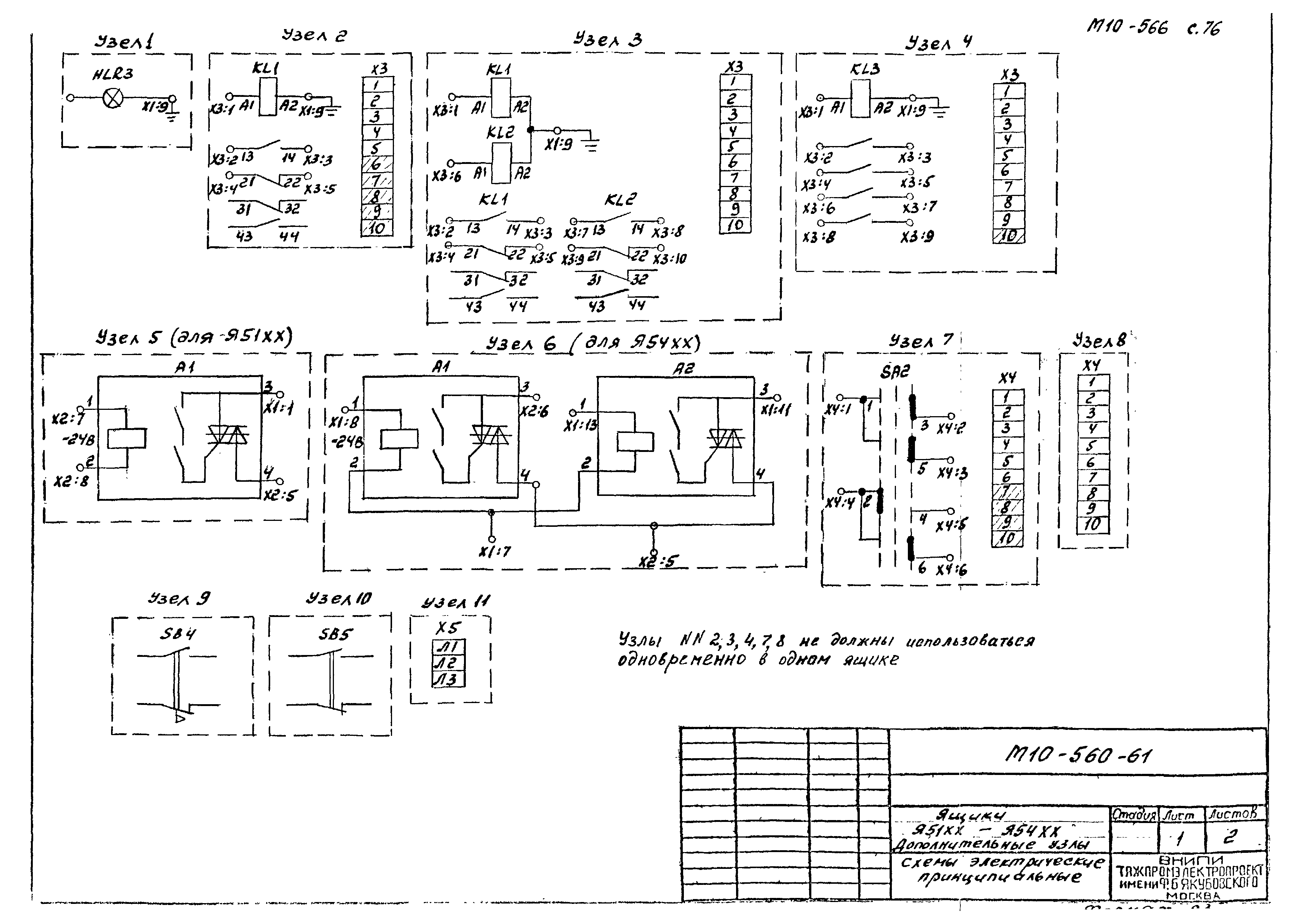

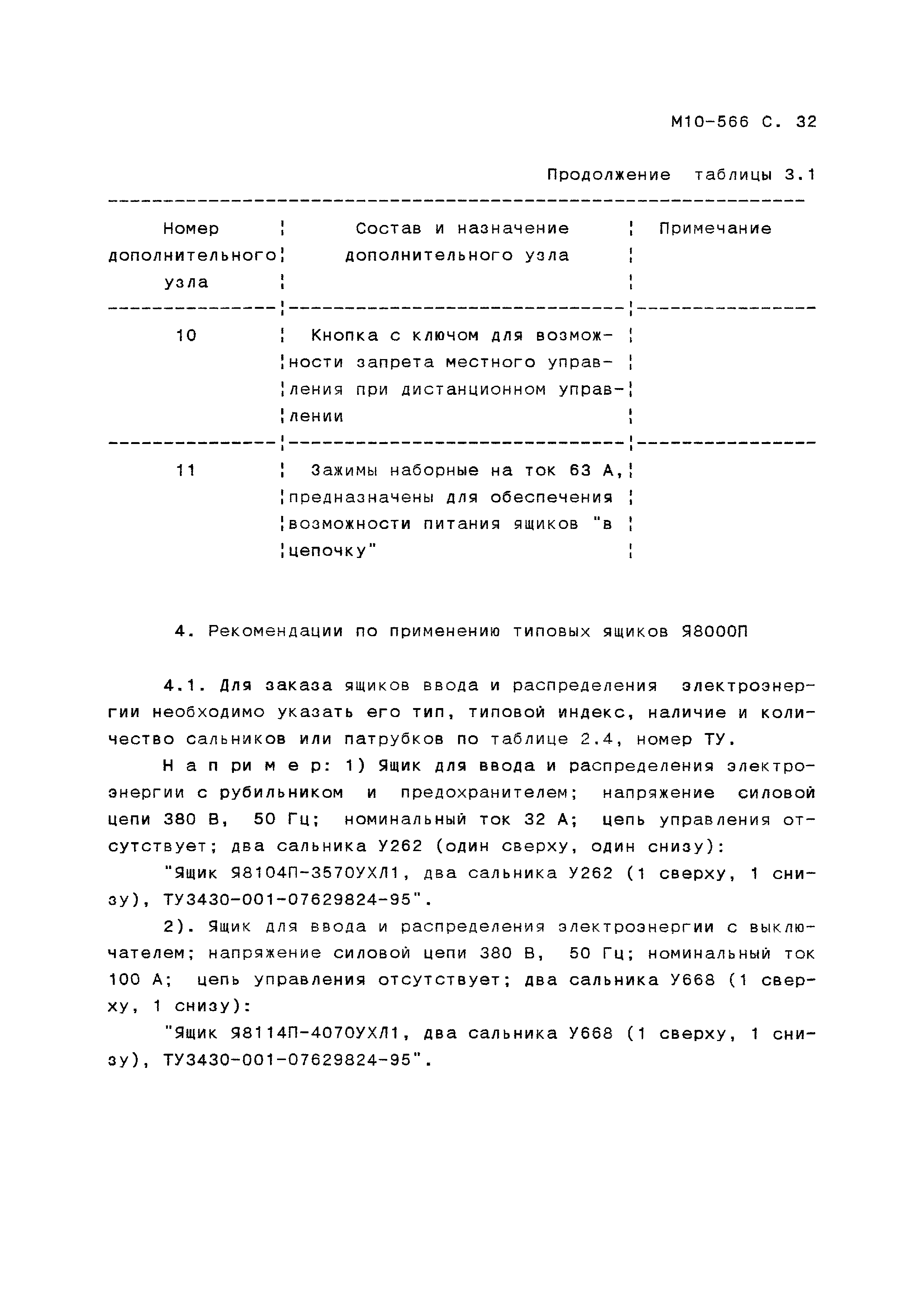

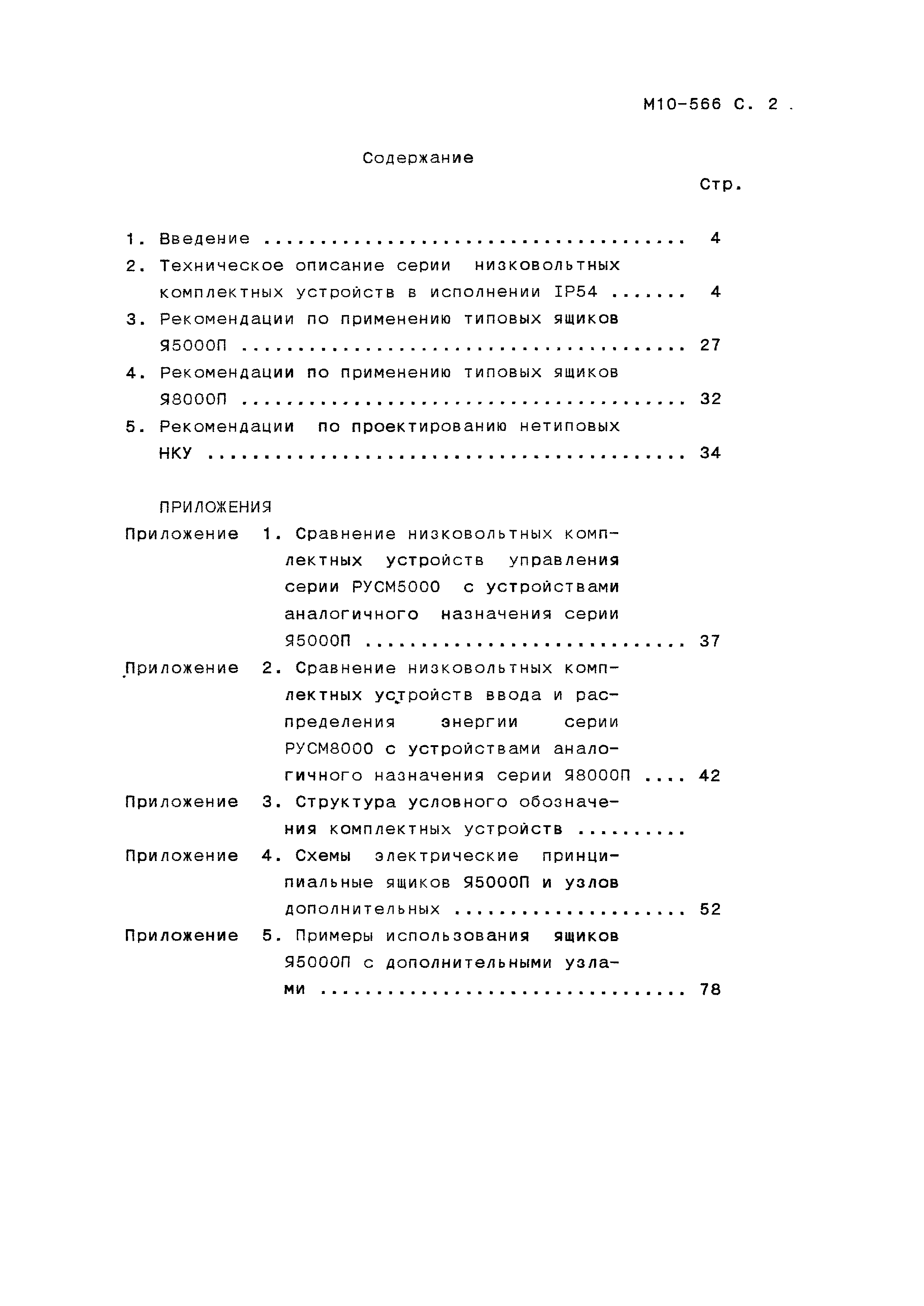

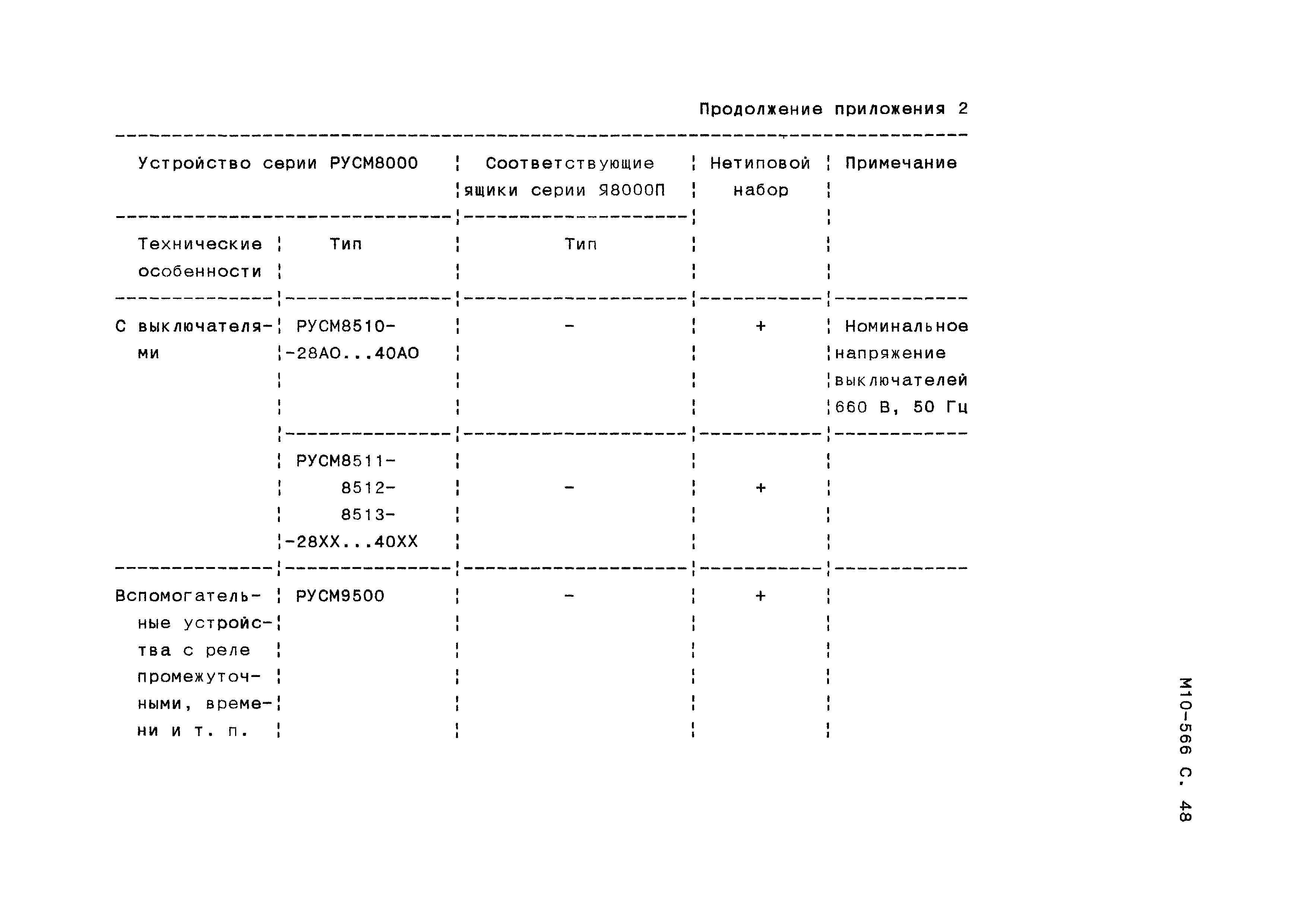

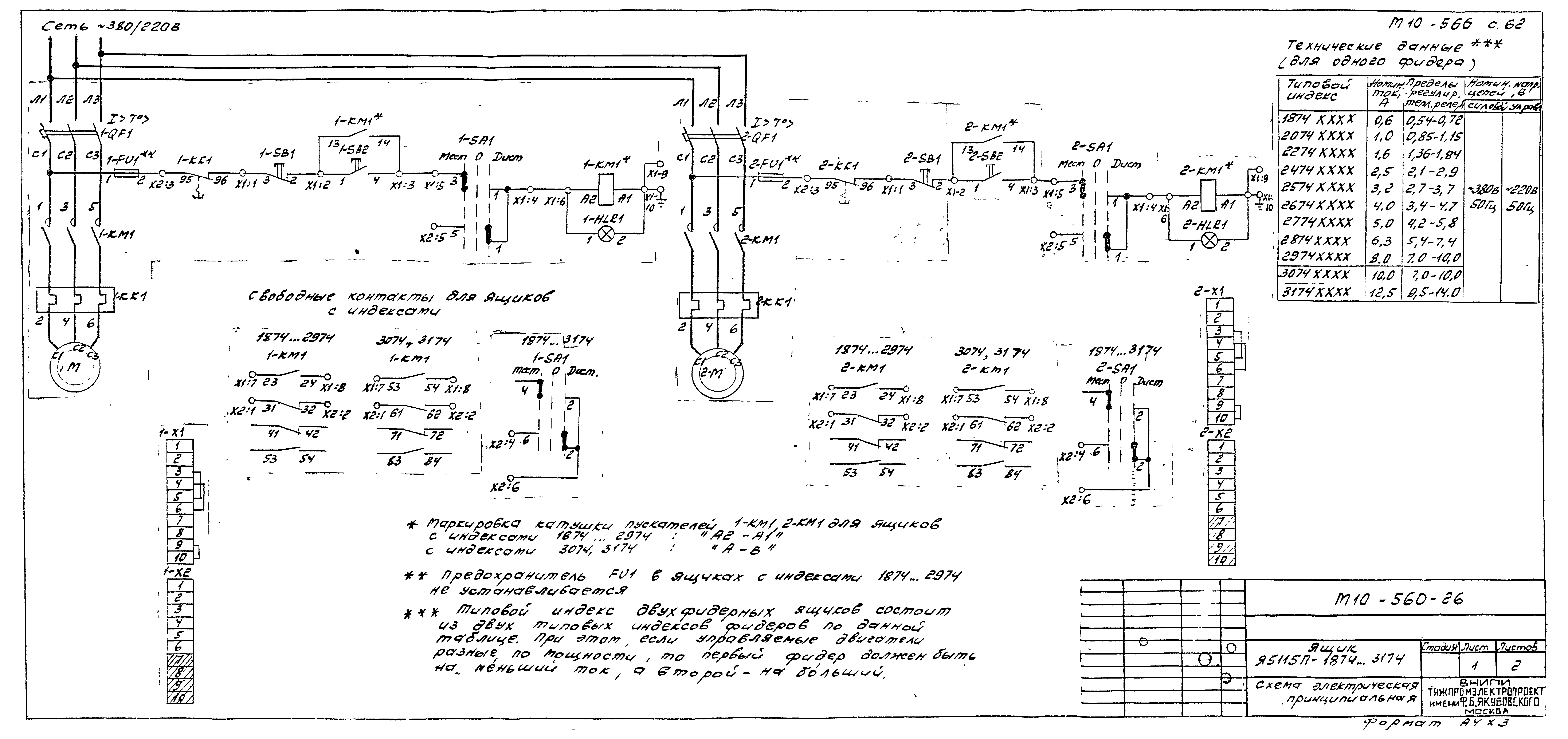

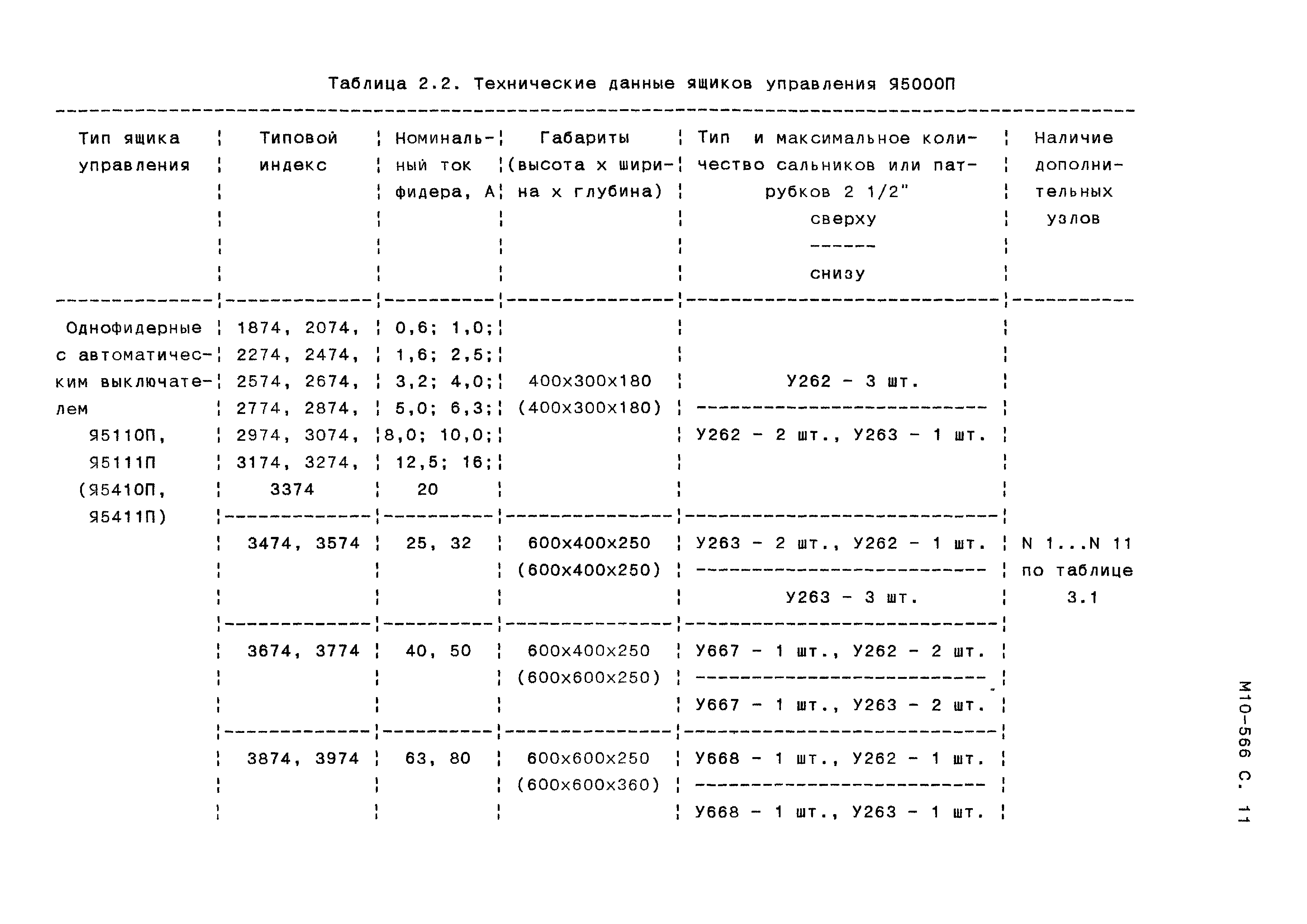

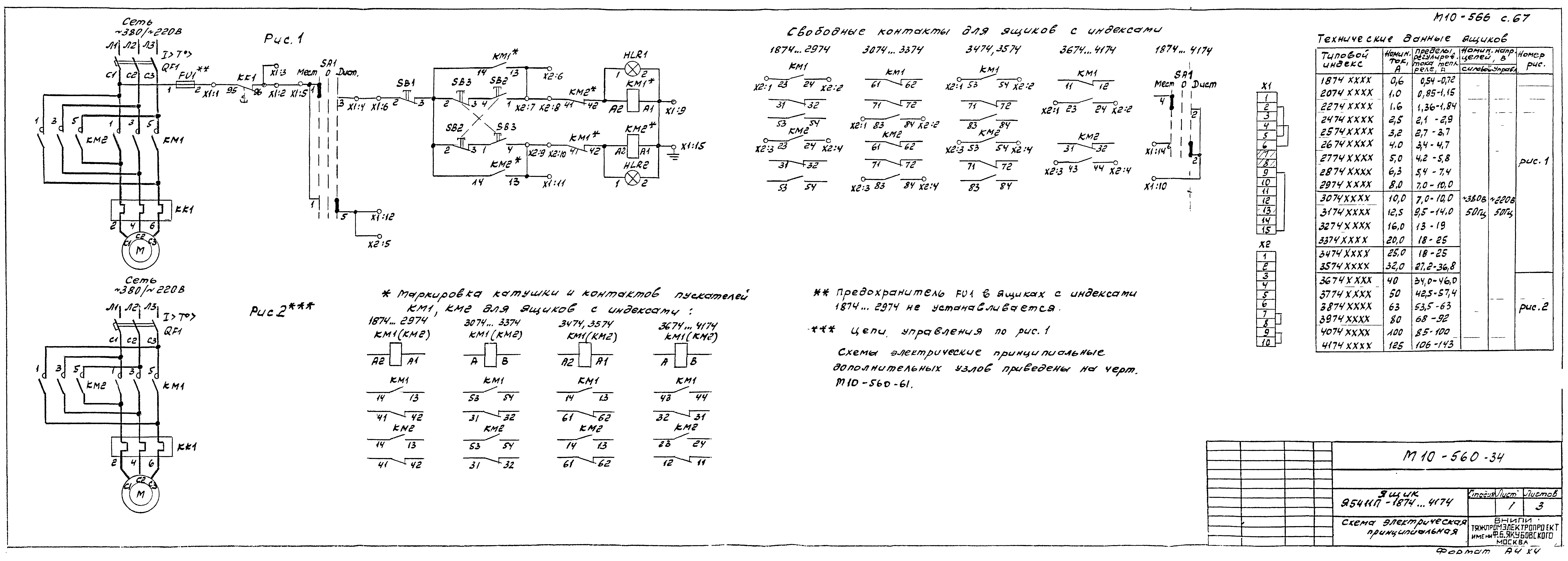

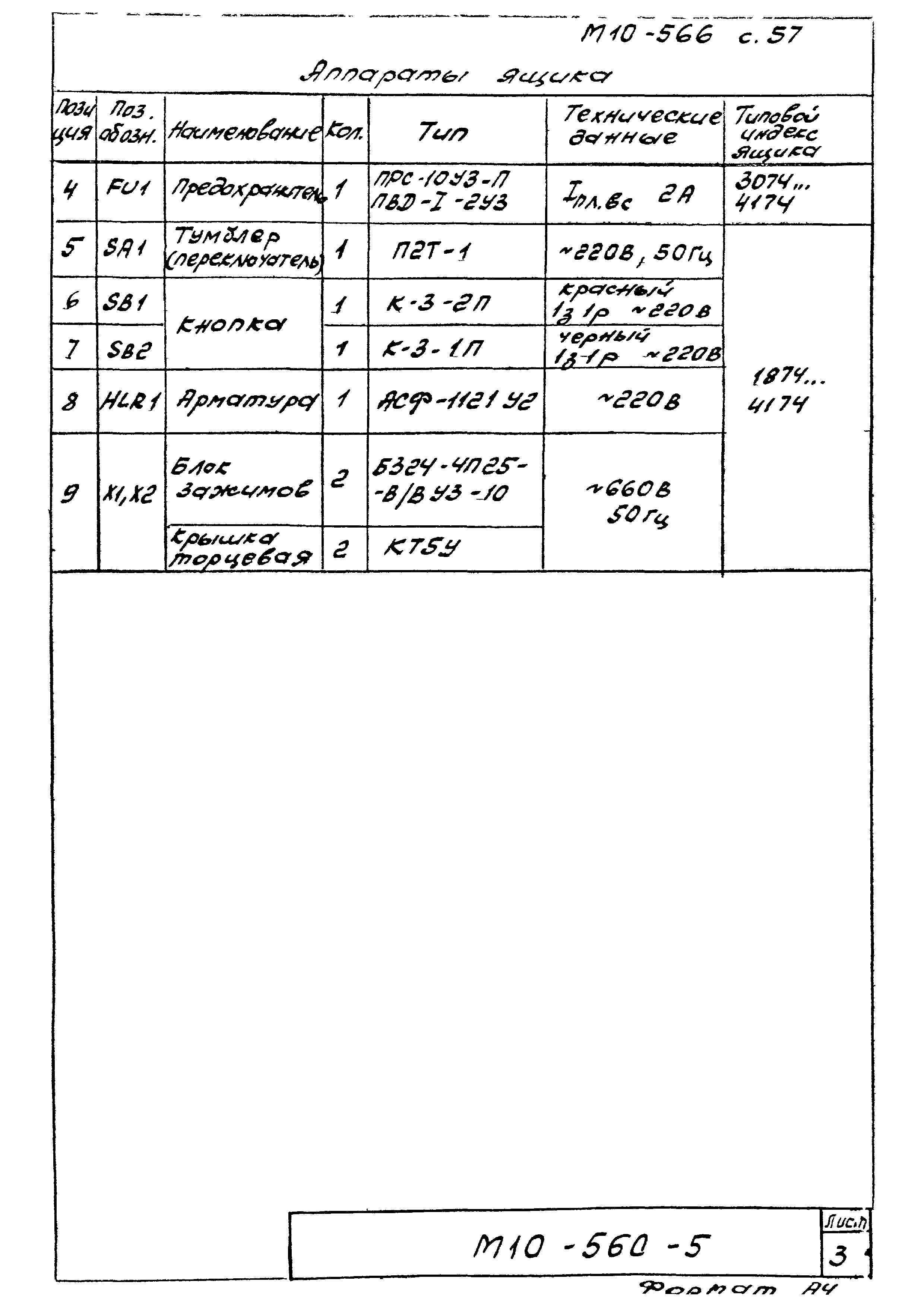

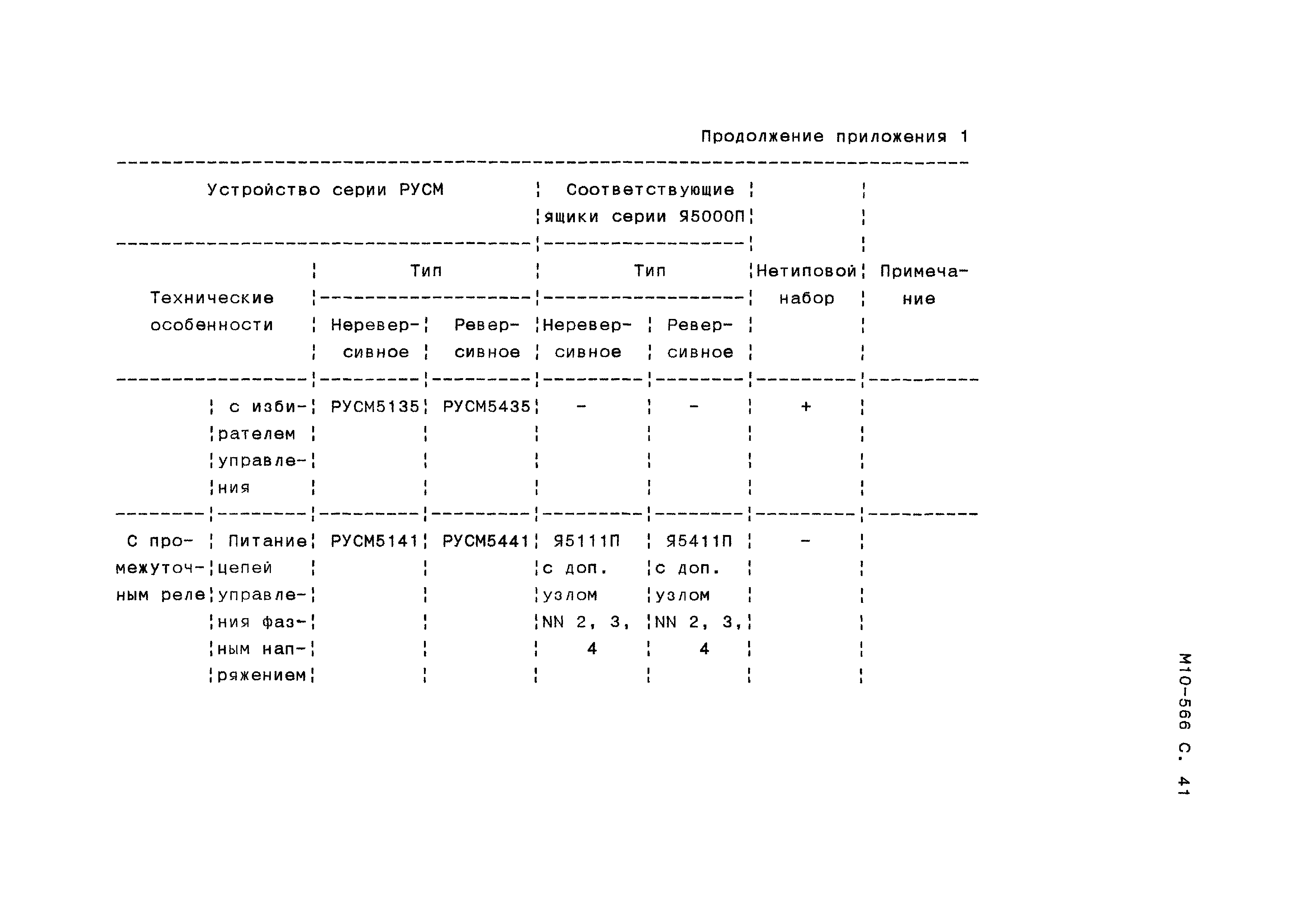

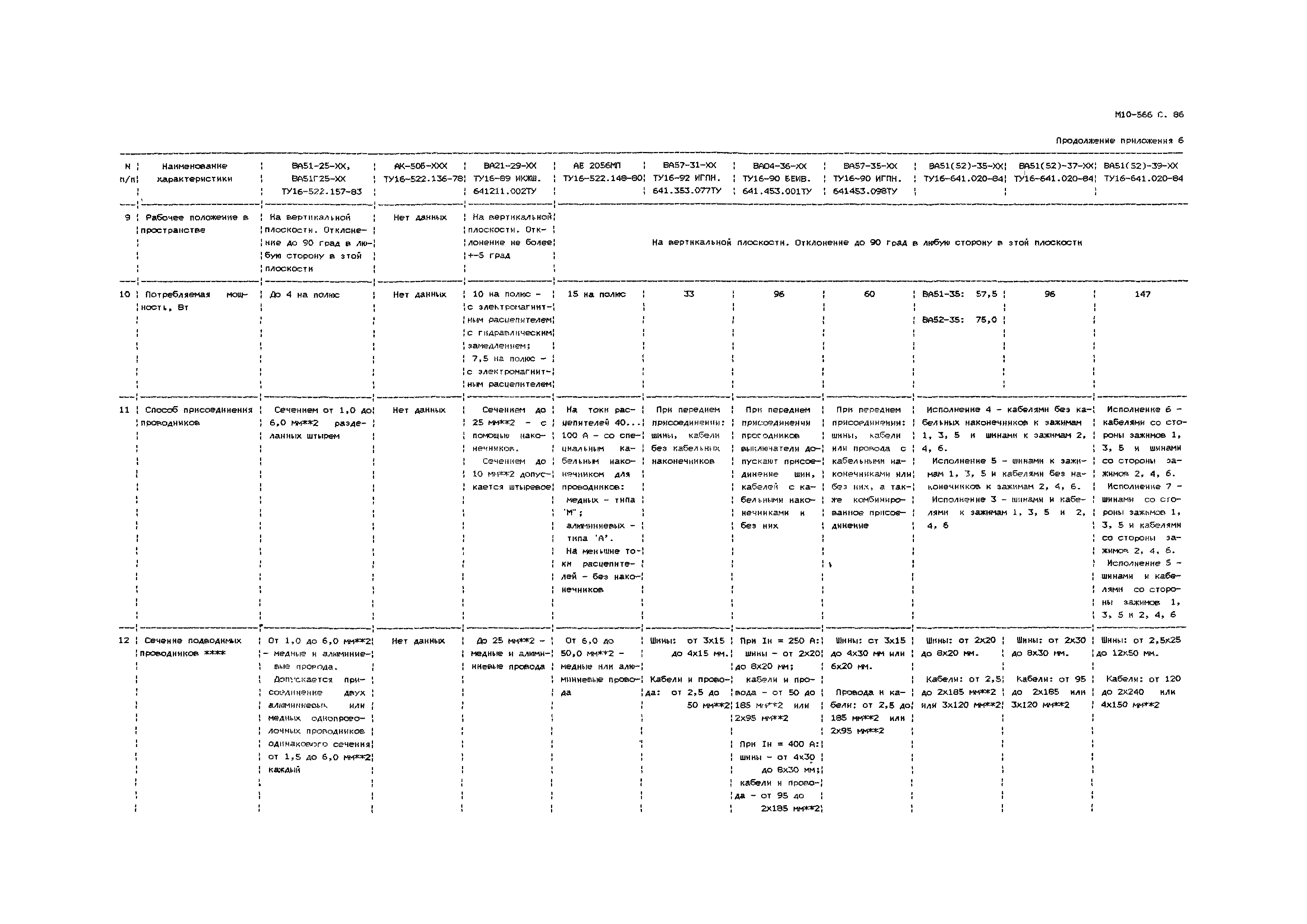

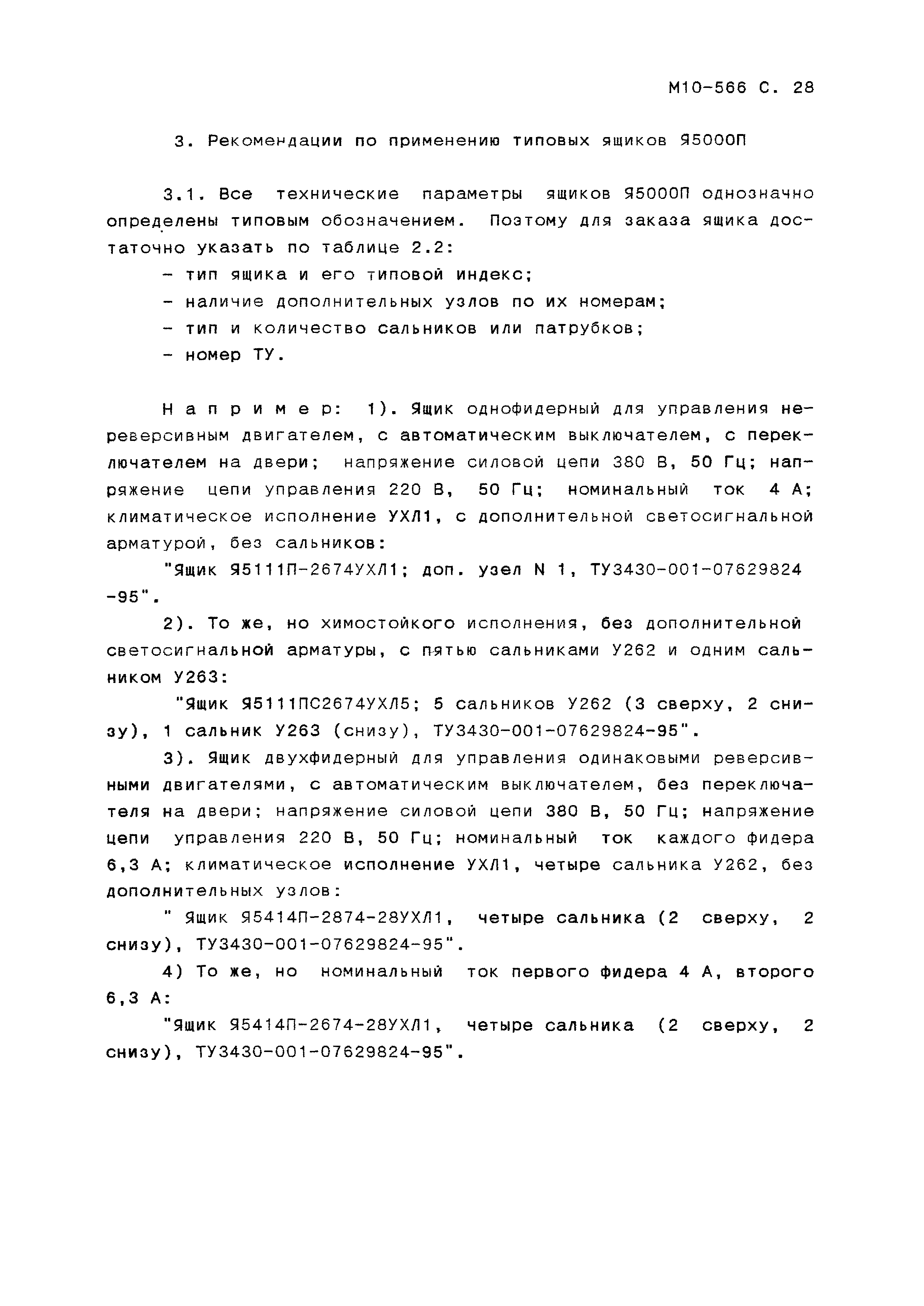

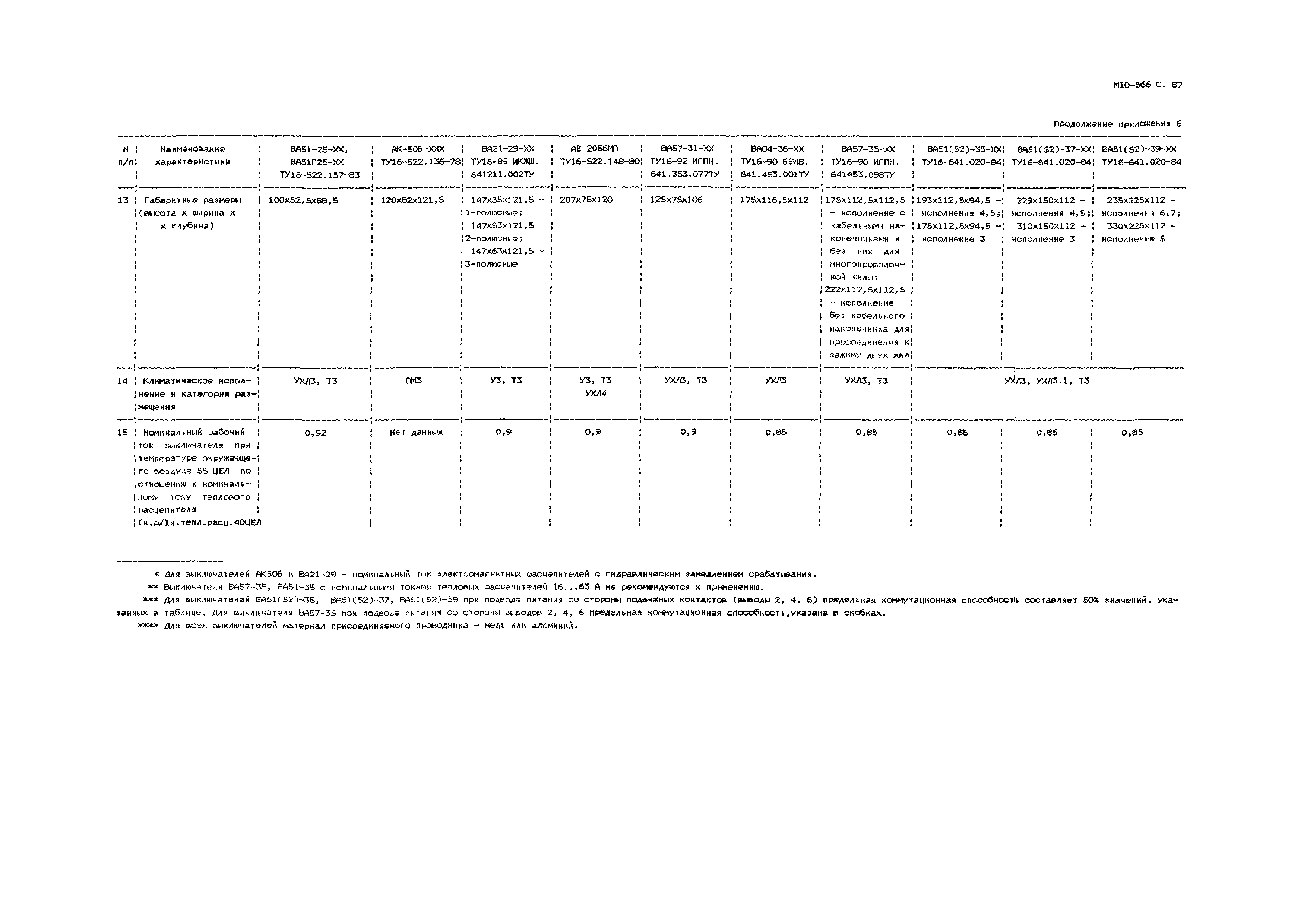

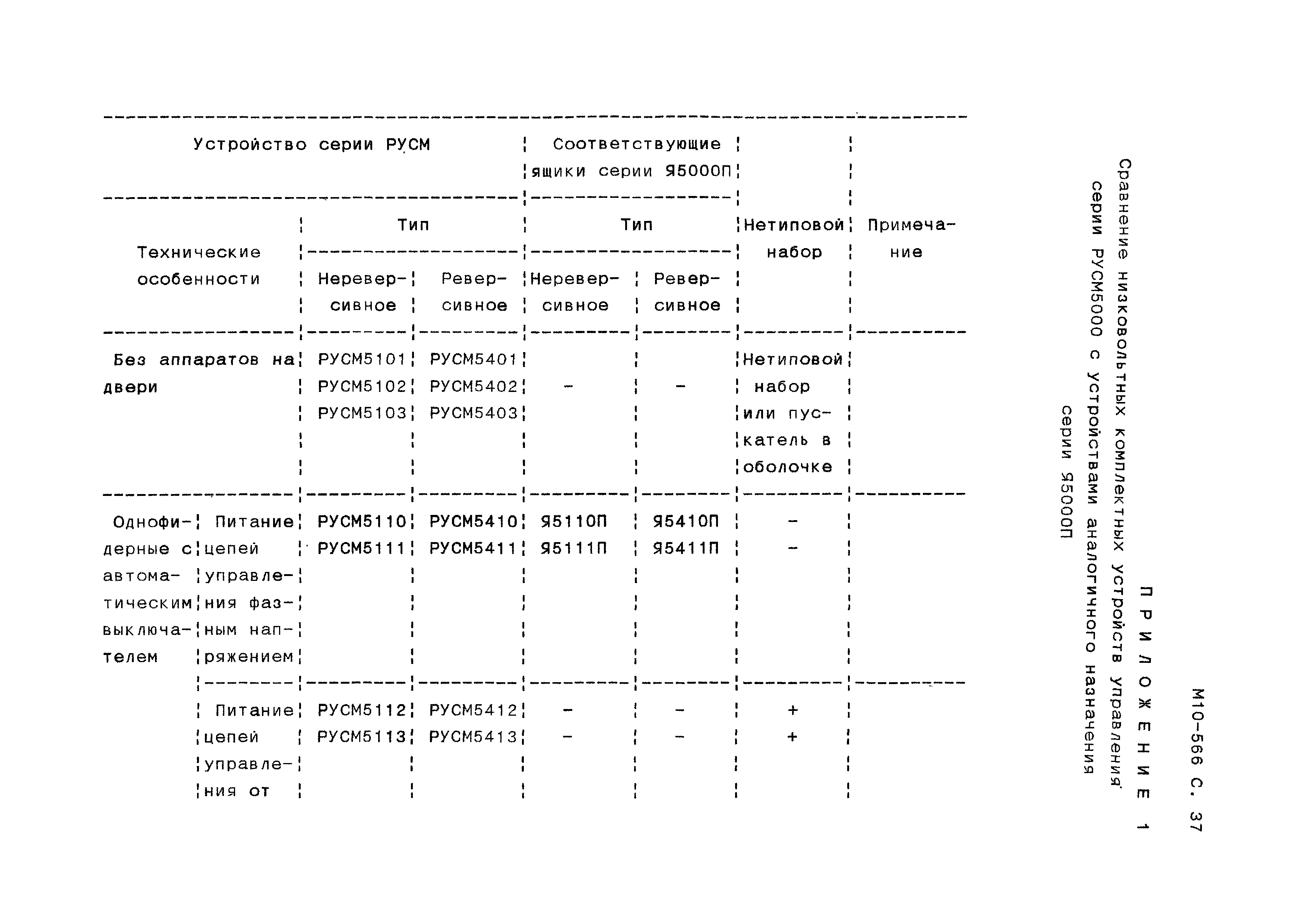

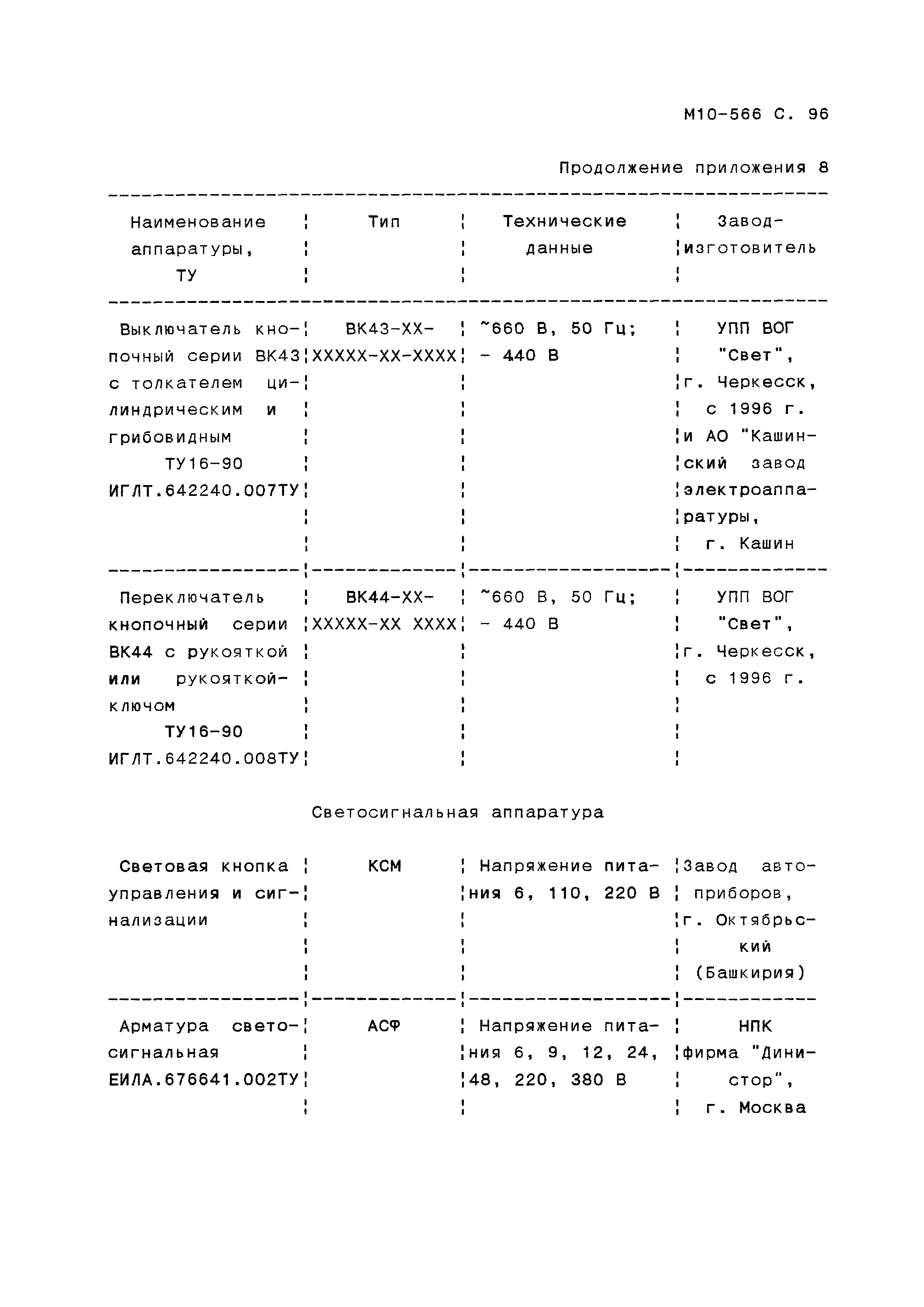

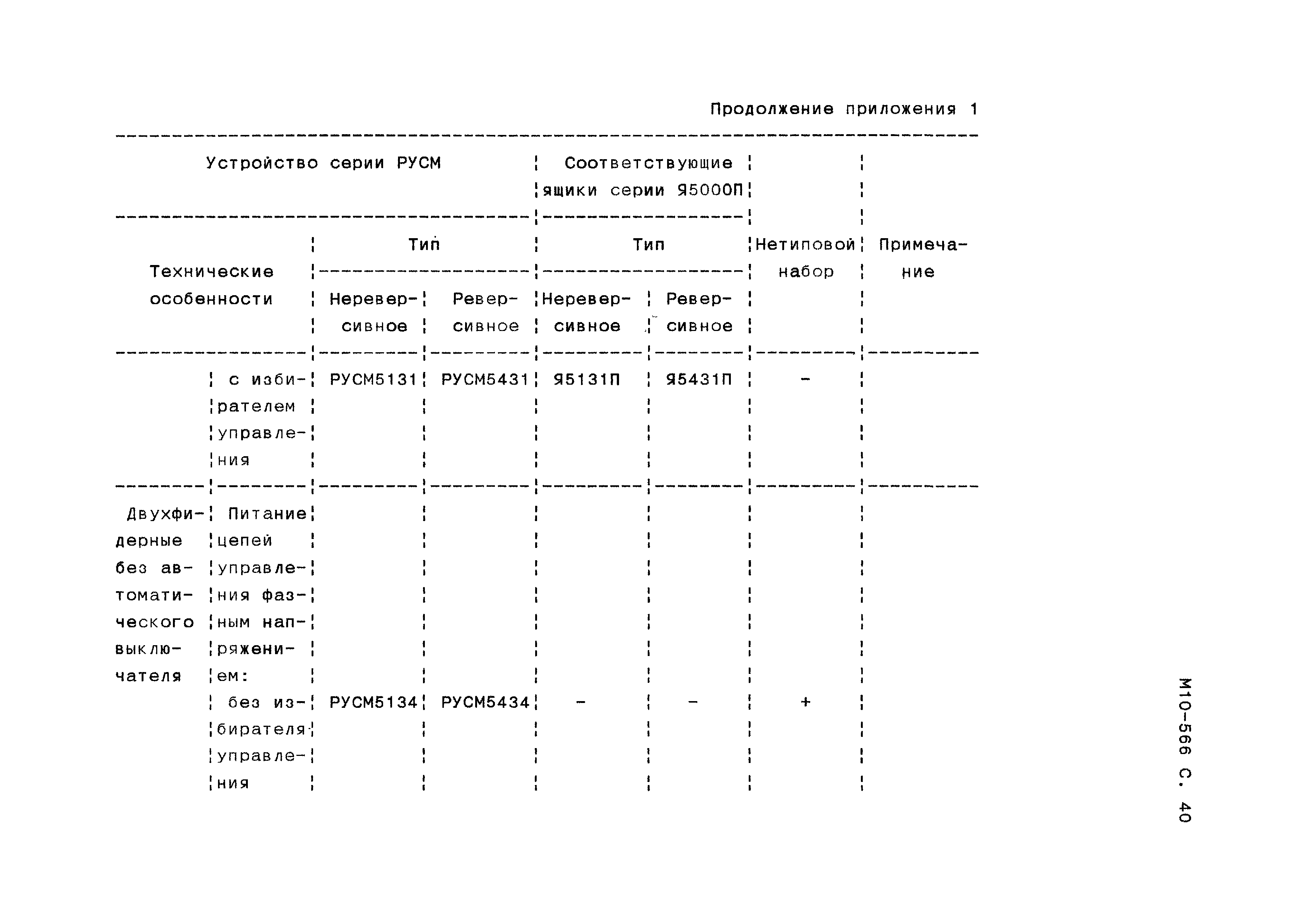

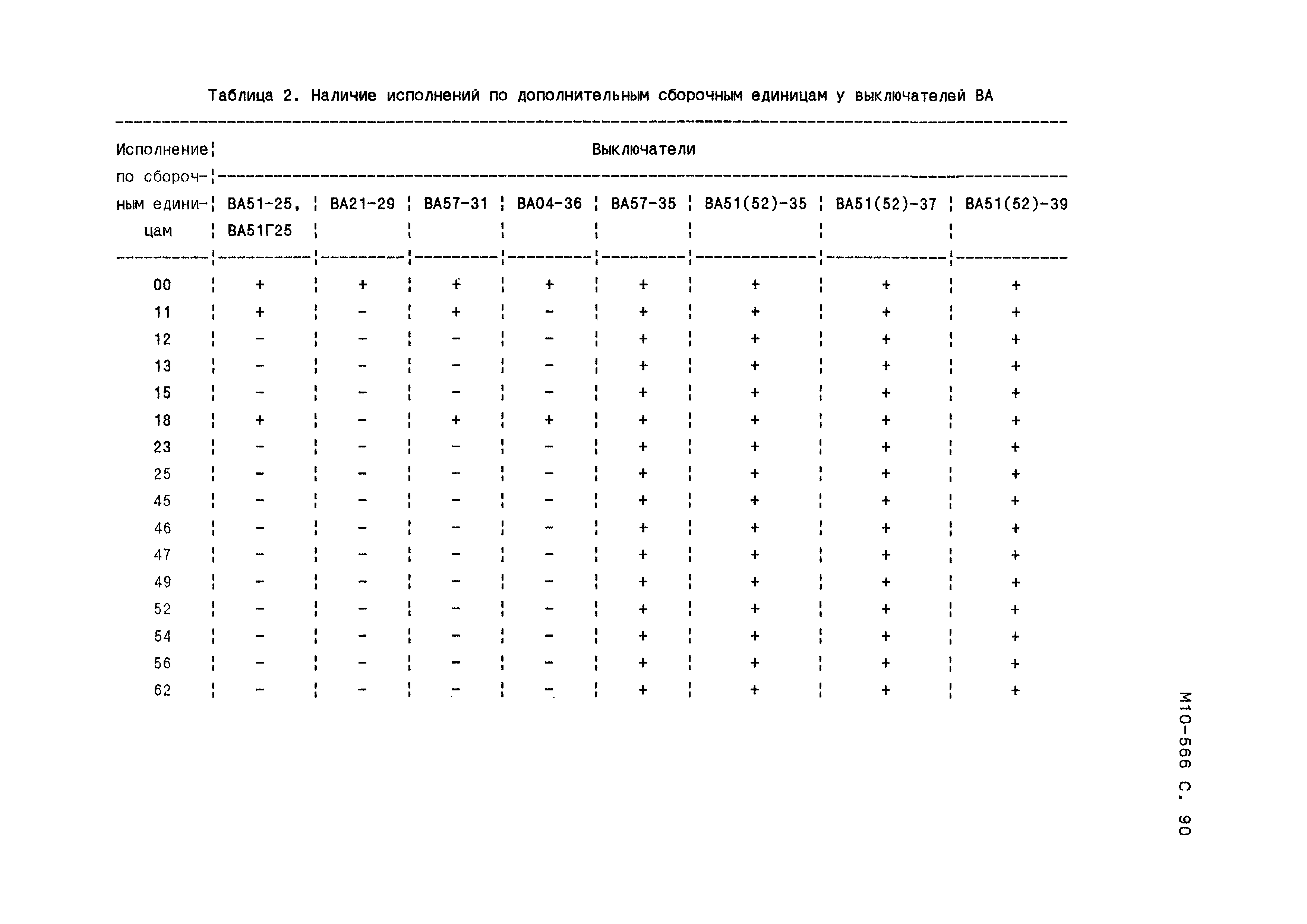

Оглавление:	1 Введение 2 Техническое описание серии низковольтных комплектных устройств в исполнении IР54 3 Рекомендации по применению типовых ящиков Я5000П 4 Рекомендации по применению типовых ящиков Я8000П 5 Рекомендации по проектированию нетиповых НКУ Приложение 1. Сравнение низковольтных комплектных устройств управления серии РУСМ5000 с устройствами аналогичного назначения серии Я5000П Приложение 2. Сравнение низковольтных комплектных устройств ввода и распределения энергии серии РУСМ8000 с устройствами аналогичного назначения серии Я8000П Приложение 3. Структура условного обозначения комплектных устройств Приложение 4. Схемы электрические принципиальные ящиков Я5000П и узлов дополнительных Приложение 5. Примеры использования ящиков Я5000П с дополнительными узлами Приложение 6. Технические данные автоматических выключателей используемых в типовых ящиках Я5000П и Я8000П и рекомендуемые к применению в нетиповых устройствах Приложение 7. Структура условного обозначения автоматических выключателей Приложение 8. Перечень аппаратов, предназначенных для установки на дверях комплектных устройств и имеющих степень защиты IР54 со стороны управляющего элемента и светофильтра Приложение 9. Тепловая мощность, выделяемая через оболочку устройств в зависимости от их габаритных размеров Приложение 10. Мощность, потребляемая катушками пускателей при удержании Приложение 11. Пример расчета снижения нагрузки на пускатели при встраивании их в комплектные устройства со степенью защиты IР54
Разработан:	ВНИПИ Тяжпромэлектропроект
Утверждён:	ВНИПИ Тяжпромэлектропроект им. Ф.Б. Якубовского (F.B.Yakubovskiy Tyazhpromelektroproject VNIPI )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Электротехника в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов других министерств
Заменяет собой:
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред» ГОСТ 11206-77 «Контакторы электромагнитные низковольтные. Общие технические условия» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»
