Скачать Типовой проект 901-4-49с Альбом I. Строительная часть и оборудование

Дата актуализации: 10.08.2017

Типовой проект 901-4-49с

Альбом I. Строительная часть и оборудование

Обозначение:	Типовой проект 901-4-49с
Обозначение англ:	901-4-49с
Статус:	действует
Название рус.:	Альбом I. Строительная часть и оборудование
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

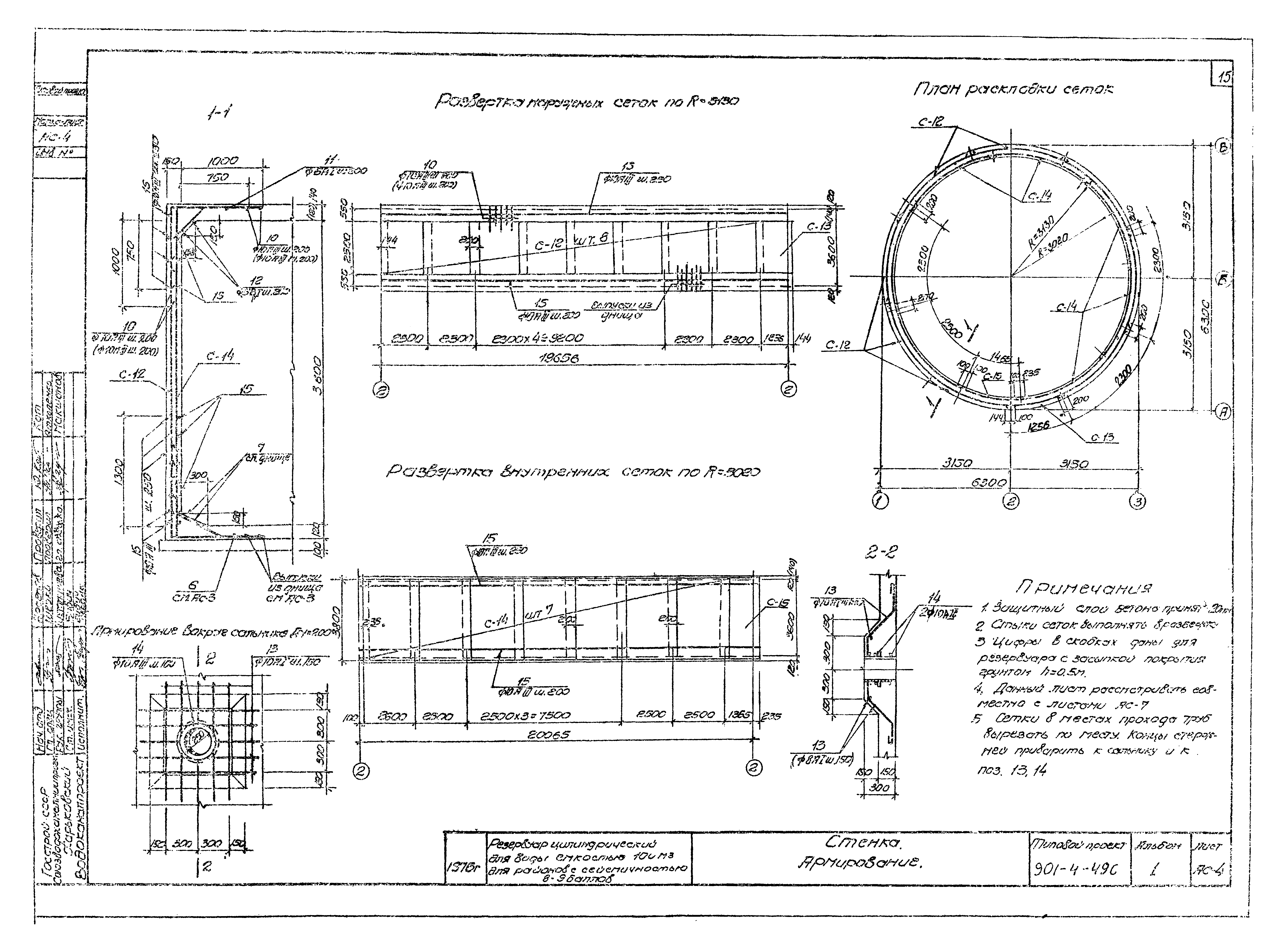

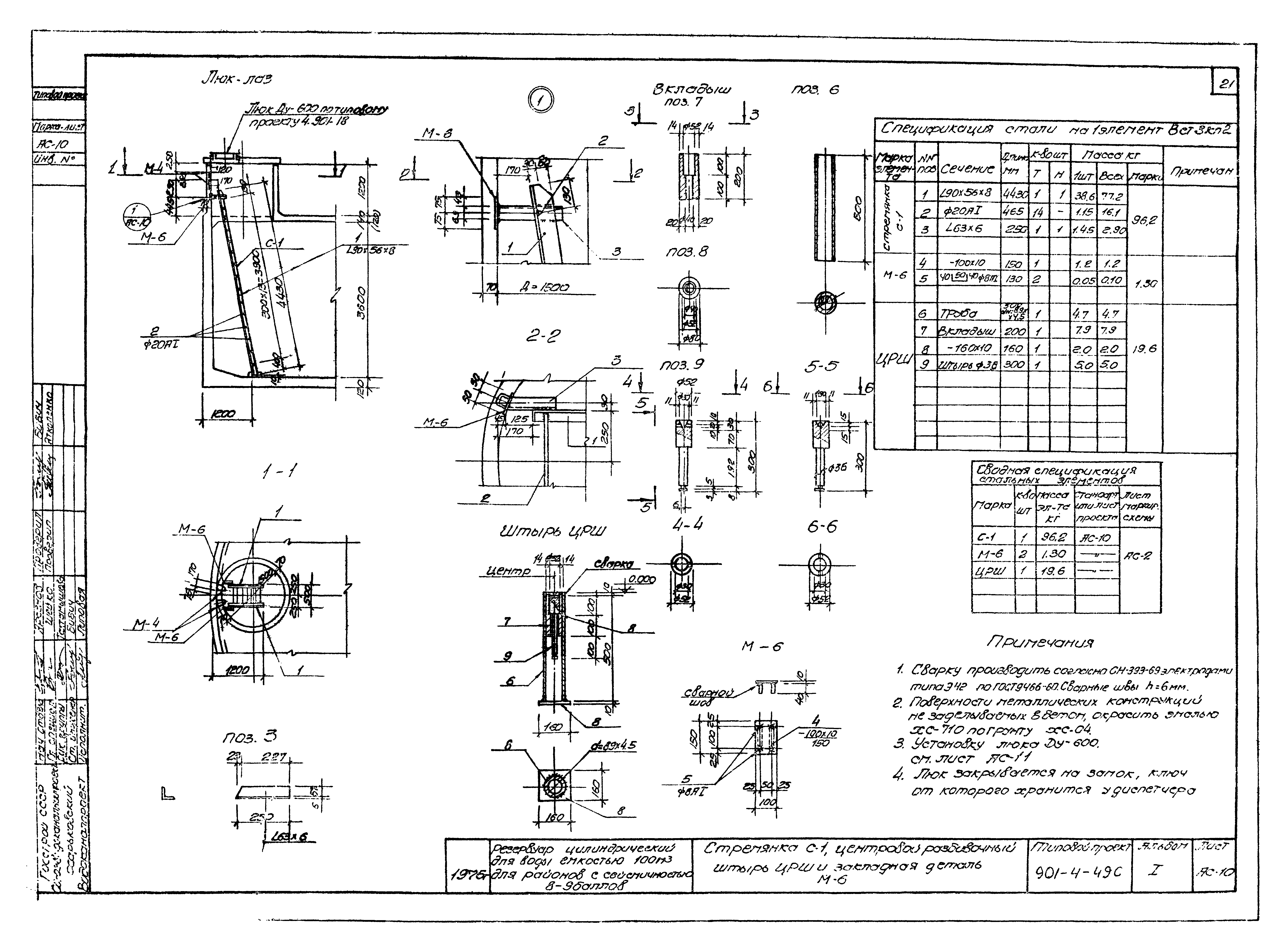

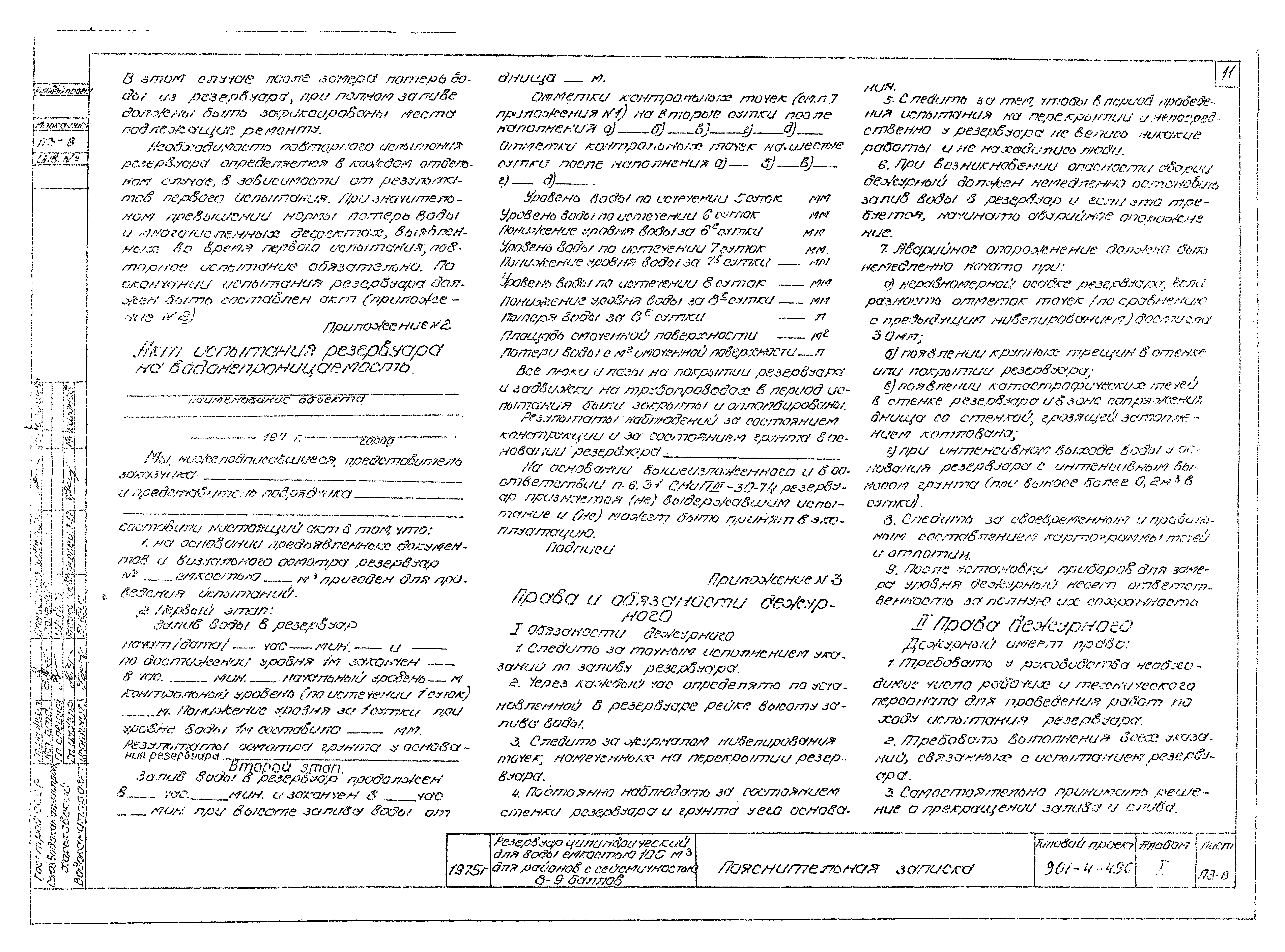

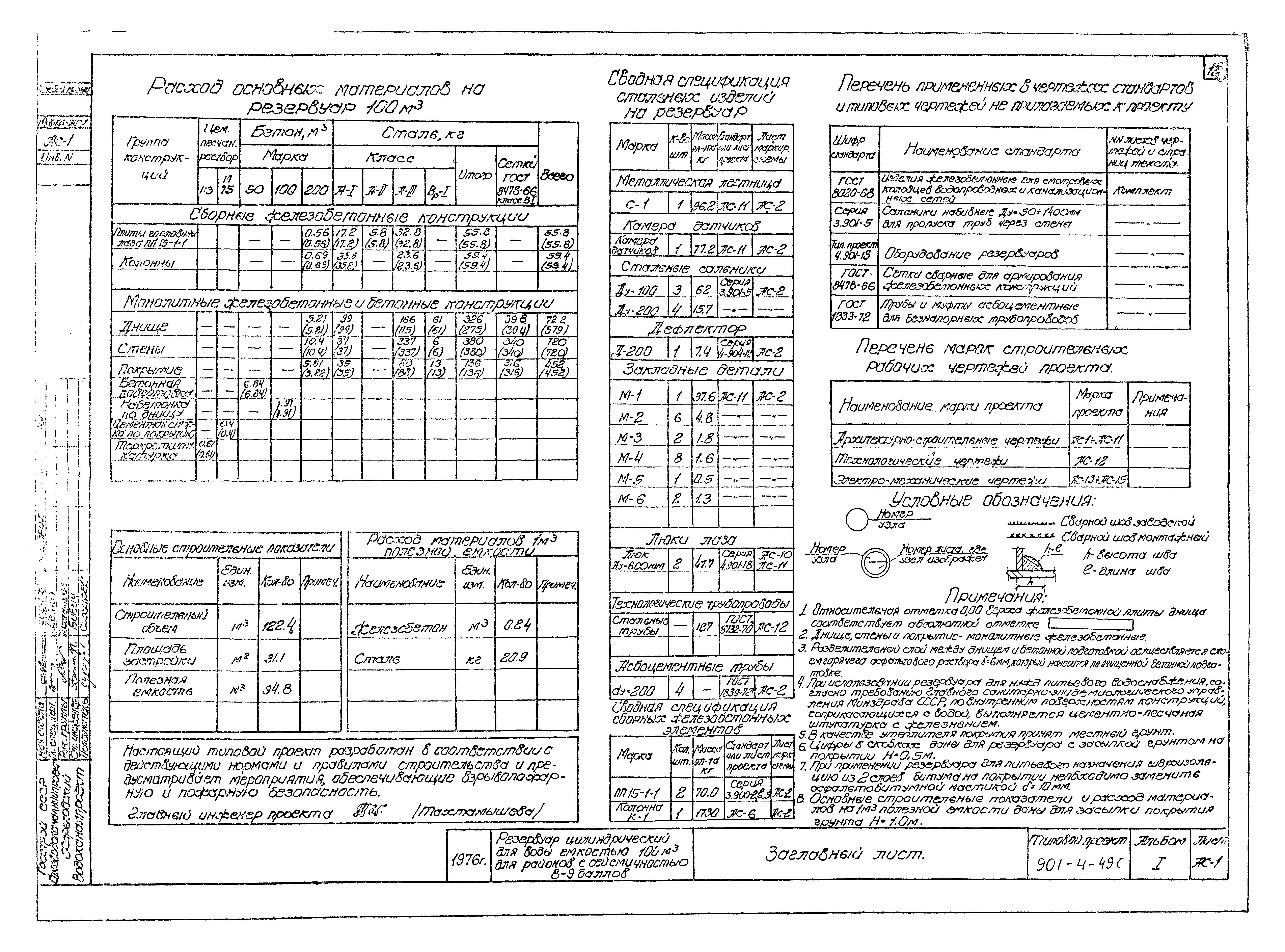

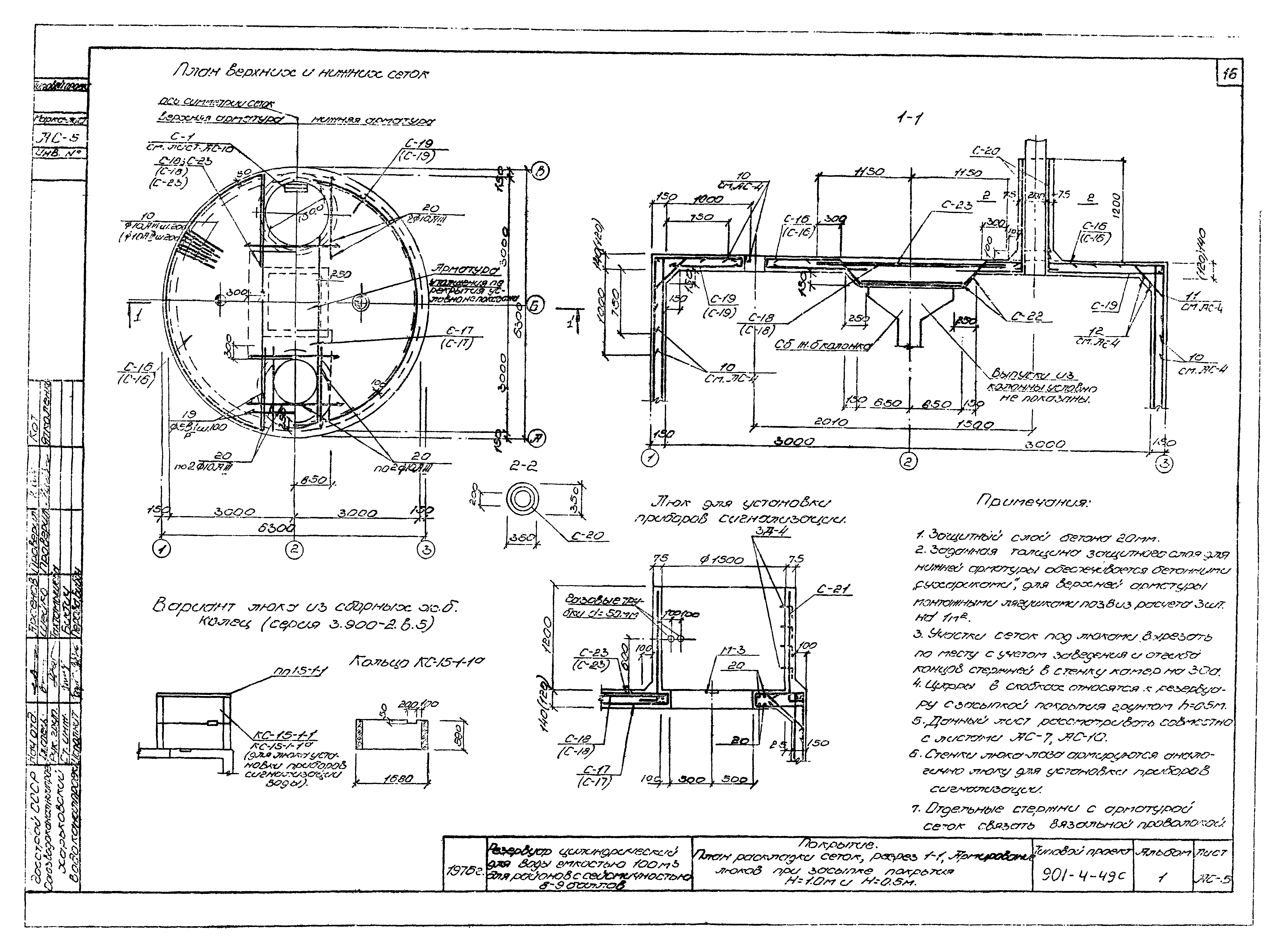

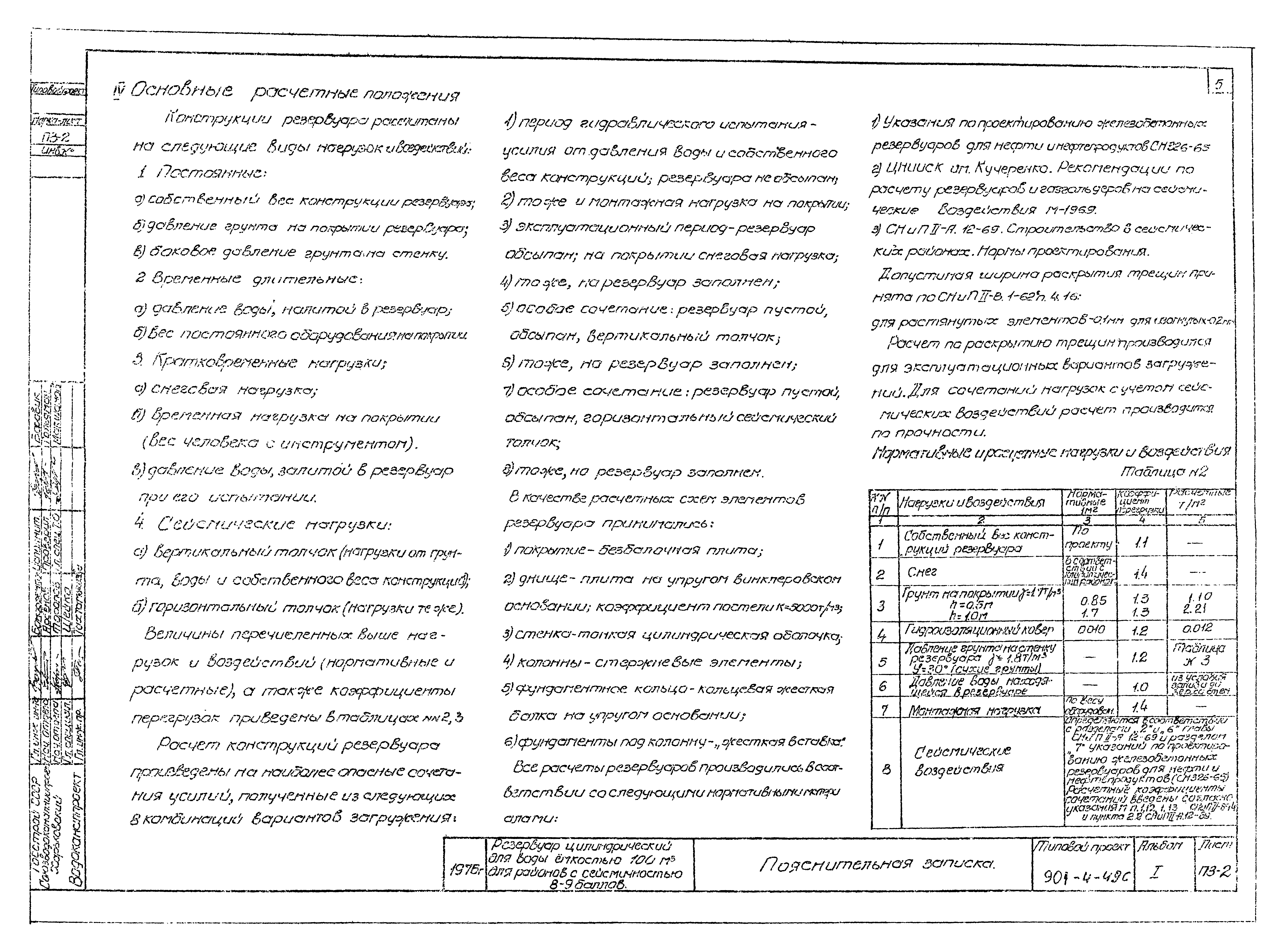

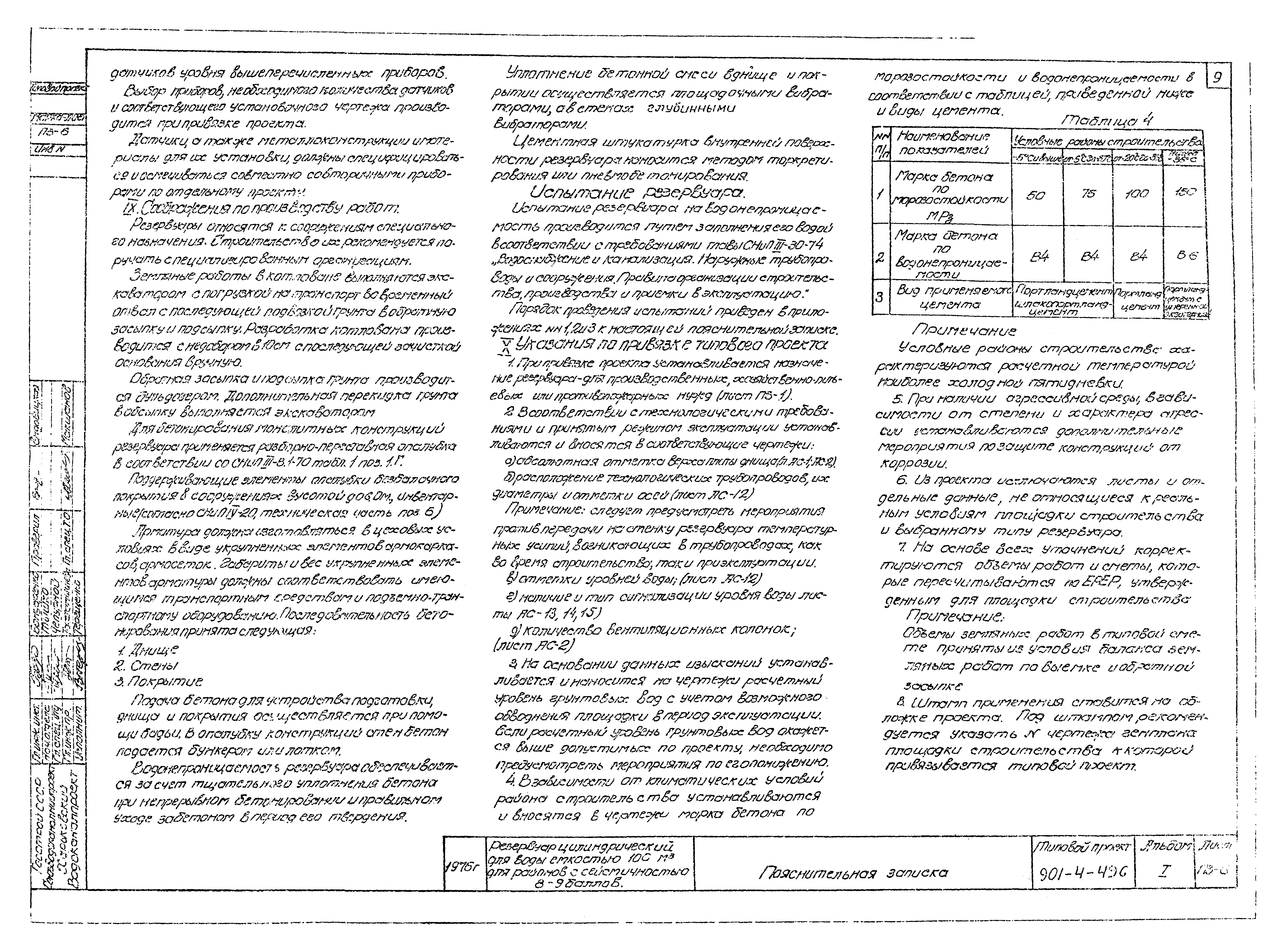

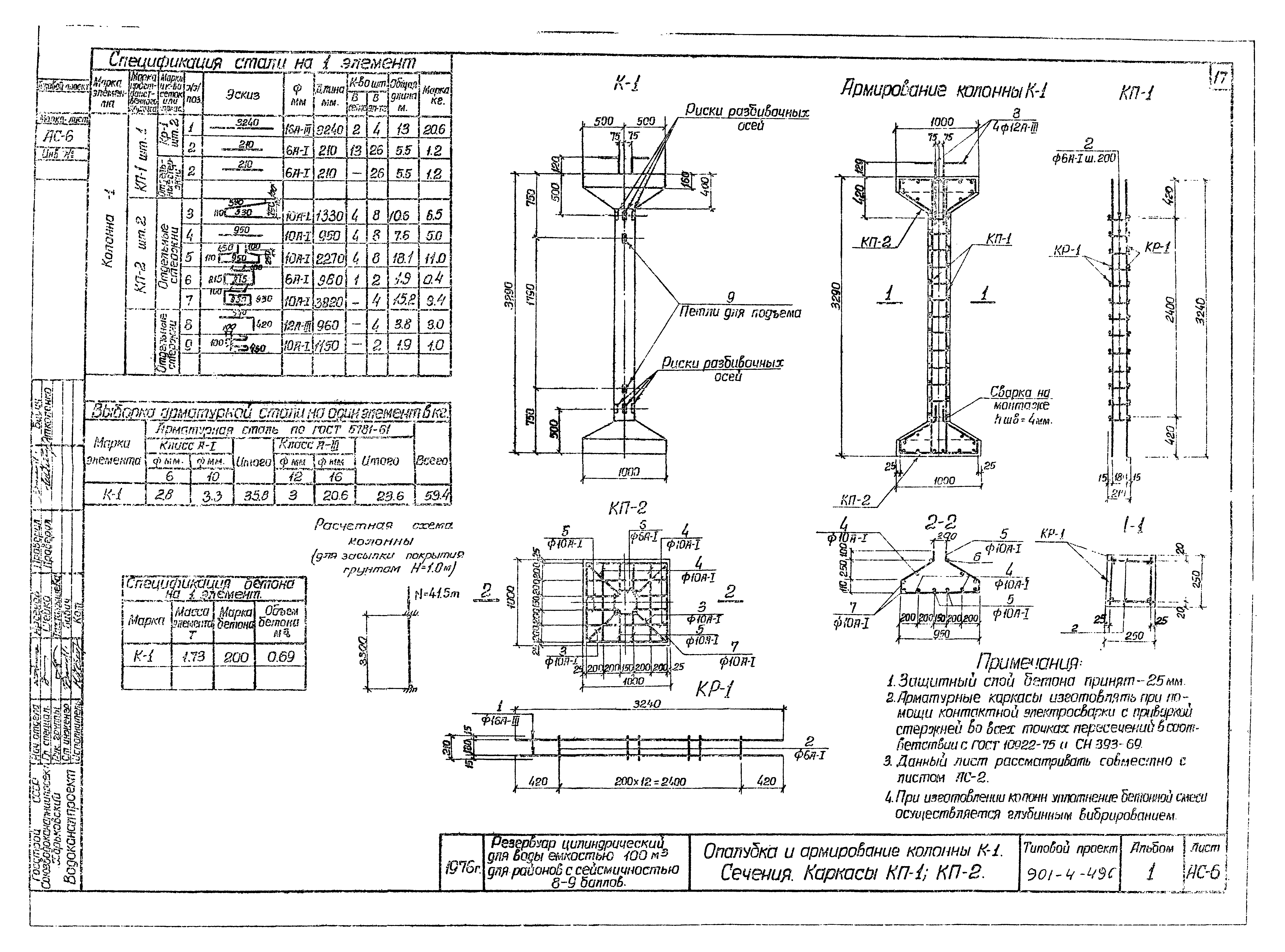

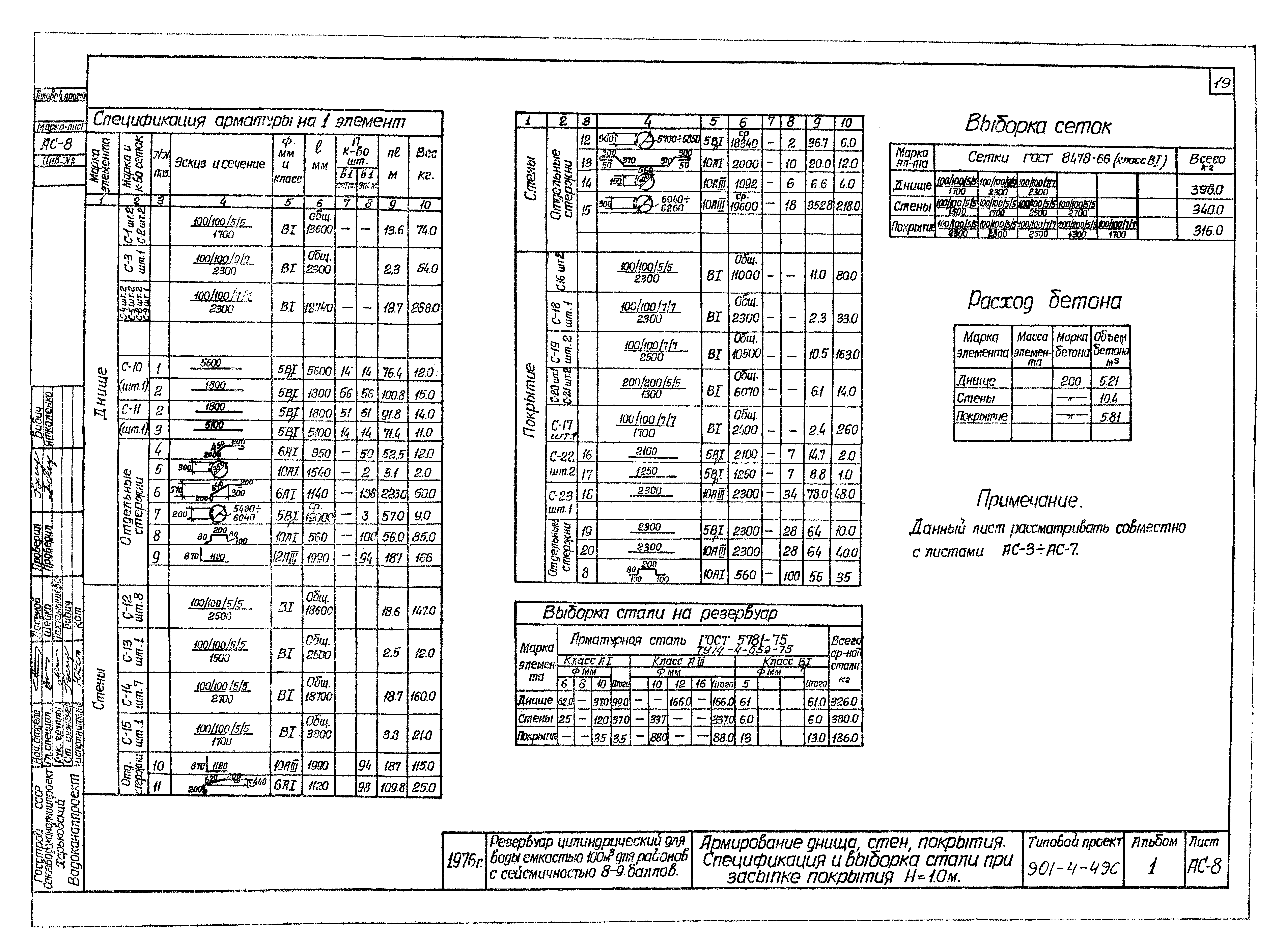

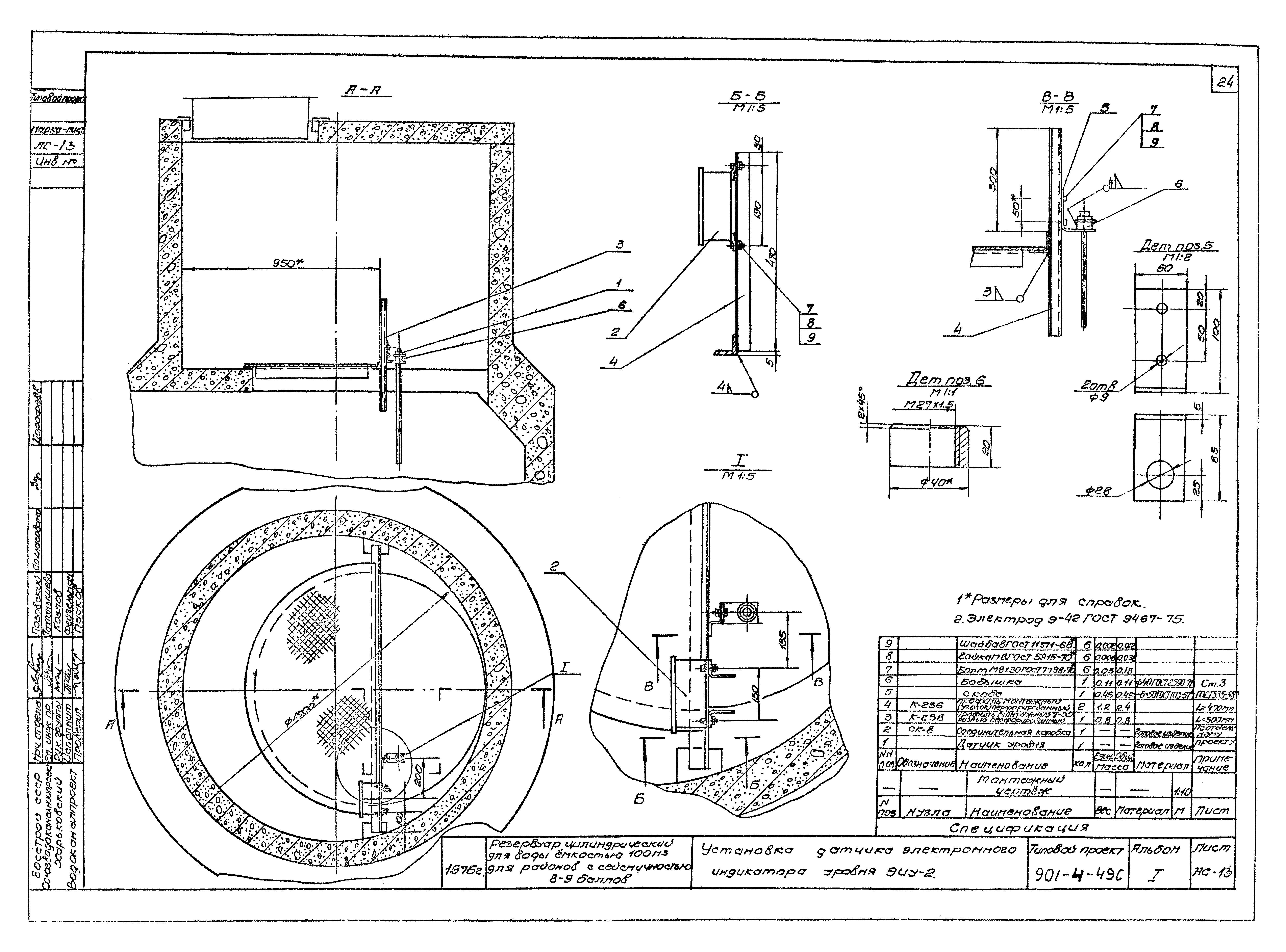

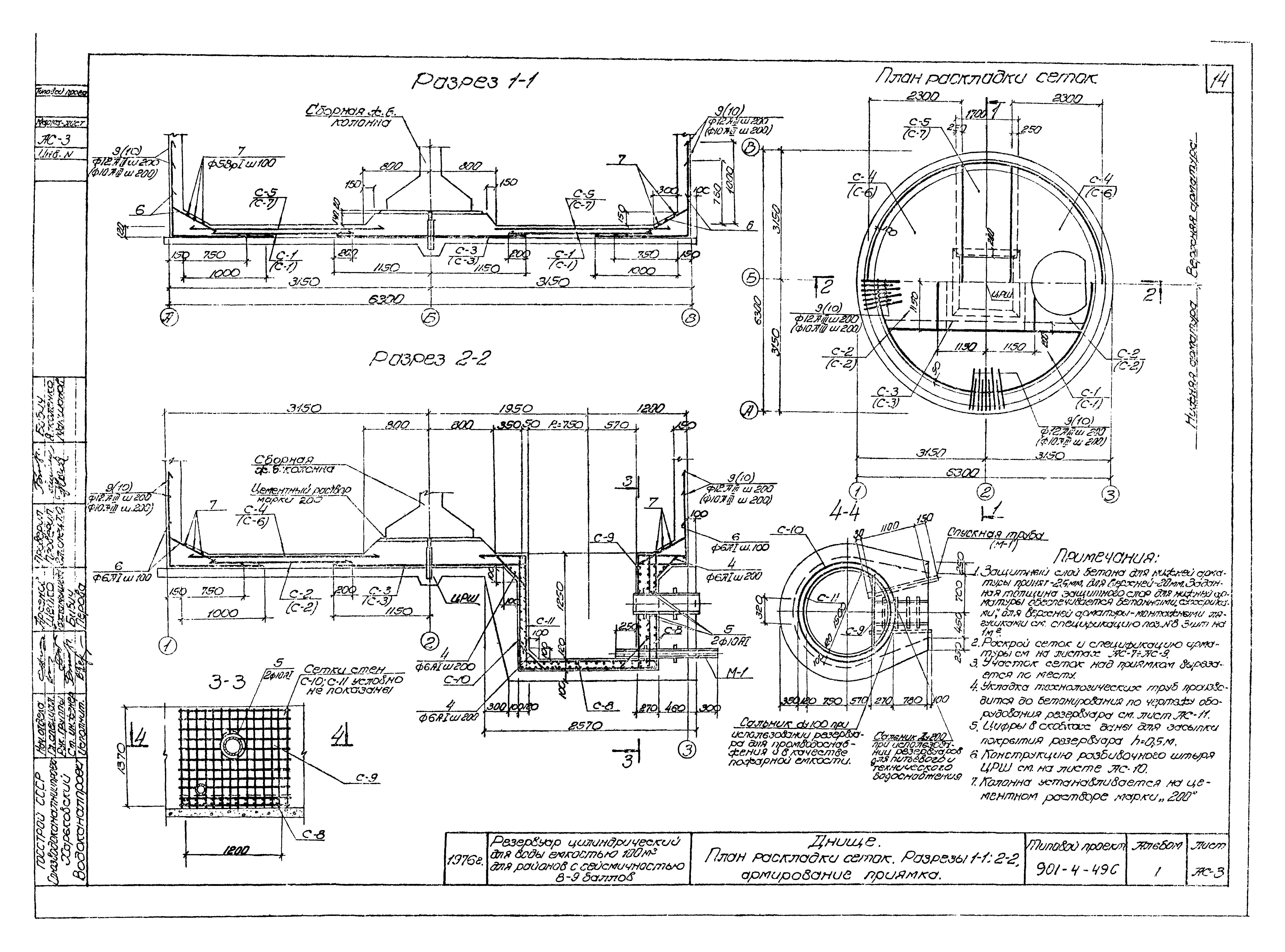

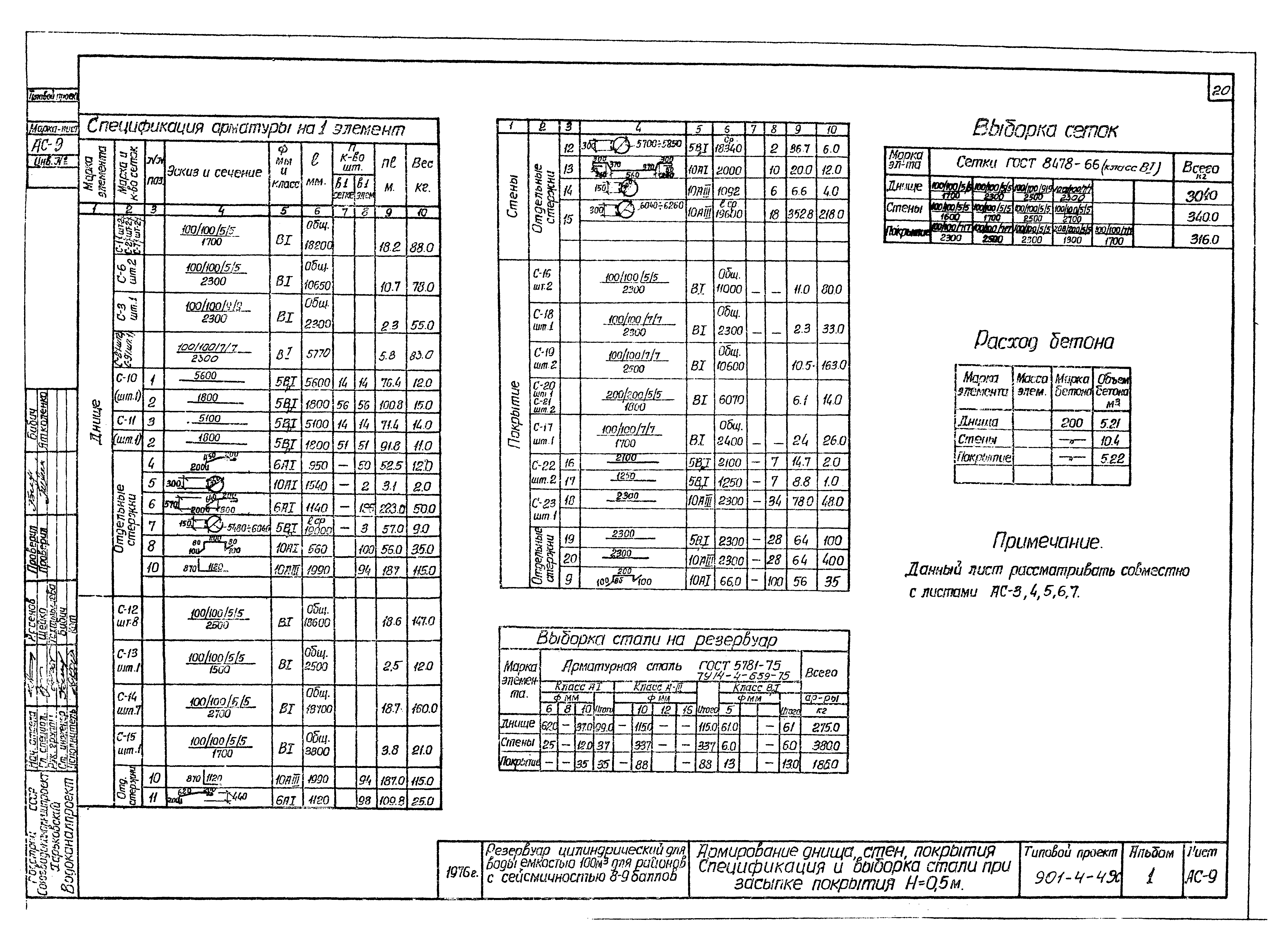

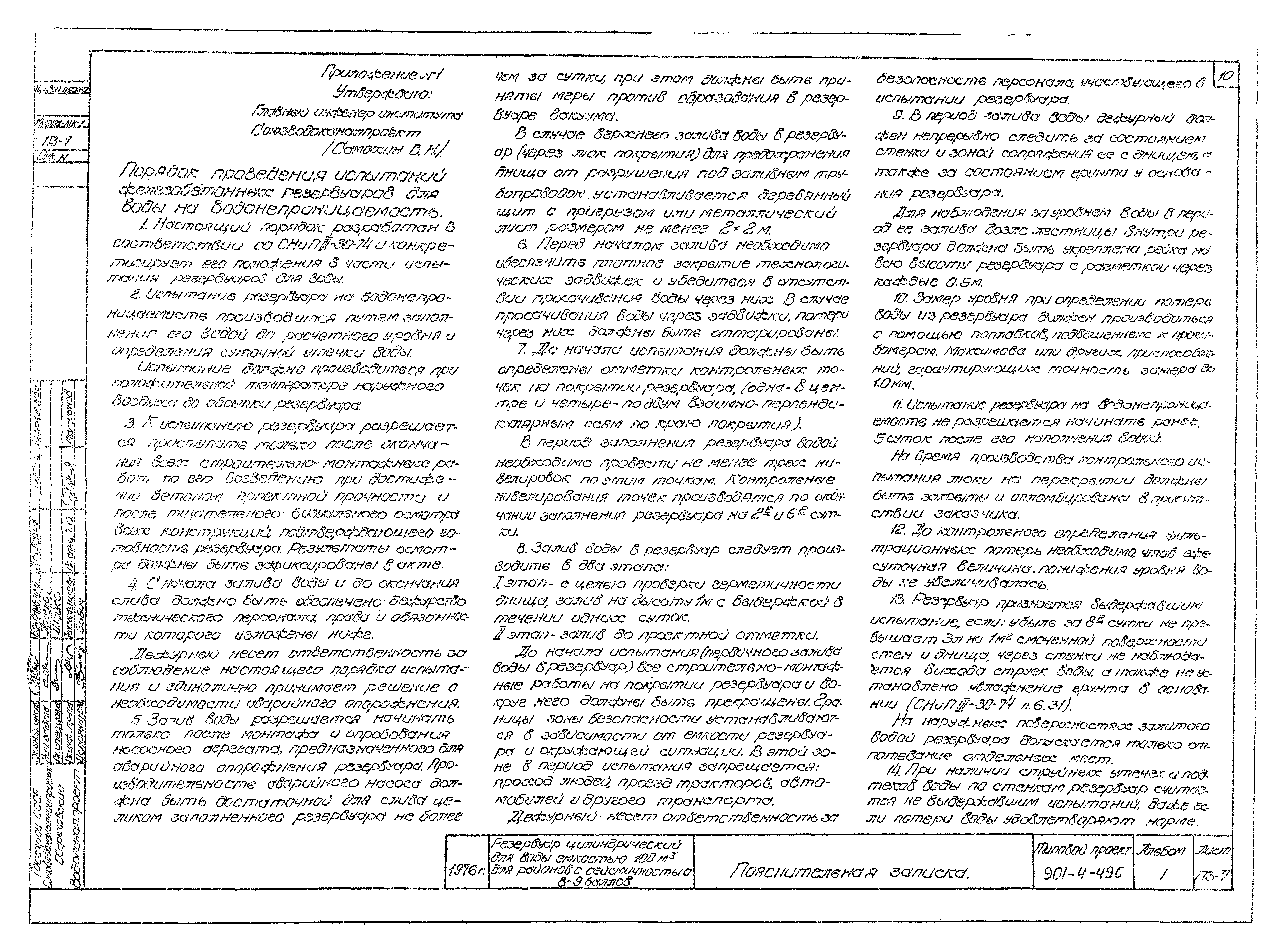

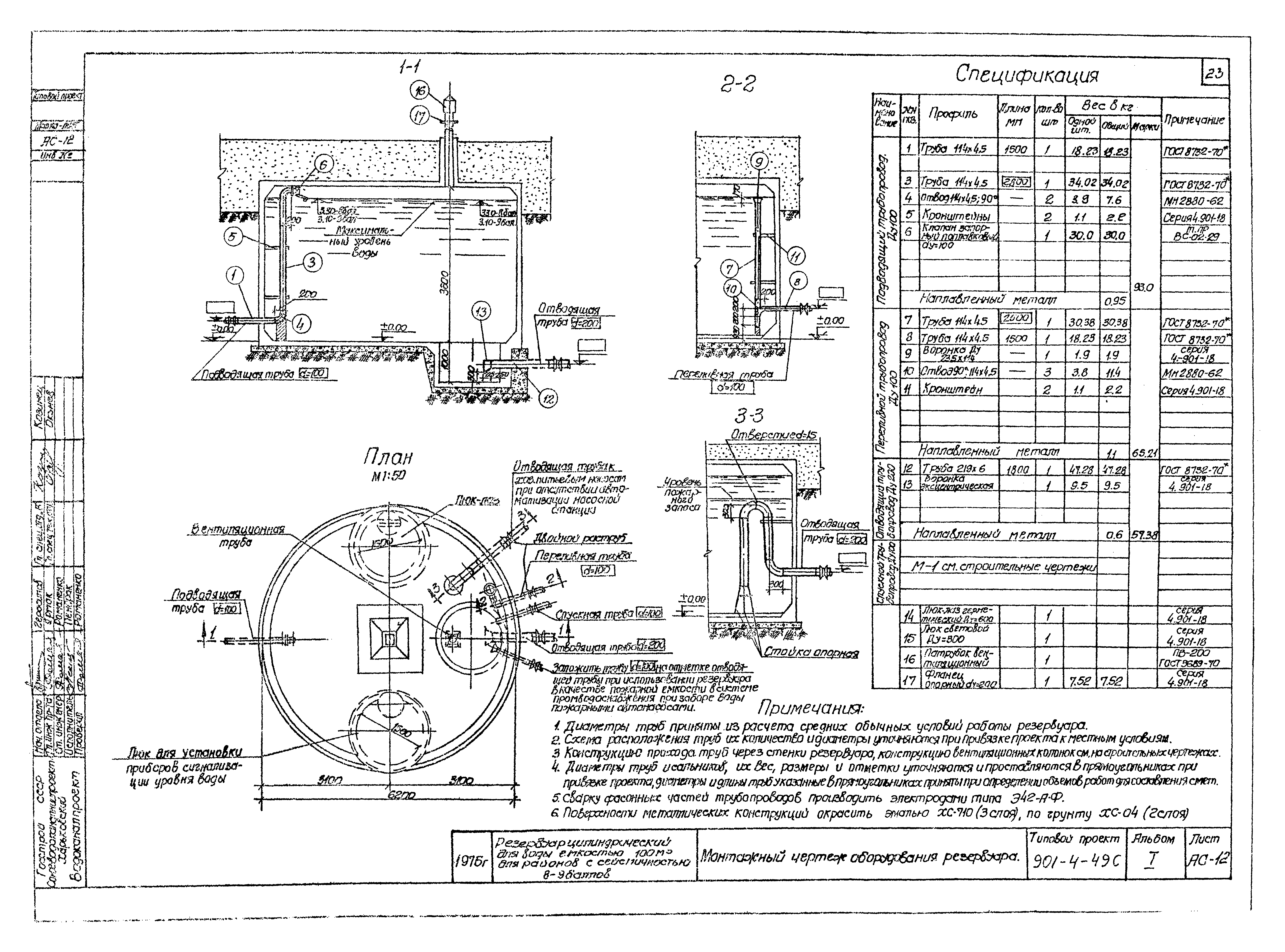

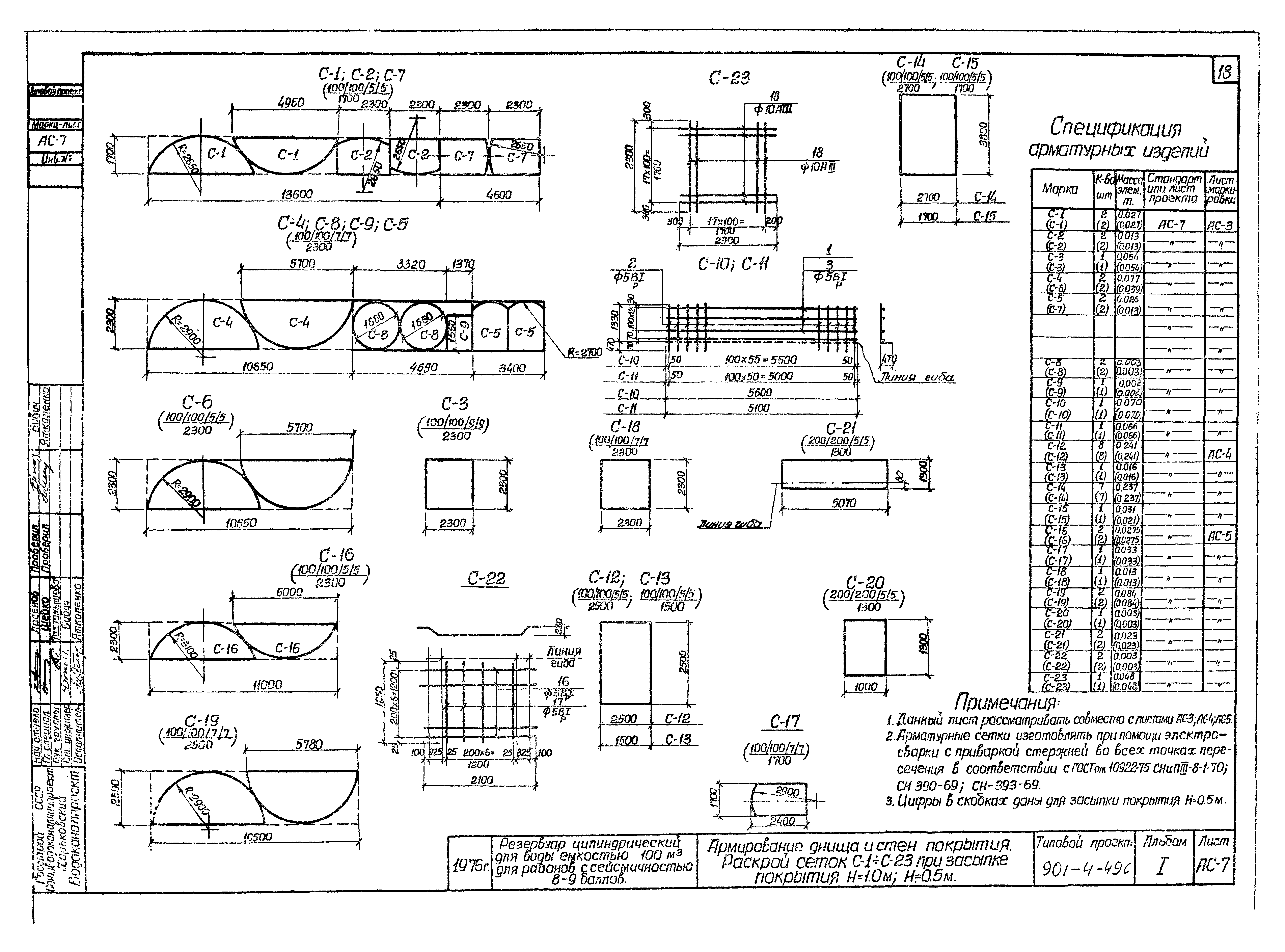

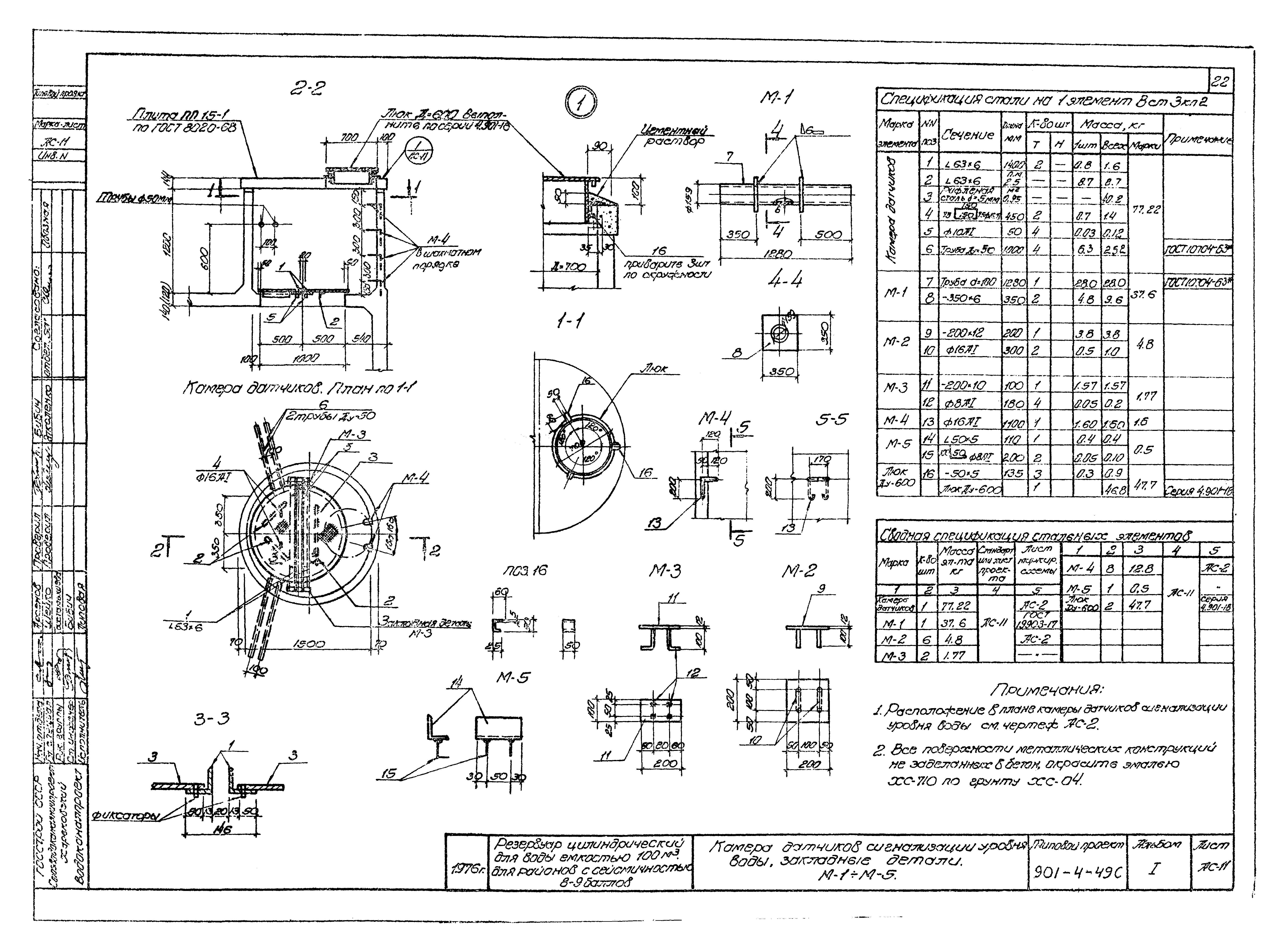

Оглавление:	Содержание альбома Пояснительная записка Заглавный лист План резервуара. План покрытия. Разрезы 1-1, 2-2. Схема уклонов набетонки днища Днище. План раскладки сеток, разрезы 1-1 и 2-2, армирование приямка Стенка. Армирование Покрытие. План раскладки сеток, разрез 1-1. Армирование люков при засыпке покрытия Н = 1,0 м и Н = 0,5 м Опалубка и армирование колонны К-1. Сечения и каркасы Кп-1 и Кп-2 Армирование днища, стен и покрытия. Раскрой сеток С-1 - С-21 при засыпке покрытия Н = 1,0 м и Н = 0,5 м Армирование днища, стен, покрытия и колонны. Спецификация и выборки стали при засыпке покрытия Н = 1,0 м Армирование днища, стен, покрытия и колонны. Спецификация и выборки стали при засыпке покрытия Н = 0,5 м Стремянка С-1. Центровой разбивочный штырь ЦРШ Камера датчиков сигнализации уровня воды. Закладные детали М-1 - М-5 Монтажный чертеж оборудования резервуара Установка датчика электронного индикатора уровня ЭИУ-2 Установка датчиков уровней реле контроля сопротивлений ИКС-2Н Установка датчиков регулятора-сигнализатора уровня ЭРСУ-3
Разработан:	Харьковский Водоканалпроект
Утверждён:	12.04.1976 Госстрой СССР (40)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Резервуары для воды
