Скачать ГОСТ IEC 60664-5-2013 Координация изоляции для оборудования в низковольтных системах. Часть 5. Комплексный метод определения зазоров и путей утечки, равных или менее 2 ммДата актуализации: 10.08.2017 ГОСТ IEC 60664-5-2013
Координация изоляции для оборудования в низковольтных системах. Часть 5. Комплексный метод определения зазоров и путей утечки, равных или менее 2 ммОбозначение: | ГОСТ IEC 60664-5-2013 | Обозначение англ: | 60664-5-2013 | Статус: | введен впервые | Название рус.: | Координация изоляции для оборудования в низковольтных системах. Часть 5. Комплексный метод определения зазоров и путей утечки, равных или менее 2 мм | Название англ.: | Insulation coordination for equipment within low-voltage systems. Part 5. Comprehensive method for determining clearances and creepage distance equal to or less than 2 mm | Дата добавления в базу: | 21.05.2015 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2016 | Область применения: | Стандарт определяет назначение размеров изоляционных промежутков (зазоров, далее - зазоры) и расстояний утечки для промежутков равных или менее 2 мм для печатных плат и аналогичных конструкций, где зазоры и расстояния утечки определимы и расположены вдоль поверхностей твердой изоляции, таких как части, определяемые в IEC 60664-1 (пункт 6.2). Размеры, устанавливаемые в стандарте, более точные, чем предусмотрены в IEC 60664-1. Тем не менее, точность размеров стандартом не регламентируется, для этого может применяться IEC 60664-1. Стандарт может применяться только полностью (в целом). Он не позволяет выбрать один или более разделов и затем применить его (их) с соответствующими разделами IEC 60664-1. Стандарт может применяться только совместно с IEC 60664-1. Когда стандарт применяется для назначения размеров зазоров и расстояний утечки равных или менее 2 мм, все разделы применяются совместно с соответствующими разделами IEC 60664-1. Для размеров зазоров и расстояний утечки более 2 мм и для твердой изоляции в основном применяется IEC 60664-1. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Комплексный метод определения зазоров и путей утечки 5 Требования и процедуры назначений размеров 6 Испытания и измерения Приложение А (справочное) Назначение устойчивого минимума изоляционной стойкости Приложение В (обязательное) Испытание влагопоглощения Приложение С (справочное) Диаграммы назначения размеров Приложение D (справочное) Испытание на устойчивость к напряжению в условиях влажности Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография | Разработан: | АНО НТЦ Энергия
| Утверждён: | 14.11.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 44-2013) 15.04.2014 Федеральное агентство по техническому регулированию и метрологии (341-ст)
| Издан: | Стандартинформ (2014 г. )
| Расположен в: |
|

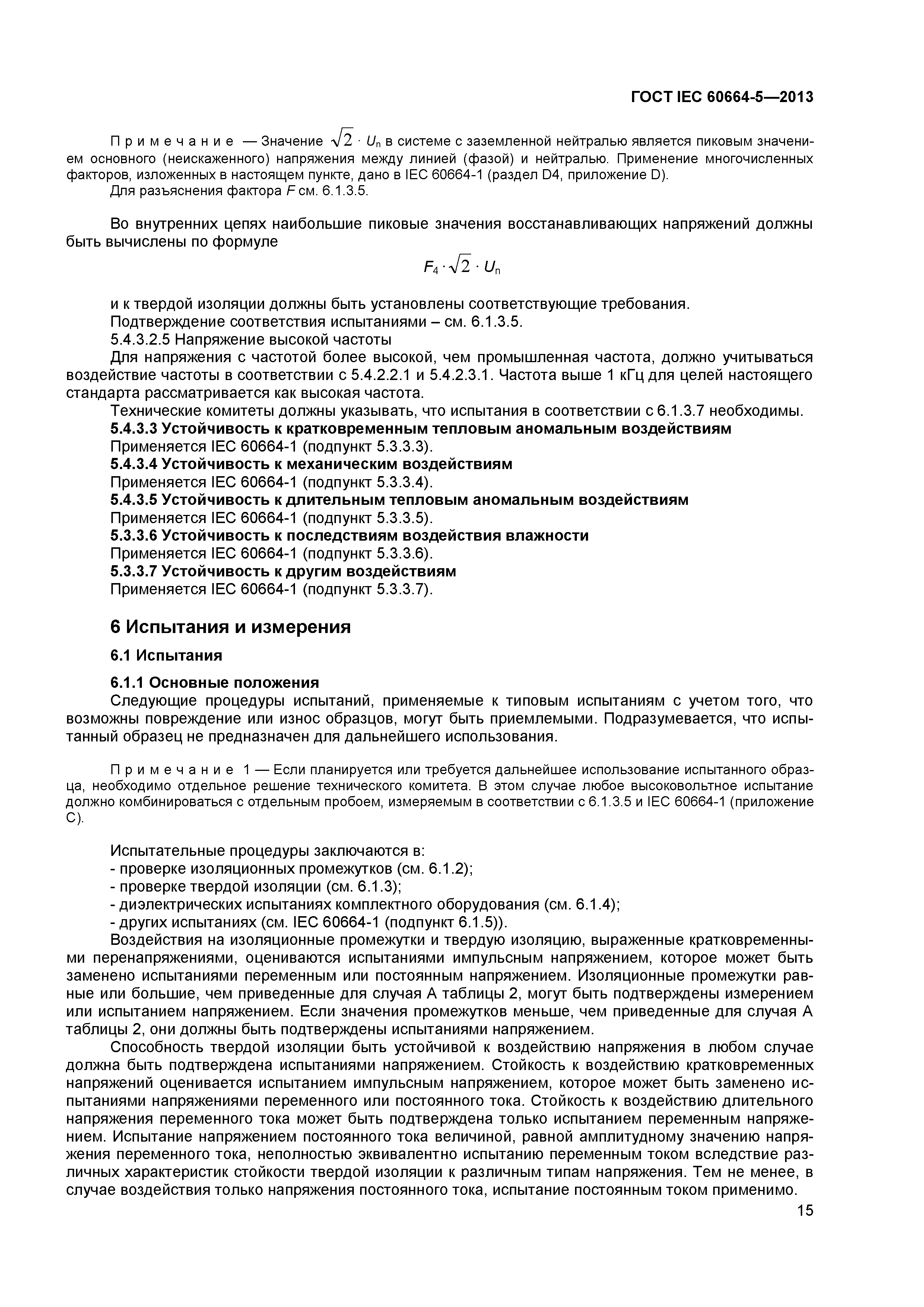

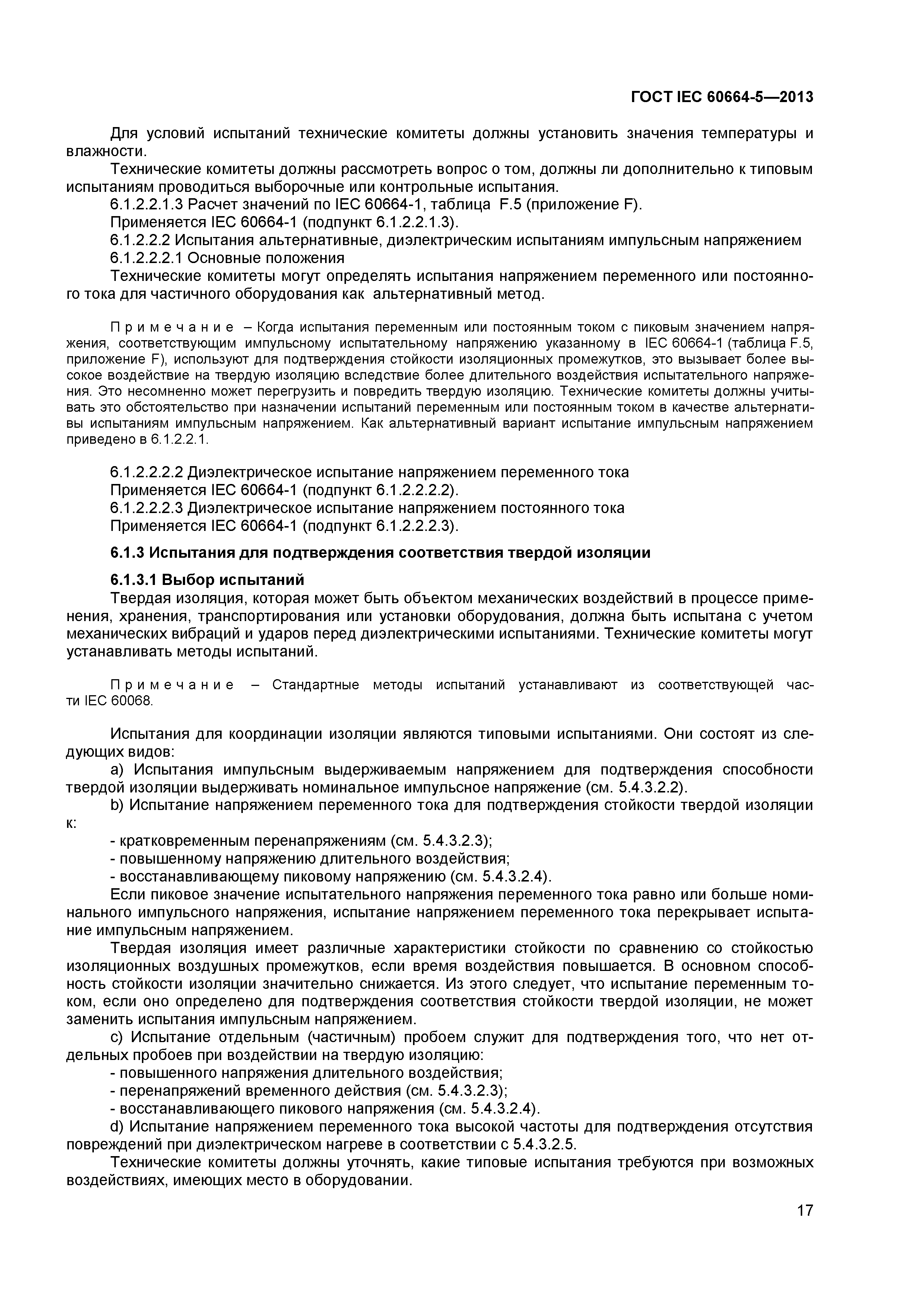

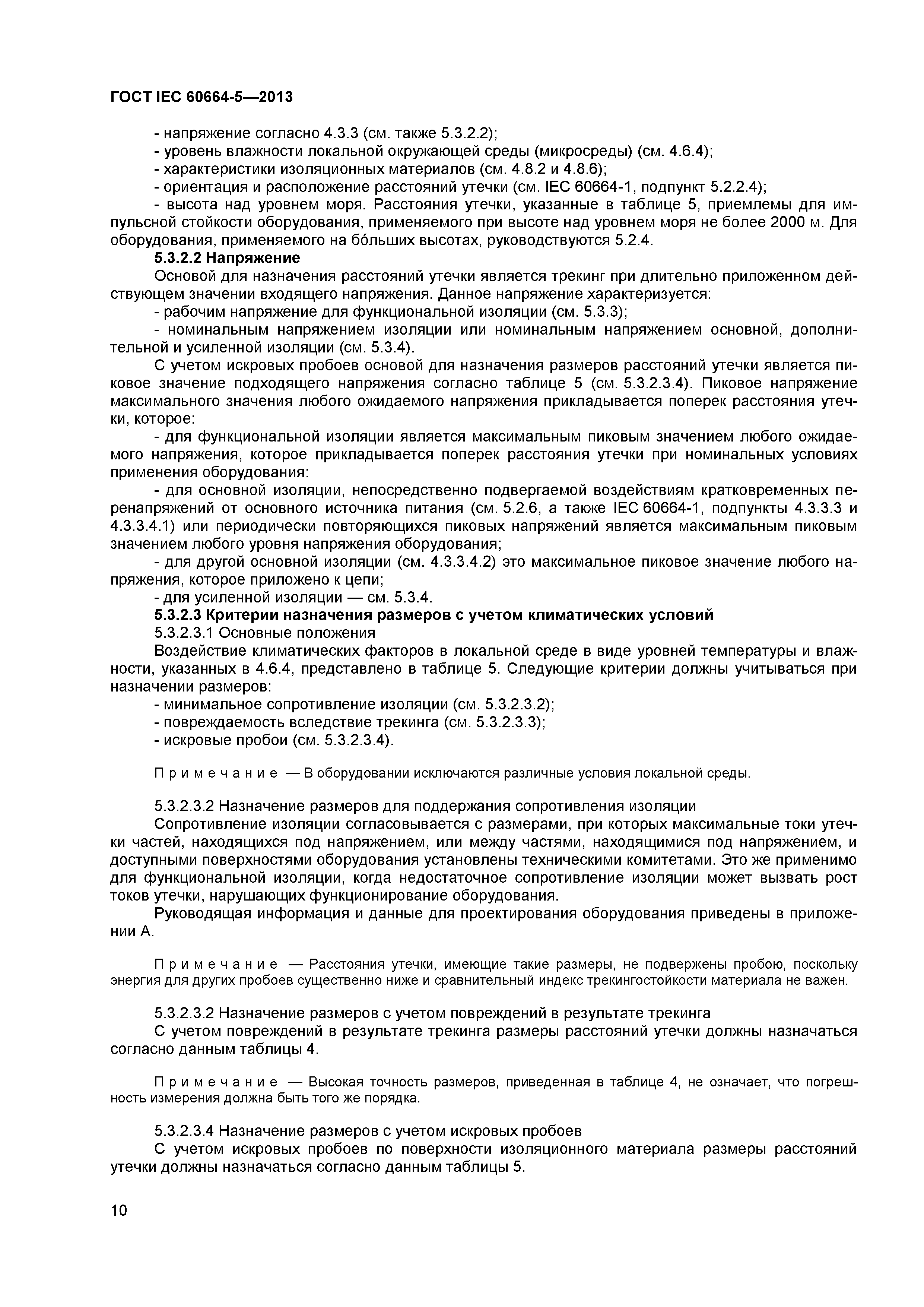

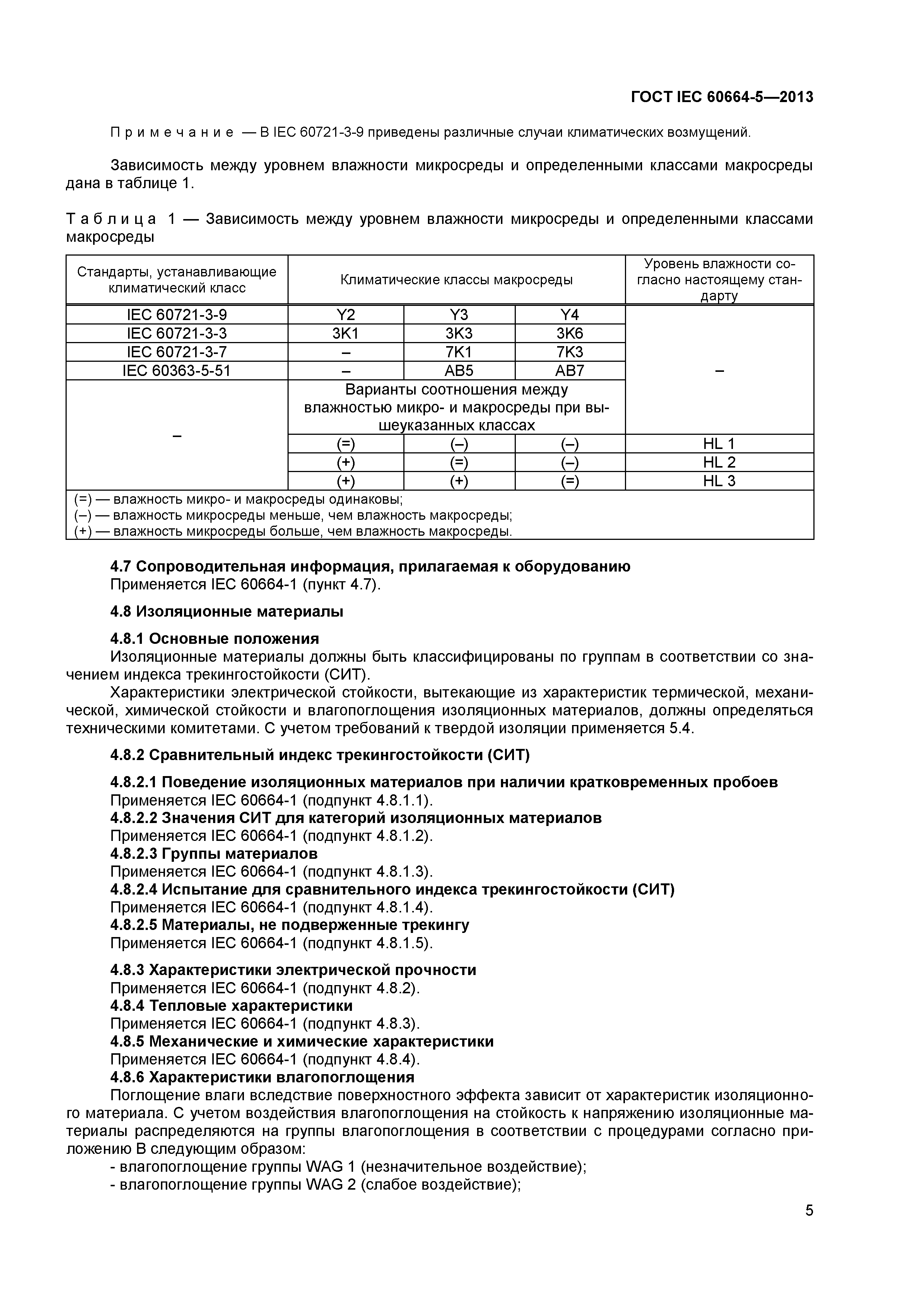

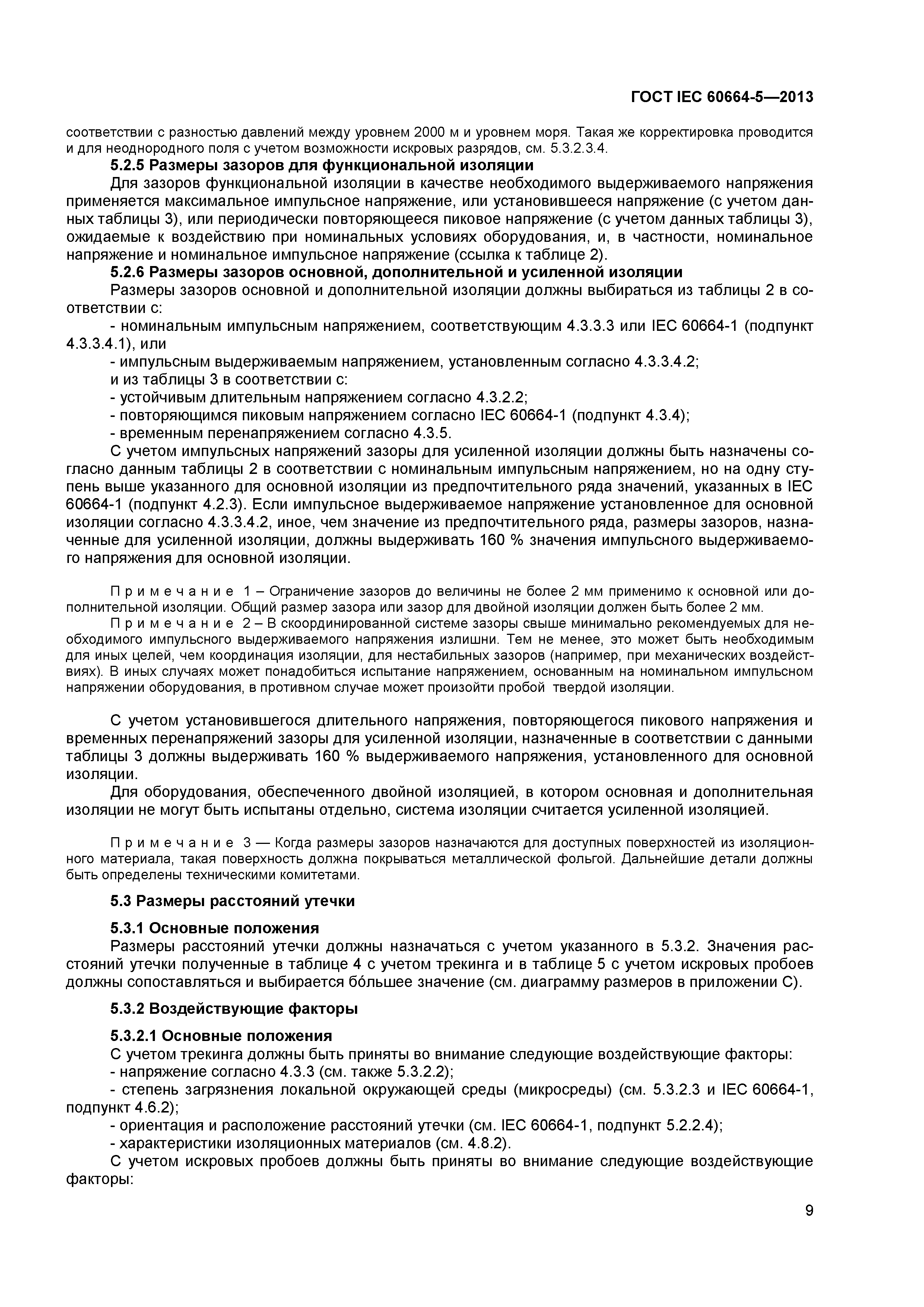

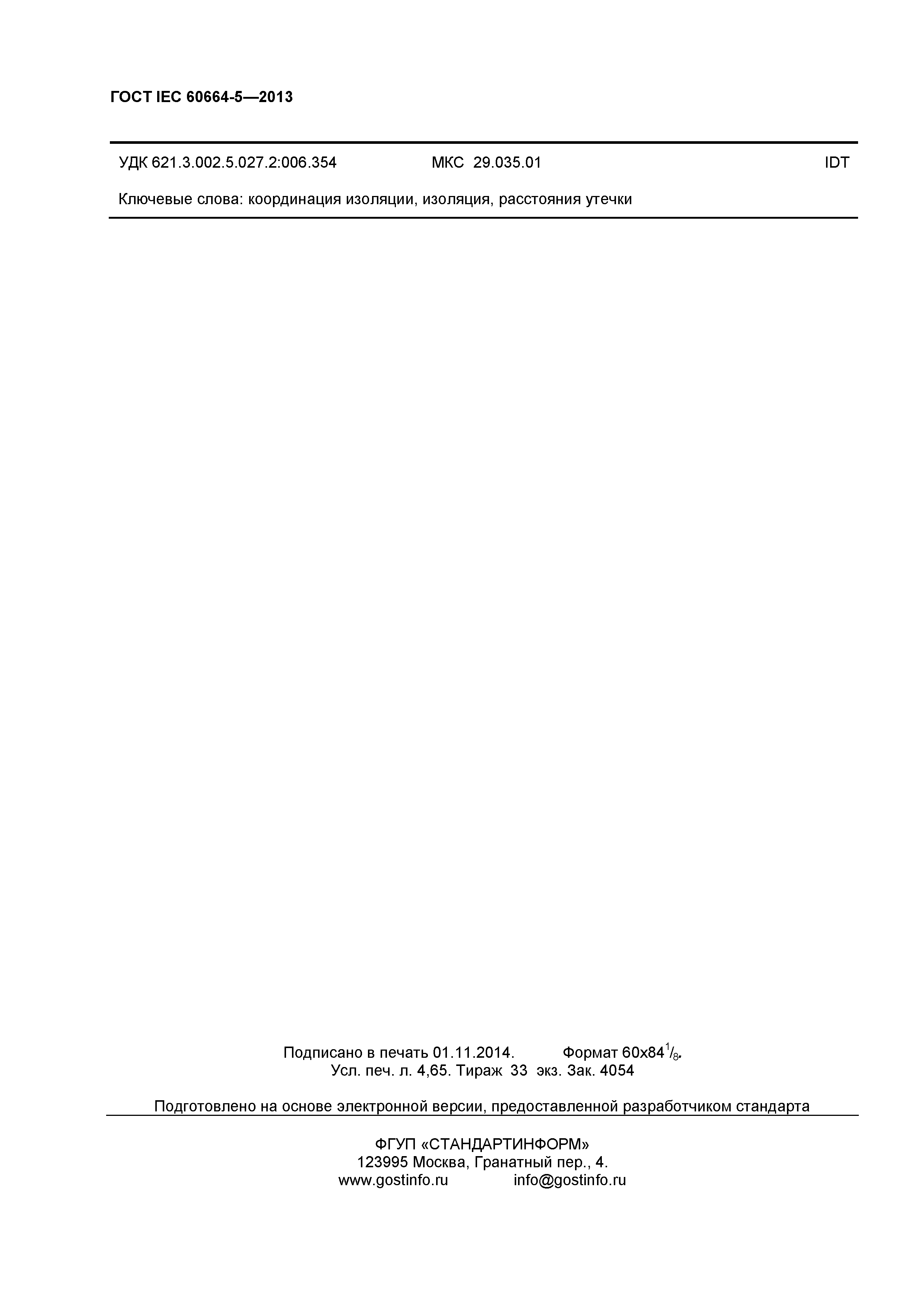

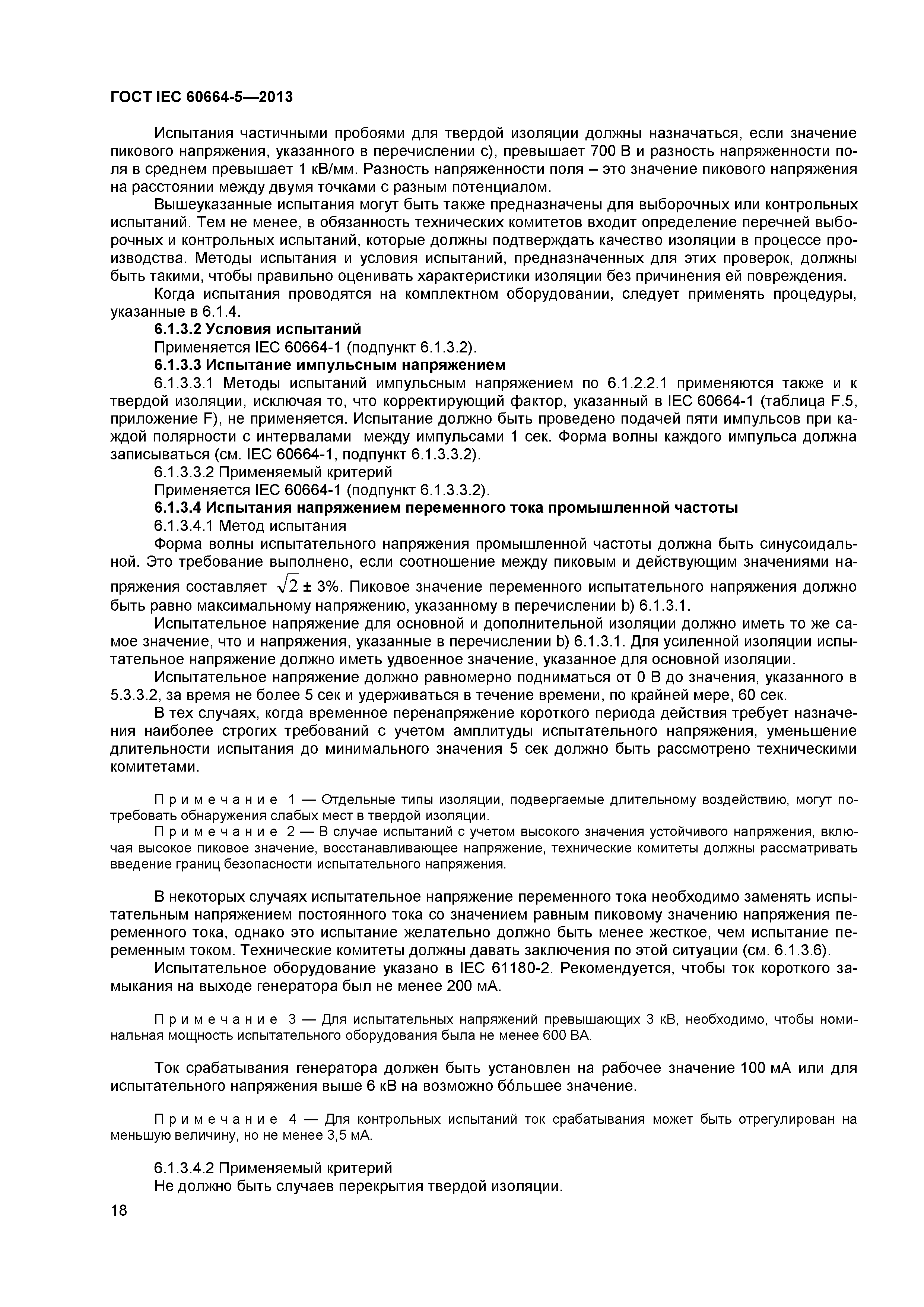

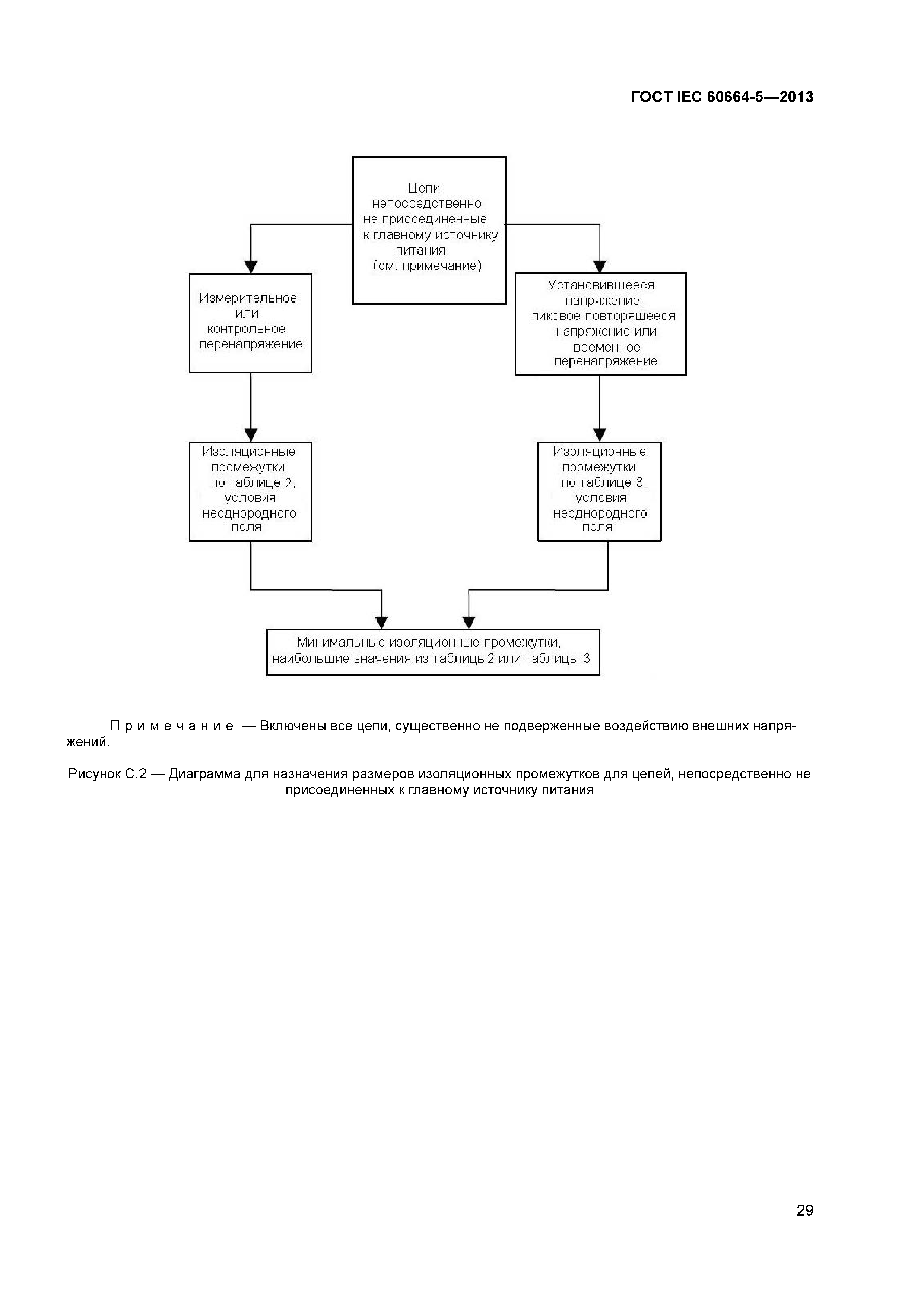

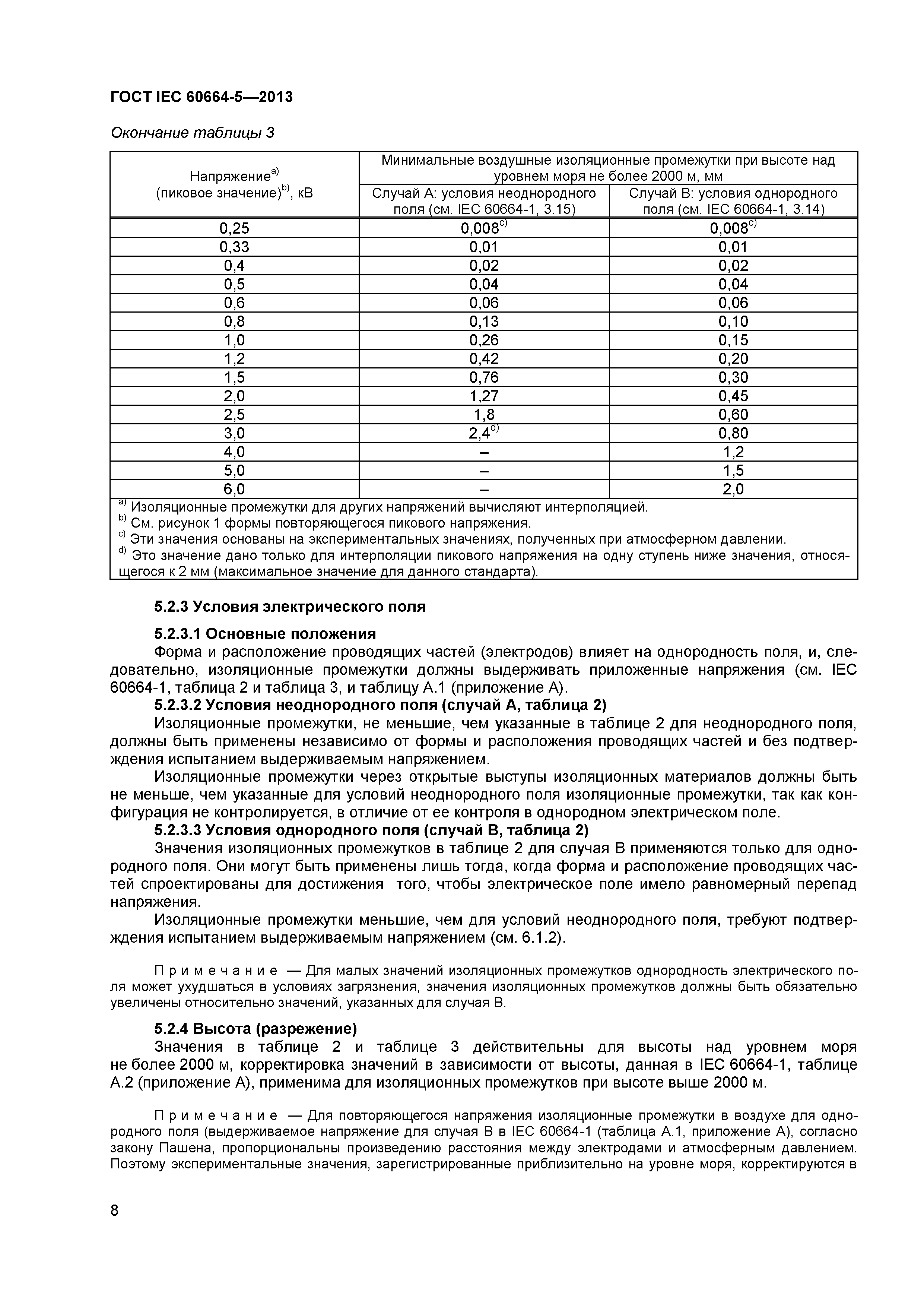

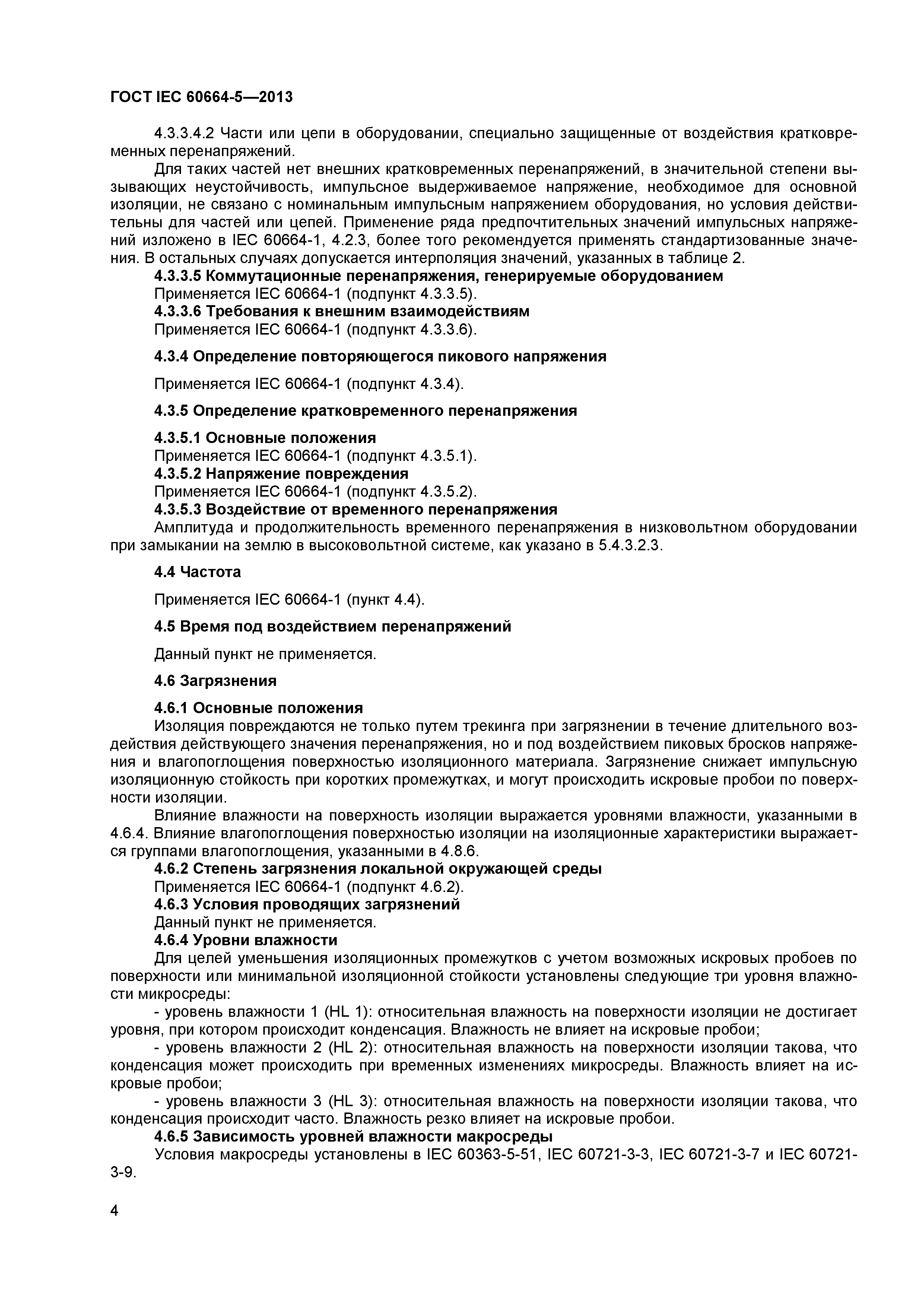

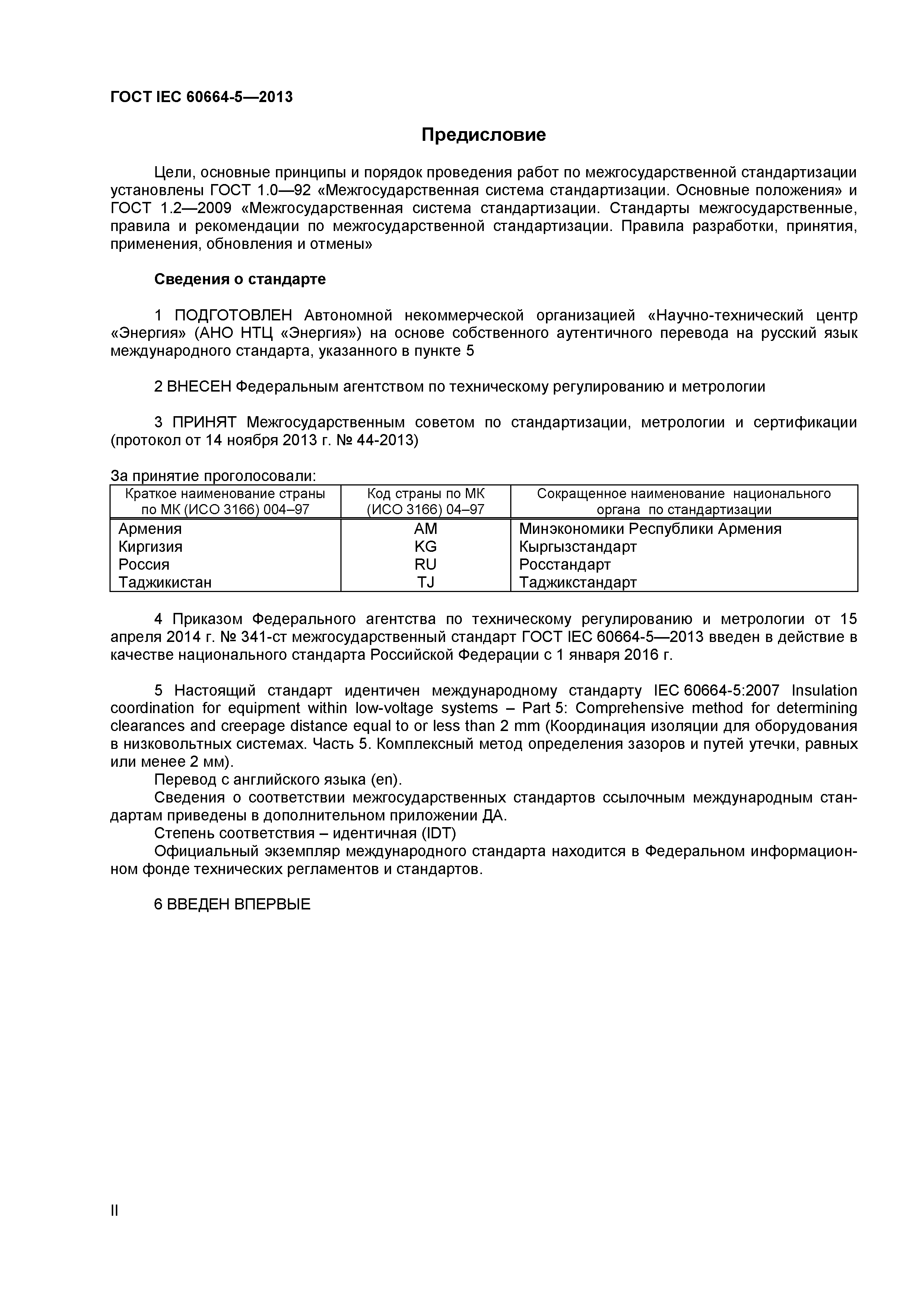

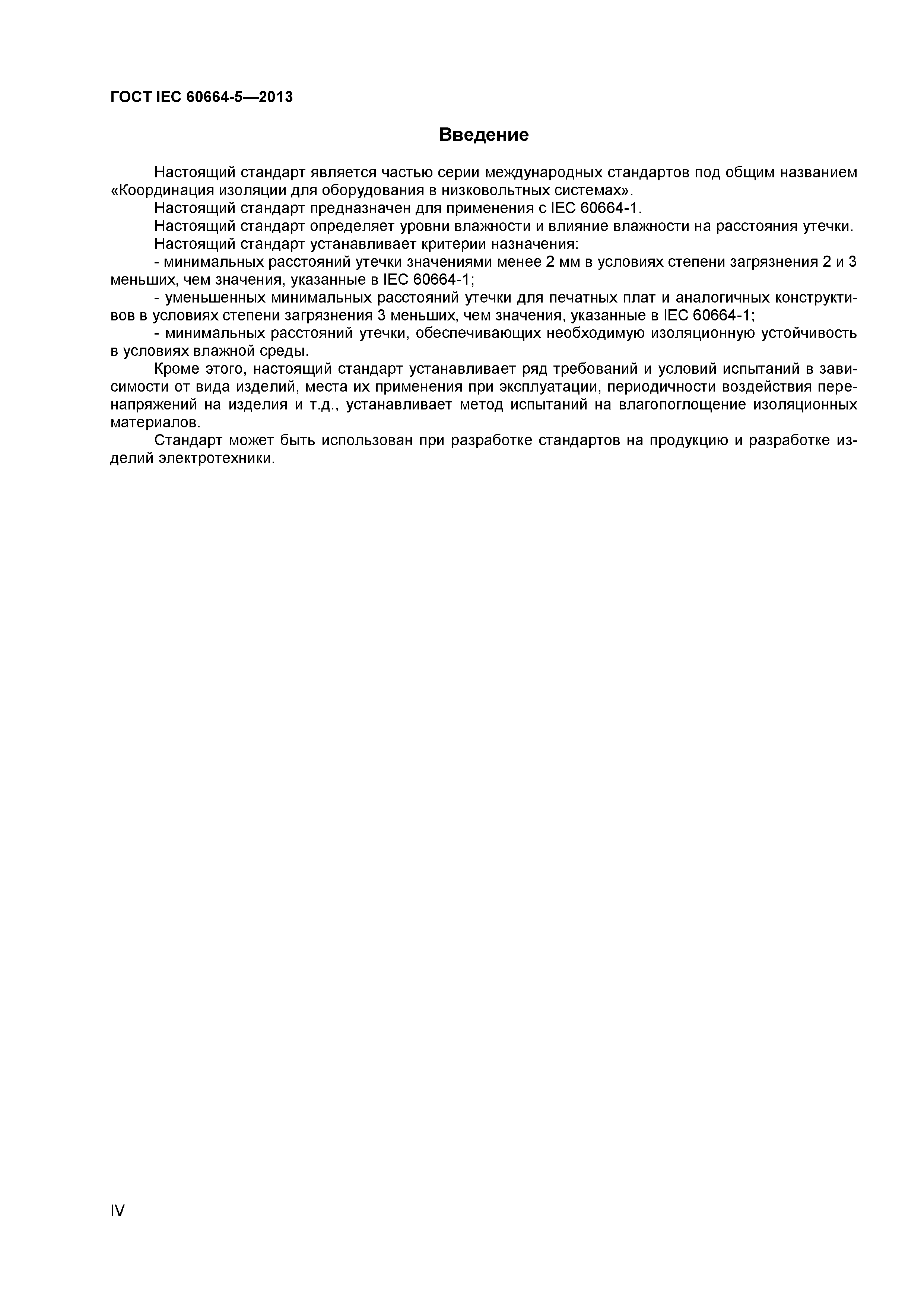

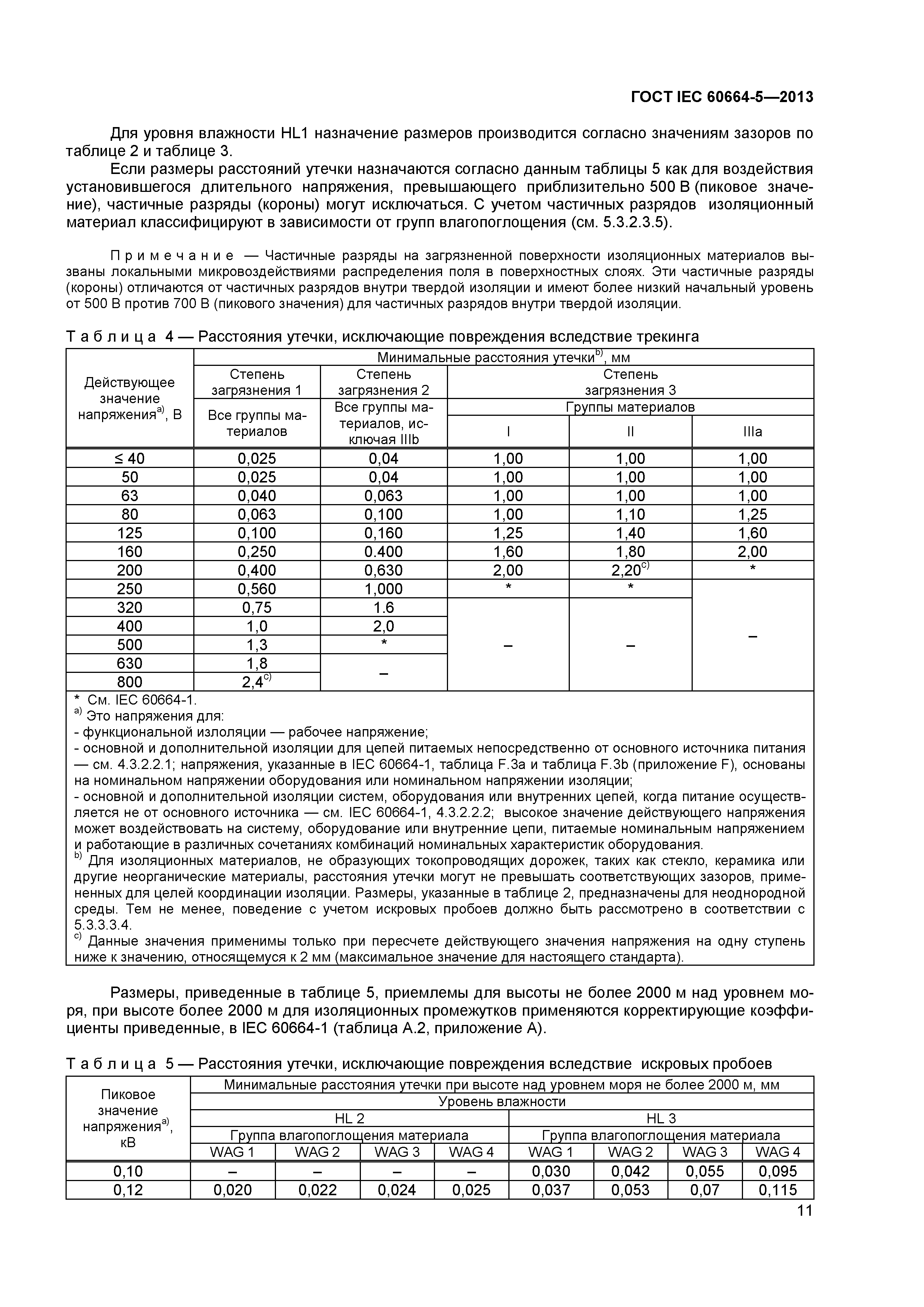

![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/0.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/1.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/2.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/3.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/4.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/5.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/6.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/7.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/8.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/9.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/10.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/11.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/12.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/13.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/14.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/15.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/16.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/17.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/18.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/19.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/20.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/21.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/22.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/23.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/24.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/25.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/26.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/27.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/28.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/29.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/30.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/31.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/32.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/33.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/34.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/35.gif) ![ГОСТ IEC 60664-5-2013](../../../Data2/1/4293771/4293771864.files/36.gif)
|
