Скачать Типовые проектные решения А-IV-600-0480.90 Альбом 2. Архитектурные решения

Дата актуализации: 10.08.2017

Типовые проектные решения А-IV-600-0480.90

Альбом 2. Архитектурные решения

Обозначение:	Типовые проектные решения А-IV-600-0480.90
Обозначение англ:	А-IV-600-0480.90
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом 2. Архитектурные решения
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	14.12.1990

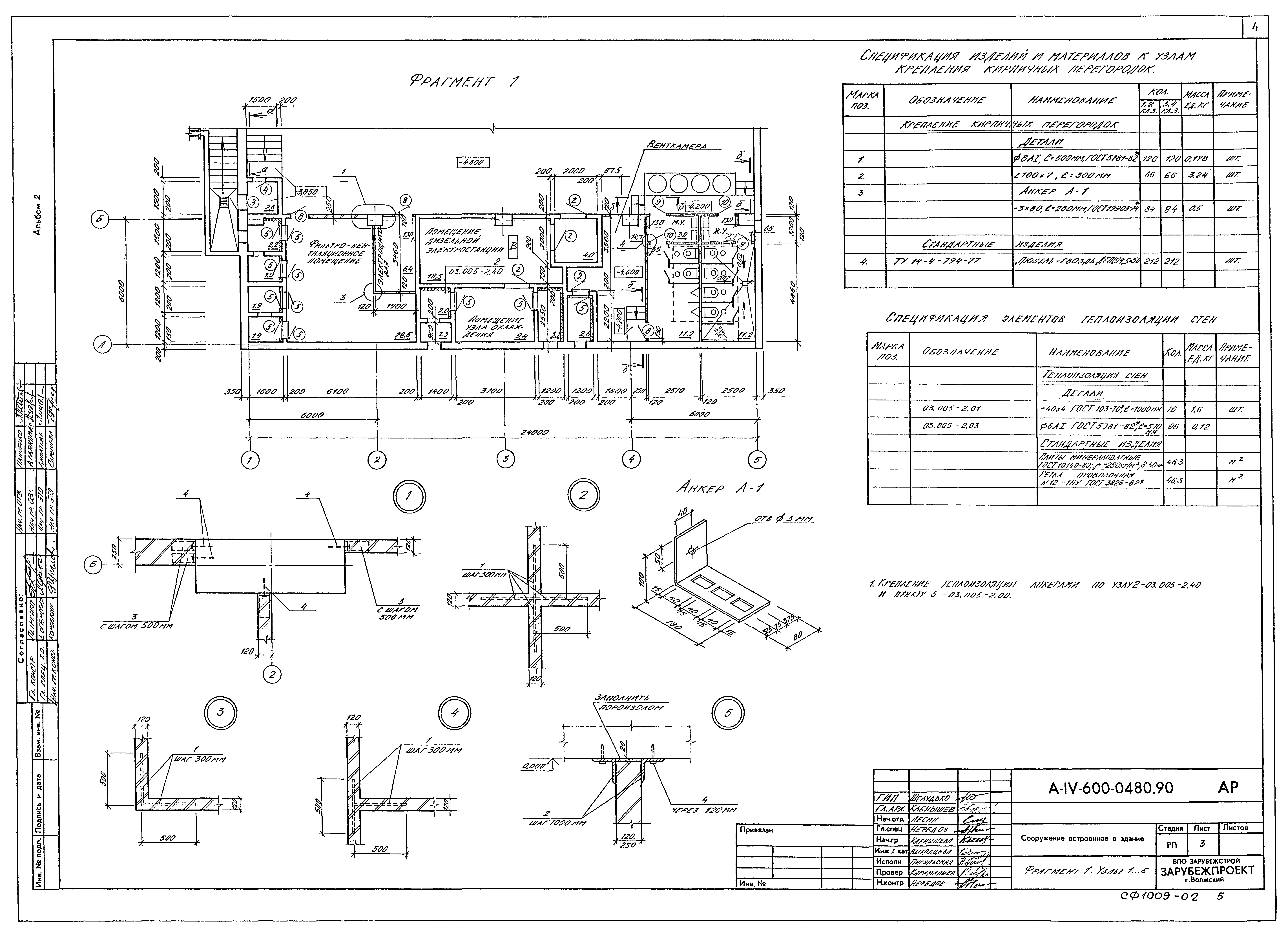

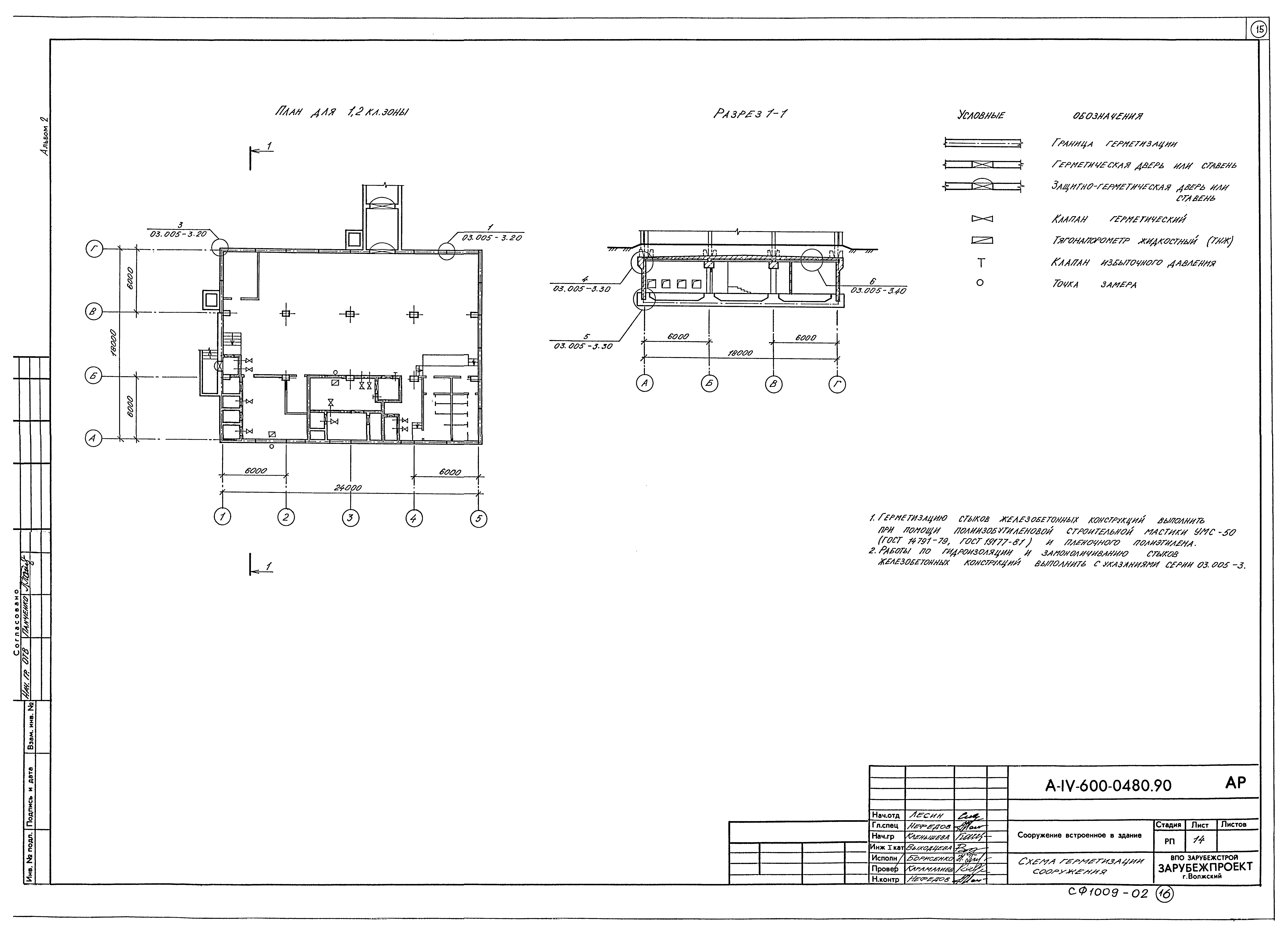

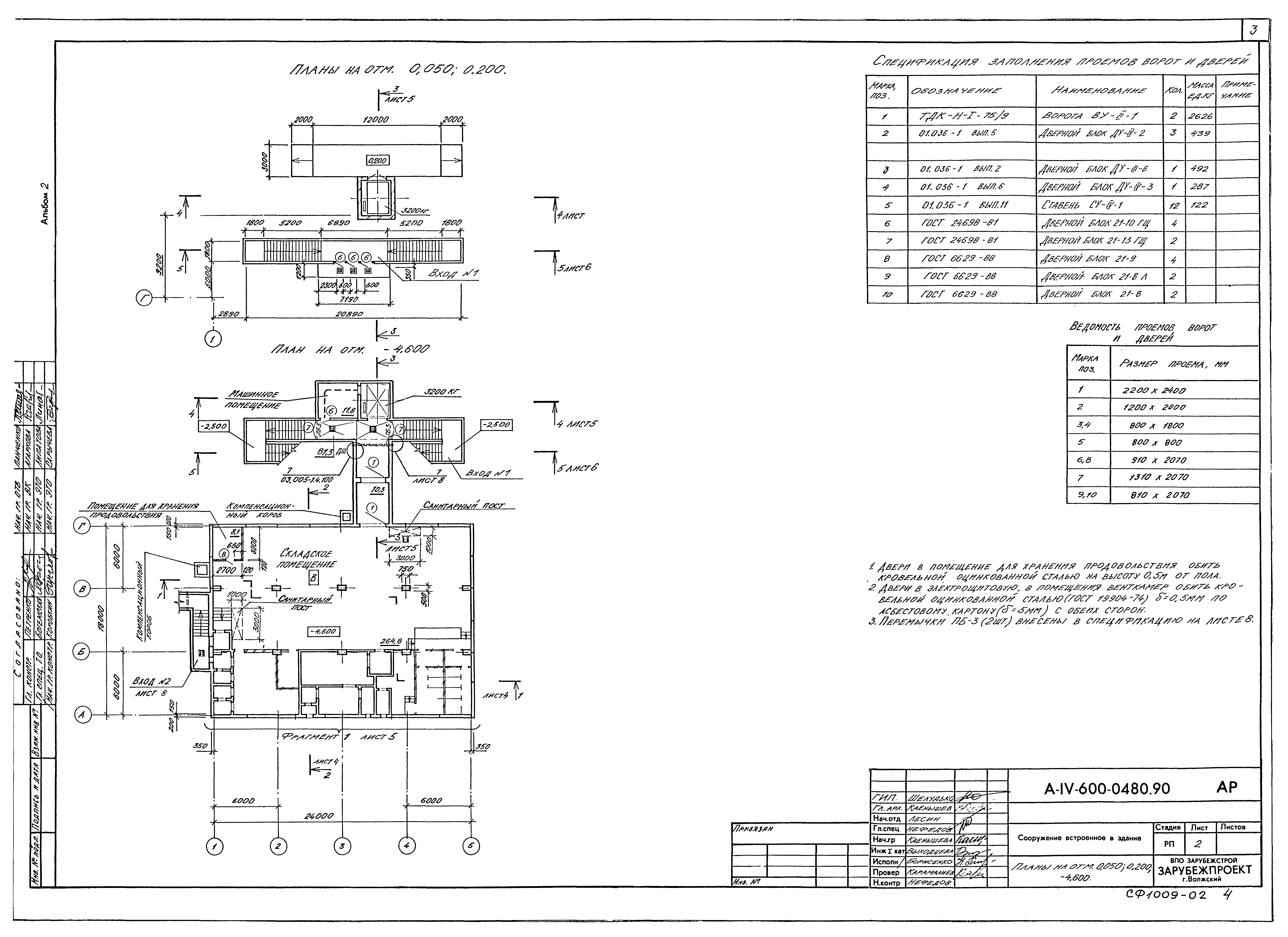

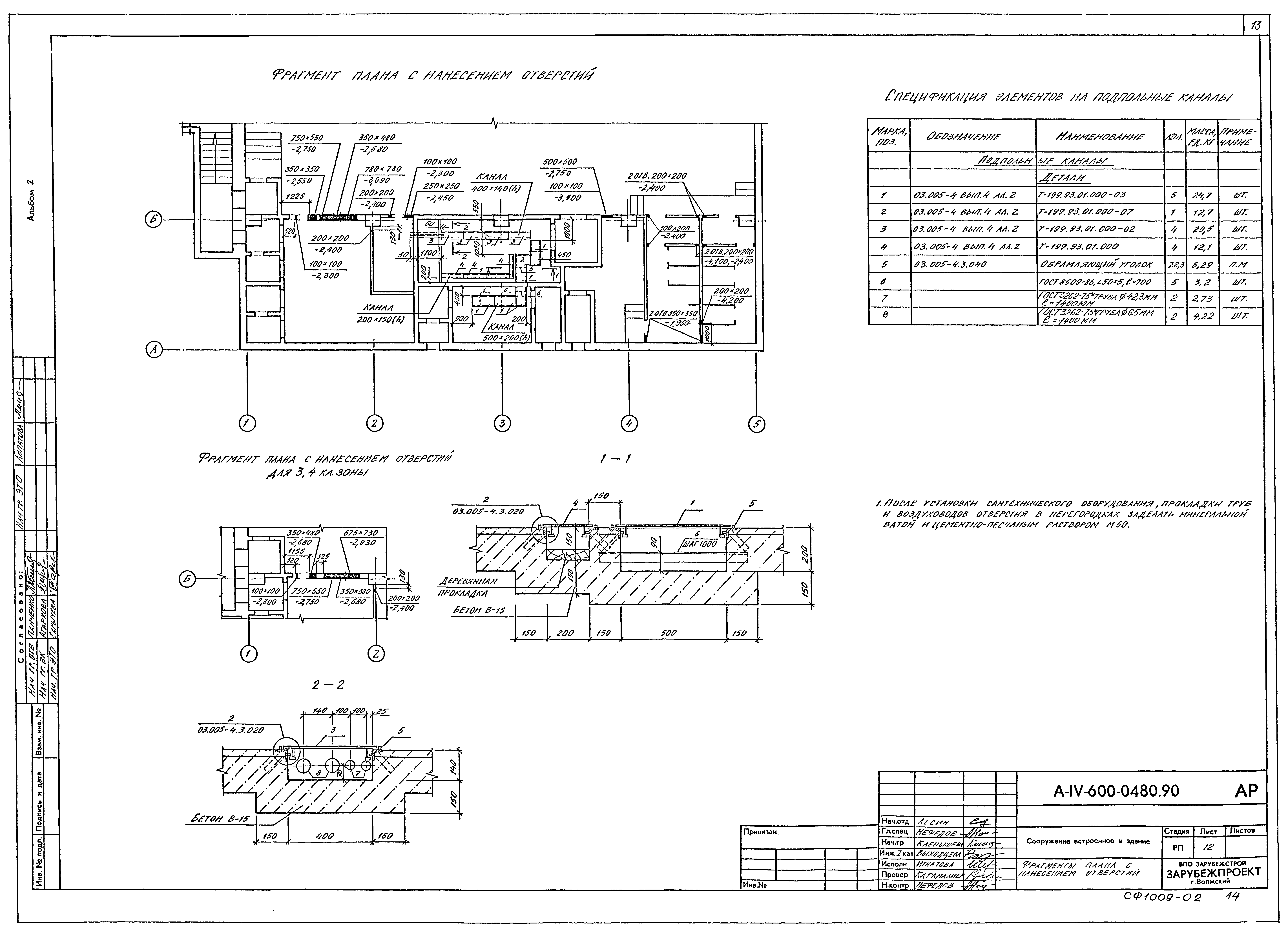

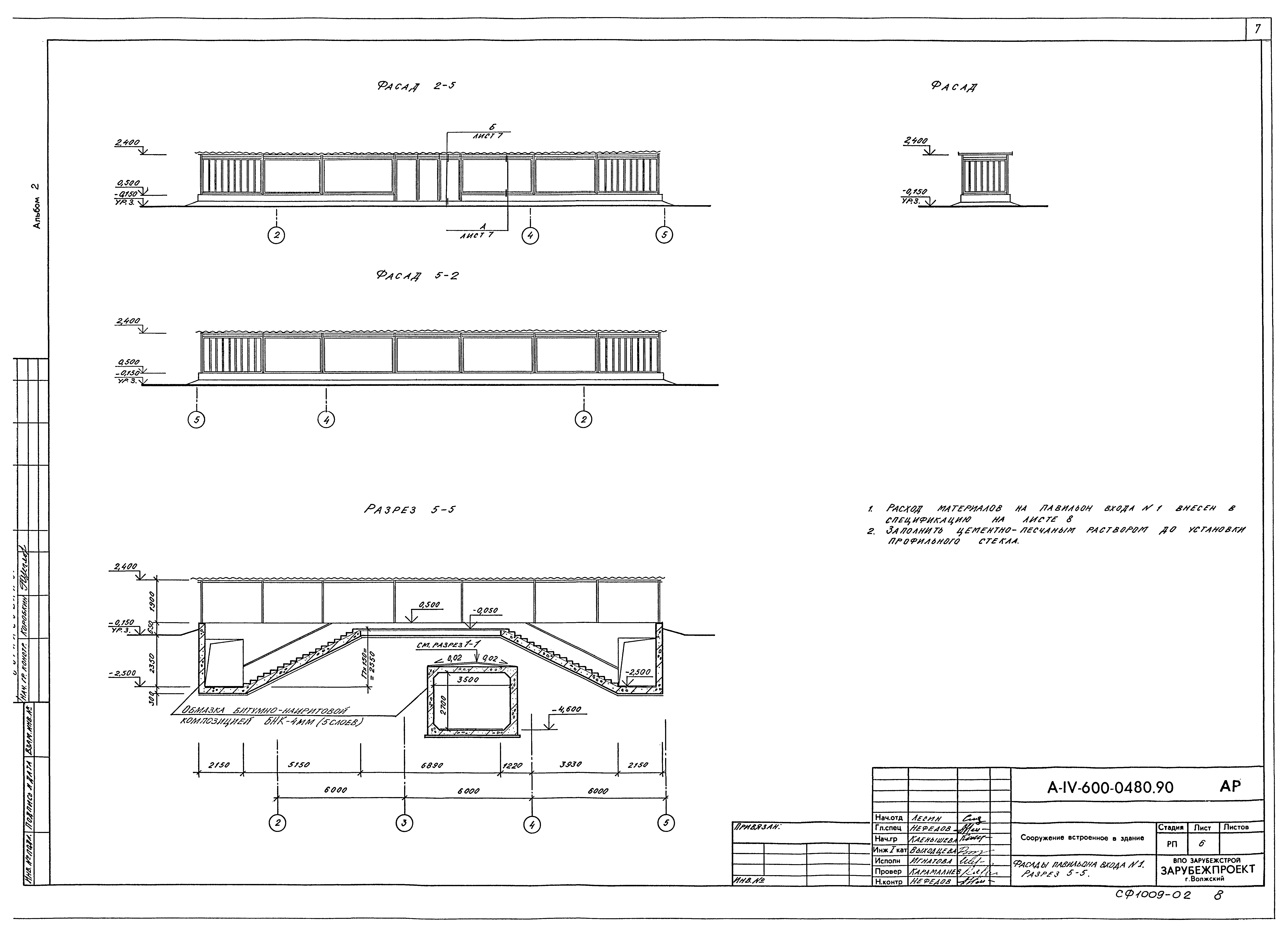

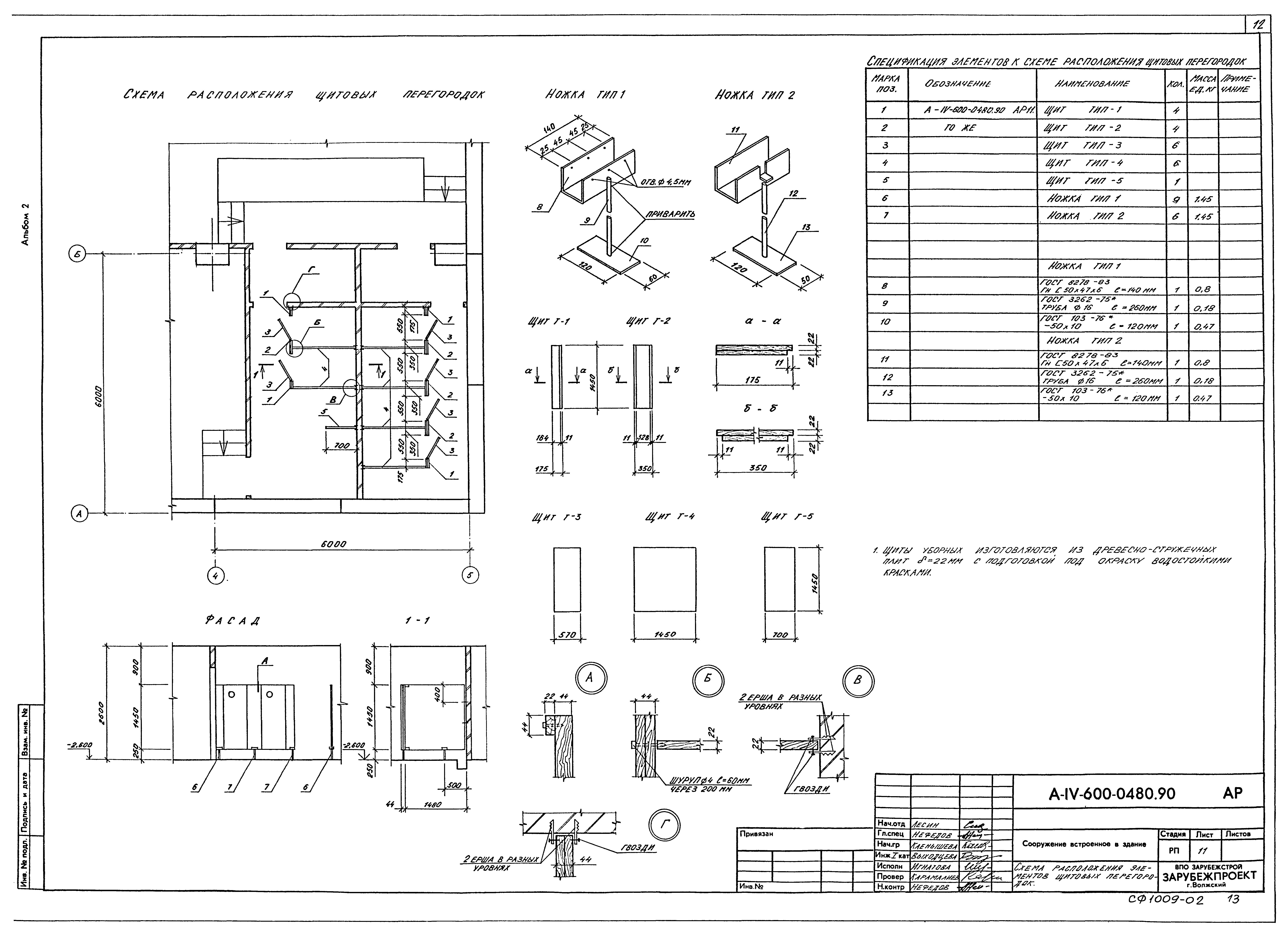

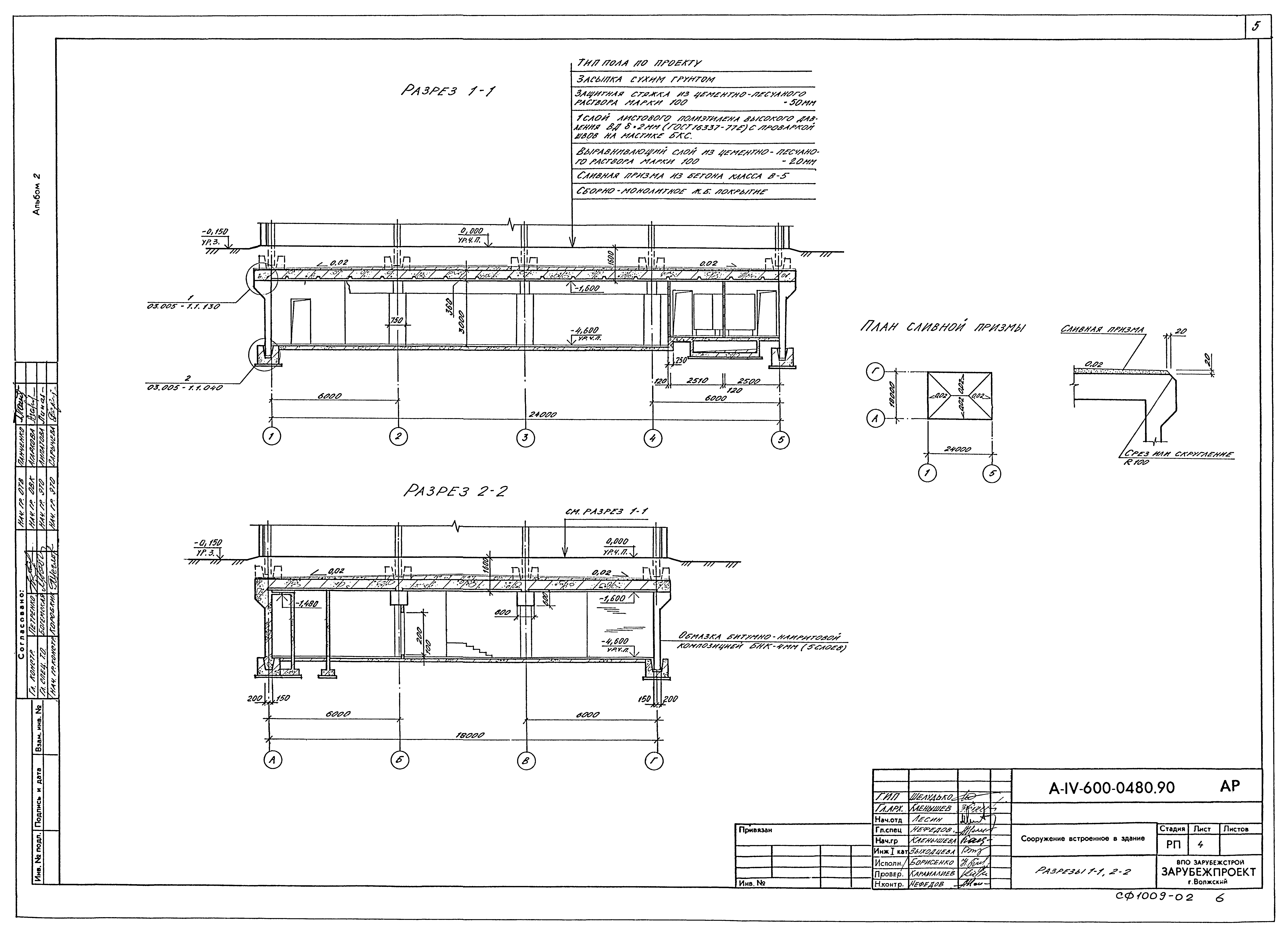

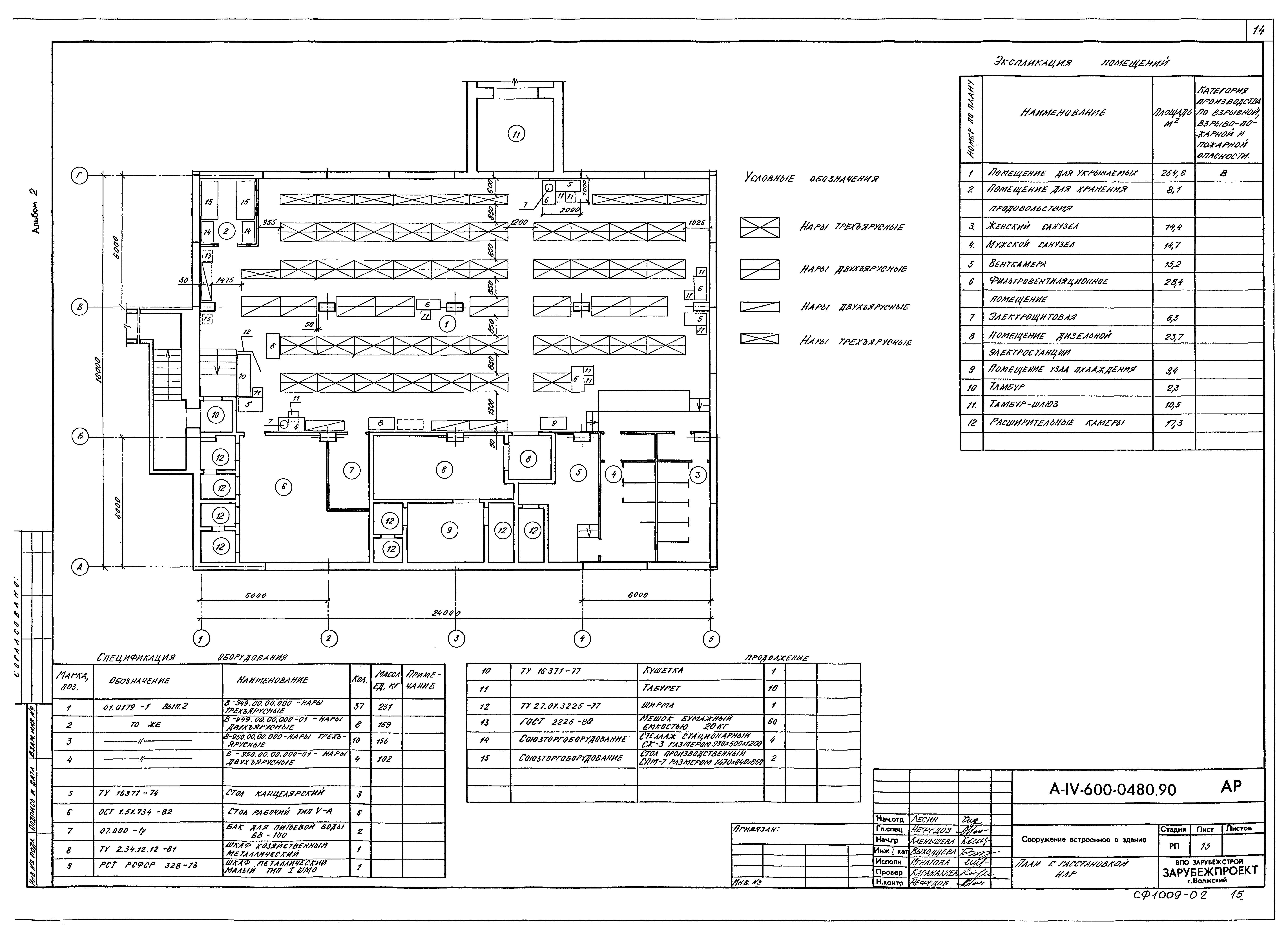

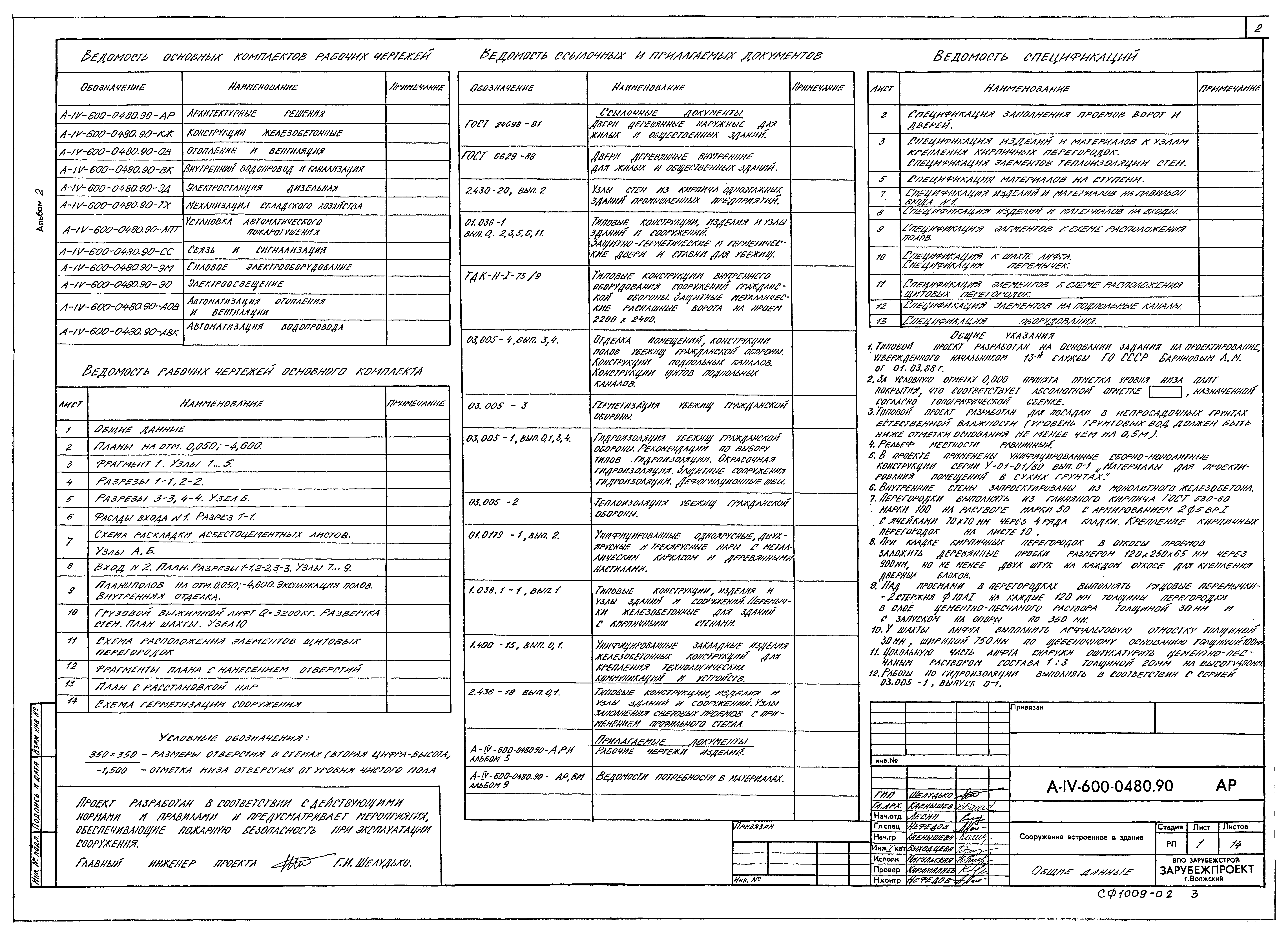

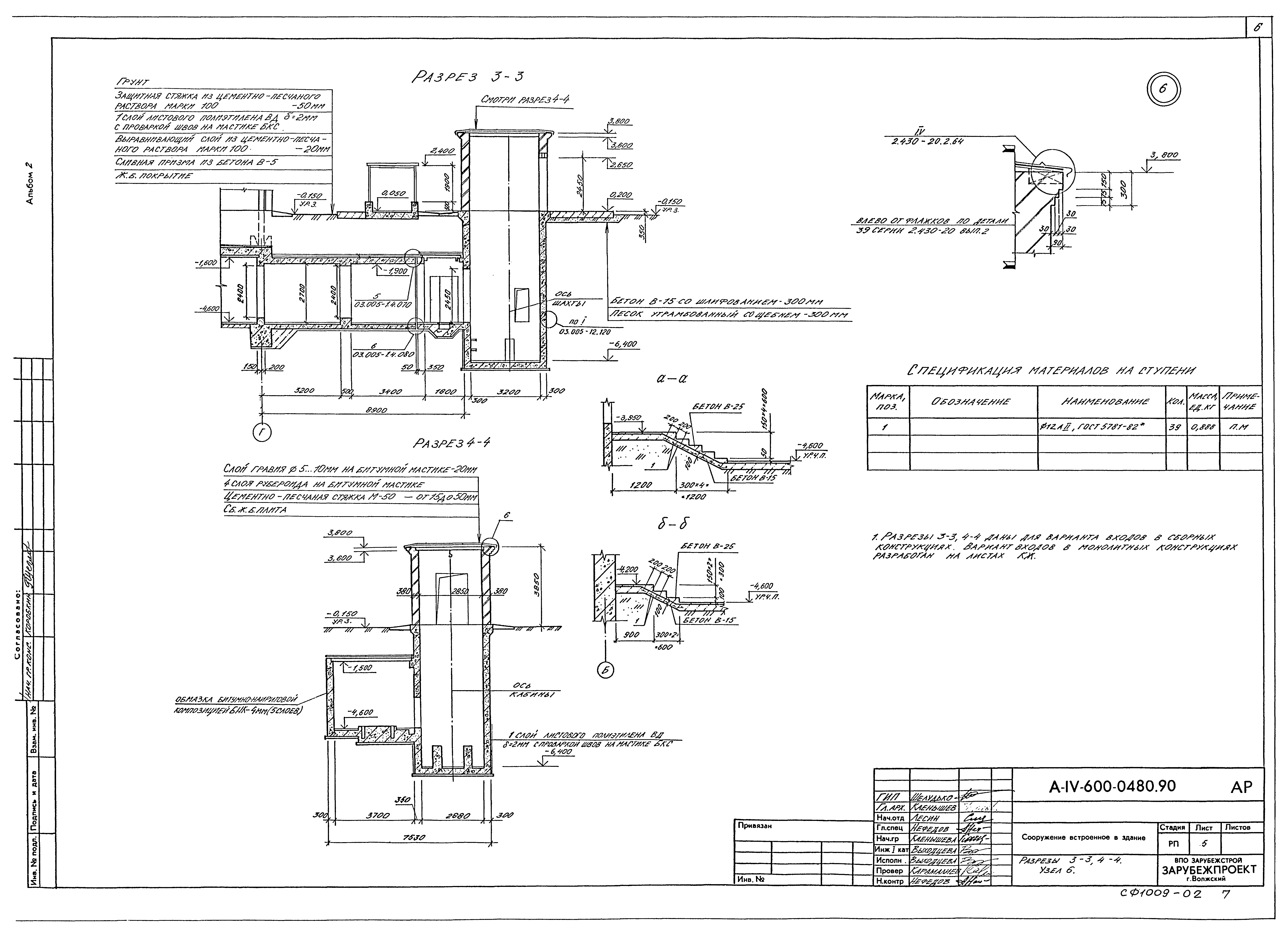

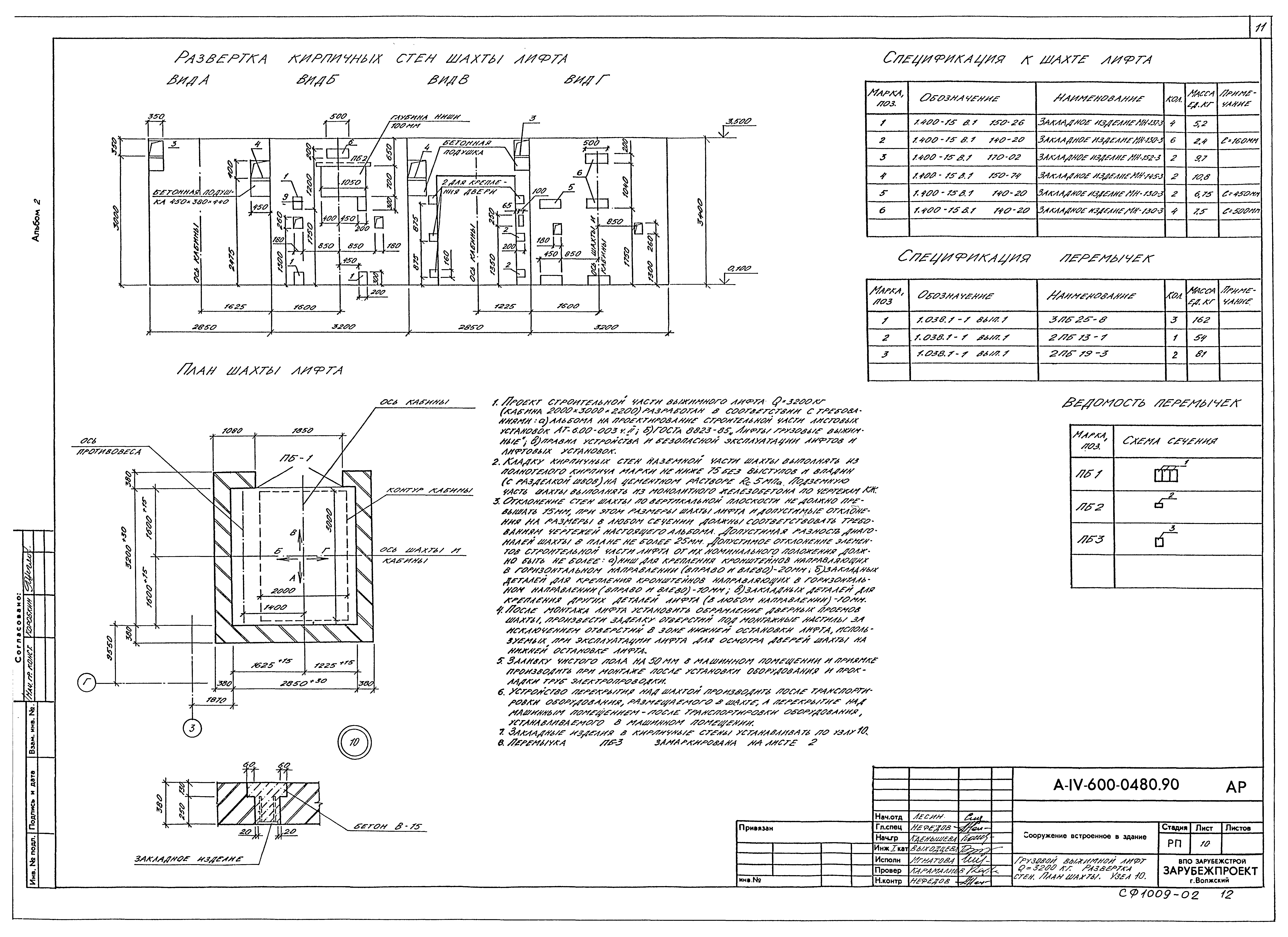

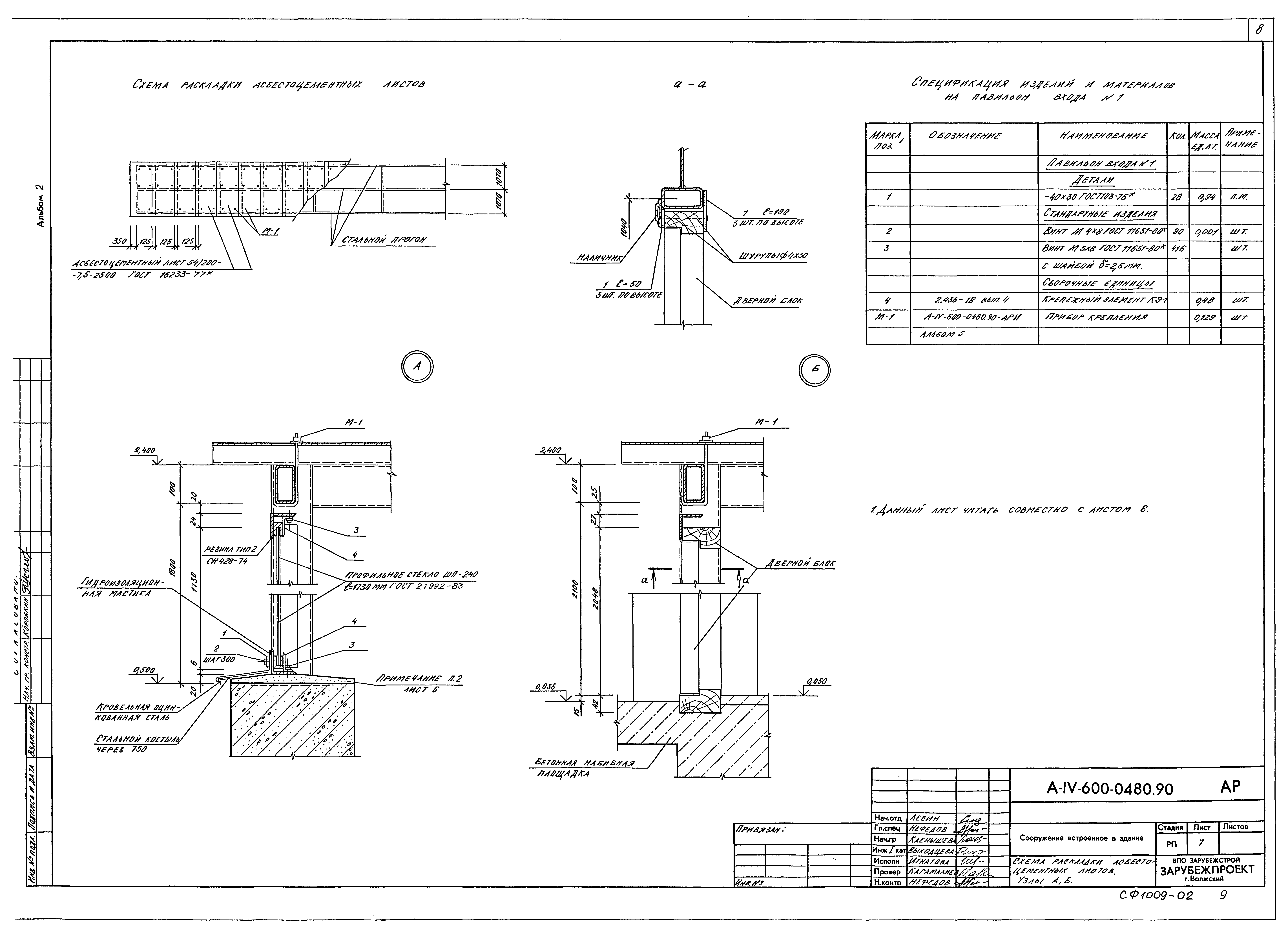

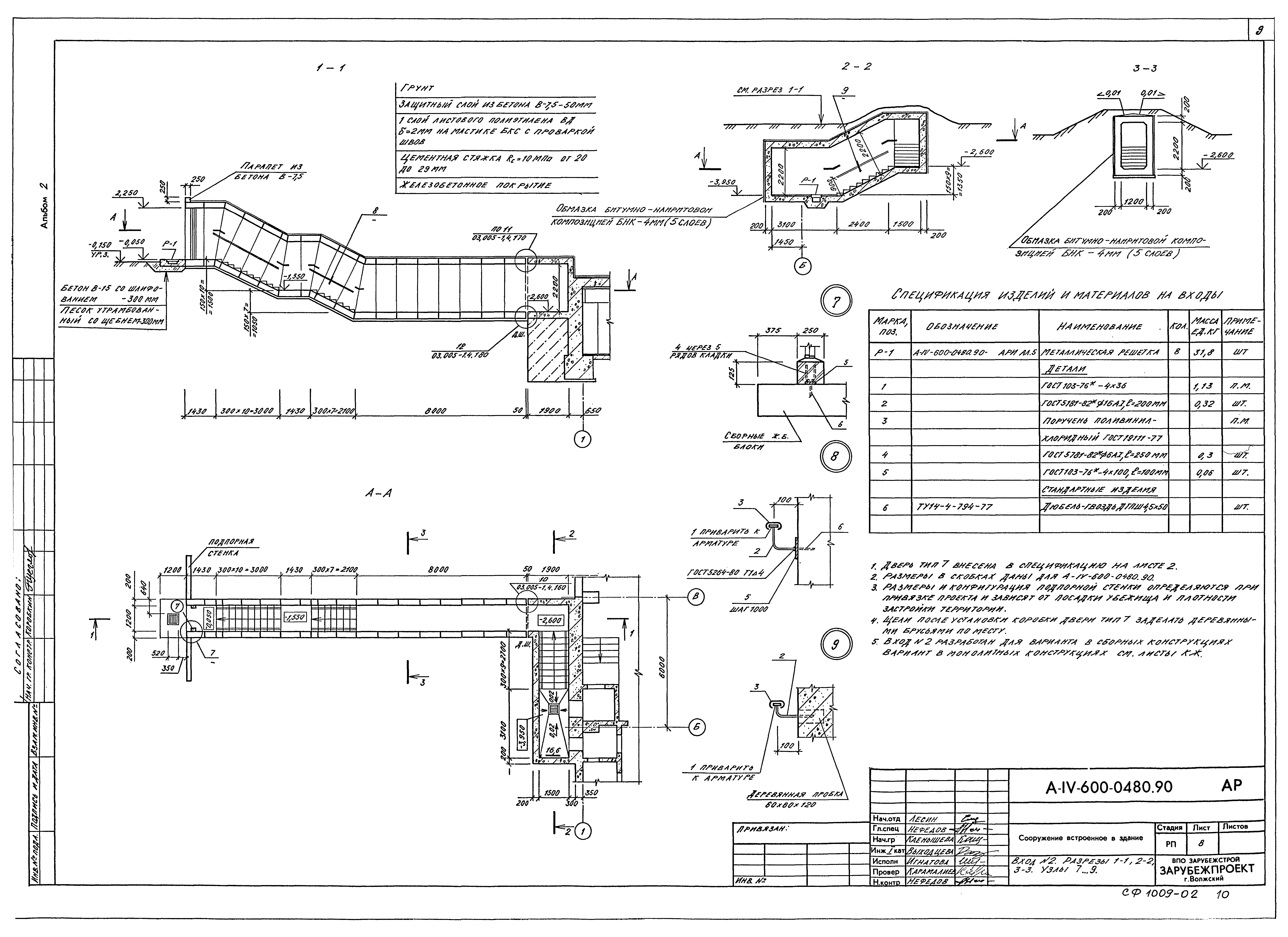

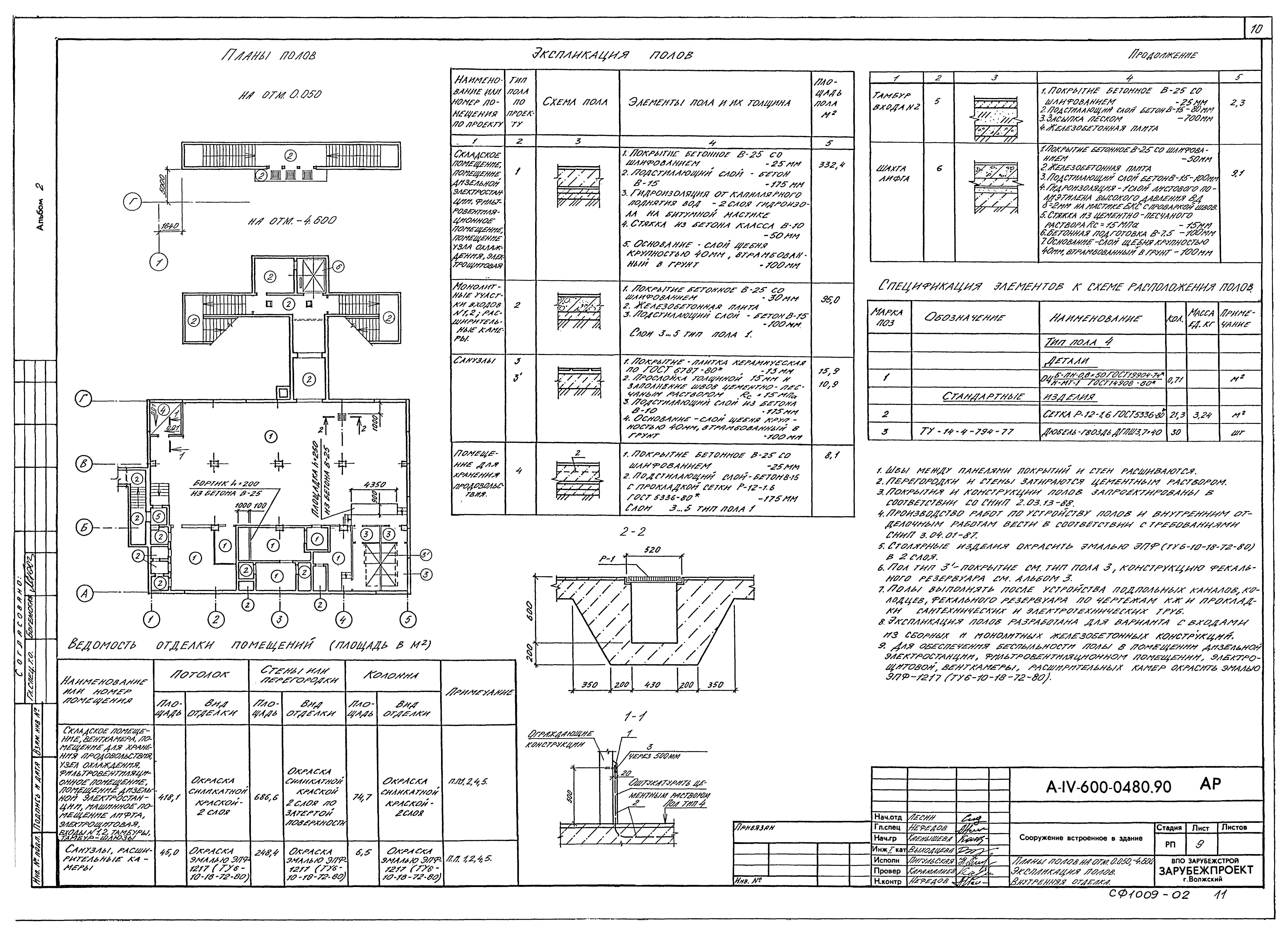

Оглавление:	Общие данные Планы на отм. 0.050; - 4.600 Фрагмент 1. Узлы 1…5 Разрезы 1-1, 2-2 Разрезы 3-3, 4-4. Узел 6 Фасады входа № 1. Разрез 1-1 Схема раскладки асбестоцементных листов. Узлы А, Б Вход № 2. План. Разрезы 1-1, 2-2, 3-3. Узлы 7…9 Планы полов на отм. 0.050; - 4.600. Экспликация полов. Внутренняя отделка Грузовой выжимной лифт Q = 3200 кг. Развертка стен. План шахты. Узел 10 Схема расположения элементов щитовых перегородок Фрагменты плана с нанесением отверстий План с расстановкой нар Схема герметизации сооружения
Разработан:	Зарубежпроект
Утверждён:	12.12.1990 Штаб гражданской обороны СССР (USSR Civil Defense Headquarters )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Защитные сооружения гражданской обороны Типовые проекты защитных сооружений гражданской обороны для объектов промышленности, электроэнергетики, транспорта, связи и складского хозяйства Встроенные помещения, приспособленные под убежища Убежища межотраслевого назначения
