Скачать Типовой проект 707-2-22с.86 Альбом IX. Проект производства работ (технология монтажа и сварки)

Дата актуализации: 10.08.2017

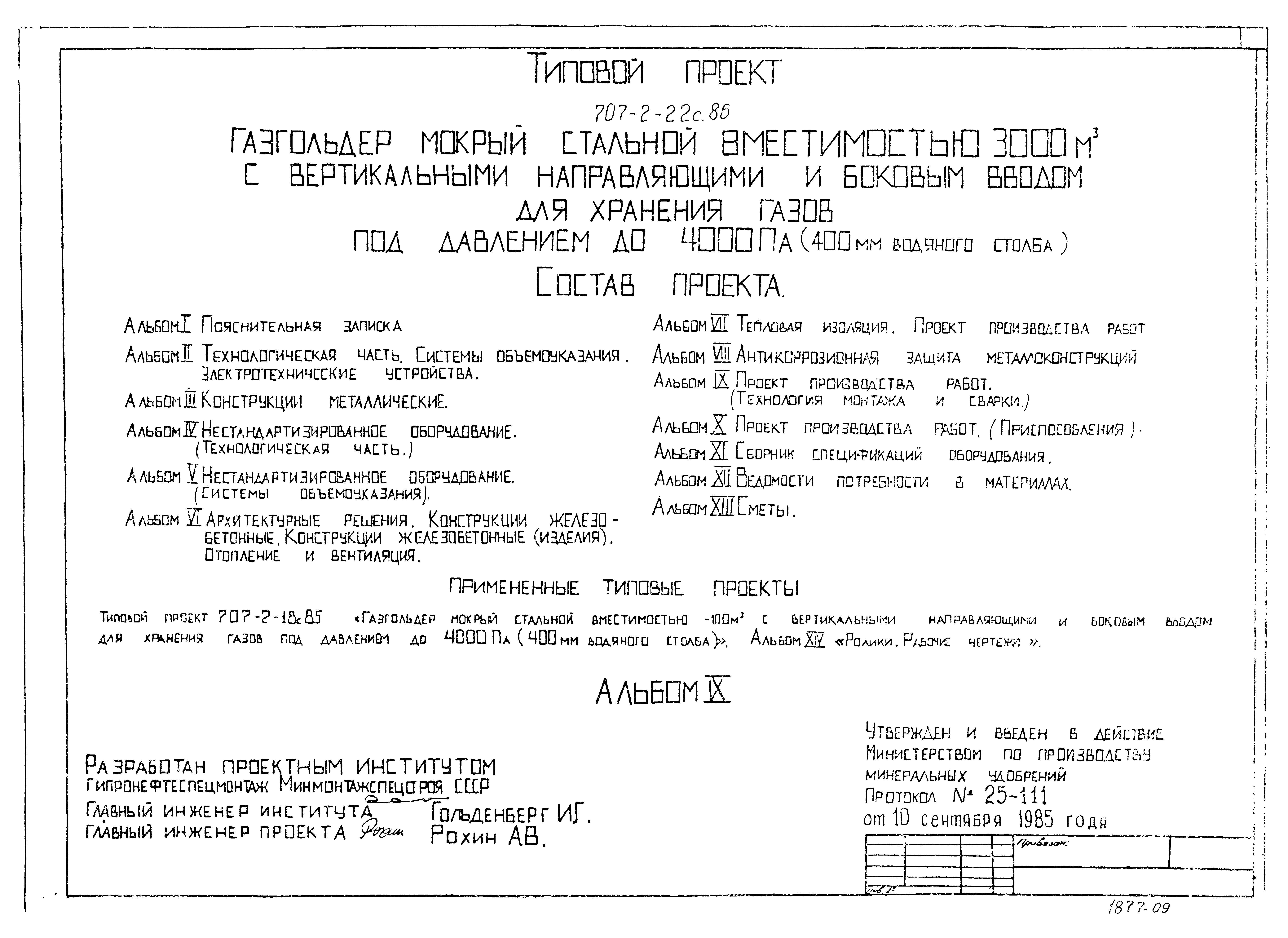

Типовой проект 707-2-22с.86

Альбом IX. Проект производства работ (технология монтажа и сварки)

Обозначение:	Типовой проект 707-2-22с.86
Обозначение англ:	707-2-22с.86
Статус:	действует
Название рус.:	Альбом IX. Проект производства работ (технология монтажа и сварки)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

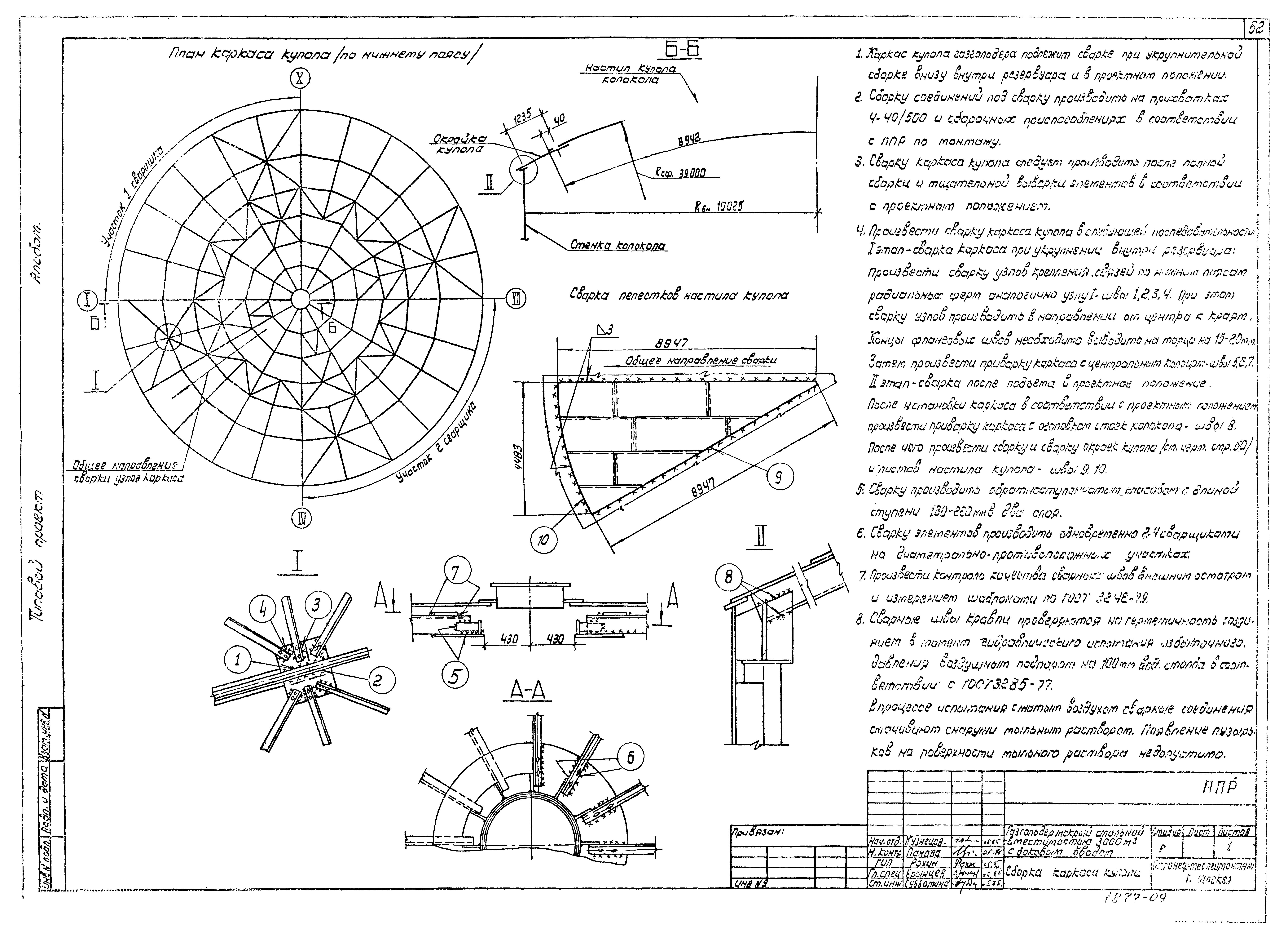

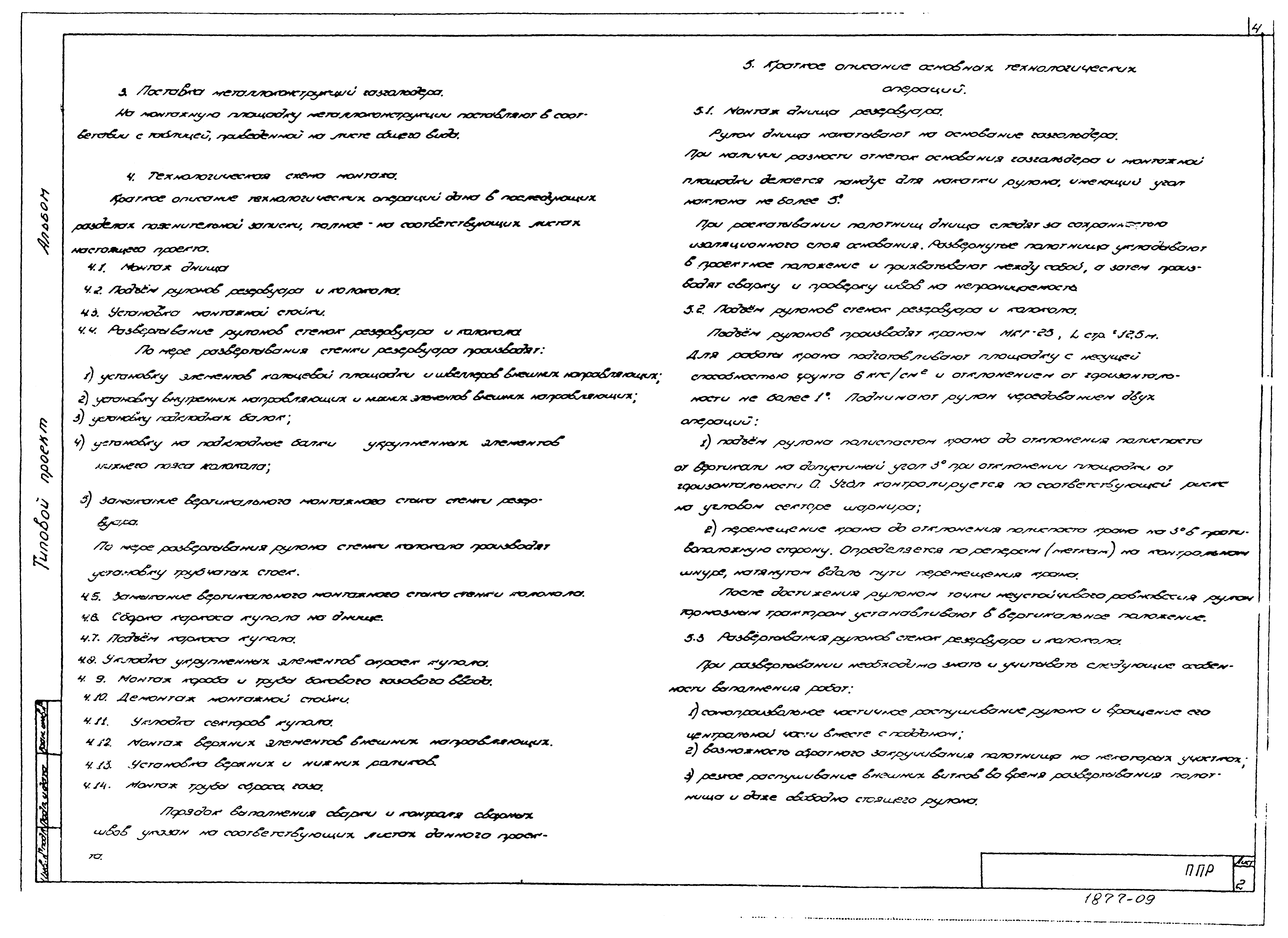

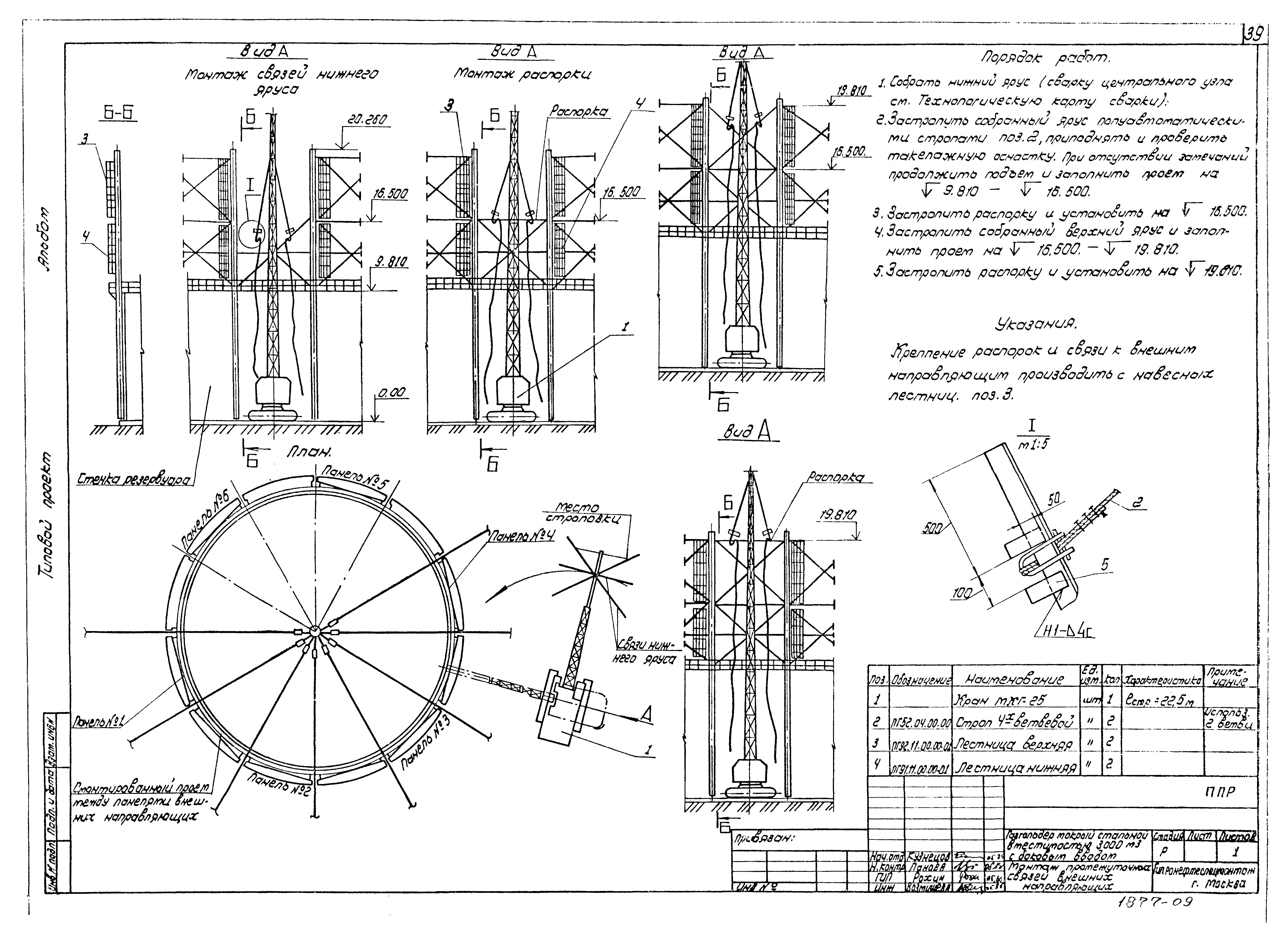

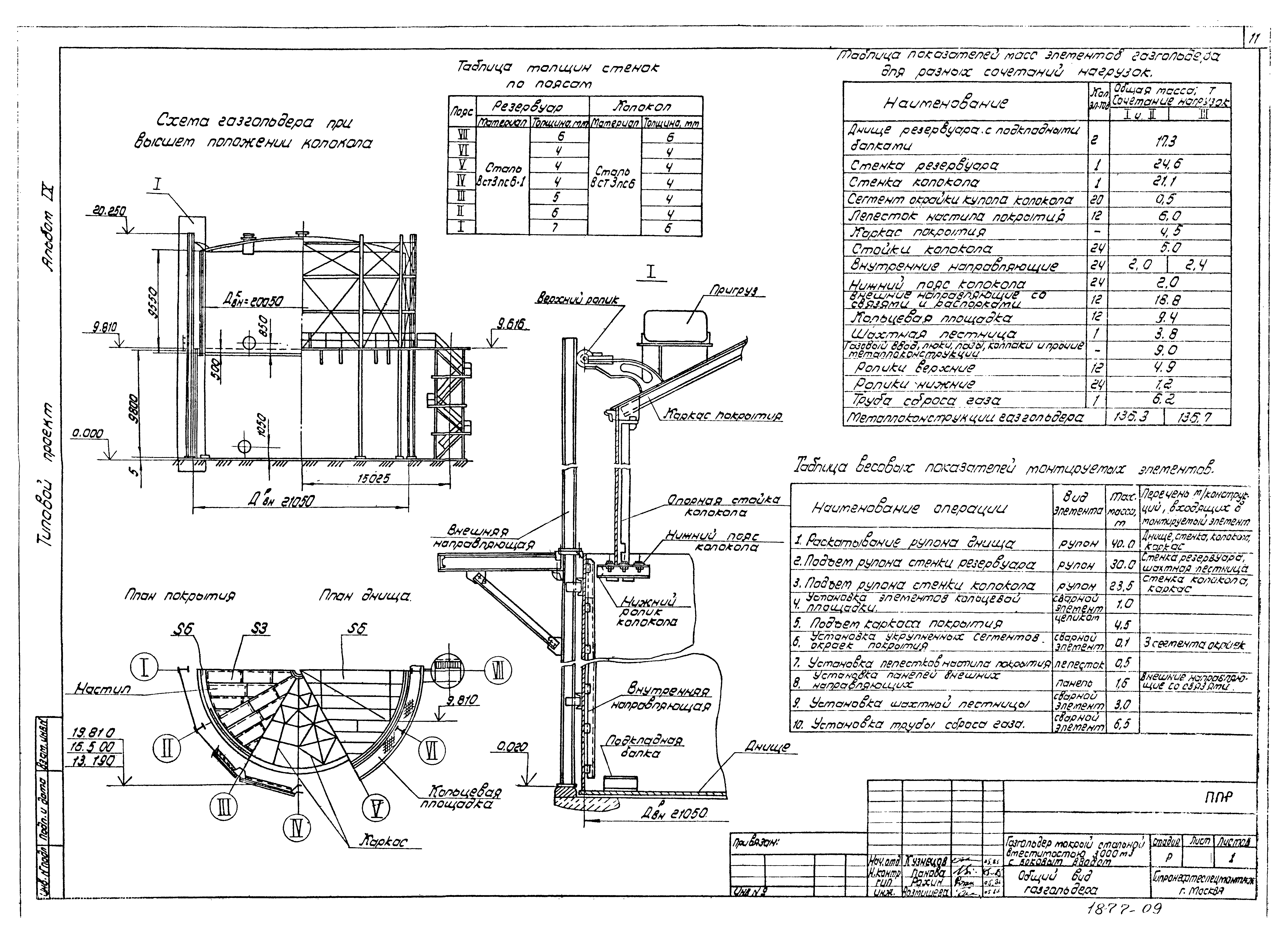

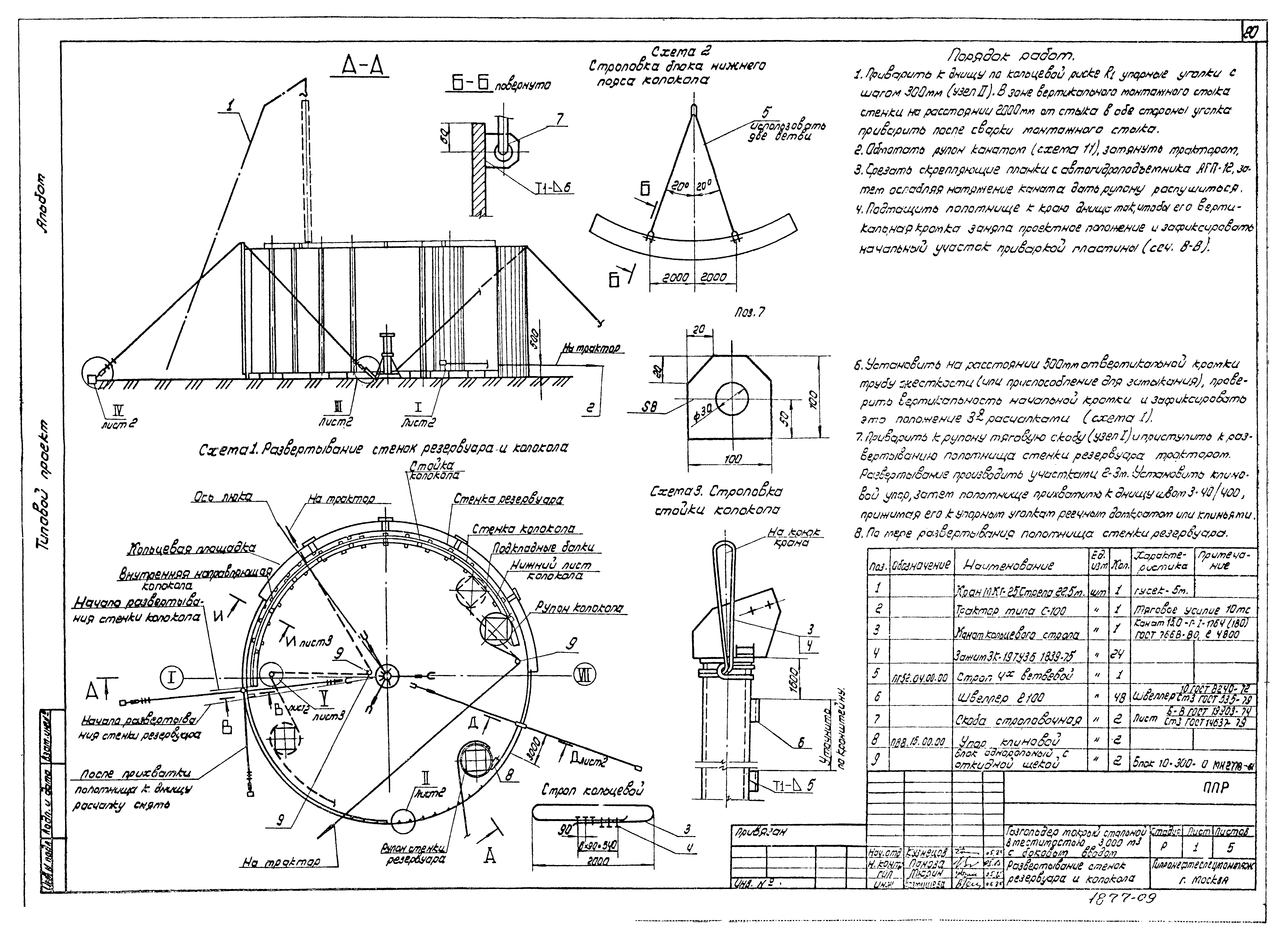

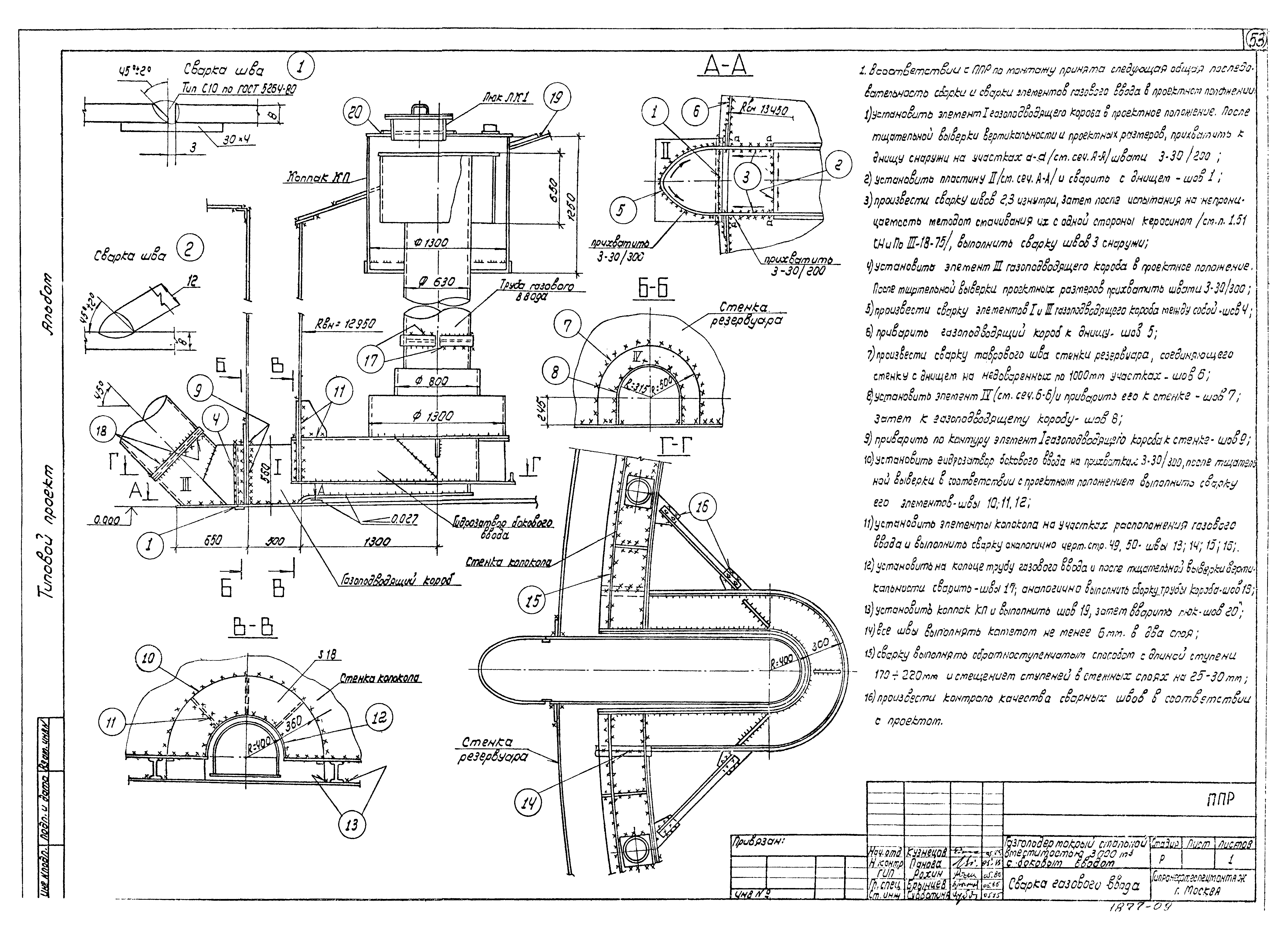

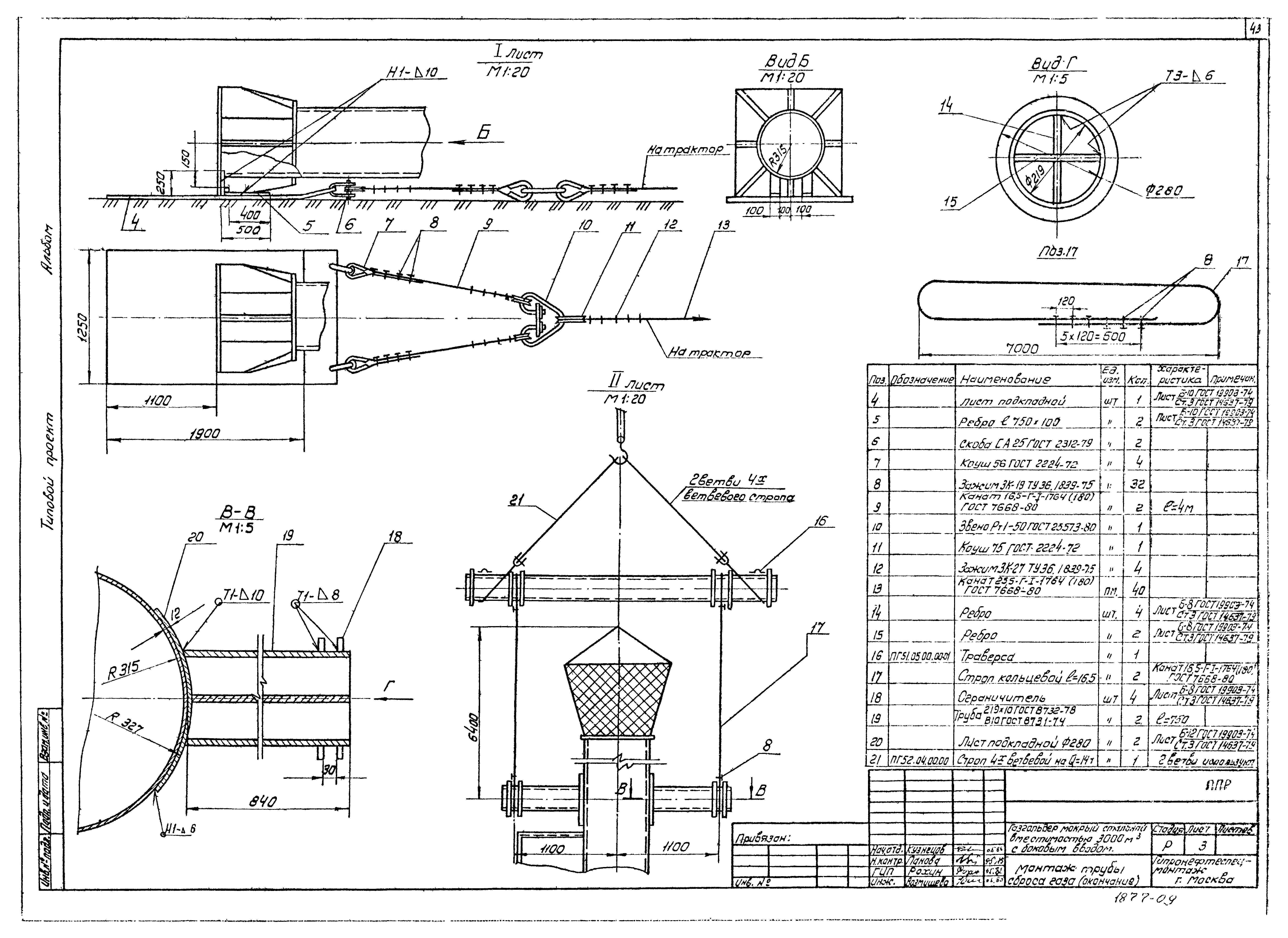

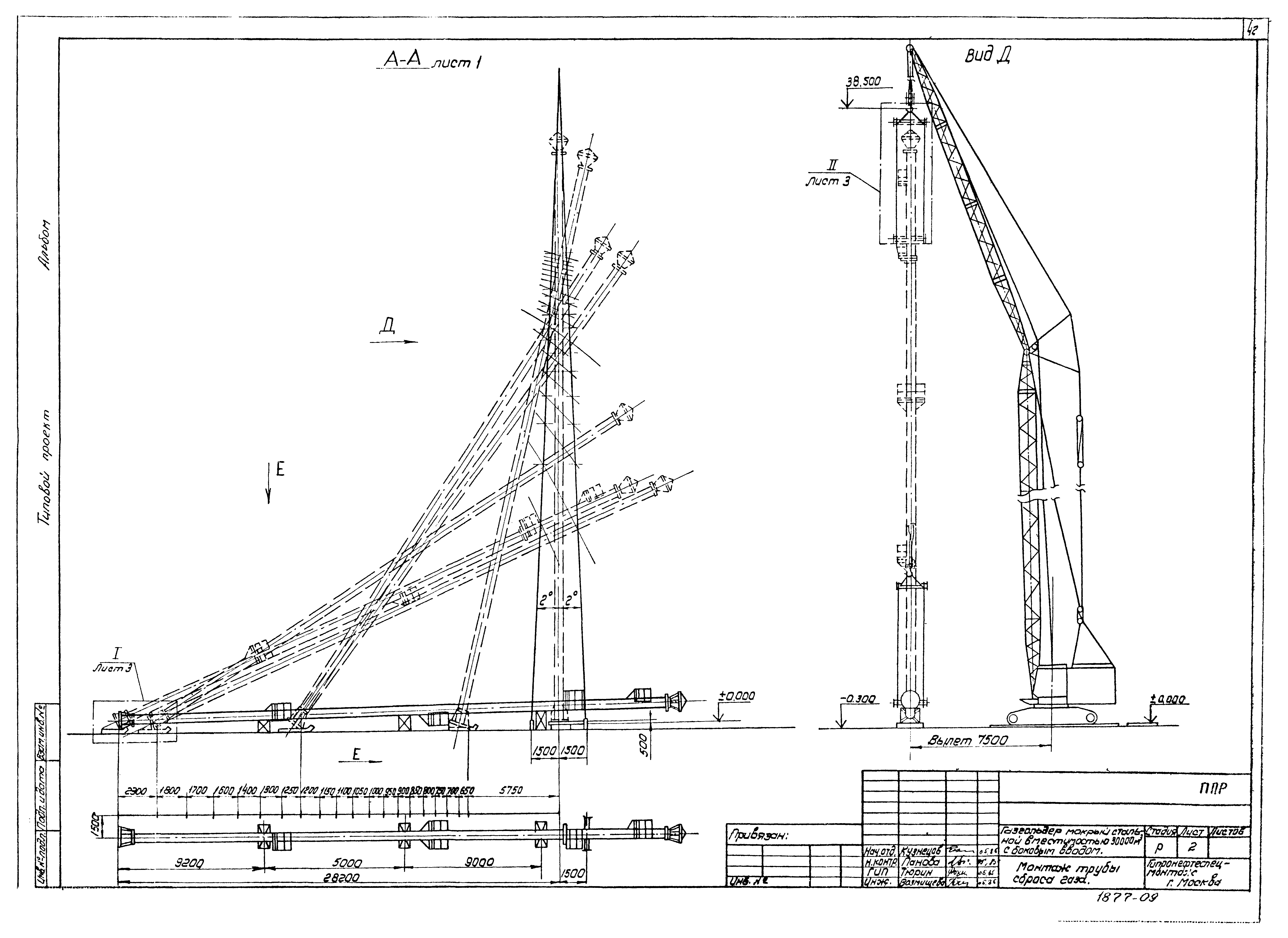

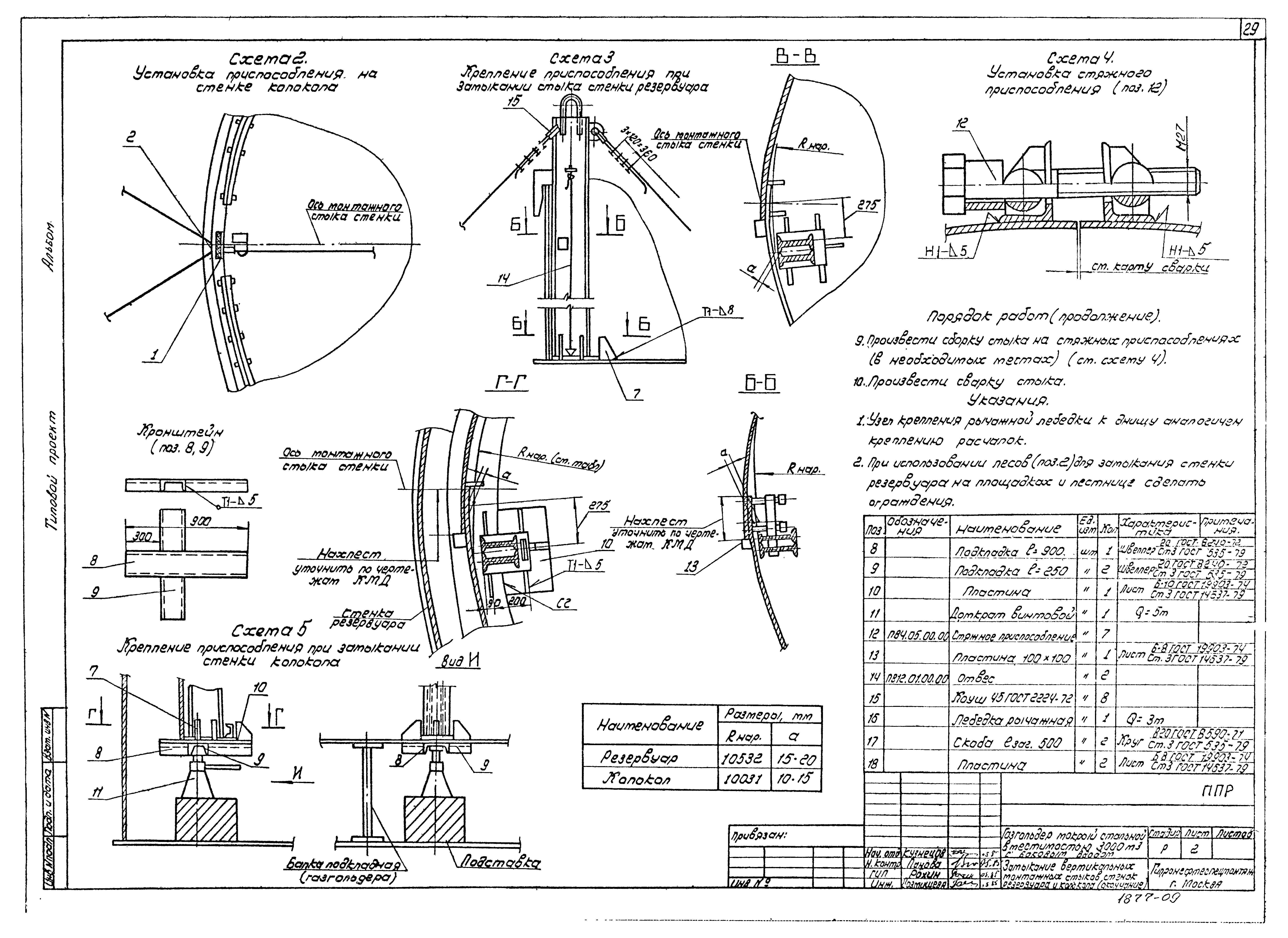

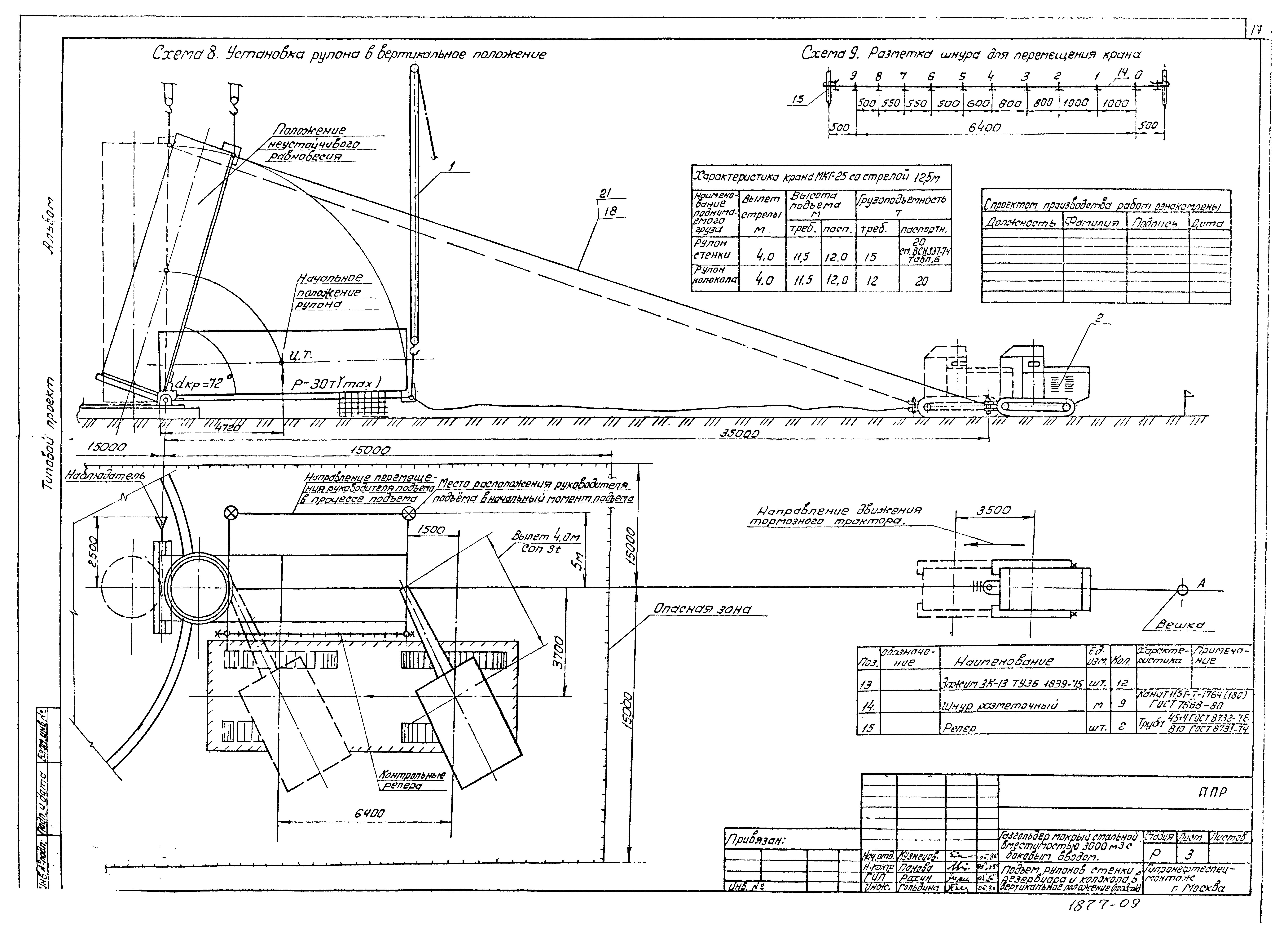

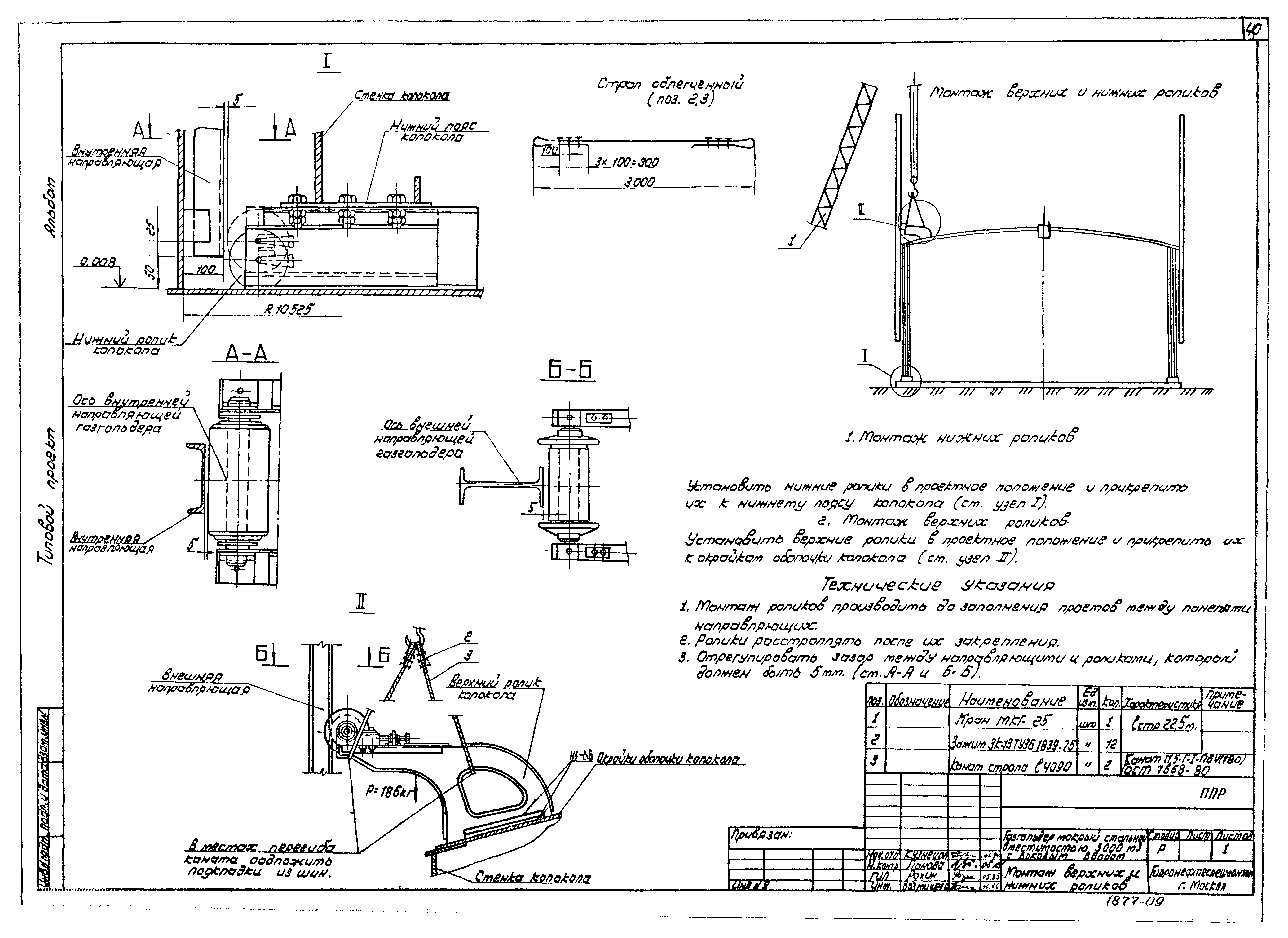

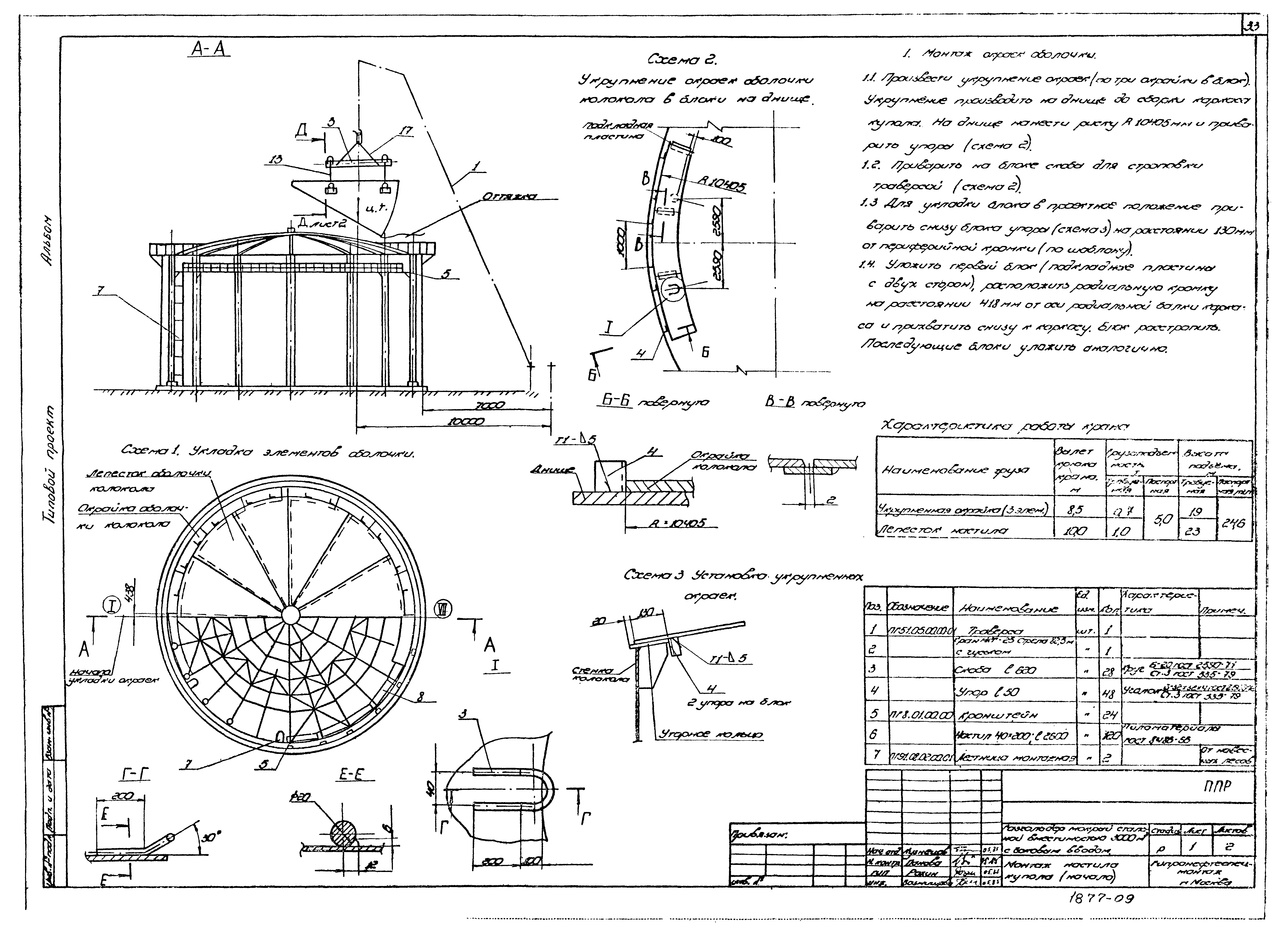

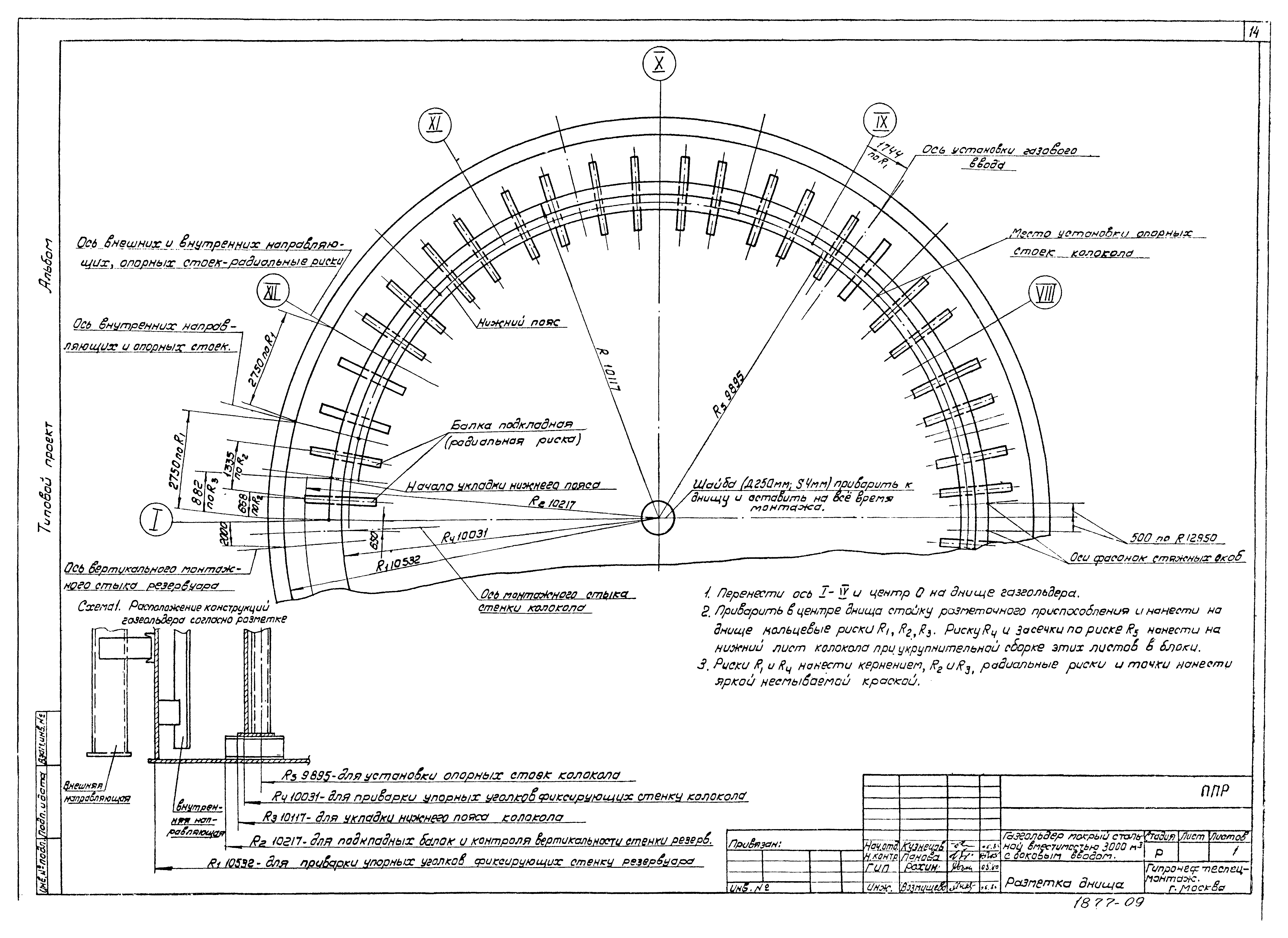

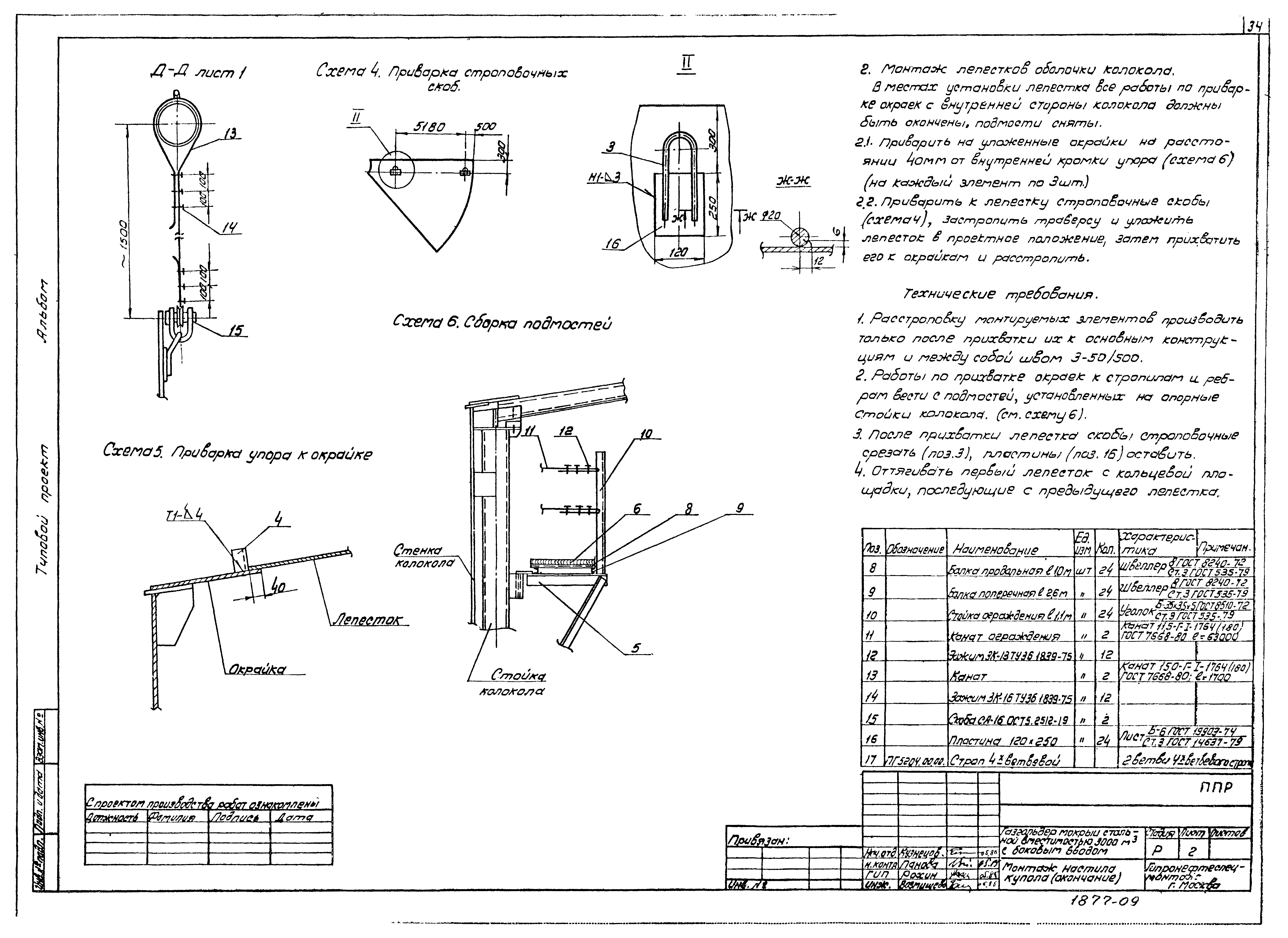

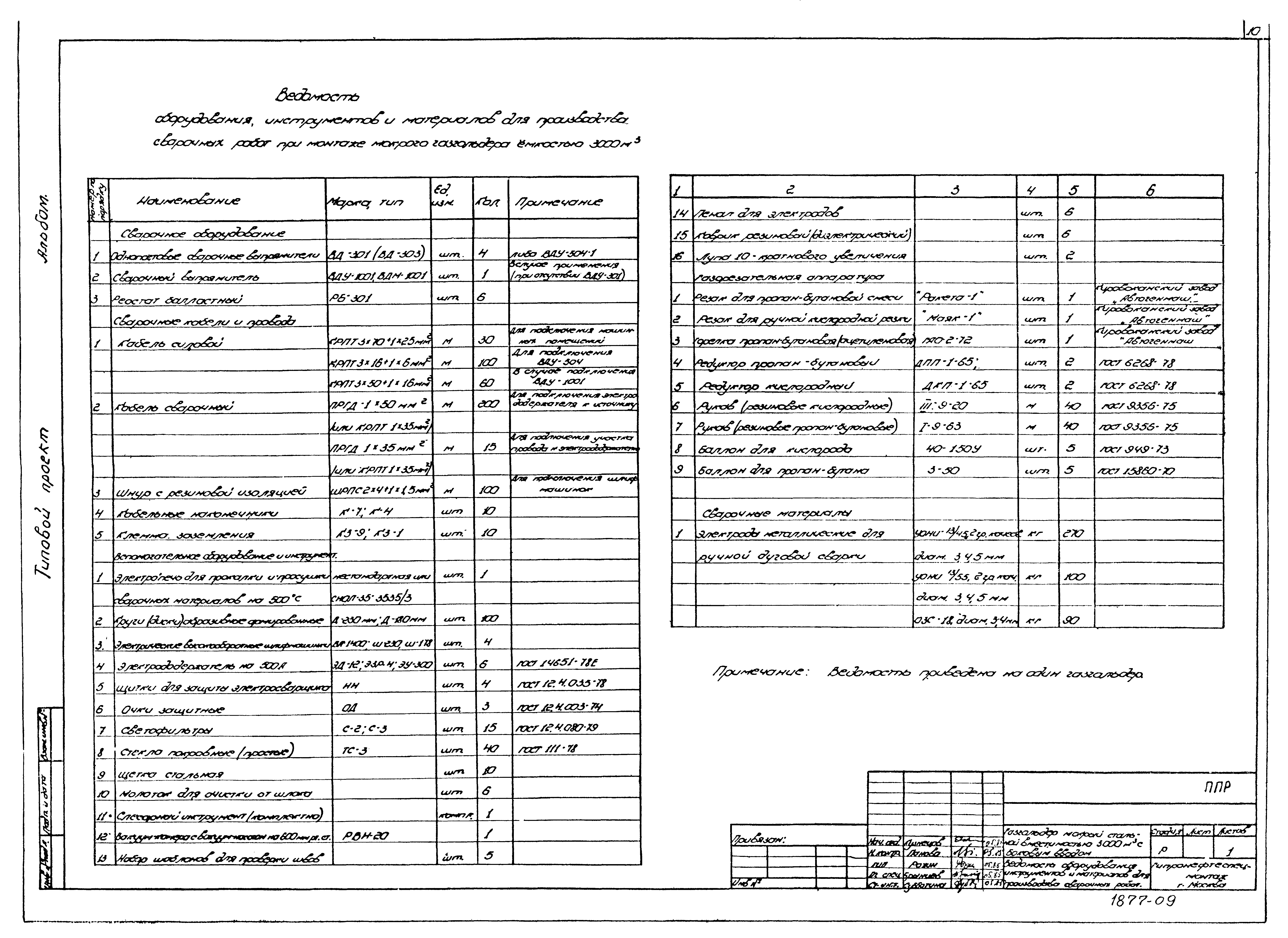

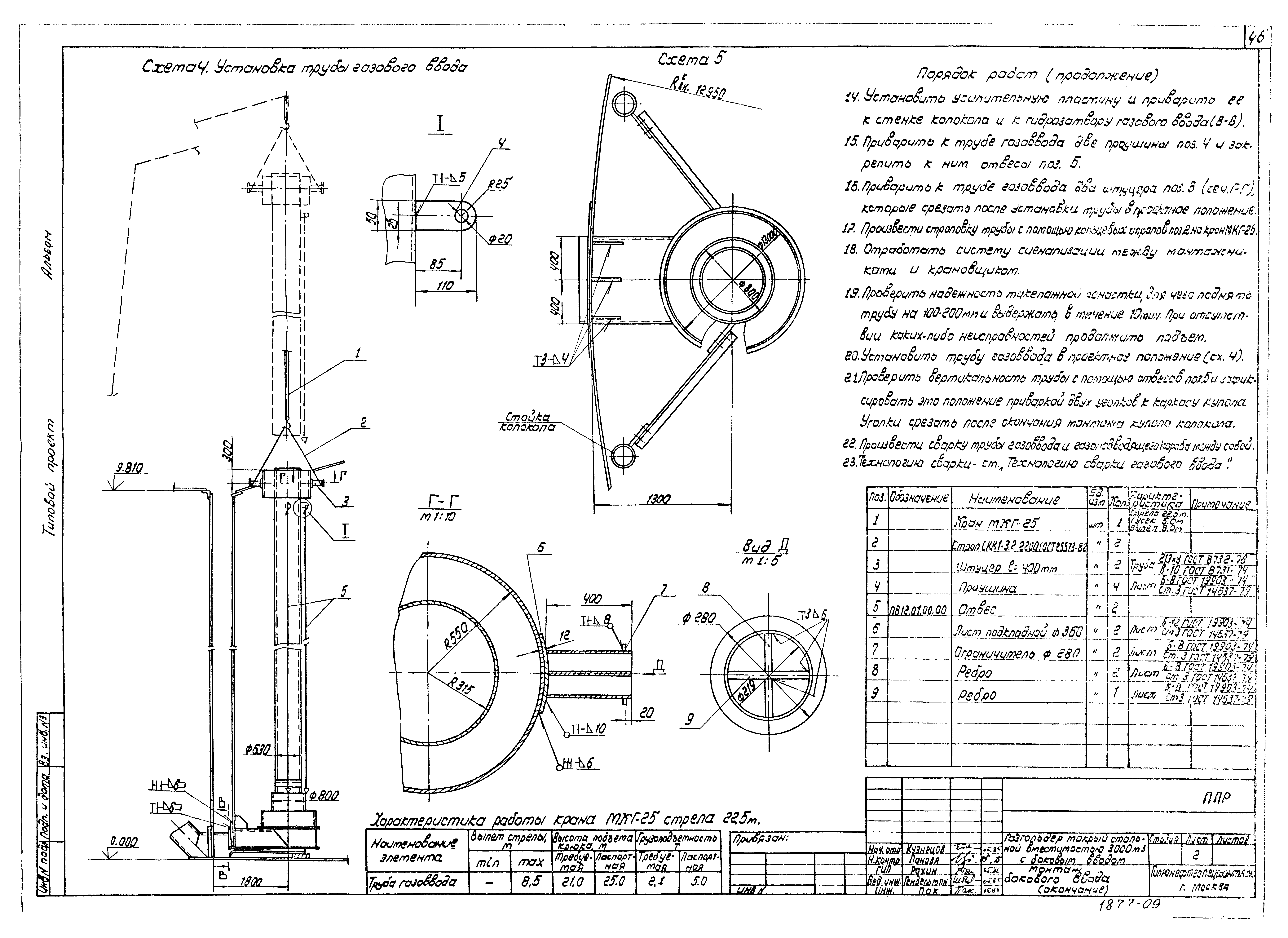

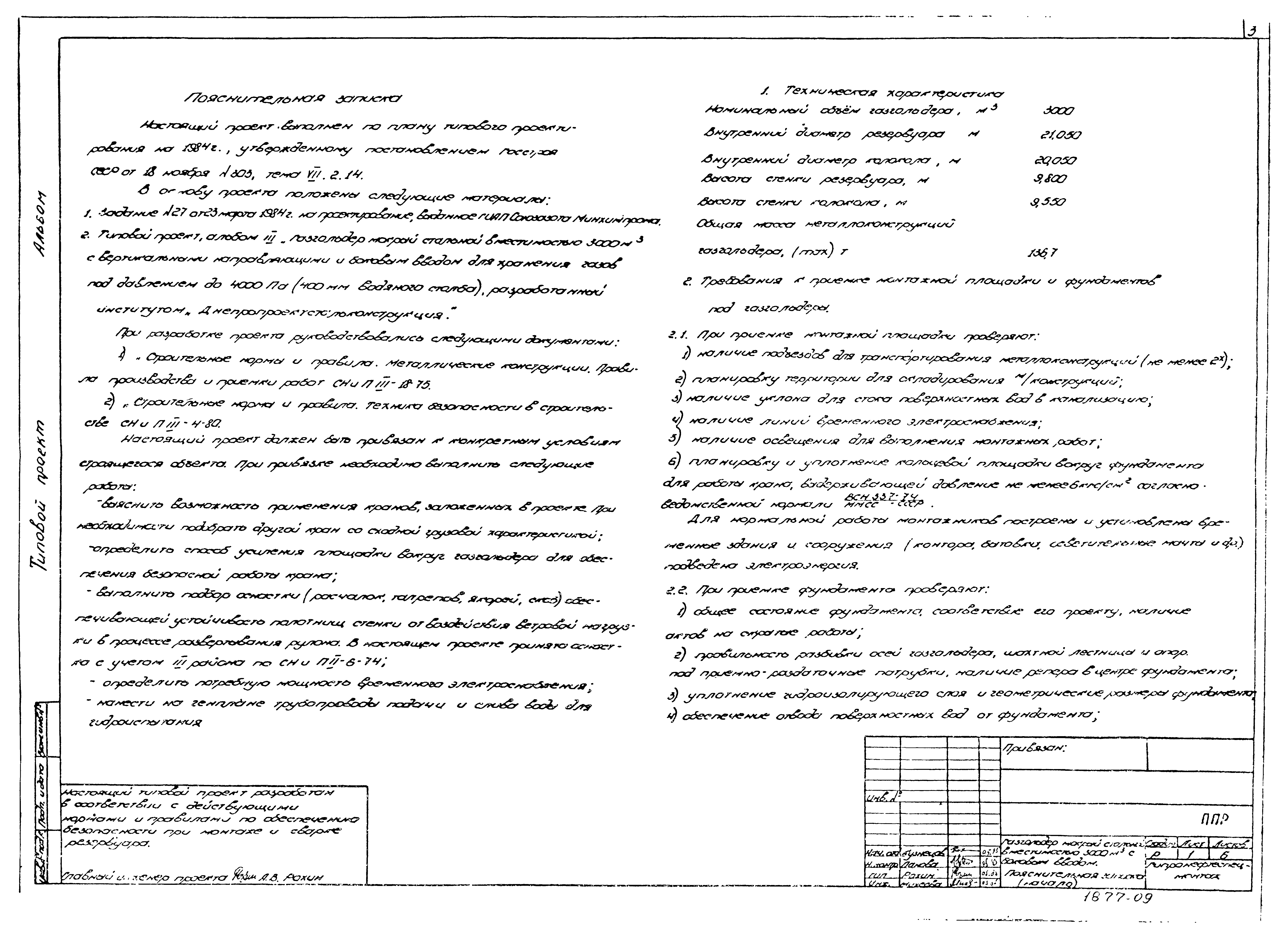

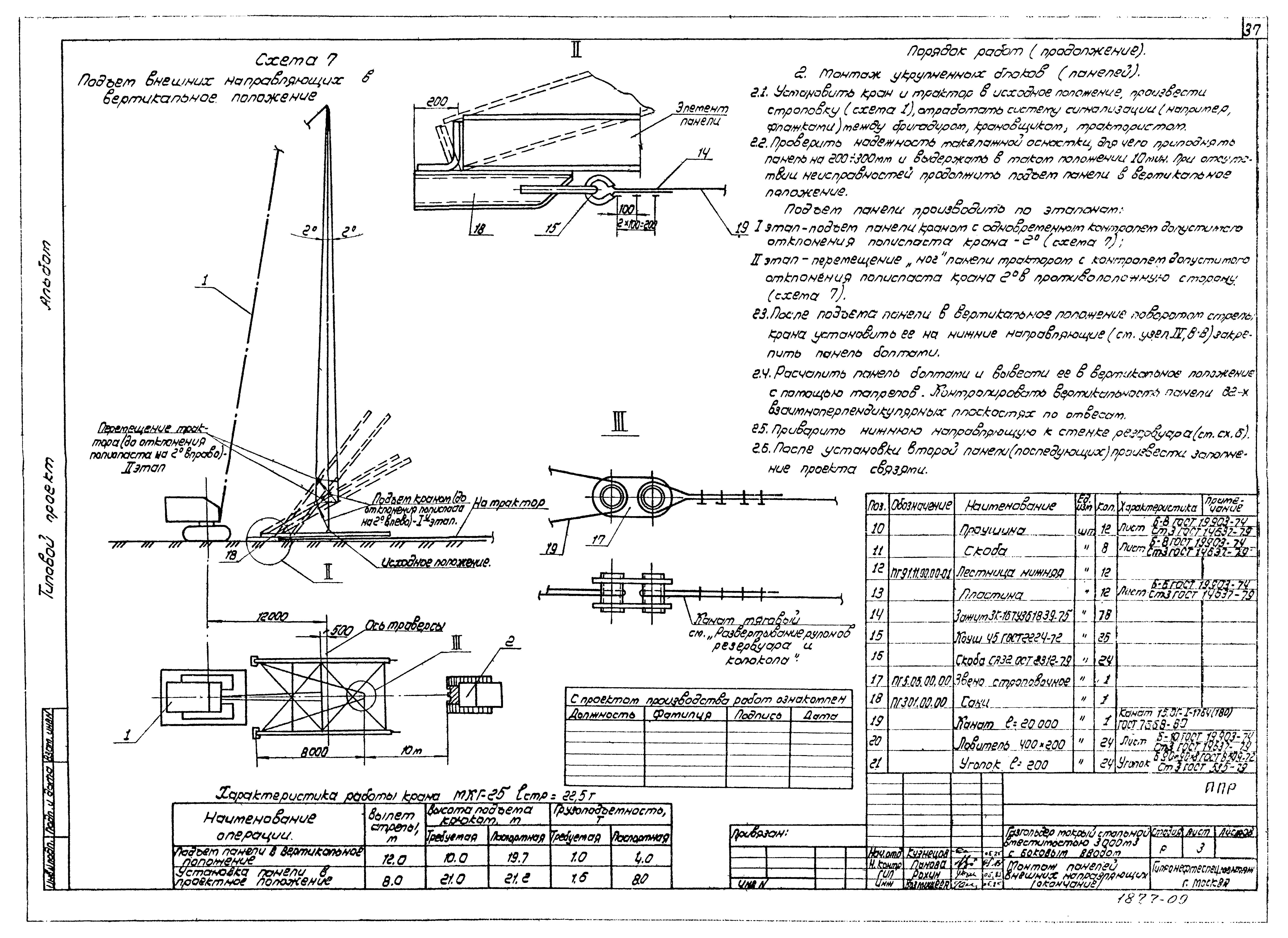

Оглавление:	Технология монтажа    Ведомость чертежей    Пояснительная записка    Ведомость приспособлений, механизмов и монтажной оснастки    Ведомость оборудования, инструментов и материалов для сварки    Общий вид газгольдера    Монтаж днища газгольдера    Разметка днища    Подъем рулонов стенки резервуара и стенки колокола    Развертывание стенок резервуара и колокола    Монтаж кольцевой площадки    Установка монтажной стойки    Замыкание вертикальных монтажных стыков стенок резервуара и колокола    Сборка каркаса купола    Установка каркаса купола в проектное положение    Демонтаж монтажной стойки    Монтаж настила купола    Сборка панелей внешних направляющих    Монтаж панелей внешних направляющих    Монтаж промежуточных связей внешних направляющих    Монтаж верхних и нижних роликов    Монтаж трубы сброса газа    Монтаж бокового ввода Технология сварки    Сварка днища    Сварка при развертывании рулона стенки резервуара    Сварка элементов стенки резервуара    Сварка колокола    Сварка вертикальных стыков стенок резервуара и колокола    Сварка каркаса купола    Сварка газового ввода
Разработан:	ГИАП Минудобрений СССР
Утверждён:	10.09.1985 Министерство по производству минеральных удобрений СССР (USSR Ministry of Mineral Fertilizer Production 25-111)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения складские Газгольдеры
