Скачать ГОСТ Р МЭК 61249-2-5-2012 Материалы для печатных плат и других структур межсоединений. Часть 2-5. Материалы основания армированные фольгированные и нефольгированные. Листы армированные слоистые на основе целлюлозной бумаги, пропитанной бромированной эпоксидной смолой, армированные по поверхности стеклотканью E-типа, нормированной горючести (вертикальный тест горения), фольгированные медью

Дата актуализации: 10.08.2017

ГОСТ Р МЭК 61249-2-5-2012

Материалы для печатных плат и других структур межсоединений. Часть 2-5. Материалы основания армированные фольгированные и нефольгированные. Листы армированные слоистые на основе целлюлозной бумаги, пропитанной бромированной эпоксидной смолой, армированные по поверхности стеклотканью E-типа, нормированной горючести (вертикальный тест горения), фольгированные медью

Обозначение:	ГОСТ Р МЭК 61249-2-5-2012
Обозначение англ:	GOST R IEC 61249-2-5-2012
Статус:	введен впервые
Название рус.:	Материалы для печатных плат и других структур межсоединений. Часть 2-5. Материалы основания армированные фольгированные и нефольгированные. Листы армированные слоистые на основе целлюлозной бумаги, пропитанной бромированной эпоксидной смолой, армированные по поверхности стеклотканью E-типа, нормированной горючести (вертикальный тест горения), фольгированные медью
Название англ.:	Materials for printed boards and other interconnecting structures. Part 2-5. Reinforced base materials, clad and unclad. Brominated epoxide cellulose paper reinforced core/woven E-glass reinforced surfaces laminated sheets of defined flammability (vertical burning test), copper-clad
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2013
Область применения:	Стандарт устанавливает требования к листам на основе целлюлозной бумаги, пропитанным бромсодержащей эпоксидной смолой, армированным снаружи стеклотканью Е-типа нормированной горючести (вертикальный тест горения), фольгированным медью, толщиной от 0,80 до 1,60 мм. Данный класс материалов широко известен как гетинакс.

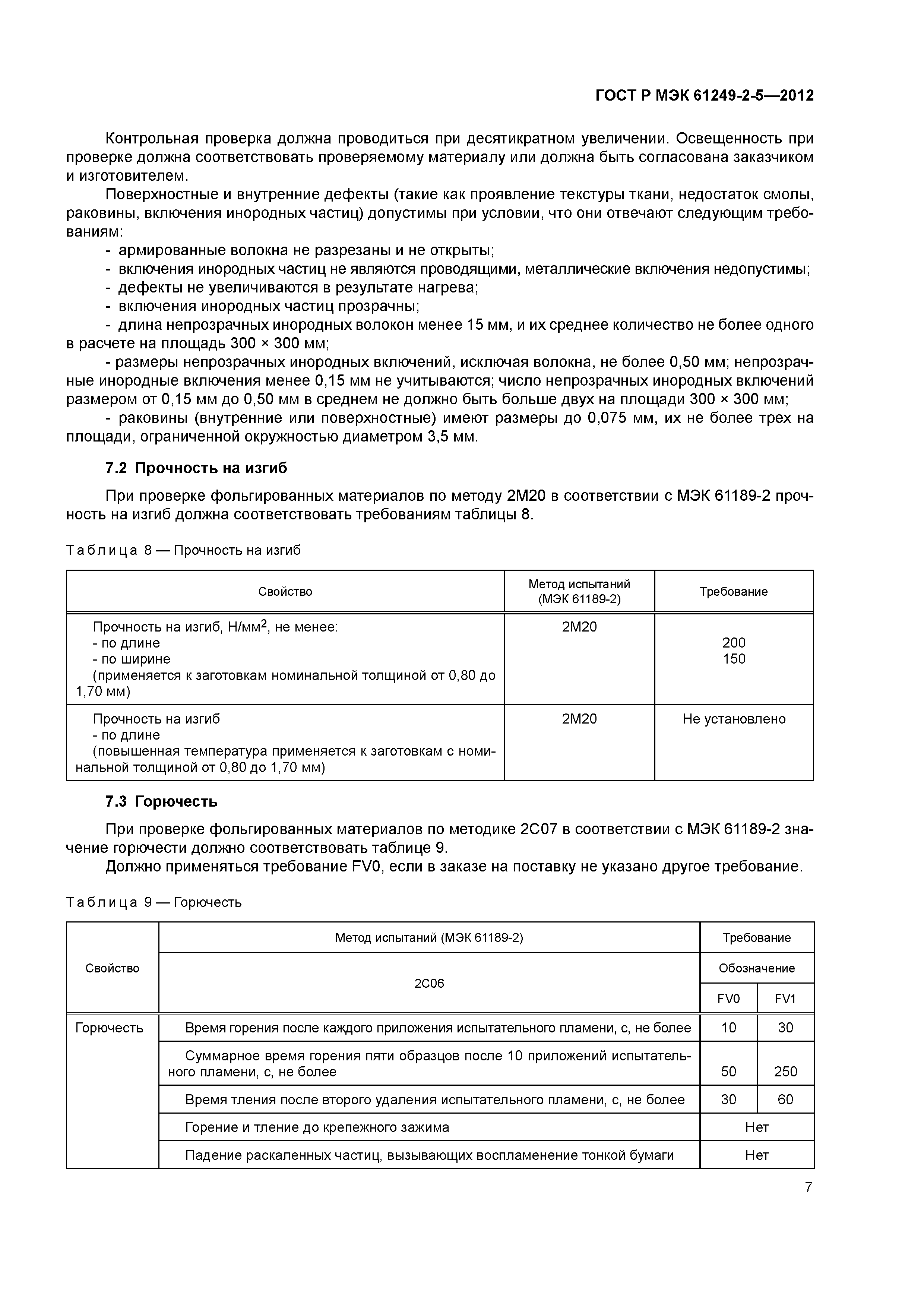

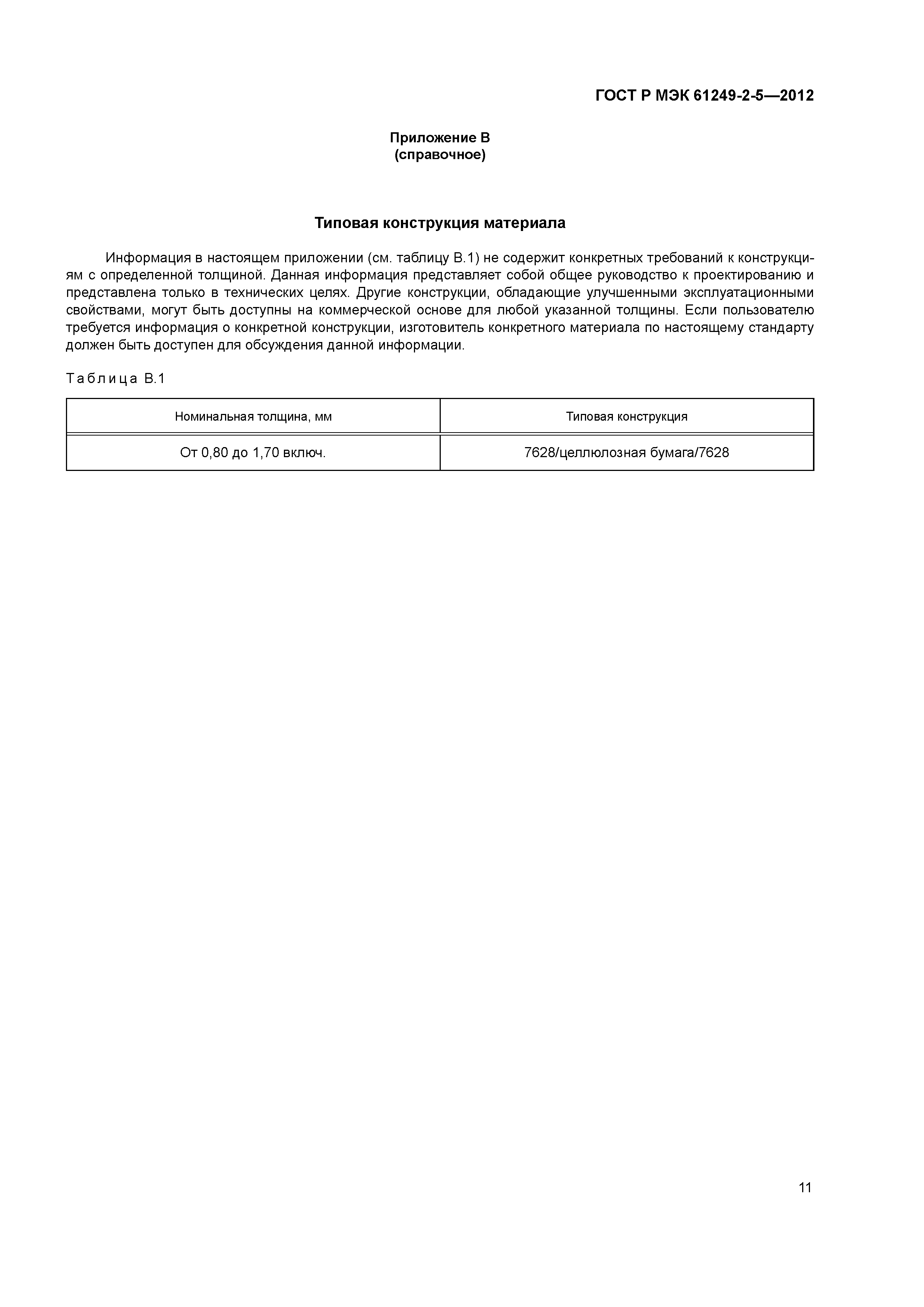

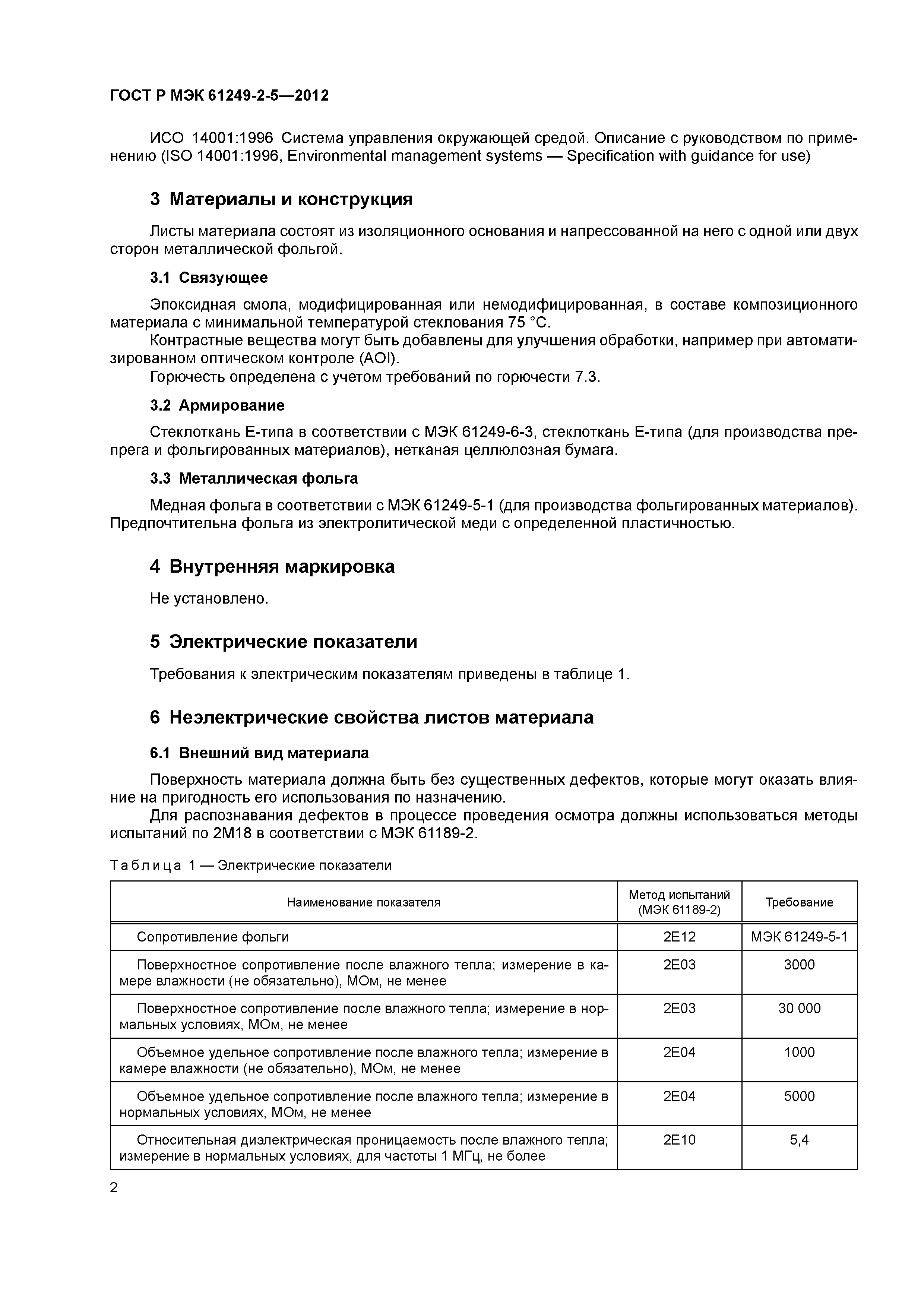

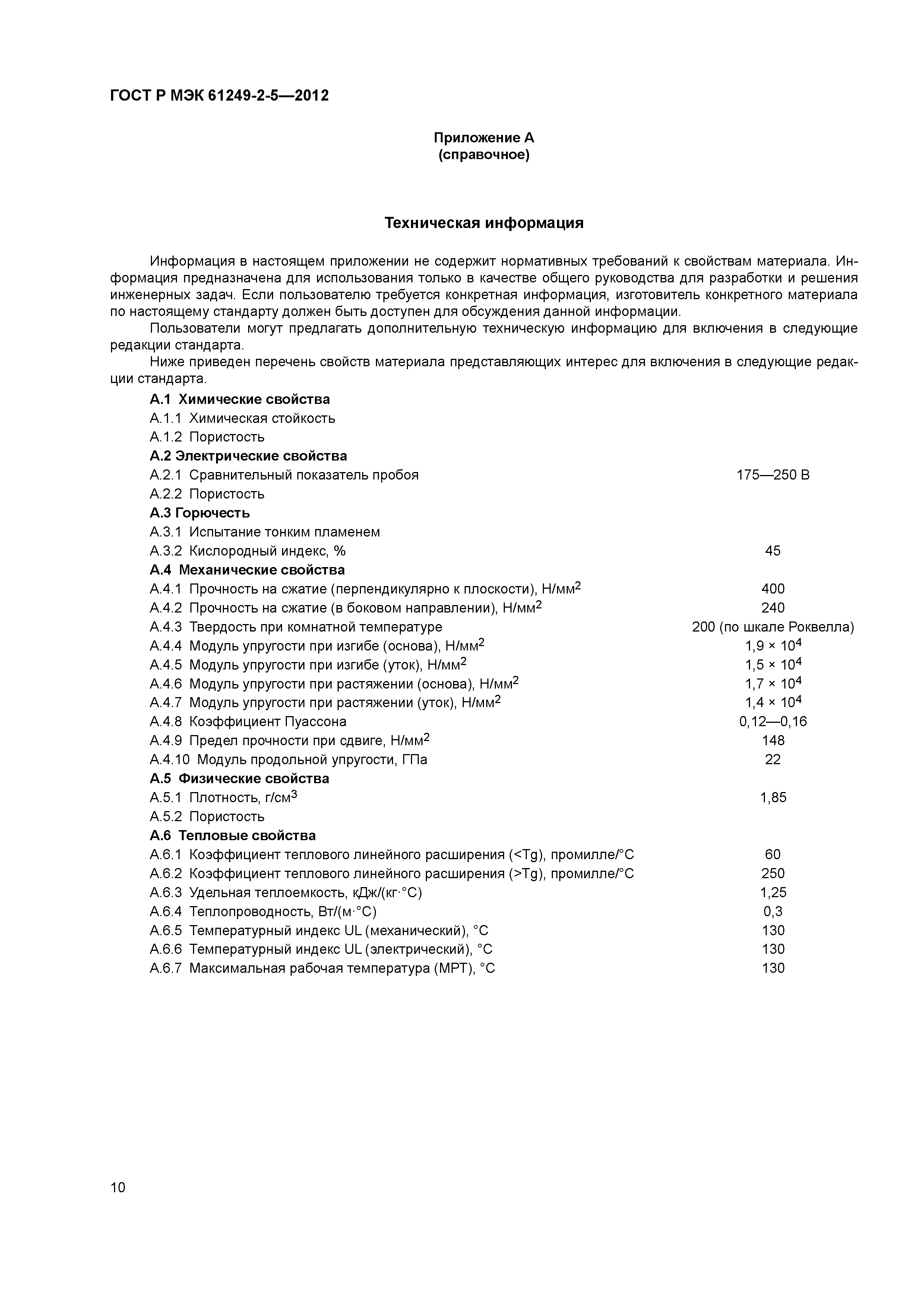

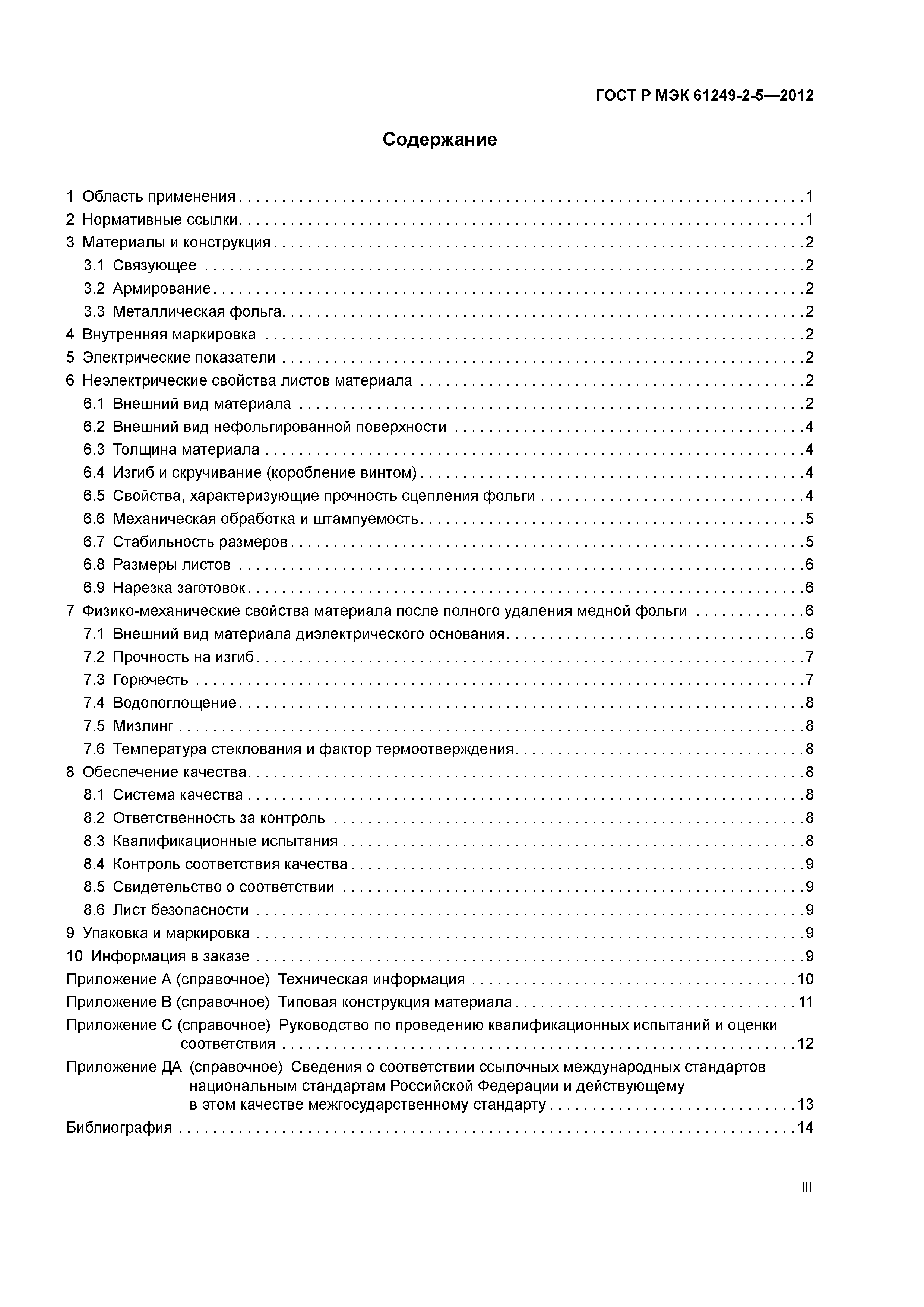

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Материалы и конструкция    3.1 Связующее    3.2 Армирование    3.3 Металлическая фольга 4 Внутренняя маркировка 5 Электрические показатели 6 Неэлектрические свойства листов материала    6.1 Внешний вид материала    6.2 Внешний вид нефольгированной поверхности    6.3 Толщина материала    6.4 Изгиб и скручивание (коробление винтом)    6.5 Свойства, характеризующие прочность сцепления фольги    6.6 Механическая обработка и штампуемость    6.7 Стабильность размеров    6.8 Размеры листов    6.9 Нарезка заготовок 7 Физико-механические свойства материала после полного удаления медной фольги    7.1 Внешний вид материала диэлектрического основания    7.2 Прочность на изгиб    7.3 Горючесть    7.4 Водопоглощение    7.5 Мизлинг    7.6 Температура стеклования и фактор термоотверждения 8 Обеспечение качества    8.1 Система качества    8.2 Ответственность за контроль    8.3 Квалификационные испытания    8.4 Контроль соответствия качества    8.5 Свидетельство о соответствии    8.6 Лист безопасности 9 Упаковка и маркировка 10 Информация в заказе Приложение А (справочное) Техническая информация Приложение В (справочное) Типовая конструкция материала Приложение С (справочное) Руководство по проведению квалификационных испытаний и оценки соответствия Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации и действующему в этом качестве межгосударственному стандарту Библиография
Разработан:	АНО Изинтех НОЧУ НИШ
Утверждён:	18.09.2012 Федеральное агентство по техническому регулированию и метрологии (330-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Печатные схемы и платы Экология ЭЛЕКТРОНИКА Печатные схемы и платы

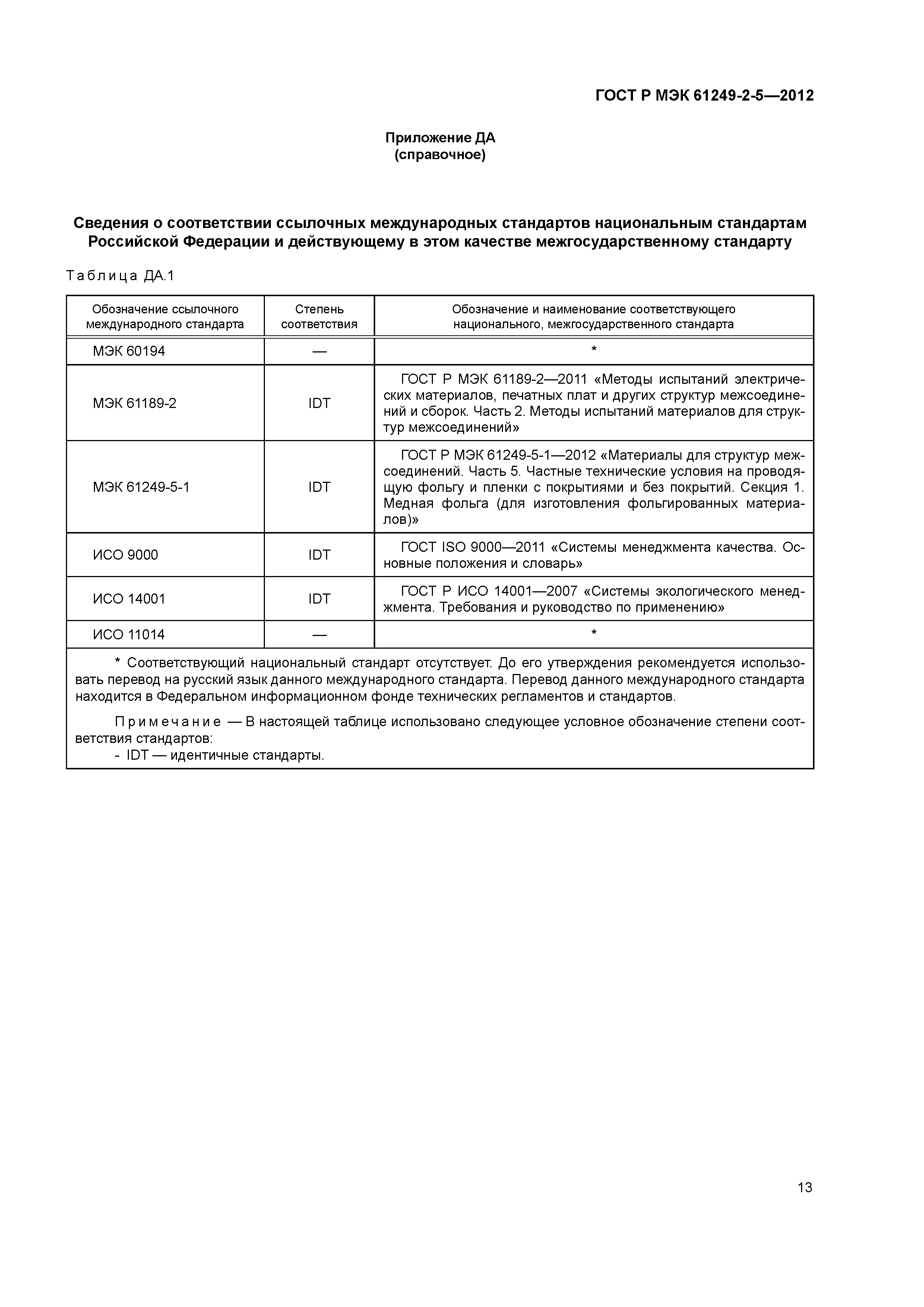

Нормативные ссылки:	ГОСТ Р ИСО 14001-2007 «Системы экологического менеджмента. Требования и руководство по применению» ГОСТ ISO 9000-2011 «Системы менеджмента качества. Основные положения и словарь» ГОСТ Р МЭК 61189-2-2012 «Методы испытаний электрических материалов, печатных плат и других структур межсоединений и сборочных узлов. Часть 2. Методы испытаний материалов для структур межсоединений»
