Скачать Типовой проект 903-1-229.86 Альбом 5.1. Котельная. Электротехническая часть, связь и сигнализация, чертежи монтажной зоны

Дата актуализации: 10.08.2017

Типовой проект 903-1-229.86

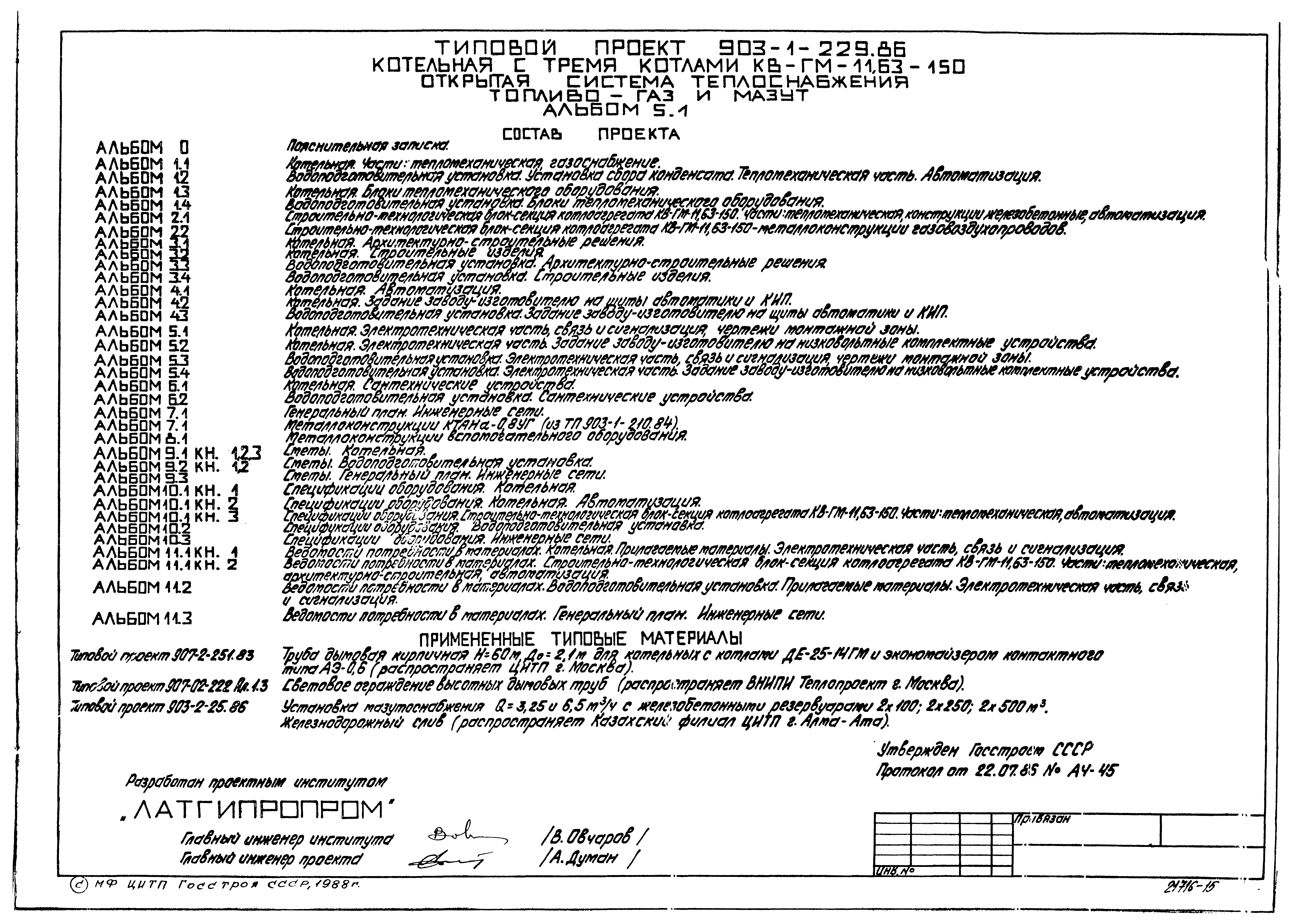

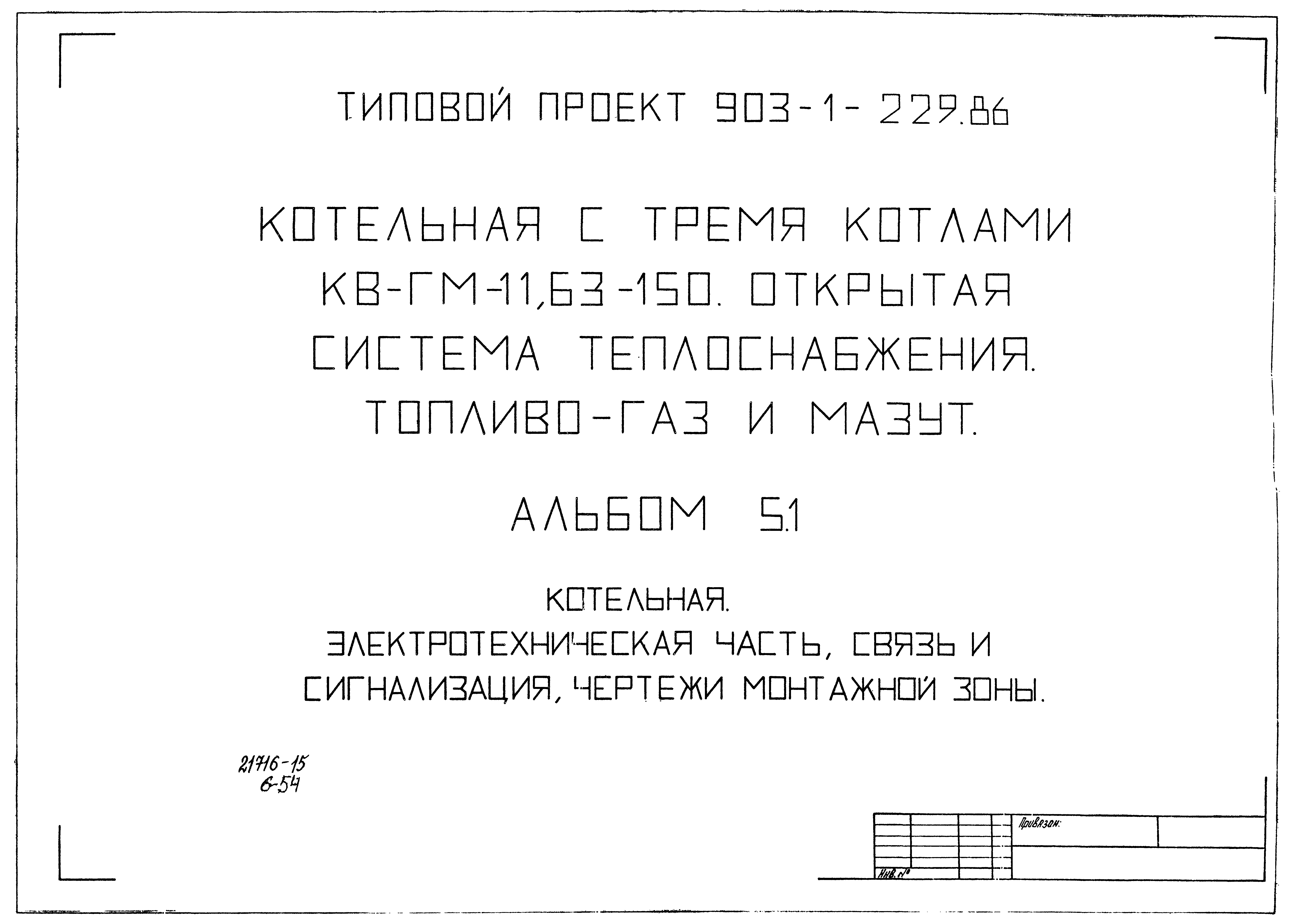

Альбом 5.1. Котельная. Электротехническая часть, связь и сигнализация, чертежи монтажной зоны

Обозначение: Типовой проект 903-1-229.86
Обозначение англ: 903-1-229.86
Статус:действует
Название рус.:Альбом 5.1. Котельная. Электротехническая часть, связь и сигнализация, чертежи монтажной зоны
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

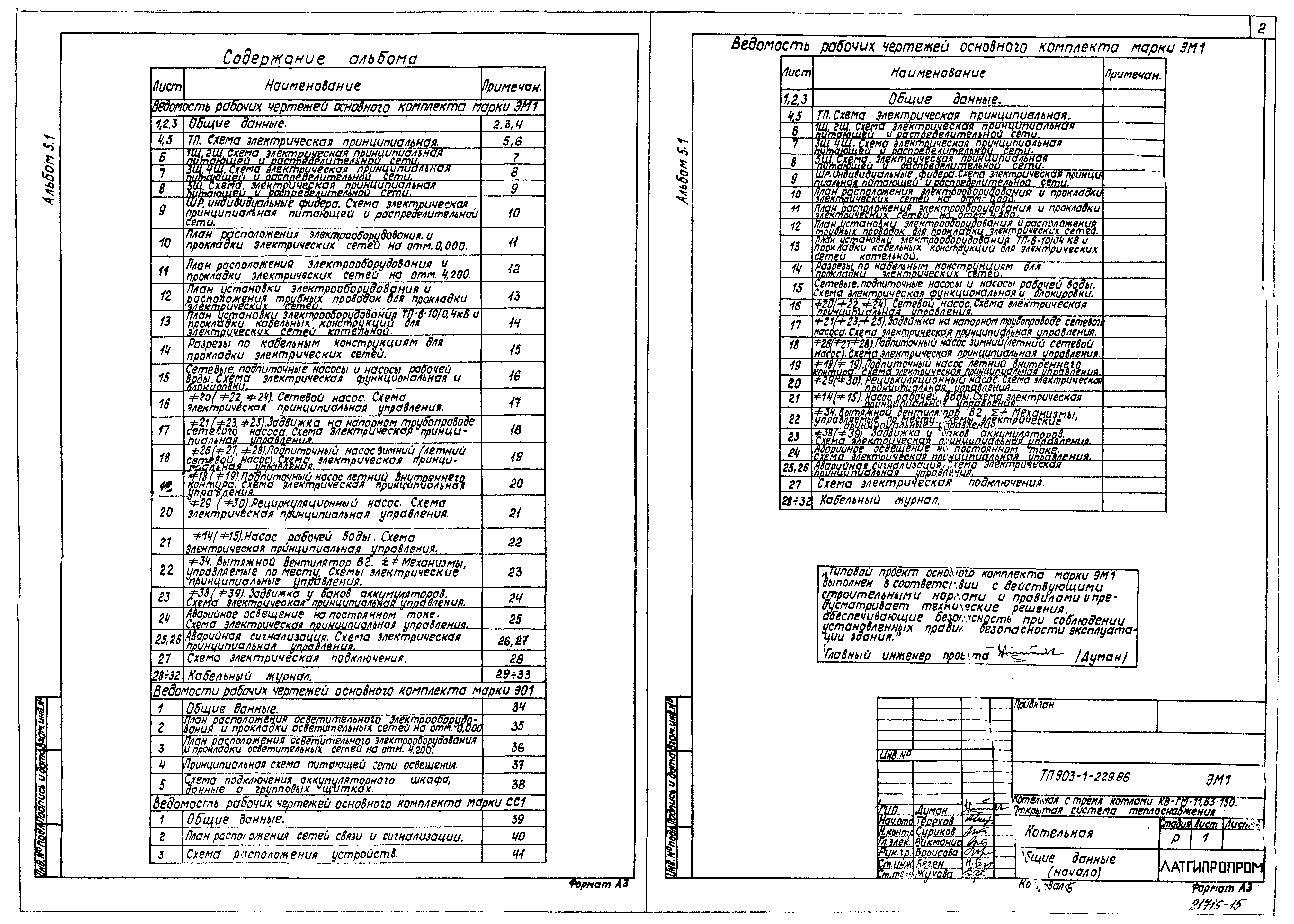

Оглавление:Чертежи основного комплекта марки ЭМ1

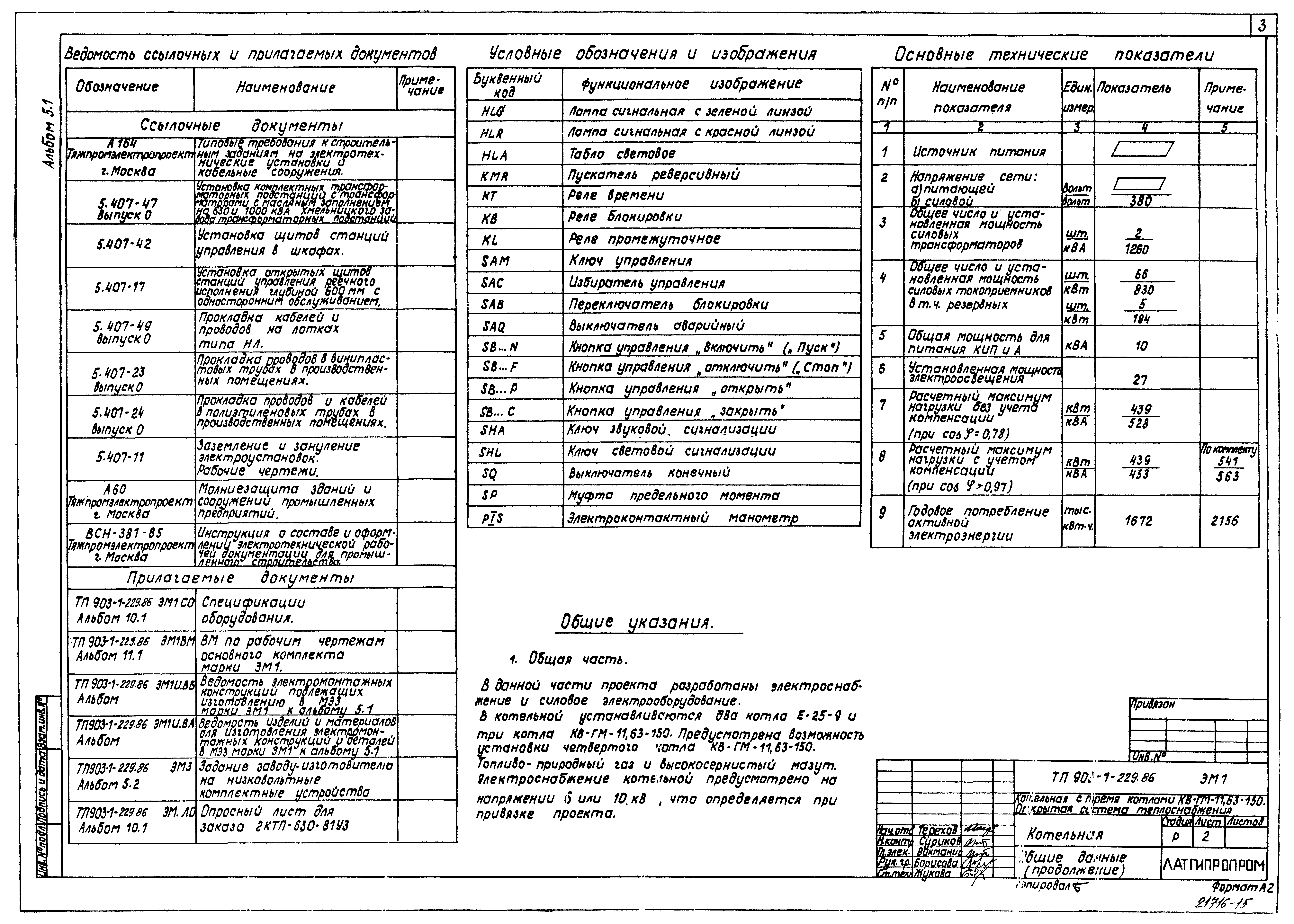

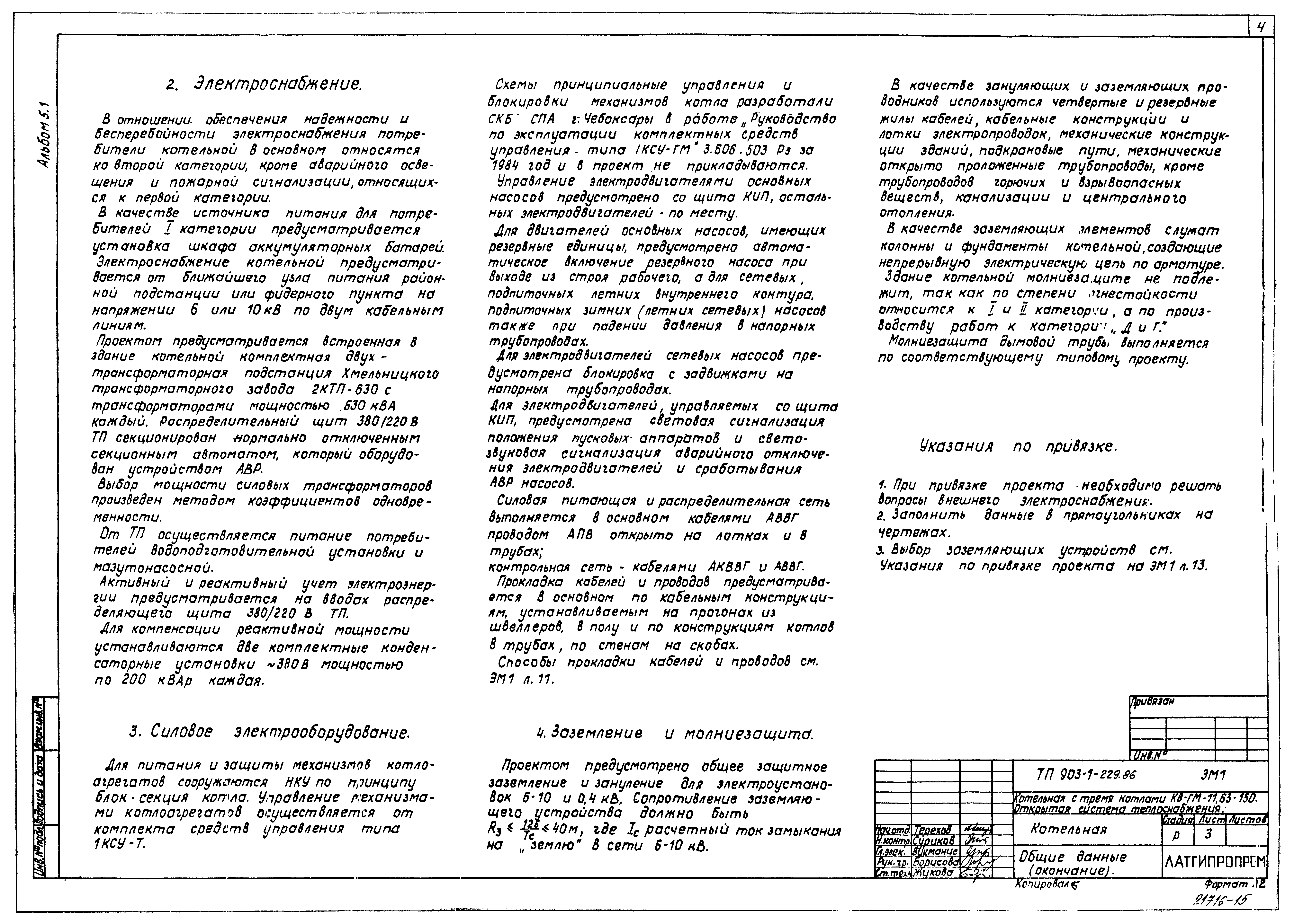

   Общие данные

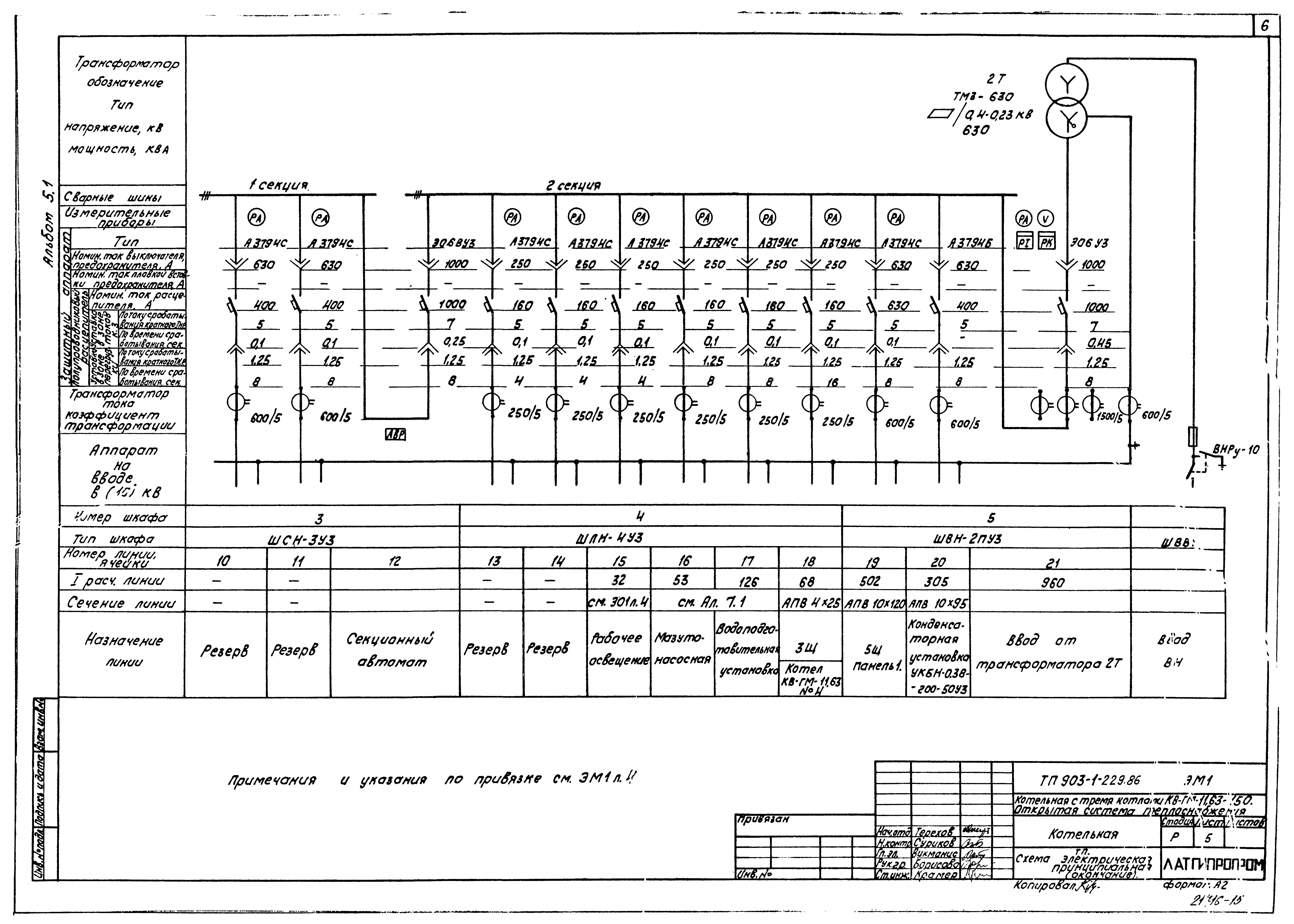

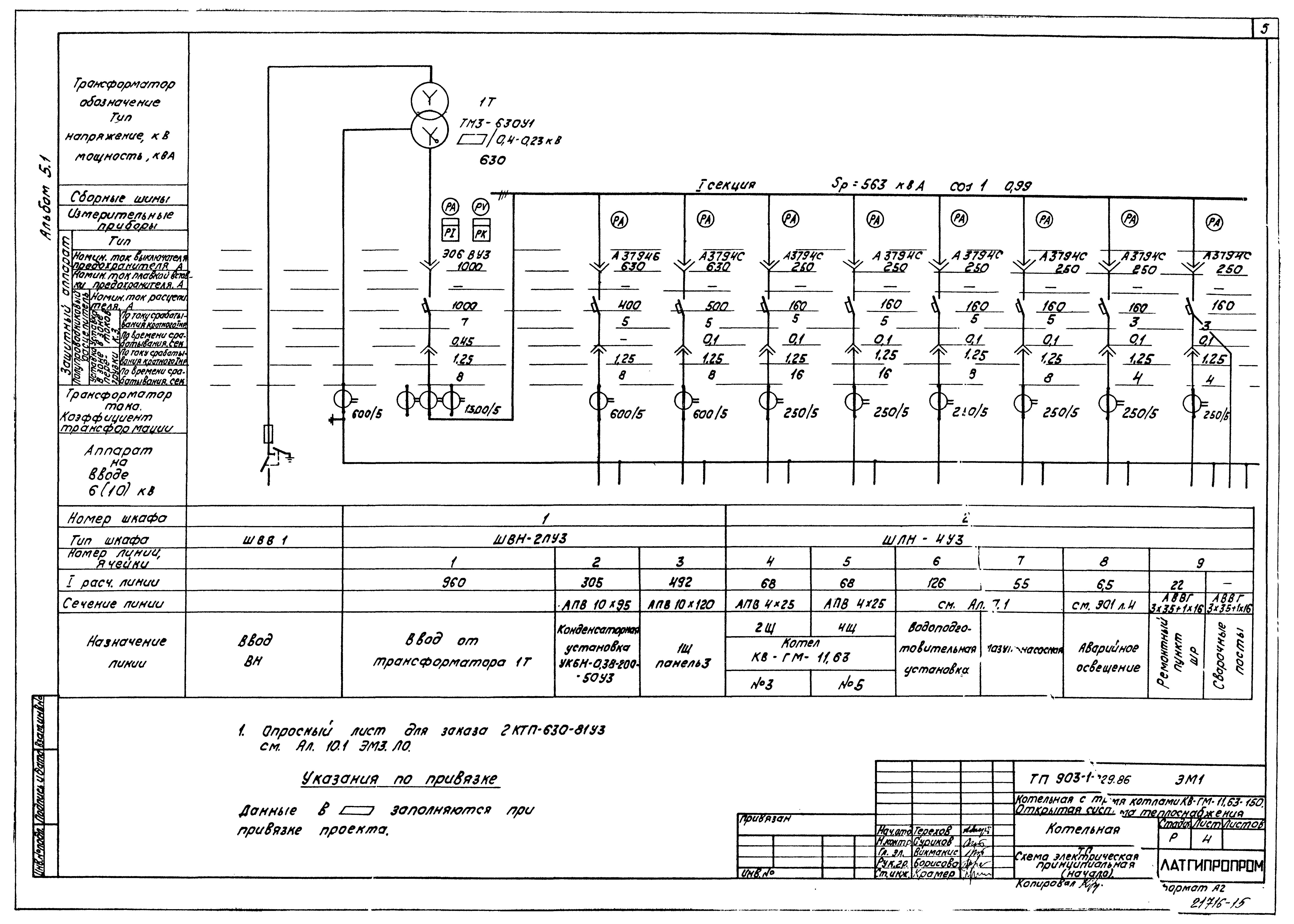

   ТП. Схема электрическая принципиальная

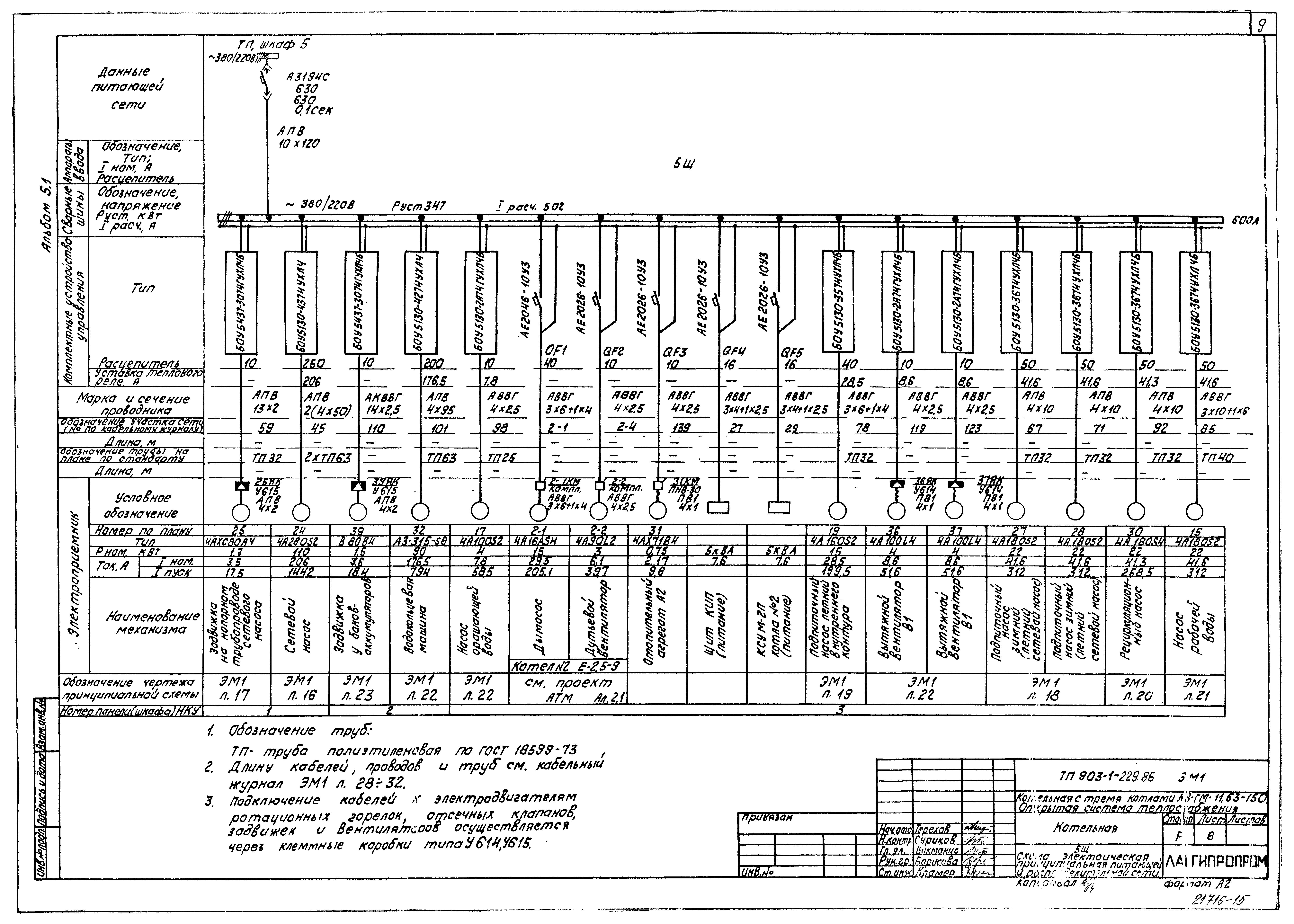

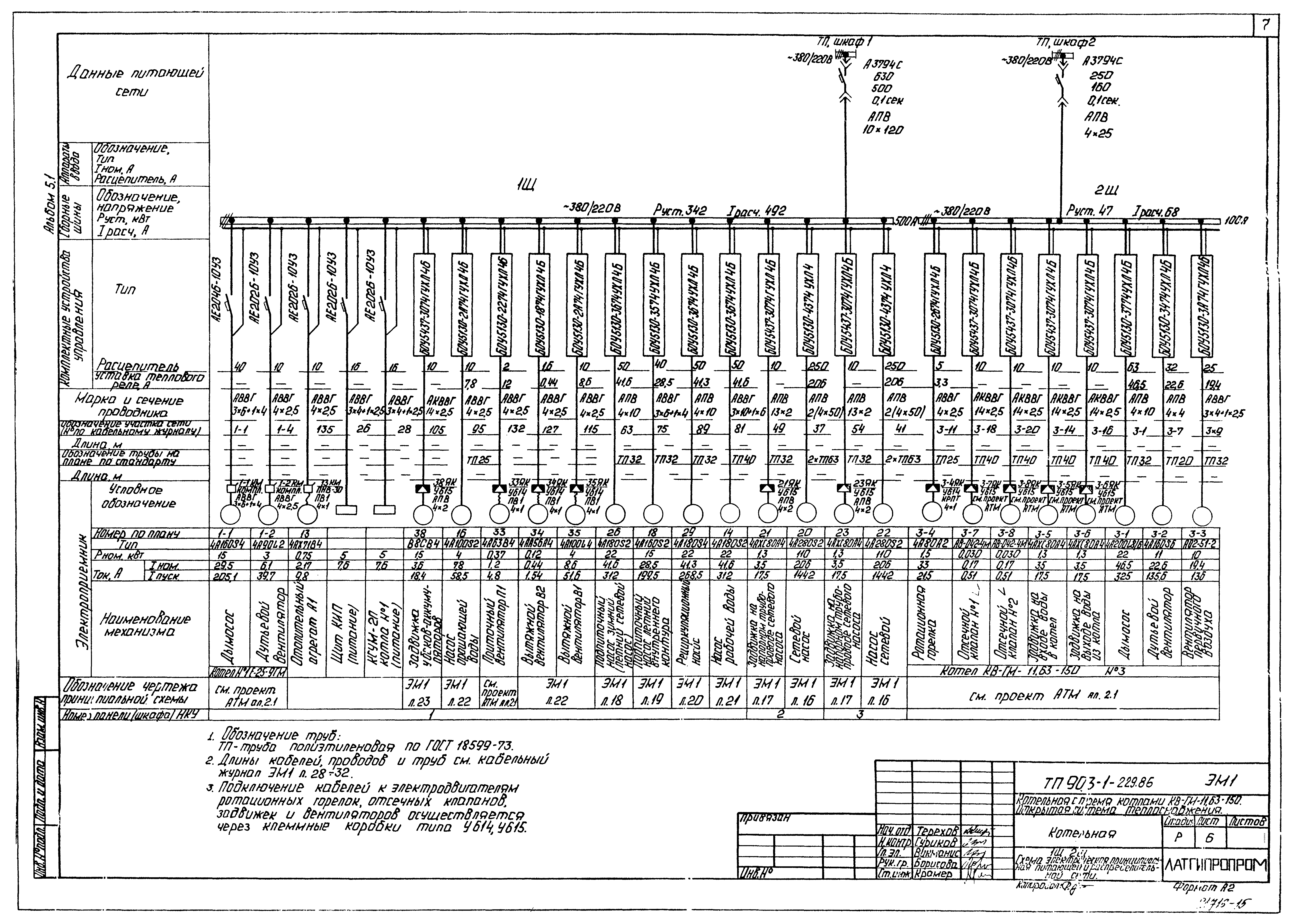

   1Щ, 2Щ. Схема электрическая принципиальная питающей и распределительной сети

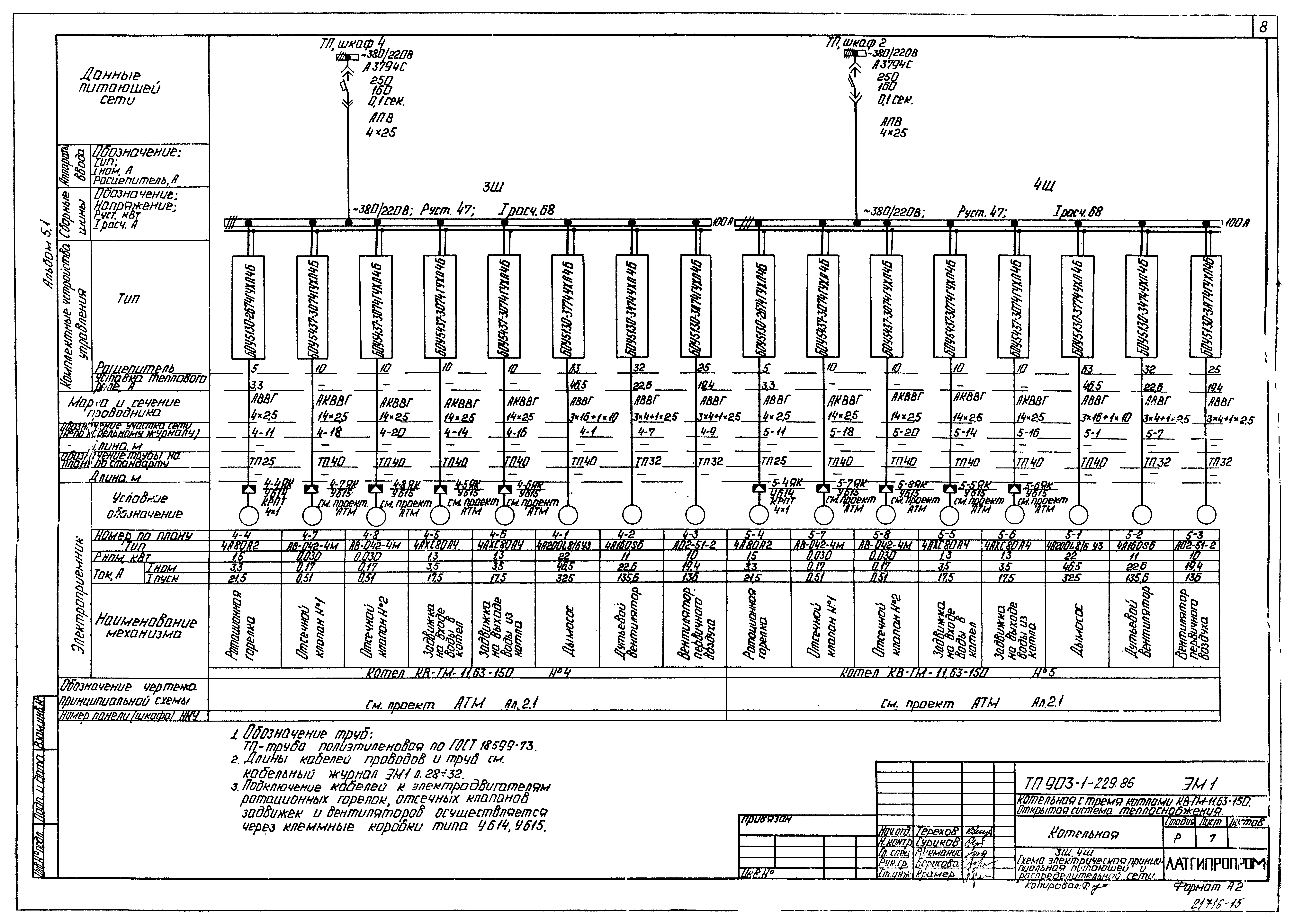

   3Щ, 4Щ. Схема электрическая принципиальная питающей и распределительной сети
   5Щ. Схема электрическая принципиальная питающей и распределительной сети
   ШР, индивидуальные фидера. Схема электрическая принципиальная питающей и распределительной сети

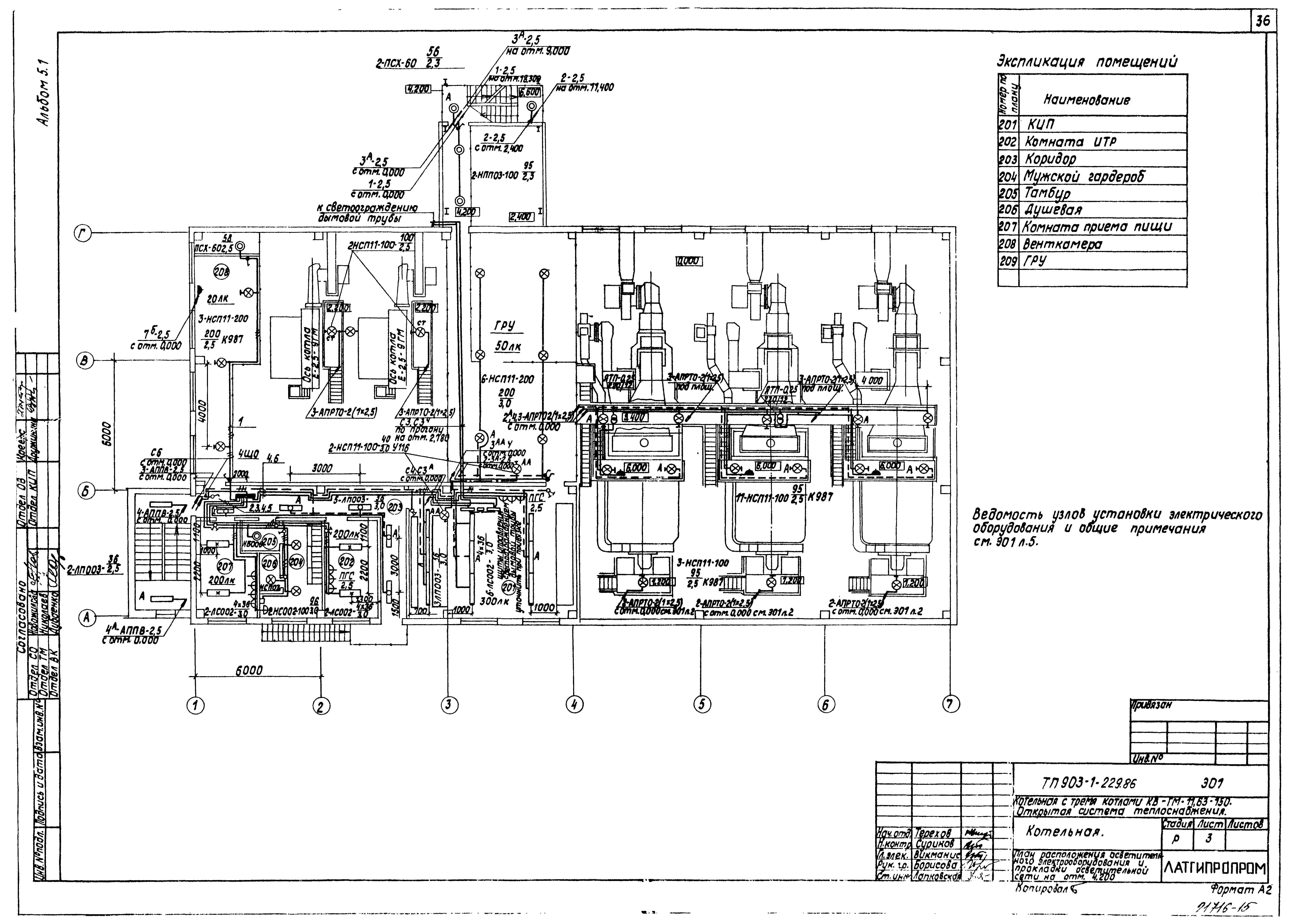

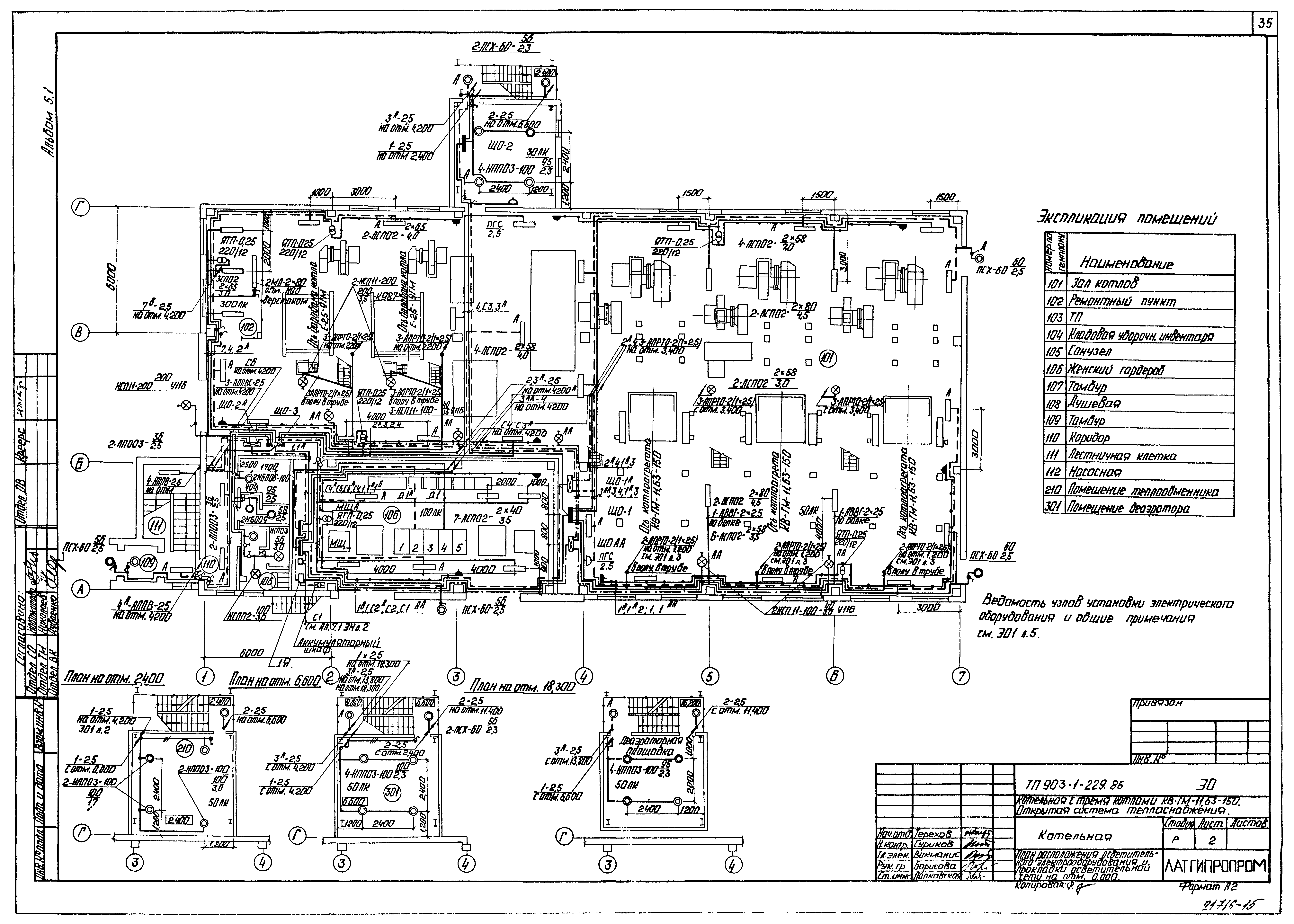

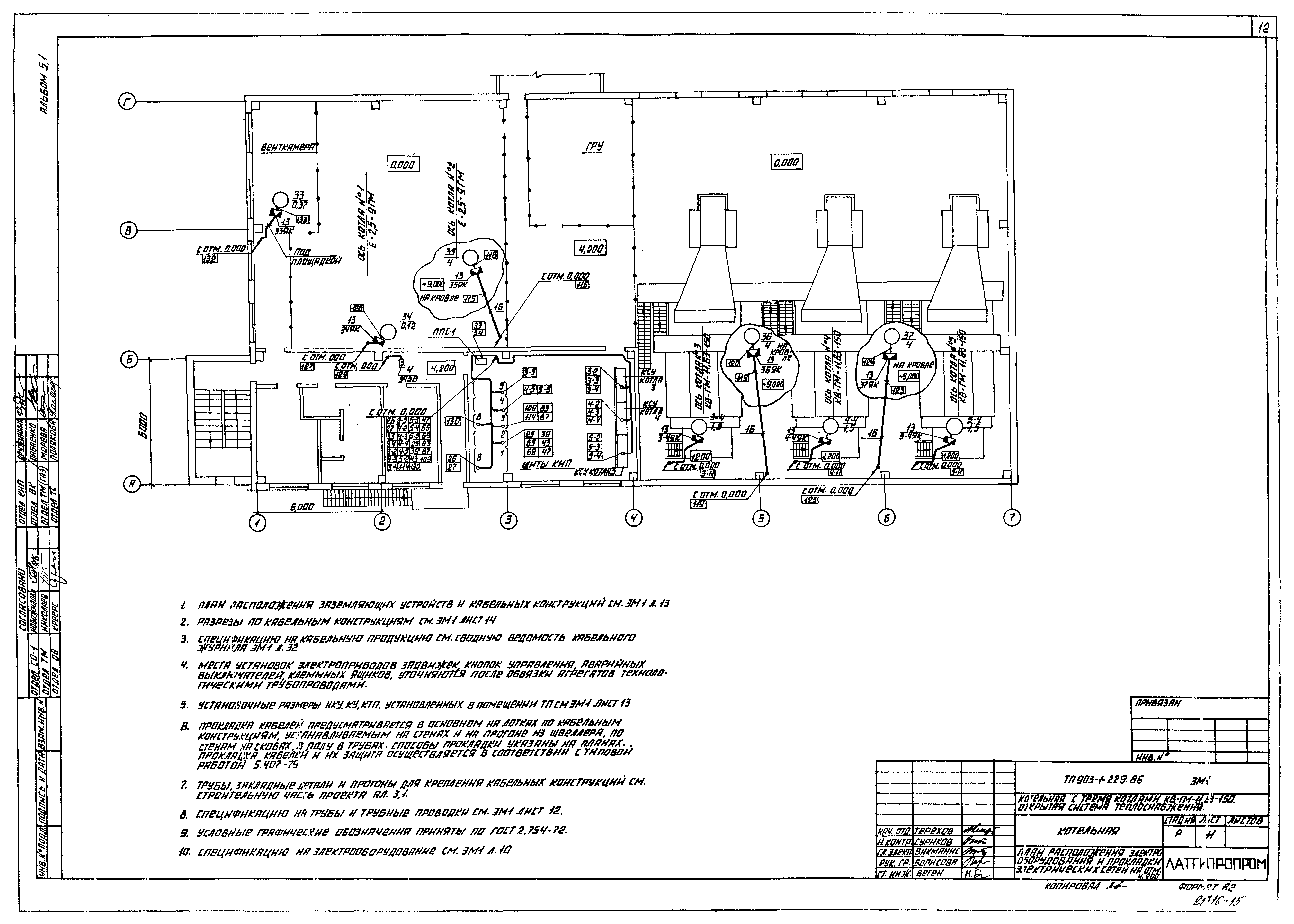

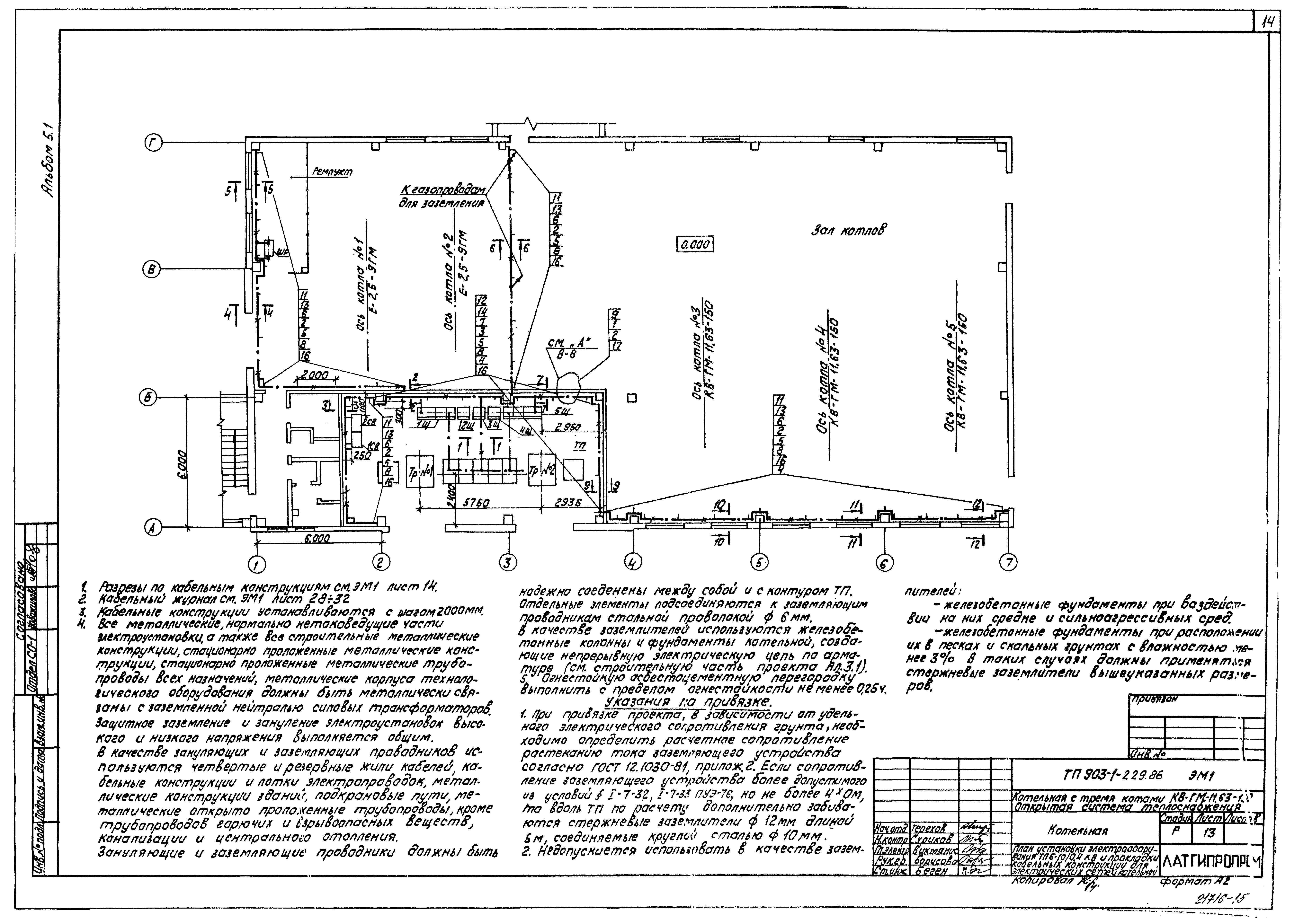

   План расположения электрооборудования и прокладки электрических сетей на отм. 0.000

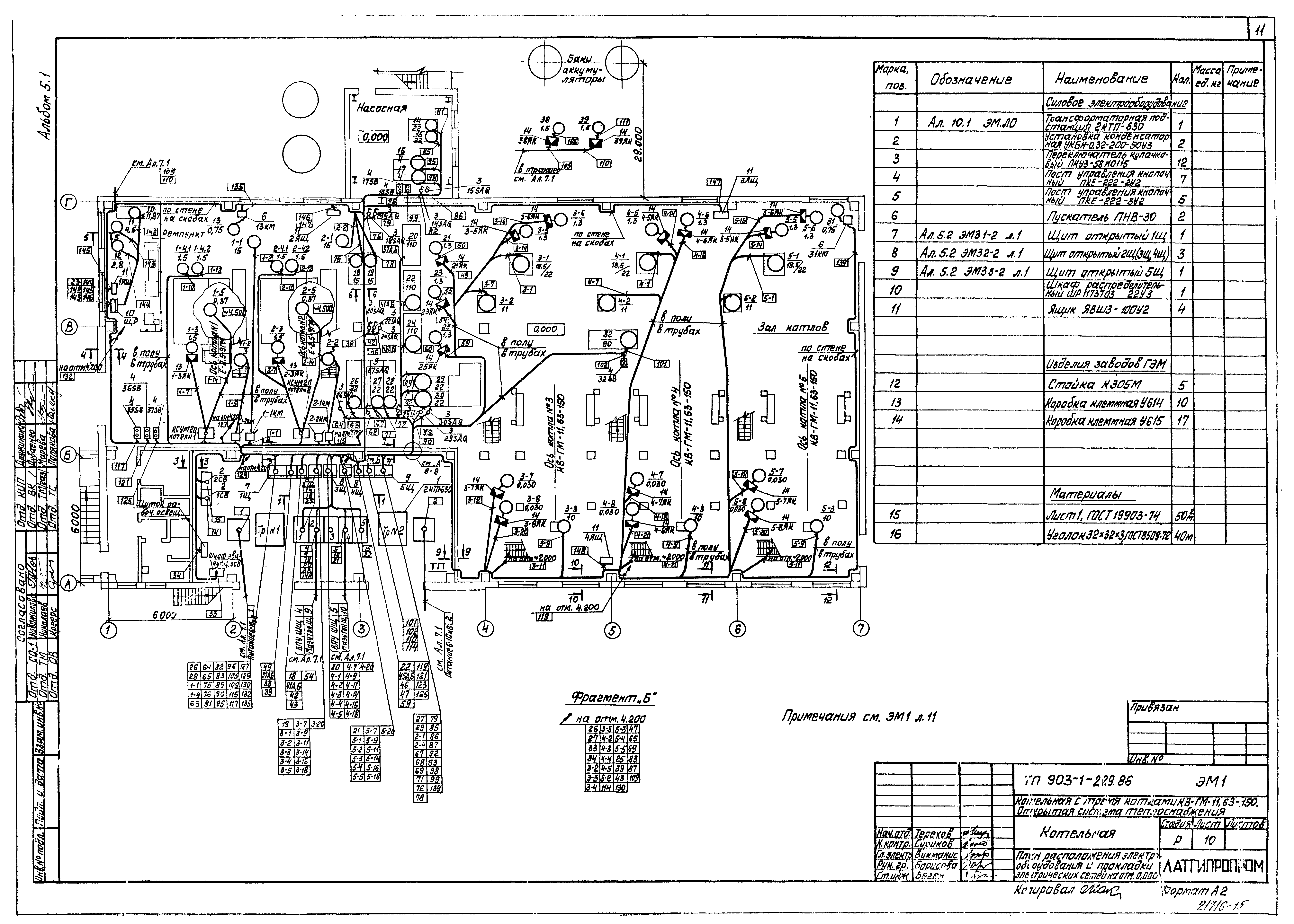

   План расположения электрооборудования и прокладки электрических сетей на отм. 4.200

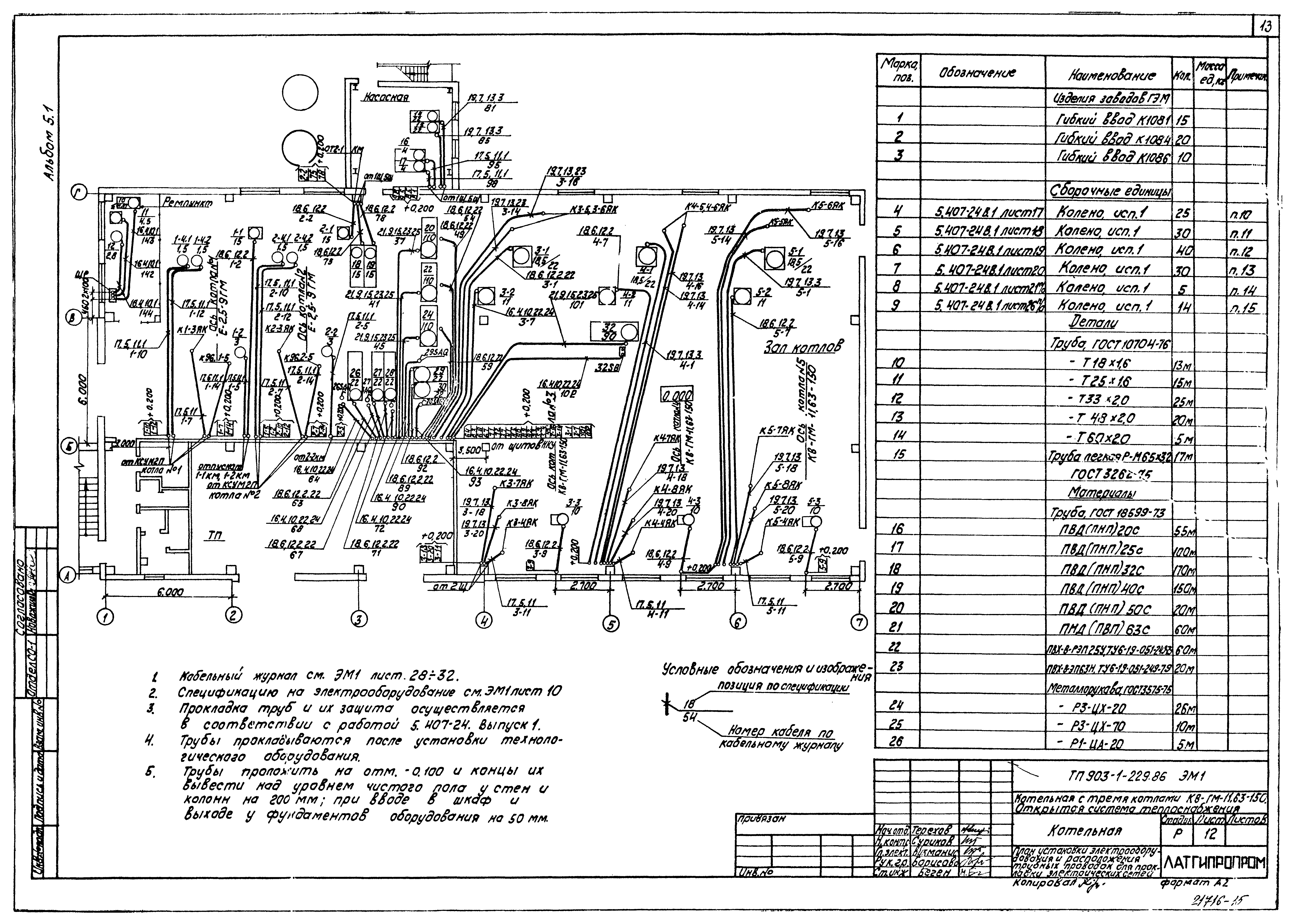

   План установки электрооборудования и расположения трубных проводок для прокладки электрических сетей
   План установки электрооборудования ТП-6-10/0,4 кВ и прокладки кабельных конструкций для электрических сетей котельной
   Разрезы по кабельным конструкциям для прокладки электрических сетей

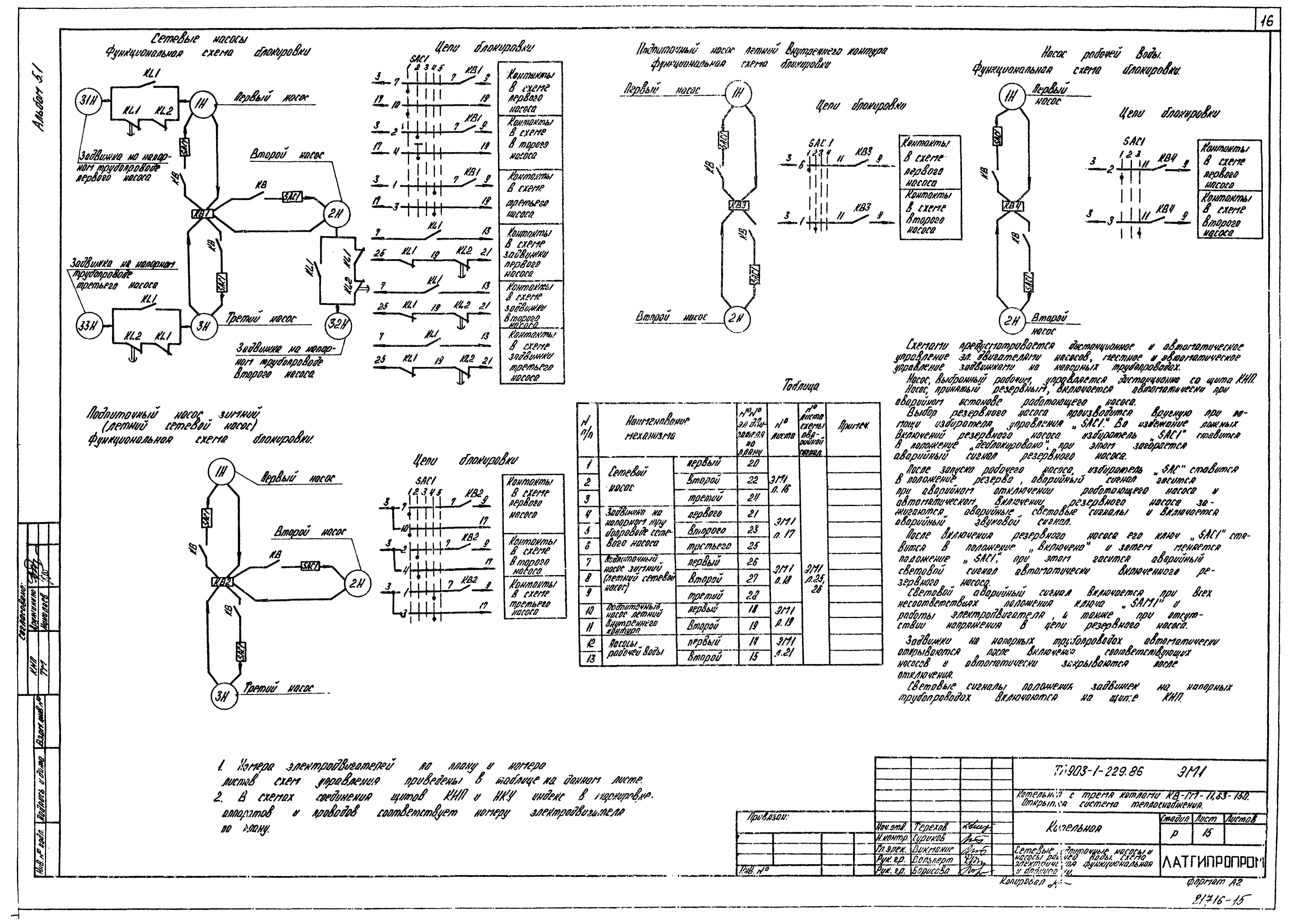

   Сетевые подпиточные насосы и насосы рабочей воды. Схема электрическая функциональная и блокировки

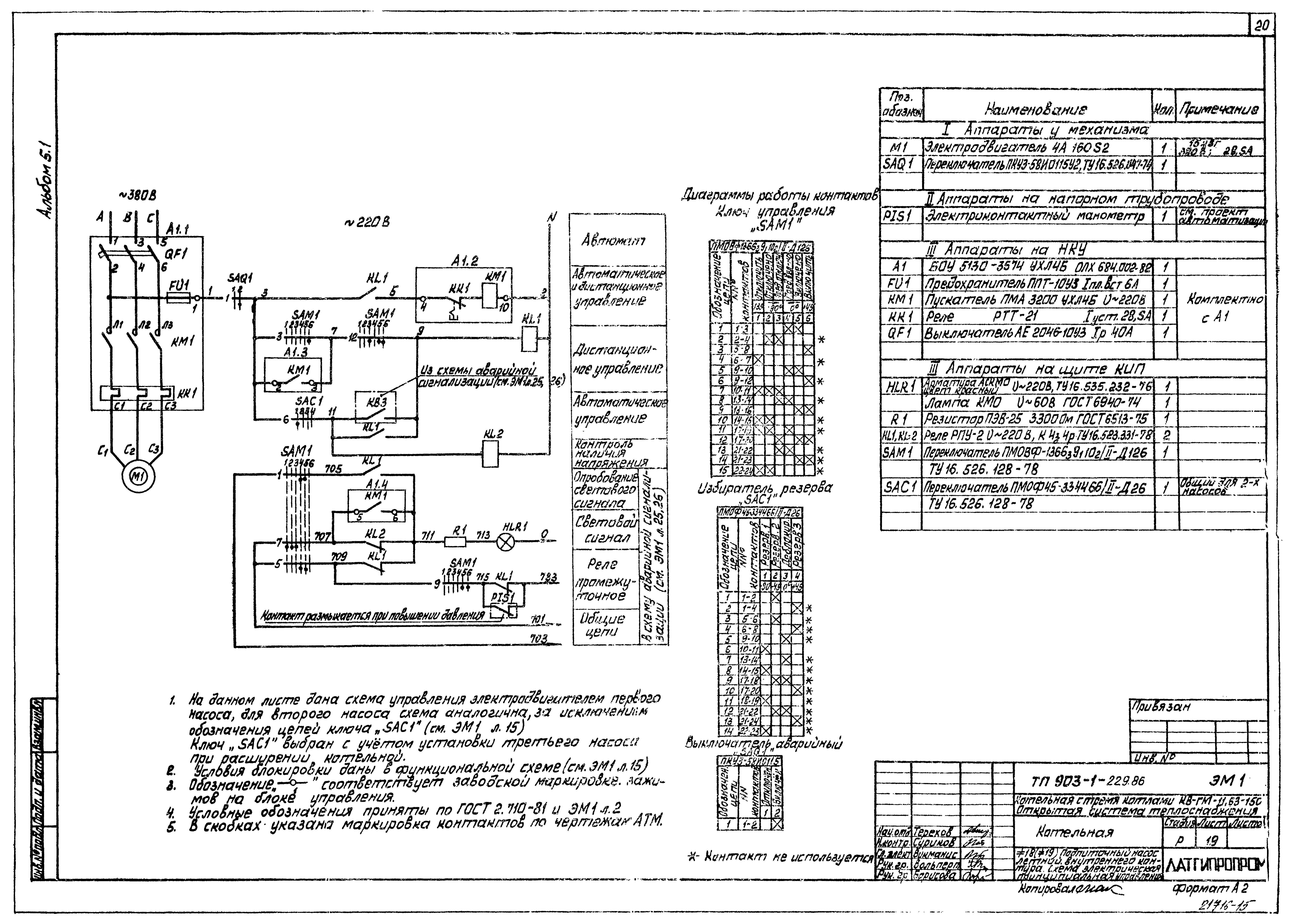

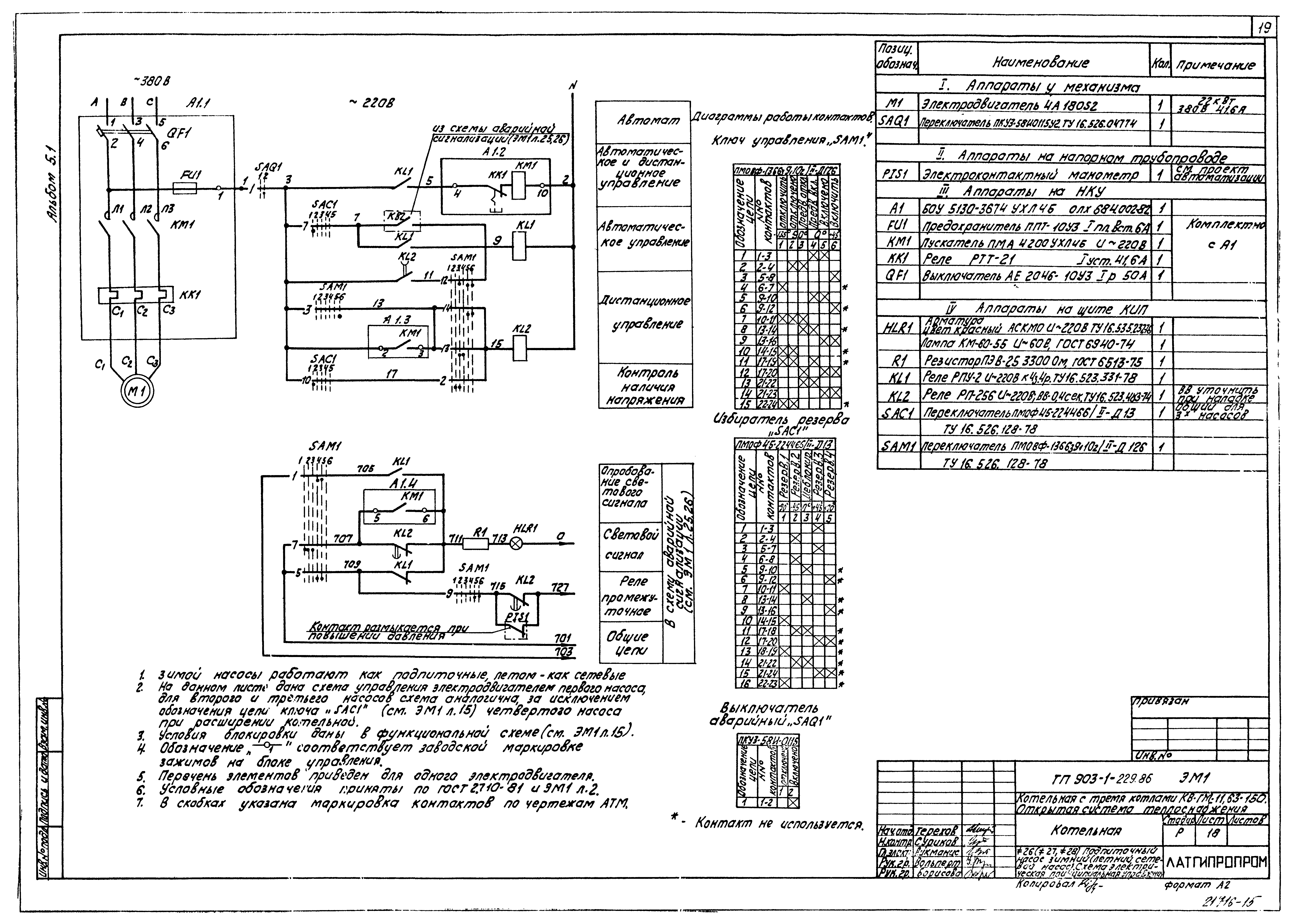

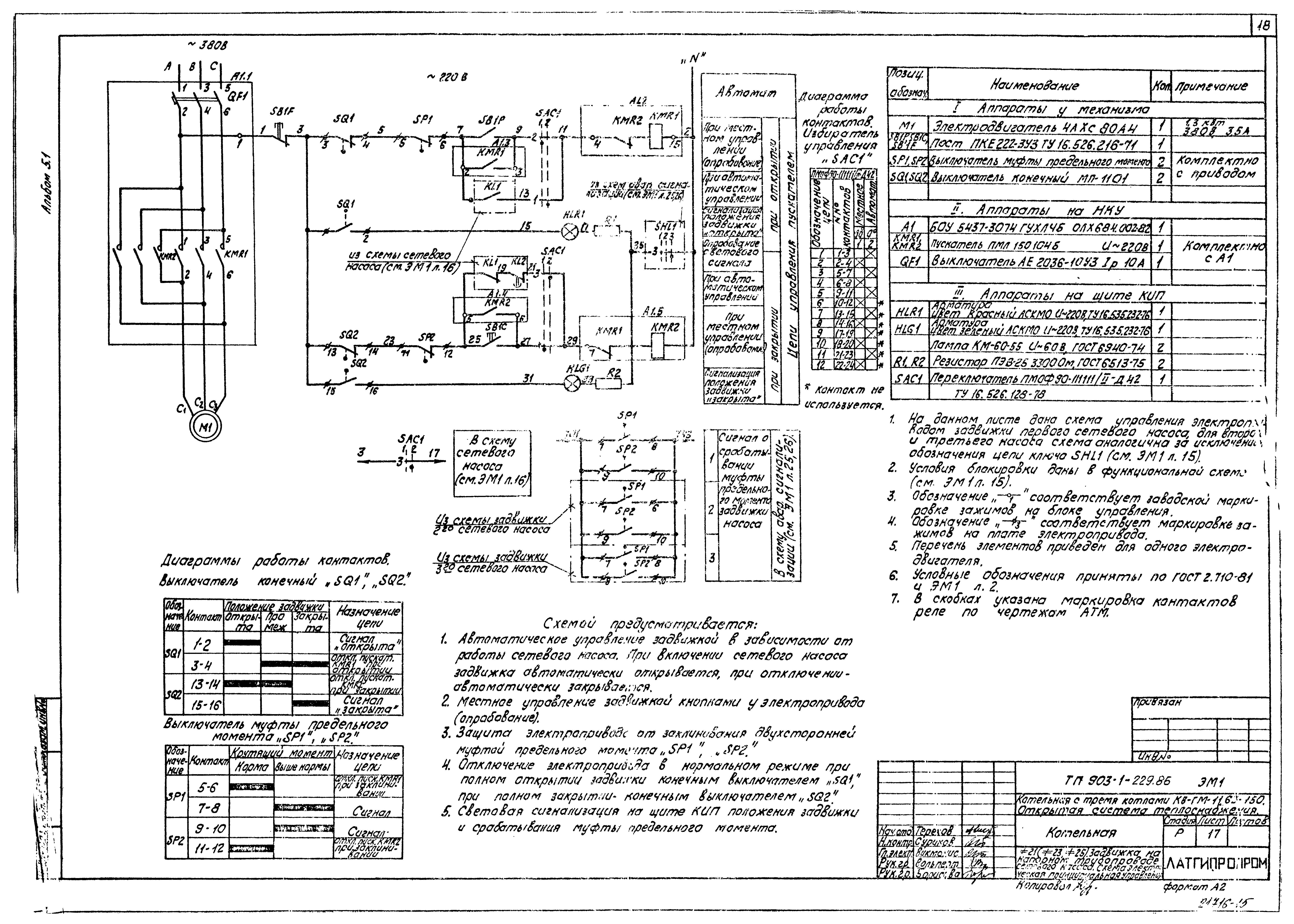

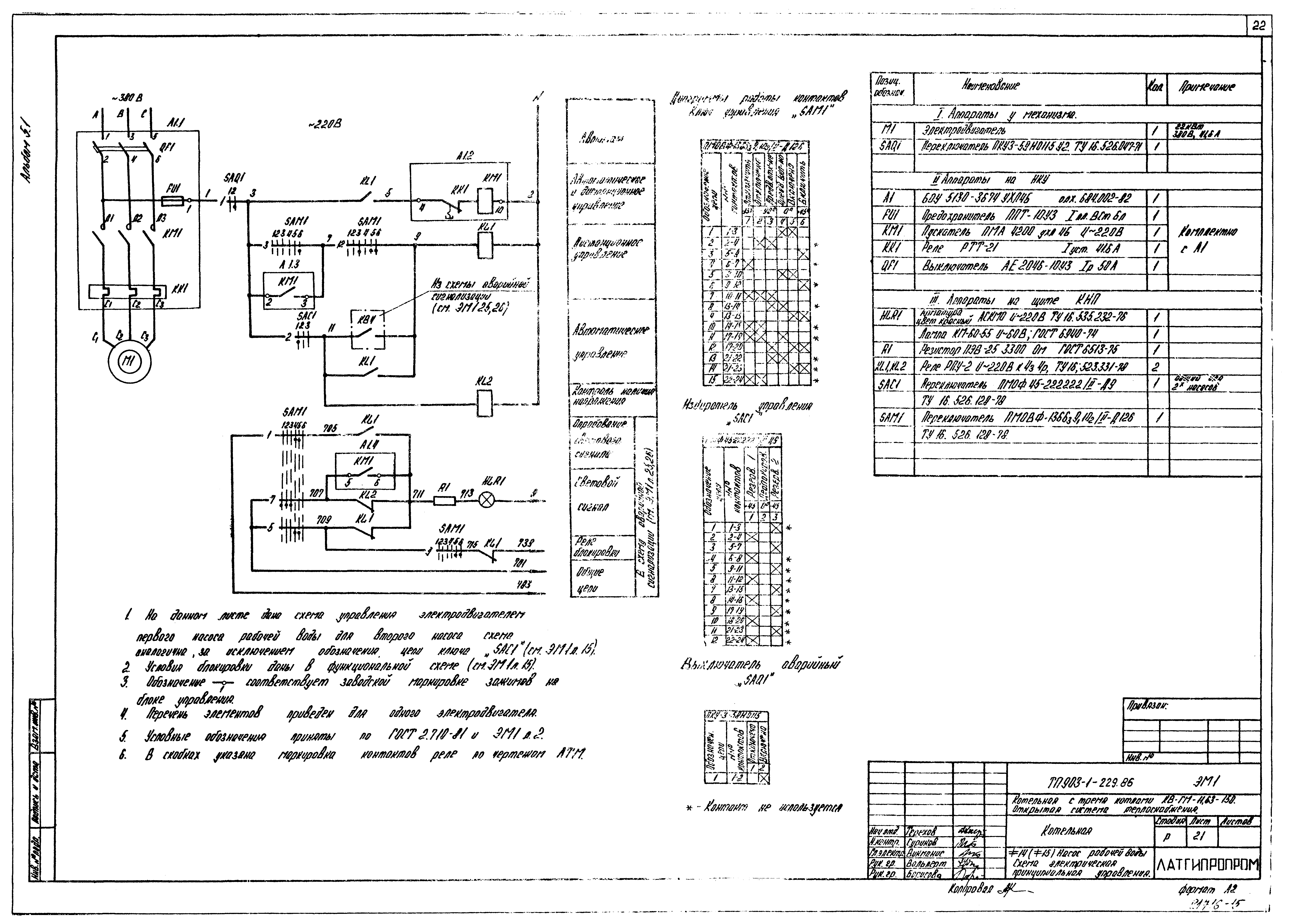

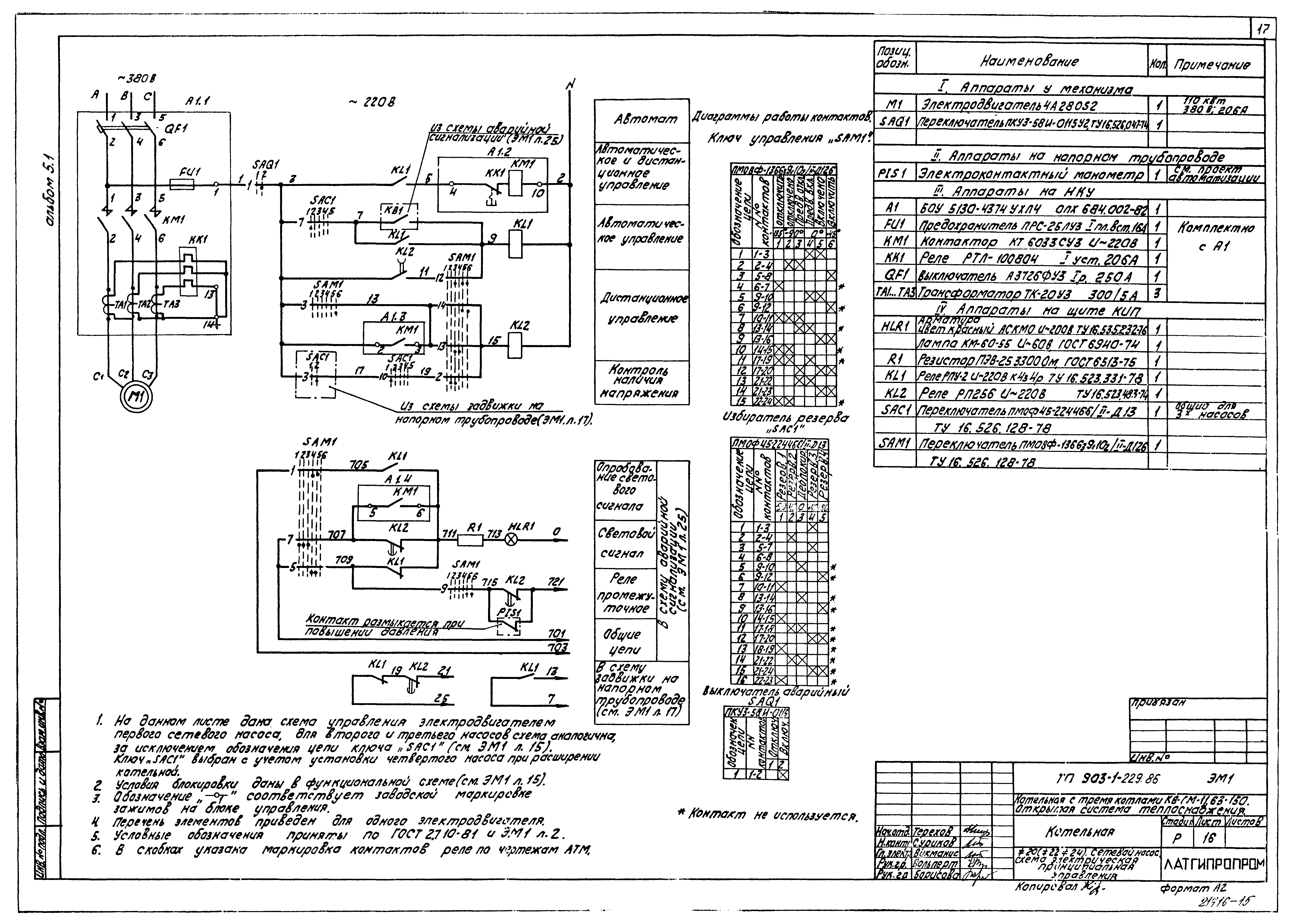

   Сетевой насос. Схема электрическая принципиальная управления

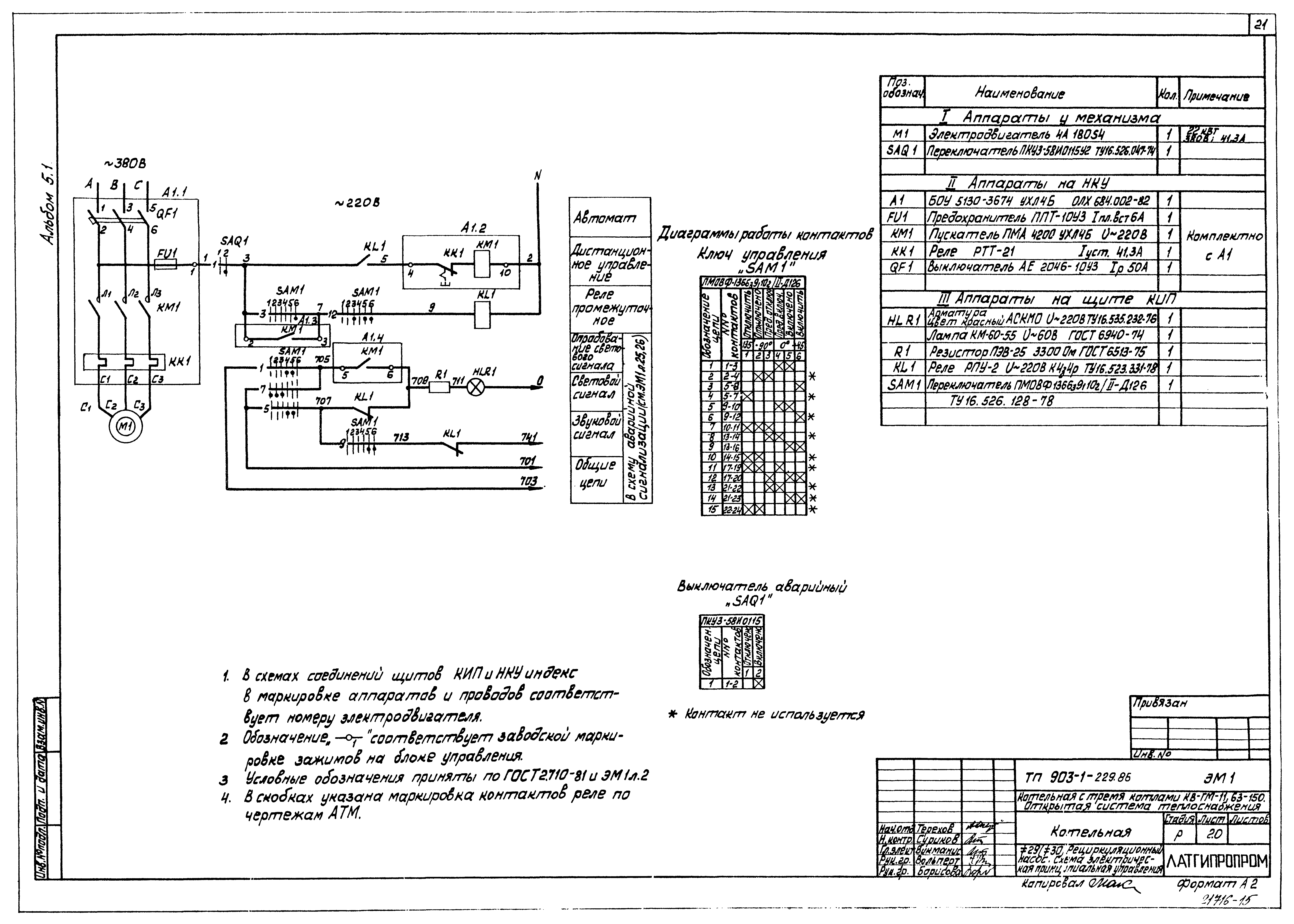

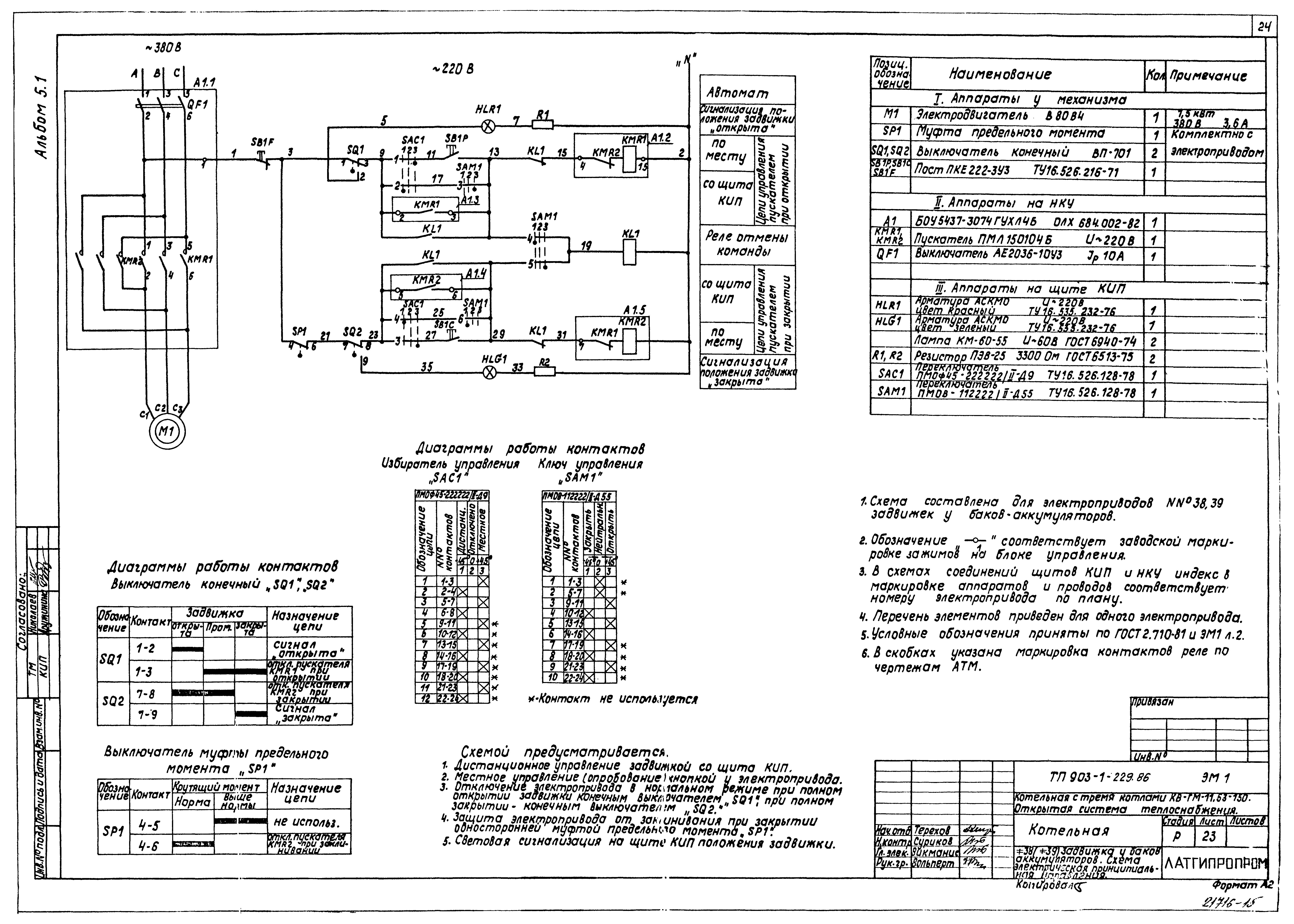

   Задвижка на напорном трубопроводе сетевого насоса. Схема электрическая принципиальная управления
   Подпиточный насос зимний (летний сетевой насос). Схема электрическая принципиальная управления
   Подпиточный насос летний внутреннего контура. Схема электрическая принципиальная управления
   Рециркуляционный насос. Схема электрическая принципиальная управления
   Насос рабочей воды. Схема электрическая принципиальная управления

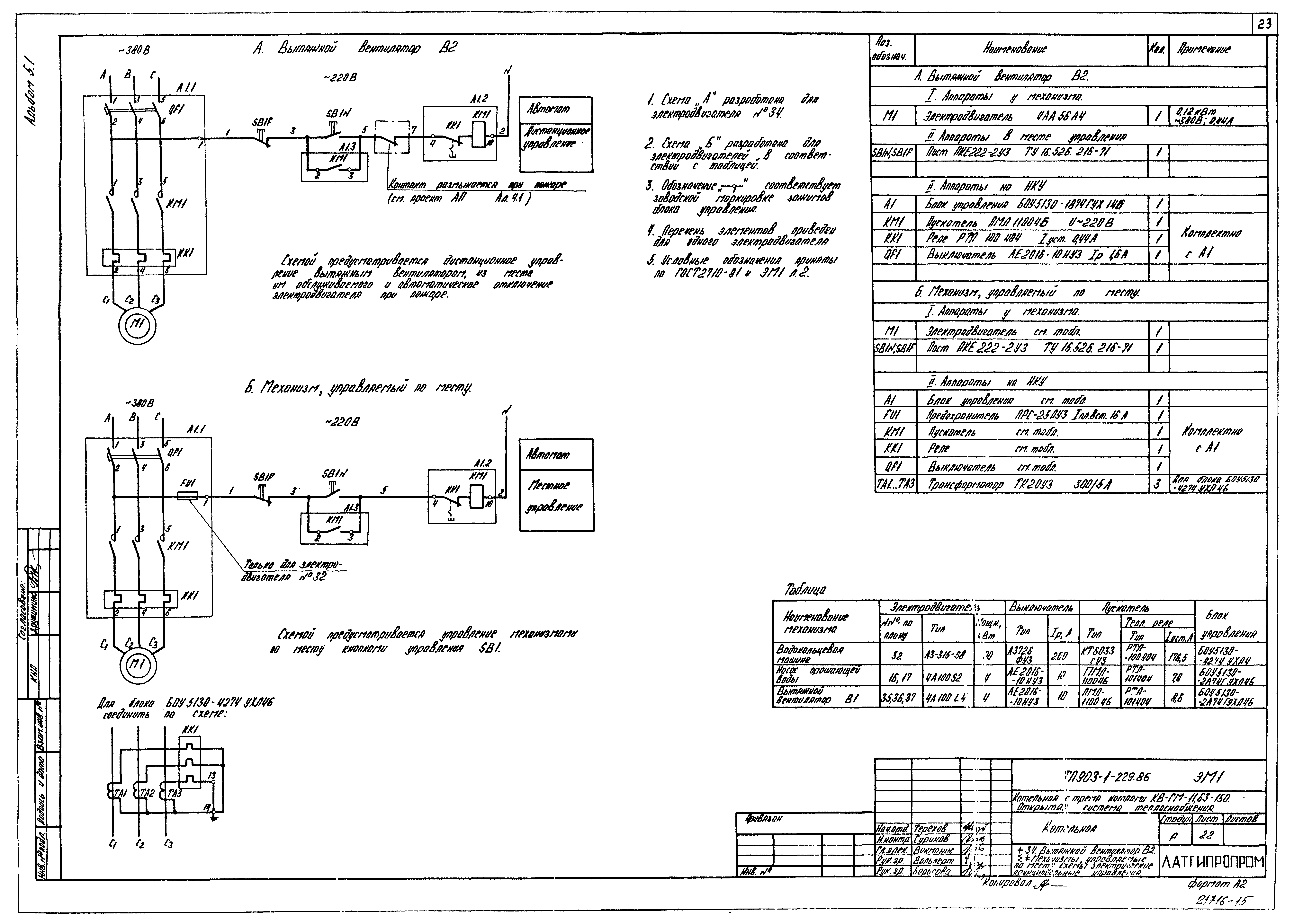

   Вытяжной вентилятор В2. Механизмы, управляемые по месту. Схемы электрические принципиальные управления
   Задвижка у баков аккумуляторов. Схема электрическая принципиальная управления

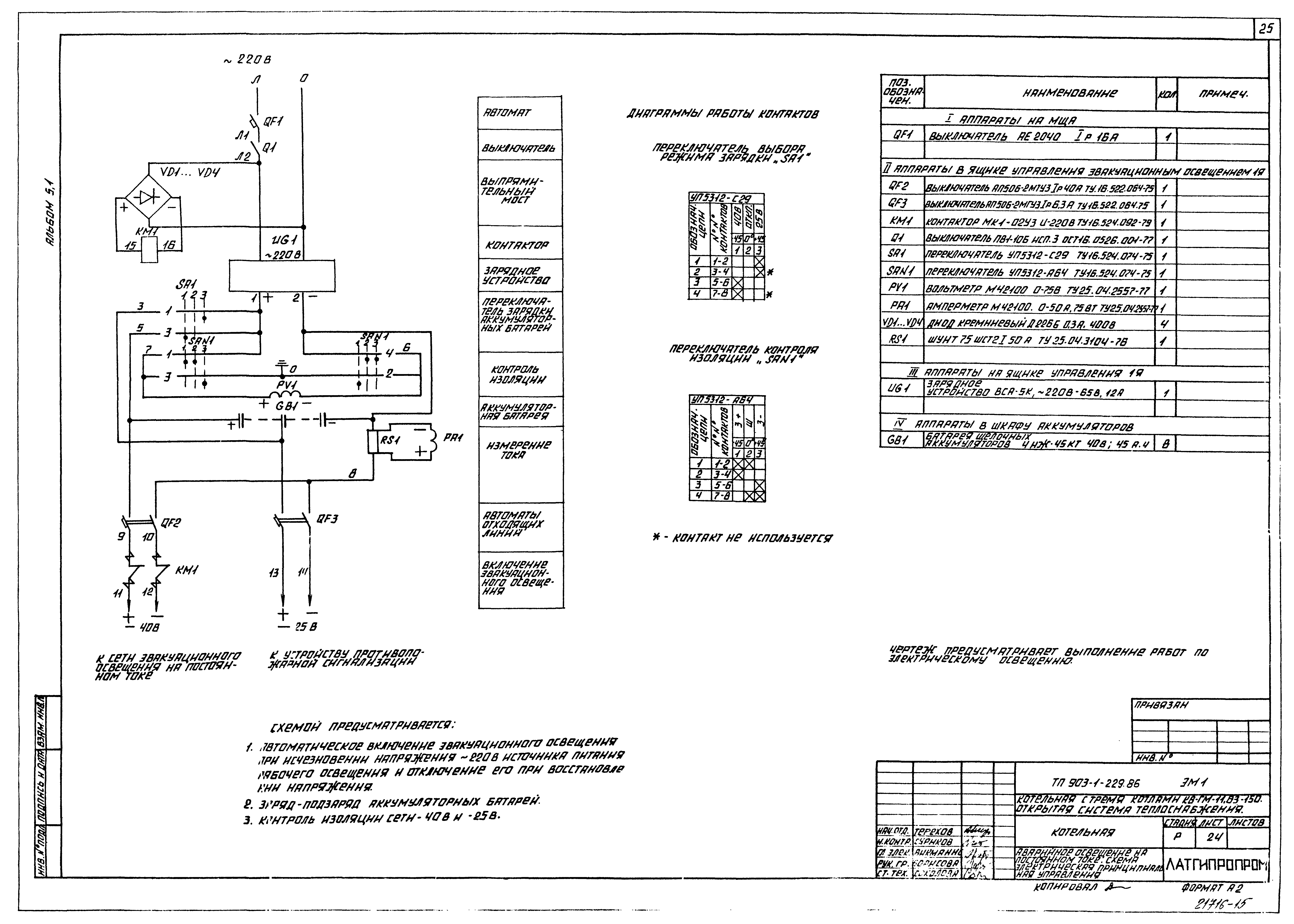

   Аварийное освещение на постоянном токе. Схема электрическая принципиальная управления

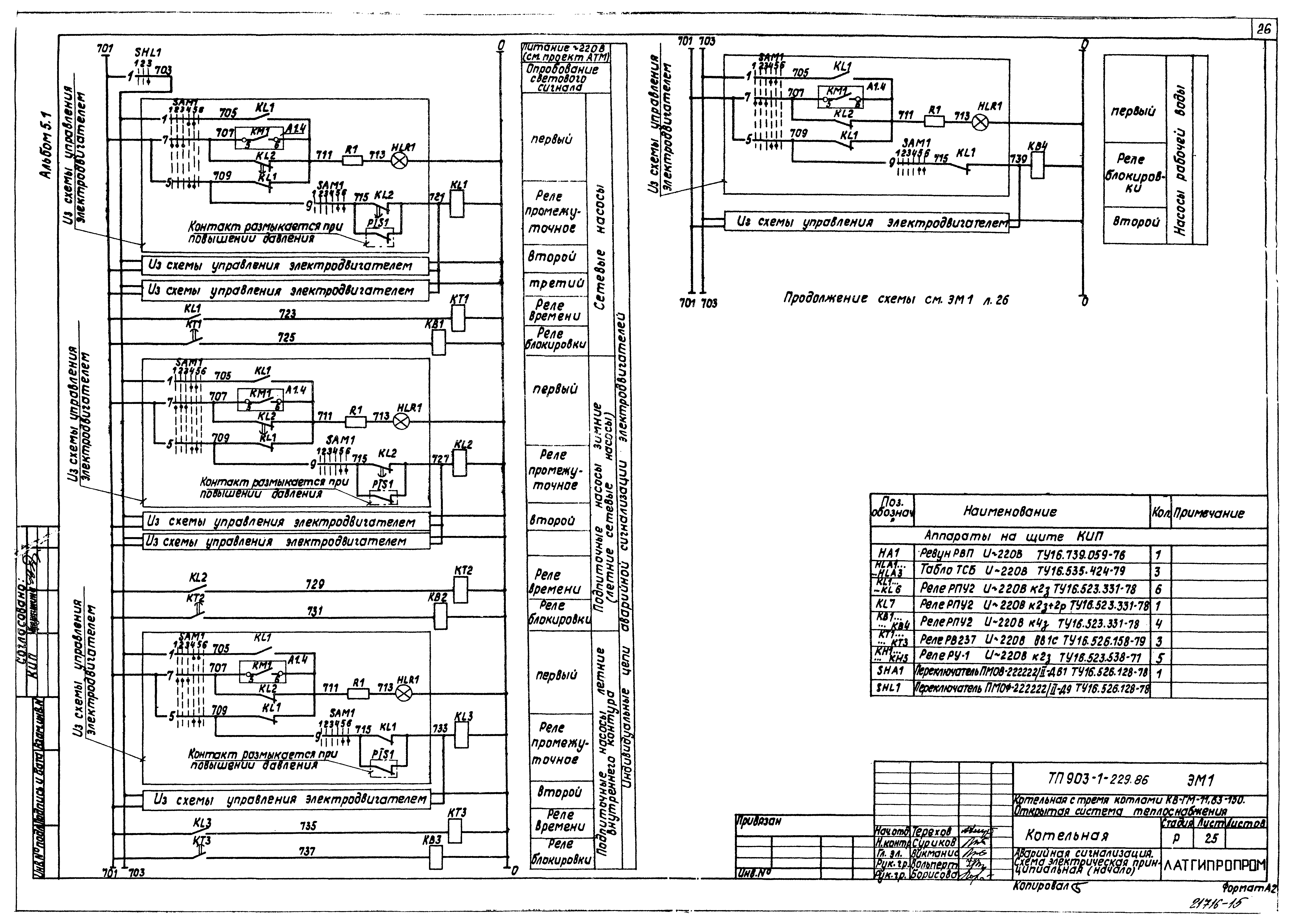

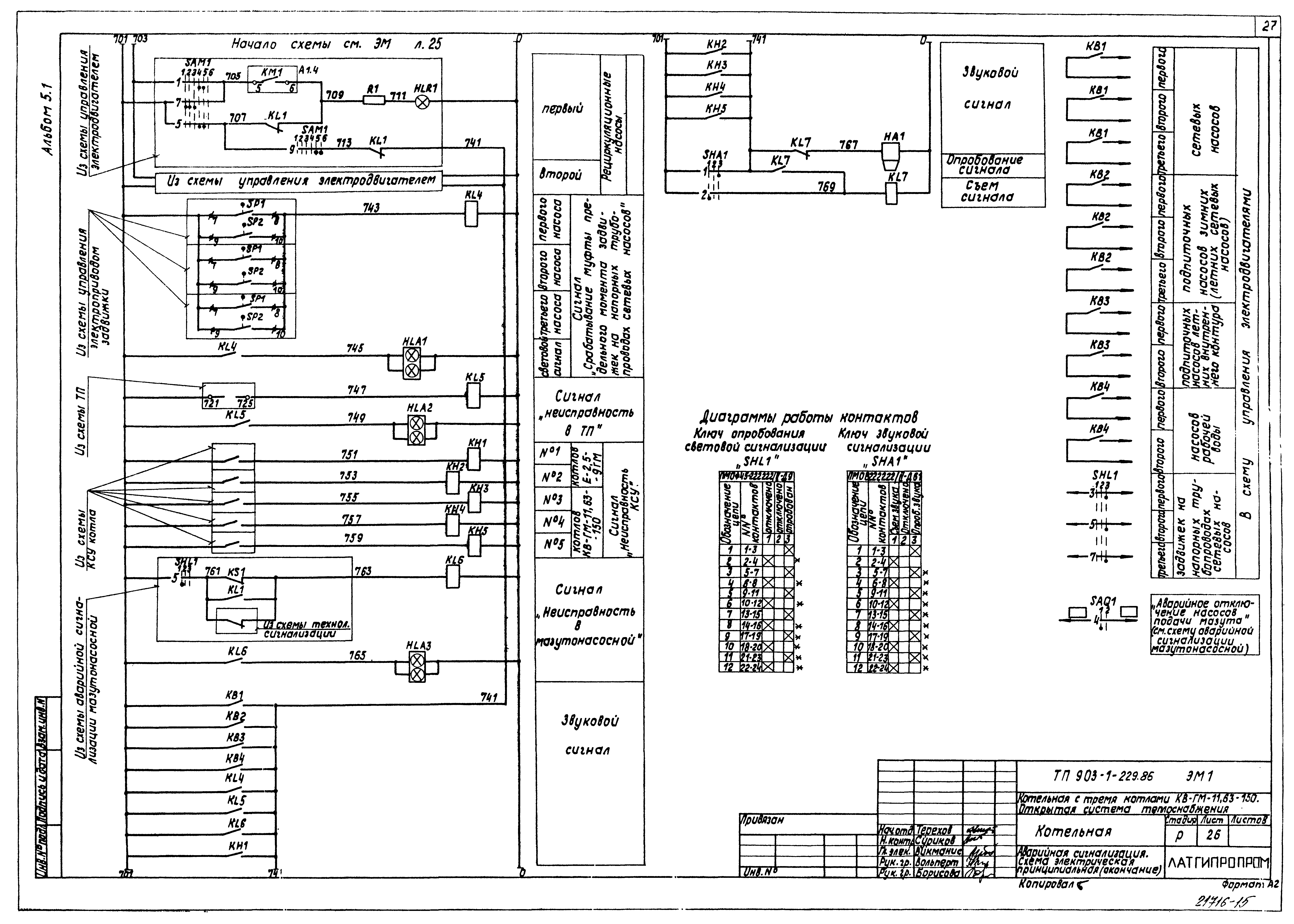

   Аварийная сигнализация. Схема электрическая принципиальная управления

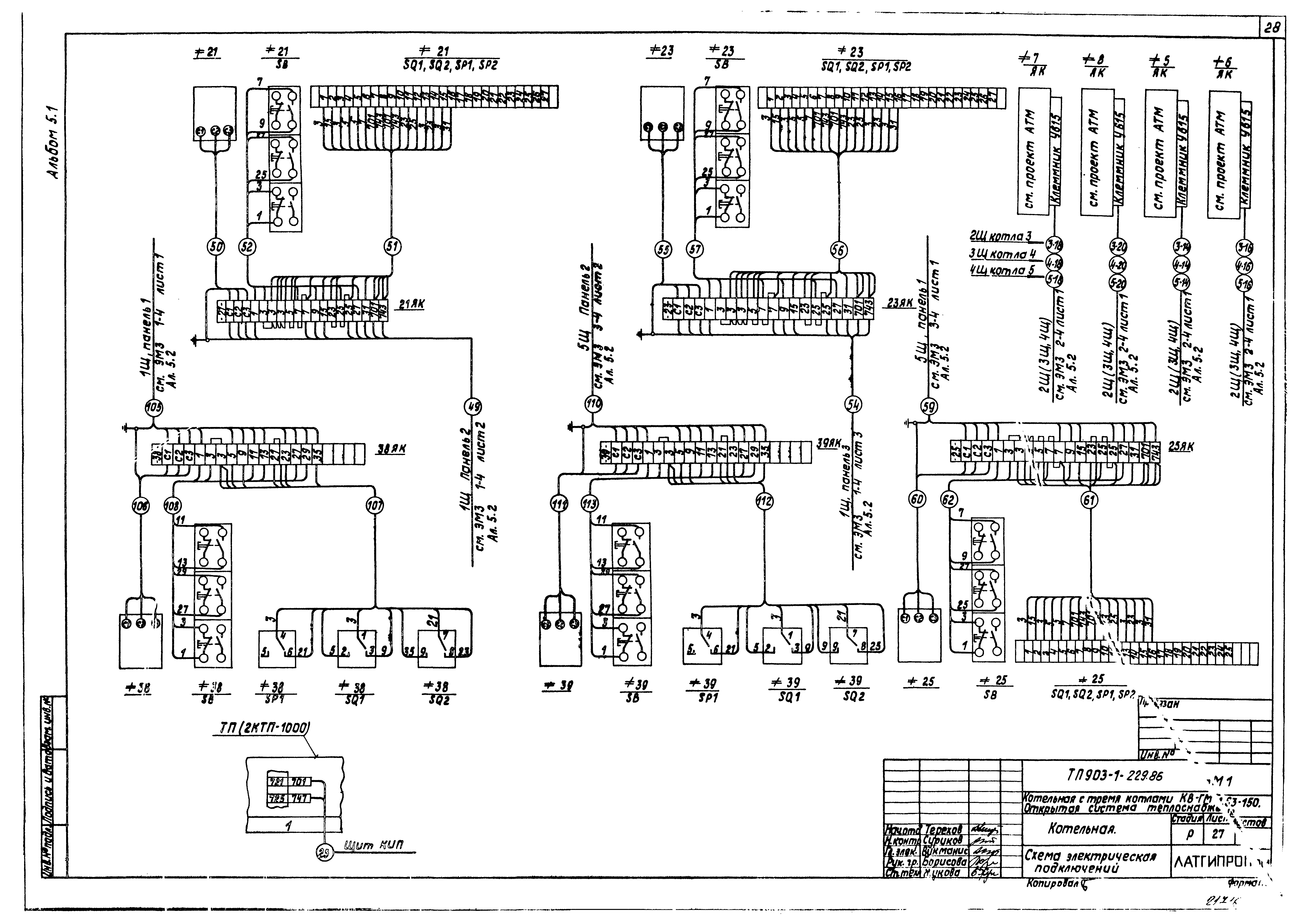

   Схема электрическая подключения

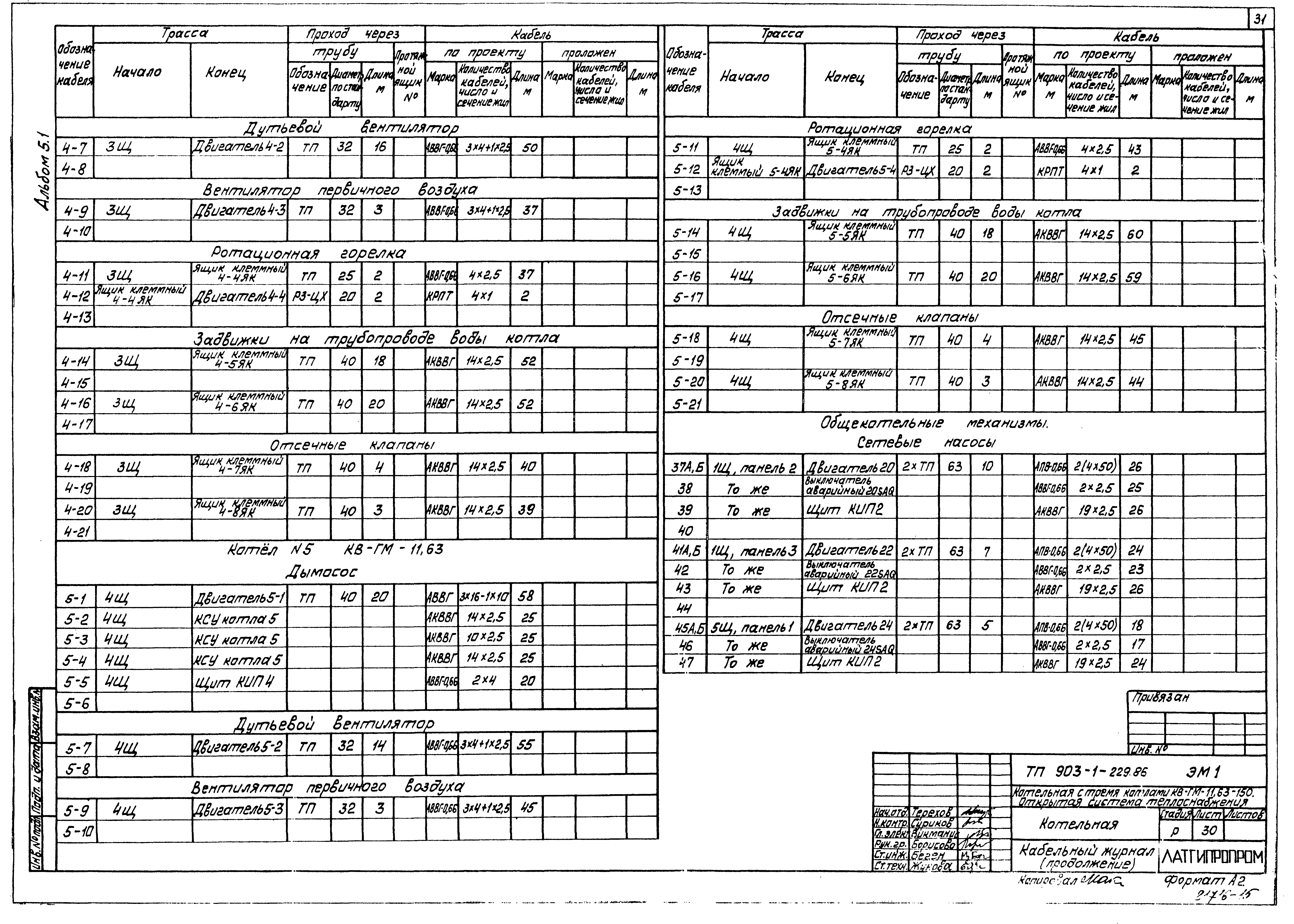

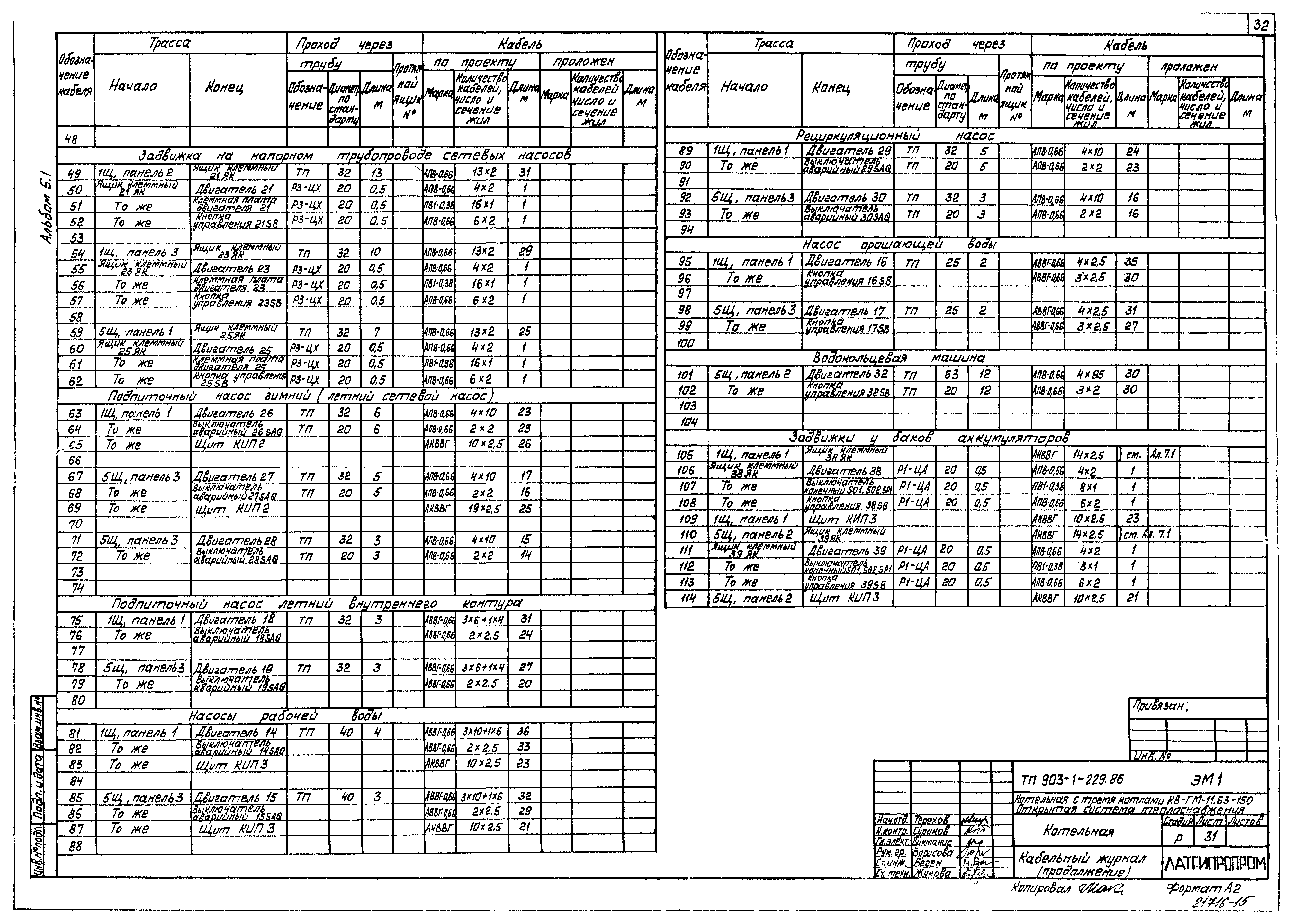

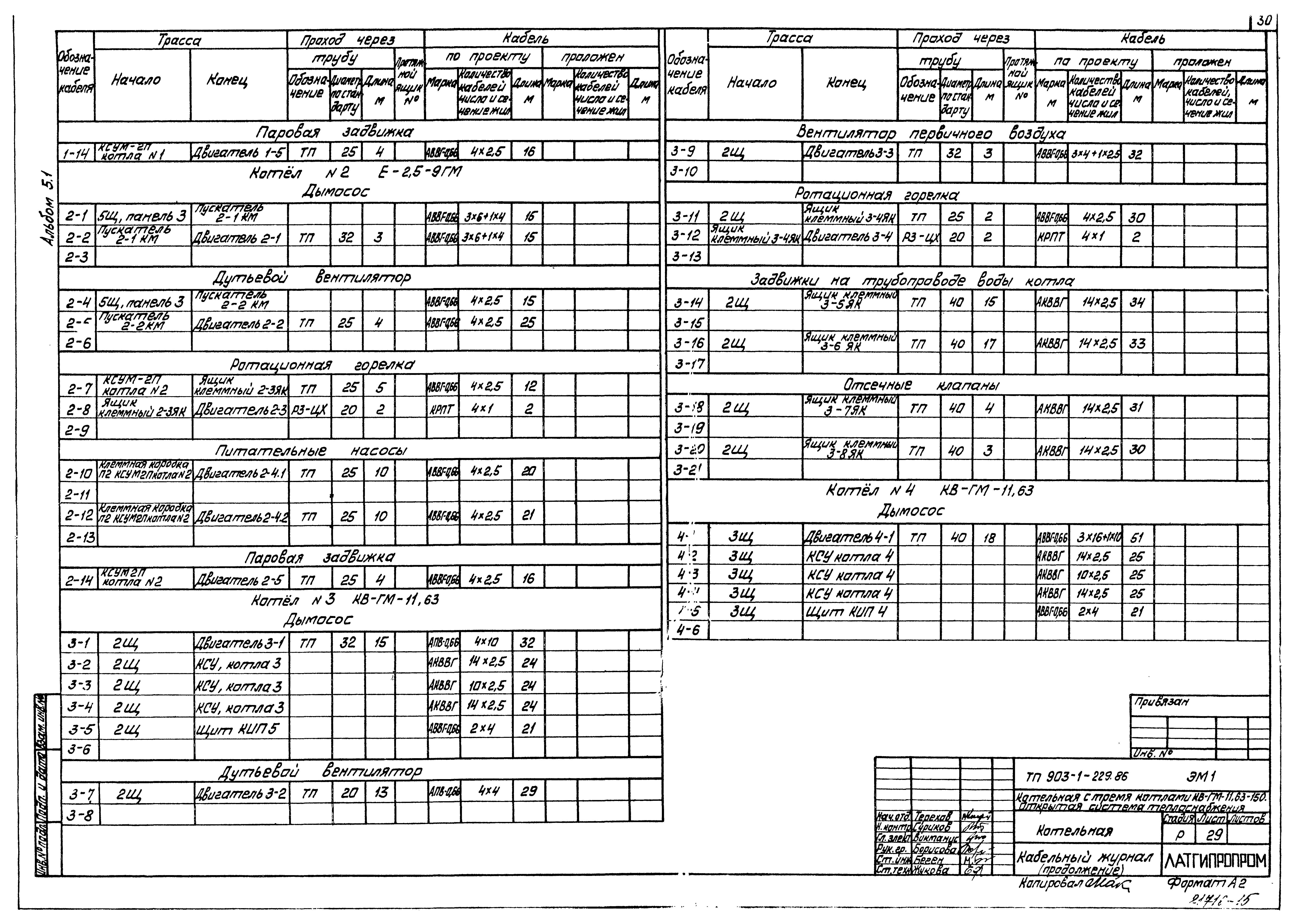

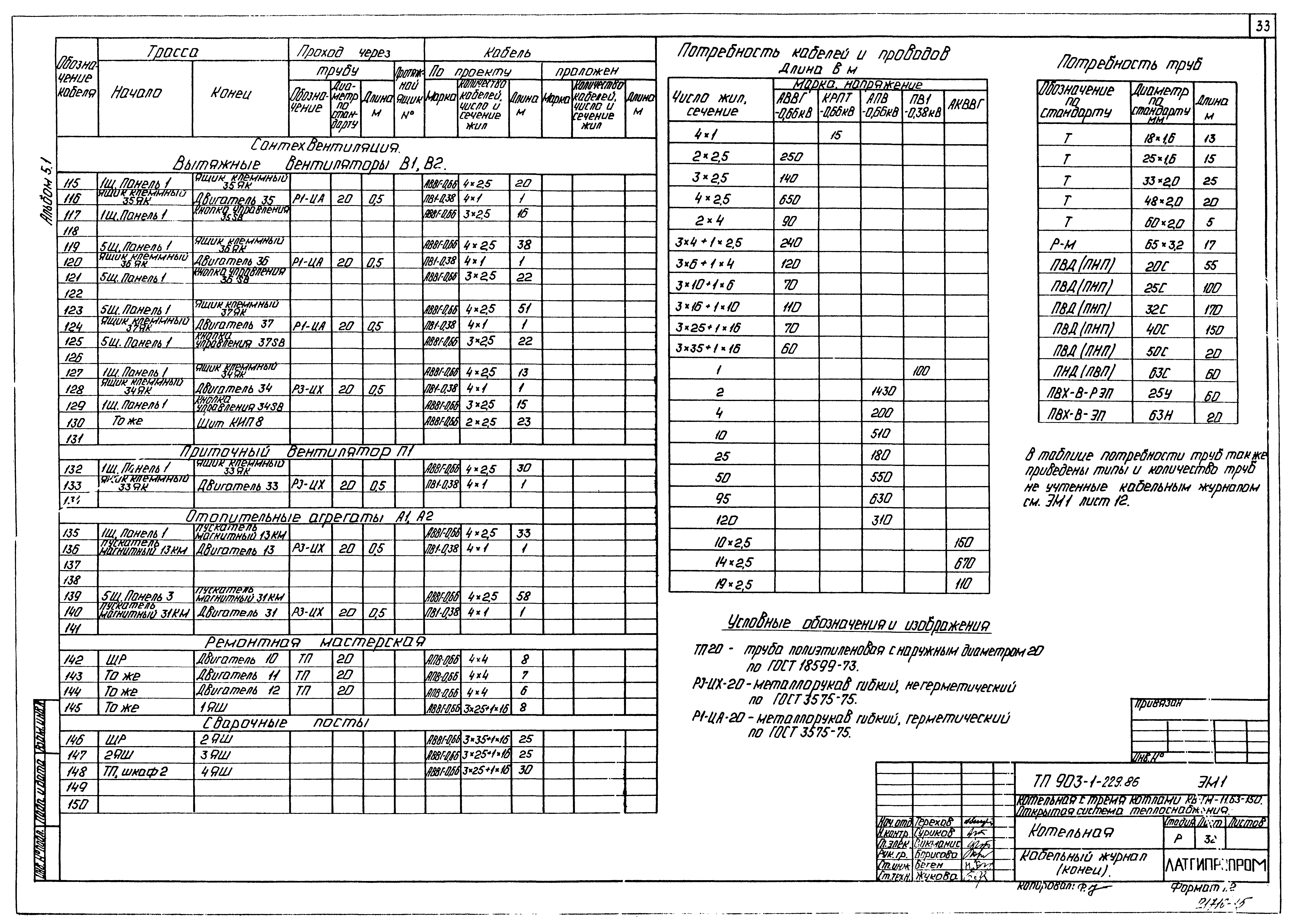

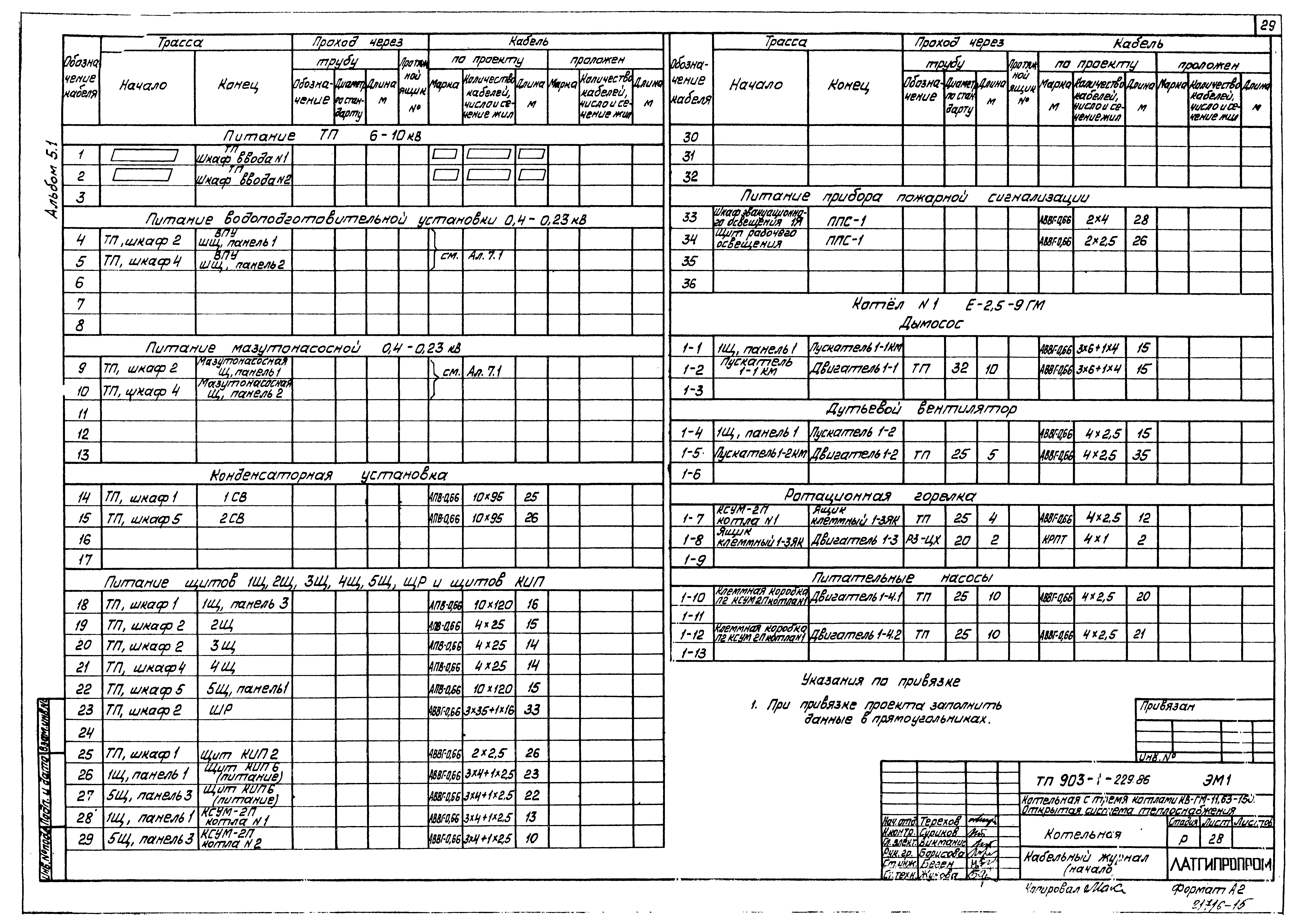

   Кабельный журнал
Чертежи основного комплекта марки ЭО1

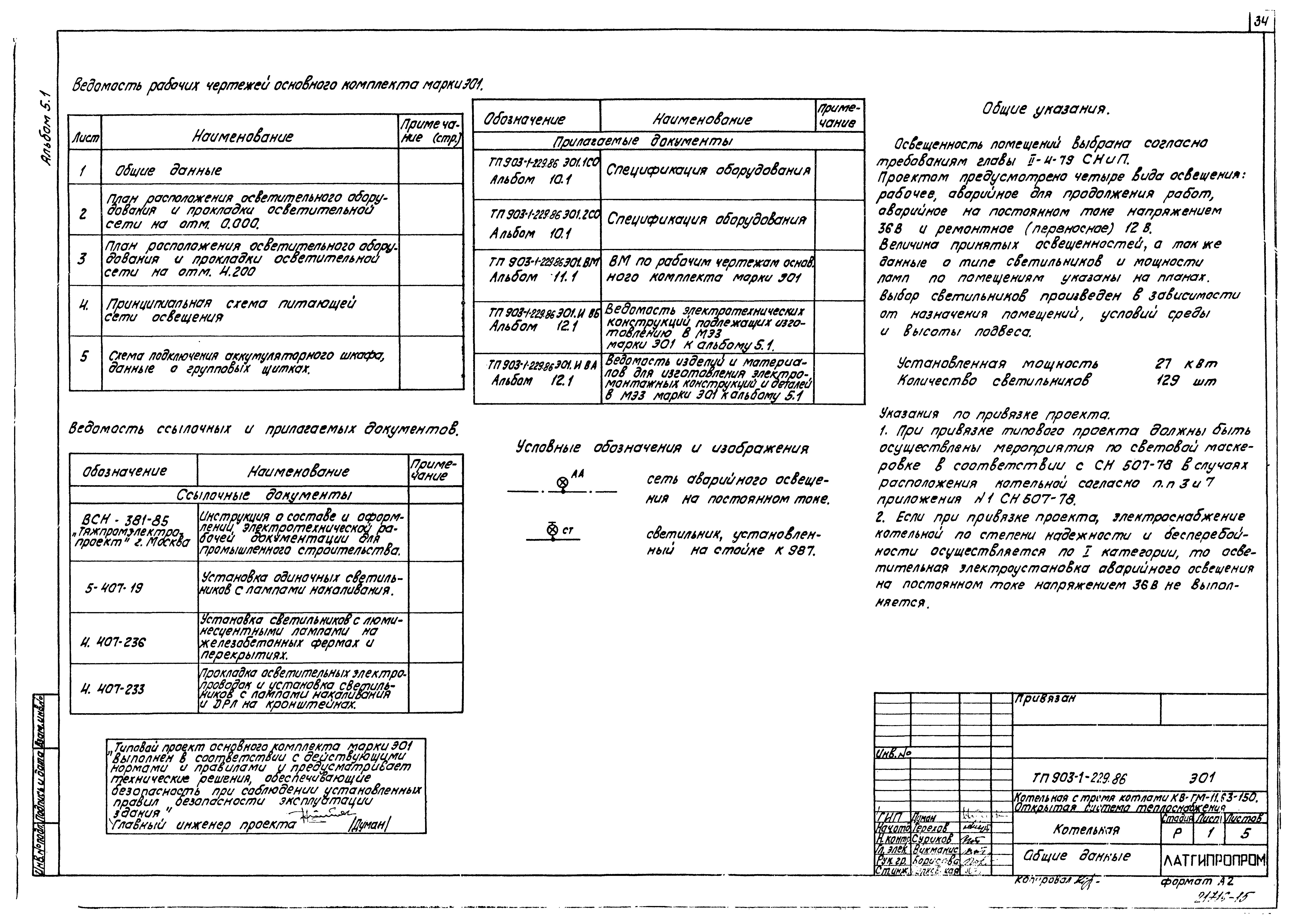

   Общие данные
   План расположения осветительного электрооборудования и прокладки осветительных сетей на отм. 0.000
   План расположения осветительного электрооборудования и прокладки осветительных сетей на отм. 4.200

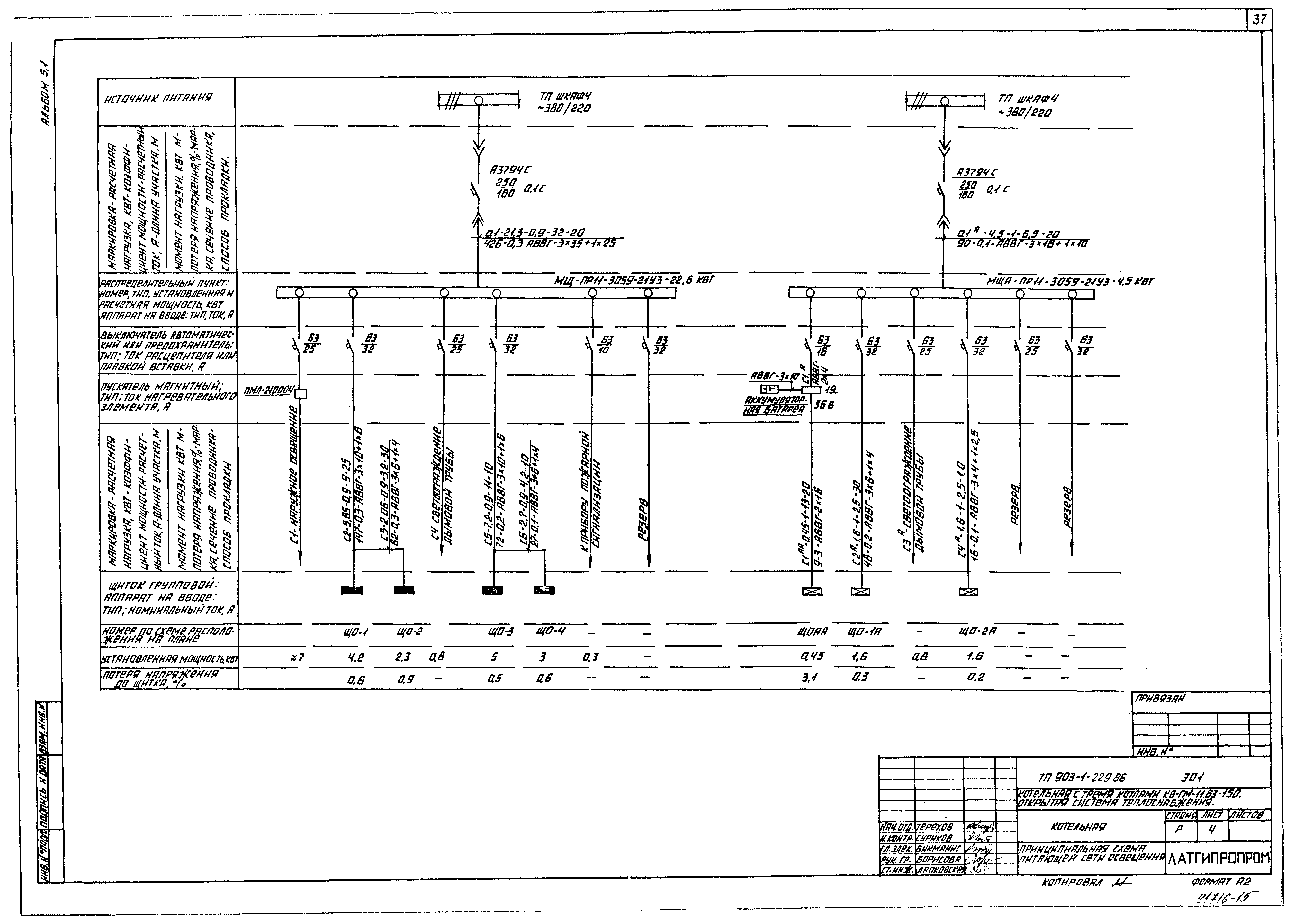

   Принципиальная схема питающей сети освещения

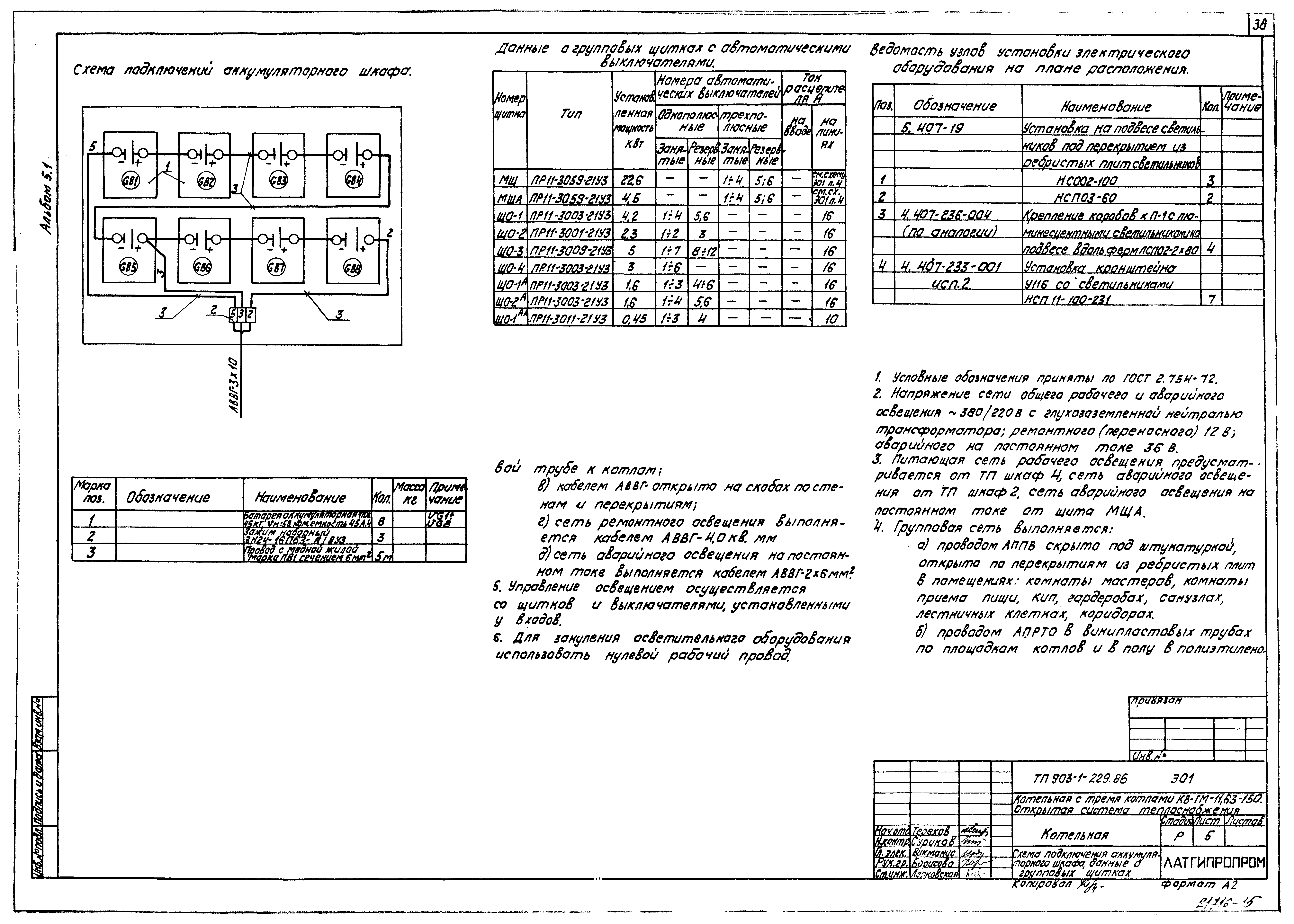

   Схема подключения аккумуляторного шкафа, данные о групповых щитках
Чертежи основного комплекта марки СС1

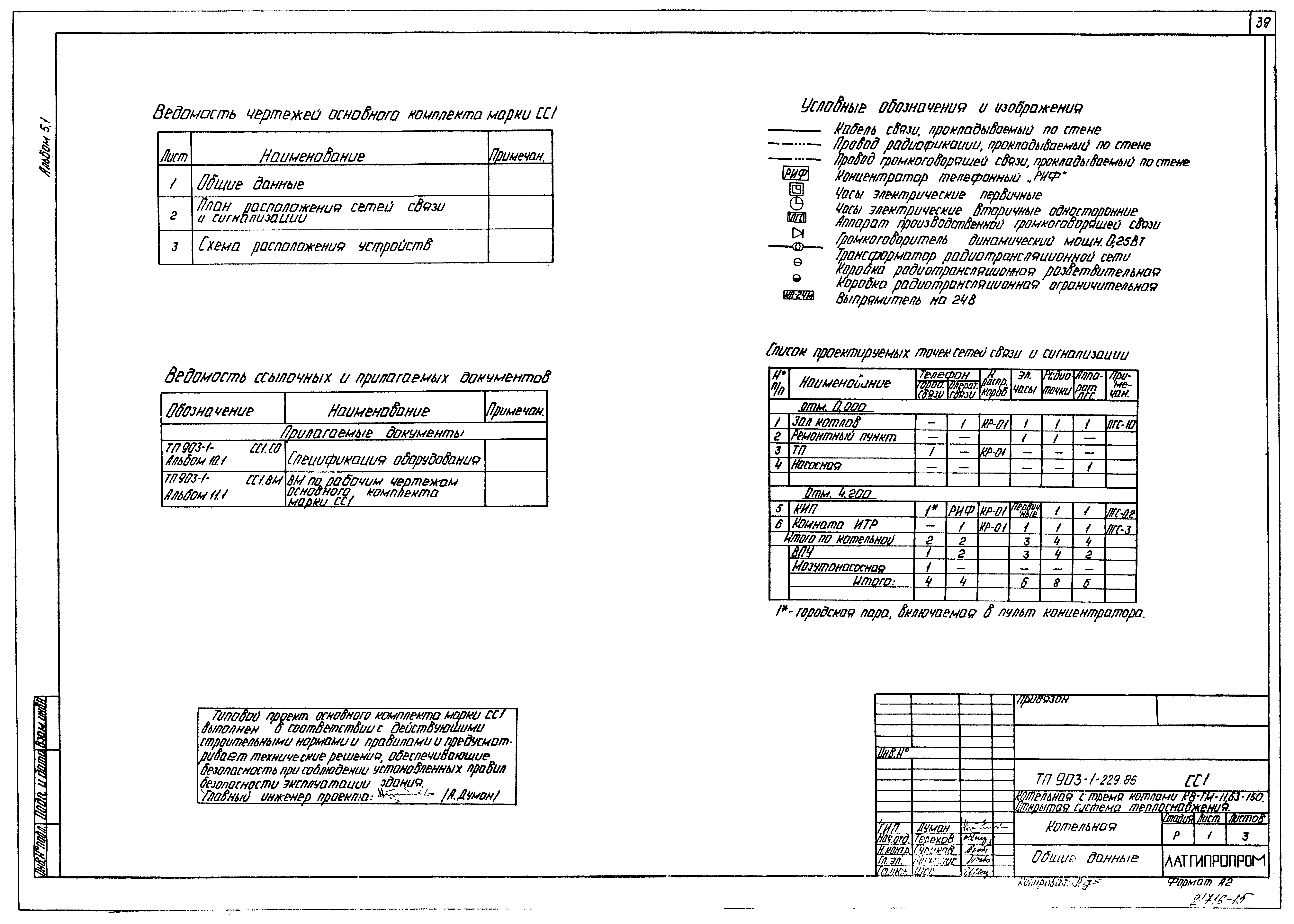

   Общие данные

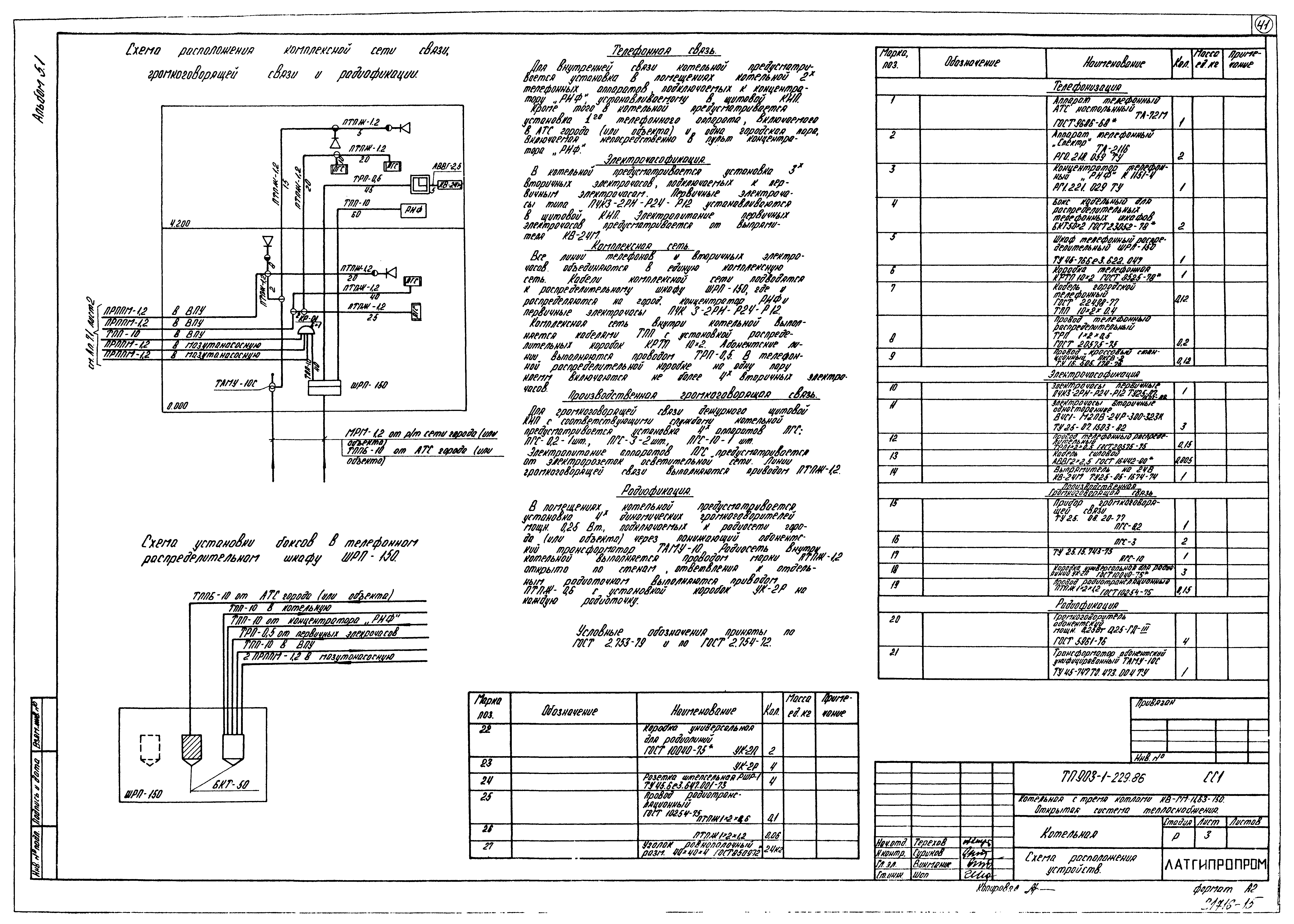

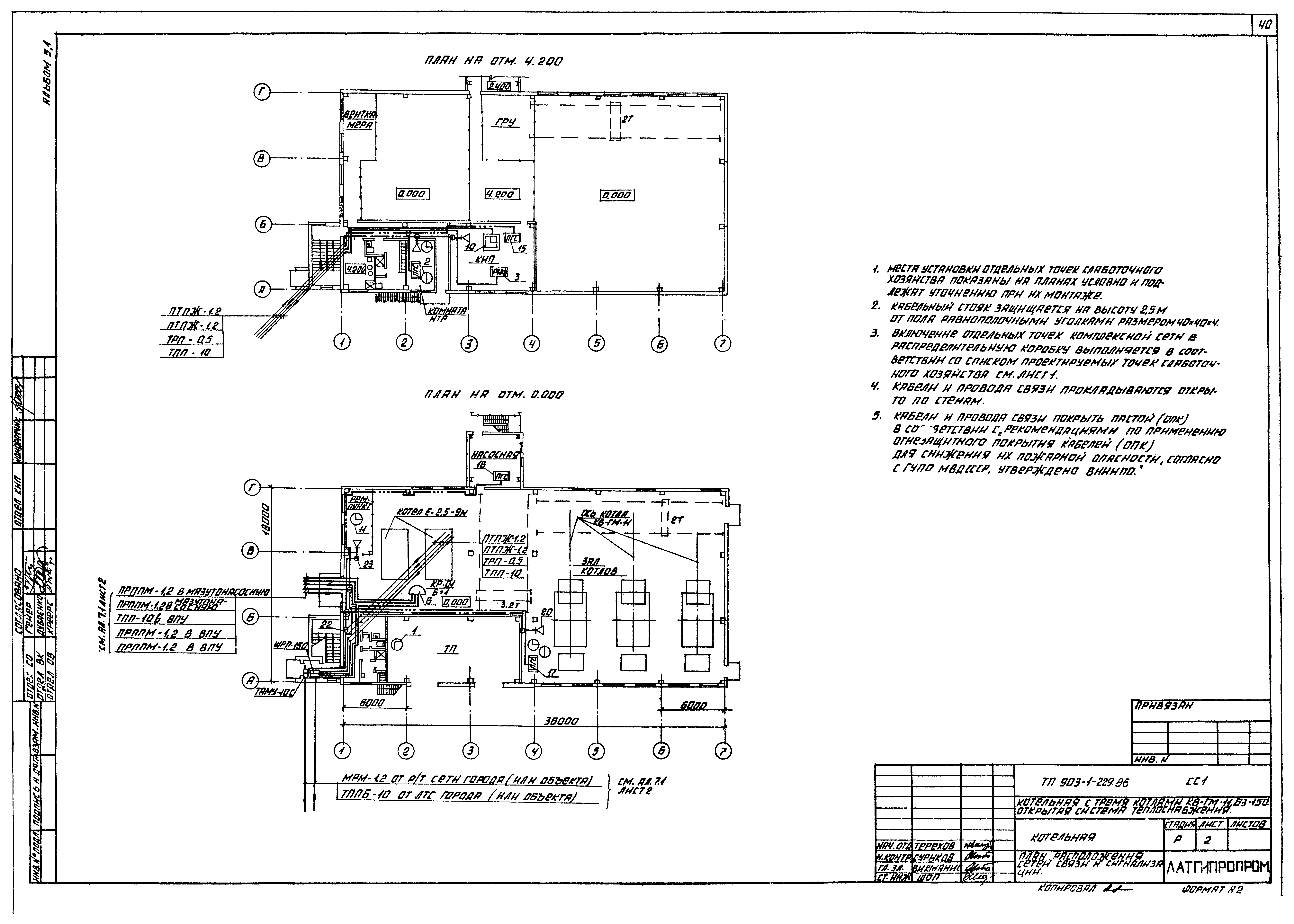

   План расположения сетей связи и сигнализации
   Схема расположения устройств
Разработан: Латгипропром
Утверждён:22.07.1986 Госстрой СССР (АЧ-45)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Открытые системы теплоснабжения Топливо - газ и мазут
