Типовой проект 903-1-229.86

Альбом 4.1. Котельная. Автоматизация

Обозначение: Типовой проект 903-1-229.86
Обозначение англ: 903-1-229.86
Статус:действует
Название рус.:Альбом 4.1. Котельная. Автоматизация
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

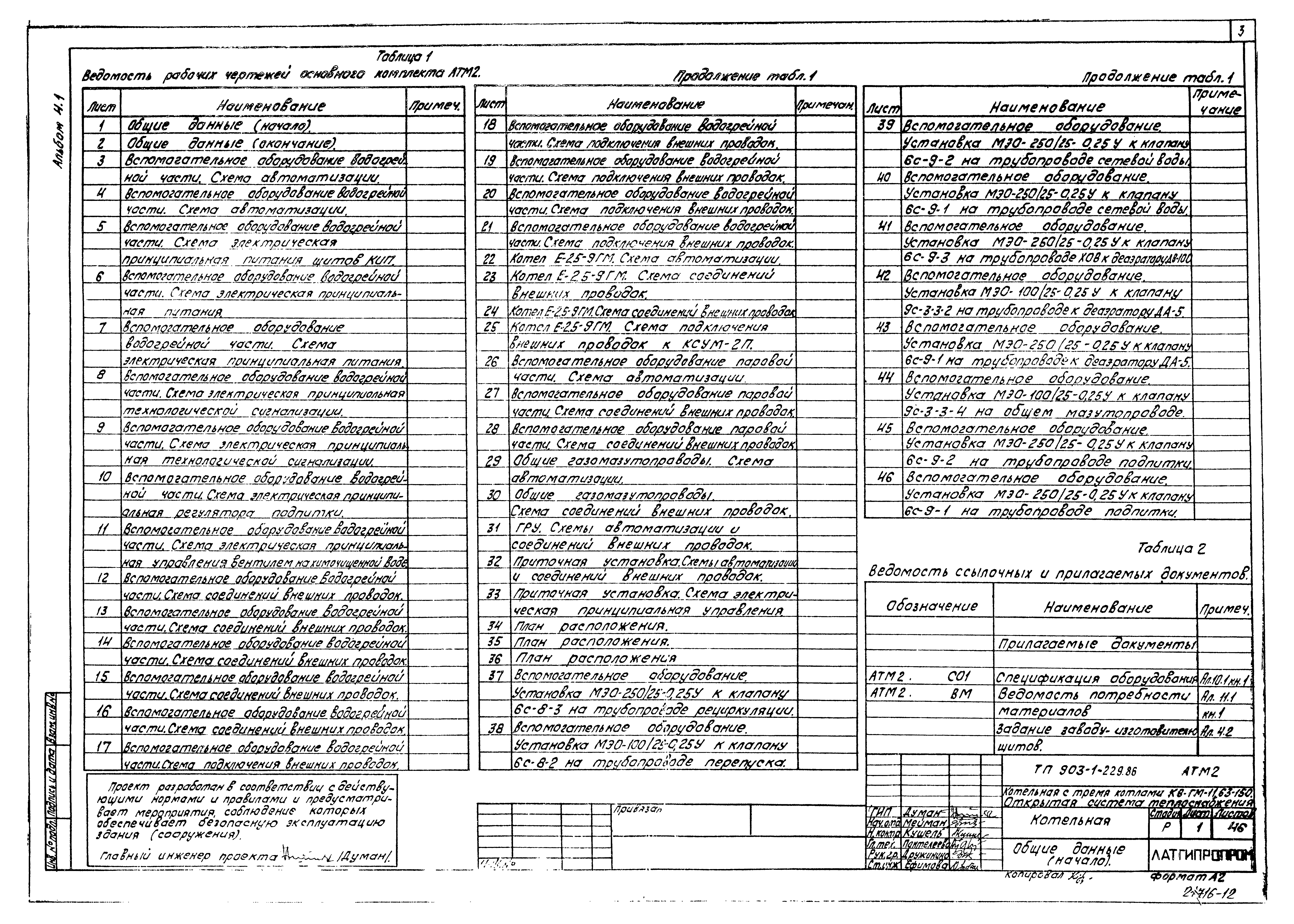

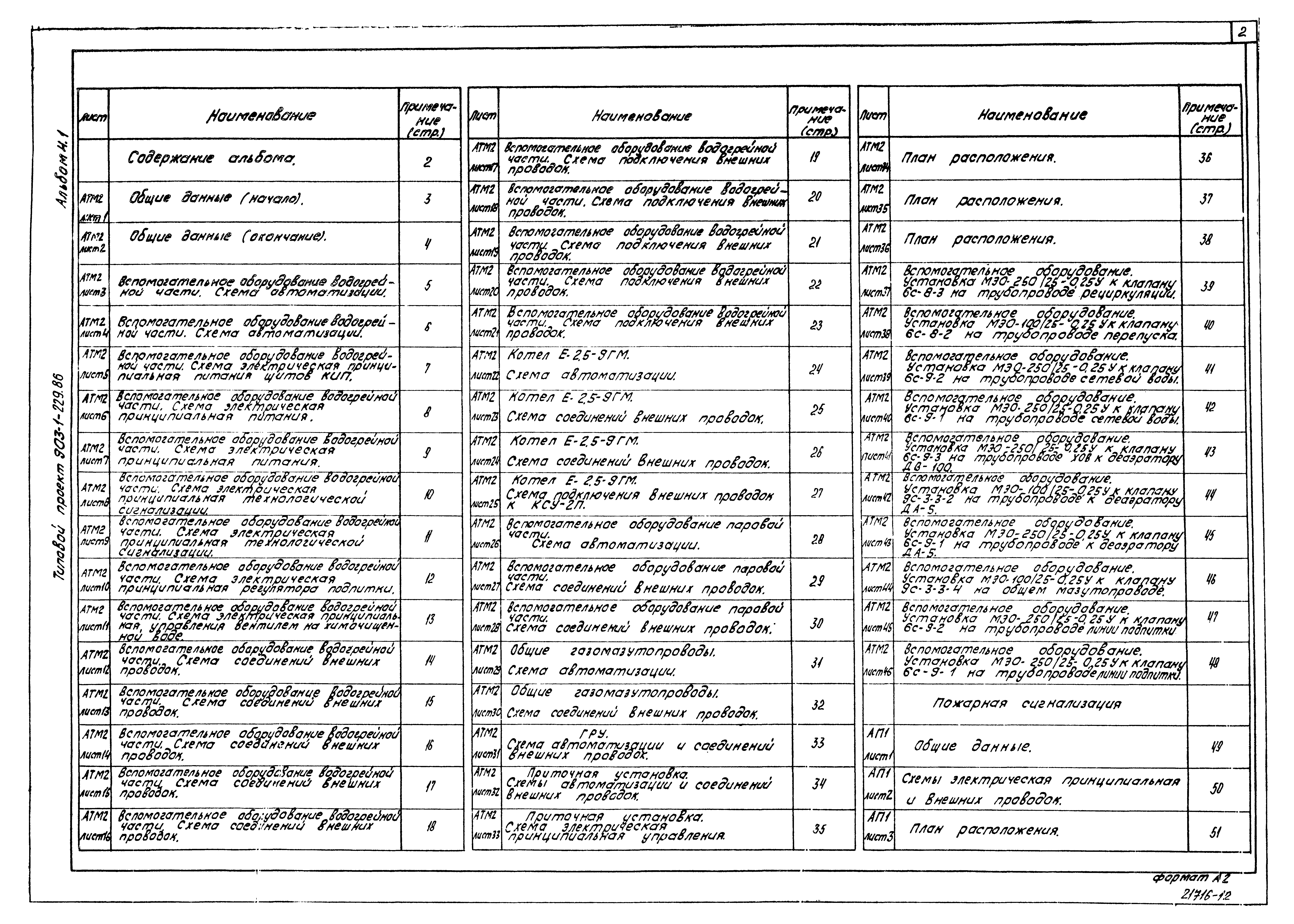

Оглавление:Содержание альбома
Чертежи основного комплекта марки АТМ2

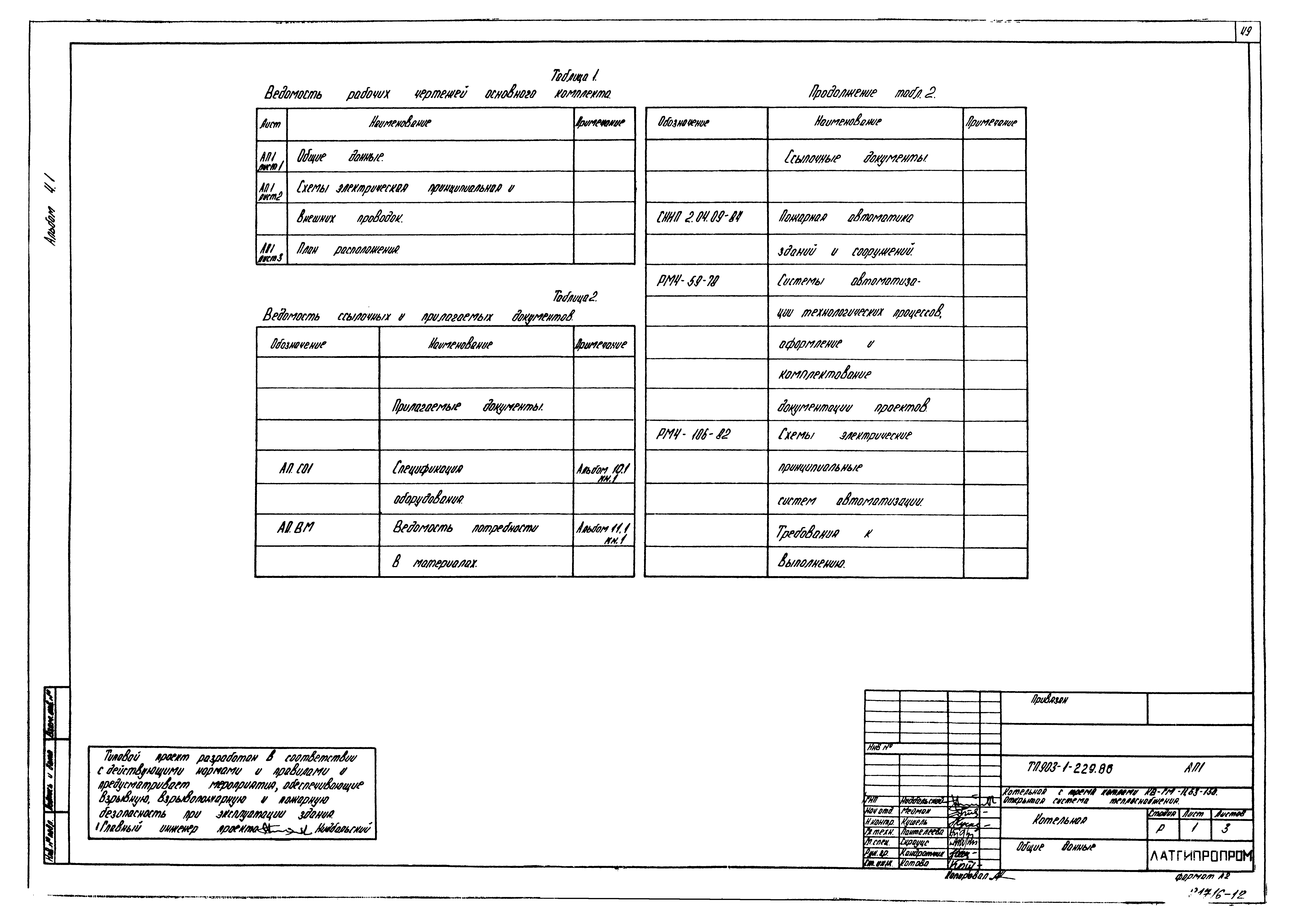

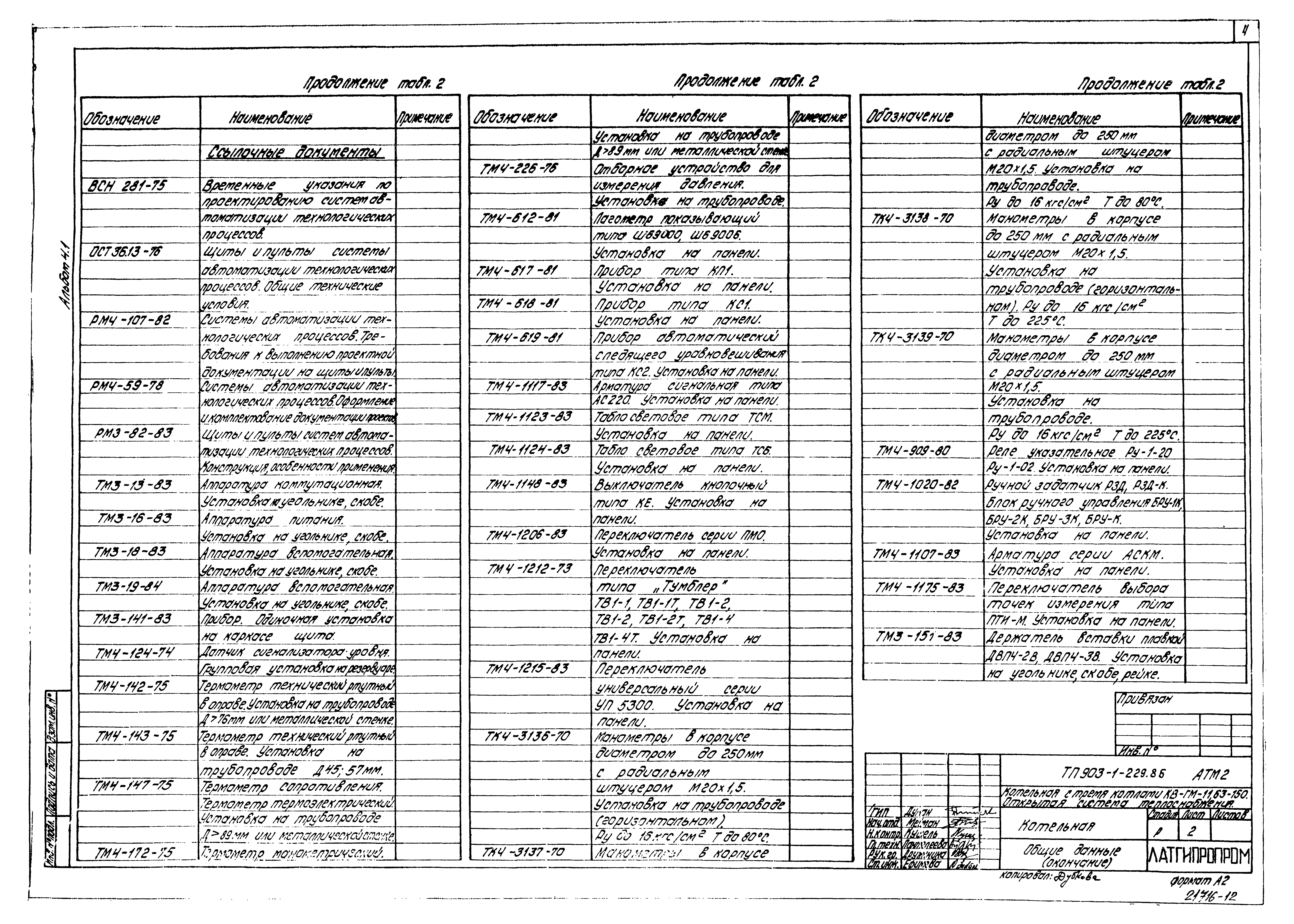

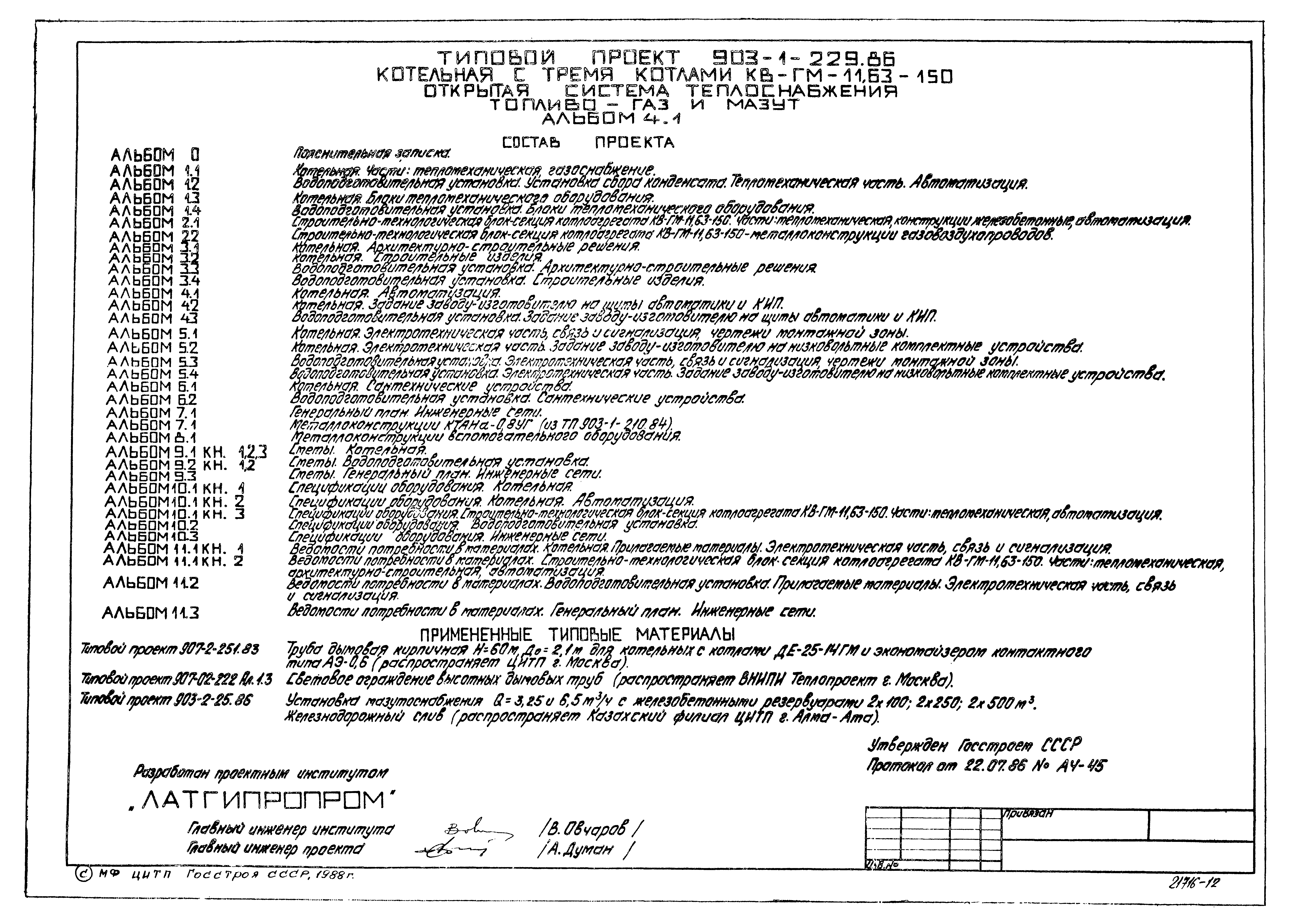

   Общие данные

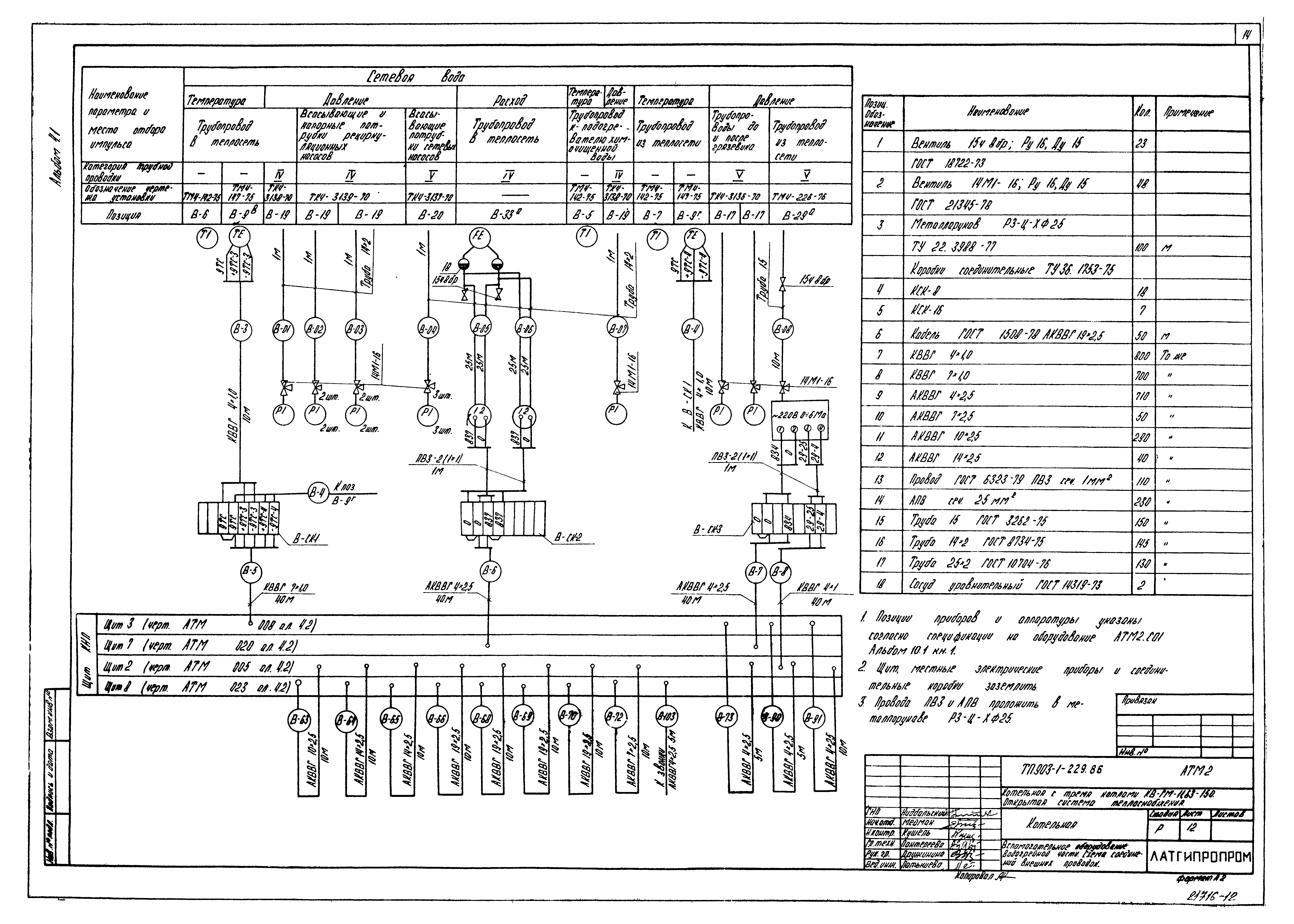

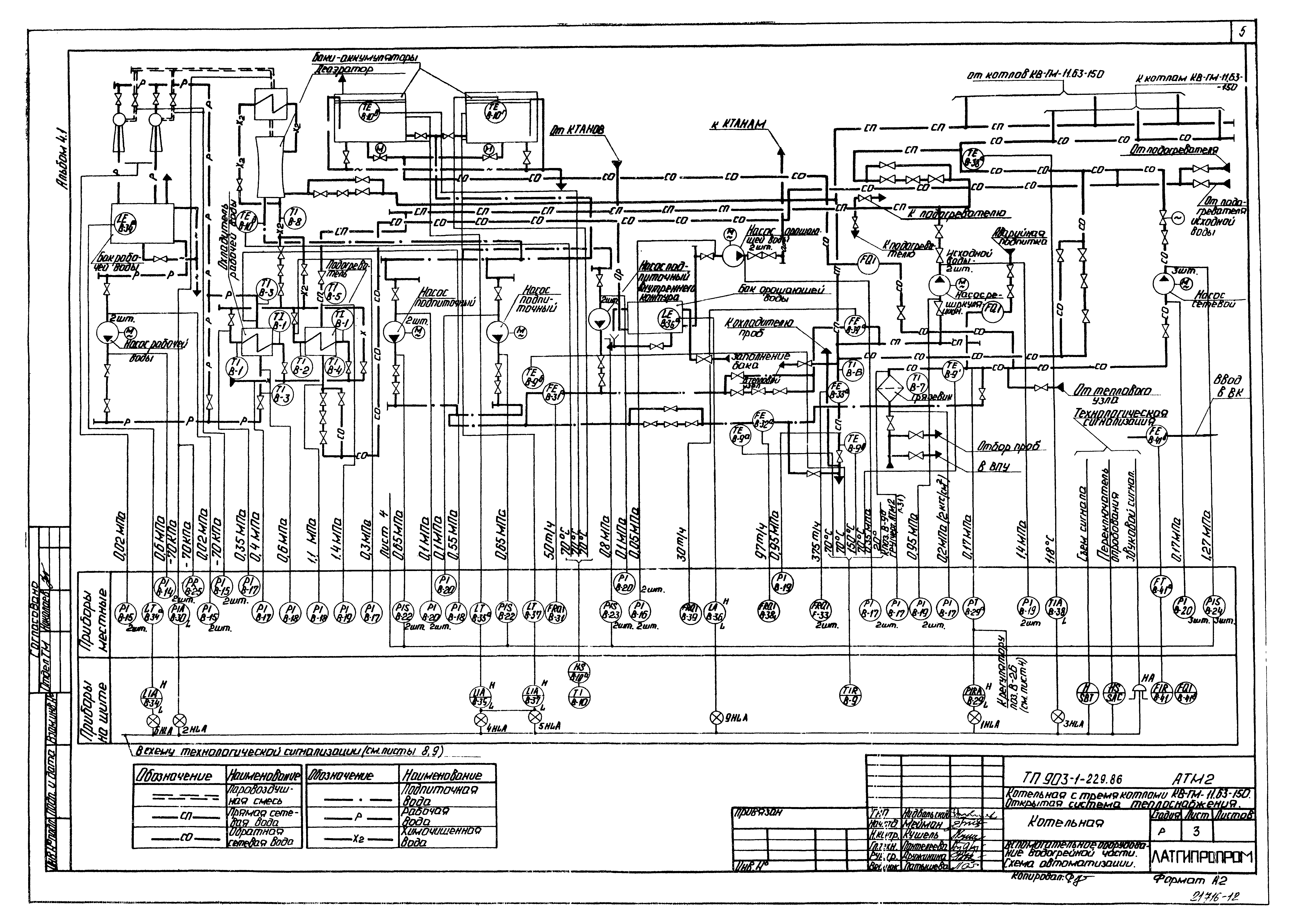

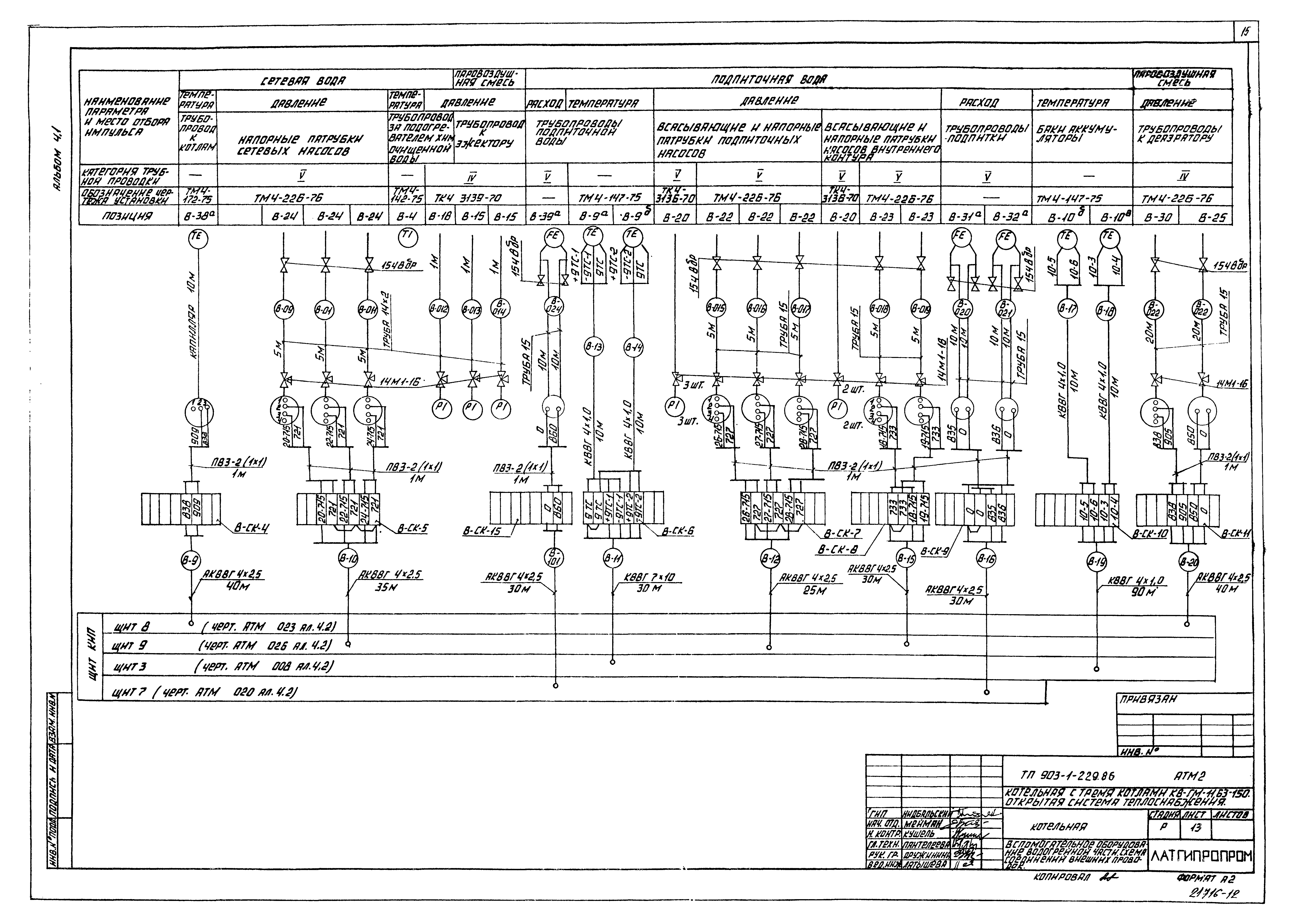

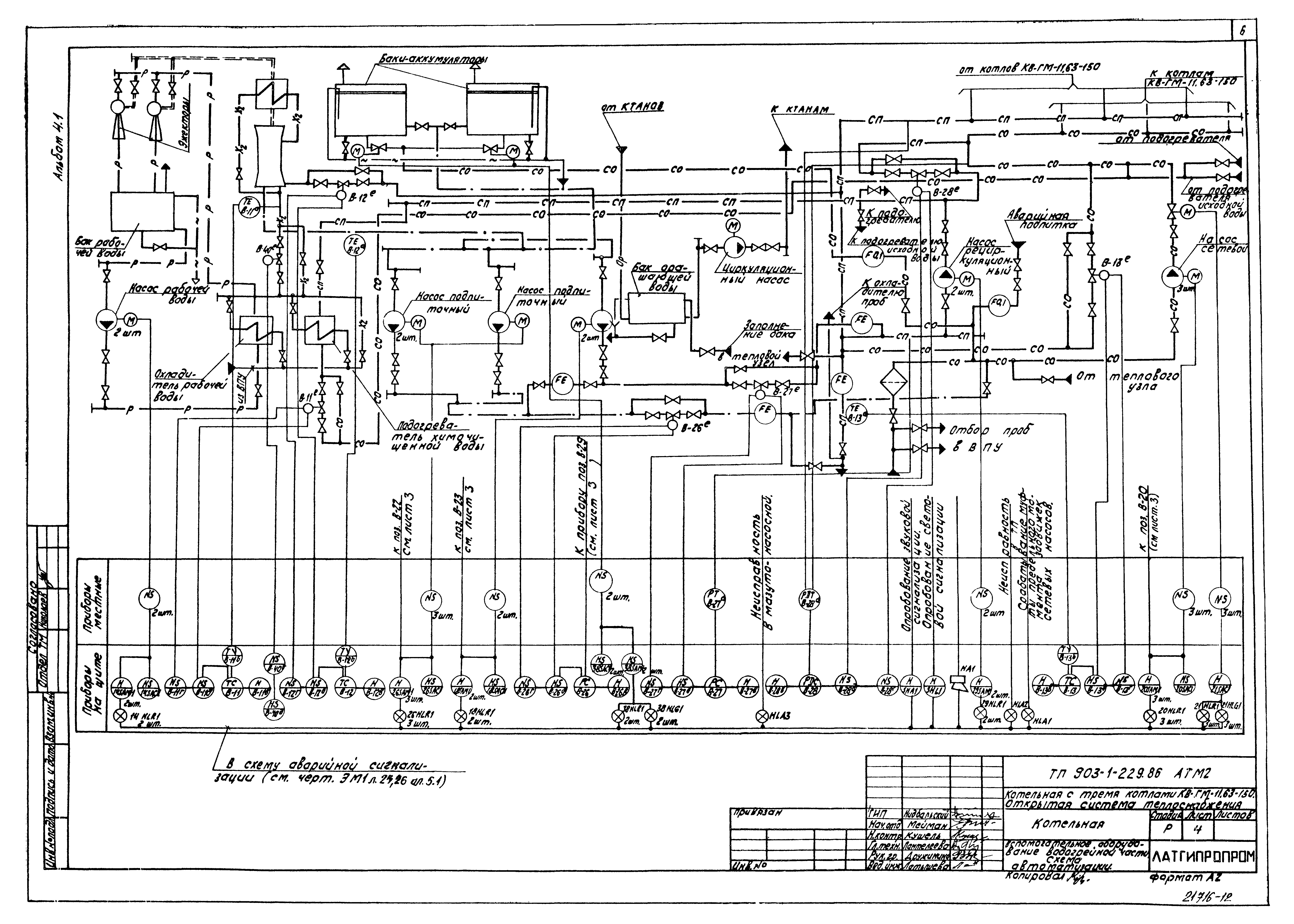

   Вспомогательное оборудование водогрейной части. Схема автоматизации

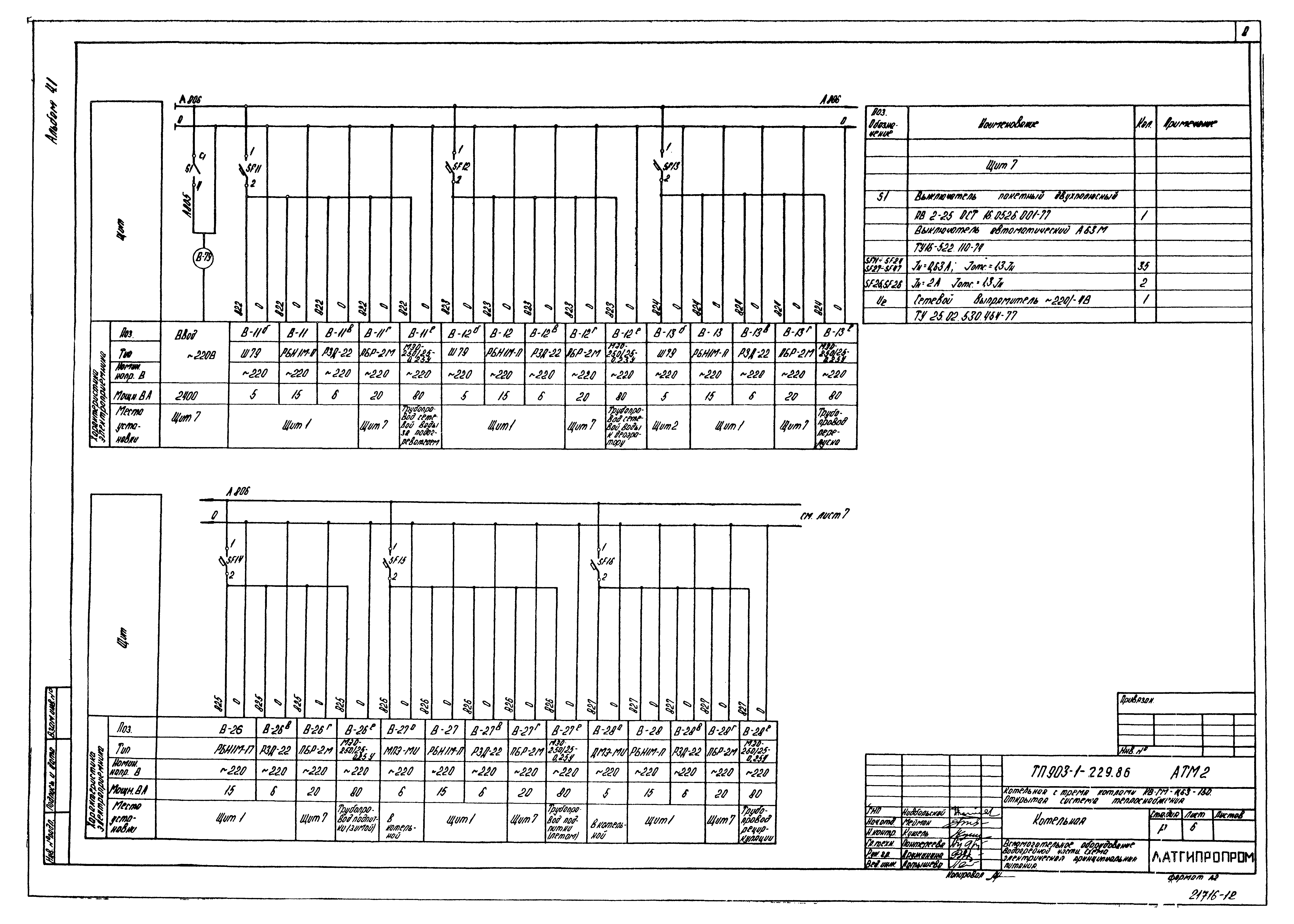

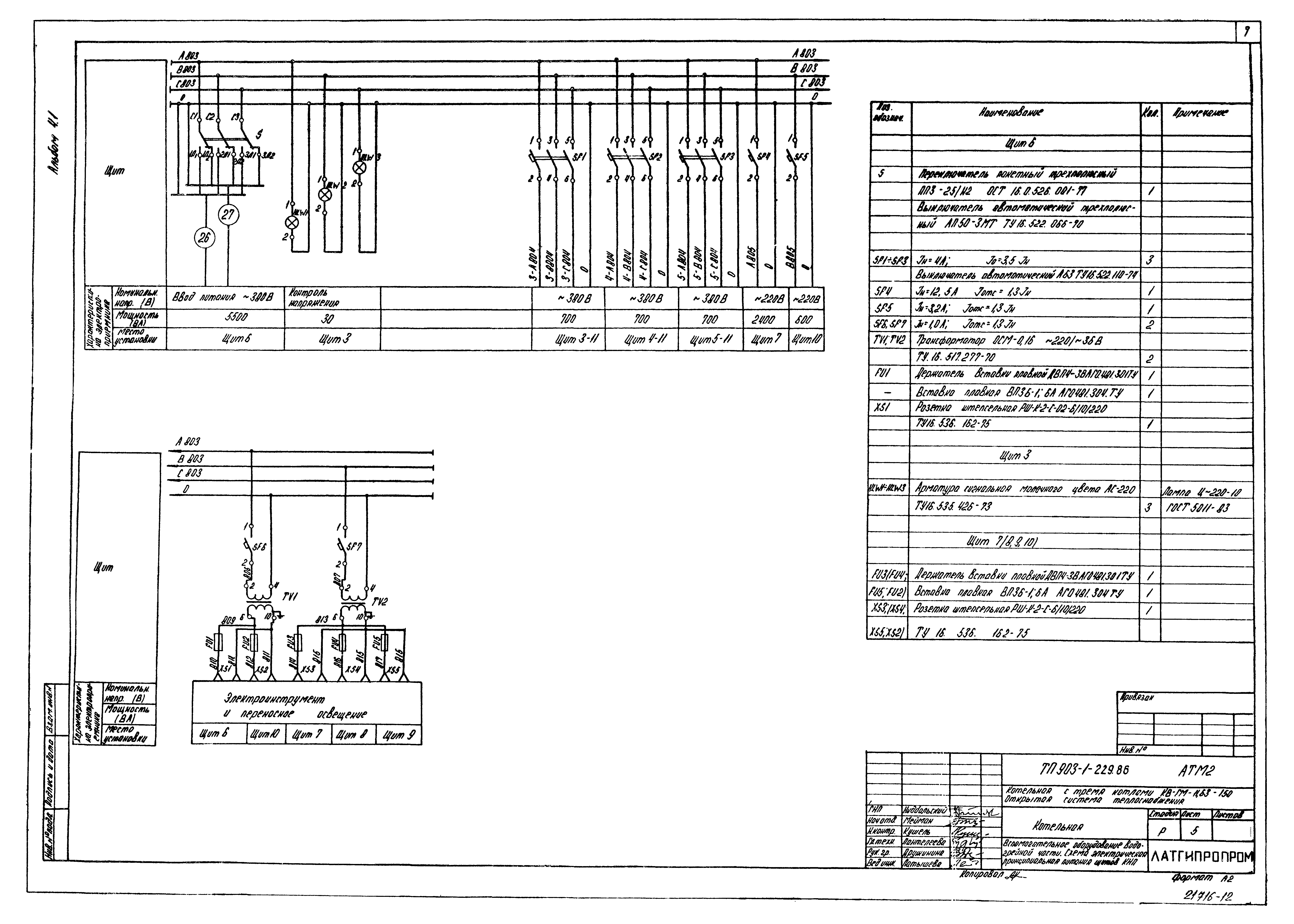

   Вспомогательное оборудование водогрейной части. Схема электрическая принципиальная питания щитов КИП

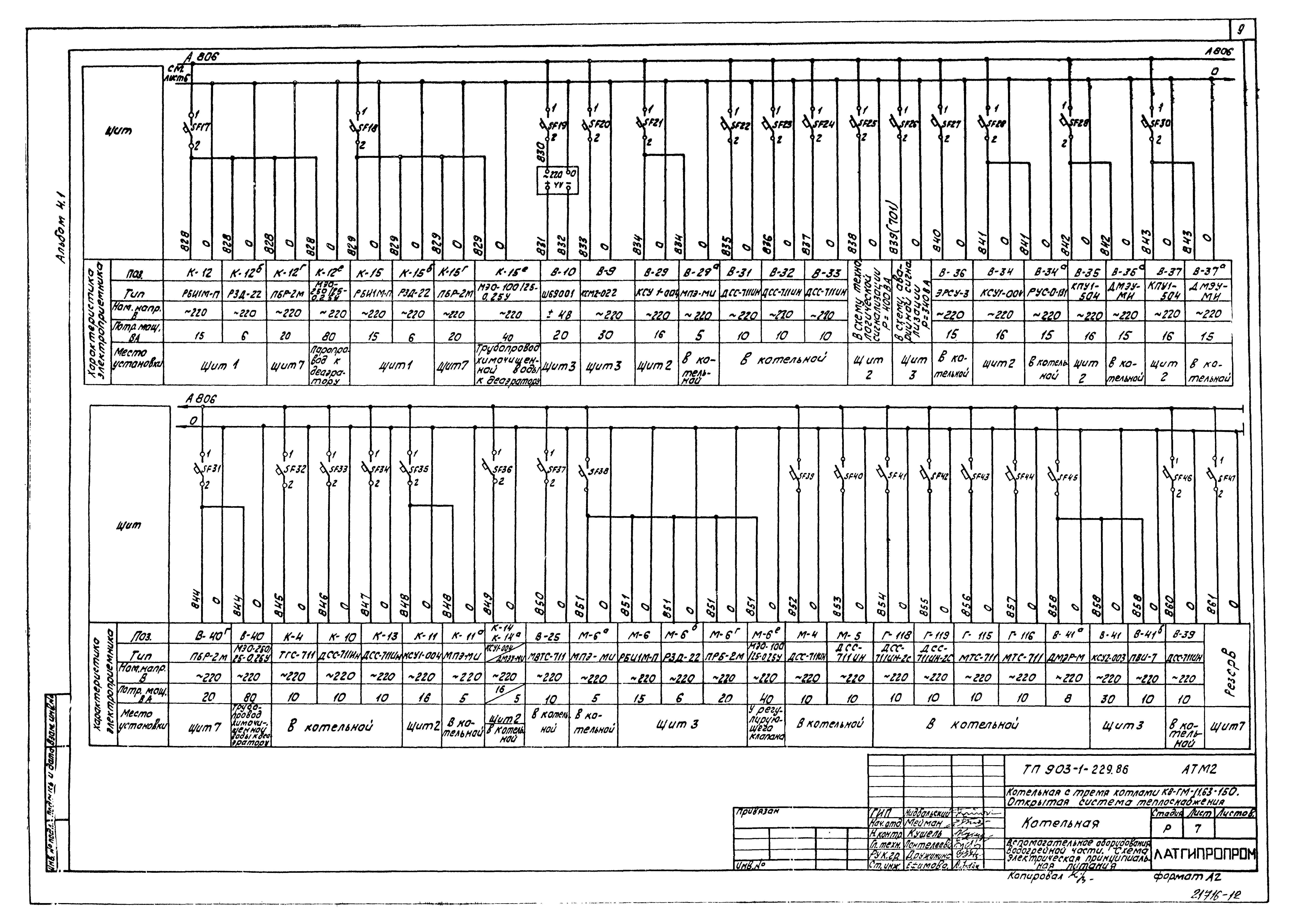

   Вспомогательное оборудование водогрейной части. Схема электрическая принципиальная питания

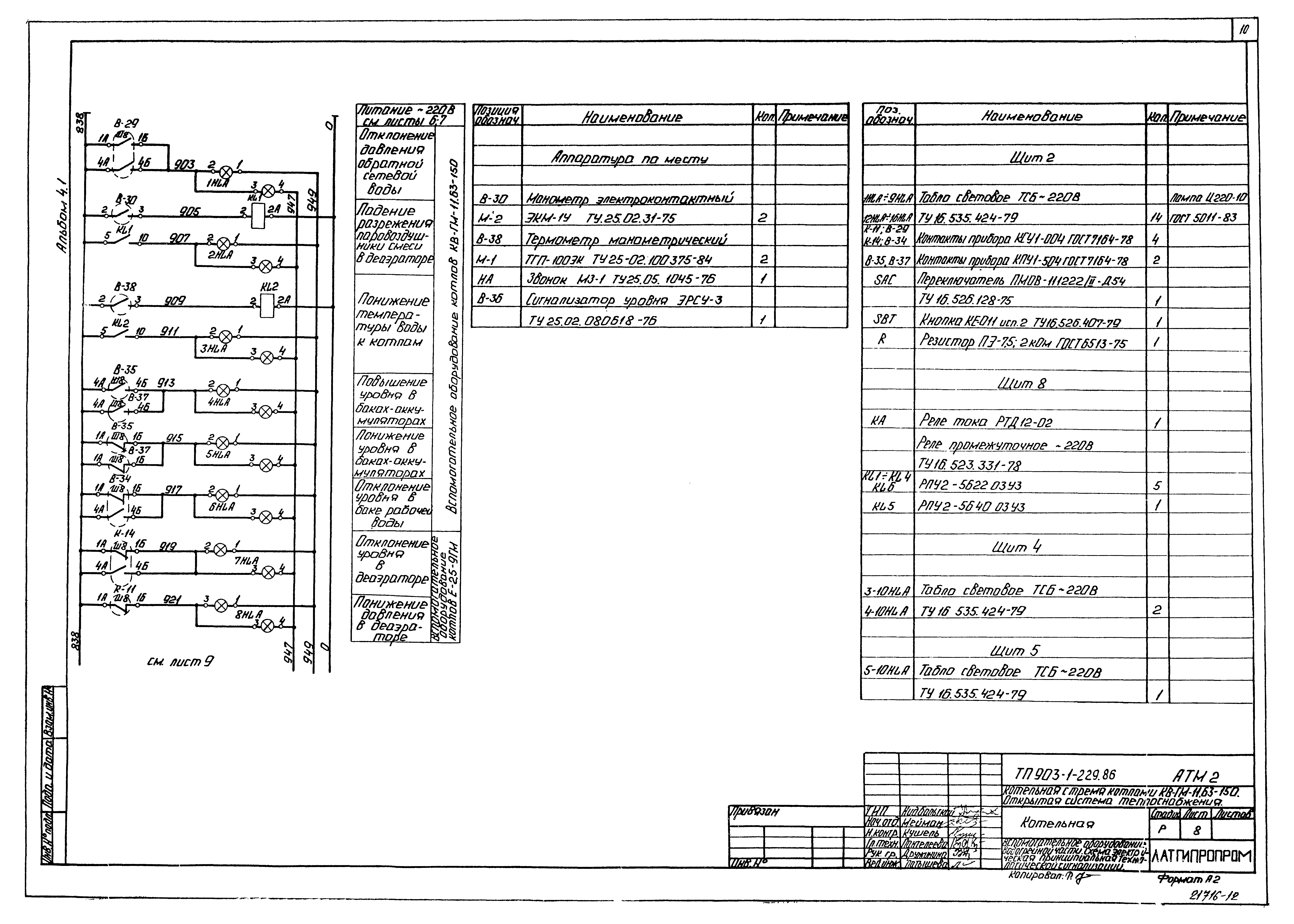

   Вспомогательное оборудование водогрейной части. Схема электрическая принципиальная технологической сигнализации

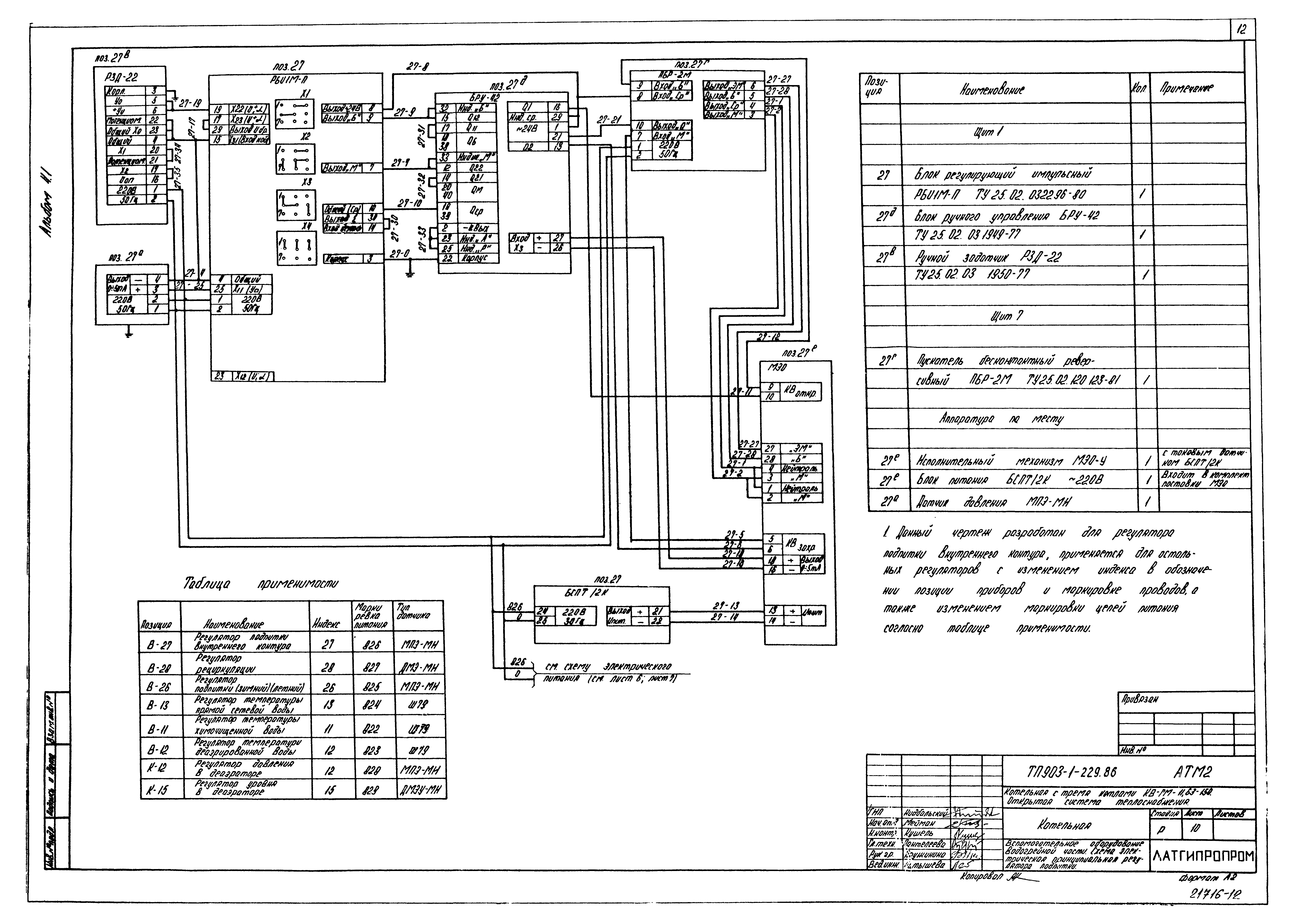

   Вспомогательное оборудование водогрейной части. Схема электрическая принципиальная регулятора подпитки
   Вспомогательное оборудование водогрейной части. Схема электрическая принципиальная управления вентилем на химочищенной воде

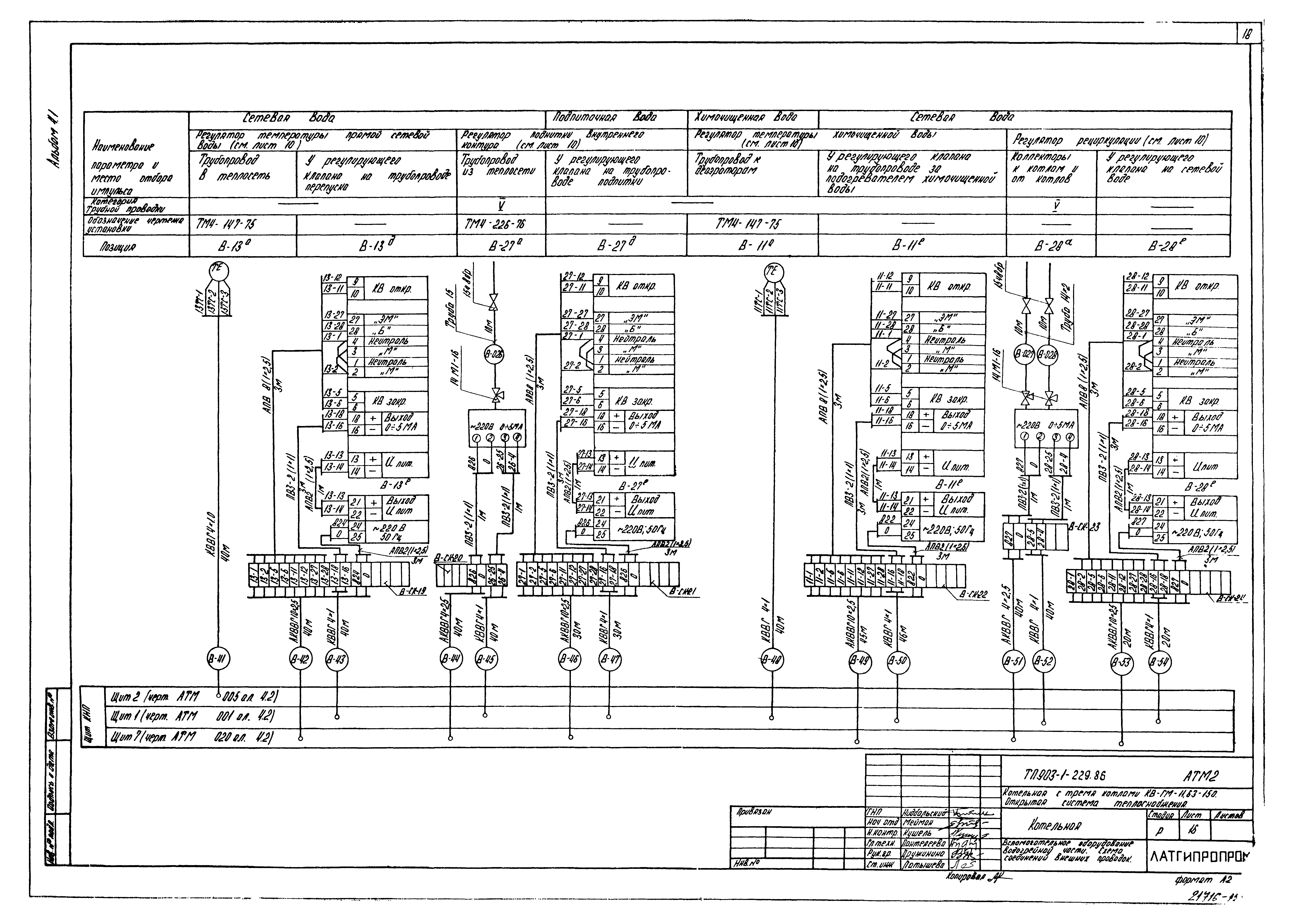

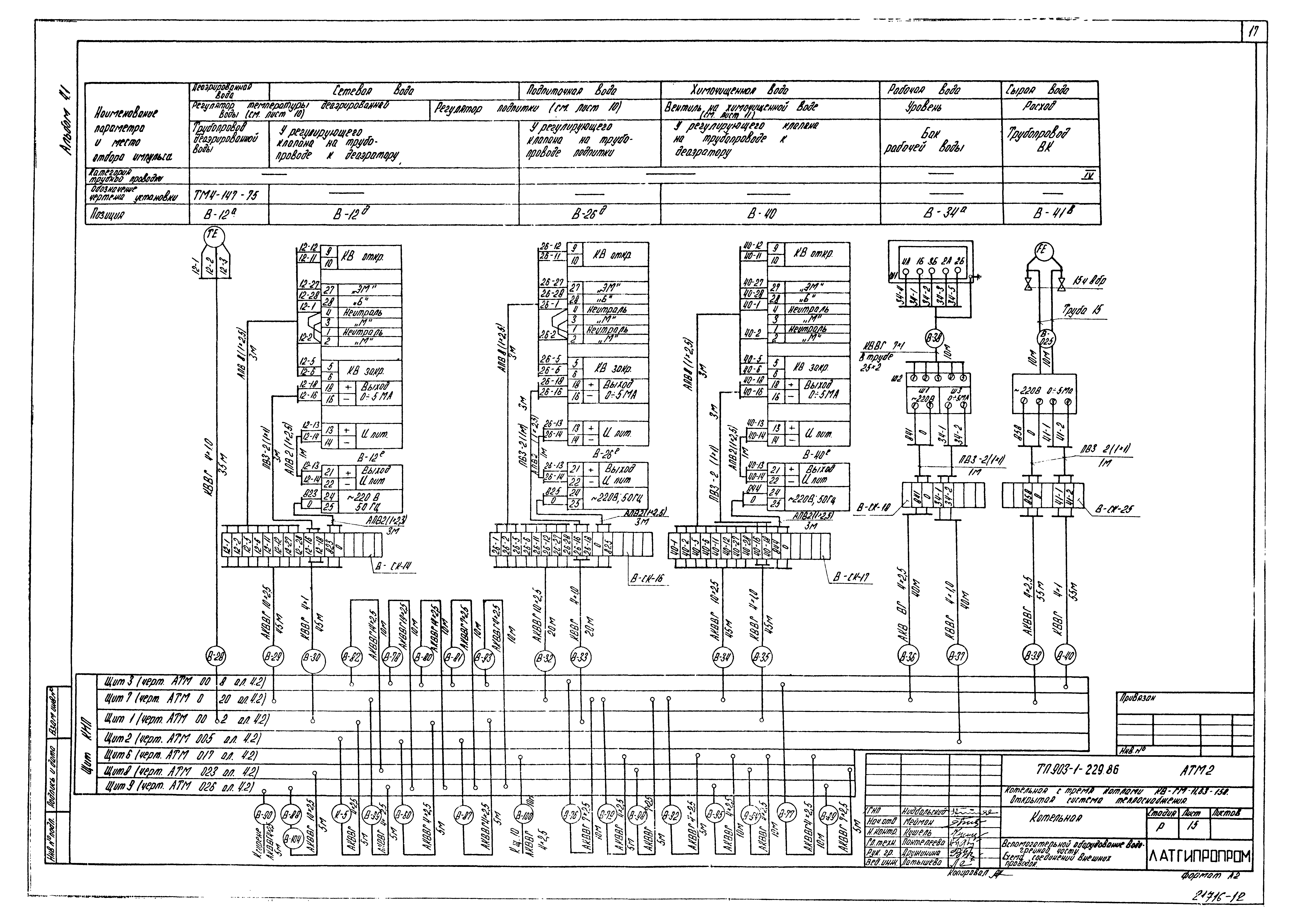

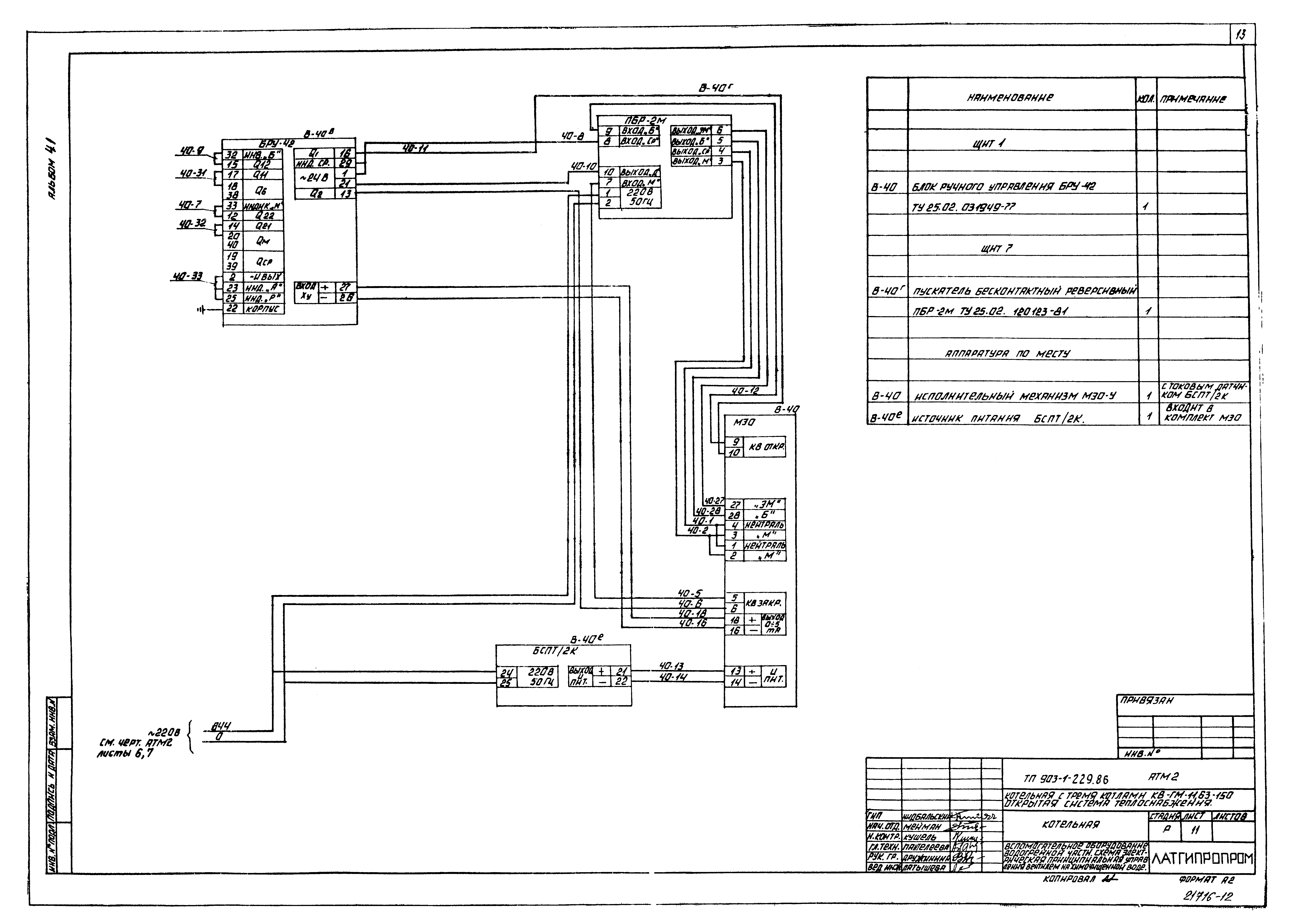

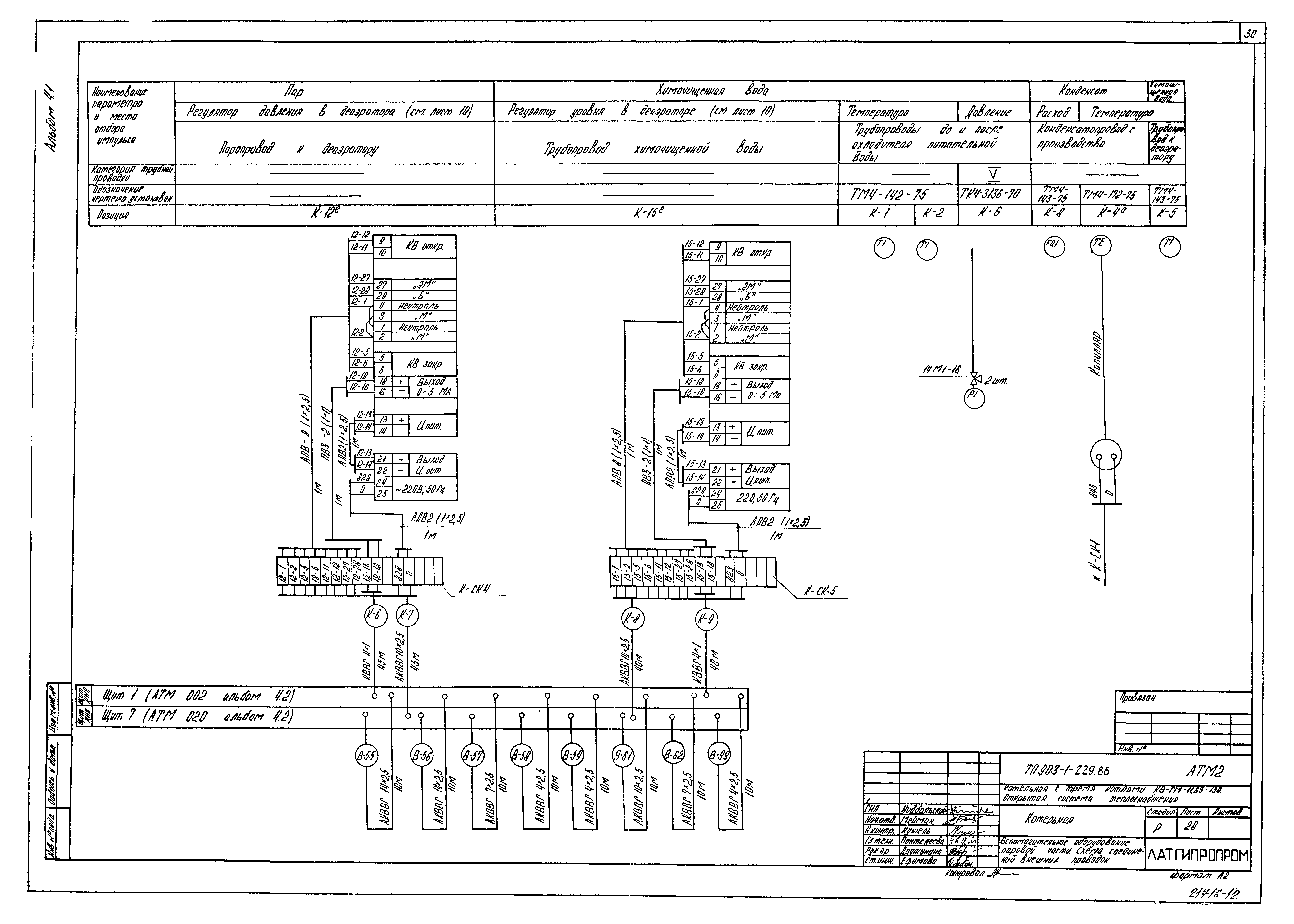

   Вспомогательное оборудование водогрейной части. Схема соединений внешних проводок

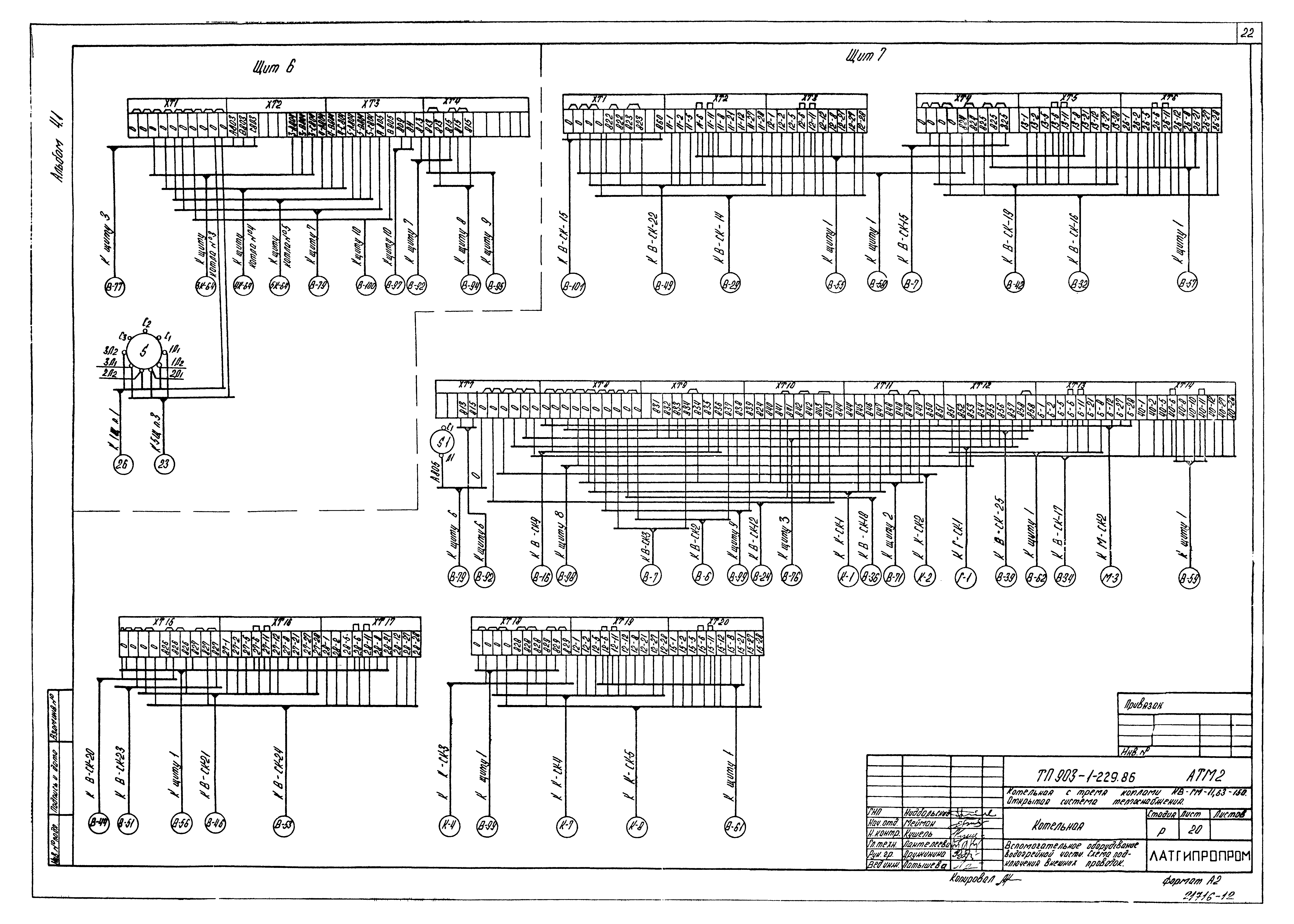

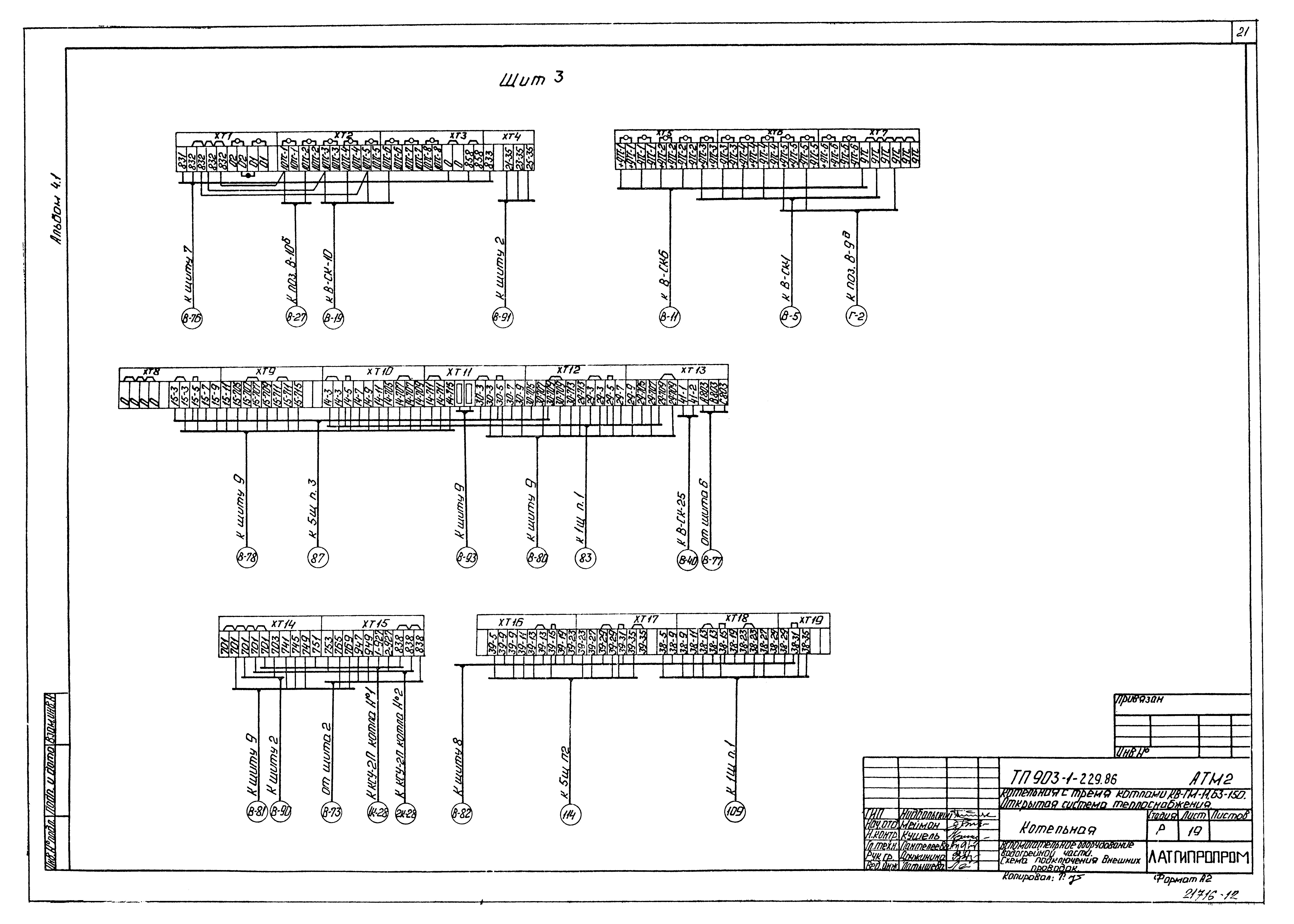

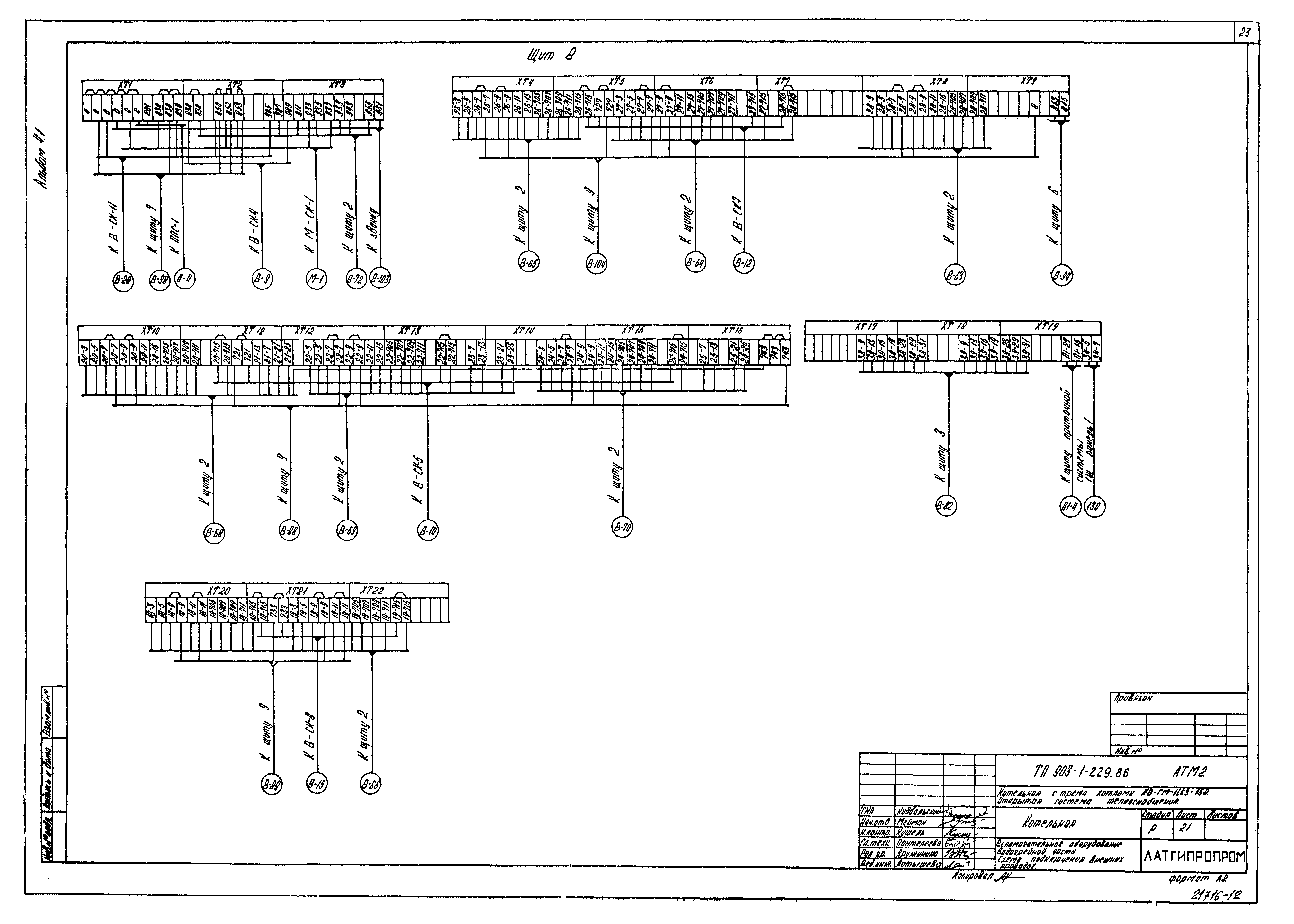

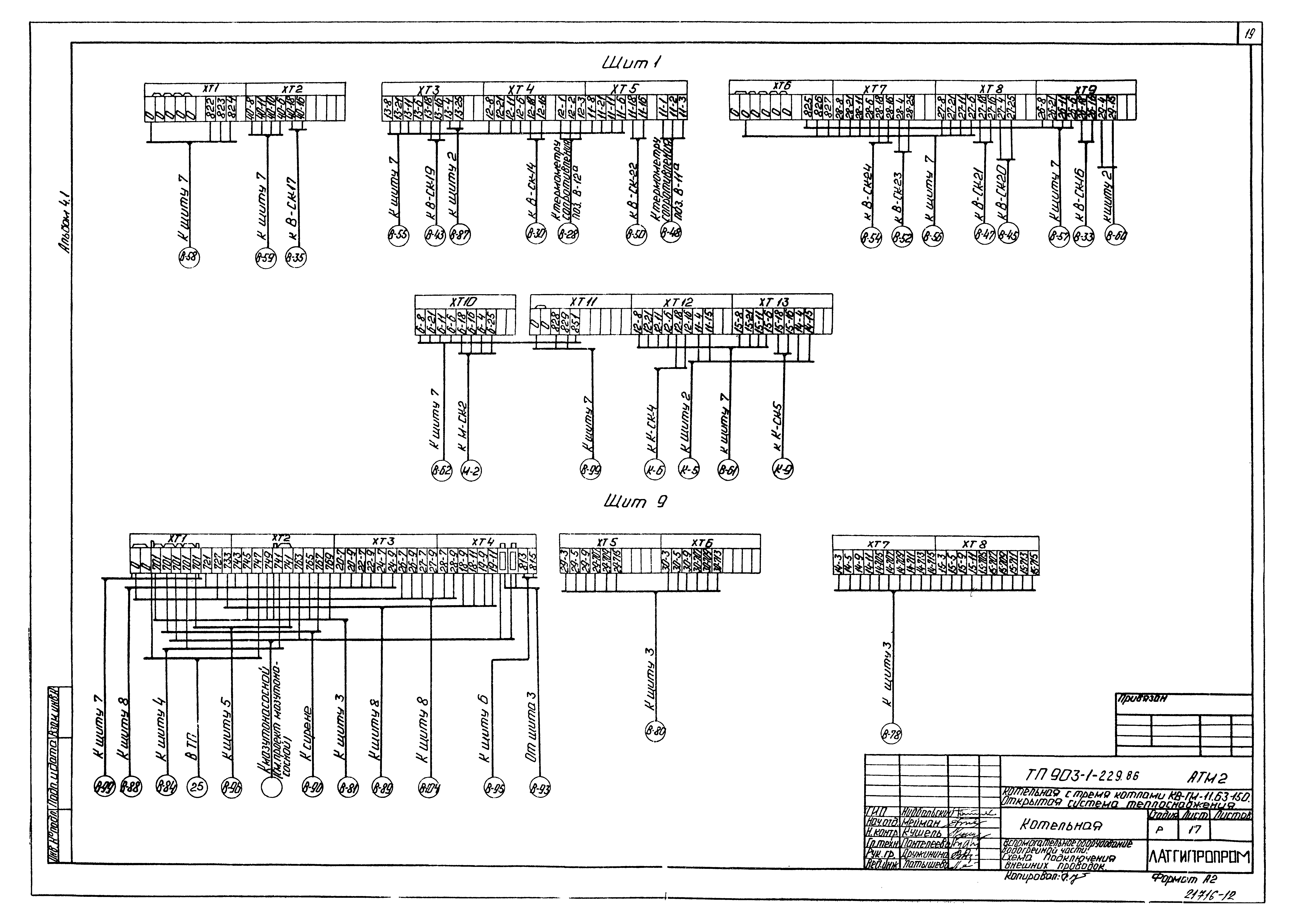

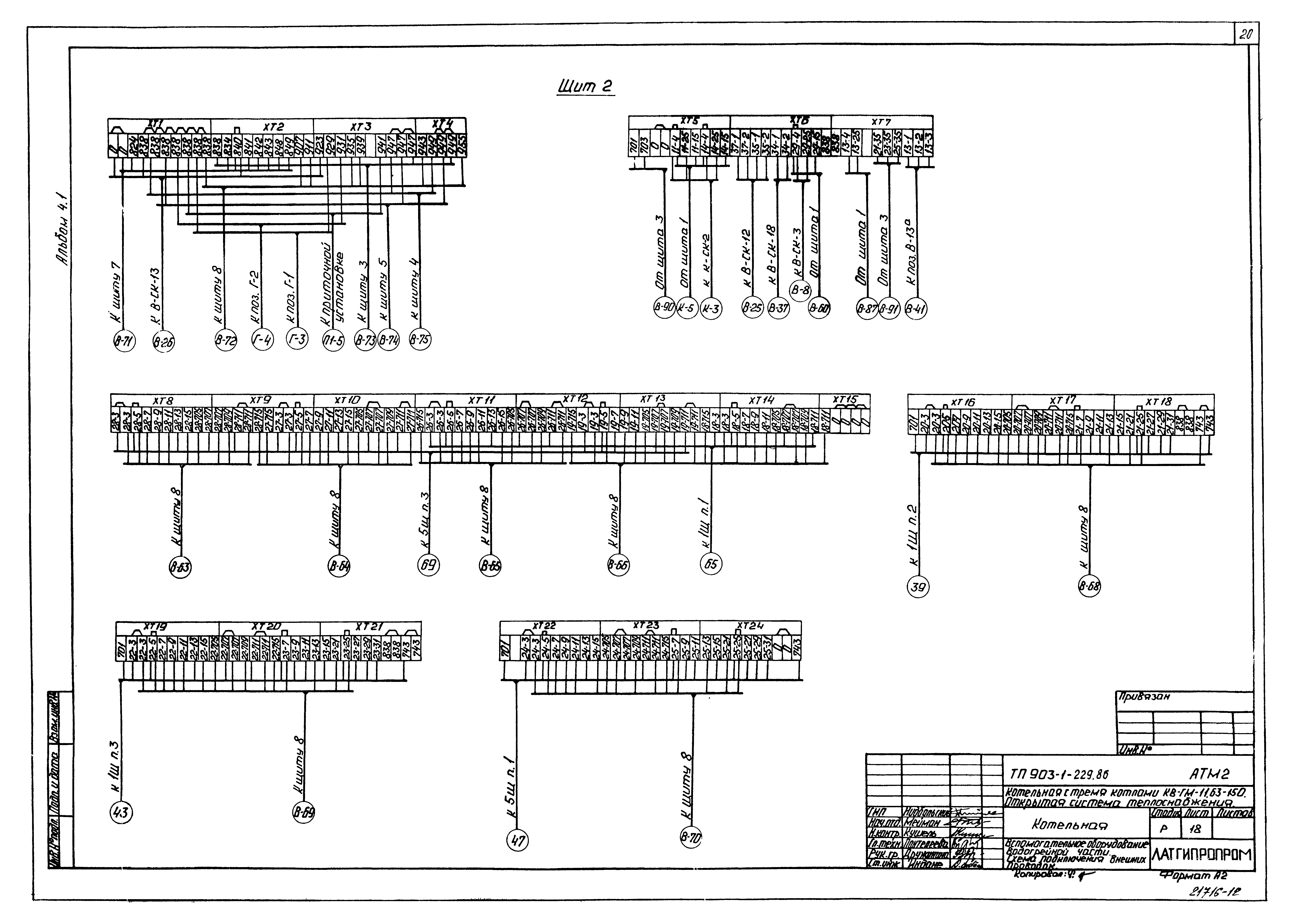

   Вспомогательное оборудование водогрейной части. Схема подключения внешних проводок

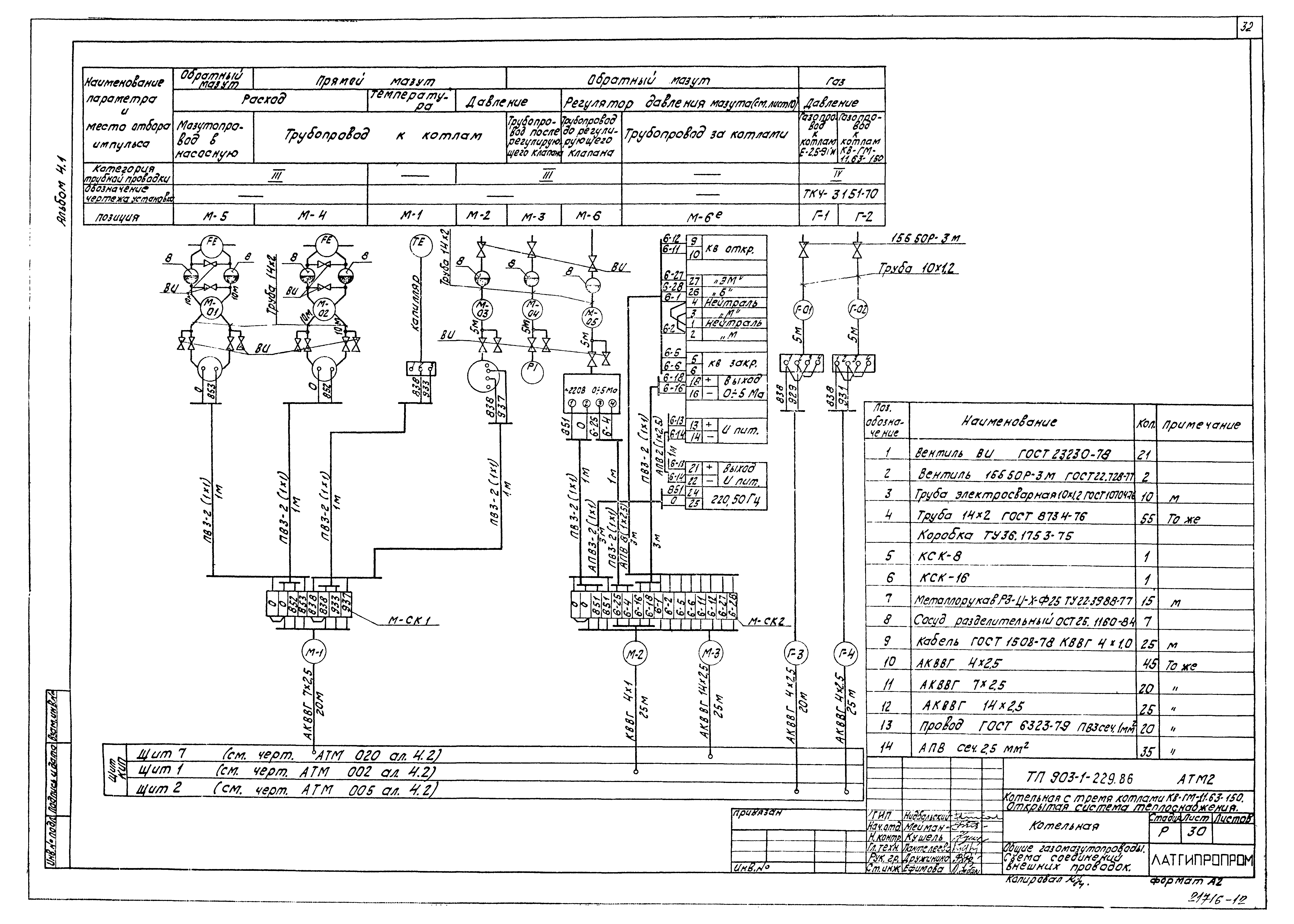

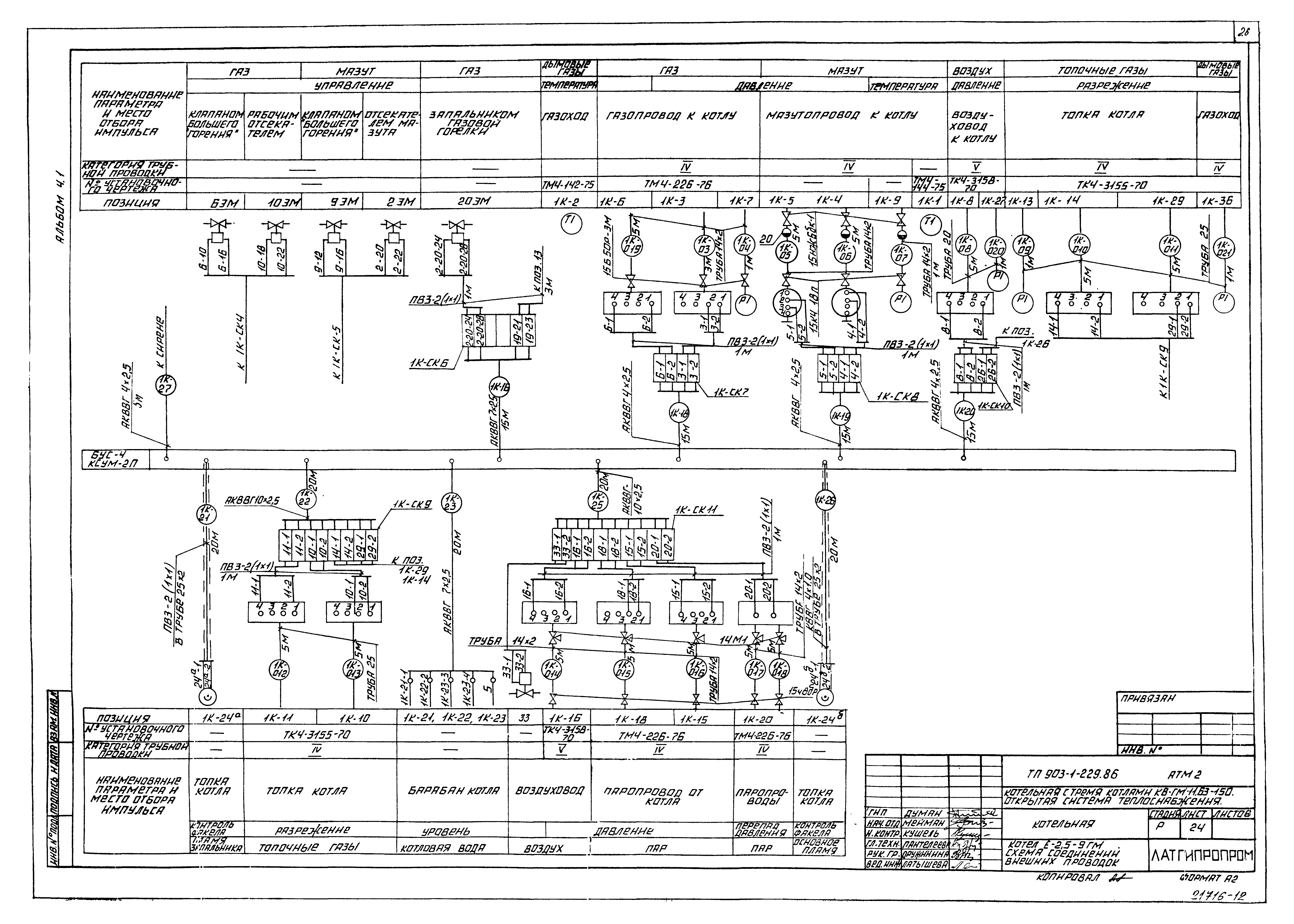

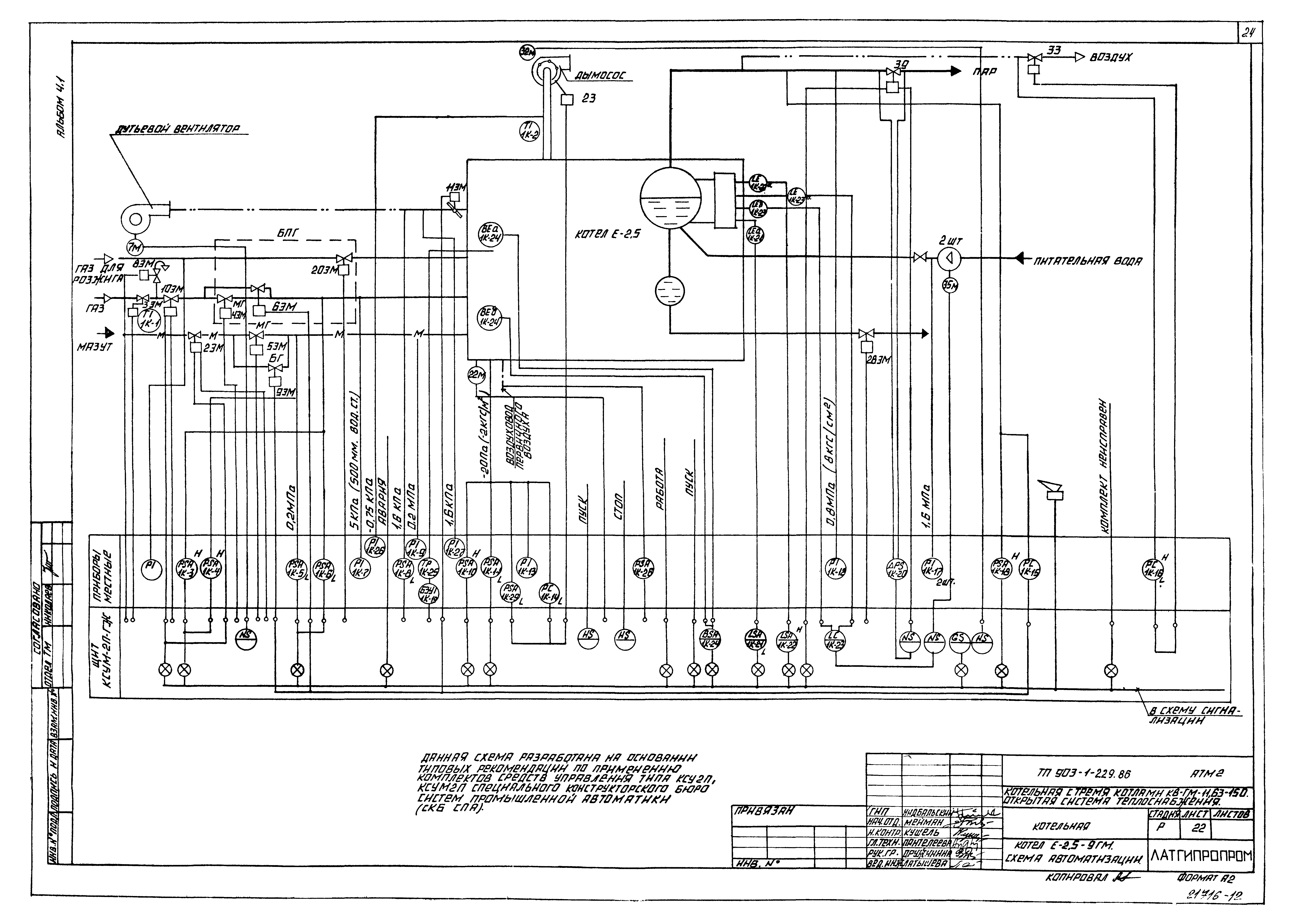

   Котел Е-2,5-9ГМ. Схема автоматизации

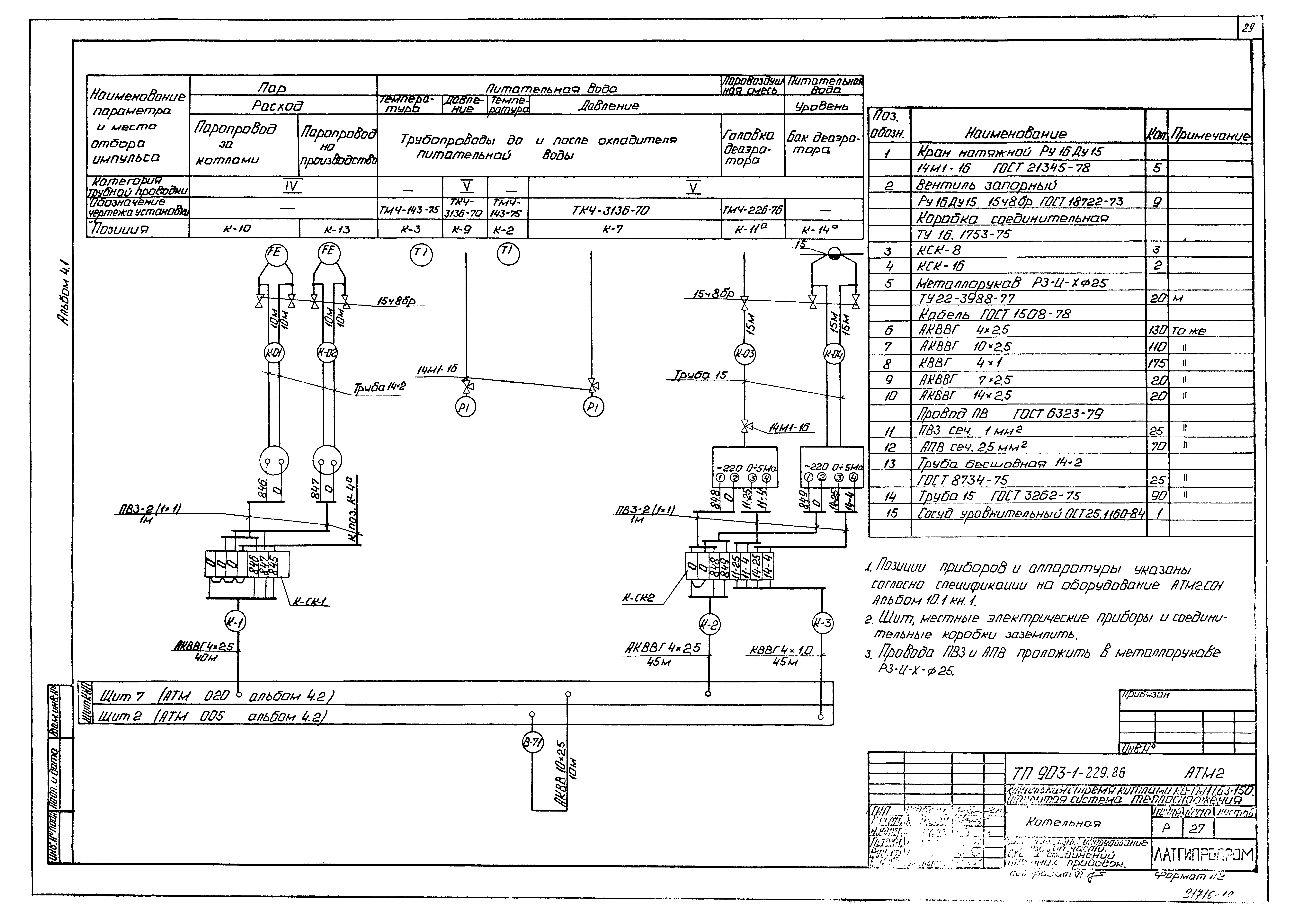

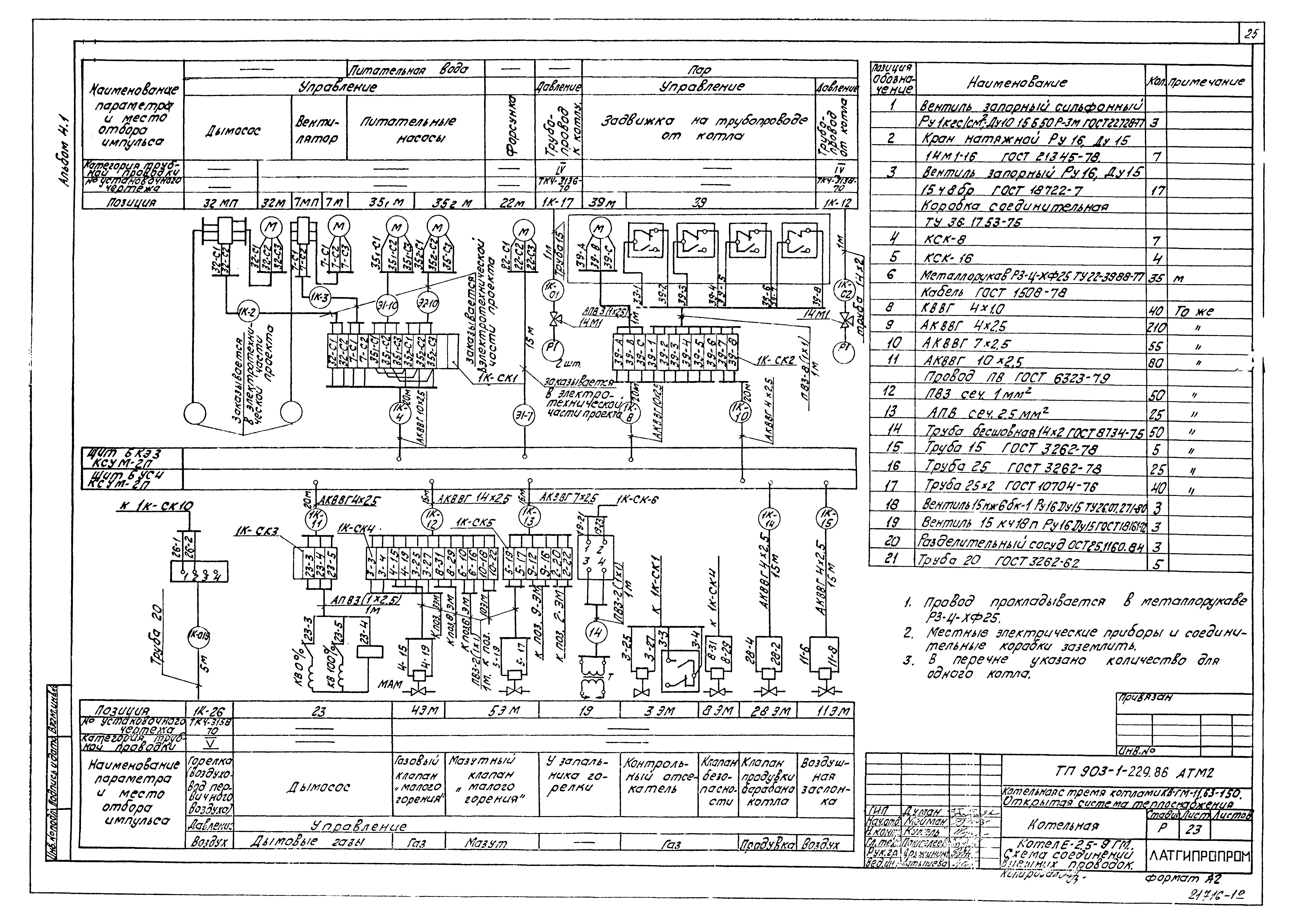

   Котел Е-2,5-9ГМ. Схема соединений внешних проводок

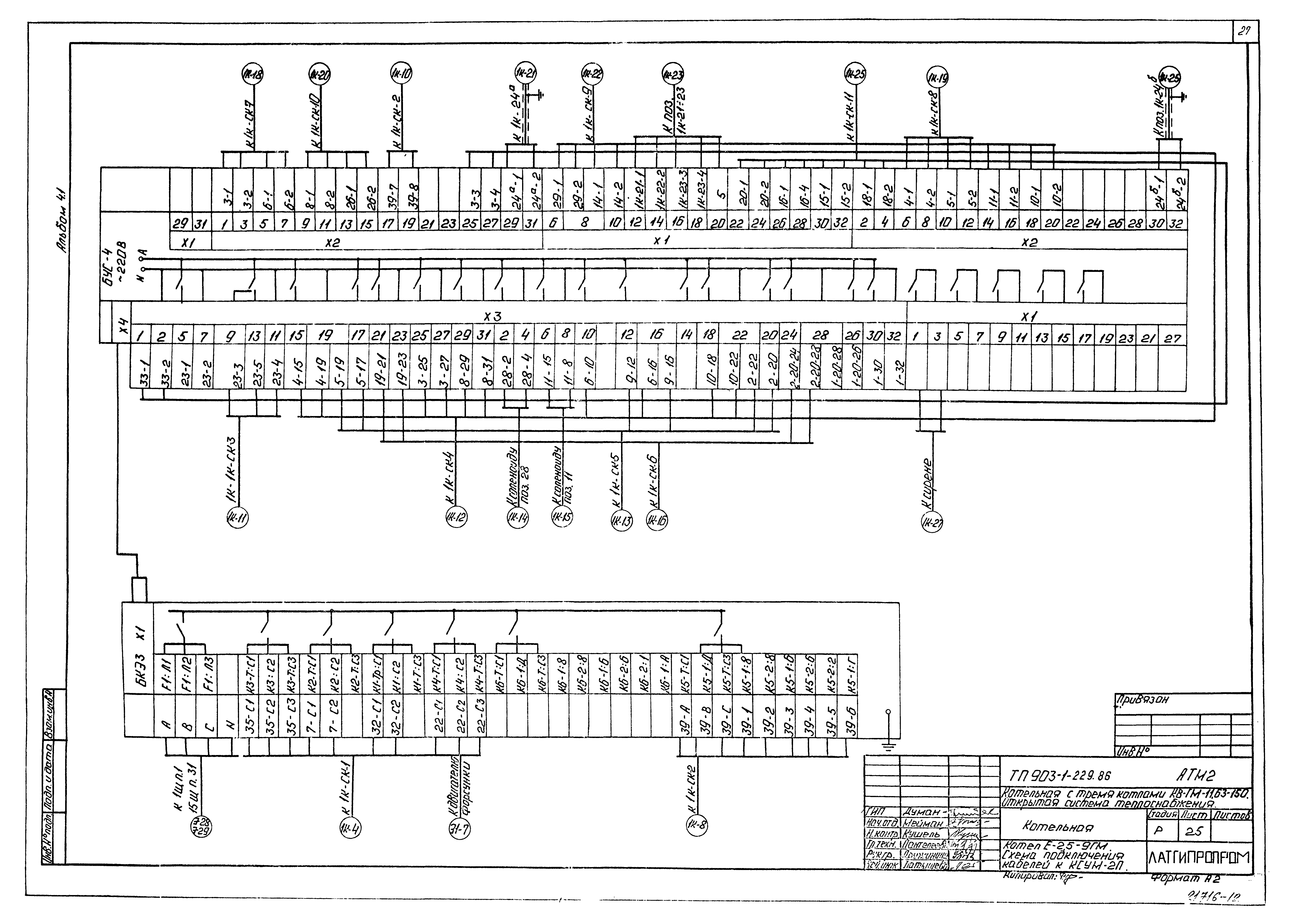

   Котел Е-2,5-9ГМ. Схема подключения внешних проводок к КСУ-2П

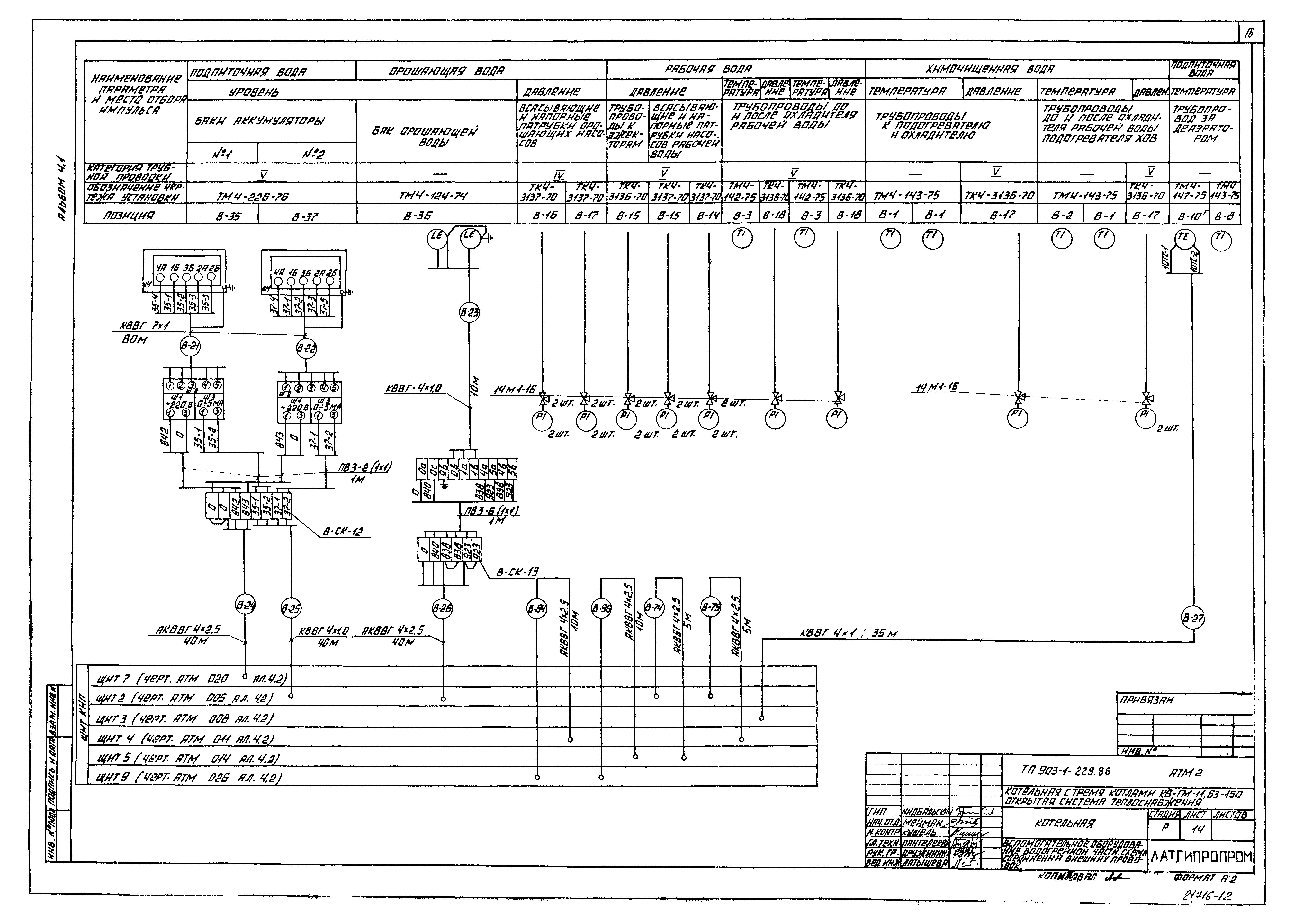

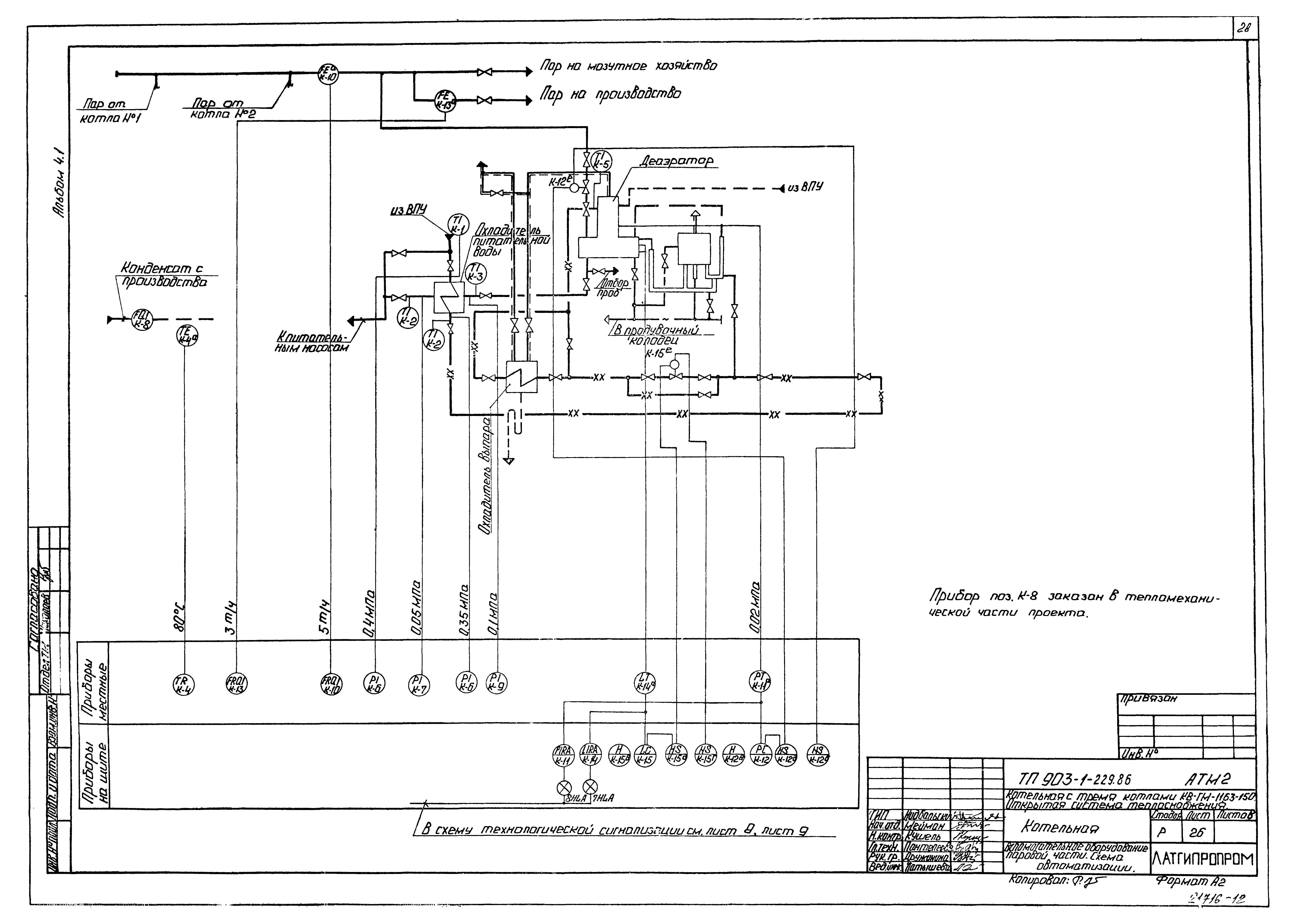

   Вспомогательное оборудование паровой части. Схема автоматизации
   Вспомогательное оборудование паровой части. Схема соединений внешних проводок

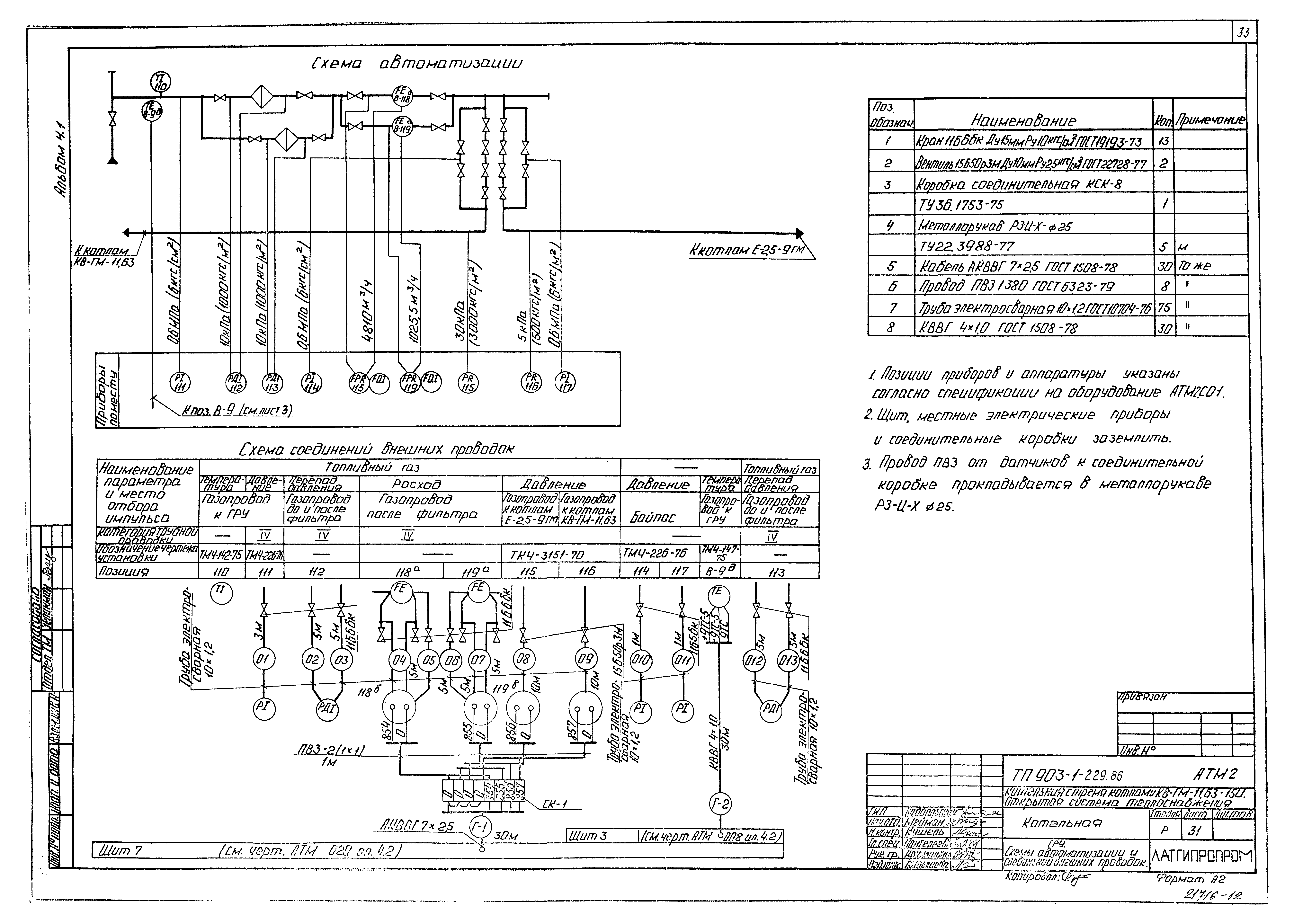

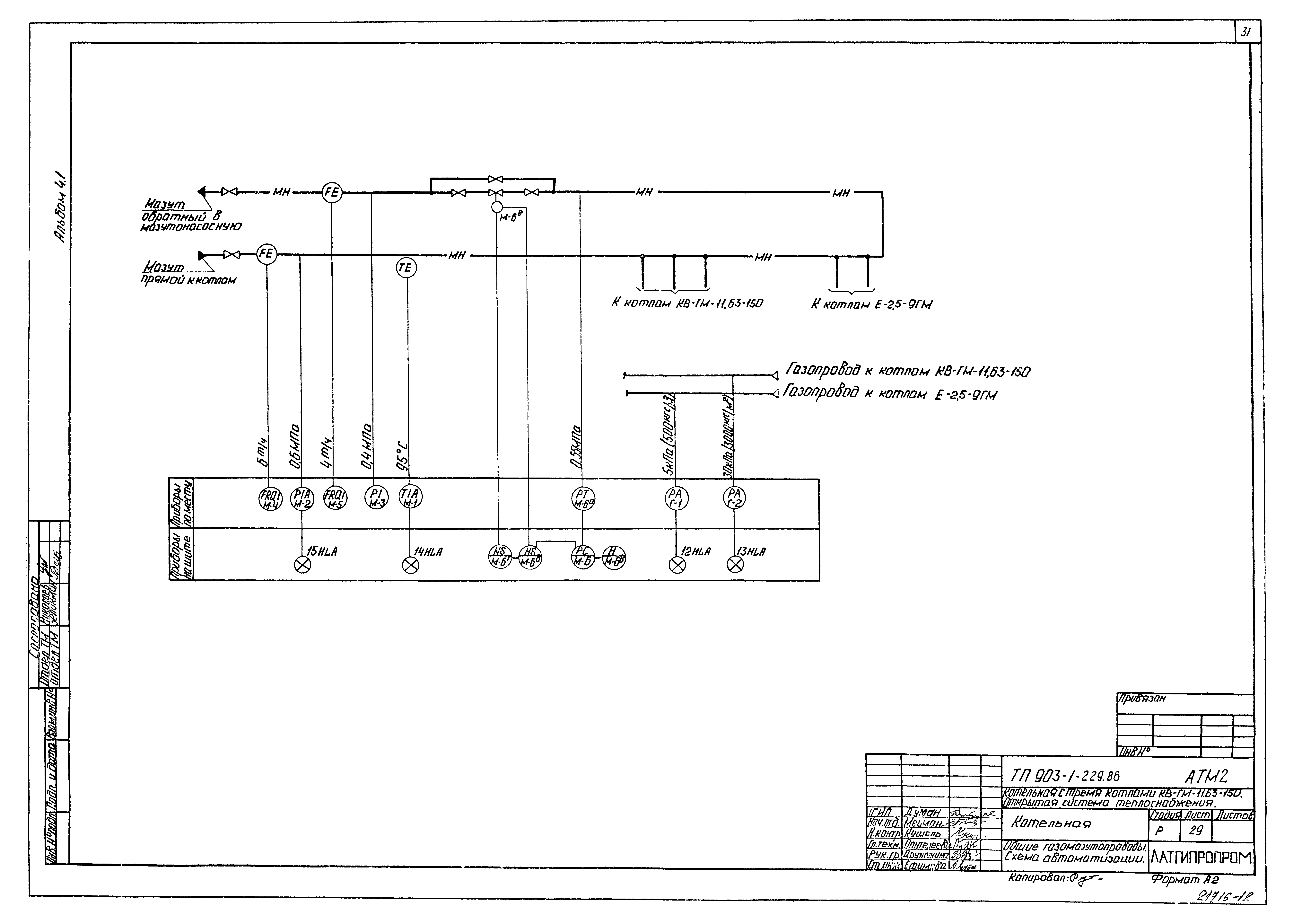

   Общие газомазутопроводы. Схема автоматизации
   Общие газомазутопроводы. Схема соединений внешних проводок
   ГРУ. Схема автоматизации и соединений внешних проводок

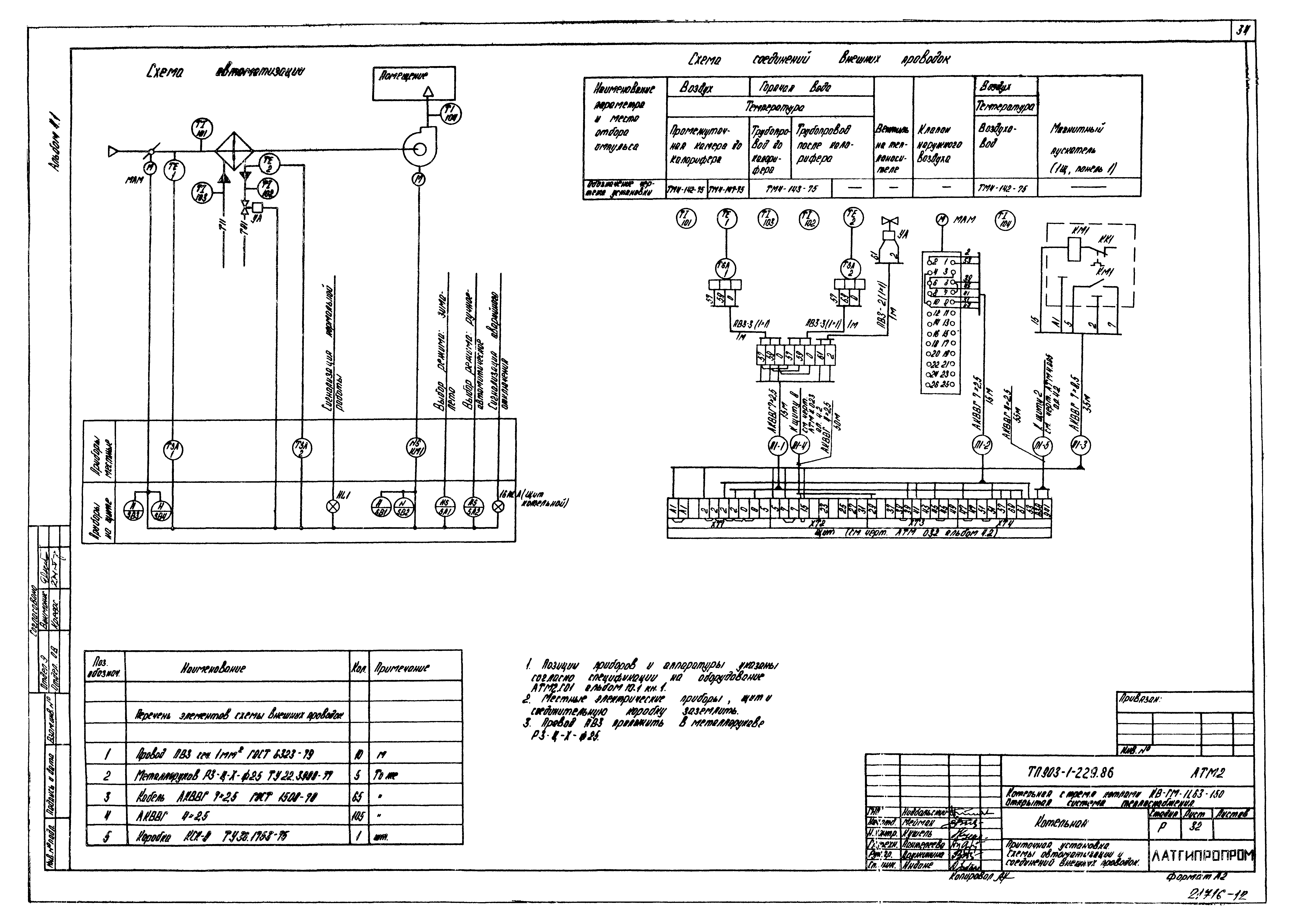

   Приточная установка. Схемы автоматизации и соединений внешних проводок

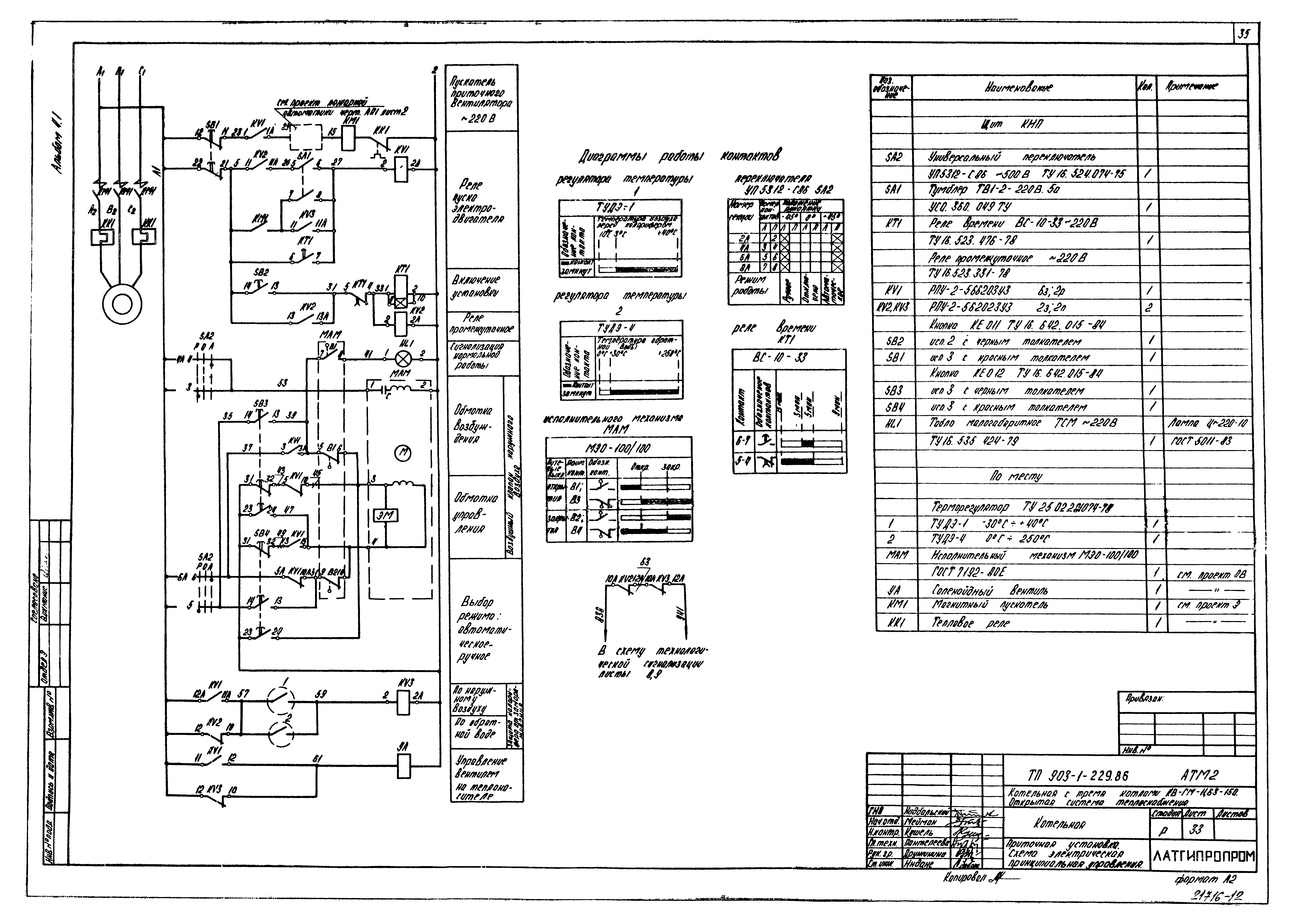

   Приточная установка. Схема электрическая принципиальная управления

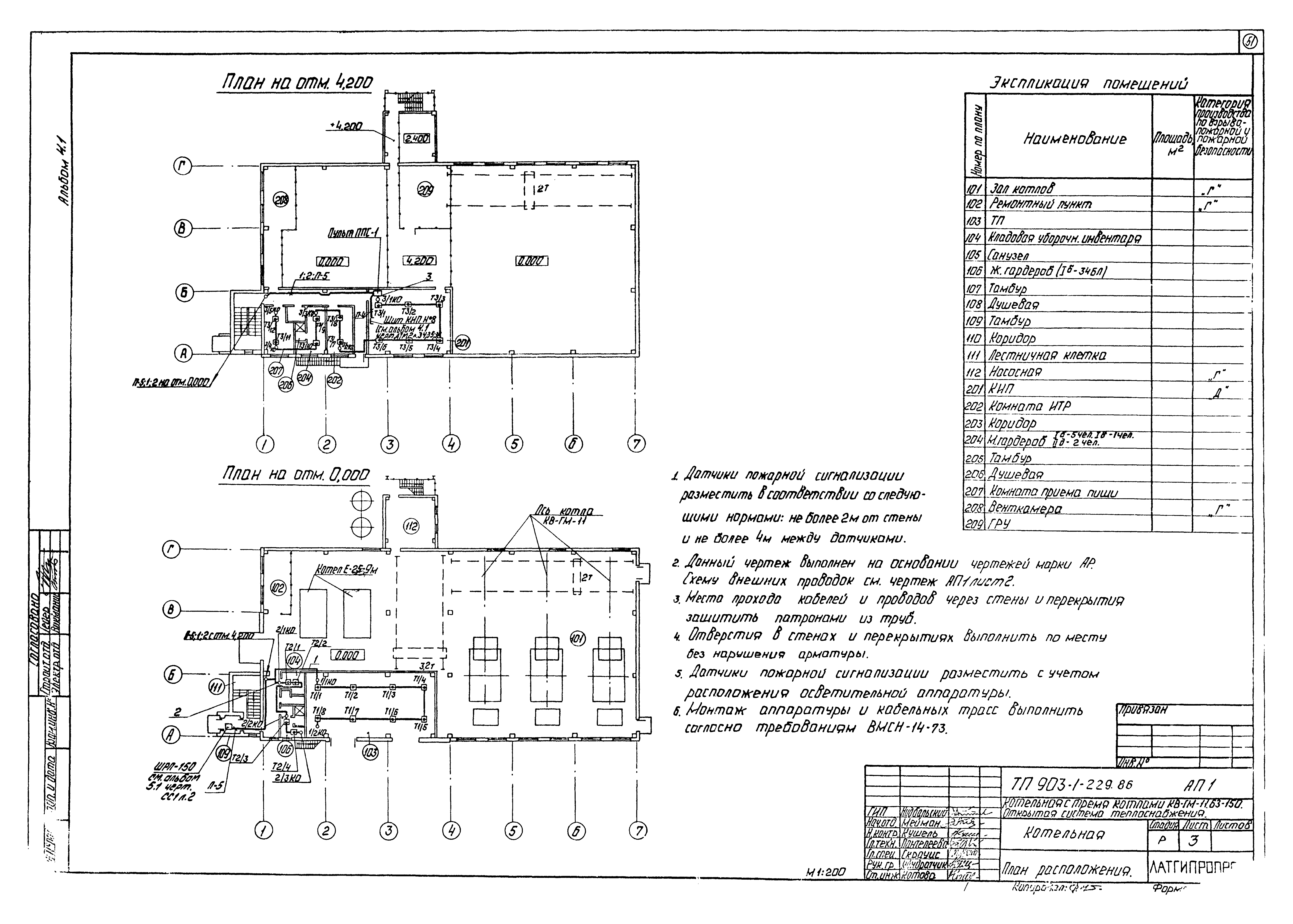

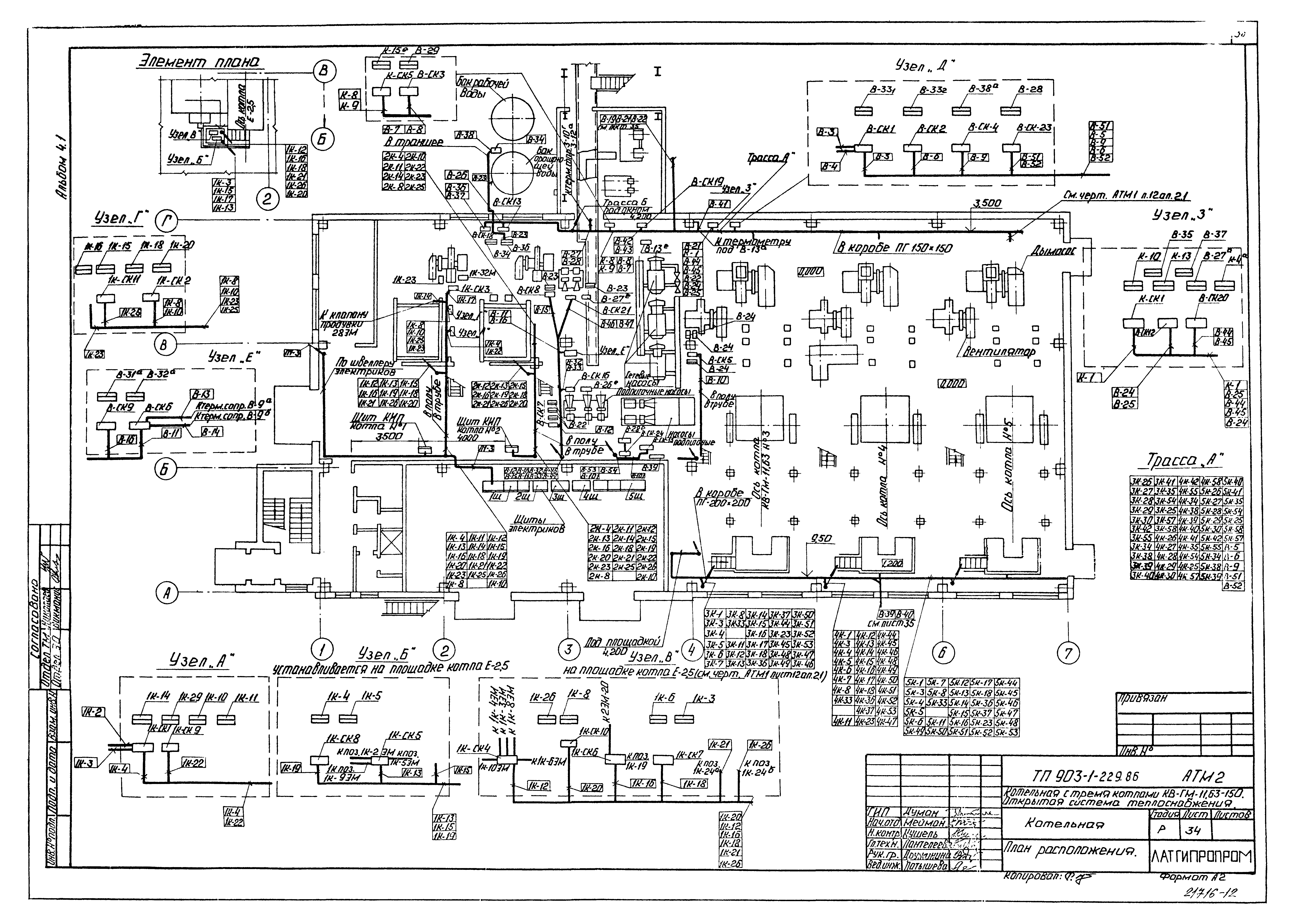

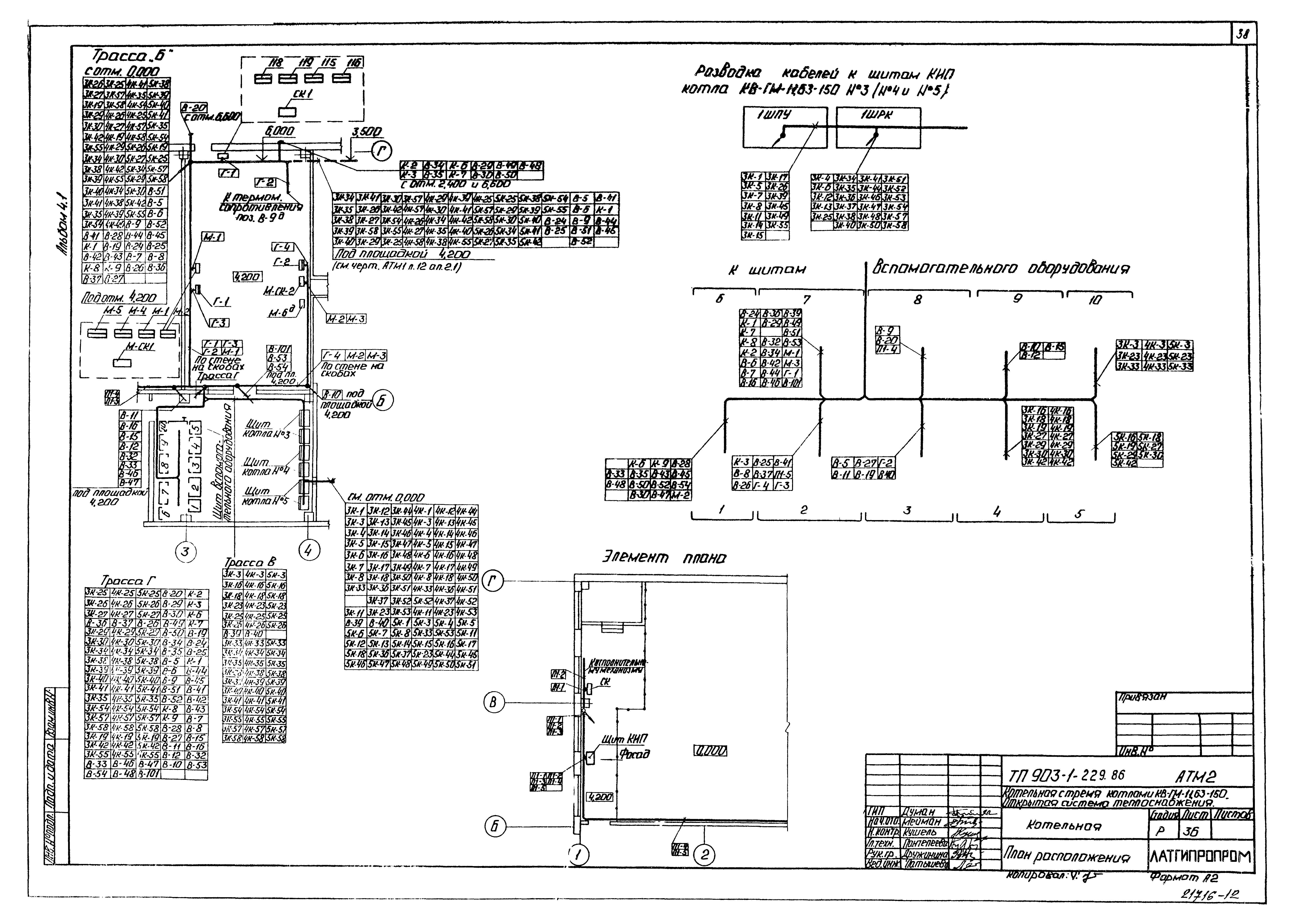

   План расположения

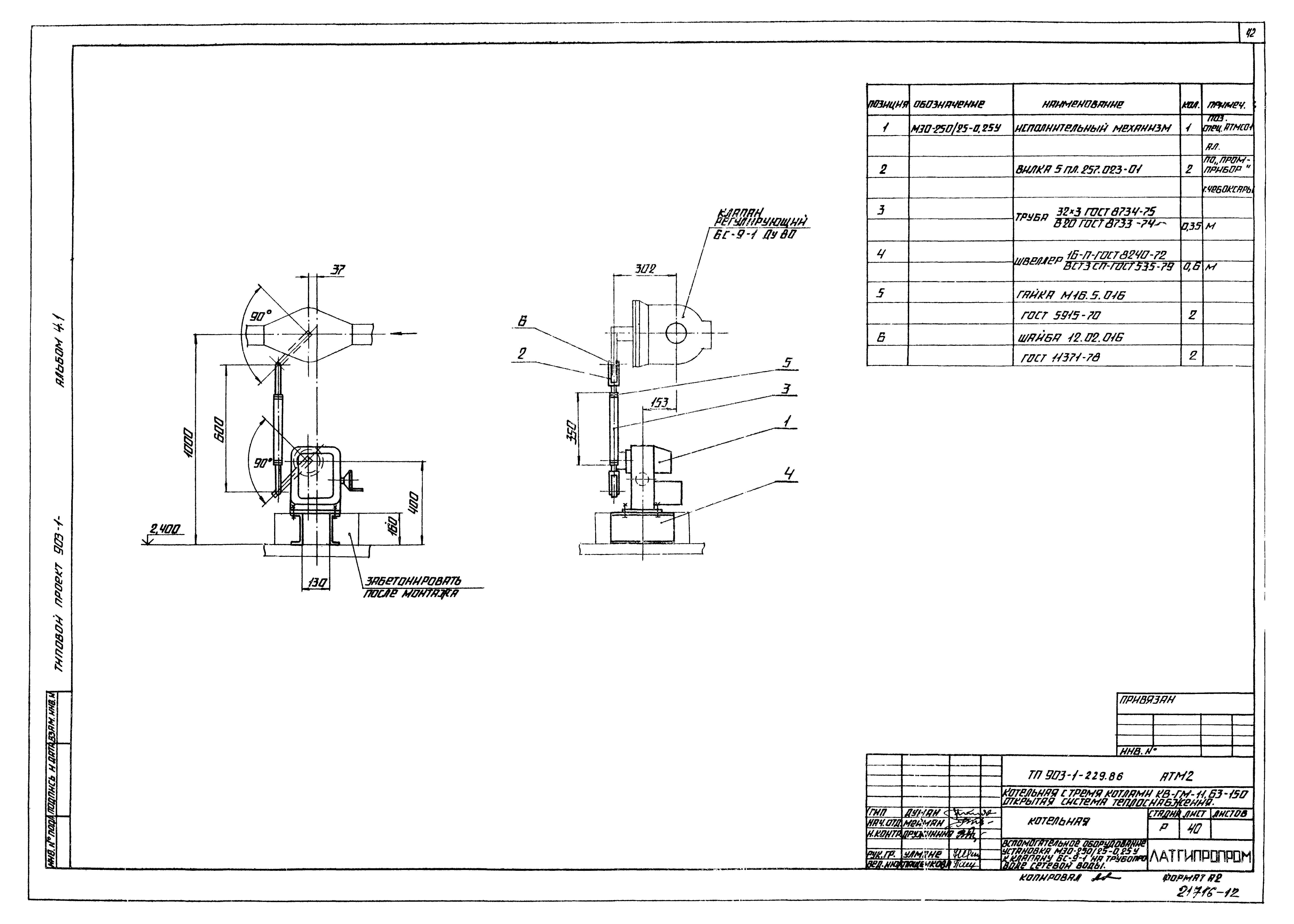

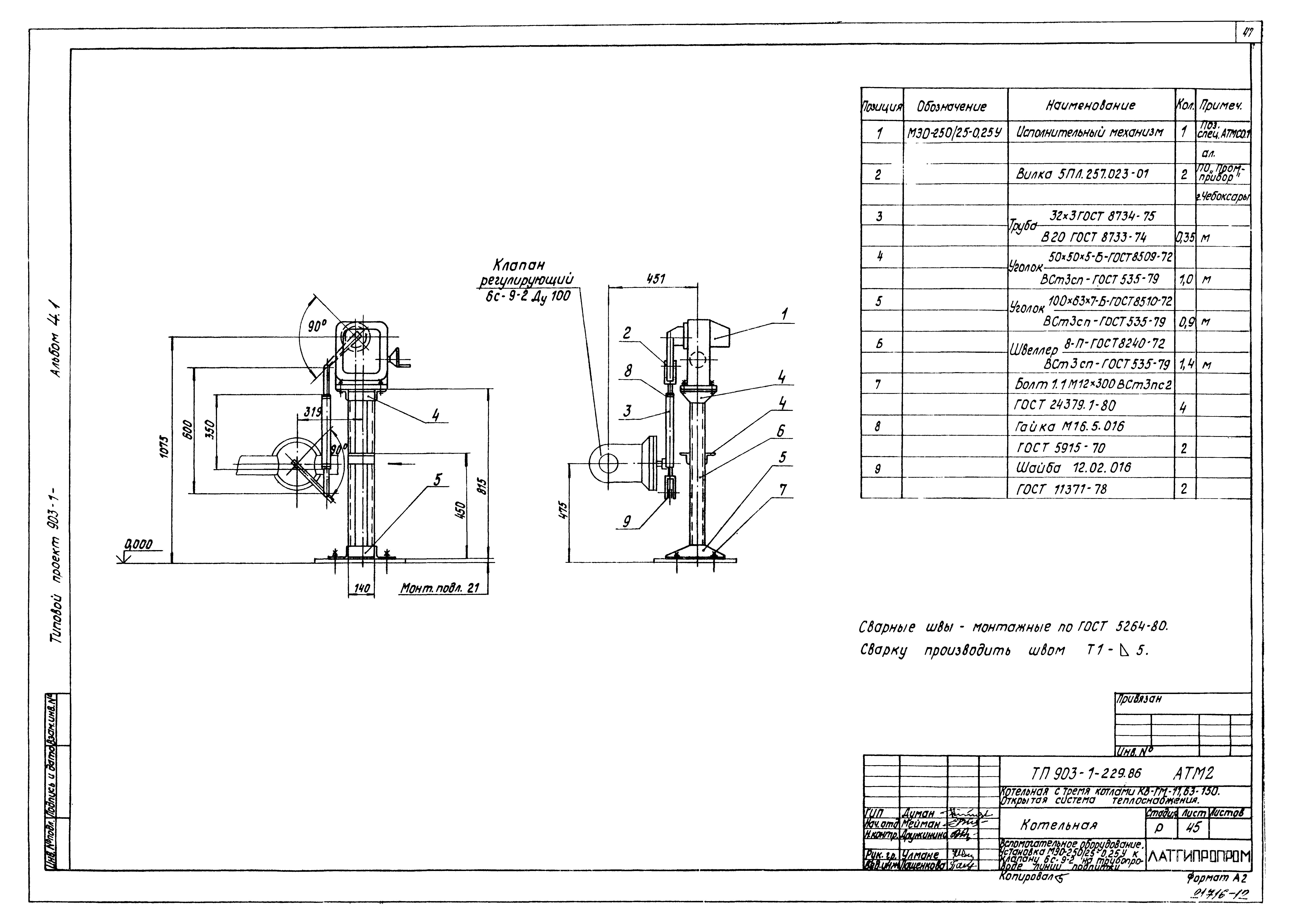

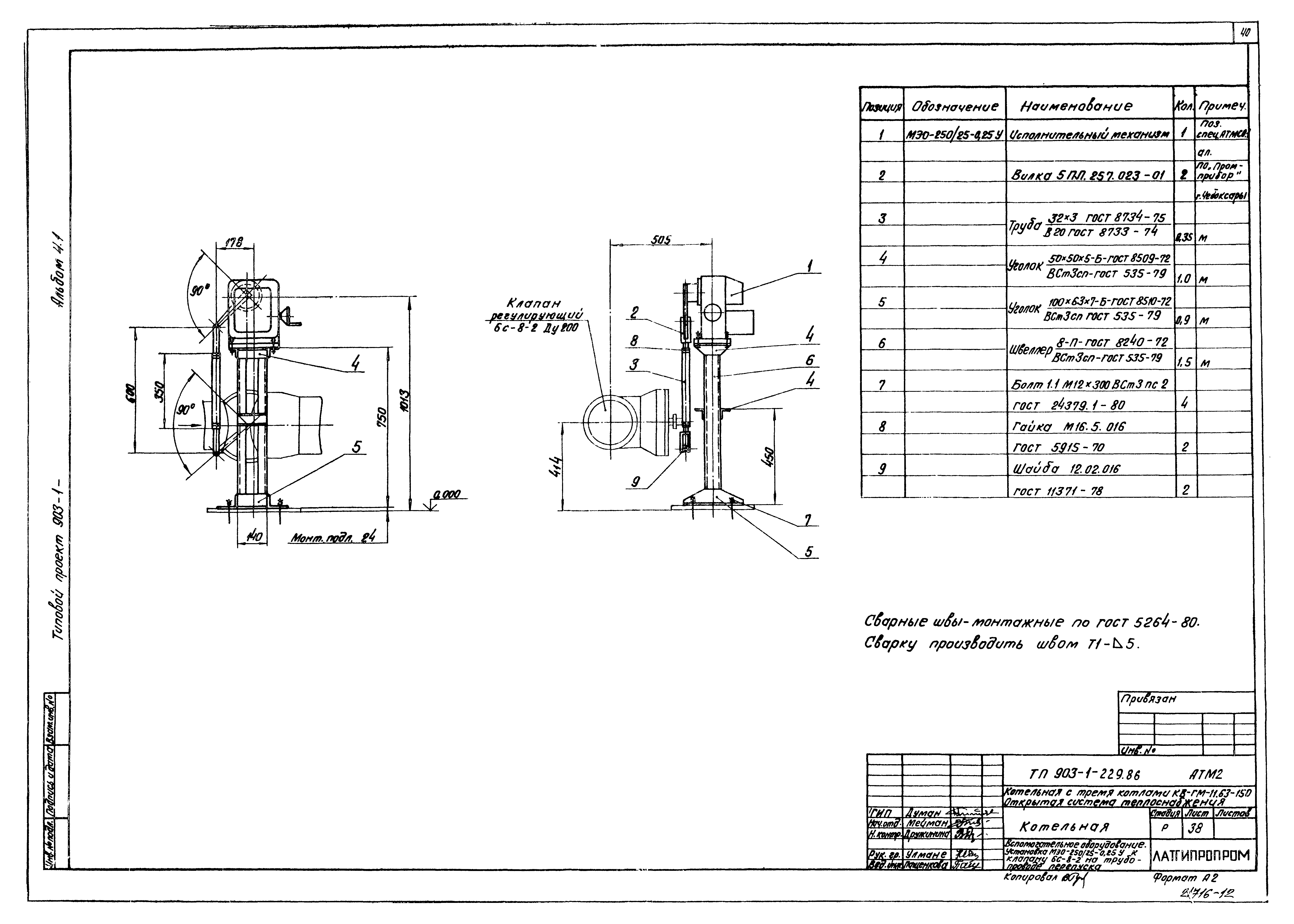

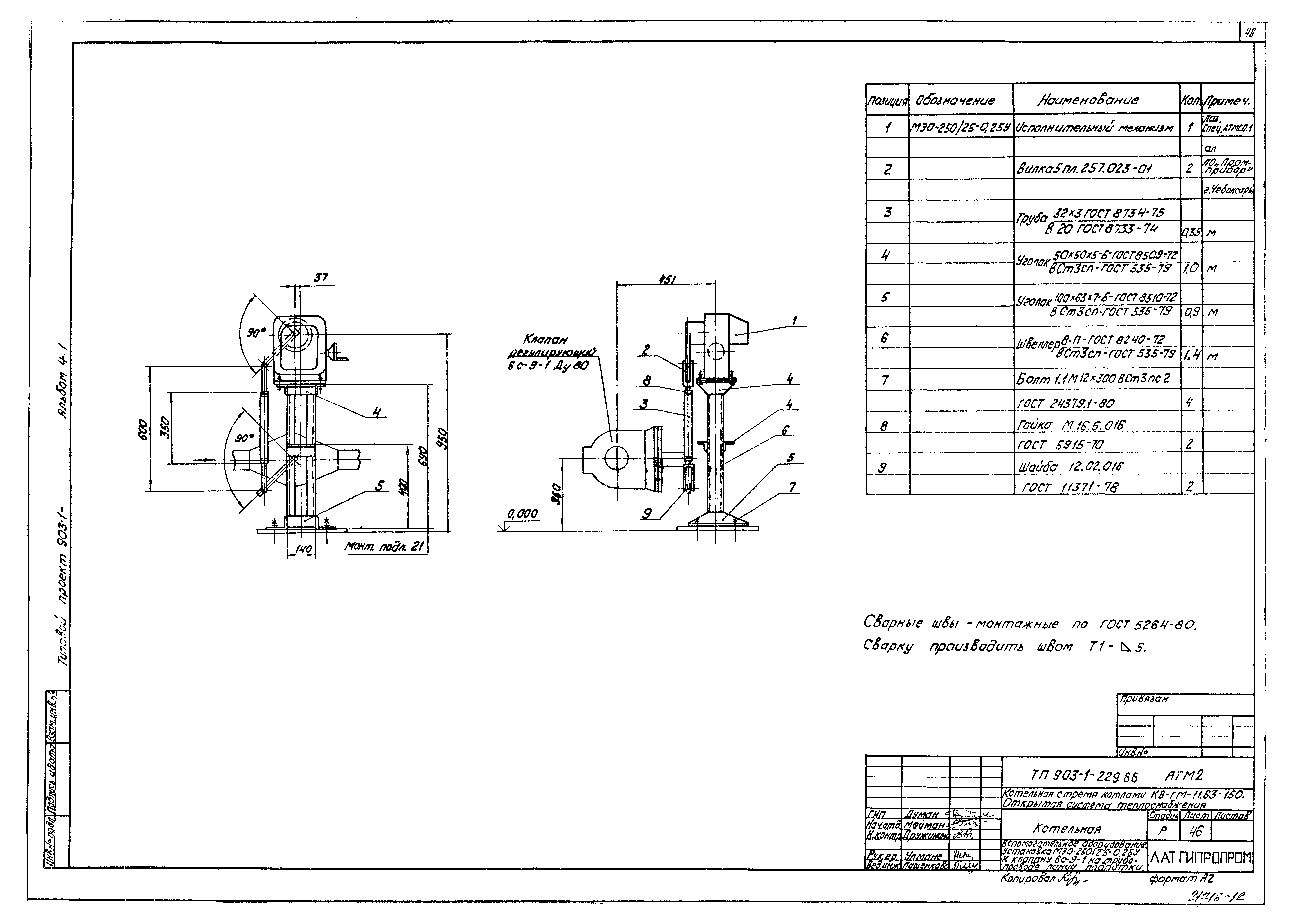

   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-8-3 на трубопроводе рециркуляции
   Вспомогательное оборудование. Установка МЭО-100/25-0,25У к клапану 6с-8-2 на трубопроводе перепуска

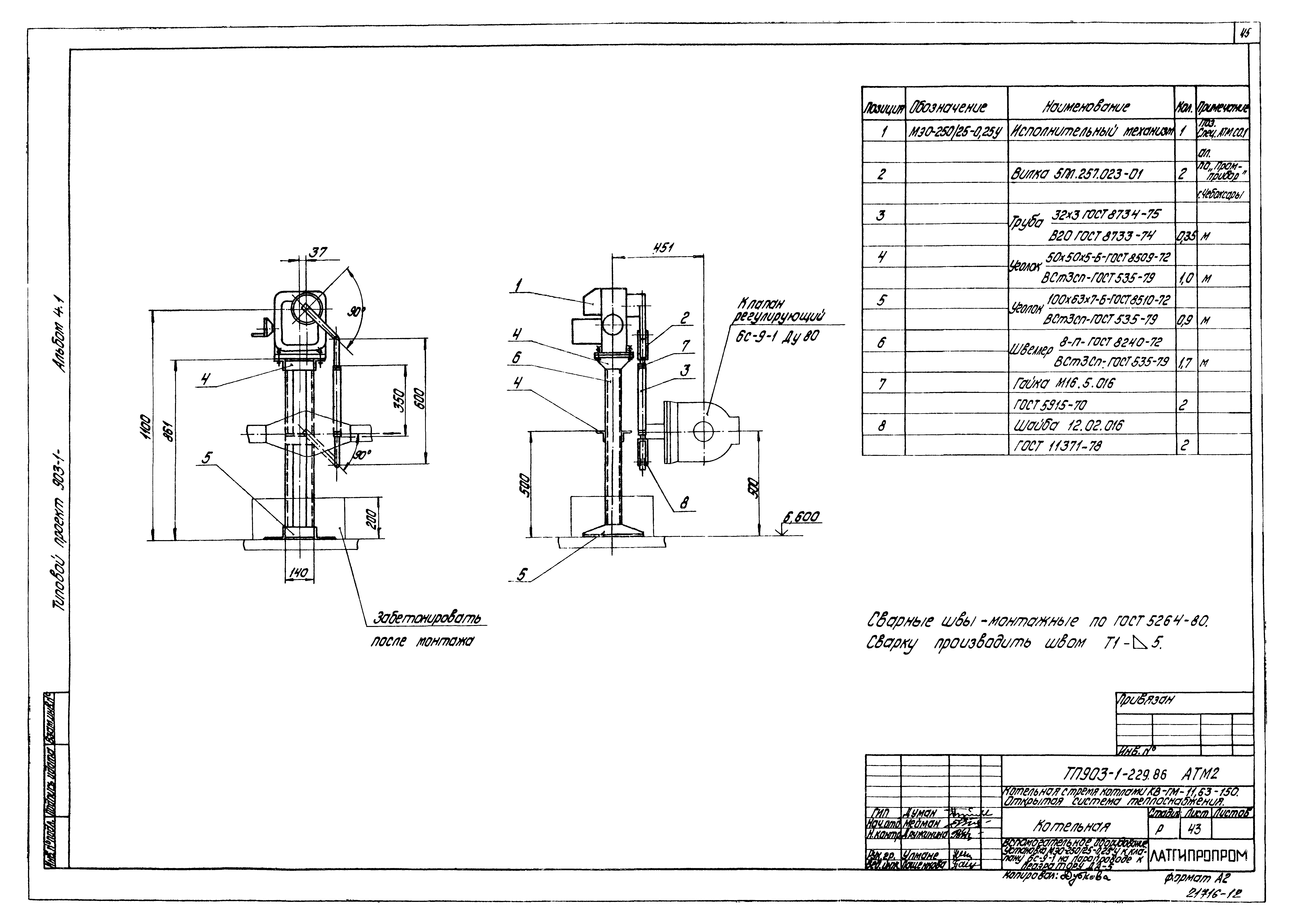

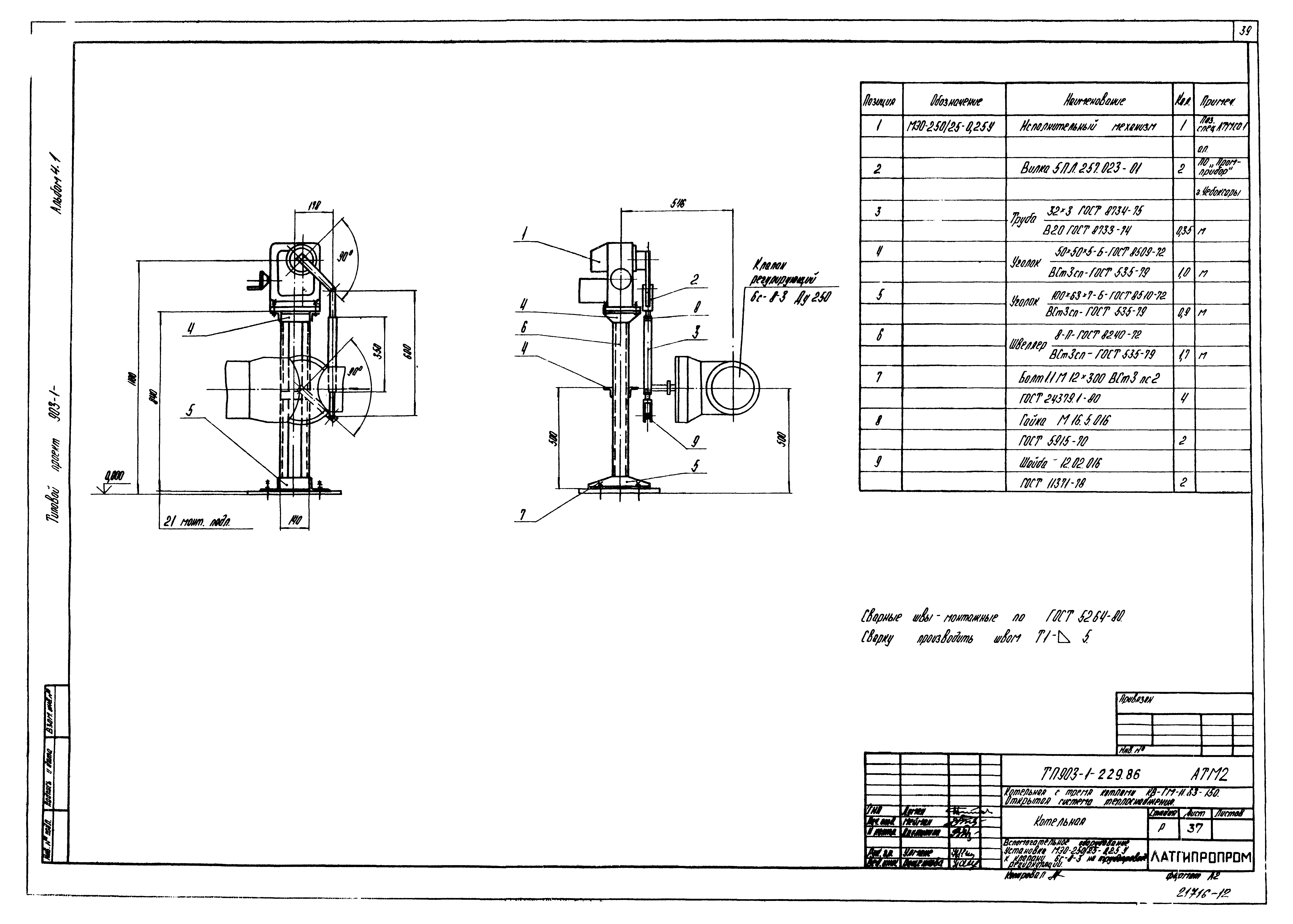

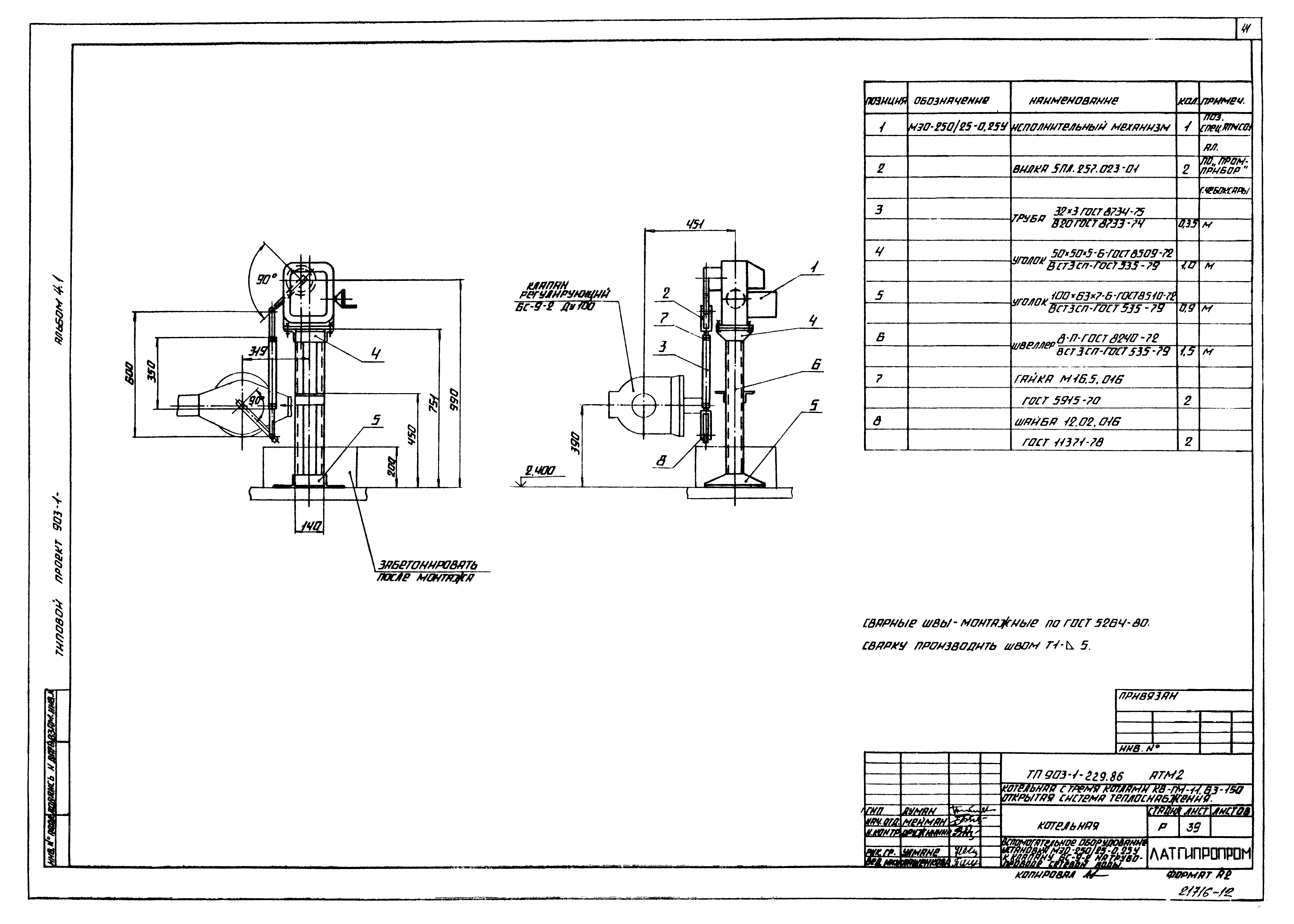

   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-2 на трубопроводе сетевой воды
   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-1 на трубопроводе сетевой воды

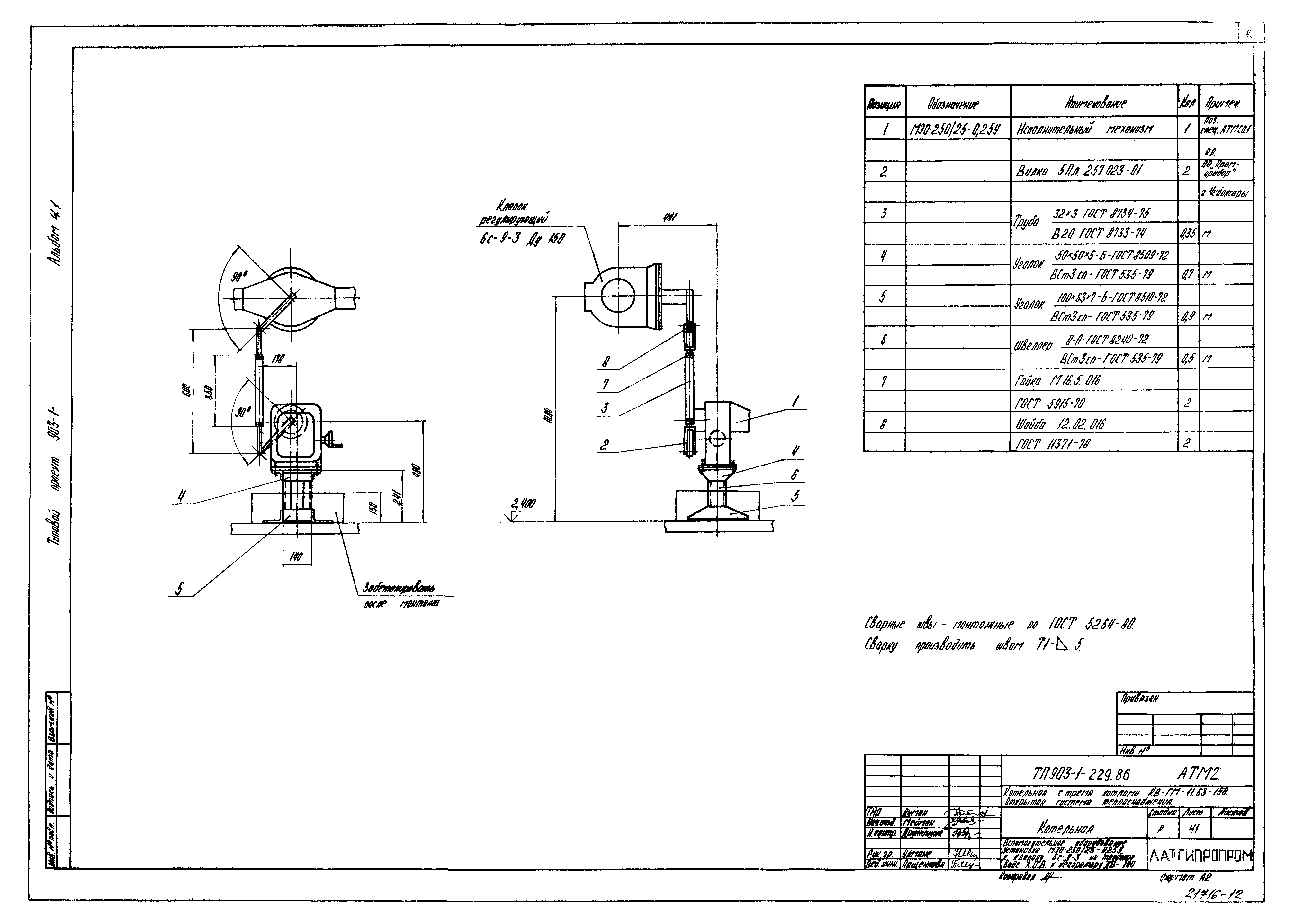

   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-3 на трубопроводе ХОВ к деаэратору ДВ-100

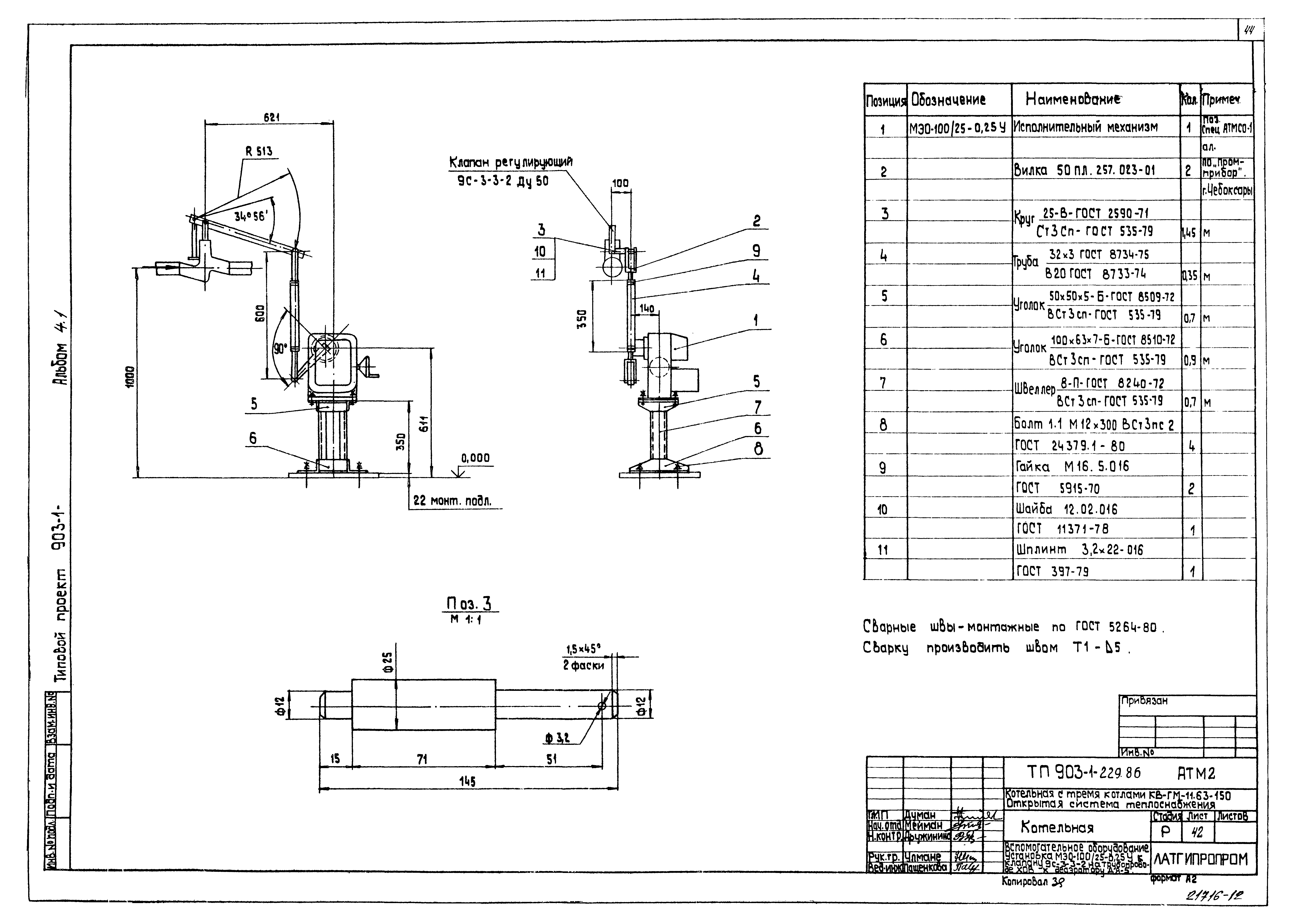

   Вспомогательное оборудование. Установка МЭО-100/25-0,25У к клапану 9с-3-3-2 на трубопроводе к деаэратору ДА-5
   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-1 на трубопроводе к деаэратору ДА-5

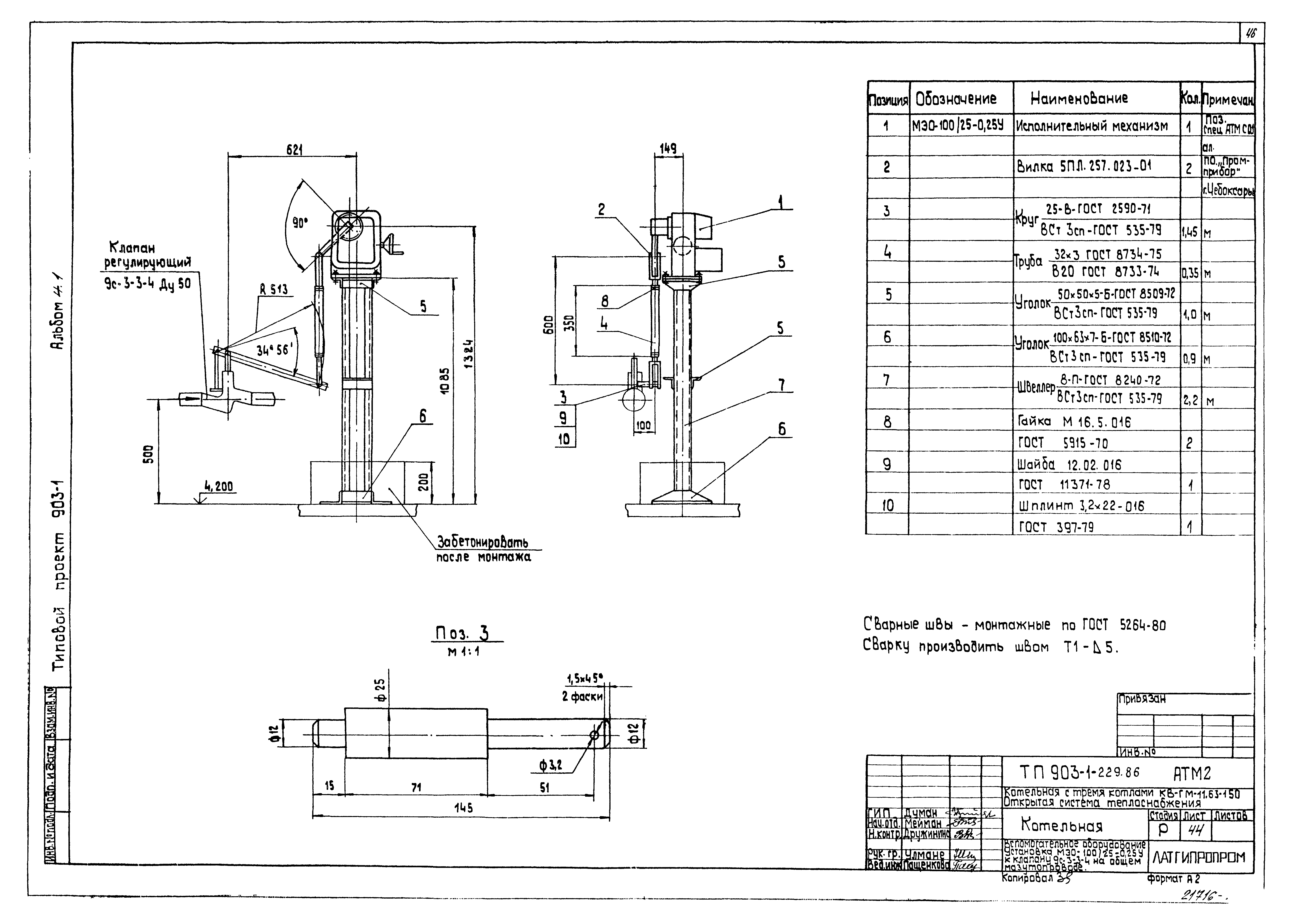

   Вспомогательное оборудование. Установка МЭО-100/25-0,25У к клапану 9с-3-3-4 на общем мазутопроводе
   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-2 на трубопроводе линии подпитки
   Вспомогательное оборудование. Установка МЭО-250/25-0,25У к клапану 6с-9-1 на трубопроводе линии подпитки
Пожарная сигнализация
   Общие данные

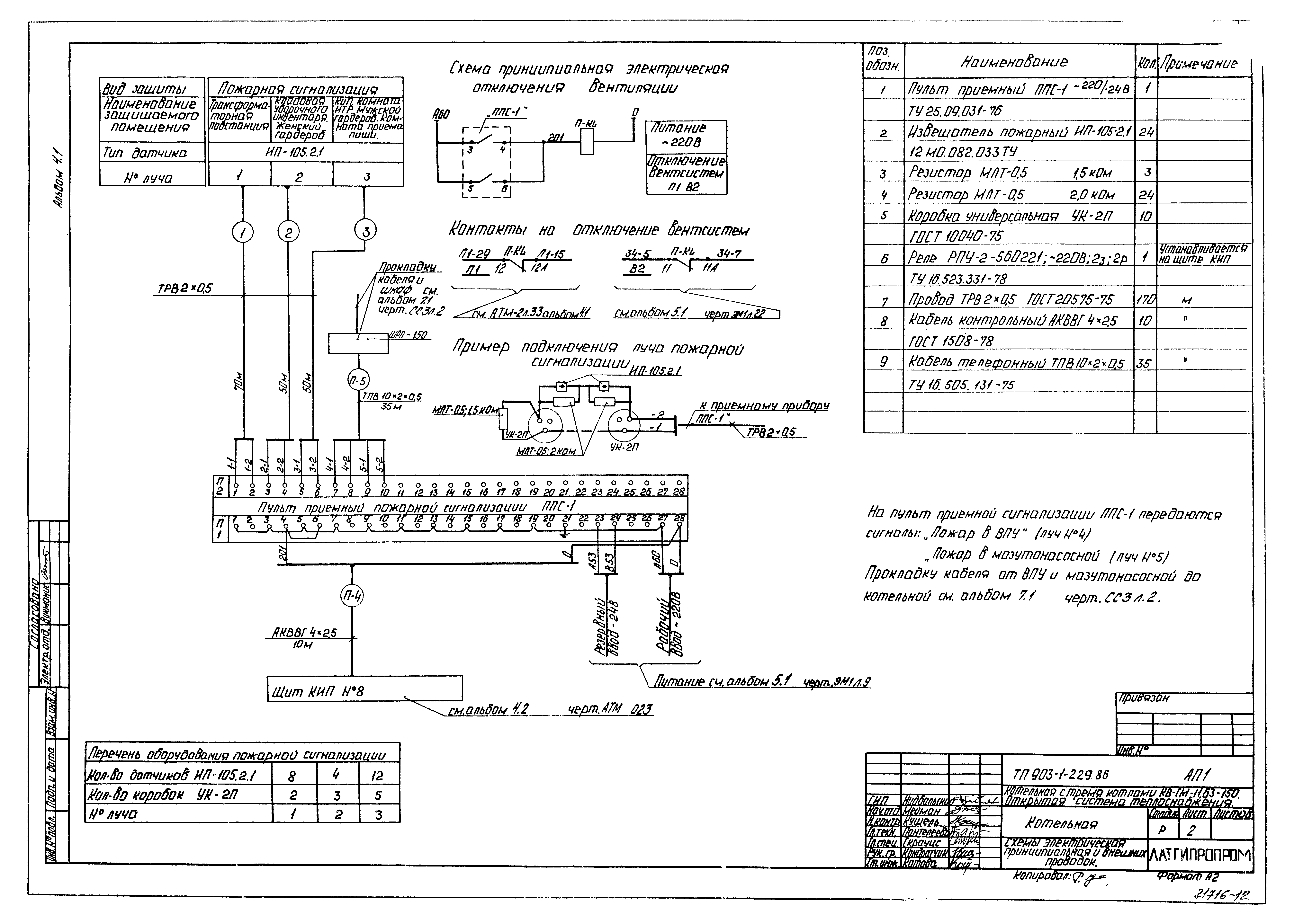

   Схемы электрическая принципиальная и внешних проводок

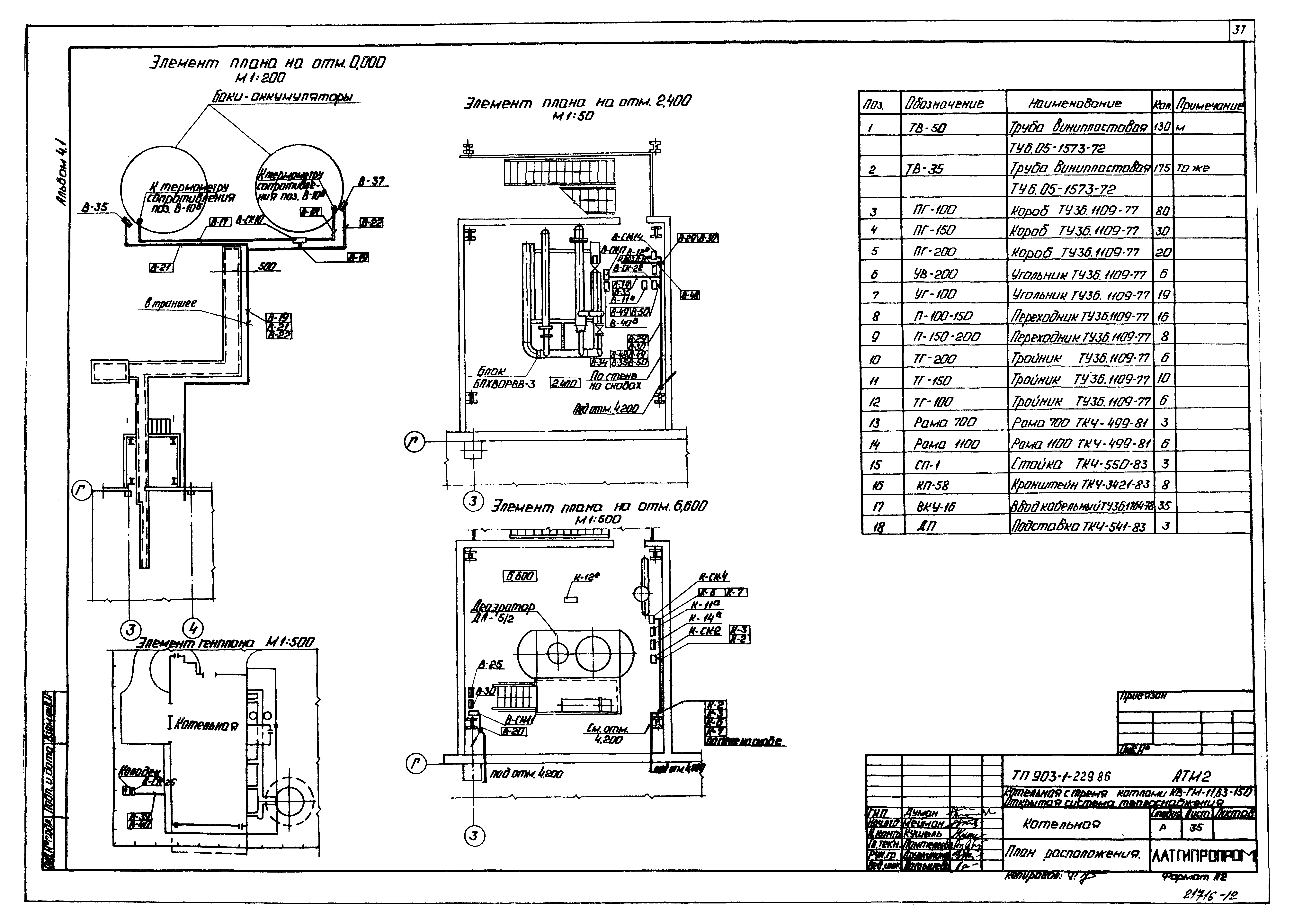

   План расположения
Разработан: Латгипропром
Утверждён:22.07.1986 Госстрой СССР (АЧ-45)
Издан: ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Котельные установки Открытые системы теплоснабжения Топливо - газ и мазут
