Скачать Типовой проект 820-3-31.83 Альбом I. Генеральный план. Технологические решения

Дата актуализации: 10.08.2017

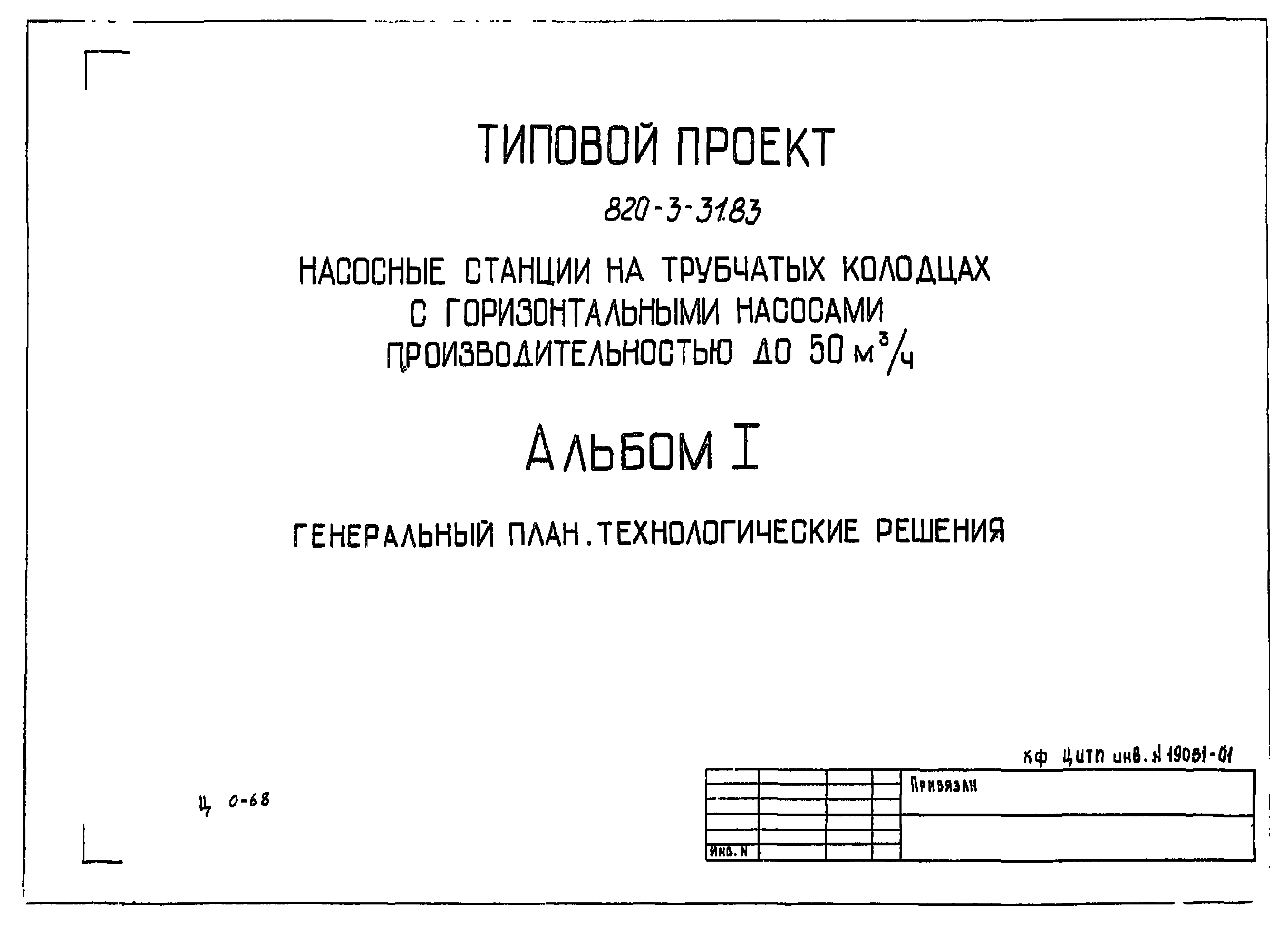

Типовой проект 820-3-31.83

Альбом I. Генеральный план. Технологические решения

Обозначение:	Типовой проект 820-3-31.83
Обозначение англ:	820-3-31.83
Статус:	действует
Название рус.:	Альбом I. Генеральный план. Технологические решения
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

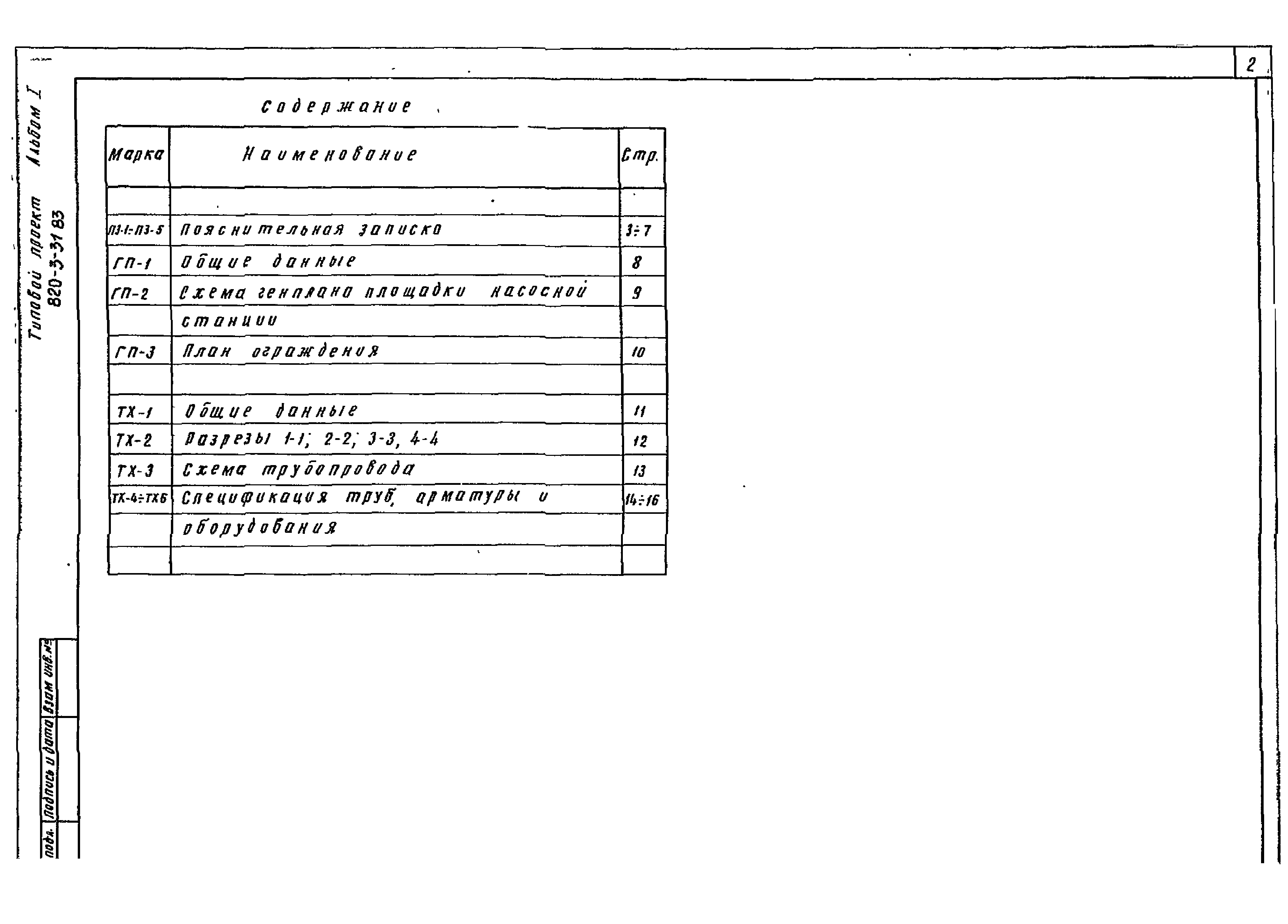

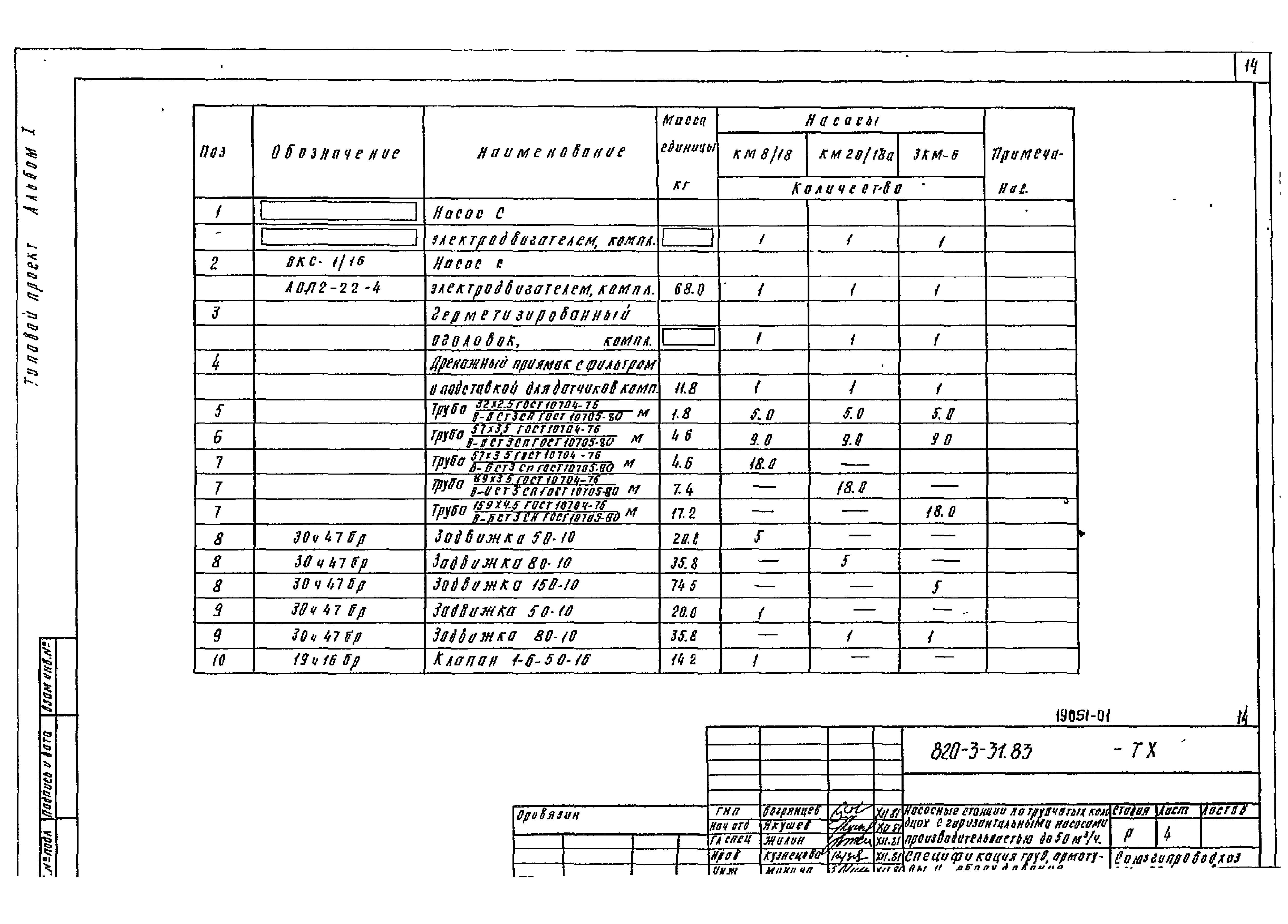

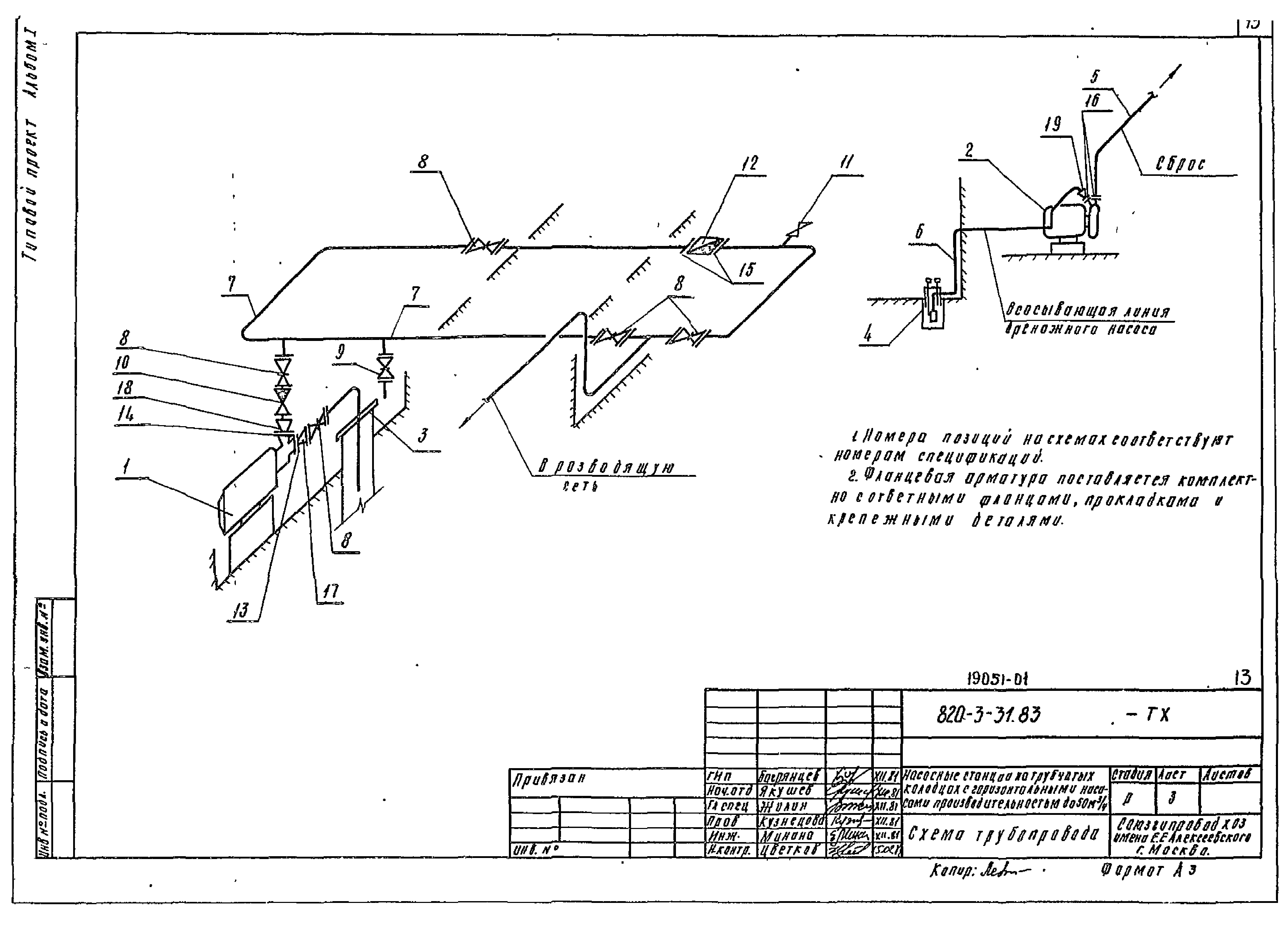

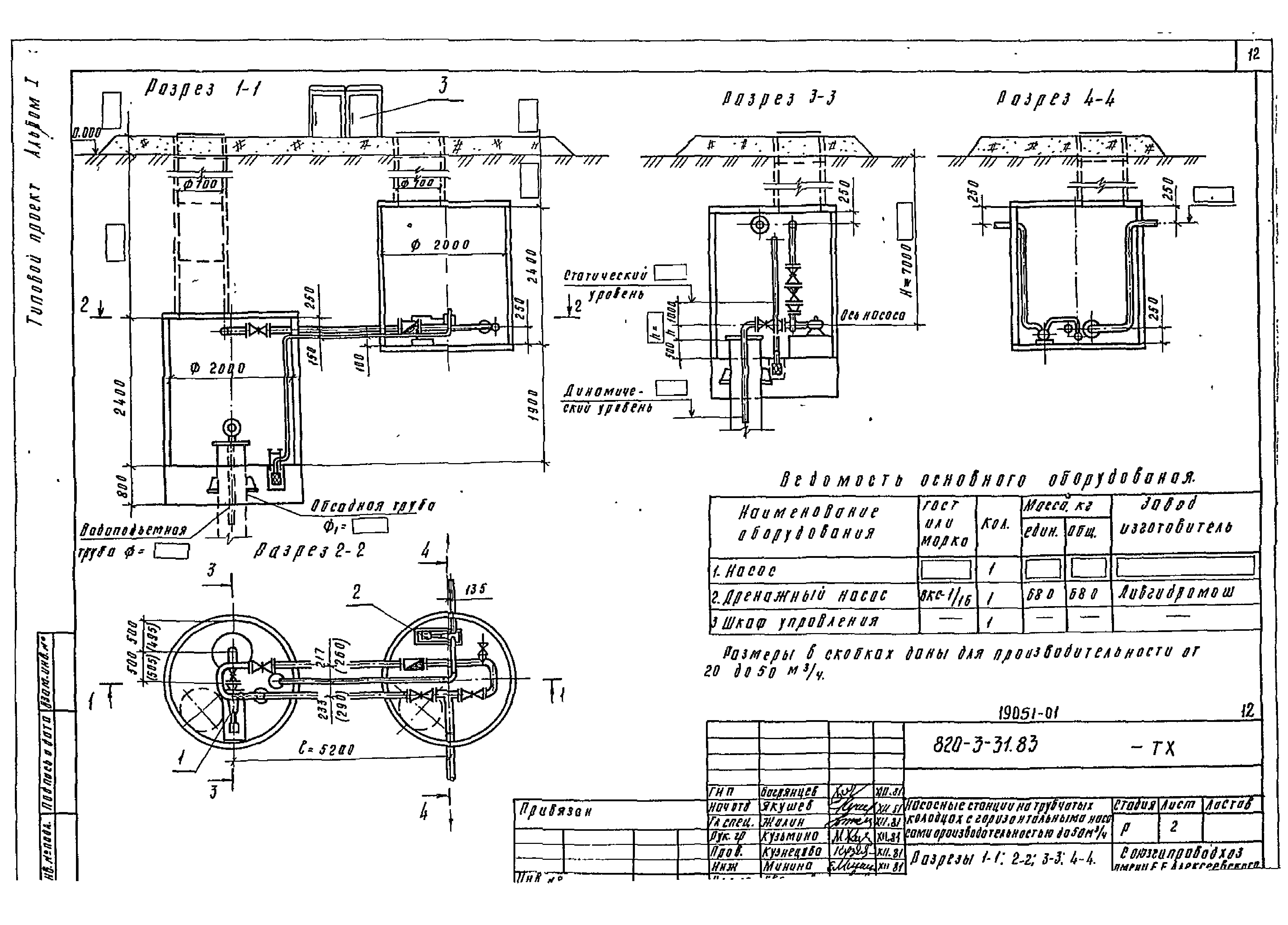

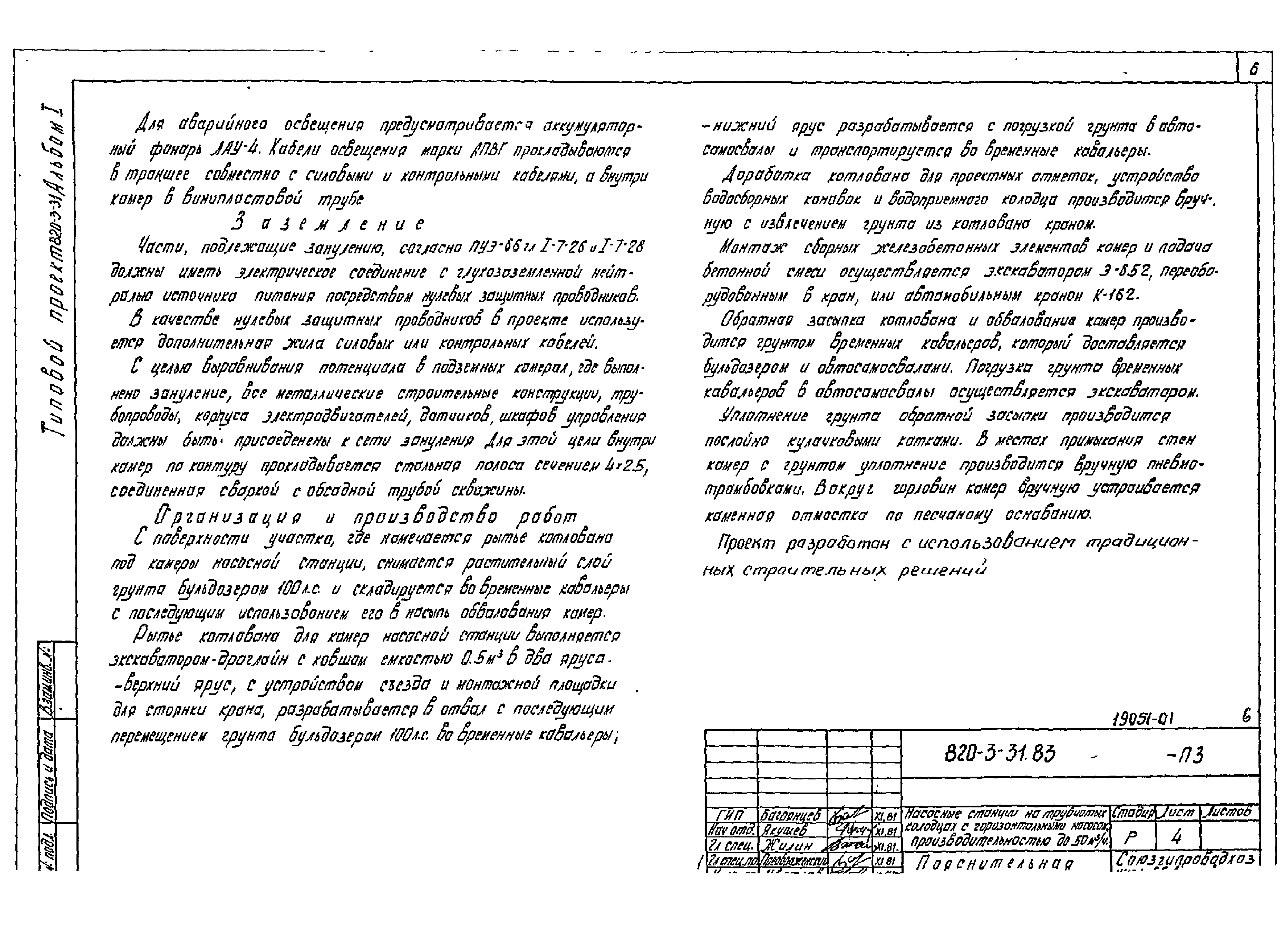

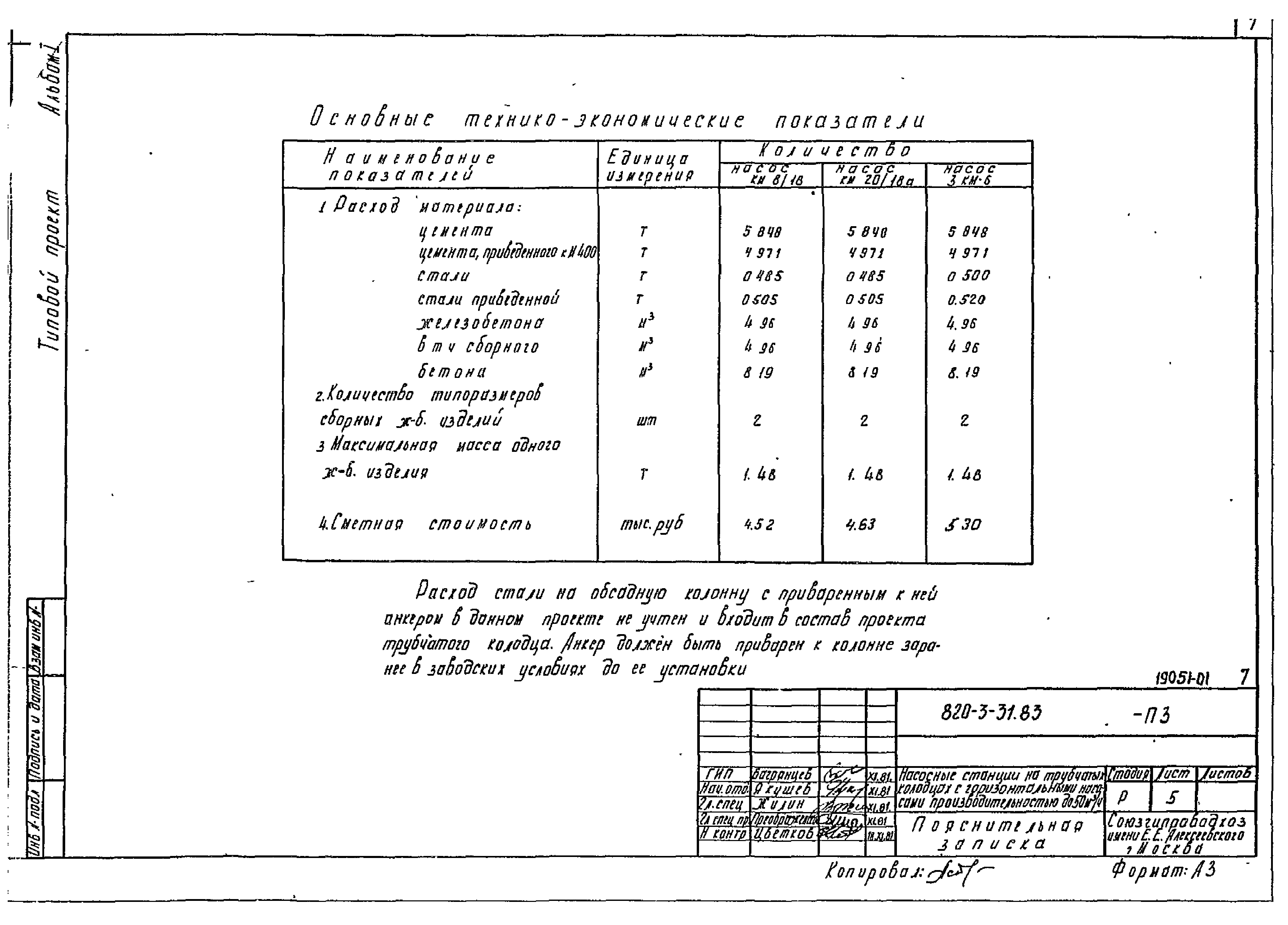

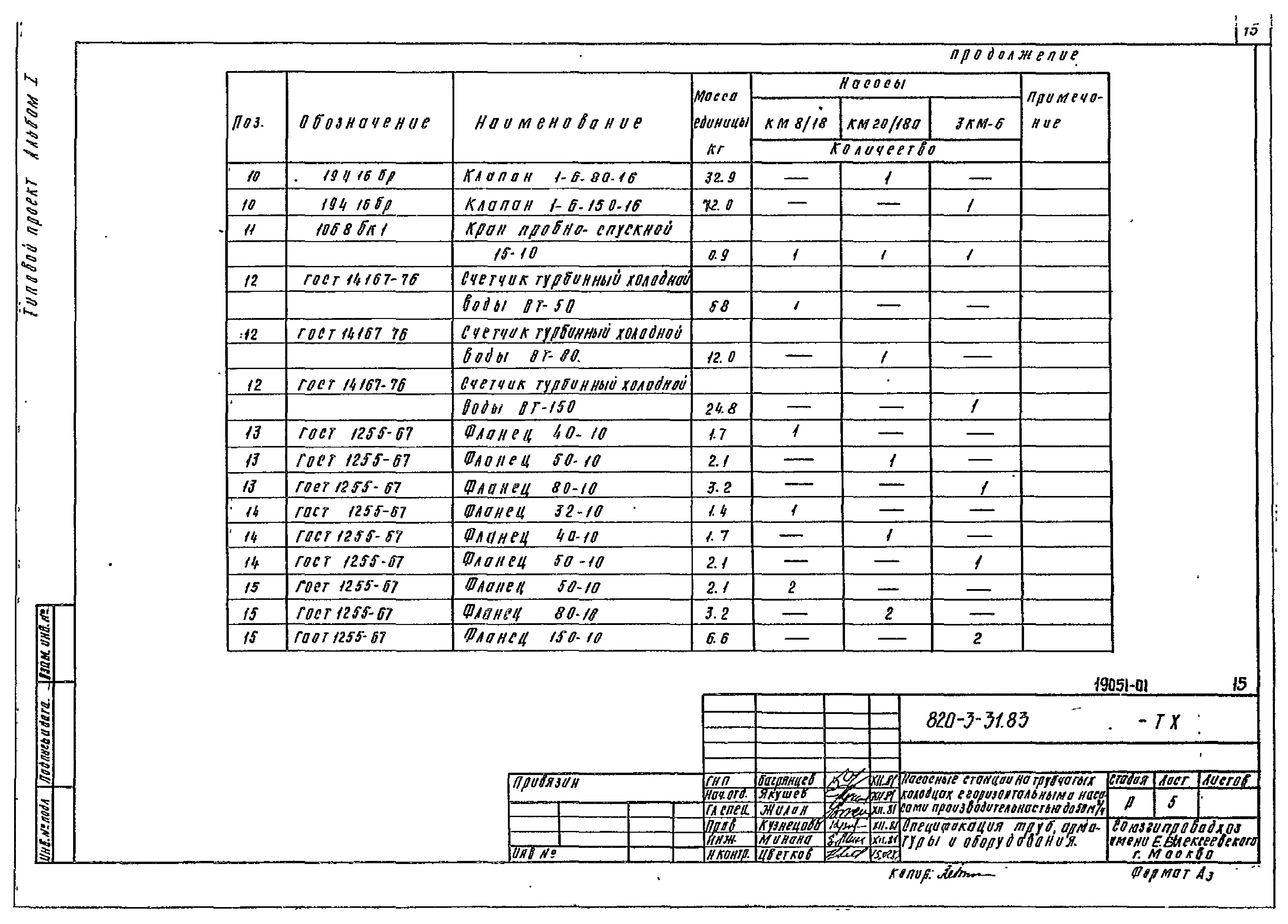

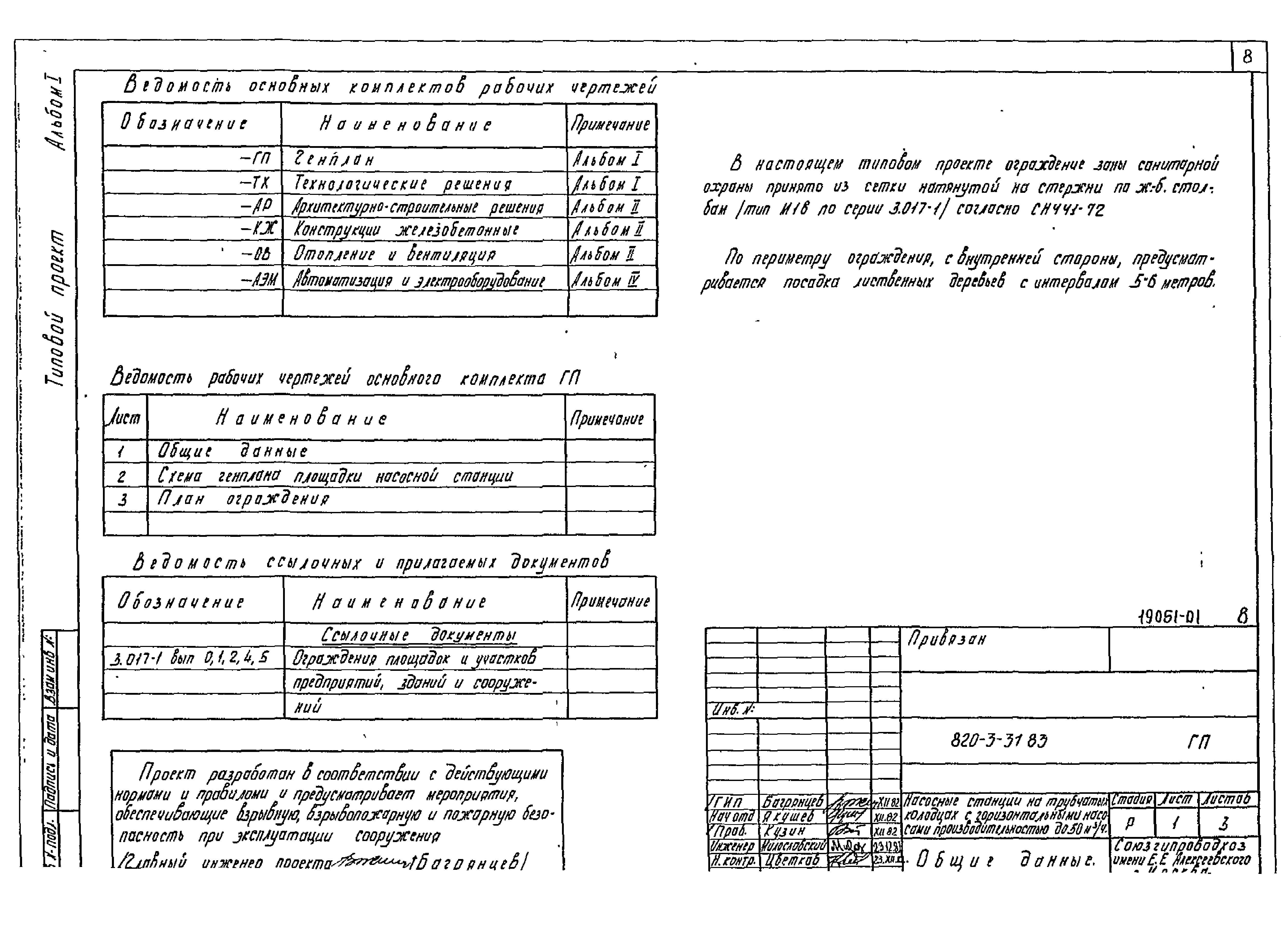

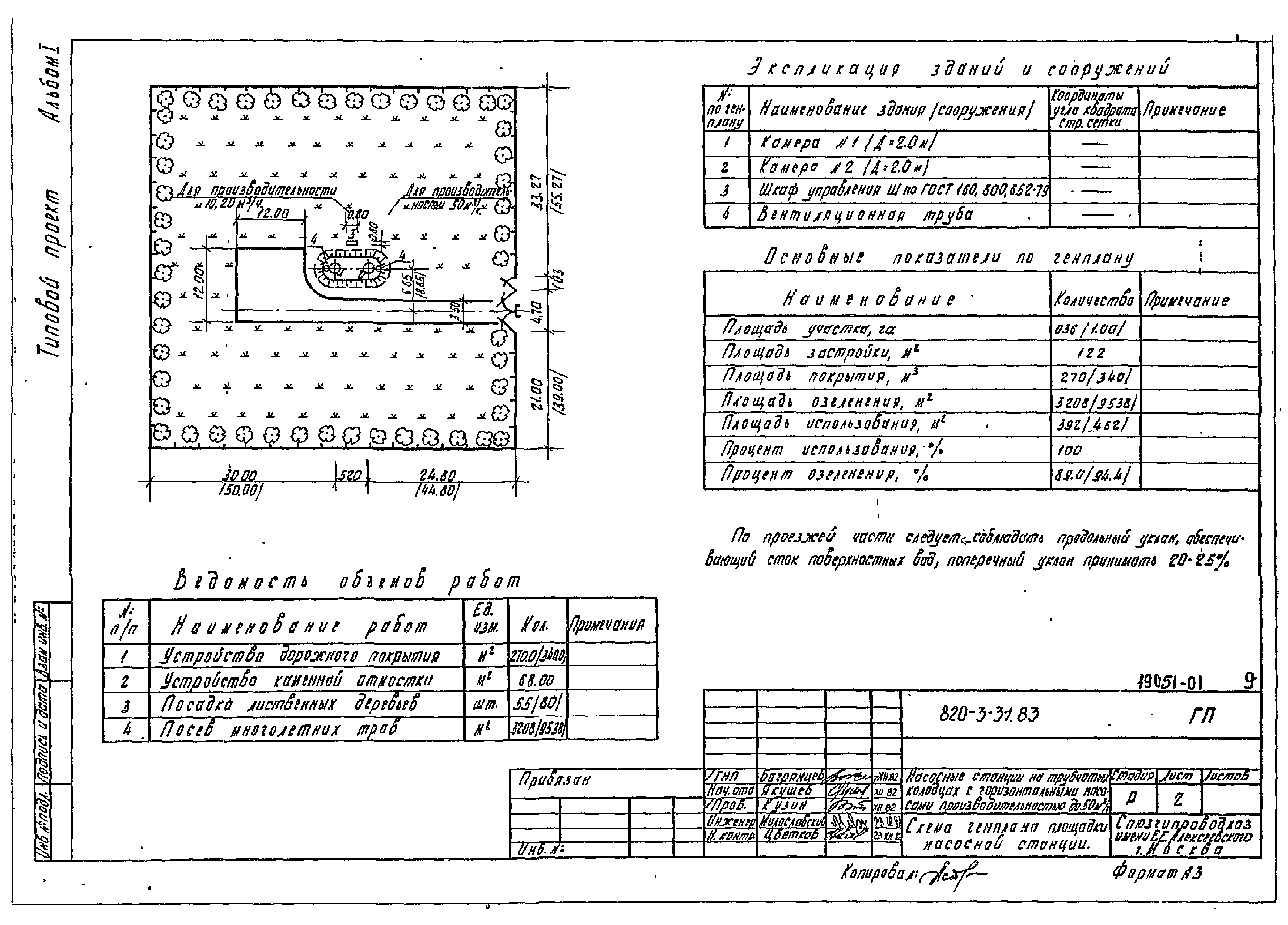

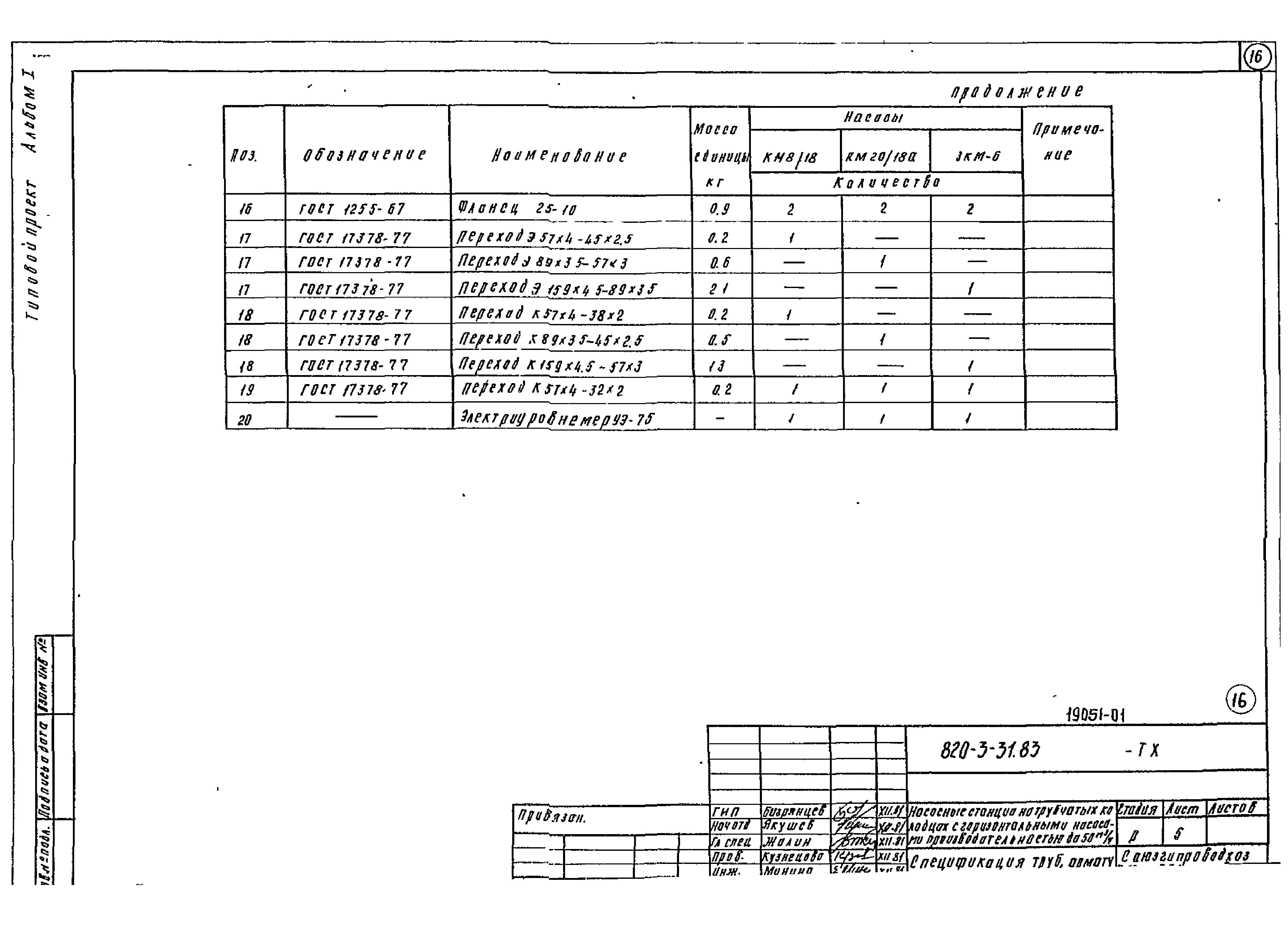

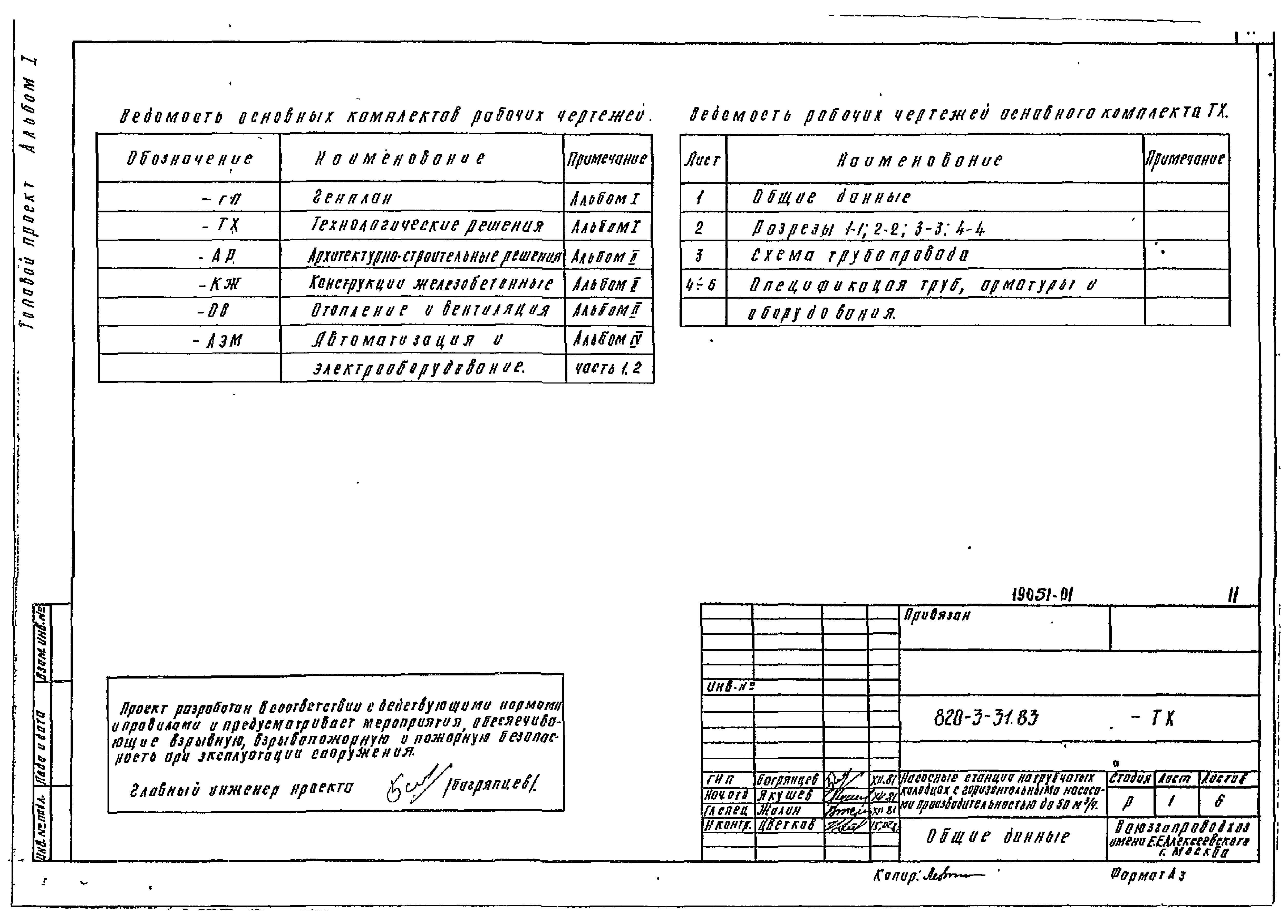

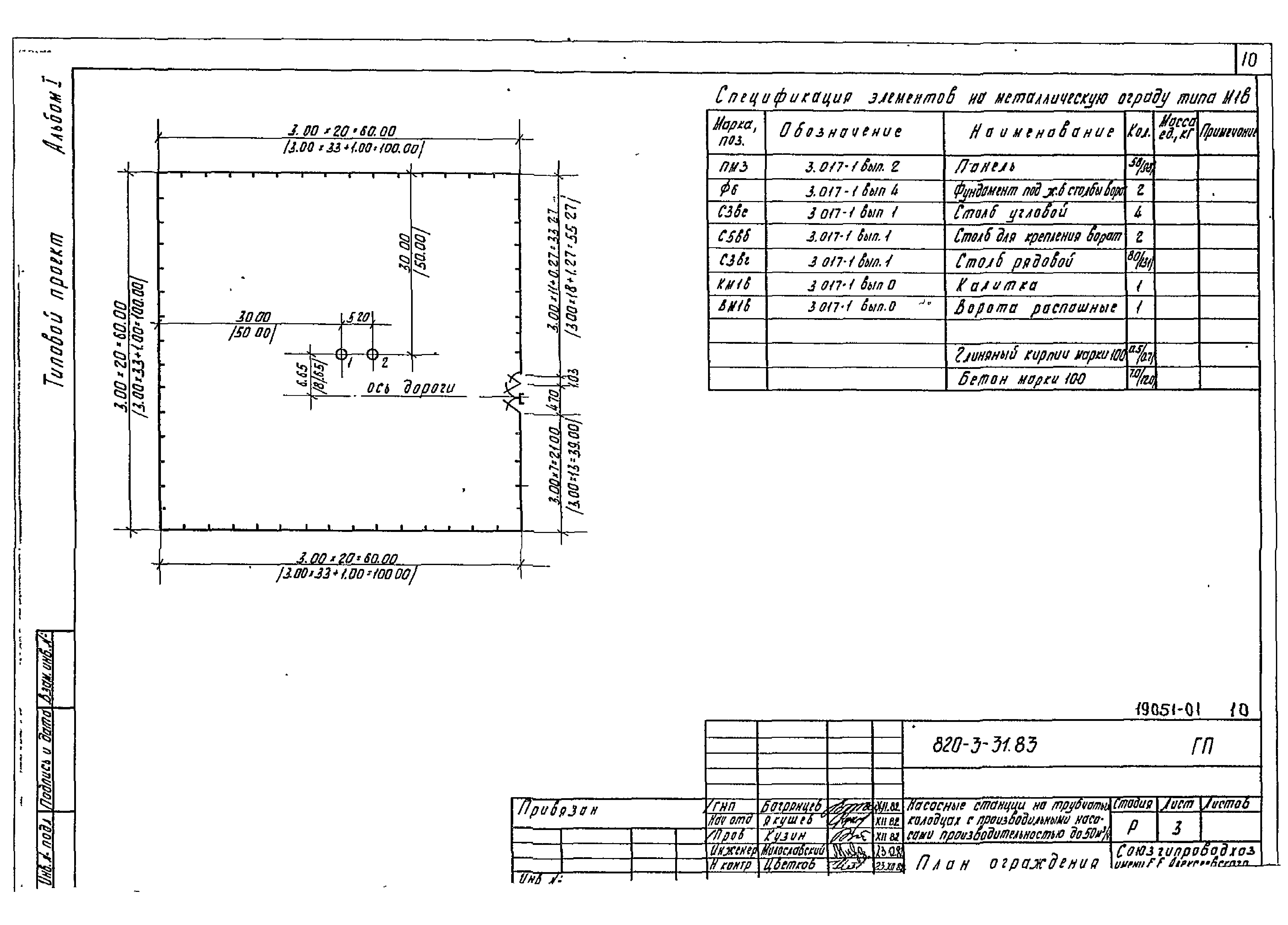

Оглавление:	Пояснительная записка Чертежи основного комплекта марки ГП    Общие данные    Схема генплана площадки насосной станции    План ограждения Чертежи основного комплекта марки ТХ    Общие данные    Разрезы 1-1, 2-2, 3-3, 4-4    Схема трубопровода    Спецификация труб, арматуры и оборудования
Разработан:	Союзгипроводхоз им. Е.Е. Алексеевского
Утверждён:	22.06.1981 Минводхоз СССР (USSR Minvodkhoz 423)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Водоснабжение Насосные станции Насосные станции водопроводные
