Скачать ГОСТ 13561-82 Звездочки для грузовых и тяговых круглозвенных цепей. Методы расчета и построения профиля зубьев

Дата актуализации: 10.08.2017

ГОСТ 13561-82

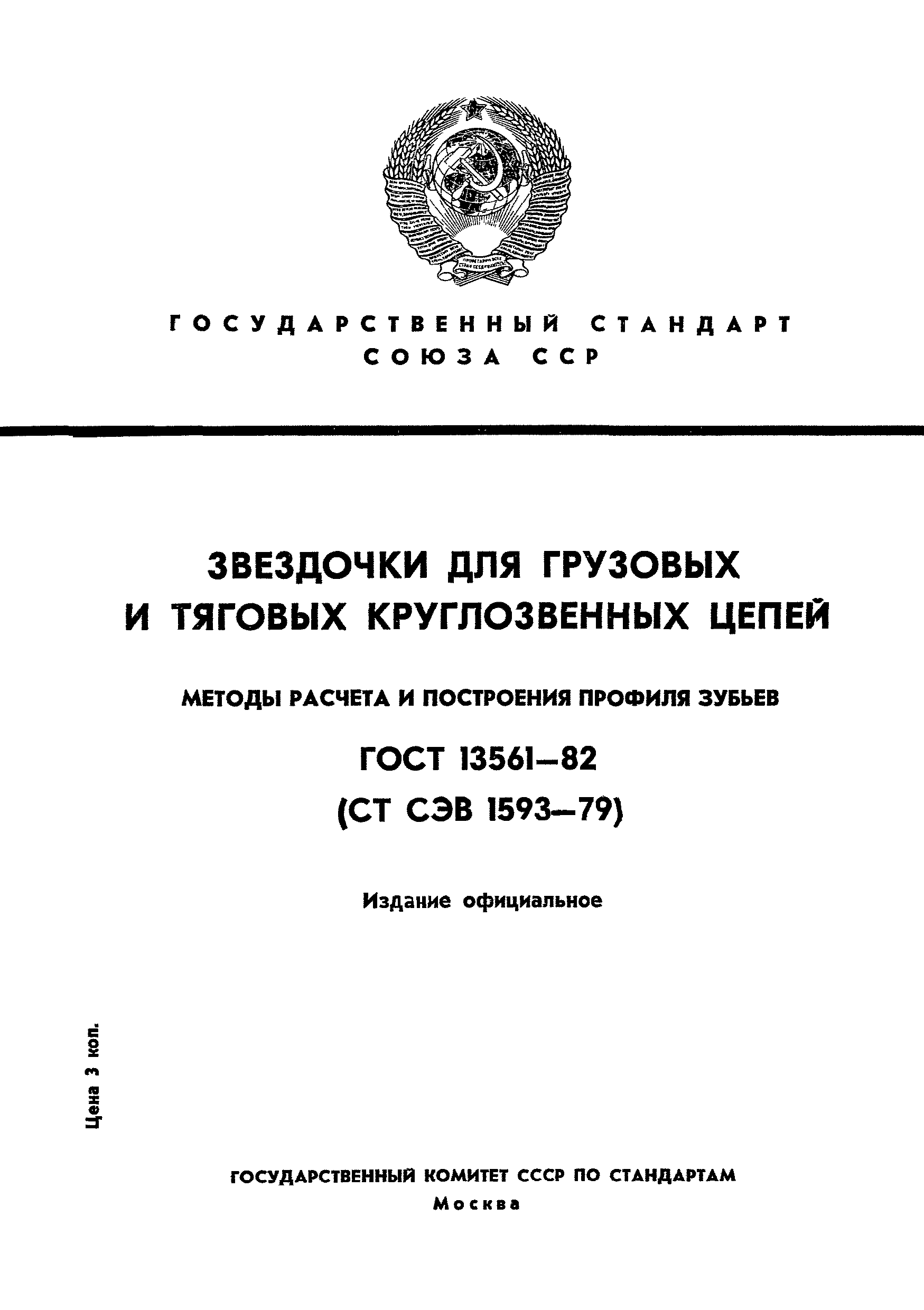

Звездочки для грузовых и тяговых круглозвенных цепей. Методы расчета и построения профиля зубьев

Обозначение:	ГОСТ 13561-82
Обозначение англ:	GOST 13561-82
Статус:	заменен
Название рус.:	Звездочки для грузовых и тяговых круглозвенных цепей. Методы расчета и построения профиля зубьев
Название англ.:	Chain wheels for pulling round link chains. Design formula and construction of tooth profile
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.1990

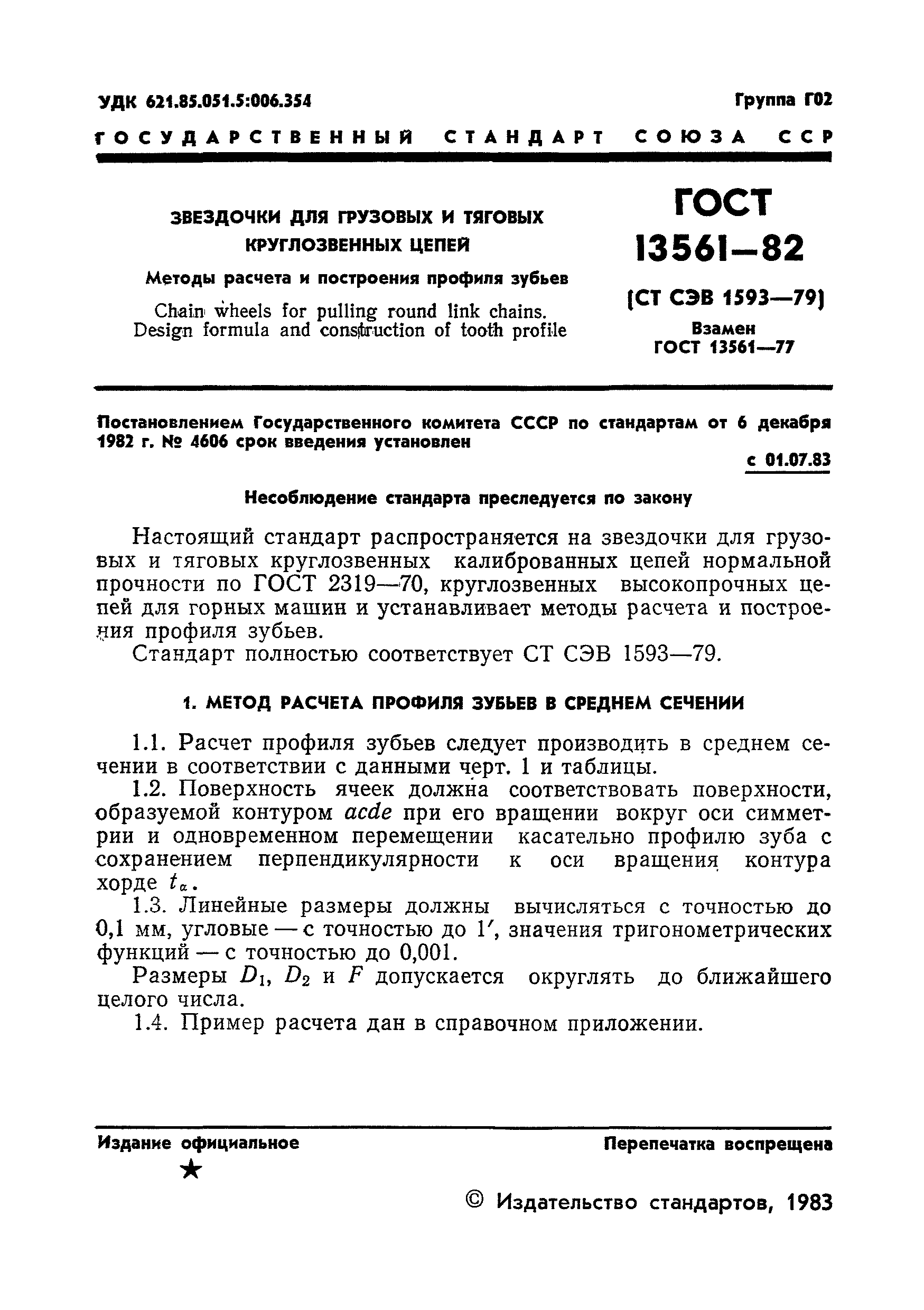

Область применения:	Стандарт распространяется на звездочки для грузовых и тяговых круглозвенных калиброванных цепей нормальной прочности по ГОСТ 2319-70, круглозвенных высокопрочных цепей для горных машин и устанавливает методы расчета и построения профиля зубьев.

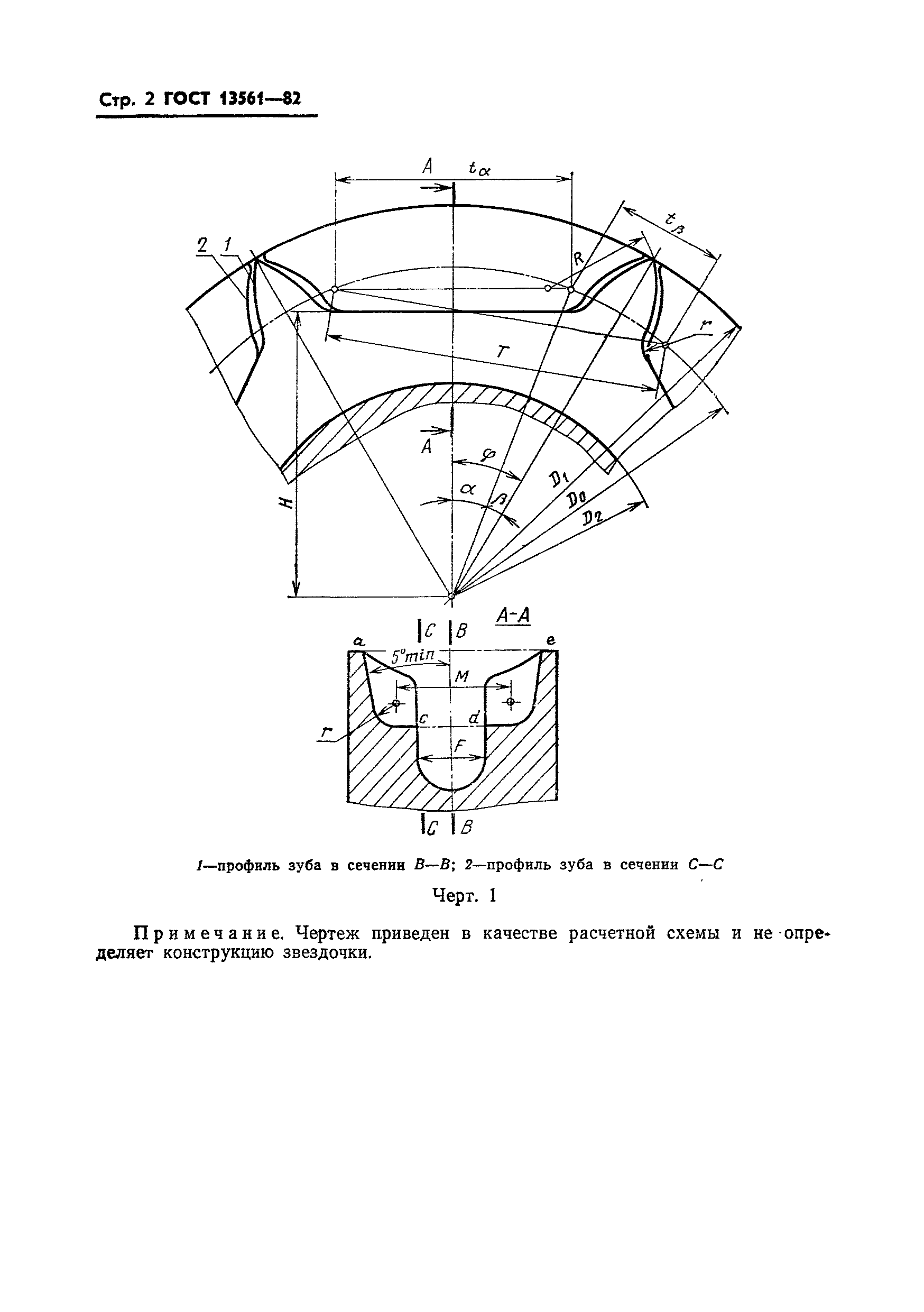

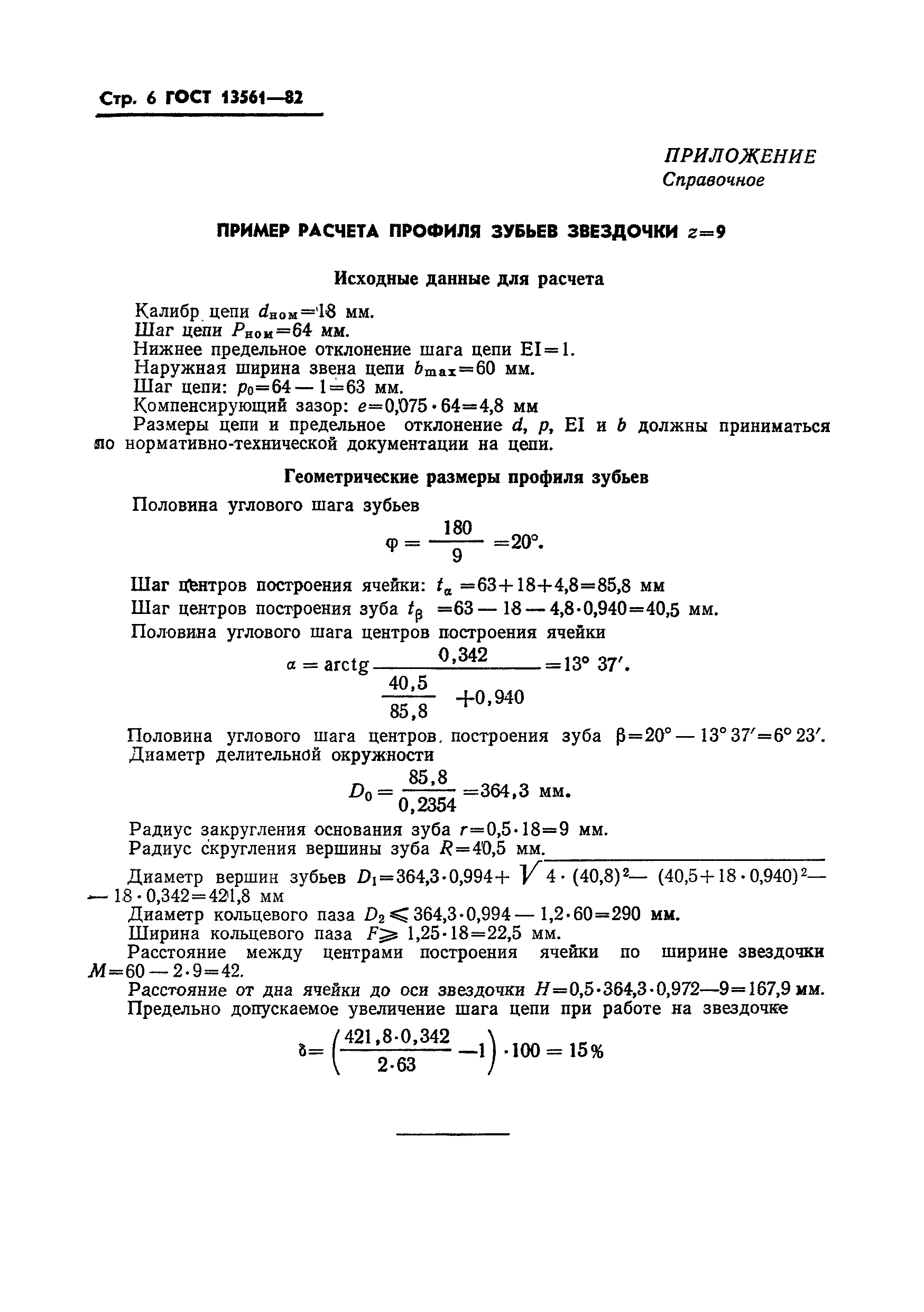

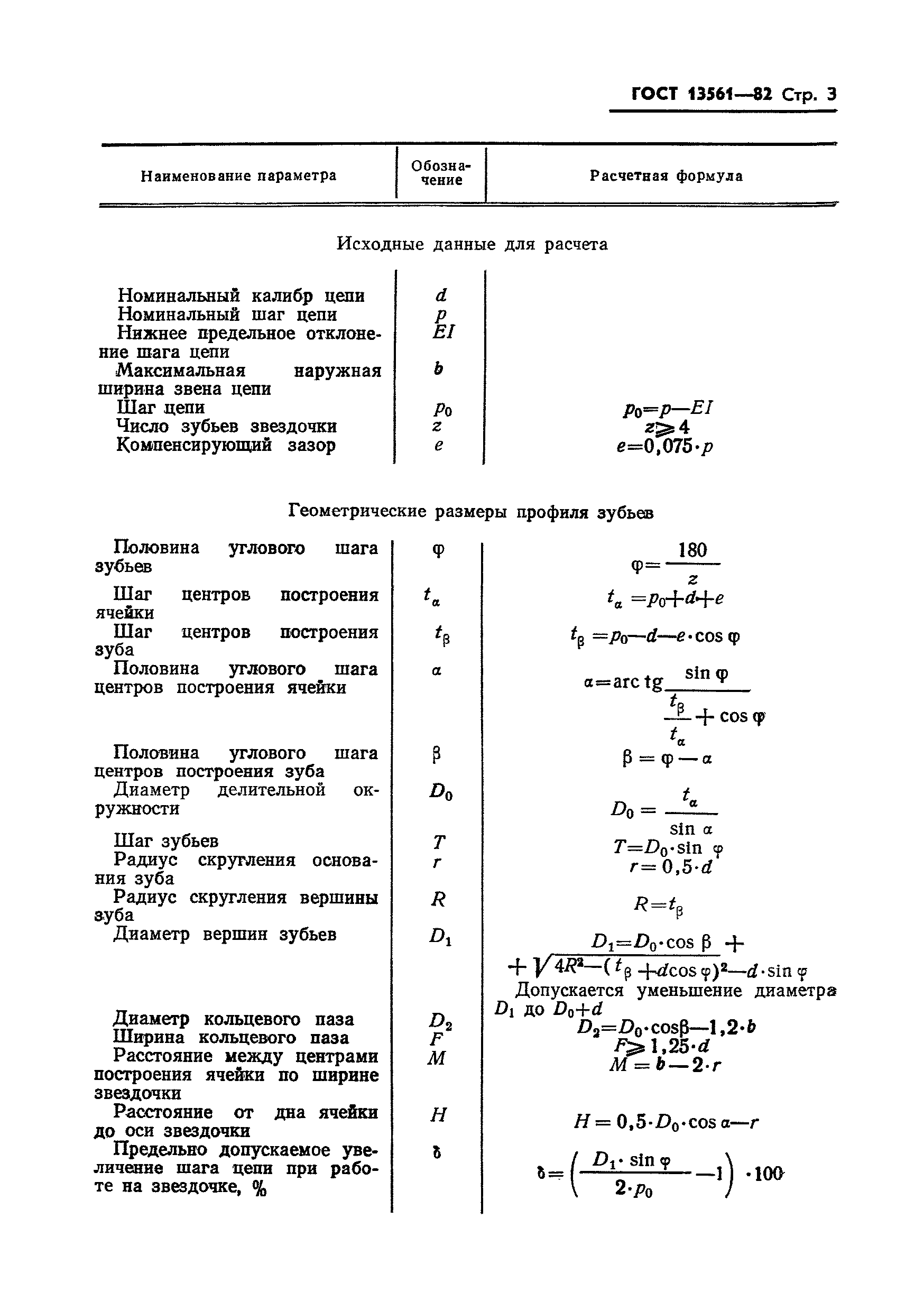

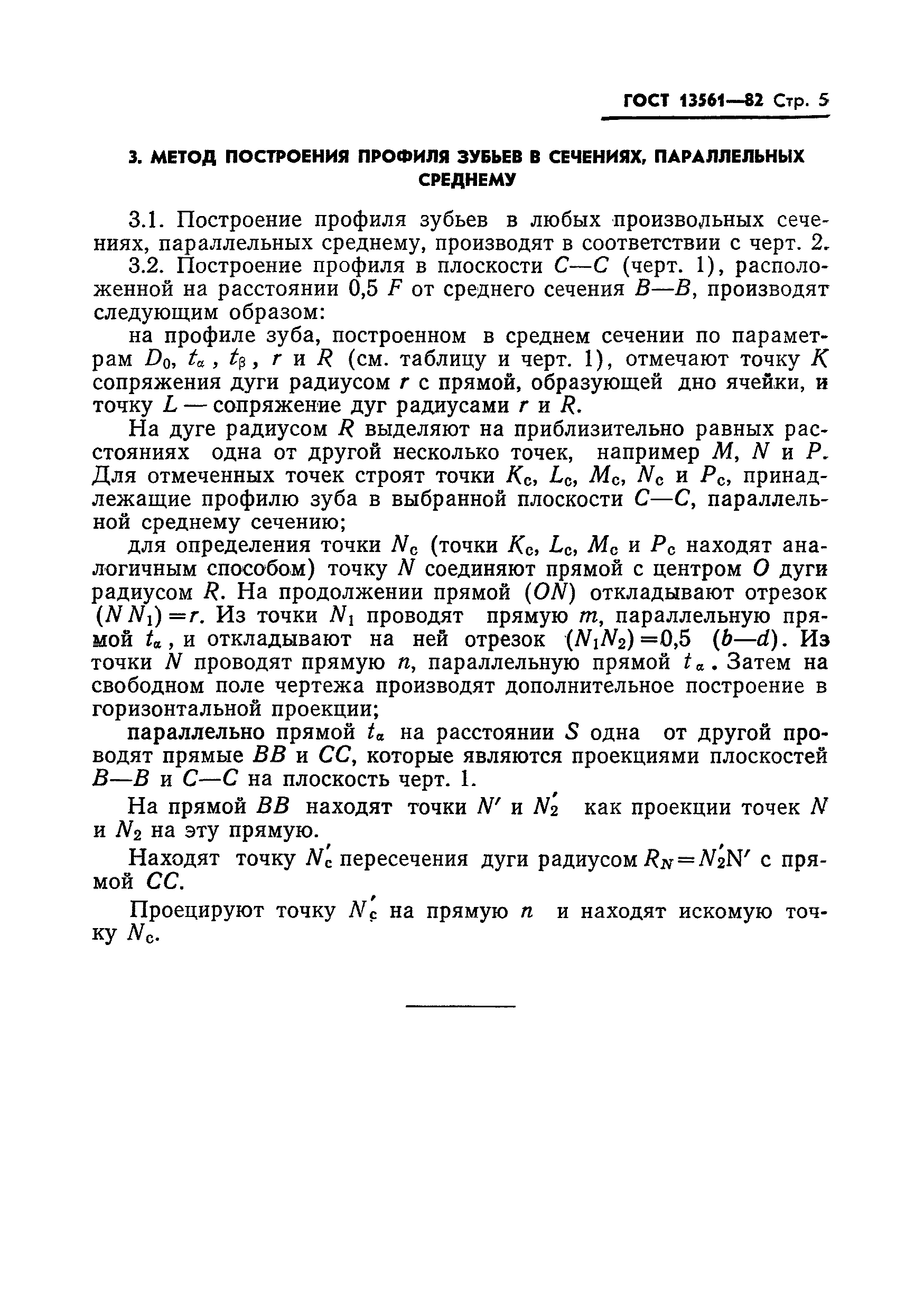

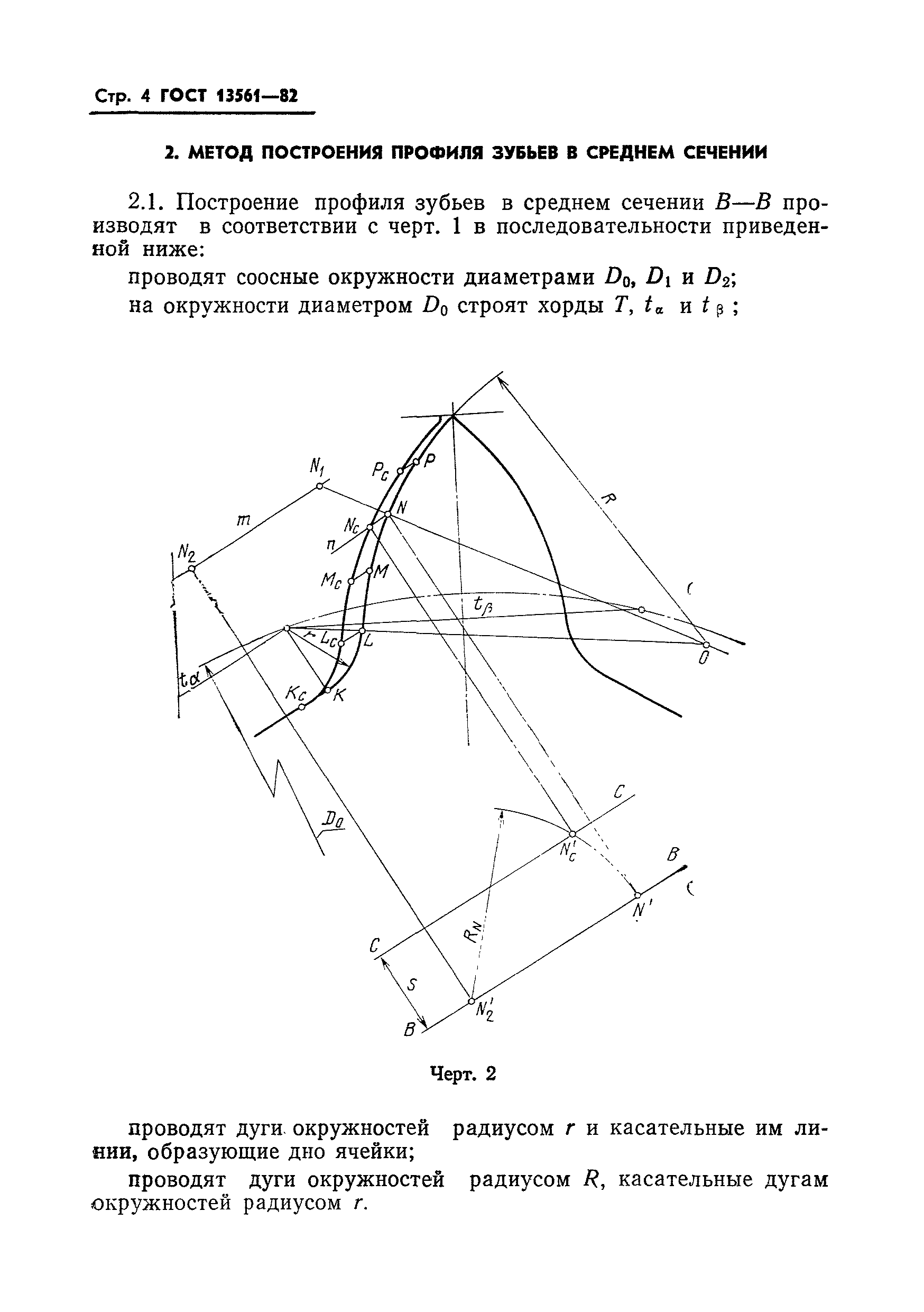

Оглавление:	1. Метод расчета профиля зубьев в среднем сечении 2. Метод построения профиля зубьев в среднем сечении 3. Метод построения профиля зубьев в сечениях, параллельных среднему Прилолжение (справочное) Пример расчета профиля зубьев звездочки z=9
Разработан:	Министерство угольной промышленности СССР
Утверждён:	06.12.1982 Государственный комитет СССР по стандартам (USSR National Committee on Standards 4606)
Издан:	Издательство стандартов (1983 г. )
Расположен в:	Техническая документация
Заменяет собой:	ГОСТ 13561-77 «Звездочки для тяговых круглозвенных цепей. Методы расчета и построения профиля зубьев»
Чем заменён:	ГОСТ 13561-89 «Звездочки для грузовых и тяговых круглозвенных цепей. Методы расчета и построения профиля зубьев»
