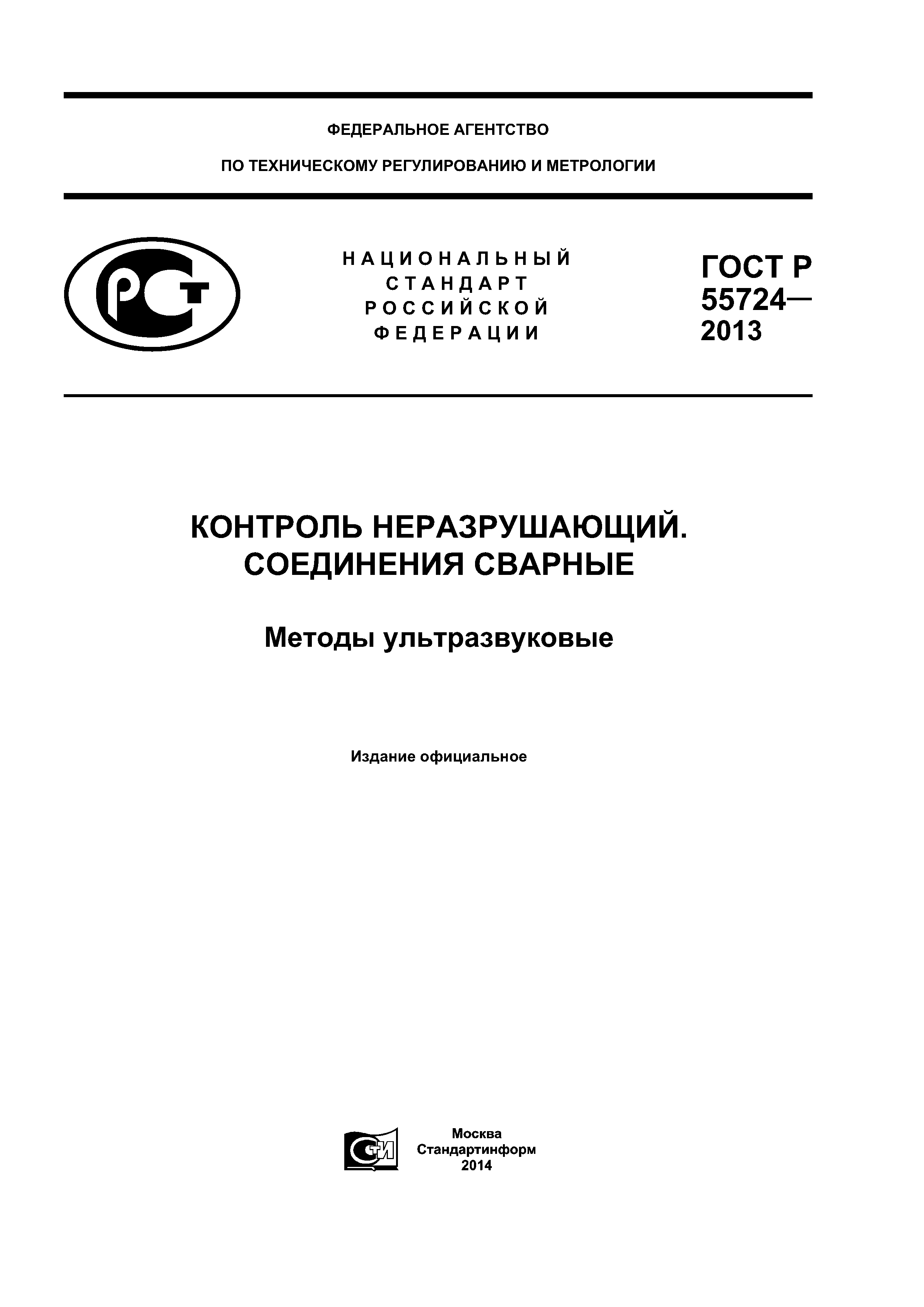

ГОСТ Р 55724-2013

Контроль неразрушающий. Соединения сварные. Методы ультразвуковые

Обозначение:	ГОСТ Р 55724-2013
Обозначение англ:	GOST R 55724-2013
Статус:	введен впервые
Название рус.:	Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
Название англ.:	Non-destructive Testing. Welded Joints. Ultrasonic methods
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015

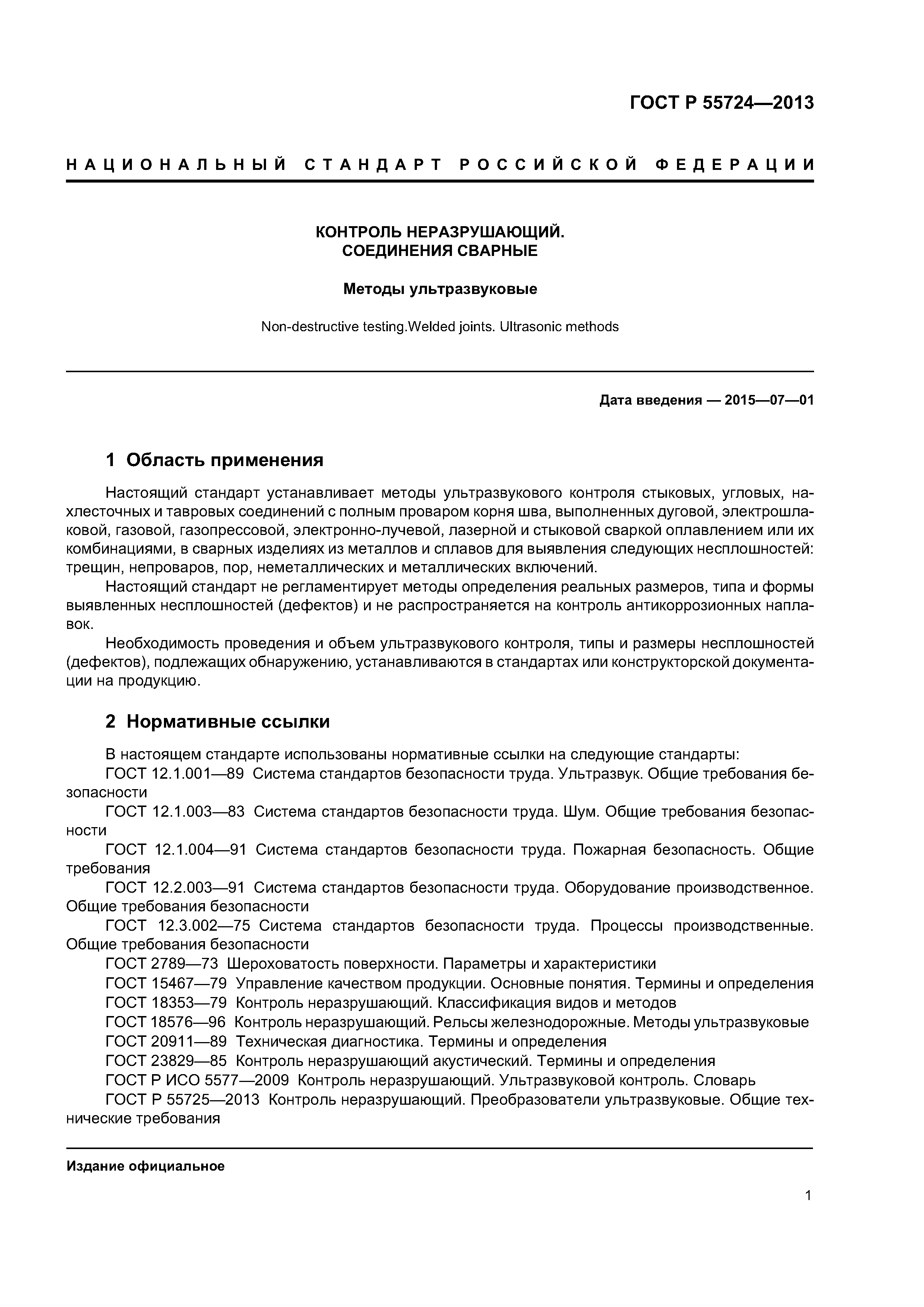

Область применения:	Стандарт устанавливает методы ультразвукового контроля стыковых, угловых, нахлесточных и тавровых соединений с полным проваром корня шва, выполненных дуговой, электрошлаковой, газовой, газопрессовой, электронно-лучевой, лазерной и стыковой сваркой оплавлением или их комбинациями в сварных изделиях из металлов и сплавов для выявления следующих несплошностей: трещин, непроваров, пор, неметаллических и металлических включений. Стандарт не регламентирует методы определения реальных размеров, типа и формы выявленных несплошностей (дефектов) и не распространяется на контроль антикоррозионных наплавок. Необходимость проведения и объем ультразвукового контроля, типы и размеры несплошностей (дефектов), подлежащих обнаружению, устанавливаются в стандартах или конструкторской документации на продукцию.

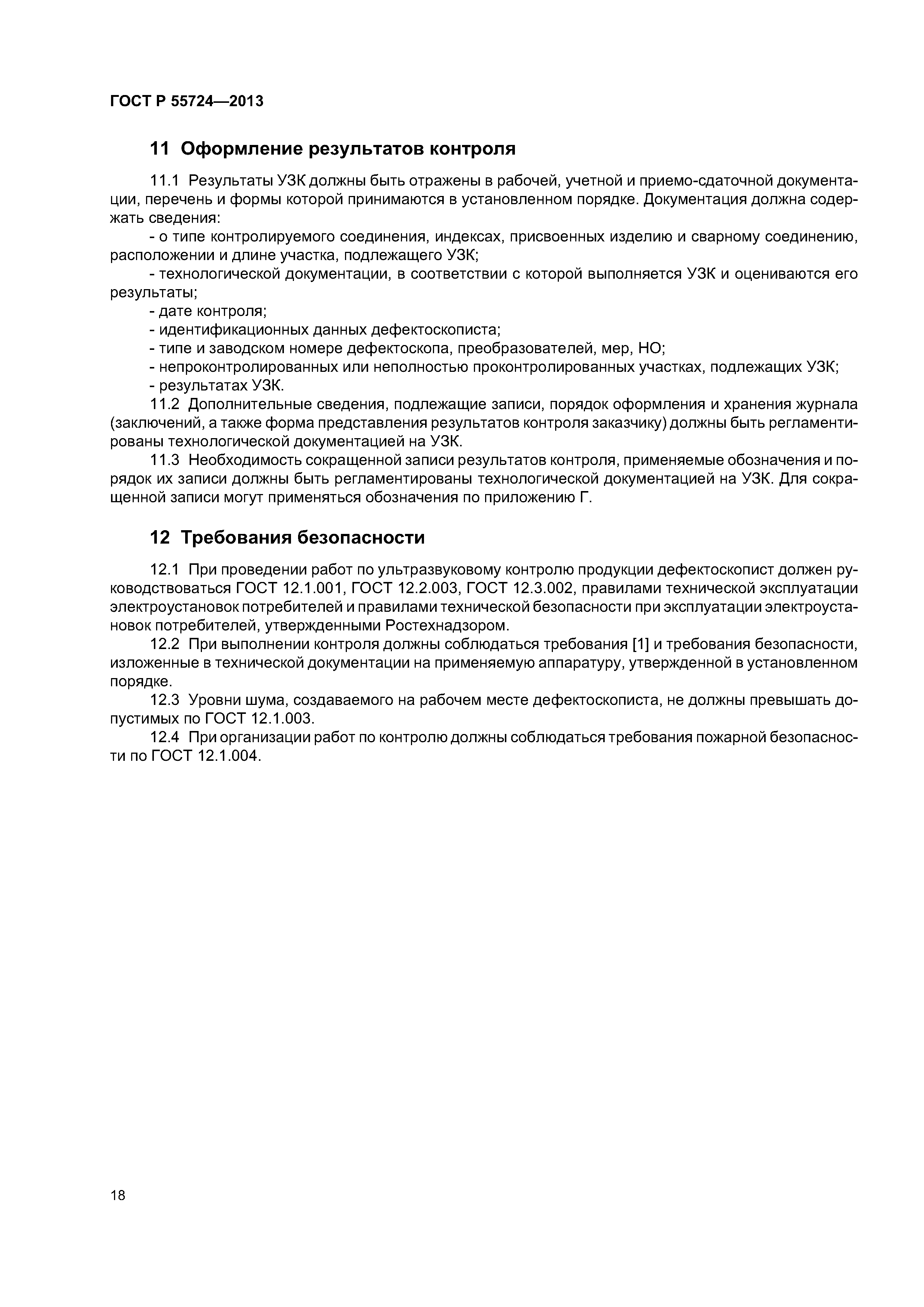

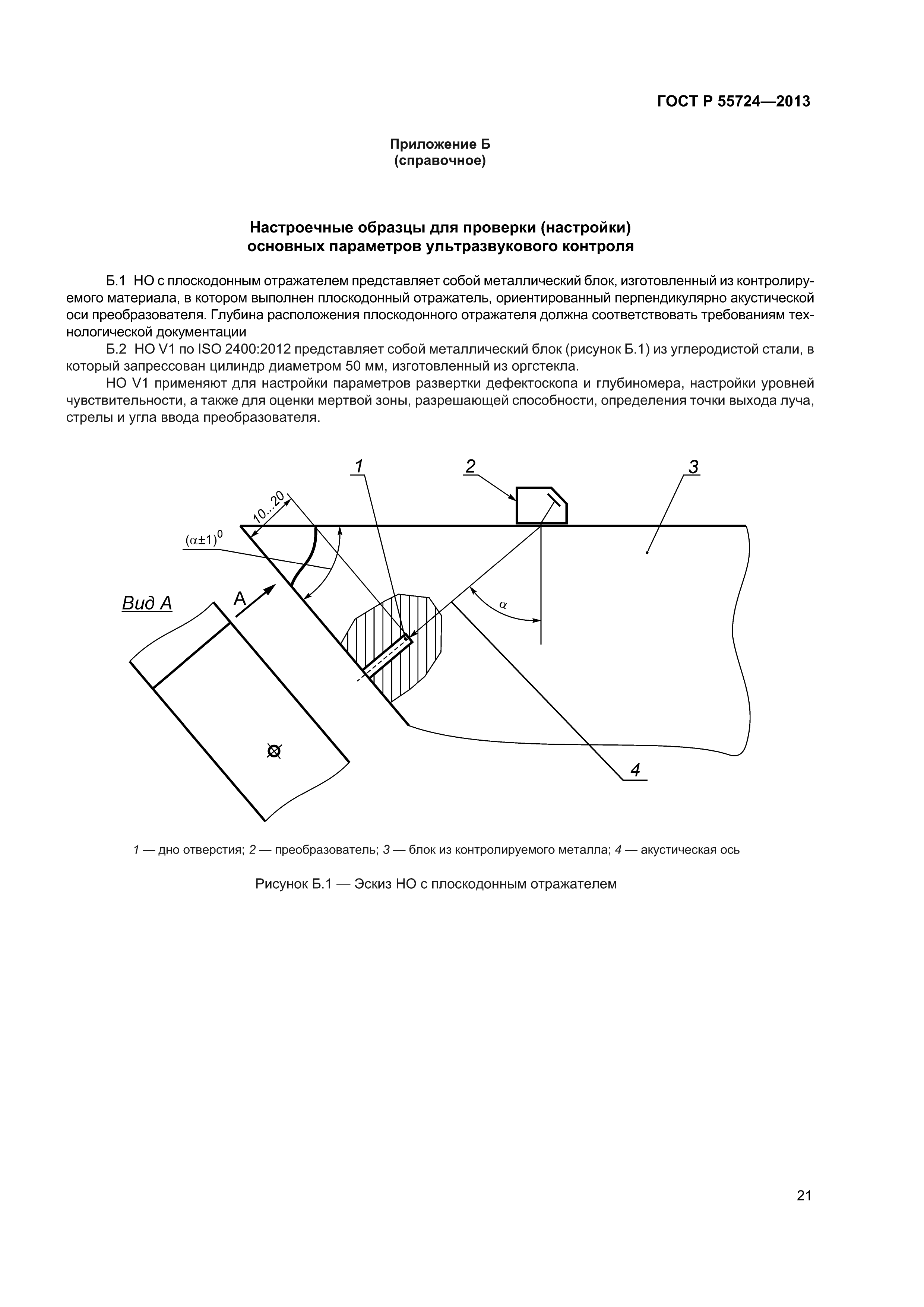

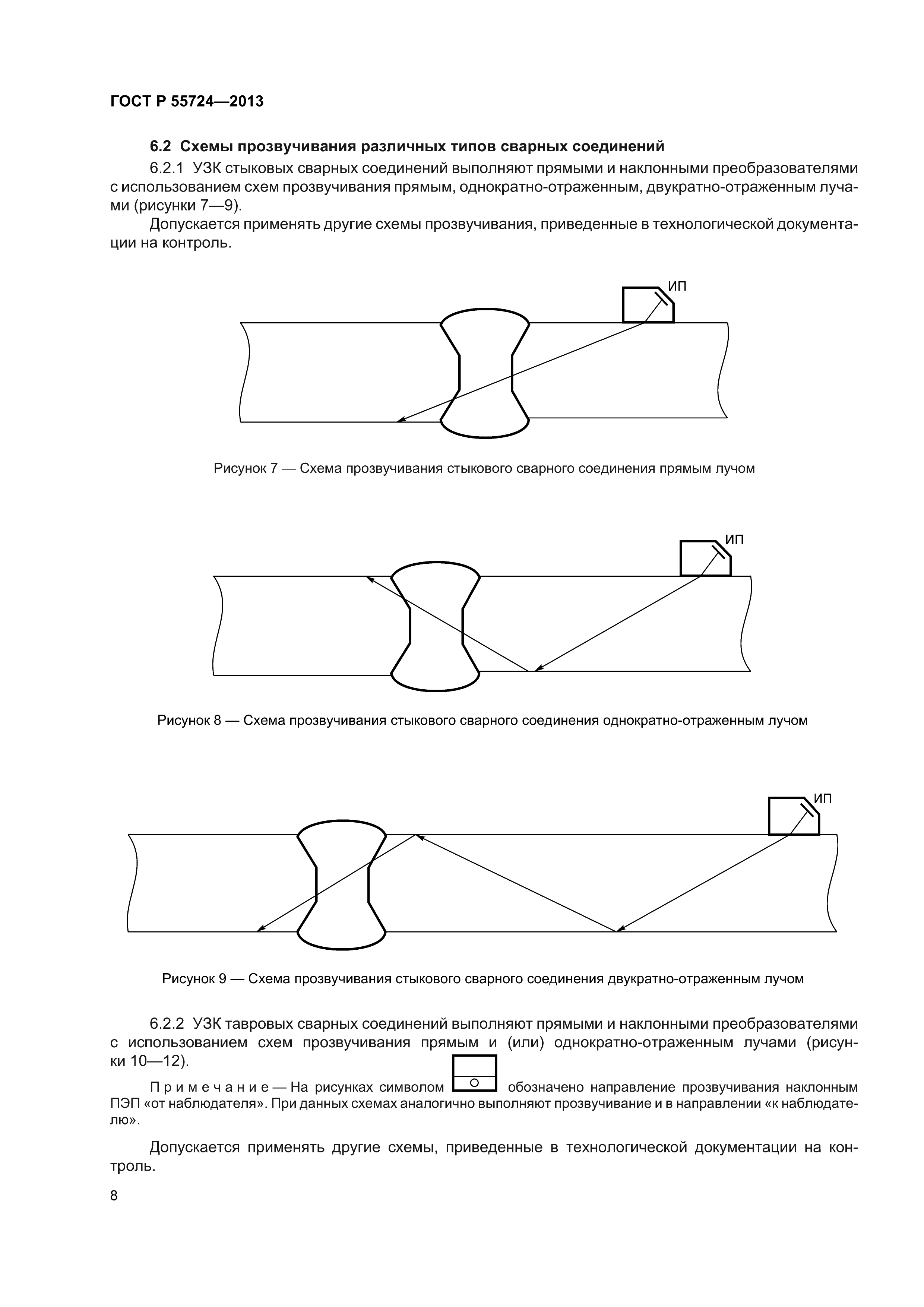

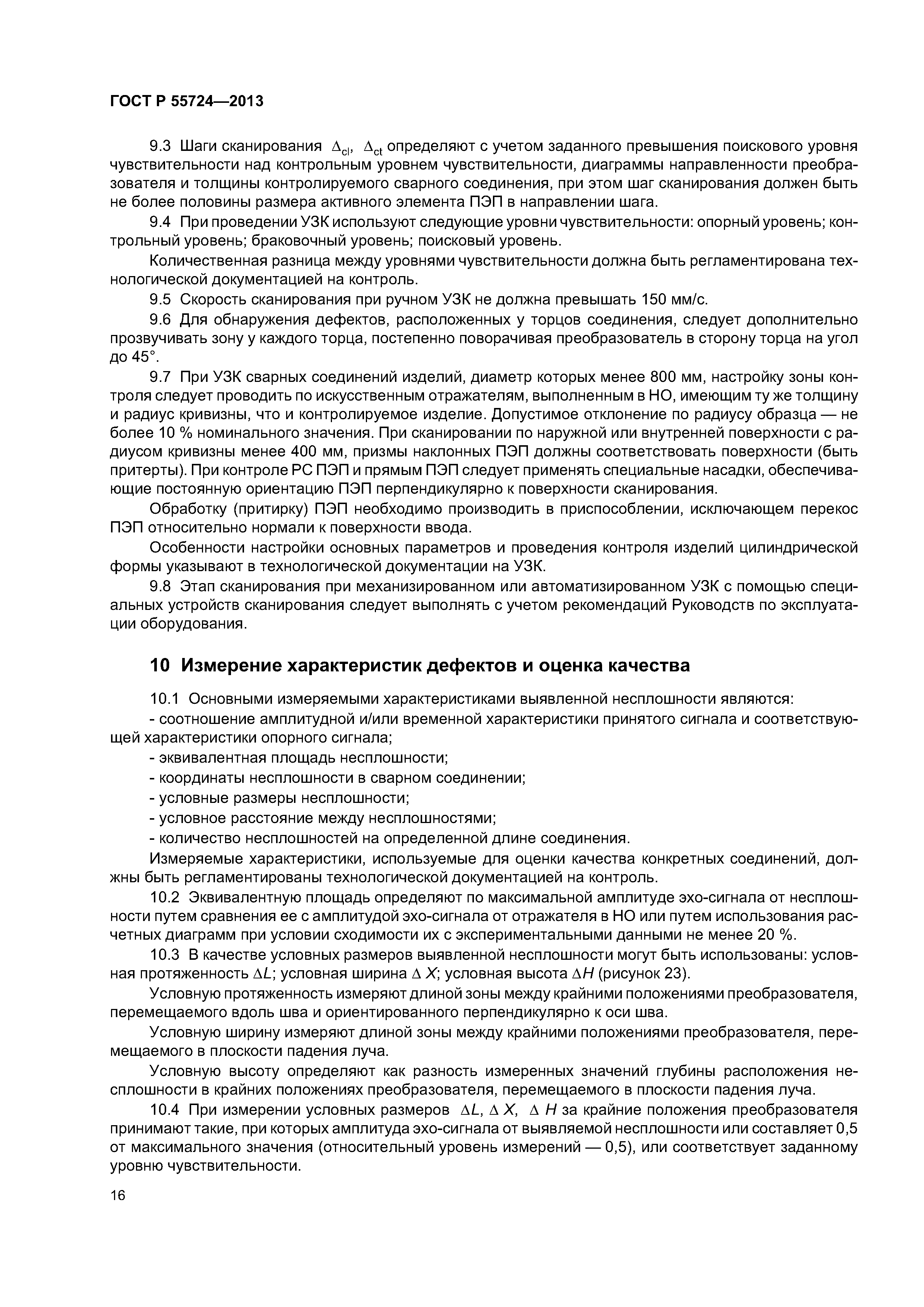

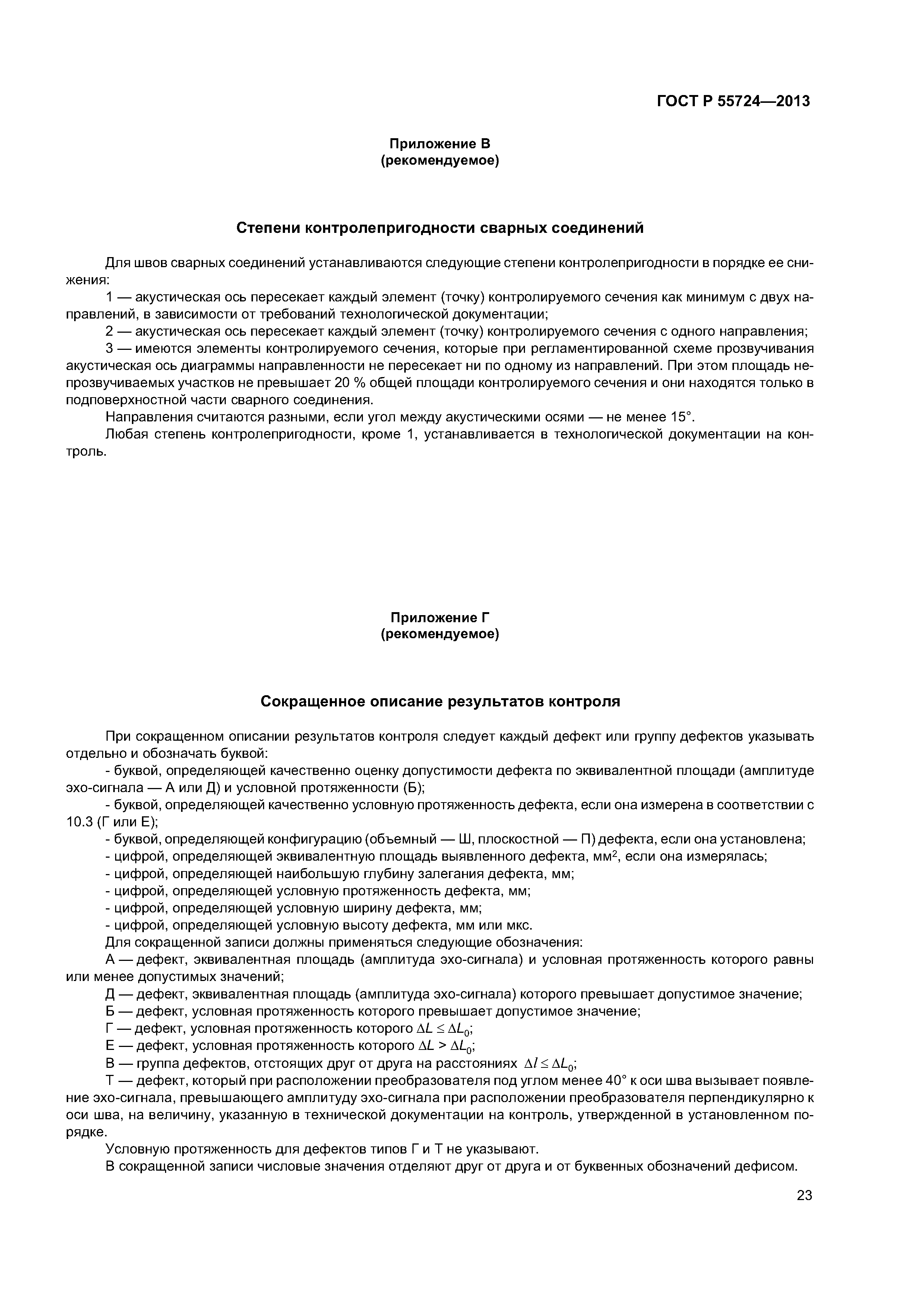

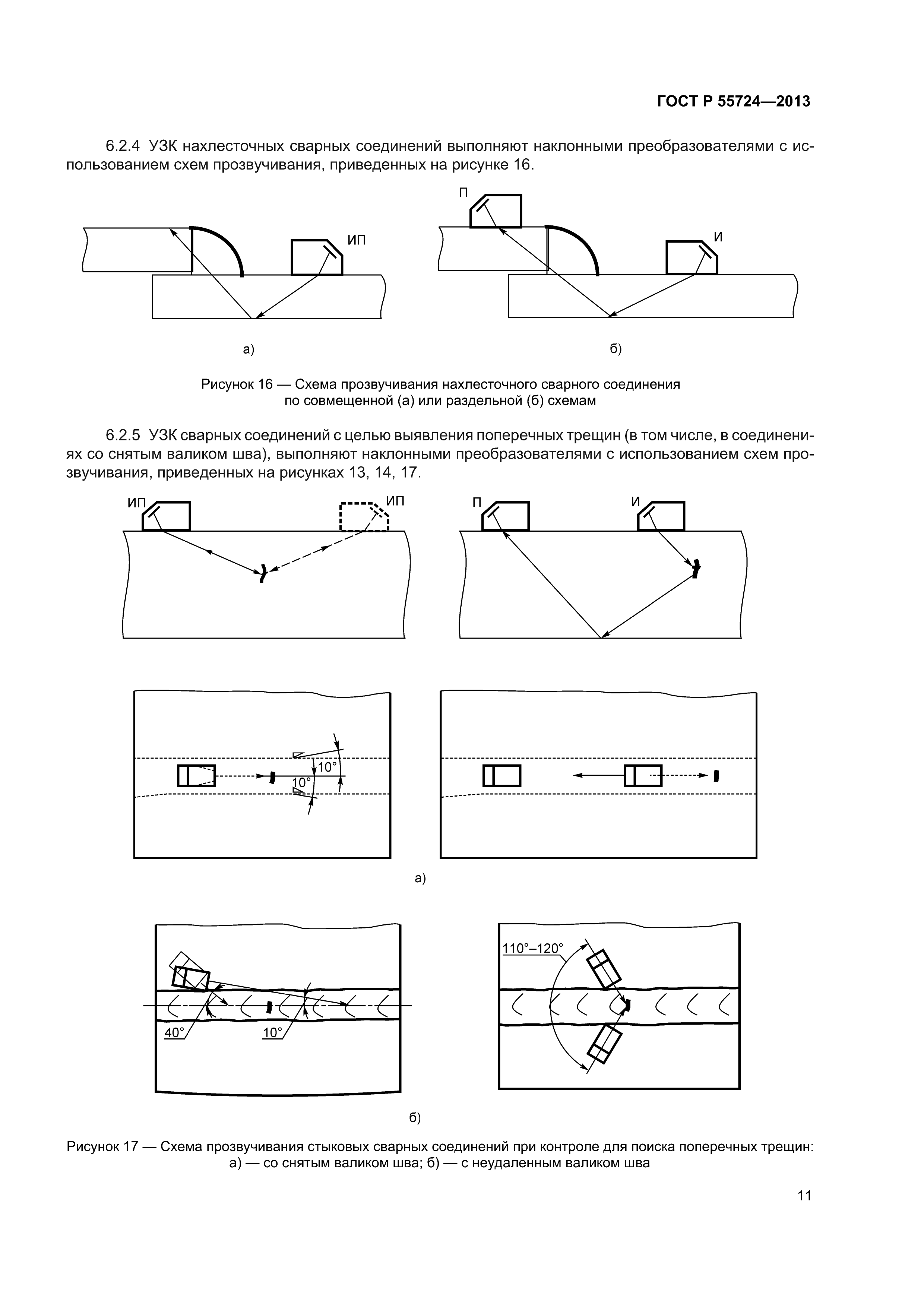

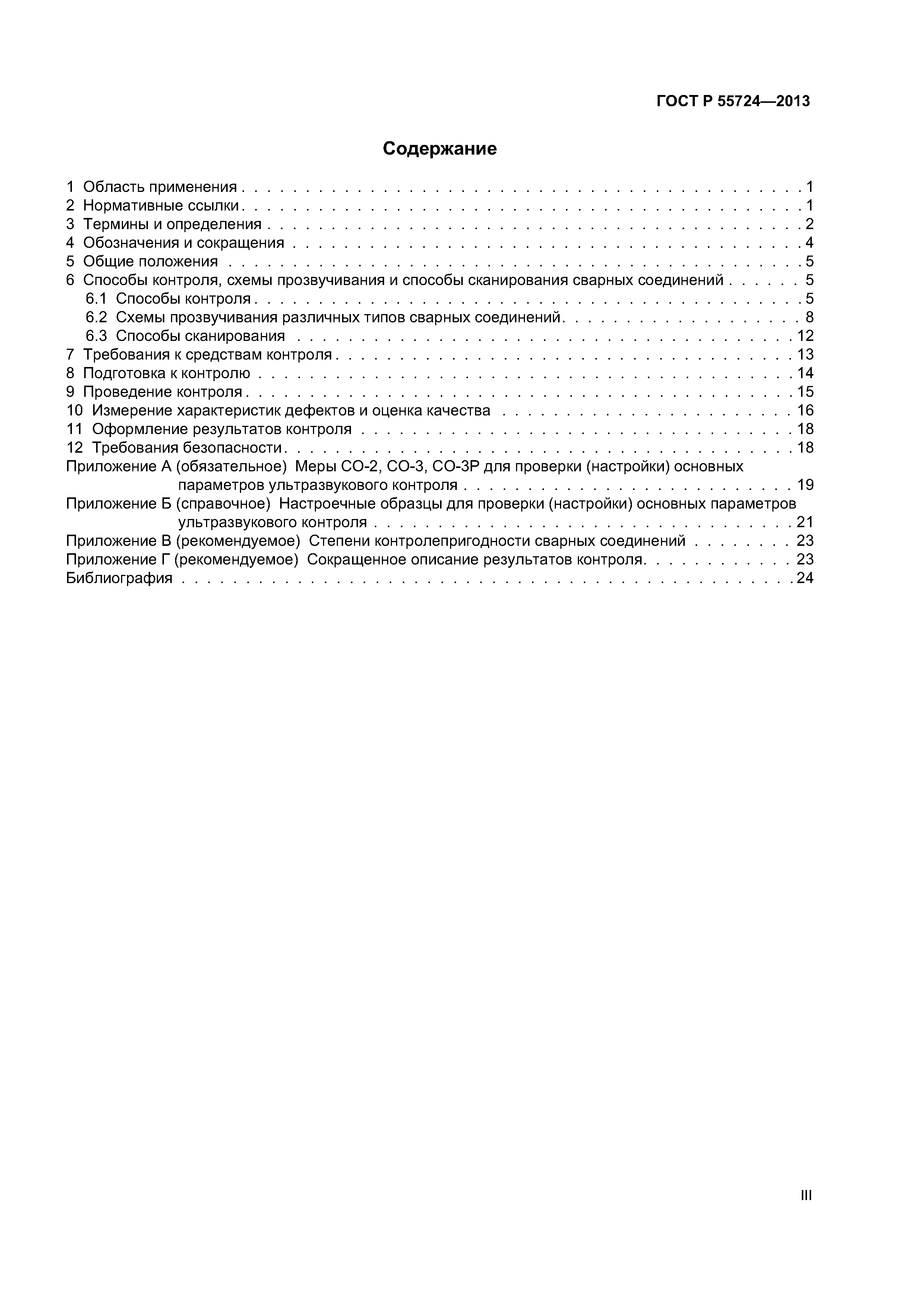

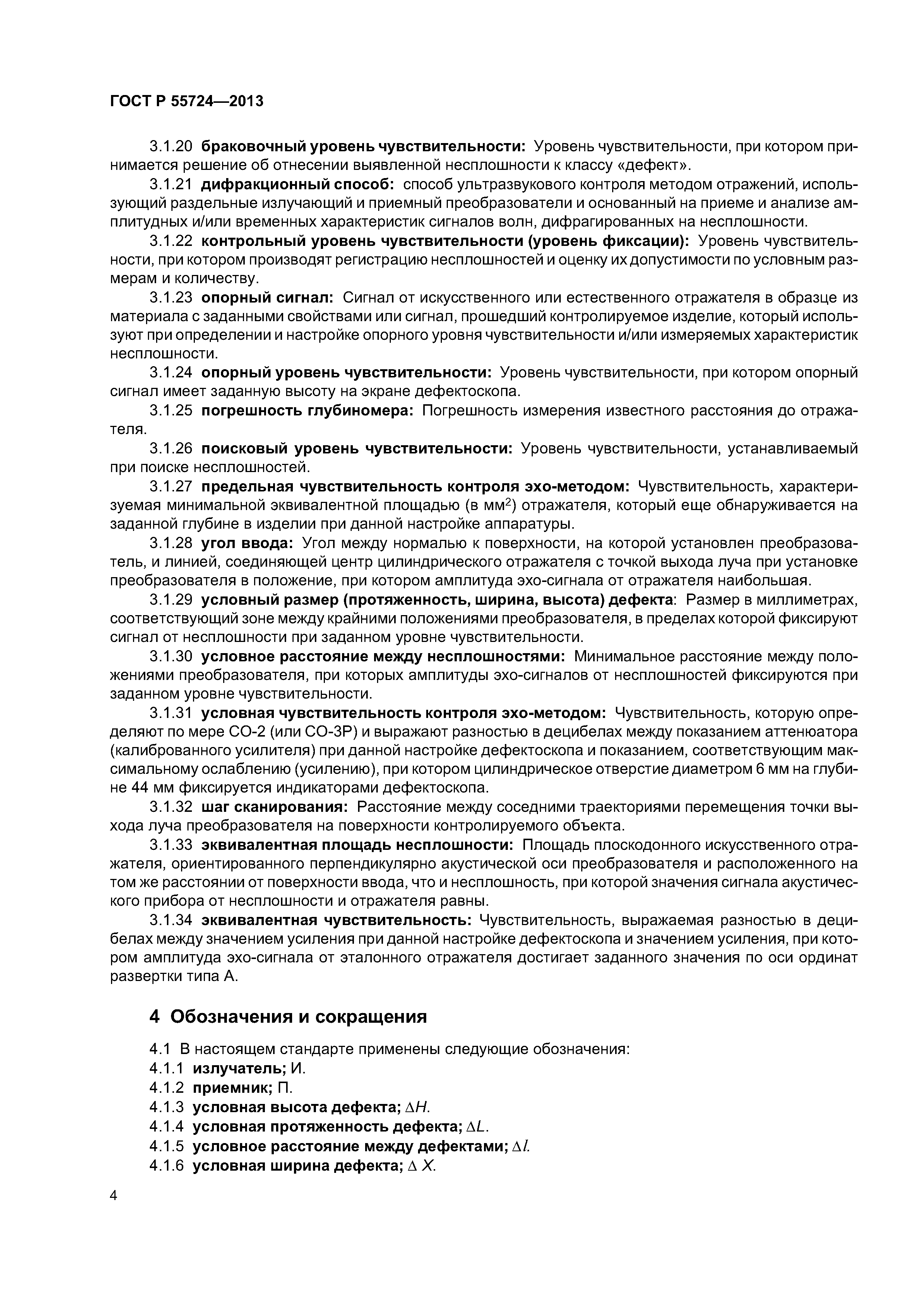

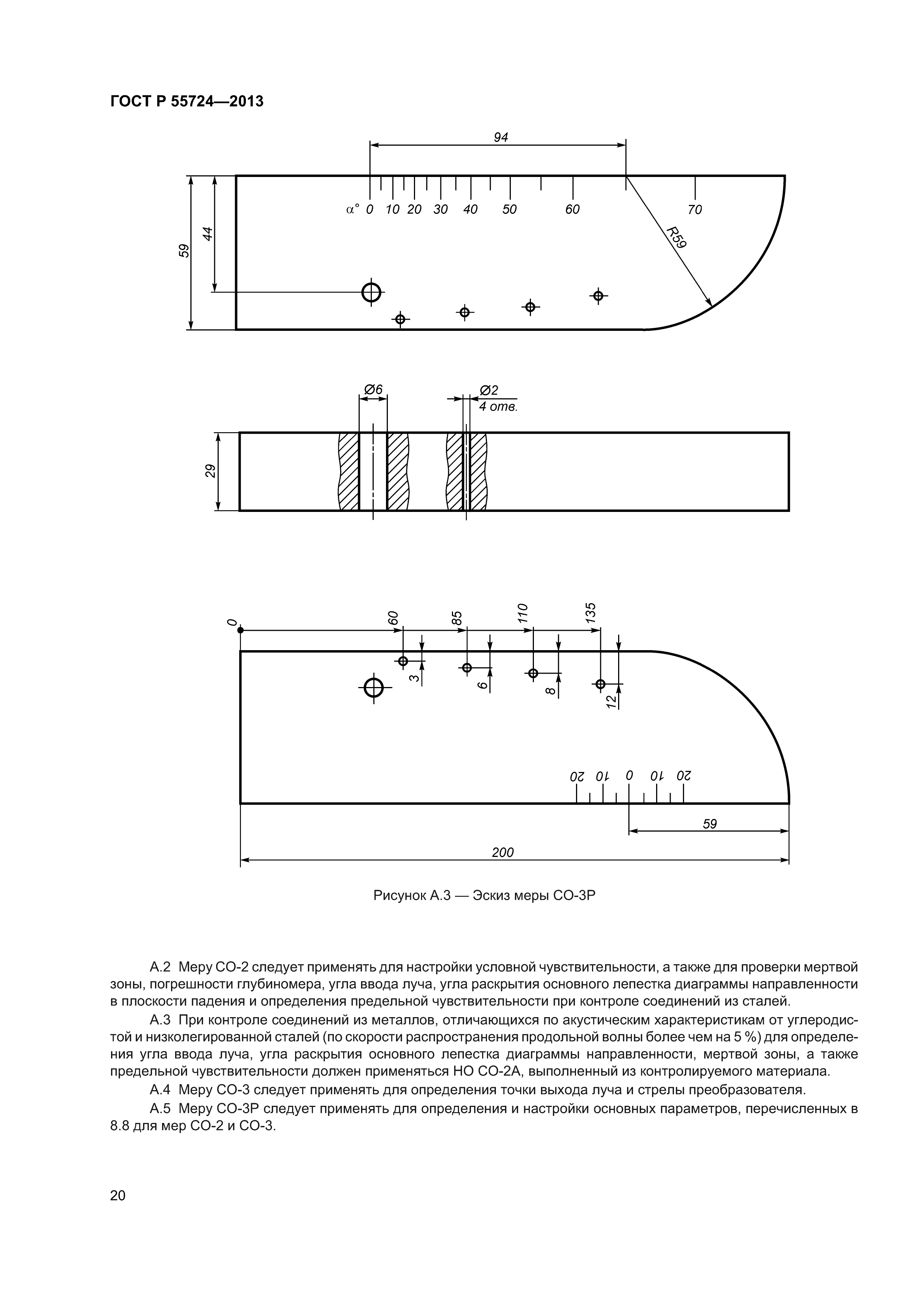

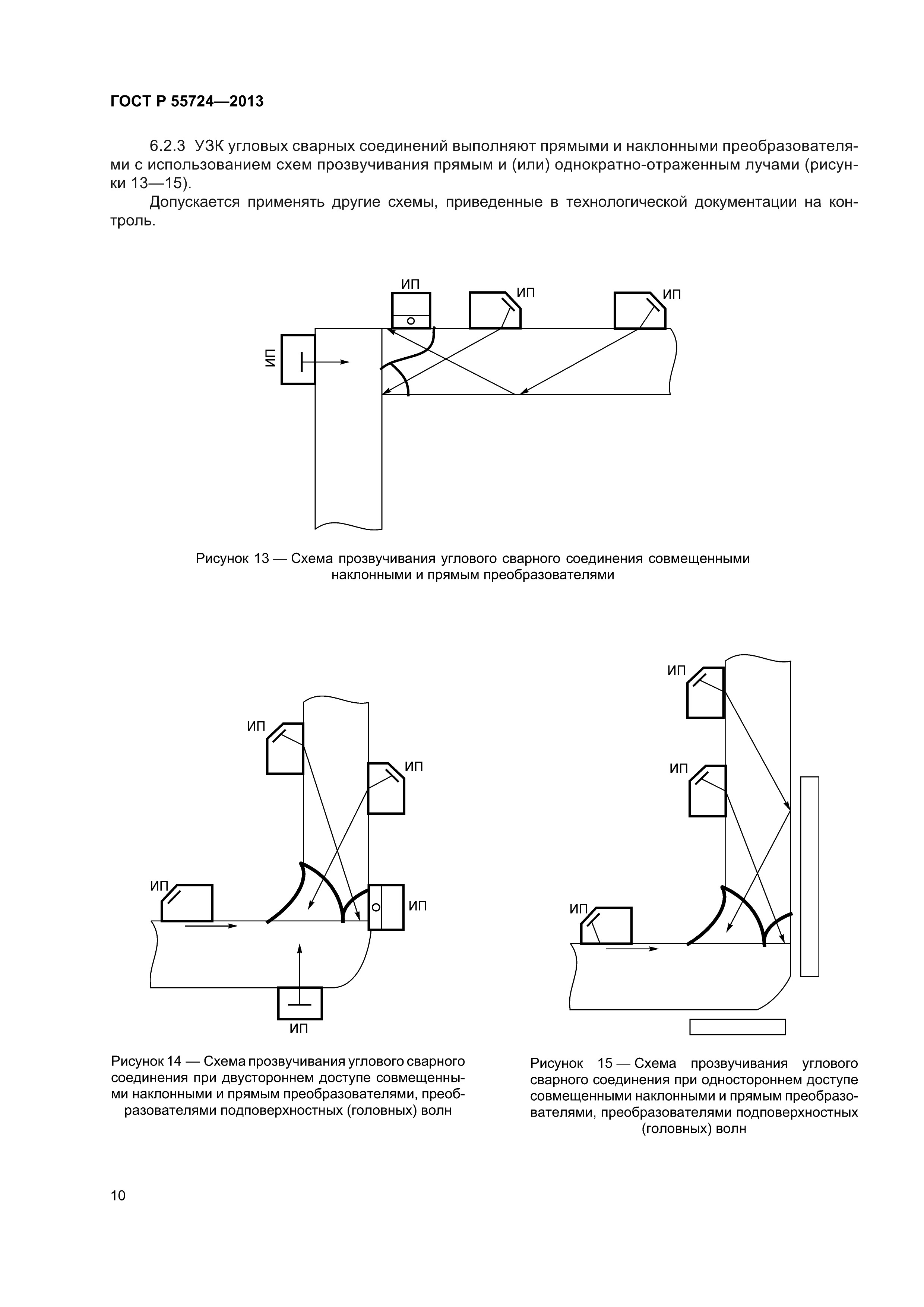

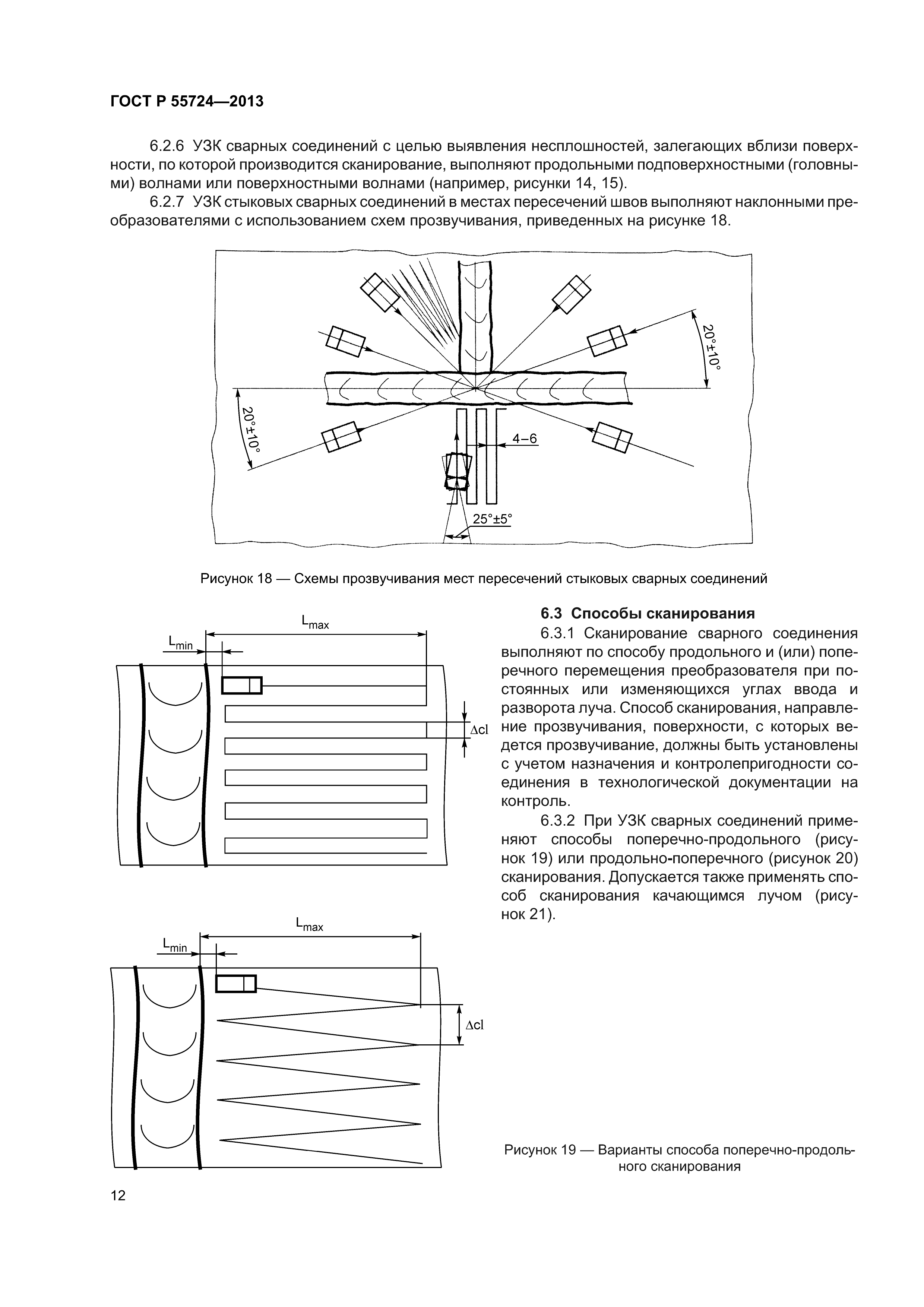

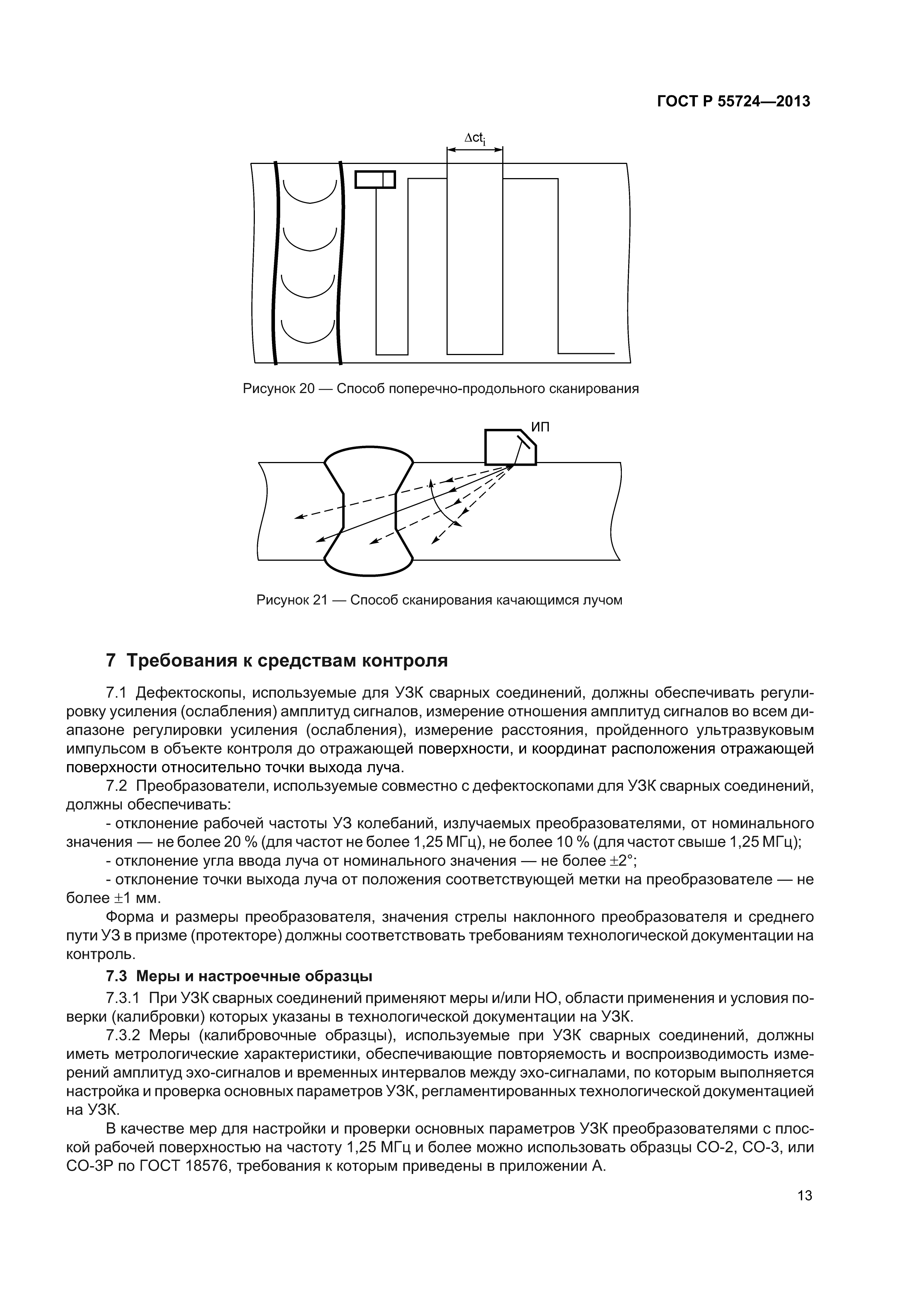

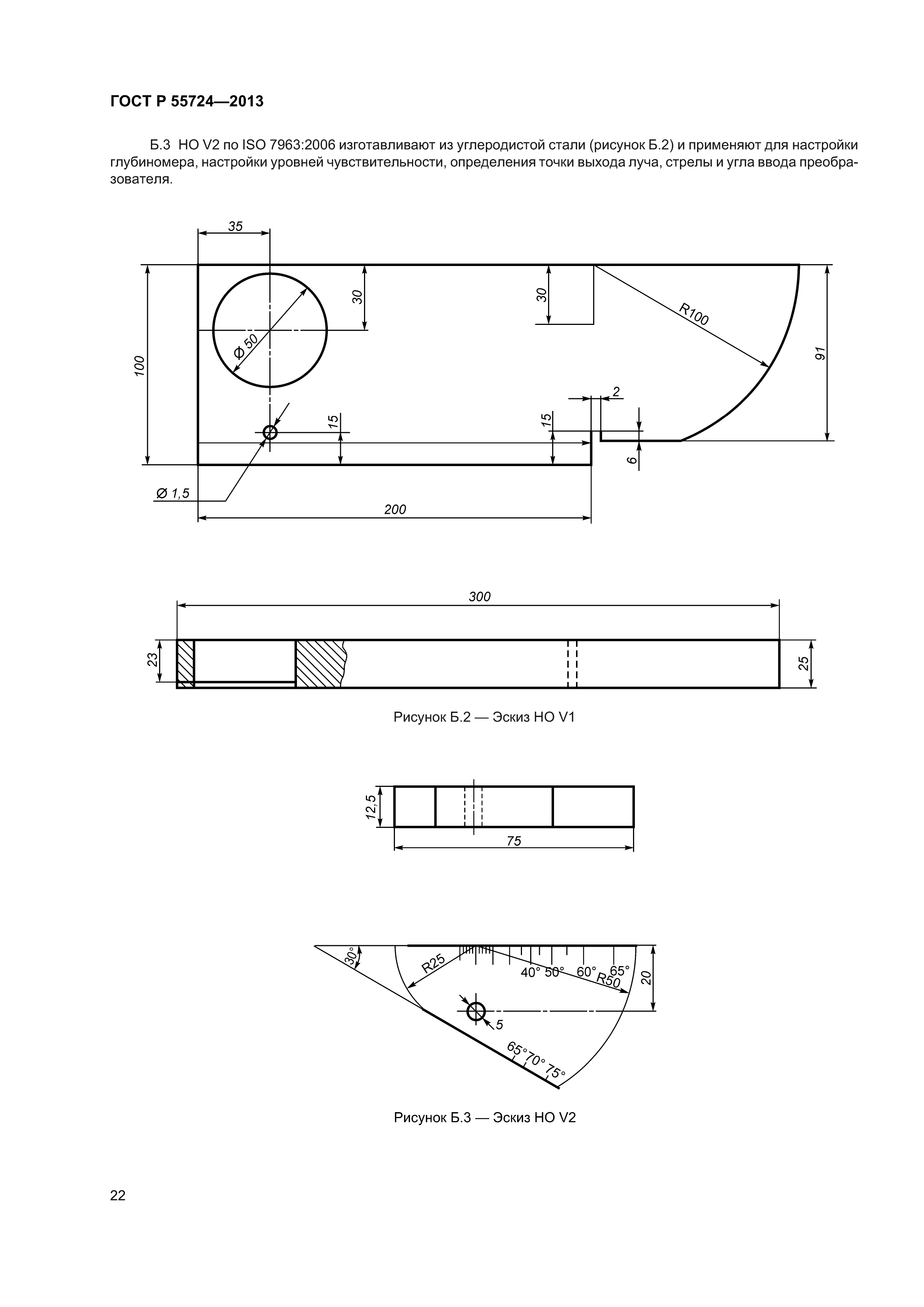

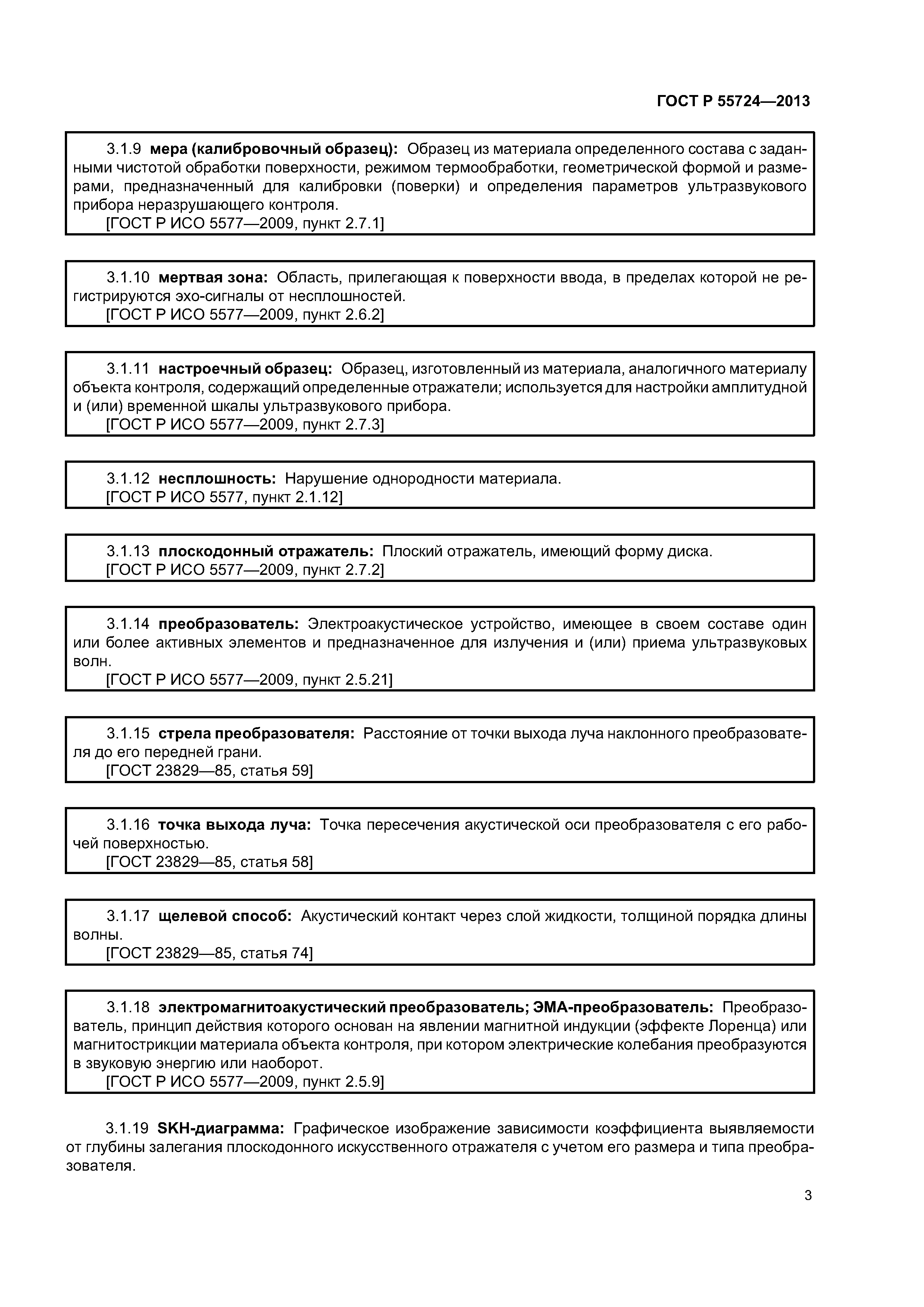

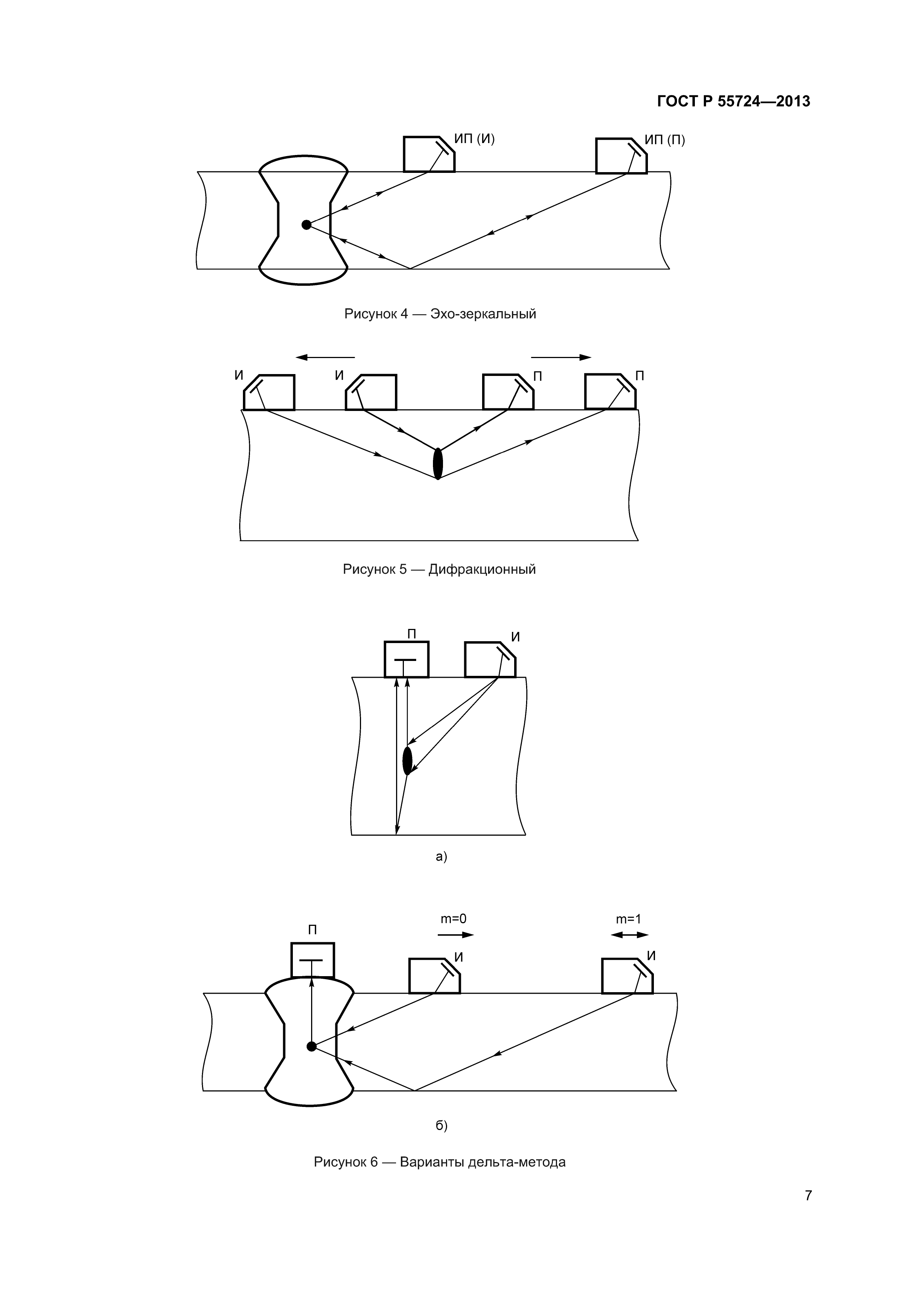

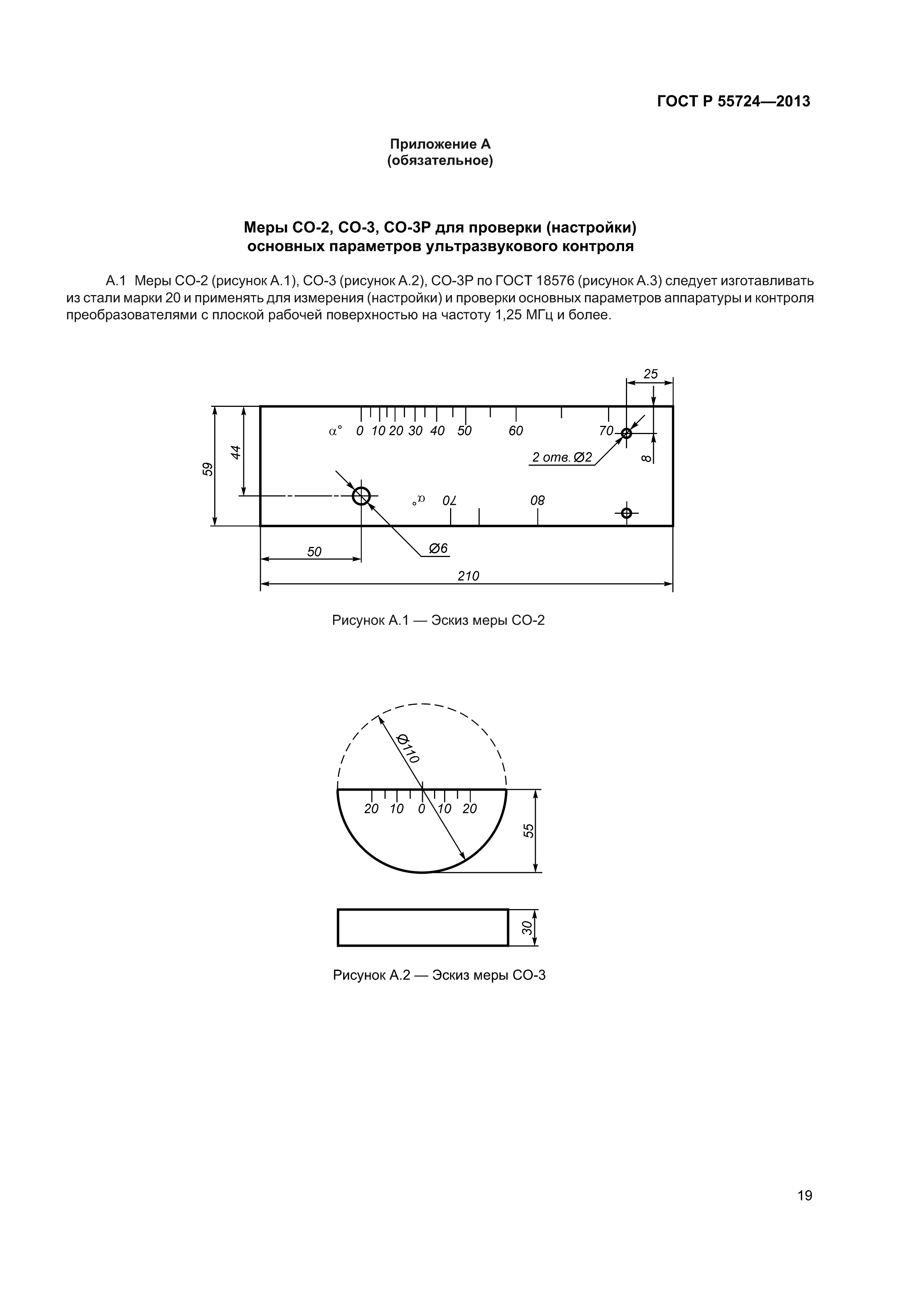

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Способы контроля, схемы прозвучивания и способы сканирования сварных соединений    6.1 Способы контроля    6.2 Схемы прозвучивания различных типов сварных соединений.    6.3 Способы сканирования 7 Требования к средствам контроля 8 Подготовка к контролю 9 Проведение контроля 10 Измерение характеристик дефектов и оценка качества 11 Оформление результатов контроля 12 Требования безопасности Приложение А (обязательное) Меры СО-2, СО-3, СО-3Р для проверки (настройки) основных параметров ультразвукового контроля Приложение Б (справочное) Настроечные образцы для проверки (настройки) основных параметров ультразвукового контроля Приложение В (рекомендуемое) Степени контролепригодности сварных соединений Приложение Г (рекомендуемое) Сокращенное описание результатов контроля Библиография

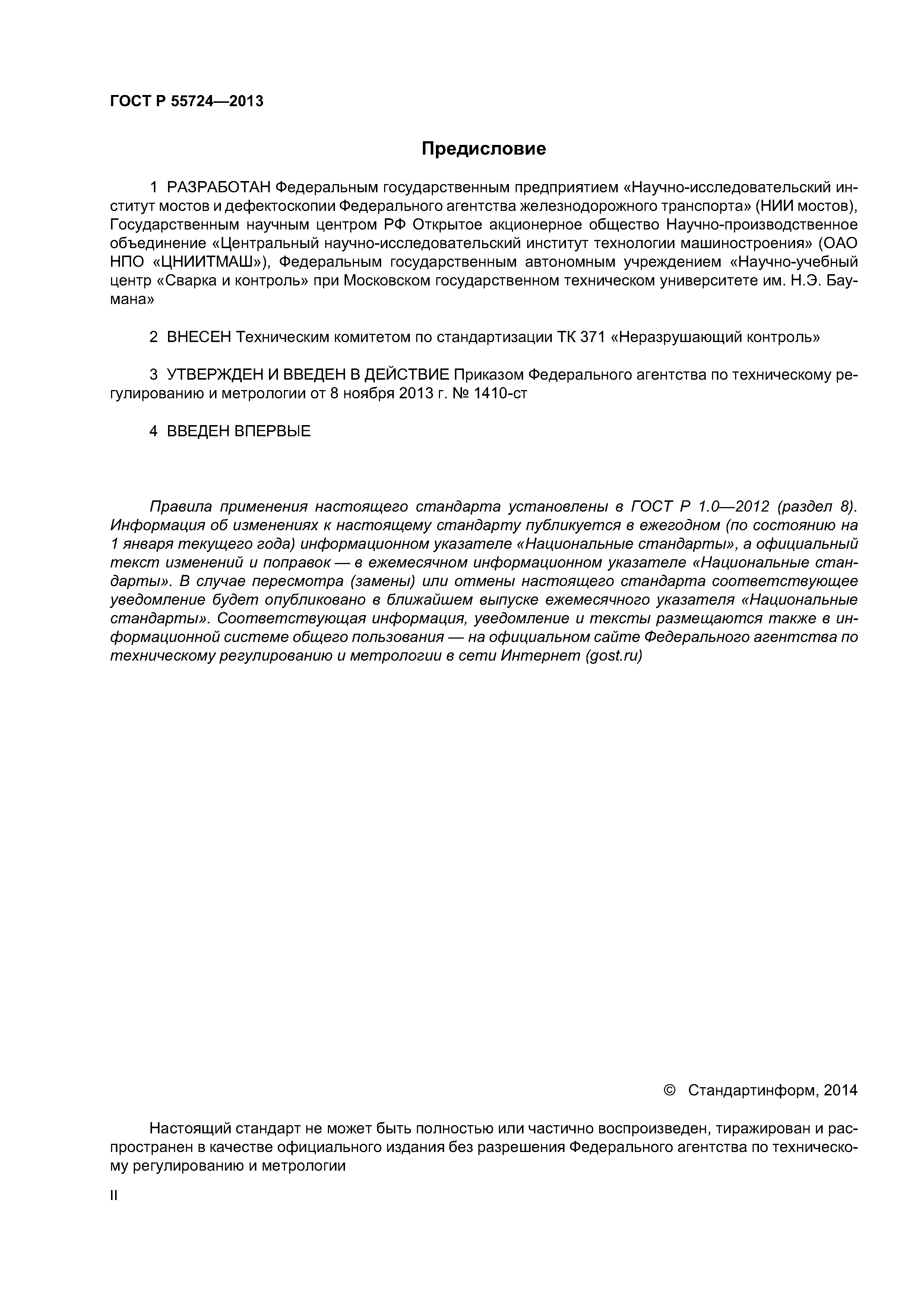

Разработан:	НИИ мостов ОАО НПО ЦНИИТМАШ Федеральное государственное автономное учреждение Научно-учебный центр Сварка и контроль
Утверждён:	08.11.2013 Федеральное агентство по техническому регулированию и метрологии (1410-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ИСПЫТАНИЯ Неразрушающие испытания Экология ИСПЫТАНИЯ Неразрушающие испытания Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Испытания
Нормативные ссылки:	ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 12.1.001-89 «Система стандартов безопасности труда. Ультразвук. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 18576-96 «Контроль неразрушающий. Рельсы железнодорожные. Методы ультразвуковые» ГОСТ 18353-79 «Контроль неразрушающий. Классификация видов и методов» ГОСТ 20911-89 «Техническая диагностика. Термины и определения» ГОСТ 23829-85 «Контроль неразрушающий акустический. Термины и определения» ГОСТ Р ИСО 5577-2009 «Контроль неразрушающий. Ультразвуковой контроль. Словарь» ГОСТ Р 55725-2013 «Контроль неразрушающий. Преобразователи ультразвуковые пьезоэлектрические. Общие технические требования» ГОСТ Р 55808-2013 «Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний»
