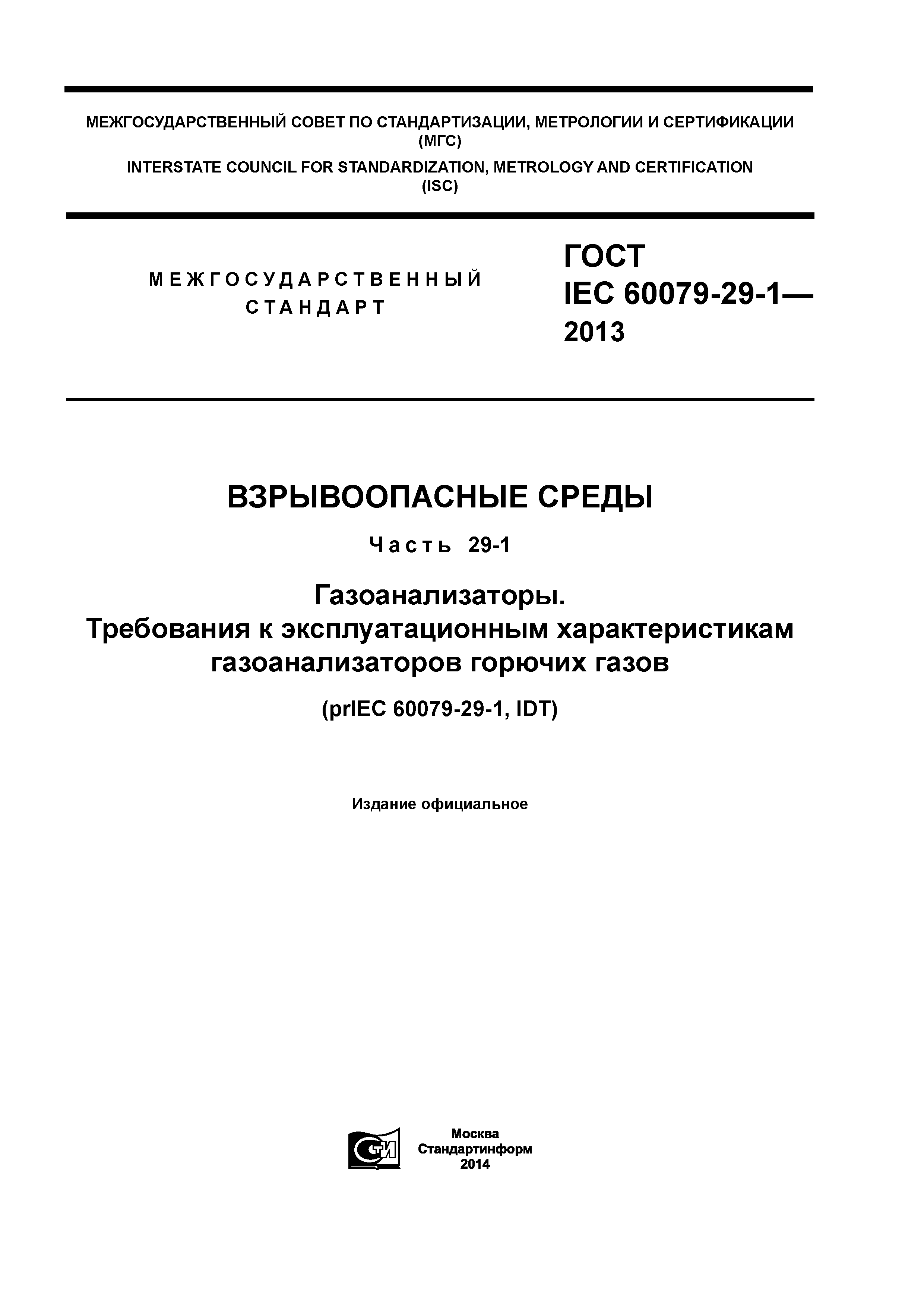

Скачать ГОСТ IEC 60079-29-1-2013 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

Дата актуализации: 10.08.2017

ГОСТ IEC 60079-29-1-2013

Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов

Обозначение:	ГОСТ IEC 60079-29-1-2013
Обозначение англ:	60079-29-1-2013
Статус:	взамен
Название рус.:	Взрывоопасные среды. Часть 29-1. Газоанализаторы. Требования к эксплуатационным характеристикам газоанализаторов горючих газов
Название англ.:	Explosive atmospheres. Part 29-1. Gas detectors. Performance requirements of detectors for flammable gases
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	15.02.2015

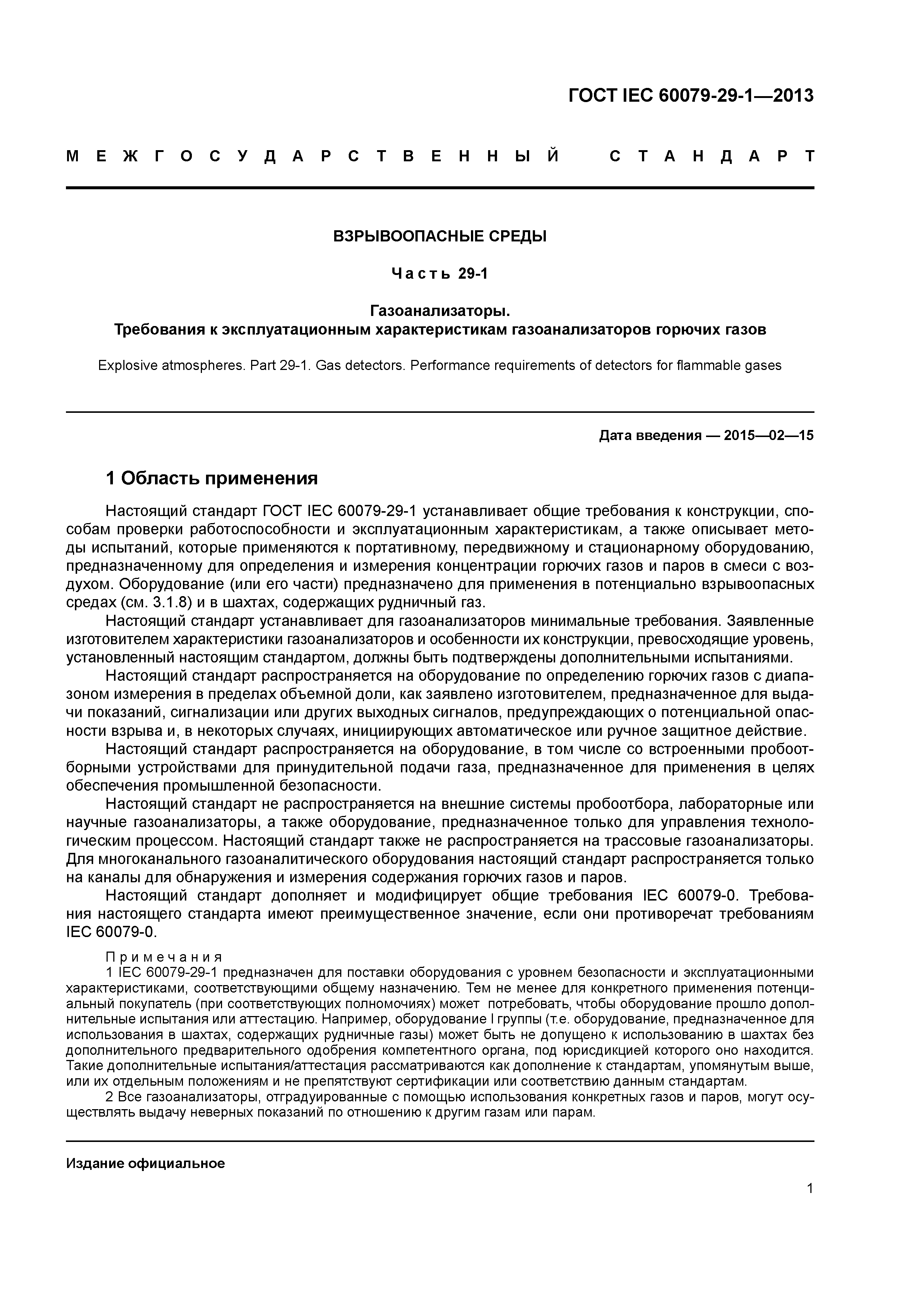

Область применения:	Стандарт ГОСТ IEC 60079-29-1 устанавливает общие требования к конструкции, способам проверки работоспособности и эксплуатационным характеристикам, а также описывает методы испытаний, которые применяются к портативному, передвижному и стационарному оборудованию, предназначенному для определения и измерения концентрации горючих газов и паров в смеси с воздухом. Оборудование (или его части) предназначено для применения в потенциально взрывоопасных средах и в шахтах, содержащих рудничный газ. Стандарт устанавливает для газоанализаторов минимальные требования. Заявленные изготовителем характеристики газоанализаторов и особенности их конструкции, превосходящие уровень, установленный настоящим стандартом, должны быть подтверждены дополнительными испытаниями. Стандарт распространяется на оборудование по определению горючих газов с диапазоном измерения в пределах объемной доли, как заявлено изготовителем, предназначенное для выдачи показаний, сигнализации или других выходных сигналов, предупреждающих о потенциальной опасности взрыва и, в некоторых случаях, инициирующих автоматическое или ручное защитное действие. Стандарт распространяется на оборудование, в том числе со встроенными пробоотборными устройствами для принудительной подачи газа, предназначенное для применения в целях обеспечения промышленной безопасности. Стандарт не распространяется на внешние системы пробоотбора, лабораторные или научные газоанализаторы, а также оборудование, предназначенное только для управления технологическим процессом. Стандарт также не распространяется на трассовые газоанализаторы. Для многоканального газоаналитического оборудования стандарт распространяется только на каналы для обнаружения и измерения содержания горючих газов и паров. Стандарт дополняет и модифицирует общие требования IEC 60079-0. Требования стандарта имеют преимущественное значение, если они противоречат требованиям IEC 60079-0.

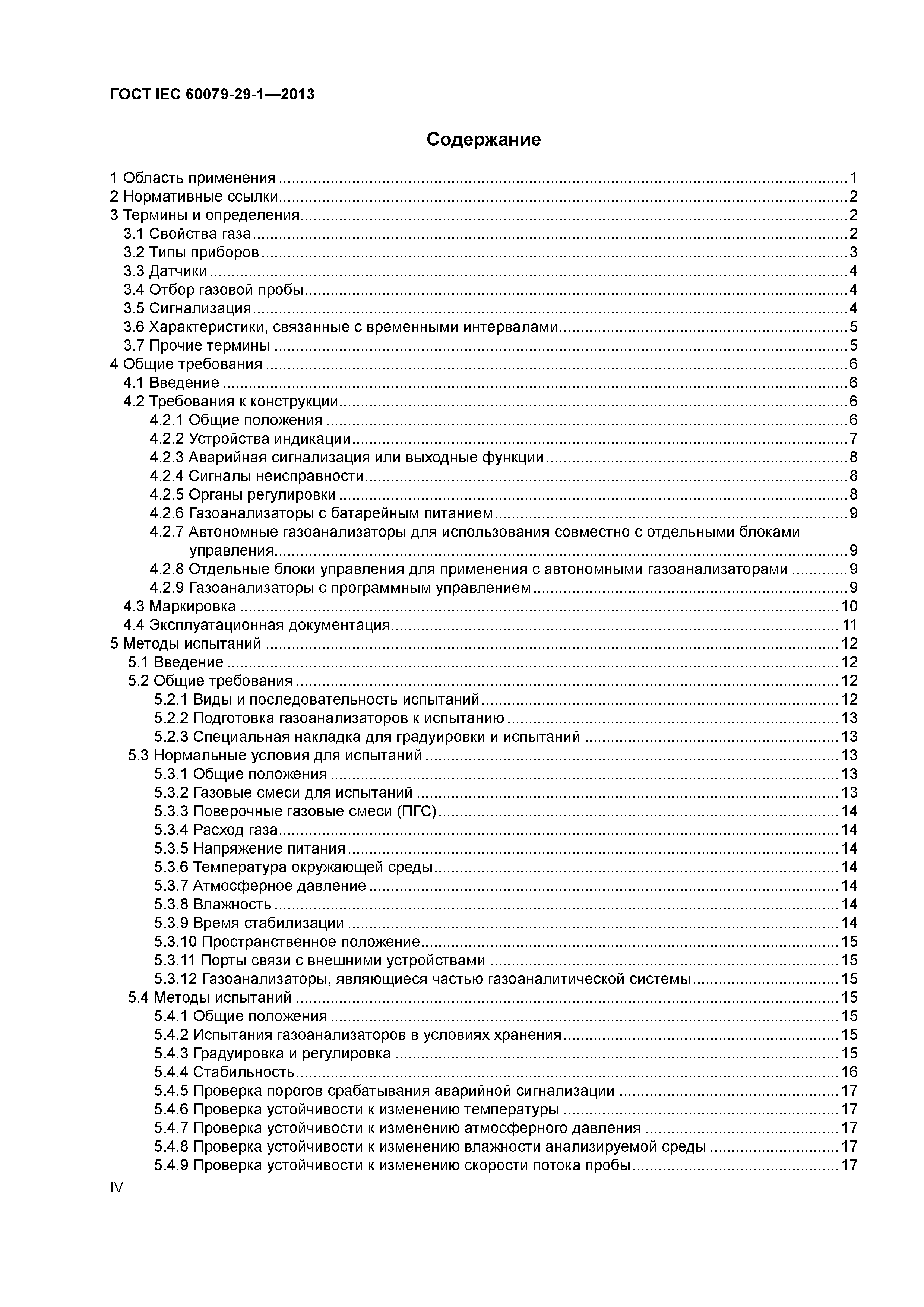

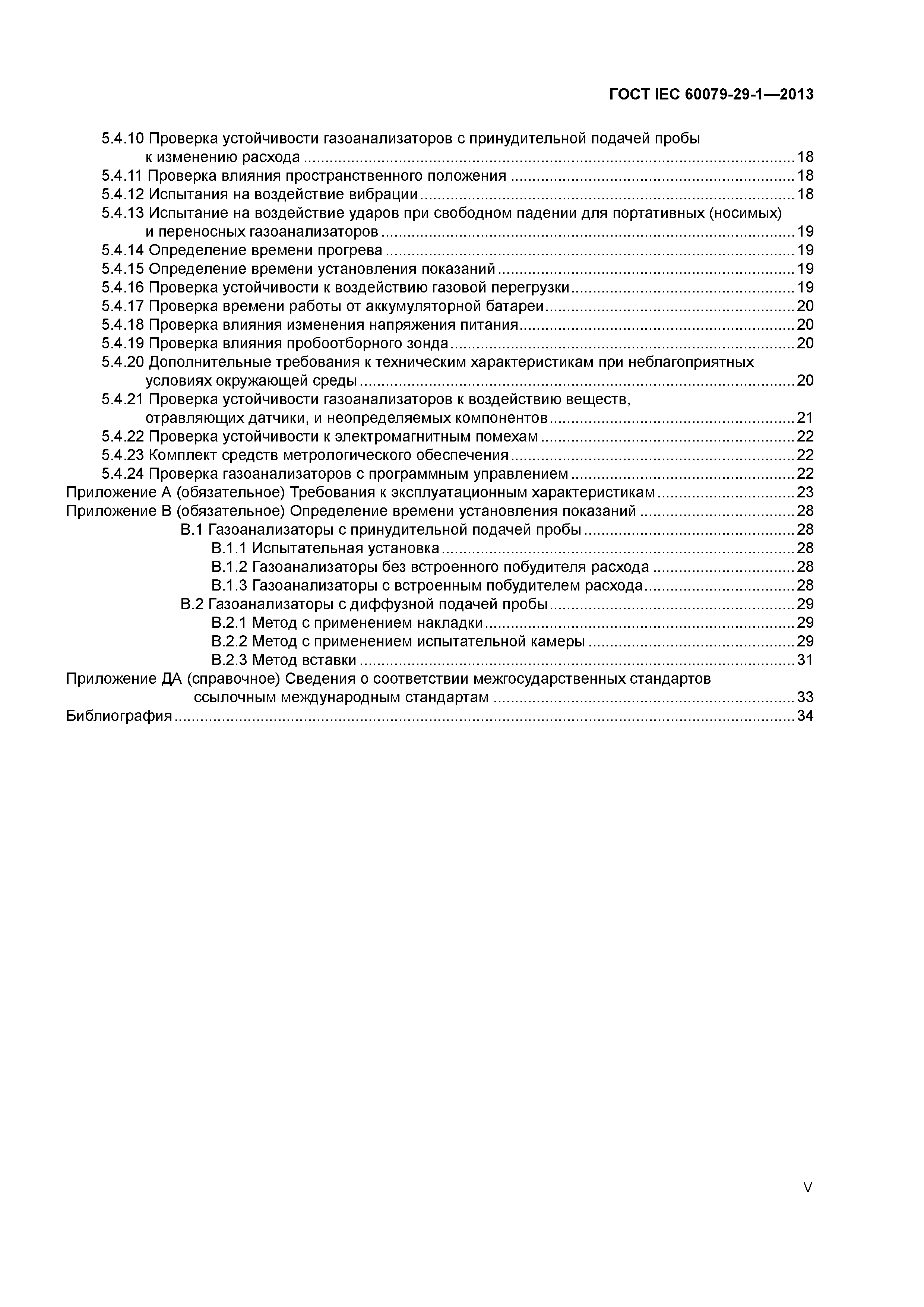

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Свойства газа    3.2 Типы приборов    3.3 Датчики    3.4 Отбор газовой пробы    3.5 Сигнализация    3.6 Характеристики, связанные с временными интервалами    3.7 Прочие термины 4 Общие требования    4.1 Введение    4.2 Требования к конструкции       4.2.1 Общие положения       4.2.2 Устройства индикации       4.2.3 Аварийная сигнализация или выходные функции       4.2.4 Сигналы неисправности       4.2.5 Органы регулировки       4.2.6 Газоанализаторы с батарейным питанием       4.2.7 Автономные газоанализаторы для использования совместно с отдельными блоками управления       4.2.8 Отдельные блоки управления для применения с автономными газоанализаторами       4.2.9 Газоанализаторы с программным управлением    4.3 Маркировка    4.4 Эксплуатационная документация 5 Методы испытаний    5.1 Введение    5.2 Общие требования       5.2.1 Виды и последовательность испытаний       5.2.2 Подготовка газоанализаторов к испытанию       5.2.3 Специальная накладка для градуировки и испытаний    5.3 Нормальные условия для испытаний       5.3.1 Общие положения       5.3.2 Газовые смеси для испытаний       5.3.3 Поверочные газовые смеси (ПГС)       5.3.4 Расход газа       5.3.5 Напряжение питания       5.3.6 Температура окружающей среды       5.3.7 Атмосферное давление       5.3.8 Влажность       5.3.9 Время стабилизации       5.3.10 Пространственное положение       5.3.11 Порты связи с внешними устройствами       5.3.12 Газоанализаторы, являющиеся частью газоаналитической системы    5.4 Методы испытаний       5.4.1 Общие положения       5.4.2 Испытания газоанализаторов в условиях хранения       5.4.3 Градуировка и регулировка       5.4.4 Стабильность       5.4.5 Проверка порогов срабатывания аварийной сигнализации       5.4.6 Проверка устойчивости к изменению температуры       5.4.7 Проверка устойчивости к изменению атмосферного давления       5.4.8 Проверка устойчивости к изменению влажности анализируемой среды       5.4.9 Проверка устойчивости к изменению скорости потока пробы       5.4.10 Проверка устойчивости газоанализаторов с принудительной подачей пробы к изменению расхода       5.4.11 Проверка влияния пространственного положения       5.4.12 Испытания на воздействие вибрации       5.4.13 Испытание на воздействие ударов при свободном падении для портативных (носимых) и переносных газоанализаторов       5.4.14 Определение времени прогрева       5.4.15 Определение времени установления показаний       5.4.16 Проверка устойчивости к воздействию газовой перегрузки       5.4.17 Проверка времени работы от аккумуляторной батареи       5.4.18 Проверка влияния изменения напряжения питания       5.4.19 Проверка влияния пробоотборного зонда       5.4.20 Дополнительные требования к техническим характеристикам при неблагоприятных условиях окружающей среды       5.4.21 Проверка устойчивости газоанализаторов к воздействию веществ, отравляющих датчики, и неопределяемых компонентов       5.4.22 Проверка устойчивости к электромагнитным помехам       5.4.23 Комплект средств метрологического обеспечения       5.4.24 Проверка газоанализаторов с программным управлением Приложение А (обязательное) Требования к эксплуатационным характеристикам Приложение В (обязательное) Определение времени установления показаний    В.1 Газоанализаторы с принудительной подачей пробы       В.1.1 Испытательная установка       В.1.2 Газоанализаторы без встроенного побудителя расхода       В.1.3 Газоанализаторы с встроенным побудителем расхода    В.2 Газоанализаторы с диффузной подачей пробы       В.2.1 Метод с применением накладки       В.2.2 Метод с применением испытательной камеры       В.2.3 Метод вставки Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография
Разработан:	ФГУП СПО Аналитприбор
Утверждён:	18.10.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 60-П) 22.11.2013 Федеральное агентство по техническому регулированию и метрологии (1733-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическое оборудование для работы в особых условиях Электрическое оборудование для взрывоопасной атмосферы Экология ЭЛЕКТРОТЕХНИКА Электрическое оборудование для работы в особых условиях Электрическое оборудование для взрывоопасной атмосферы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Заменяет собой:	ГОСТ МЭК 61779-1-2006 «Приборы электрические для обнаружения и измерения горючих газов. Часть 1. Общие требования и методы испытаний» (ИУС 10-2014) ГОСТ МЭК 61779-2-2006 «Приборы электрические для обнаружения и измерения горючих газов. Часть 2. Требования к рабочим характеристикам приборов группы I, обеспечивающих показания до 5 % объемной доли метана в воздухе» (ИУС 10-2014) ГОСТ МЭК 61779-3-2006 «Приборы электрические для обнаружения и измерения горючих газов. Часть 3. Требования к рабочим характеристикам приборов группы I, обеспечивающих показания до 100 % объемной доли метана в воздухе» (ИУС 10-2014) ГОСТ МЭК 61779-4-2006 «Приборы электрические для обнаружения и измерения горючих газов. Часть 4. Требования к рабочим характеристикам приборов группы II, обеспечивающих показания до 100 % объемной доли нижнего предела взрываемости» (ИУС 10-2014) ГОСТ МЭК 61779-5-2006 «Приборы электрические для обнаружения и измерения горючих газов. Часть 5. Требования к рабочим характеристикам приборов группы II, обеспечивающих показания до 100 % объемной доли газа» (ИУС 10-2014)
Нормативные ссылки:	ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ IEC 60079-29-2-2013 «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода»
