Скачать Типовой проект 902-9-42.87 Альбом V. Электротехническая часть. Автоматизация и КИП. Связь и сигнализация

Дата актуализации: 10.08.2017

Типовой проект 902-9-42.87

Альбом V. Электротехническая часть. Автоматизация и КИП. Связь и сигнализация

Обозначение:	Типовой проект 902-9-42.87
Обозначение англ:	902-9-42.87
Статус:	не определен законодательством
Название рус.:	Альбом V. Электротехническая часть. Автоматизация и КИП. Связь и сигнализация
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	03.03.1987

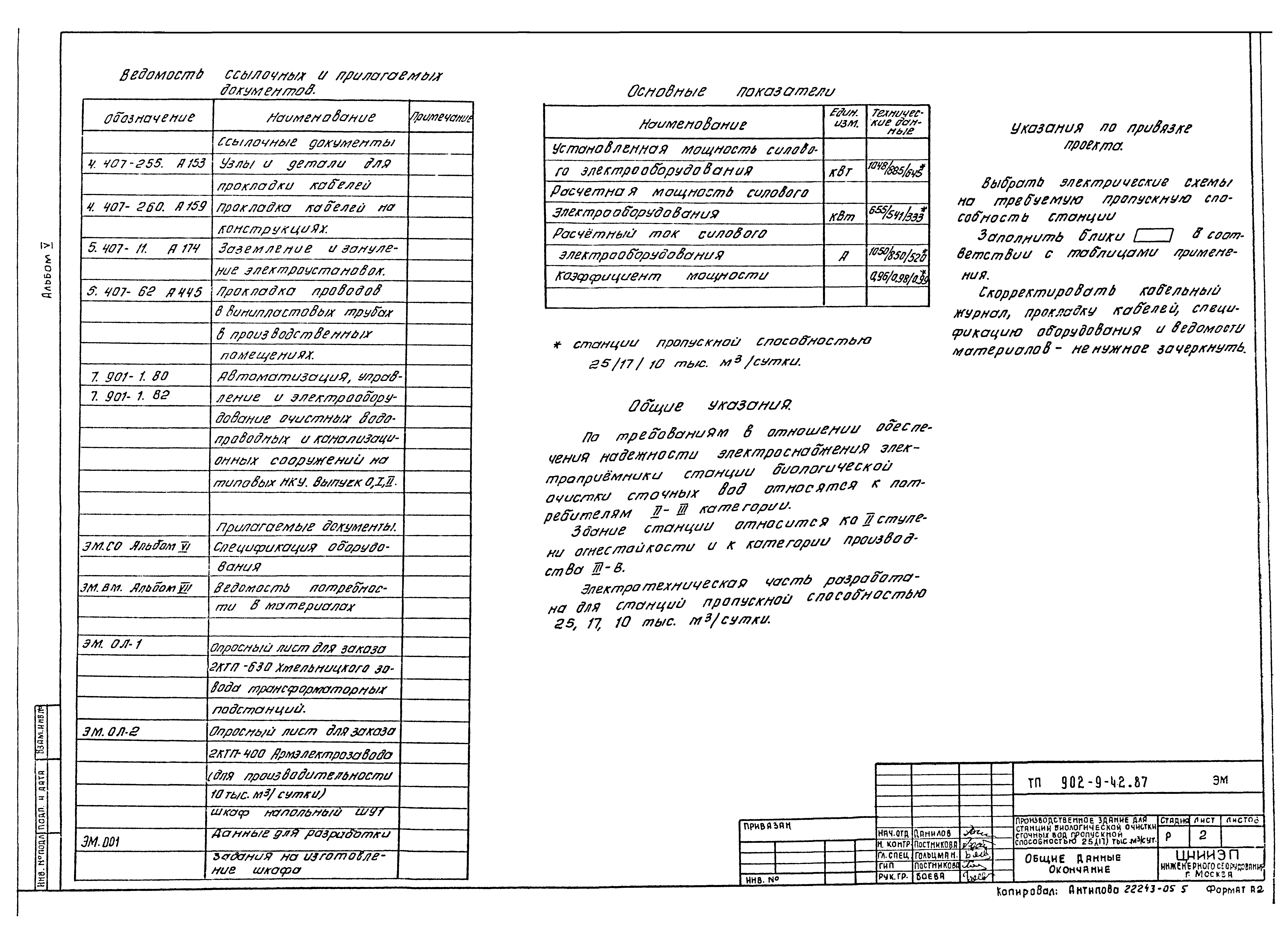

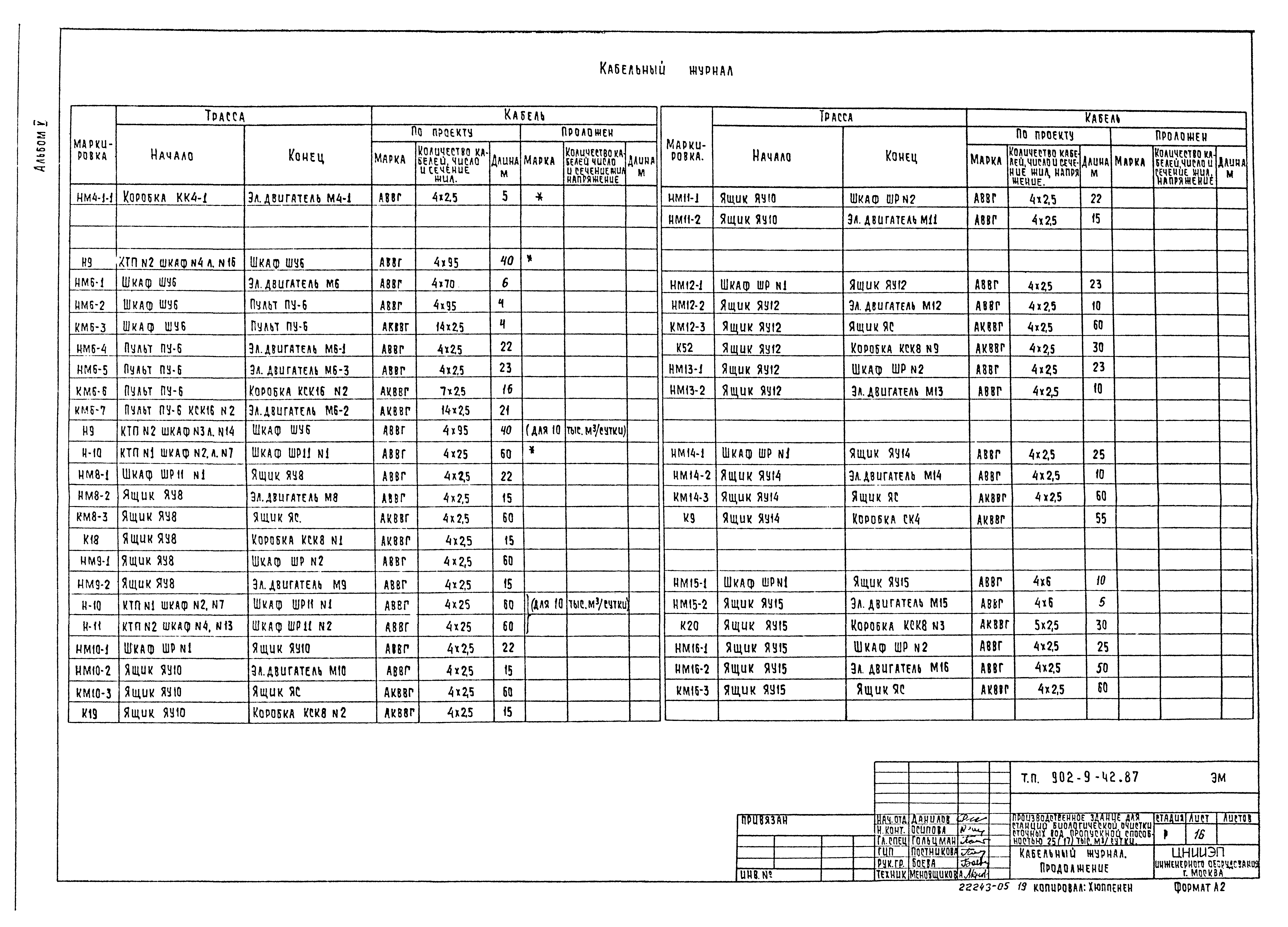

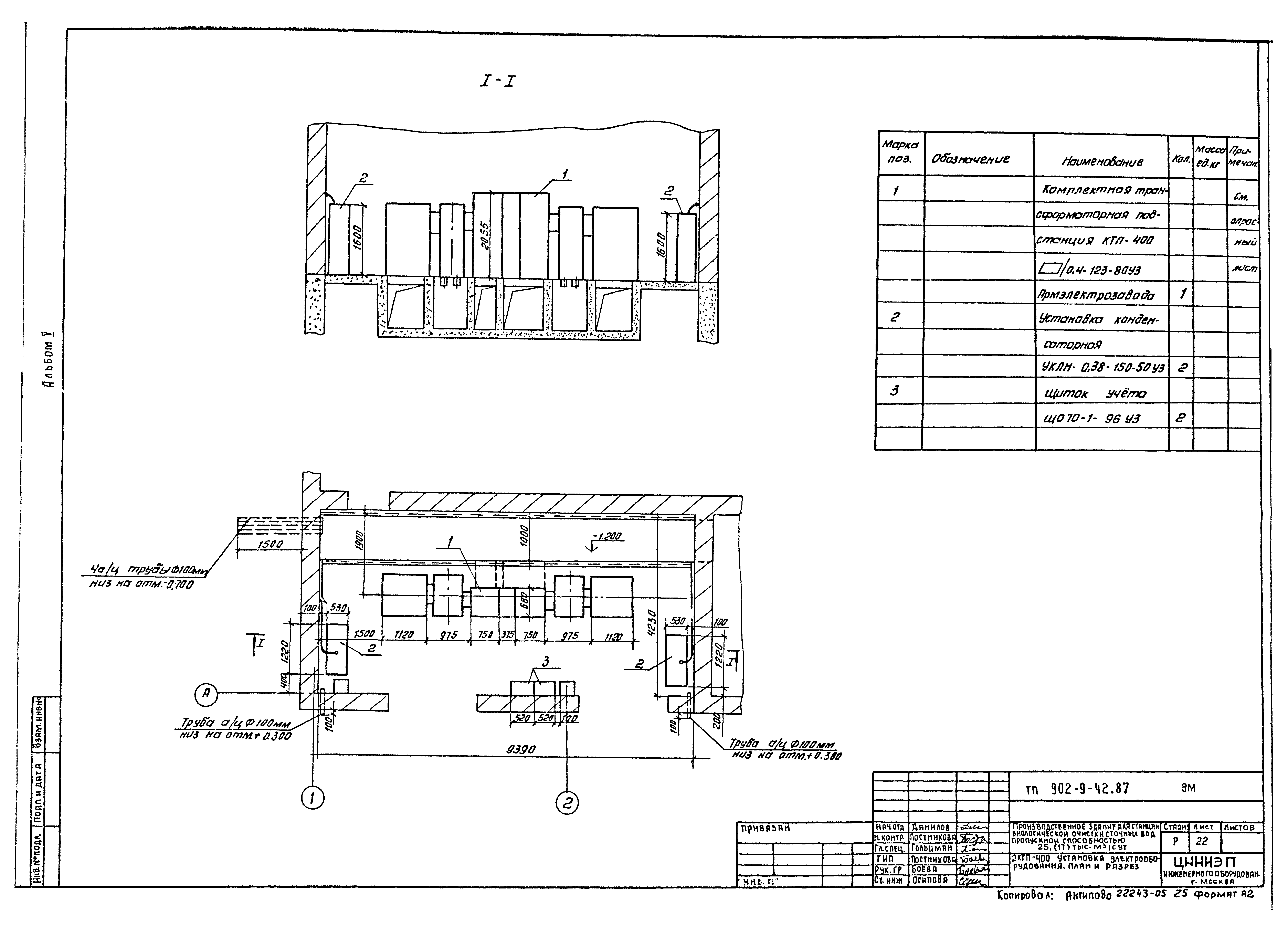

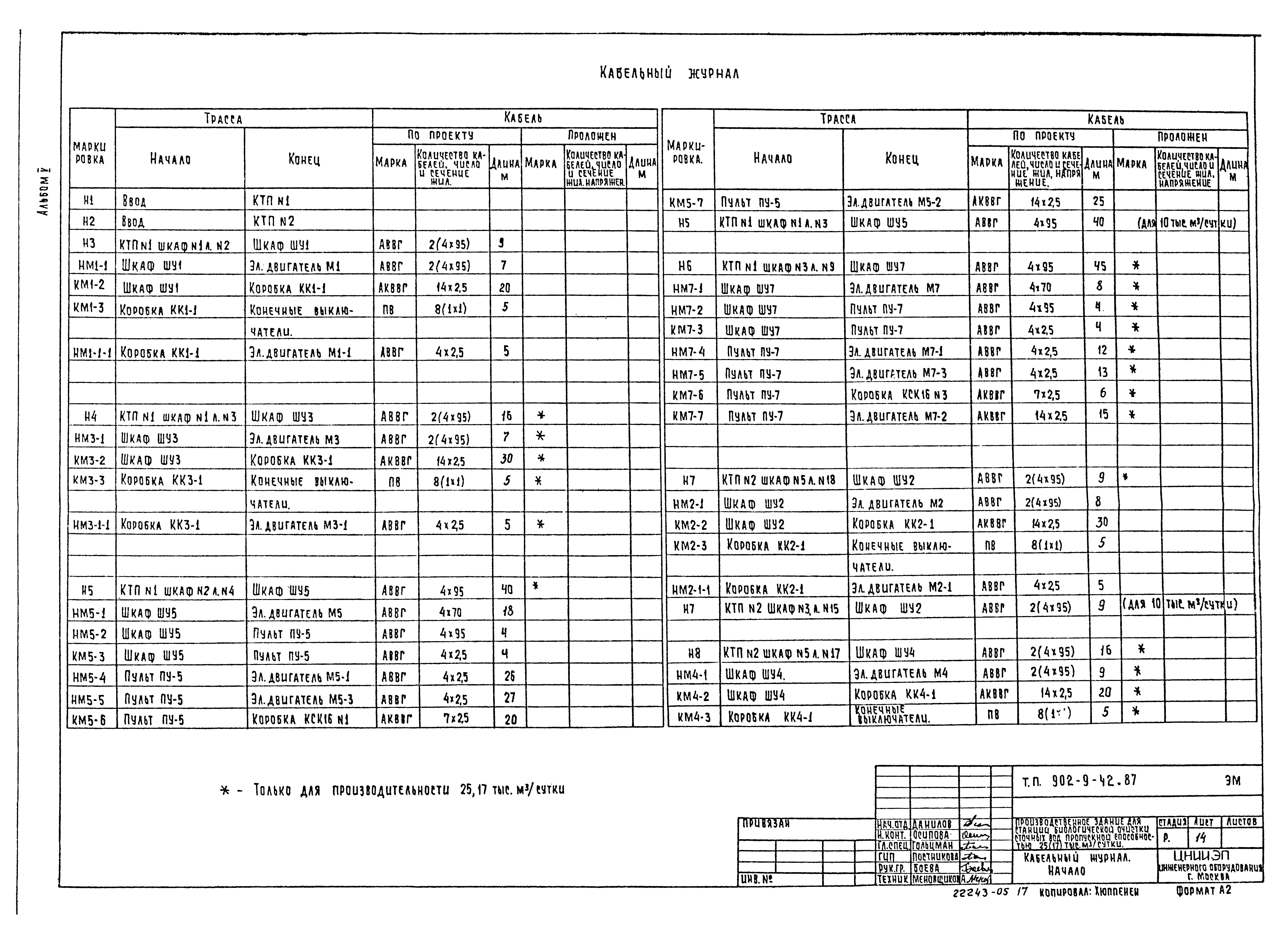

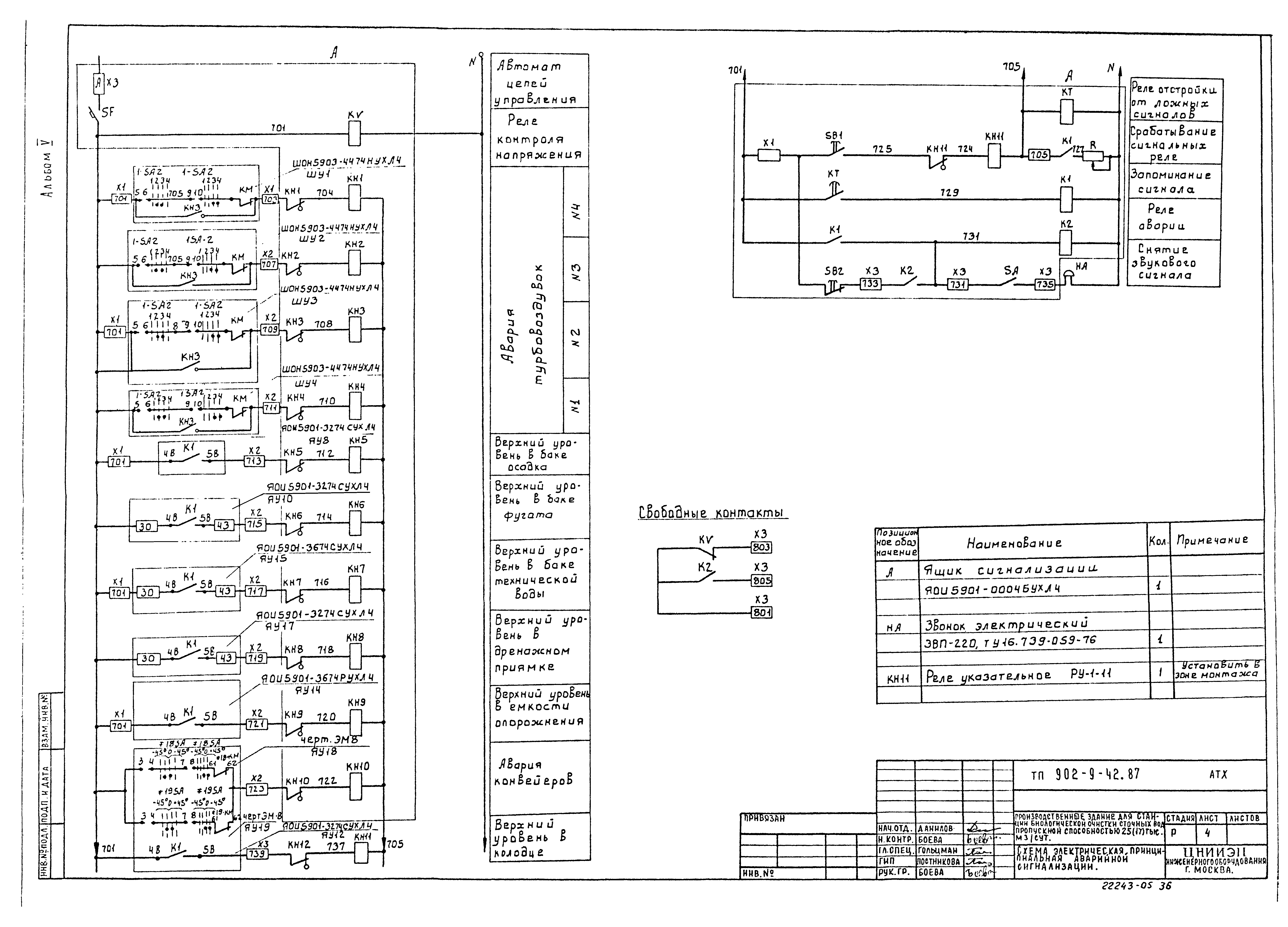

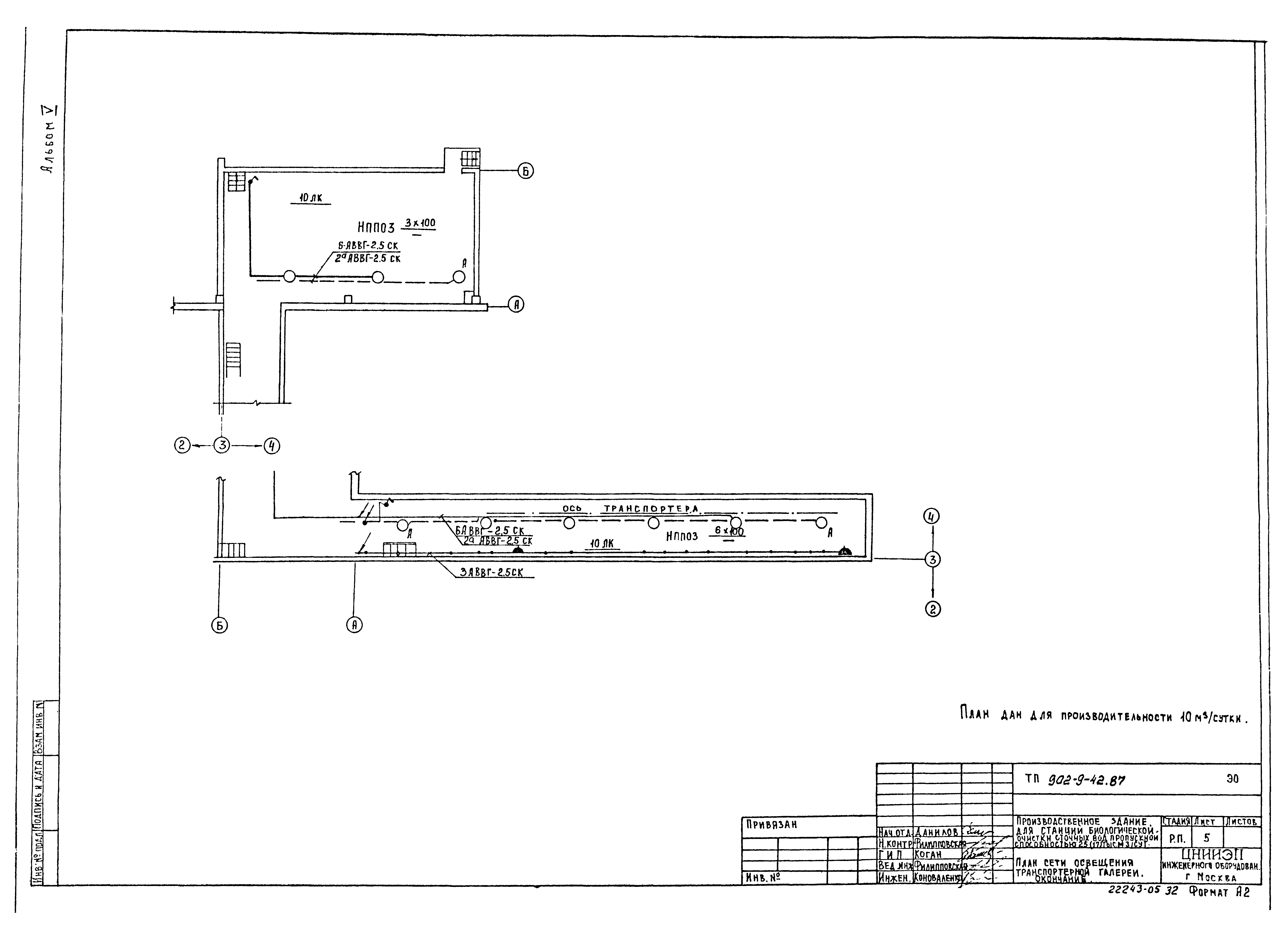

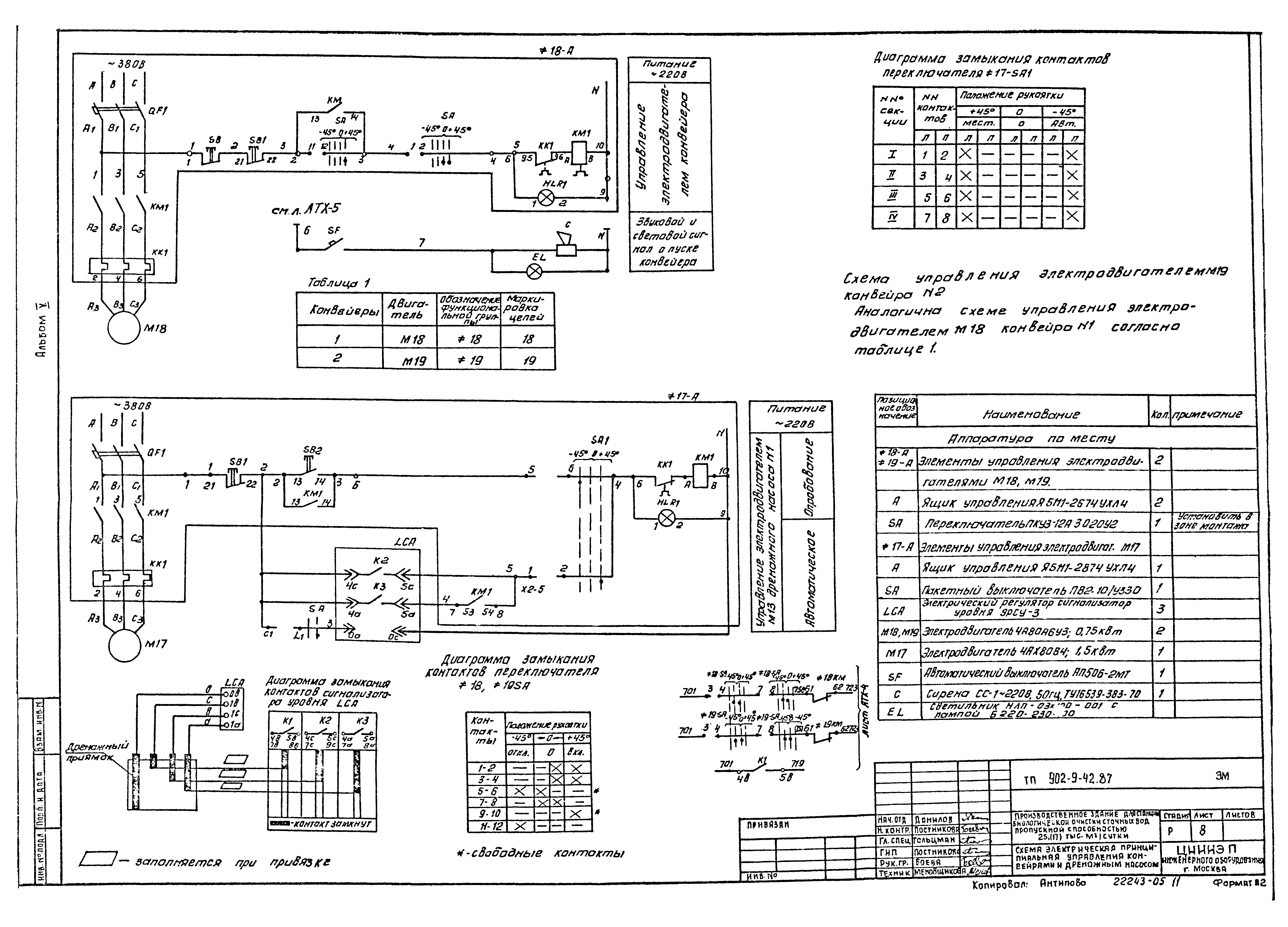

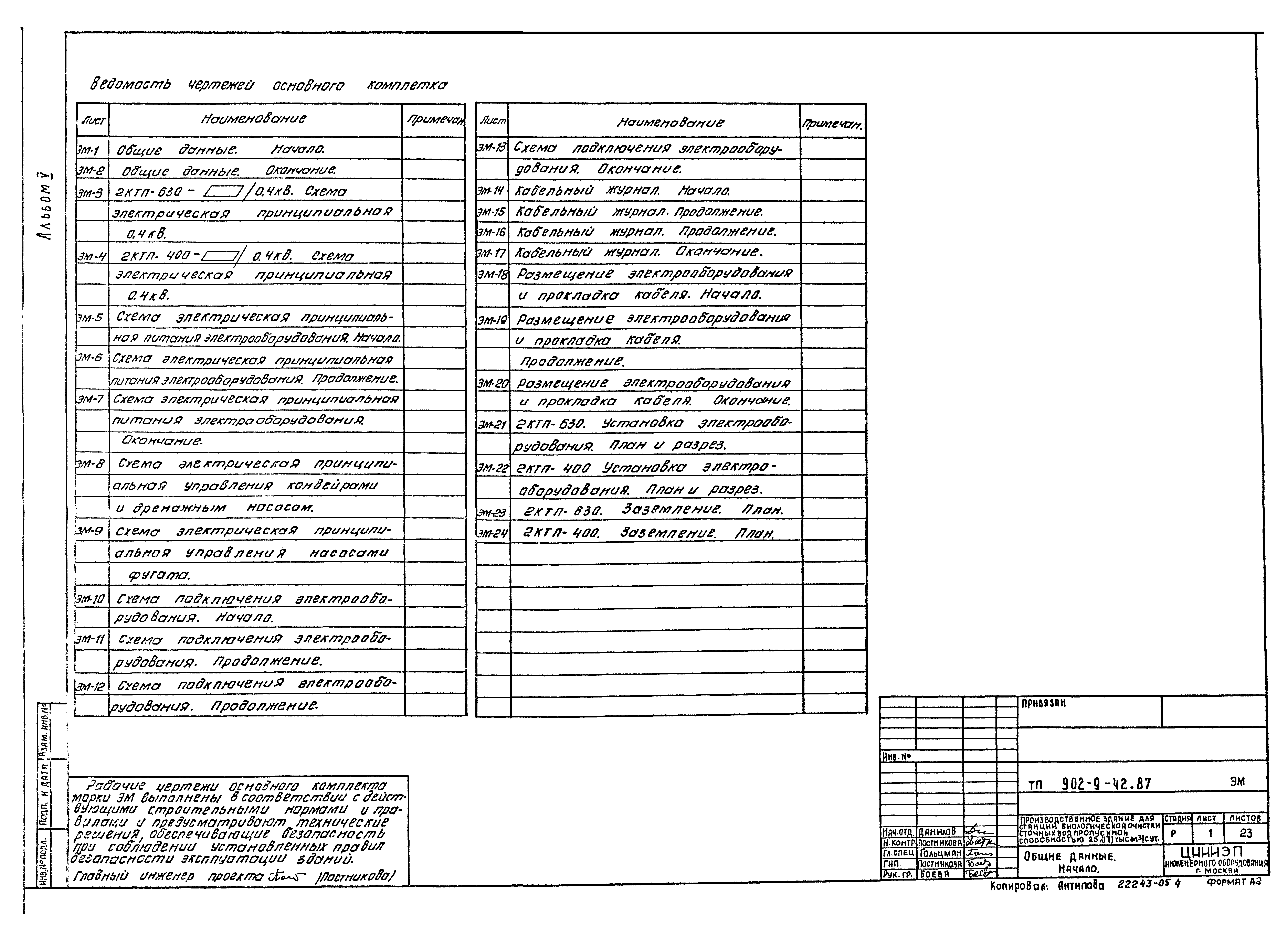

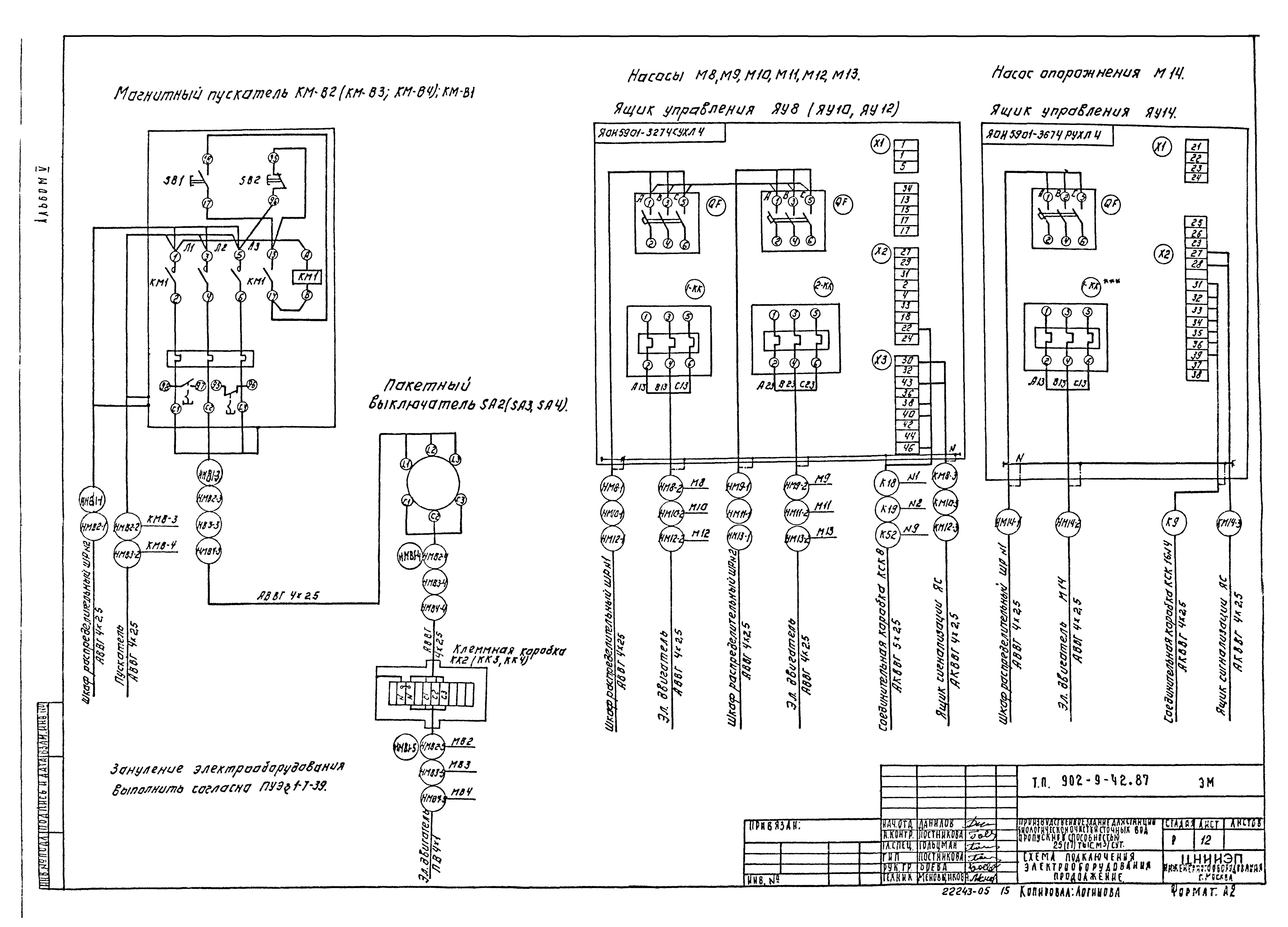

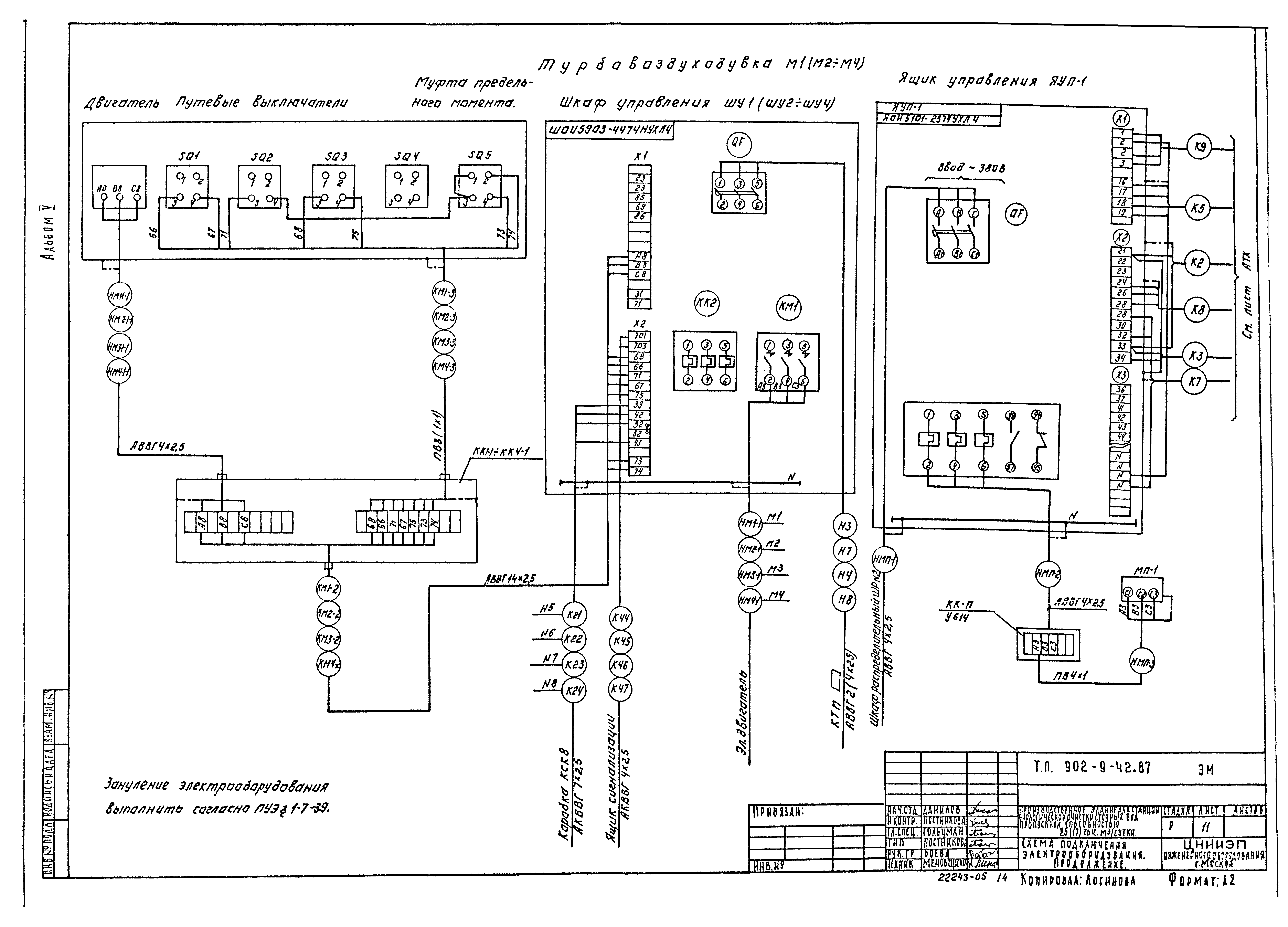

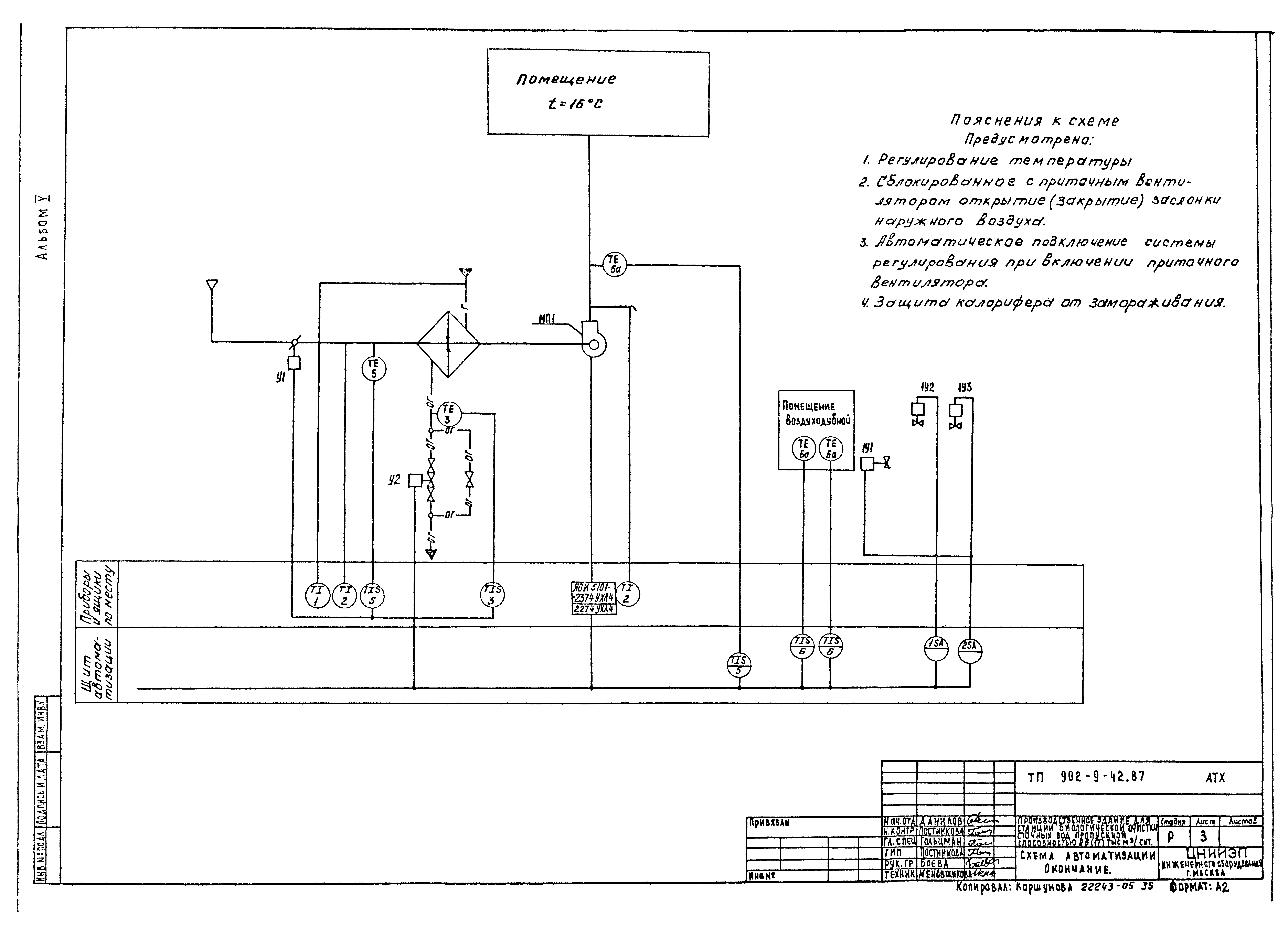

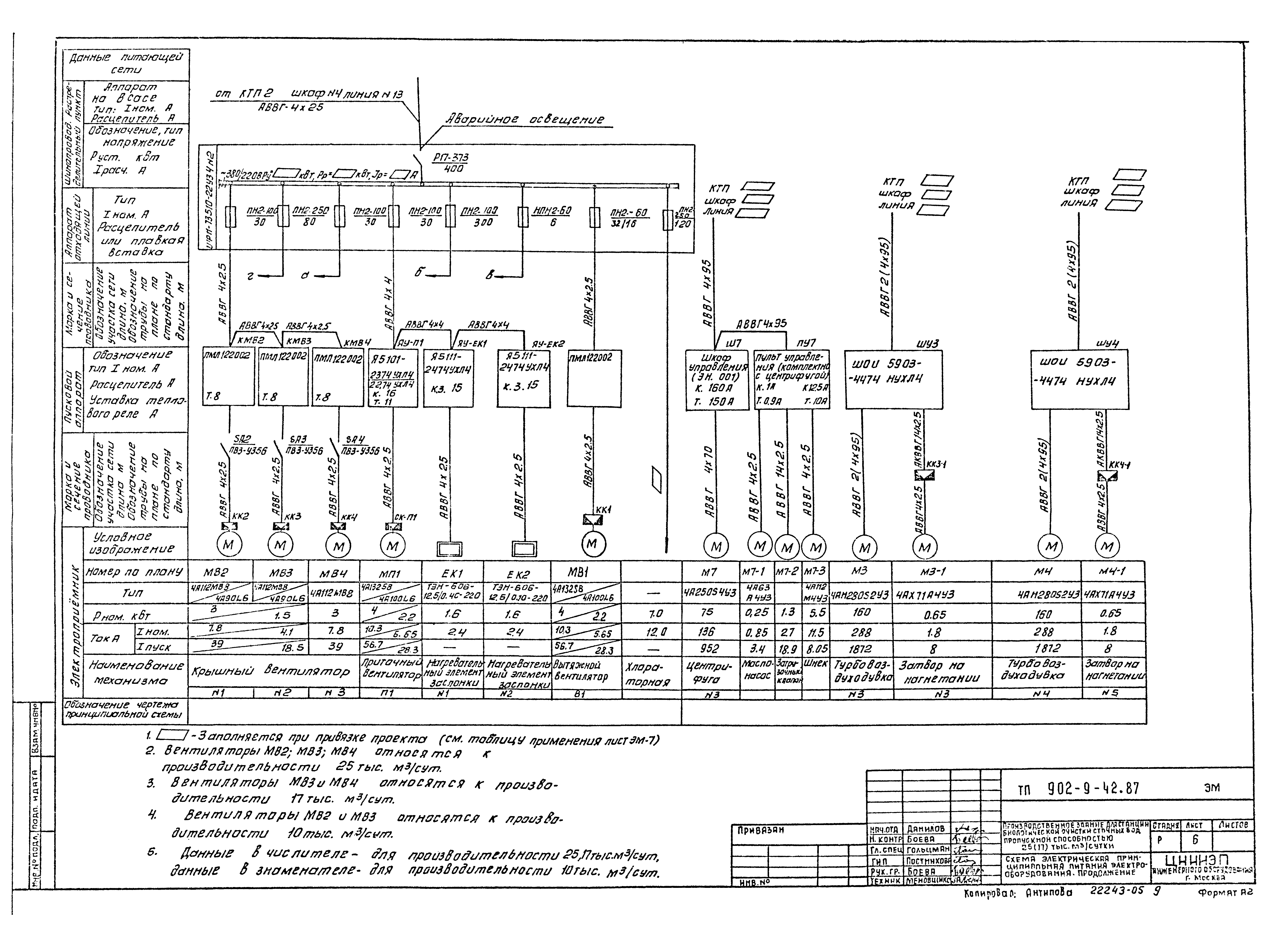

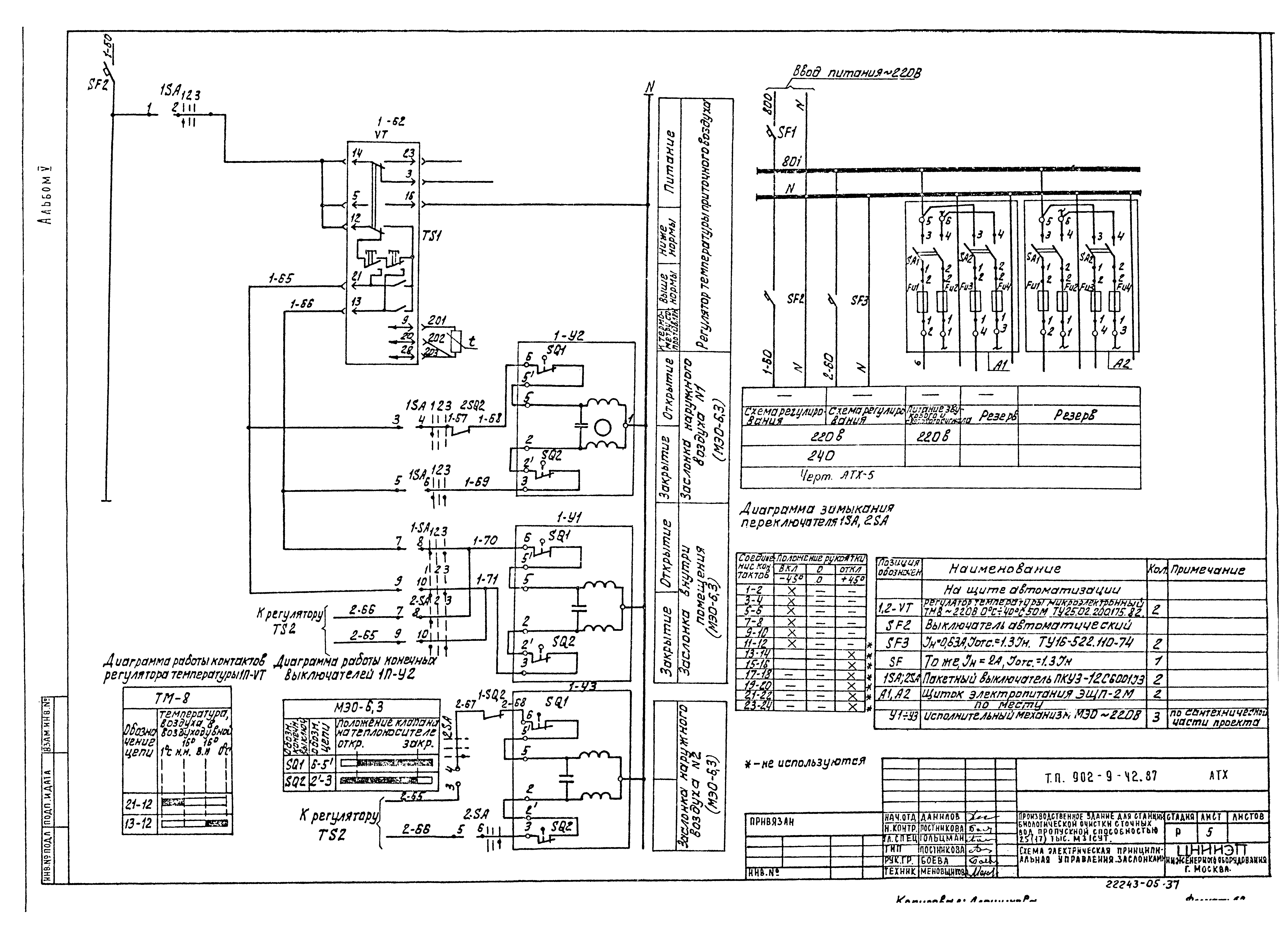

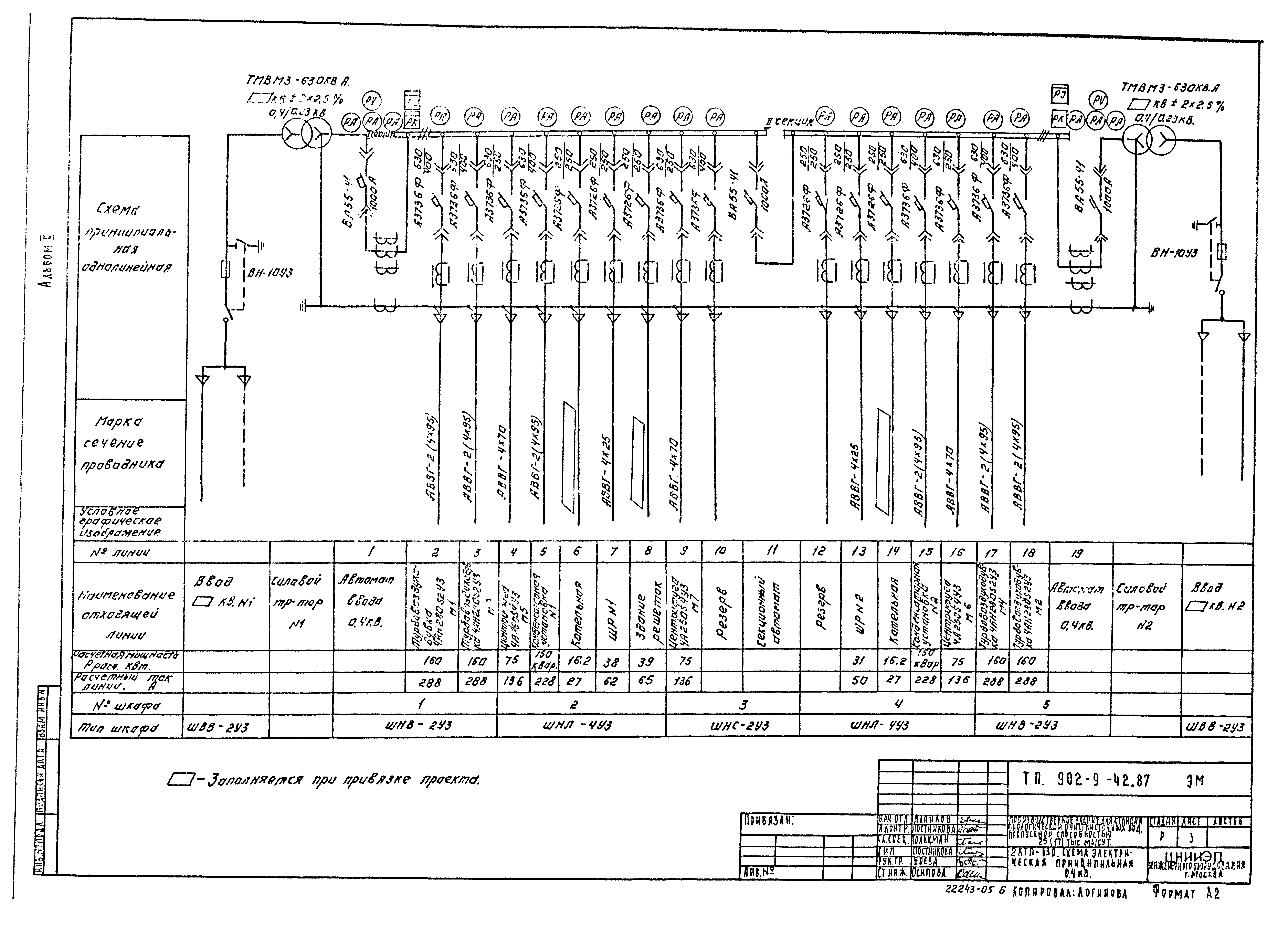

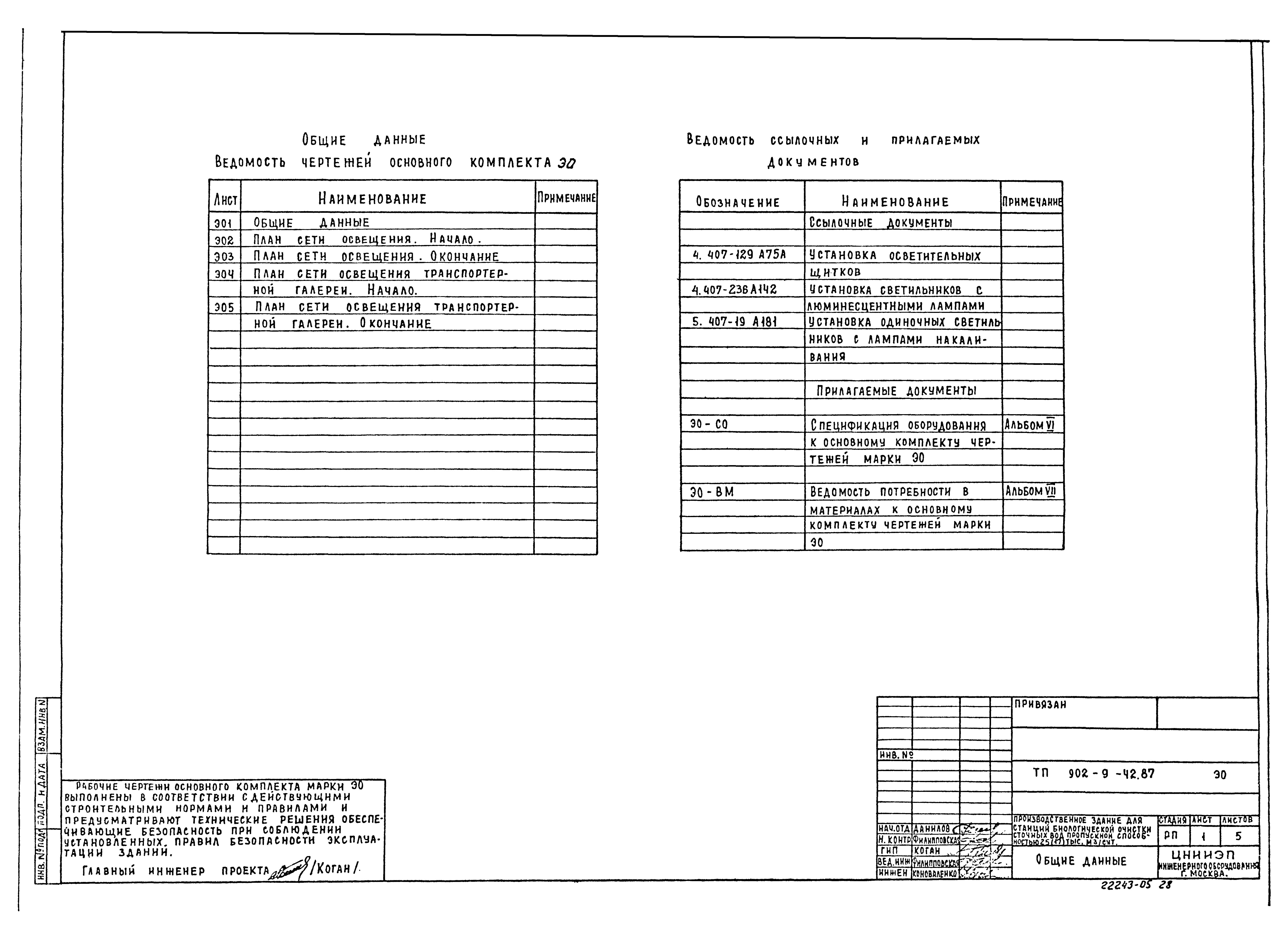

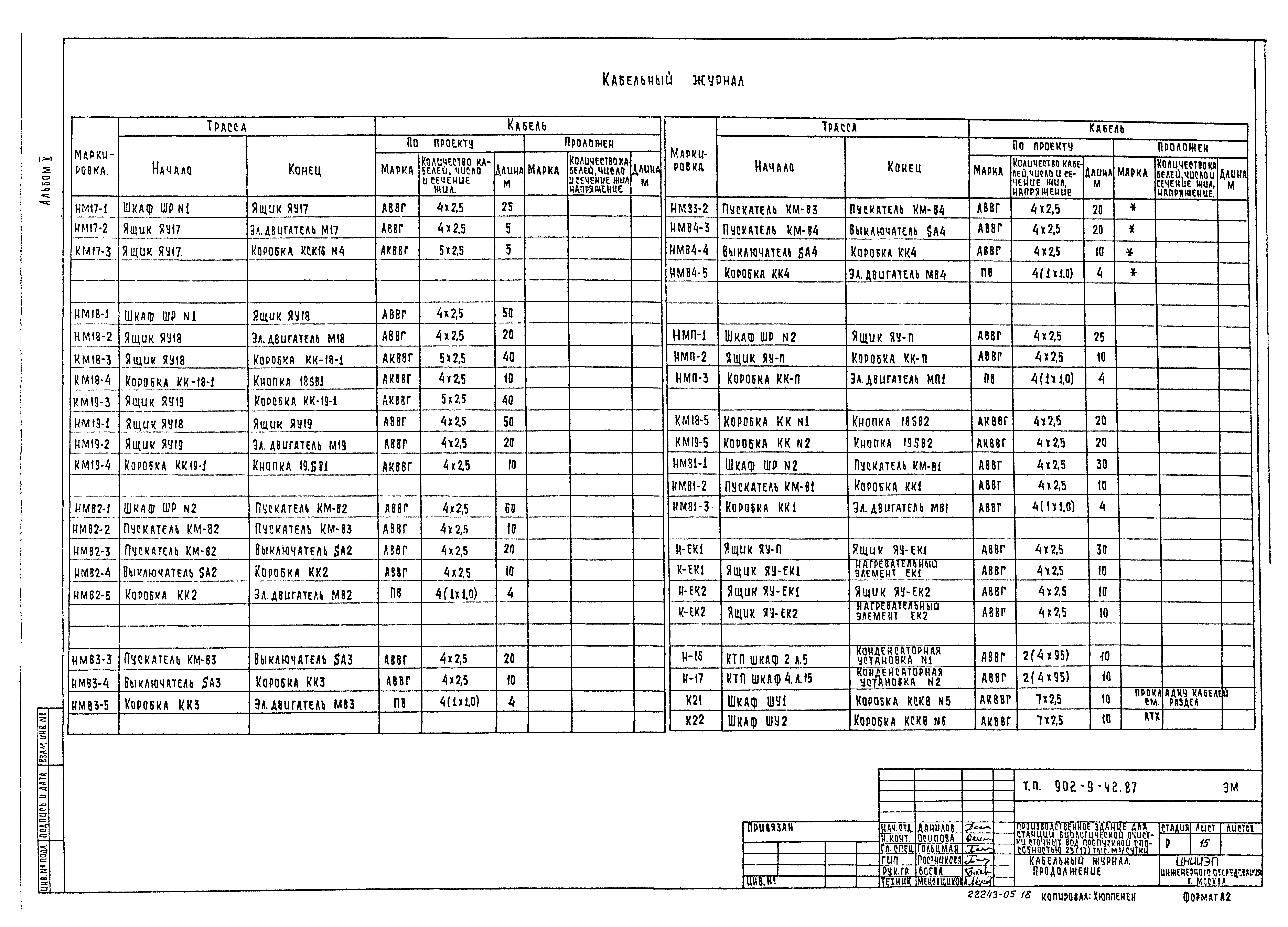

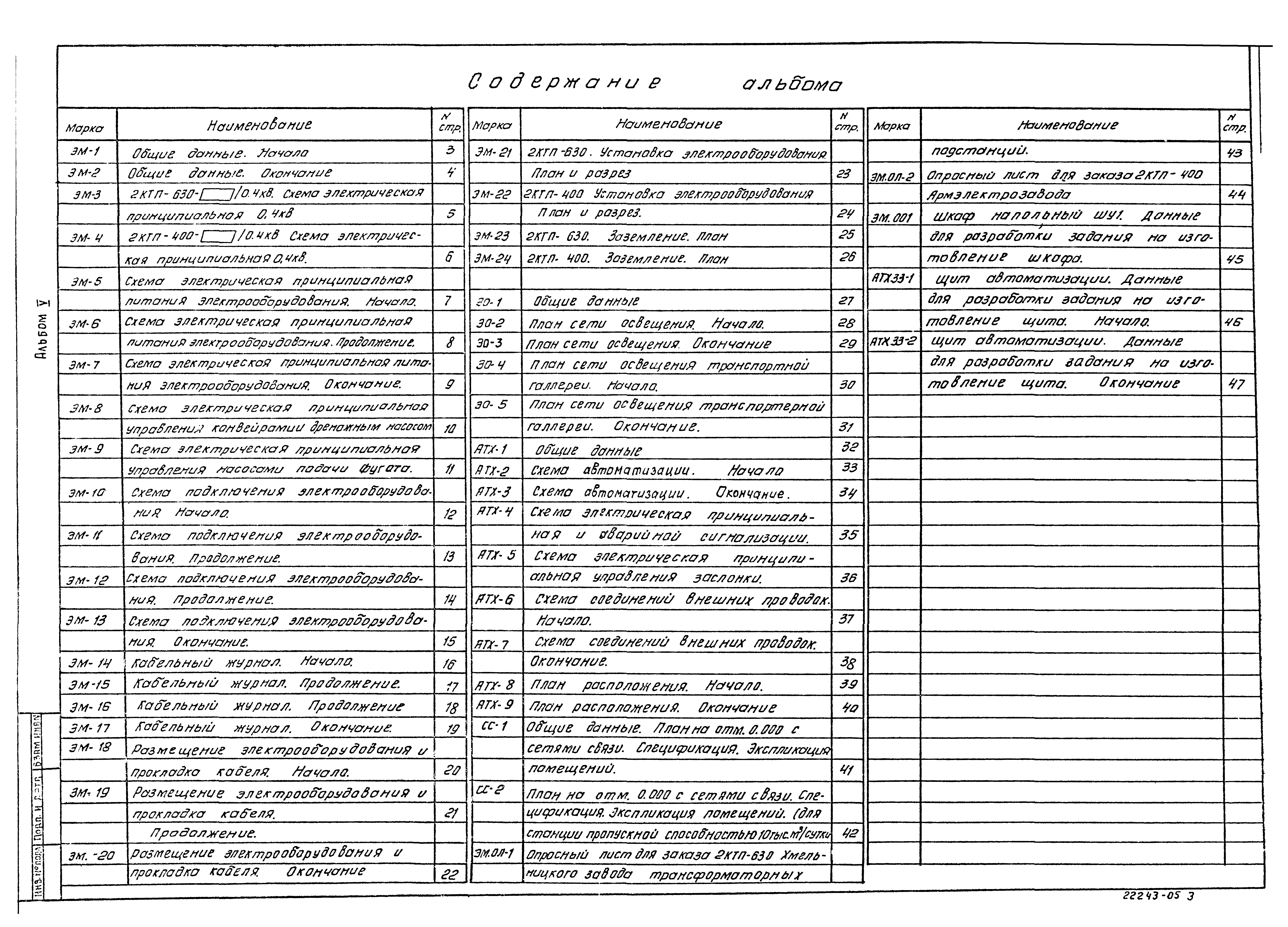

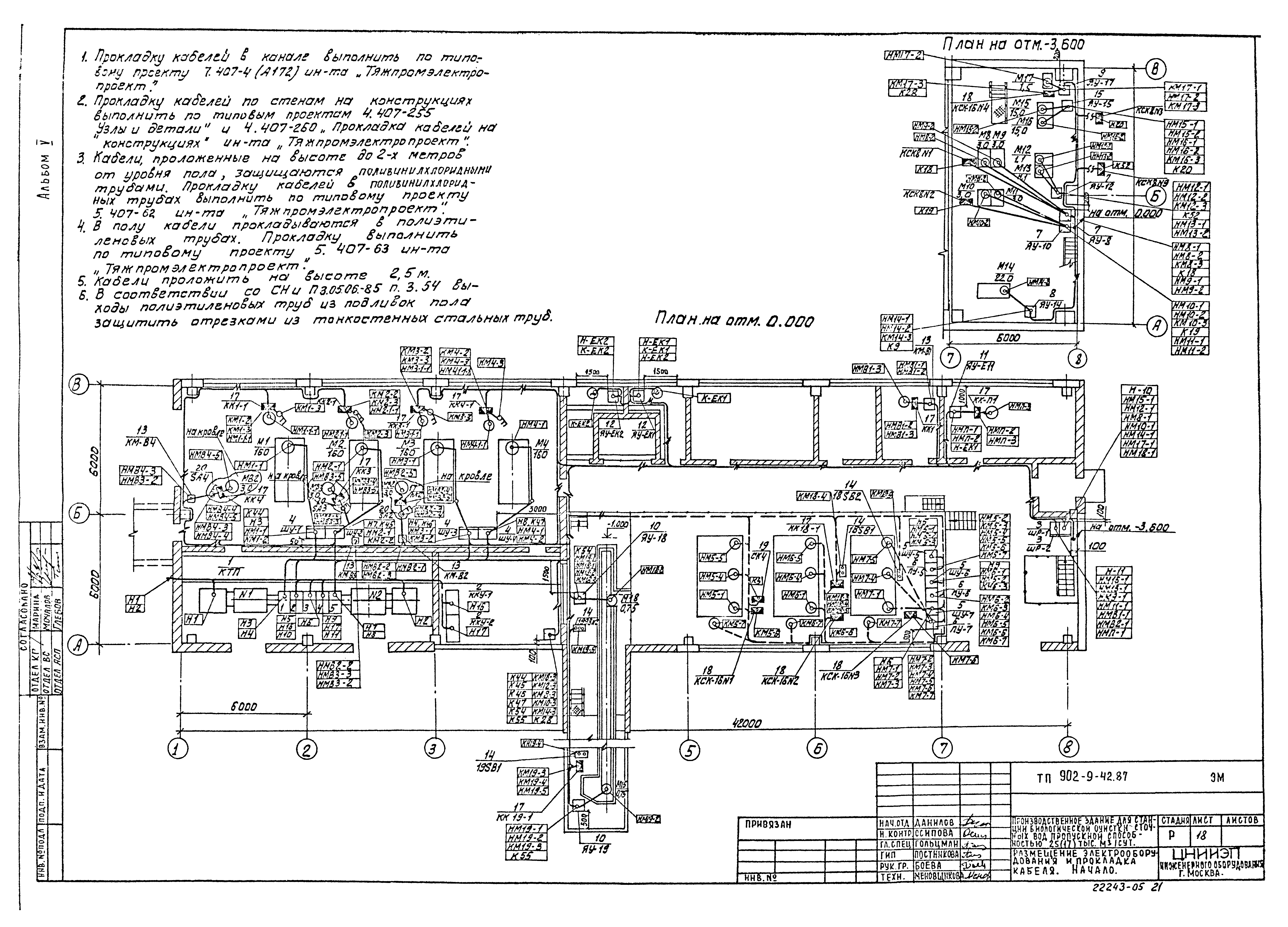

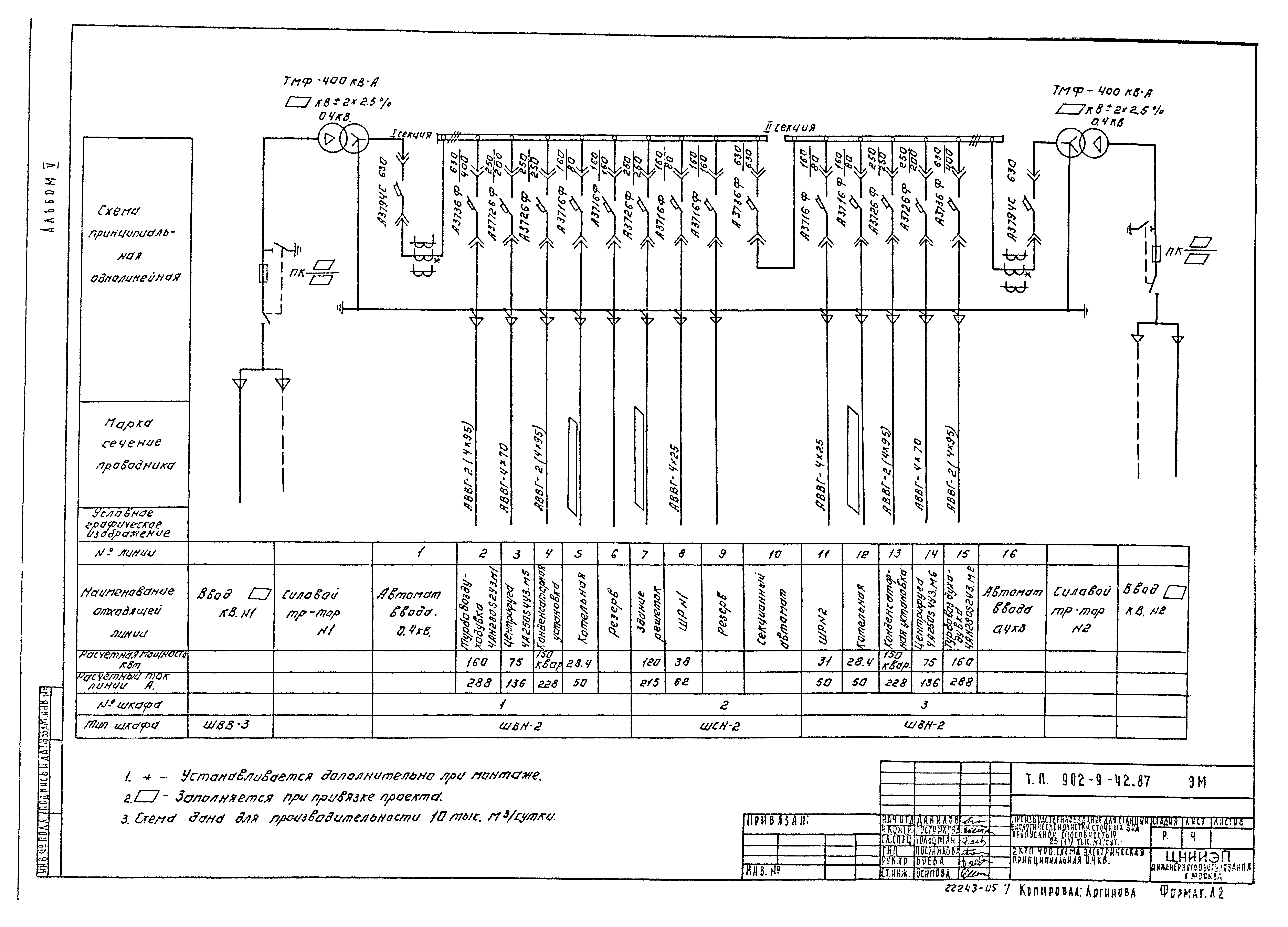

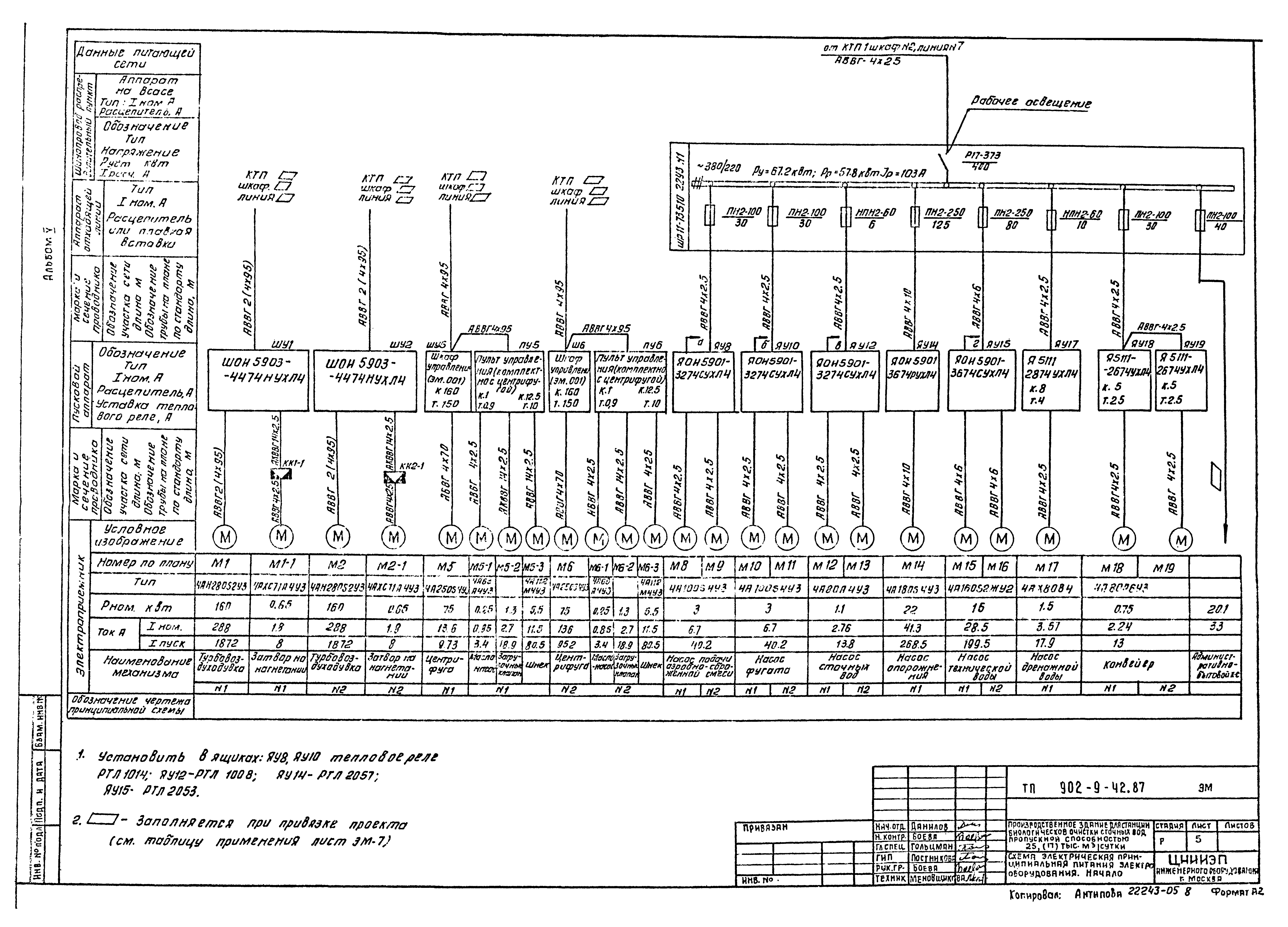

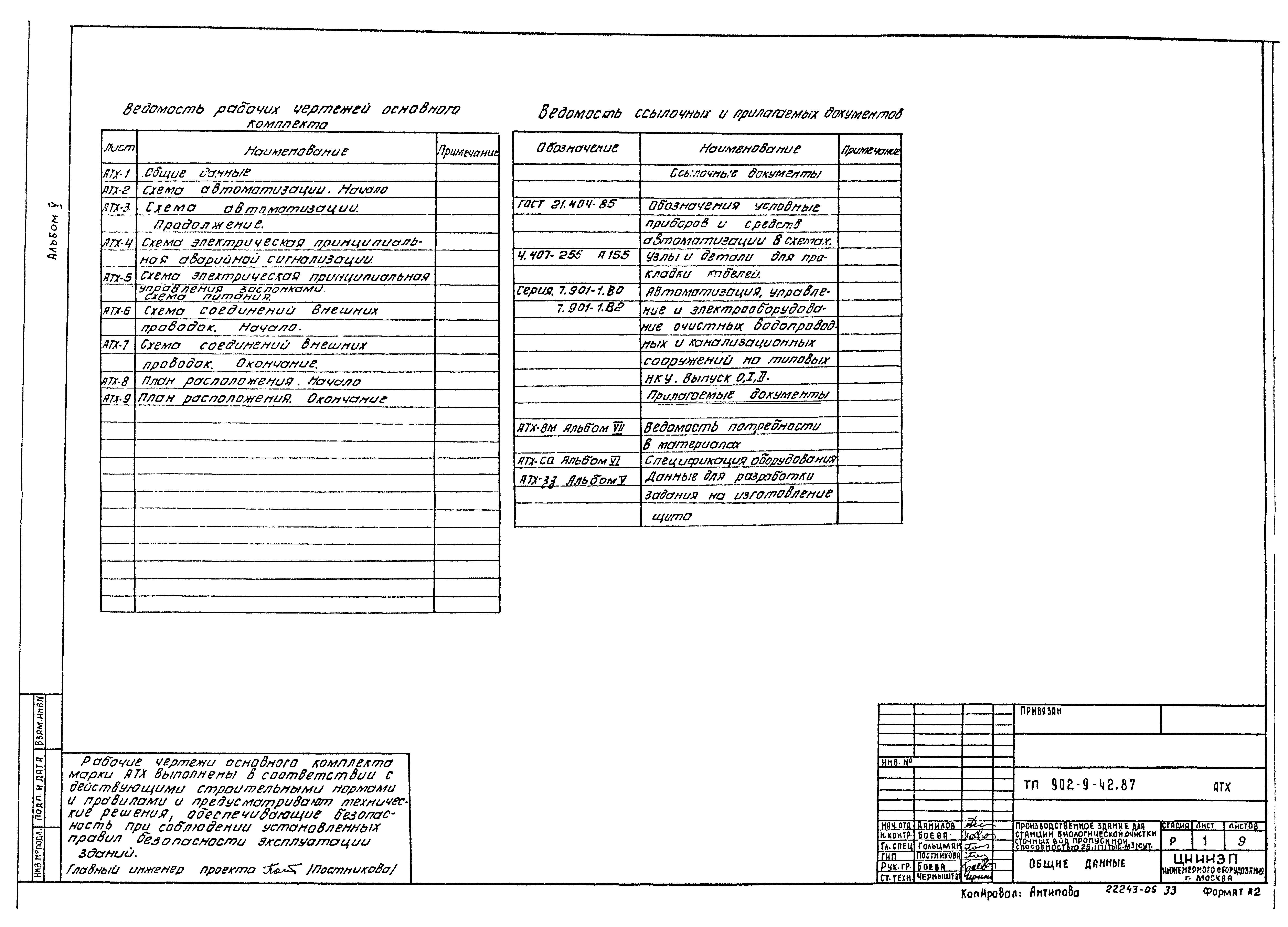

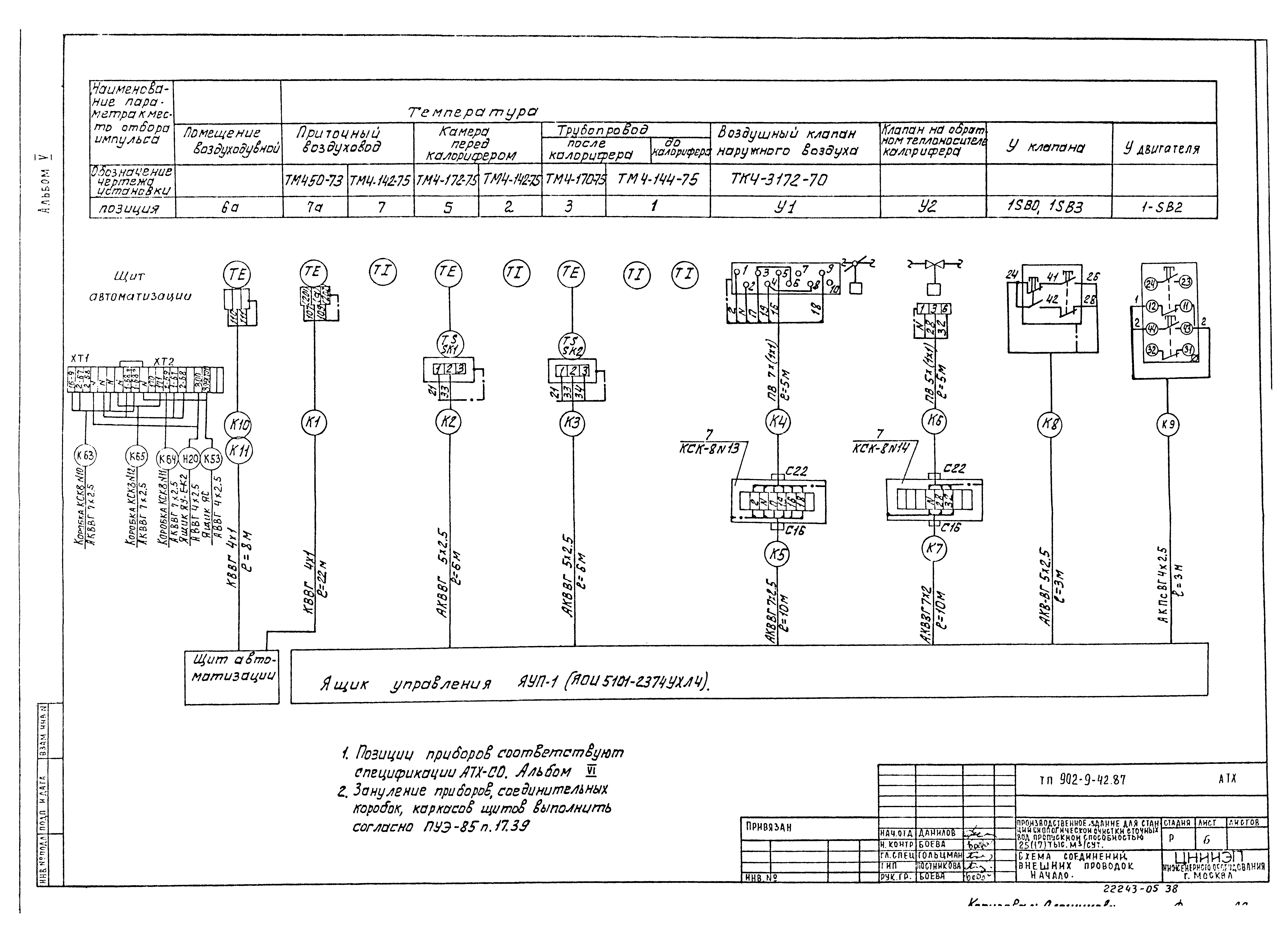

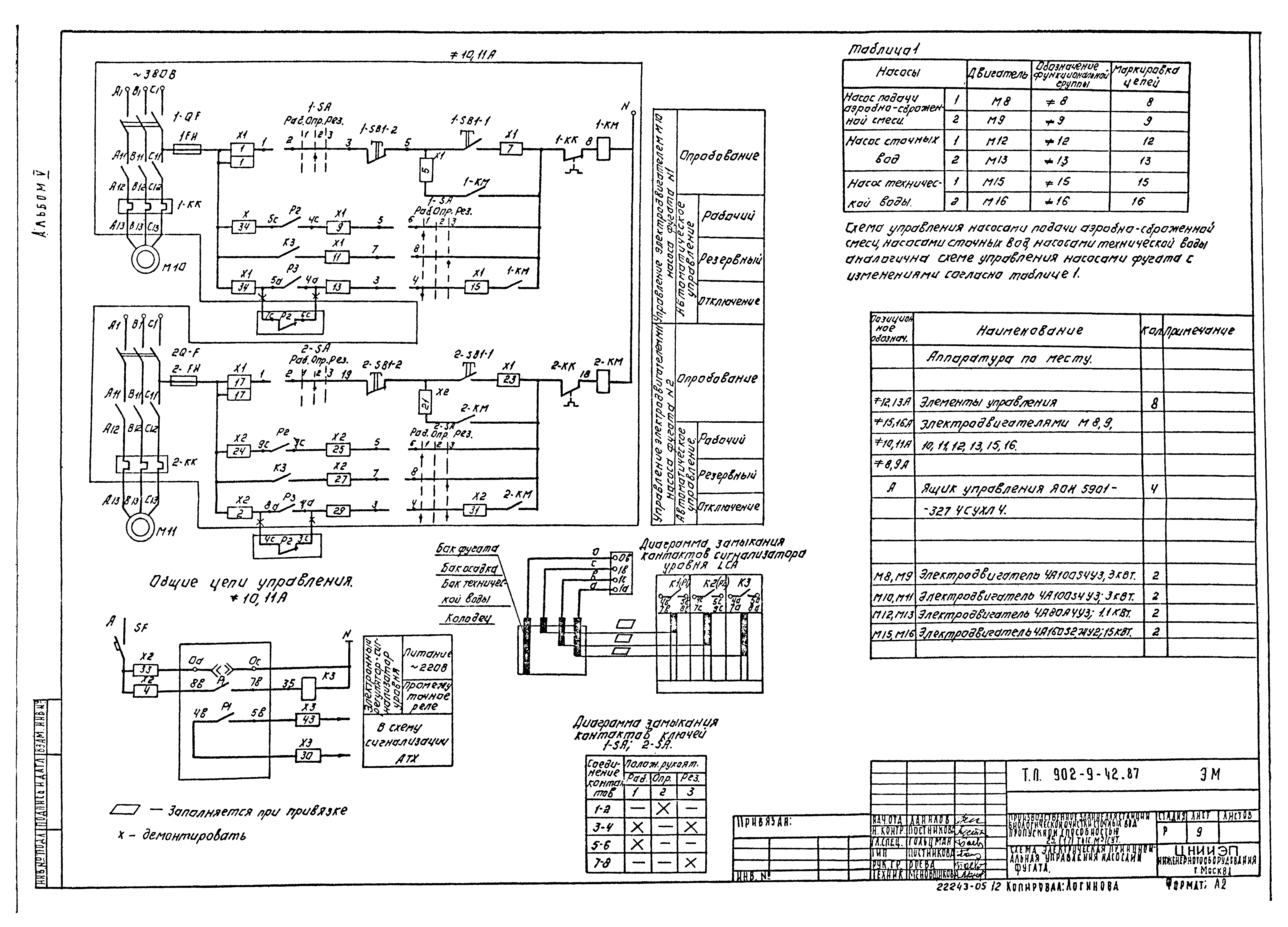

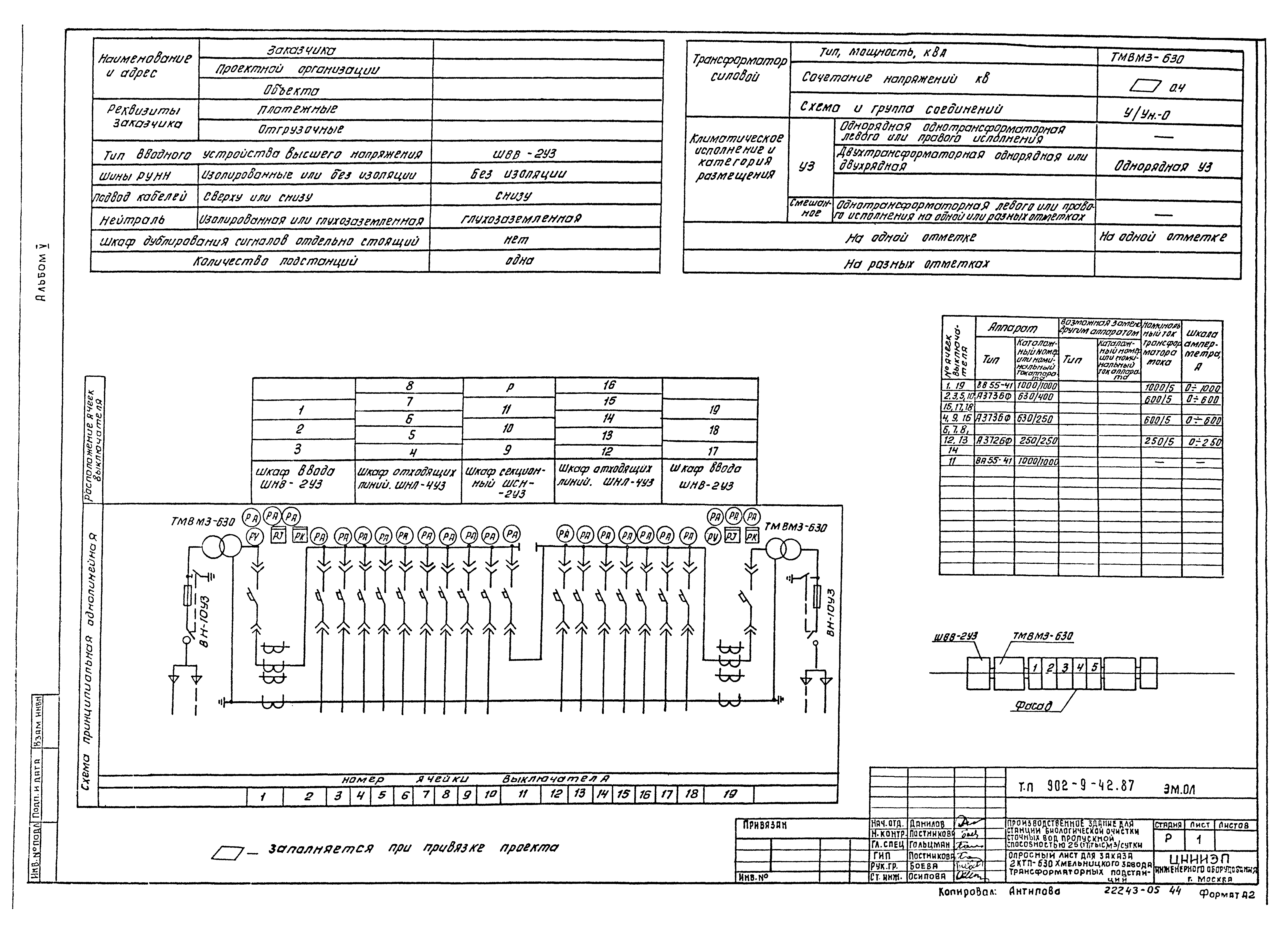

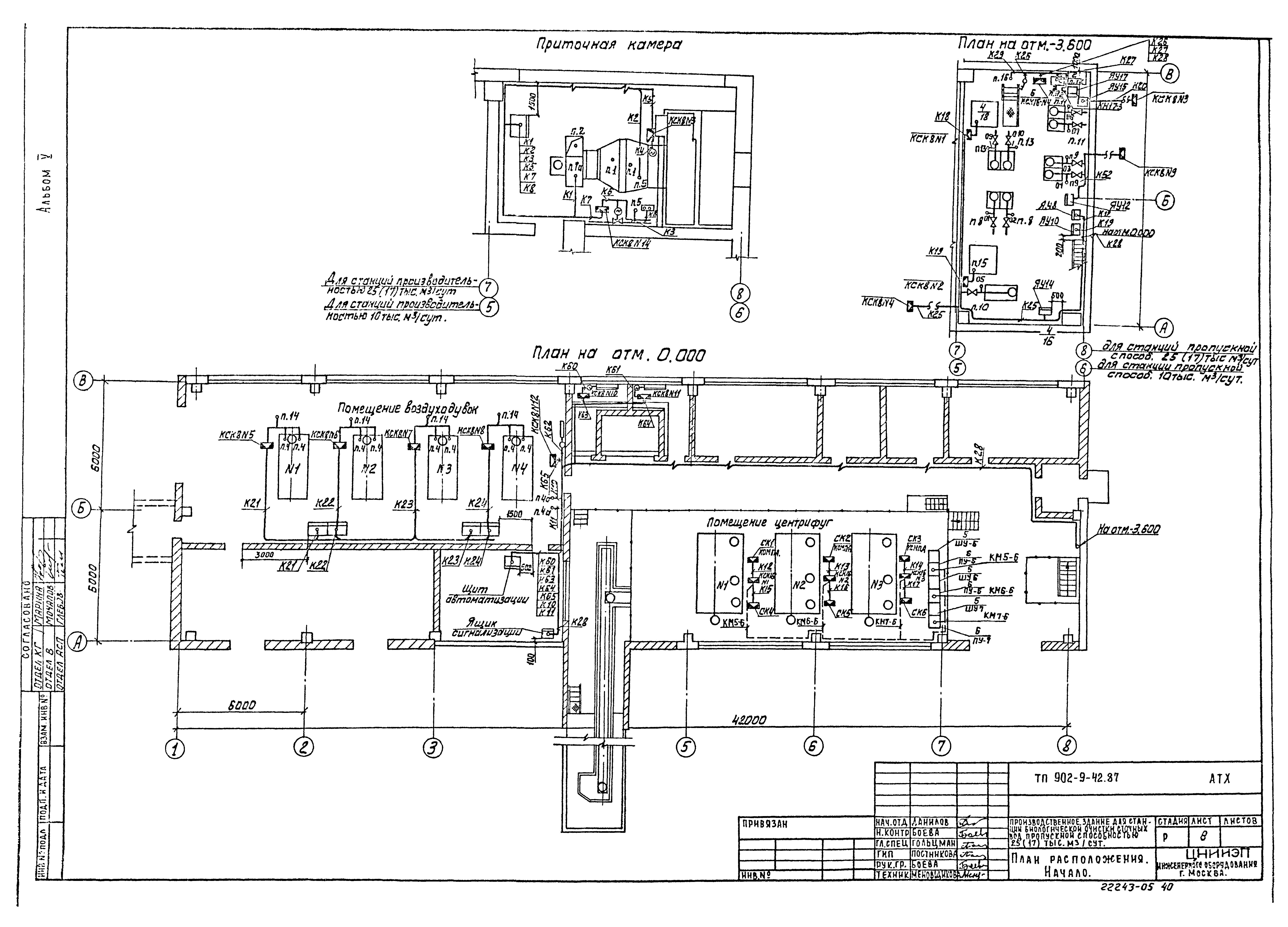

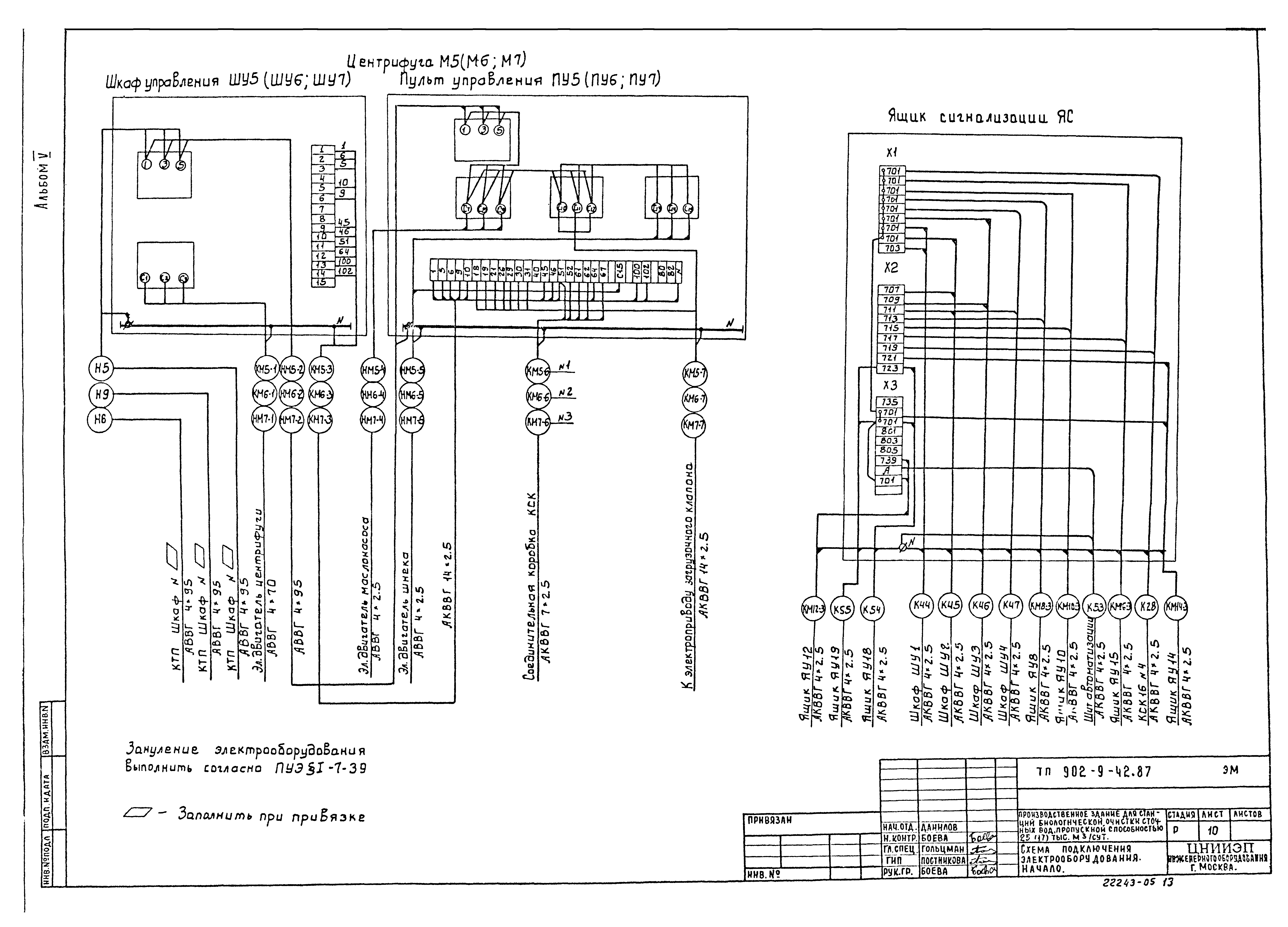

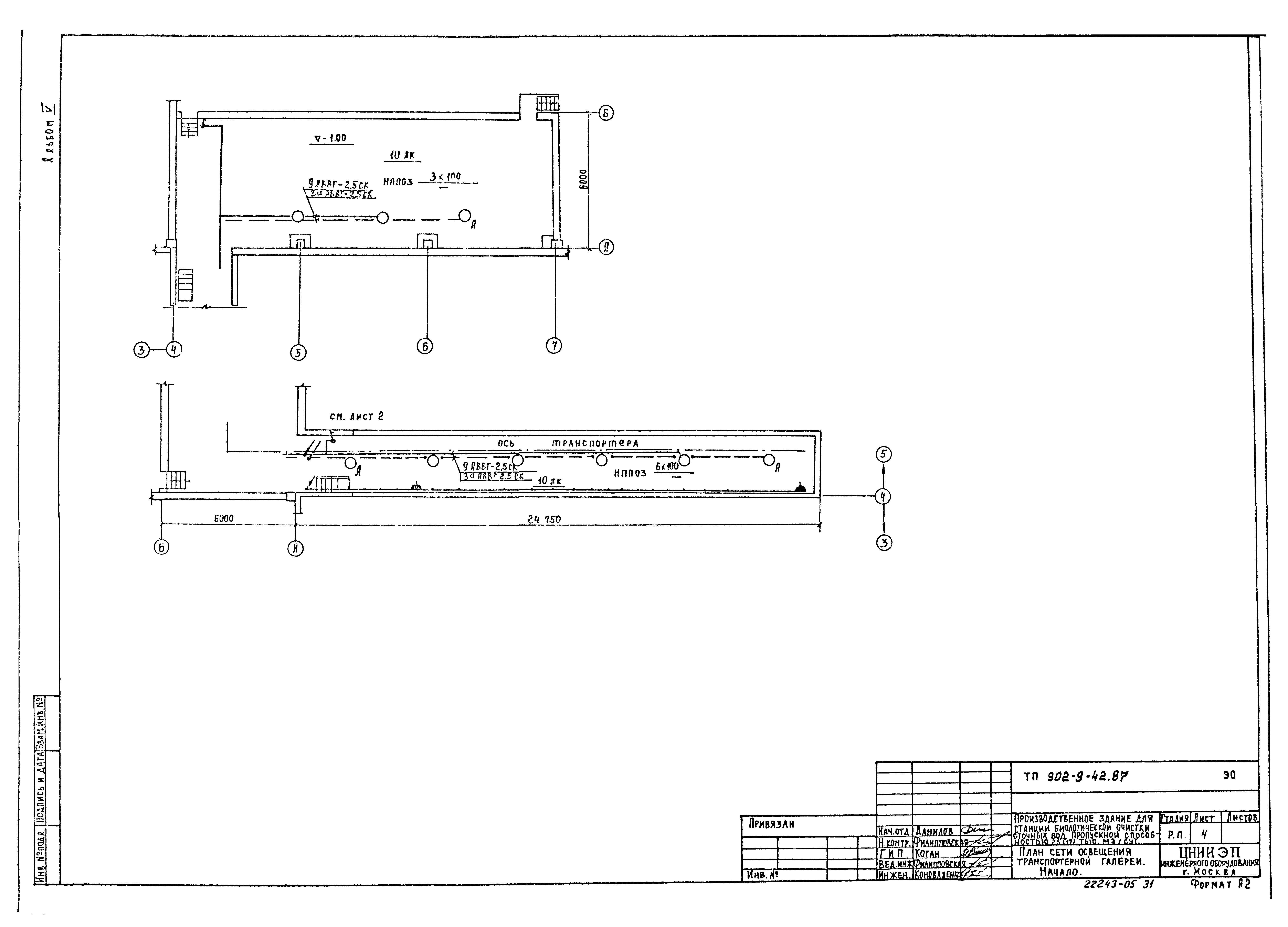

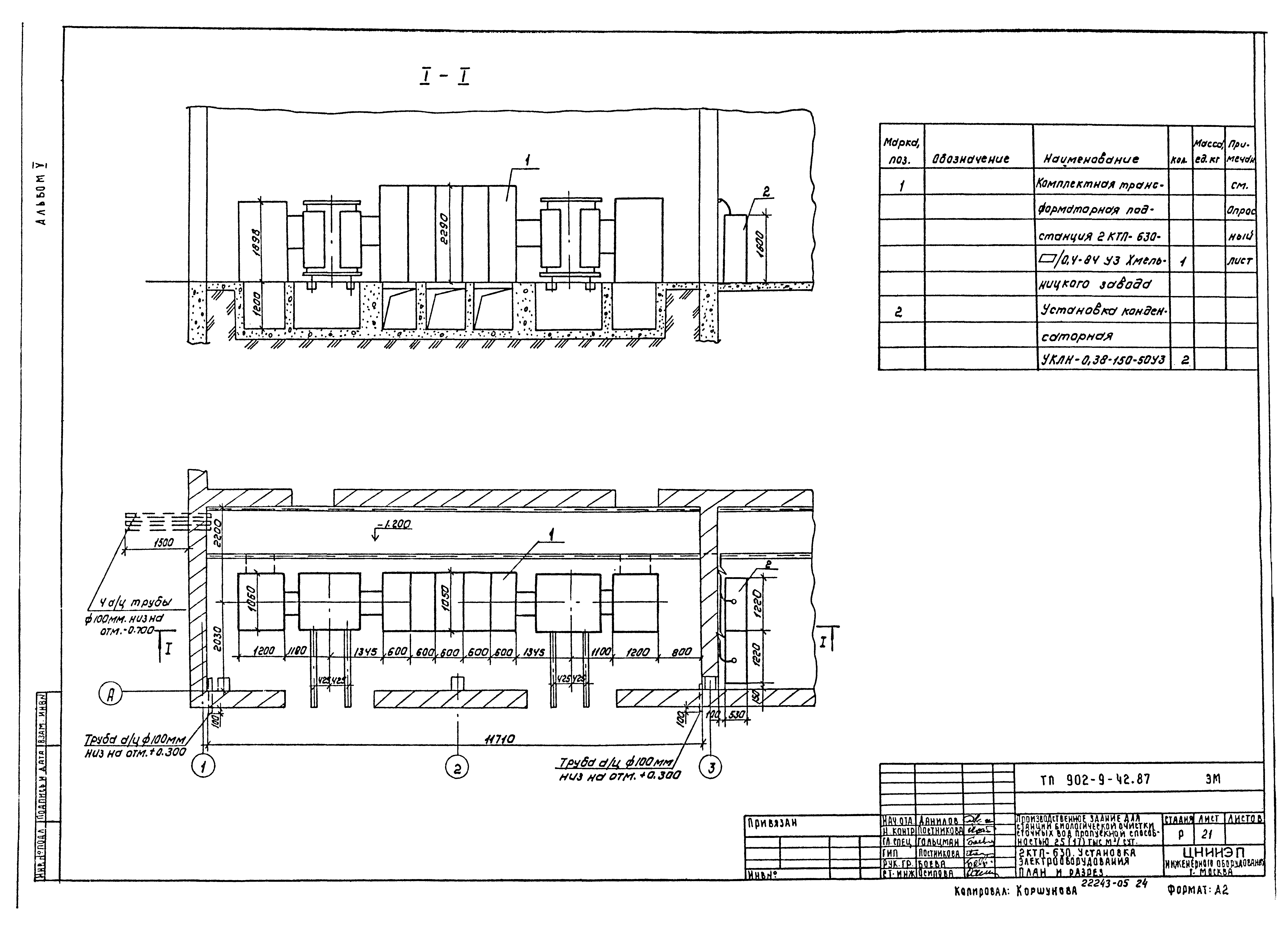

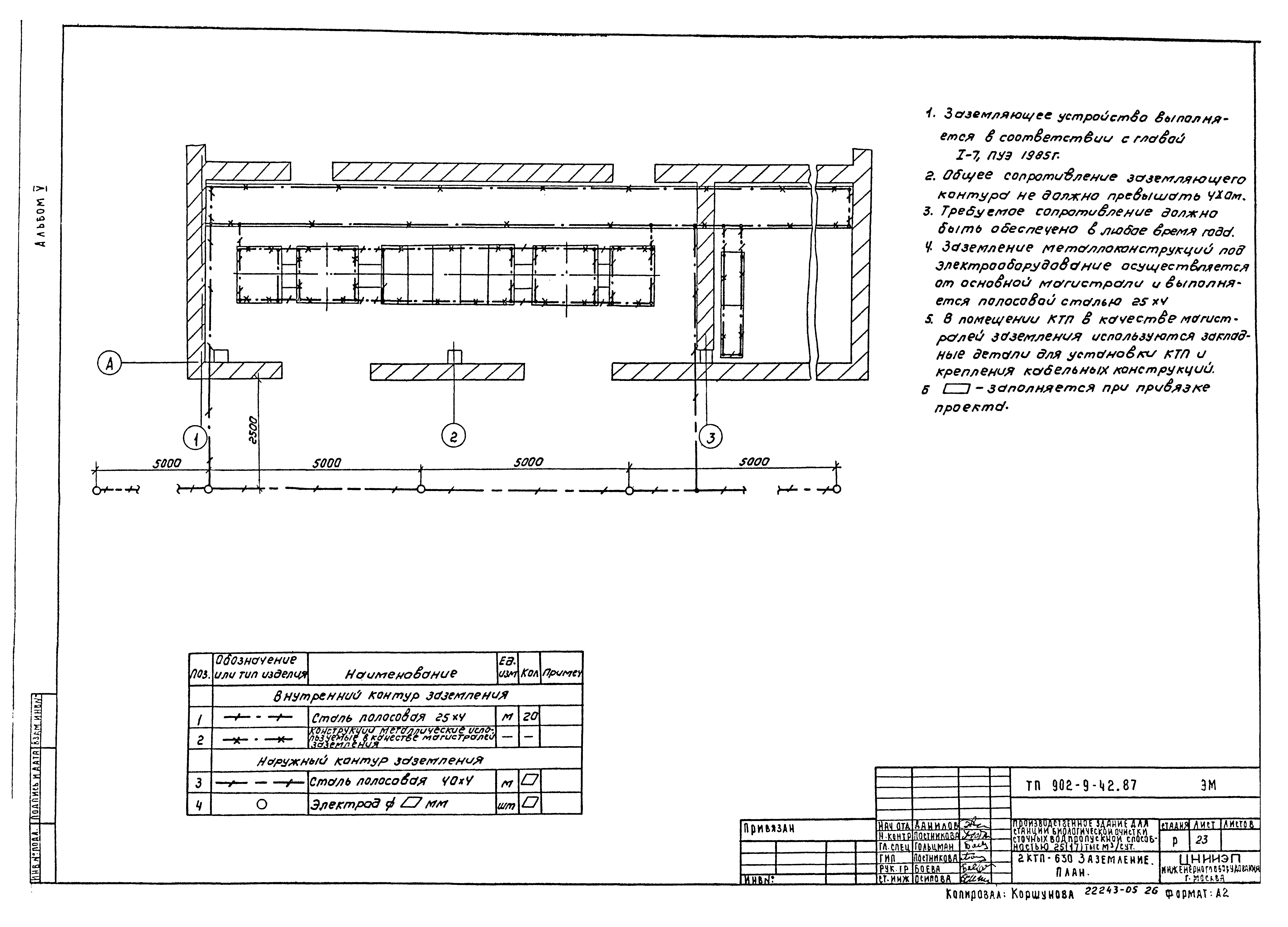

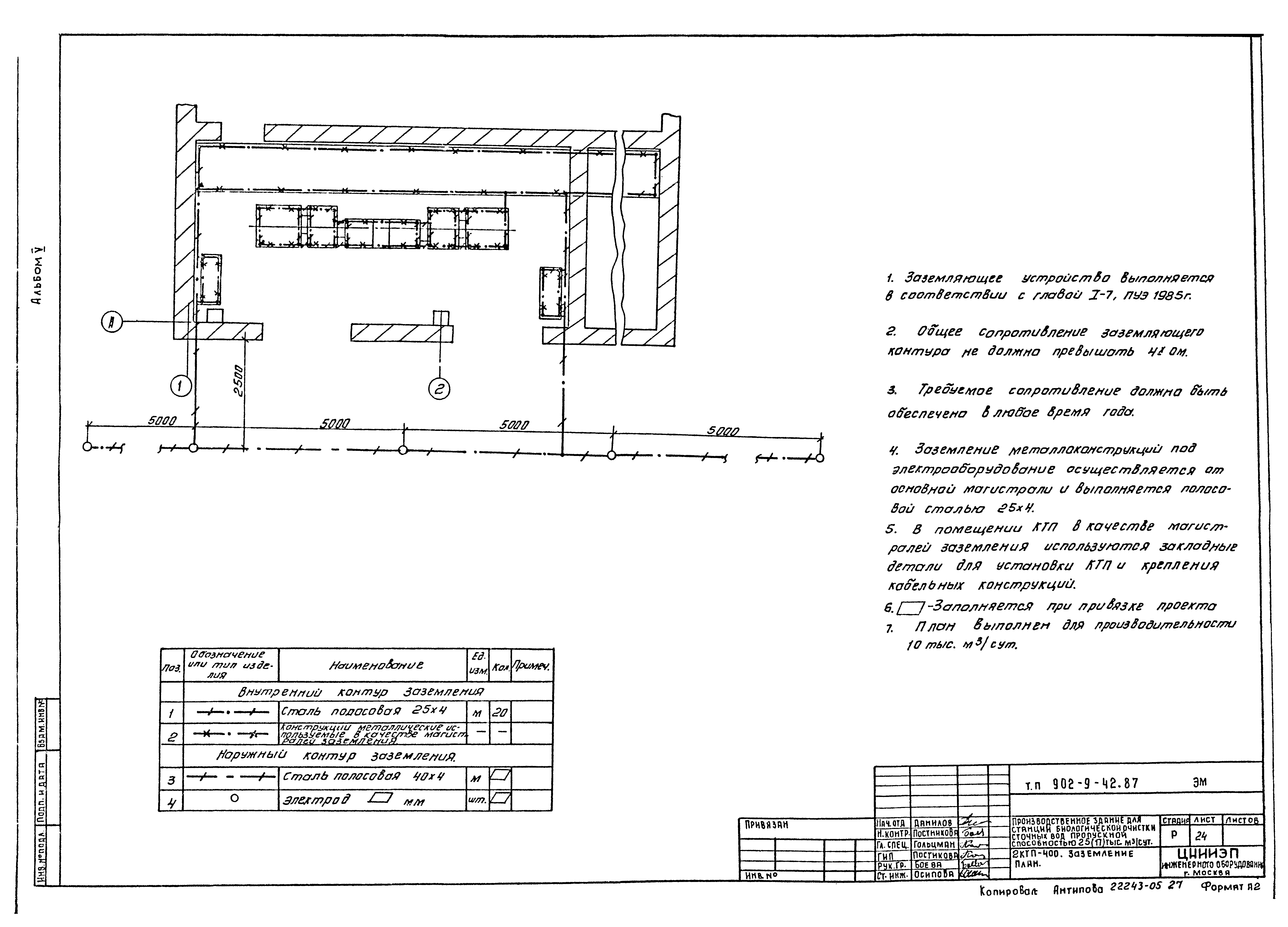

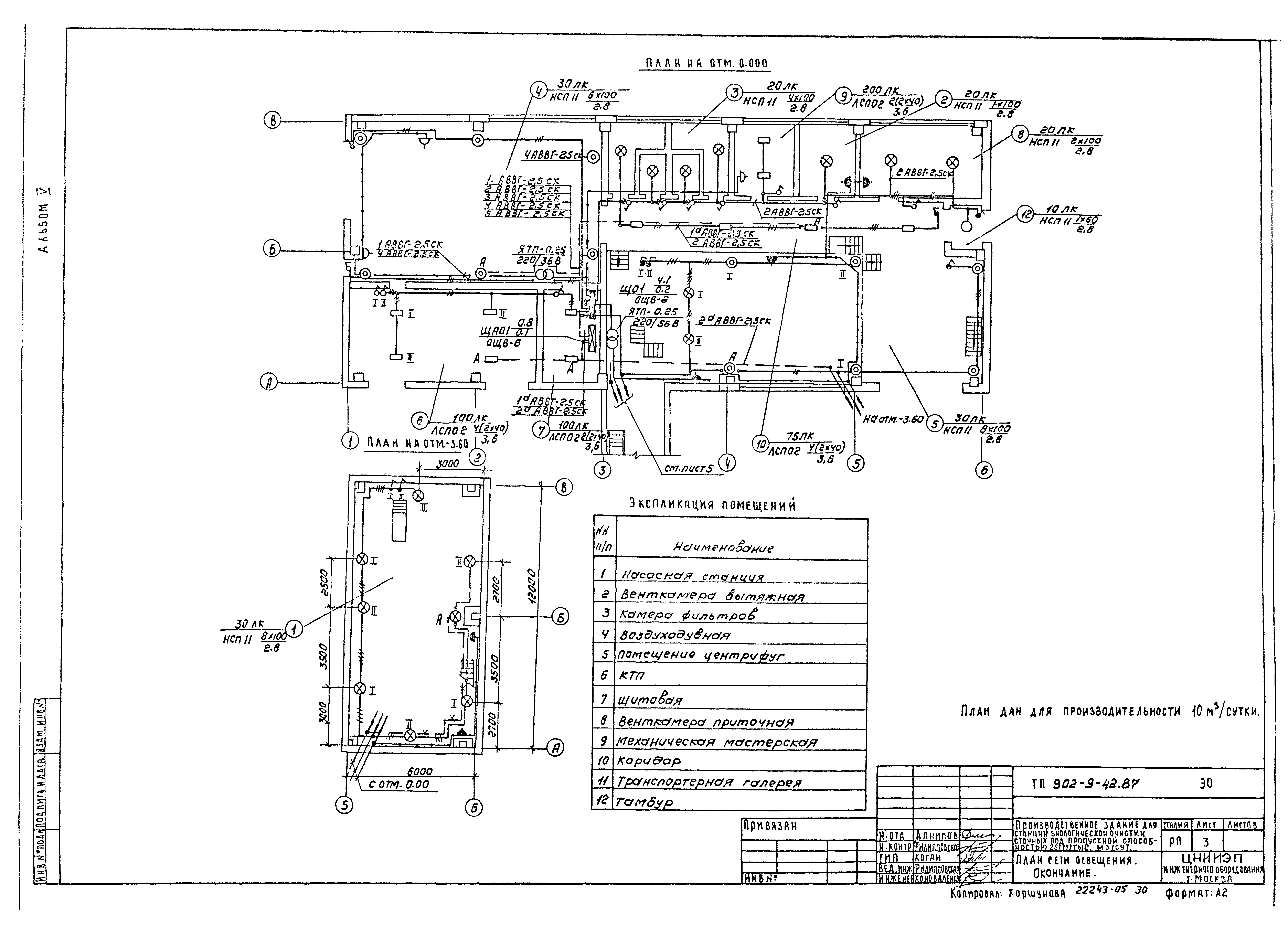

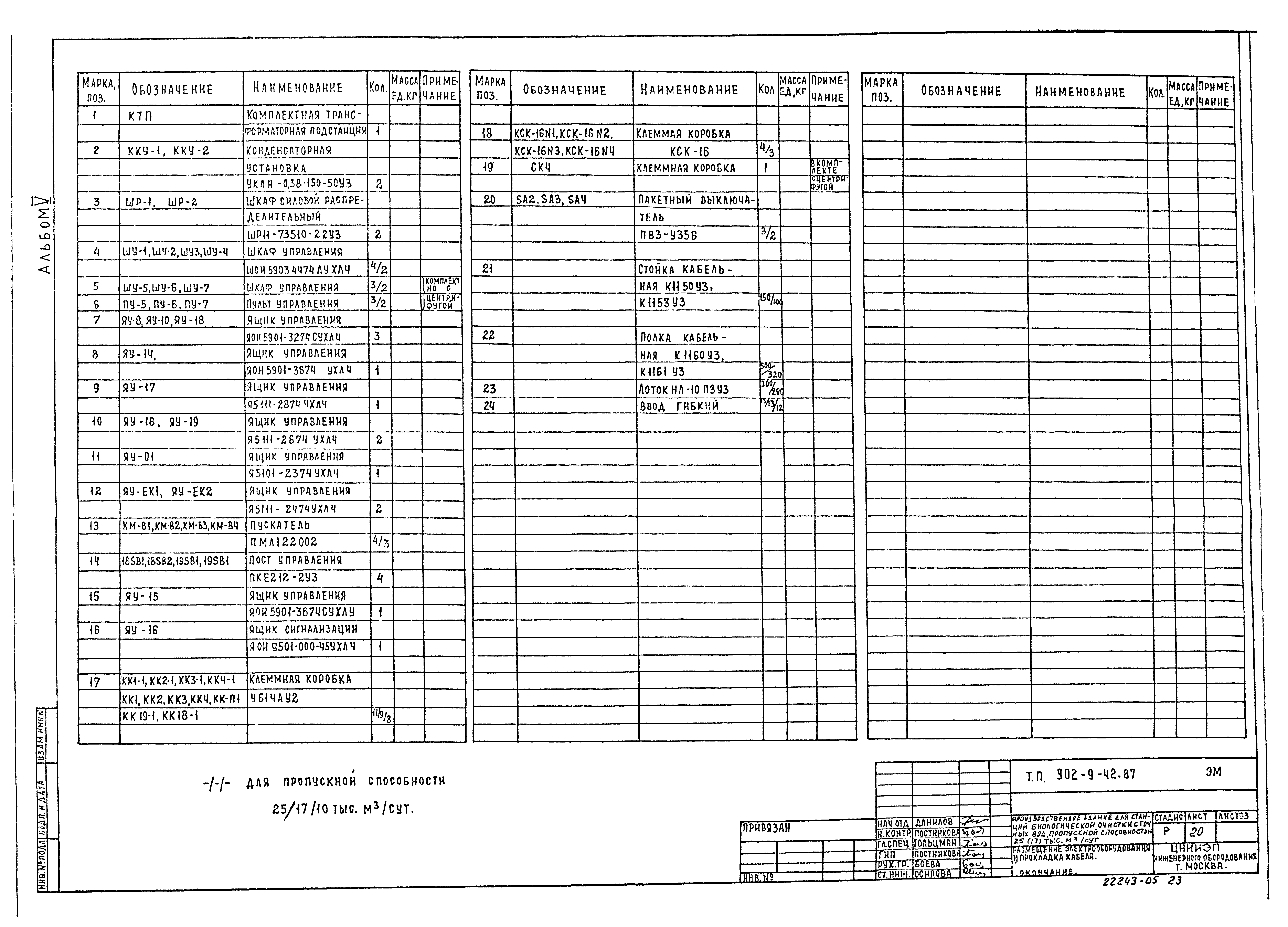

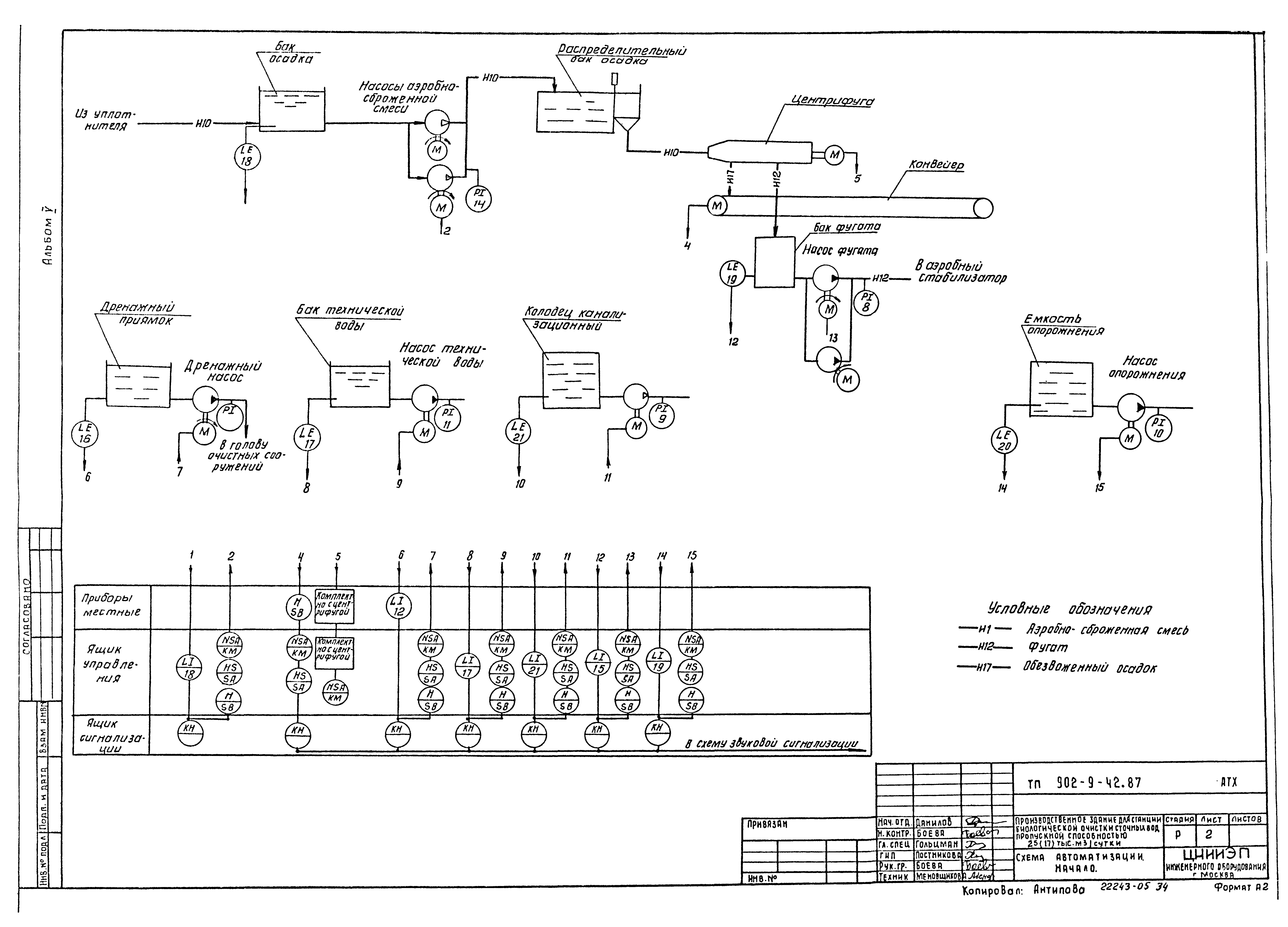

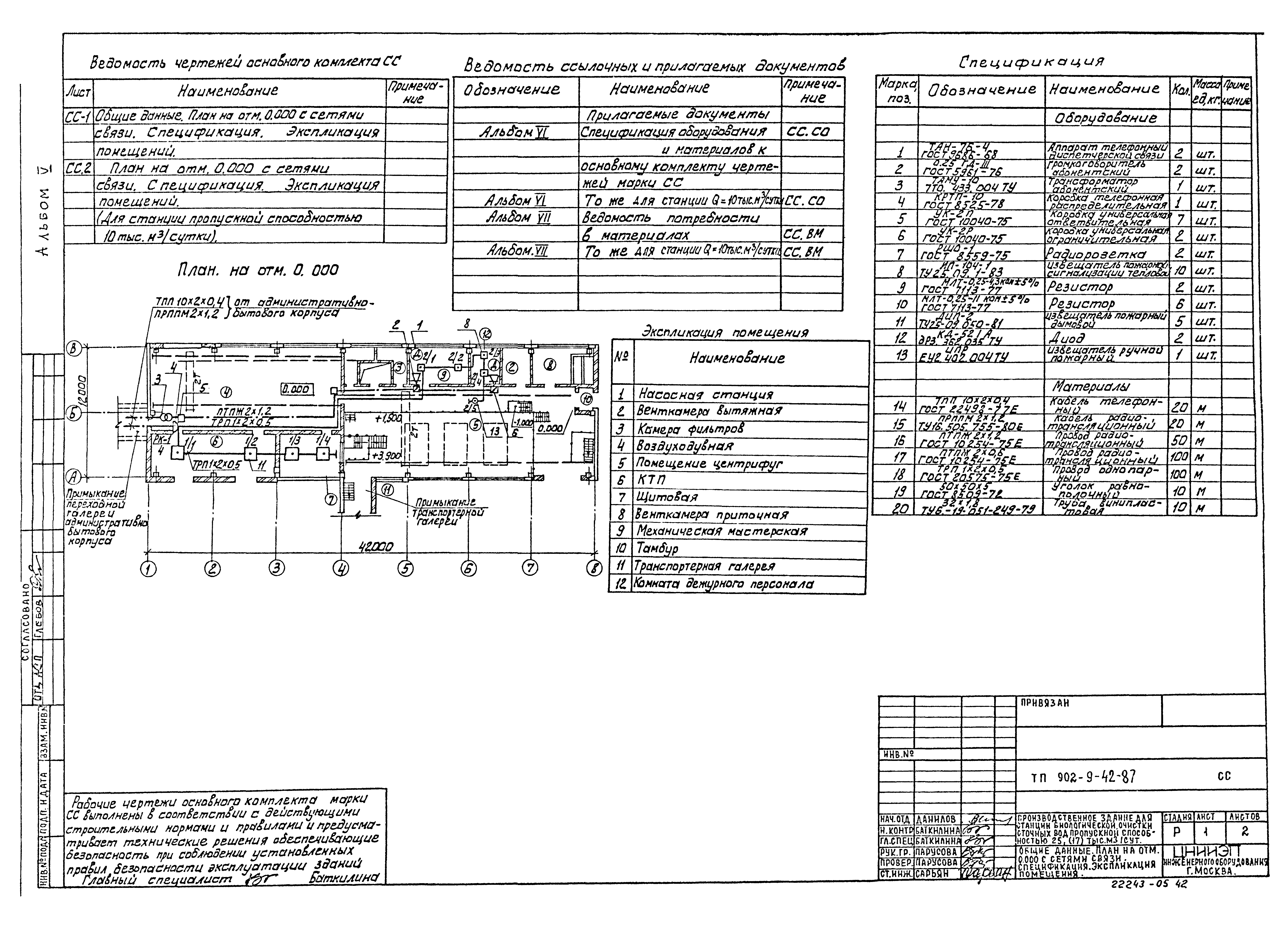

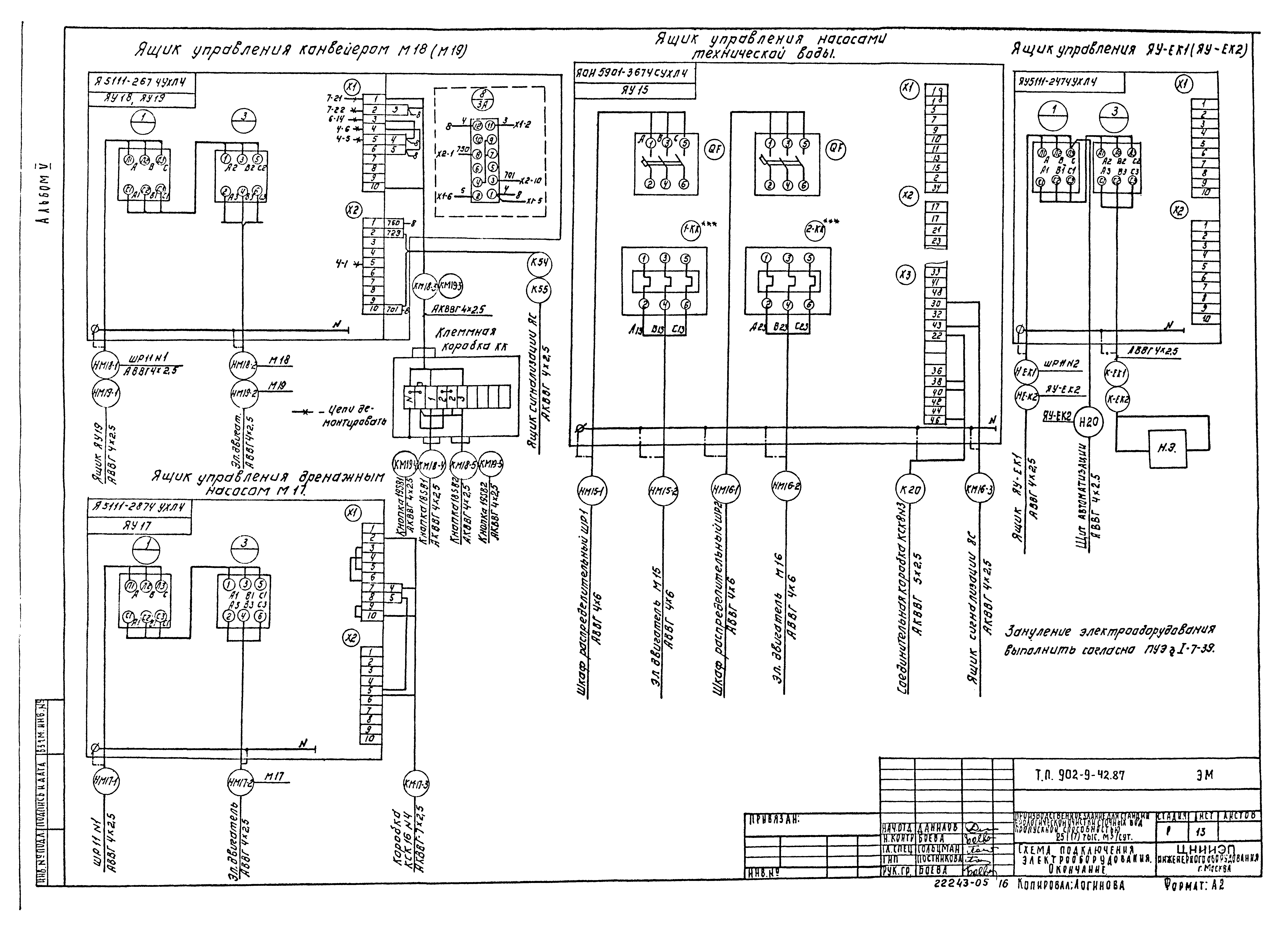

Оглавление:	Чертежи основного комплекта марки ЭМ    Общие данные    2КТП-630- /0,4 кВ. Схема электрическая принципиальная 0,4 кВ    2КТП-400- /0,4 кВ. Схема электрическая принципиальная 0,4 кВ    Схема электрическая принципиальная питания электрооборудования    Схема электрическая принципиальная управления конвейерами дренажным насосом    Схема электрическая принципиальная управления насосами подачи фугата    Схема подключения электрооборудования    Кабельный журнал    Размещение электрооборудования и прокладка кабеля    2КТП-630. Установка электрооборудования. План и разрез    2КТП-400. Установка электрооборудования. План и разрез    2КТП-630. Заземление    2КТП-400. Заземление Чертежи основного комплекта марки ЭО    Общие данные    План сети освещения    План сети освещения транспортной галереи Чертежи основного комплекта марки АТХ    Общие данные    Схема автоматизации    Схема электрическая принципиальная и аварийной сигнализации    Схема электрическая принципиальная управления заслонки    Схема соединений внешних проводок    План расположения Чертежи основного комплекта марки СС    Общие данные. План на отм. 0.000 с сетями связи. Спецификация. Экспликация помещений    План на отм. 0.000 с сетями связи. Спецификация. Экспликация помещений (для станции пропускной способностью 10 тыс. куб. м/сутки Прилагаемые документы    Опросный лист для заказа 2КТП-630 Хмельницкого завода трансформаторных подстанций    Опросный лист для заказа 2КТП-400 Армэлектрозавода    Шкаф напольный ШУ1. Данные для разработки задания на изготовление шкафа    Щит автоматизации. Данные для разработки задания на изготовление щита
Разработан:	ЦНИИЭП инженерного оборудования
Утверждён:	13.03.1987 Госгражданстрой (Gosgrazhdanstroy 79)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Канализация Сооружения биологической (биохимической) очистки Станции биологической очистки сточных вод
Заменяет собой:	Типовой проект 902-9-18
