Скачать ГОСТ Р 55682.3-2013 Котлы водотрубные и котельно-вспомогательное оборудование. Часть 3. Конструирование и расчет узлов, работающих под давлением

Дата актуализации: 10.08.2017

ГОСТ Р 55682.3-2013

Котлы водотрубные и котельно-вспомогательное оборудование. Часть 3. Конструирование и расчет узлов, работающих под давлением

Обозначение:	ГОСТ Р 55682.3-2013
Обозначение англ:	GOST R 55682.3-2013
Статус:	введен впервые
Название рус.:	Котлы водотрубные и котельно-вспомогательное оборудование. Часть 3. Конструирование и расчет узлов, работающих под давлением
Название англ.:	Water-tube boilers and auxiliary installations. Part 3. Design and calculation for pressure parts
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2015
Область применения:	Стандарт устанавливает требования к конструктивному исполнению и технологии изготовления водотрубных котлов, определение которых приводится в ГОСТ Р ЕН 12952-1.

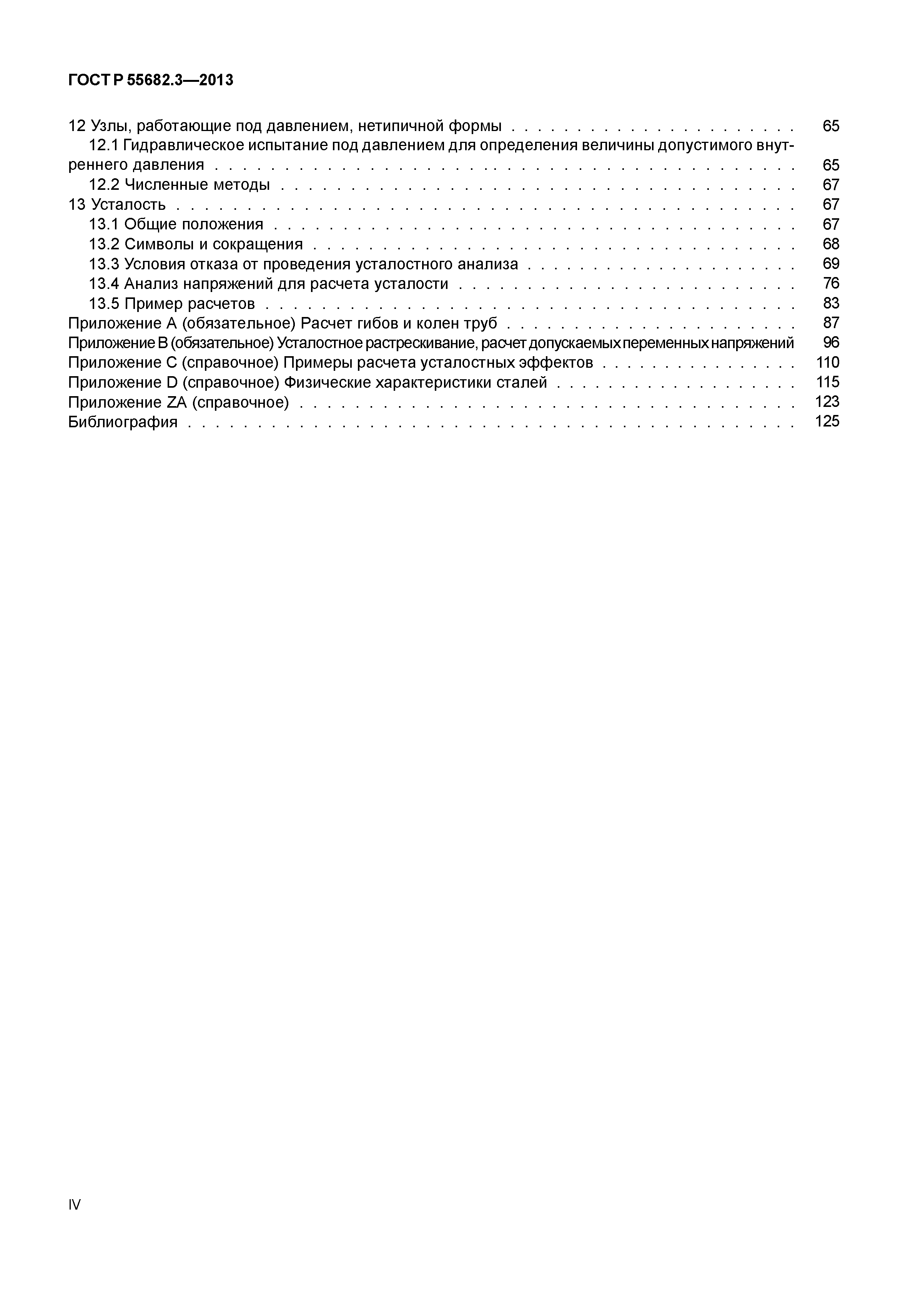

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения    5.1 Цели и задачи    5.2 Размеры узлов, работающих под давлением    5.3 Прочность узлов, работающих под давлением    5.4 Аналитический расчет    5.5 Циклическая нагрузка    5.6 Прочие требования к конструкции    5.7 Проектное давление, расчетное давление и давление при гидравлических испытаниях    5.8 Износ металла    5.9 Технологическая оснастка для узлов, предназначенных для работы под давлением 6 Расчетная температура и допускаемое напряжение    6.1 Расчетная температура    6.2 Максимальная разность температур по толщине стенки и максимальная температура дымовых газов для обогреваемых барабанов и коллекторов    6.3 допускаемое напряжение 7 Цилиндрические обечайки барабанов и коллекторов, на которые действует внутреннее давление    7.1 Толщина обечайки    7.2 Основной расчет    7.3 Учет дополнительных нагрузок в обечайках барабанов и коллекторов    7.4 Подвески и опоры для барабана котла    7.5 Напряжения в цилиндрических оболочках, не связанные с внутренним гидравлическим давлением 8 Отверстия и присоединяемые детали в цилиндрических обечайках барабанов, коллекторов и бесшовных трубах    8.1 Общие положения    8.2 Коэффициент прочности, рассчитанный аппроксимацией, и максимальный диаметр неукрепленного отверстия    8.3 Расчет отверстий, отводов и штуцеров в цилиндрических оболочках (коэффициент прочности и усиление)    8.4 Болтовые соединения    8.5 Винтовые соединения и соединения на приваренных муфтах 9 Коллекторы и плоскостенные трубы прямоугольного сечения    9.1 Общие положения    9.2 Символы и сокращения    9.3 Требуемая толщина стенок 10 Плоские и сферические днища    10.1 Символы и сокращения    10.2 Сферические оболочки и плоские днища    10.3 Плоские днища без анкерных связей    10.4 Плоские непривариваемые крышки 11 Трубы    11.1 Символы и сокращения    11.2 Толщина прямых котельных труб    11.3 Толщины гибов и колен трубы    11.4 Гибкость всего трубопровода    11.5 Структурная технологическая оснастка, прикрепленная к трубам    11.6 Подгонка и соединение обогреваемых труб    11.7 Соединение необогреваемых труб 12 Узлы, работающие под давлением, нетипичной формы    12.1 Гидравлическое испытание под давлением для определения величины допустимого внутреннего давления    12.2 Численные методы 13 Усталость    13.1 Общие положения    13.2 Символы и сокращения    13.3 Условия отказа от проведения усталостного анализа    13.4 Анализ напряжений для расчета усталости    13.5 Пример расчетов Приложение A (обязательное) Расчет гибов и колен труб Приложение B (обязательное) Усталостное растрескивание, расчет допускаемых переменных напряжений Приложение C (справочное) Примеры расчета усталостных эффектов Приложение D (справочное) Физические характеристики сталей Приложение ZA (справочное) Библиография
Разработан:	ОАО ТКЗ Красный котельщик ОАО ЭМАльянс
Утверждён:	06.09.2013 Федеральное агентство по техническому регулированию и метрологии (932-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Газовые и паровые турбины. Паровые двигатели Энергетика и теплотехника в целом Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Газовые и паровые турбины. Паровые двигатели Энергетика и теплотехника в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Энергетика и теплотехника
Нормативные ссылки:	ГОСТ Р ЕН 12952-1-2012 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 1. Общие положения» ГОСТ Р 55682.11-2013 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 11. Требования к ограничительным устройствам котла и котельно-вспомогательного оборудования» ГОСТ Р 55682.12-2013 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 12. Требования к качеству питательной и котельной воды» ГОСТ Р 55682.2-2013 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 2. Материалы для деталей котлов, работающих под давлением, и для вспомогательных устройств» ГОСТ Р 55682.5-2013 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 5. Конструктивное исполнение и технология производства частей котла, работающих под давлением» ГОСТ Р 55682.6-2013 «Котлы водотрубные и котельно-вспомогательное оборудование. Часть 6. Контроль и испытания в процессе изготовления, документация и маркировка деталей котла, работающих под давлением»
