Типовой проект 3584тм

Альбом VIII. Отопление и вентиляция

Обозначение:	Типовой проект 3584тм
Обозначение англ:	3584тм
Статус:	действует
Название рус.:	Альбом VIII. Отопление и вентиляция
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

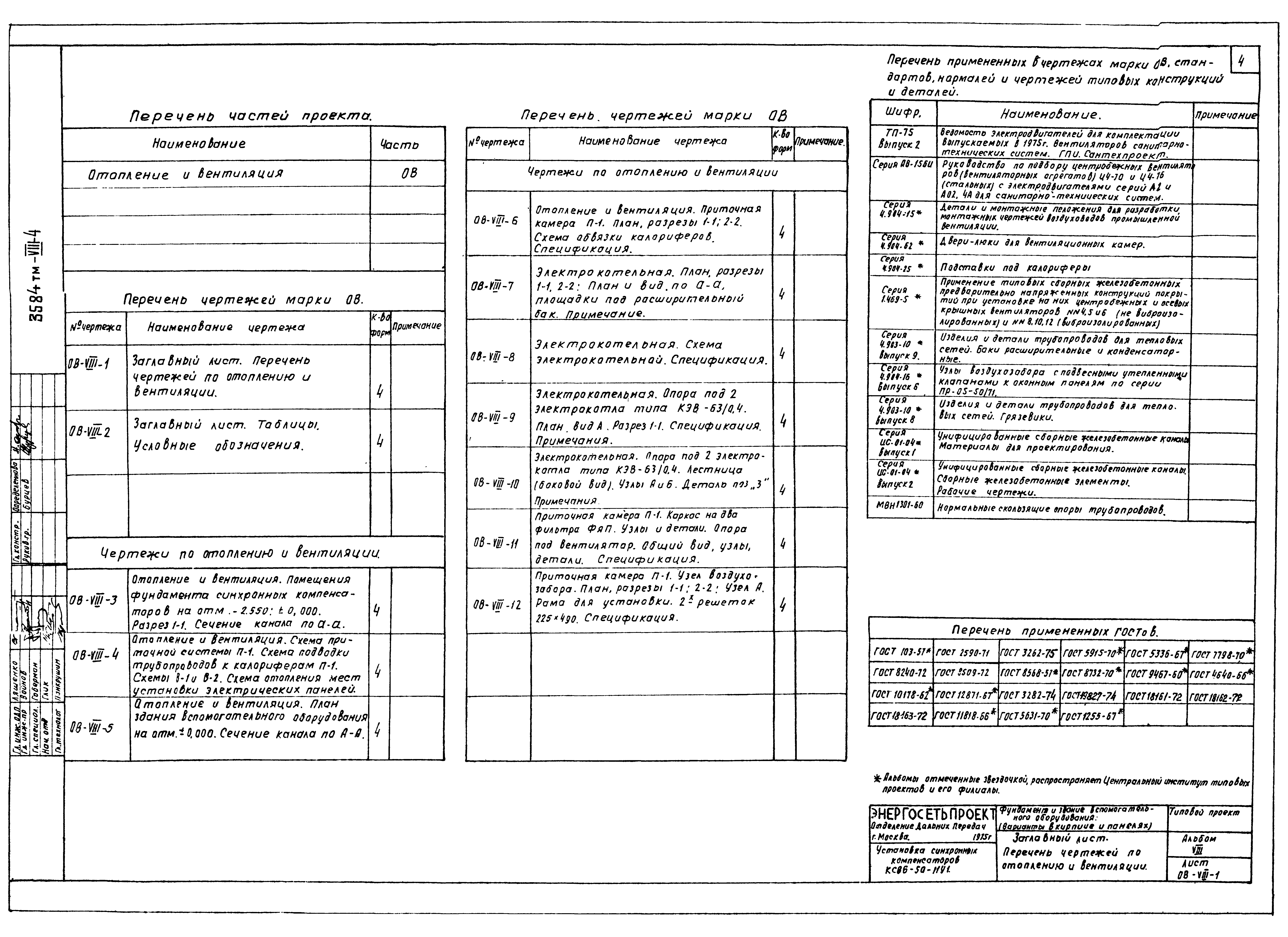

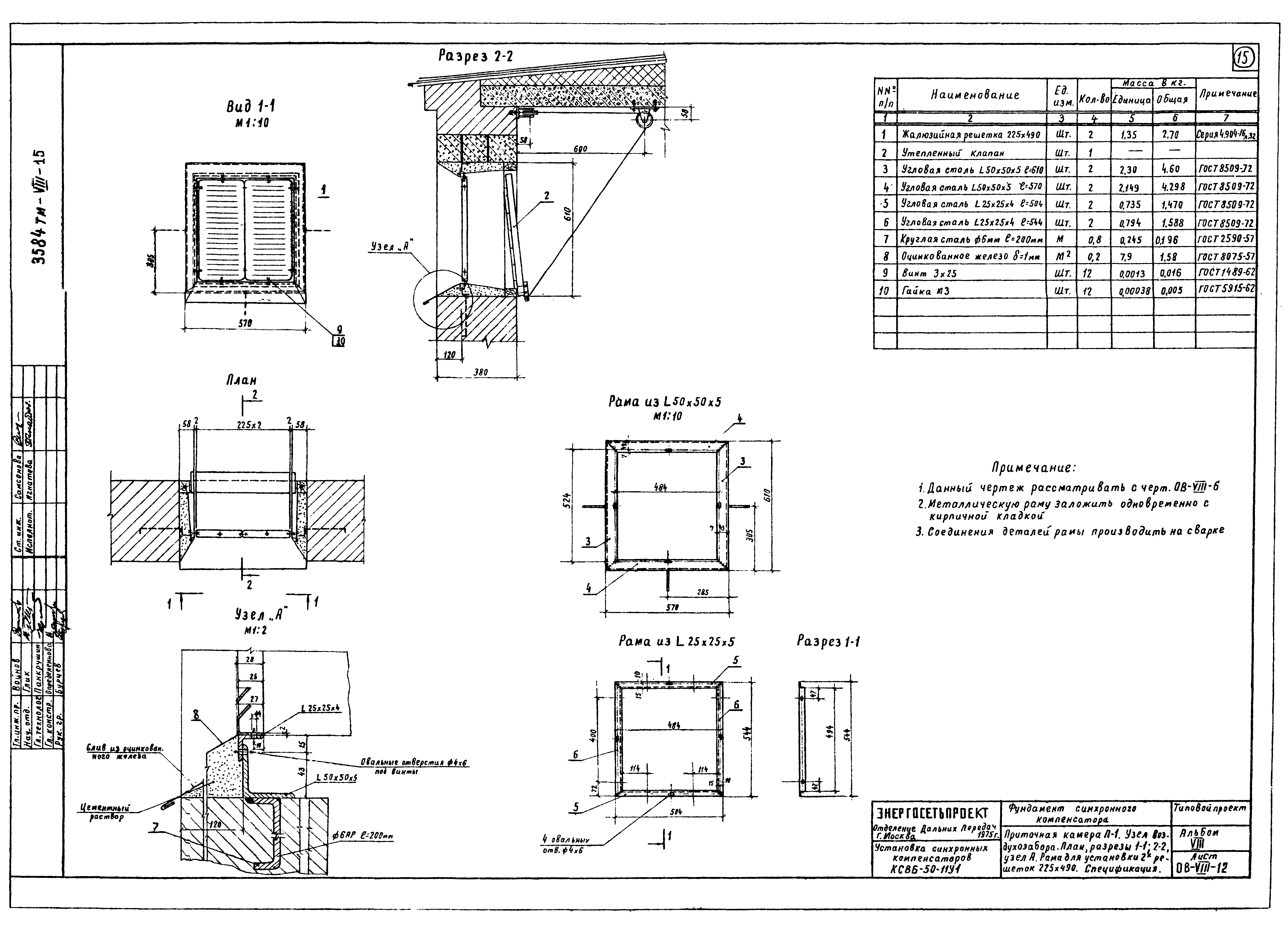

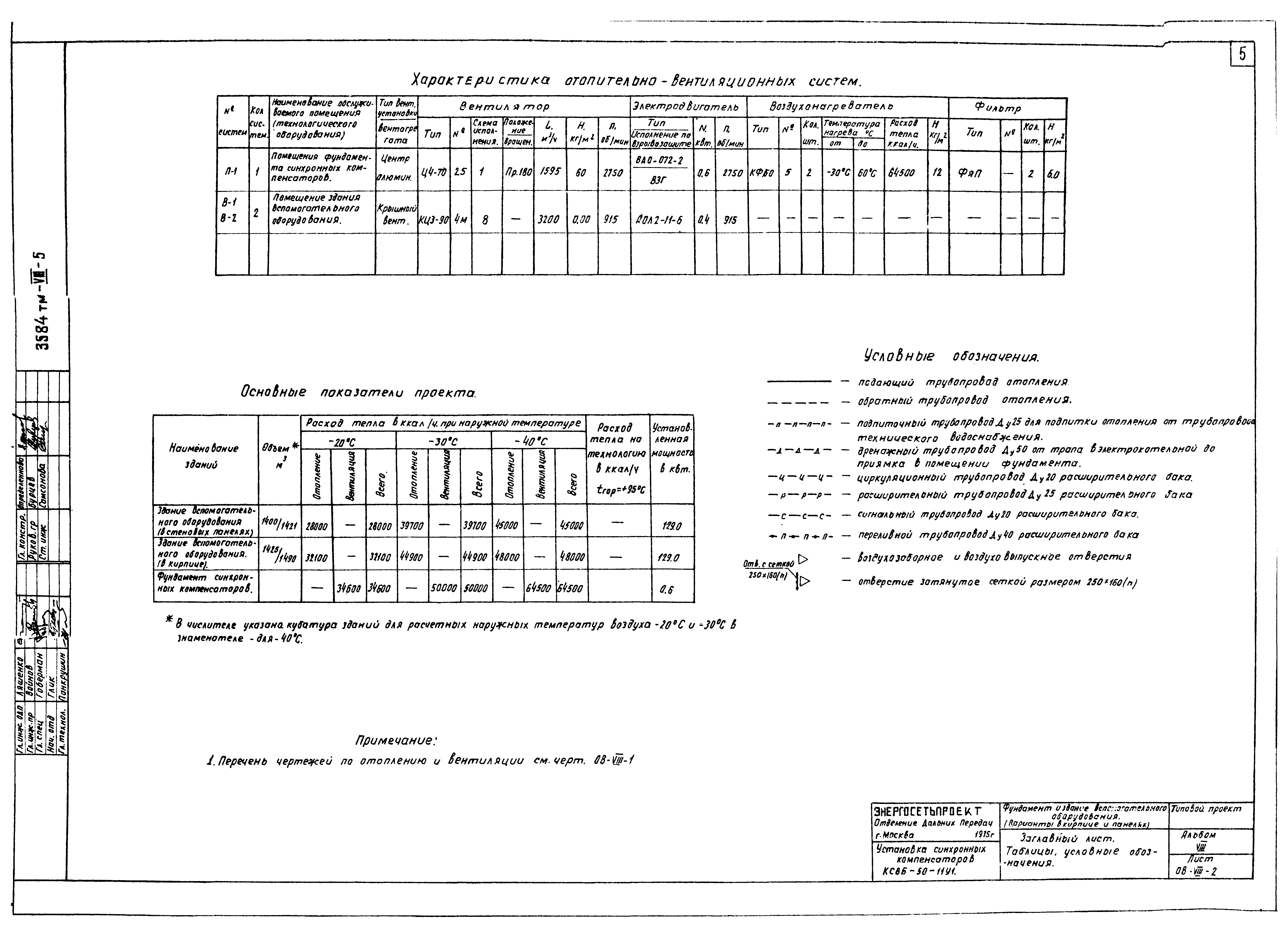

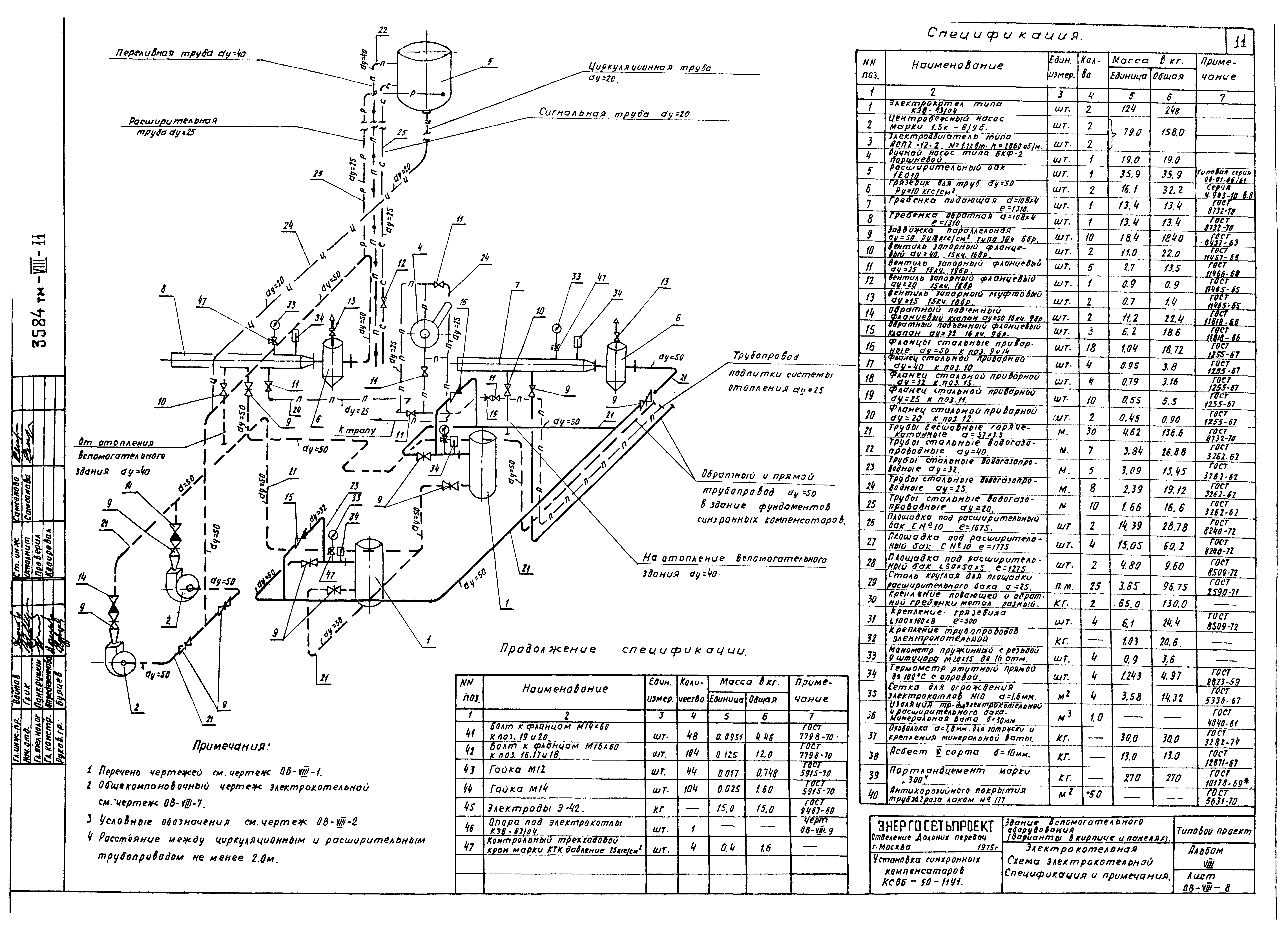

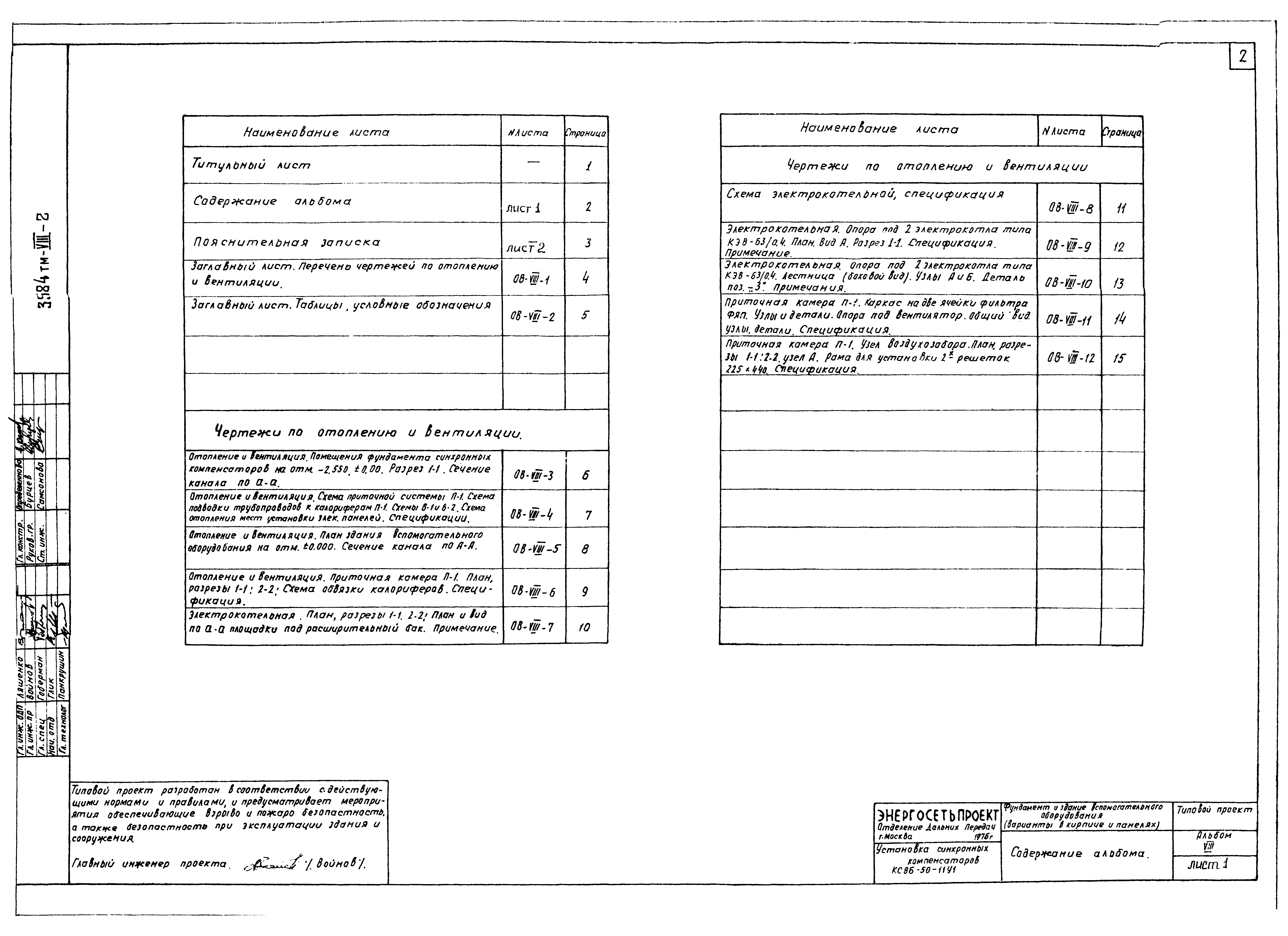

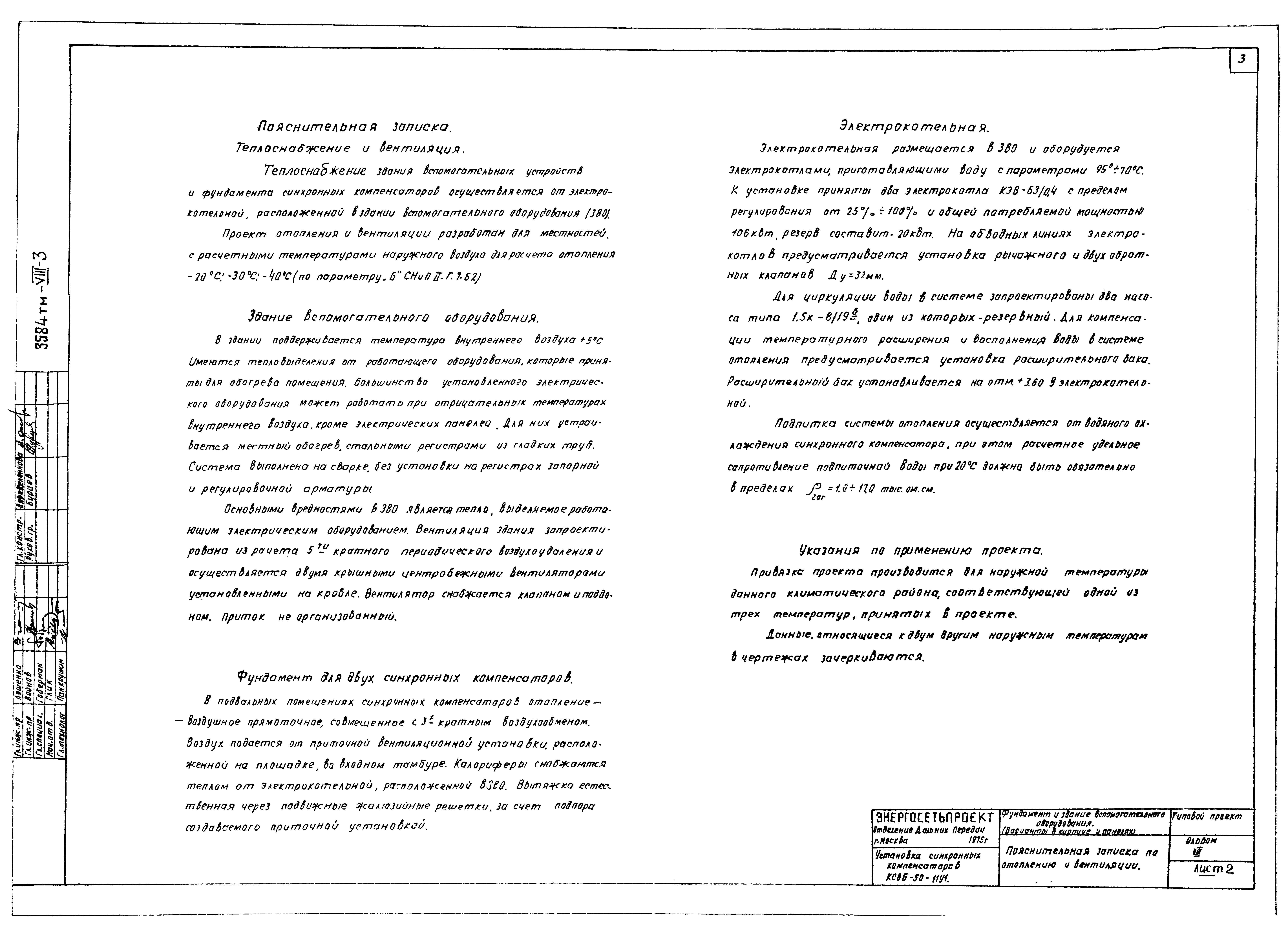

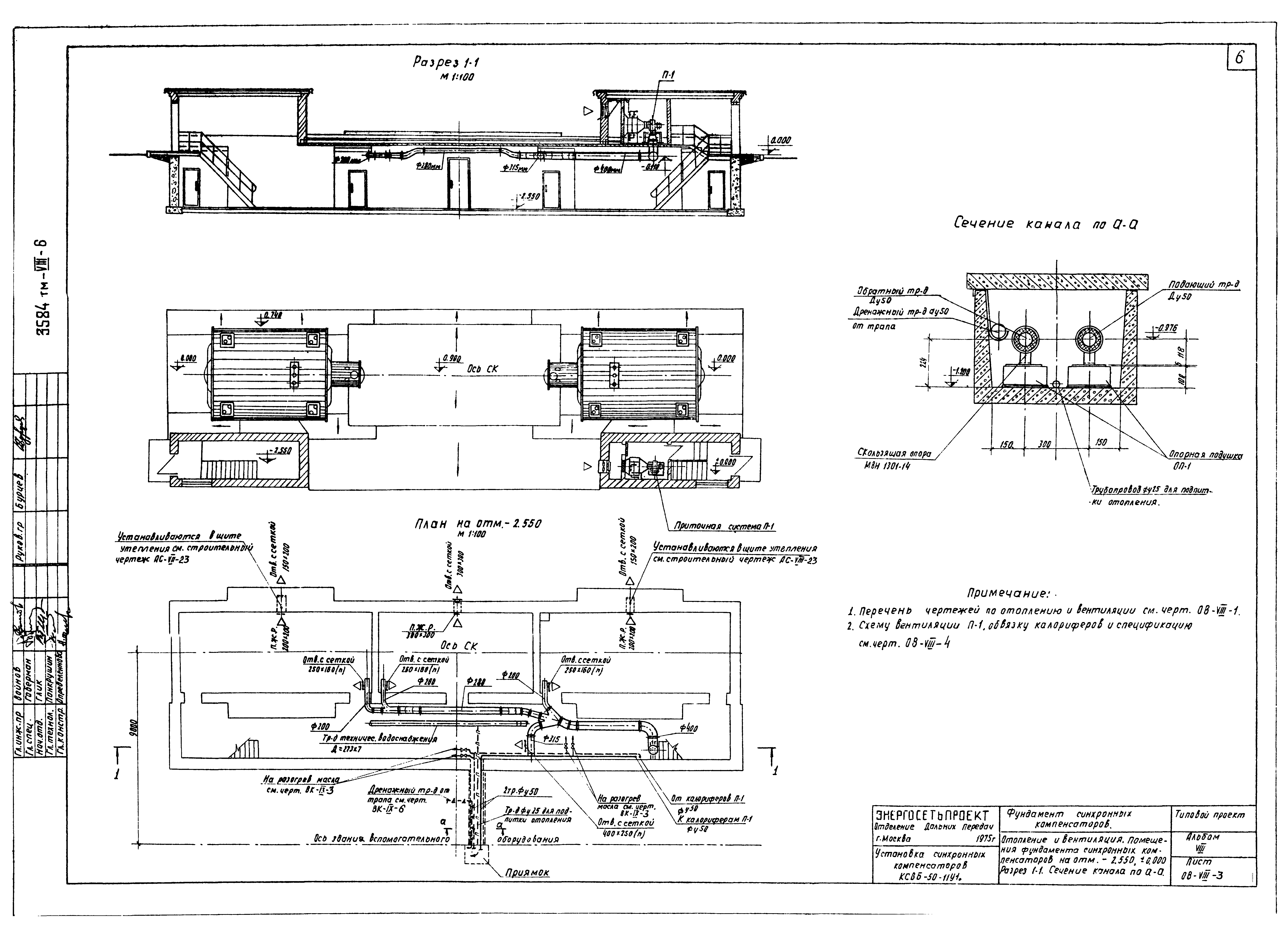

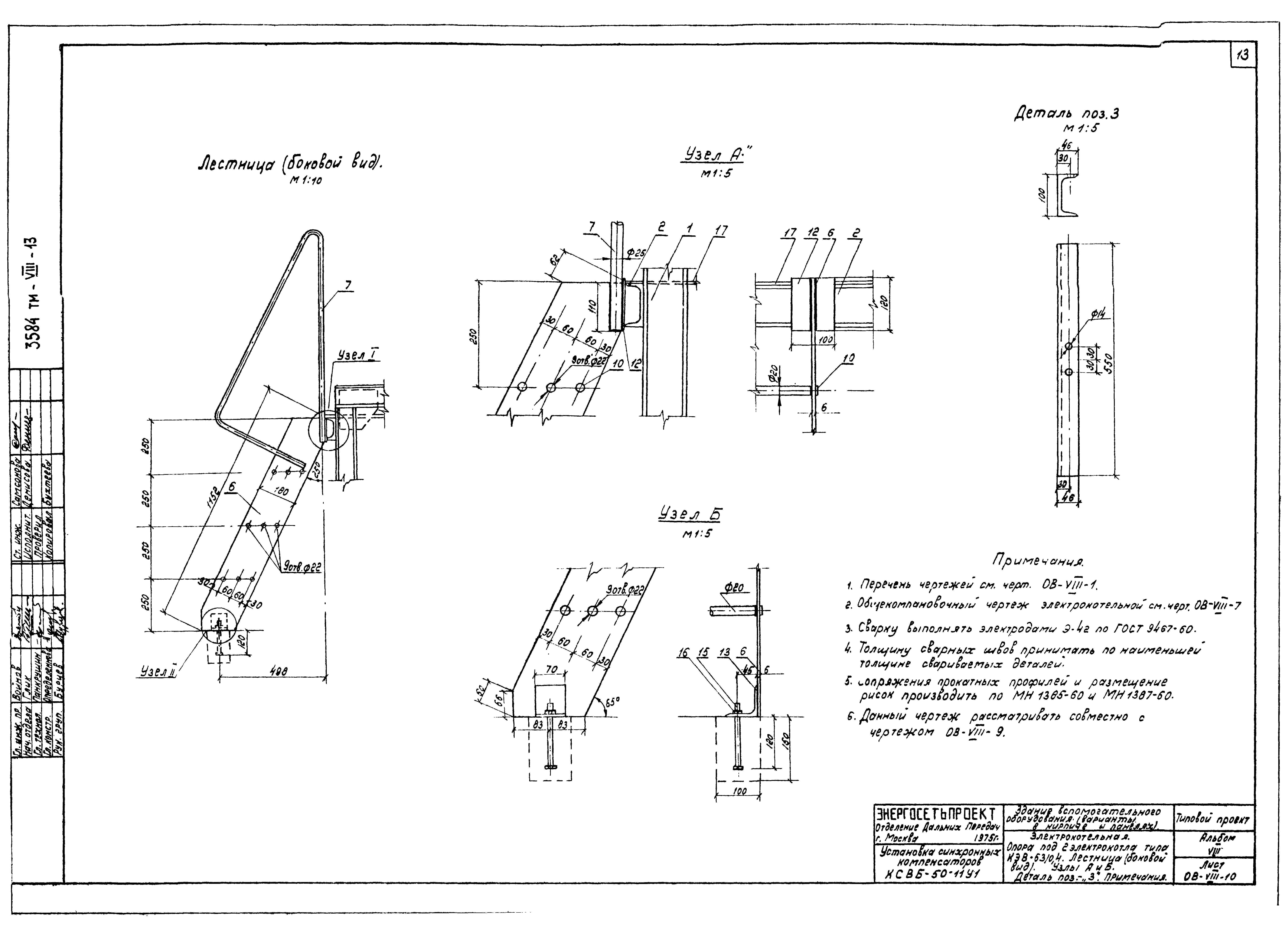

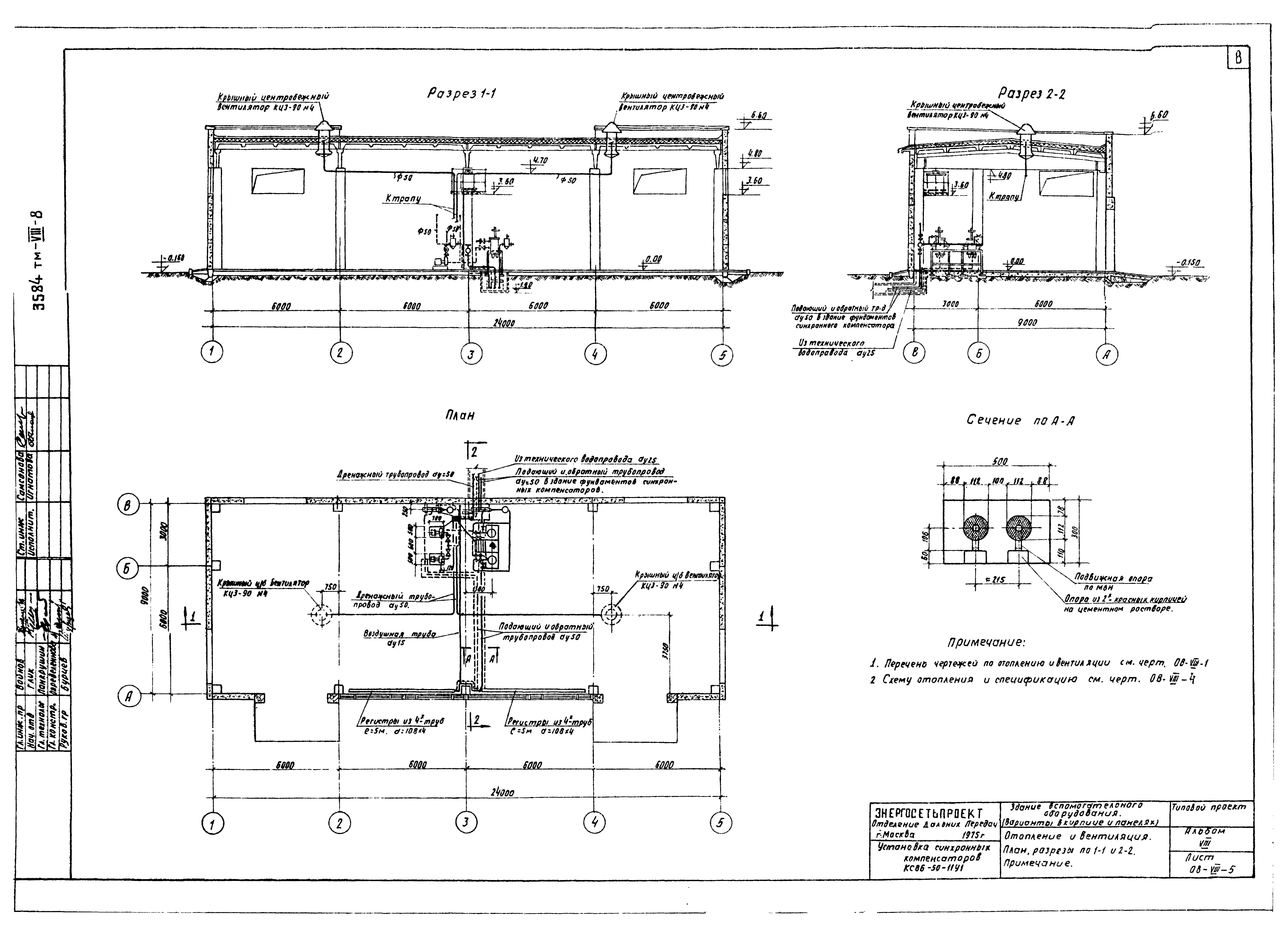

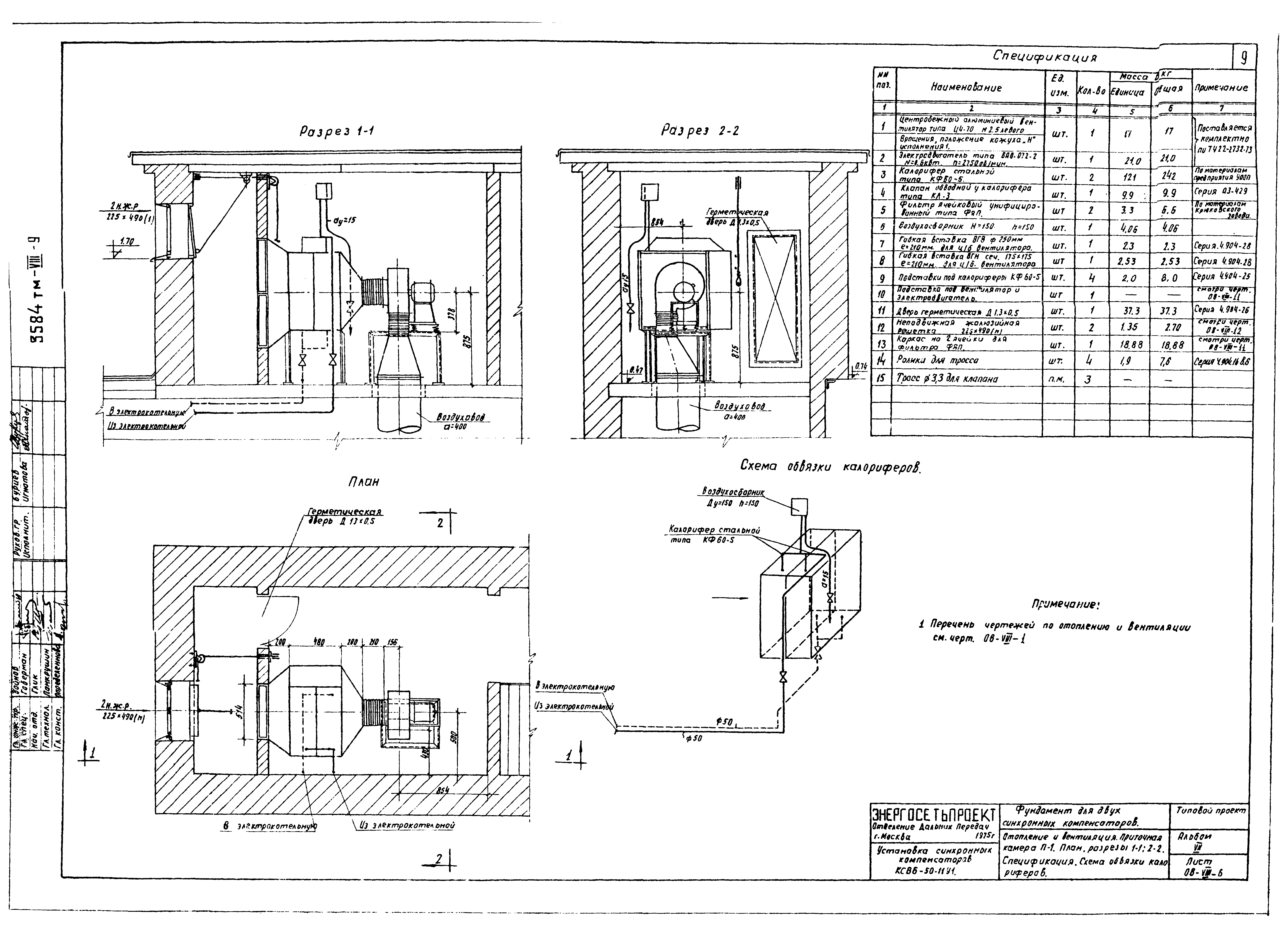

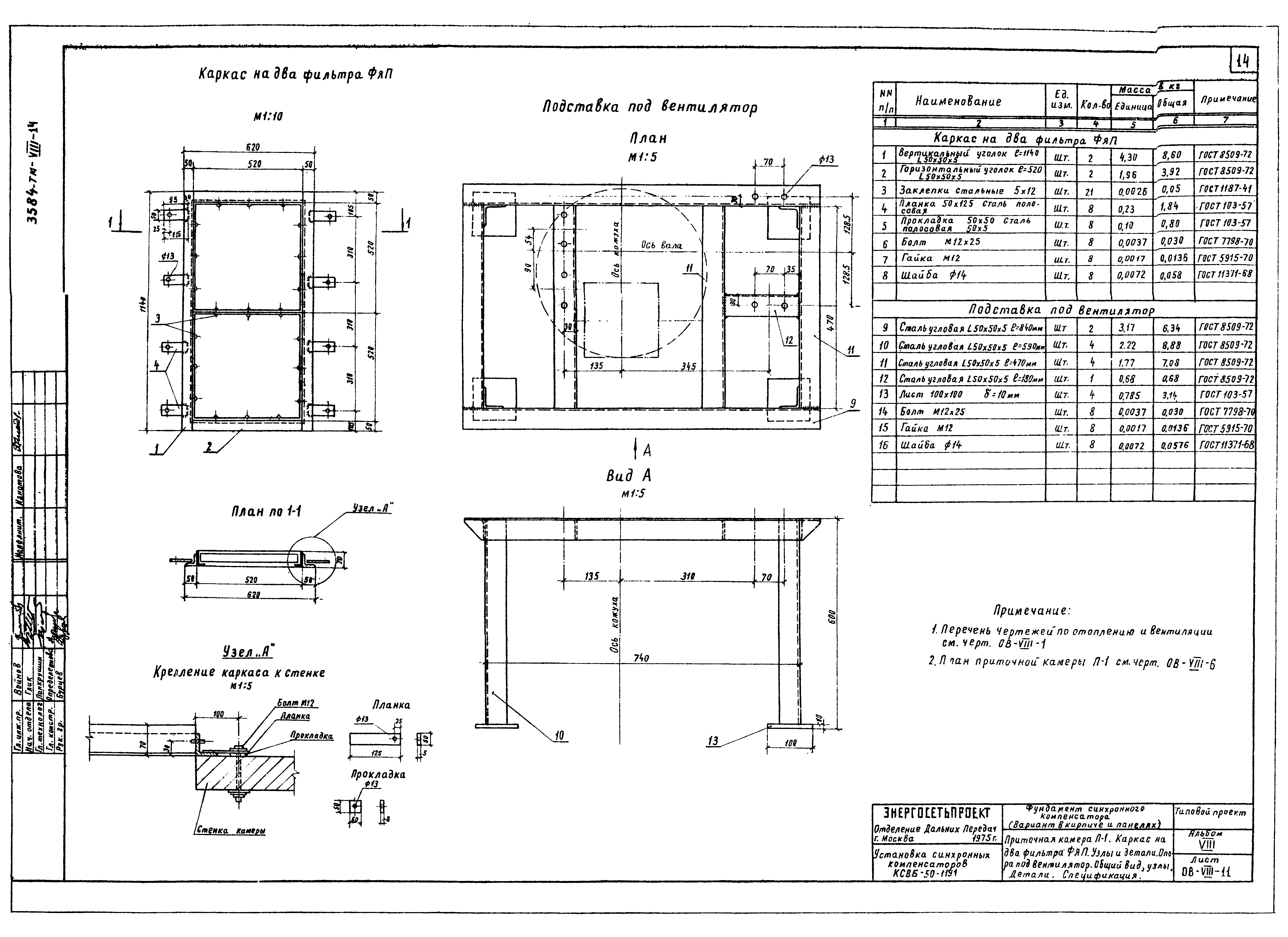

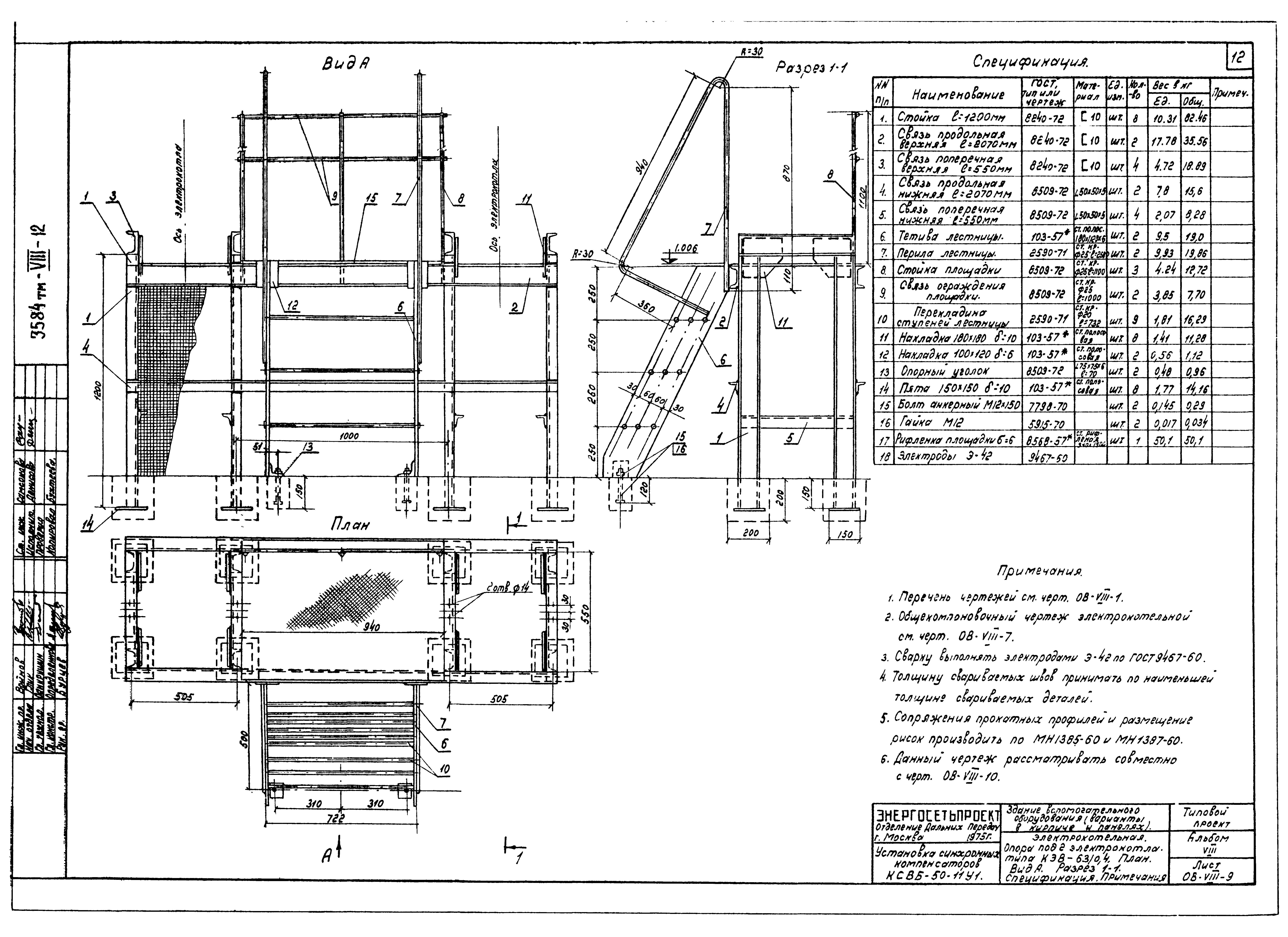

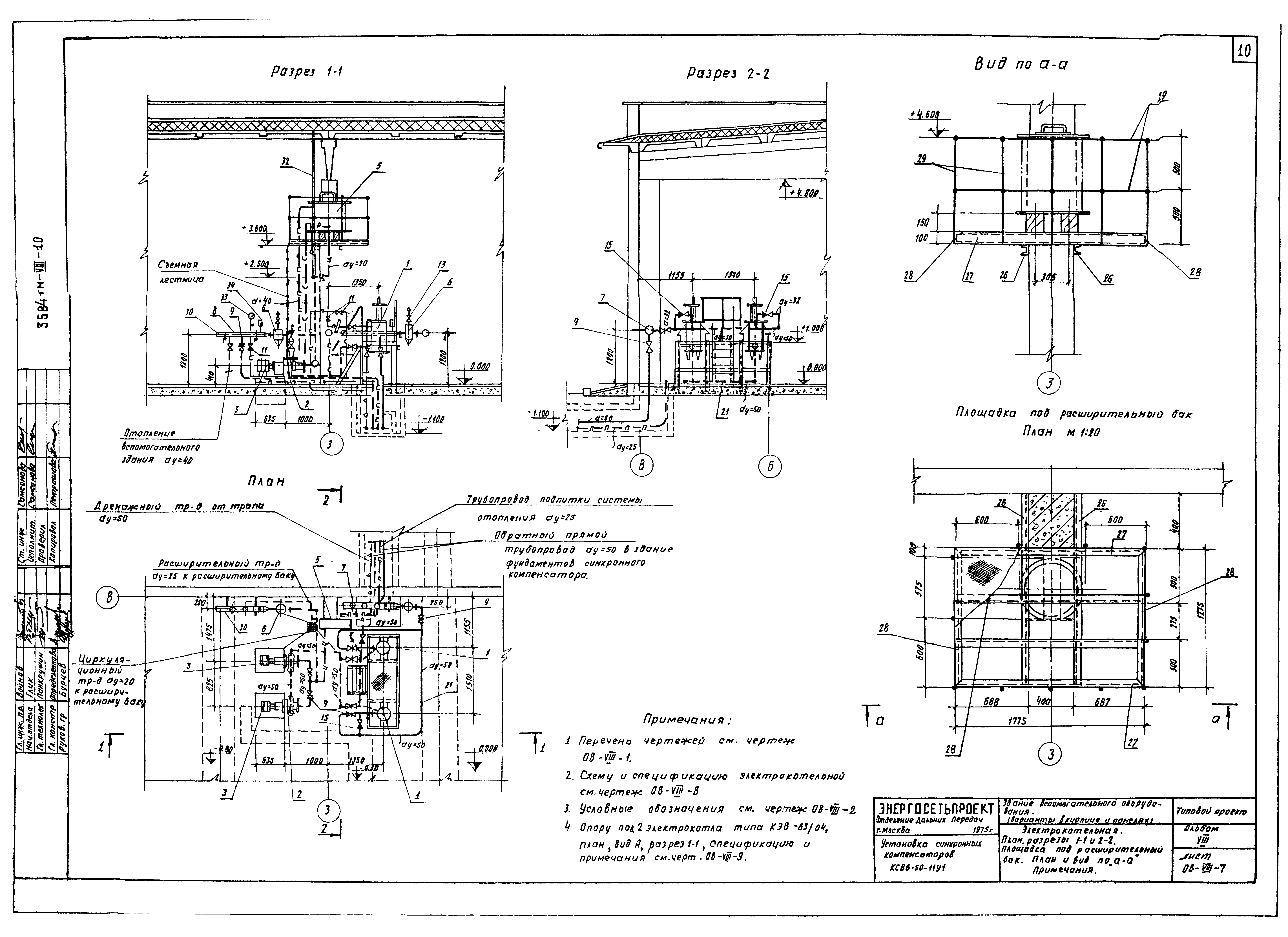

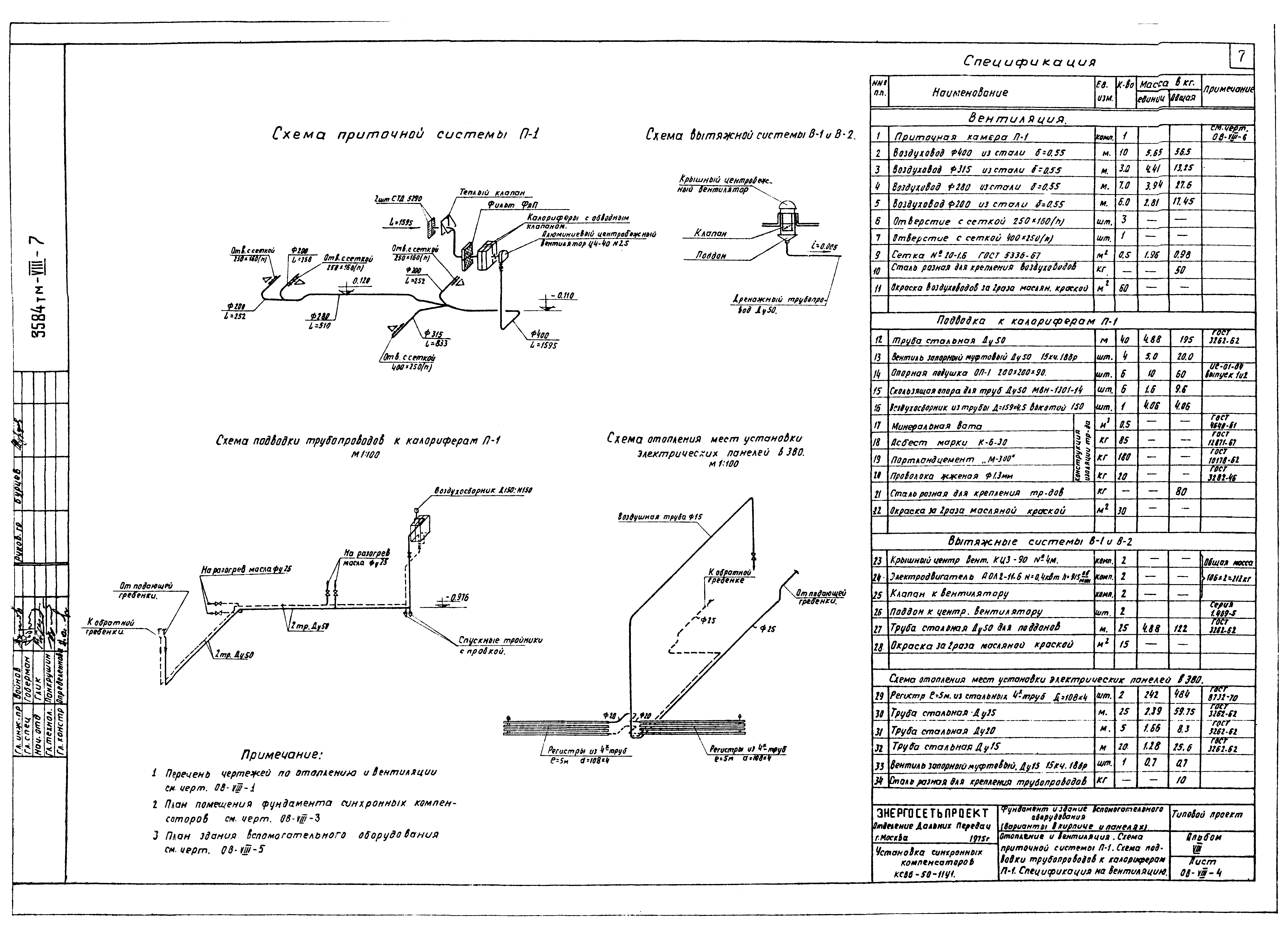

Оглавление:	Содержание альбома Пояснительная записка Заглавный лист. Перечень чертежей по отоплению и вентиляции Заглавный лист. Таблицы, условные обозначения Чертежи по отоплению и вентиляции    Отопление и вентиляция. Помещения фундамента синхронных компенсаторов на отм. - 2.550; 0.000. Разрез 1-1. Сечение канала по а-а    Отопление и вентиляция. Схема приточной системы П-1. Схема подводки трубопроводов к калориферам П-1. Схемы В-1 и В-2. Схема отопления мест установки электропанелей. Спецификации    Отопление и вентиляция. План здания вспомогательного оборудования на отм. 0.000. Сечение канала по А-А    Отопление и вентиляция. Приточная камера П-1. План, разрезы 1-1, 2-2. Схема обвязки калориферов. Спецификация    Электрокотельная. План, разрезы 1-1, 2-2. План и вид по а-а площадки под расширительный бак. Примечание    Схема электрокотельной, спецификация    Электрокотельная. Опора под 2 электрокотла типа КЭВ-63/0,4. План. Вид А. Разрез 1-1. Спецификация. Примечание    Электрокотельная. Опора под 2 электрокотла типа КЭВ-63/0,4. Лестница (боковой вид). Узлы А и Б. Деталь поз. "3". Примечания    Приточная камера П-1. Каркас на две ячейки фильтра ФЯП. Узлы и детали. Опора под вентилятор. Общий вид. Узлы, детали. Спецификация    Приточная камера П-1. Узел воздухозабора. План, разрезы 1-1, 2-2. Узел А. Рама для установки 2-х решеток 225х440. Спецификация
