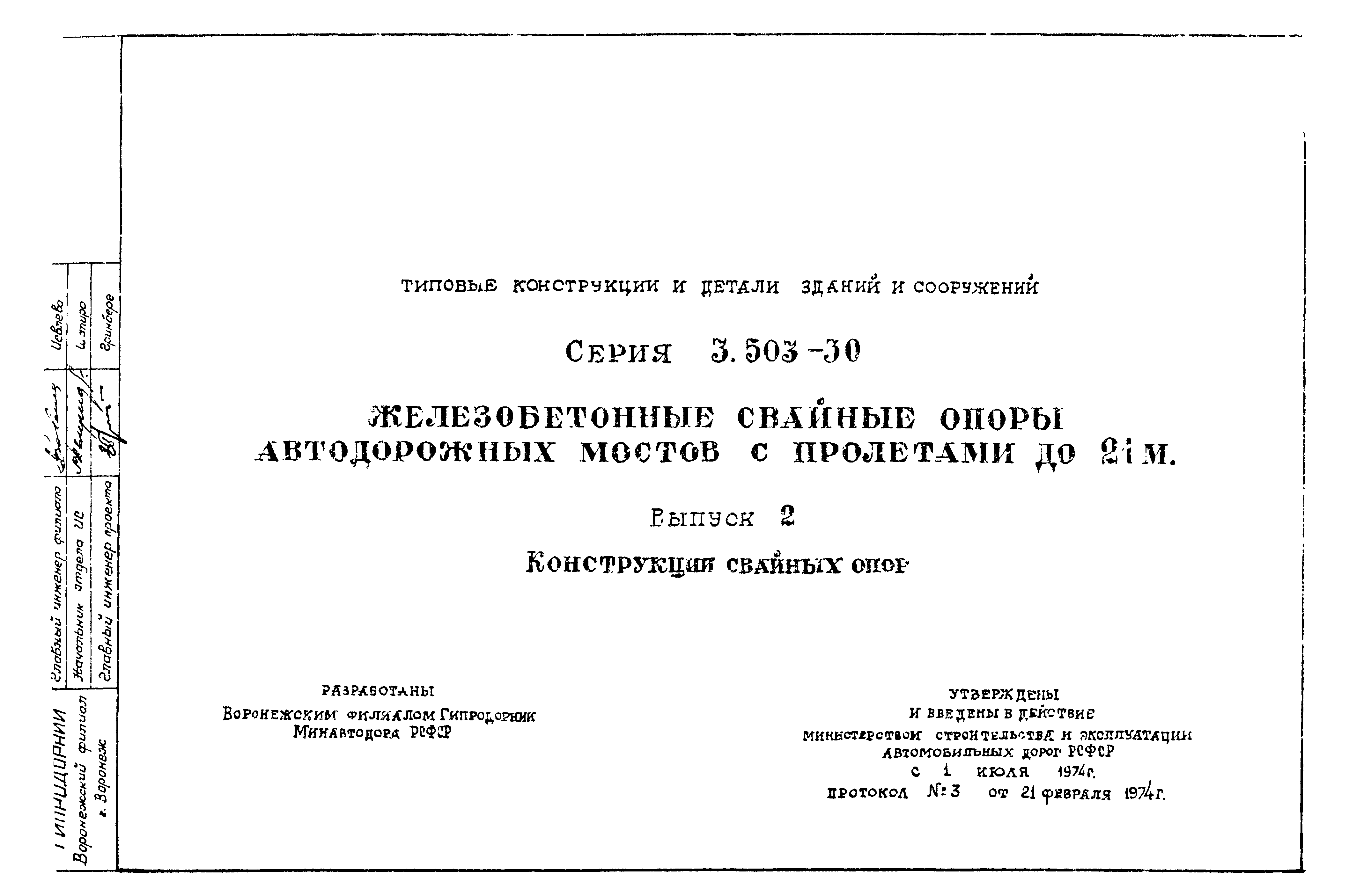

Скачать Серия 3.503-30 Выпуск 2. Конструкции свайных опор

Дата актуализации: 10.08.2017

Серия 3.503-30

Выпуск 2. Конструкции свайных опор

Обозначение:	Серия 3.503-30
Обозначение англ:	Series 3.503-30
Статус:	заменен
Название рус.:	Выпуск 2. Конструкции свайных опор
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.1982

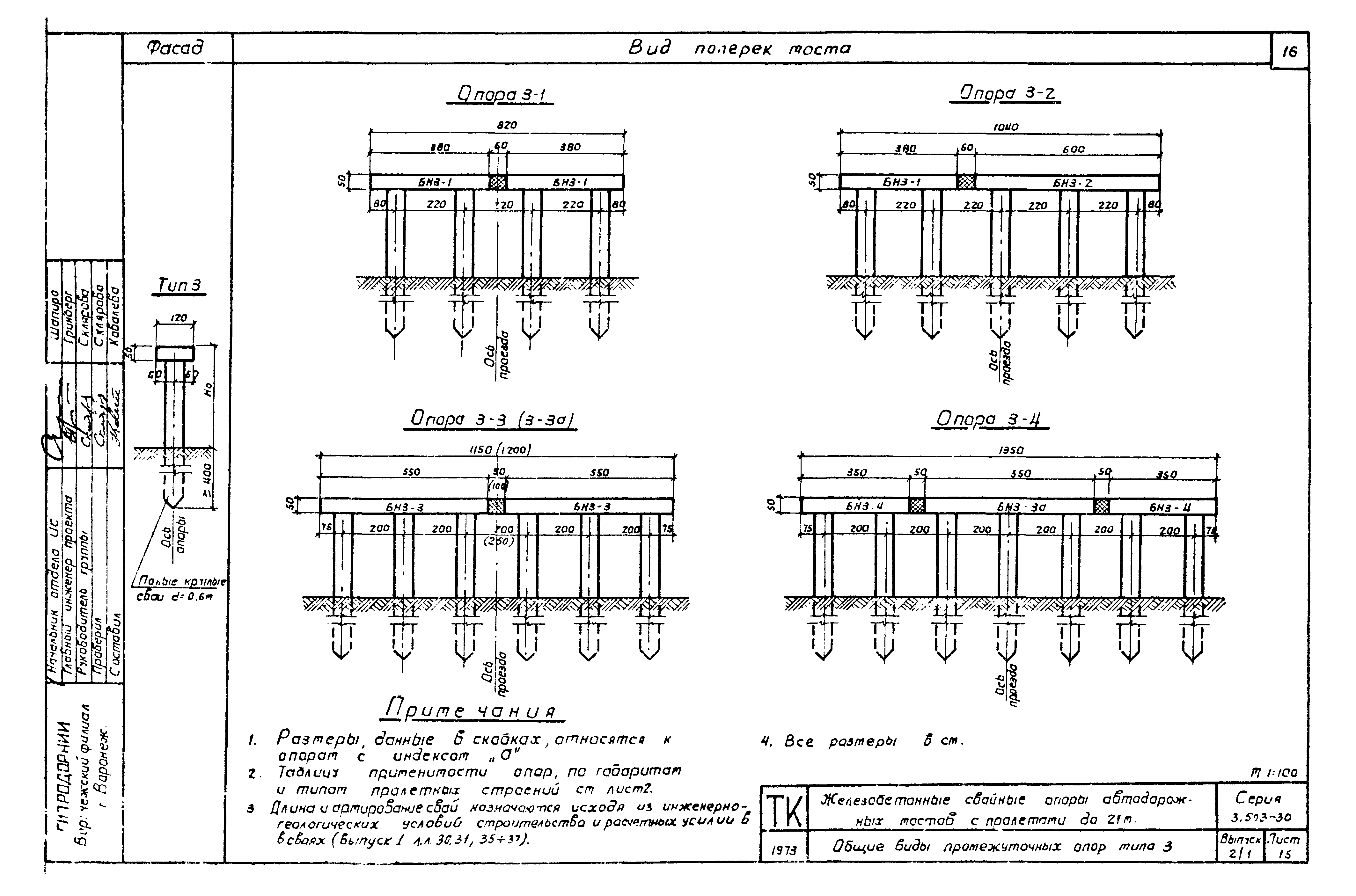

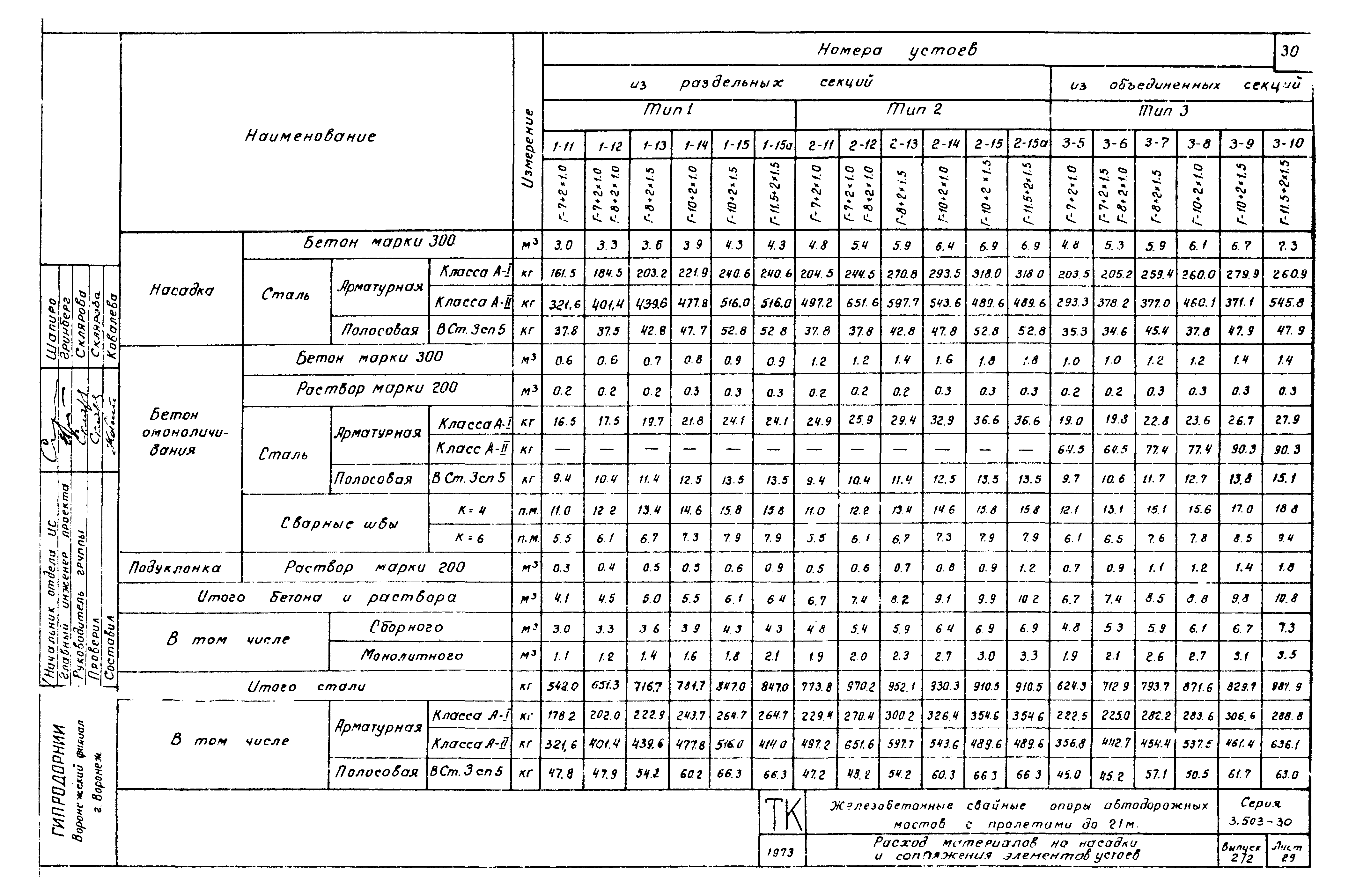

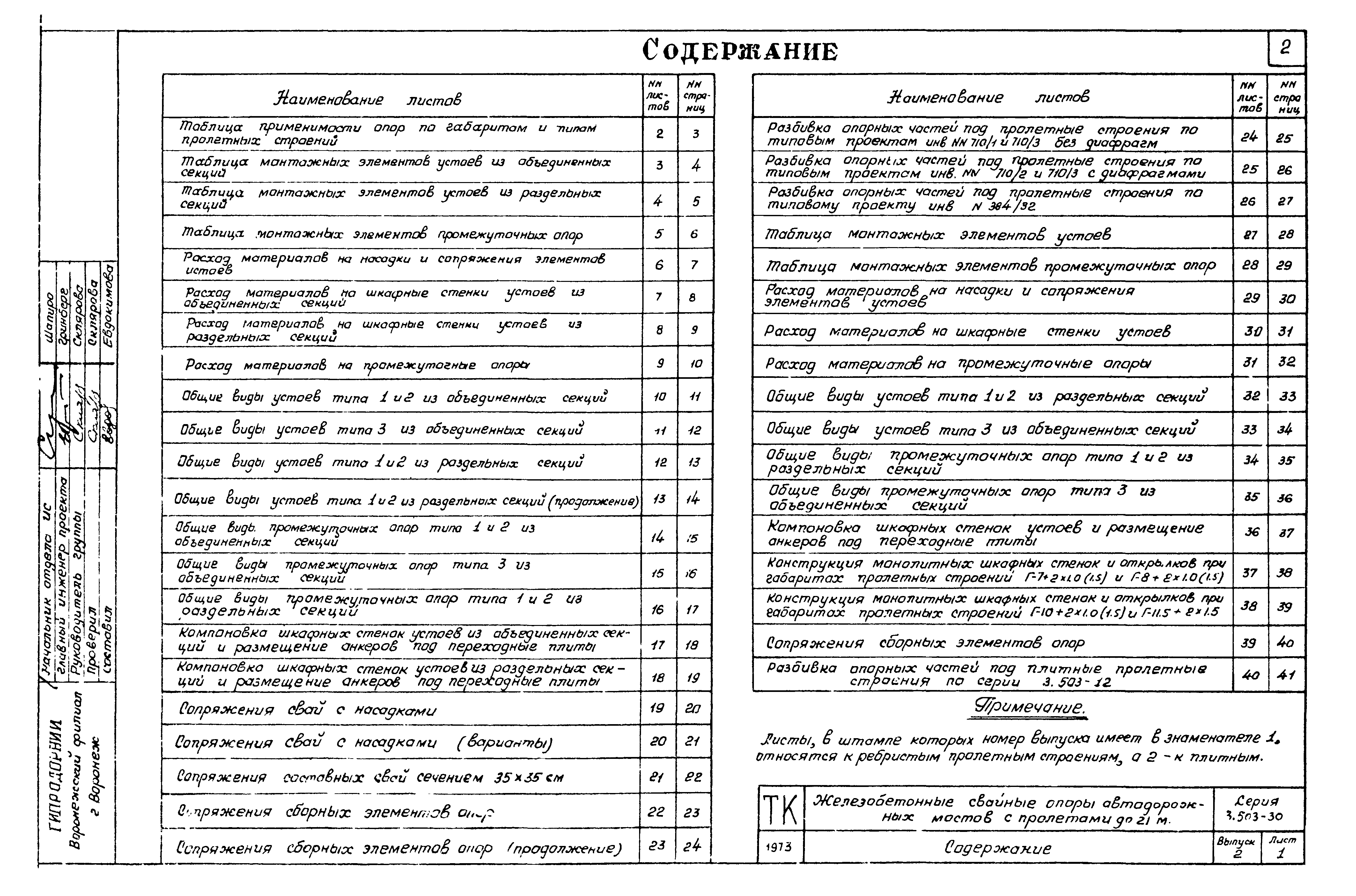

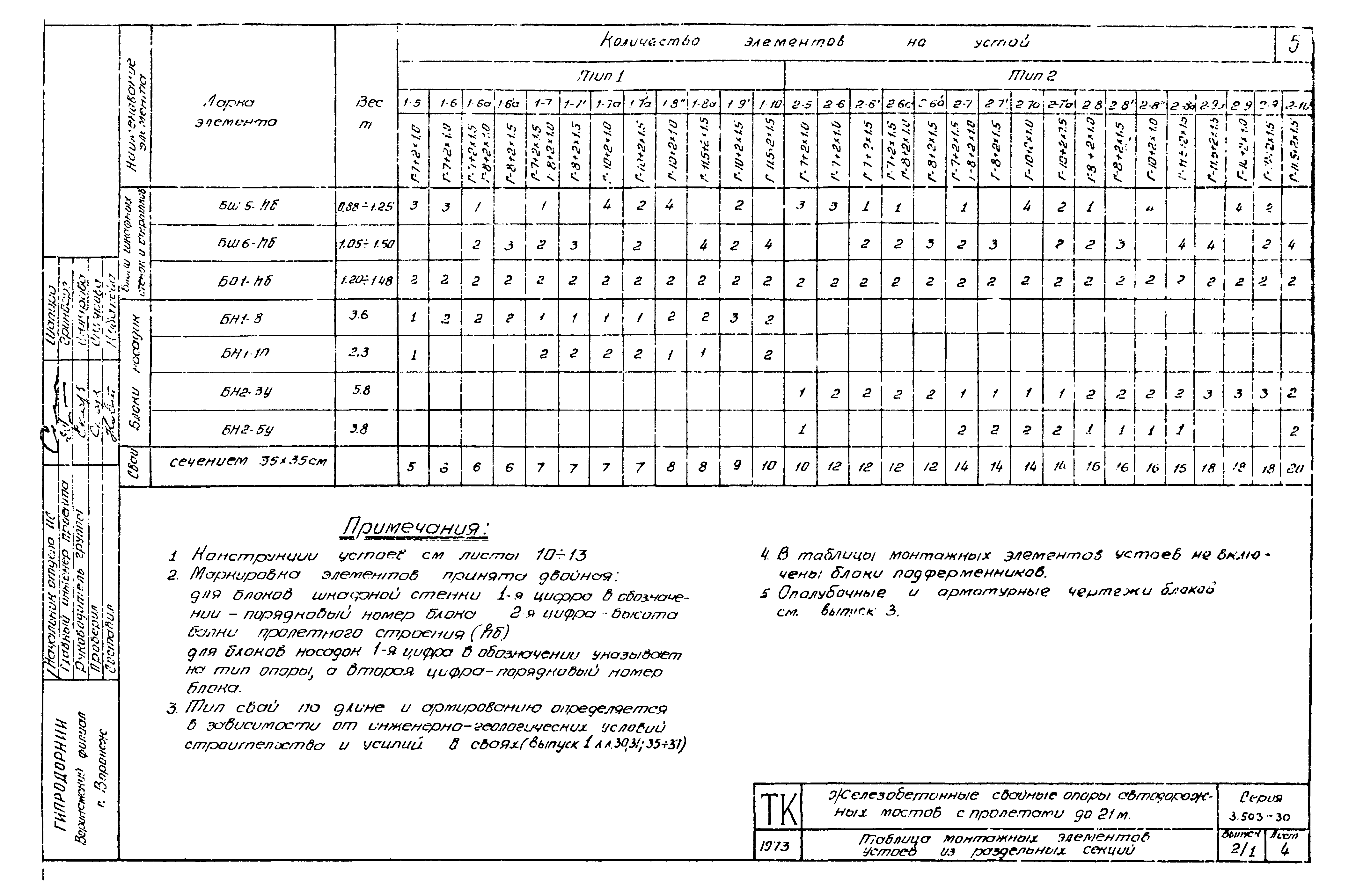

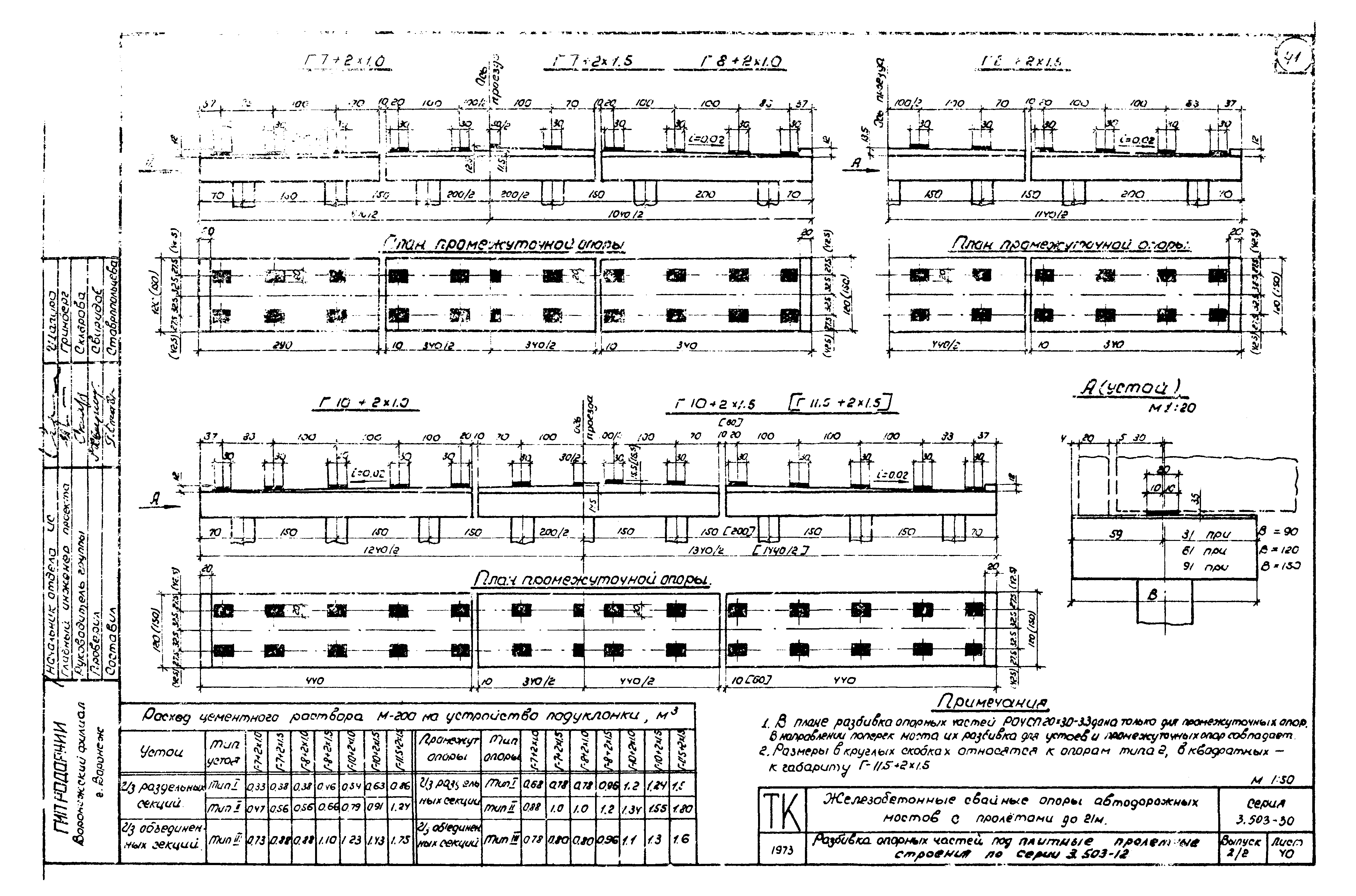

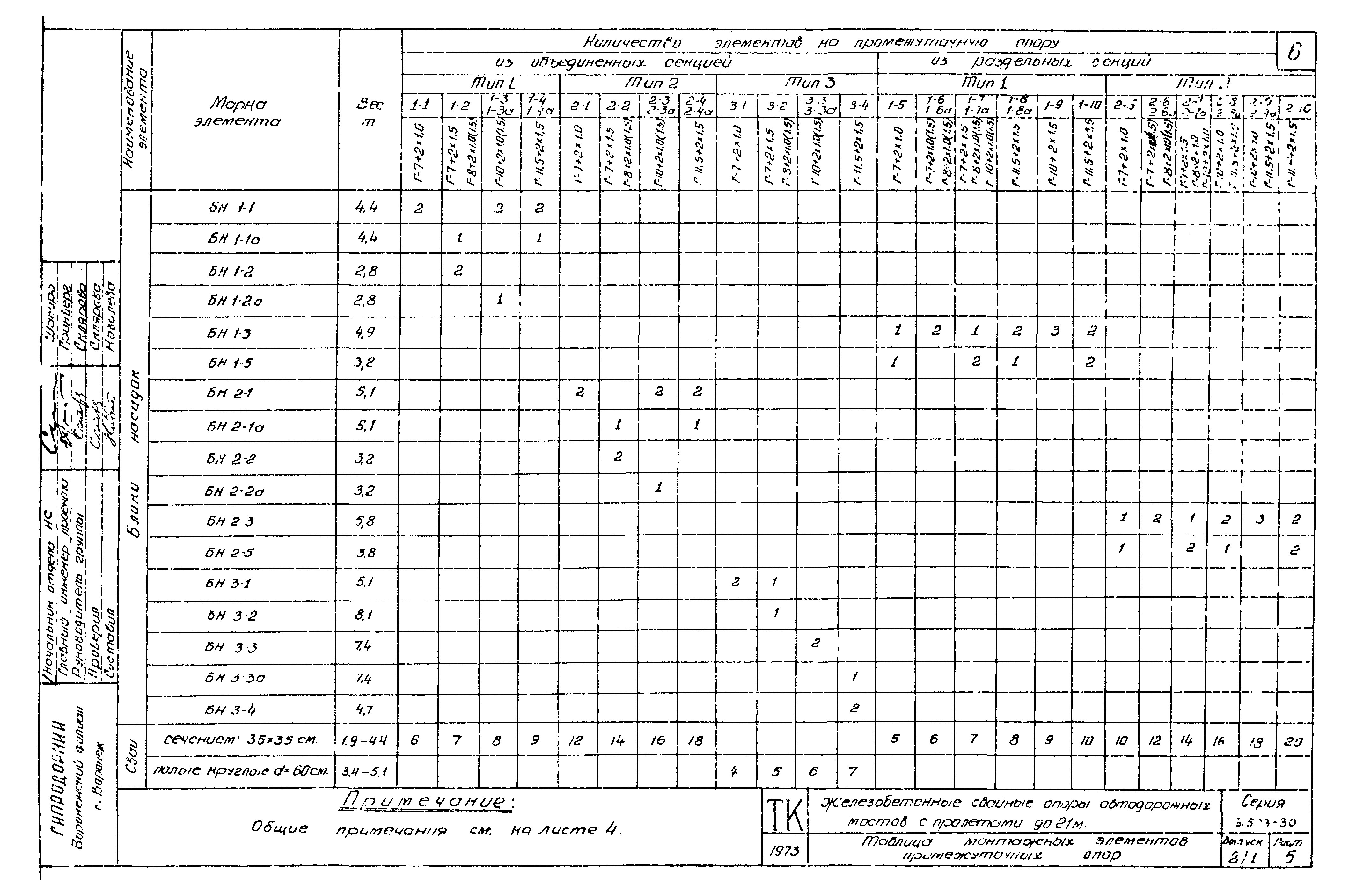

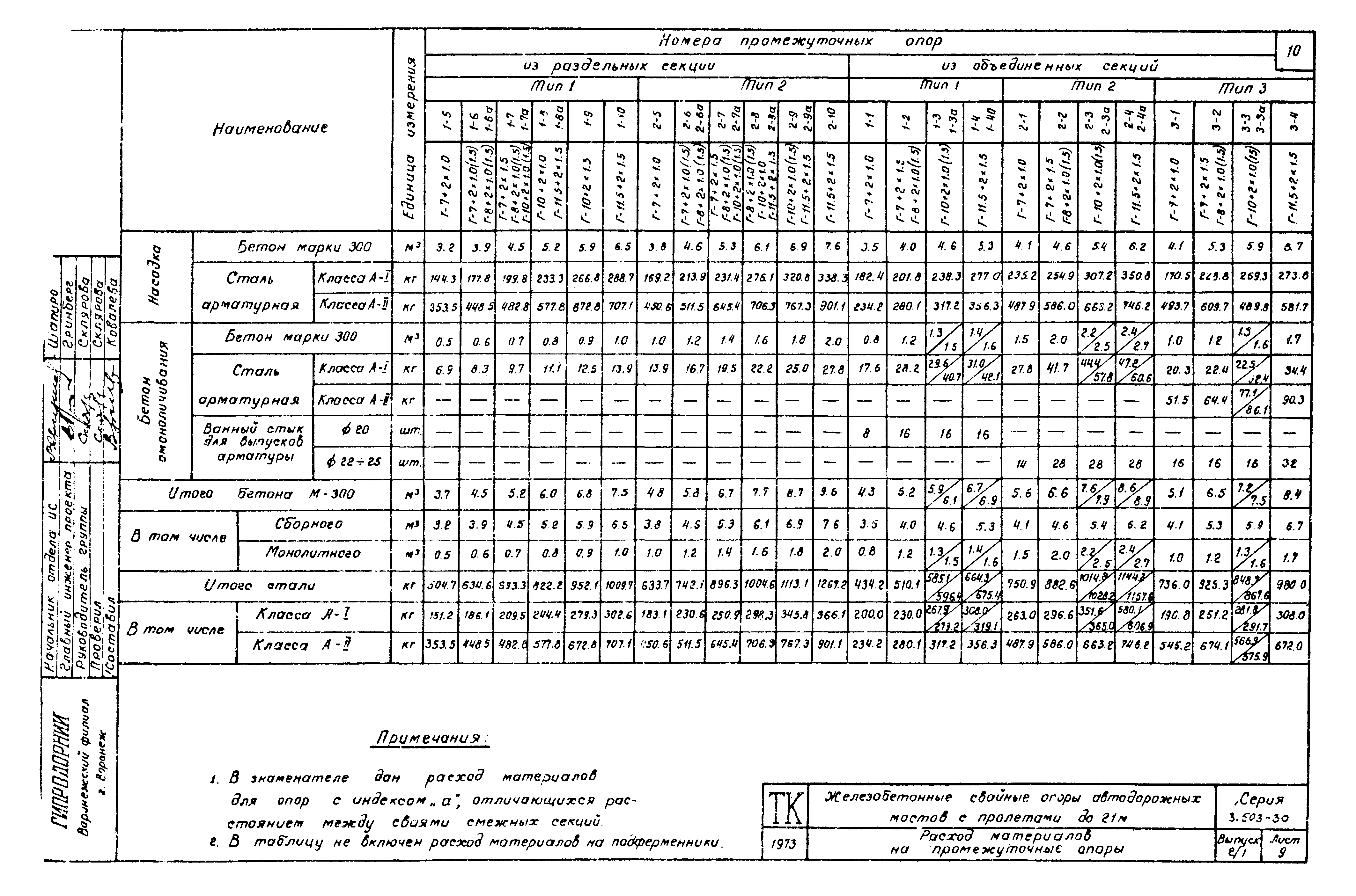

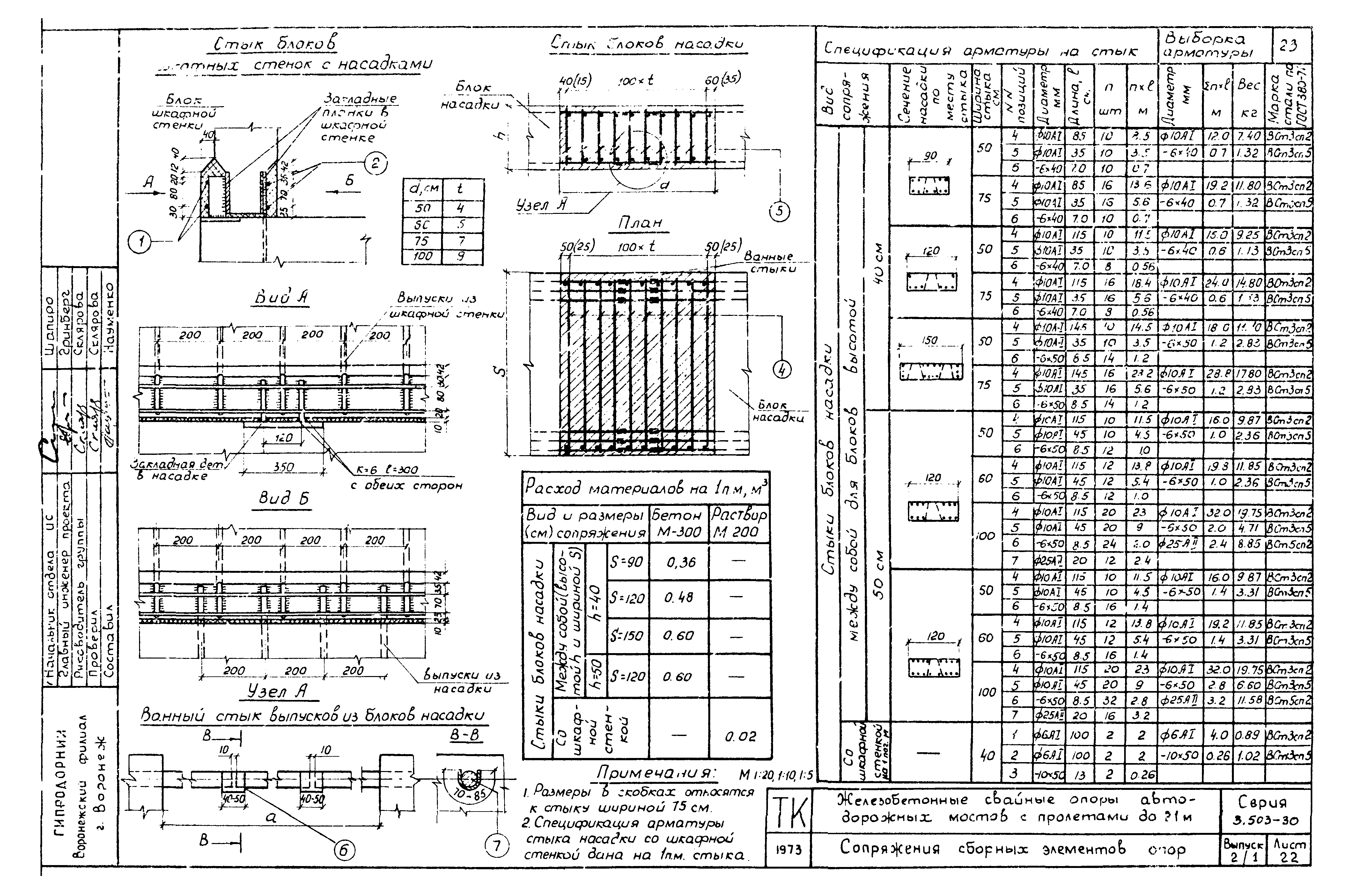

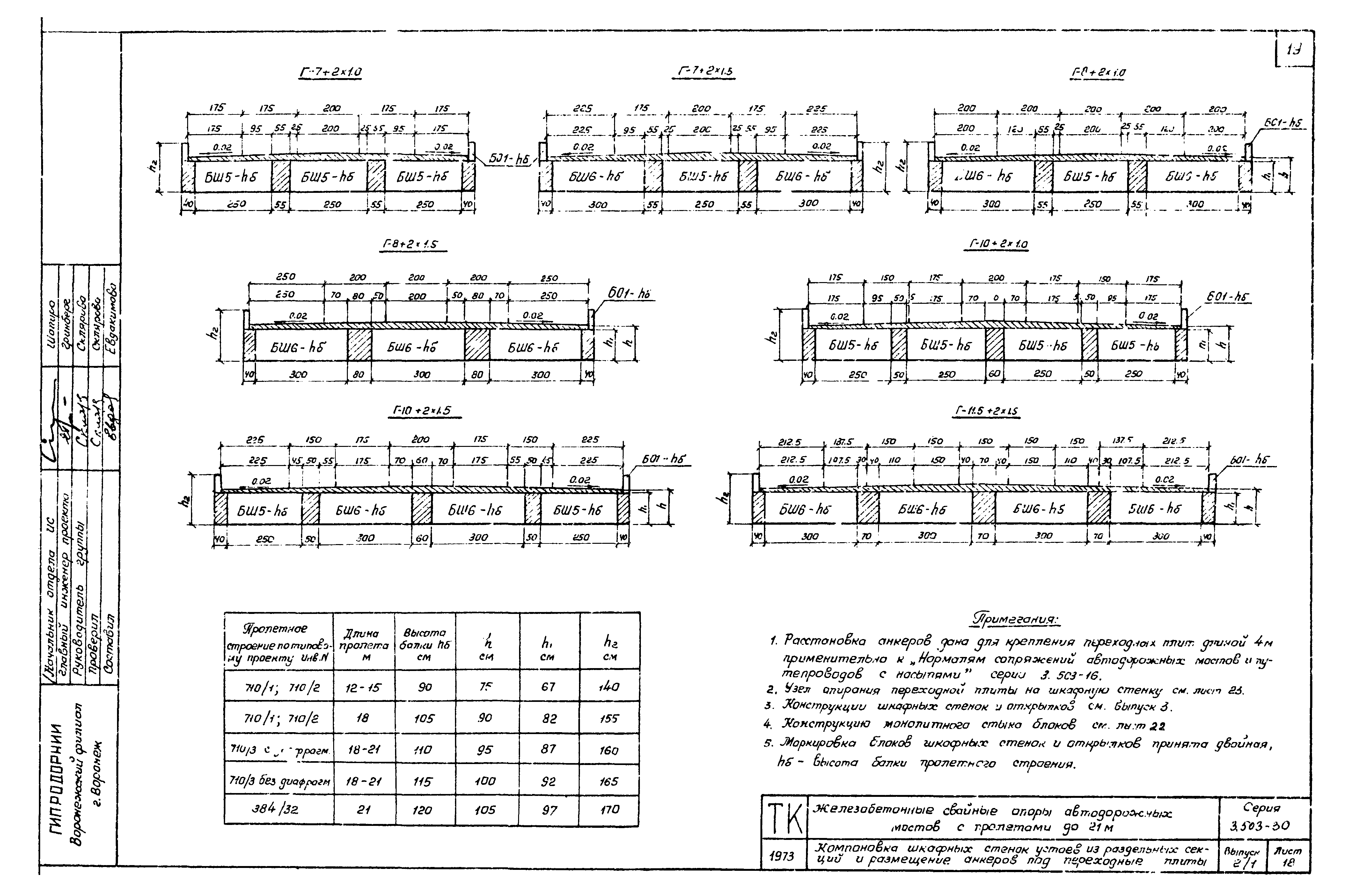

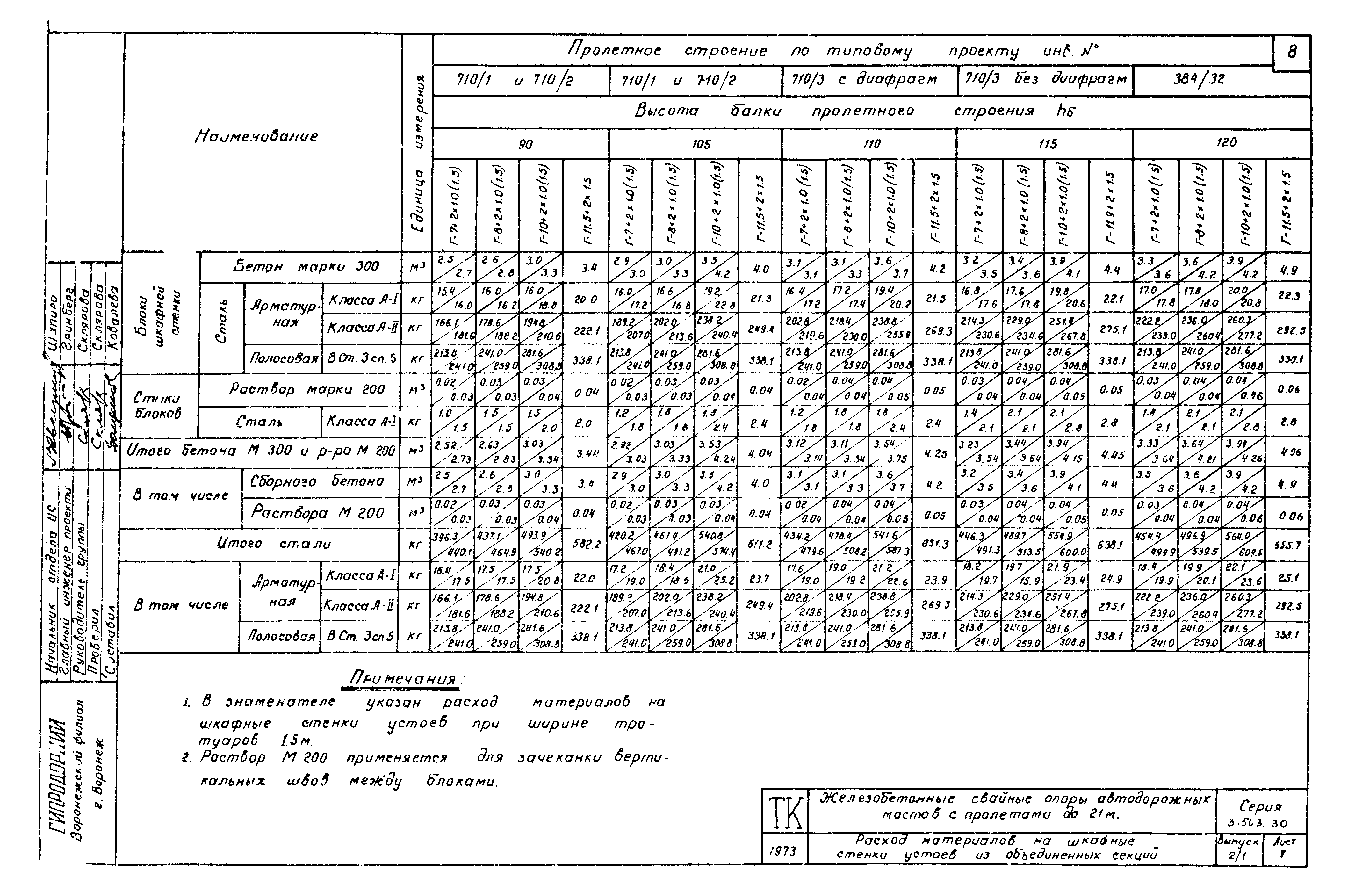

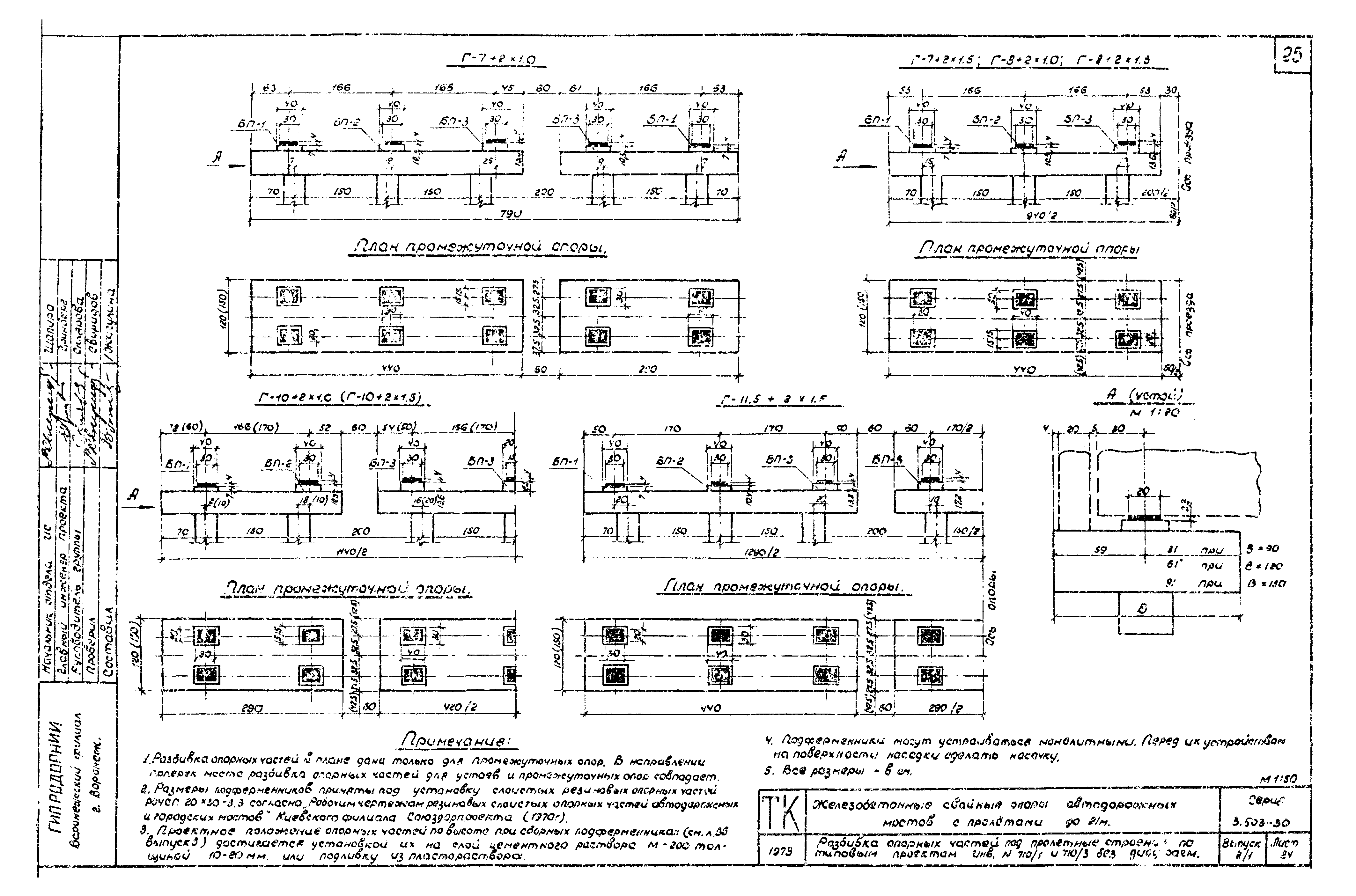

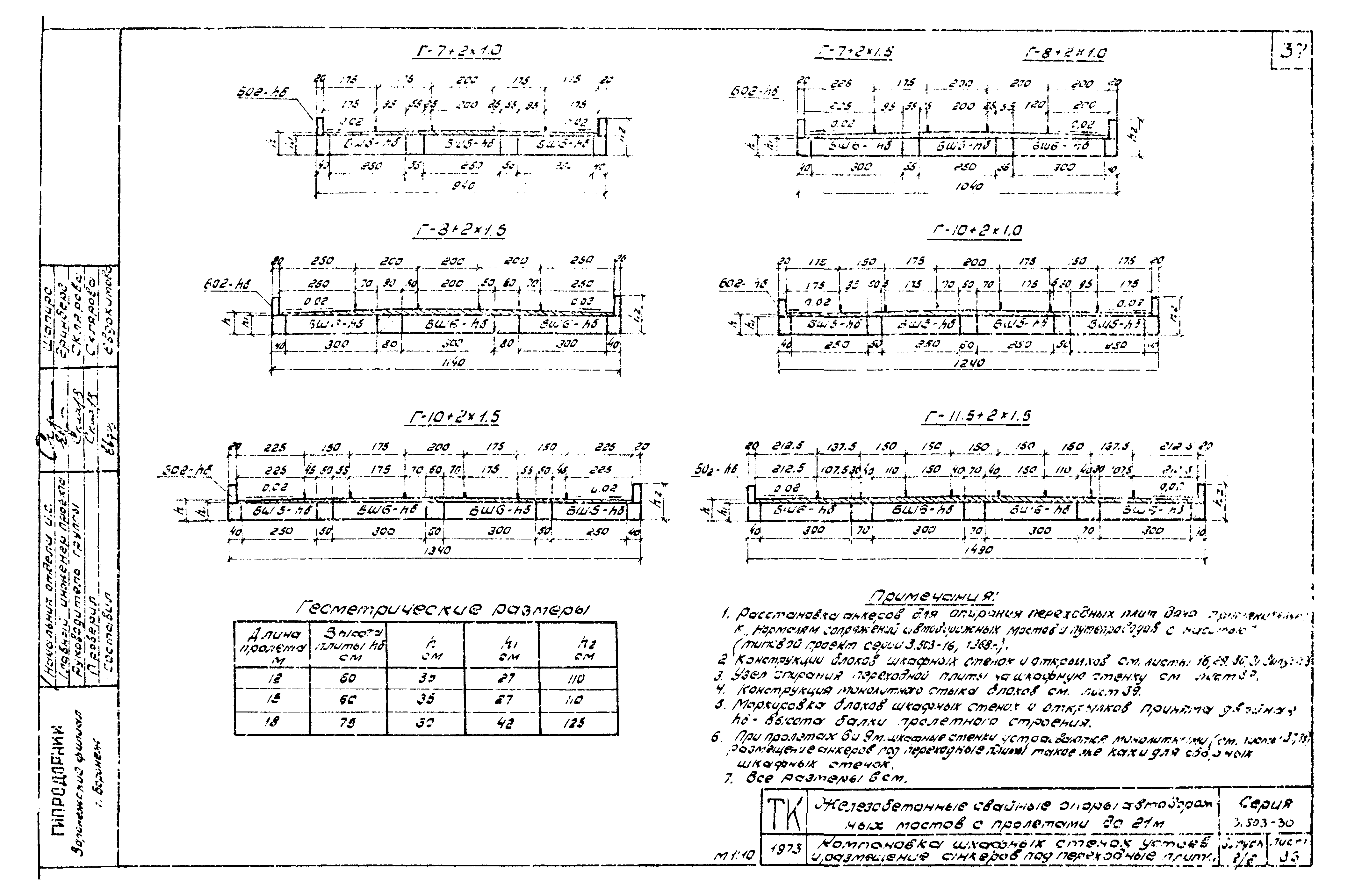

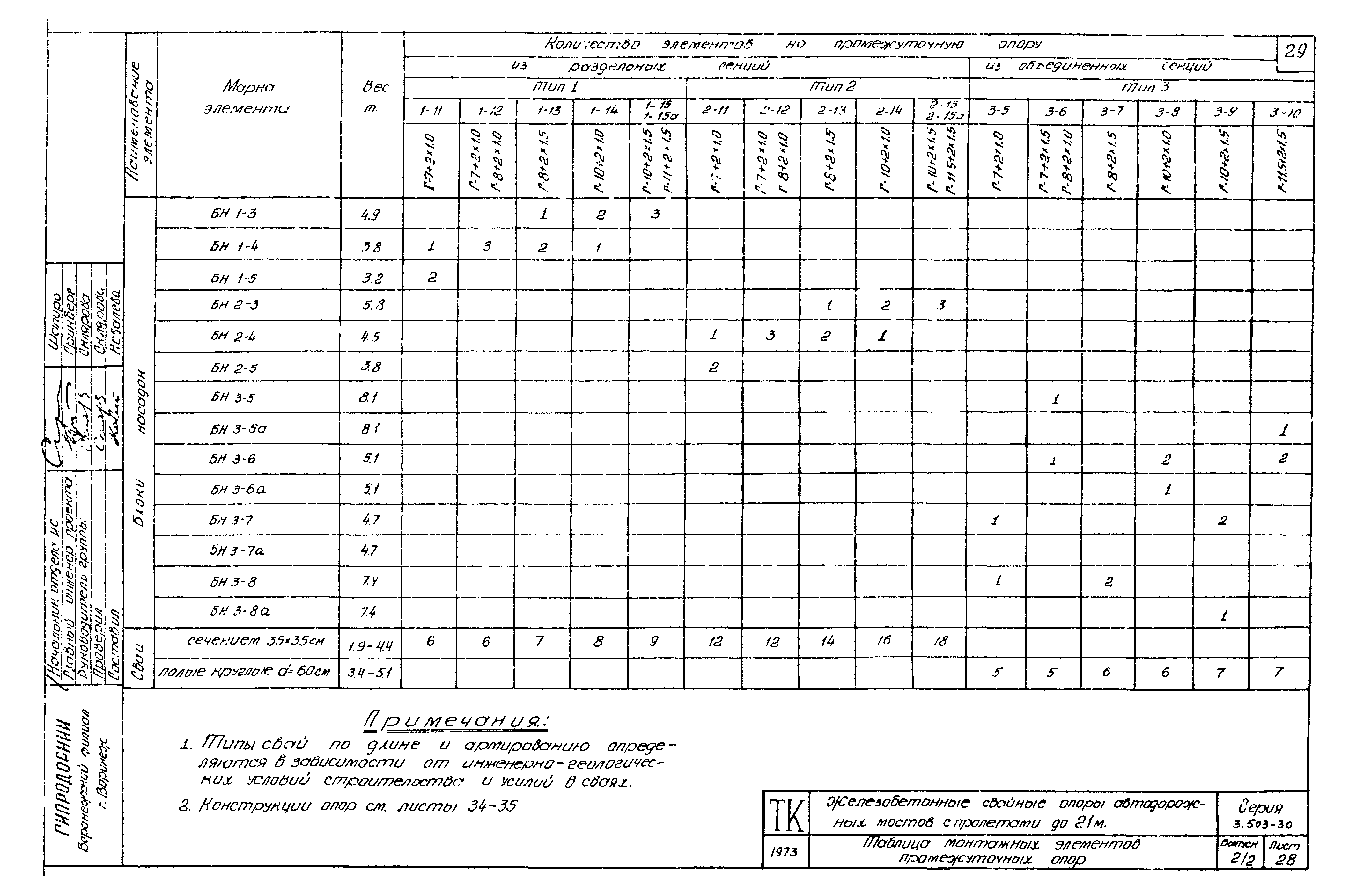

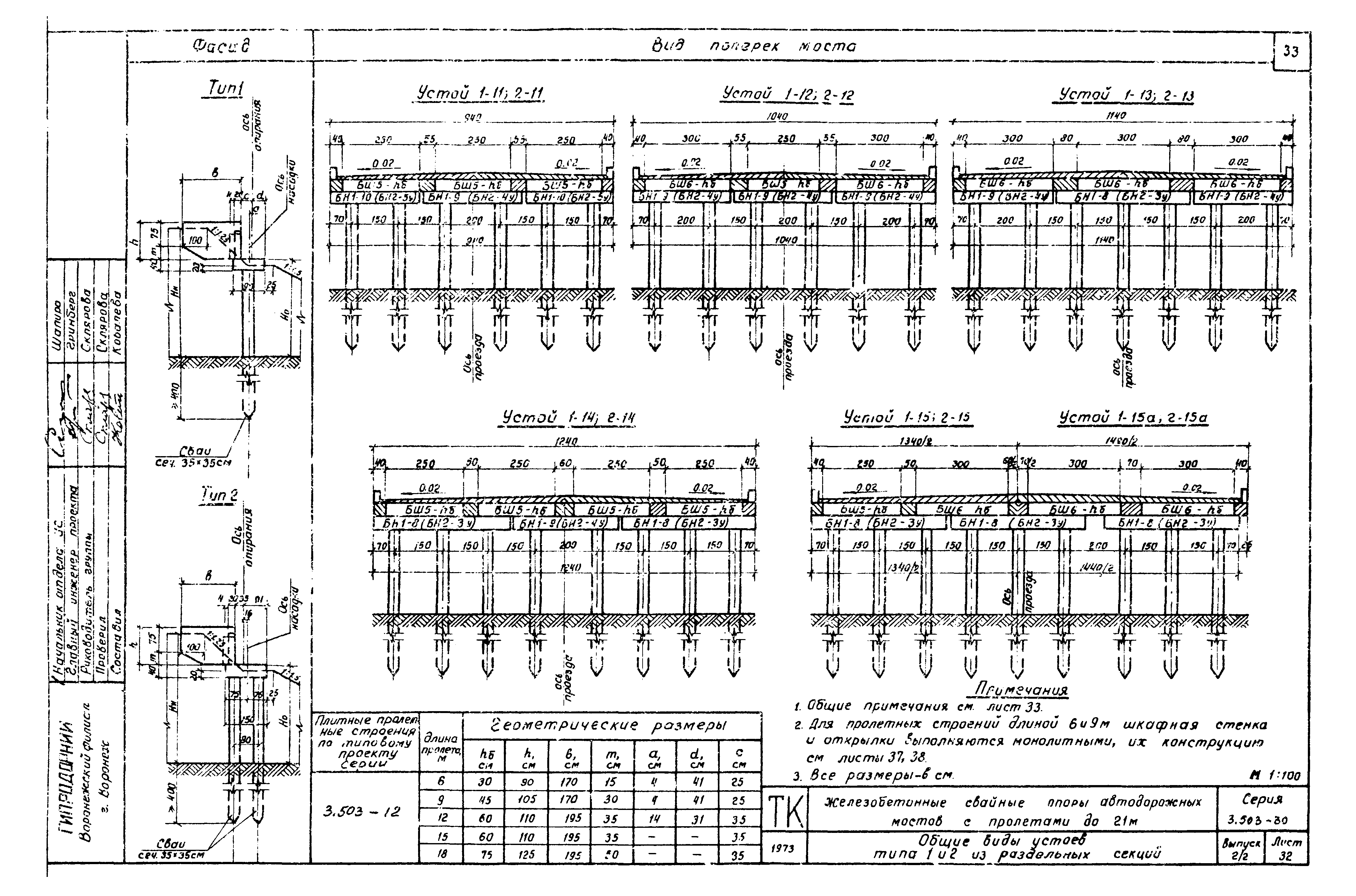

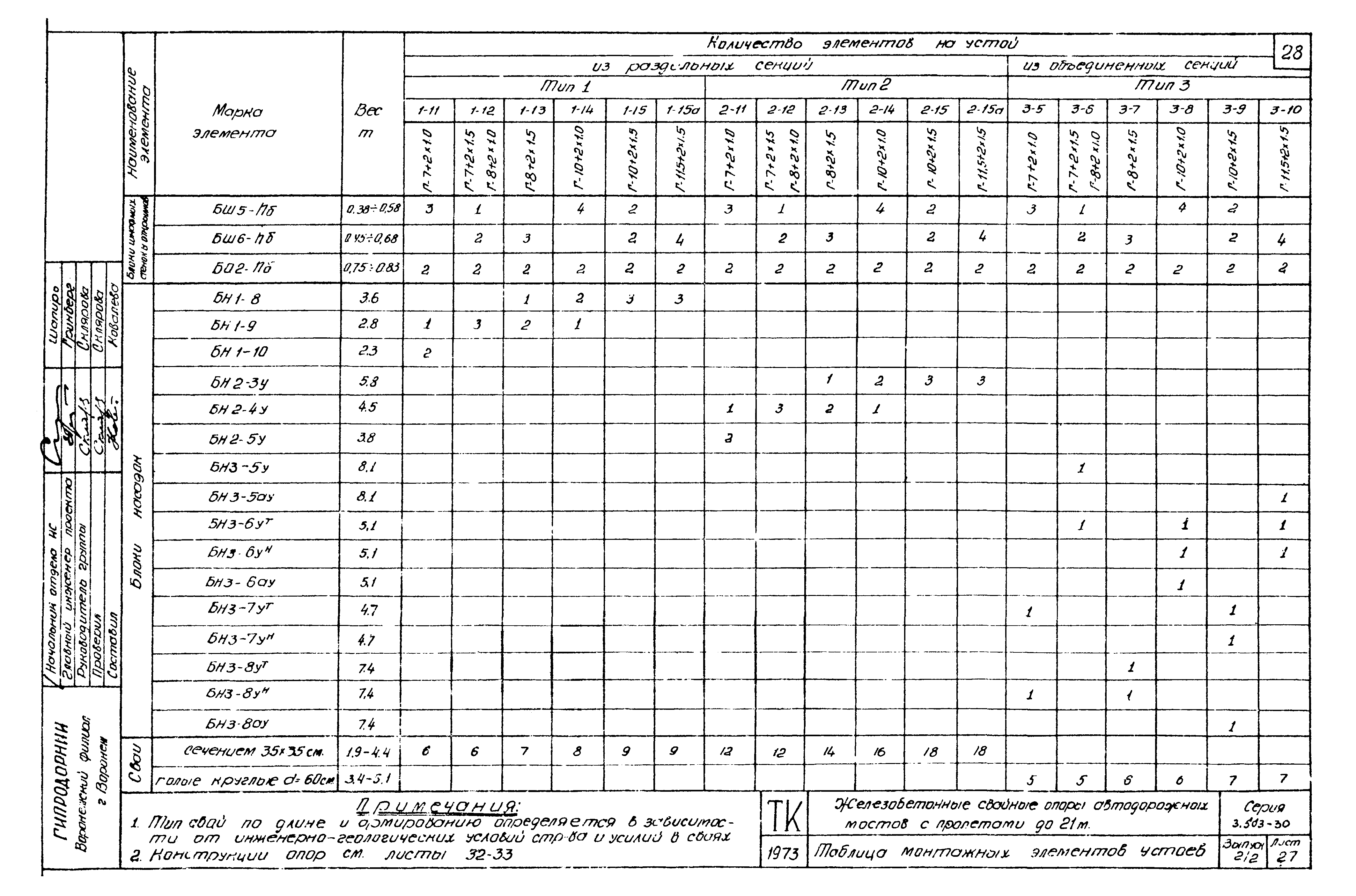

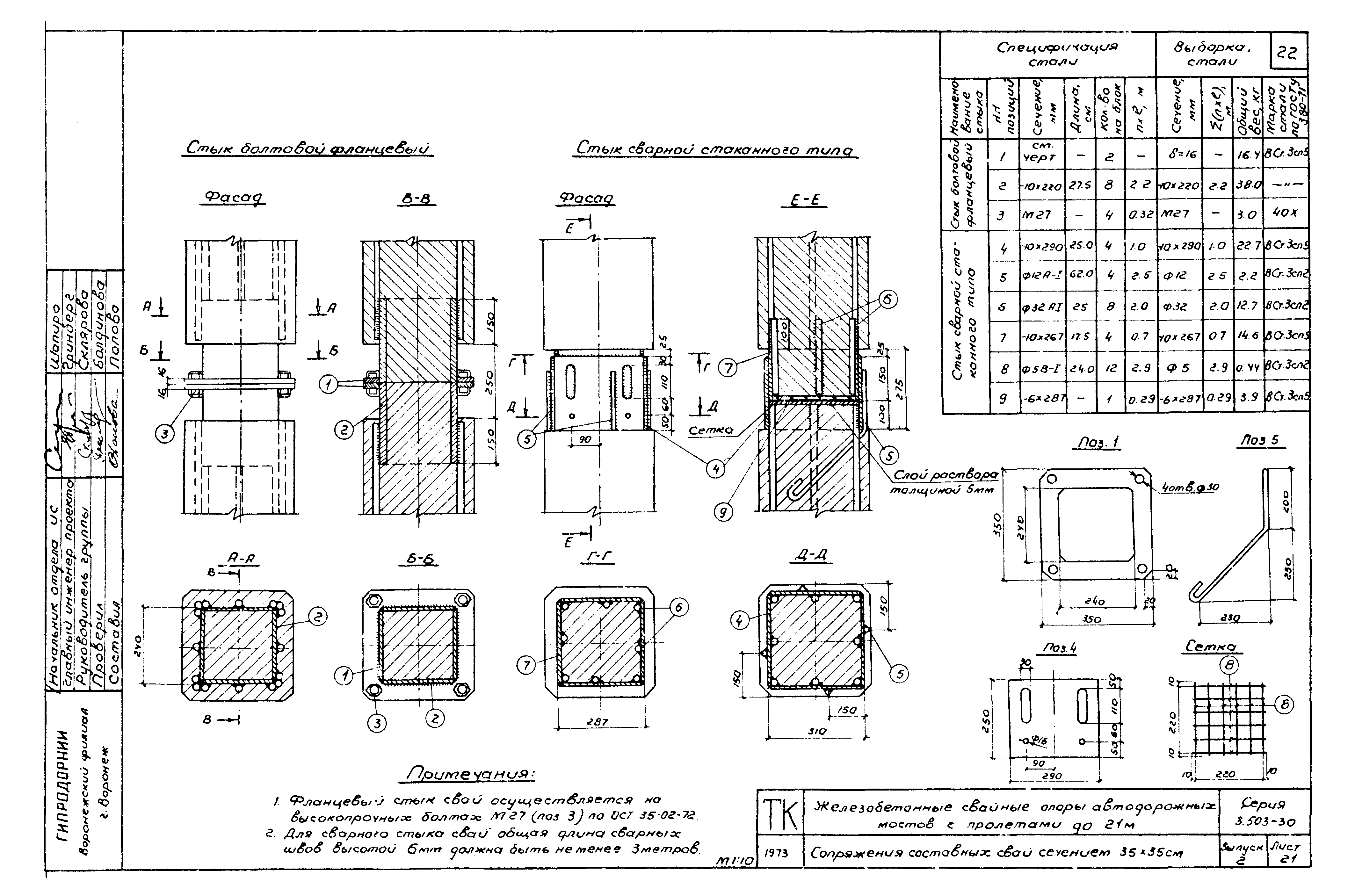

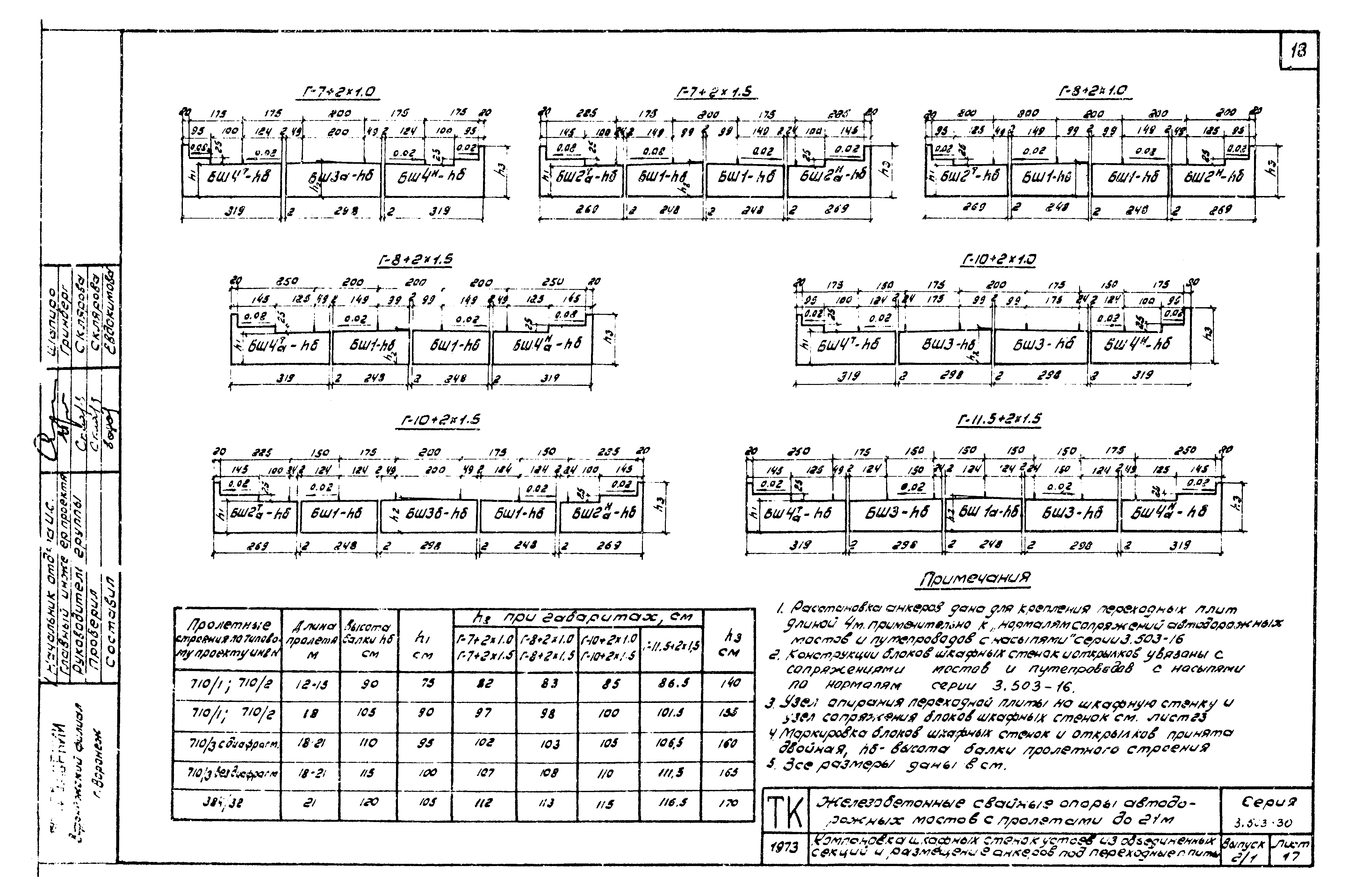

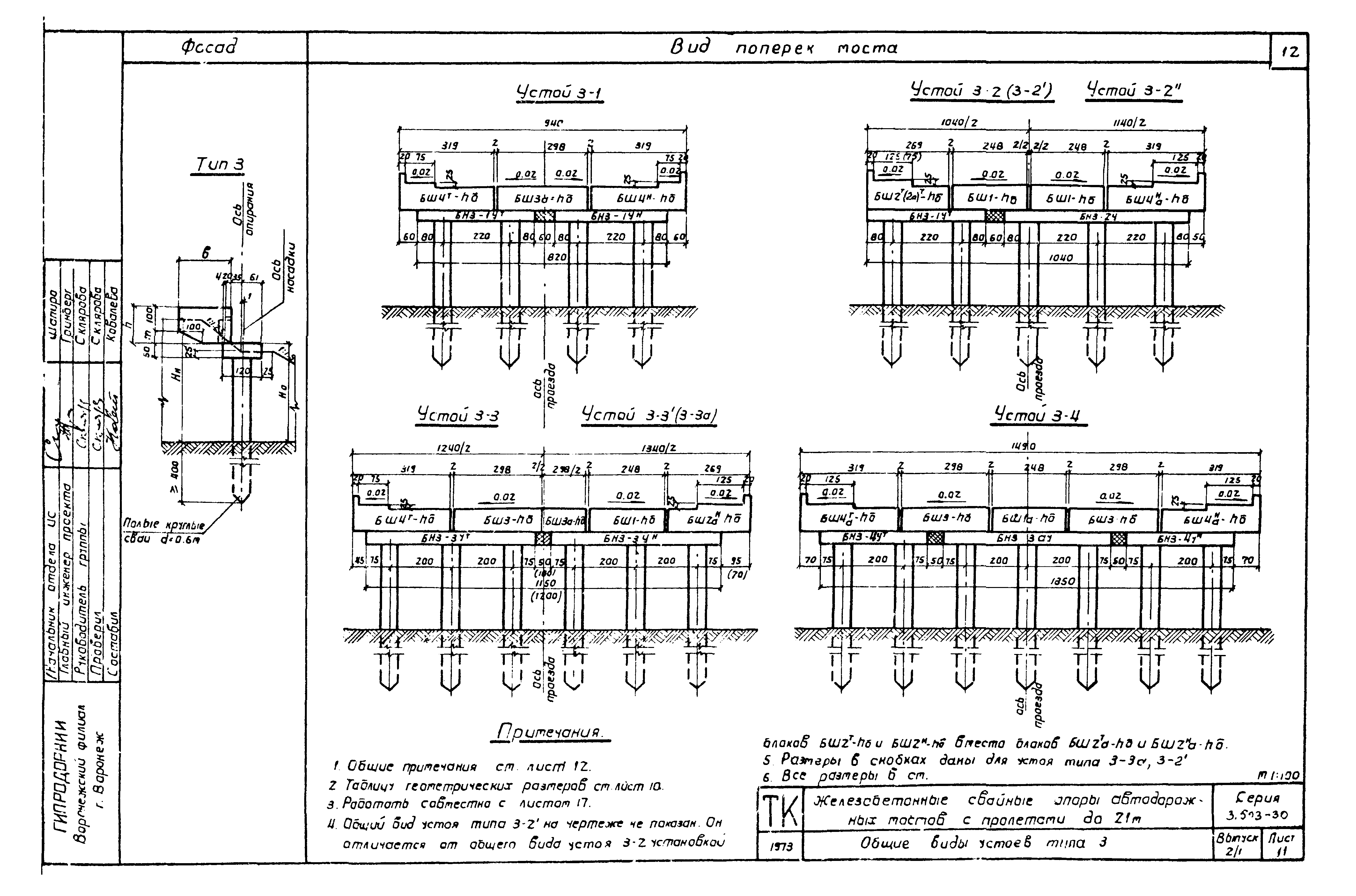

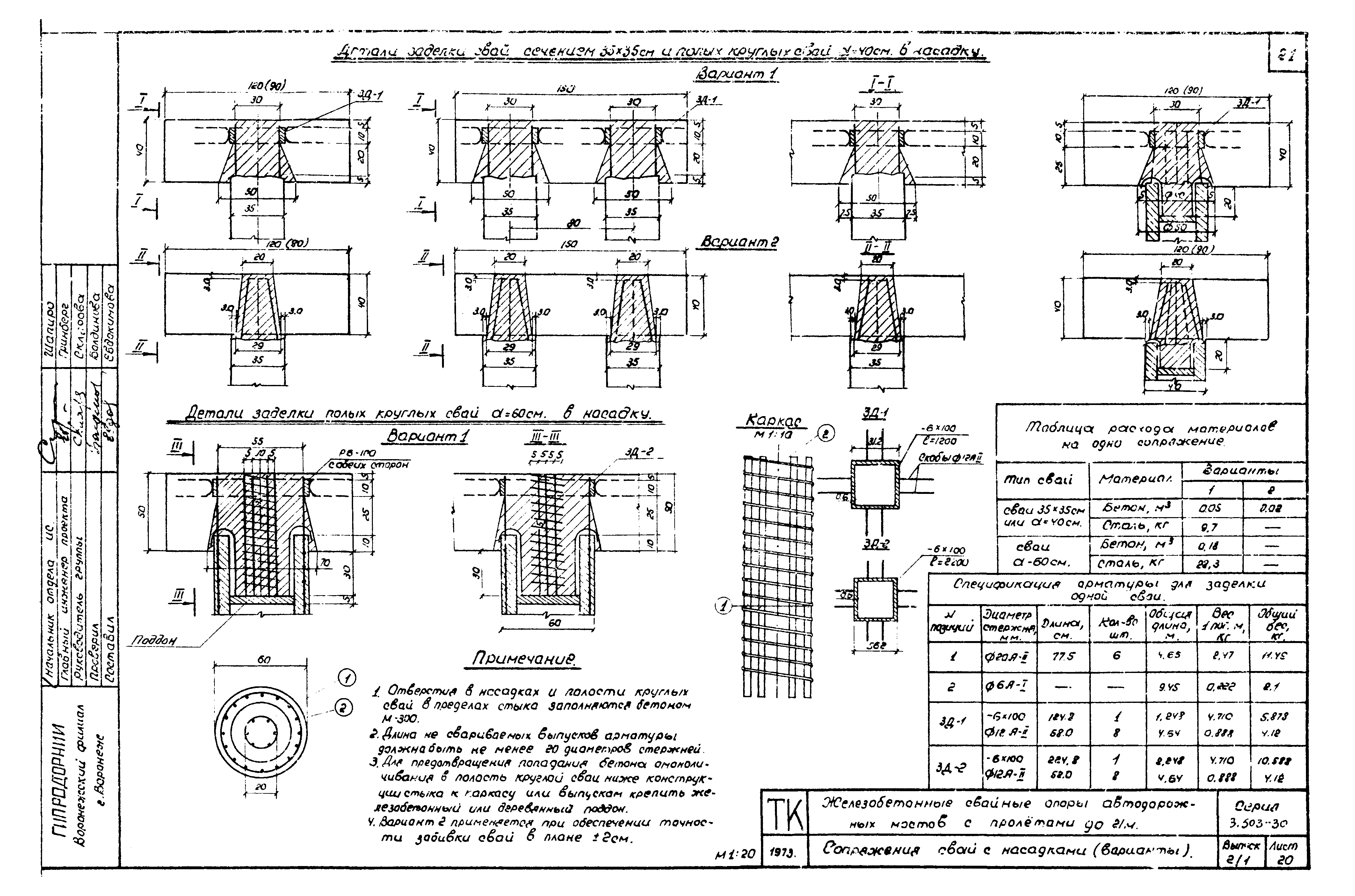

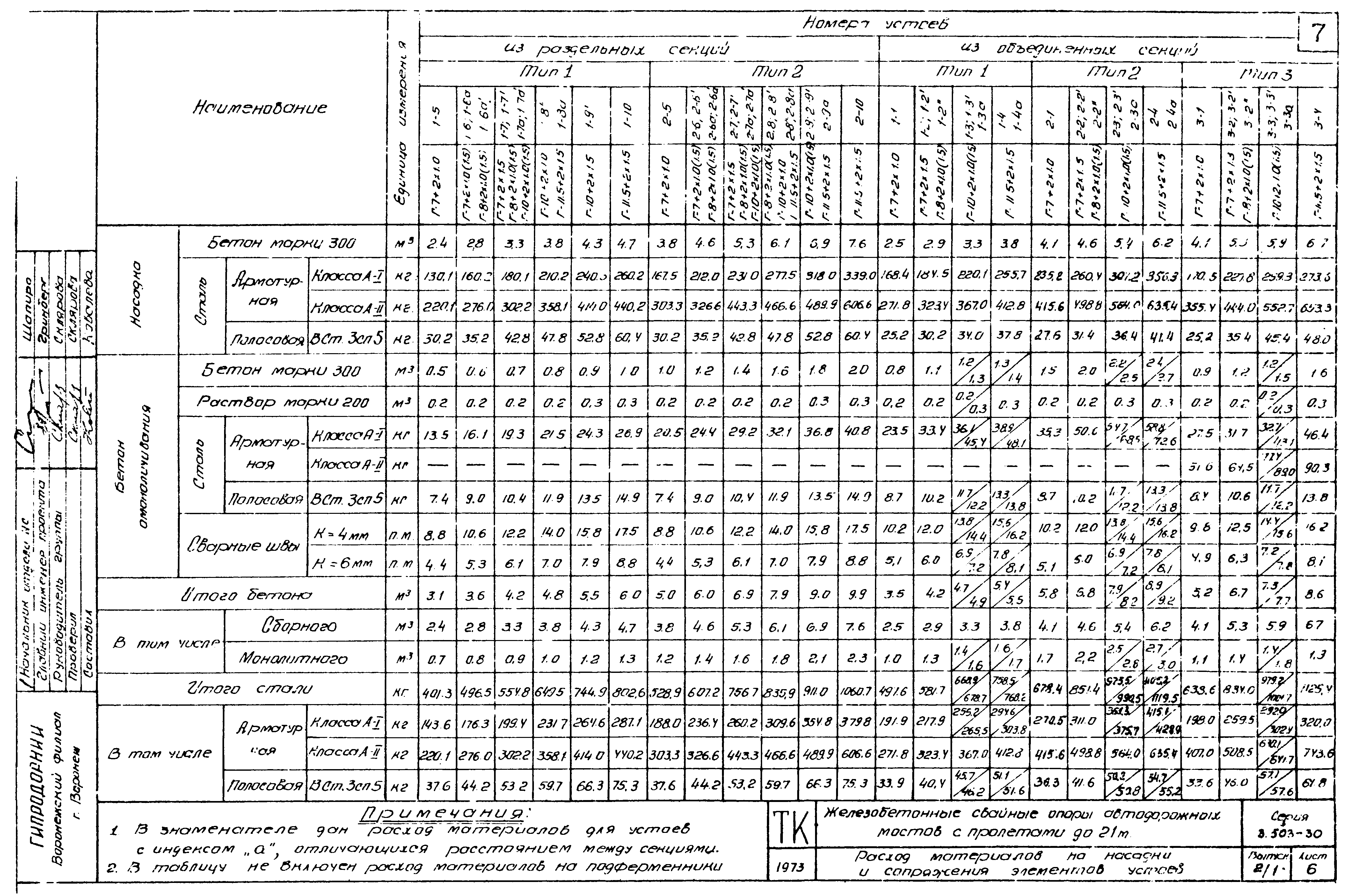

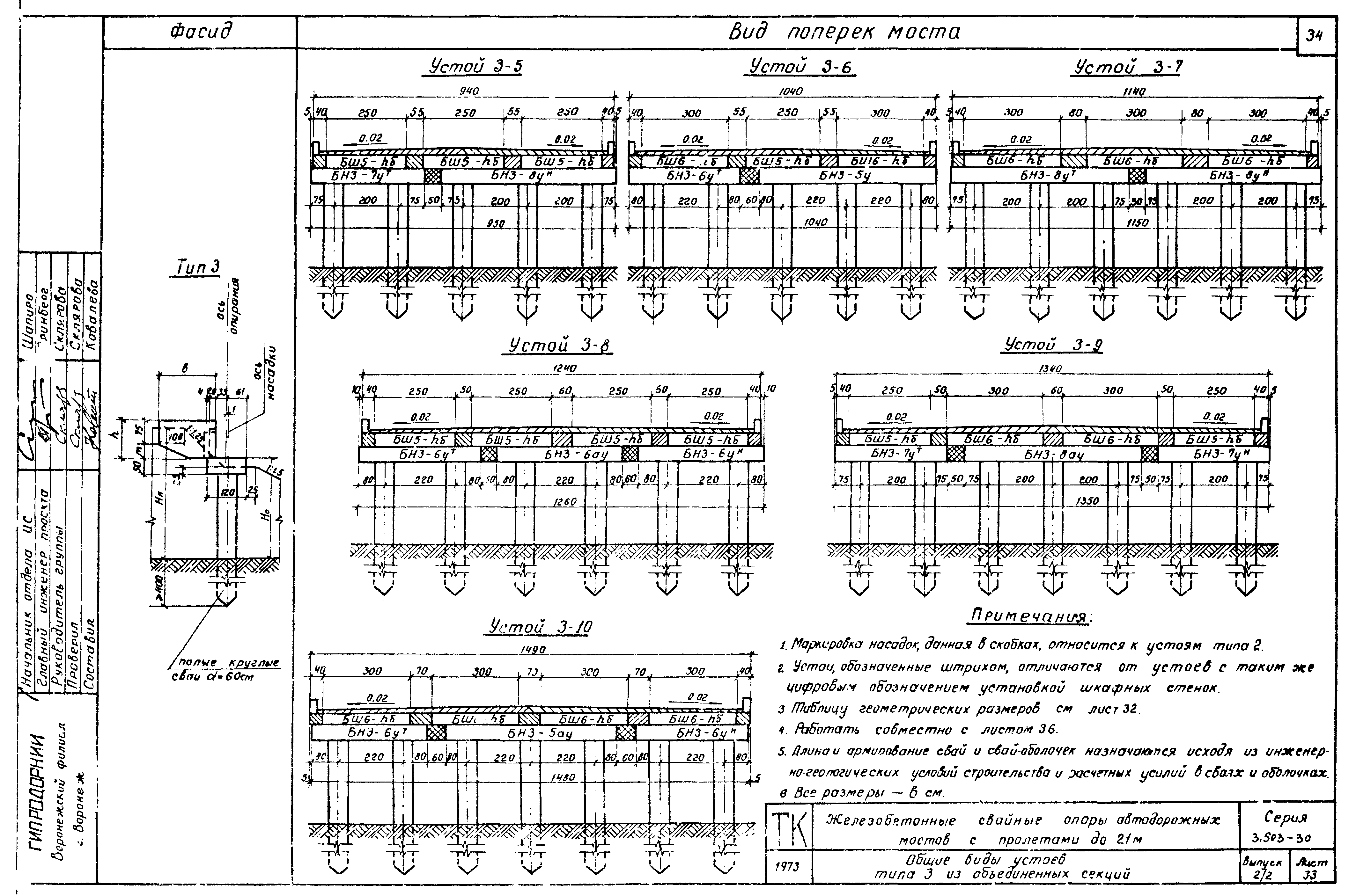

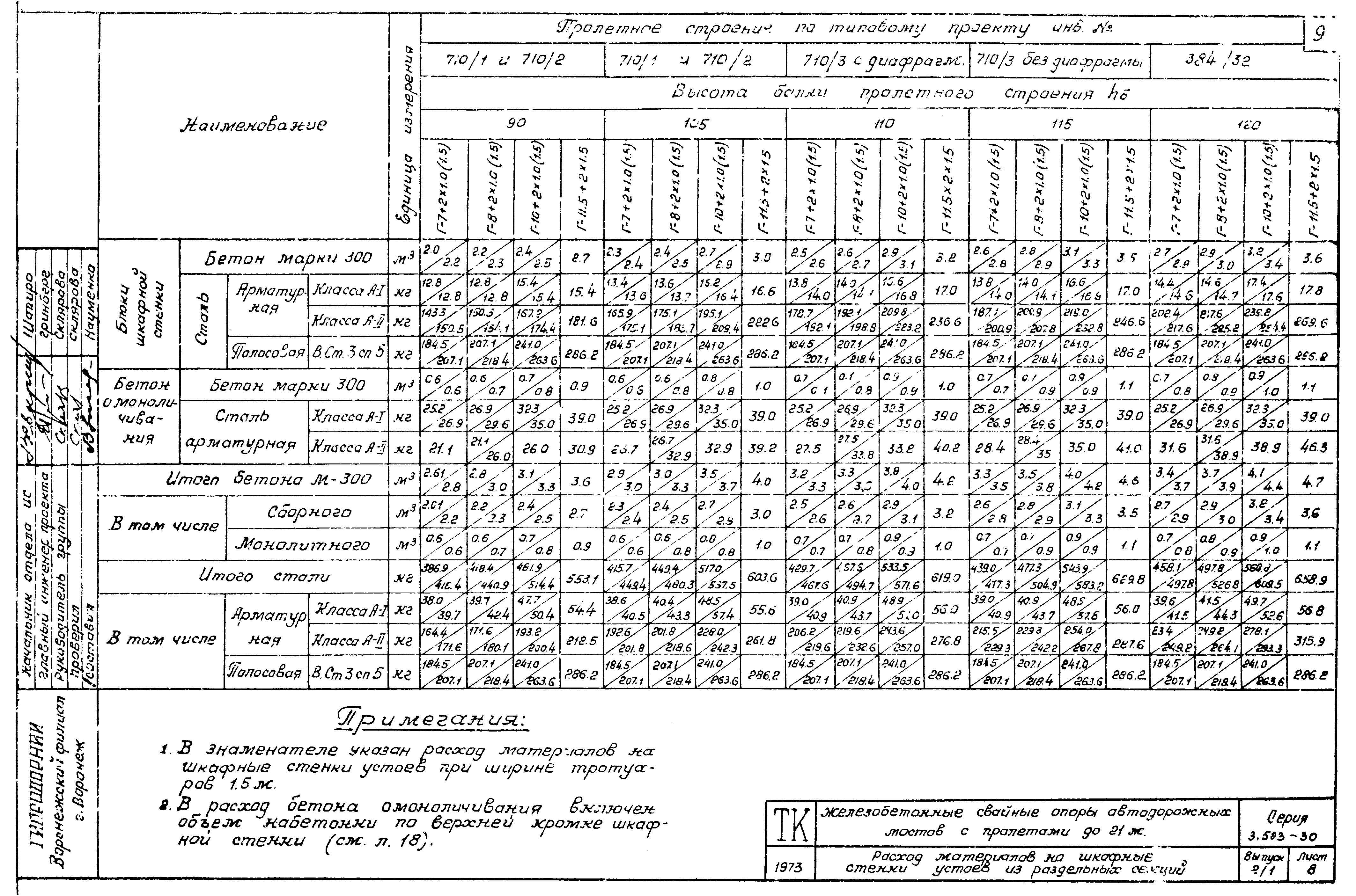

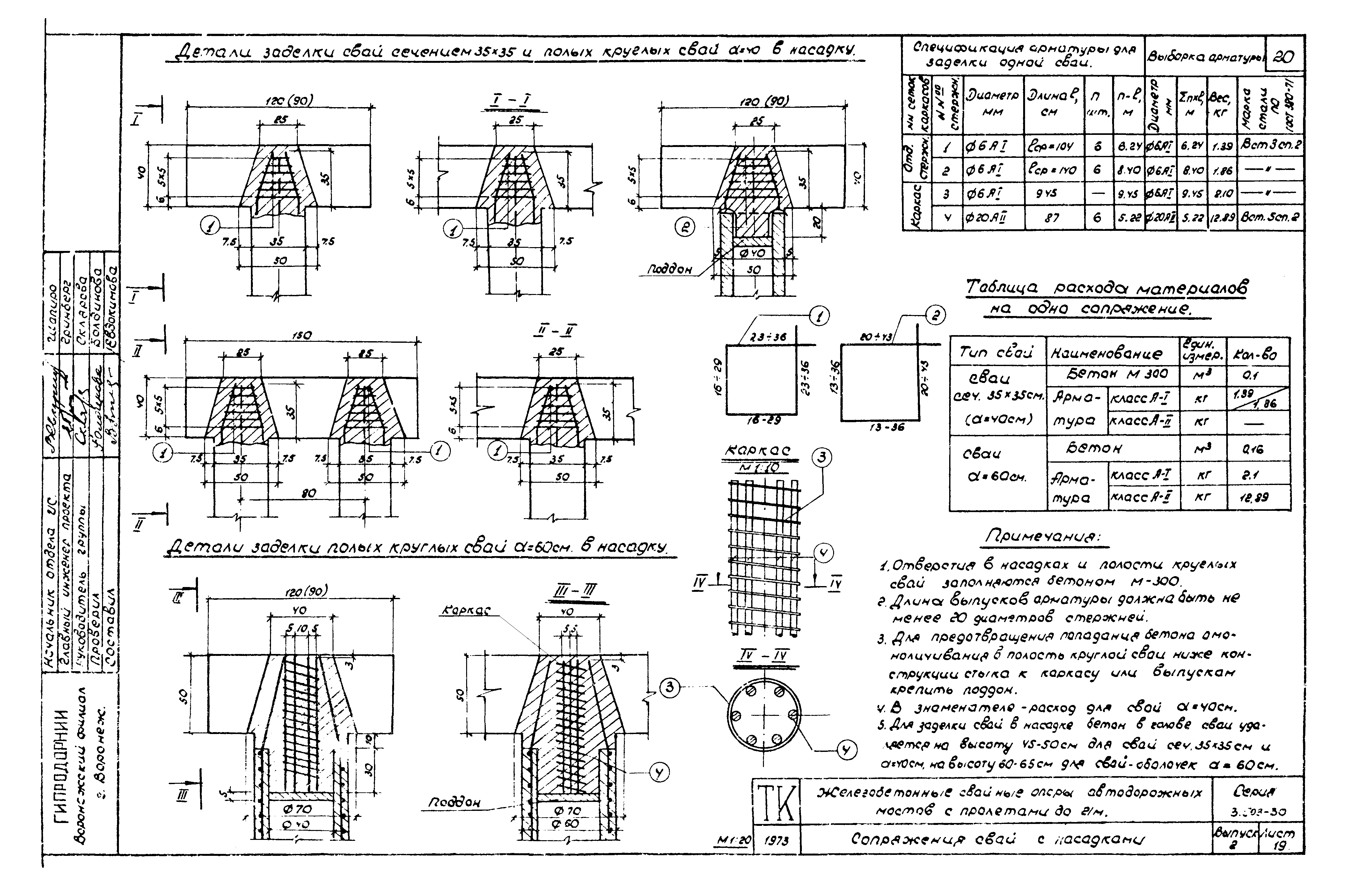

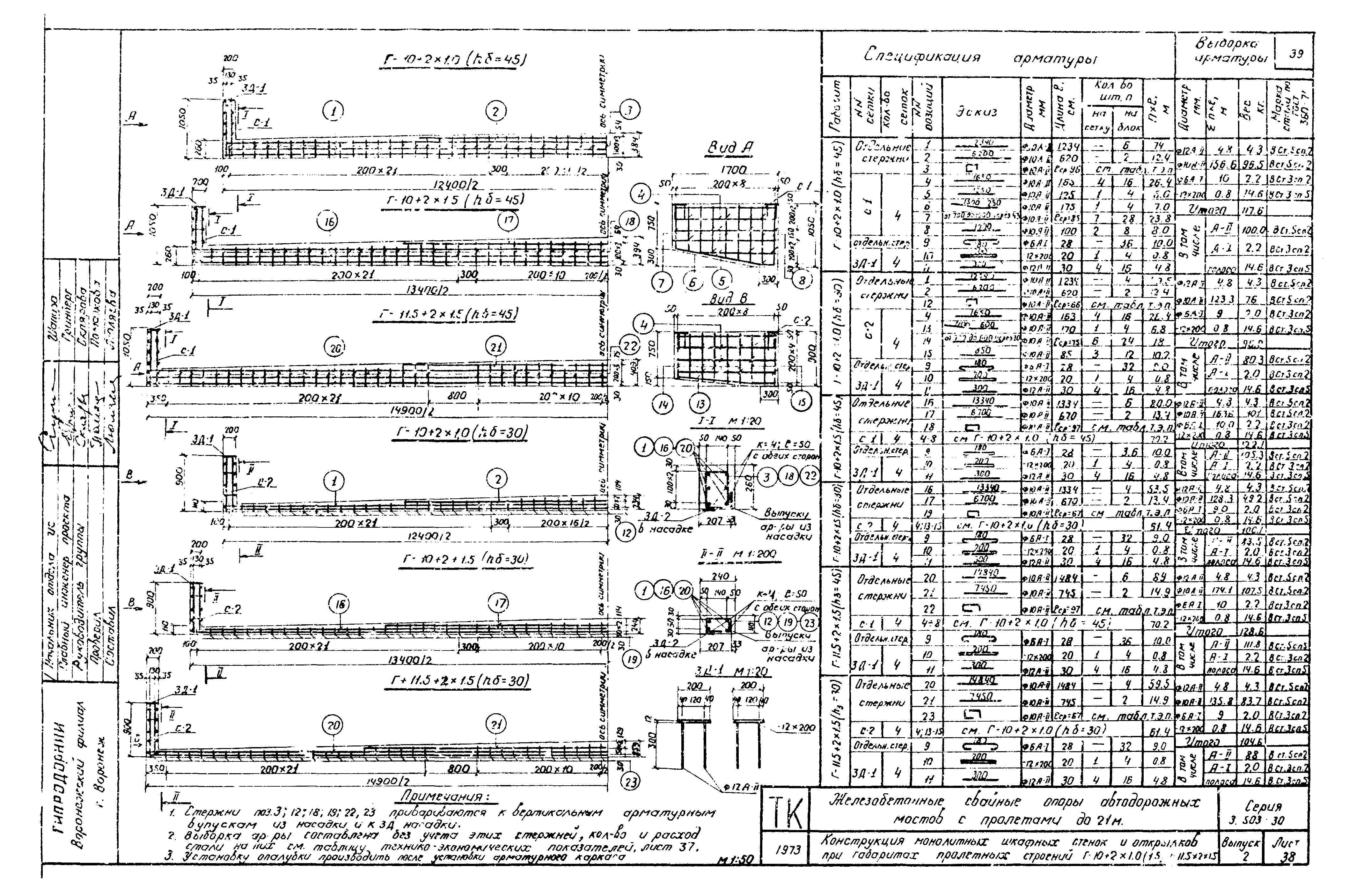

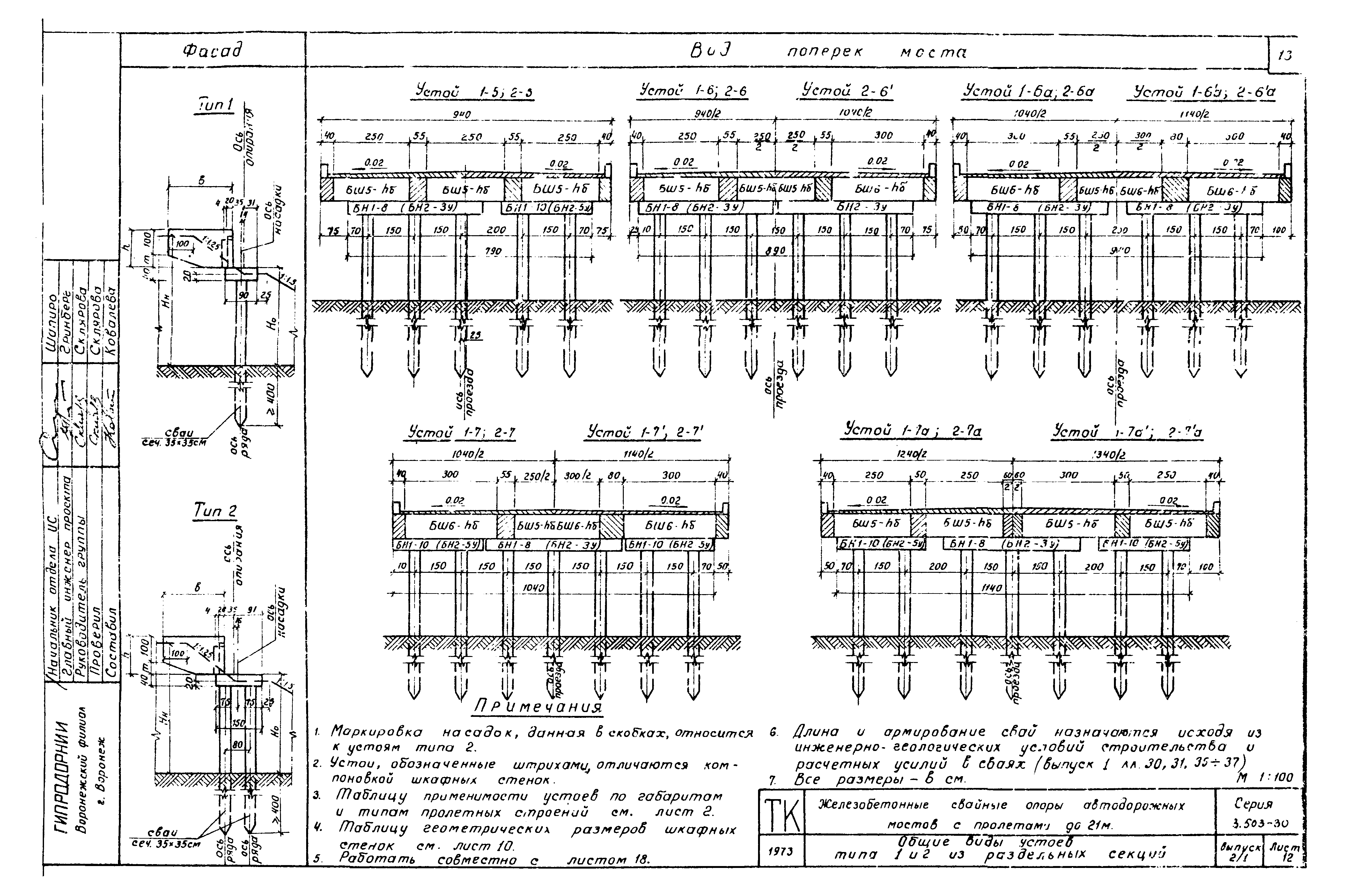

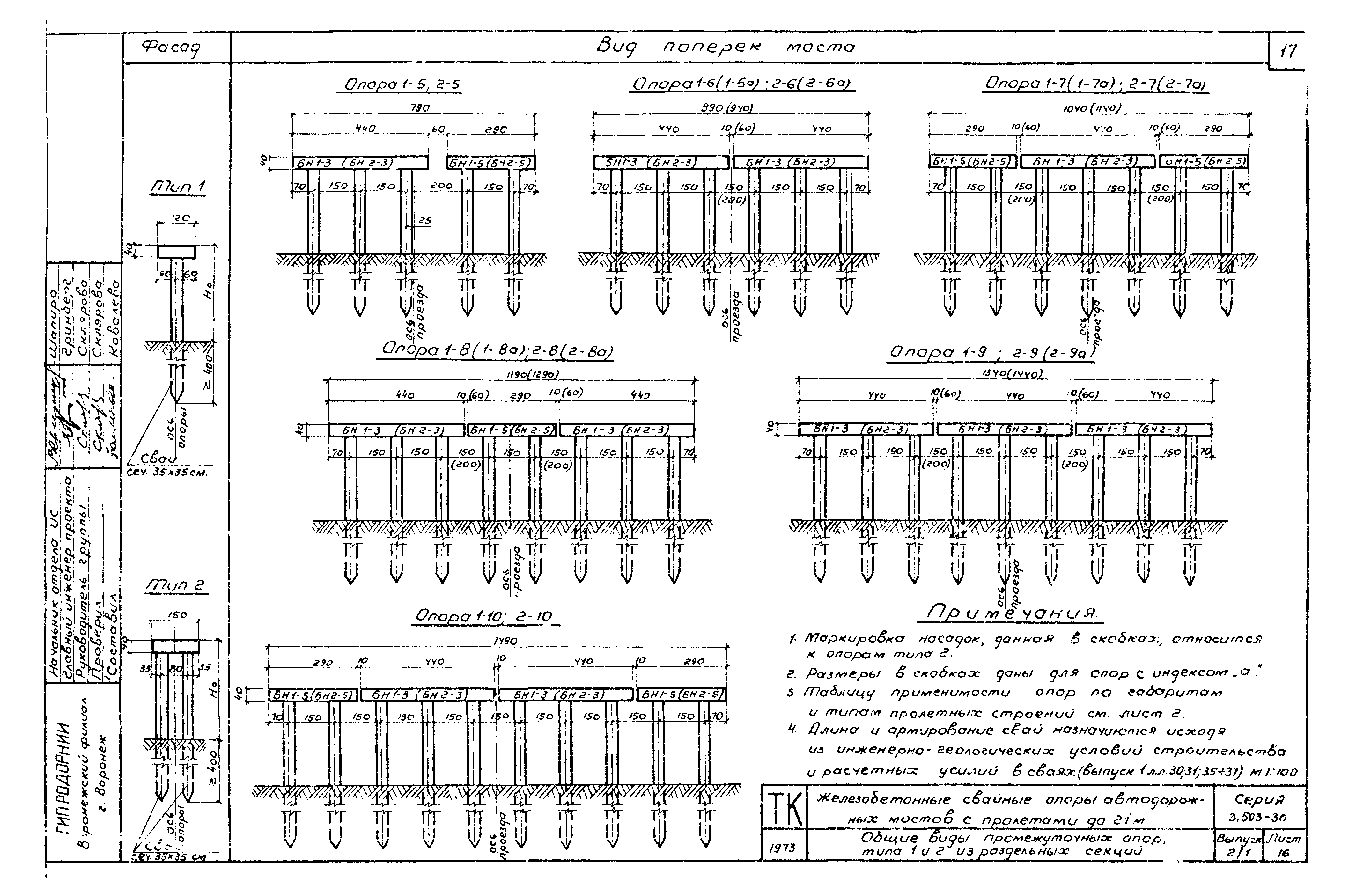

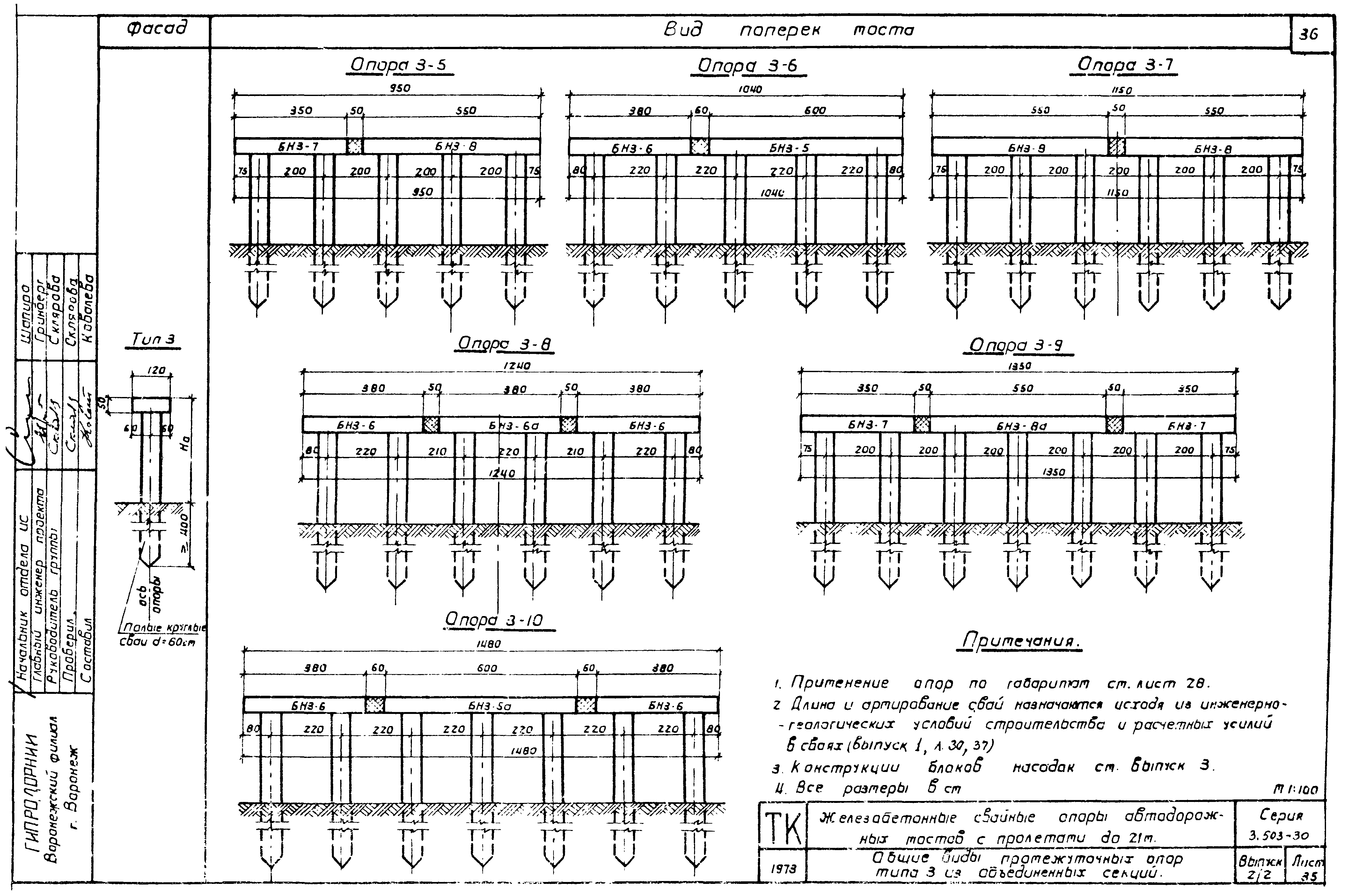

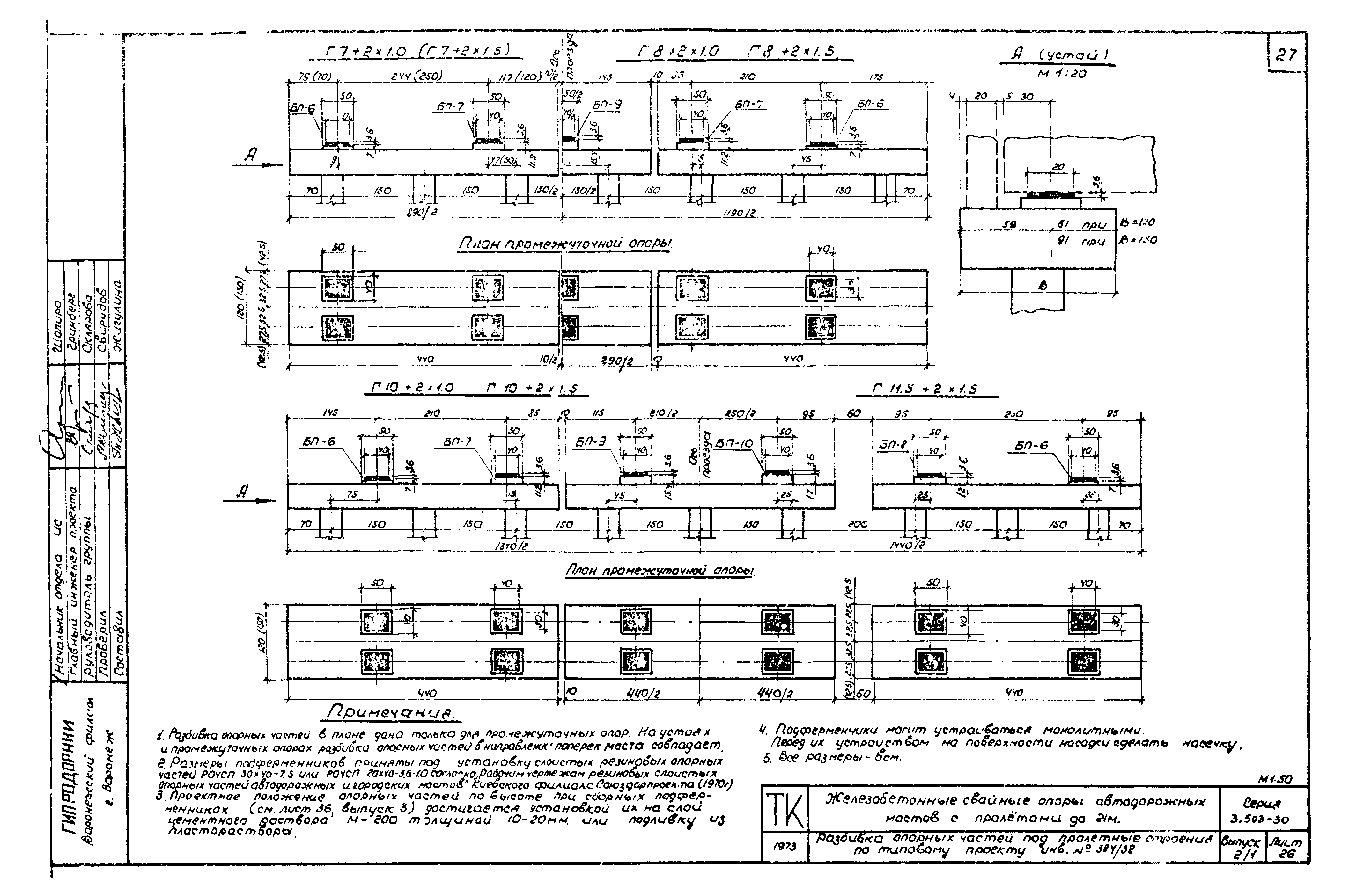

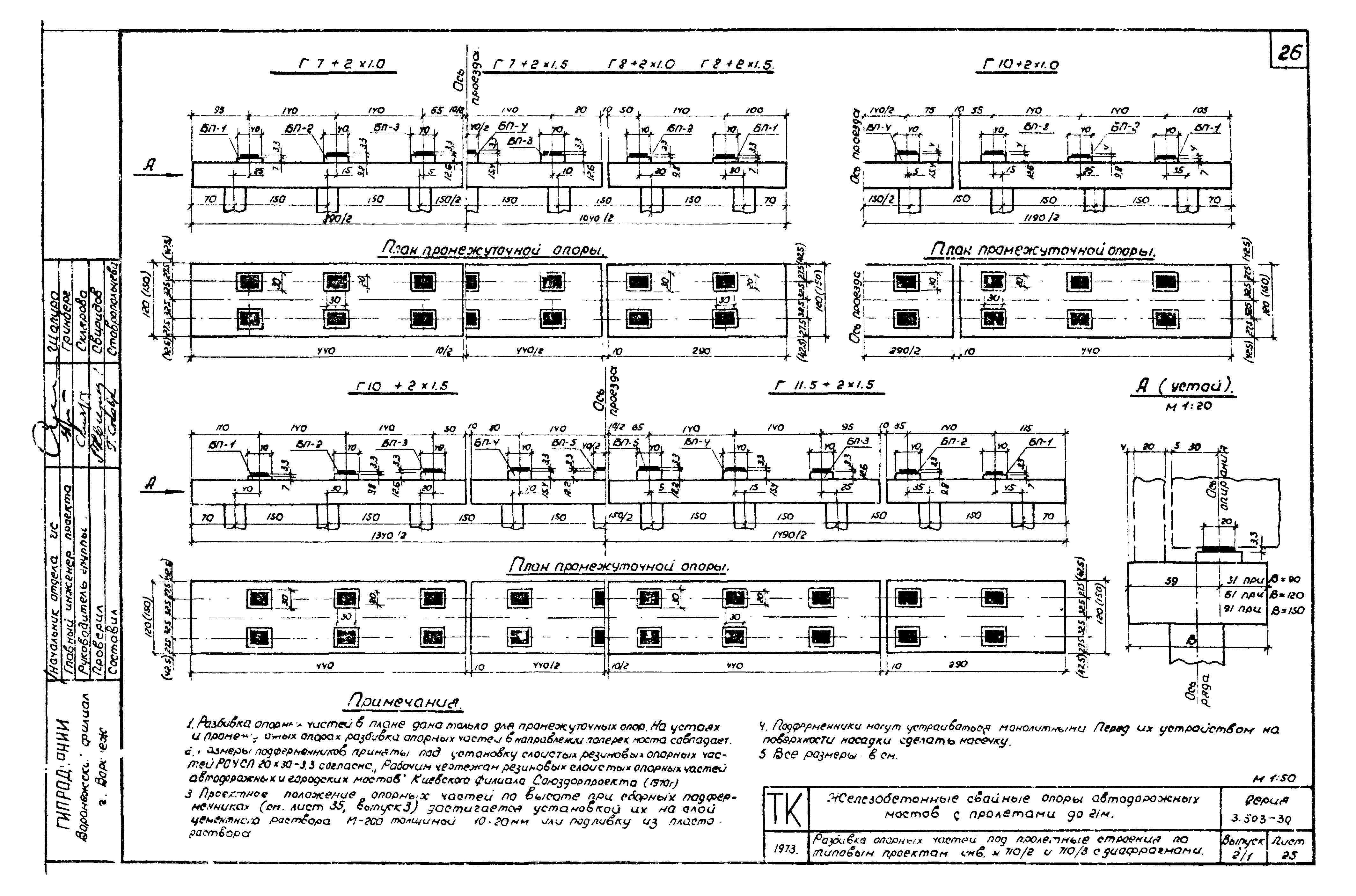

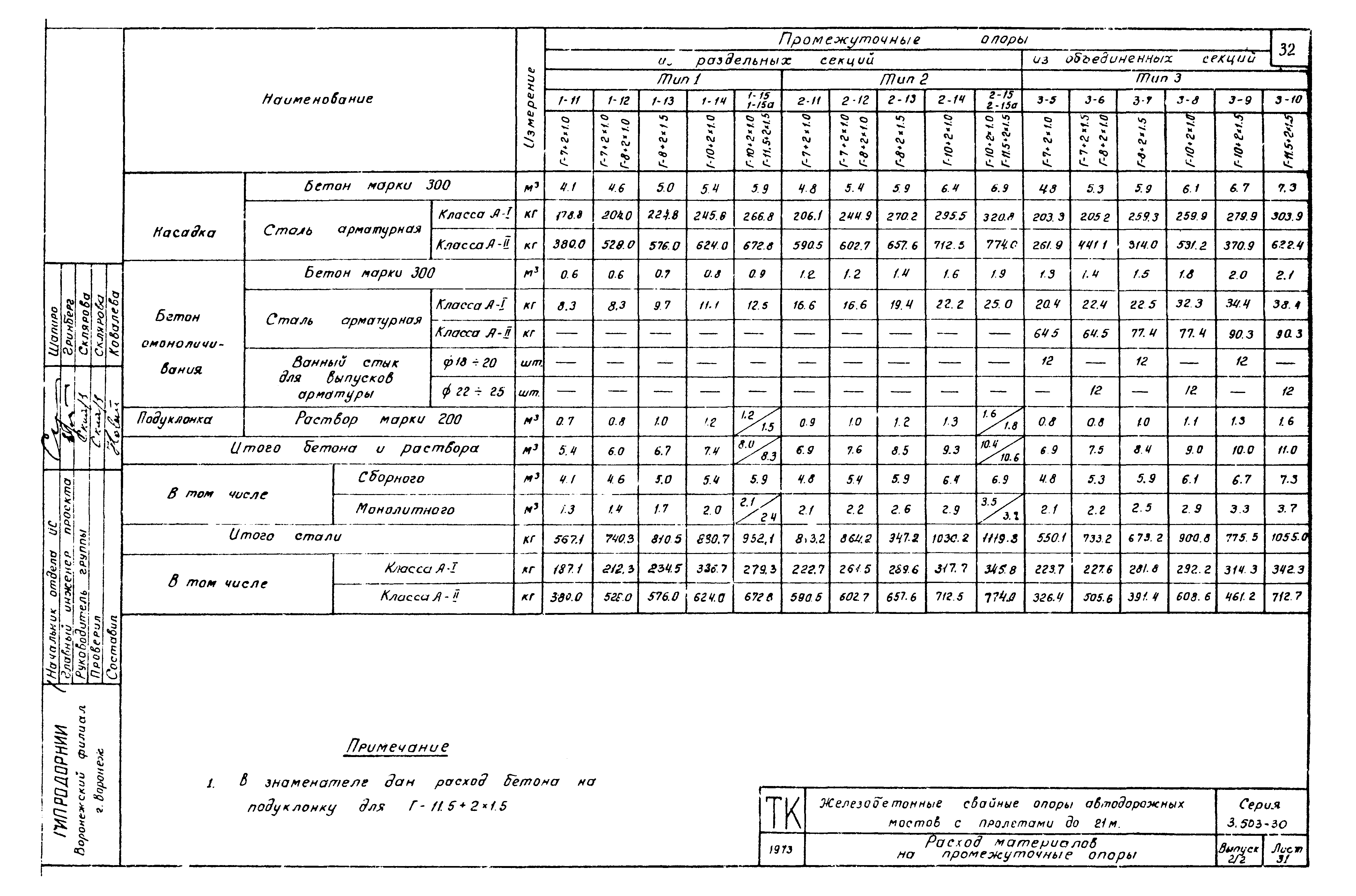

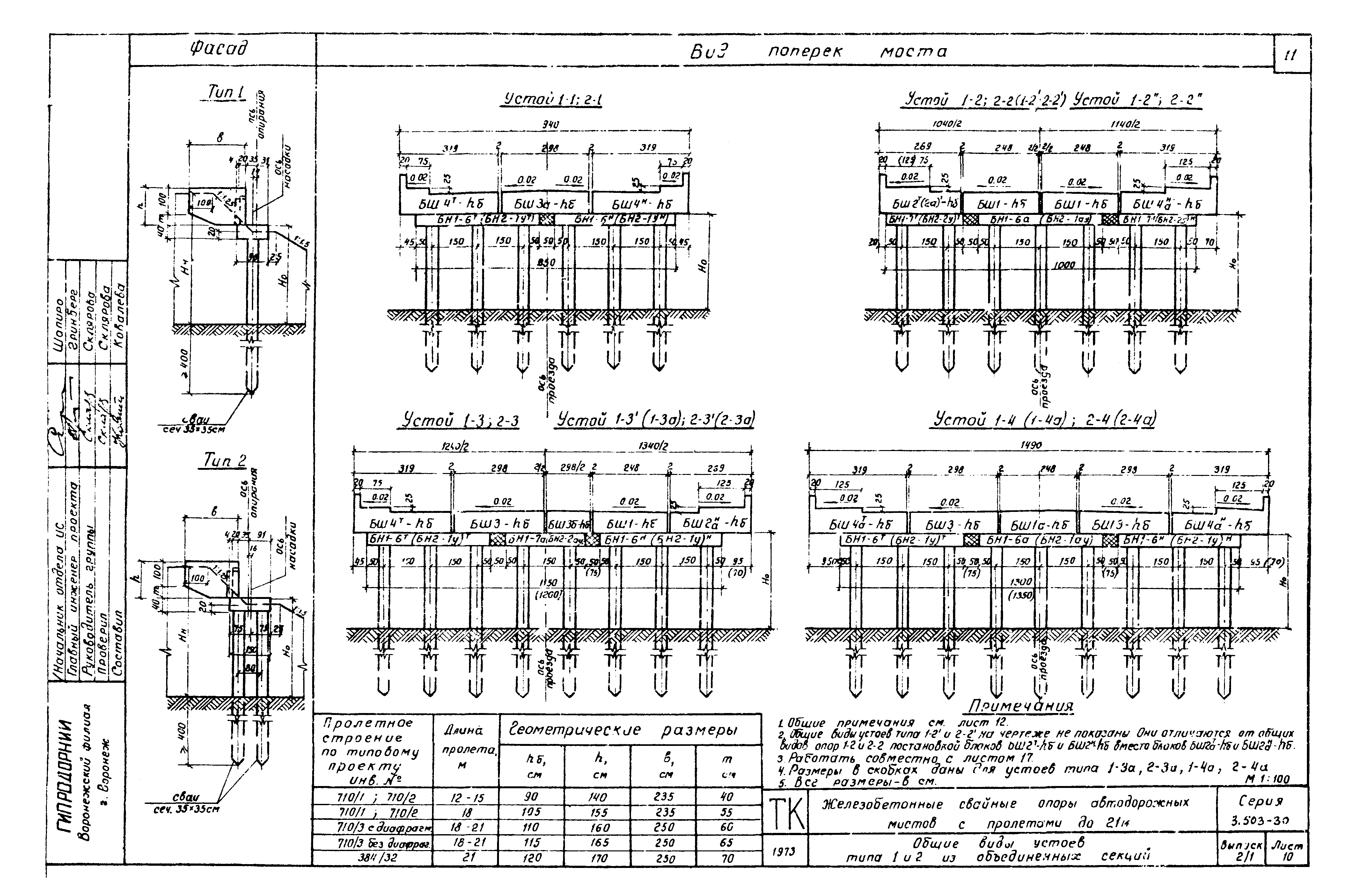

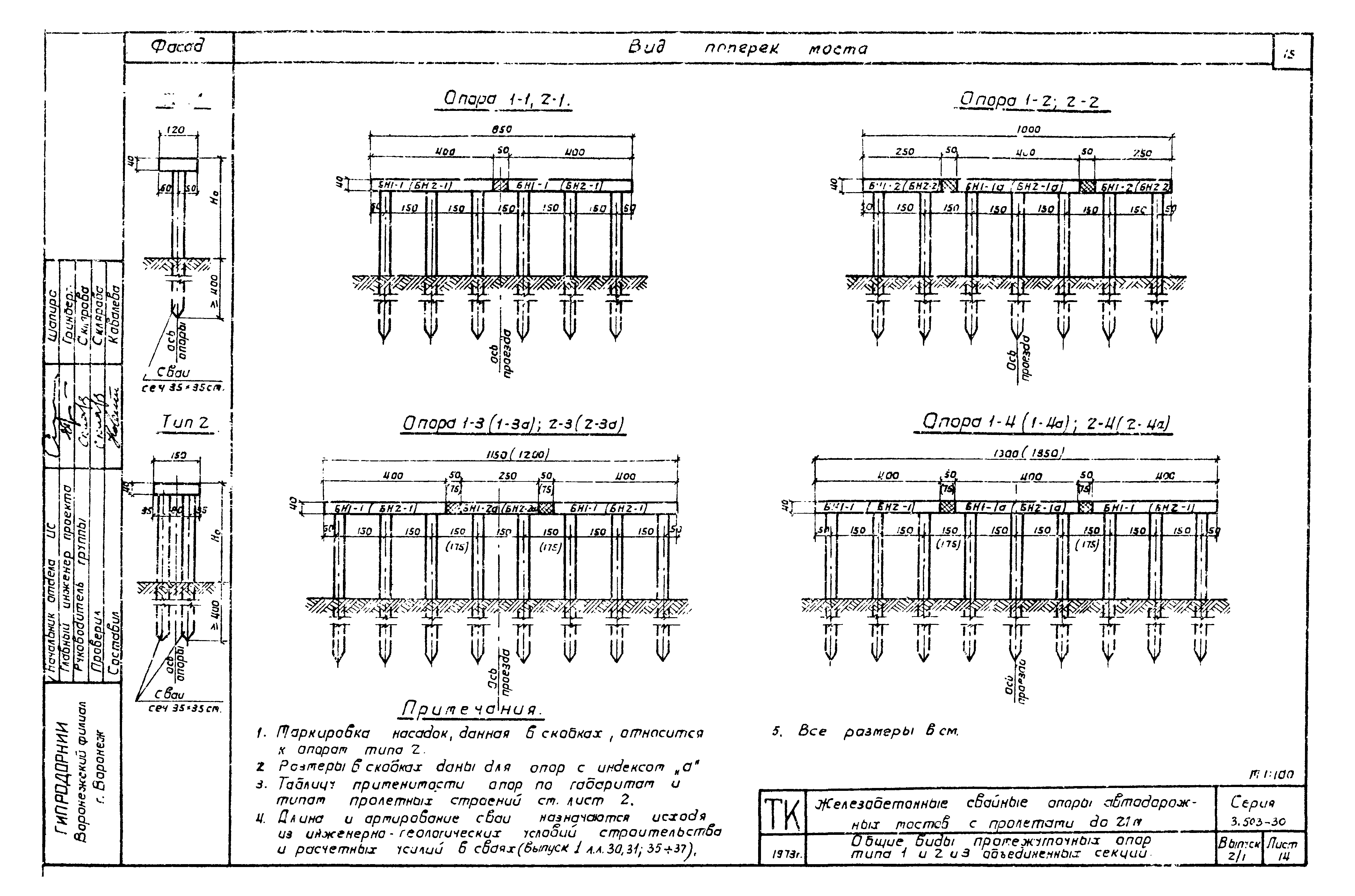

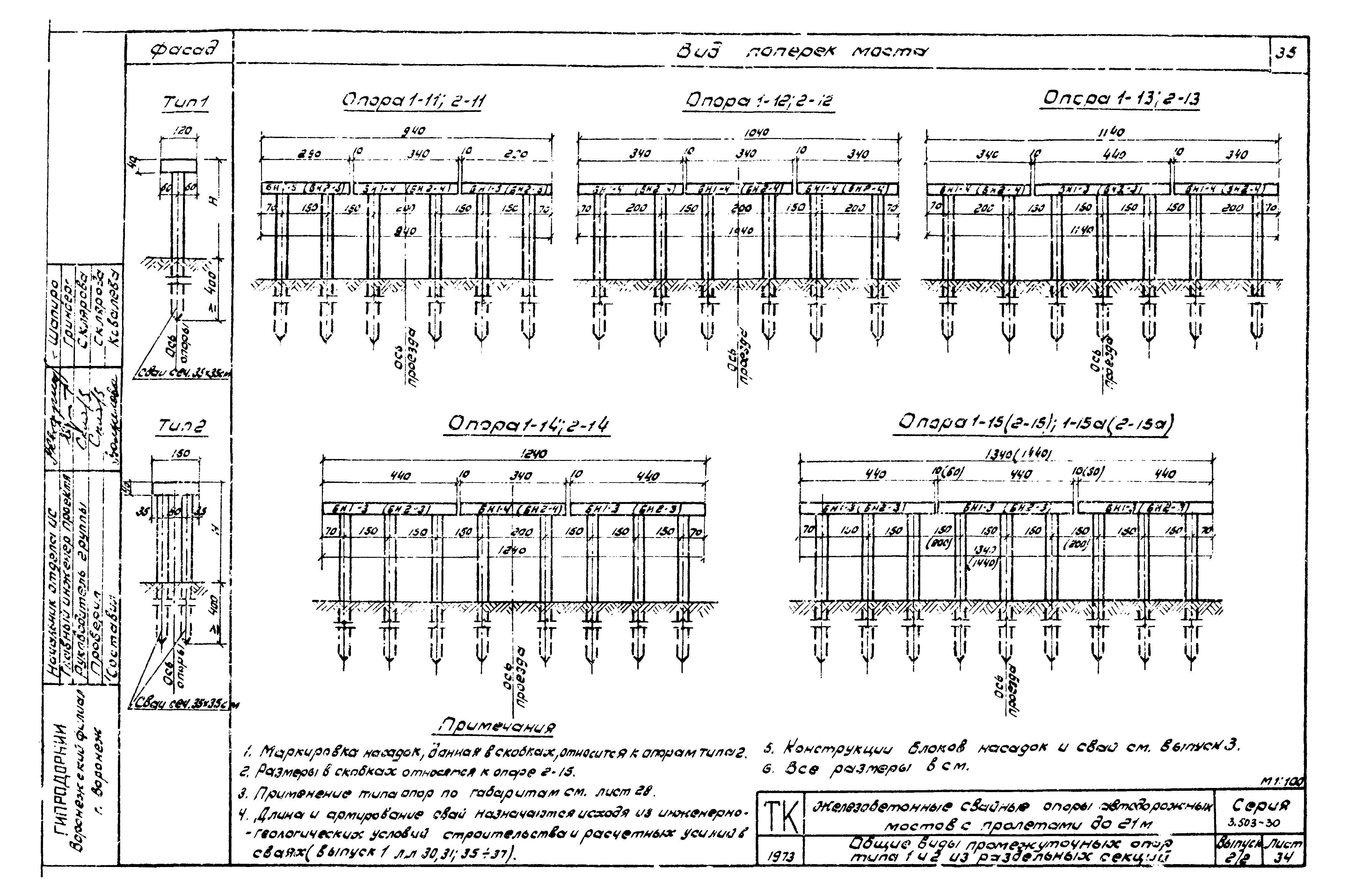

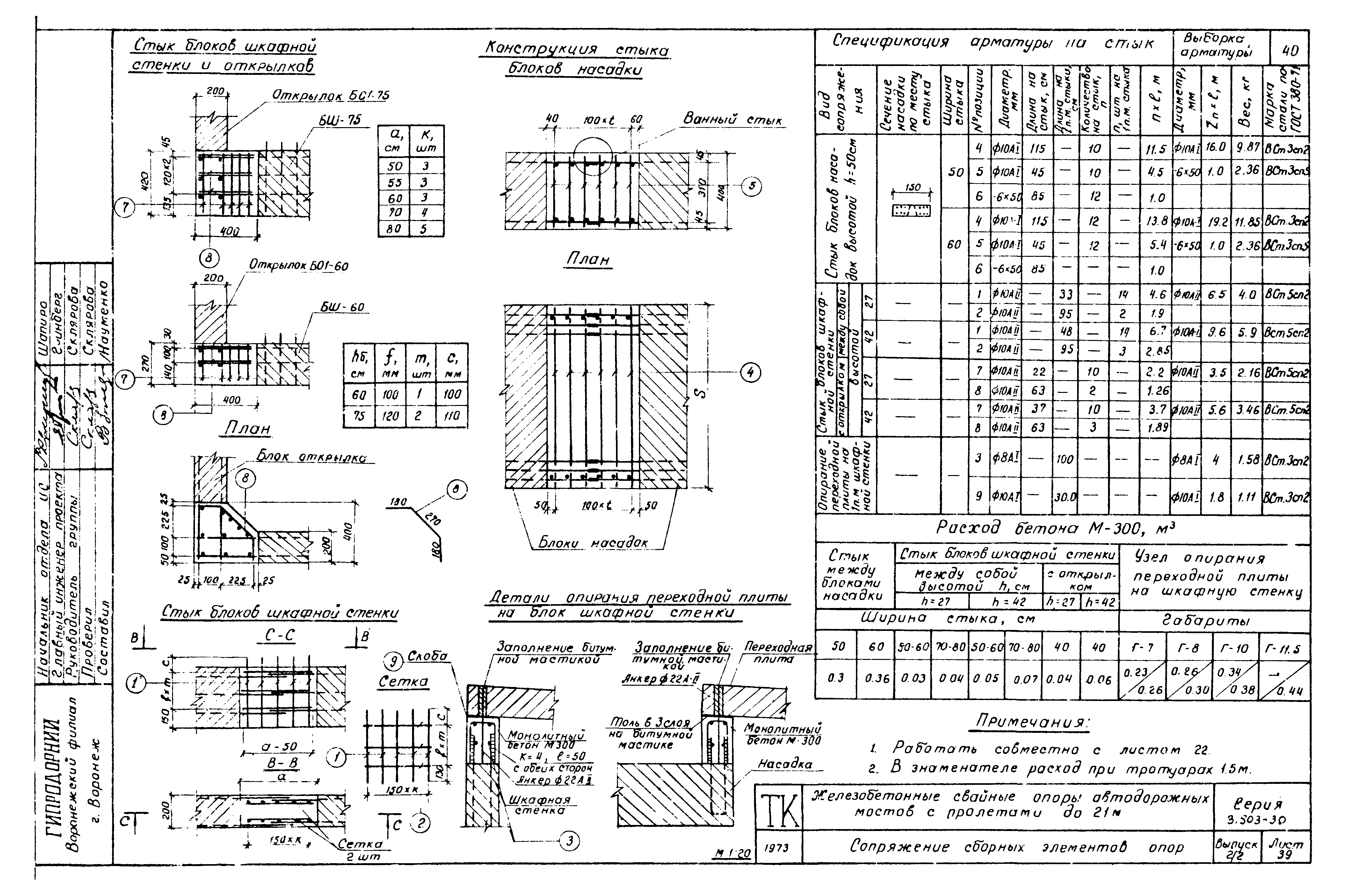

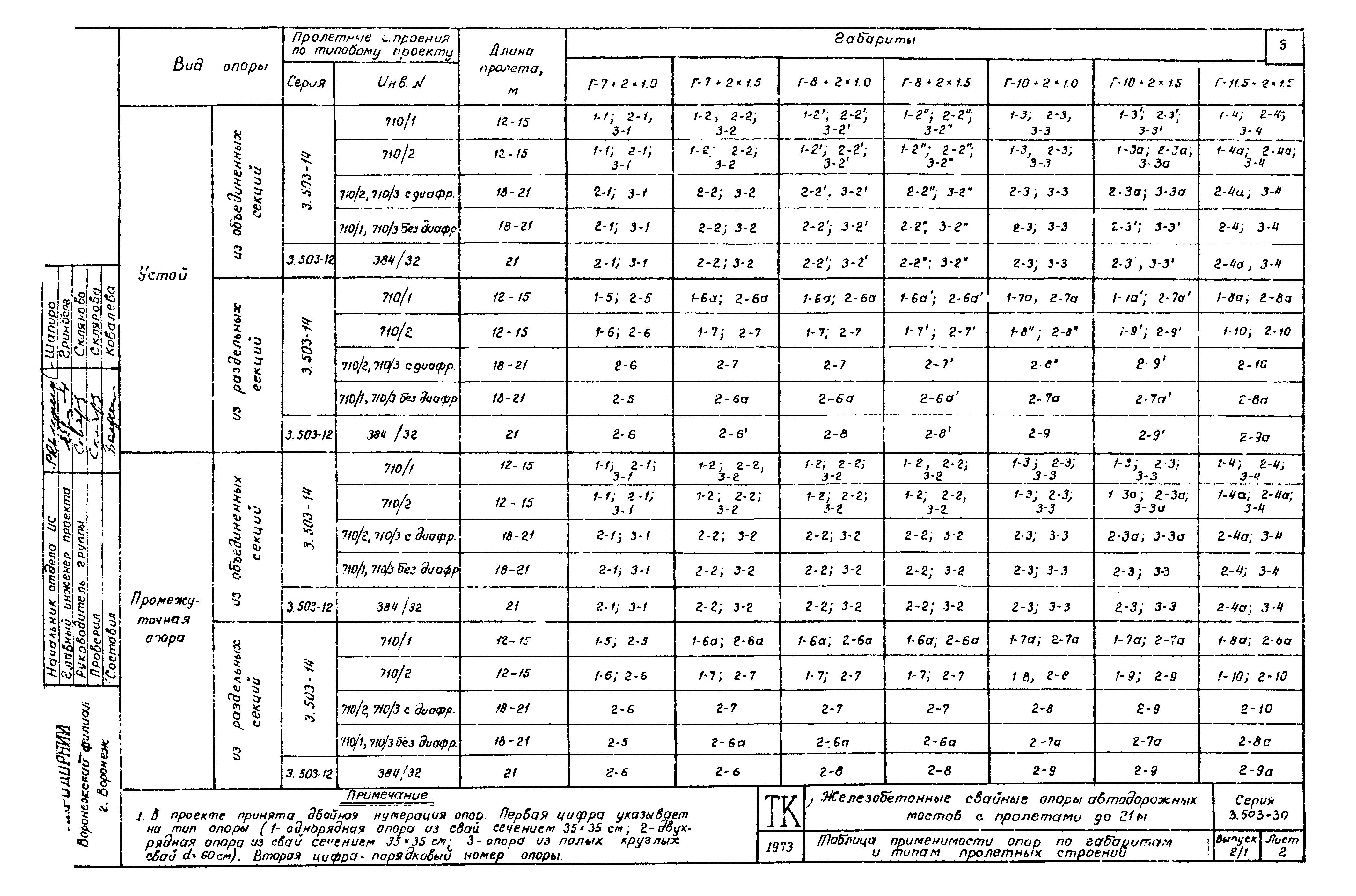

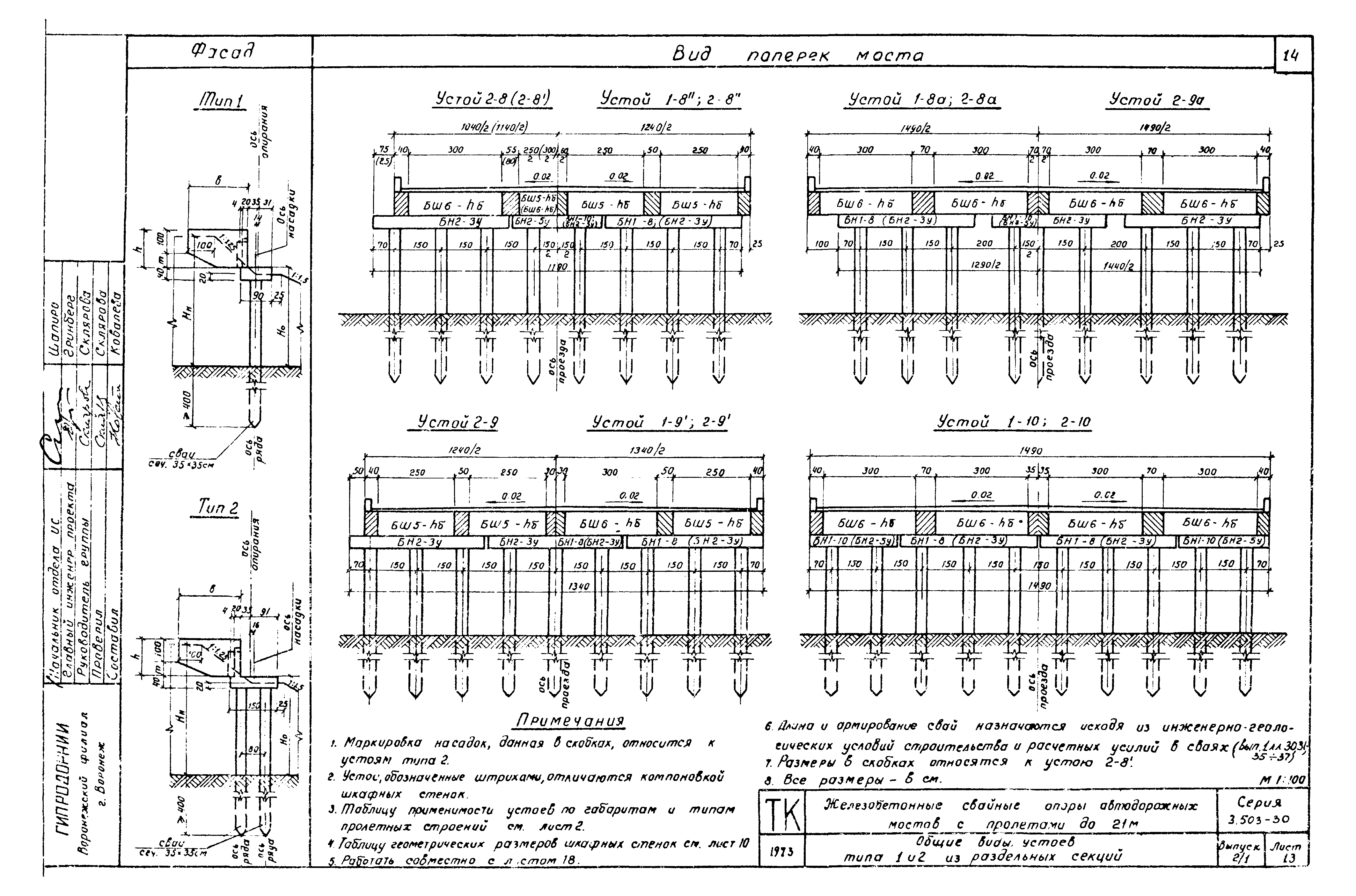

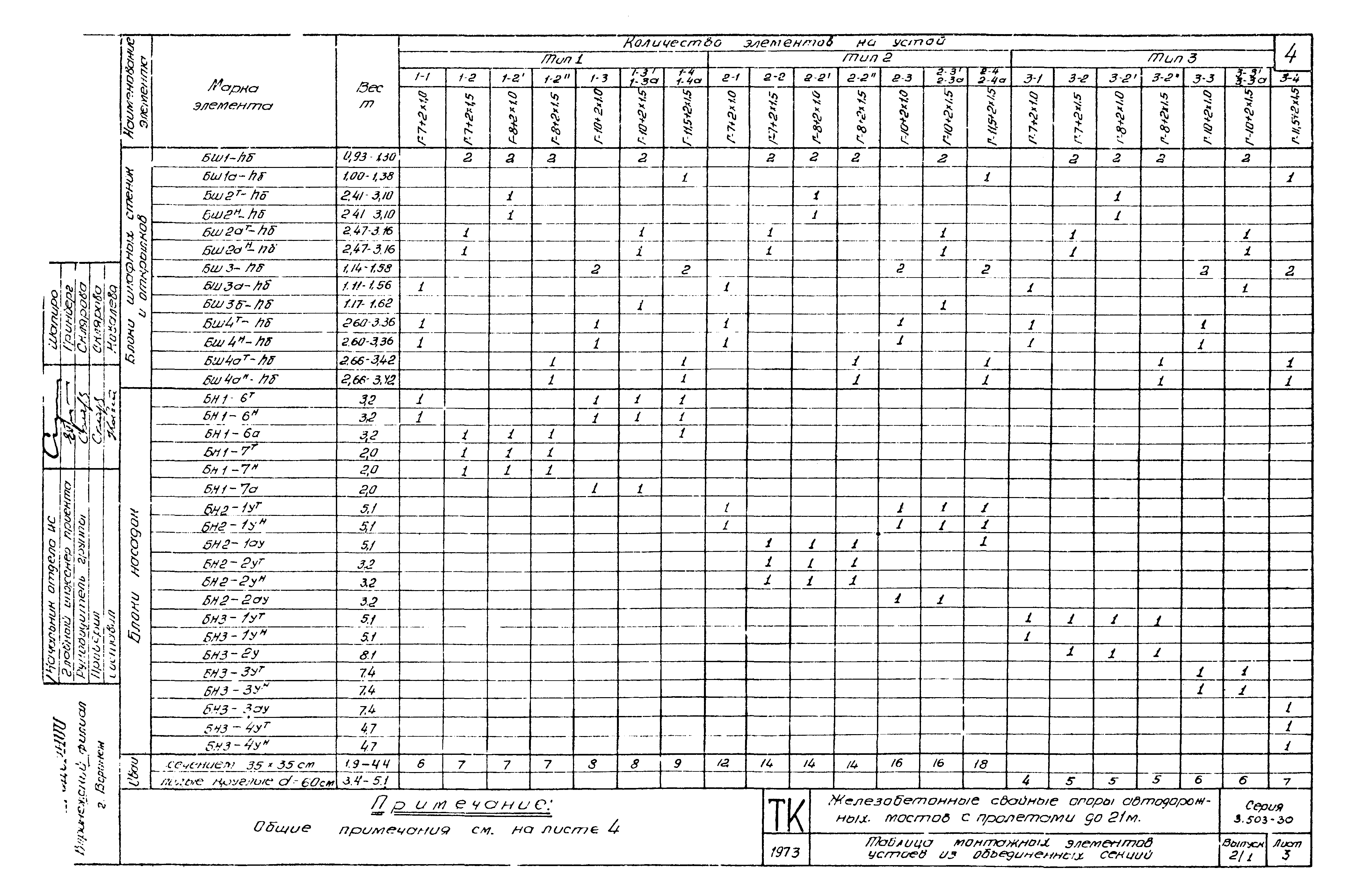

Оглавление:	Таблица применимости опор по габаритам и типам пролетных строений Таблица монтажных элементов устоев из объединенных секций Таблица монтажных элементов устоев из раздельных секций Таблица монтажных элементов промежуточных опор Расход материалов на насадки и сопряжения элементов устоев Расход материалов на шкафные стенки устоев из объединенных секций Расход материалов на шкафные стенки устоев из раздельных секций Расход материалов на промежуточные опоры Общие виды устоев типа 1 и 2 из объединенных секций Общие виды устоев типа 3 из объединенных секций Общие виды устоев типа 1 и 2 из раздельных секций Общие виды промежуточных опор типа 1 и 2 из объединенных секций Общие виды промежуточных опор типа 3 из объединенных секций Общие виды промежуточных опор типа 1 и 2 из раздельных секций Компоновка шкафных стенок устоев из объединенных секций и размещение анкеров под переходные плиты Компоновка шкафных стенок устоев из раздельных секций и размещение анкеров под переходные плиты Сопряжение свай с насадками Сопряжение свай с насадками (варианты) Сопряжения составных свай сечением 35х35 см Сопряжения сборных элементов опор Разбивка опорных частей под пролетные строения по типовым проектам инв. №№ 710/1 и 710/3 без диафрагм Разбивка опорных частей под пролетные строения по типовым проектам инв. №№ 710/2 и 710/3 с диафрагмами Разбивка опорных частей под пролетные строения по типовому проекту инв. № 384/32 Таблица монтажных элементов устоев Таблица монтажных элементов промежуточных опор Расход материалов на насадки и сопряжения элементов устоев Расход материалов на шкафные стенки устоев Расход материалов на промежуточные опоры Общие виды устоев типа 1 и 2 из раздельных секций Общие виды устоев типа 3 из объединенных секций Общие виды промежуточных опор типа 1 и 2 из раздельных секций Общие виды промежуточных опор типа 3 из объединенных секций Компоновка шкафных стенок устоев и размещение анкеров под переходные плиты Конструкция монолитных шкафных стенок и открылков при габаритах пролетных строений Г-7+2х1,0(1,5); Г-8+2х1,0(1,5) Конструкция монолитных шкафных стенок и открылков при габаритах пролетных строений Г-10+2х1,0(1,5); Г-11,5+2х1,5 Сопряжения сборных элементов опор Разбивка опорных частей под плитные пролетные строения по серии 3.503-12
Разработан:	Воронежский филиал ГипродорНИИ
Утверждён:	21.02.1974 Министерство строительства и эксплуатации автомобильных дорог РСФСР (Russian Federation Ministry of Construction and Maintenance of Roads and Highways 3)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции и изделия сооружений и оборудования зданий Надземные сооружения Конструкции и сооружения транспорта Опоры пролетных строений мостов и путепроводов
Чем заменён:	Серия 3.503.1-30/81
