Скачать Типовые материалы для проектирования 901-07-22.91 Альбом II. Установки прямого электролиза Поток производительностью до 5,0 тыс. куб. м/сутки. Пояснительная записка и чертежиДата актуализации: 10.08.2017 Типовые материалы для проектирования 901-07-22.91

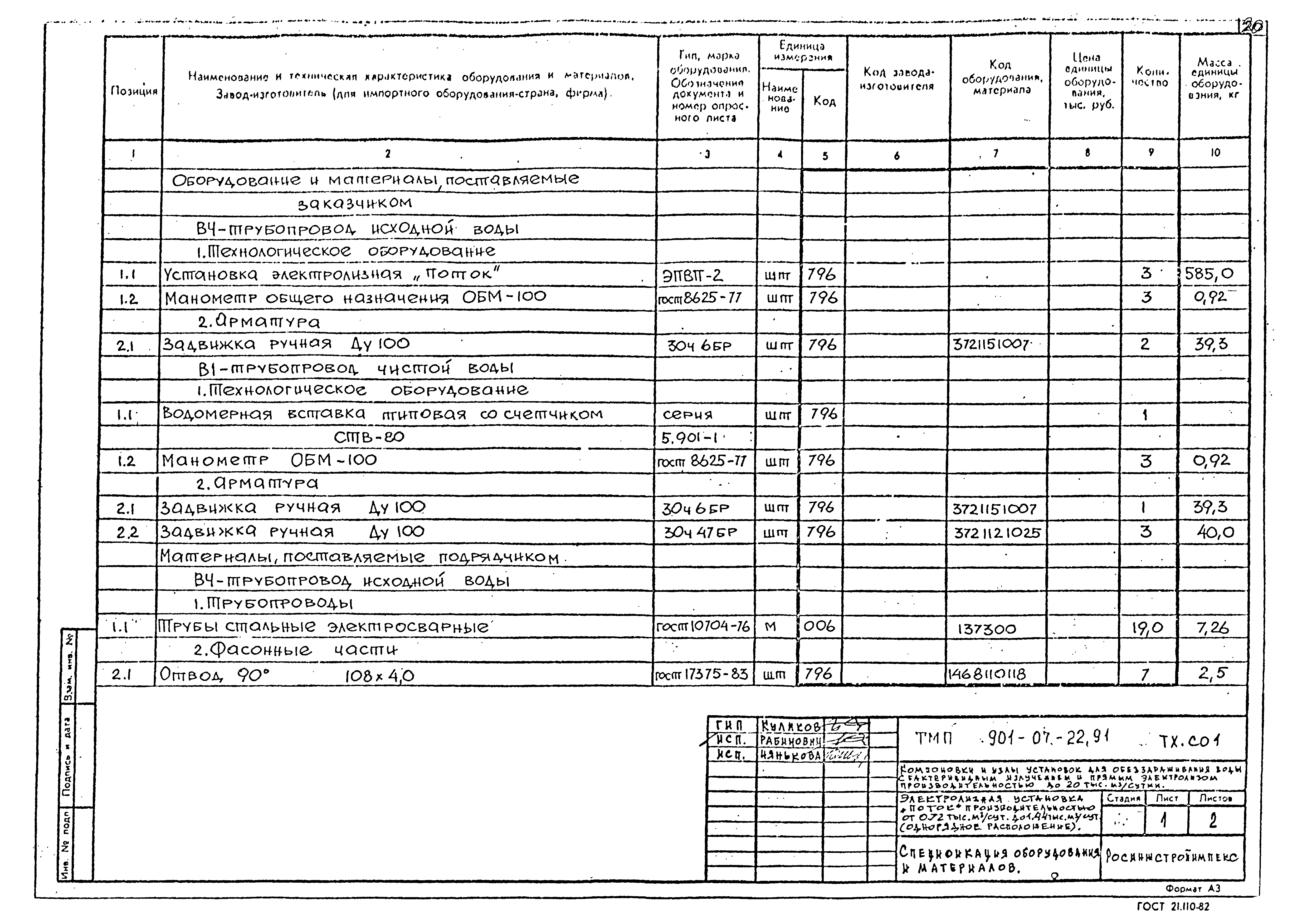

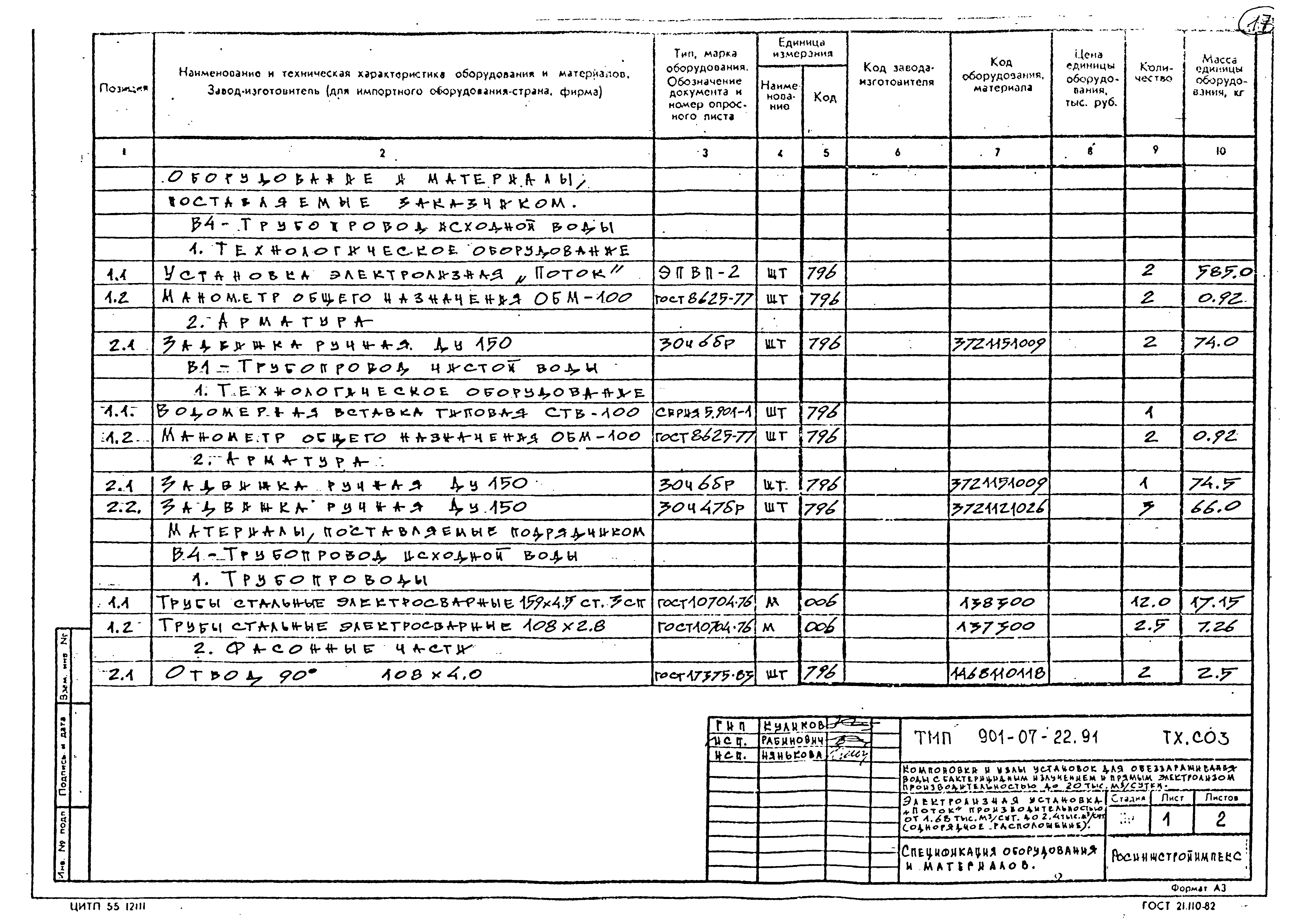

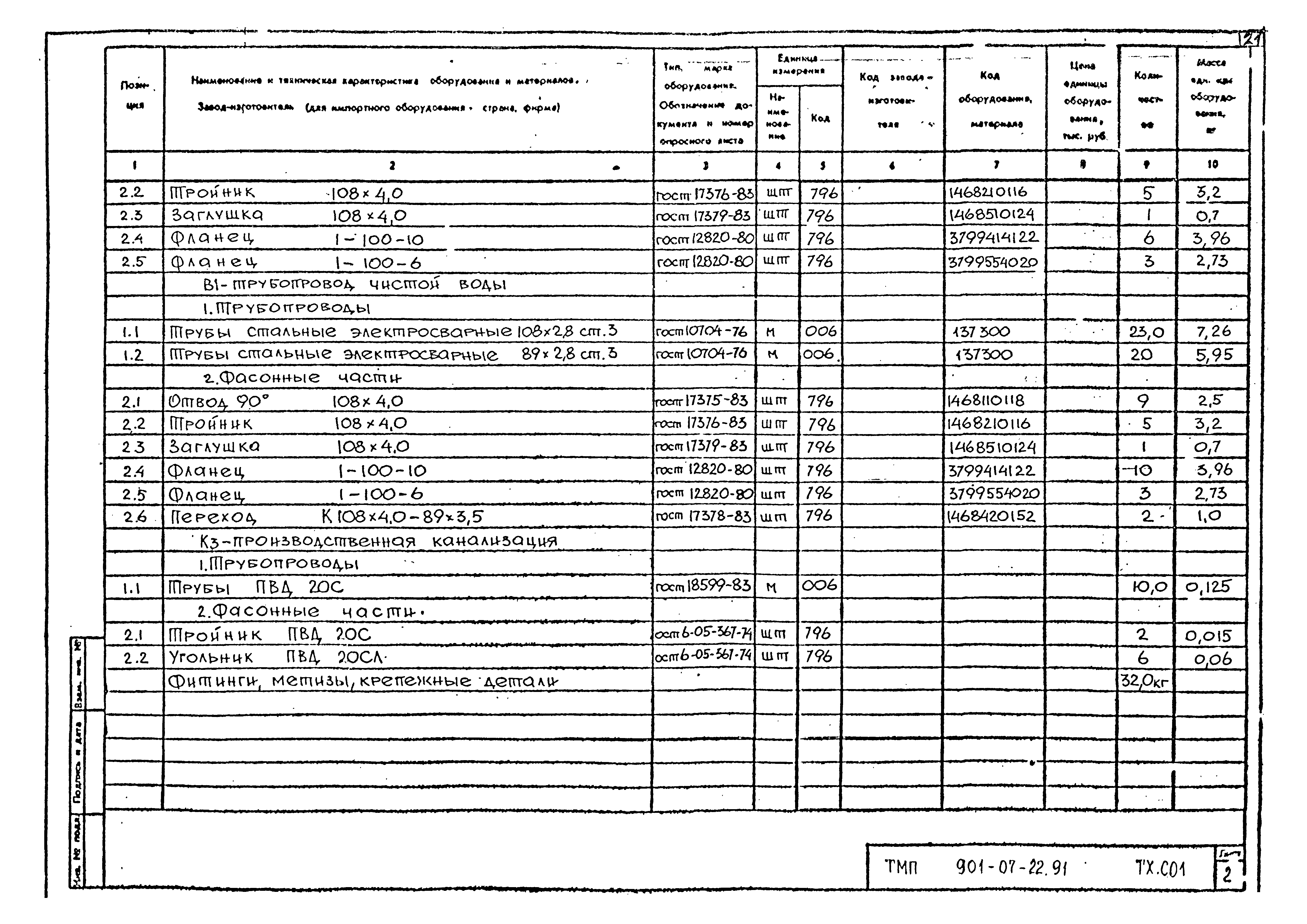

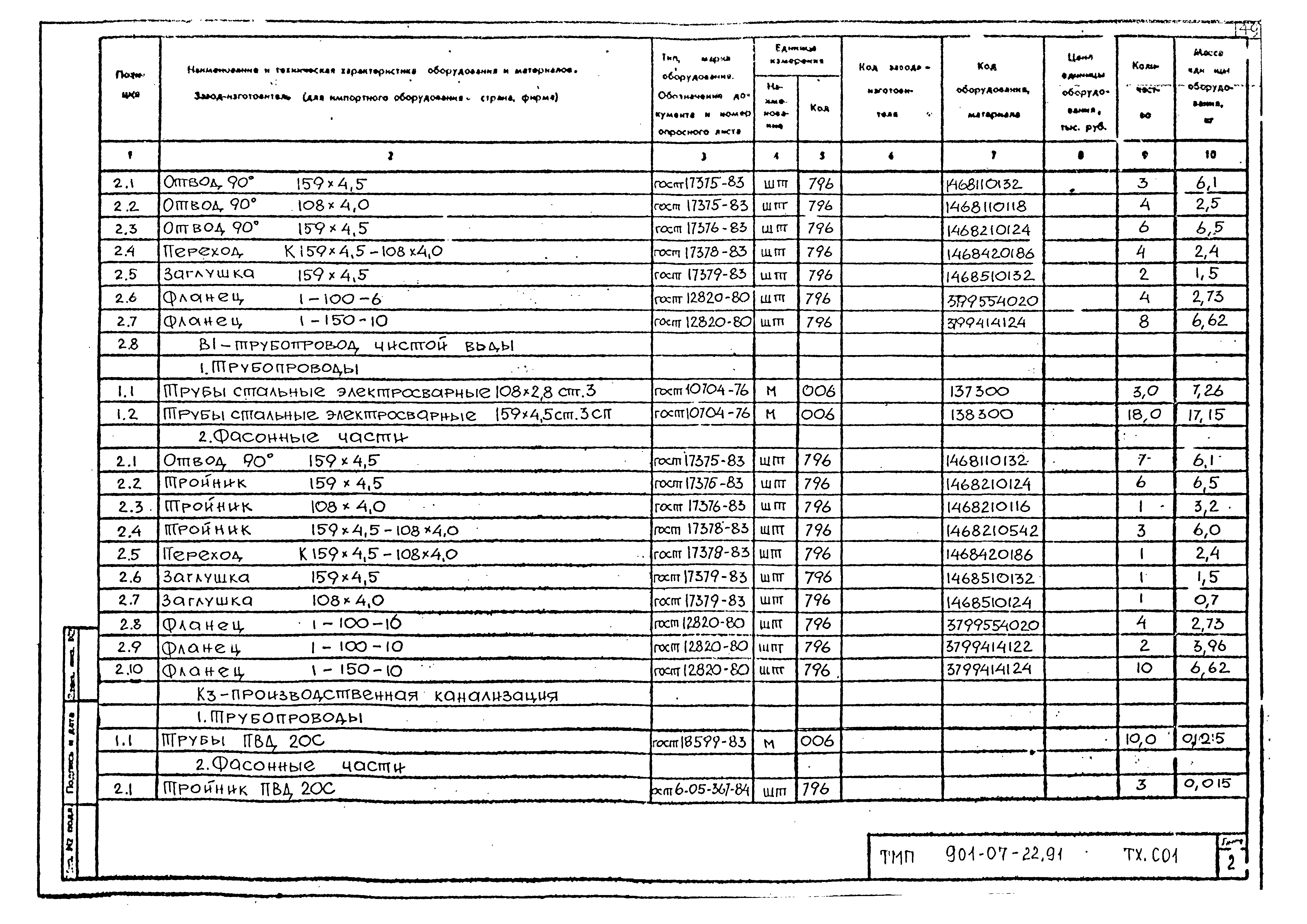

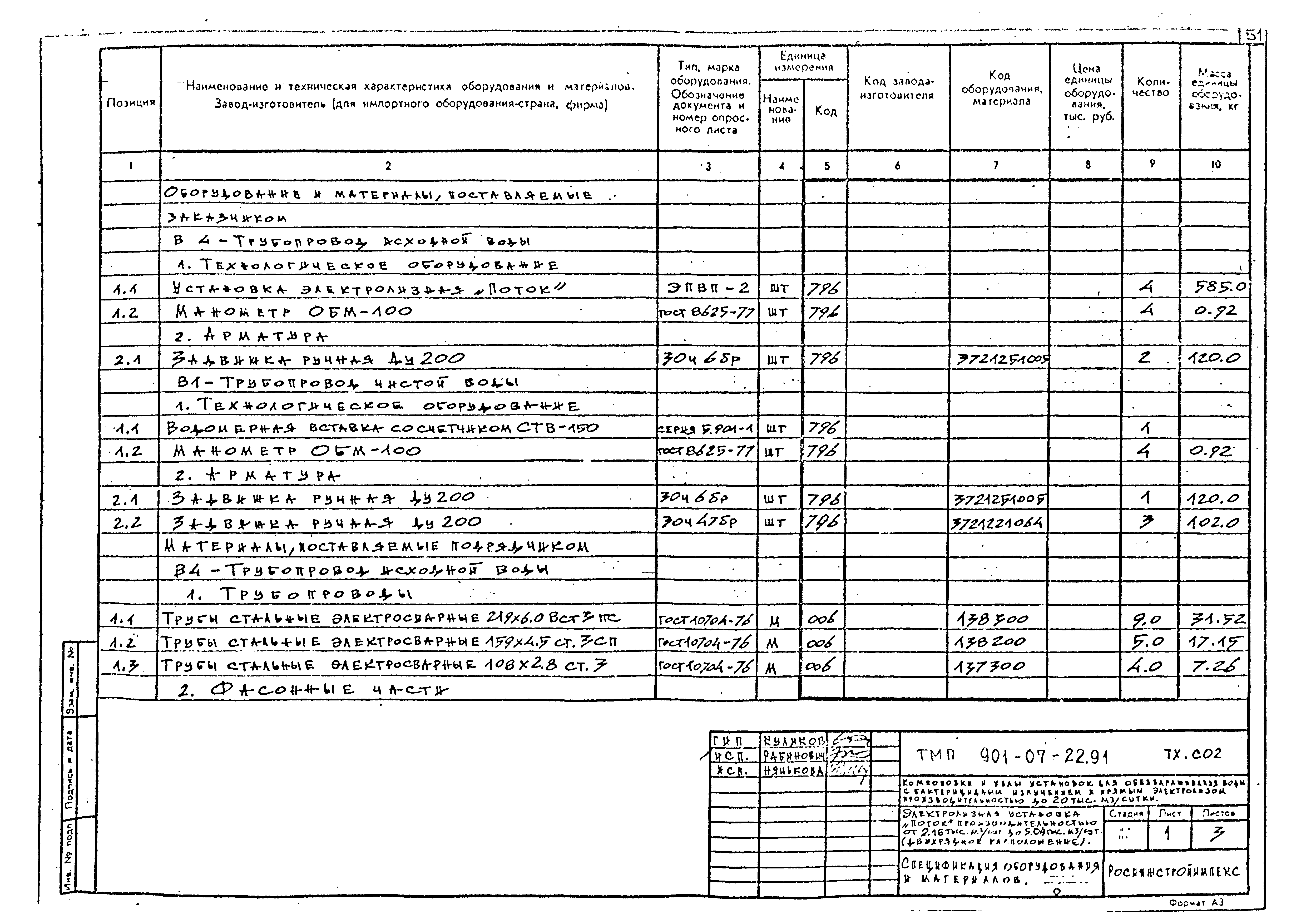

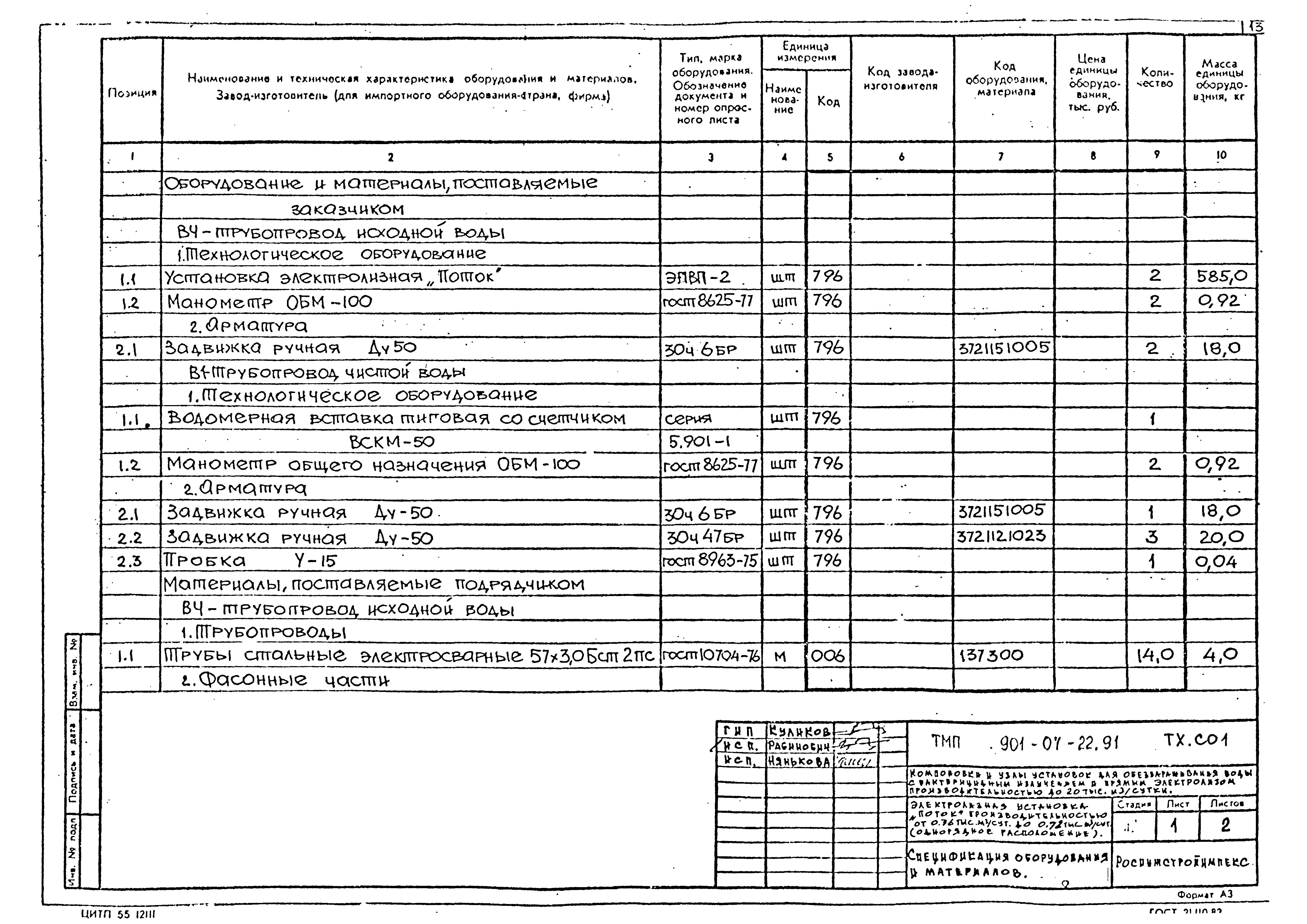

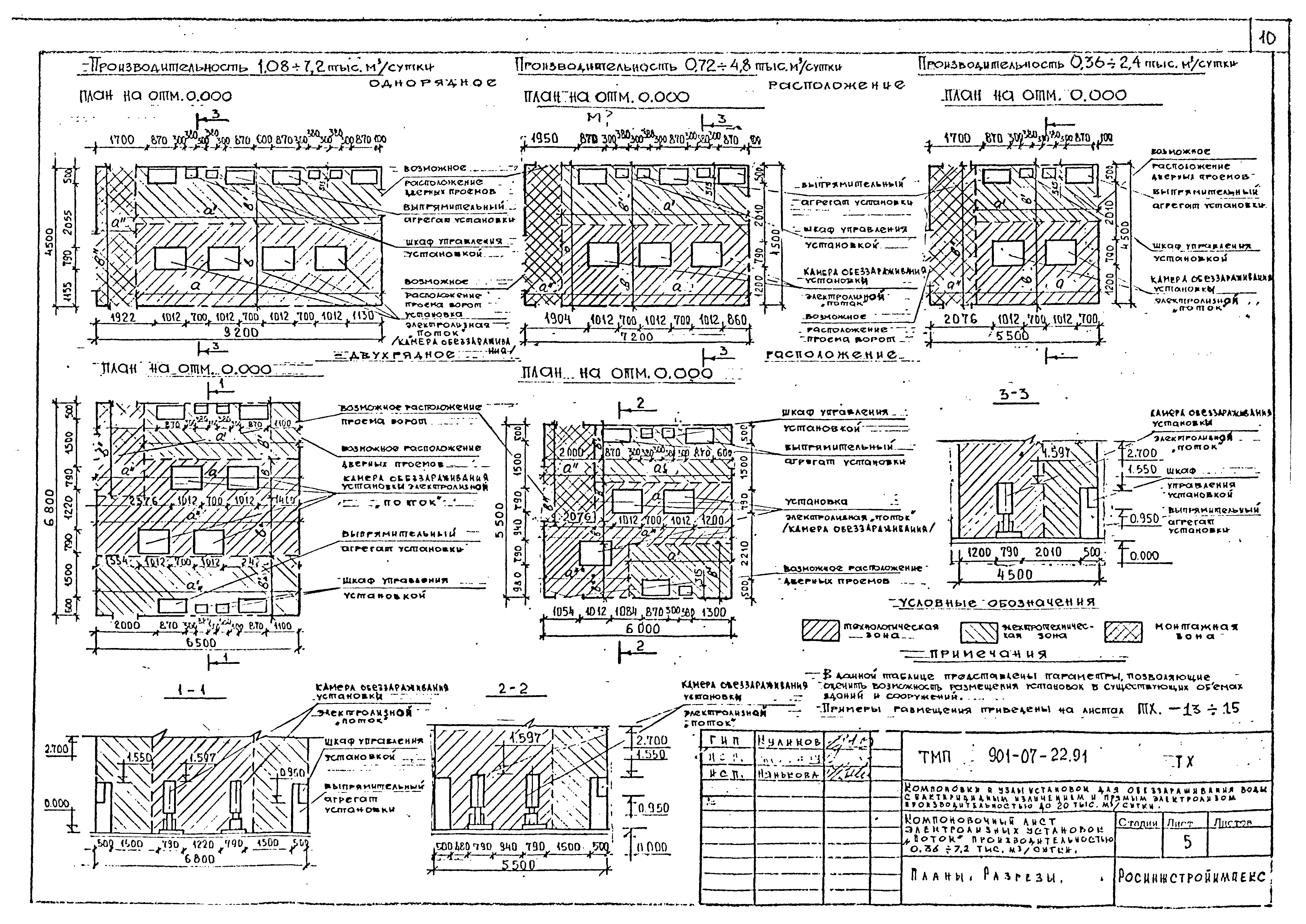

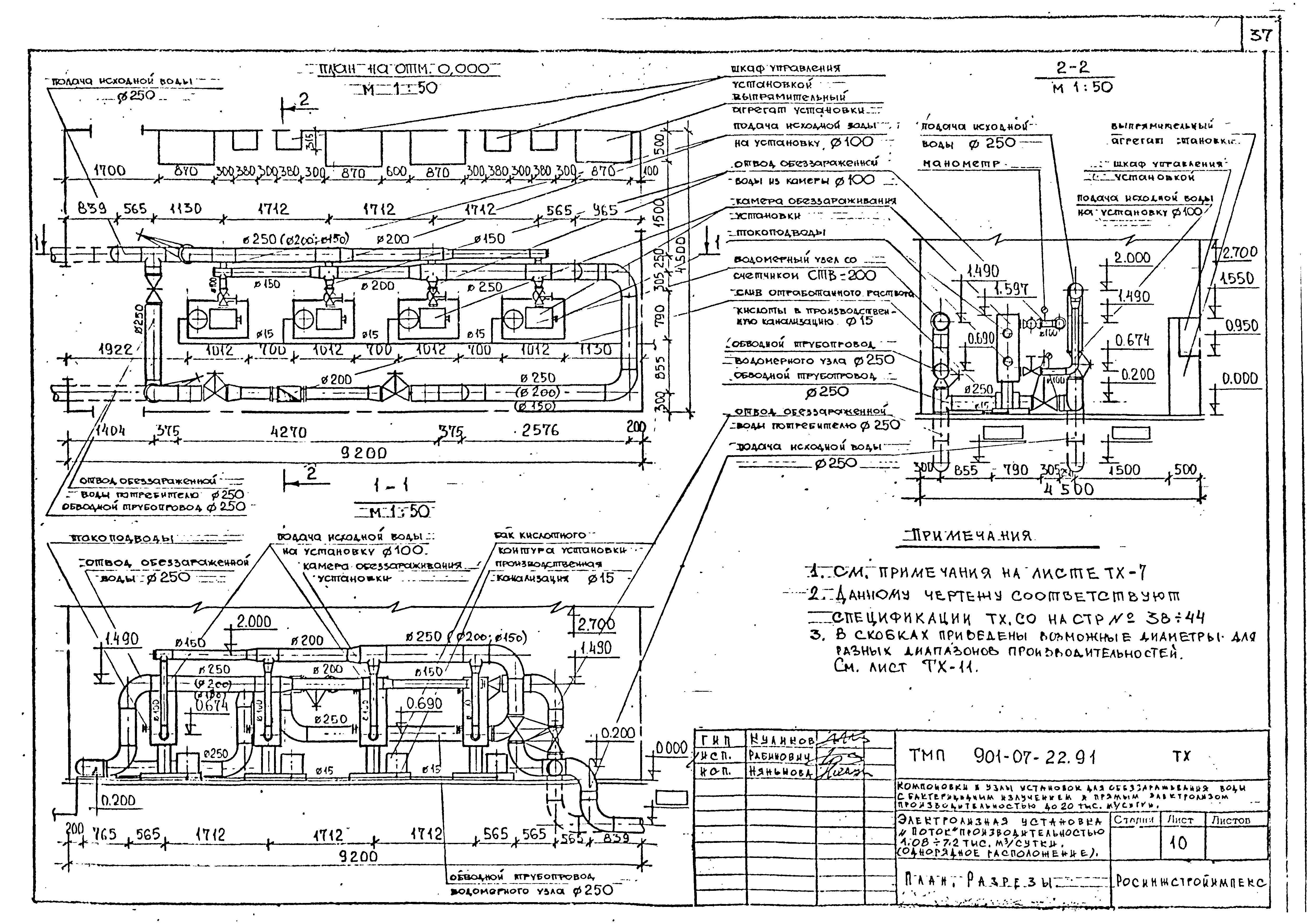

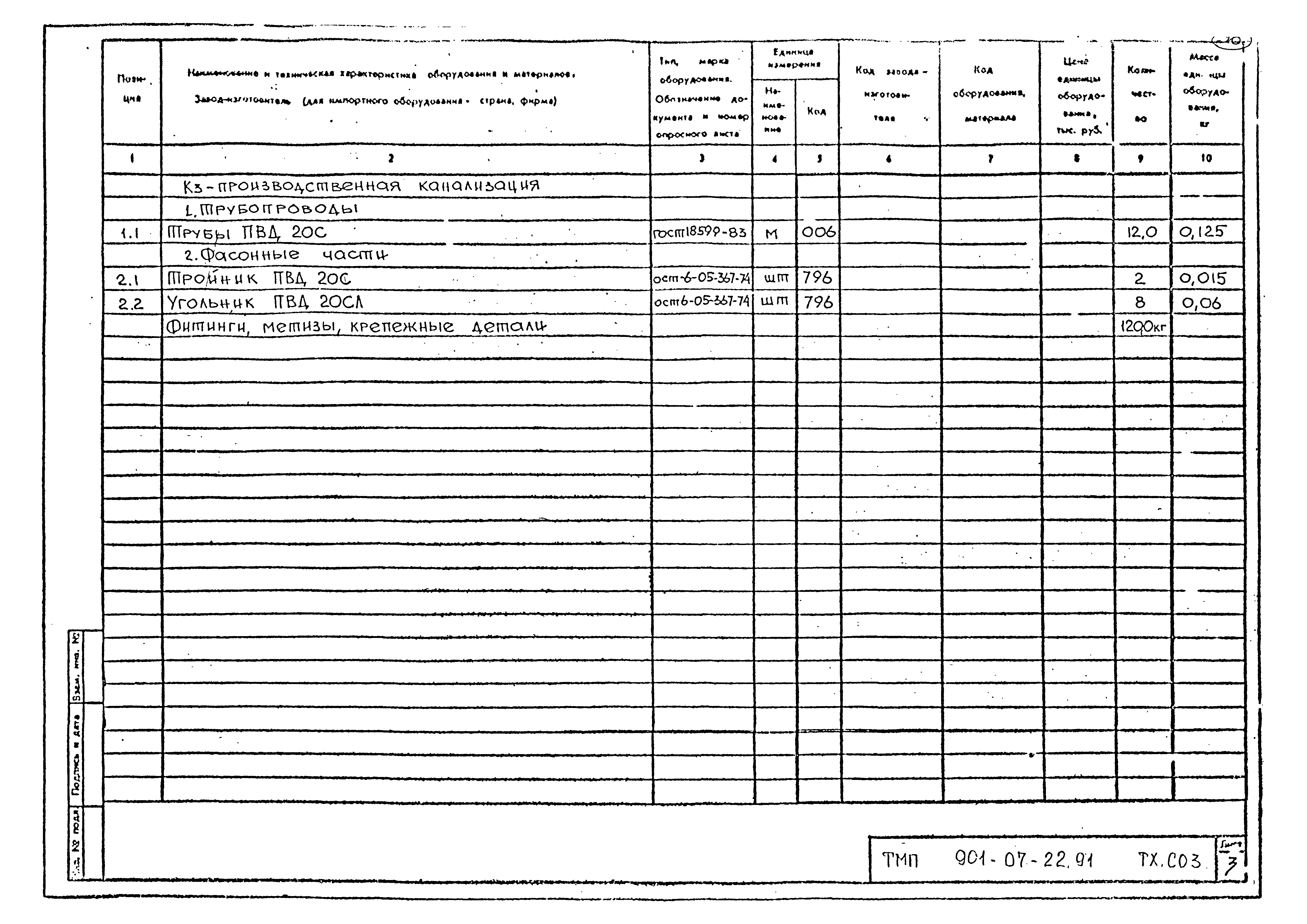

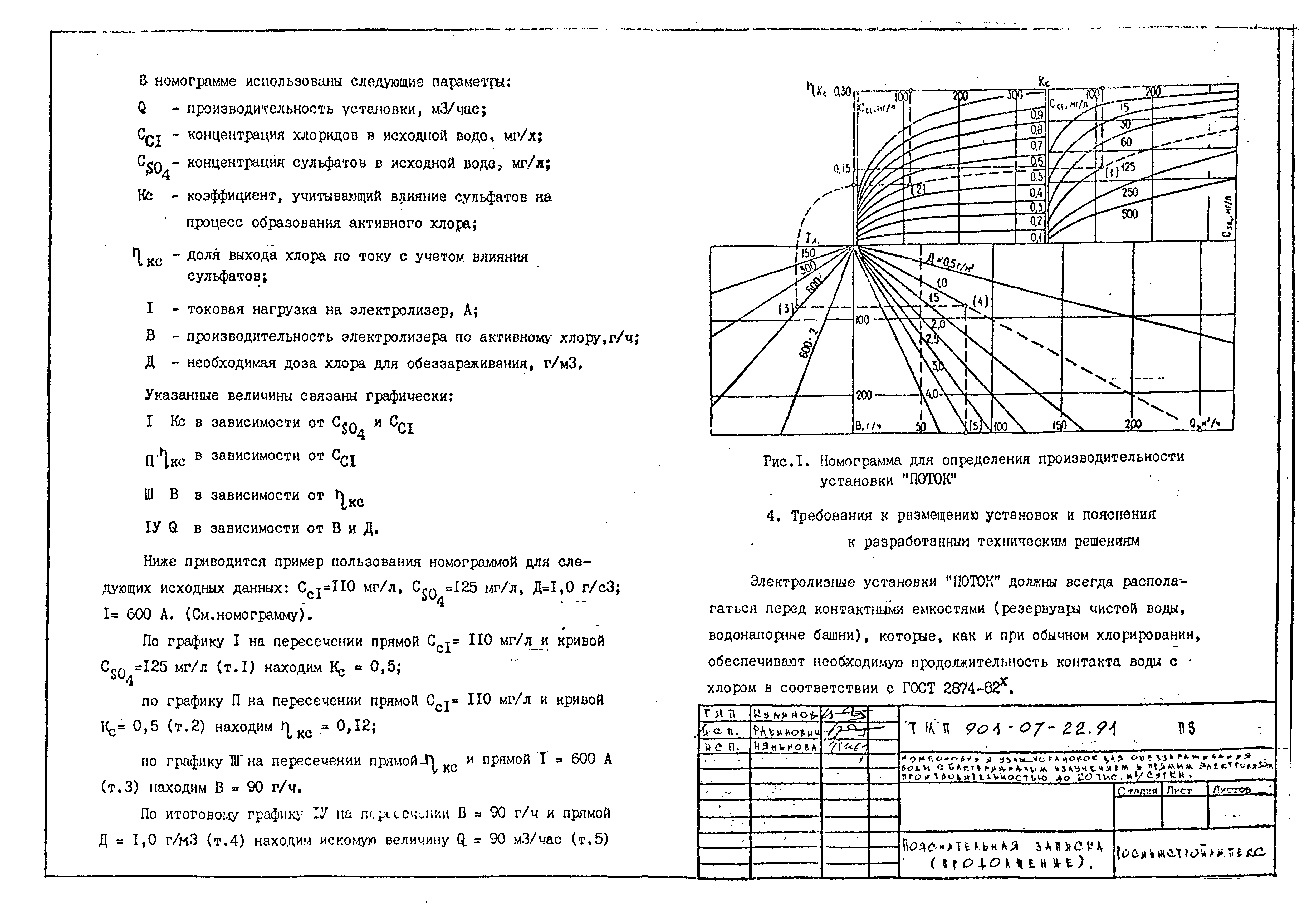

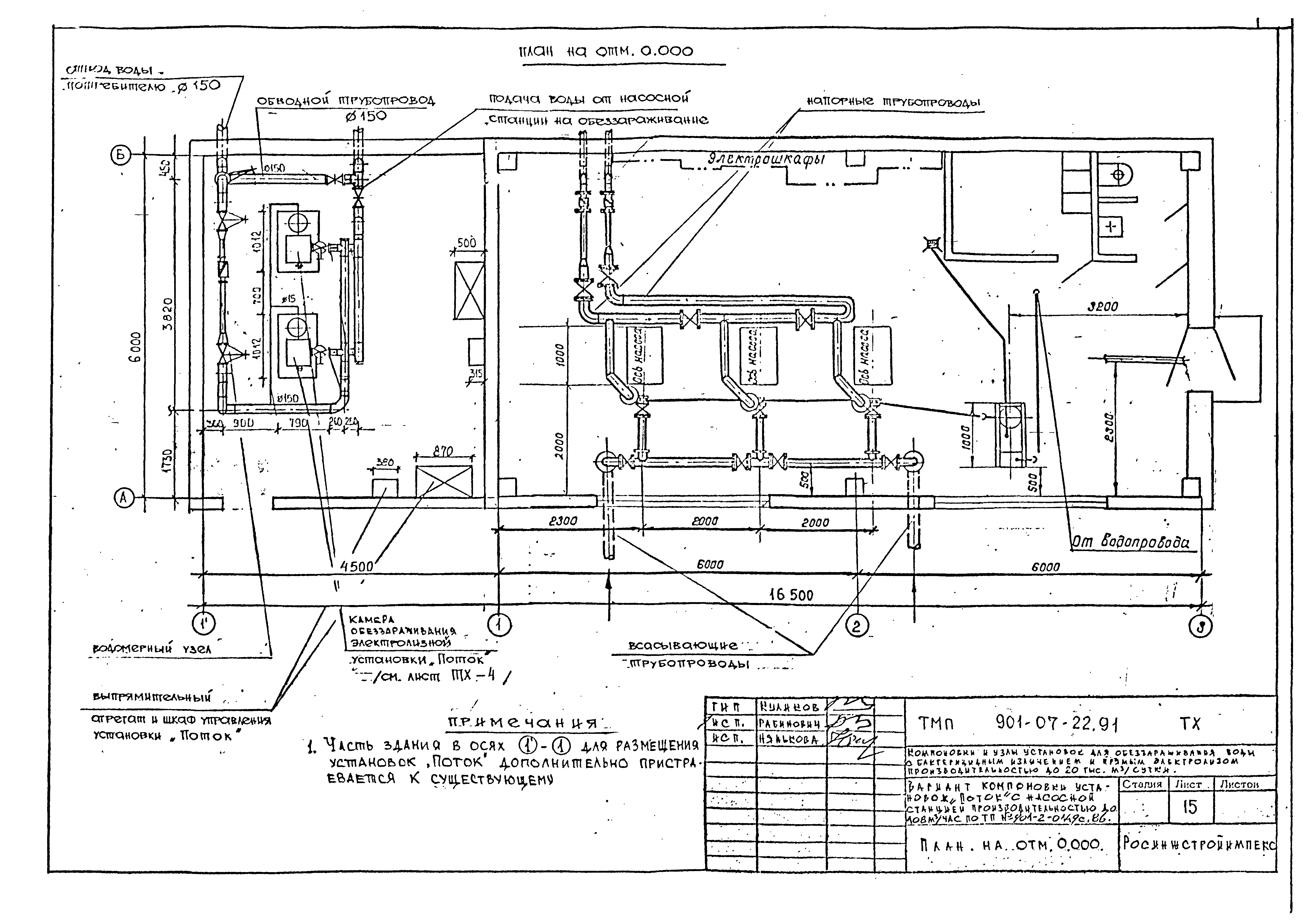

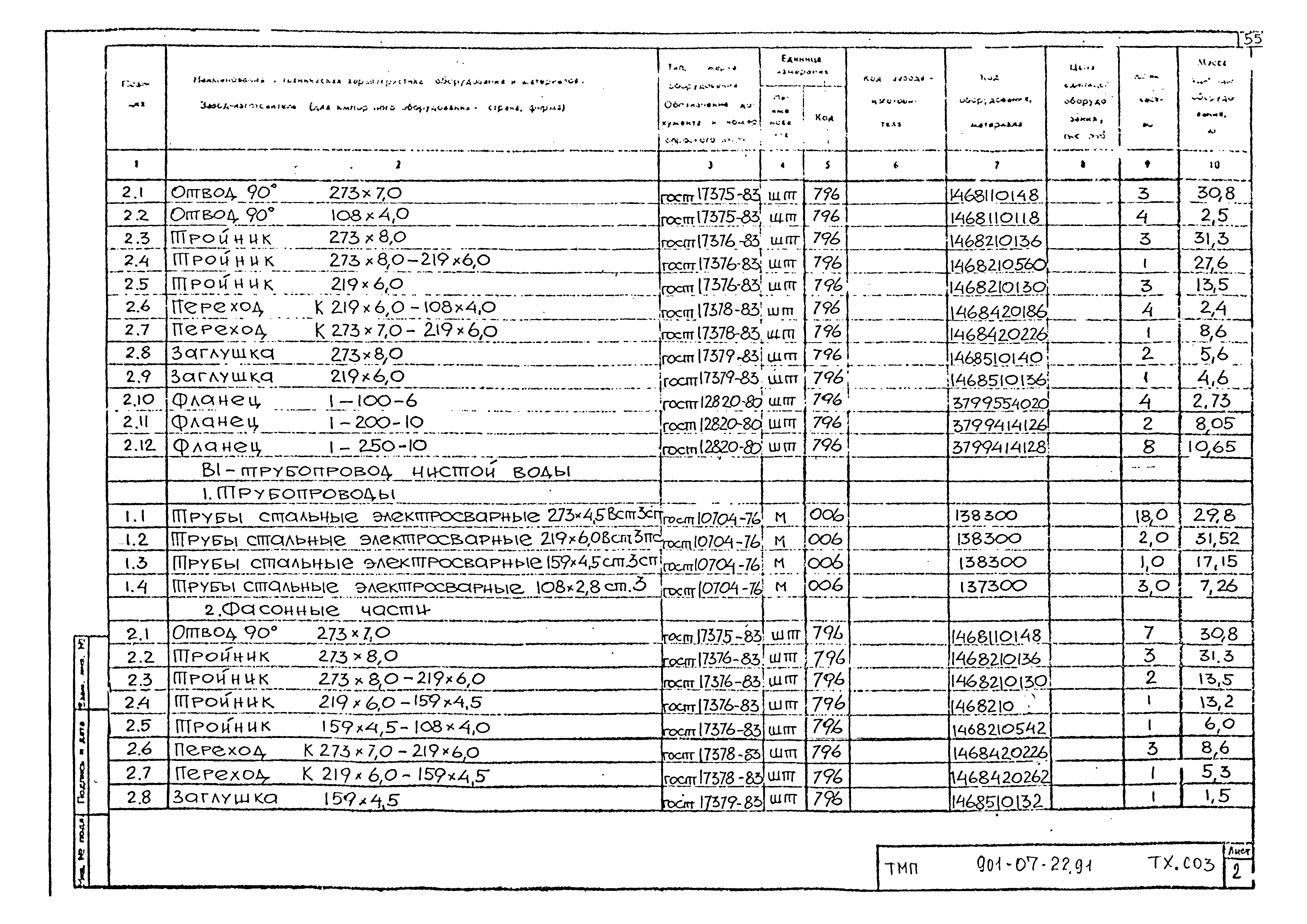

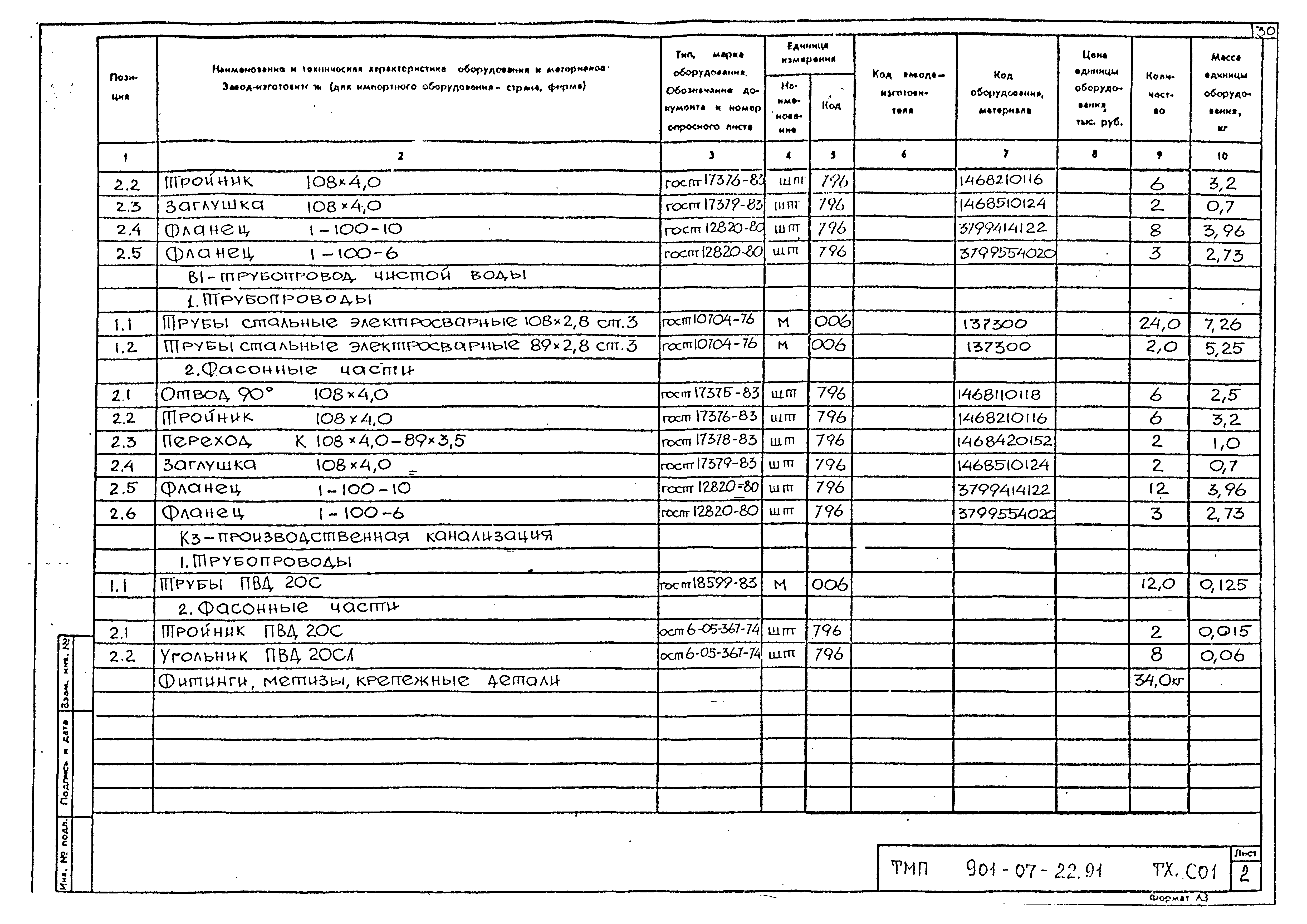

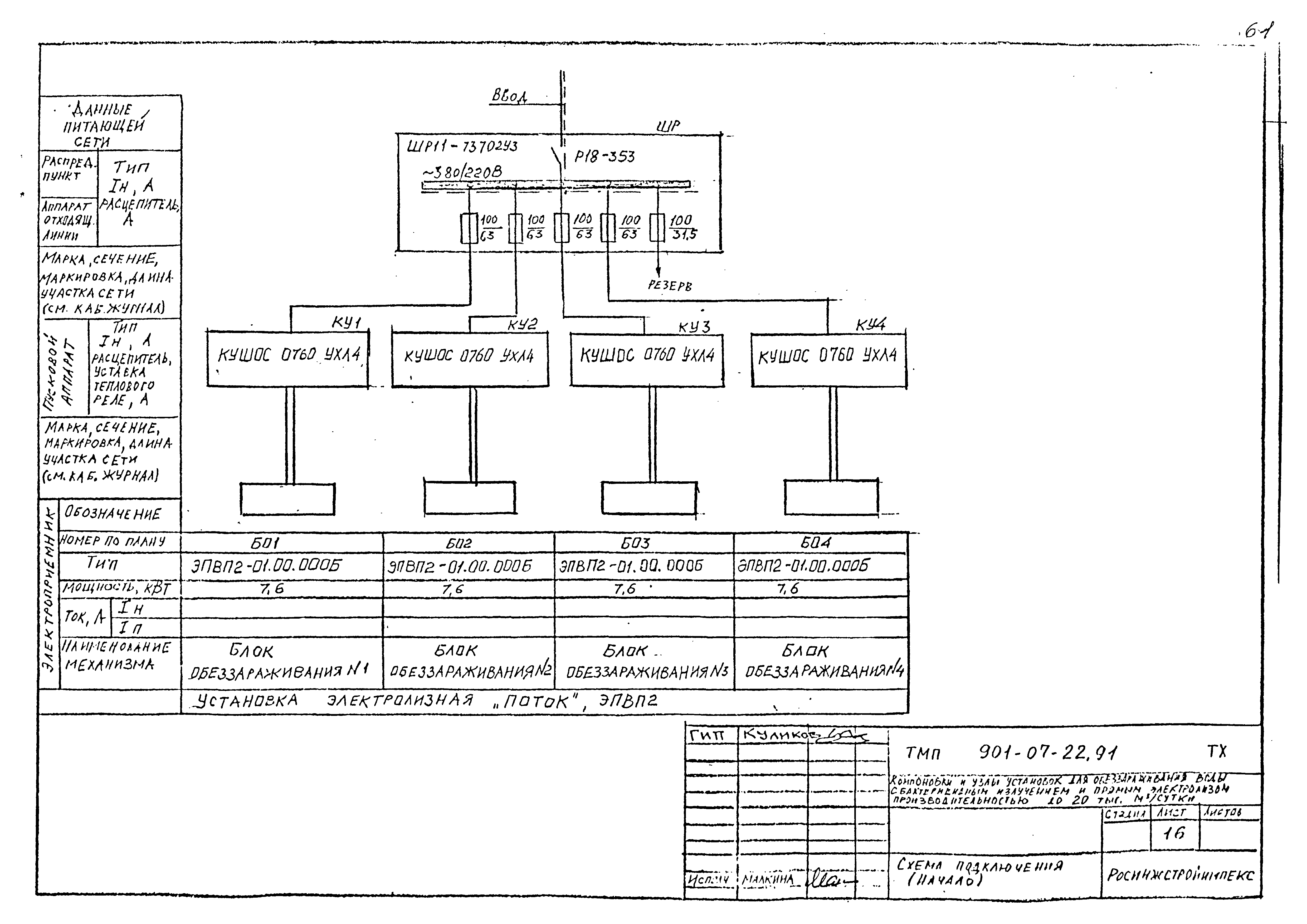

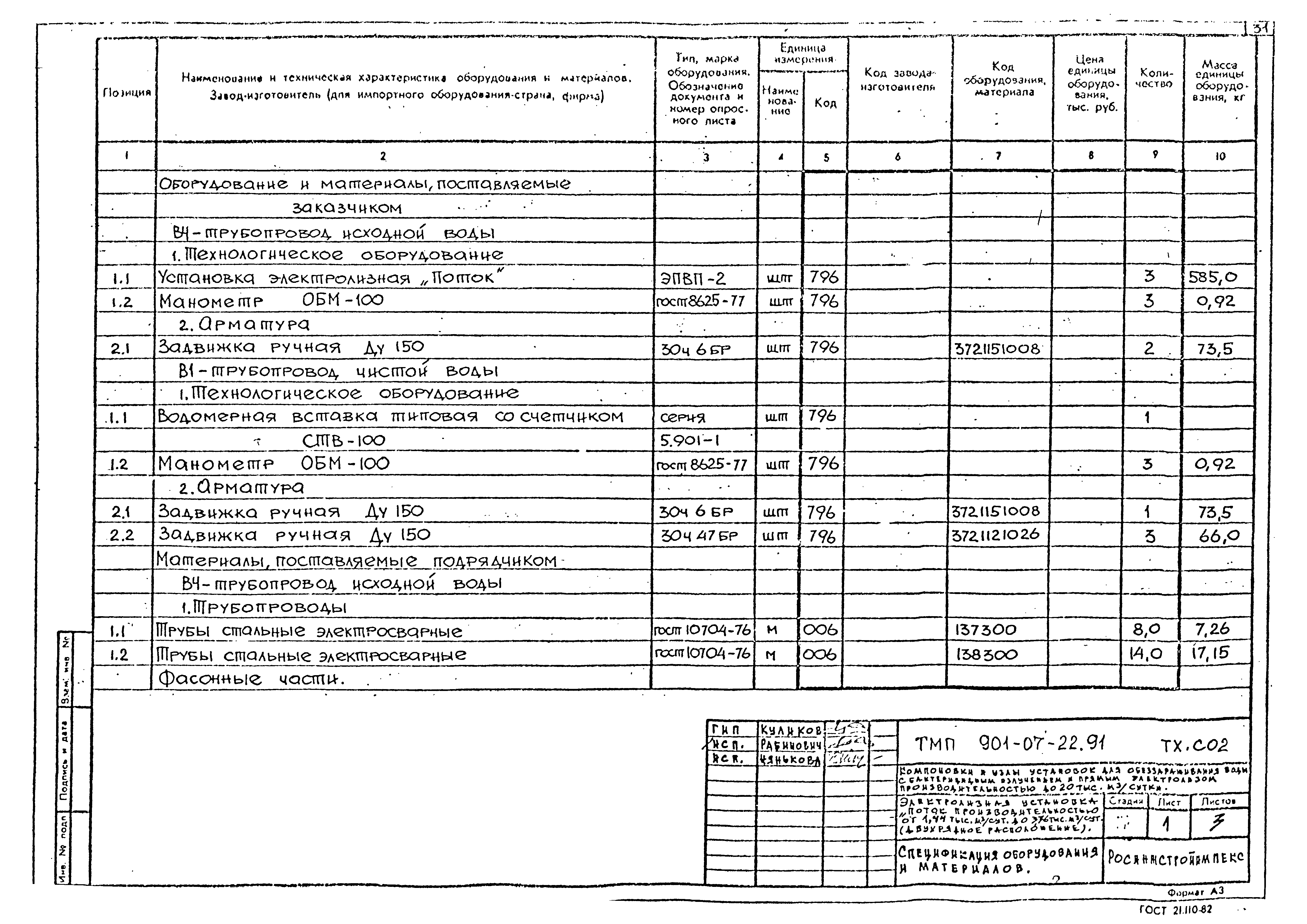

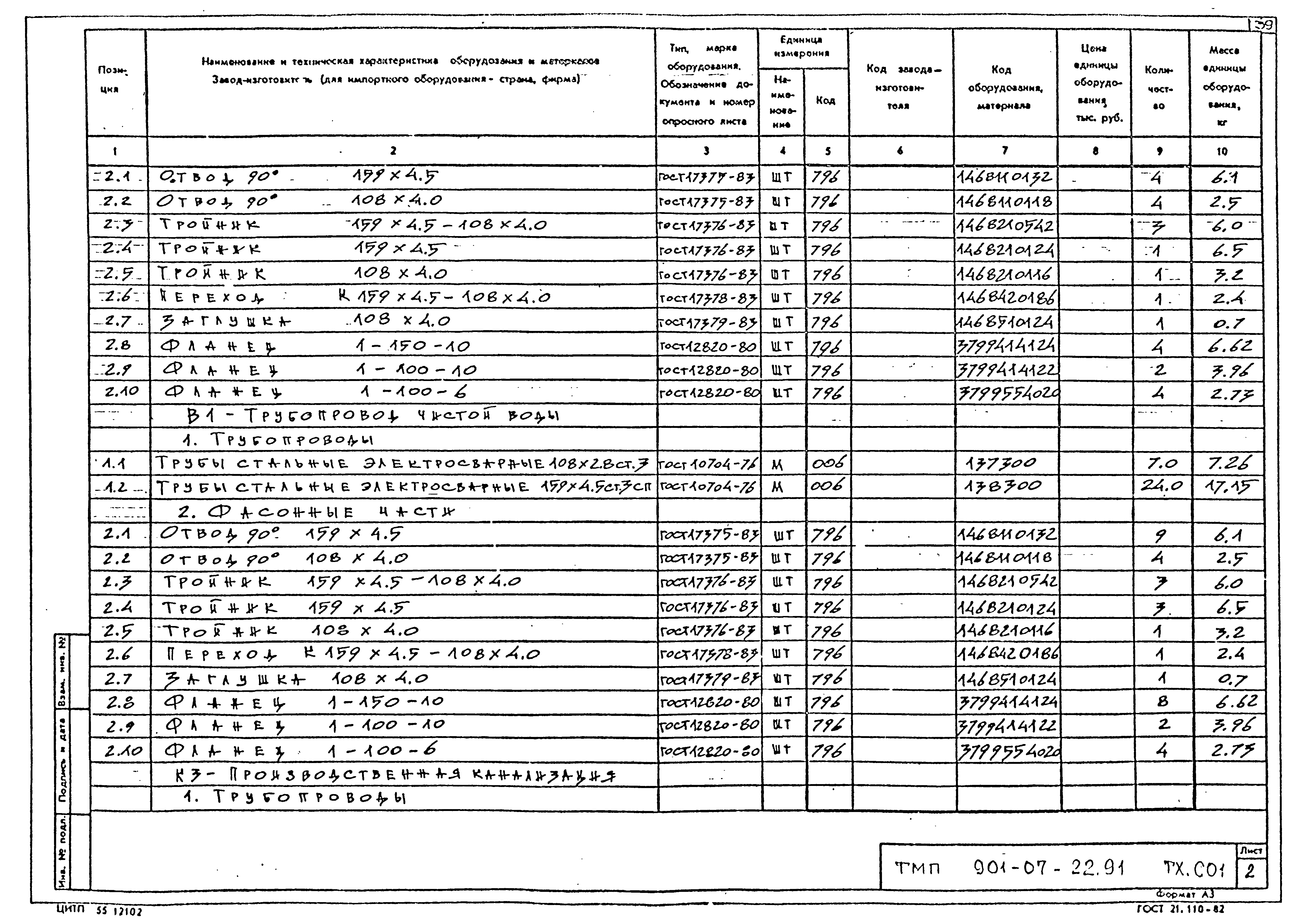

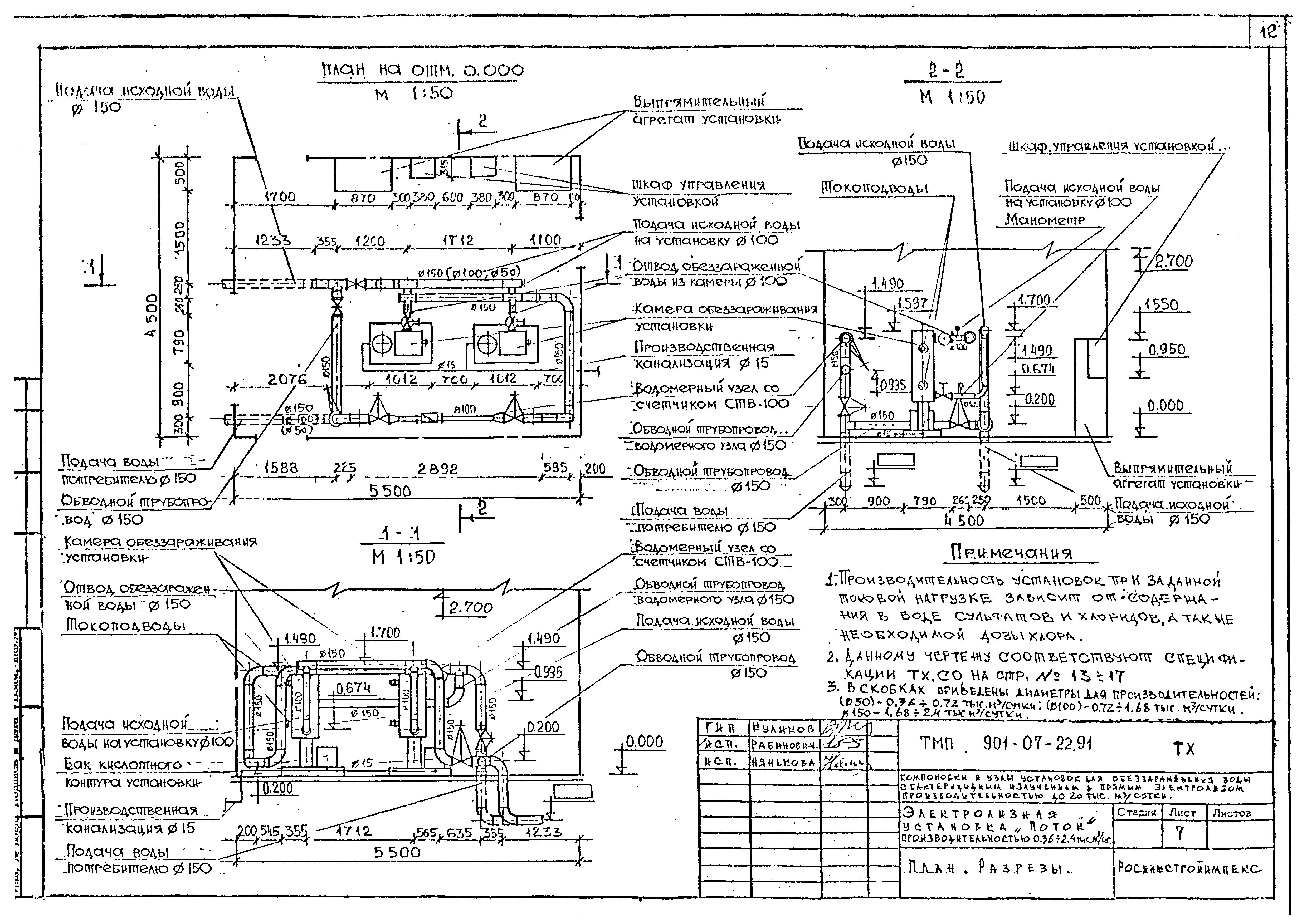

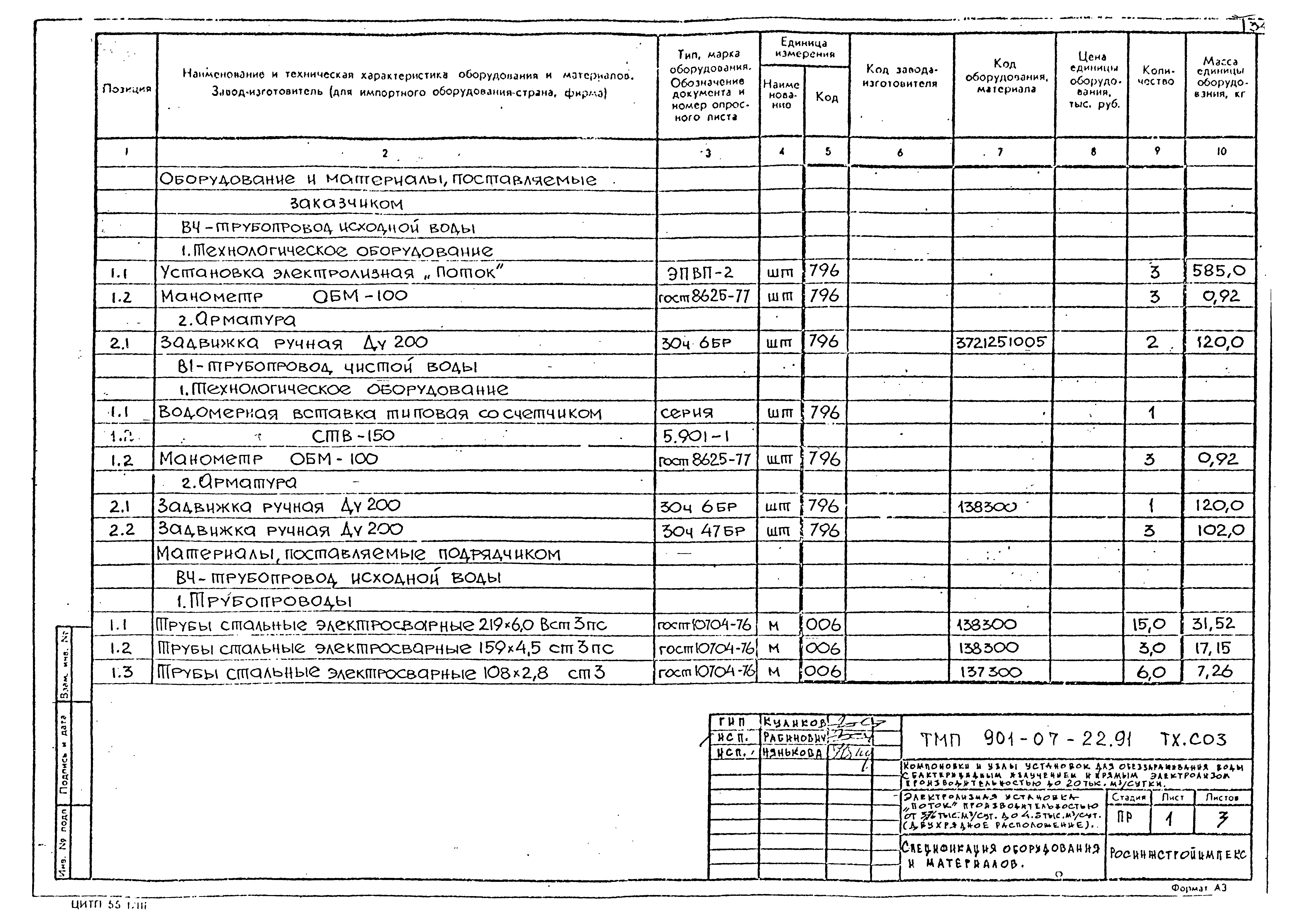

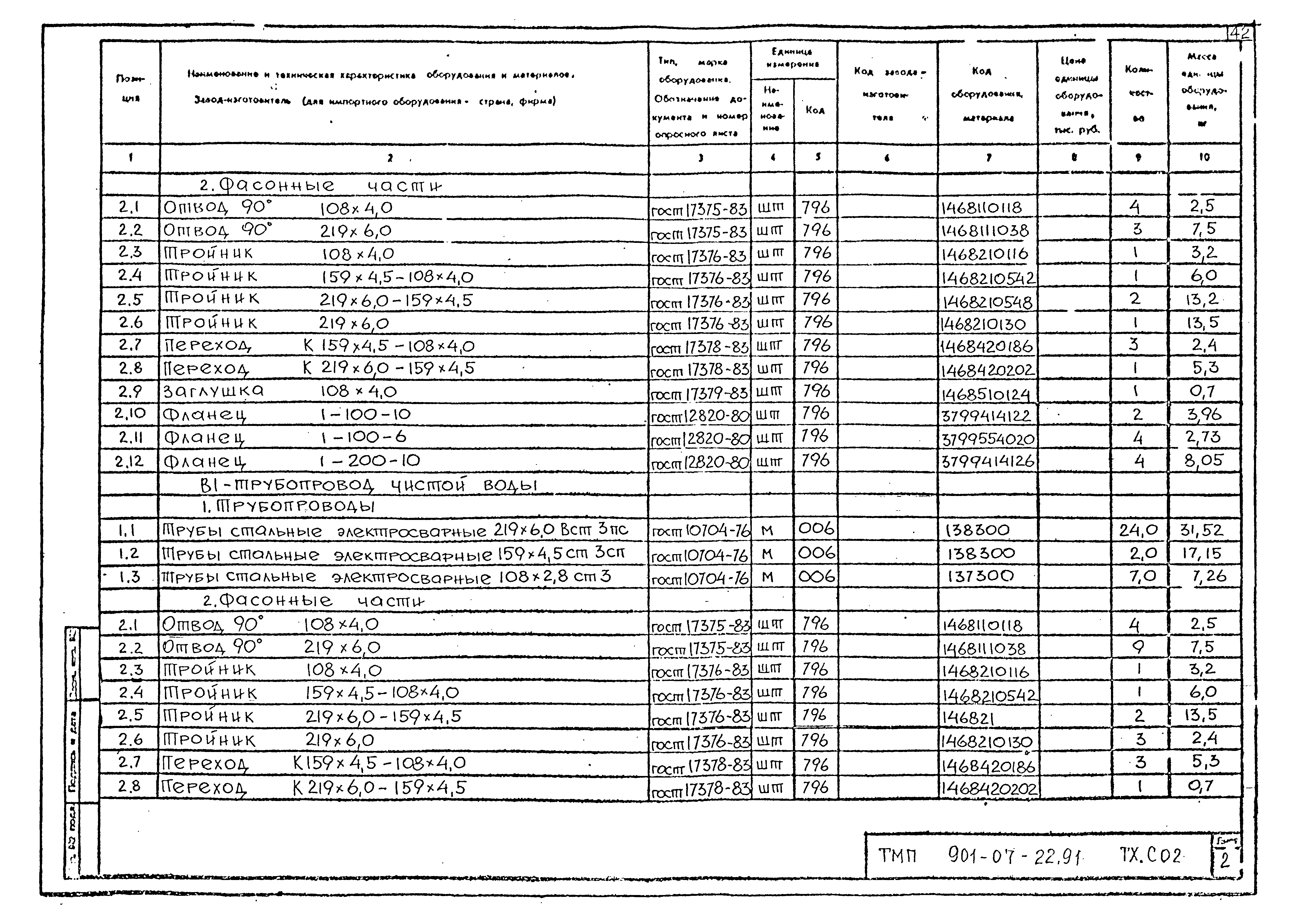

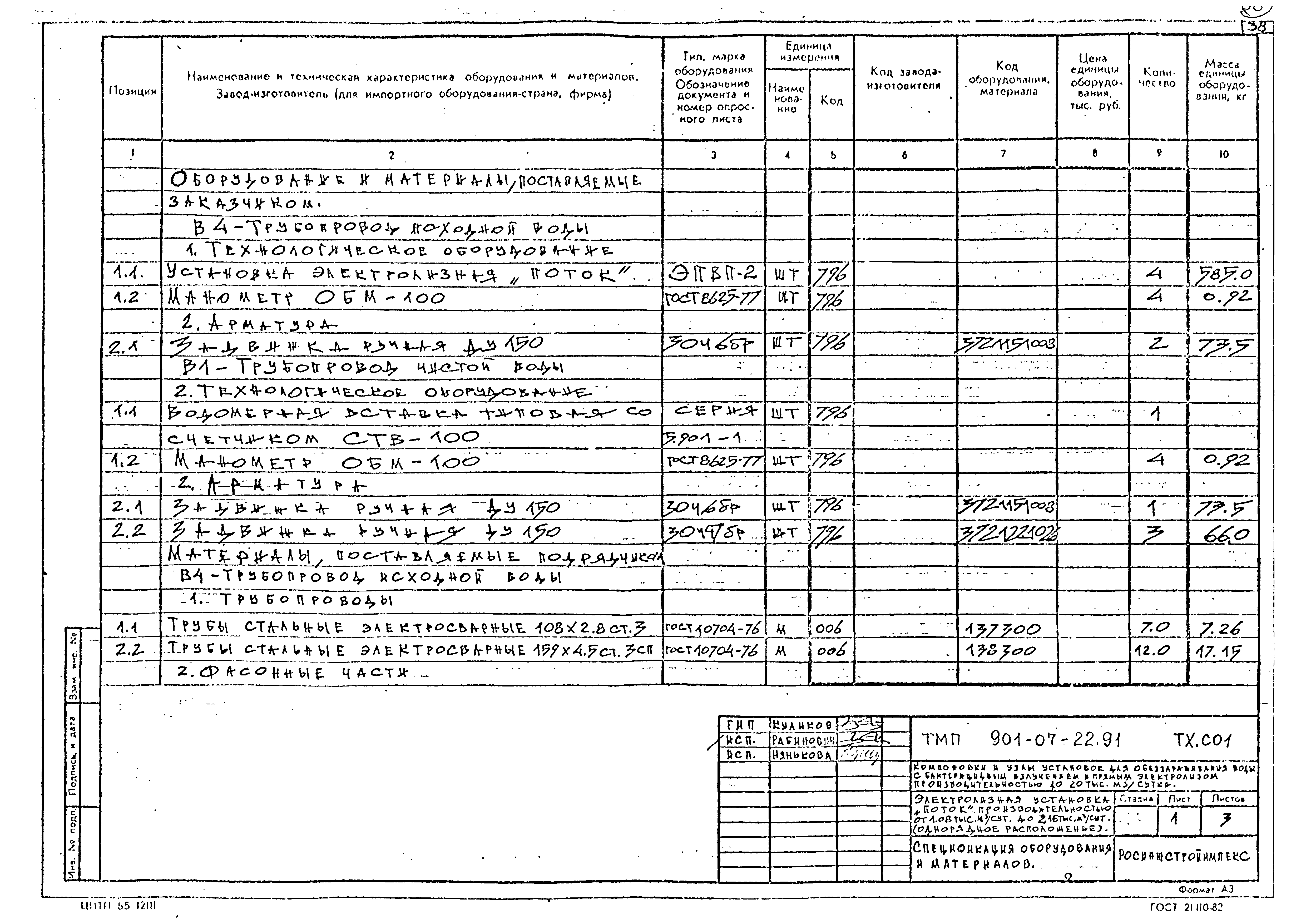

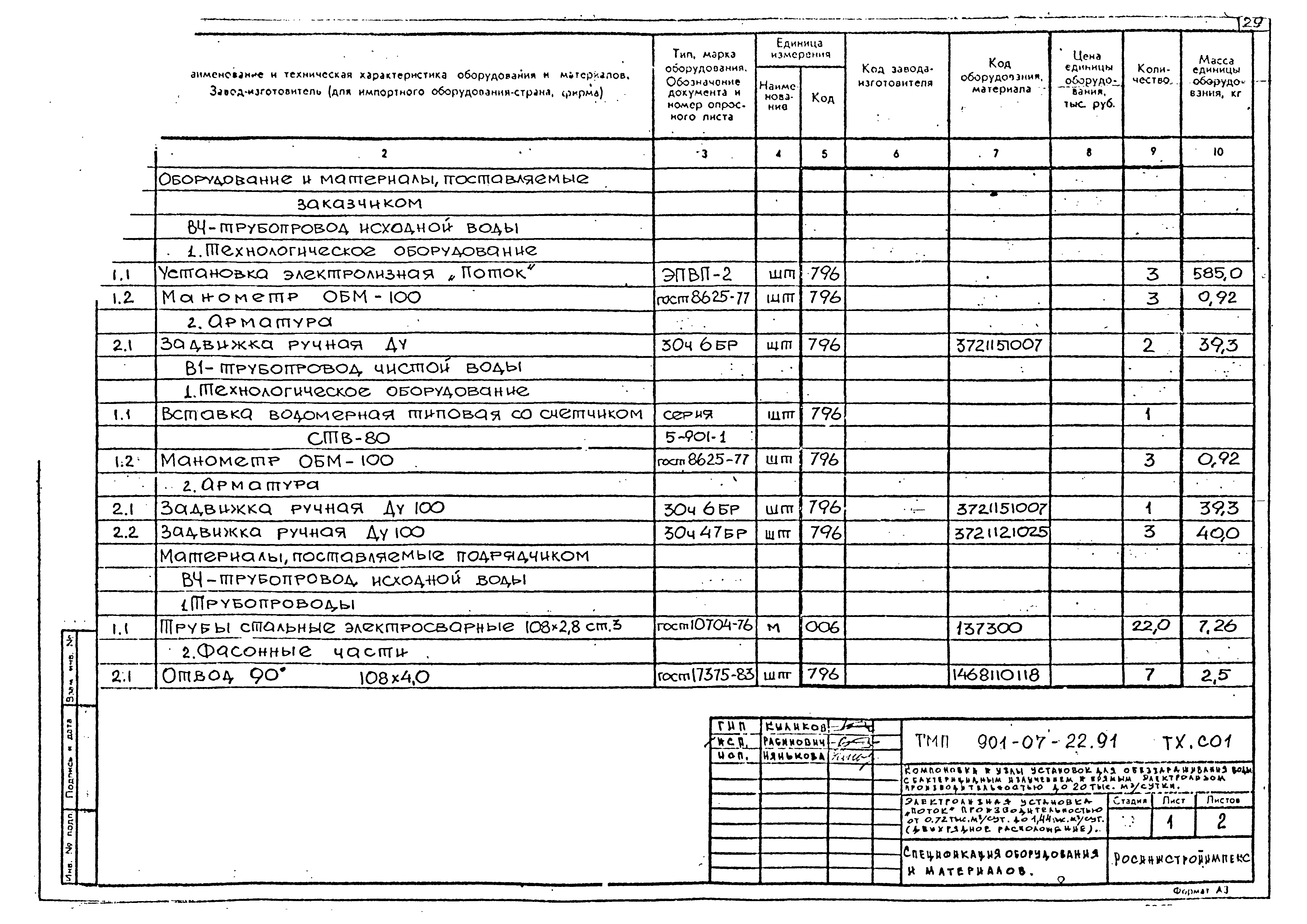

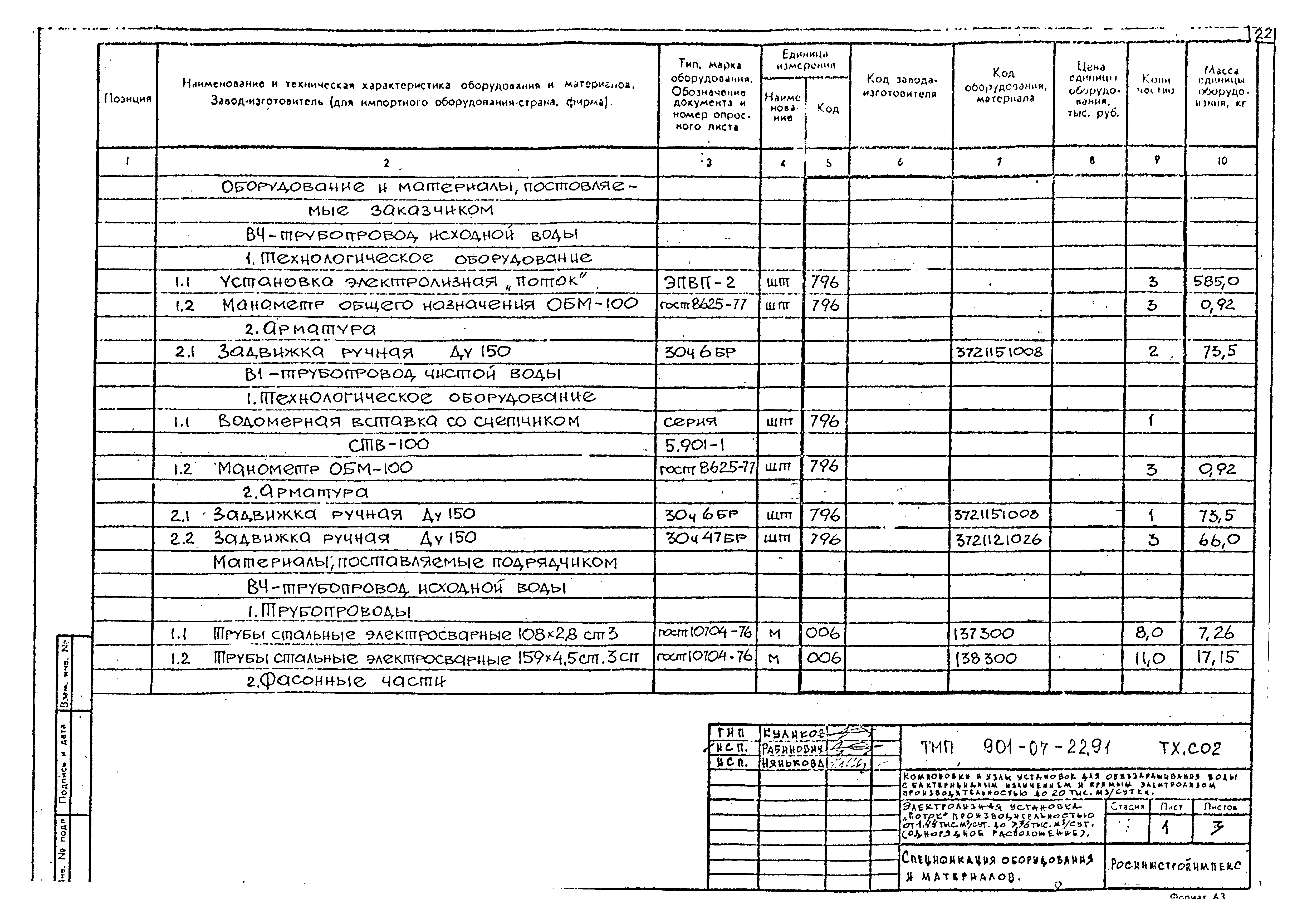

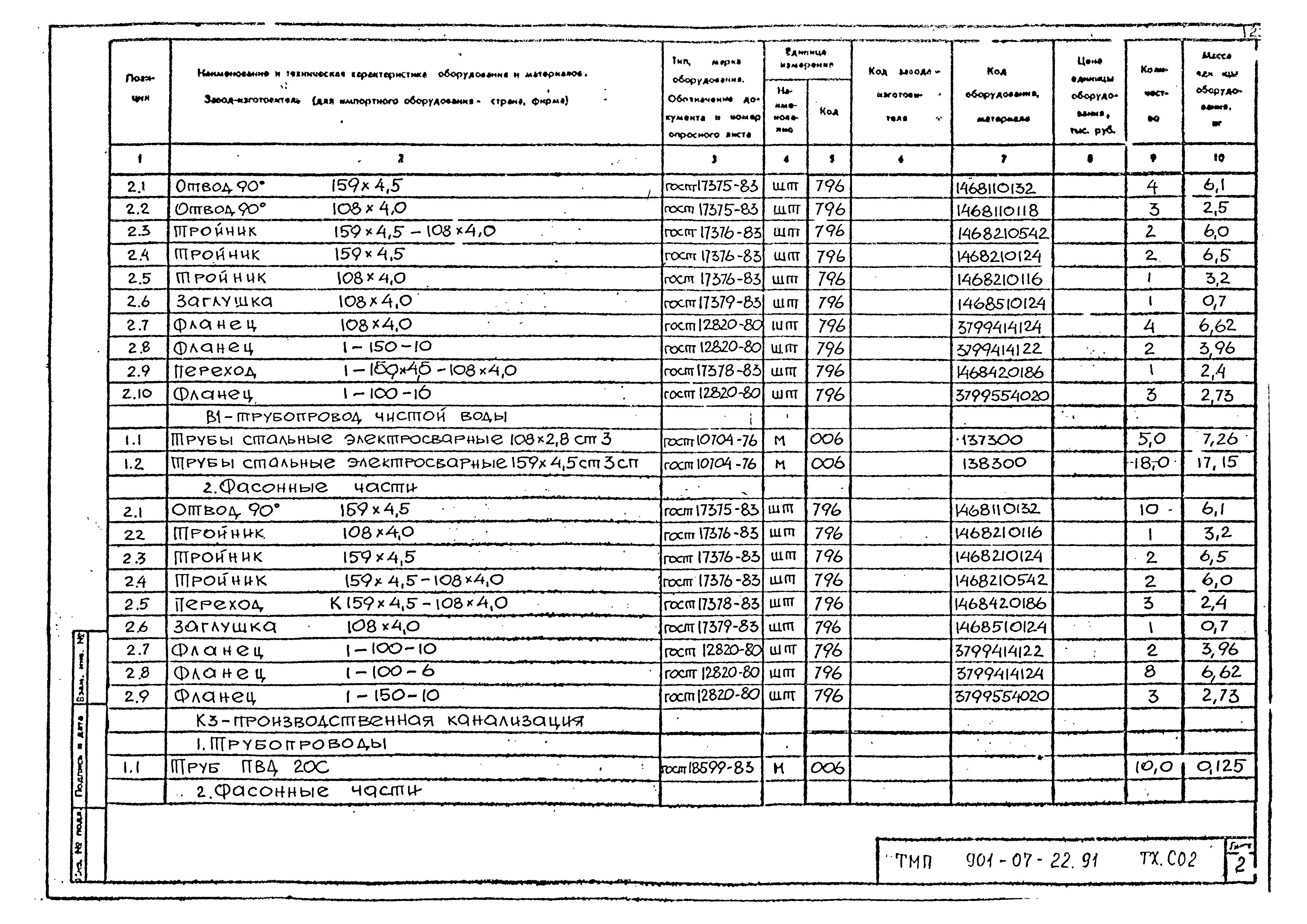

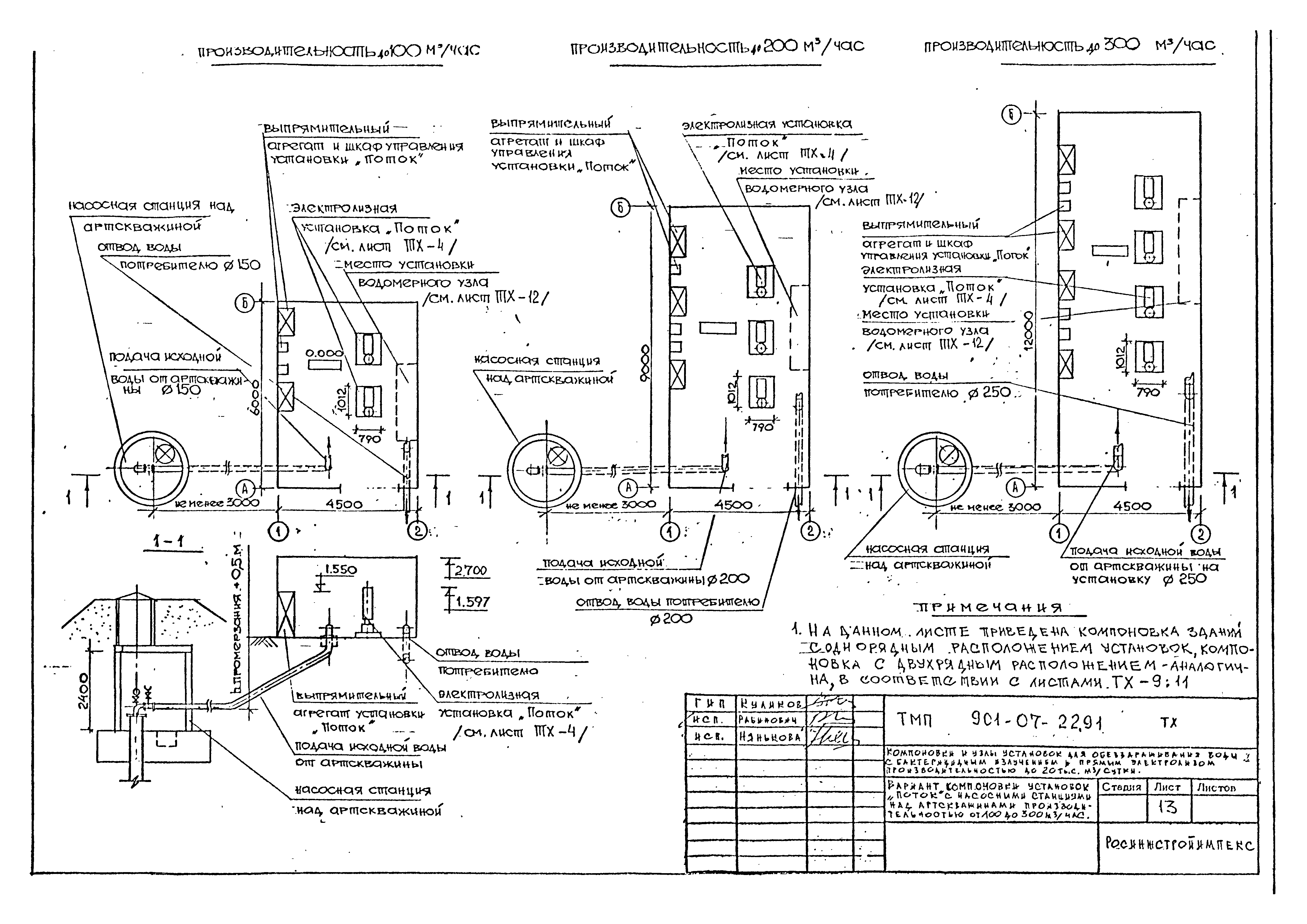

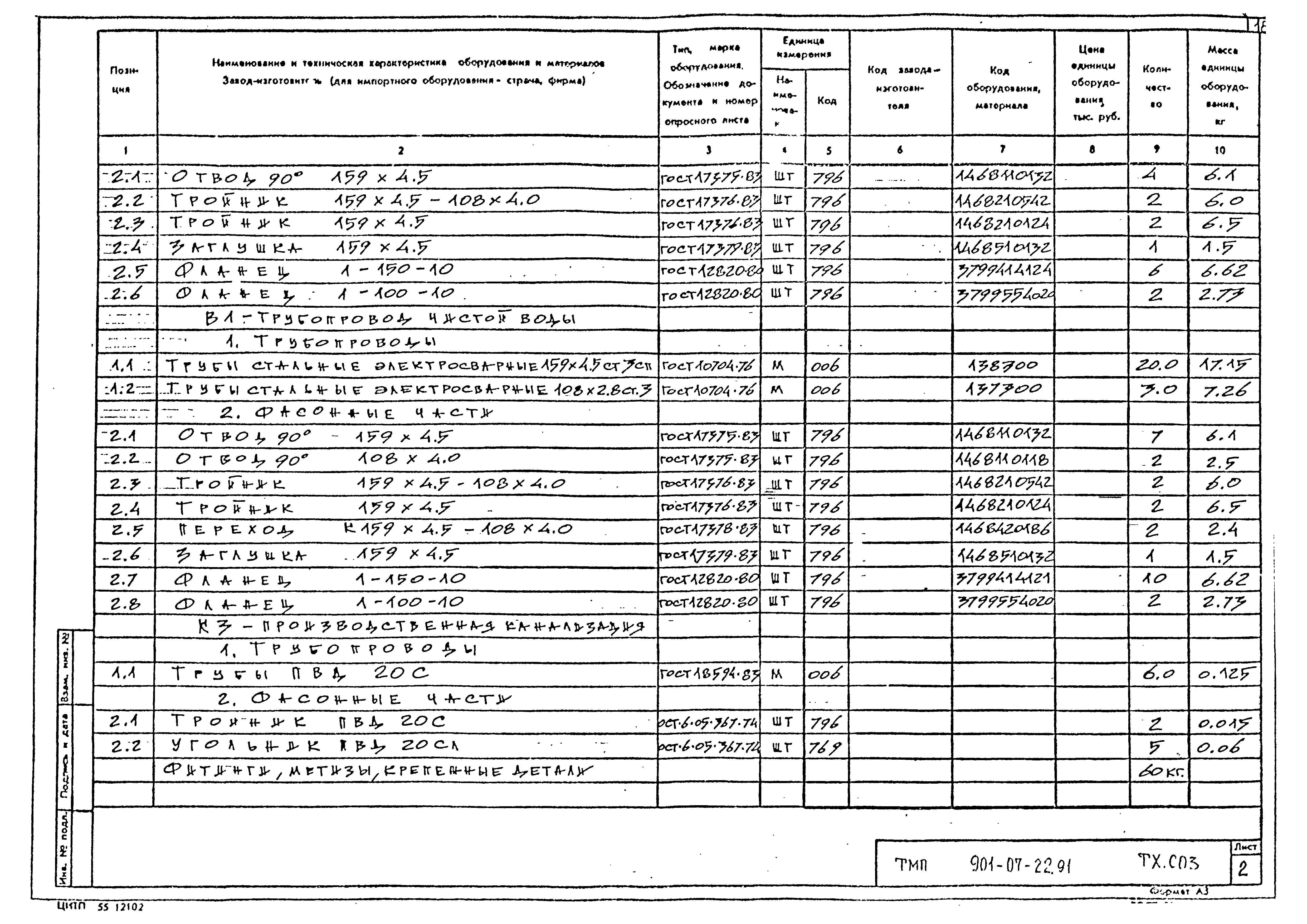

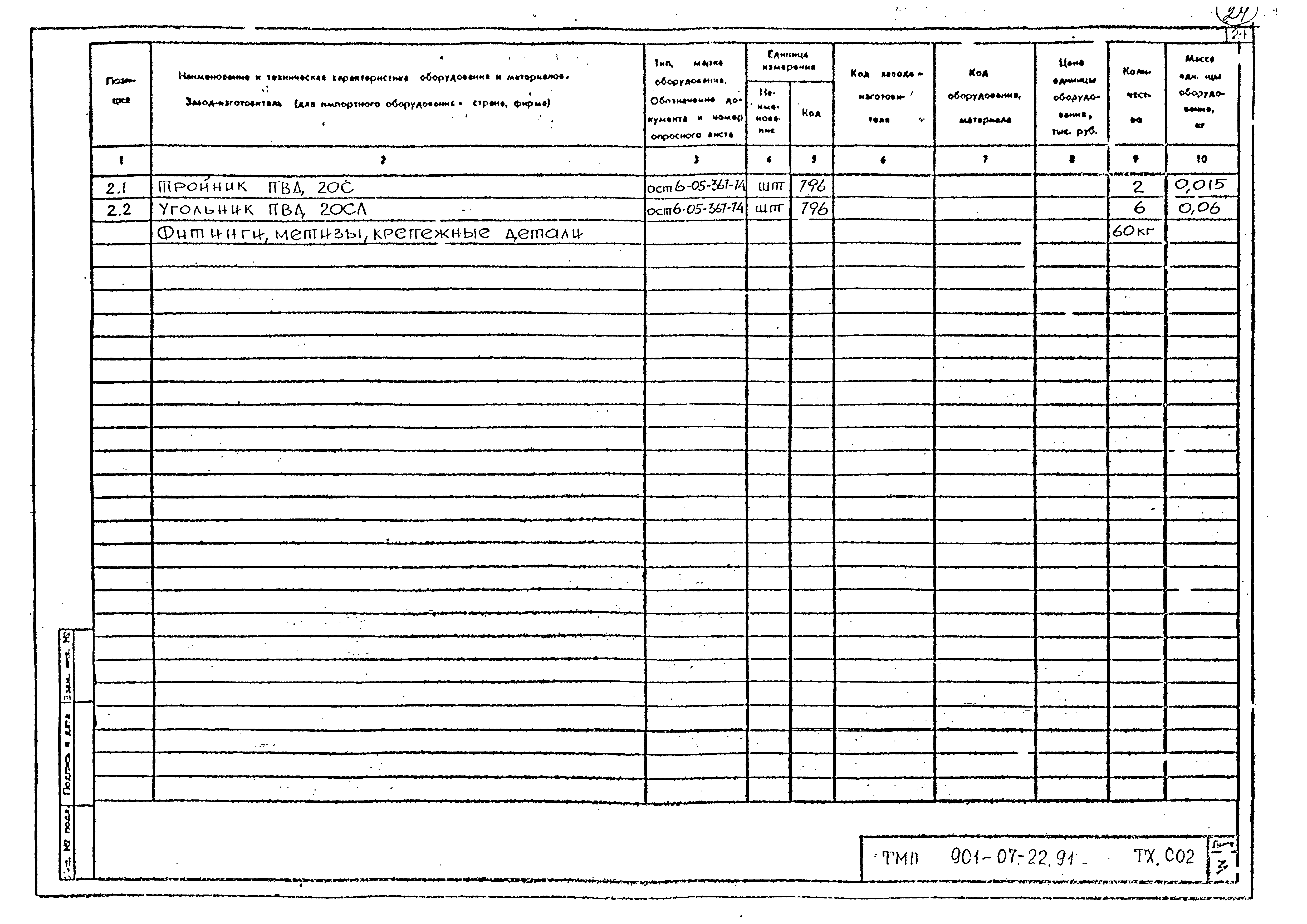

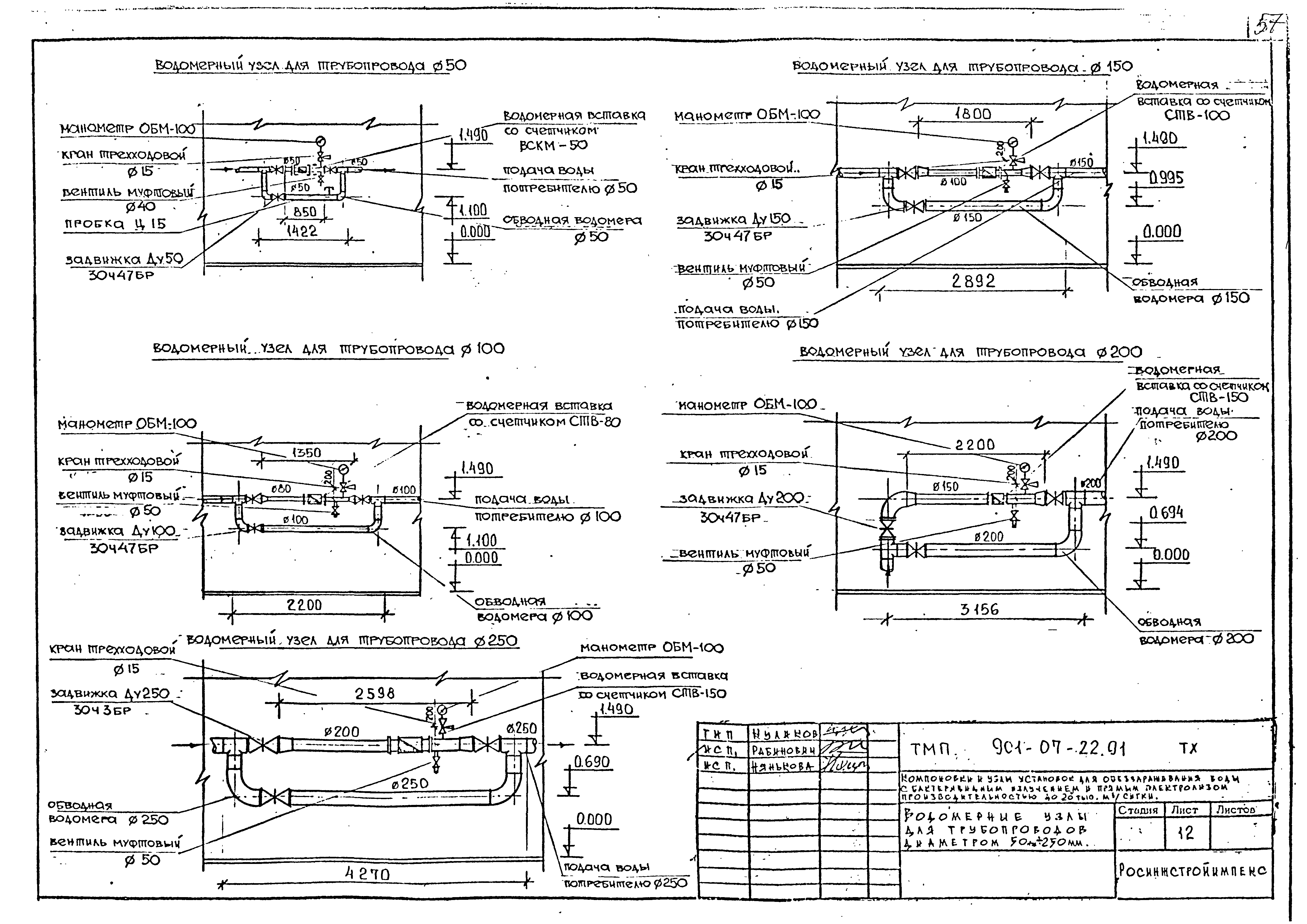

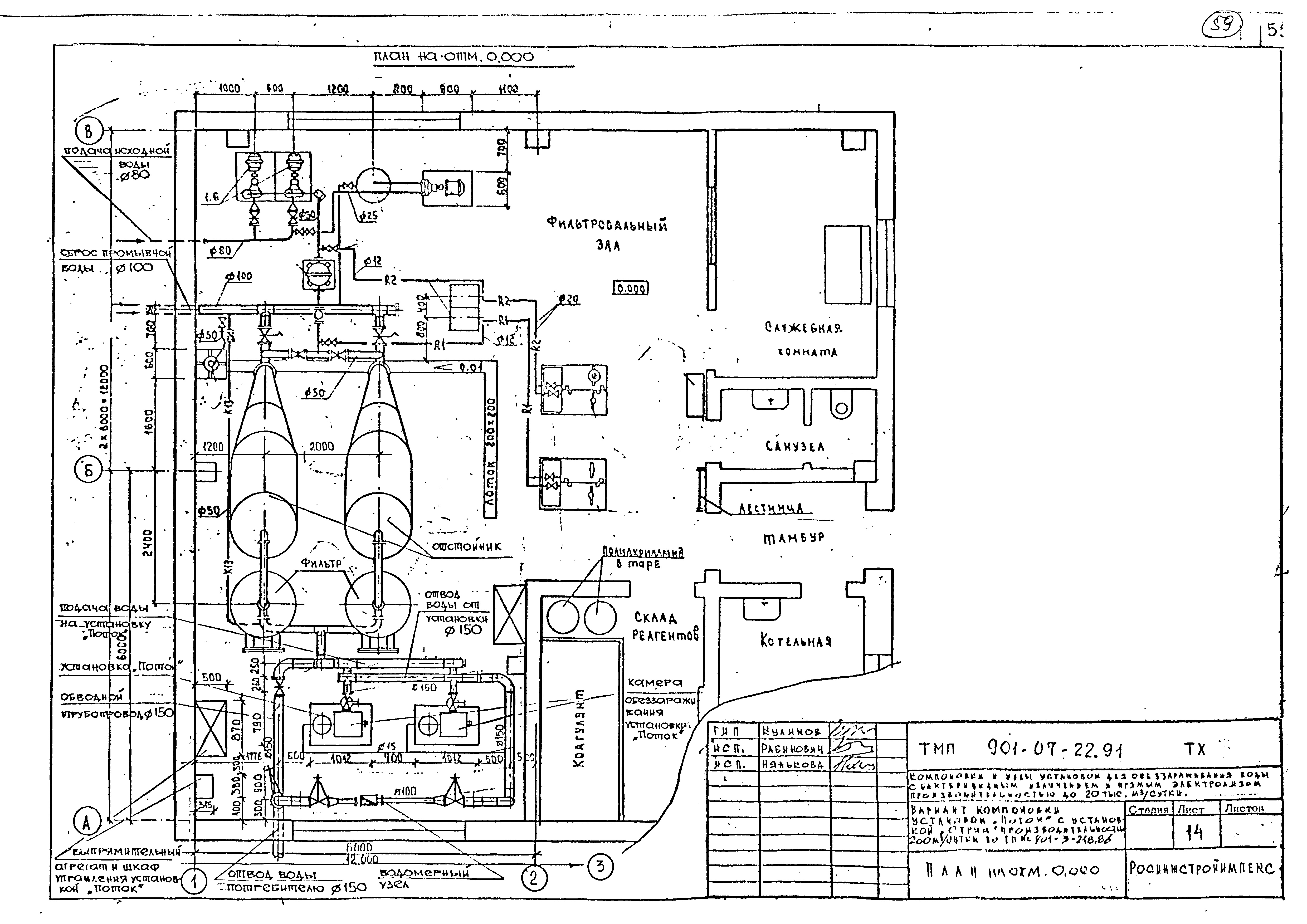

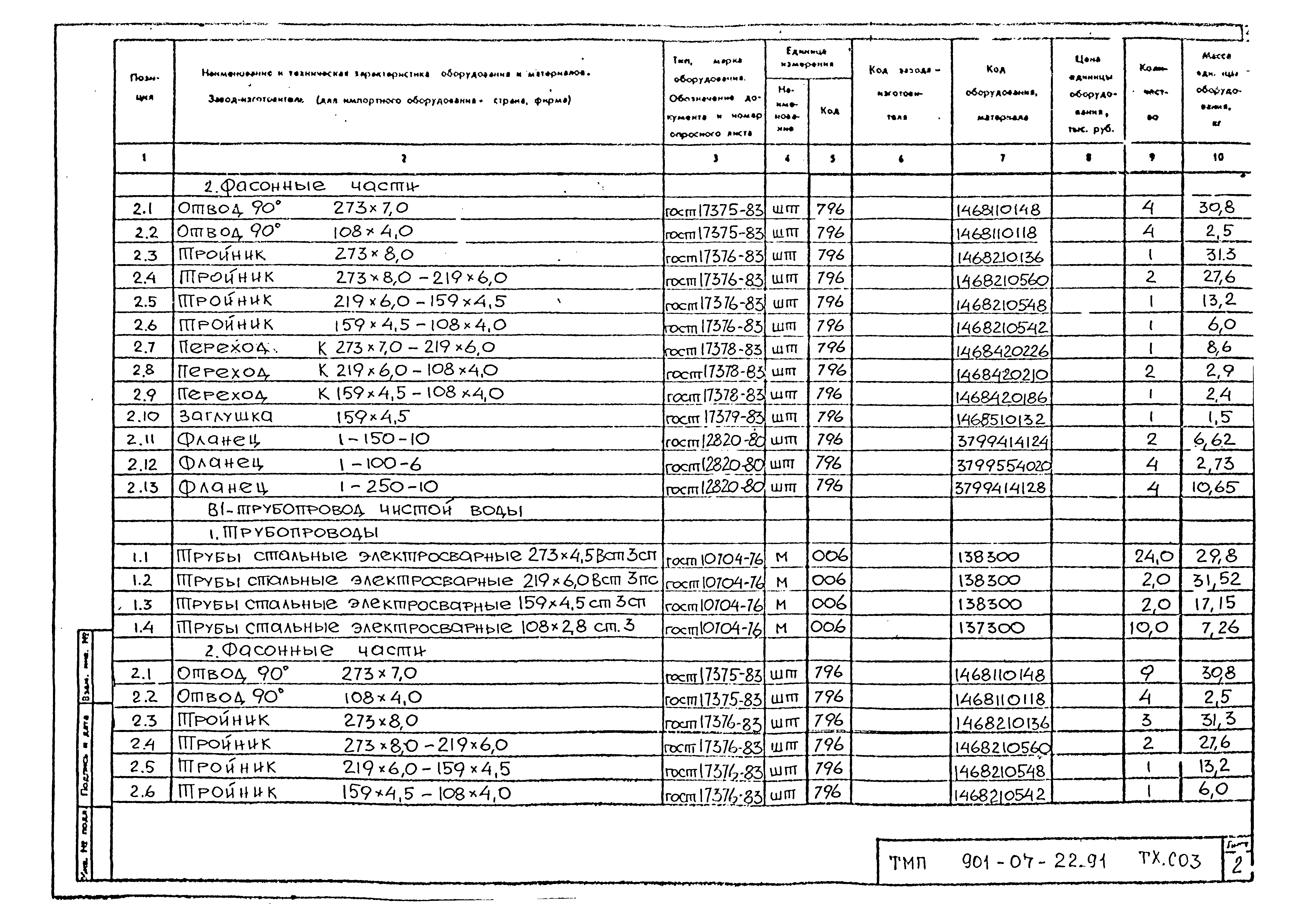

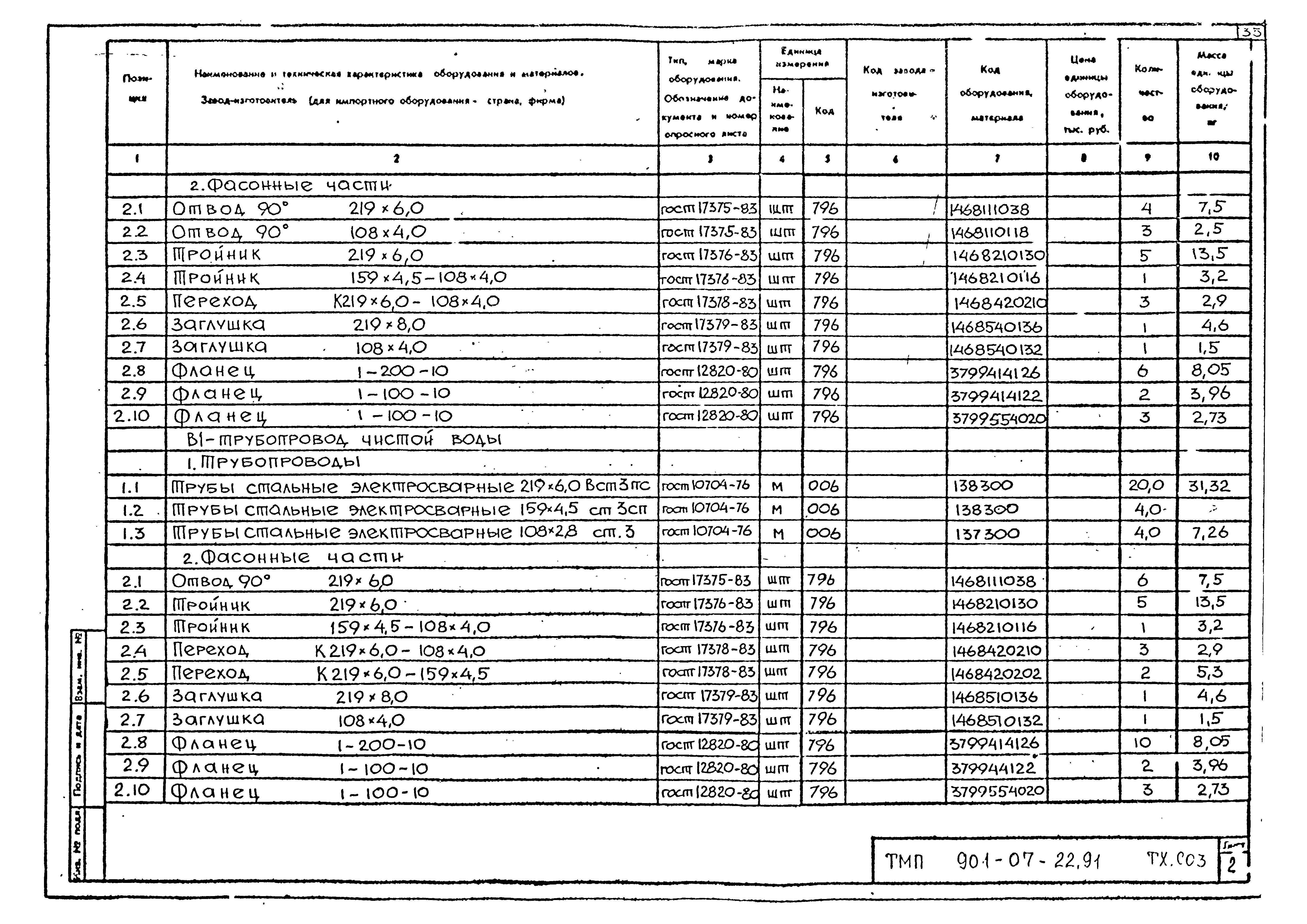

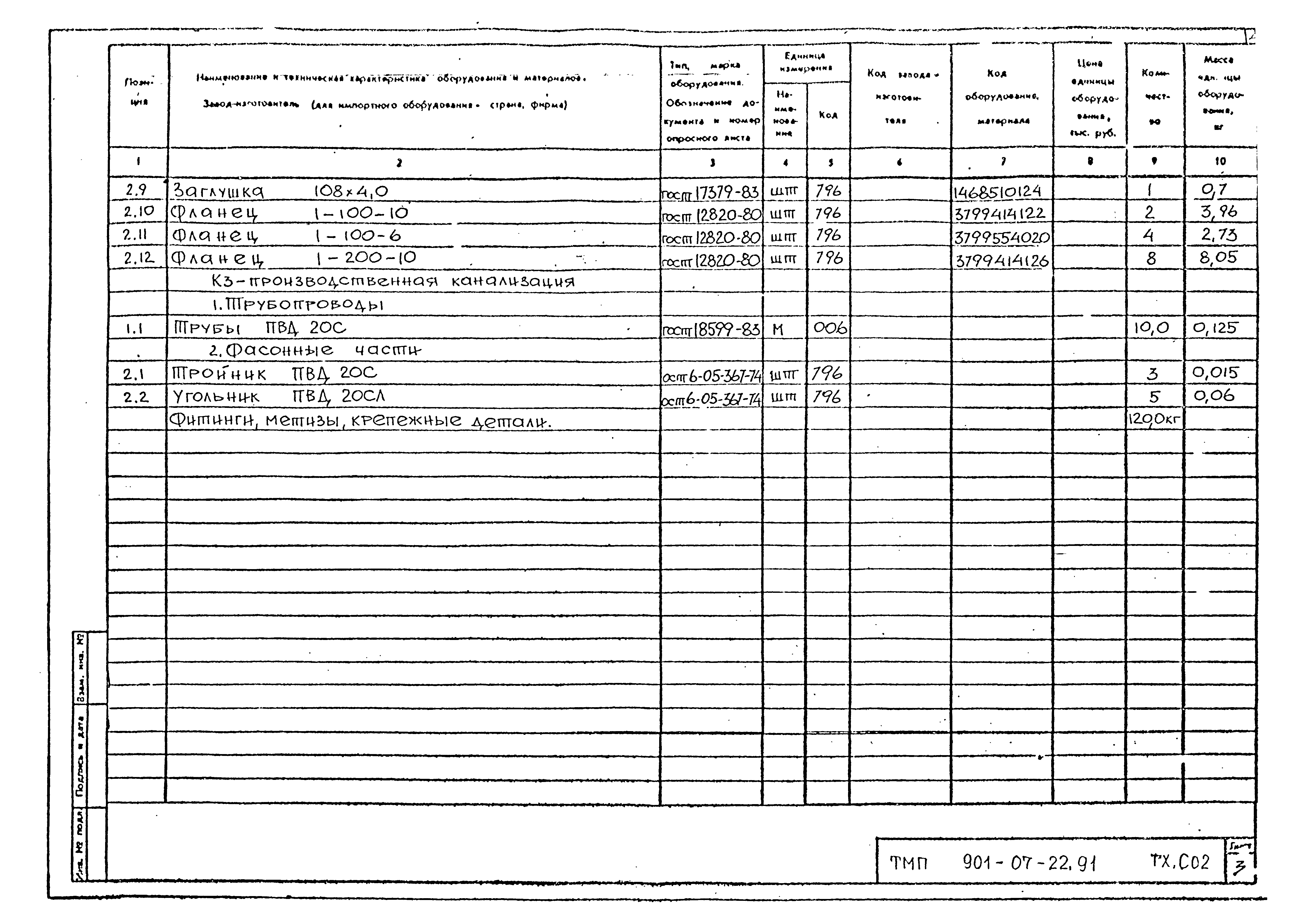

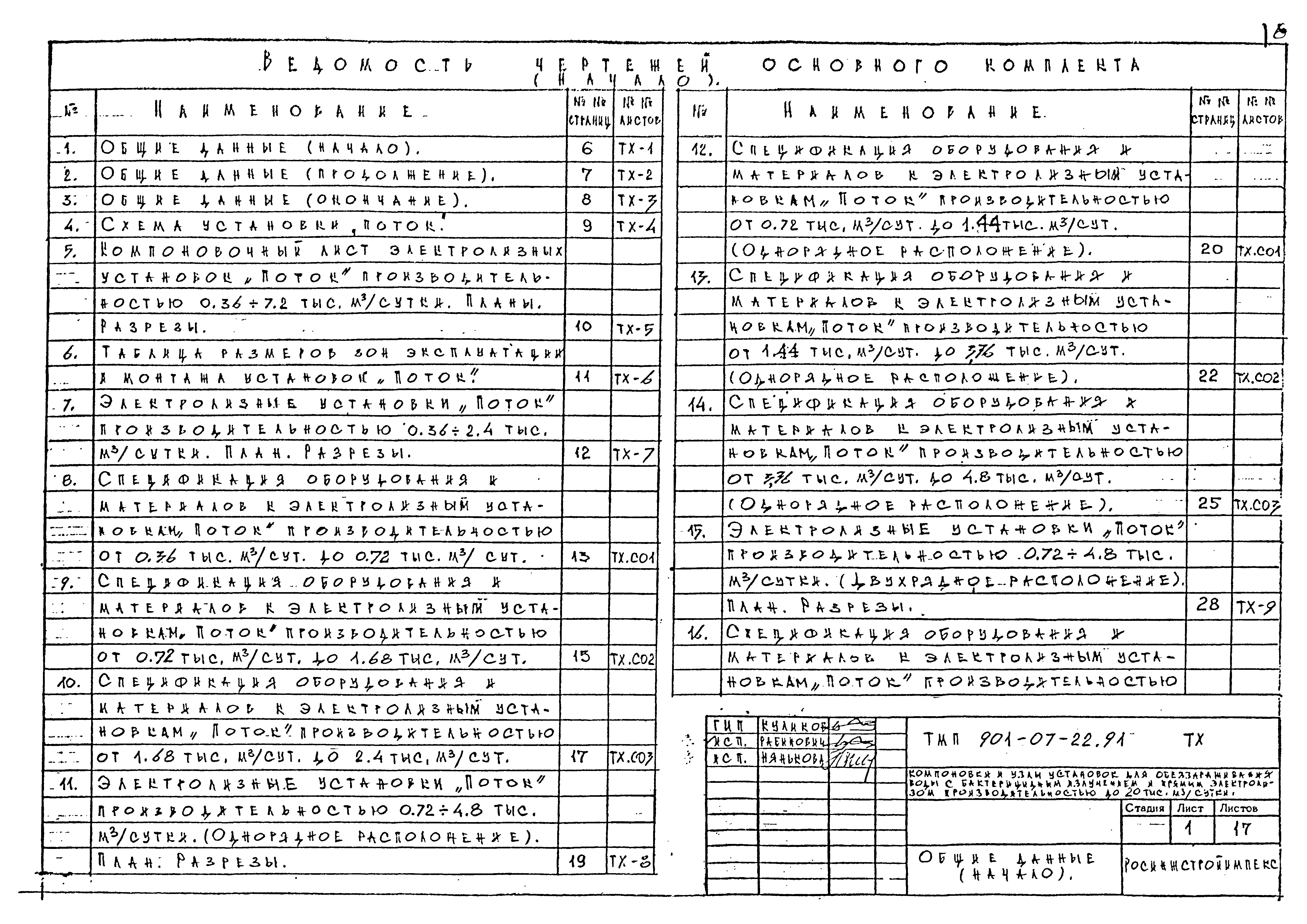

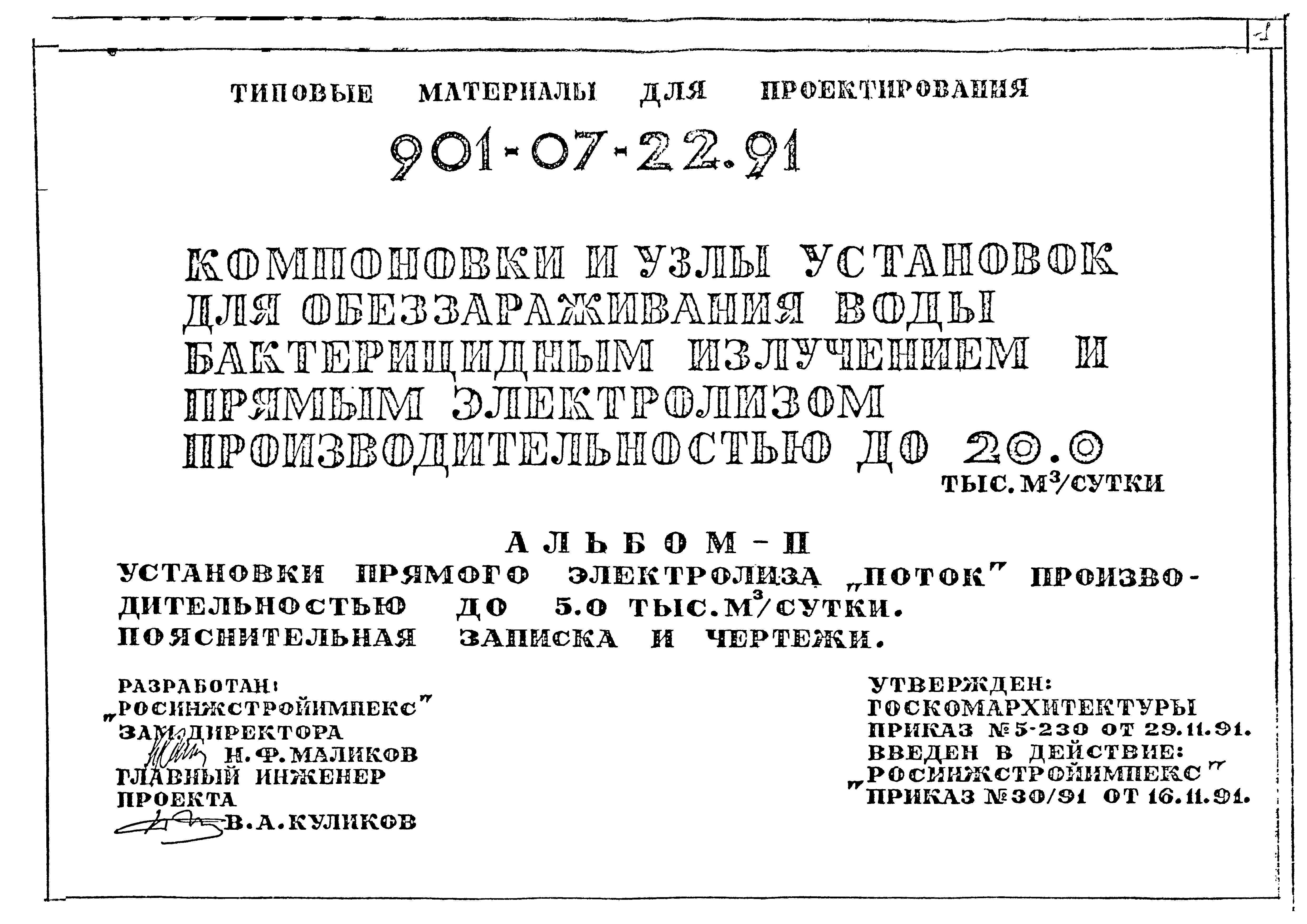

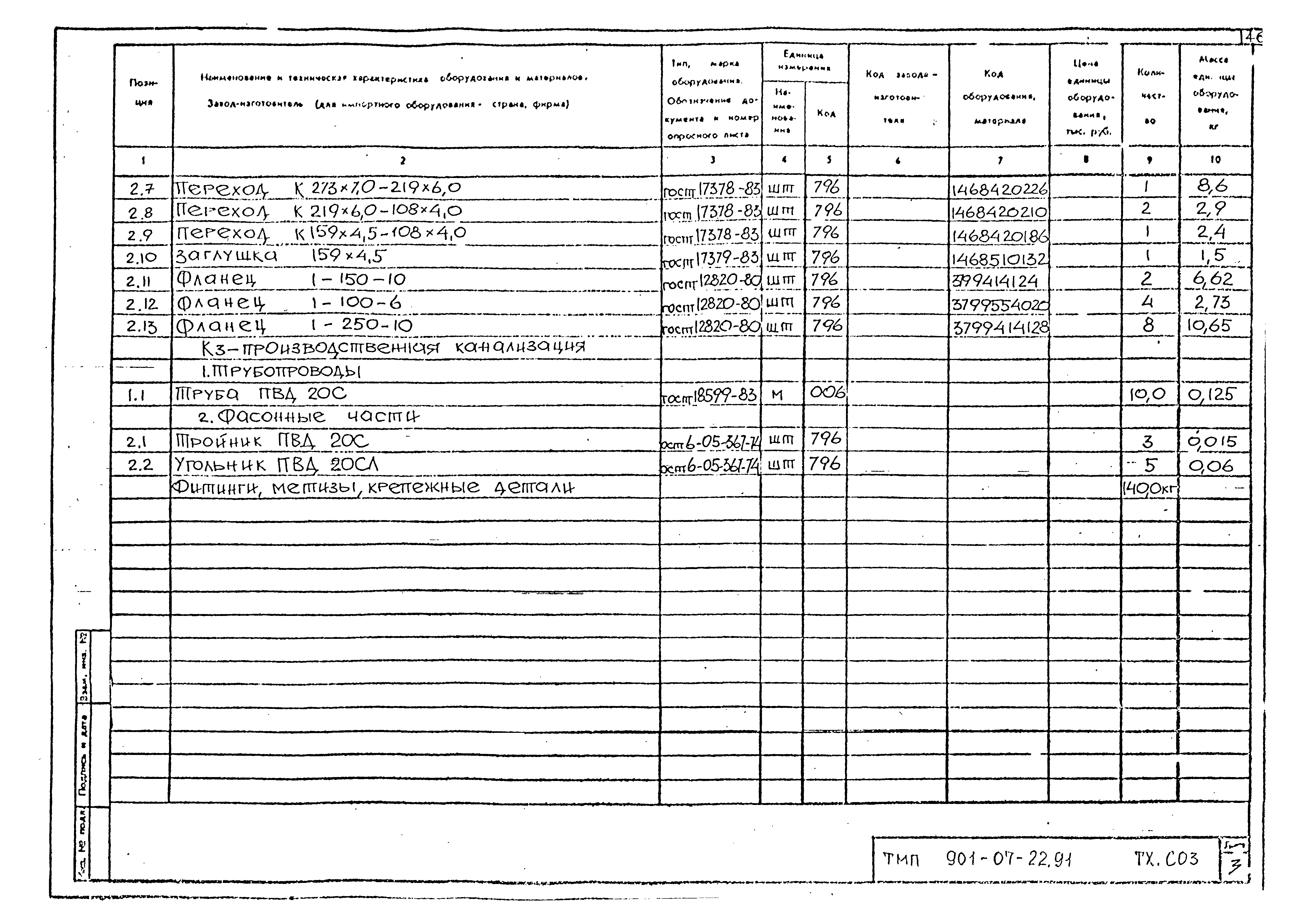

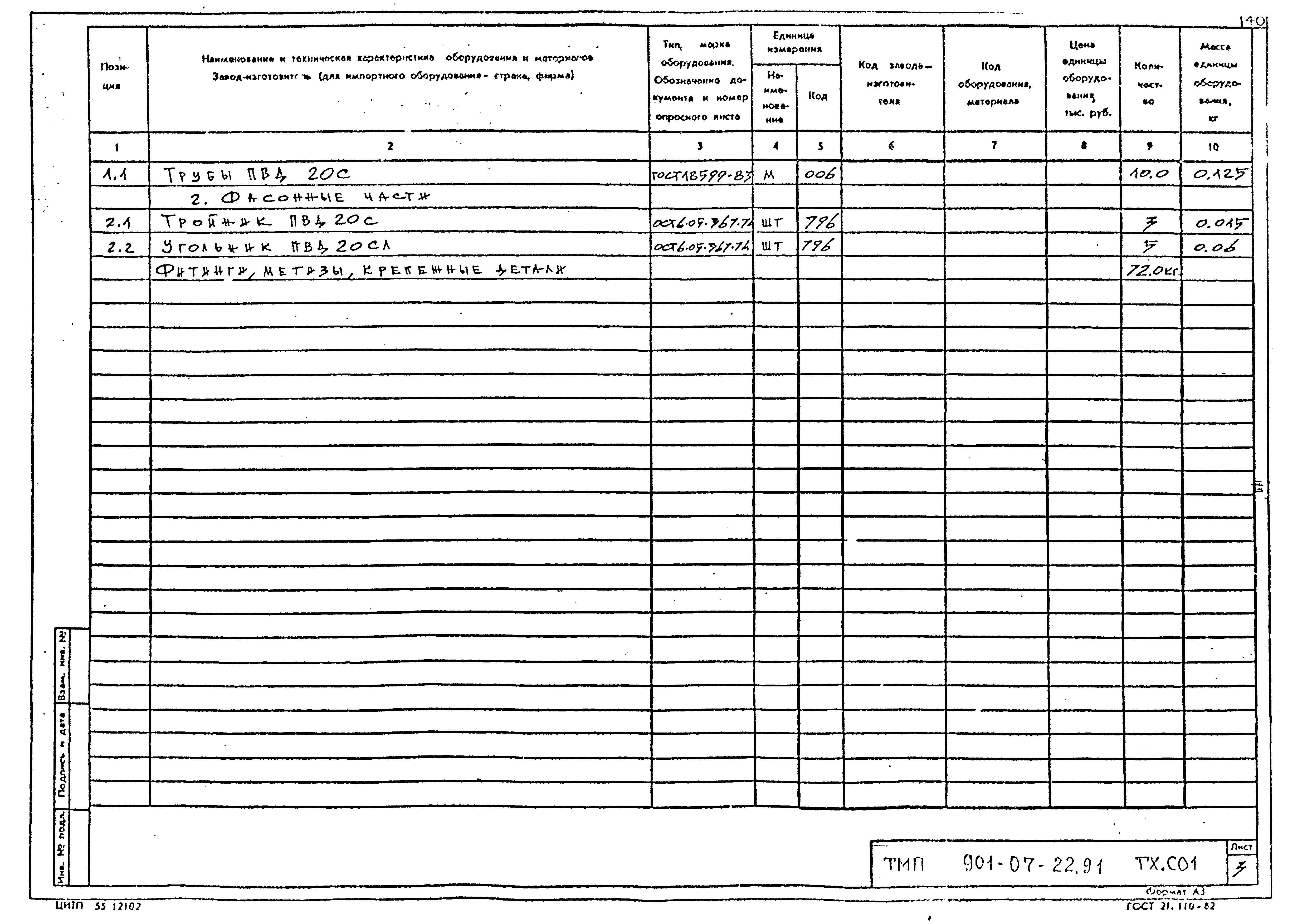

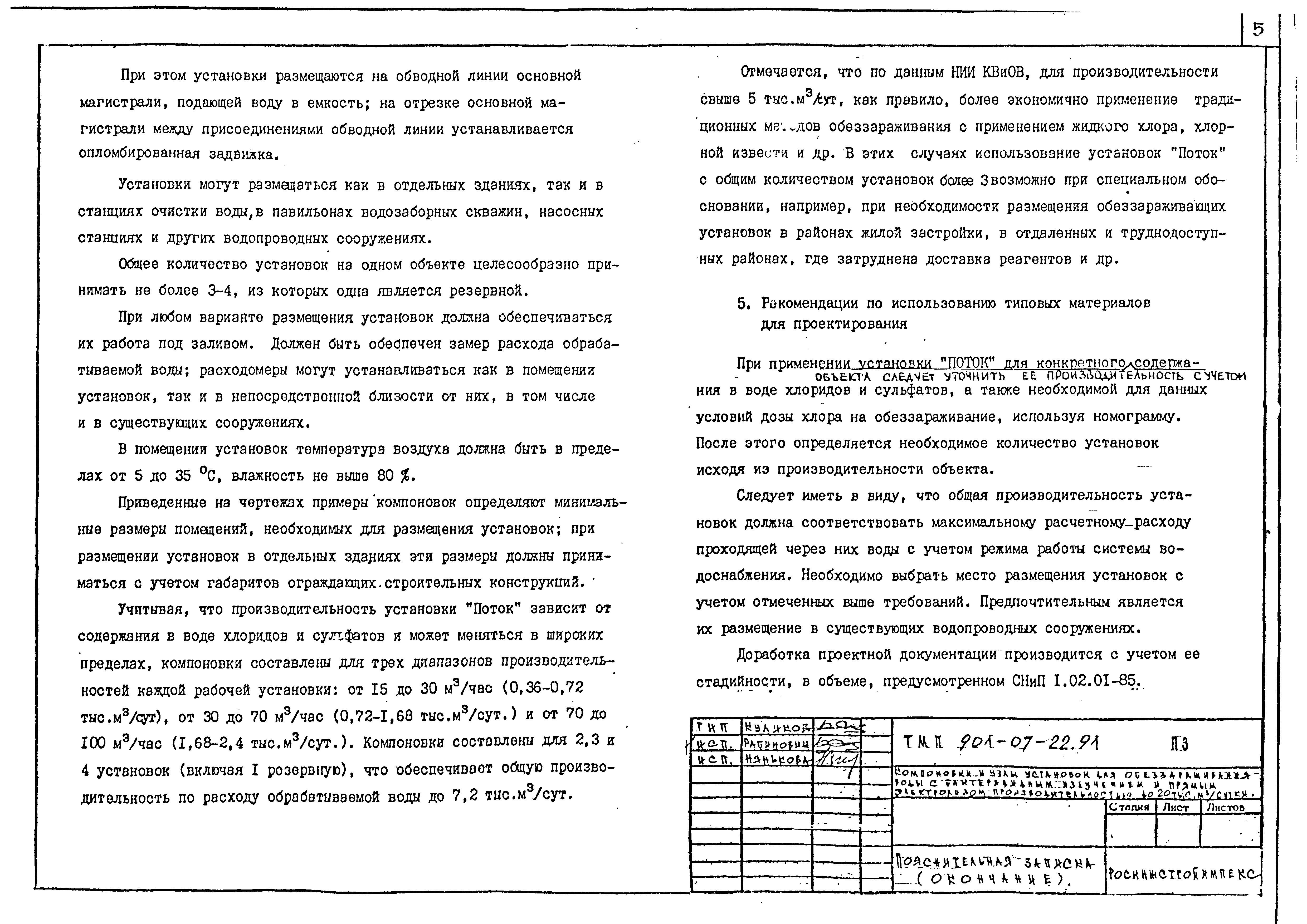

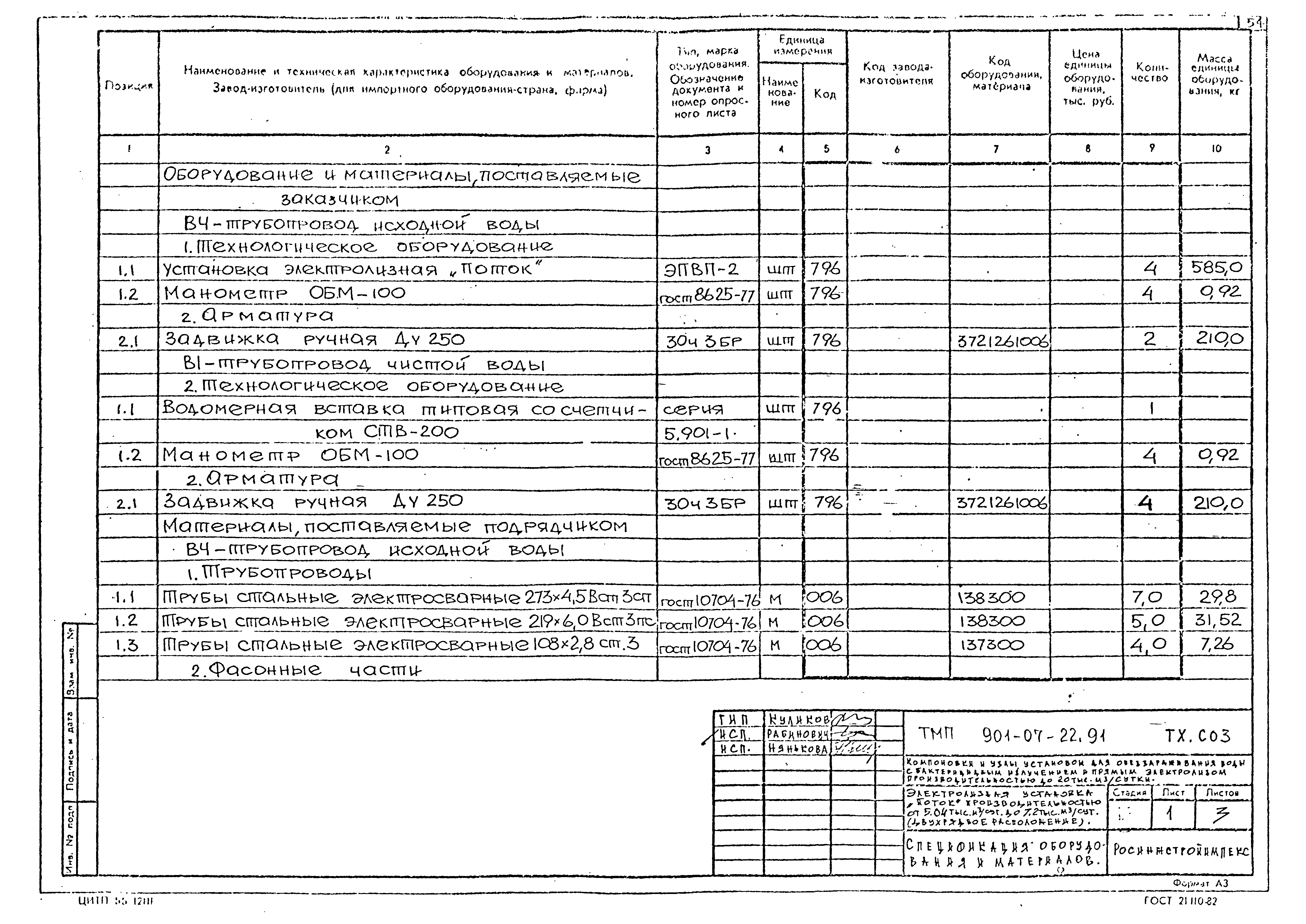

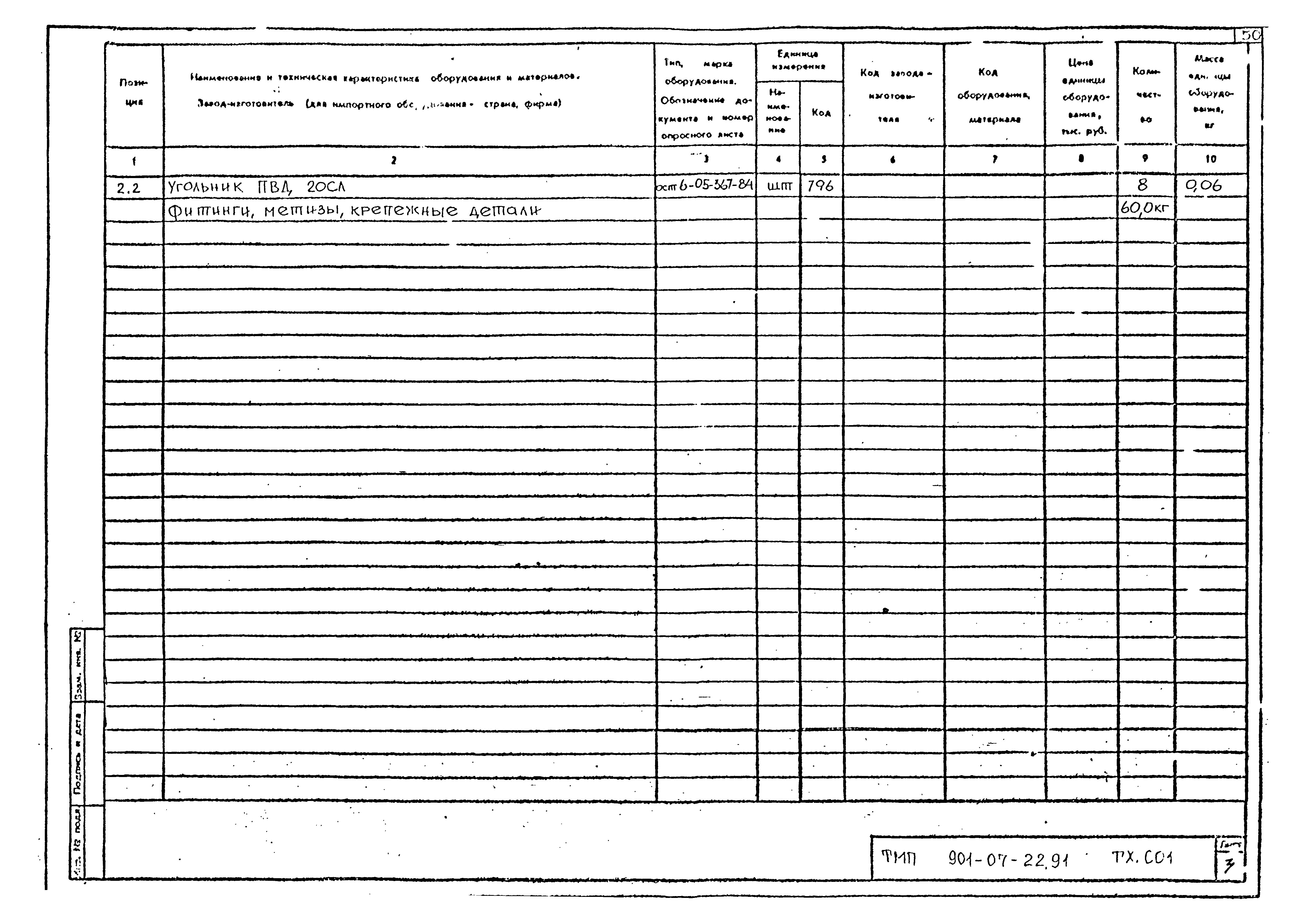

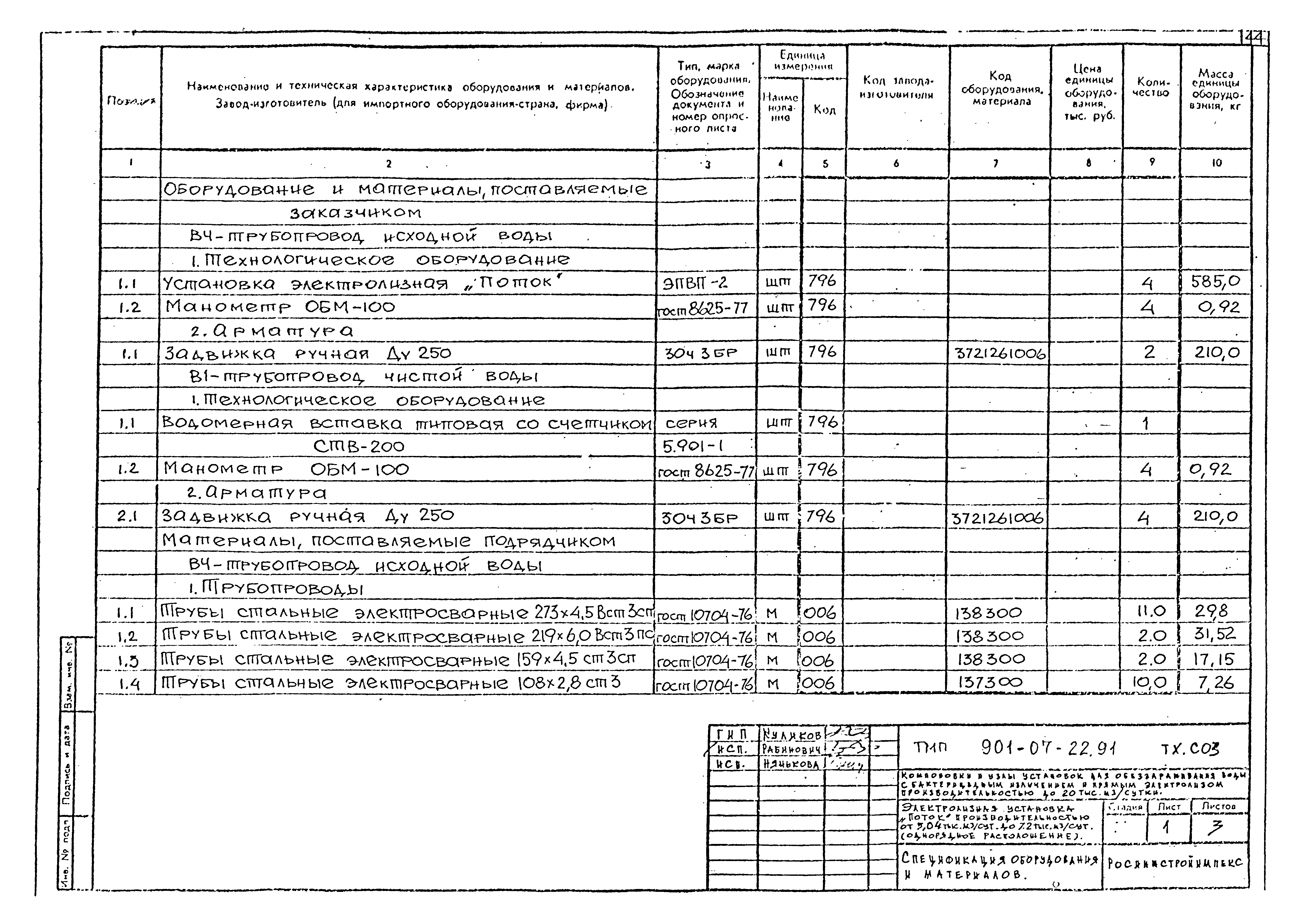

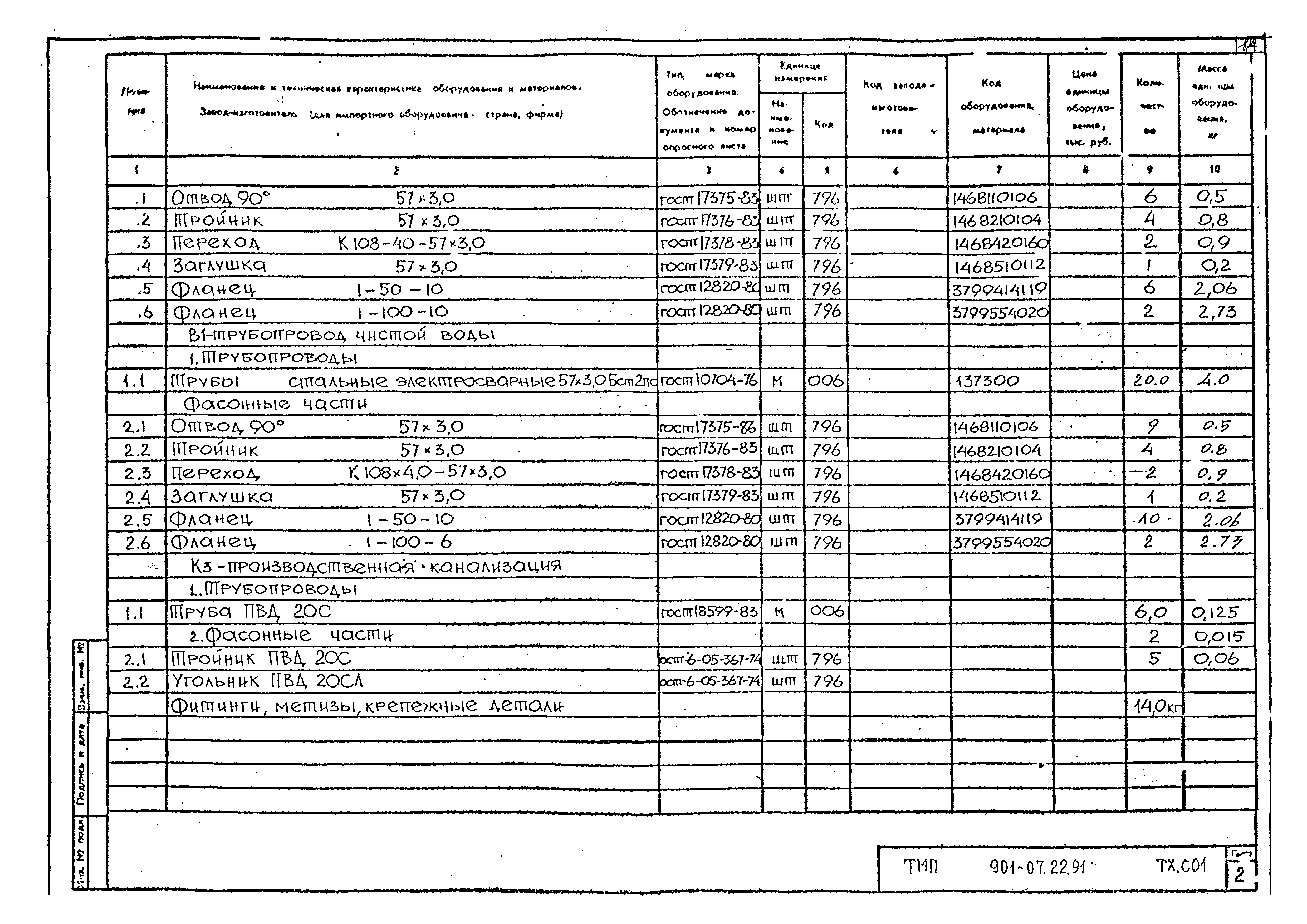

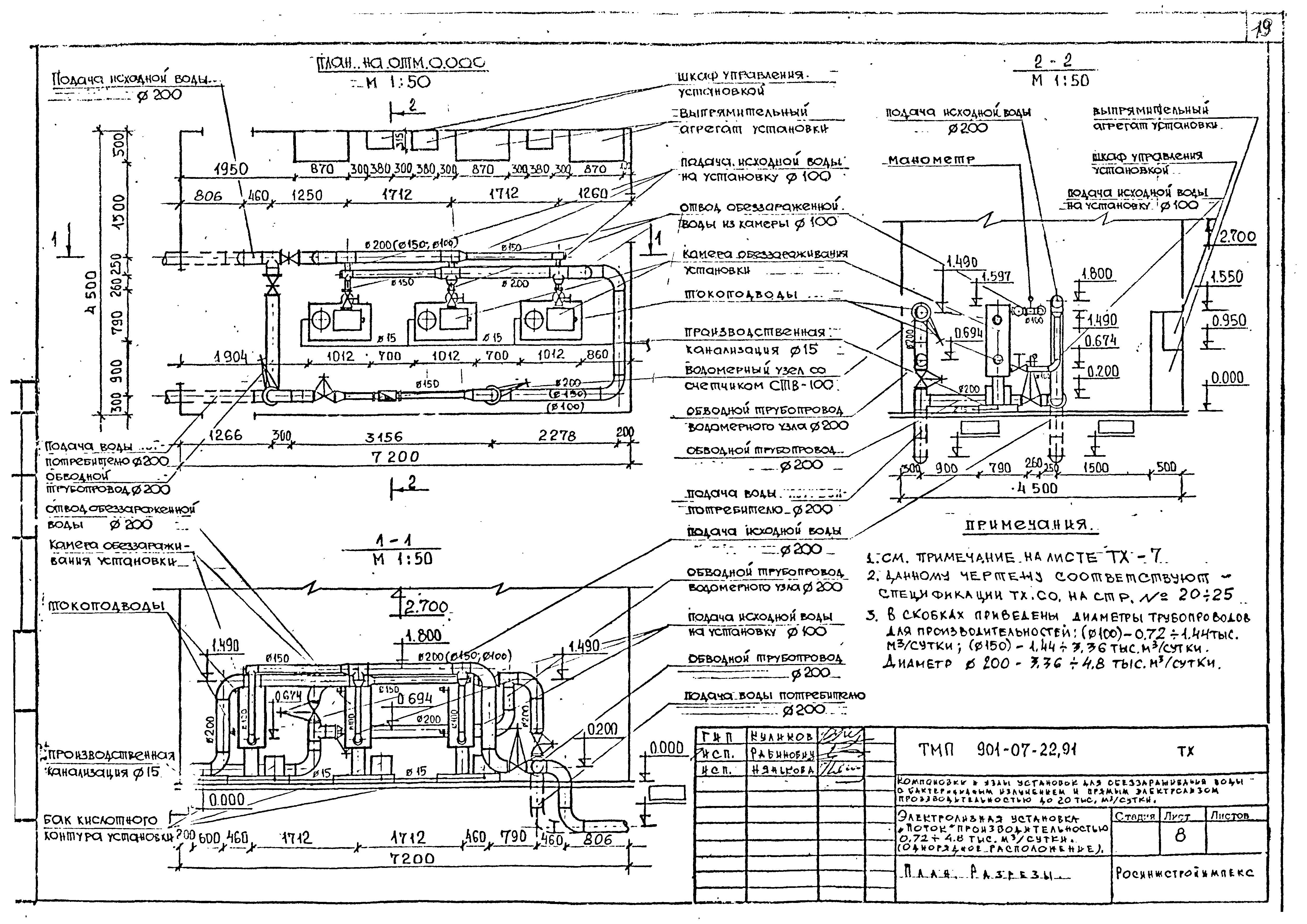

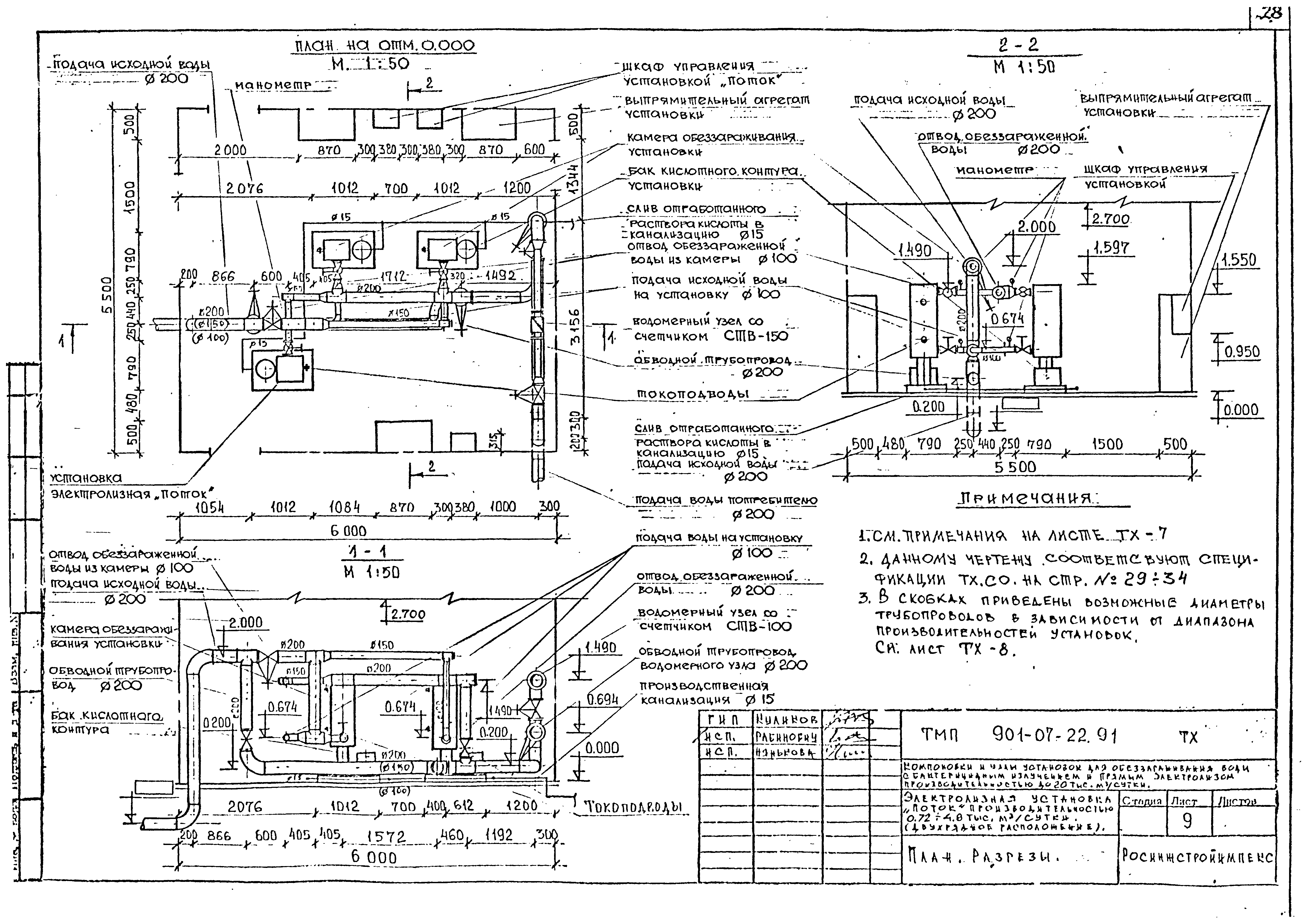

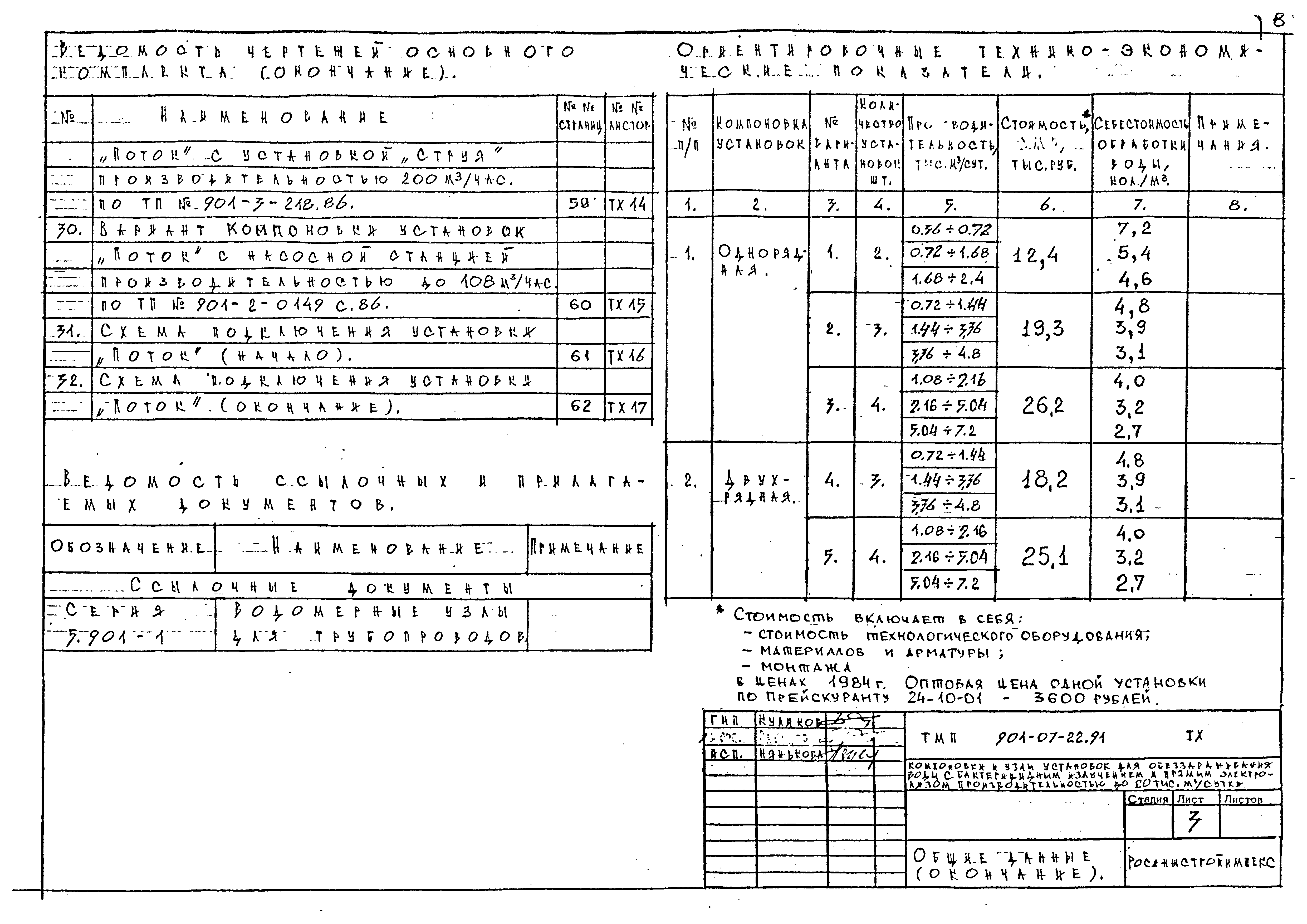

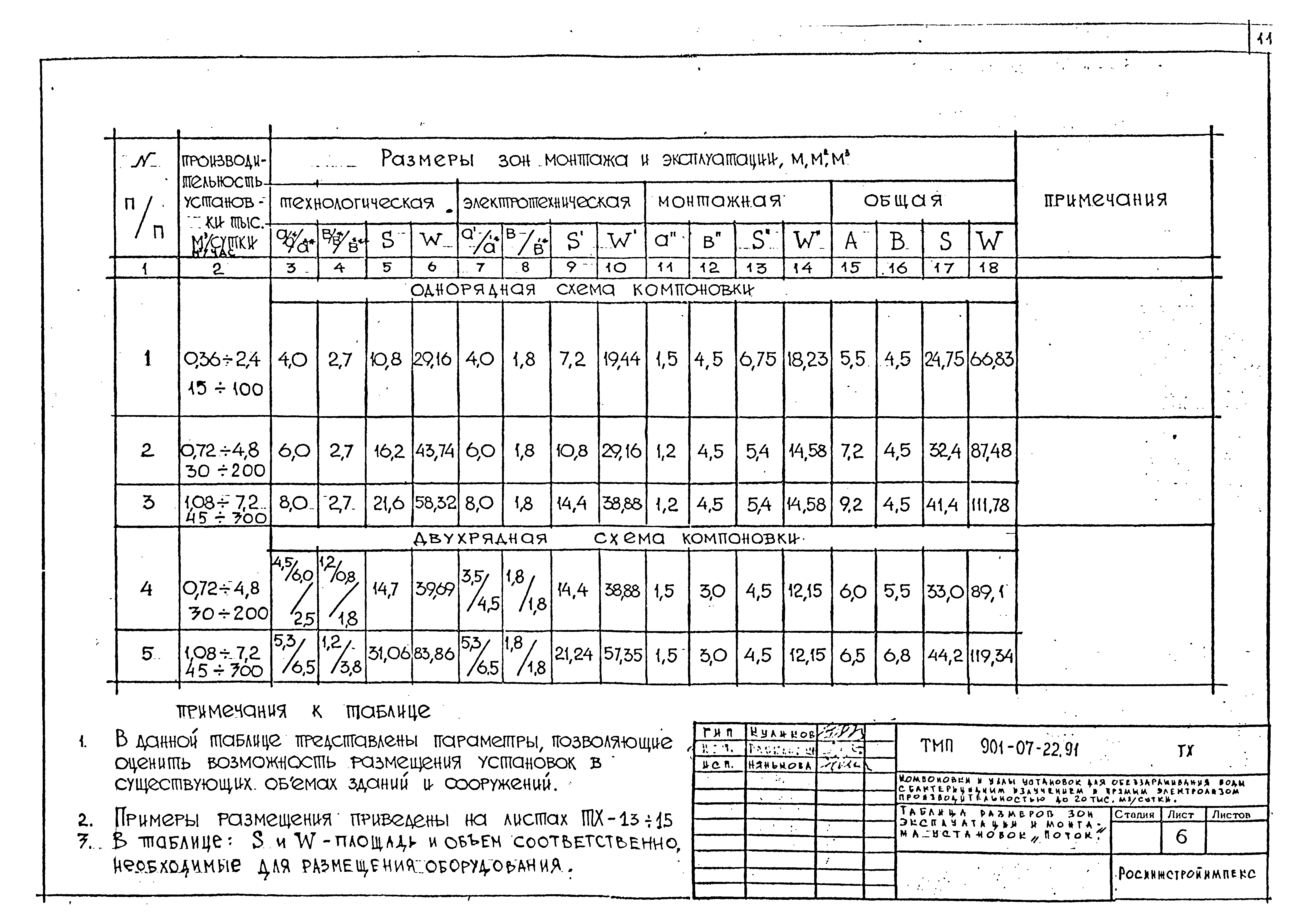

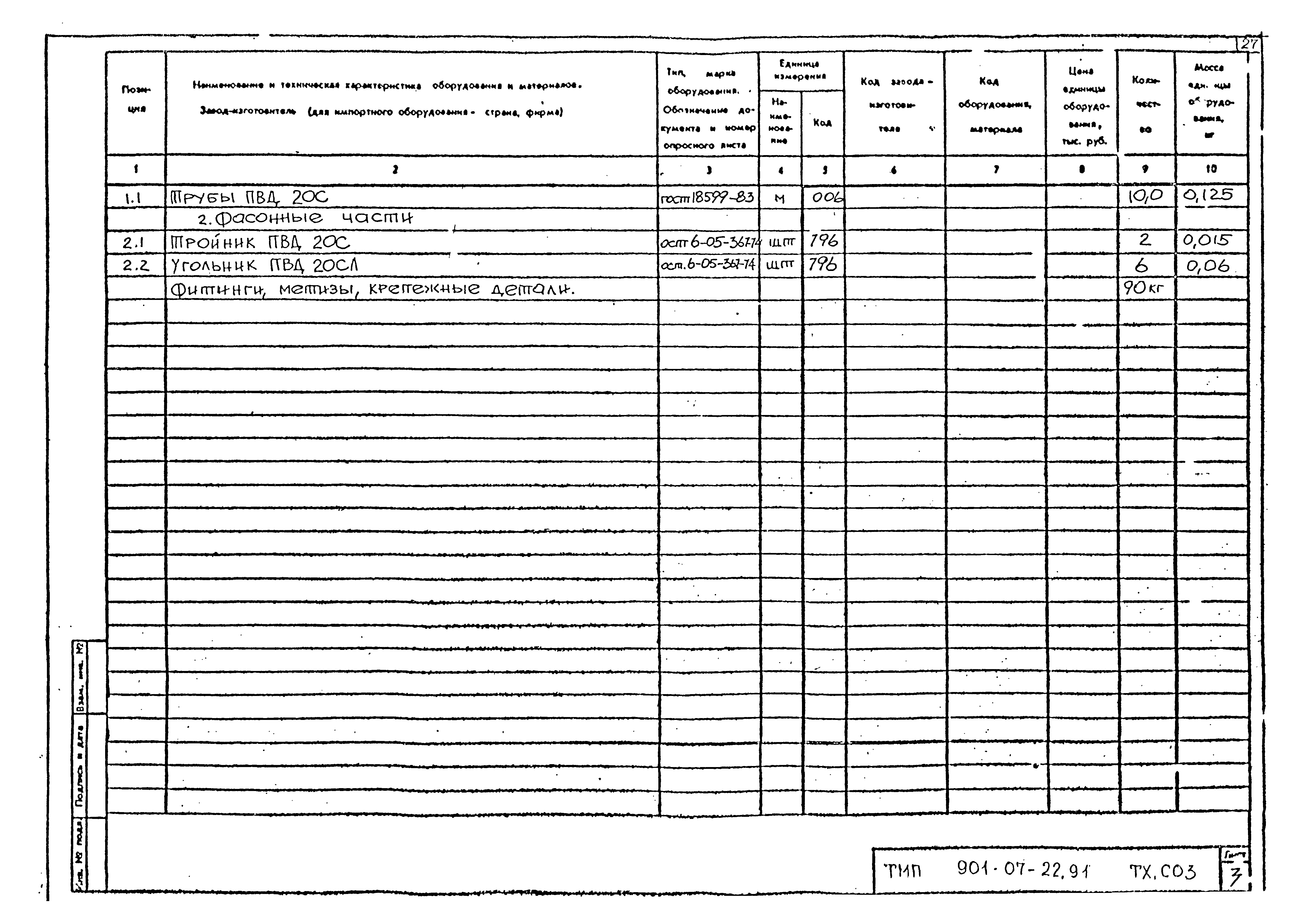

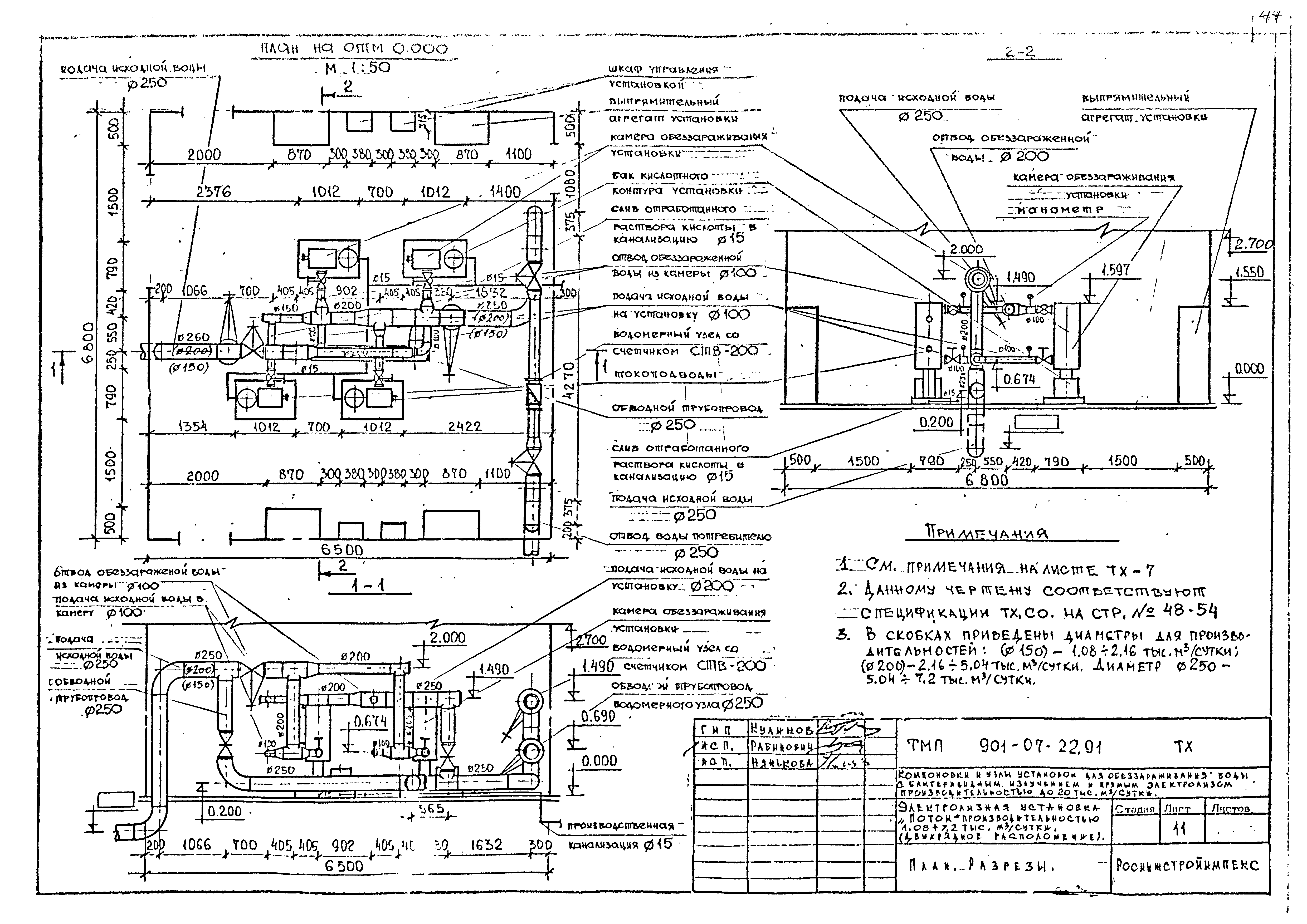

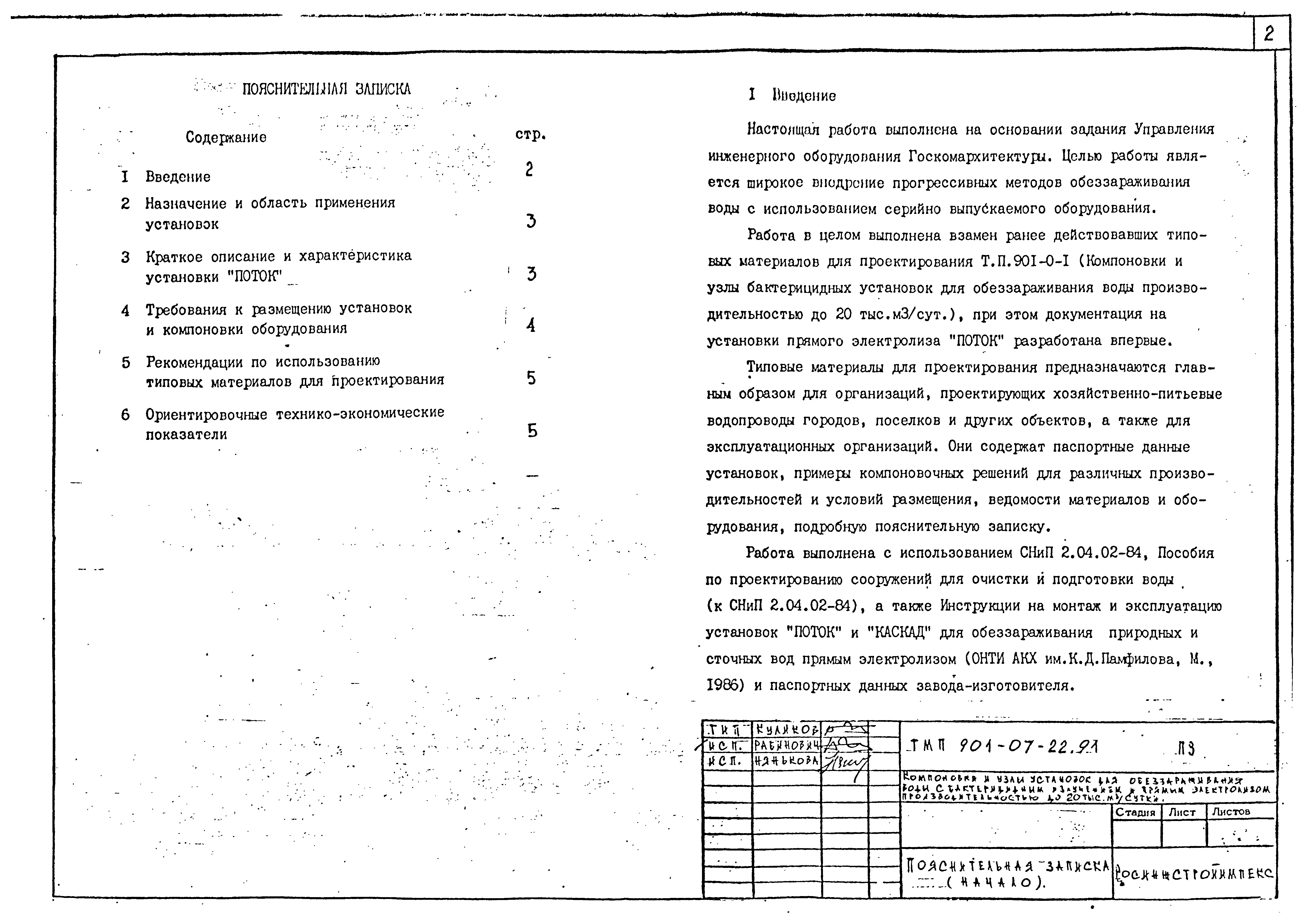

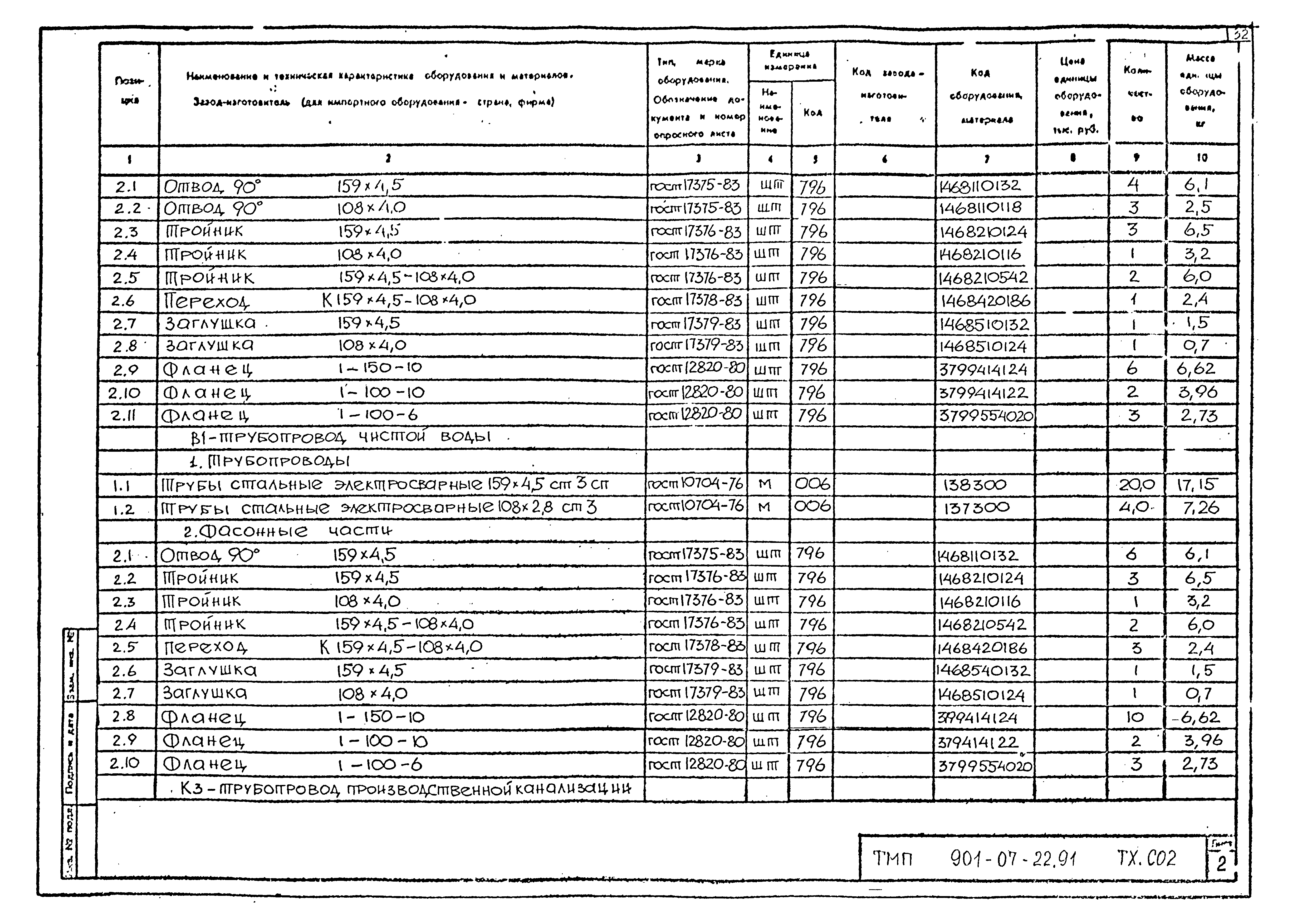

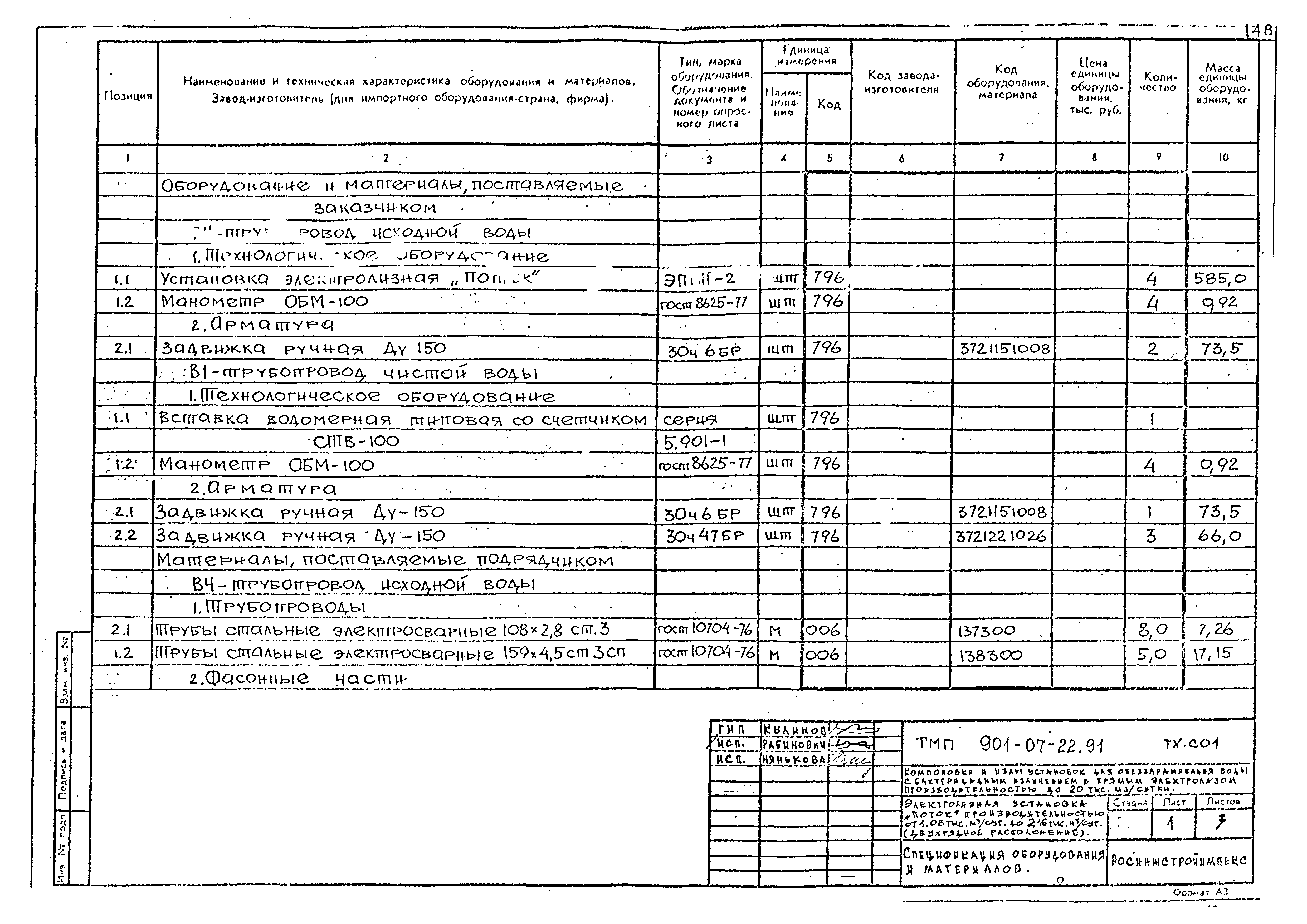

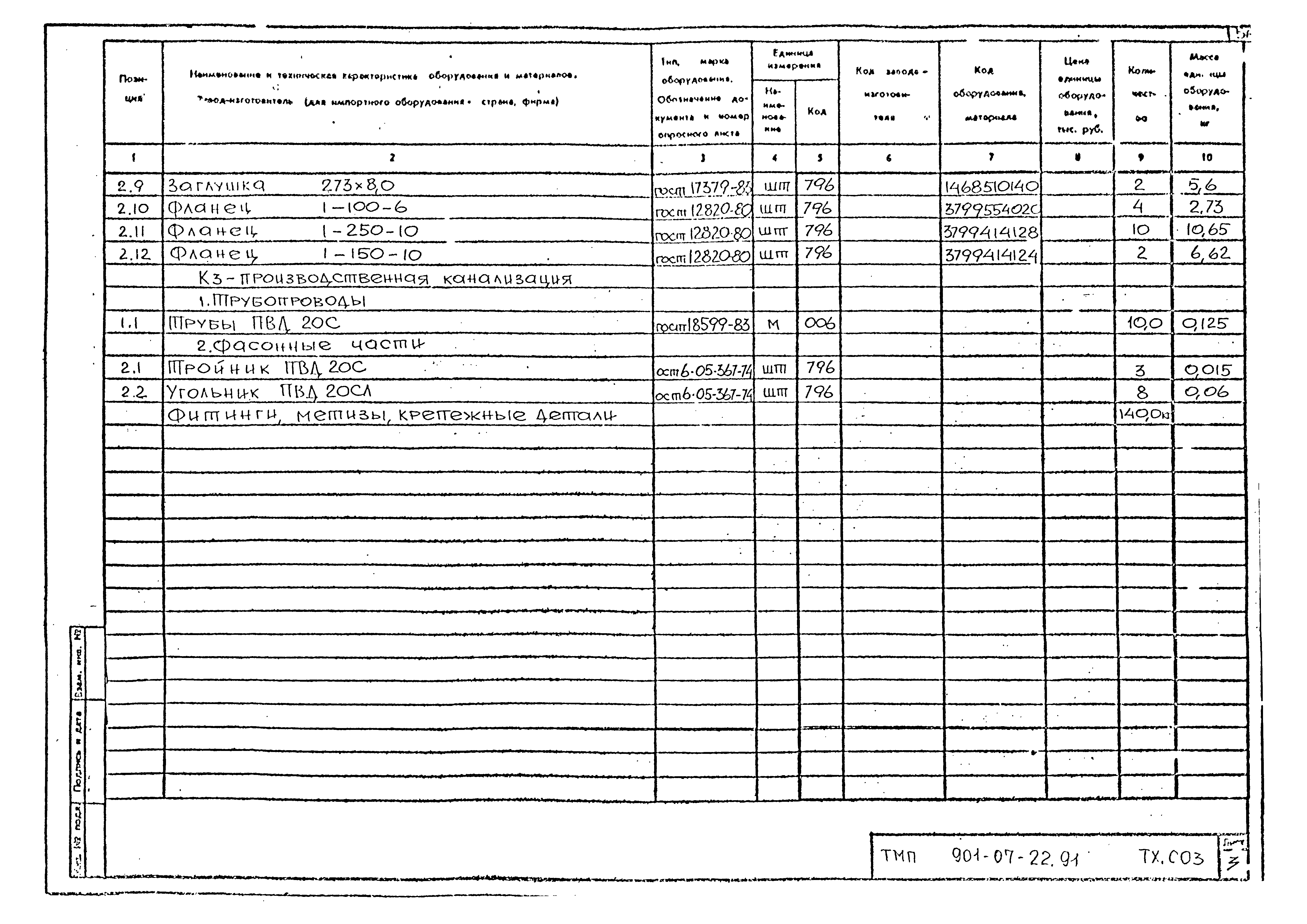

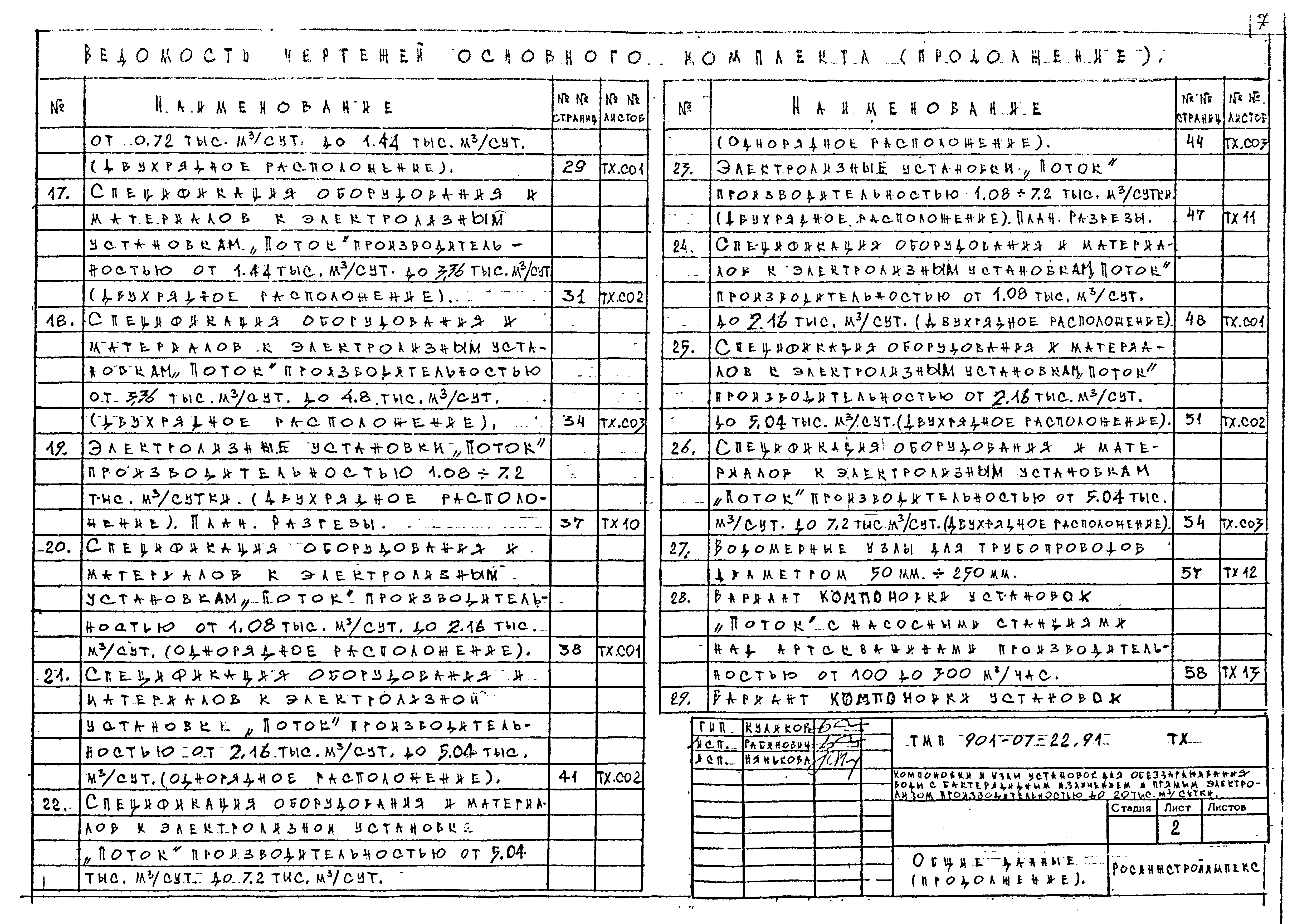

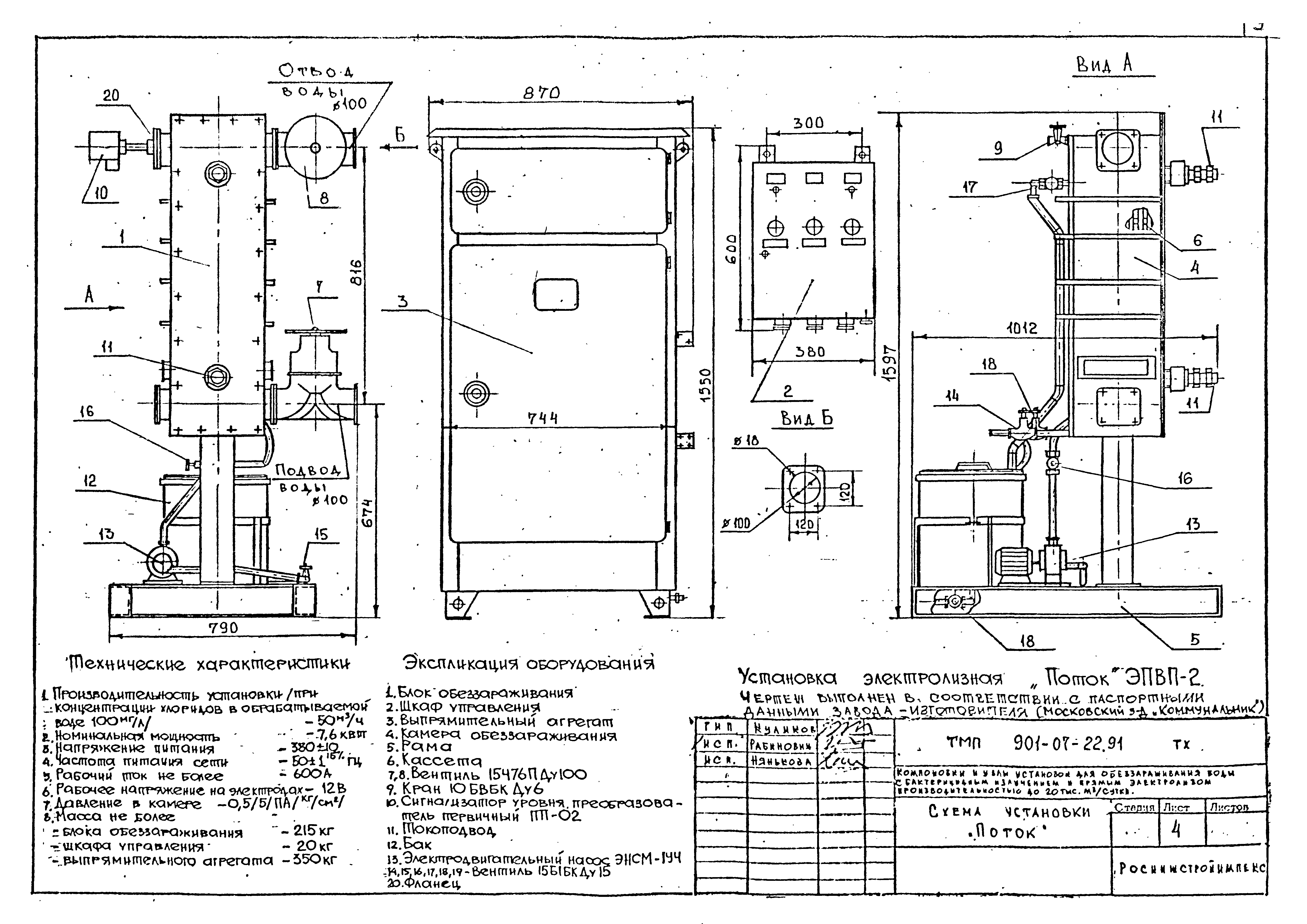

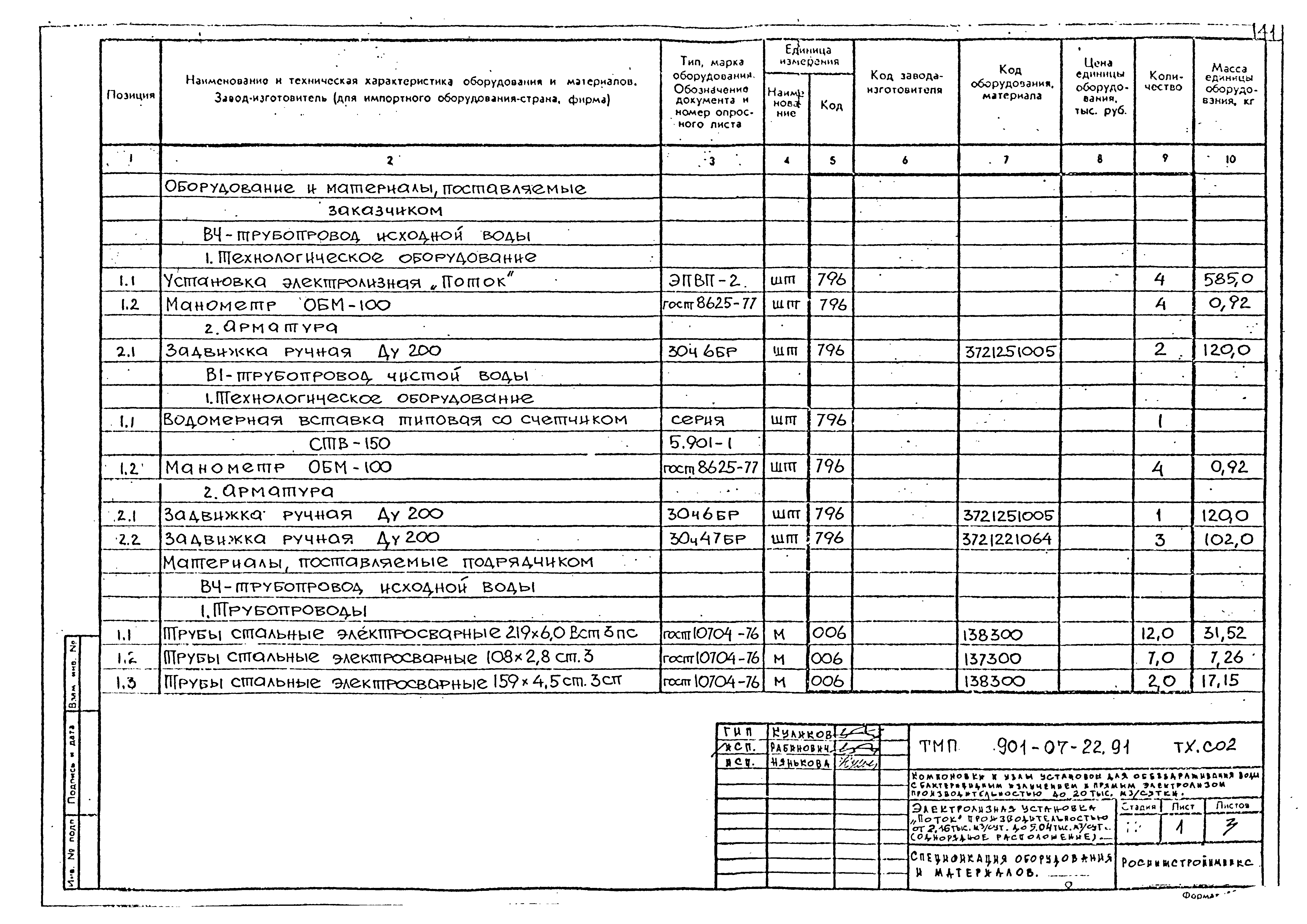

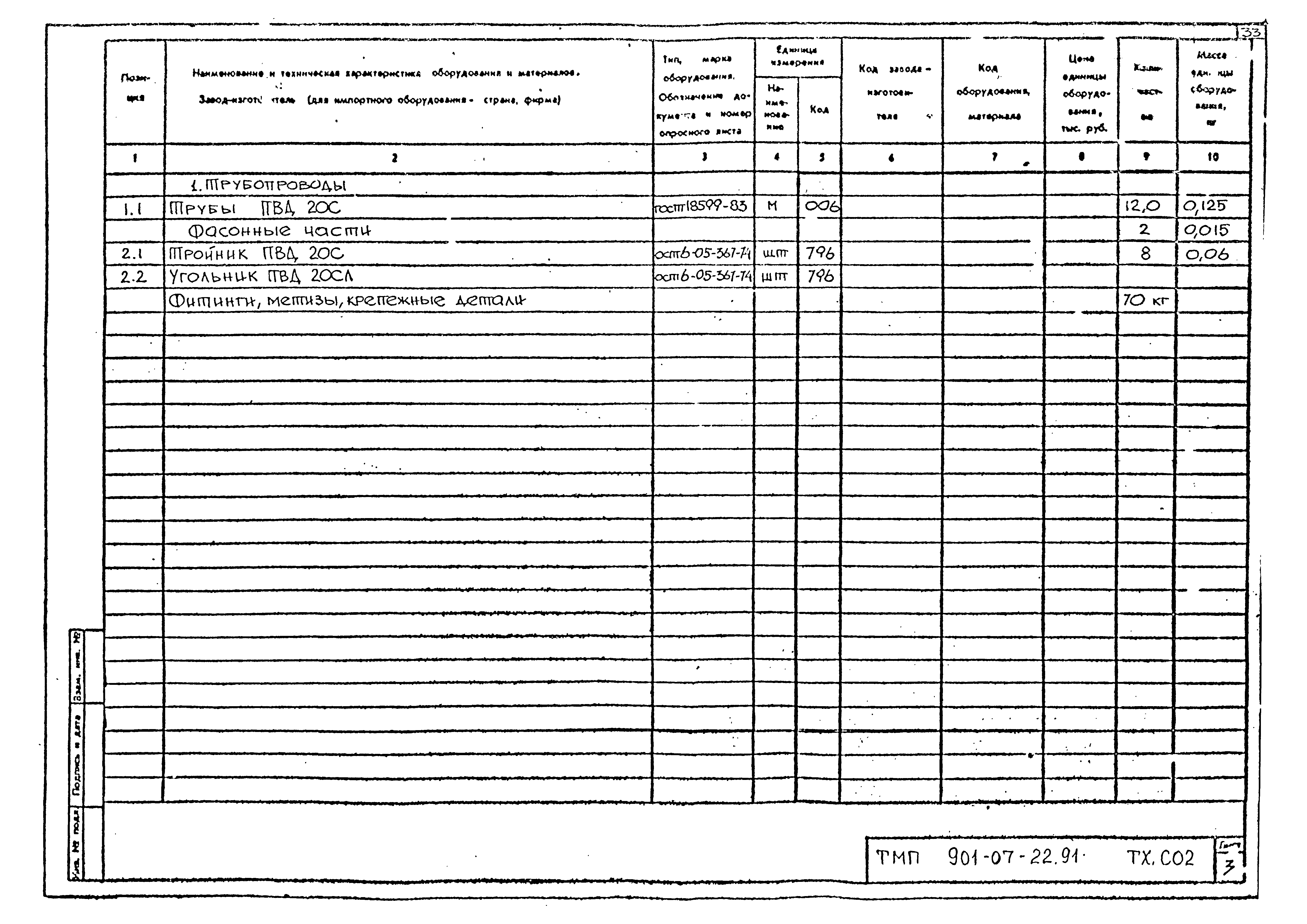

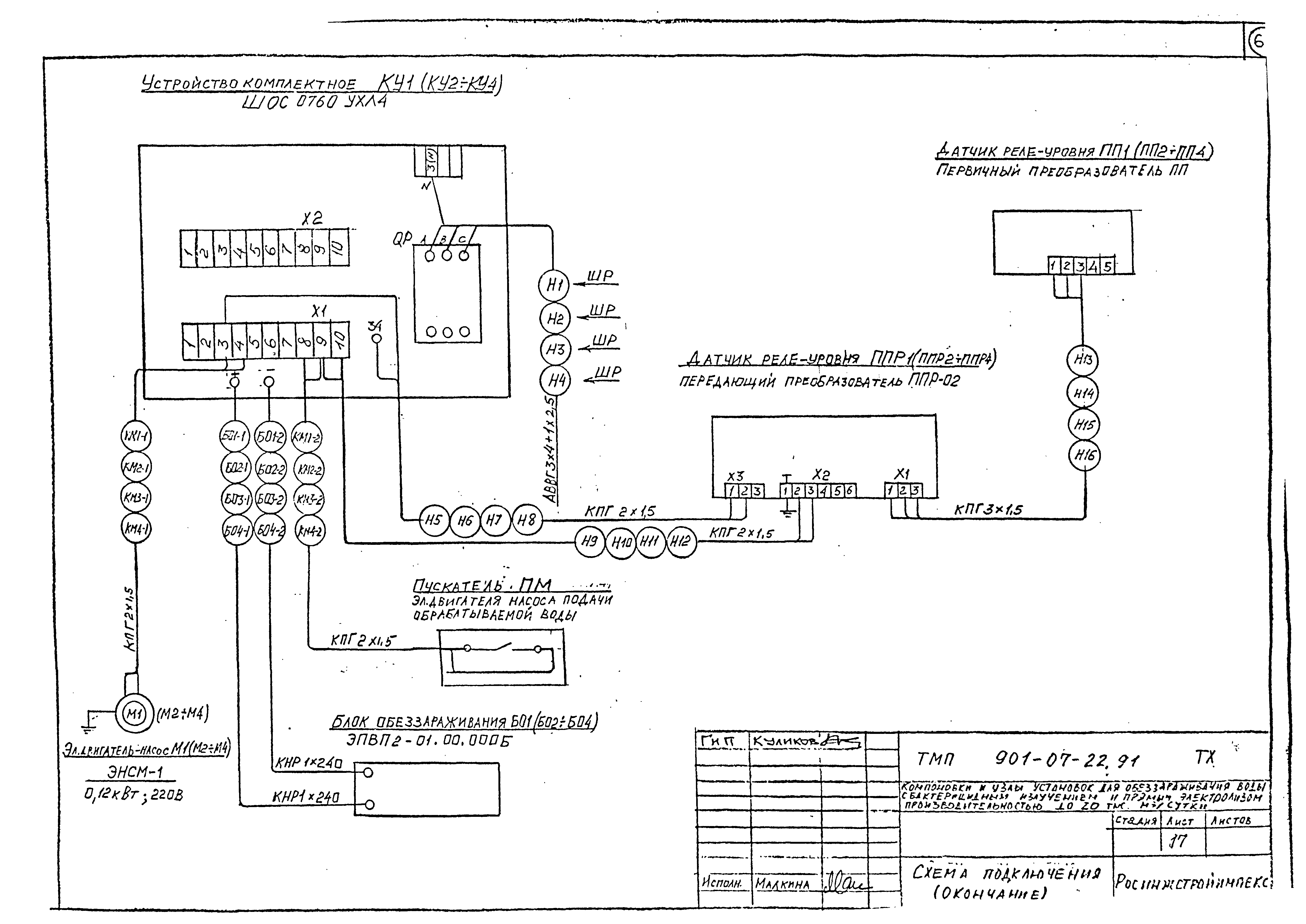

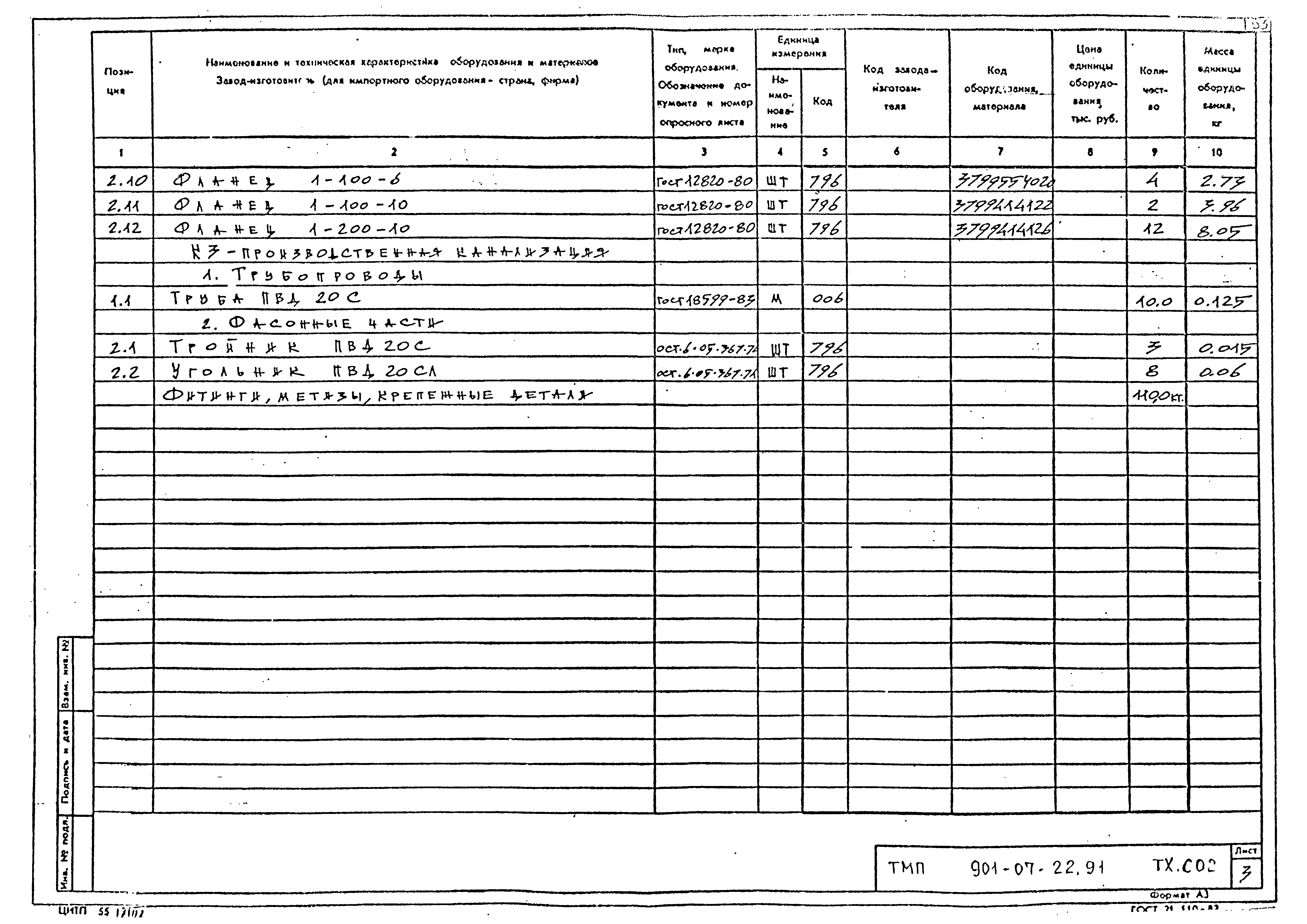

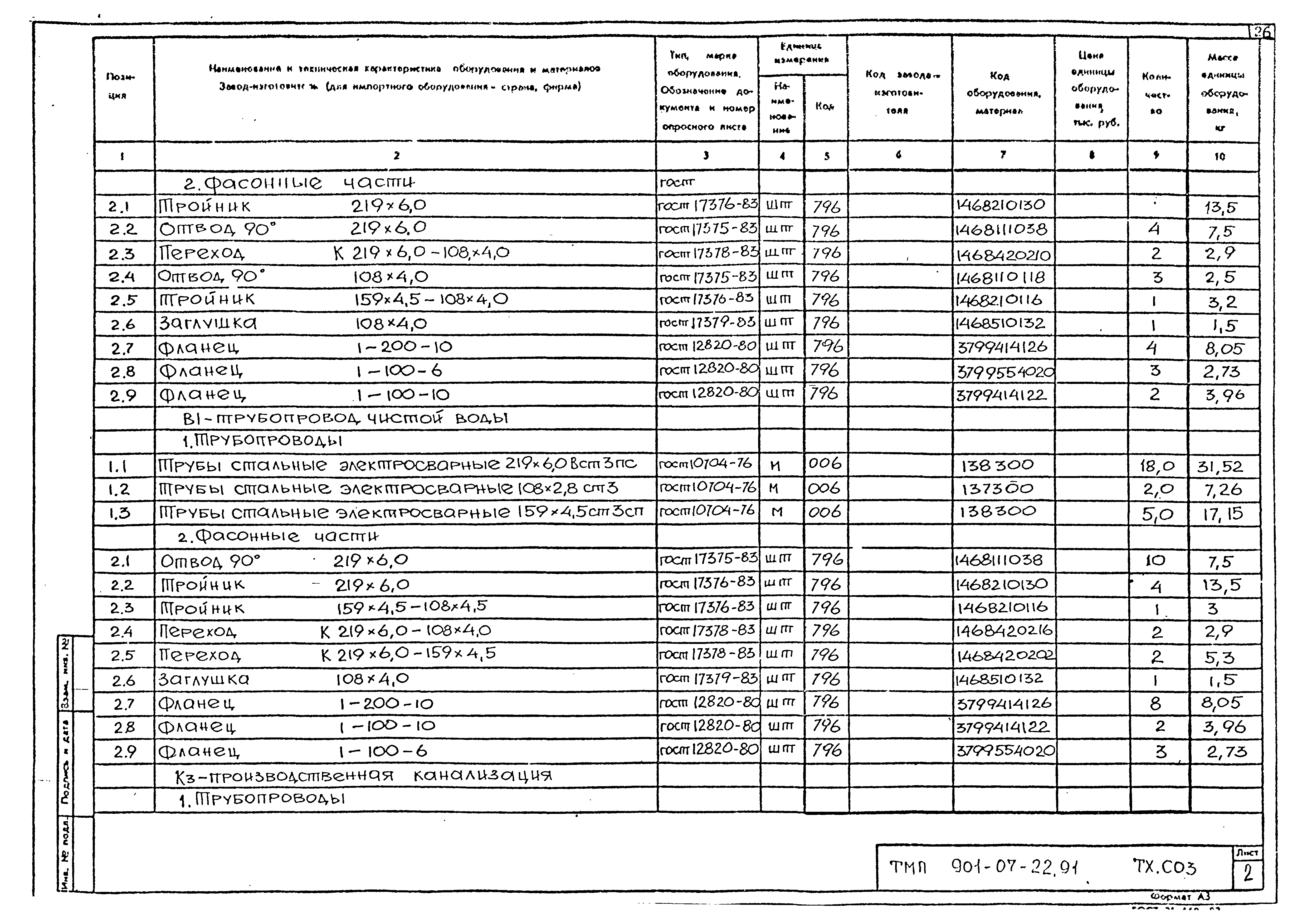

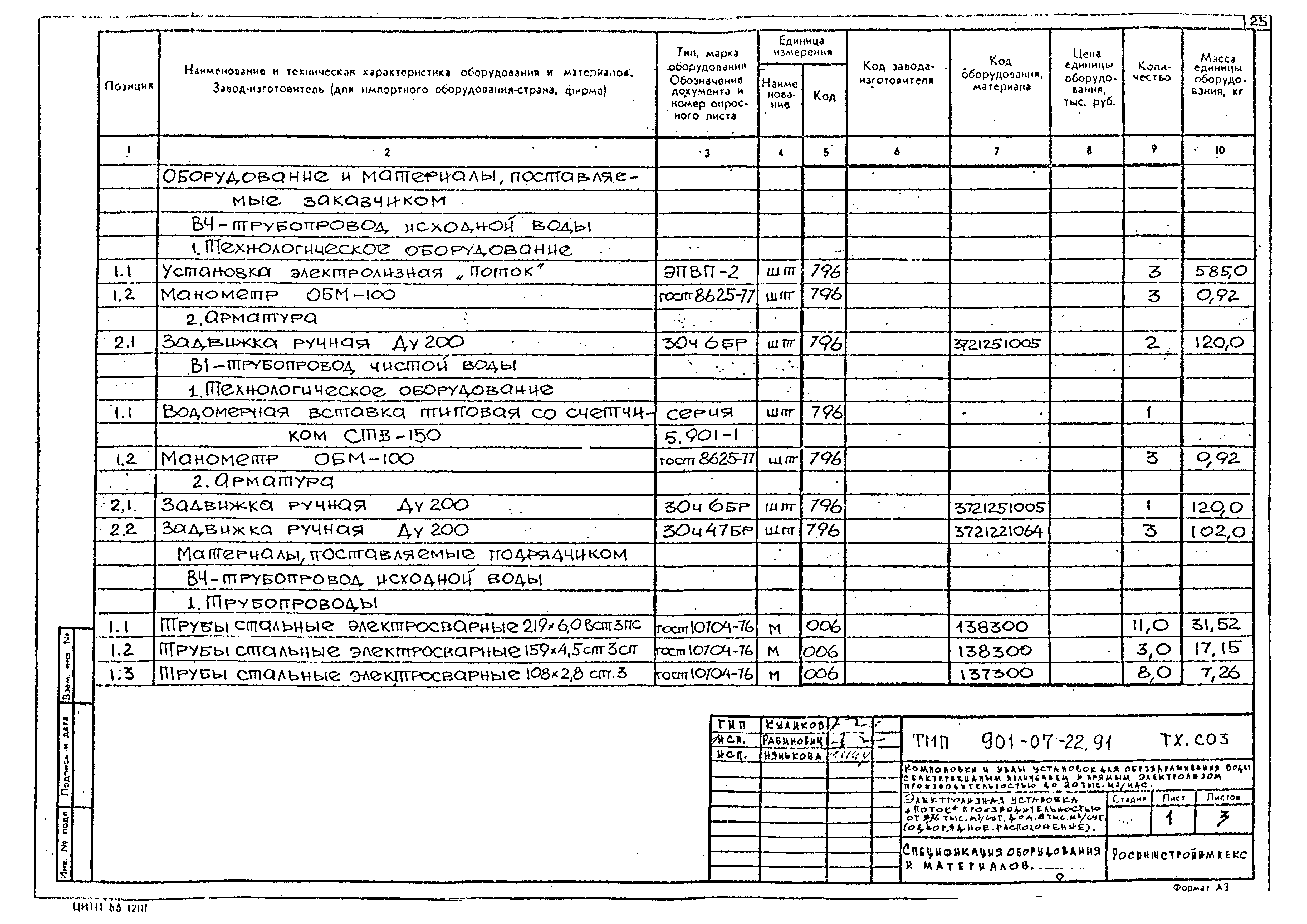

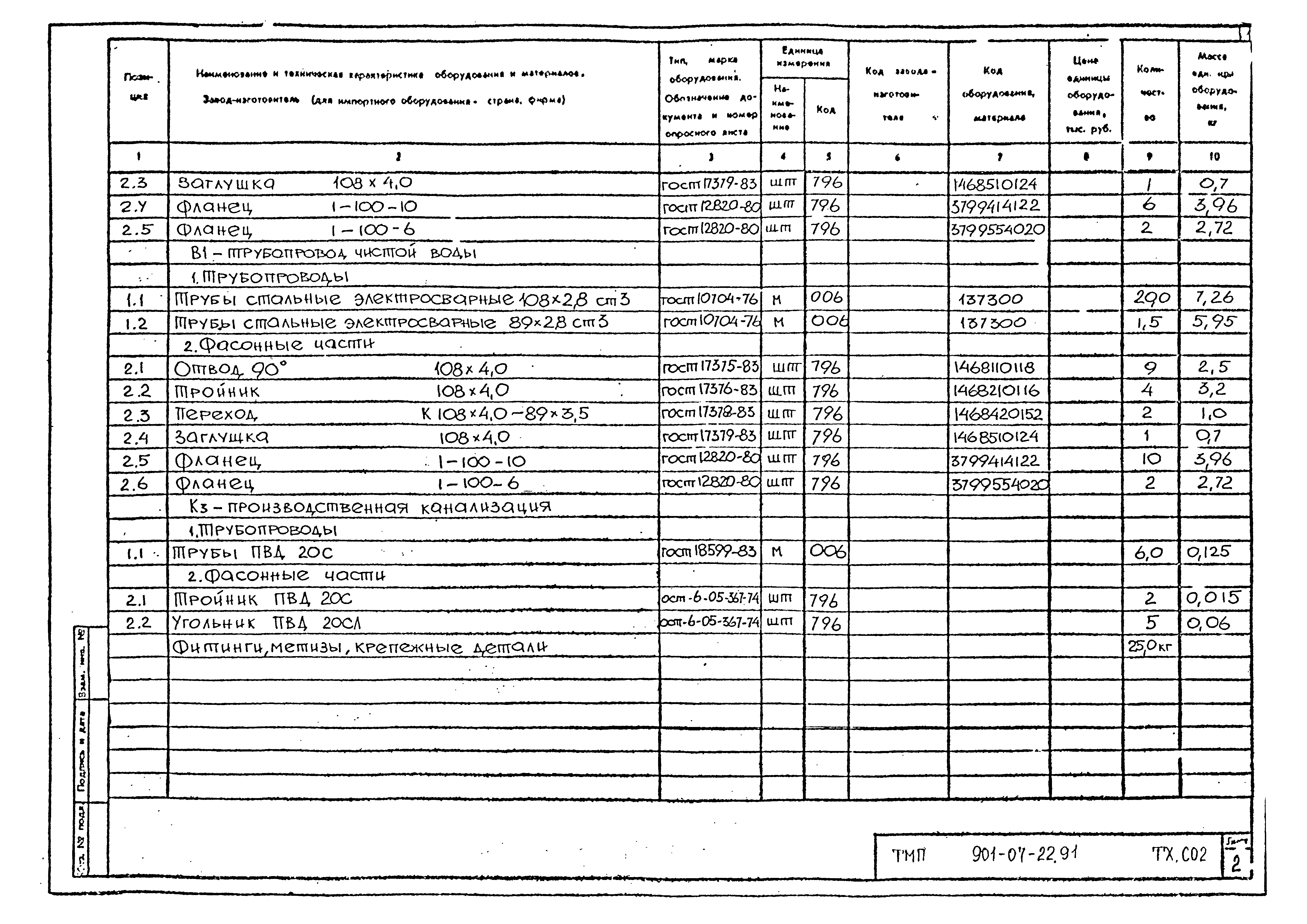

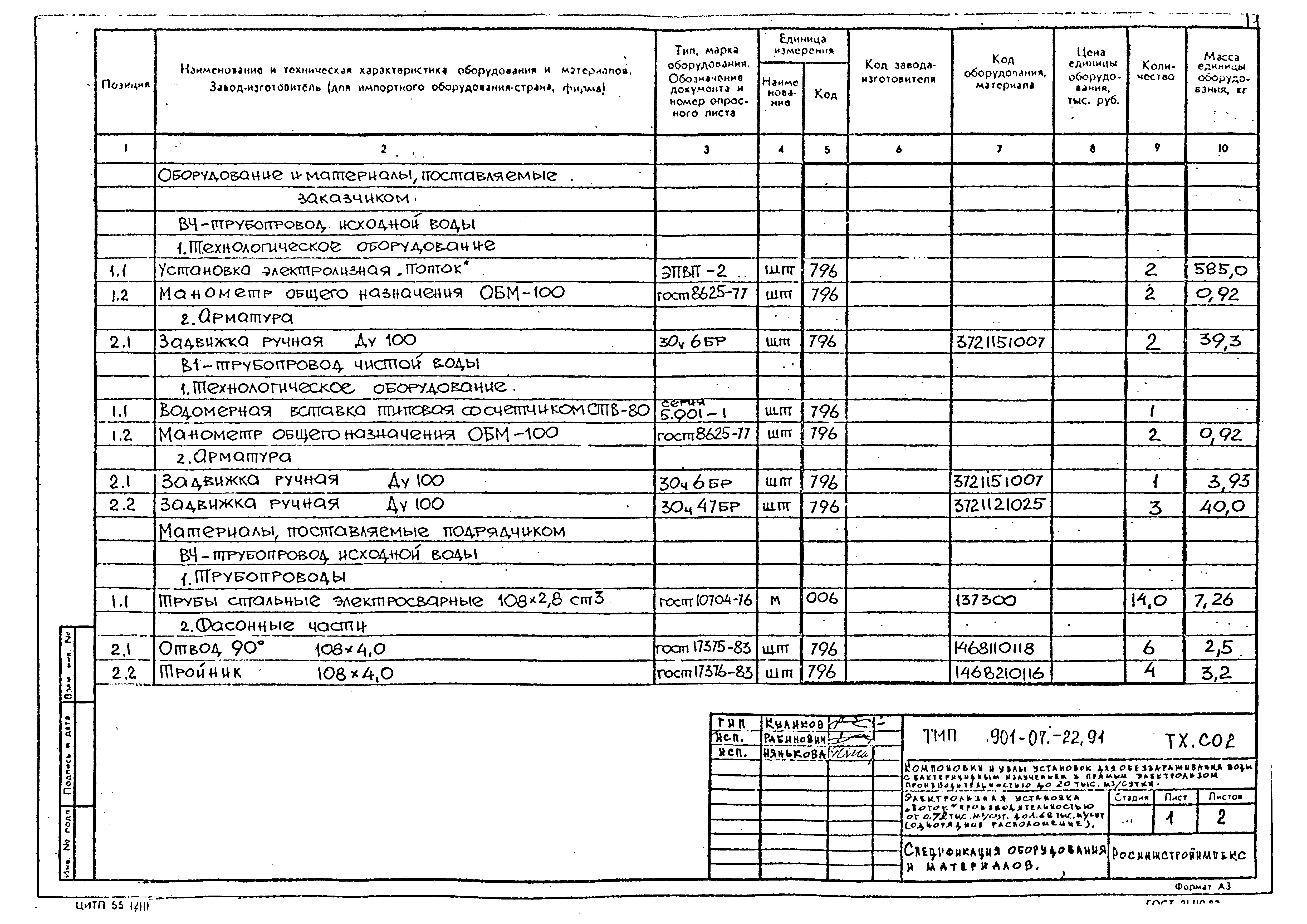

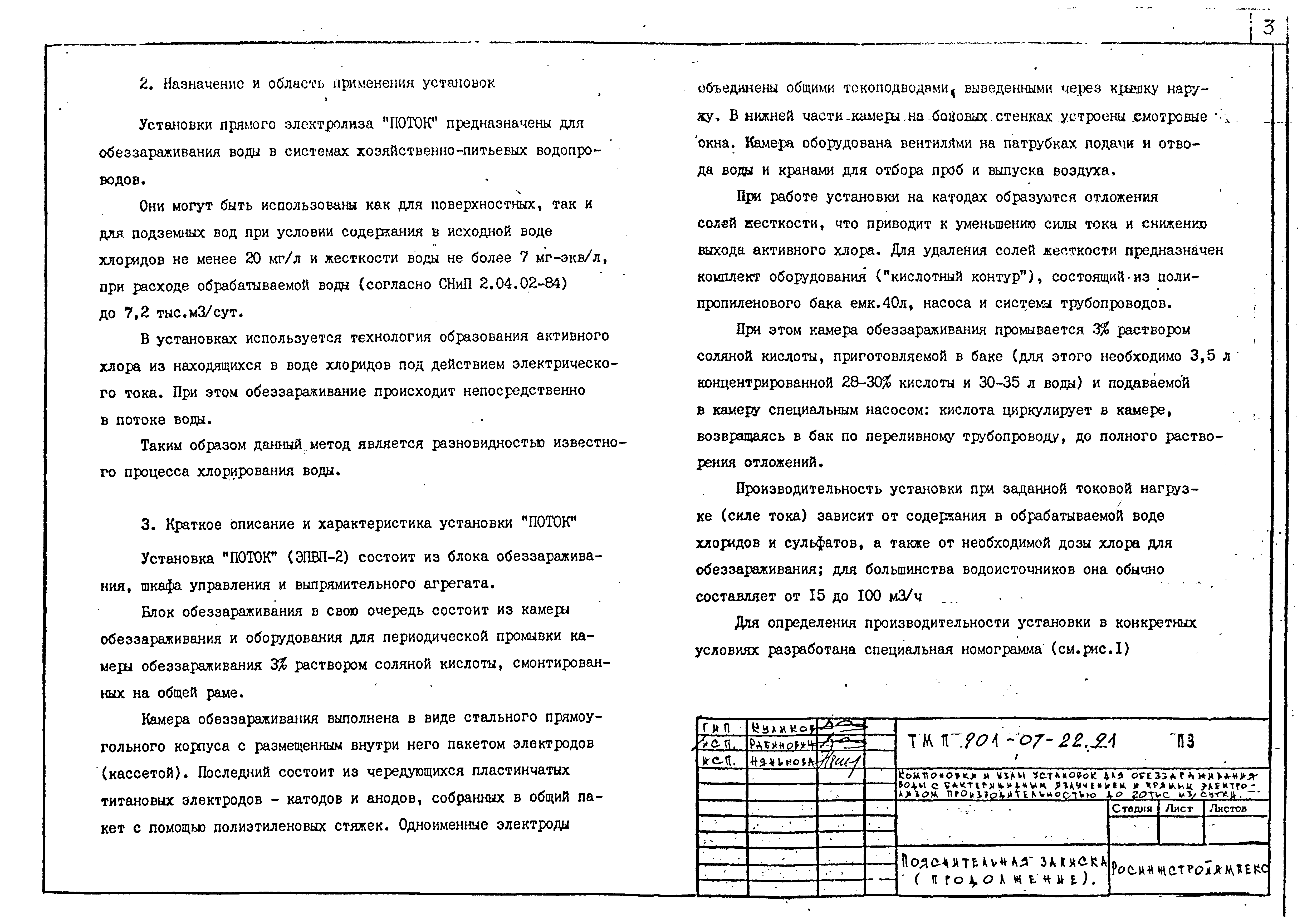

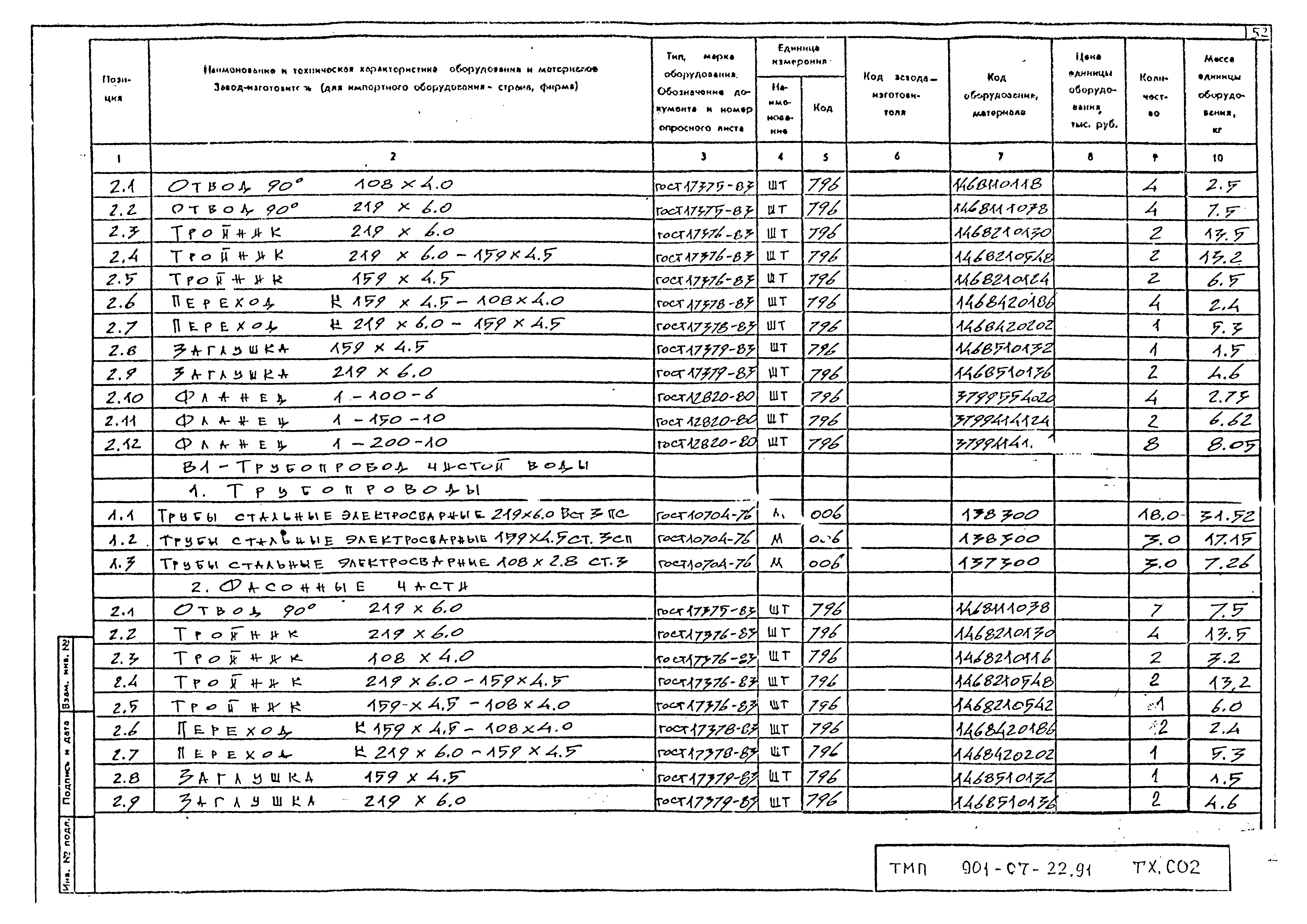

Альбом II. Установки прямого электролиза "Поток" производительностью до 5,0 тыс. куб. м/сутки. Пояснительная записка и чертежиОбозначение: | Типовые материалы для проектирования 901-07-22.91 | Обозначение англ: | 901-07-22.91 | Статус: | cправочные материалы, мп, тпр | Название рус.: | Альбом II. Установки прямого электролиза "Поток" производительностью до 5,0 тыс. куб. м/сутки. Пояснительная записка и чертежи | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 16.11.1991 | Оглавление: | Пояснительная записка Общие данные Схема установки "Поток" Компоновочный лист электролизных установок "Поток" производительностью 0,36 - 7,2 тыс. куб. м/сутки. Планы. Разрезы Таблица размеров зон эксплуатации и монтажа установок "Поток" Электролизные установки "Поток" производительностью 0,36 - 2,4 тыс. куб. м/сутки. План. Разрезы Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 0,36 до 0,72 тыс. куб. м/сутки Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 0,72 до 1,68 тыс. куб. м/сутки Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 1,68 до 2,4 тыс. куб. м/сутки Электролизные установки "Поток" производительностью 0,72 - 4,8 тыс. куб. м/сутки. План. Разрезы Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 0,72 до 1,44 тыс. куб. м/сутки (однорядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 1,44 до 3,76 тыс. куб. м/сутки (однорядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 3,76 до 4,8 тыс. куб. м/сутки (однорядное расположение) Электролизные установки "Поток" производительностью 0,72 - 4,8 тыс. куб. м/сутки (двухрядное расположение). План. Разрезы Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 0,72 до 1,44 тыс. куб. м/сутки (двухрядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 1,44 до 3,36 тыс. куб. м/сутки (двухрядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 3,36 до 4,8 тыс. куб. м/сутки (двухрядное расположение) Электролизные установки "Поток" производительностью 1,08 - 7,2 тыс. куб. м/сутки (однорядное расположение). План. Разрезы Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 1,08 до 2,16 тыс. куб. м/сутки (однорядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 2,16 до 5,04 тыс. куб. м/сутки (однорядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 5,04 до 7,2 тыс. куб. м/сутки (однорядное расположение) Электролизные установки "Поток" производительностью 1,08 - 7,2 тыс. куб. м/сутки (двухрядное расположение). План. Разрезы Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 1,08 до 2,16 тыс. куб. м/сутки (двухрядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 2,16 до 5,04 тыс. куб. м/сутки (двухрядное расположение) Спецификация оборудования и материалов к электролизным установкам "Поток" производительностью от 5,04 до 7,2 тыс. куб. м/сутки (двухрядное расположение) Водомерные узлы для трубопроводов диаметром 50 - 250 мм Вариант компоновки установок "Поток" с насосными станциями над артскважинами производительностью от 100 до 300 куб. м/час Вариант компоновки установок "Поток" с установкой "Струя" производительностью 200 куб. м/час по ТП № 901-3-218.86 Вариант компоновки установок "Поток" с насосной станцией производительностью до 108 куб. м/час по ТП № 901-2-0149с.86 Схема подключения установки "Поток" | Разработан: | Росинжстройимпекс
| Утверждён: | 29.11.1991 Госкомархитектура (5-230)
