Серия 3.505-14

Выпуск 1. Элементы железобетонные и узлы соединений. Рабочие чертежи

Обозначение:	Серия 3.505-14
Обозначение англ:	Series 3.505-14
Статус:	отменен
Название рус.:	Выпуск 1. Элементы железобетонные и узлы соединений. Рабочие чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.03.1992
Область применения:	Данный альбом содержит комплект рабочих чертежей железобетонных элементов и узлов соединения типовых сборных конструкций подводной части слипов. Разработанные конструкции предназначены для строительства подъемных путей слипов типа Г-150 и Г-300 при различных природных условиях

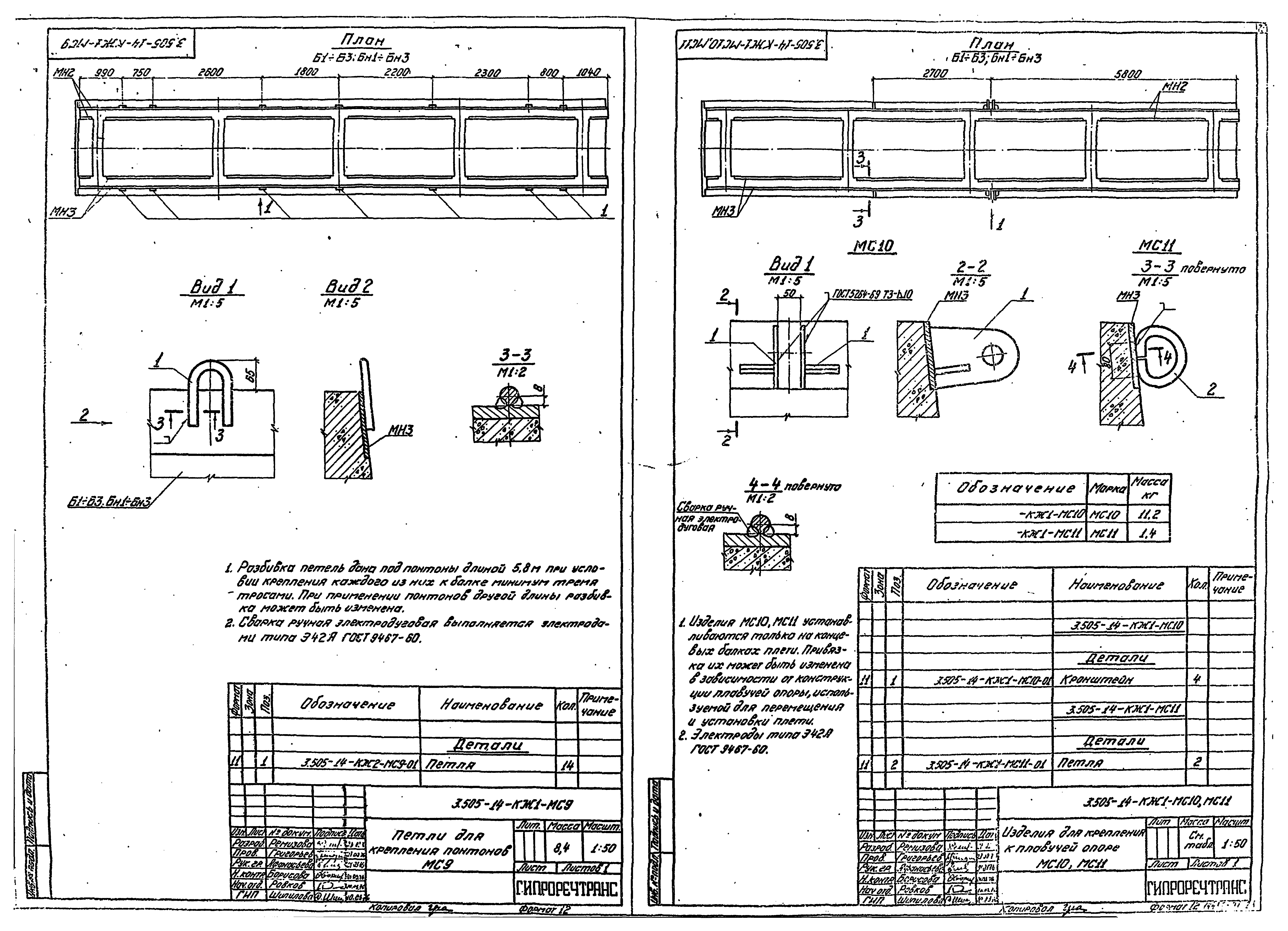

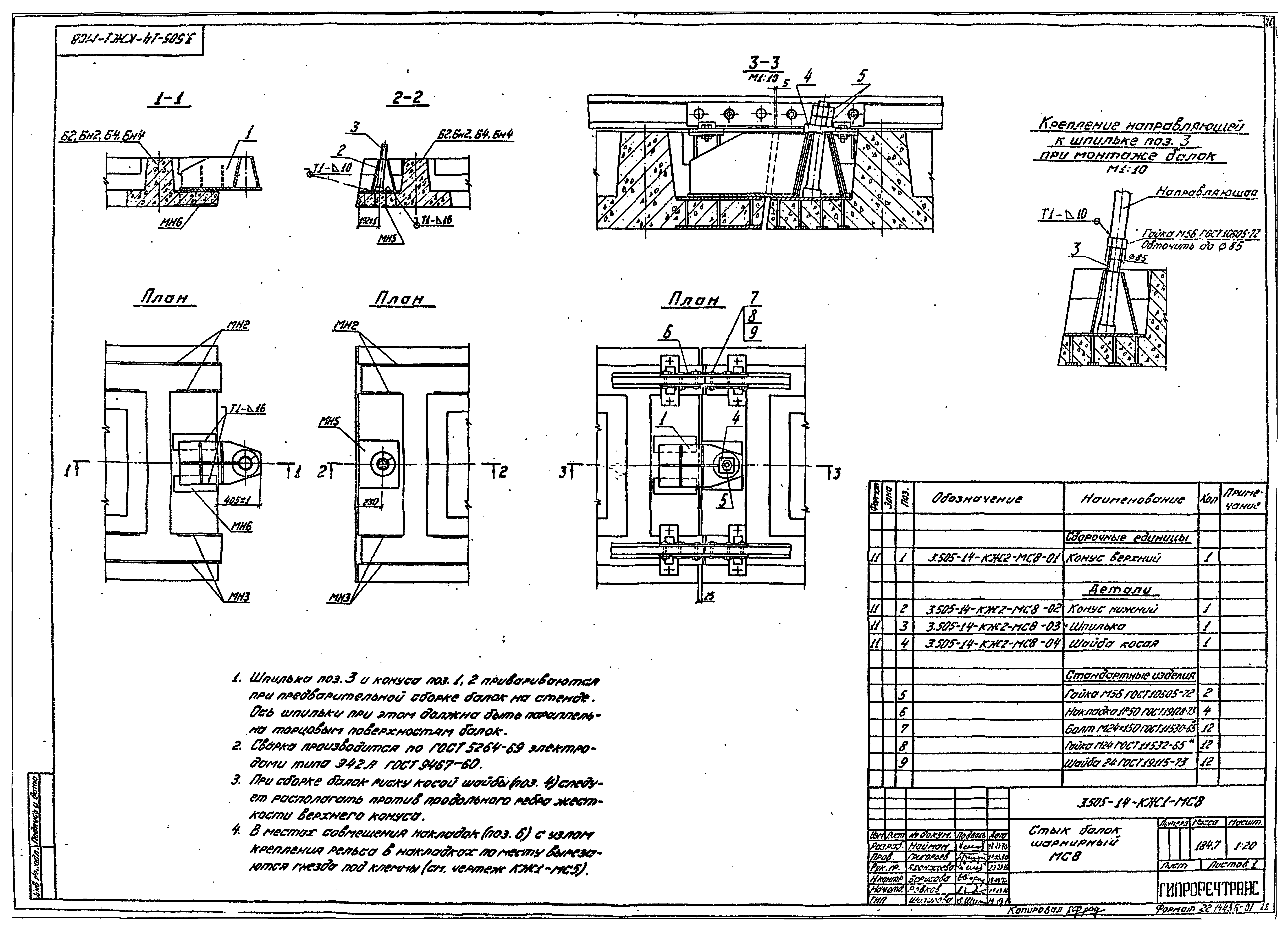

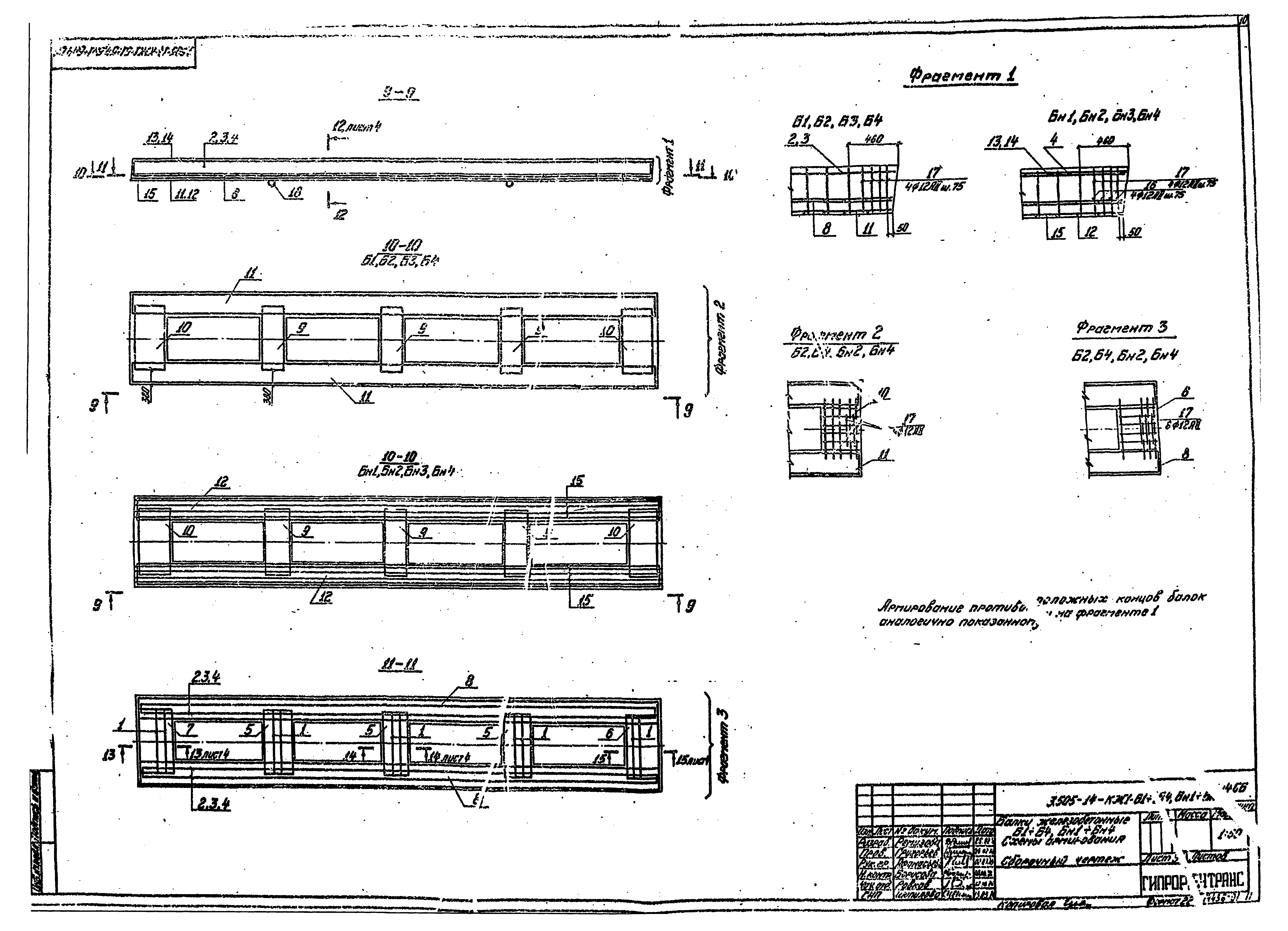

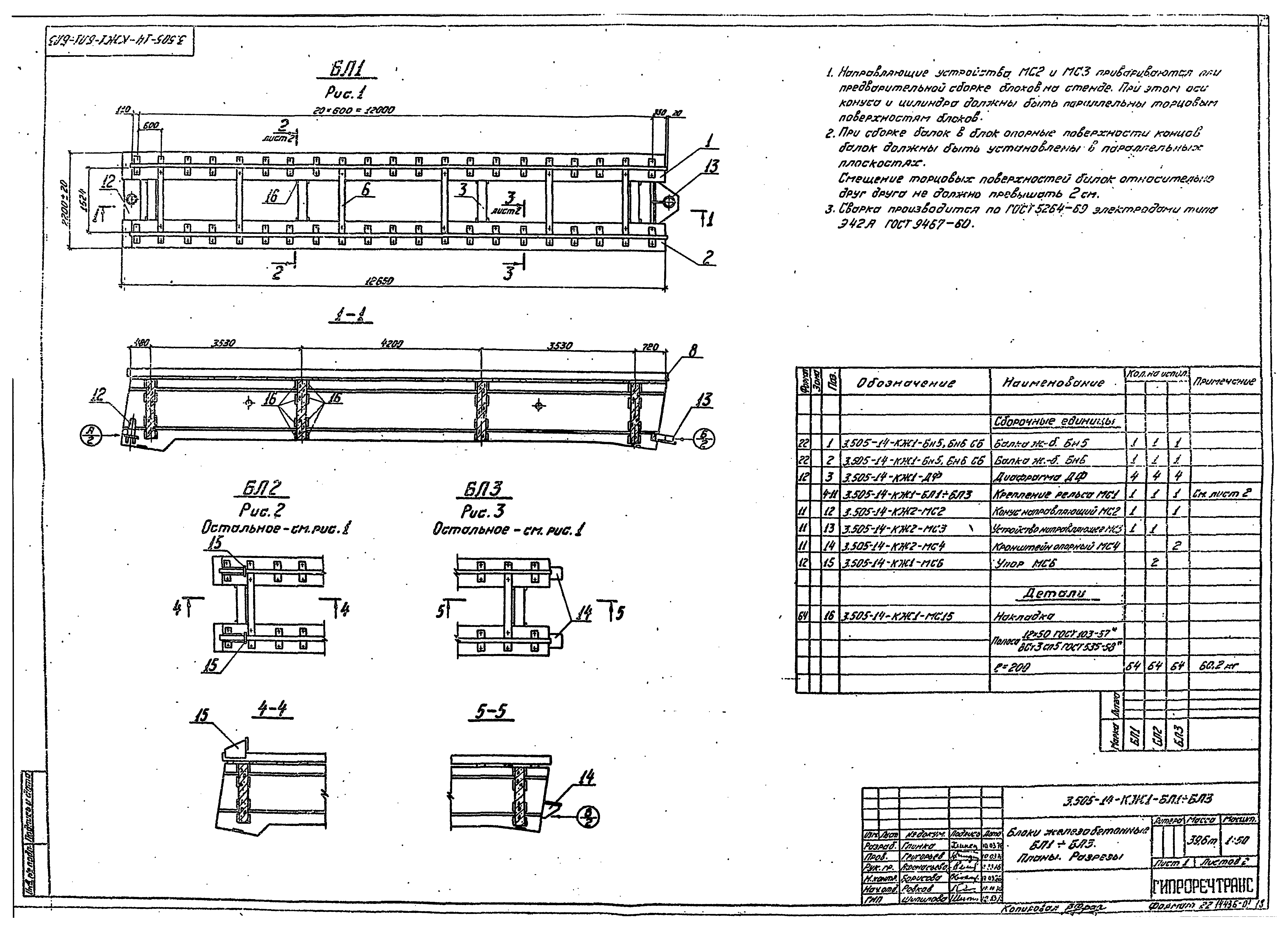

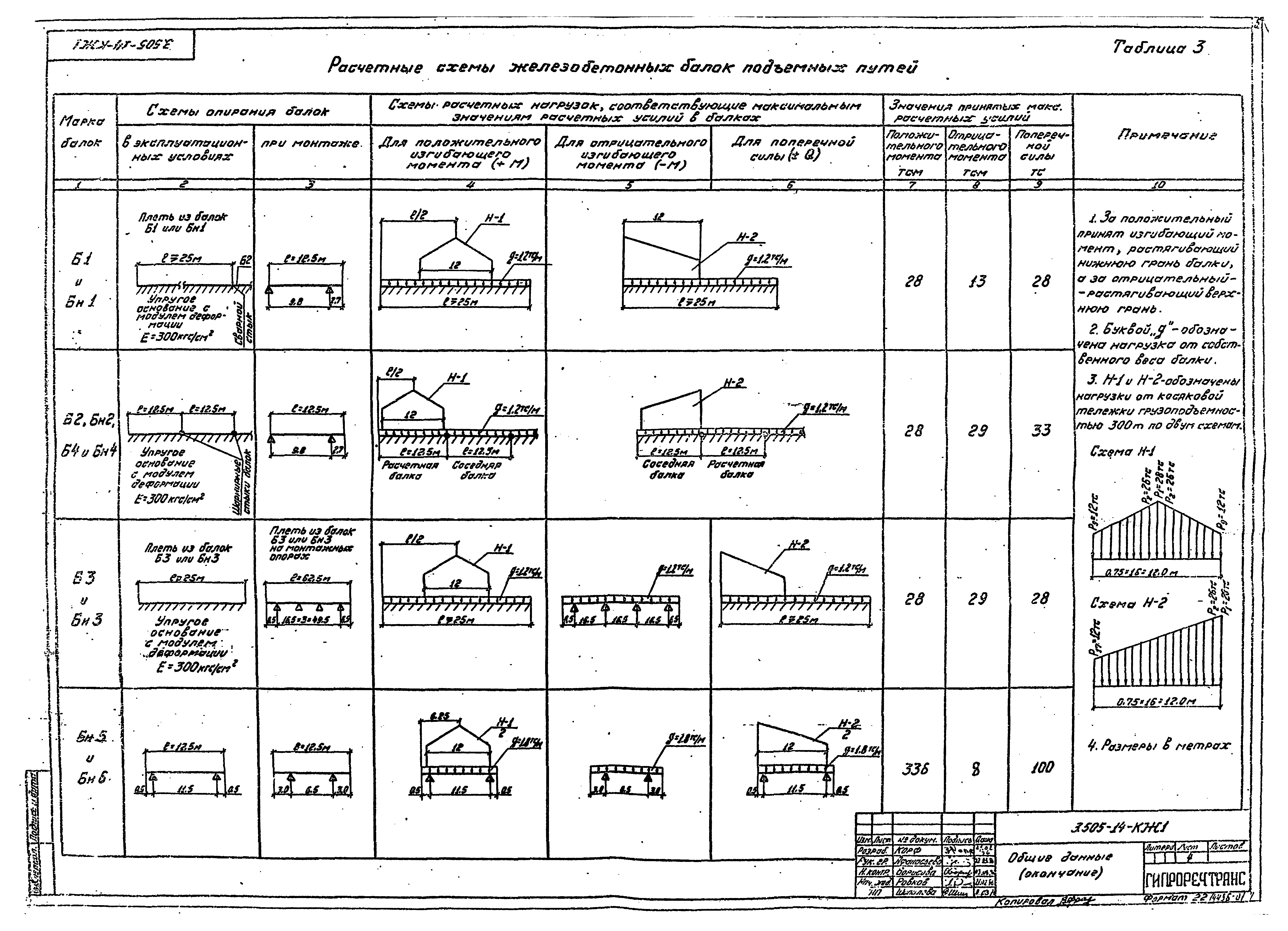

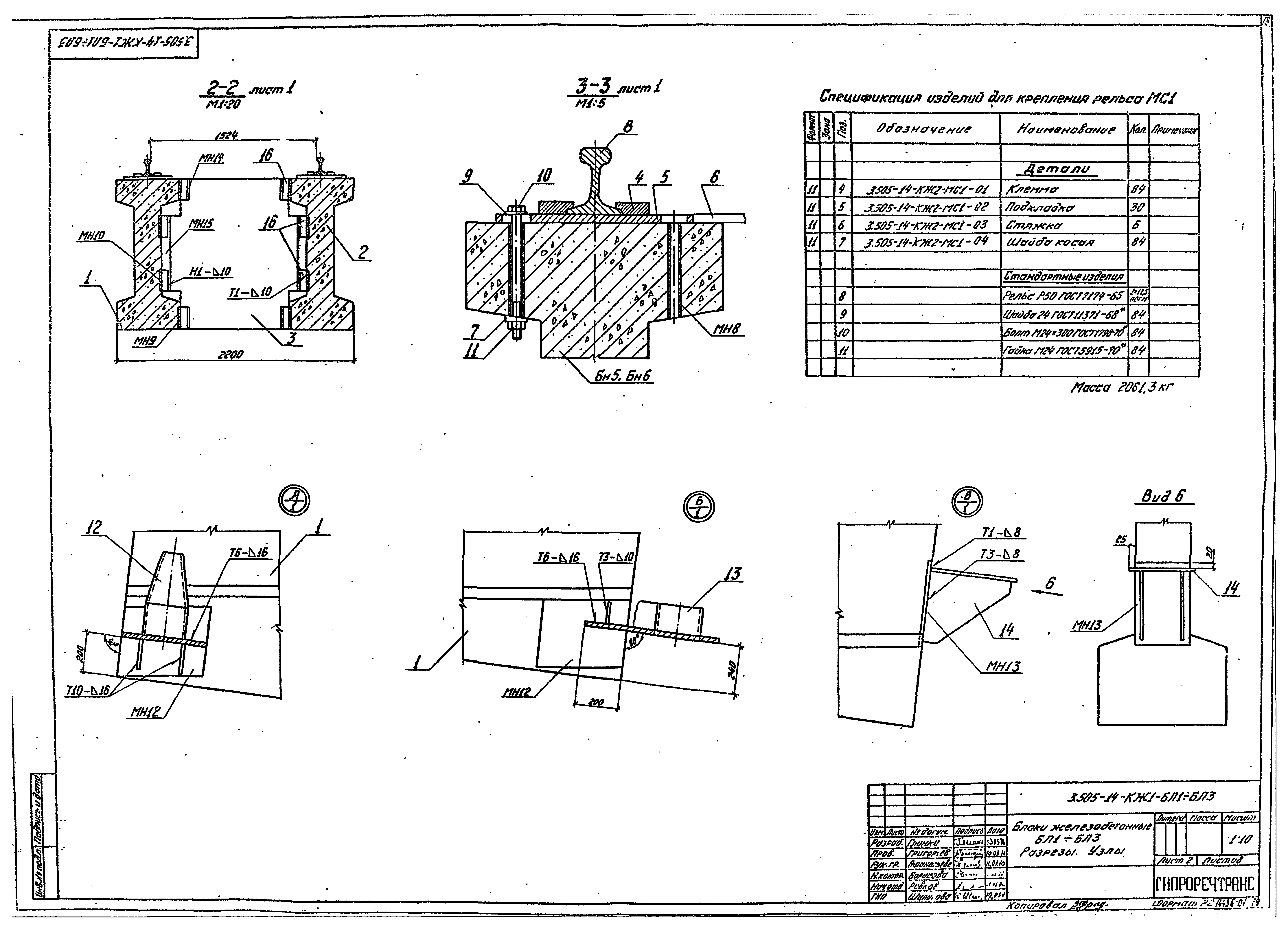

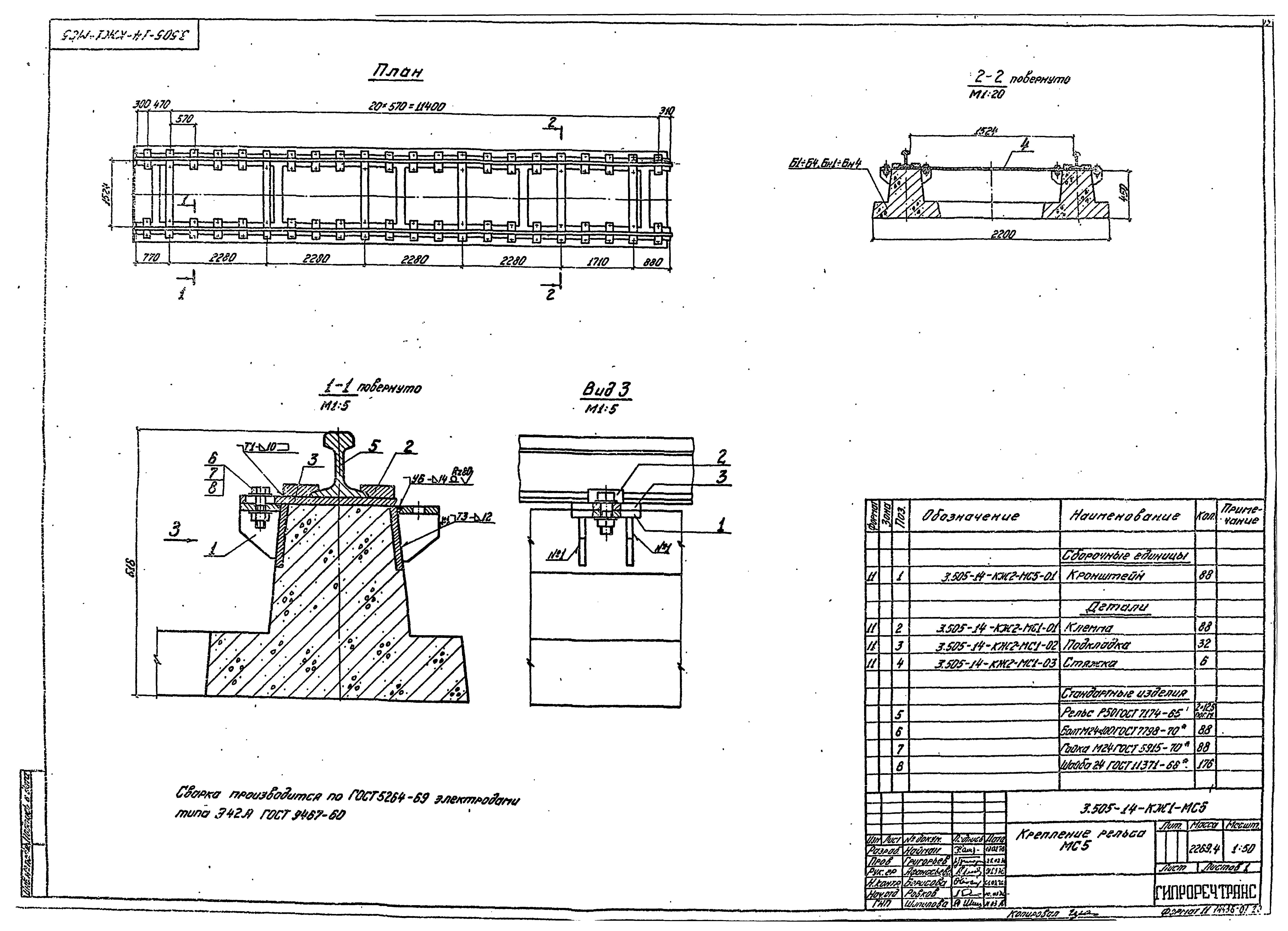

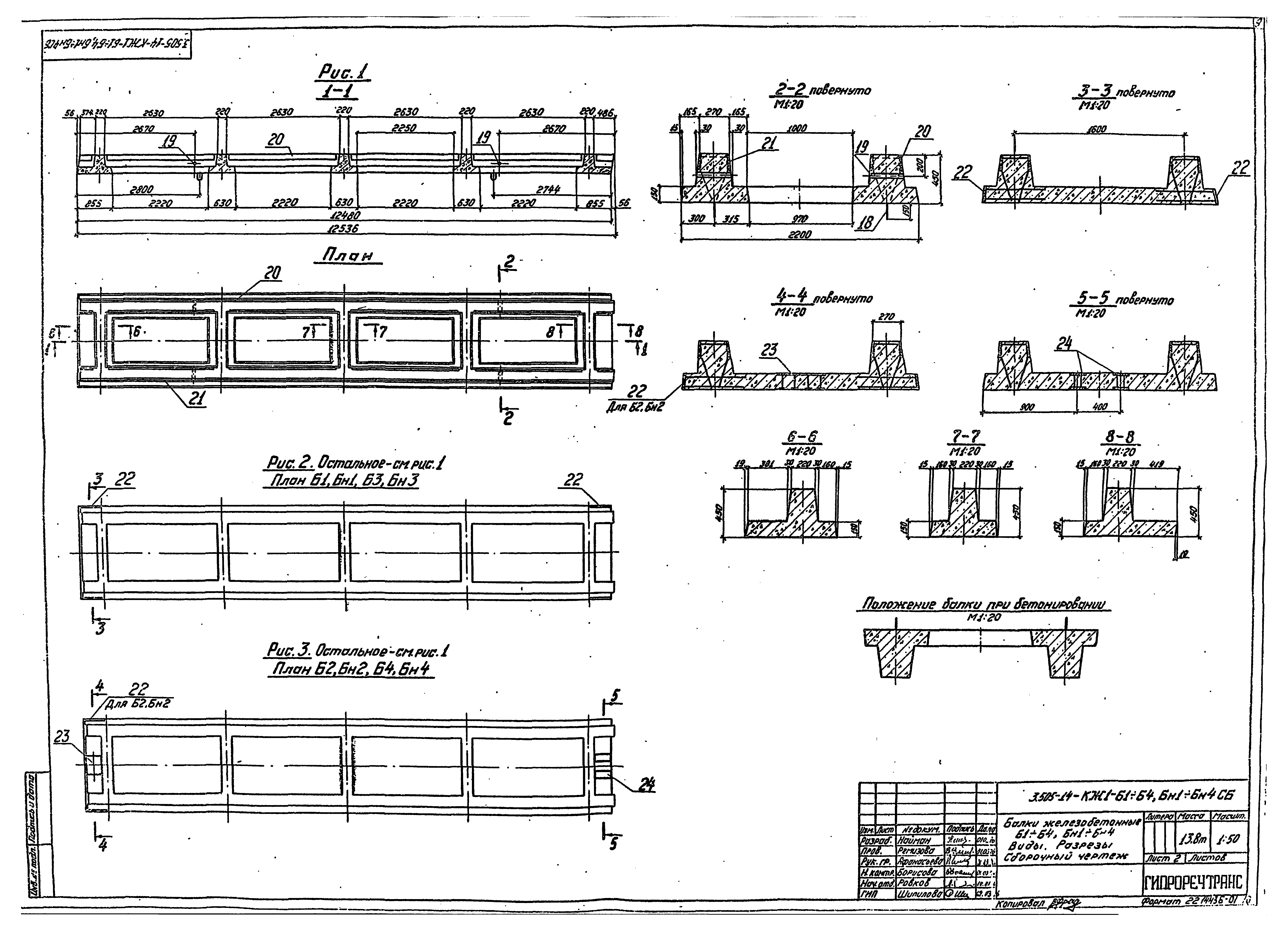

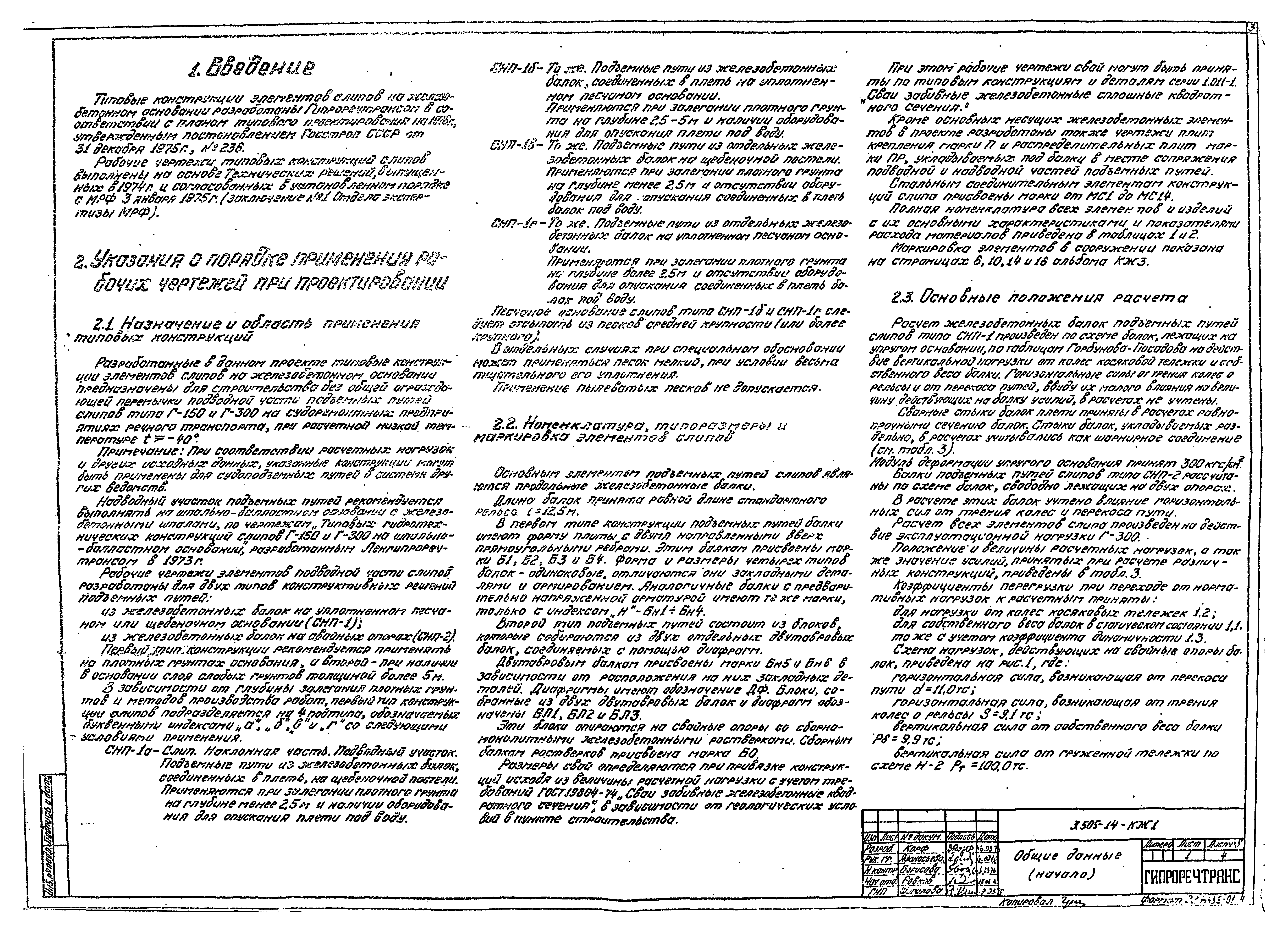

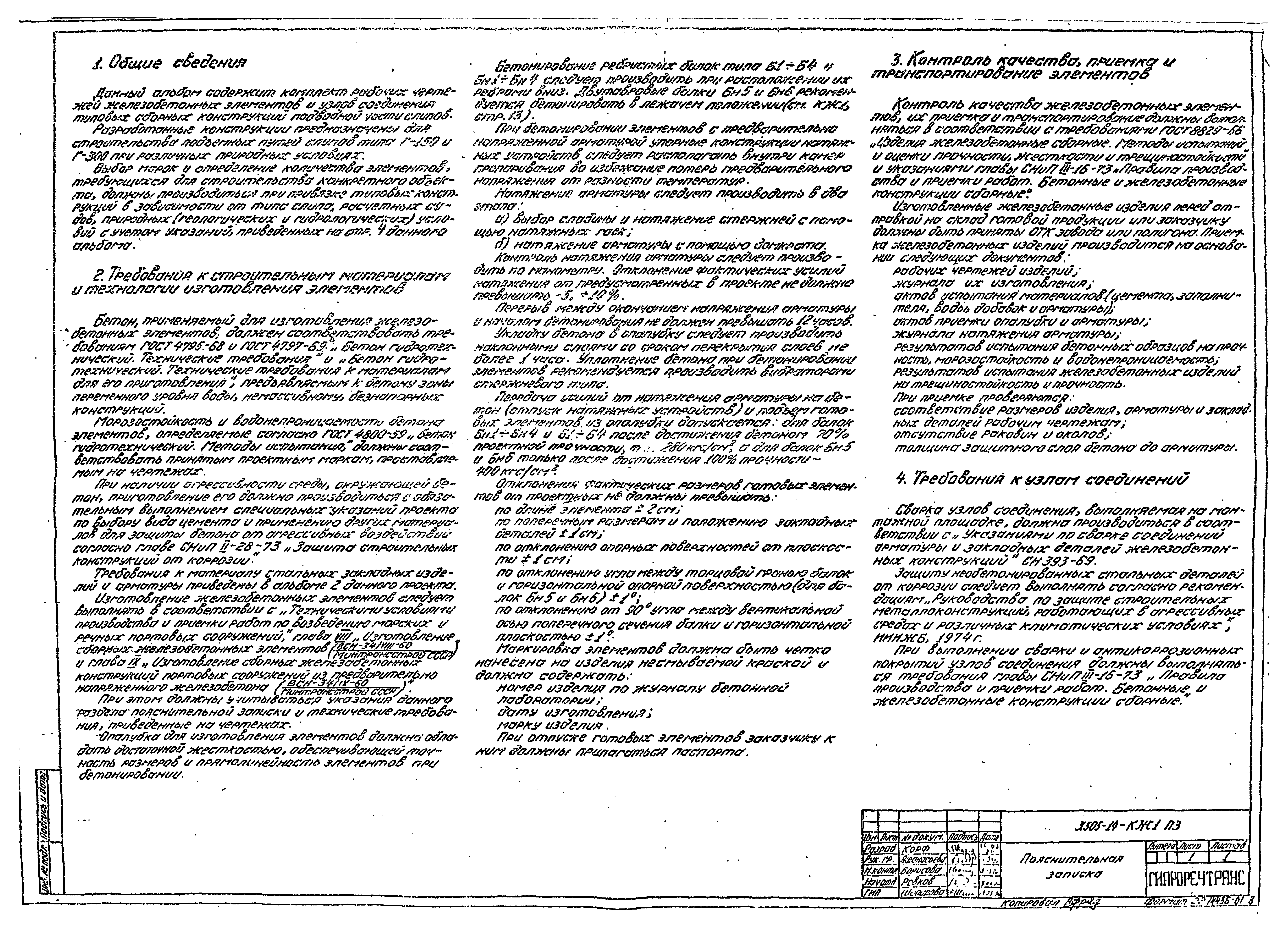

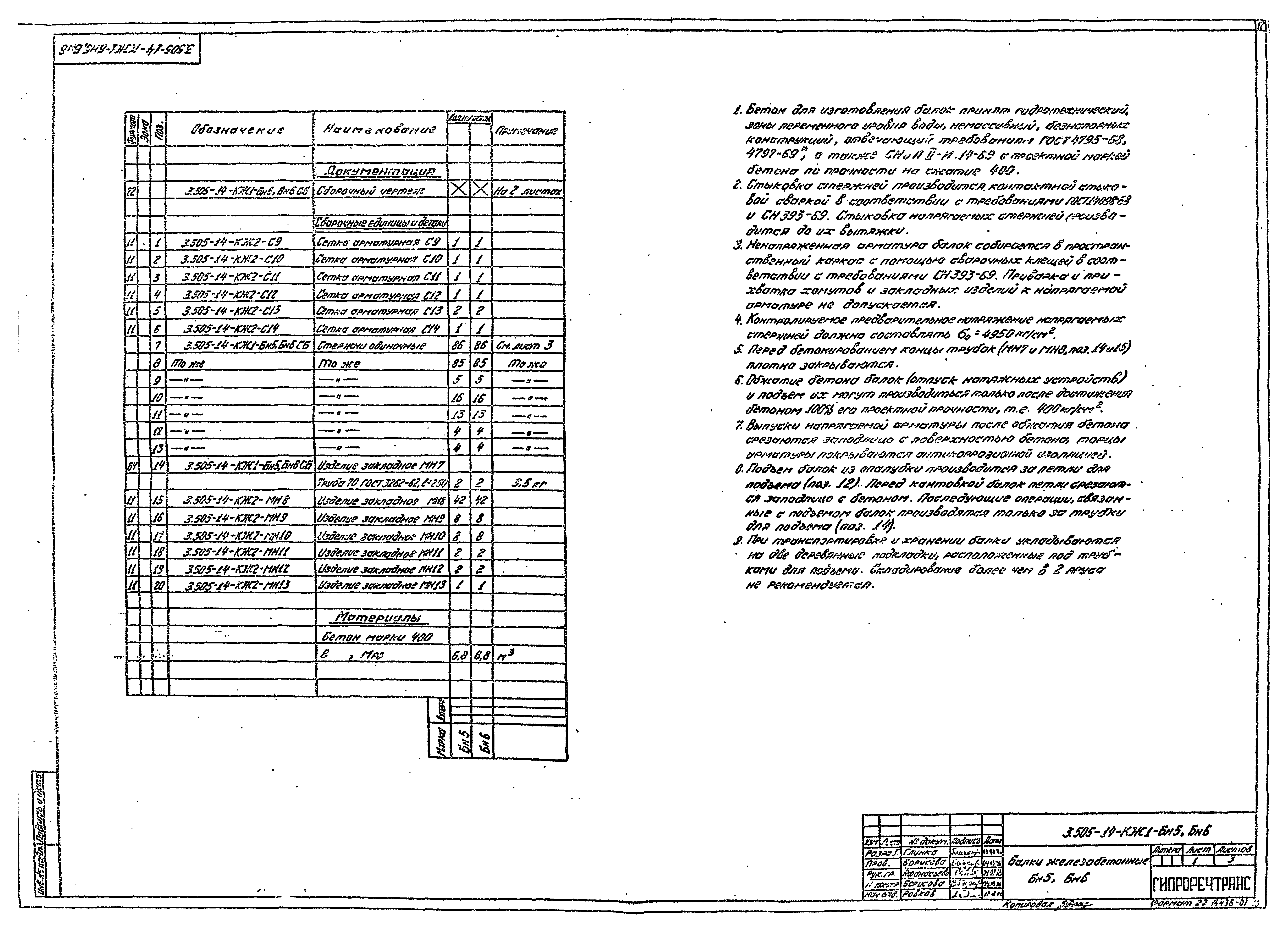

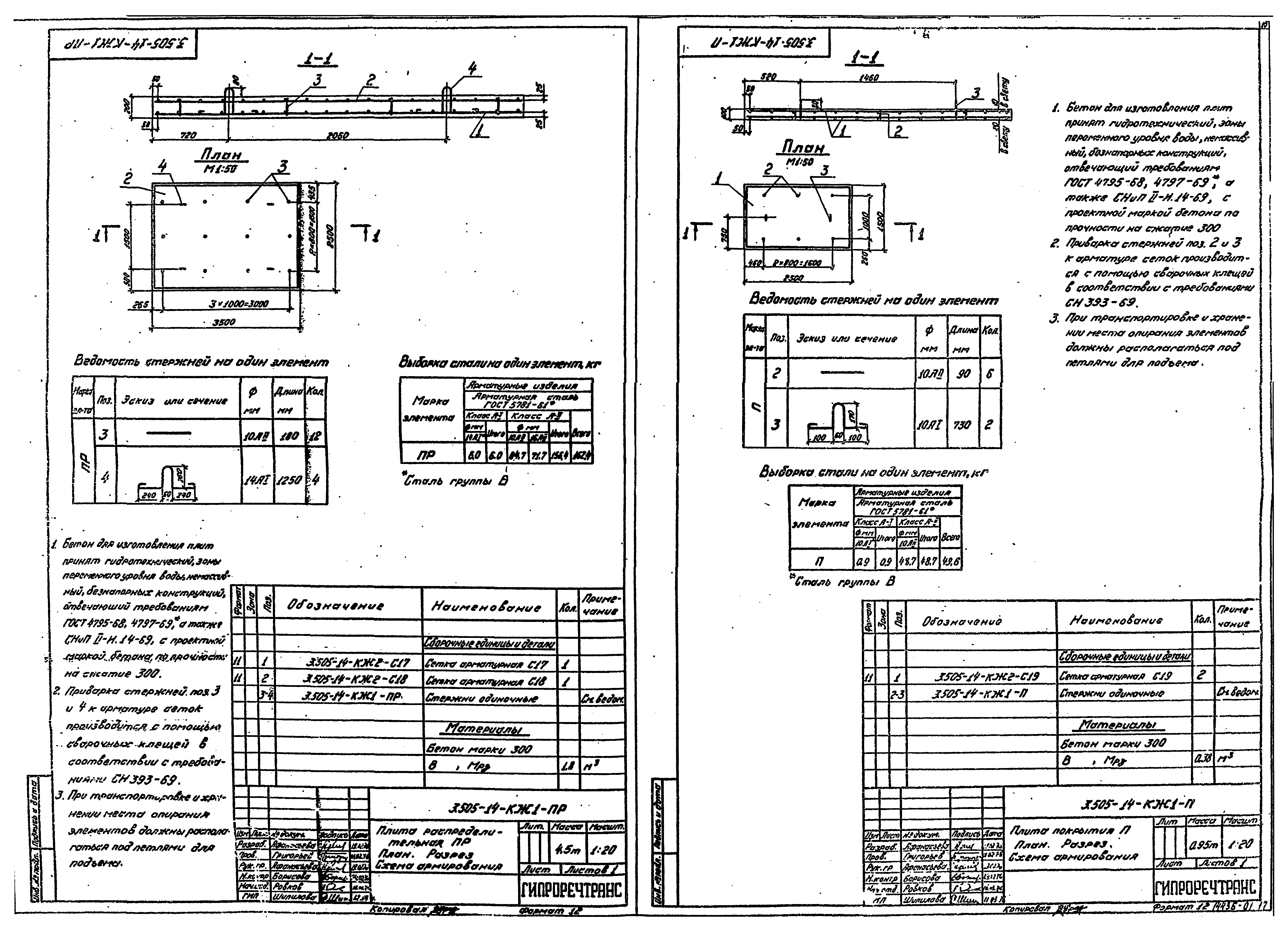

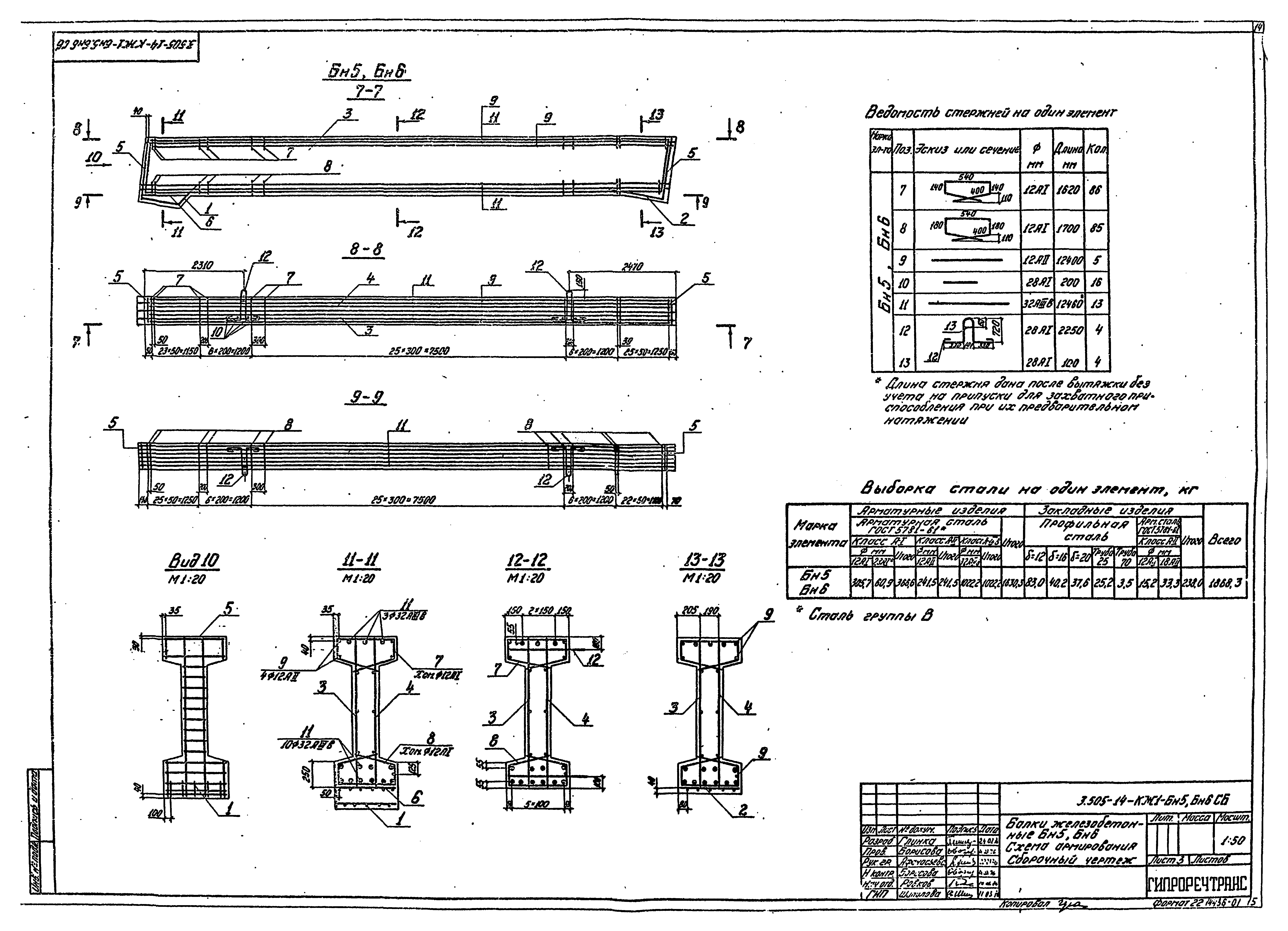

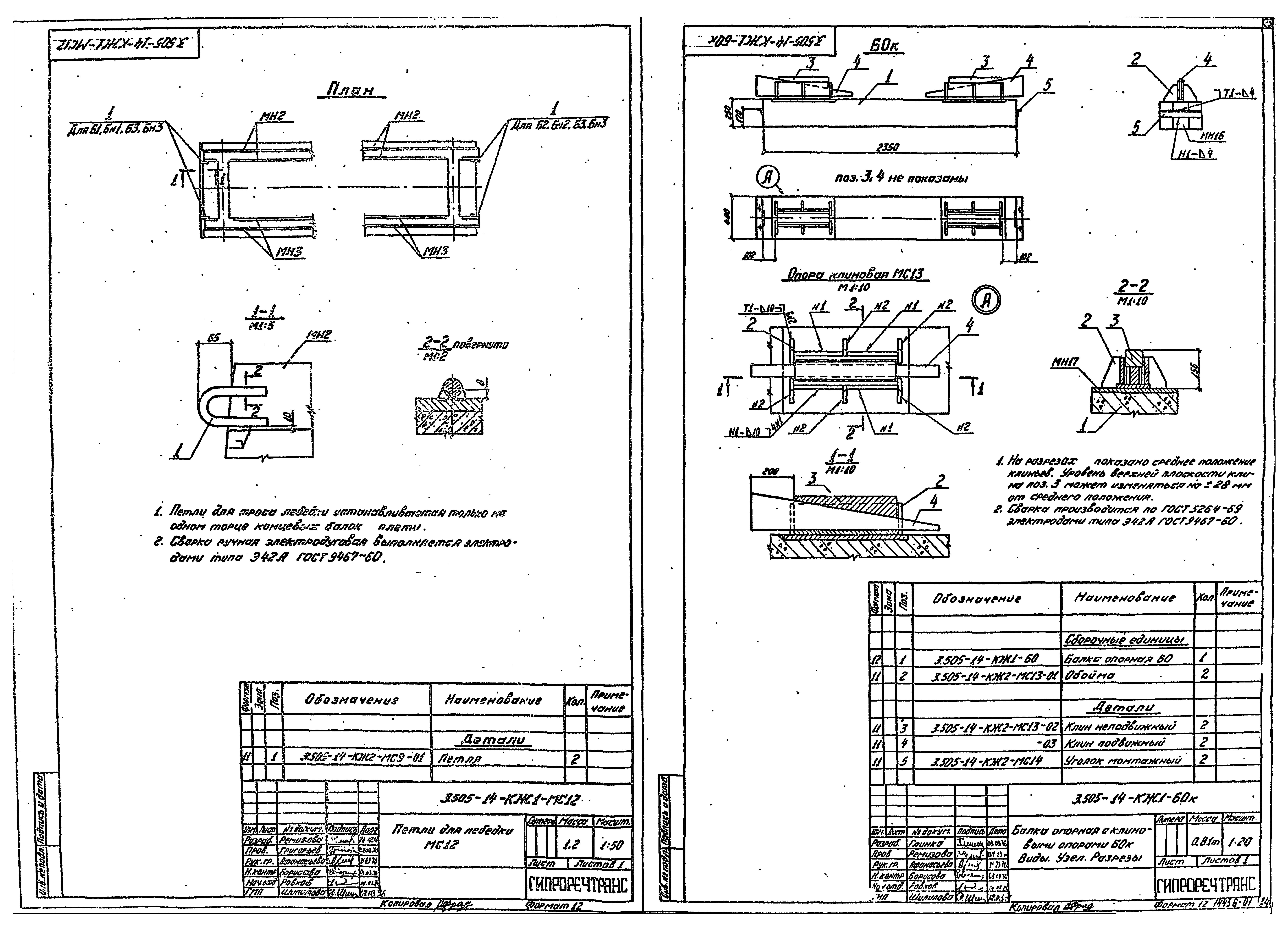

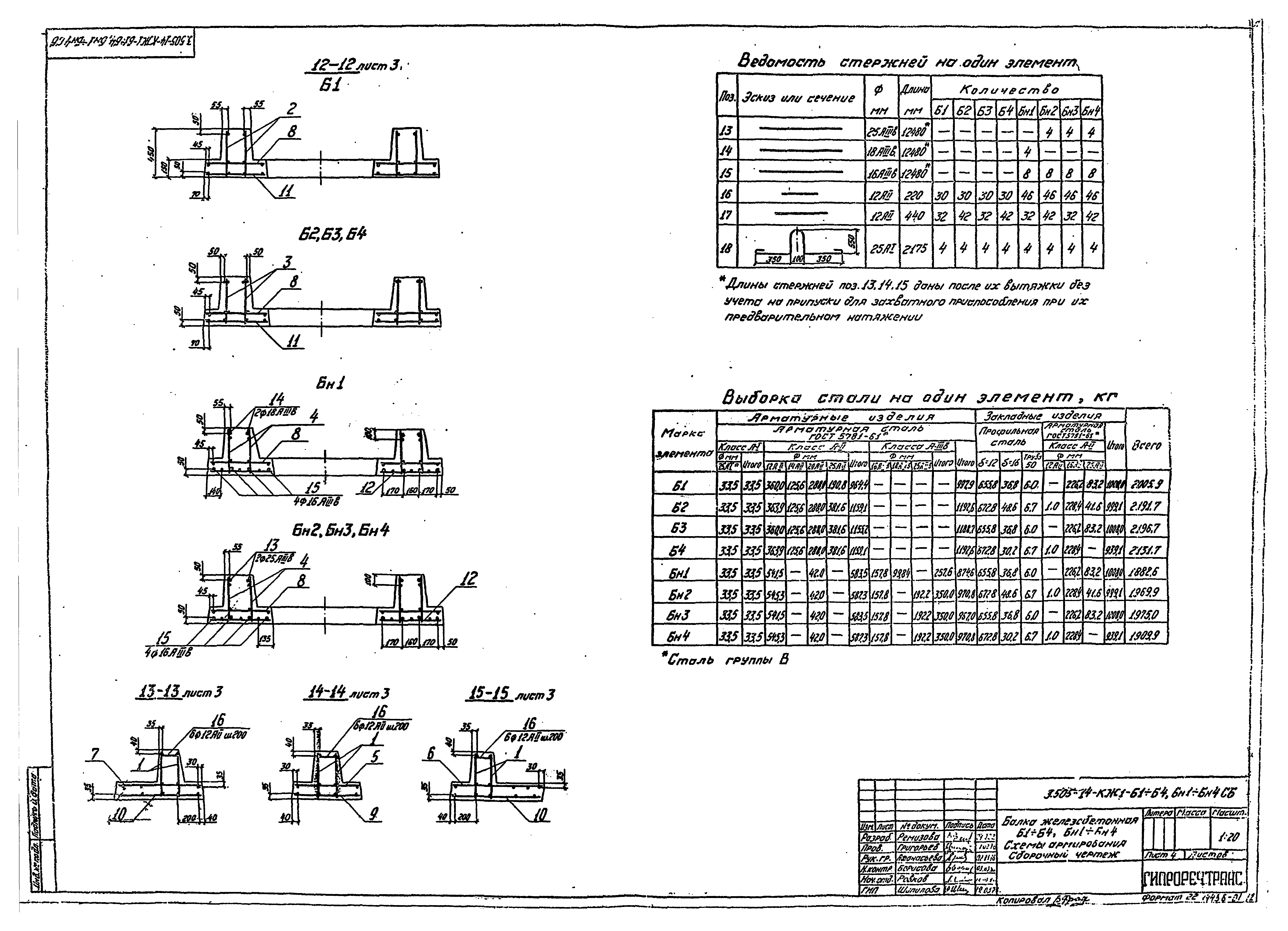

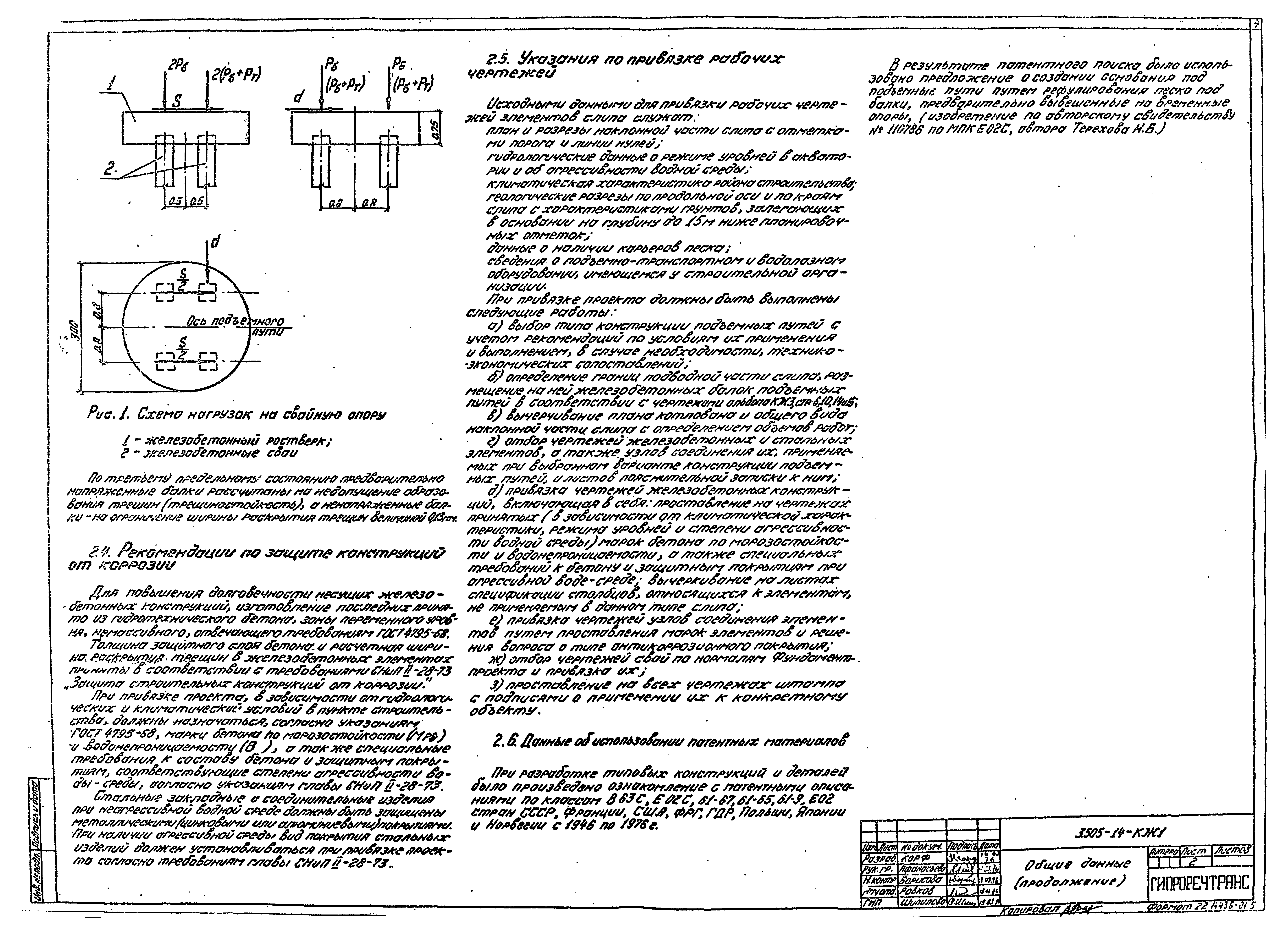

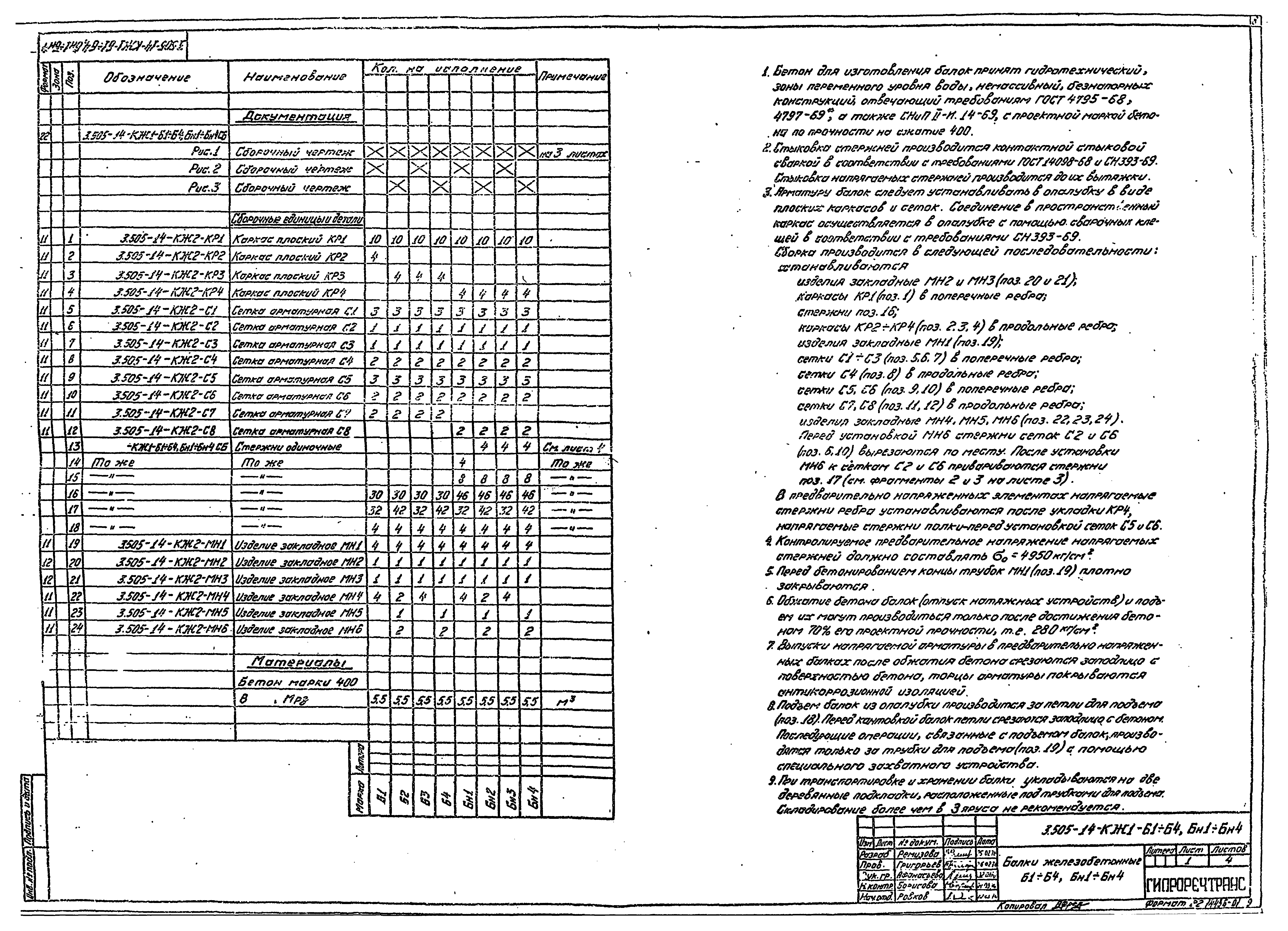

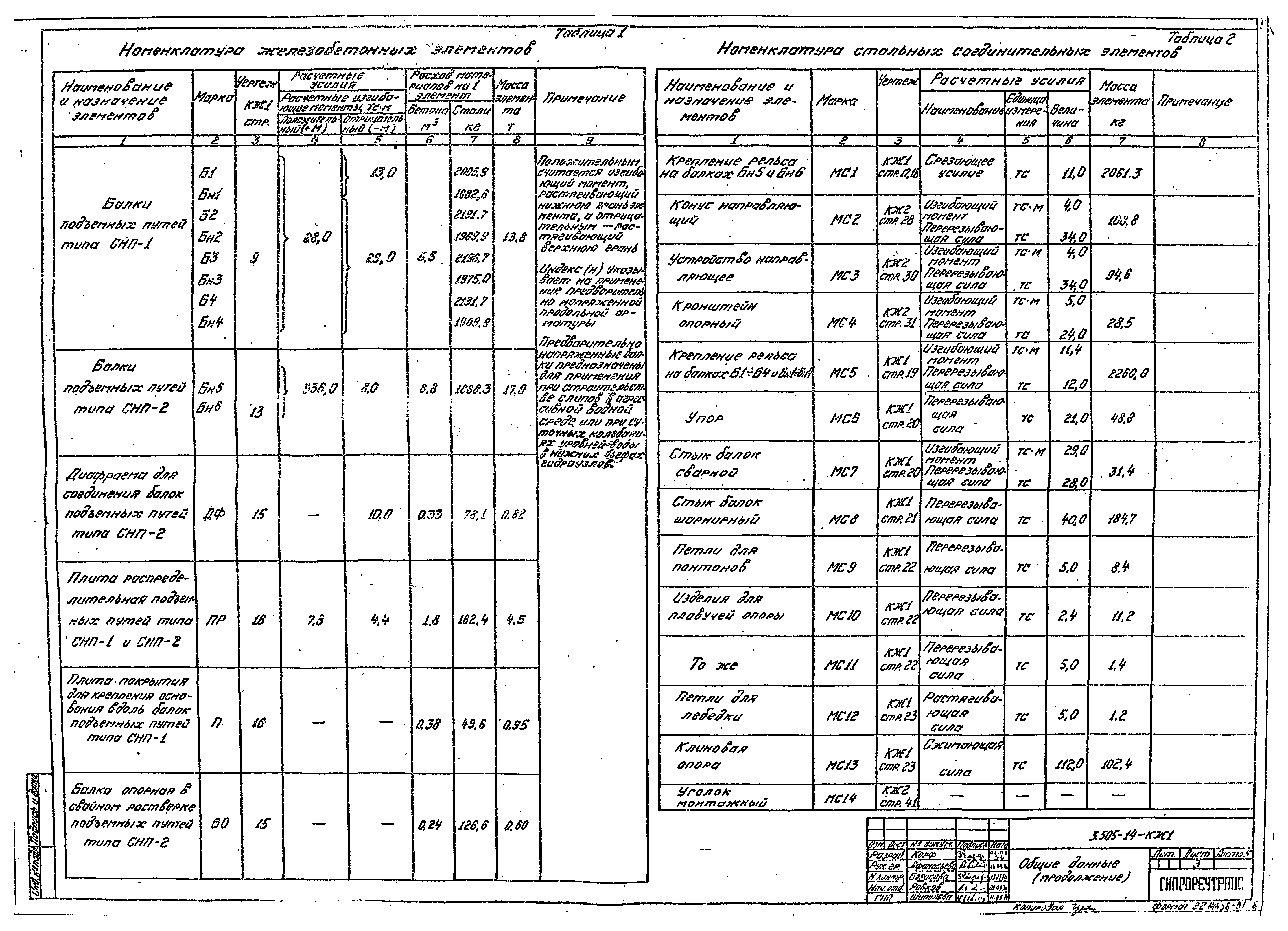

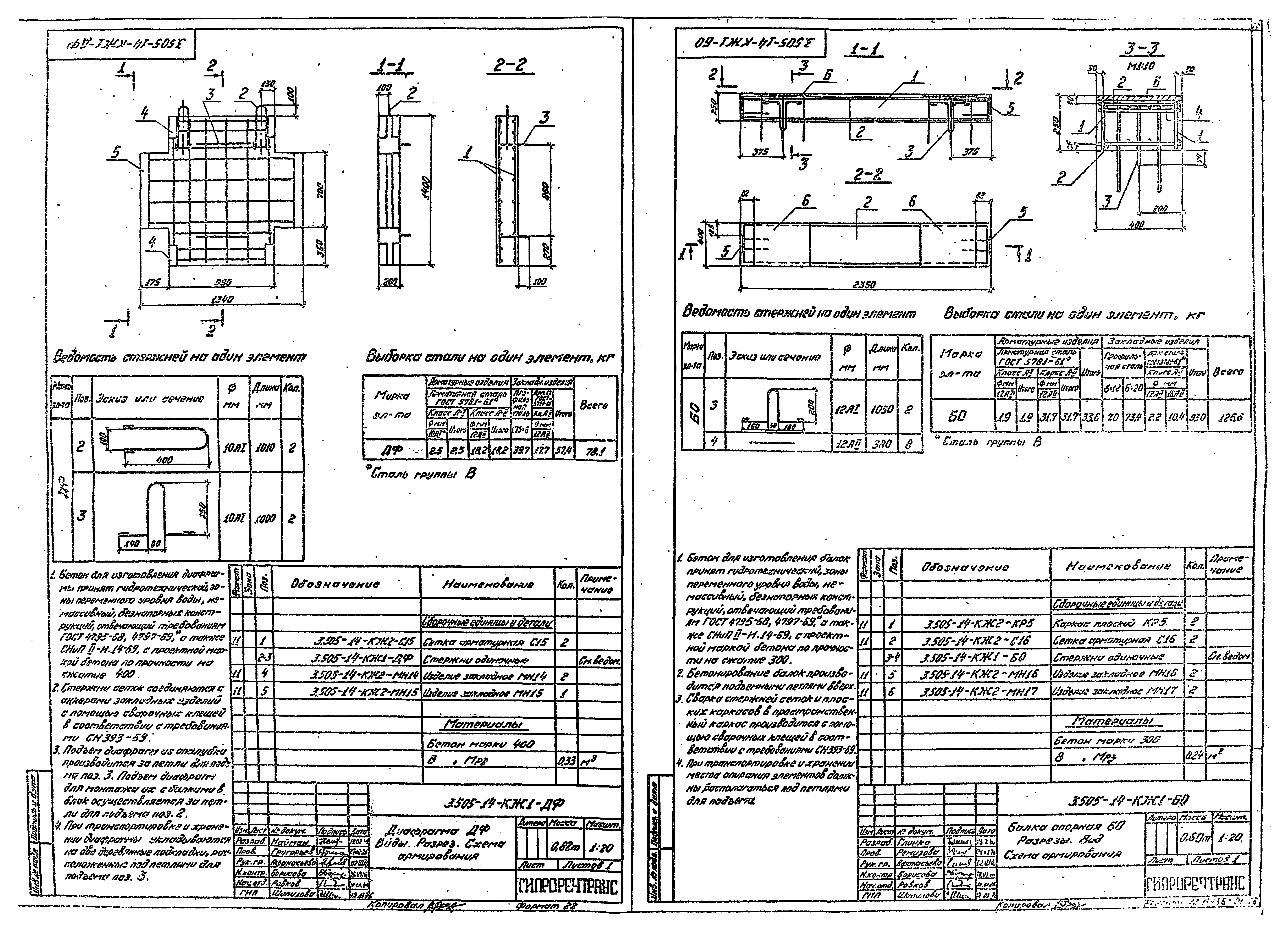

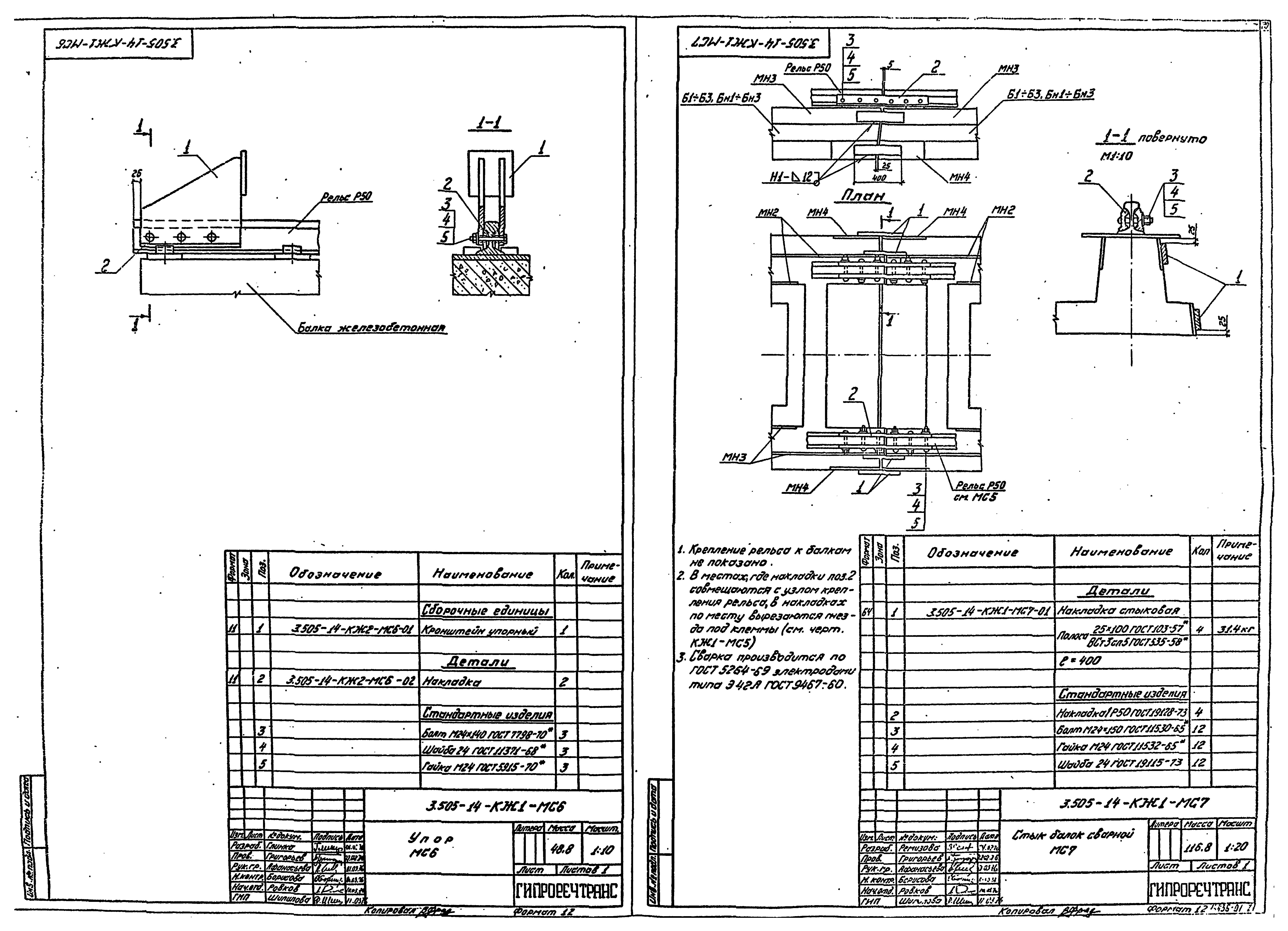

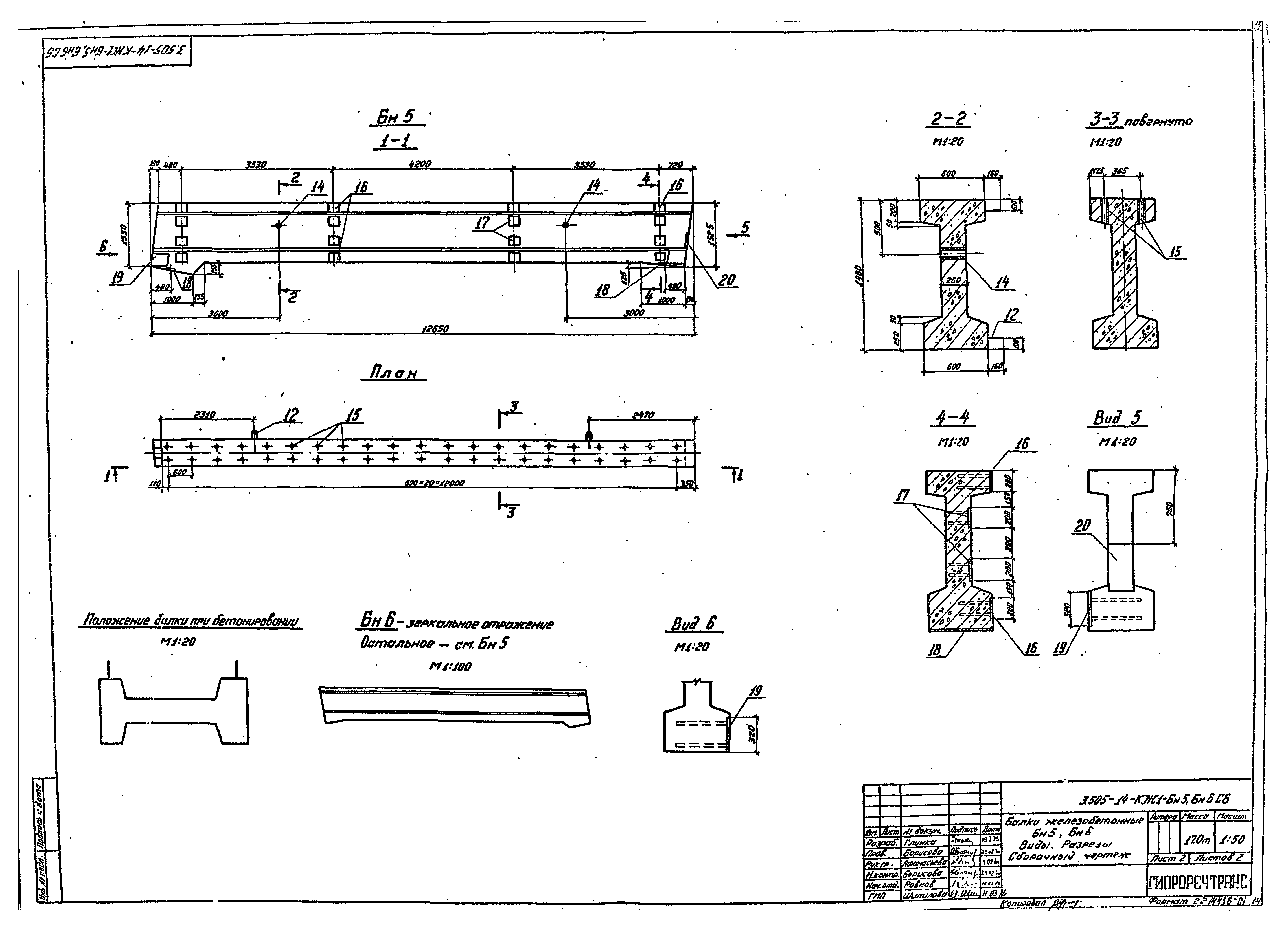

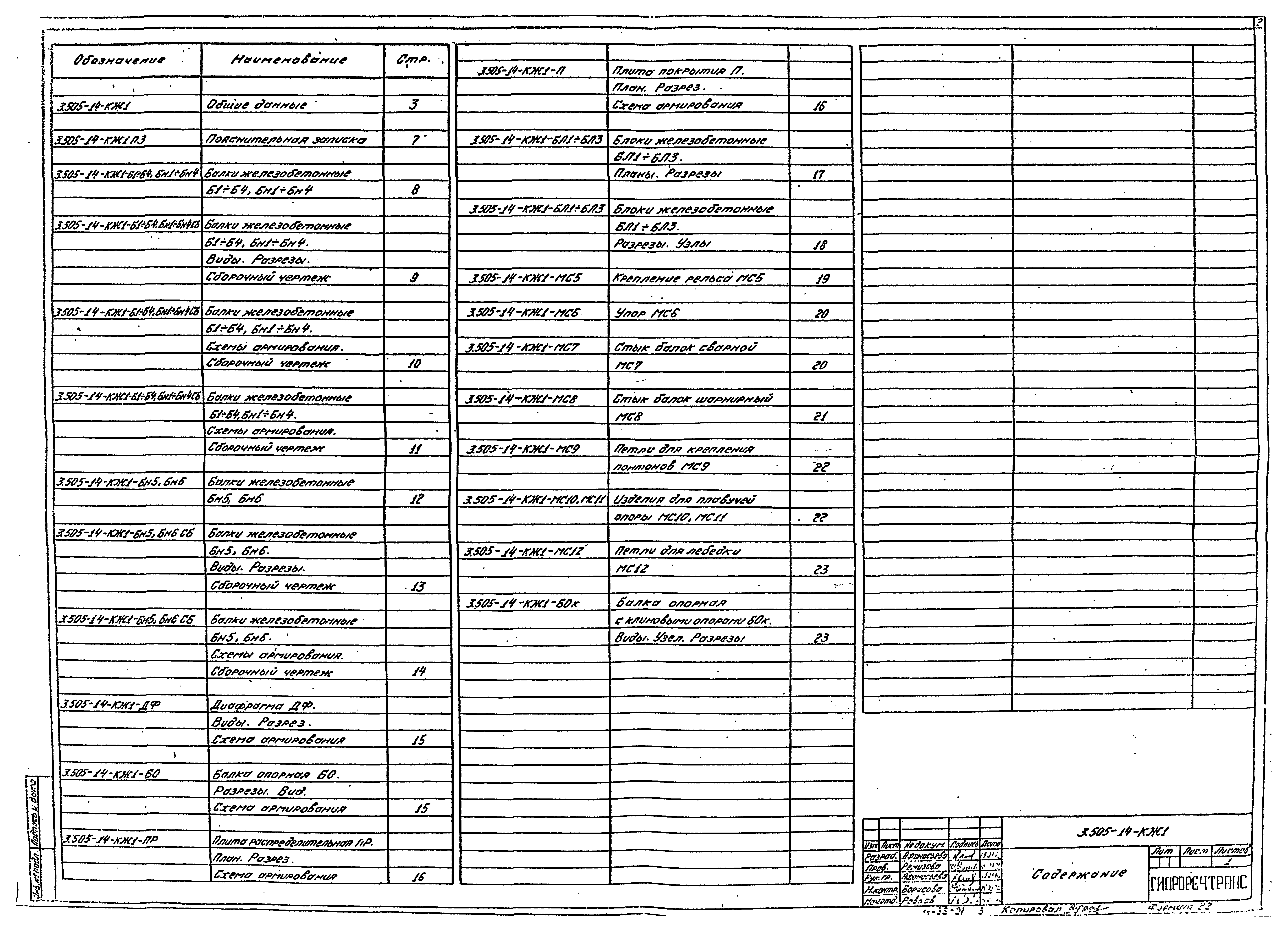

Оглавление:	3.505-14-КЖ1 Общие данные 3.505-14-КЖ1ПЗ Пояснительная записка 3.505-14-КЖ1-Б1 - Б4; Бм1 - Бм4 Балки железобетонные Б1 - Б4; Бм1 - Бм4 3.505-14-КЖ1-Б1 - Б4; Бм1 - Бм4СБ Балки железобетонные Б1 - Б4; Бм1 - Бм4. Виды. Разрезы. Сборочный чертеж 3.505-14-КЖ1-Б1 - Б4; Бм1 - Бм4СБ Балки железобетонные Б1 - Б4; Бм1 - Бм4. Схемы армирования. Сборочный чертеж 3.505-14-КЖ1-Бм5, Бм6 Балки железобетонные Бм5, Бм6 3.505-14-КЖ1-Бм5, Бм6СБ Балки железобетонные Бм5, Бм6. Виды. Разрезы. Сборочный чертеж 3.505-14-КЖ1-Бм5, Бм6СБ Балки железобетонные Бм5, Бм6. Схемы армирования. Сборочный чертеж 3.505-14-КЖ1-ДФ Диафрагма ДФ. Виды. Разрез. Схема армирования 3.505-14-КЖ1-БО Балка опорная БО. Разрезы. Вид. Схема армирования 3.505-14-КЖ1-ПР Плита распределительная ПР. План. Разрез. Схема армирования 3.505-14-КЖ1-П Плита покрытия П. План. Разрез. Схема армирования 3.505-14-КЖ1-БЛ1 - БЛ3 Блоки железобетонные БЛ1 - БЛ3. Планы. Разрезы 3.505-14-КЖ1-БЛ1 - БЛ3 Блоки железобетонные БЛ1 - БЛ3. Разрезы. Узлы 3.505-14-КЖ1-МС5 Крепление рельса МС5 3.505-14-КЖ1-МС6 Упор МС6 3.505-14-КЖ1-МС7 Стык балок сварной МС7 3.505-14-КЖ1-МС8 Стык балок шарнирный МС8 3.505-14-КЖ1-МС9 Петли для крепления понтонов МС9 3.505-14-КЖ1-МС10, МС11 Изделия для плавучей опоры МС10, МС11 3.505-14-КЖ1-МС12 Петли для лебедки МС12 3.505-14-КЖ1-БОк Балка опорная с клиновыми опорами БОк. Виды. Узел. Разрезы
Разработан:	Гипроречтранс
Утверждён:	12.07.1976 Министерство речного флота РСФСР
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Конструкции нулевого цикла Детали фундаментов
Нормативные ссылки:	ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 19178-73 «Мебель для зданий бытового обслуживания. Функциональные размеры столов, барьеров, стоек и стульев для приема заказов по ремонту бытовых машин и приборов, металлоизделий, бытовой радиоэлектронной аппаратуры» ГОСТ 103-57 «Сталь прокатная полосовая. Сортамент» СНиП II-28-73* «Защита строительных конструкций от коррозии. Нормы проектирования» СНиП III-16-73 «Бетонные и железобетонные конструкции сборные» ГОСТ 11371-68 «Шайбы. Размеры» ГОСТ 5781-61 «Сталь горячекатаная для армирования железобетонных конструкций» СН 393-69 «Указания по сварке соединений арматуры и закладных деталей железобетонных конструкций»
