Скачать ТУ 38 105250-77 Детали резиновые для автомобилей АВТОВАЗА, других заводов и резины, применимые для их изготовления. Технические условия

Дата актуализации: 10.08.2017

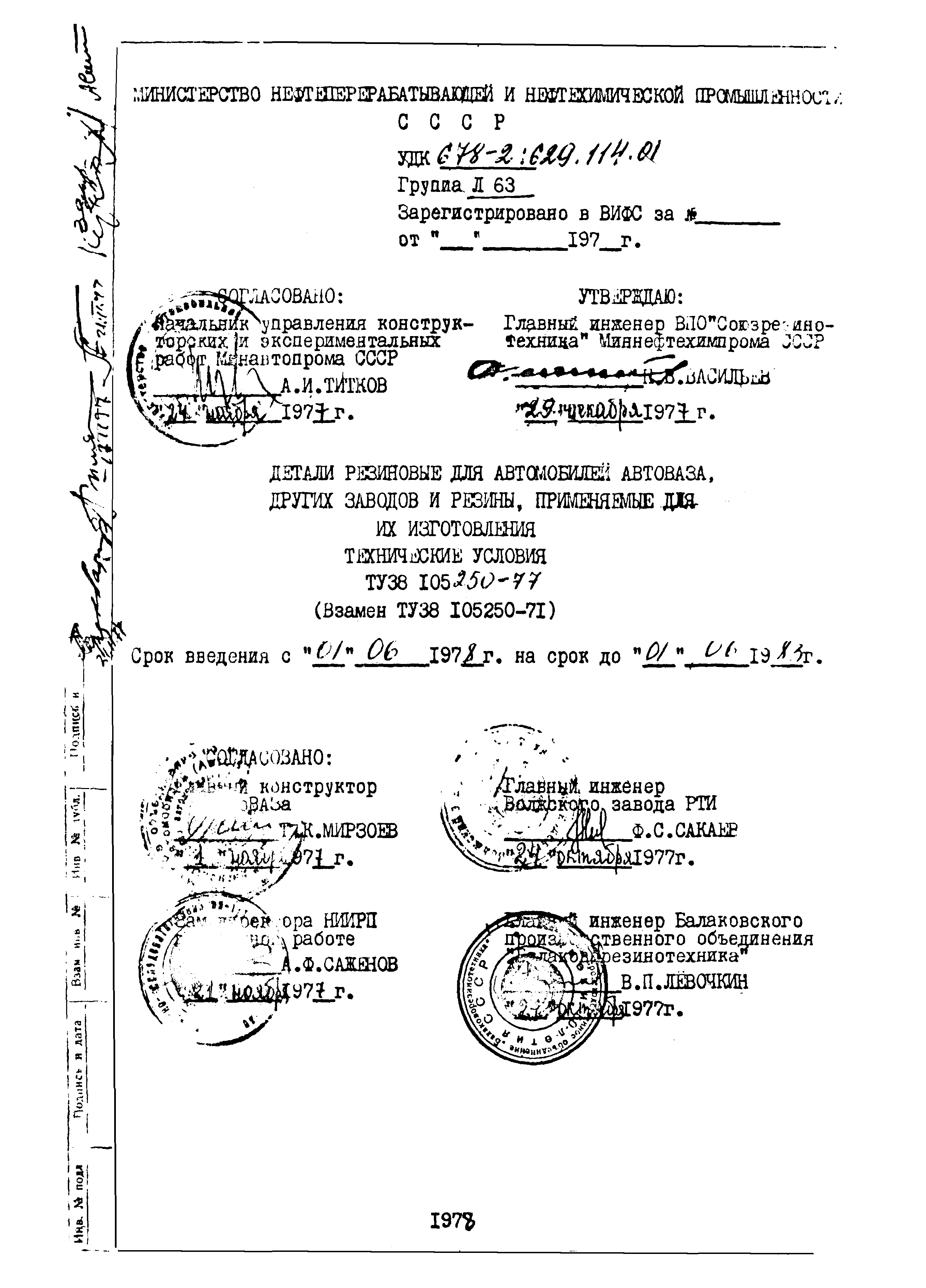

ТУ 38 105250-77

Детали резиновые для автомобилей АВТОВАЗА, других заводов и резины, применимые для их изготовления. Технические условия

Обозначение:	ТУ 38 105250-77
Обозначение англ:	TU 38 105250-77
Статус:	не действует
Название рус.:	Детали резиновые для автомобилей АВТОВАЗА, других заводов и резины, применимые для их изготовления. Технические условия
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.06.1983

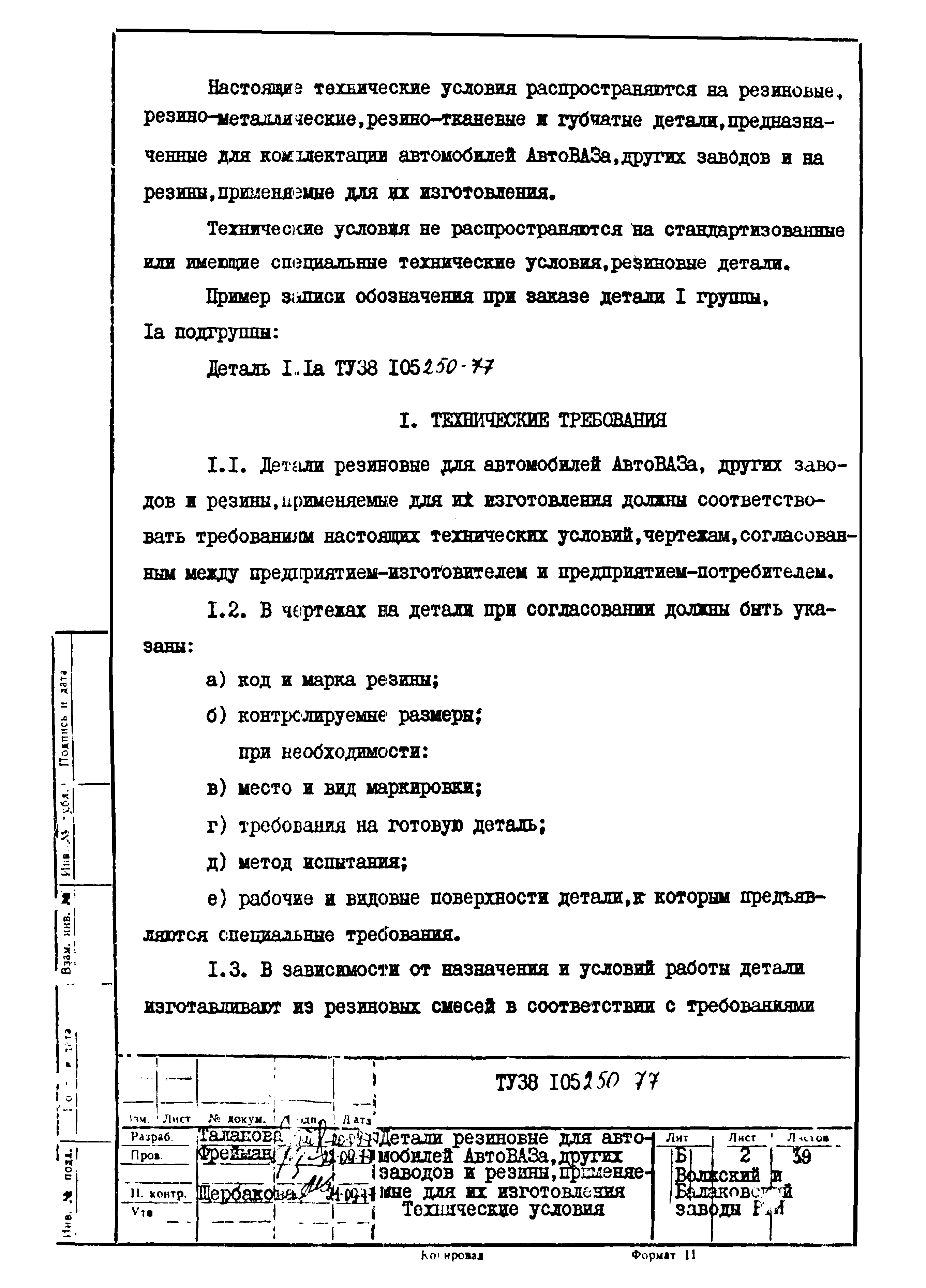

Область применения:	Технические условия распространяются на резиновые, резино-металлические, резинотканевые губчатые детали, предназначенные для комплектации автомобилей АвтоВАЗа, других заводов и на резины, применяемые для их изготовления. Технические условия не распространяются на стандартизованные или имеющие специальные технические условия, резиновые детали

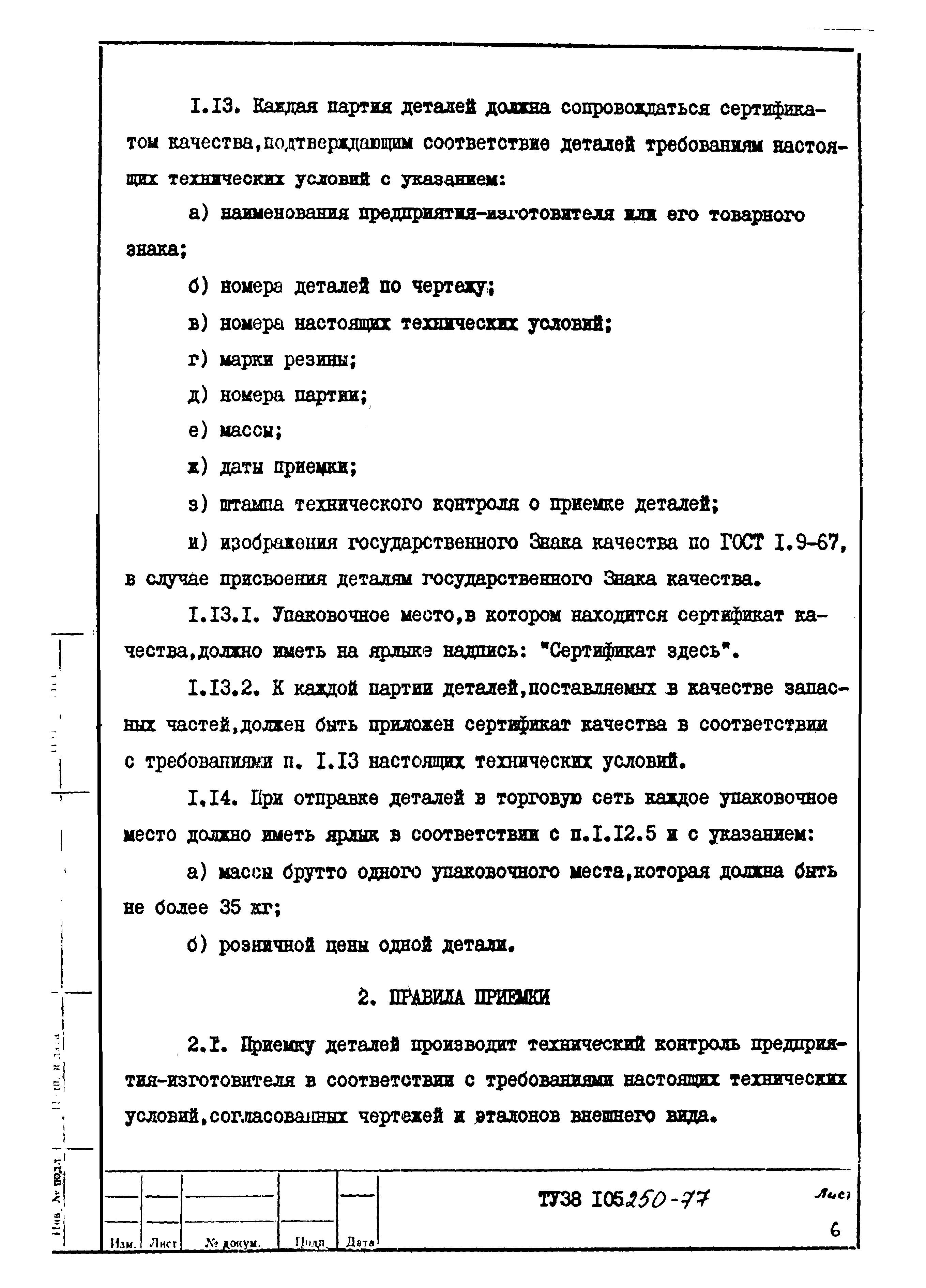

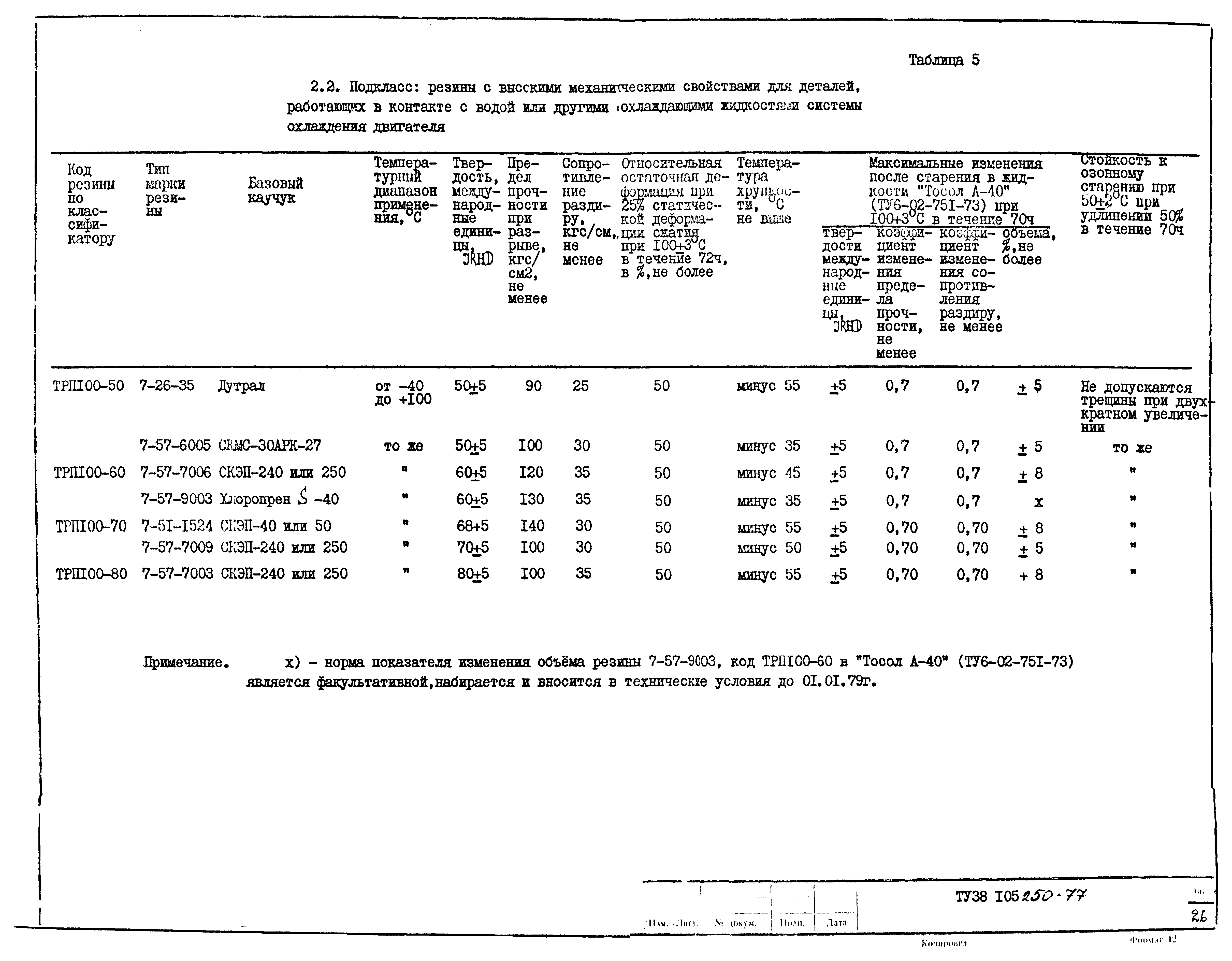

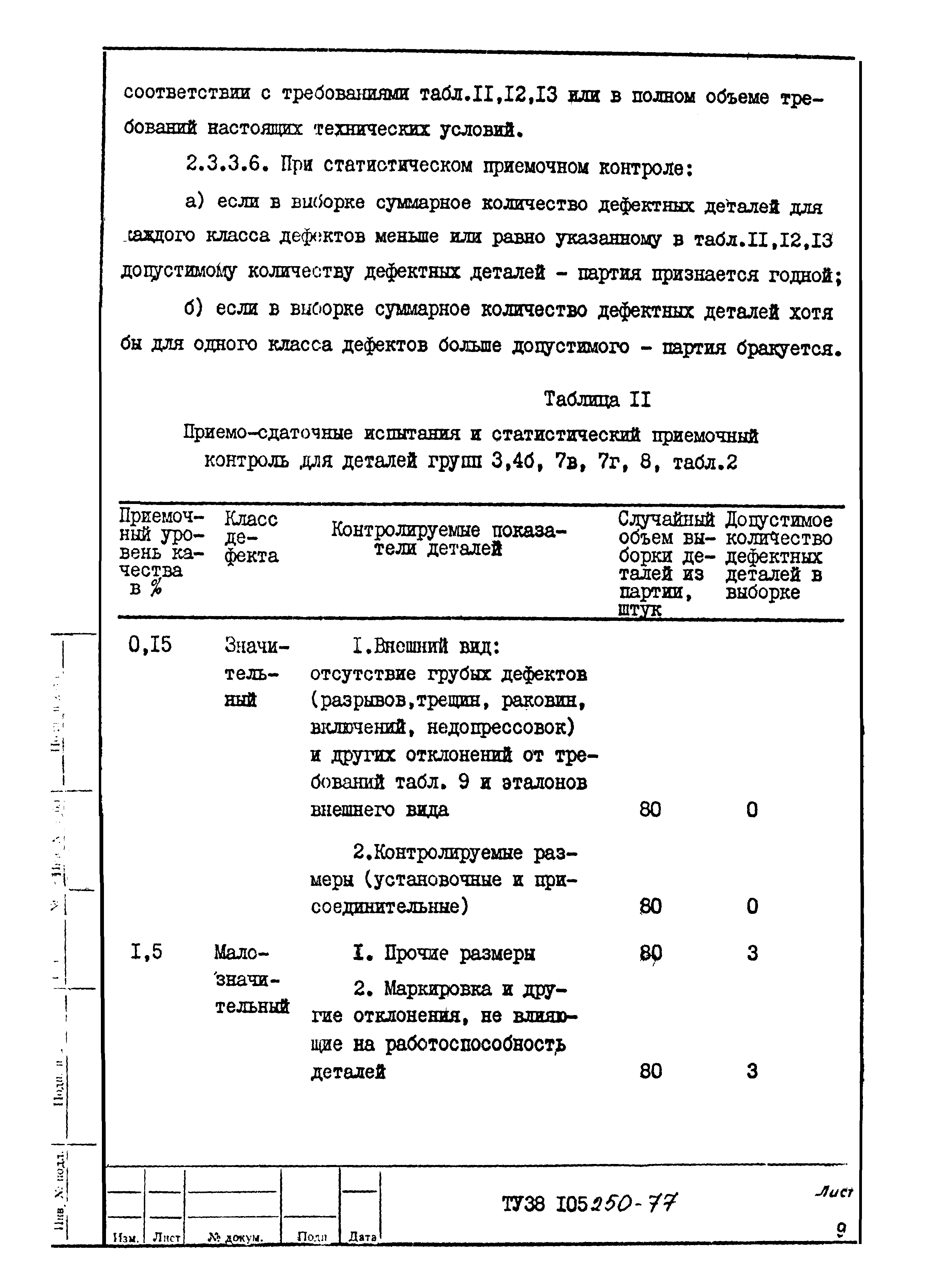

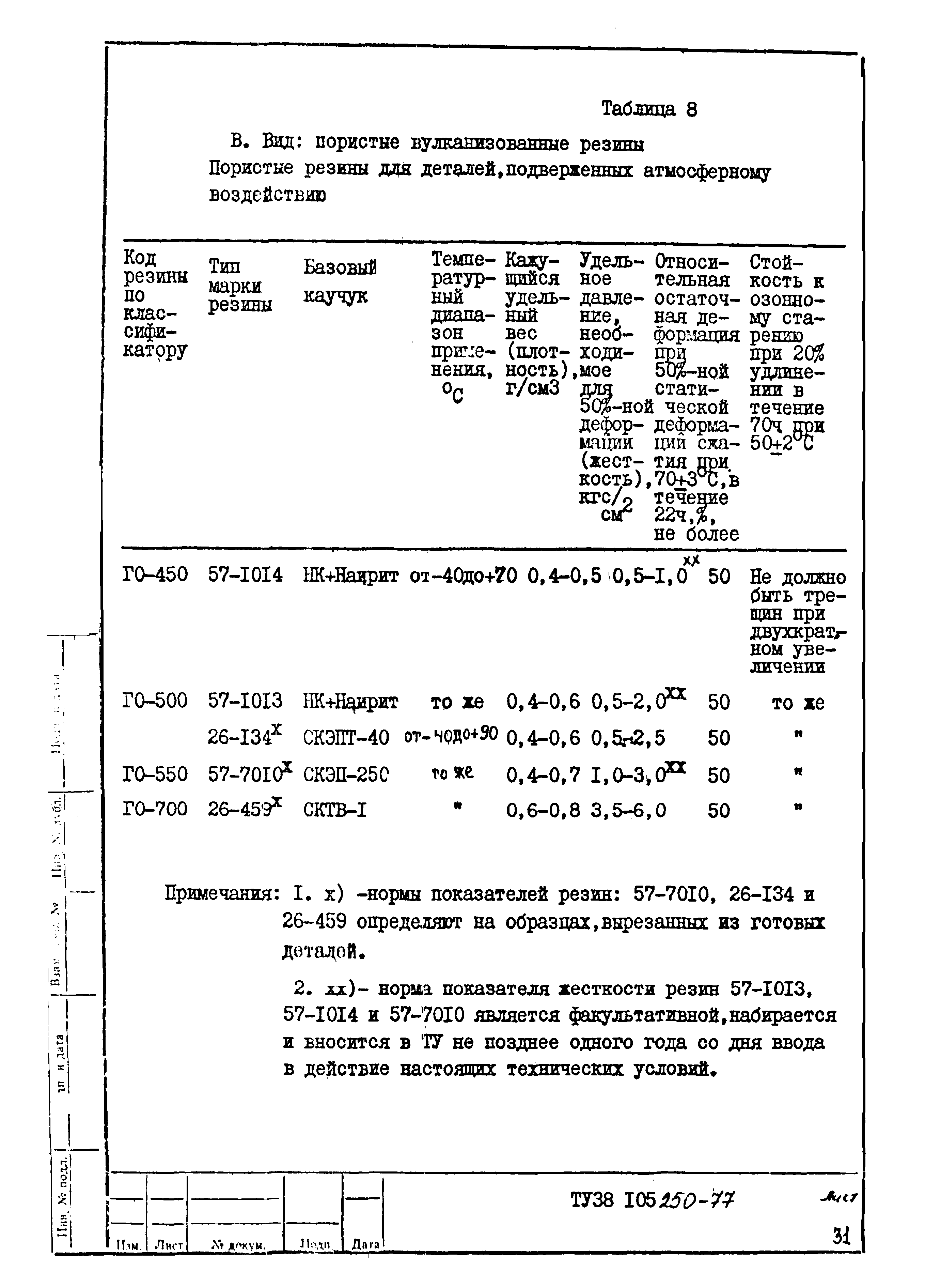

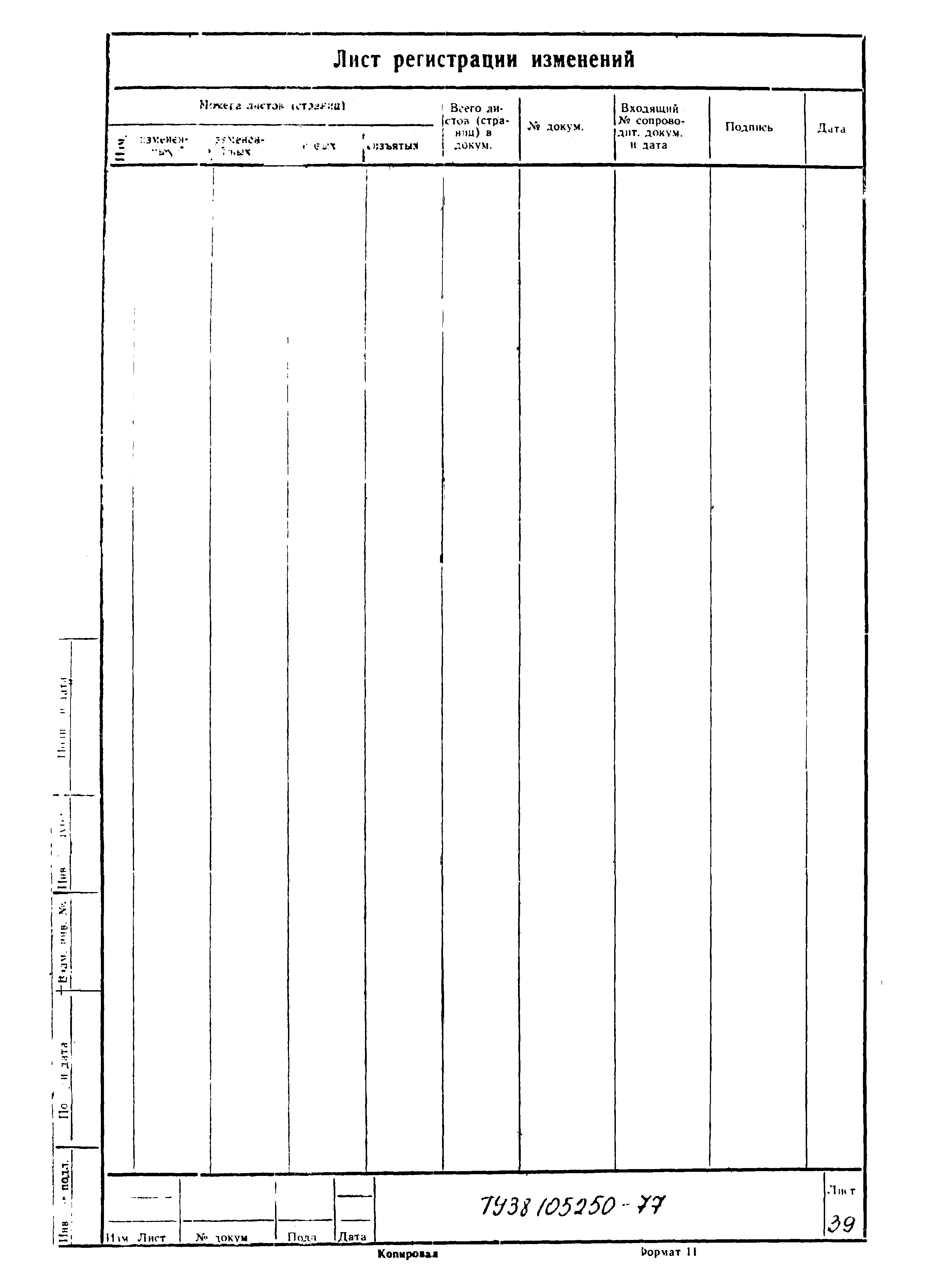

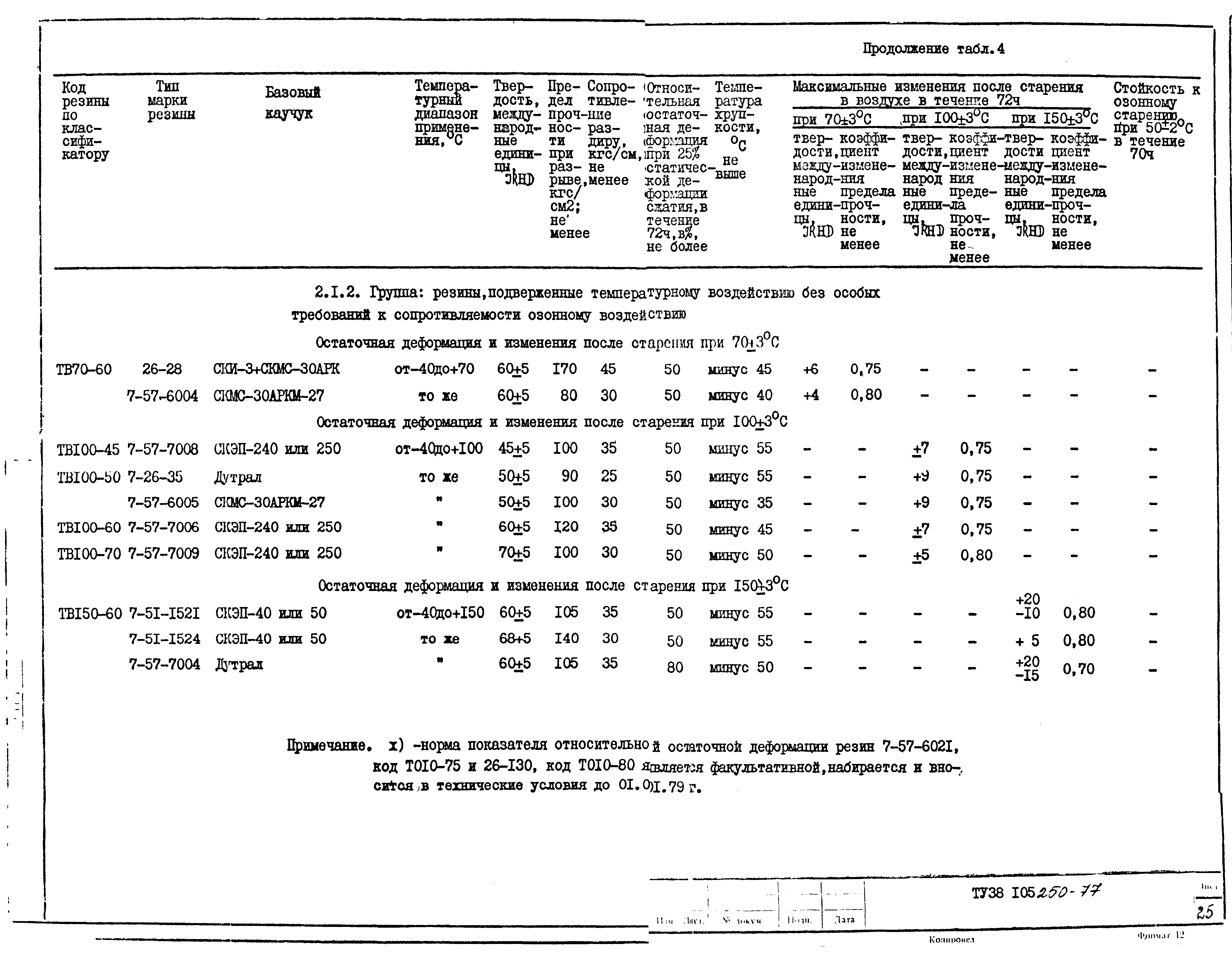

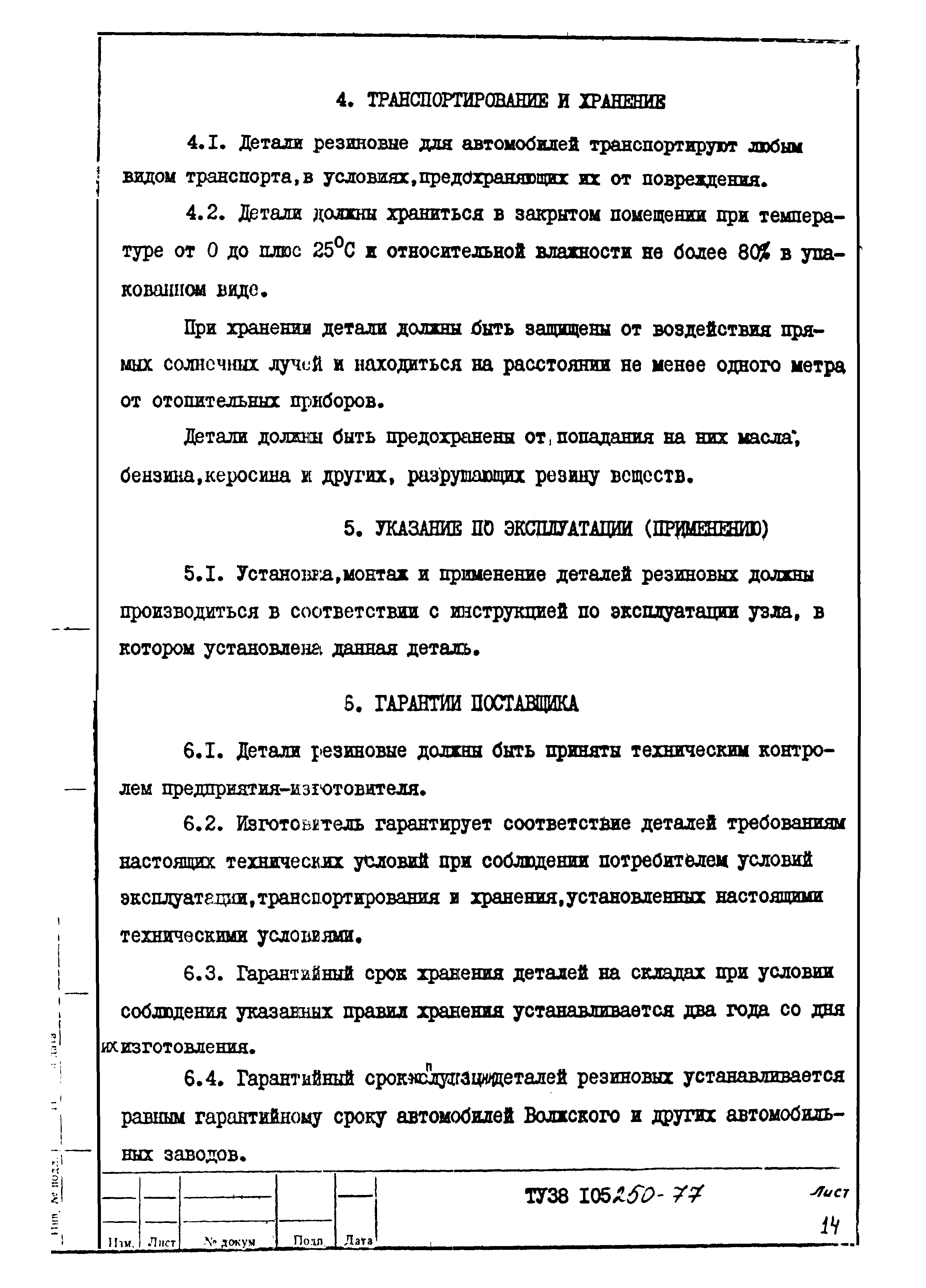

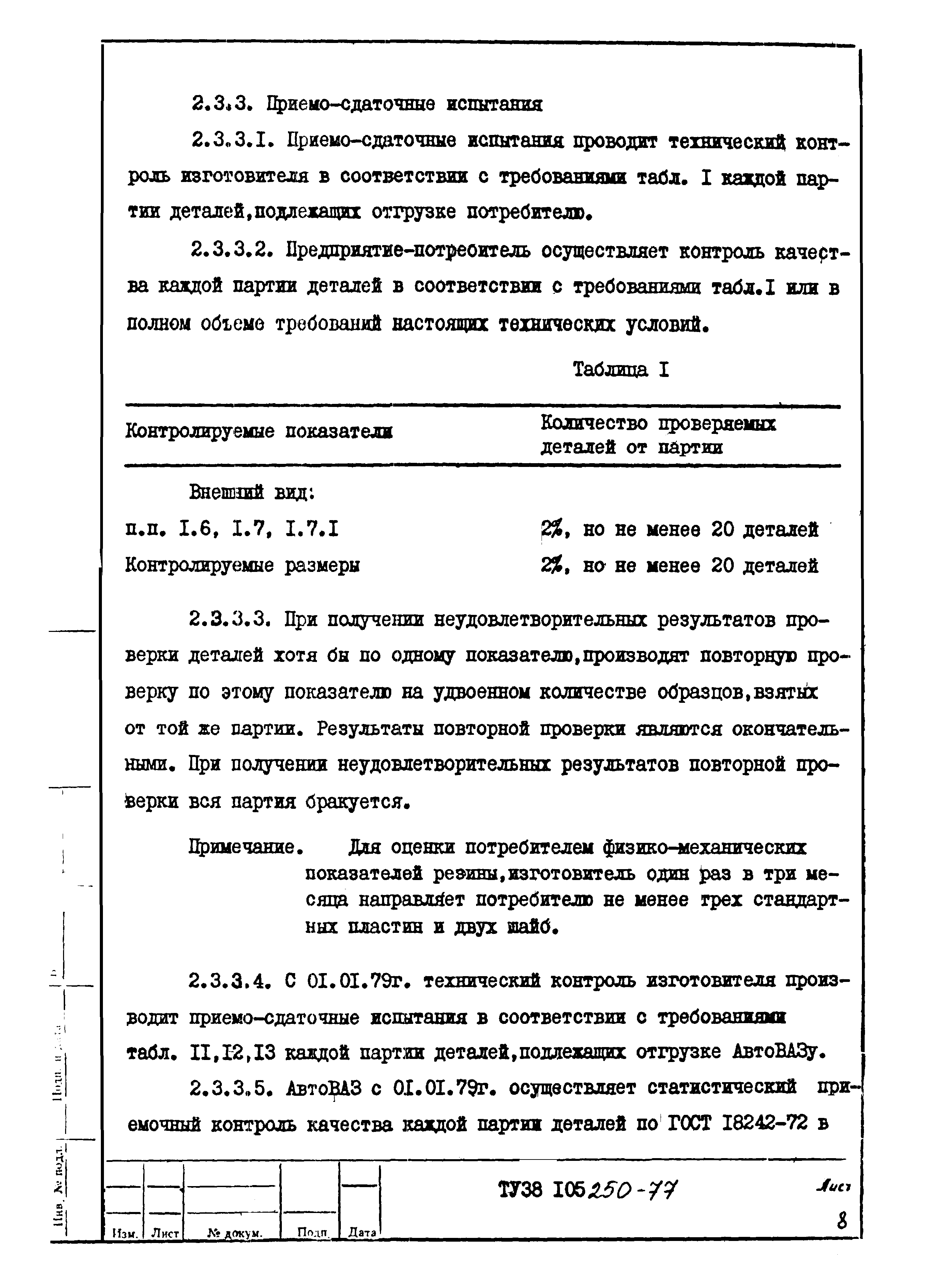

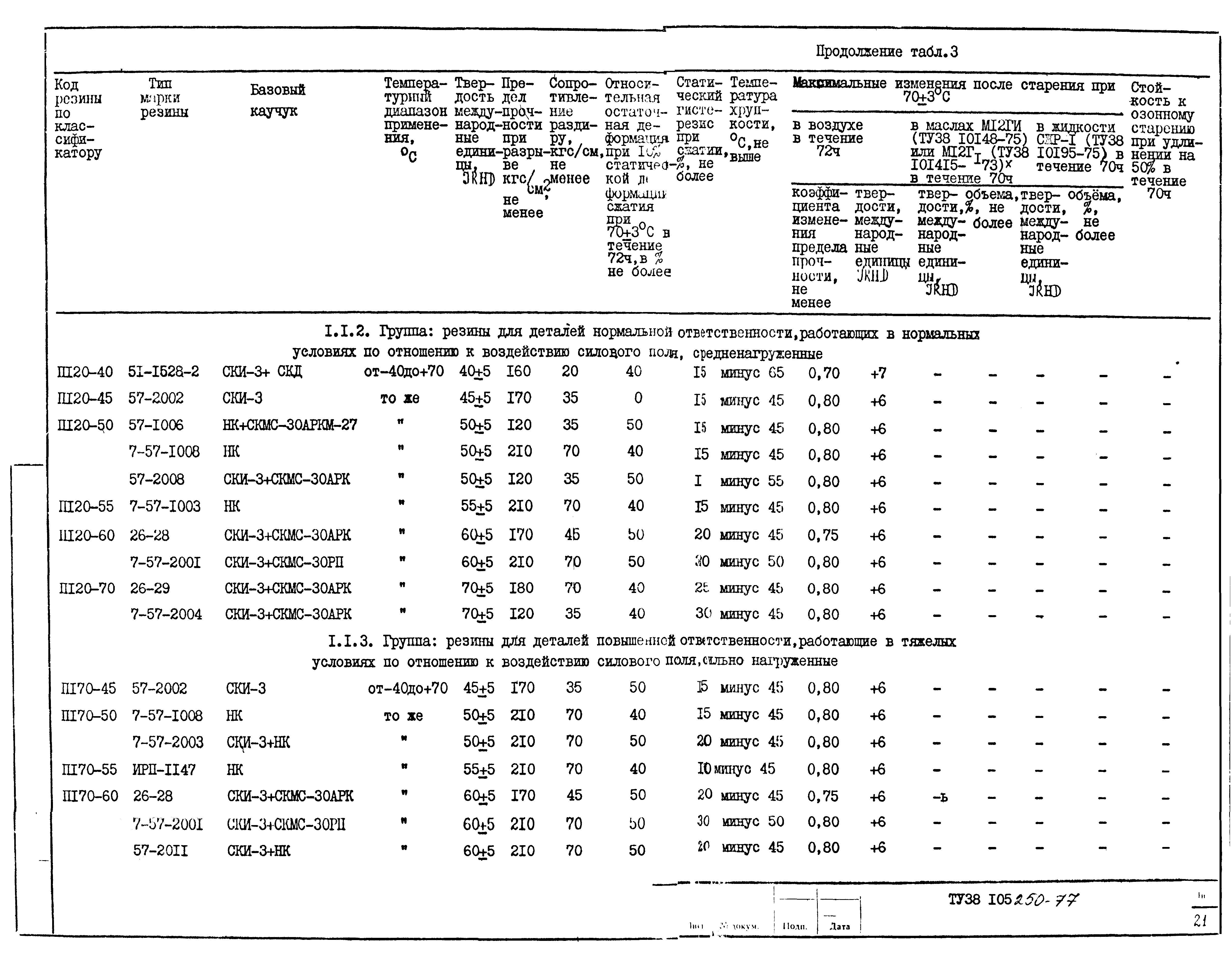

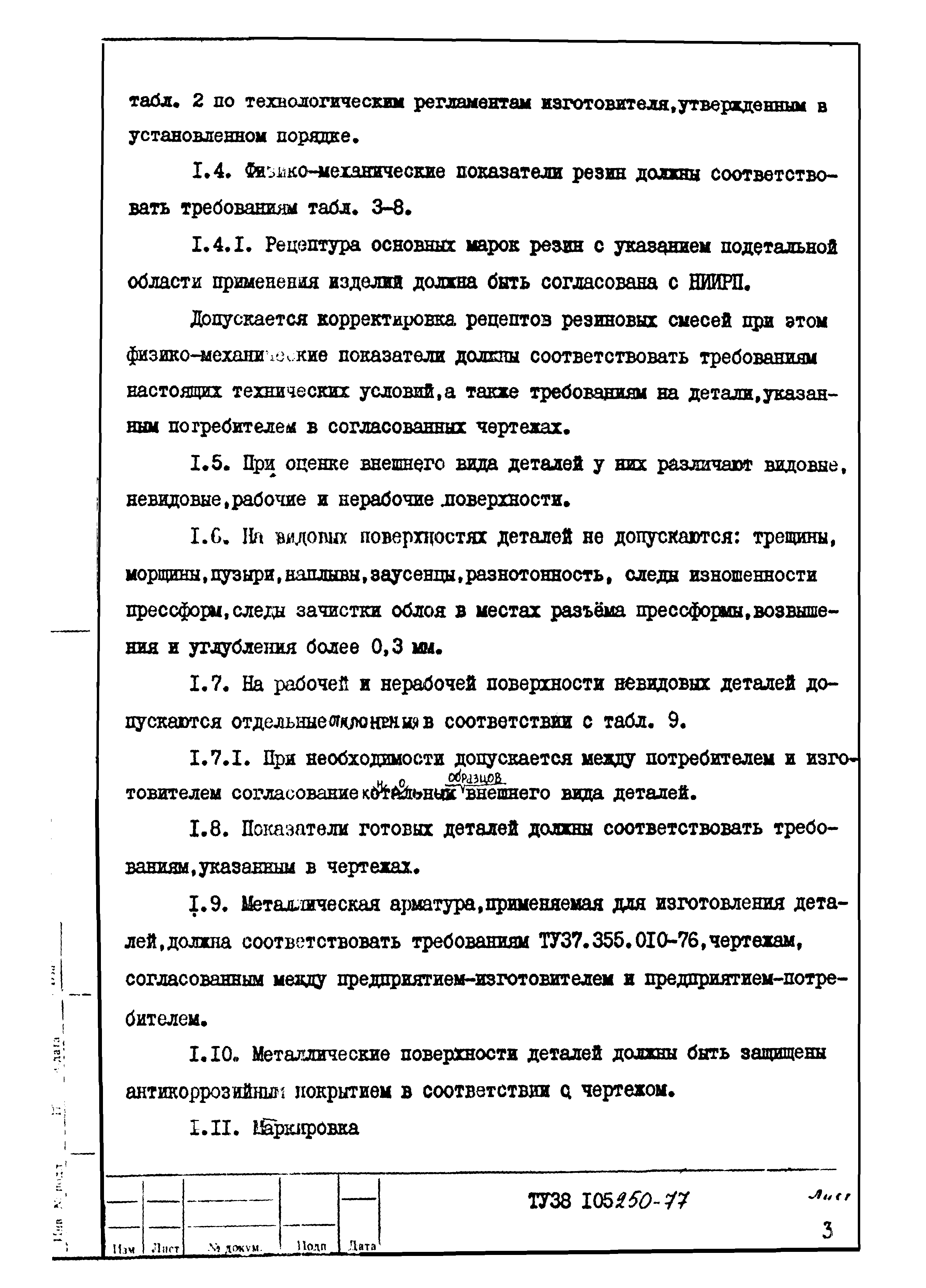

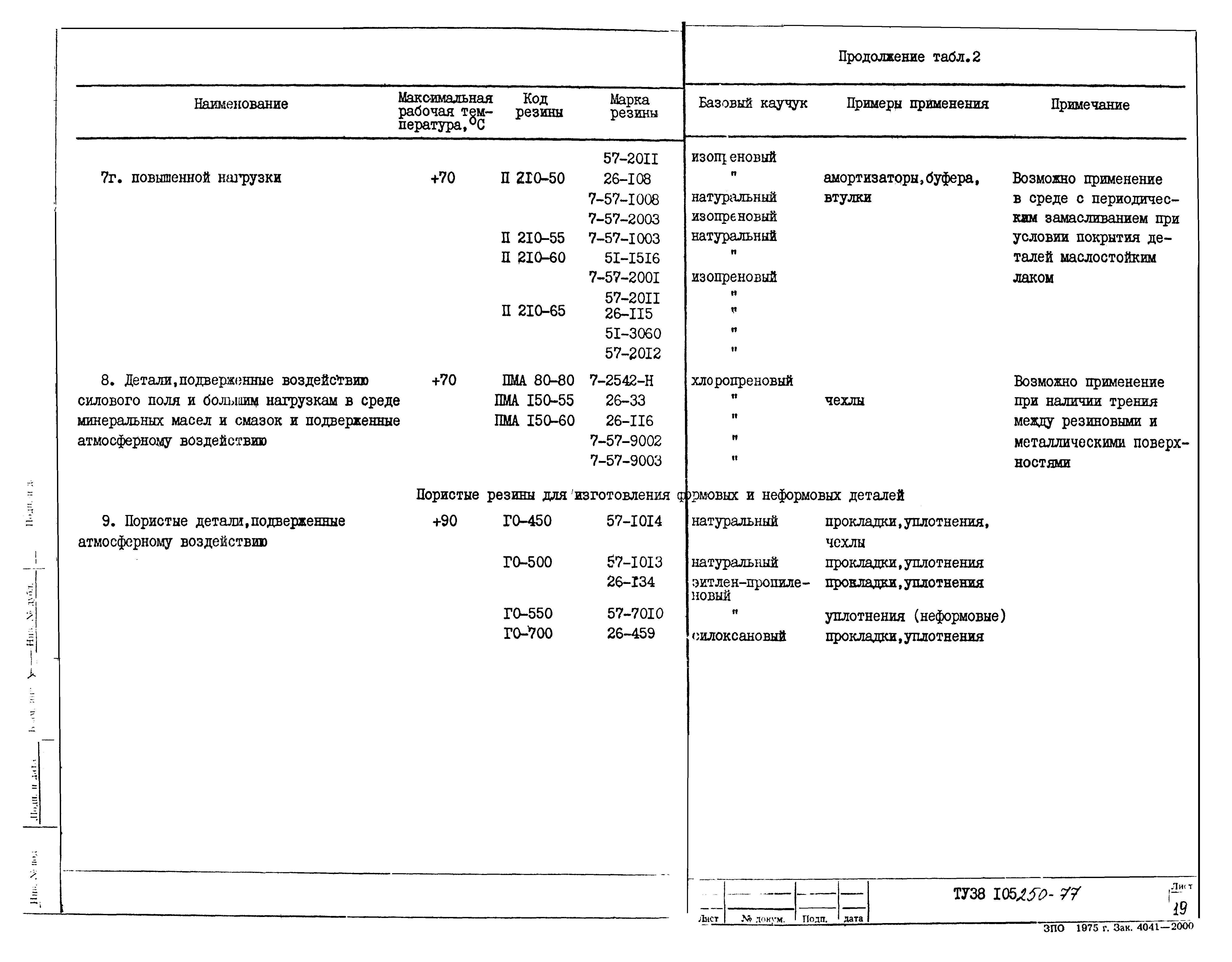

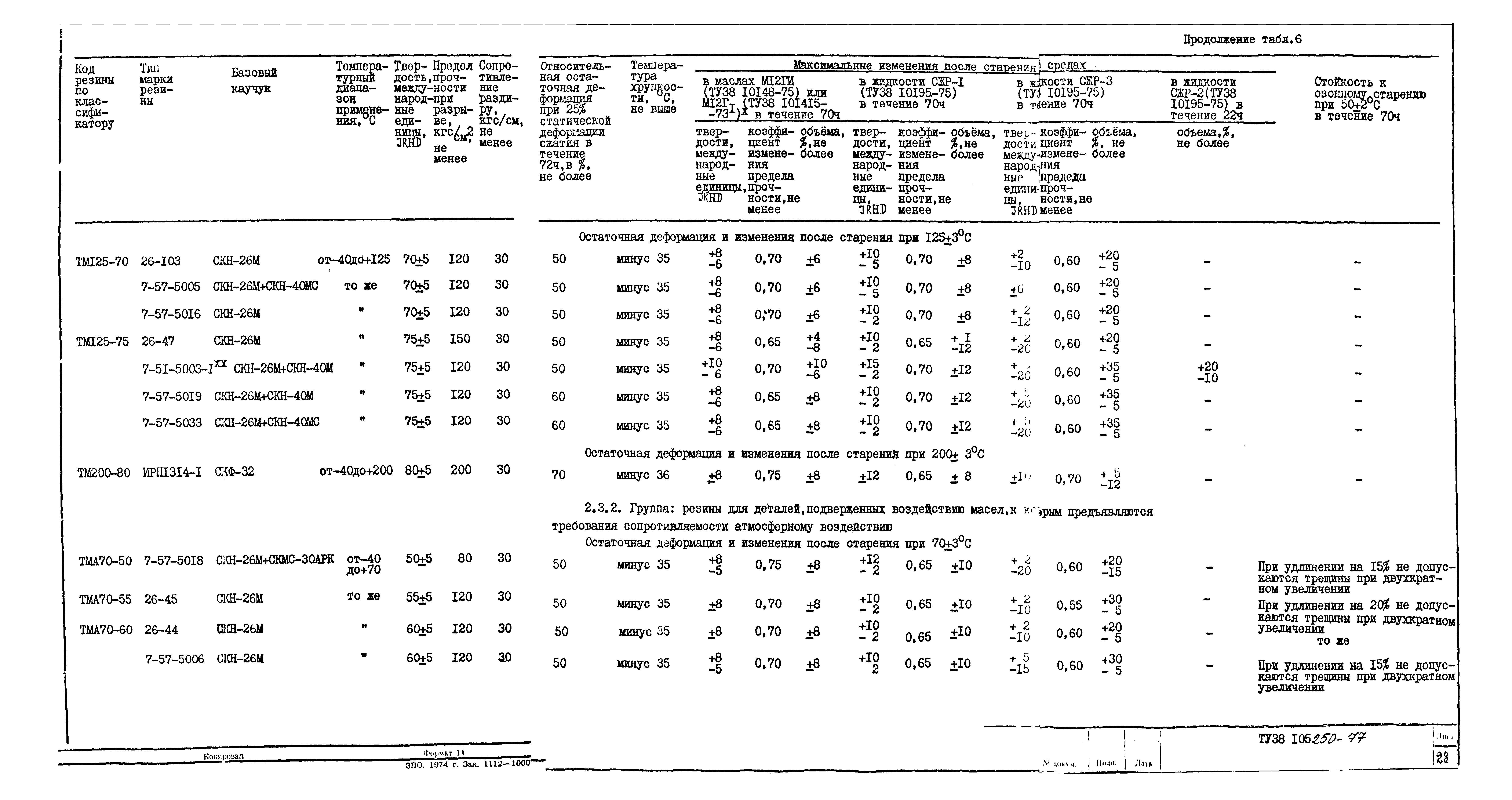

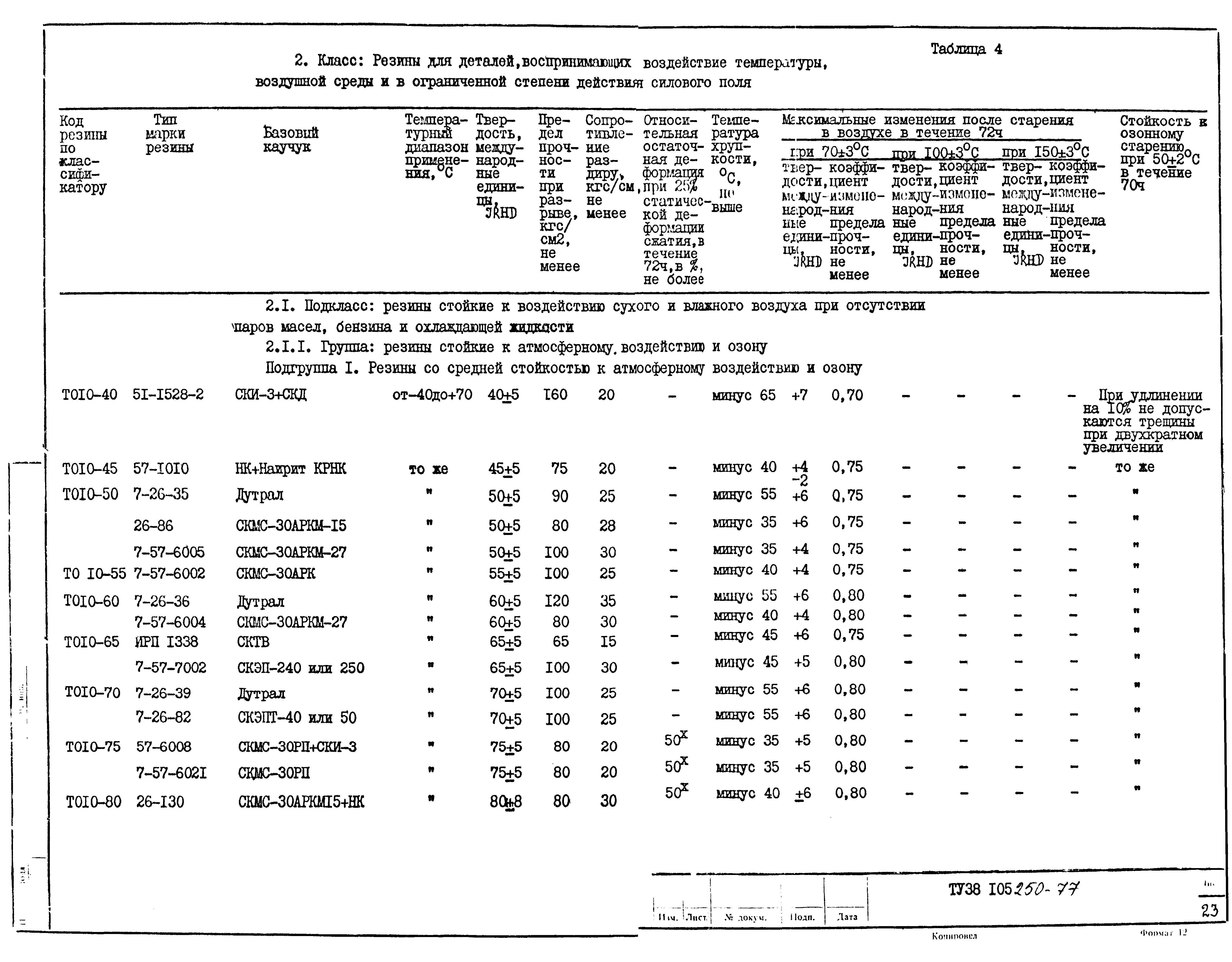

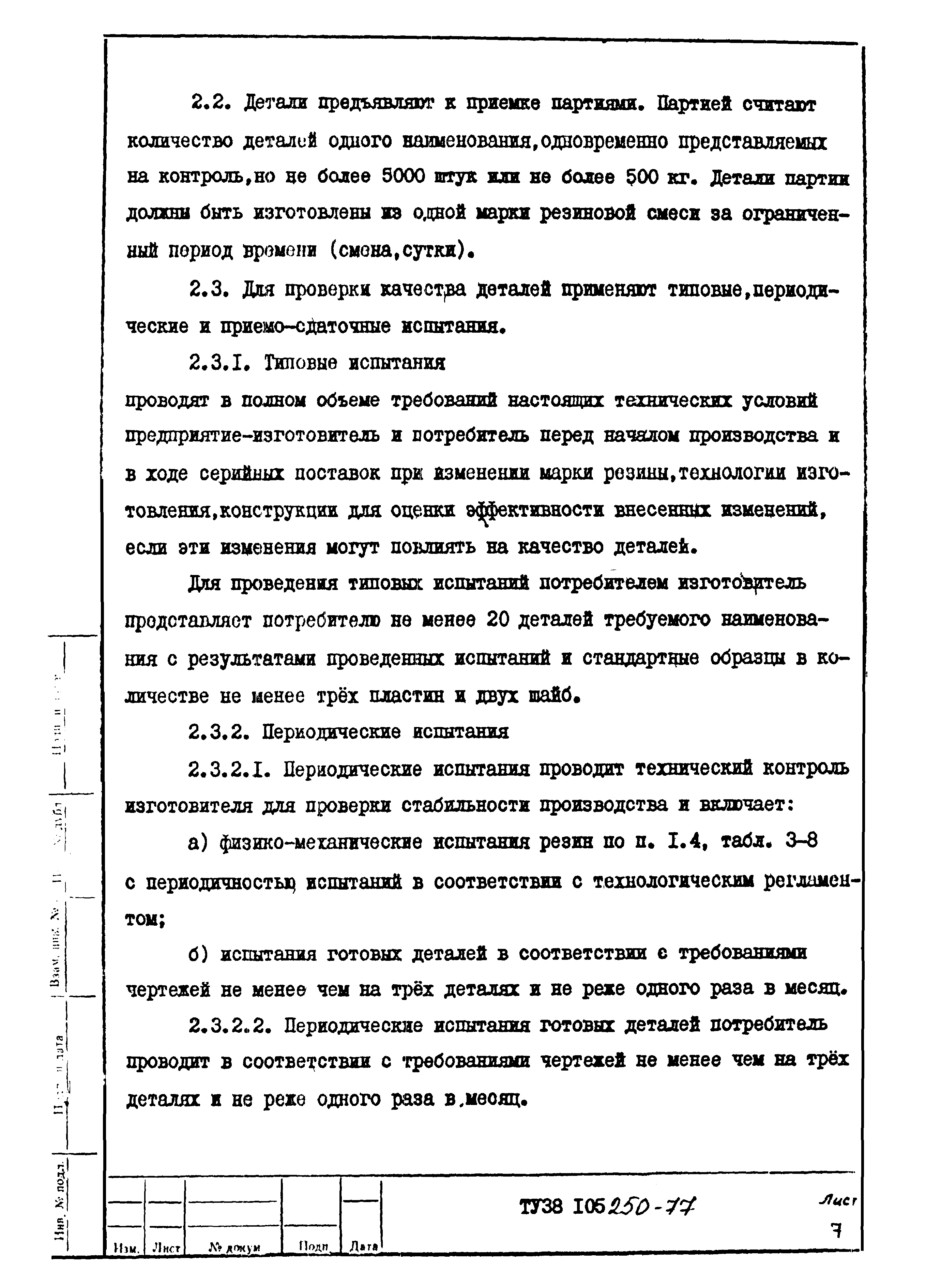

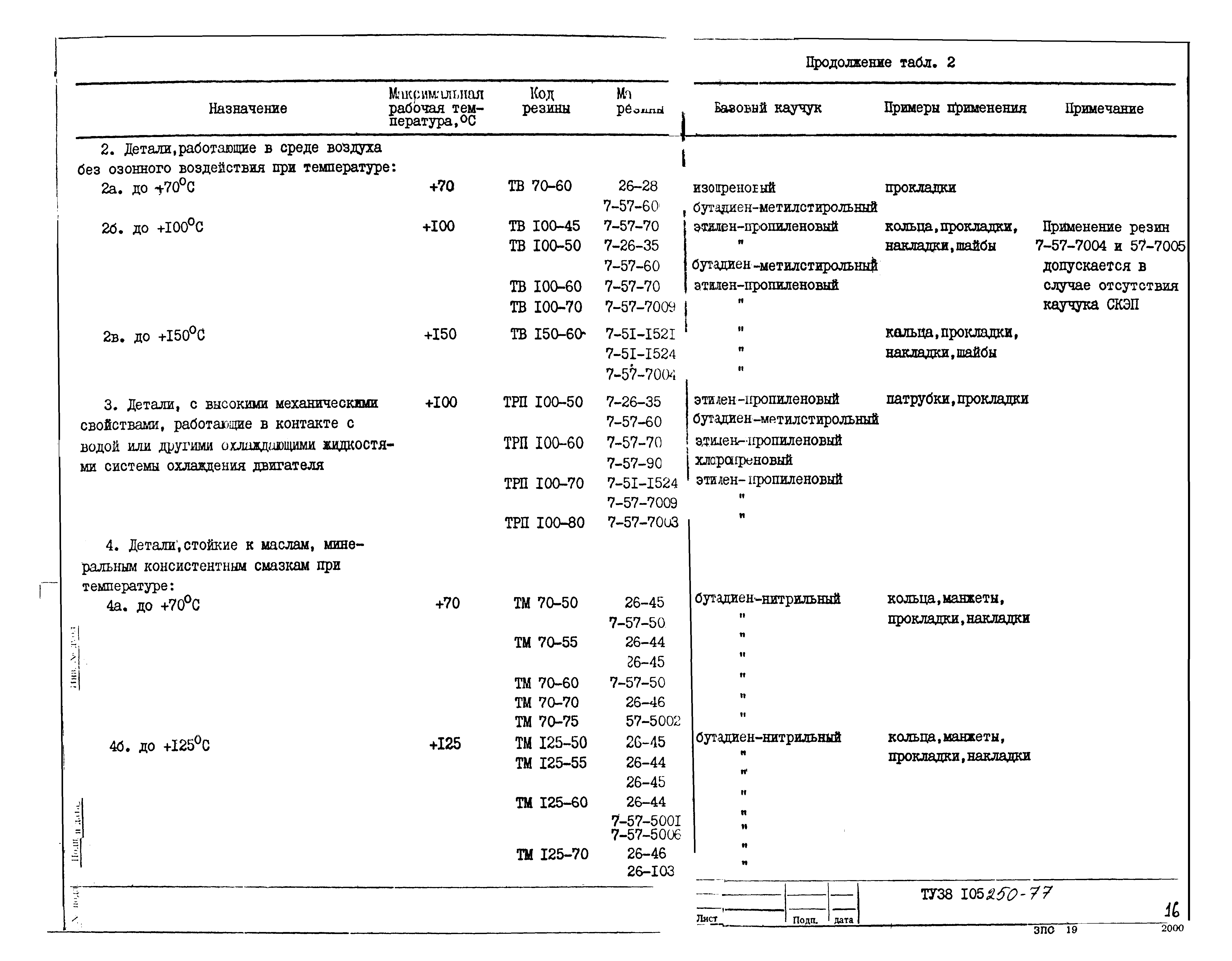

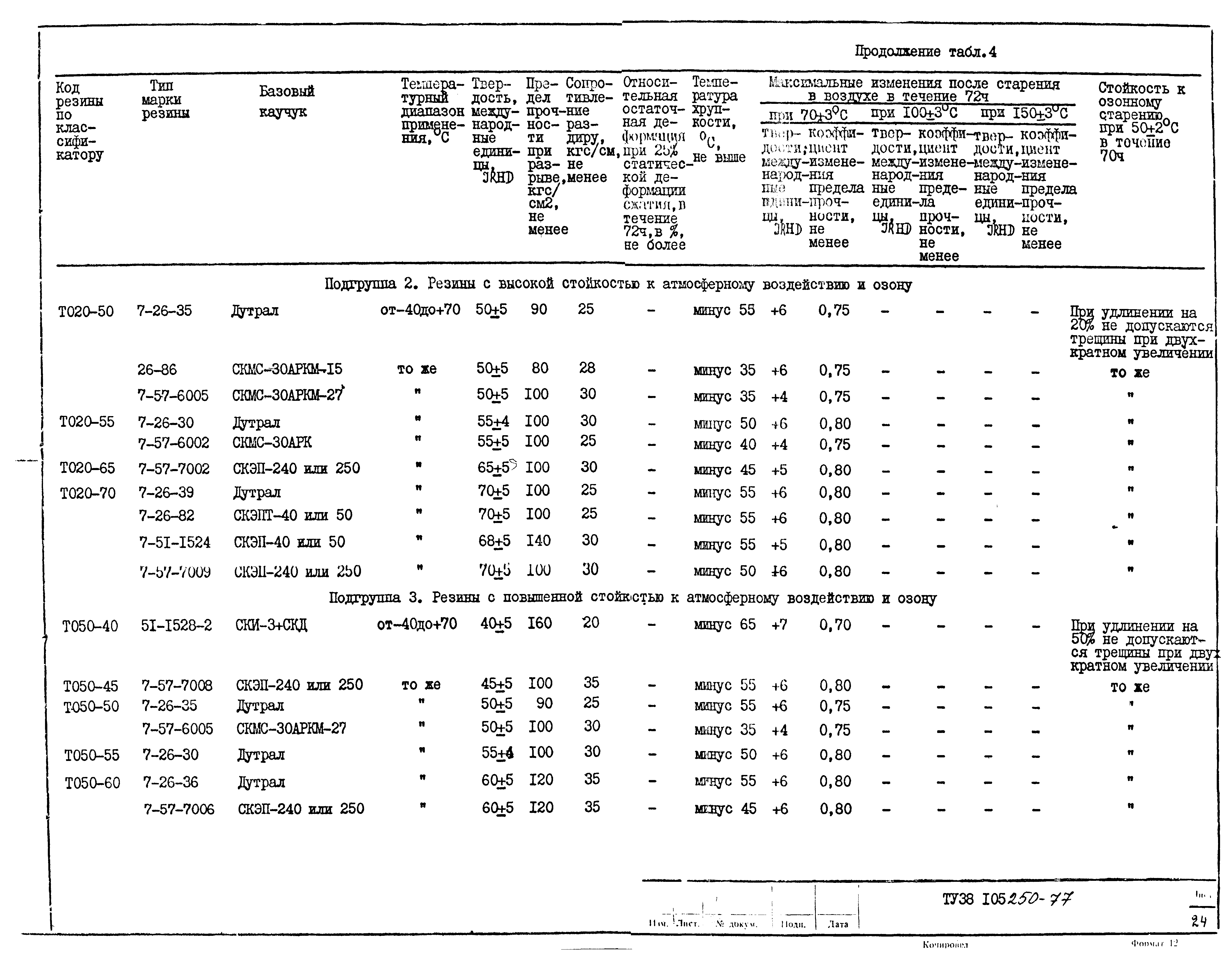

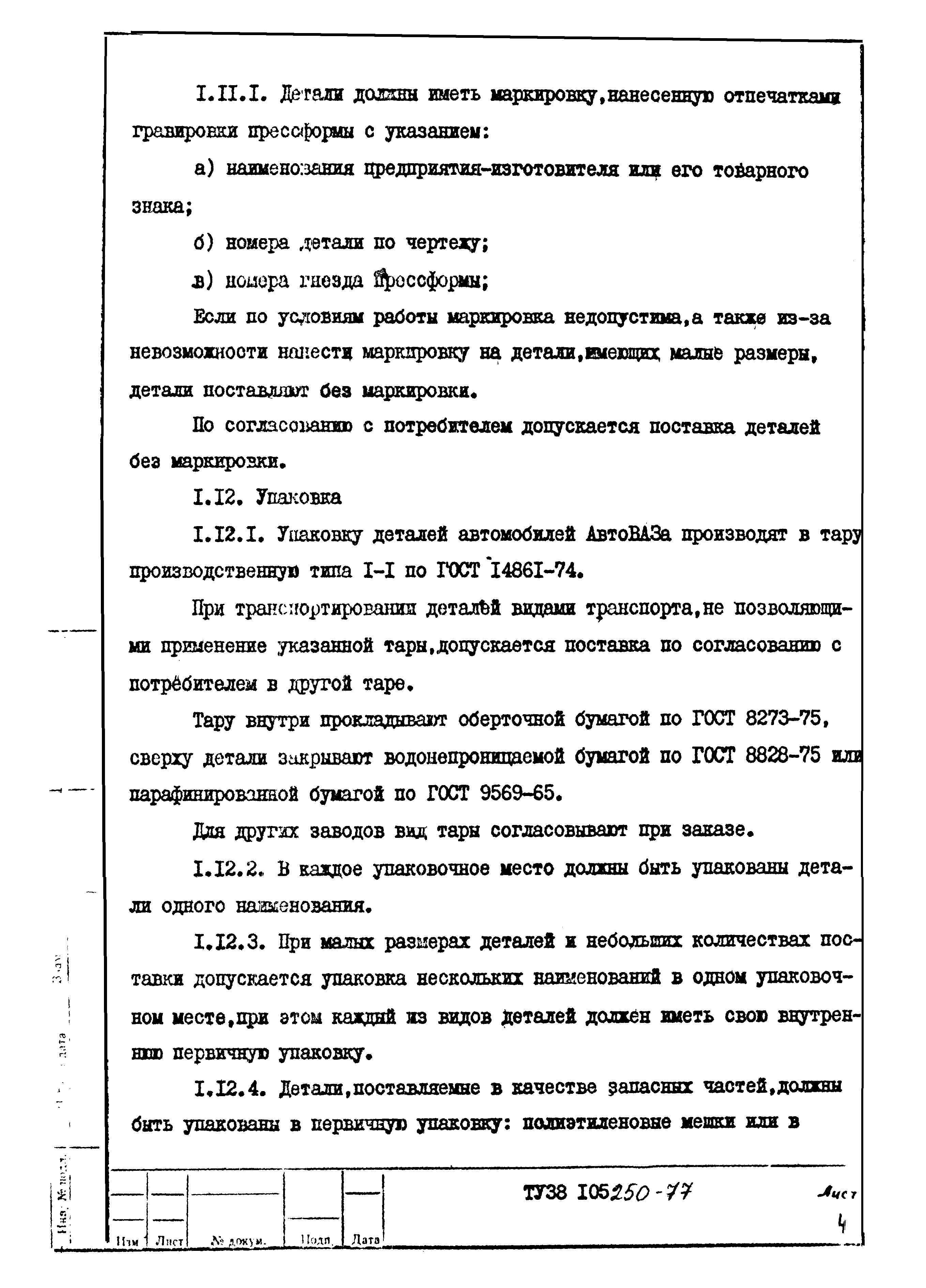

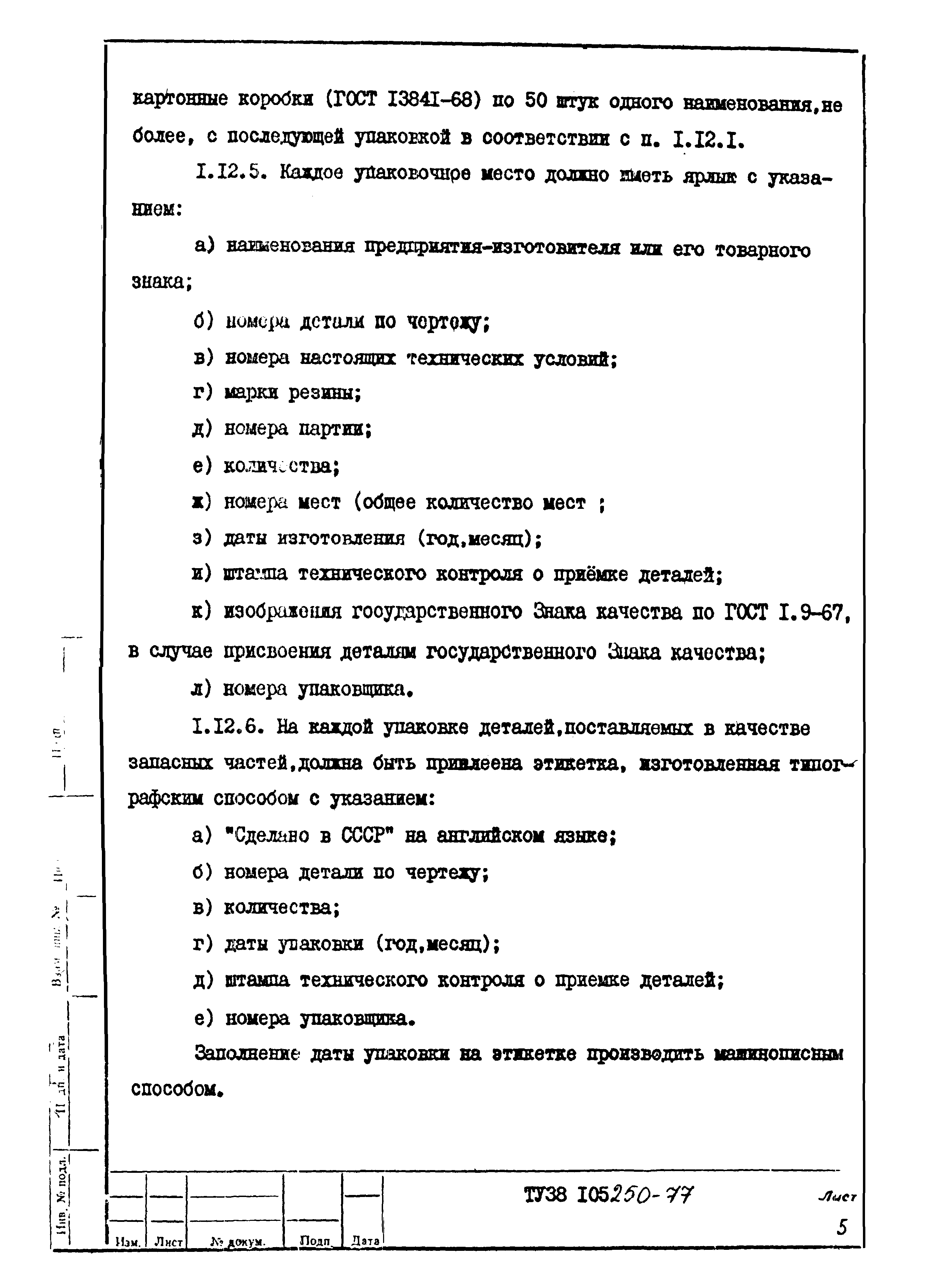

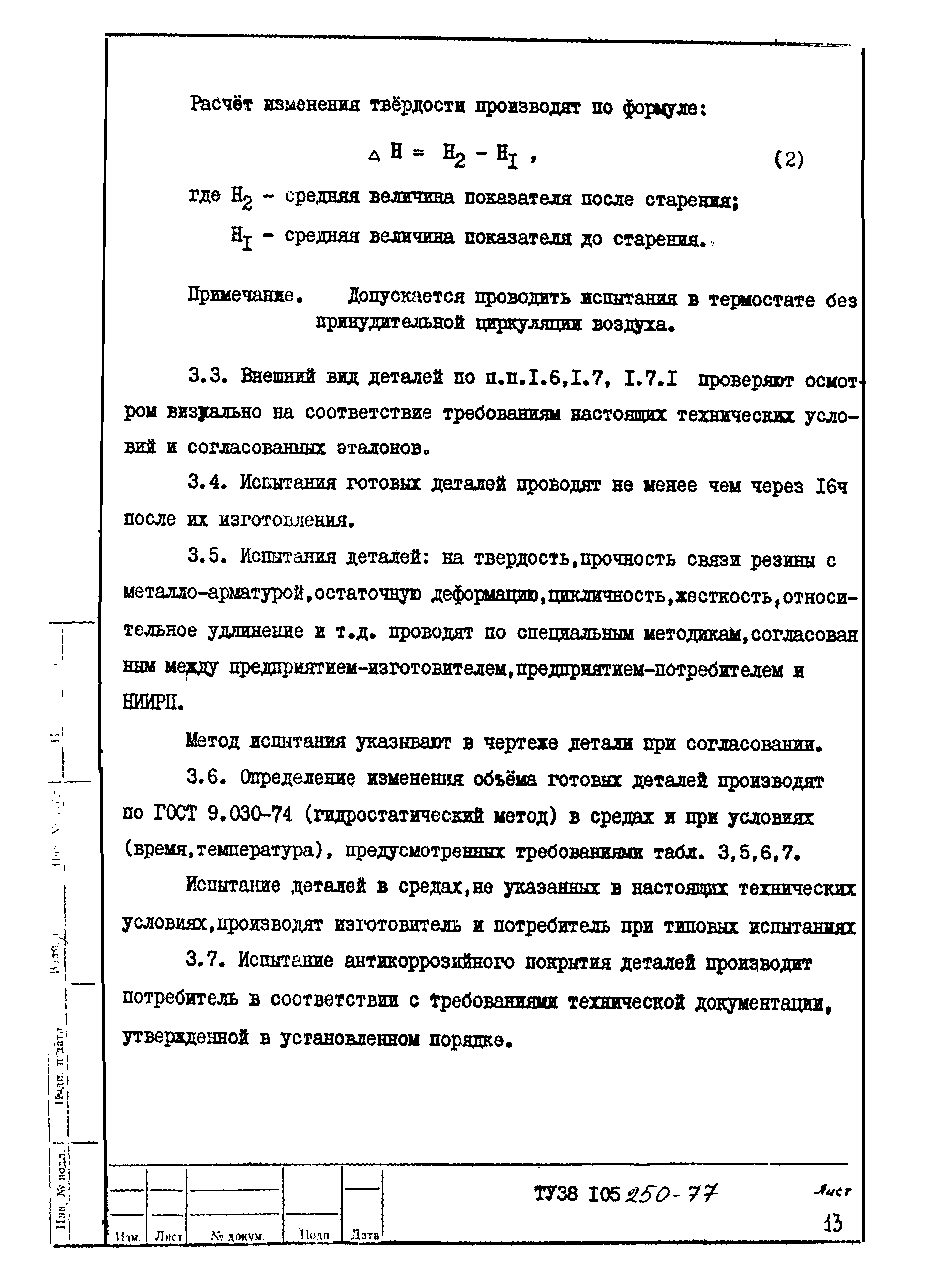

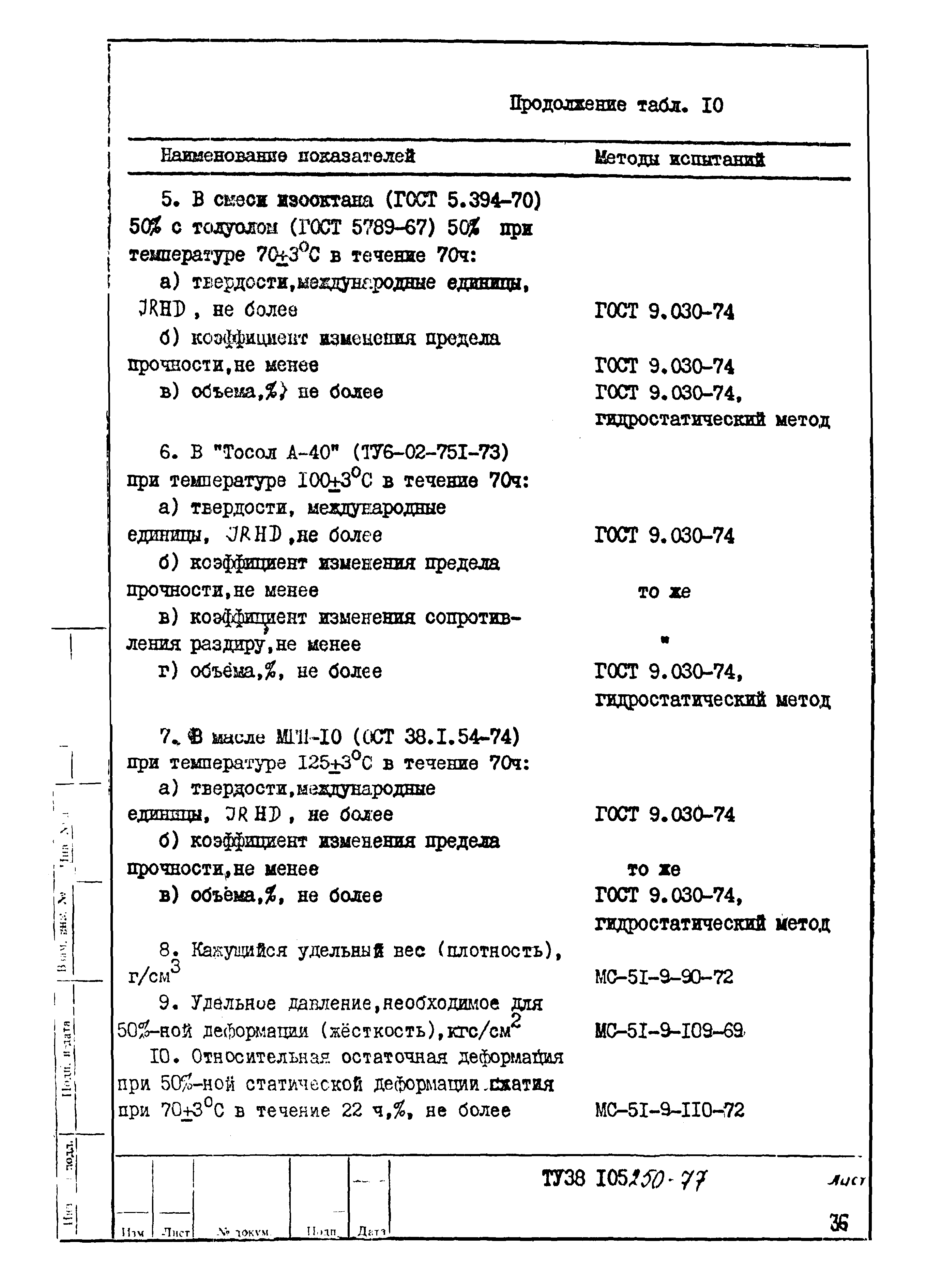

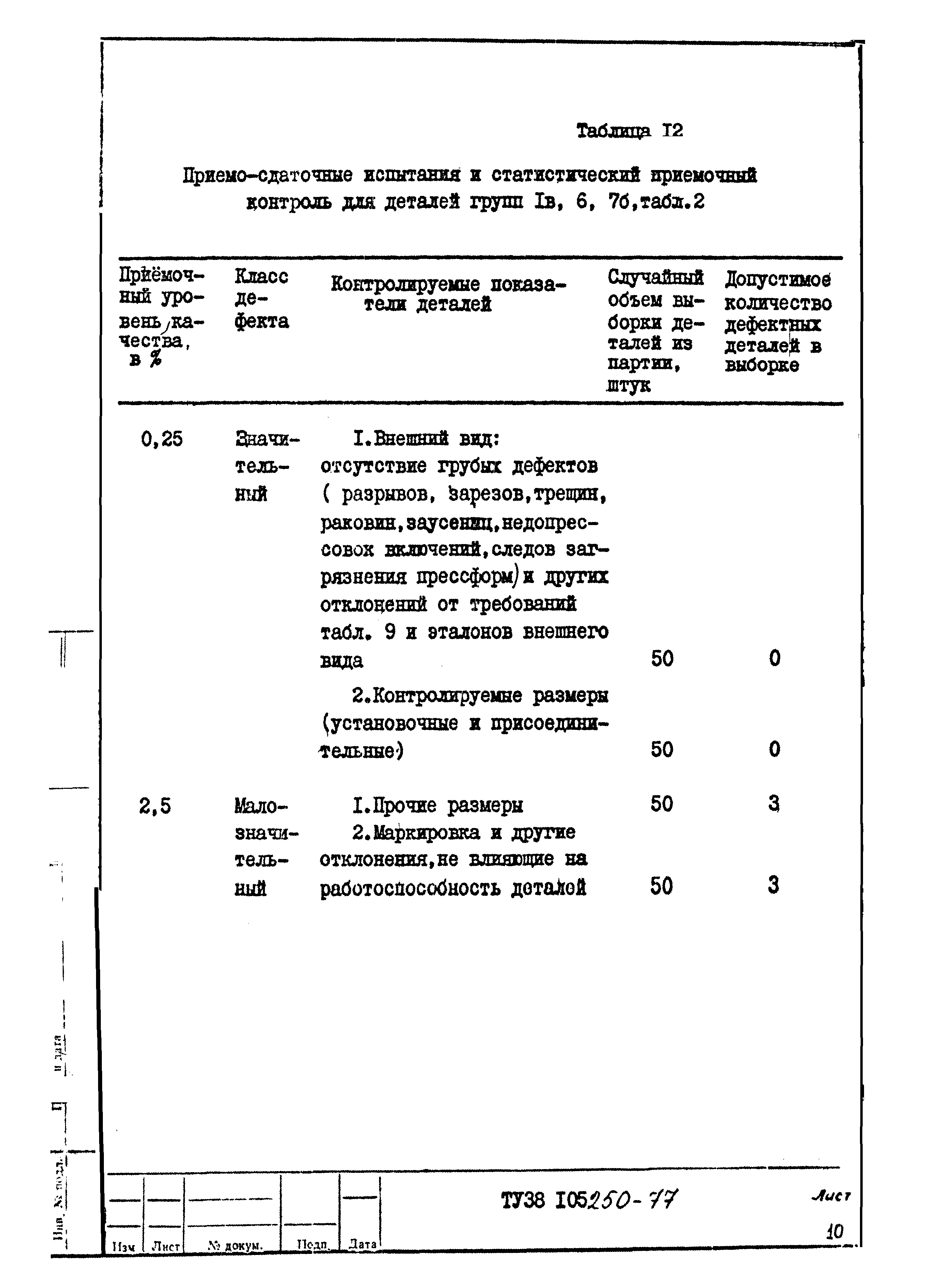

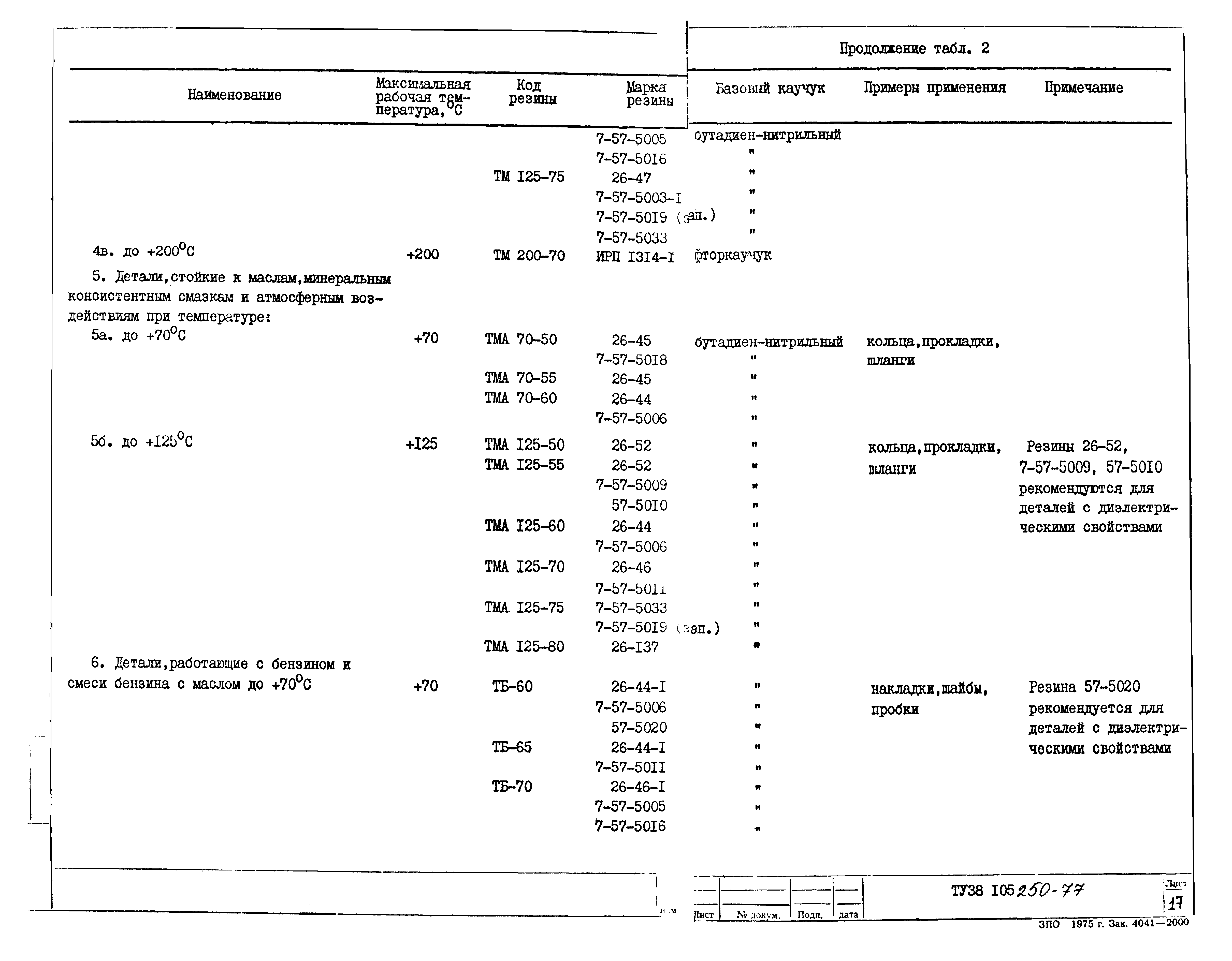

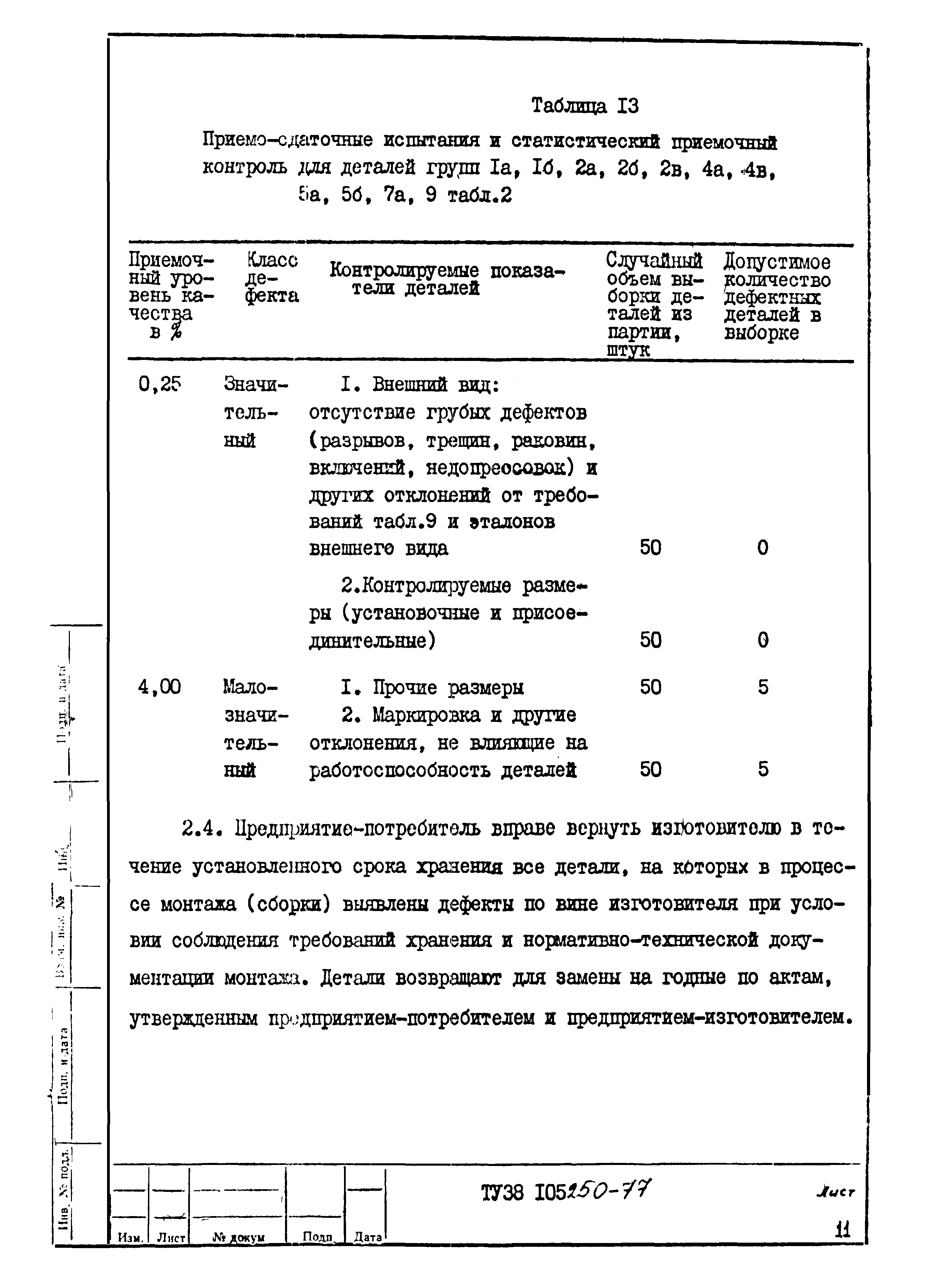

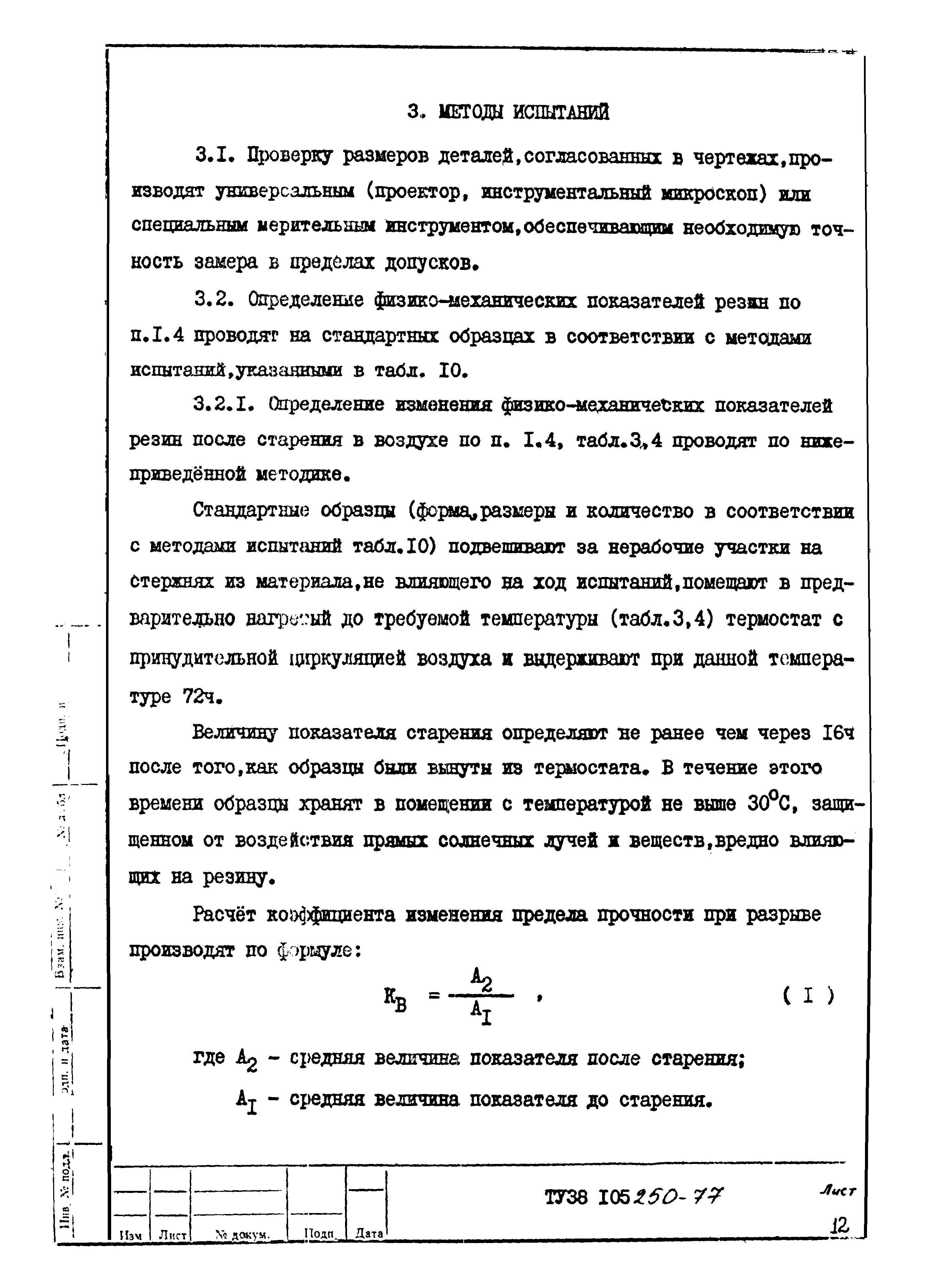

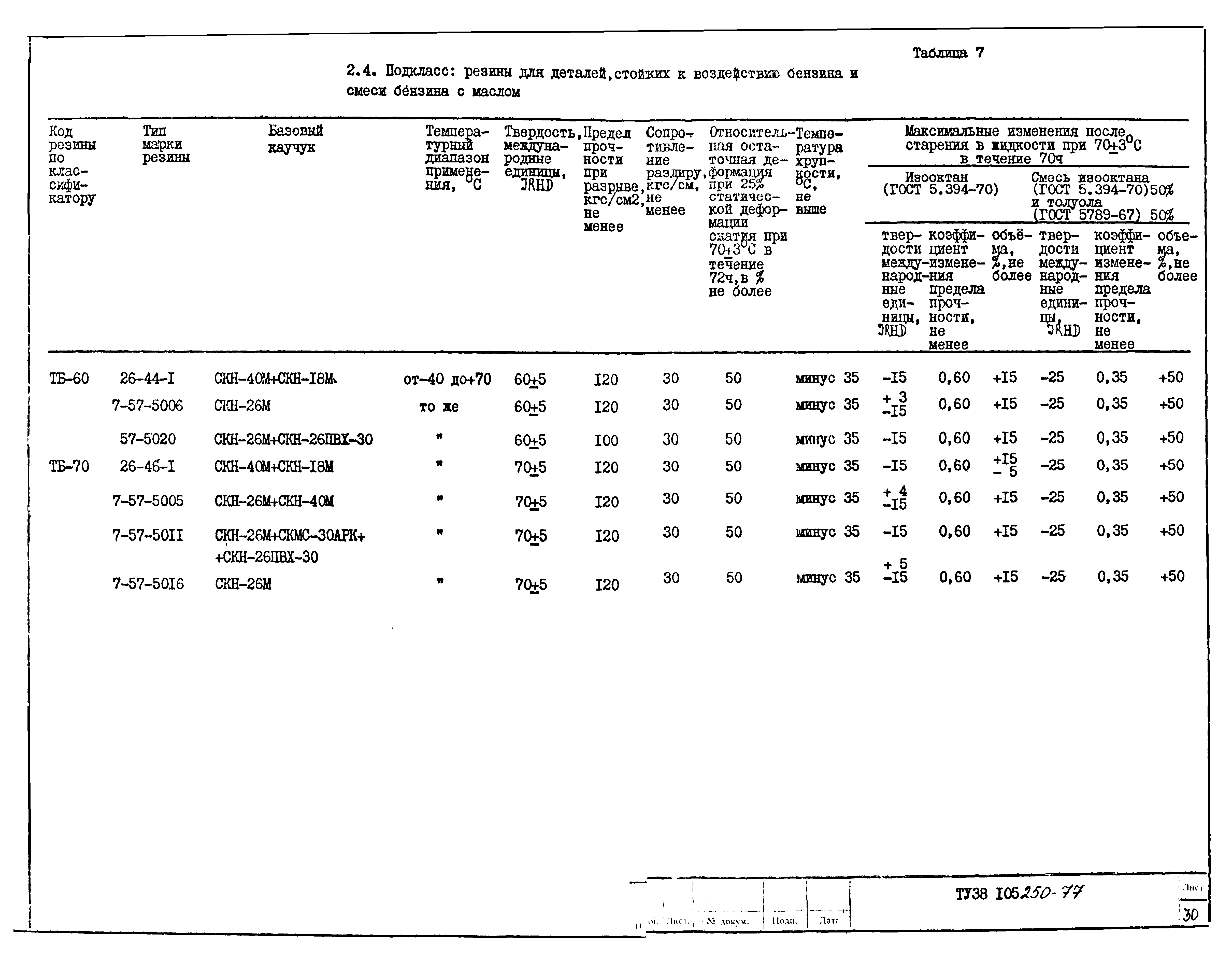

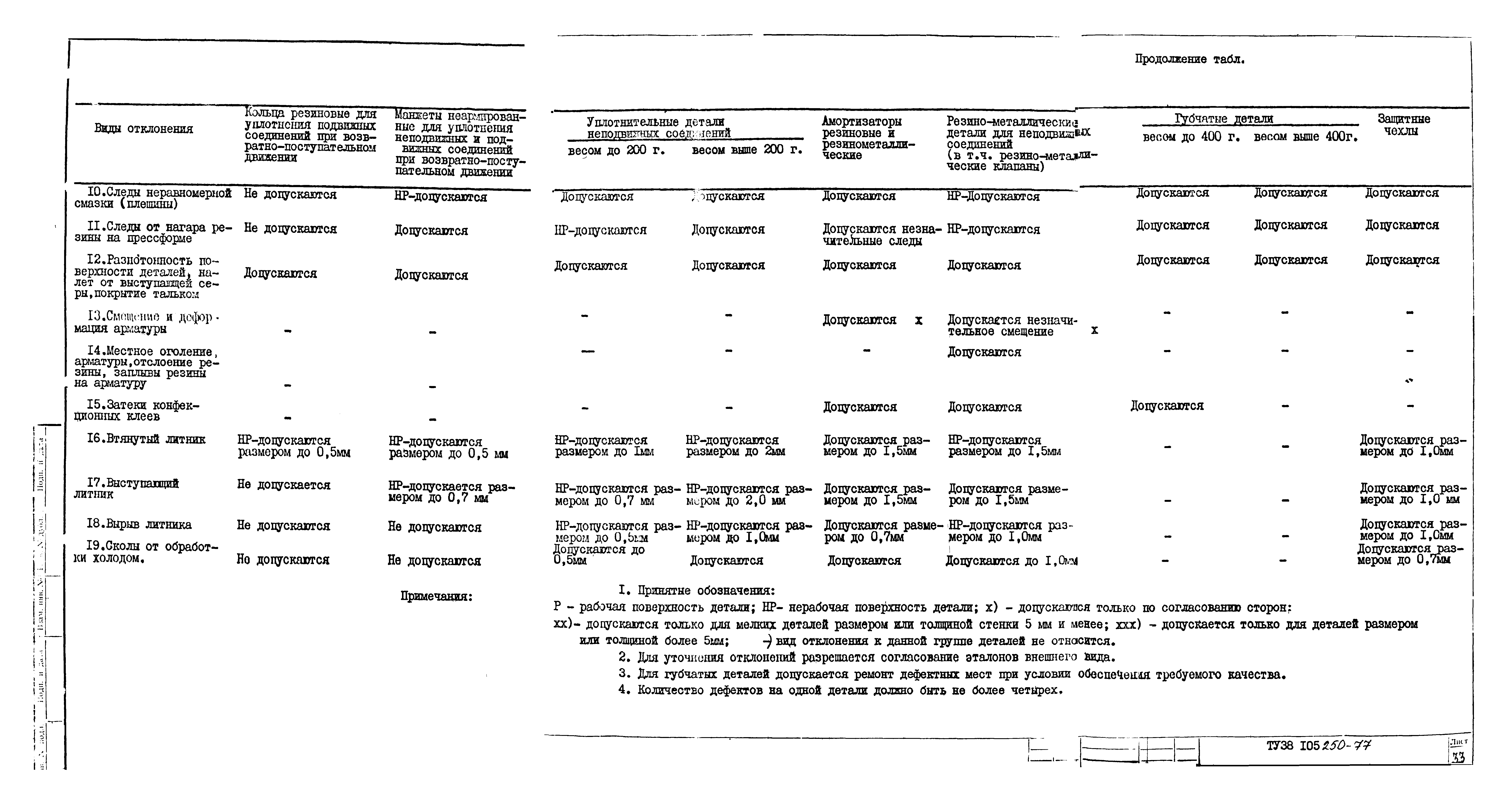

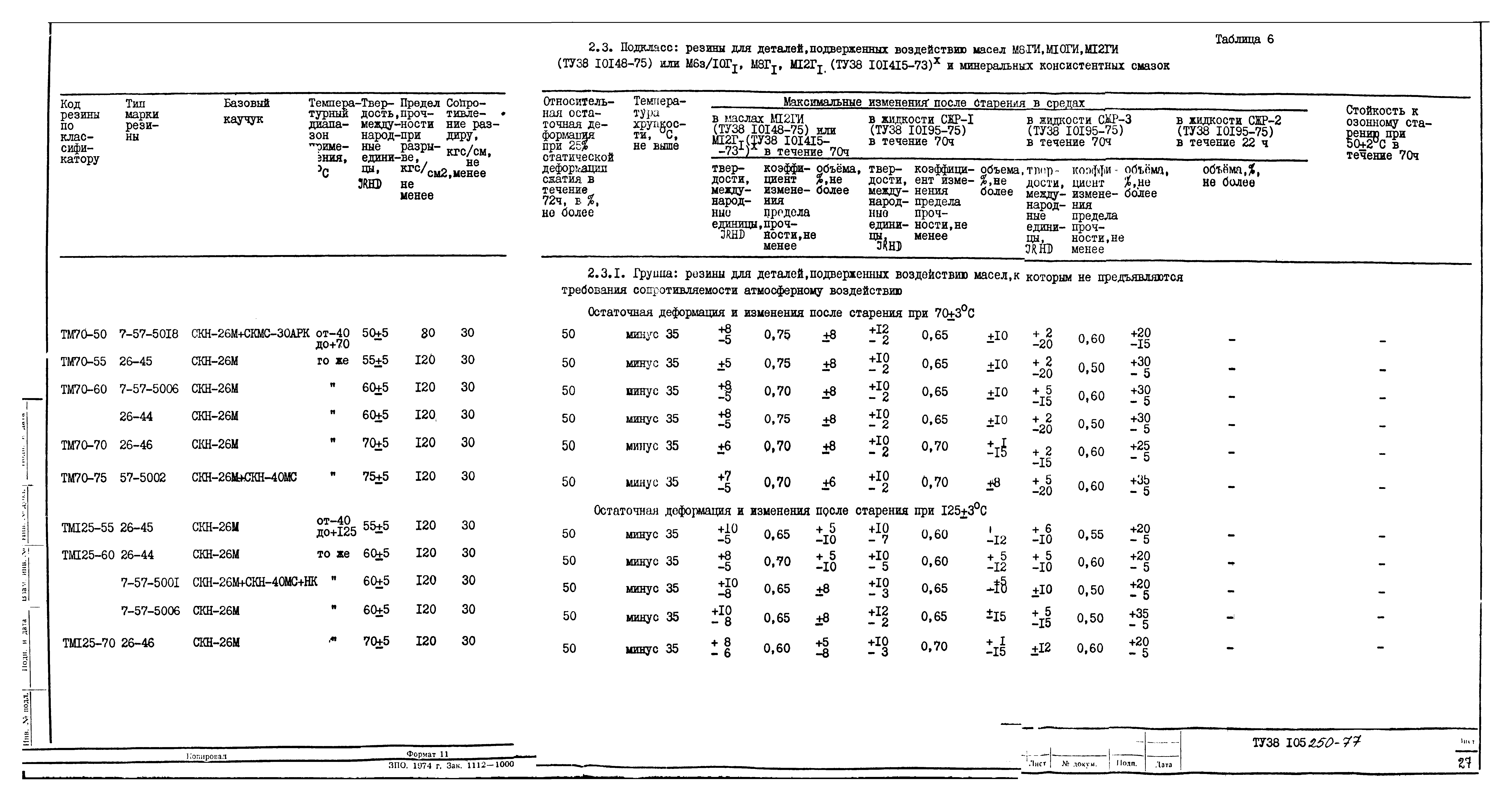

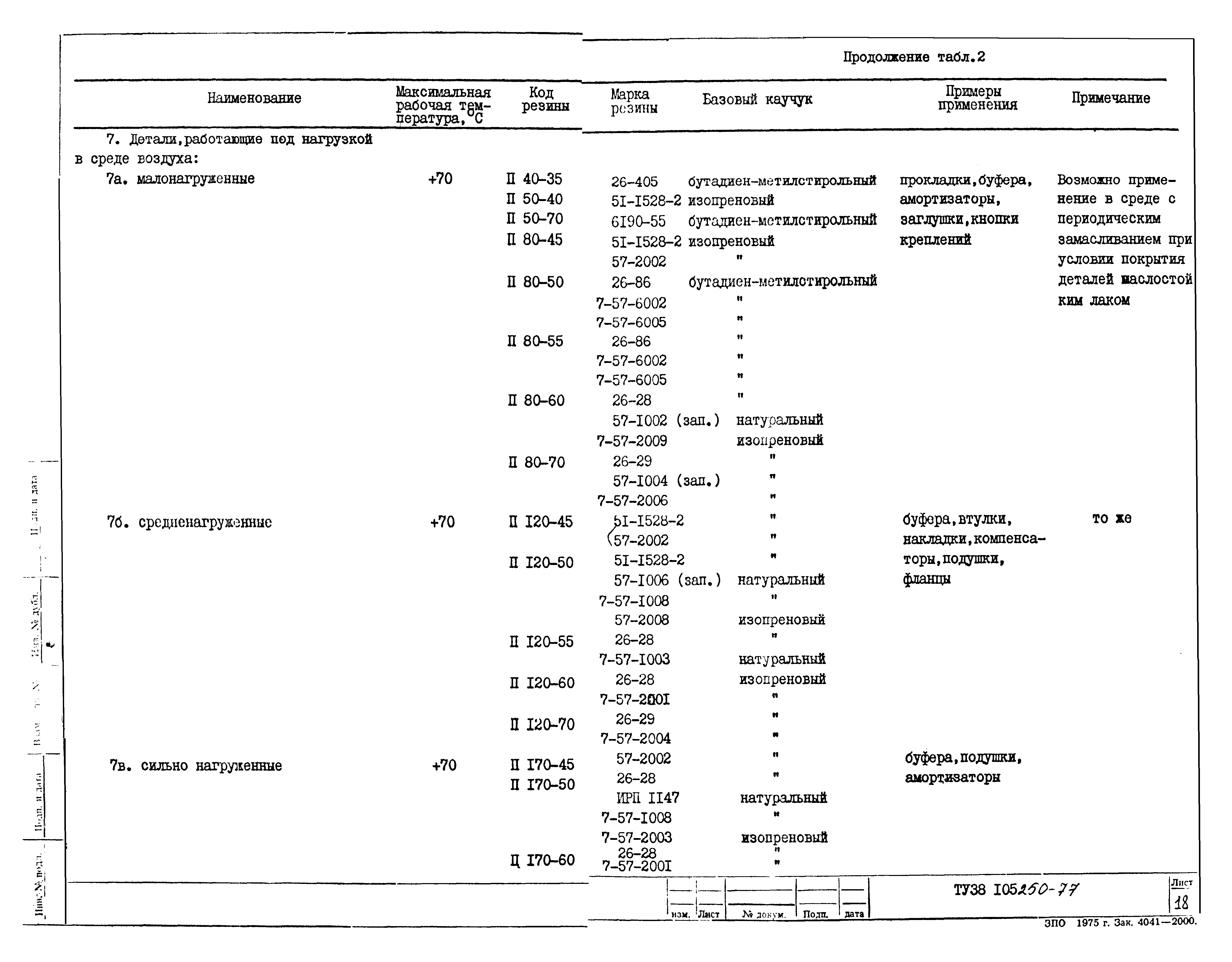

Оглавление:	1. Технические требования 2. Правила приемки 3. Методы испытаний 4. Транспортирование и хранение 5. Указание по эксплуатации (применению) 6. Гарантии поставщика Классификация резин по назначению
Разработан:	АВТОВАЗ
Утверждён:	29.12.1977 ВПО Союзрезинотехника Миннефтехимпрома СССР
Принят:	24.11.1977 Минавтопром СССР (USSR Minavtoprom )
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия

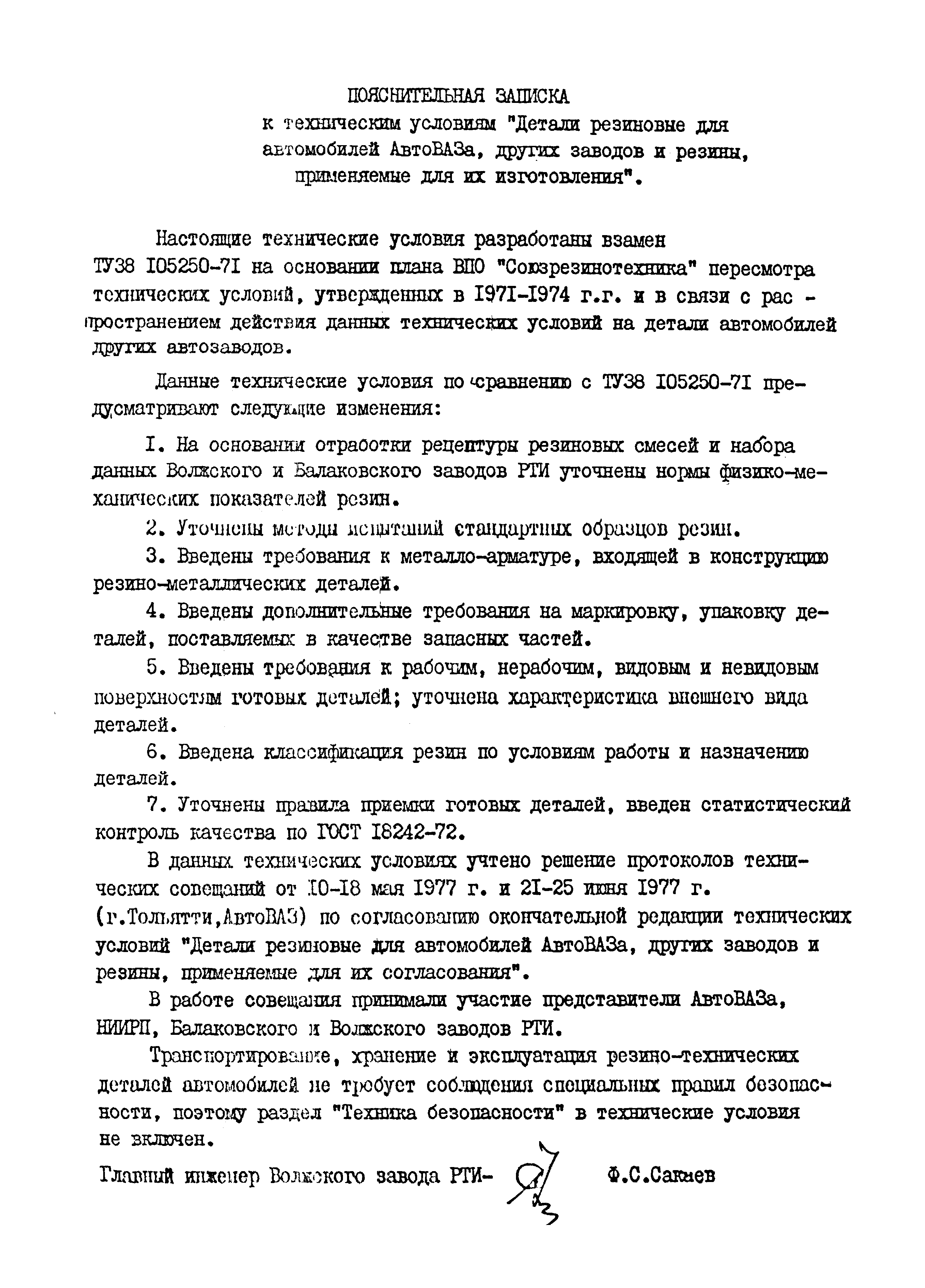

Заменяет собой:	ТУ 38 105250-71

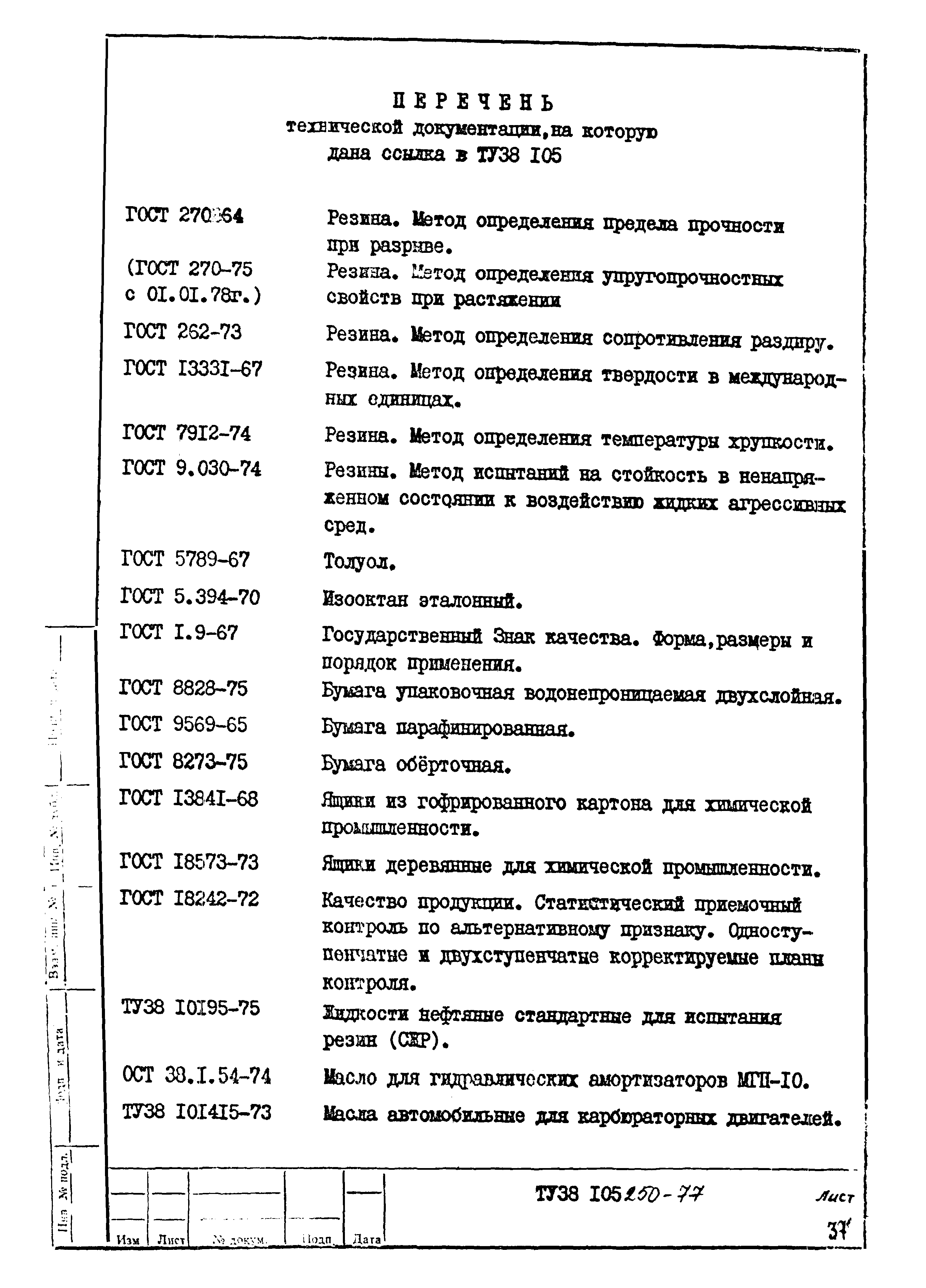

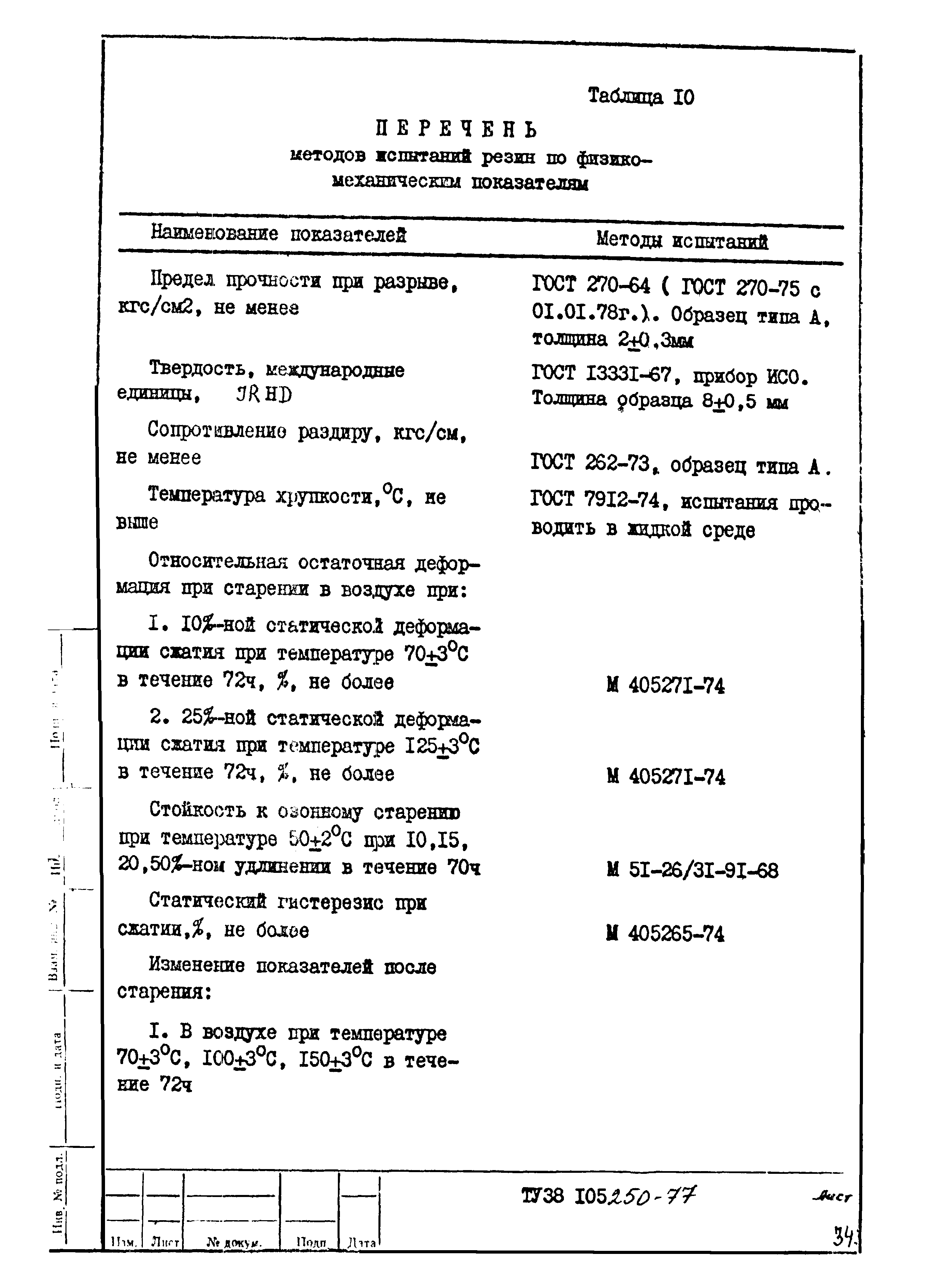

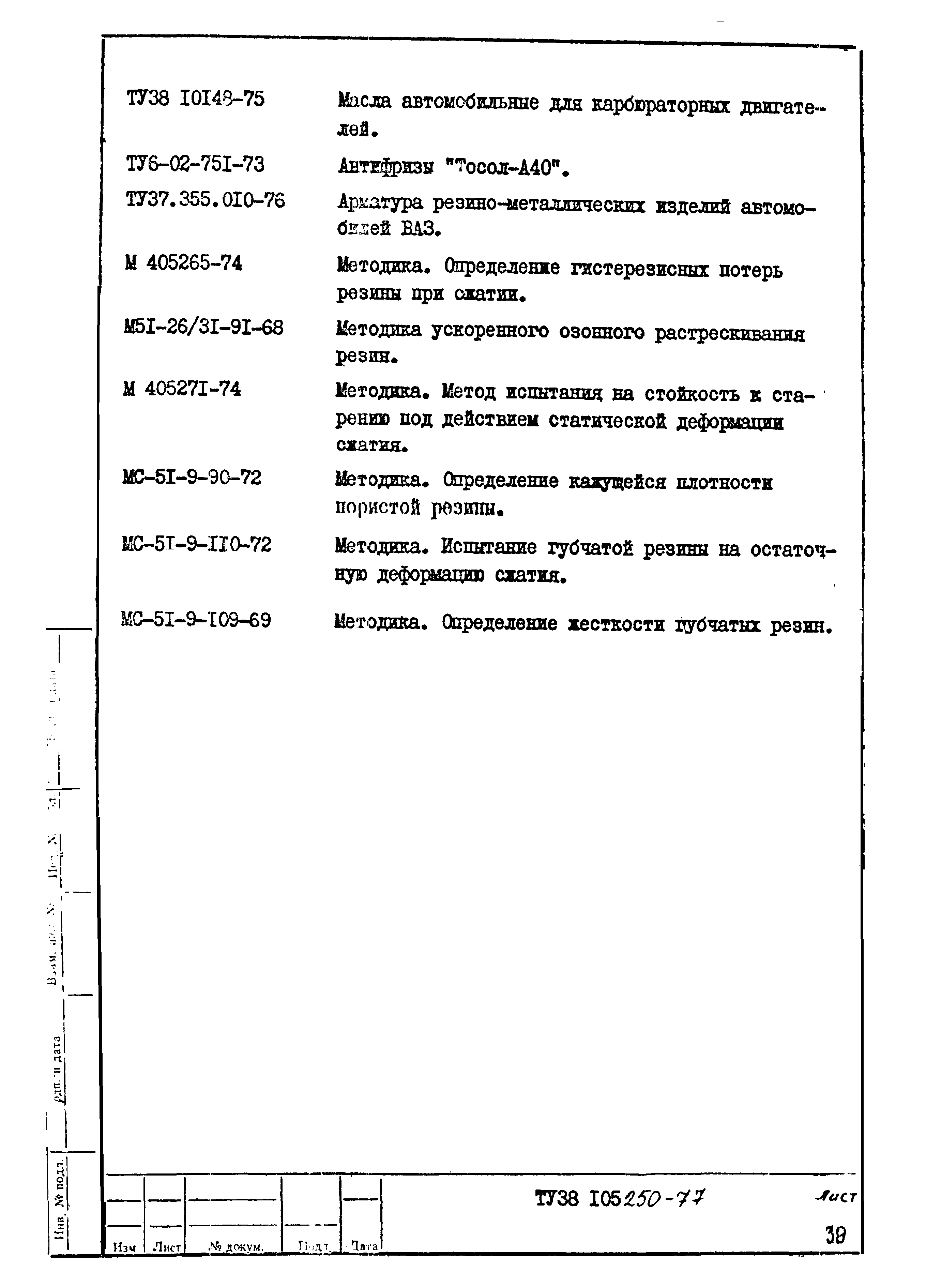

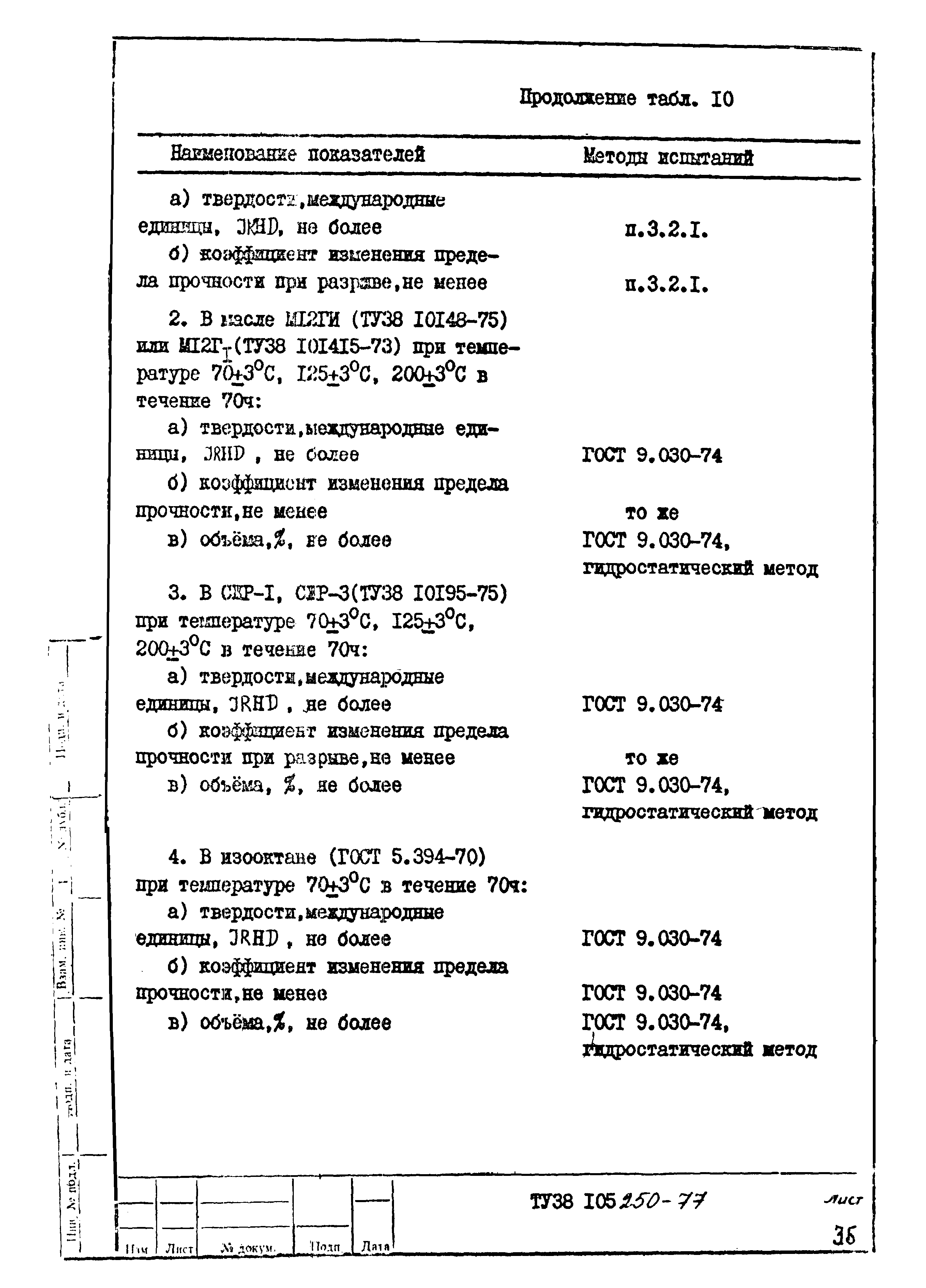

Нормативные ссылки:	ГОСТ 8273-75 «Бумага оберточная. Технические условия» ГОСТ 18242-72 «Статистический приемочный контроль по альтернативному признаку. Планы контроля» ГОСТ 18573-86 «Ящики деревянные для продукции химической промышленности. Технические условия» ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении» ГОСТ 7912-74 «Резина. Метод определения температурного предела хрупкости» ГОСТ 9.030-74 «Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред»
