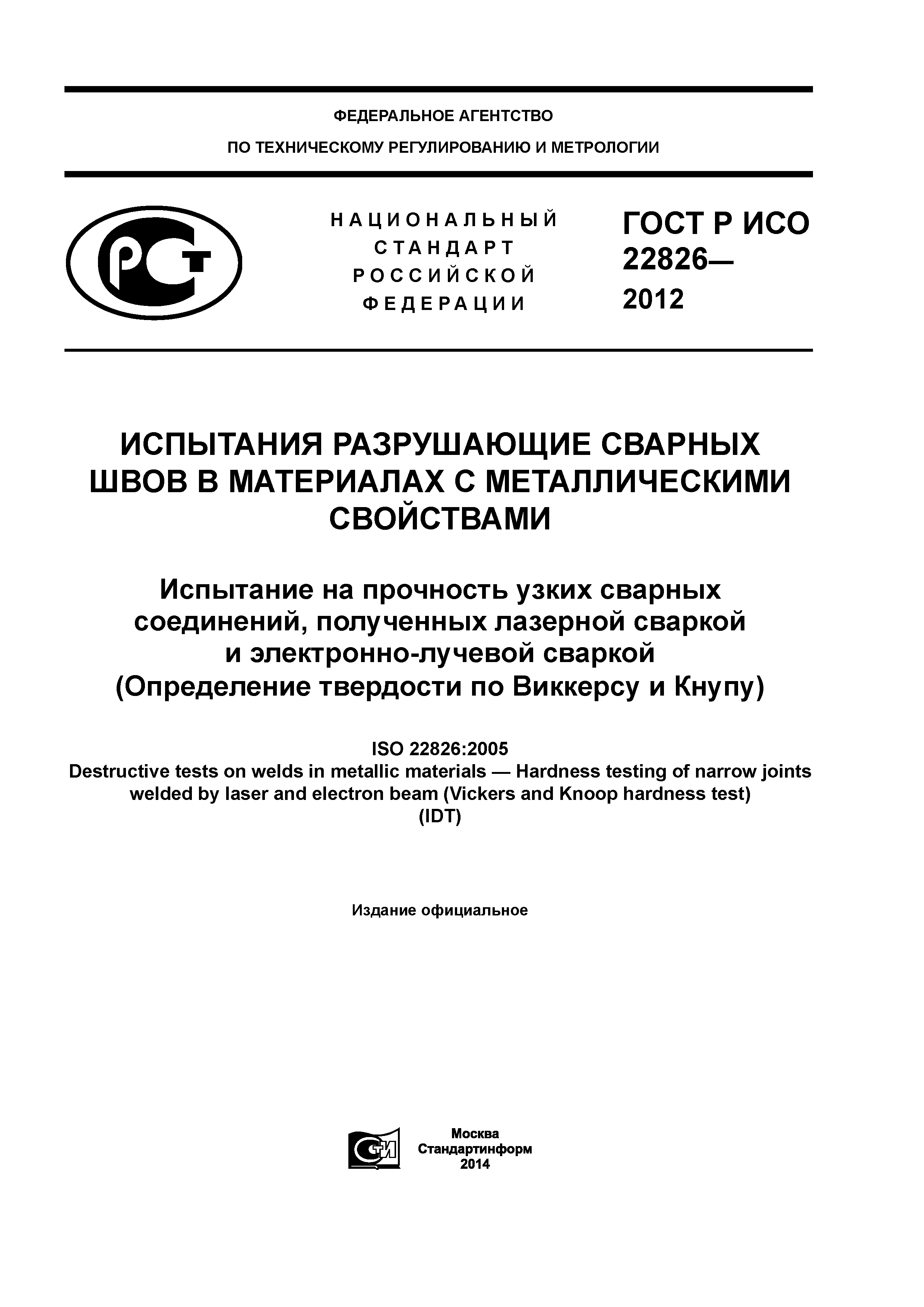

Скачать ГОСТ Р ИСО 22826-2012 Испытания разрушающие сварных швов в материалах с металлическими свойствами. Испытание на прочность узких сварных соединений, полученных лазерной сваркой и электронно-лучевой сваркой (Определение твердости по Виккерсу и Кнупу)

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 22826-2012

Испытания разрушающие сварных швов в материалах с металлическими свойствами. Испытание на прочность узких сварных соединений, полученных лазерной сваркой и электронно-лучевой сваркой (Определение твердости по Виккерсу и Кнупу)

Обозначение:	ГОСТ Р ИСО 22826-2012
Обозначение англ:	GOST R ISO 22826-2012
Статус:	действует
Название рус.:	Испытания разрушающие сварных швов в материалах с металлическими свойствами. Испытание на прочность узких сварных соединений, полученных лазерной сваркой и электронно-лучевой сваркой (Определение твердости по Виккерсу и Кнупу)
Название англ.:	Destructive tests on welds in metallic materials. Hardness testing of narrow joints welded by laser and electron beam (Vickers and Knoop hardness test)
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

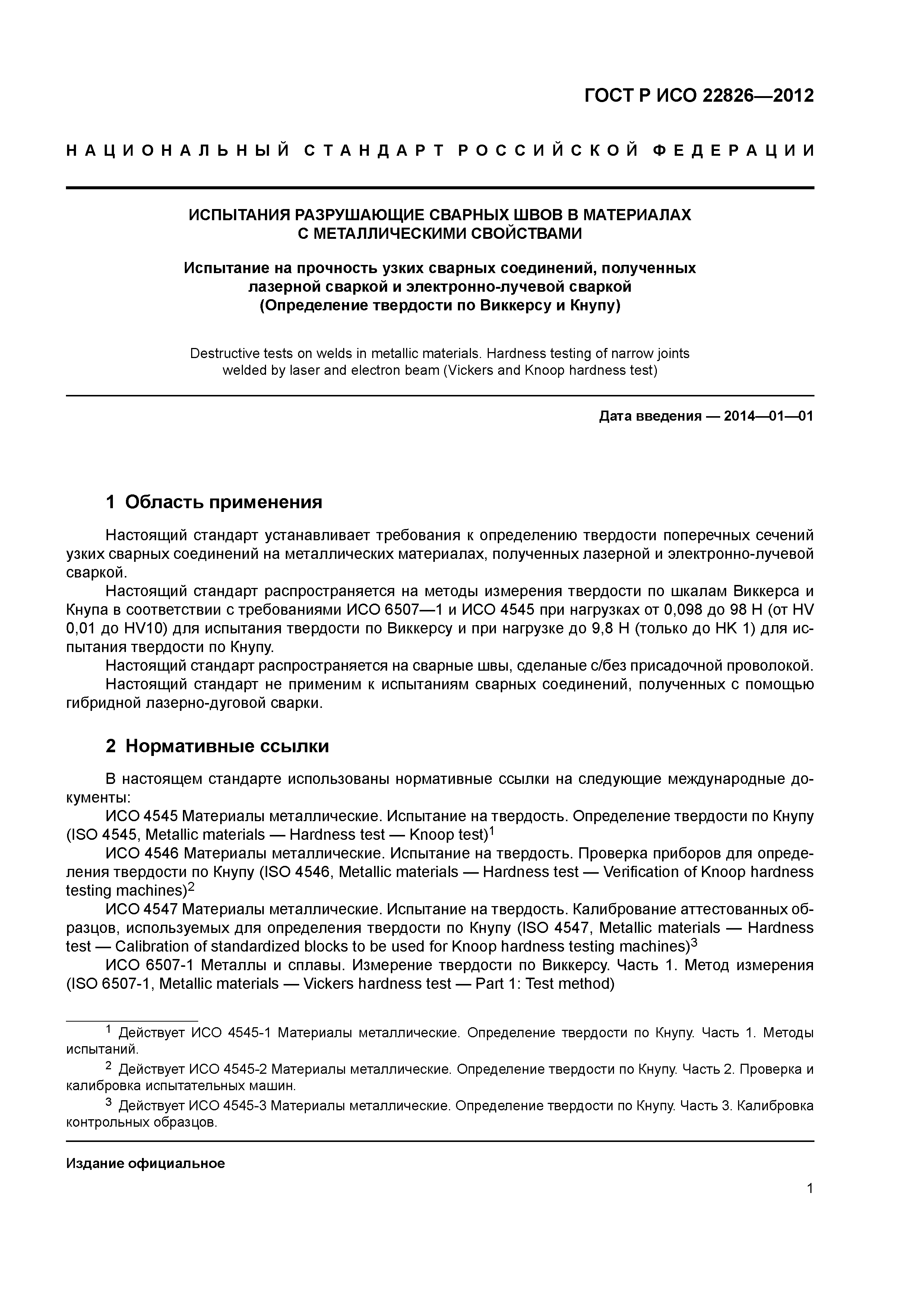

Область применения:	Стандарт устанавливает требования к определению твердости поперечных сечений узких сварных соединений на металлических материалах, полученных лазерной и электронно-лучевой сваркой. Стандарт распространяется на методы измерения твердости по шкалам Виккерса и Кнупа в соответствии с требованиями ИСО 6507-1 и ИСО 4545 при нагрузках от 0,098 до 98 Н (от HV 0,01 до HV10) для испытания твердости по Виккерсу и при нагрузке до 9,8 Н (только до HK 1) для испытания твердости по Кнупу. Стандарт распространяется на сварные швы, сделанные с/без присадочной проволоки. Стандарт не применим к испытаниям сварных соединений, полученных c помощью гибридной лазерно-дуговой сварки.

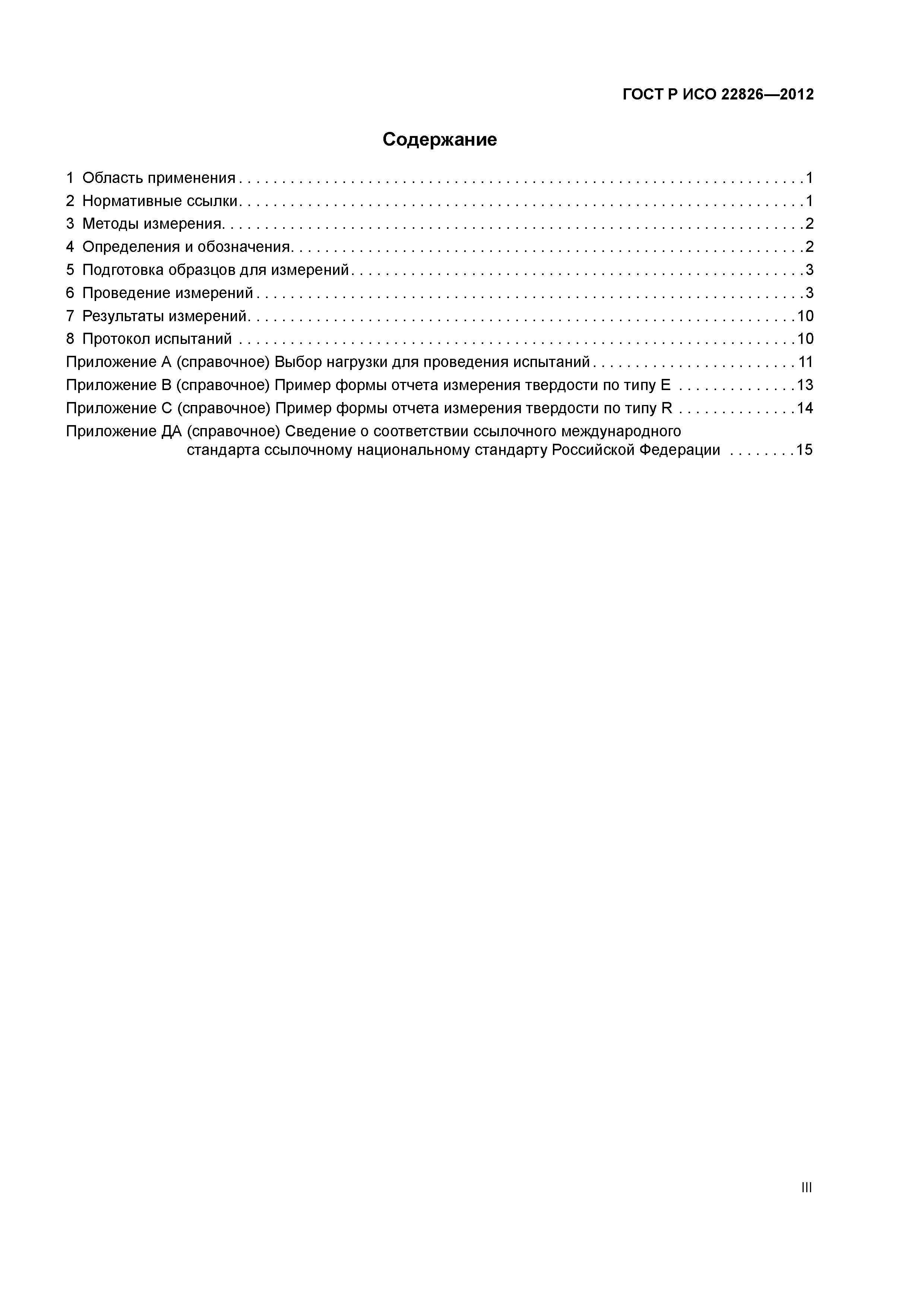

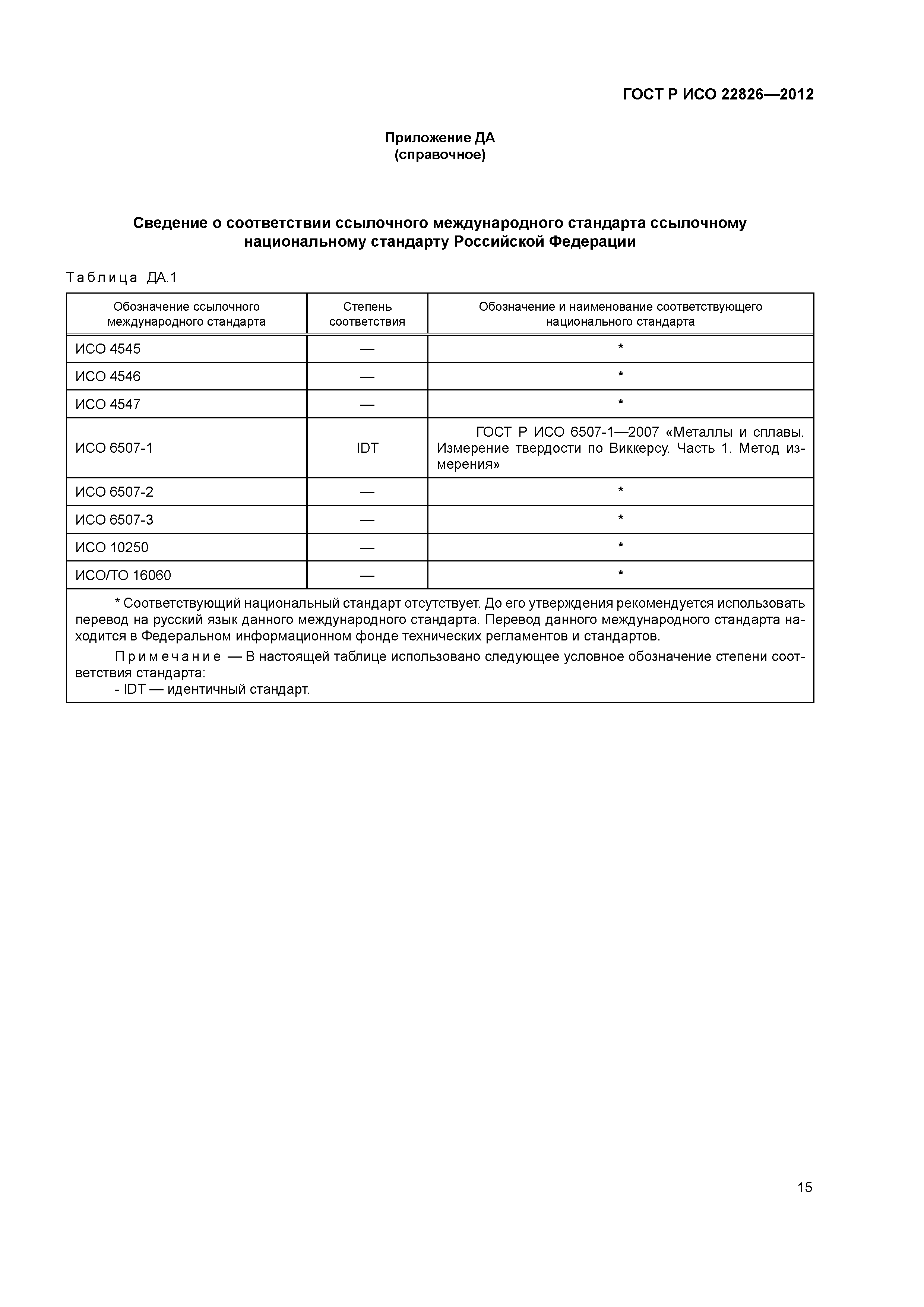

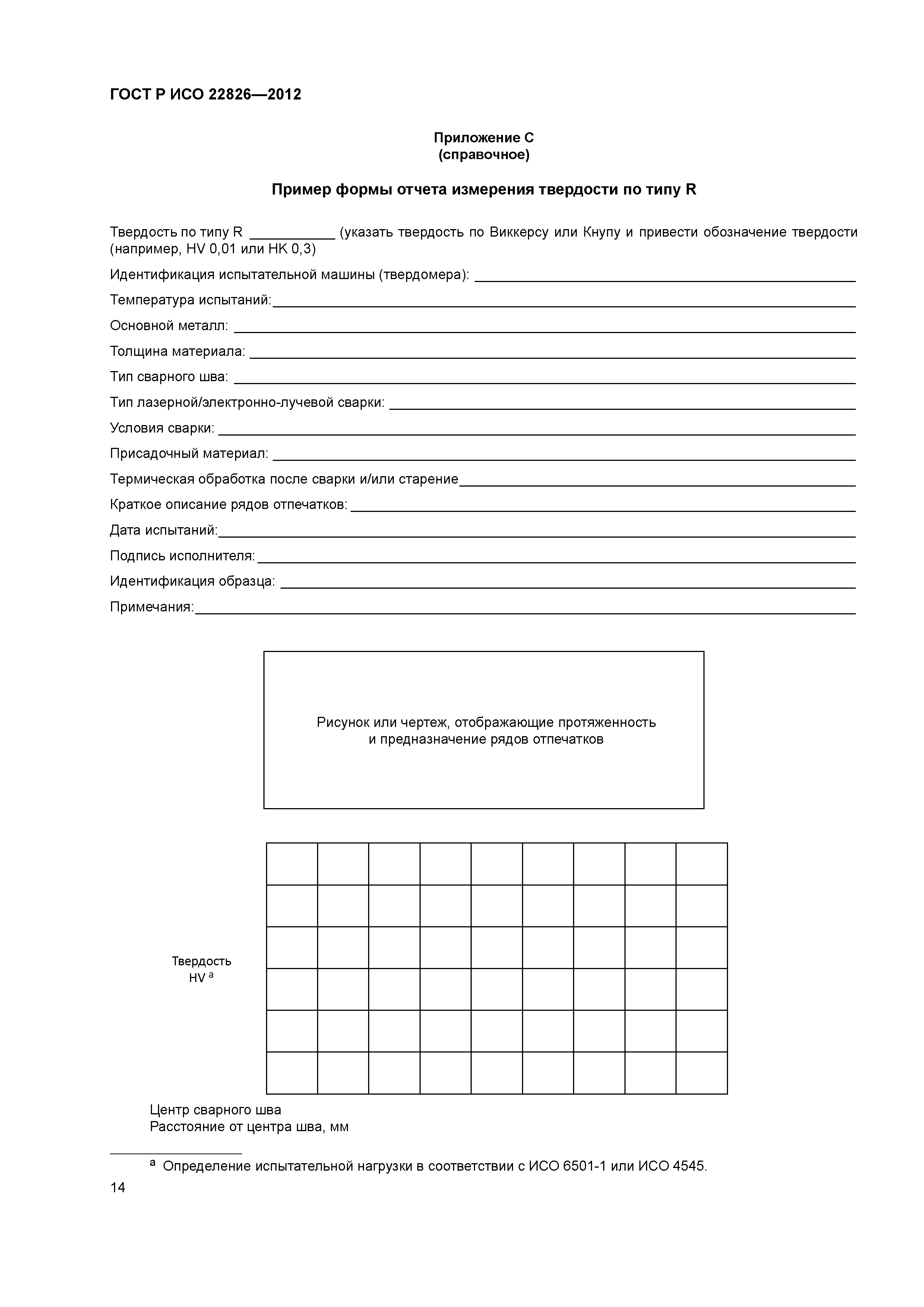

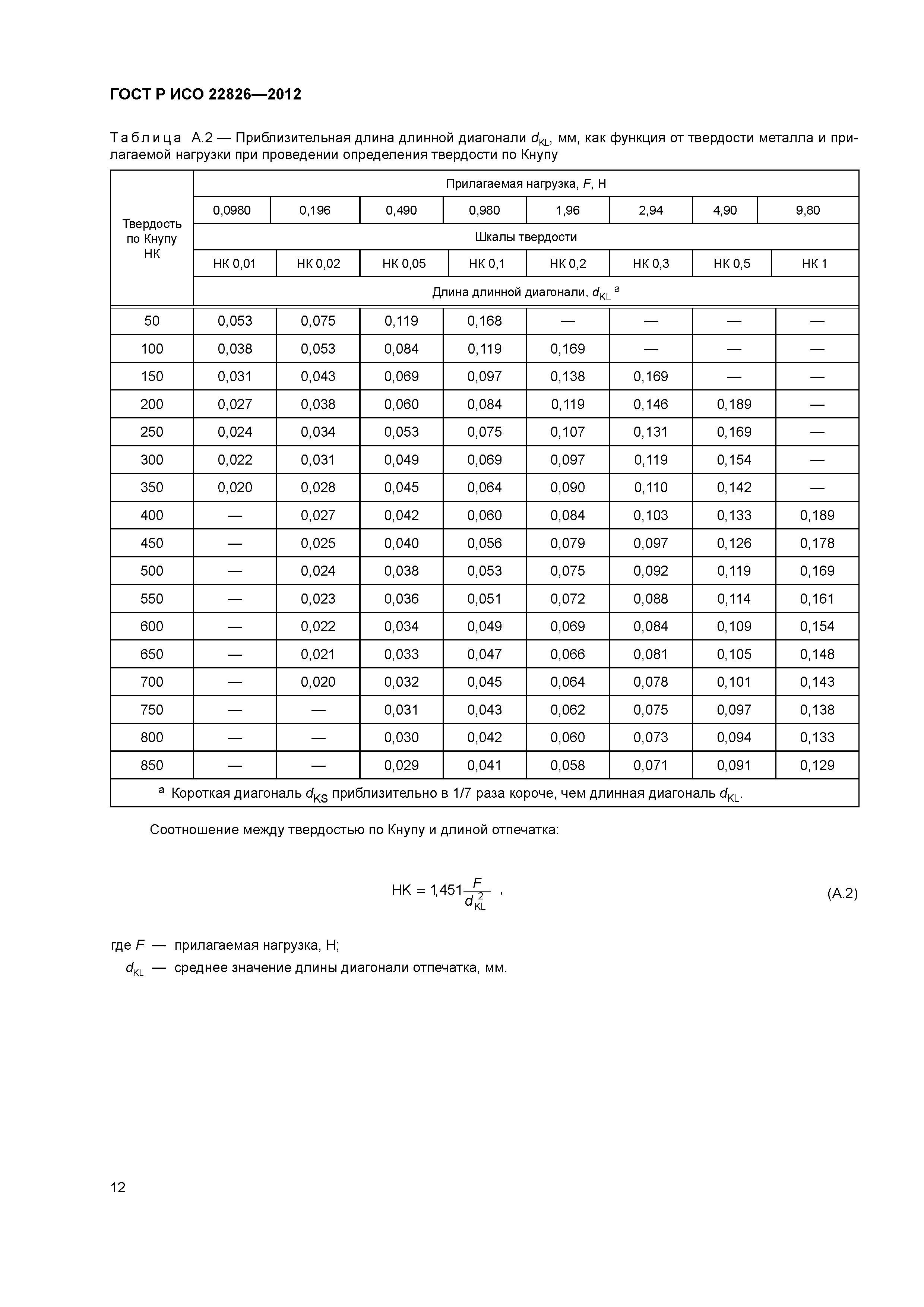

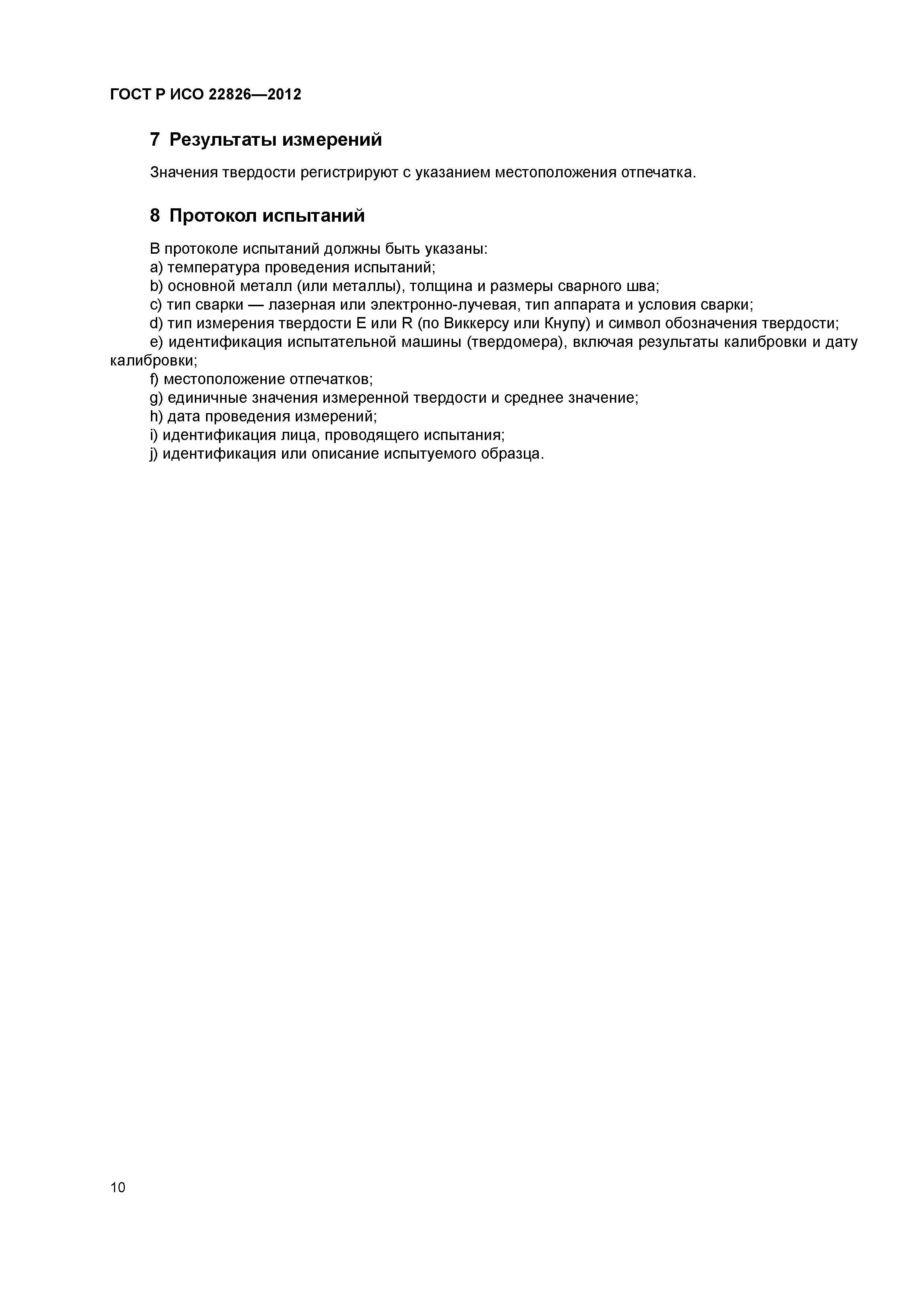

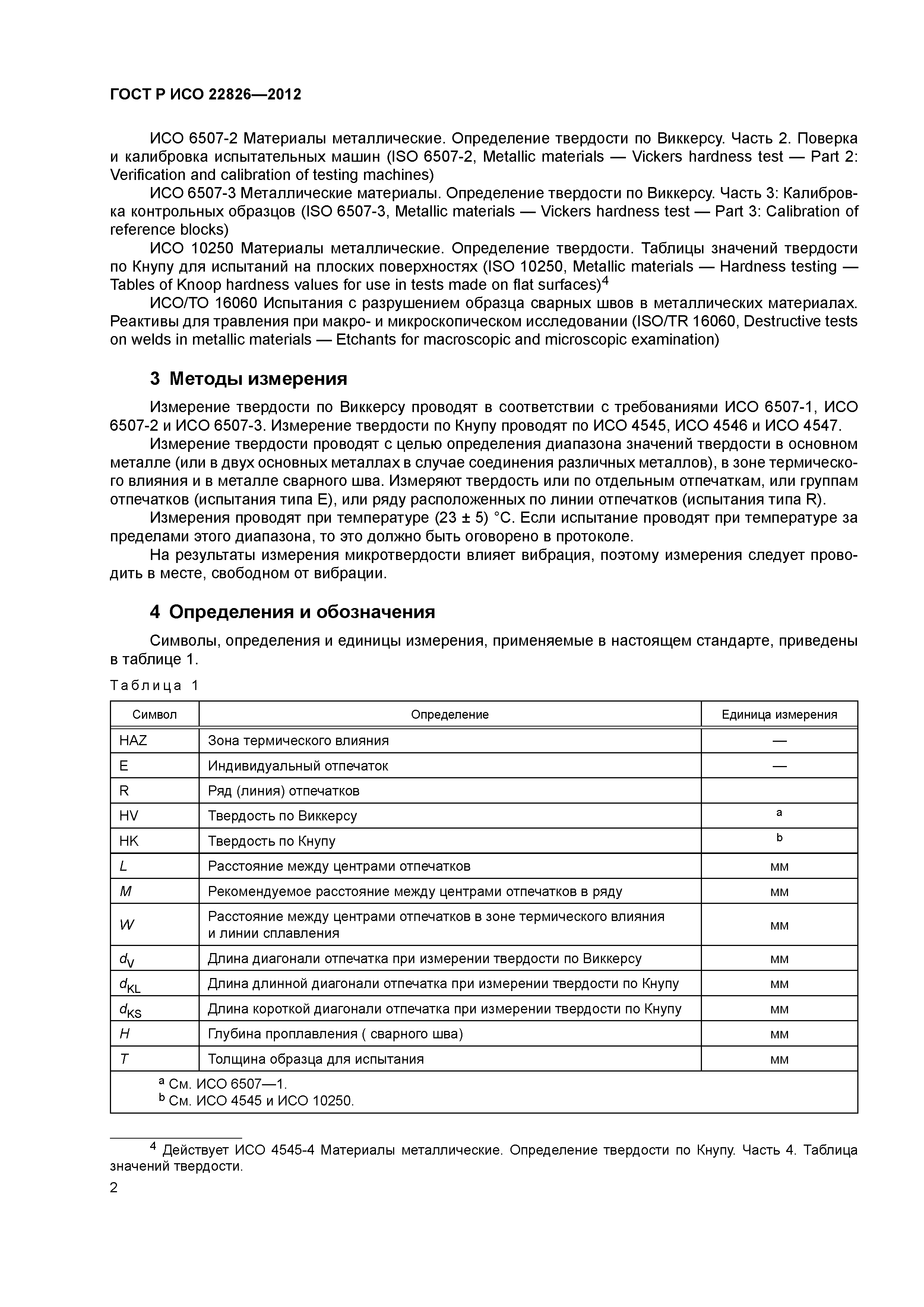

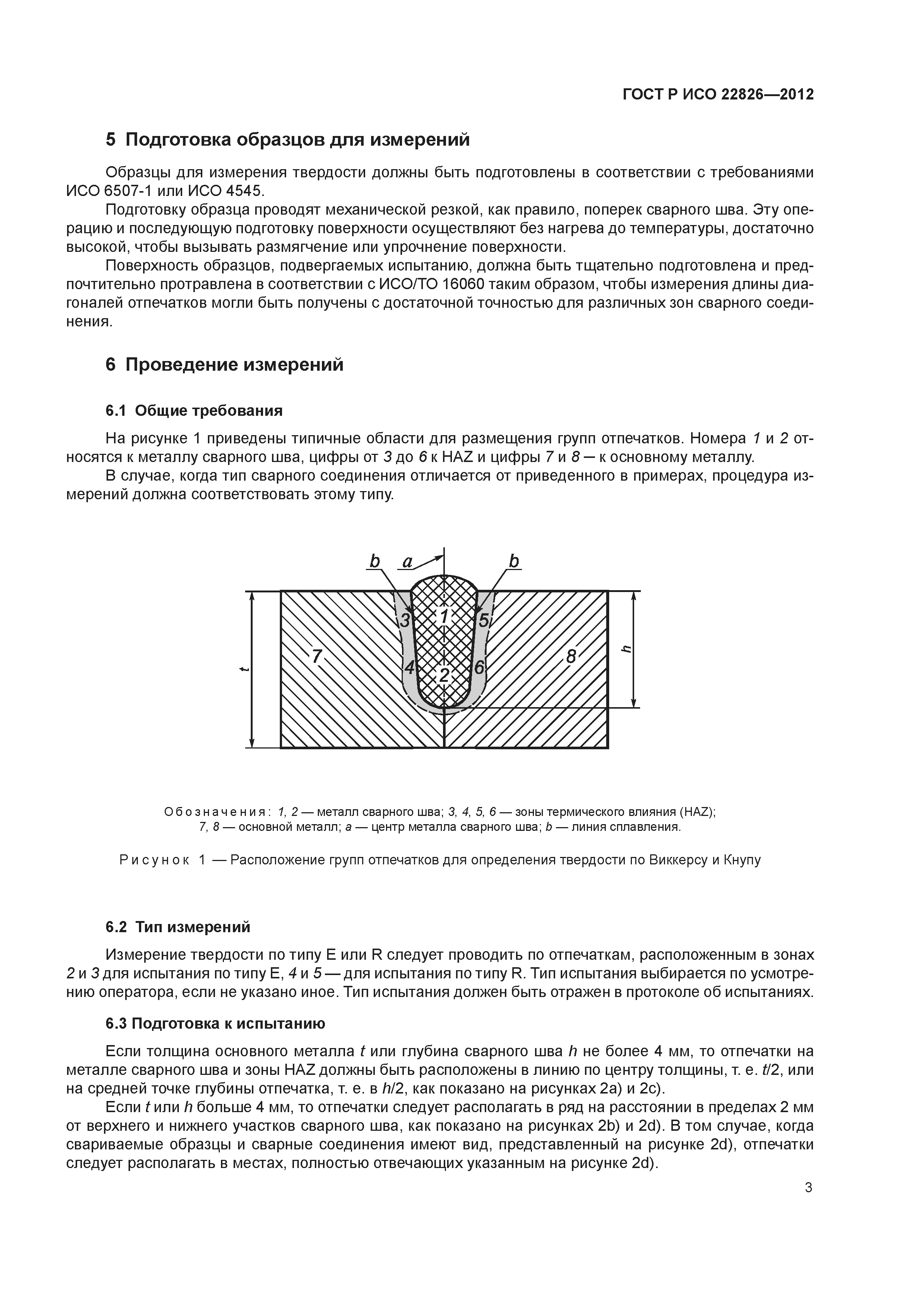

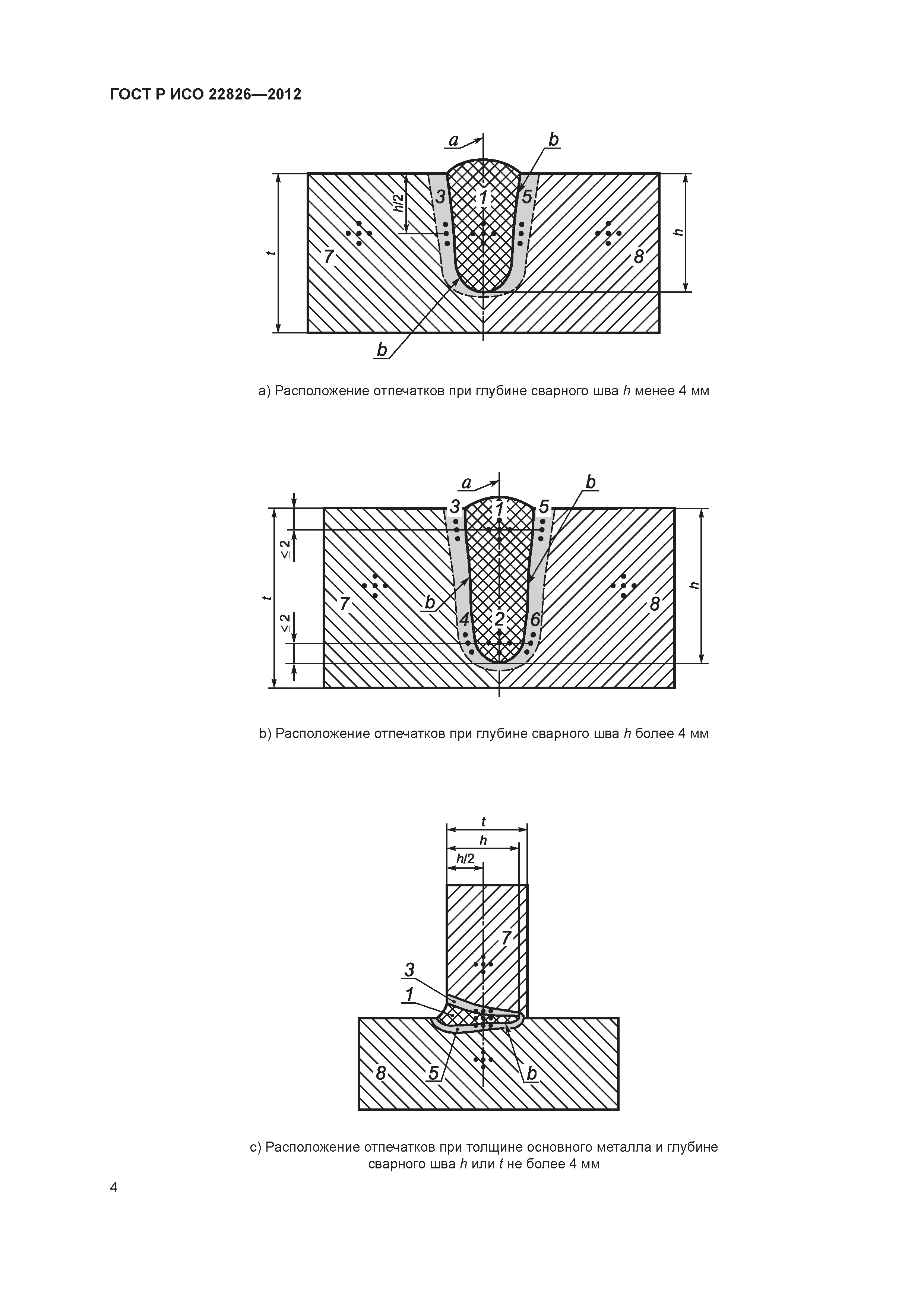

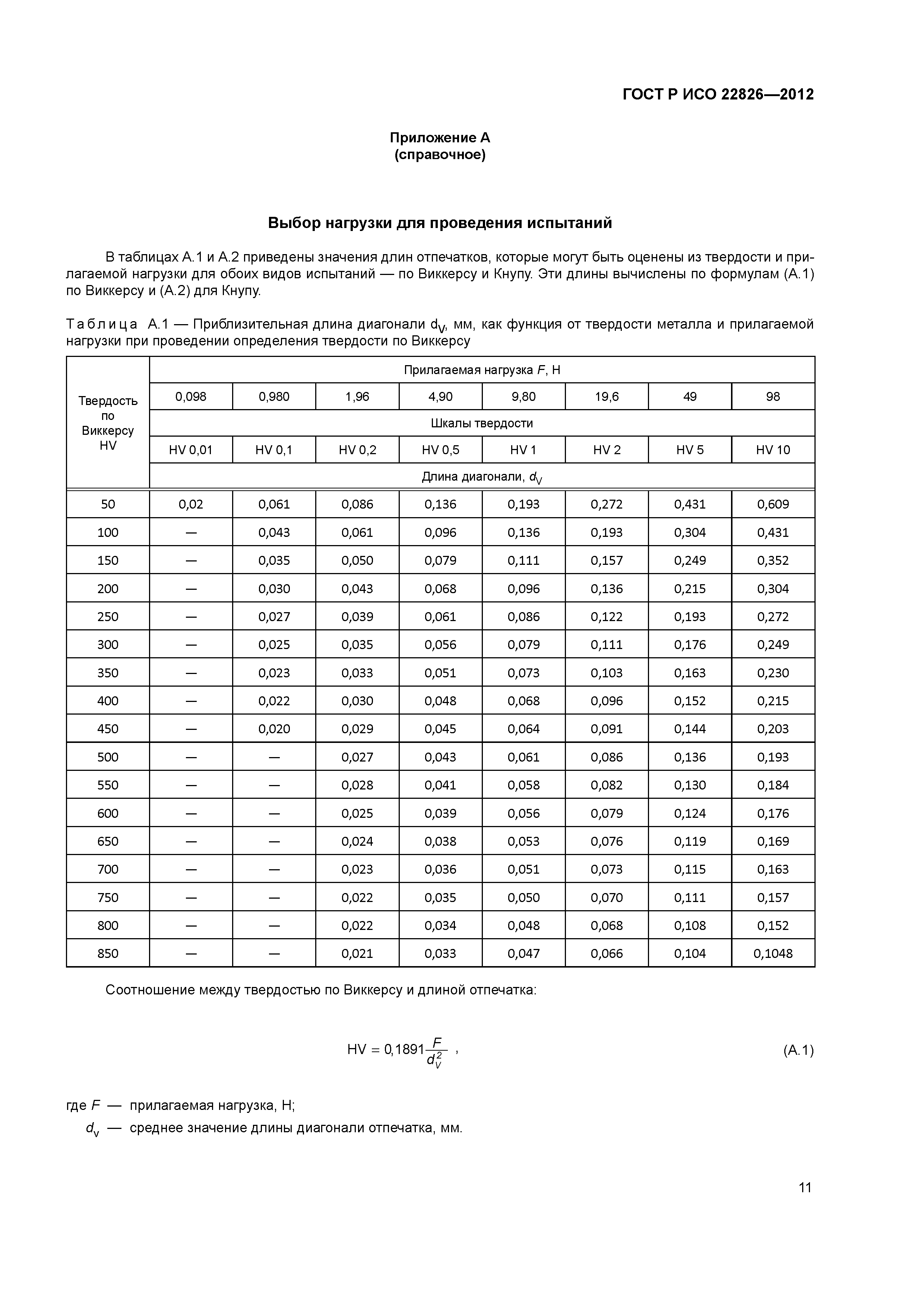

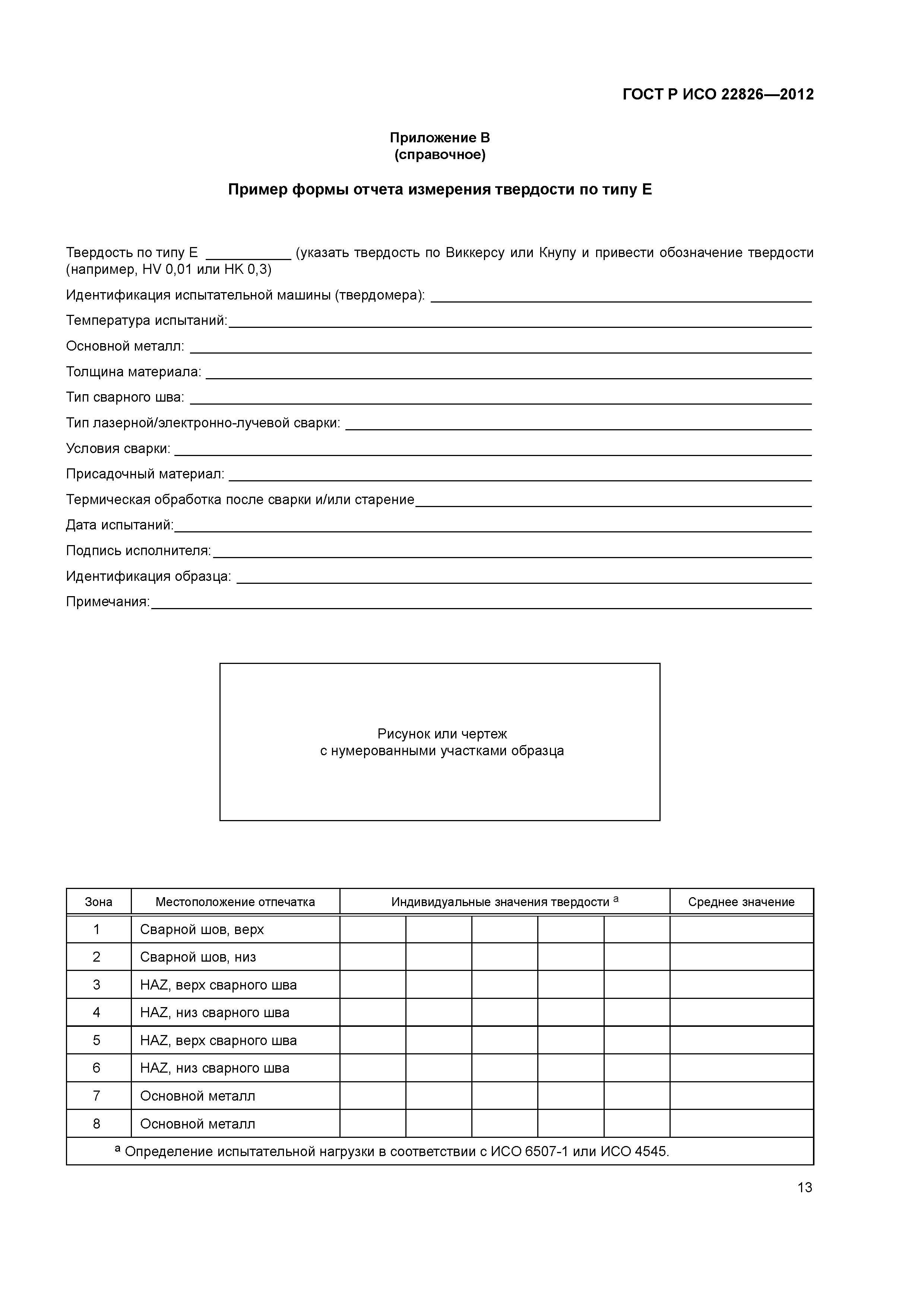

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Методы измерения 4 Определения и обозначения 5 Подготовка образцов для измерений 6 Проведение измерений 7 Результаты измерений 8 Протокол испытаний Приложение А (справочное) Выбор нагрузки для проведения испытаний Приложение В (справочное) Пример формы отчета измерения твердости по типу Е Приложение С (справочное) Пример формы отчета измерения твердости по типу R Приложение ДА (справочное) Сведение о соответствии ссылочного международного стандарта ссылочному национальному стандарту Российской Федерации

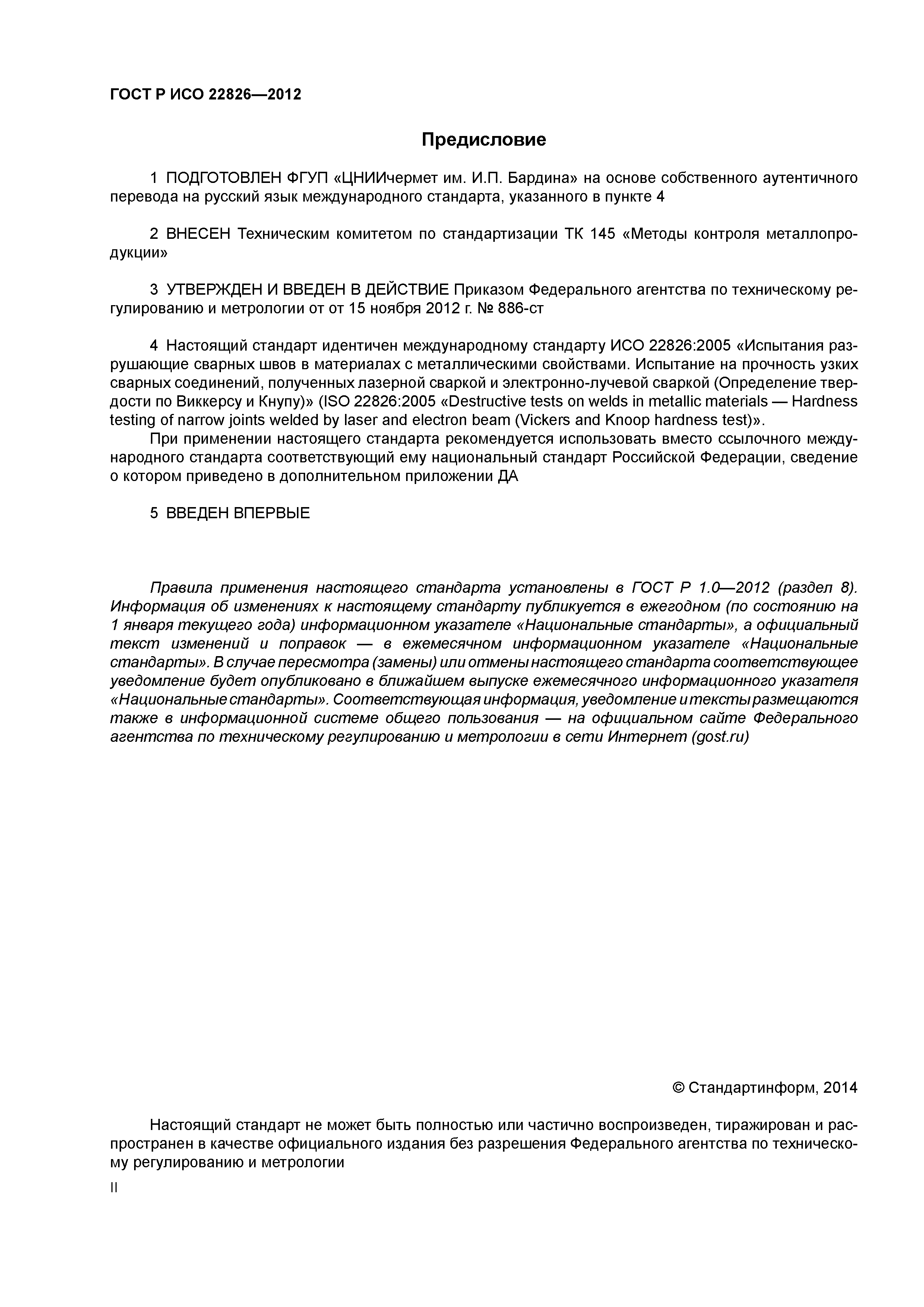

Разработан:	ФГУП ЦНИИчермет им. И.П. Бардина
Утверждён:	15.11.2012 Федеральное агентство по техническому регулированию и метрологии (886-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МЕТАЛЛУРГИЯ Черные металлы Стали МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия Машиностроение
Нормативные ссылки:	ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»
