Скачать ГОСТ Р ИСО 17642-2-2012 Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью

Дата актуализации: 10.08.2017

ГОСТ Р ИСО 17642-2-2012

Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью

Обозначение:	ГОСТ Р ИСО 17642-2-2012
Обозначение англ:	GOST R ISO 17642-2-2012
Статус:	действует
Название рус.:	Испытания разрушающие сварных швов металлических материалов. Испытания на сопротивляемость образованию холодных трещин в сварных соединениях. Процессы дуговой сварки. Часть 2. Испытания с естественной жесткостью
Название англ.:	Destructive tests on welds in metallic materials. Cold cracking tests for weldments. Arc welding processes. Part 2. Self-restraint tests
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

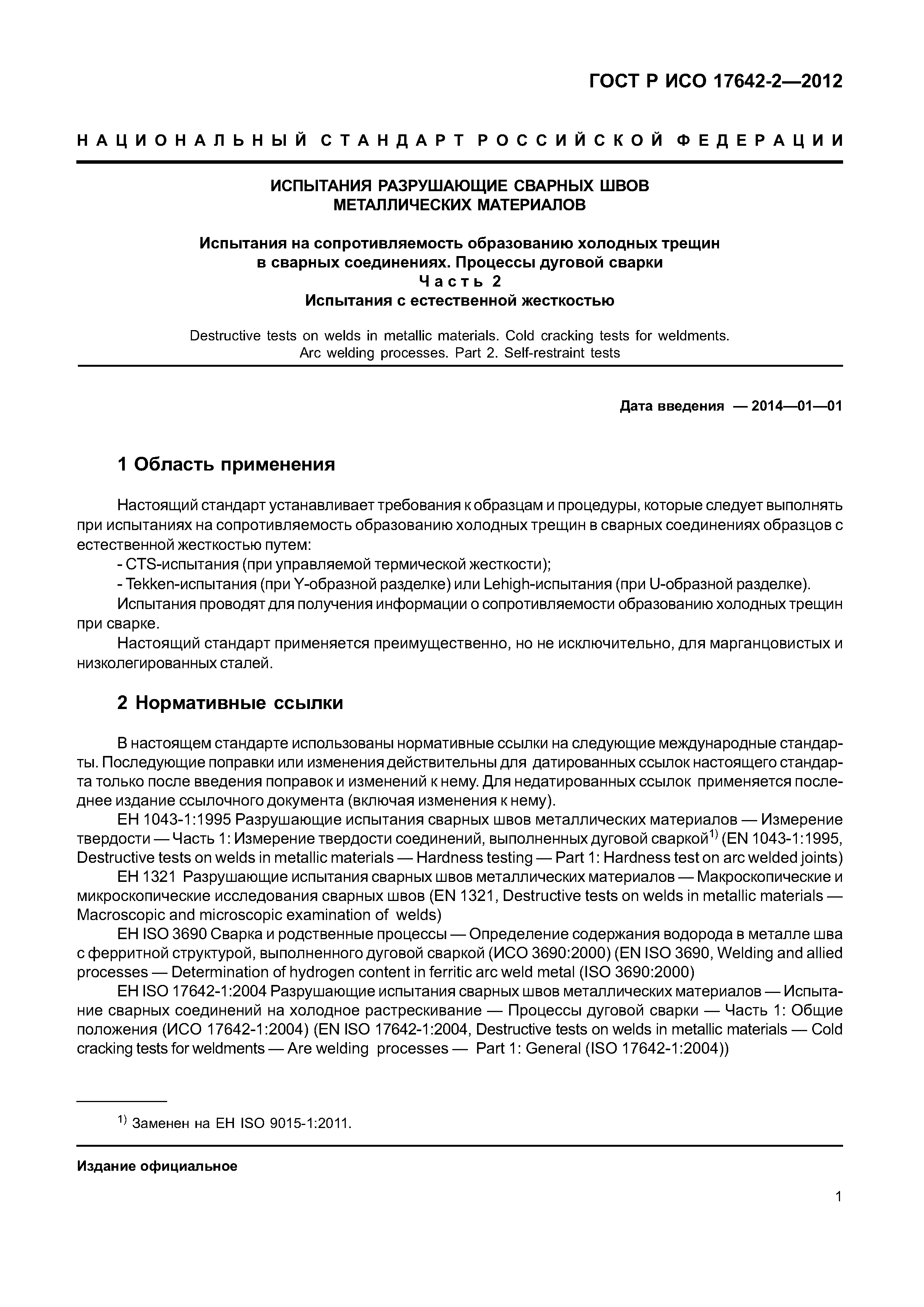

Область применения:	Стандарт устанавливает требования к образцам и процедуры, которые следует выполнять при испытаниях на сопротивляемость образованию холодных трещин в сварных соединениях образцов с естественной жесткостью путем: - CTS-испытания (при управляемой термической жесткости); - Tekken-испытания (при Y-образной разделке) или Lehigh-испытания (при U-образной разделке); Испытания проводят для получения информации о сопротивляемости образованию холодных трещин при сварке. Стандарт применяется преимущественно, но не исключительно, для марганцовистых и низколегированных сталей.

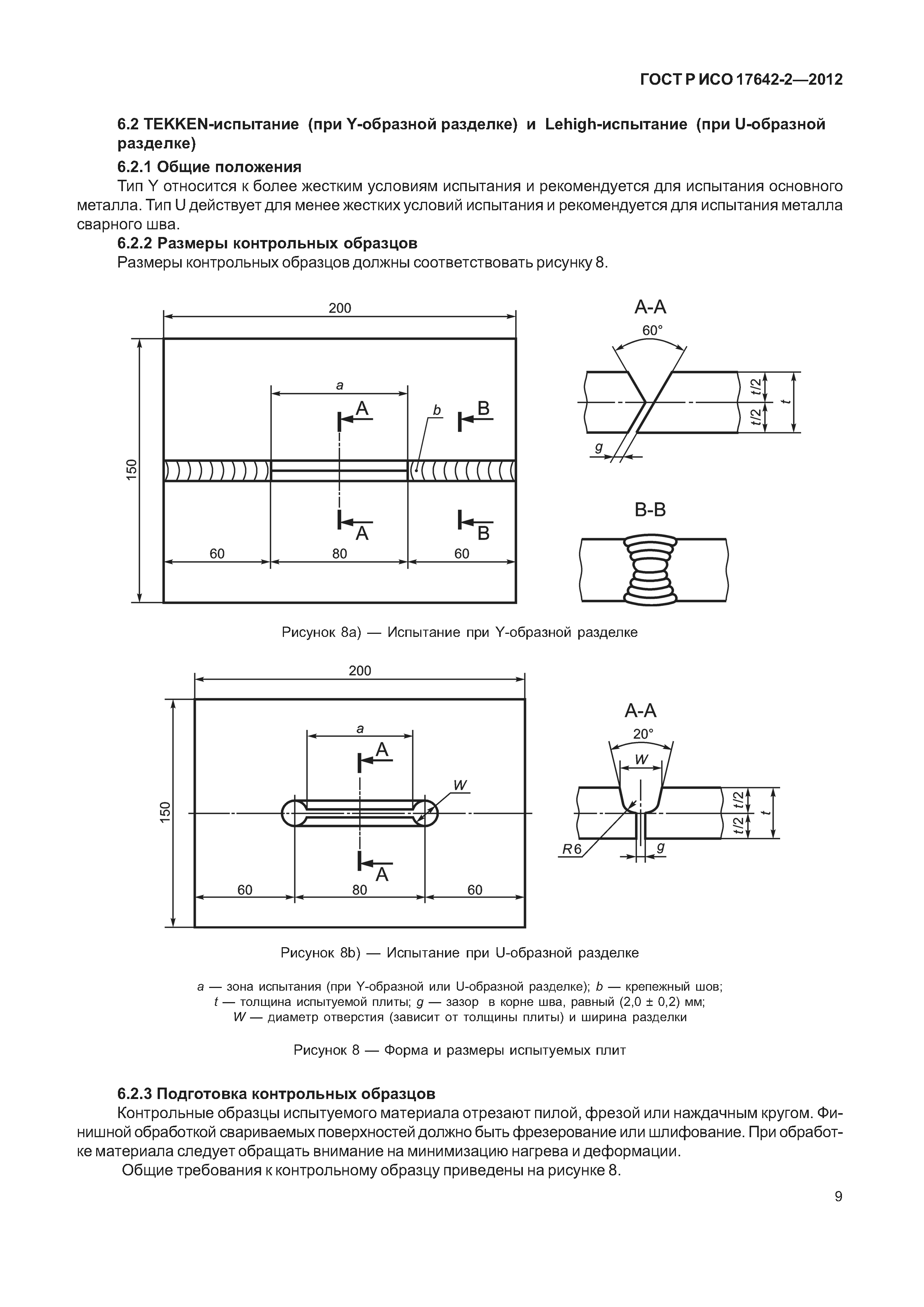

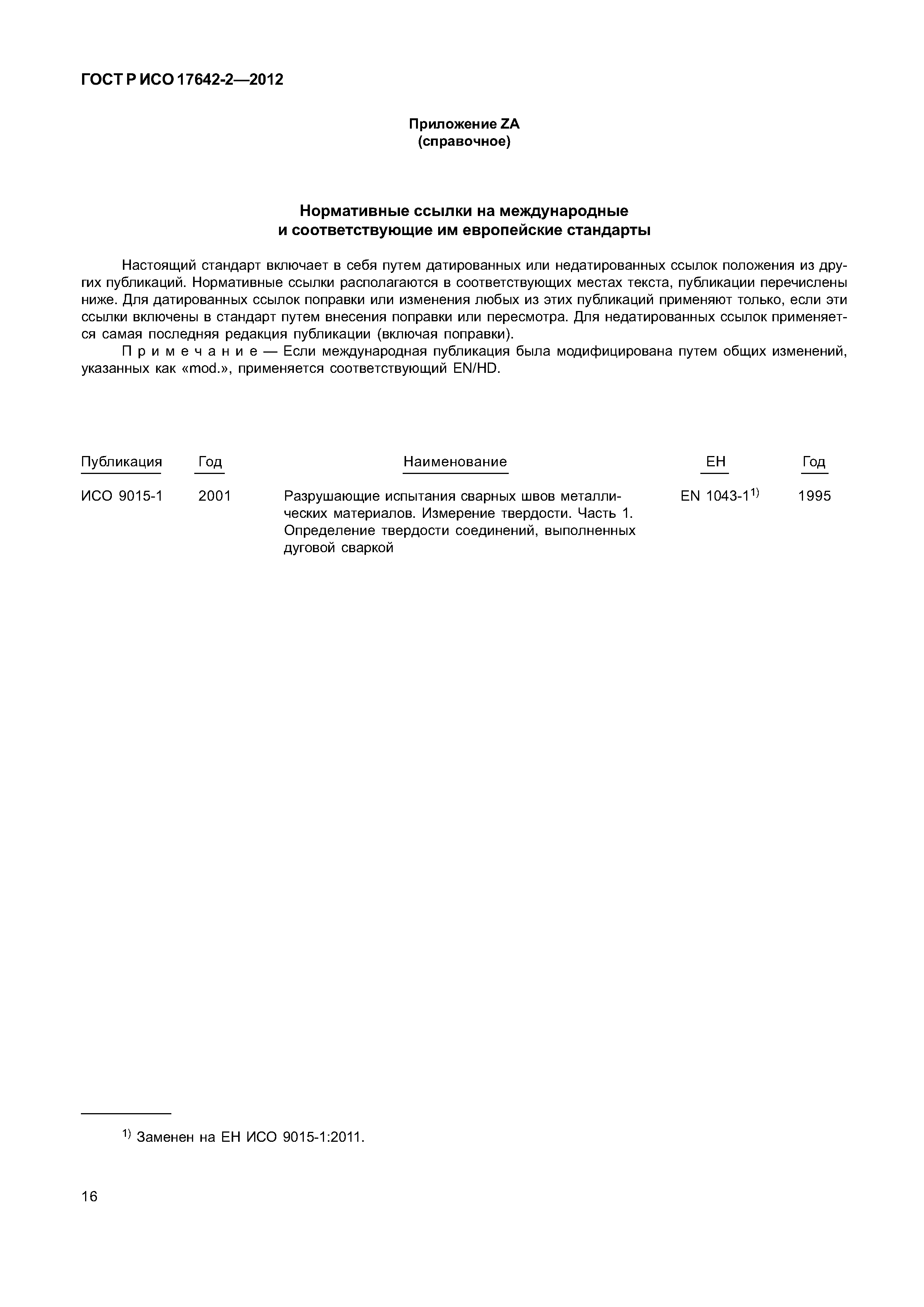

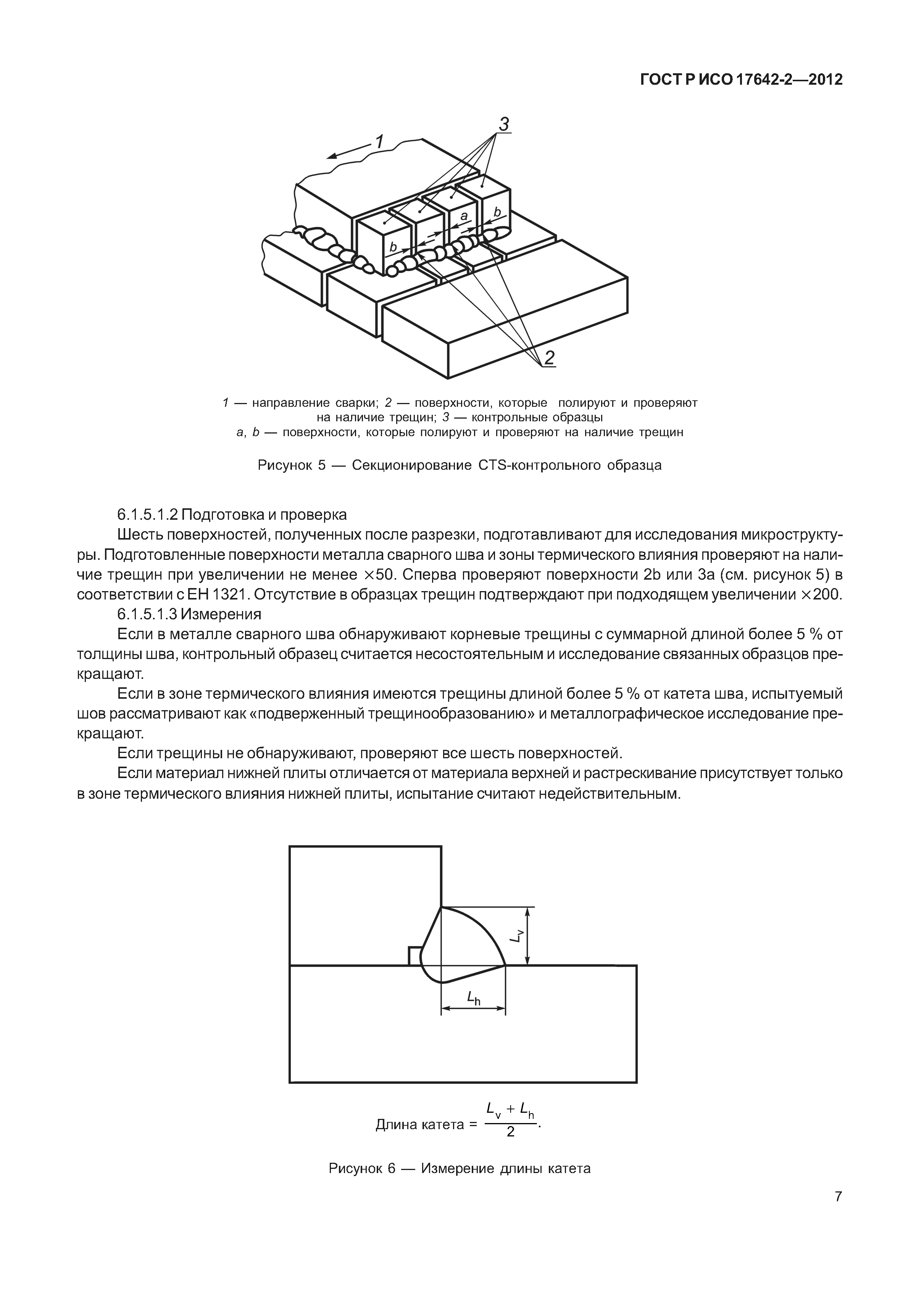

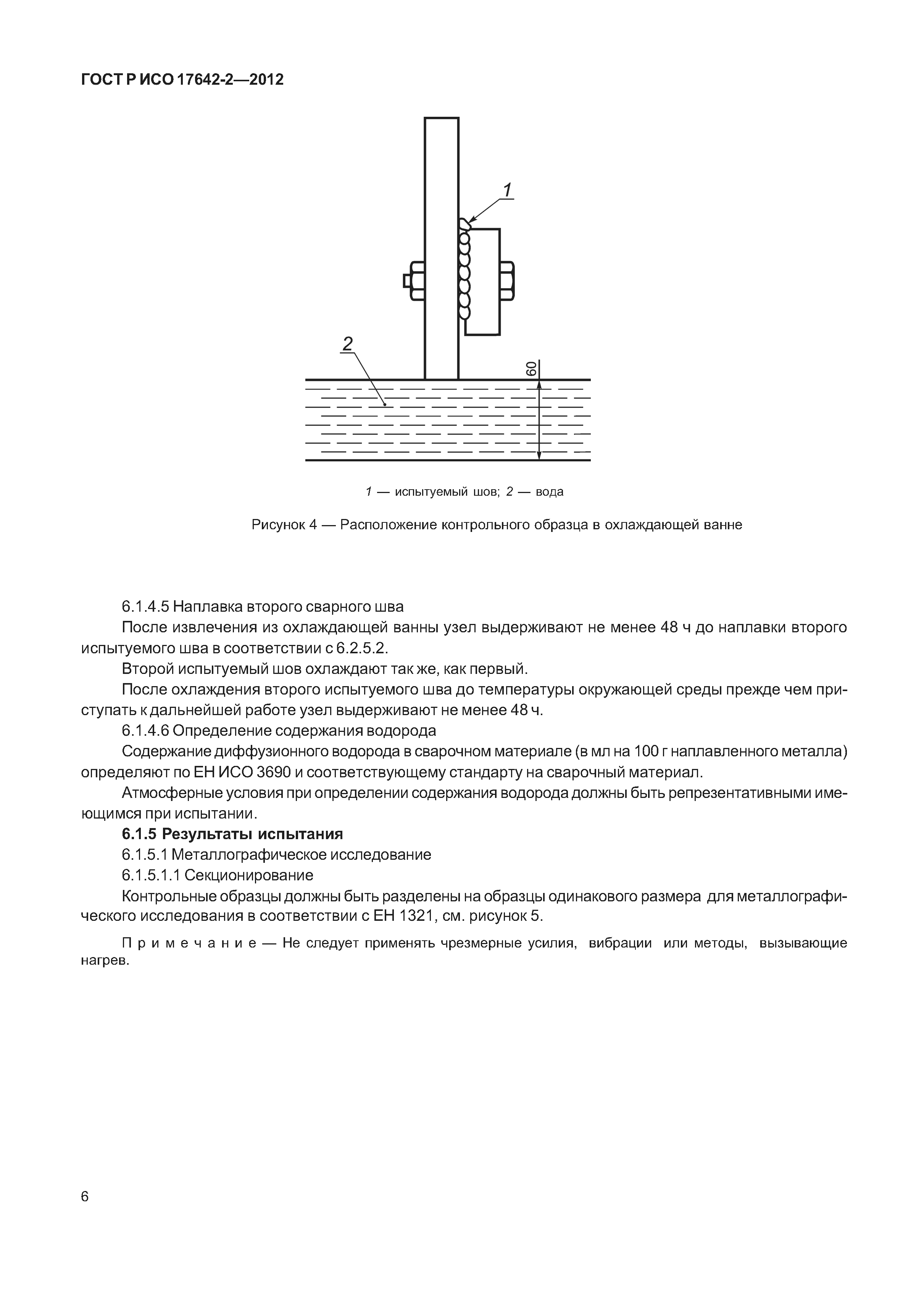

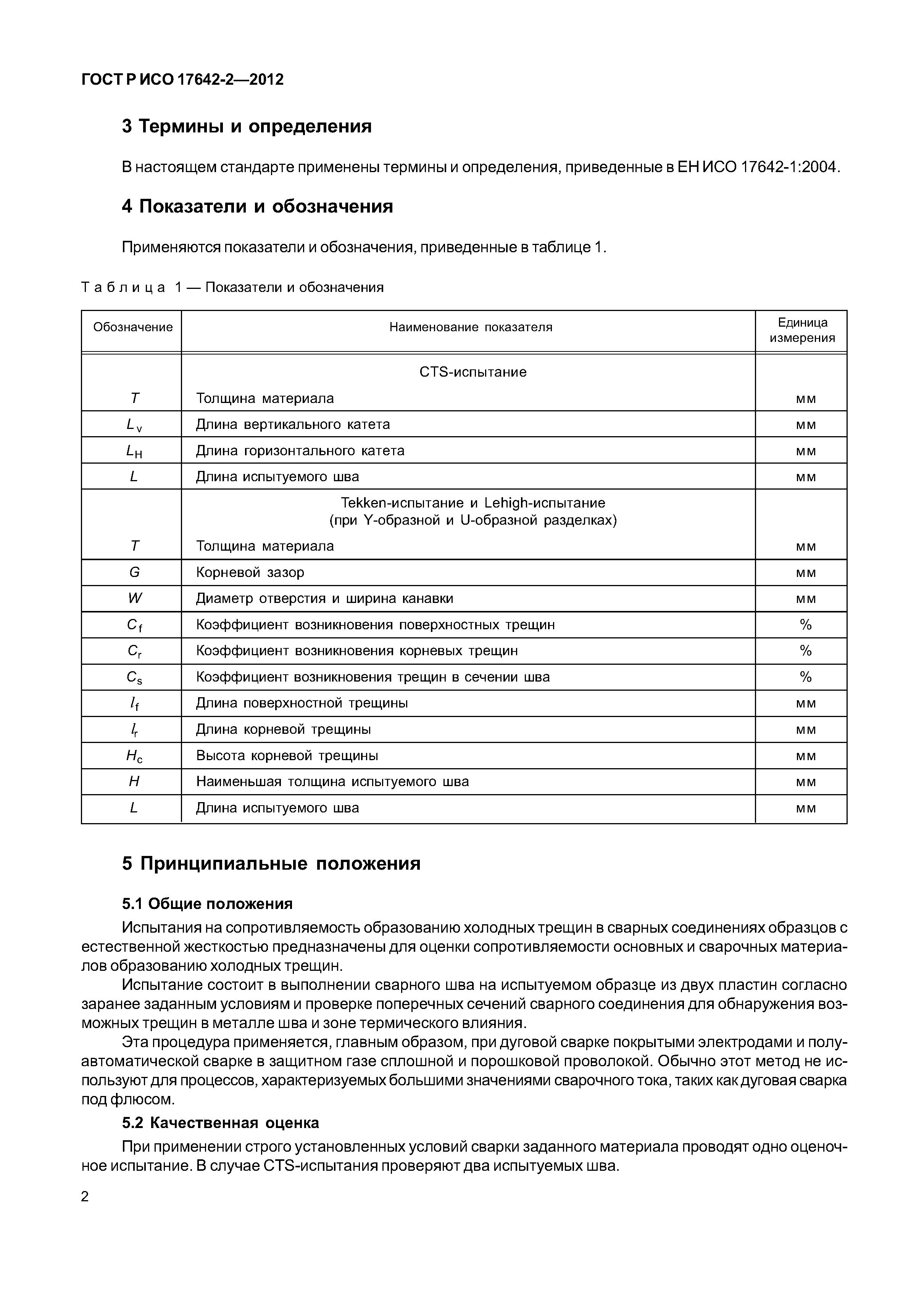

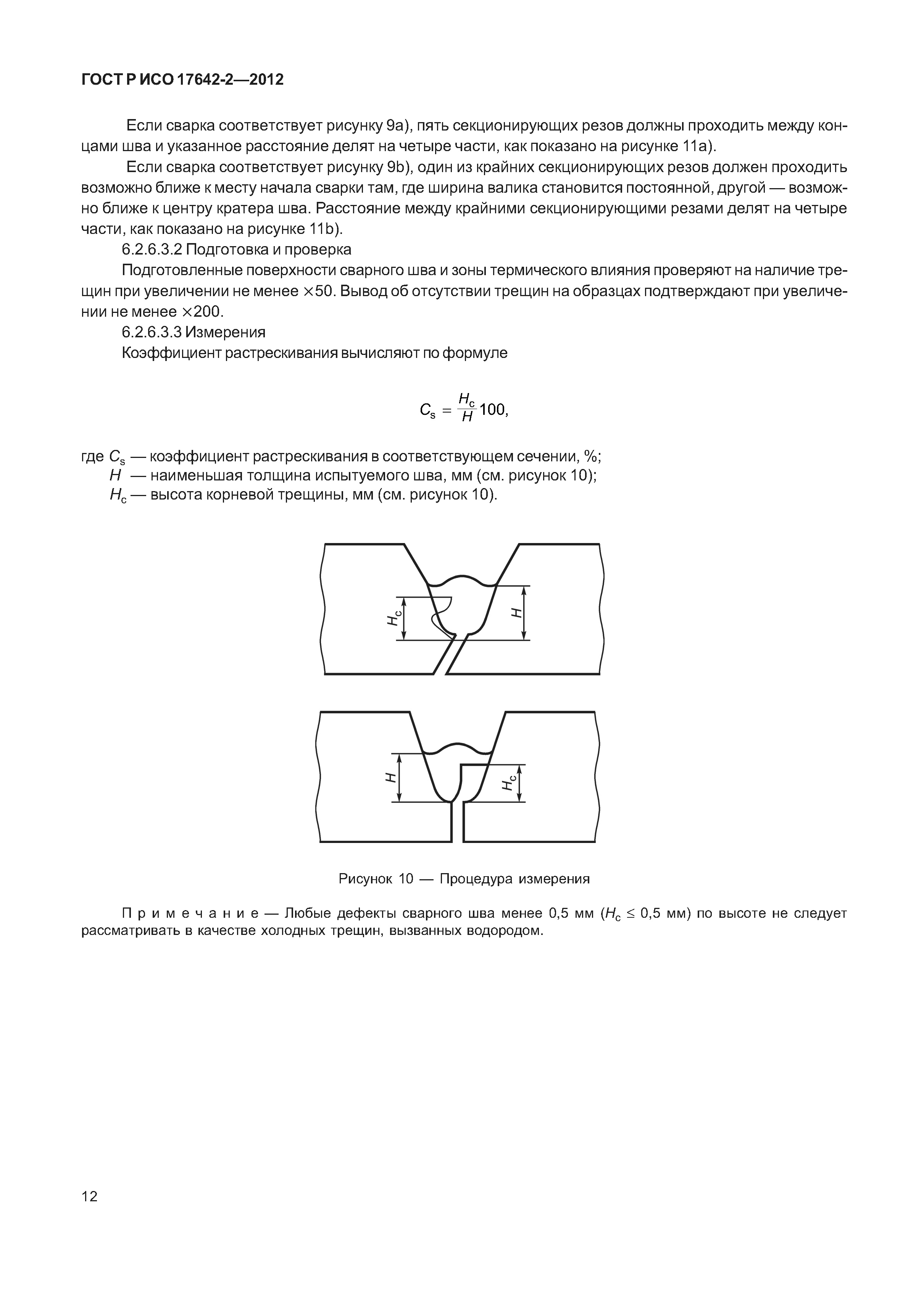

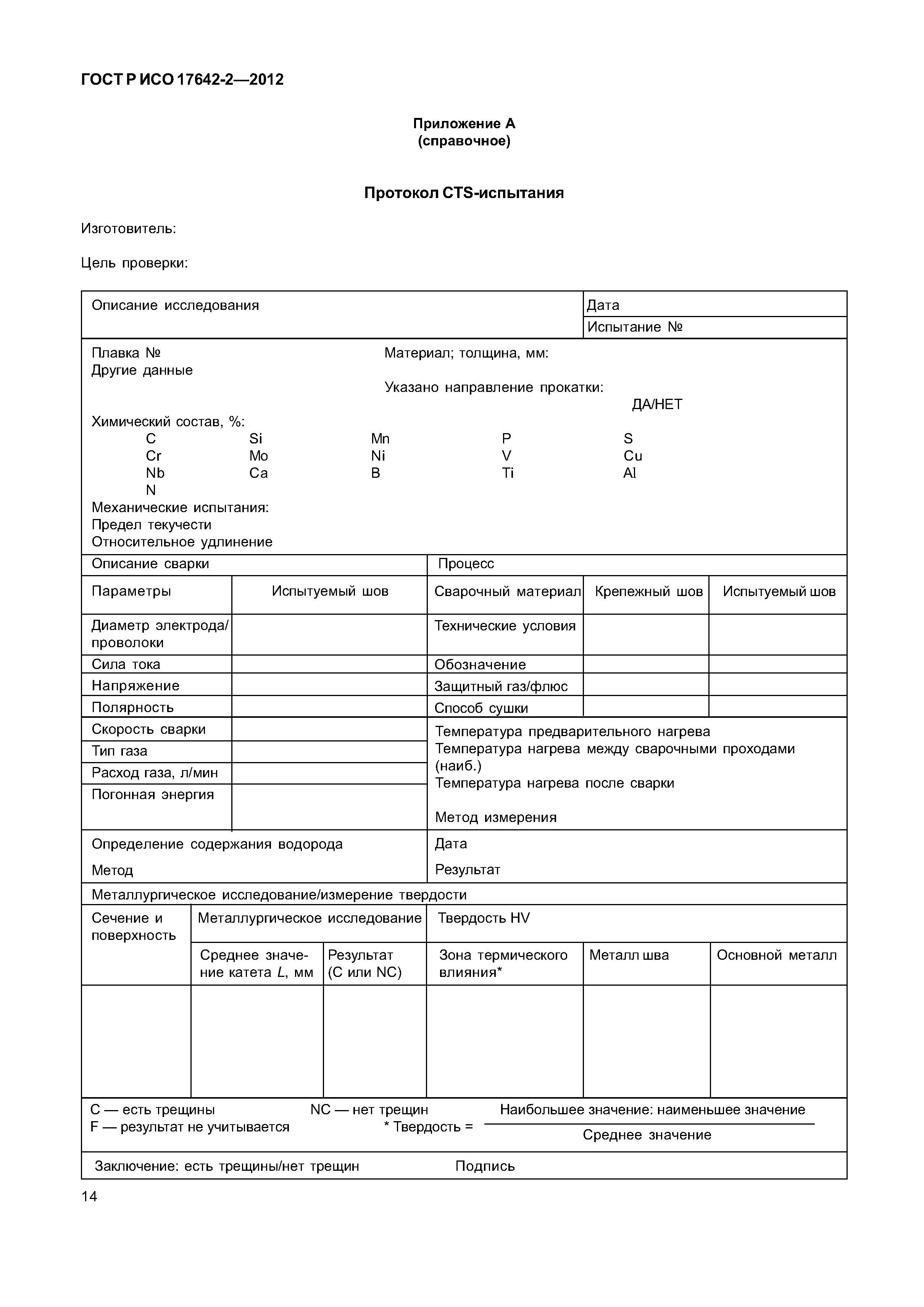

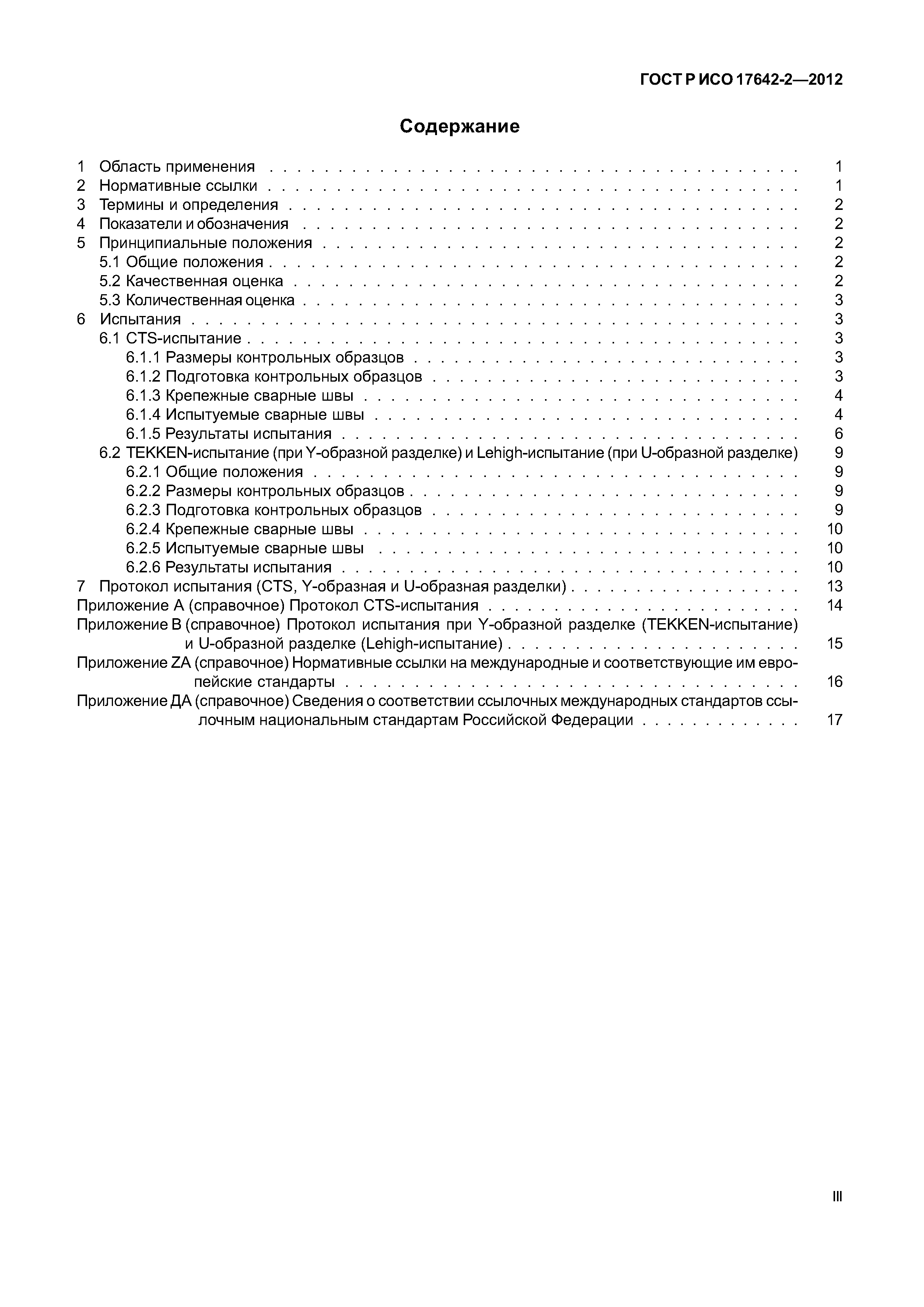

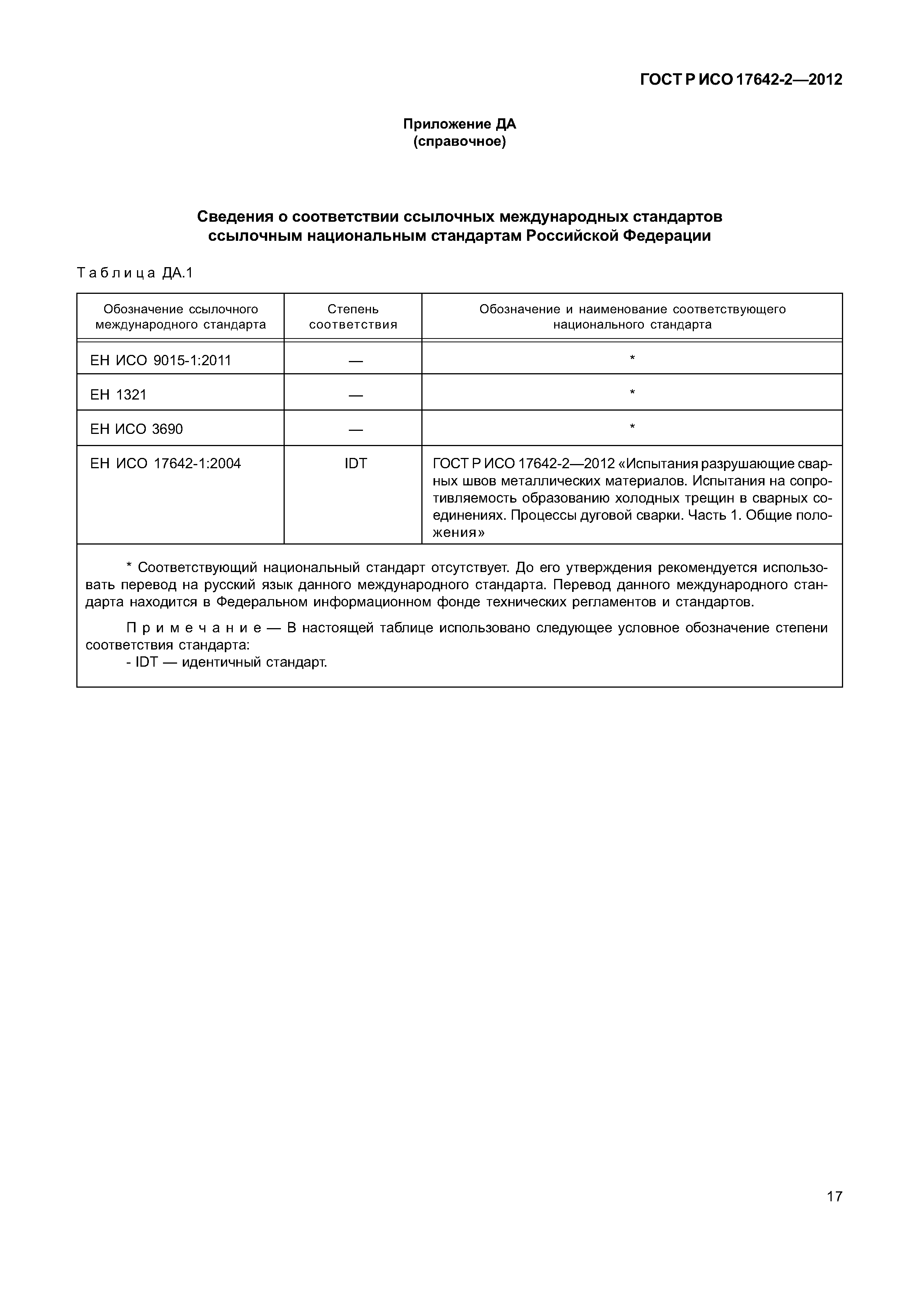

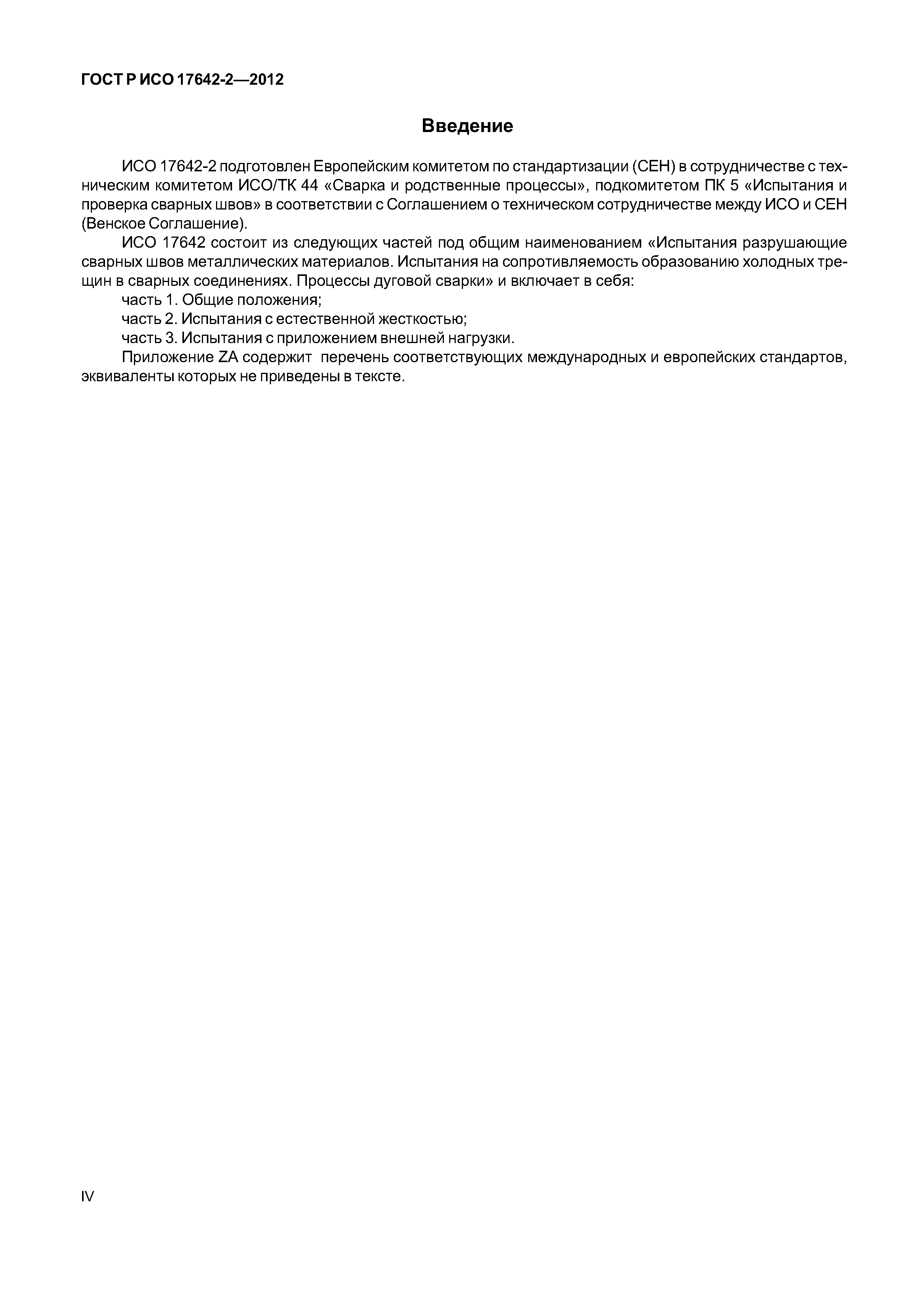

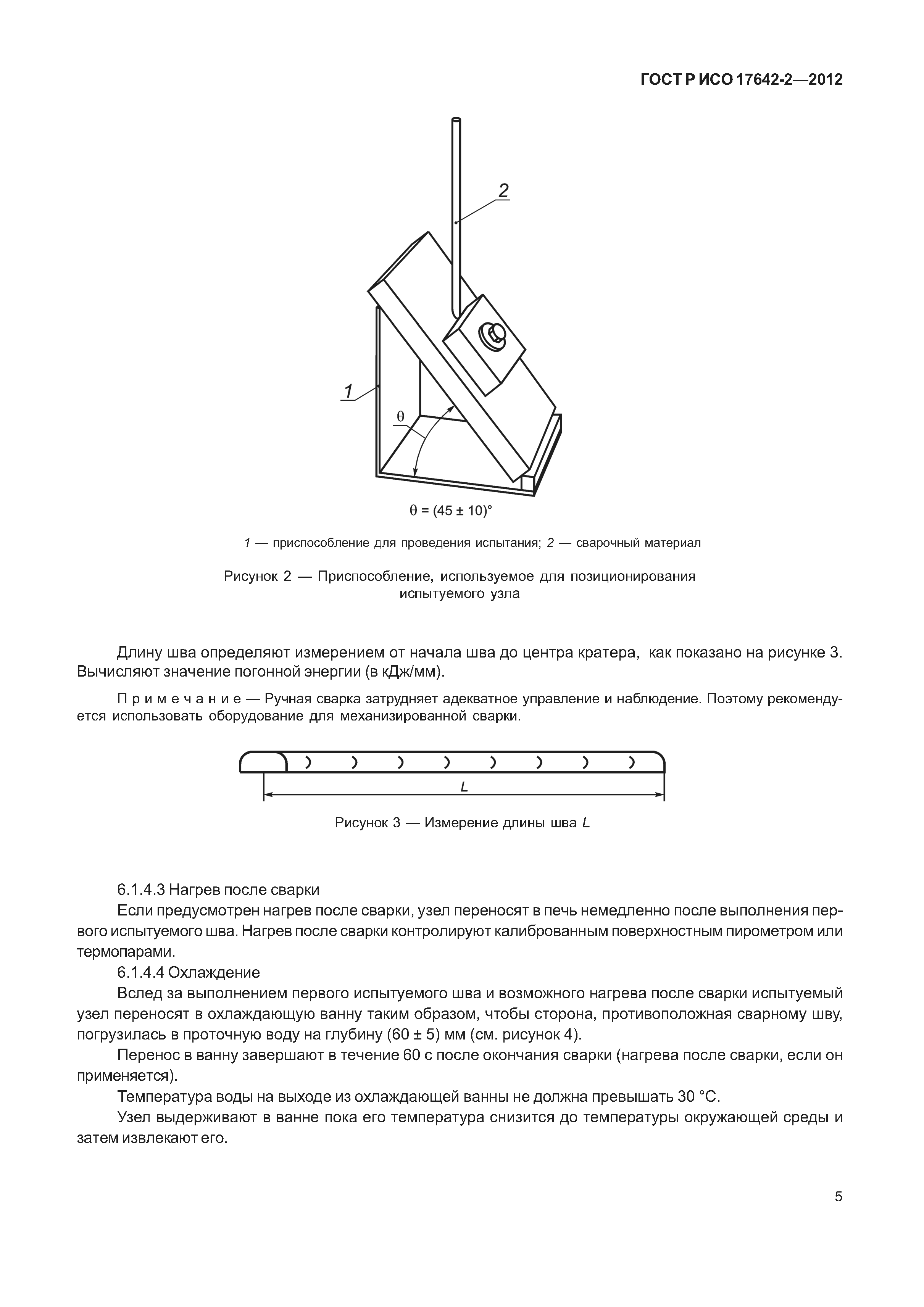

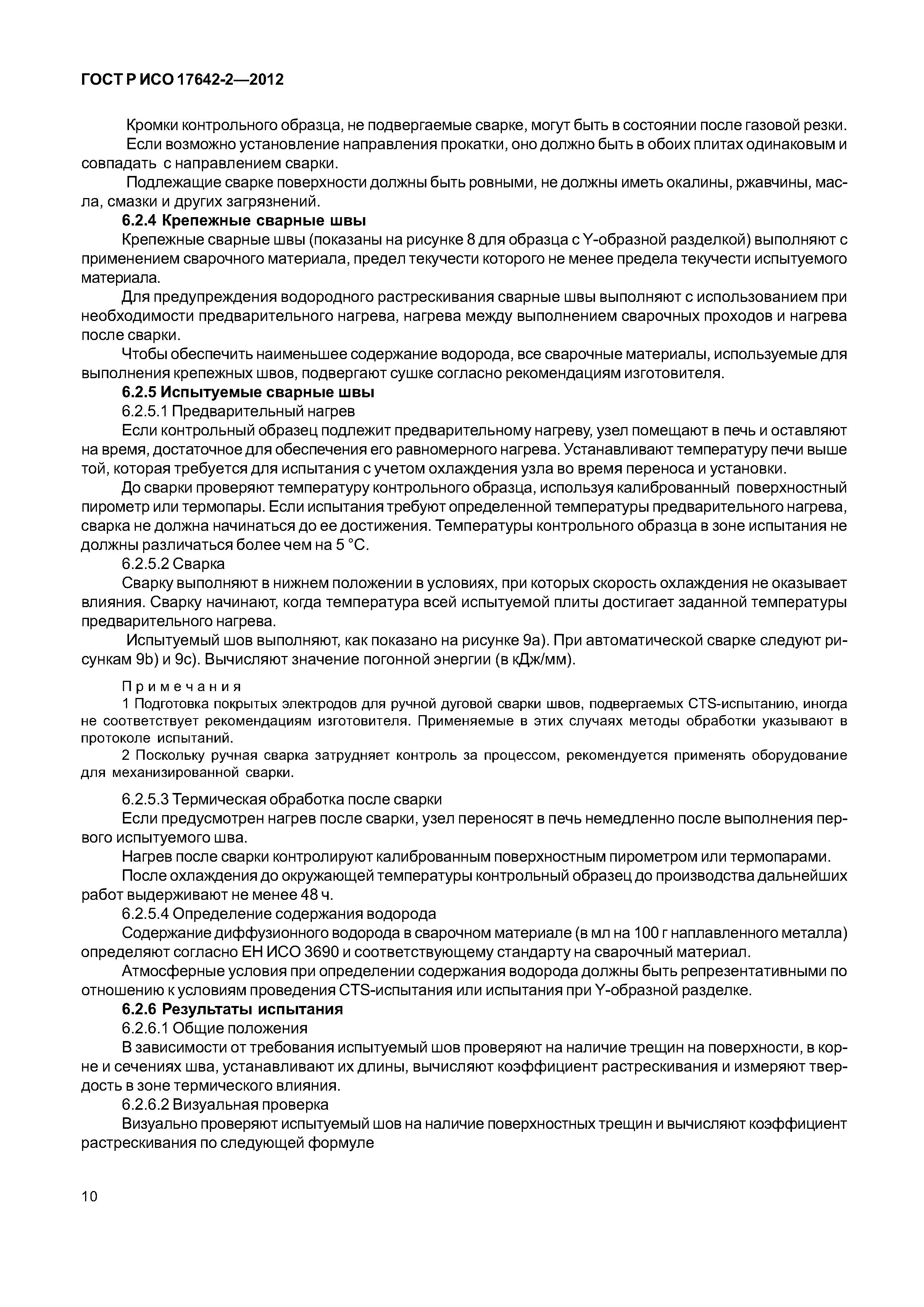

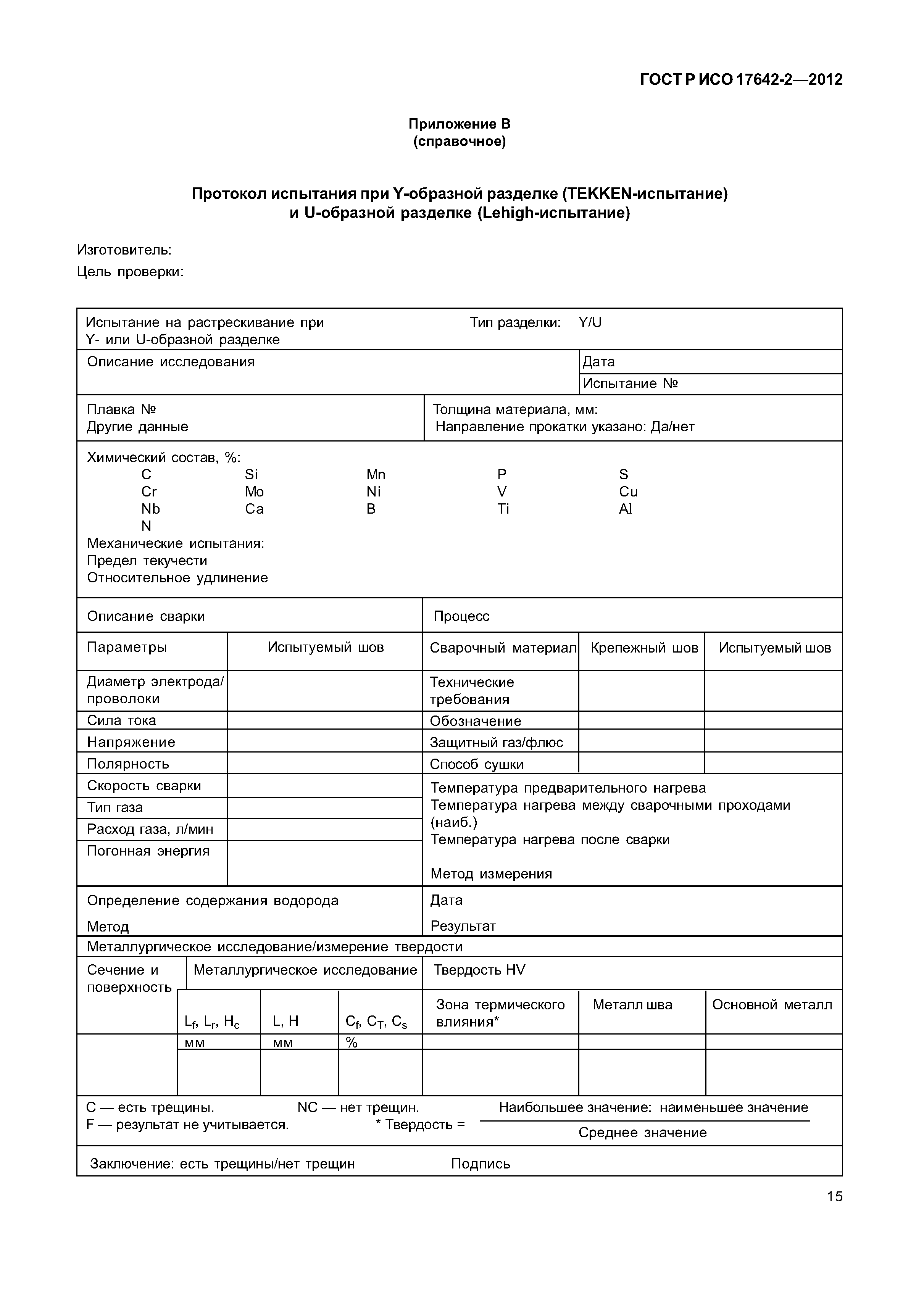

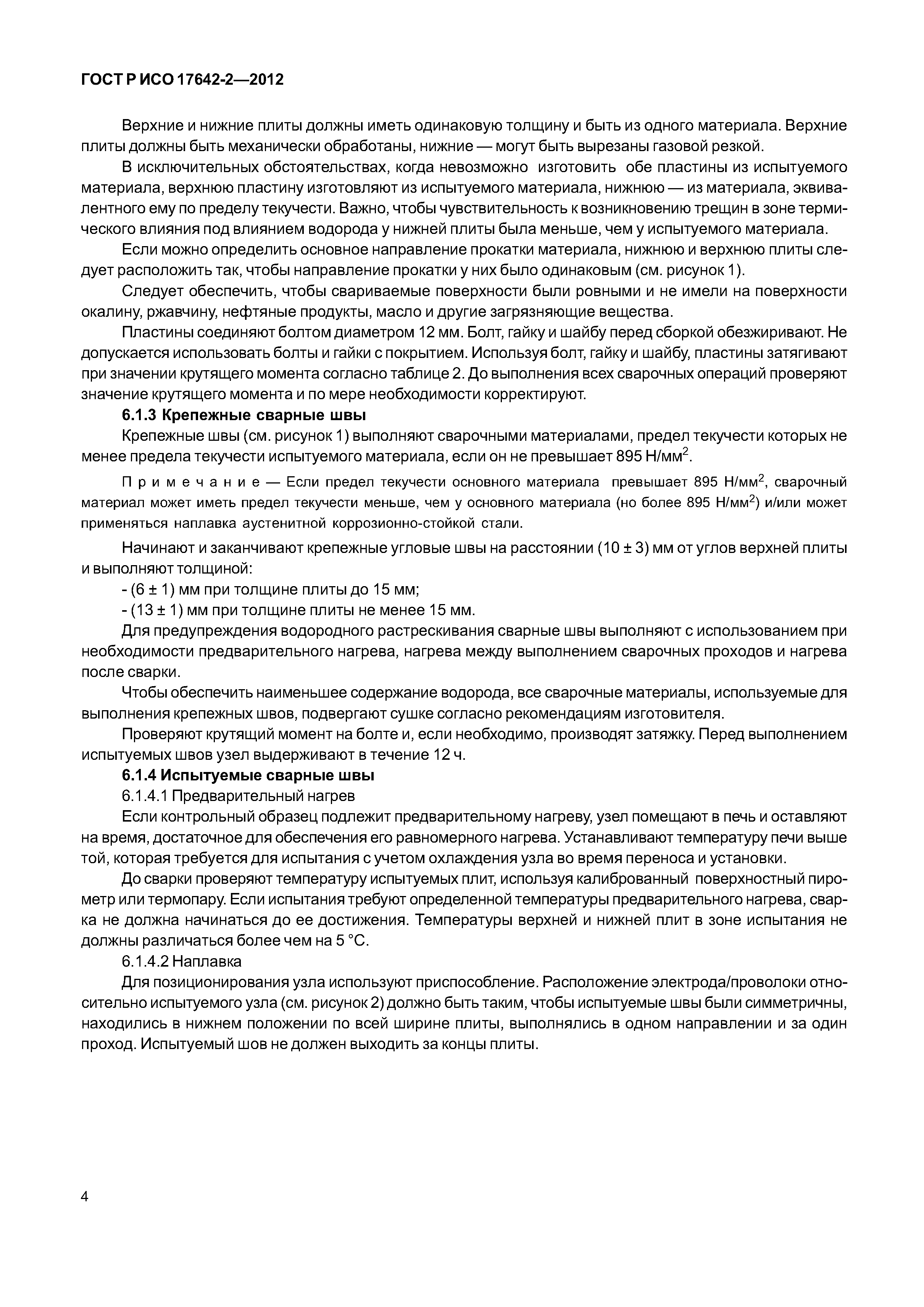

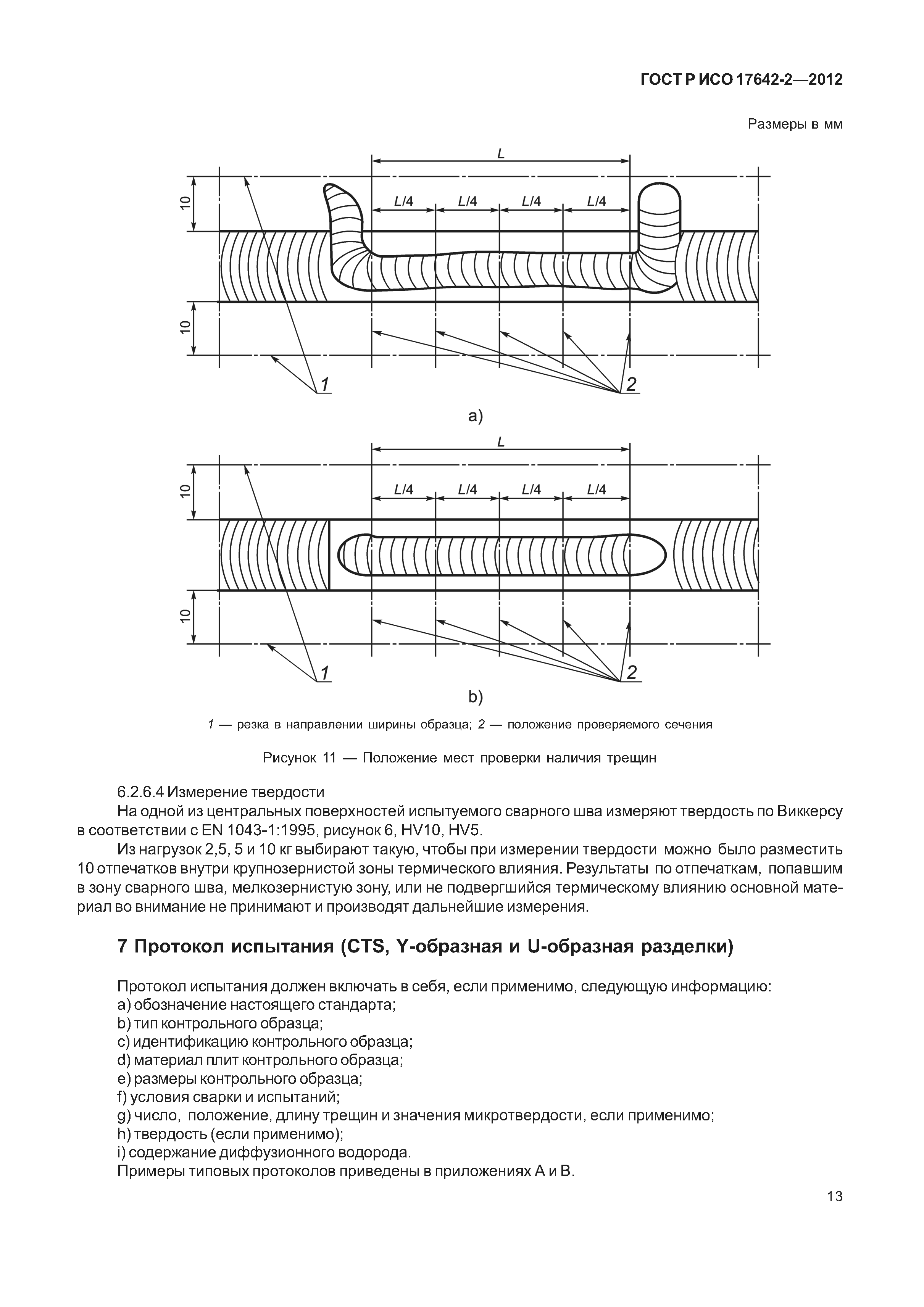

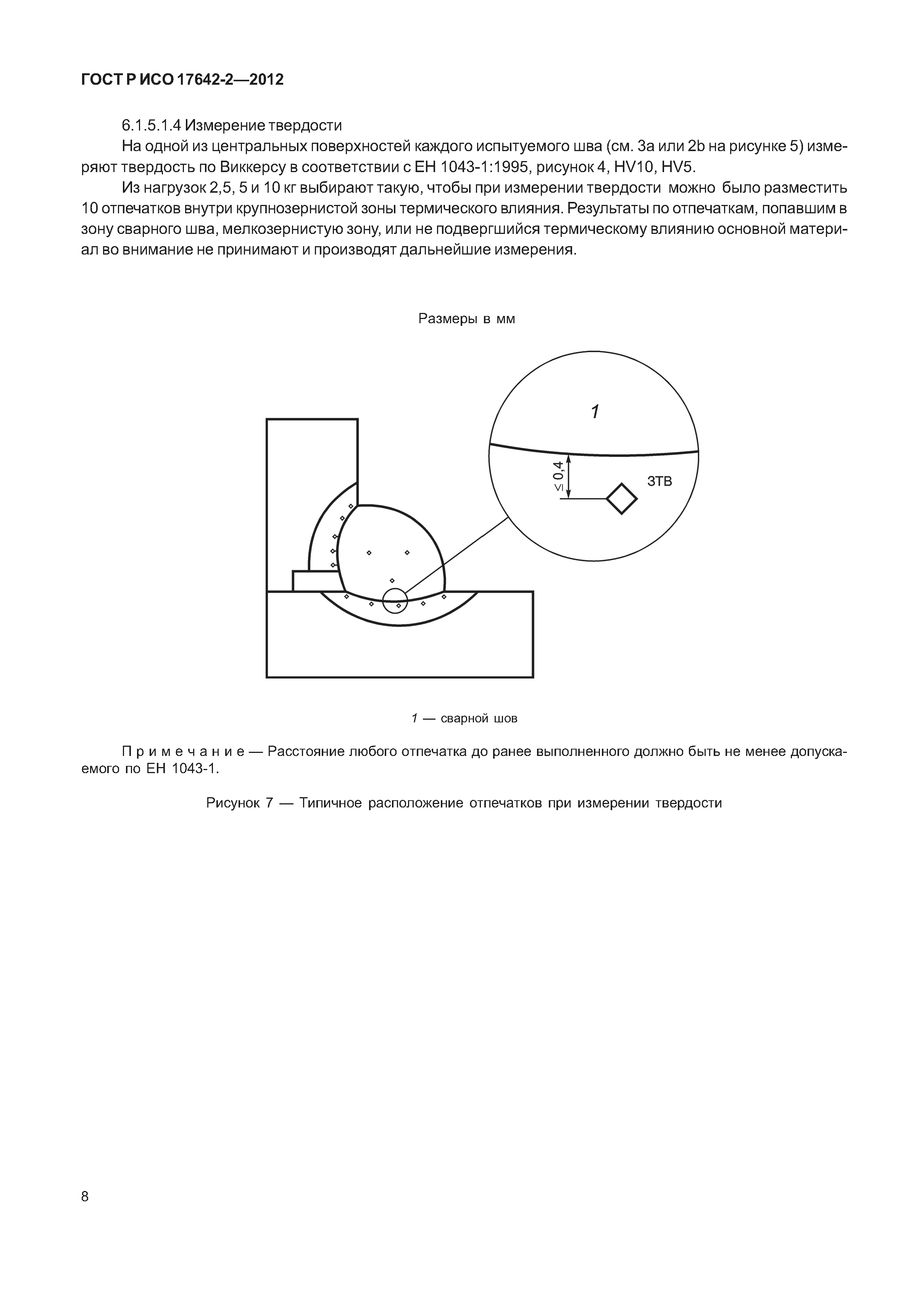

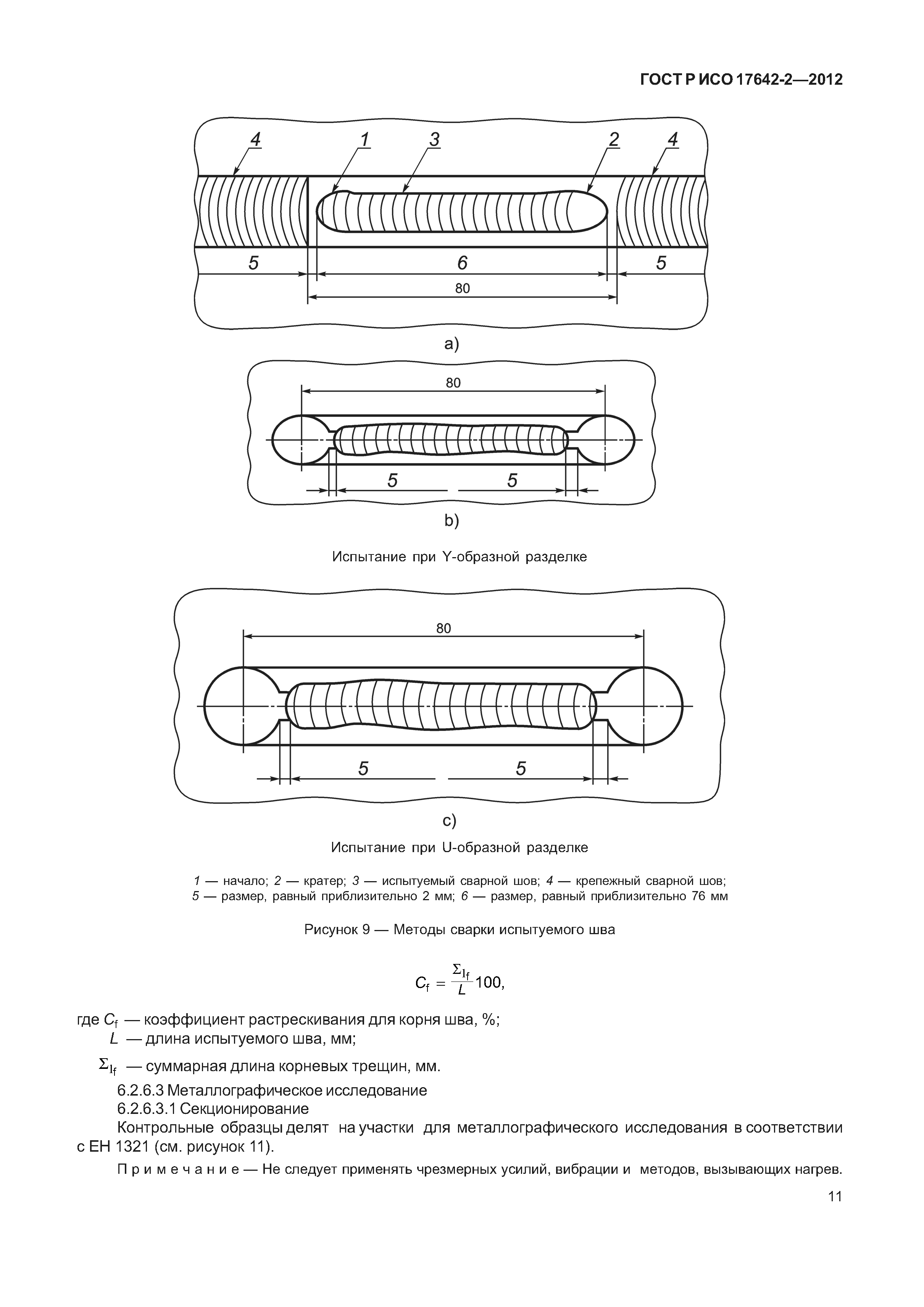

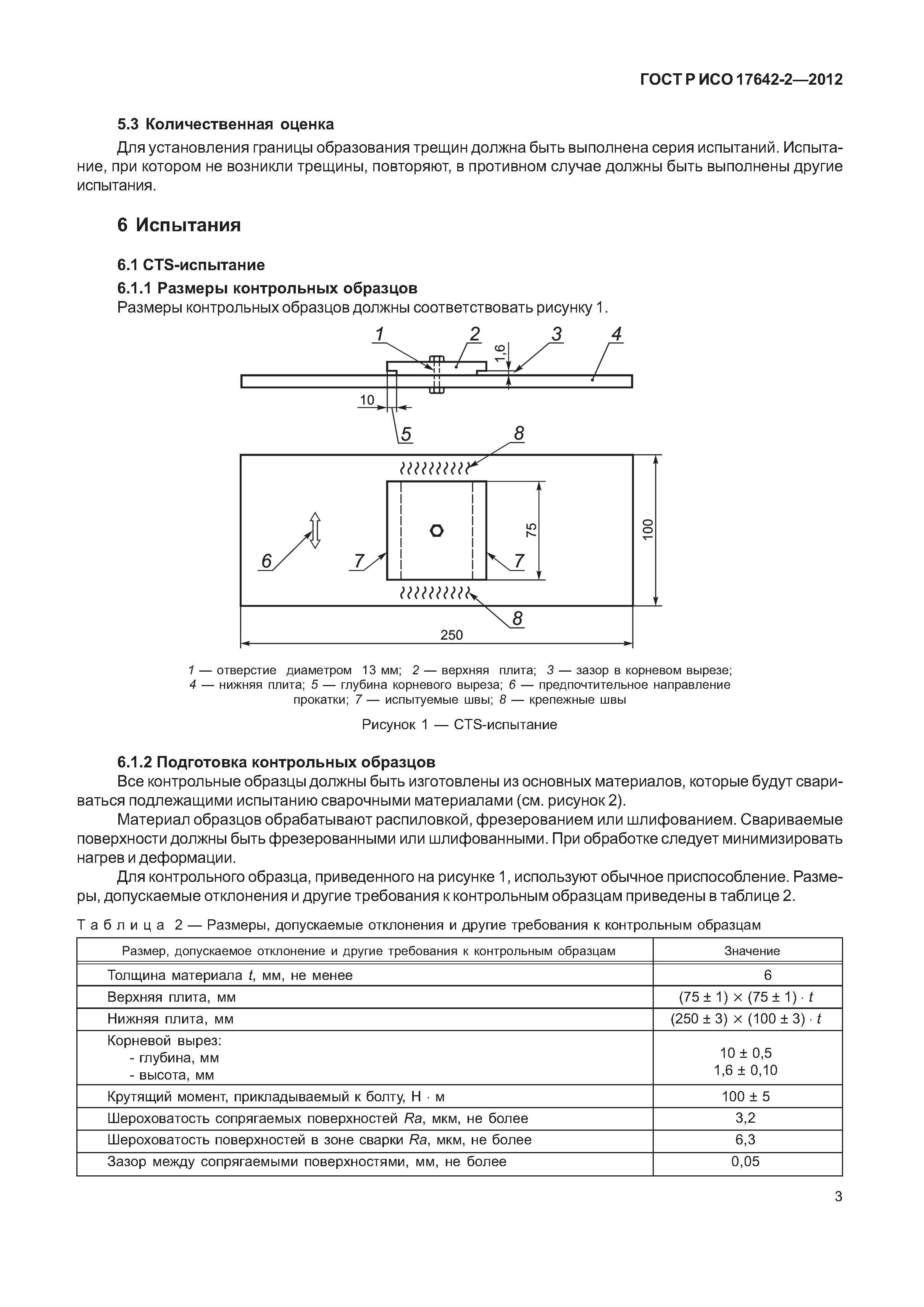

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Показатели и обозначения 5 Принципиальные положения    5.1 Общие положения    5.2 Качественная оценка    5.3 Количественная оценка 6 Испытания    6.1 CTS-испытание       6.1.1 Размеры контрольных образцов       6.1.2 Подготовка контрольных образцов       6.1.3 Крепежные сварные швы       6.1.4 Испытуемые сварные швы       6.1.5 Результаты испытания    6.2 TEKKEN-испытание (при Y-образной разделке) и Lehign-испытание (при U-образной разделке)       6.2.1 Общие положения       6.2.2 Размеры контрольных образцов       6.2.3 Подготовка контрольных образцов       6.2.4 Крепежные сварные швы       6.2.5 Испытуемые сварные швы       6.2.6 Результаты испытания 7 Протокол испытания (CTS, Y-образная и U-образная разделки) Приложение А (справочное) Протокол CTS-испытания Приложение В (справочное) Протокол испытания при Y-образной разделке (TEKKEN-испытание) и U-образной разделке (Lehign-испытание) Приложение ZA (справочное) Нормативные ссылки на международные и соответствующие им европейские стандарты Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации
Разработан:	НАКС ФГУ Научно-учебный центр Сварка и контроль при МГТУ им. Н.Э. Баумана
Утверждён:	22.11.2012 Федеральное агентство по техническому регулированию и метрологии (1010-ст)
Издан:	Стандартинформ (2014 г. )

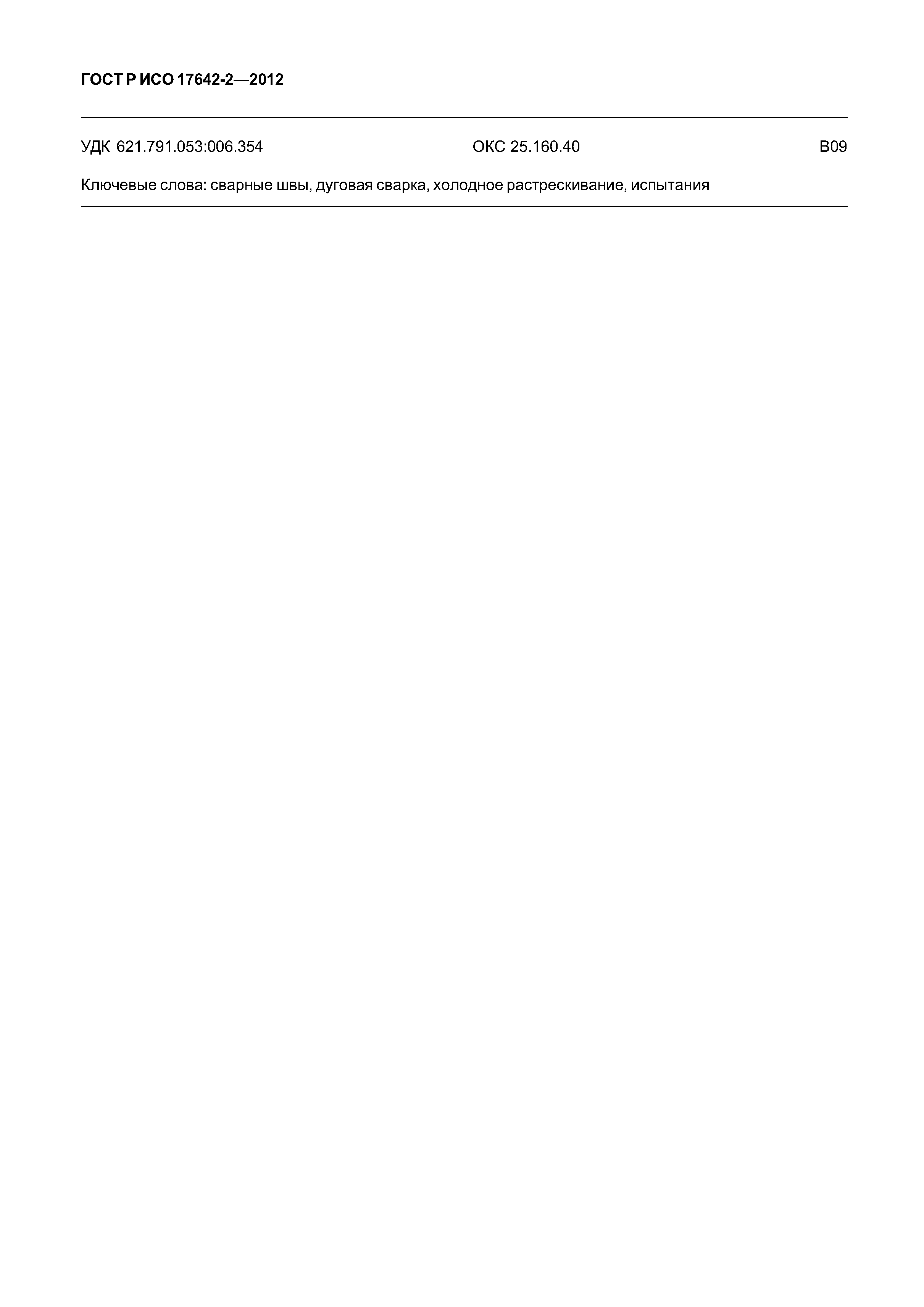

Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Машиностроение
