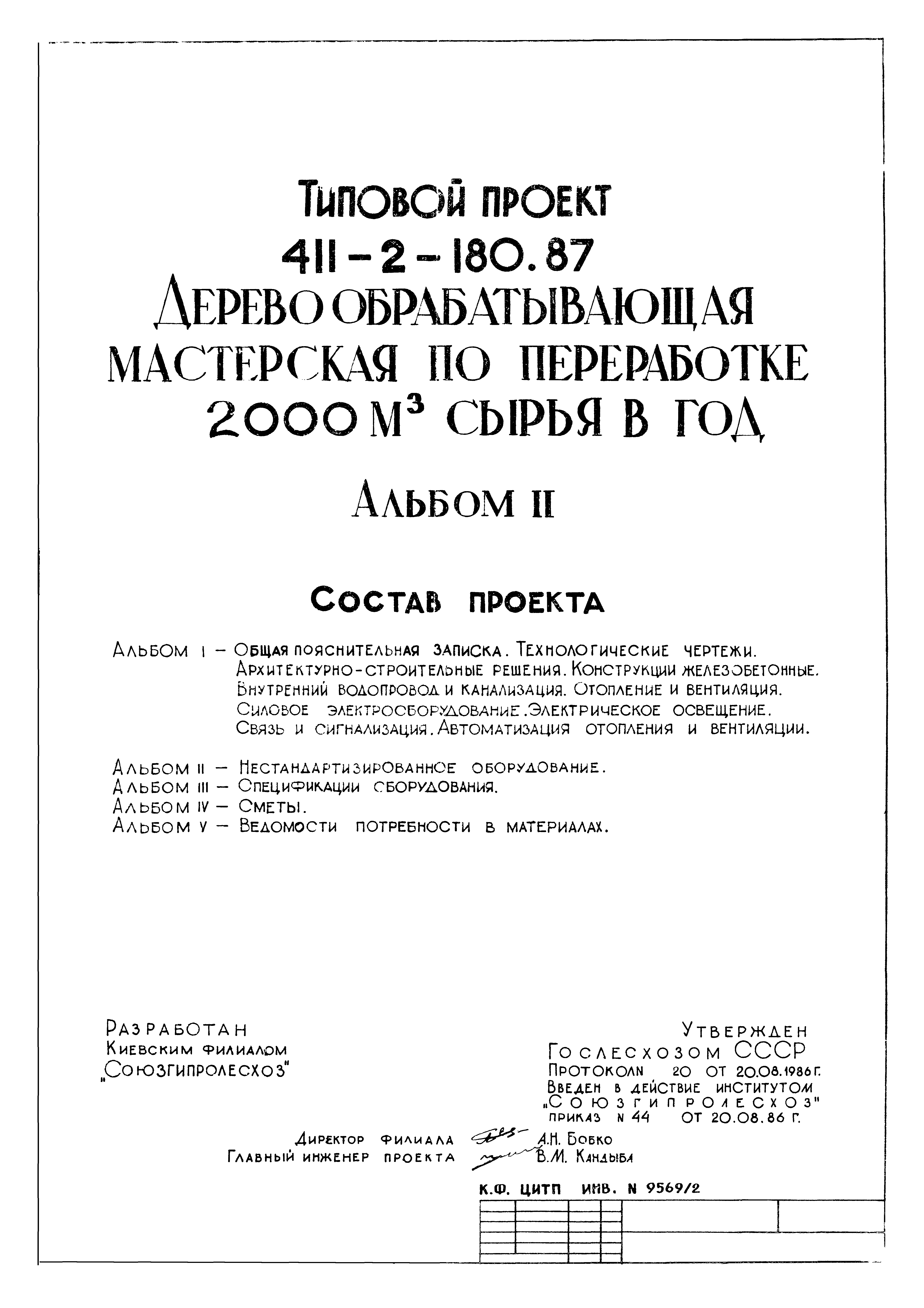

Типовой проект 411-2-180.87

Альбом II. Нестандартизированное оборудование

Обозначение:	Типовой проект 411-2-180.87
Обозначение англ:	411-2-180.87
Статус:	не определен законодательством
Название рус.:	Альбом II. Нестандартизированное оборудование
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	18.08.1986

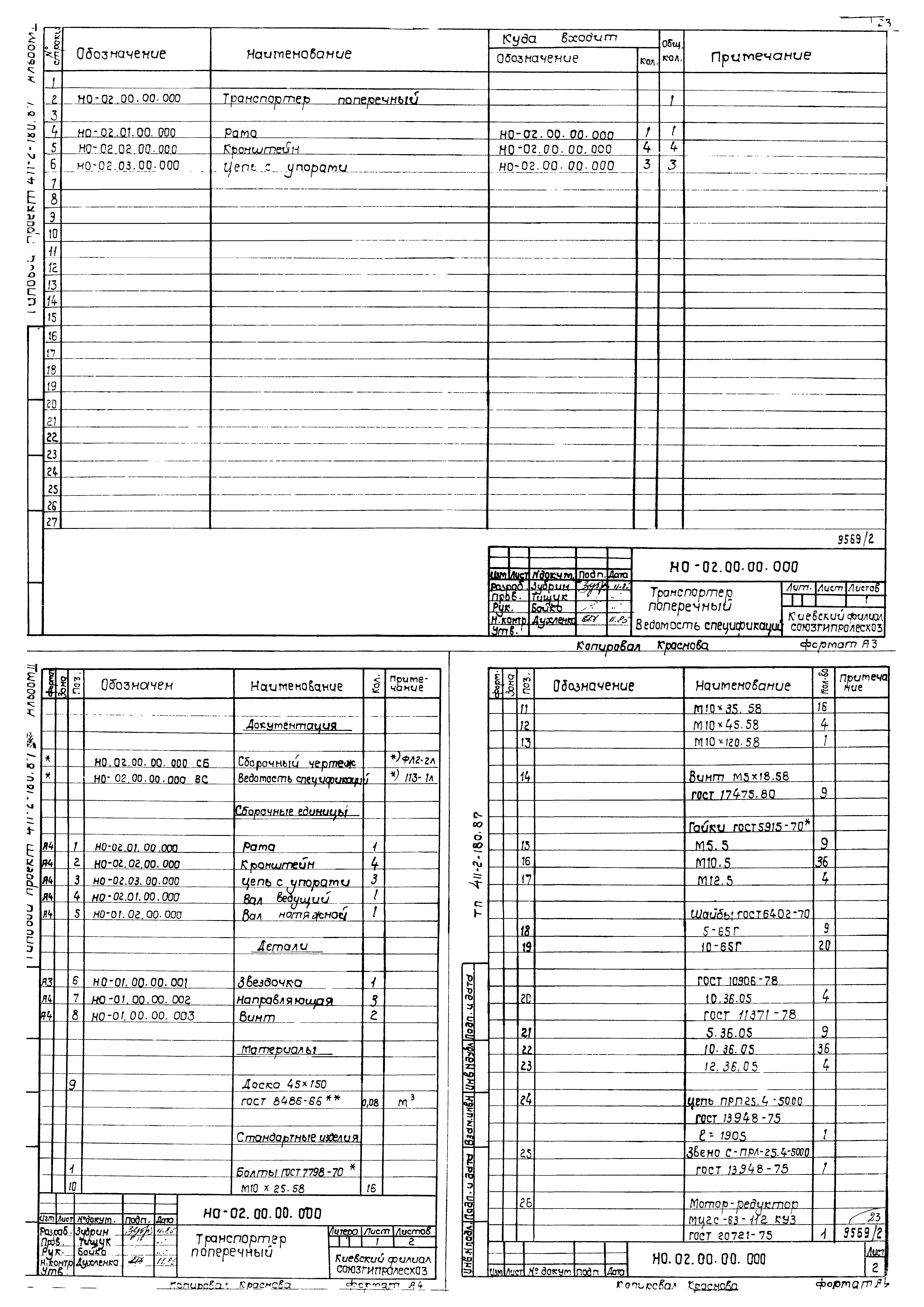

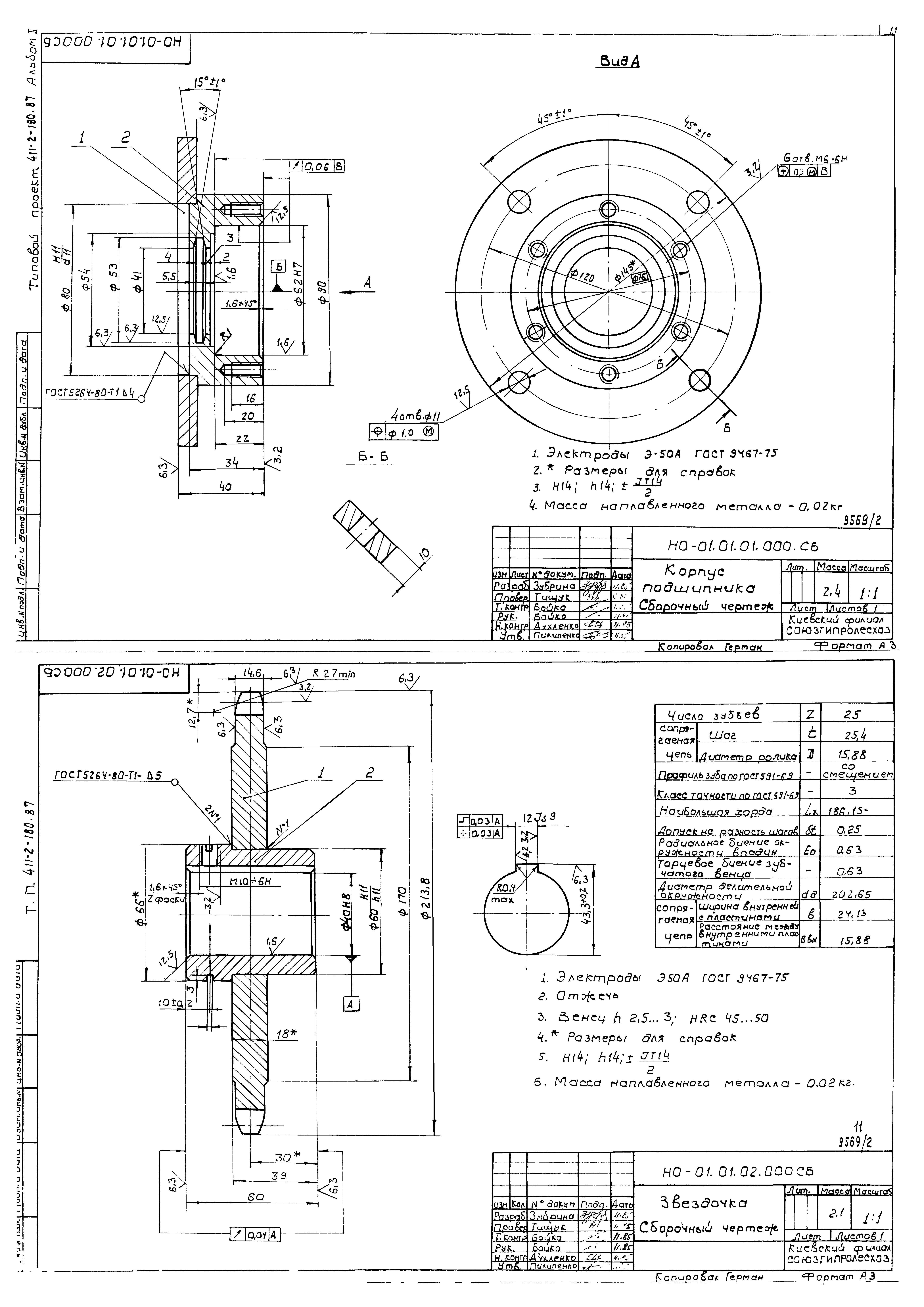

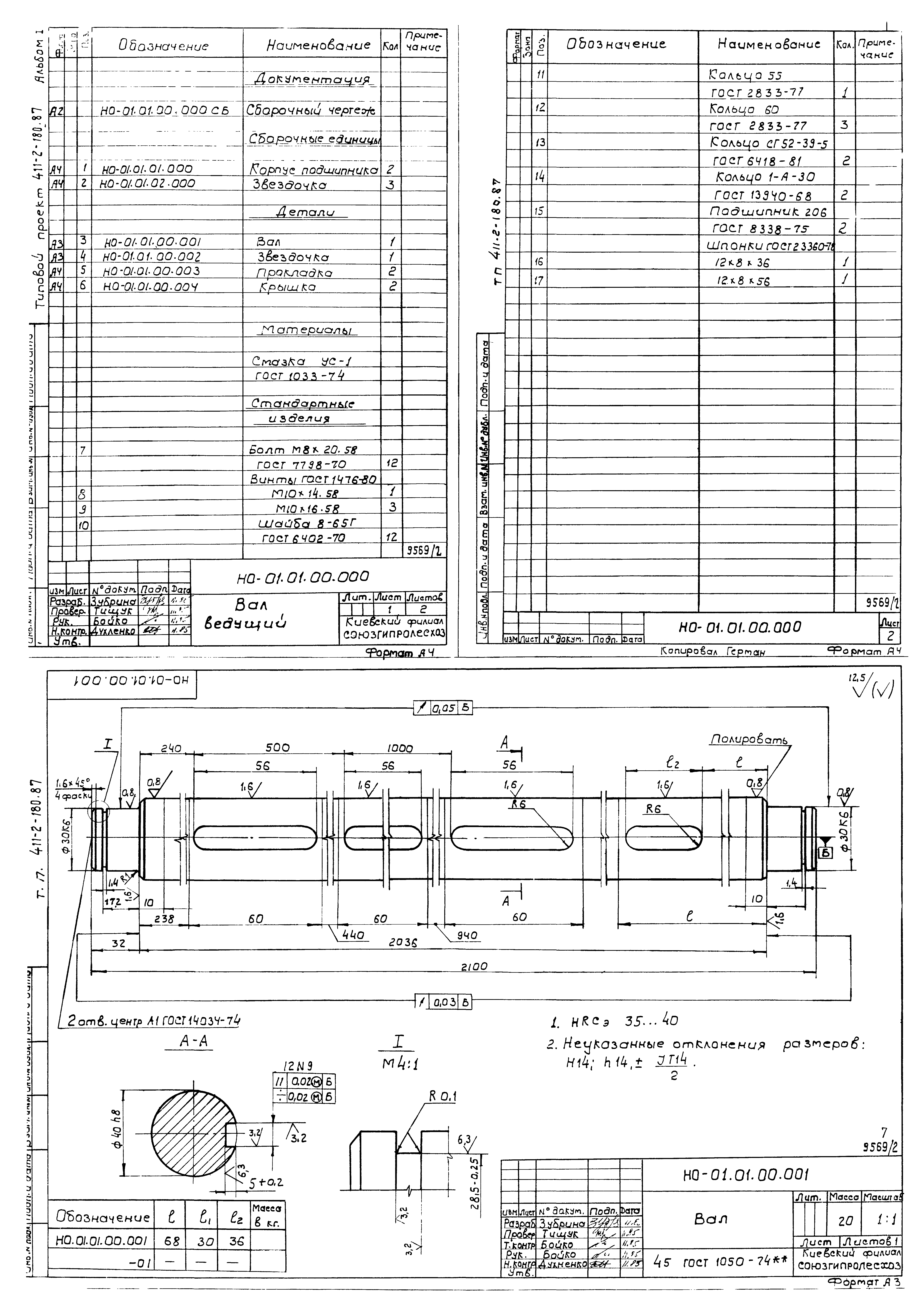

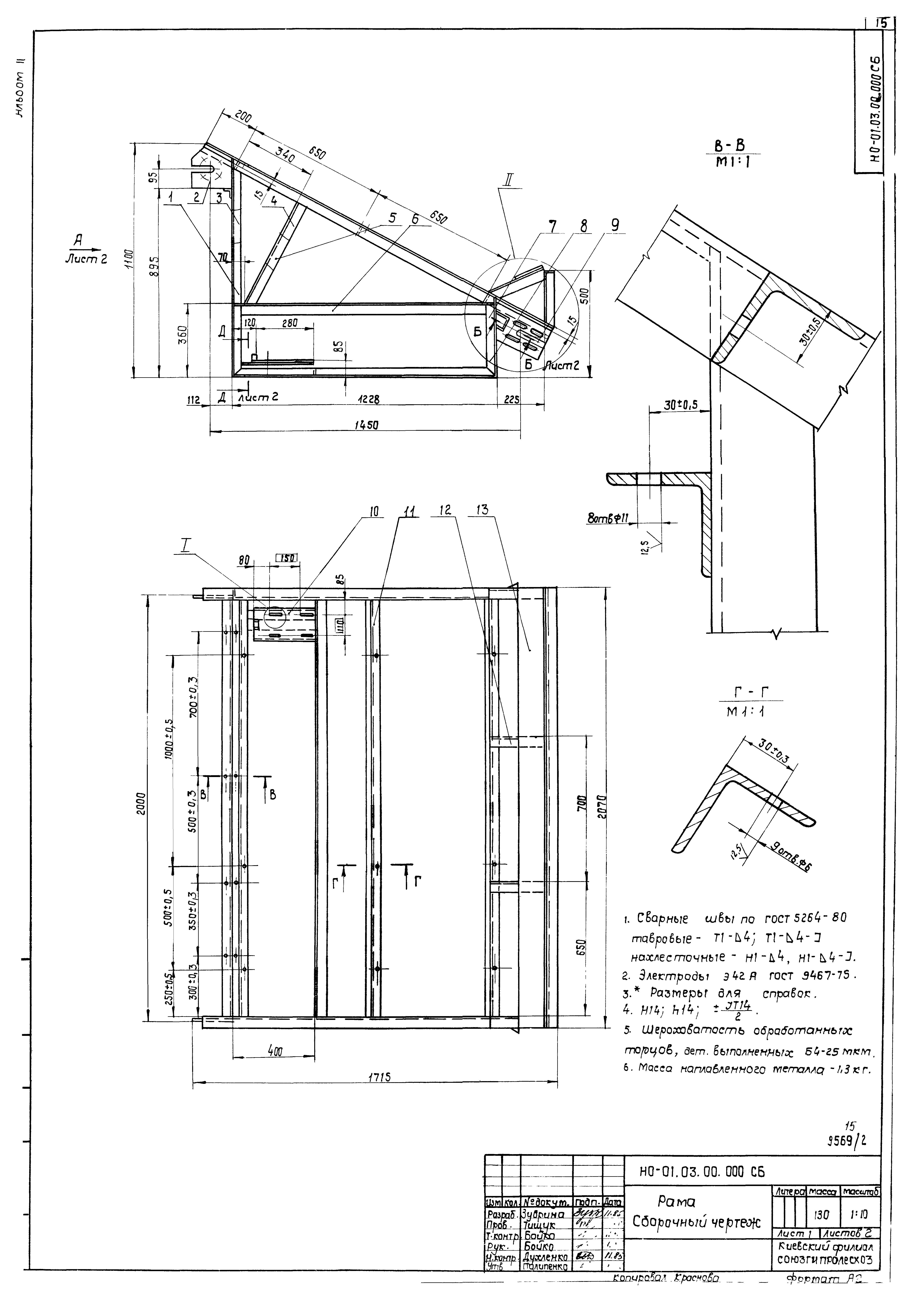

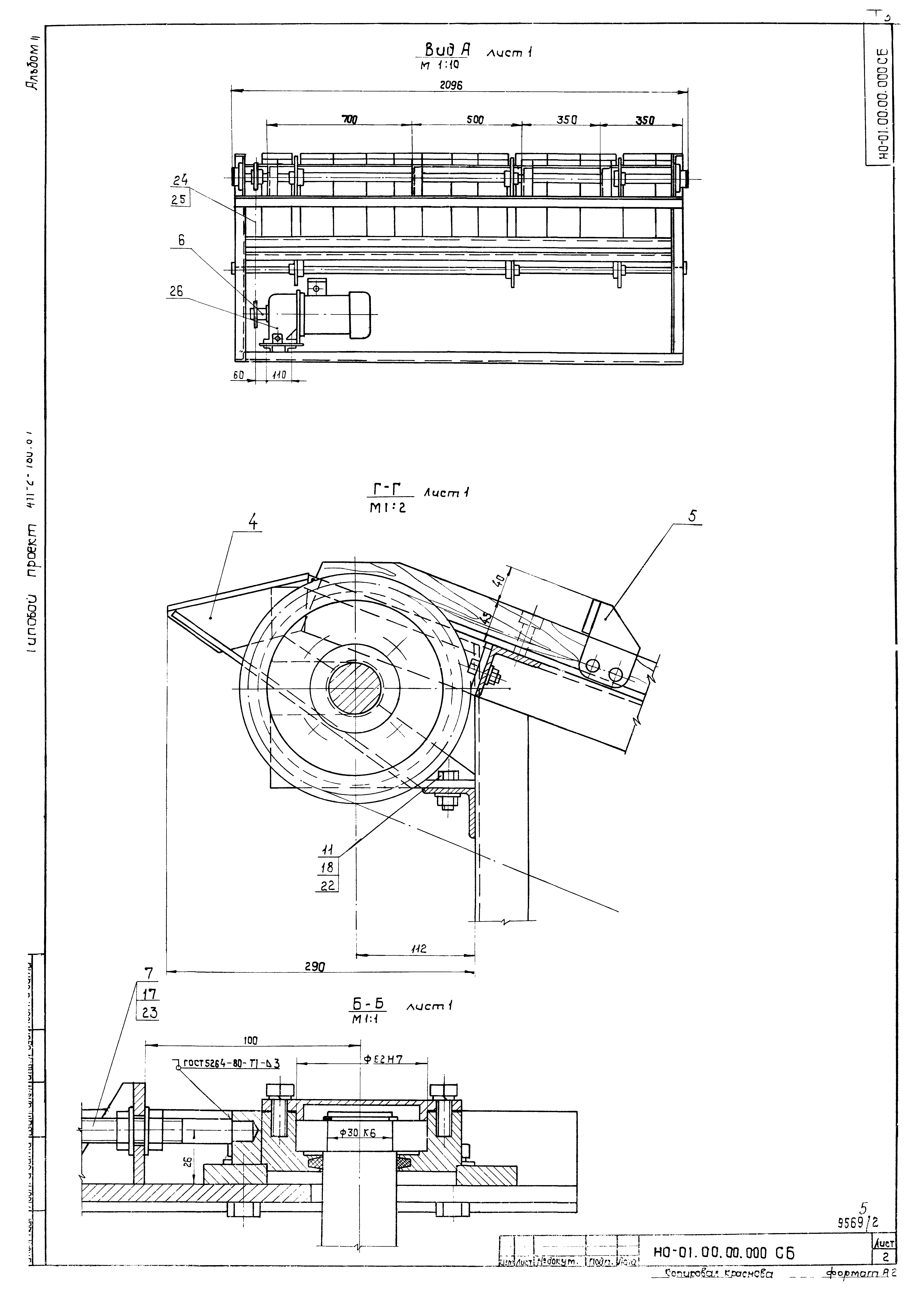

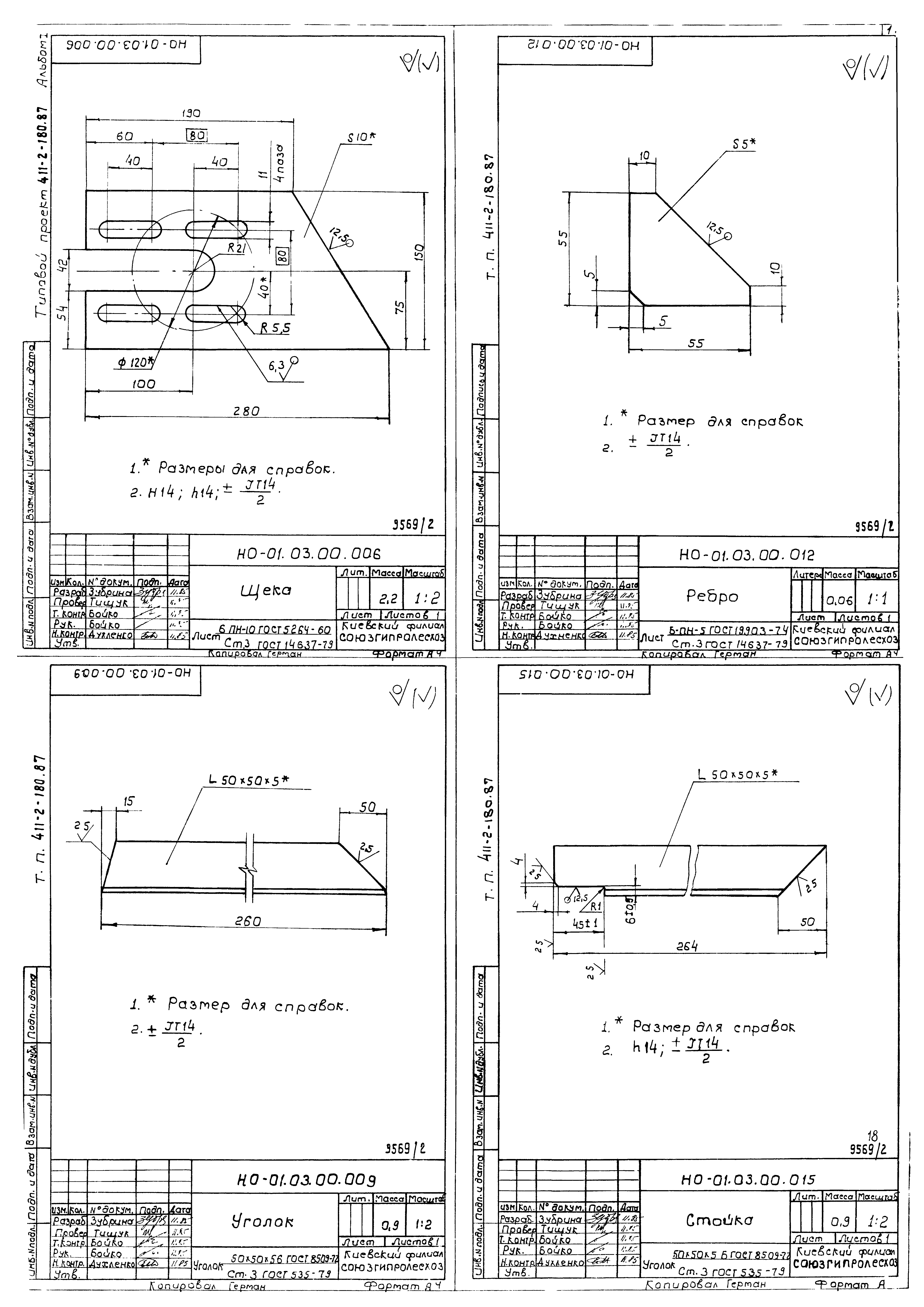

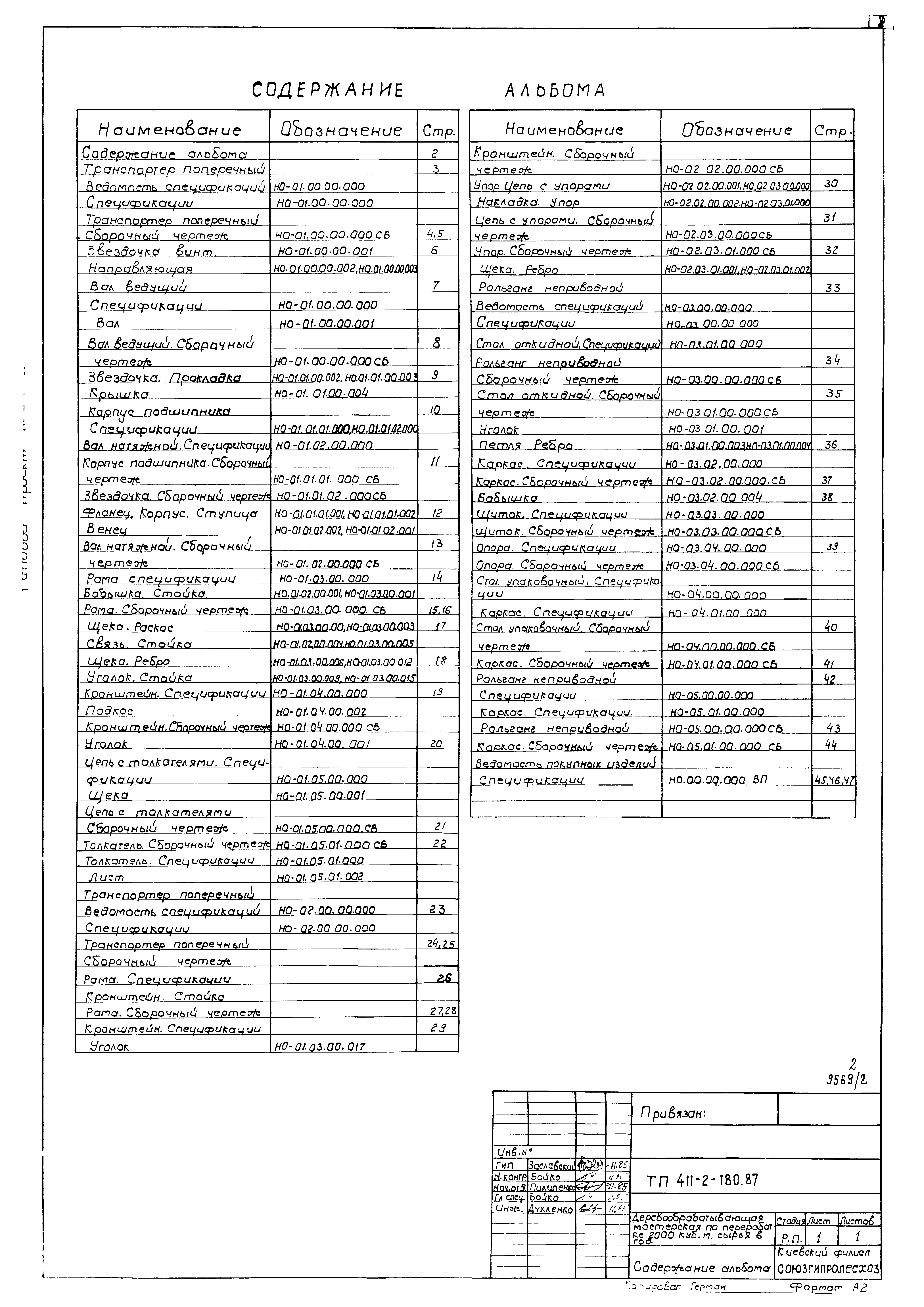

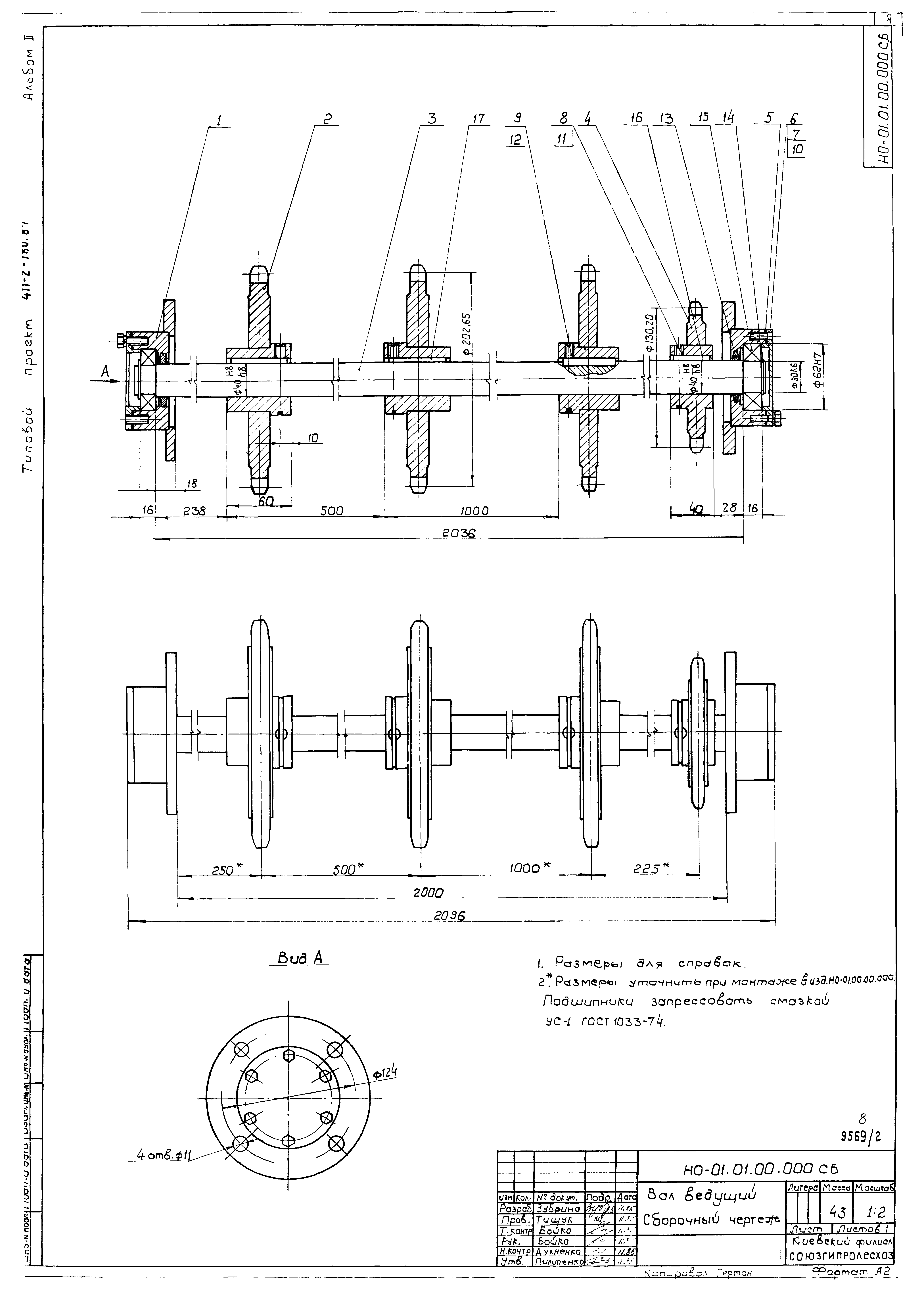

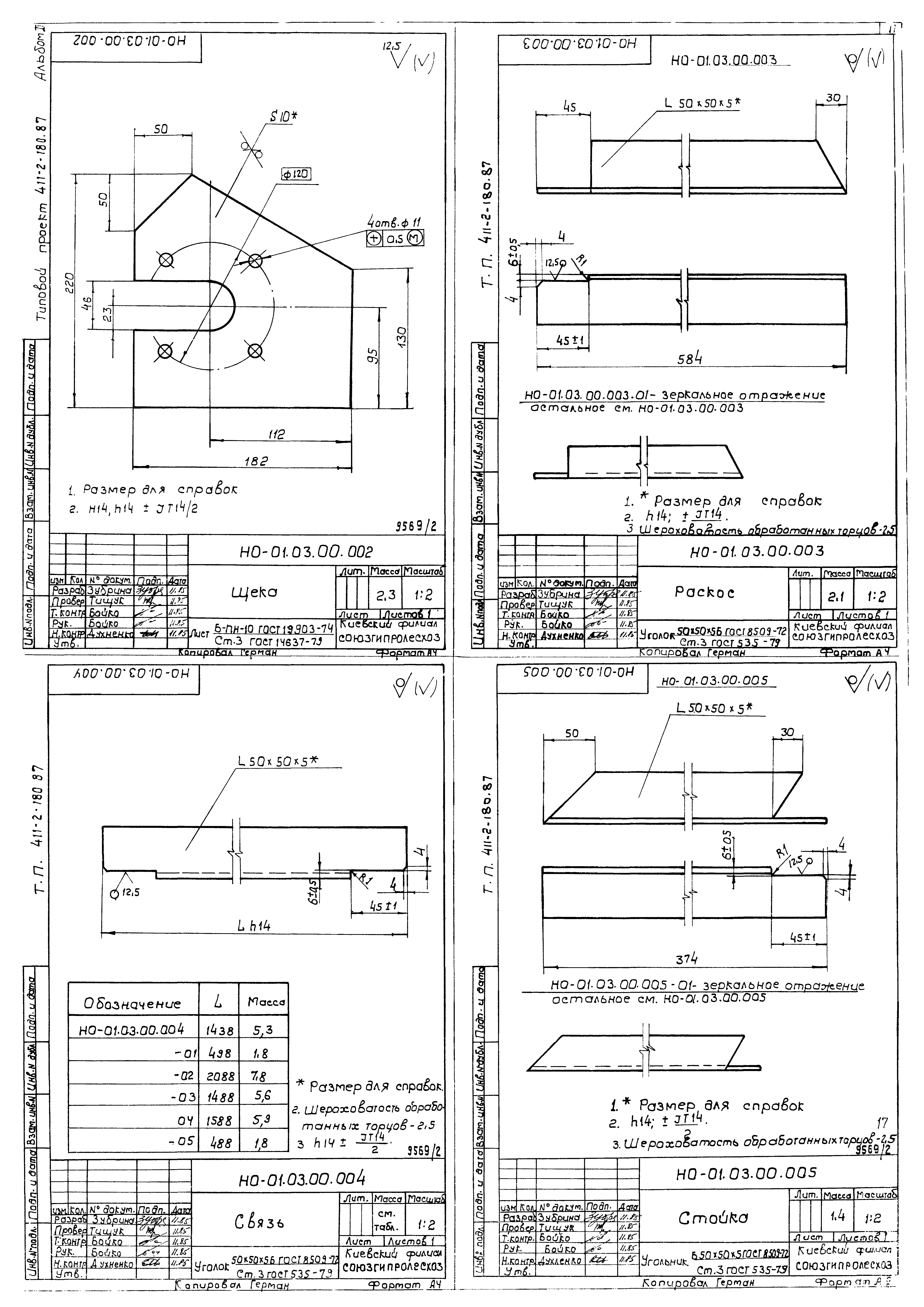

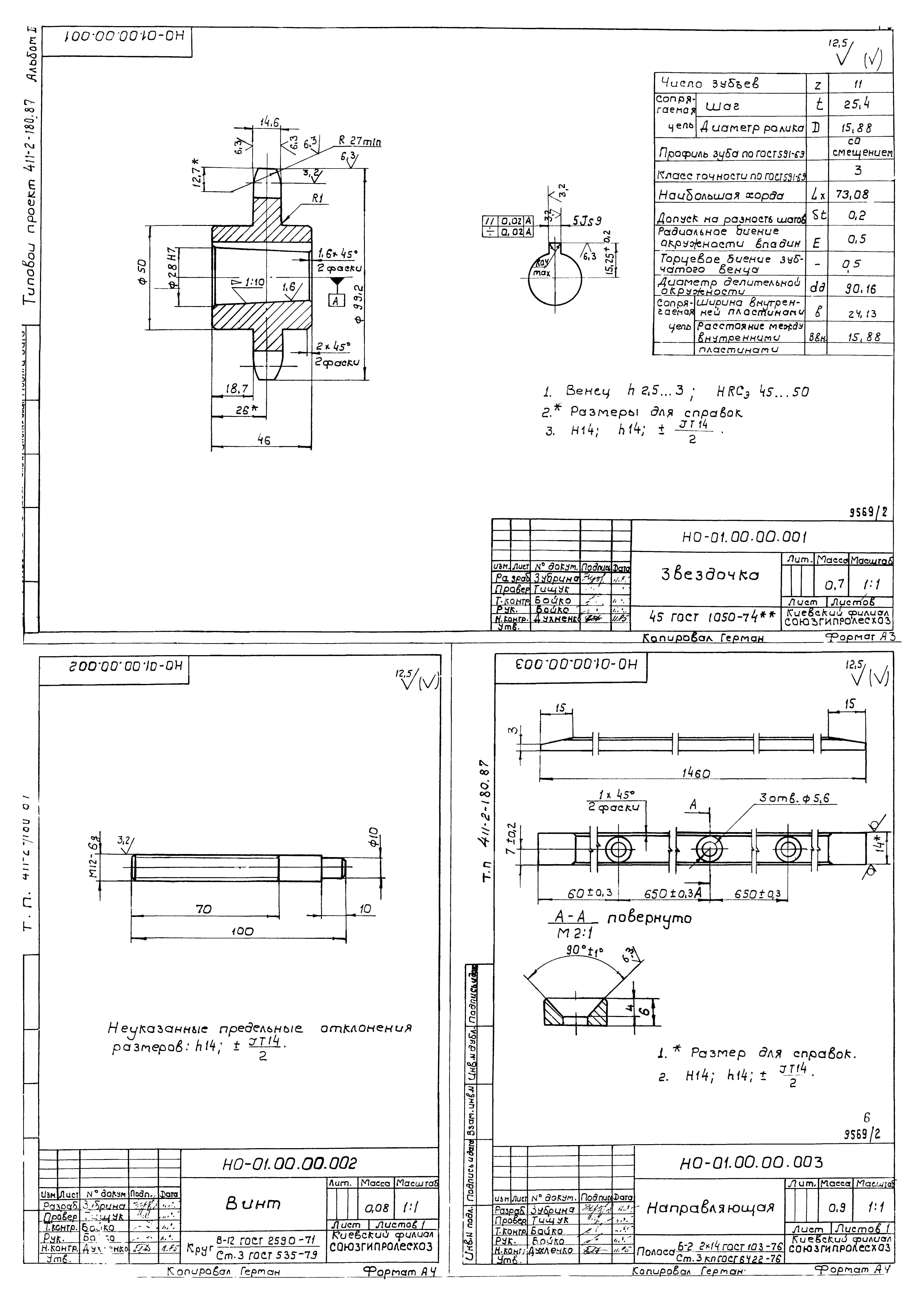

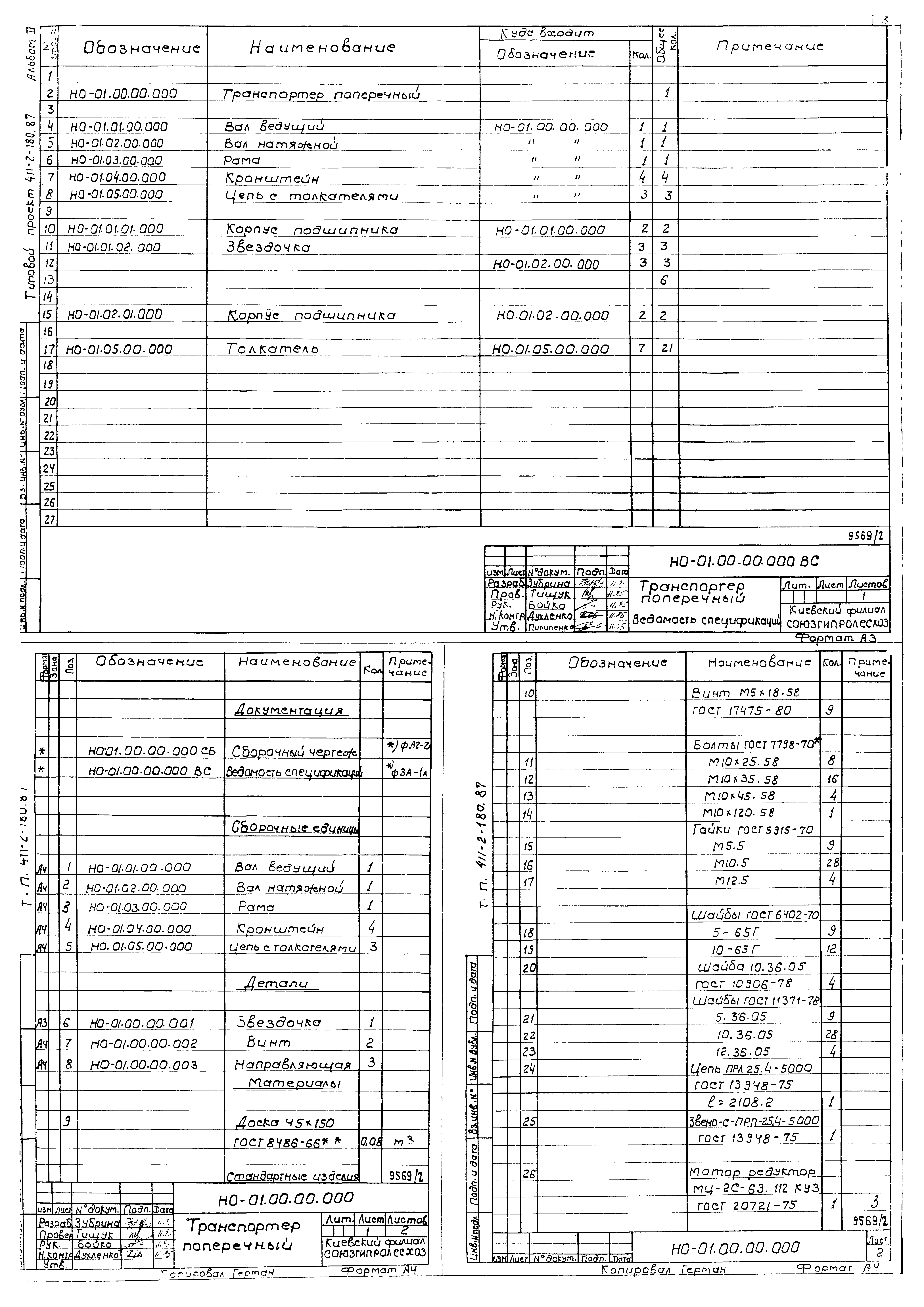

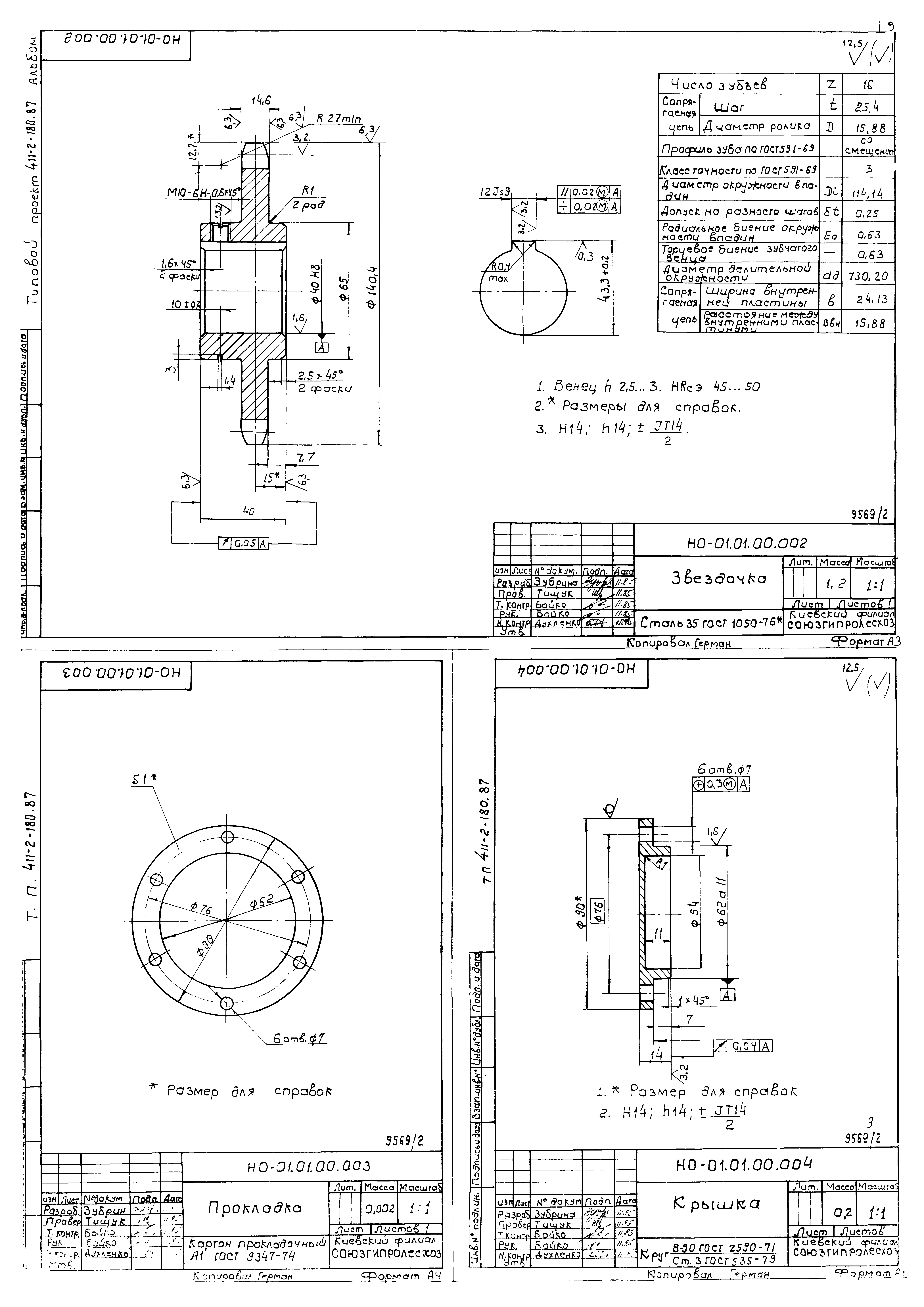

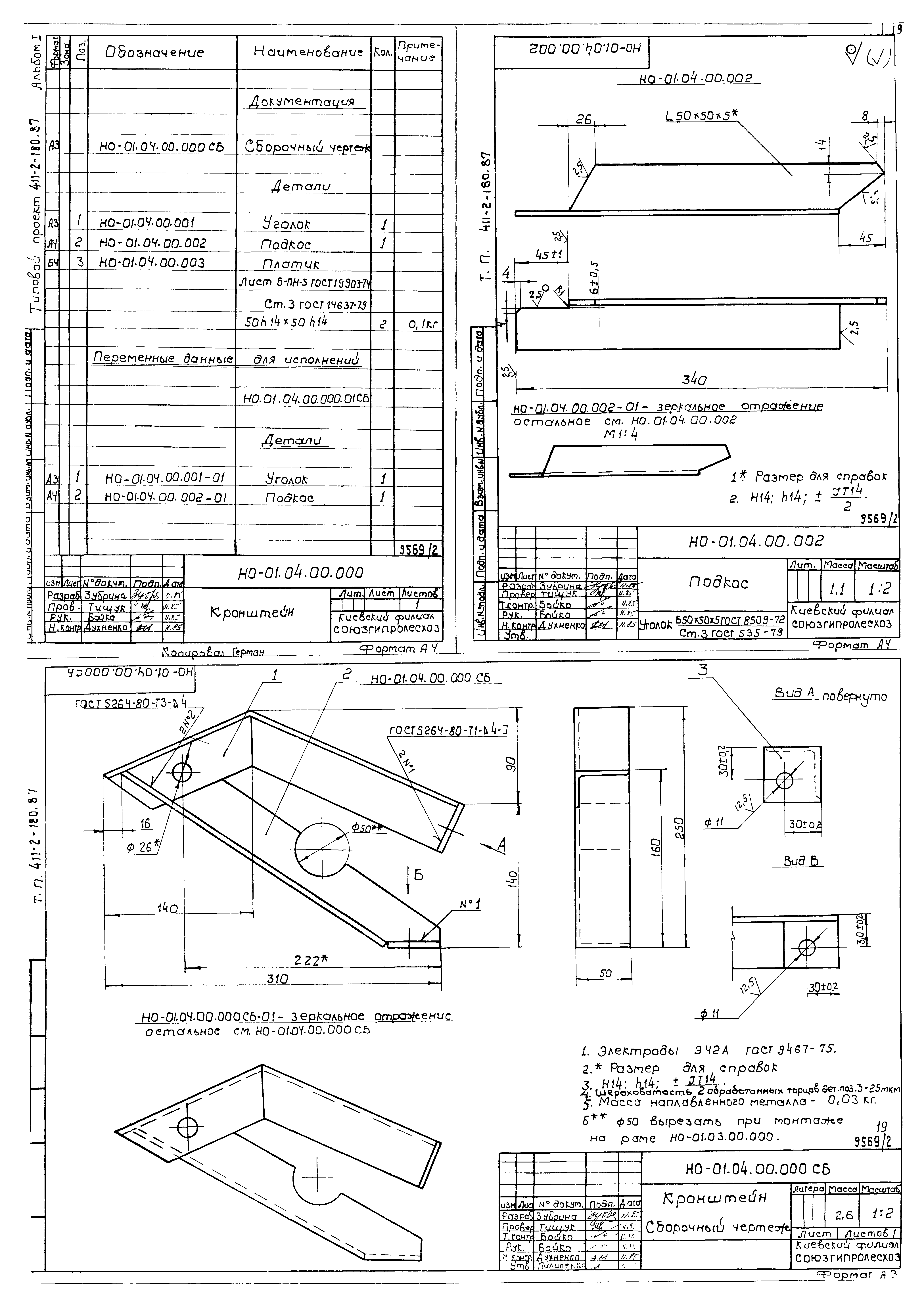

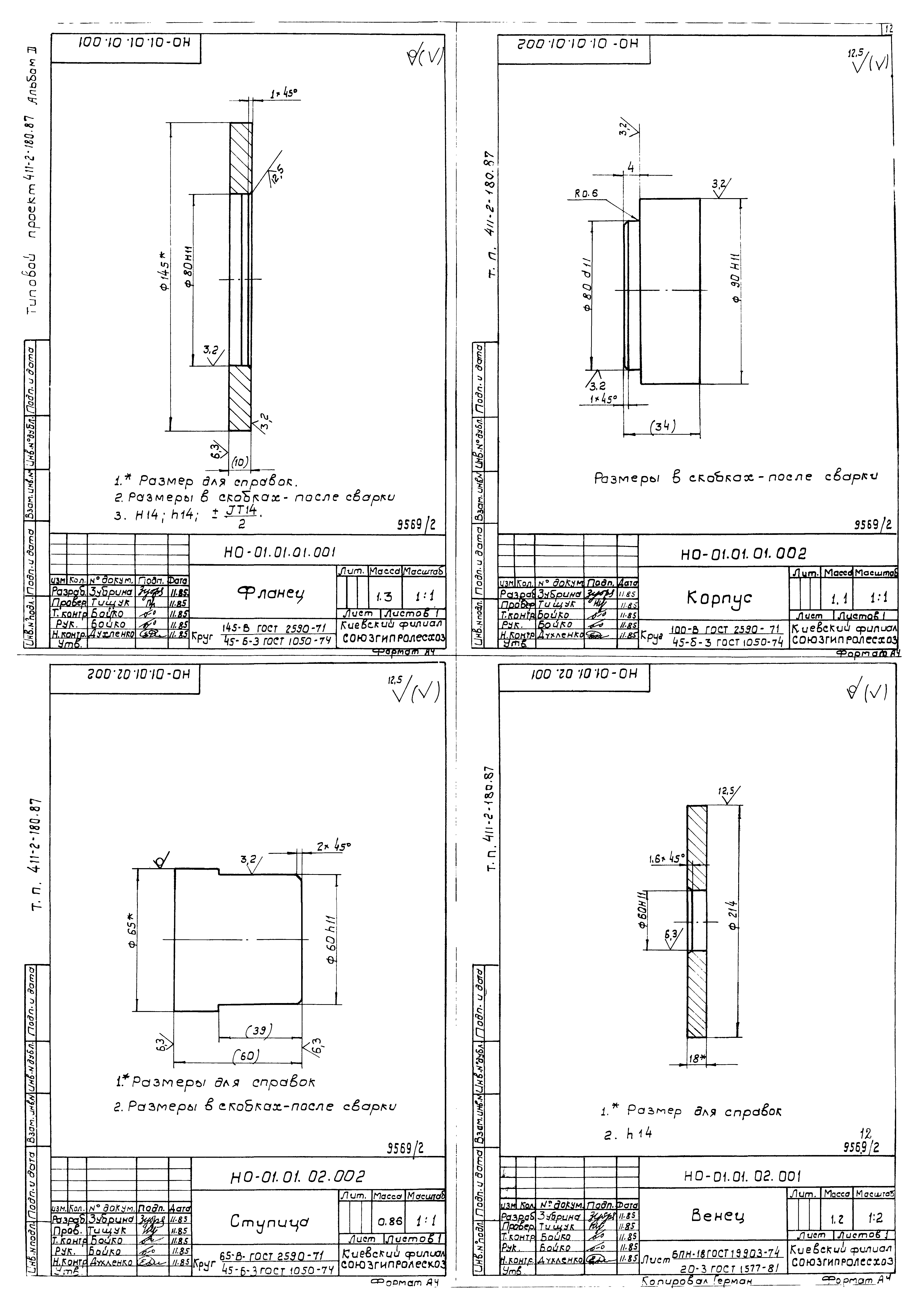

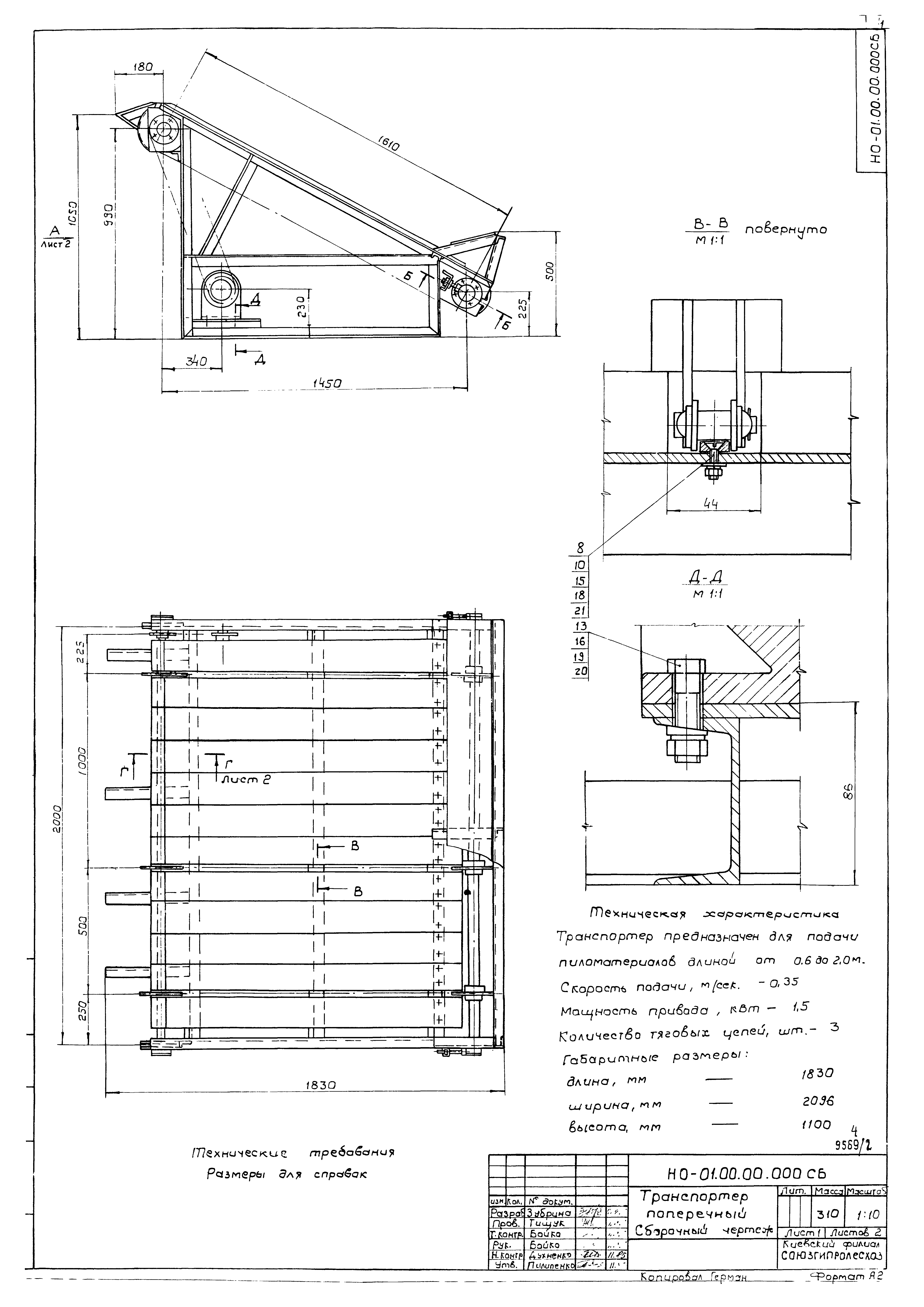

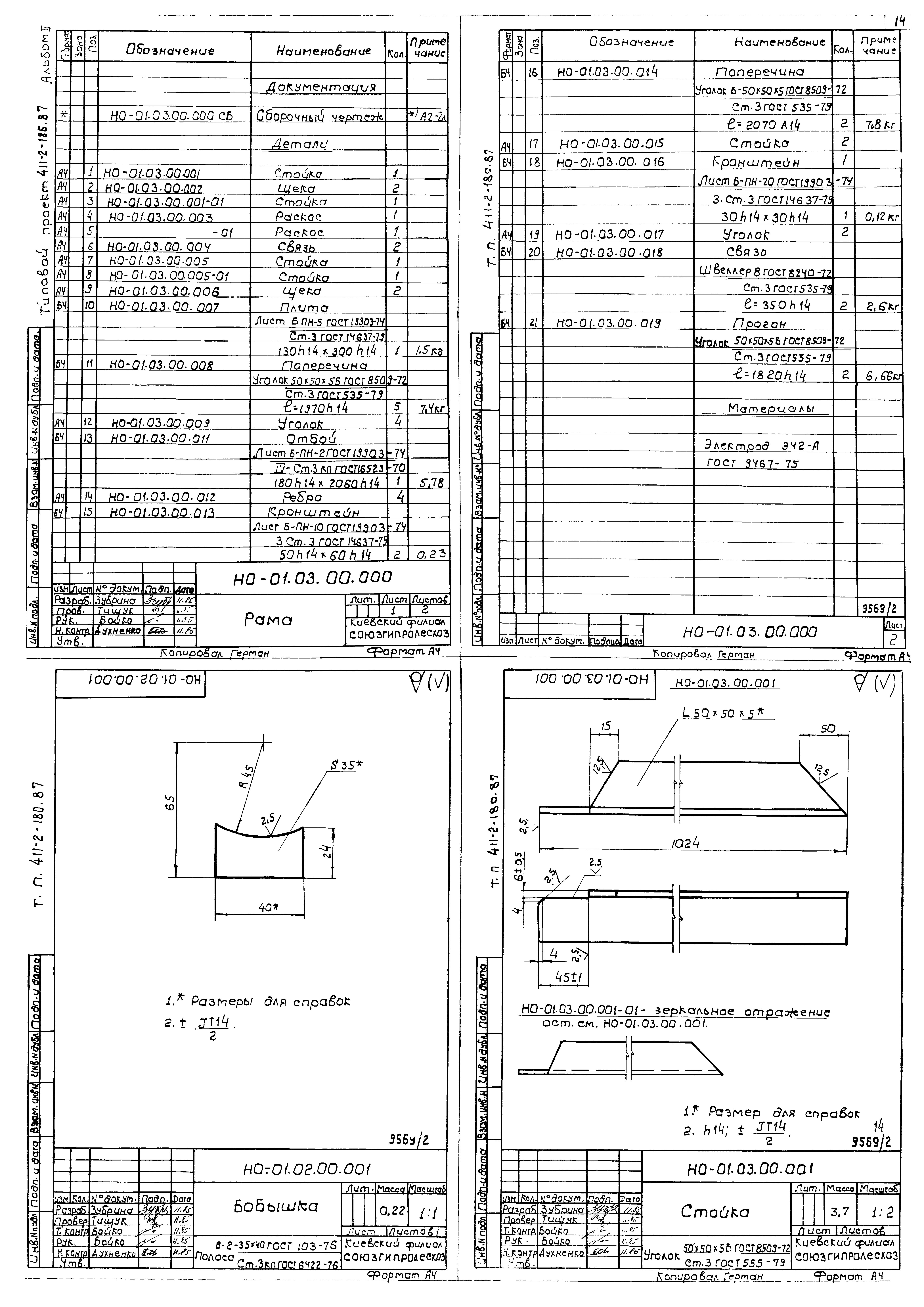

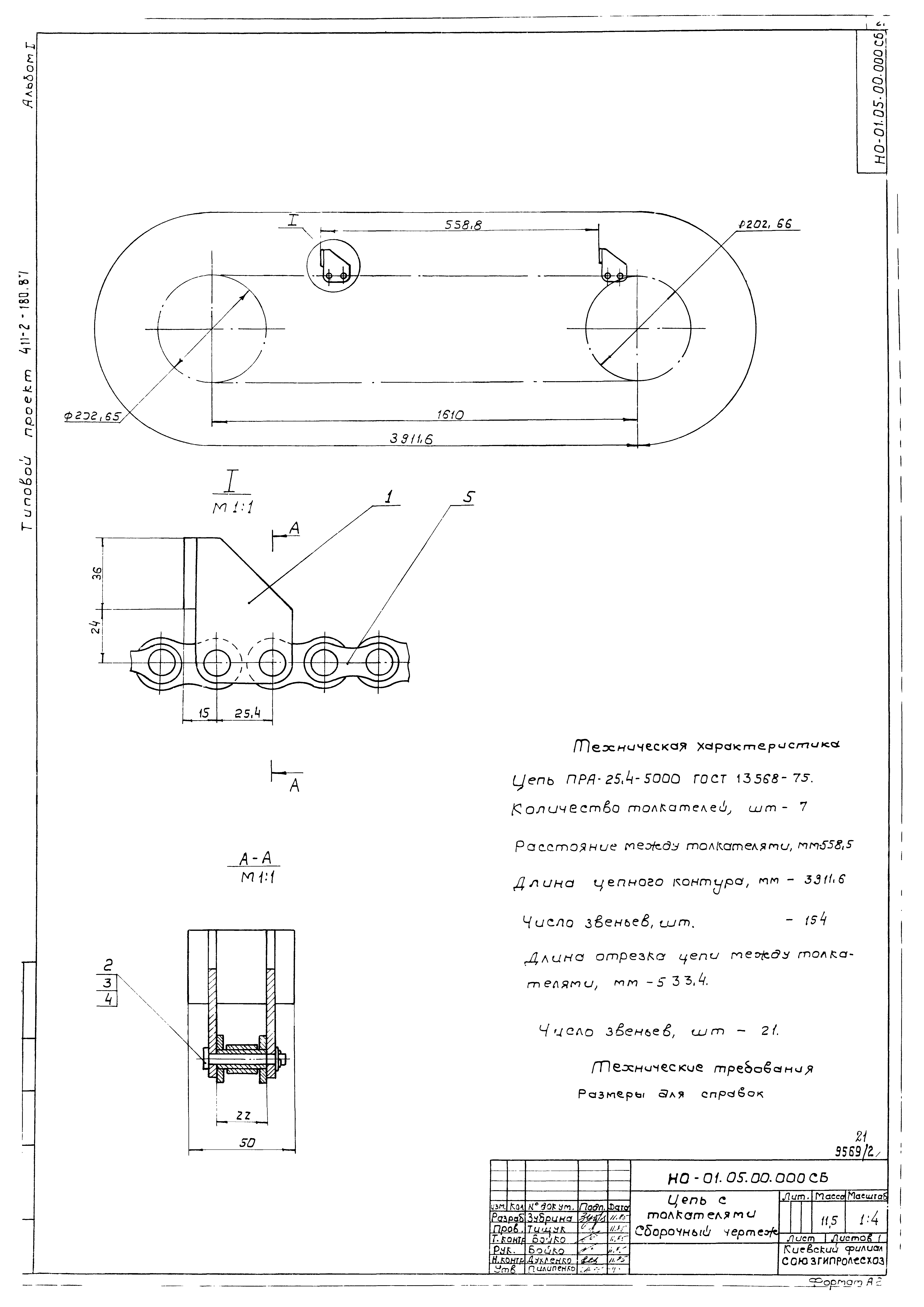

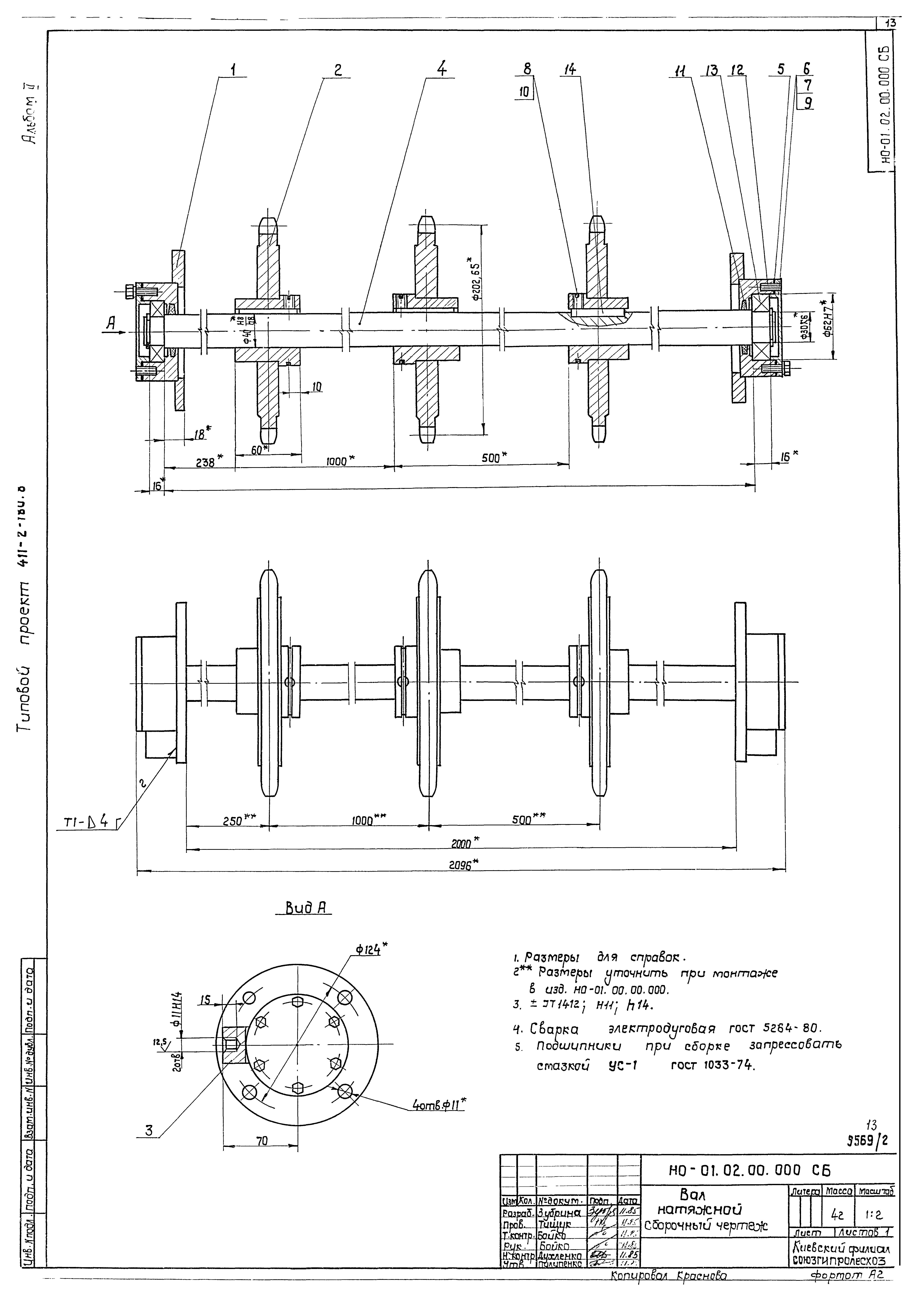

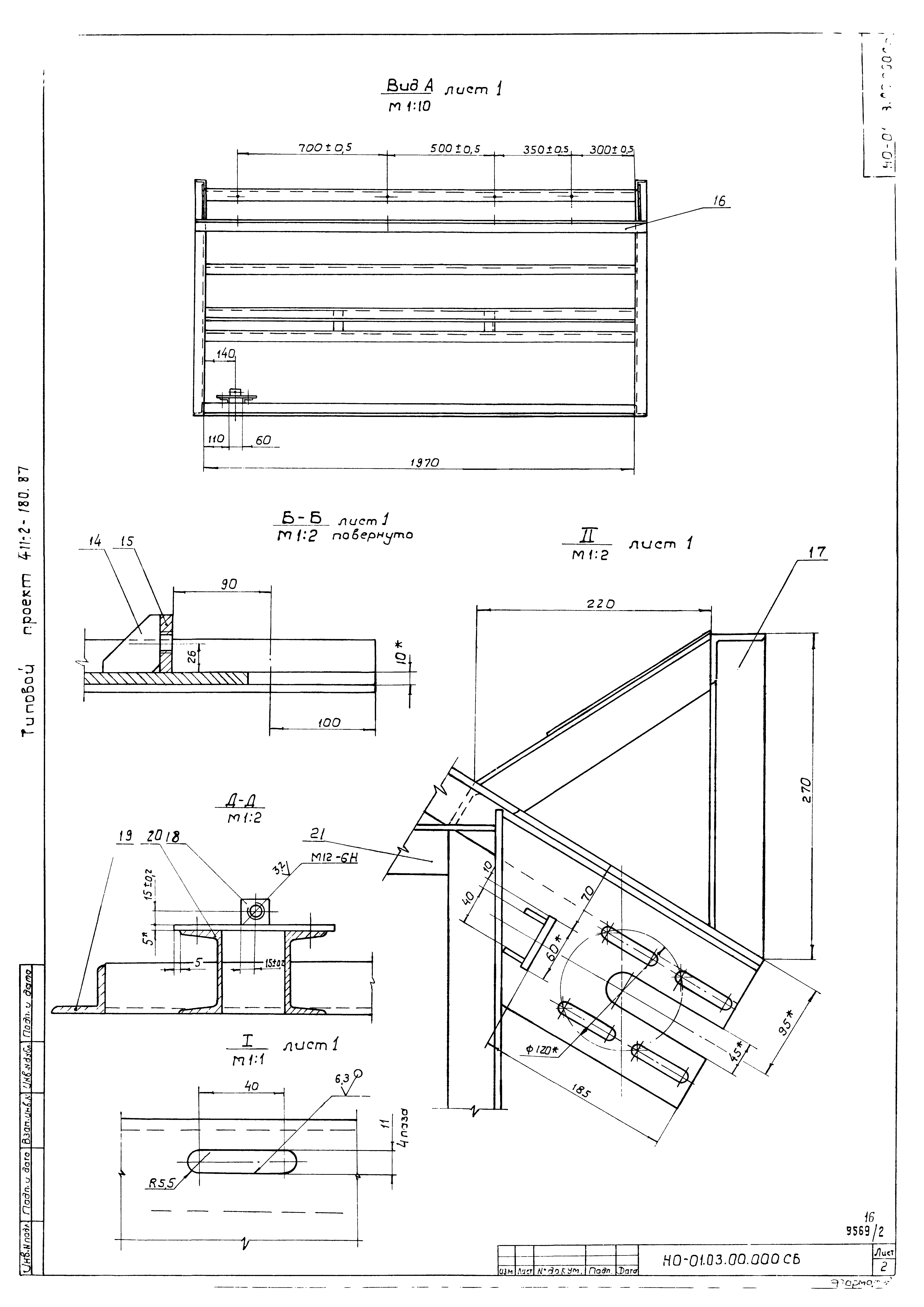

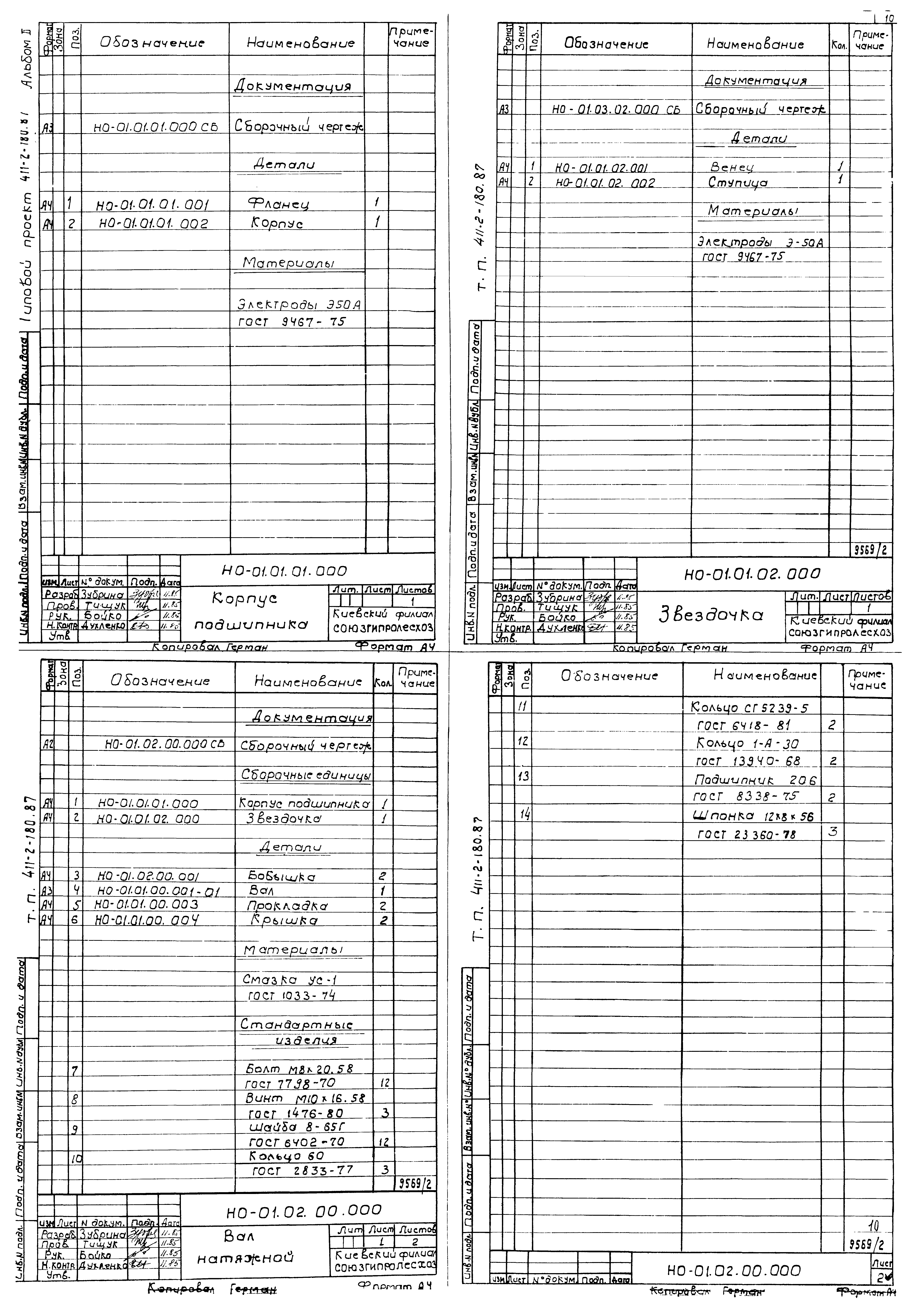

Оглавление:	Содержание альбома НО-01.00.00.000ВС Транспортер поперечный. Ведомость спецификаций НО-01.00.00.000 Транспортер поперечный НО-01.00.00.000СБ Транспортер поперечный. Сборочный чертеж НО-01.00.00.001 Звездочка НО-01.00.00.002 Винт НО-01.00.00.003 Направляющая НО-01.01.00.000 Вал ведущий НО-01.01.00.001 Вал НО-01.01.00.000СБ Вал ведущий. Сборочный чертеж НО-01.01.00.002 Звездочка НО-01.01.00.003 Прокладка НО-01.01.00.004 Крышка НО-01.01.01.000 Корпус подшипника НО-01.01.02.000 Звездочка НО-01.02.00.000 Вал натяжной НО-01.01.01.000СБ Корпус подшипника. Сборочный чертеж НО-01.01.02.000СБ Звездочка. Сборочный чертеж НО-01.01.01.001 Фланец НО-01.01.01.002 Корпус НО-01.01.02.002 Ступица НО-01.01.02.001 Венец НО-01.02.00.000СБ Вал натяжной. Сборочный чертеж НО-01.03.00.000 Рама НО-01.02.00.001 Бобышка НО-01.03.00.001 Стойка НО-01.03.00.000СБ Рама. Сборочный чертеж НО-01.03.00.002 Щека НО-01.03.00.003 Раскос НО-01.03.00.004 Связь НО-01.03.00.005 Стойка НО-01.03.00.006 Щека НО-01.03.00.012 Ребро НО-01.03.00.009 Уголок НО-01.03.00.015 Стойка НО-01.04.00.000 Кронштейн НО-01.04.00.002 Подкос НО-01.04.00.000СБ Кронштейн. Сборочный чертеж НО-01.04.00.001 Уголок НО-01.05.00.000 Цепь с толкателями НО-01.05.00.001 Щека НО-01.05.00.000СБ Цепь с толкателями. Сборочный чертеж НО-01.05.01.000СБ Толкатель. Сборочный чертеж НО-01.05.01.000 Толкатель НО-01.05.01.002 Лист НО-02.00.00.000ВС Транспортер поперечный. Ведомость спецификаций НО-02.00.00.000 Транспортер поперечный НО-02.00.00.000СБ Транспортер поперечный. Сборочный чертеж НО-02.01.00.000 Рама НО-02.01.00.002 Кронштейн НО-02.01.00.003 Стойка НО-02.01.00.000СБ Рама. Сборочный чертеж НО-02.02.00.000 Кронштейн НО-01.03.00.017 Уголок НО-02.02.00.000СБ Кронштейн. Сборочный чертеж НО-02.02.00.001 Упор НО-02.03.00.000 Цепь с упорами НО-02.02.00.002 Накладка НО-02.03.01.000 Упор НО-02.03.00.000СБ Цепь с упорами. Сборочный чертеж НО-02.03.01.000СБ Упор. Сборочный чертеж НО-02.03.01.001 Щека НО-02.03.01.002 Ребро НО-03.00.00.000ВС Рольганг неприводной. Ведомость спецификаций НО-03.00.00.000 Рольганг неприводной НО-03.01.00.000 Стол откидной НО-03.00.00.000СБ Рольганг неприводной. Сборочный чертеж НО-03.01.00.000СБ Стол откидной. Сборочный чертеж НО-03.01.00.001 Уголок НО-03.01.00.003 Петля НО-03.01.00.004 Ребро НО-03.02.00.000 Каркас НО-03.02.00.000СБ Каркас. Сборочный чертеж НО-03.02.00.004 Бобышка НО-03.03.00.000 Щиток НО-03.03.00.000СБ Щиток. Сборочный чертеж НО-03.04.00.000 Опора НО-03.04.00.000СБ Опора. Сборочный чертеж НО-04.00.00.000 Стол упаковочный НО-04.01.00.000 Каркас НО-04.00.00.000СБ Стол упаковочный. Сборочный чертеж НО-04.01.00.000СБ Каркас. Сборочный чертеж НО-05.00.00.000 Рольганг неприводной НО-05.01.00.000 Каркас НО-05.00.00.000СБ Рольганг неприводной. Сборочный чертеж НО-05.01.00.000СБ Каркас. Сборочный чертеж НО-00.00.00.000ВП Ведомость крупных изделий
Разработан:	Киевский филиал Союзгипролесхоз
Утверждён:	20.06.1986 Гослесхоз СССР (USSR Gosleskhoz 20)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Промышленность деревообрабатывающая Здания общего назначения
