Скачать Серия 1.460-5 Выпуск 1. Покрытия пролетами 18, 24 и 30 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМДата актуализации: 10.08.2017 Серия 1.460-5

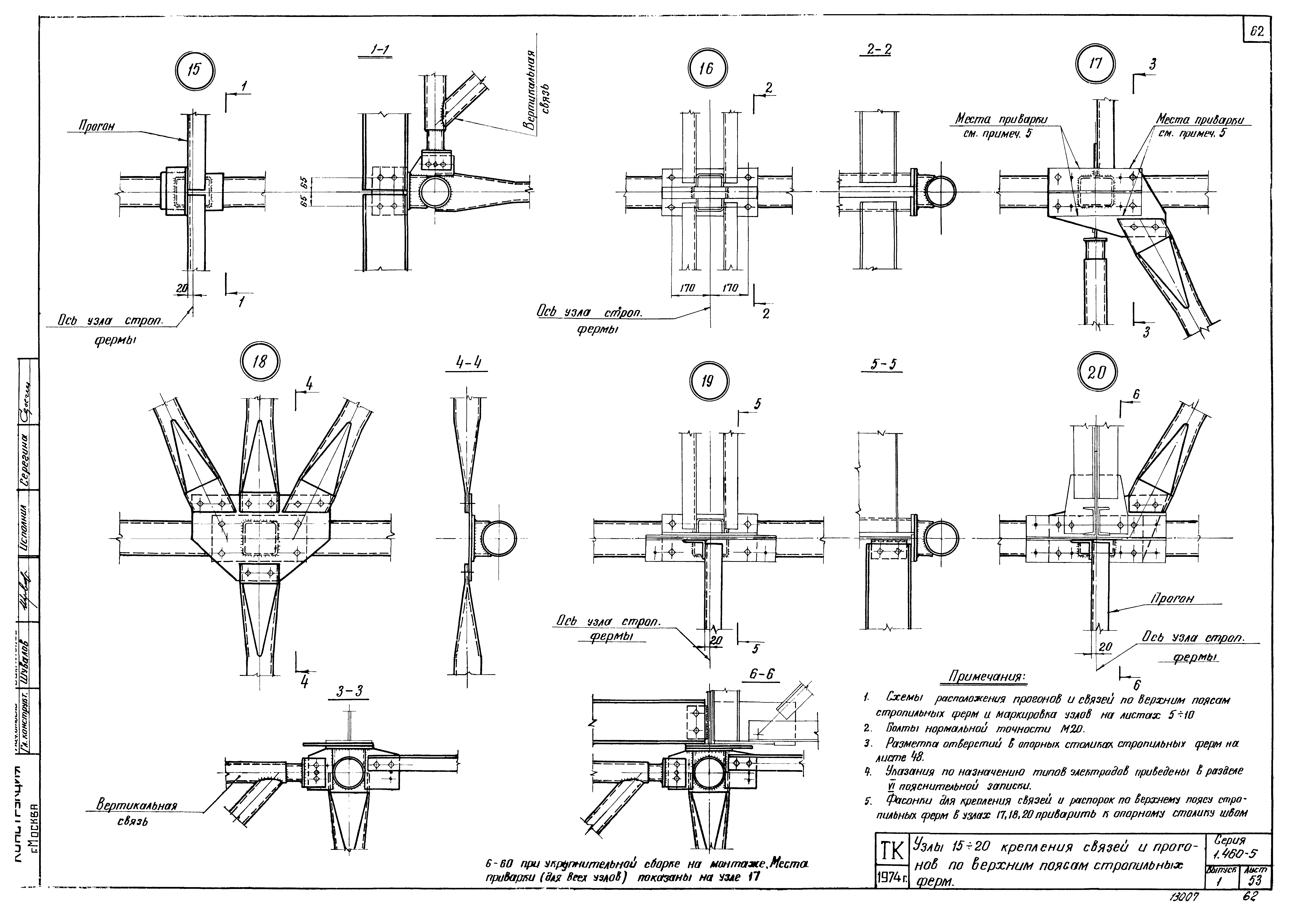

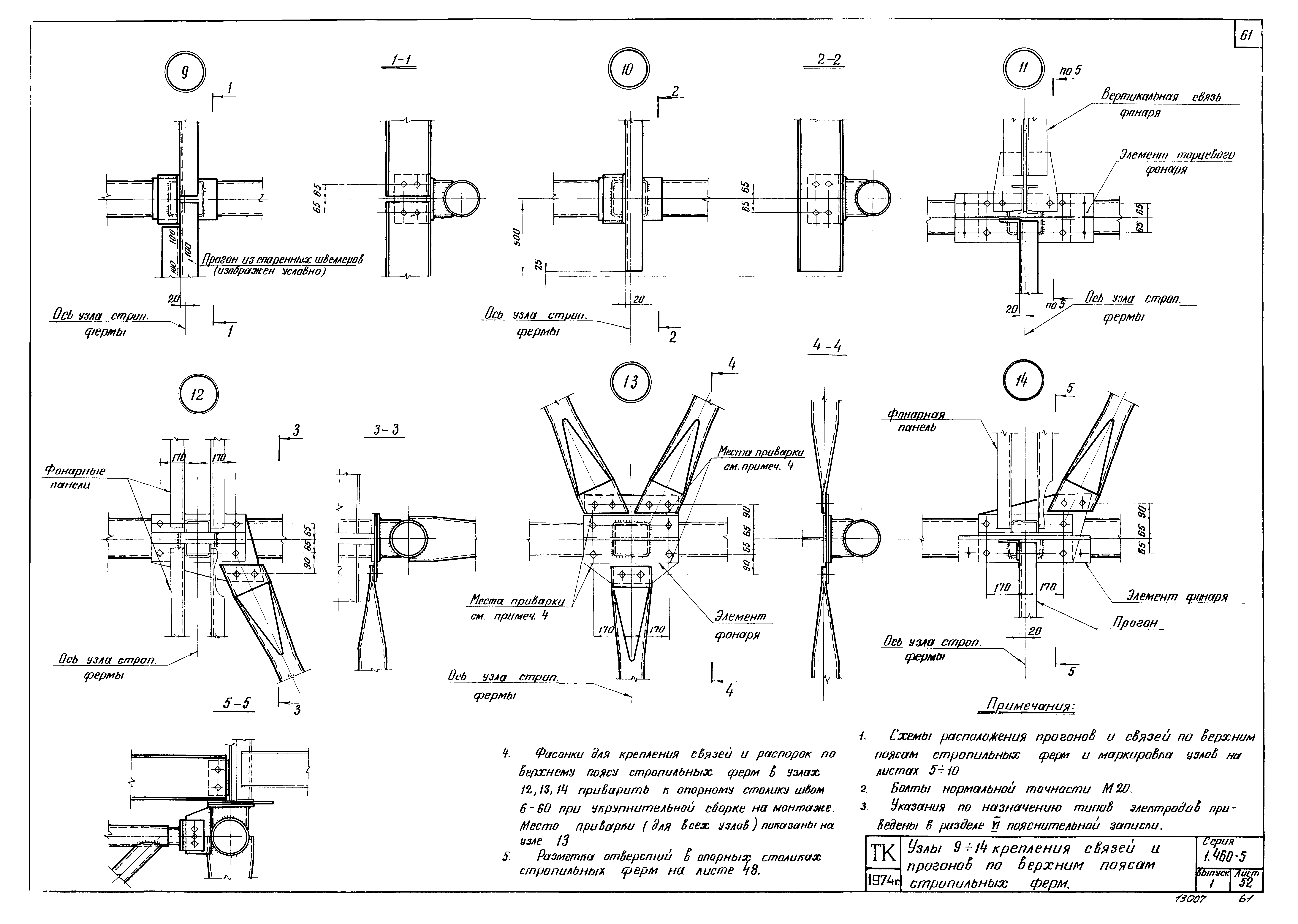

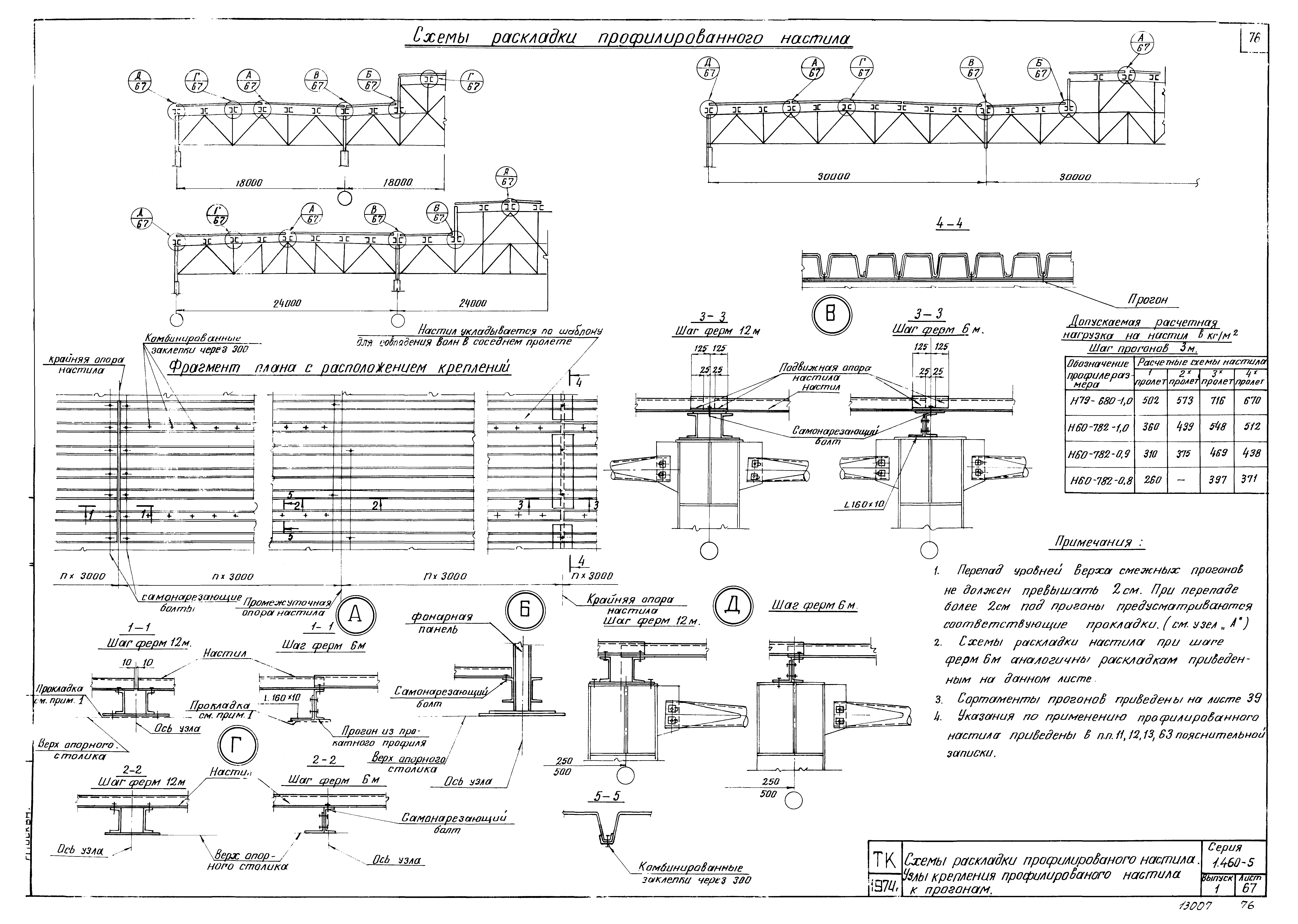

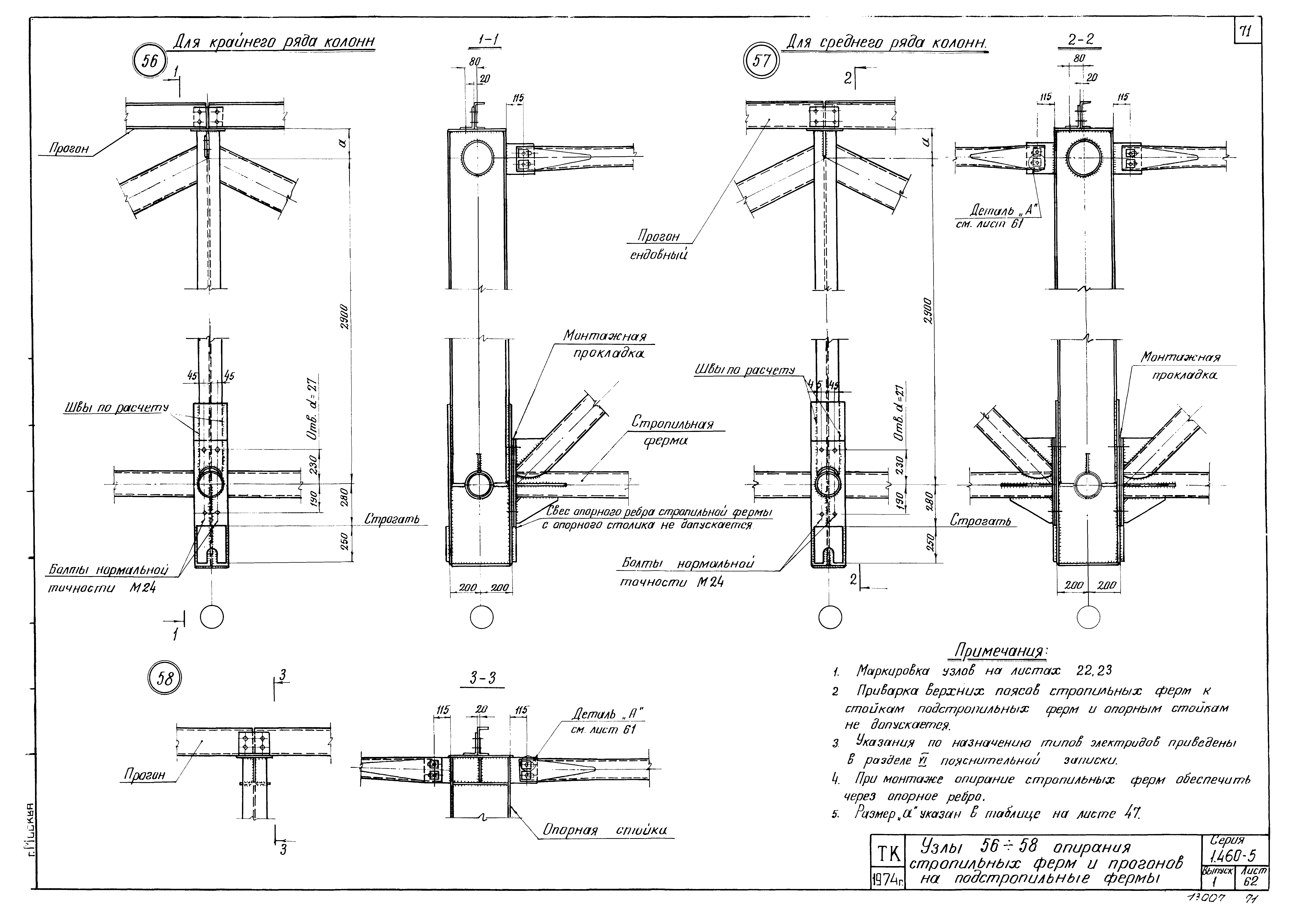

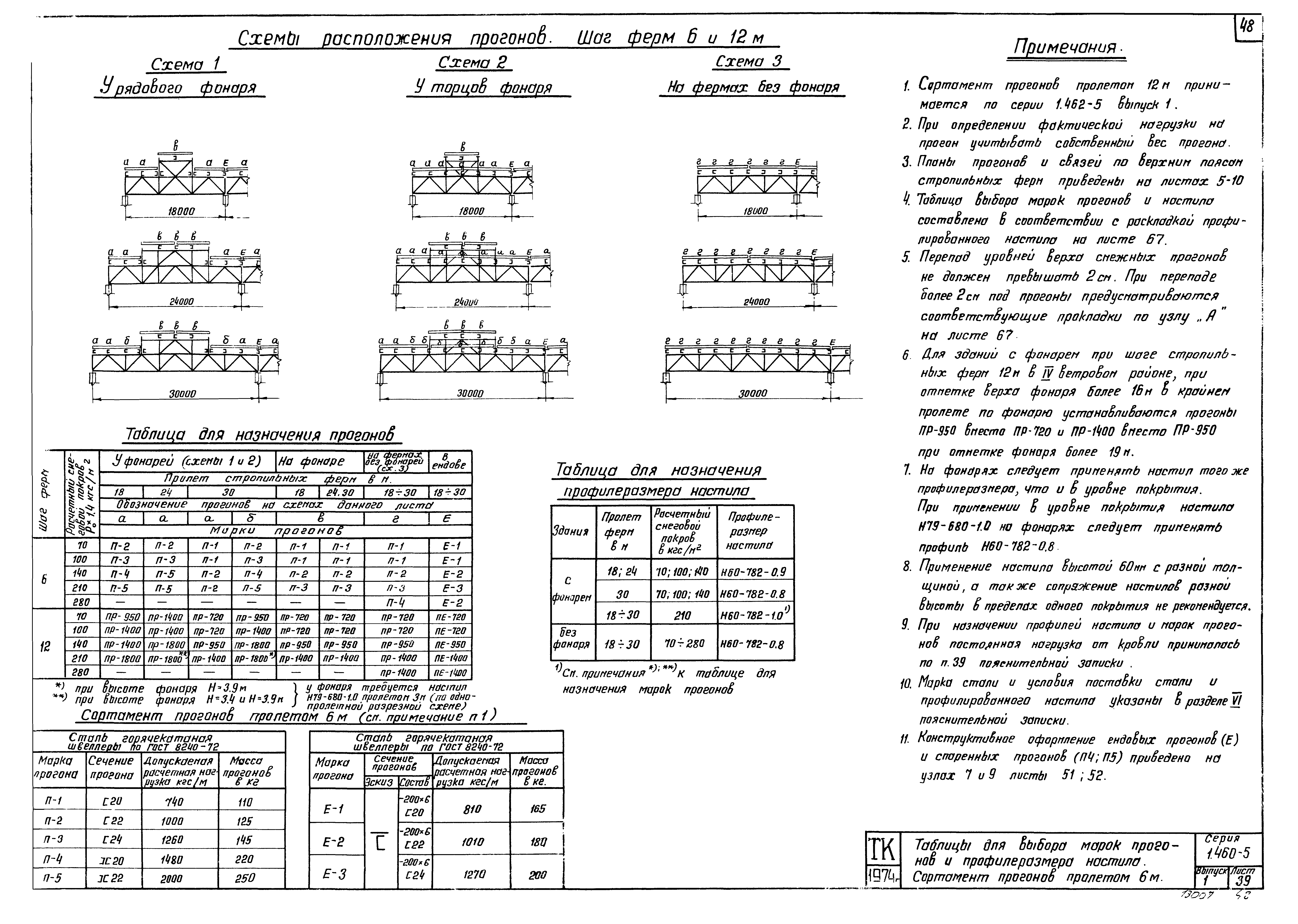

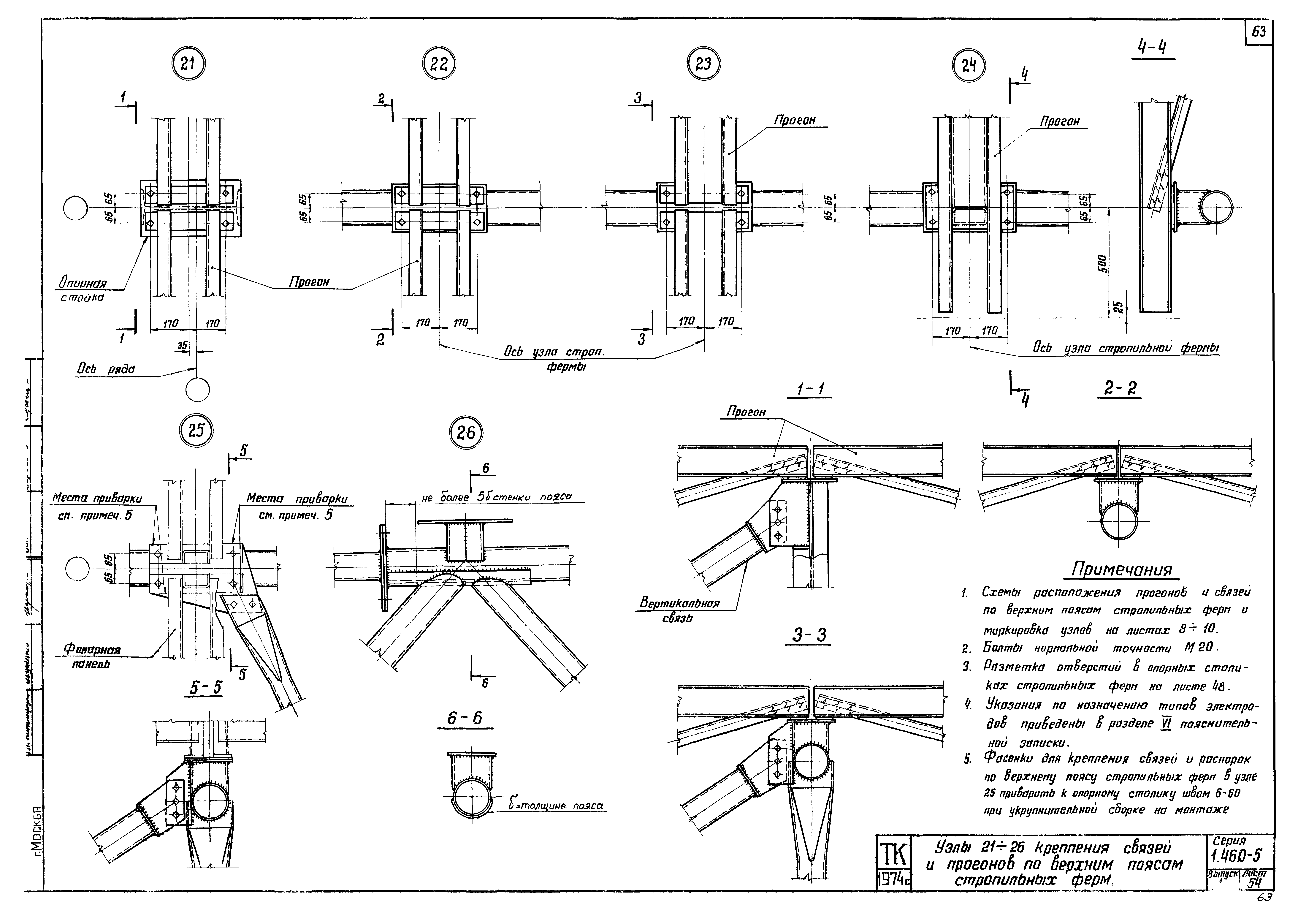

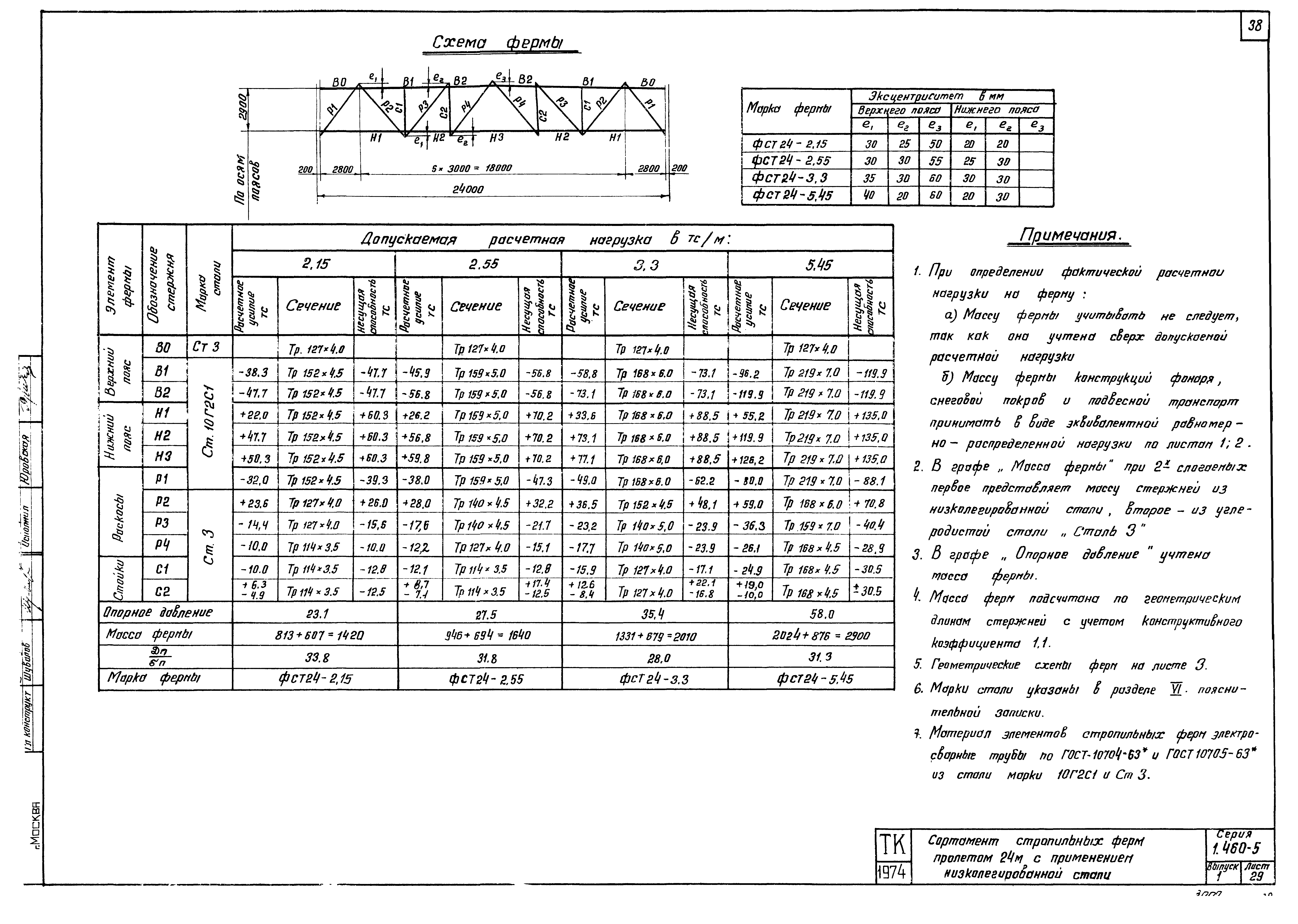

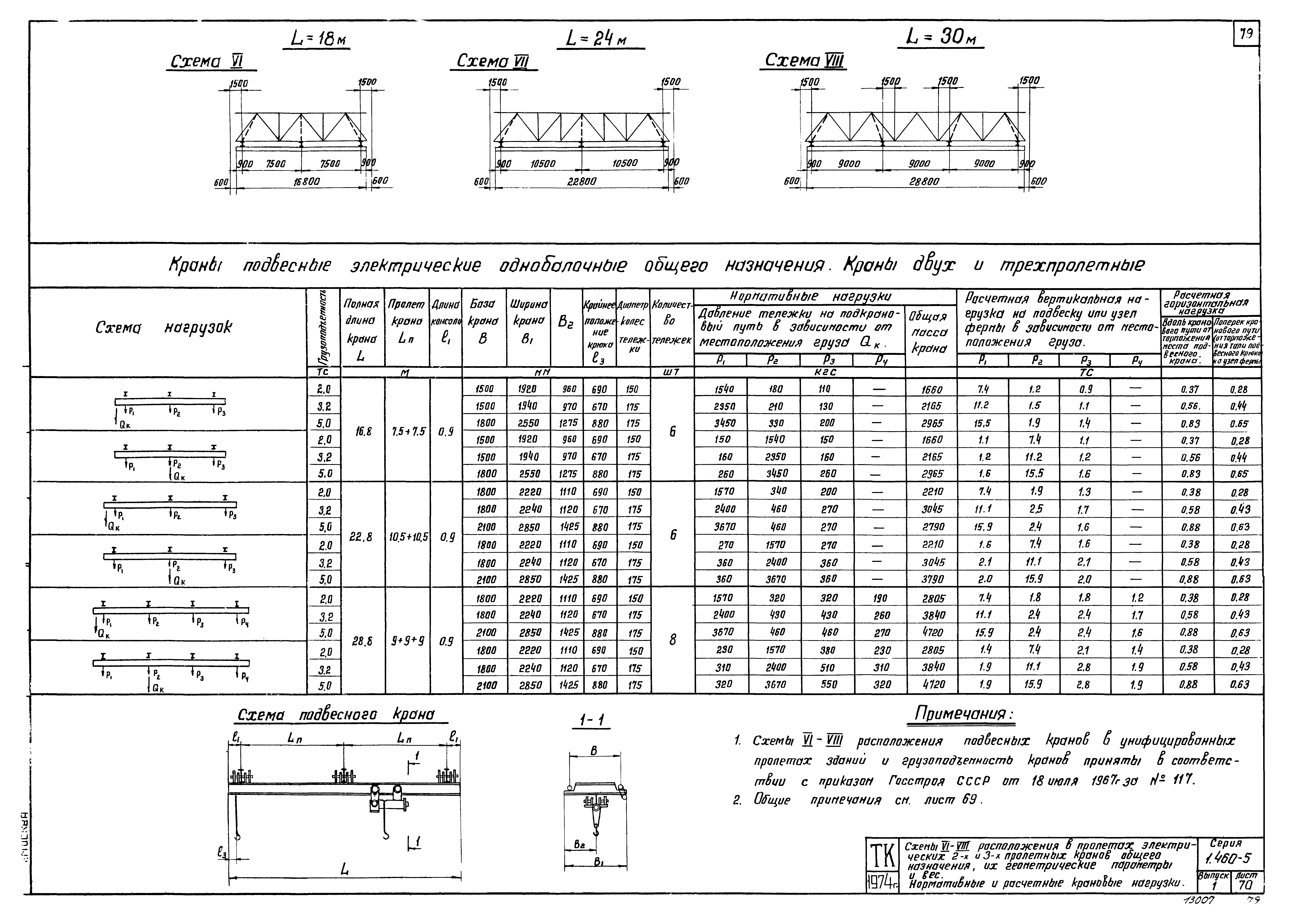

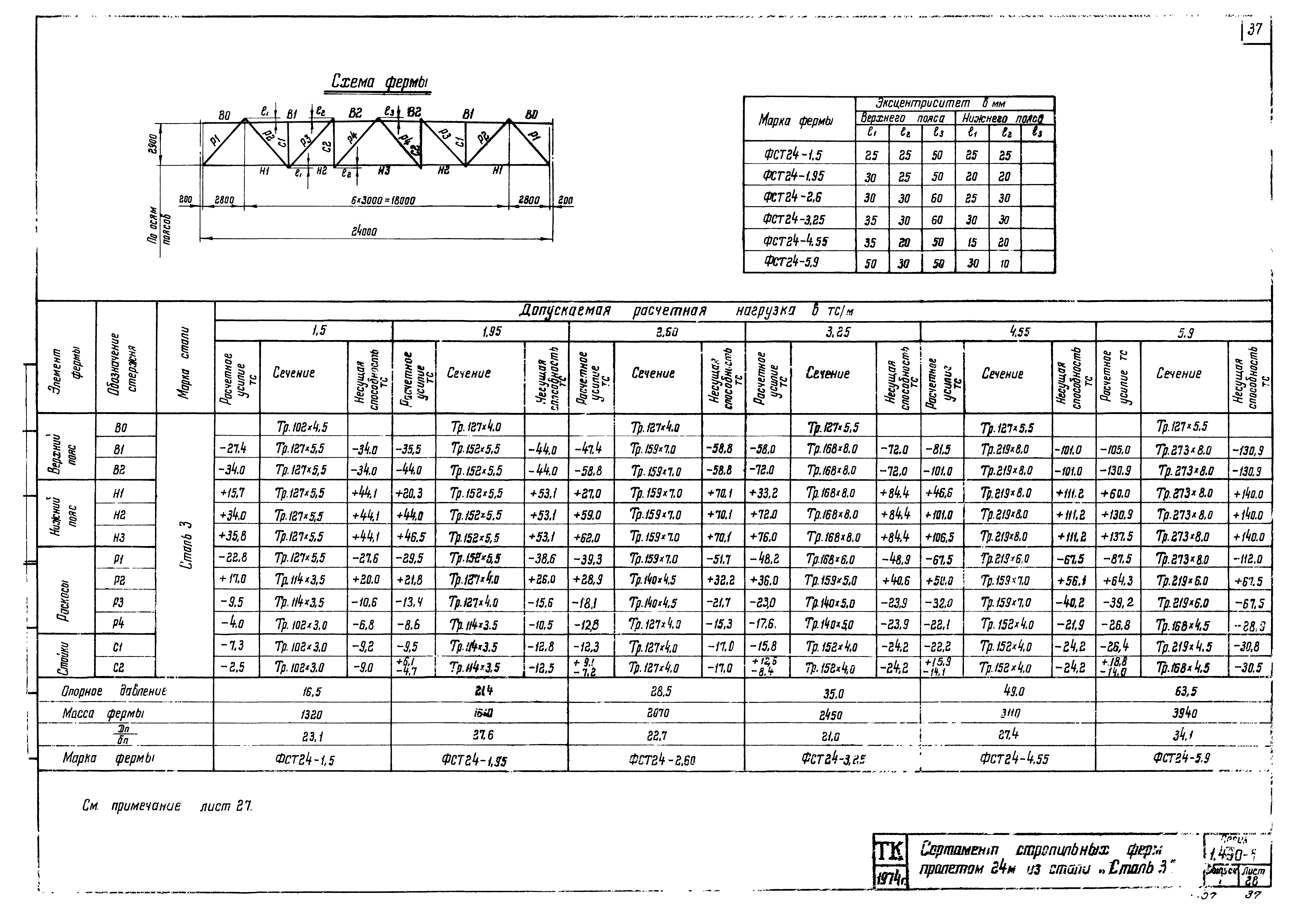

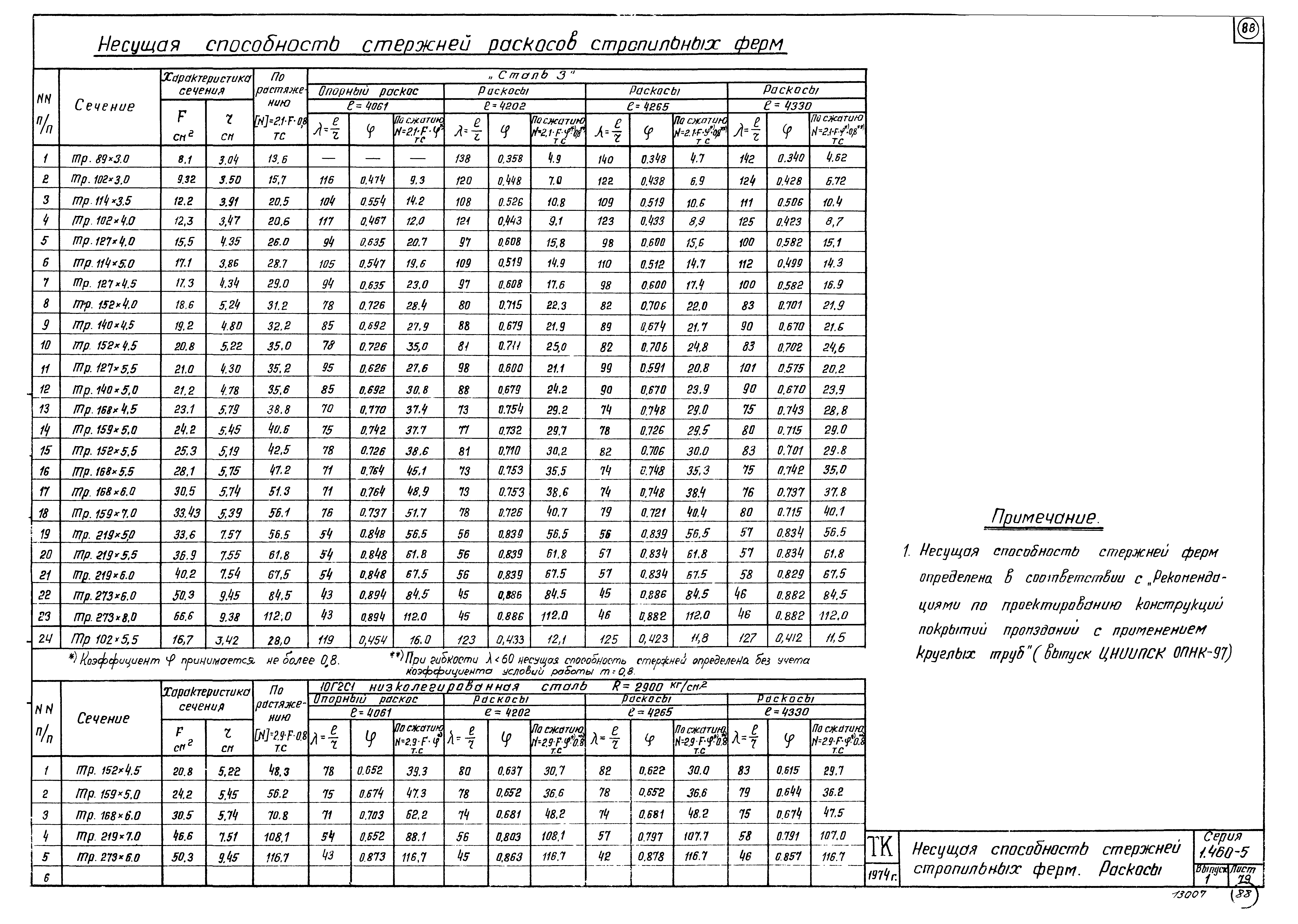

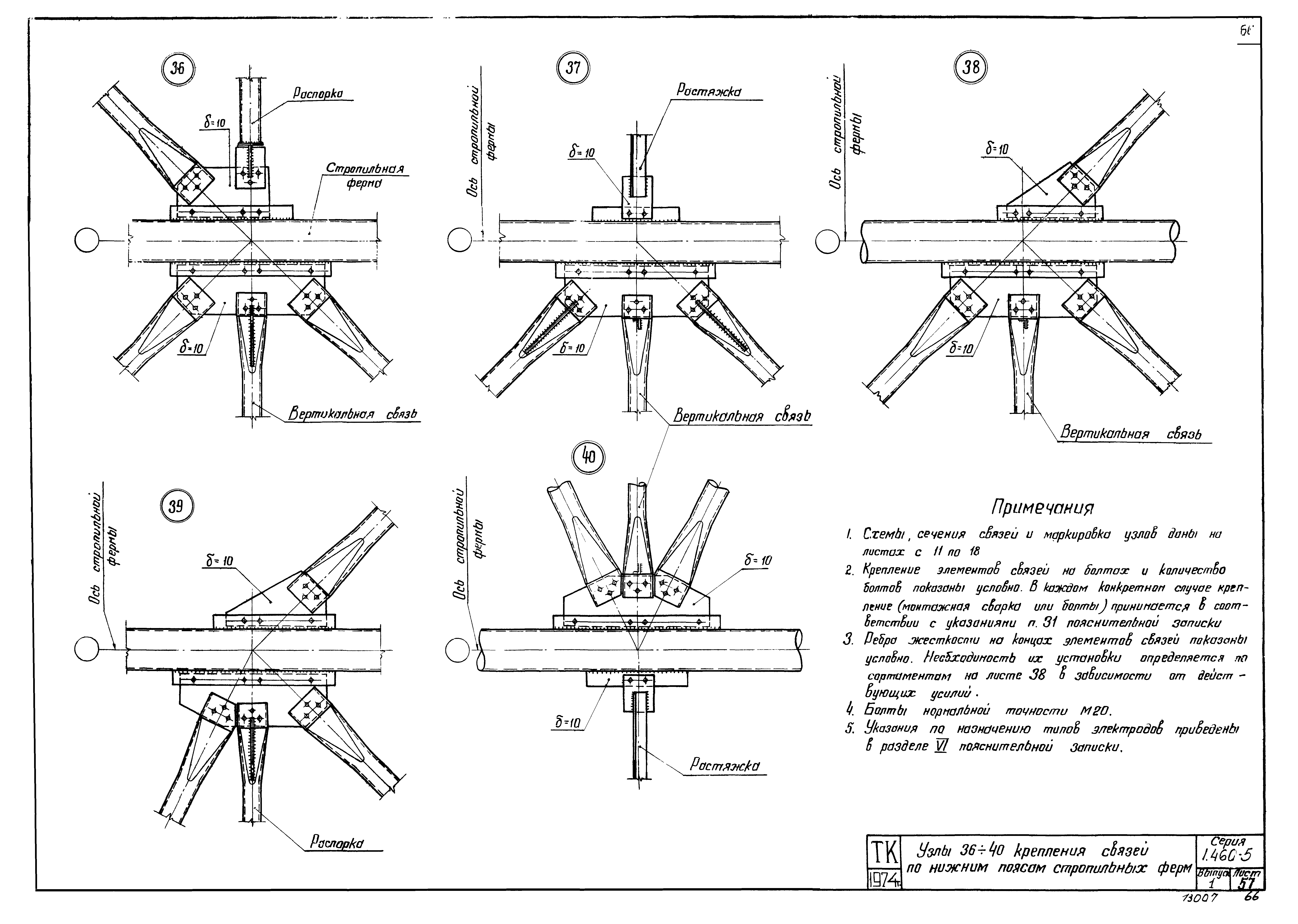

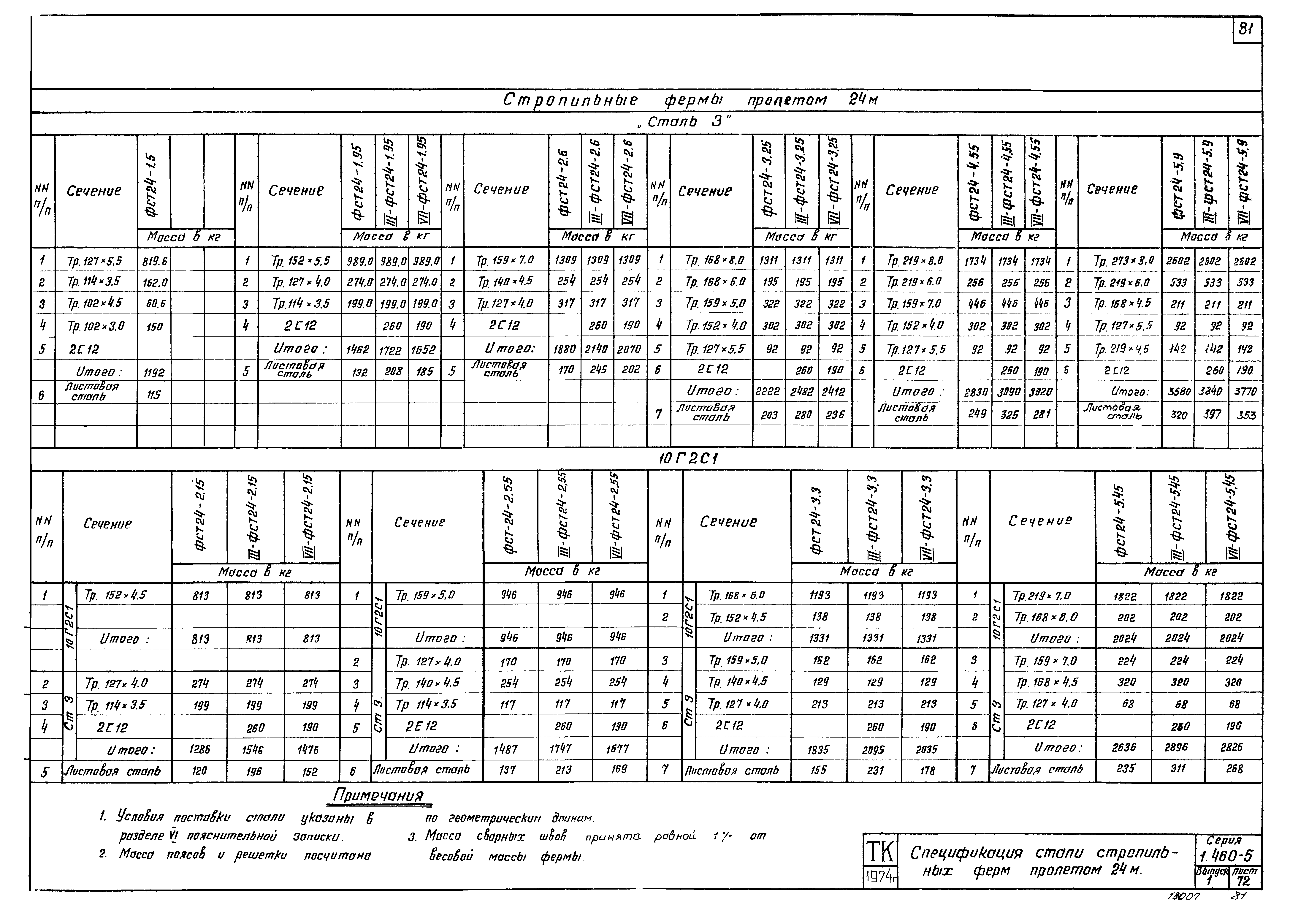

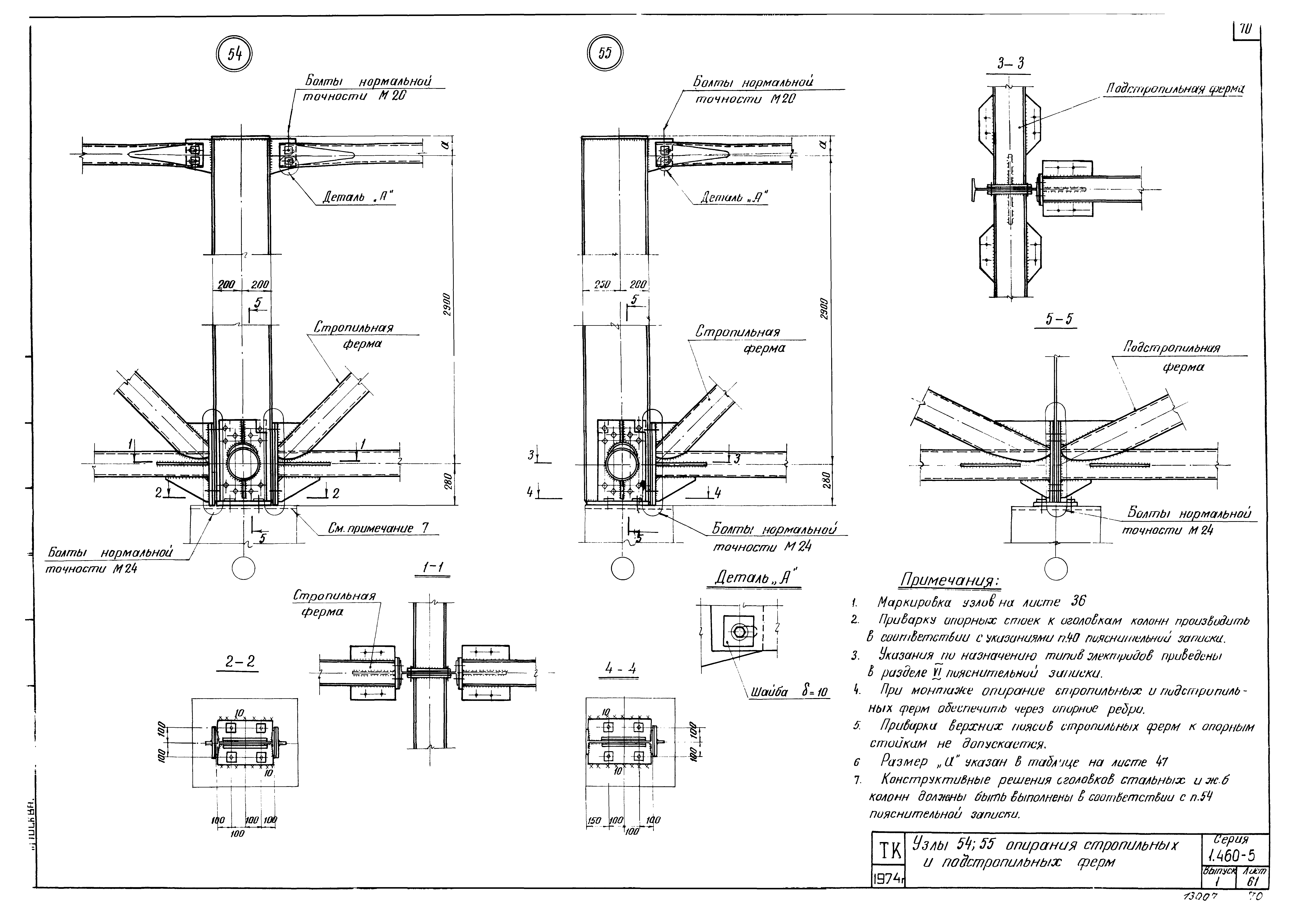

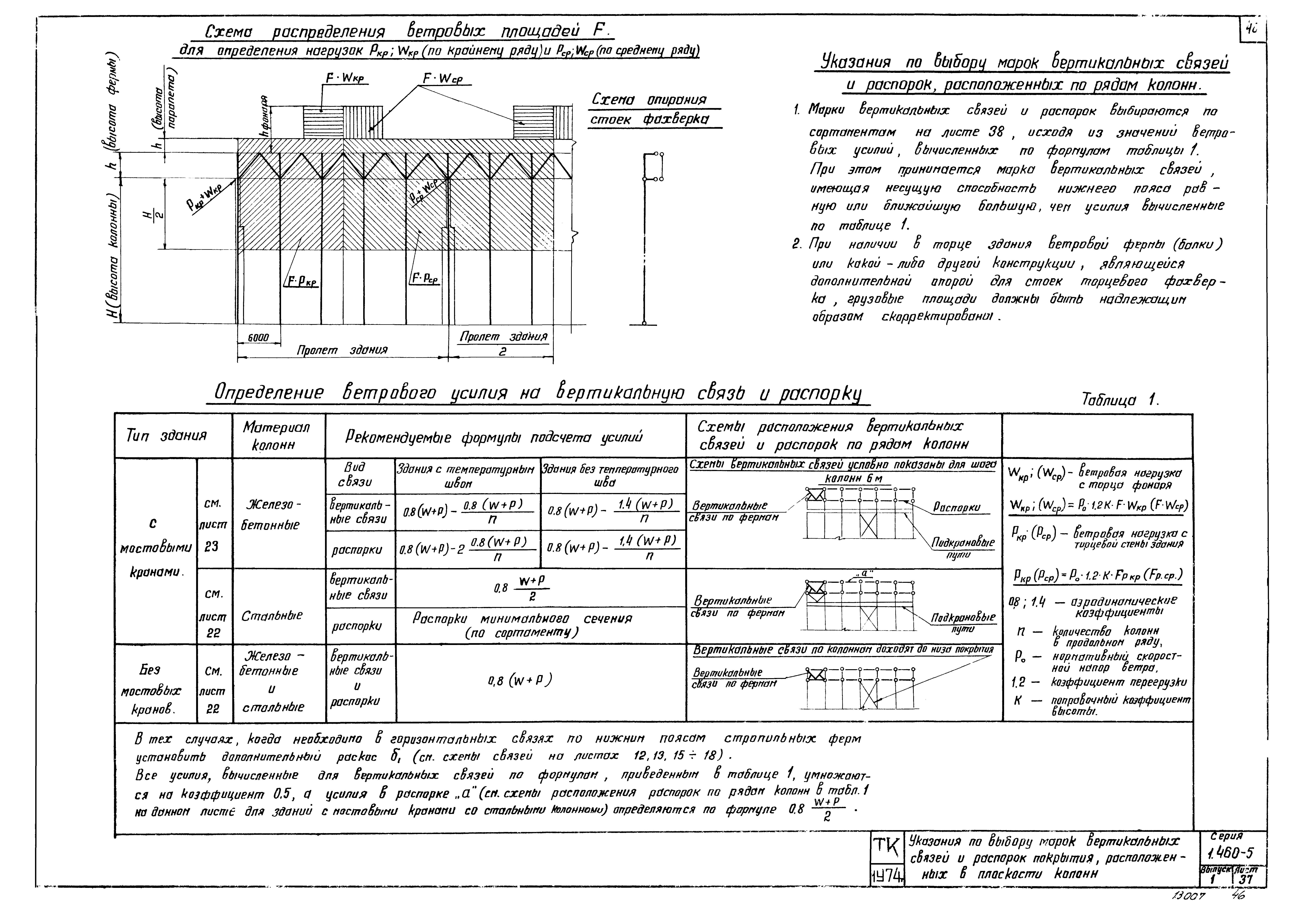

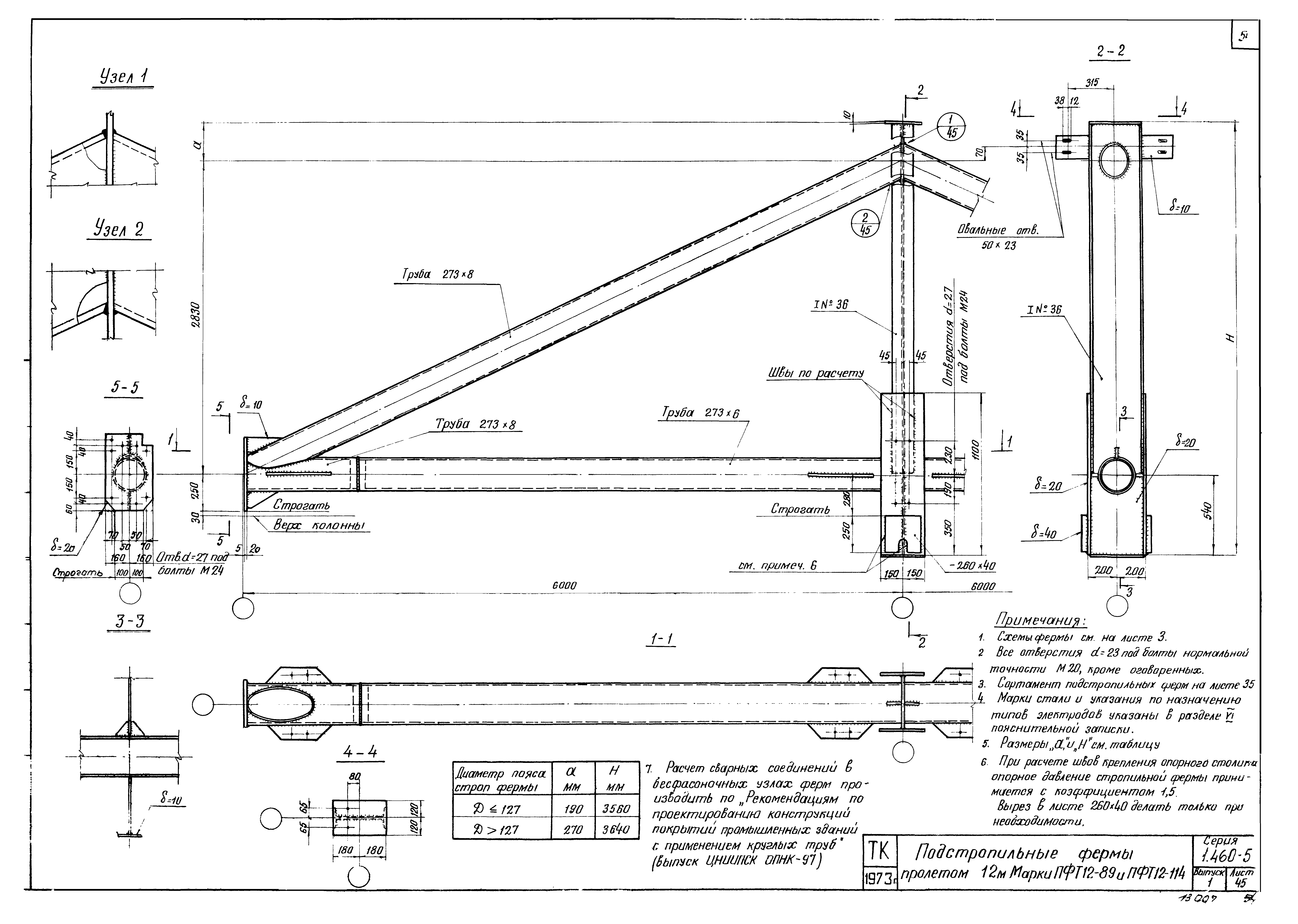

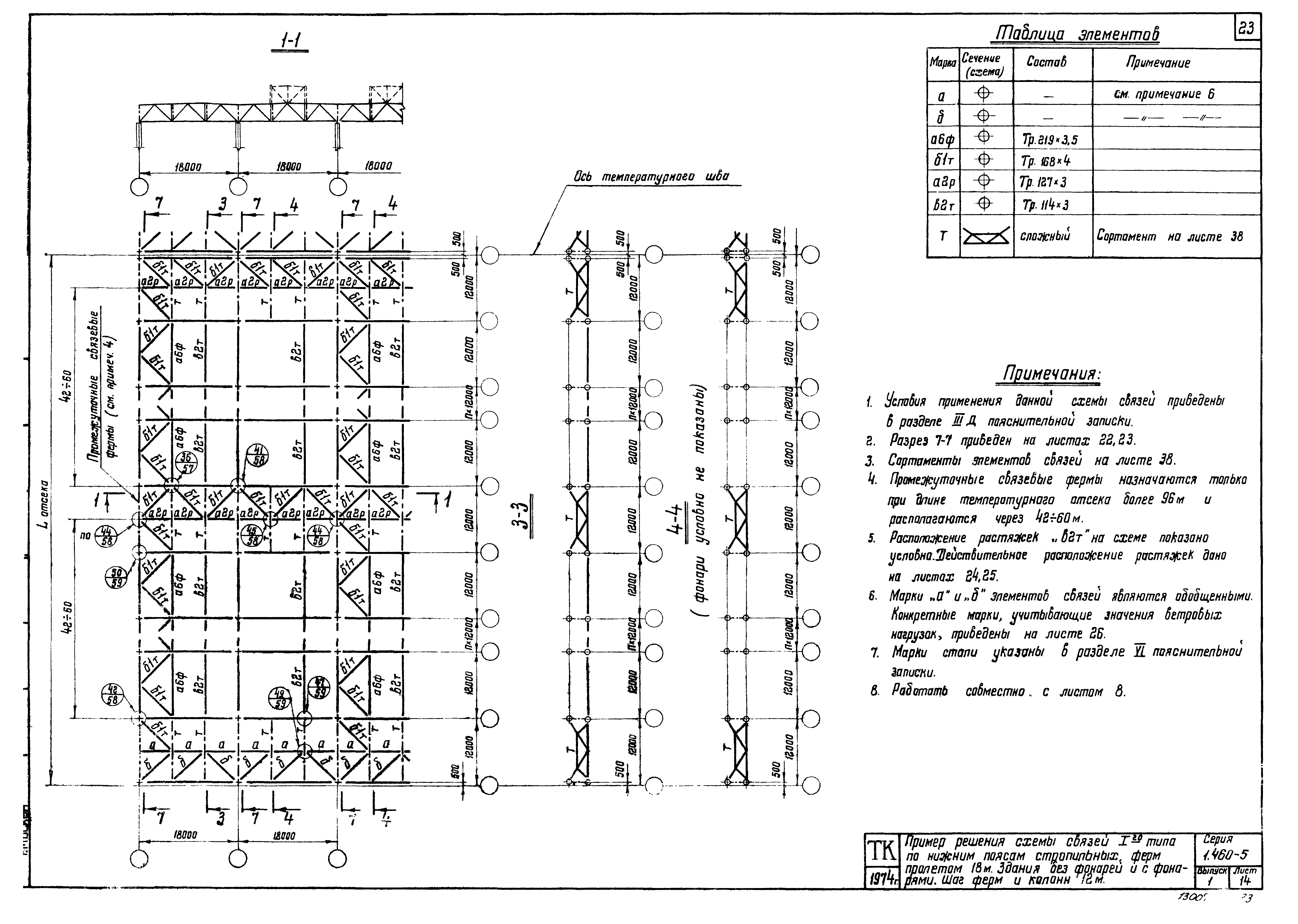

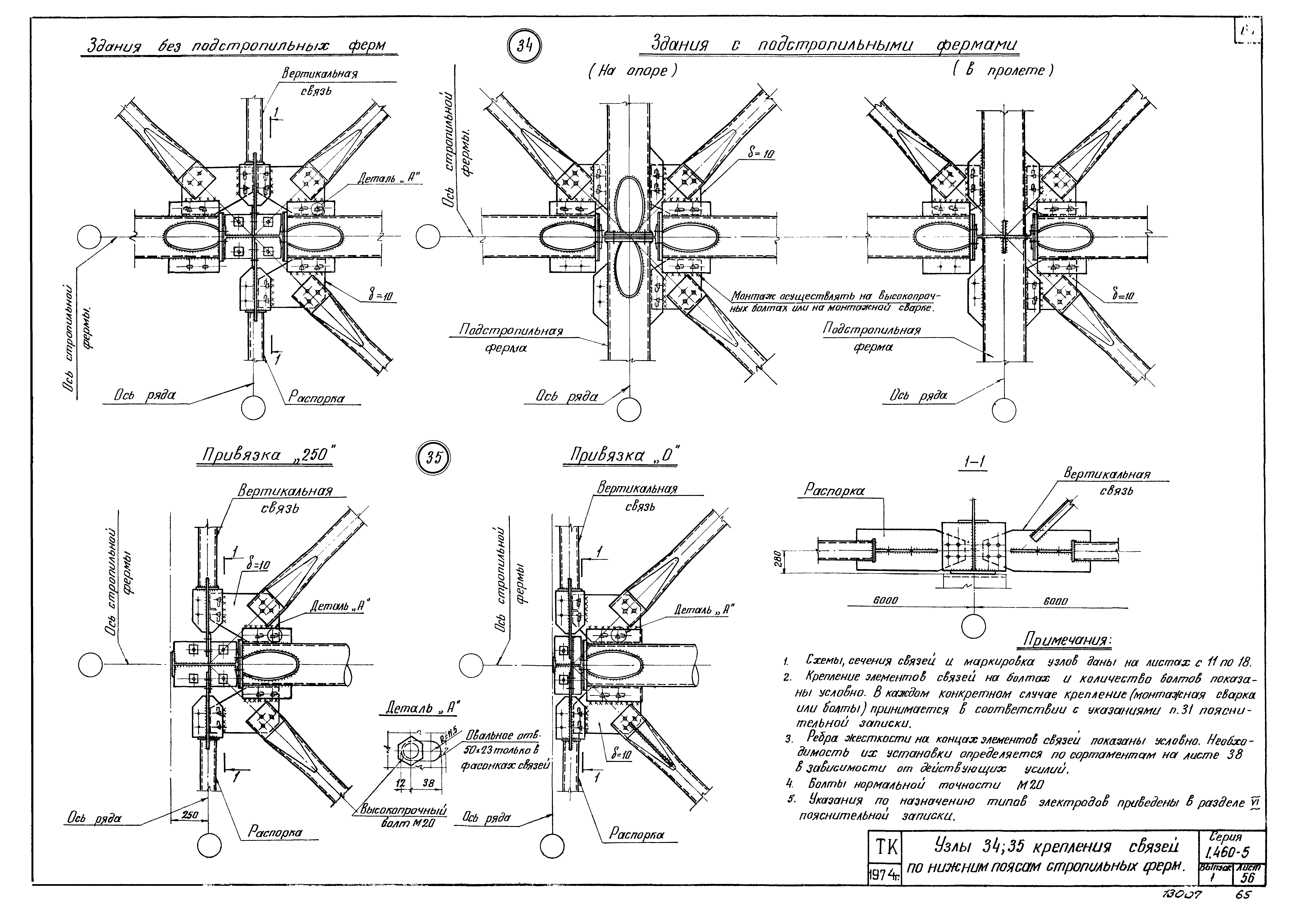

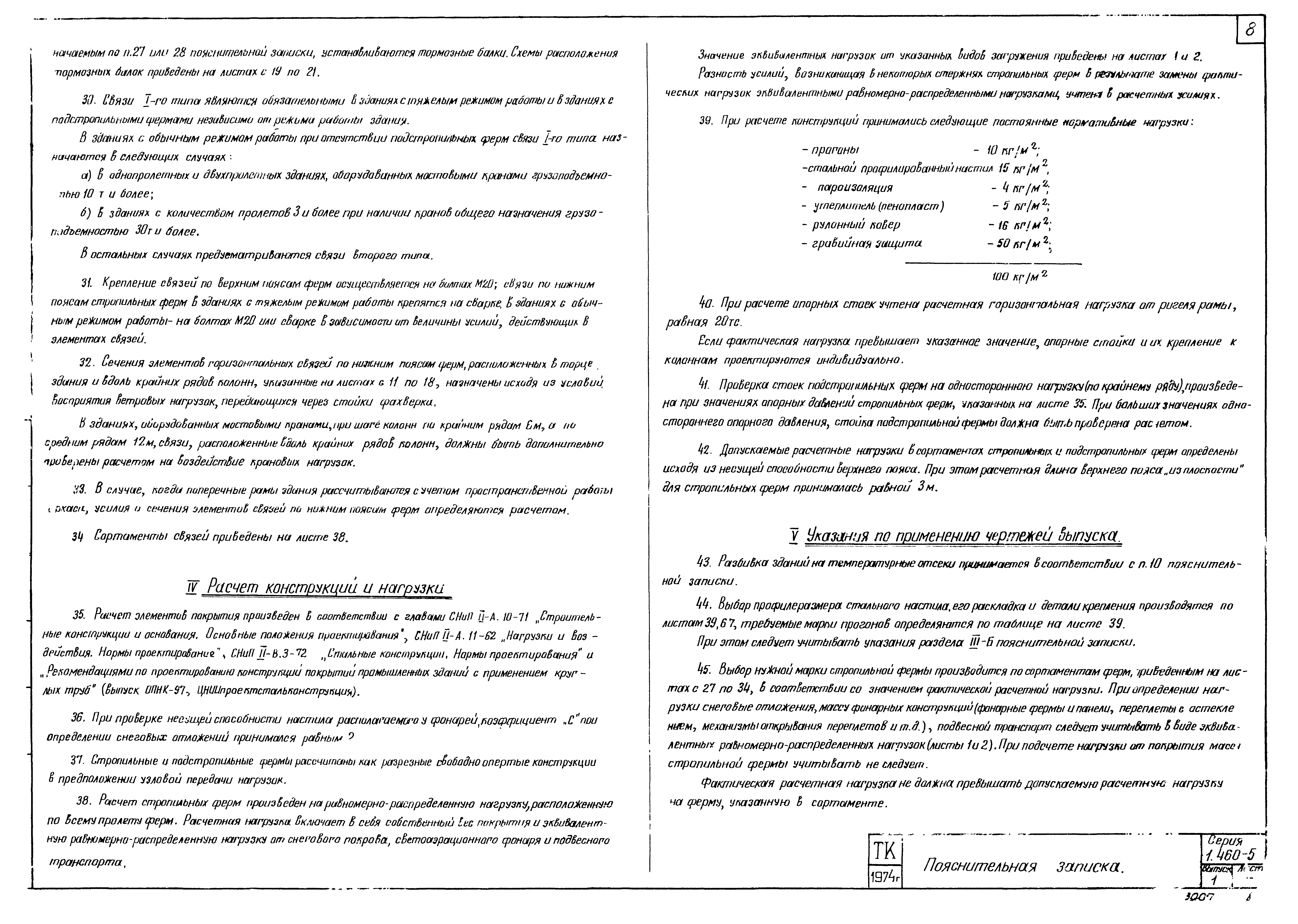

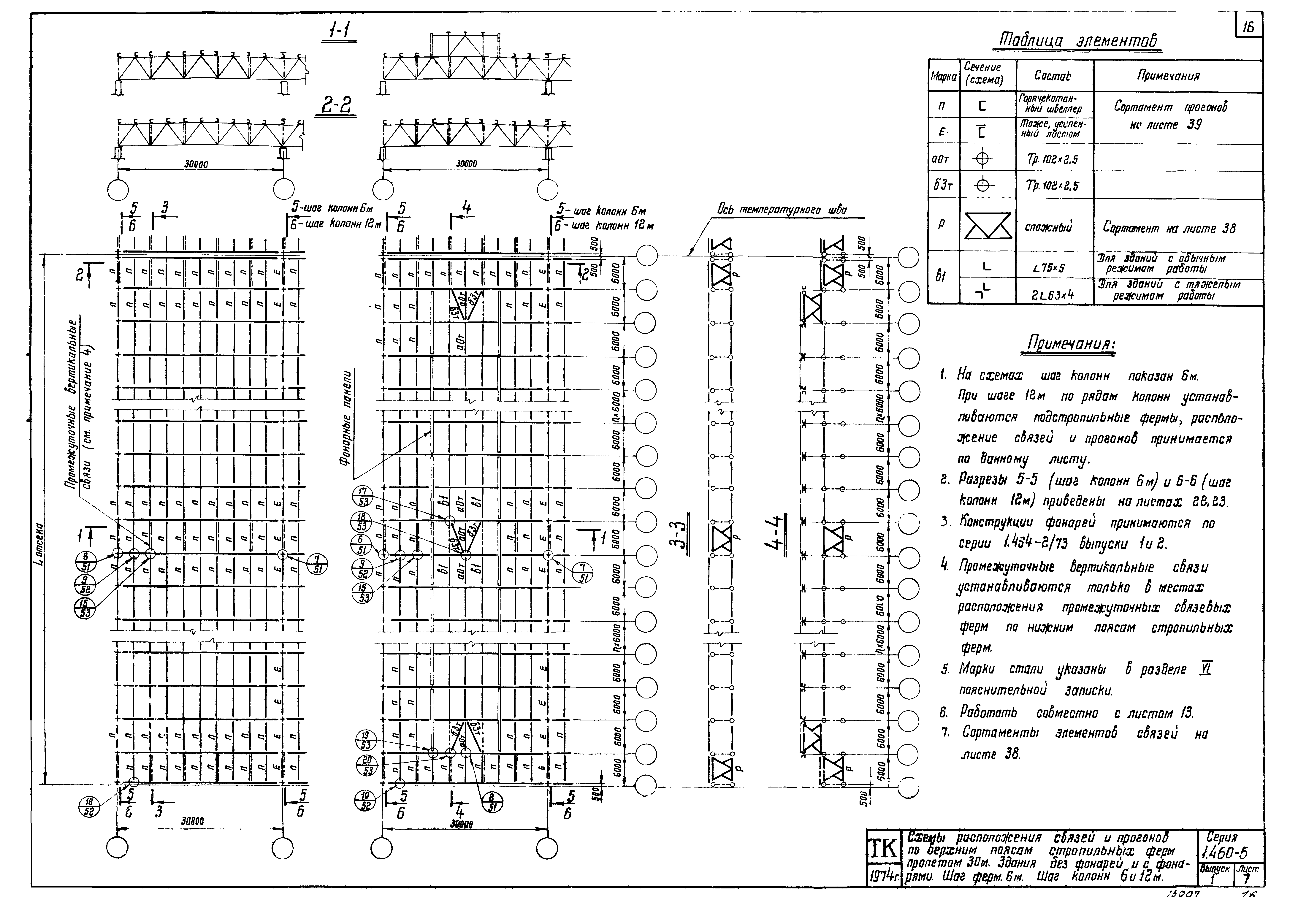

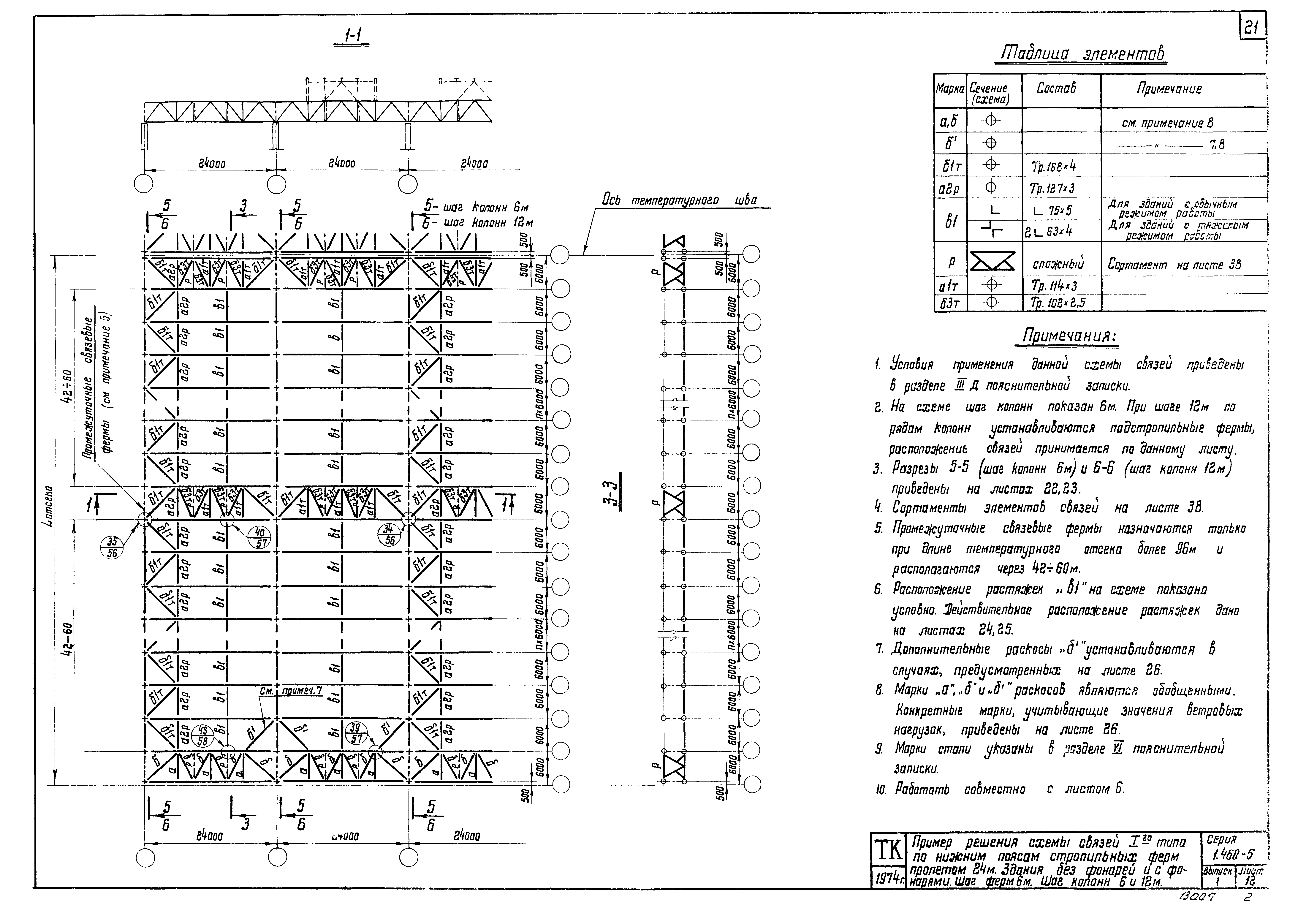

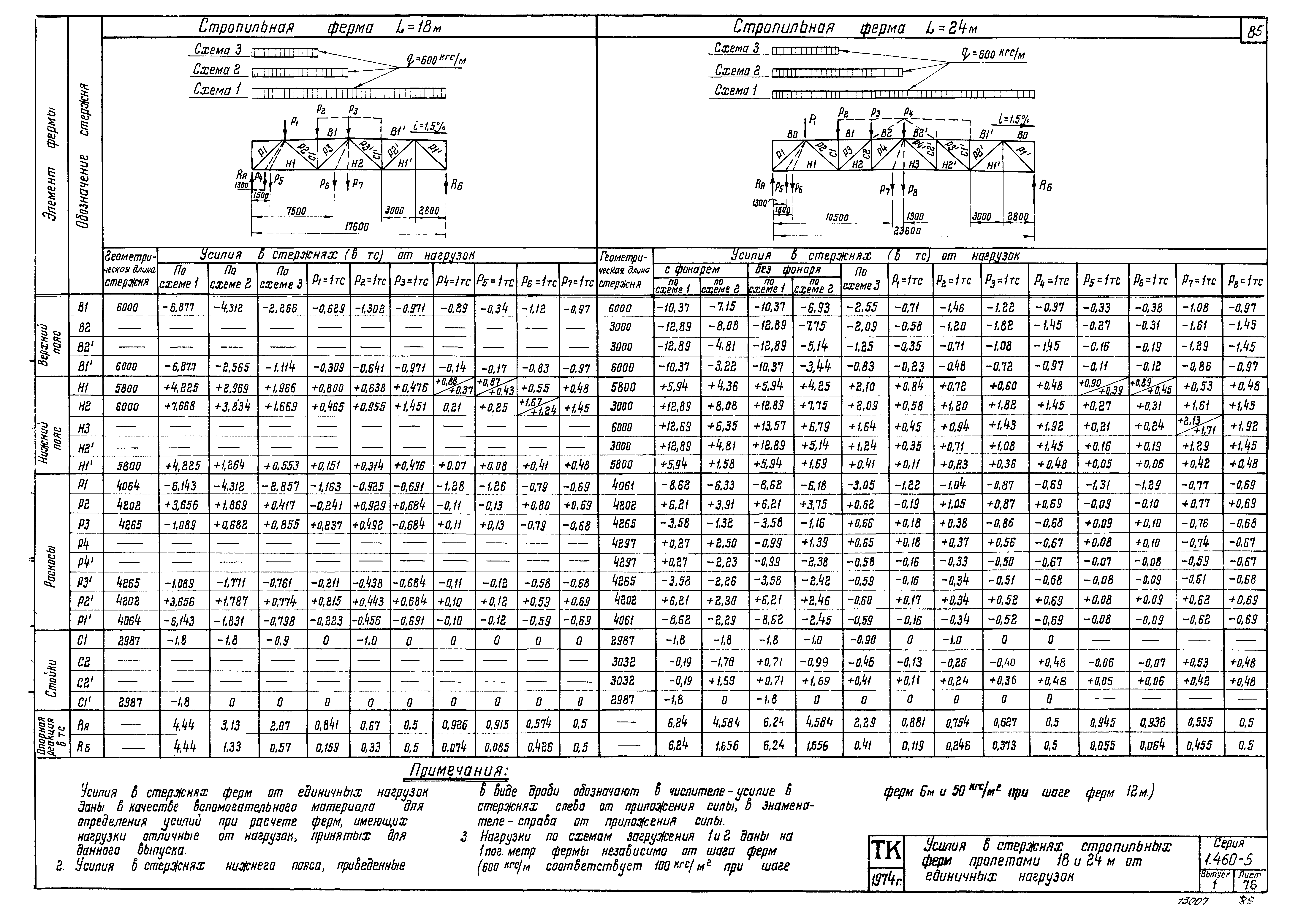

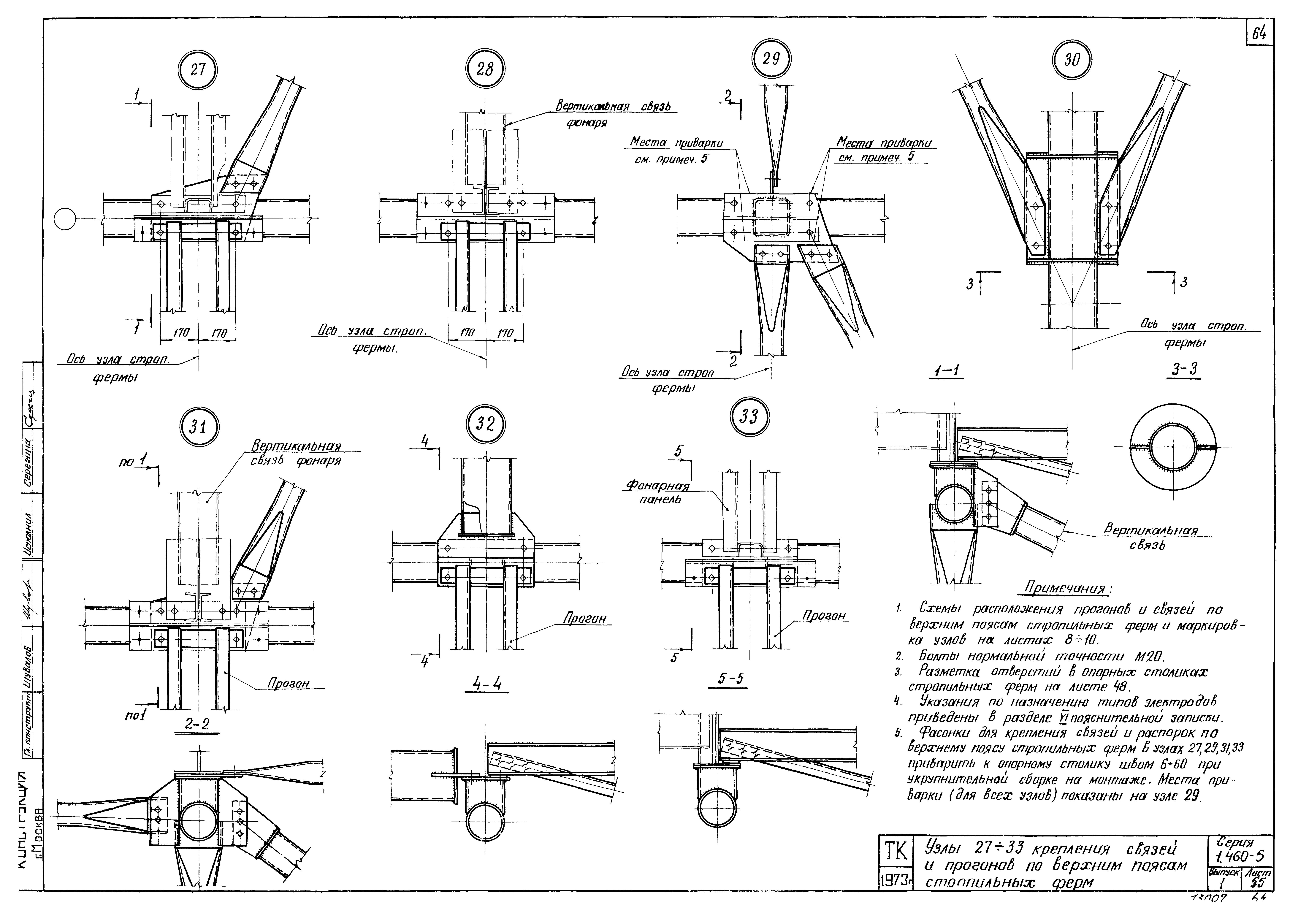

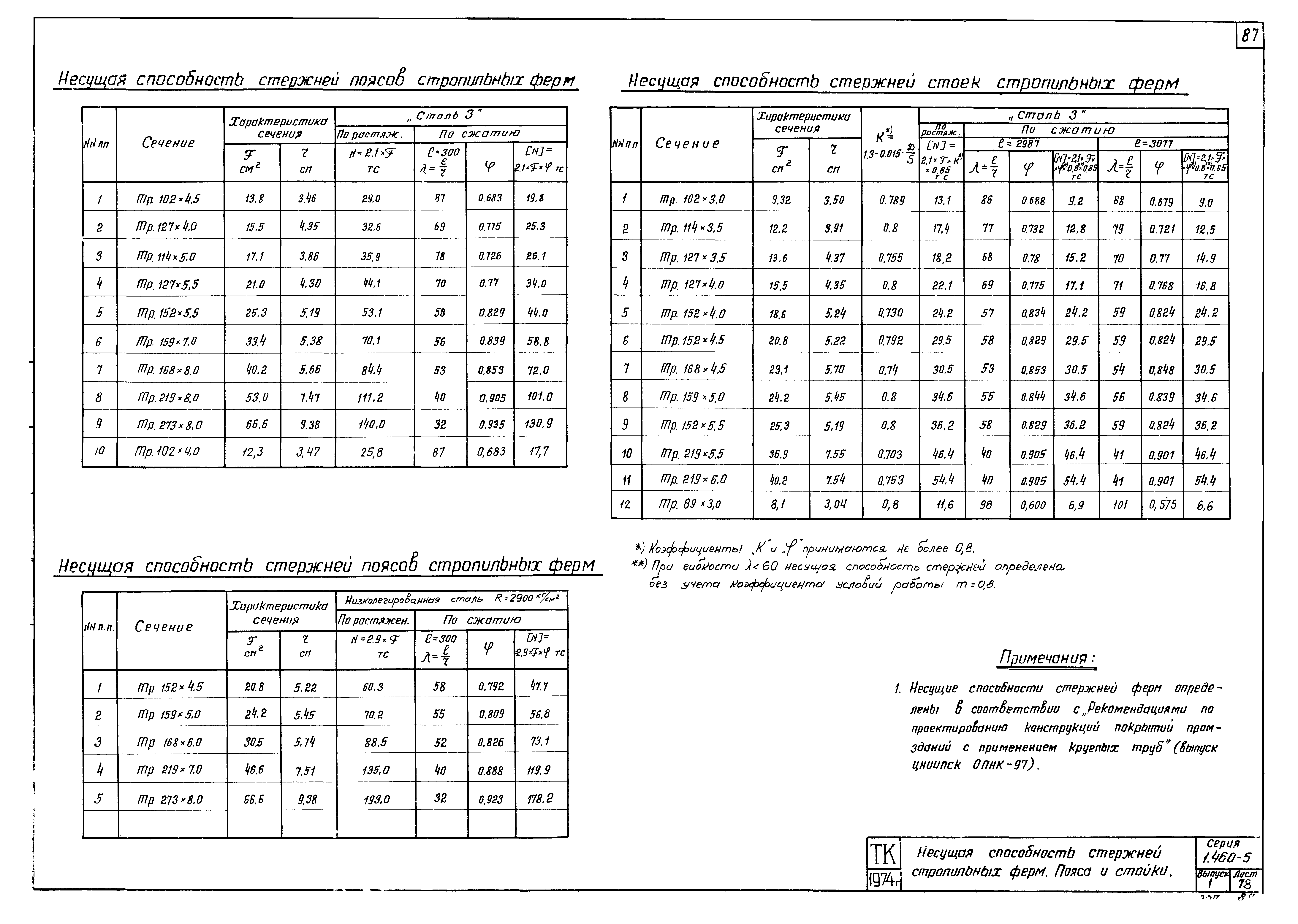

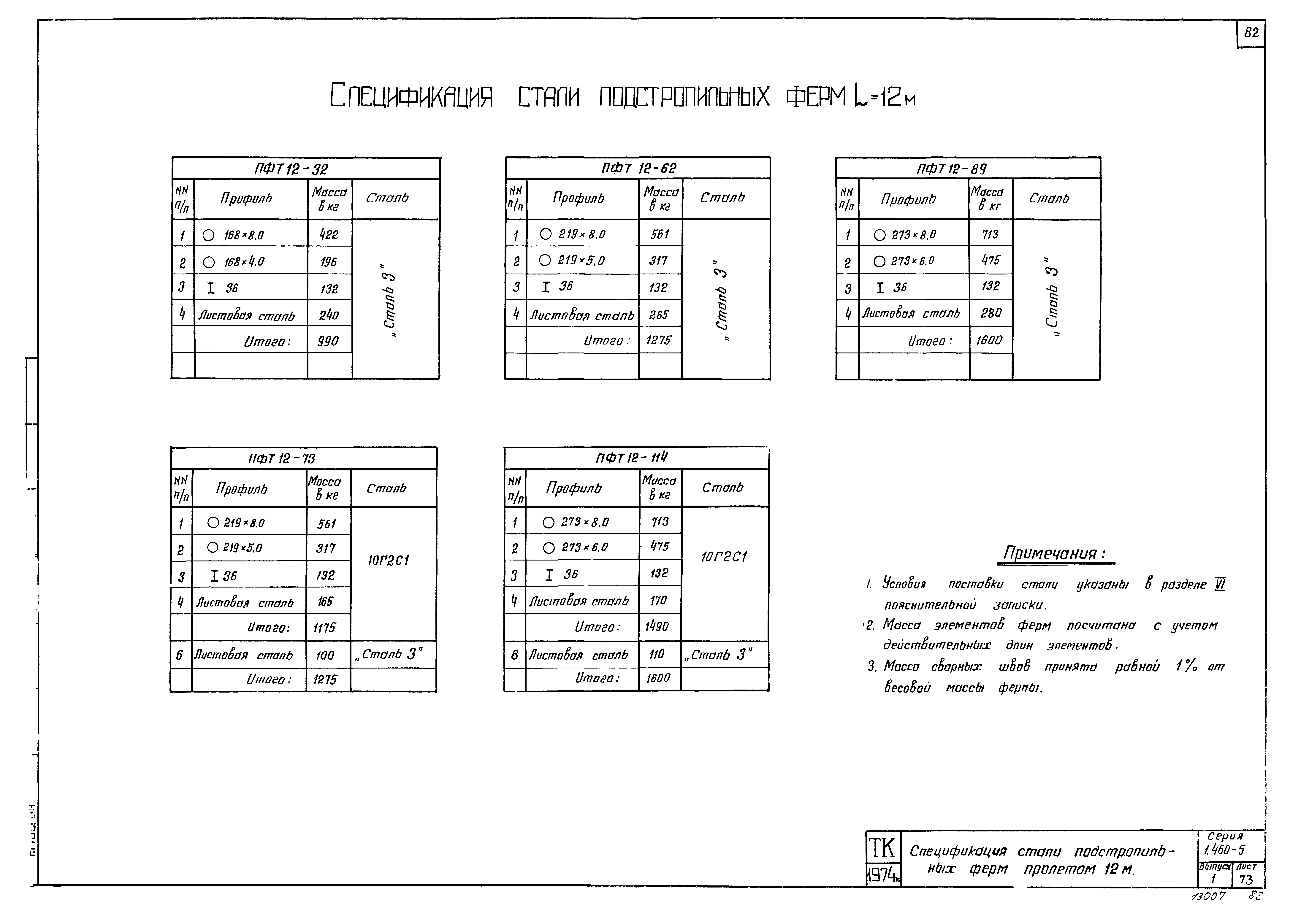

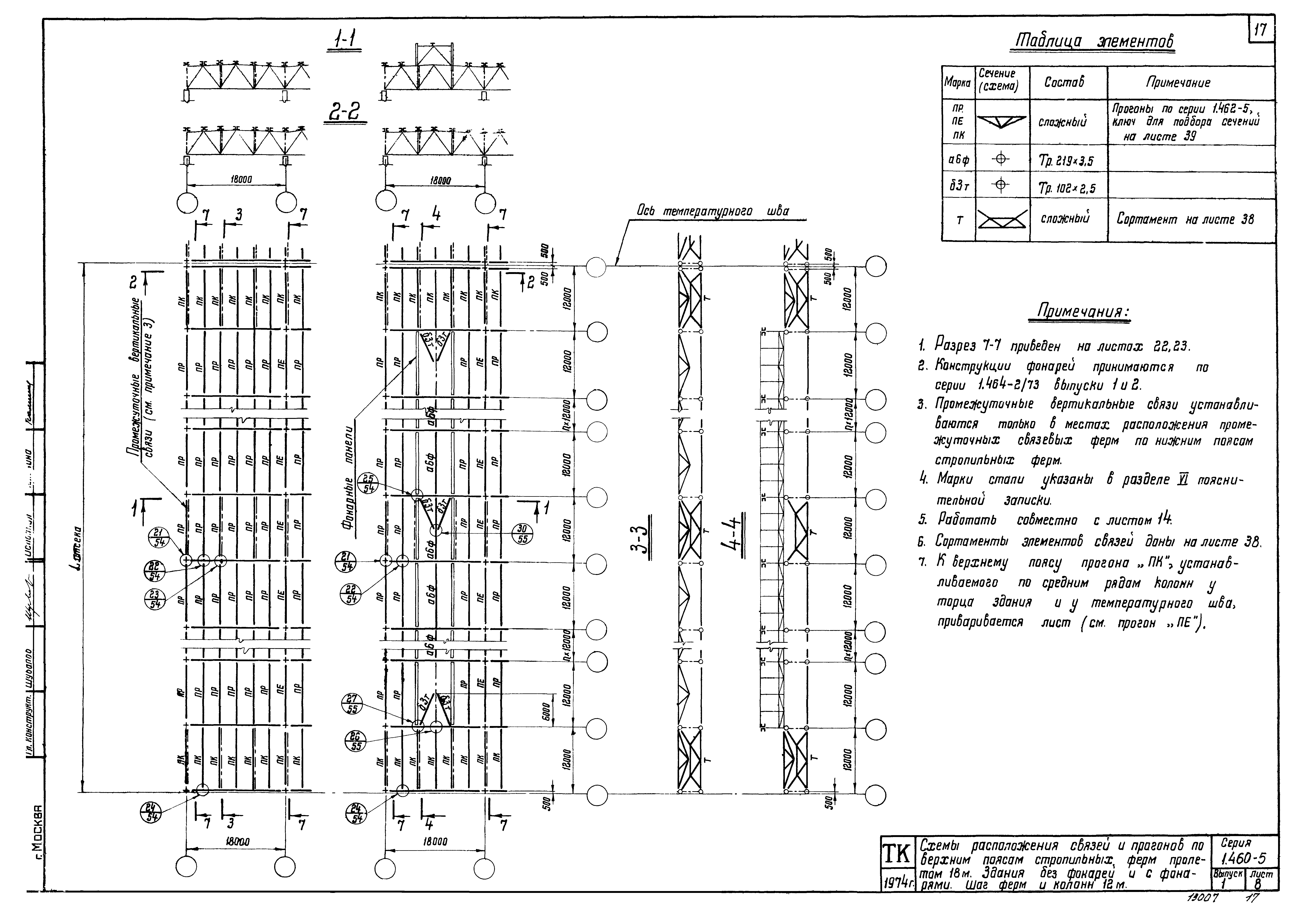

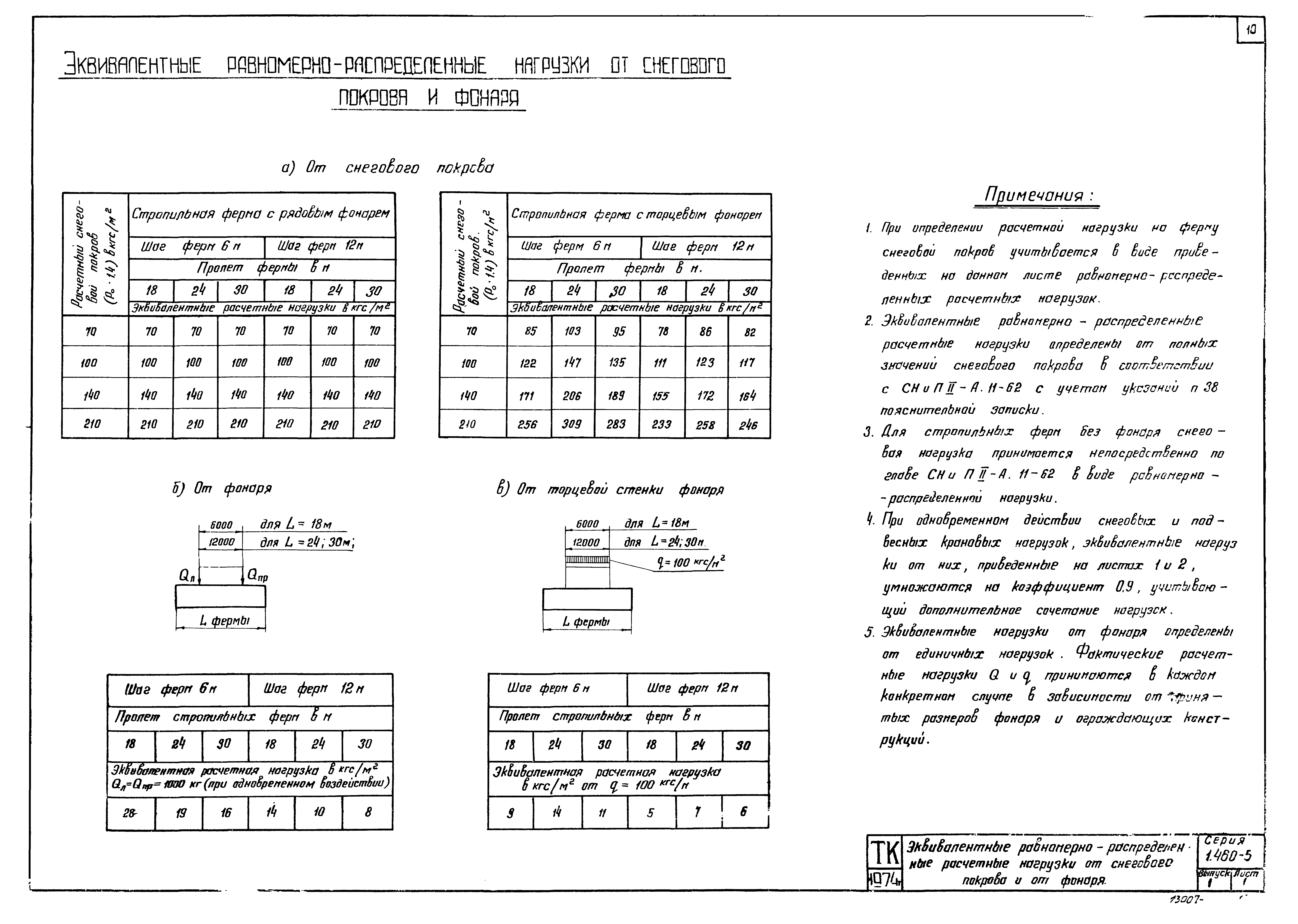

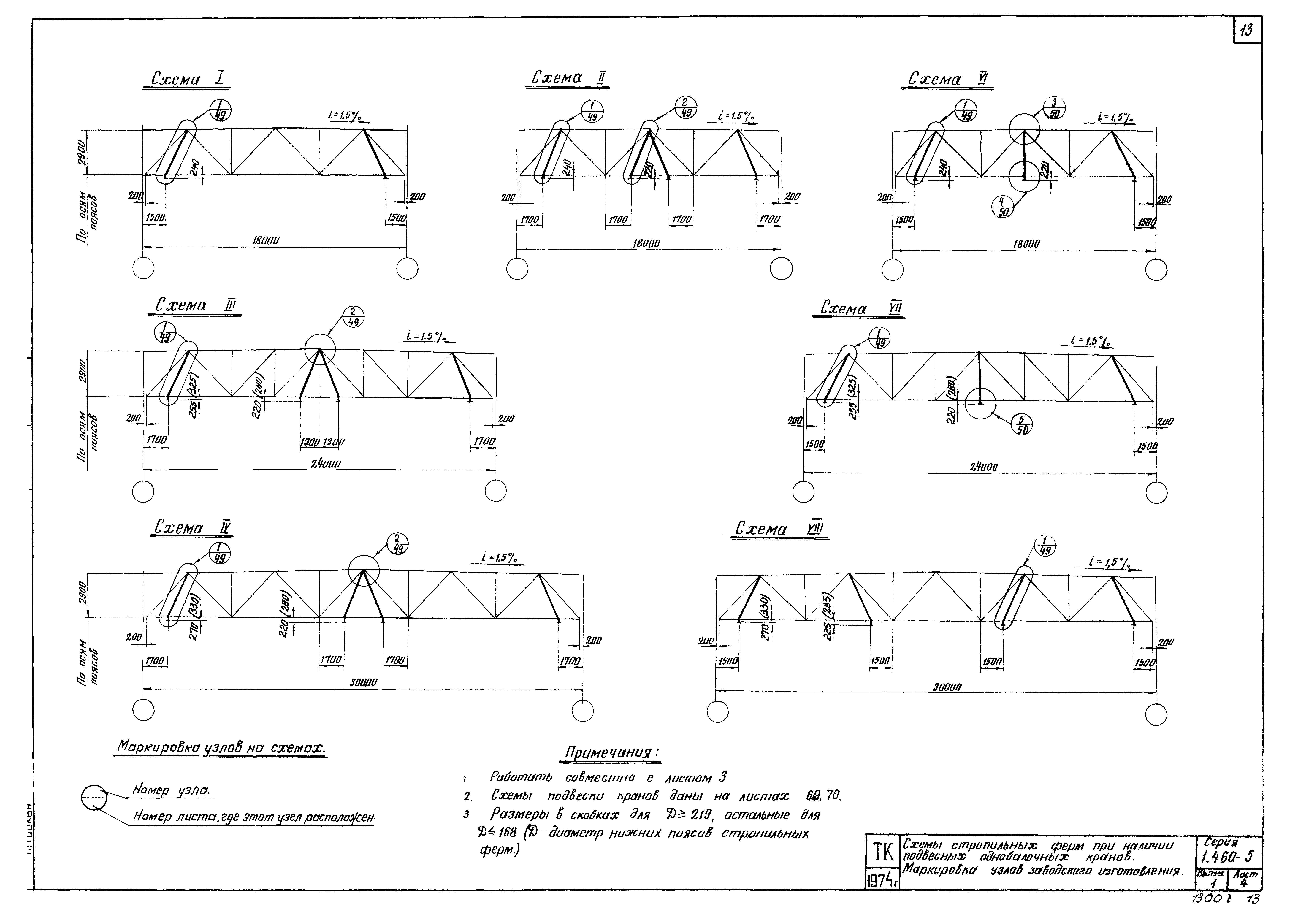

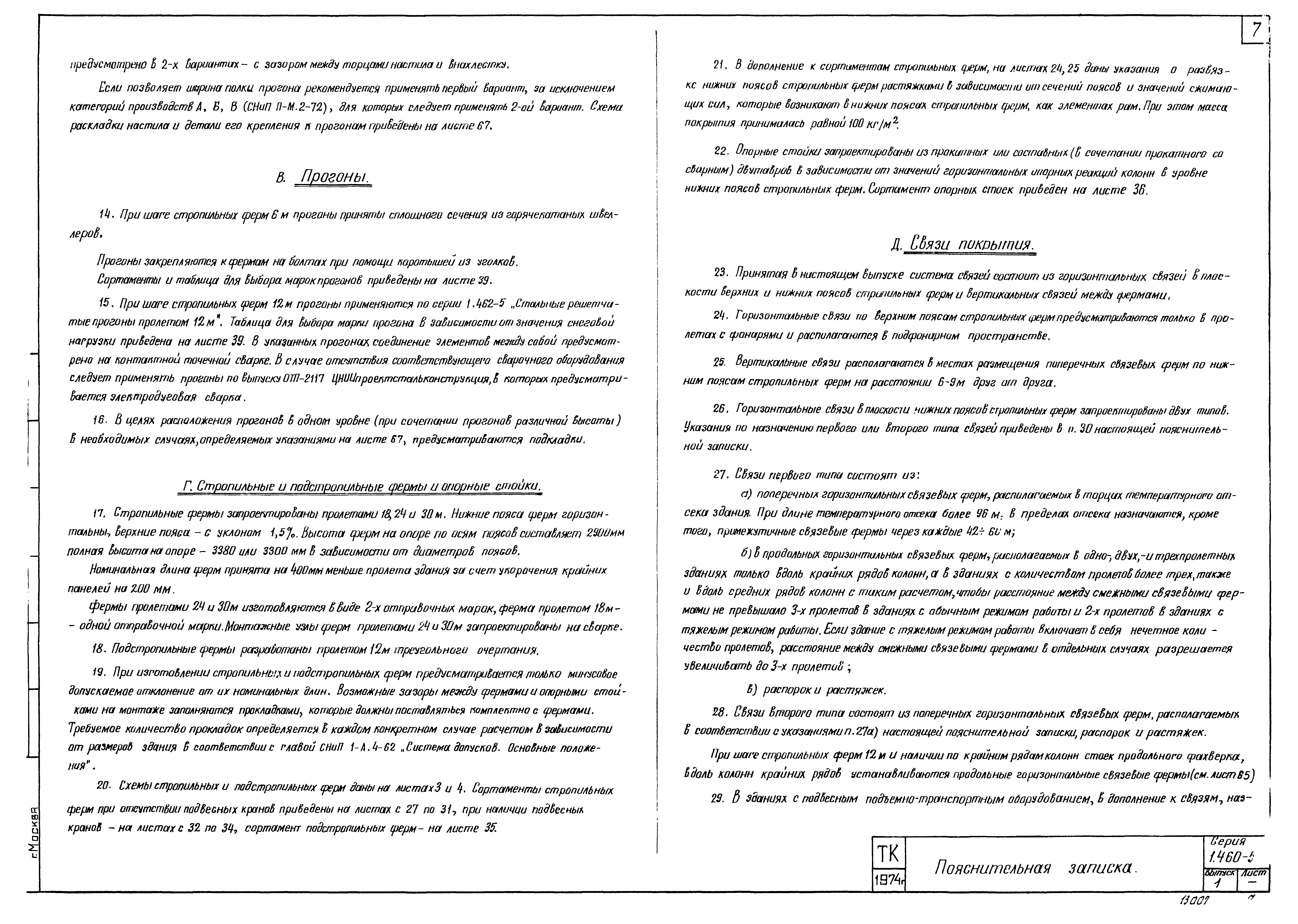

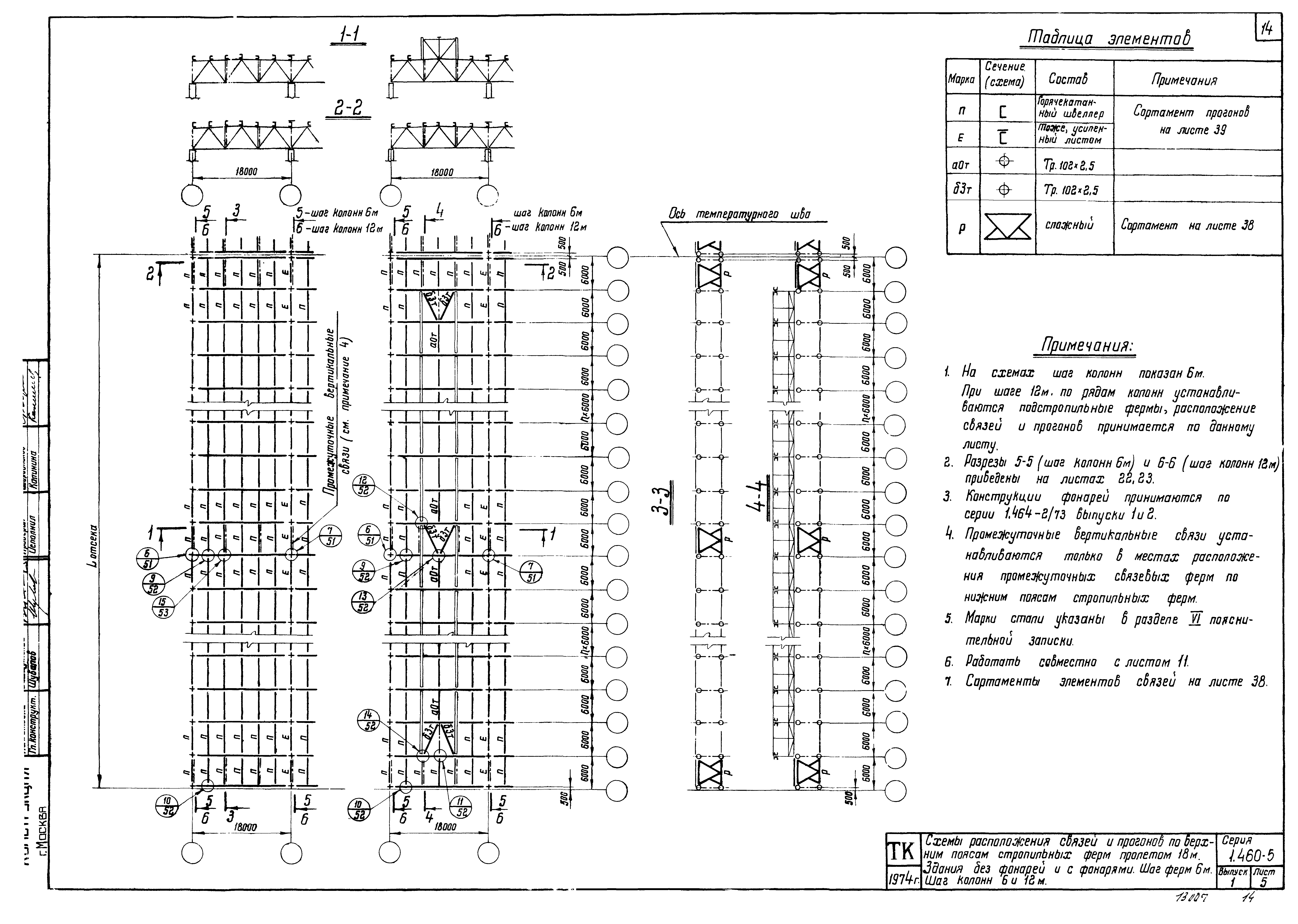

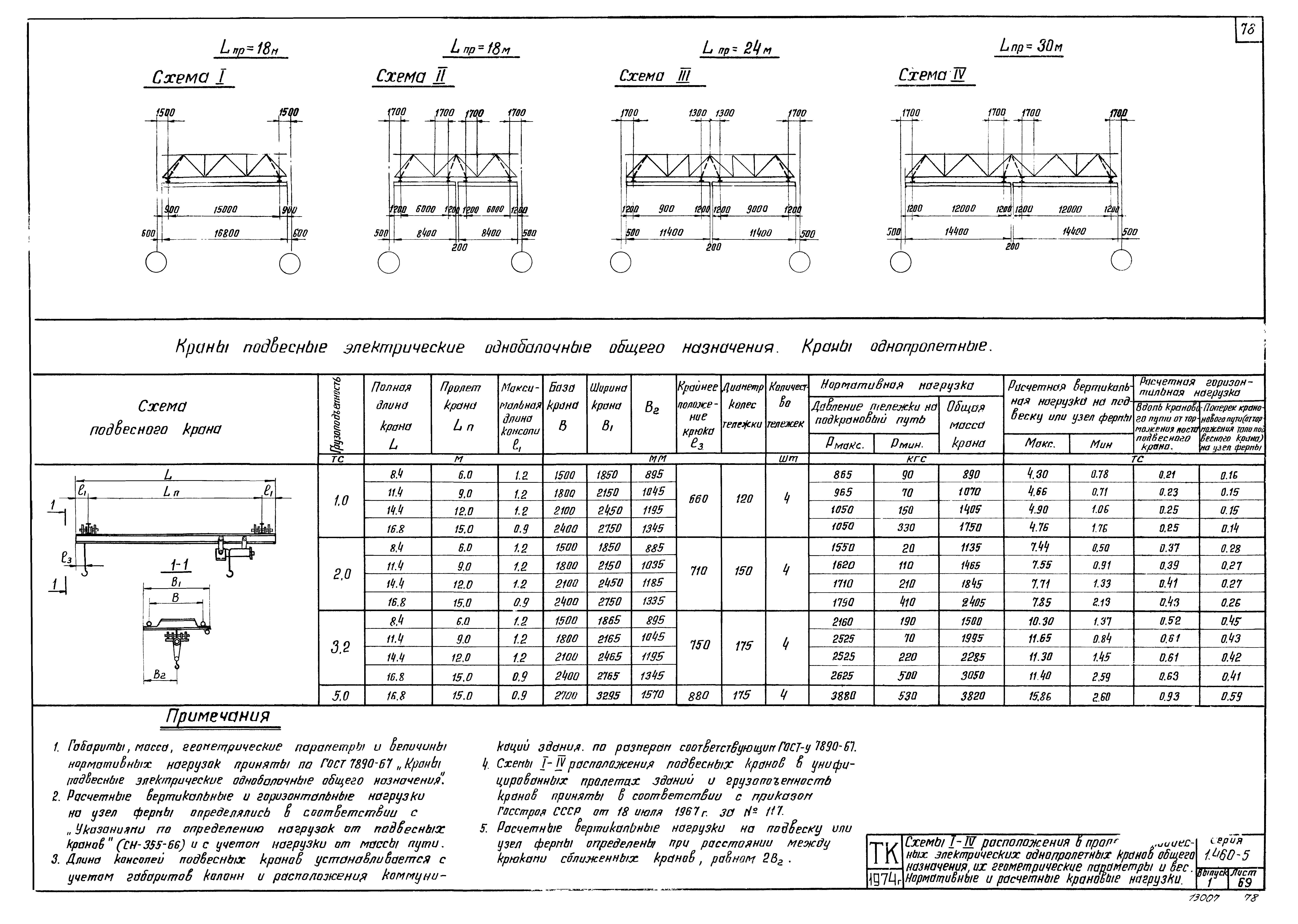

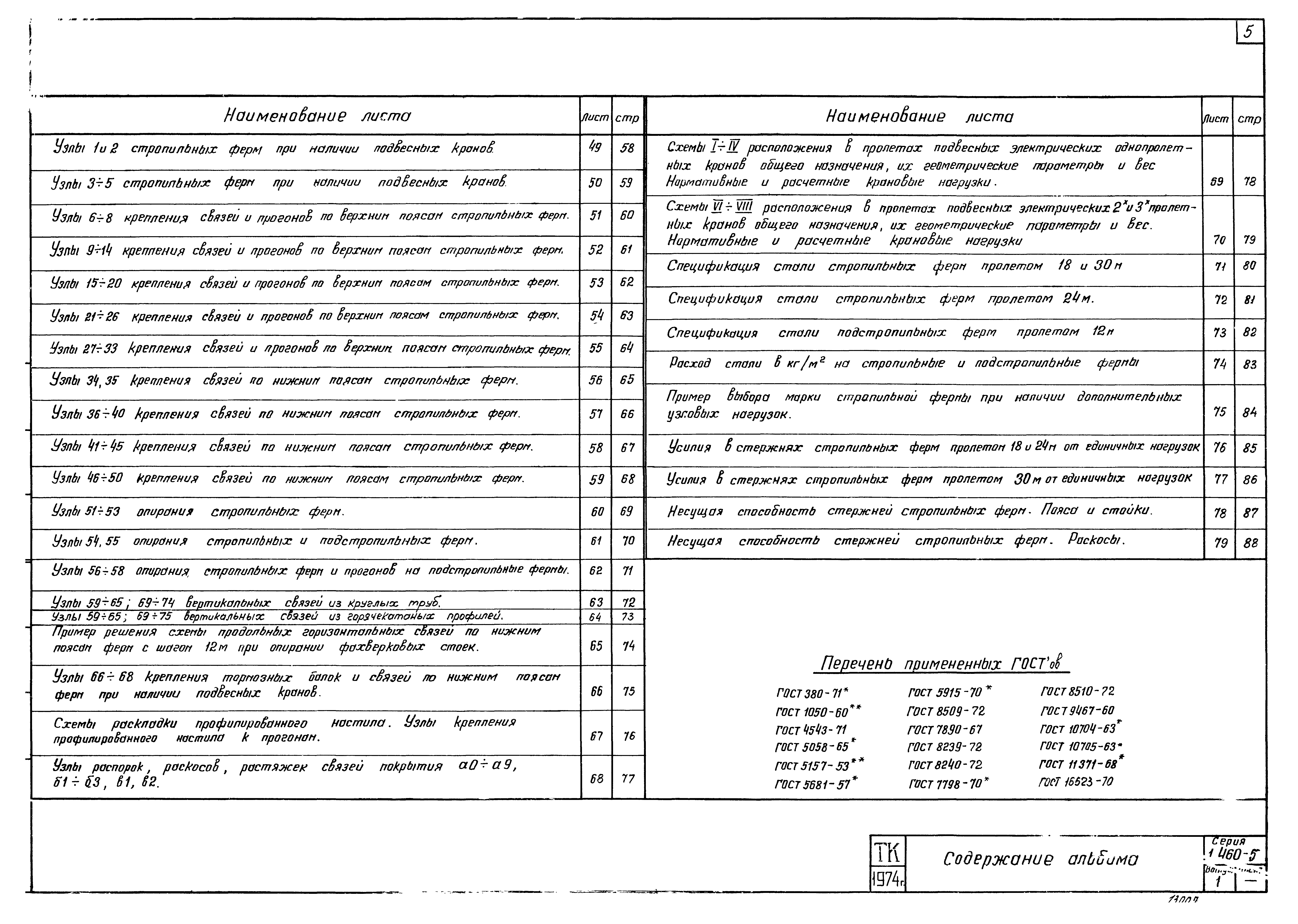

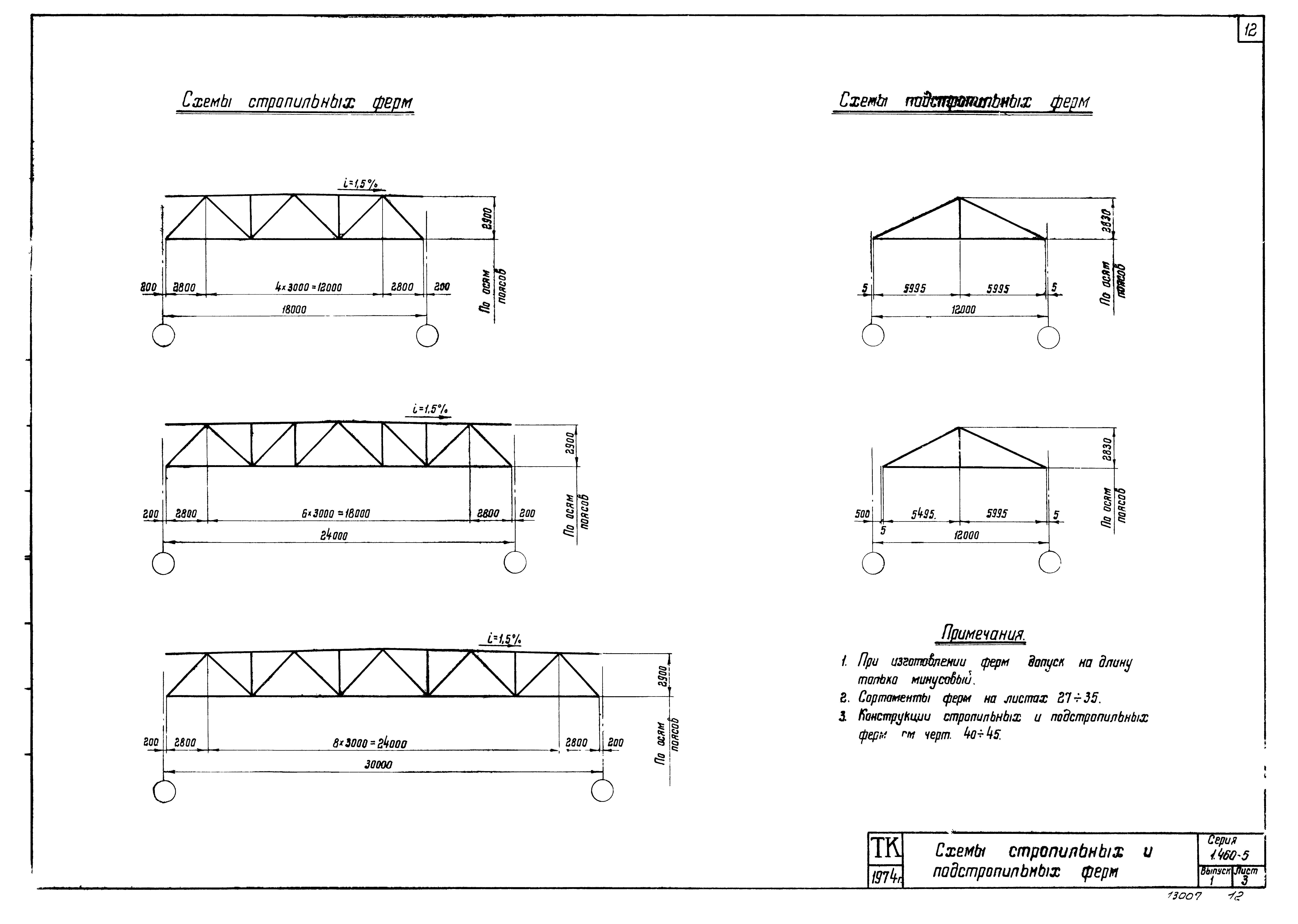

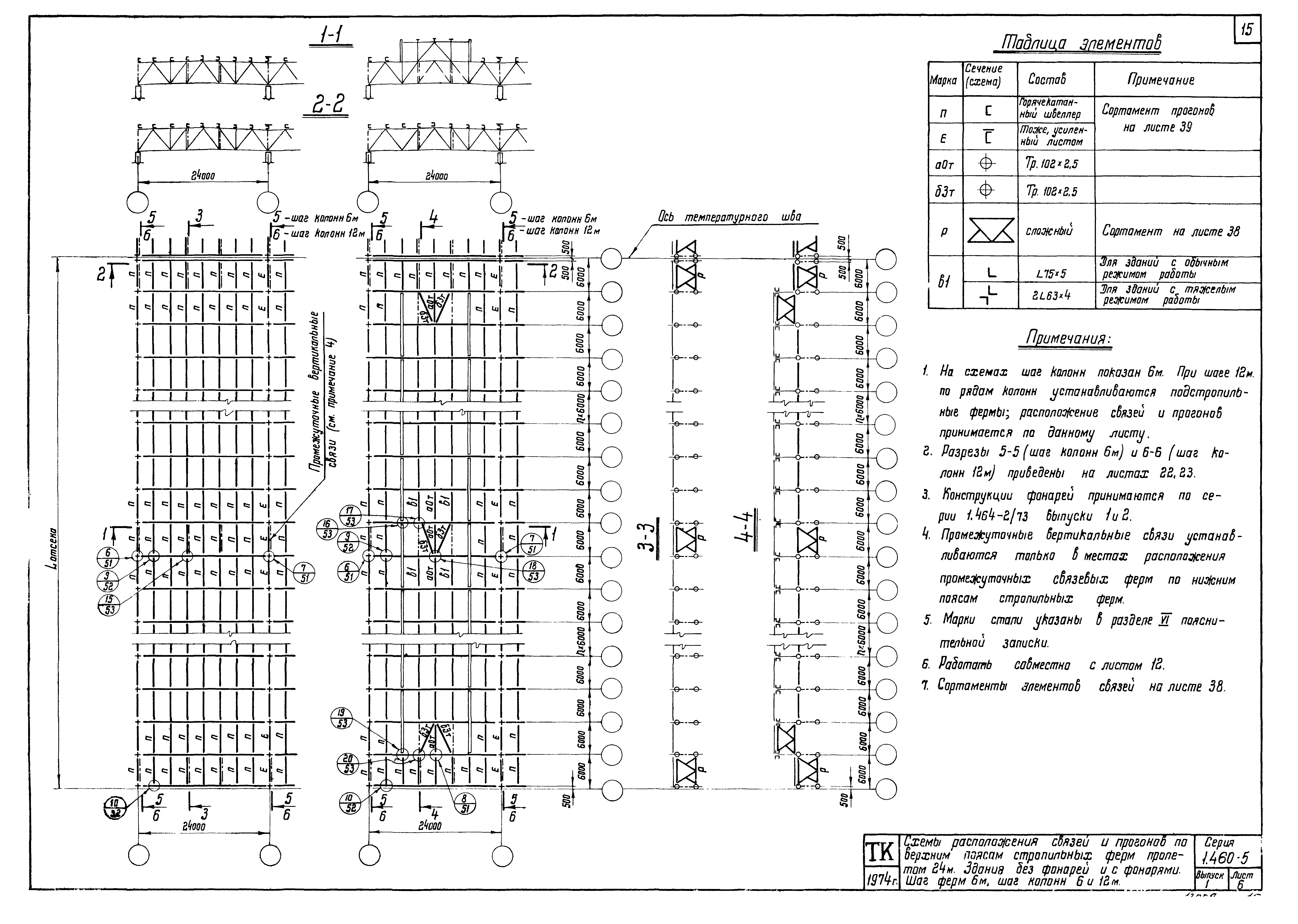

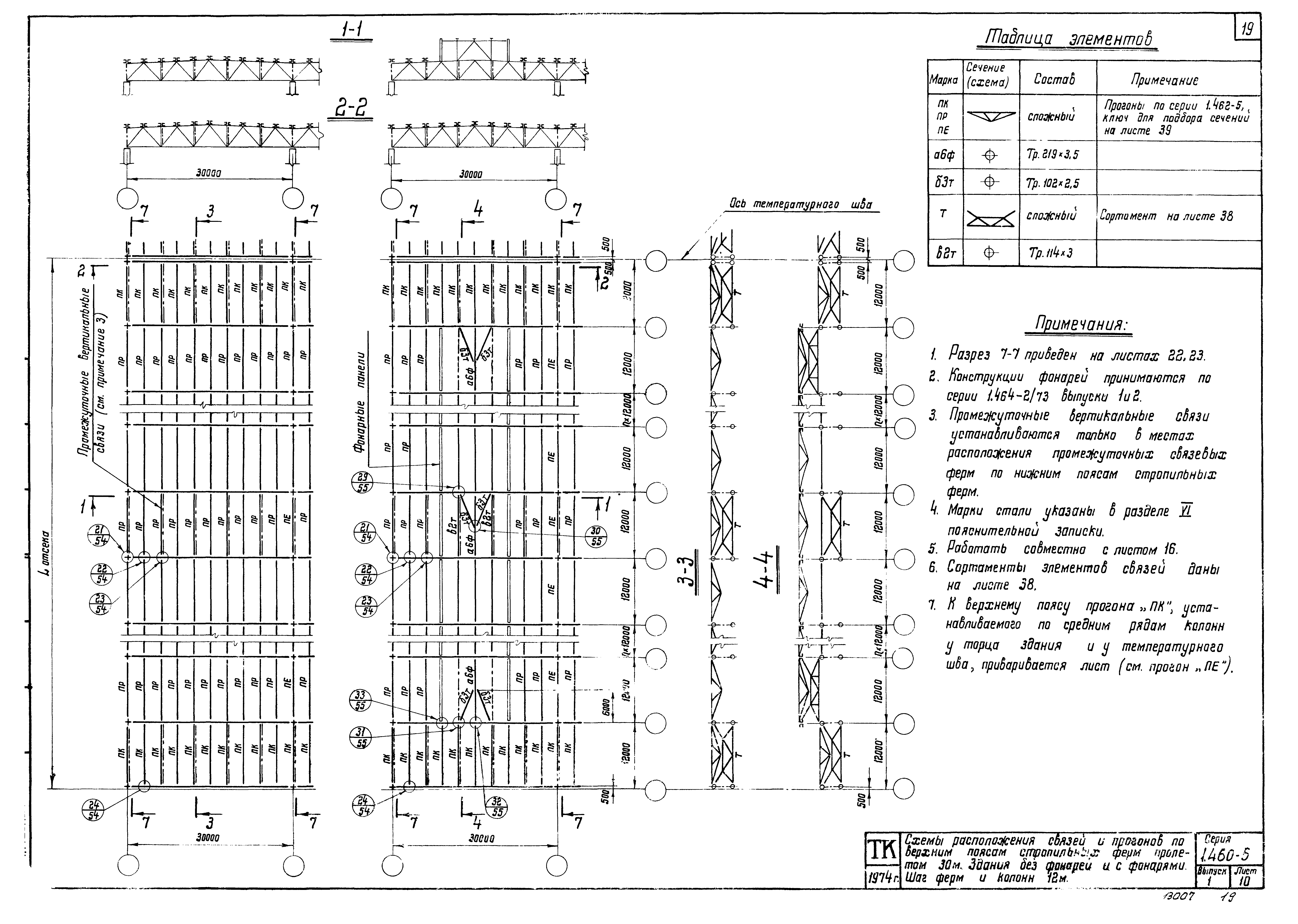

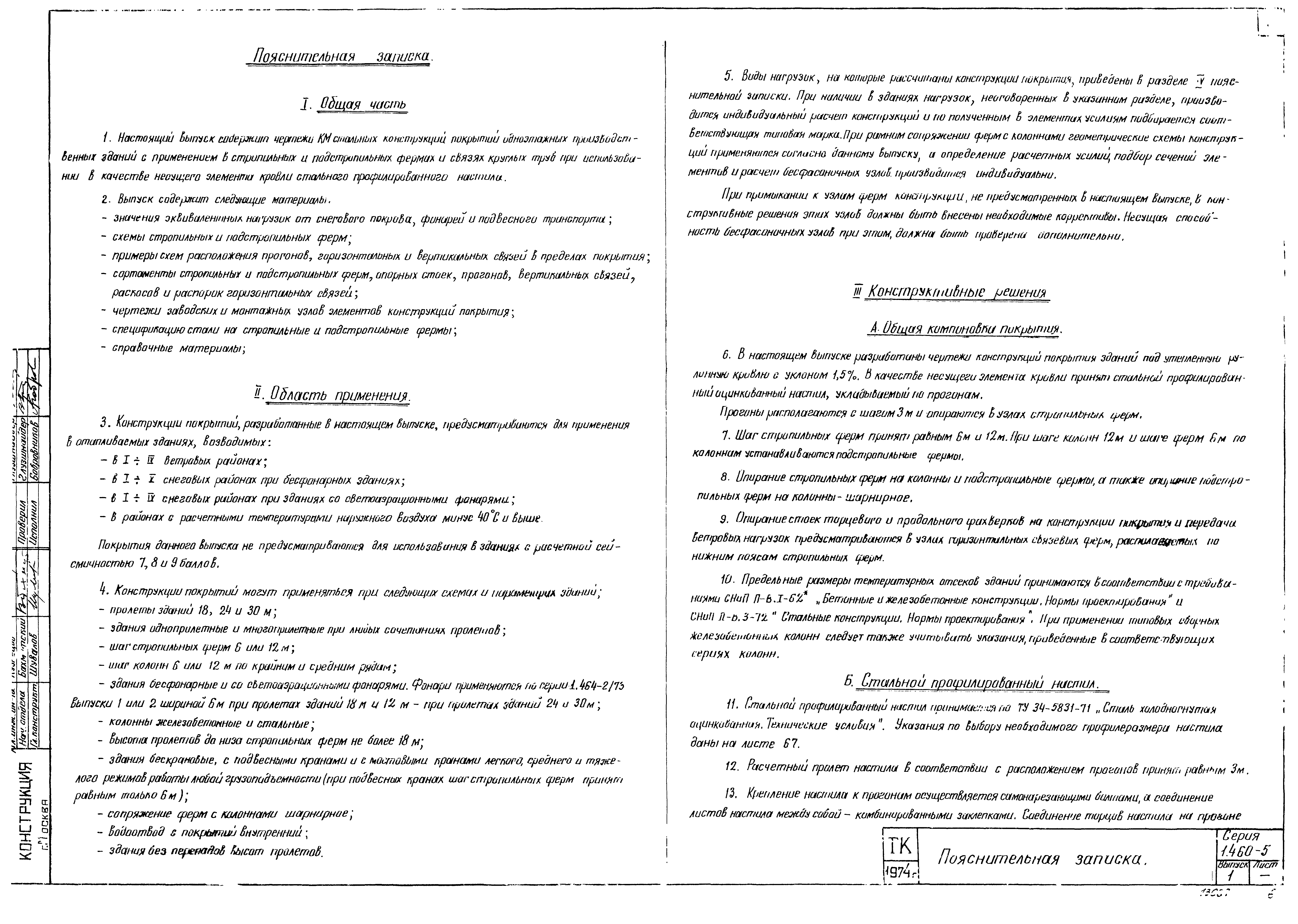

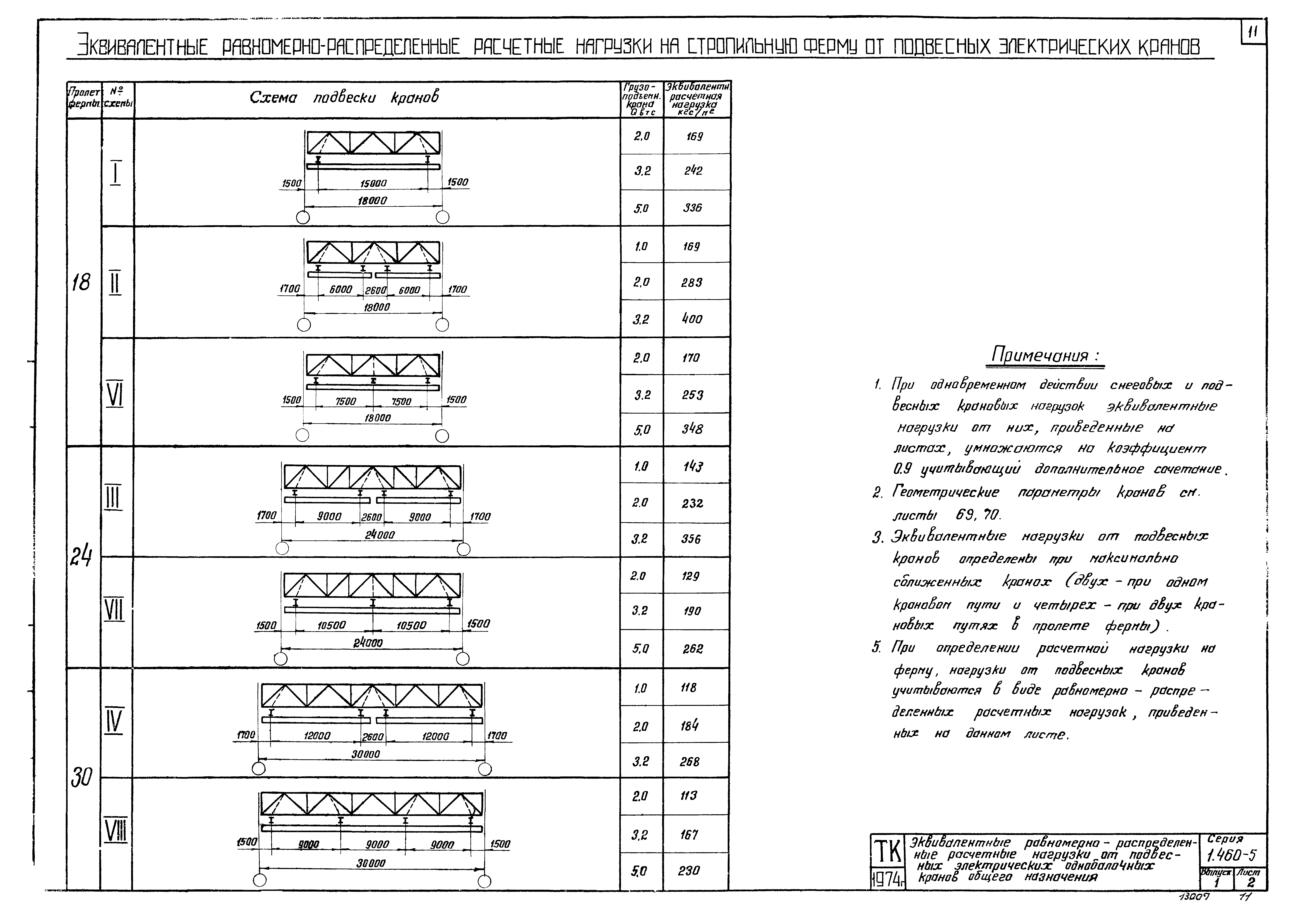

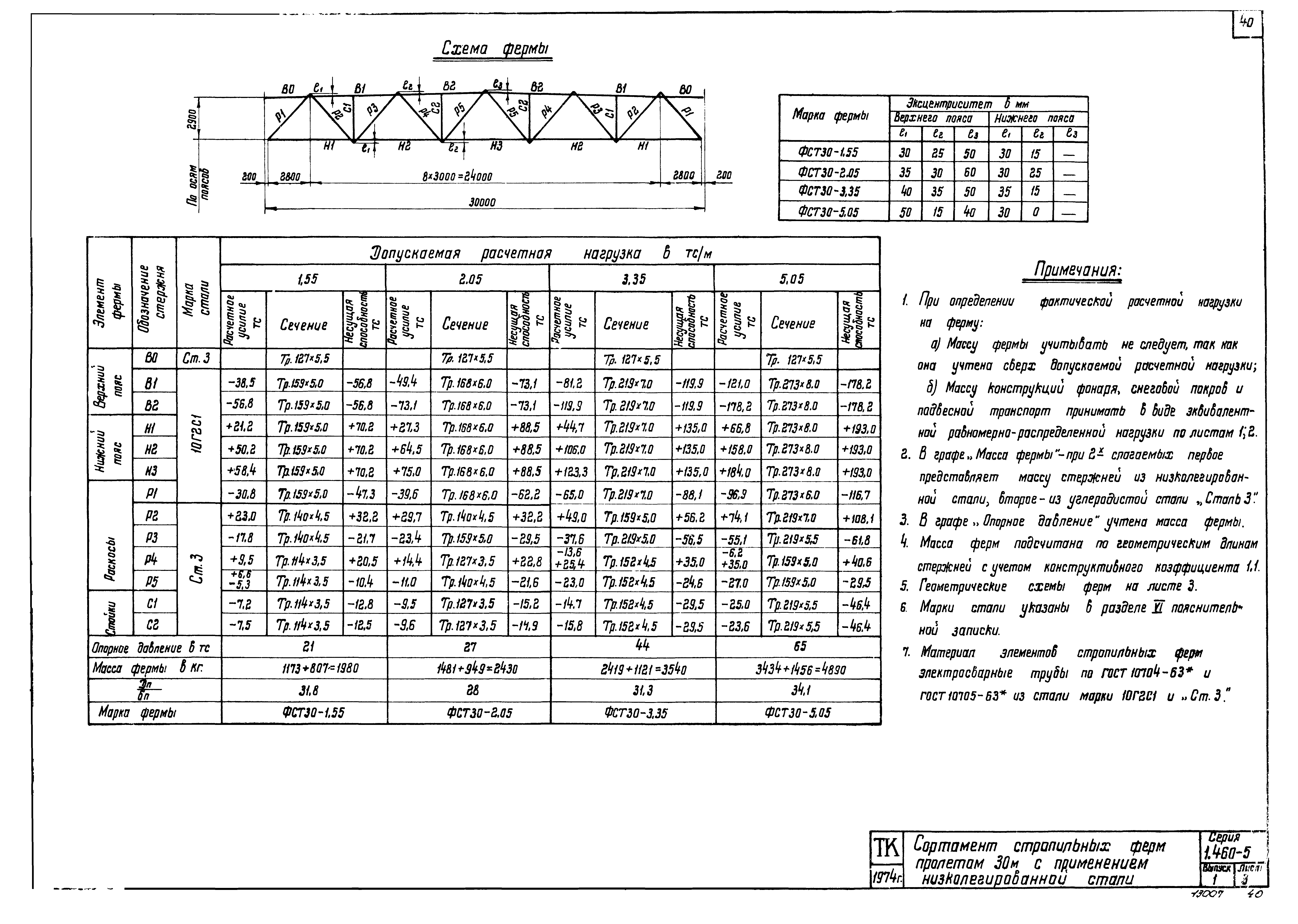

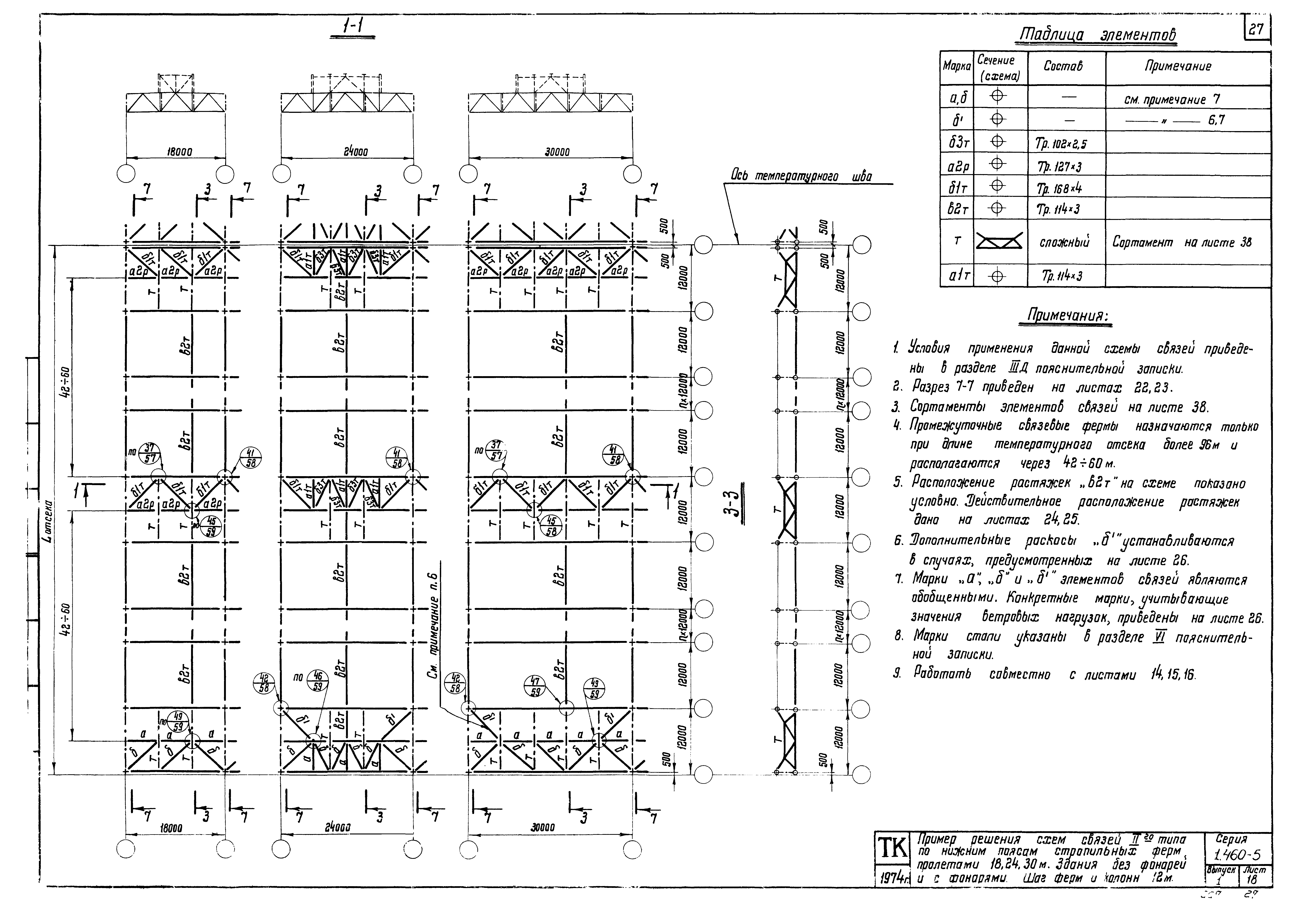

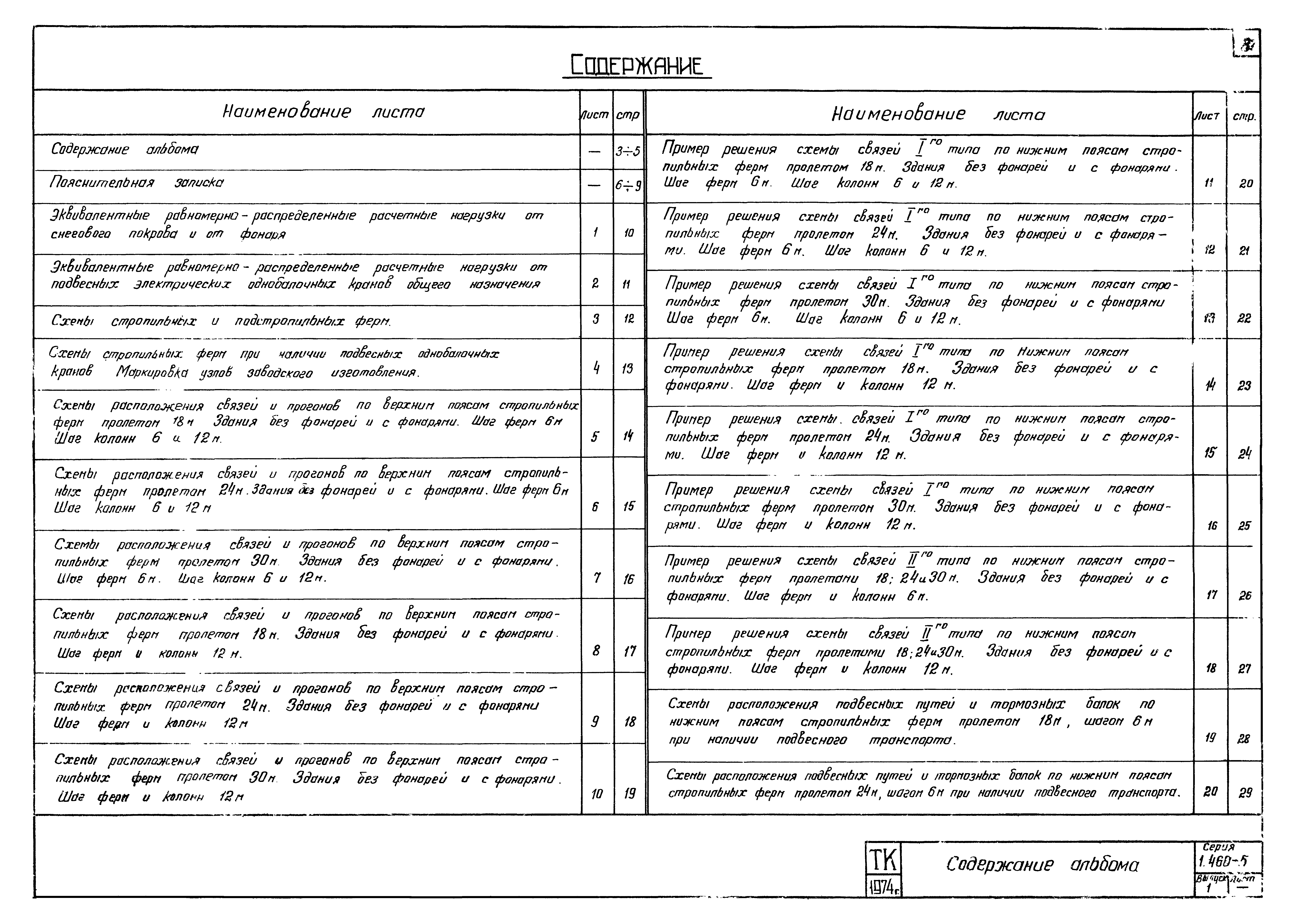

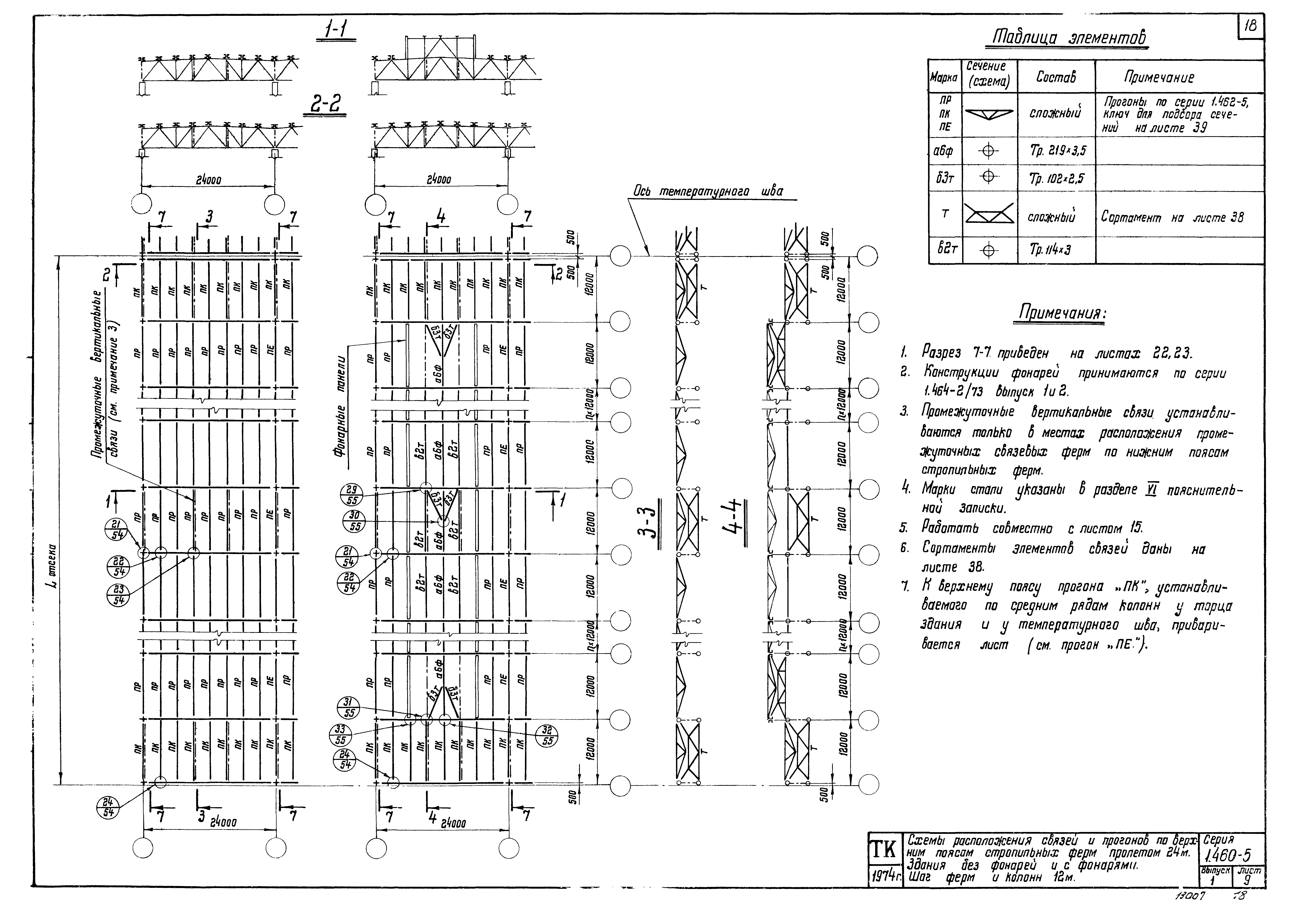

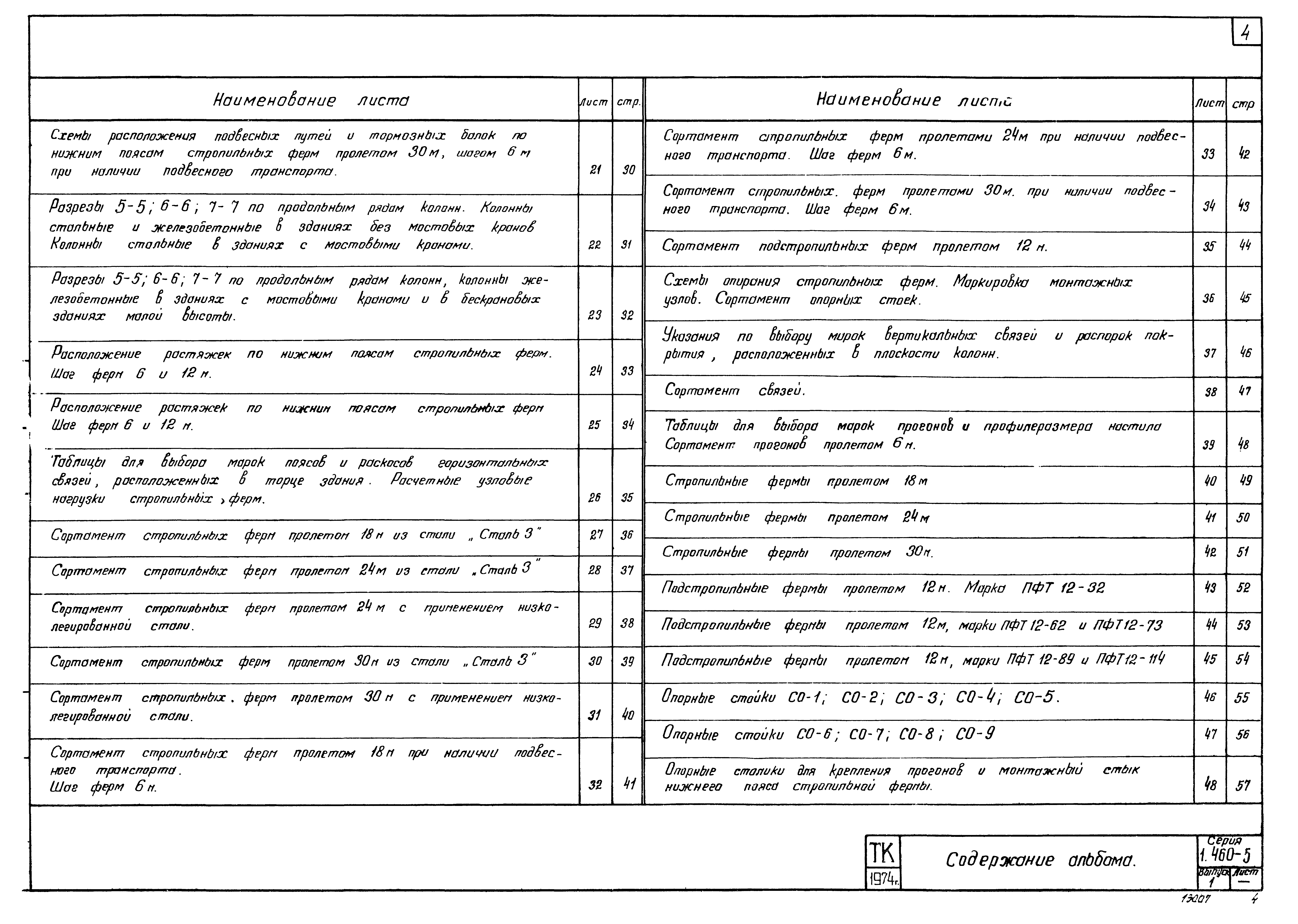

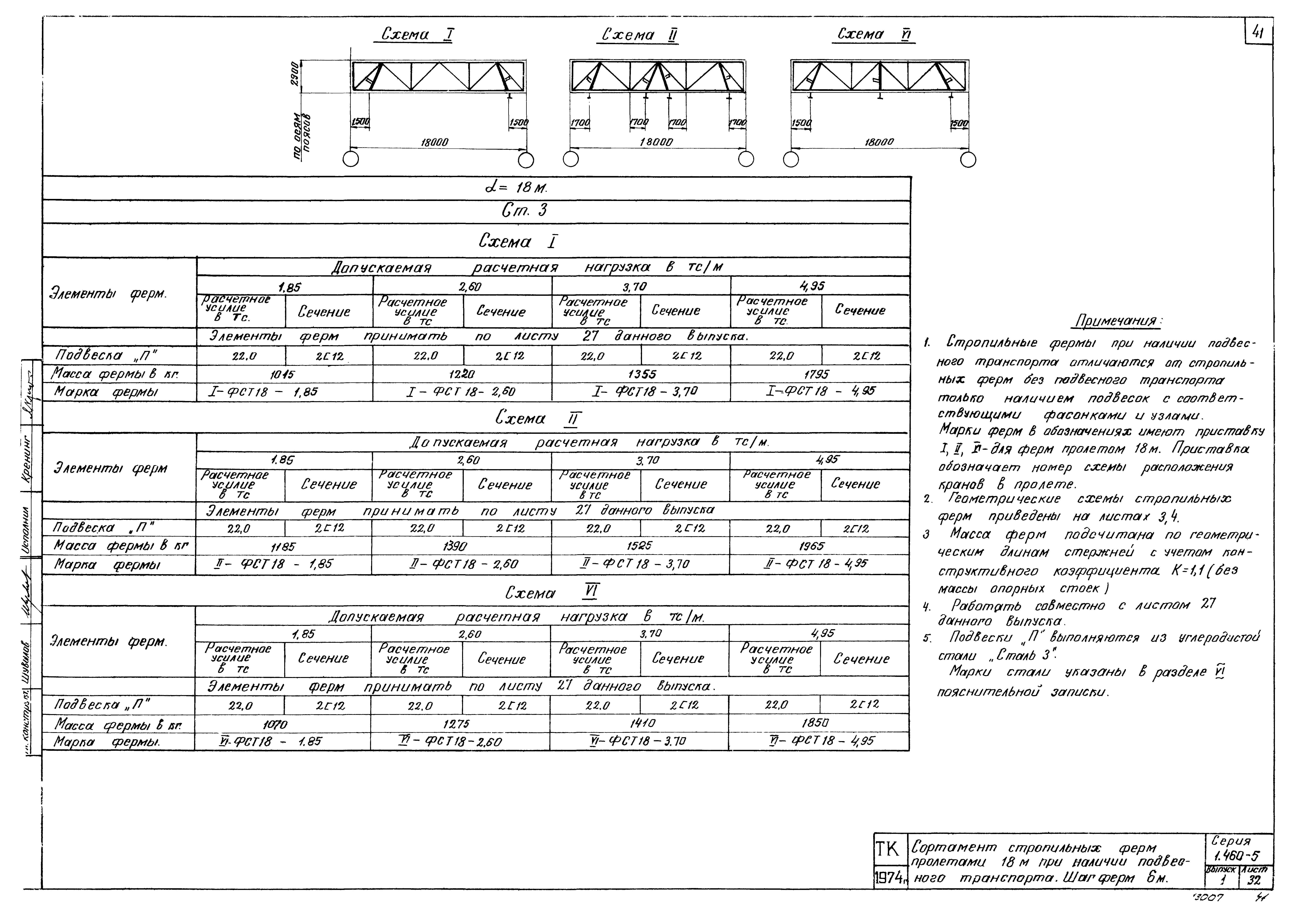

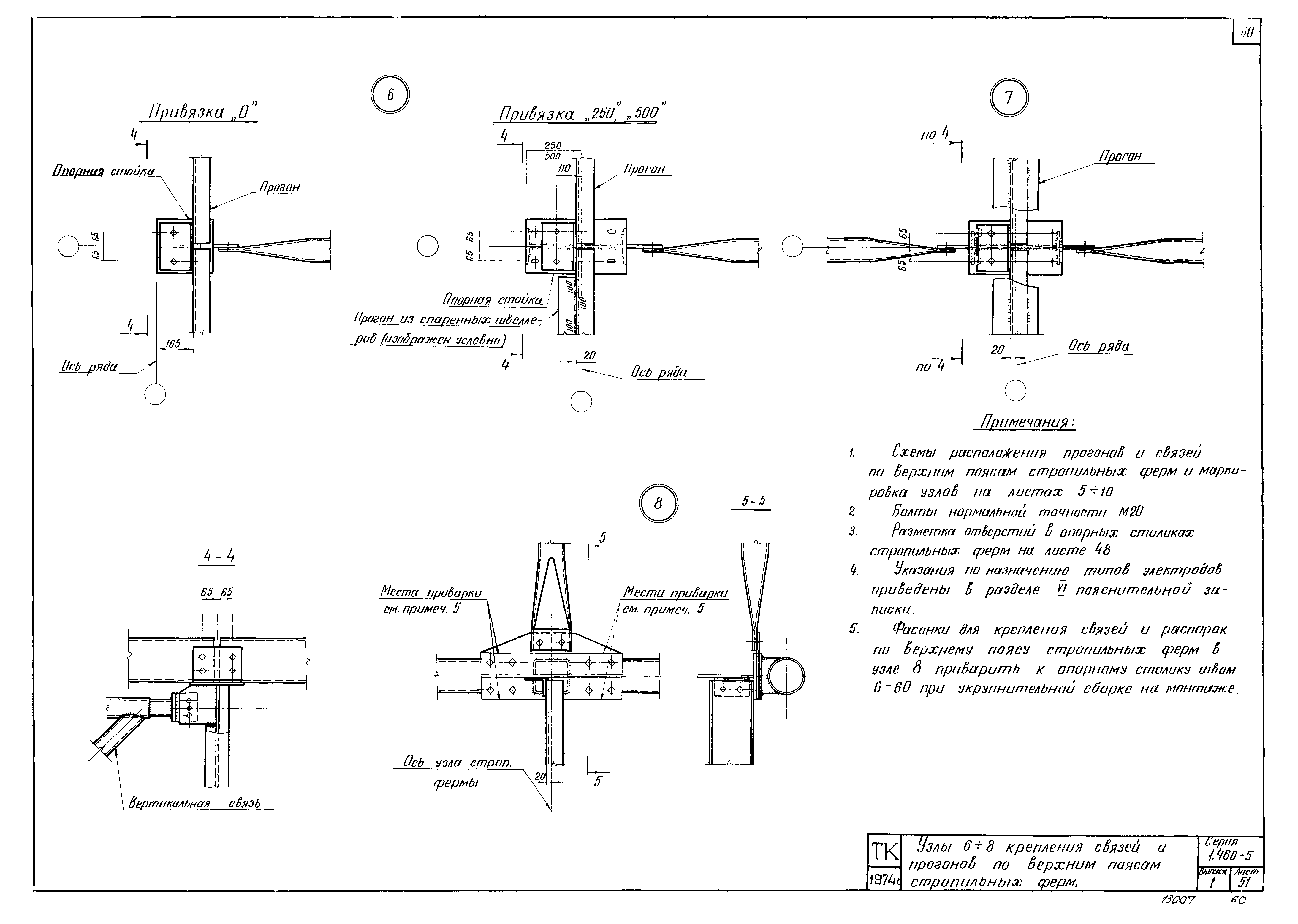

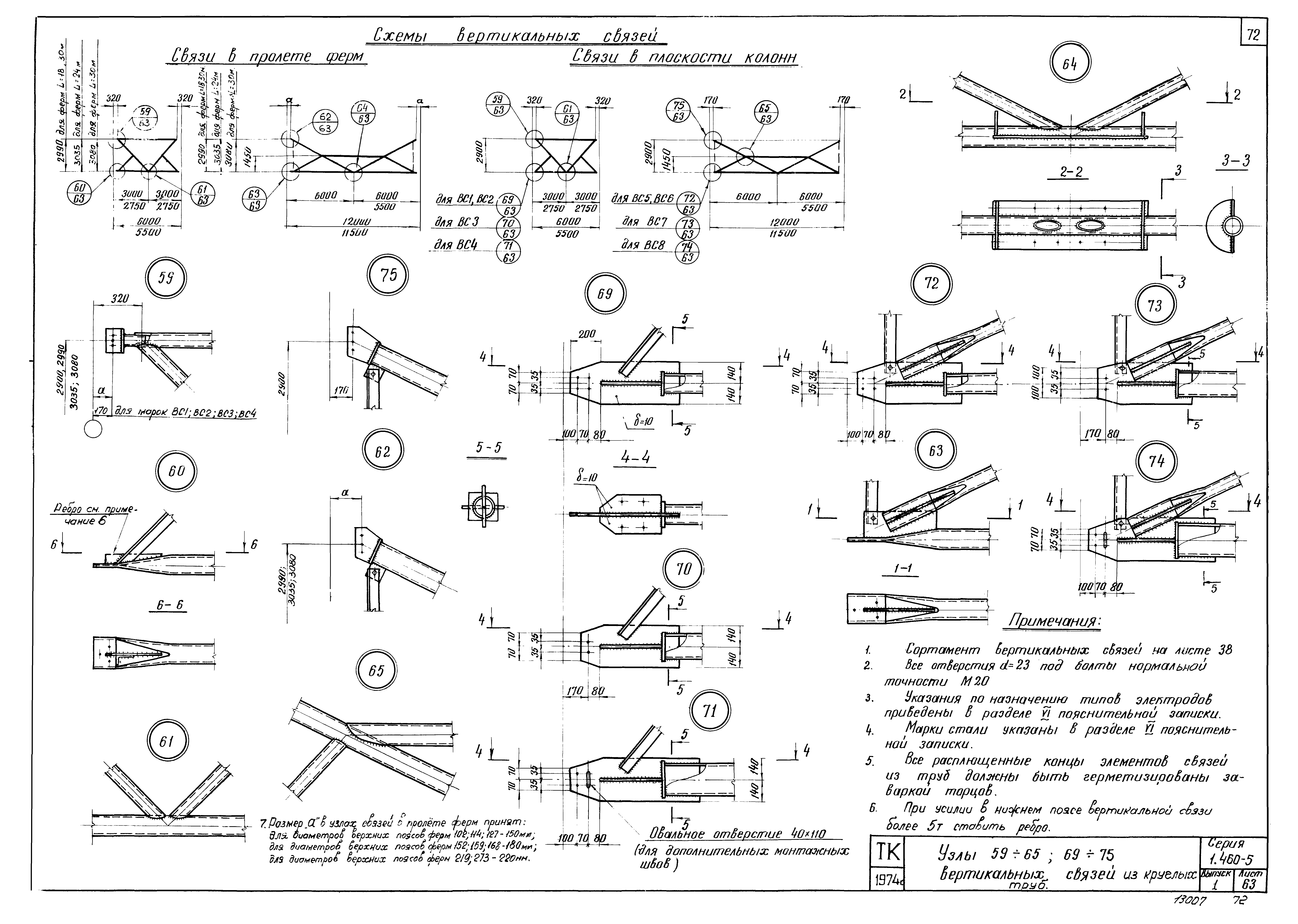

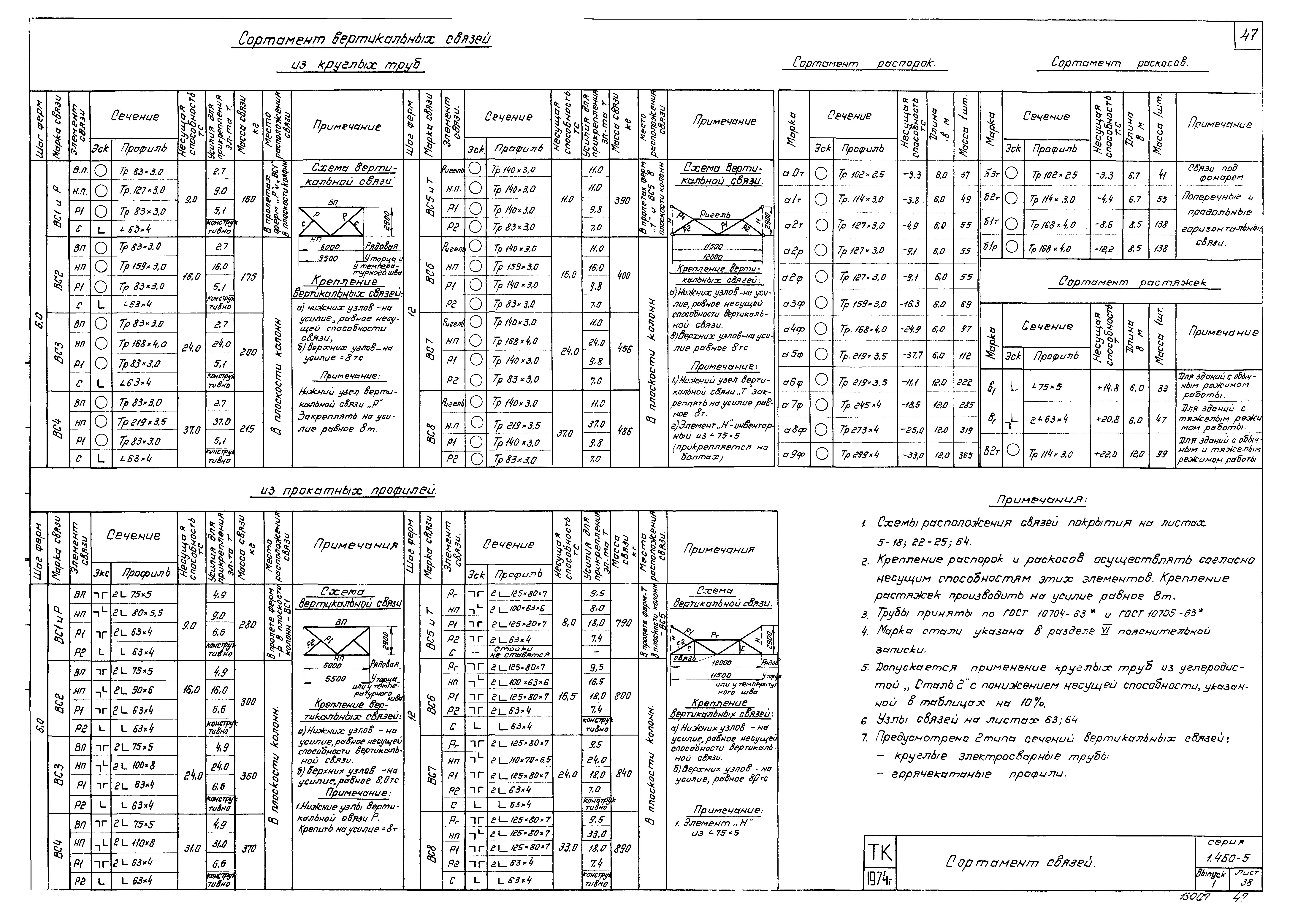

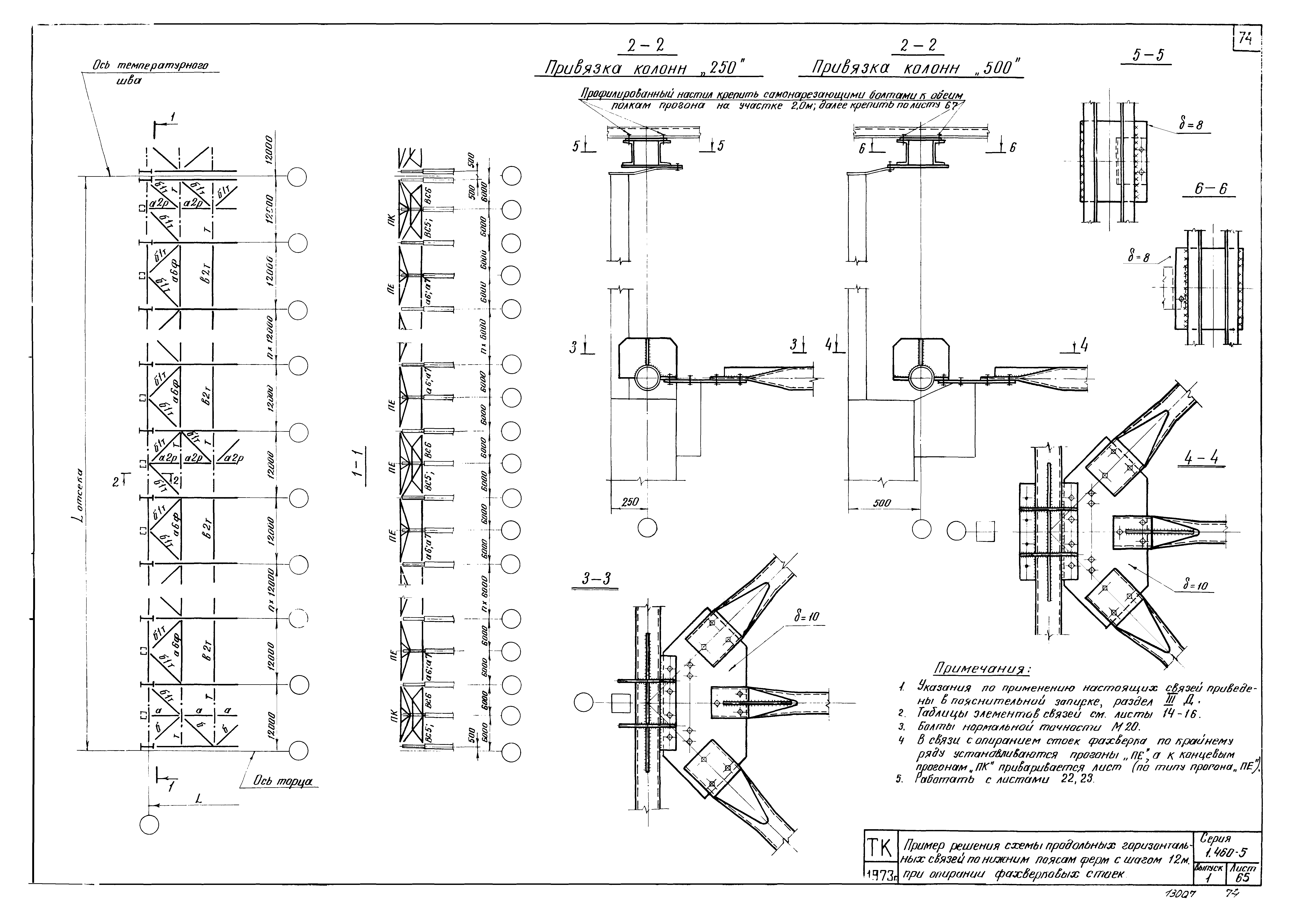

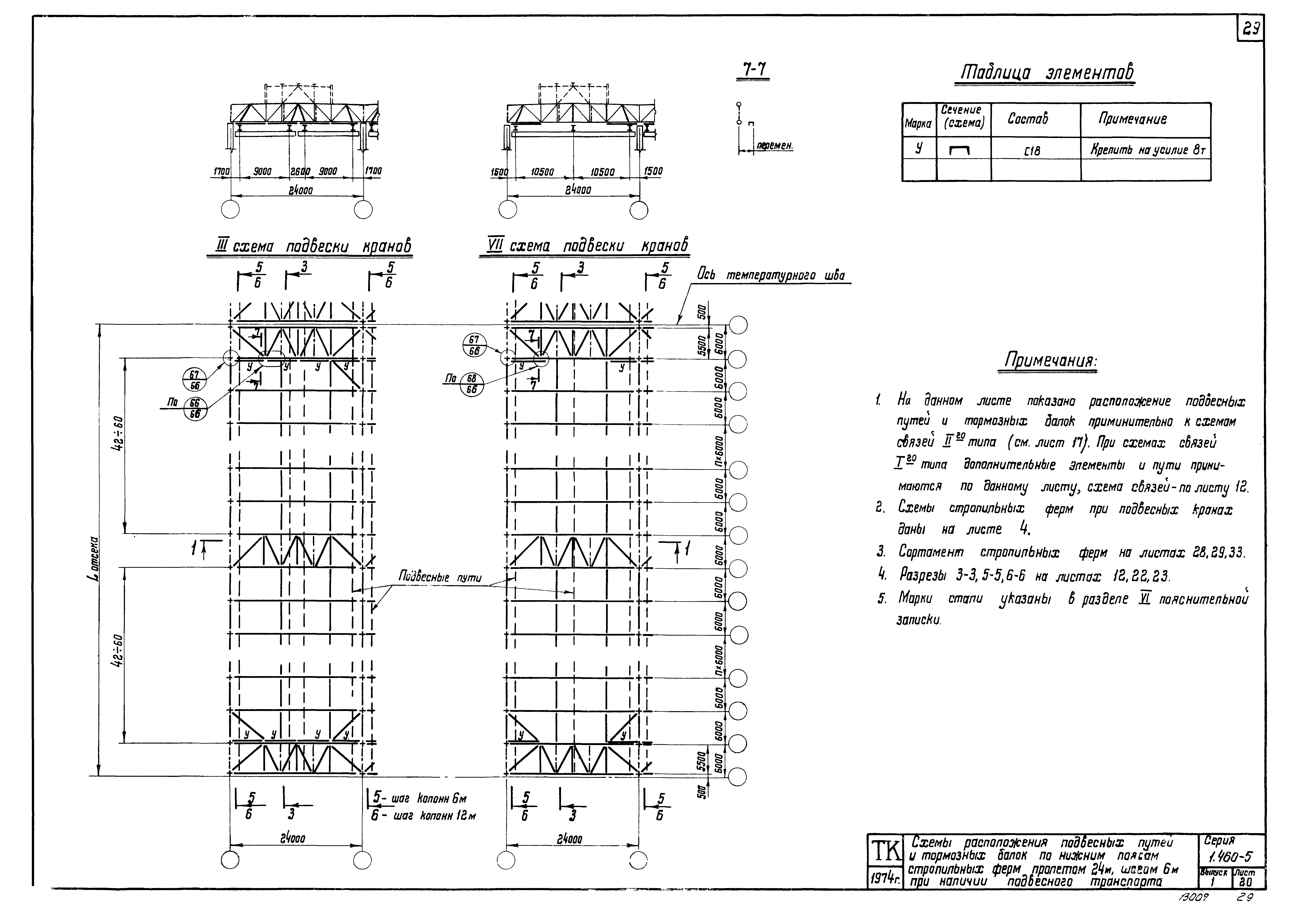

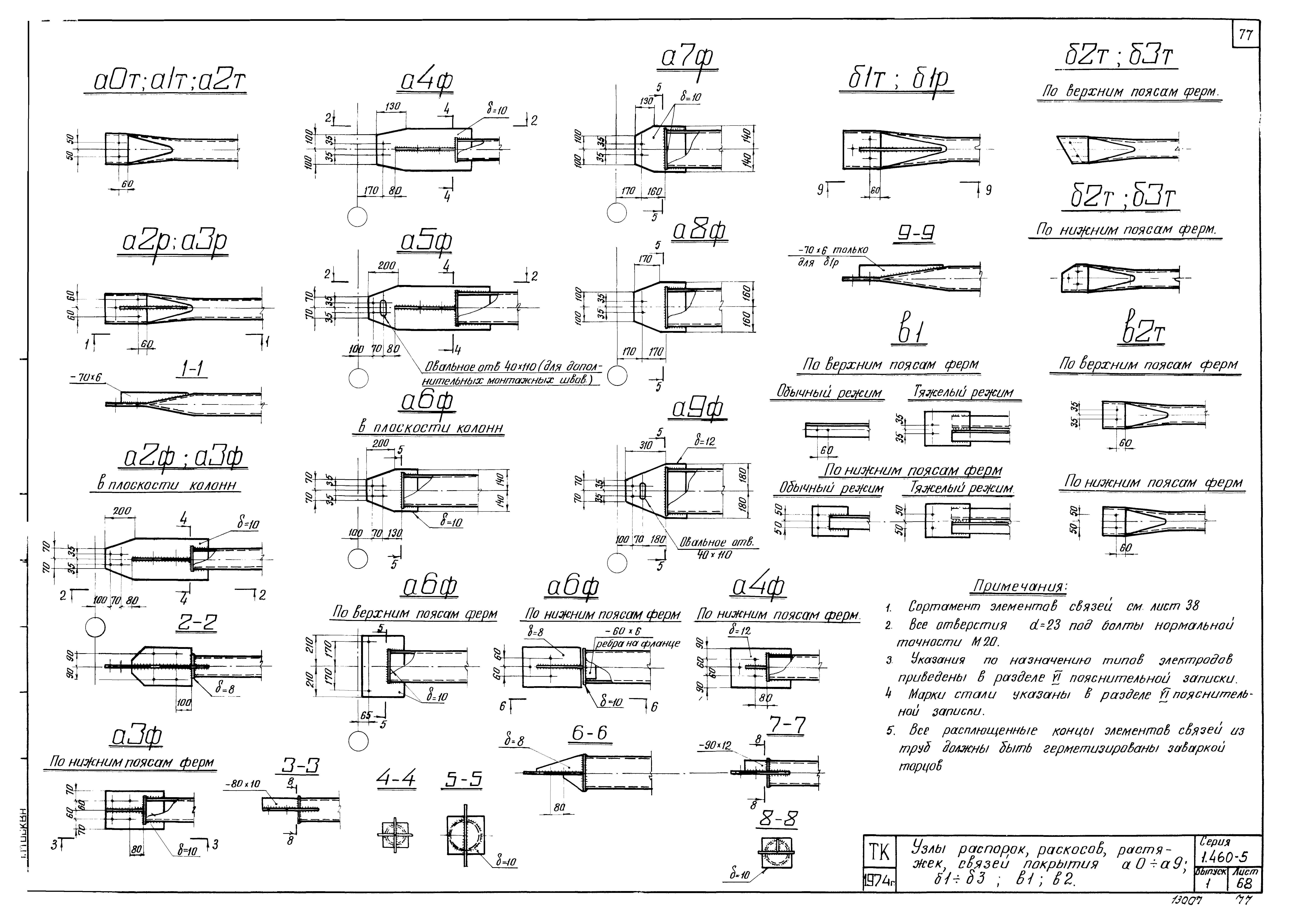

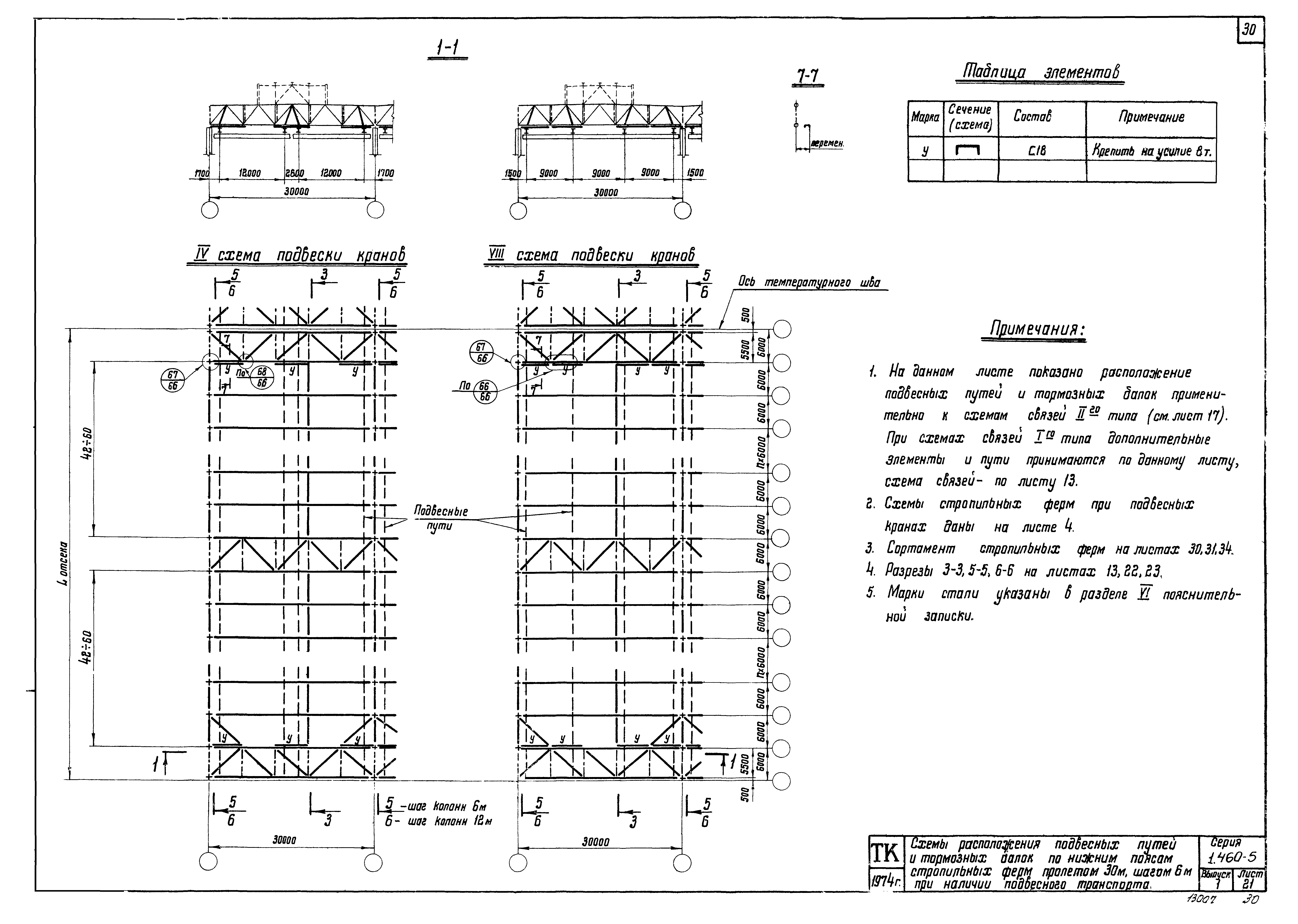

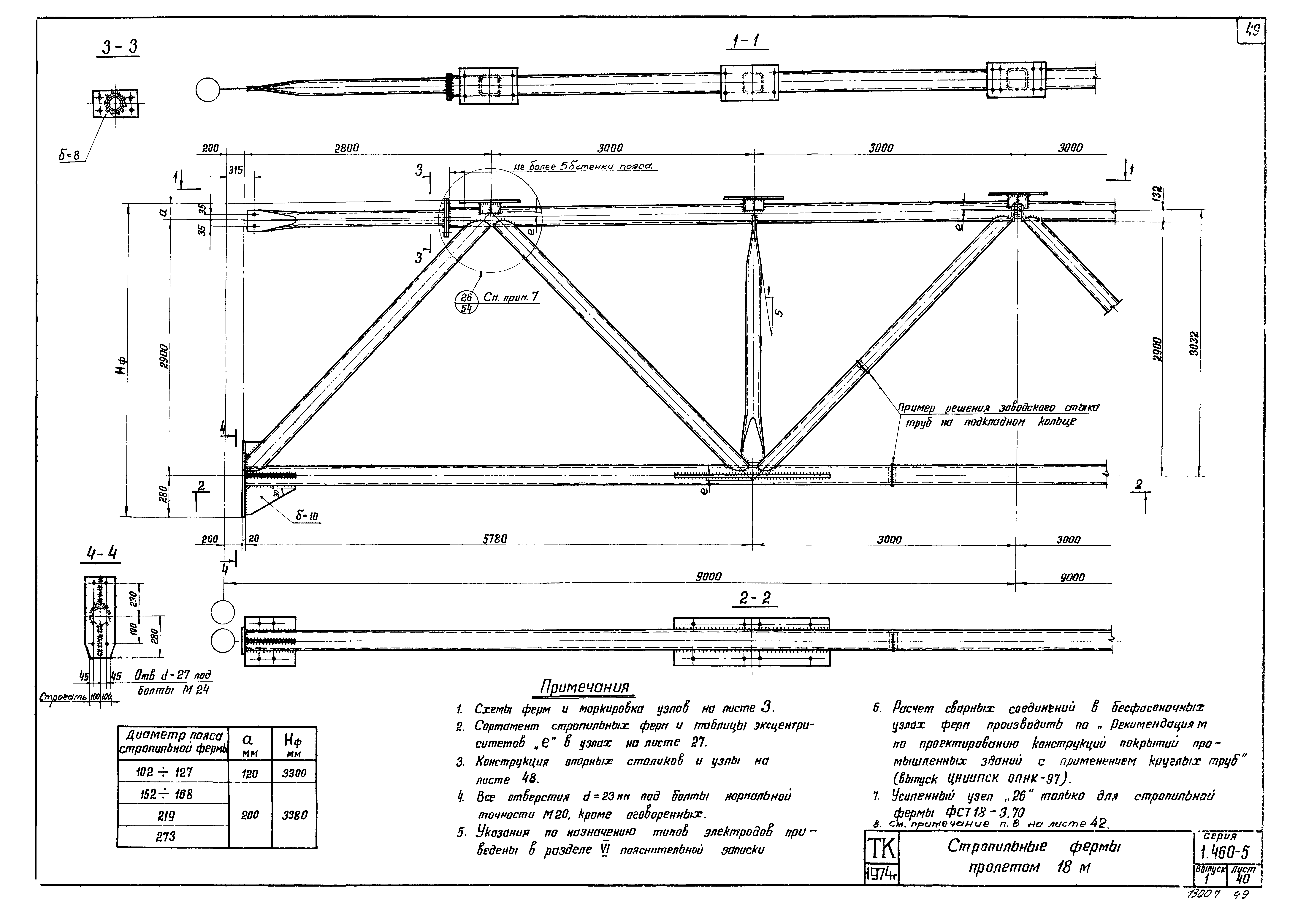

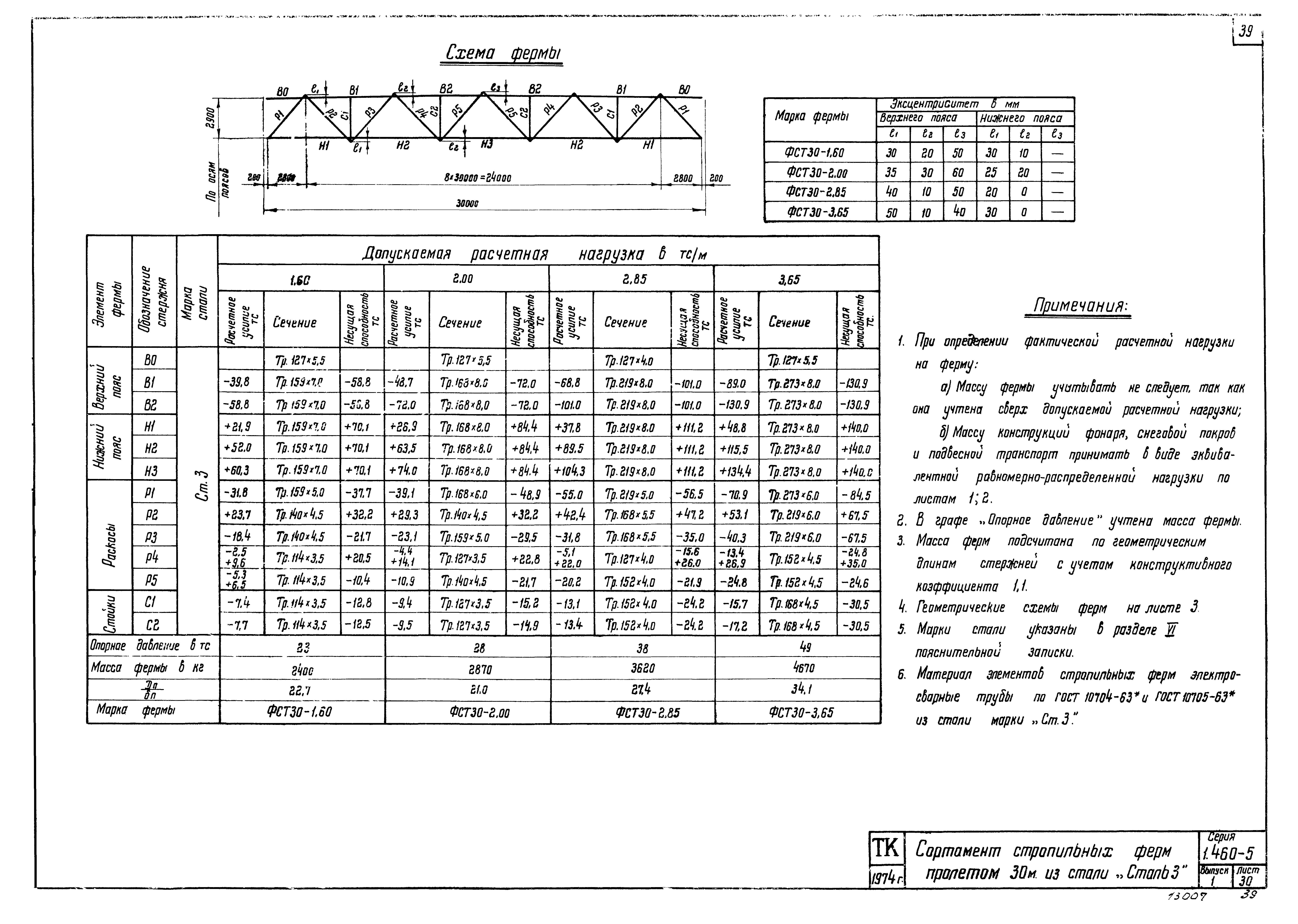

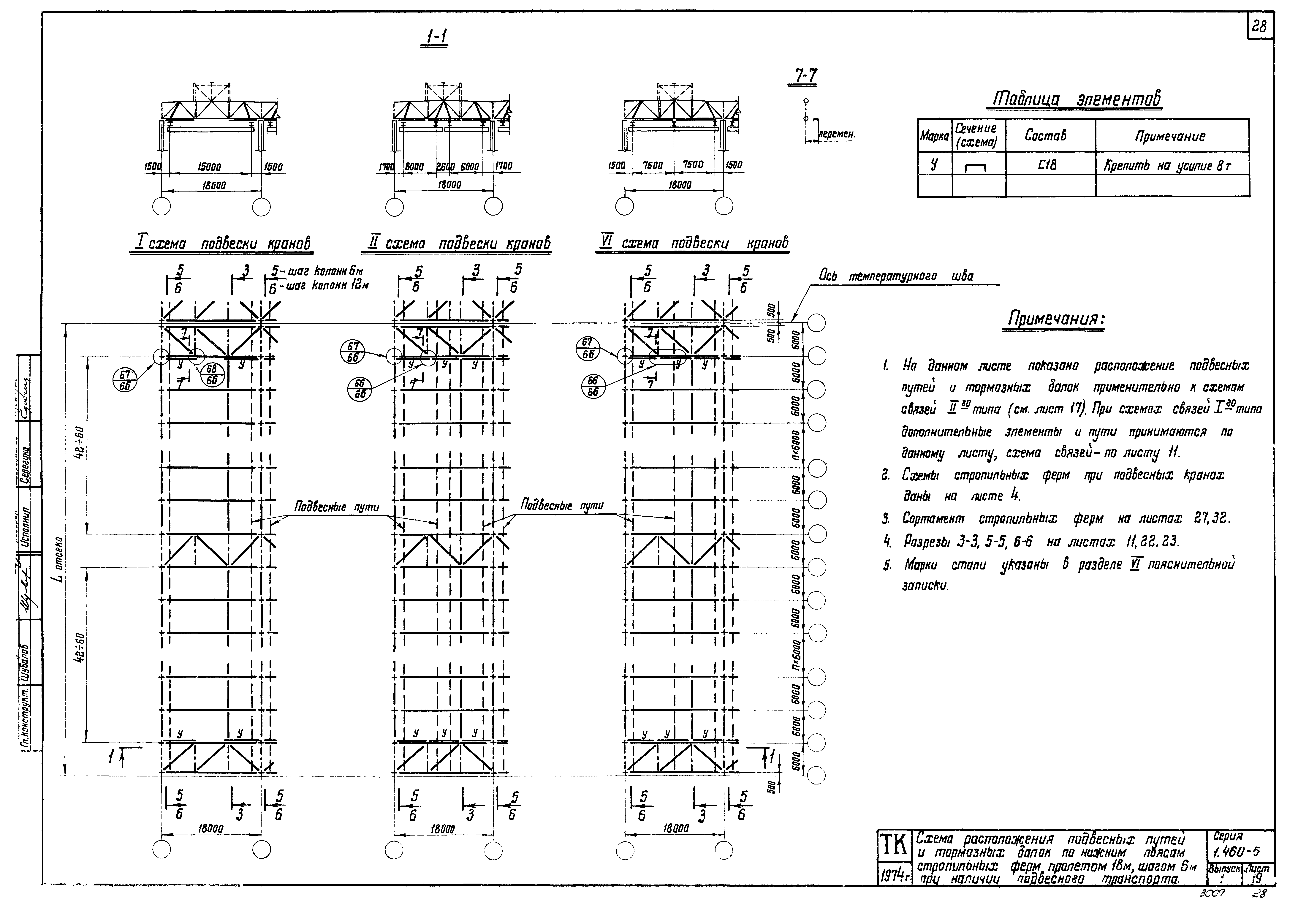

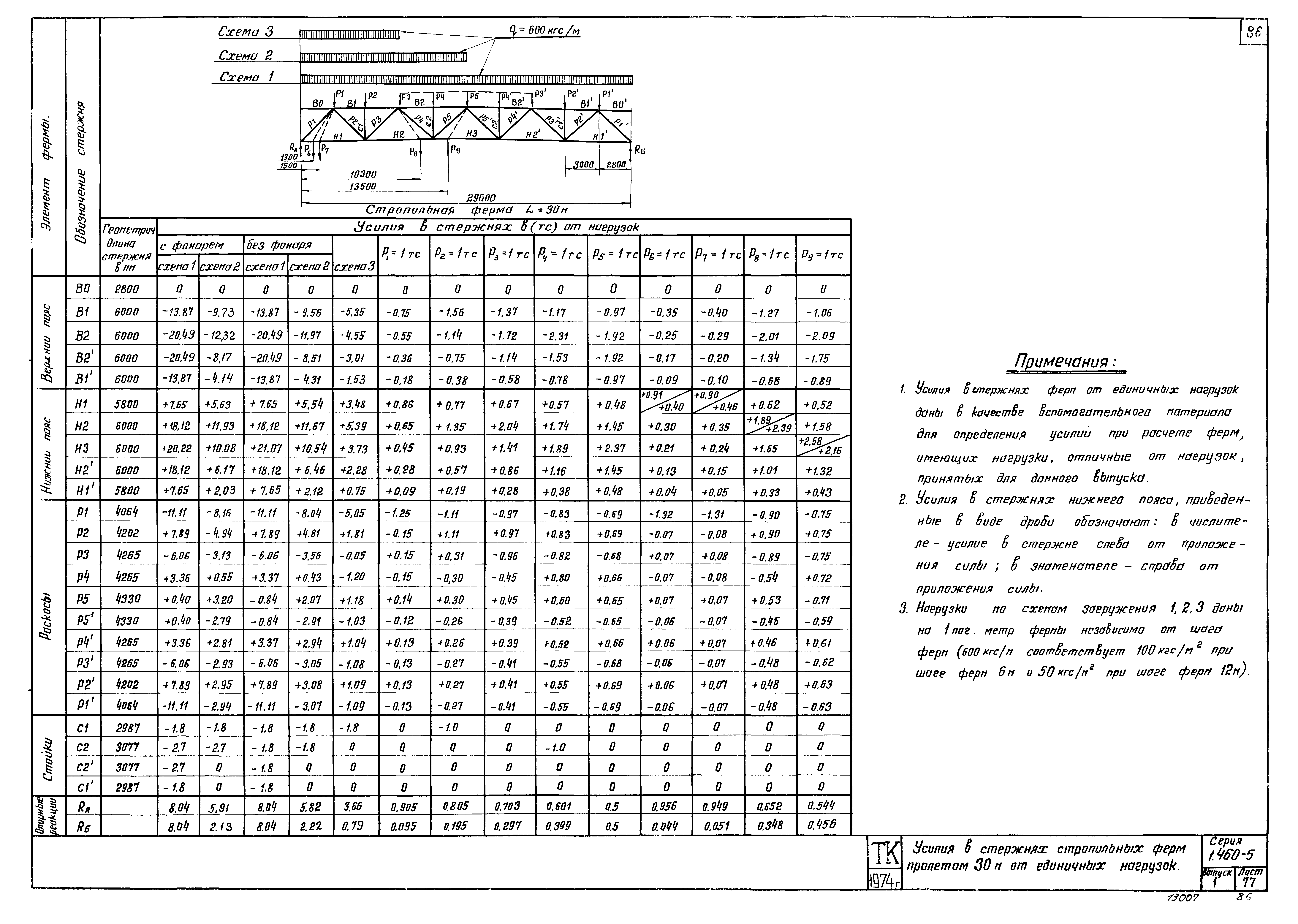

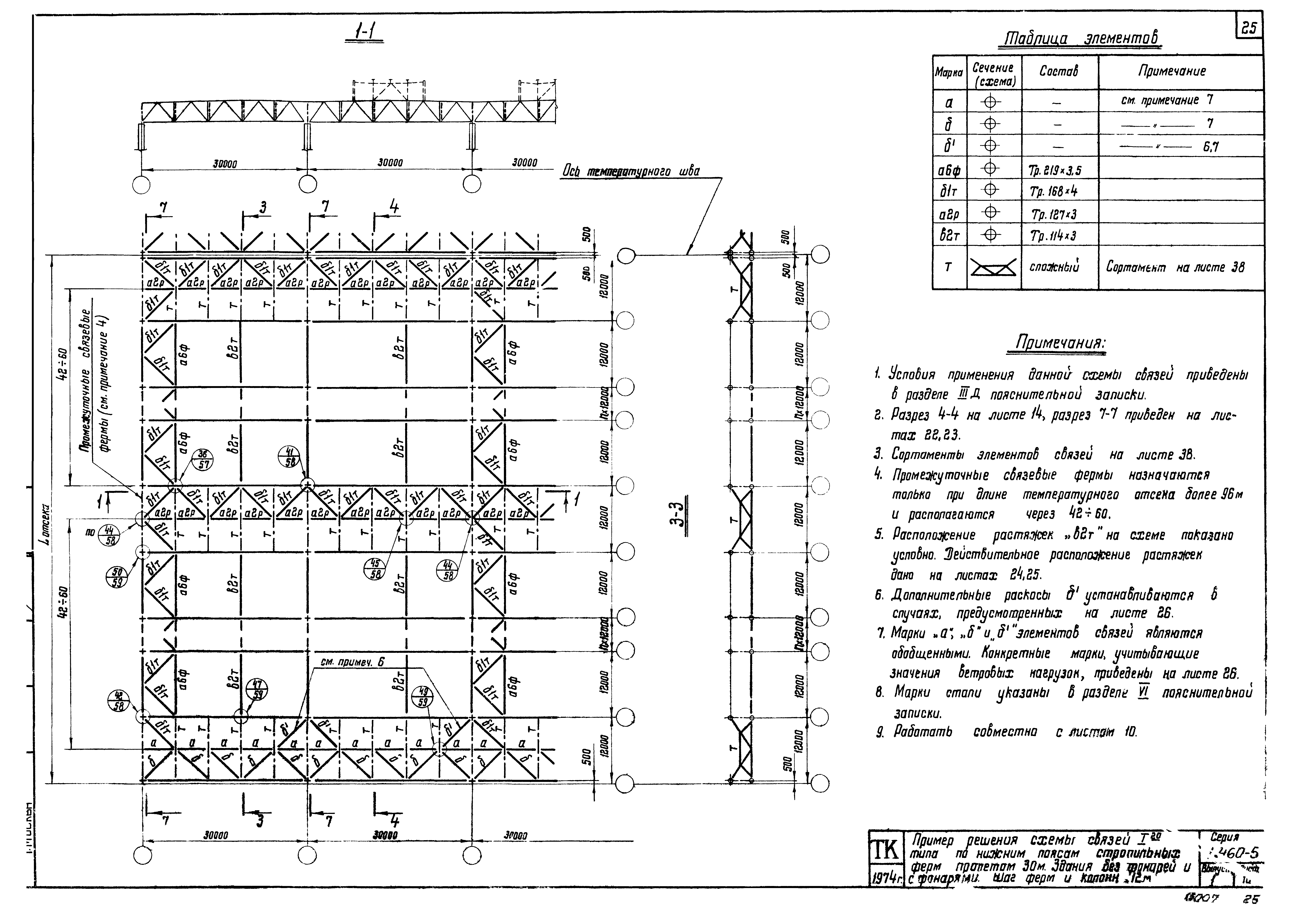

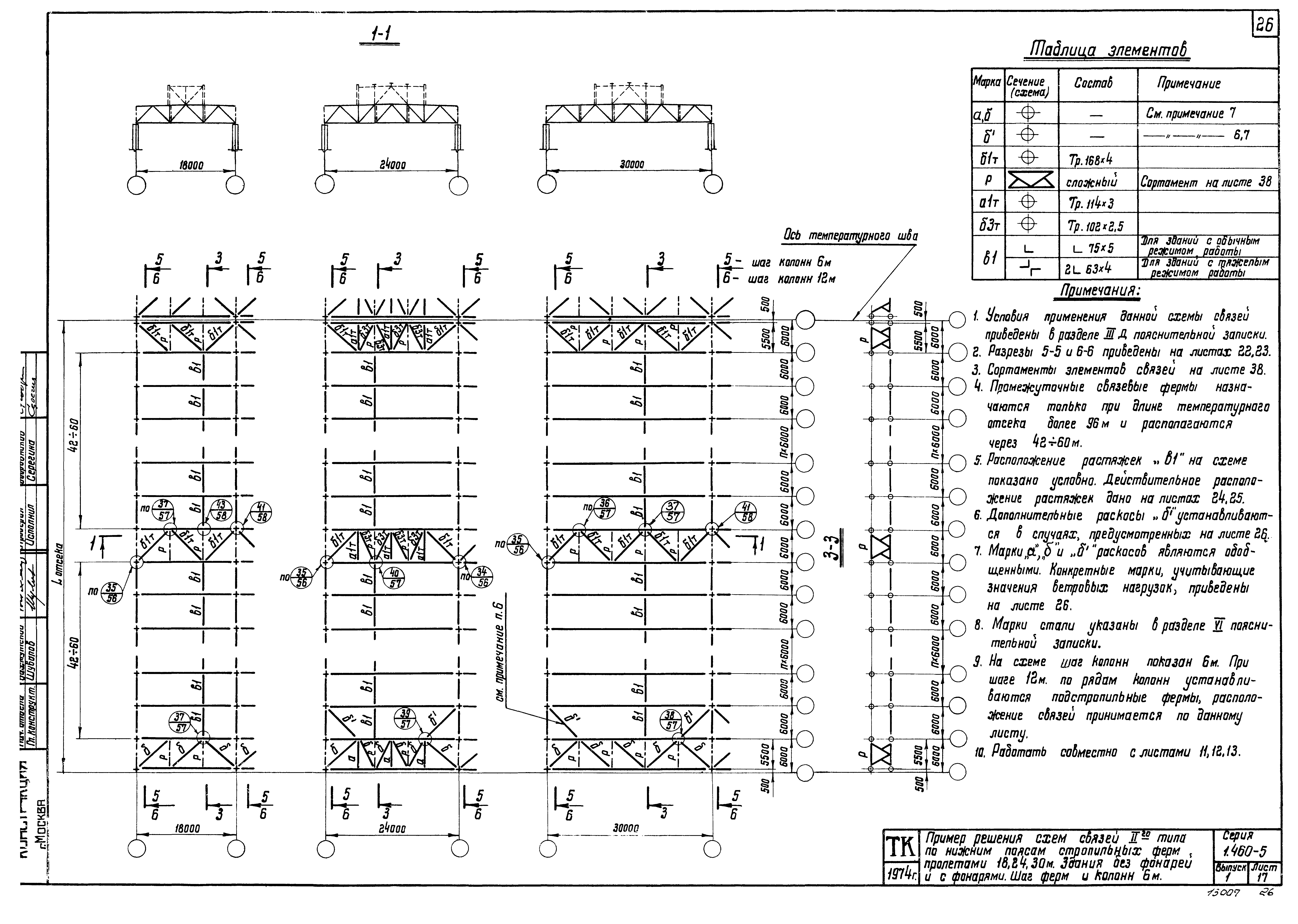

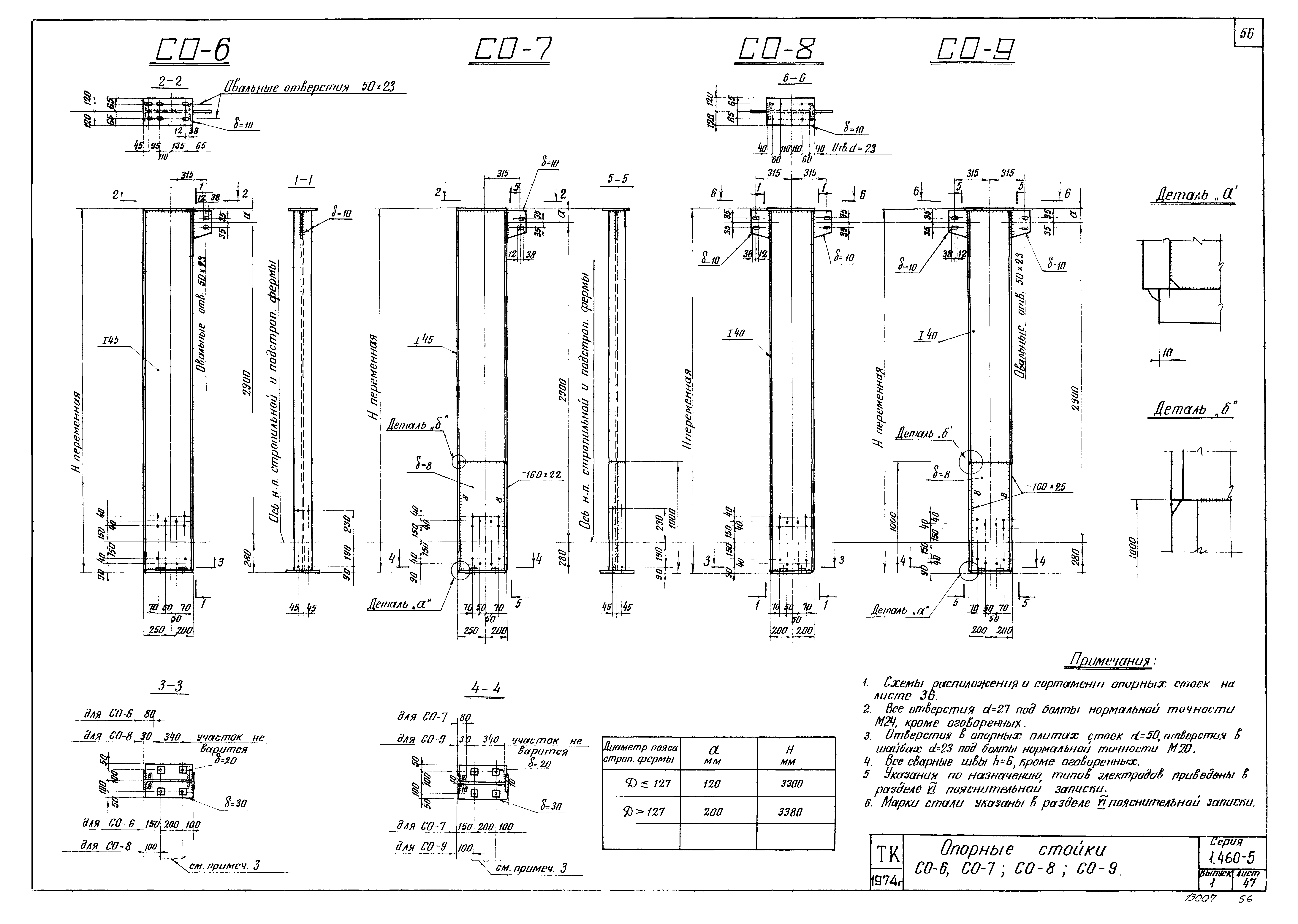

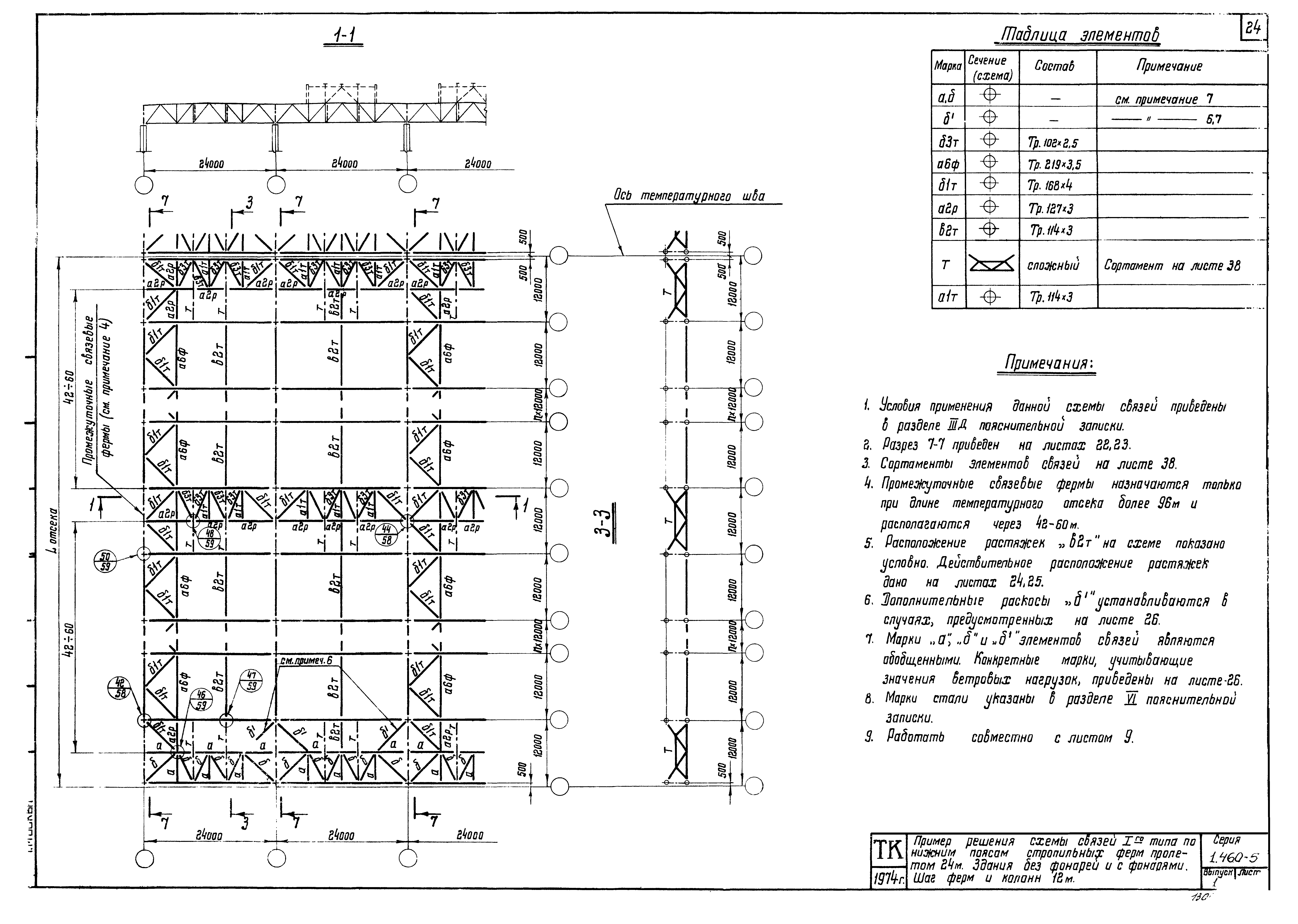

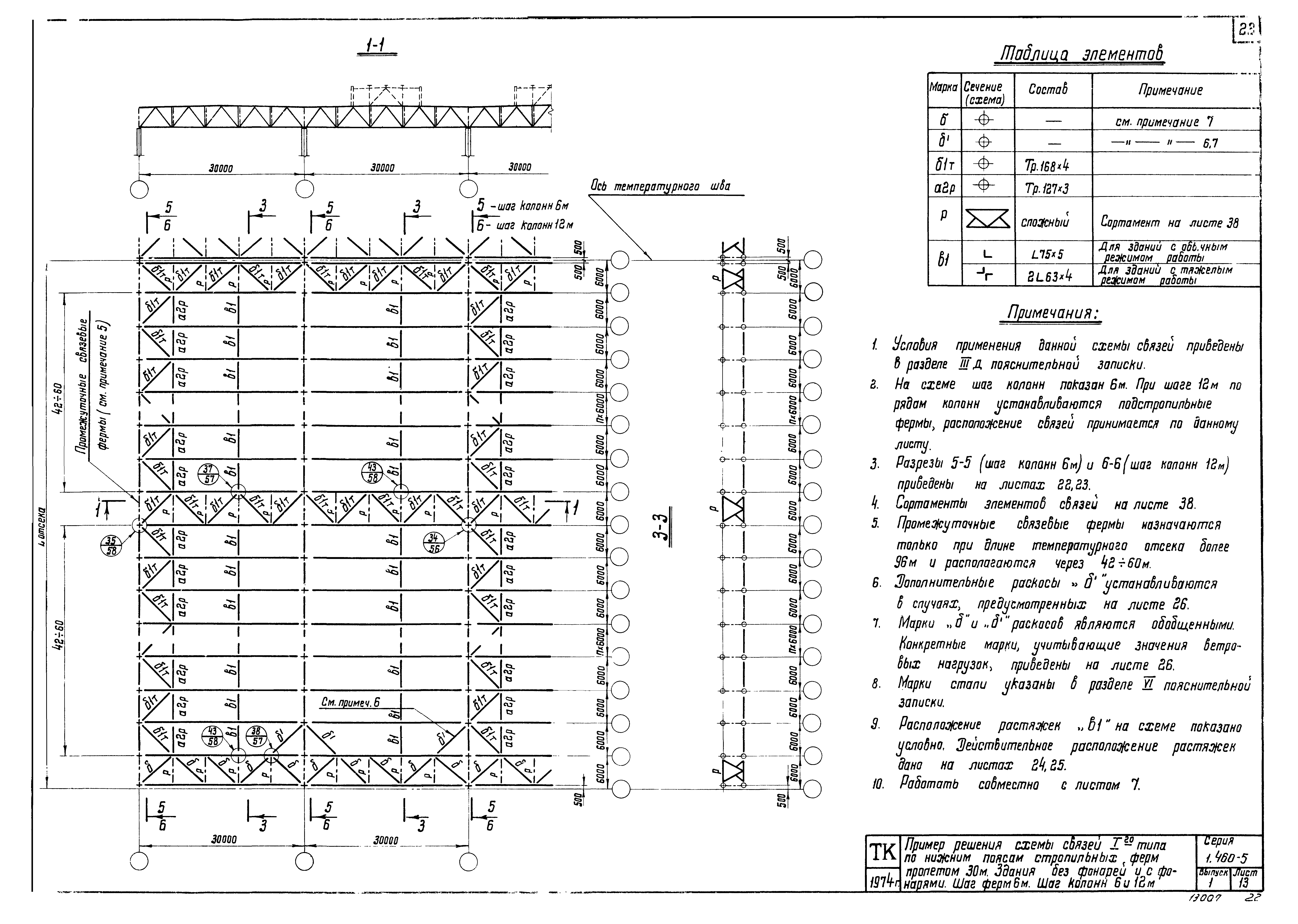

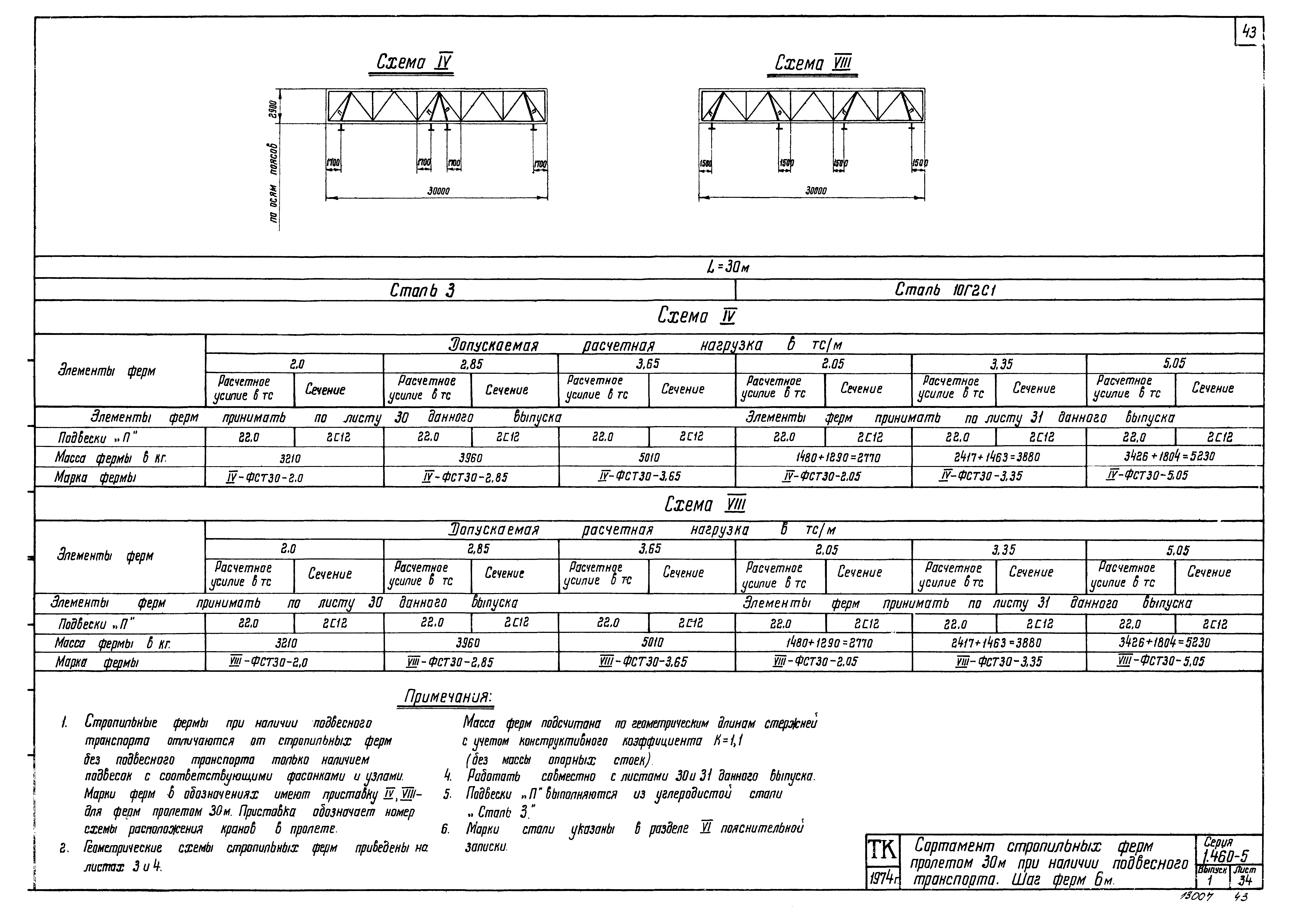

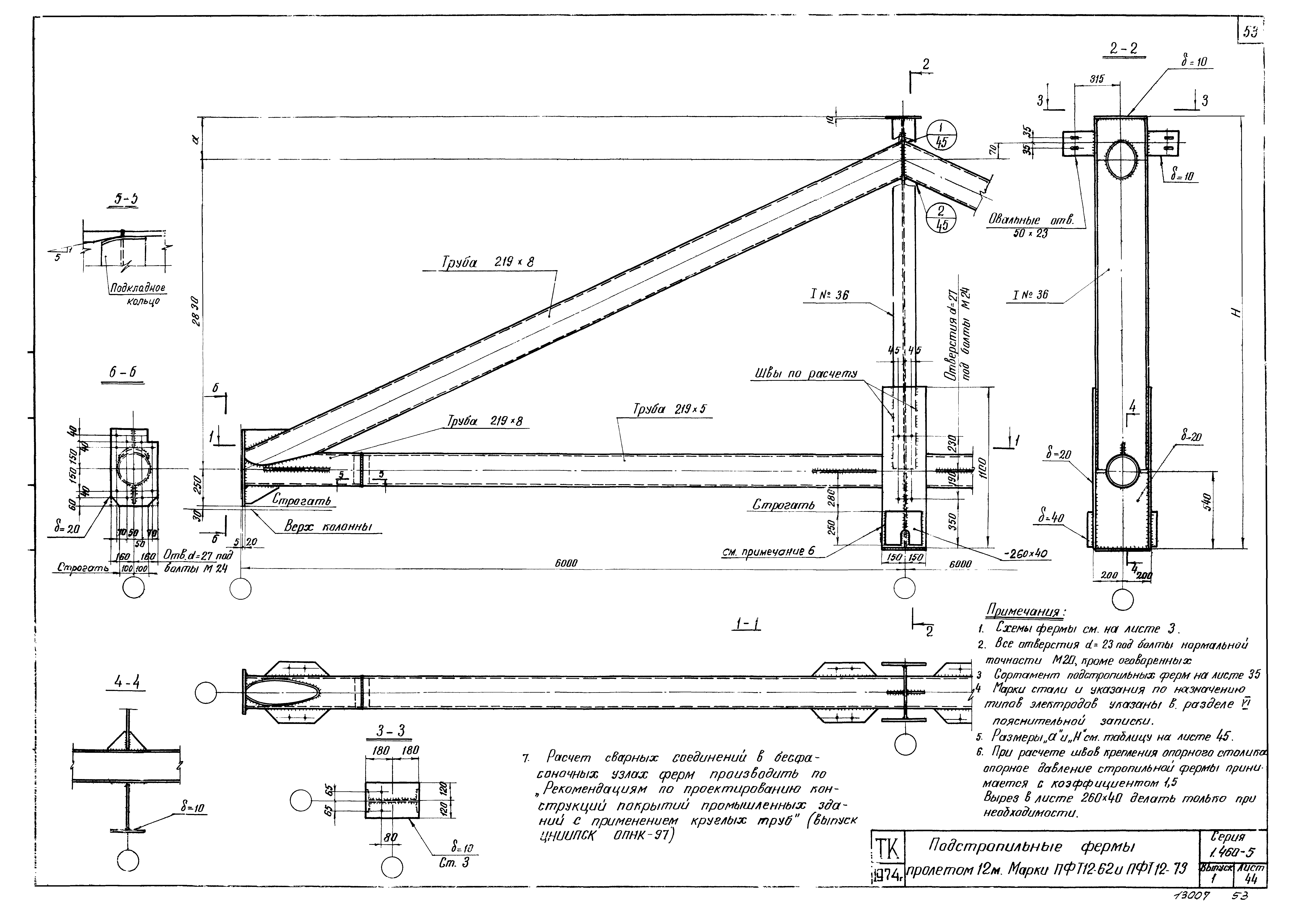

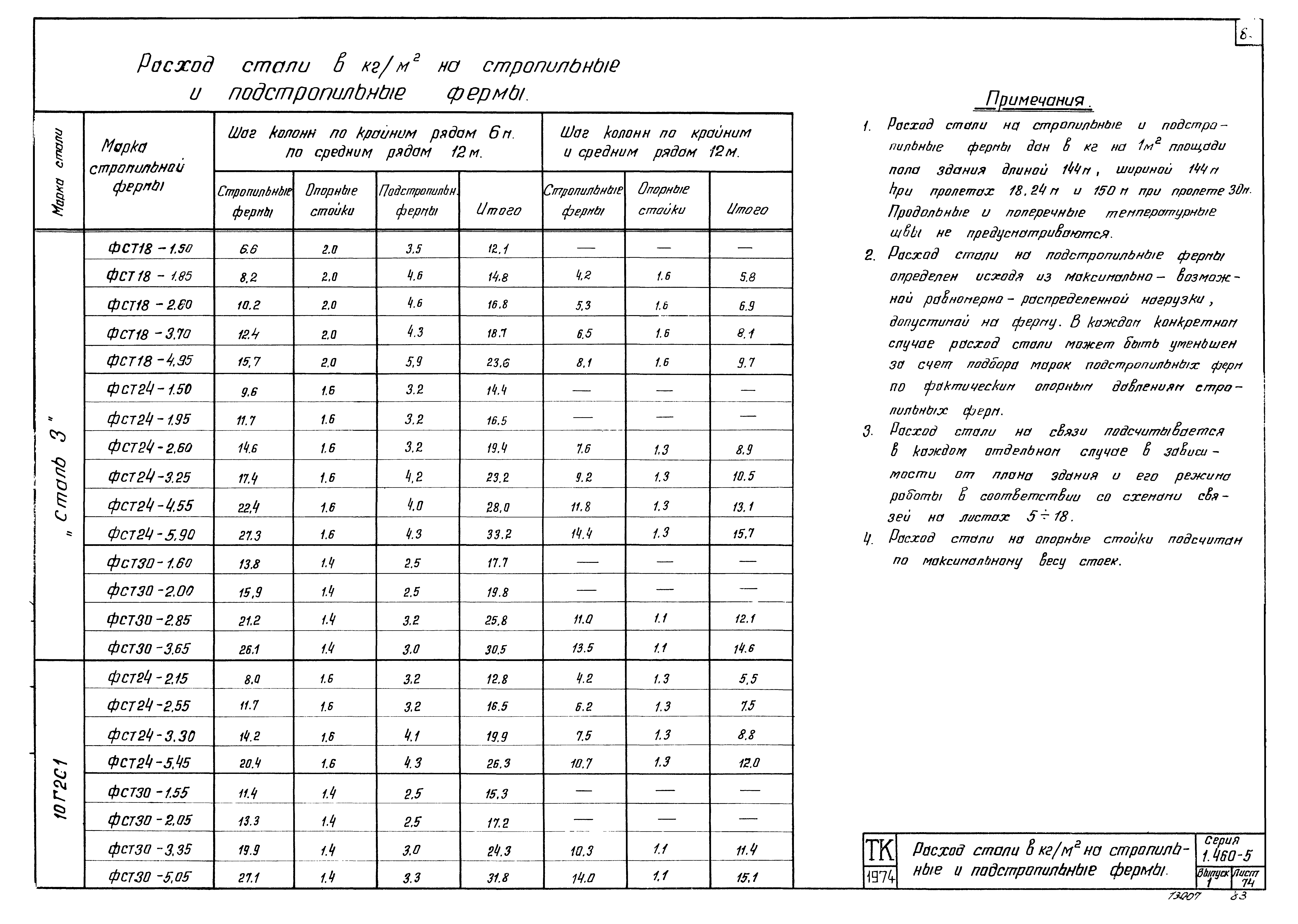

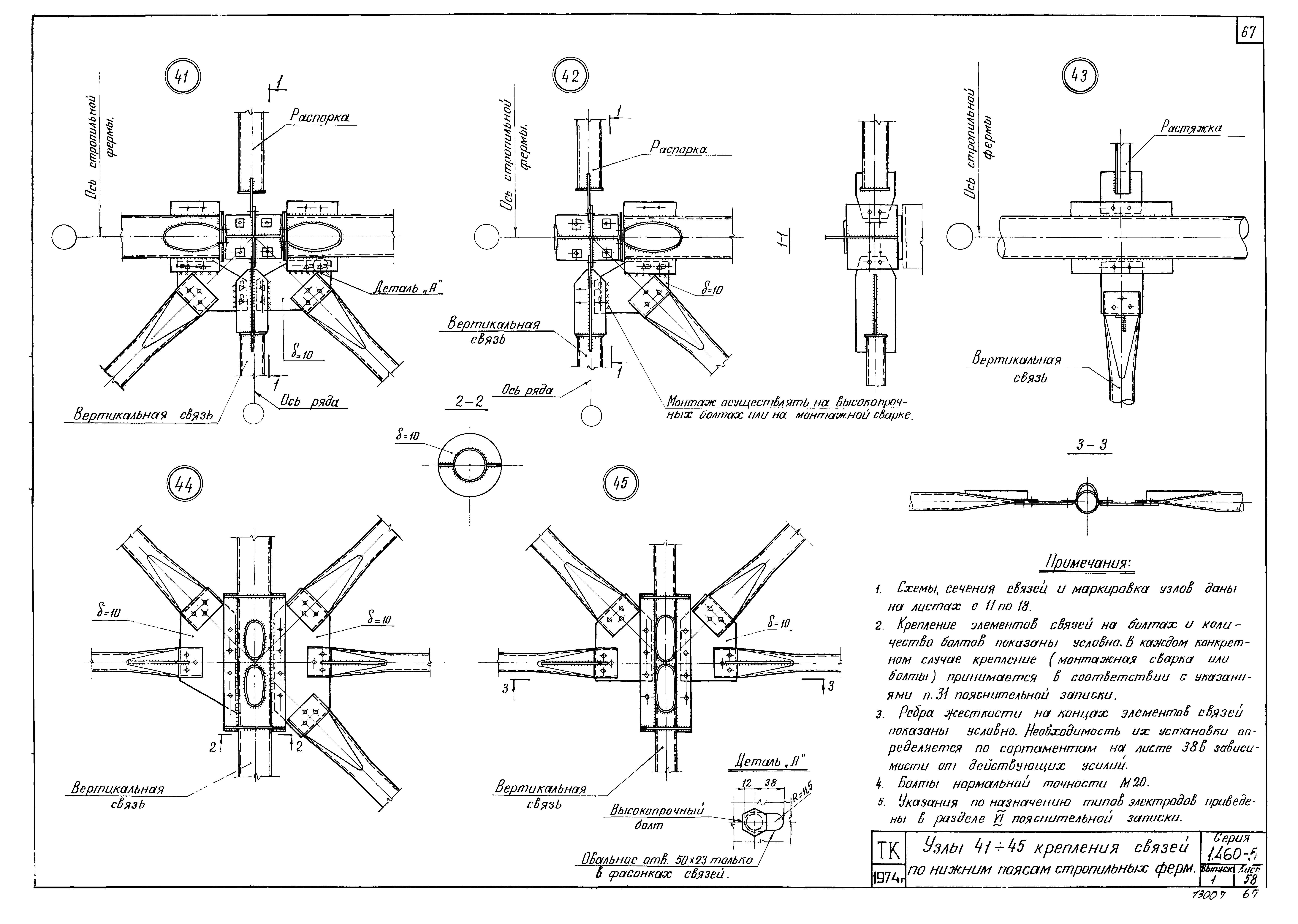

Выпуск 1. Покрытия пролетами 18, 24 и 30 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМОбозначение: | Серия 1.460-5 | Обозначение англ: | Series 1.460-5 | Статус: | заменен | Название рус.: | Выпуск 1. Покрытия пролетами 18, 24 и 30 м для зданий, возводимых в несейсмических районах с расчетными температурами минус 40 градусов Цельсия и выше. Чертежи КМ | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.02.1983 | Оглавление: | Содержание альбома Пояснительная записка Эквивалентные равномерно-распределенные расчетные нагрузки от снегового покрова и от фонаря Эквивалентные равномерно-распределенные расчетные нагрузки от подвесных электрических однобалочных кранов общего назначения Схемы стропильных и подстропильных ферм Схемы стропильных ферм при наличии подвесных однобалочных кранов. Маркировка узлов заводского изготовления Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения связей и прогонов по верхним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм 6 м. Шаг колонн 6 и 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 18 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 24 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей I-го типа по нижним поясам стропильных ферм пролетом 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Пример решения схемы связей II-го типа по нижним поясам стропильных ферм пролетами 18, 24 и 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 6 м Пример решения схемы связей II-го типа по нижним поясам стропильных ферм пролетами 18, 24 и 30 м. Здания без фонарей и с фонарями. Шаг ферм и колонн 12 м Схемы расположения подвесных путей и тормозных балок по нижним поясам стропильных ферм пролетом 18 м, шагом 6 м при наличии подвесного транспорта Схемы расположения подвесных путей и тормозных балок по нижним поясам стропильных ферм пролетом 24 м, шагом 6 м при наличии подвесного транспорта Схемы расположения подвесных путей и тормозных балок по нижним поясам стропильных ферм пролетом 30 м, шагом 6 м при наличии подвесного транспорта Разрезы 5-5, 6-6, 7-7 по продольным рядам колонн. Колонны стальные и железобетонные в зданиях без мостовых кранов. Колонны стальные в зданиях с мостовыми кранами Разрезы 5-5, 6-6, 7-7 по продольным рядам колонн. Колонны железобетонные в зданиях с мостовыми кранами и в бескрановых зданиях малой высоты Расположение растяжек по нижним поясам стропильных ферм. Шаг ферм 6 и 12 м Таблицы для выбора марок поясов и раскосов горизонтальных связей, расположенных в торце здания. Расчетные узловые нагрузки стропильных ферм Сортамент стропильных ферм пролетом 18 м из стали "Сталь 3" Сортамент стропильных ферм пролетом 24 м из стали "Сталь 3" Сортамент стропильных ферм пролетом 24 м с применением низколегированной стали Сортамент стропильных ферм пролетом 30 м из стали "Сталь 3" Сортамент стропильных ферм пролетом 30 м с применением низколегированной стали Сортамент стропильных ферм пролетом 18 м при наличии подвесного транспорта. Шаг ферм 6 м Сортамент стропильных ферм пролетами 24 м при наличии подвесного транспорта. Шаг ферм 6 м Сортамент стропильных ферм пролетами 30 м при наличии подвесного транспорта. Шаг ферм 6 м Сортамент подстропильных ферм пролетом 12 м Схемы опирания стропильных ферм. Маркировка монтажных узлов. Сортамент опорных стоек Указания по выбору марок вертикальных связей и распорок покрытия, расположенных в плоскости колонн Сортамент связей Таблицы для выбора марок прогонов и профилеразмера настила. Сортамент прогонов 6 м Стропильные фермы пролетом 18 м Стропильные фермы пролетом 24 м Стропильные фермы пролетом 30 м Подстропильные фермы пролетом 12 м. Марка ПТФ12-32 Подстропильные фермы пролетом 12 м. Марки ПТФ12-62 и ПТФ12-73 Подстропильные фермы пролетом 12 м. Марки ПТФ12-89 и ПТФ12-114 Опорные стойки СО-1, СО-2, СО-3, СО-4, СО-5 Опорные стойки СО-6, СО-7, СО-8, СО-9 Опорные столики для крепления прогонов и монтажный стык нижнего пояса стропильной фермы Узлы 1 и 2 стропильных ферм при наличии подвесных кранов Узлы 3 - 5 стропильных ферм при наличии подвесных кранов Узлы 6 - 8 крепления связей и прогонов по верхним поясам стропильных ферм Узлы 9 - 14 крепления связей и прогонов по верхним поясам стропильных ферм Узлы 15 - 20 крепления связей и прогонов по верхним поясам стропильных ферм Узлы 21 - 26 крепления связей и прогонов по верхним поясам стропильных ферм Узлы 27 - 33 крепления связей и прогонов по верхним поясам стропильных ферм Узлы 34, 35 крепления связей по нижним поясам стропильных ферм Узлы 36 - 40 крепления связей по нижним поясам стропильных ферм Узлы 41 - 45 крепления связей по нижним поясам стропильных ферм Узлы 46 - 50 крепления связей по нижним поясам стропильных ферм Узлы 51 - 53 опирания стропильных ферм Узлы 54, 55 опирания стропильных и подстропильных ферм Узлы 56 - 58 опирания стропильных ферм и прогонов на подстропильные фермы Узлы 59 - 65; 69 - 74 вертикальных связей из круглых труб Узлы 59 - 65; 69 - 75 вертикальных связей из горячекатаных профилей Пример решения схемы продольных горизонтальных связей о нижним поясам ферм с шагом 12 м при опирании фахверковых стоек Узлы 66 - 68 крепления тормозных балок и связей по нижним поясам ферм при наличии подвесных кранов Схемы раскладки профилированного настила. Узлы крепления профилированного настила к прогонам Узлы распорок, раскосов, растяжек связей покрытия а0 - а9, б1 - б3, в1, в2 Схемы I - IV расположения в пролетах подвесных электрических однопролетных кранов общего назначения, их геометрические параметры и вес. Нормативные и расчетные крановые нагрузки Схемы VI - VIII расположения в пролетах подвесных электрических 2-х и 3-х пролетных кранов общего назначения, их геометрические параметры и вес. Нормативные и расчетные крановые нагрузки Спецификация стали стропильных ферм пролетом 18 и 30 м Спецификация стали стропильных ферм пролетом 24 м Спецификация стали подстропильных ферм пролетом 12 м Расход стали в кг/кв. м на стропильные и подстропильные фермы Пример выбора марки стропильной фермы при наличии дополнительных узлов нагрузок Усилия в стержнях стропильных ферм пролетом 18 и 24 м от единичных нагрузок Усилия в стержнях стропильных ферм пролетом 30 м от единичных нагрузок Несущая способность стержней стропильных ферм. Пояса и стойки Несущая способность стержней стропильных ферм. Раскосы | Разработан: | ЦНИИпроектстальконструкция
| Утверждён: | 27.06.1974 Госстрой СССР (132)
| Расположен в: |
| Чем заменён: | |

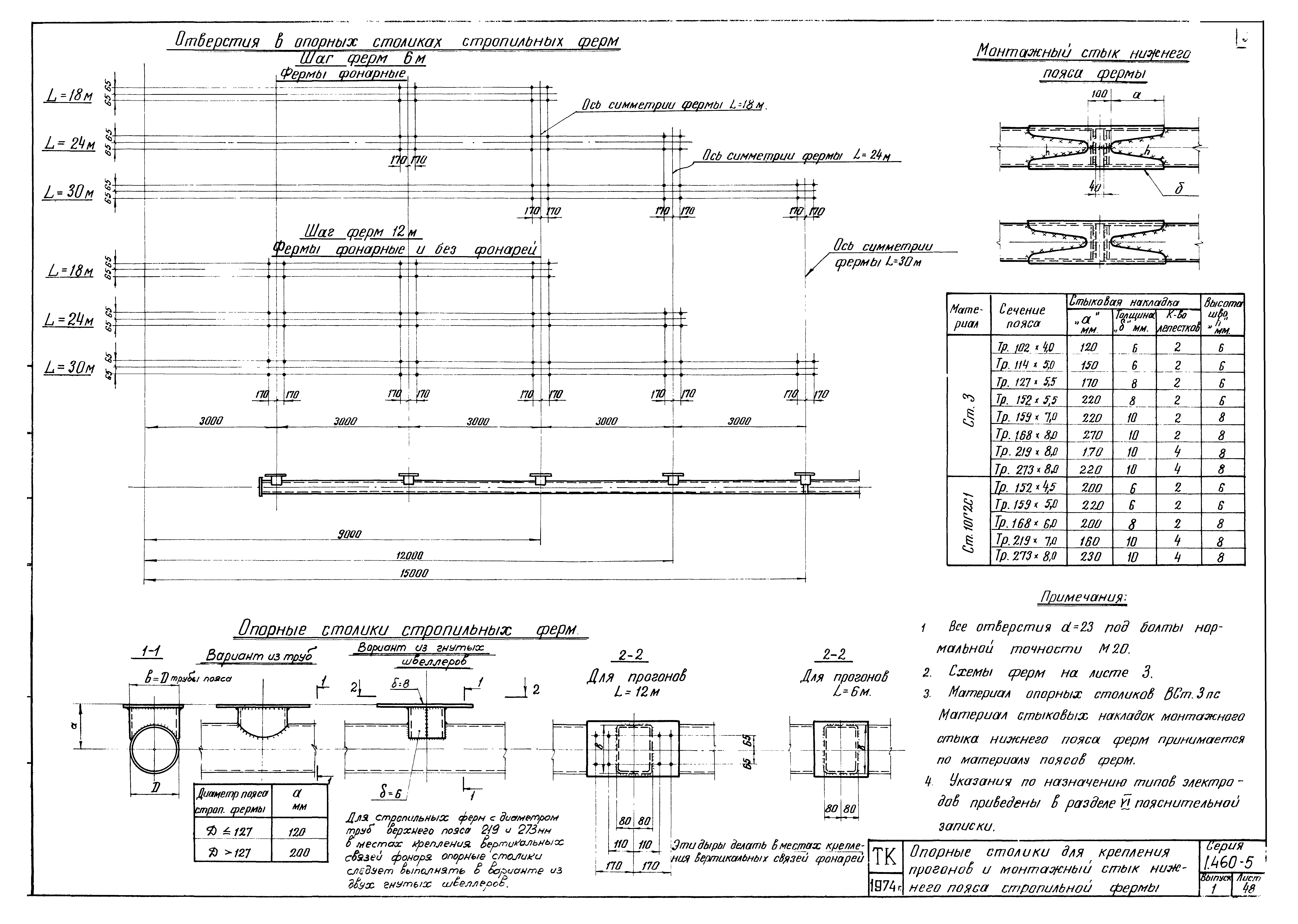

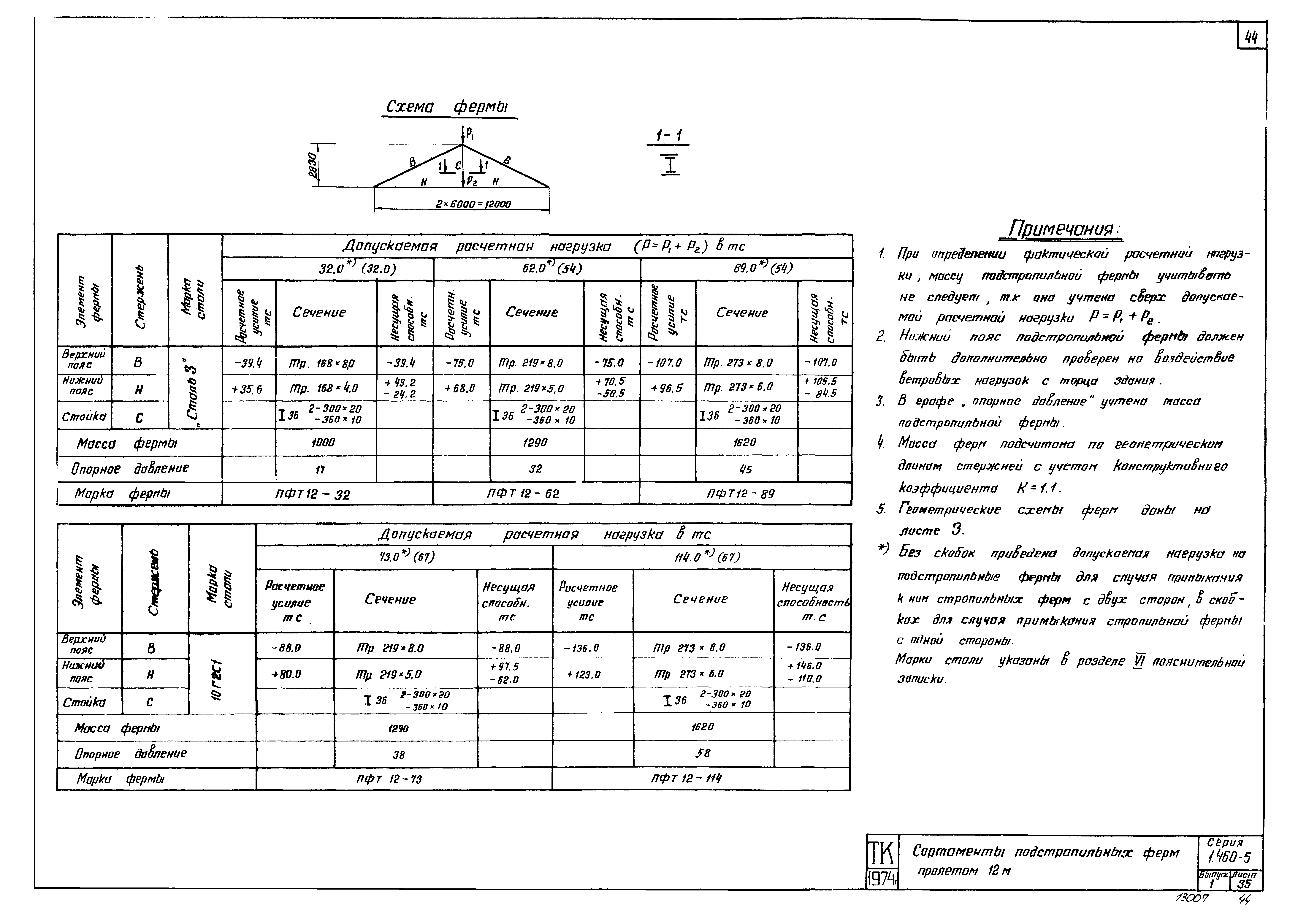

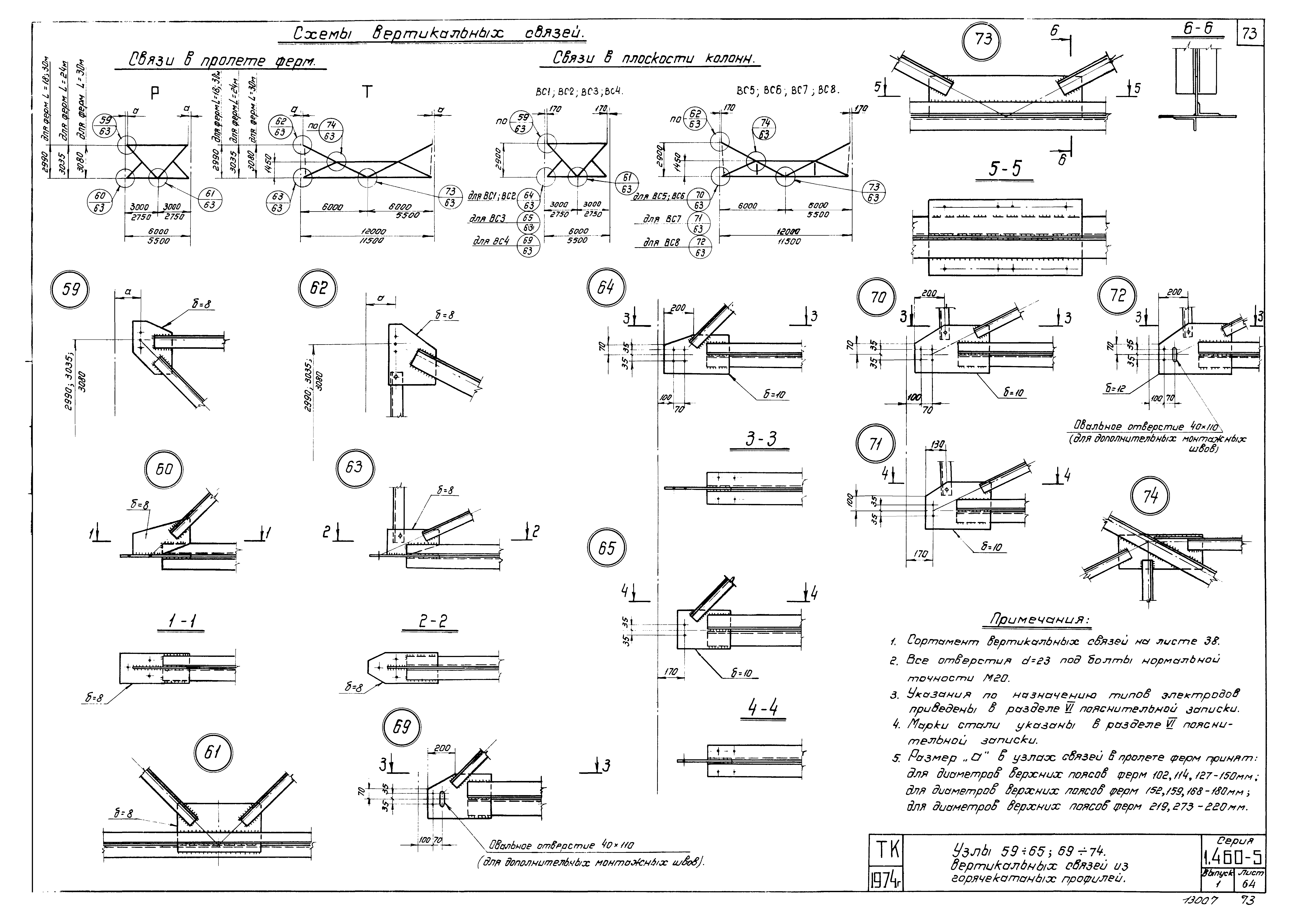

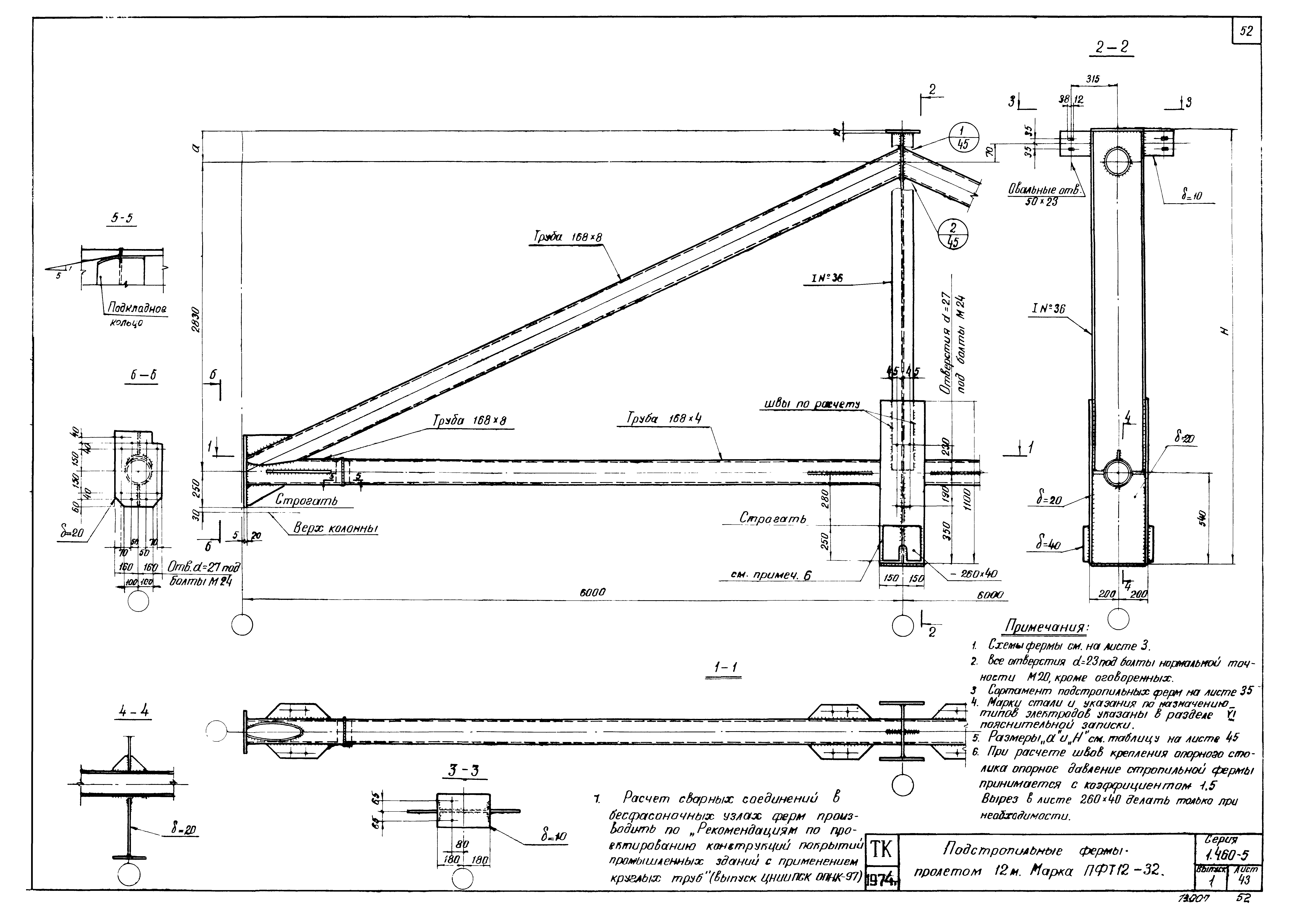

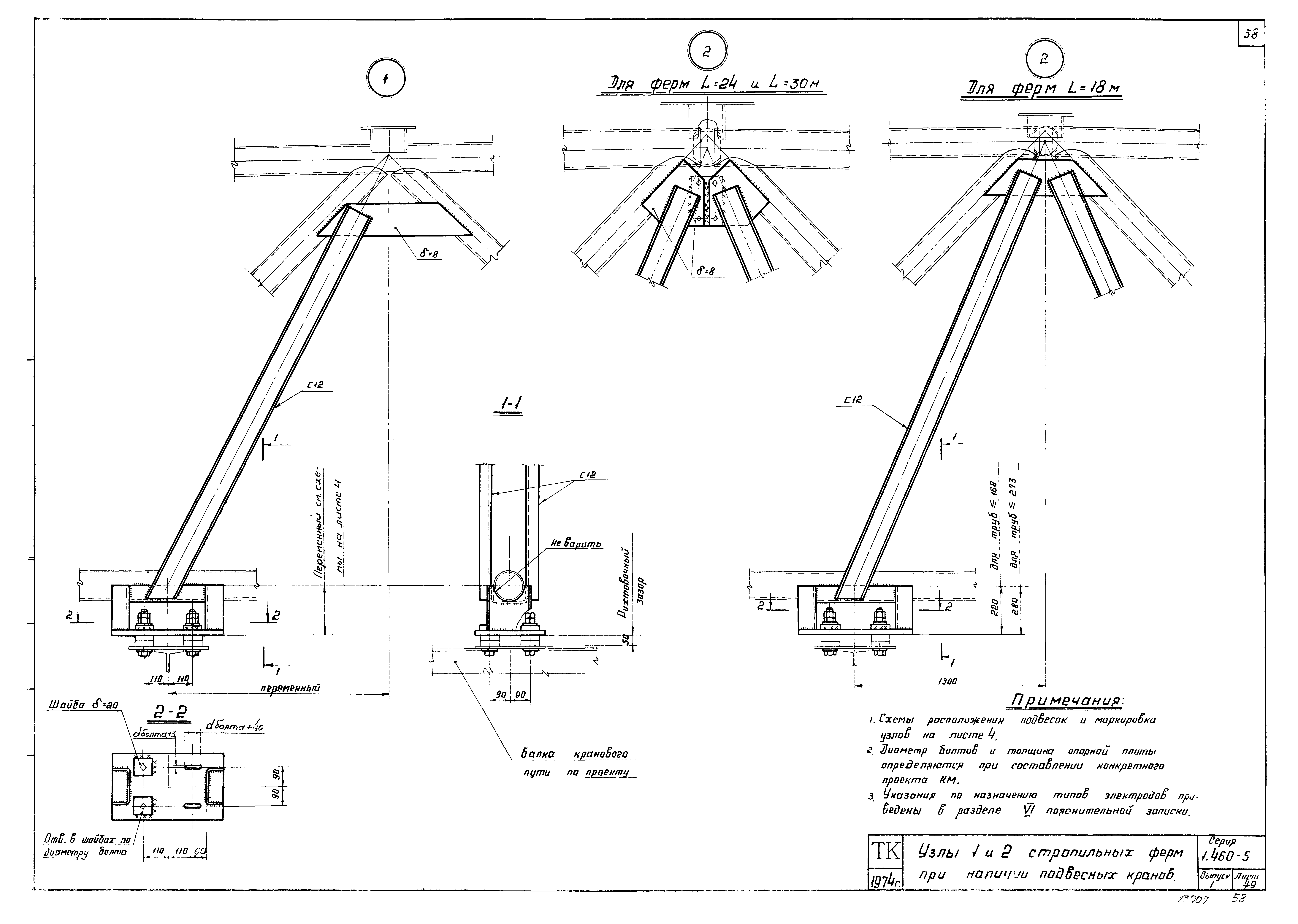

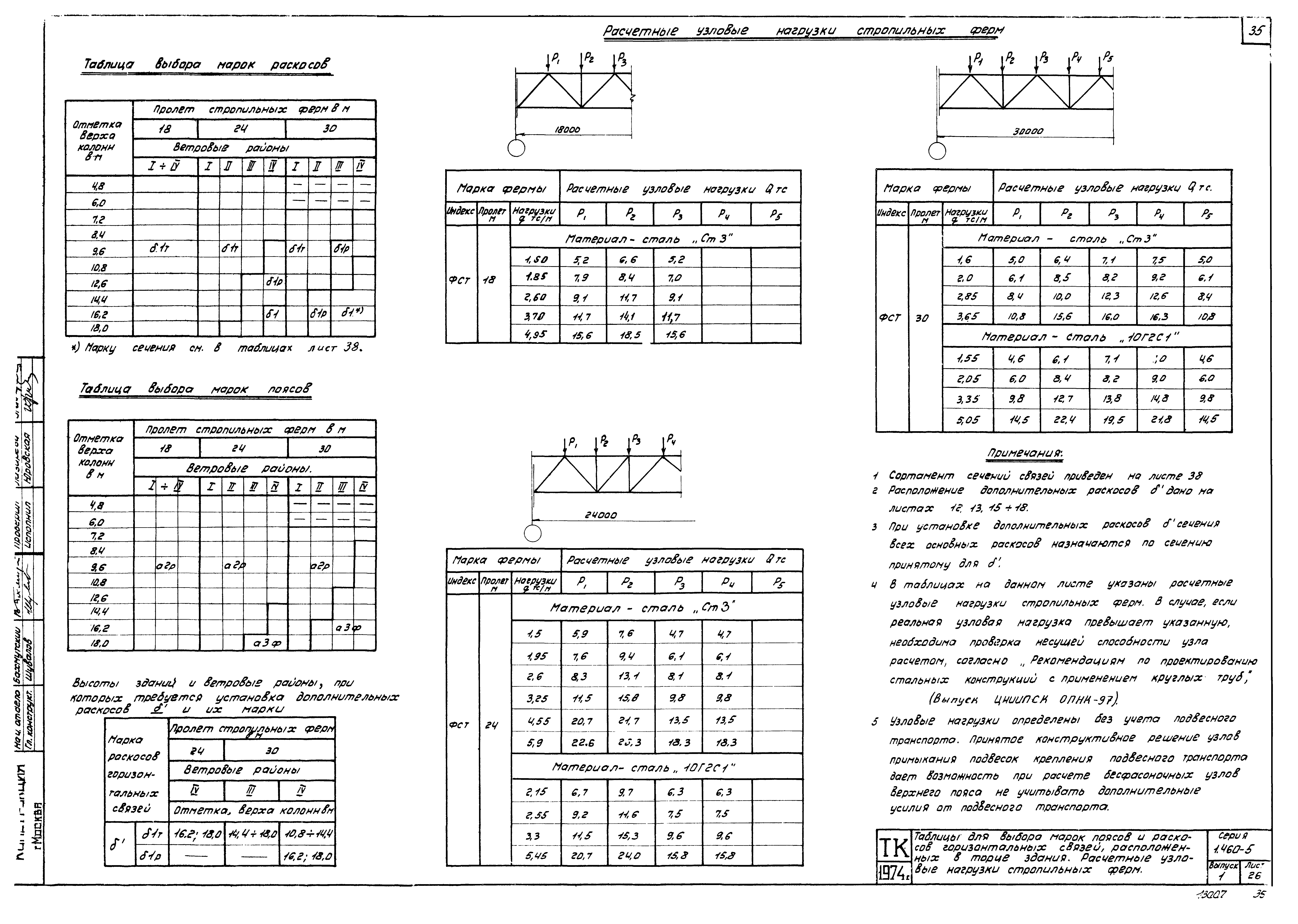

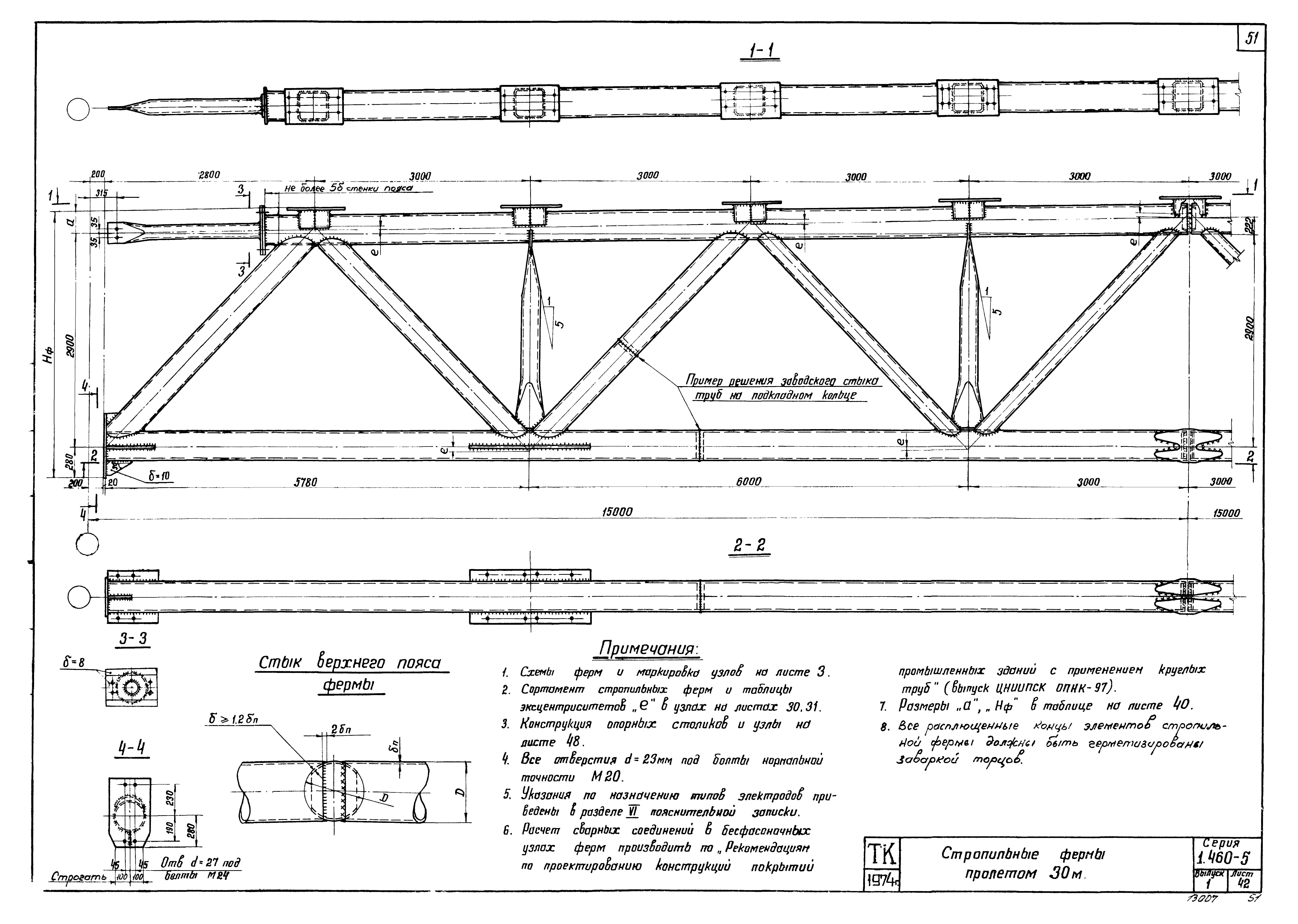

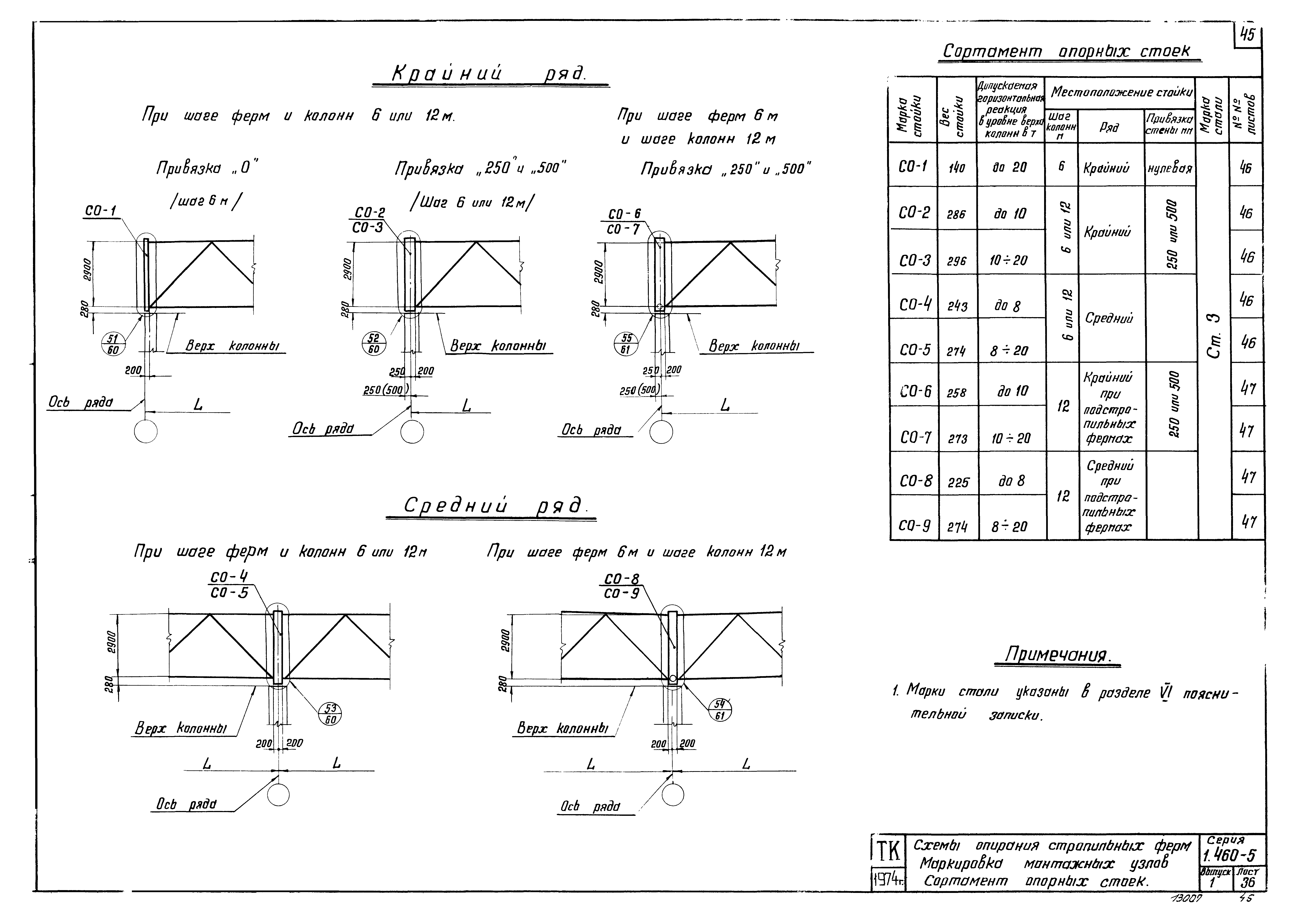

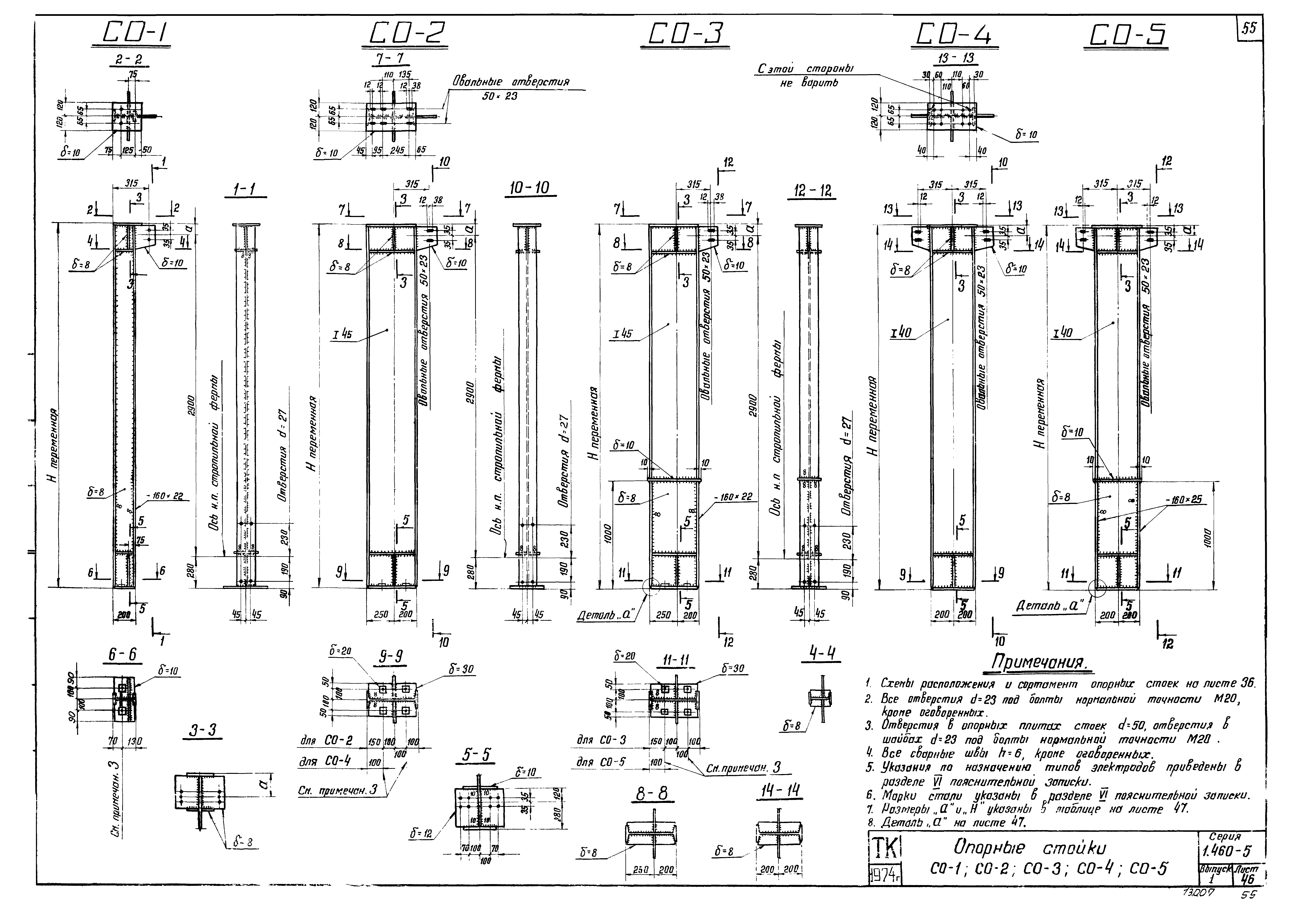

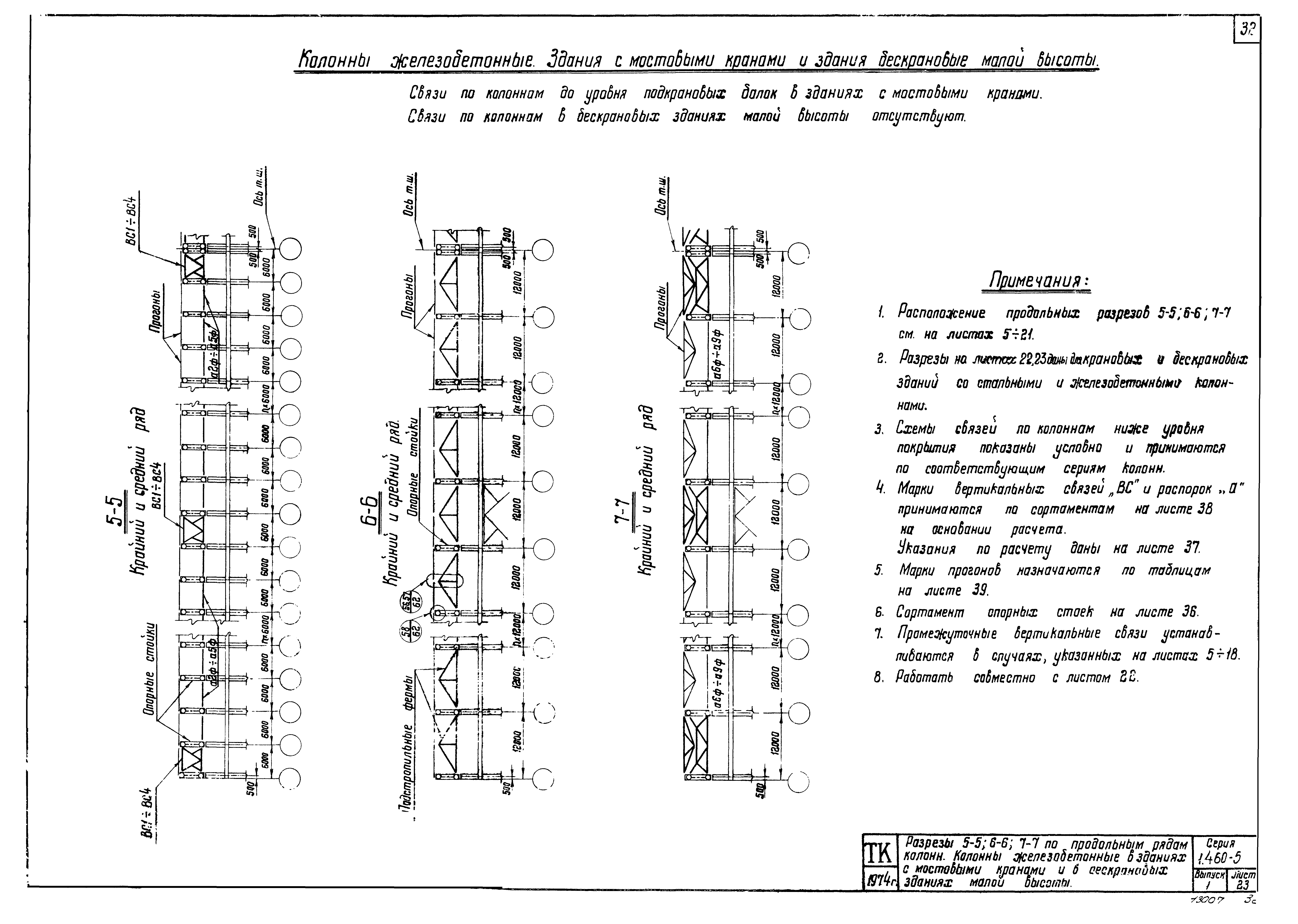

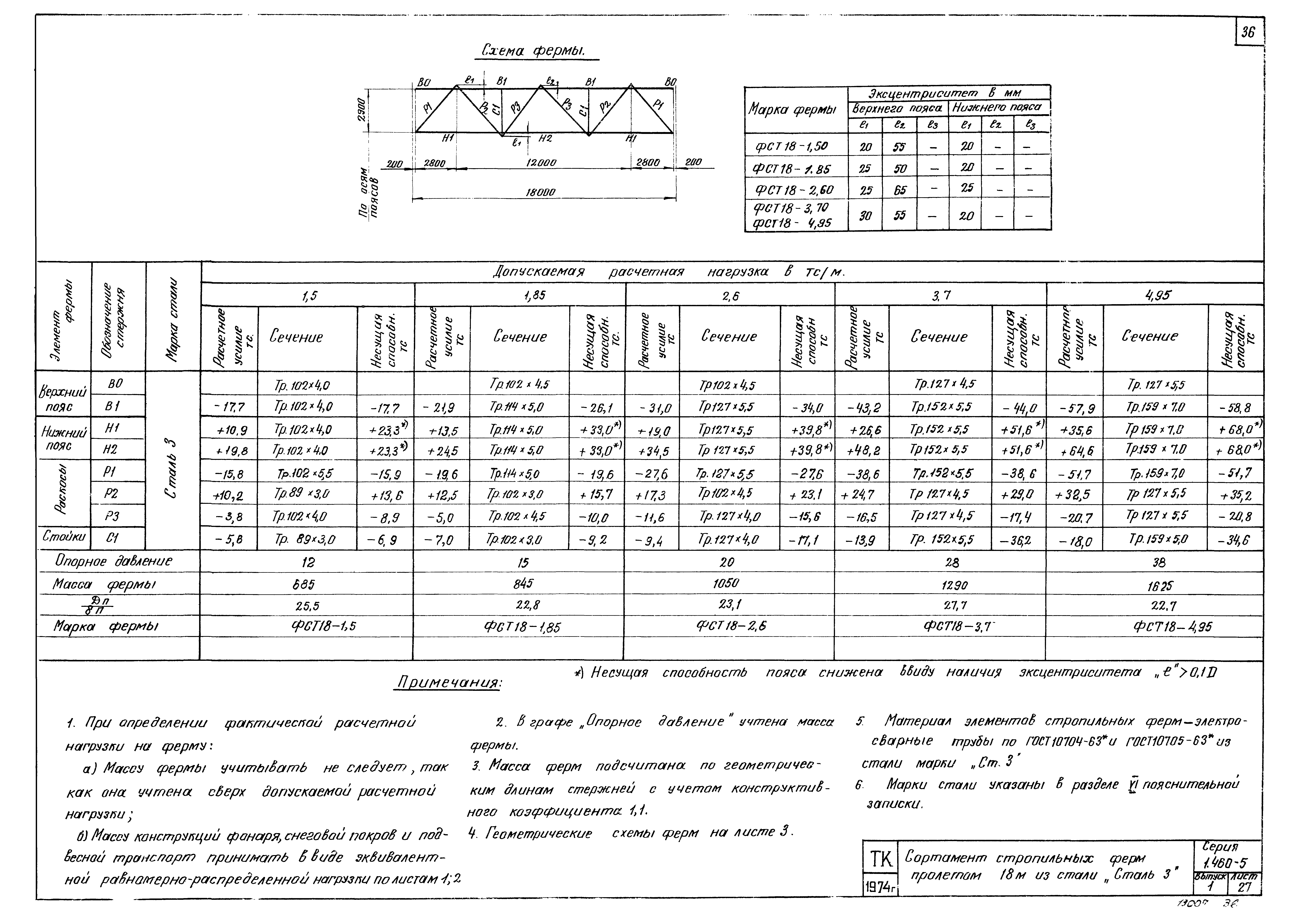

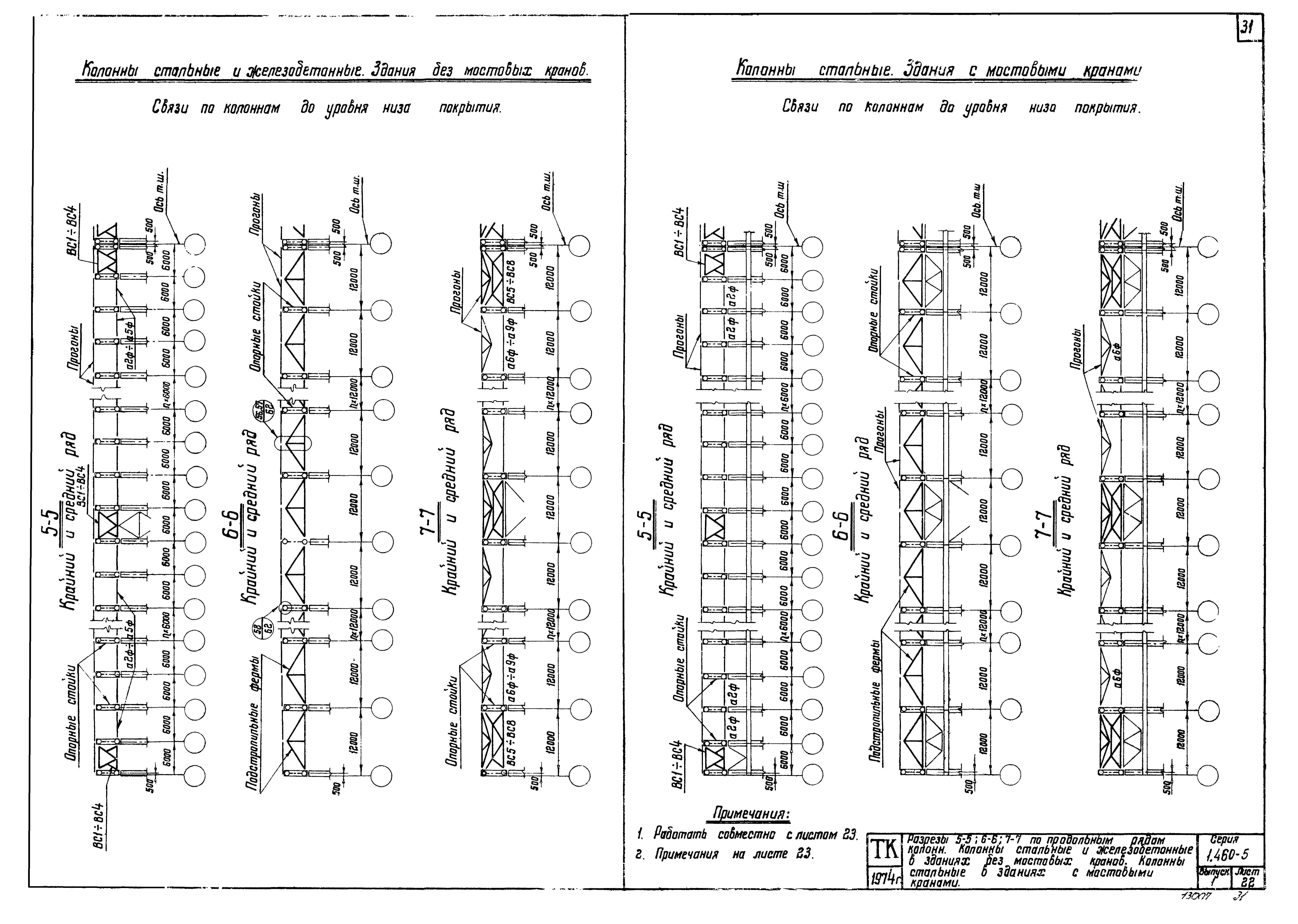

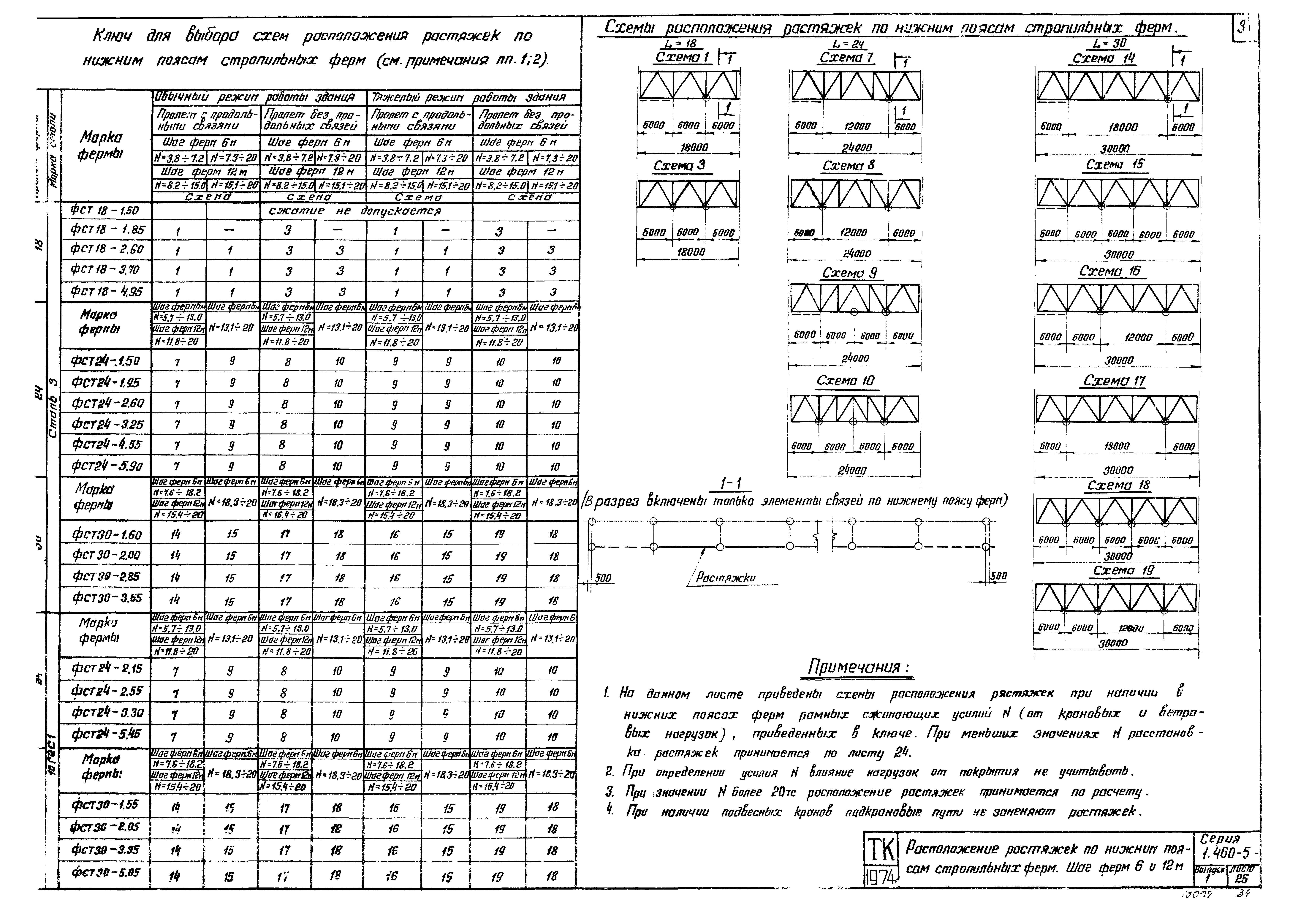

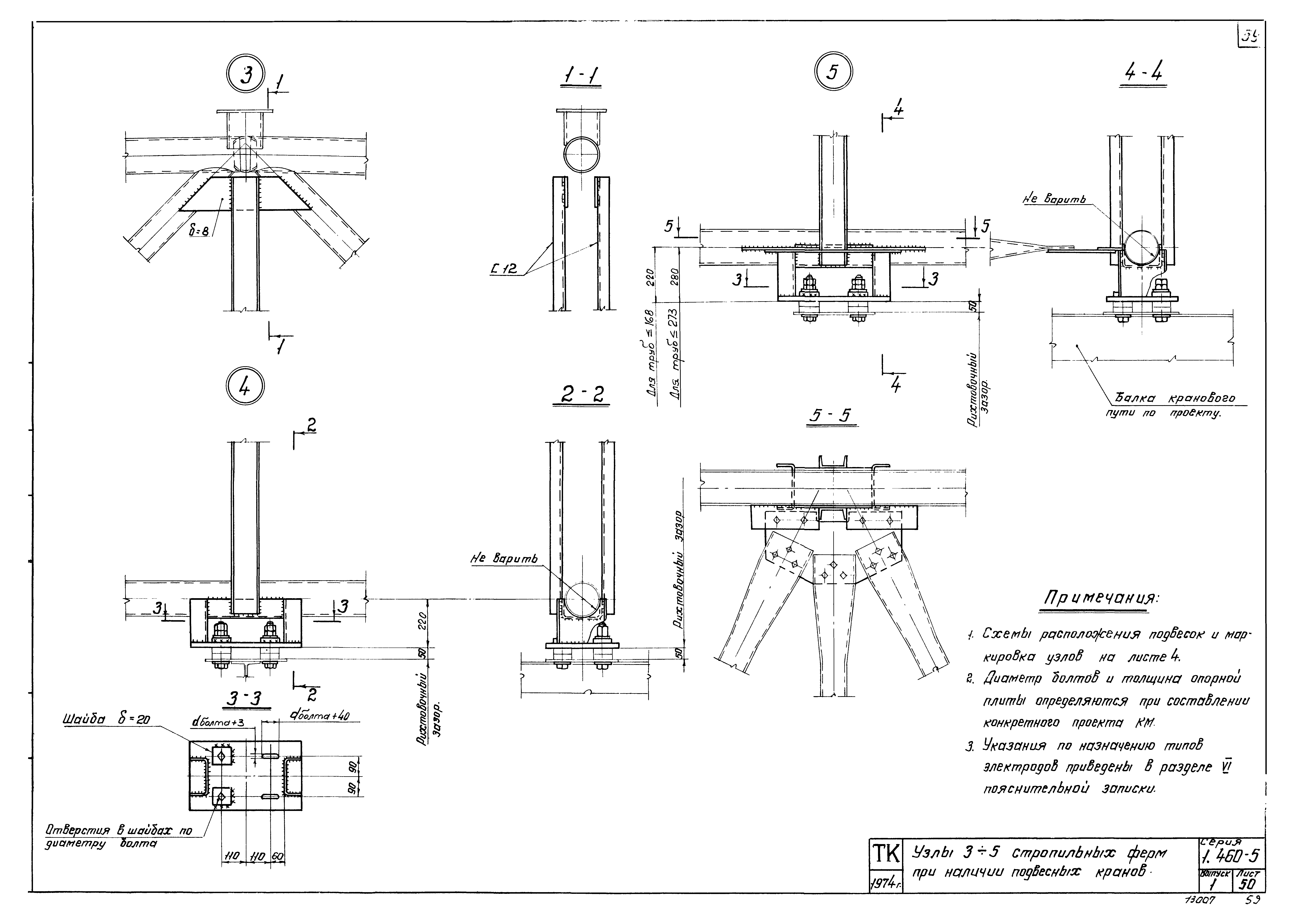

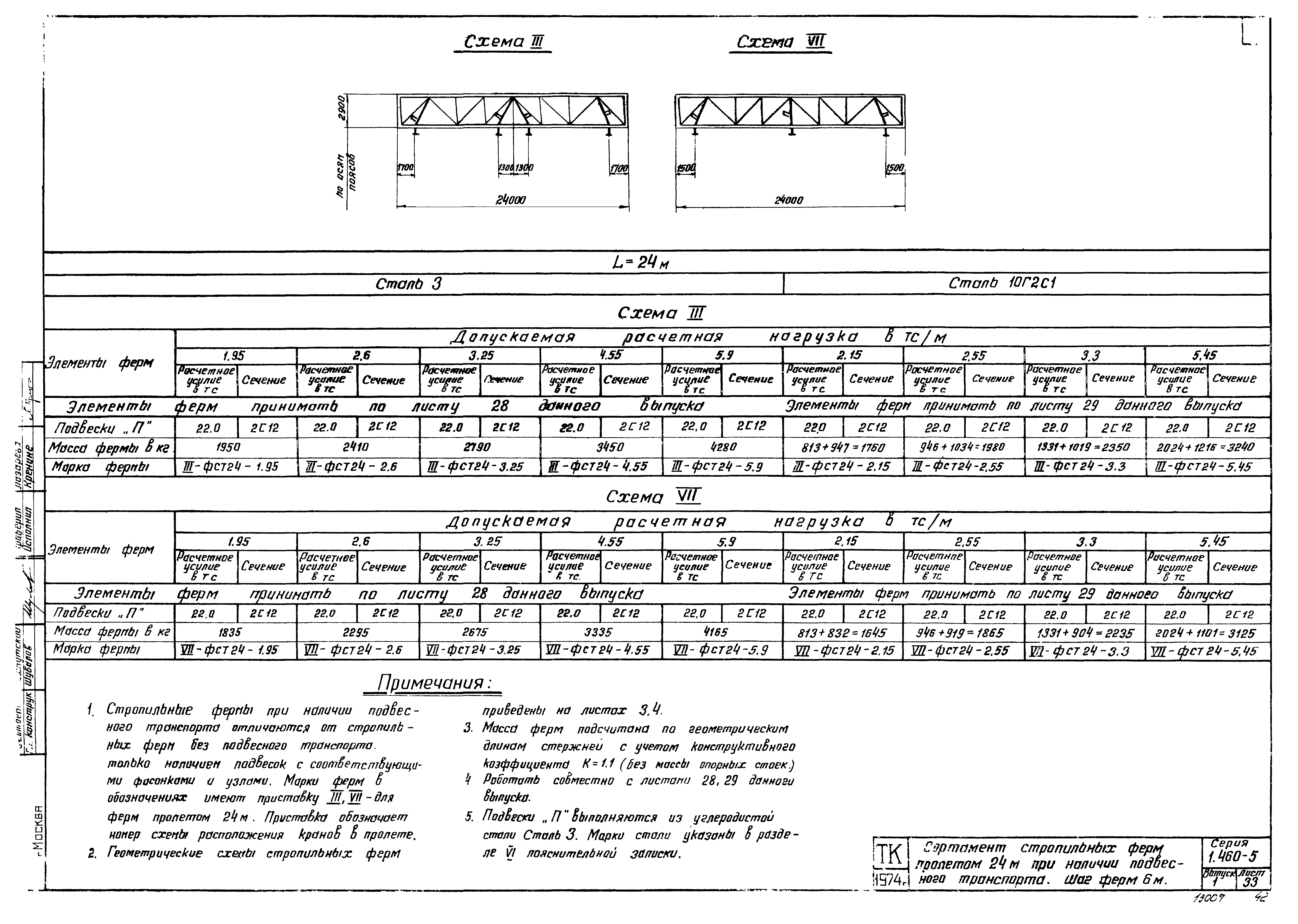

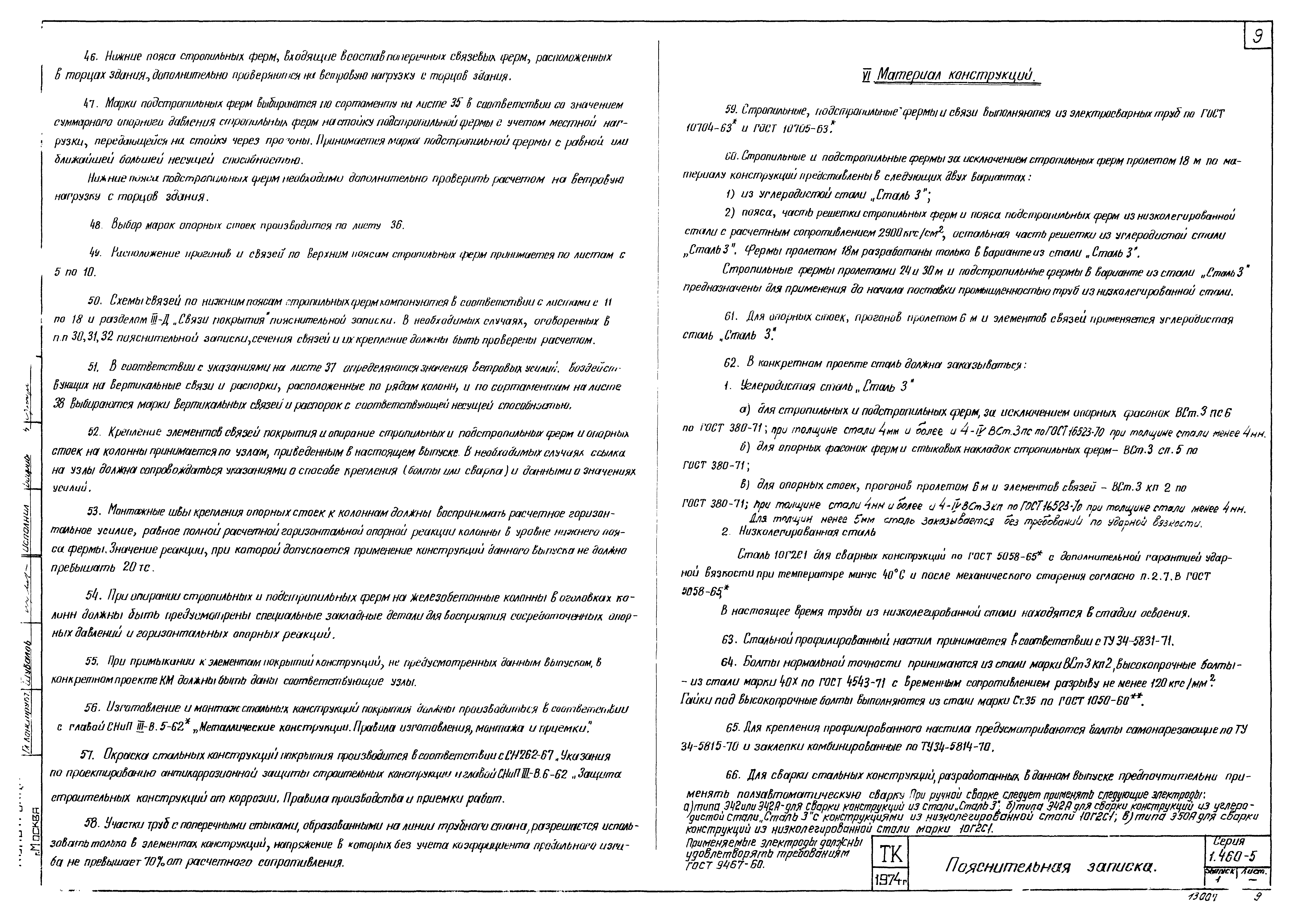

![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/0.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/1.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/2.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/3.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/4.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/5.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/6.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/7.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/8.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/9.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/10.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/11.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/12.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/13.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/14.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/15.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/16.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/17.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/18.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/19.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/20.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/21.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/22.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/23.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/24.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/25.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/26.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/27.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/28.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/29.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/30.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/31.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/32.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/33.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/34.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/35.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/36.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/37.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/38.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/39.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/40.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/41.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/42.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/43.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/44.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/45.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/46.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/47.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/48.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/49.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/50.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/51.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/52.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/53.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/54.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/55.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/56.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/57.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/58.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/59.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/60.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/61.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/62.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/63.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/64.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/65.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/66.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/67.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/68.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/69.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/70.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/71.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/72.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/73.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/74.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/75.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/76.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/77.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/78.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/79.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/80.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/81.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/82.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/83.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/84.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/85.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/86.gif) ![Серия 1.460-5](../../../Data2/1/4293776/4293776597.files/87.gif)
|
