Скачать Типовой проект 903-2-37.91 Альбом 9. Силовое электрооборудование. Внутреннее освещение. Связь и сигнализация

Дата актуализации: 10.08.2017

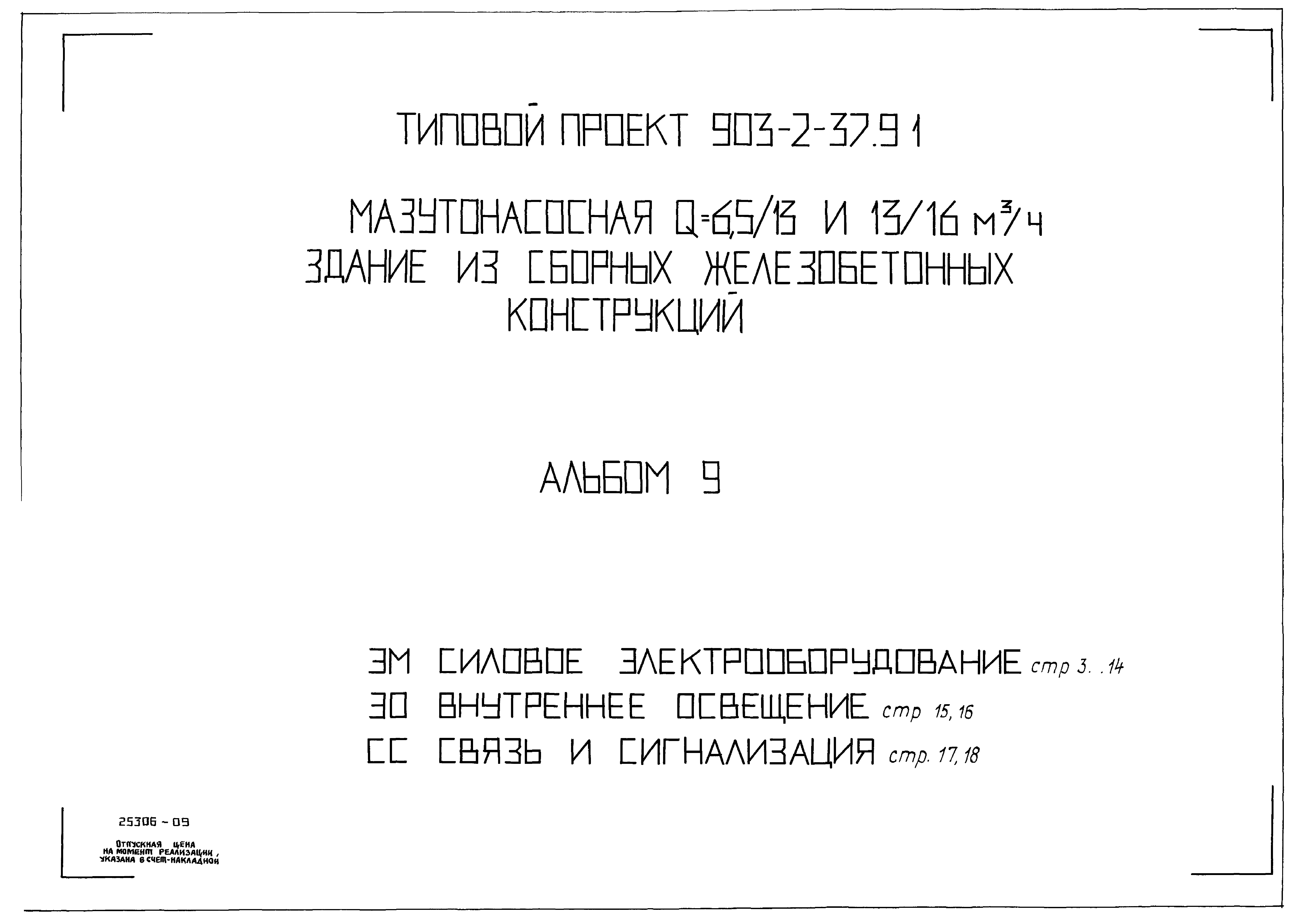

Типовой проект 903-2-37.91

Альбом 9. Силовое электрооборудование. Внутреннее освещение. Связь и сигнализация

Обозначение:	Типовой проект 903-2-37.91
Обозначение англ:	903-2-37.91
Статус:	не определен законодательством
Название рус.:	Альбом 9. Силовое электрооборудование. Внутреннее освещение. Связь и сигнализация
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	22.01.1992

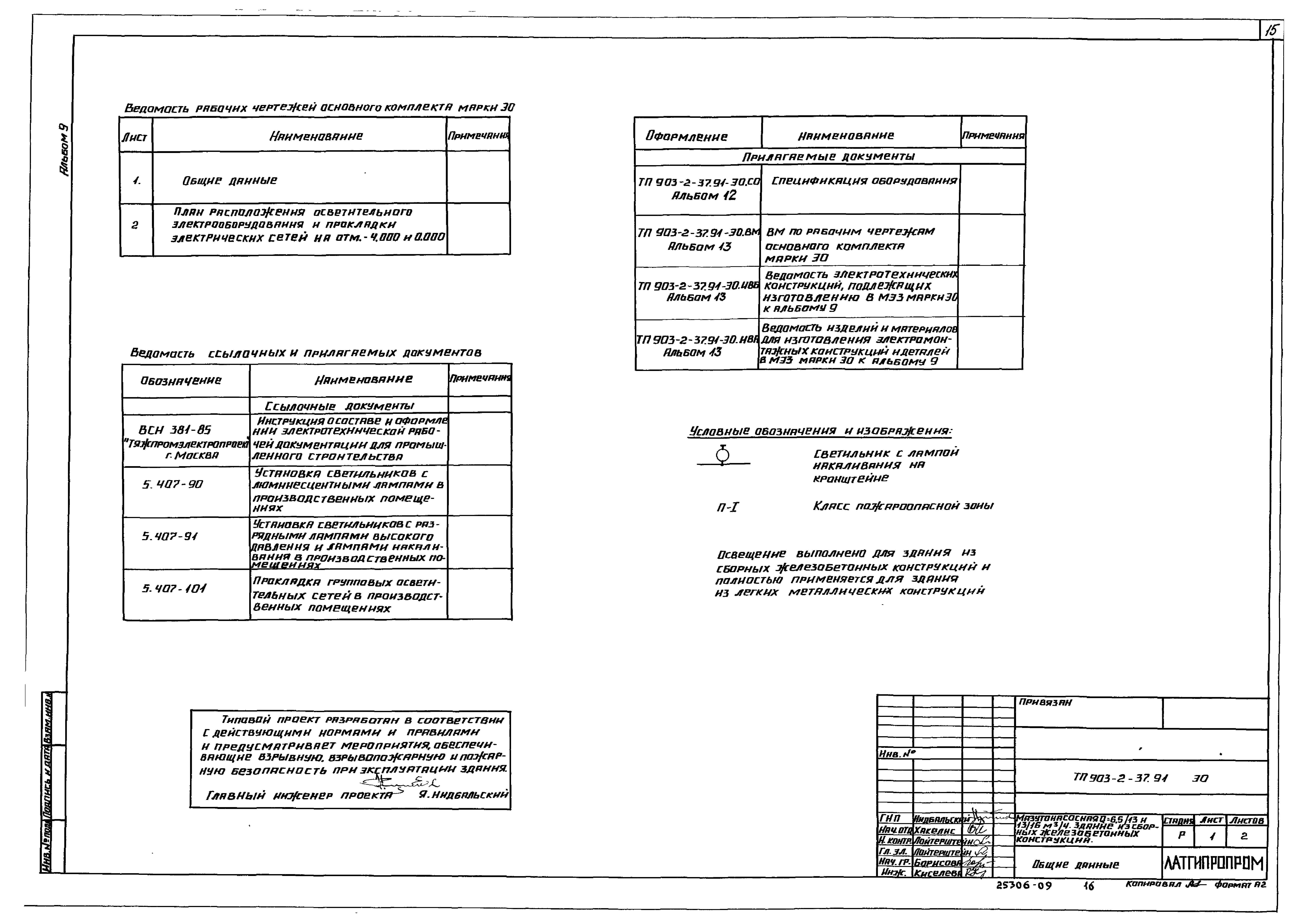

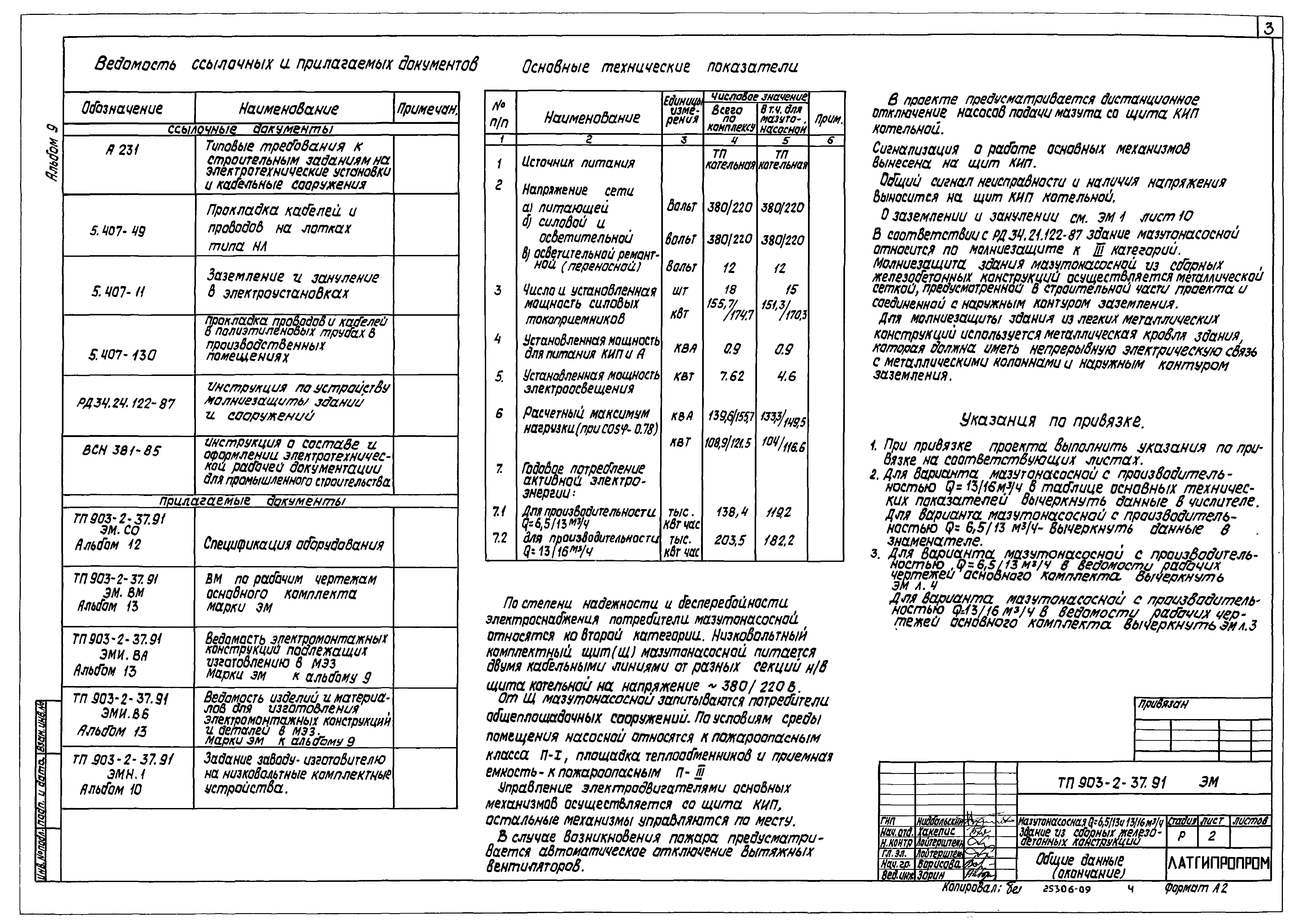

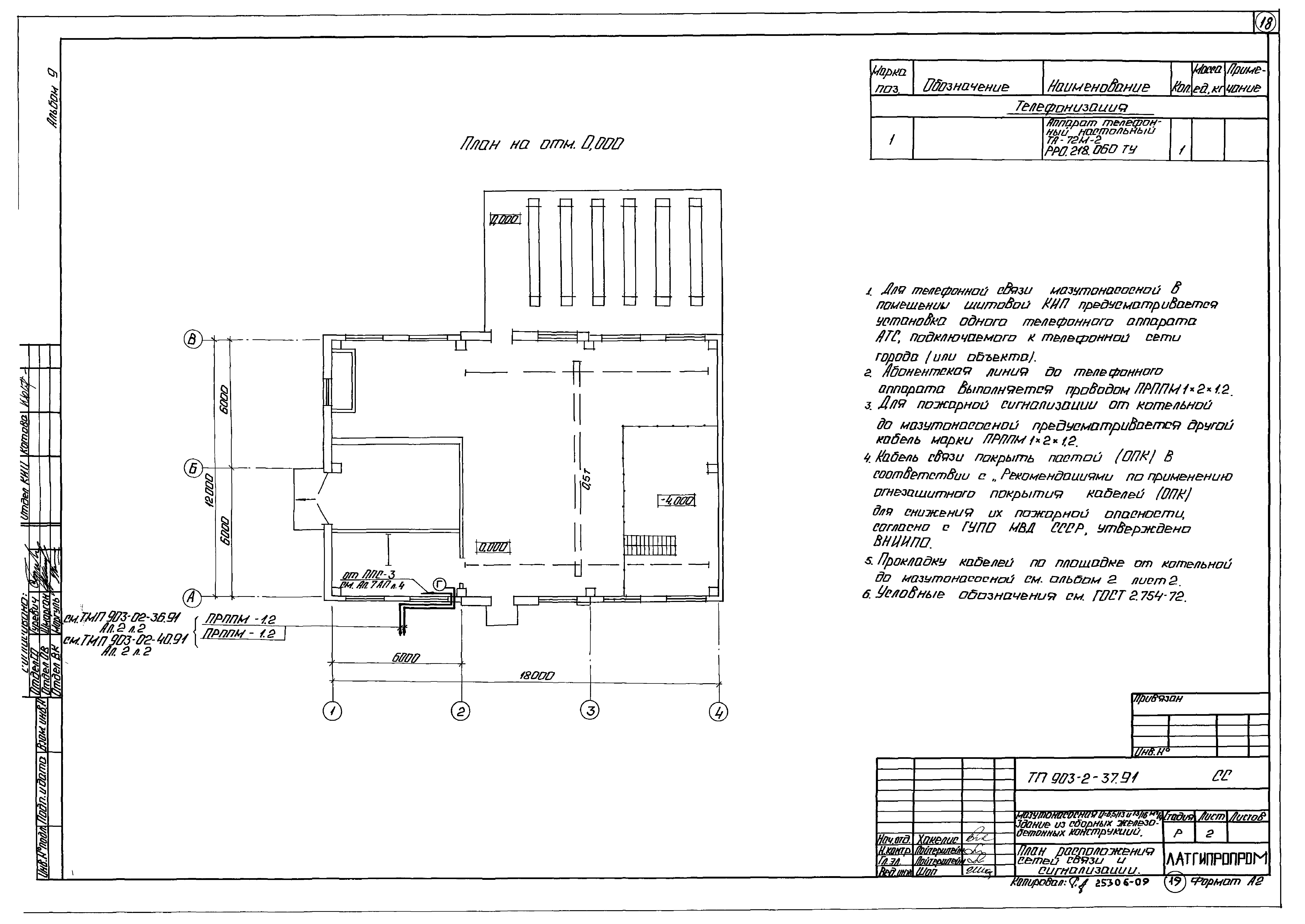

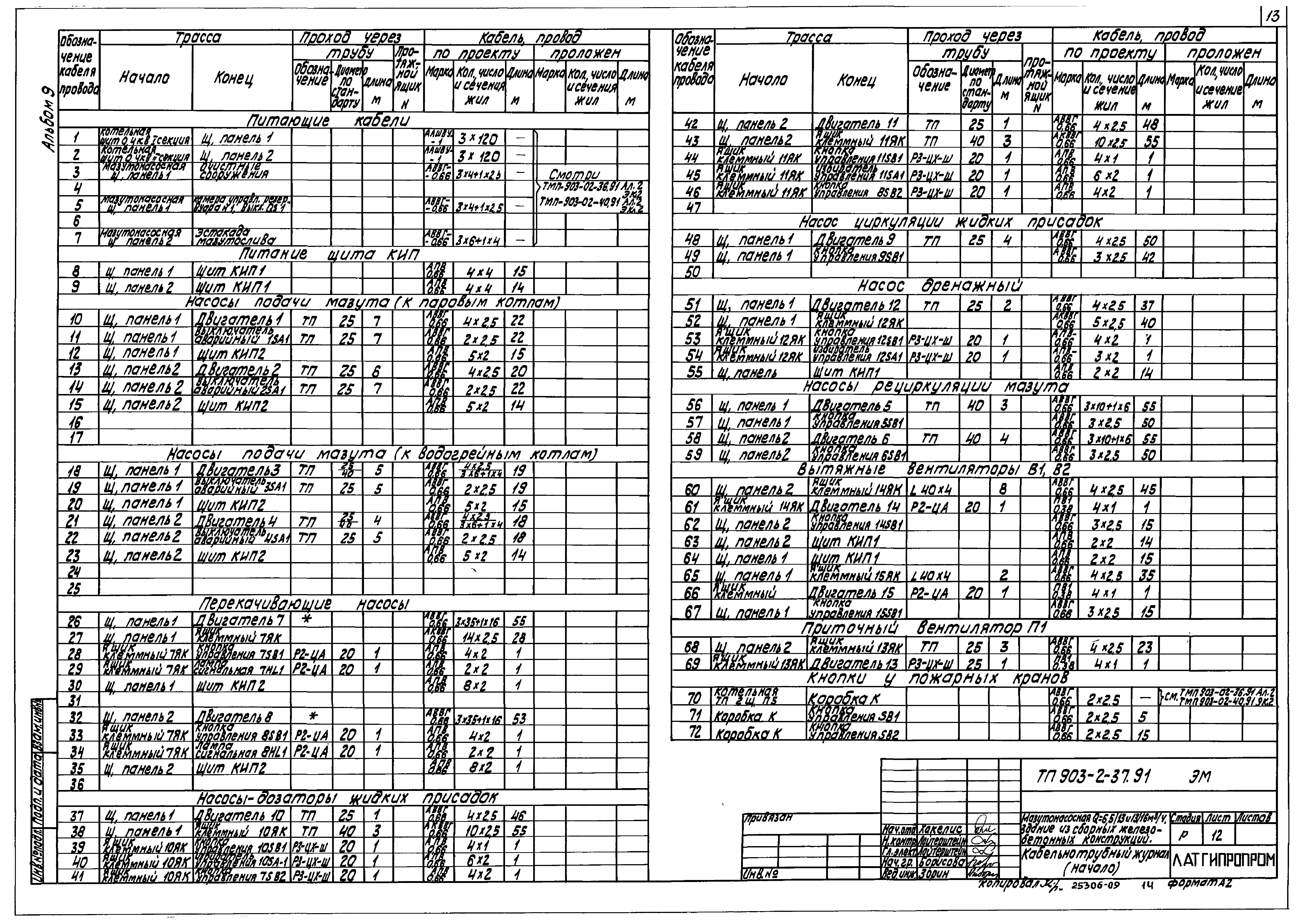

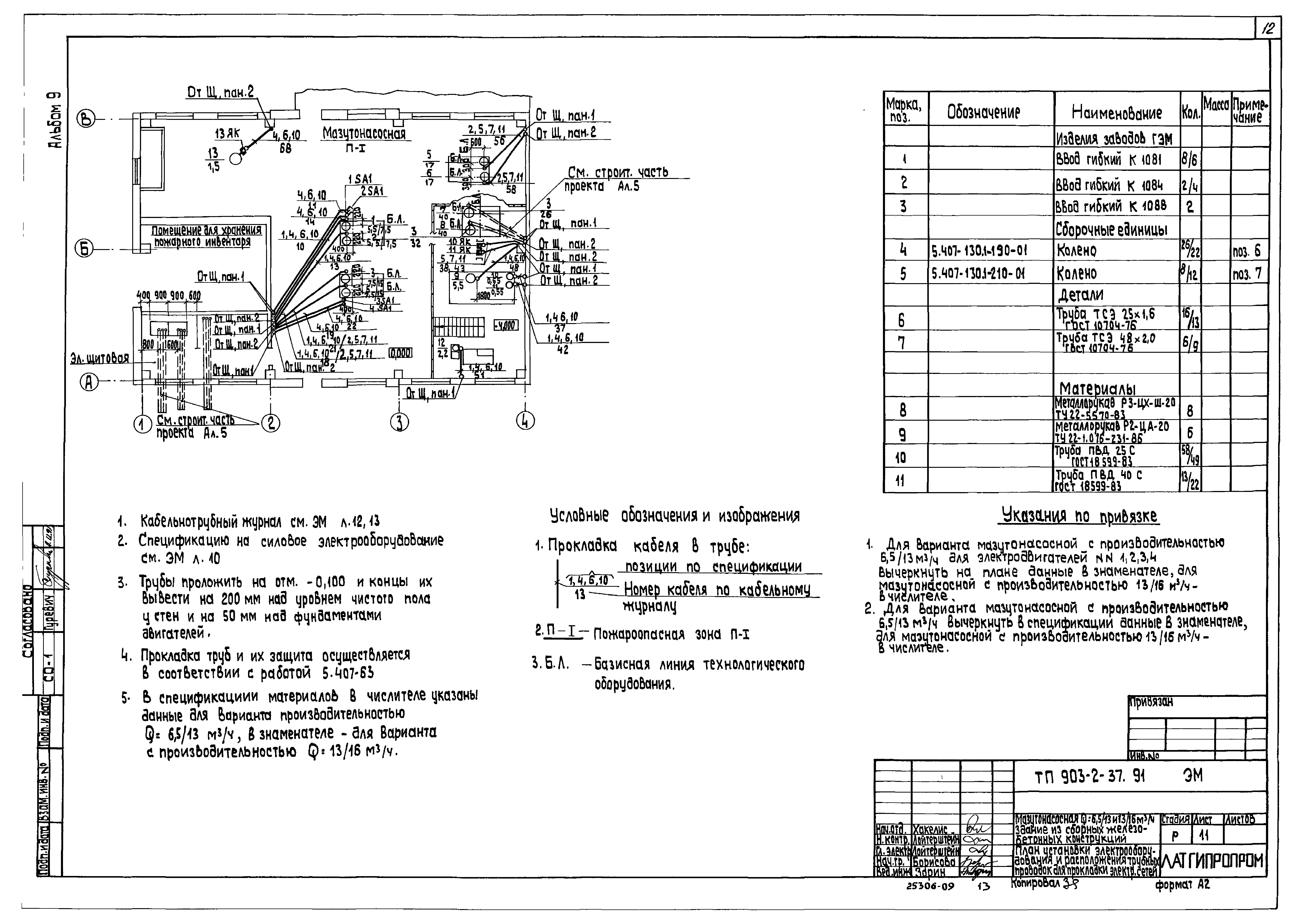

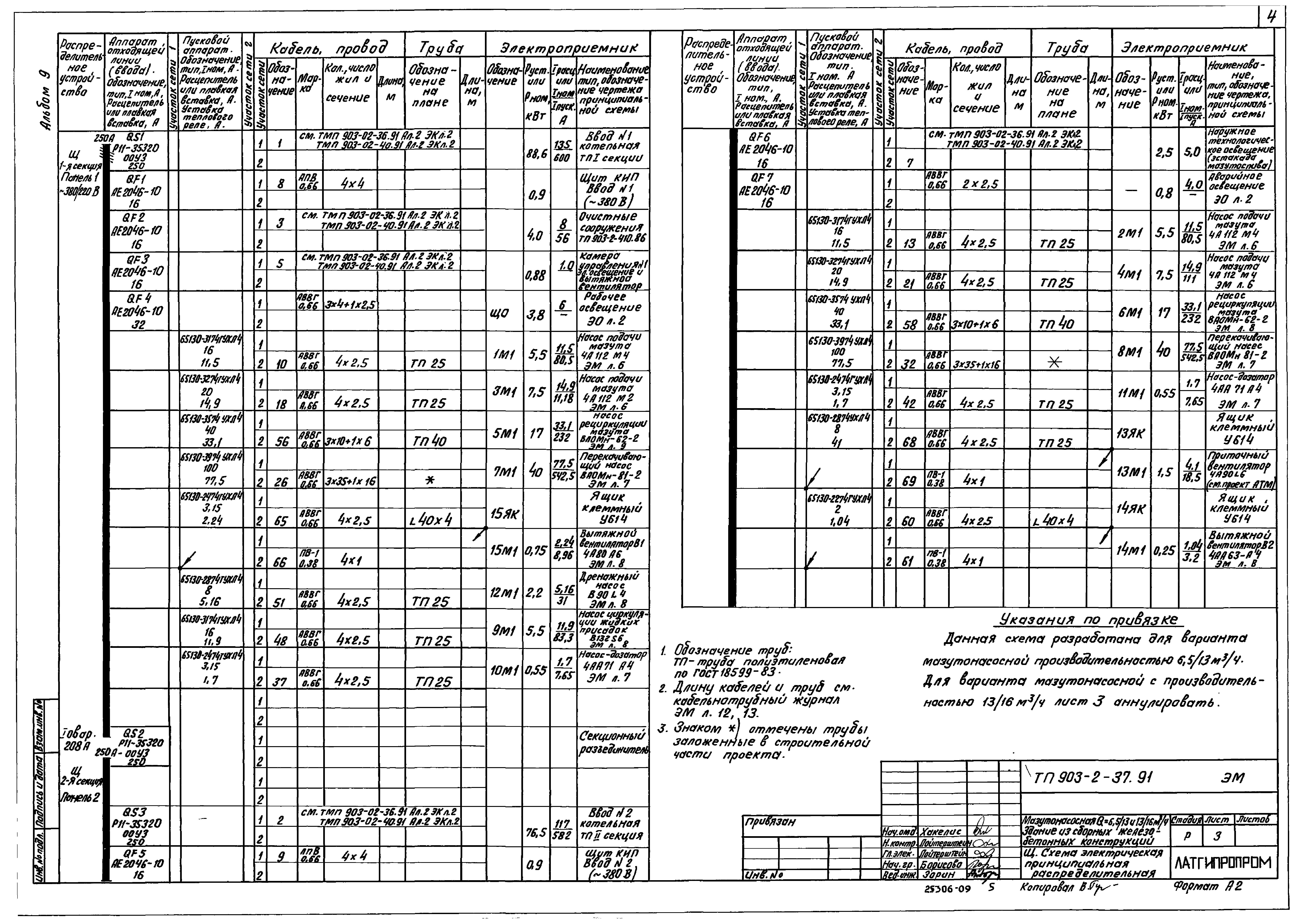

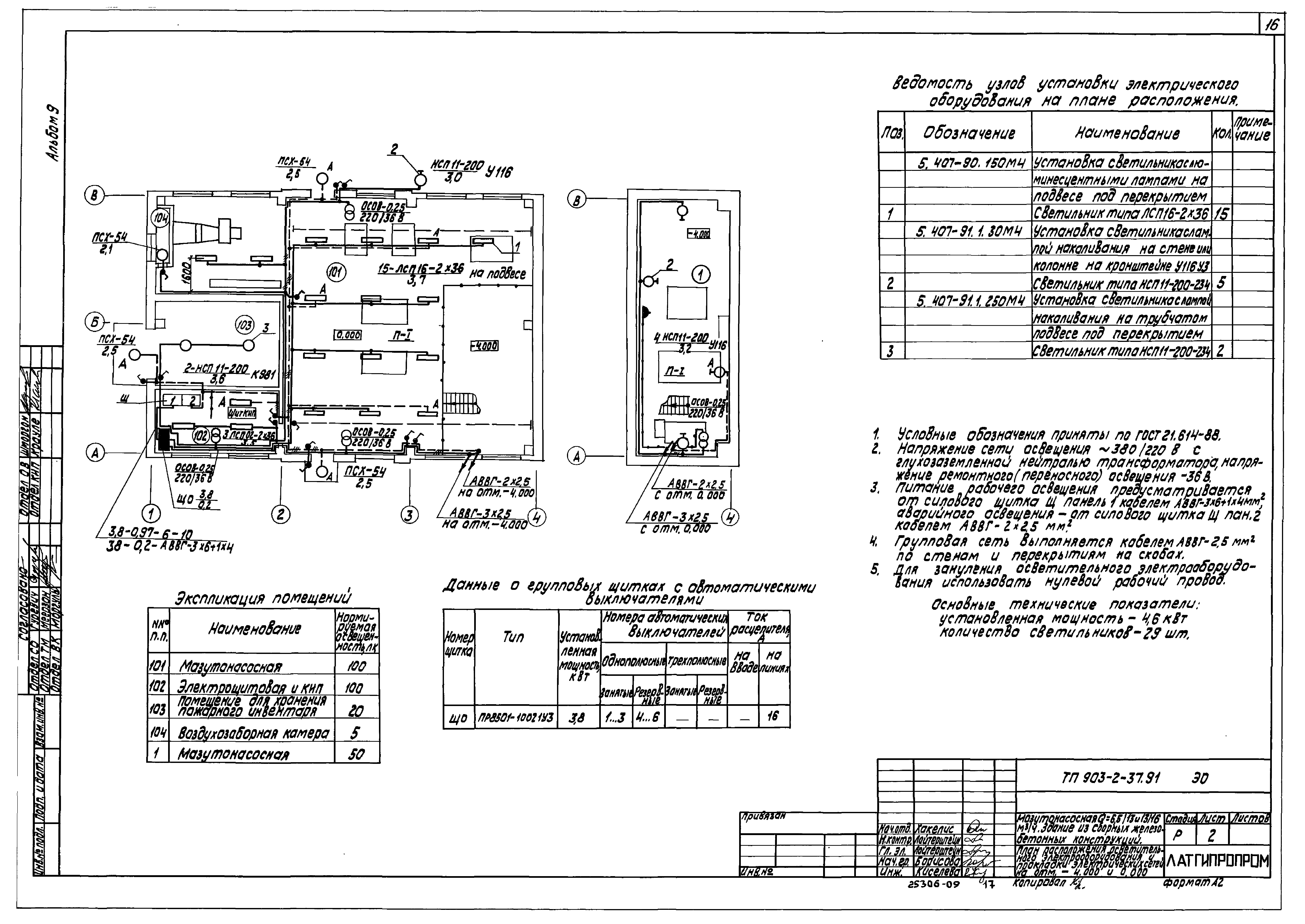

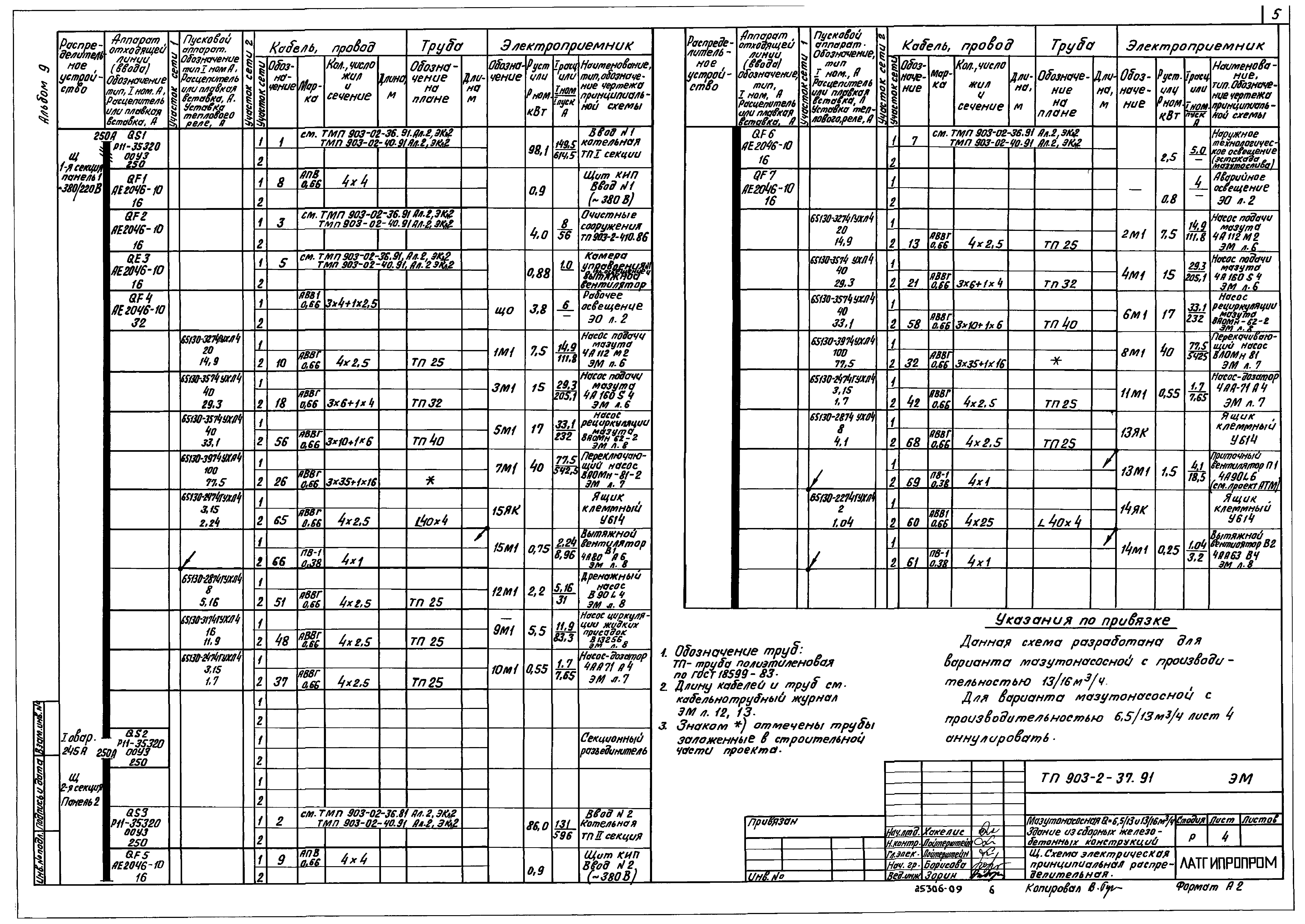

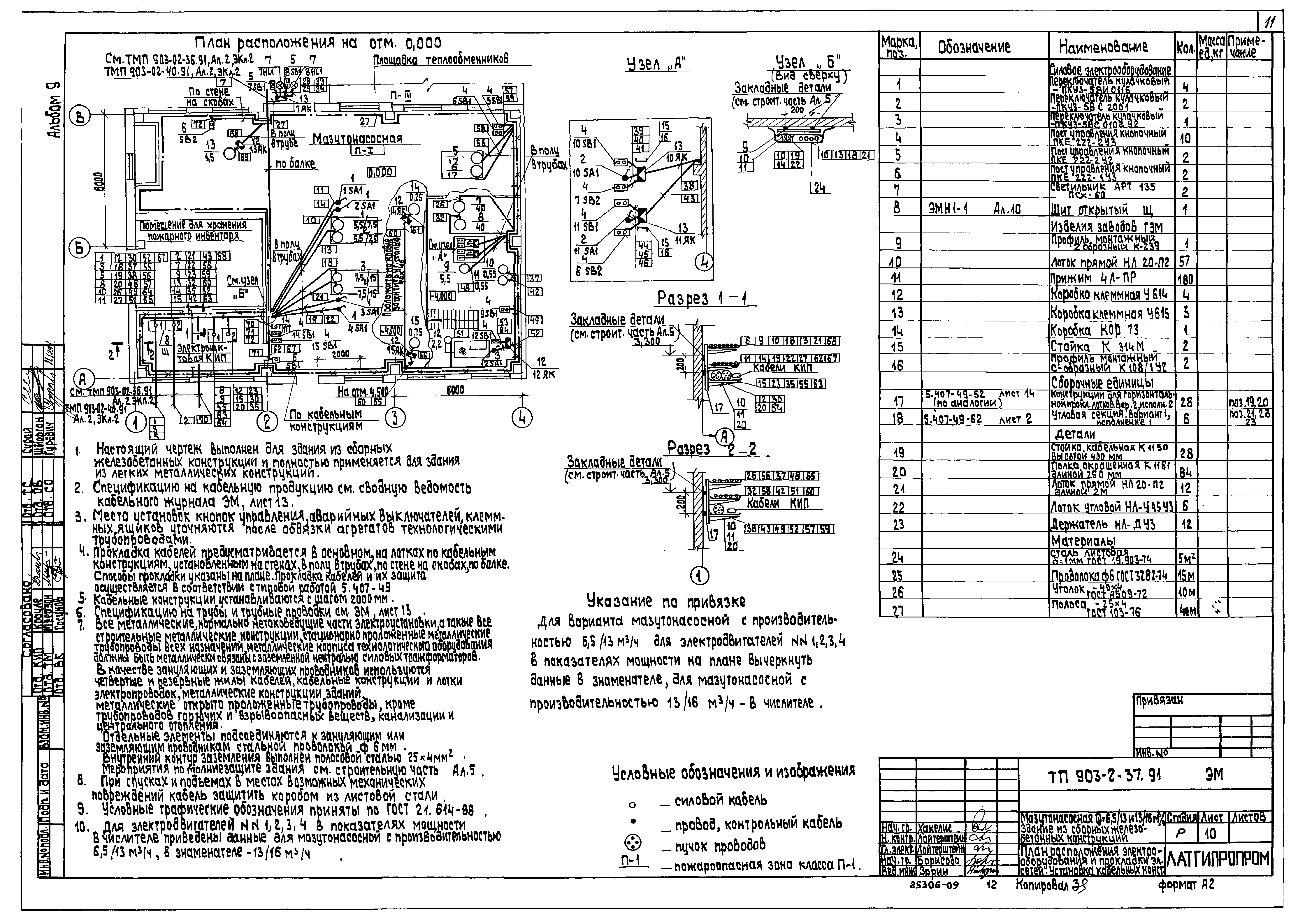

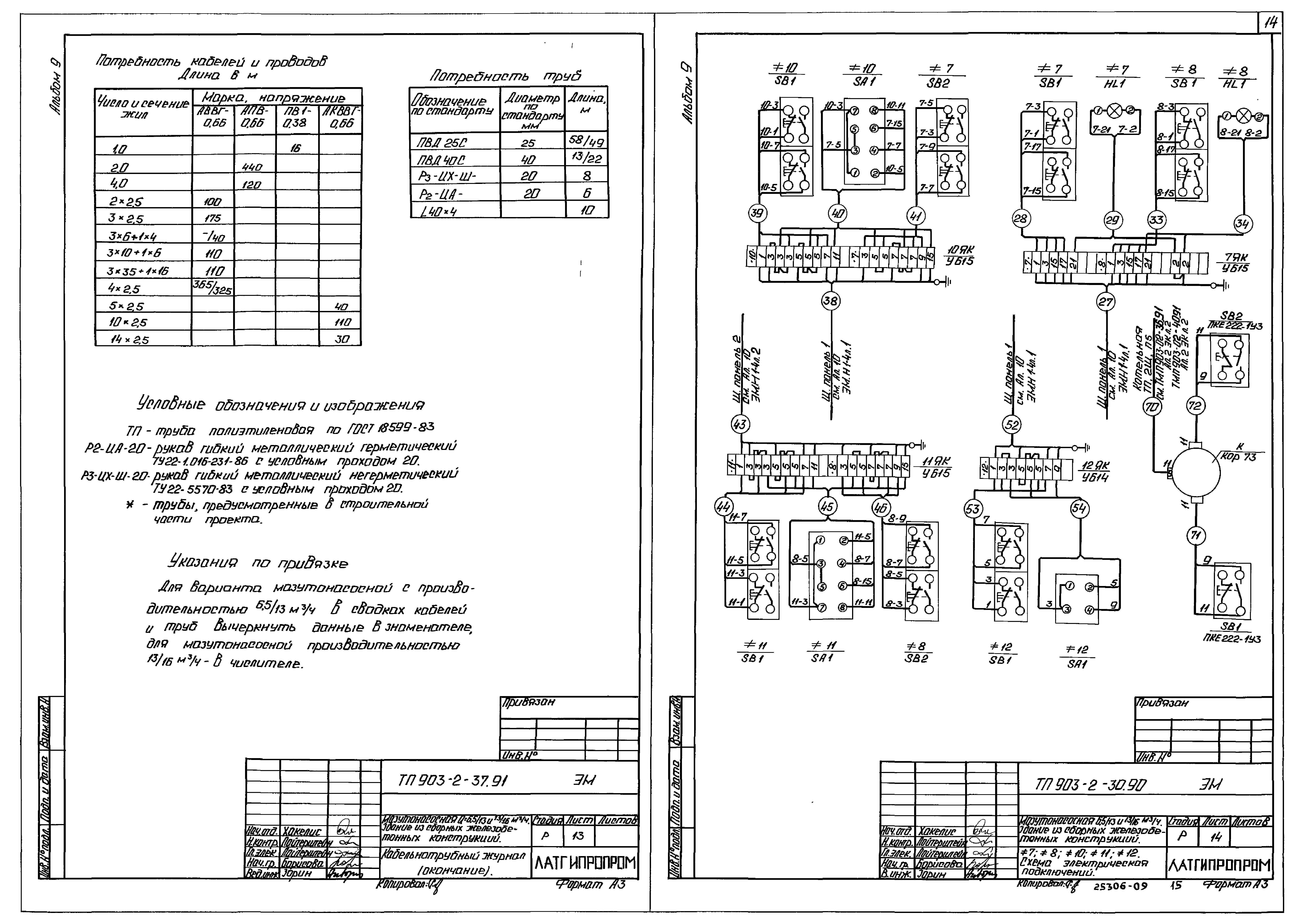

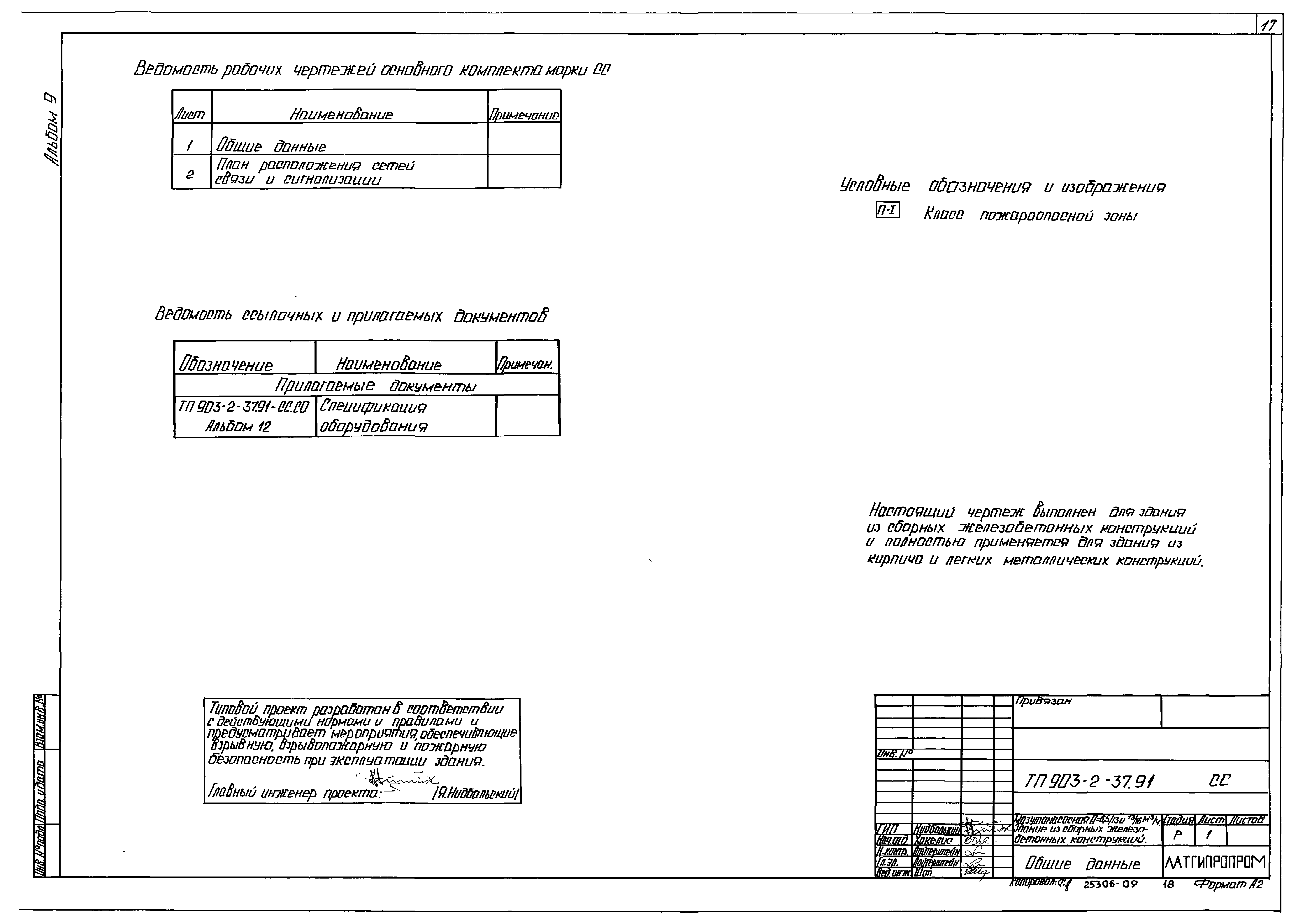

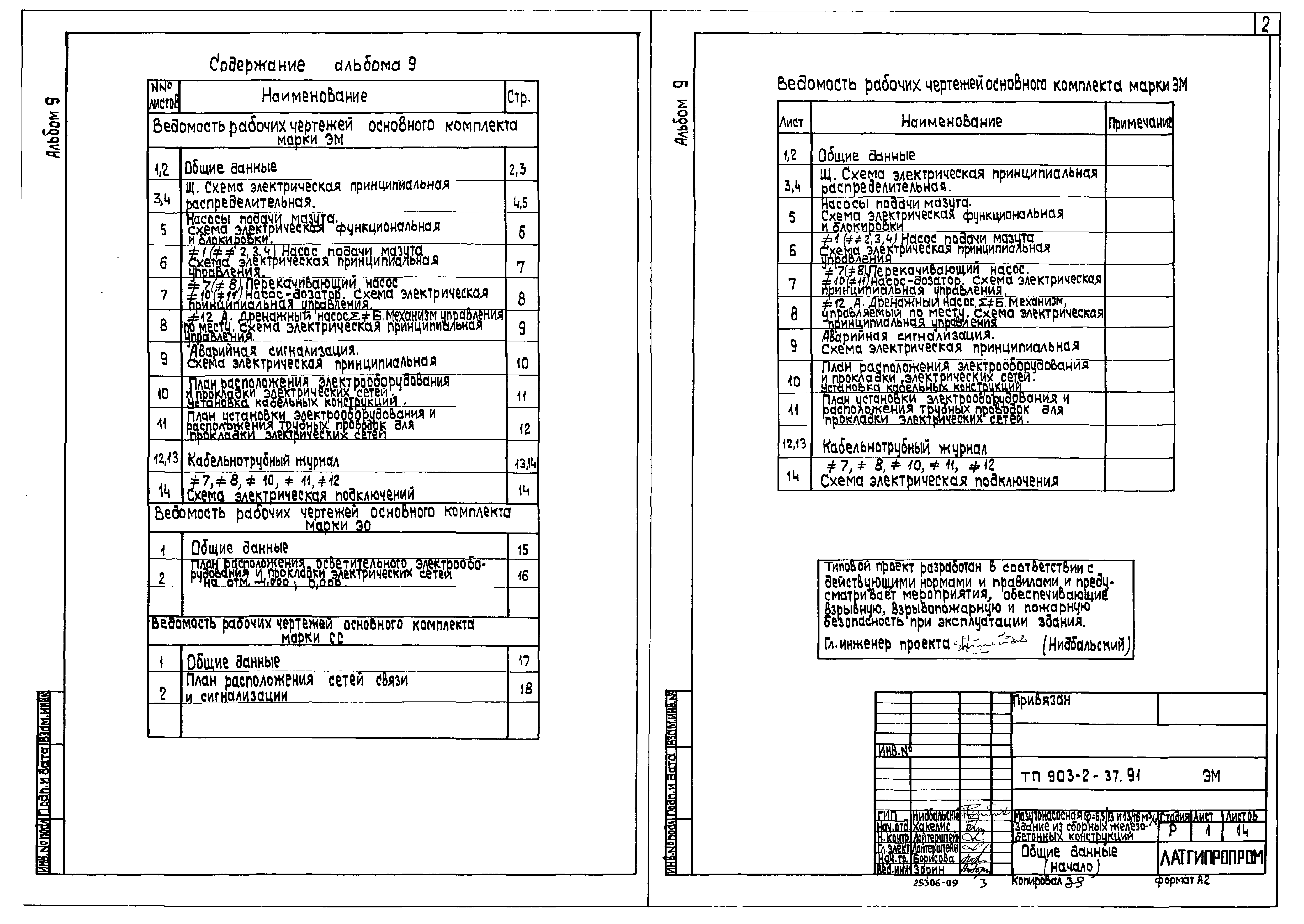

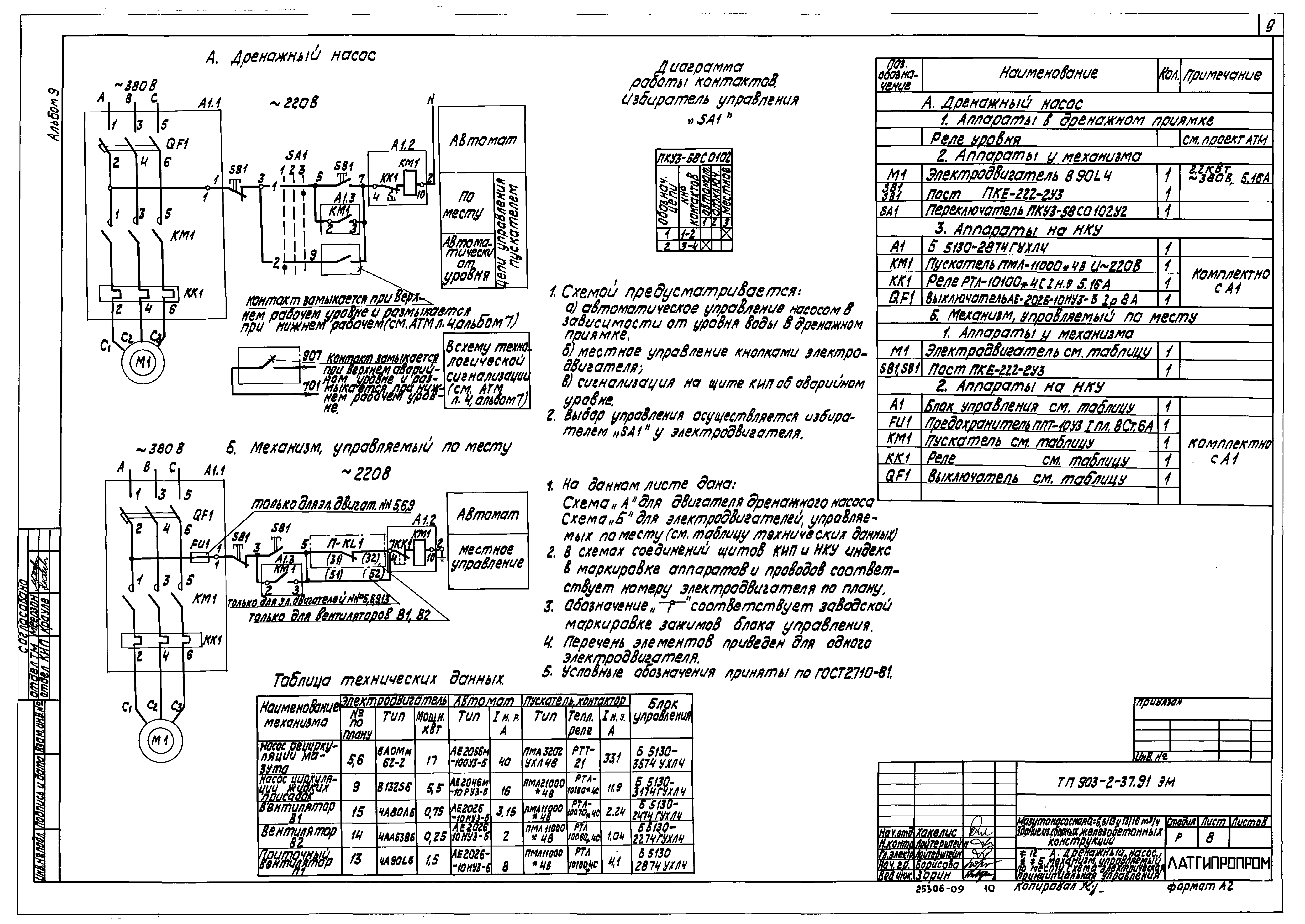

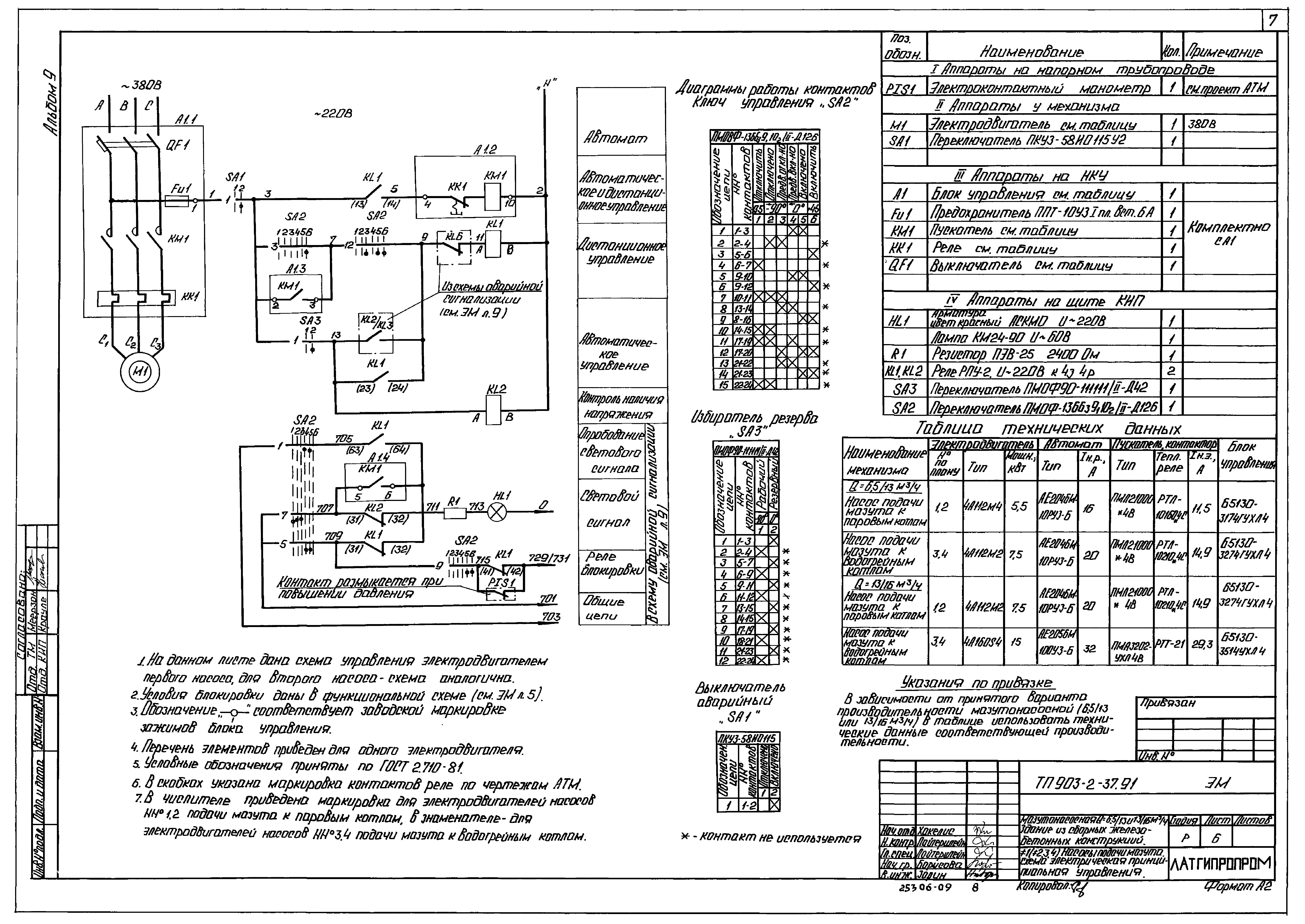

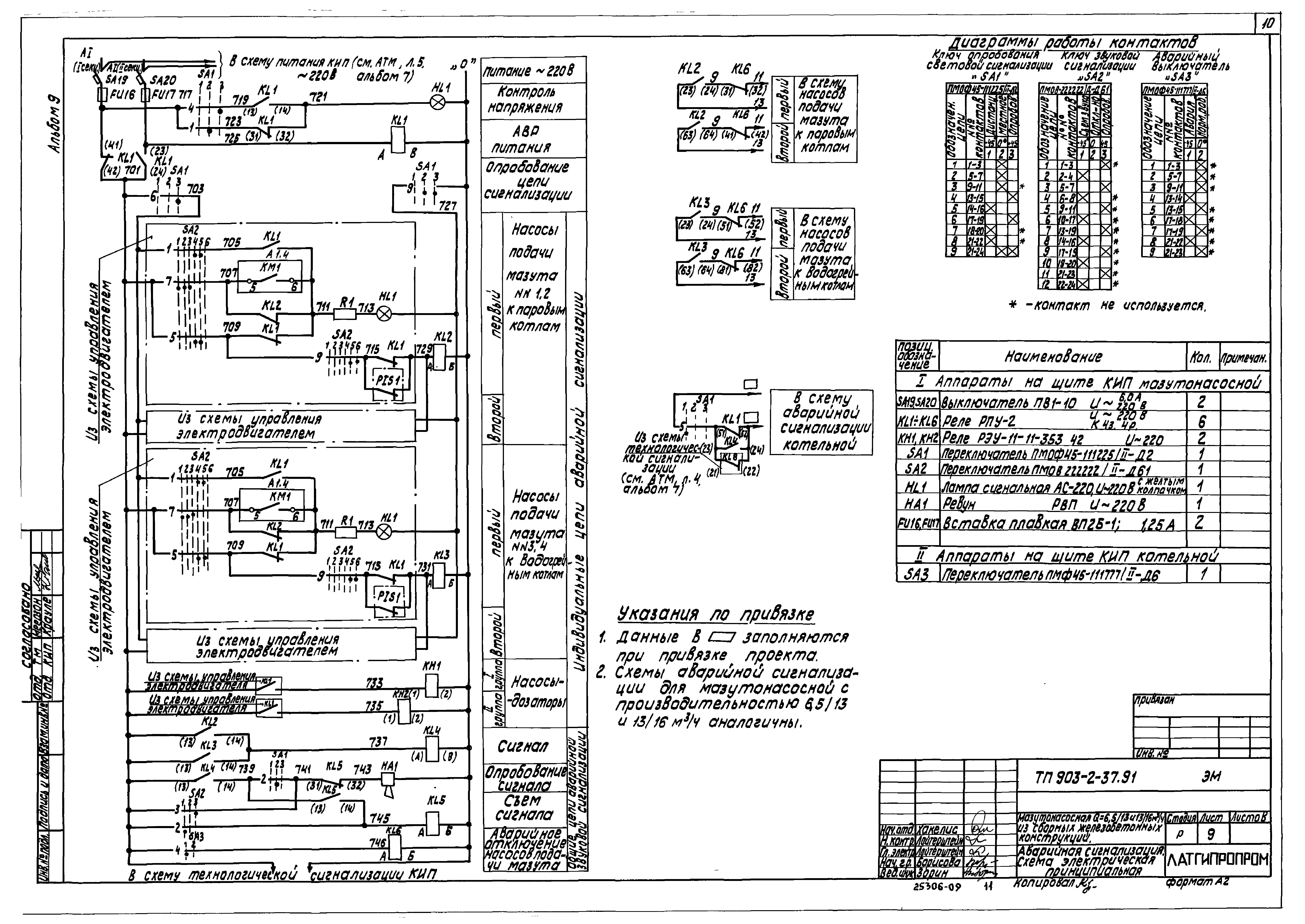

Оглавление:	Чертежи основного комплекта марки ЭМ    Общие данные    Щ. Схема электрическая принципиальная распределительная    Насосы подачи мазута. Схема электрическая функциональная и блокировки    Насос подачи мазута. Схема электрическая принципиальная управления    Перекачивающий насос. Насос-дозатор. Схема электрическая принципиальная управления    Дренажный насос. Механизм управления по месту. Схема электрическая принципиальная управления    Аварийная сигнализация. Схема электрическая принципиальная    План расположения электрооборудования и прокладки электрических сетей. Установка кабельных конструкций    План установки электрооборудования и расположения трубных проводок для прокладки электрических сетей    Кабельнотрубный журнал    Схема электрическая подключений Чертежи основного комплекта марки ЭО    Общие данные    План расположения осветительного электрооборудования и прокладки электрических сетей на отм. - 4.000; 0.000 Чертежи основного комплекта марки СС    Общие данные    План расположения сетей связи и сигнализации
Разработан:	Латгипропром
Утверждён:	22.01.1992 ГПКНИИ Сантехниипроект (30)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Здания и сооружения санитарно-технические Теплоснабжение Установка для снабжения котельных жидким топливом
