Типовой проект 411-2-187.88

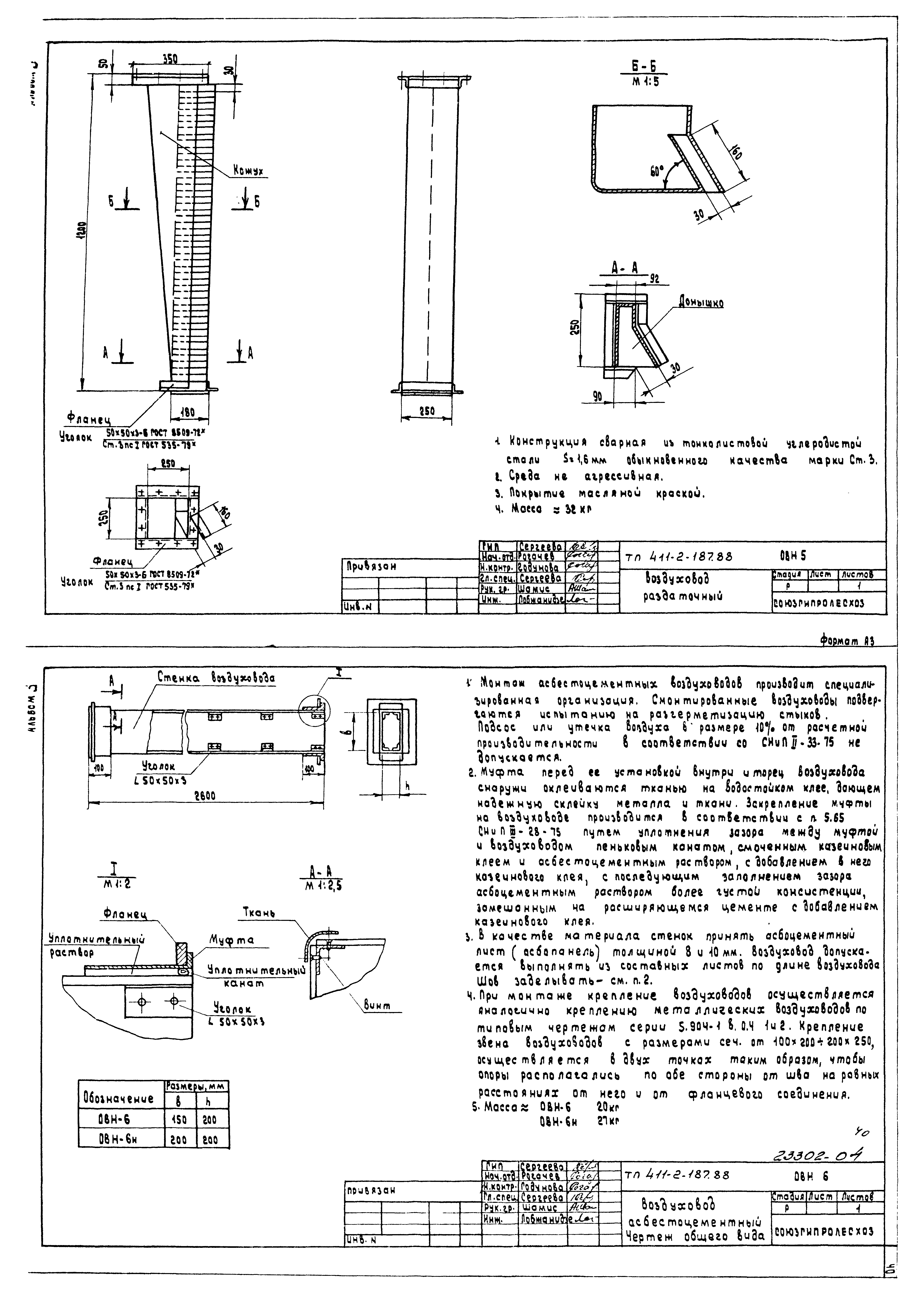

Альбом 3. Внутренние водопровод и канализация. Отопление и вентиляция. Чертежи общих видов нетиповых конструкций систем отопления и вентиляции

Обозначение:	Типовой проект 411-2-187.88
Обозначение англ:	411-2-187.88
Статус:	не определен законодательством
Название рус.:	Альбом 3. Внутренние водопровод и канализация. Отопление и вентиляция. Чертежи общих видов нетиповых конструкций систем отопления и вентиляции
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	27.06.1988

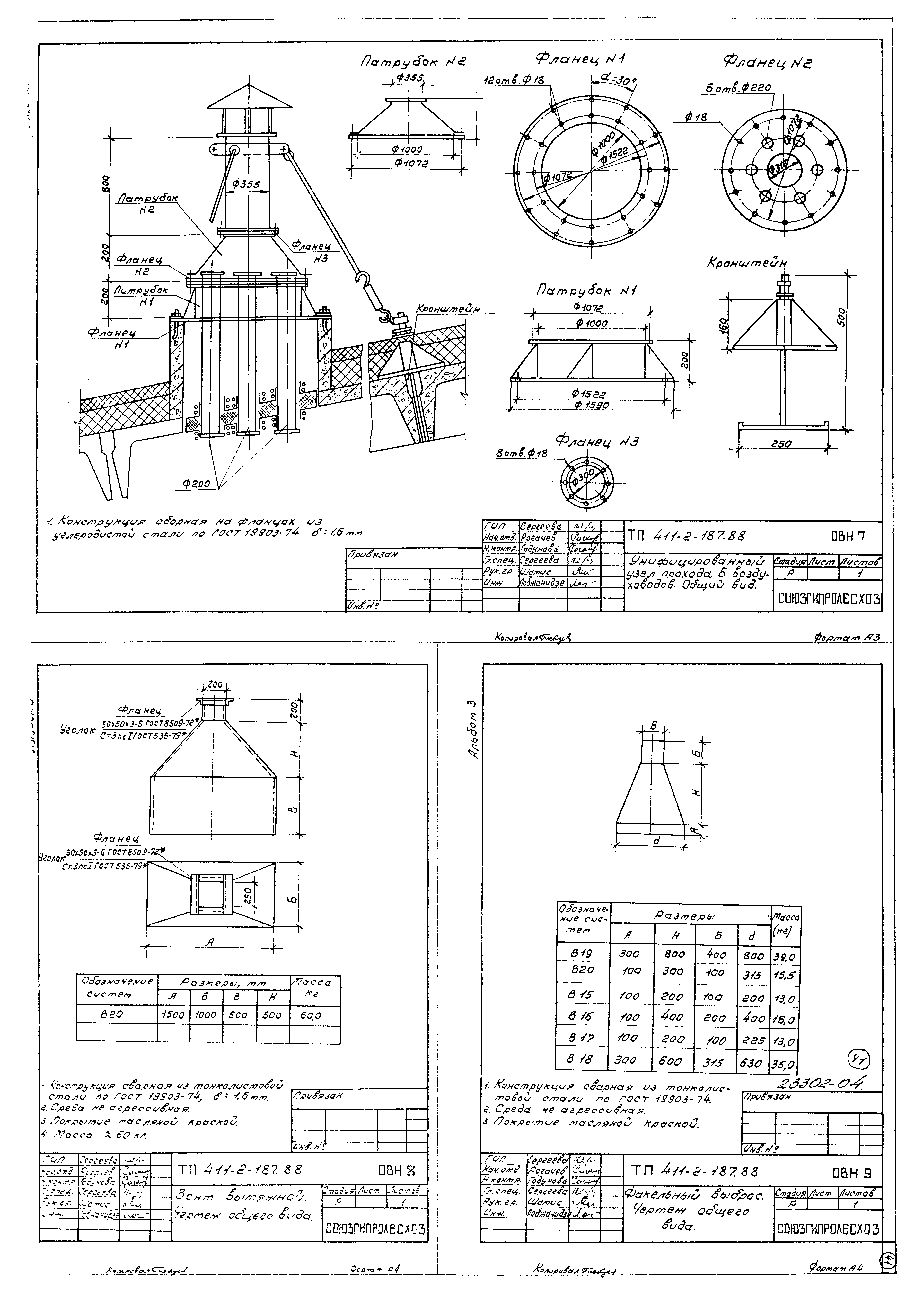

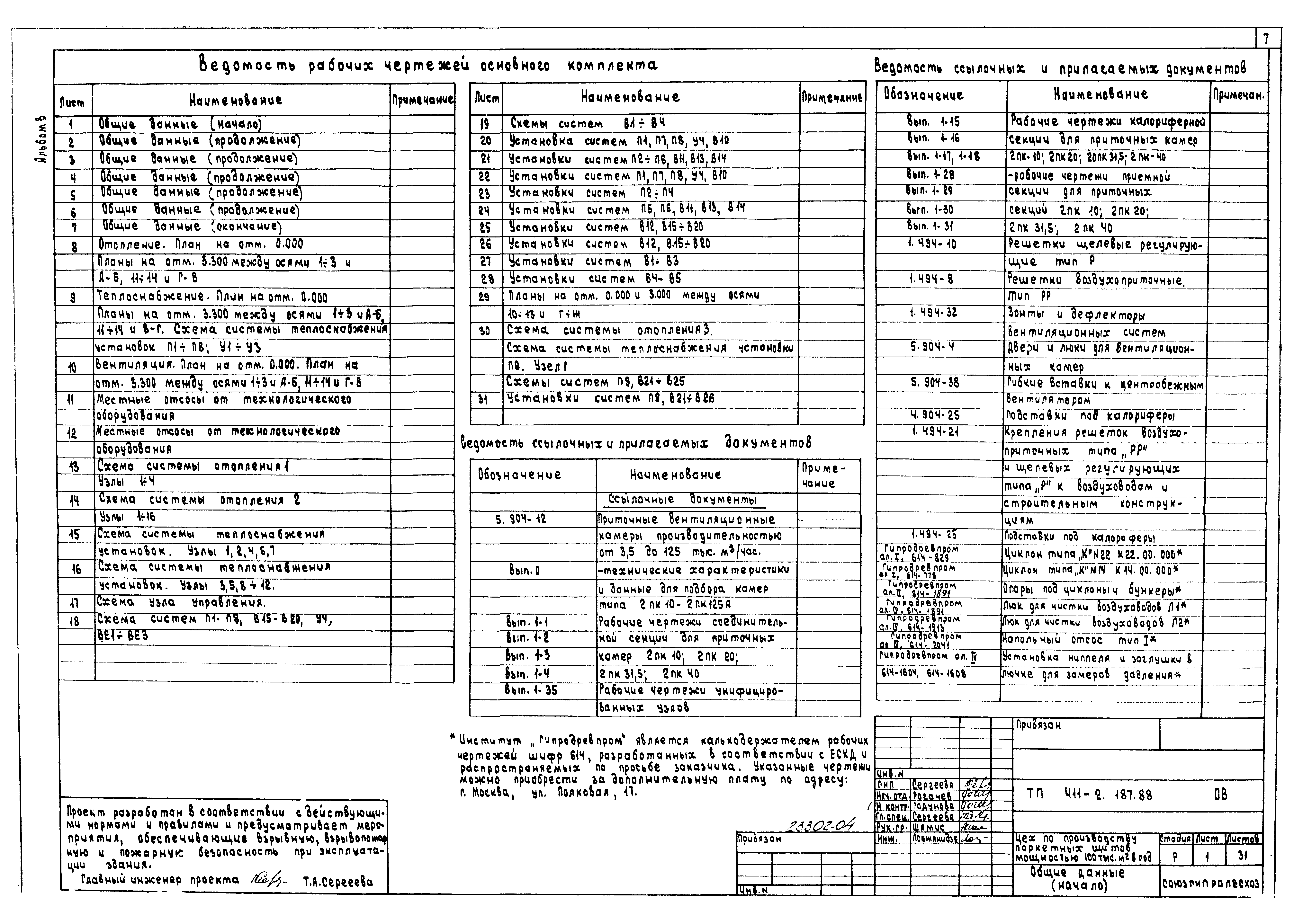

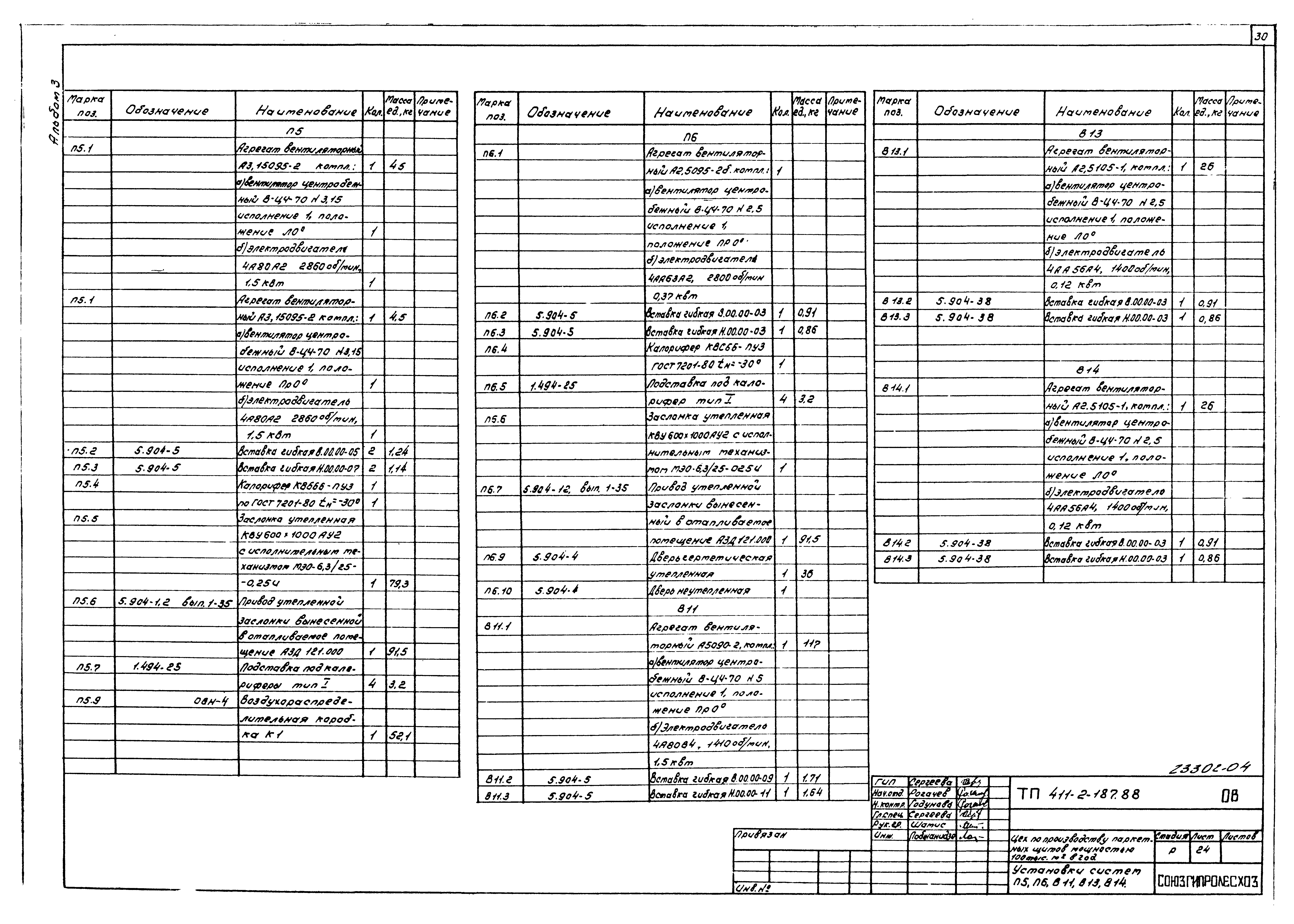

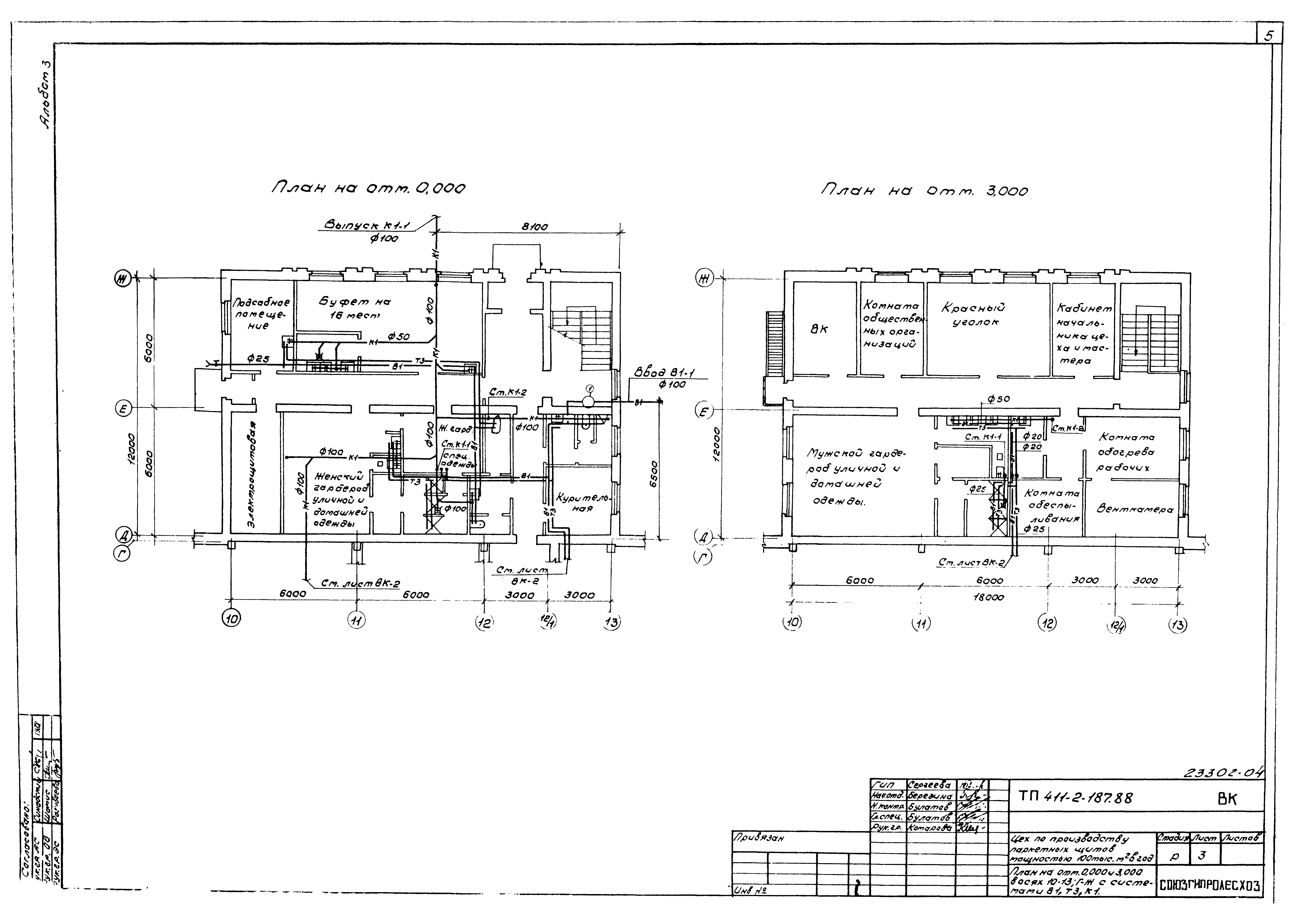

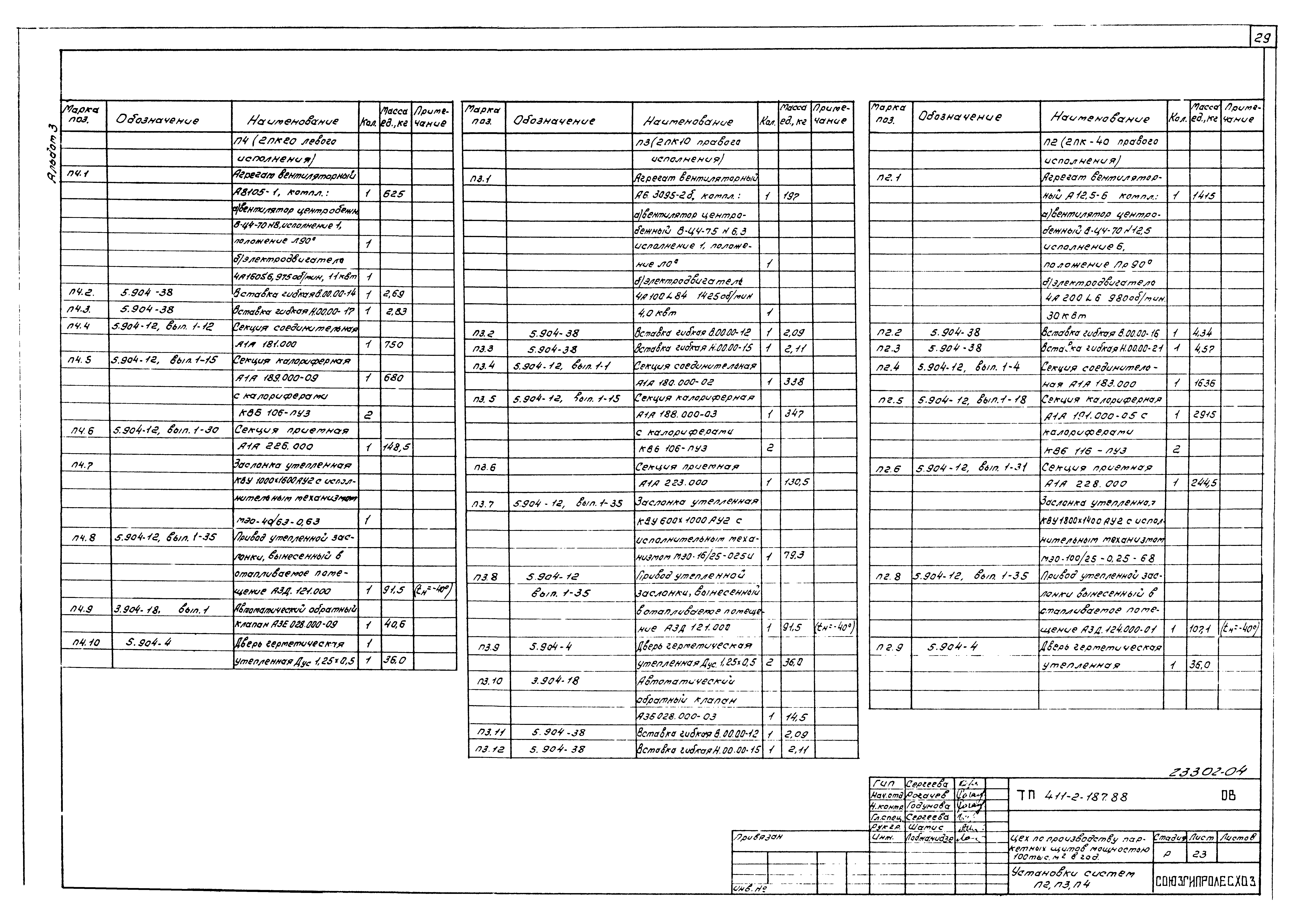

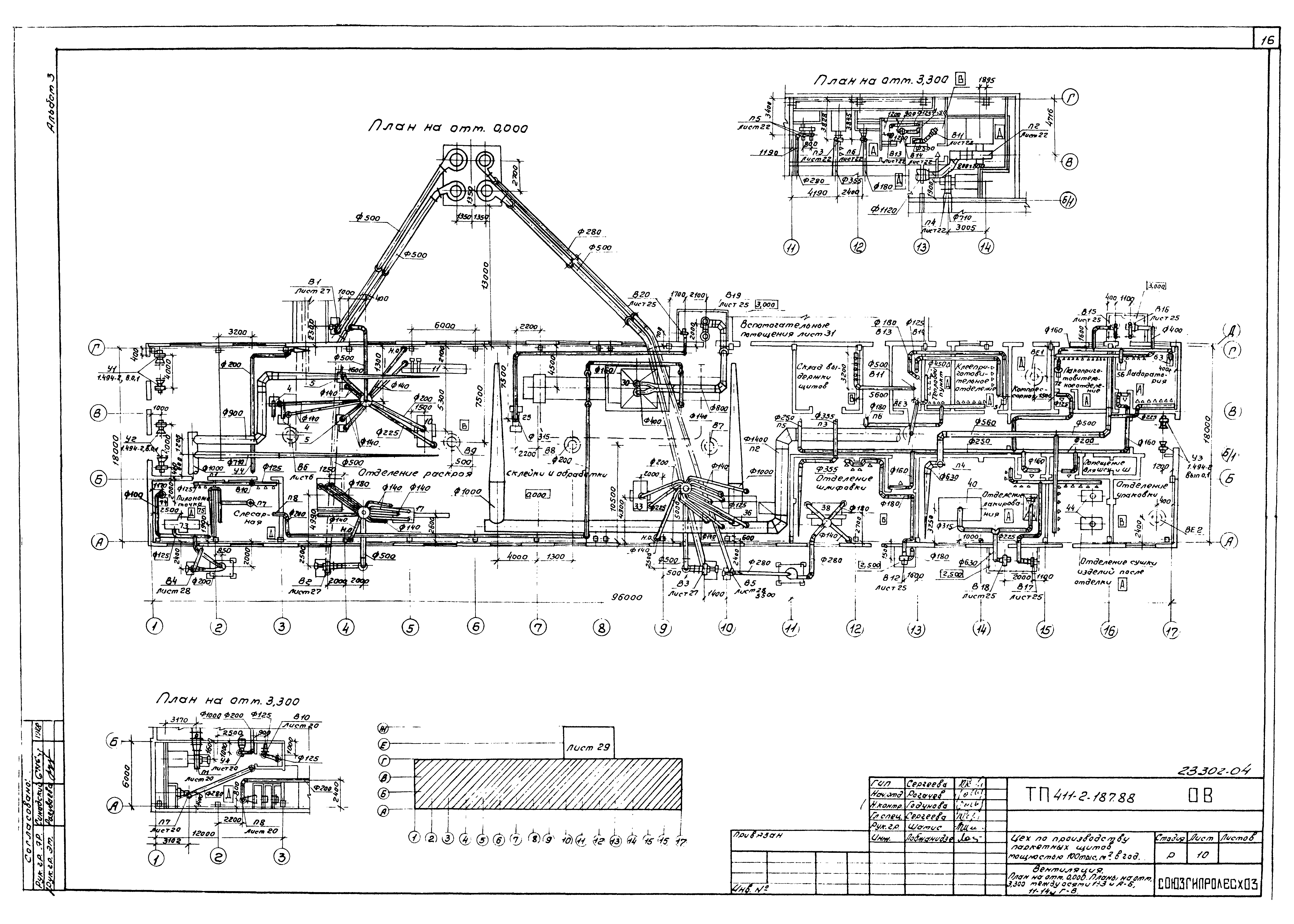

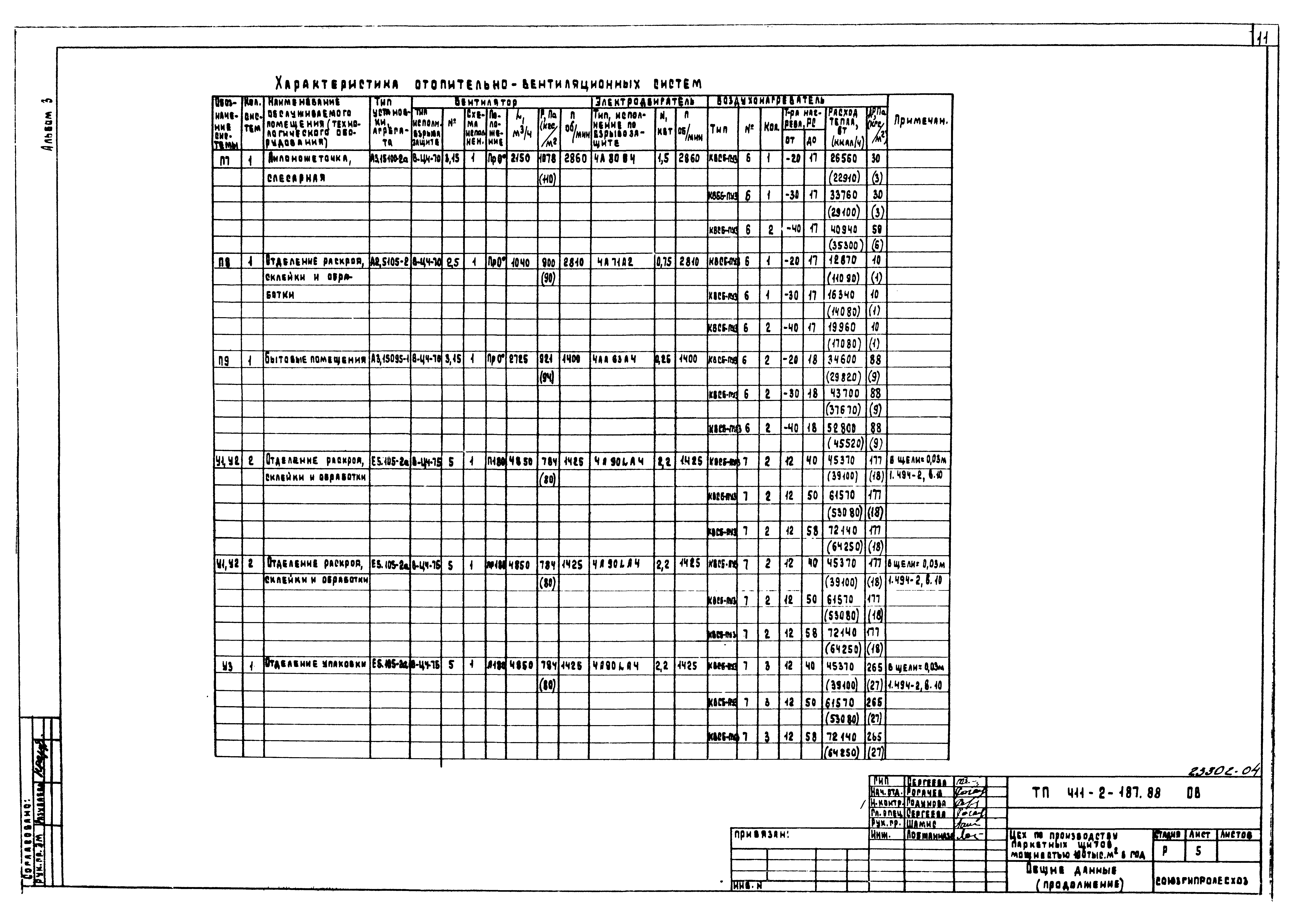

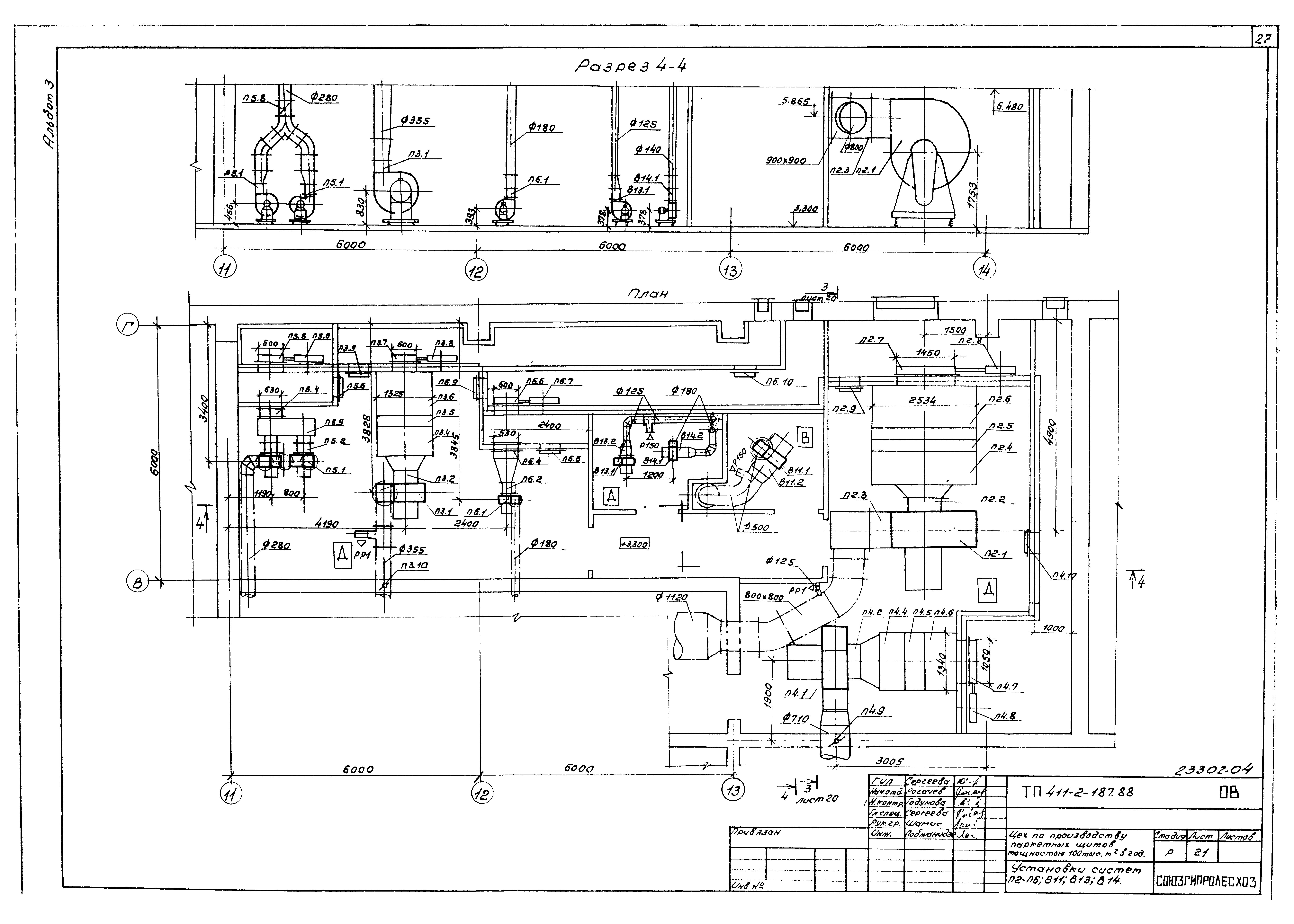

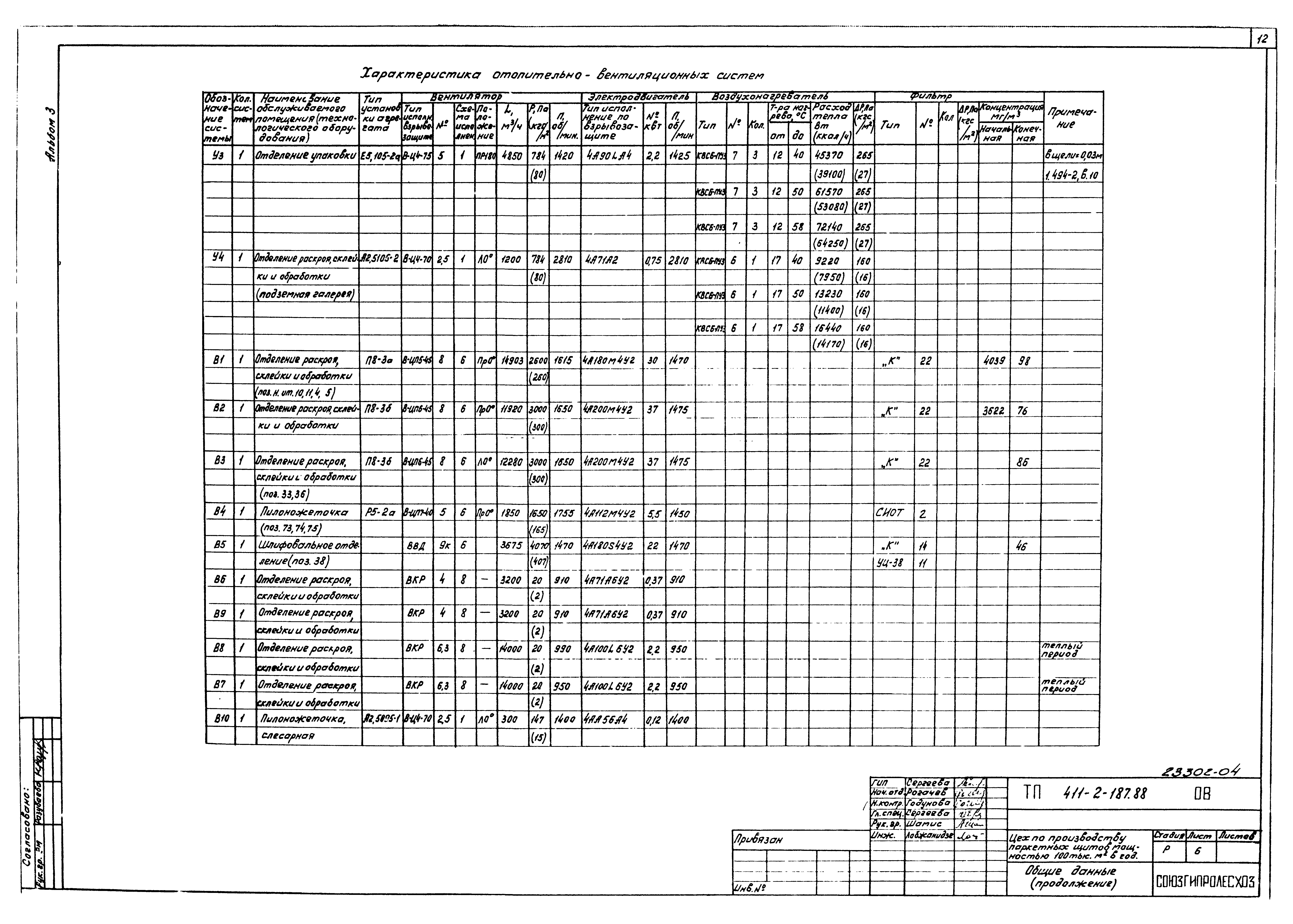

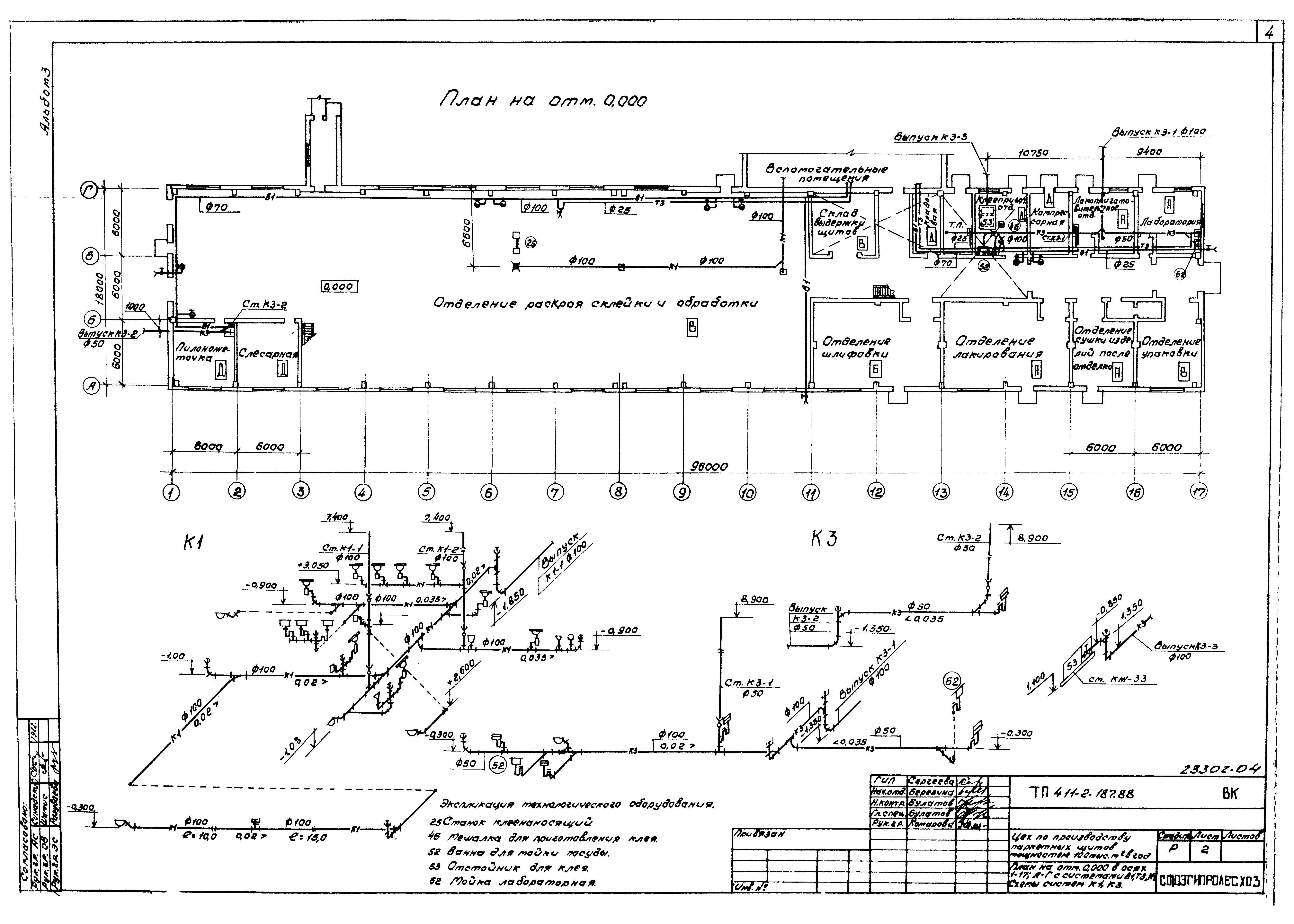

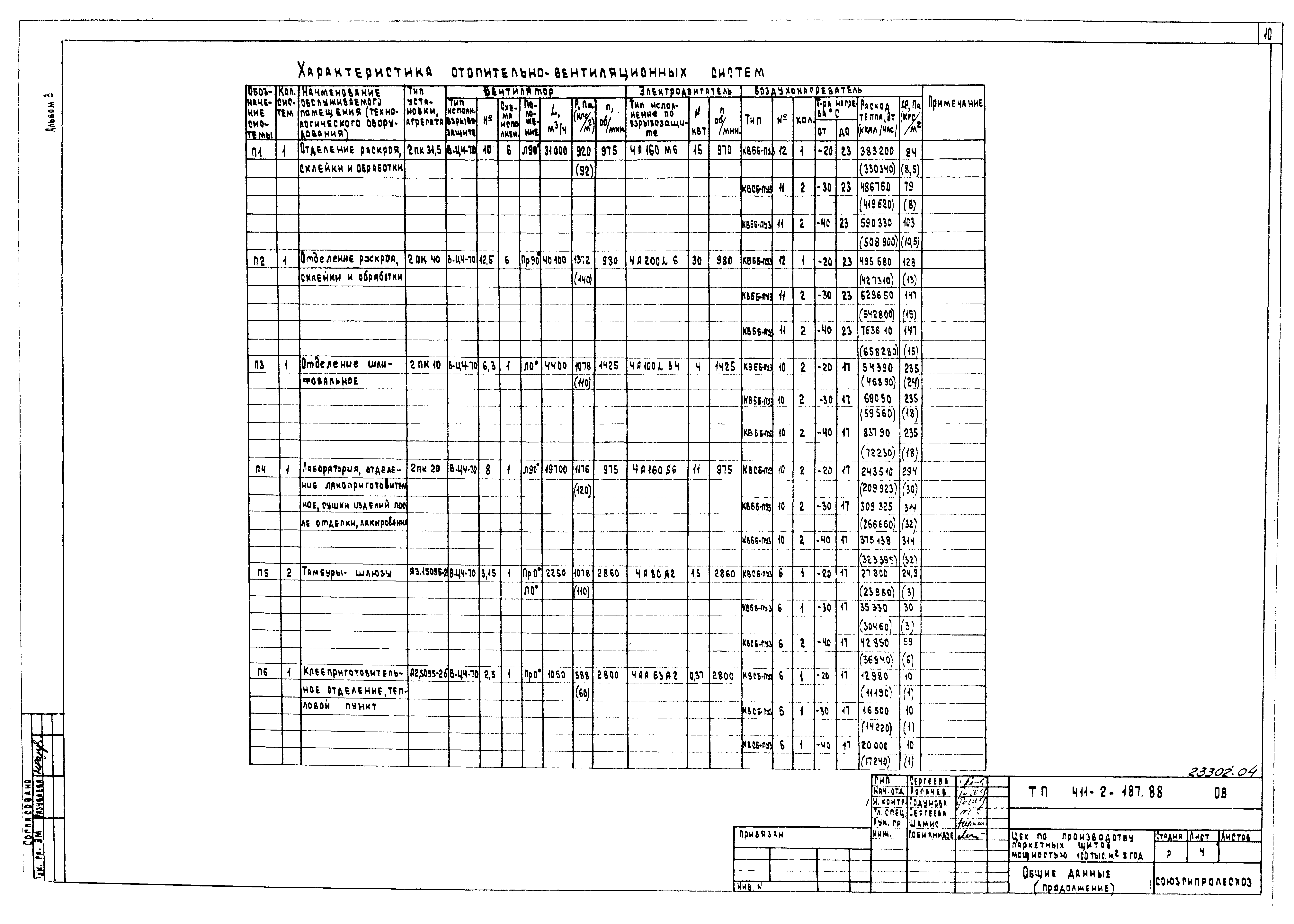

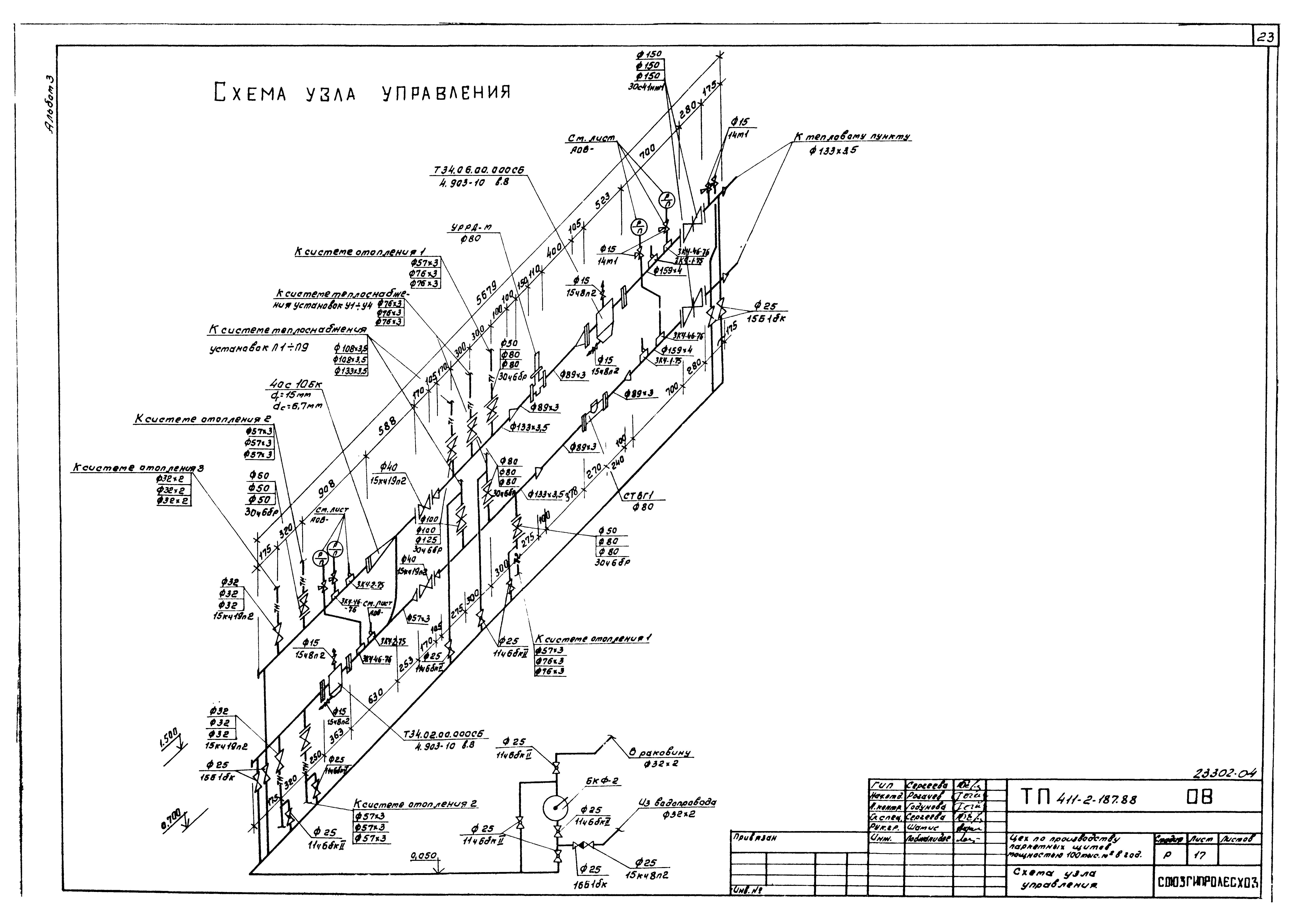

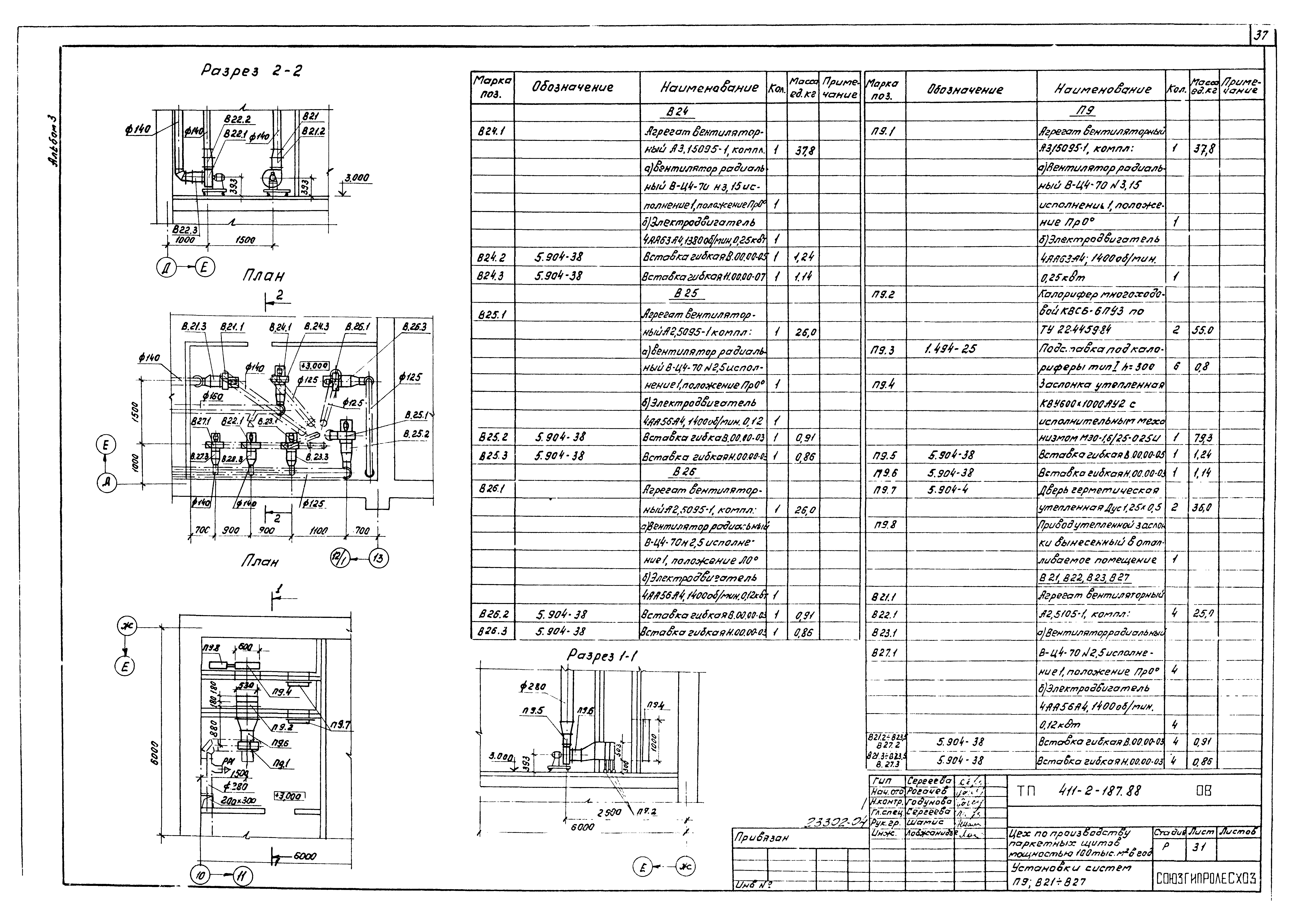

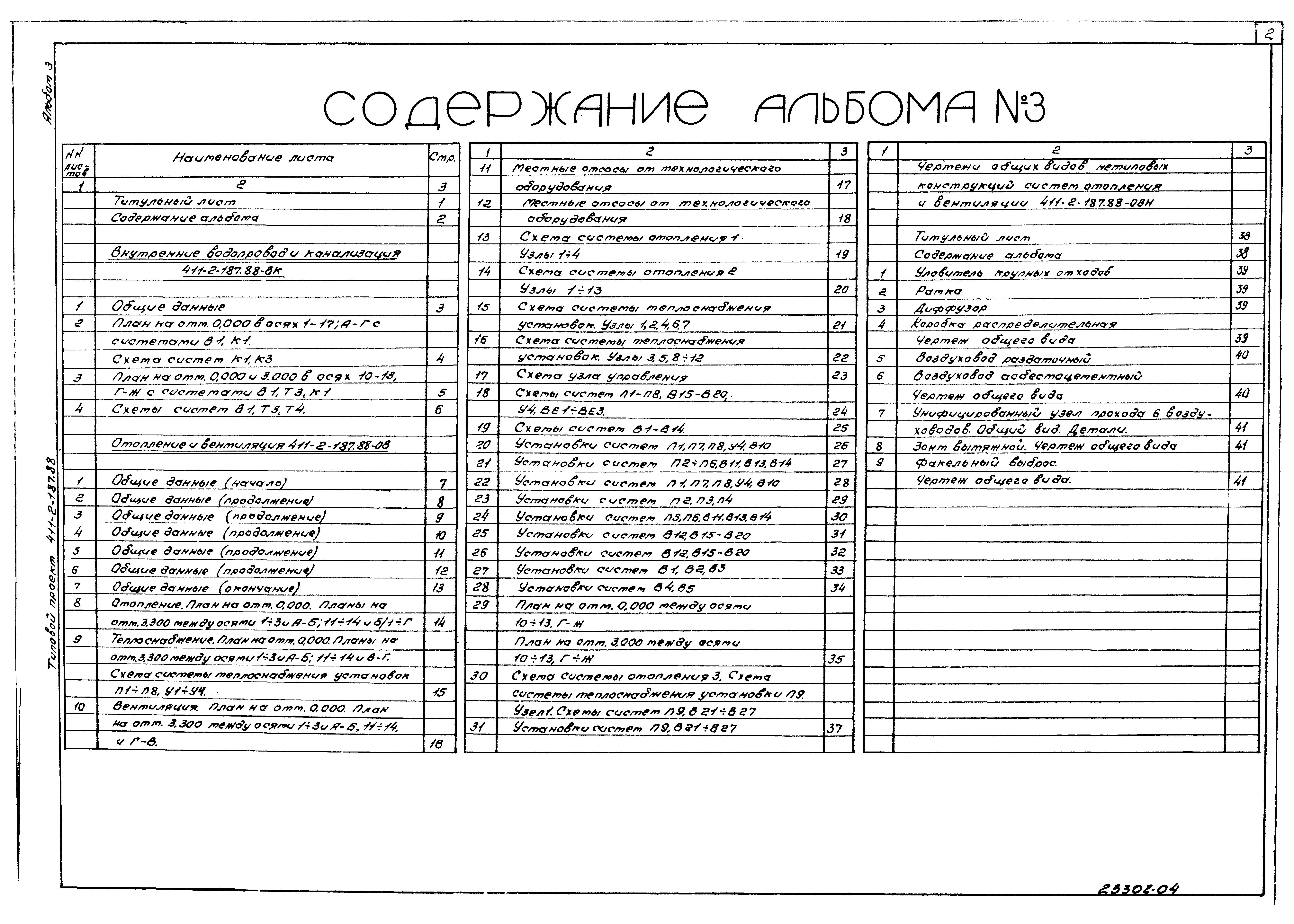

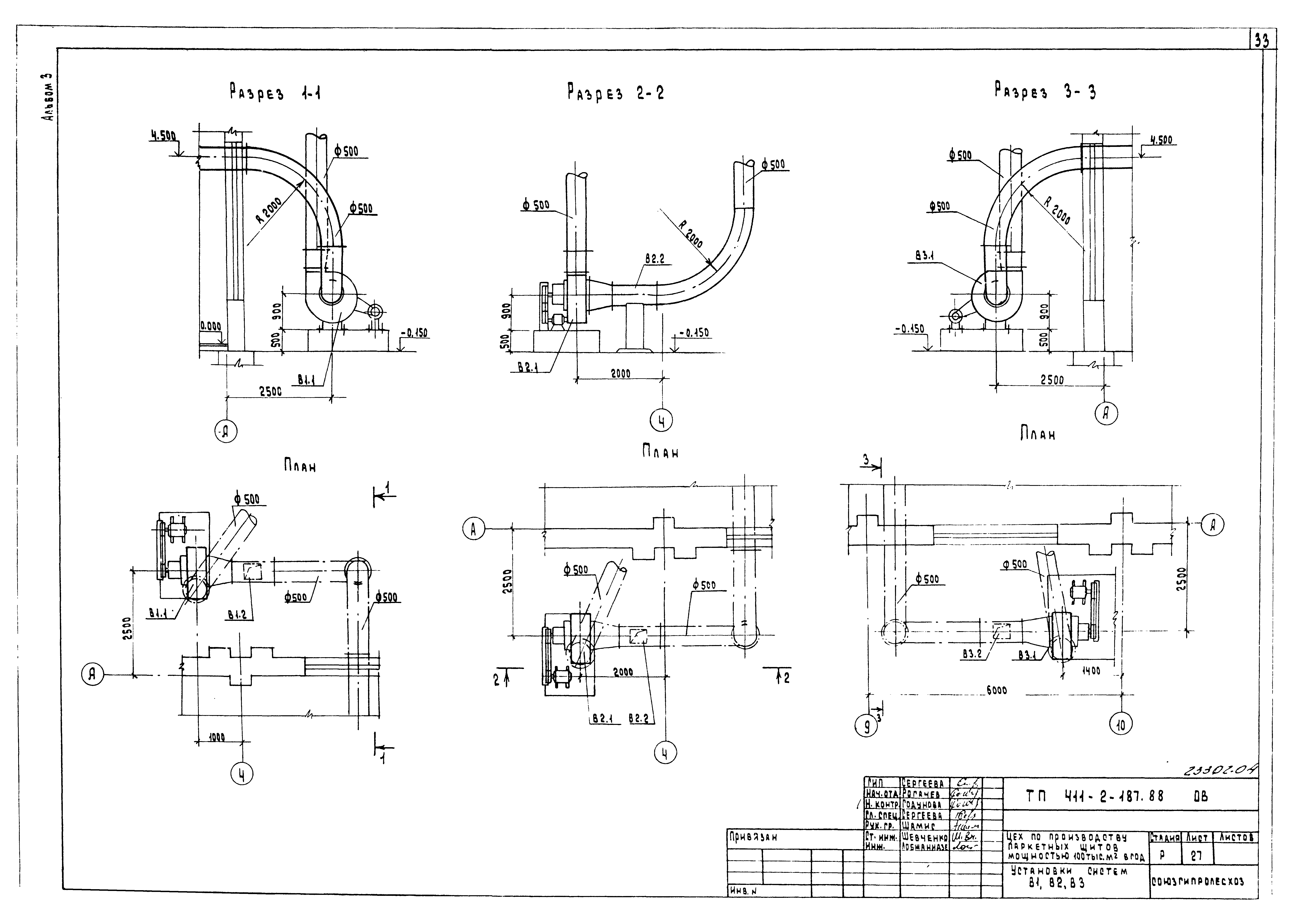

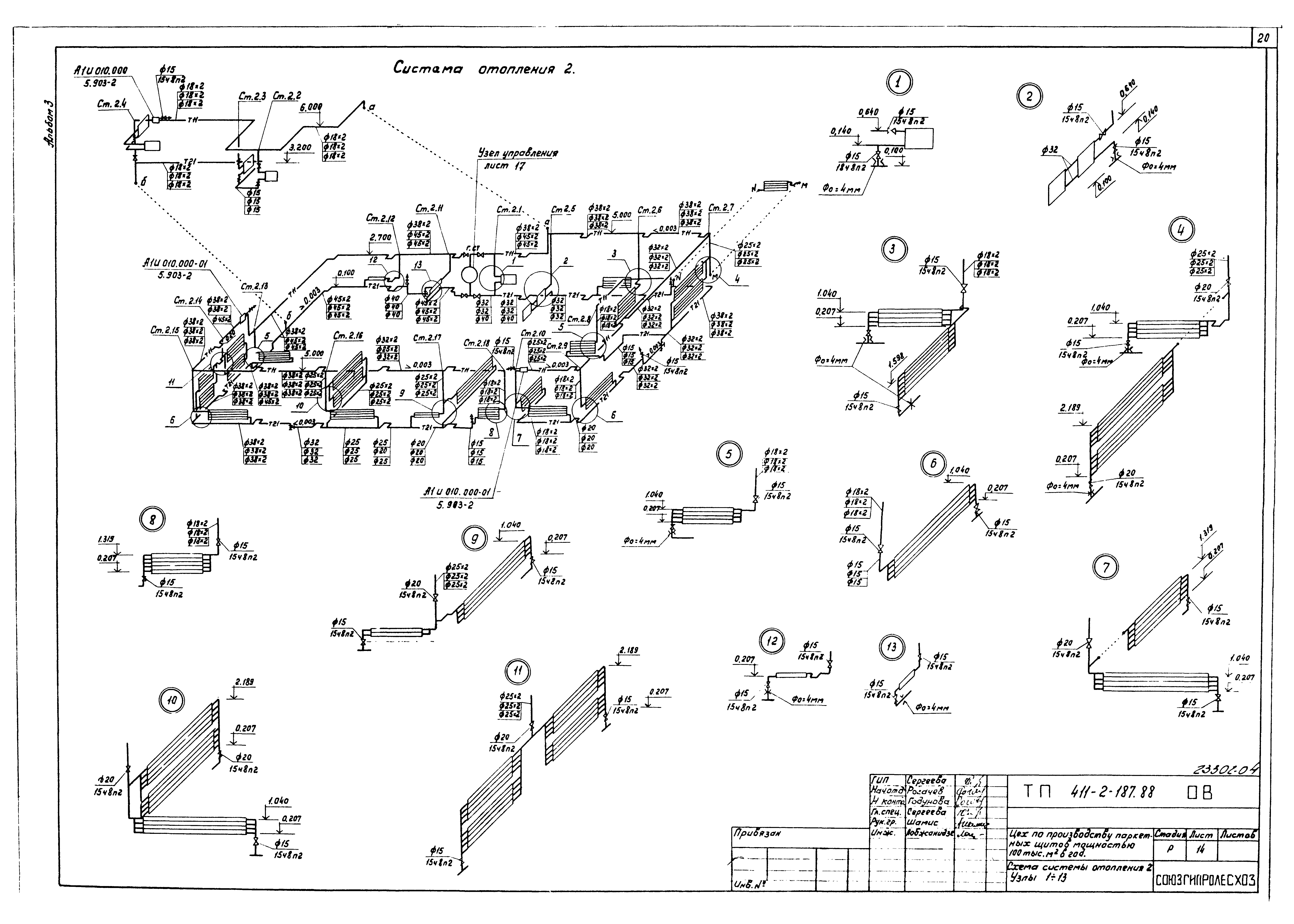

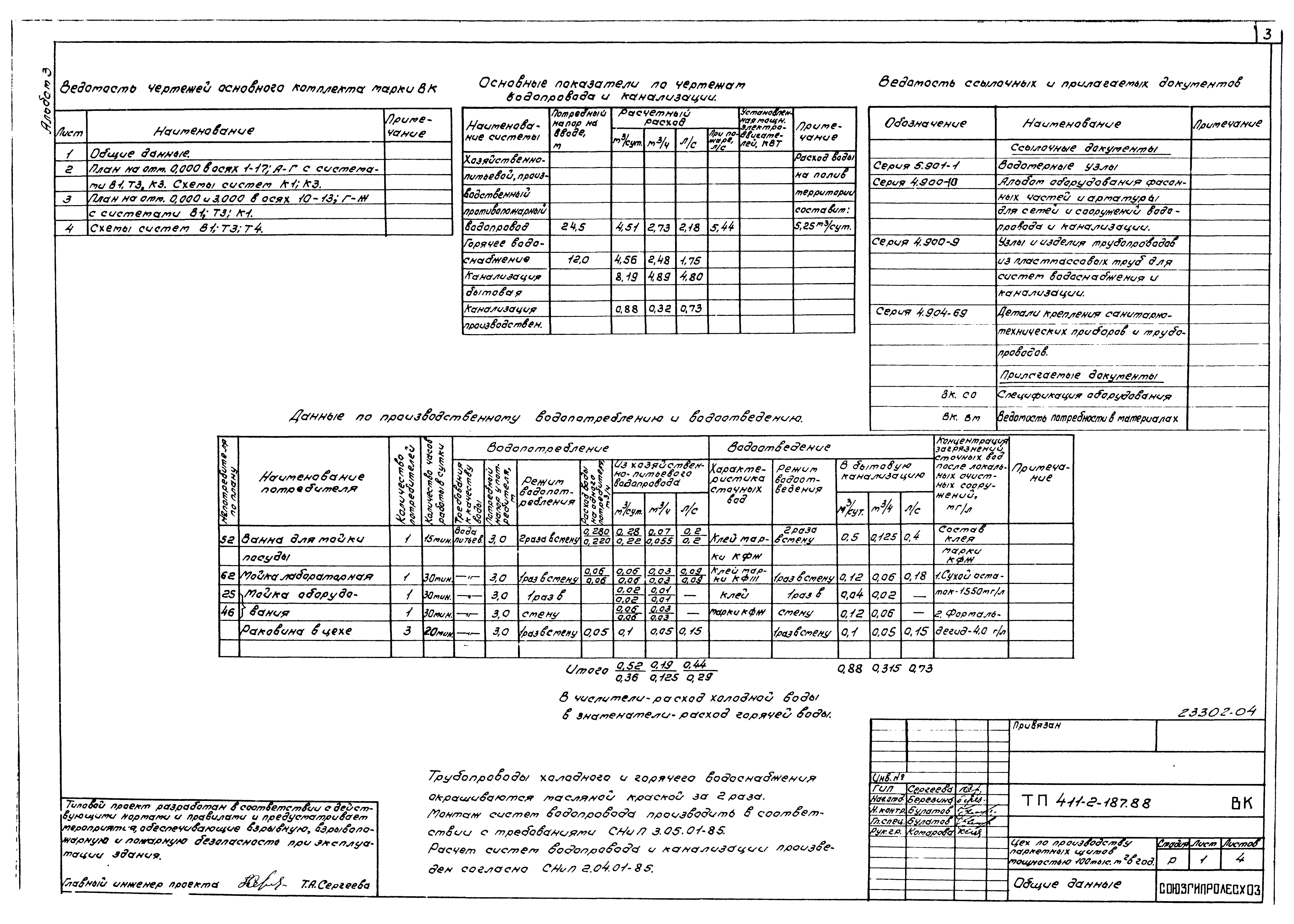

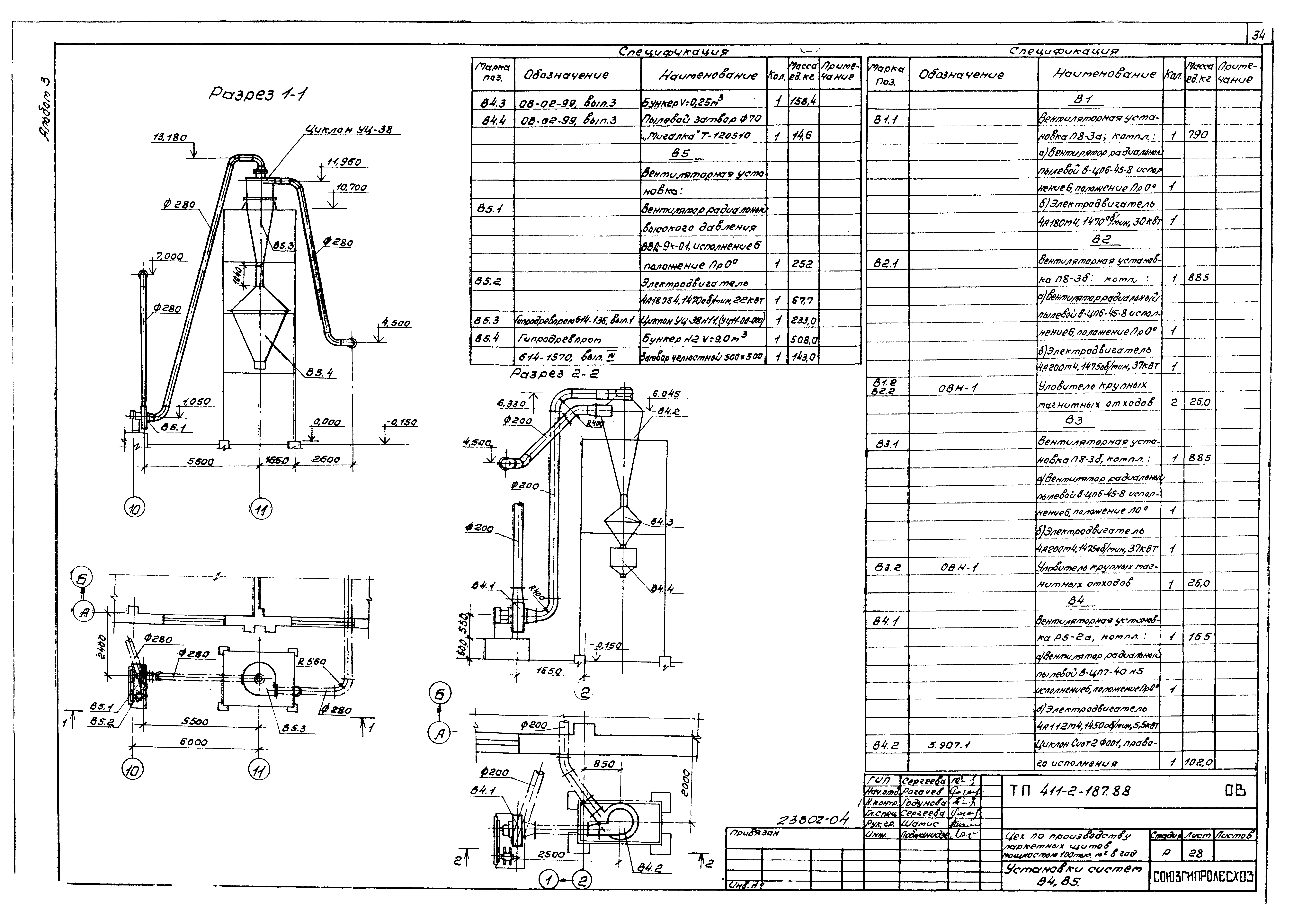

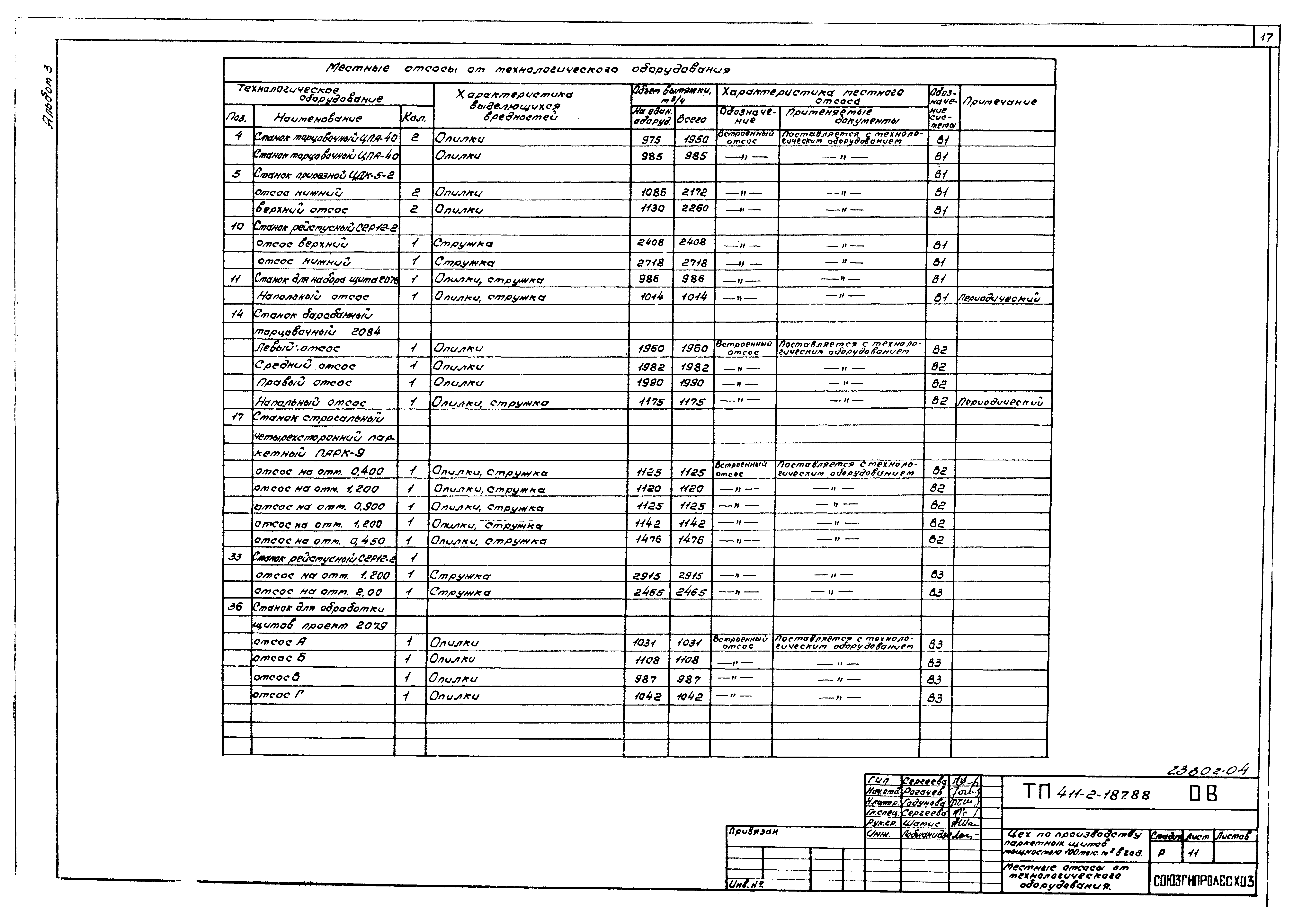

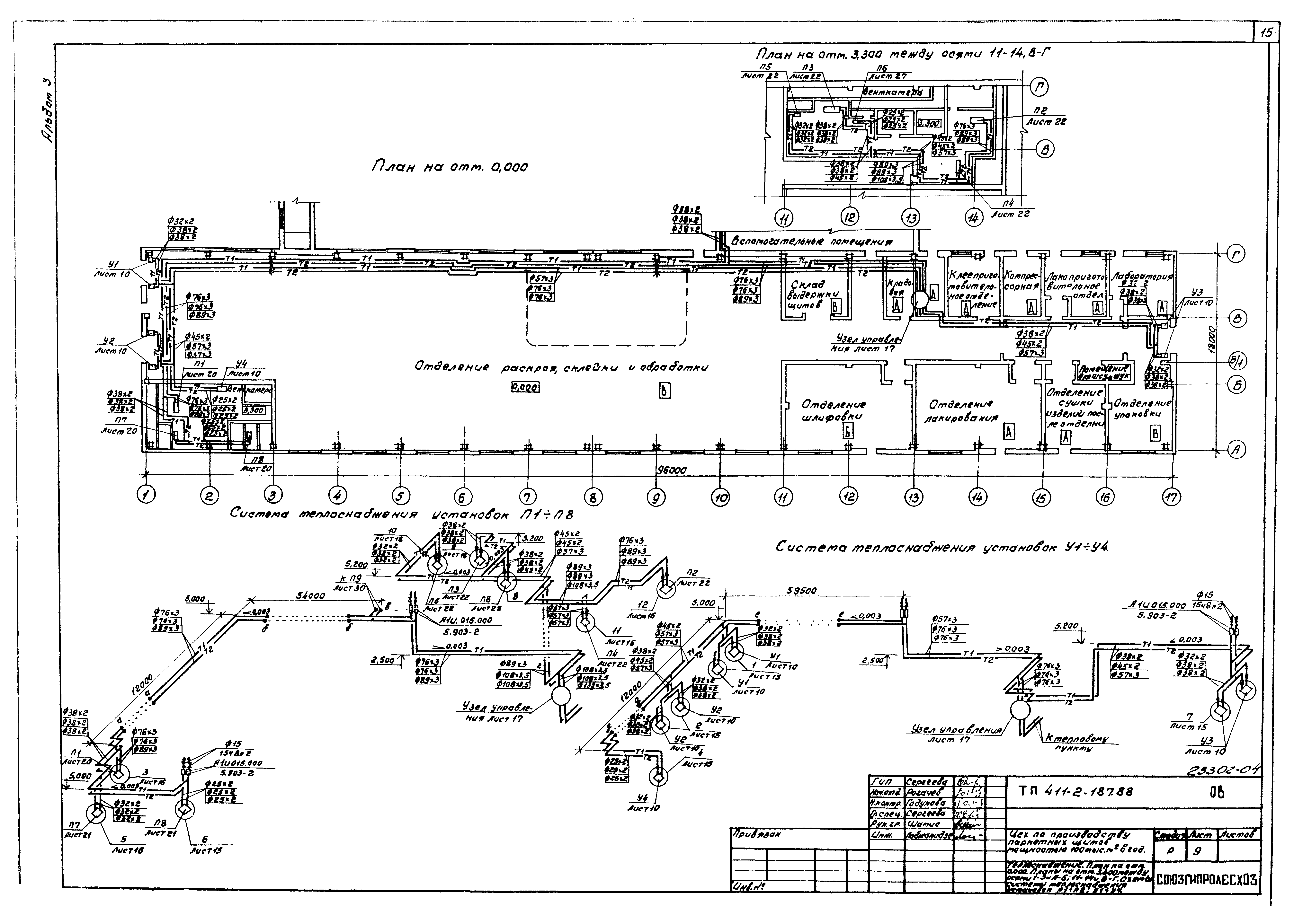

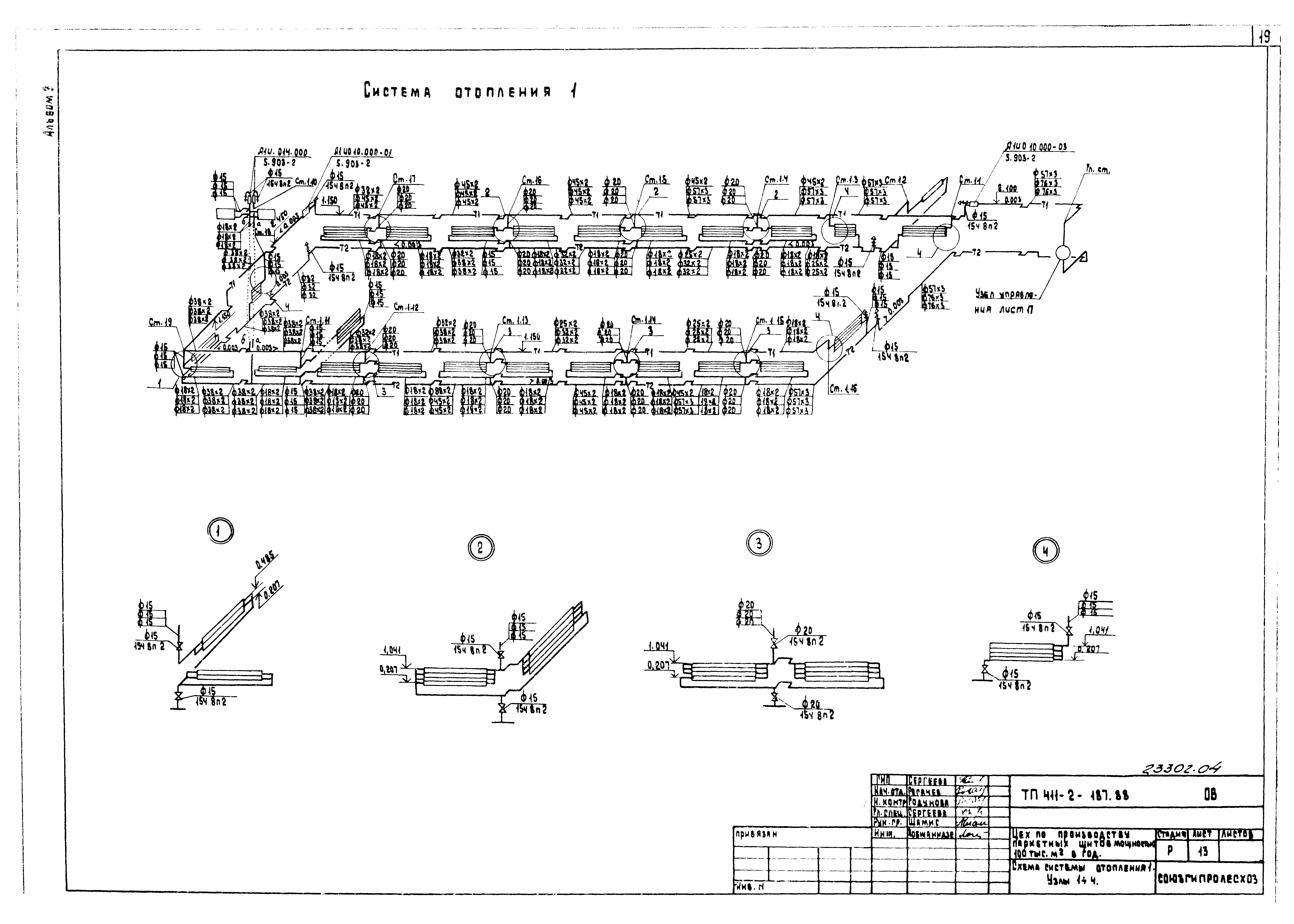

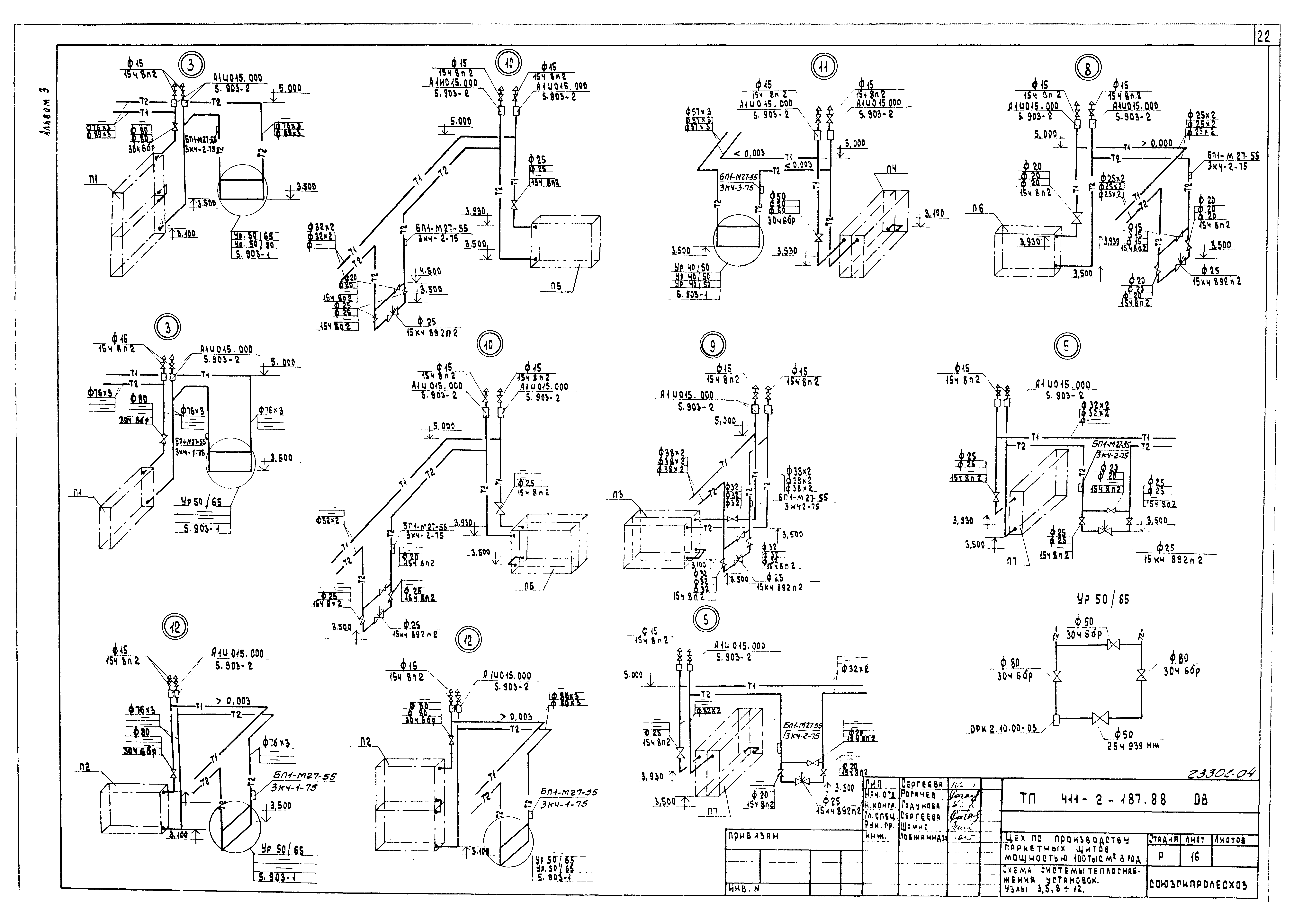

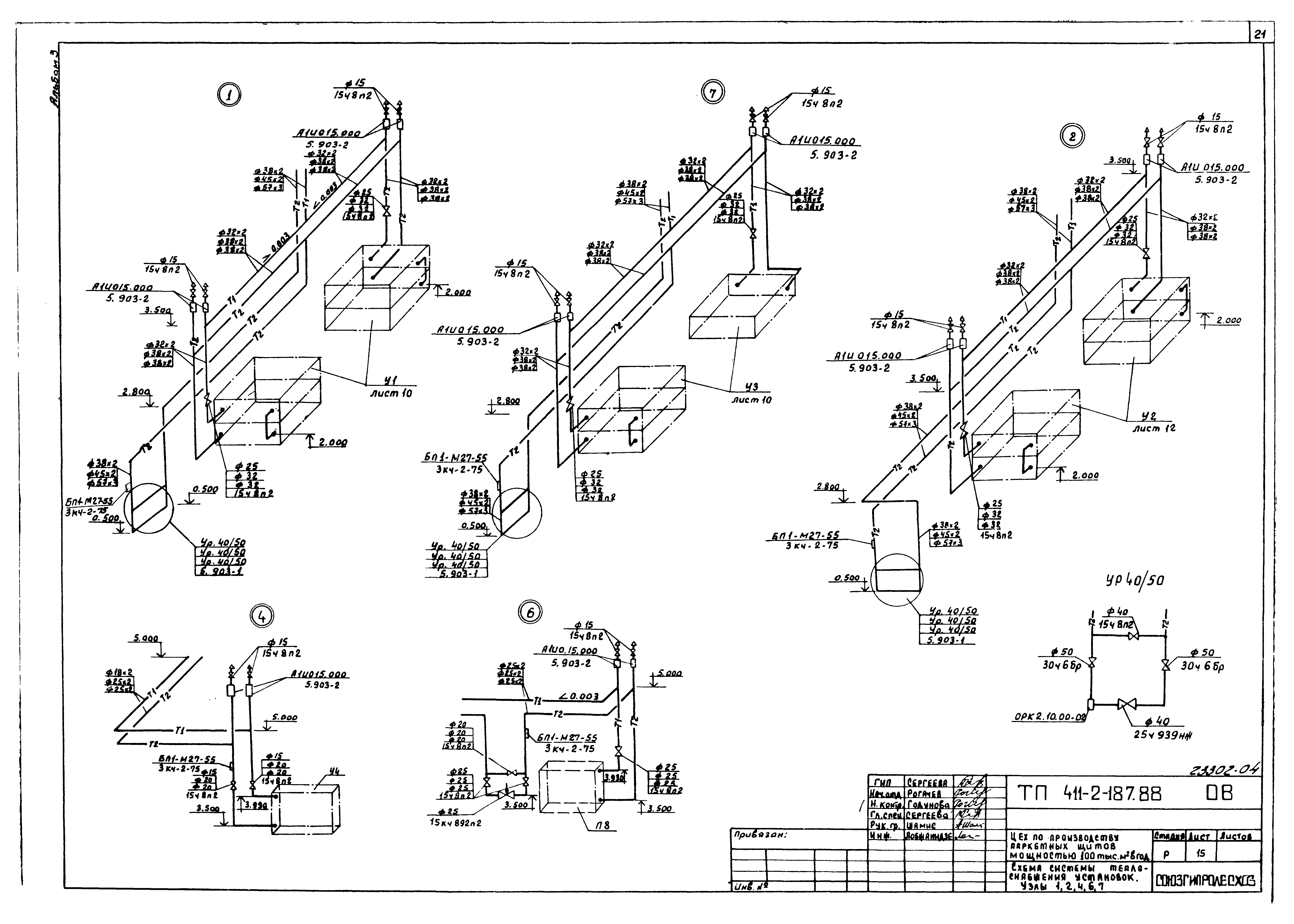

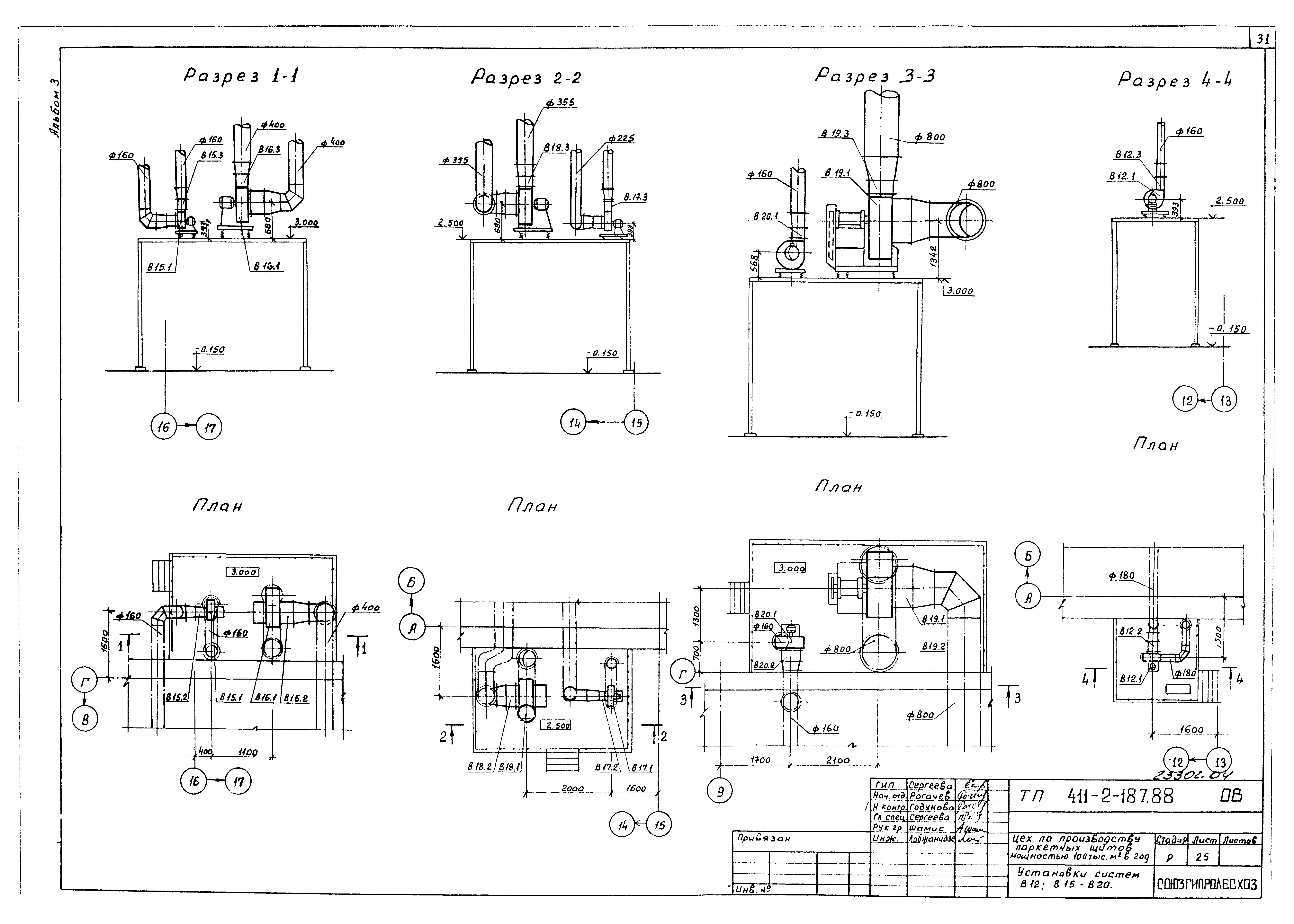

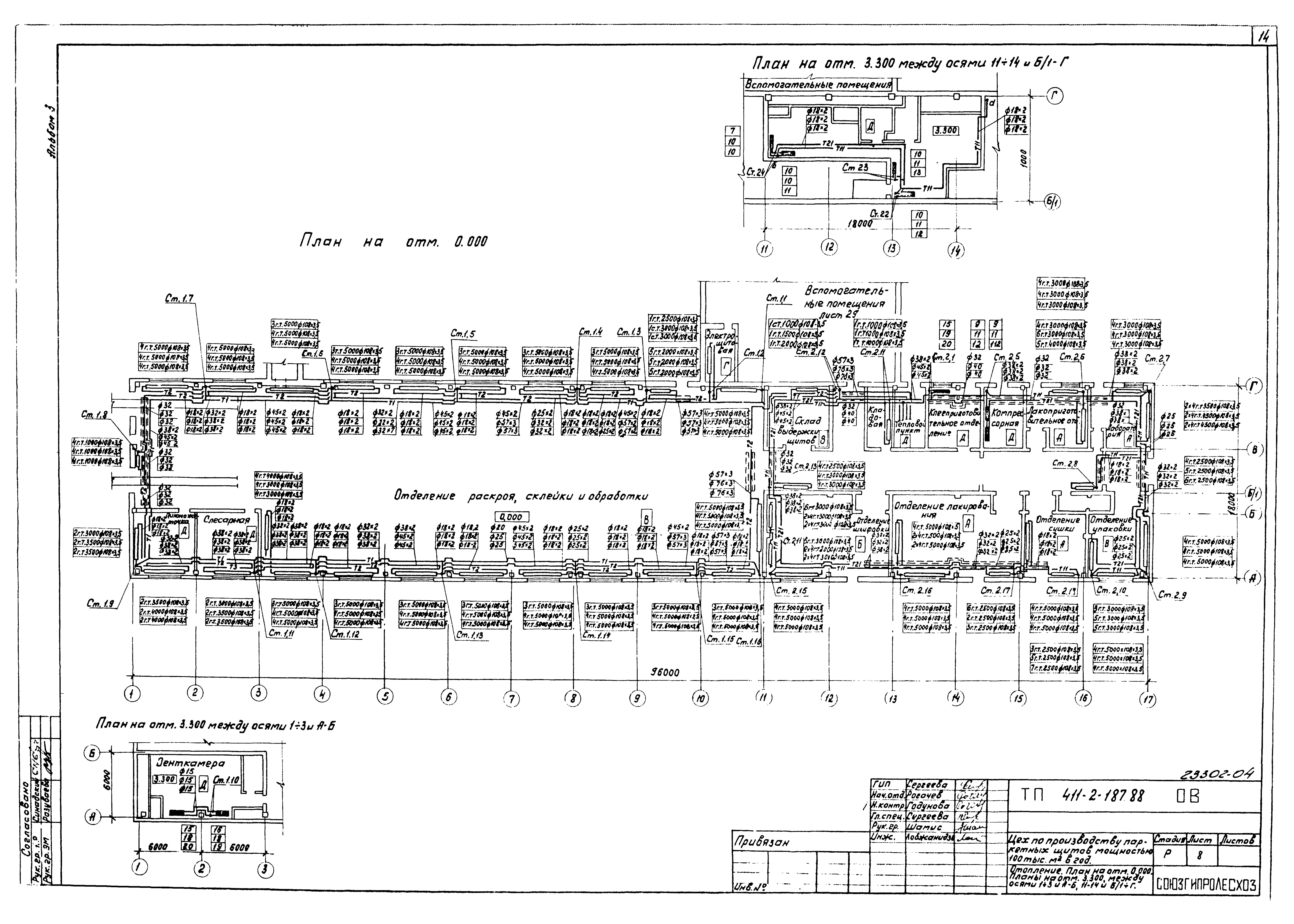

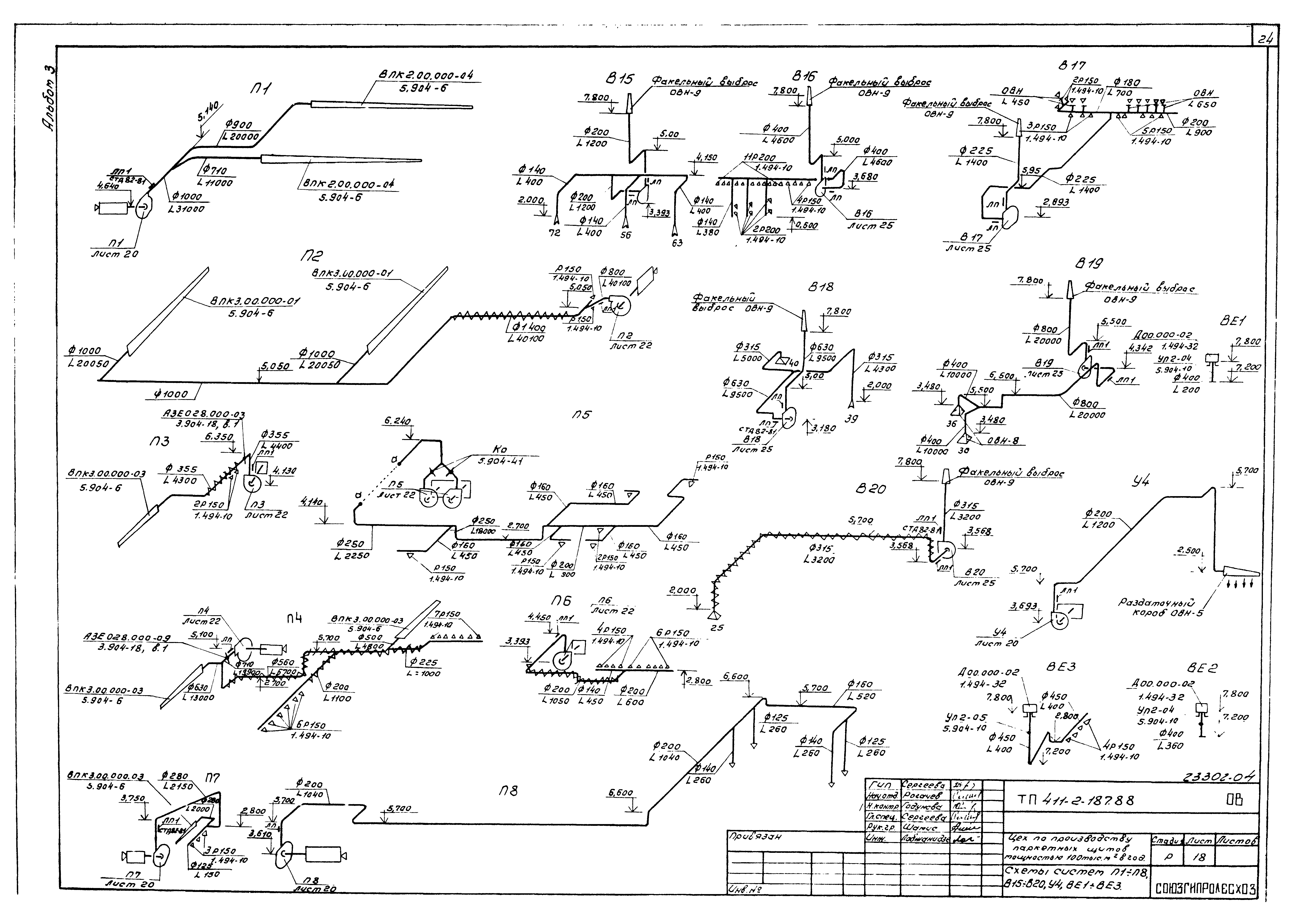

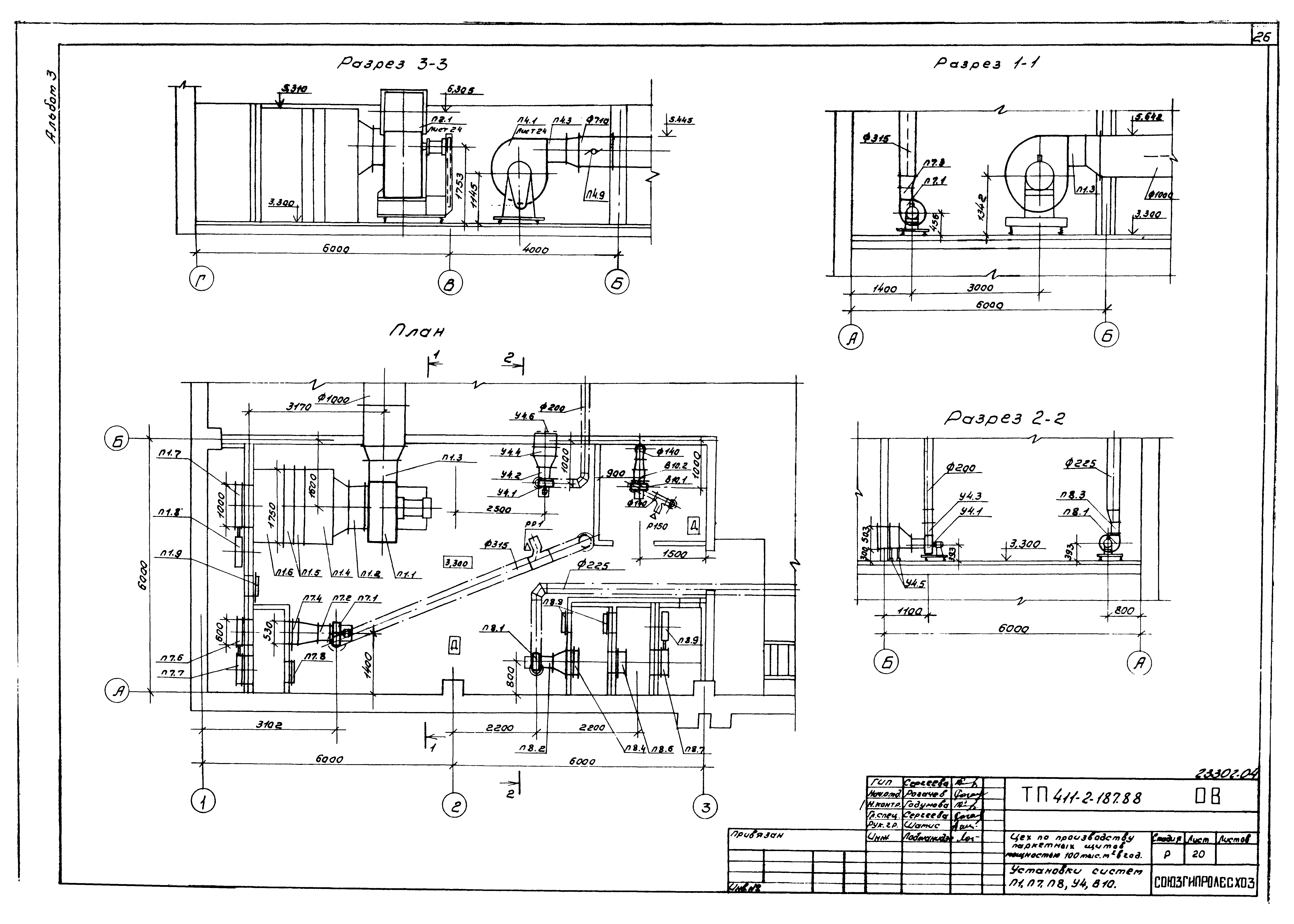

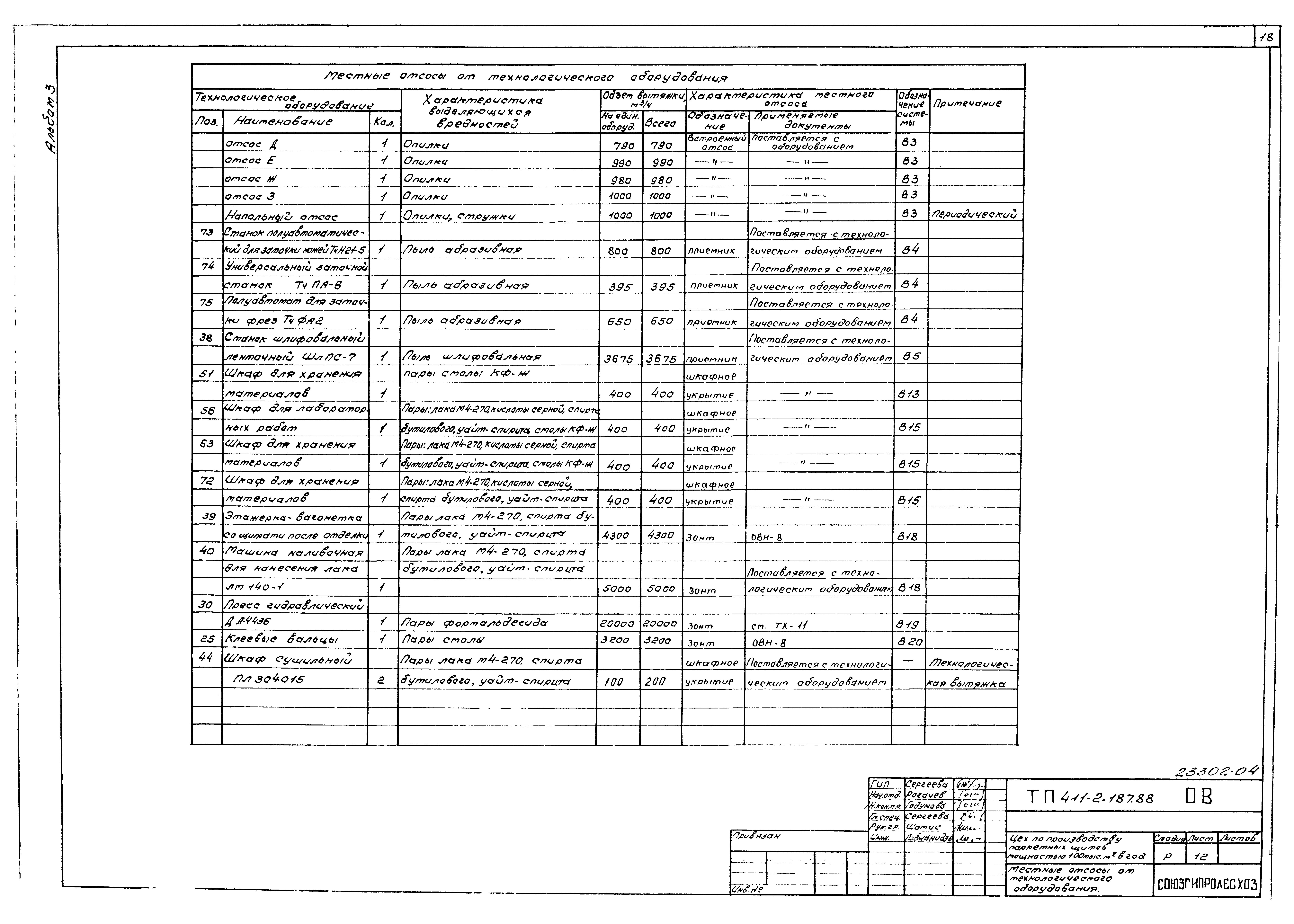

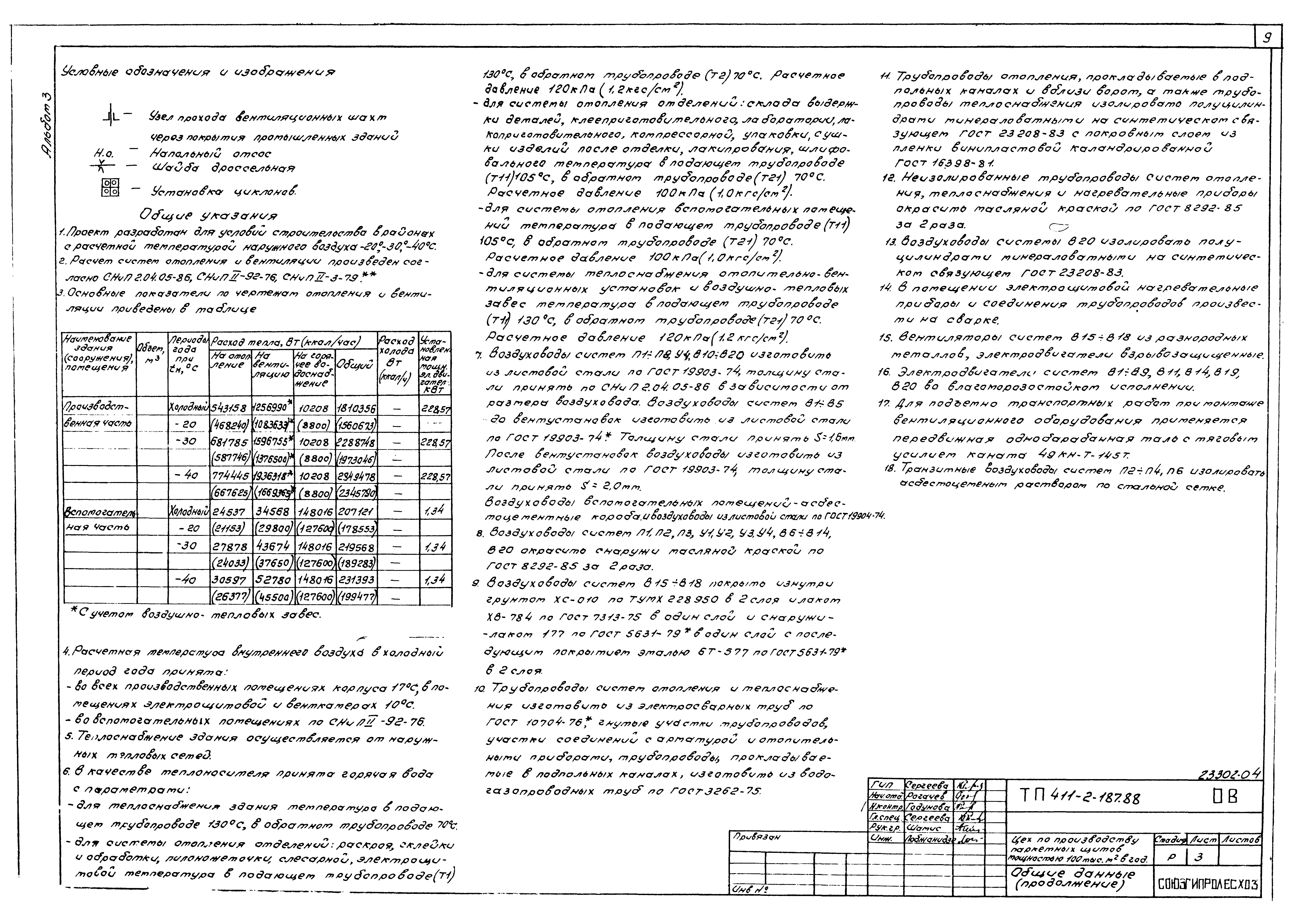

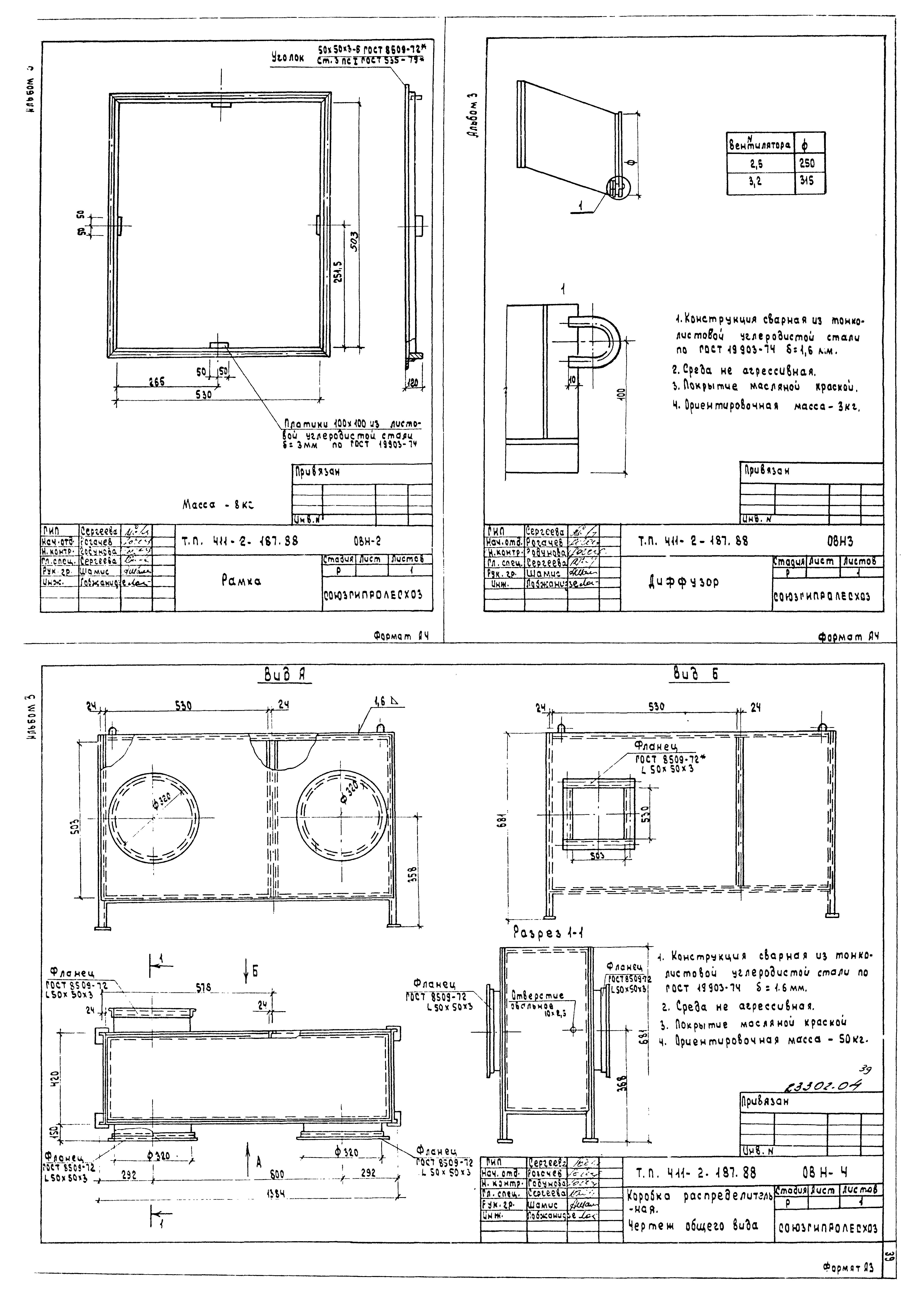

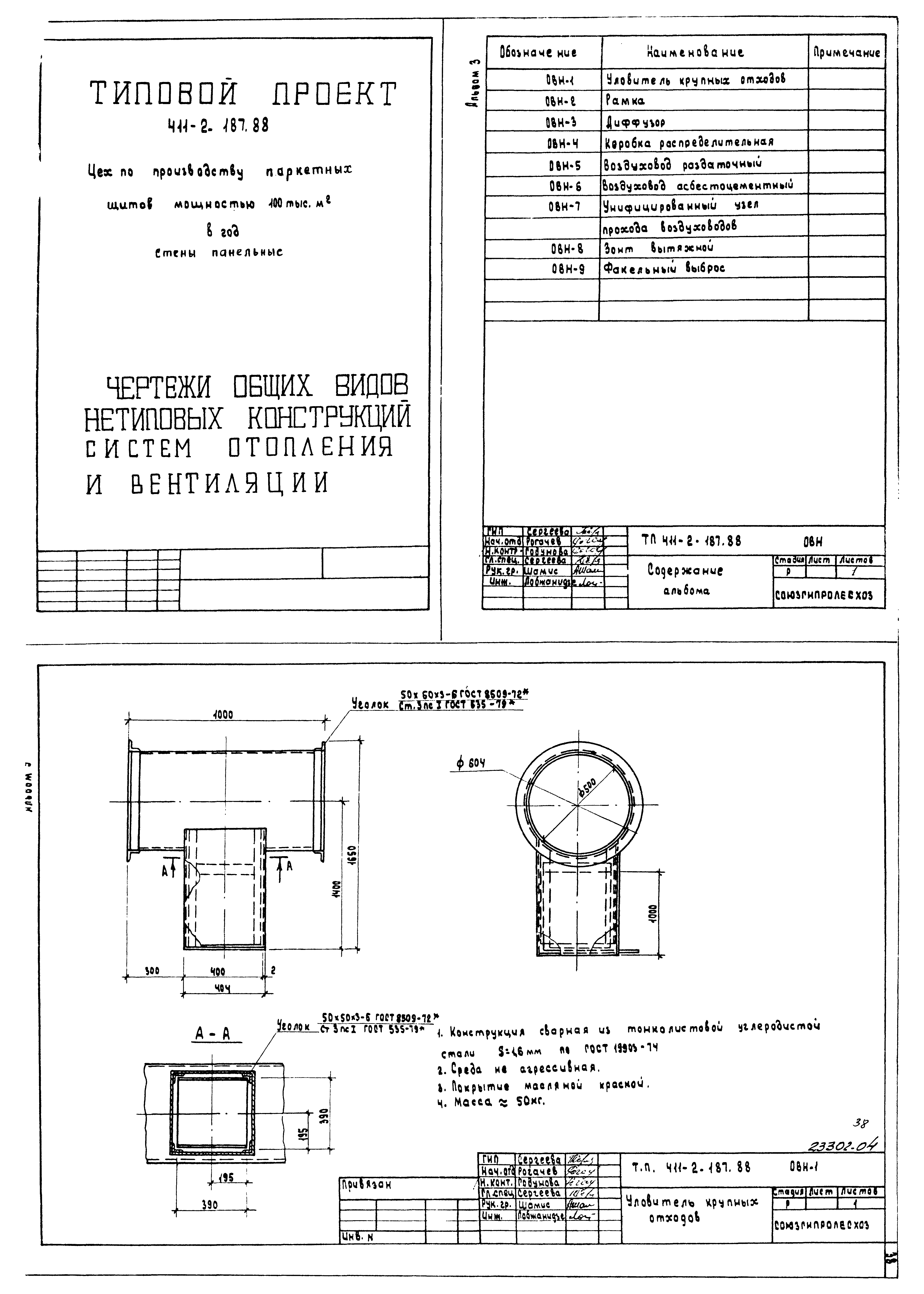

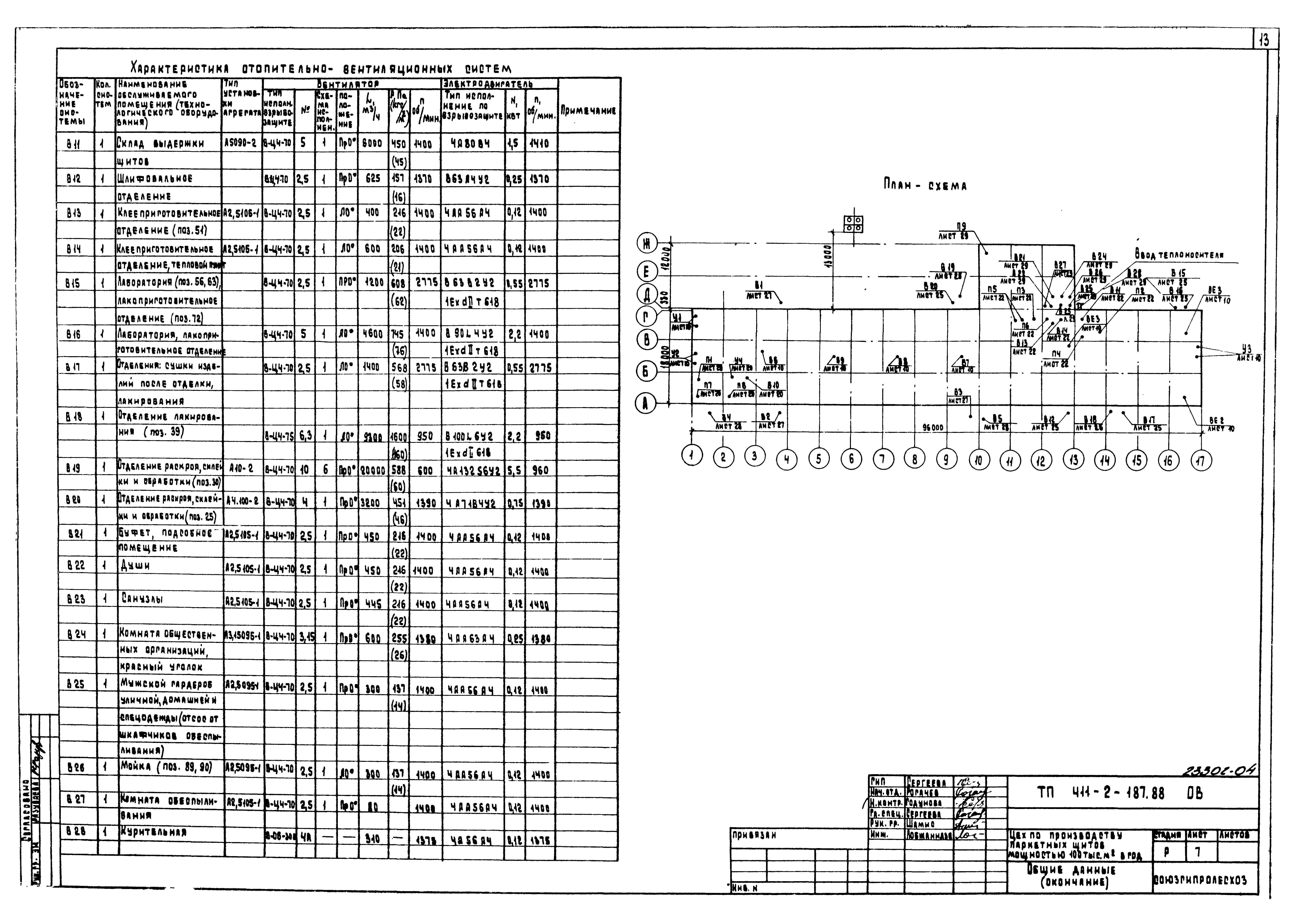

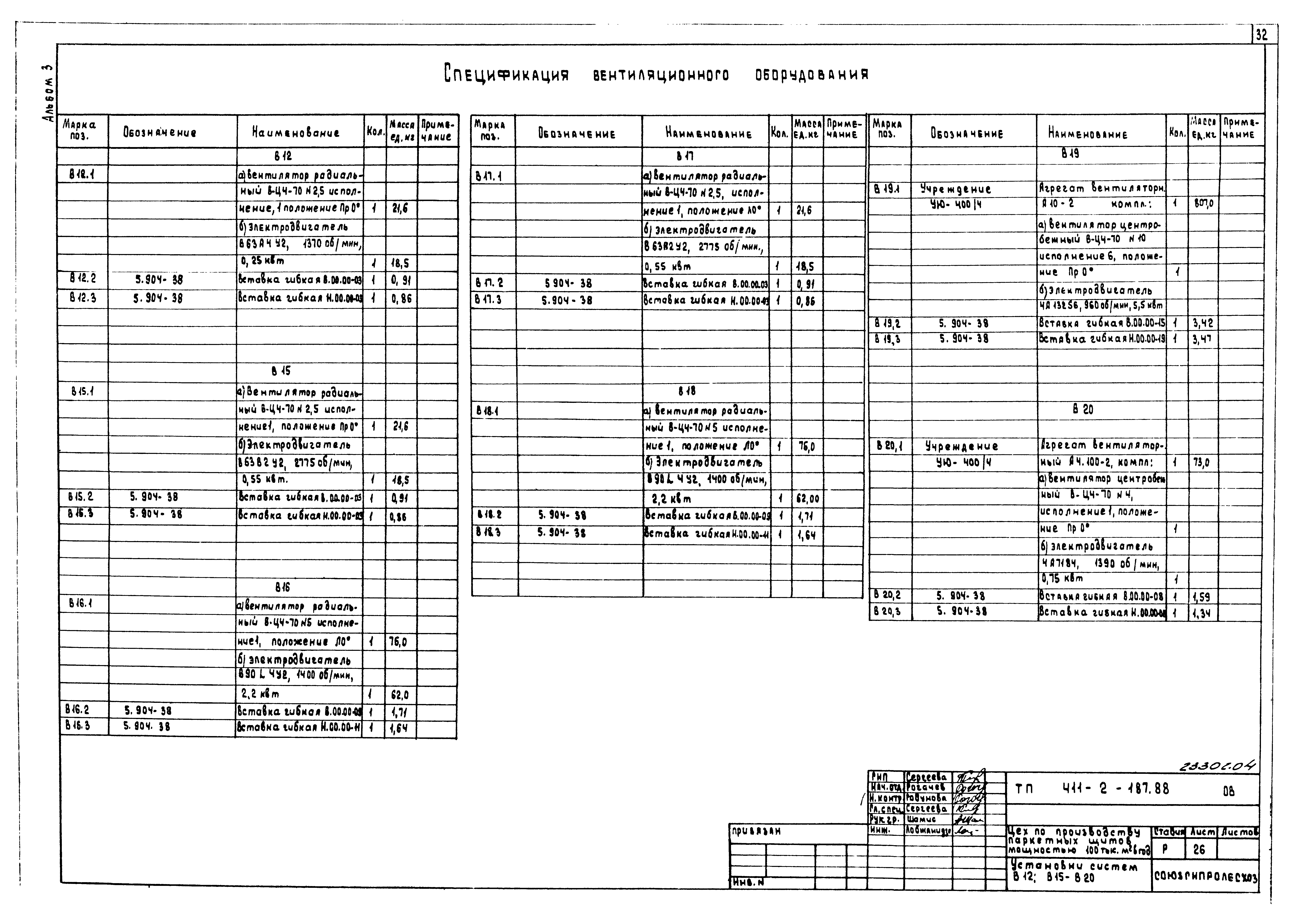

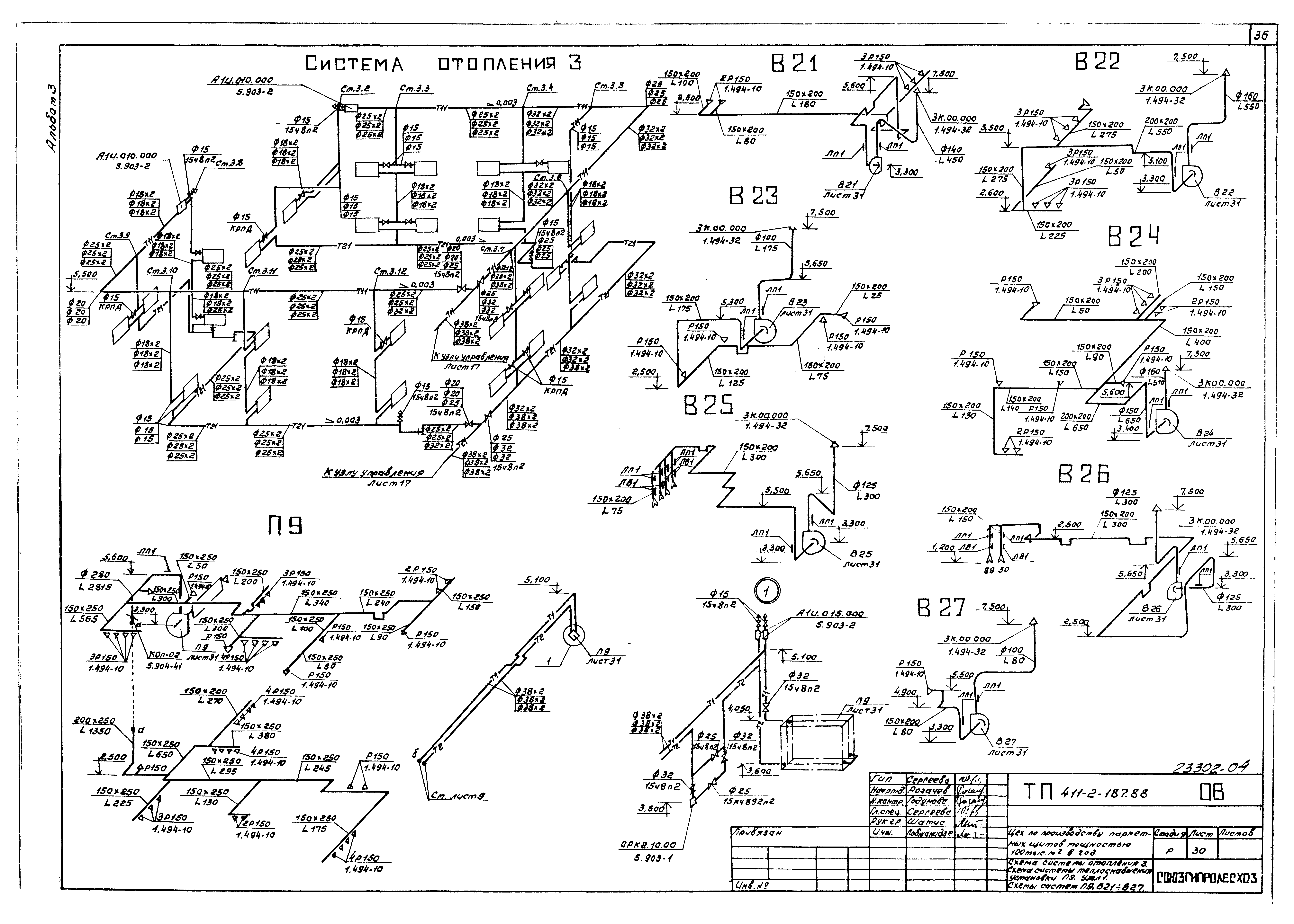

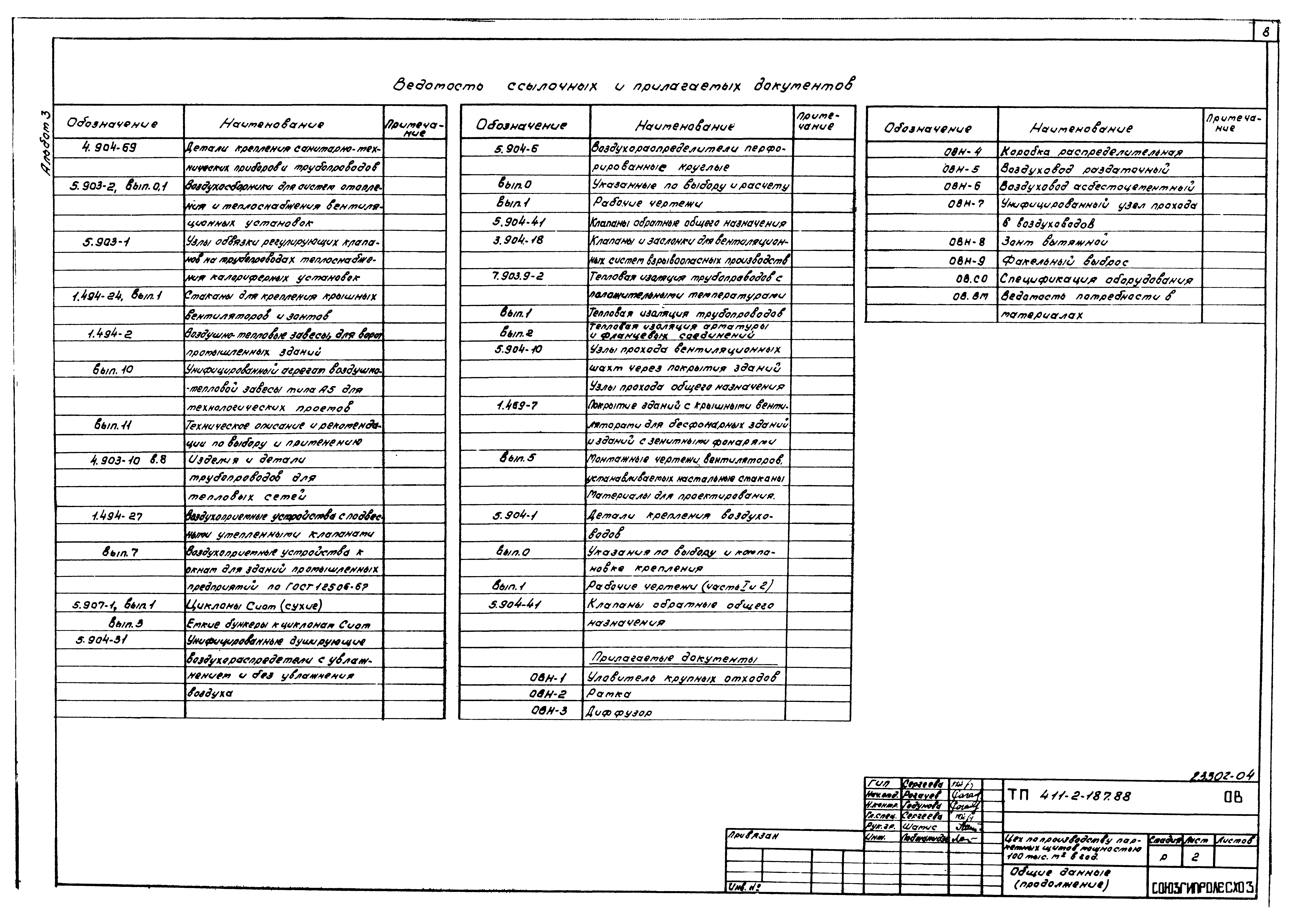

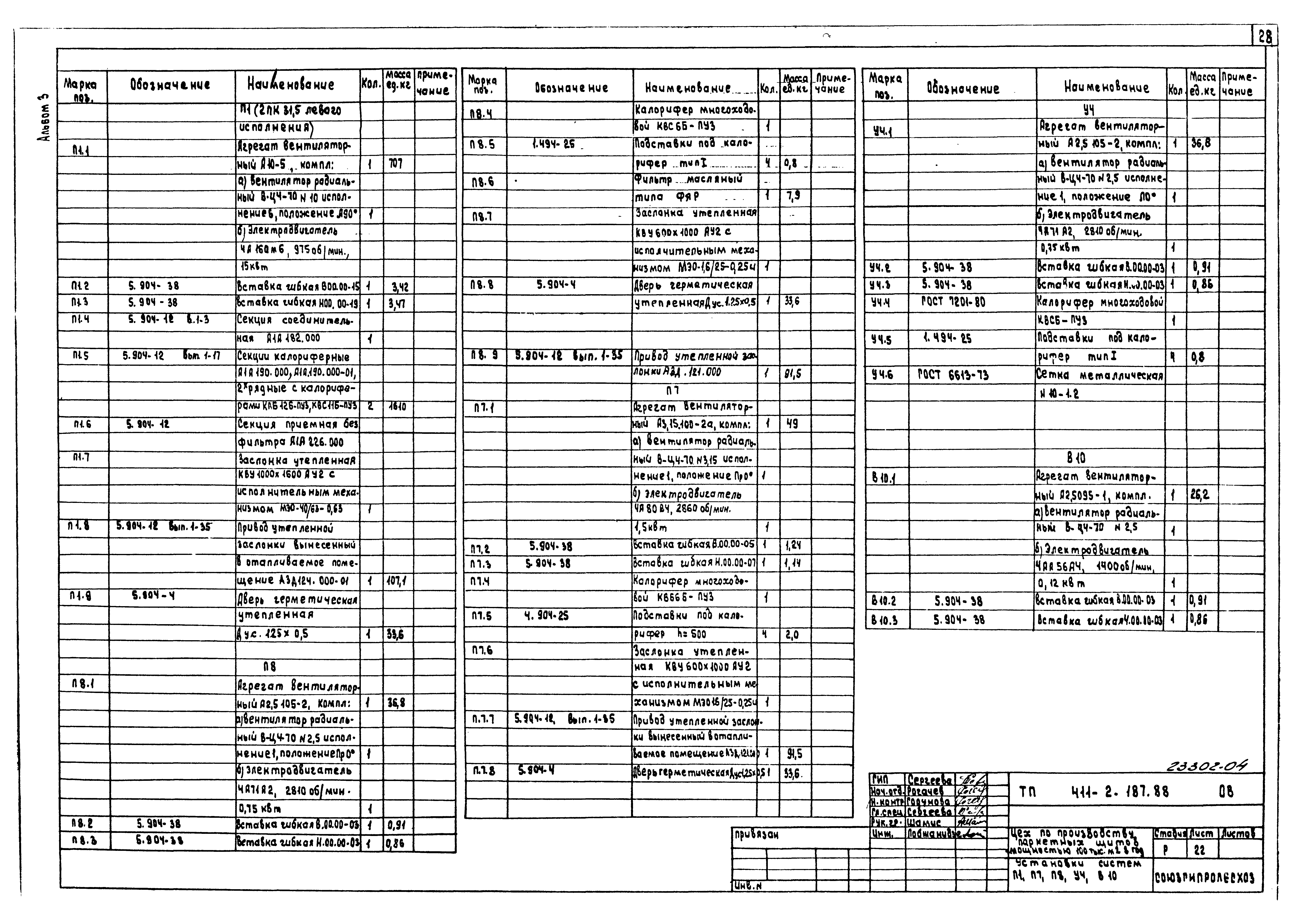

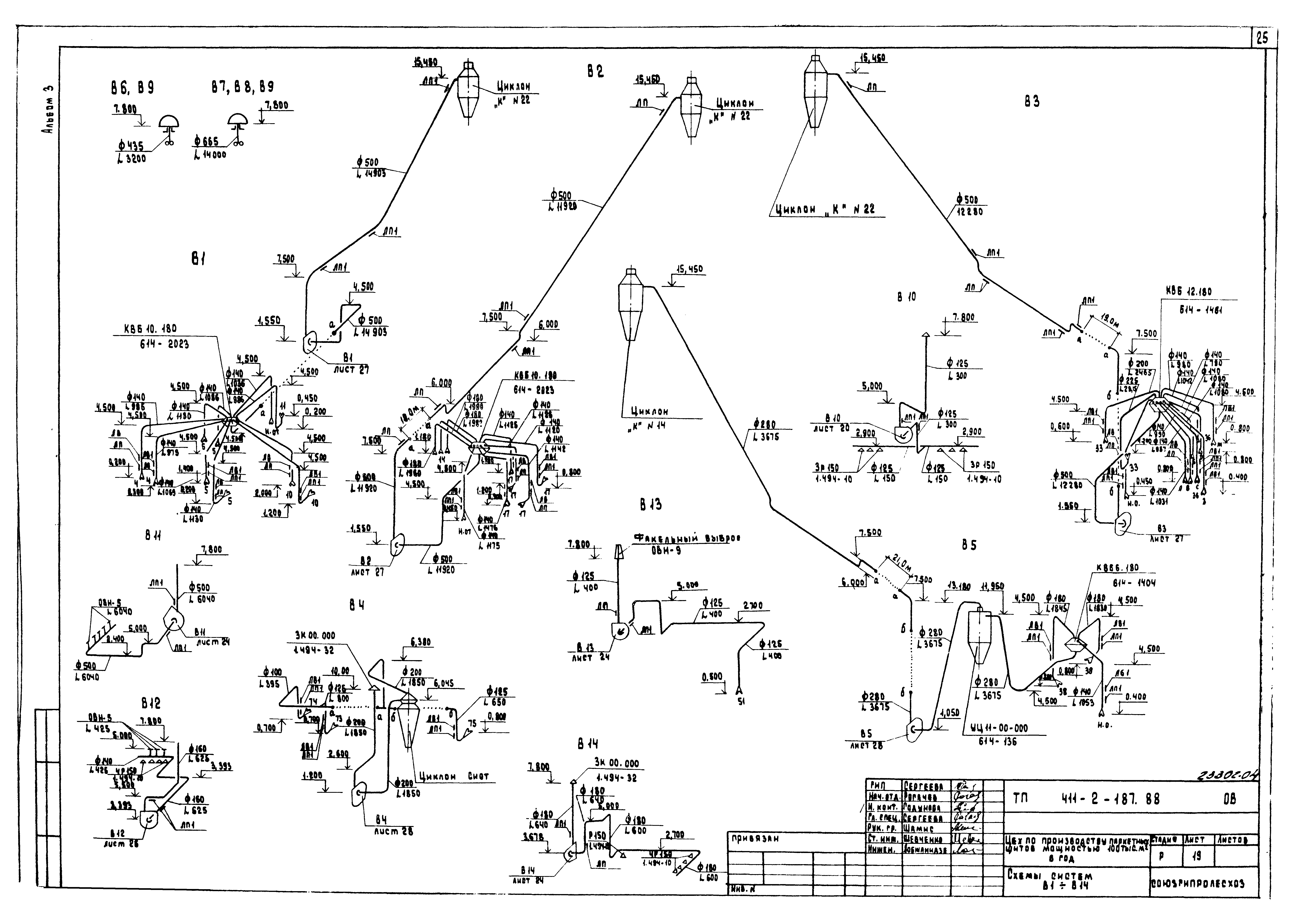

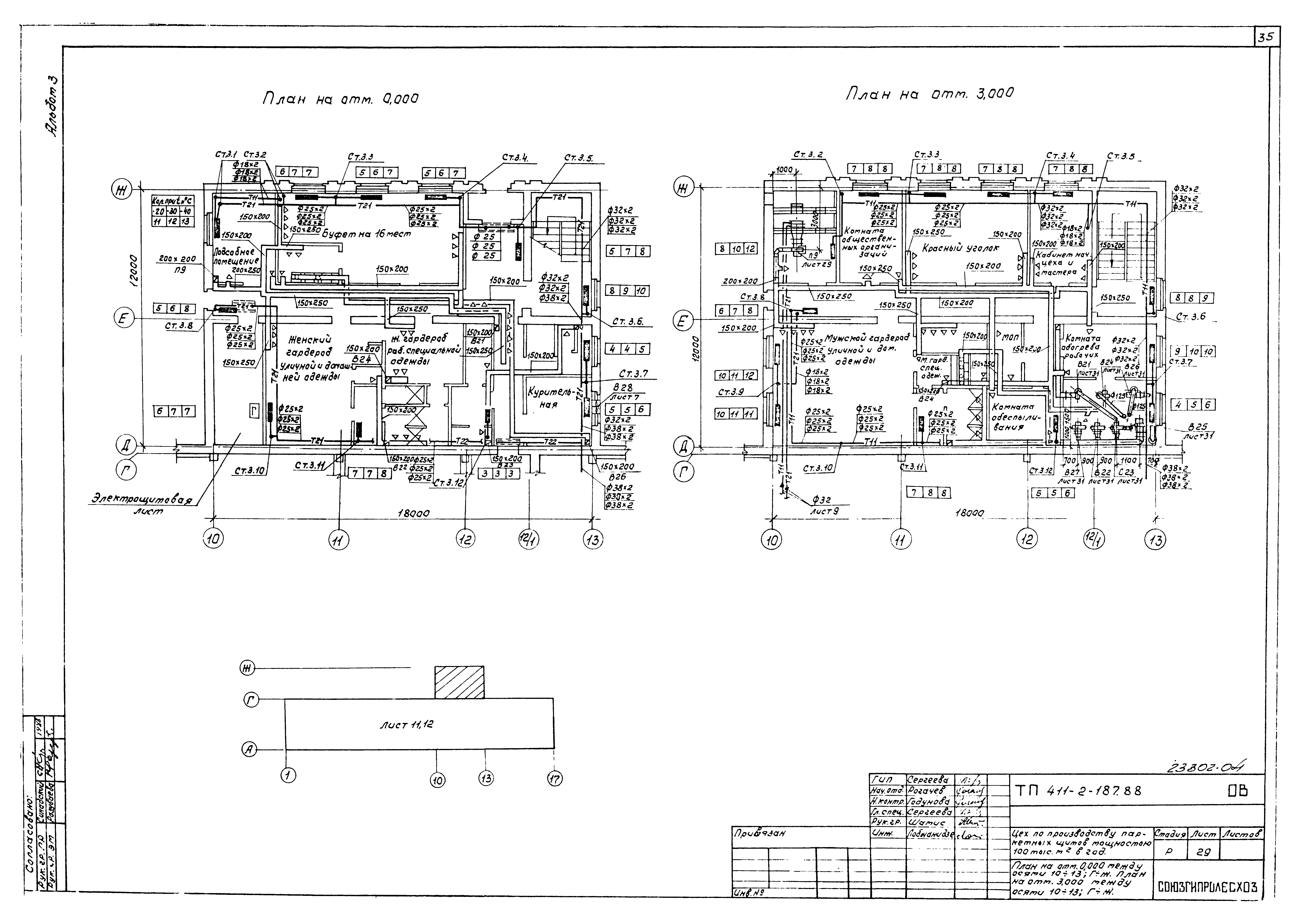

Оглавление:	Содержание альбома Внутренние водопровод и канализация    Общие данные    План на отм. 0.000 в осях 1 - 17; А - Г с системами В1, К1. Схема систем К1, К3    План на отм. 0.000 и 3.000 в осях 10 - 13, Г - Ж с системами В1, Т3, К1    Схемы систем В1, Т3, Т4 Отопление и вентиляция    Общие данные    Отопление. План на отм. 0.000. Планы на отм. 3.300 между осями 1 - 3 и А - Б; 11 - 14 и Б/1 - Г    Теплоснабжение. План на отм. 0.000. Планы на отм. 3.300 между осями 1 - 3 и А - Б; 11 - 14 и В - Г. Схема системы теплоснабжения установок П1 - П8; У1 - У4    Вентиляция. План на отм. 0.000. План на отм. 3.300 между осями 1 - 3 и А - Б; 11 - 14 и Г - В    Местные отсосы от технологического оборудования    Схема системы отопления 1. Узлы 1 - 4    Схема системы отопления 2. Узлы 1 - 13    Схема системы теплоснабжения установок. Узлы 1, 2, 4, 6, 7    Схема системы теплоснабжения установок. Узлы 3, 5, 8 - 12    Схема узла управления    Схемы систем П1 - П8, В15 - В20, У4, ВЕ1 - ВЕ3    Схемы систем В1 - В14    Установки систем П1, П7, П8, У4, В10    Установки систем П2 - П6, В11, В13, В14    Установки систем П1, П7, П8, У4, В10    Установки систем П2, П3, П4    Установки систем П5, П6, В11, В13, В14    Установки систем В12, В15 - В20    Установки систем В1, В2, В3    Установки систем В4, В5    План на отм. 0.000 между осями 10 - 13; Г - Ж. План на отм. 3.000 между осями 10 - 13; Г - Ж    Схема системы отопления 3. Схема системы теплоснабжения установки П9. Узел 1. Схемы систем П9, В21 - В27    Установки систем П9, В21 - В27 Чертежи общих видов нетиповых конструкций систем отопления и вентиляции    Содержание альбома    Уловитель крупных отходов    Рамка    Диффузор    Коробка распределительная. Чертеж общего вида    Воздуховод раздаточный    Воздуховод асбестоцементный. Чертеж общего вида    Унифицированный узел прохода в воздуховод. Общий вид. Детали    Зонт вытяжной. Чертеж общего вида    Факельный выброс. Чертеж общего вида
Разработан:	Союзгипролесхоз
Утверждён:	20.06.1988 Госкомлес СССР (USSR Goskomles 16)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Промышленность деревообрабатывающая Здания общего назначения
