Типовой проект 411-1-160.90

Альбом 1. Часть 2. Электрооборудование. Связь и сигнализация. Автоматизация отопления и вентиляции. Автоматизация водоснабжения и канализации

Обозначение:	Типовой проект 411-1-160.90
Обозначение англ:	411-1-160.90
Статус:	не определен законодательством
Название рус.:	Альбом 1. Часть 2. Электрооборудование. Связь и сигнализация. Автоматизация отопления и вентиляции. Автоматизация водоснабжения и канализации
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	06.06.1990

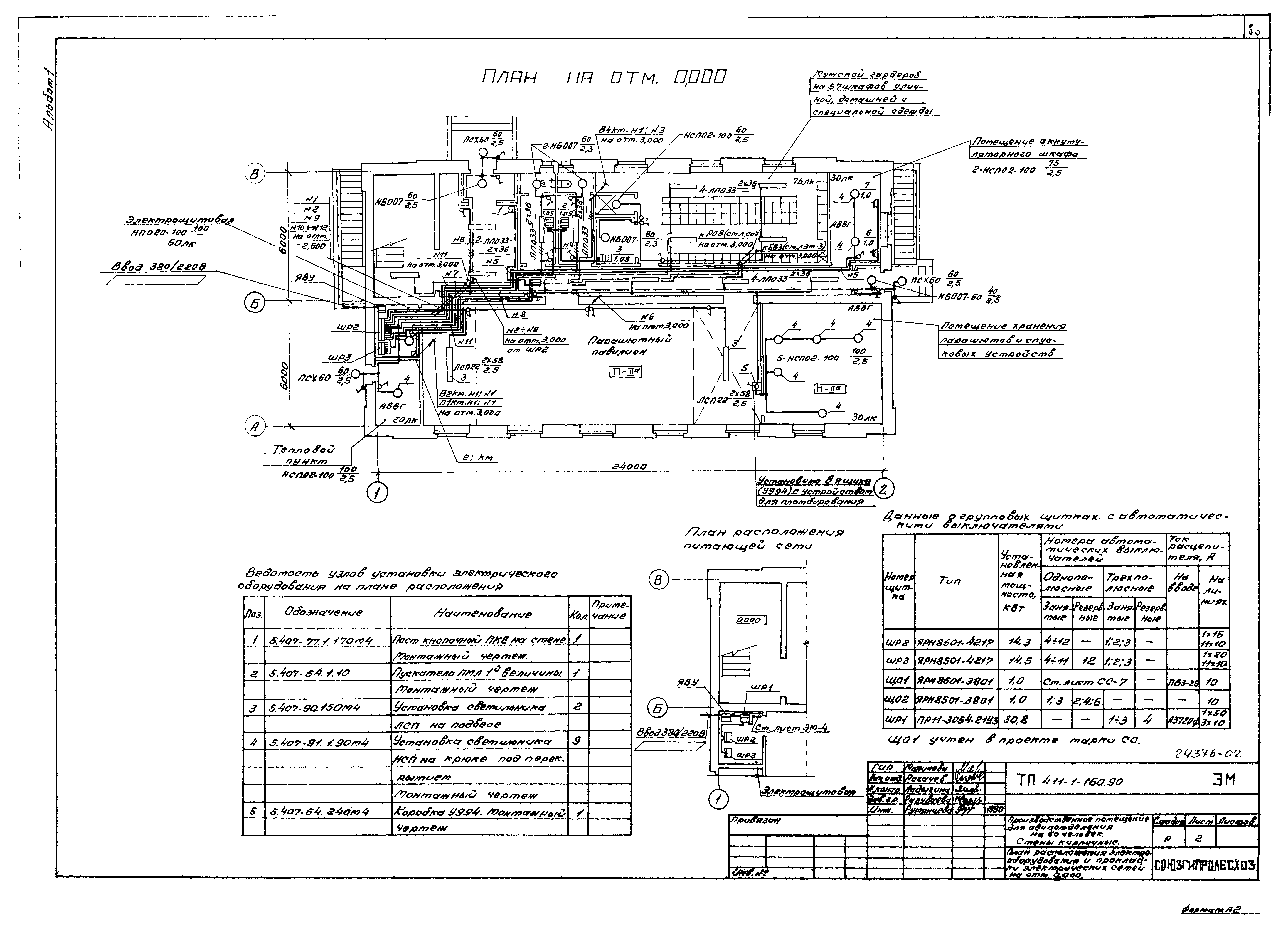

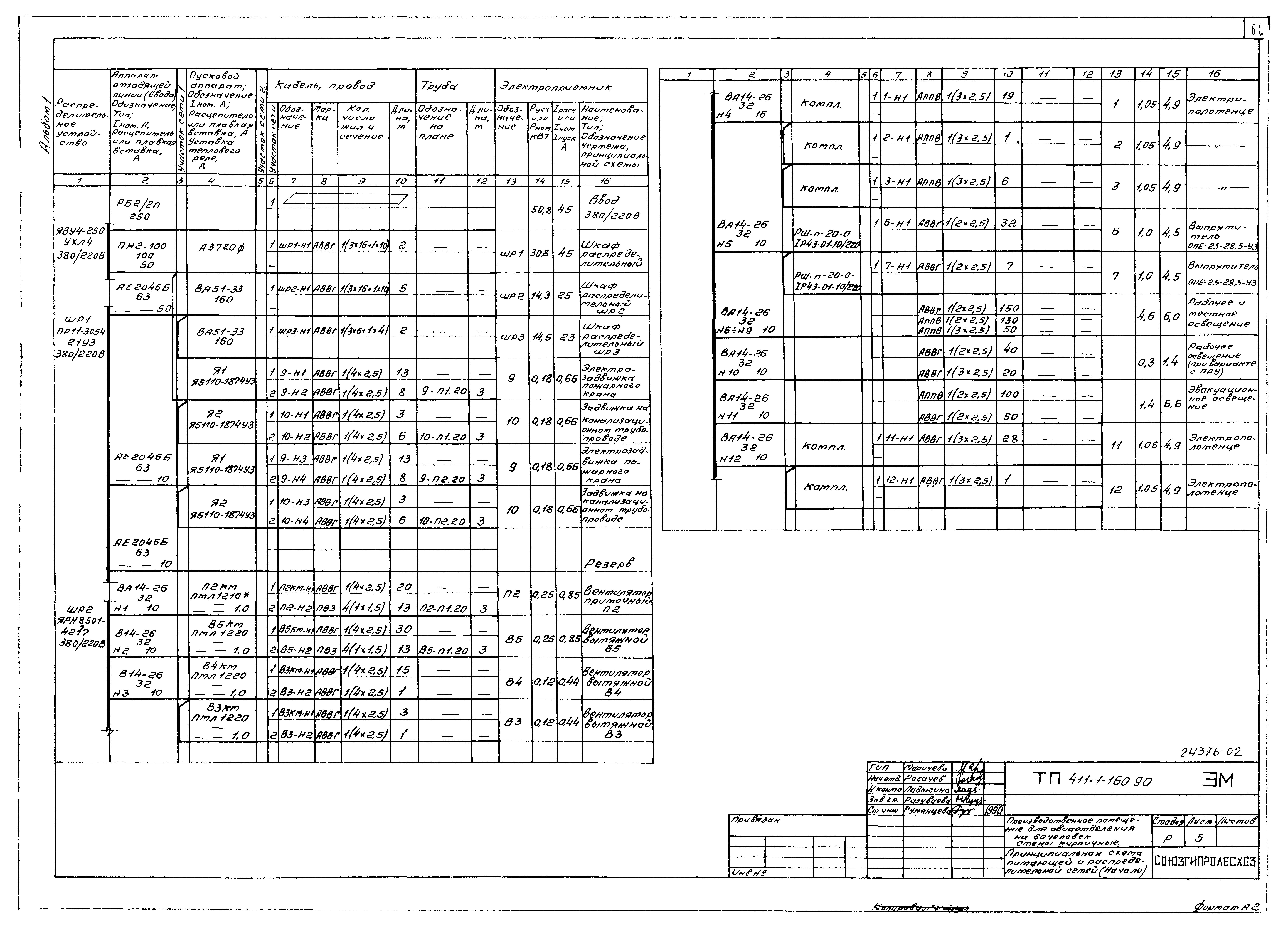

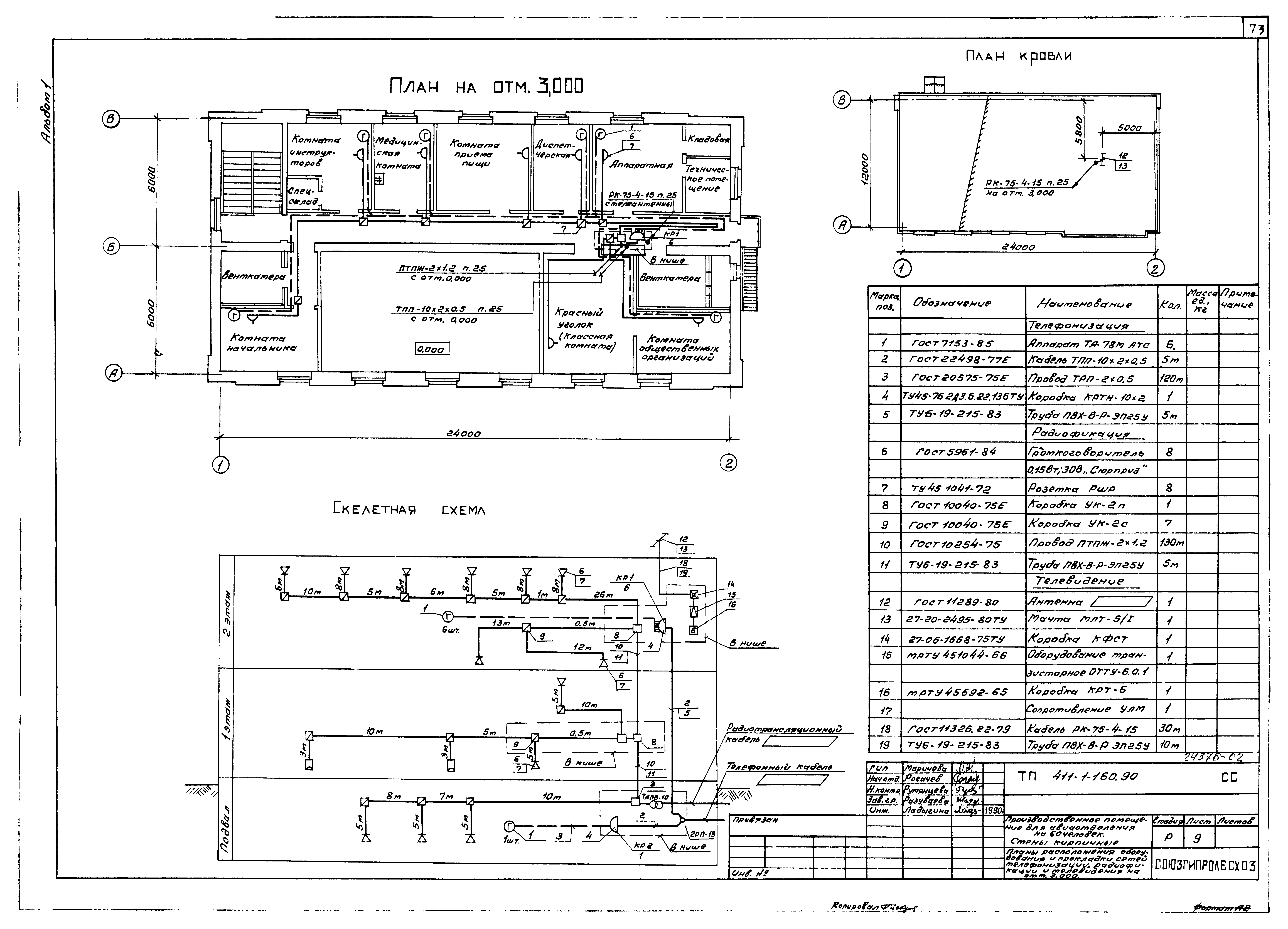

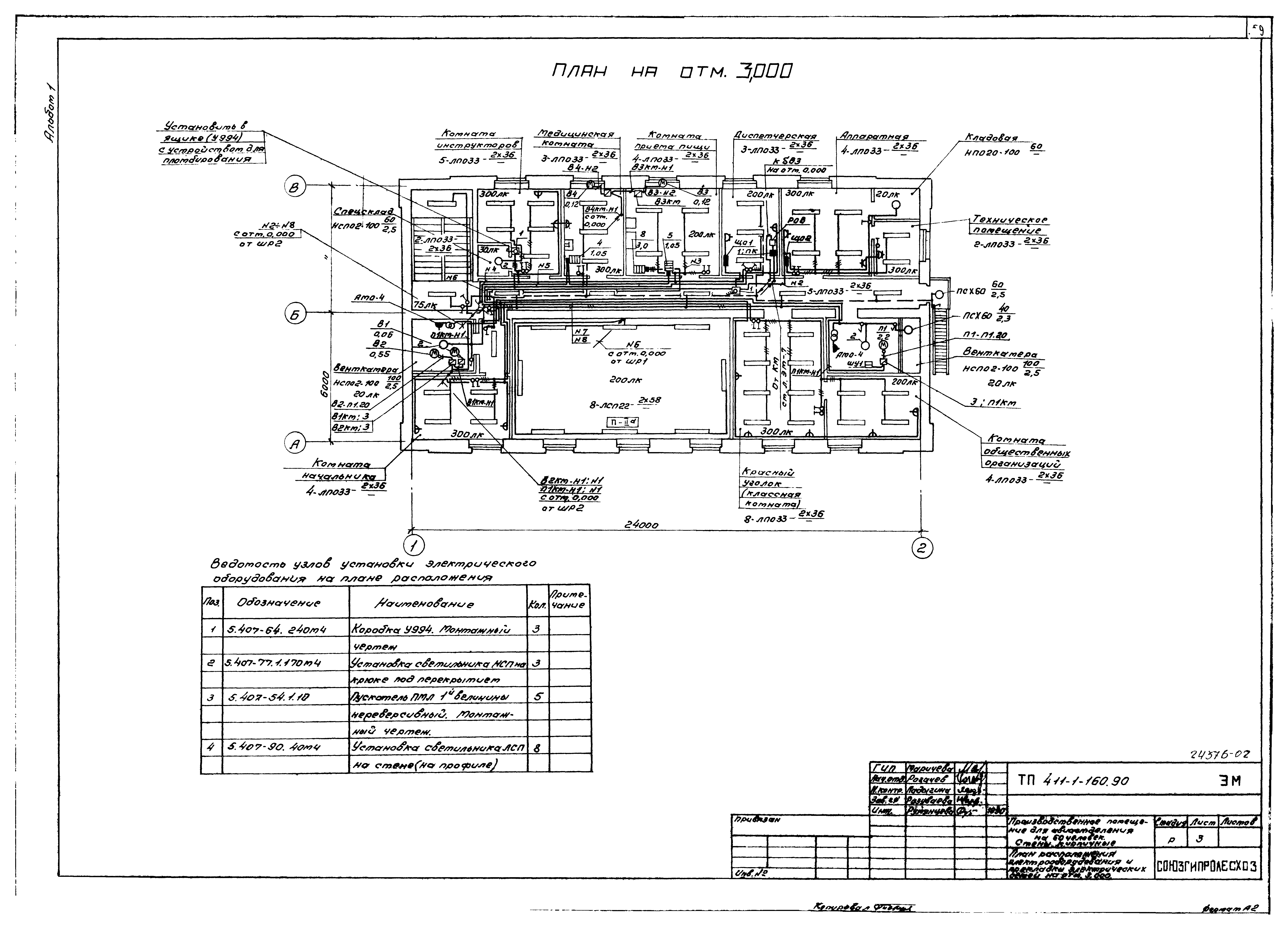

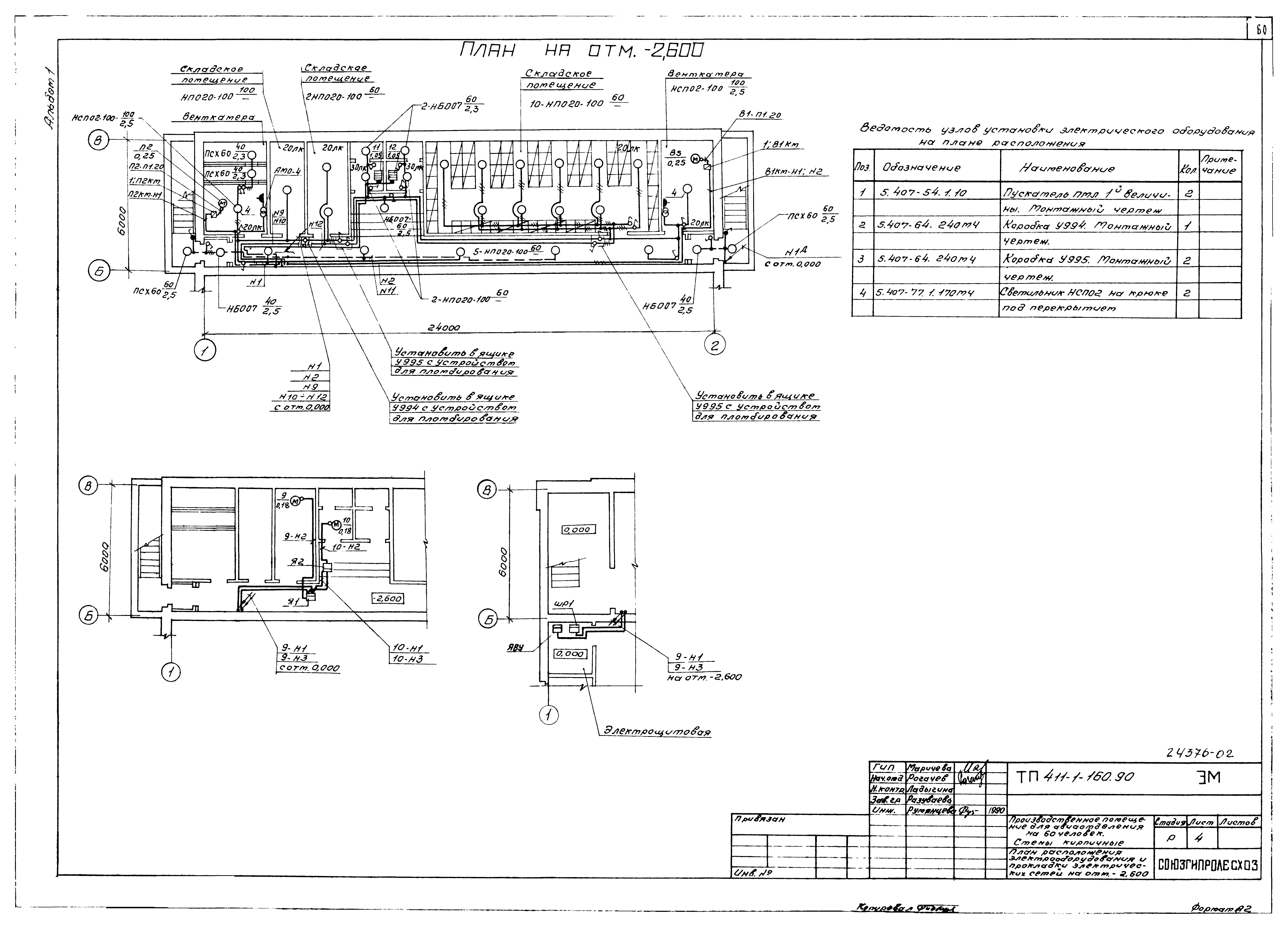

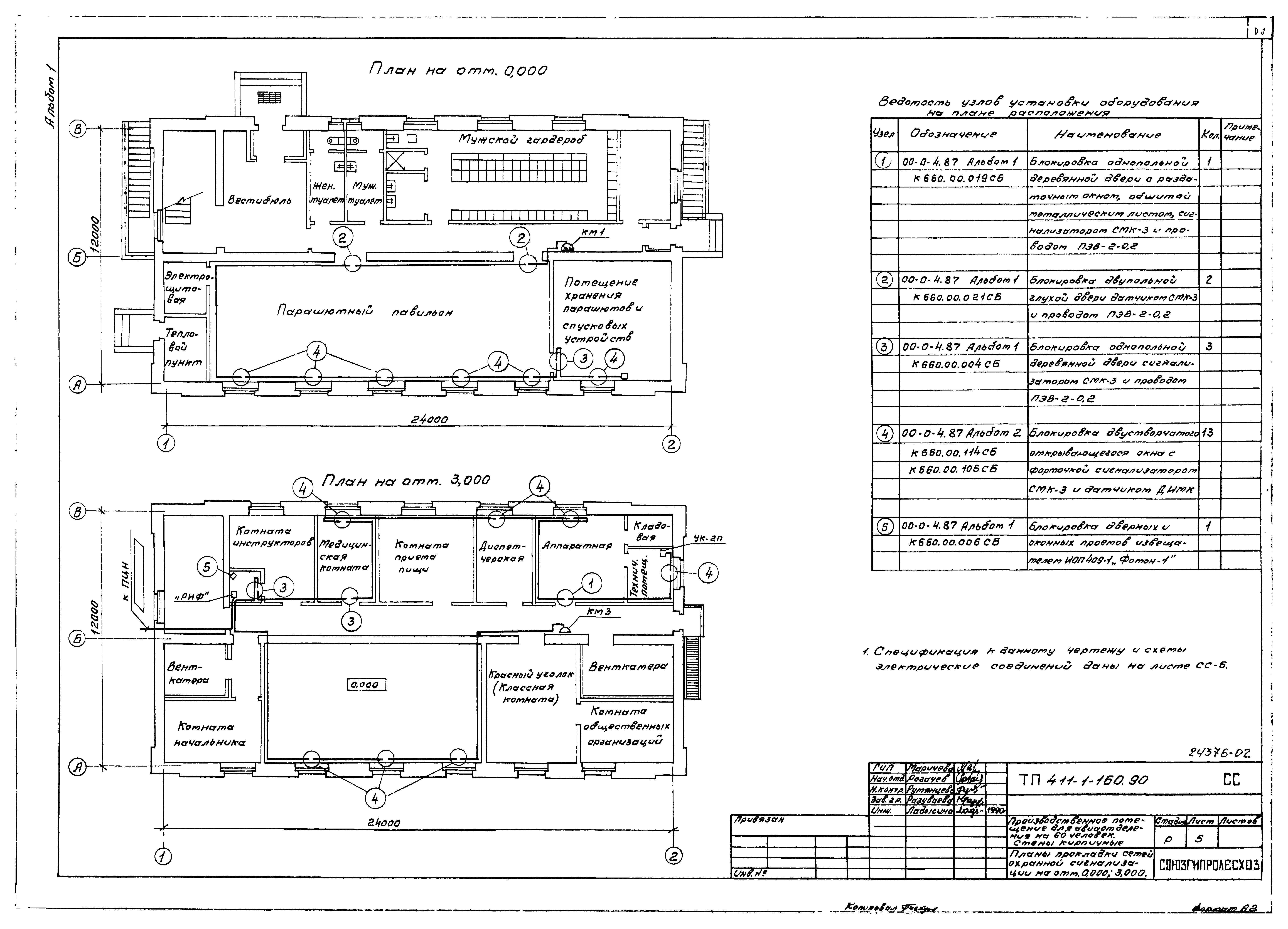

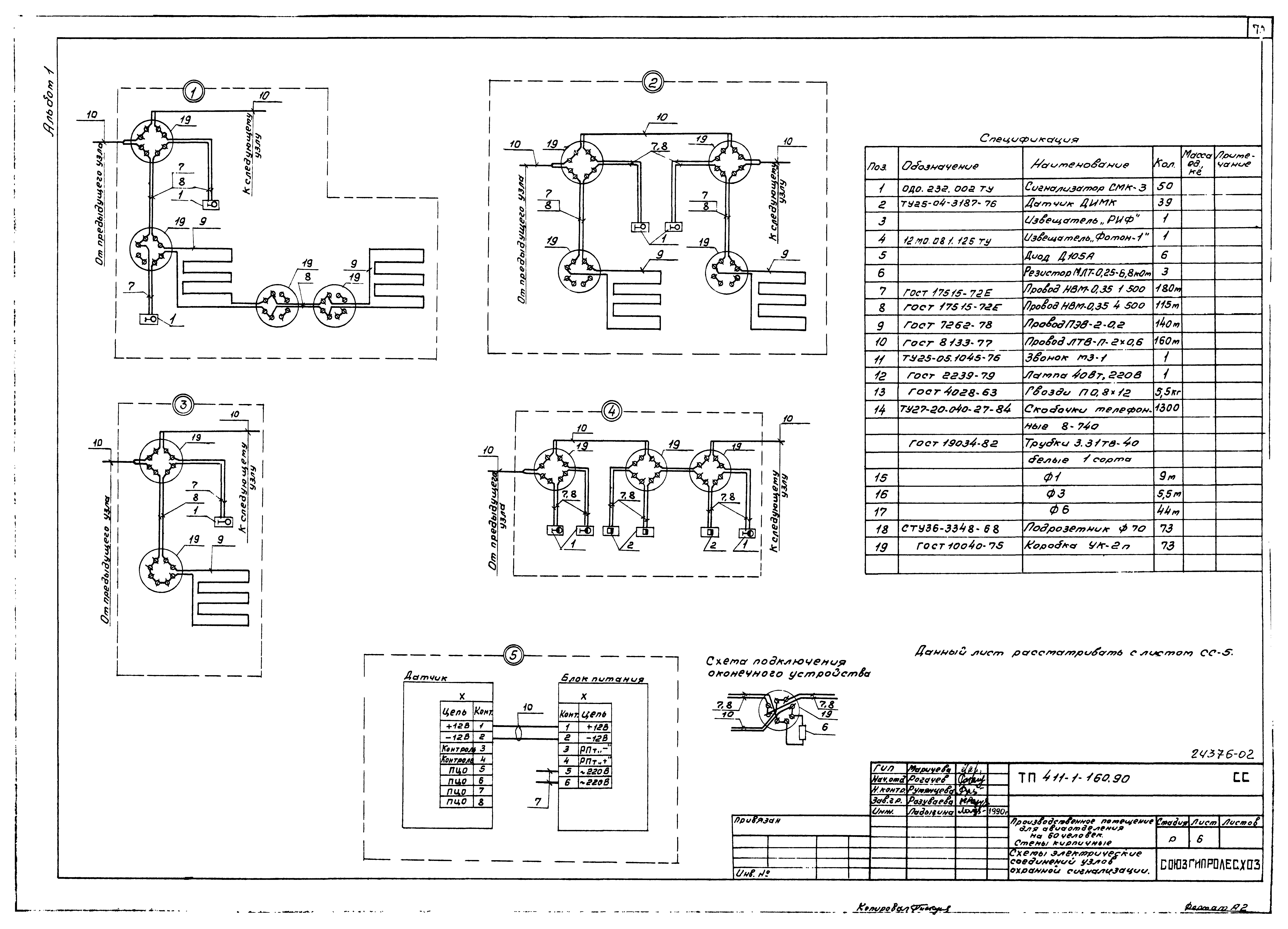

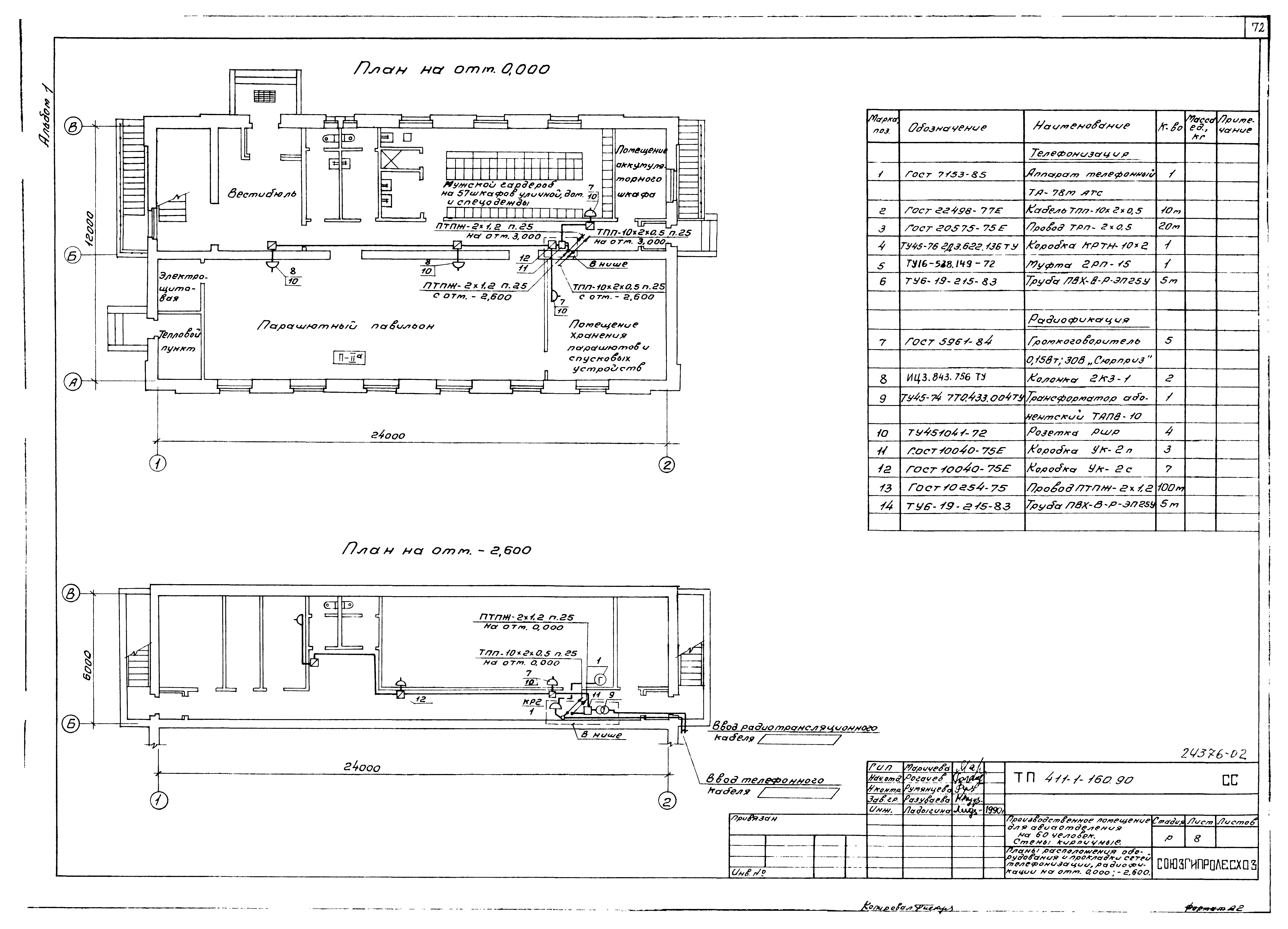

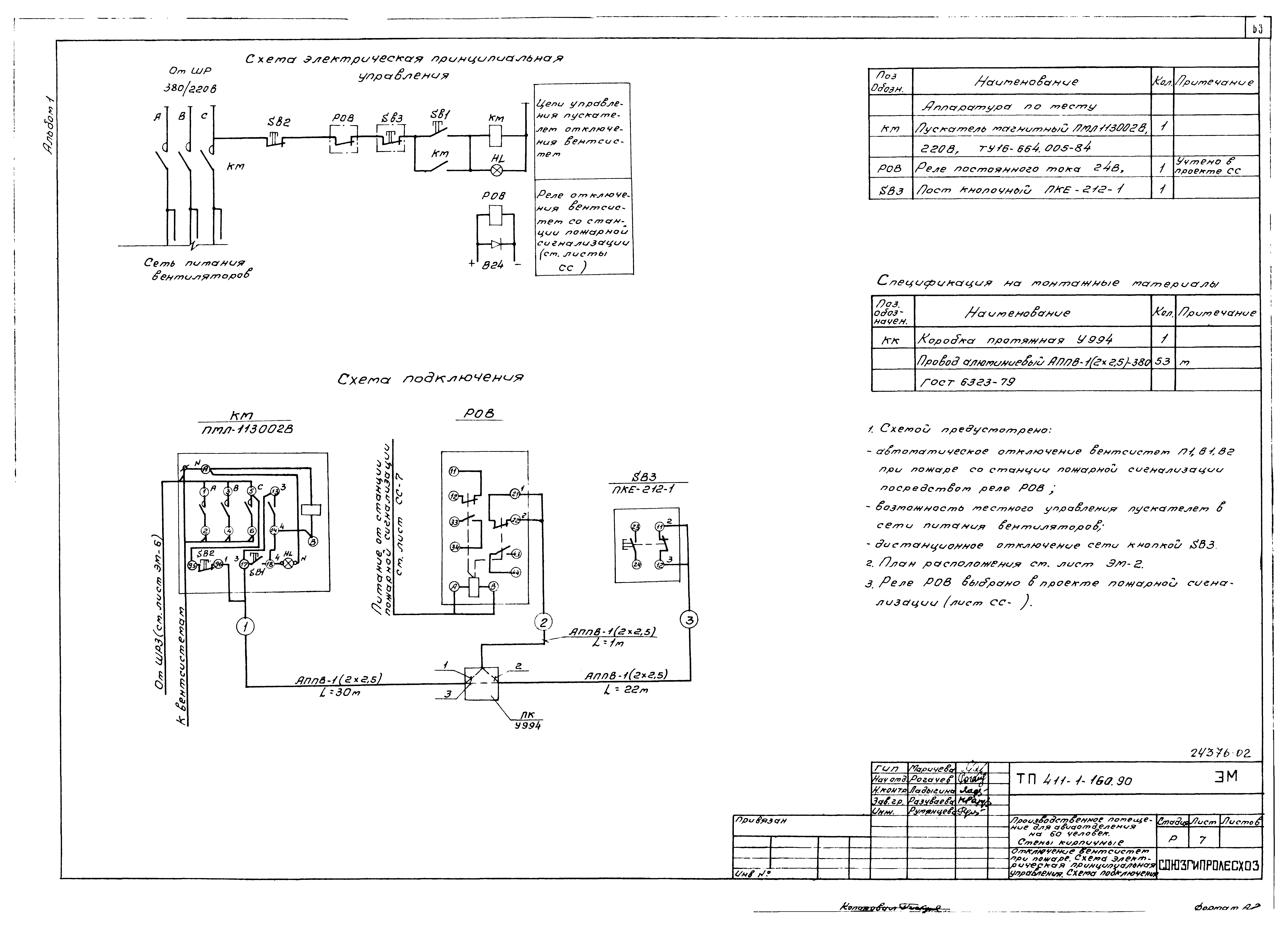

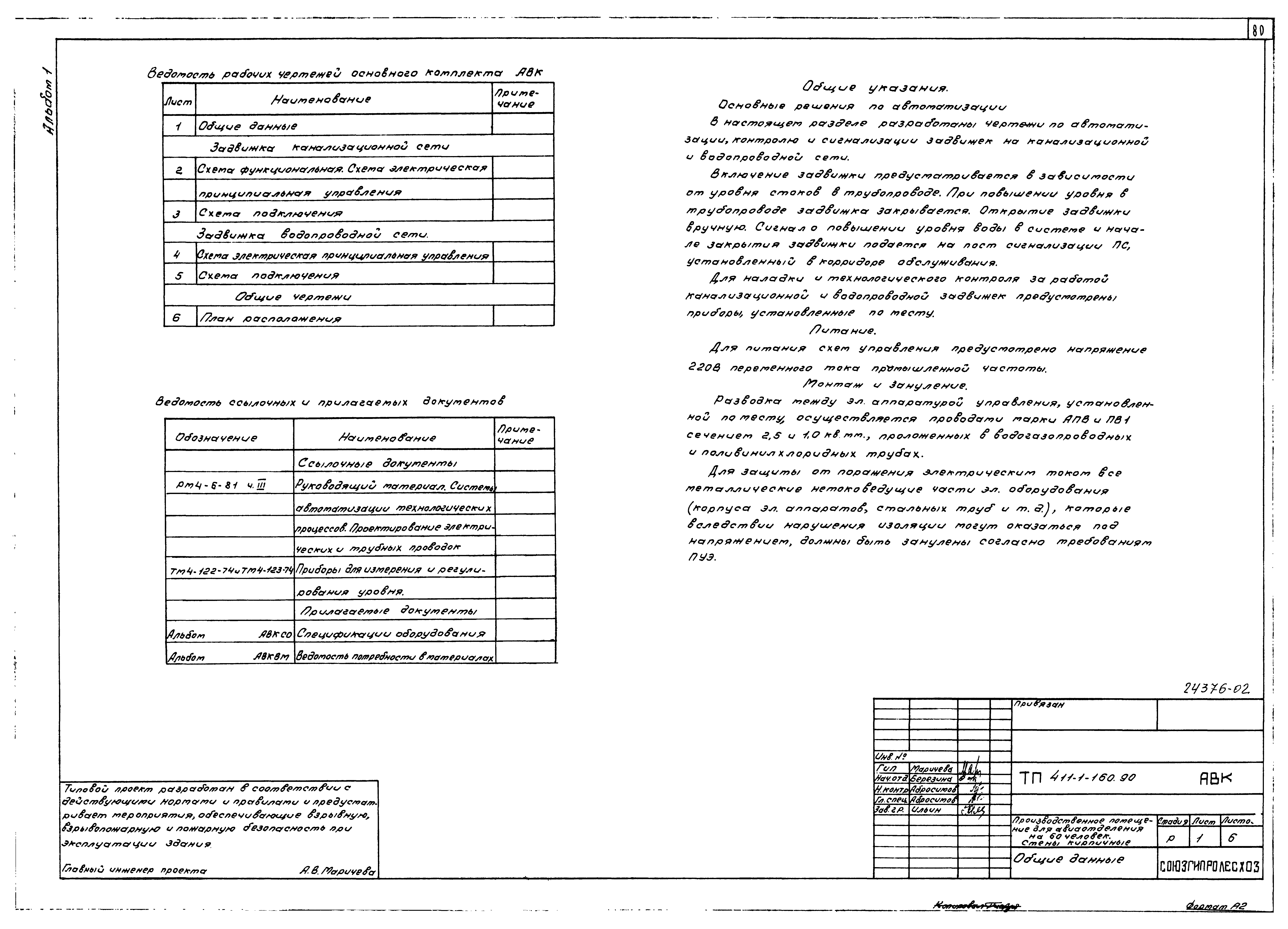

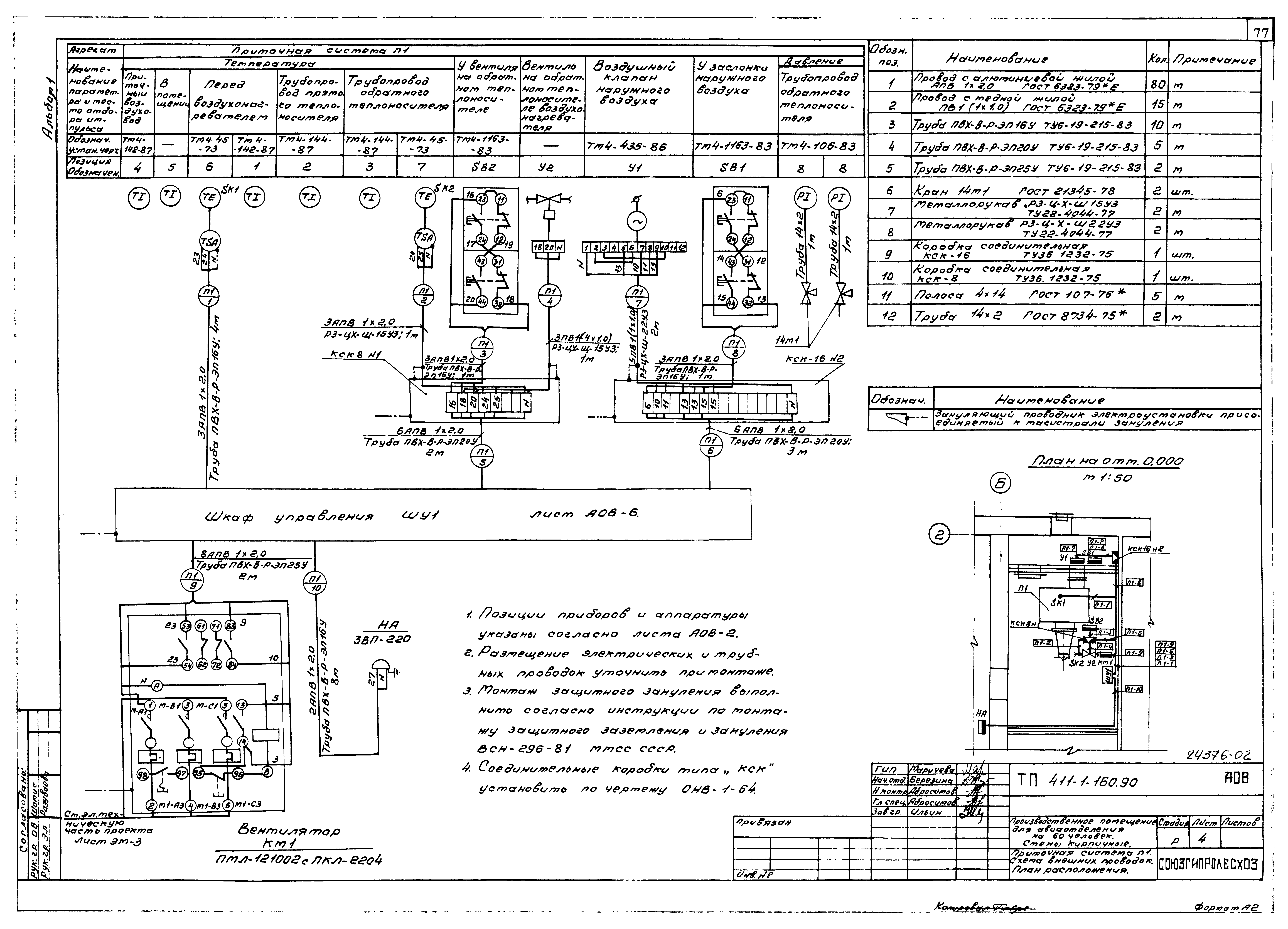

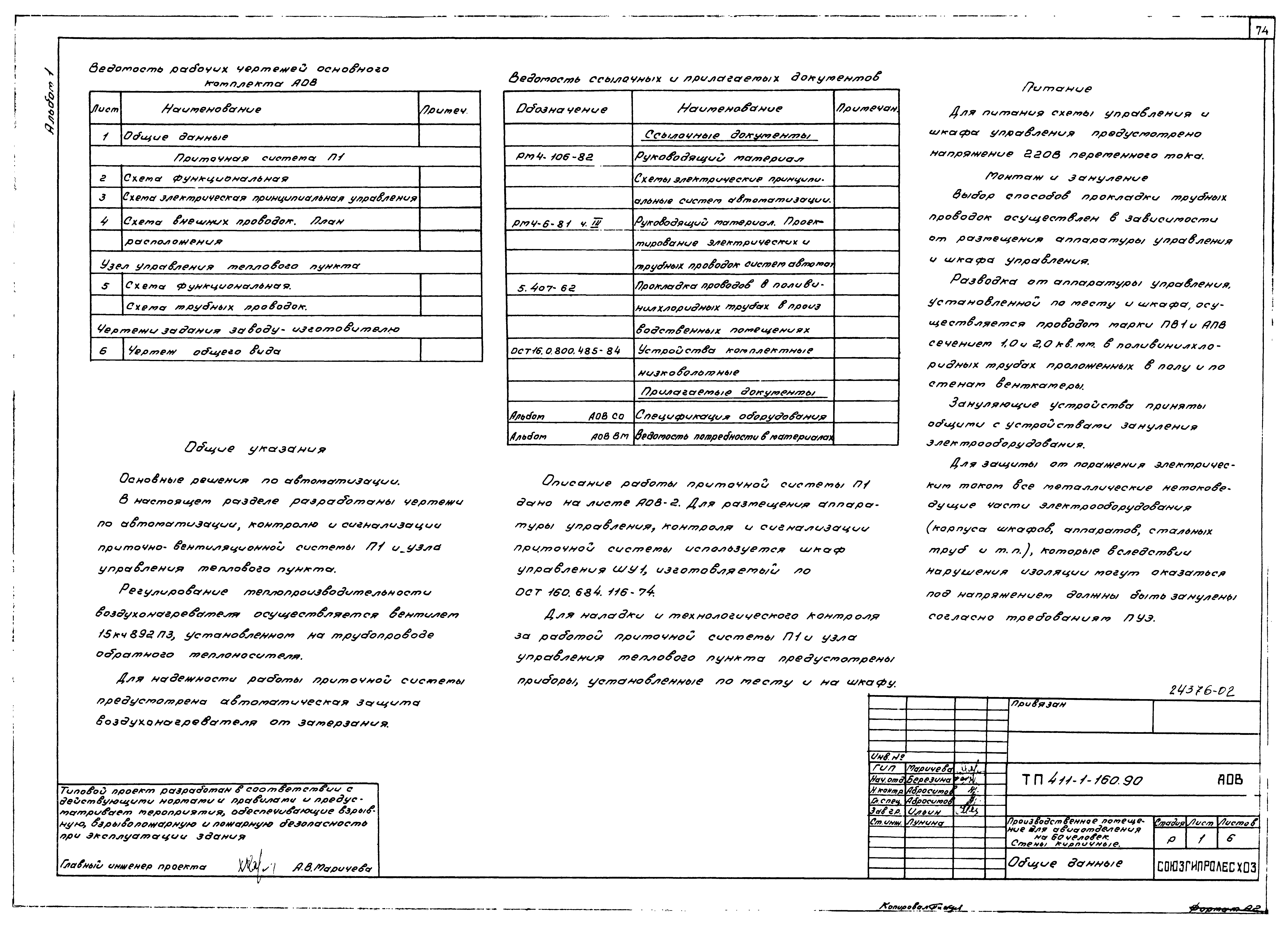

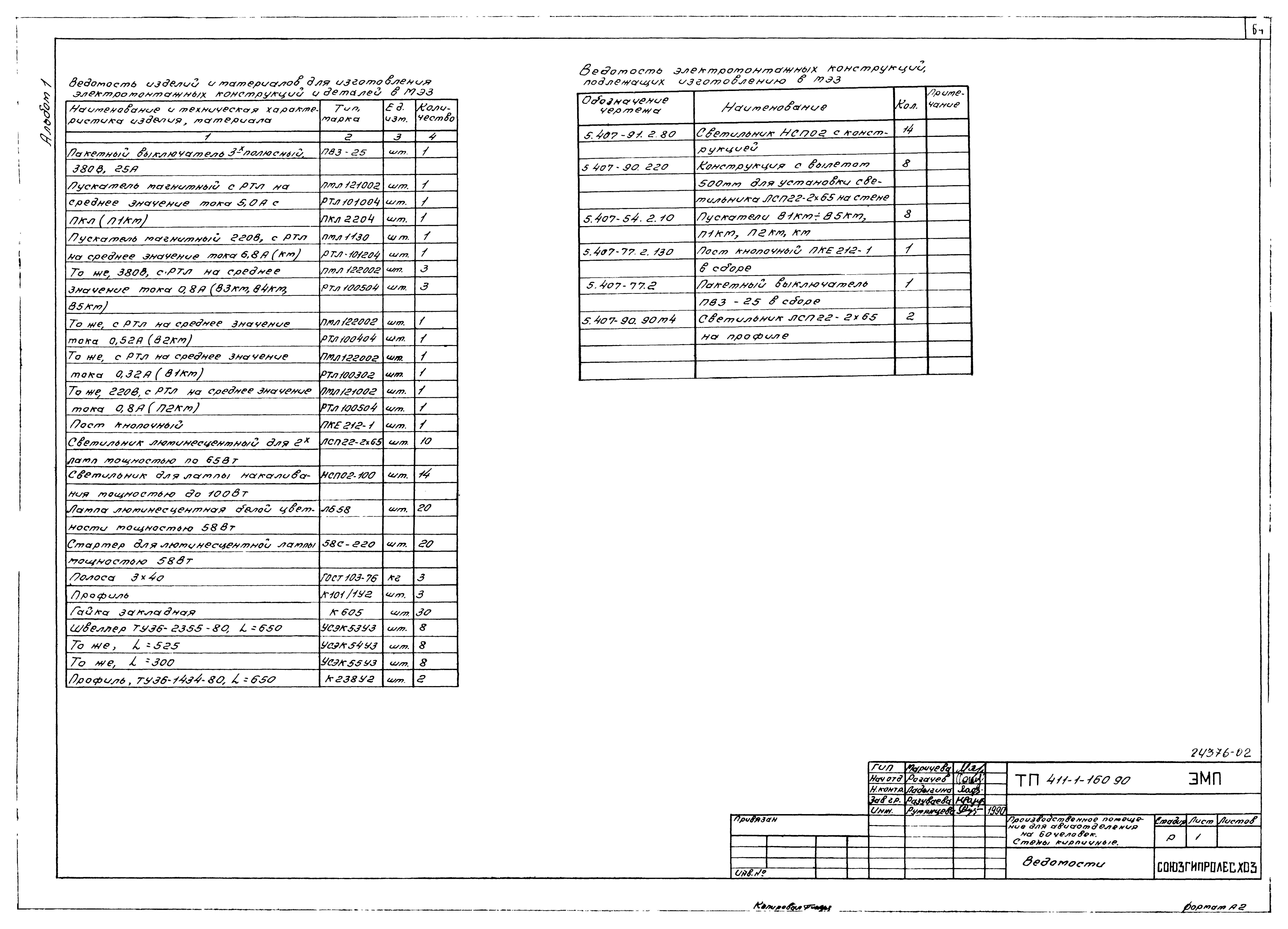

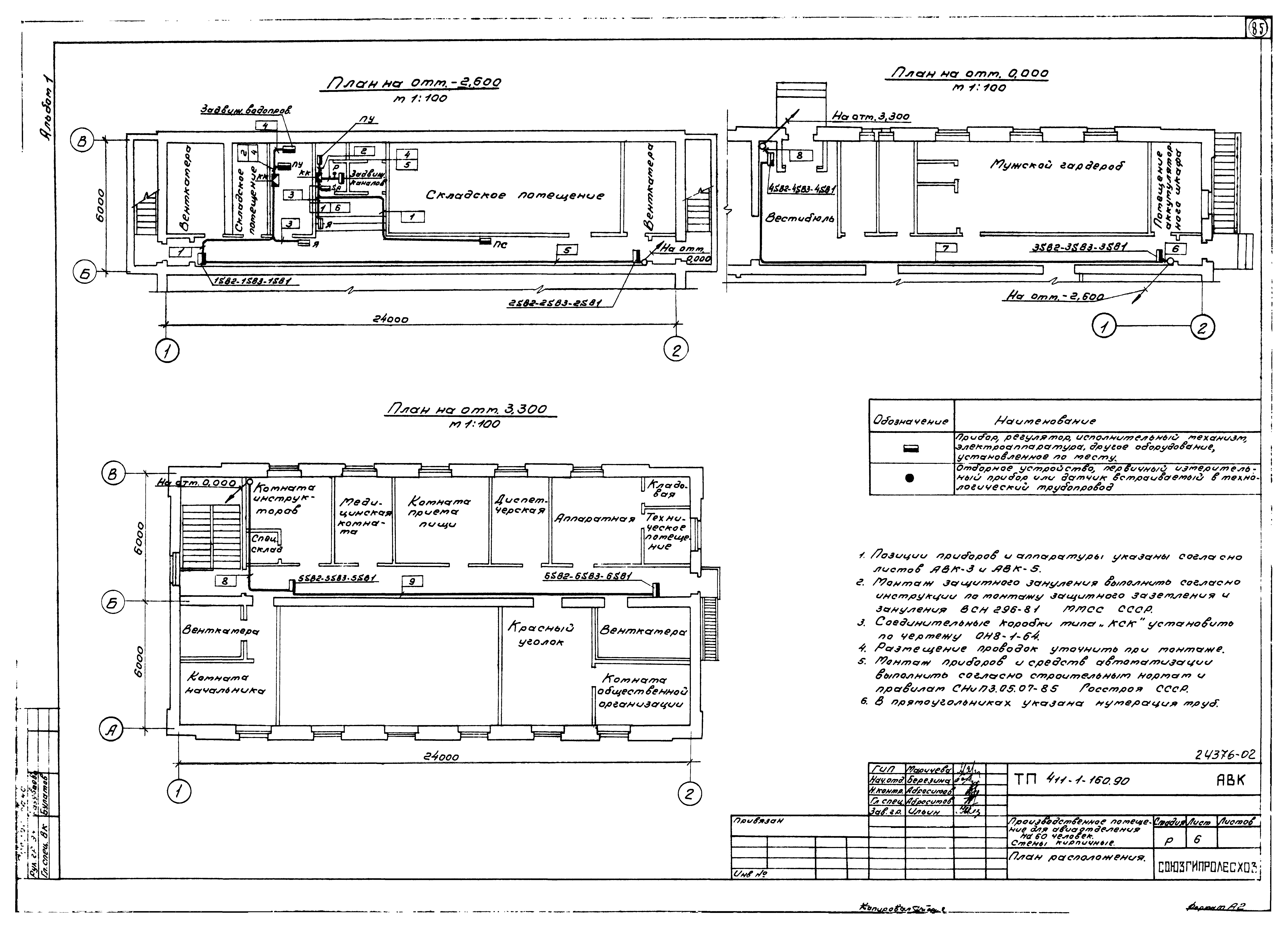

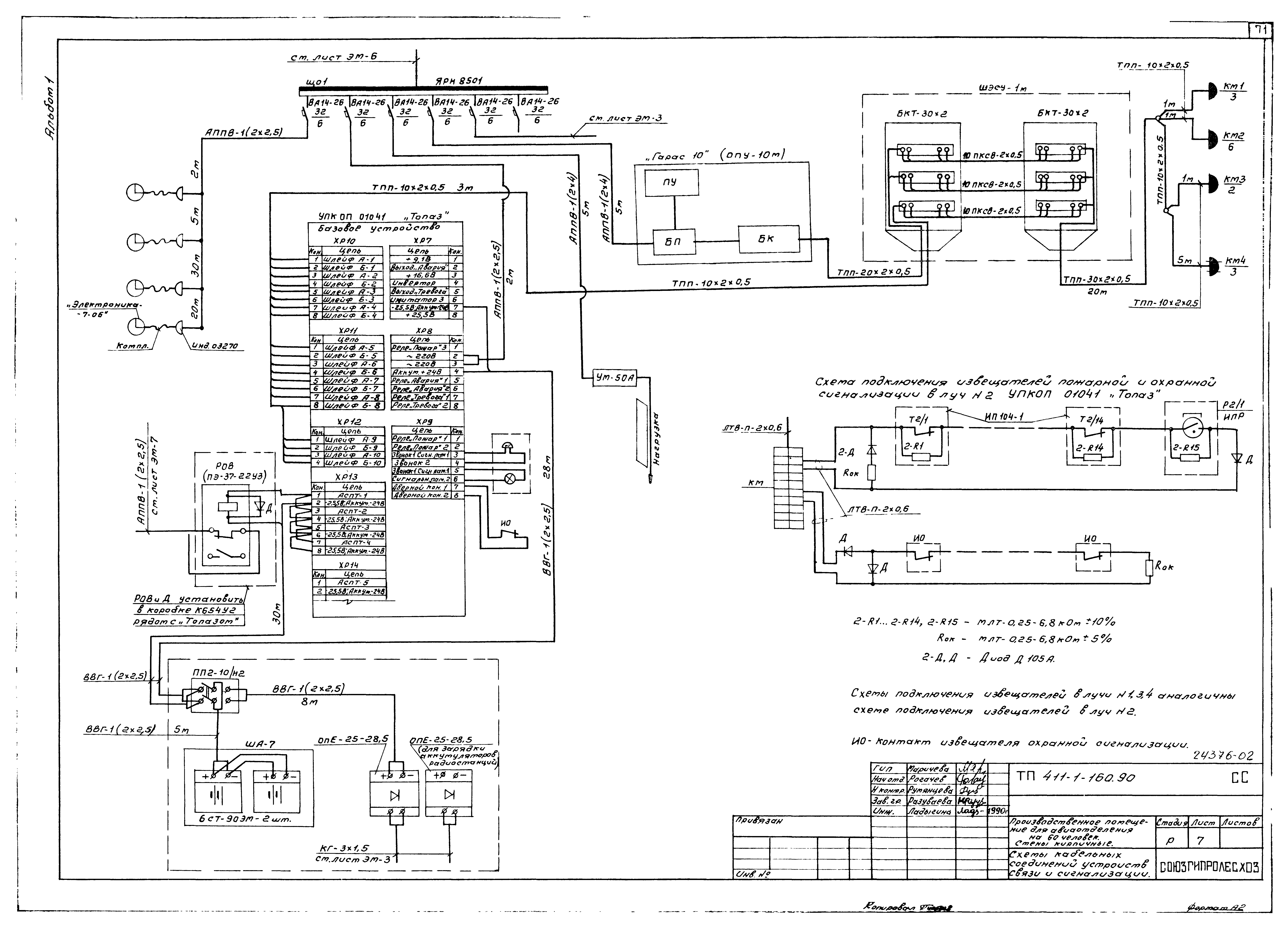

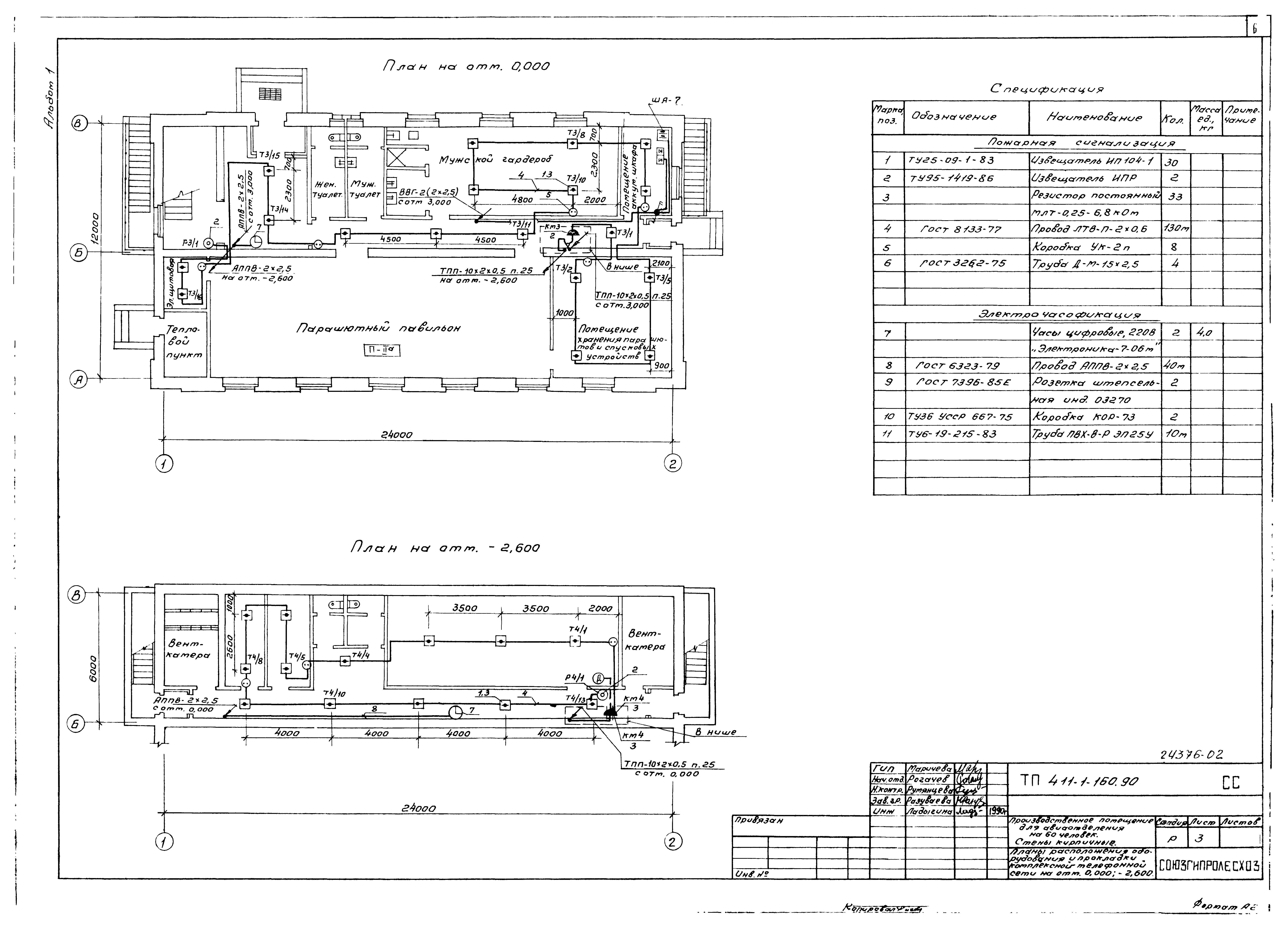

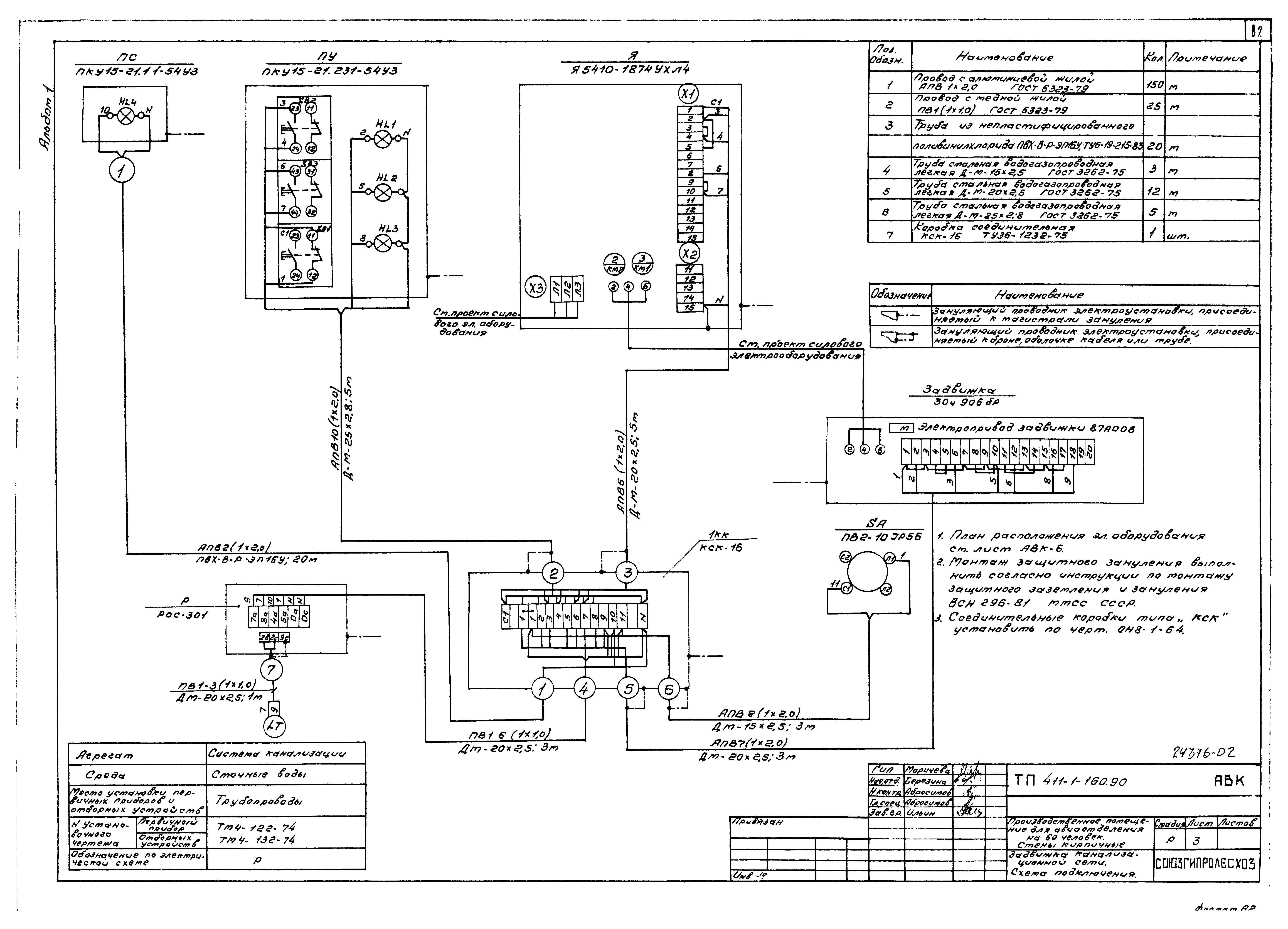

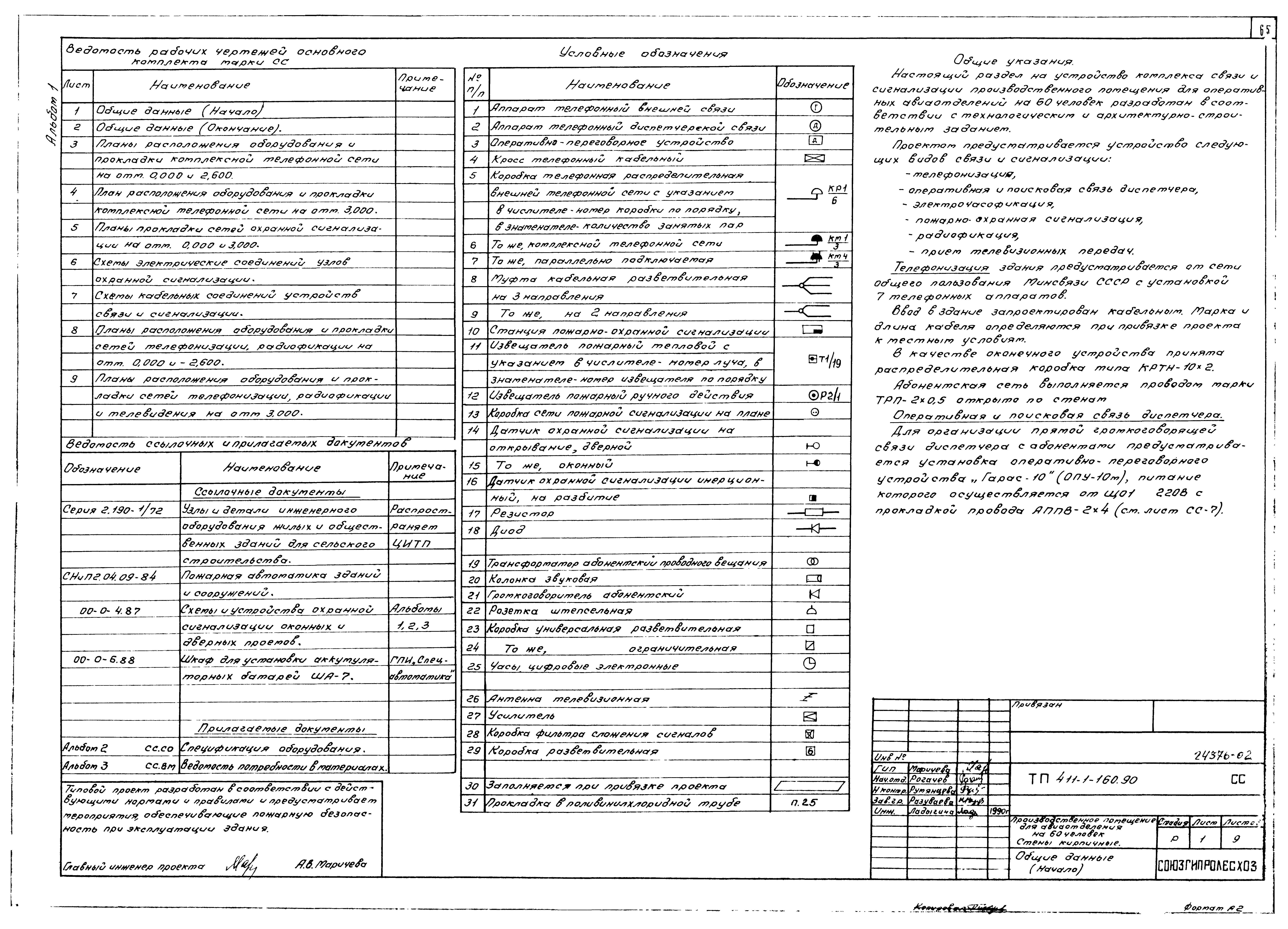

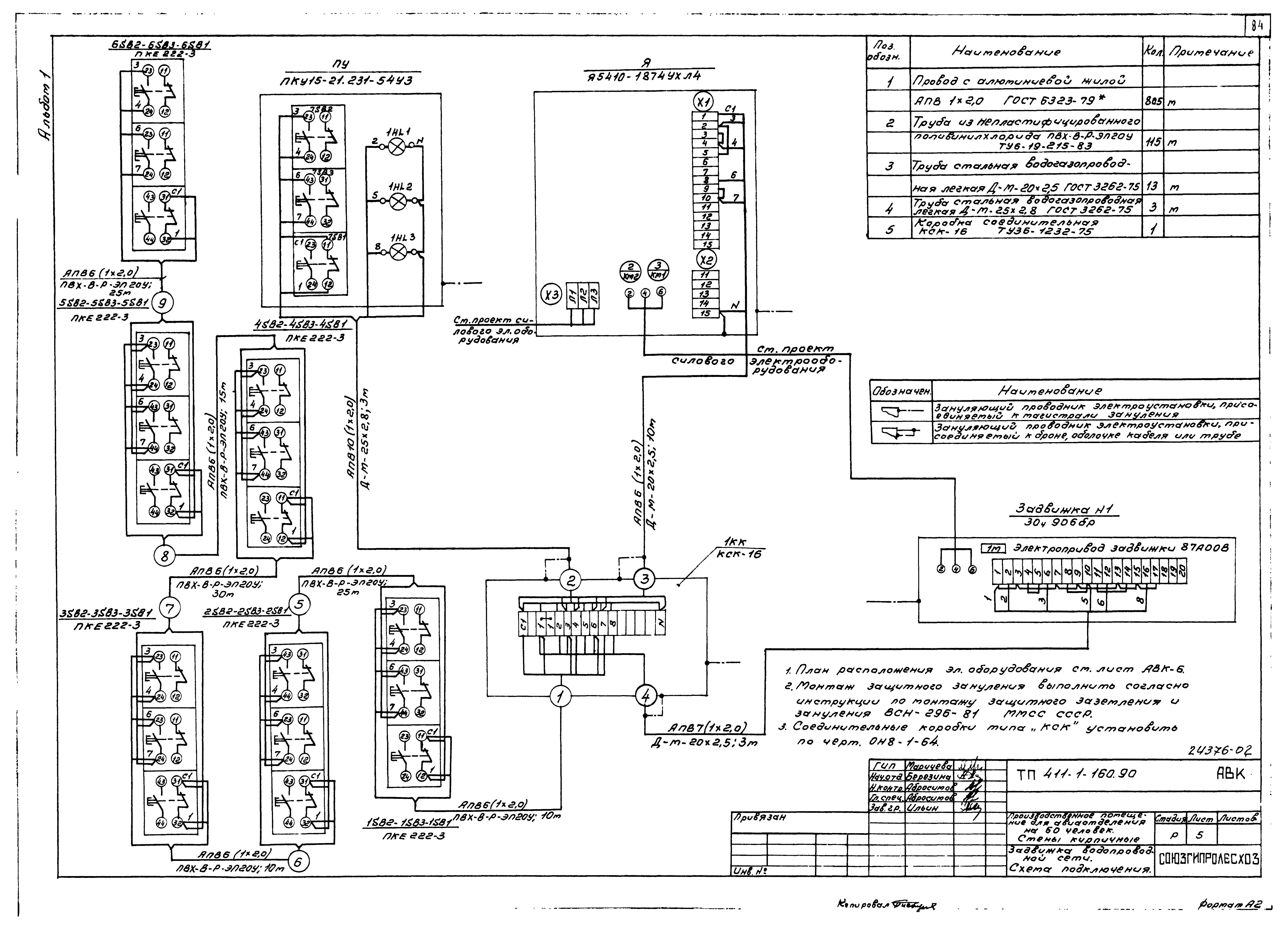

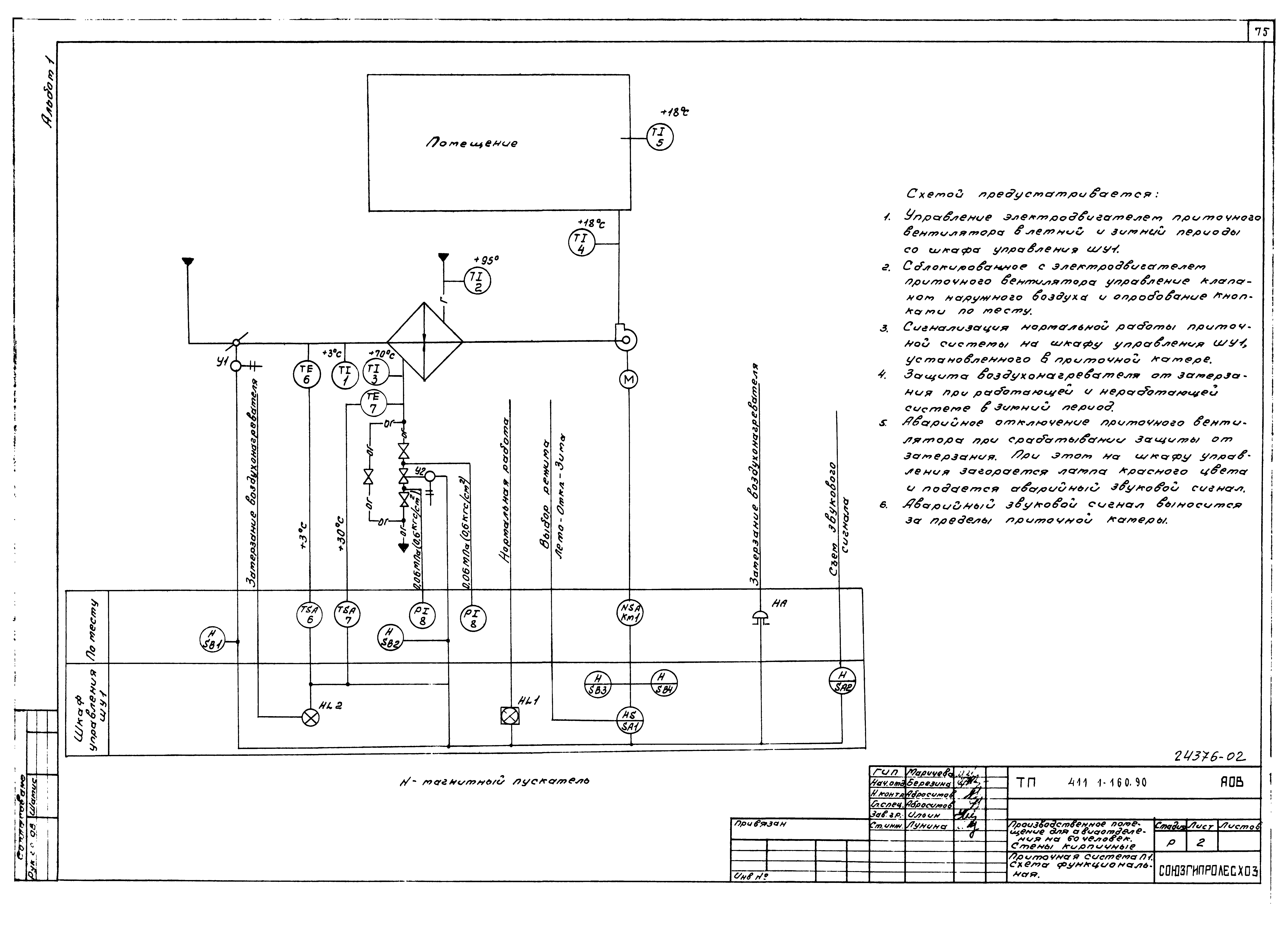

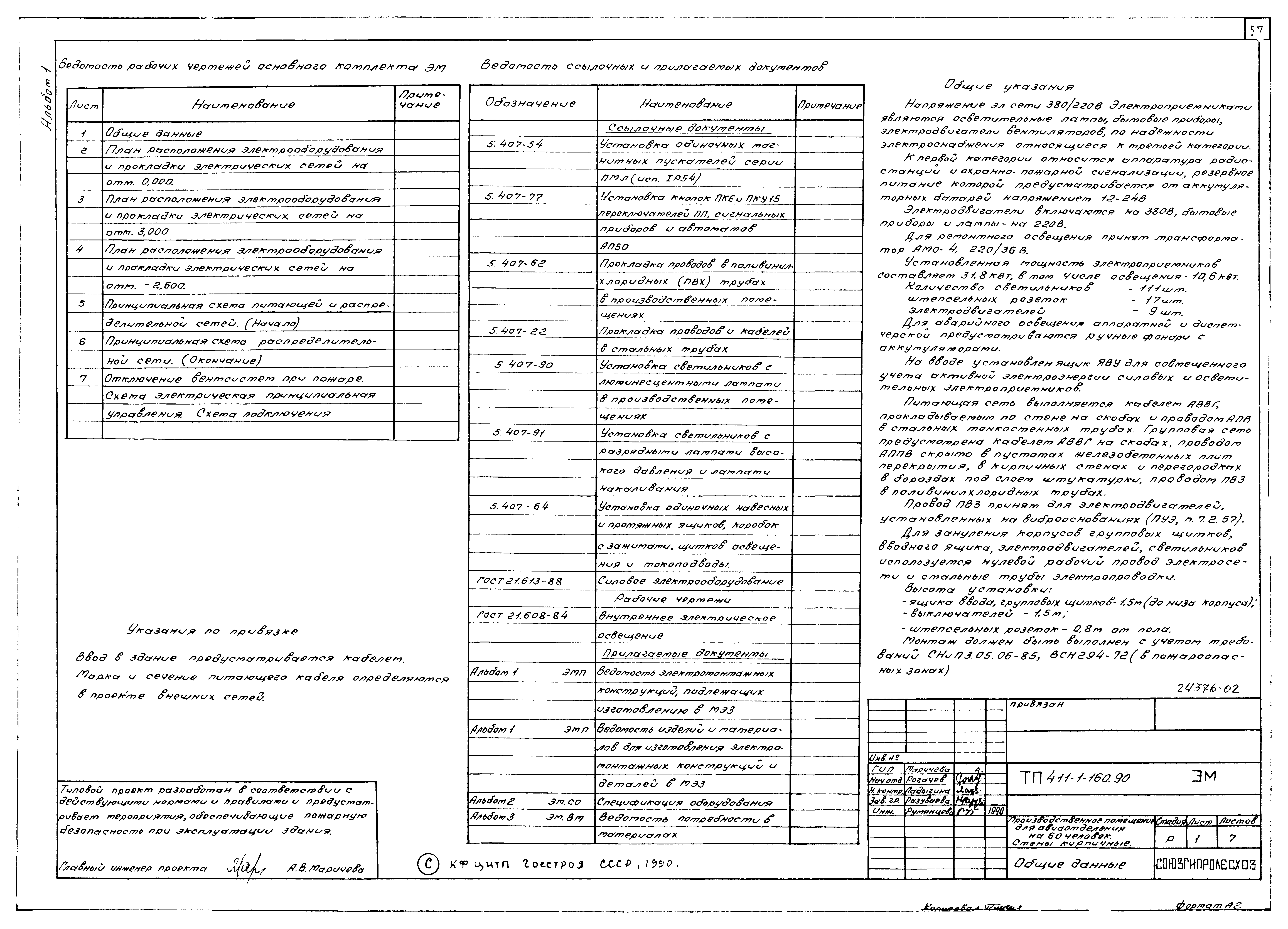

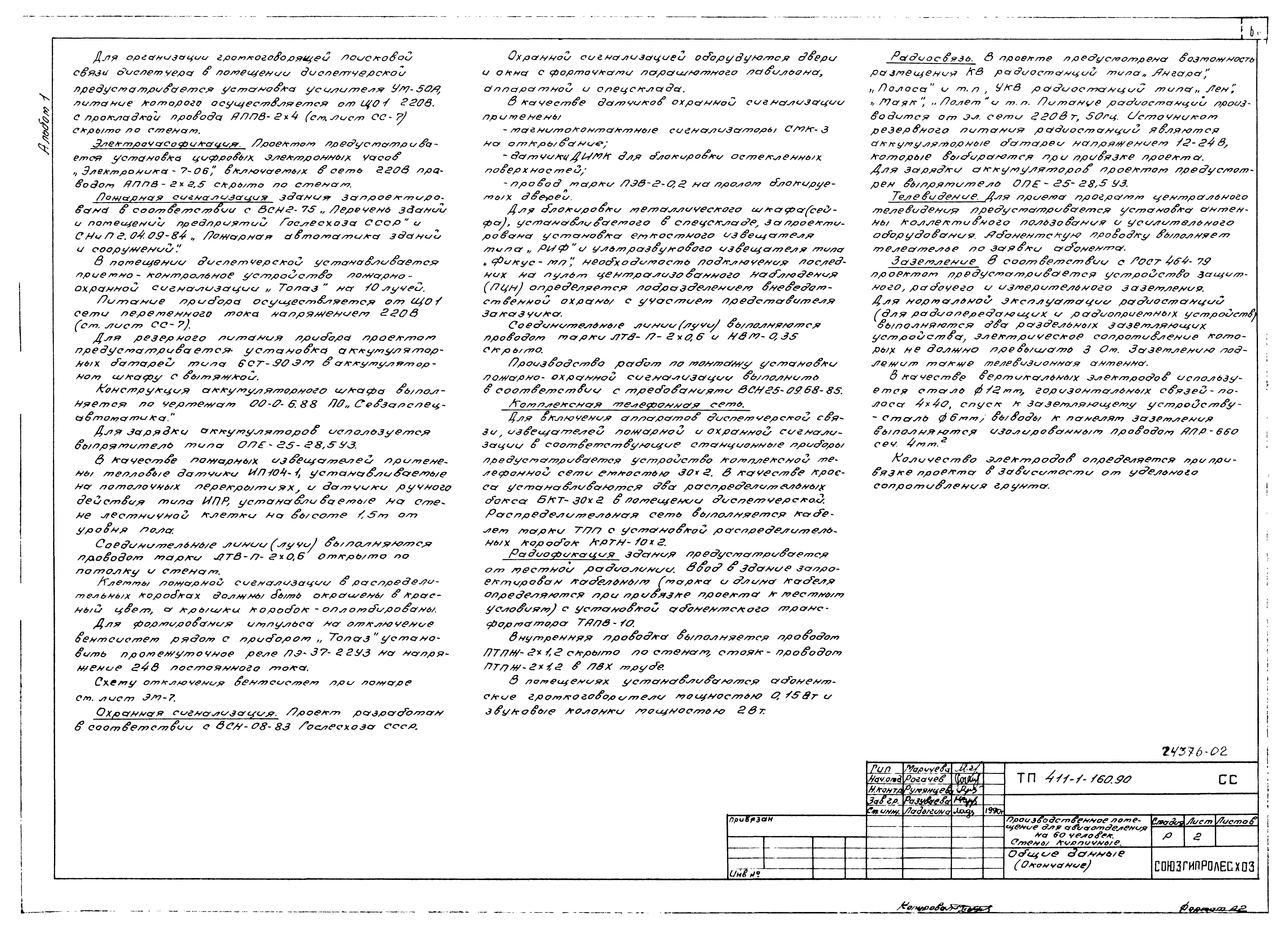

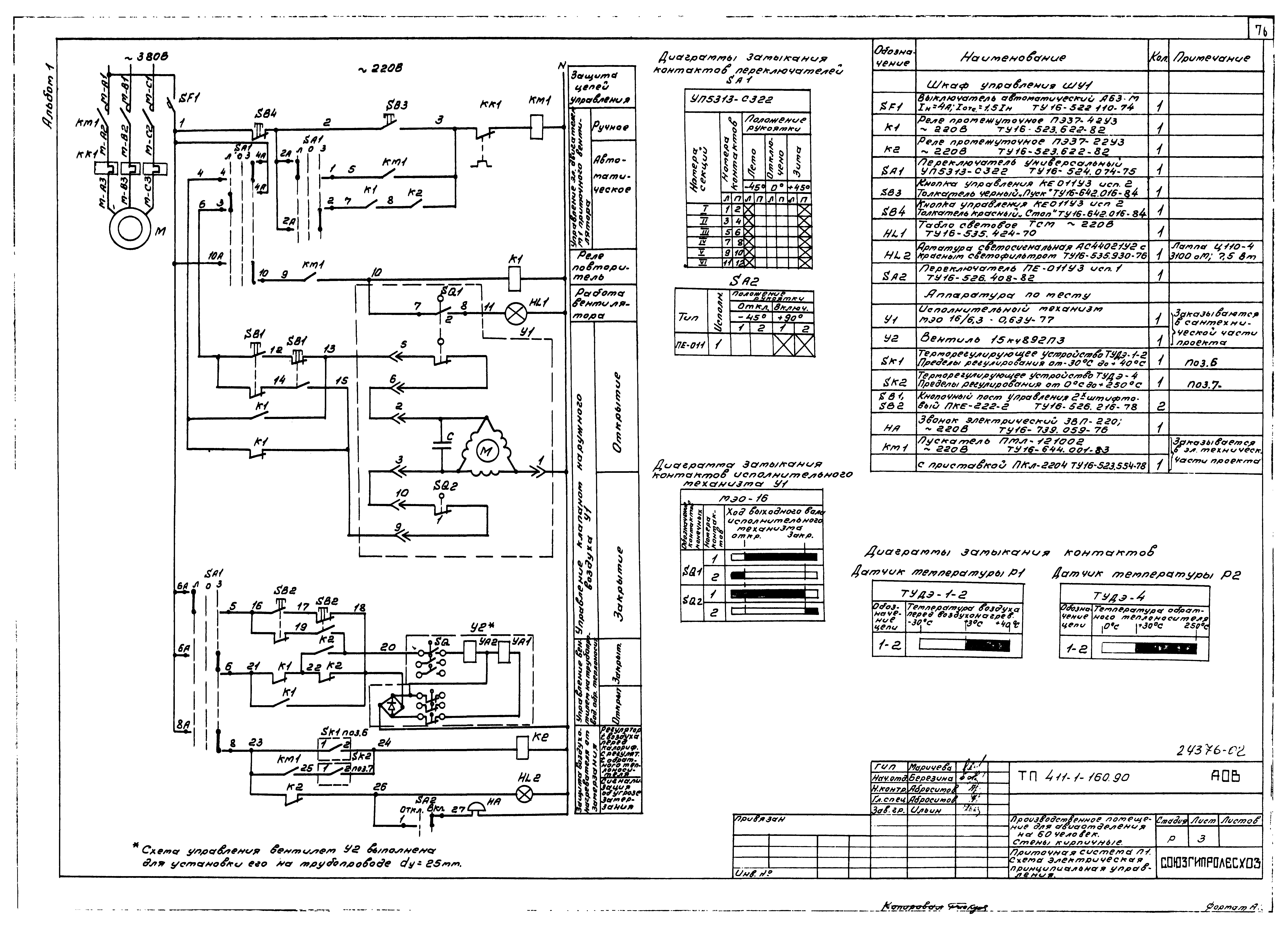

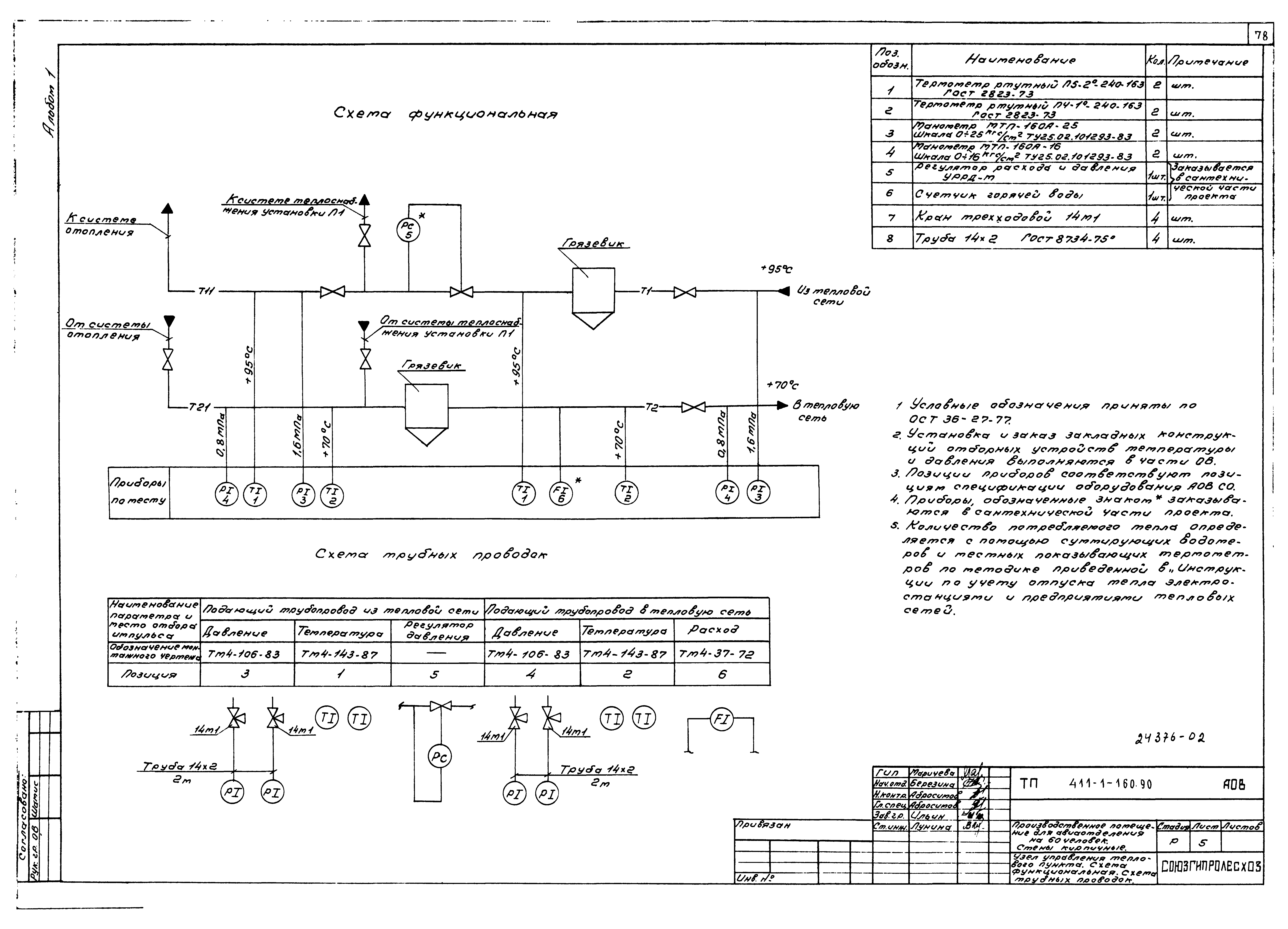

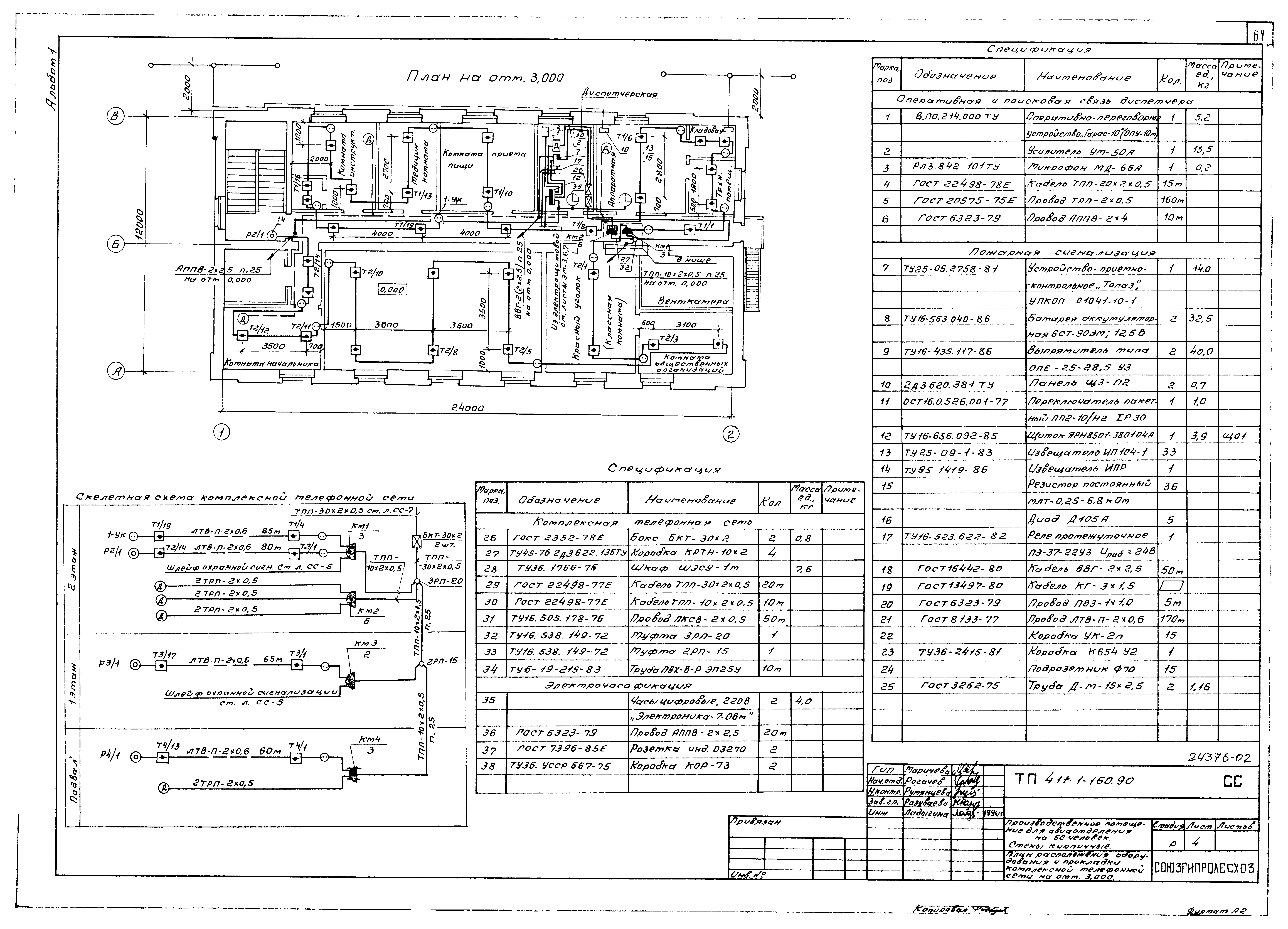

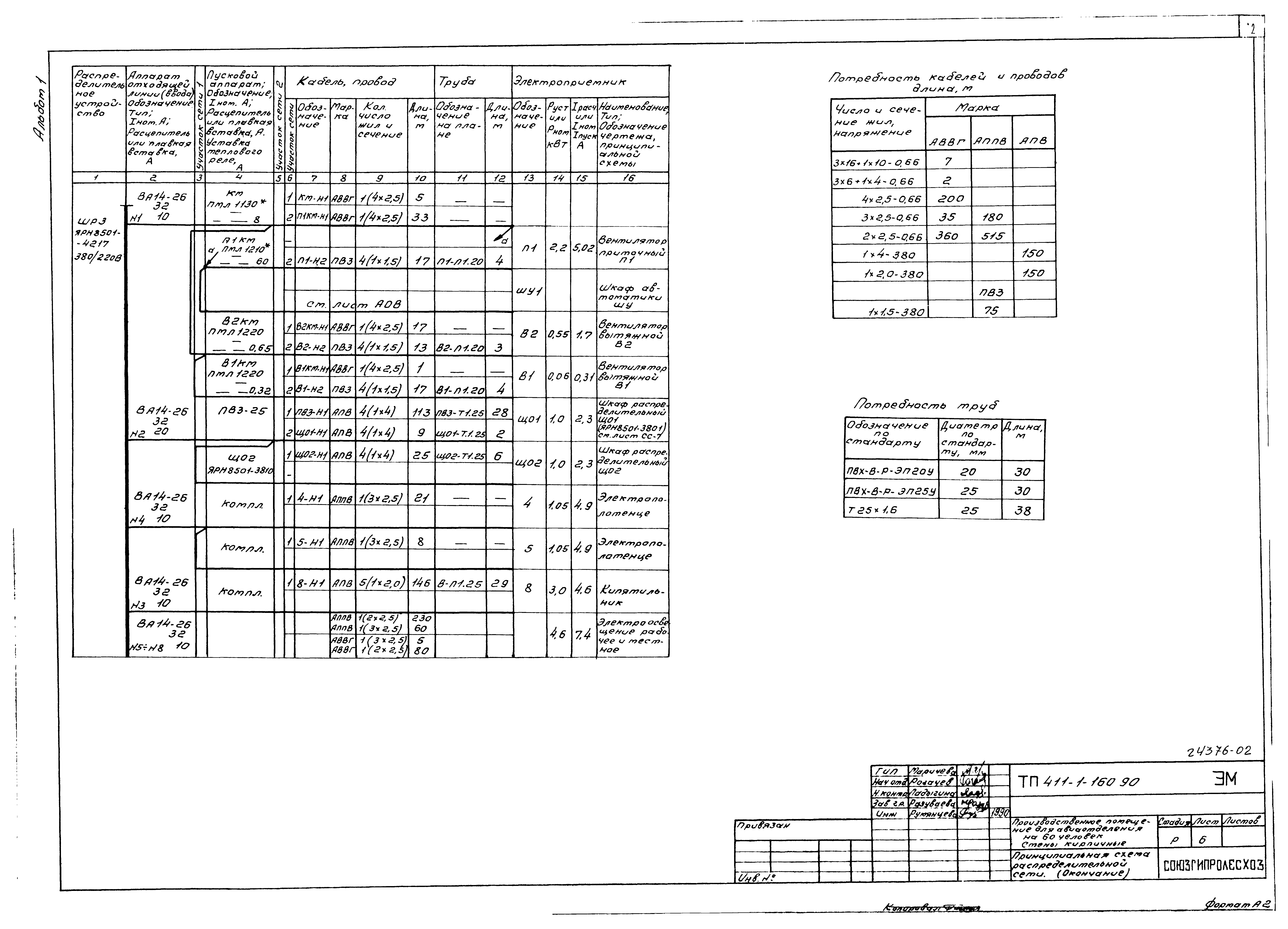

Оглавление:	Электрооборудование    Общие данные    План расположения электрооборудования и прокладки электрических сетей на отм. 0.000    План расположения электрооборудования и прокладки электрических сетей на отм. 3.000    План расположения электрооборудования и прокладки электрических сетей на отм. - 2.600    Принципиальная схема питающей и распределительной сетей    Отключение вентсистем при пожаре. Схема электрическая принципиальная управления. Схема подключения    Ведомости Связь и сигнализация    Общие данные    Планы расположения оборудования и прокладки комплексной телефонной сети на отм. 0.000 и - 2.600    Планы расположения оборудования и прокладки комплексной телефонной сети на отм. 3.000    Планы прокладки сетей охранной сигнализации на отм. 0.000; 3.000    Схемы электрические соединений узлов охранной сигнализации    Схемы кабельных соединений устройств связи и сигнализации    Планы расположения оборудования и прокладки сетей телефонизации, радиофикации на отм. 0.000; - 2.600    Планы расположения оборудования и прокладки сетей телефонизации, радиофикации и телевидения на отм. 3.000 Автоматизация отопления и вентиляции    Общие данные    Приточная система П1. Схема функциональная    Приточная система П1. Схема электрическая принципиальная управления    Приточная система П1. Схема внешних проводок. План расположения    Узел управления теплового пункта. Схема функциональная. Схема трубных проводок    Приточная система П1. Шкаф управления ШУ1. Чертеж общего вида. Перечень надписей Автоматизация водопровода и канализации    Общие данные    Задвижка канализационной сети. Схема функциональная. Схема электрическая принципиальная управления    Задвижка канализационной сети. Схема подключения    Задвижка водопроводной сети. Схема электрическая принципиальная управления    Задвижка водопроводной сети. Схема подключения    План расположения
Разработан:	Союзгипролесхоз
Утверждён:	25.05.1990 Госкомлес СССР (USSR Goskomles 8)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1990 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Промышленность деревообрабатывающая Здания и сооружения разные
