Скачать Типовой проект 407-3-229 Альбом V. Строительная часть. Металлические конструкции

Дата актуализации: 10.08.2017

Типовой проект 407-3-229

Альбом V. Строительная часть. Металлические конструкции

Обозначение: Типовой проект 407-3-229
Обозначение англ: 407-3-229
Статус:действует
Название рус.:Альбом V. Строительная часть. Металлические конструкции
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017

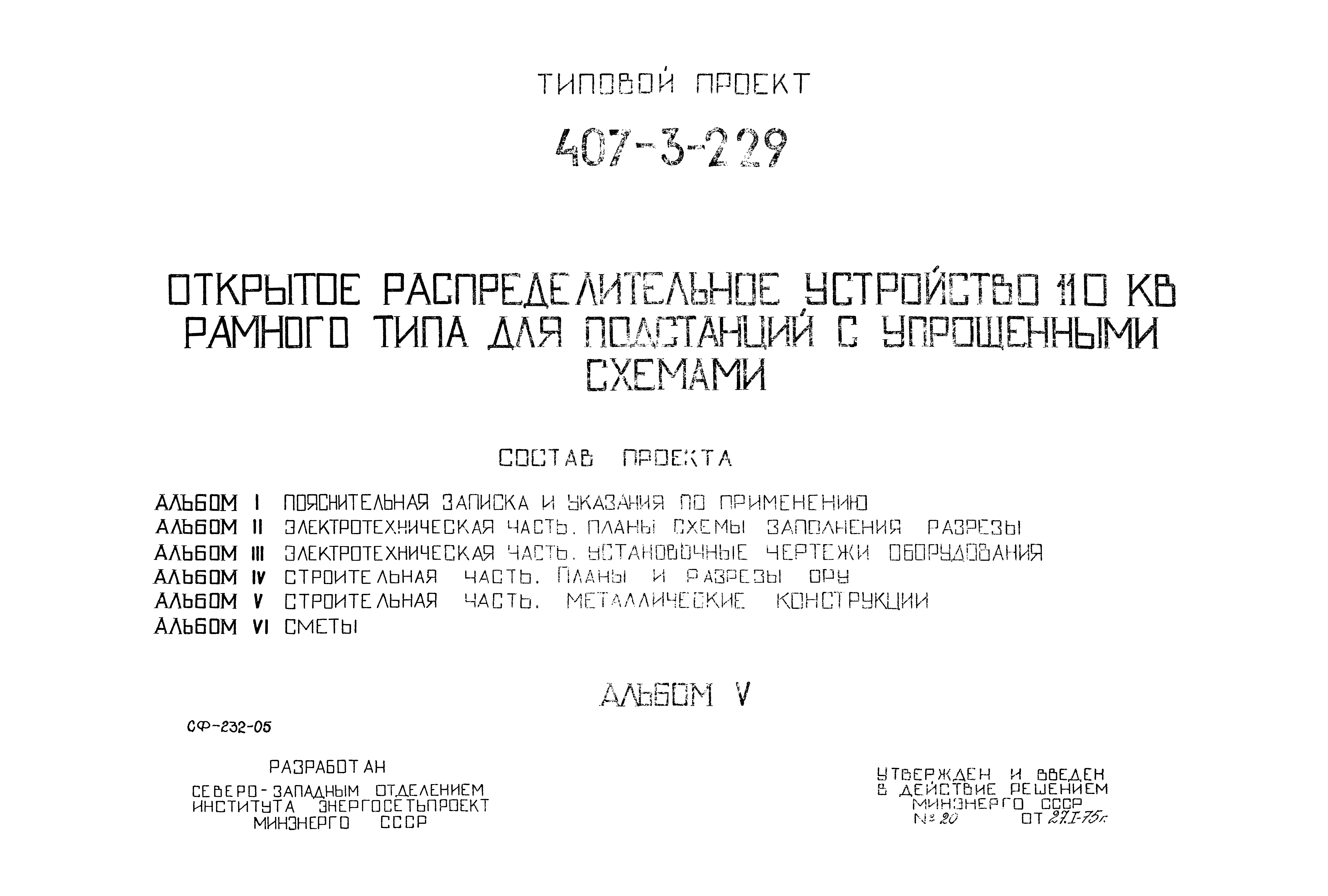

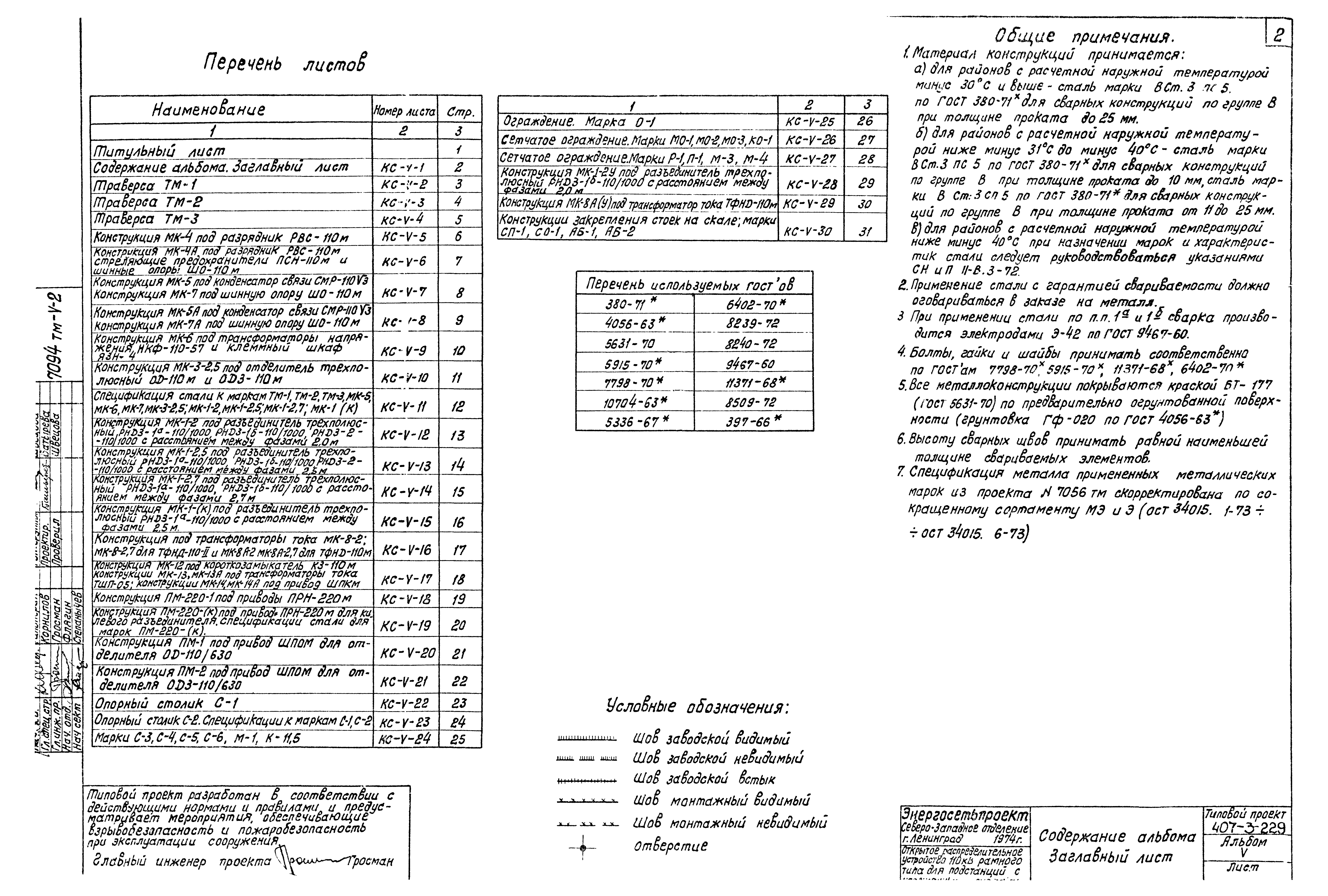

Оглавление:Содержание альбома. Заглавный лист

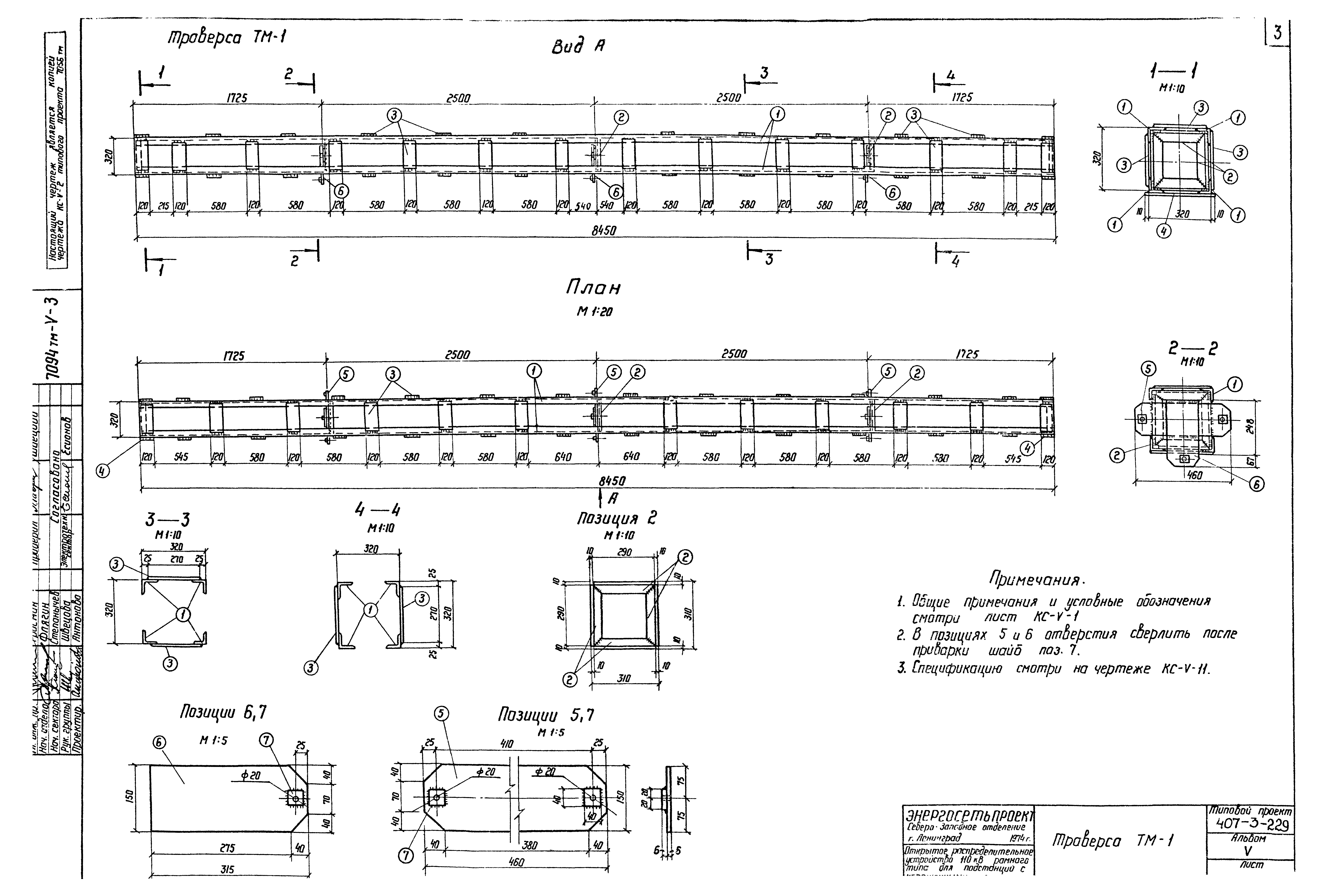

Траверса ТМ-1

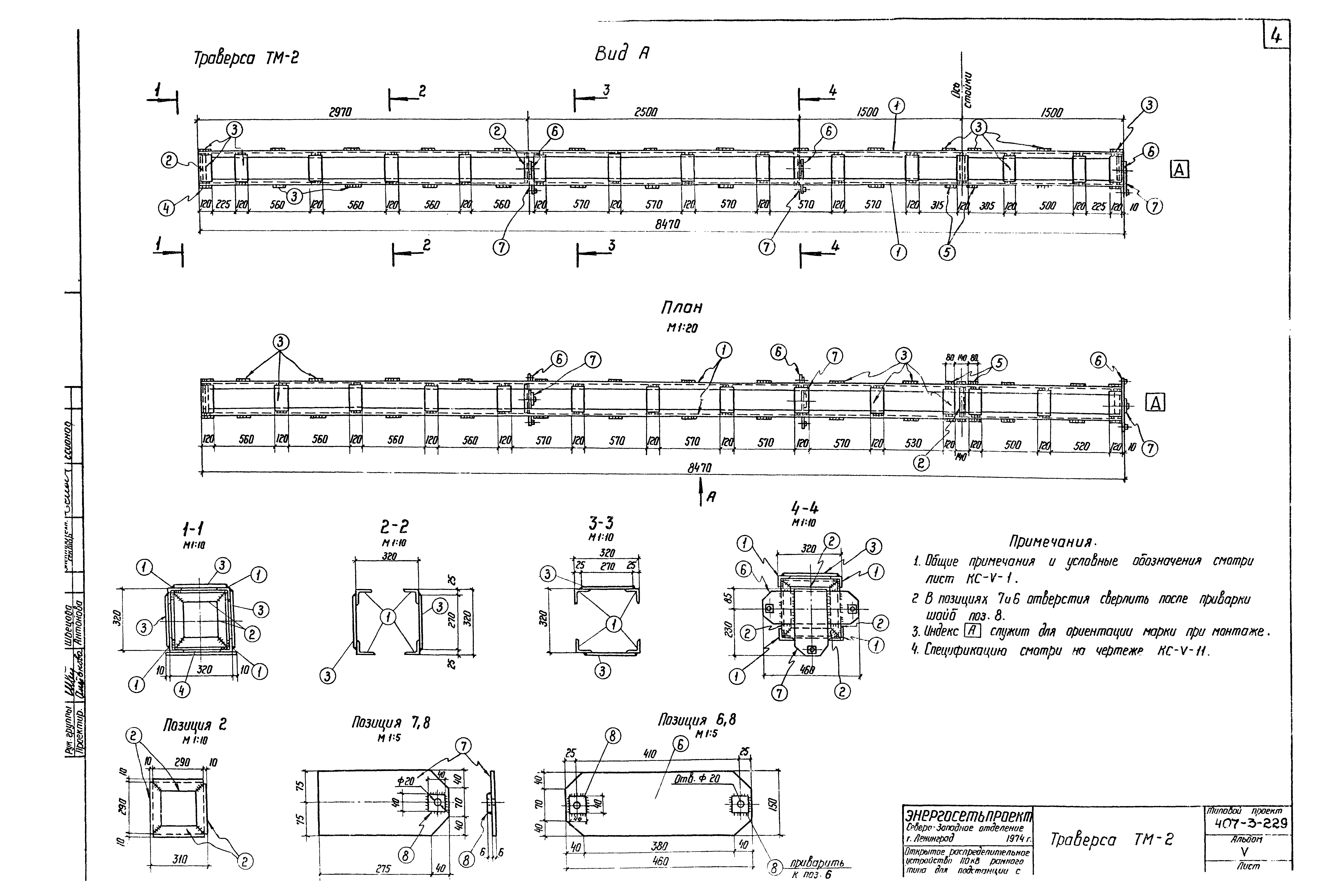

Траверса ТМ-2

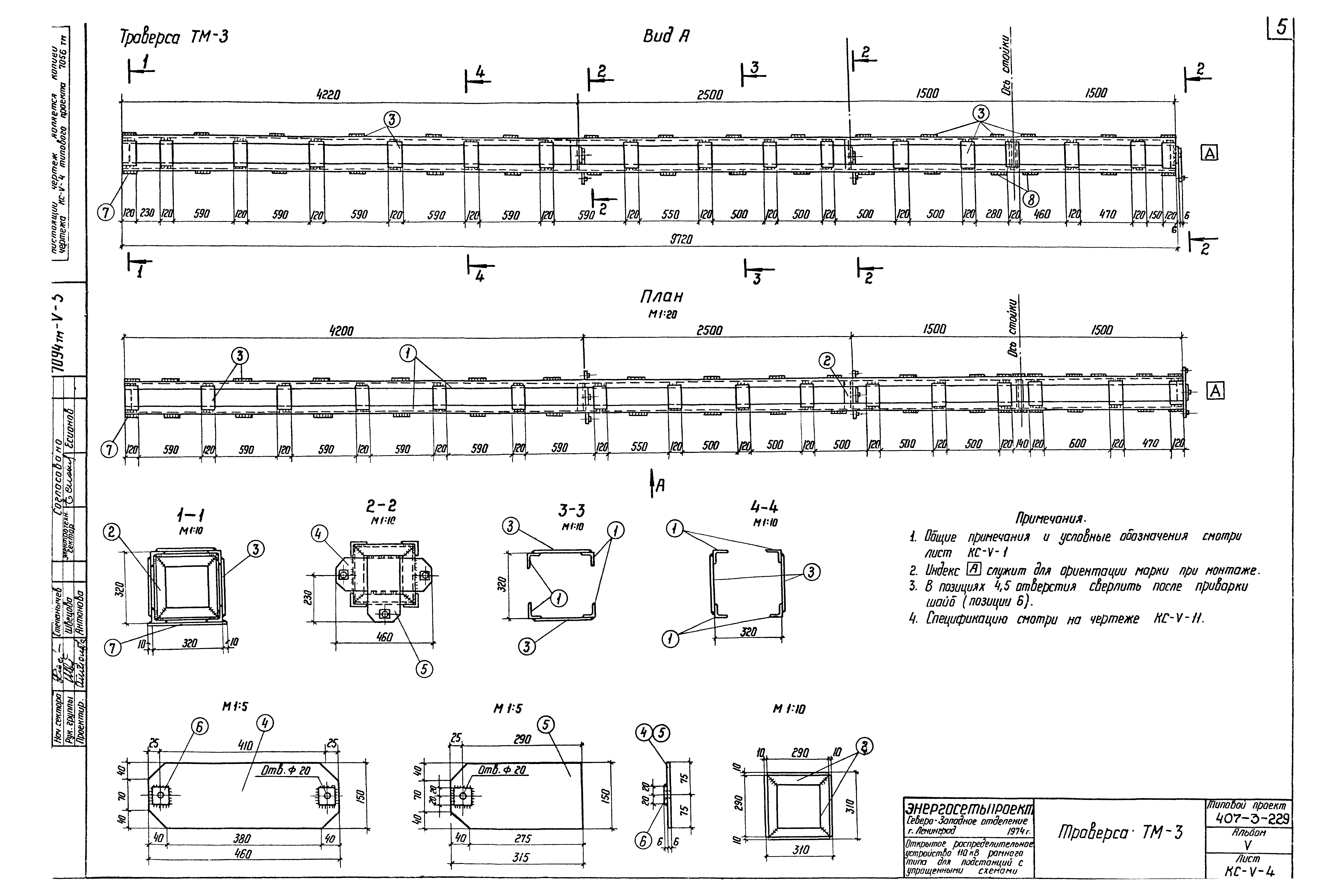

Траверса ТМ-3

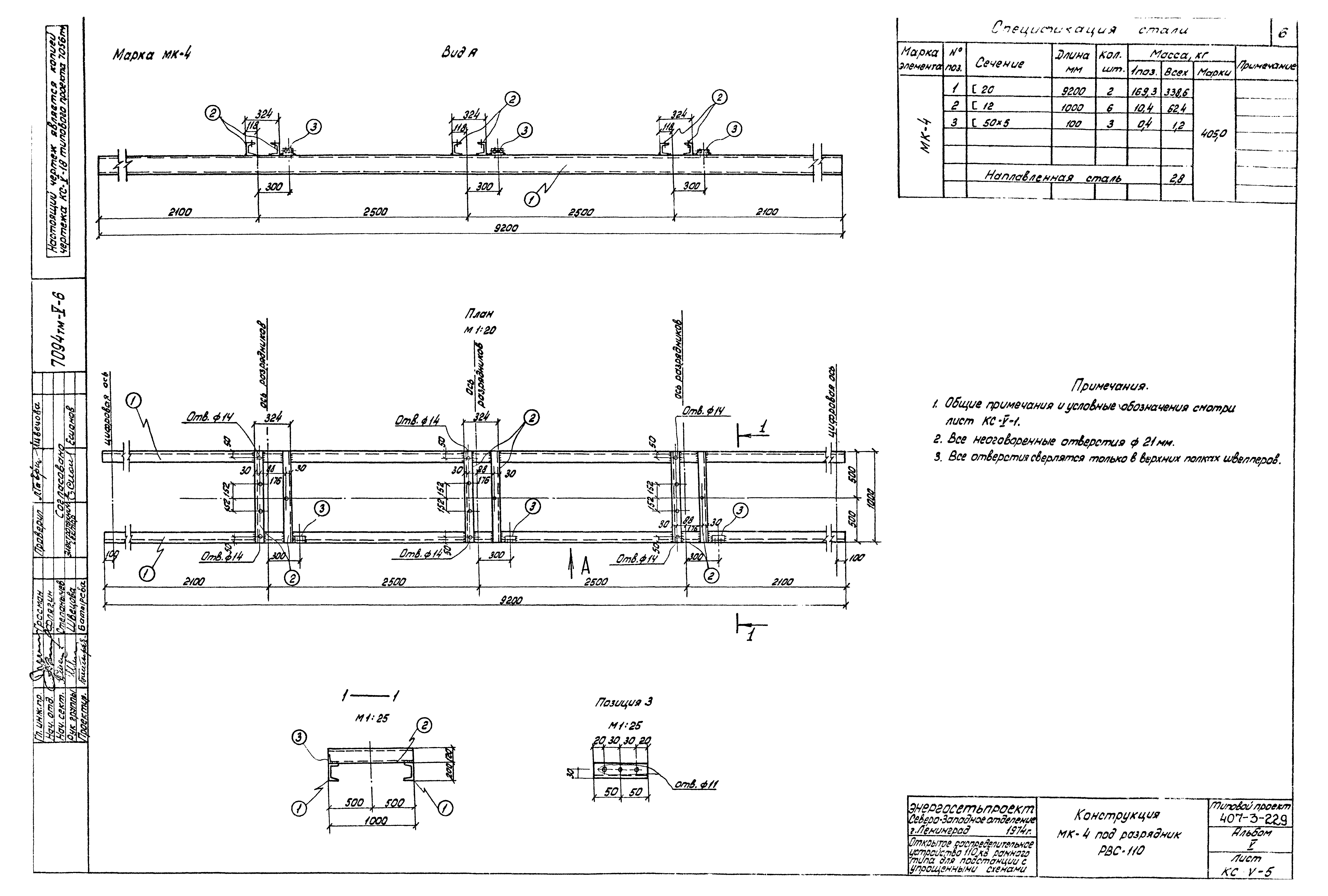

Конструкция МК-4 под разрядник РВС-110м

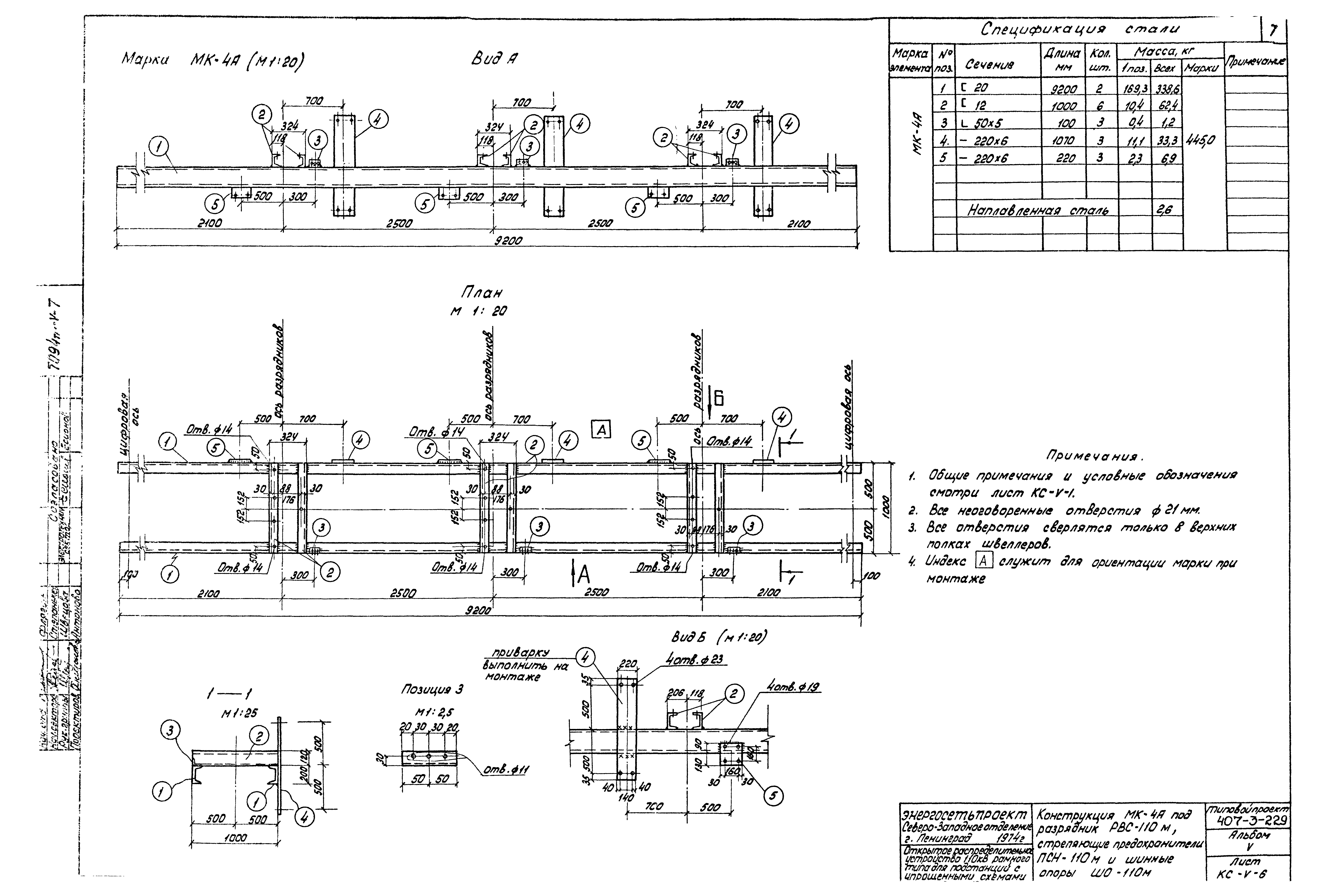

Конструкция МК-4А под разрядник РВС-110м стреляющие предохранители ПСН-10м и шинные опоры ШО-110м

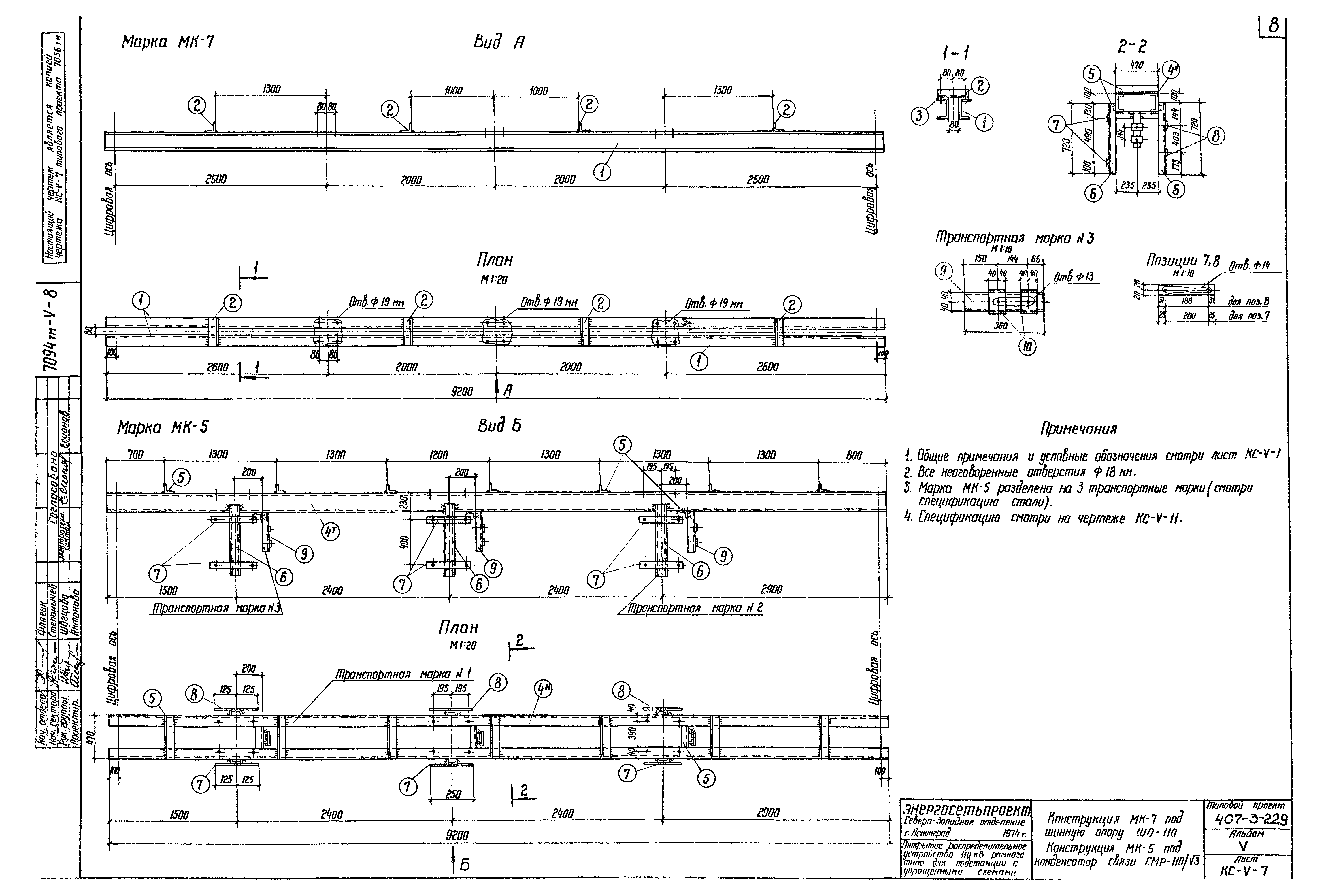

Конструкция МК-5 под конденсатор связи СМР-110V3. Конструкция МК-7 под шинную опору ШО-110м

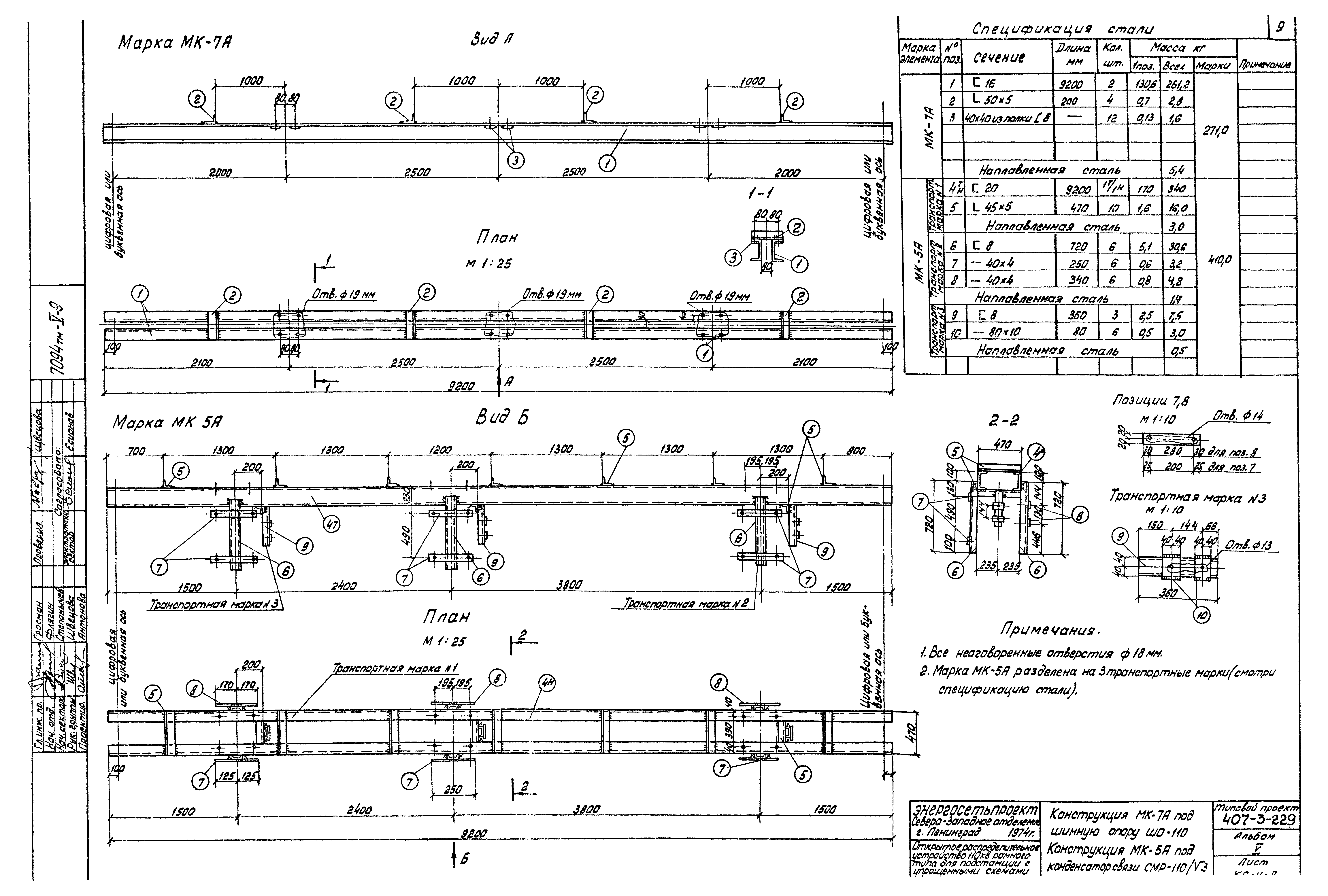

Конструкция МК-5А под конденсатор связи СМР-110V3. Конструкция МК-7А под шинную опору ШО-110м

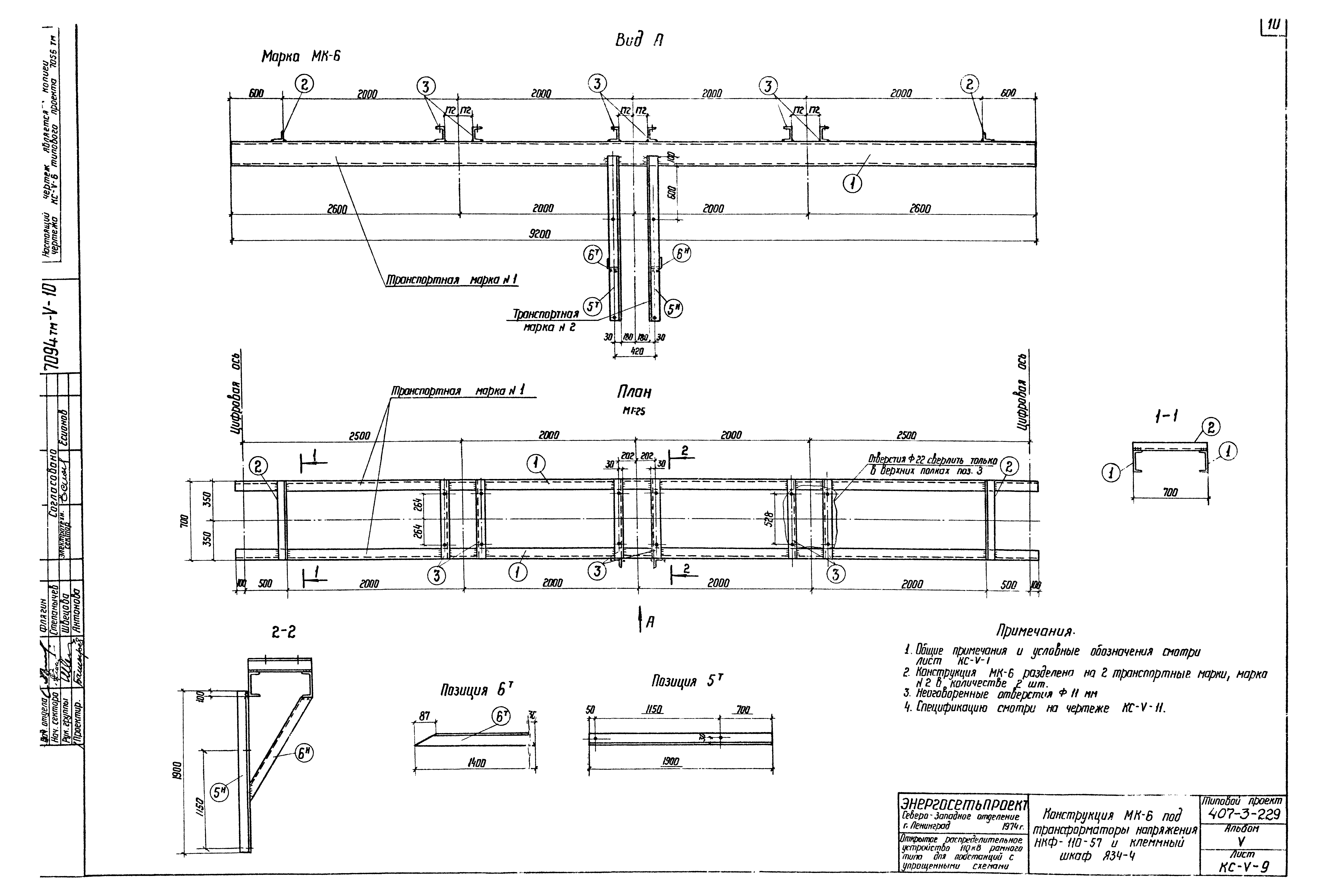

Конструкция МК-6 под трансформаторы напряжения НКФ-110-57 и клеммный шкаф ЯЗН-4

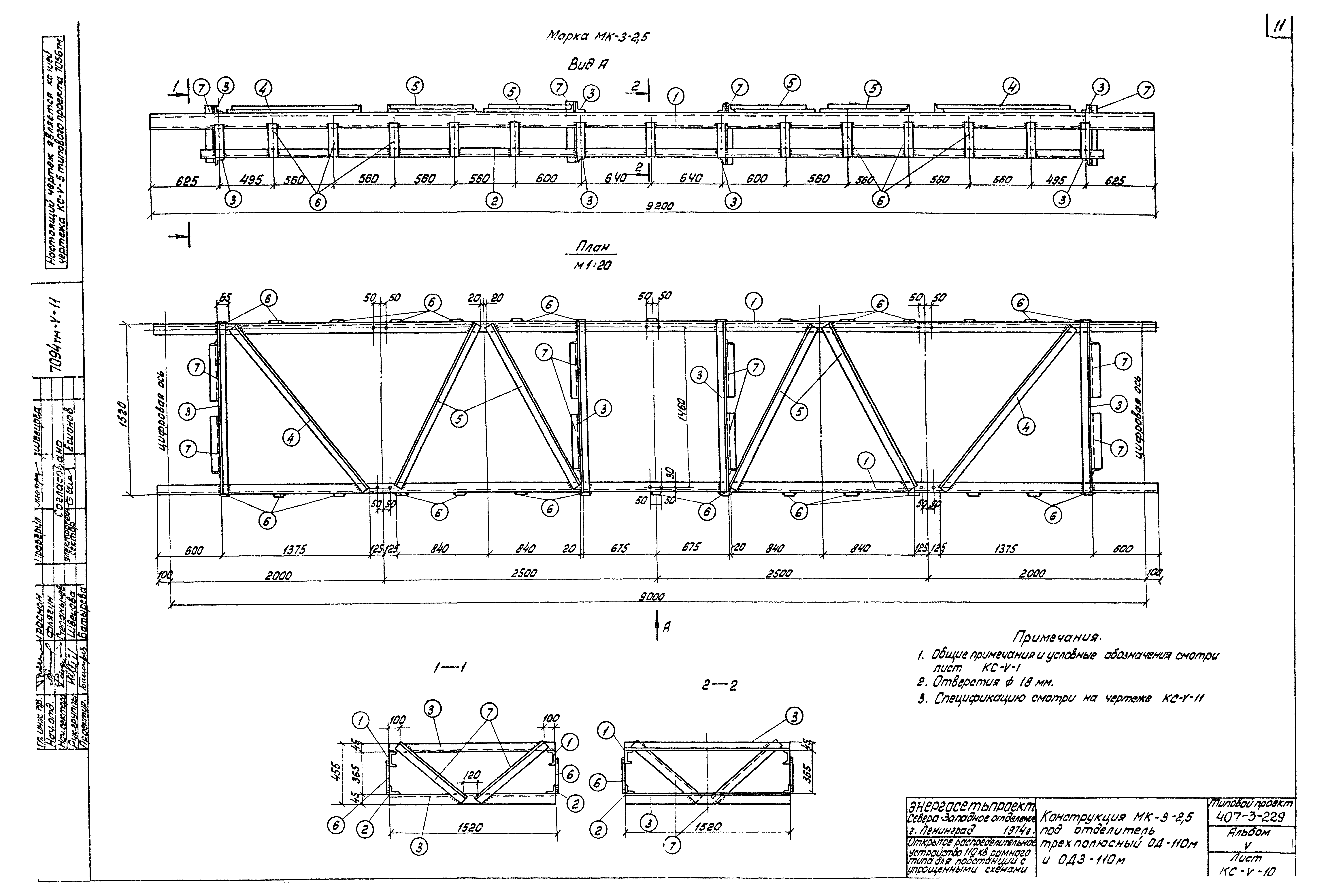

Конструкция МК-3-2,5 под отделитель трехполюсный ОД-110м и ОД3-110м

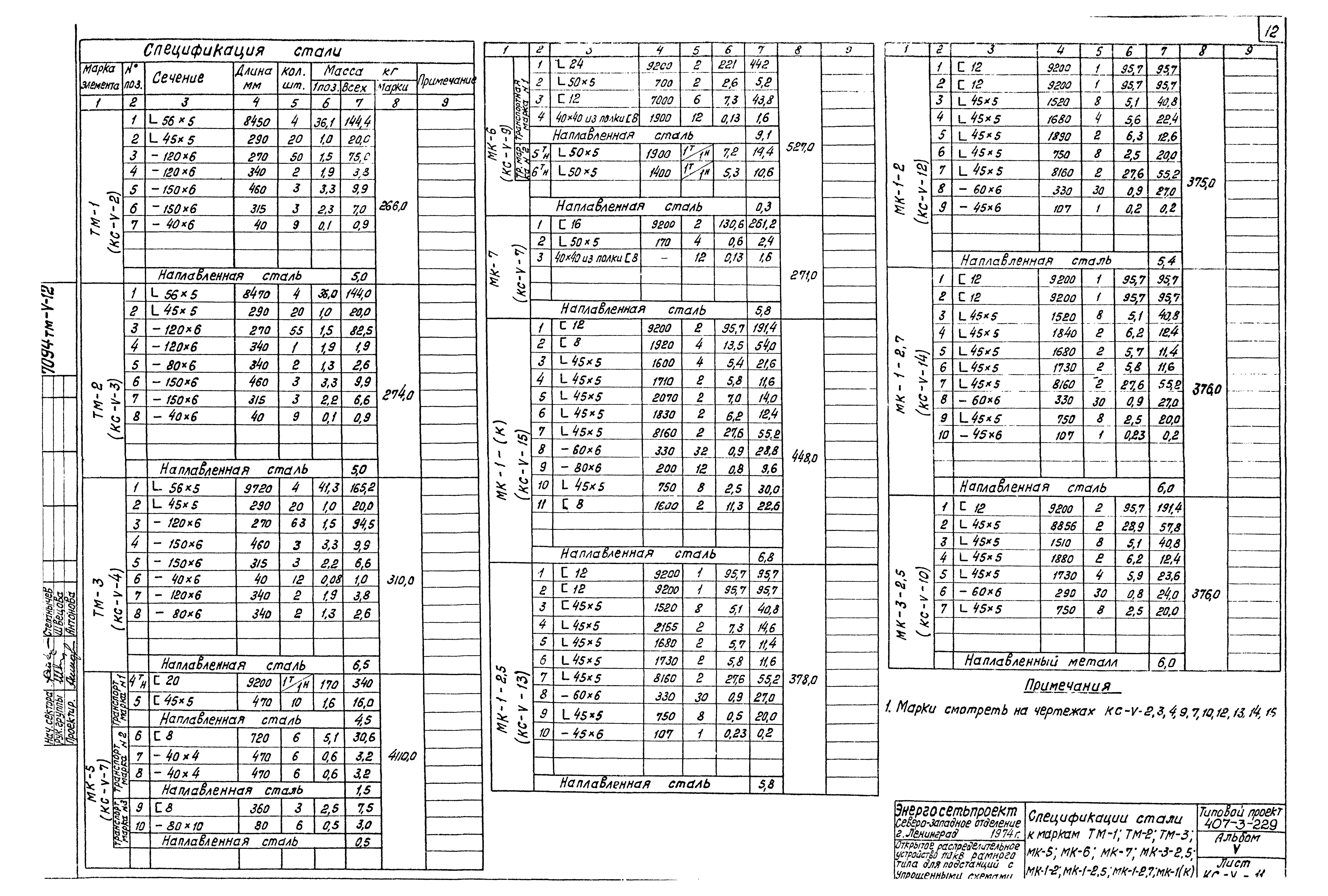

Спецификация стали к маркам ТМ-1, ТМ-2, ТМ-3, МК-5, МК-6, МК-7, МК-3-2,5; МК-1-2, МК-1-2,5; МК-1-2,7; МК-1(К)

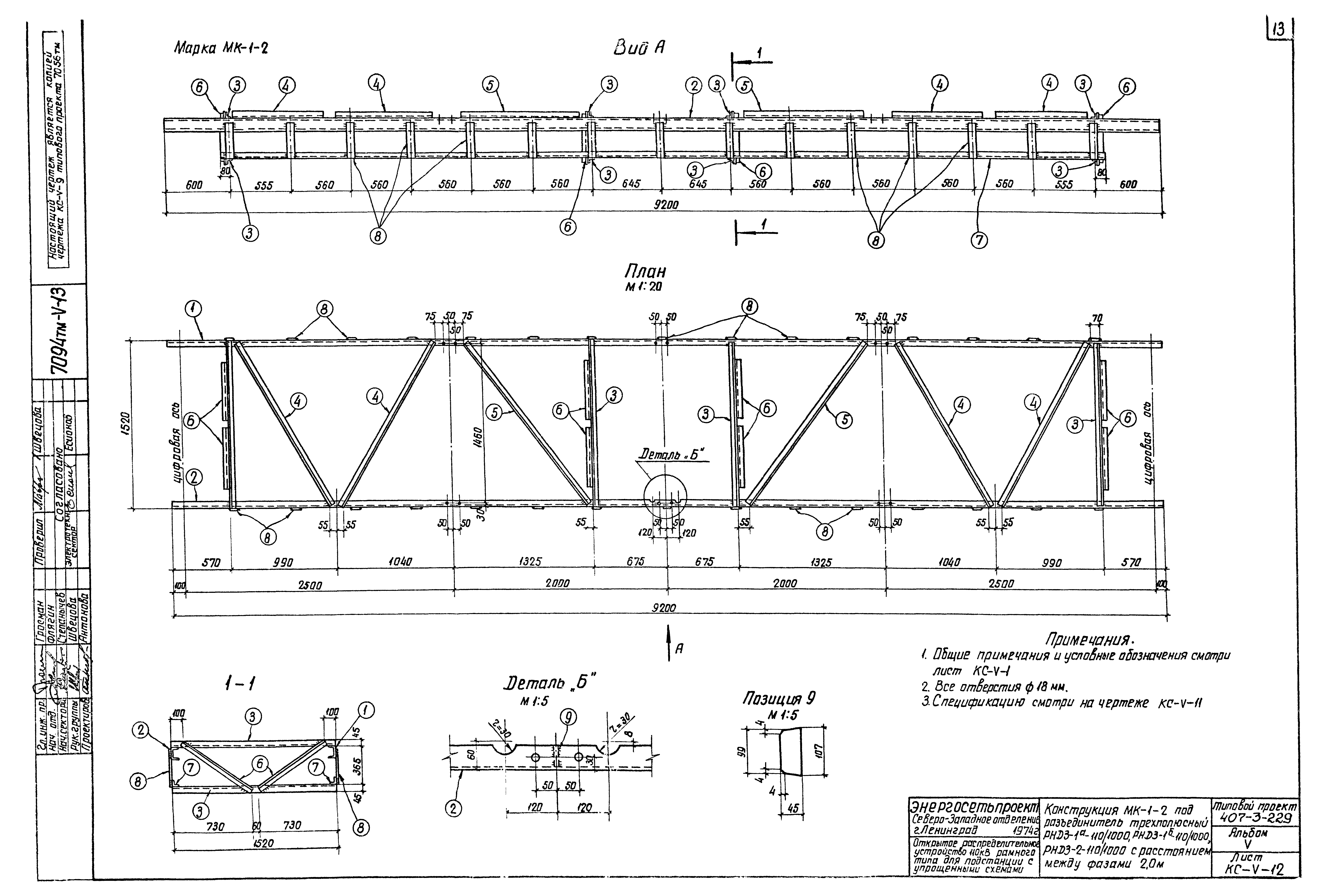

Конструкция МК-1-2 под разъединитель трехполюсный РНДЗ-1а-110/1000; РНДЗ-1б-110/1000; РНДЗ-2-110/1000 с расстоянием между фазами 2,0 м

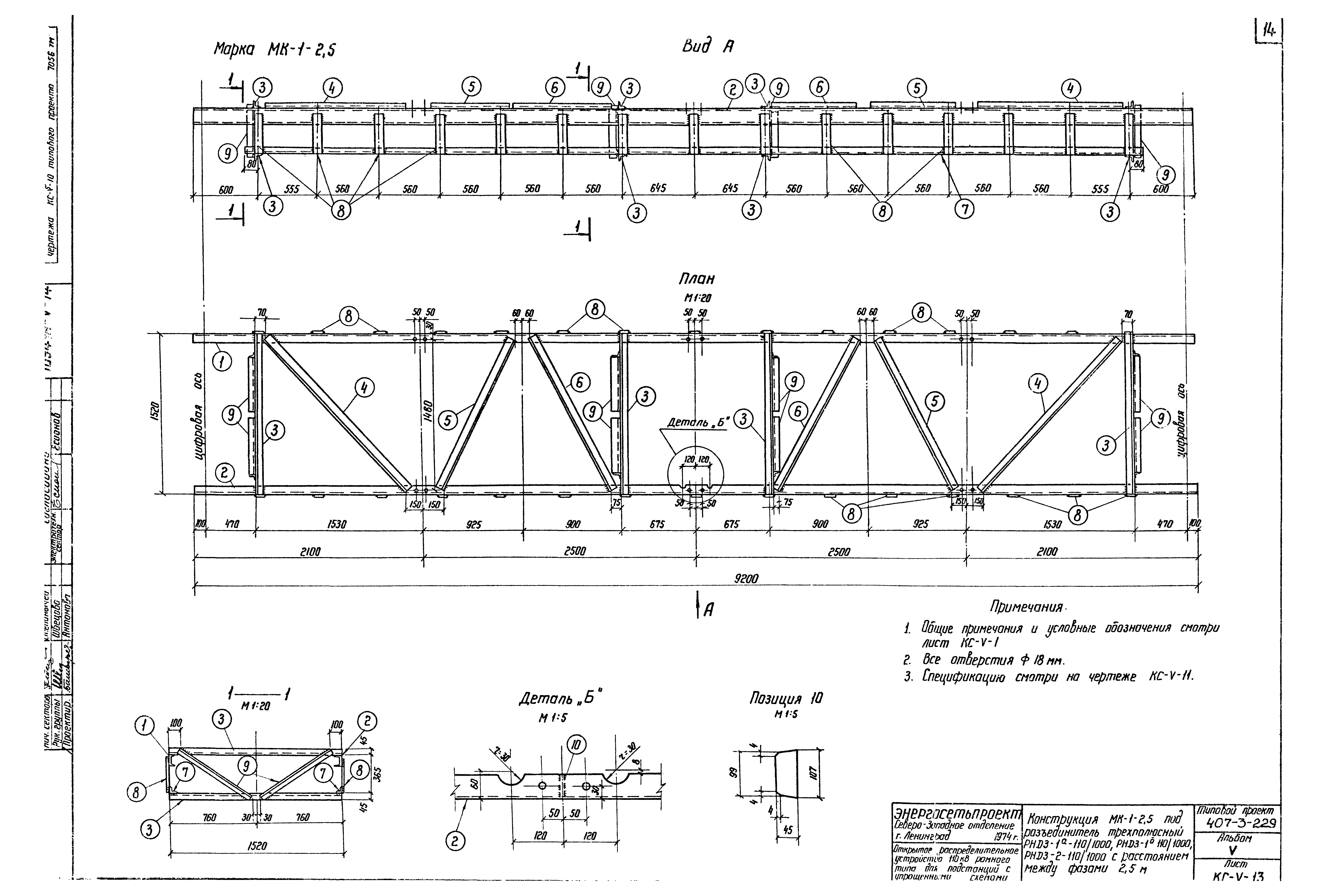

Конструкция МК-1-2,5 под разъединитель трехполюсный РНДЗ-1а-110/1000; РНДЗ-1б-110/1000; РНДЗ-2-110/1000 с расстоянием между фазами 2,5 м

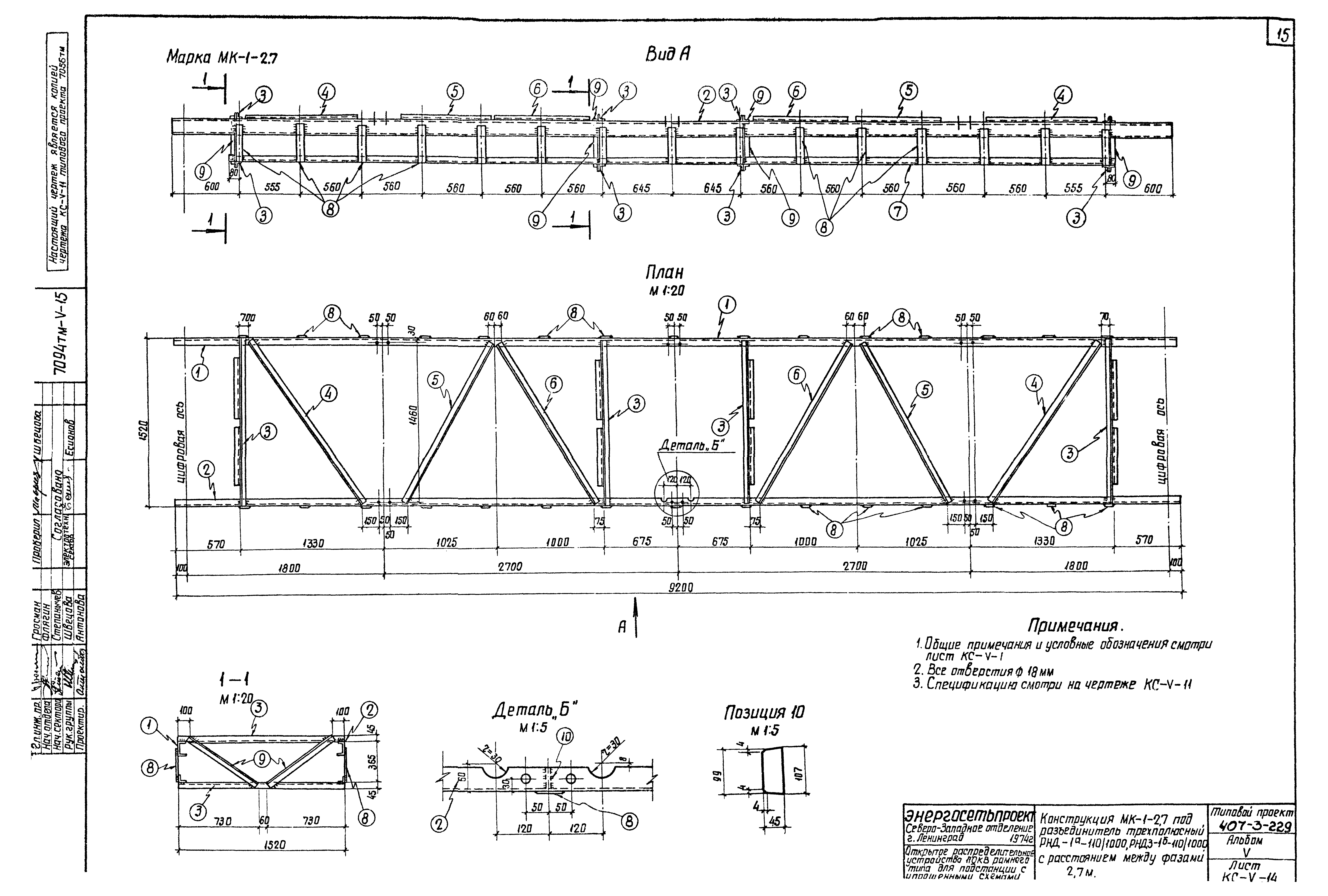

Конструкция МК-1-2,7 под разъединитель трехполюсный РНДЗ-1а-110/1000; РНДЗ-1б-110/1000 с расстоянием между фазами 2,7 м

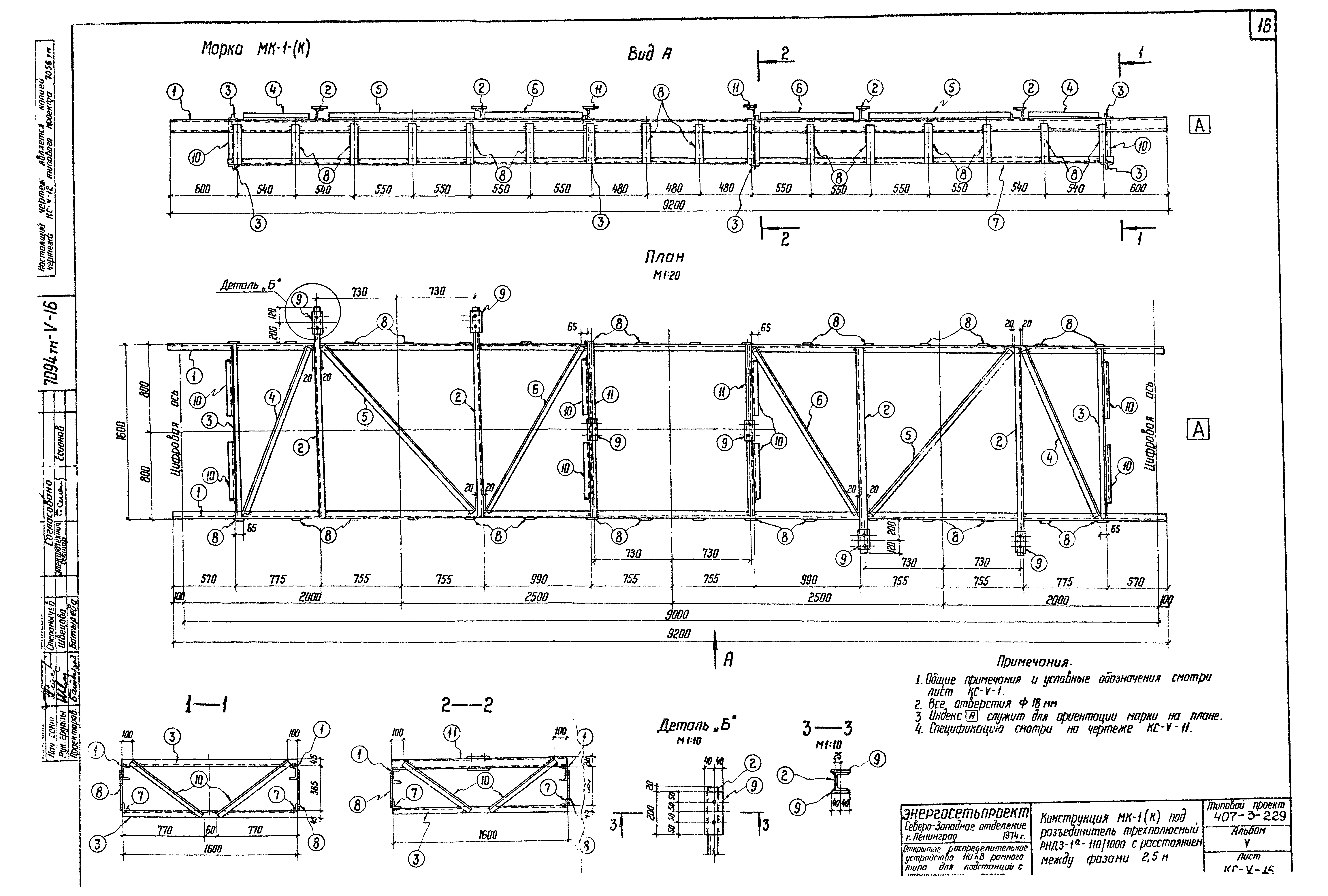

Конструкция МК-1-(К) под разъединитель трехполюсный РНДЗ-1а-110/1000 с расстоянием между фазами 2,5 м

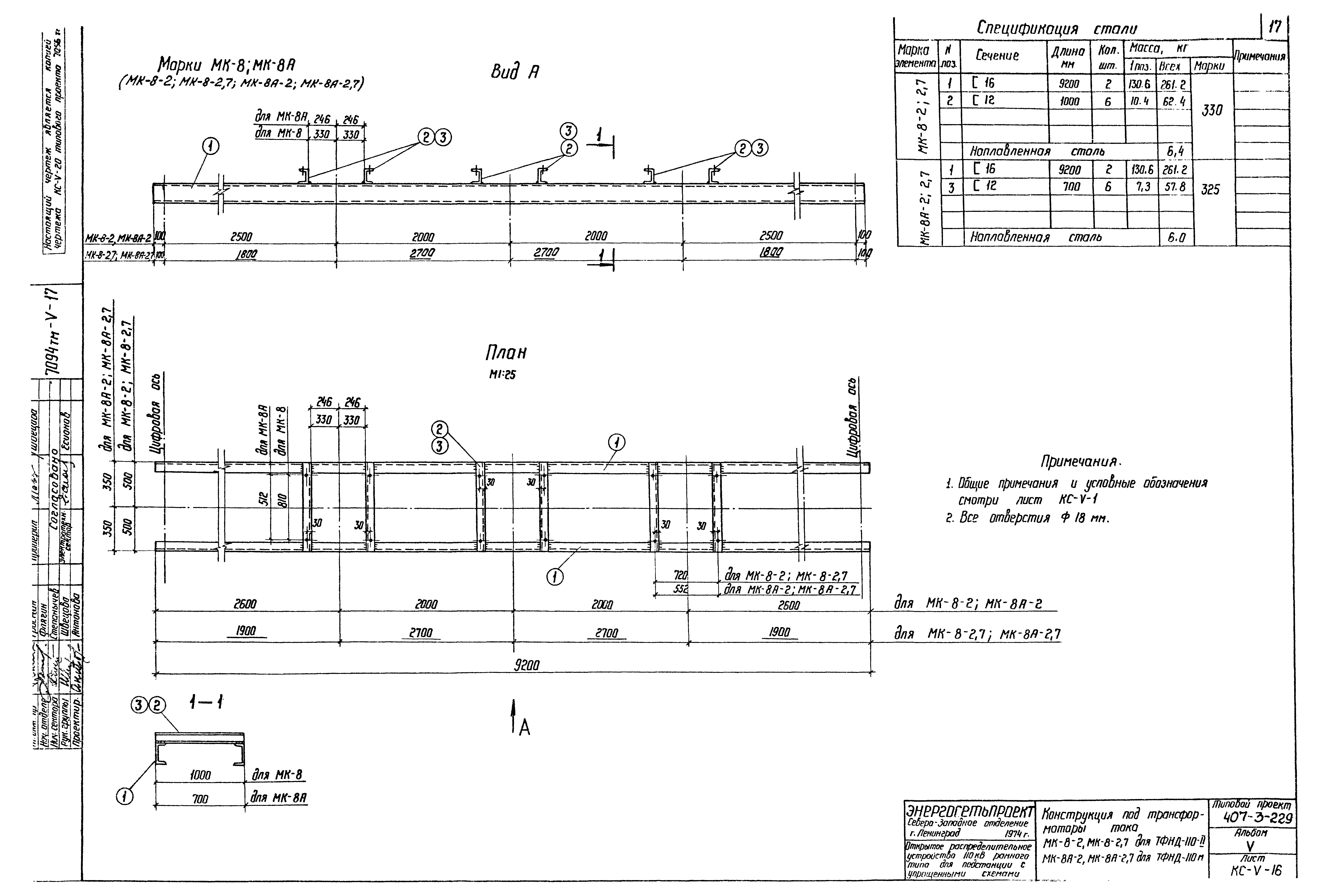

Конструкция под трансформаторы тока МК-8-2; МК-8-2,7 для ТФНД-110-II и МК-8А-2; МК-8А-2,7 для ТФНД-110м

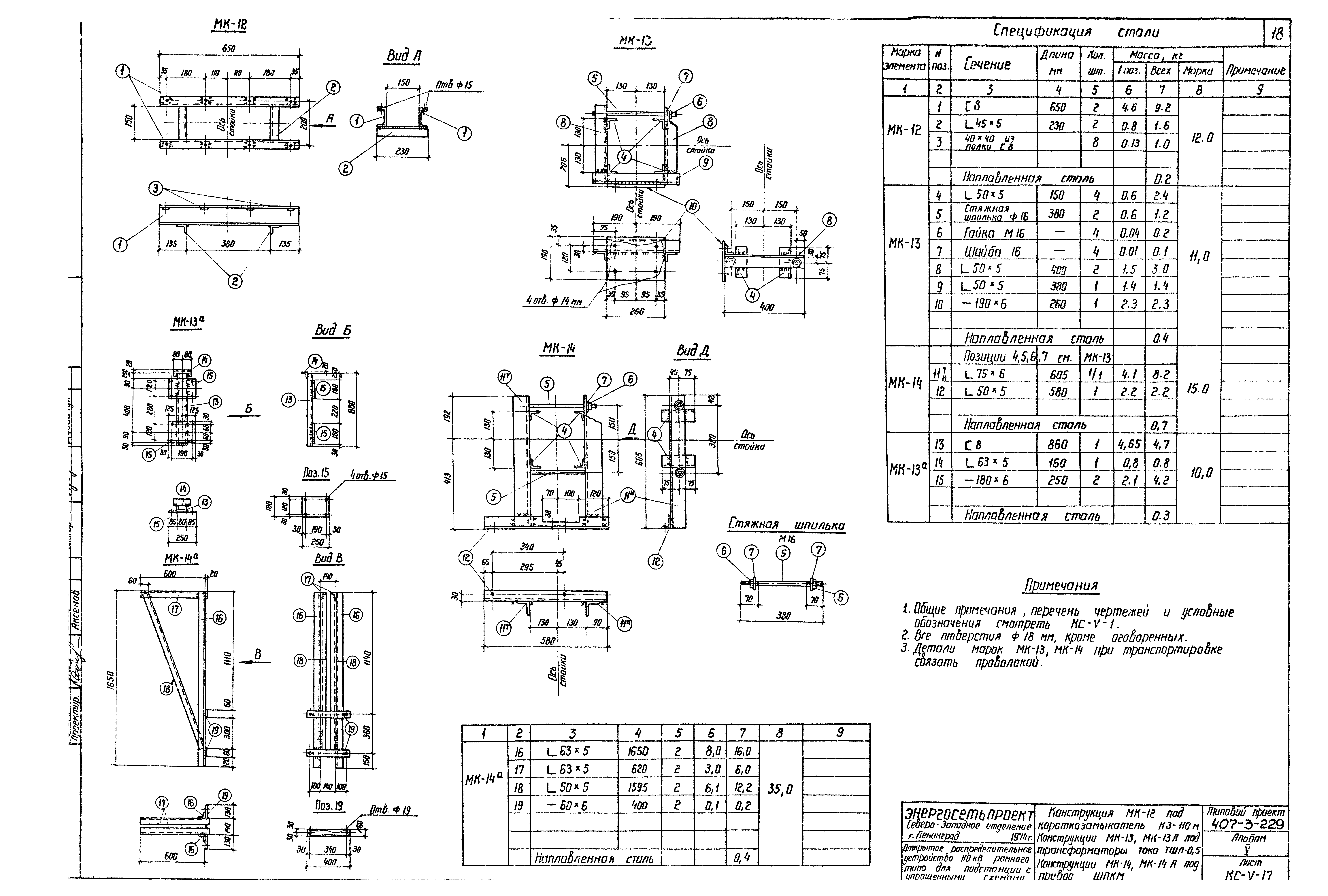

Конструкция МК-12 под короткозамыкатель КЗ-110м конструкции МК-13, МК-13А под трансформаторы тока ТШП-05; конструкции МК-14, МК-14А под привод ШПКМ

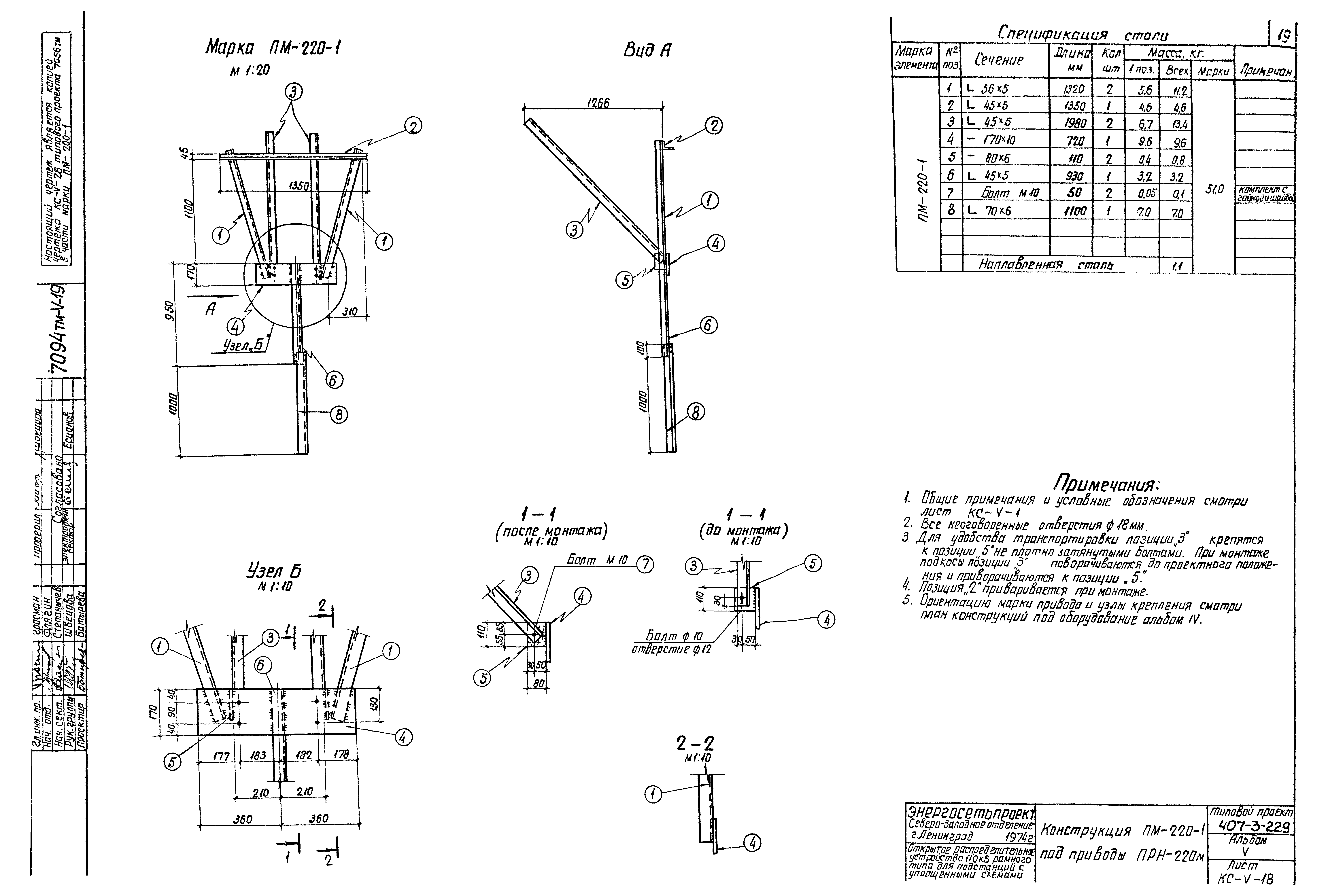

Конструкция ПМ-220-1 под приводы ПРН-220м

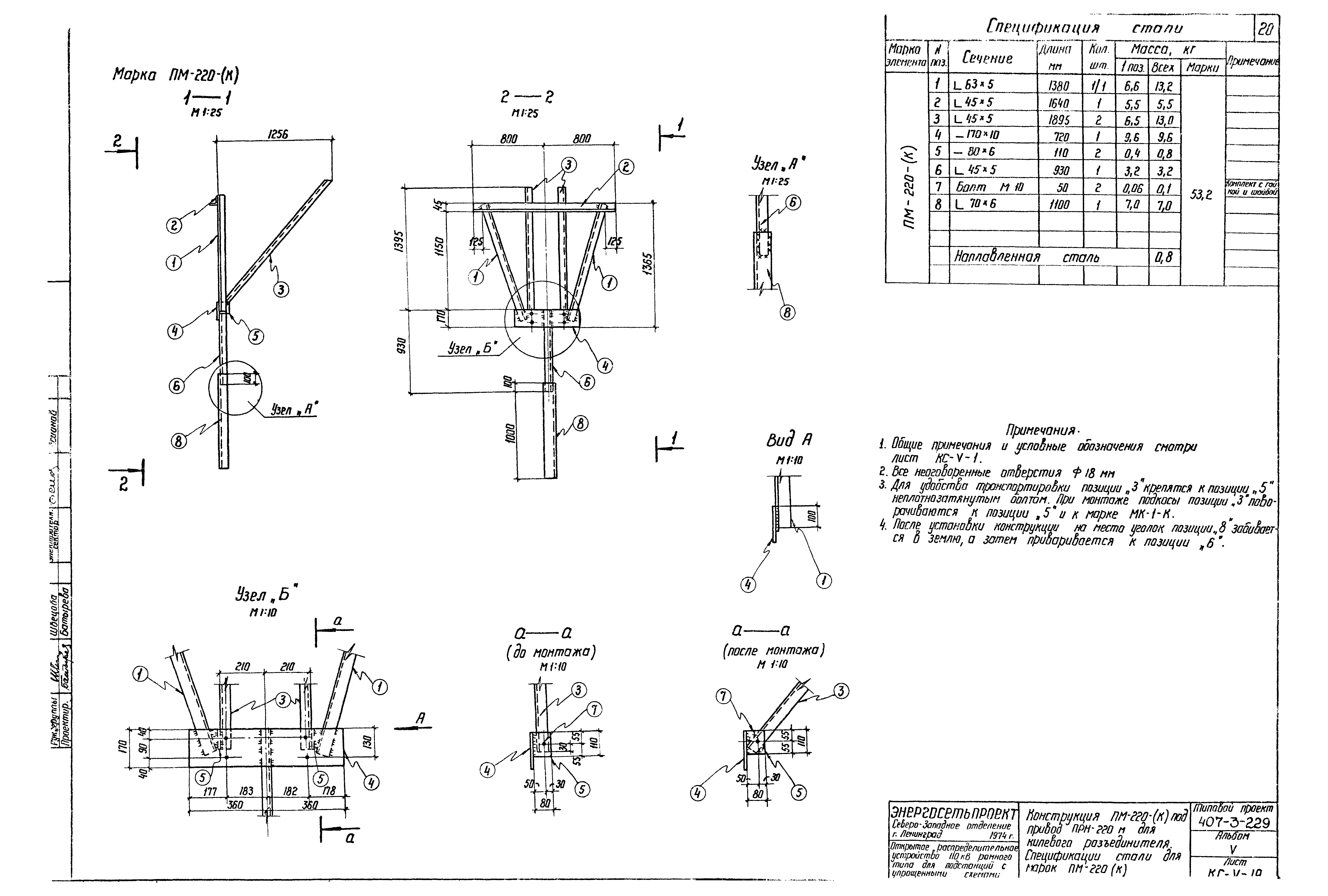

Конструкция ПМ-220-(К) под привод ПРН-220м для килевого разъединителя. Спецификации стали для марок ПМ-220-(К)

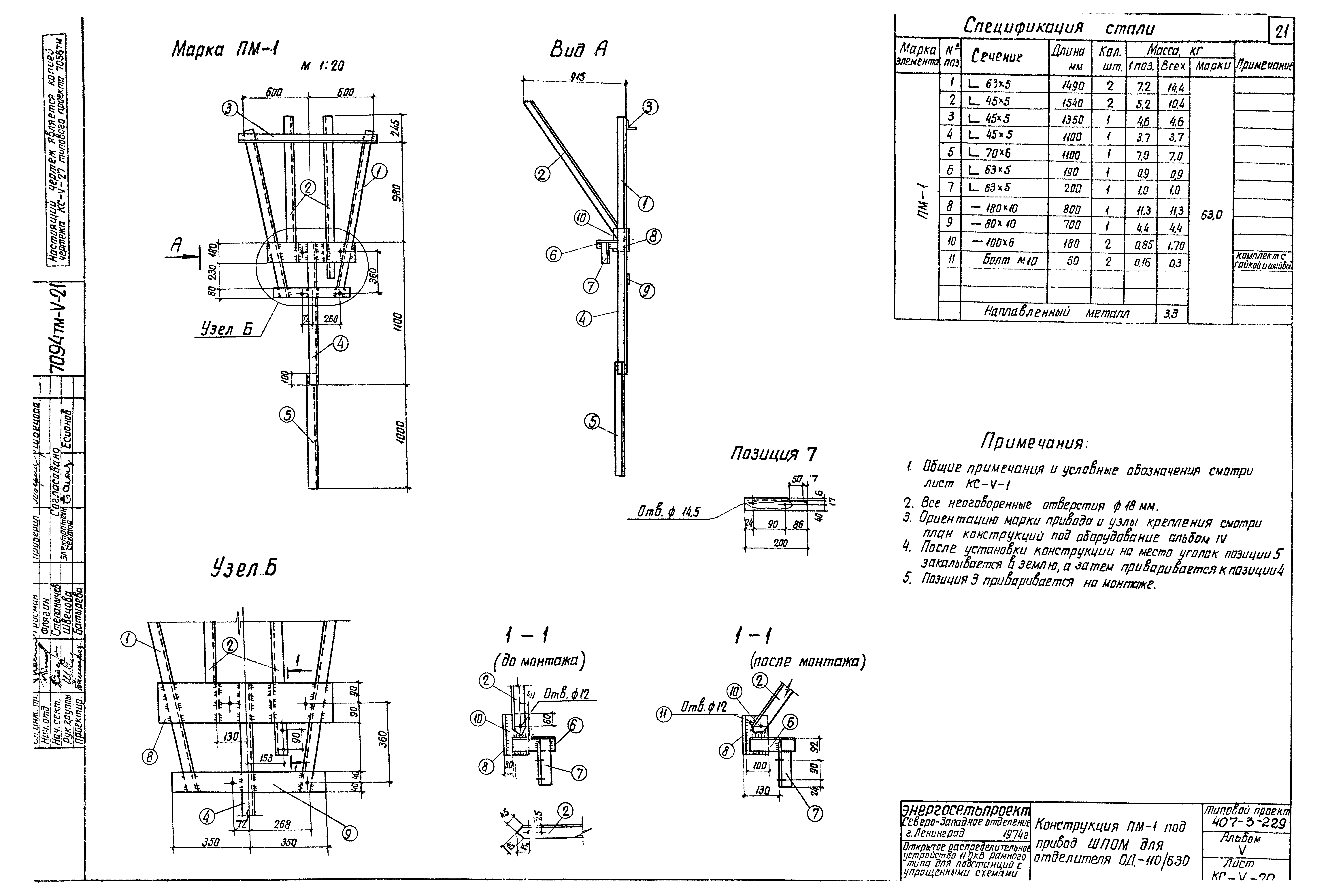

Конструкция ПМ-1 под привод ШПОМ для отделителя ОД-110/630

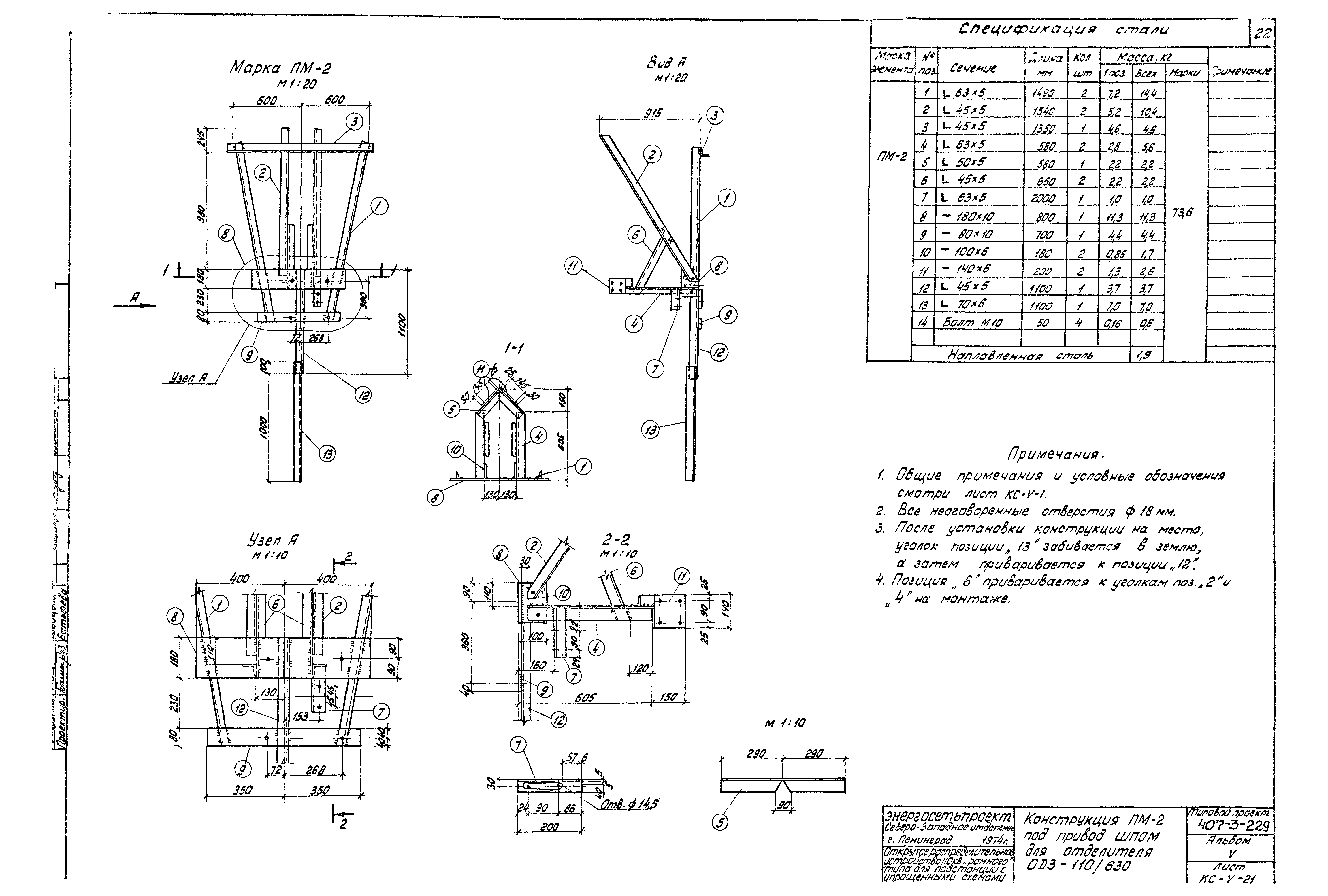

Конструкция ПМ-2 под привод ШПОМ для отделителя ОД-110/630

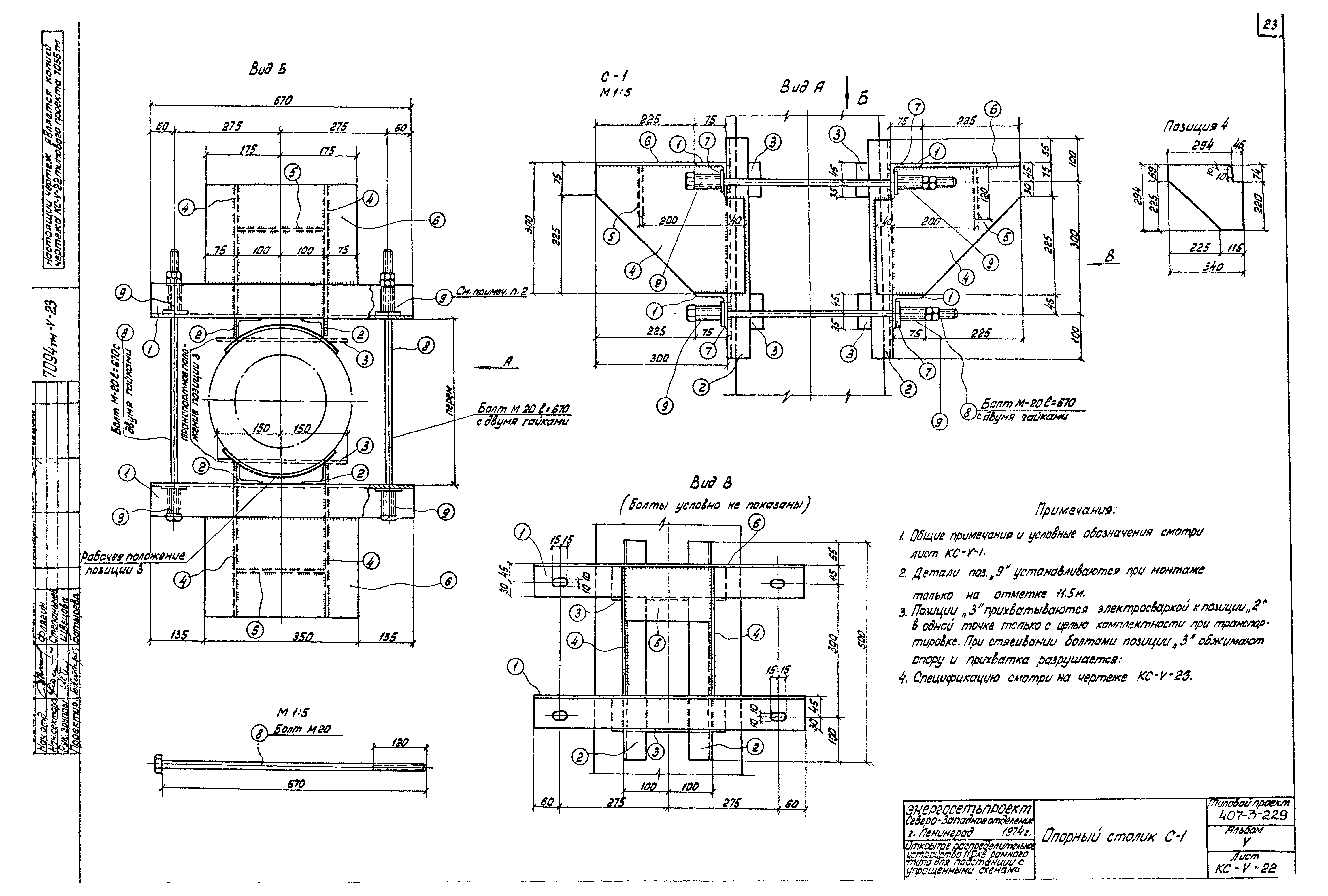

Опорный столик С-1

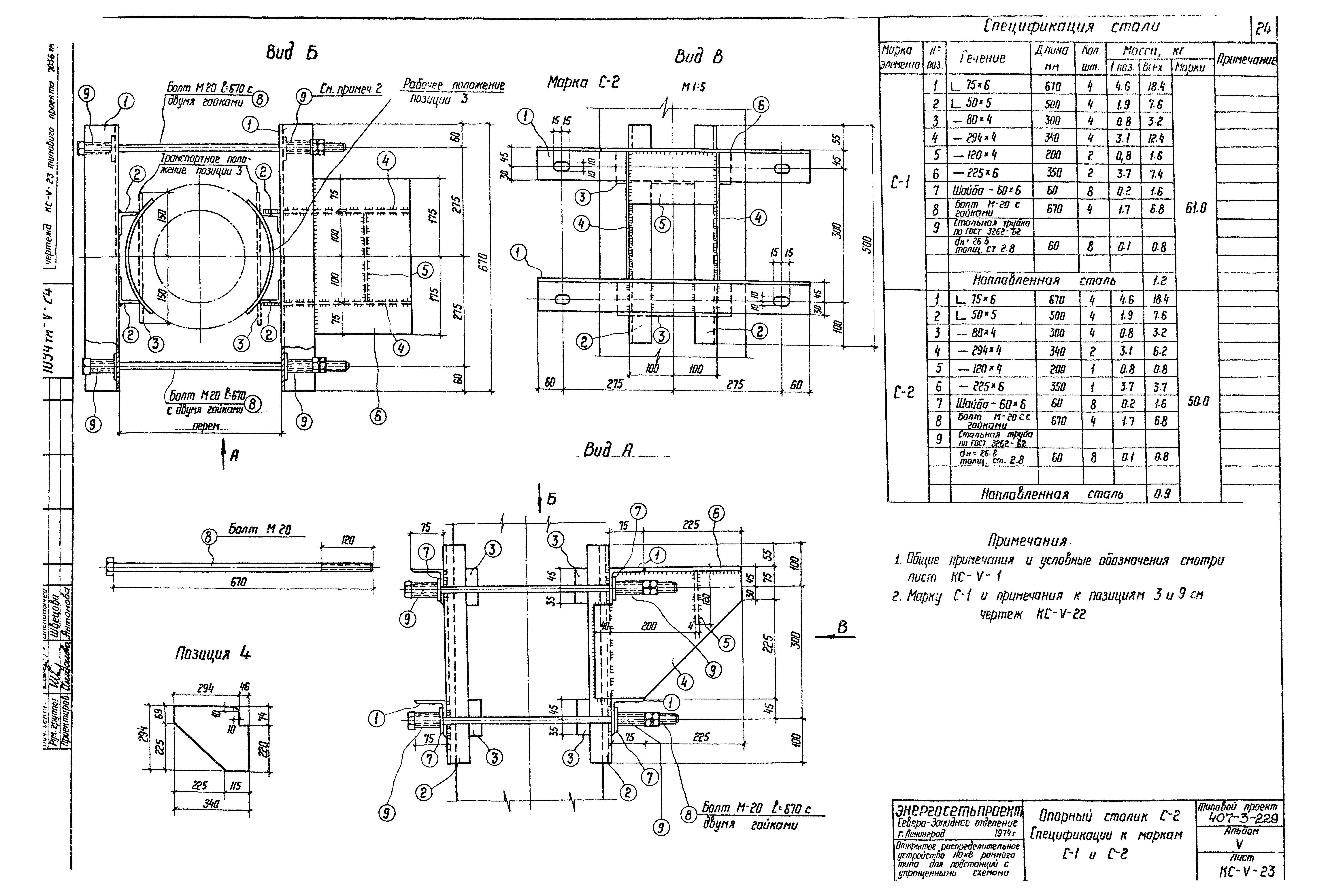

Опорный столик С-2. Спецификации к маркам С-1, С-2

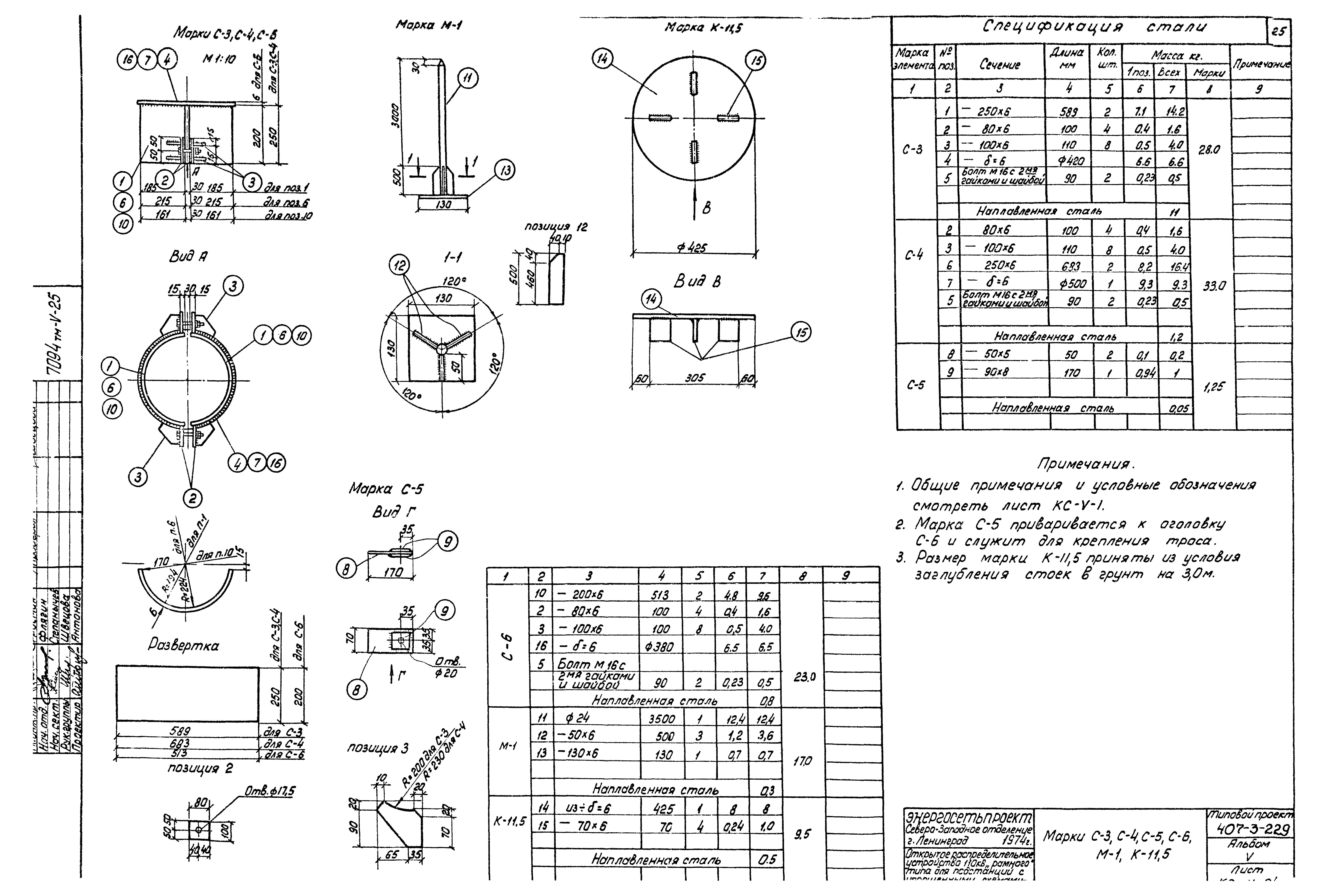

Марки С-3, С-4, С-5, С-6, М-1, К-11,5

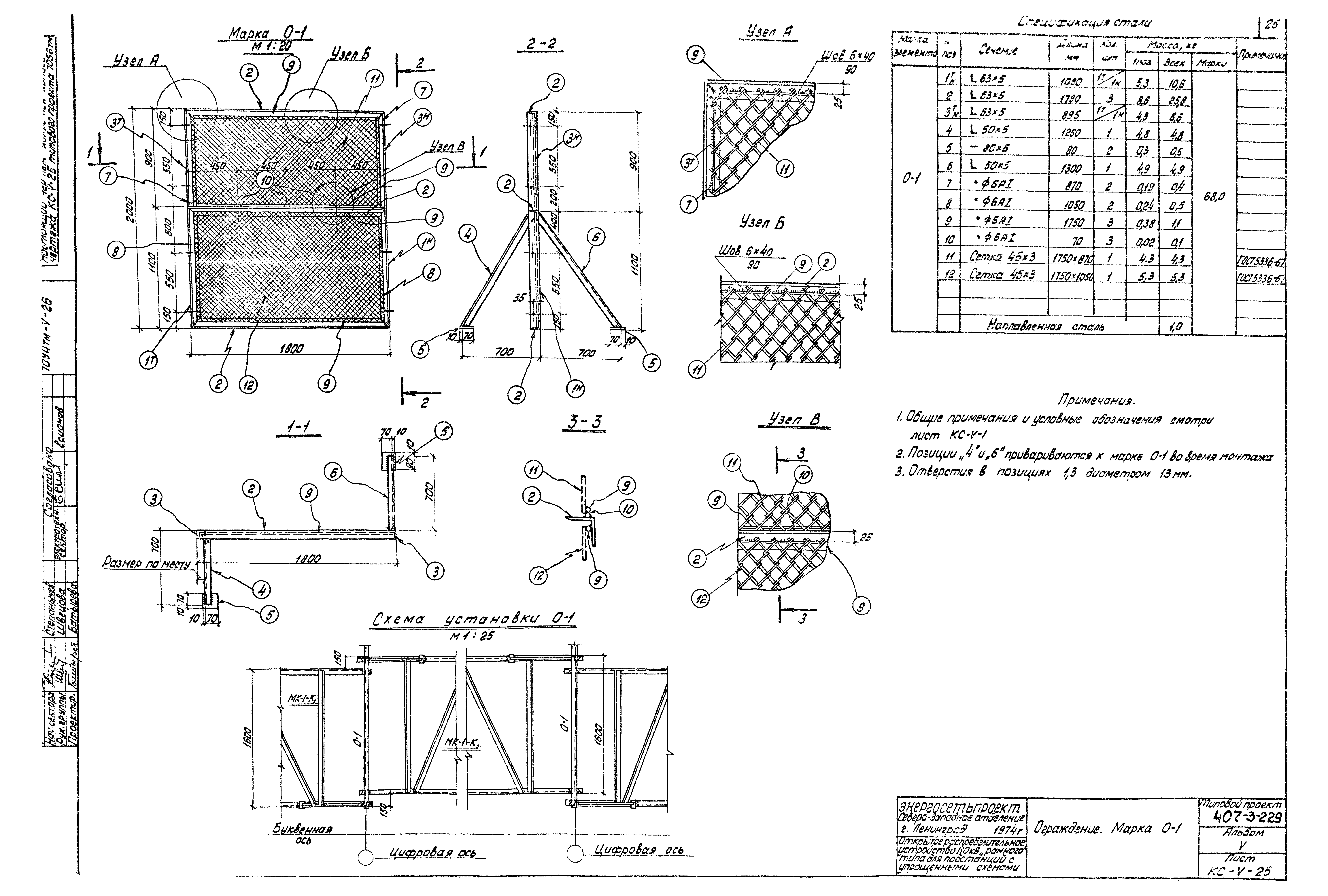

Ограждение. Марка О-1

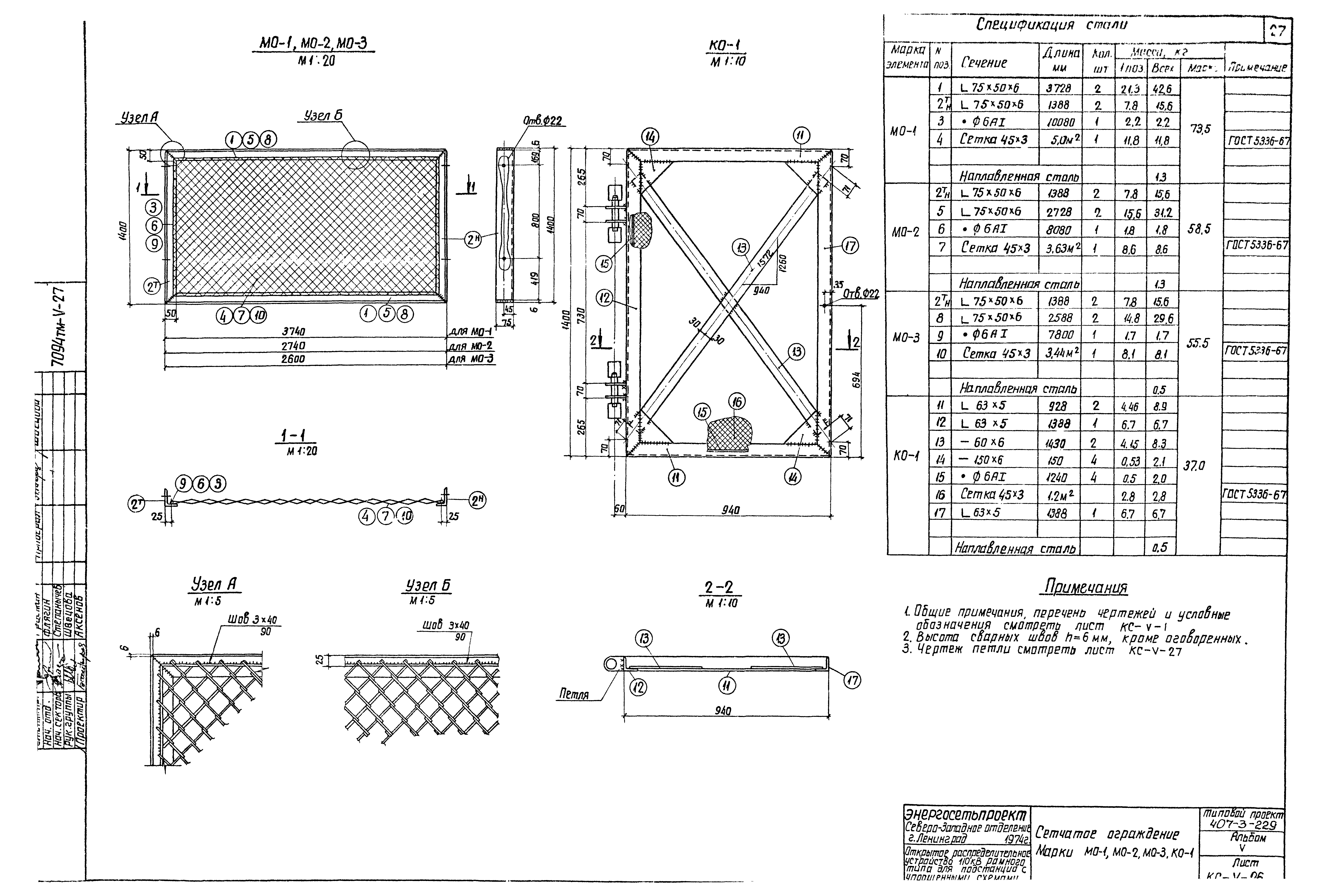

Сетчатое ограждение. Марки МО-1, МО-2, МО-3, КО-1

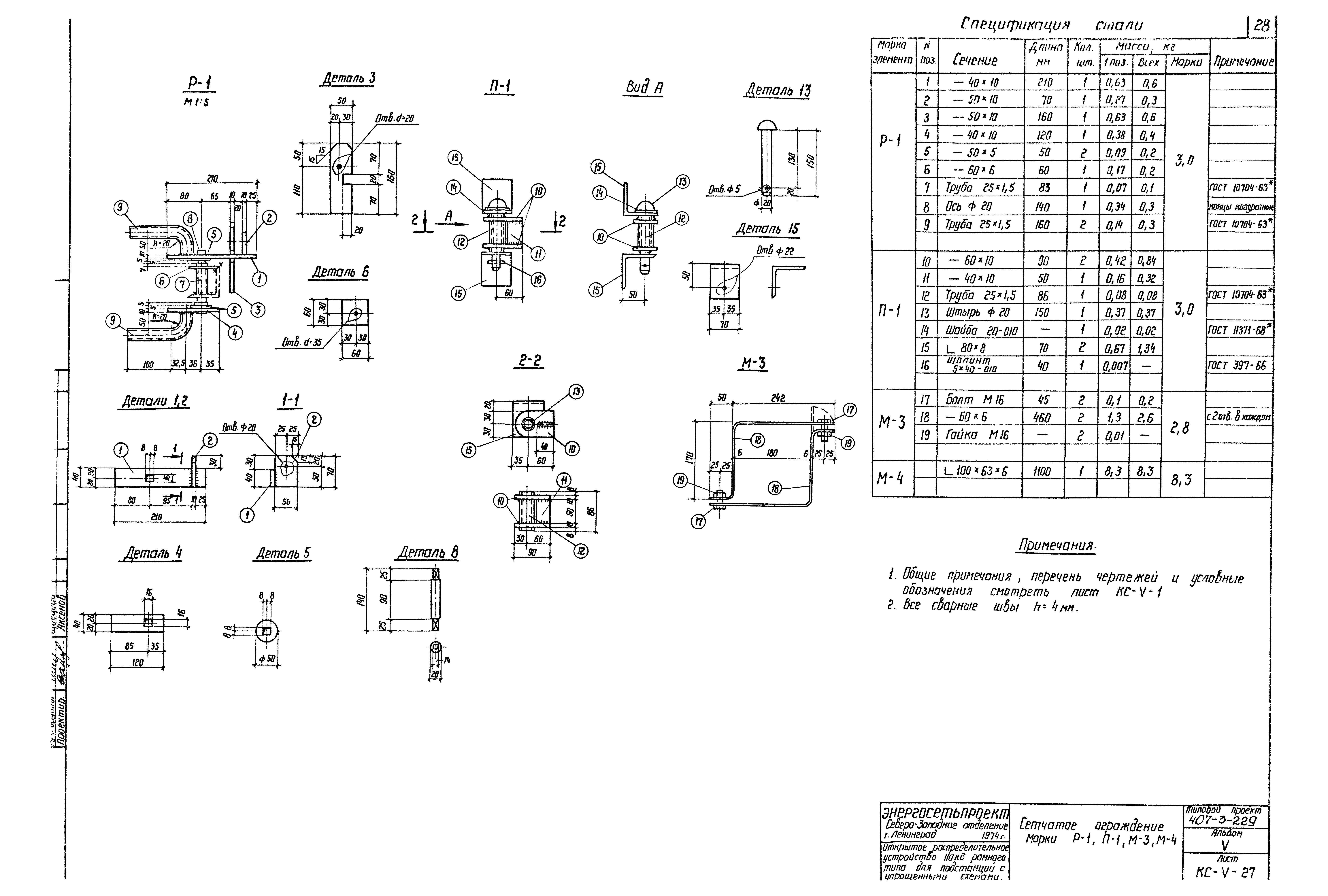

Сетчатое ограждение. Марки Р-1, П-1, М-3, М-4

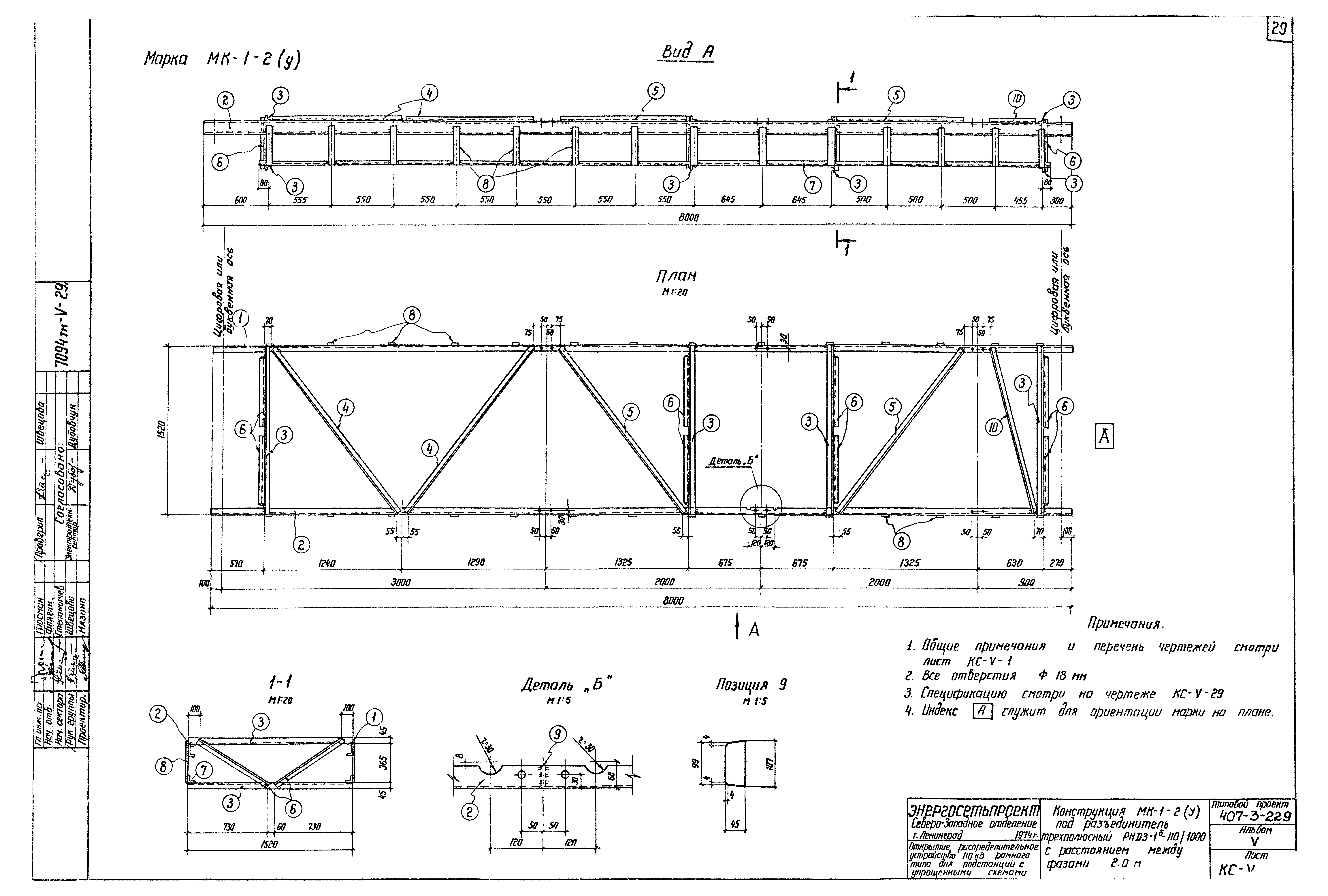

Конструкция МК-1-2У под разъединитель трехполюсный РНДЗ-1б-110/1000 с расстоянием между фазами 2,0 м

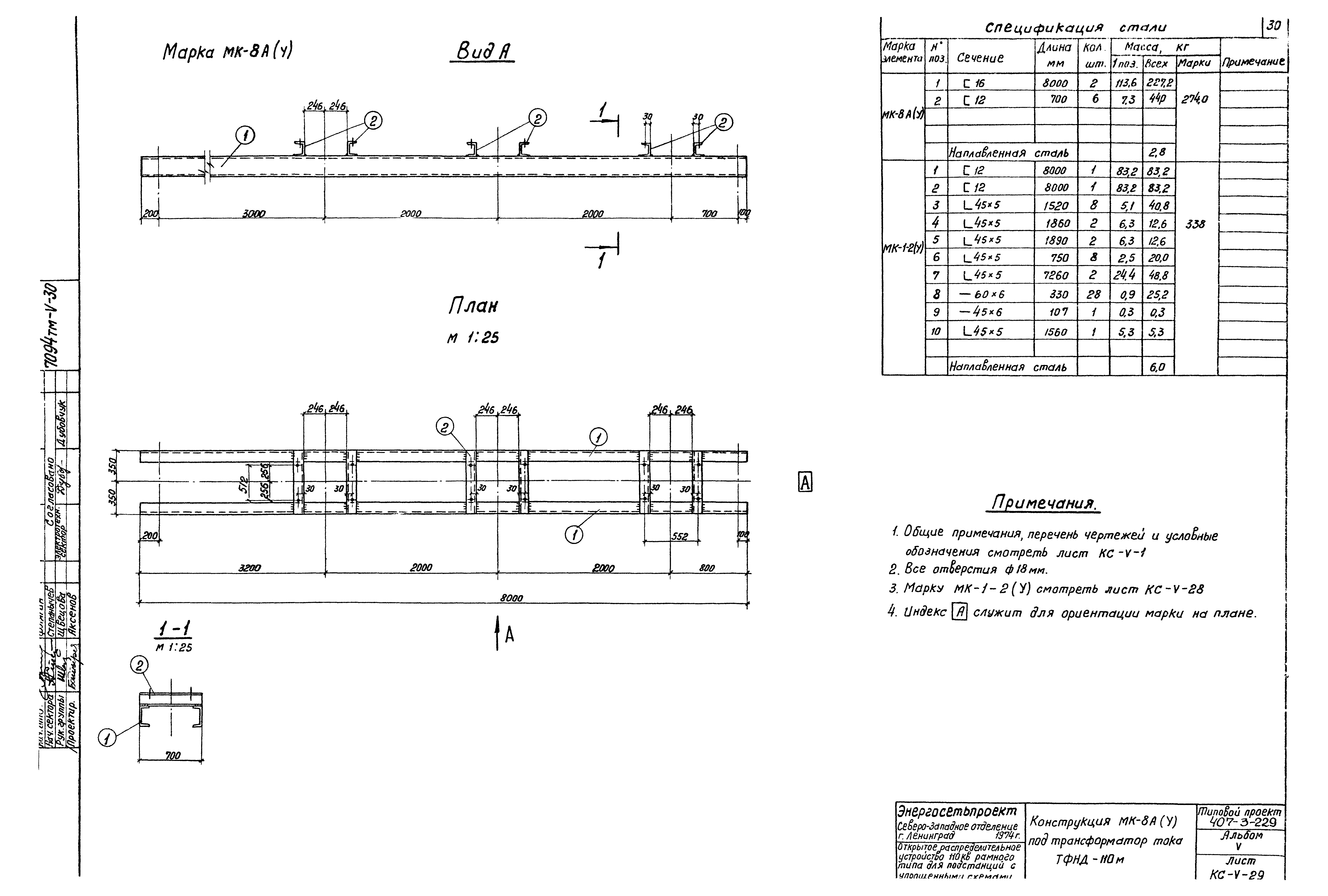

Конструкция МК-8А(У) под трансформатор тока ТФНД-110м

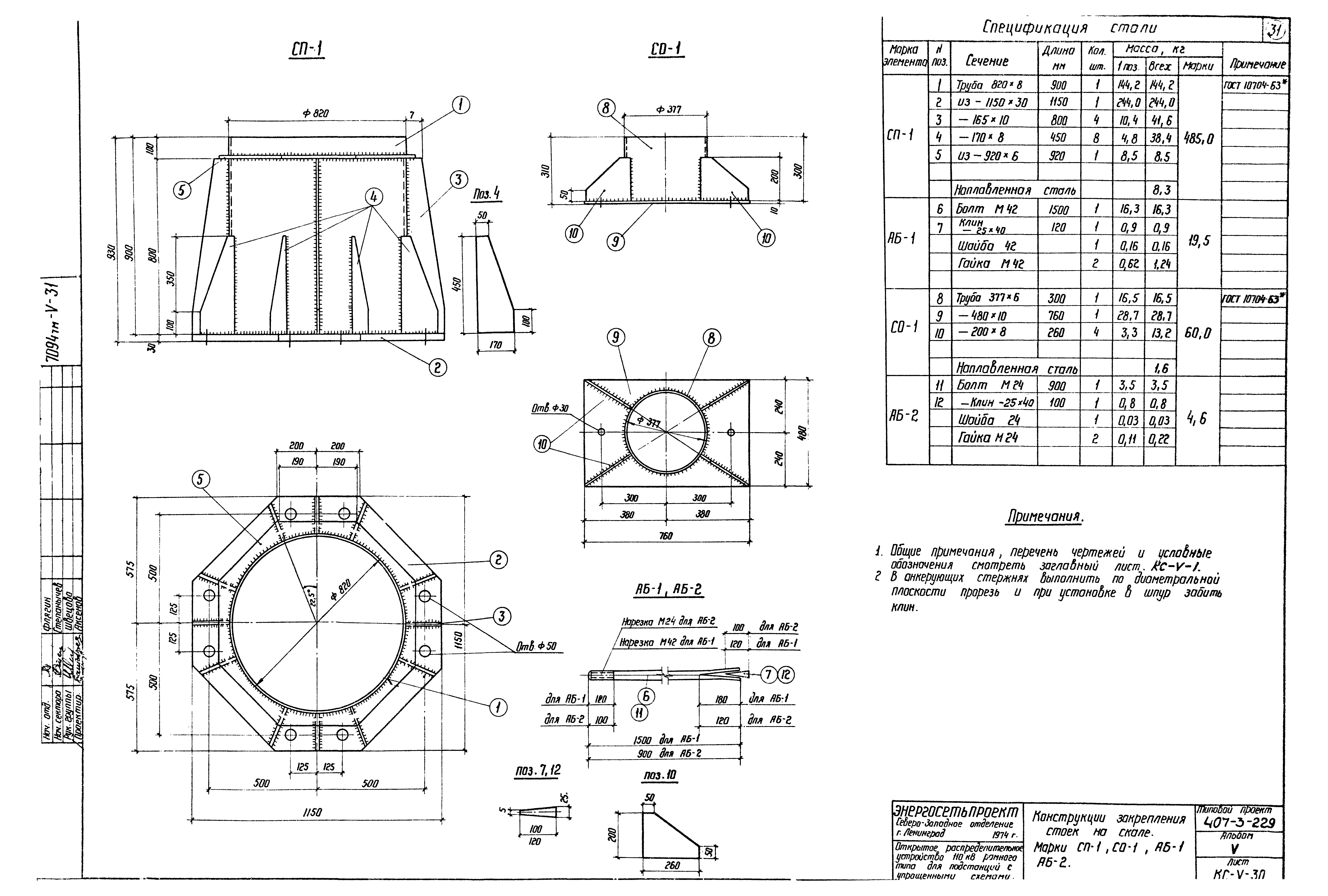

Конструкция закрепления стоек на скале, марки СП-1, СО-1, АБ-1, АБ-2
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:27.01.1975 Минэнерго СССР (USSR Minenergo 20)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Устройства и подстанции распределительные
