Обозначение: | Типовые материалы для проектирования 407-03-504.88 |
Обозначение англ: | 407-03-504.88 |
Статус: | cправочные материалы, мп, тпр |

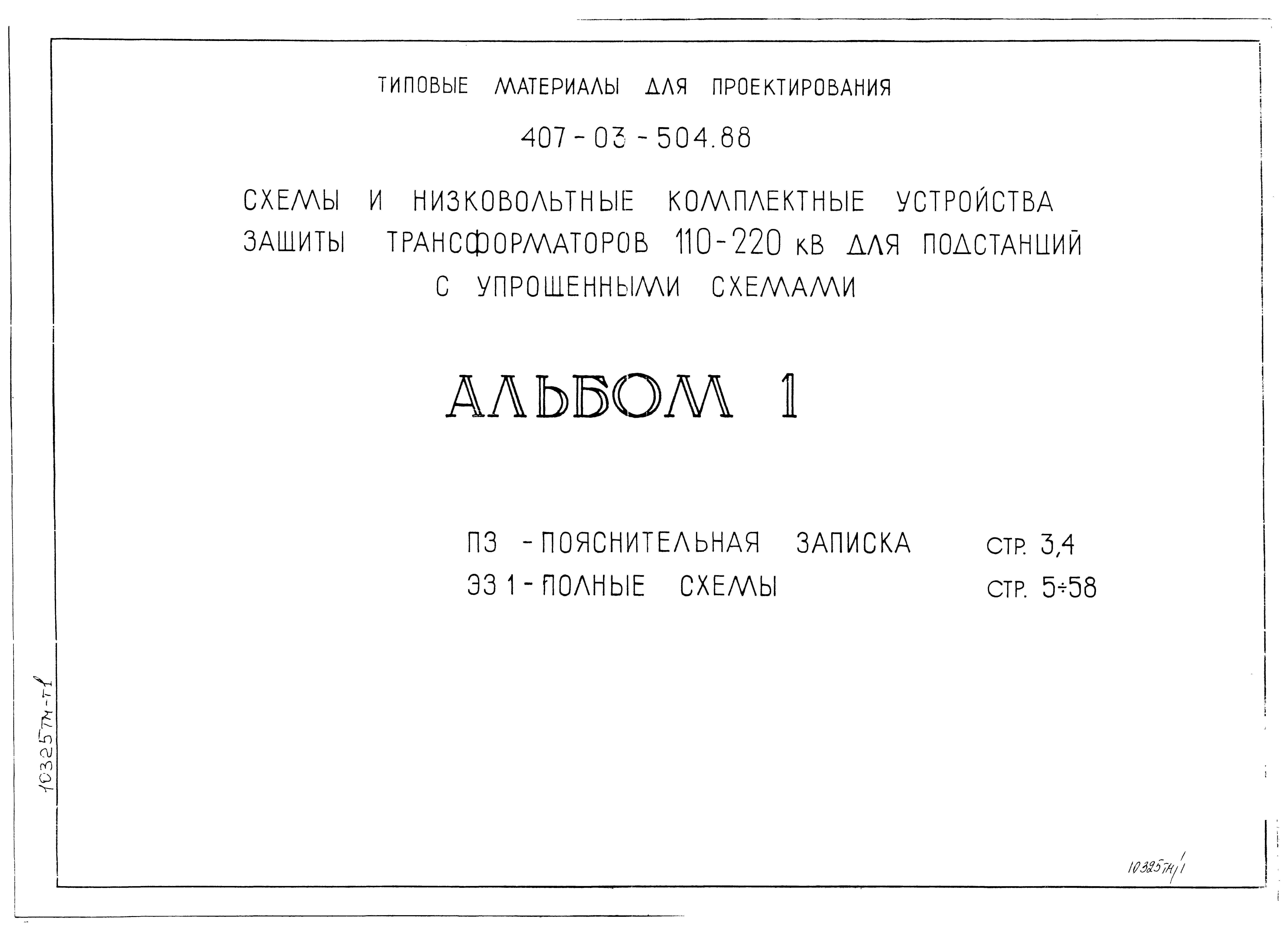

Название рус.: | Альбом 1. Пояснительная записка. Полные схемы |
Дата добавления в базу: | 01.10.2014 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 13.03.1989 |

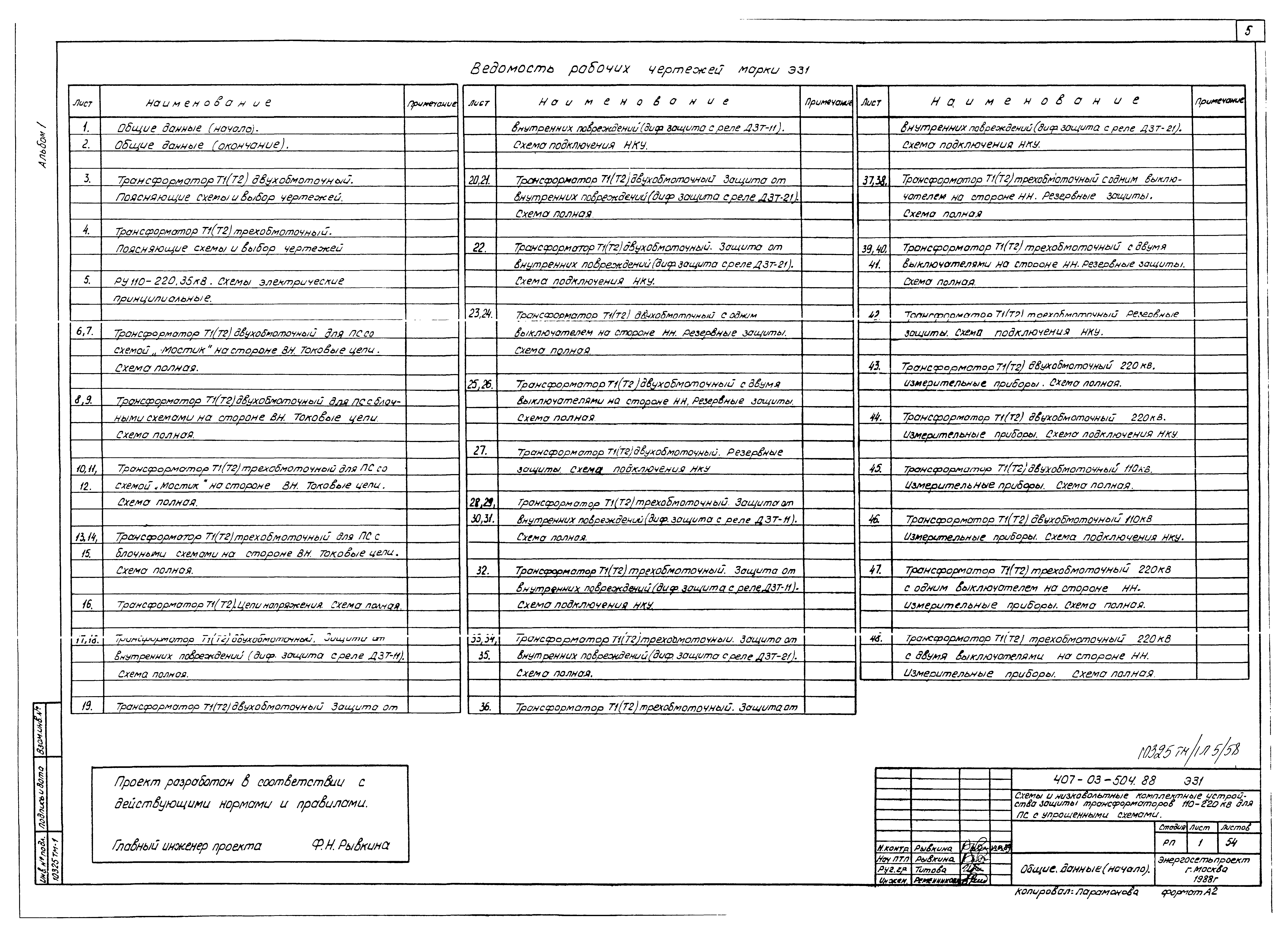

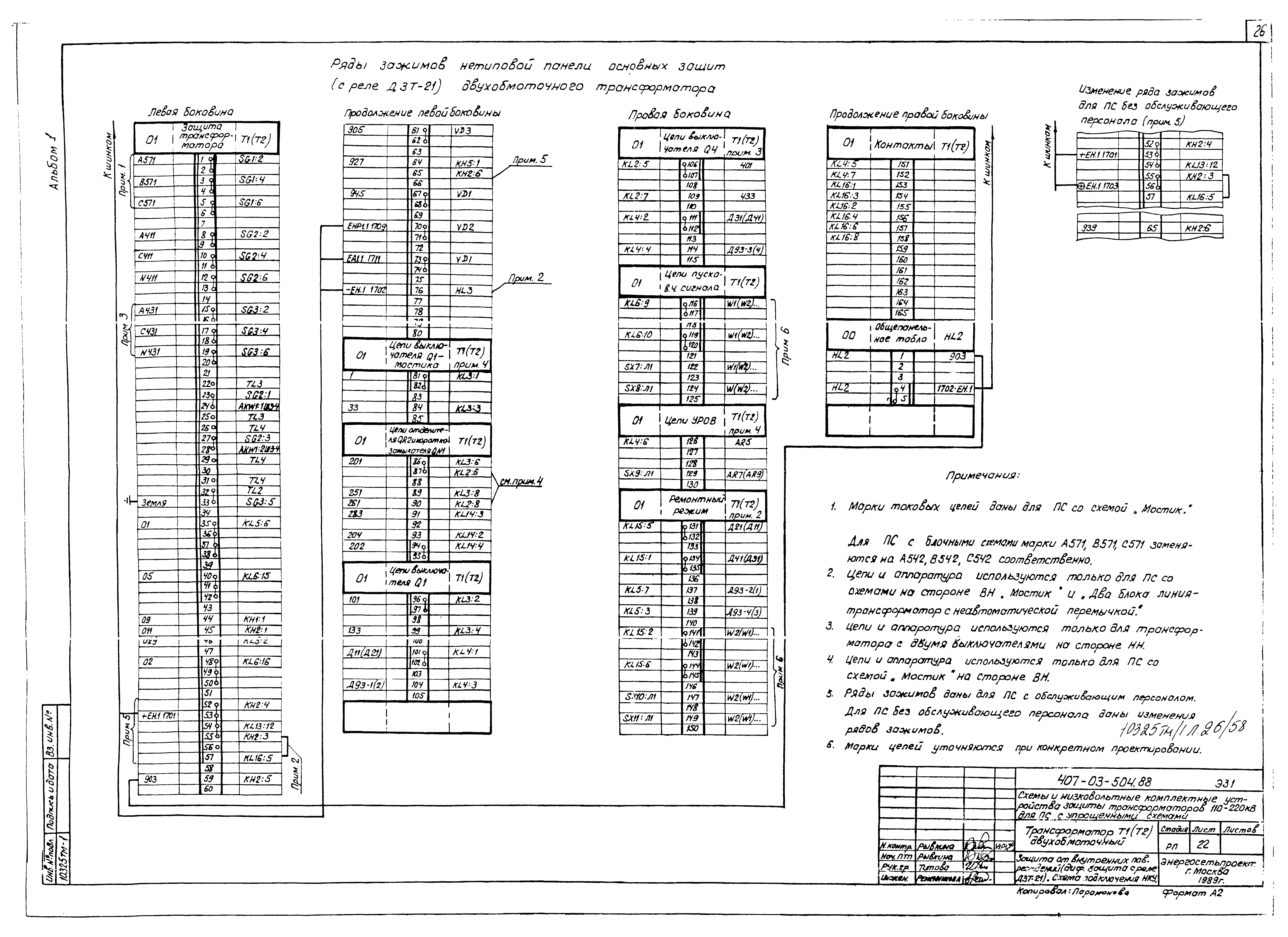

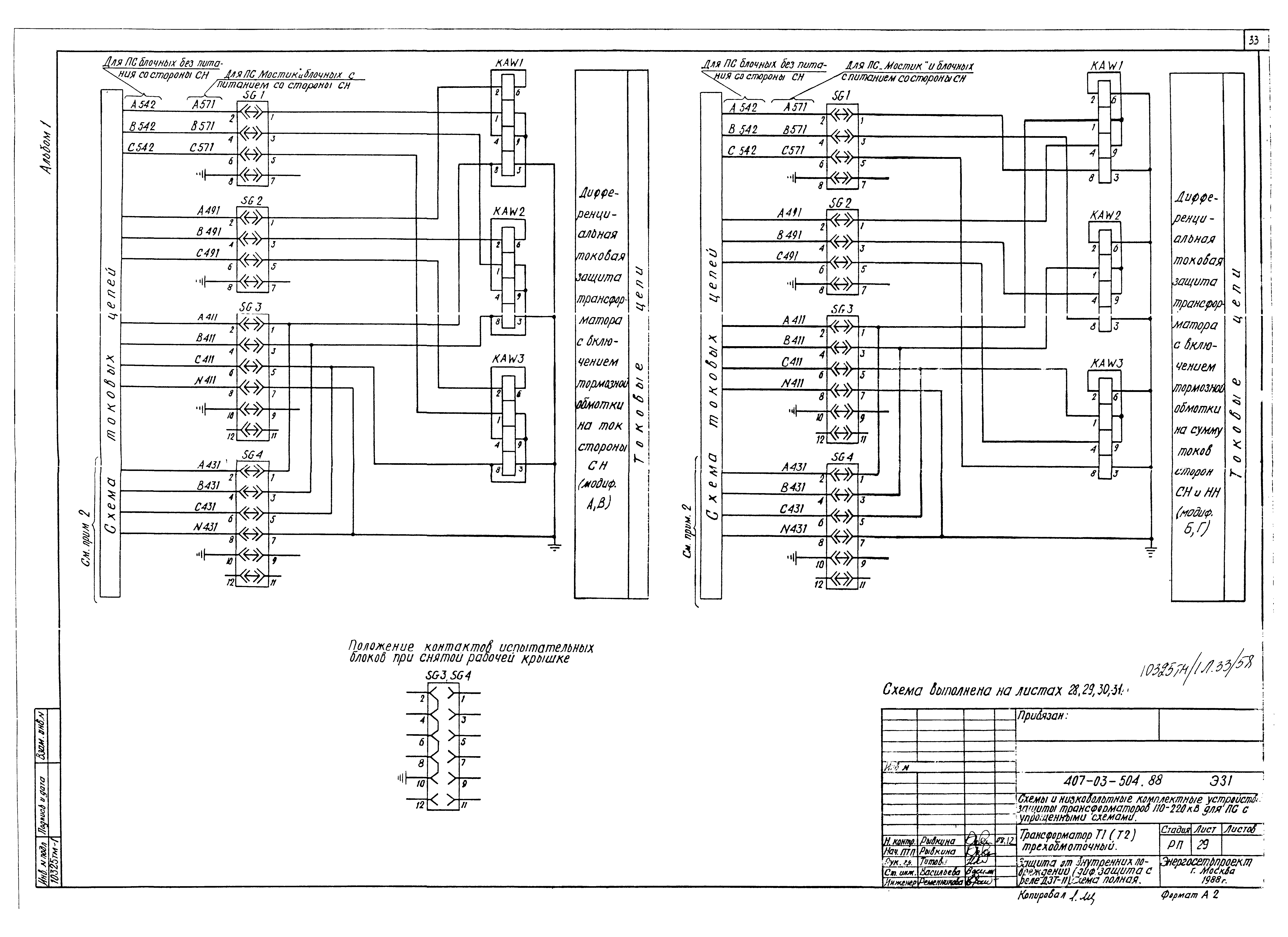

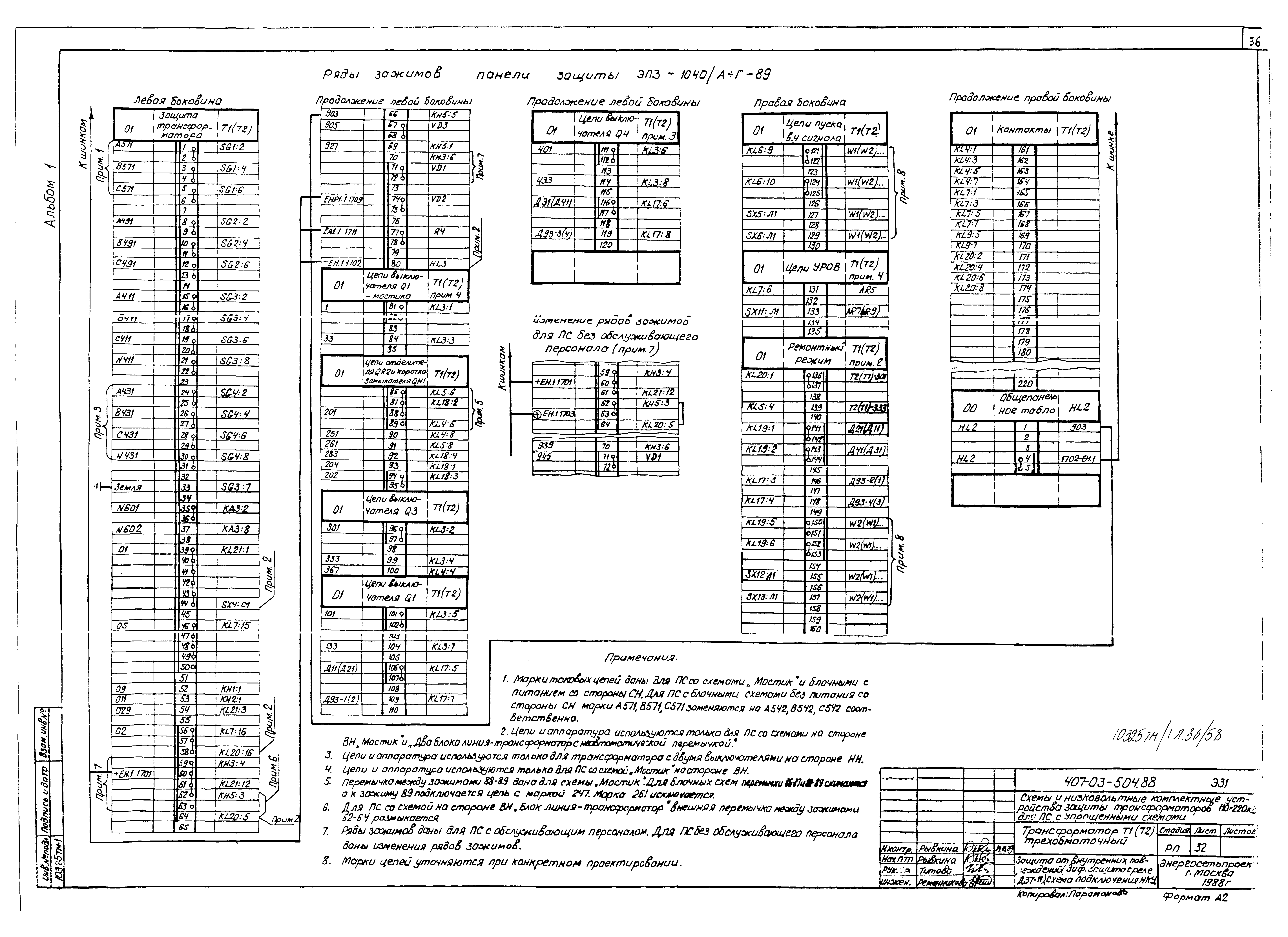

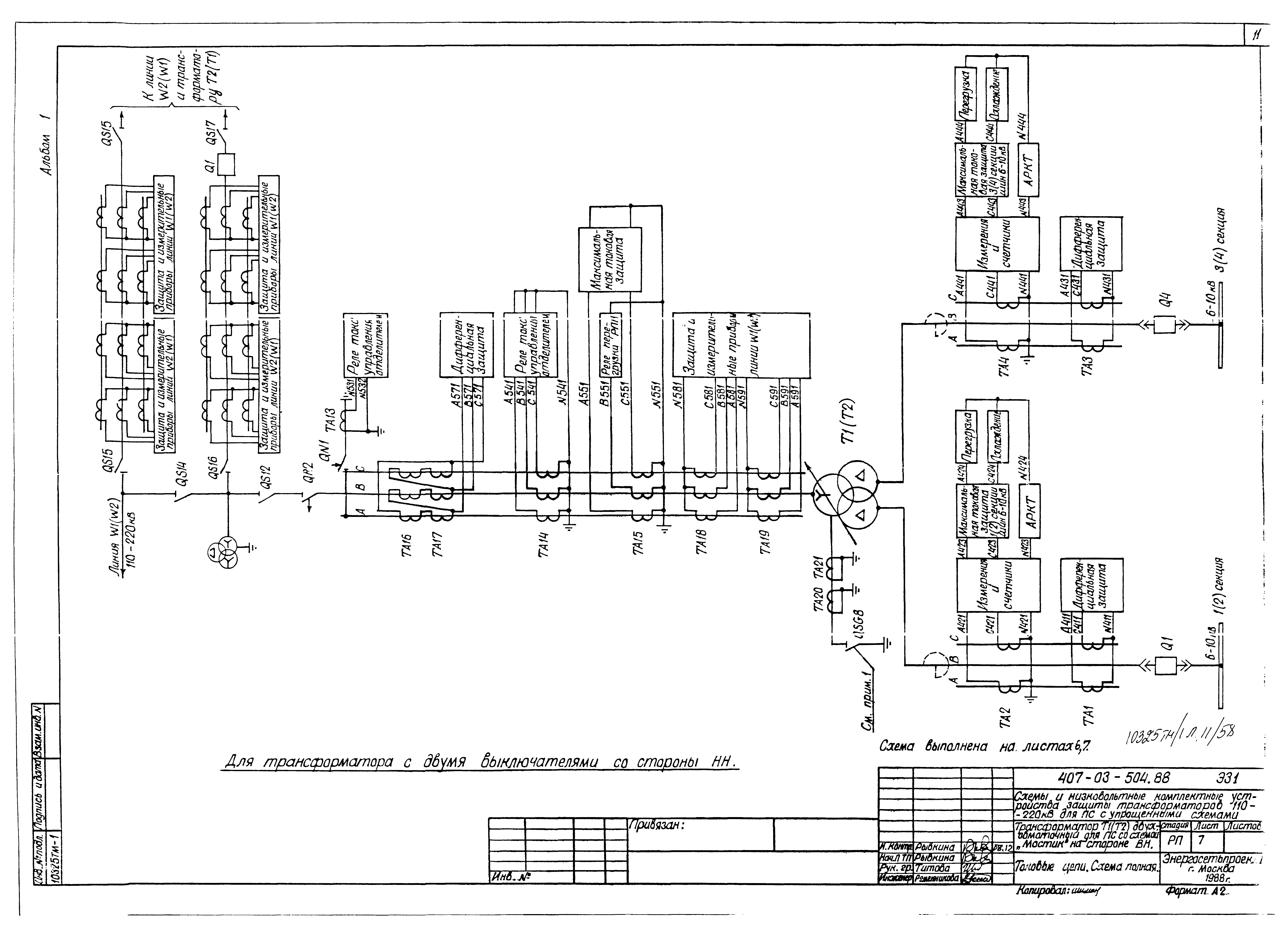

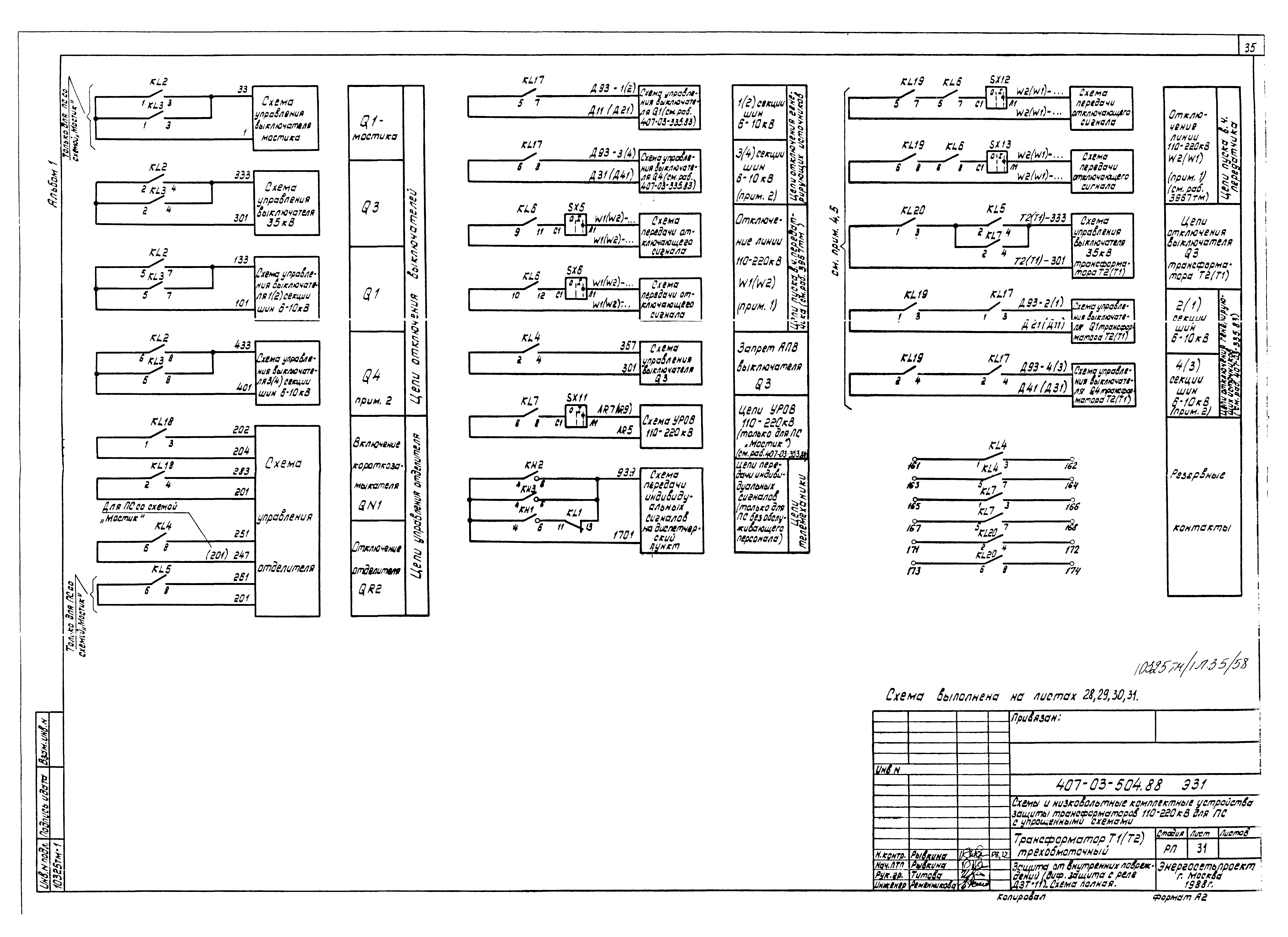

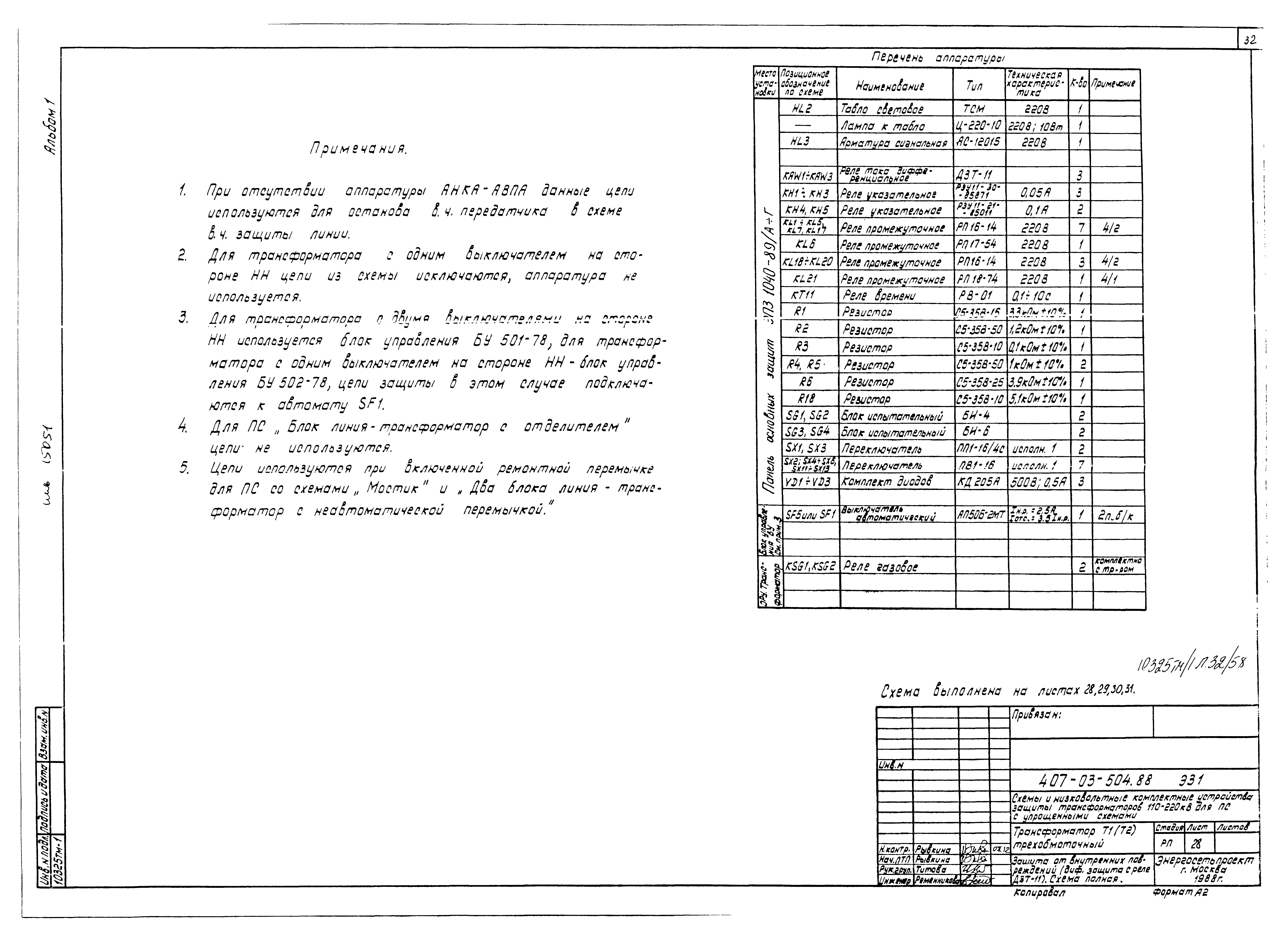

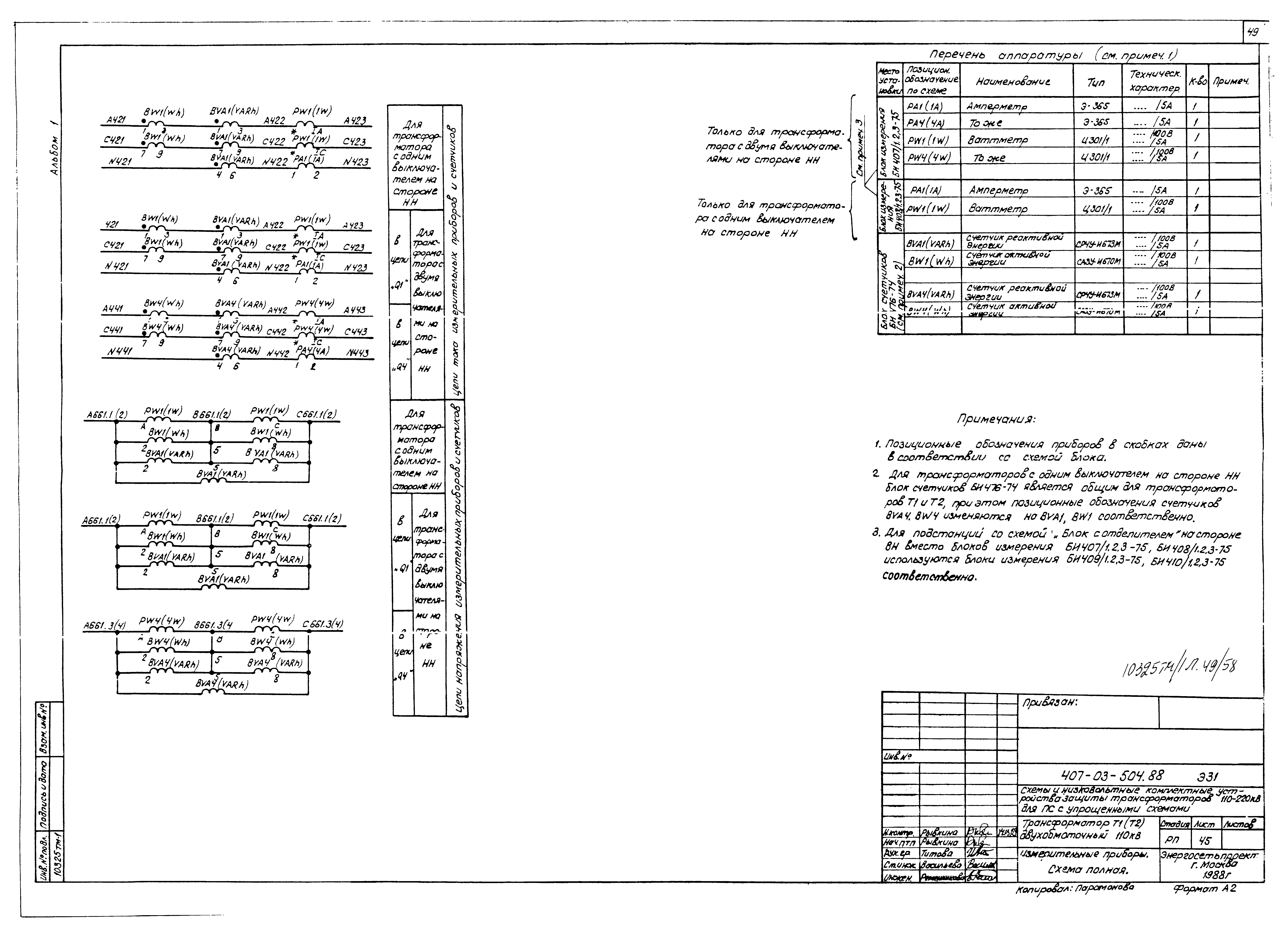

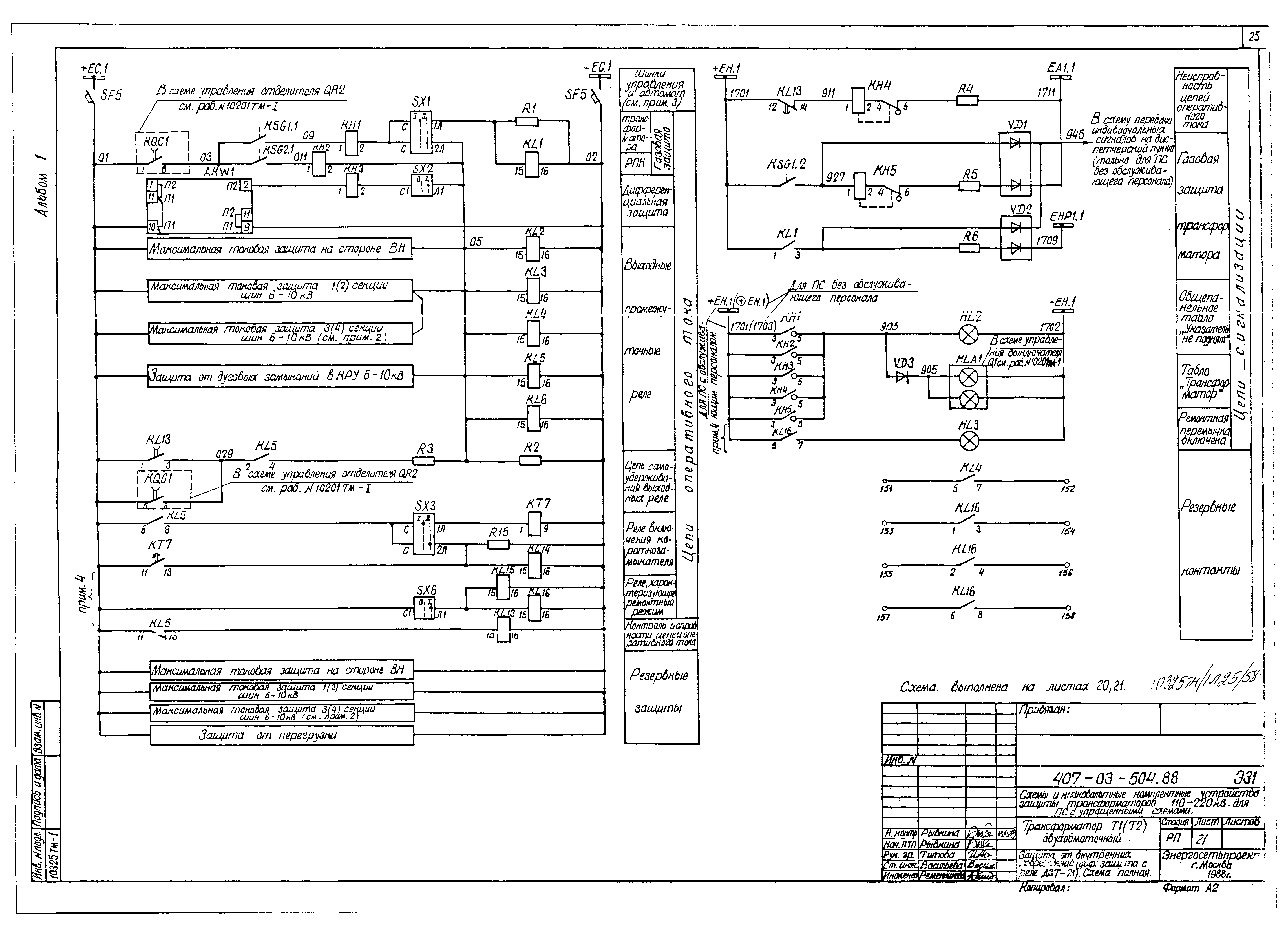

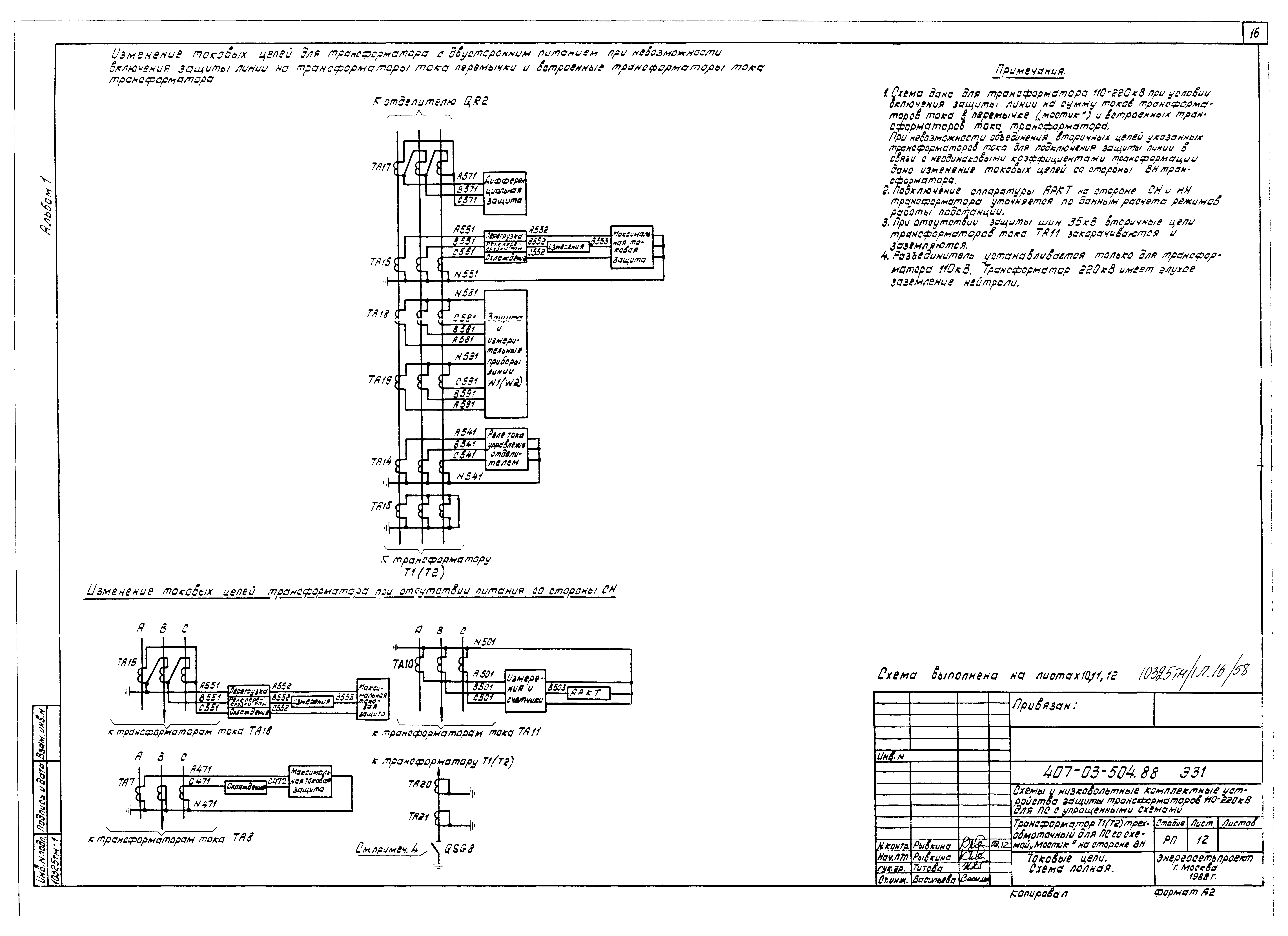

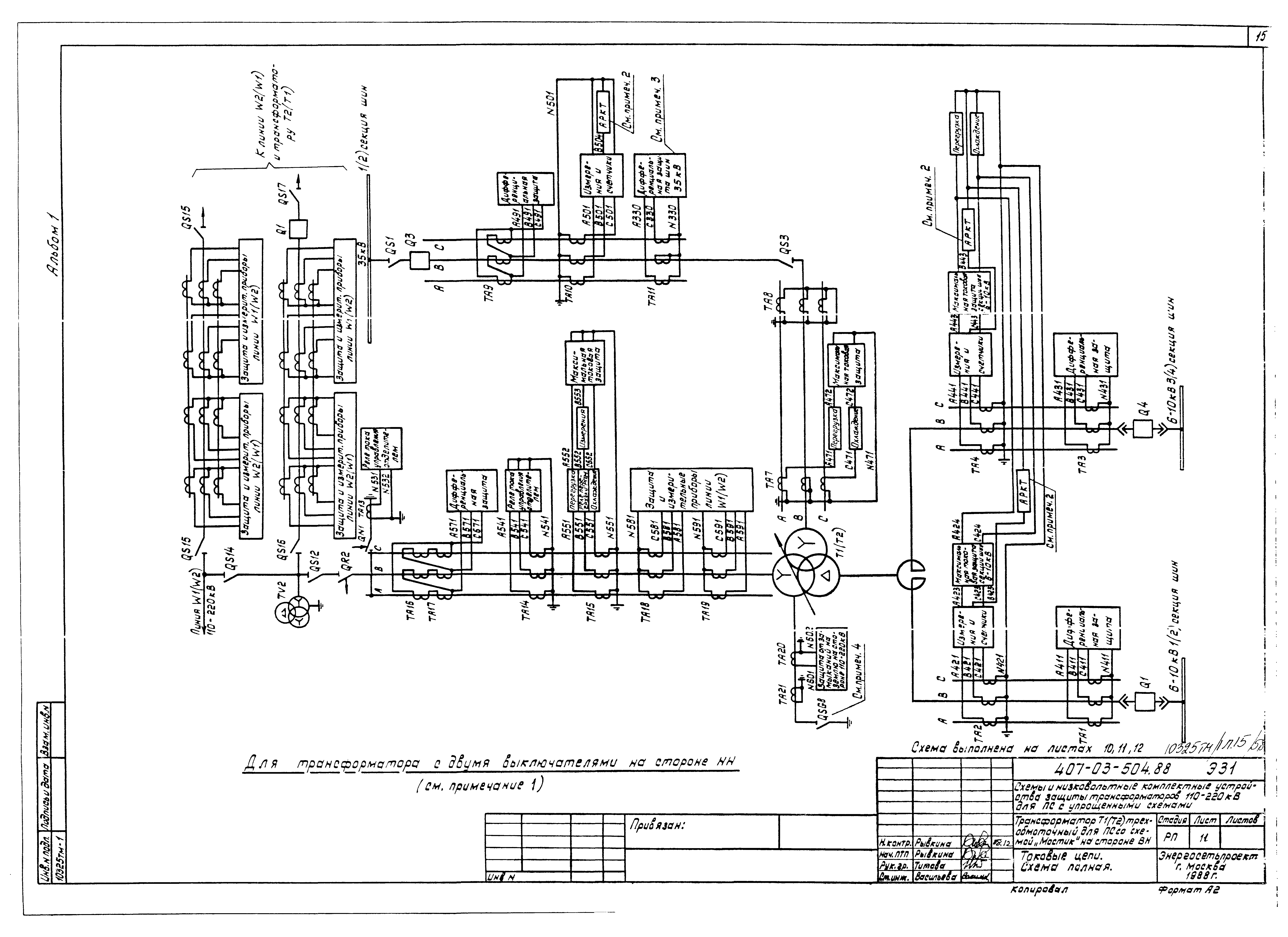

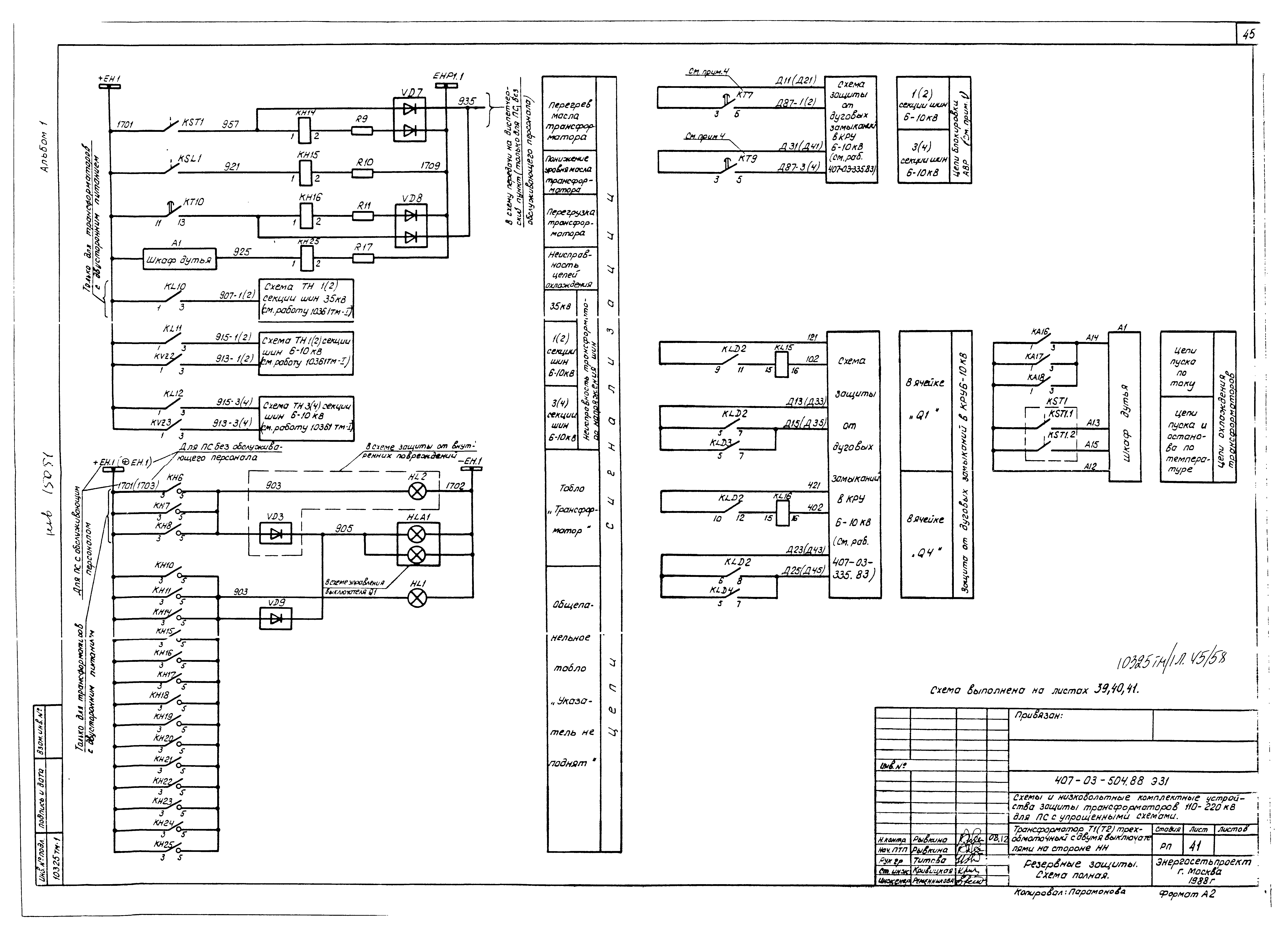

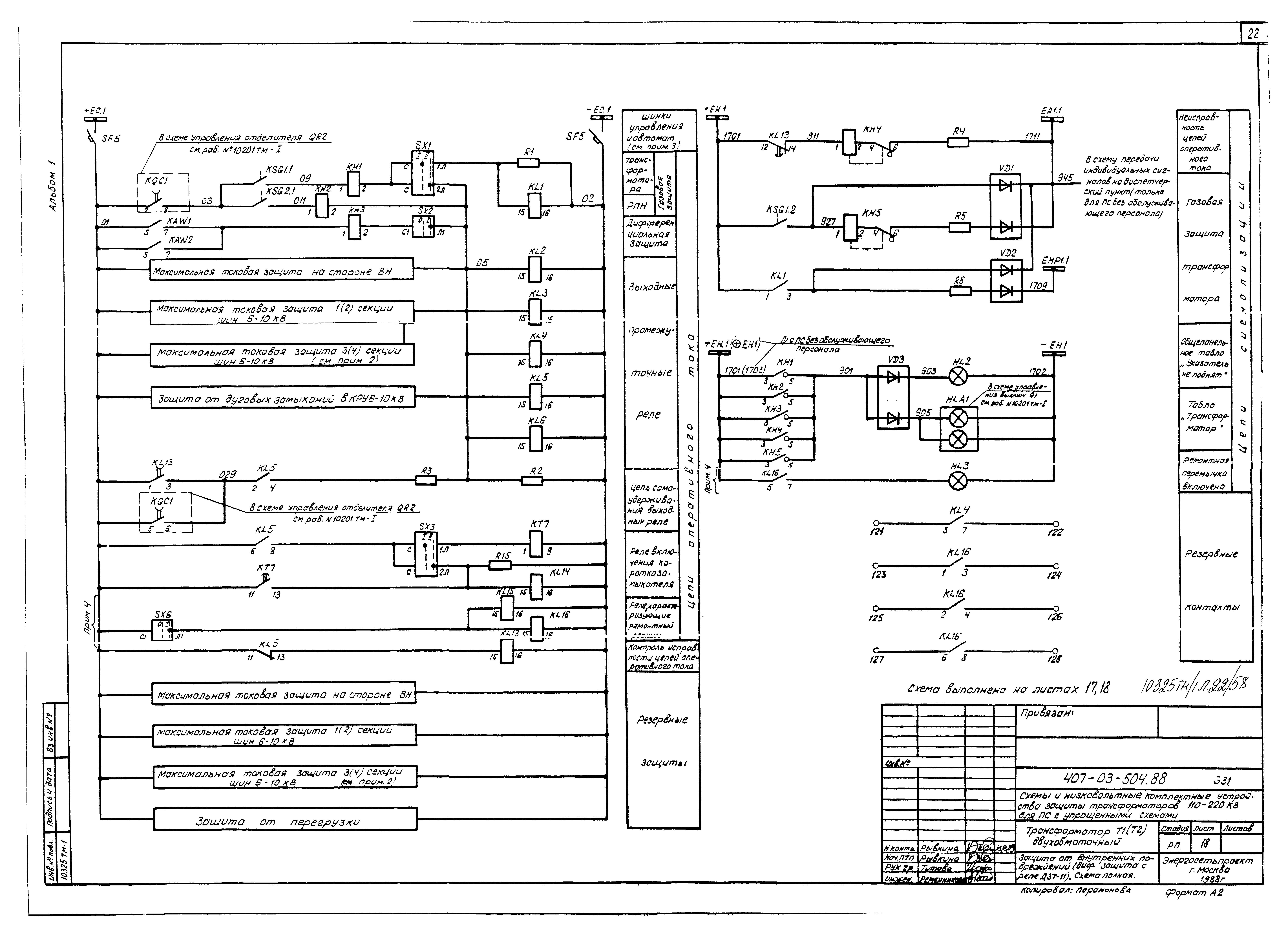

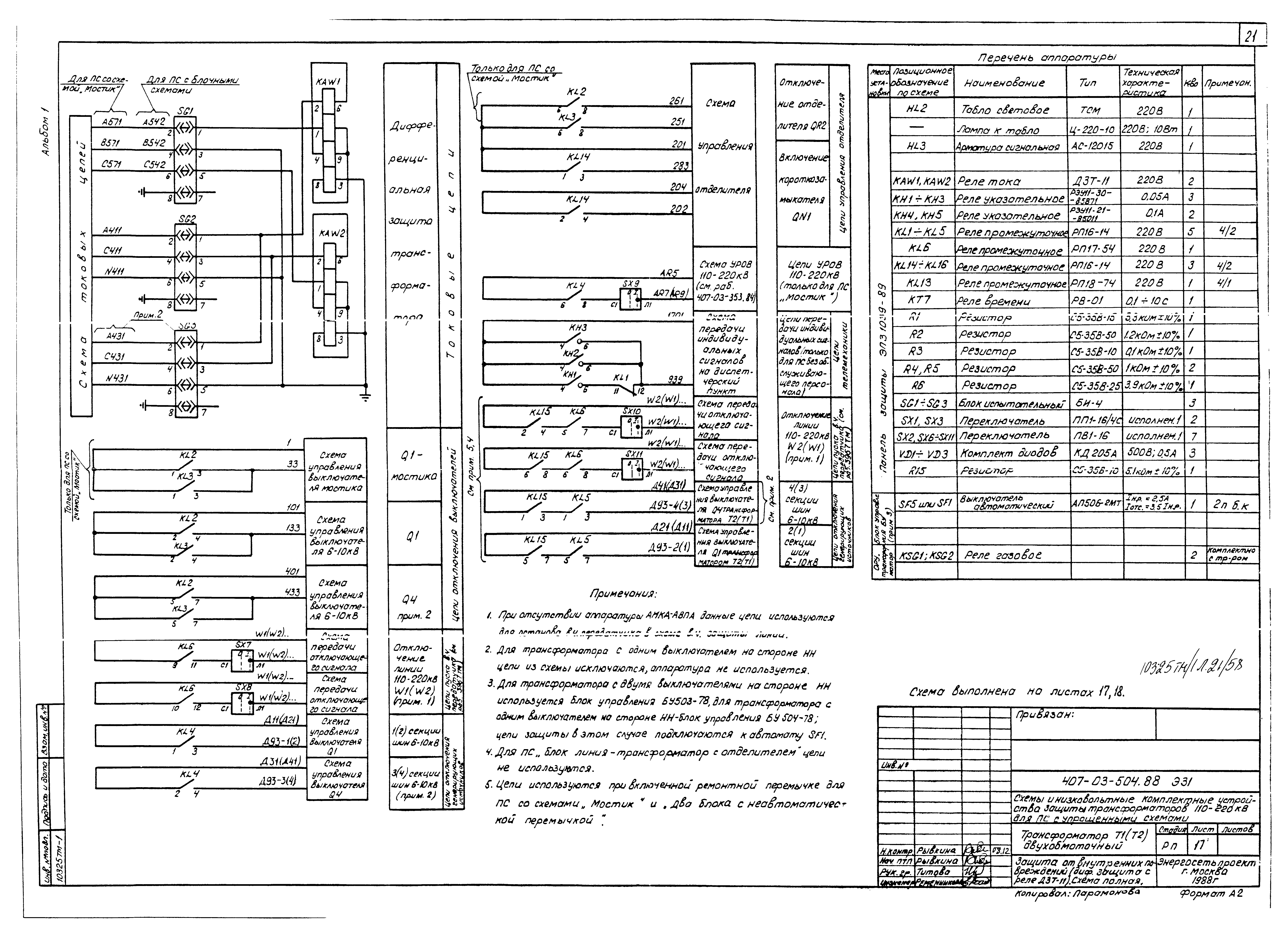

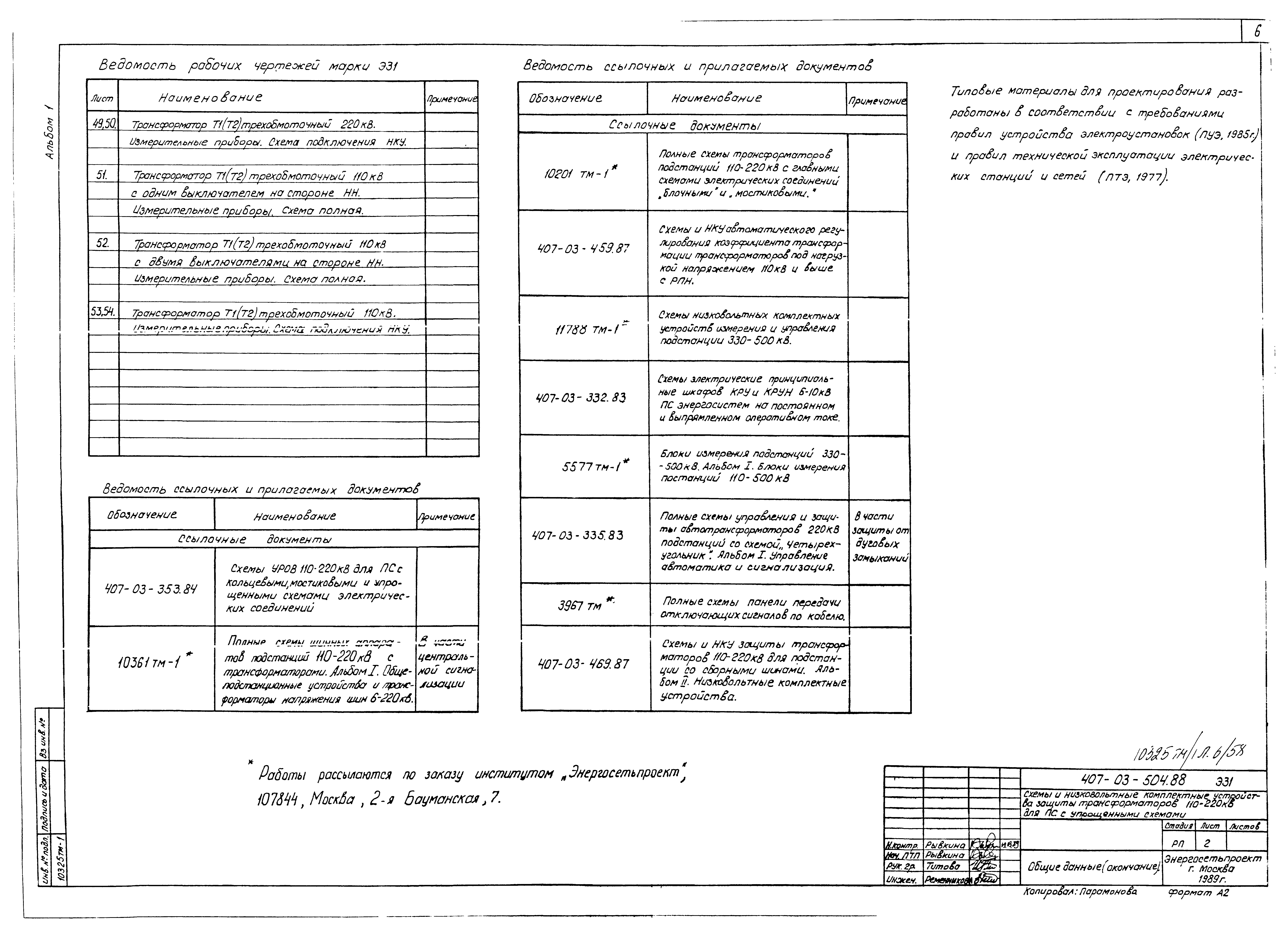

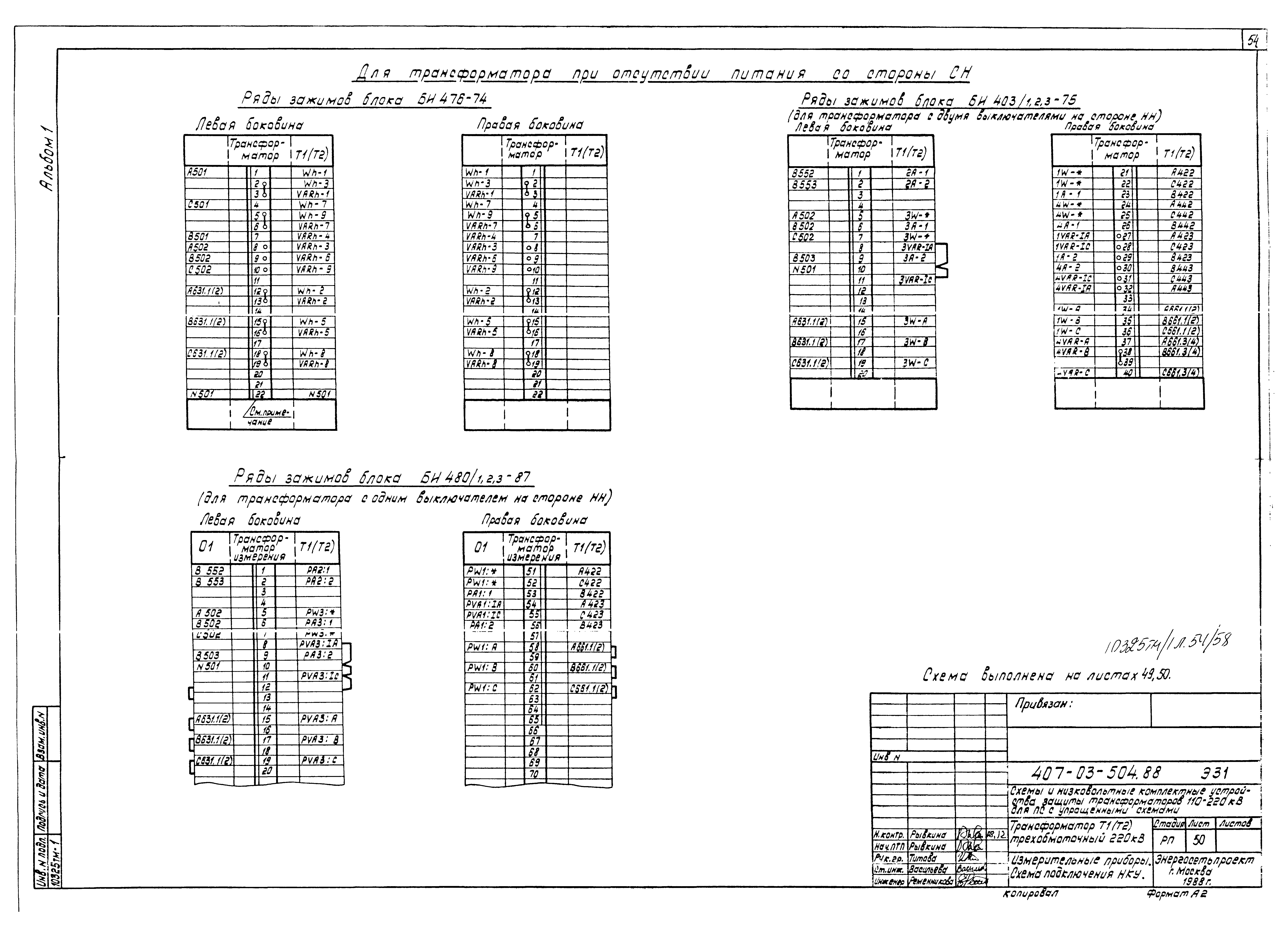

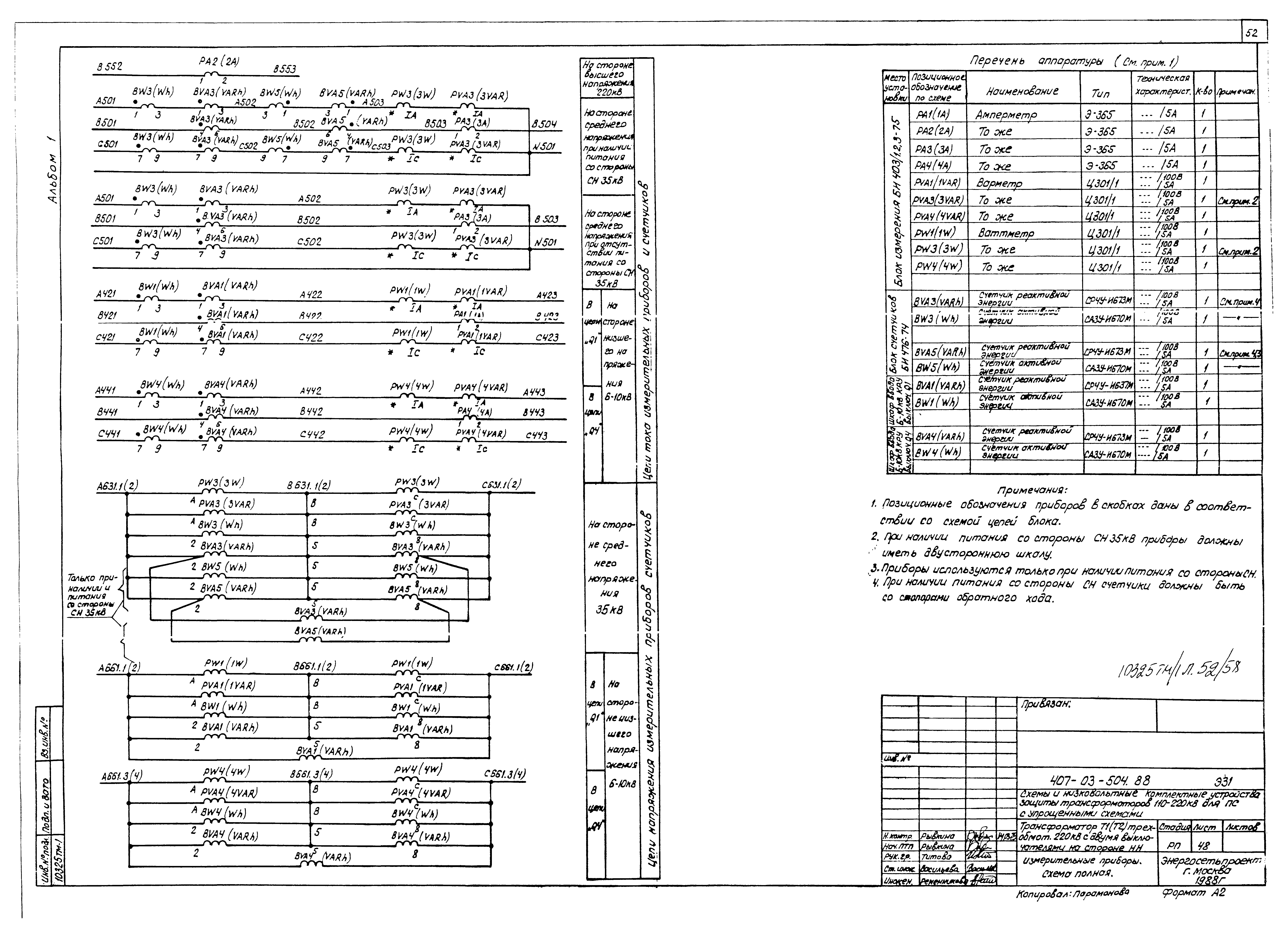

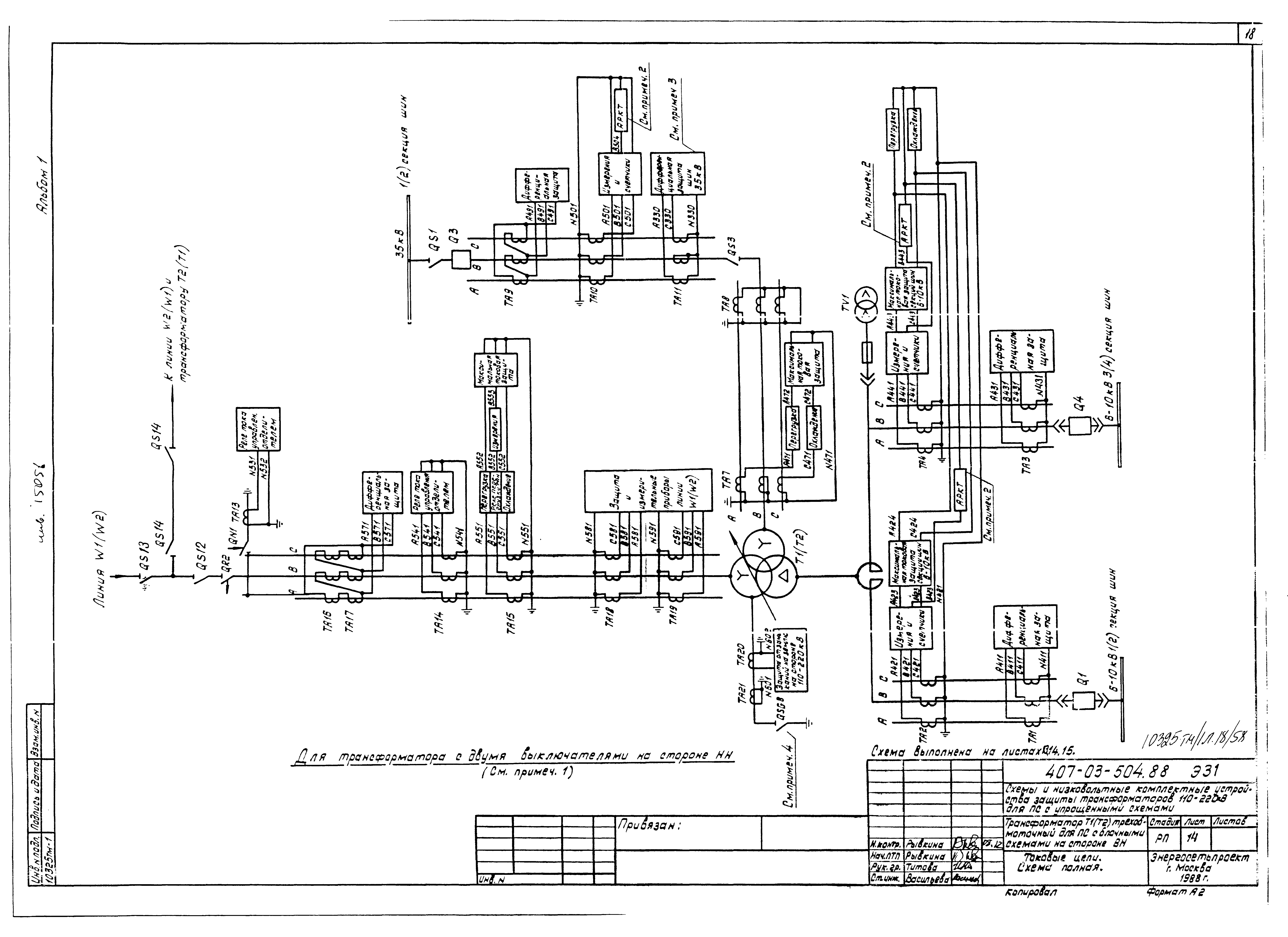

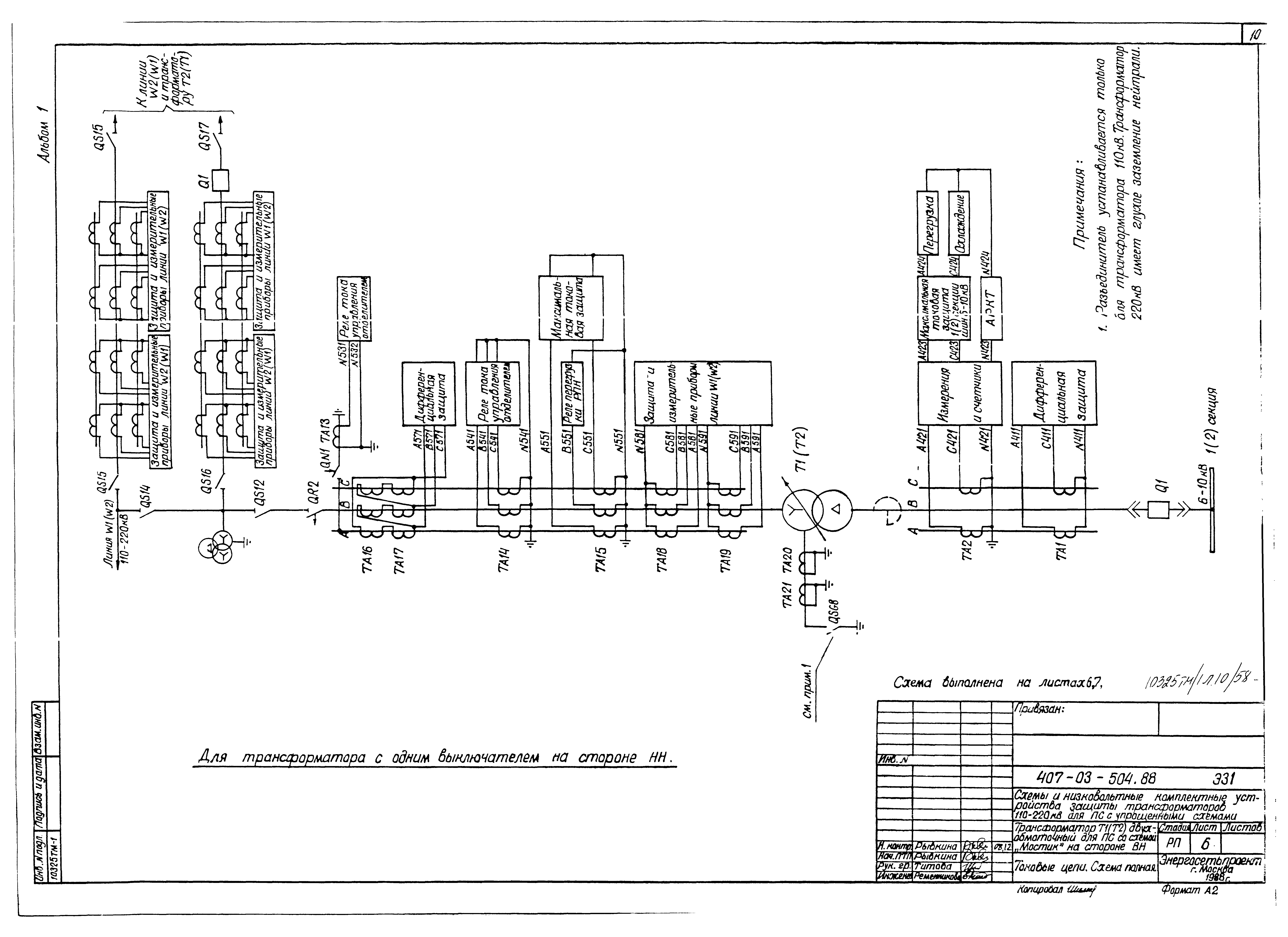

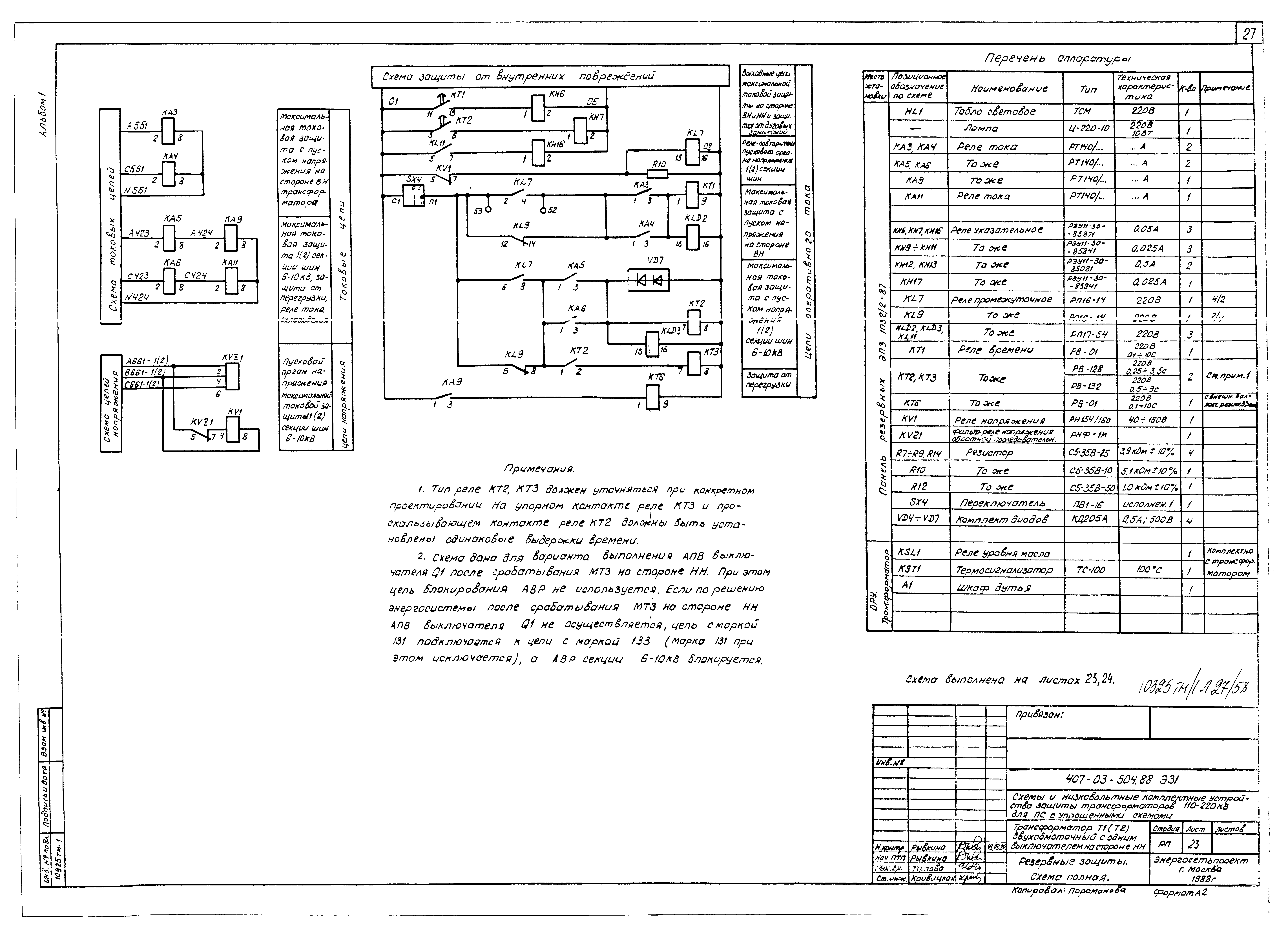

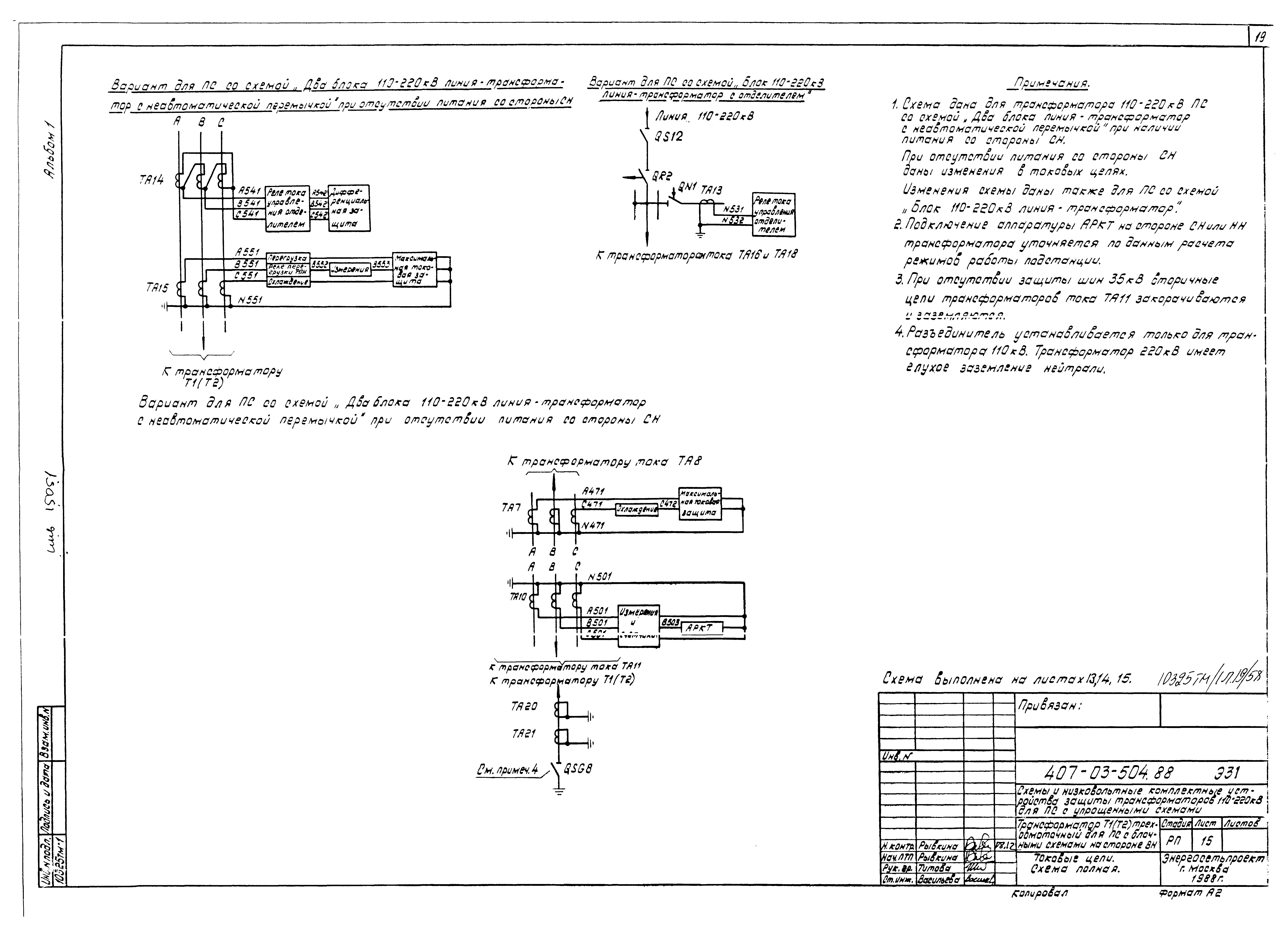

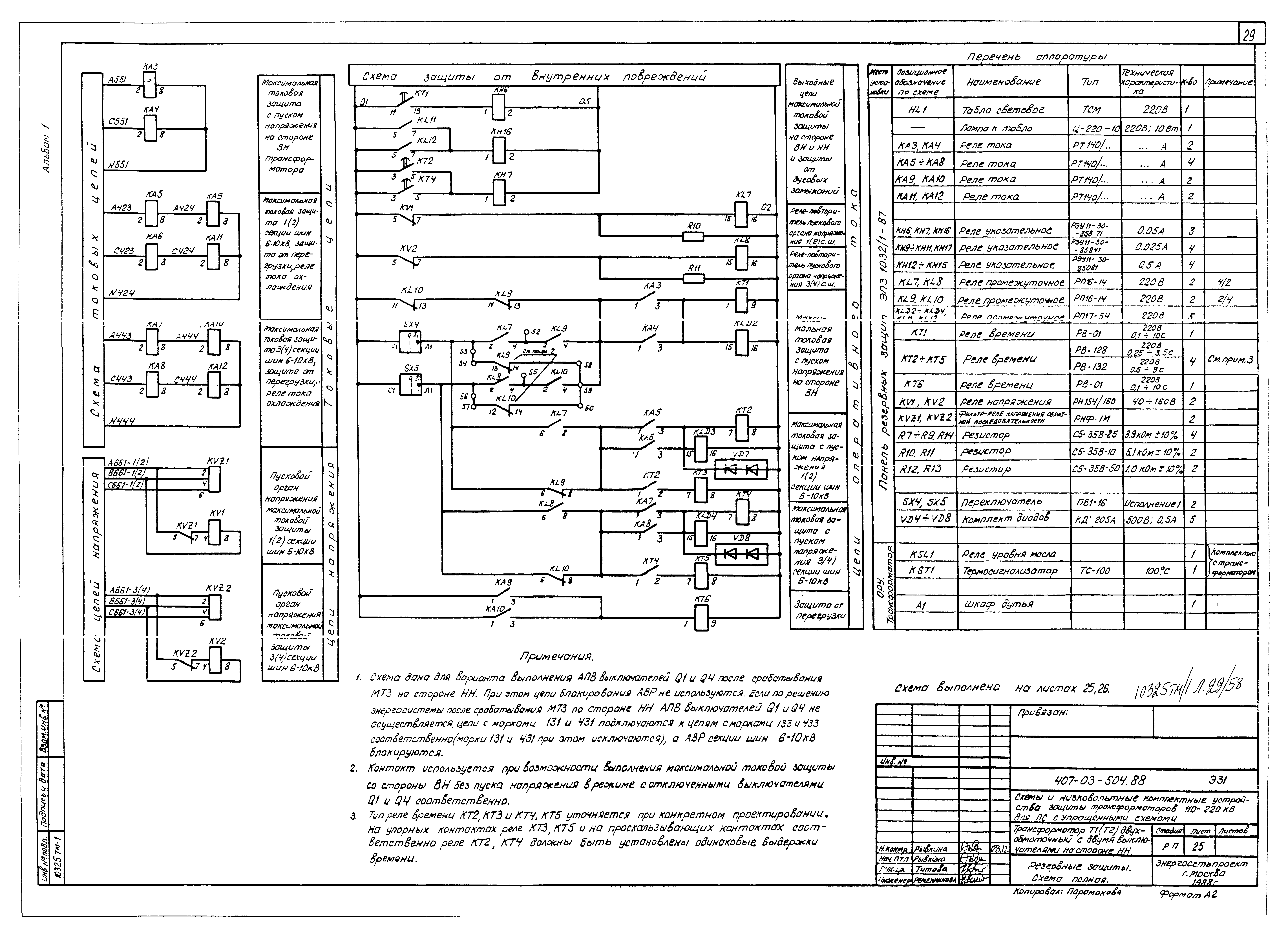

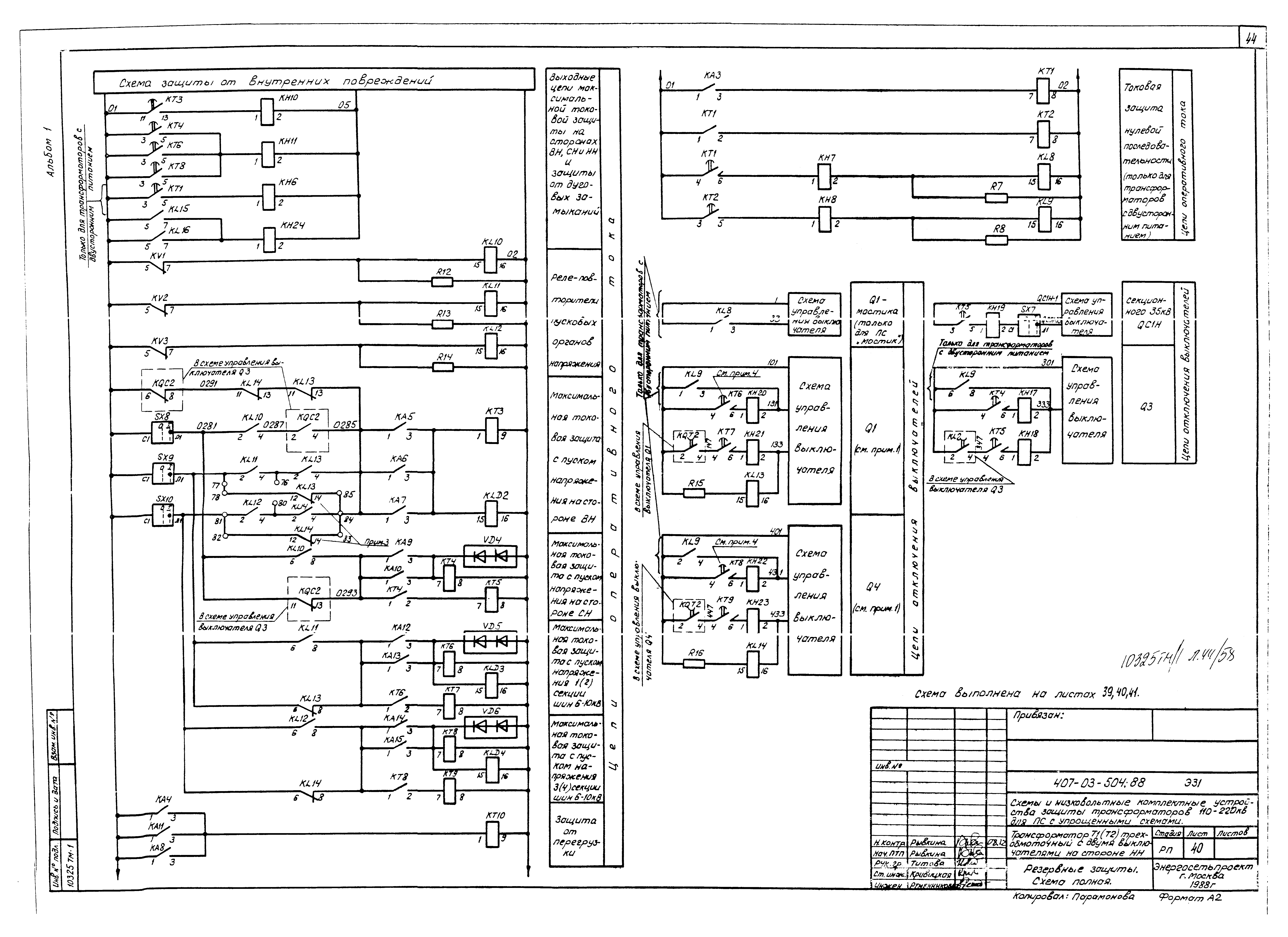

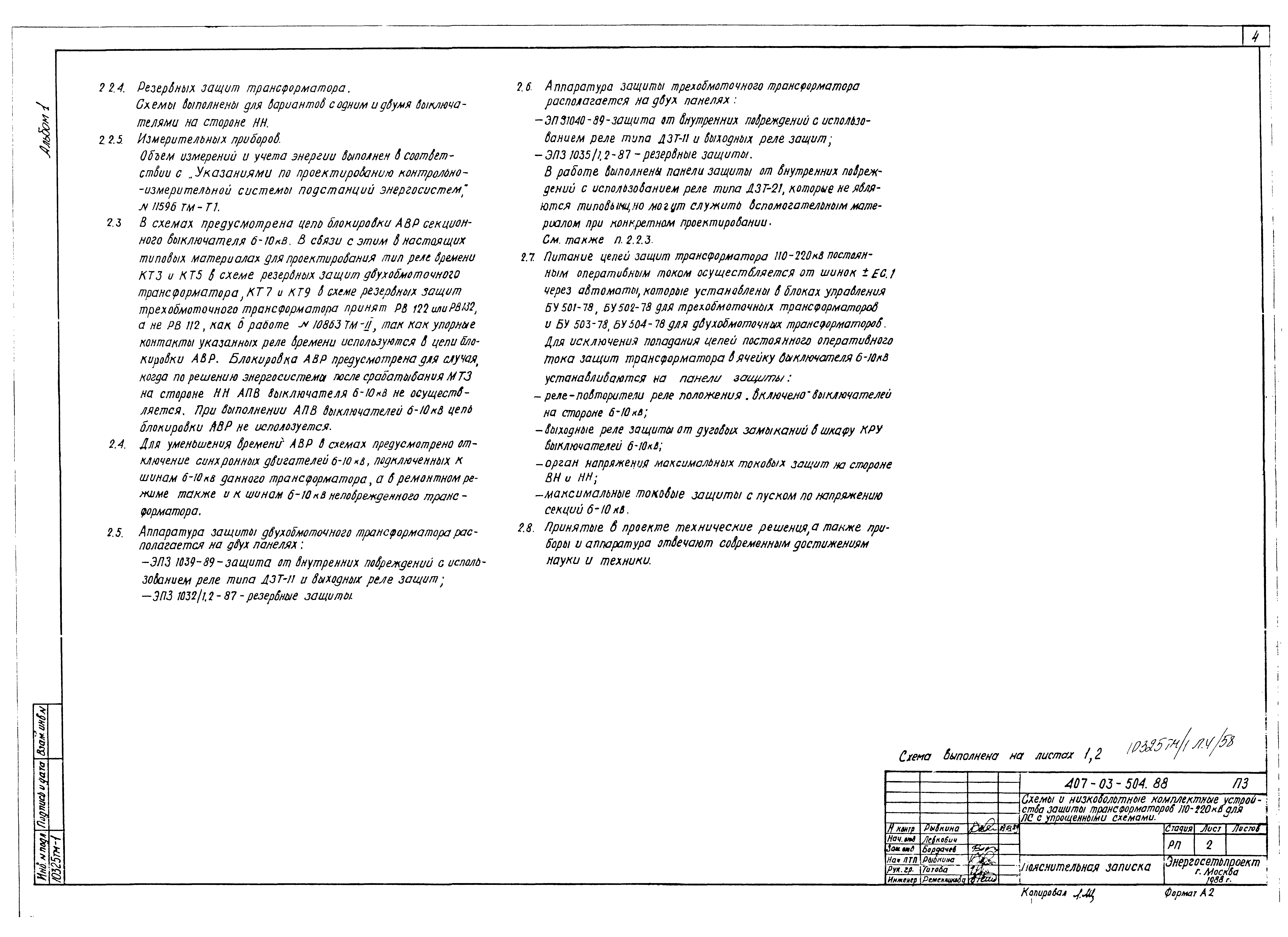

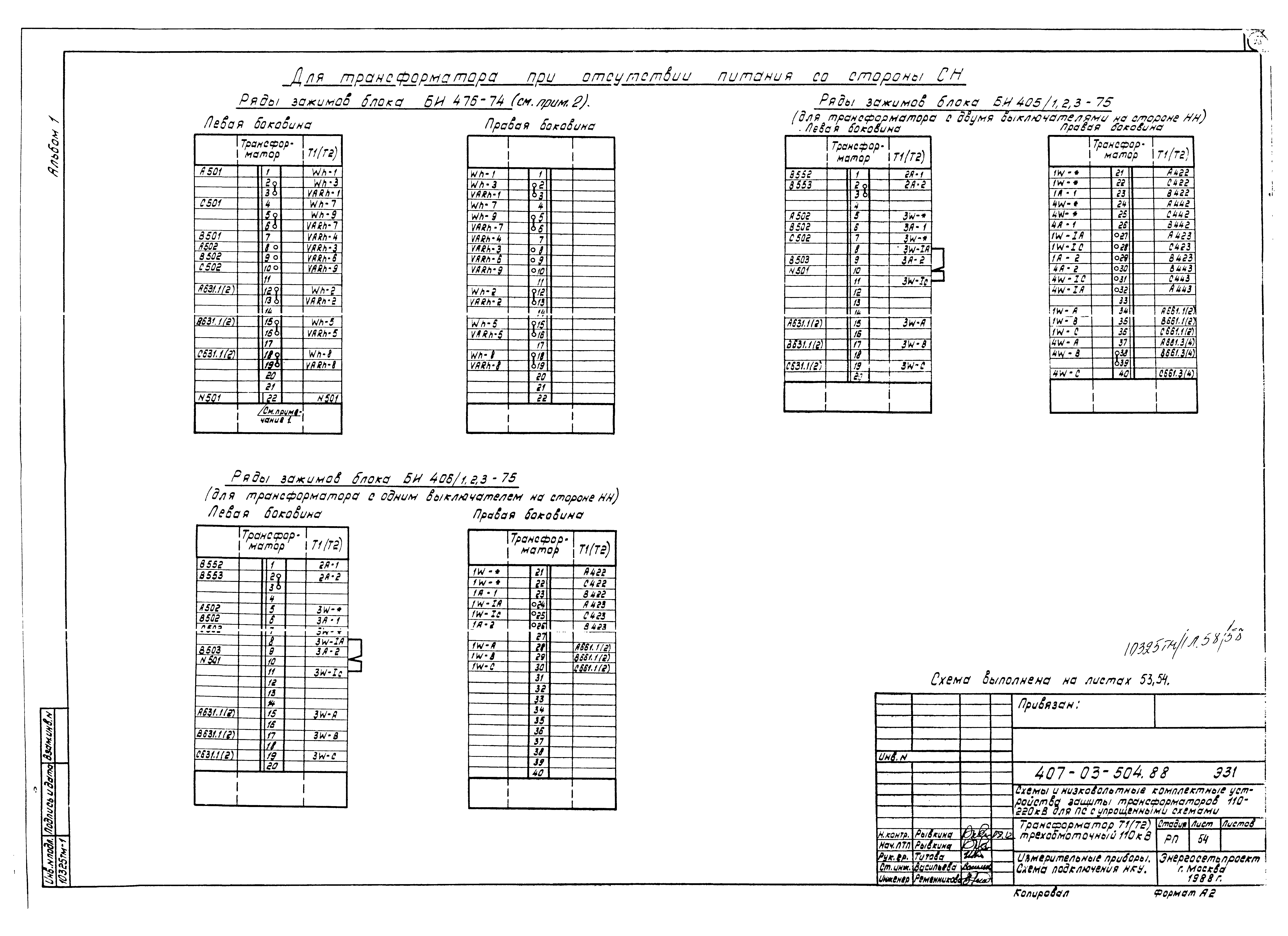

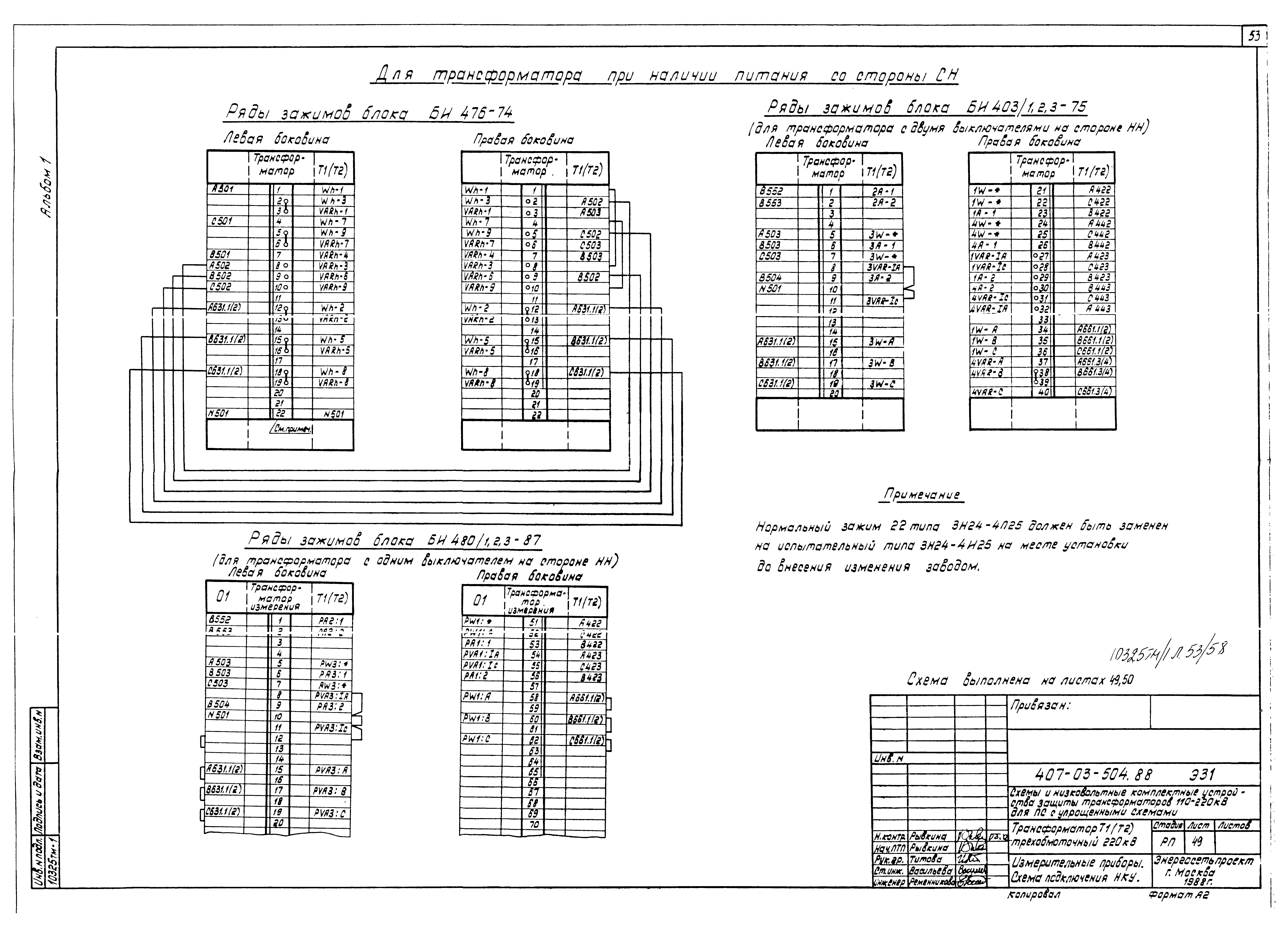

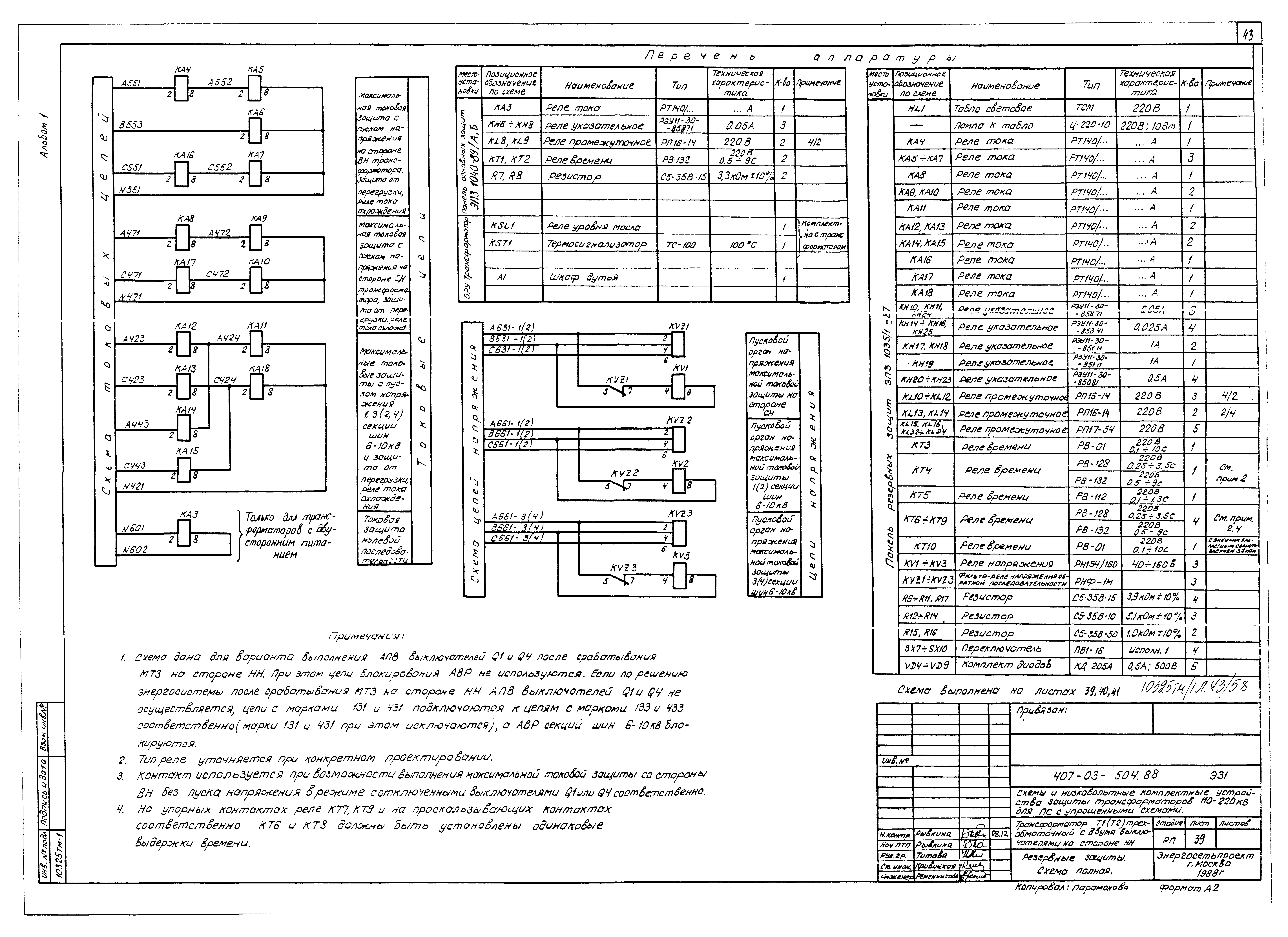

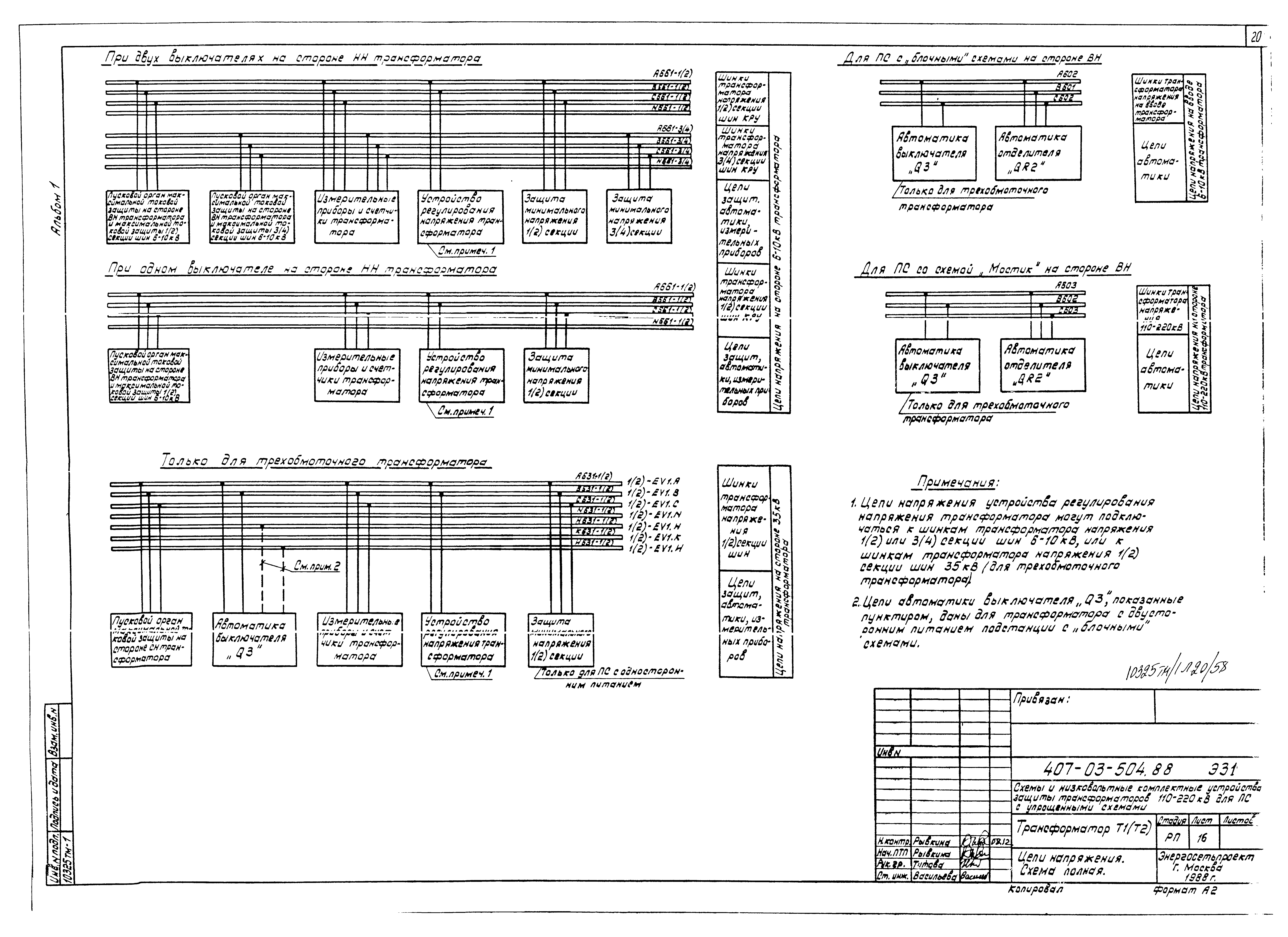

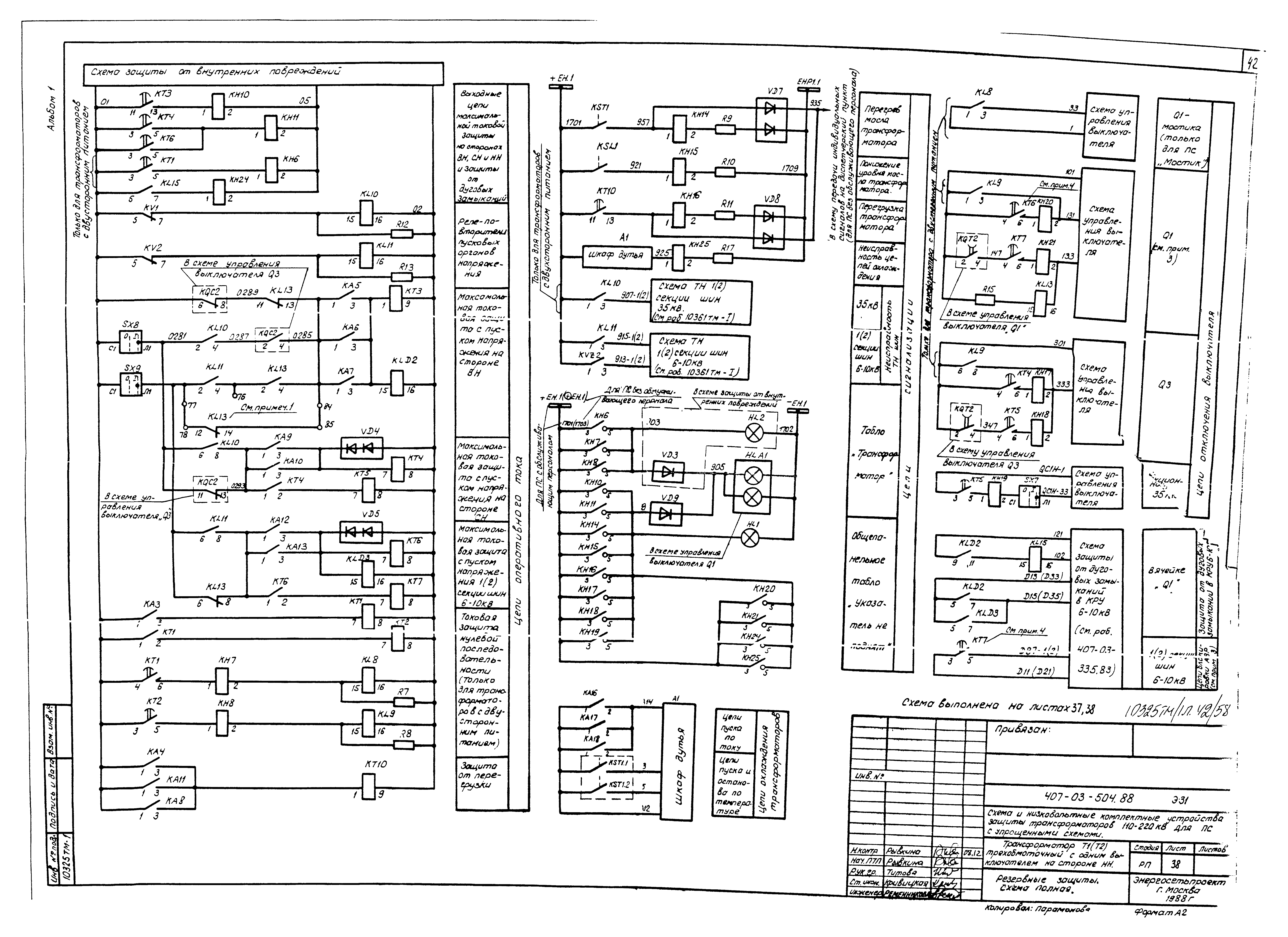

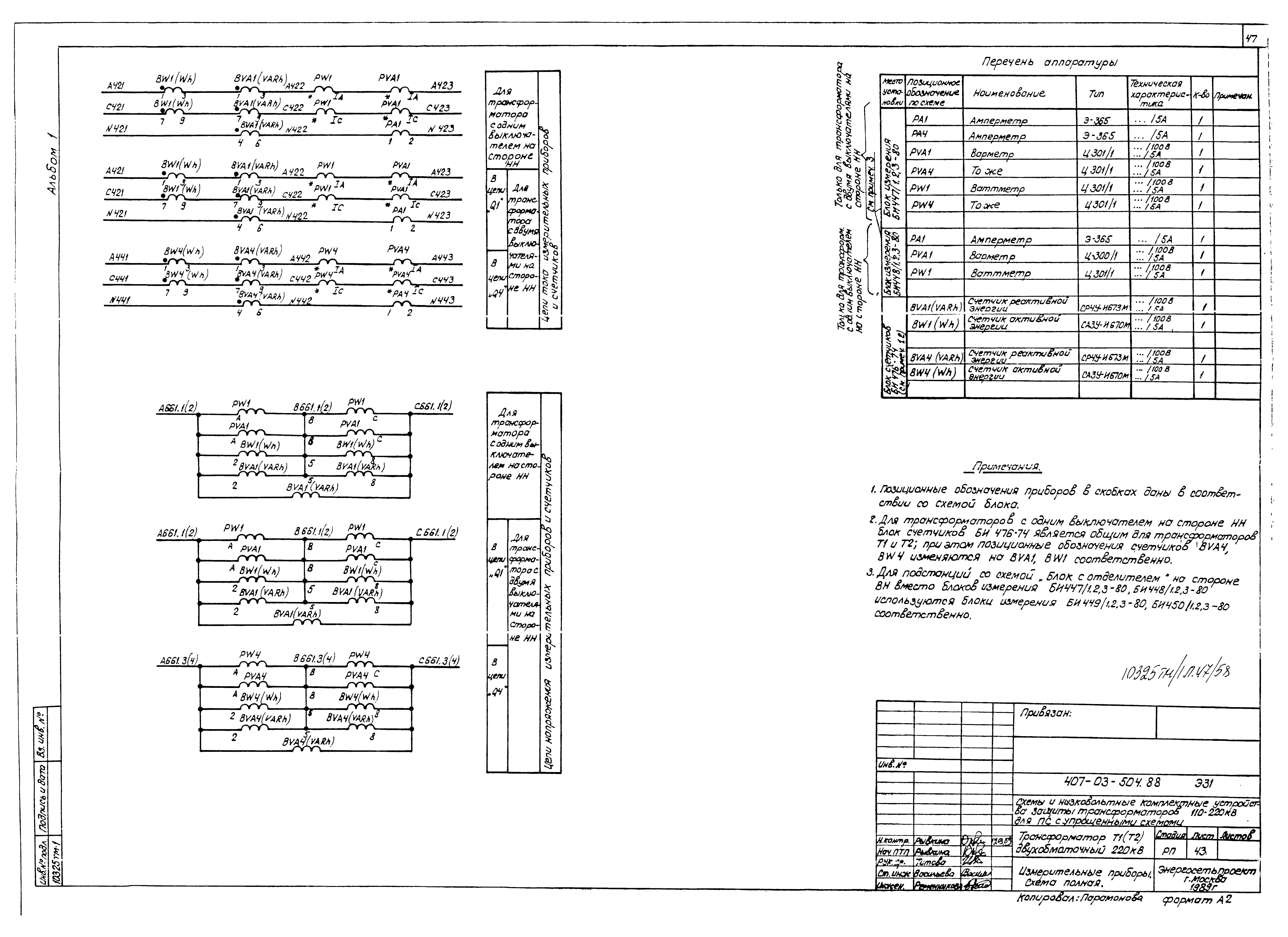

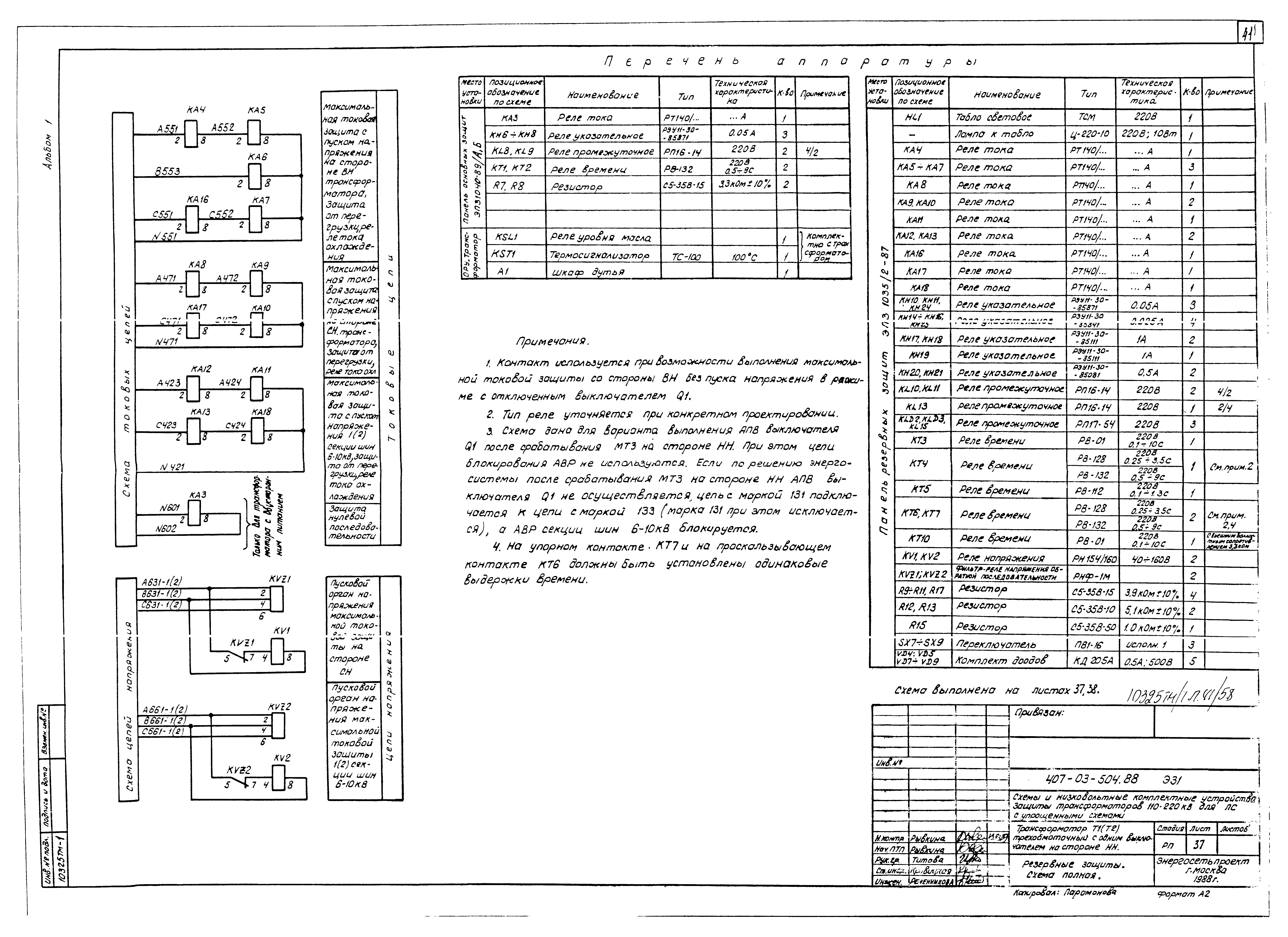

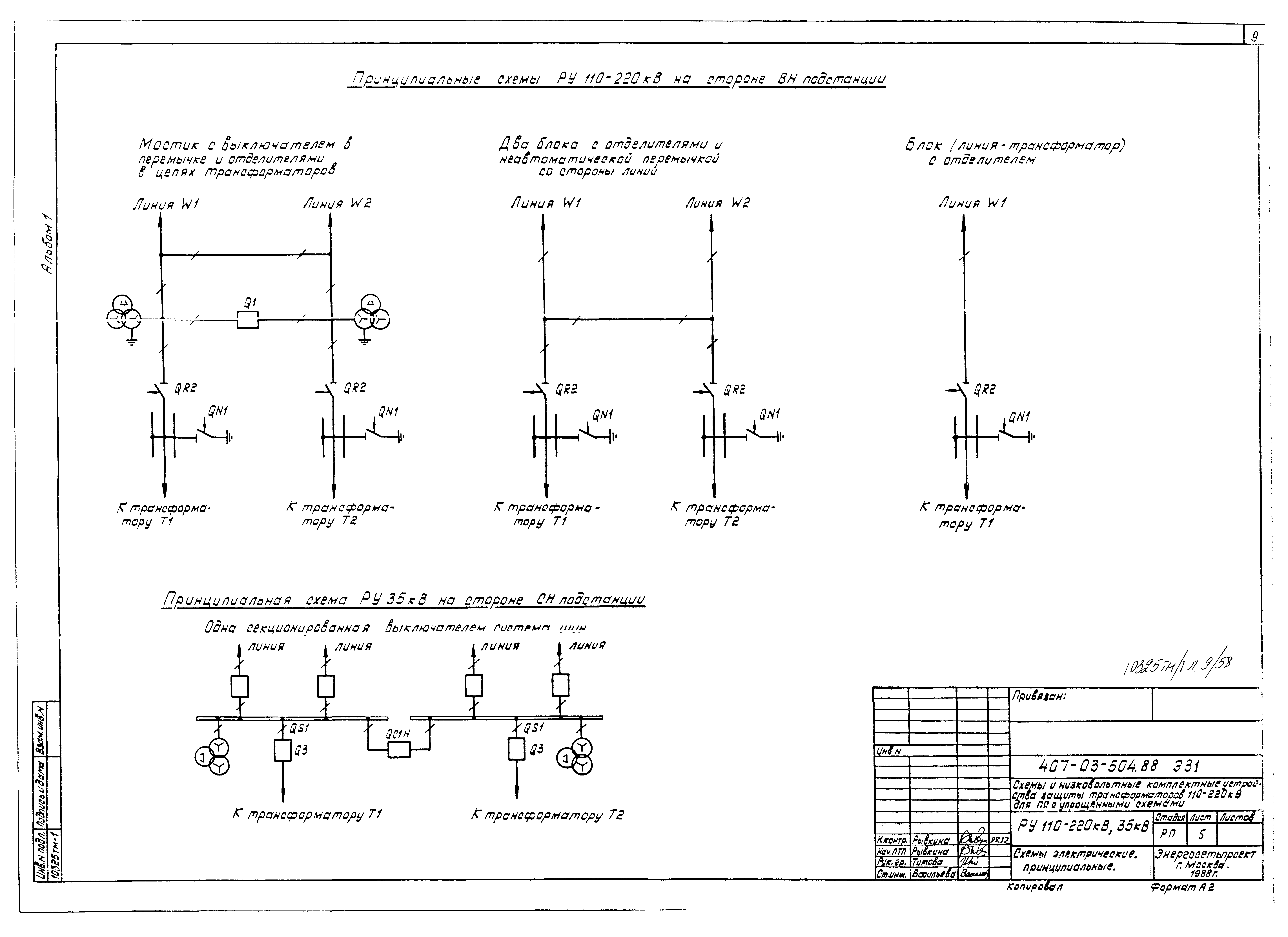

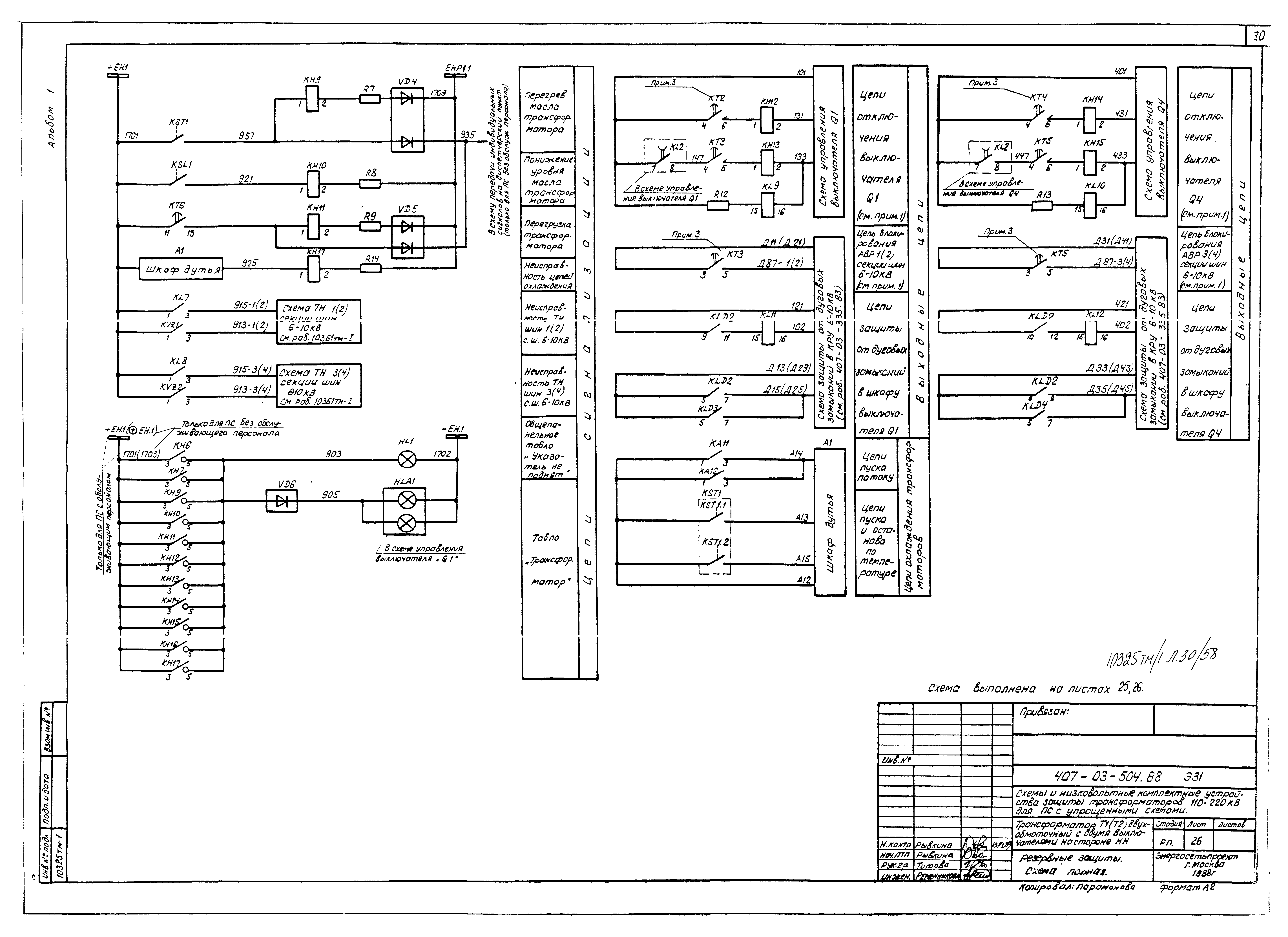

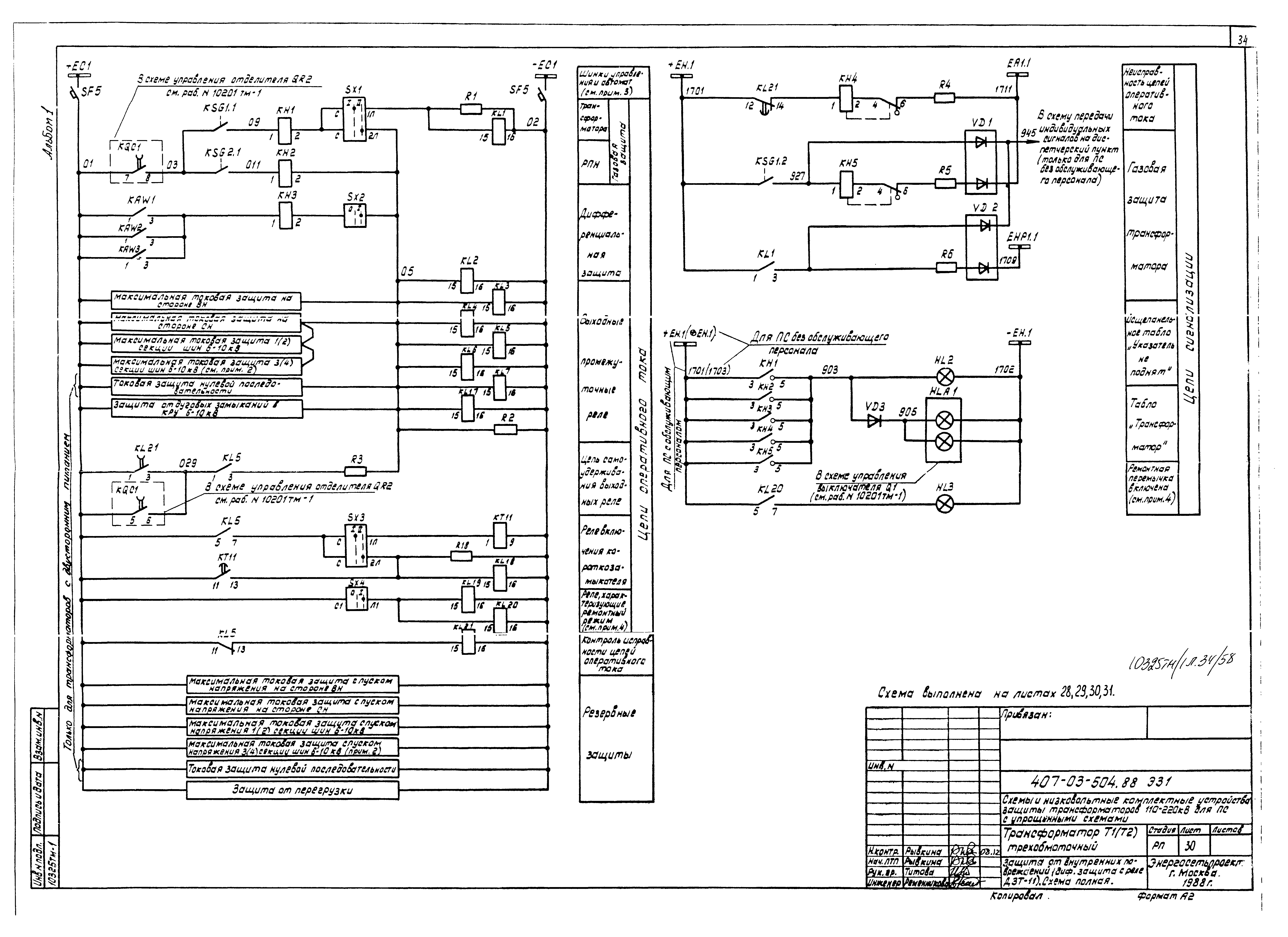

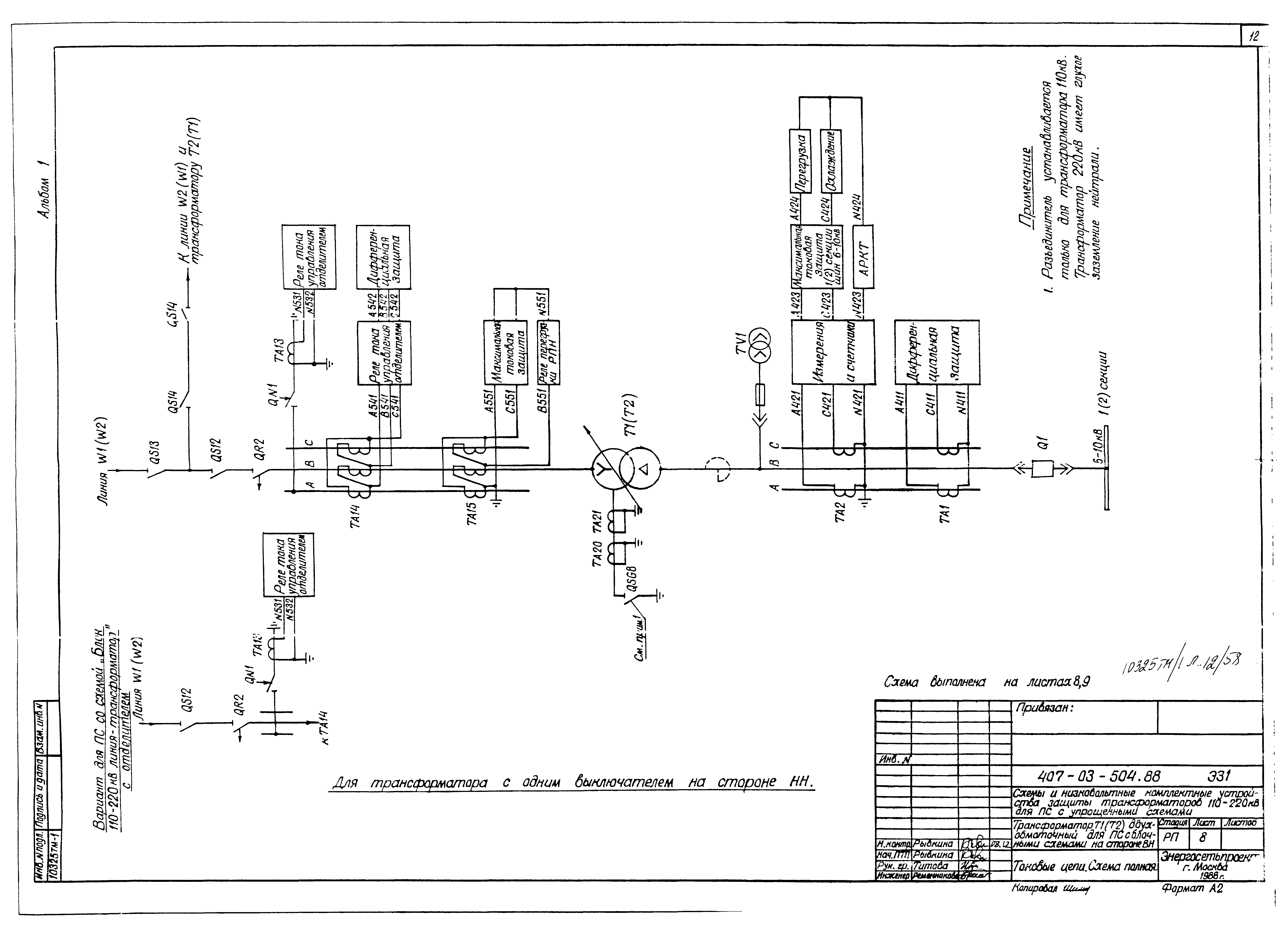

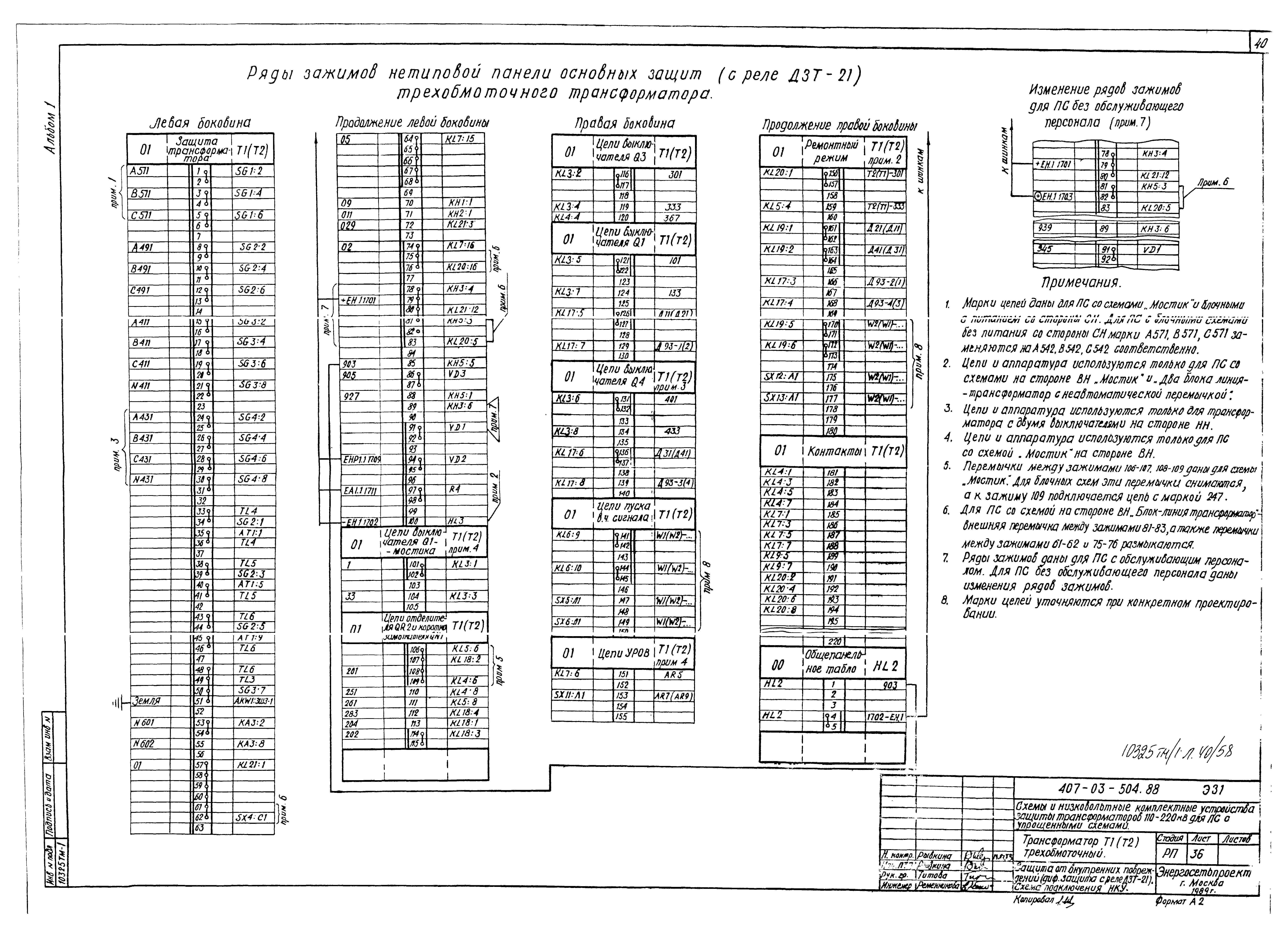

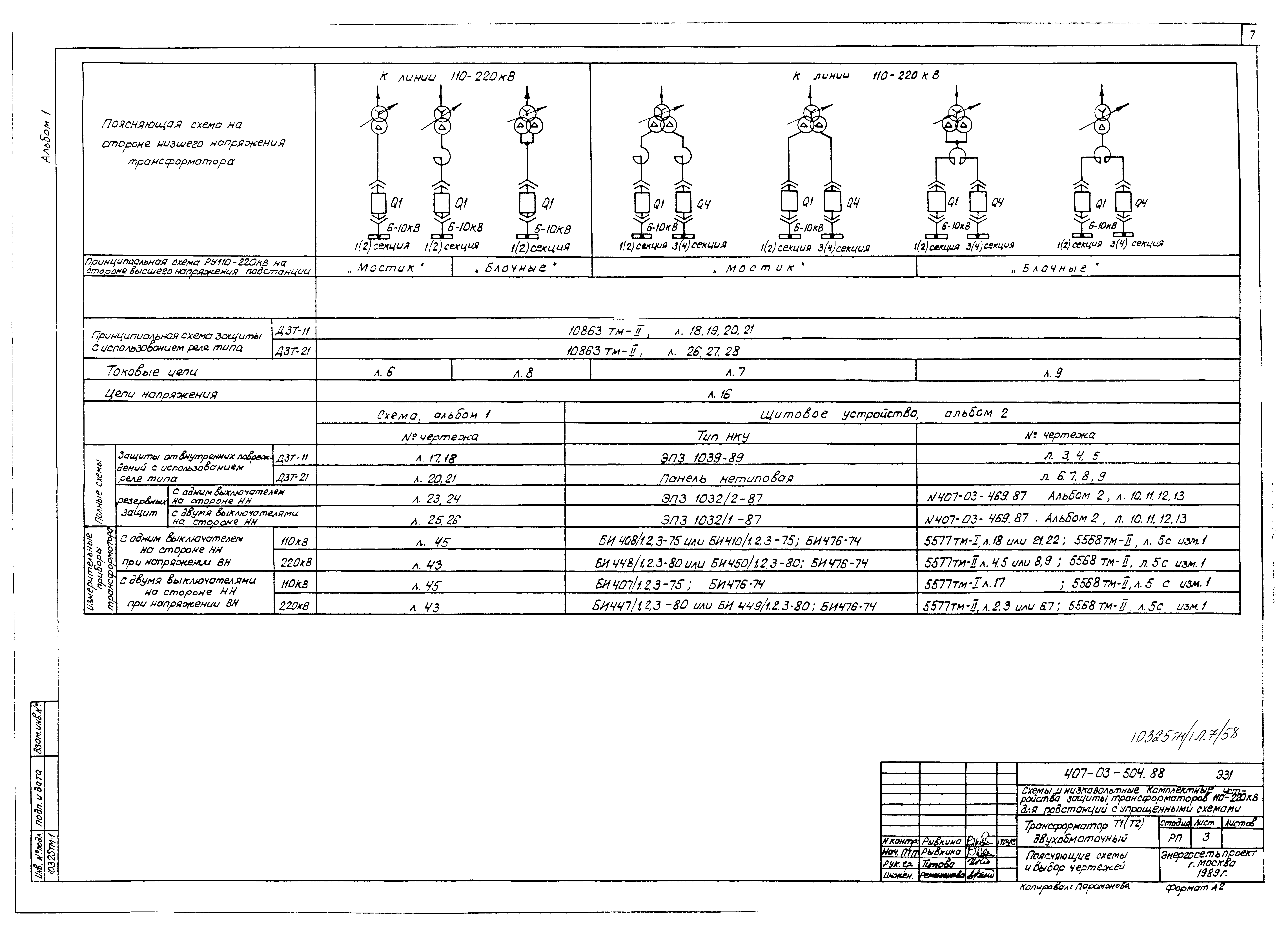

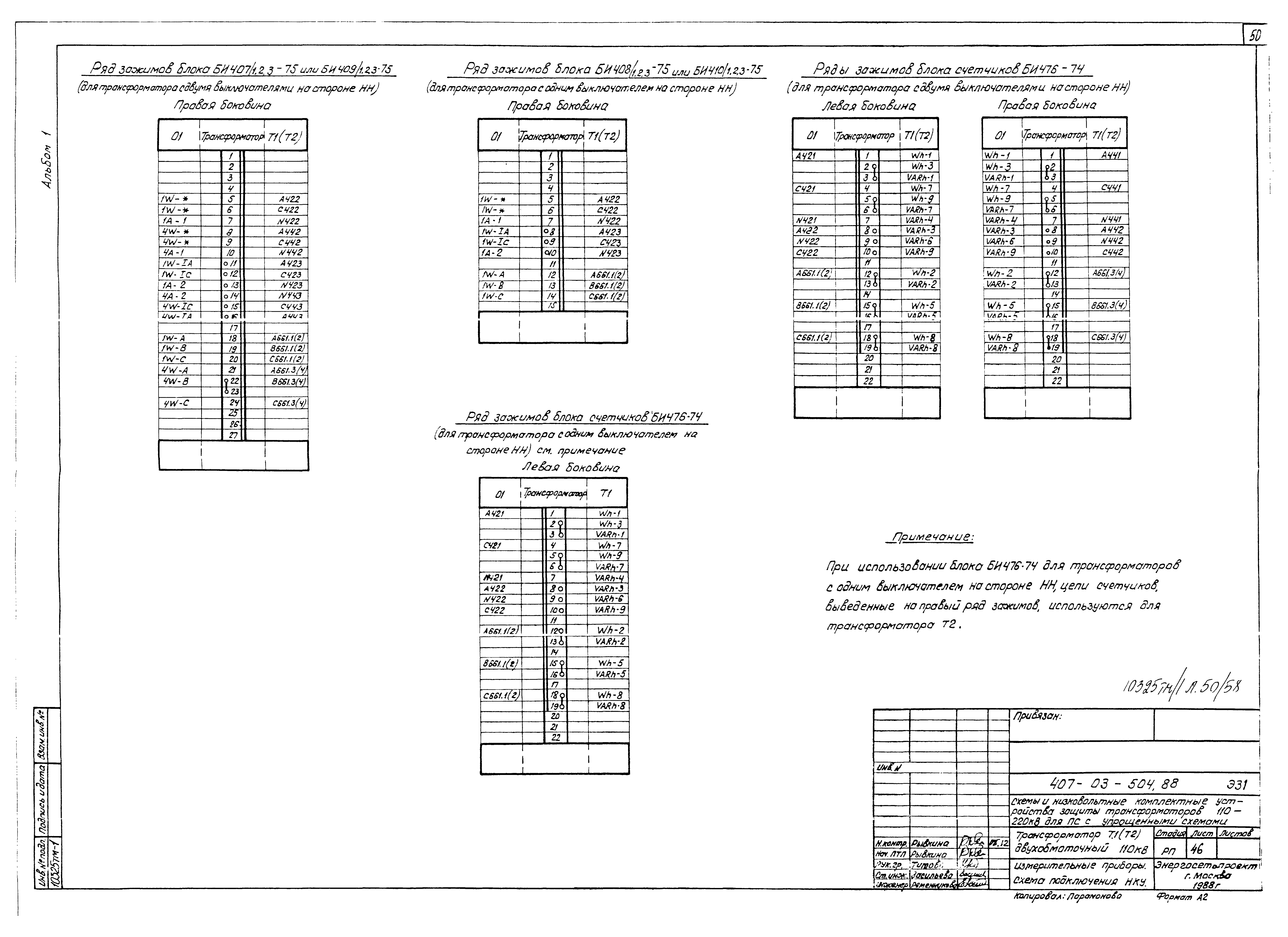

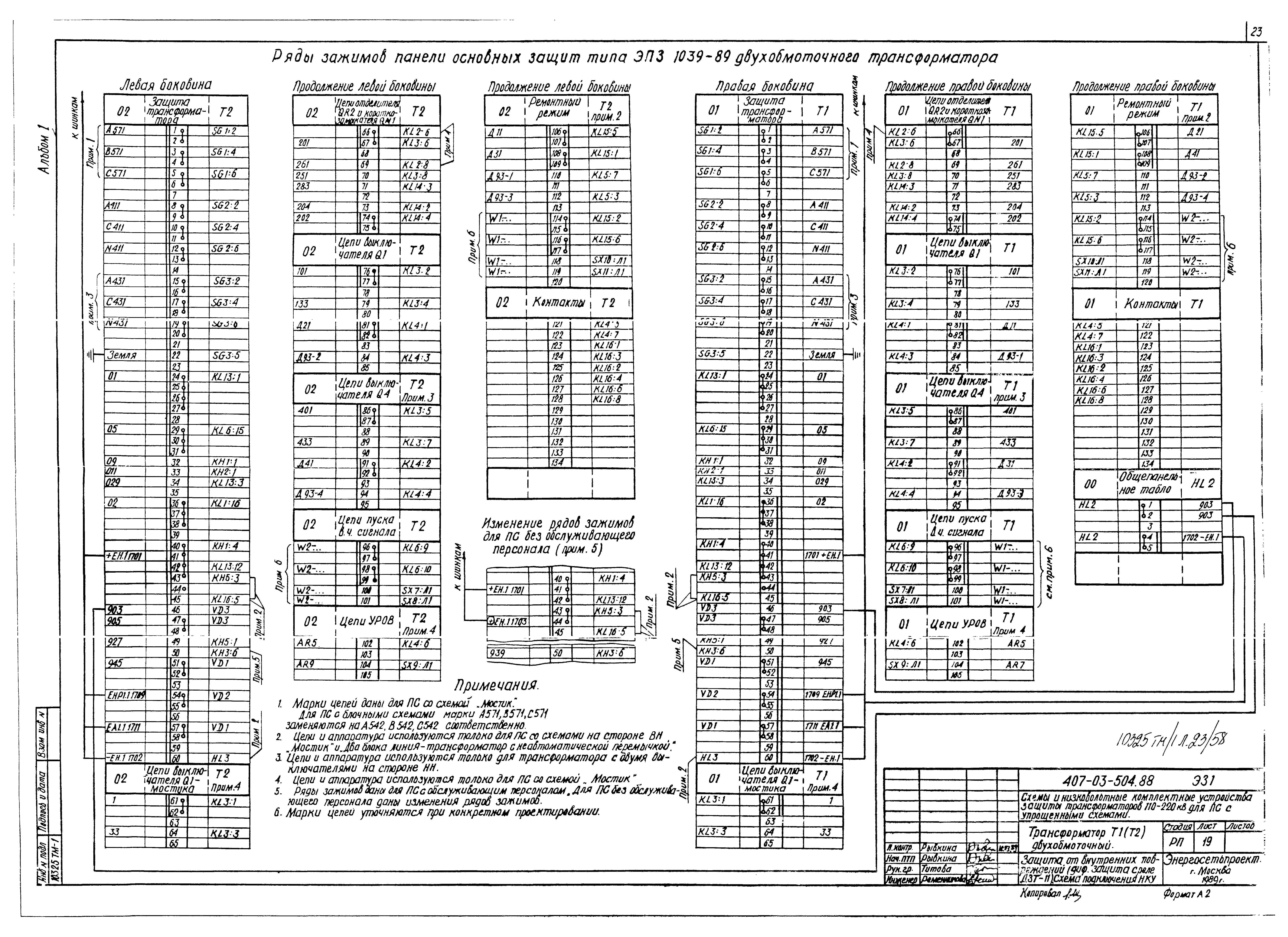

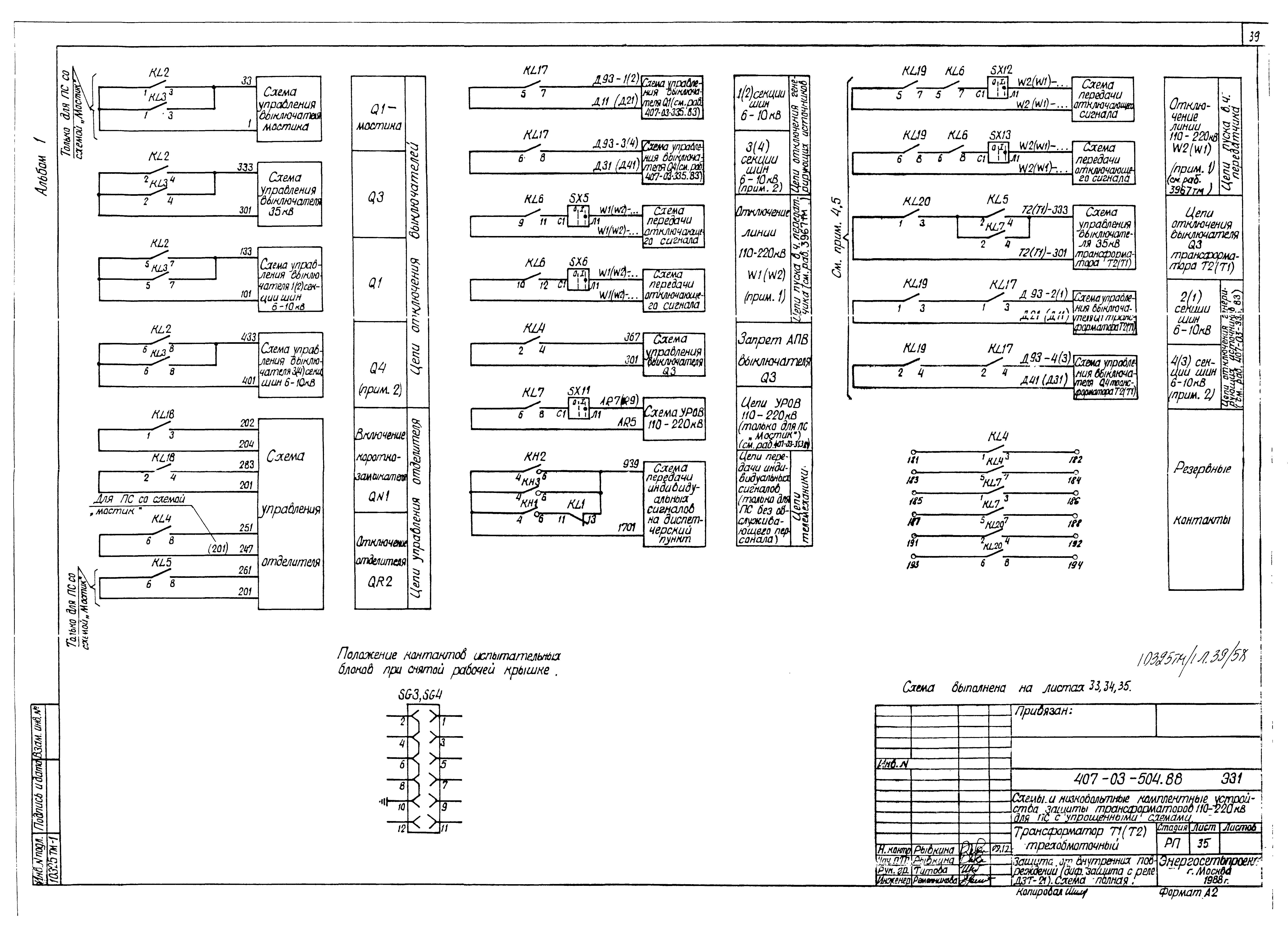

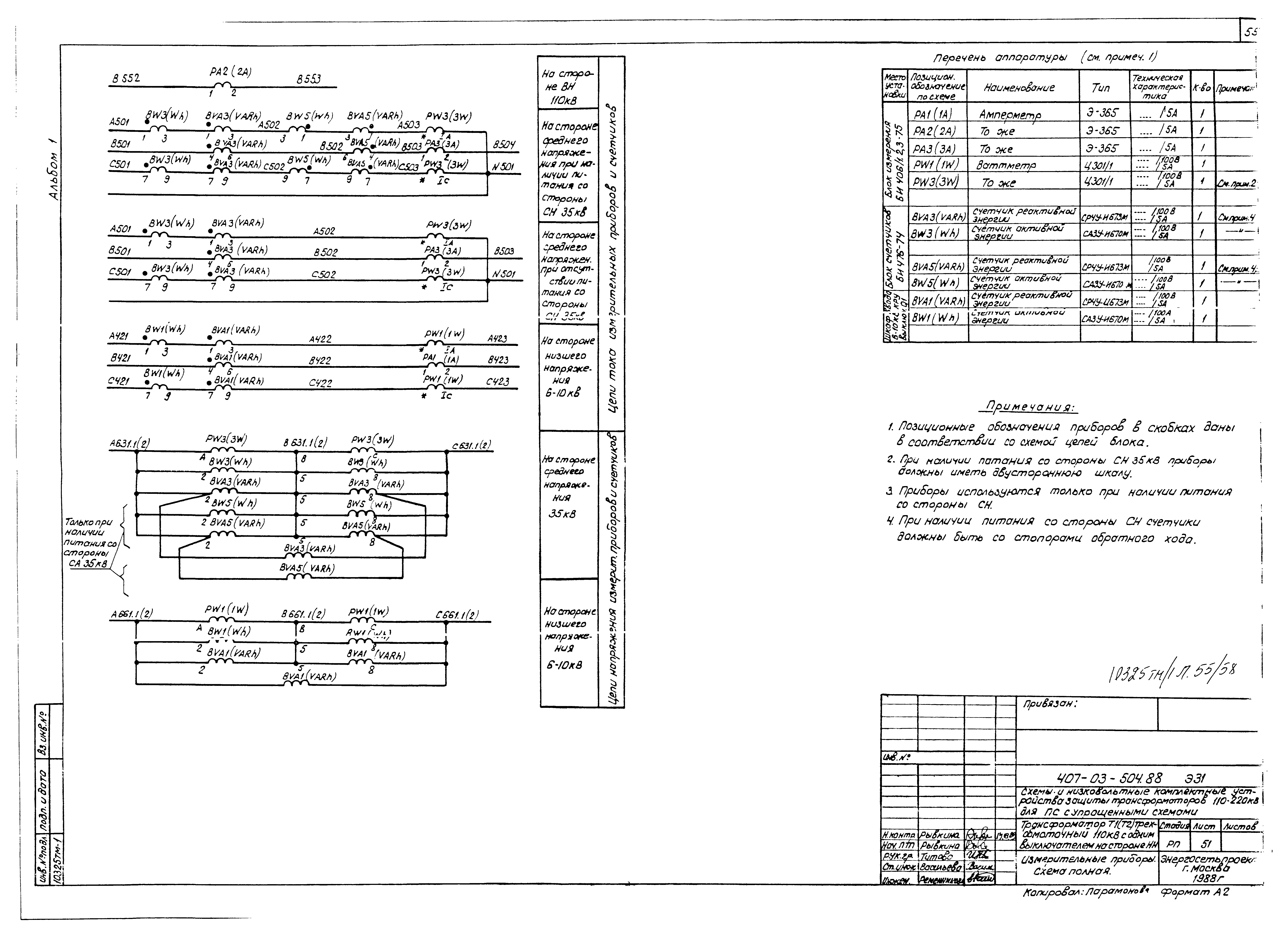

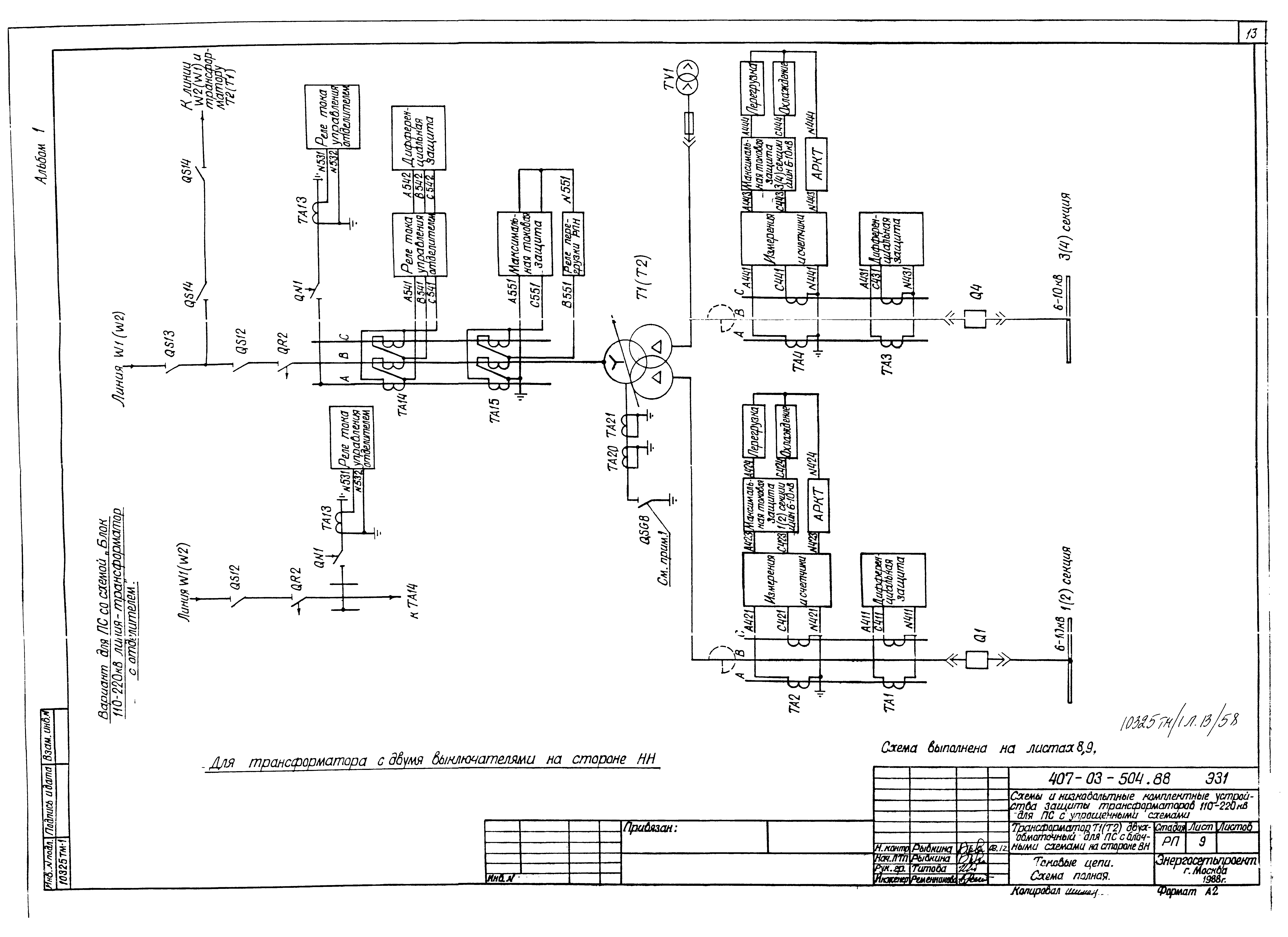

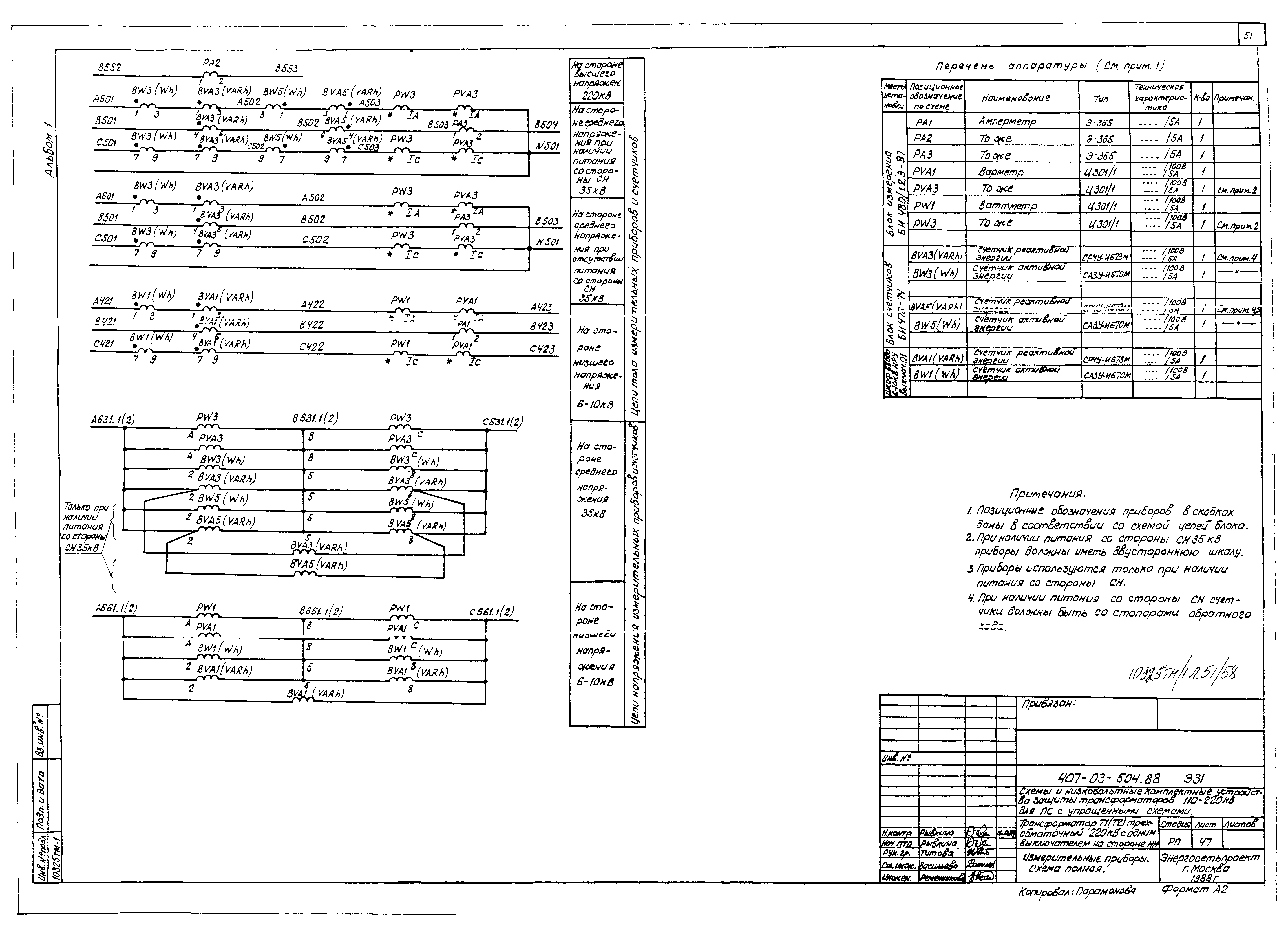

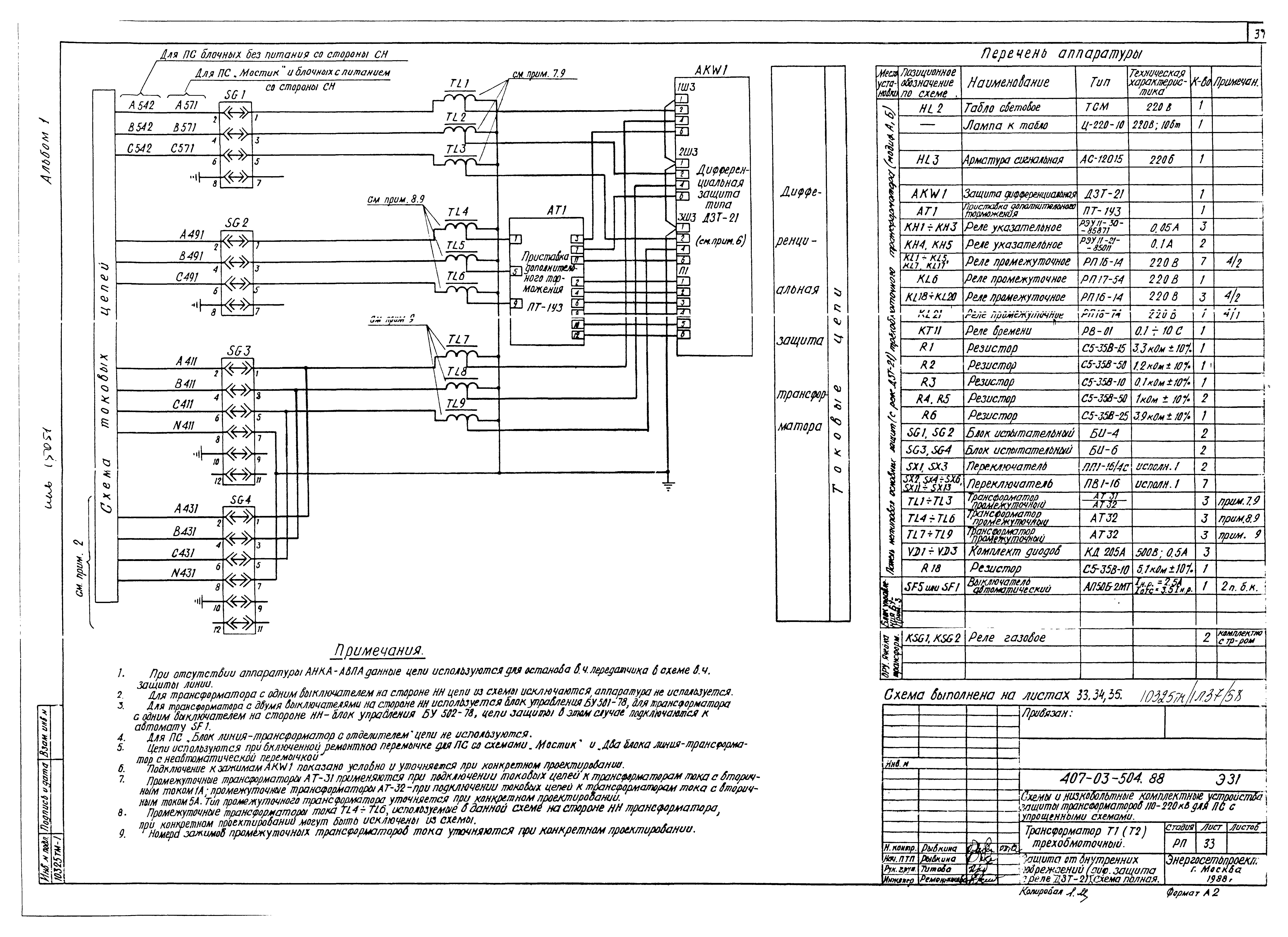

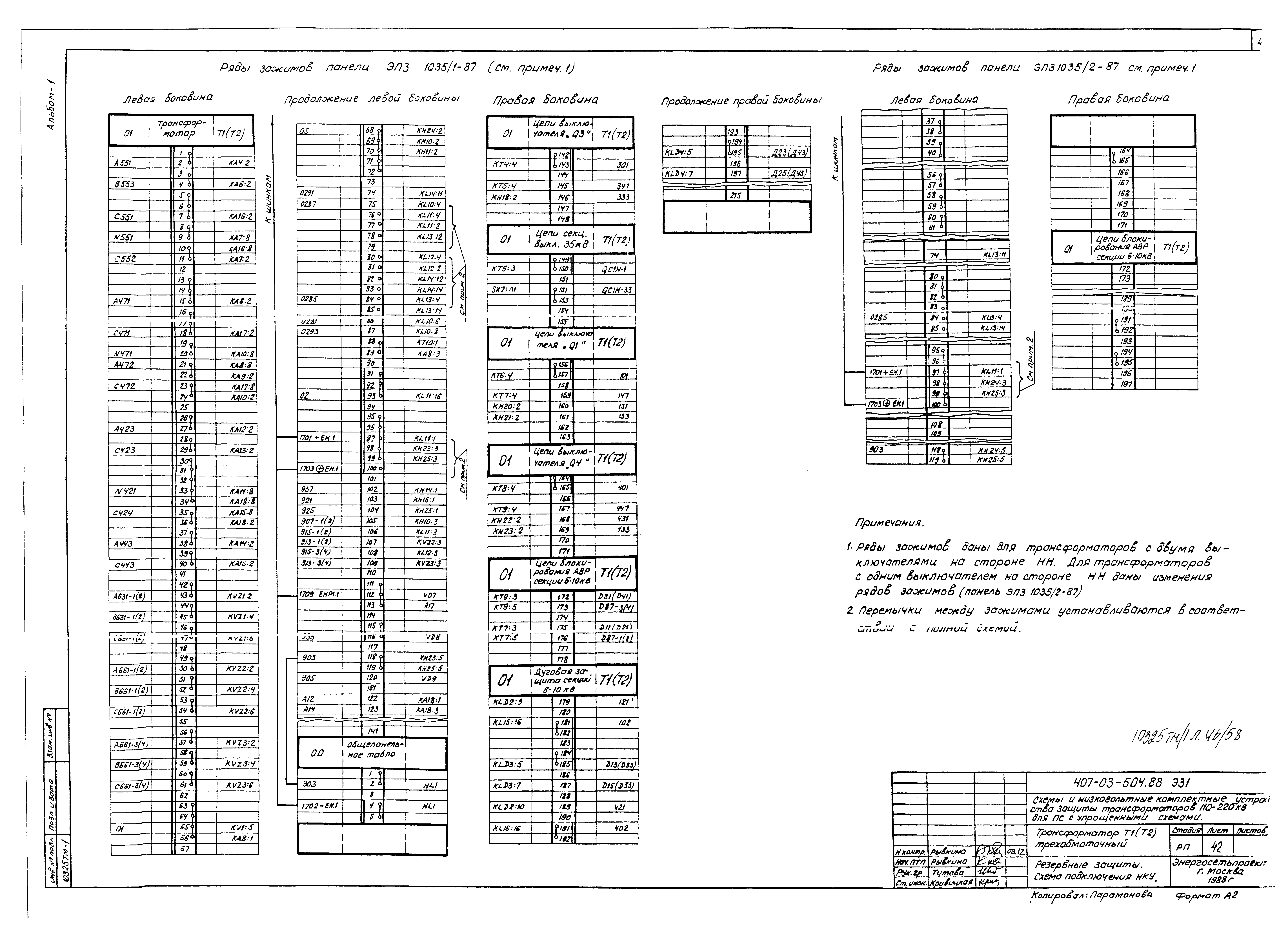

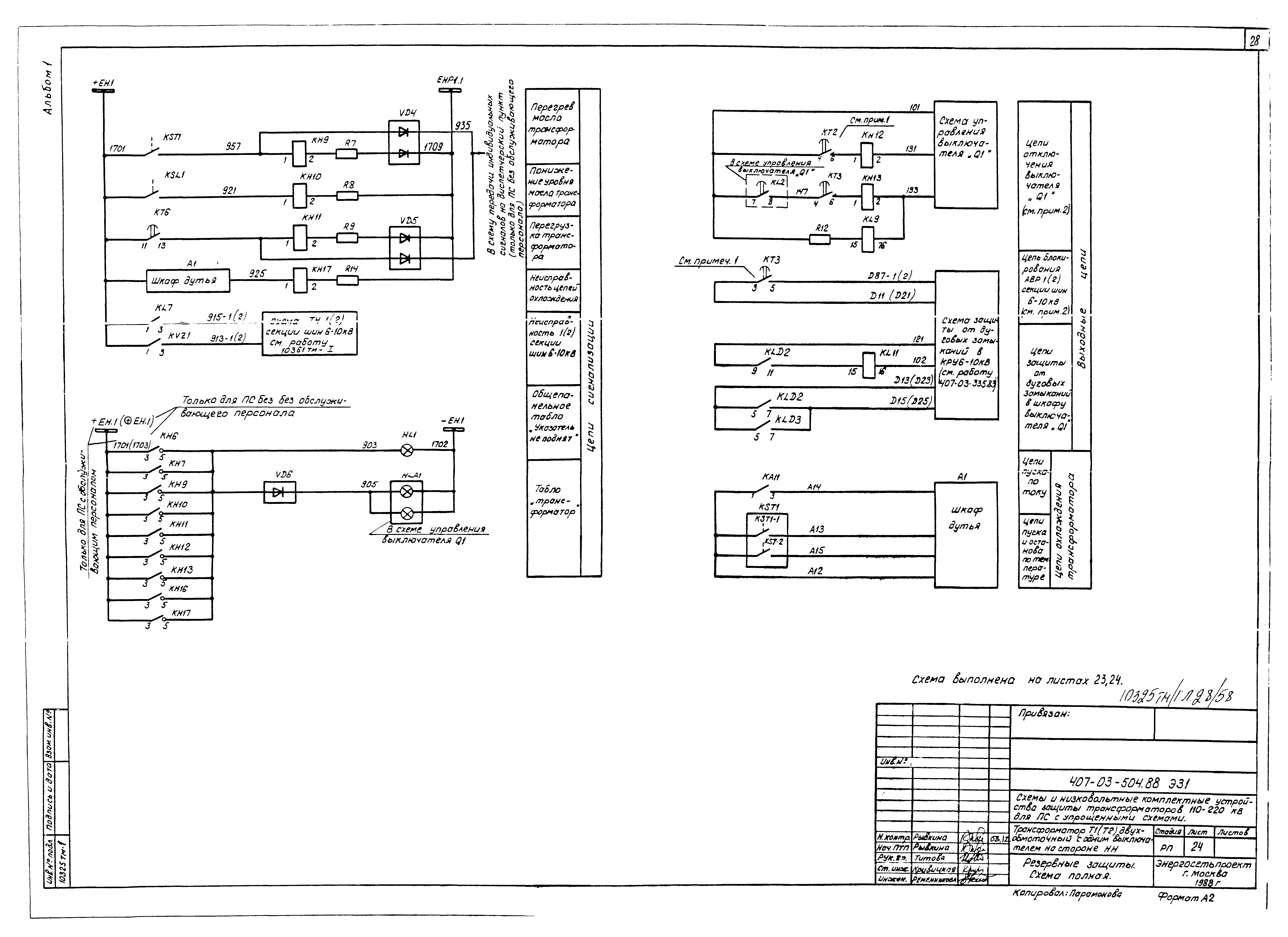

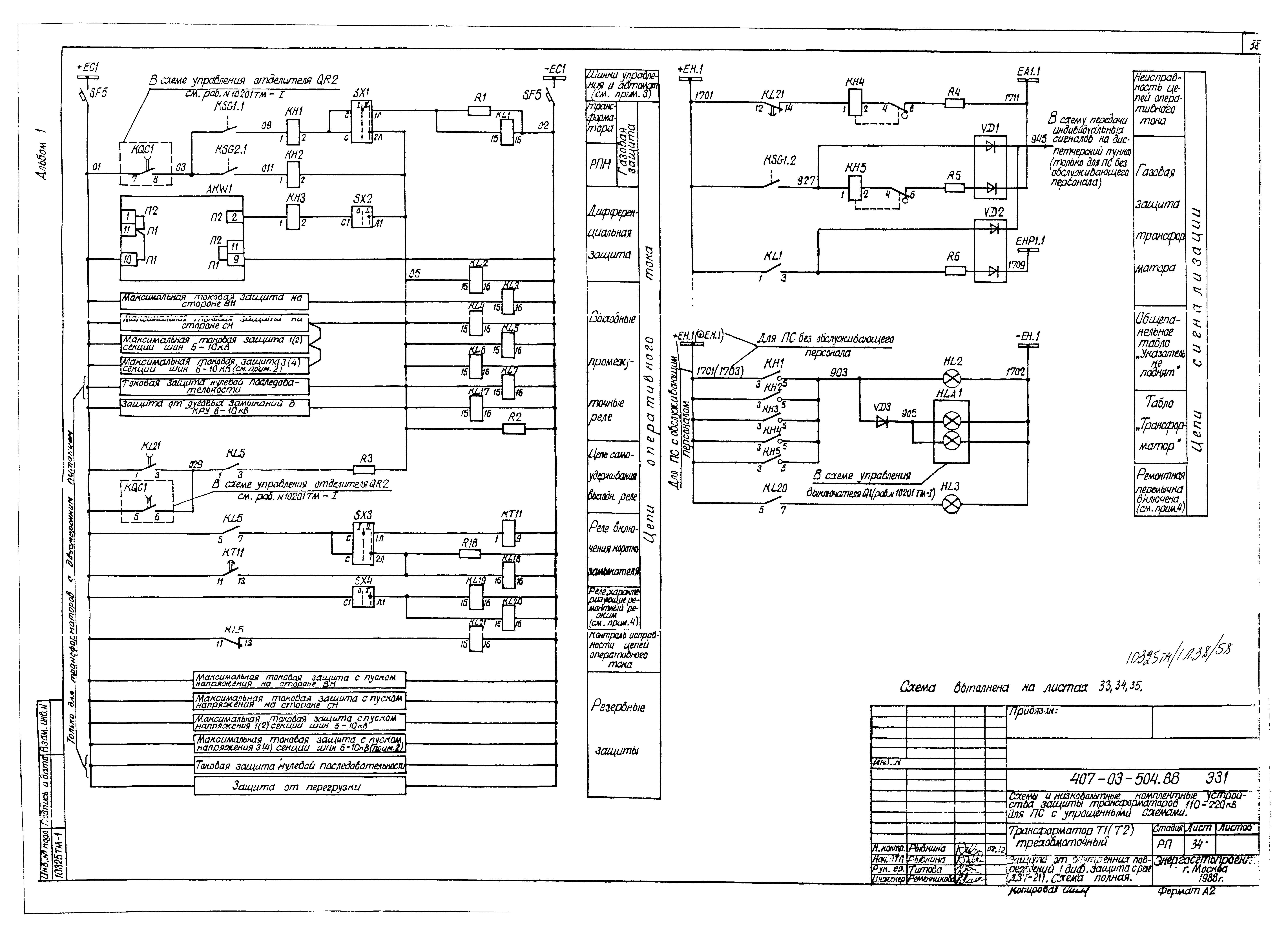

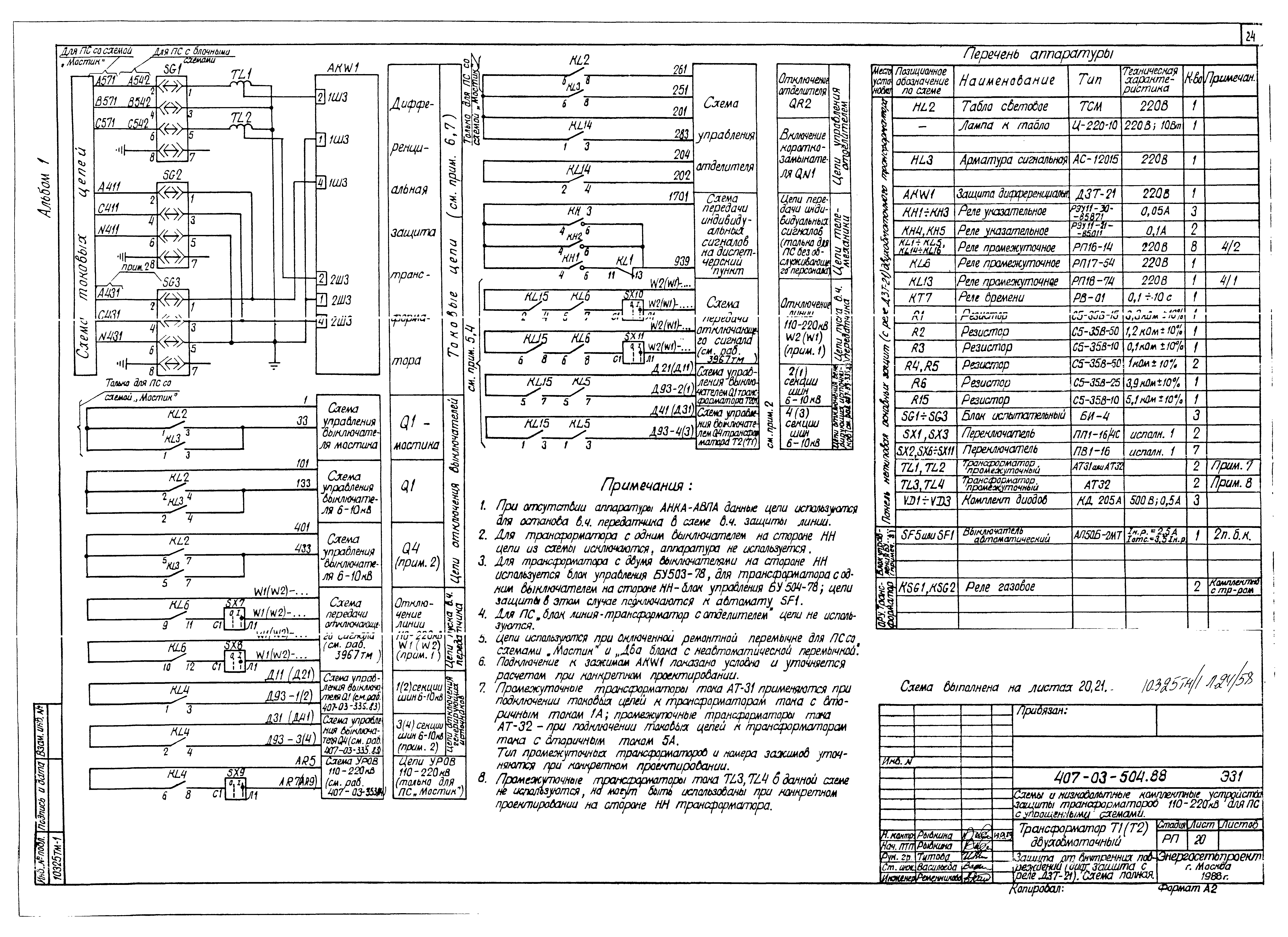

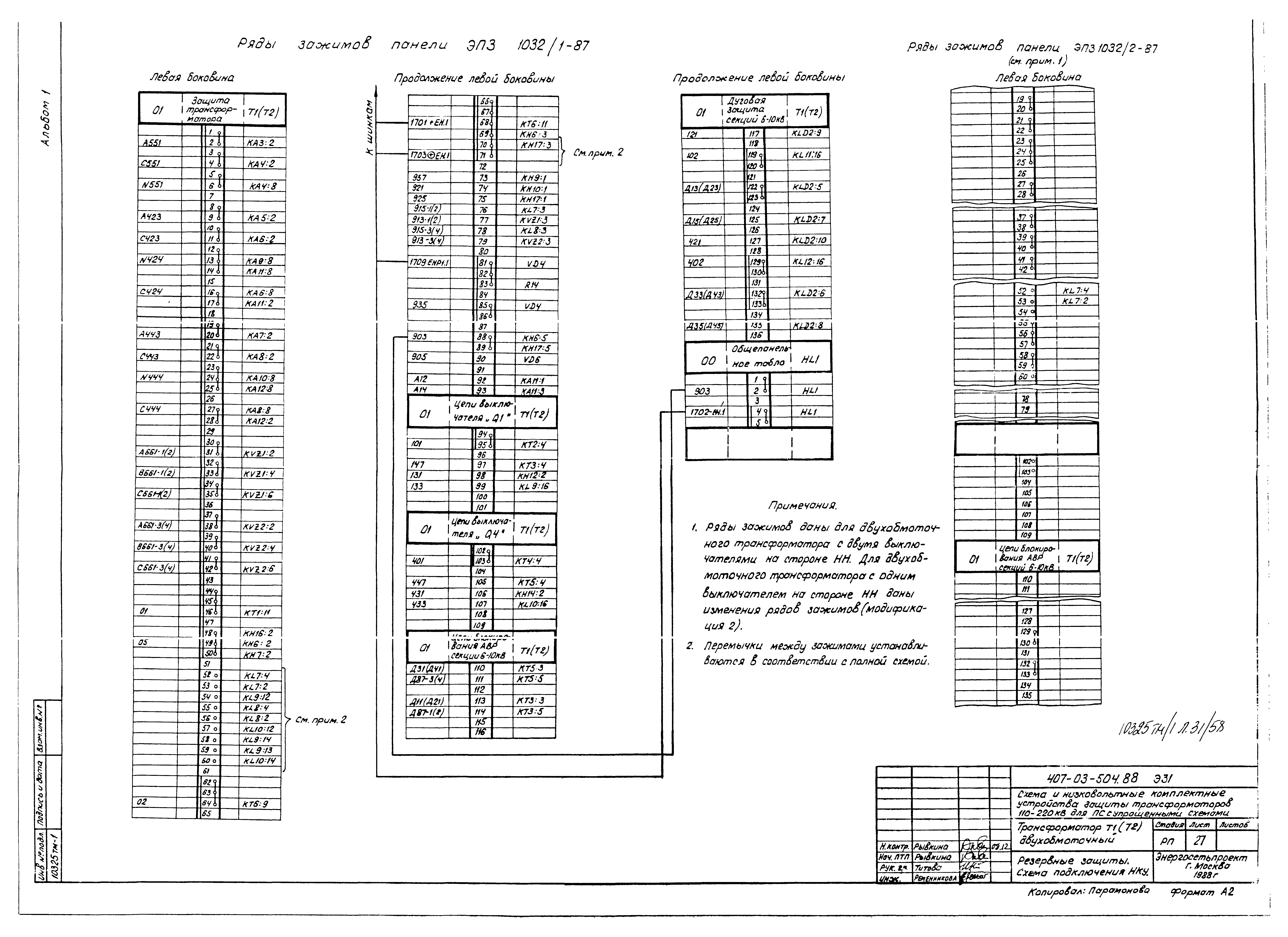

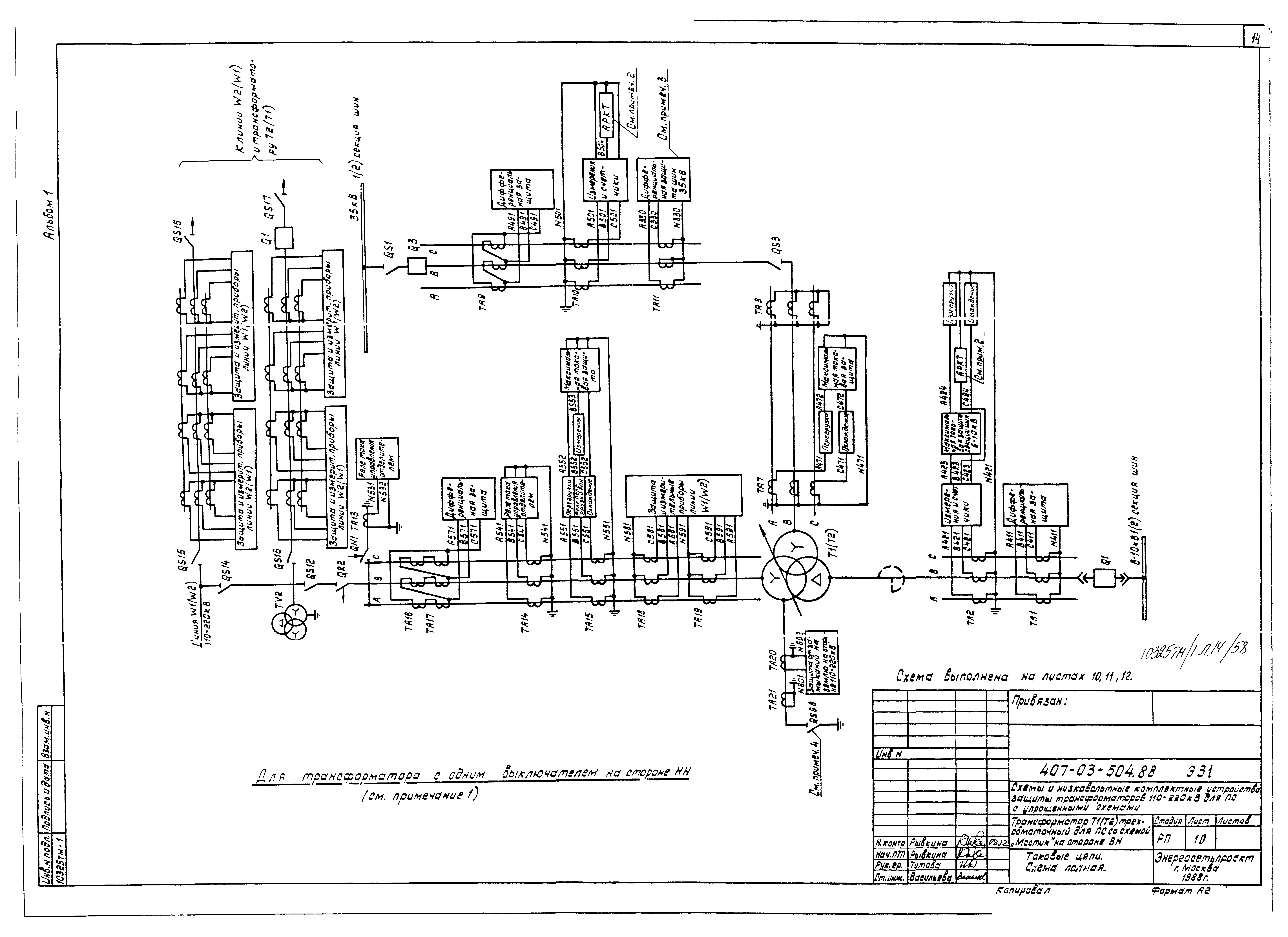

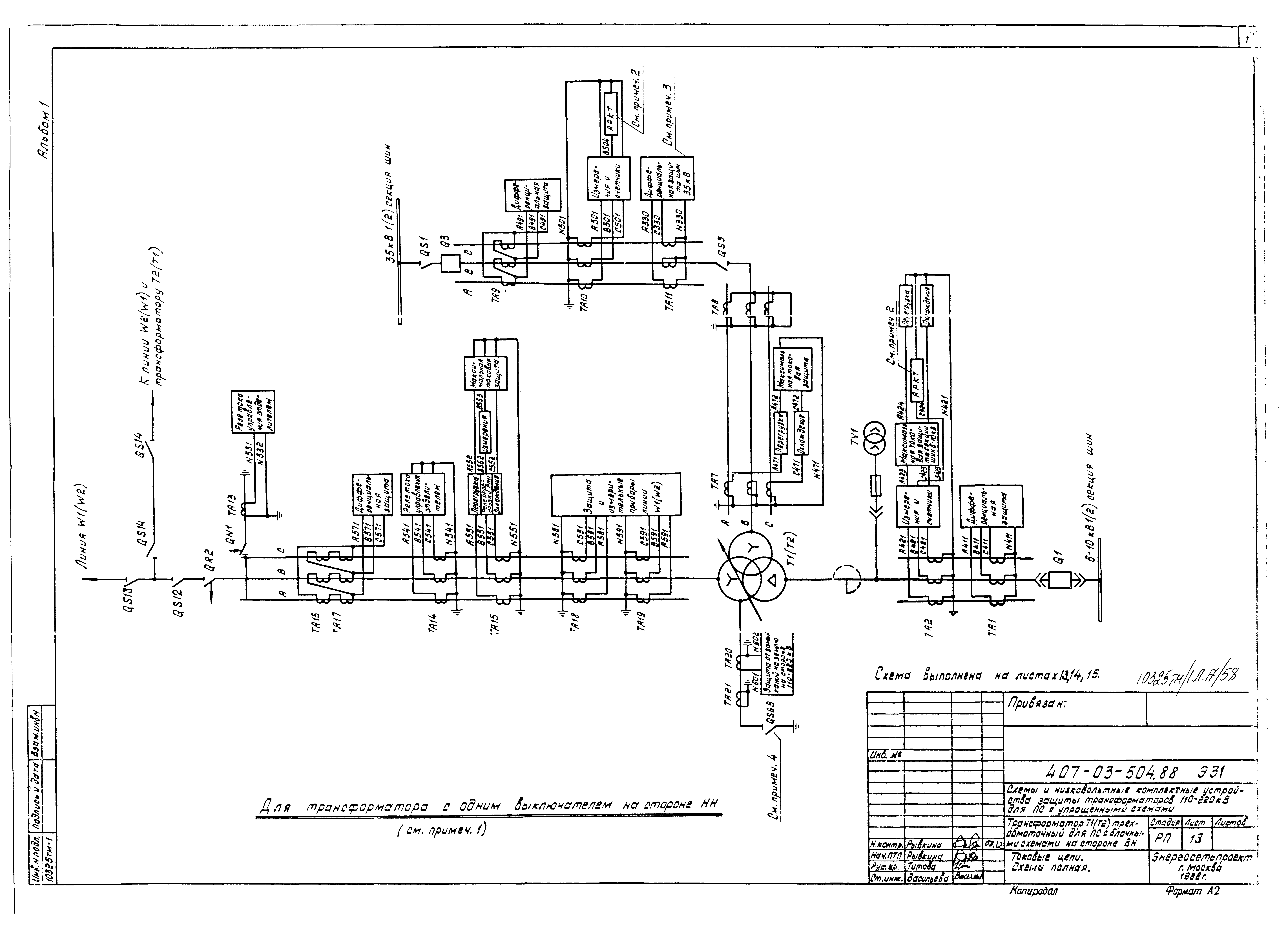

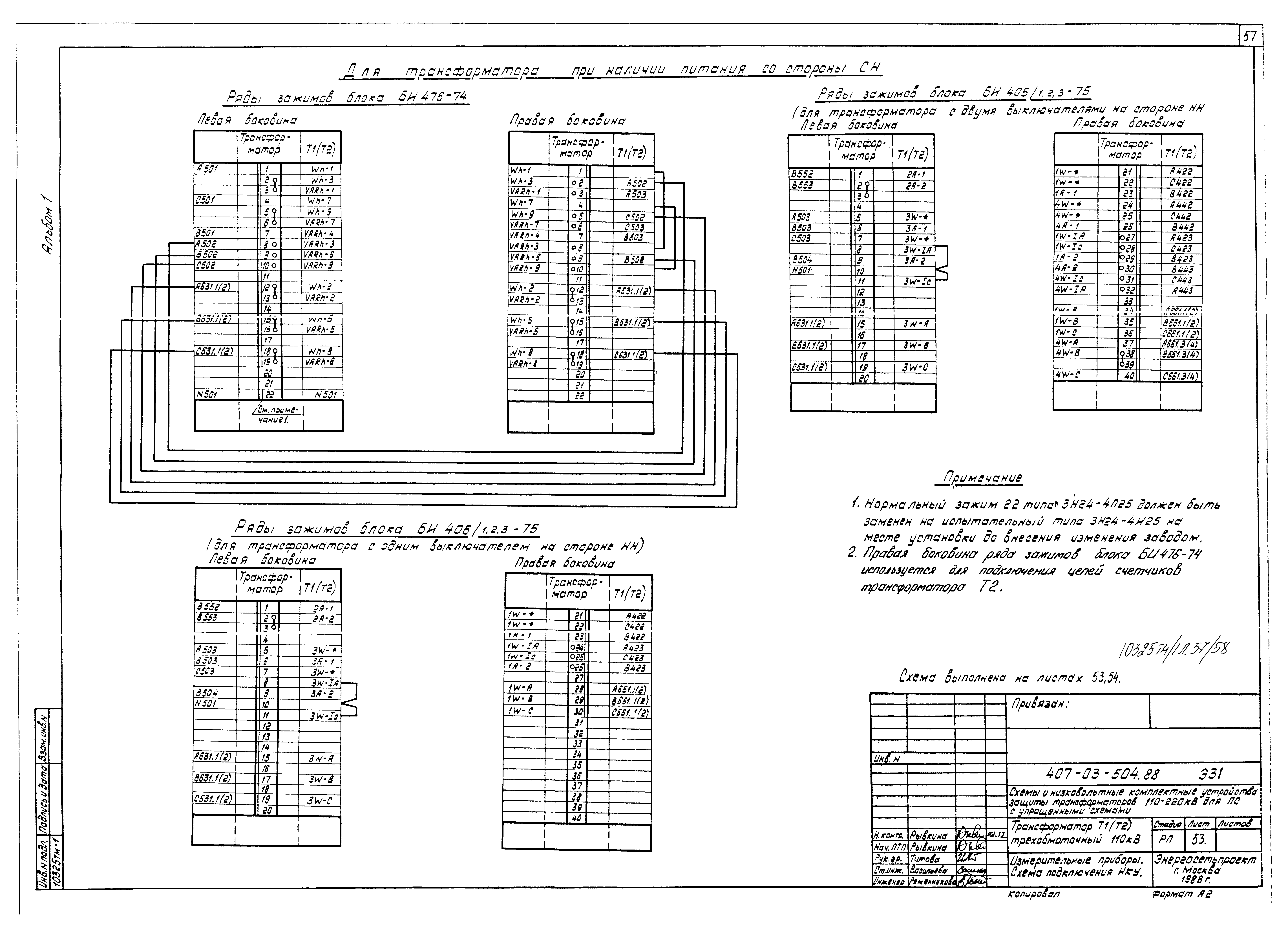

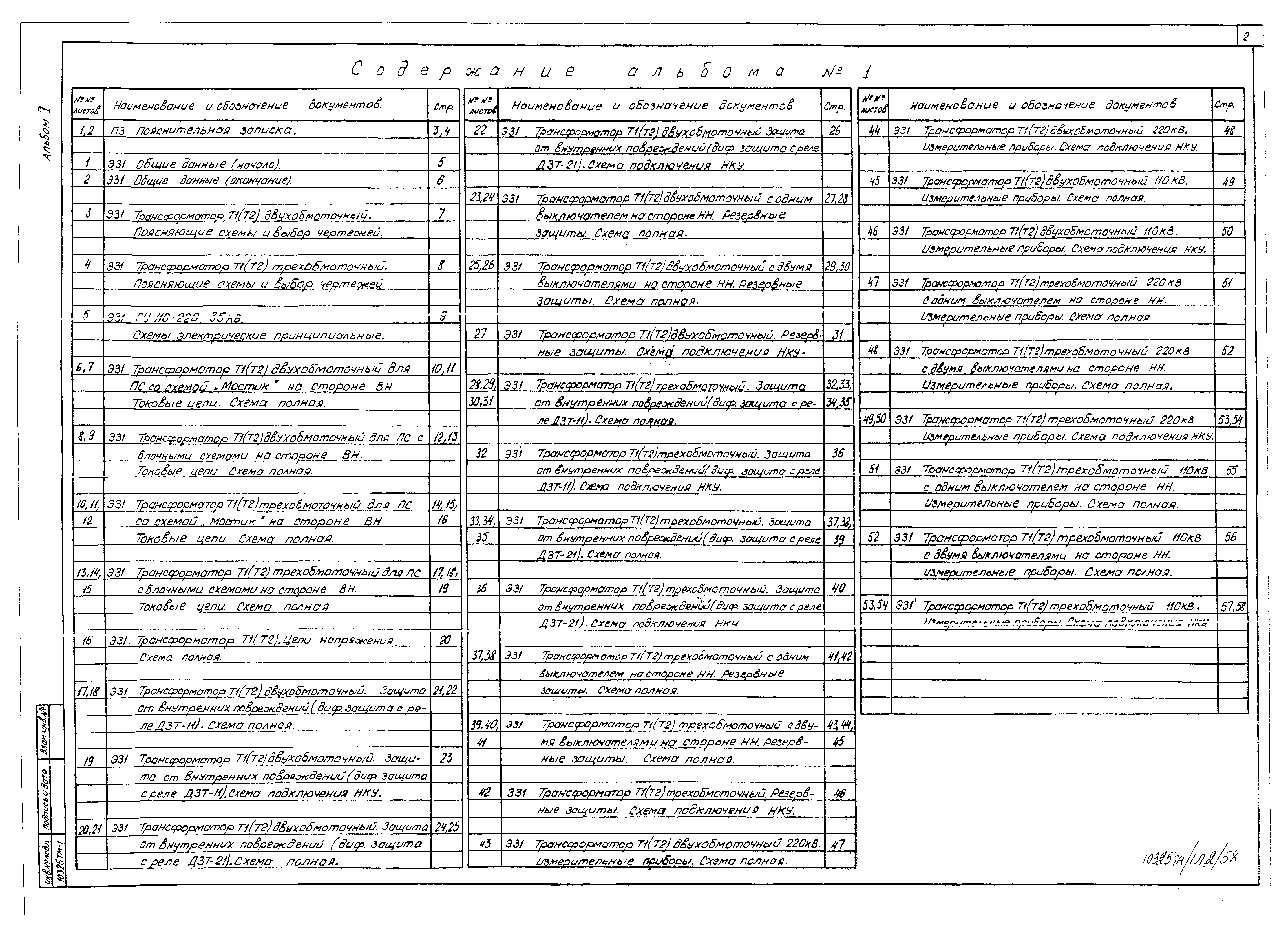

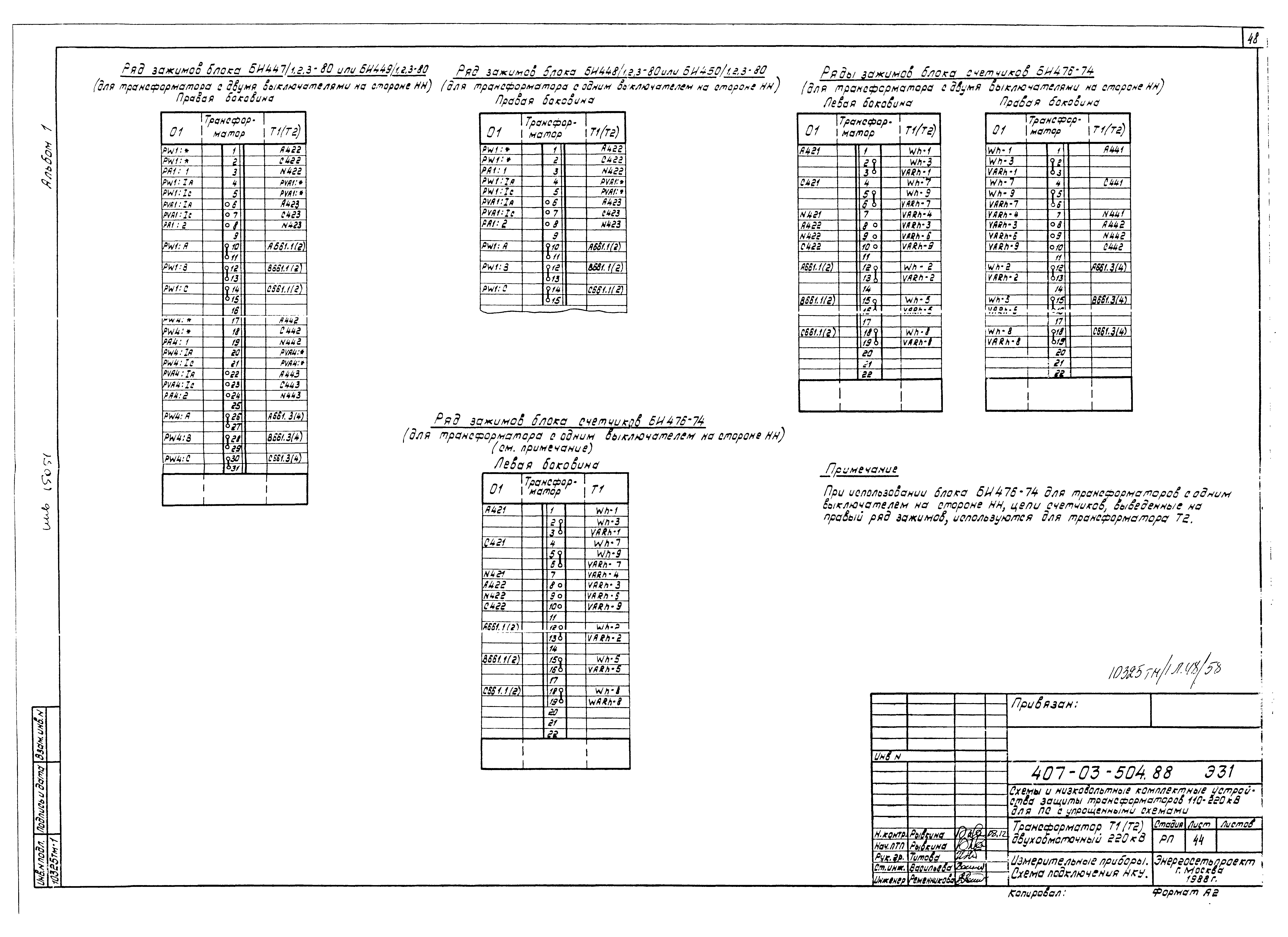

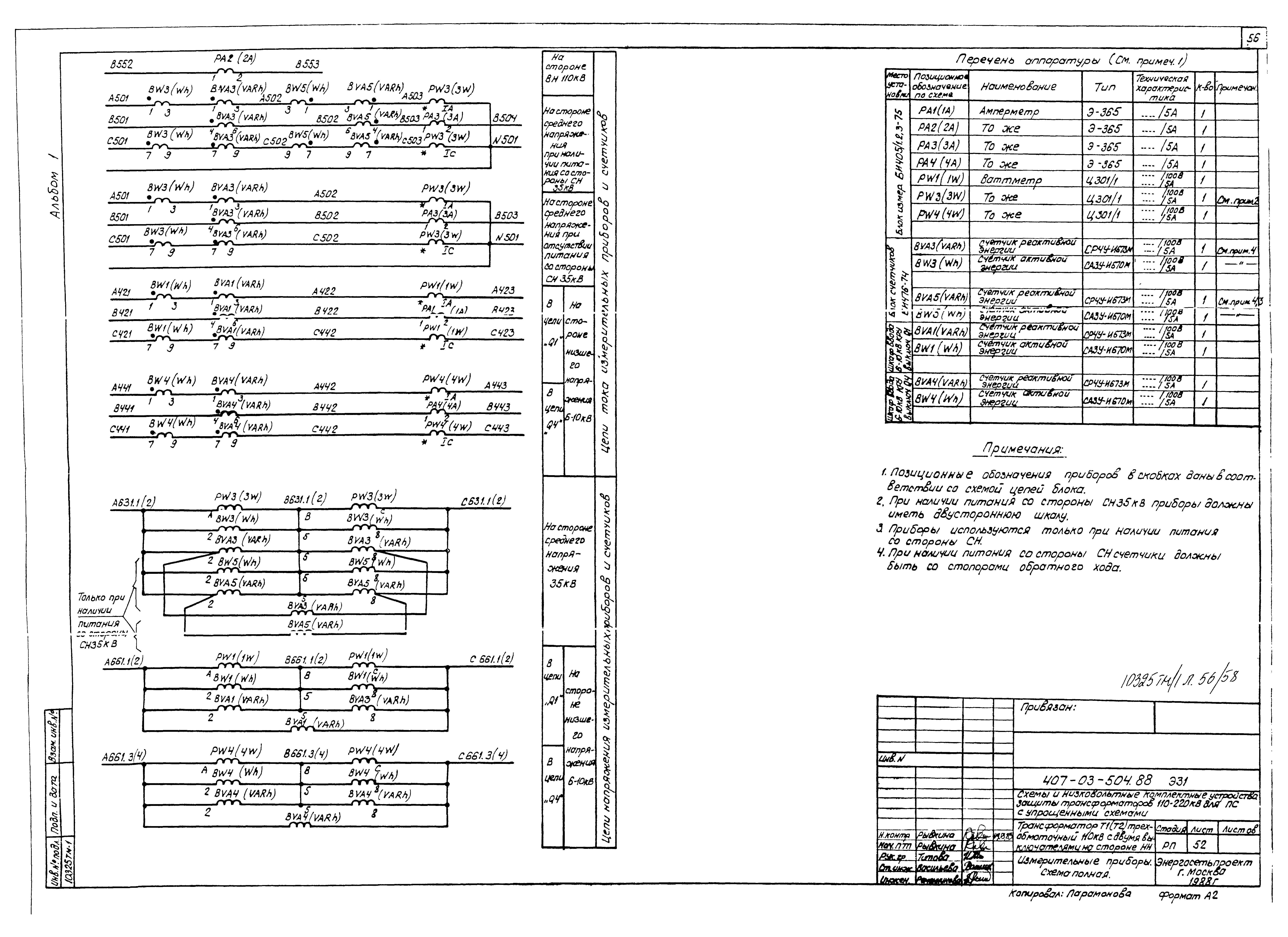

Оглавление: | Пояснительная записка Общие данные Трансформатор Т1(Т2) двухобмоточный. Поясняющие схемы и выбор чертежей Трансформатор Т1(Т2) трехобмоточный. Поясняющие схемы и выбор чертежей РУ 110 - 220 кВ, 35 кВ. Схемы электрические принципиальные Трансформатор Т1(Т2) двухобмоточный для ПС со схемой "Мостик" на стороне ВН. Токовые цепи. Схема полная Трансформатор Т1(Т2) двухобмоточный для ПС с блочными схемами на стороне ВН. Токовые цепи. Схема полная Трансформатор Т1(Т2) трехобмоточный для ПС со схемой "Мостик" на стороне ВН. Токовые цепи. Схема полная Трансформатор Т1(Т2) трехобмоточный для ПС с блочными схемами на стороне ВН. Токовые цепи. Схема полная Трансформатор Т1(Т2). Цепи напряжения. Схема полная Трансформатор Т1(Т2) двухобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-11). Схема полная Трансформатор Т1(Т2) двухобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-11). Схема подключения НКУ Трансформатор Т1(Т2) двухобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-21). Схема полная Трансформатор Т1(Т2) двухобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-21). Схема подключения НКУ Трансформатор Т1(Т2) двухобмоточный с одним выключателем на стороне НН. Резервные защиты. Схема полная Трансформатор Т1(Т2) двухобмоточный с двумя выключателями на стороне НН. Резервные защиты. Схема полная Трансформатор Т1(Т2) двухобмоточный. Резервные защиты. Схема подключения НКУ Трансформатор Т1(Т2) трехобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-11). Схема полная трансформатор Т1(Т2) трехобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-11). Схема подключения НКУ Трансформатор Т1(Т2) трехобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-21). Схема полная Трансформатор Т1(Т2) трехобмоточный. Защита от внутренних повреждений (диф. защита с реле ДЗТ-21). Схема подключения НКУ Трансформатор Т1(Т2) трехобмоточный с одним выключателем на стороне НН. Резервные защиты. Схема полная Трансформатор Т1(Т2) трехобмоточный с двумя выключателями на стороне НН. Резервные защиты. Схема полная Трансформатор Т1(Т2) трехобмоточный. Резервные защиты. Схема подключения НКУ Трансформатор Т1(Т2) двухобмоточный 220 кВ. Измерительные приборы. Схема полная Трансформатор Т1(Т2) двухобмоточный 220 кВ. Измерительные приборы. Схема подключения НКУ Трансформатор Т1(Т2) двухобмоточный 110 кВ. Измерительные приборы. Схема полная Трансформатор Т1(Т2) двухобмоточный 110 кВ. Измерительные приборы. Схема подключения НКУ Трансформатор Т1(Т2) трехобмоточный 220 кВ с одним выключателем на стороне НН. Измерительные приборы. Схема полная Трансформатор Т1(Т2) трехобмоточный 220 кВ с двумя выключателями на стороне НН. Измерительные приборы. Схема полная Трансформатор Т1(Т2) трехобмоточный 220 кВ. Измерительные приборы. Схема подключения НКУ Трансформатор Т1(Т2) трехобмоточный 110 кВ с одним выключателем на стороне НН. Измерительные приборы. Схема полная Трансформатор Т1(Т2) трехобмоточный 110 кВ с двумя выключателями на стороне НН. Измерительные приборы. Схема полная Трансформатор Т1(Т2) трехобмоточный 110 кВ. Измерительные приборы. Схема подключения НКУ |
