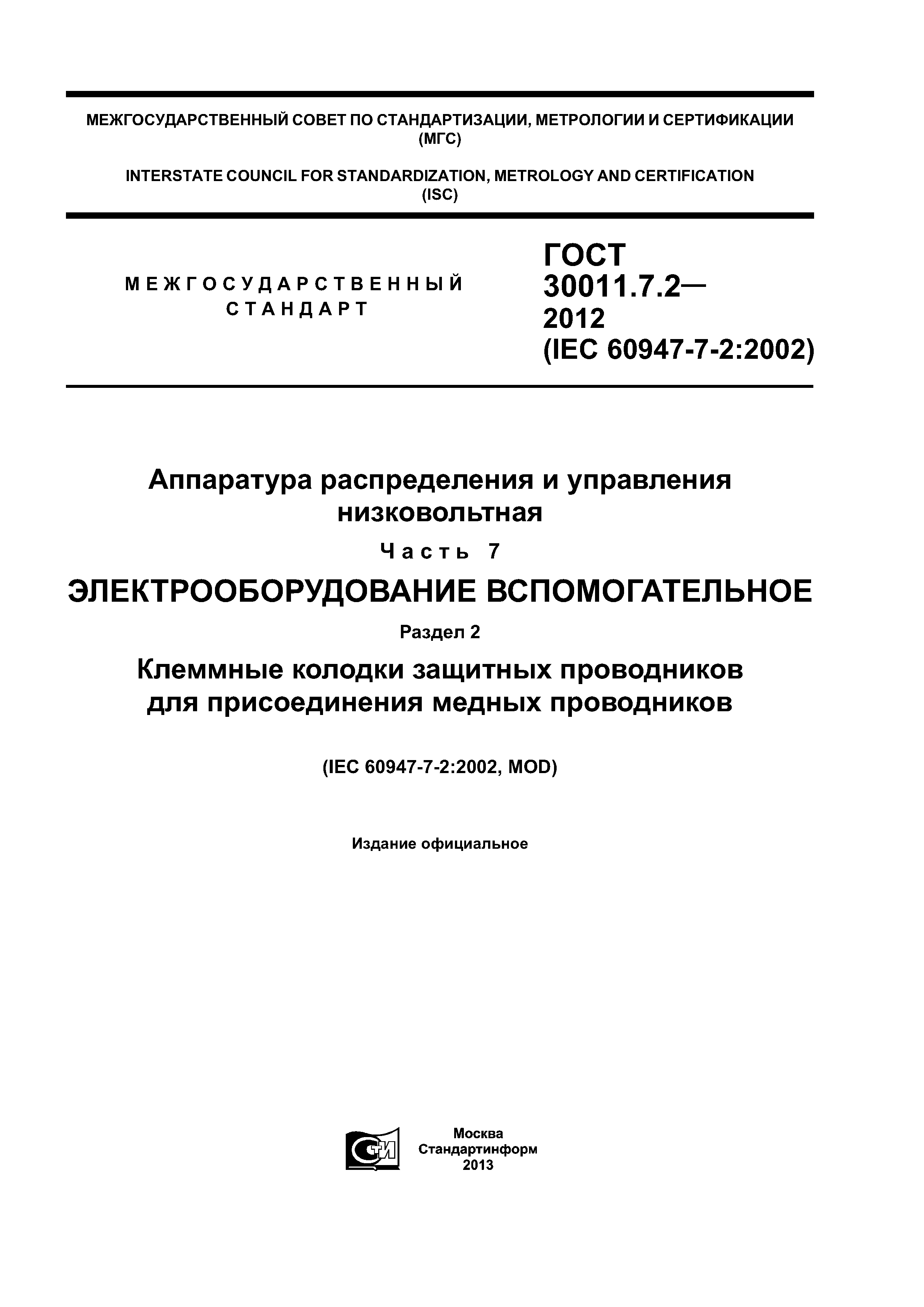

ГОСТ 30011.7.2-2012

Аппаратура распределения и управления низковольтная. Часть 7. Электрооборудование вспомогательное. Раздел 2. Клеммные колодки защитных проводников для присоединения медных проводников

Обозначение:	ГОСТ 30011.7.2-2012
Обозначение англ:	GOST 30011.7.2-2012
Статус:	действует
Название рус.:	Аппаратура распределения и управления низковольтная. Часть 7. Электрооборудование вспомогательное. Раздел 2. Клеммные колодки защитных проводников для присоединения медных проводников
Название англ.:	Low-voltage switchgear and controlgear. Part 7. Ancillary equipment. Section 2. Protective conductor terminal blocks for copper conductors
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

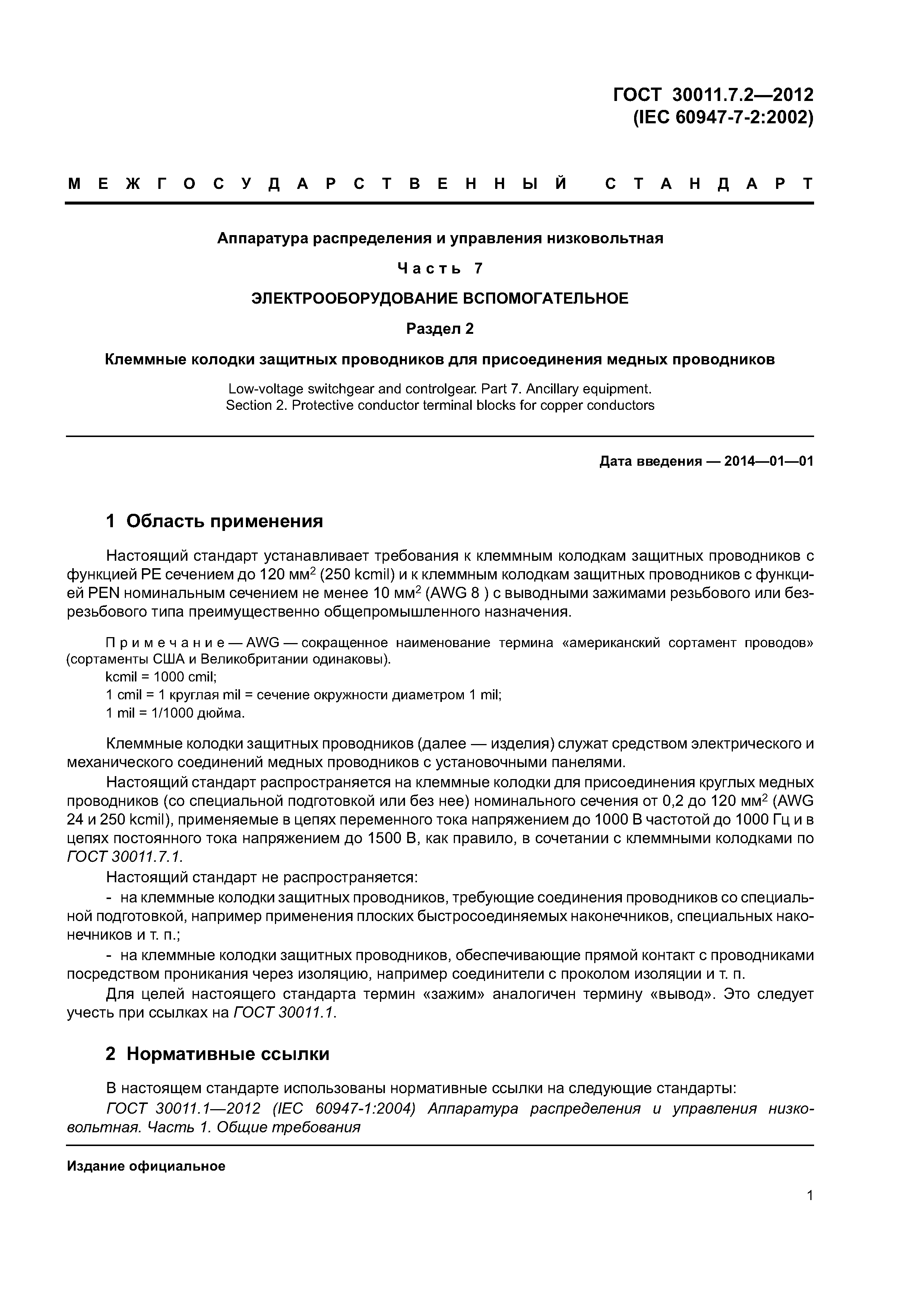

Область применения:	Стандарт устанавливает требования к клеммным колодкам защитных проводников с функцией PE сечением до 120 мм в степени 2 (250 kcmil)) и к клеммным колодкам защитных проводников с функцией PEN номинальным сечением не менее 10 мм в степени 2 (AWG 8) с выводными зажимами резьбового или безрезьбового типа преимущественно общепромышленного назначения. Клеммные колодки защитных проводников служат средством электрического и механического соединений медных проводников с установочными панелями. Настоящий стандарт распространяется на клеммные колодки для присоединения круглых медных проводников (со специальной подготовкой или без нее) номинального сечения от 0,2 до 120 мм в степени 2 (AWG 24 и 250 kcmil), применяемые в цепях переменного тока напряжением до 1000 В, частотой до 1000 Гц и в цепях постоянного тока напряжением до 1500 В, как правило, в сочетании с клеммными колодками по ГОСТ 30011.7.1. Настоящий стандарт не распространяется: - на клеммные колодки защитных проводников, требующие соединения проводников со специальной подготовкой, например применения плоских быстросоединяемых наконечников, специальных наконечников и т.п.; - на клеммные колодки защитных проводников, обеспечивающие прямой контакт с проводниками посредством проникновения через изоляцию, например соединители с проколом изоляции и т.п. Для целей настоящего стандарта, термин «зажим» аналогичен термину «вывод». Это следует учесть при ссылках на ГОСТ 30011.1.

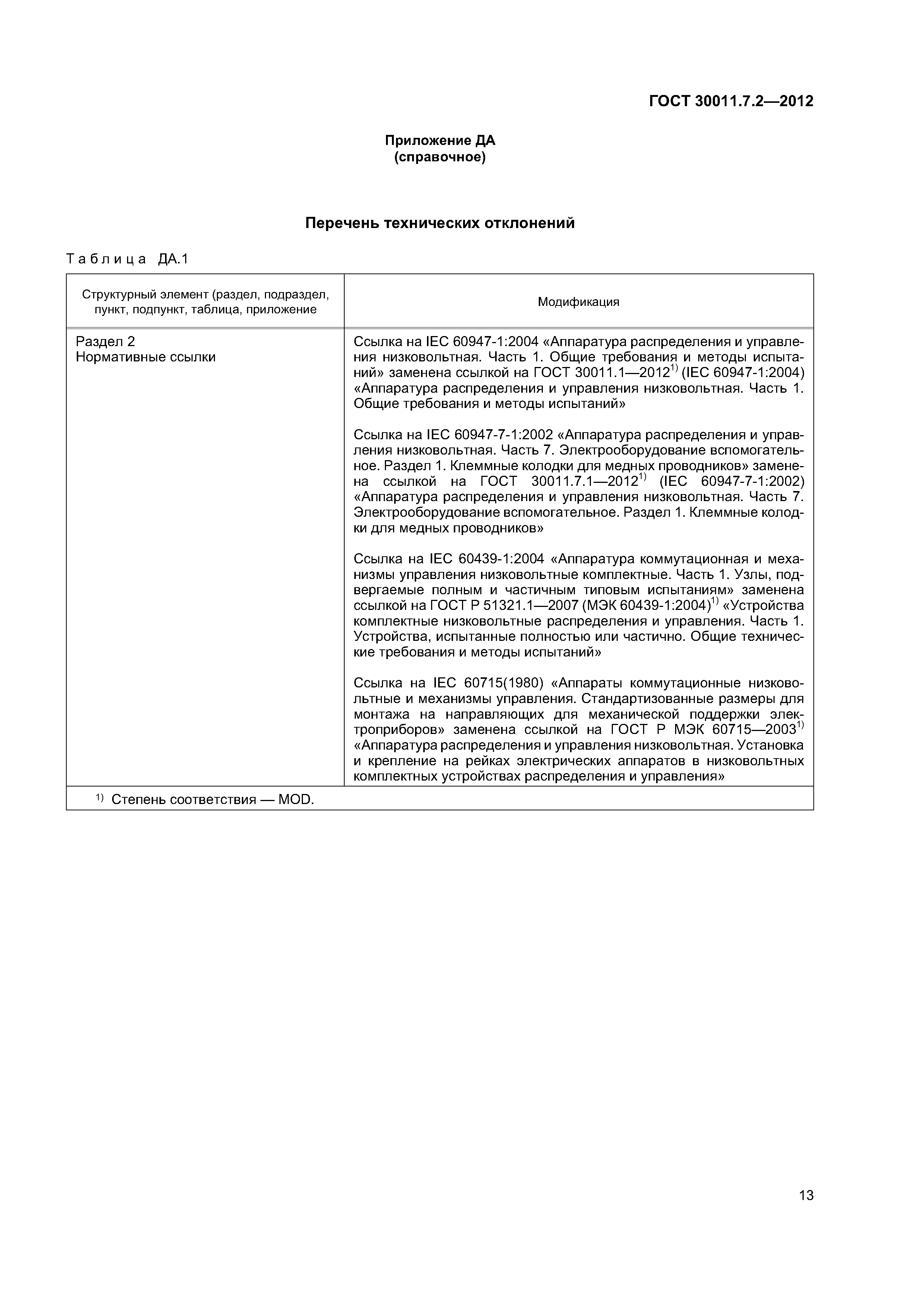

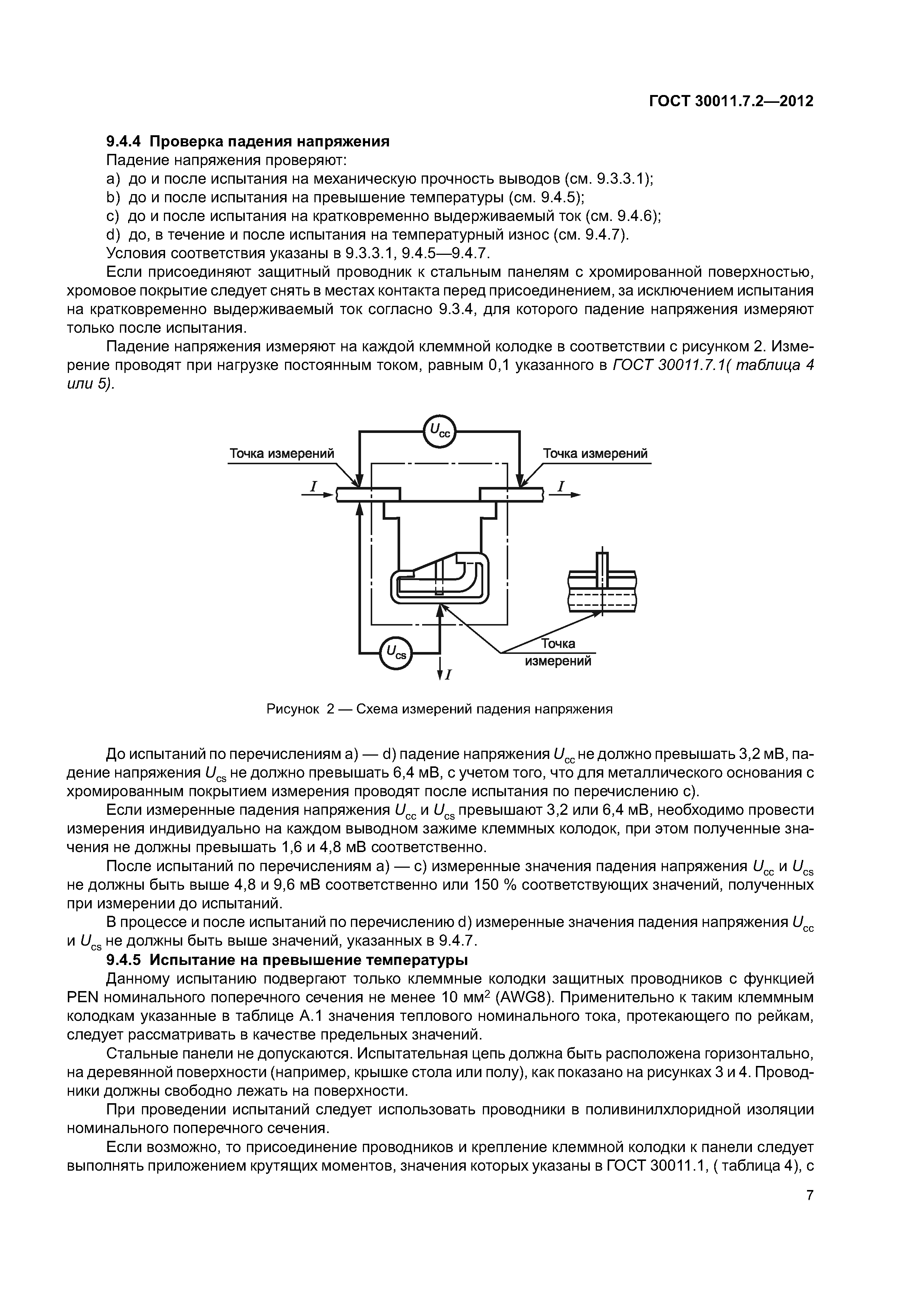

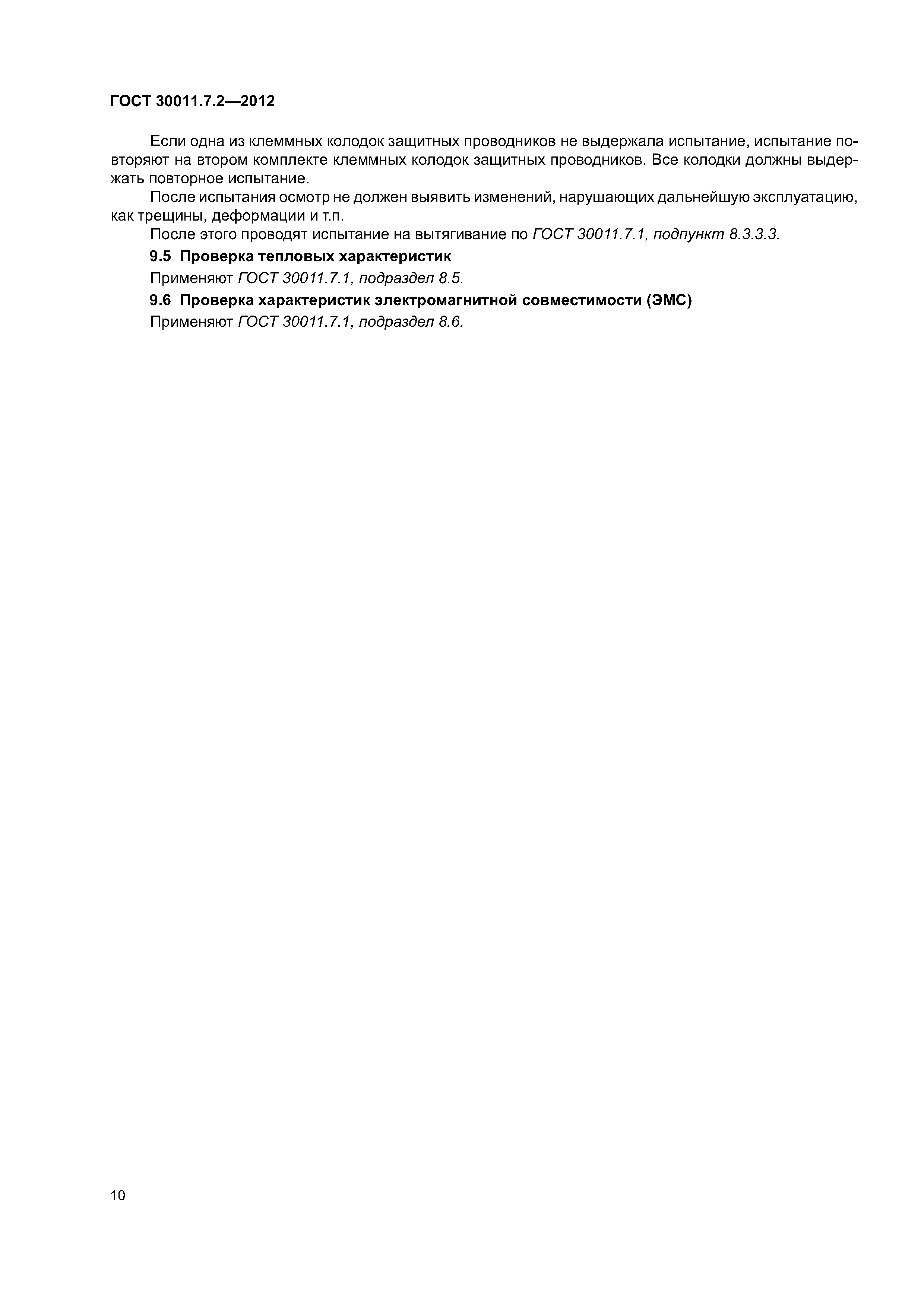

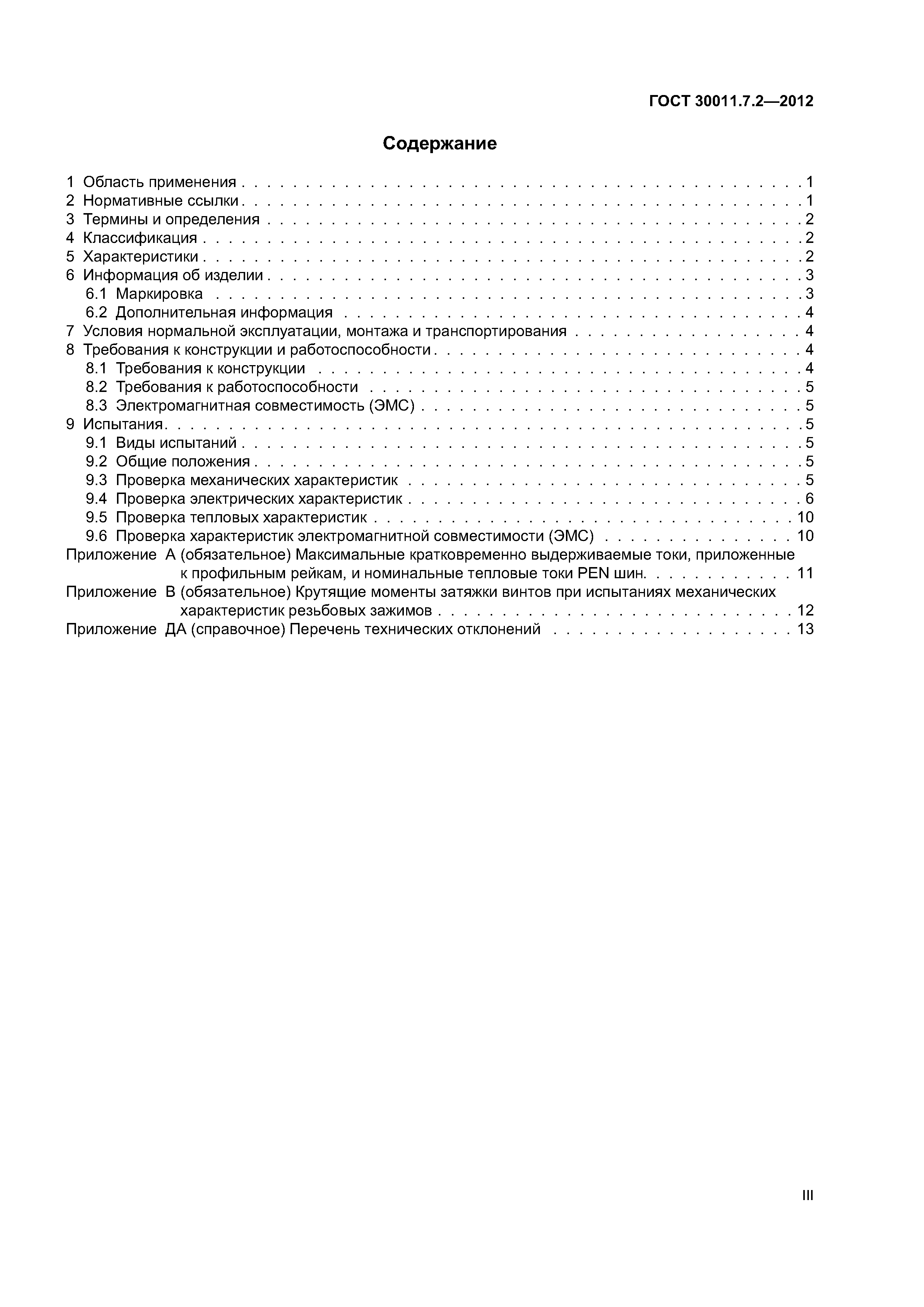

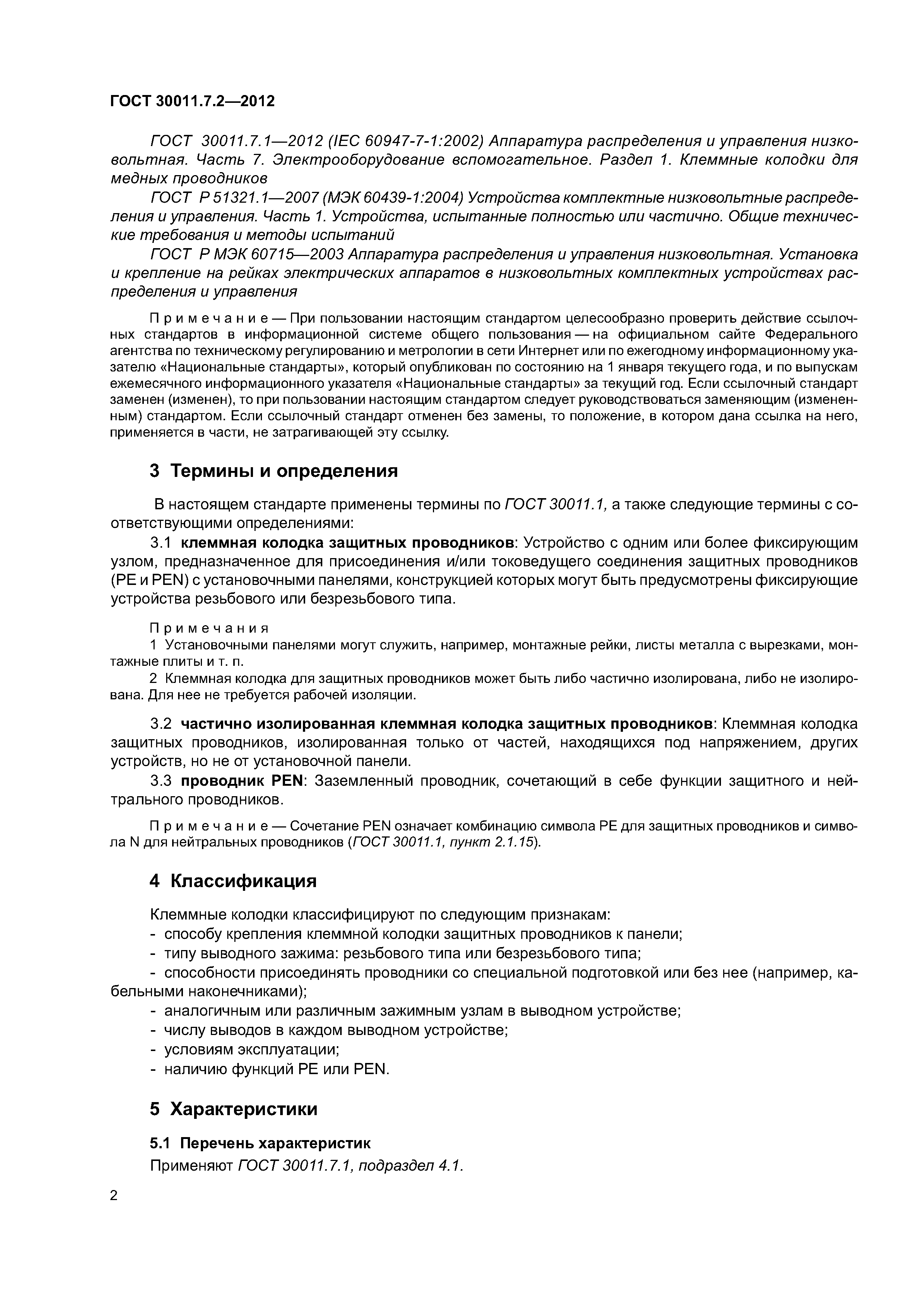

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация 5 Характеристики 6 Информация об изделии    6.1 Маркировка    6.2 дополнительная информация 7 Условия нормальной эксплуатации, монтажа и транспортирования 8 Требования к конструкции и работоспособности    8.1 Требования к конструкции    8.2 Требования к работоспособности    8.3 Электромагнитная совместимость (ЭМС) 9 Испытания    9.1 Виды испытаний    9.2 Общие положения    9.3 Проверка механических характеристик    9.4 Проверка электрических характеристик    9.5 Проверка тепловых характеристик    9.6 Проверка характеристик электромагнитной совместимости (ЭМС) Приложение А (обязательное) Максимальные кратковременно выдерживаемые токи, приложенные к профильным рейкам, и номинальные тепловые токи РЕМ шин Приложение В (обязательное) Крутящие моменты затяжки винтов при испытаниях механических характеристик резьбовых зажимов Приложение ДА (справочное) Перечень технических отклонений
Разработан:	ООО ВНИИэлектроаппарат
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (833-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Электрическая арматура прочая Соединительные устройства Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Электрическая арматура прочая Соединительные устройства
Нормативные ссылки:	ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления» ГОСТ Р 51321.1-2007 «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний» ГОСТ 30011.7.1-2012 «Аппаратура распределения и управления низковольтная. Часть 7. Электрооборудование вспомогательное. Раздел 1. Клеммные колодки для медных проводников» ГОСТ 30011.1-2012 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования»
