ГОСТ 30011.5.5-2012

Аппаратура распределения и управления низковольтная. Часть 5-5. Аппараты и элементы коммутации для цепей управления. Электрические устройства срочного останова с функцией механического защелкивания

Обозначение:	ГОСТ 30011.5.5-2012
Обозначение англ:	GOST 30011.5.5-2012
Статус:	действует
Название рус.:	Аппаратура распределения и управления низковольтная. Часть 5-5. Аппараты и элементы коммутации для цепей управления. Электрические устройства срочного останова с функцией механического защелкивания
Название англ.:	Low-voltage switchgear and controlgear. Part 5-5. Control circuit defices and switching elements. Electrical emergency stop devices with mechanical latching function
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

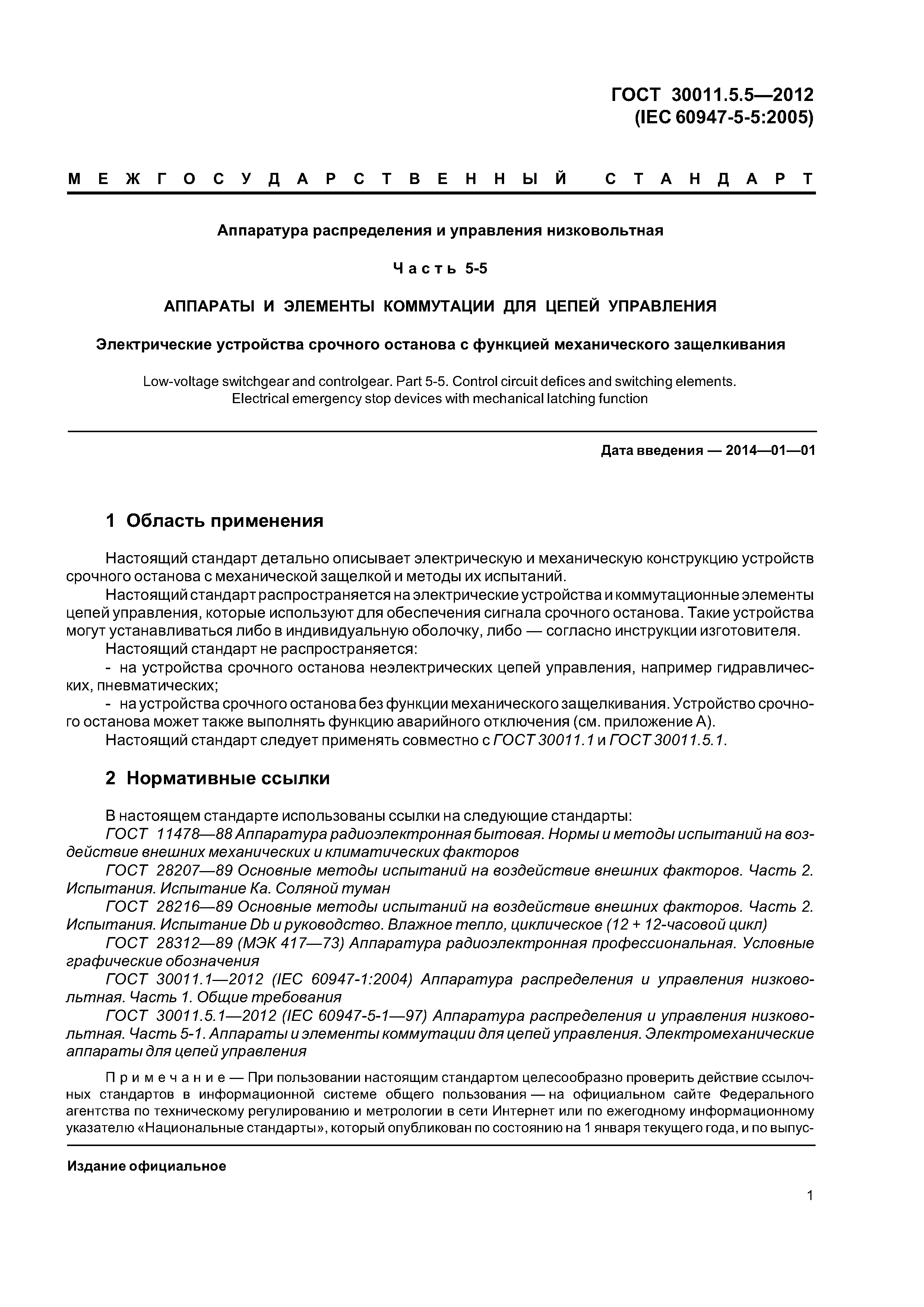

Область применения:	Стандарт детально описывает электрическую и механическую конструкцию устройств срочного останова с механической защелкой и методы их испытаний. Стандарт распространяется на электрические устройства и коммутационные элементы цепей управления, которые используют для обеспечения сигнала срочного останова. Такие устройства могут устанавливаться либо в индивидуальную оболочку, либо – согласно инструкции изготовителя. Стандарт не распространяется: - на устройства срочного останова неэлектрических цепей управления, например гидравлических, пневматических; - на устройства срочного останова без функции механического защелкивания. Устройство срочного останова может также выполнять функцию аварийного отключения. Стандарт следует применять совместно с ГОСТ 30011.1 и ГОСТ 30011.5.1.

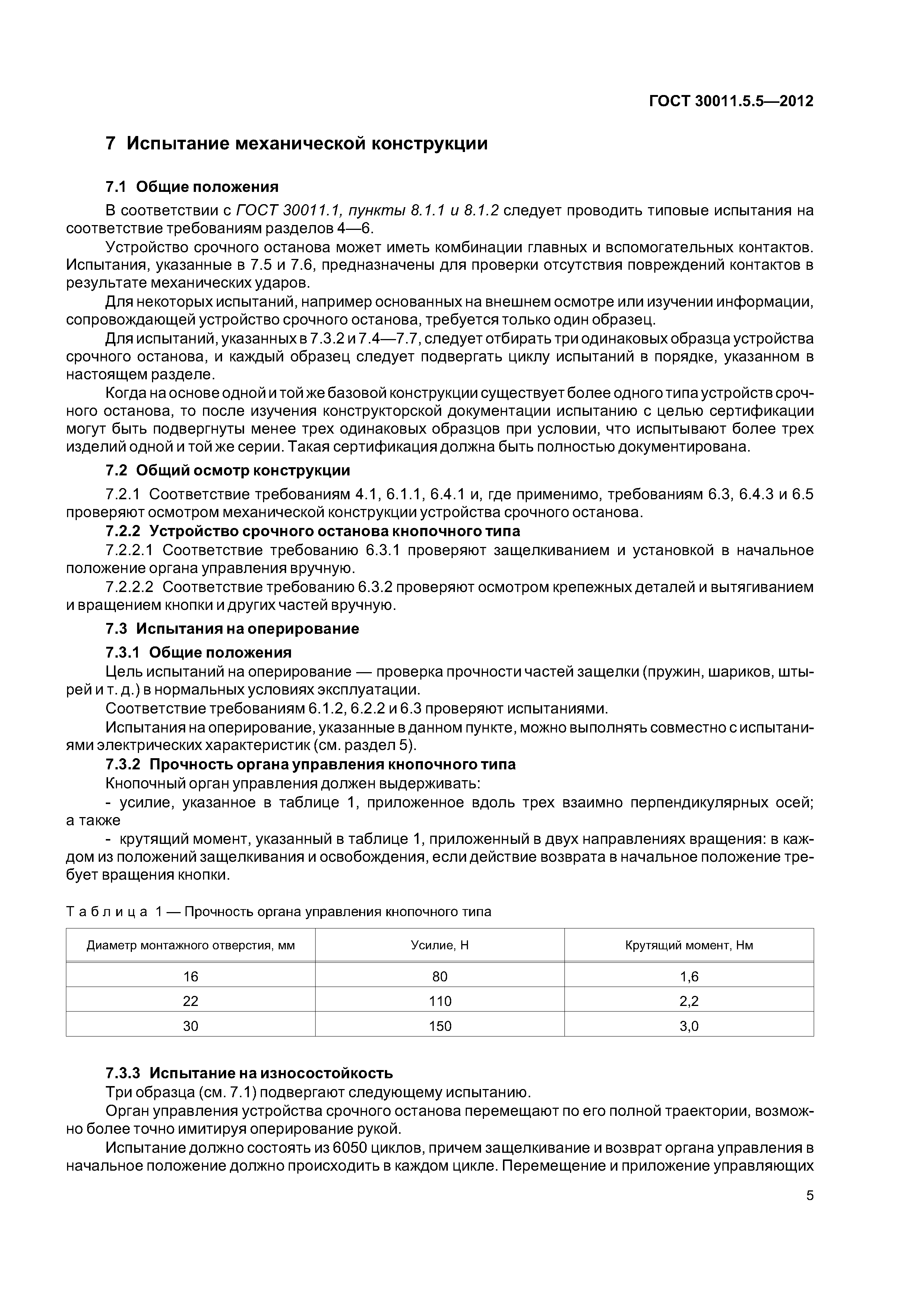

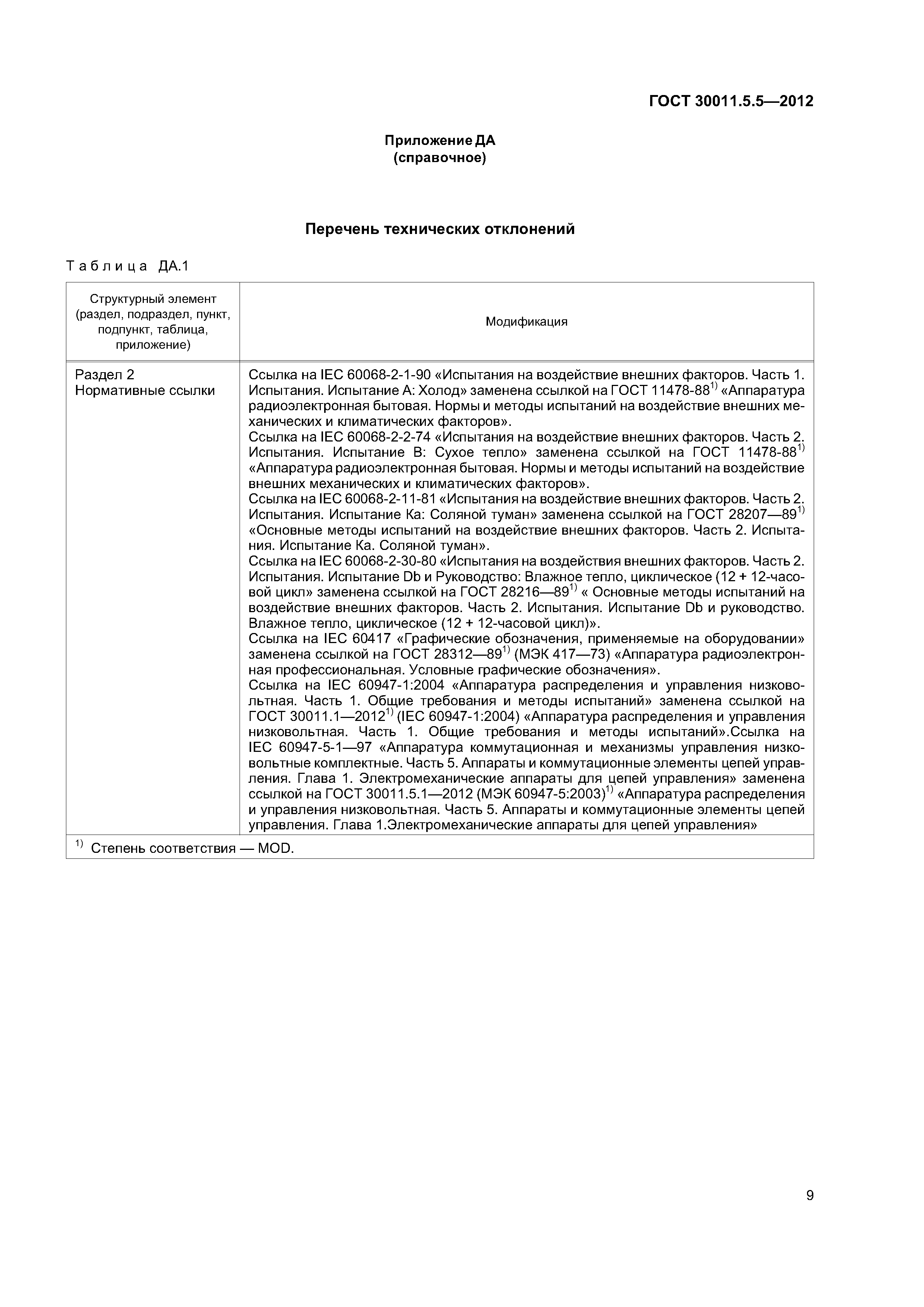

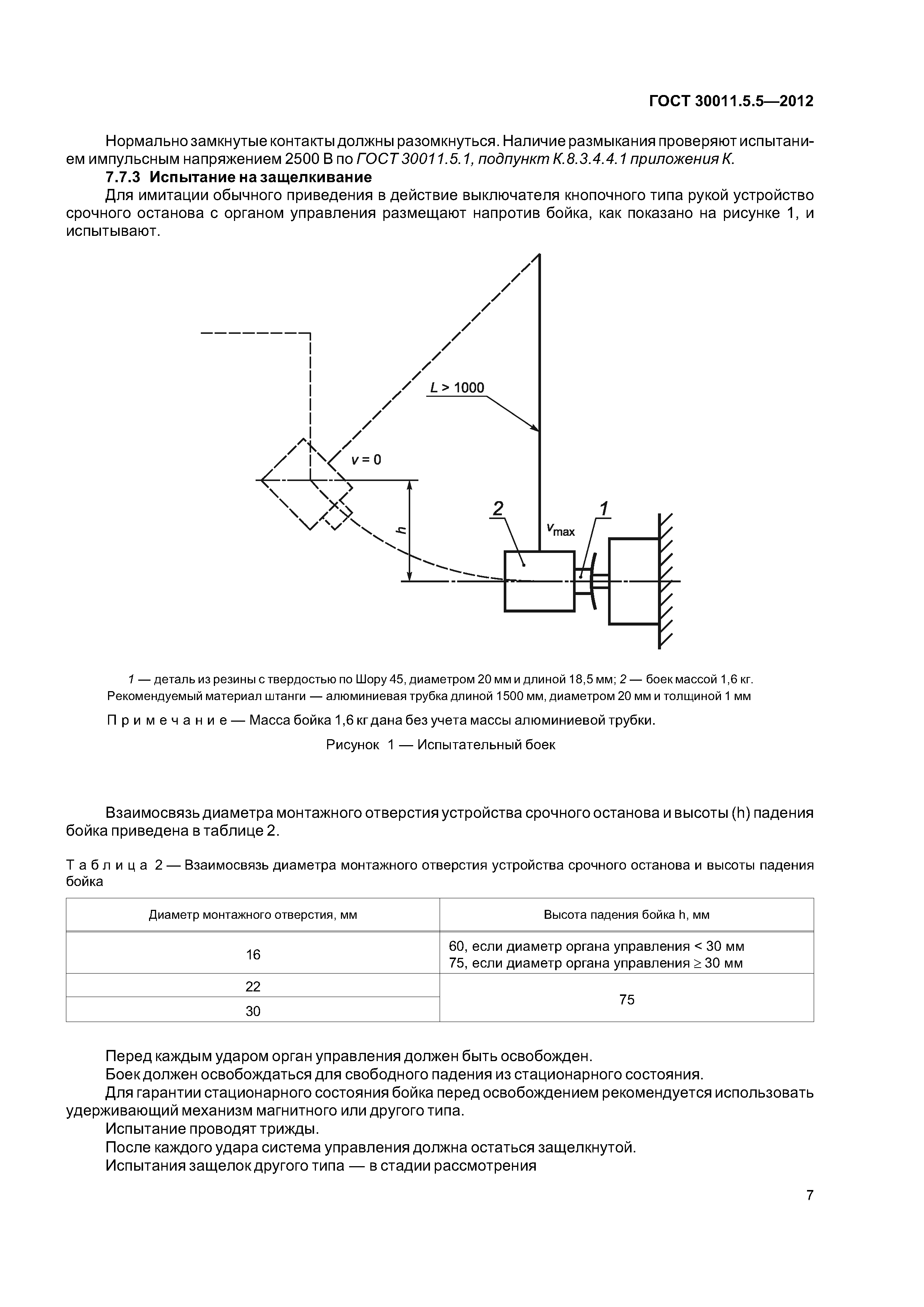

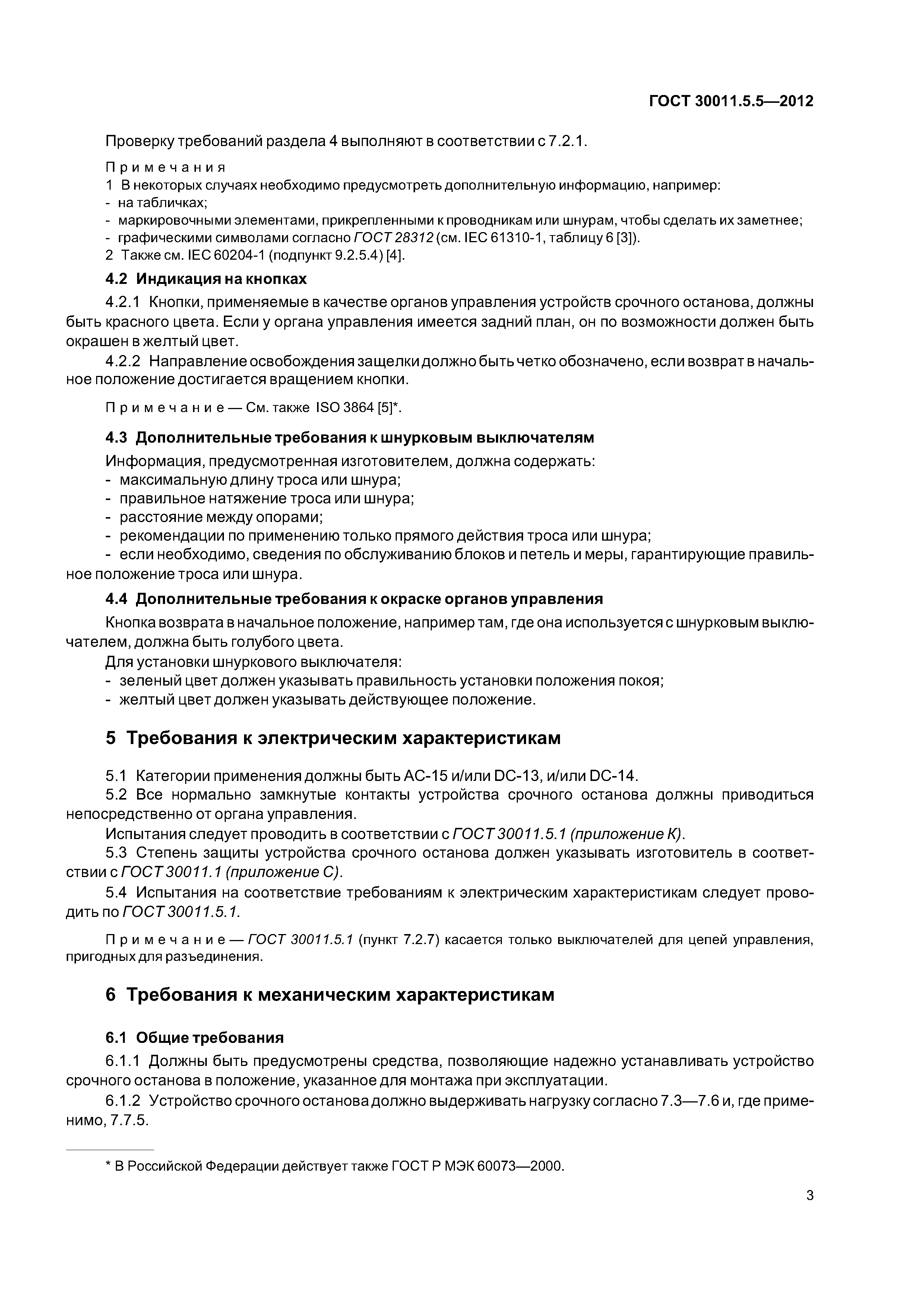

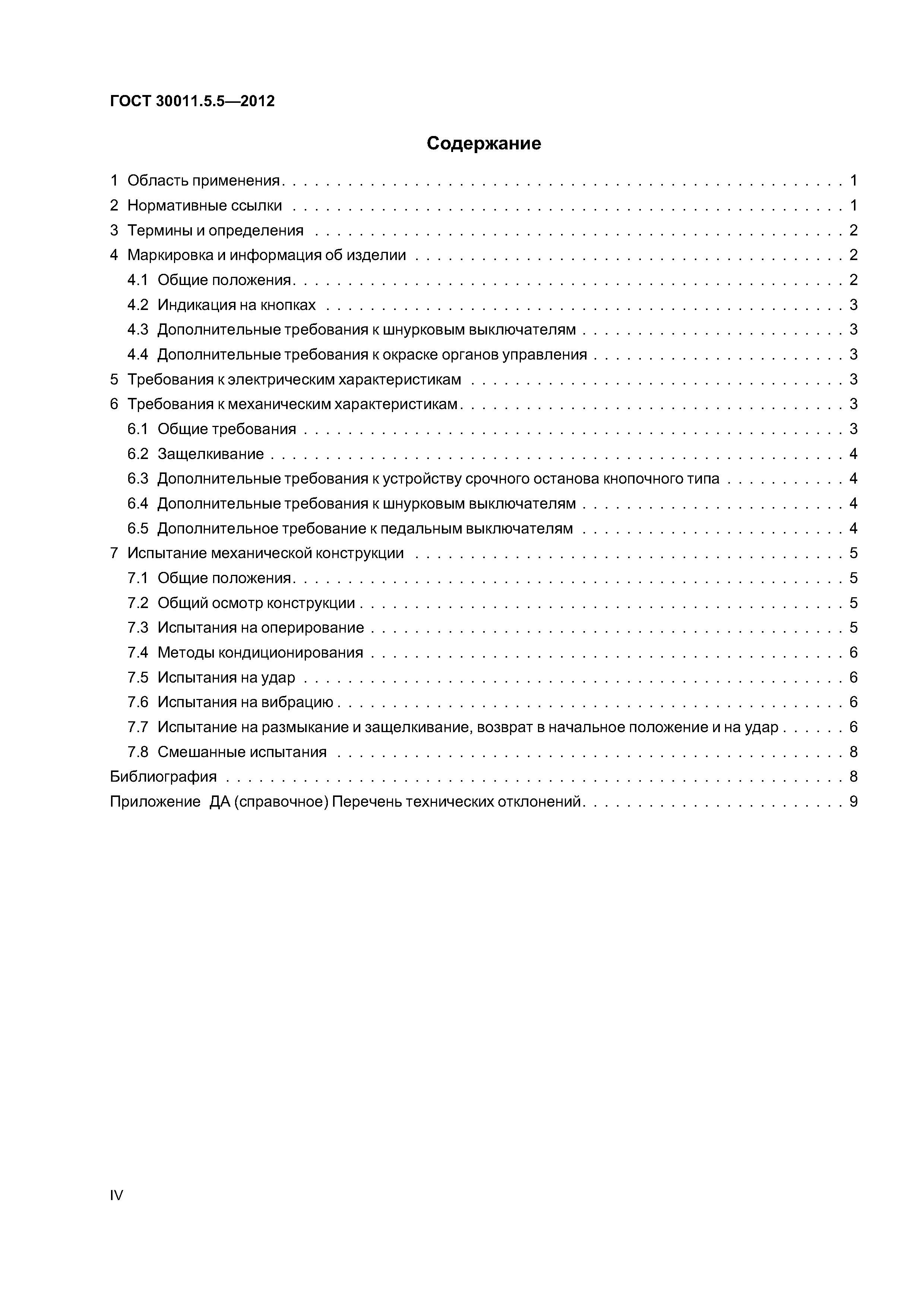

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Маркировка и информация об изделии    4.1 Общие положения    4.2 Индикация на кнопках    4.3 дополнительные требования к шнурковым выключателям    4.4 дополнительные требования к окраске органов управления 5 Требования к электрическим характеристикам 6 Требования к механическим характеристикам    6.1 Общие требования    6.2 Защелкивание    6.3 Дополнительные требования к устройству срочного останова кнопочного типа    6.4 Дополнительные требования к шнурковым выключателям    6.5 Дополнительное требование к педальным выключателям 7 Испытание механической конструкции    7.1 Общие положения    7.2 Общий осмотр конструкции    7.3 Испытания на оперирование    7.4 Методы кондиционирования    7.5 Испытания на удар    7.6 Испытания на вибрацию    7.7 Испытание на размыкание и защелкивание, возврат в начальное положение и на удар    7.8 Смешанные испытания Библиография Приложение ДА (справочное) Перечень технических отклонений

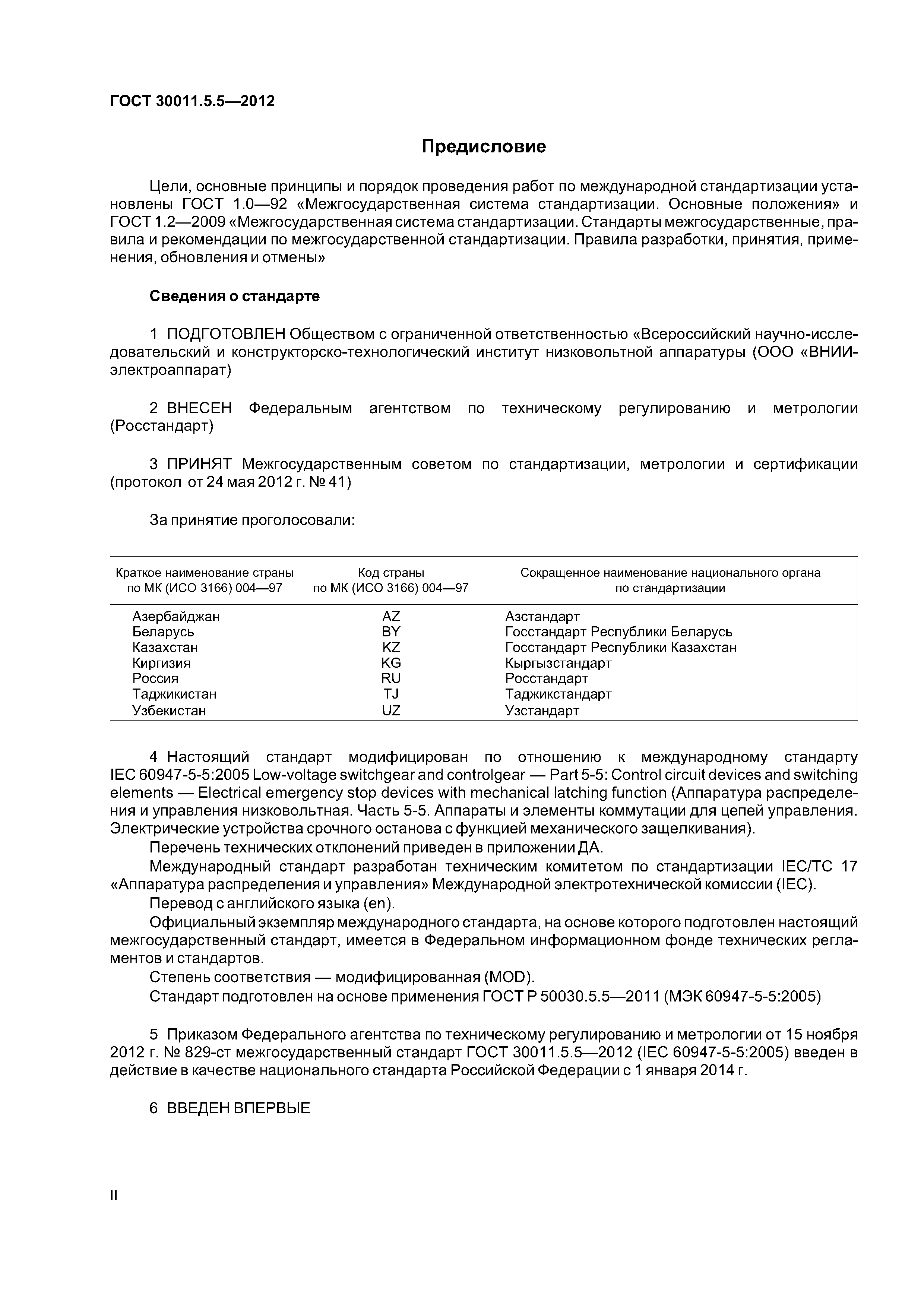

Разработан:	ООО ВНИИэлектроаппарат
Утверждён:	24.05.2012 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 41) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (829-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Электрическая арматура прочая Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Низковольтная коммутационная аппаратура и аппаратура управления Электрическая арматура Электрическая арматура прочая
Нормативные ссылки:	ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 11478-88 «Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов» ГОСТ 28207-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ка: Соляной туман» ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)» ГОСТ Р МЭК 60073-2000 «Интерфейс человекомашинный. Маркировка и обозначения органов управления и контрольных устройств. Правила кодирования информации» ГОСТ 30011.5.1-2012 «Аппаратура распределения и управления низковольтная. Часть 5. Аппараты и коммутационные элементы цепей управления. Глава 1. Электромеханические аппараты для цепей управления» ГОСТ 30011.1-2012 «Аппаратура распределения и управления низковольтная. Часть 1. Общие требования»
