Скачать Типовые проектные решения 407-0-152 Альбом I. Пояснительная записка и чертежи

Дата актуализации: 10.08.2017

Типовые проектные решения 407-0-152

Альбом I. Пояснительная записка и чертежи

Обозначение:	Типовые проектные решения 407-0-152
Обозначение англ:	407-0-152
Статус:	cправочные материалы, мп, тпр
Название рус.:	Альбом I. Пояснительная записка и чертежи
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

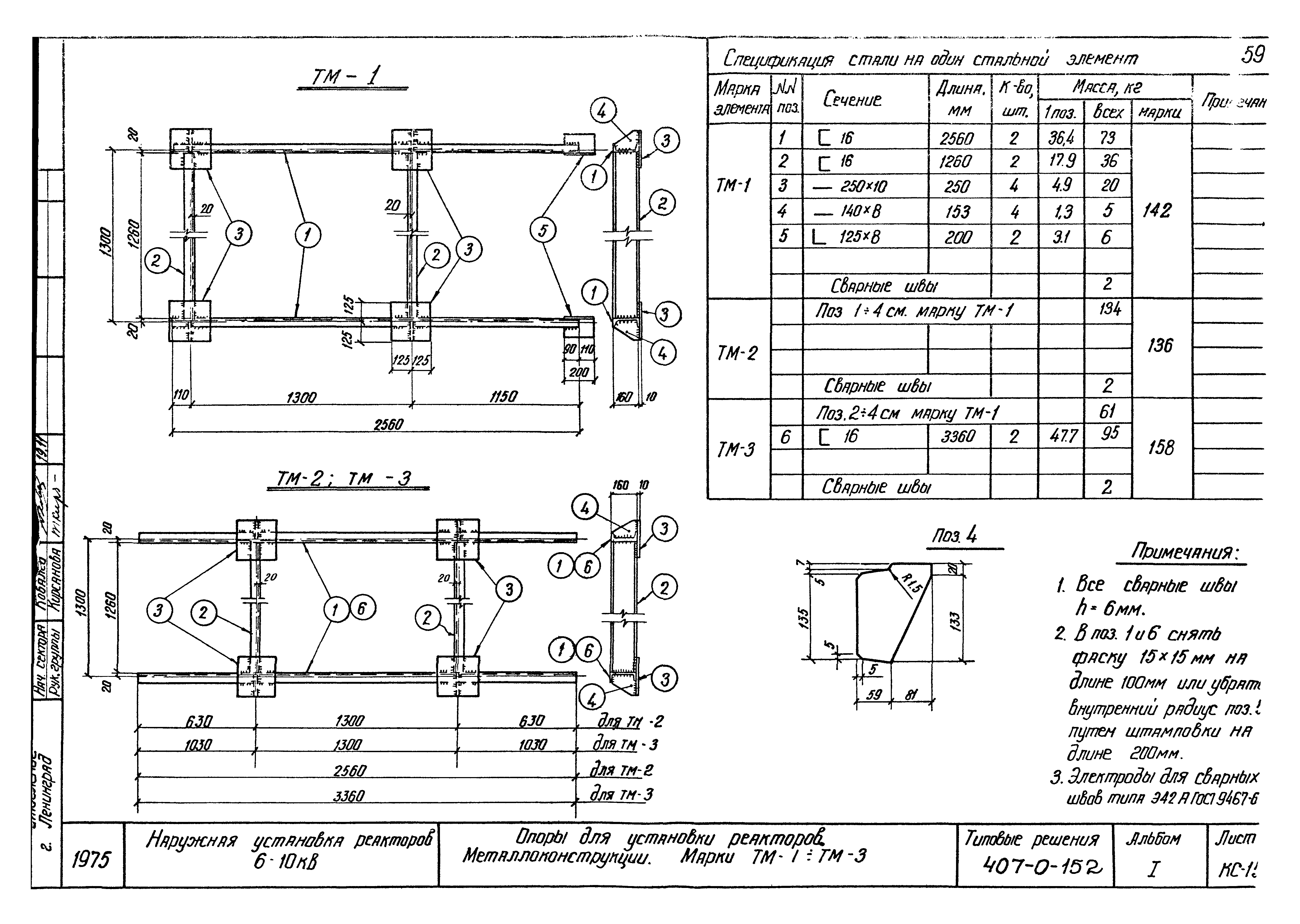

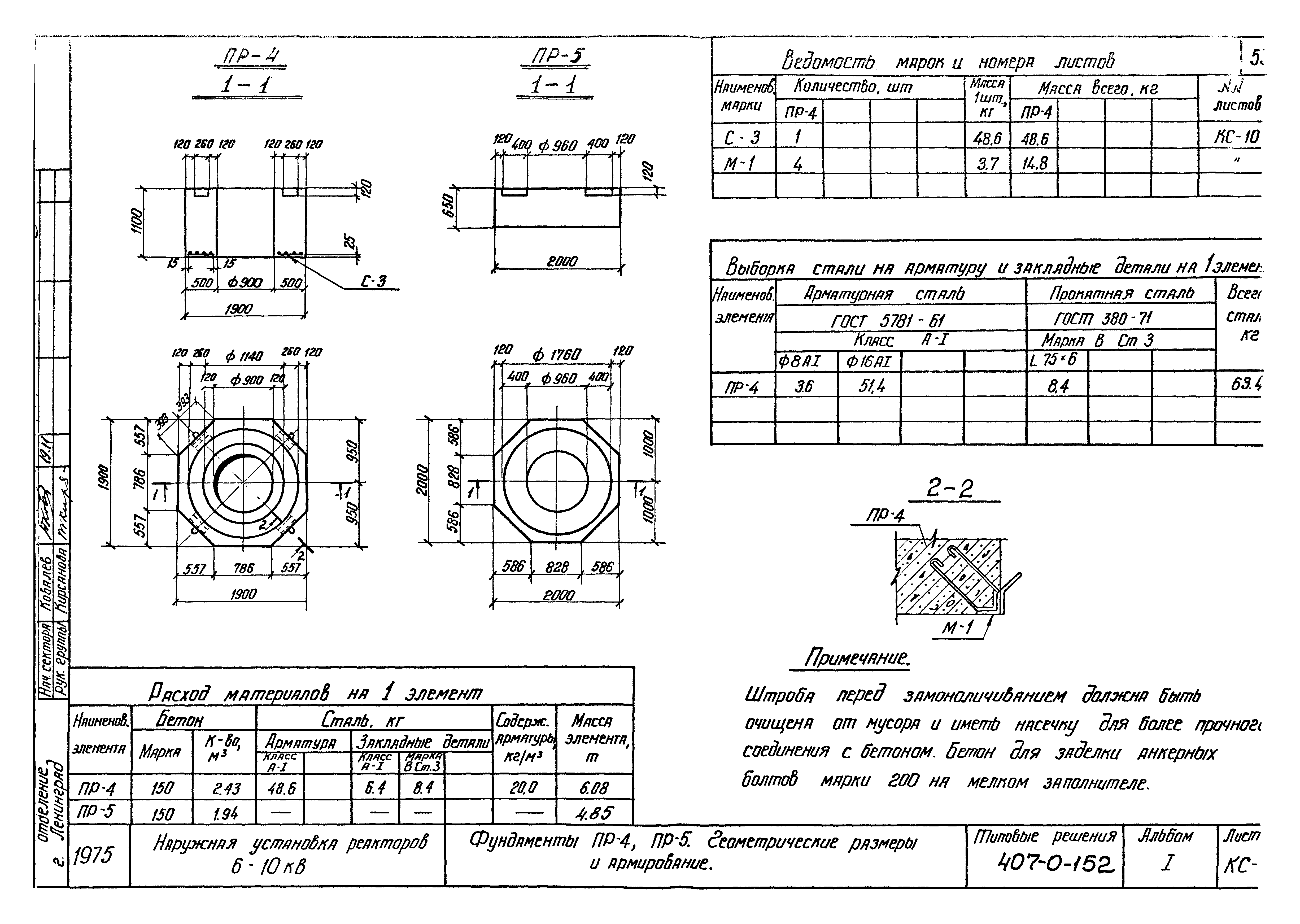

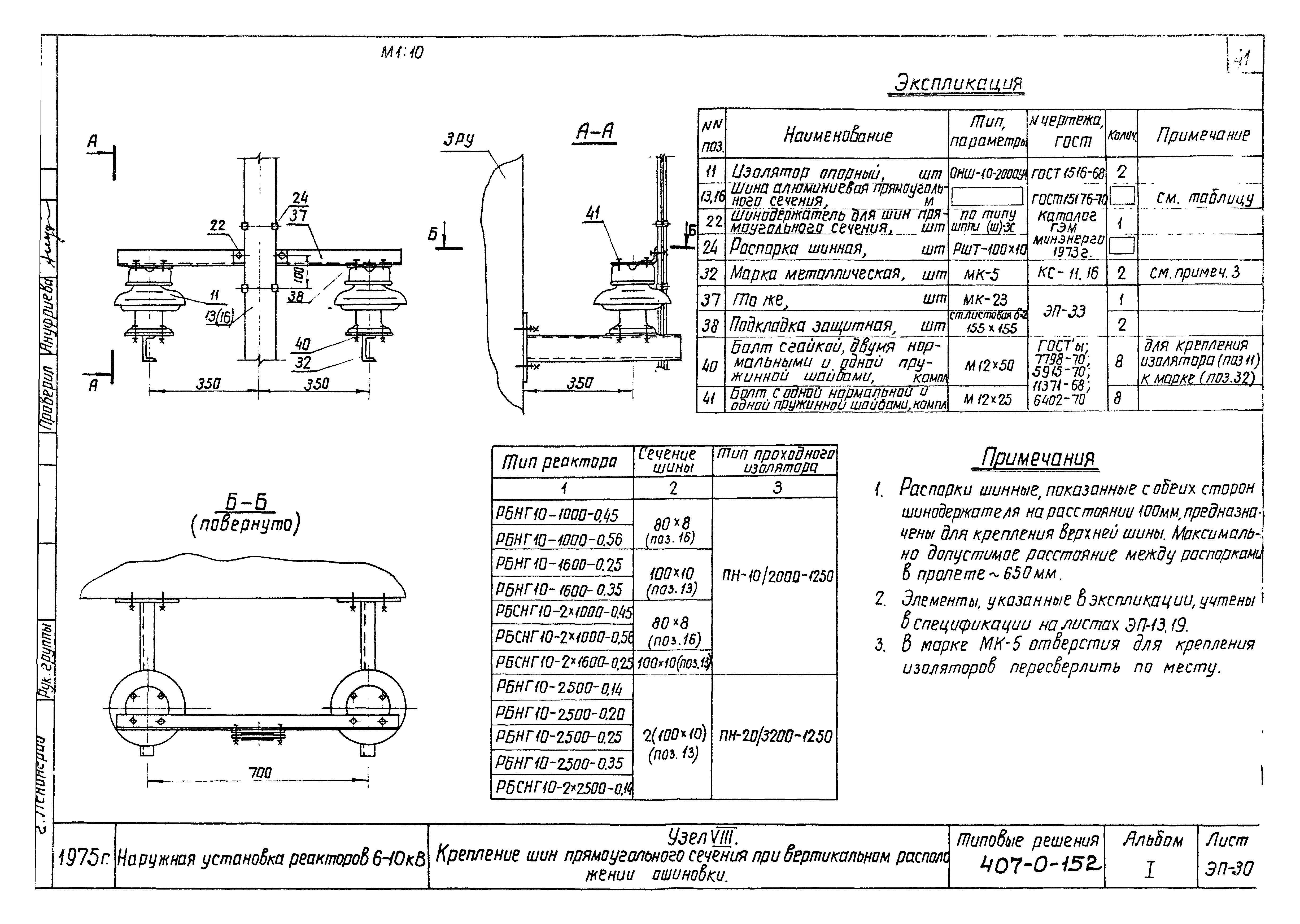

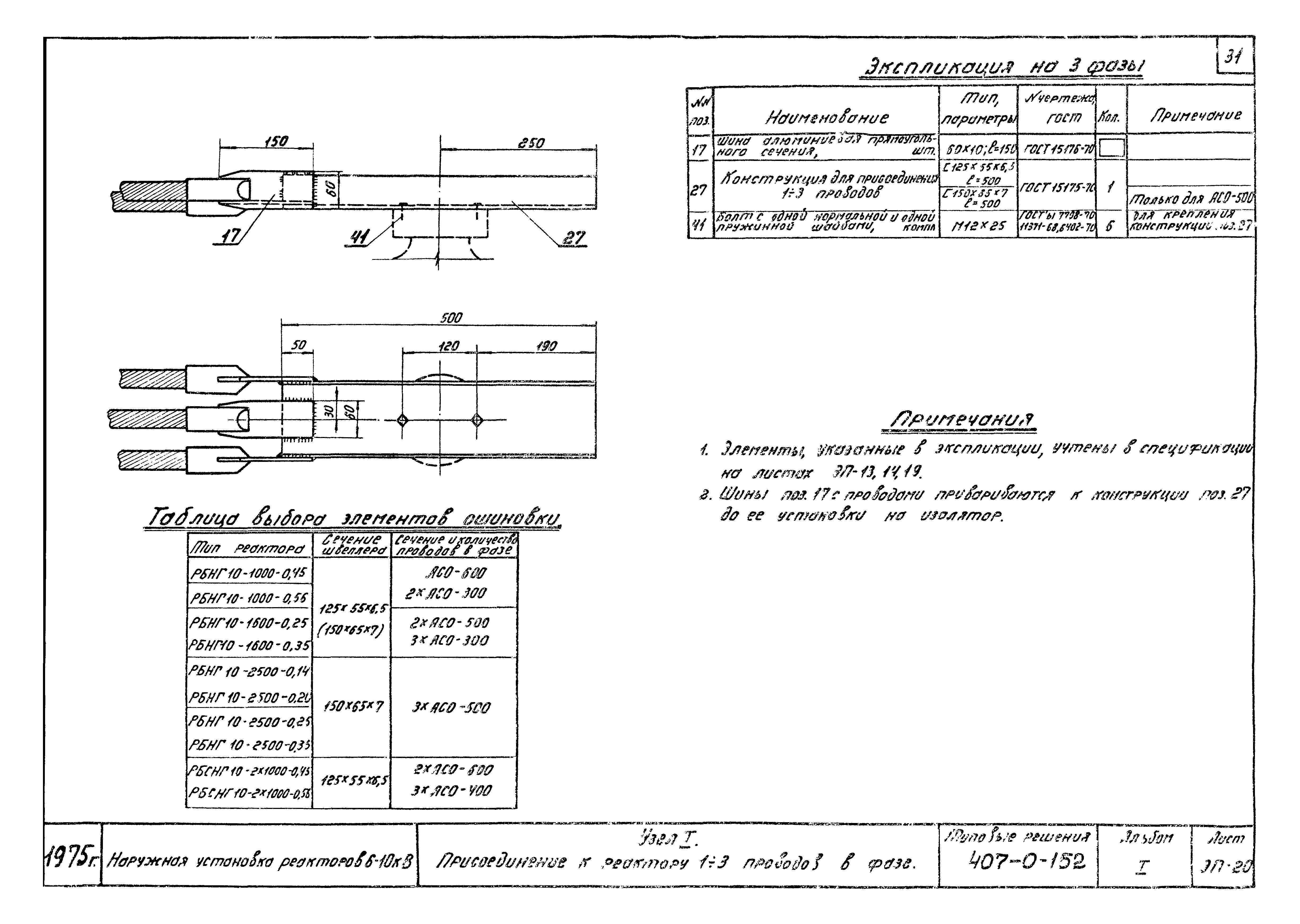

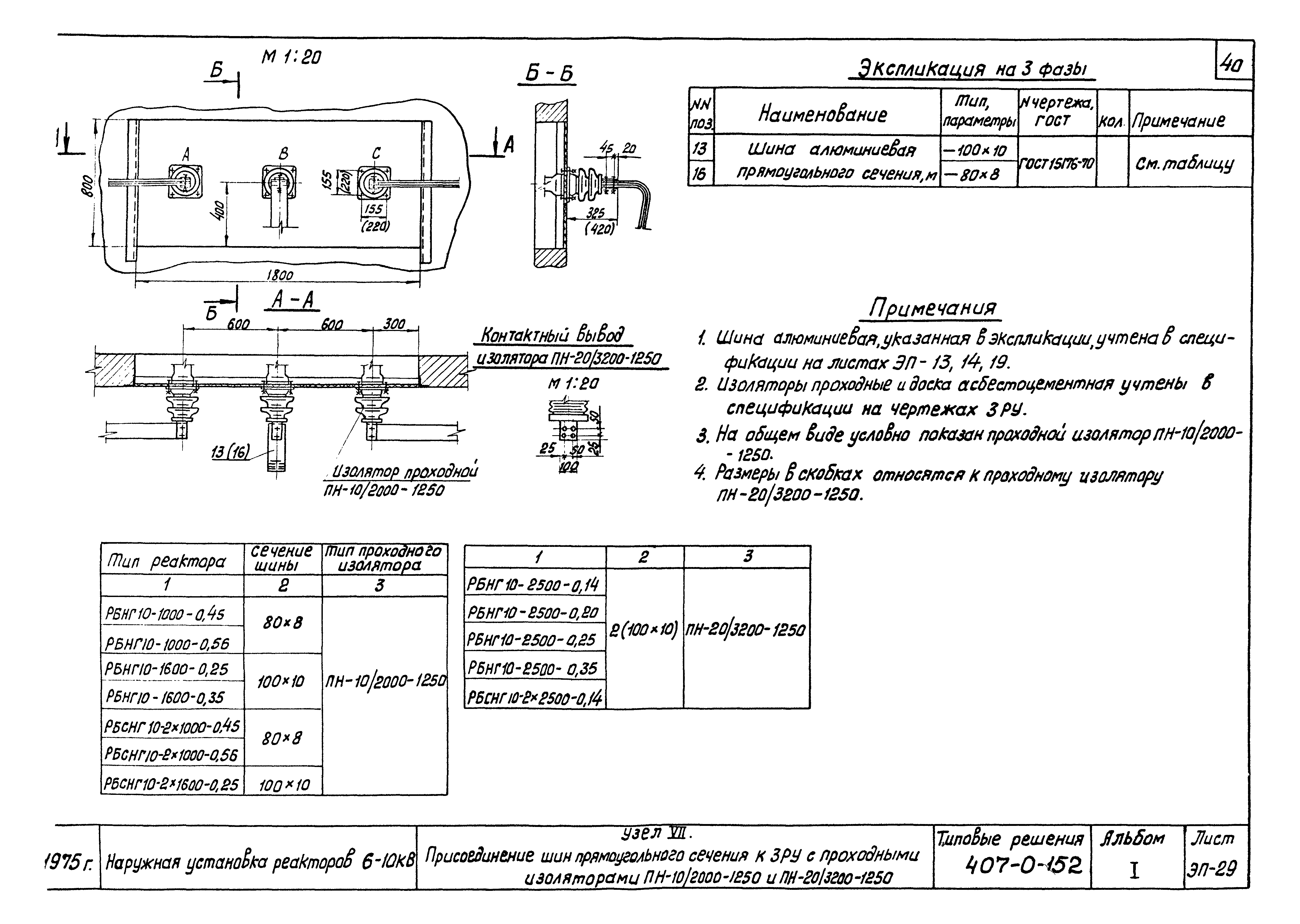

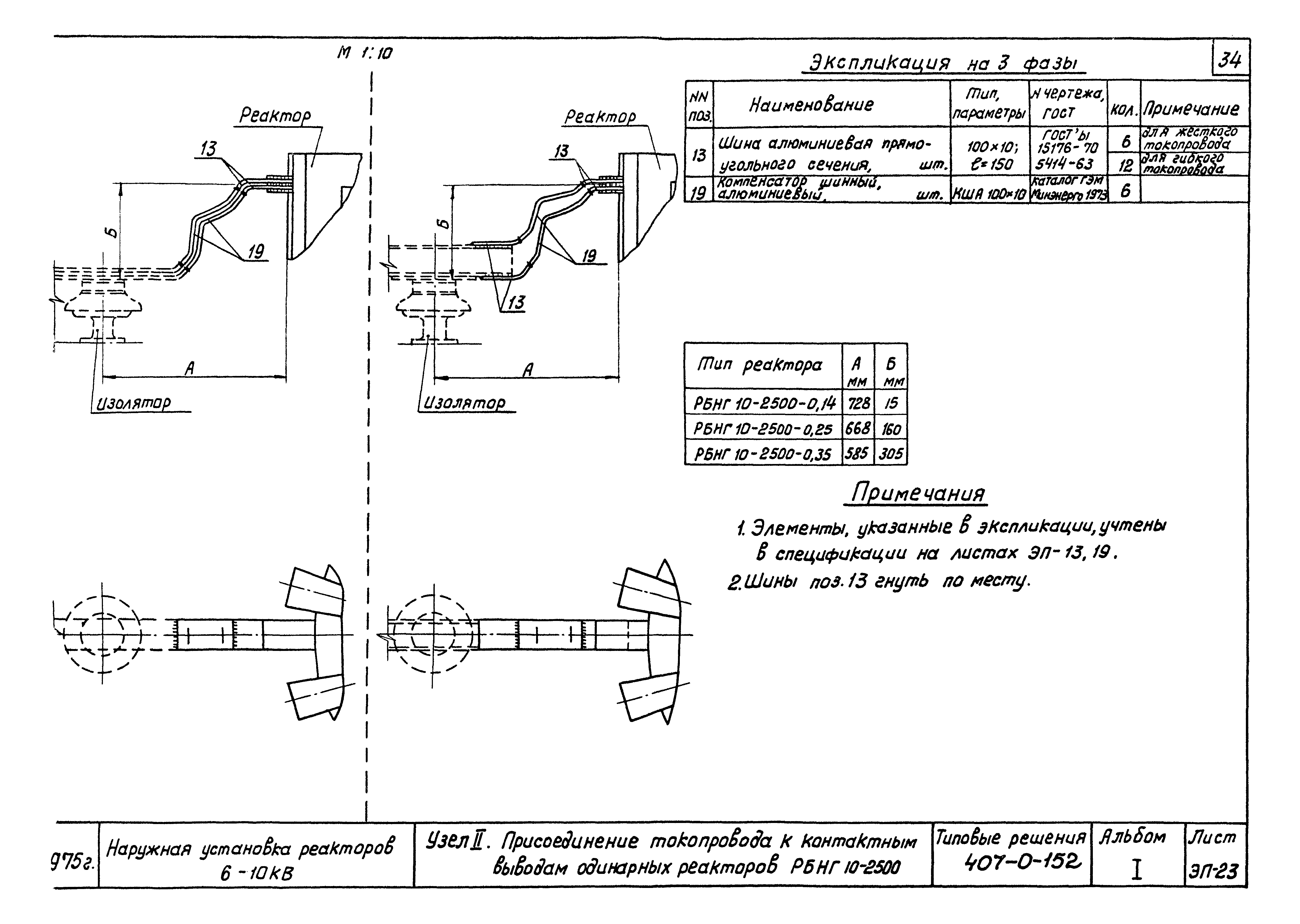

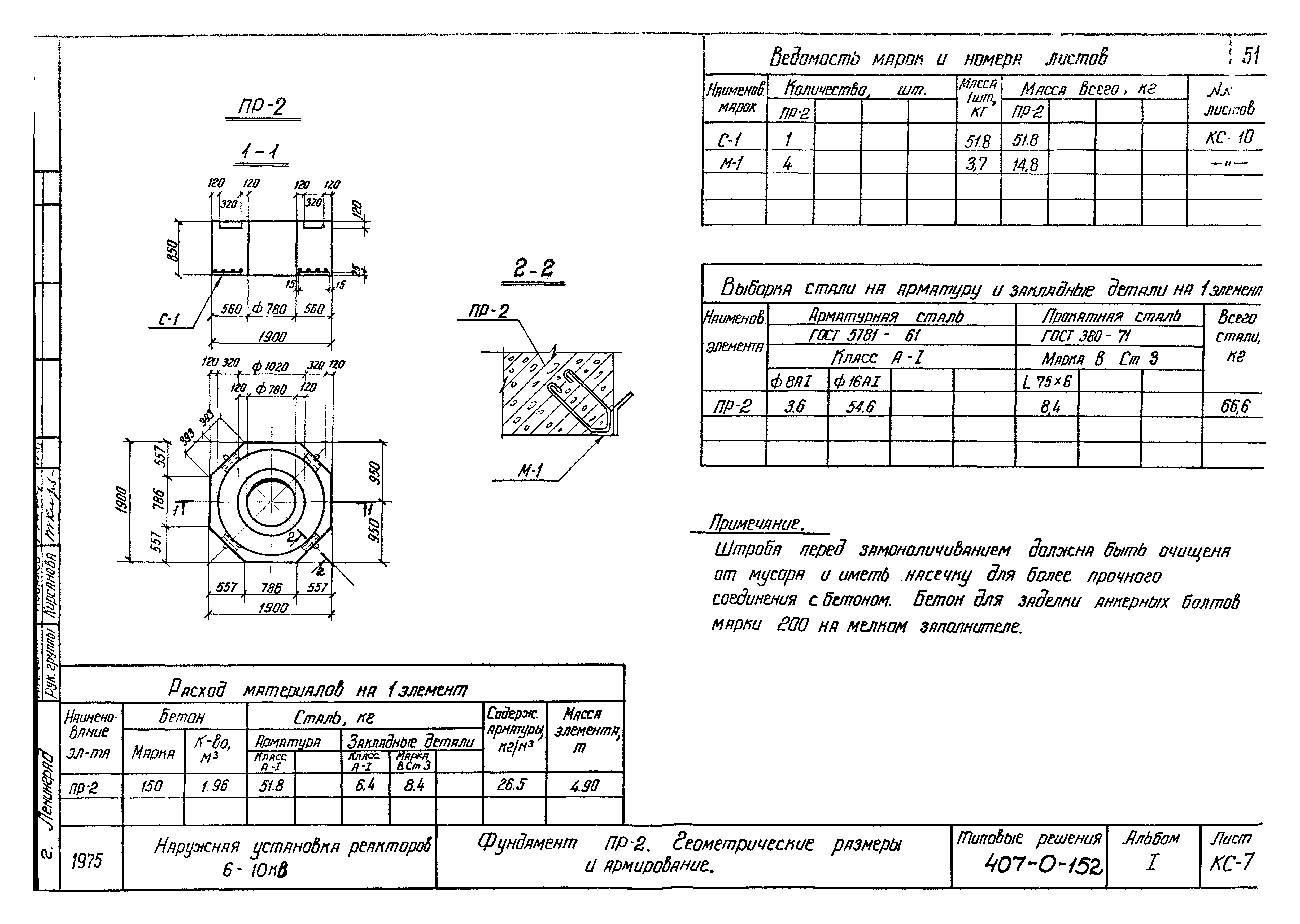

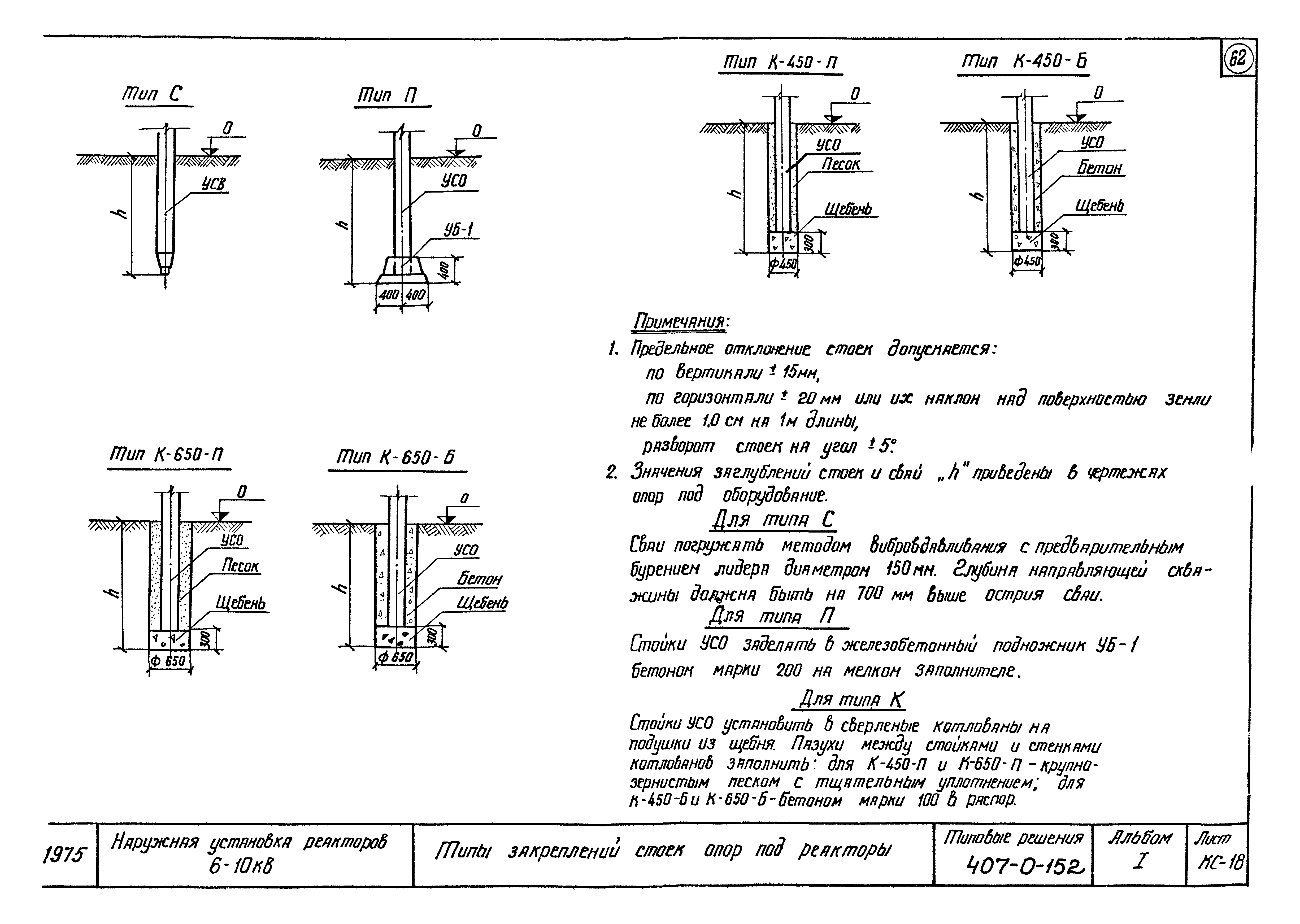

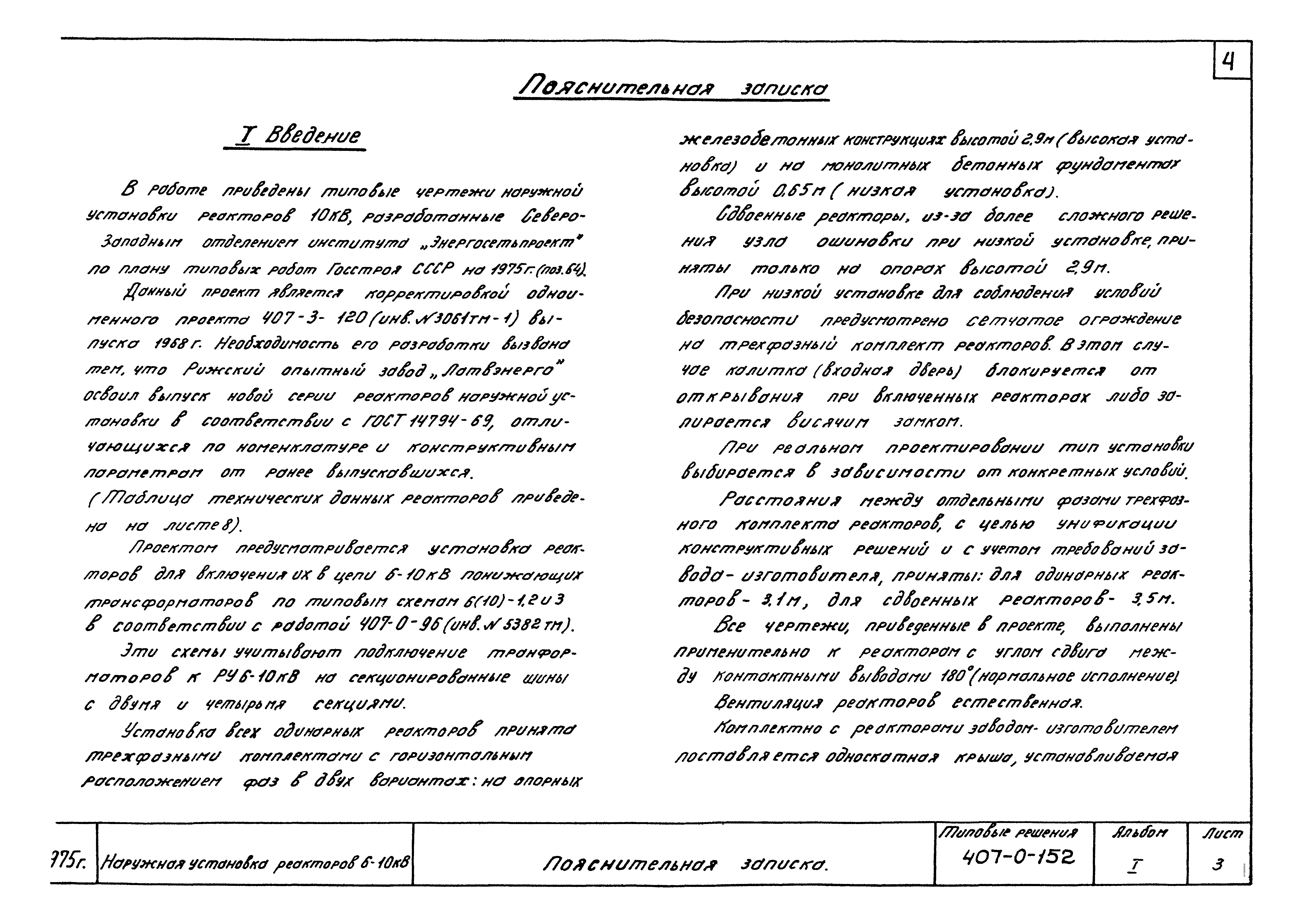

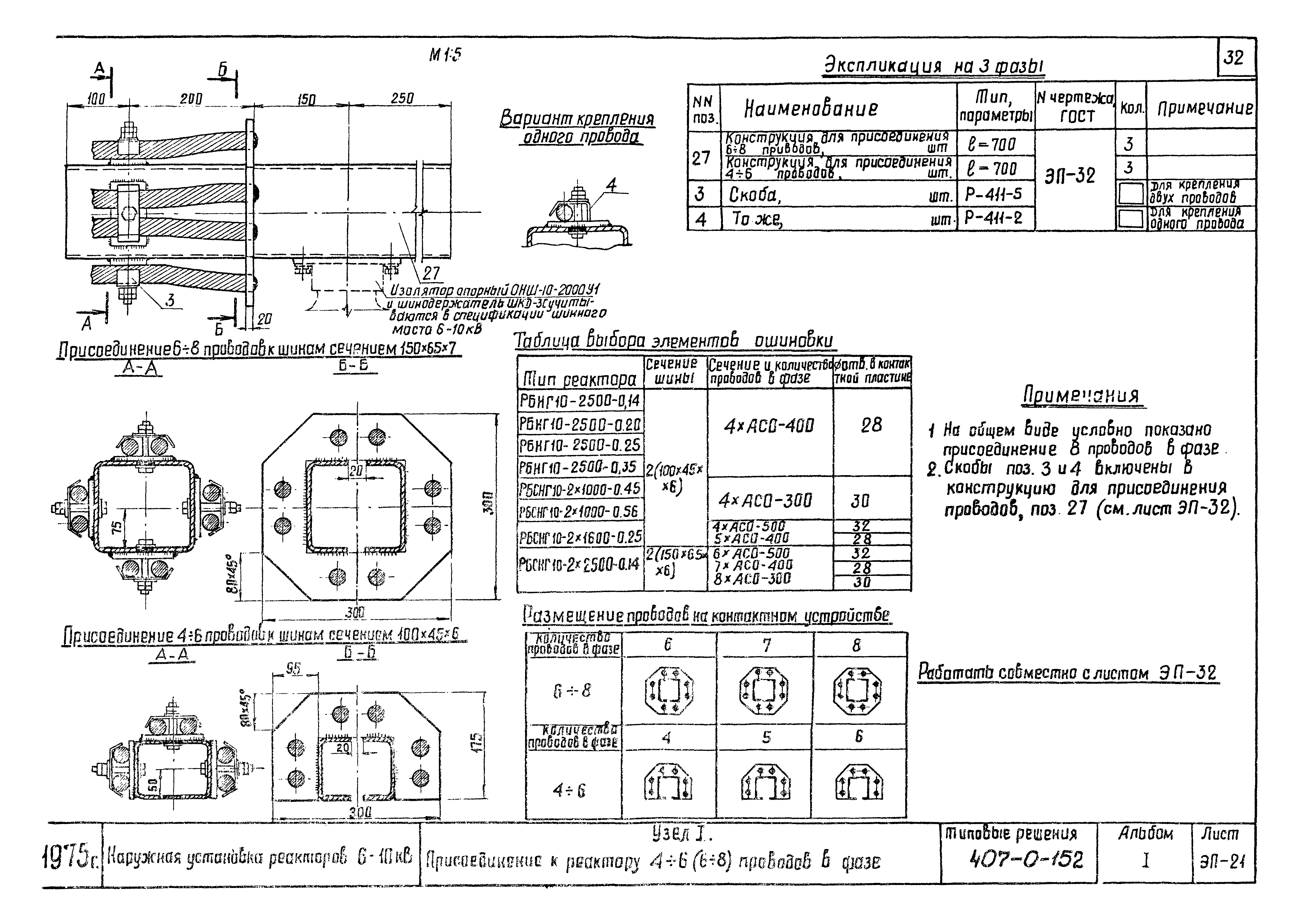

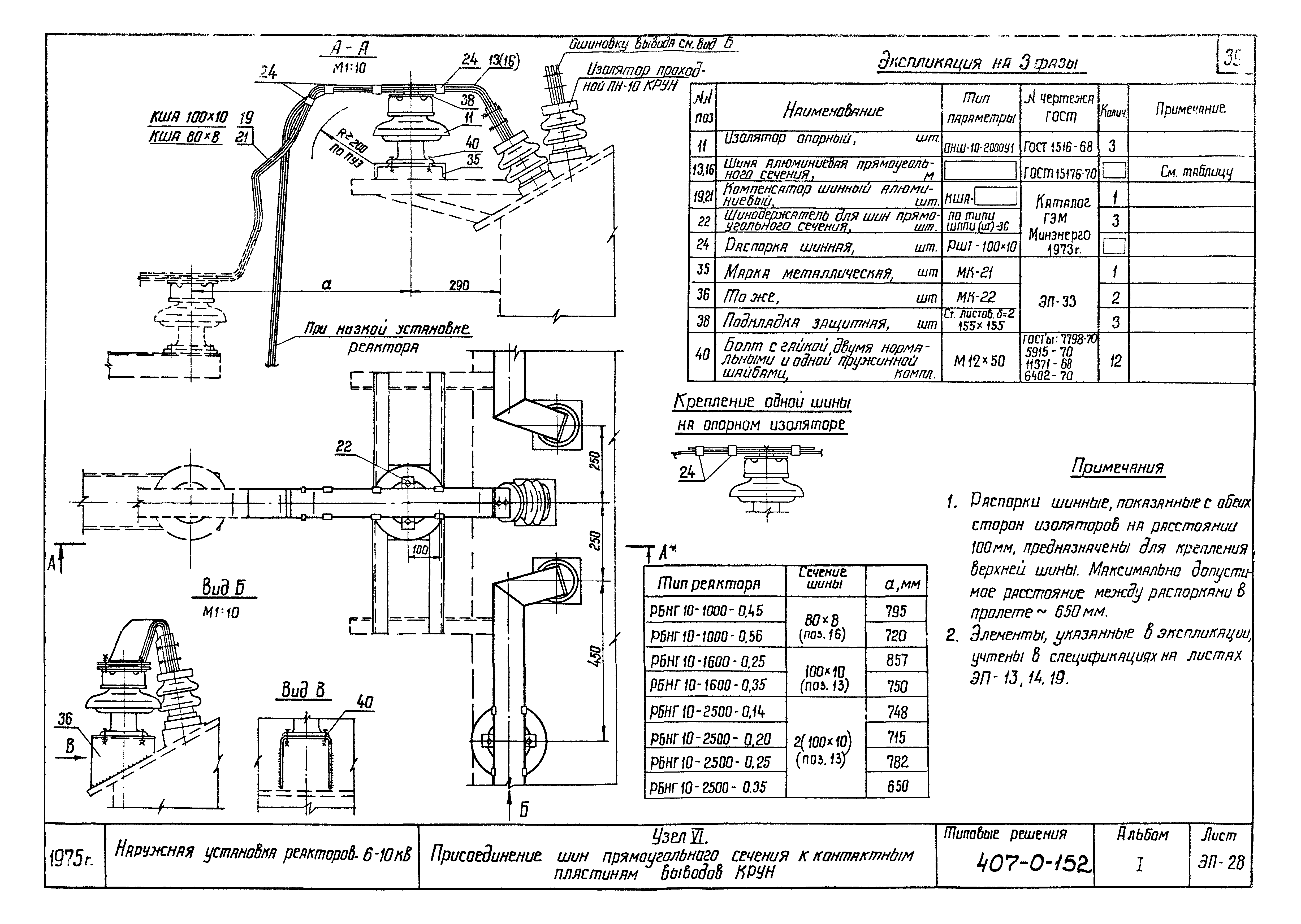

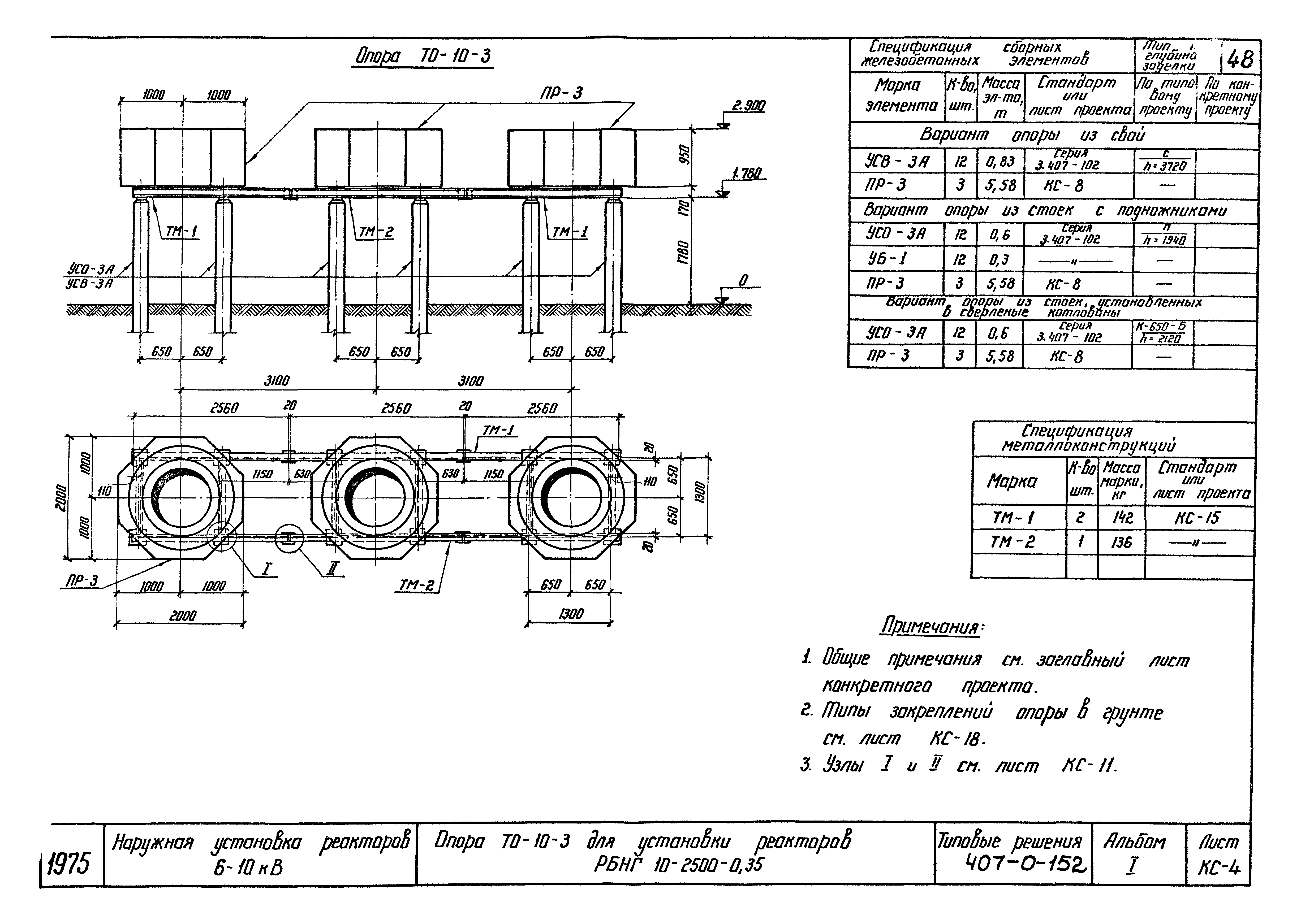

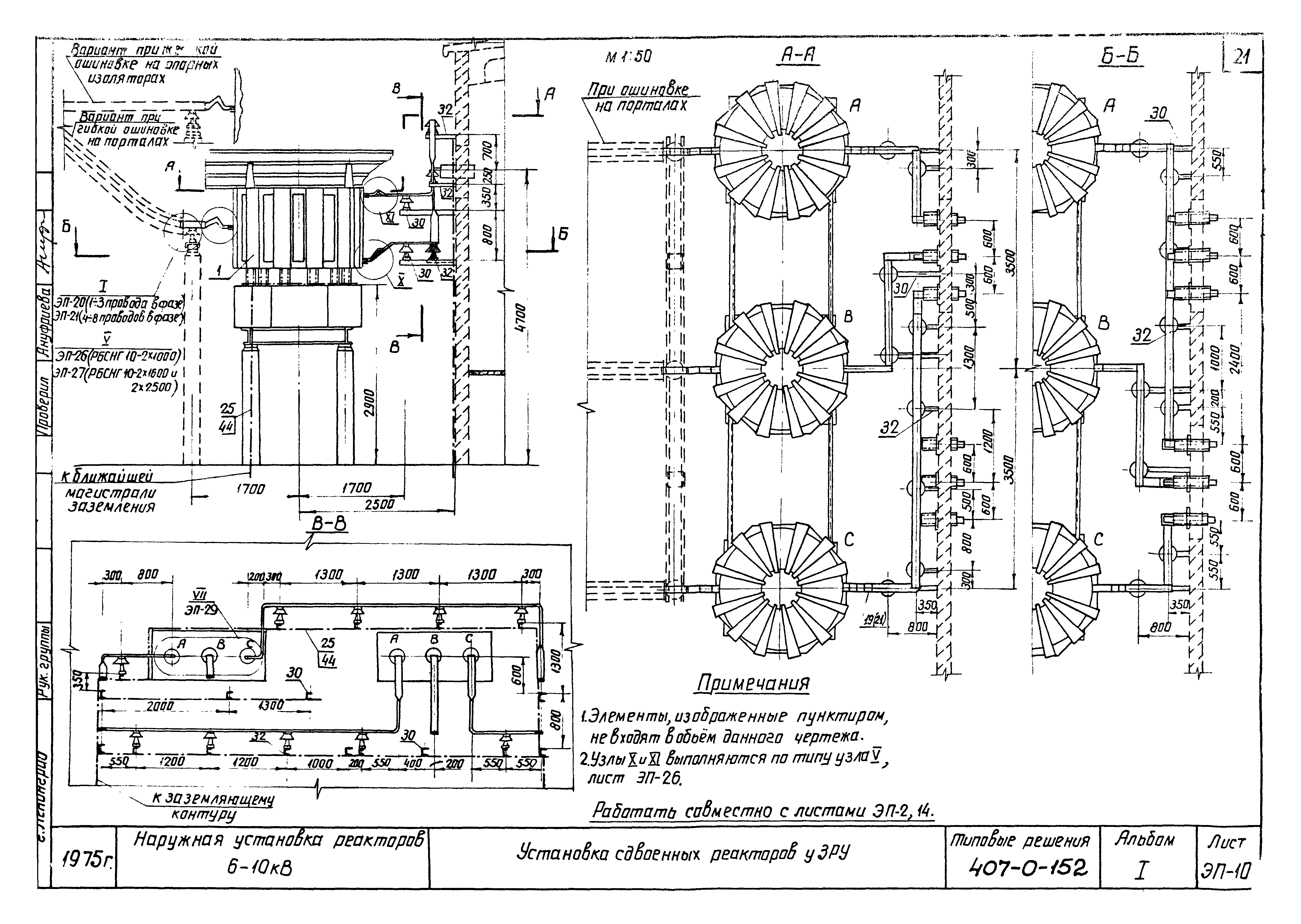

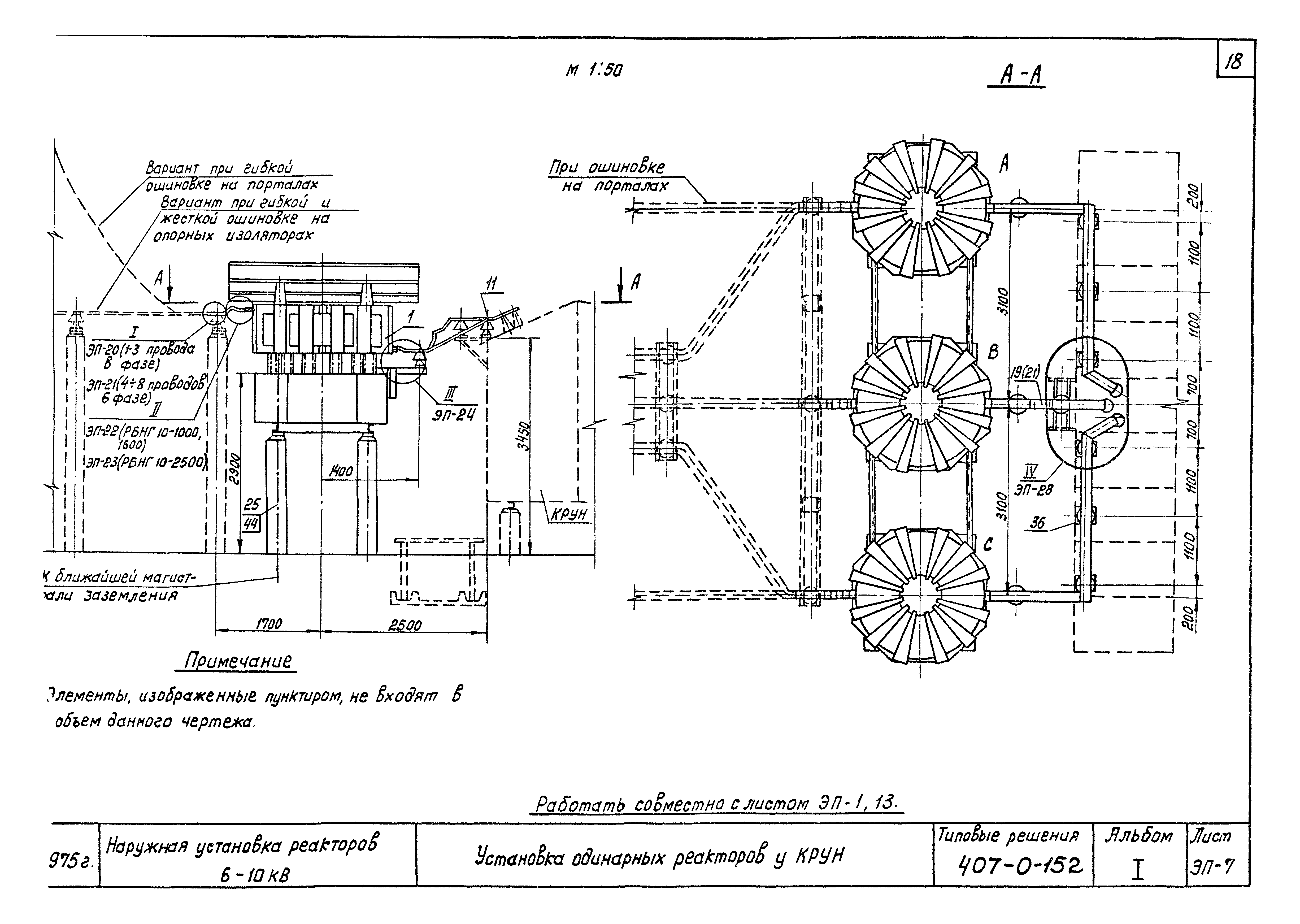

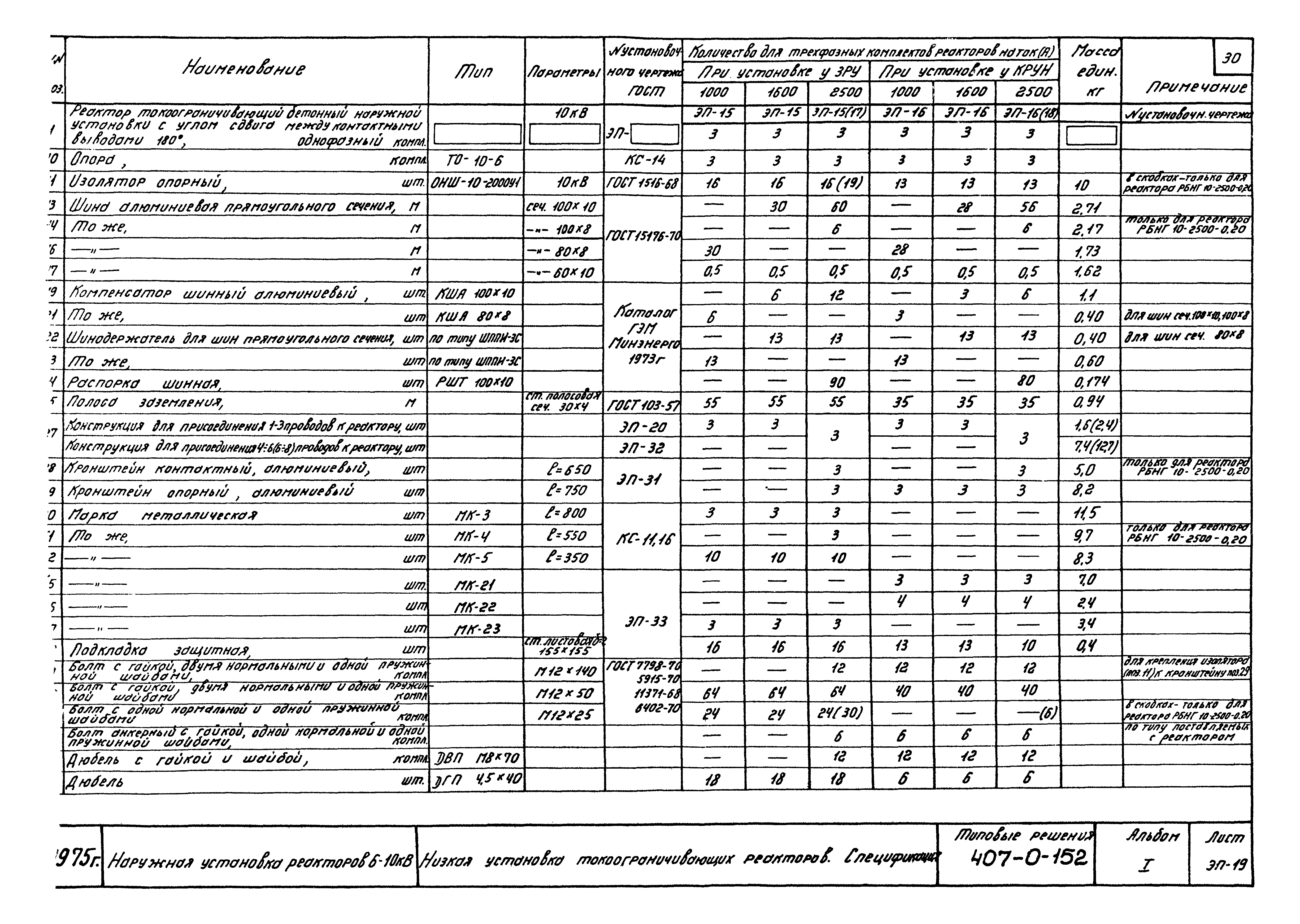

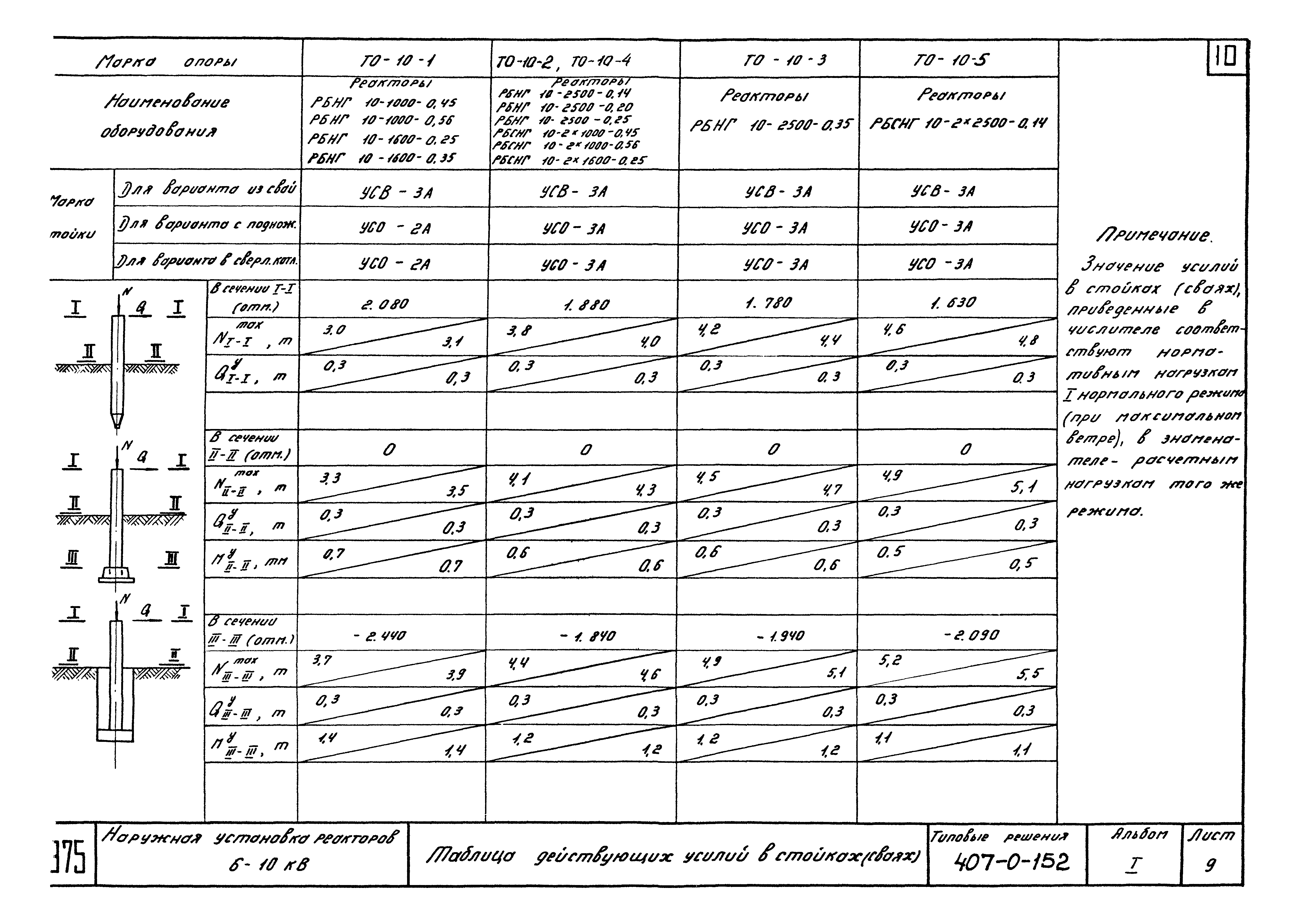

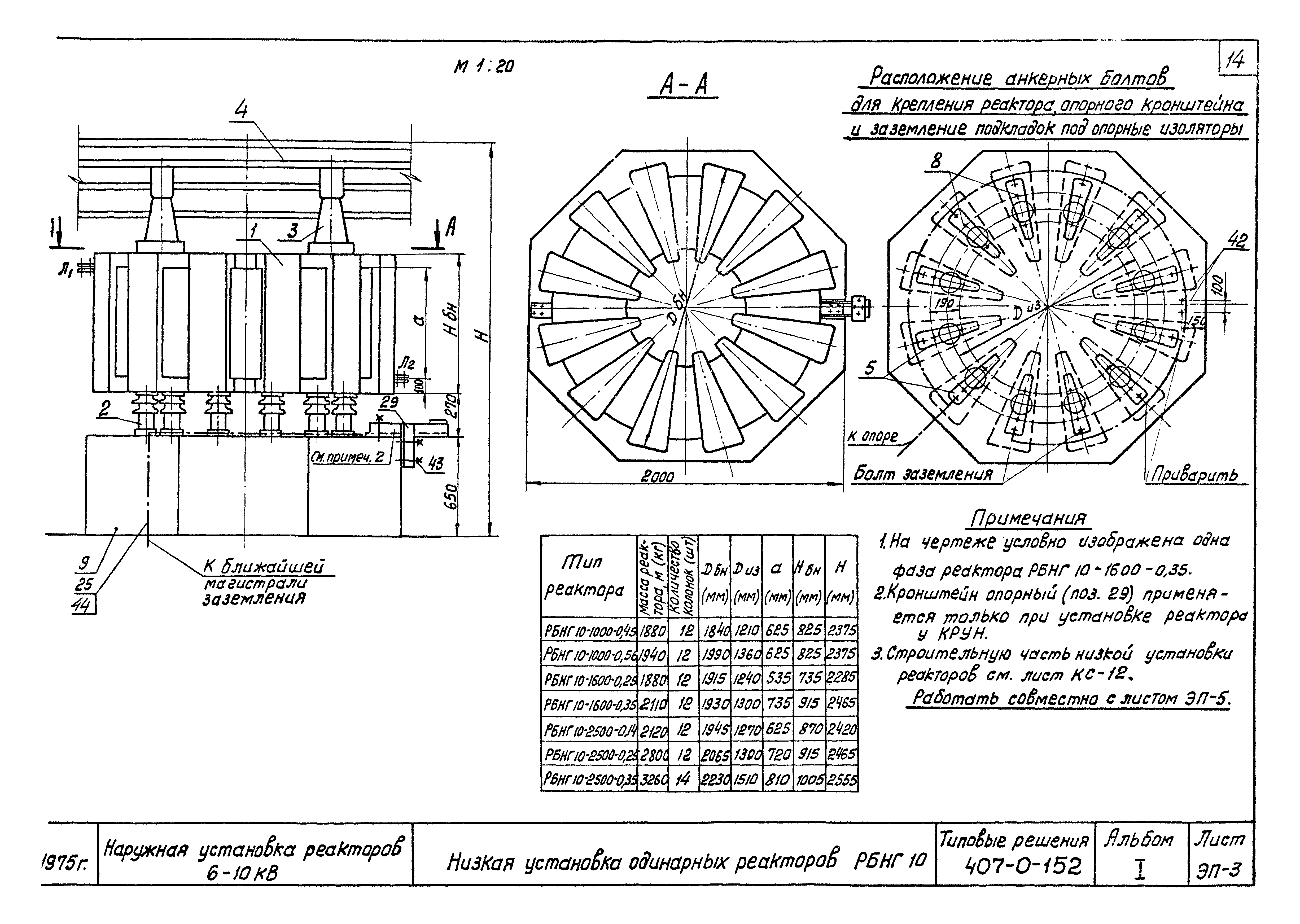

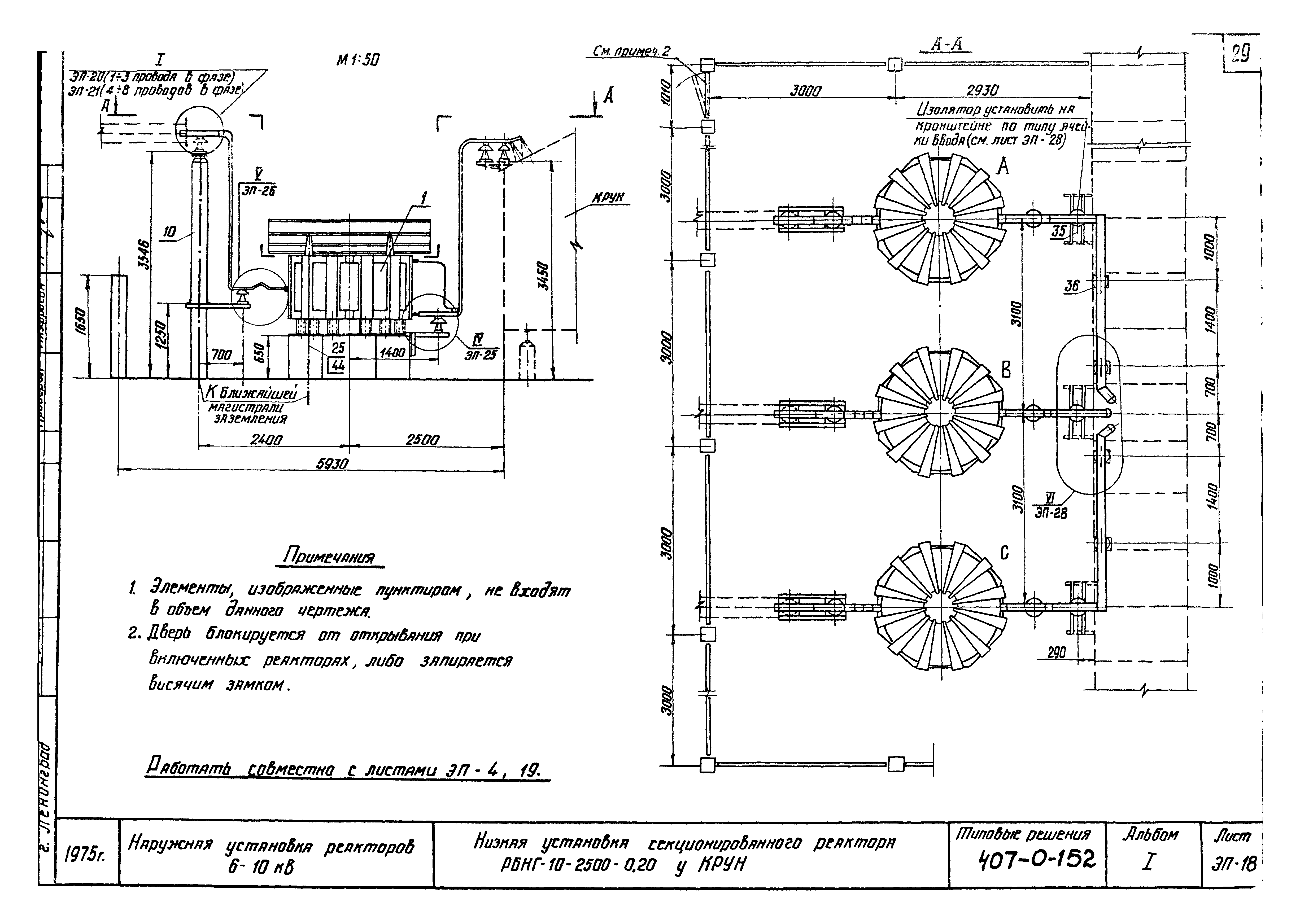

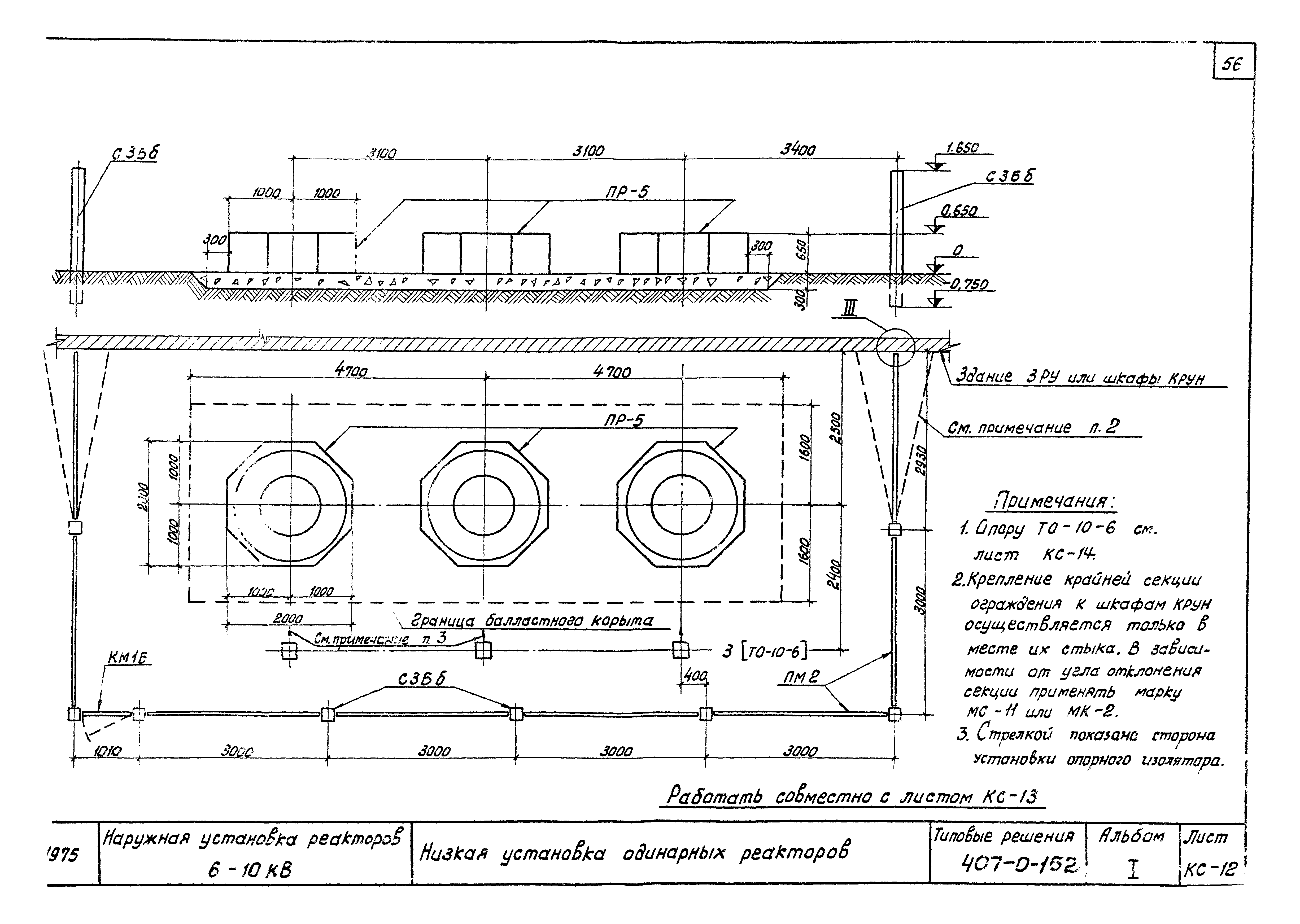

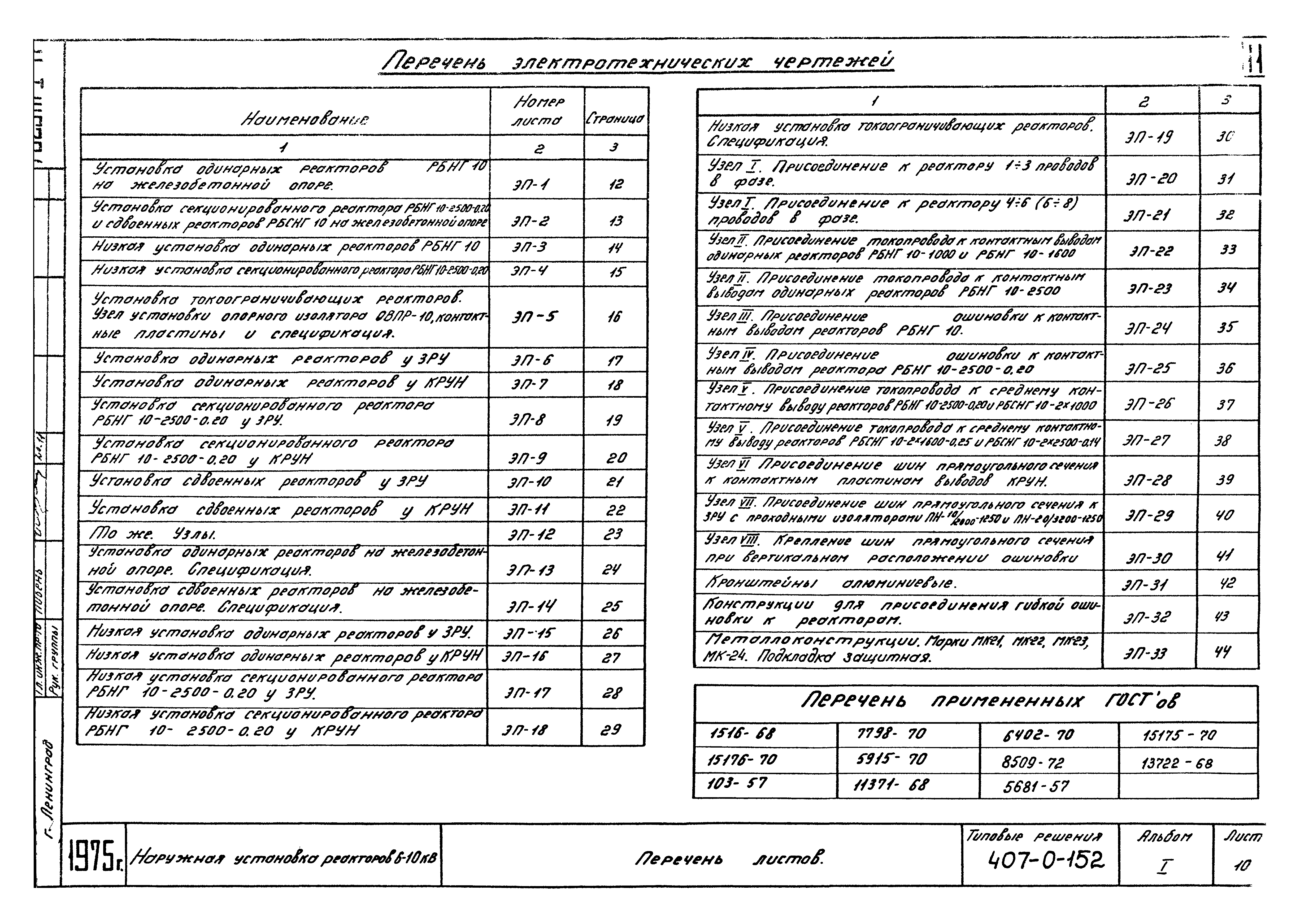

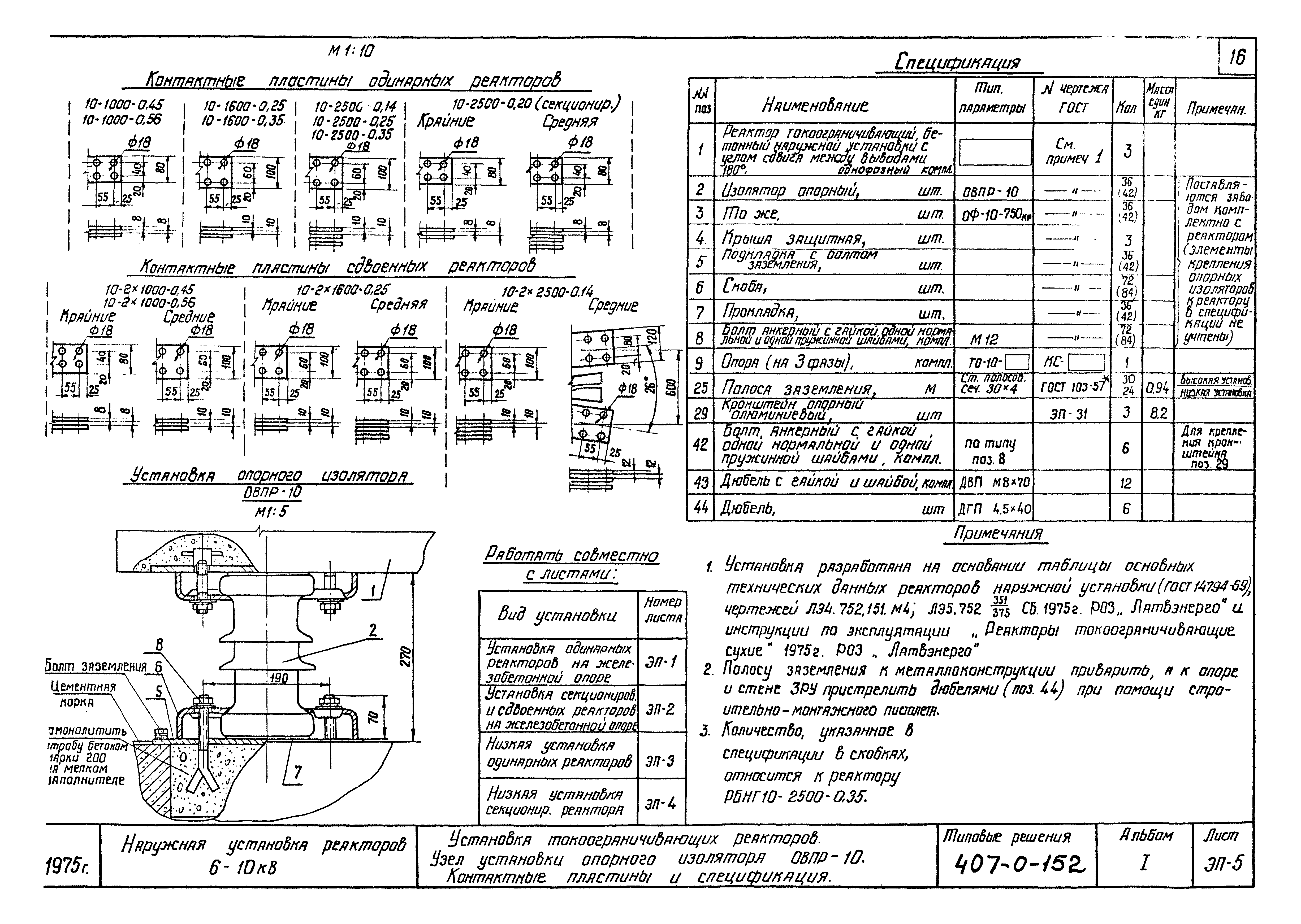

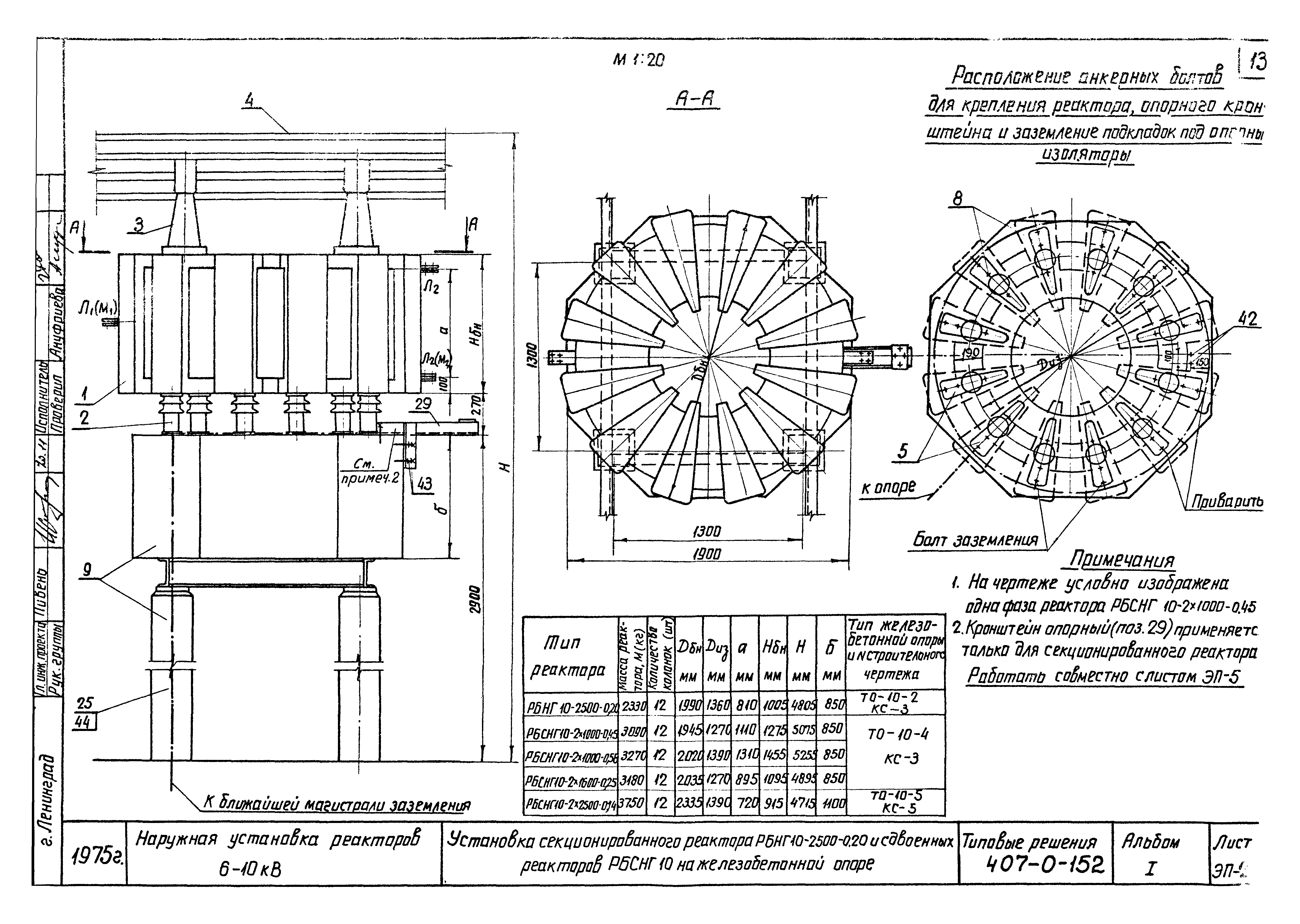

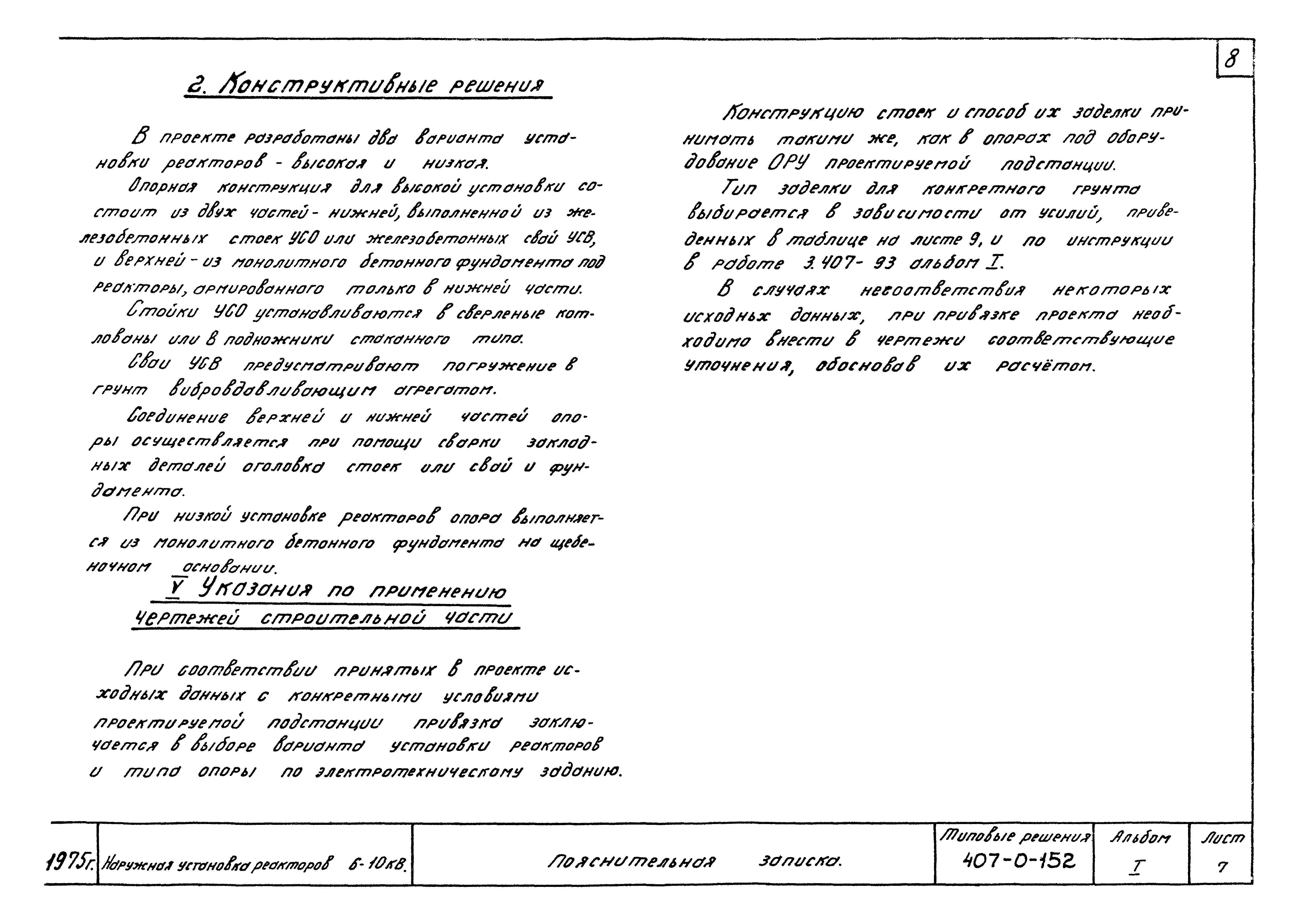

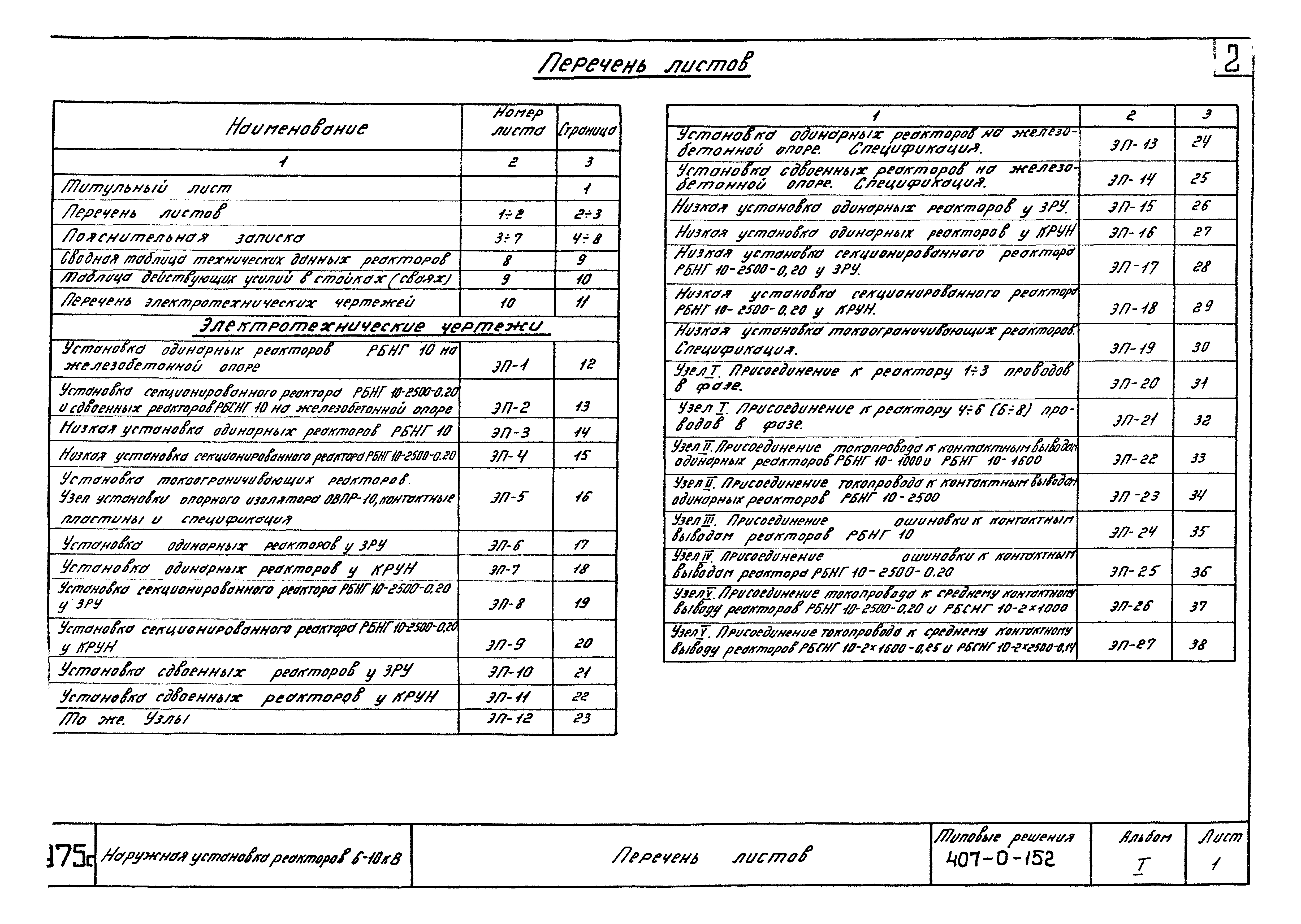

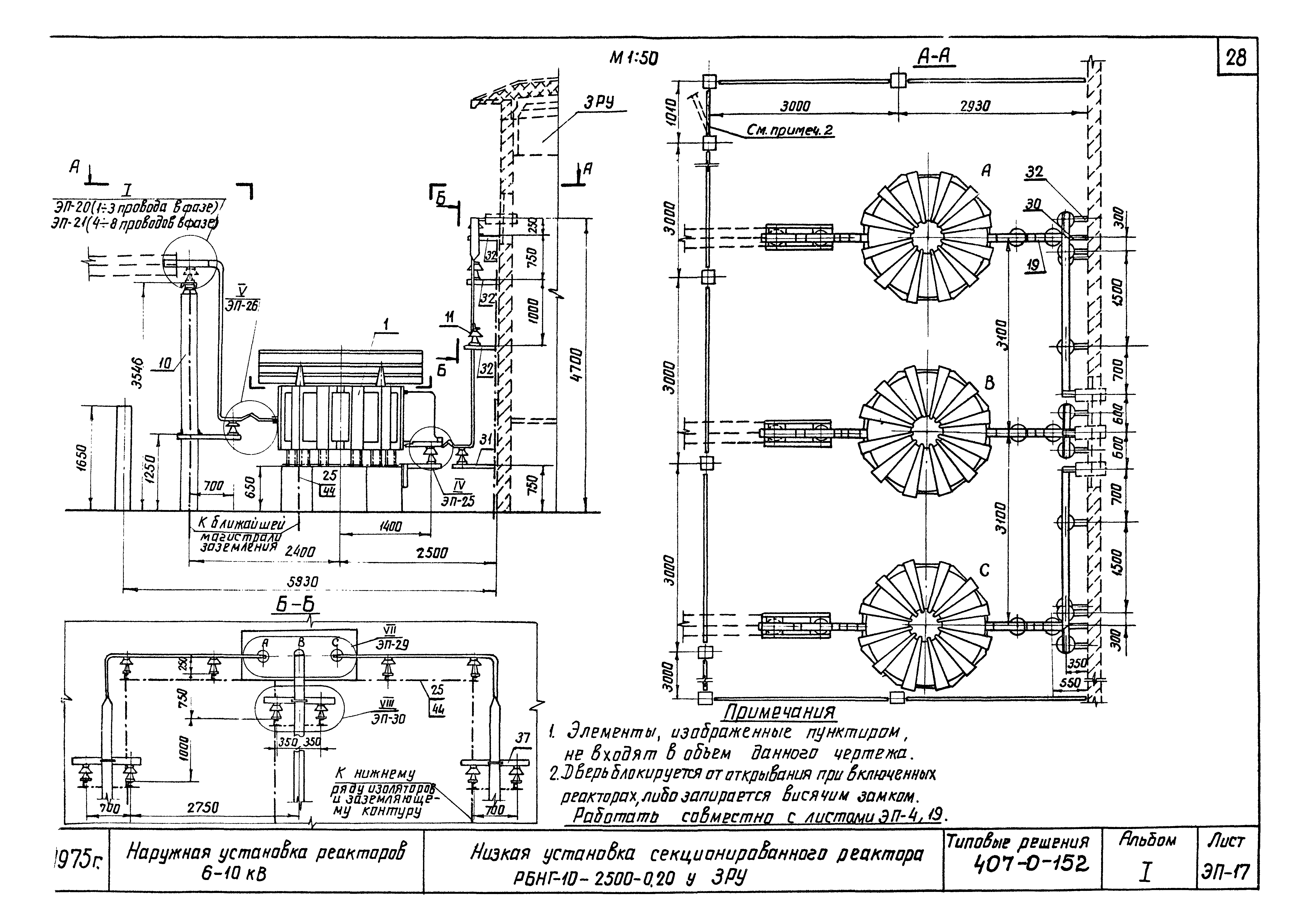

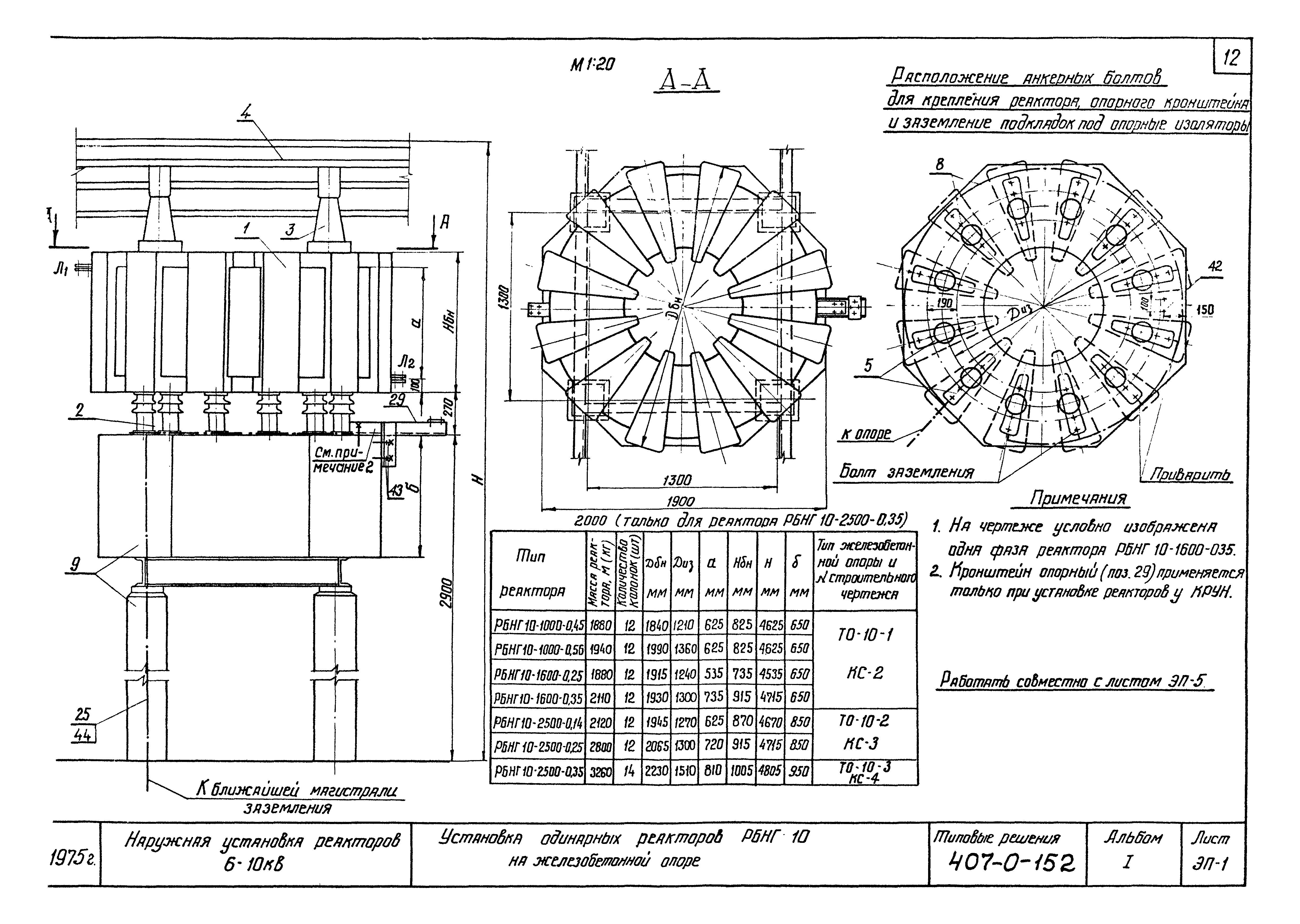

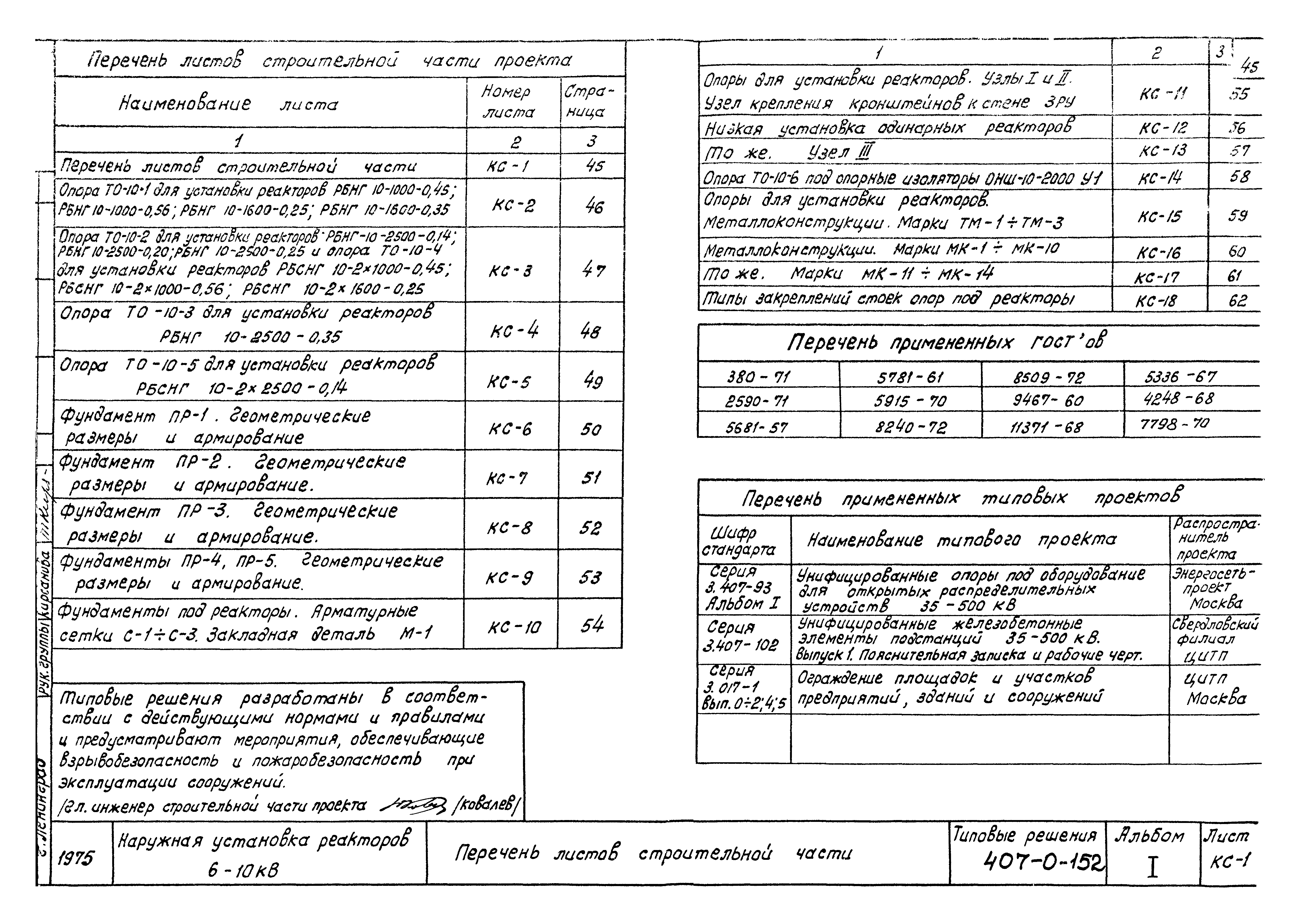

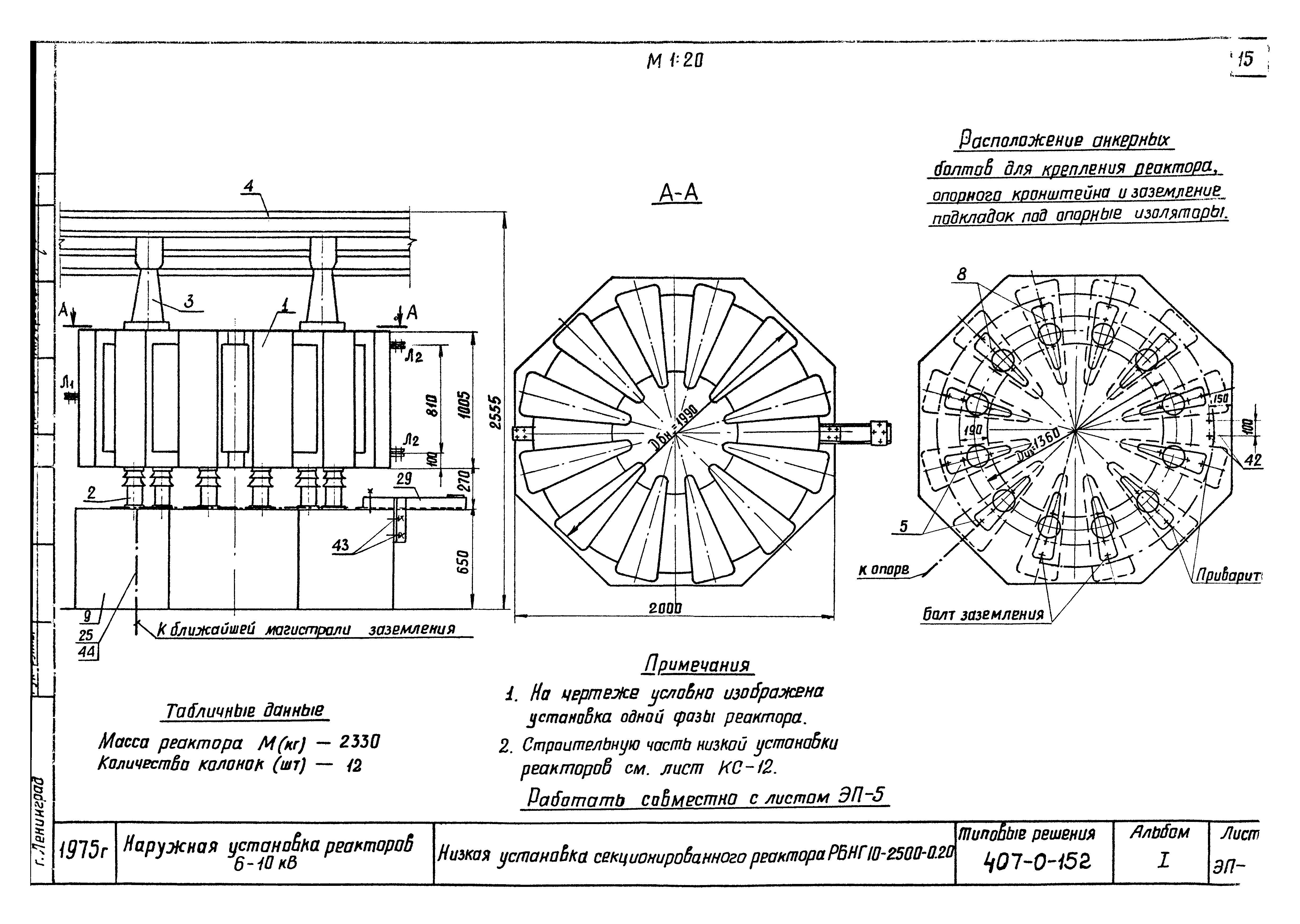

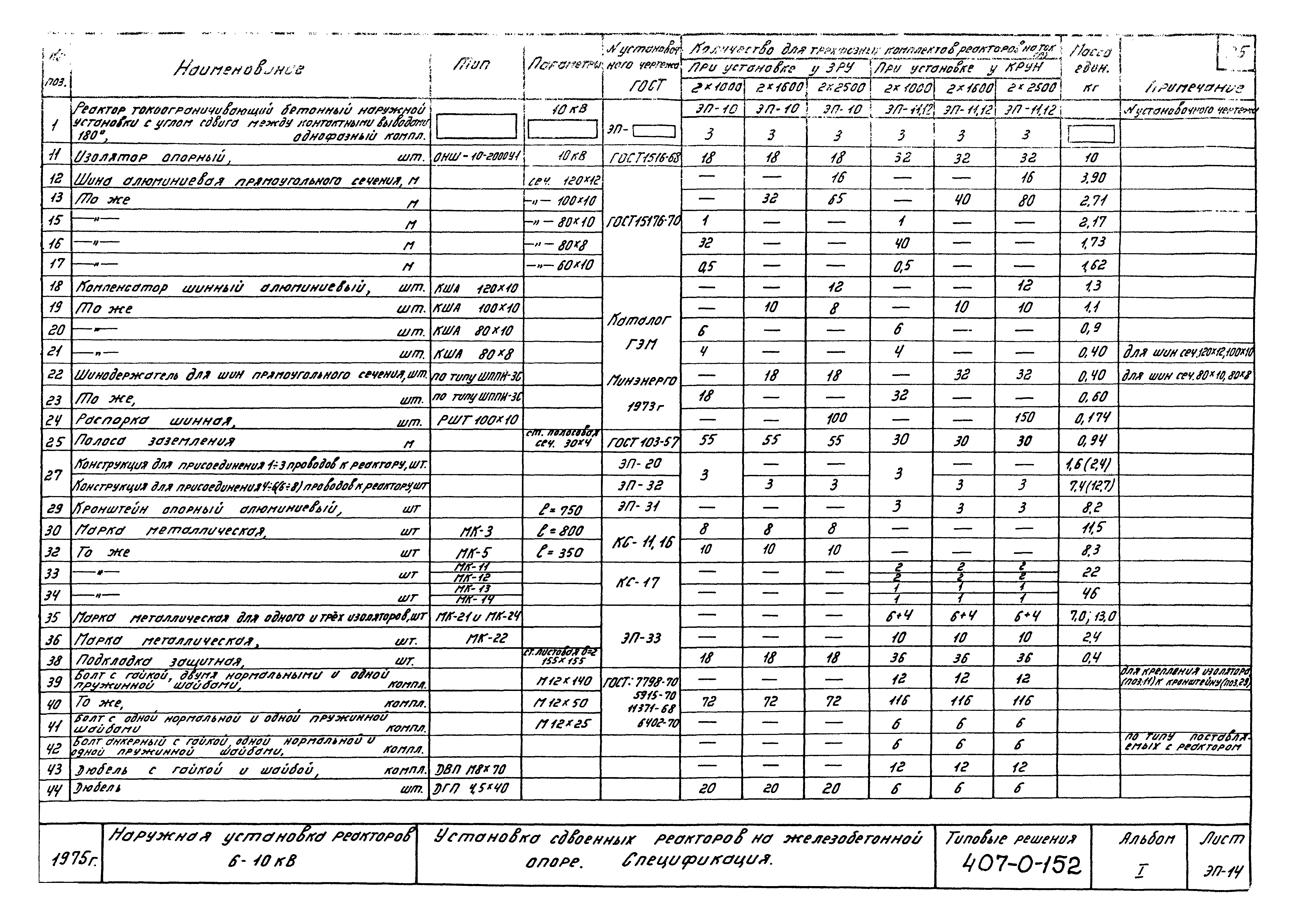

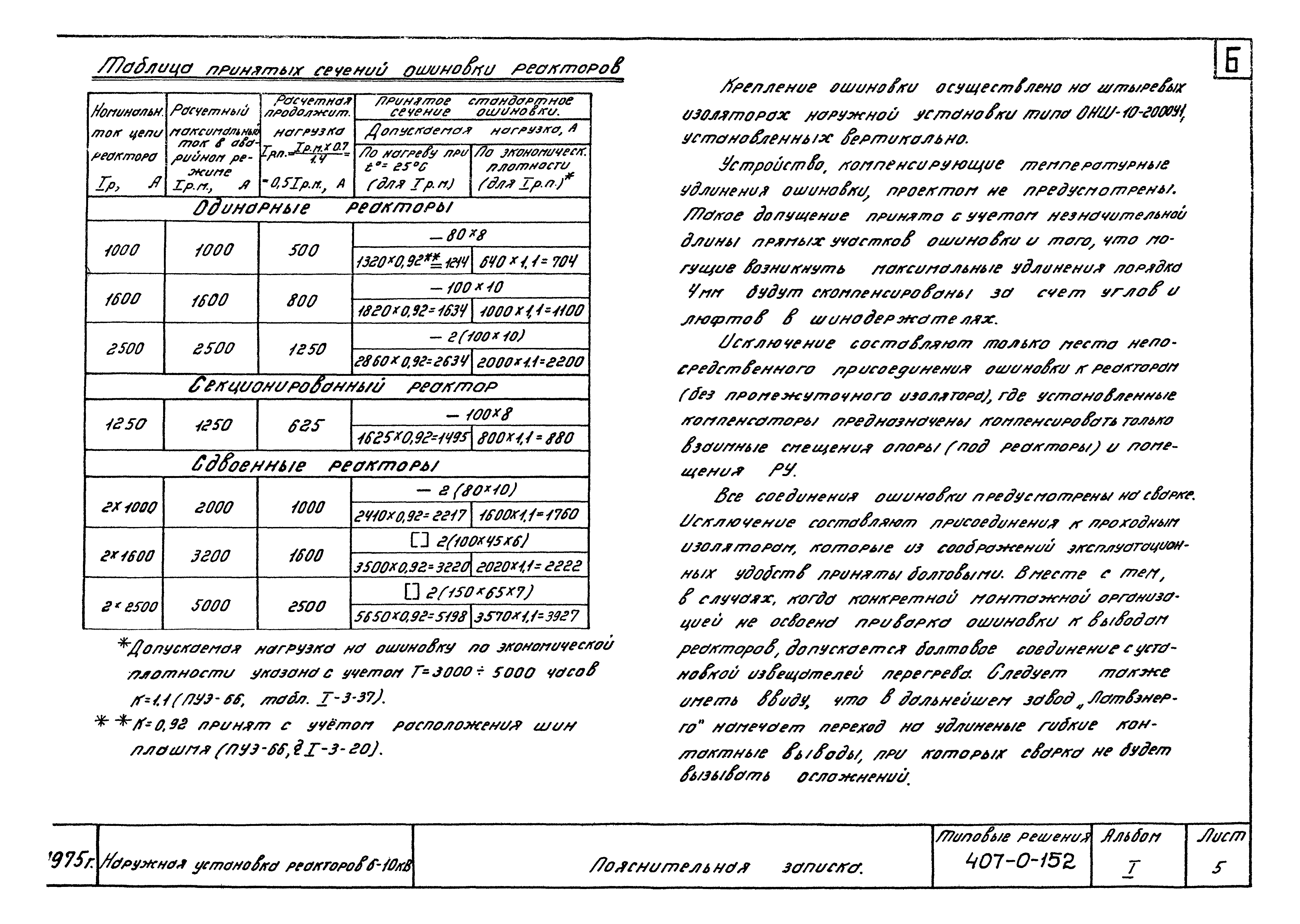

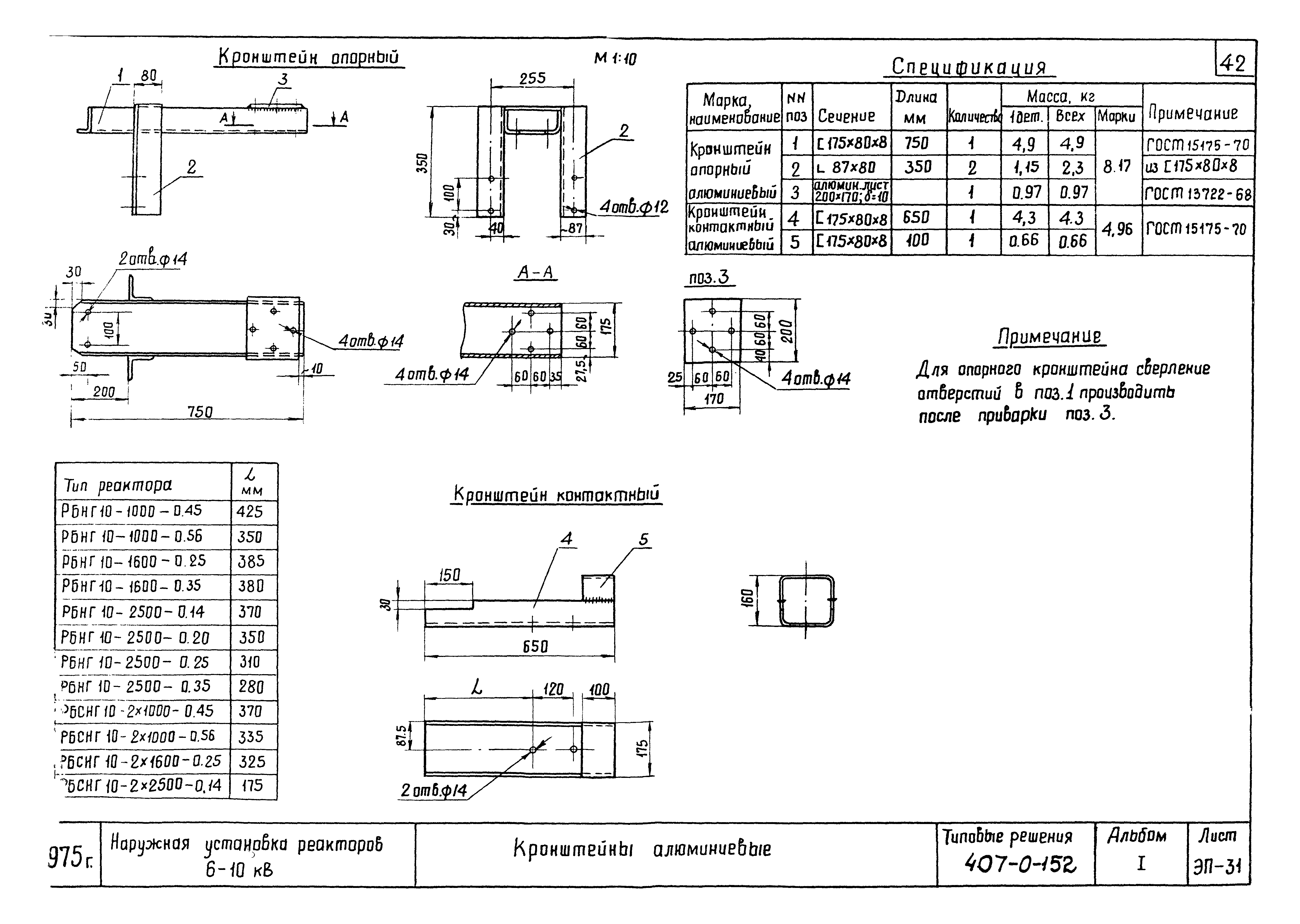

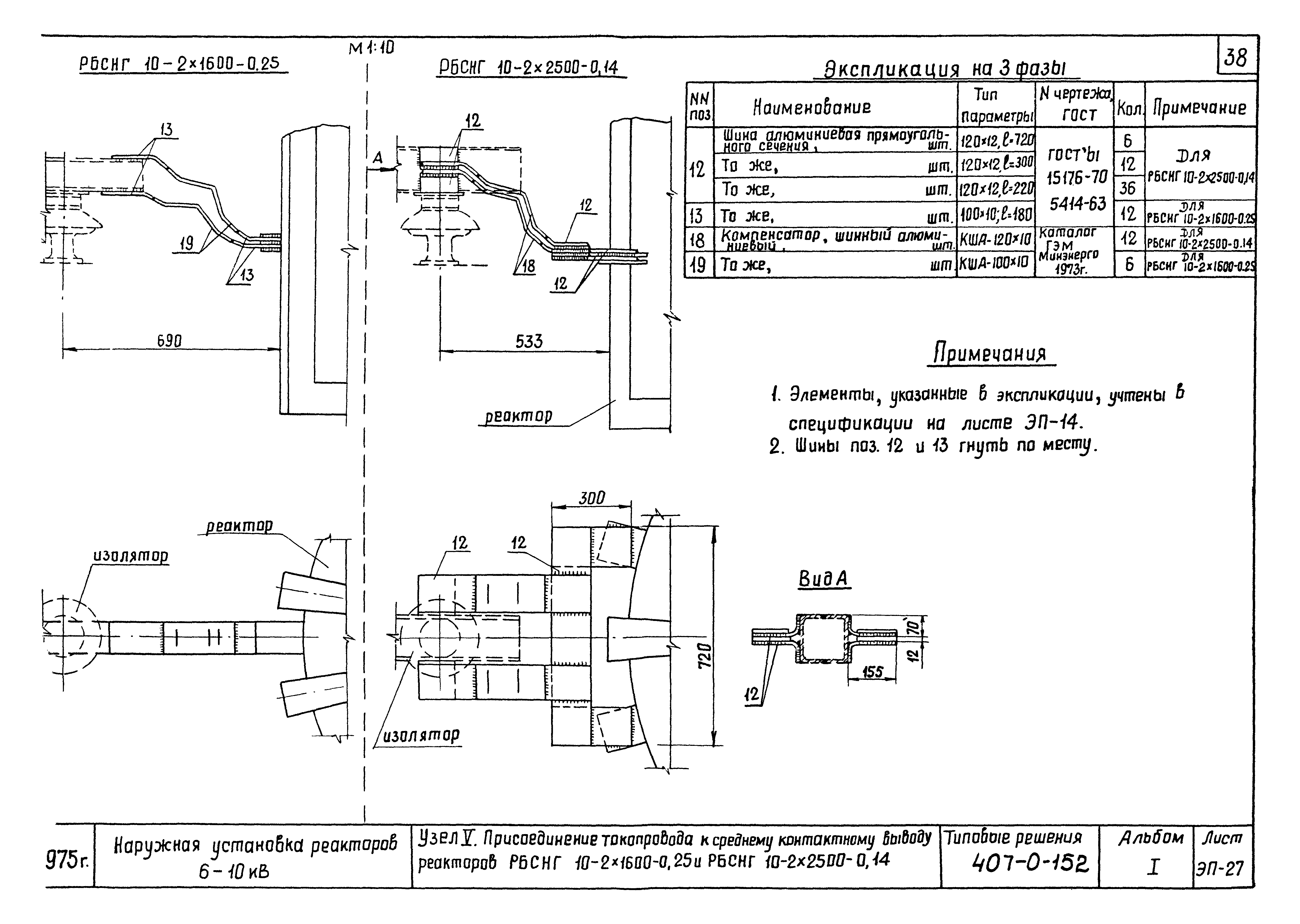

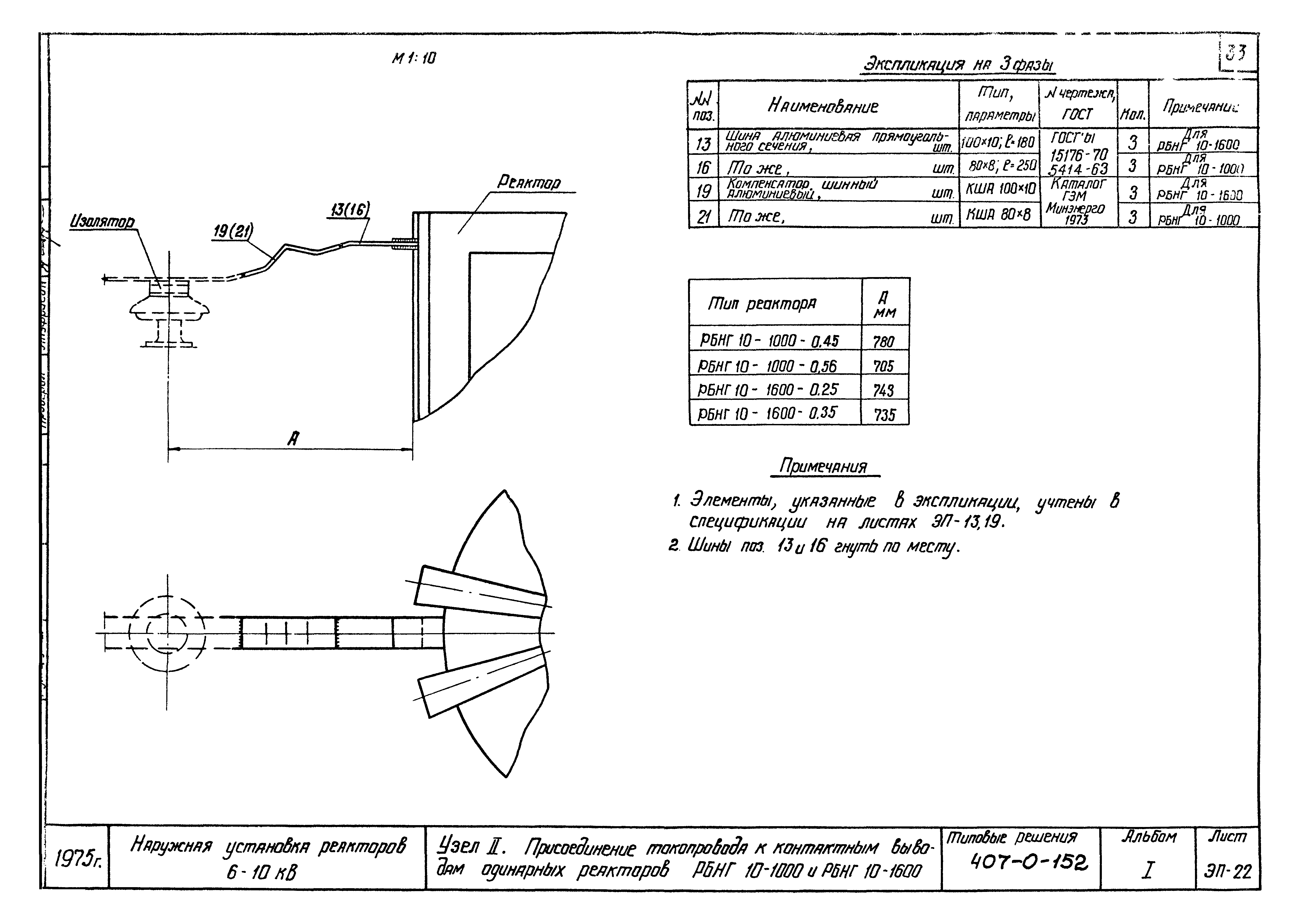

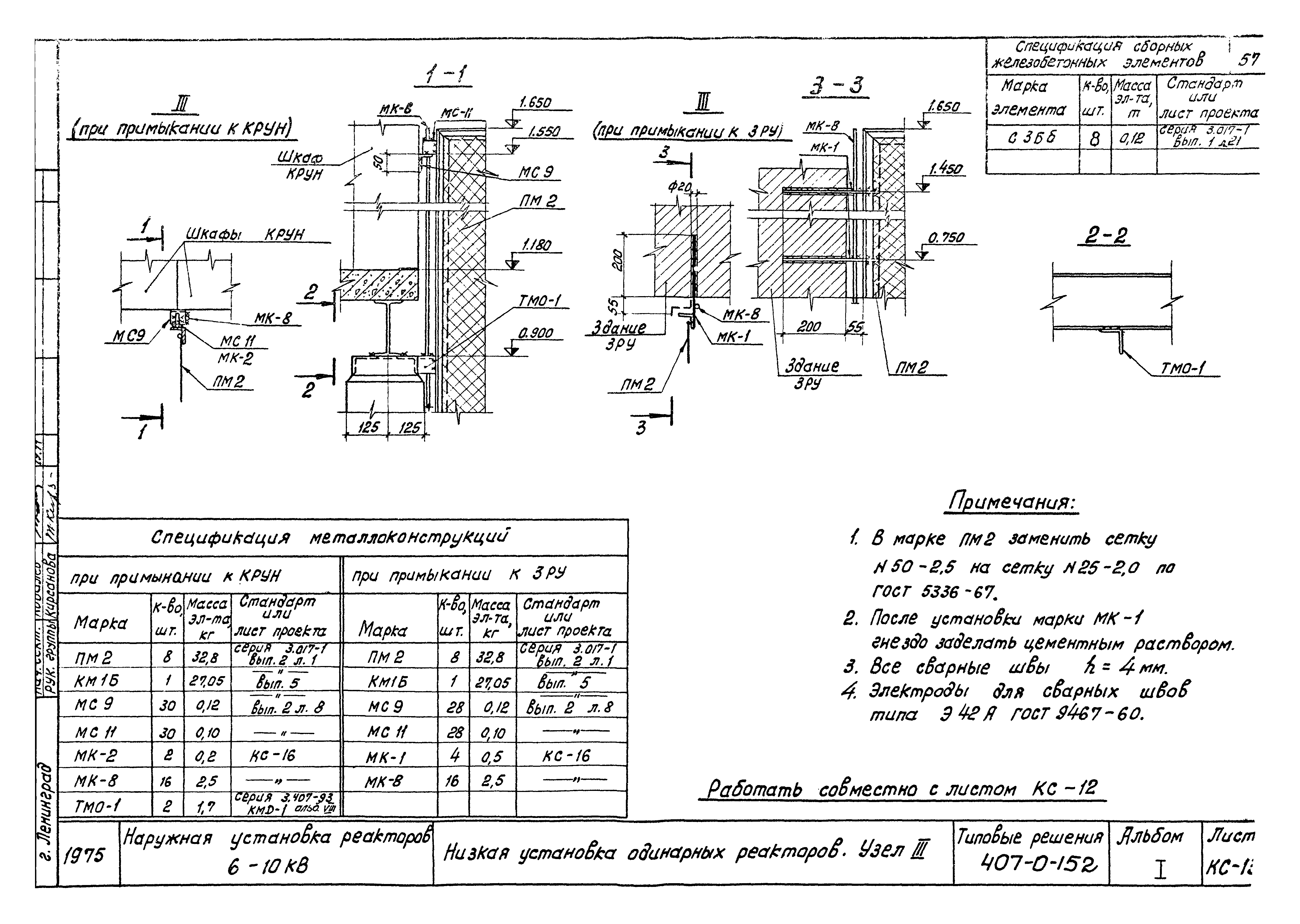

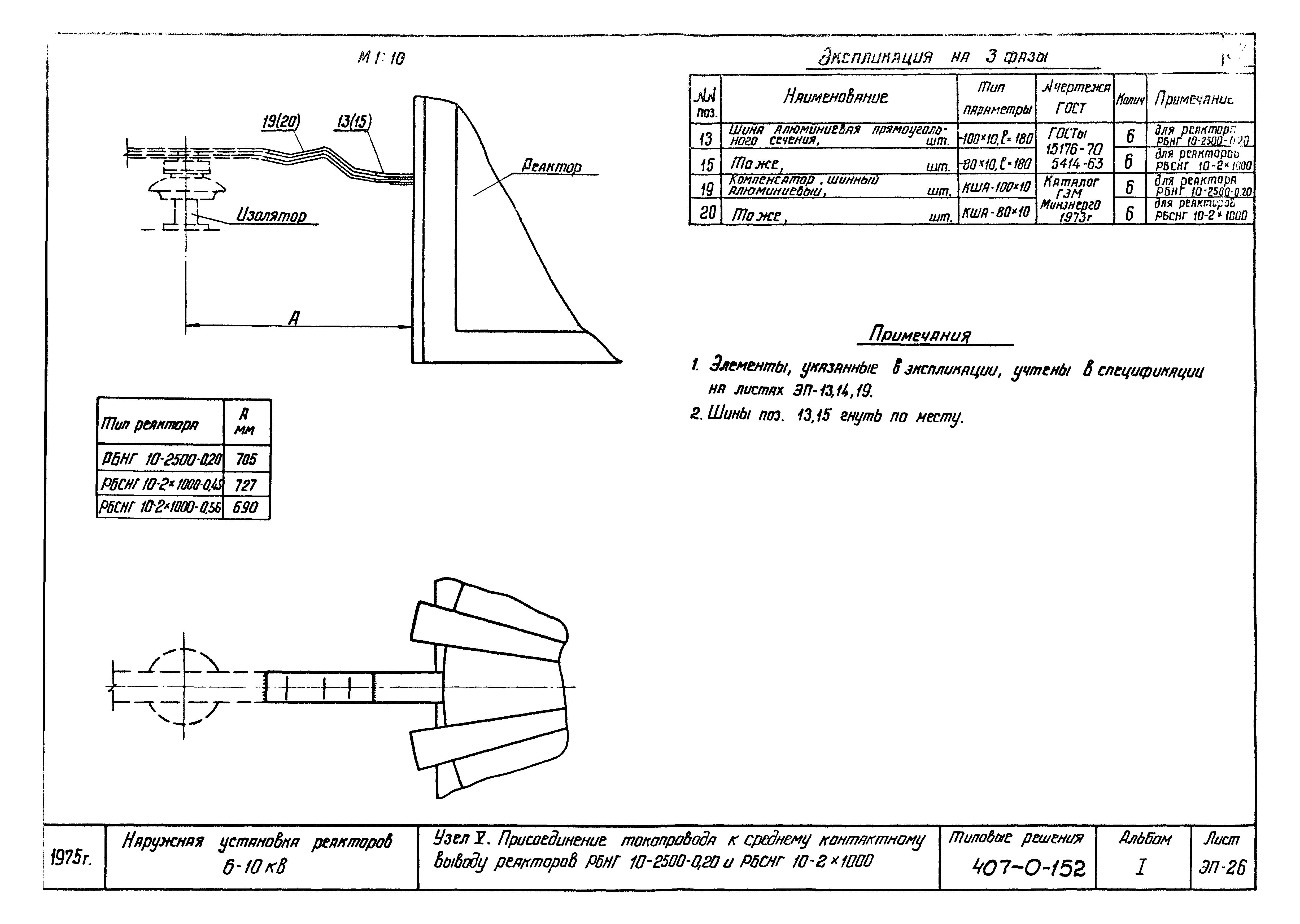

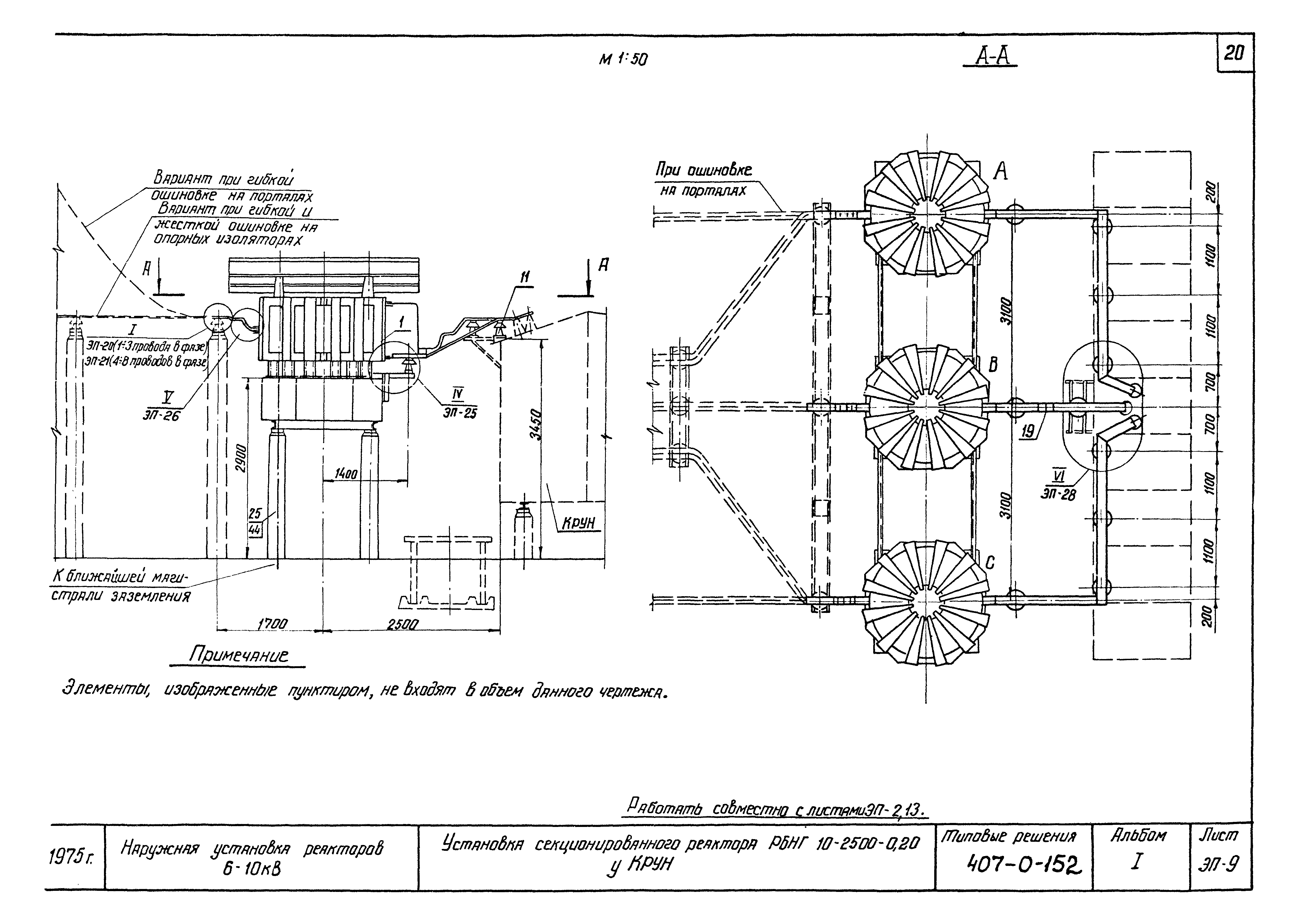

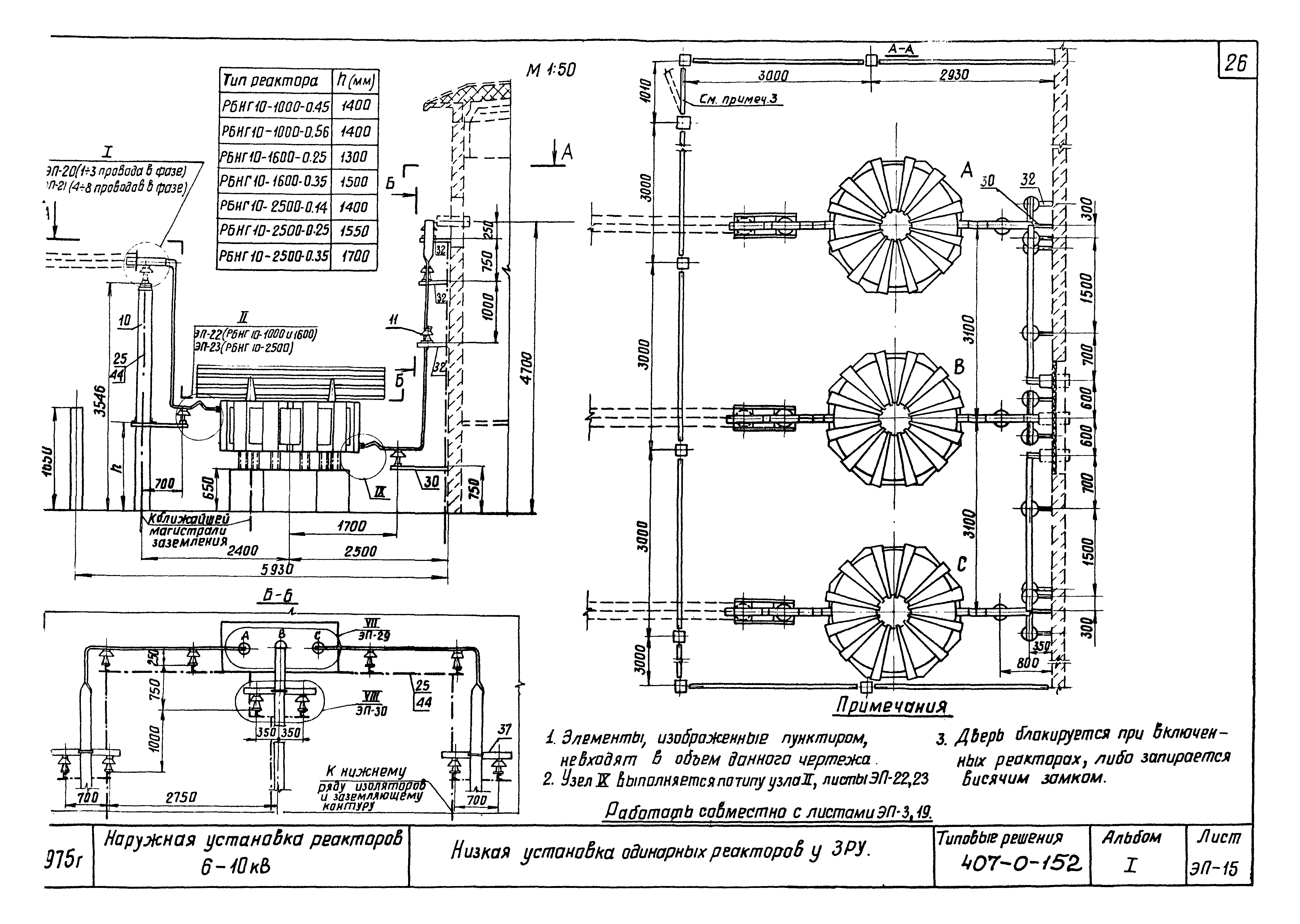

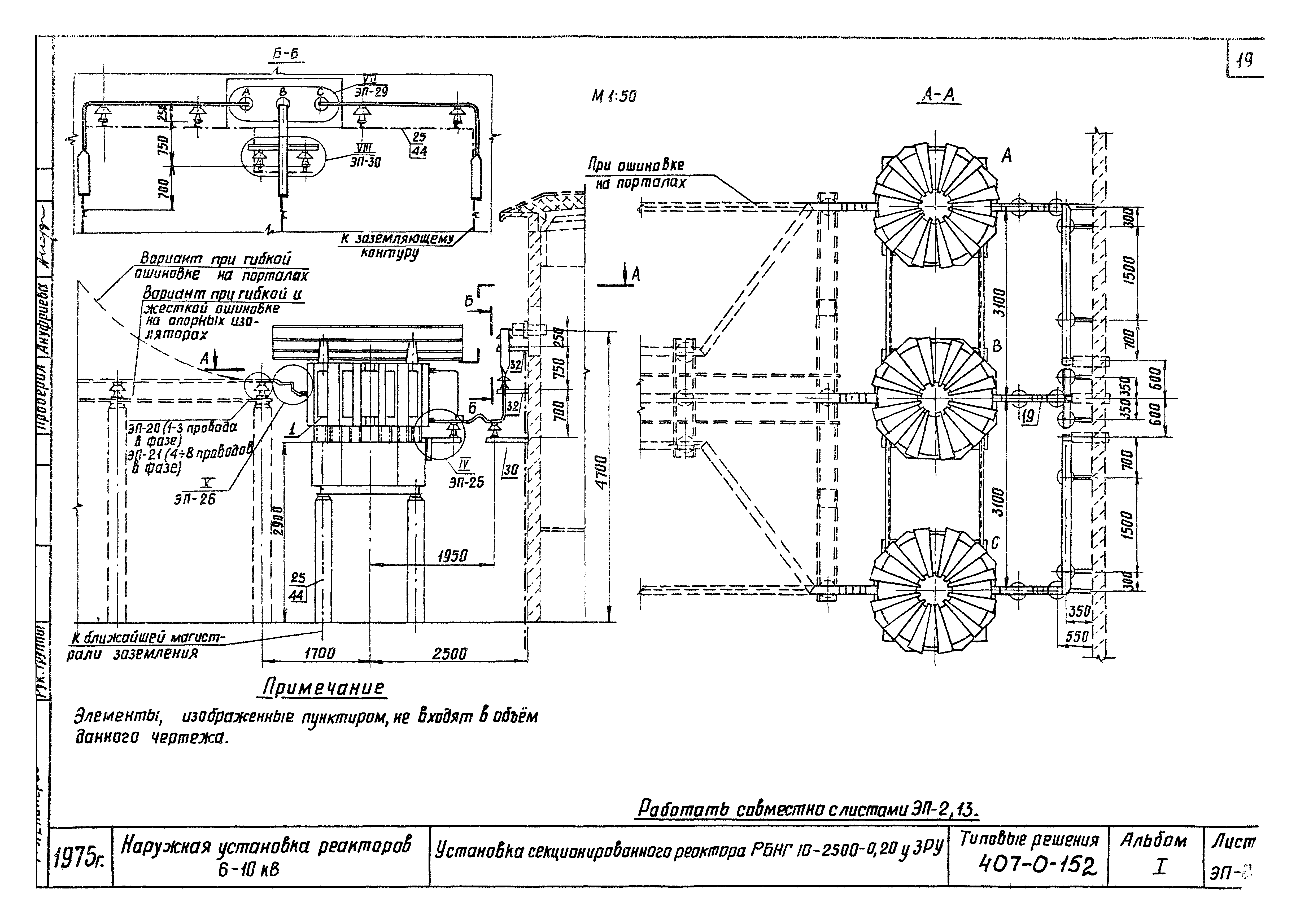

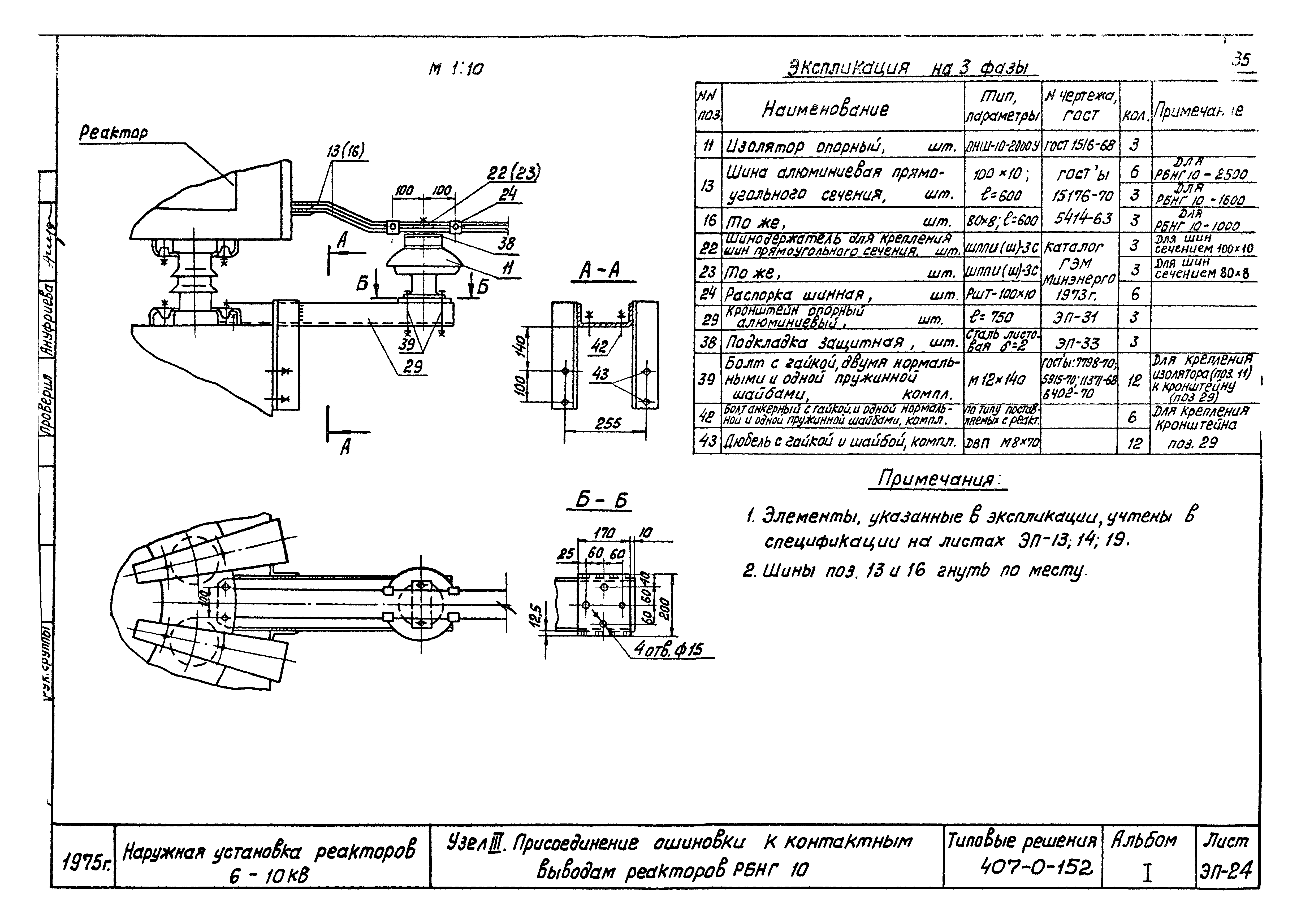

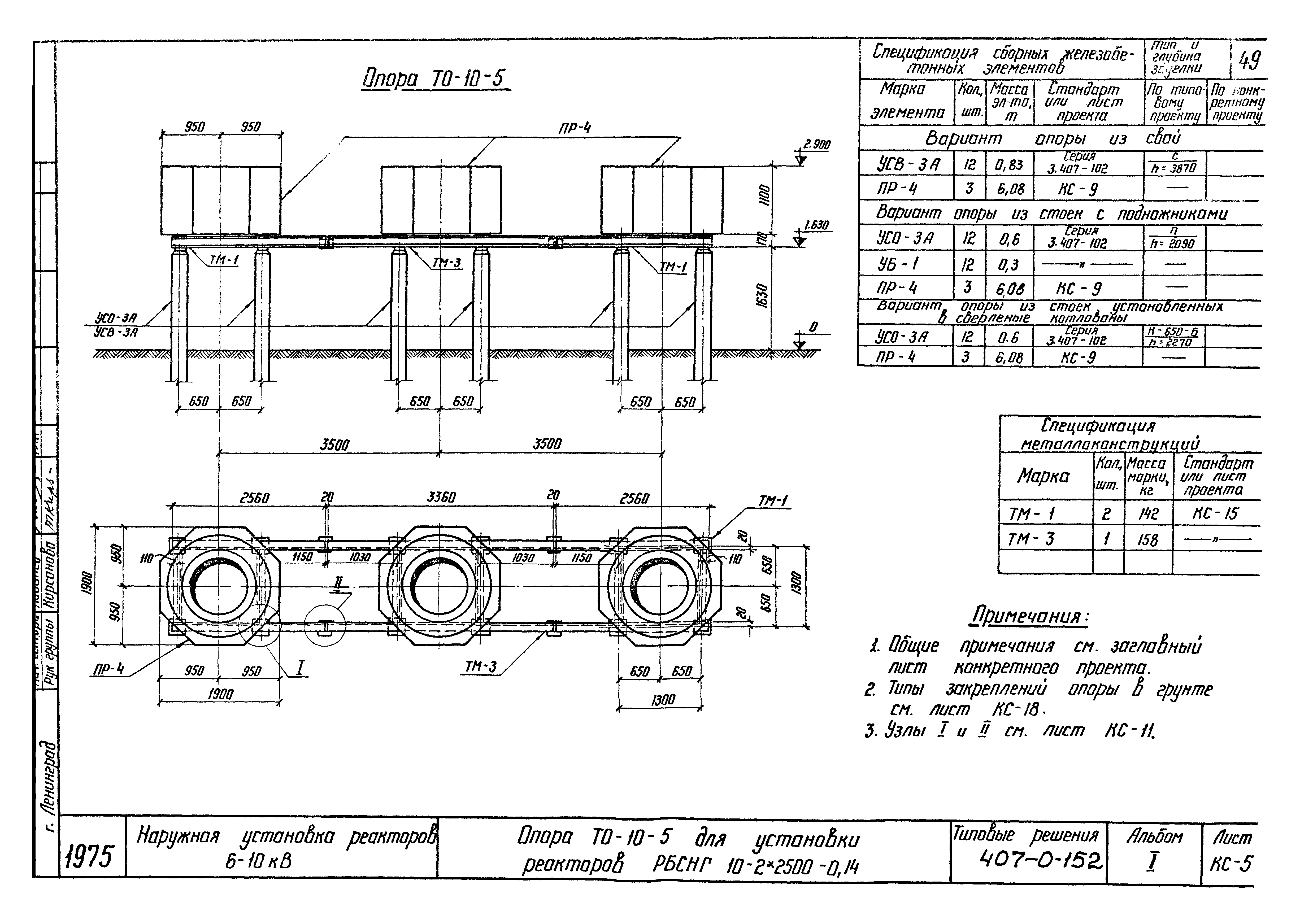

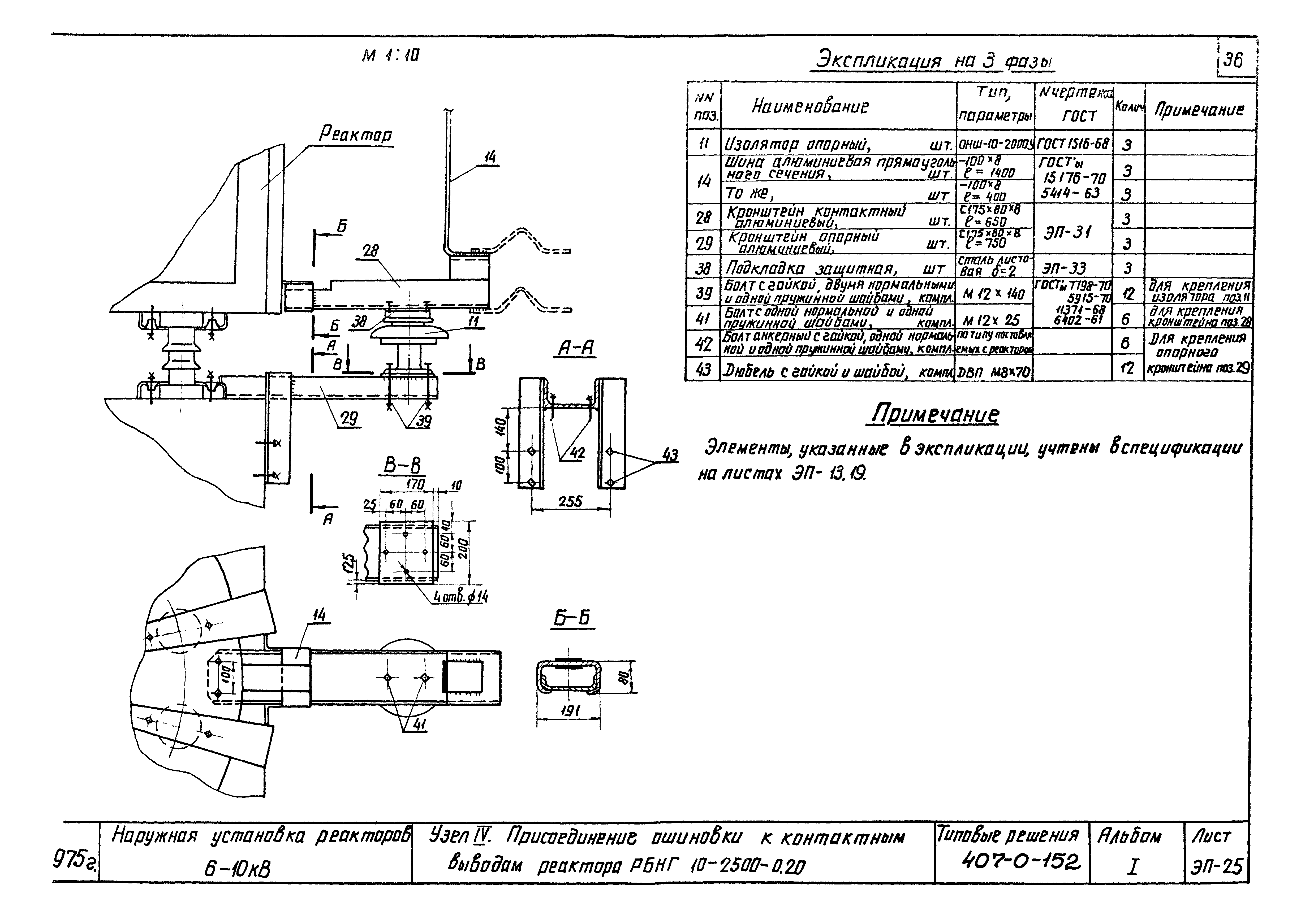

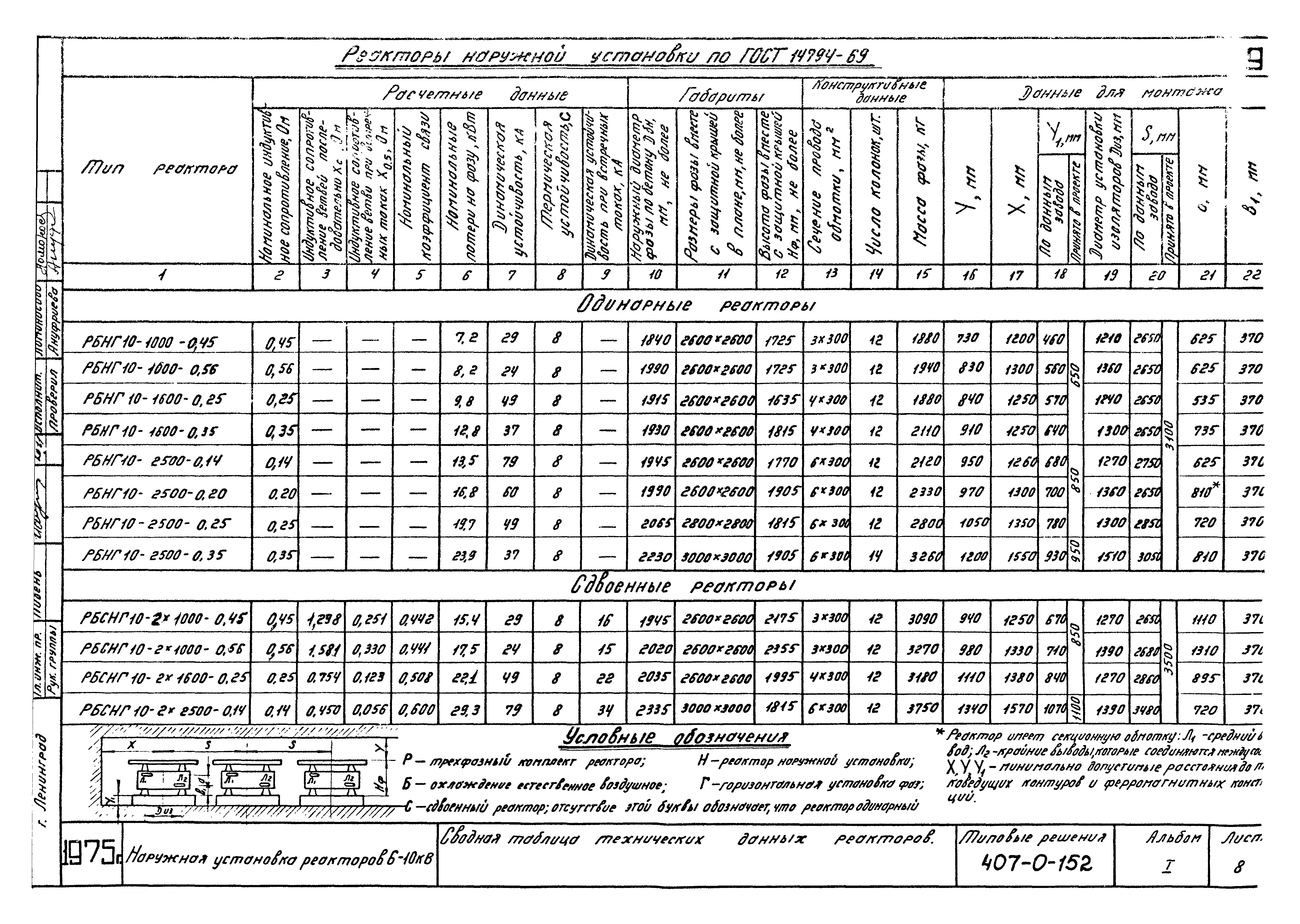

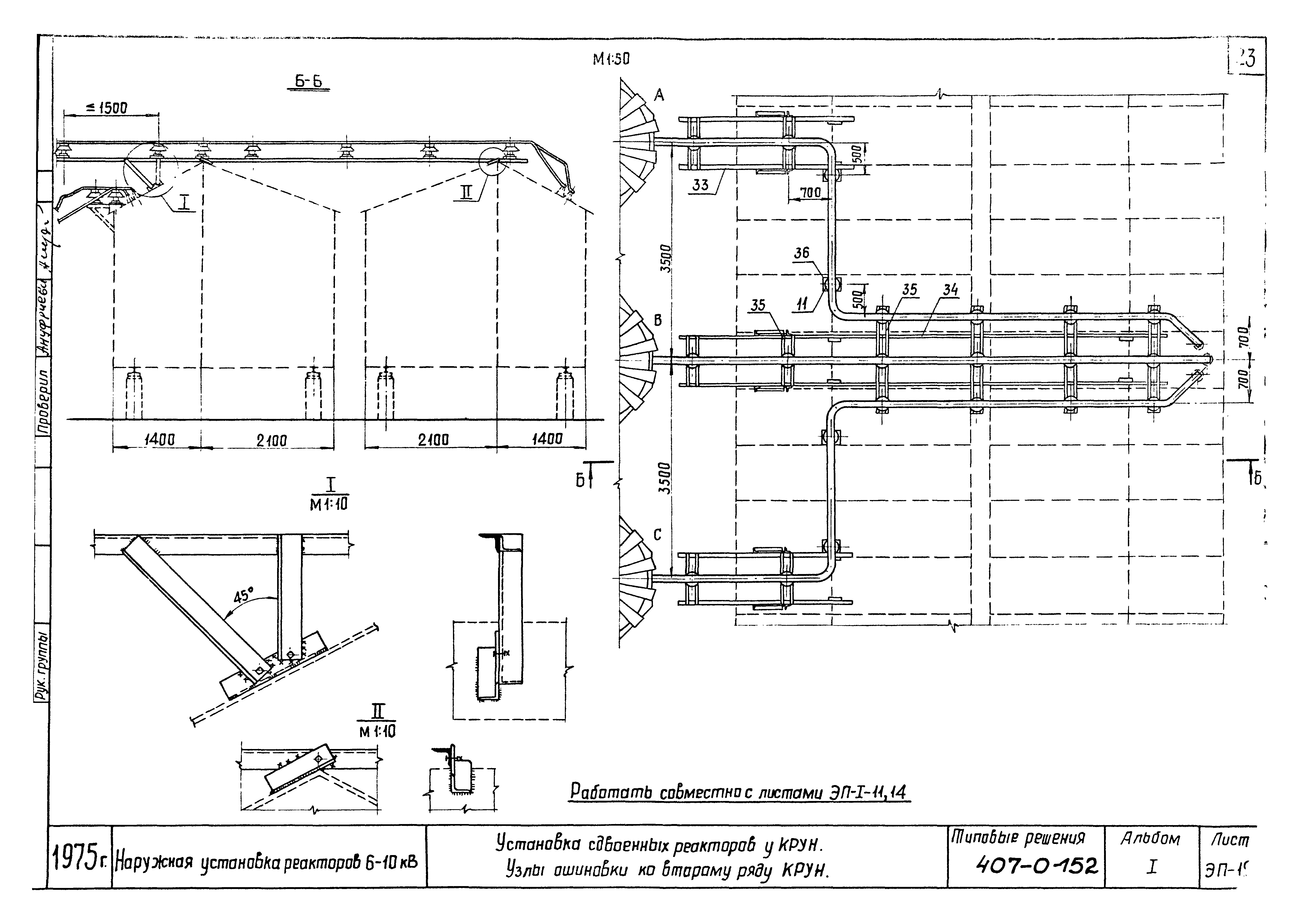

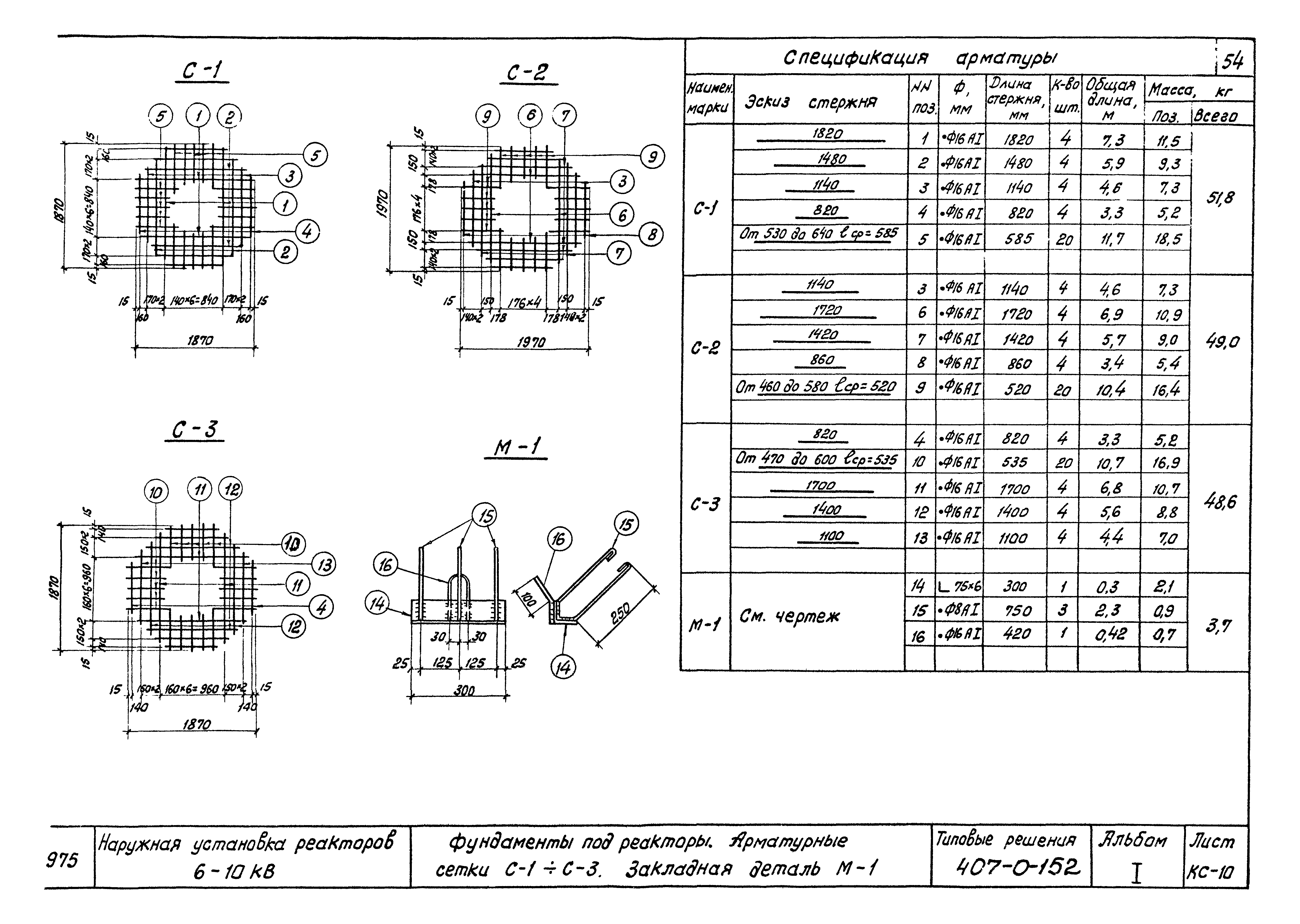

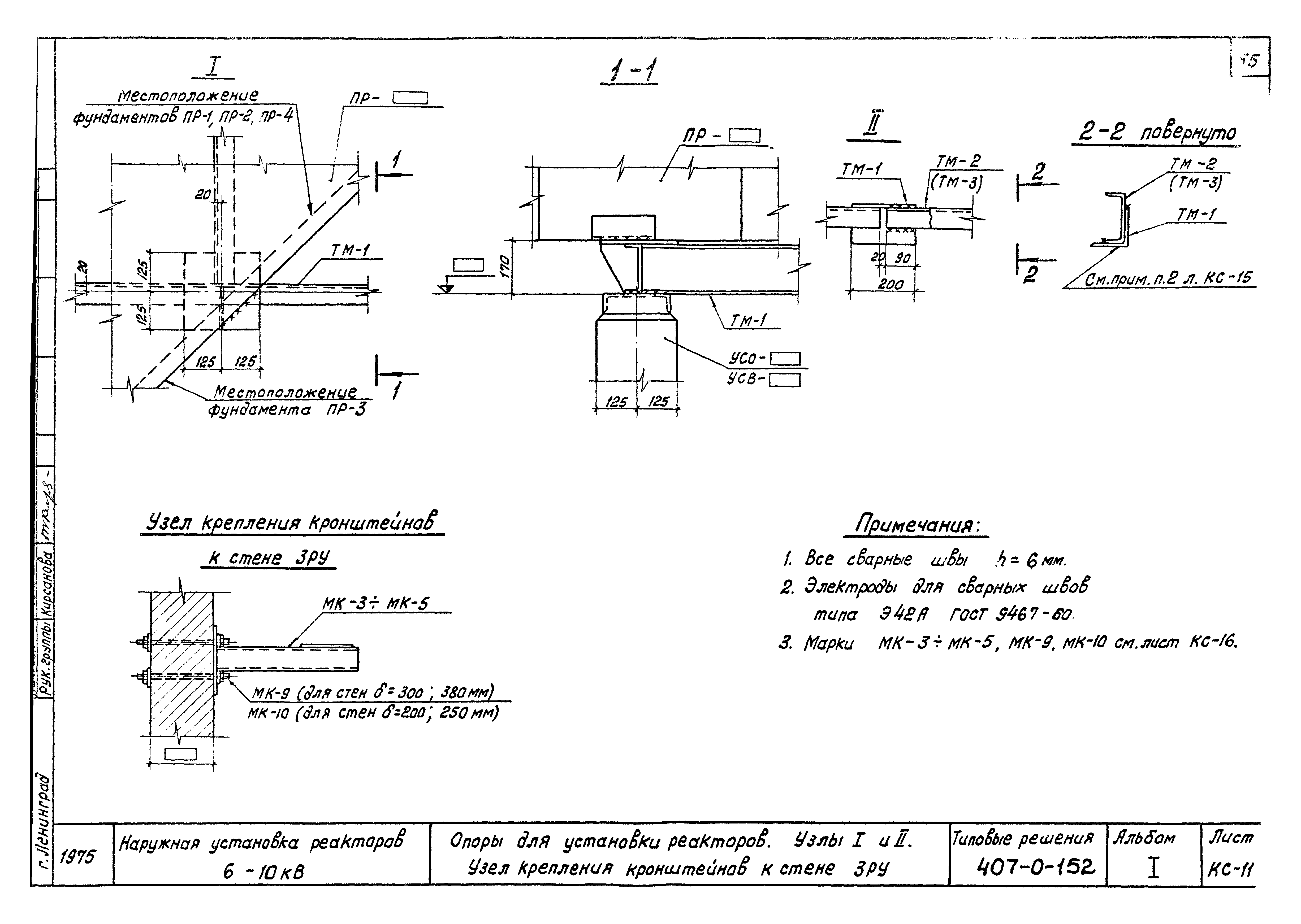

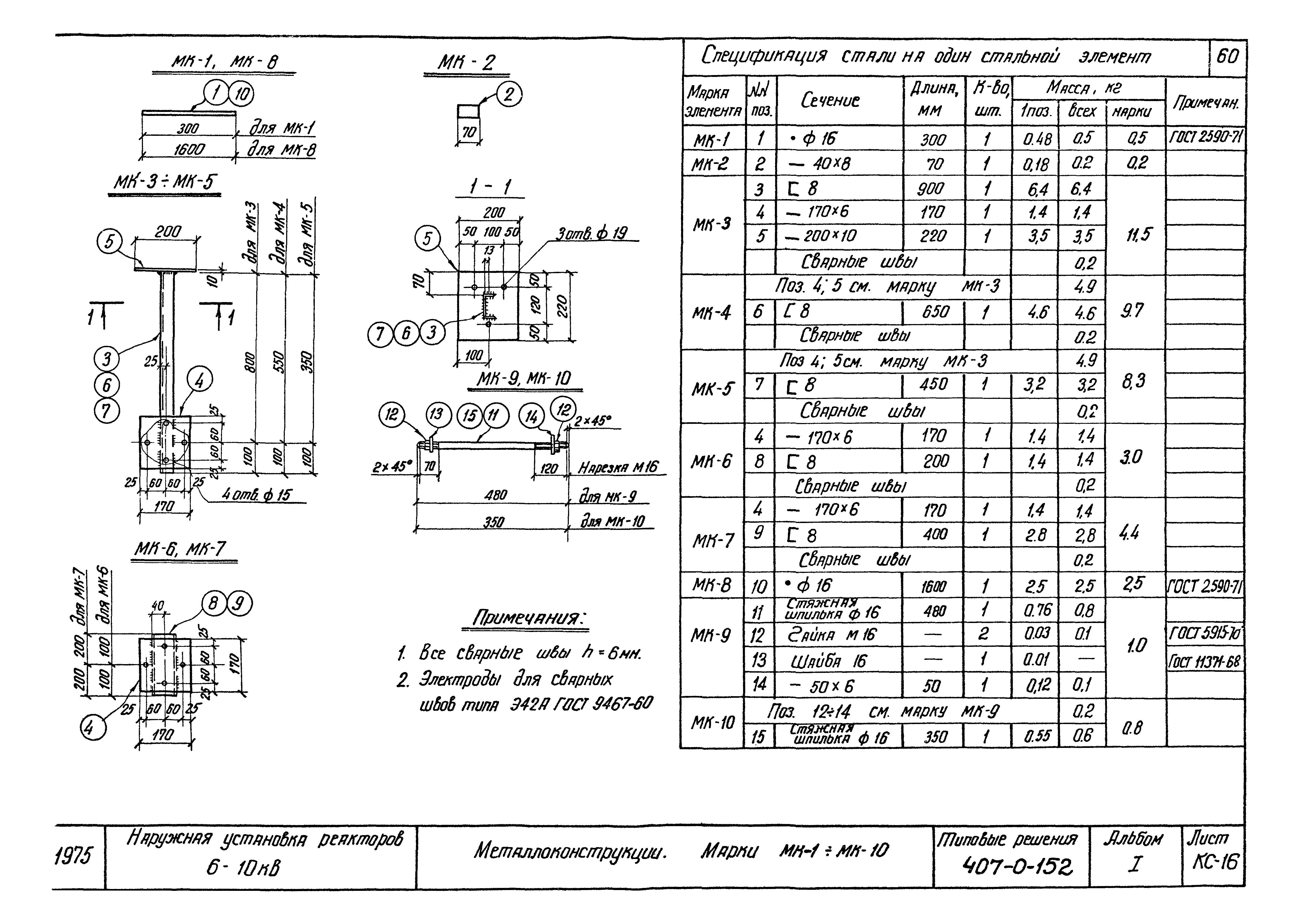

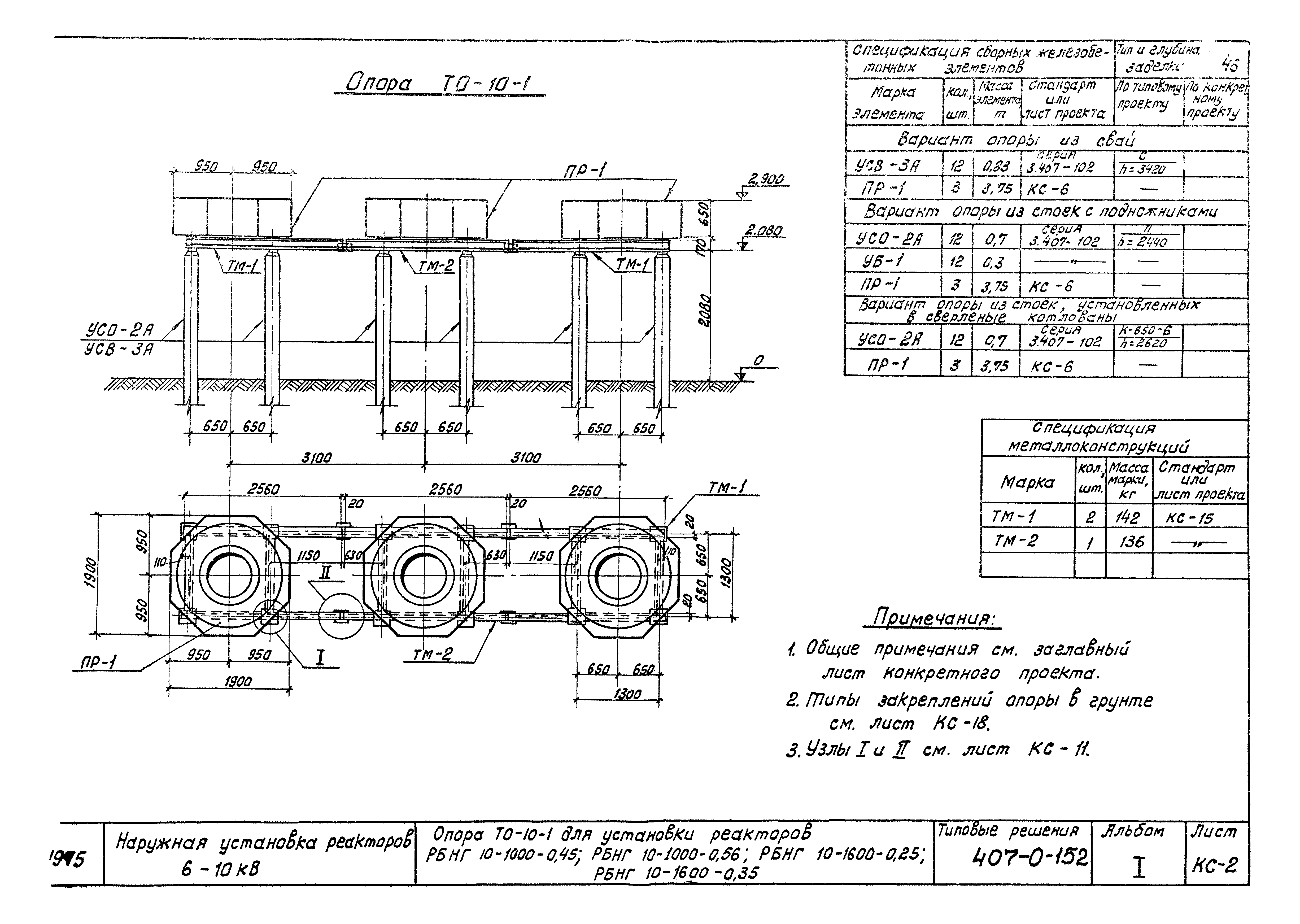

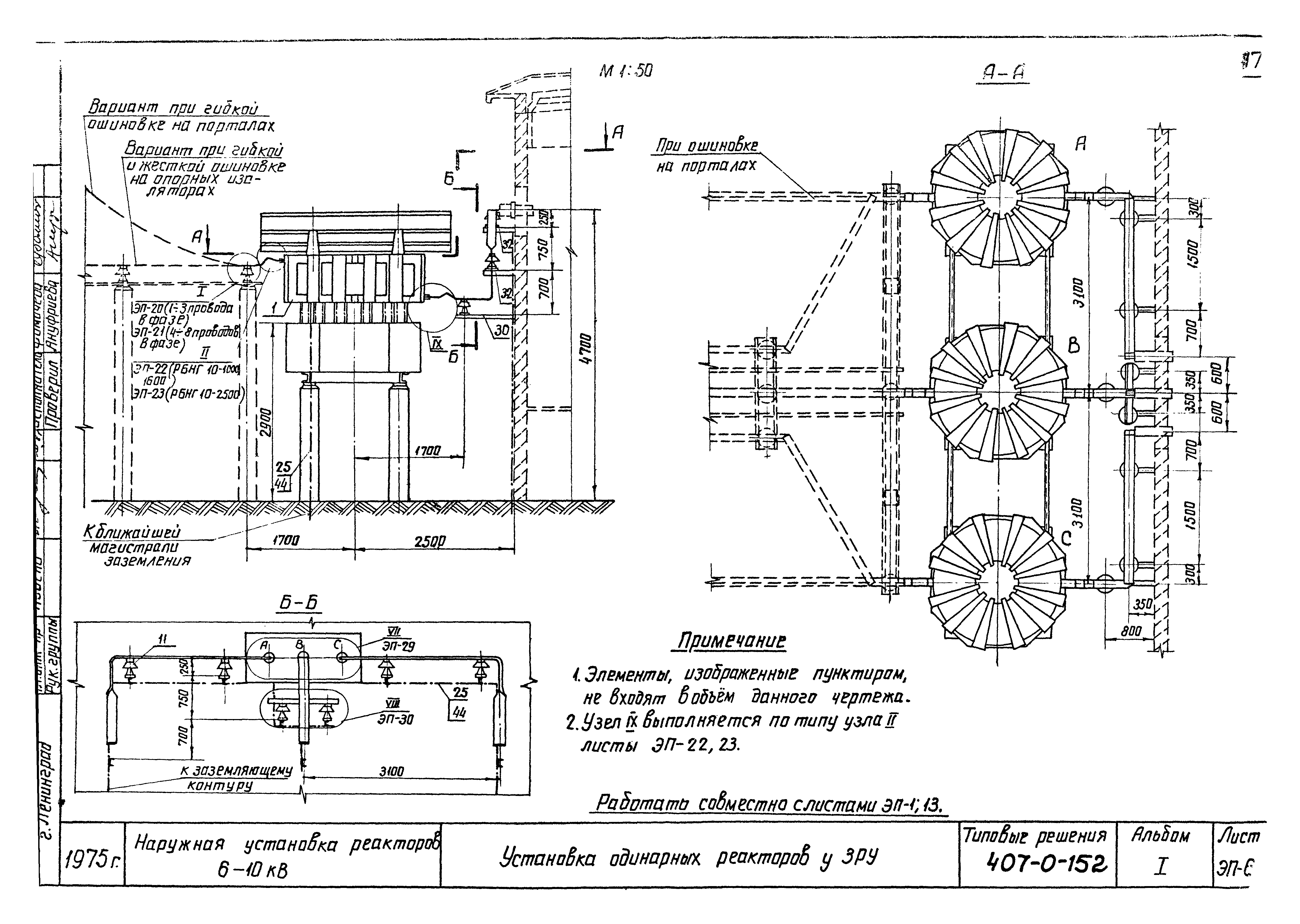

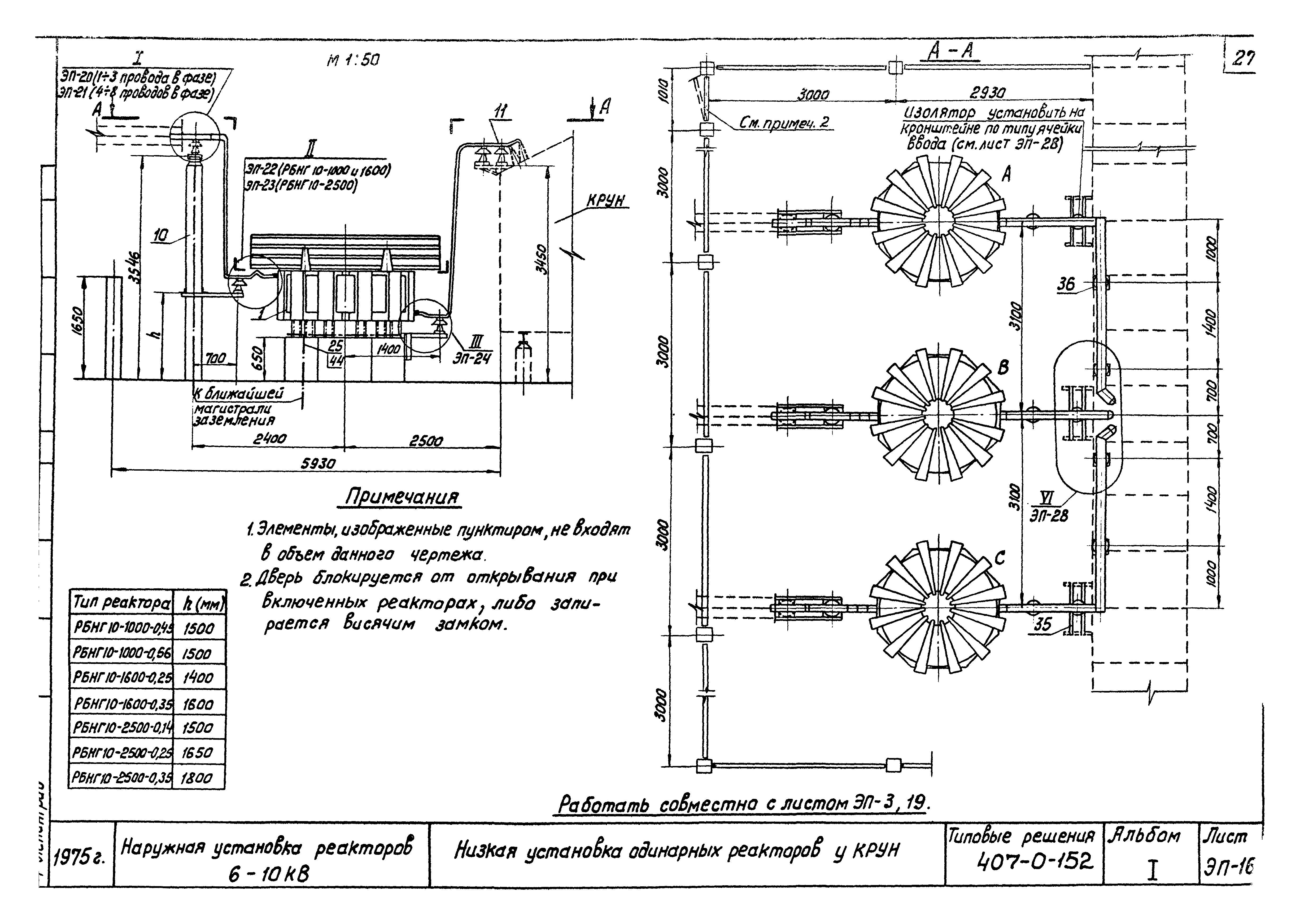

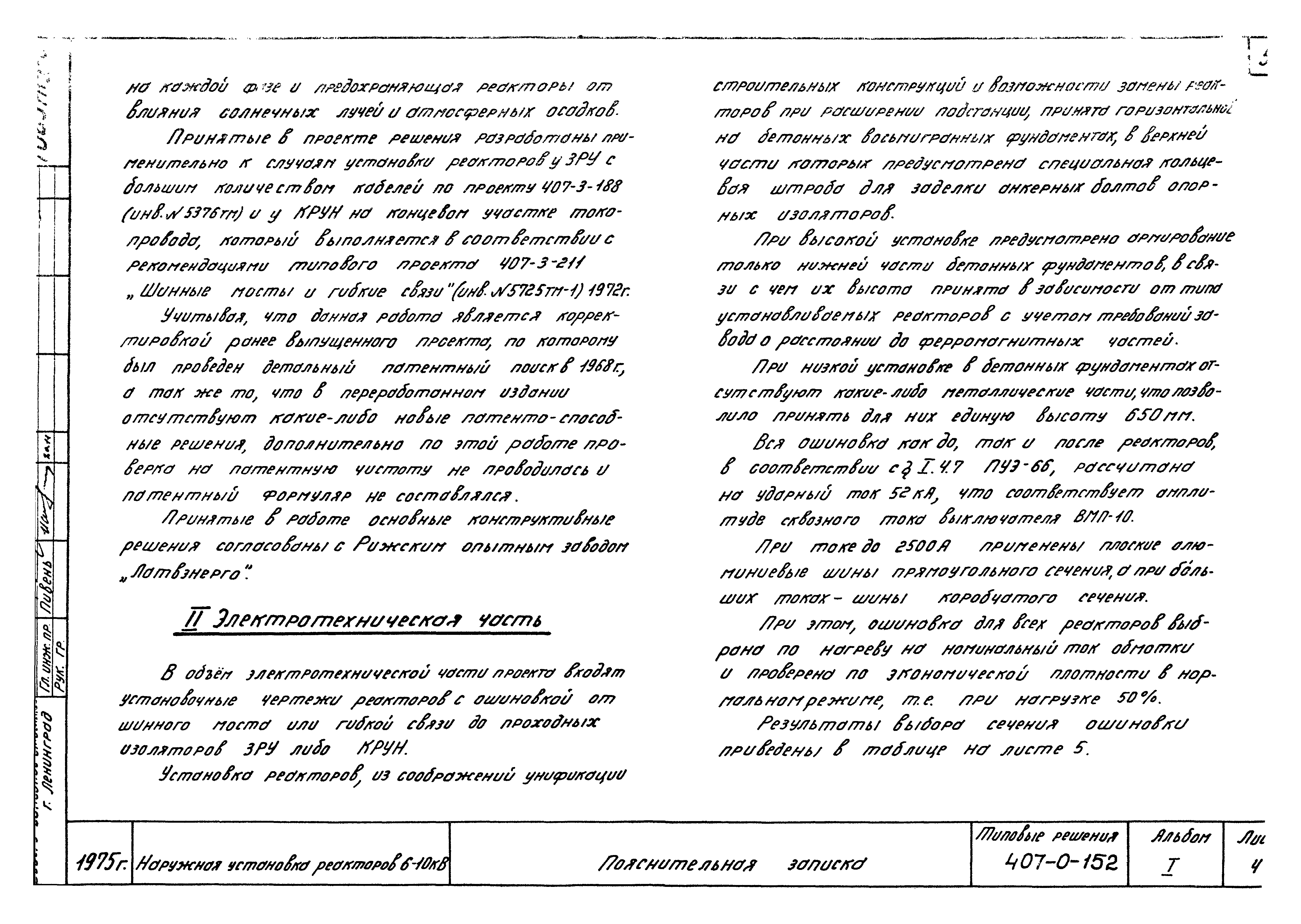

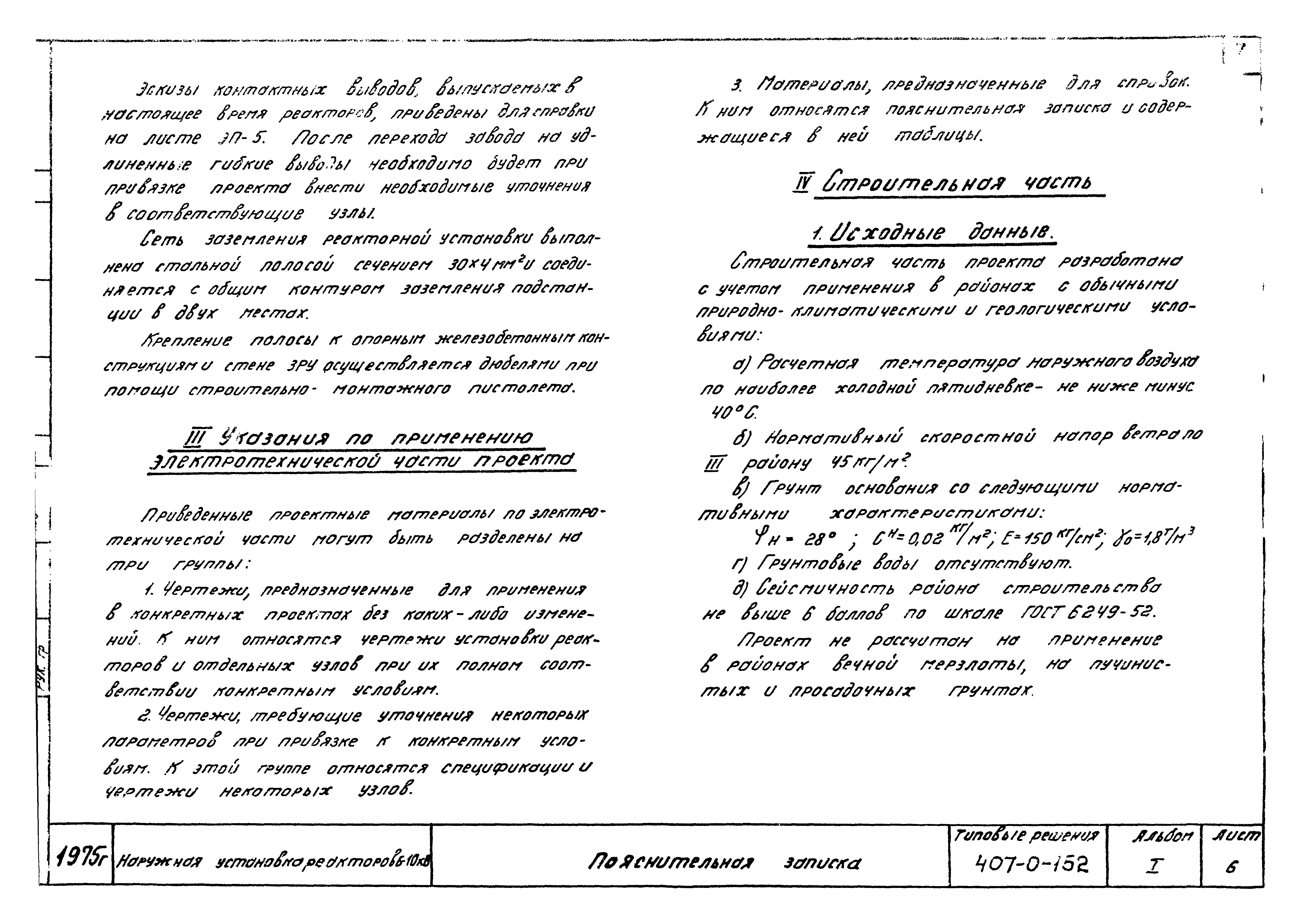

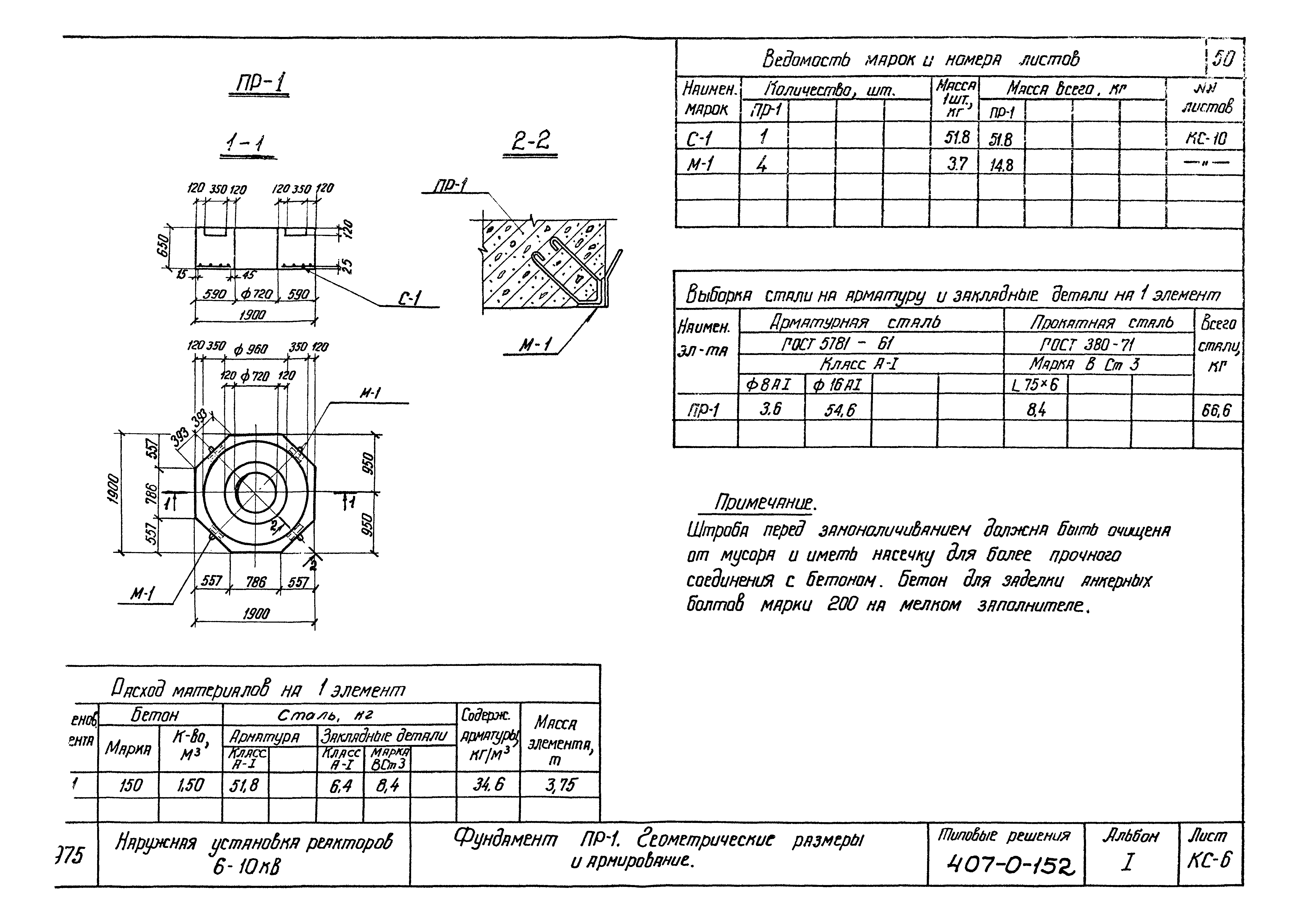

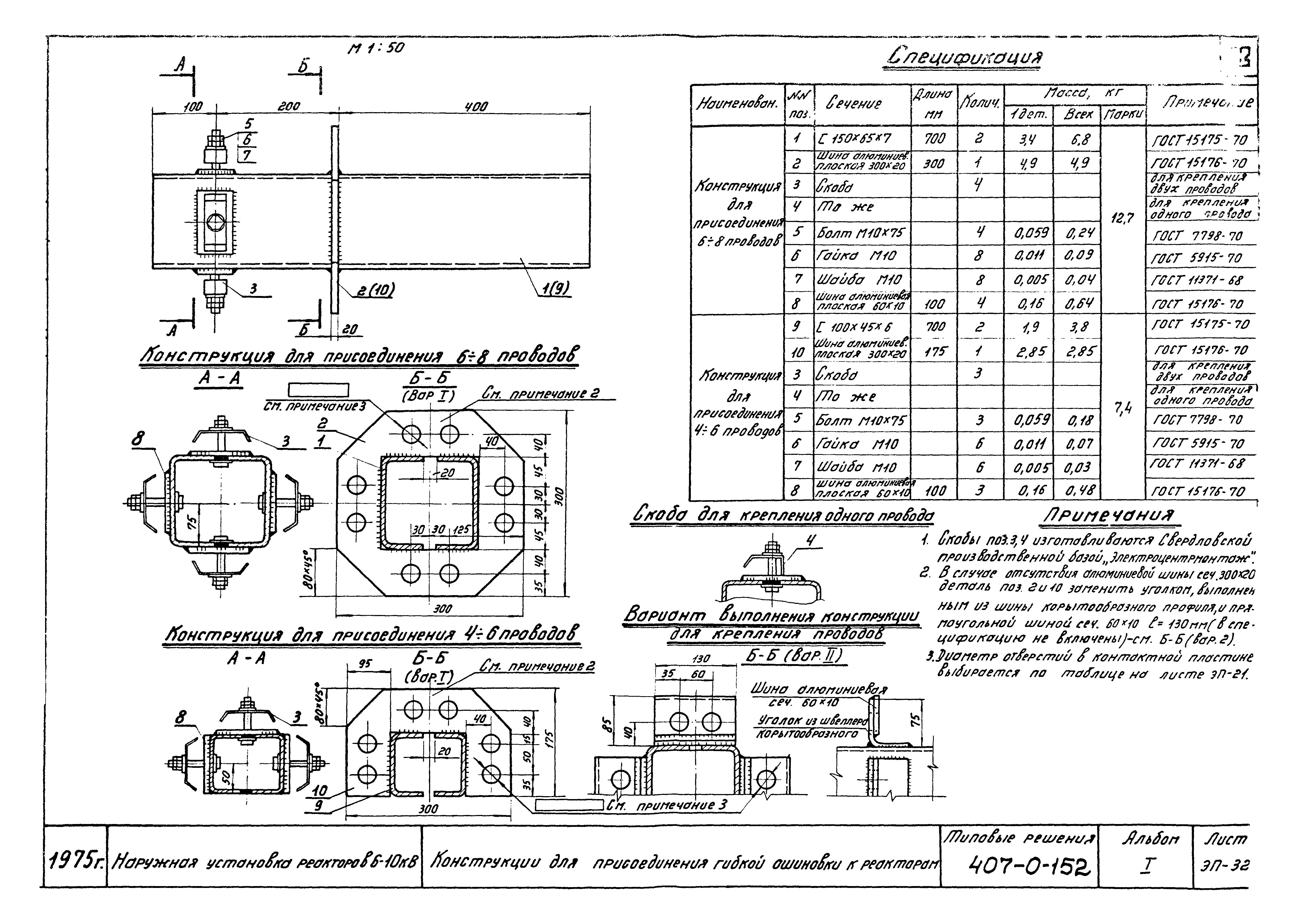

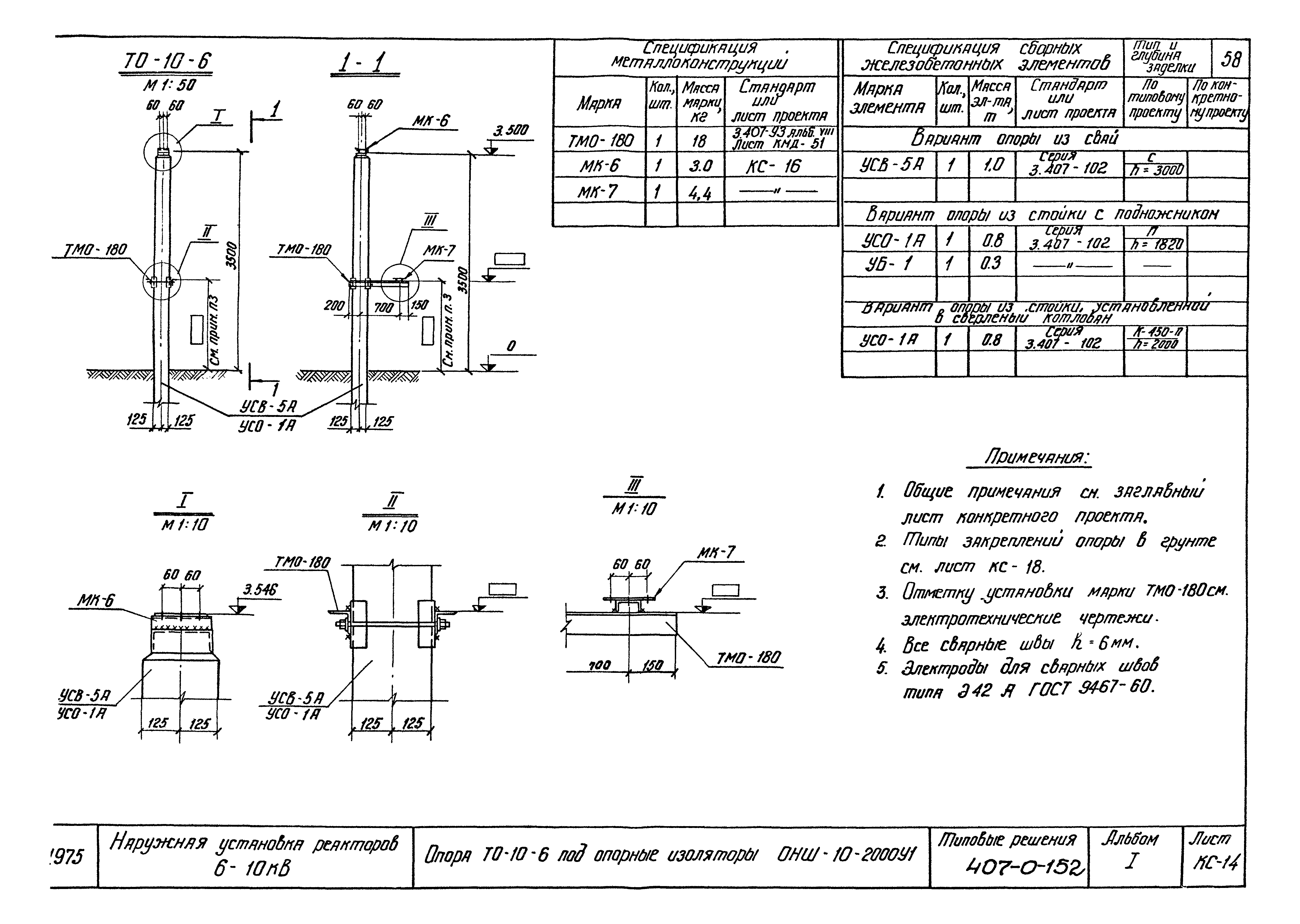

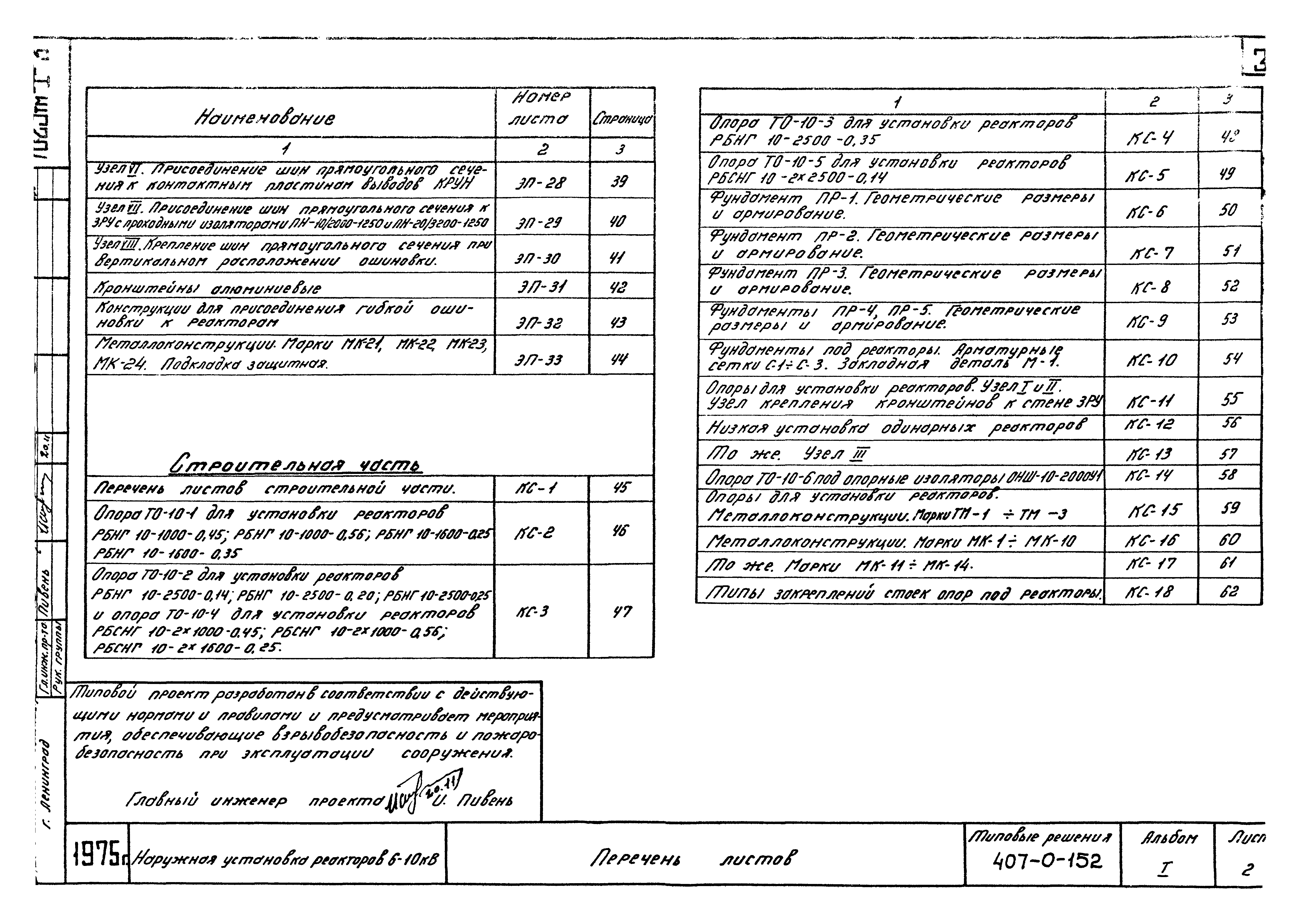

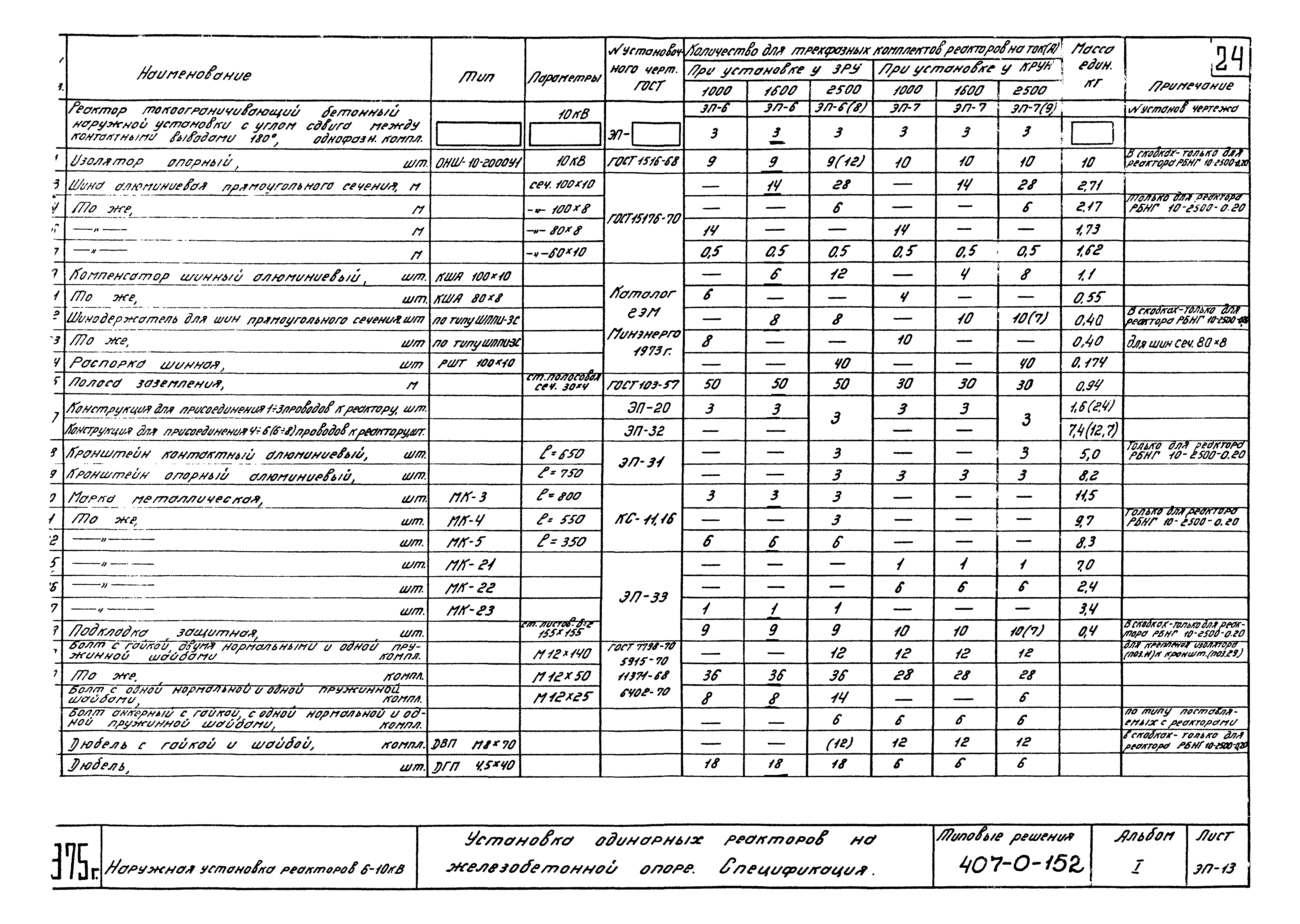

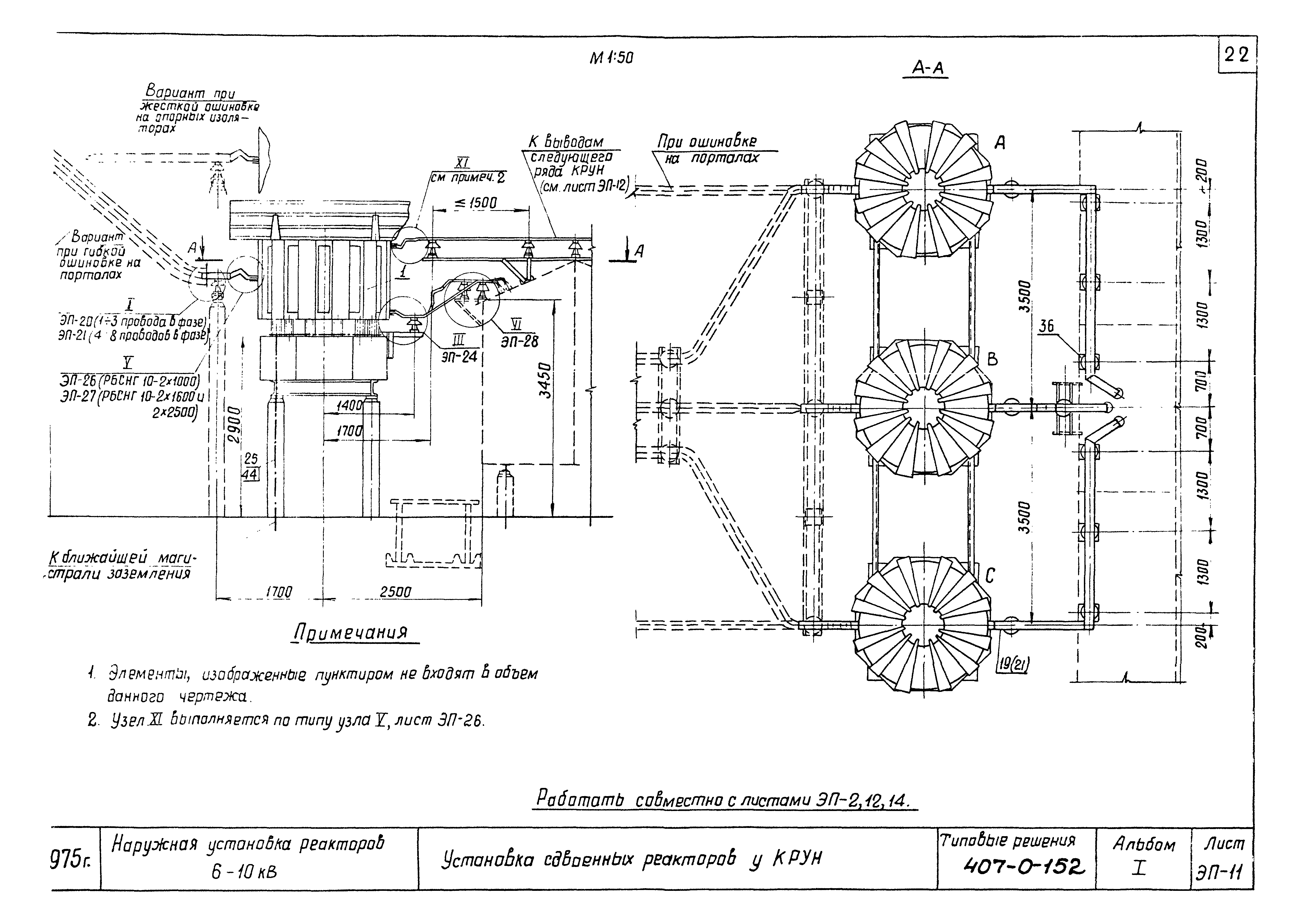

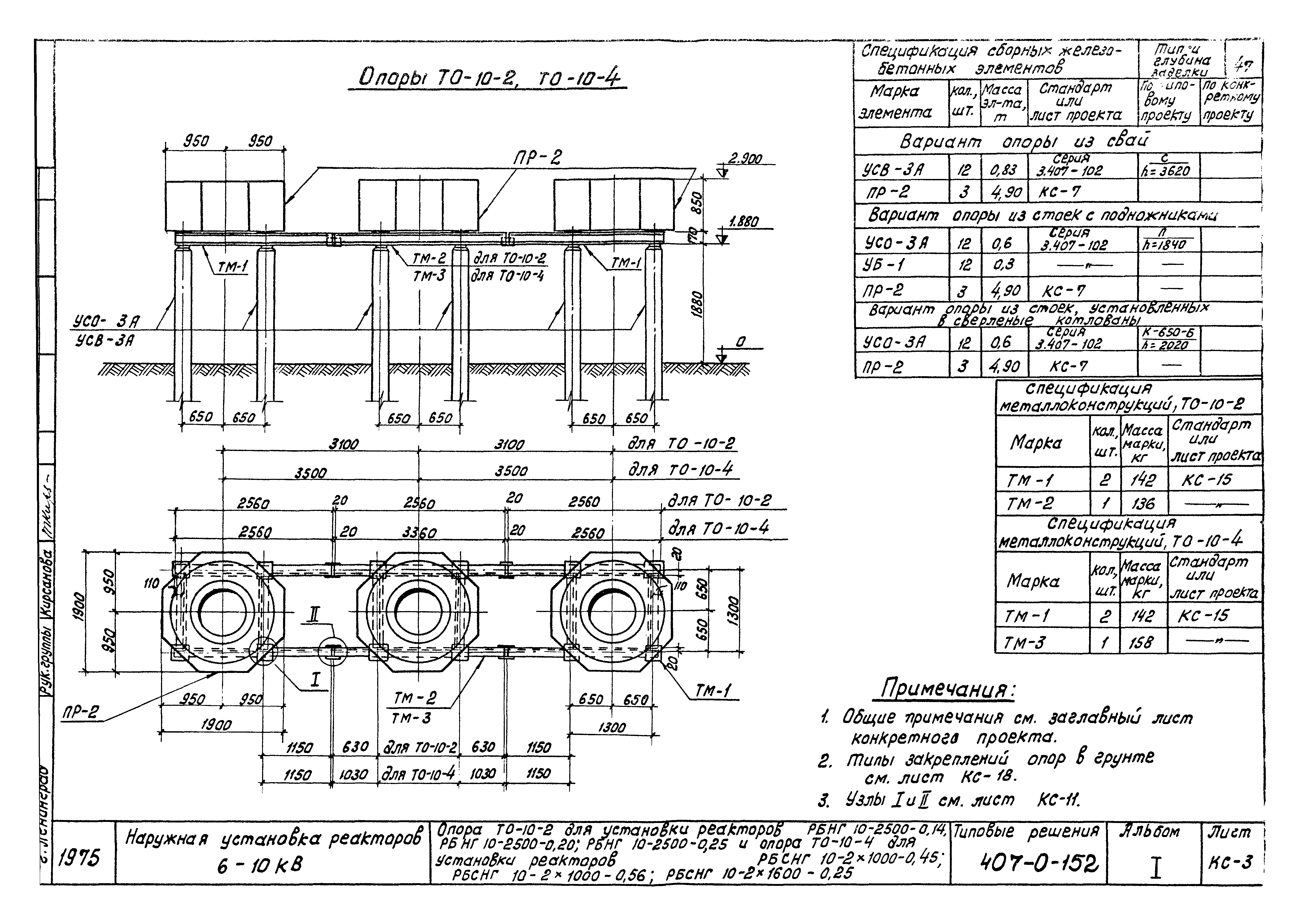

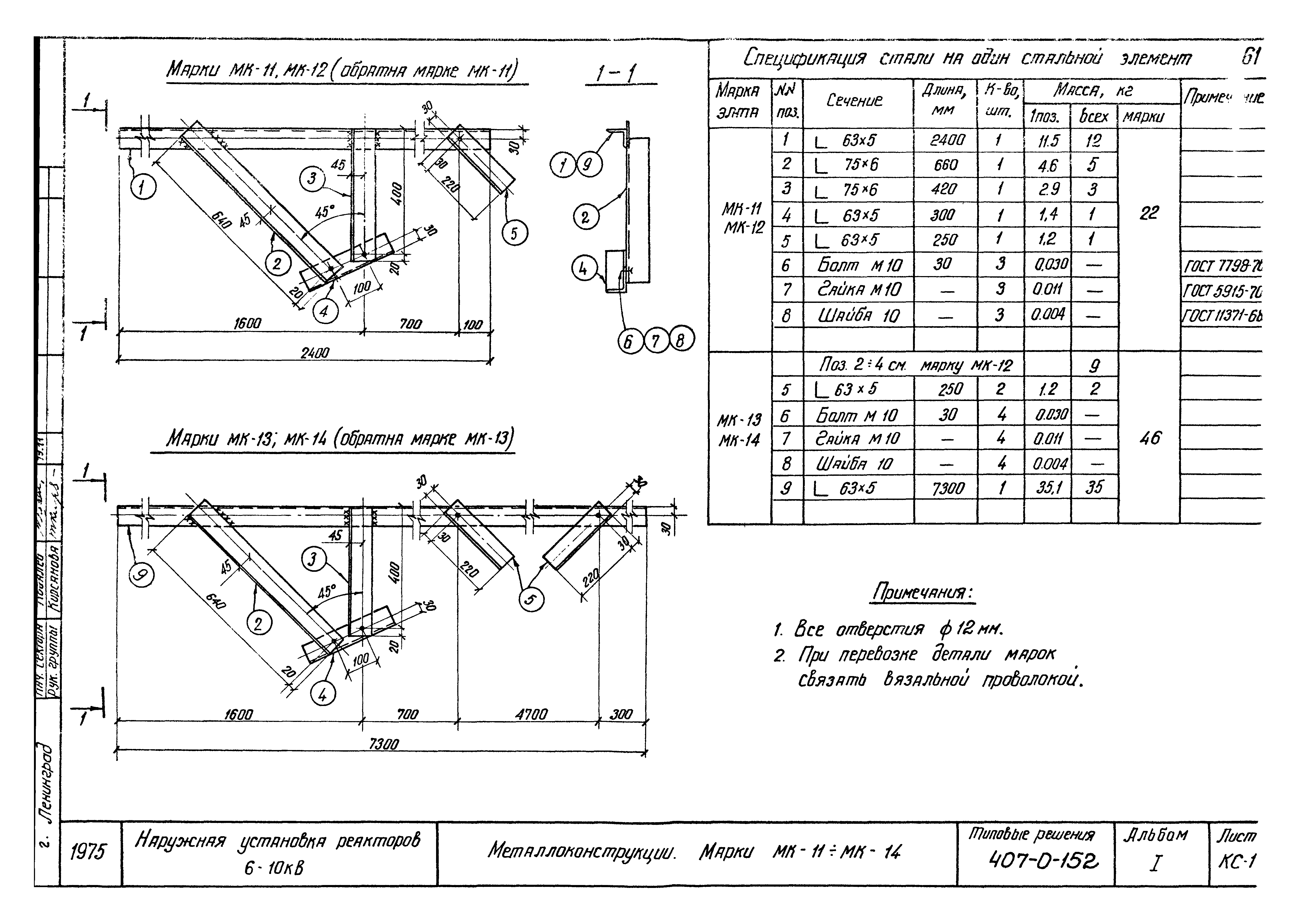

Оглавление:	Перечень листов Пояснительная записка Сводная таблица технических данных реакторов Таблица действующих усилий в стойках (сваях) Перечень электротехнических чертежей Электротехнические чертежи    Установка одинарных реакторов РБНГ 10 на железобетонной опоре    Установка секционированного реактора РБНГ 10-2500-0,20 и сдвоенных реакторов РБСНГ 10 на железобетонной опоре    Низкая установка одинарных реакторов РБНГ 10    Низкая установка секционированного реактора РБНГ 10-2500-0,20    Установка токоограничивающих реакторов. Узел установки опорного изолятора ОВПР-10, контактные пластины и спецификация    Установка одинарных реакторов у ЗРУ    Установка одинарных реакторов у КРУН    Установка секционированного реактора РБНГ 10-2500-0,20 у ЗРУ    Установка секционированного реактора РБНГ 10-2500-0,20 у КРУН    Установка сдвоенных реакторов у ЗРУ    Установка сдвоенных реакторов у КРУН    Установка сдвоенных реакторов у КРУН. Узлы ошиновки ко второму ряду КРУН    Установка одинарных реакторов на железобетонной опоре. Спецификация    Установка сдвоенных реакторов на железобетонной опоре. Спецификация    Низкая установка одинарных реакторов у ЗРУ    Низкая установка одинарных реакторов у КРУН    Низкая установка секционированного реактора РБНГ 10-2500-0,20 у ЗРУ    Низкая установка секционированного реактора РБНГ 10-2500-0,20 у КРУН    Низкая установка токоограничивающих реакторов. Спецификация    Узел I. Присоединение к реактору 1 - 3 проводов в фазе    Узел I. Присоединение к реактору 4 - 6 (6 - 8) проводов в фазе    Узел II. Присоединение токопровода к контактным выводам одинарных реакторов РБНГ 10-1000 и РБНГ 10-1600    Узел II. Присоединение токопровода к контактным выводам одинарных реакторов РБНГ 10-2500    Узел III. Присоединение ошиновки к контактным выводам реакторов РБНГ 10    Узел IV. Присоединение ошиновки к контактным выводам реактора РБНГ 10-2500-0,20    Узел V. Присоединение токопровода к среднему контактному выводу реакторов РБНГ 10-2500-0,20 и РБСНГ 10-2х1000    Узел V. Присоединение токопровода к среднему контактному выводу реакторов РБСНГ 10-2х1600-0,25 и РБСНГ 10-2х2500-0,14    Узел VI. Присоединение шин прямоугольного сечения к контактным пластинам выводов КРУН    Узел VII. Присоединение шин прямоугольного сечения к ЗРУ с проходными изоляторами ПН-10/2000-1250 и ПН-20/3200-1250    Узел VIII. Крепление шин прямоугольного сечения при вертикальном расположении ошиновки    Кронштейны алюминиевые    Конструкции для присоединения гибкой ошиновки к реакторам    Металлоконструкции. Марки МК-21, МК-22, МК-23, МК-24. Подкладка защитная Строительная часть    Перечень листов строительной части    Опора ТО-10-1 для установки реакторов РБНГ 10-1000-0,45; РБНГ 10-1000-0,56; РБНГ 10-1600-0,25; РБНГ 10-1600-0,35    Опора ТО-10-2 для установки реакторов РБНГ 10-2500-0,14; РБНГ 10-2500-0,20; РБНГ 10-2500-0,25 и опора ТО-10-4 для установки реакторов РБСНГ 10-2х1000-0,45; РБСНГ 10-2х1000-0,56; РБСНГ 10-2х1600-0,25    Опора ТО-10-3 для установки реакторов РБНГ 10-2500-0,35    Опора ТО-10-5 для установки реакторов РБСНГ 10-2х2500-0,14    Фундамент ПР-1. Геометрические размеры и армирование    Фундамент ПР-2. Геометрические размеры и армирование    Фундамент ПР-3. Геометрические размеры и армирование    Фундаменты ПР-4, ПР-5. Геометрические размеры и армирование    Фундаменты под реакторы. Арматурные сетки С-1 - С-3. Закладная деталь М-1    Опоры для установки реакторов. Узел I и III. Узел крепления кронштейнов к стене ЗРУ    Низкая установка одинарных реакторов    Низкая установка одинарных реакторов. Узел III    Опора ТО-10-6 под опорные изоляторы ОНШ-10-2000У1    Опоры для установки реакторов. Металлоконструкции. Марки ТМ-1 - ТМ-3    Металлоконструкции. Марки МК-1 - МК-10    Металлоконструкции. Марки МК-11 - МК-14    Типы закреплений стоек опор под реакторы
Разработан:	Северо-западное отделение института Энергосетьпроект
Утверждён:	15.12.1975 Энергосетьпроект (Energosetproject 187)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Установочные чертежи для трансформаторных подстанций
