Скачать Типовой проект 411-2-170.86 Альбом II. Архитектурные решения. Конструкции железобетонные, металлические и деревянные

Дата актуализации: 10.08.2017

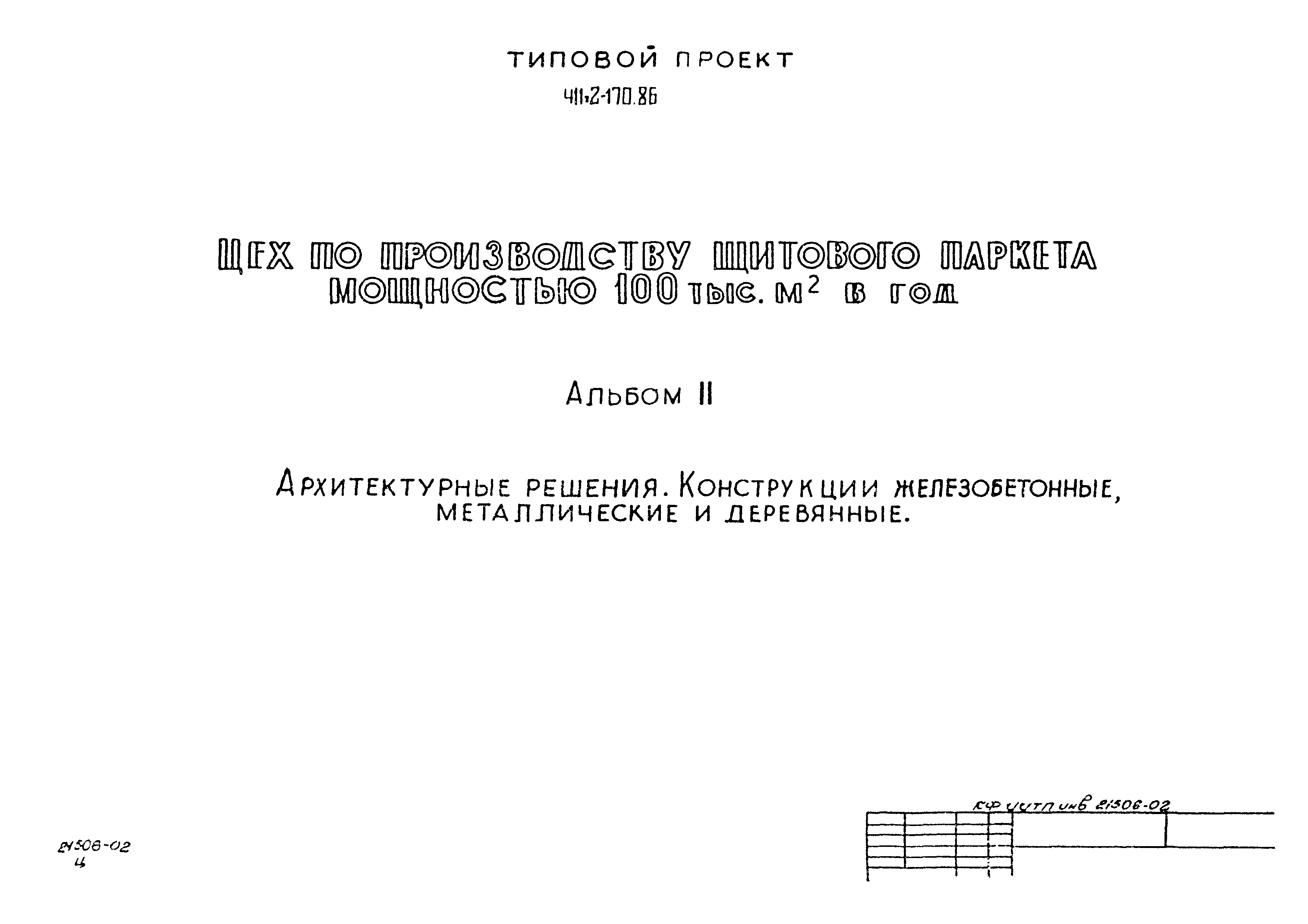

Типовой проект 411-2-170.86

Альбом II. Архитектурные решения. Конструкции железобетонные, металлические и деревянные

Обозначение: Типовой проект 411-2-170.86
Обозначение англ: 411-2-170.86
Статус:не определен законодательством
Название рус.:Альбом II. Архитектурные решения. Конструкции железобетонные, металлические и деревянные
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:25.07.1986

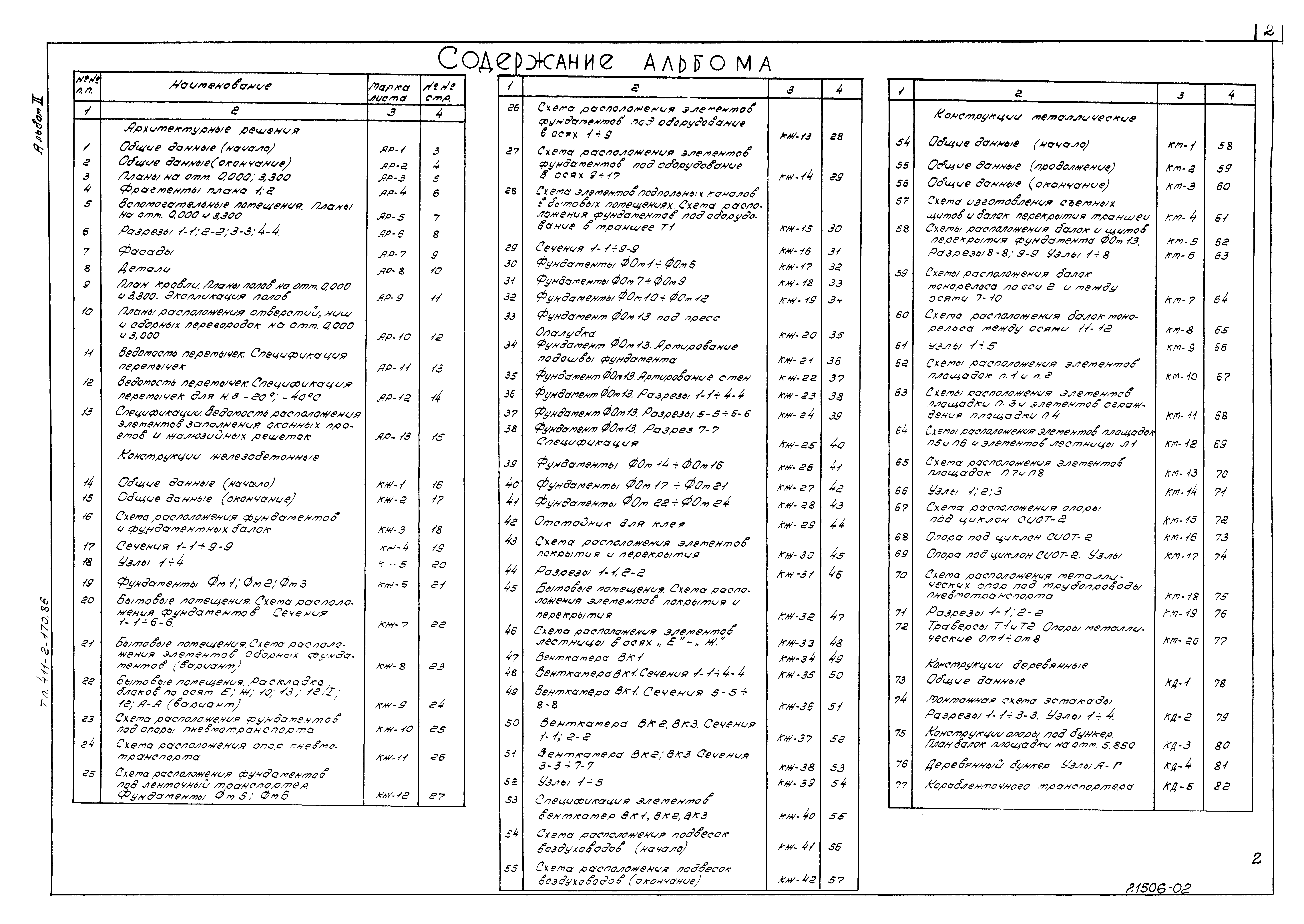

Оглавление:Архитектурные решения

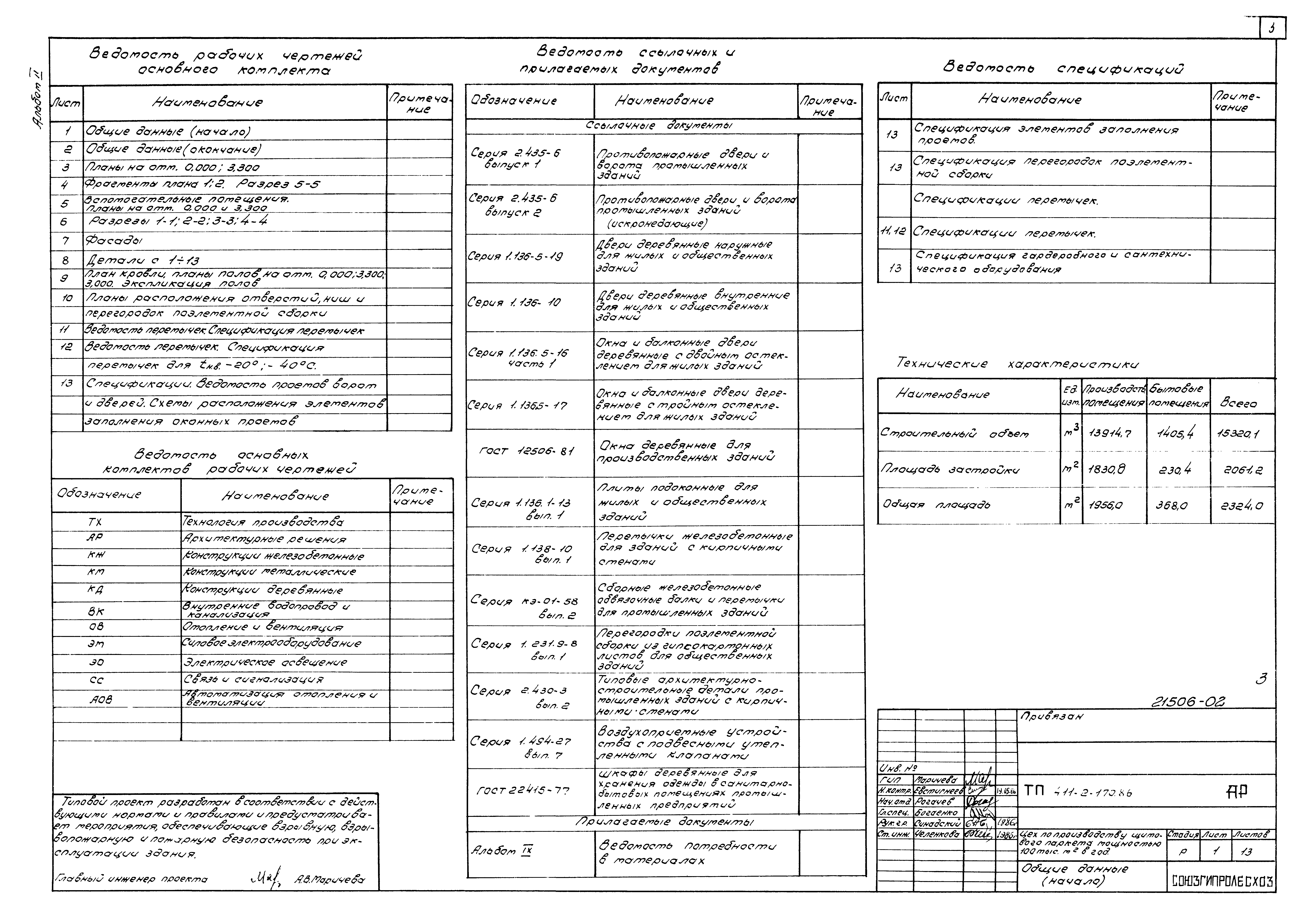

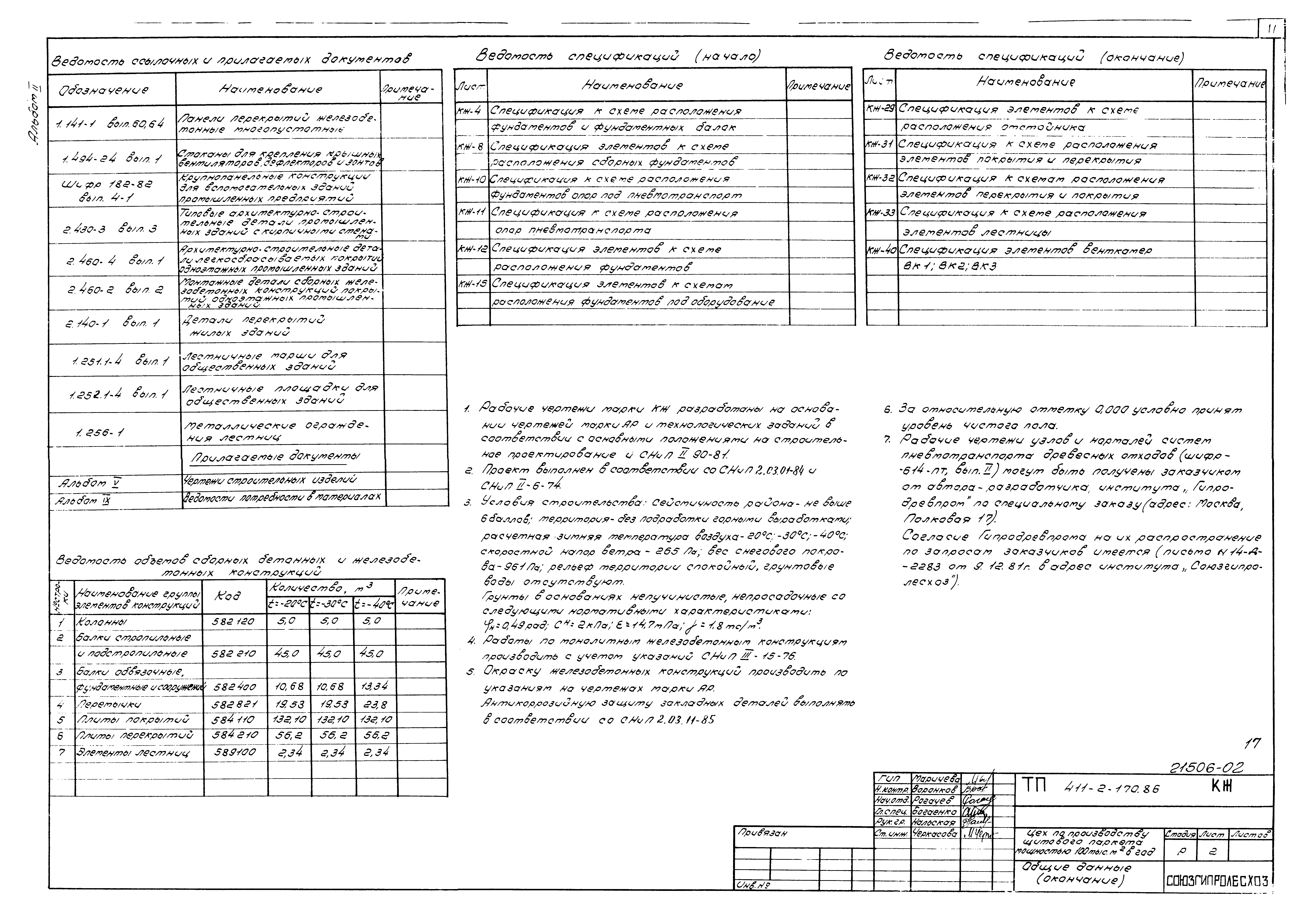

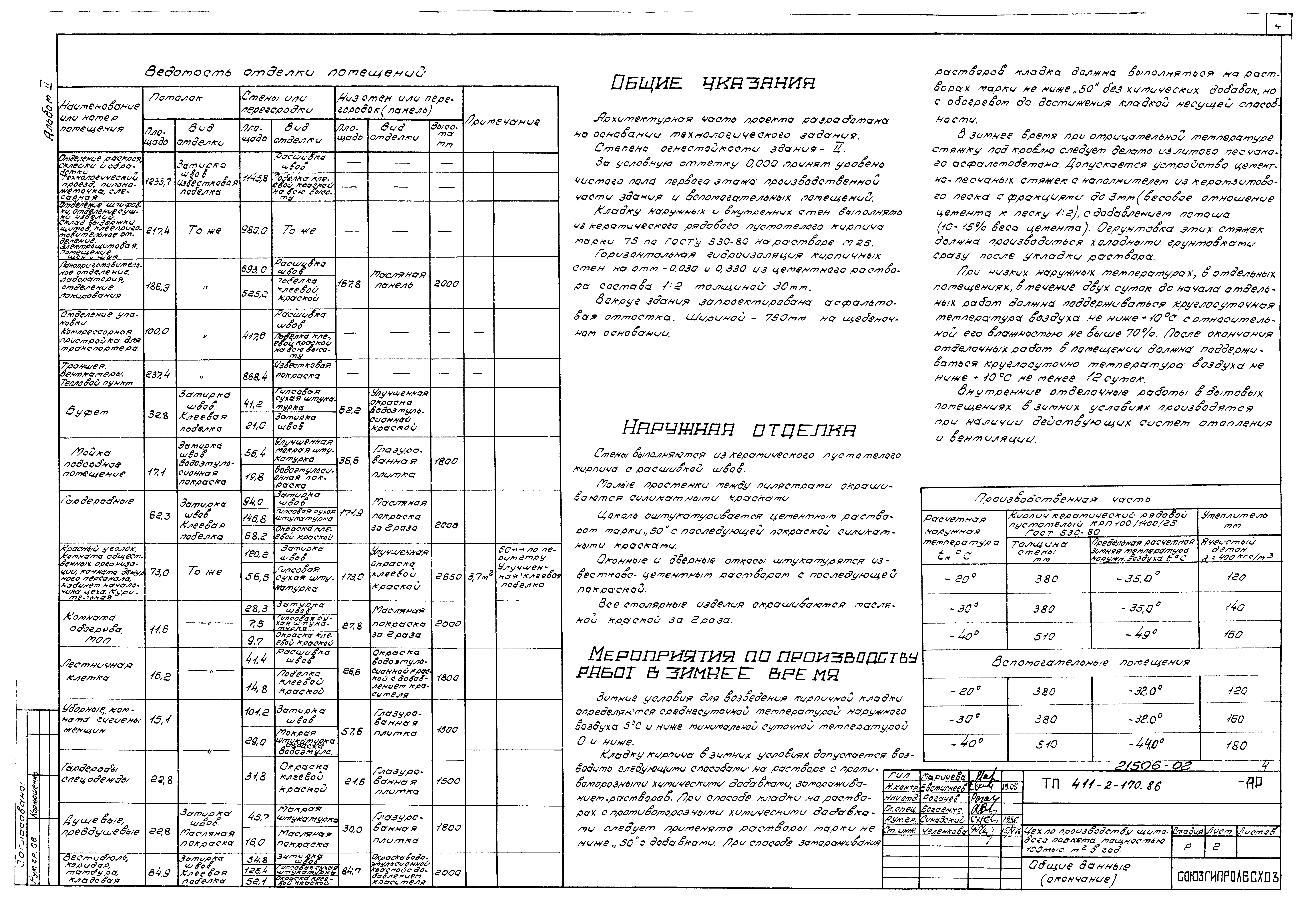

   Общие данные

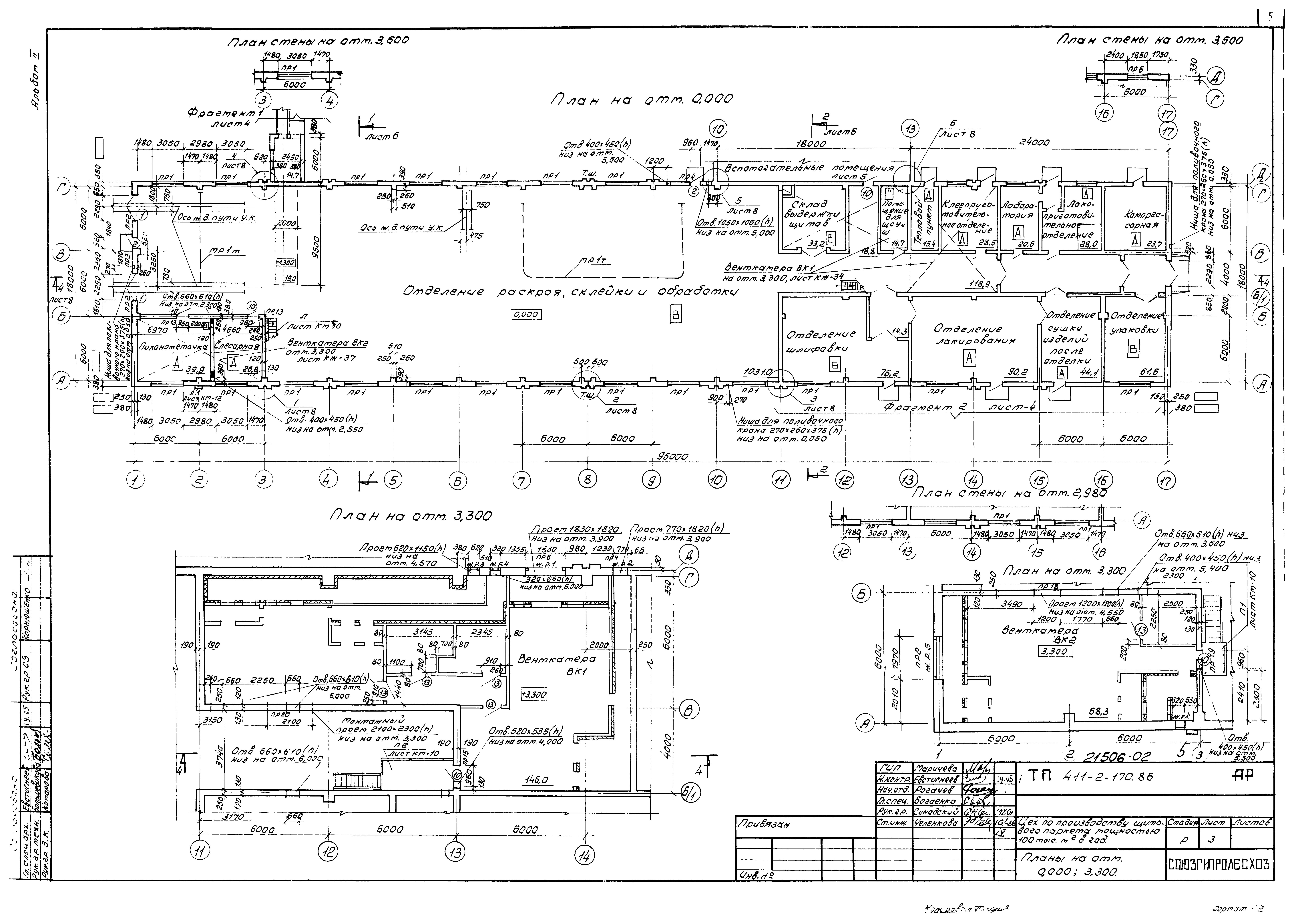

   Планы на отм. 0.000; 3.300

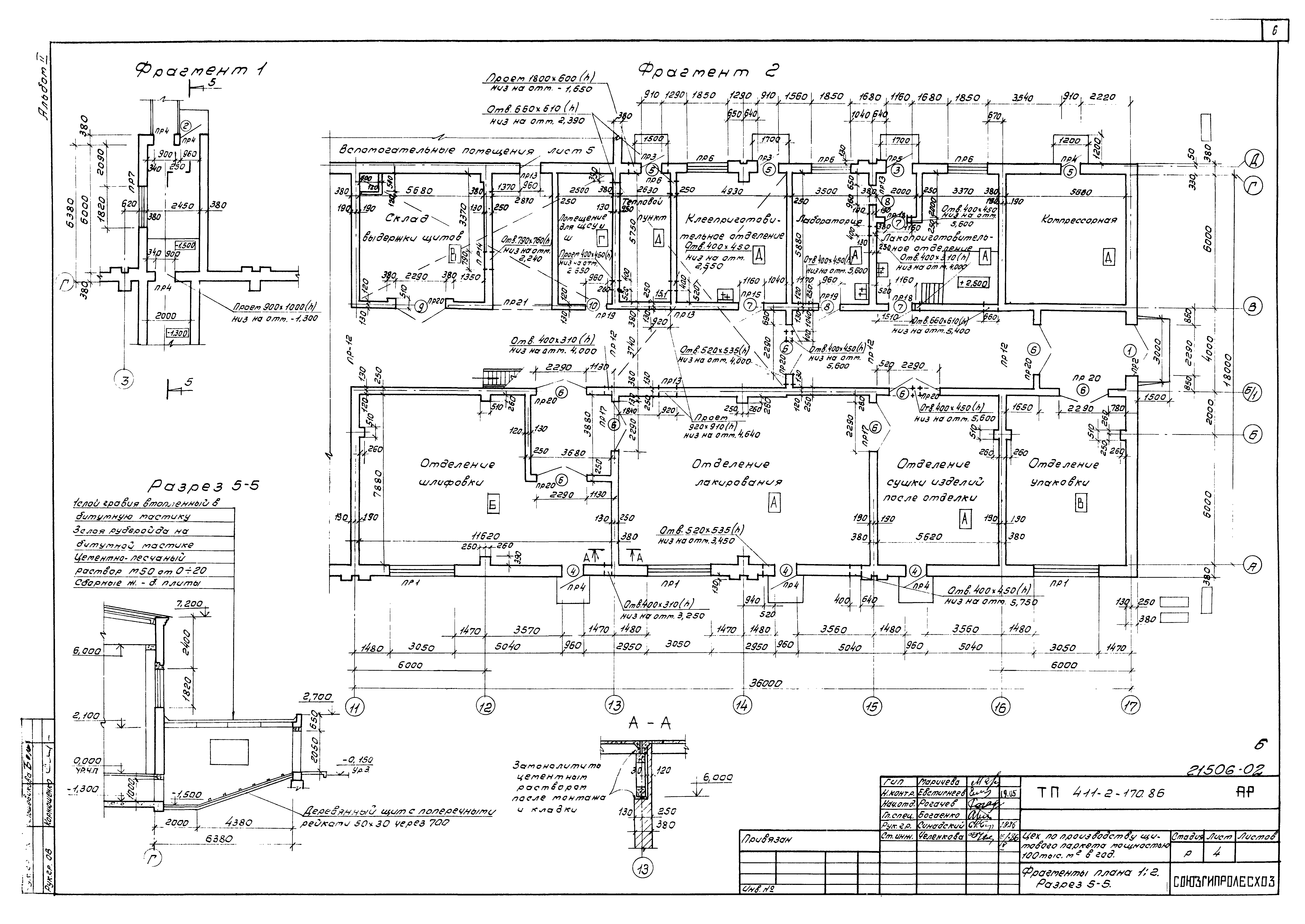

   Фрагменты плана 1, 2

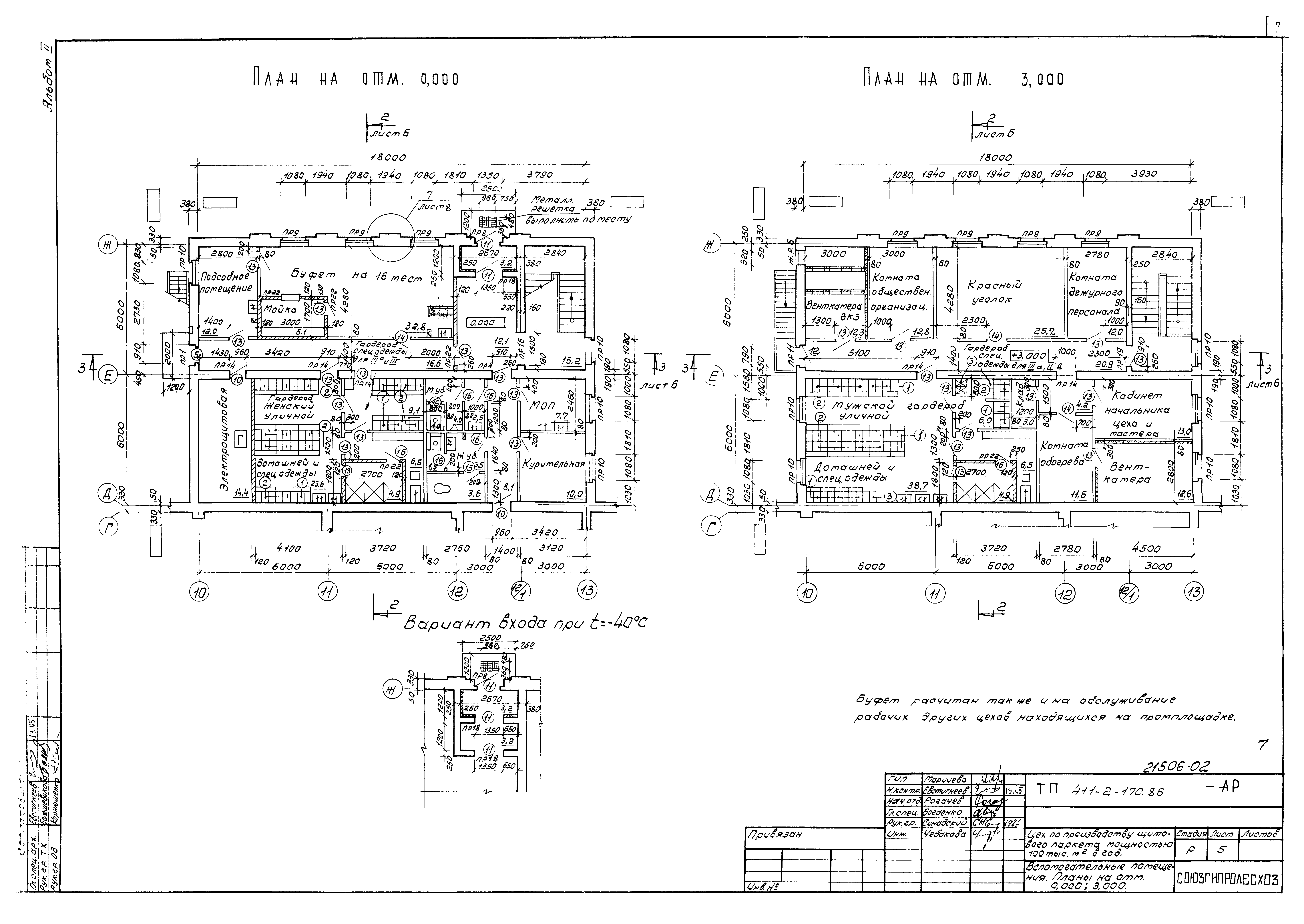

   Вспомогательные помещения. Планы на отм. 0.000 и 3.300

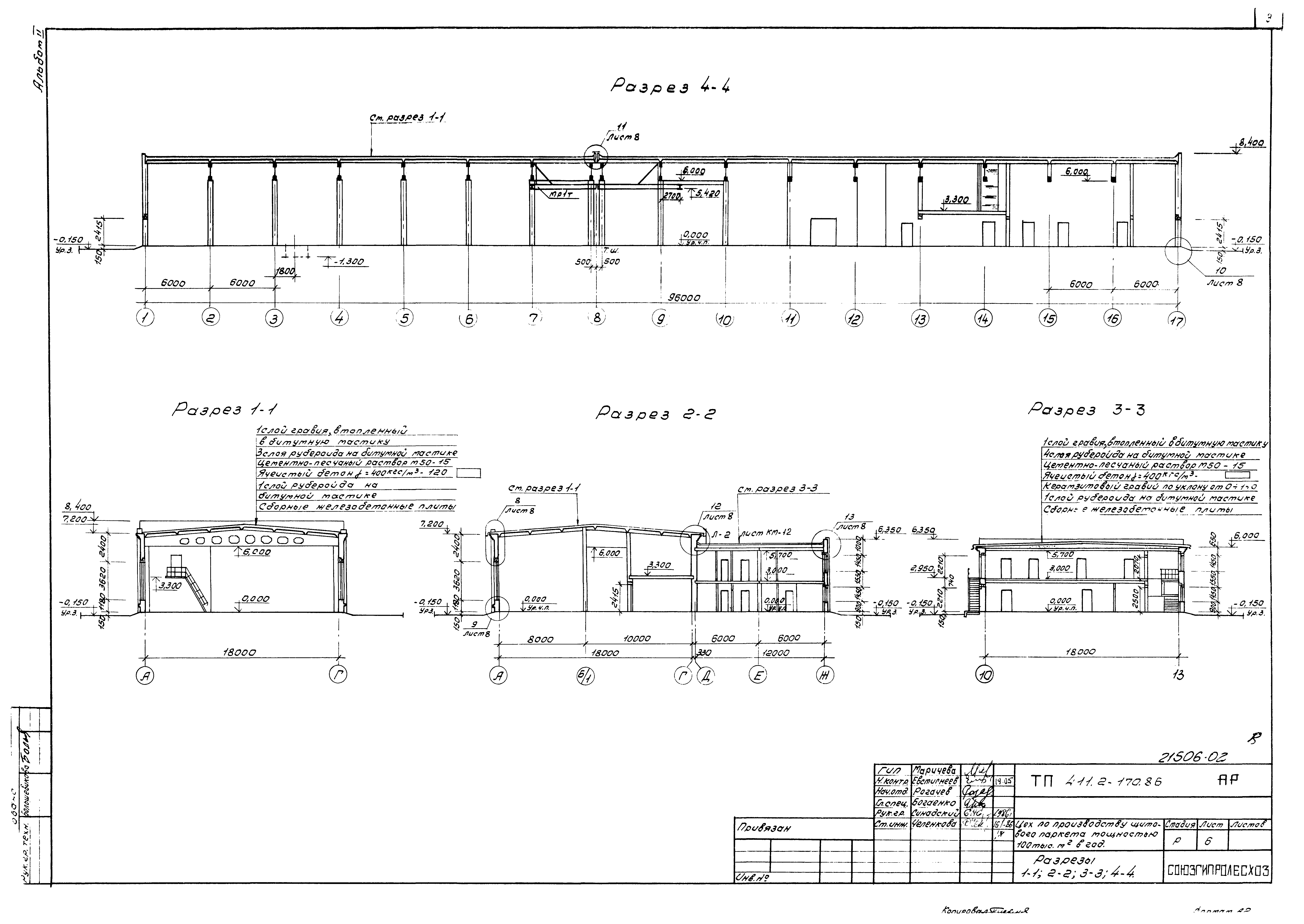

   Разрезы 1-1, 2-2, 3-3, 4-4

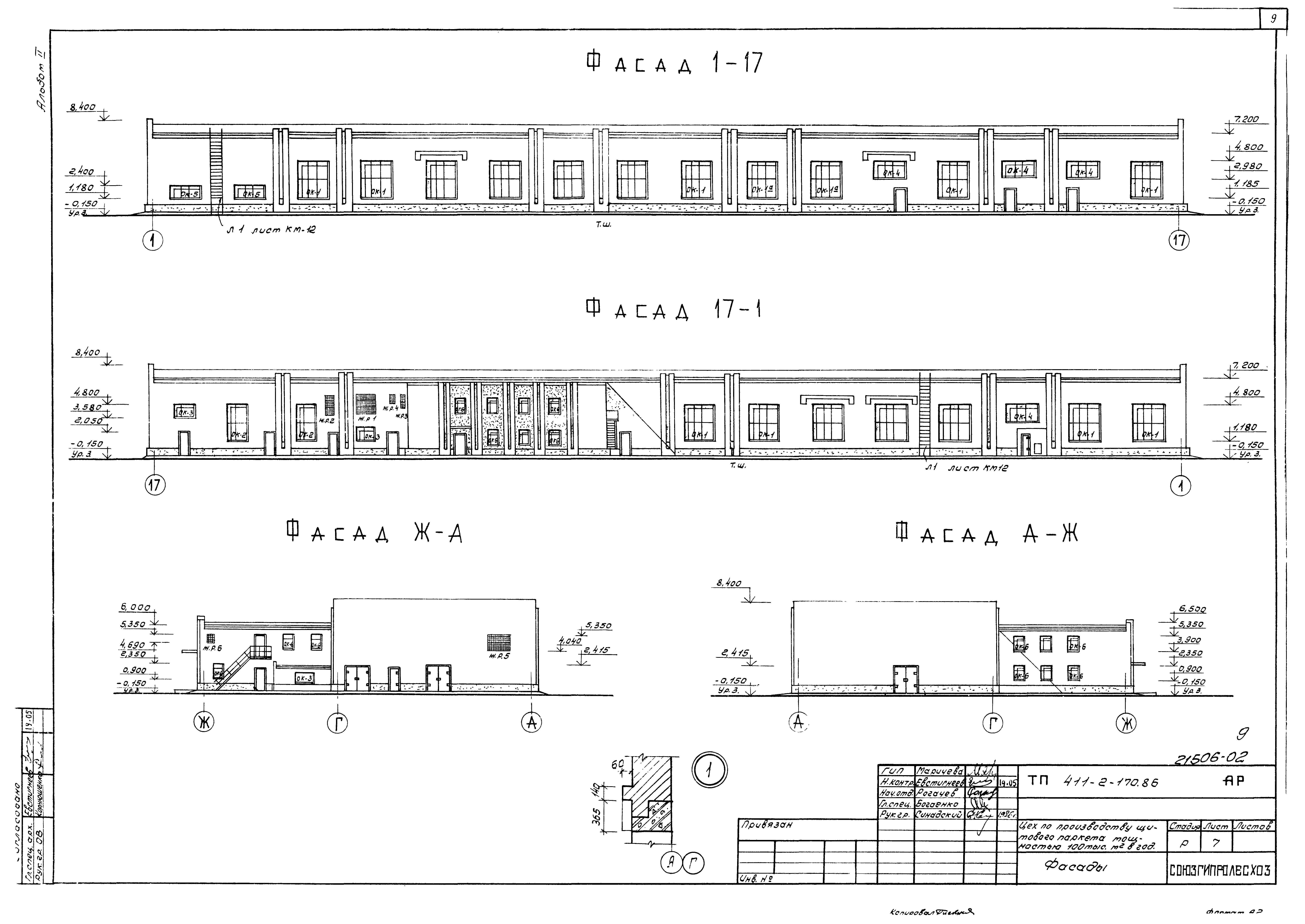

   Фасады

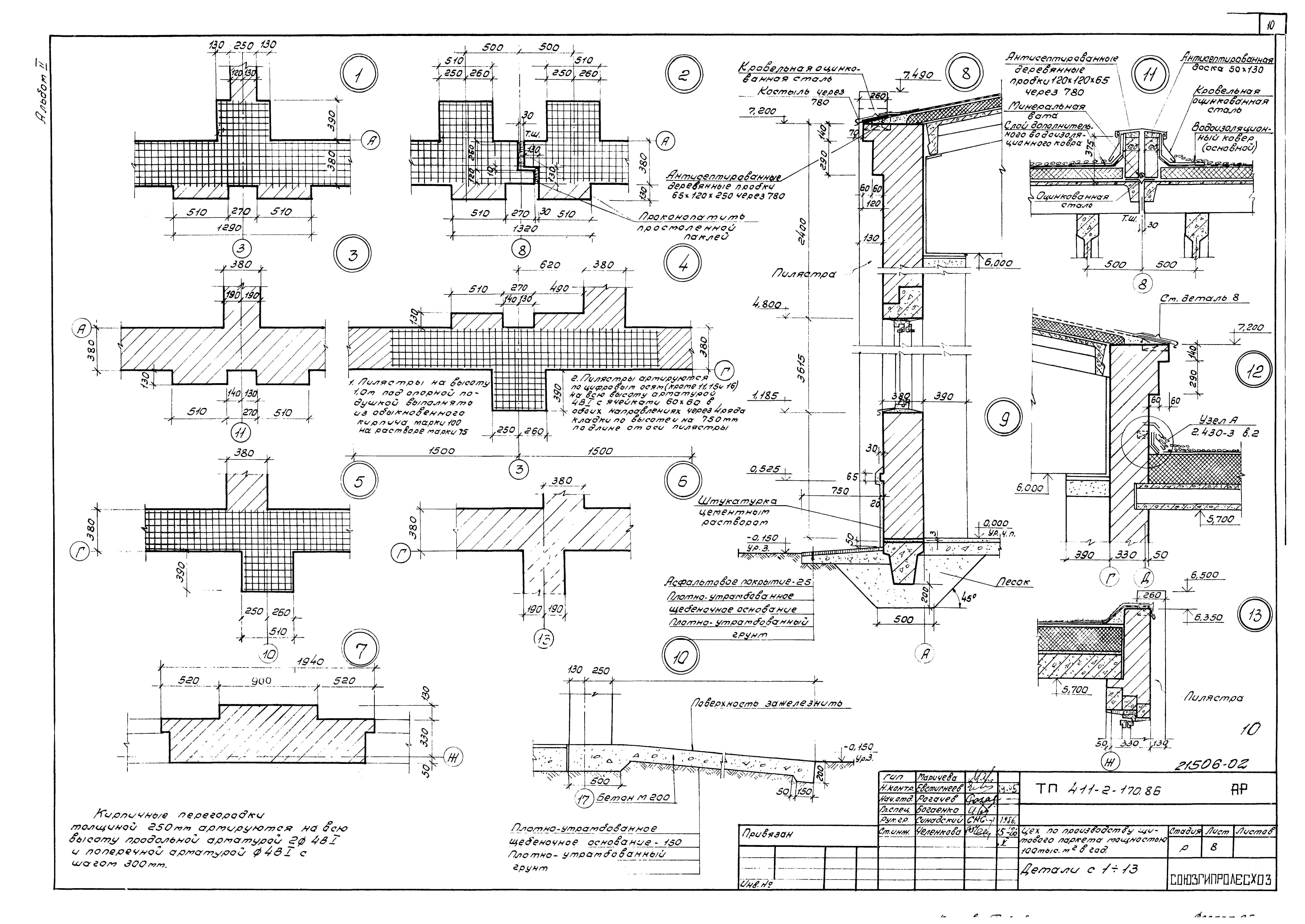

   Детали

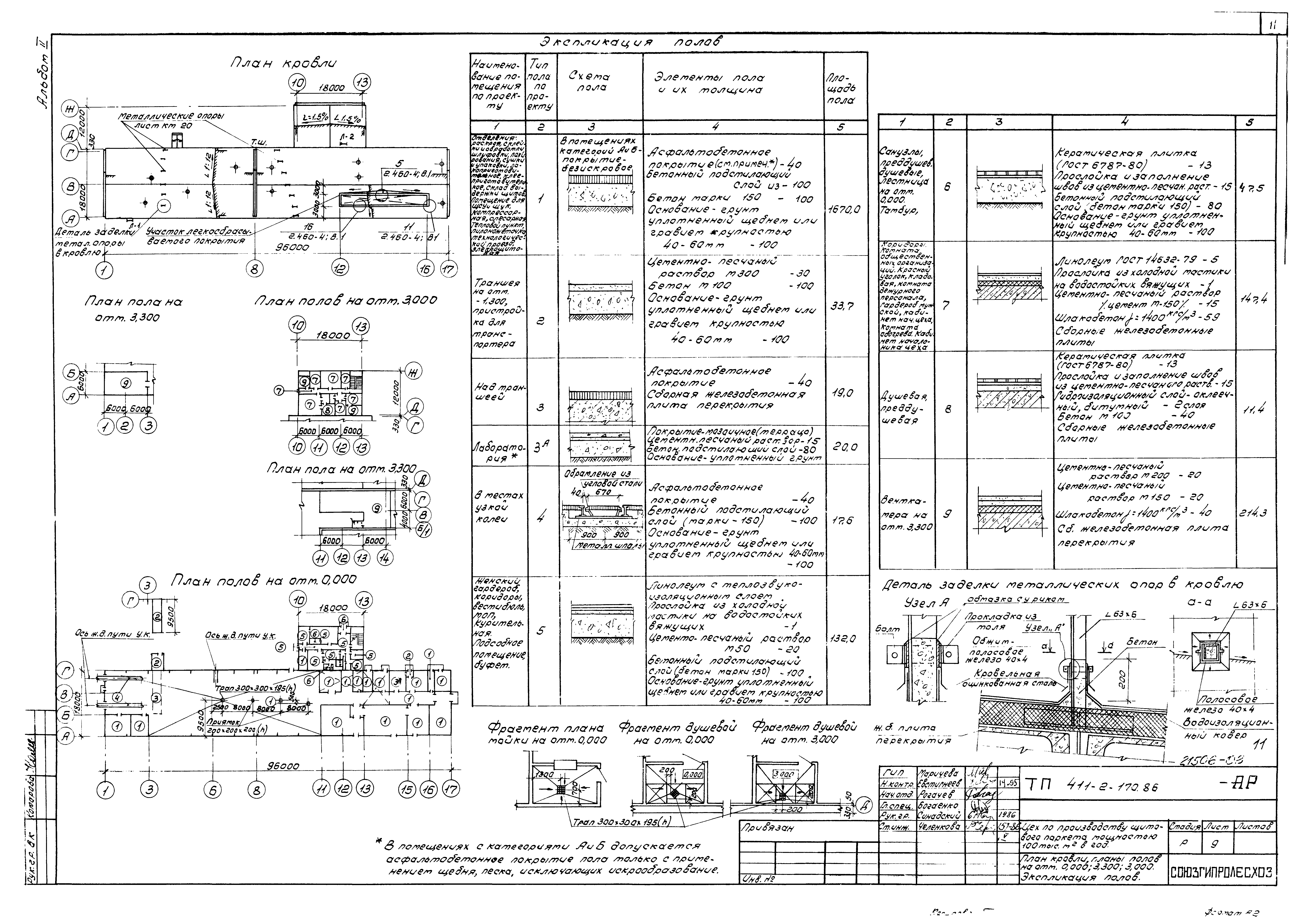

   План кровли. Планы полов на отм. 0.000 и 3.300. Экспликация полов

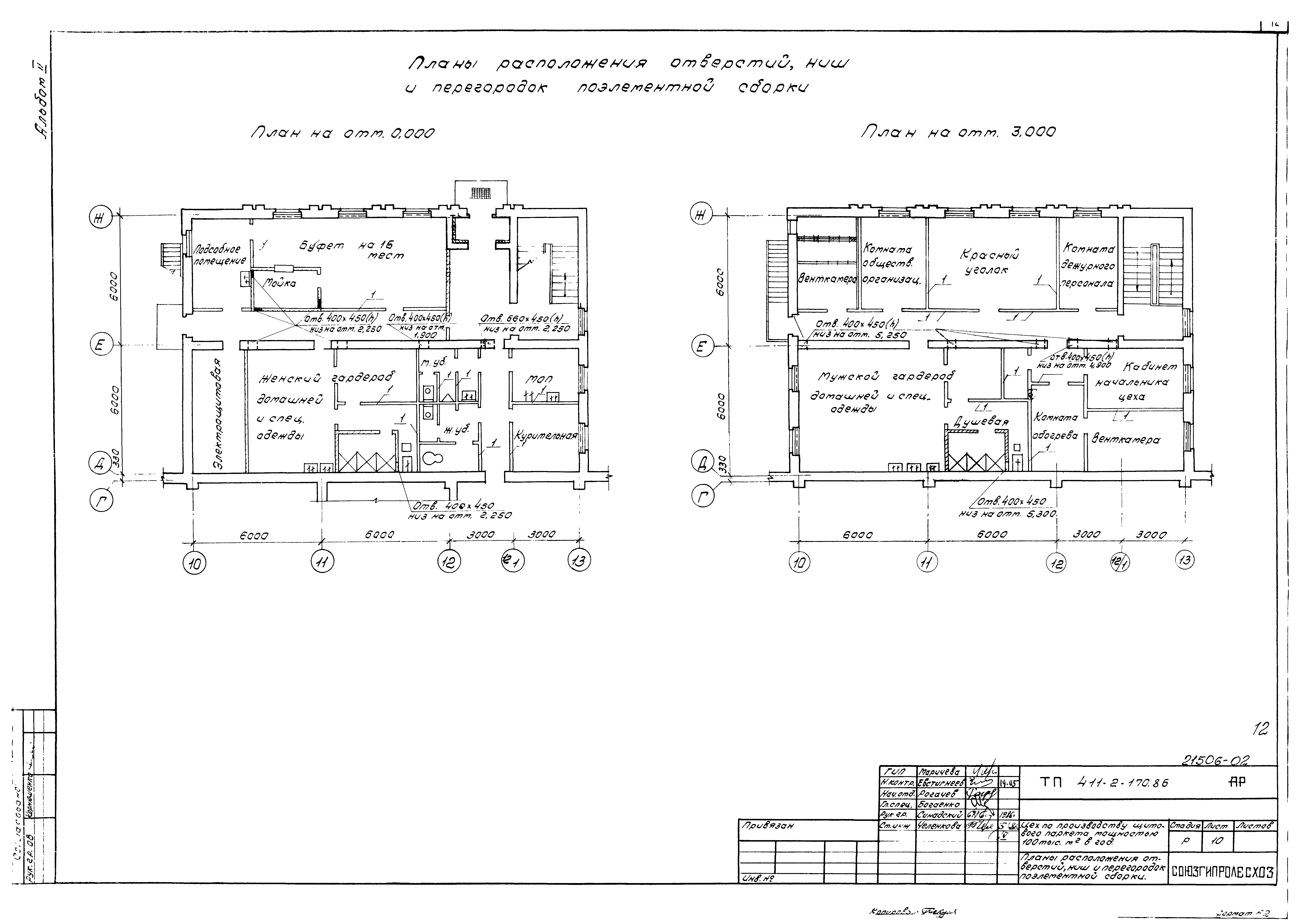

   Планы расположения отверстий, ниш и сборных перегородок на отм. 0.000 и 3.000

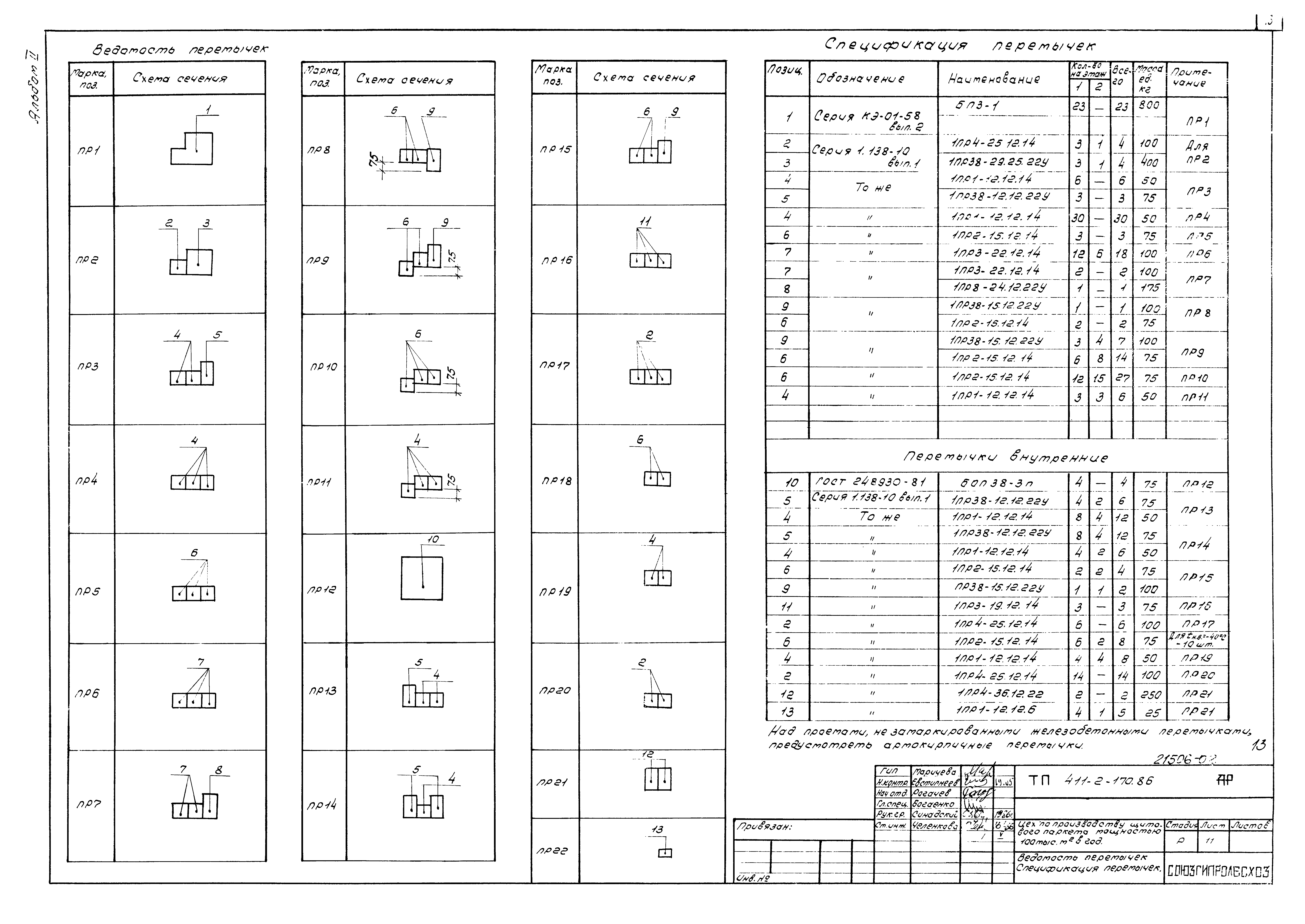

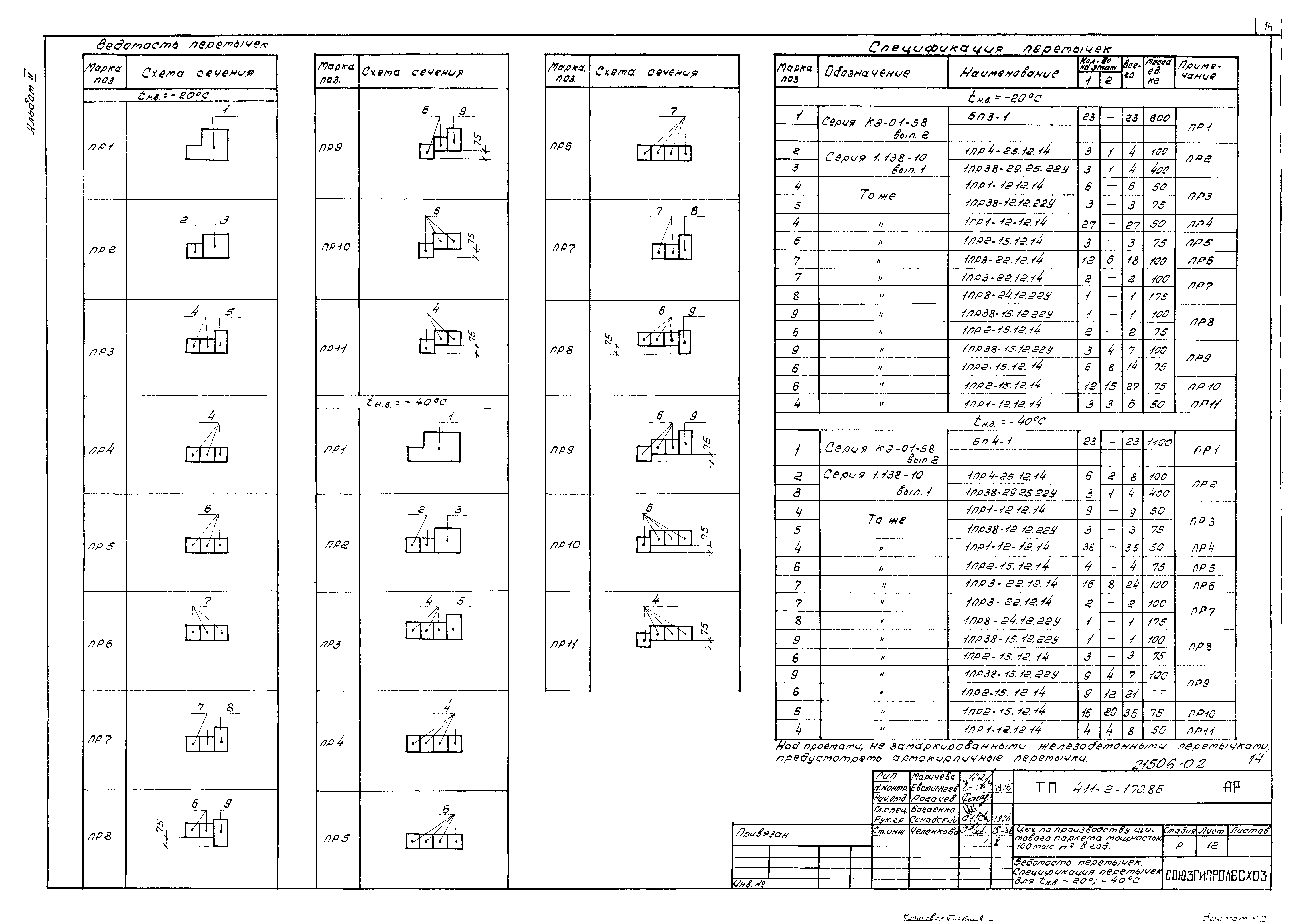

   Ведомость перемычек. Спецификация перемычек
   Ведомость перемычек. Спецификация перемычек для н. в минус 20, минус 40 градусов Цельсия

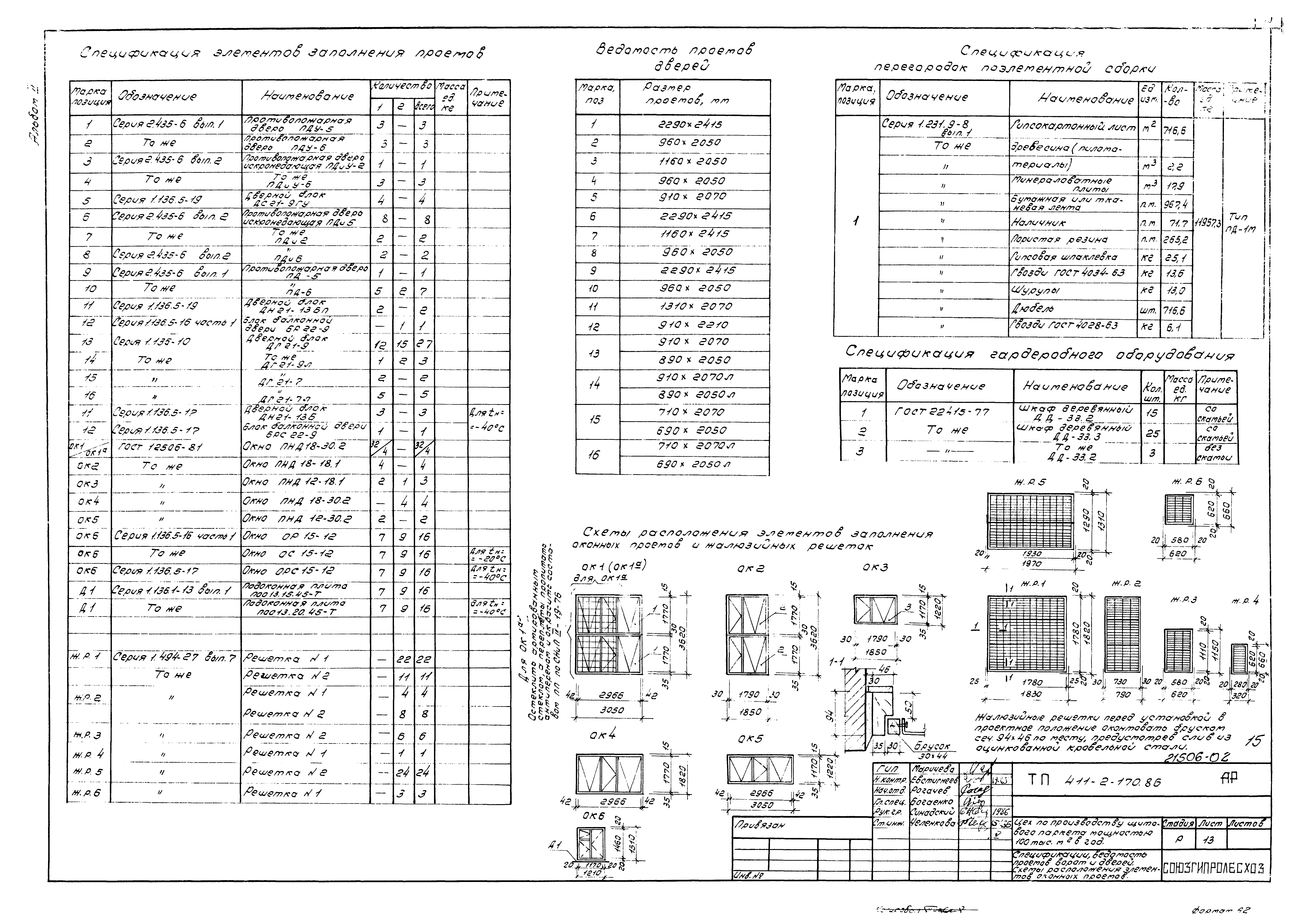

   Спецификации. Ведомость расположения элементов заполнения оконных проемов и жалюзийных решеток
Конструкции железобетонные

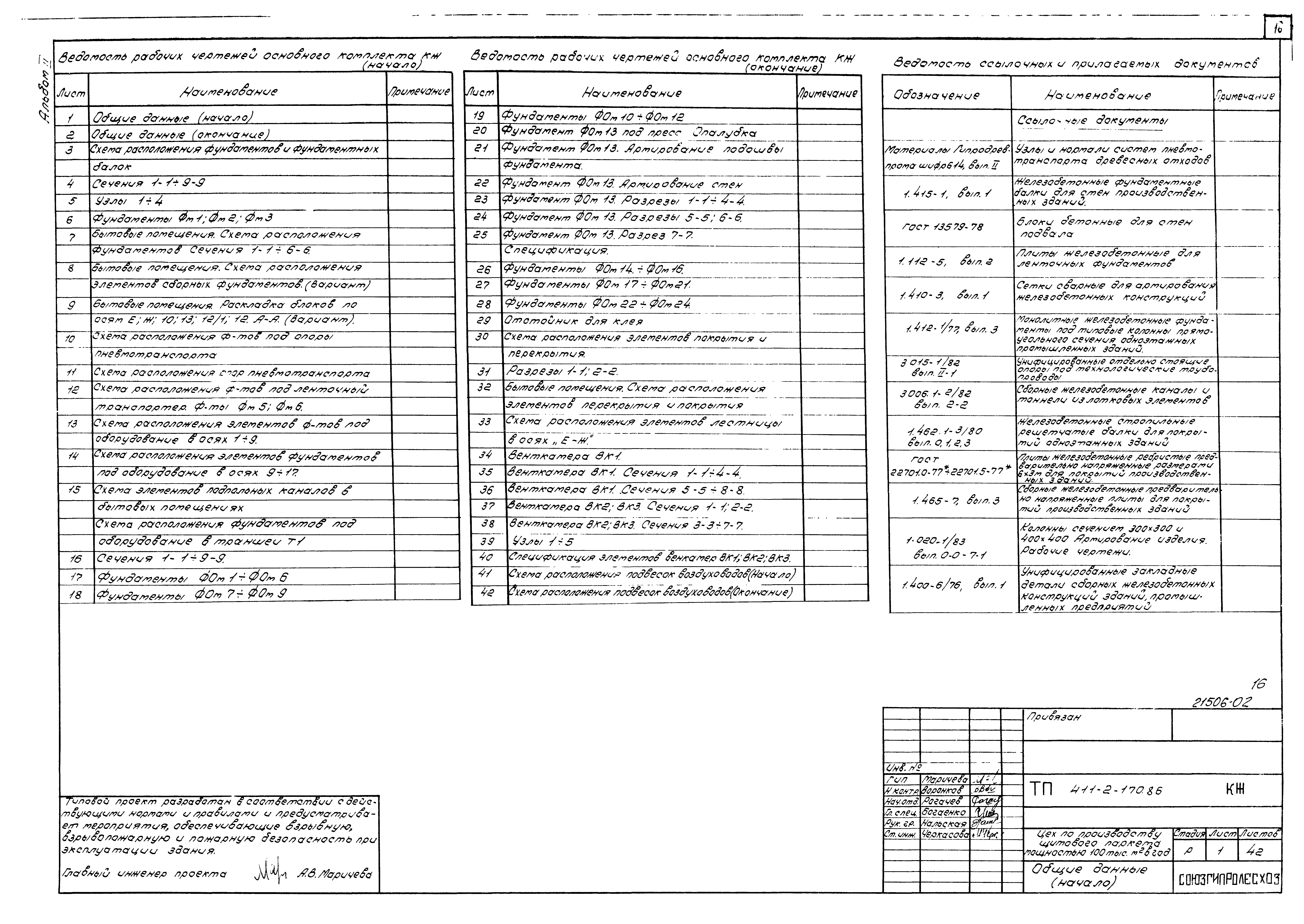

   Общие данные

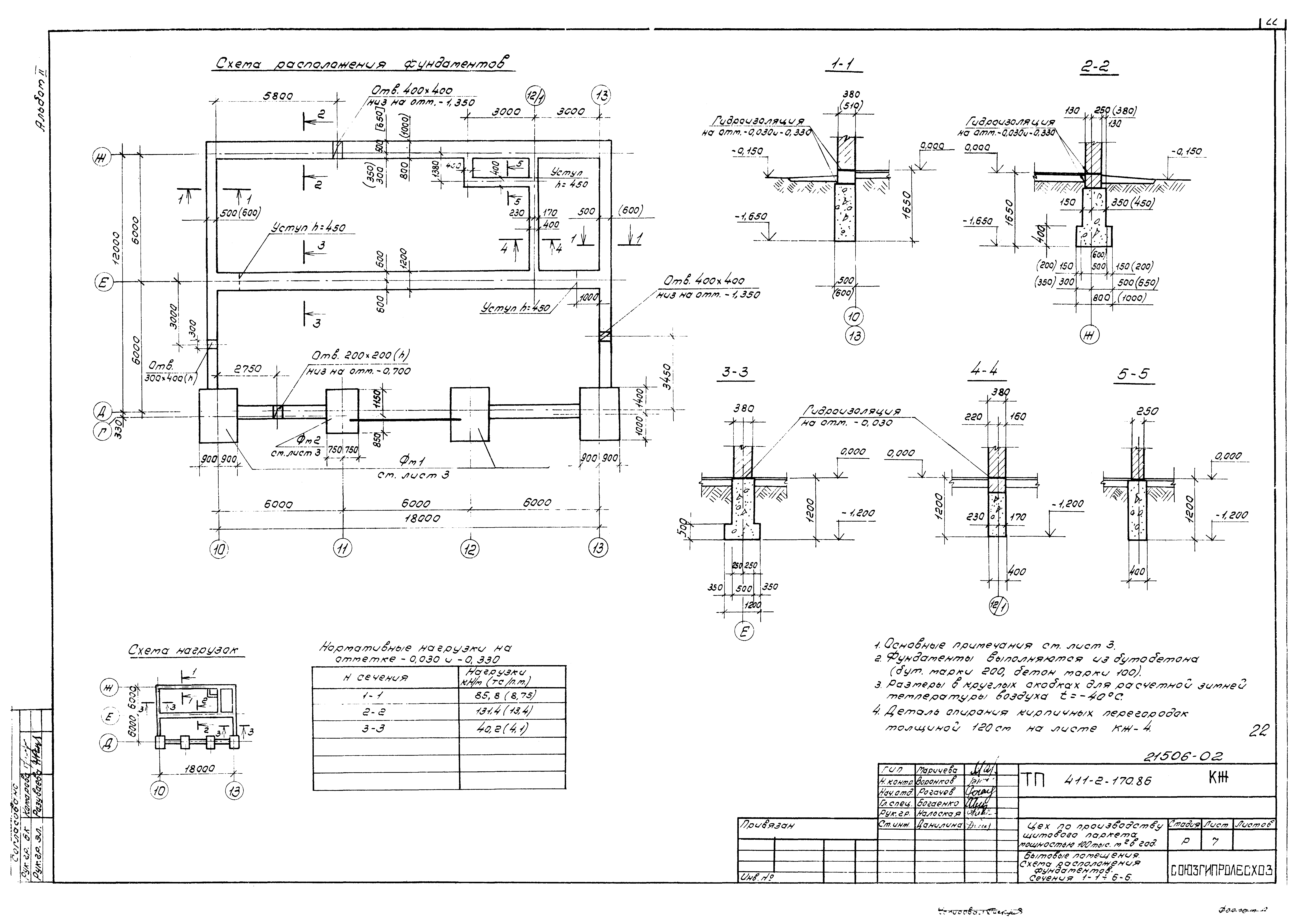

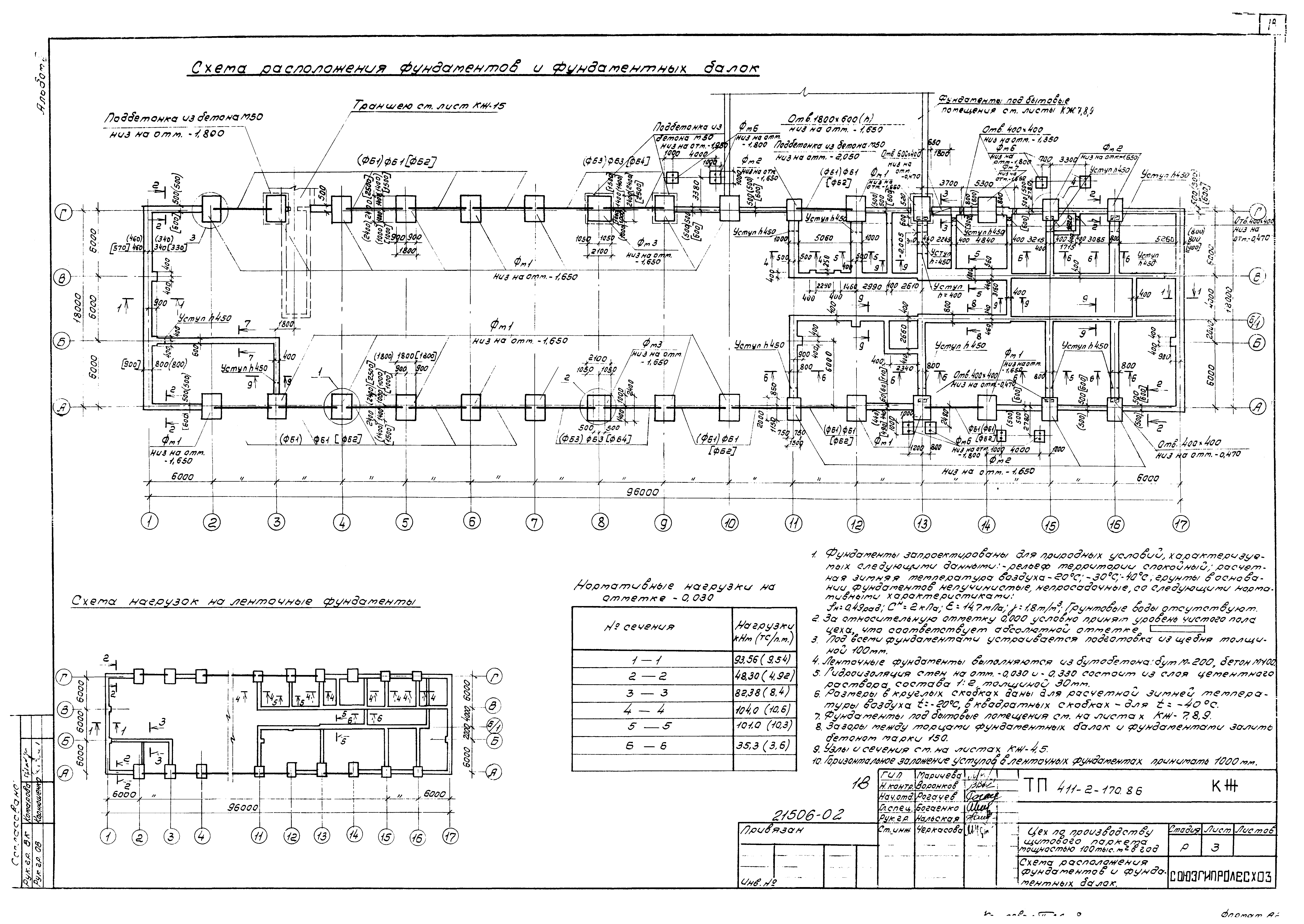

   Схема расположения фундаментов и фундаментных балок

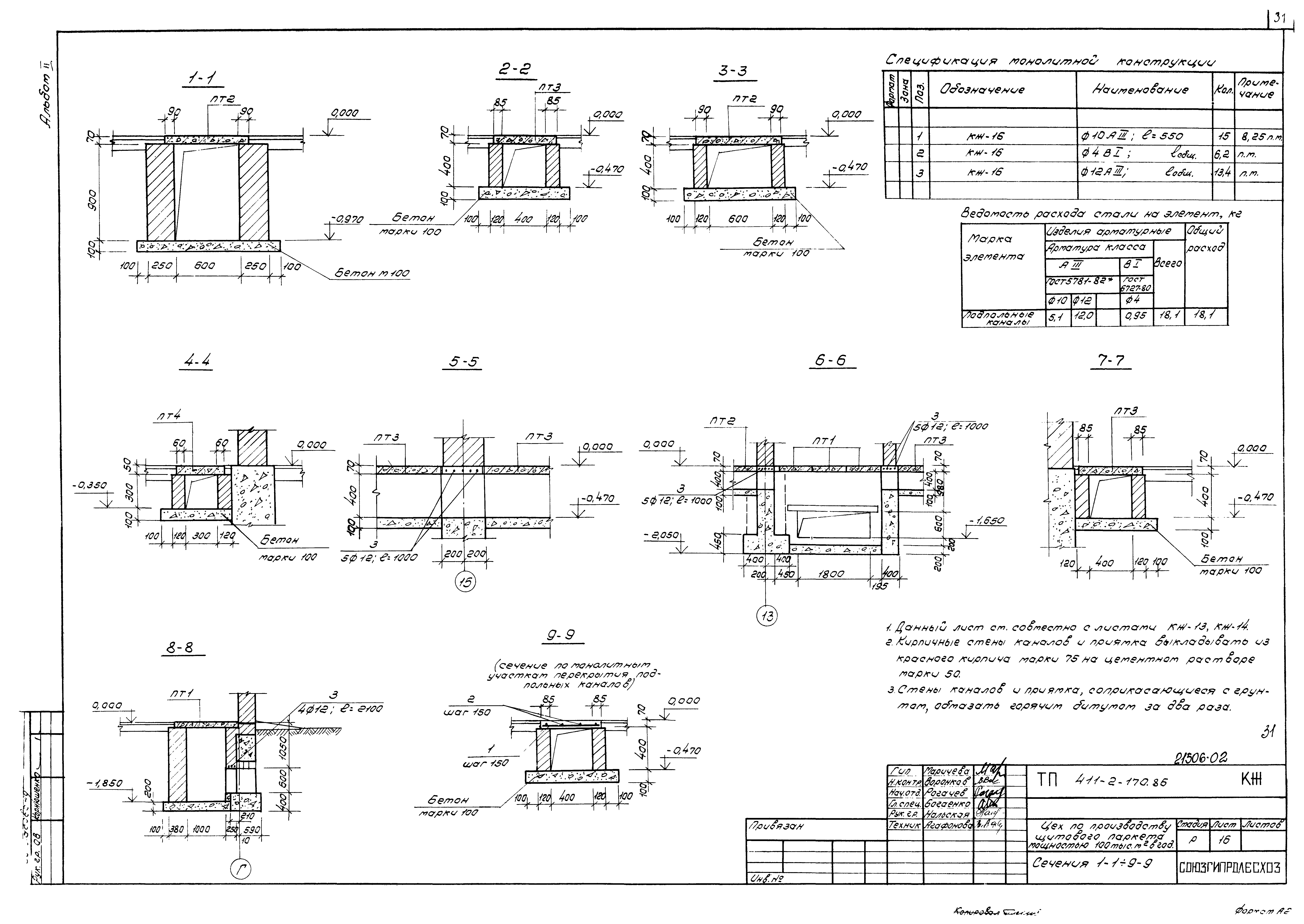

   Сечения 1-1 - 9-9

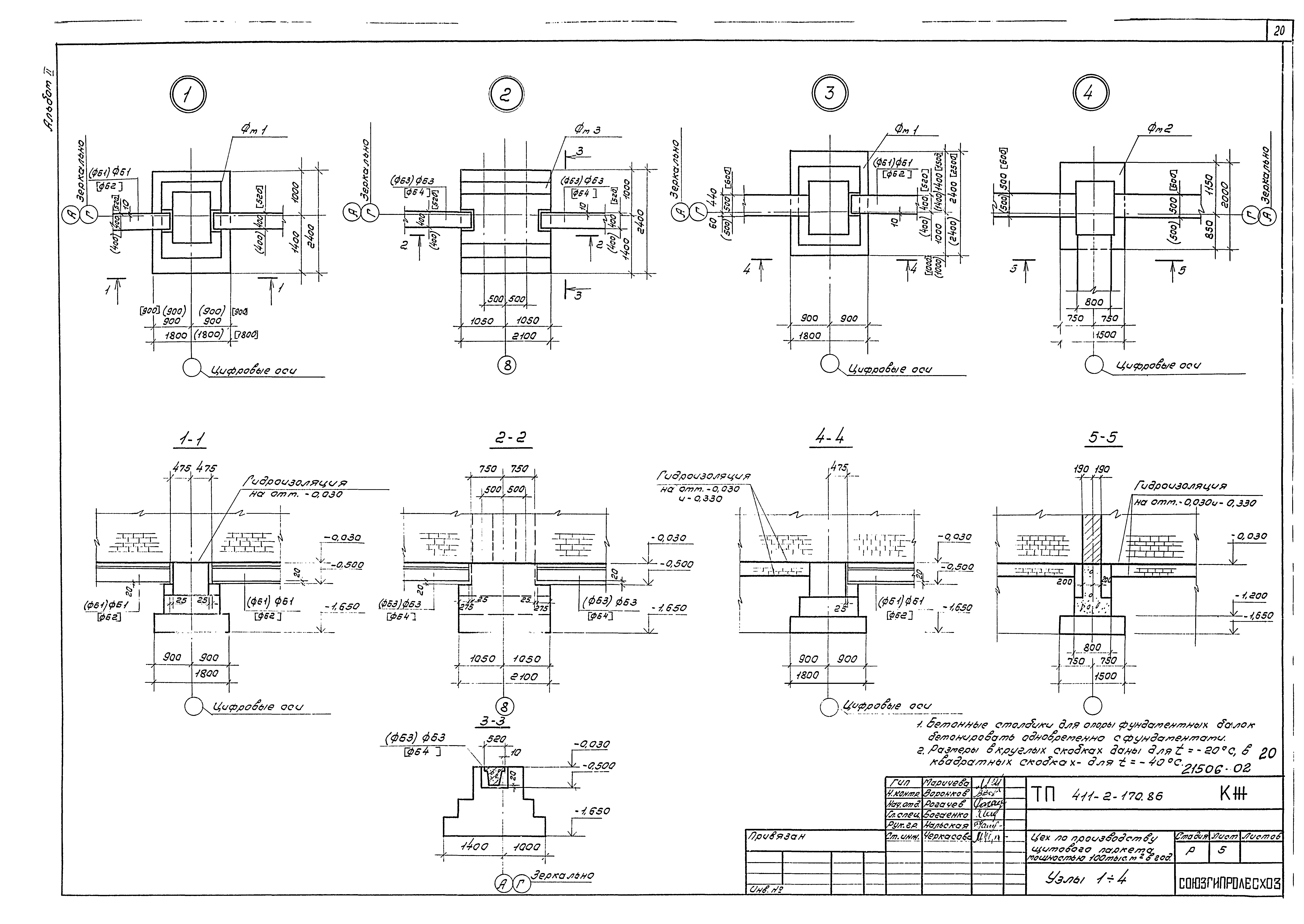

   Узлы 1 - 4

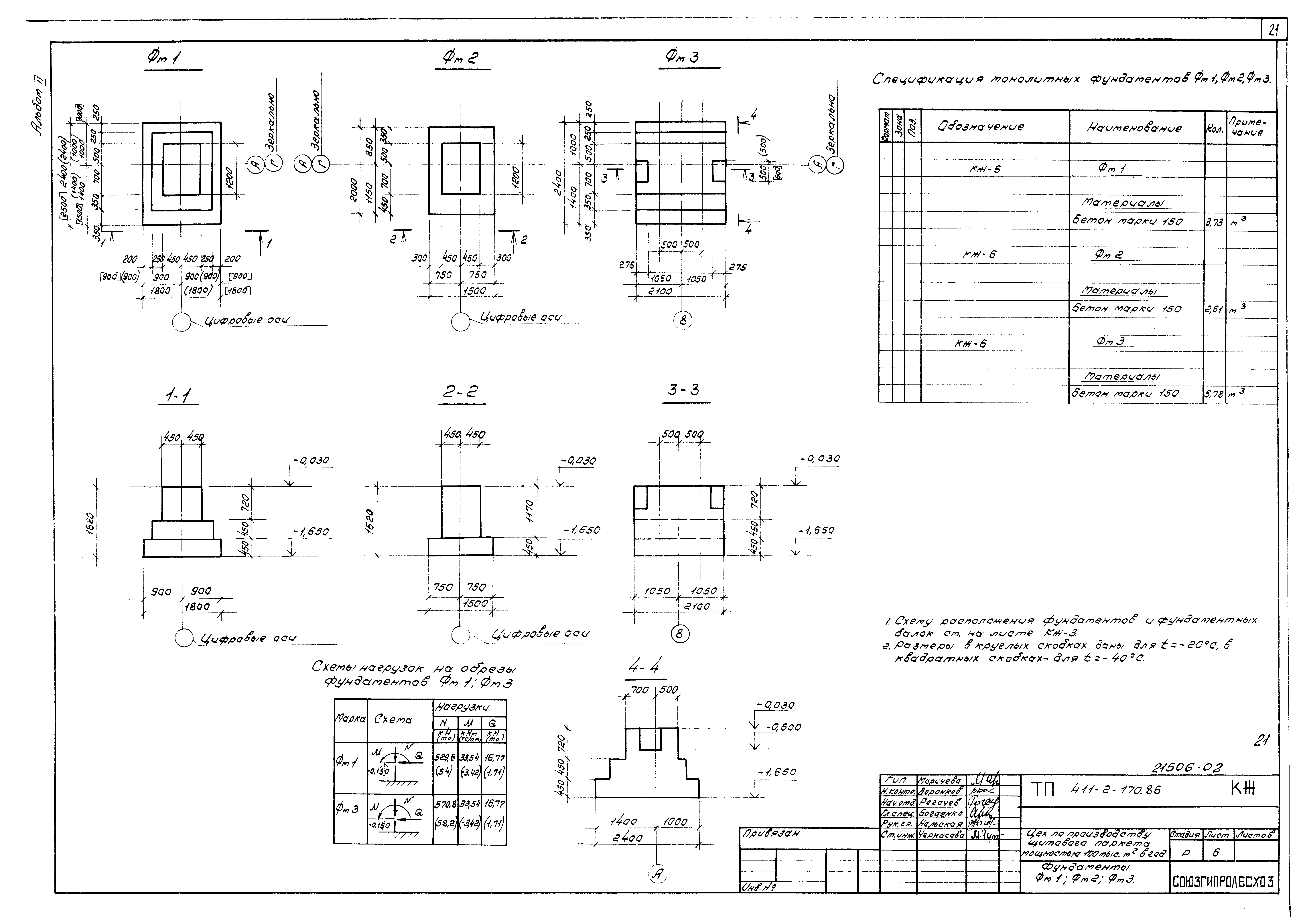

   Фундаменты Фм1, Фм2, Фм3
   Бытовые помещения. Схема расположения фундаментов. Сечения 1-1 - 6-6

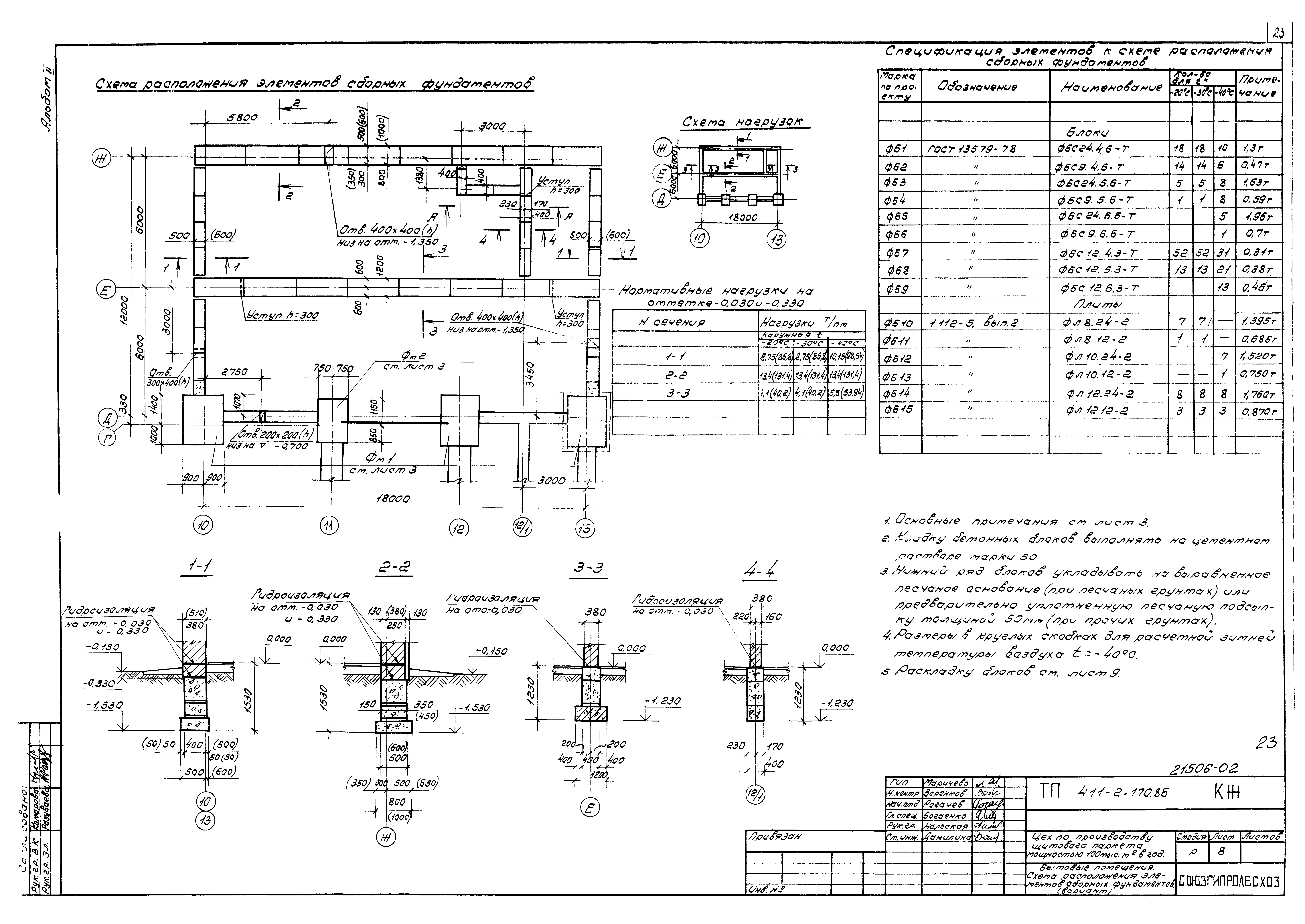

   Бытовые помещения. Схема расположения элементов сборных фундаментов (вариант)

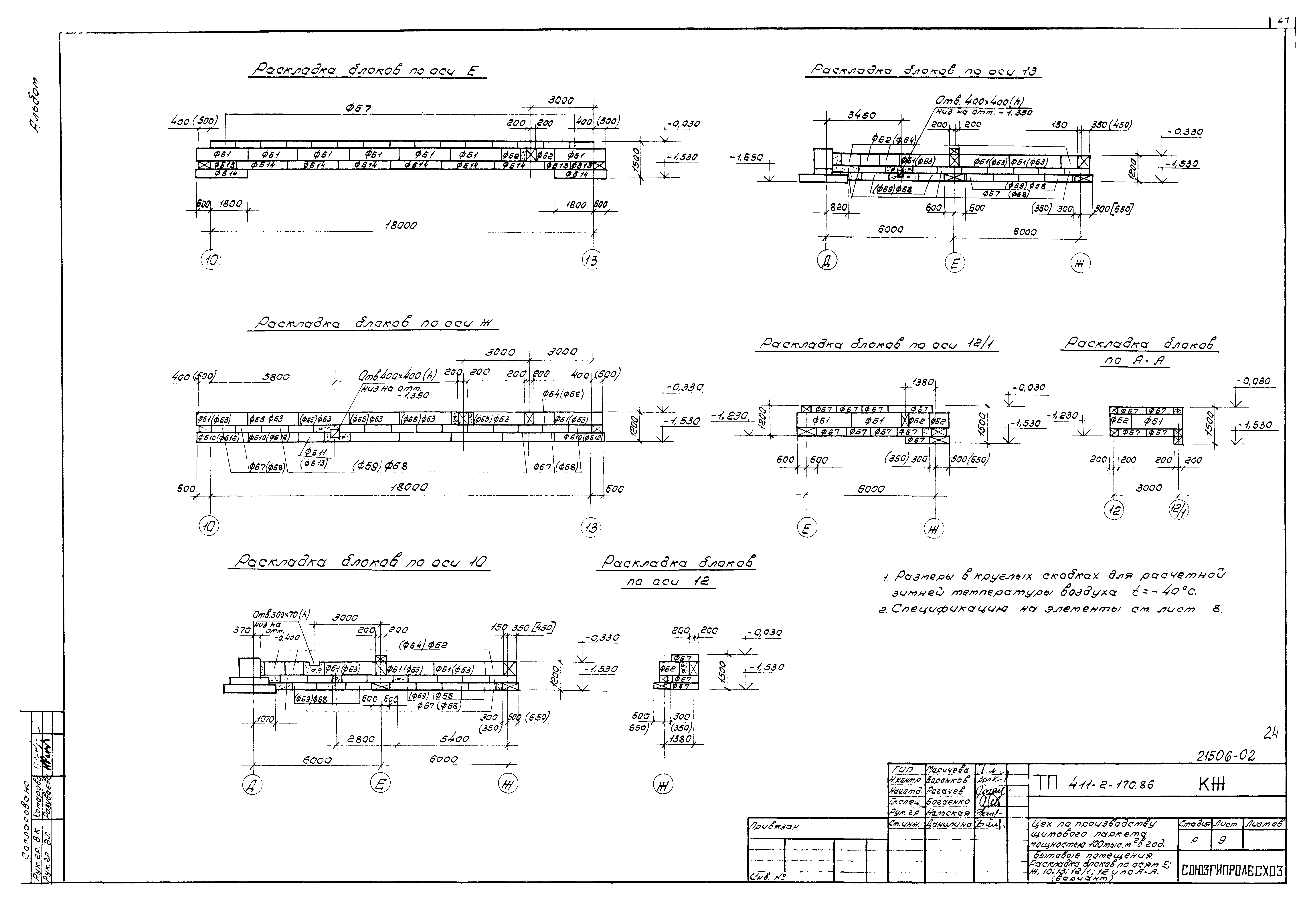

   Бытовые помещения. Раскладка блоков по осям Е, Ж, 10, 13, 12/I, 12, А-А (вариант)

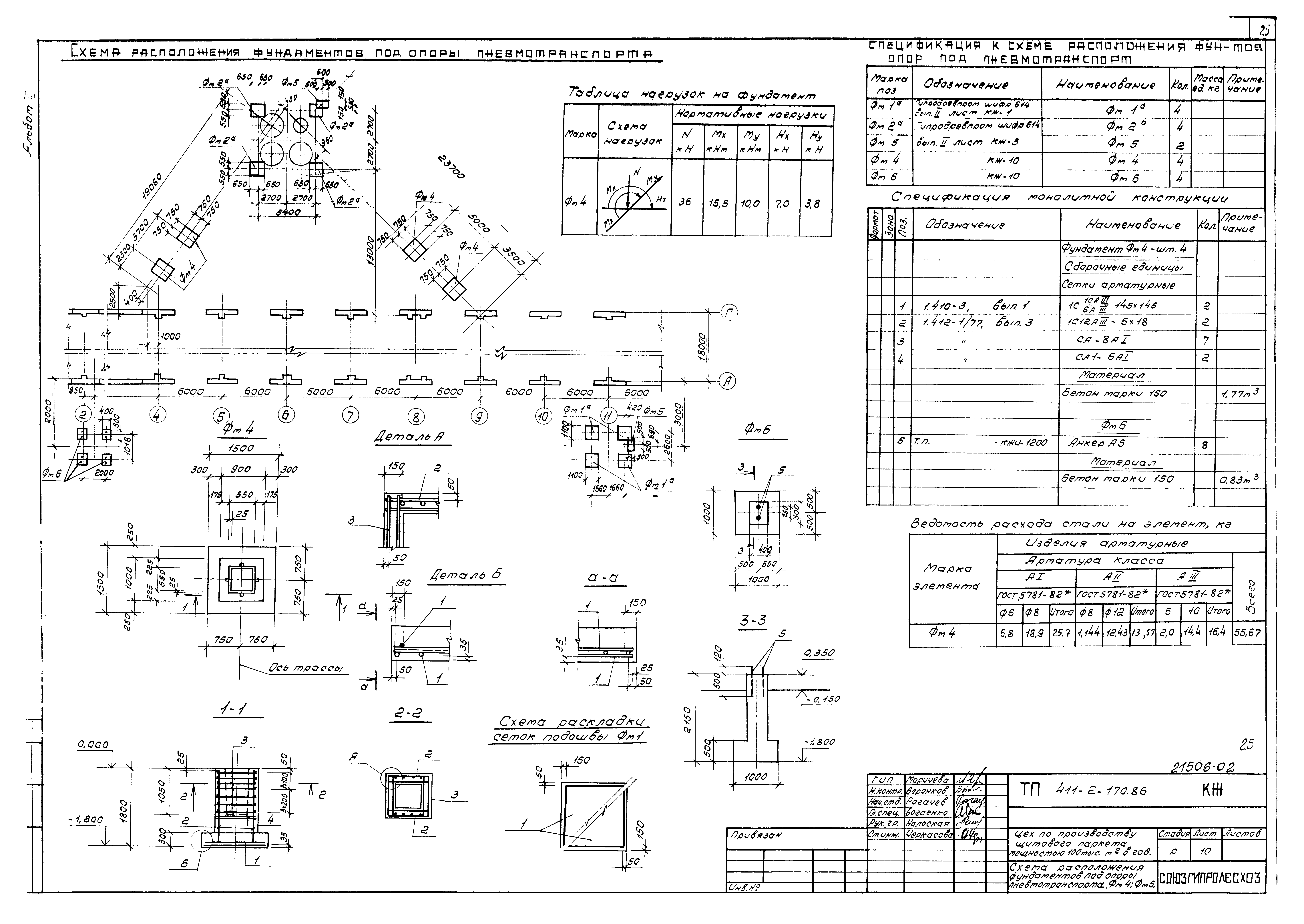

   Схема расположения фундаментов под опоры пневмотранспорта

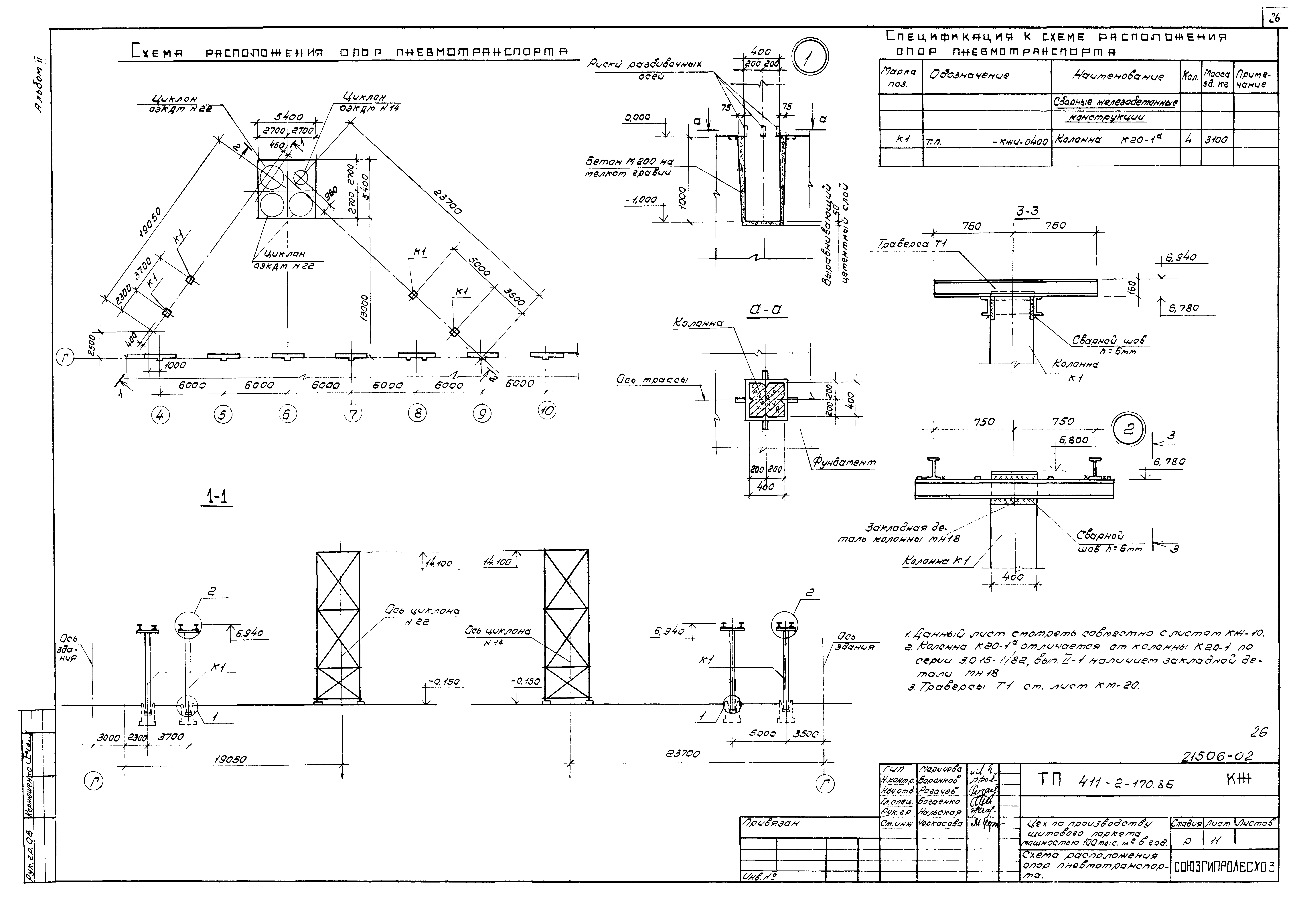

   Схема расположения Опор пневмотранспорта

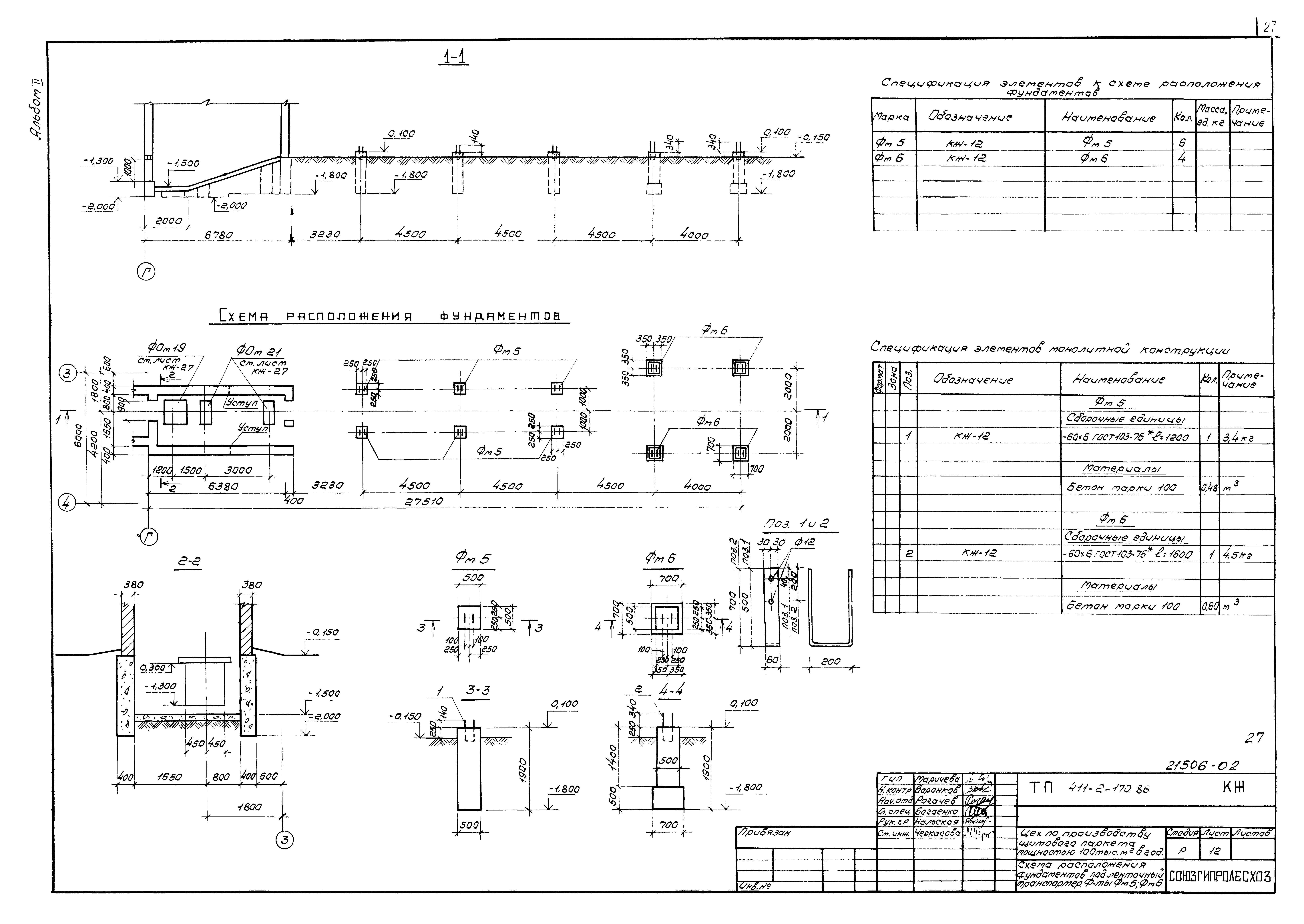

   Схема расположения фундаментов под ленточный транспортер. Фундаменты Фм5, Фм6

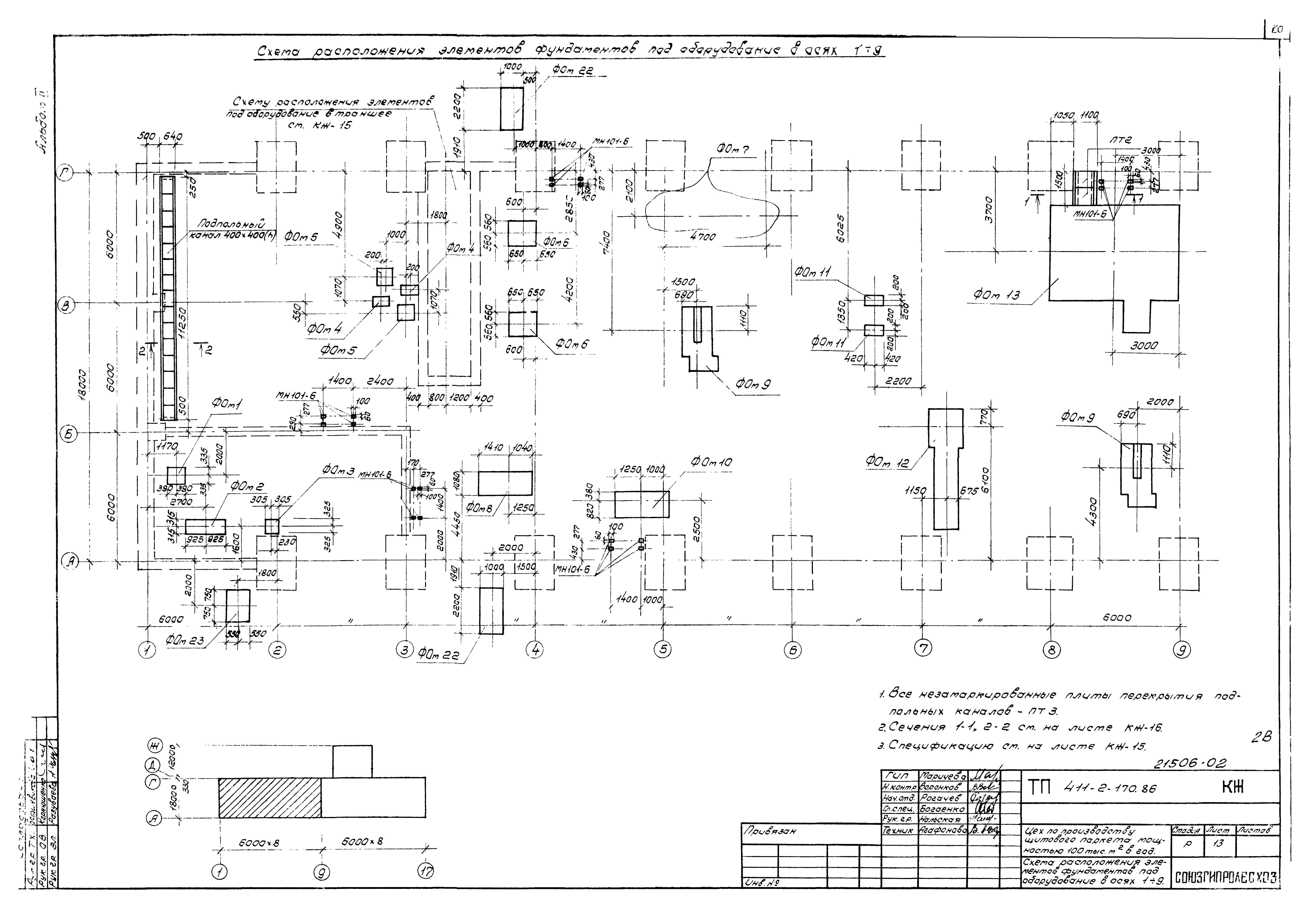

   Схема расположения элементов фундаментов под оборудование в осях 1 - 9

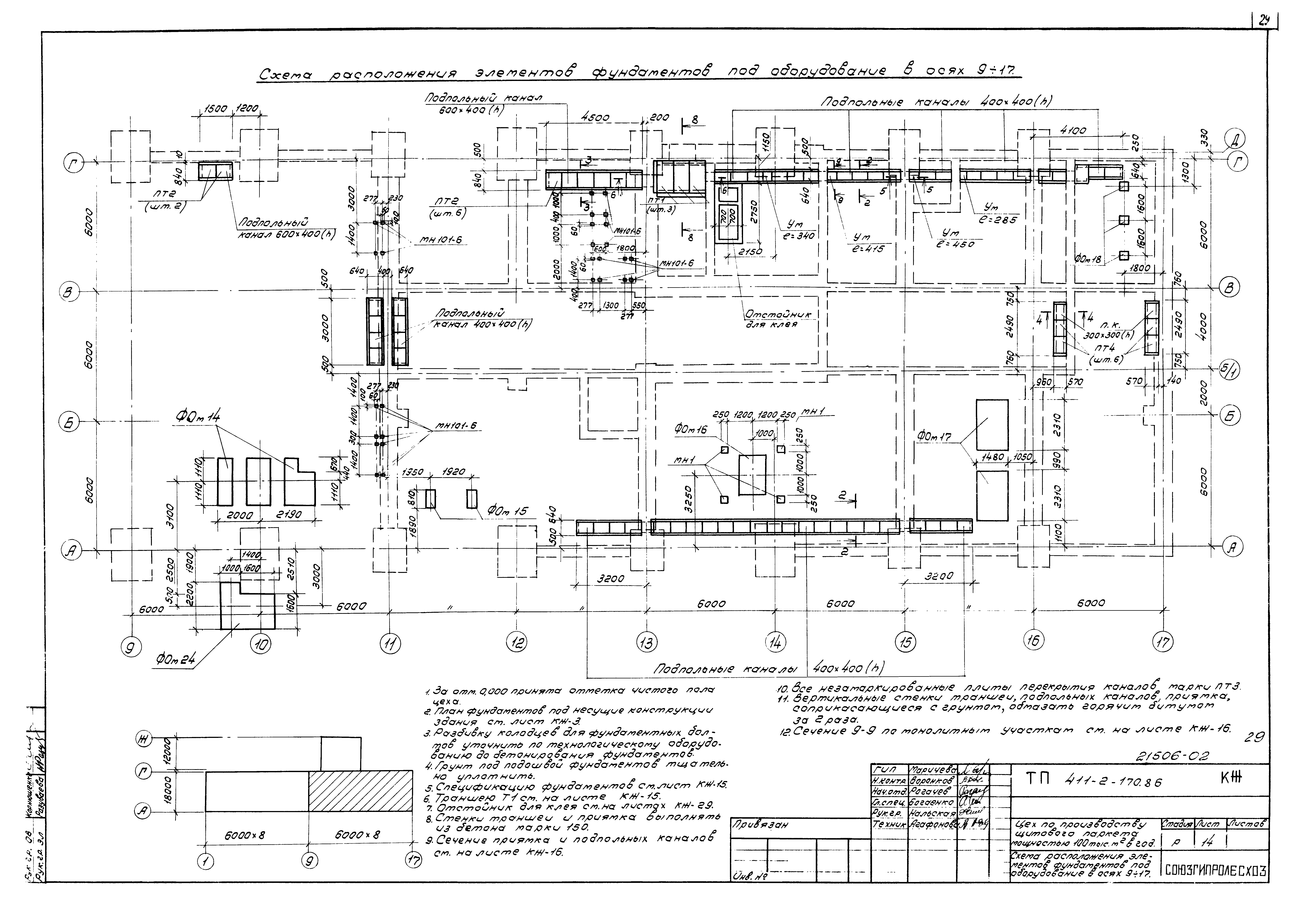

   Схема расположения элементов фундаментов под оборудование в осях 9 - 17

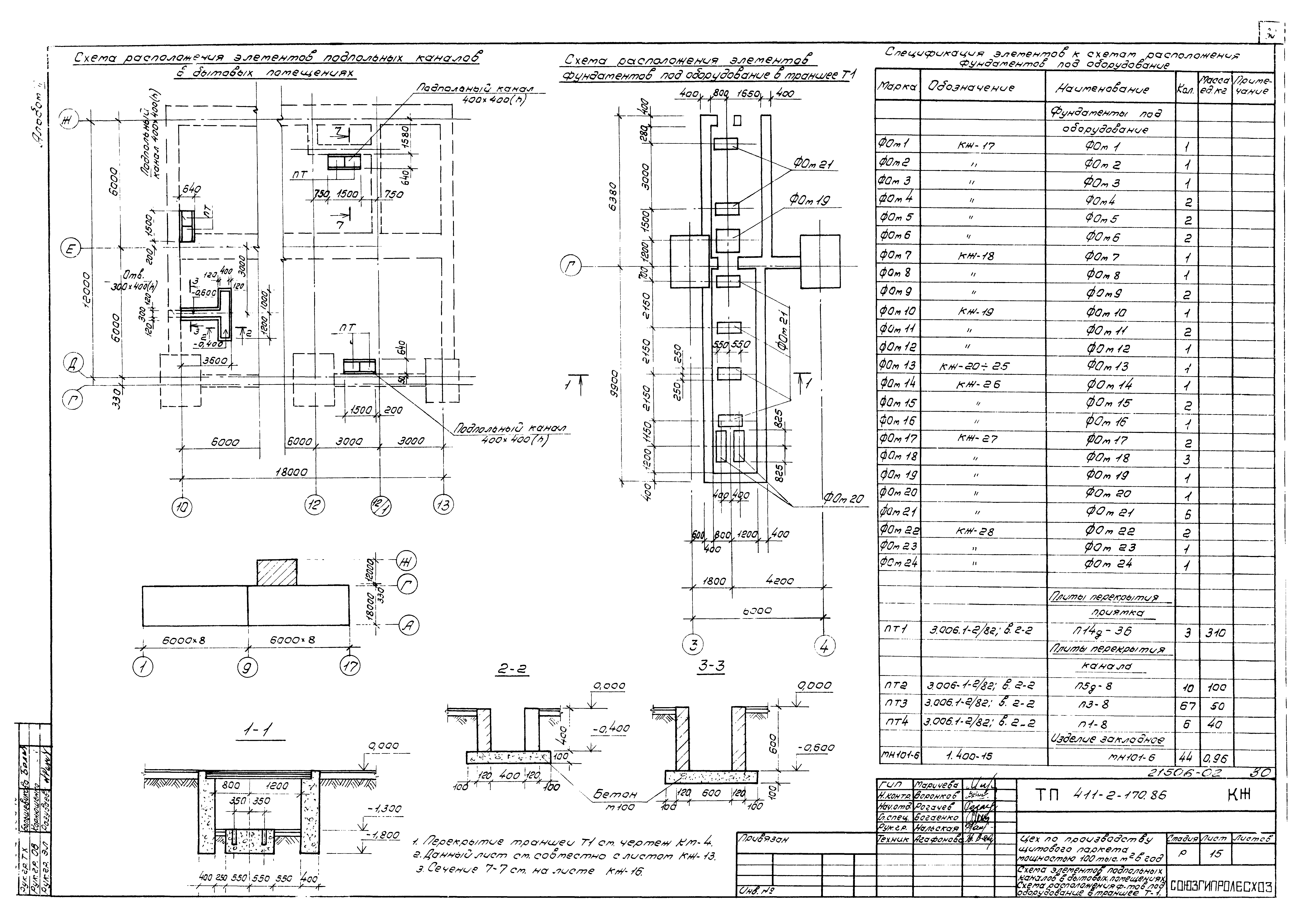

   Схема элементов подпольных каналов в бытовых помещениях. Схема расположения фундаментов под оборудование в траншее Т1

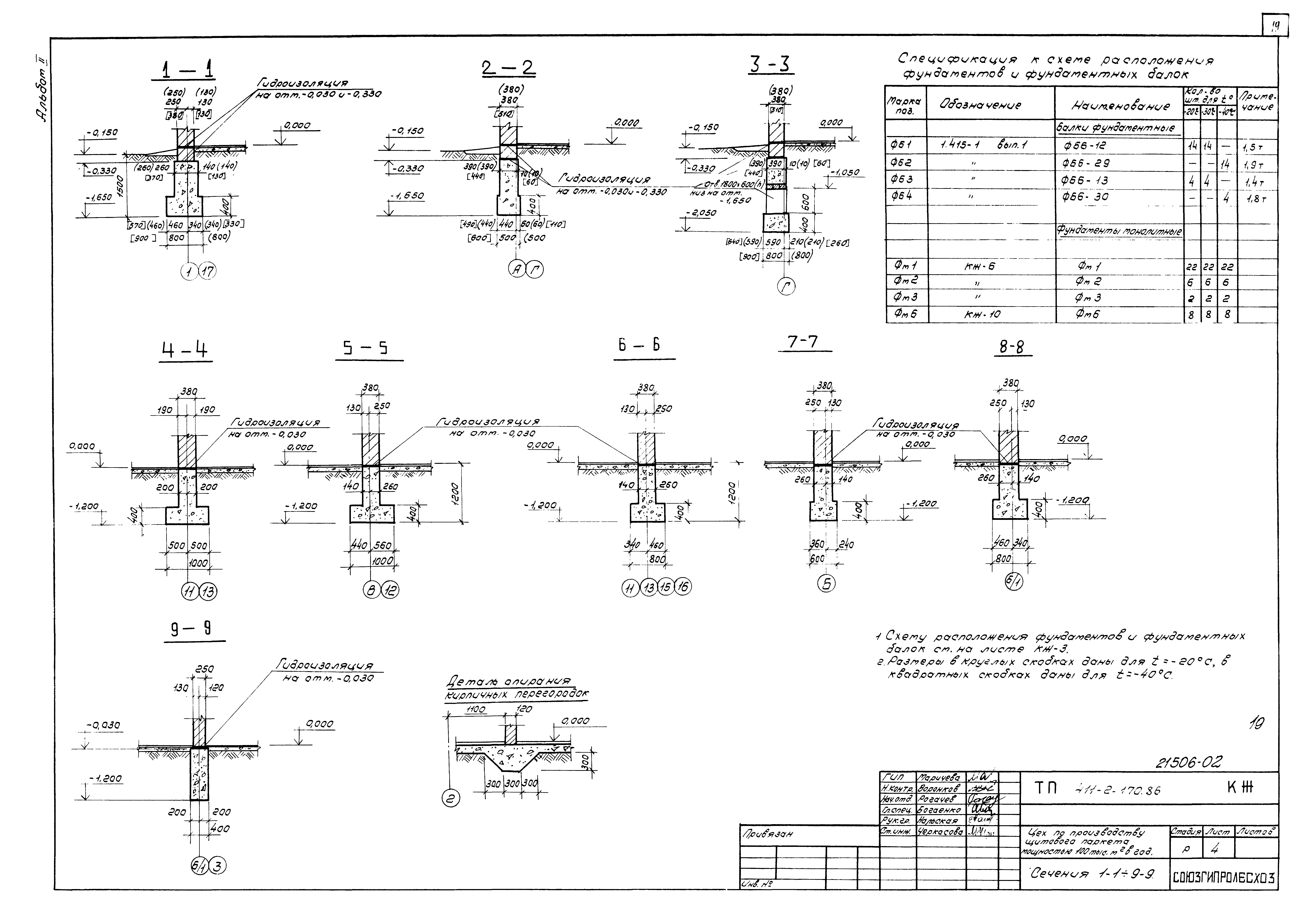

   Сечения 1-1 - 9-9

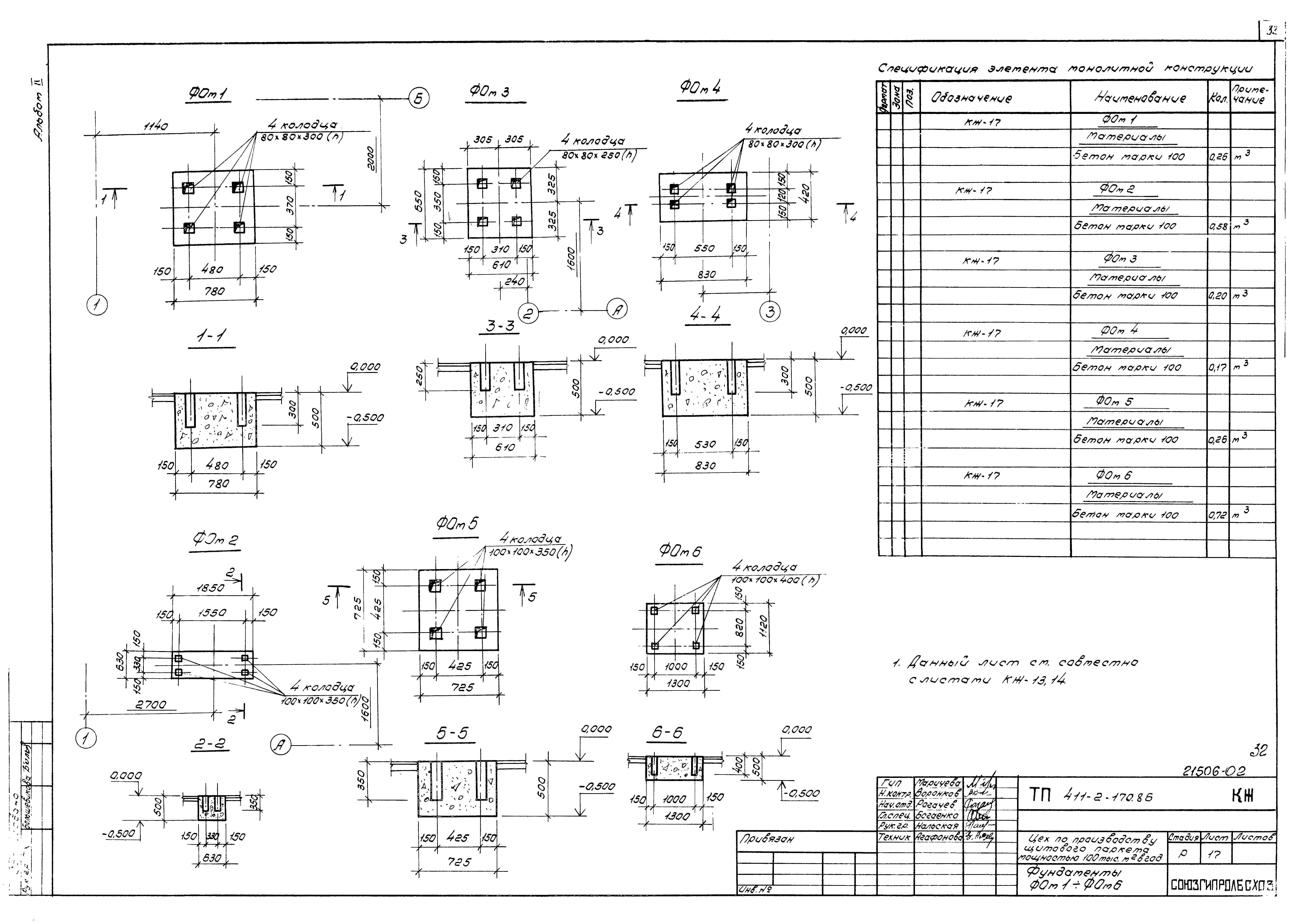

   Фундаменты ФОм1 - ФОм6

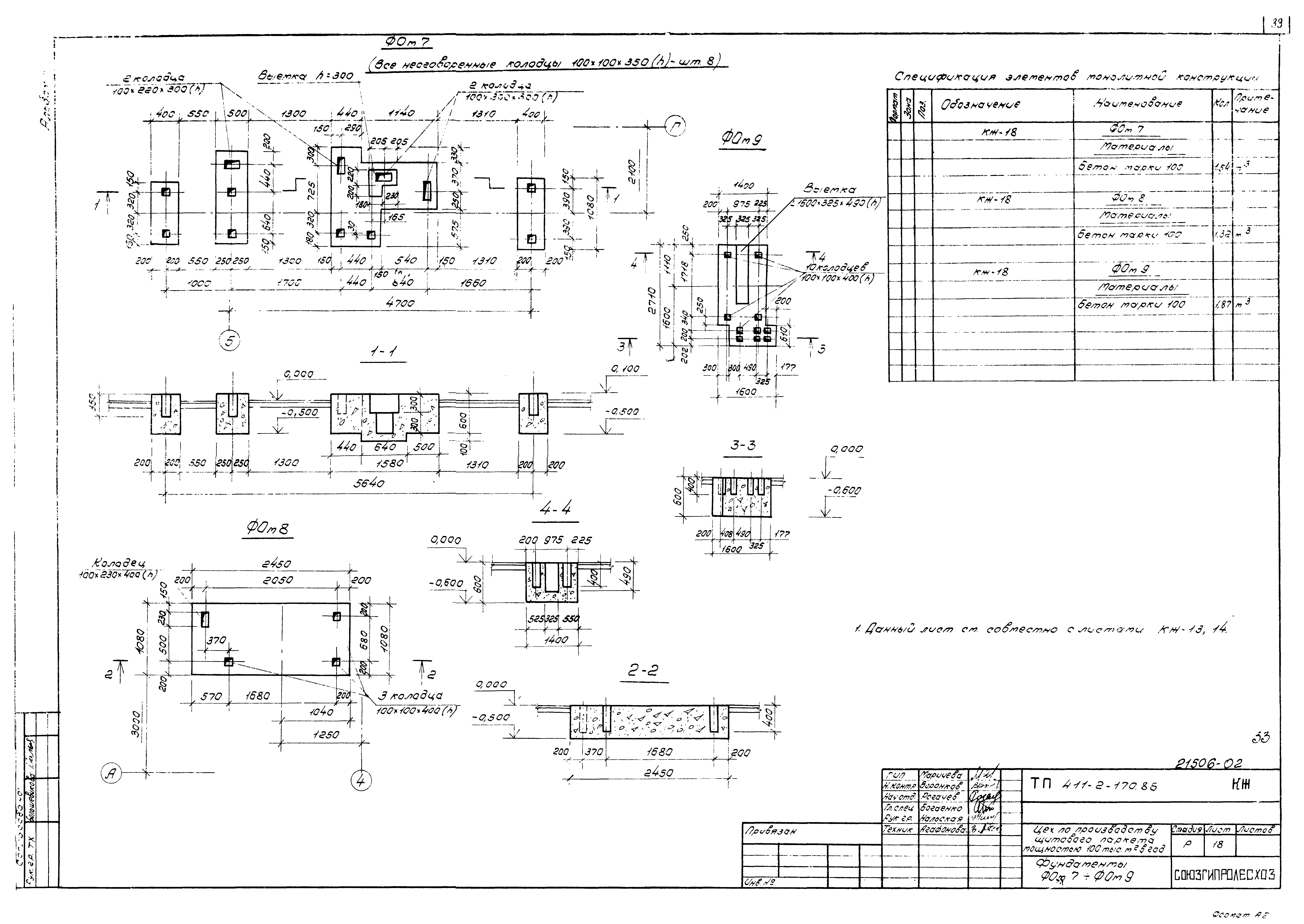

   Фундаменты ФОм7 - ФОм9

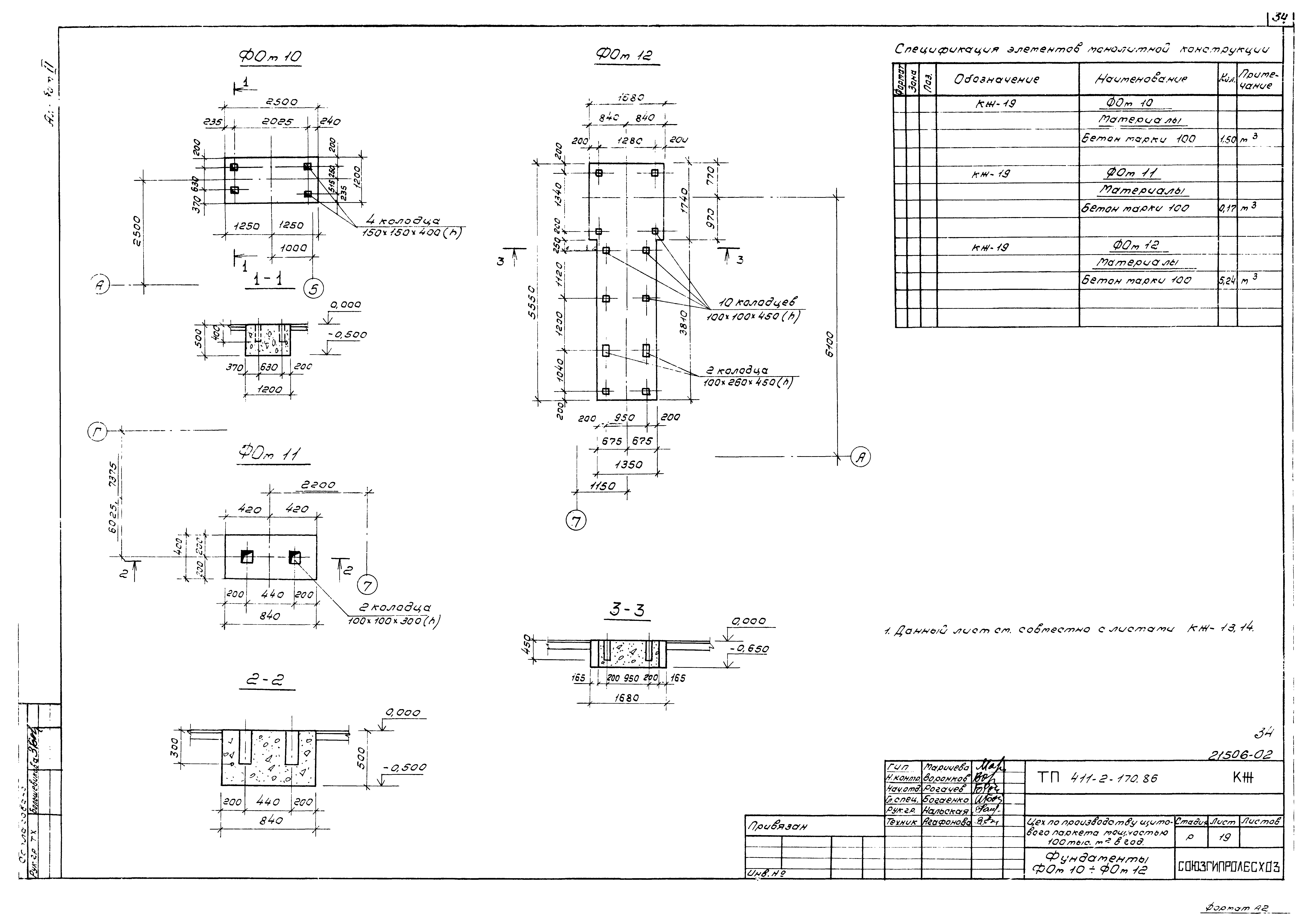

   Фундаменты ФОм10 - ФОм12

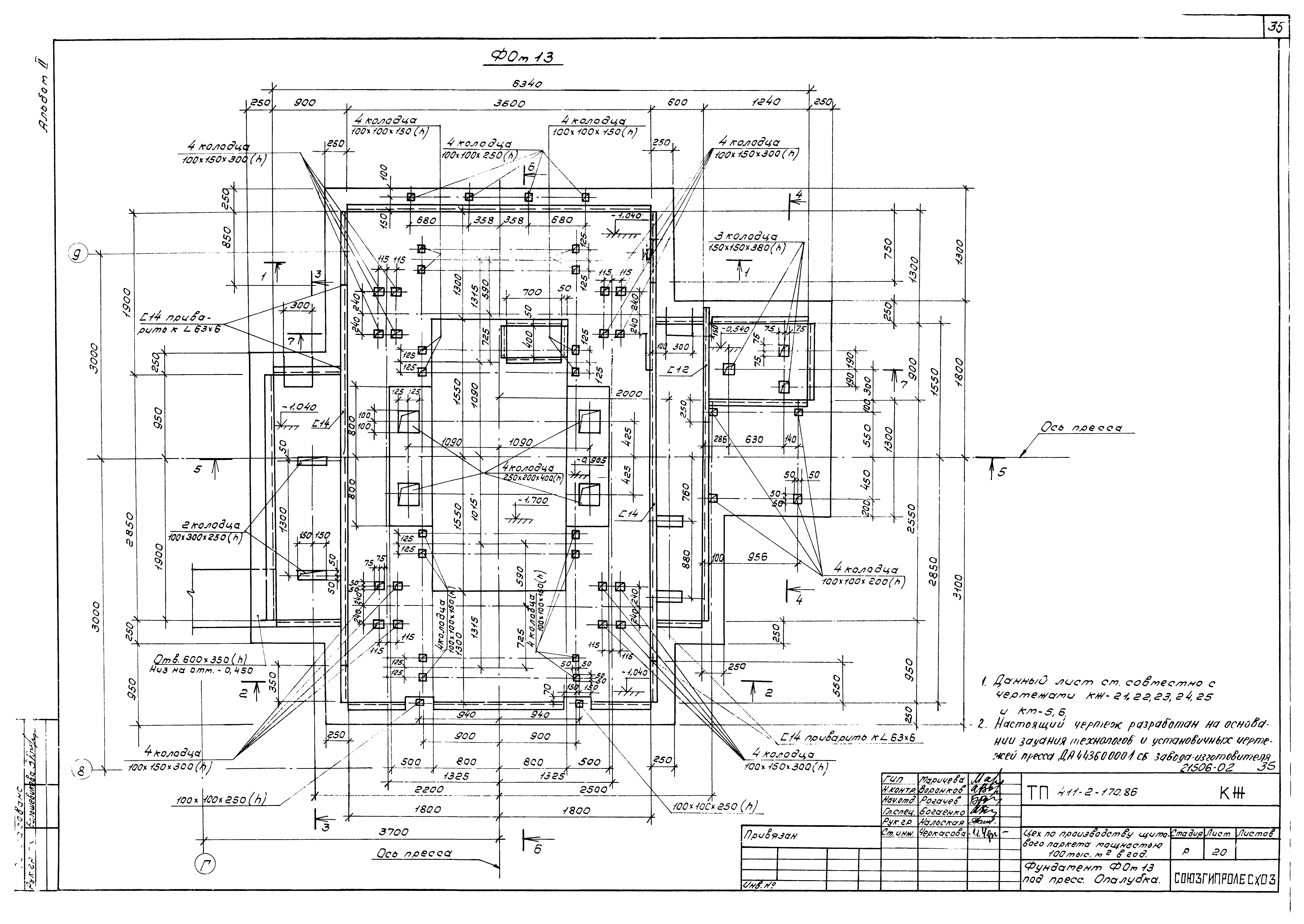

   Фундамент ФОм13 под пресс. Опалубка

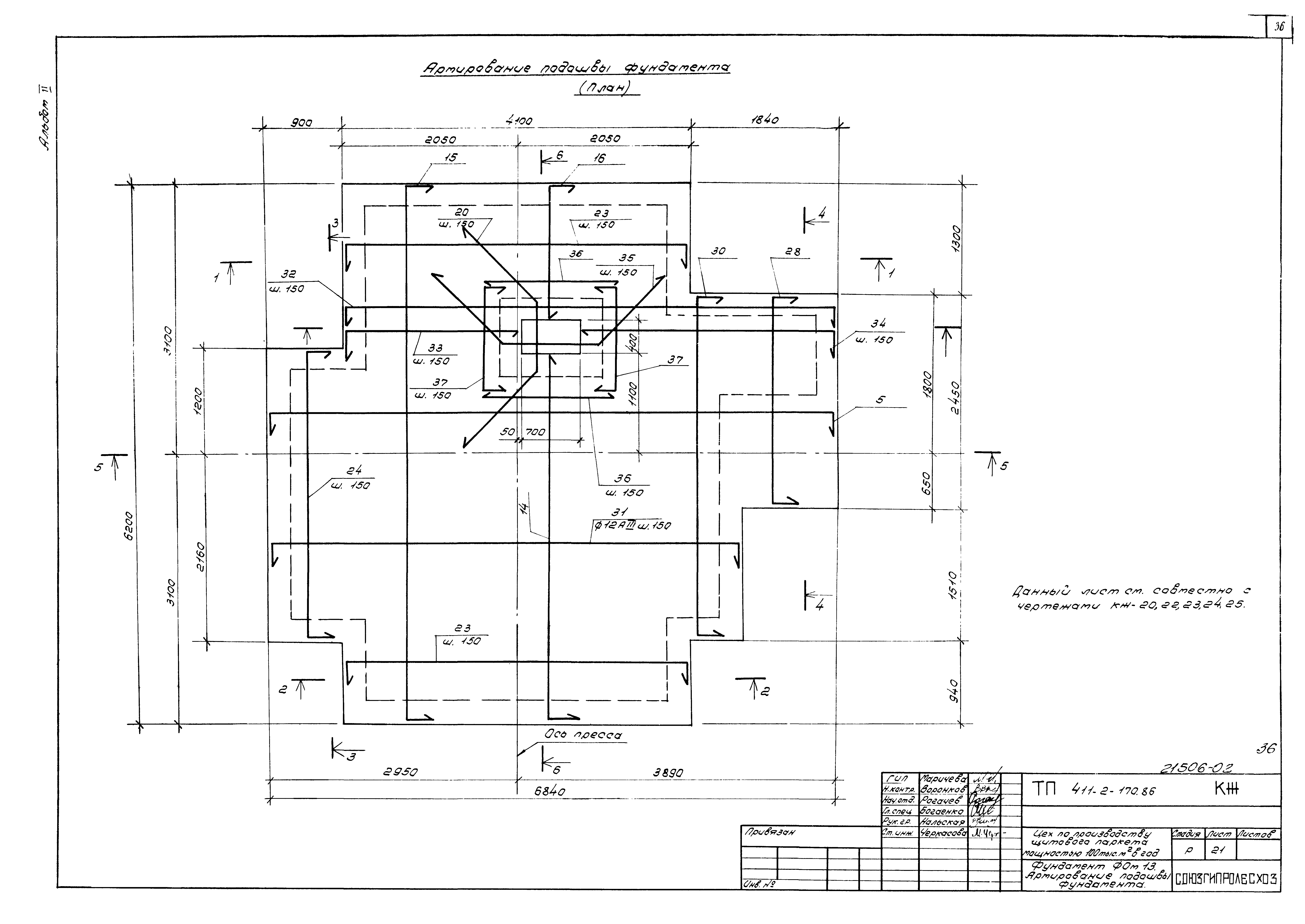

   Фундамент ФОм13. Армирование подошвы фундамента

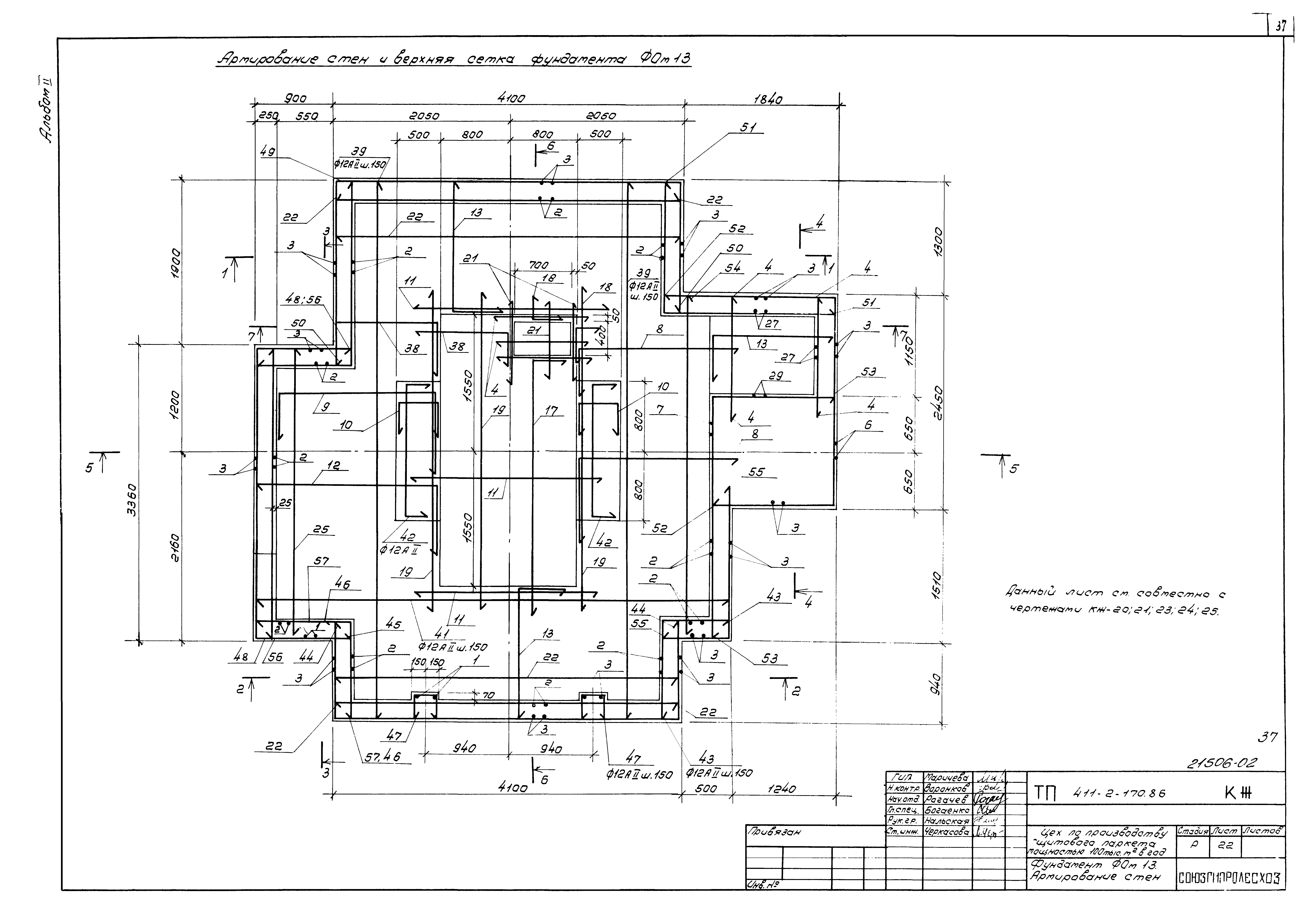

   Фундамент ФОм13. Армирование стен

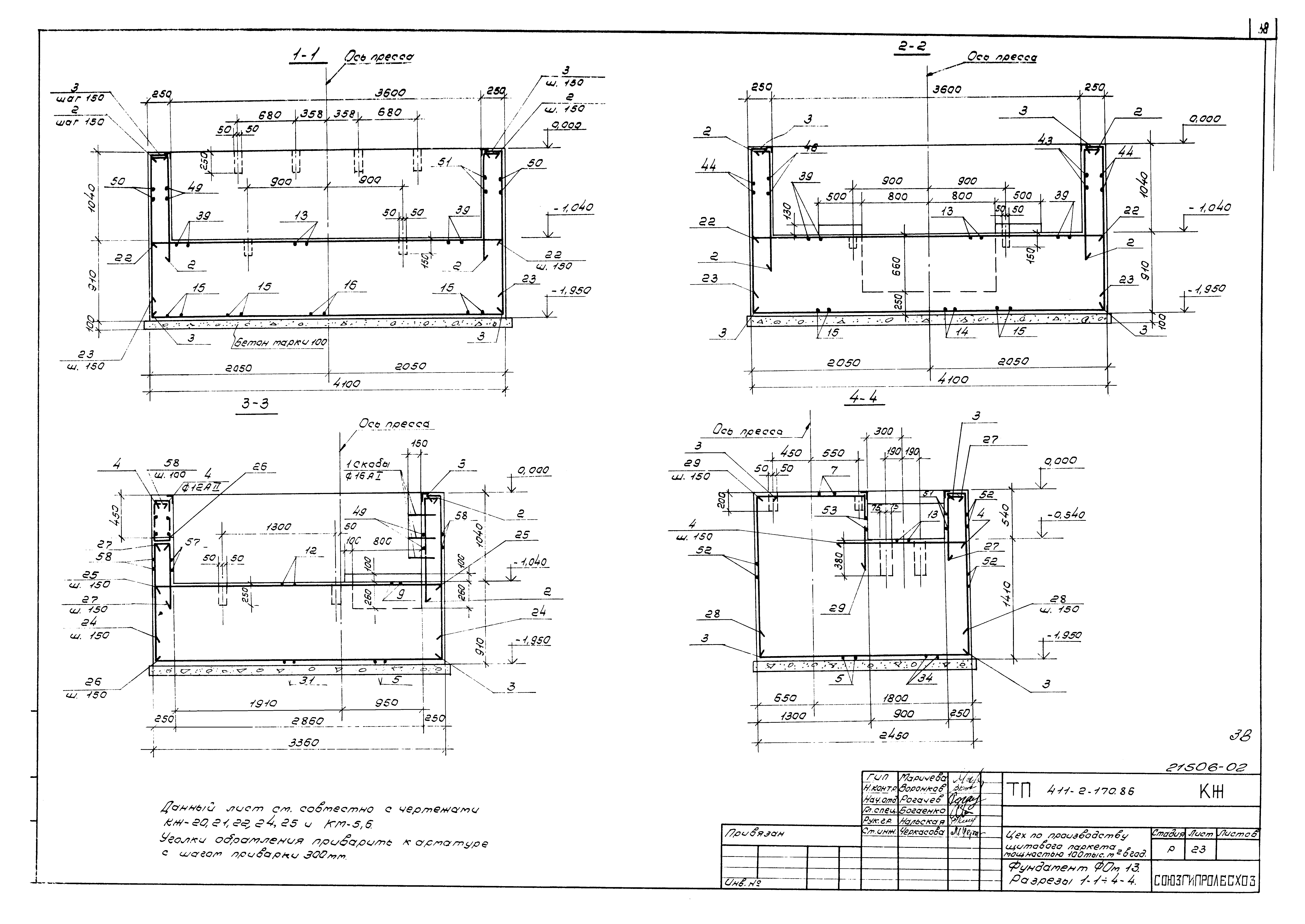

   Фундамент ФОм13. Разрезы 1-1 - 4-4

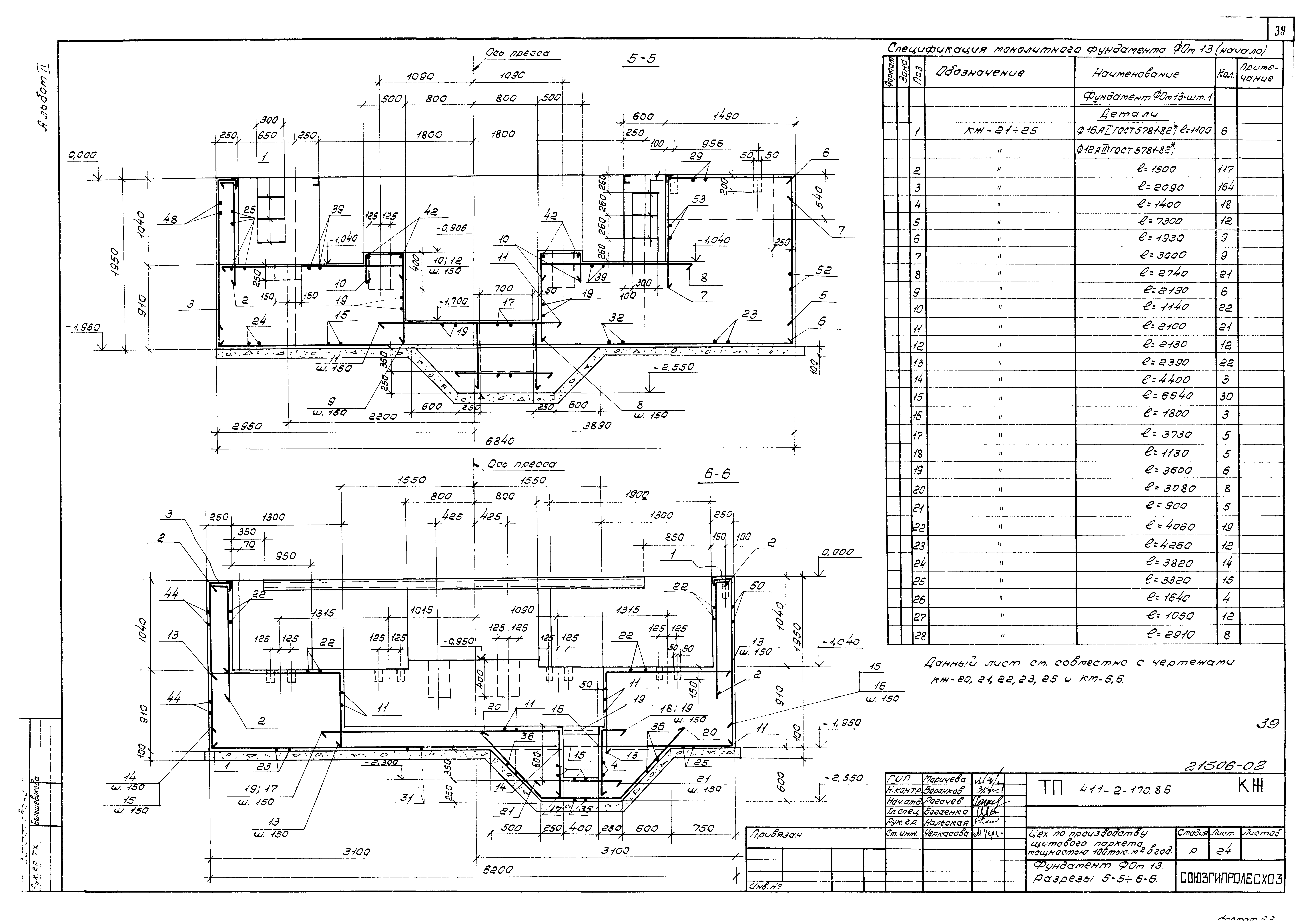

   Фундамент ФОм13. Разрезы 5-5 - 6-6

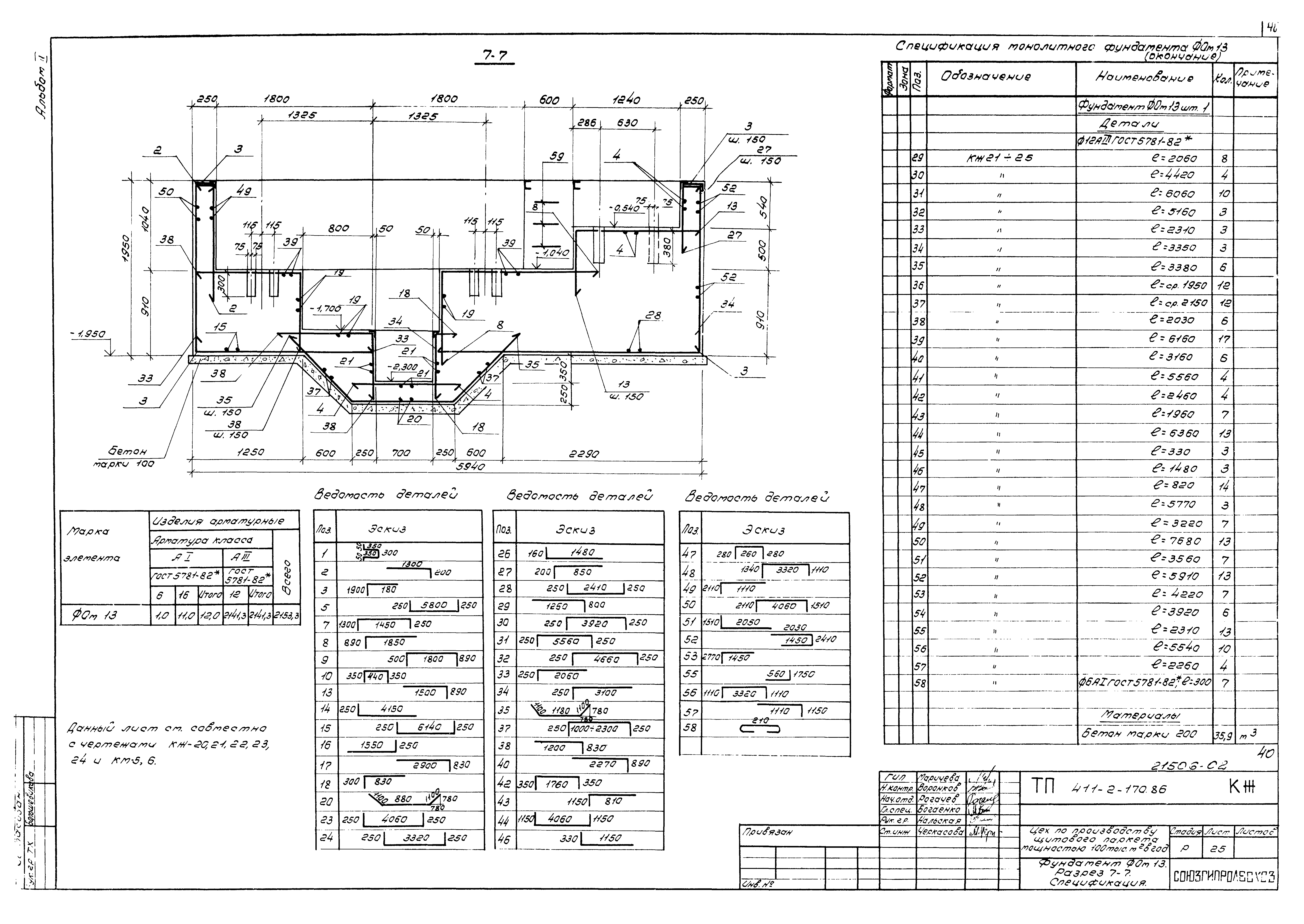

   Фундамент ФОм13. Разрез 7-7. Спецификация

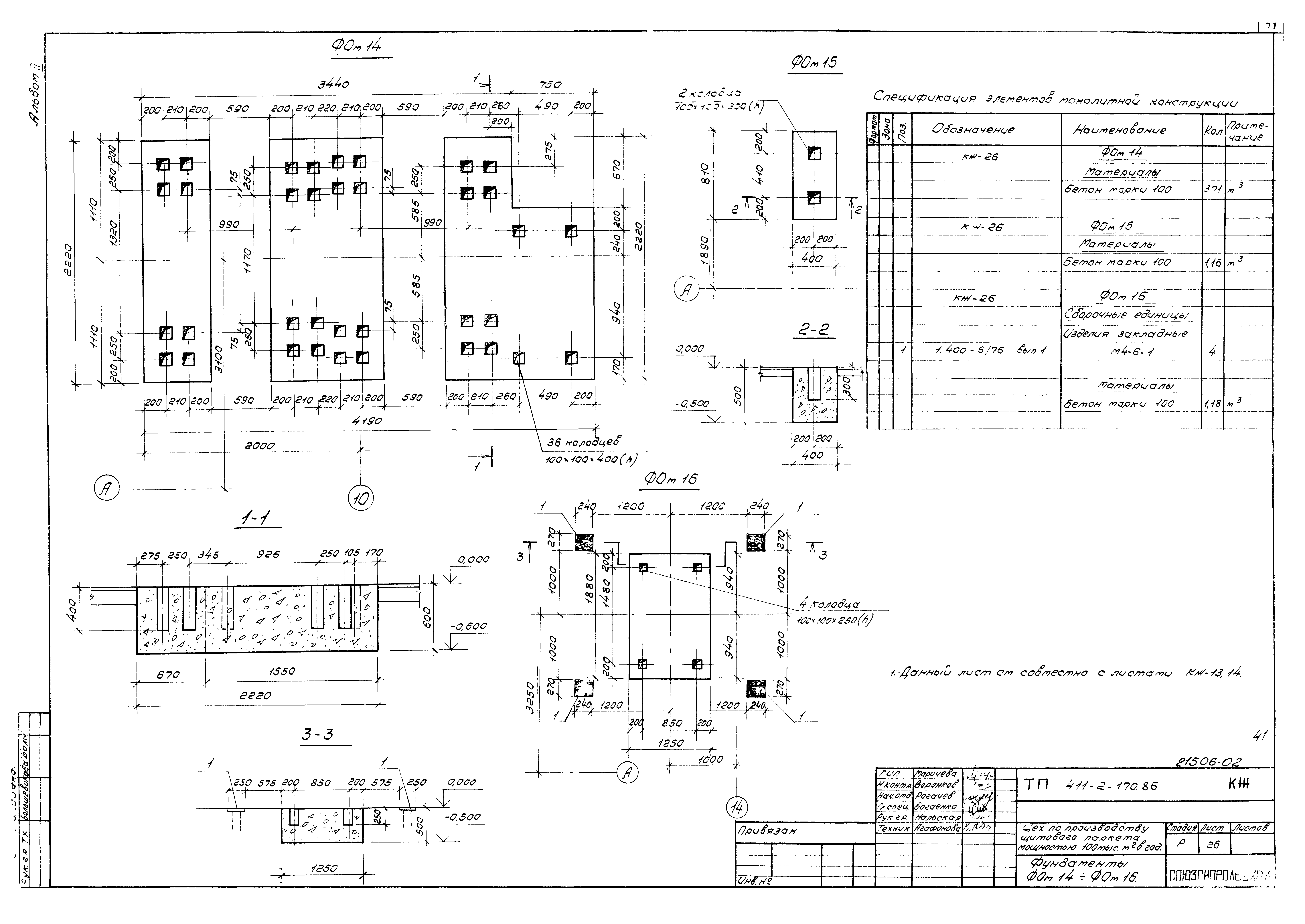

   Фундаменты ФОм14 - ФОм16
   Фундаменты ФОм17 - ФОм21

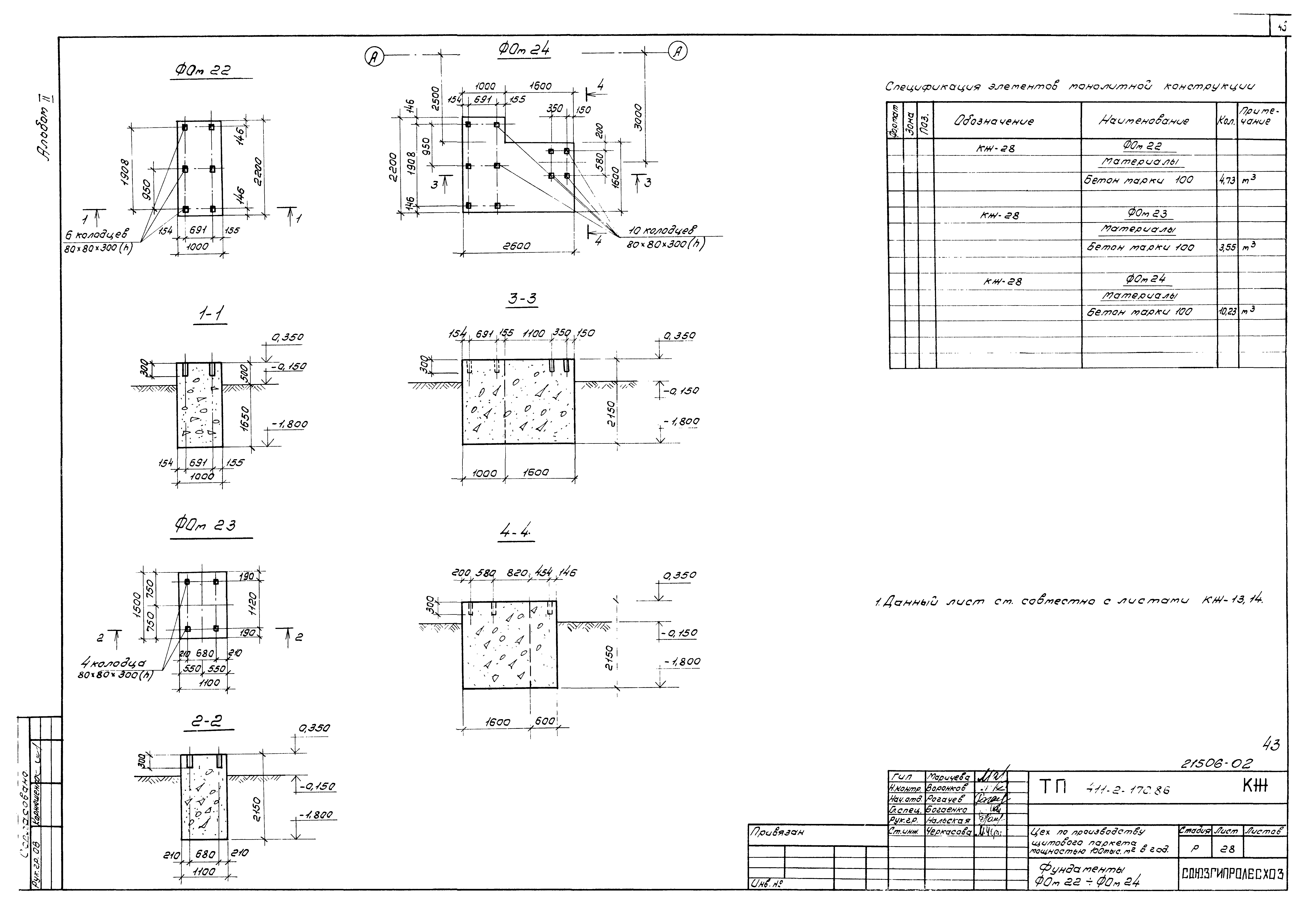

   Фундаменты ФОм22 - ФОм24

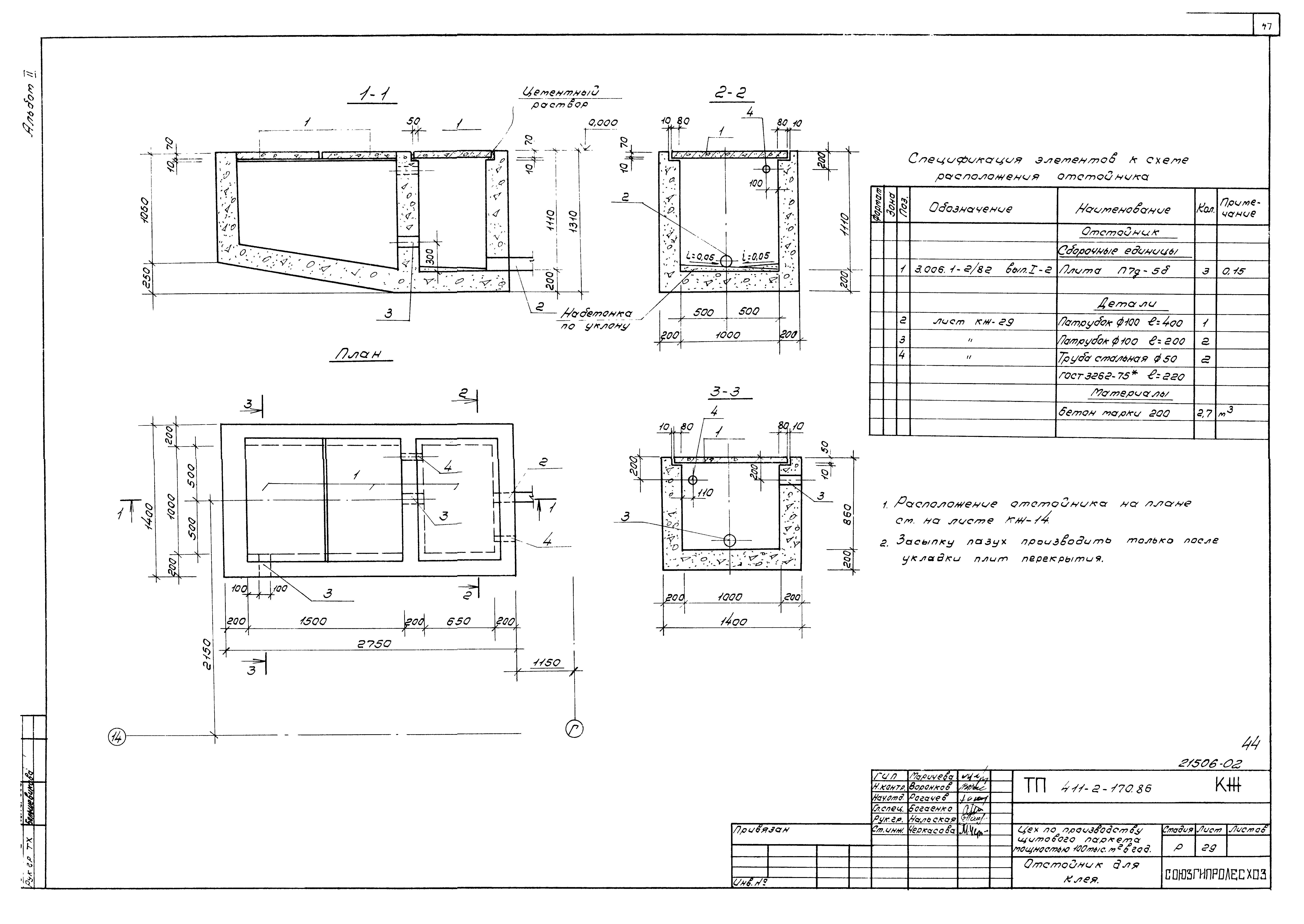

   Отстойник для клея

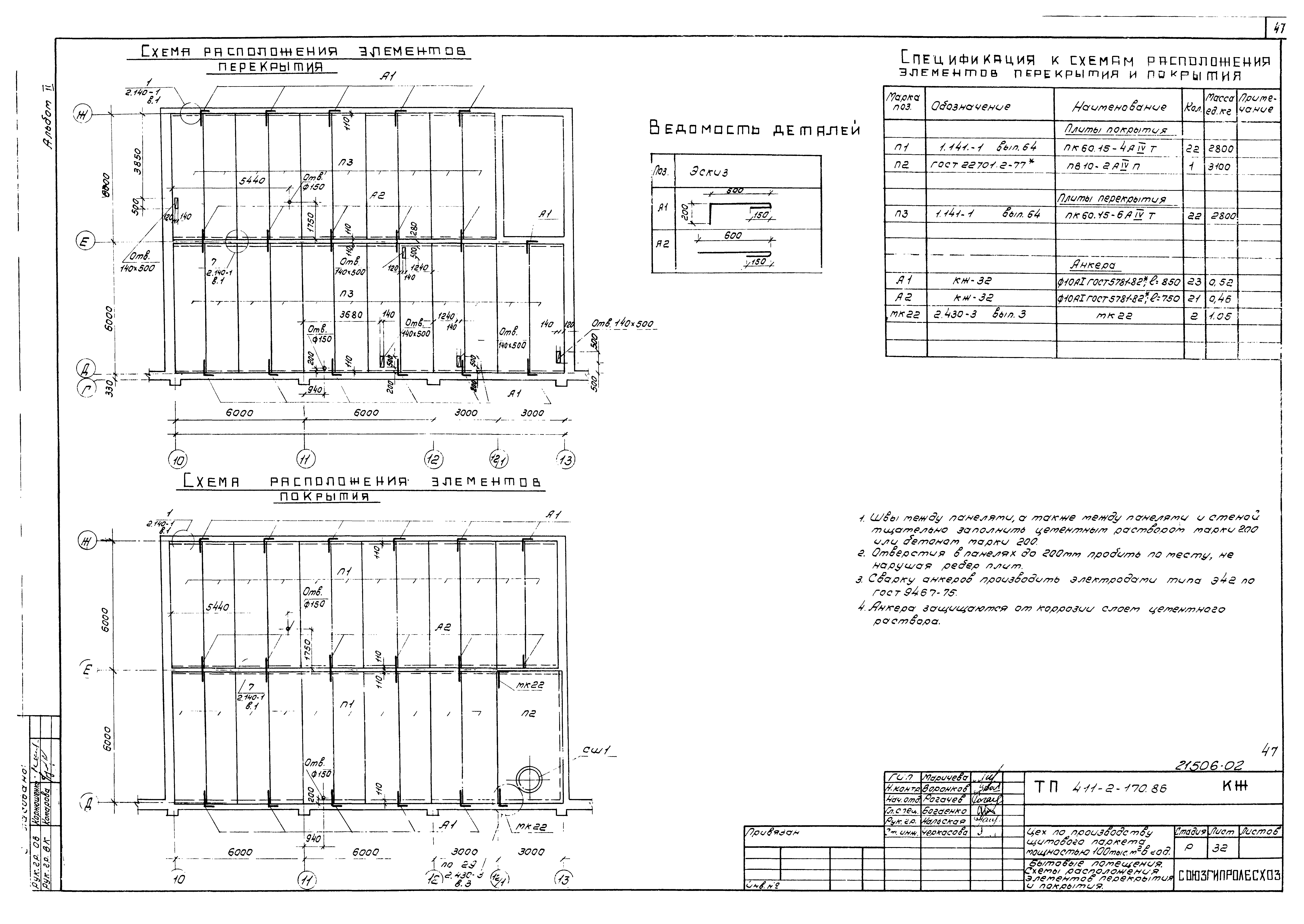

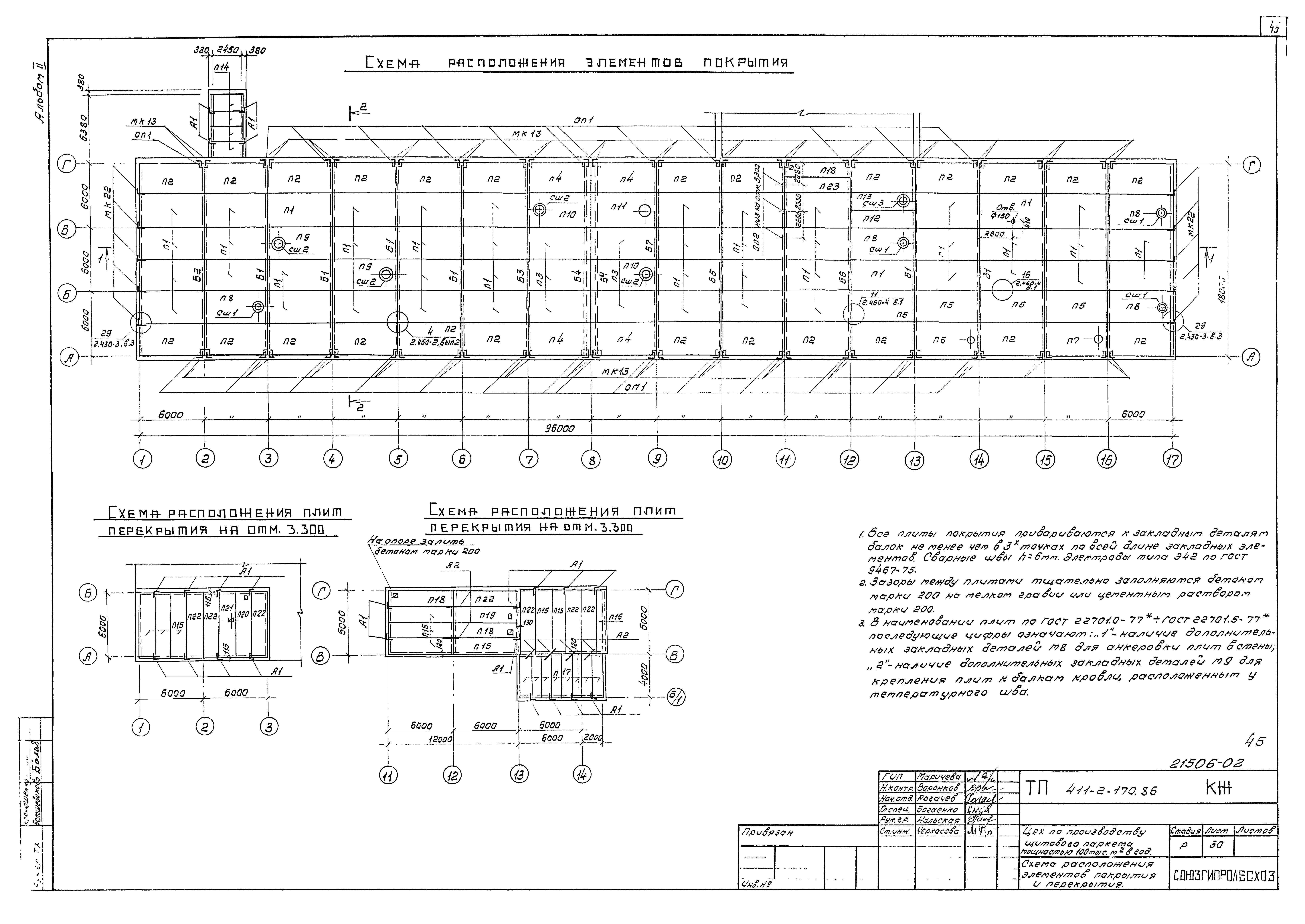

   Схема расположения элементов покрытия и перекрытия

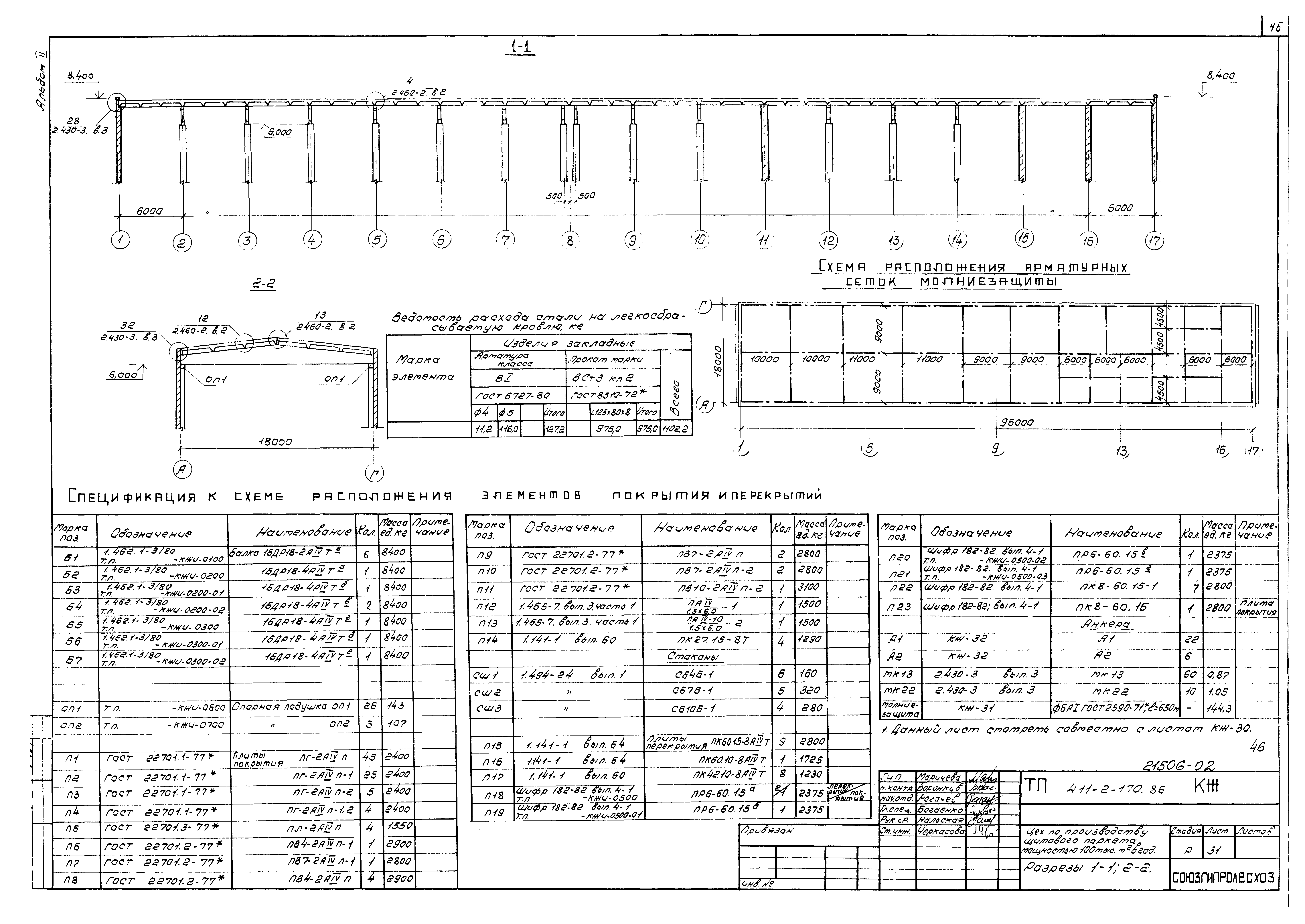

   Разрезы 1-1, 2-2
   Бытовые помещения. Схема расположения элементов покрытия и перекрытия

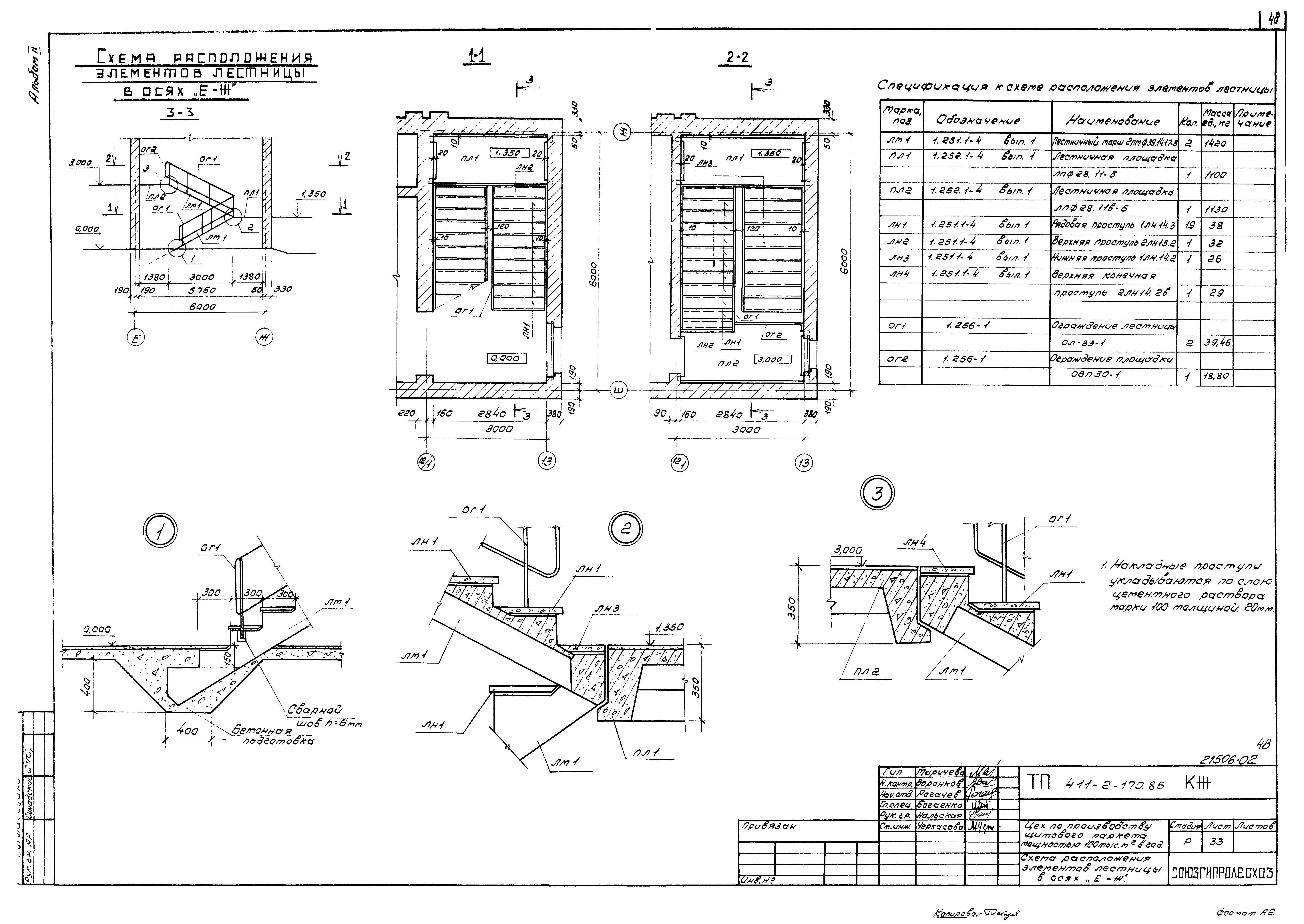

   Схема расположения элементов лестницы в осях "Е" - "Ж"
   Венткамера Вк1

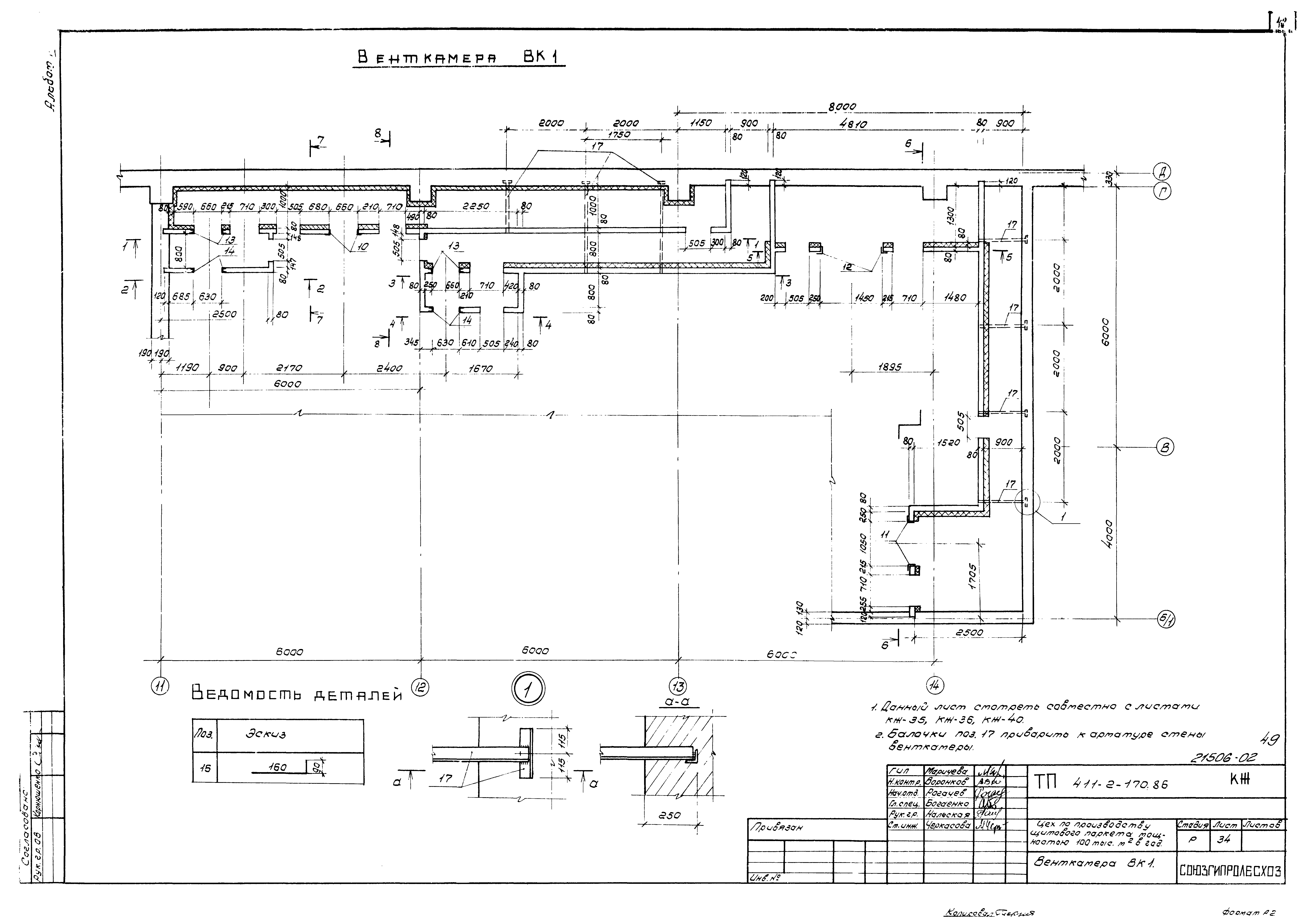

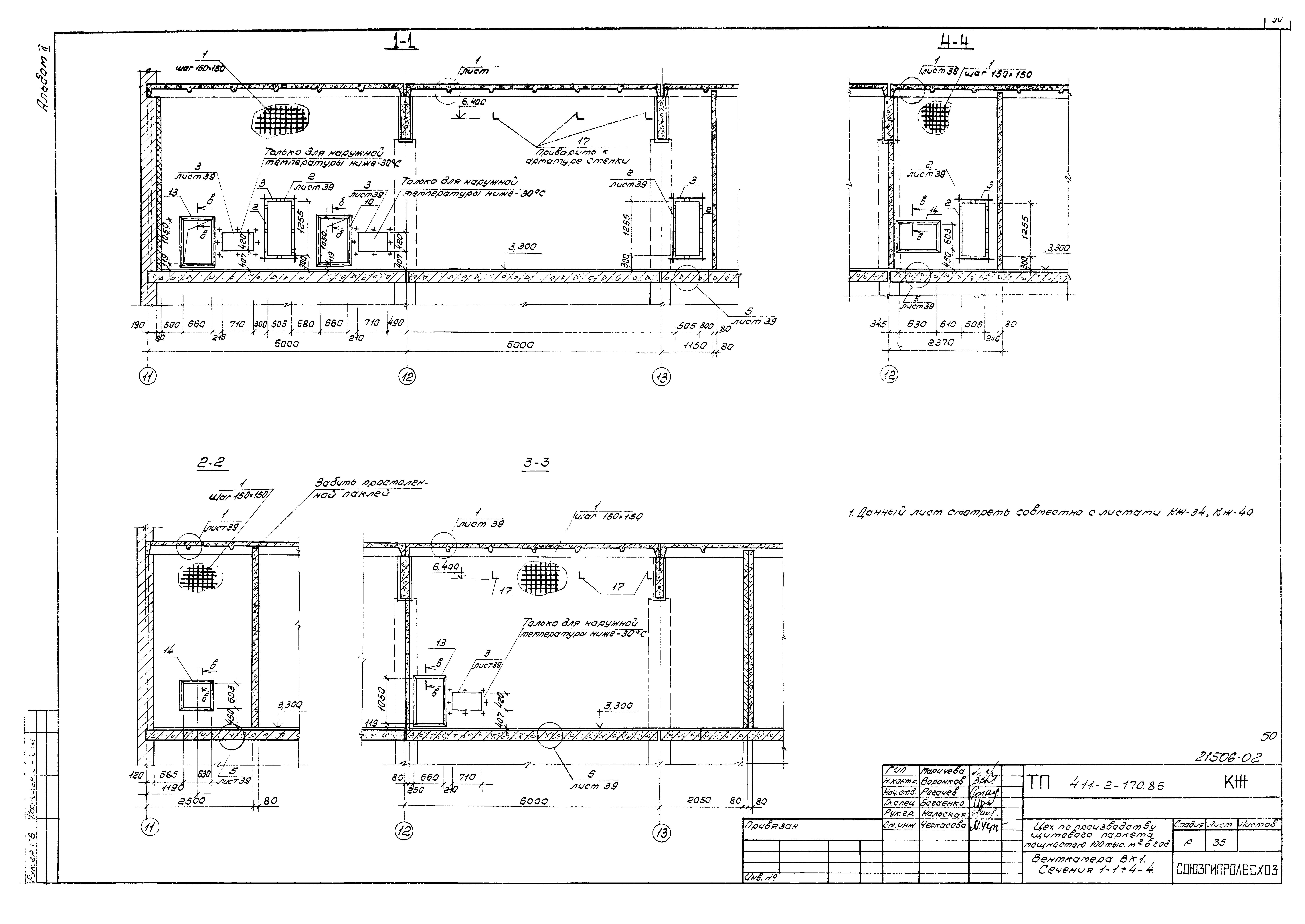

   Венткамера Вк1. Сечения 1-1 - 4-4

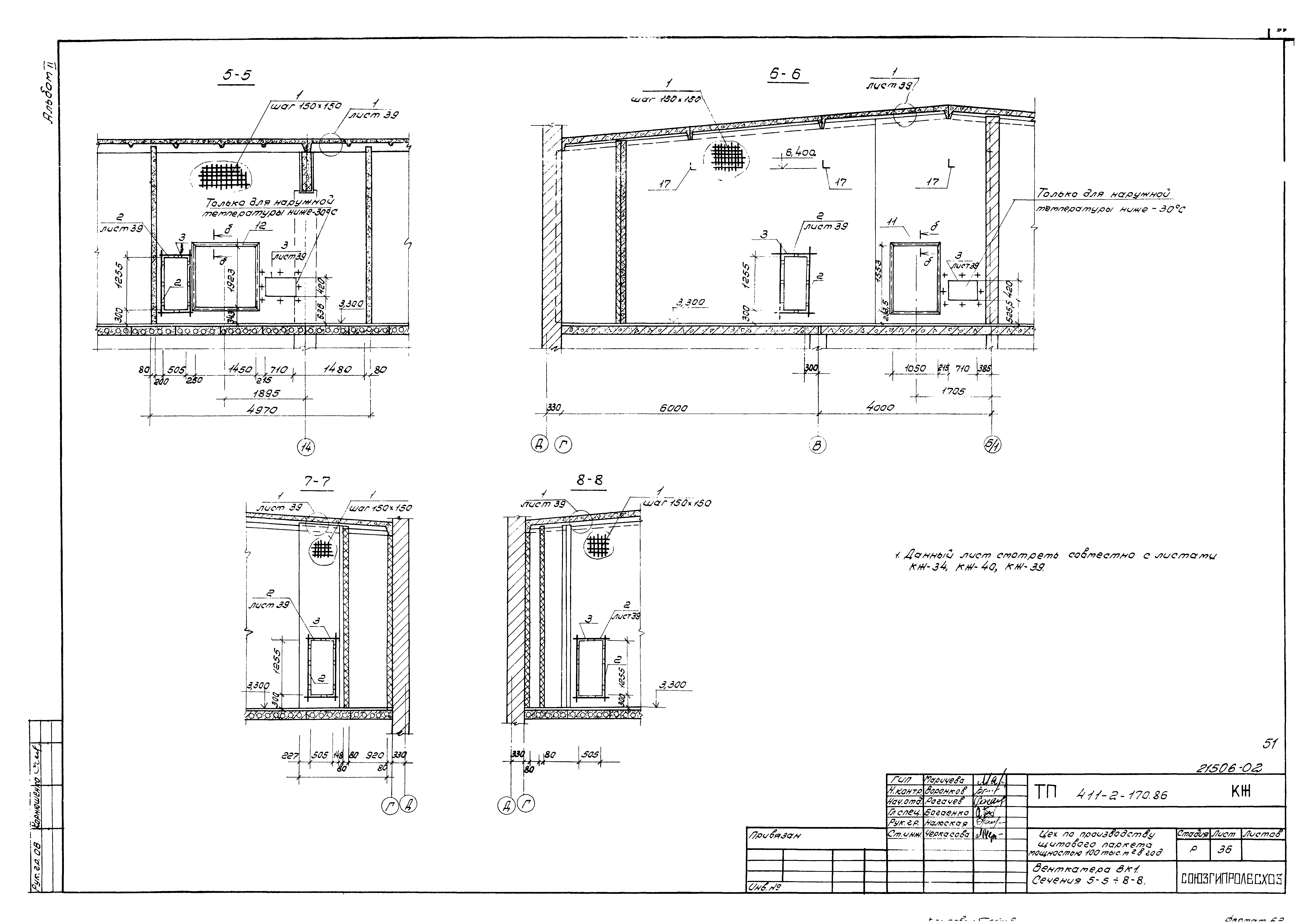

   Венткамера Вк1. Сечения 5-5 - 8-8

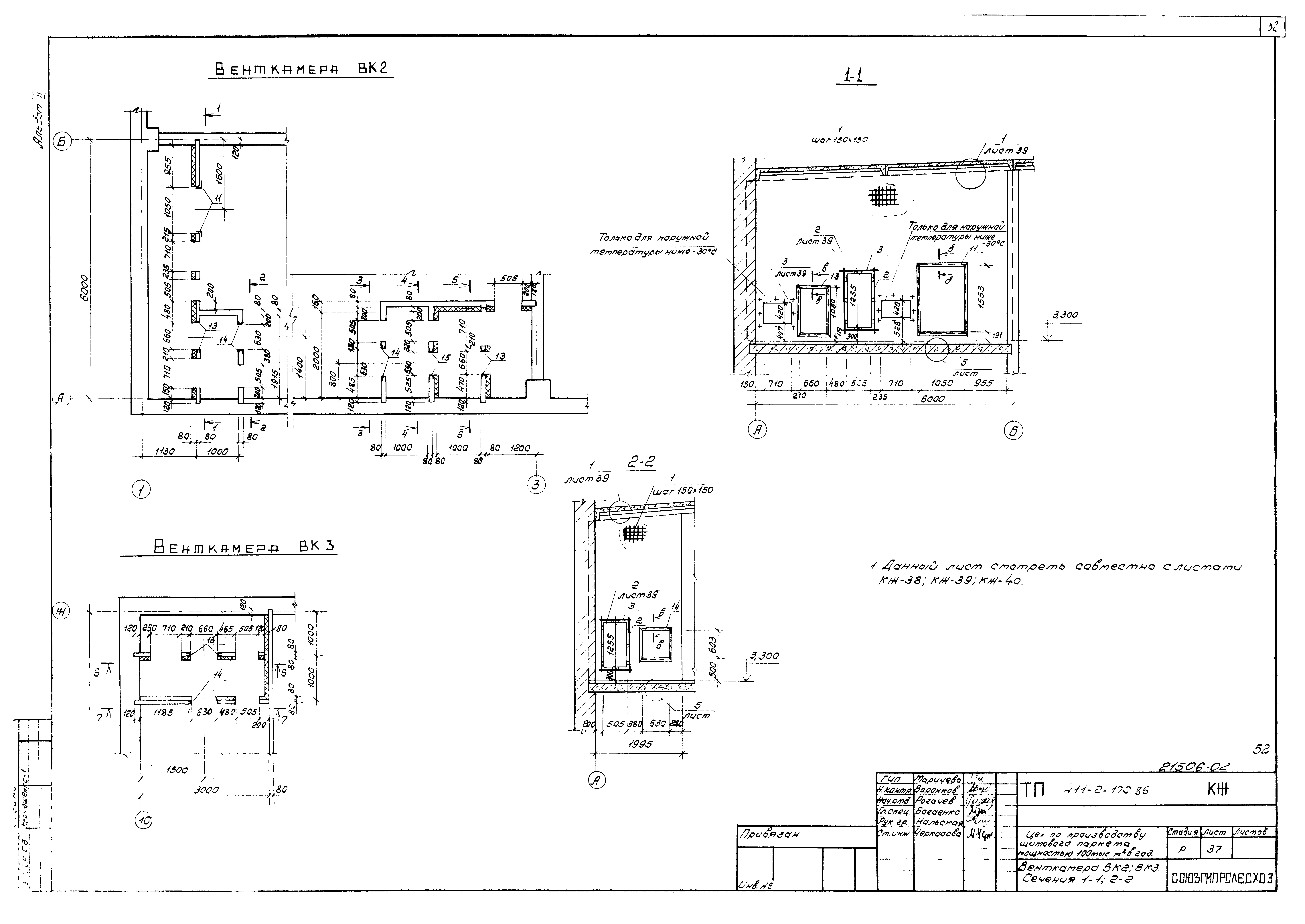

   Венткамера Вк2, Вк3. Сечения 1-1, 2-2

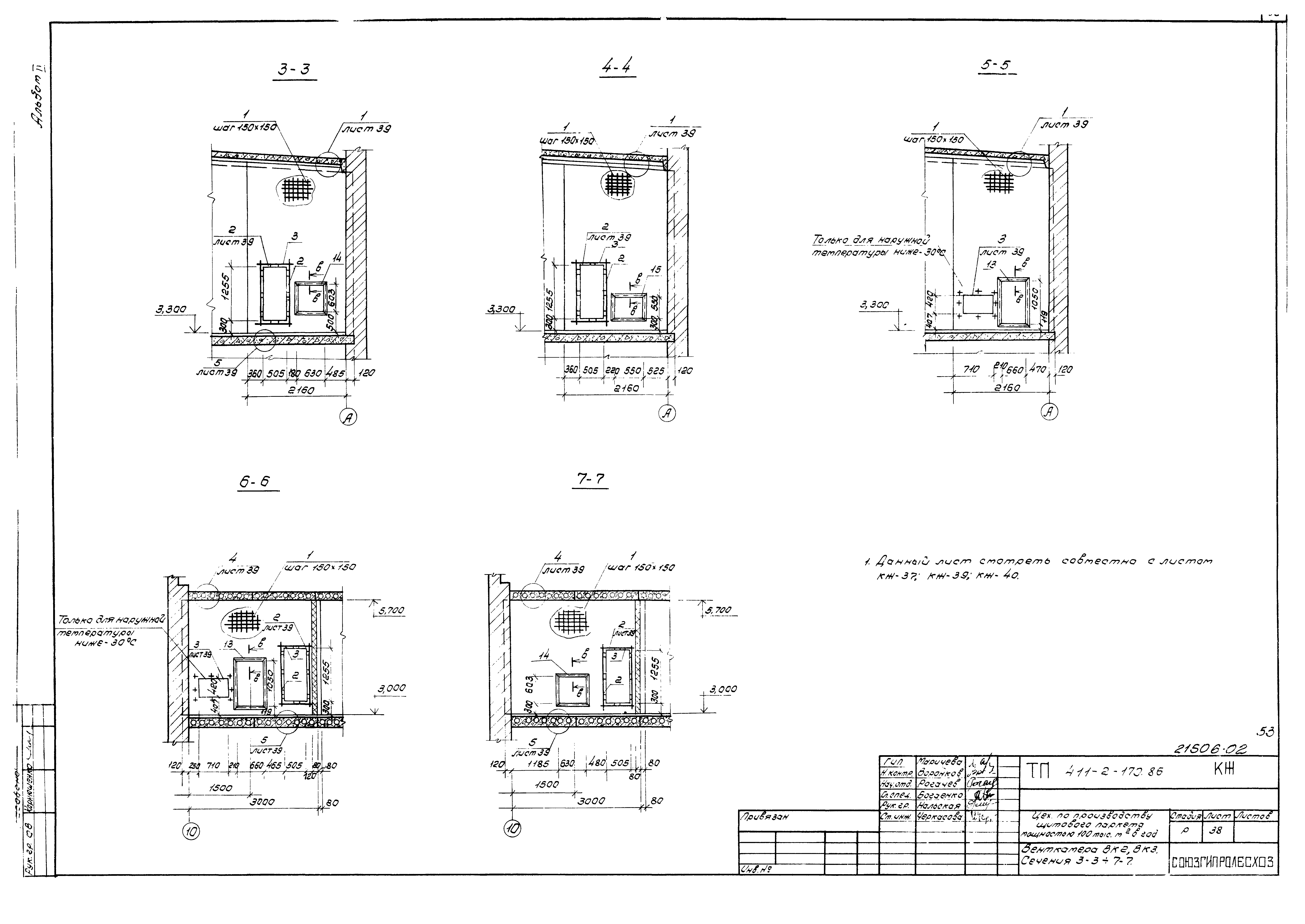

   Венткамера Вк2, Вк3. Сечения 3-3 - 7-7

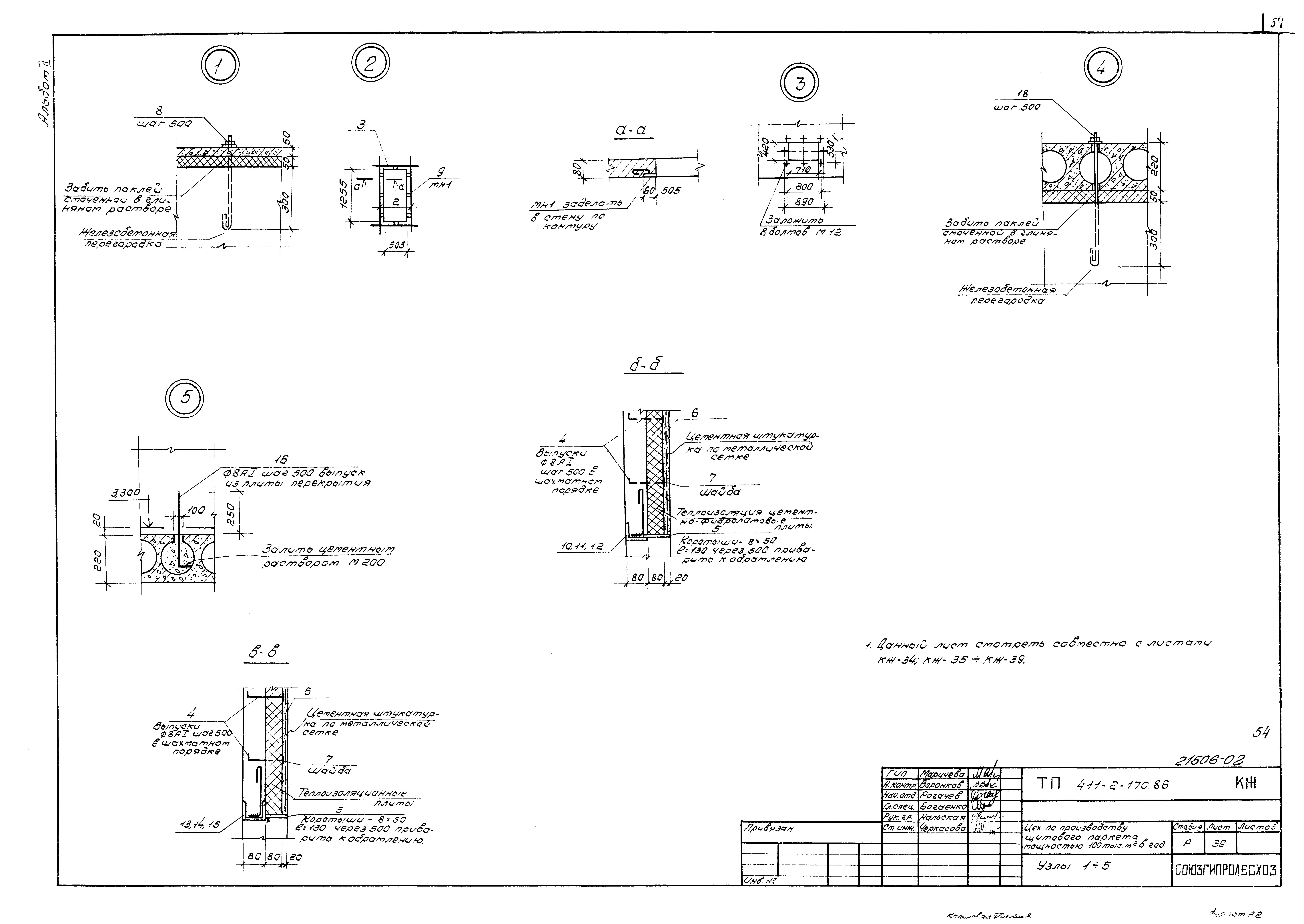

   Узлы 1 - 5

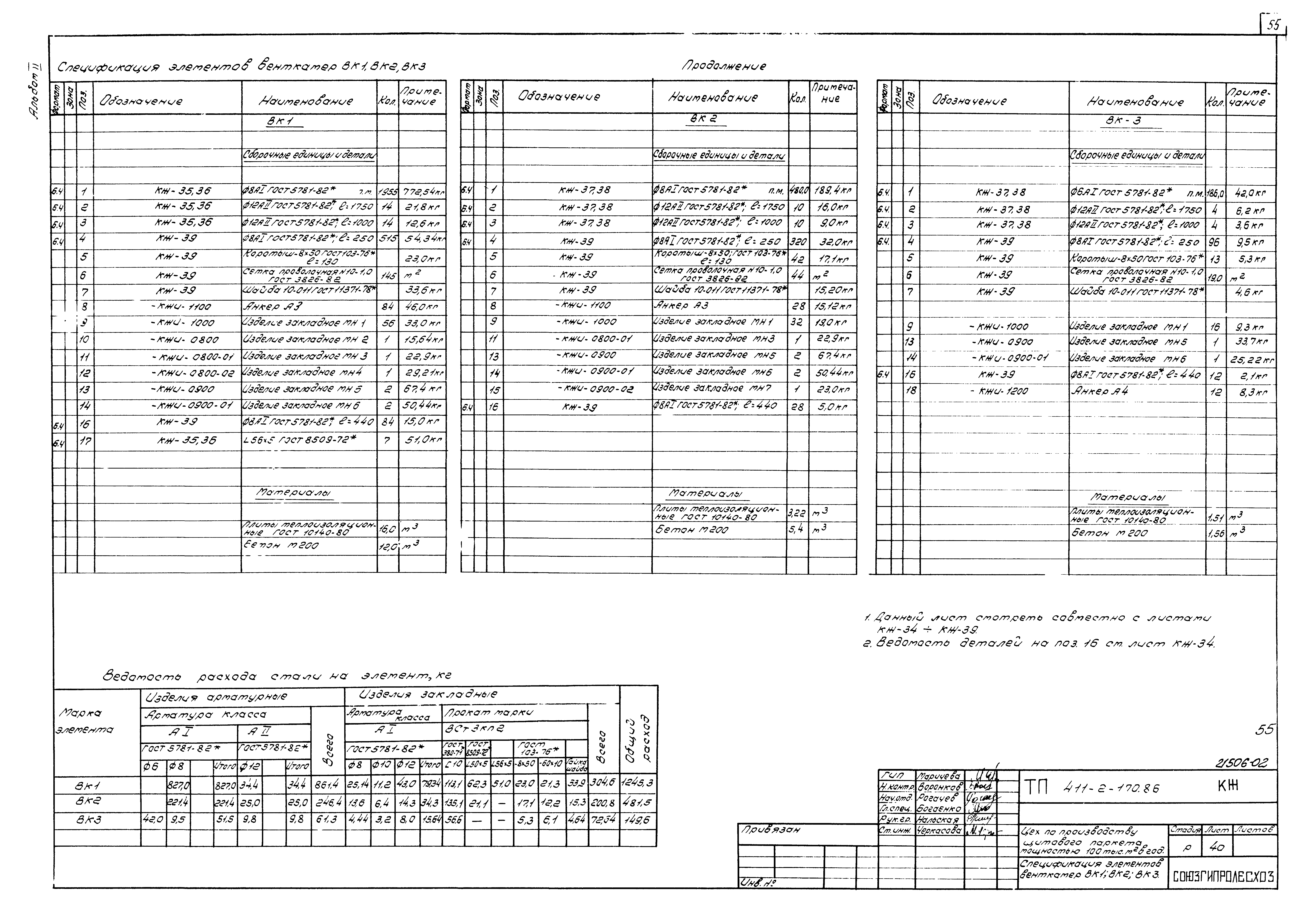

   Спецификация элементов венткамер Вк1, Вк2, Вк3

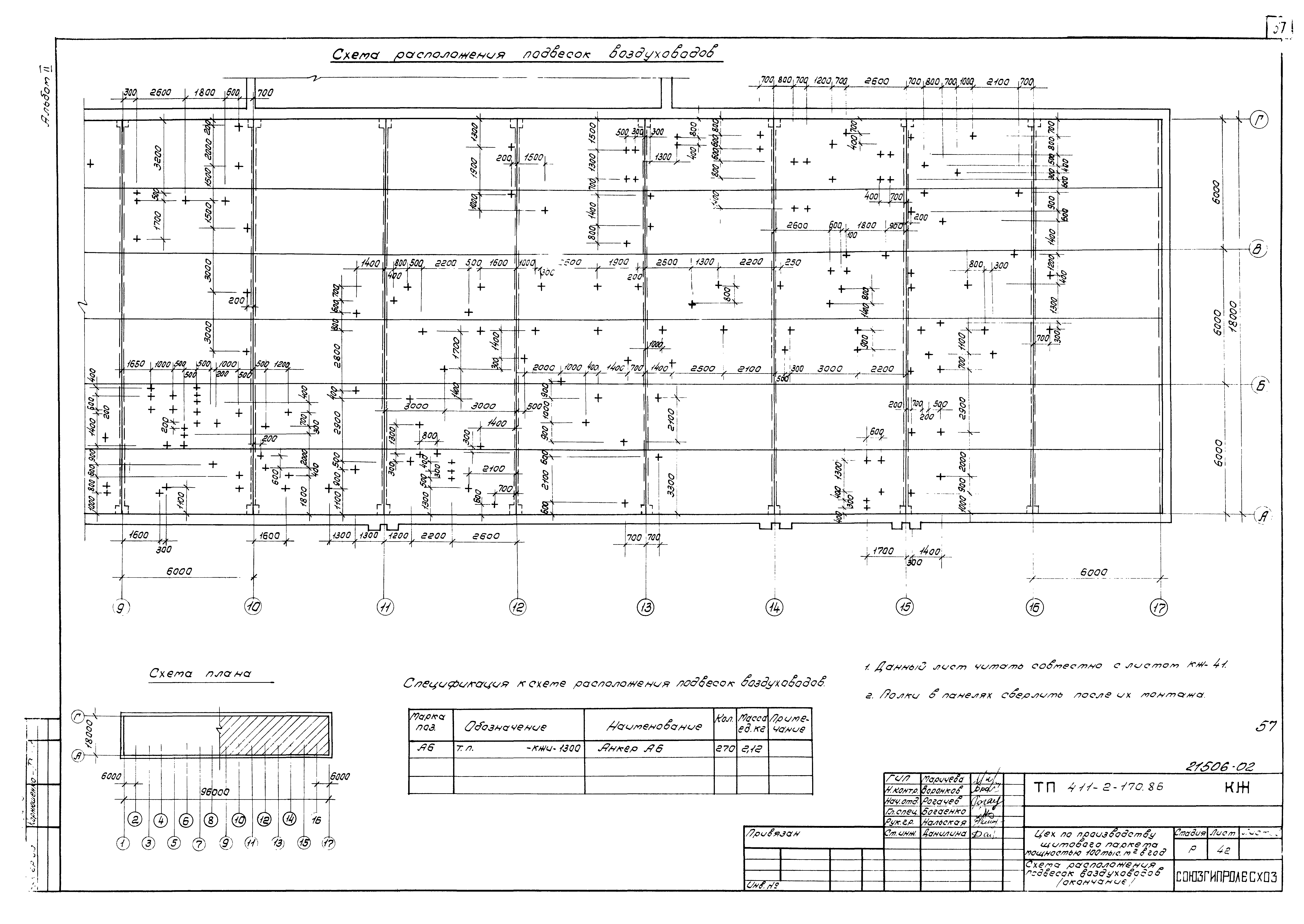

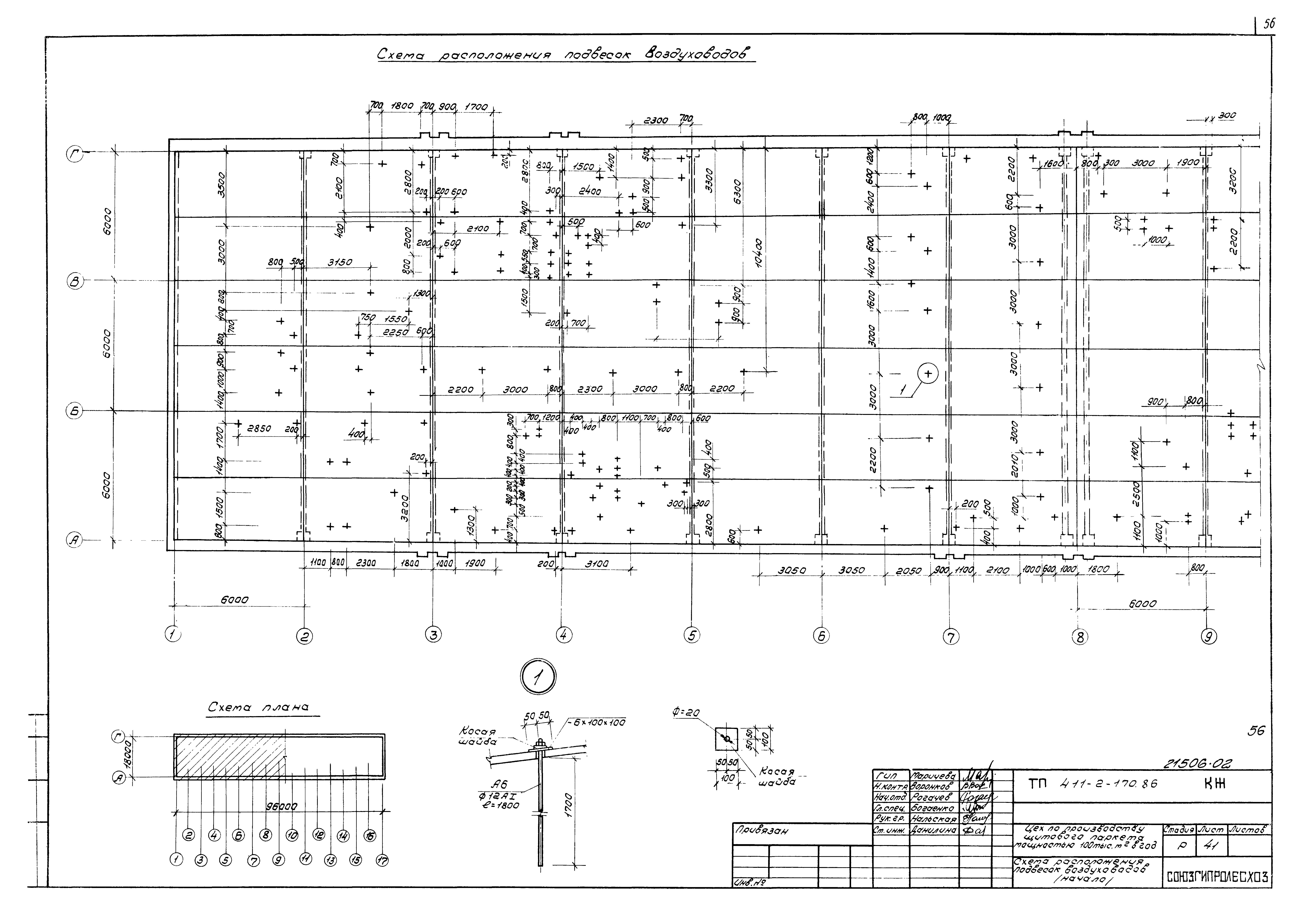

   Схема расположения подвесок воздуховодов
Конструкции металлические

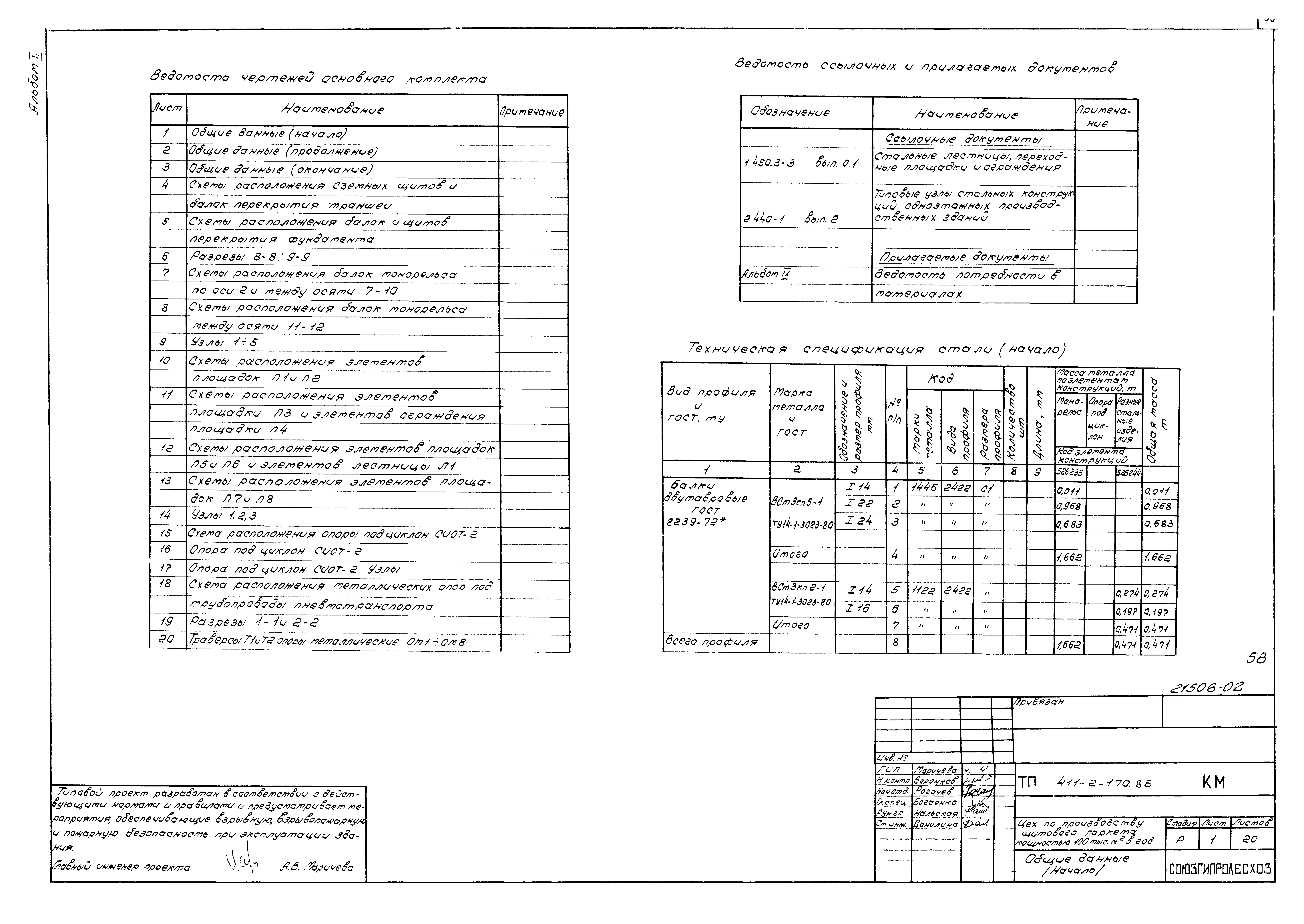

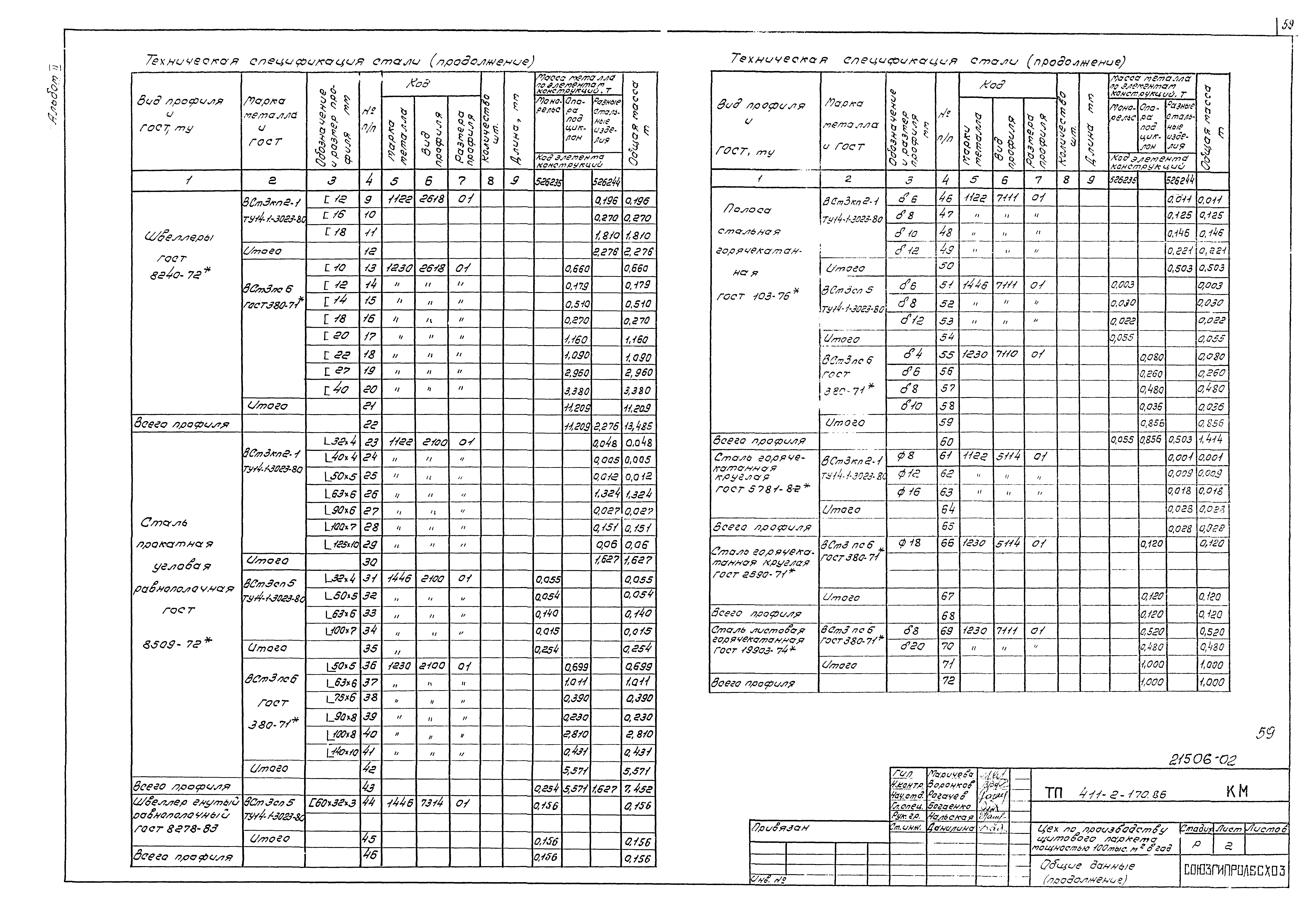

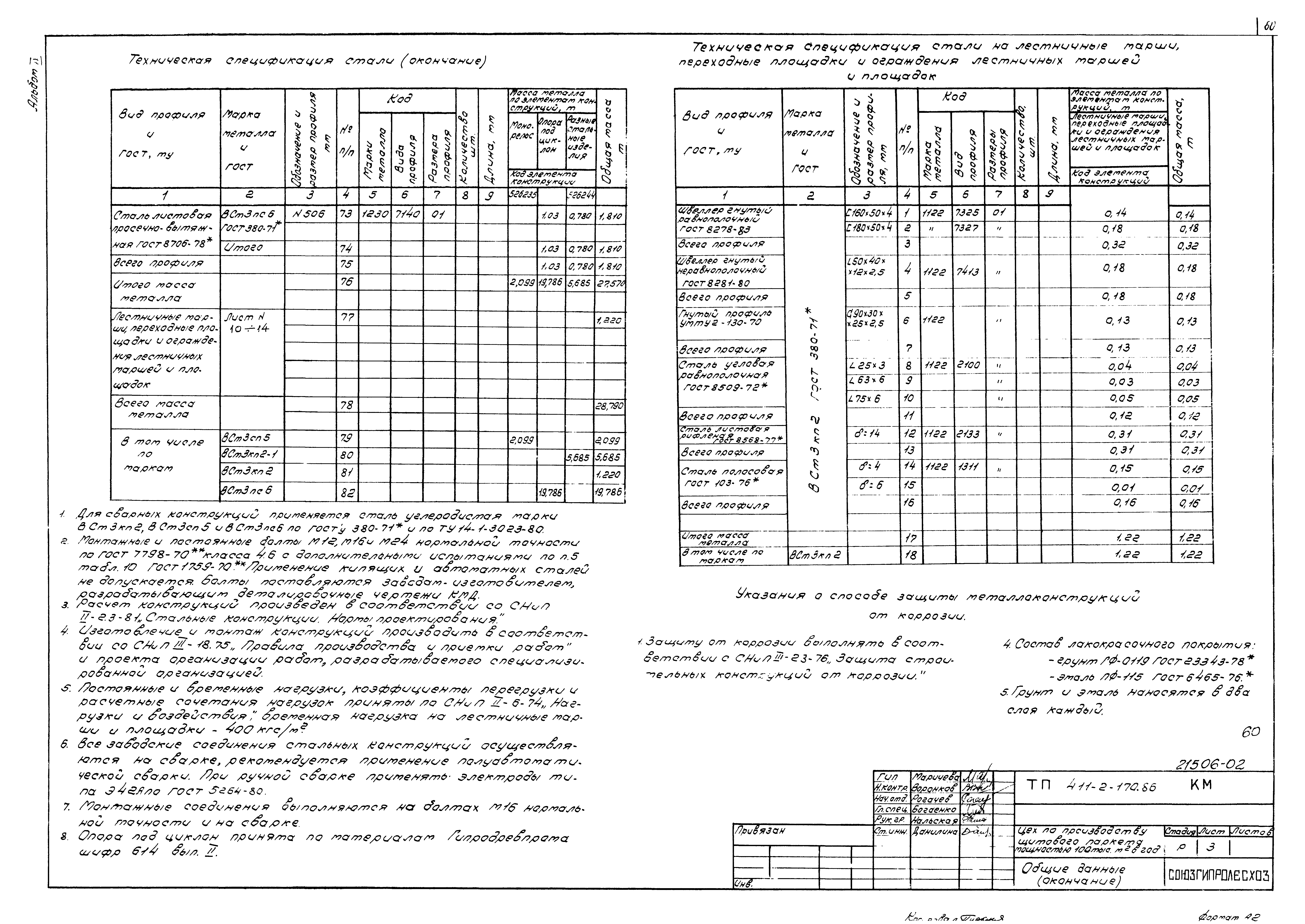

   Общие данные

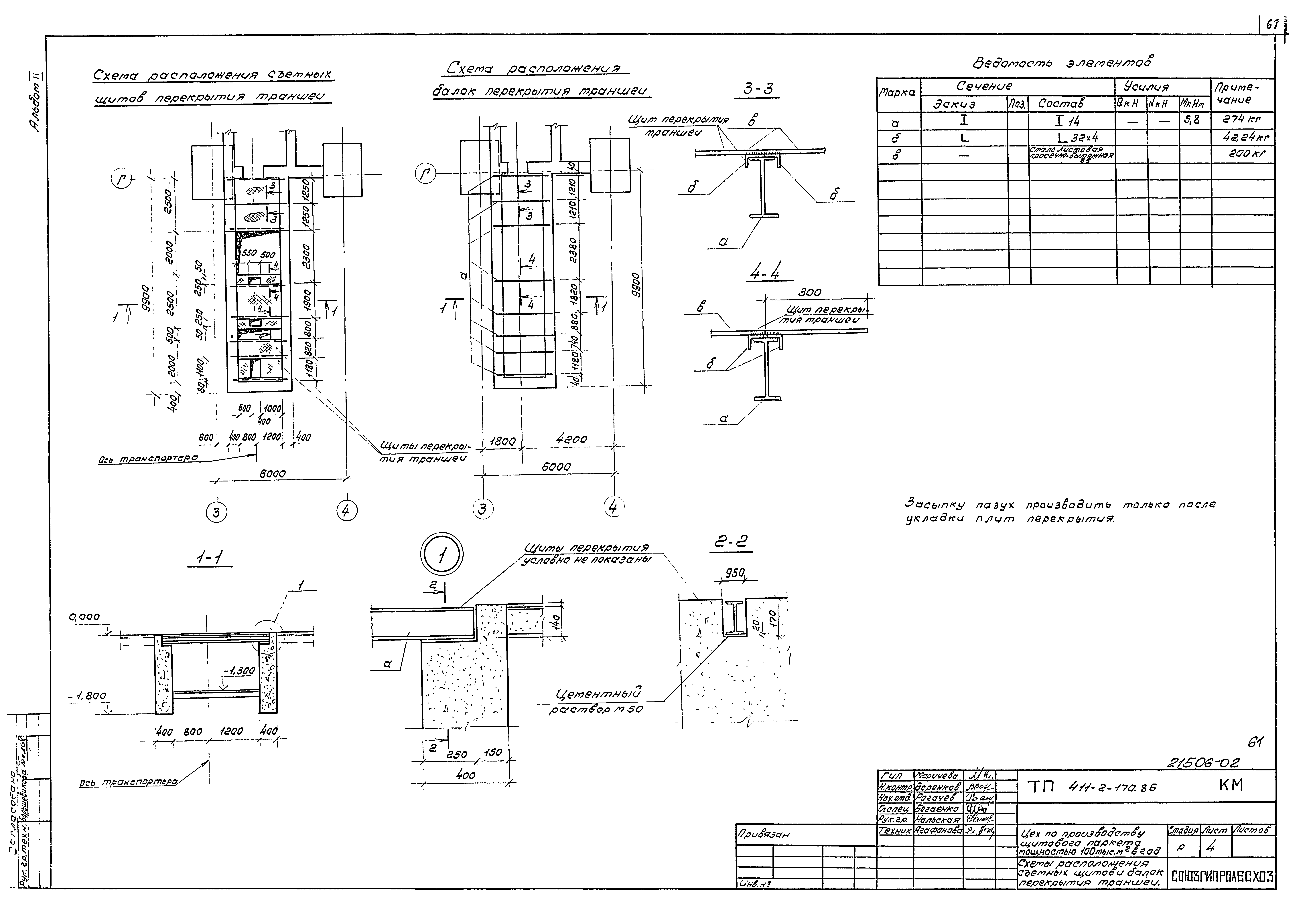

   Схема изготовления съемных щитов и балок перекрытия траншеи

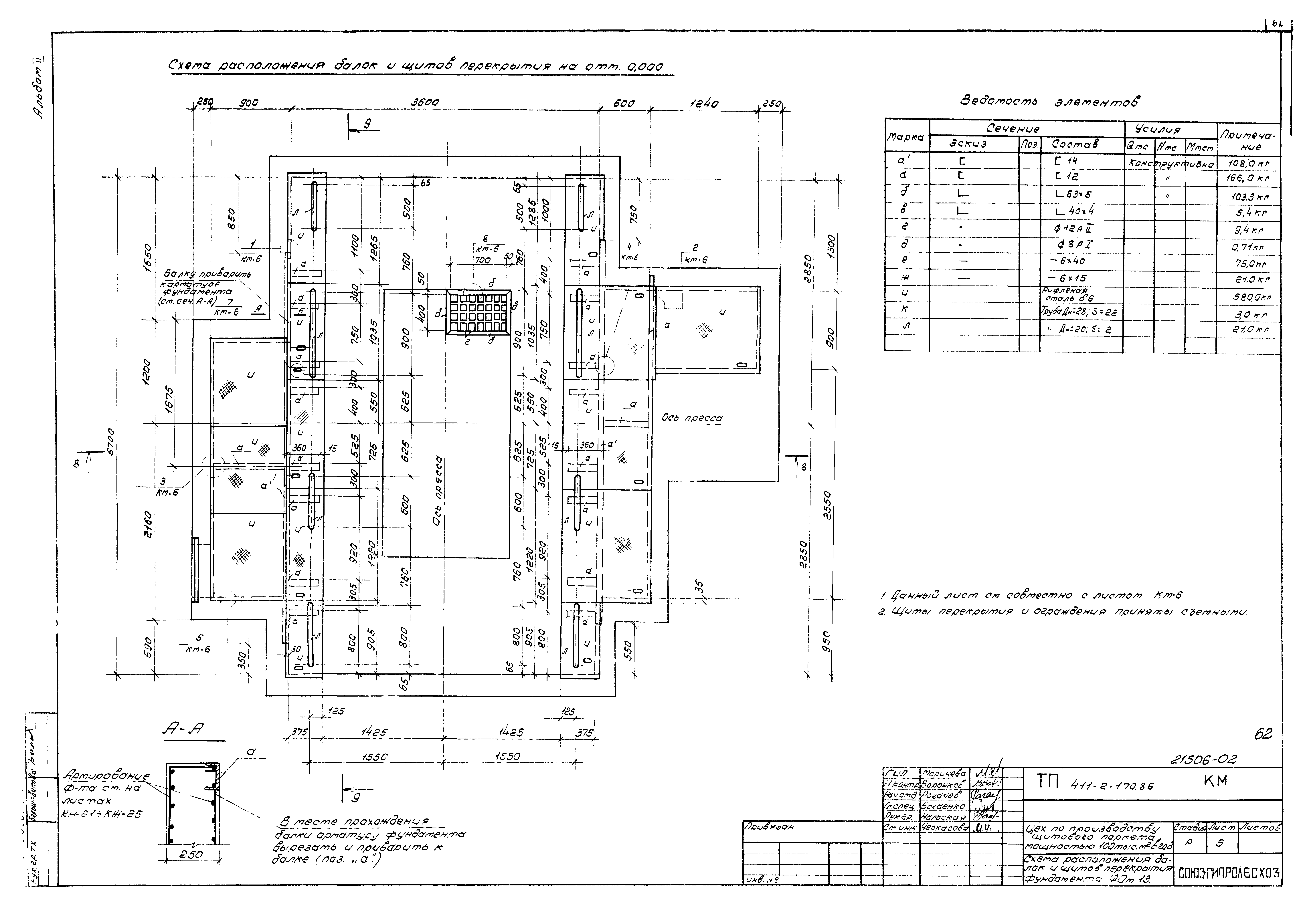

   Схемы расположения балок и щитов перекрытия фундамента ФОм13

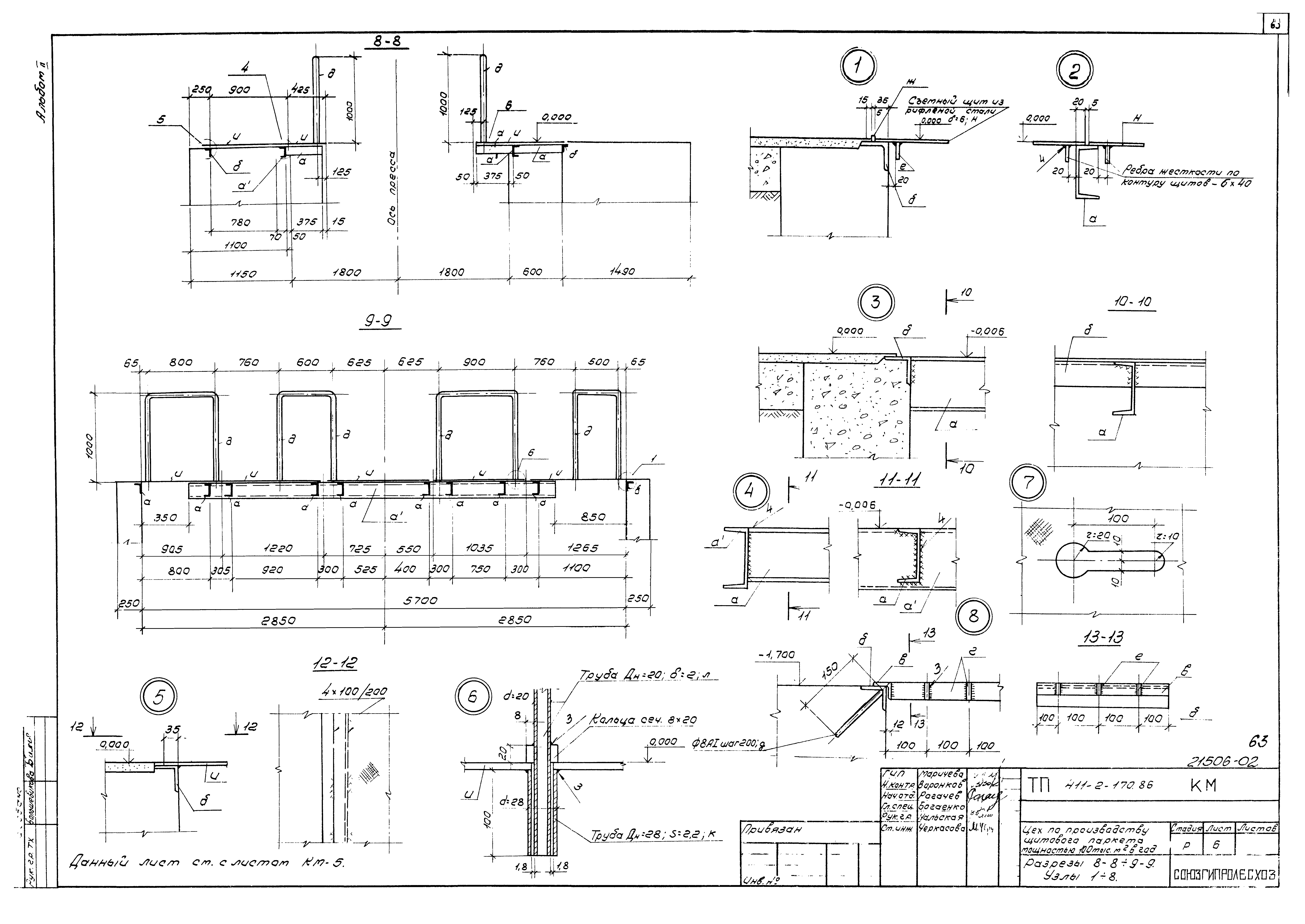

   Разрезы 8-8, 9-9. Узлы 1 - 8

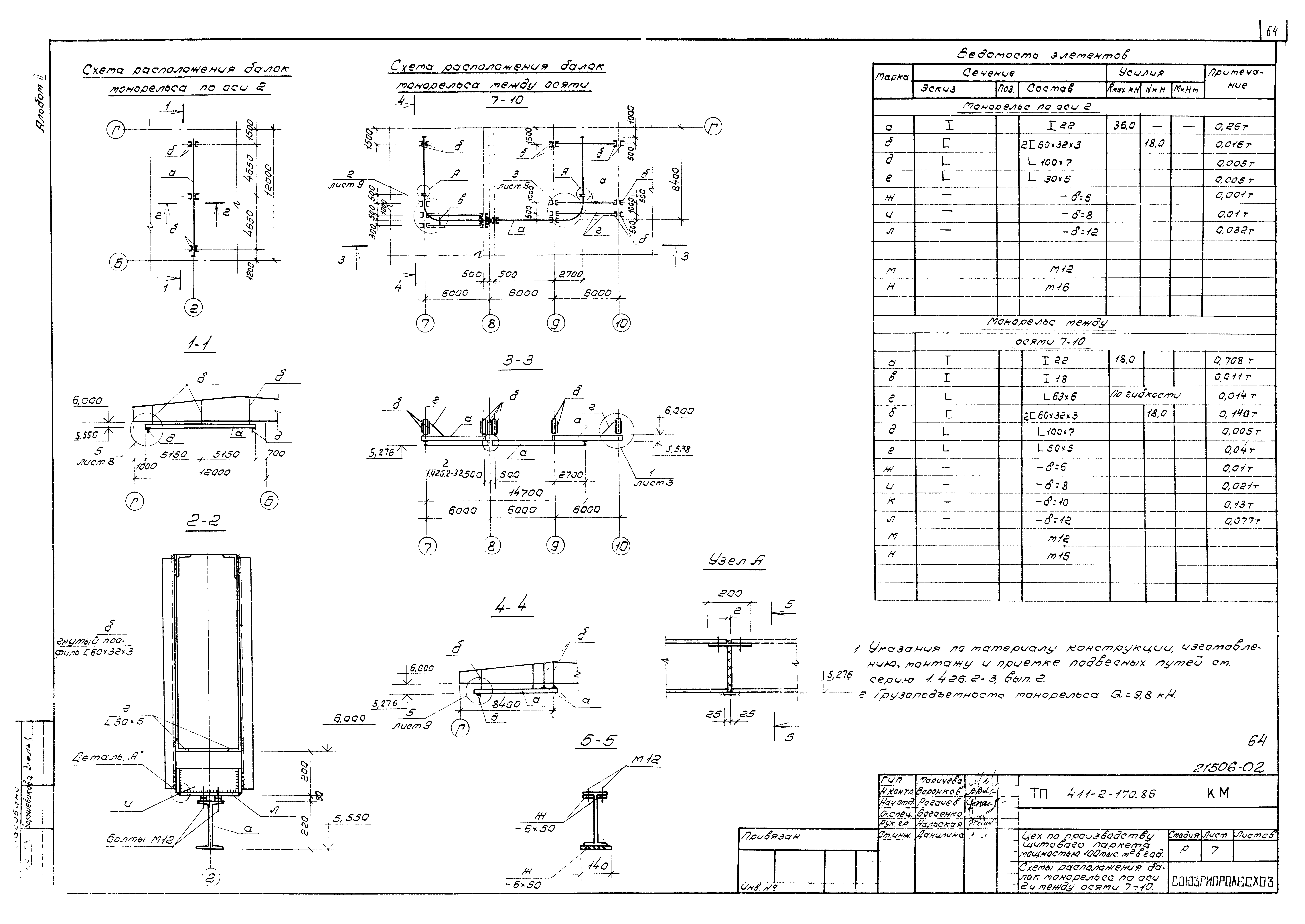

   Схемы расположения балок монорельса по оси 2 и между осями 7 - 10

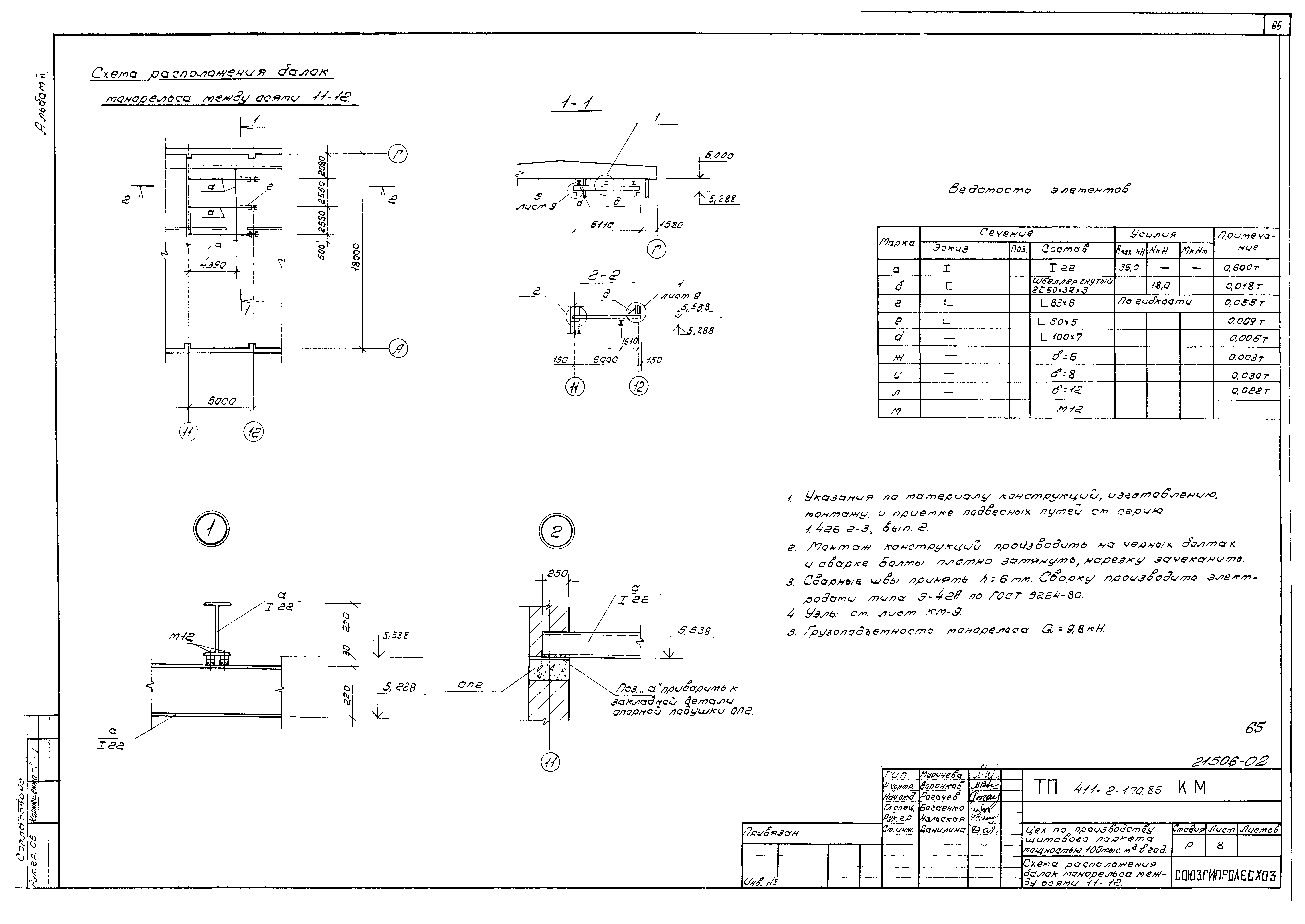

   Схемы расположения балок монорельса между осями 11 - 12

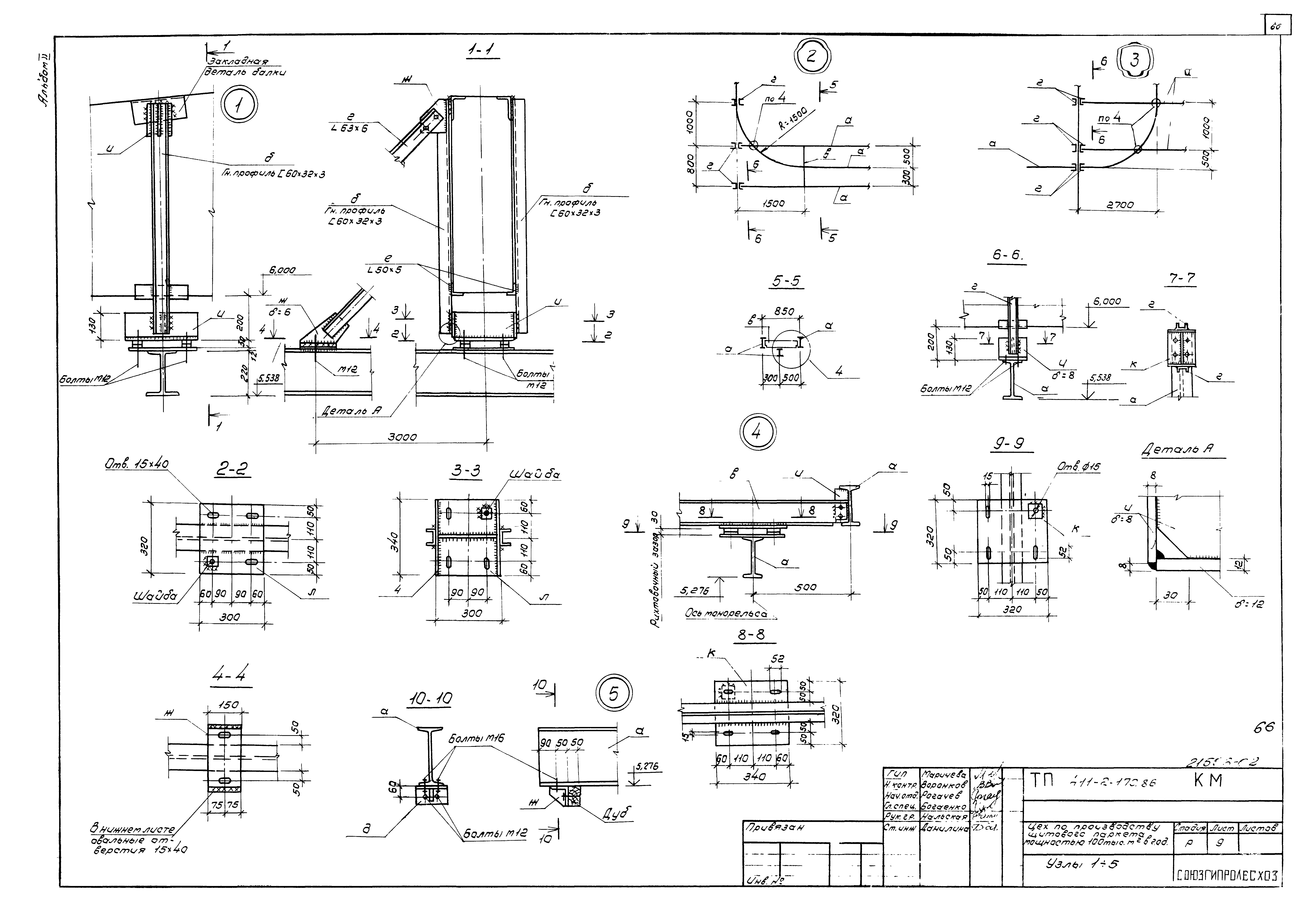

   Узлы 1 - 5

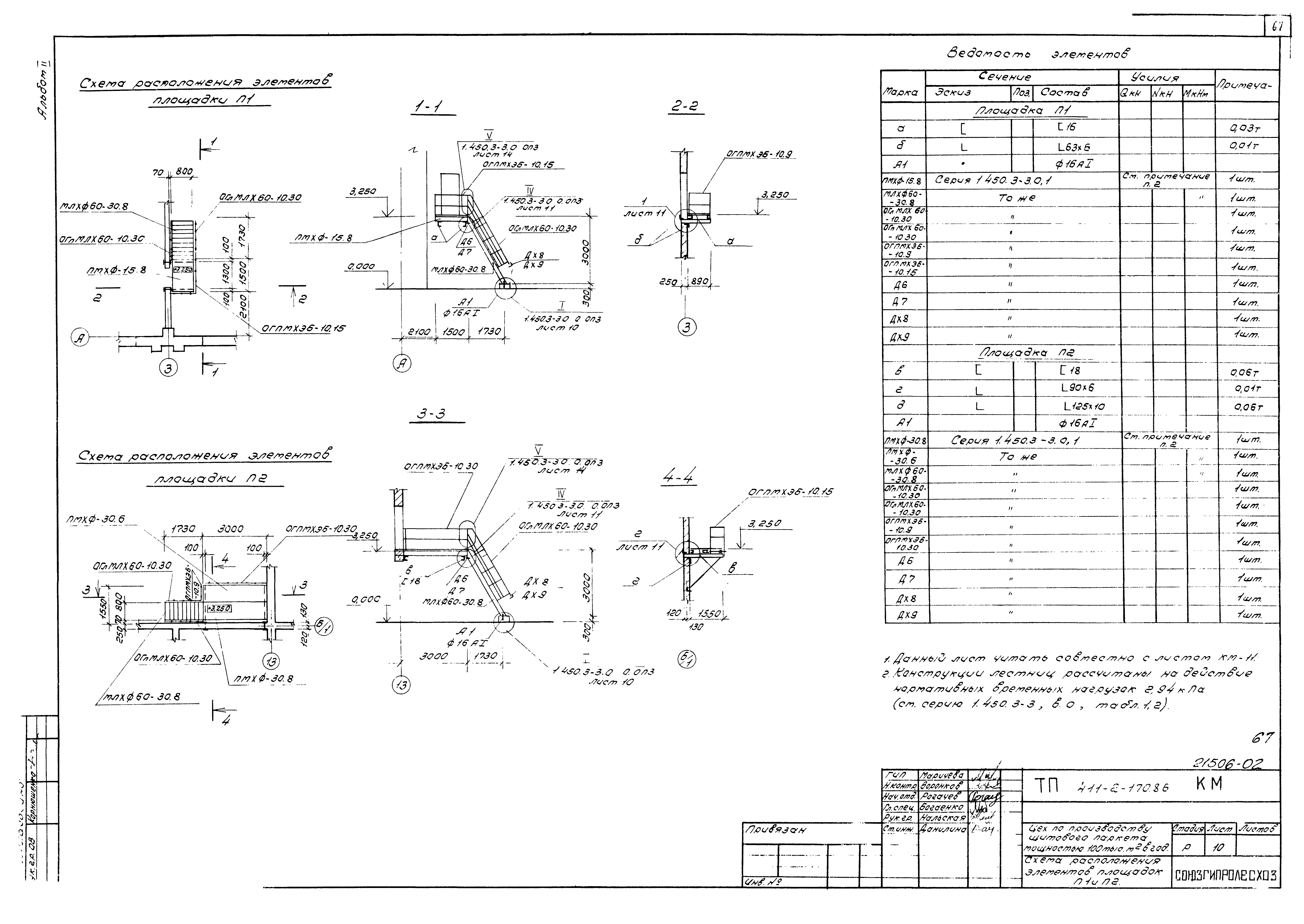

   Схемы расположения элементов площадок П1 и П2

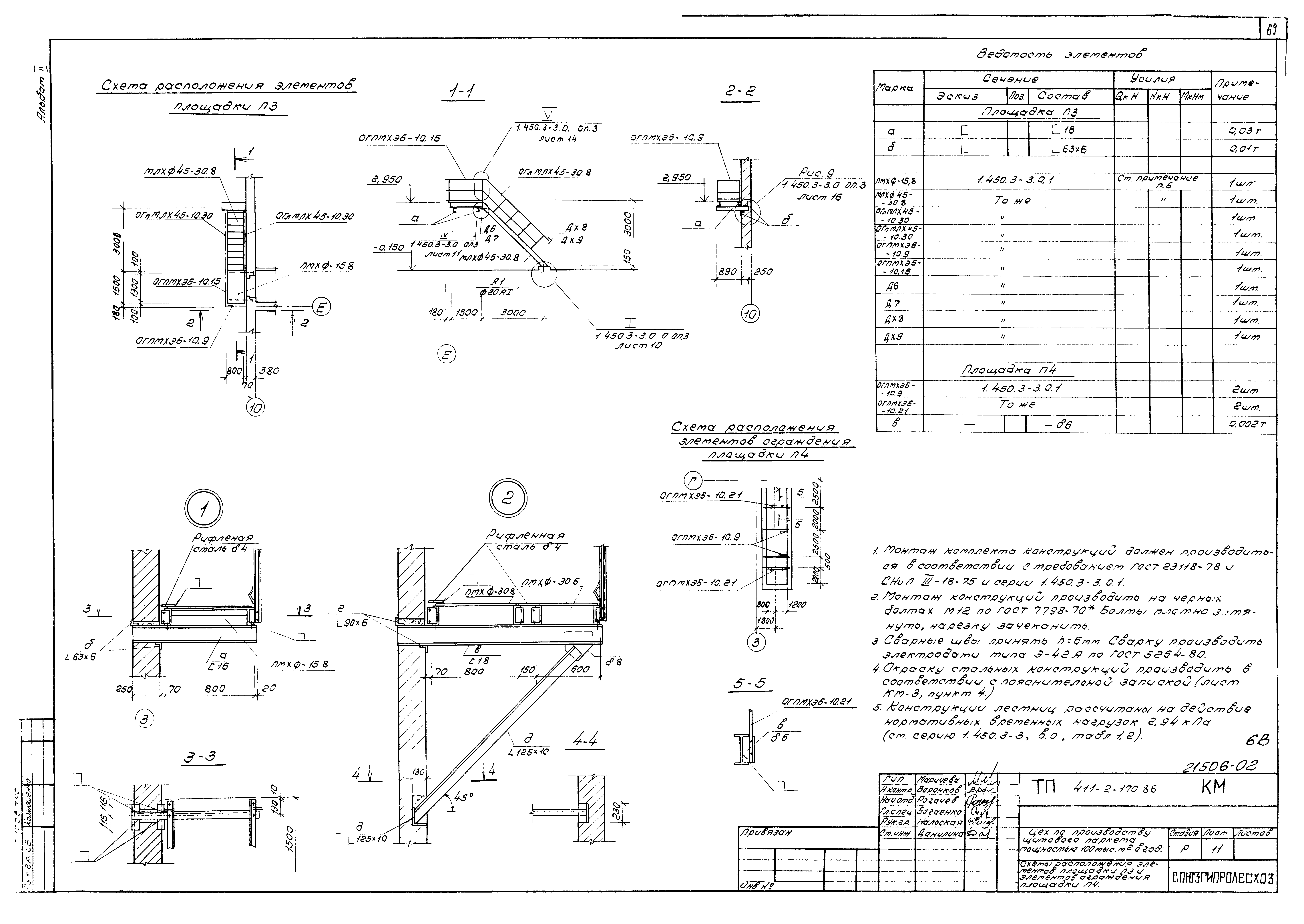

   Схемы расположения элементов площадки П3 и элементов ограждения площадки П4

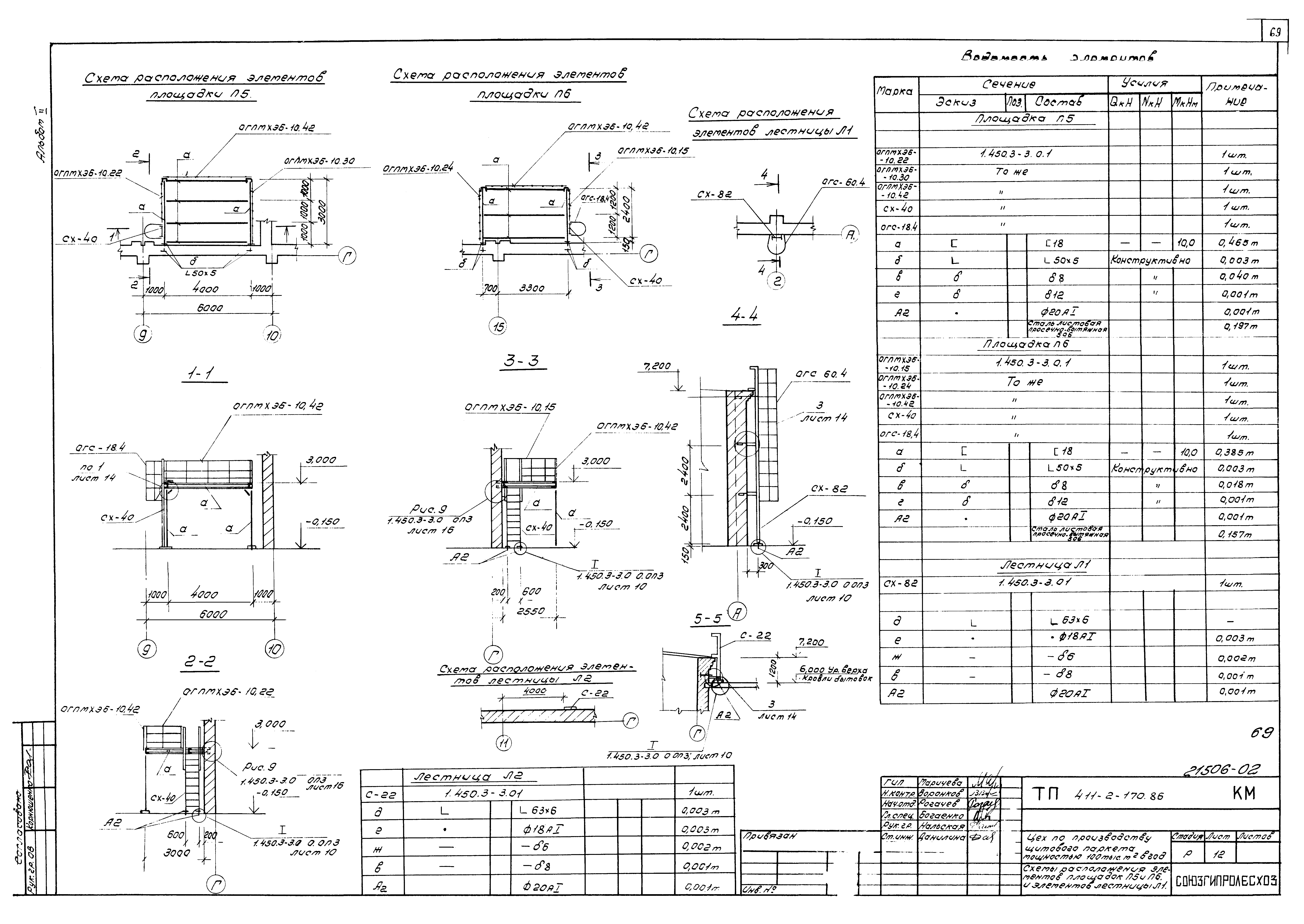

   Схемы расположения элементов площадок П5 и П6 и элементов лестницы Л1

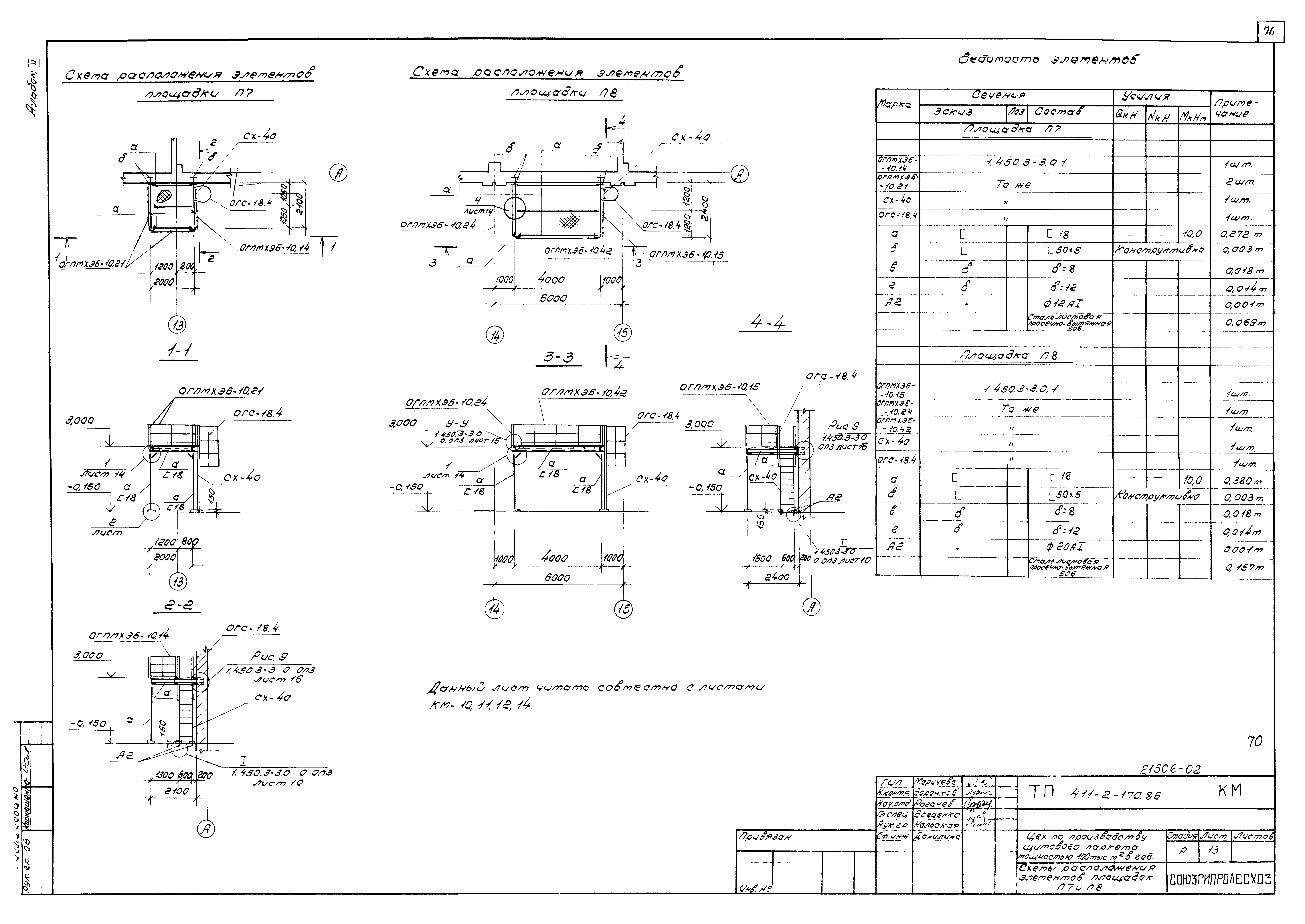

   Схемы расположения элементов площадок П7 и П8

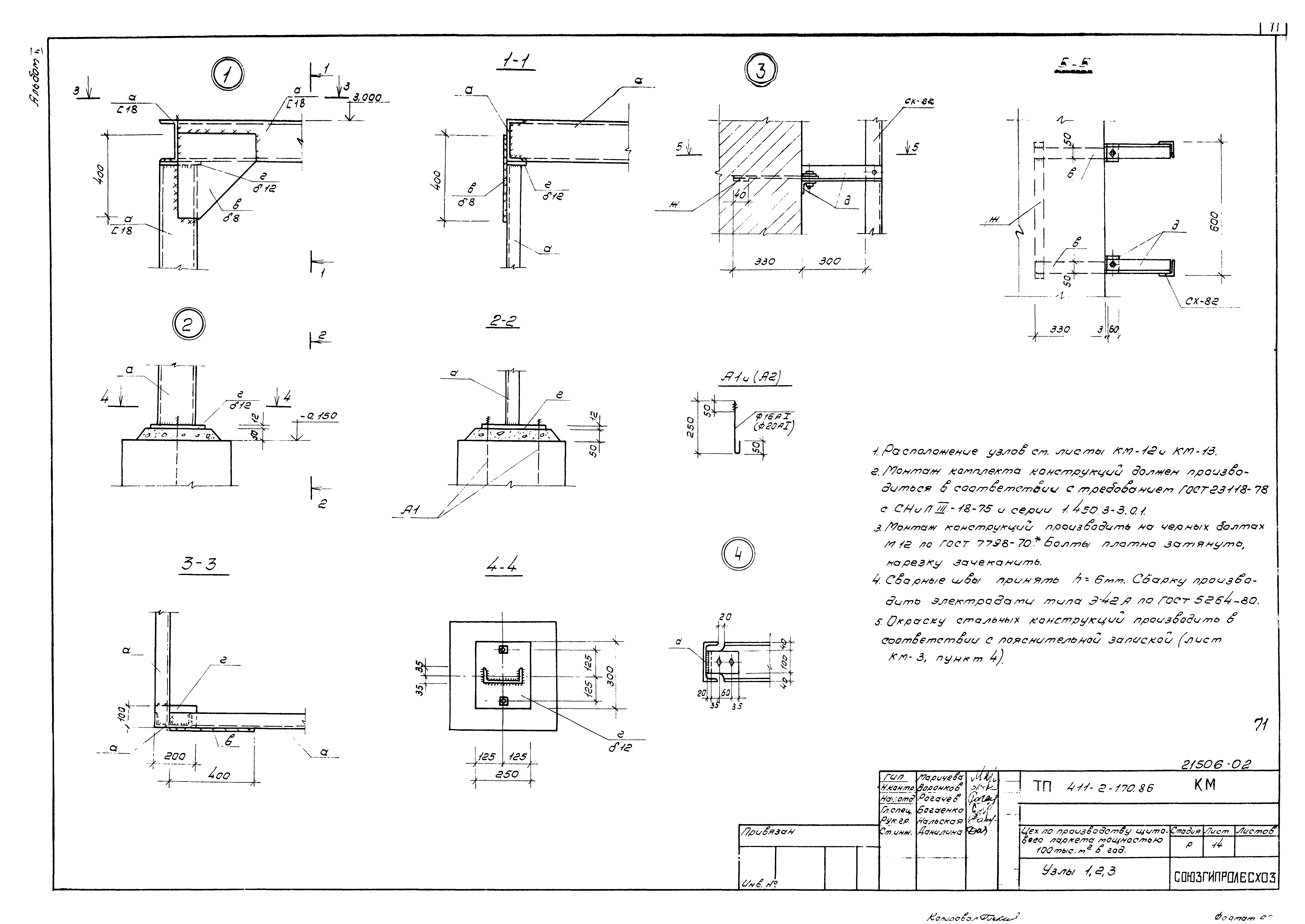

   Узлы 1, 2, 3

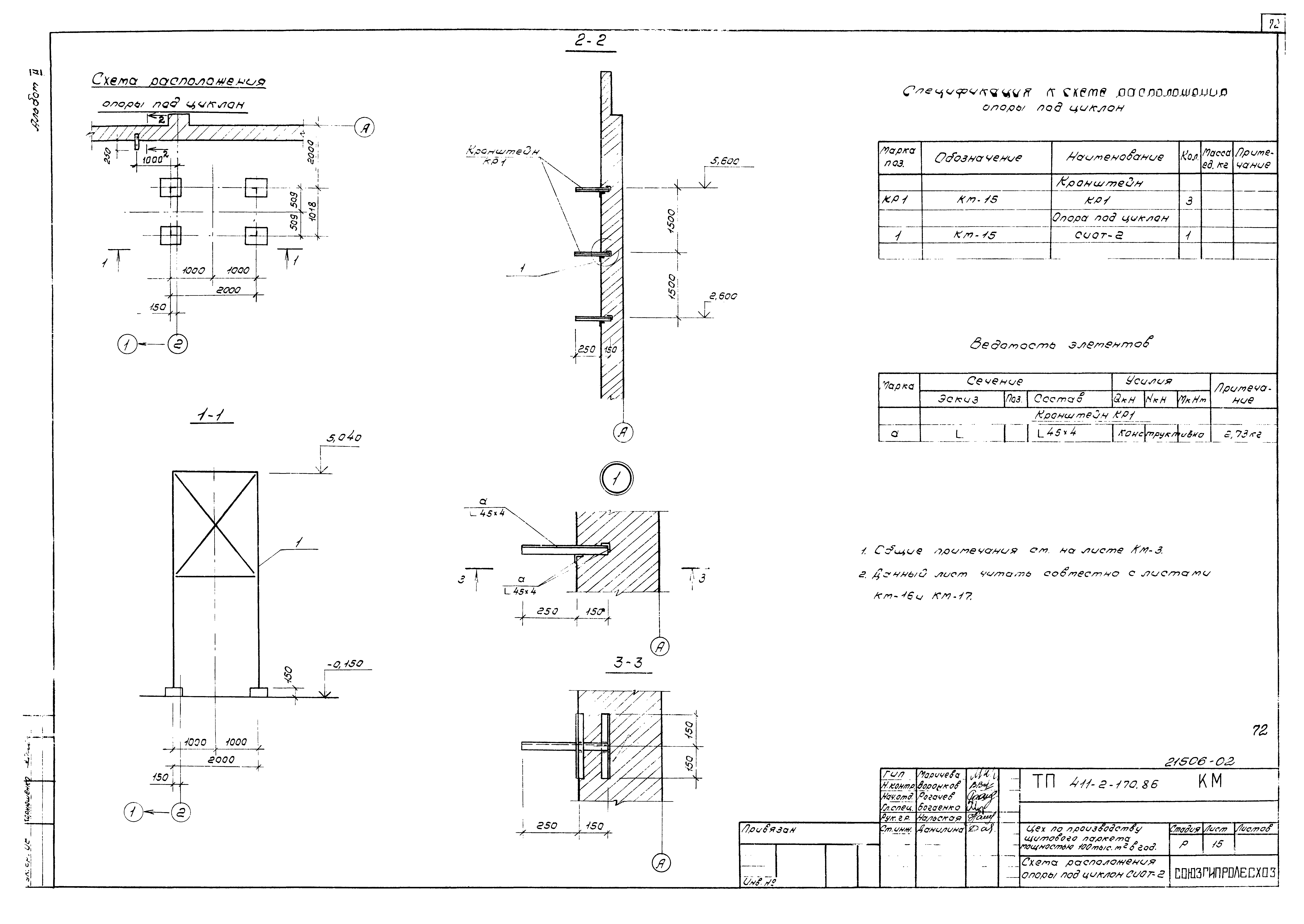

   Схема расположения опоры под циклон СИОТ-2

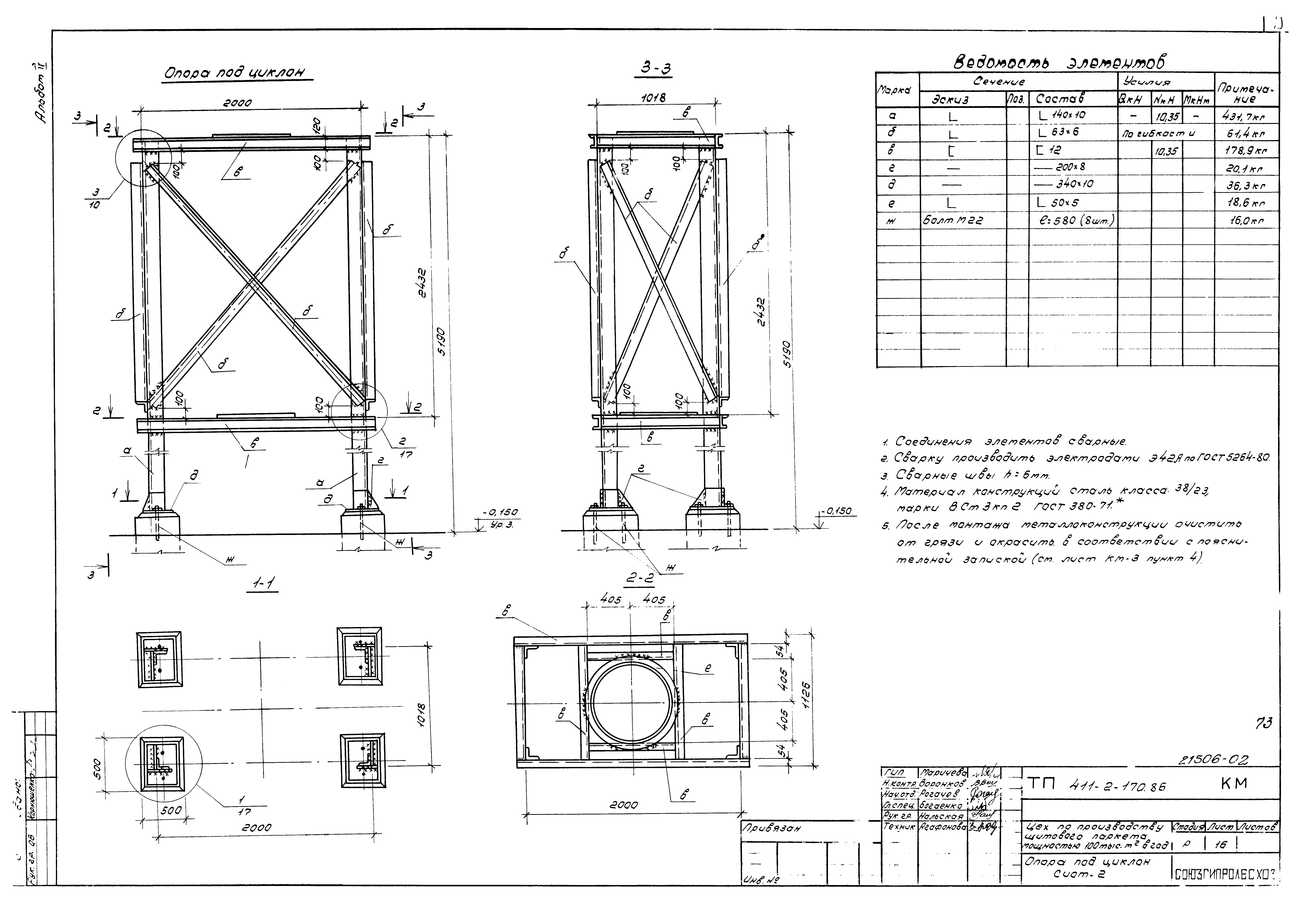

   Опора под циклон СИОТ-2

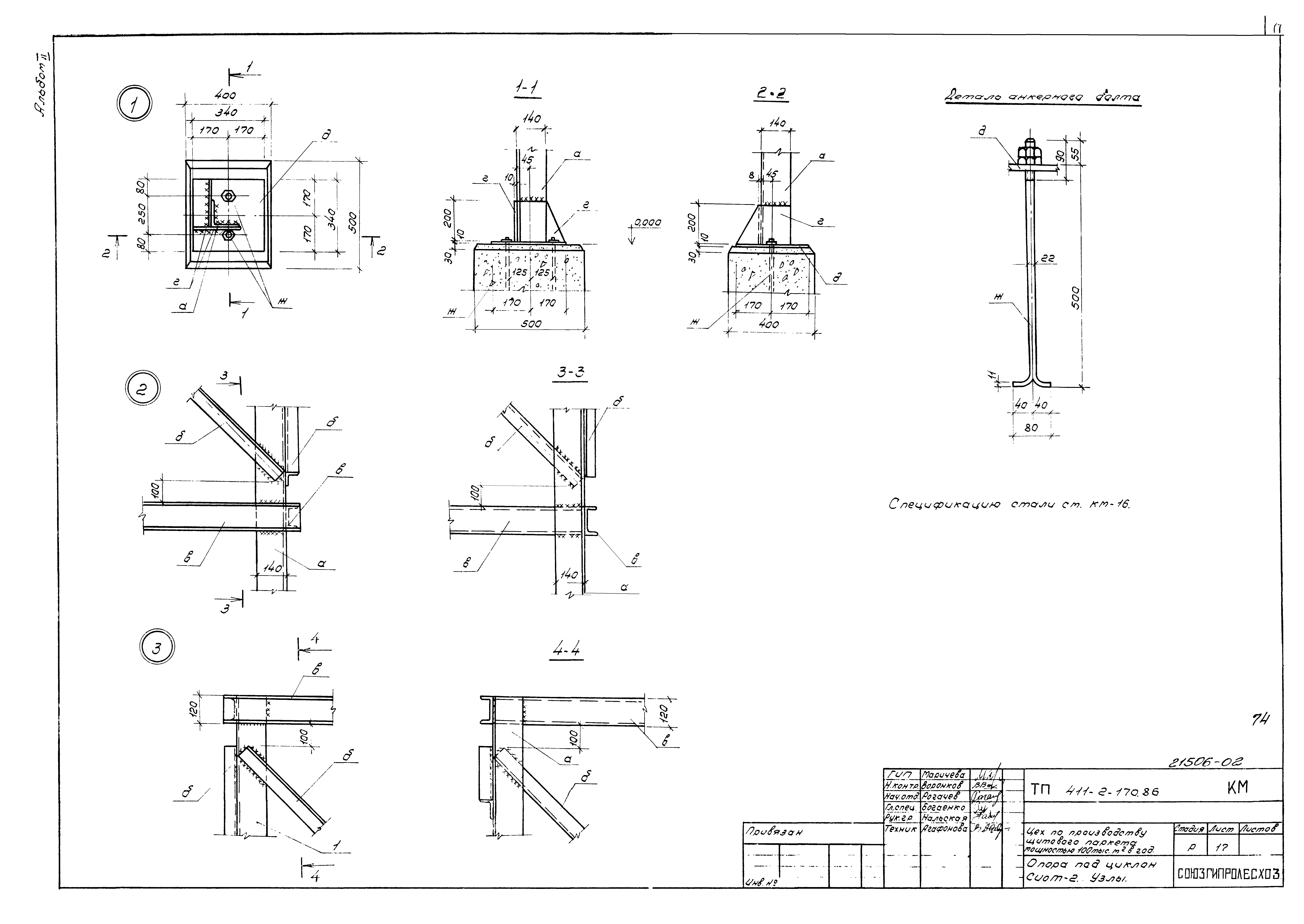

   Опора под циклон СИОТ-2. Узлы

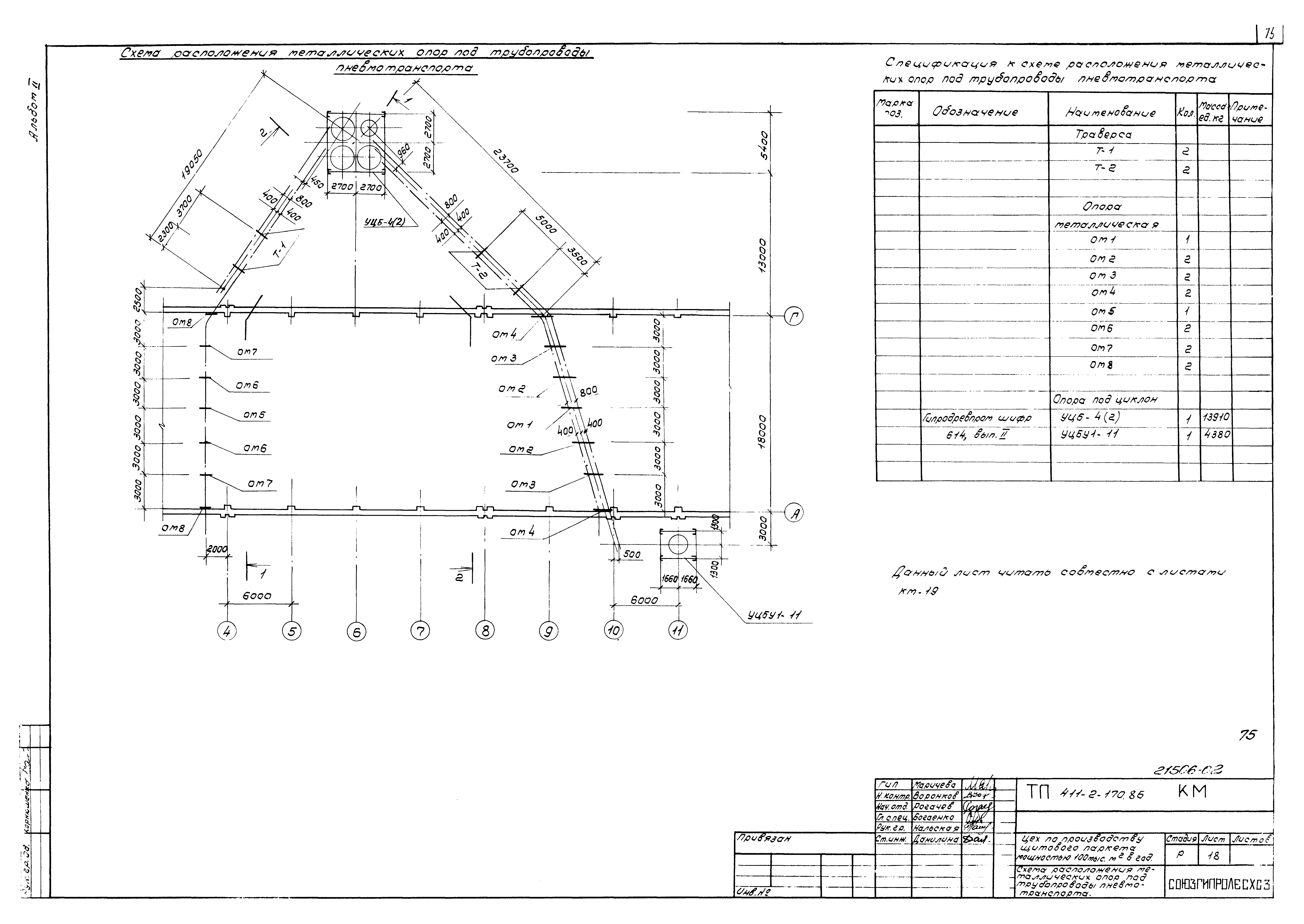

   Схема расположения металлических опор под трубопроводы пневмотранспорта

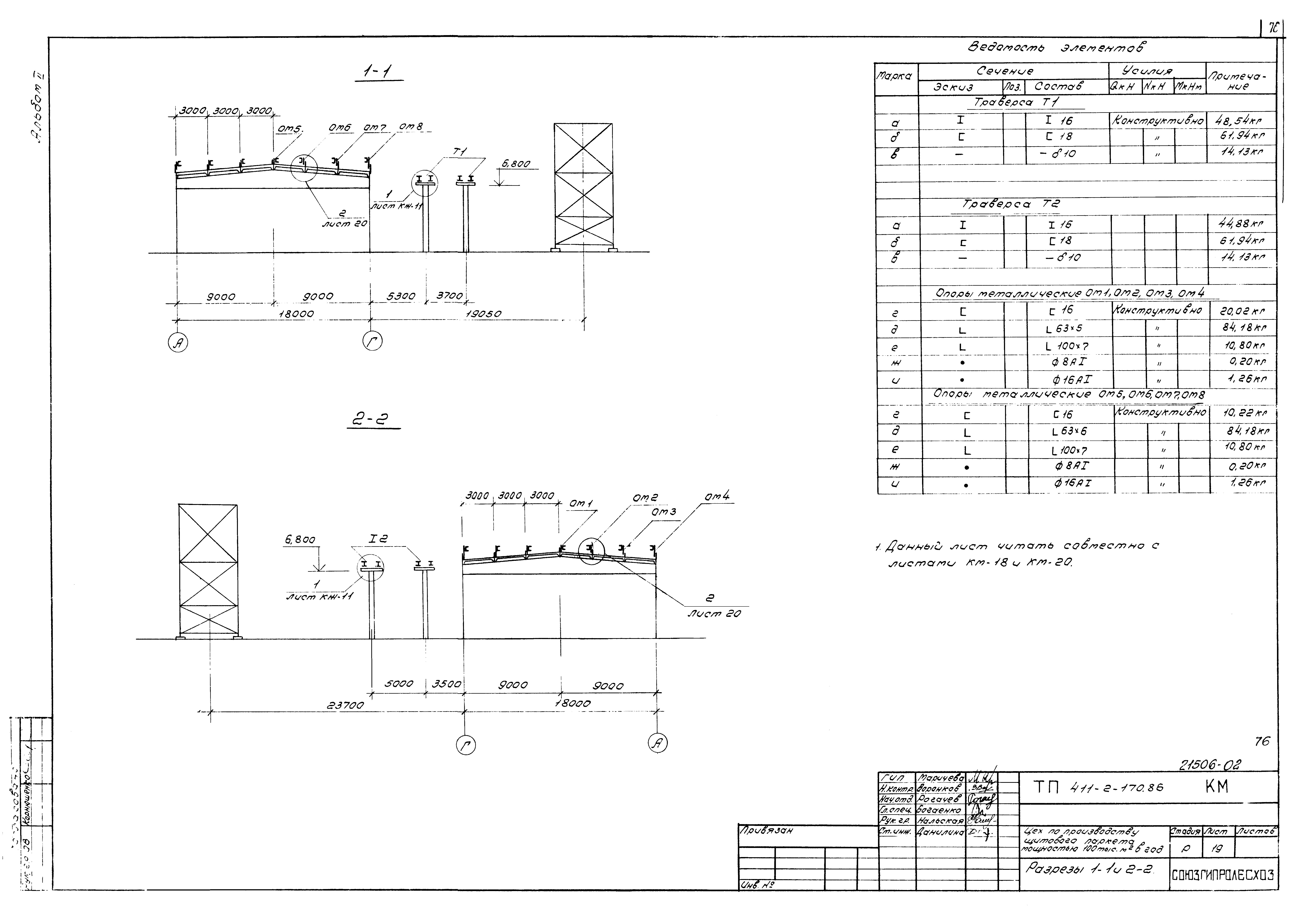

   Разрезы 1-1, 2-2

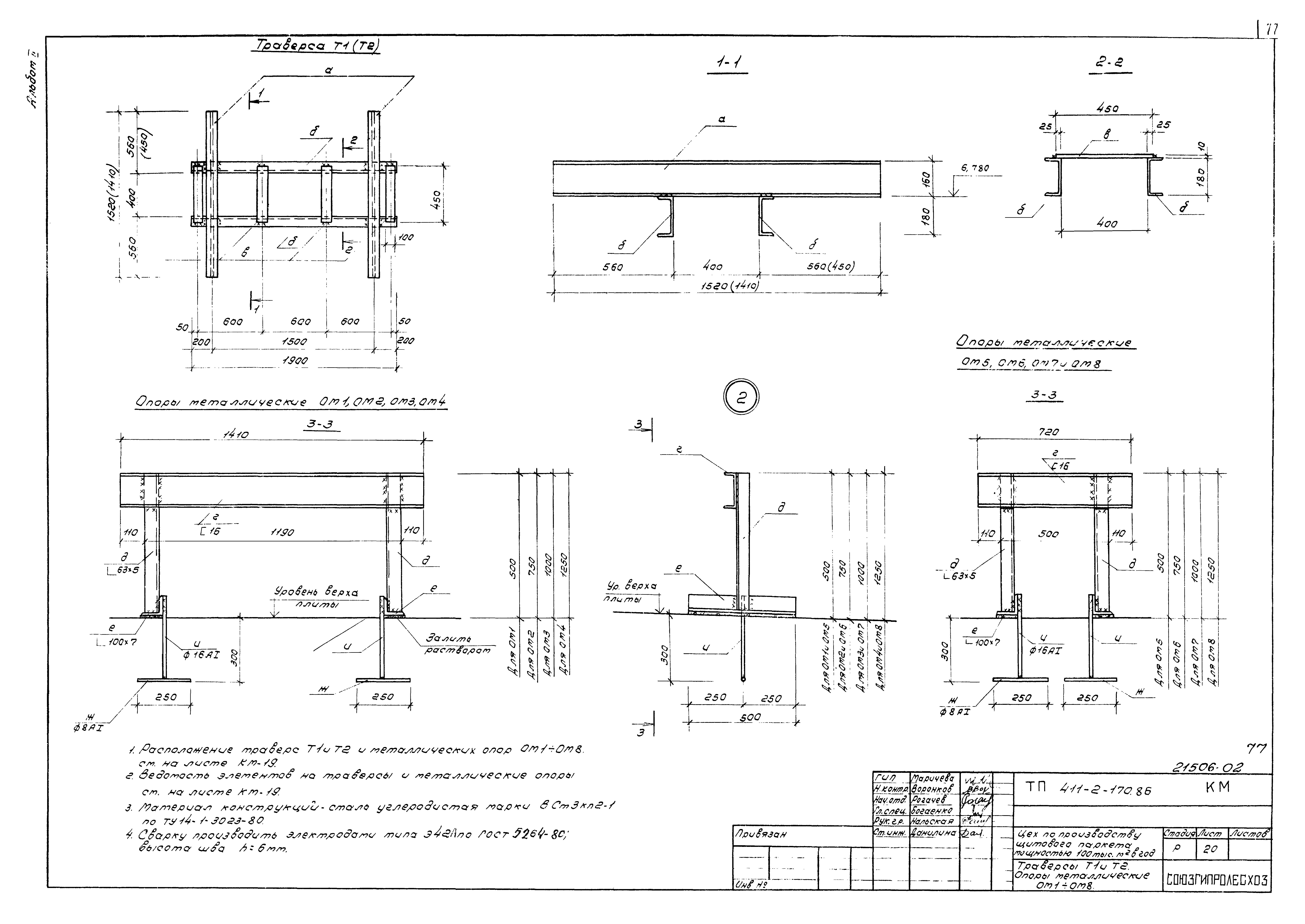

   Траверсы Т1 и Т2. Опоры металлические ОМ1 - ОМ8
Конструкции деревянные

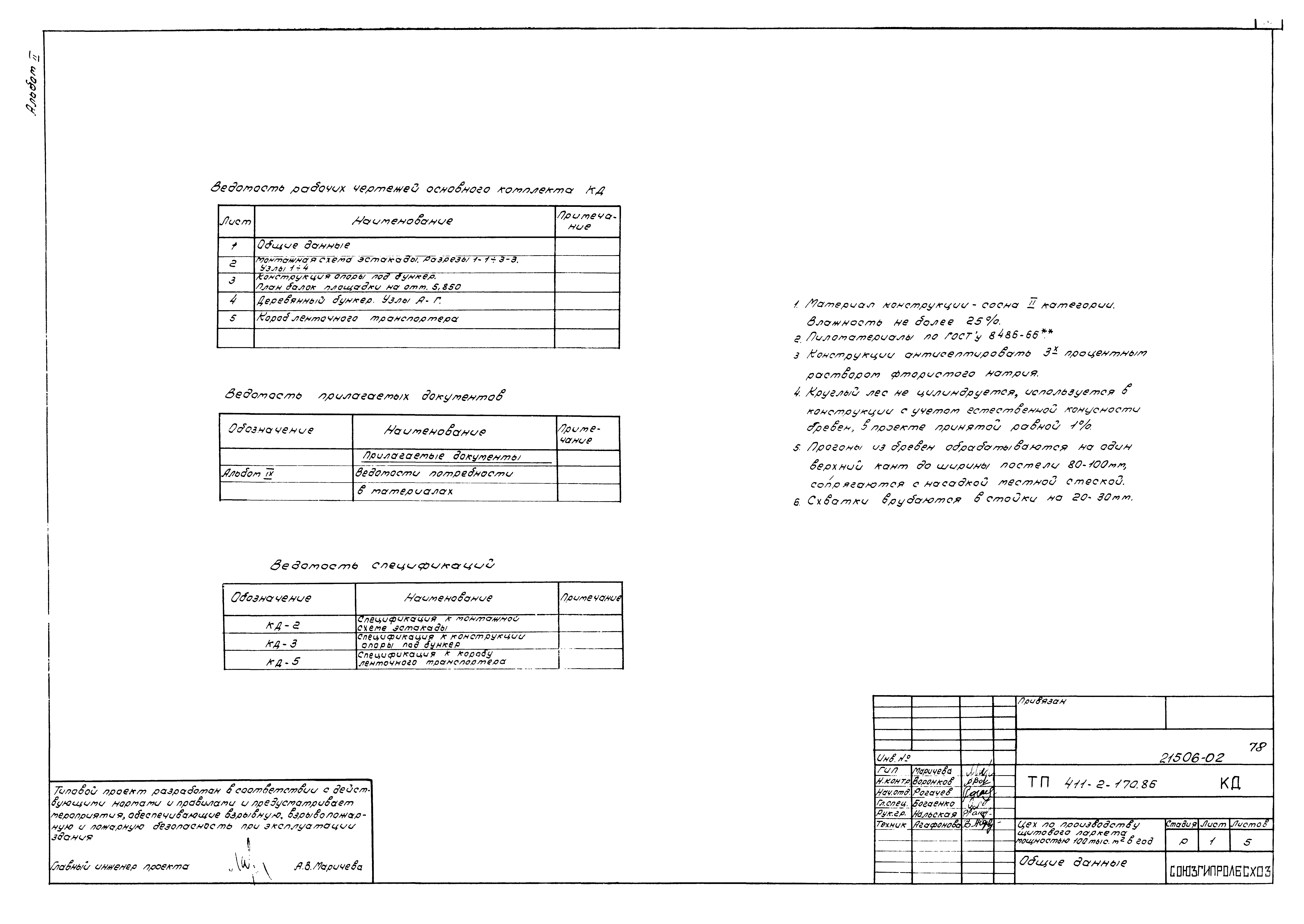

   Общие данные

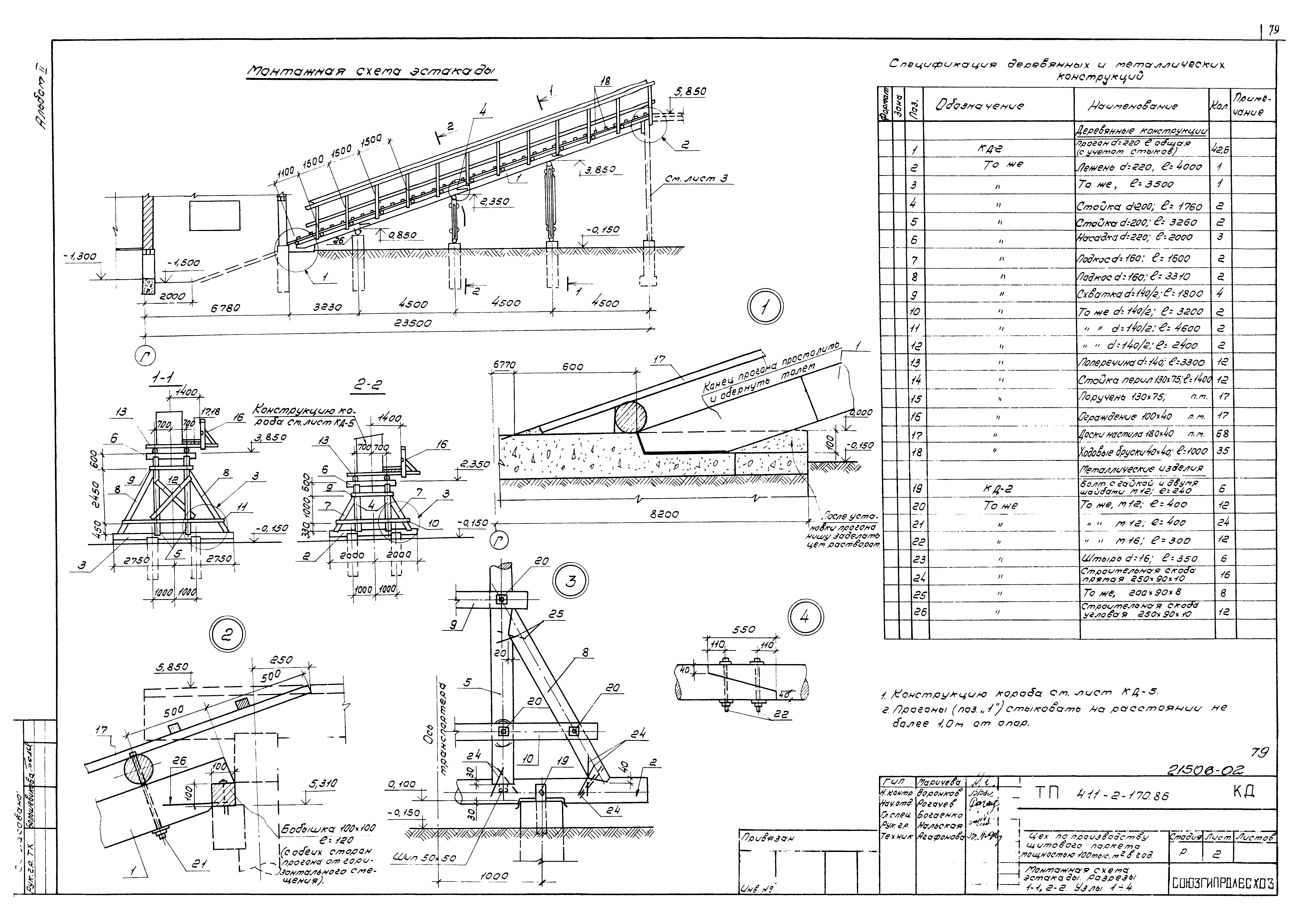

   Монтажная схема эстакады. Разрезы 1-1 - 3-3. Узлы 1 - 4

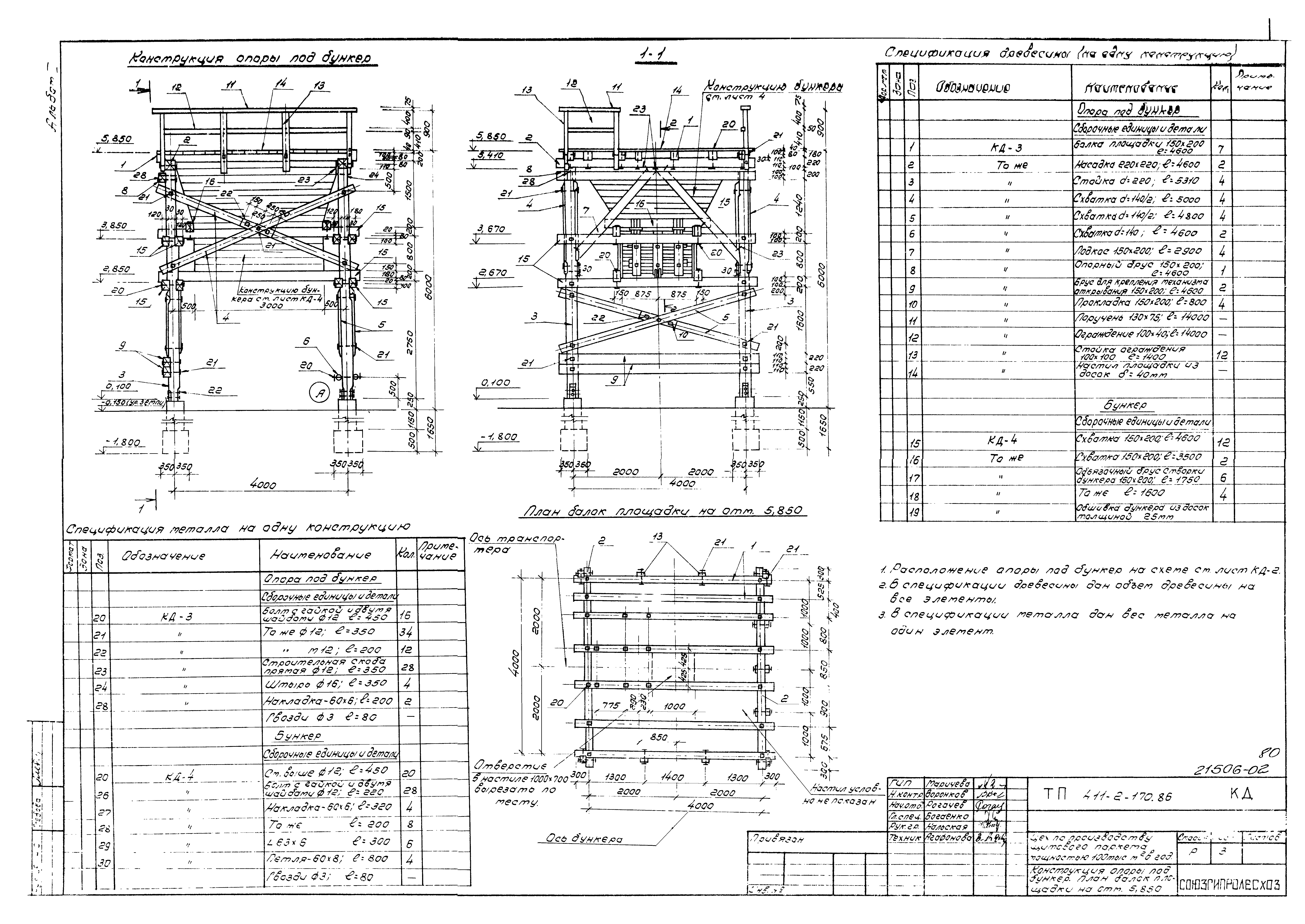

   Конструкции опоры под бункер. План балок площадки на отм. 5.850

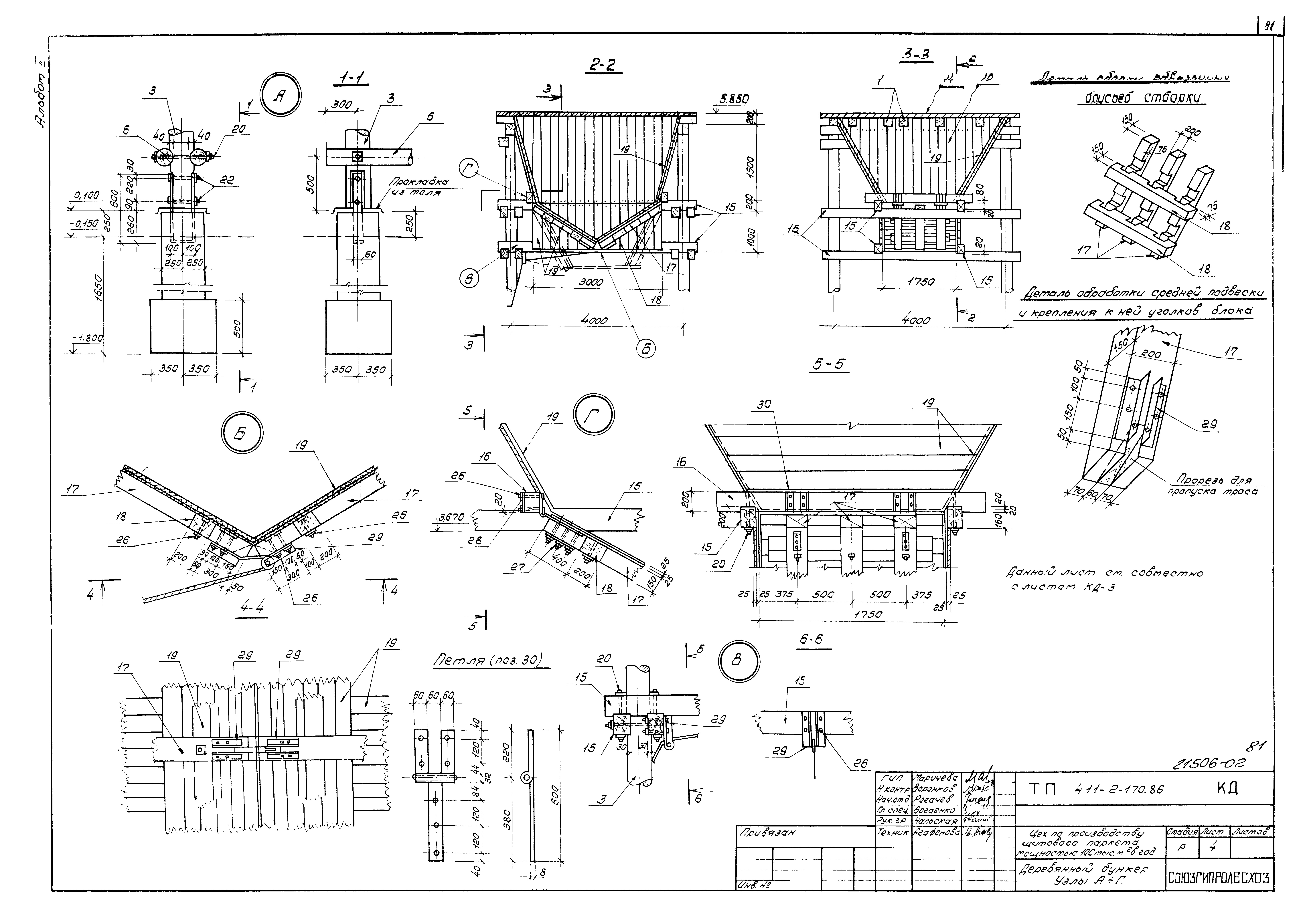

   Деревянный бункер. Узлы А - Г

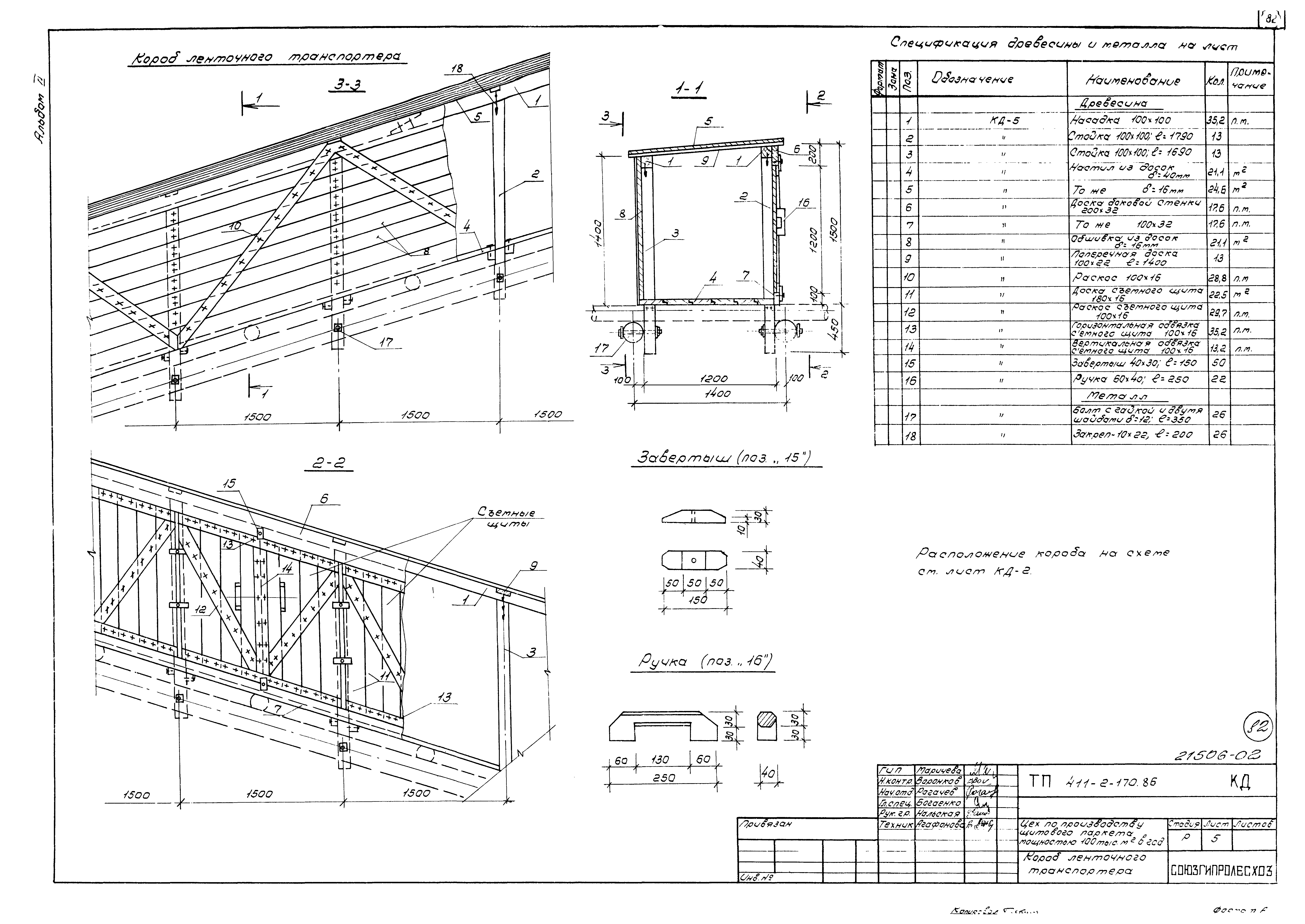

   Короб ленточного транспортера
Разработан: Союзгипролесхоз
Утверждён:18.12.1985 Гослесхоз СССР (USSR Gosleskhoz 23)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Промышленность деревообрабатывающая Здания общего назначения
Заменяет собой:
  • Типовой проект 411-2-111
