Скачать Типовой проект 285-9-33 Альбом I. Архитектурно-строительная, санитарно-техническая, электротехническая и технологическая частиДата актуализации: 10.08.2017 Типовой проект 285-9-33

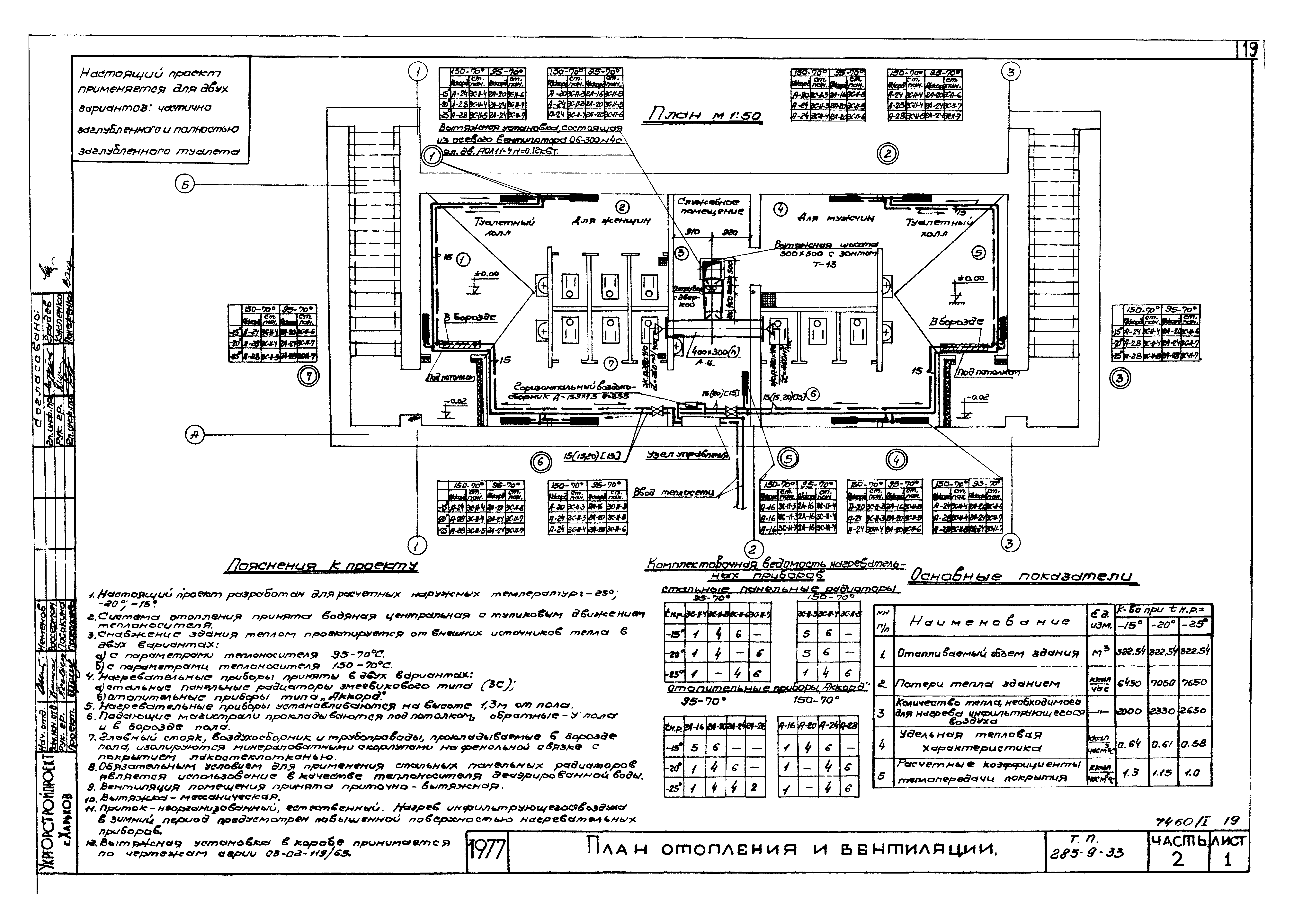

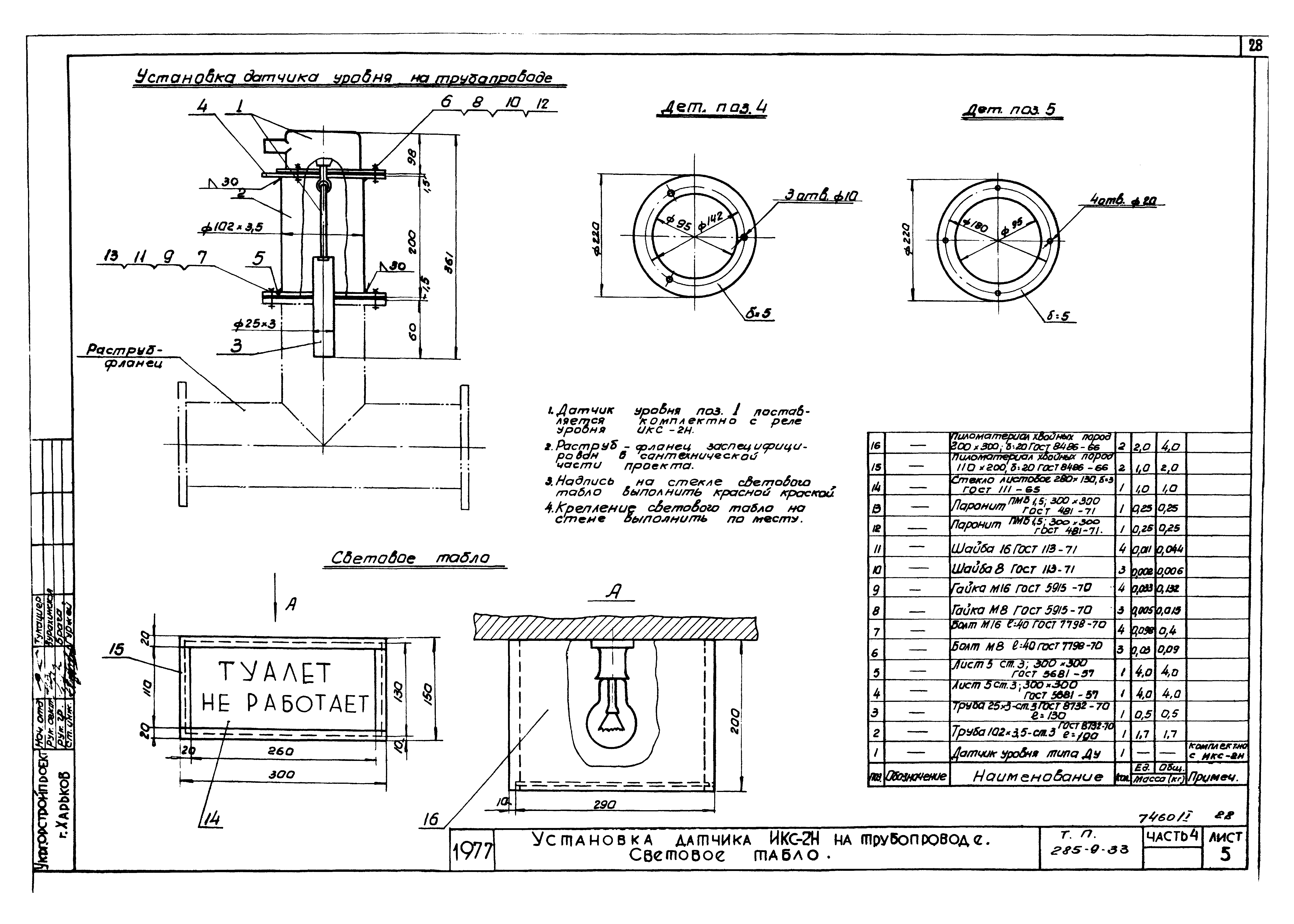

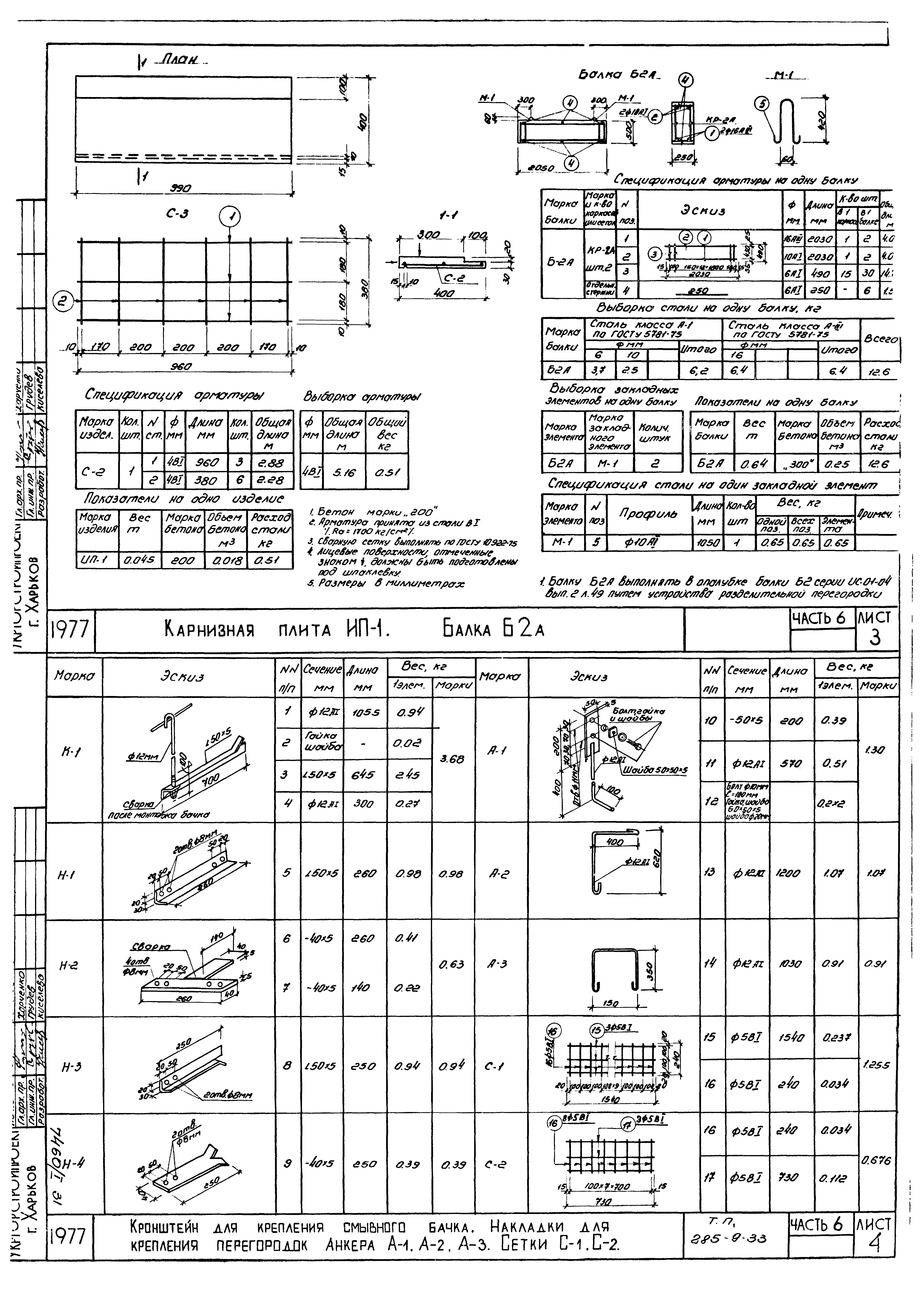

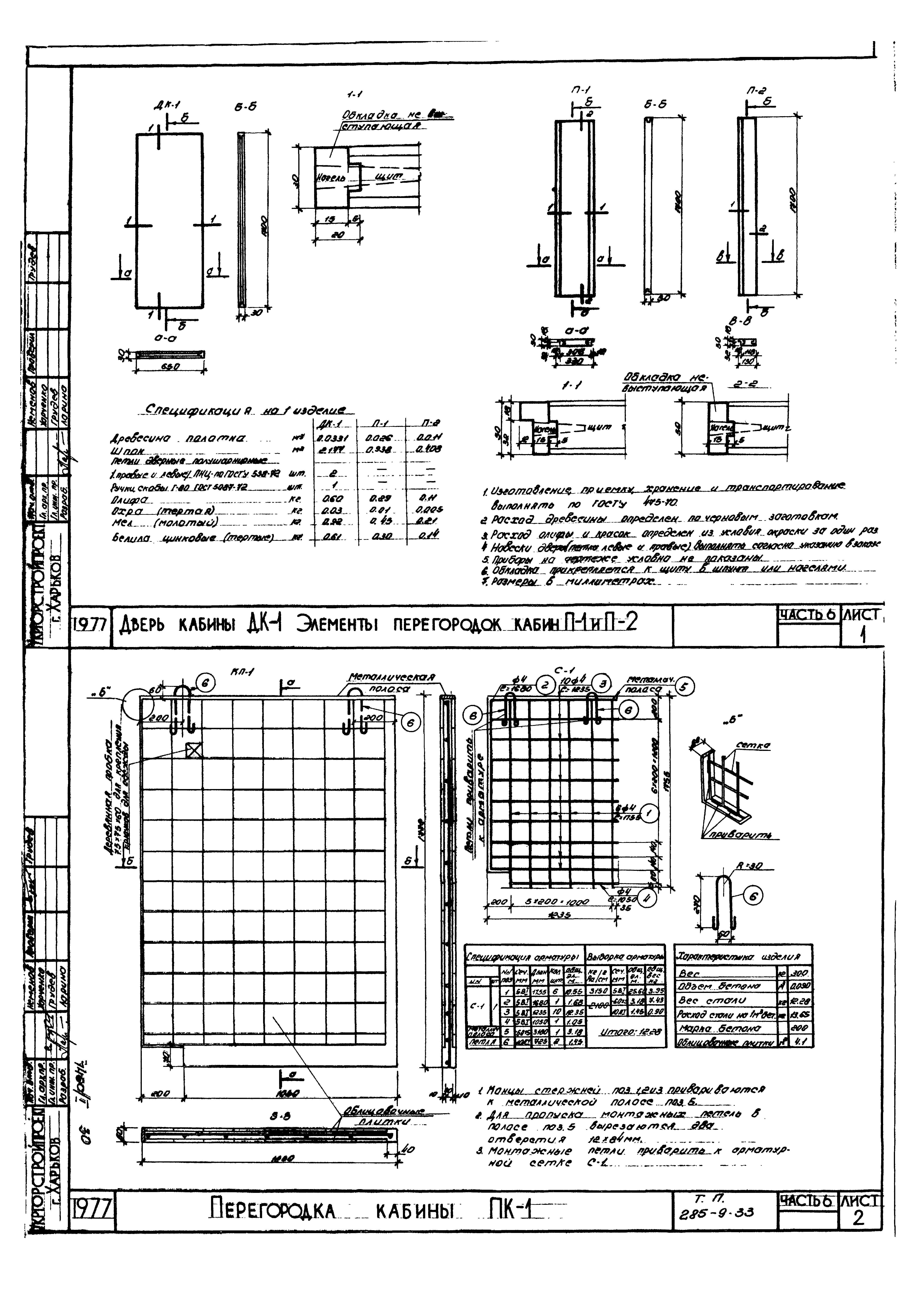

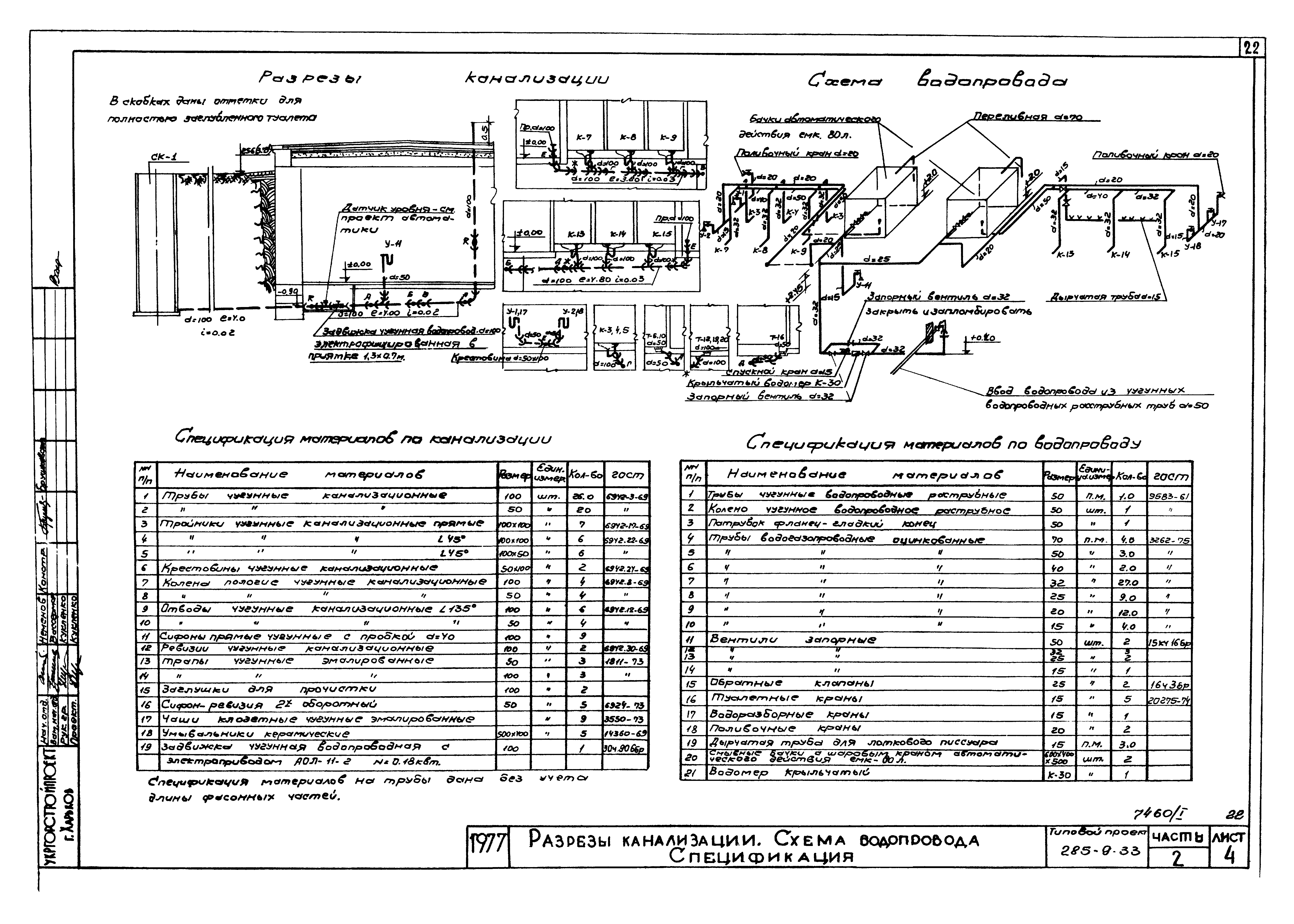

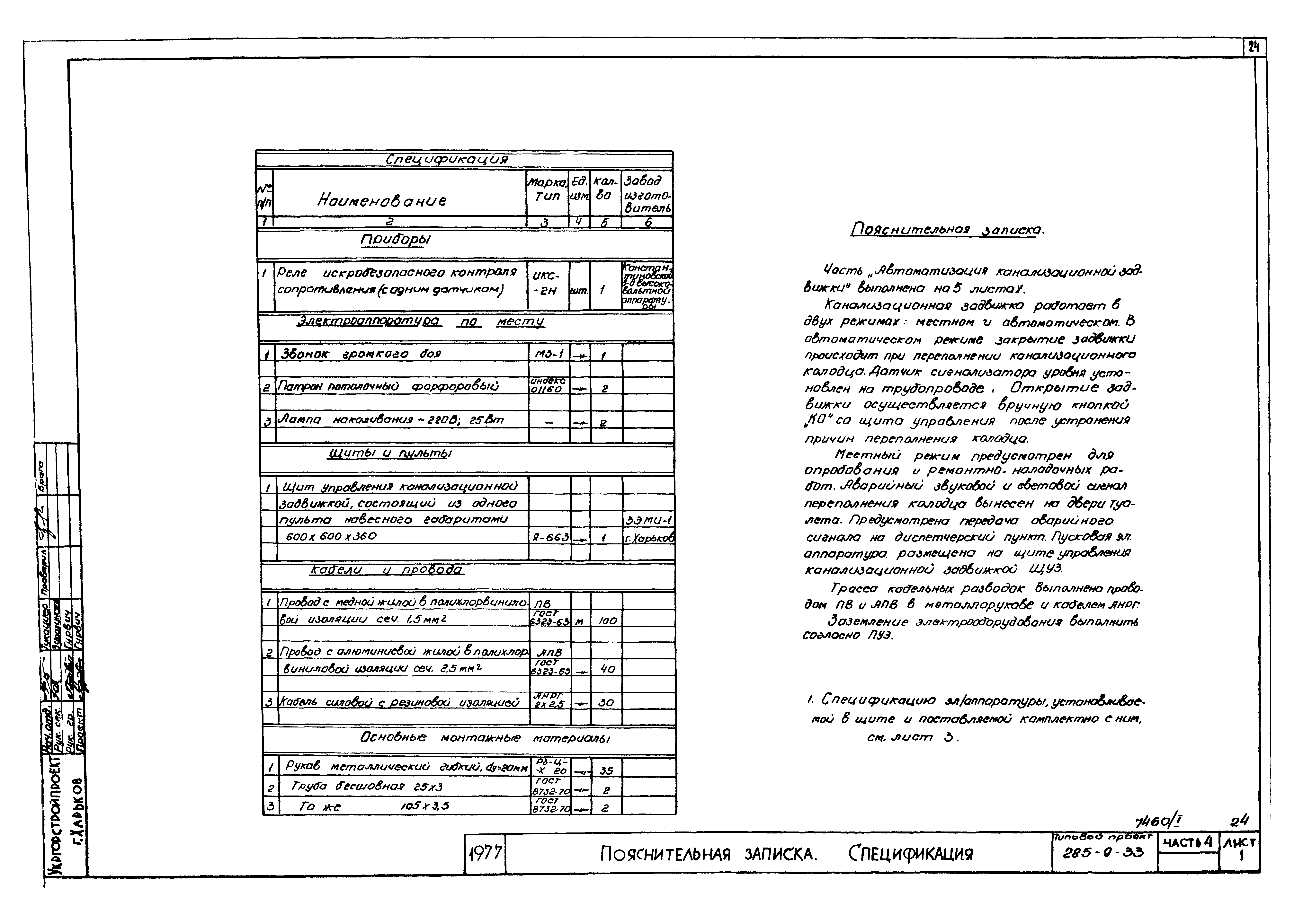

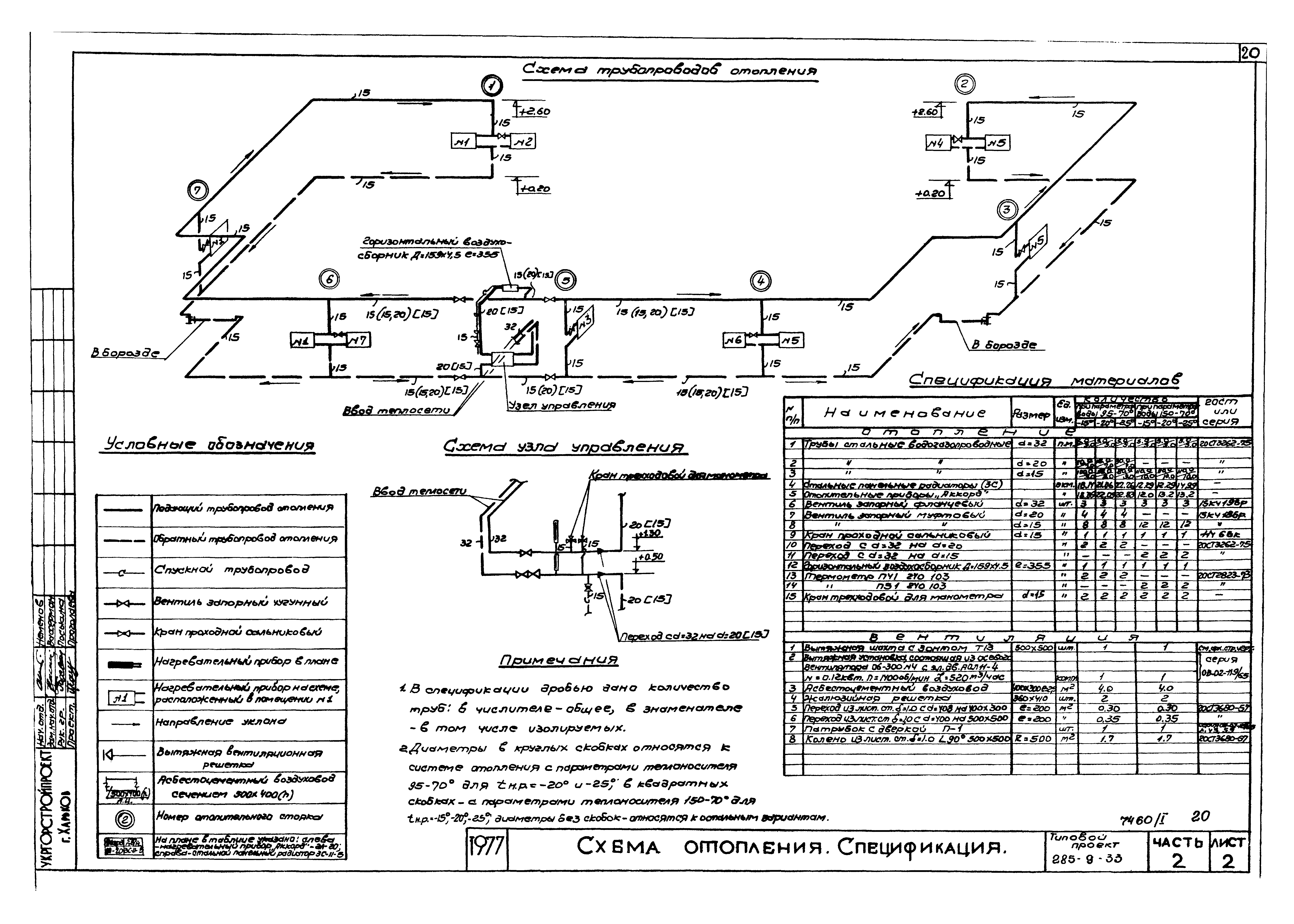

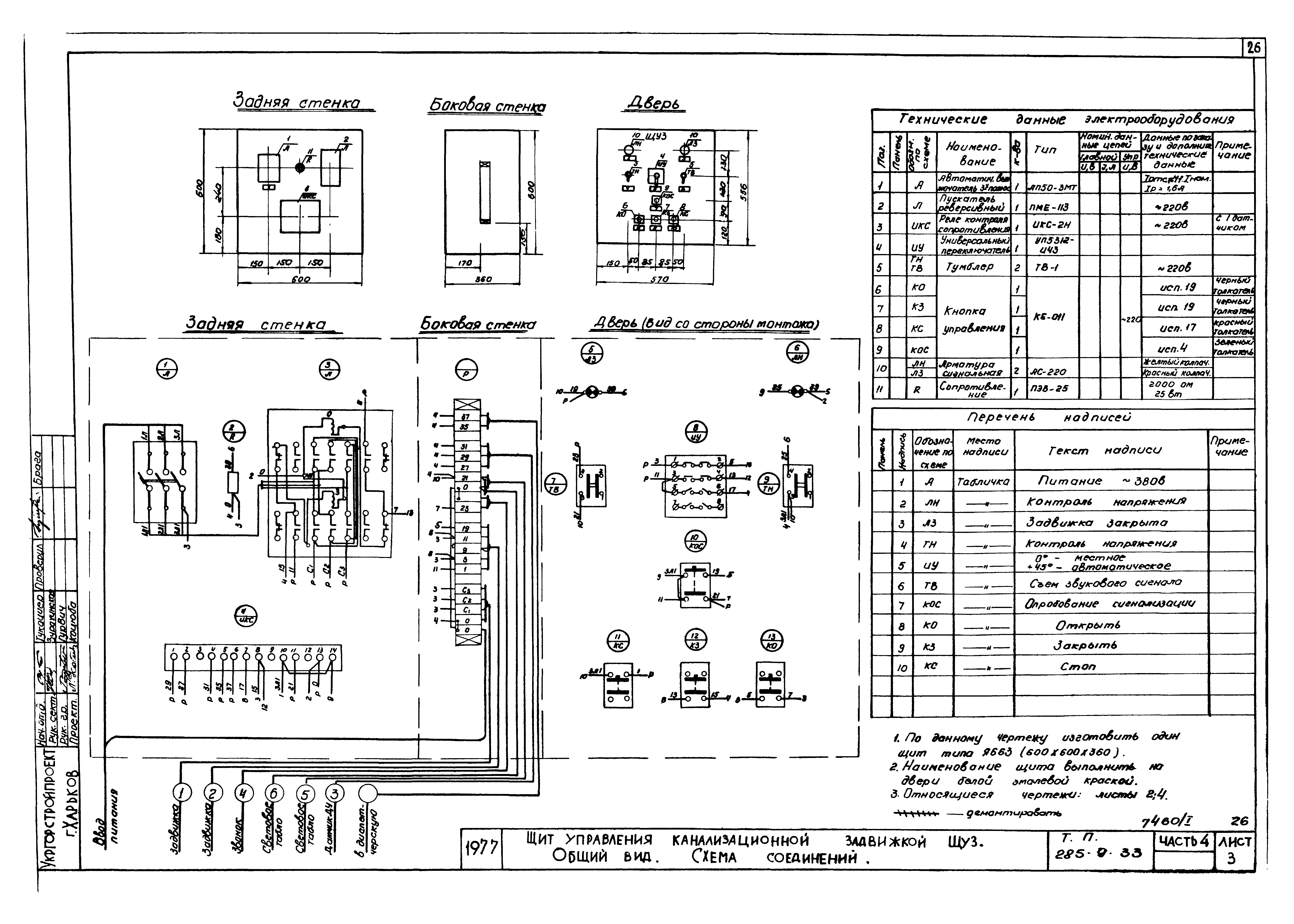

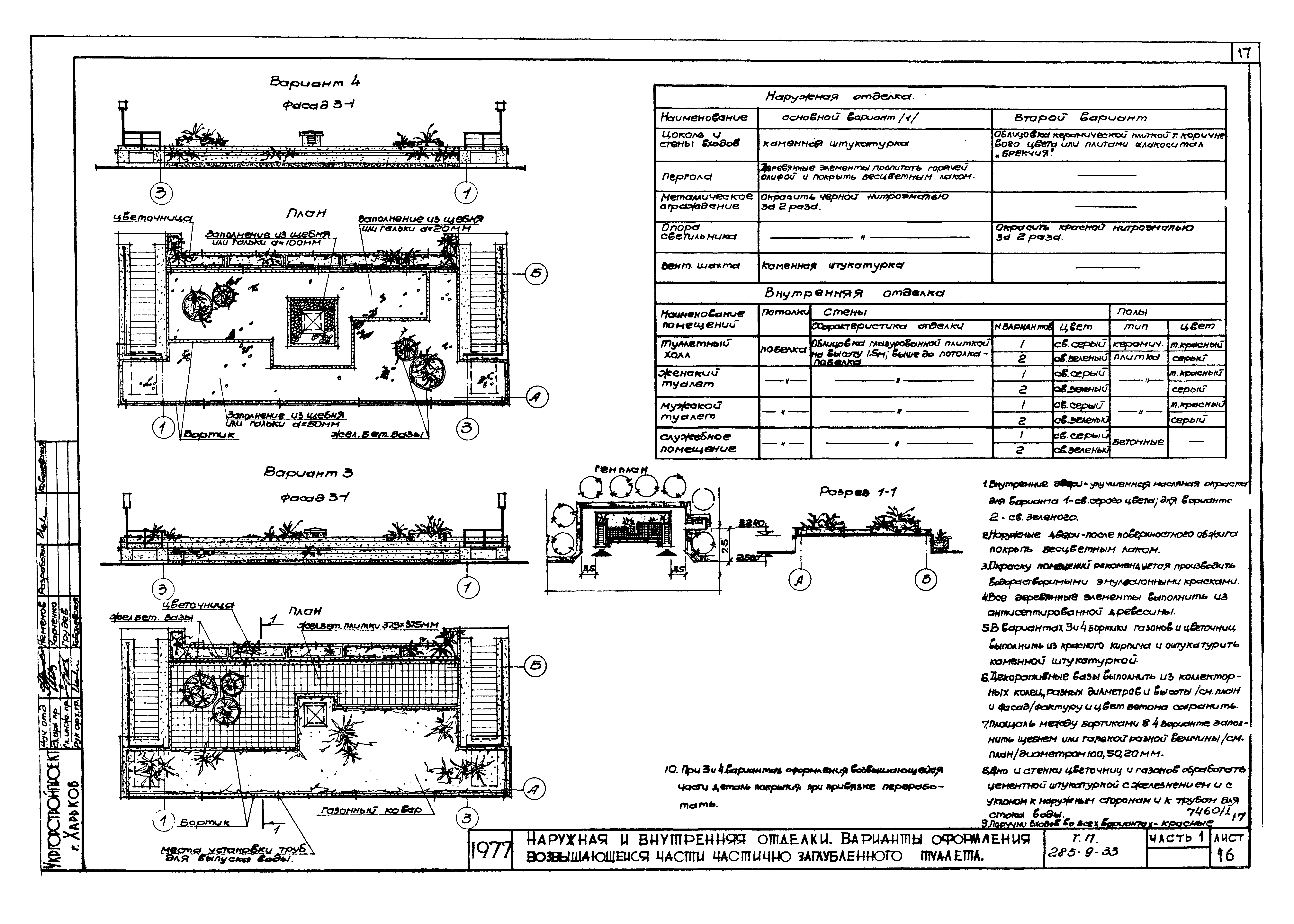

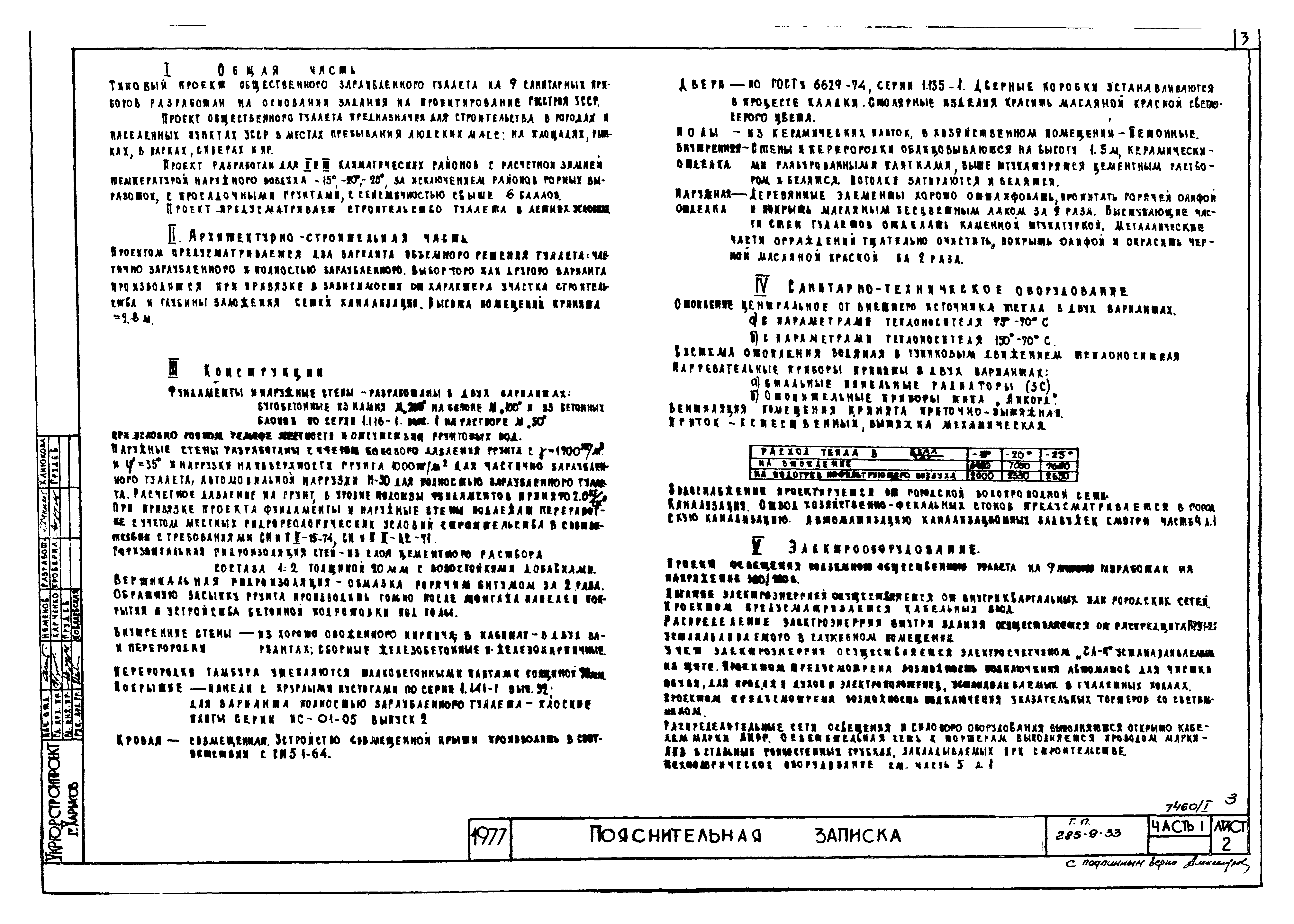

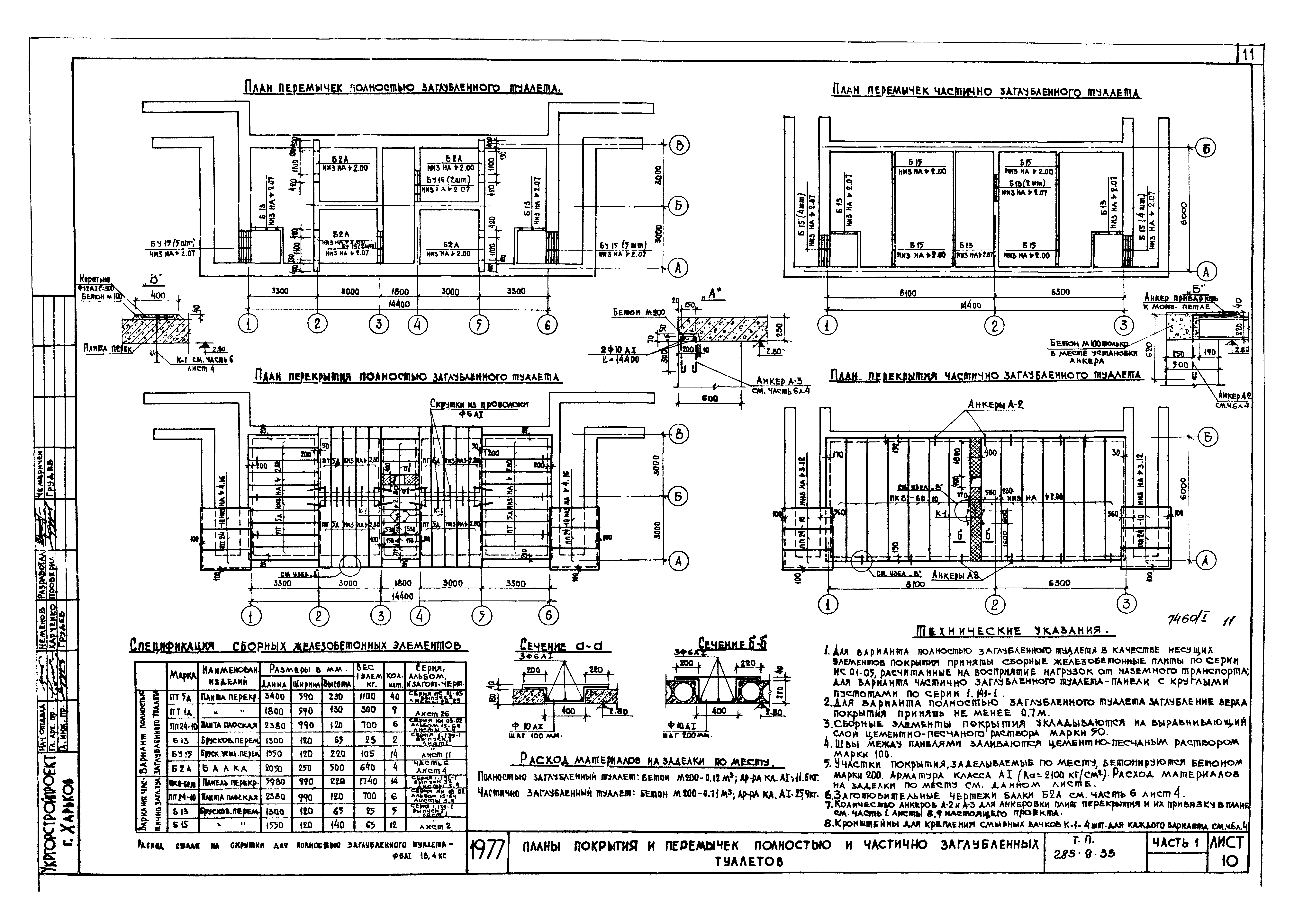

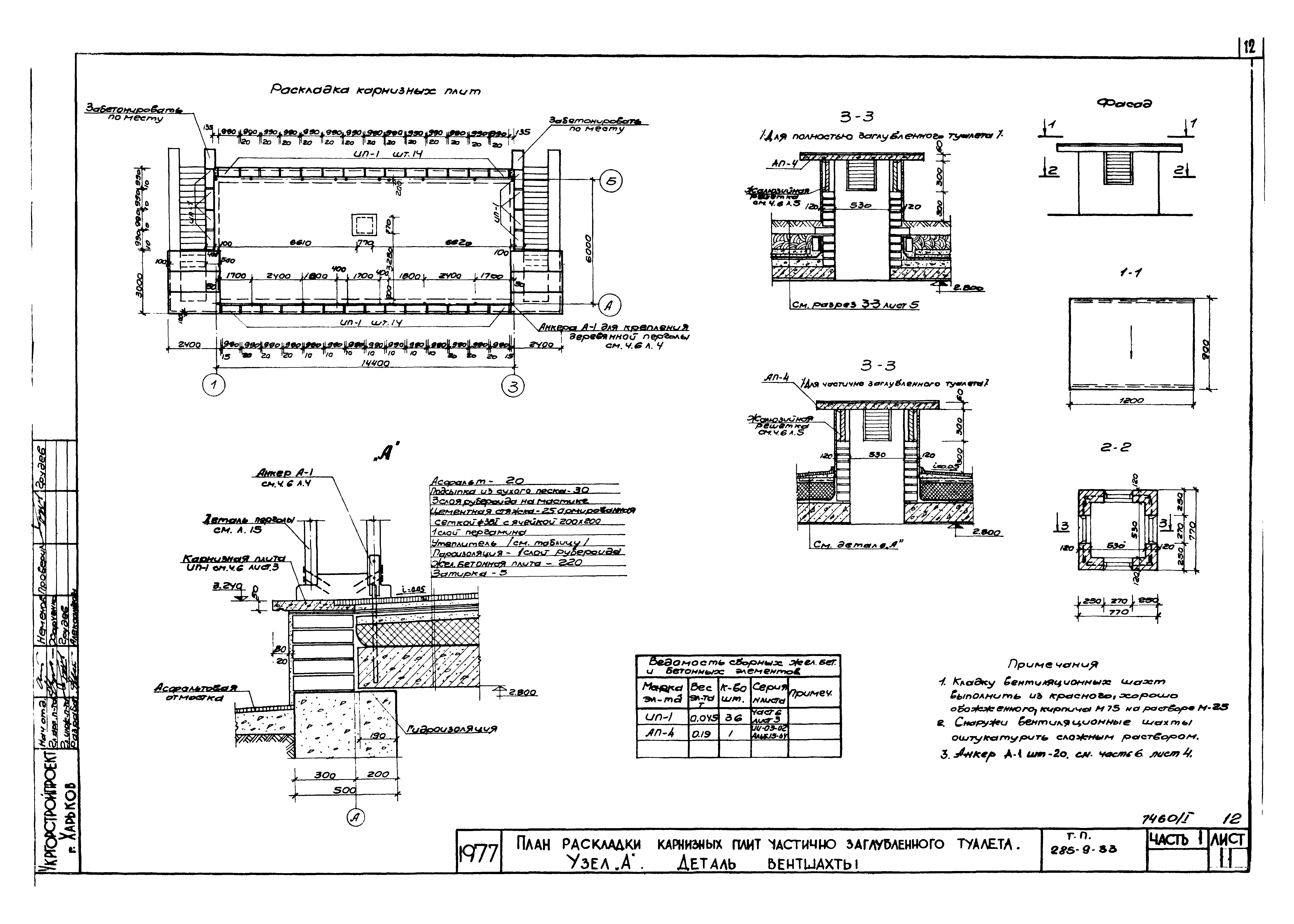

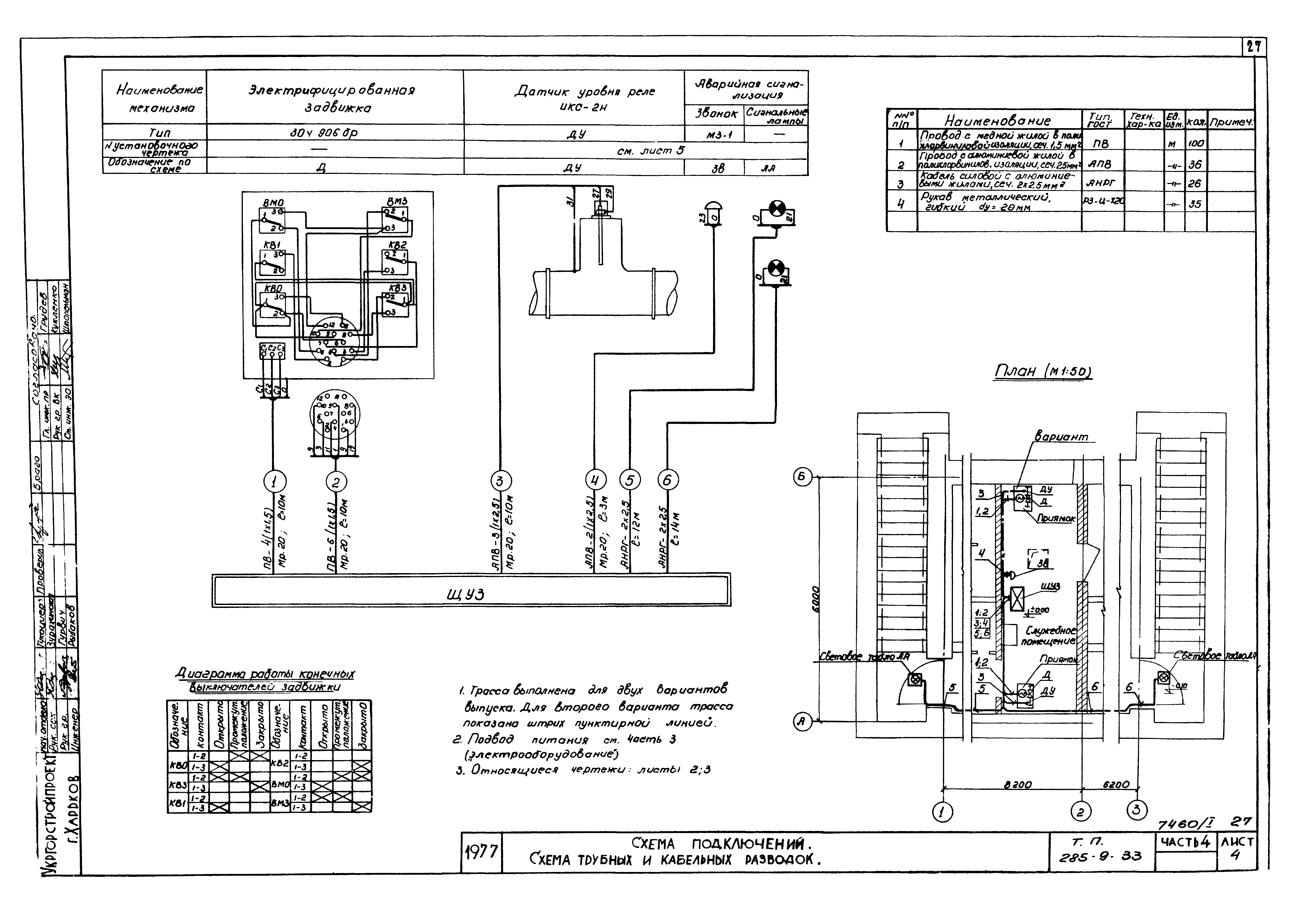

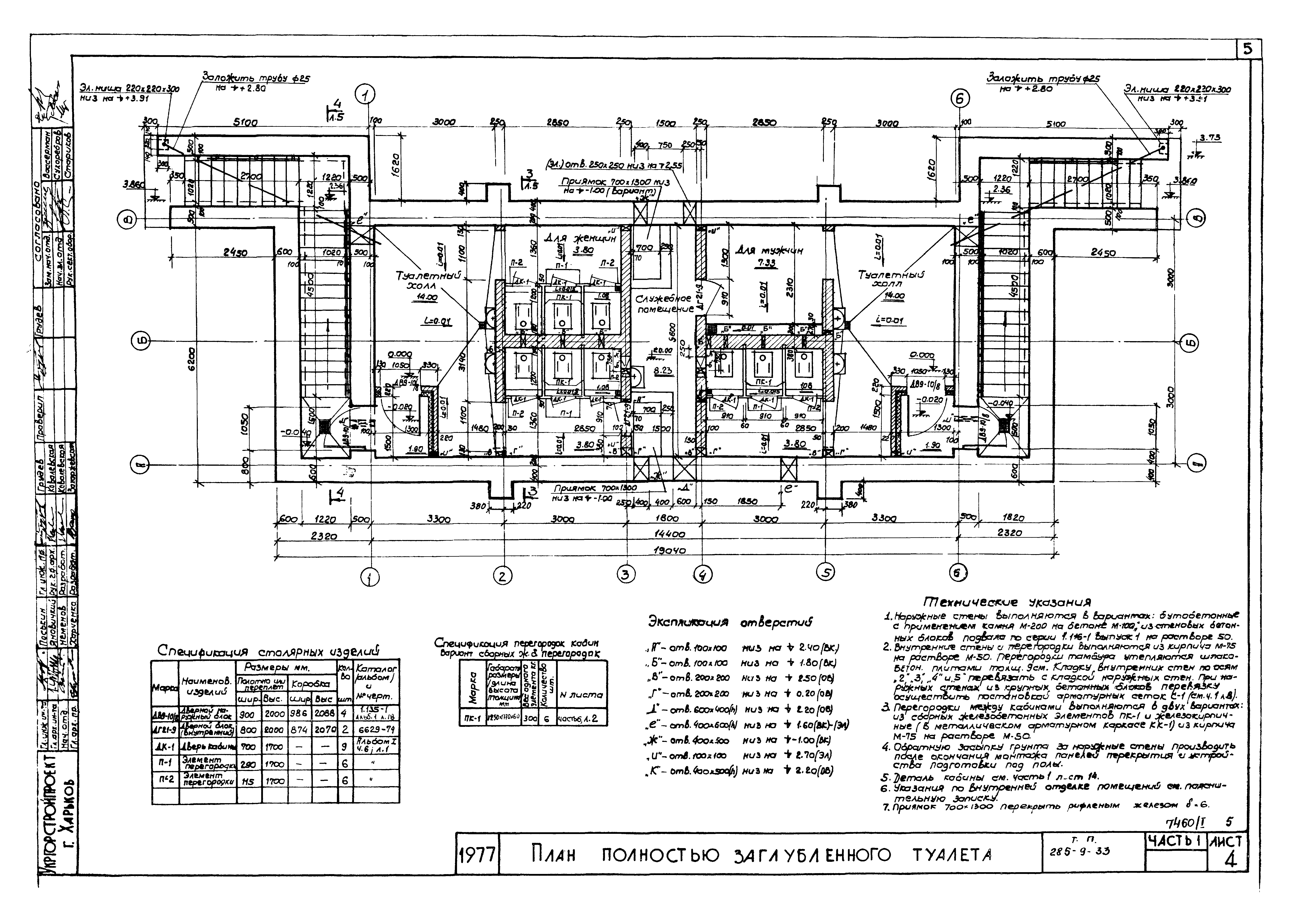

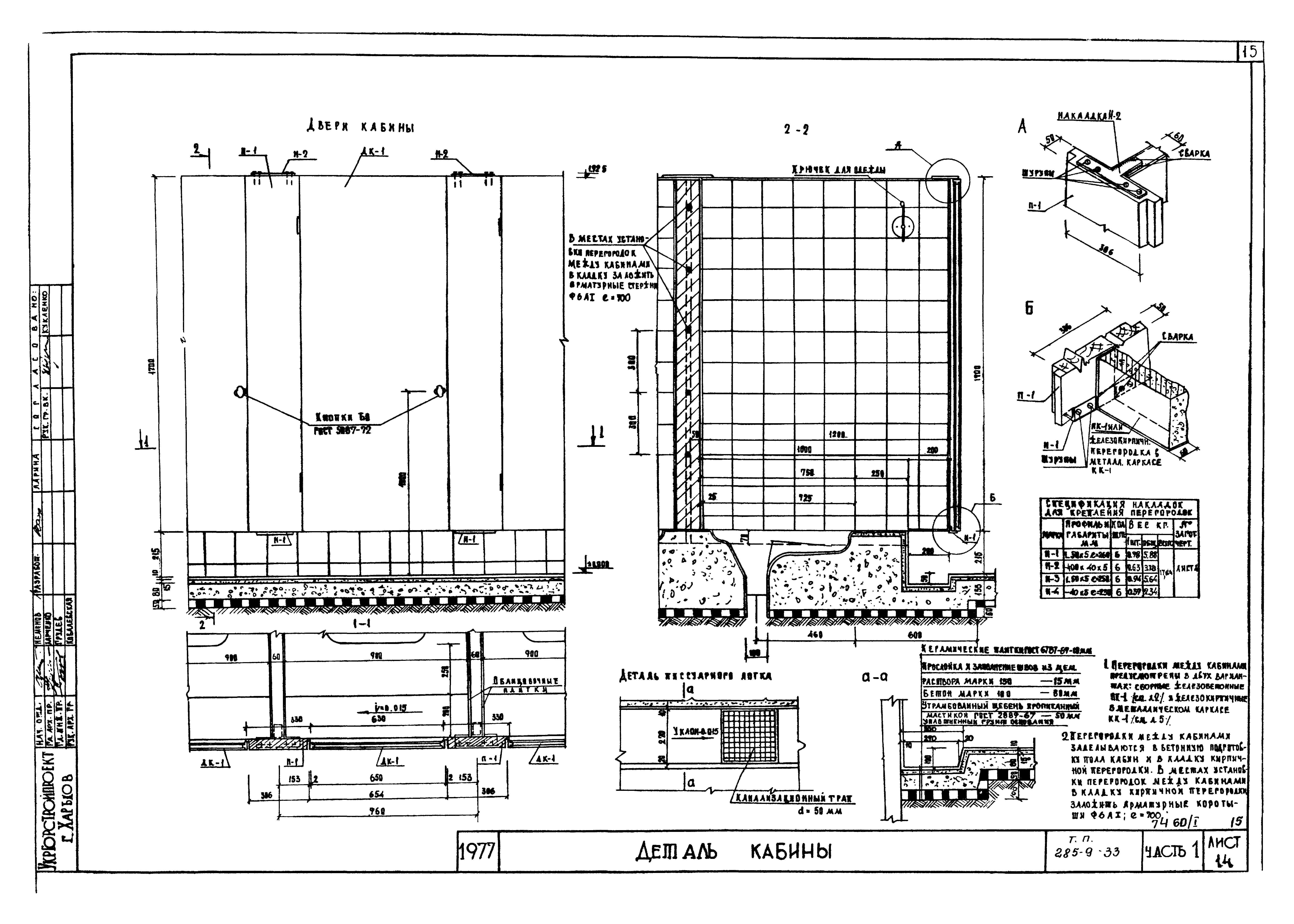

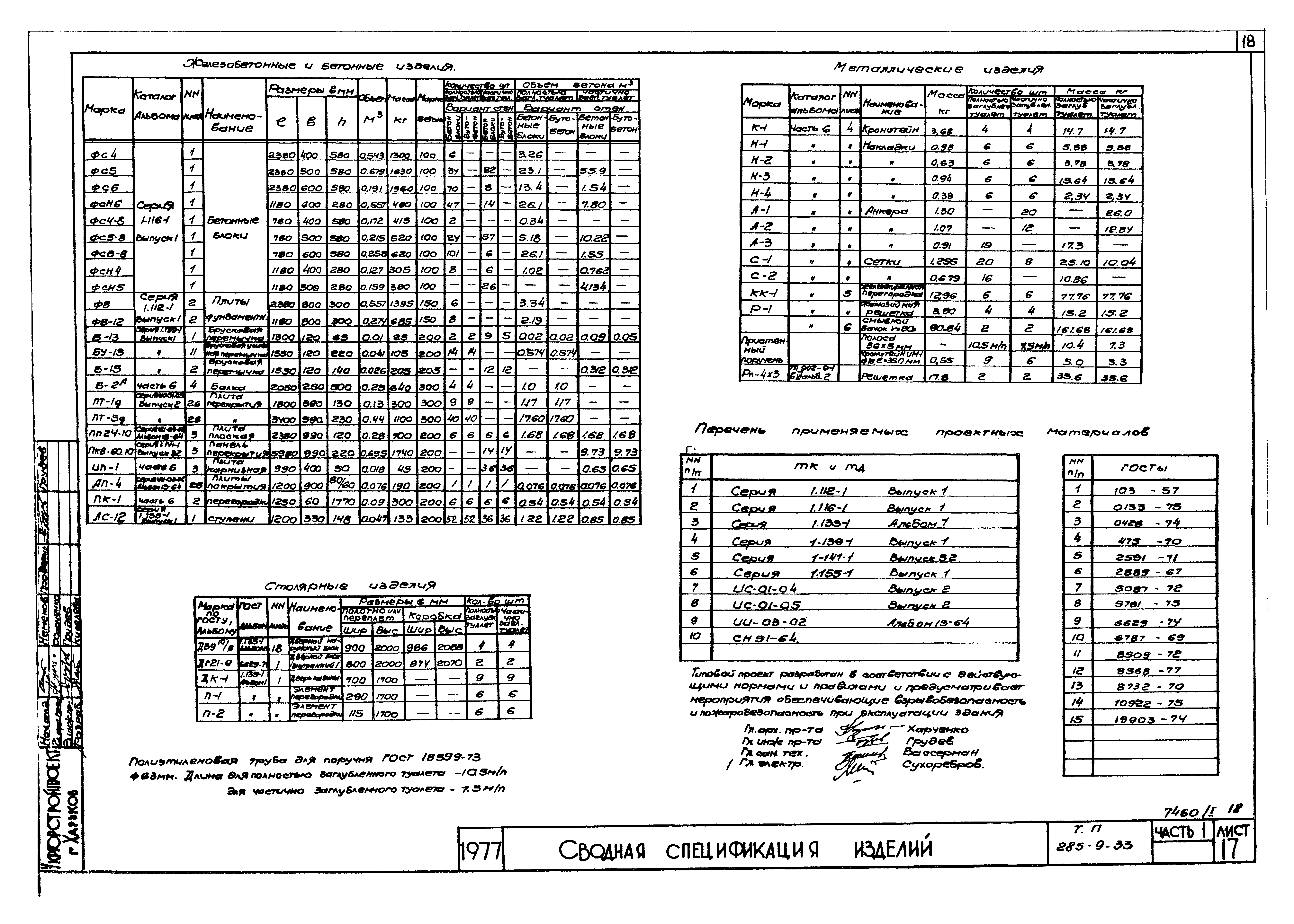

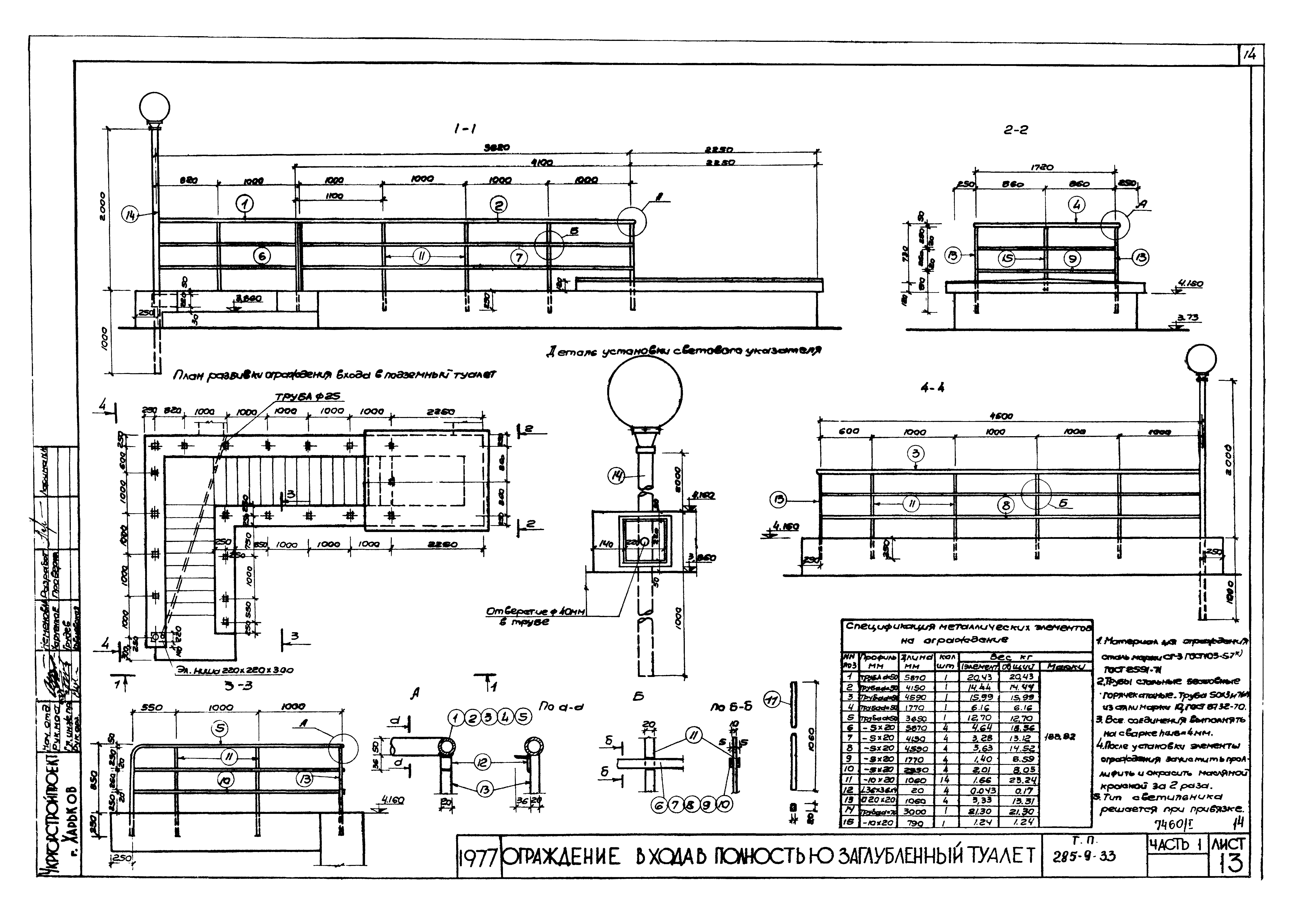

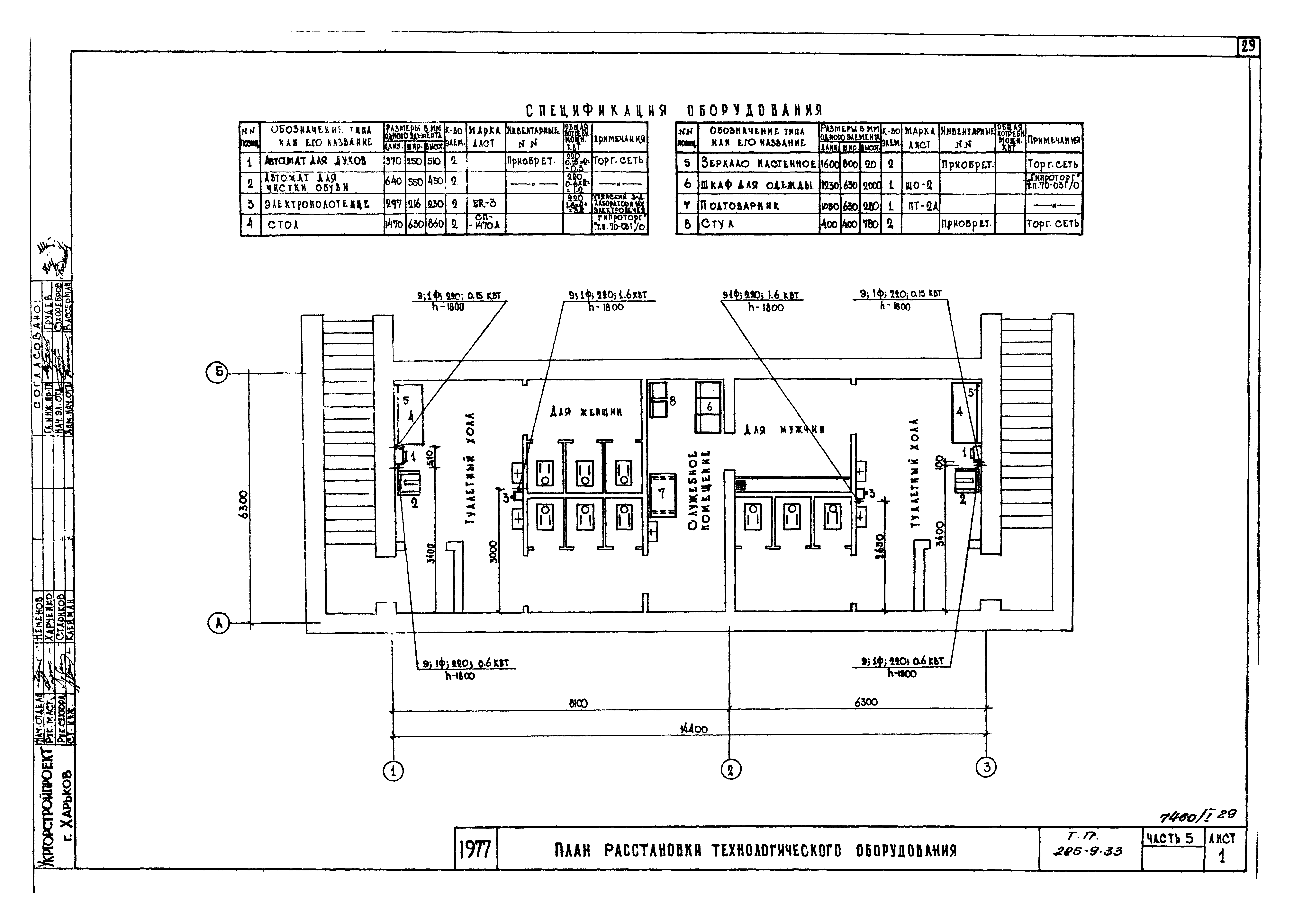

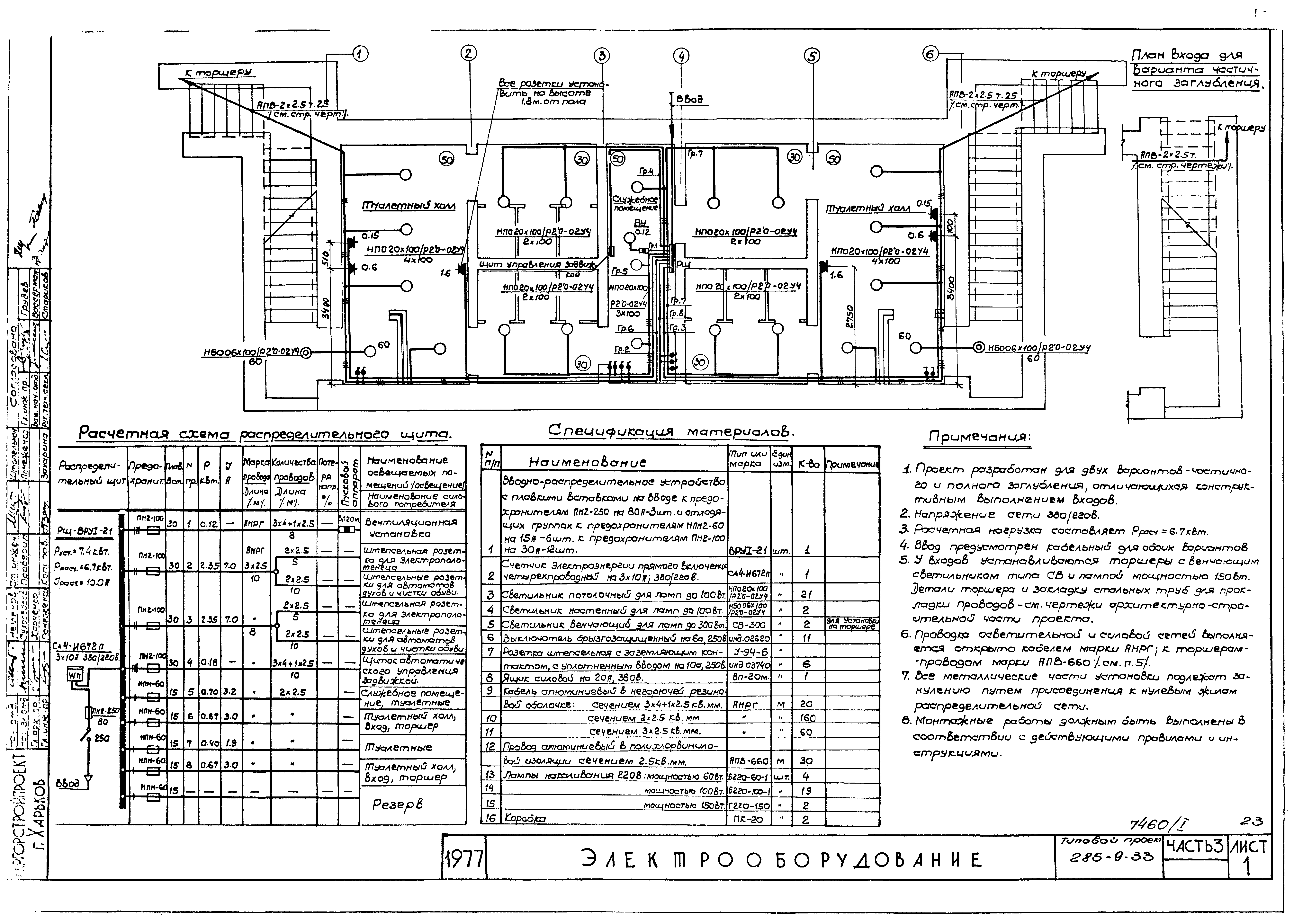

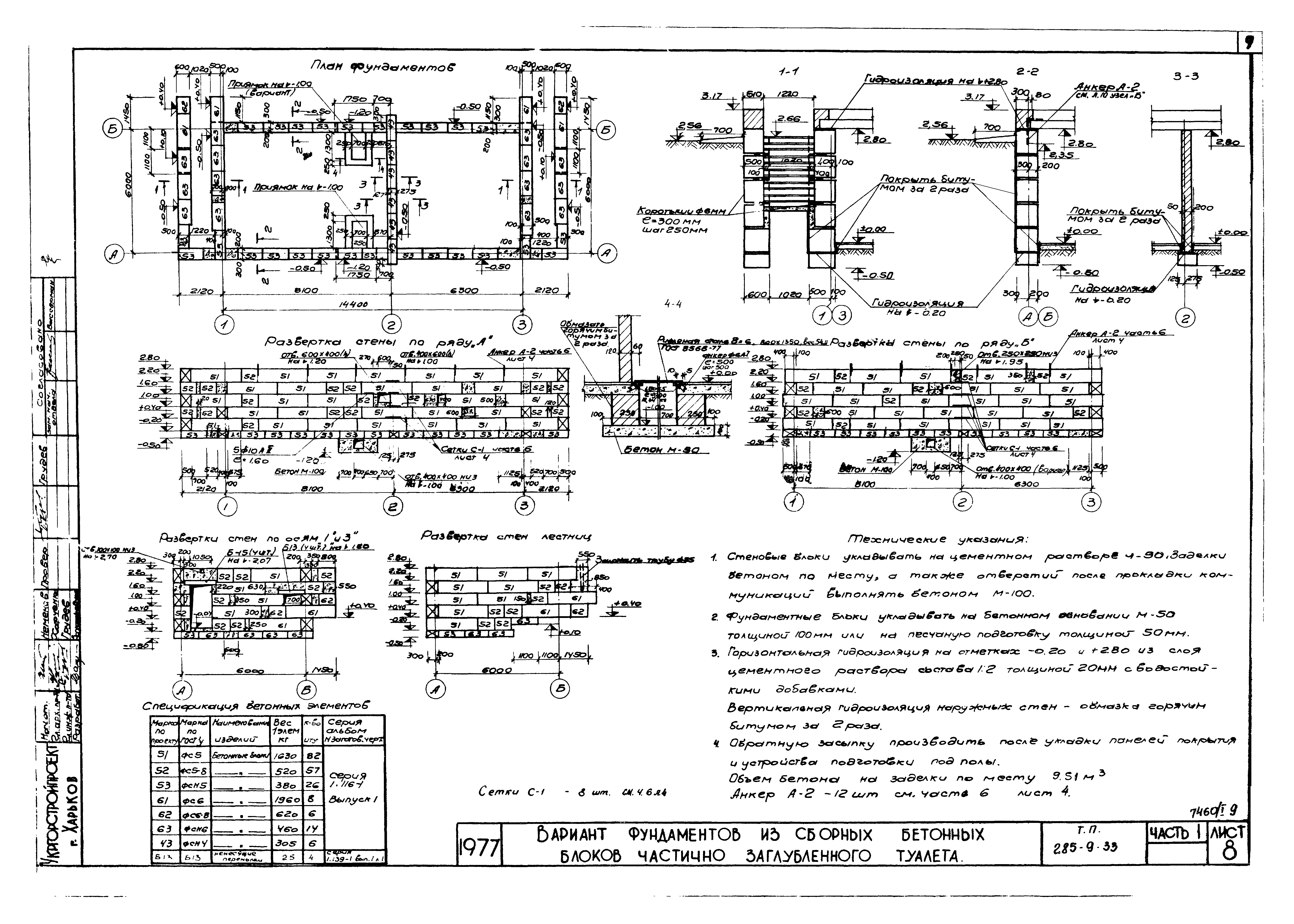

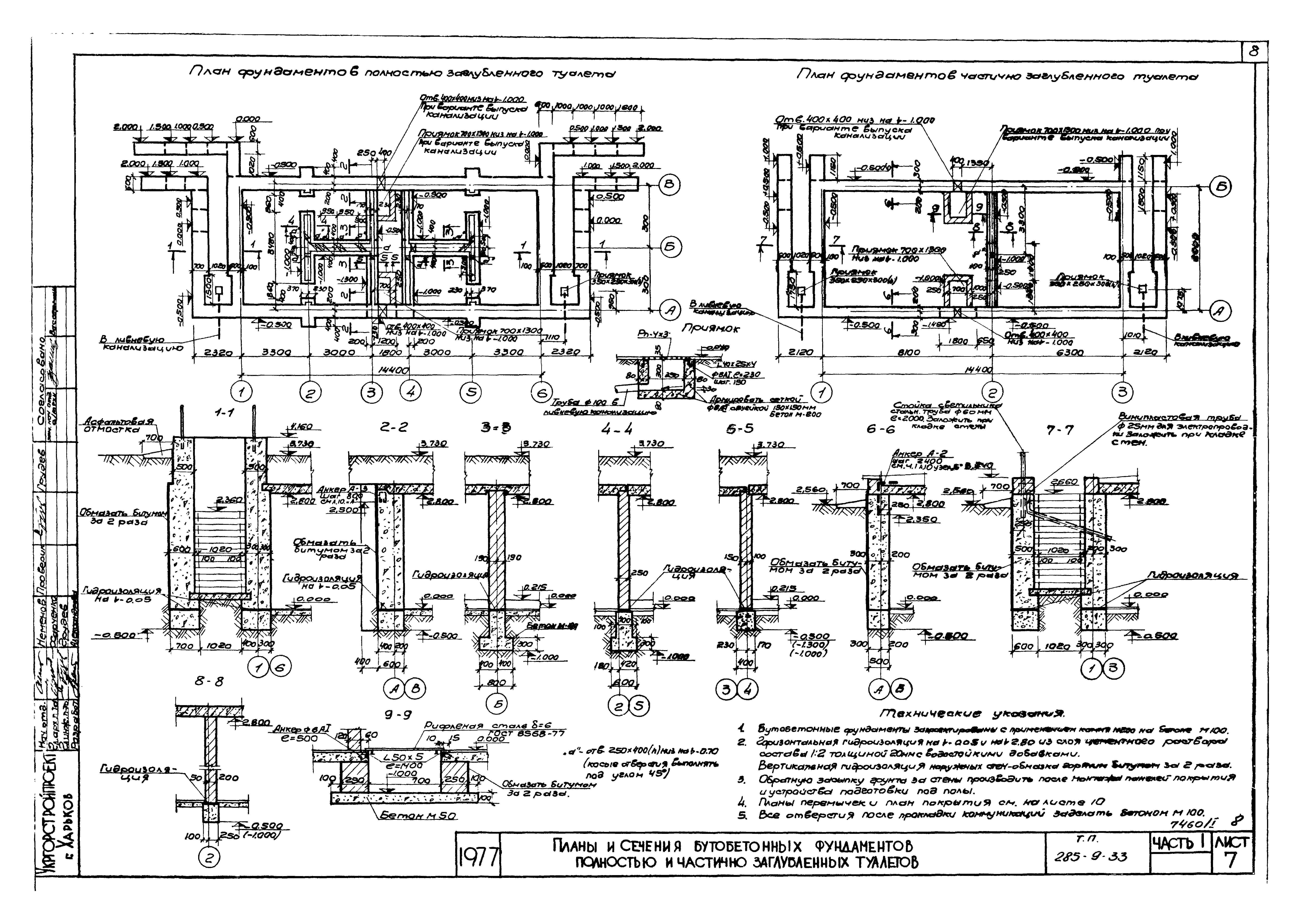

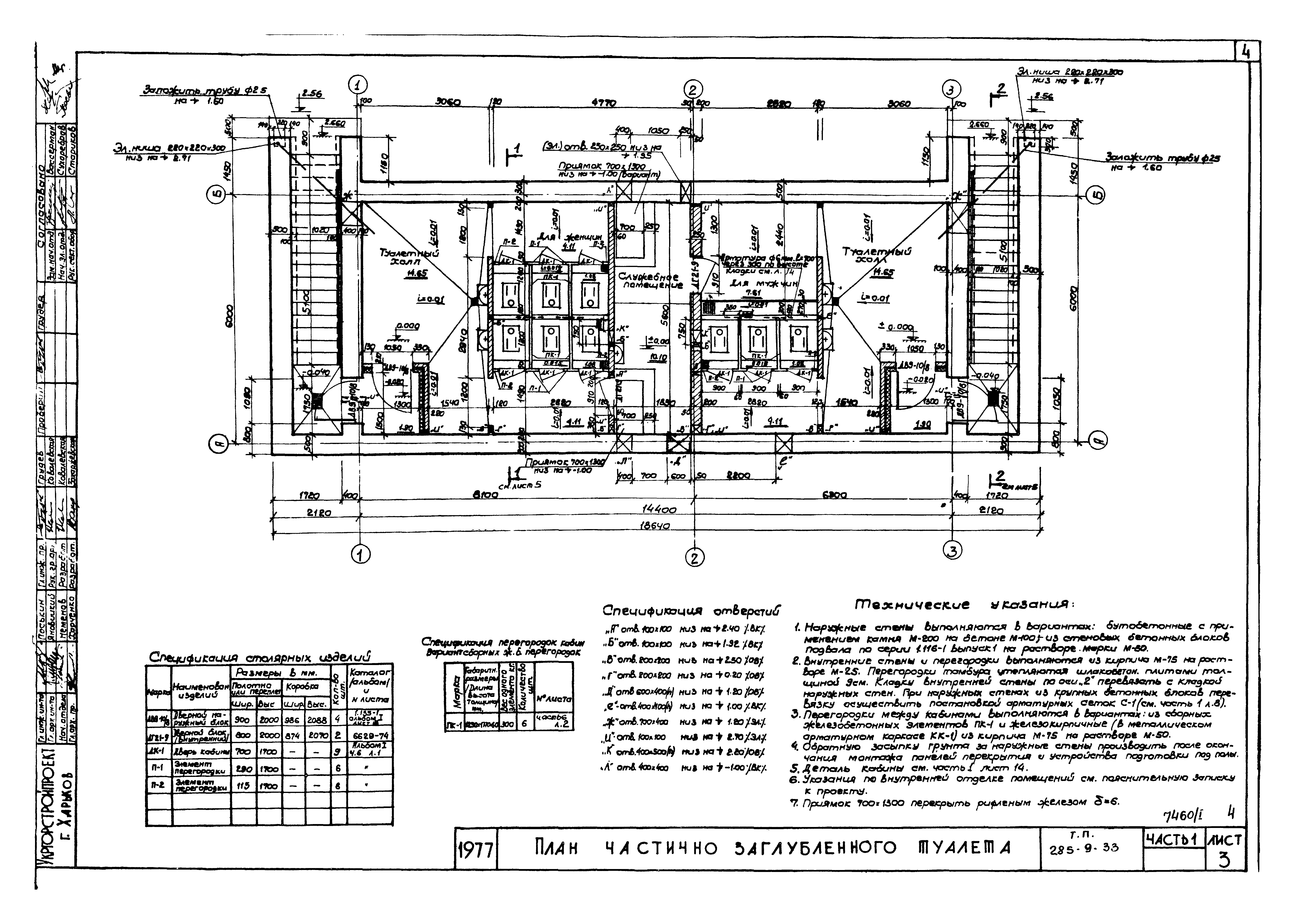

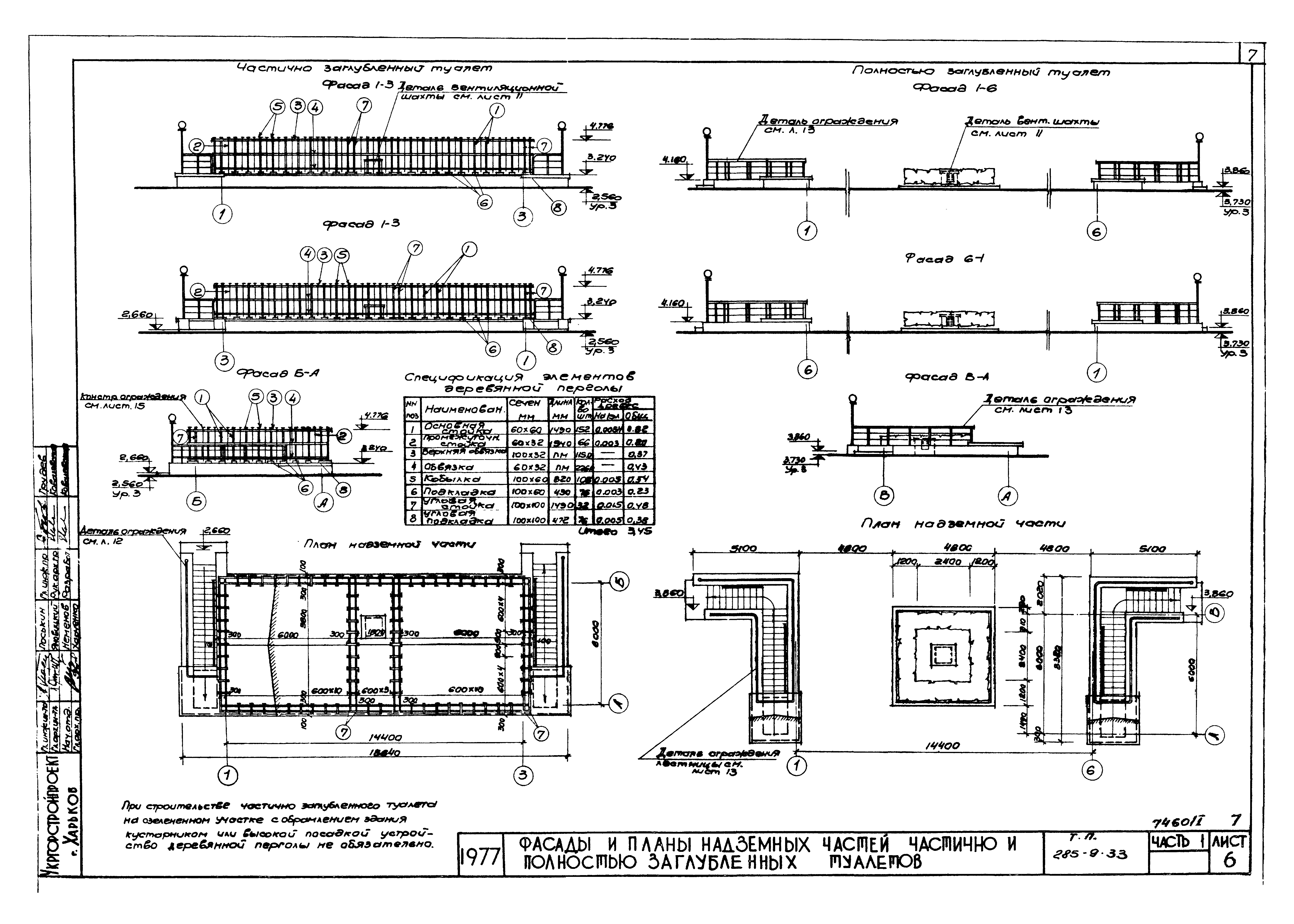

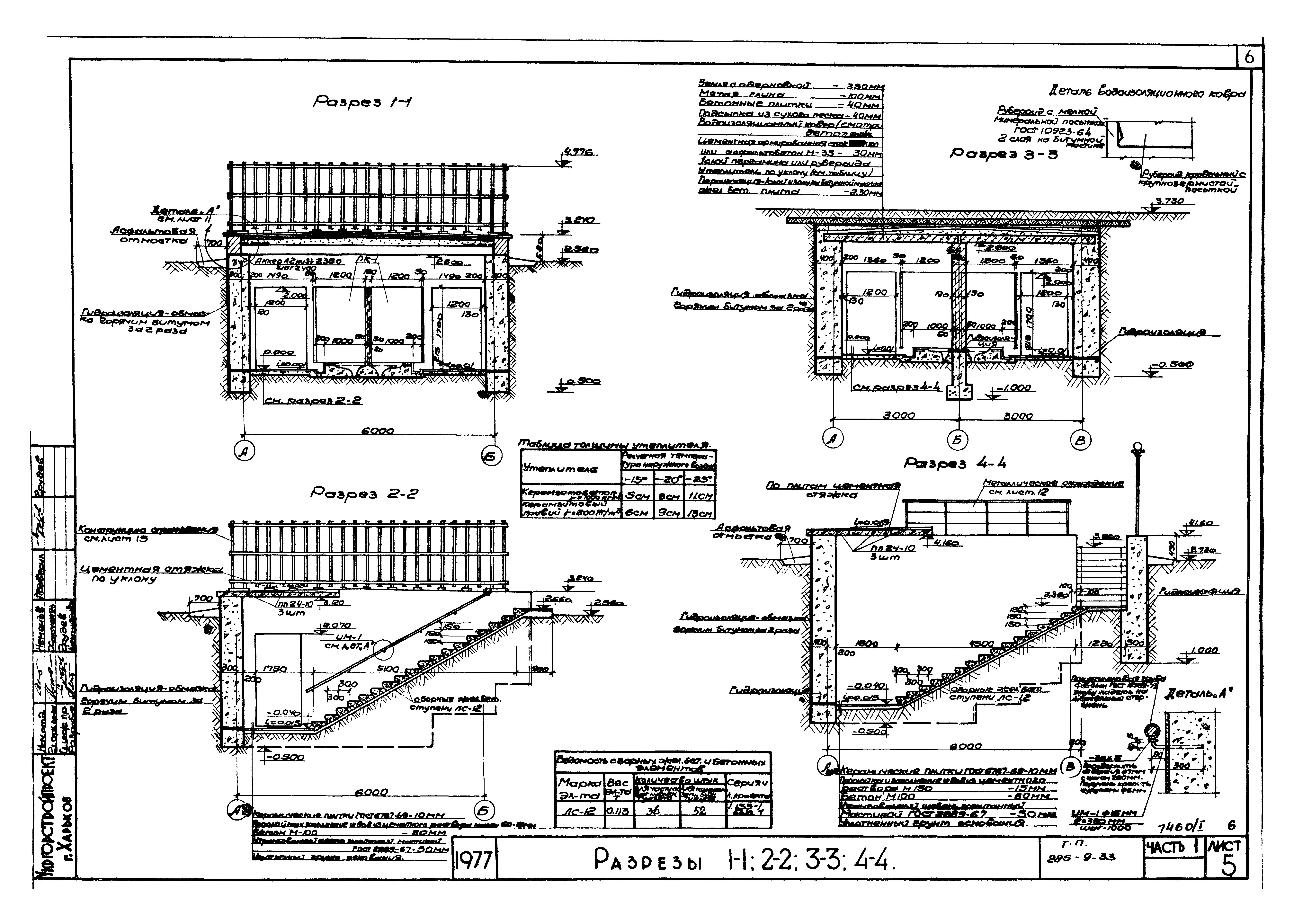

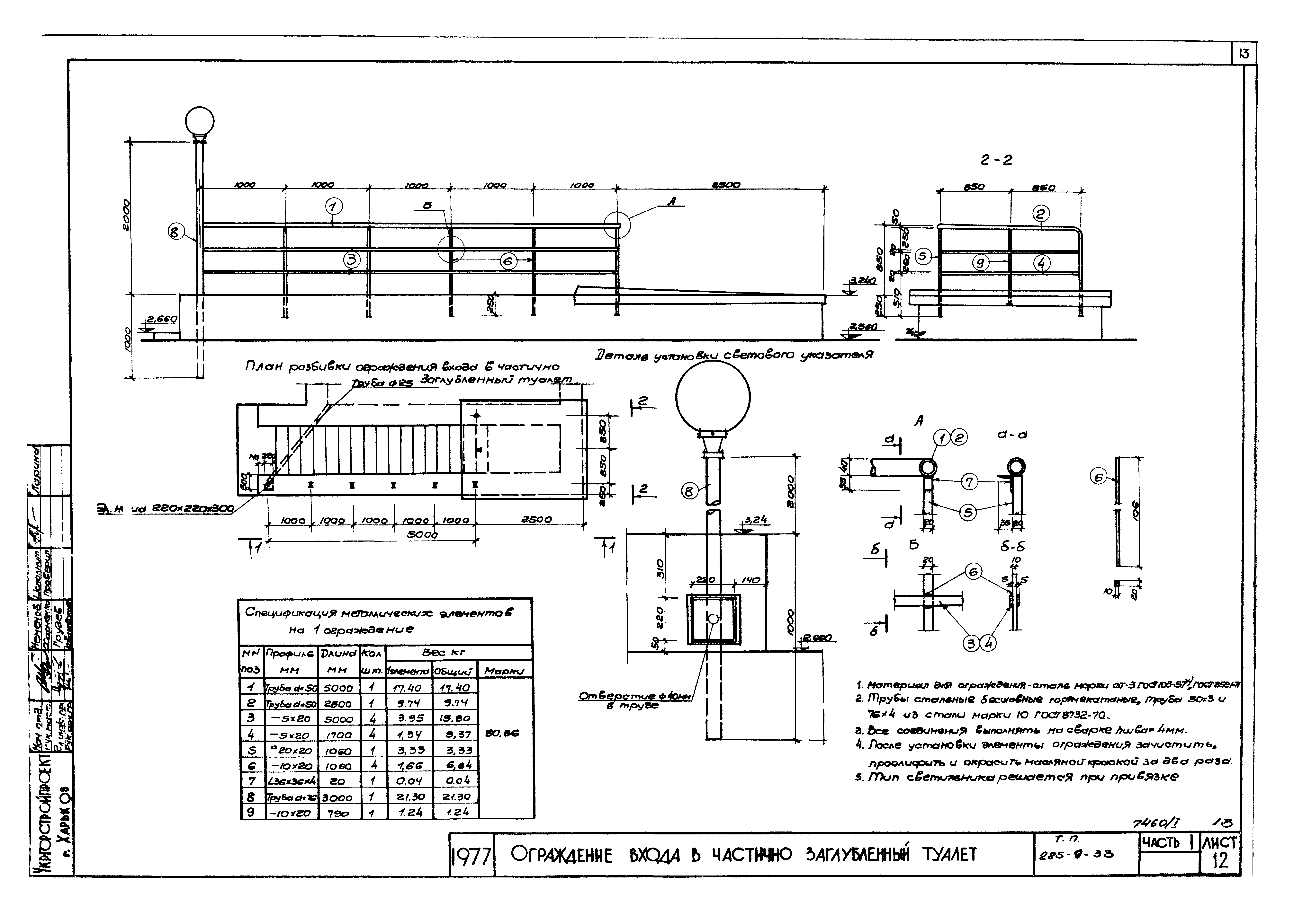

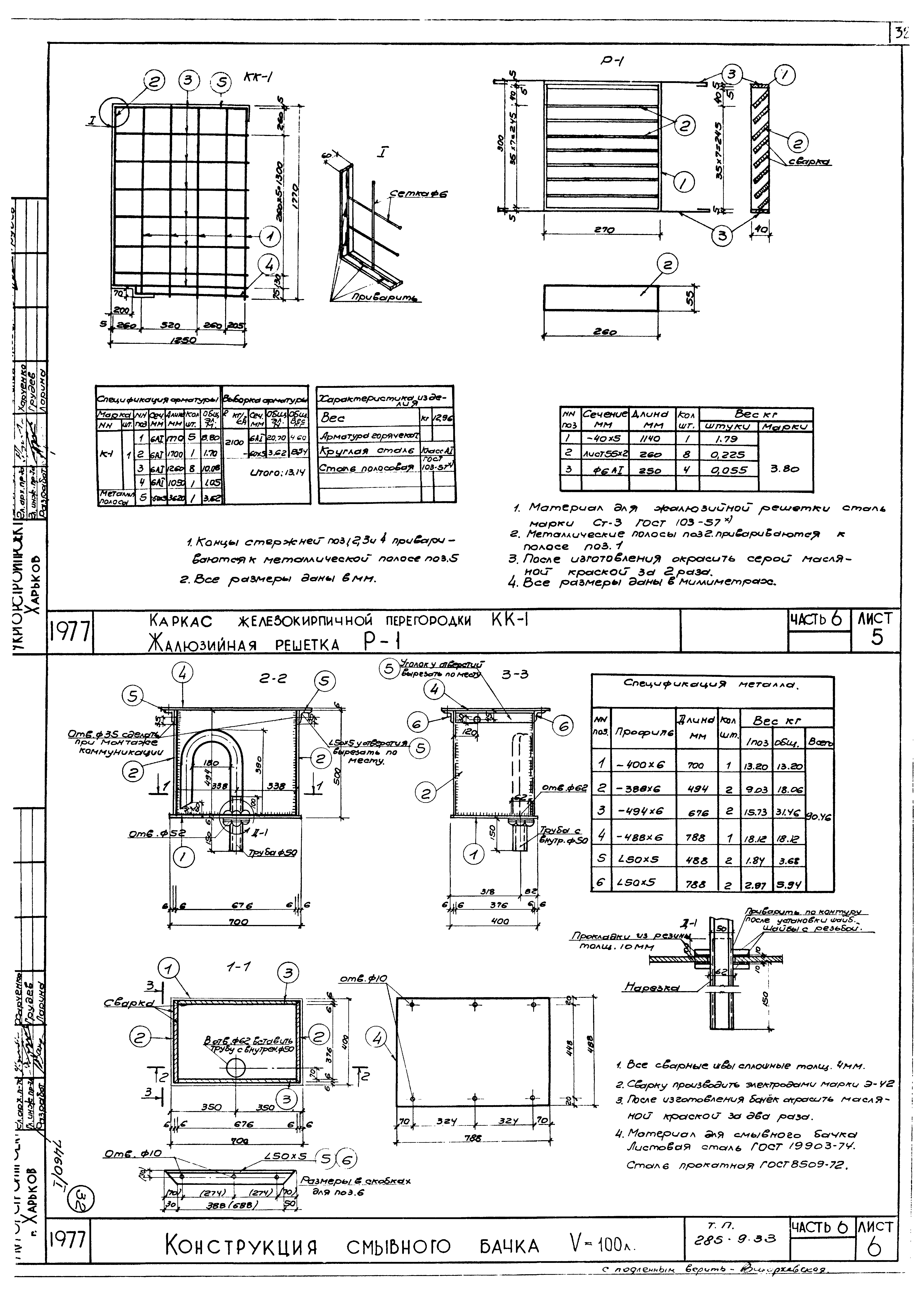

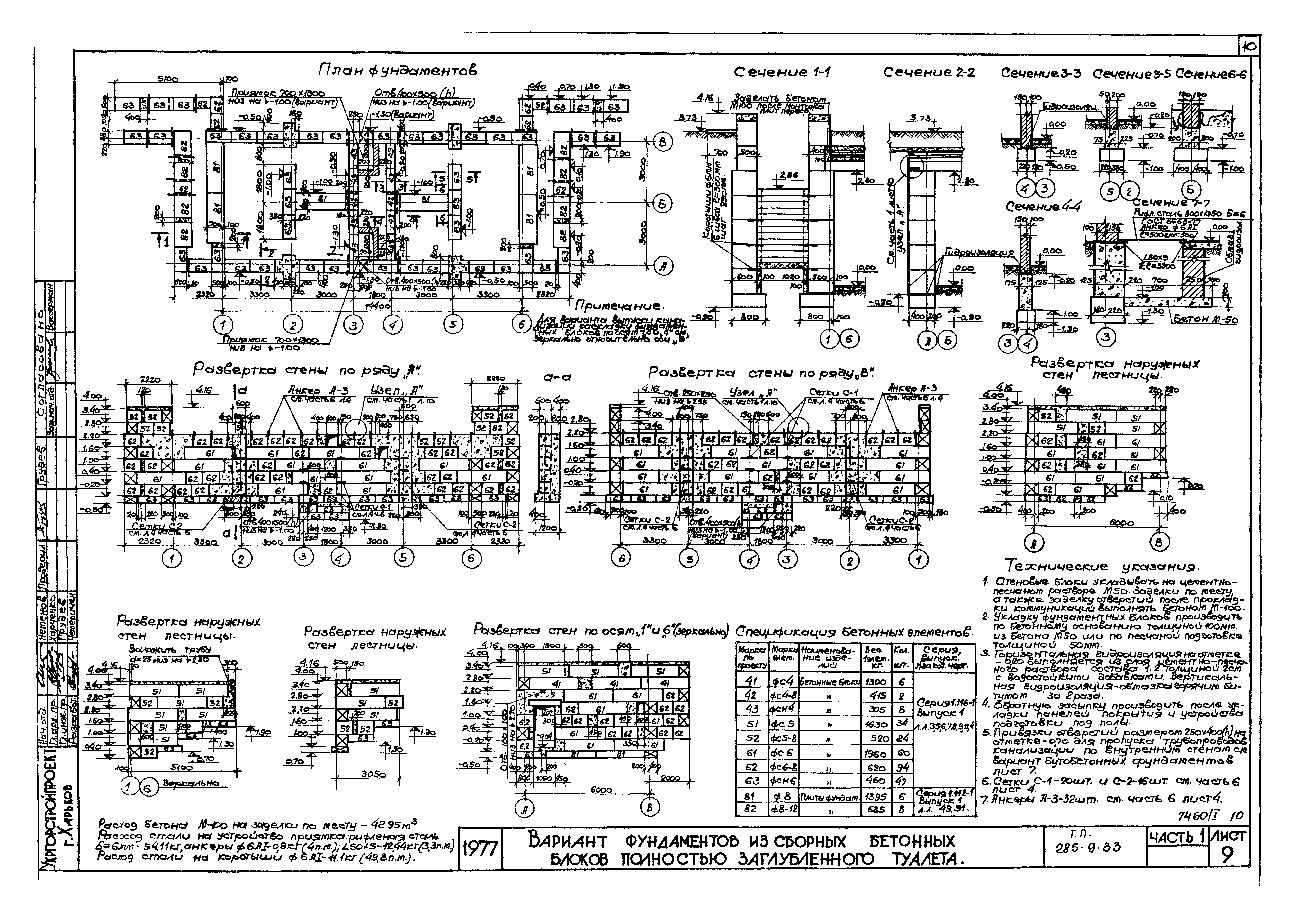

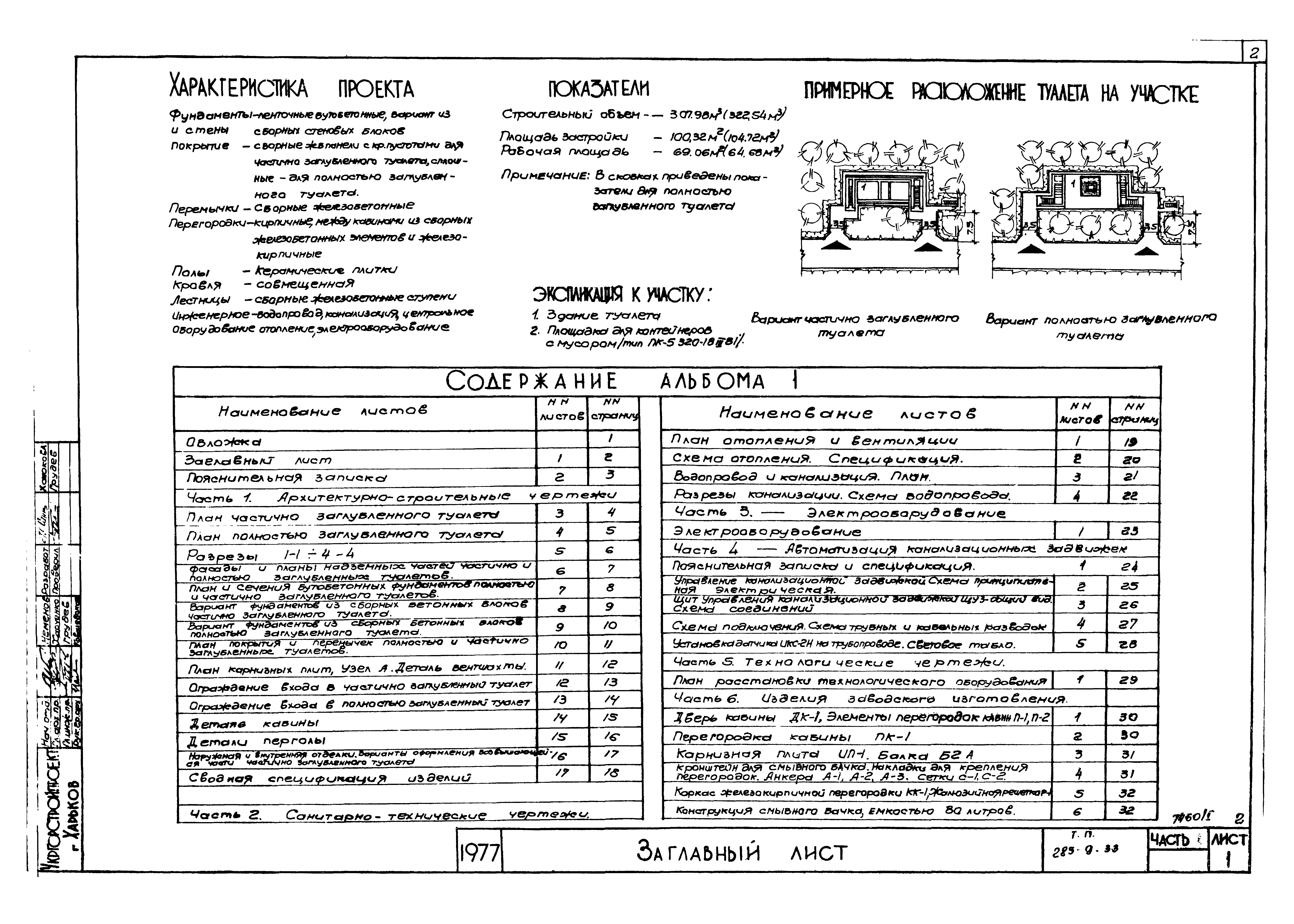

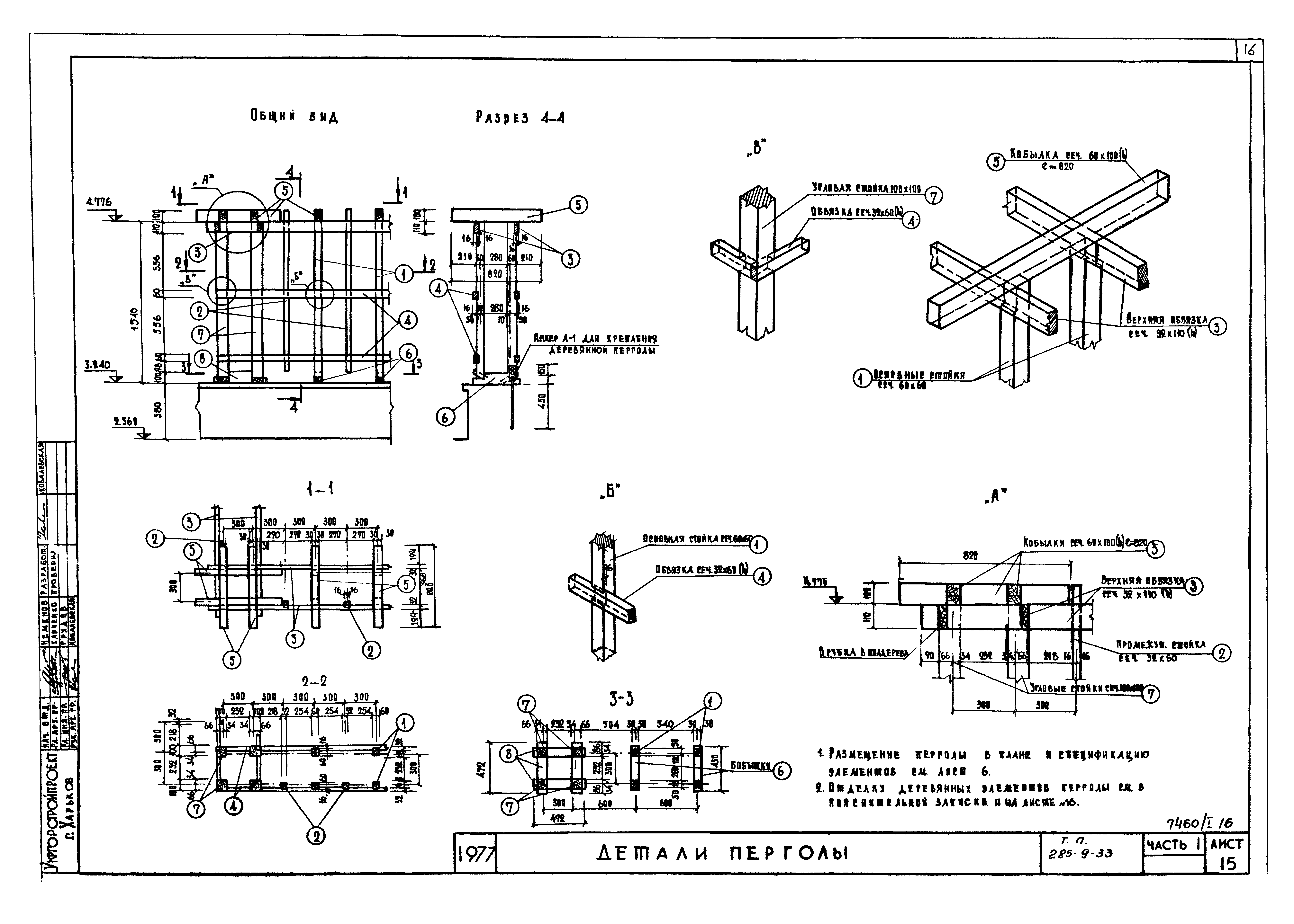

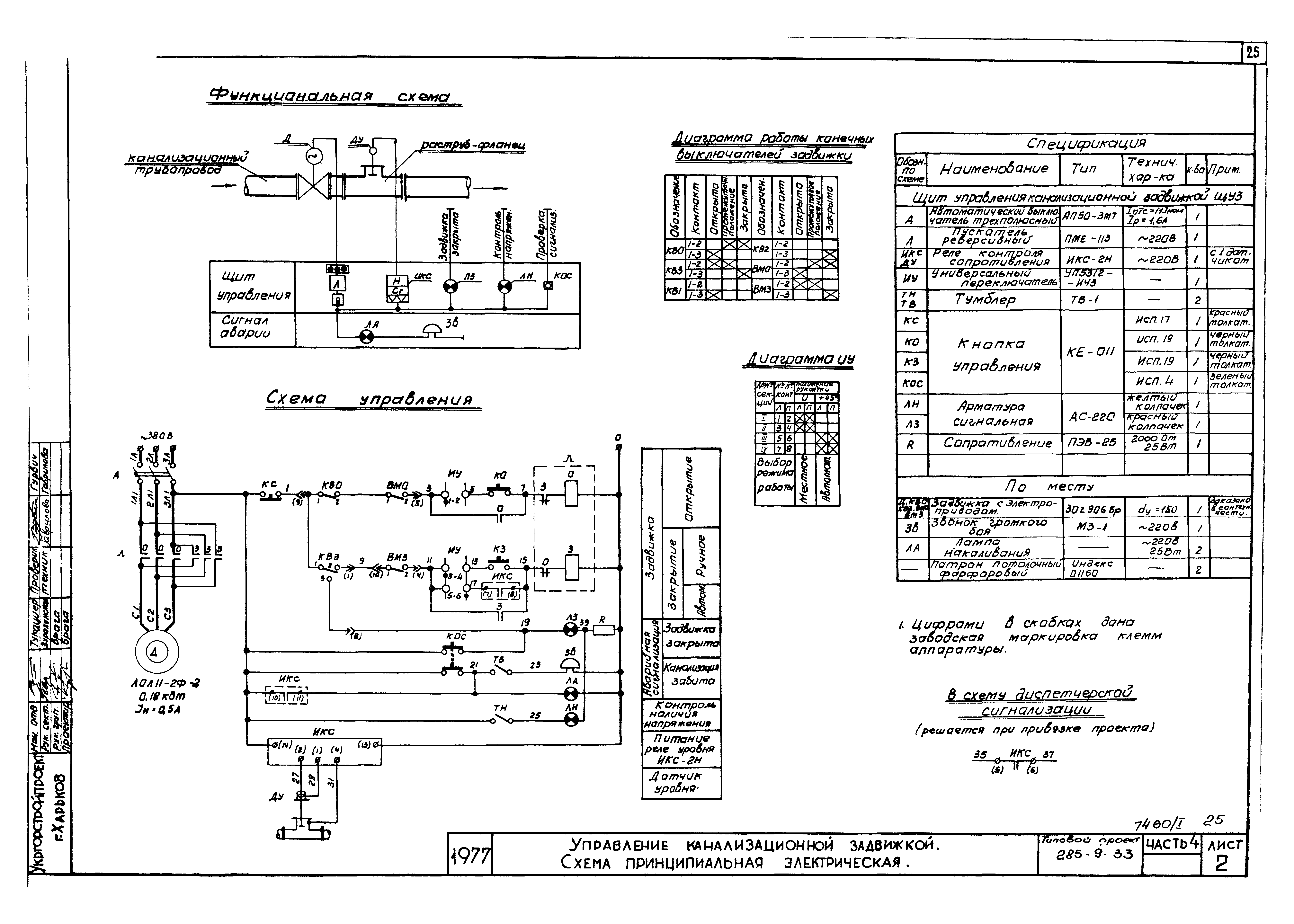

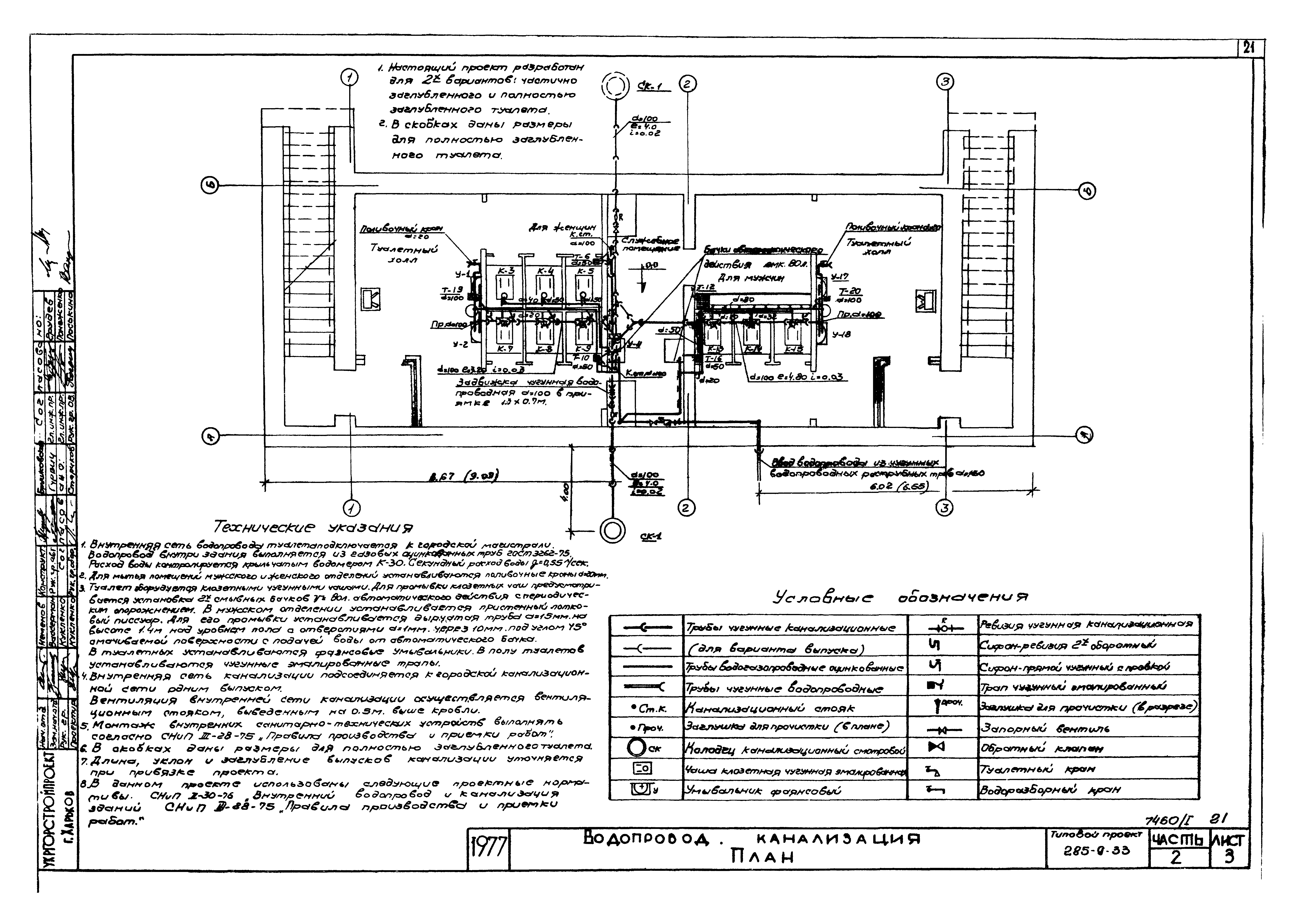

Альбом I. Архитектурно-строительная, санитарно-техническая, электротехническая и технологическая частиОбозначение: | Типовой проект 285-9-33 | Обозначение англ: | 285-9-33 | Статус: | действует | Название рус.: | Альбом I. Архитектурно-строительная, санитарно-техническая, электротехническая и технологическая части | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Оглавление: | Пояснительная записка Часть 1. Архитектурно-строительные чертежи План частично заглубленного туалета План полностью заглубленного туалета Разрезы 1-1 - 4-4 Фасады и планы надземных частей частично и полностью заглубленных туалетов План и сечения бутобетонных фундаментов полностью и частично заглубленных туалетов Вариант фундаментов из сборных бетонных блоков частично заглубленного туалета Вариант фундаментов из сборных бетонных блоков полностью заглубленного туалета План покрытия и перемычек полностью и частично заглубленных туалетов План карнизных плит. Узел А. Деталь вентшахты Ограждение входа в частично заглубленный туалет Ограждение входа в полностью заглубленный туалет Деталь кабины Детали перголы Наружная и внутренняя отделки. Варианты оформления возвышающейся части частично заглубленного туалета Сводная спецификация изделий Часть 2. Санитарно-технические чертежи План отопления и вентиляции Схема отопления. Спецификация Водопровод и канализация. План Разрезы канализации. Схема водопровода Часть 3. Электрооборудование Электрооборудование Часть 4. Автоматизация канализационных задвижек Пояснительная записка и спецификация Управление канализационной задвижкой. Схема принципиальная электрическая Щит управления канализационной задвижкой ЩУ3. Общий вид. Схема соединений Схема подключения. Схема трубных и кабельных проводок Установка датчика ИКС-2Н на трубопроводе. Световое табло Часть 5. Технологические чертежи План расстановки технологического оборудования Часть 6. Изделия заводского изготовления Дверь кабины ДК-1. Элементы перегородок кабин П-1, П-2 Перегородка кабины ПК-1 Карнизная плита ИП-1. Балка Б2А Кронштейн для смывного бачка. Накладки для крепления перегородок. Анкера А-1, А-2, А-3. Сетки С-1, С-2 Каркас железокирпичной перегородки КК-1. Жалюзийная решетка Р-1 Конструкция смывного бачка емкостью 80 литров | Разработан: | Укргорстройпроект
| Утверждён: | 22.06.1978 Госстрой УССР (UkrSSR Gosstroy )
| Издан: | ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
| Расположен в: |
|
