Типовые материалы для проектирования 407-03-562.90

Альбом 2. Строительные конструкции. Стальные конструкции

Обозначение: Типовые материалы для проектирования 407-03-562.90
Обозначение англ: 407-03-562.90
Статус:cправочные материалы, мп, тпр
Название рус.:Альбом 2. Строительные конструкции. Стальные конструкции
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:20.07.1990

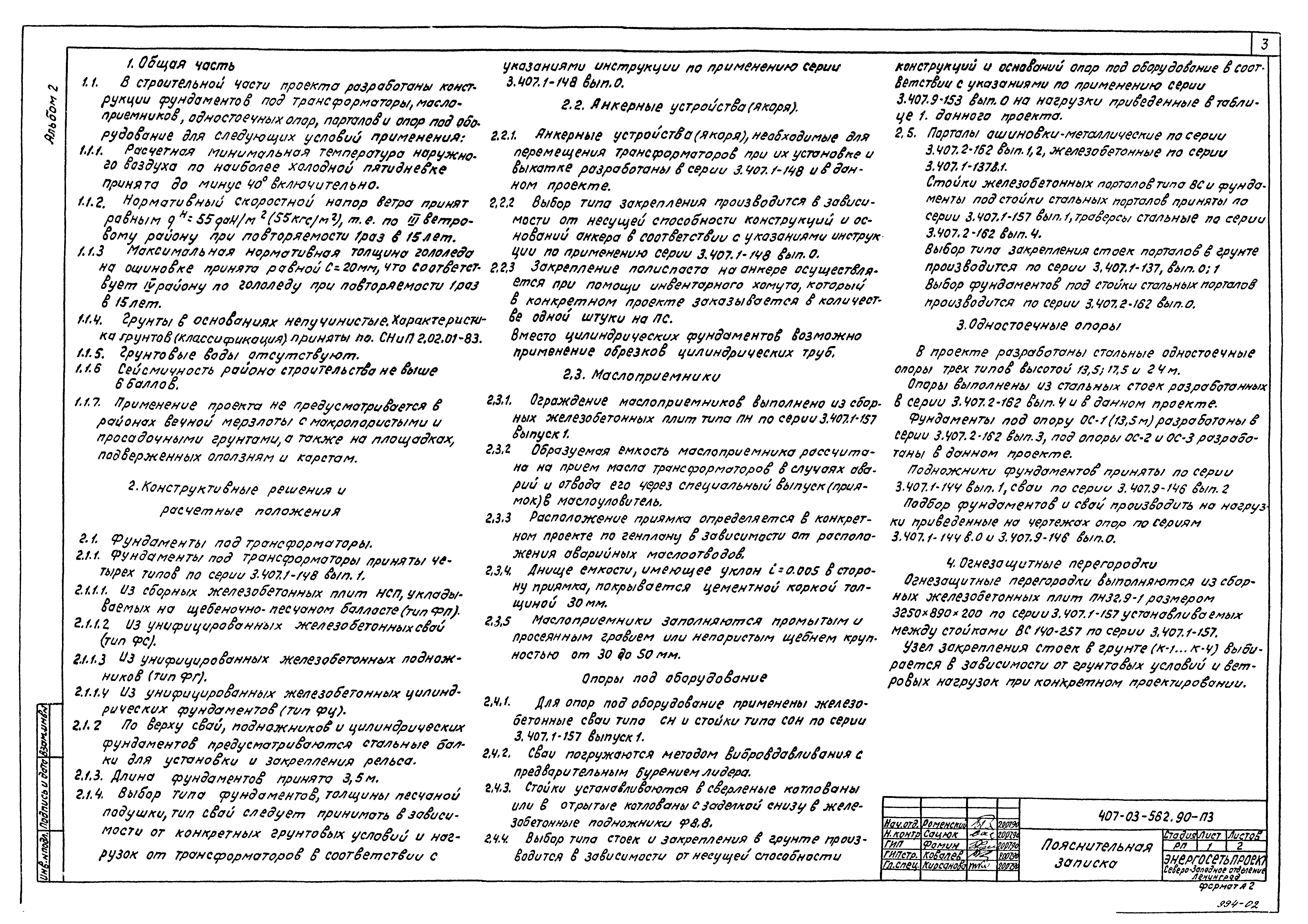

Оглавление:Пояснительная записка
КС Строительная часть

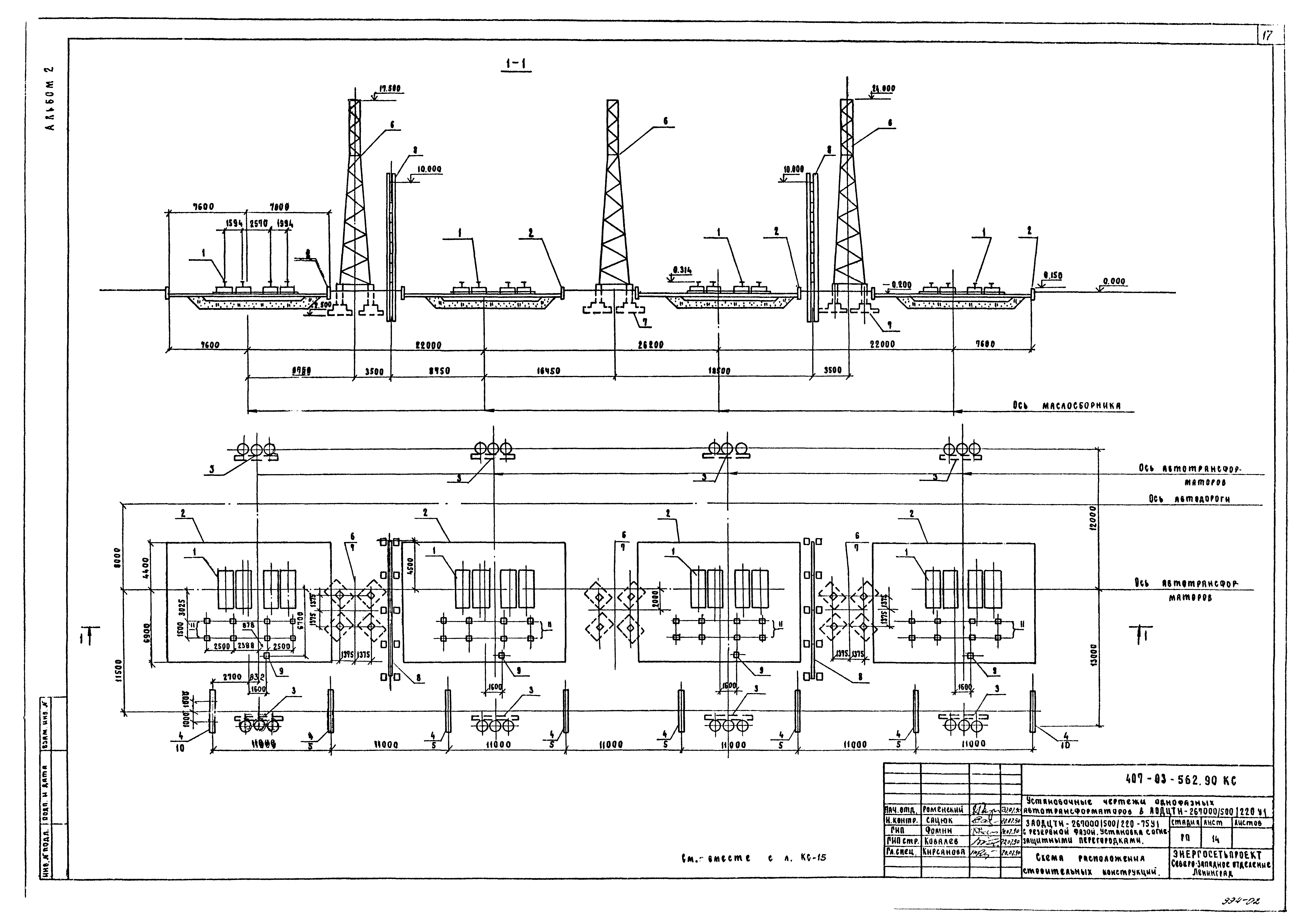

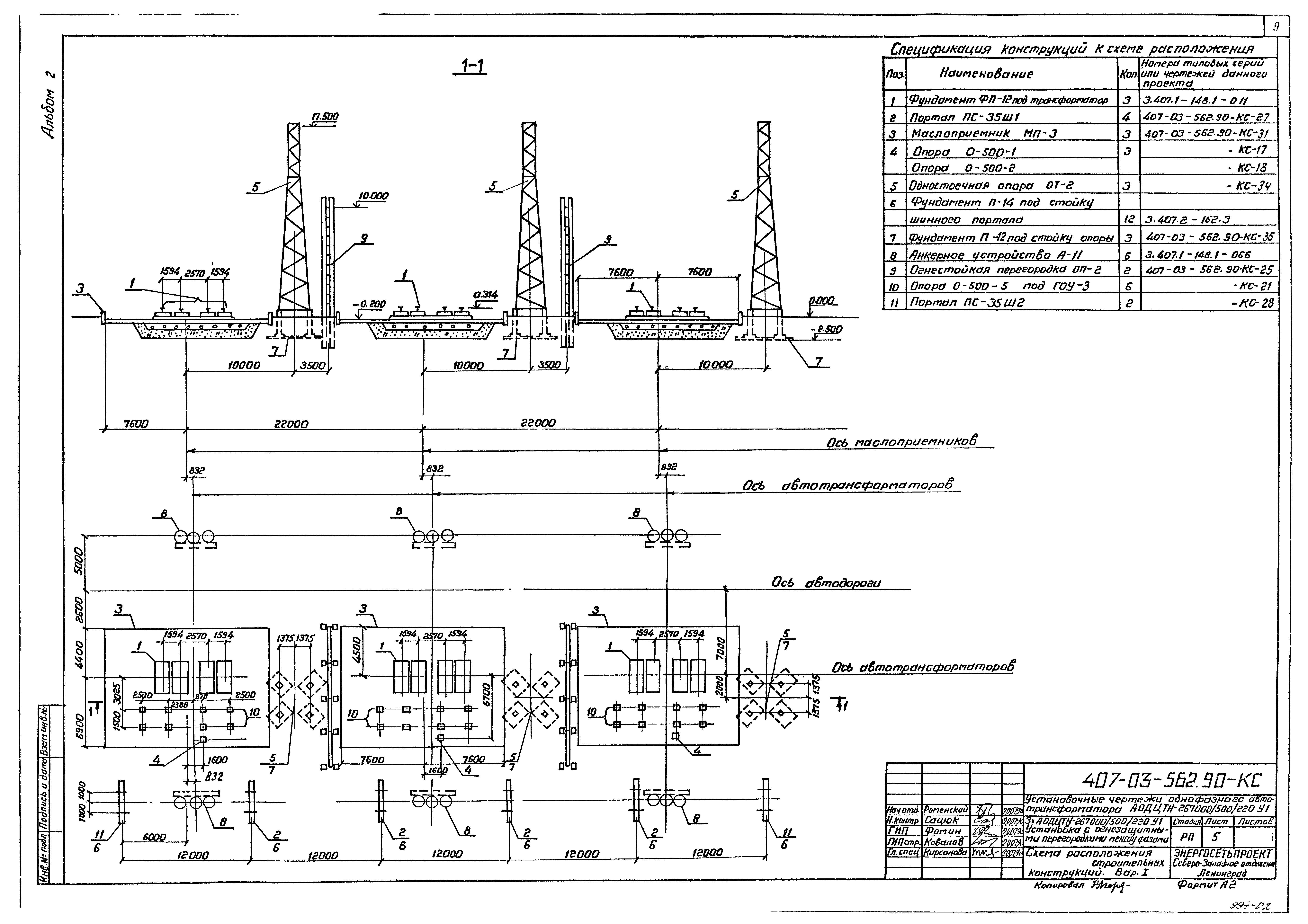

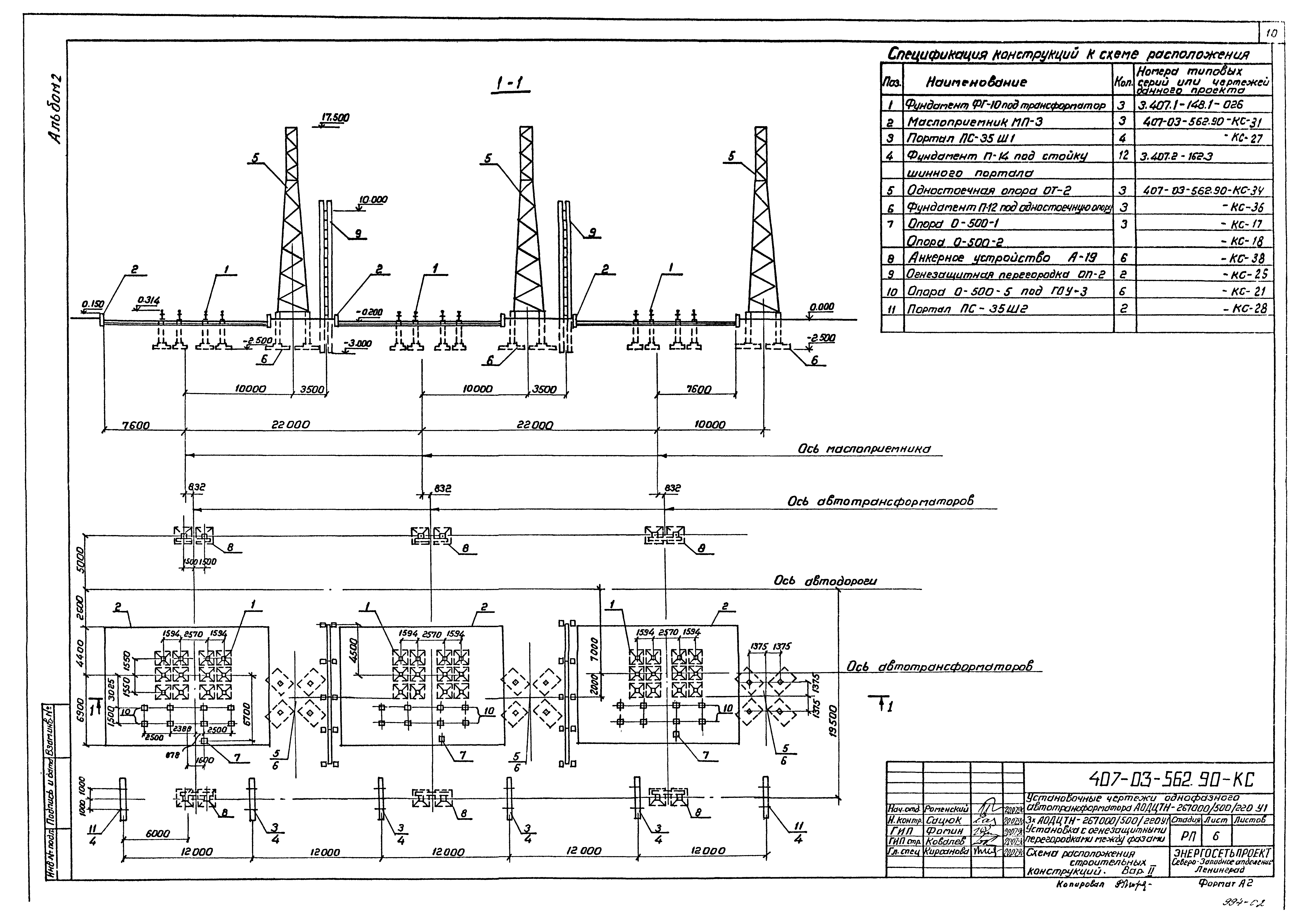

   3хАОДЦТН-267000/500/220У1. Установка без огнезащитных перегородок между фазами. Схема расположения строительных конструкций. Вариант I

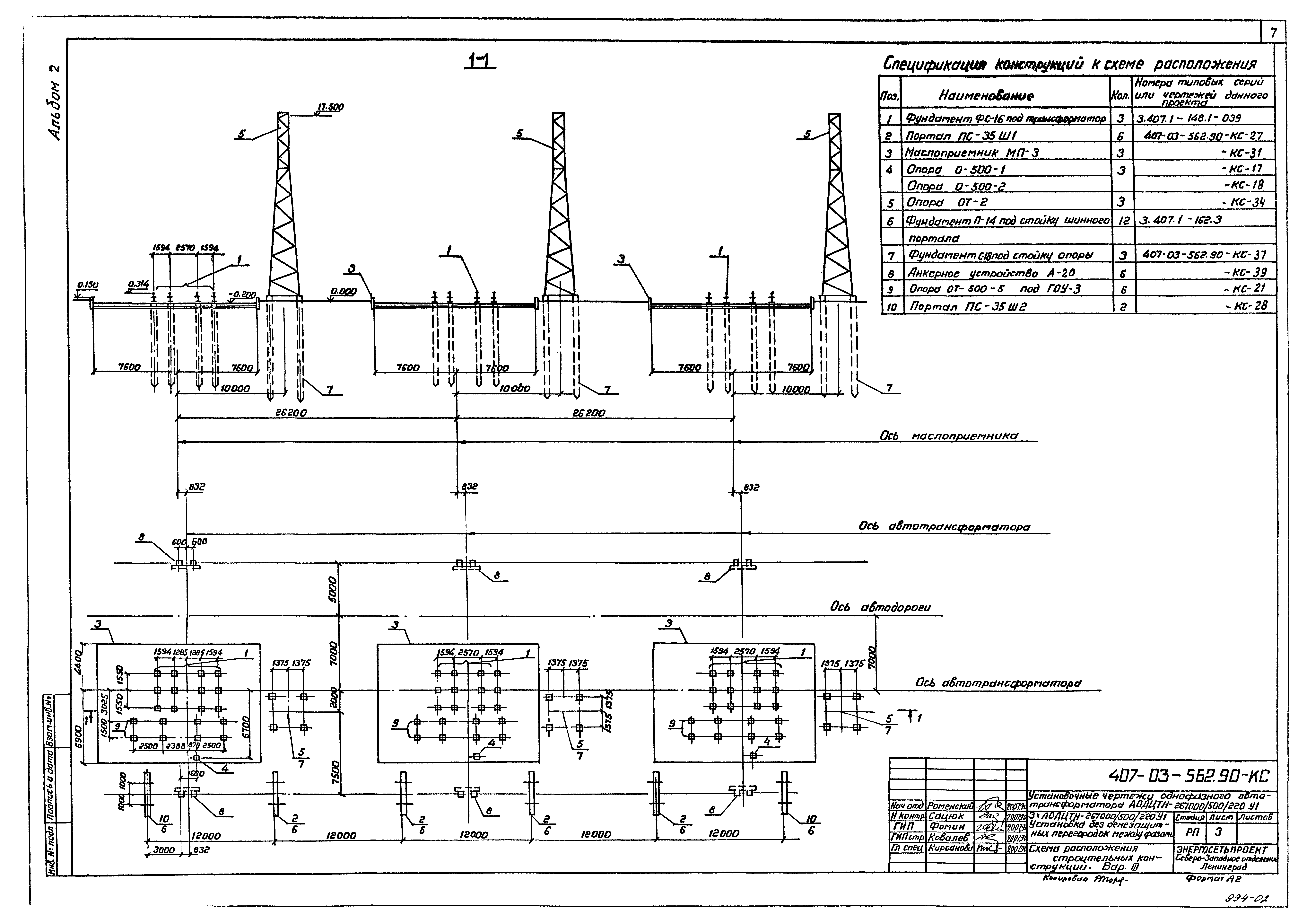

   3хАОДЦТН-267000/500/220У1. Установка без огнезащитных перегородок между фазами. Схема расположения строительных конструкций. Вариант II
   3хАОДЦТН-267000/500/220У1. Установка без огнезащитных перегородок между фазами. Схема расположения строительных конструкций. Вариант III
   3хАОДЦТН-267000/500/220У1. Установка без огнезащитных перегородок между фазами. Схема расположения строительных конструкций. Вариант IV

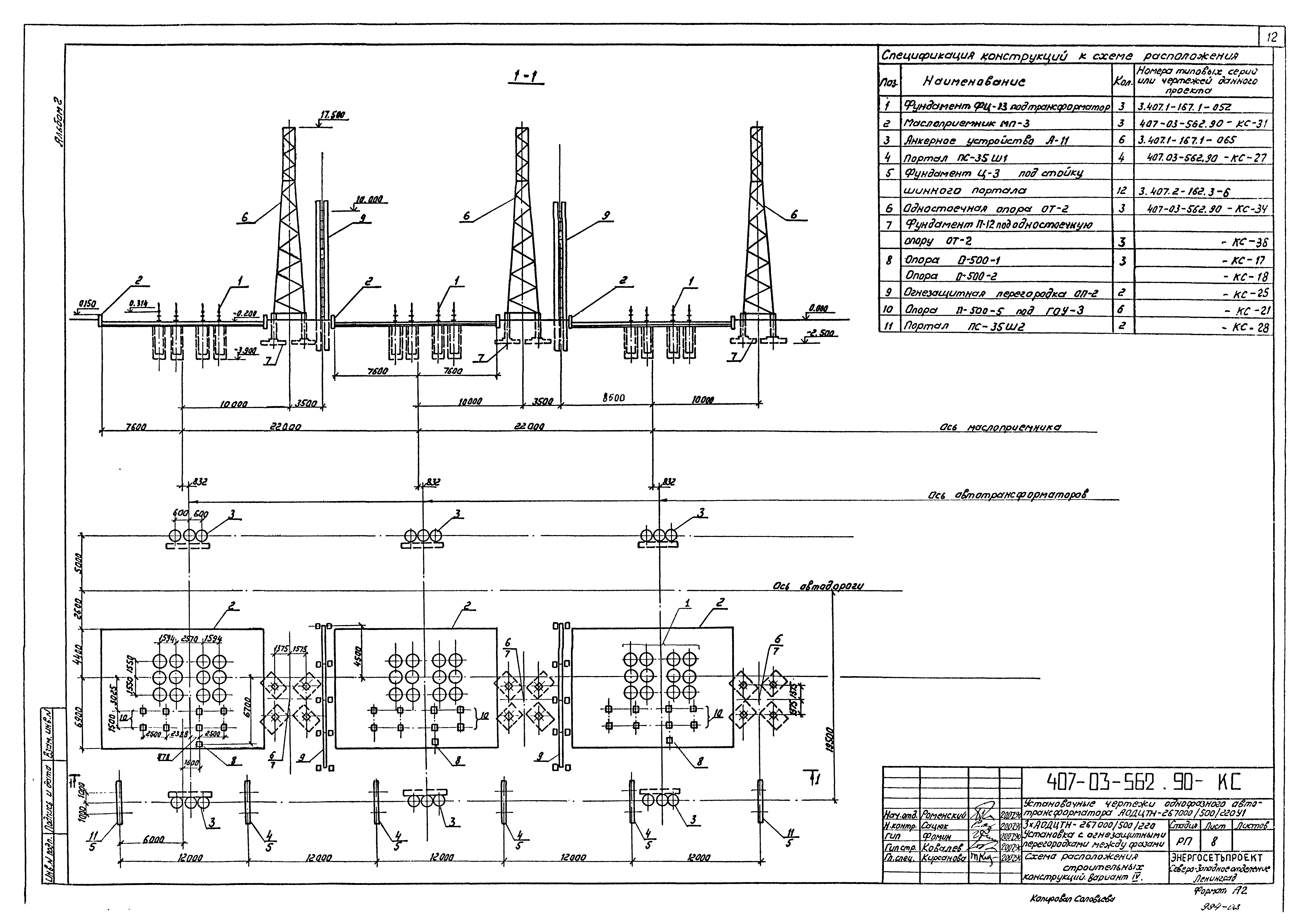

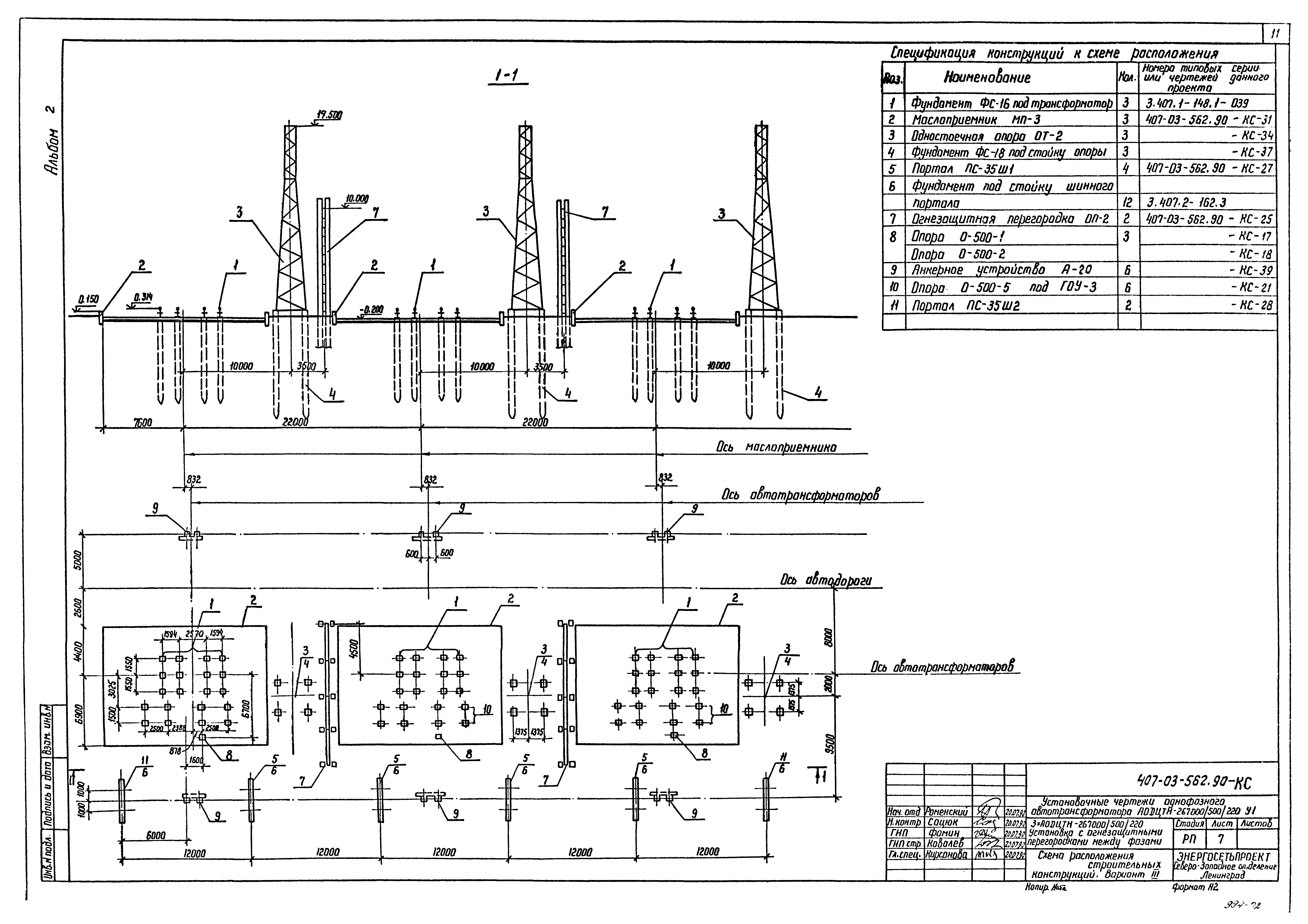

   3хАОДЦТН-267000/500/220У1. Установка с огнезащитными перегородками между фазами. Схема расположения строительных конструкций. Вариант I
   3хАОДЦТН-267000/500/220У1. Установка с огнезащитными перегородками между фазами. Схема расположения строительных конструкций. Вариант II
   3хАОДЦТН-267000/500/220У1. Установка с огнезащитными перегородками между фазами. Схема расположения строительных конструкций. Вариант III
   3хАОДЦТН-267000/500/220У1. Установка с огнезащитными перегородками между фазами. Схема расположения строительных конструкций. Вариант IV

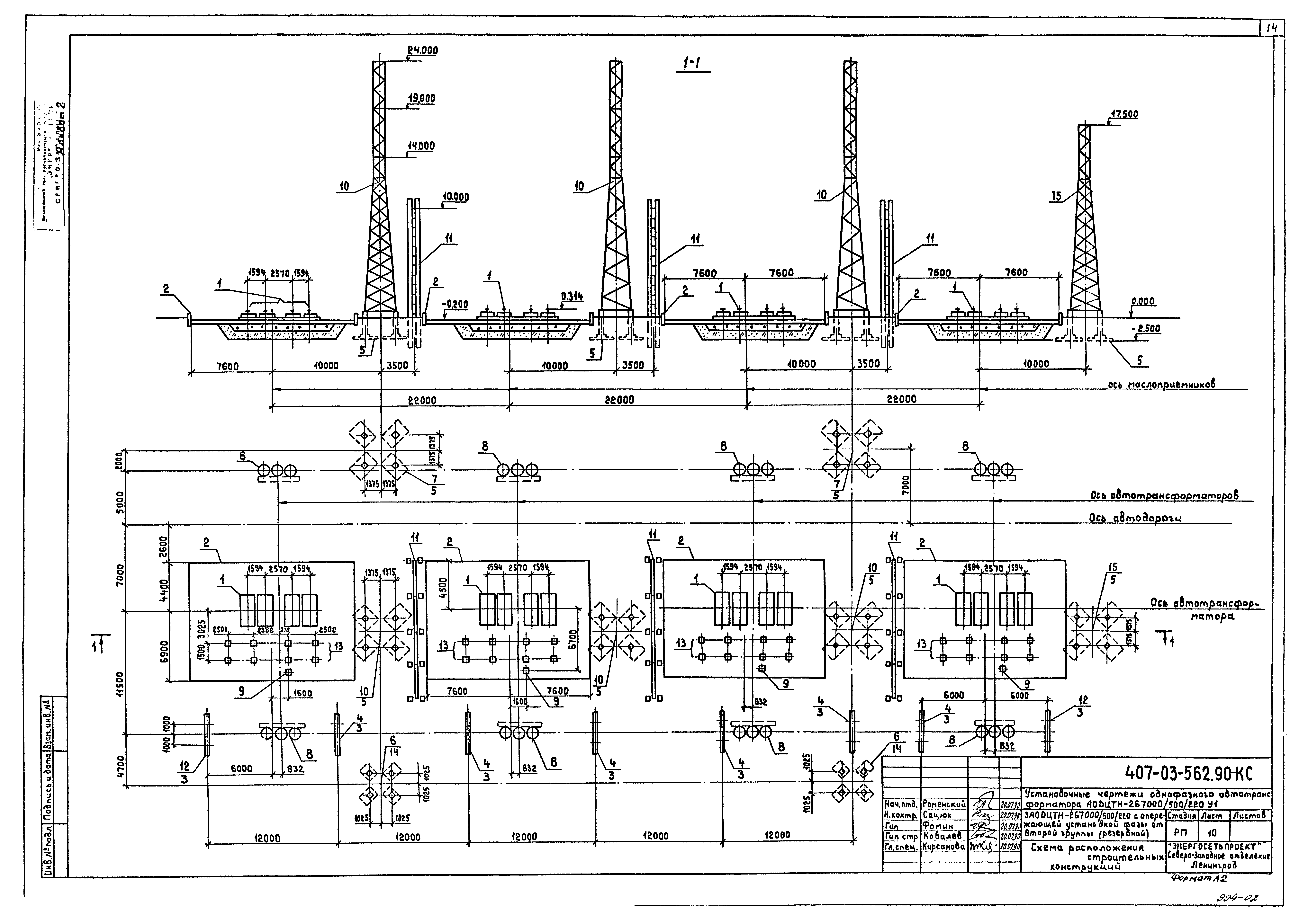

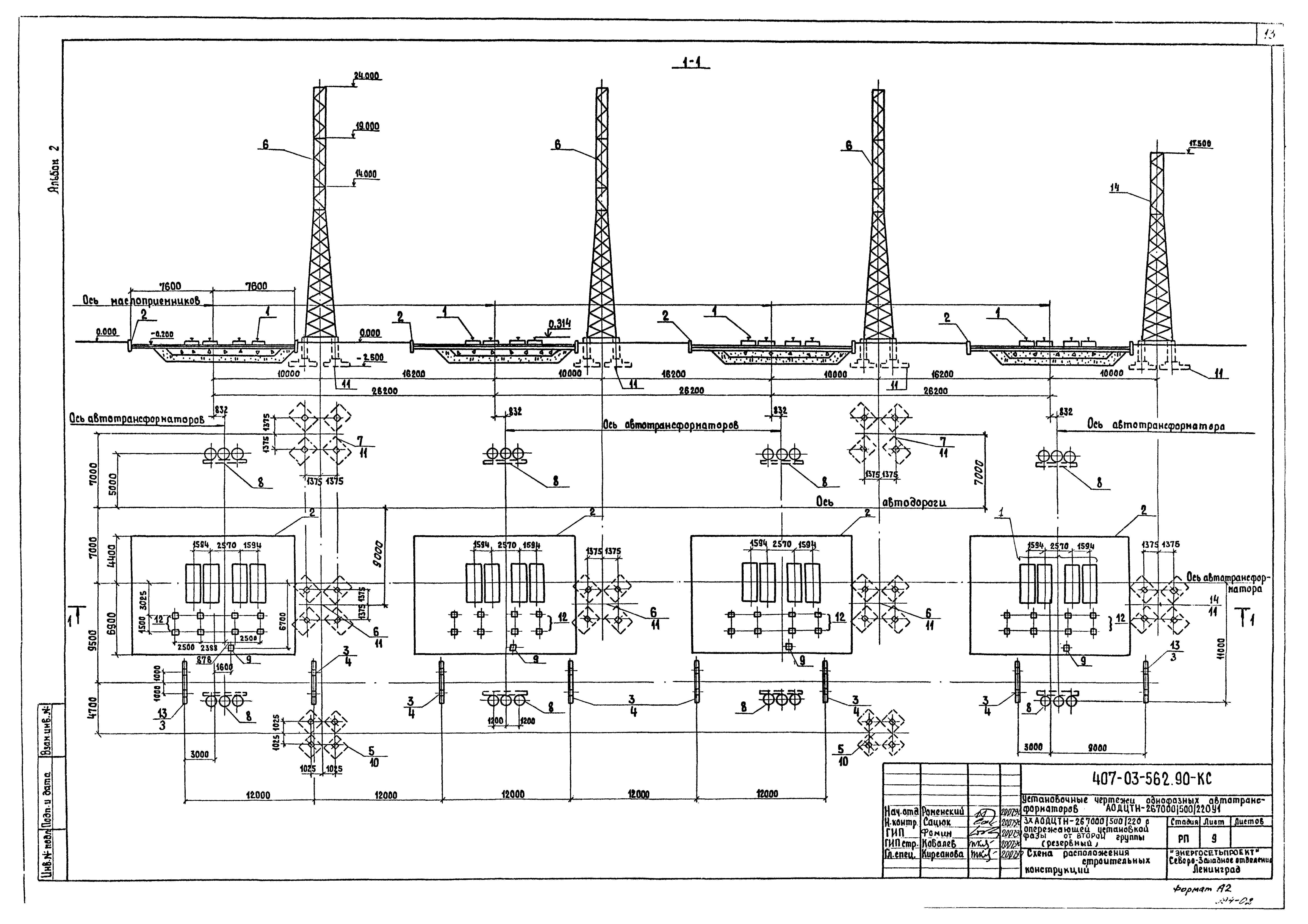

   3хАОДЦТН-267000/500/220 с опережающей установкой фазы от второй группы (резервной). Схема расположения строительных конструкций
   3хАОДЦТН-267000/500/220 с опережающей установкой фазы от второй группы (резервной). Спецификация конструкций к схеме расположения
   3хАОДЦТН-267000/500/220 с опережающей установкой фазы от второй группы (резервной). Вариант с огнезащитными перегородками. Спецификация конструкций к схеме расположения

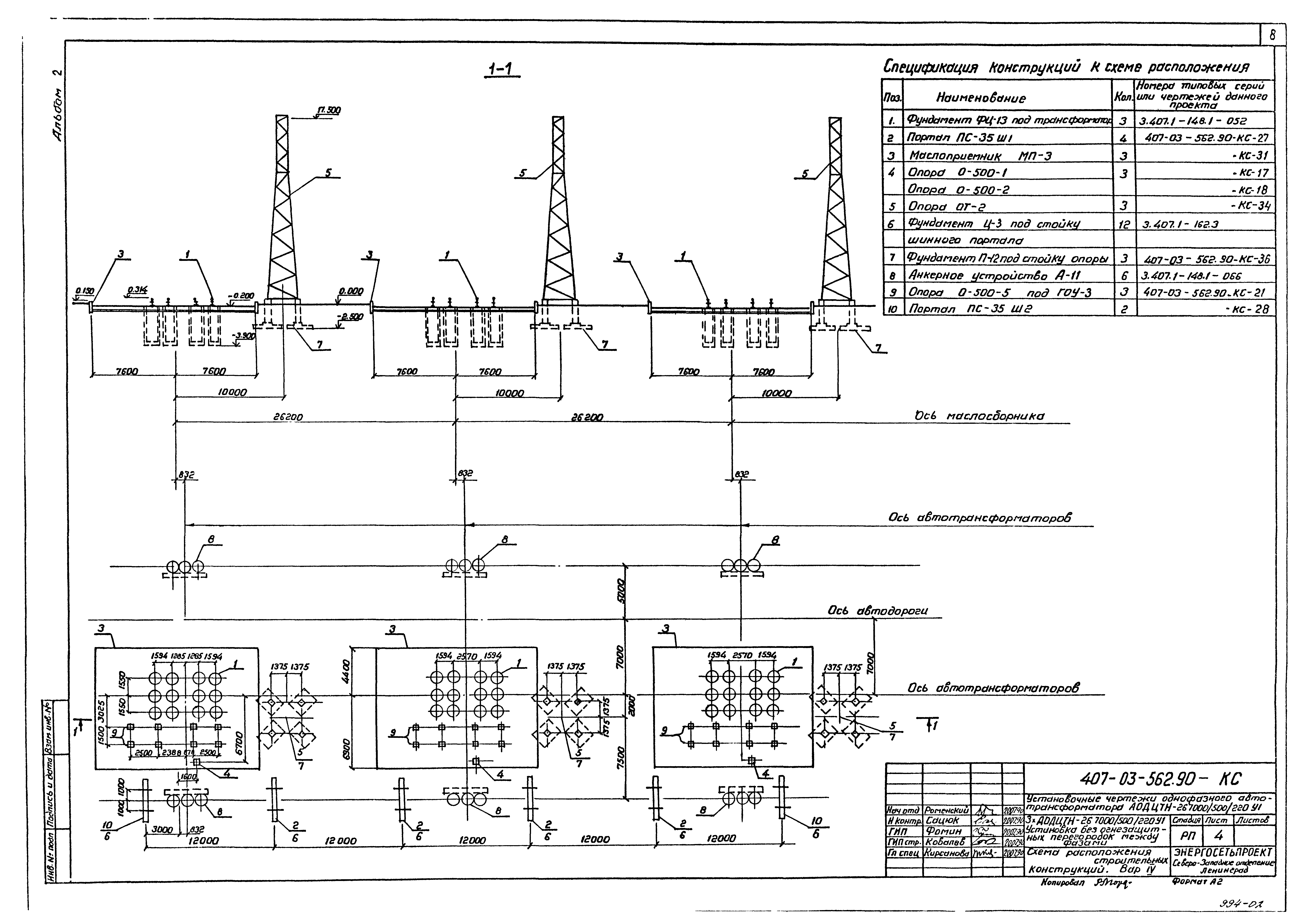

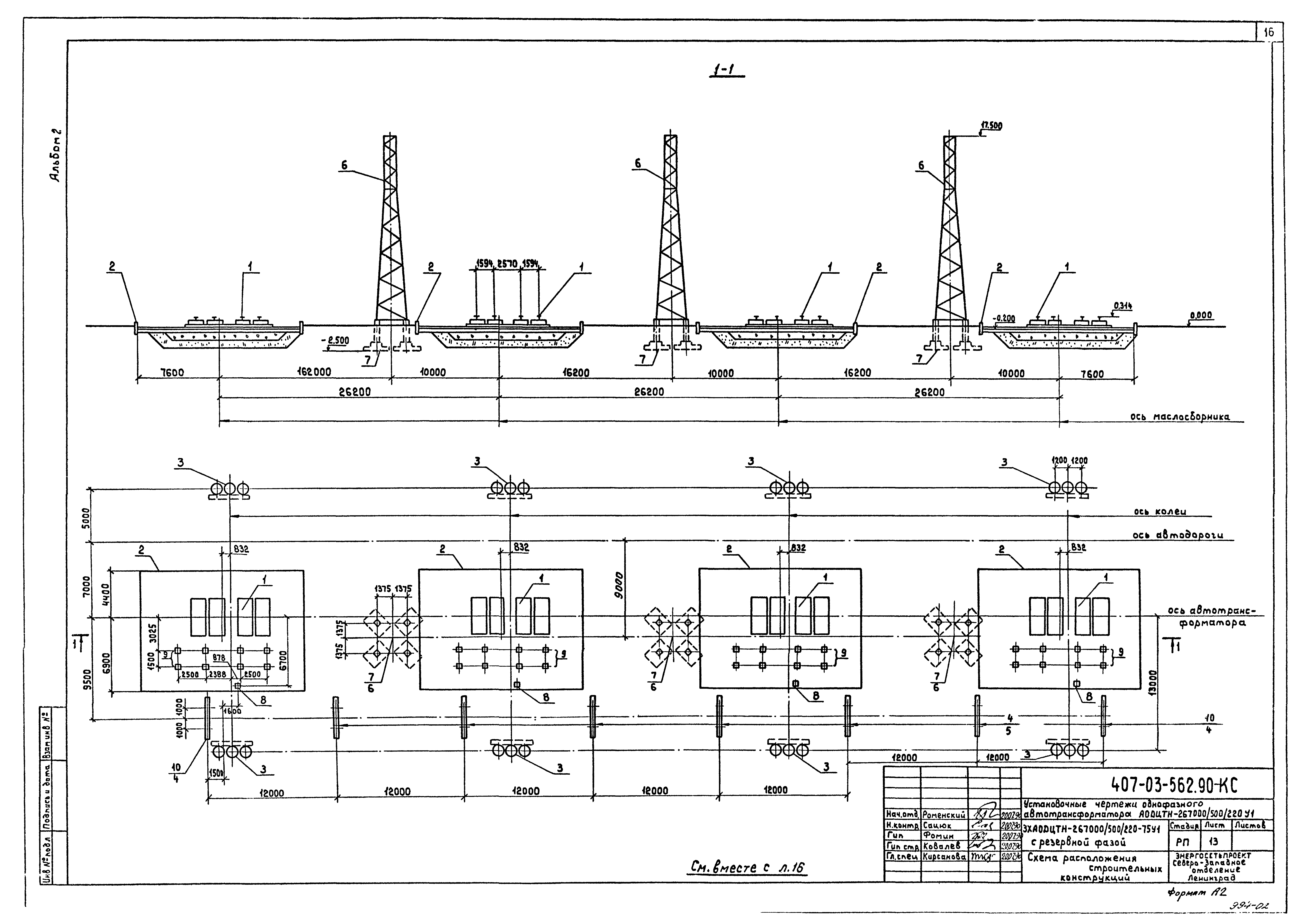

   3хАОДЦТН-267000/500/220-79У1 с резервной фазой. Схема расположения строительных конструкций
   3хАОДЦТН-267000/500/220-79У1 с резервной фазой. Установка с огнезащитными перегородками. Схема расположения строительных конструкций
   3хАОДЦТН-267000/500/220-79У1 с резервной фазой. Установка с огнезащитными перегородками. Спецификация конструкций к схеме расположения
   3хАОДЦТН-267000/500/220-79У1 с резервной фазой. Спецификация конструкций к схеме расположения

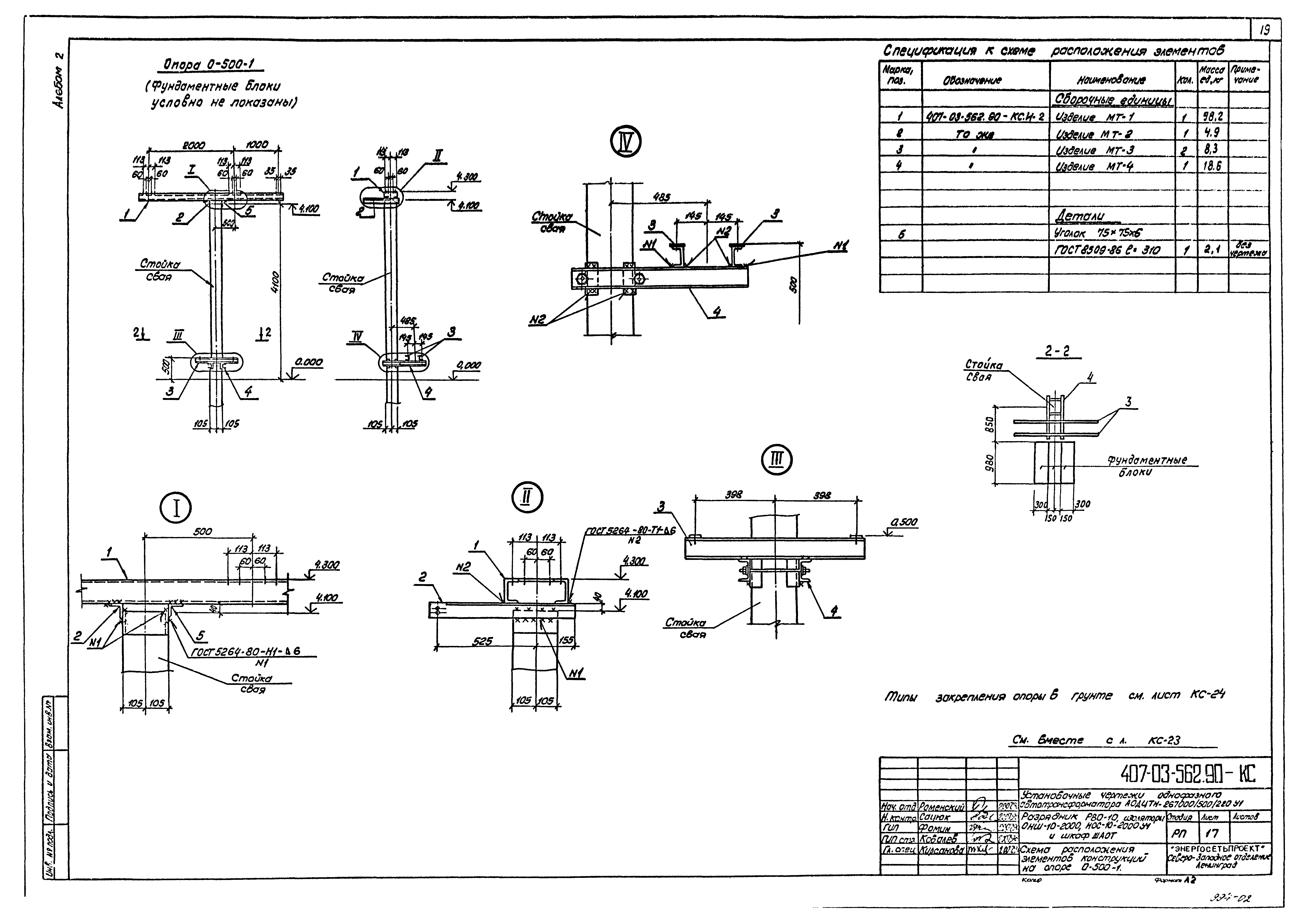

   Разрядник РВО-10, изоляторы ОНШ-10-2000, ИОС-10-2000У1 и шкаф ШАОТ. Схема расположения элементов конструкций на опоре О-500-1
   Разрядник РВО-10, изоляторы ОНШ-10-2000, ИОС-10-2000У1 и 2 шкафа ШАОТ. Схема расположения элементов конструкций на опоре О-500-2
   Разрядник РВС-35, изоляторы ОНШ-35-20-1; С4-195-IУХЛ и шкаф ШАОТ. Схема расположения элементов конструкций на опоре О-500-3

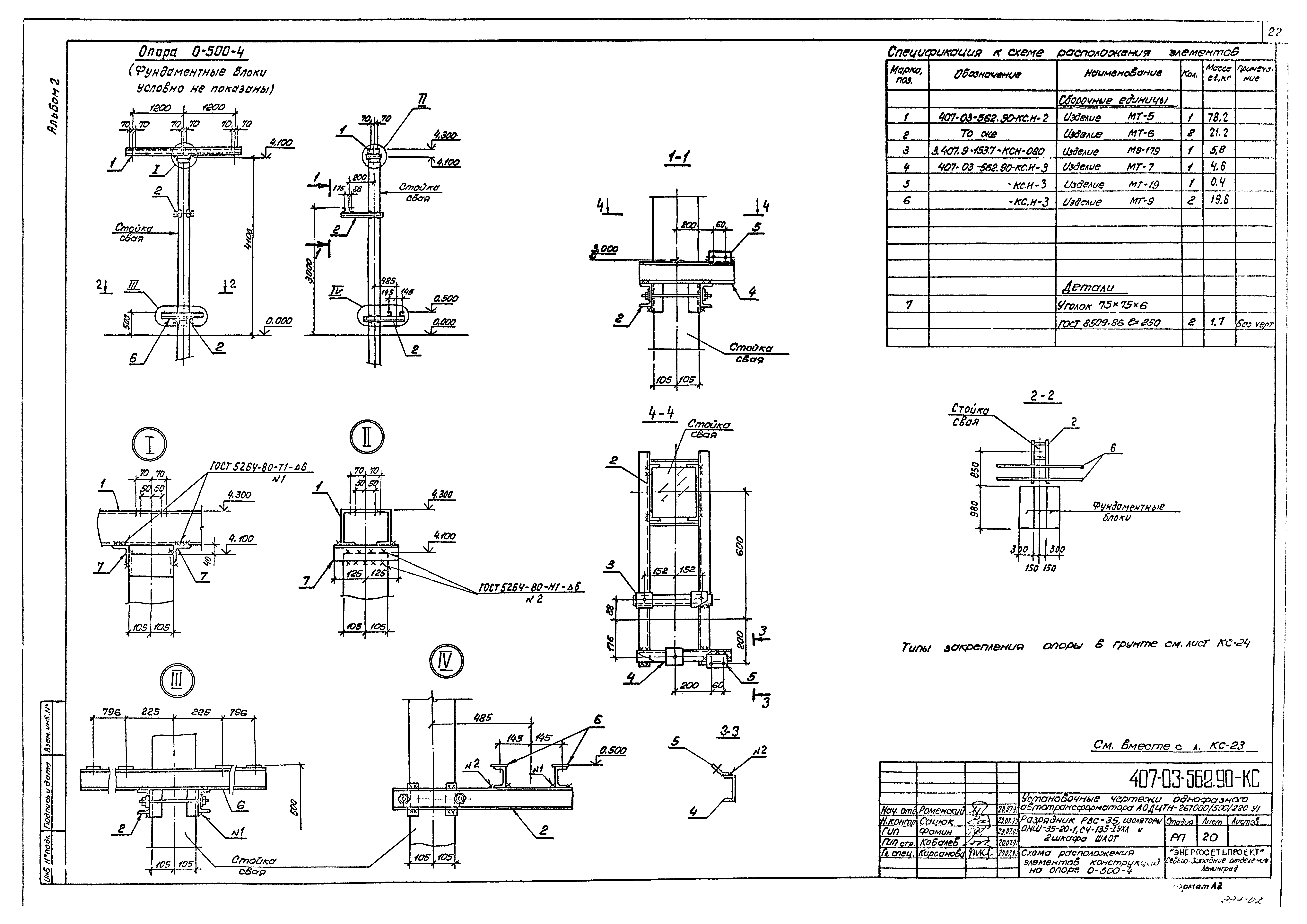

   Разрядник РВС-35, изоляторы ОНШ-35-20-1; С4-195-IУХЛ и 2 шкафа ШАОТ. Схема расположения элементов конструкций на опоре О-500-4

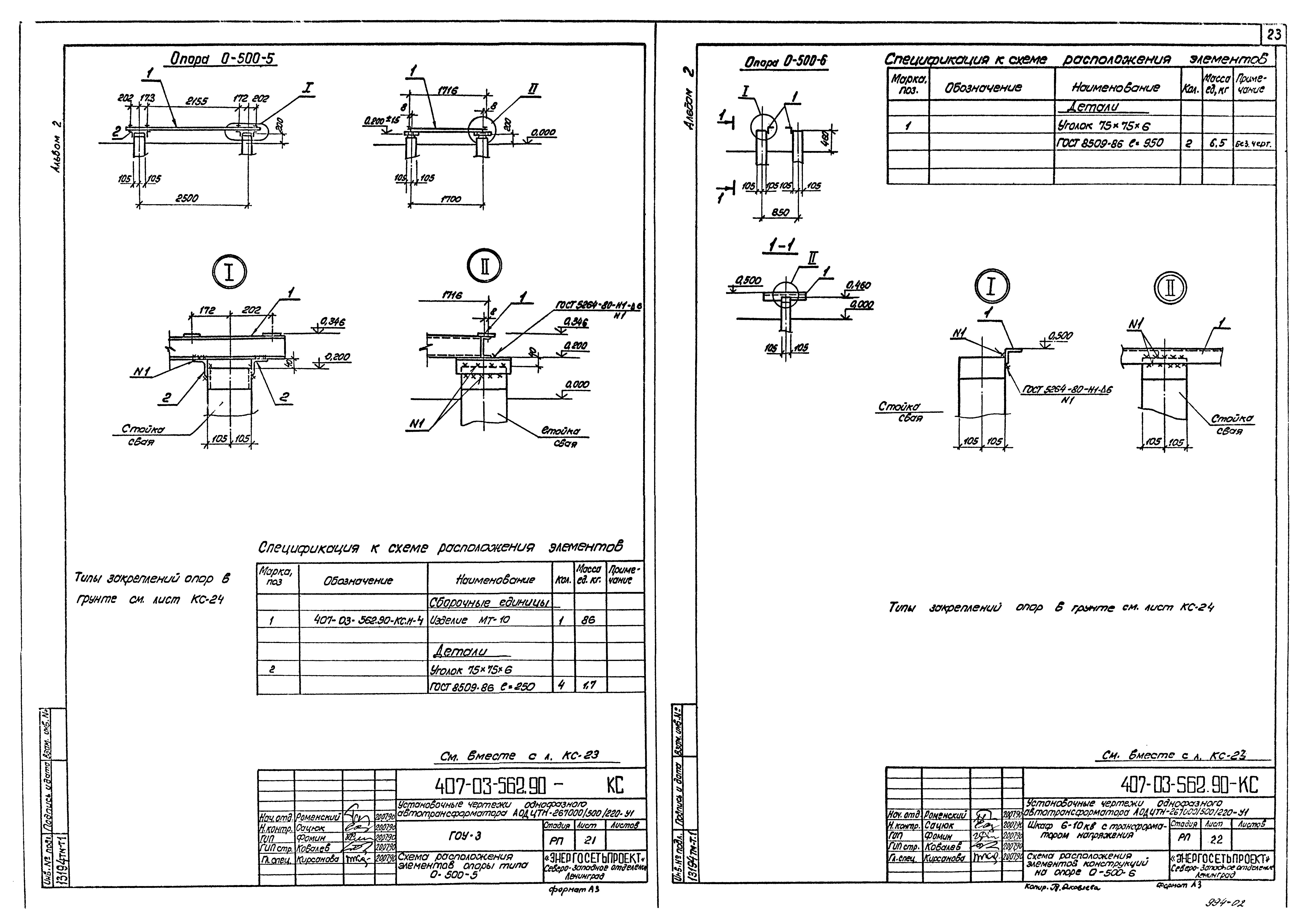

   ГОУ-3. Схема расположения элементов опоры типа О-500-5
   Шкаф 6 - 10 кВ с трансформатором напряжения. Схема расположения элементов конструкций на опоре О-500-6
   Опоры О-500-1…О-500-6. Спецификация сборных железобетонных элементов
   Типы закреплений опор под оборудование в грунте
   Схема расположения элементов огнезащитной перегородки ОП-2

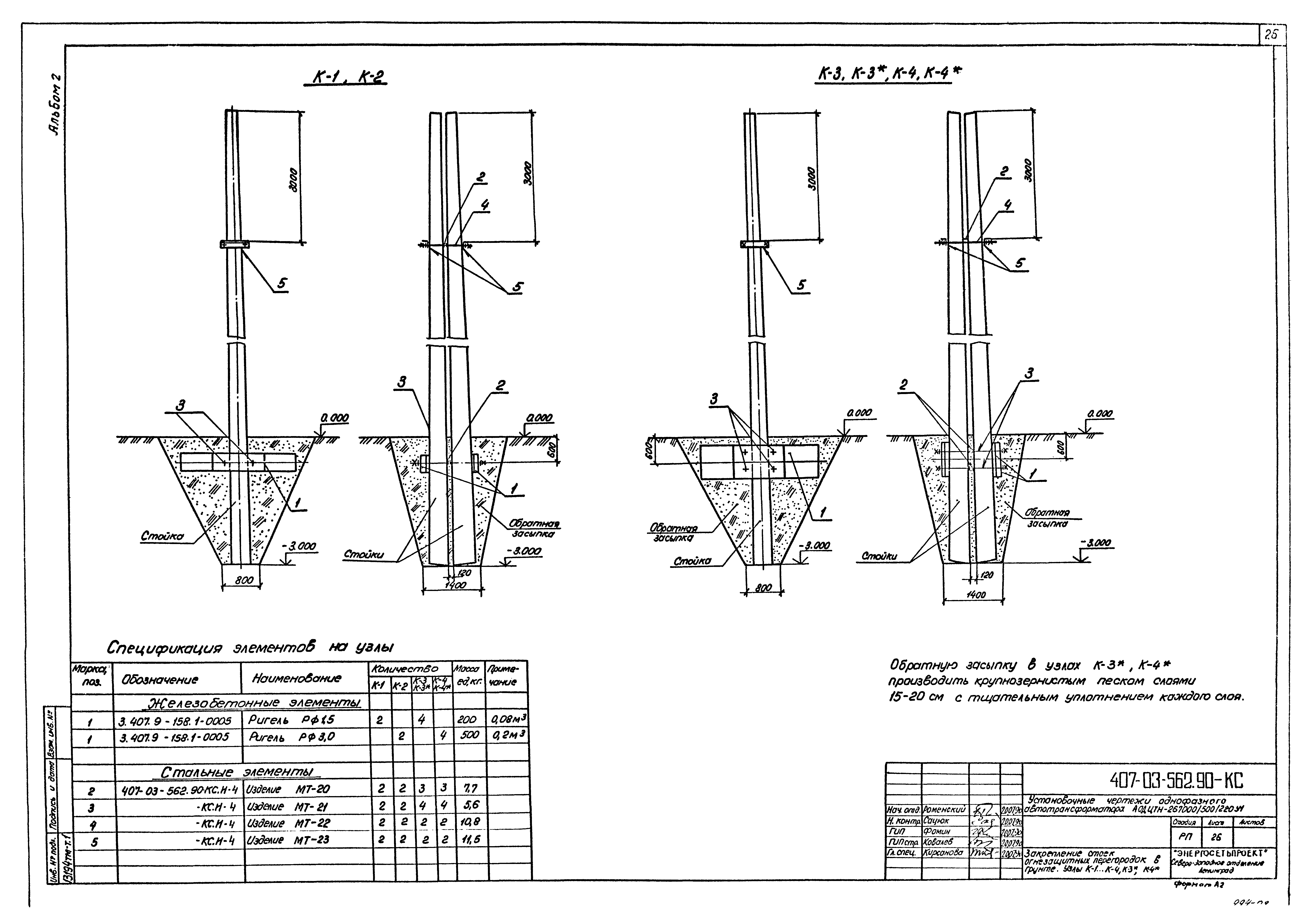

   Закрепление стоек огнезащитных перегородок в грунте. Узлы К-1…К-4; К-3*, К-4*

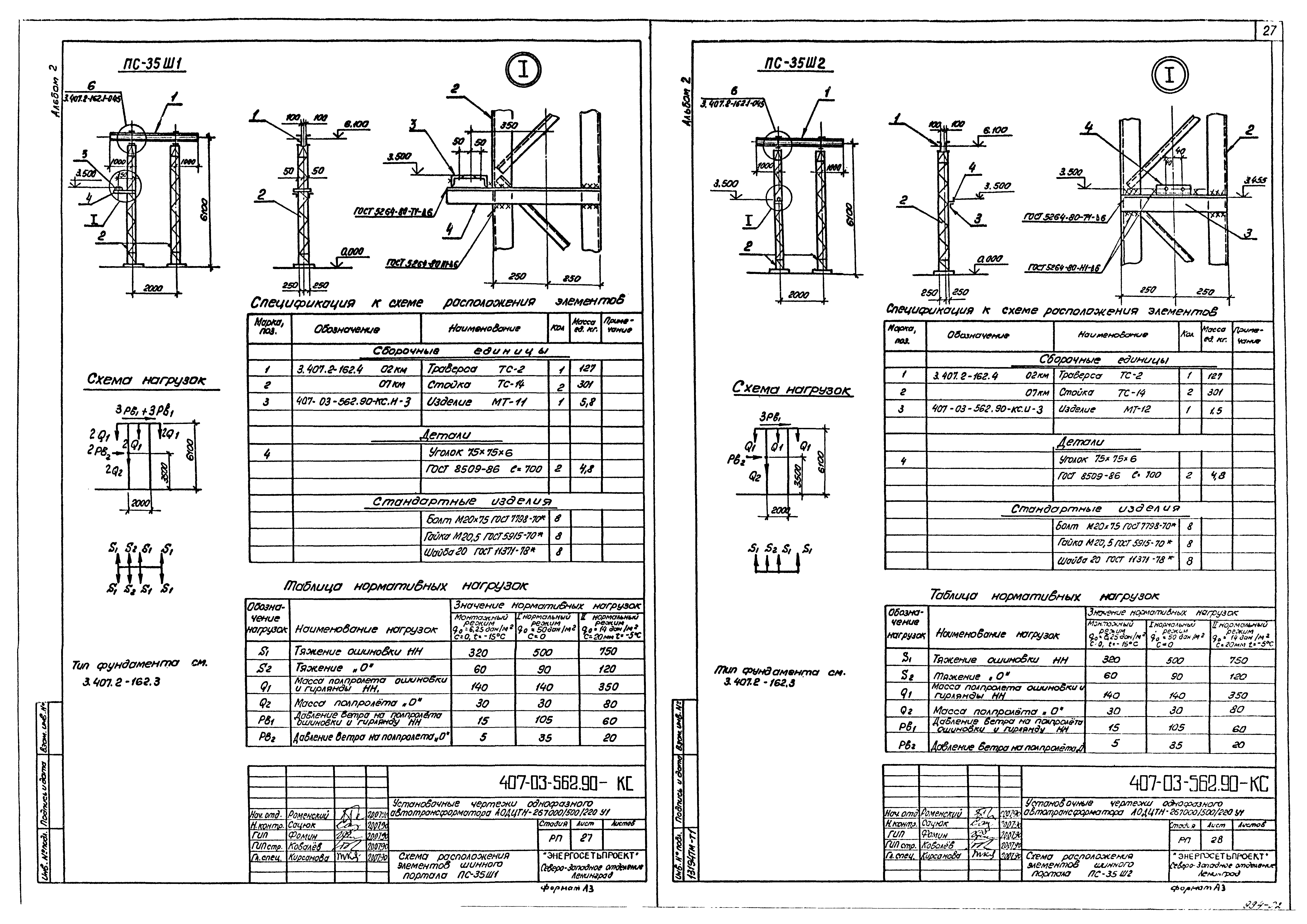

   Схема расположения элементов шинного портала ПС-35Ш1
   Схема расположения элементов шинного портала ПС-35Ш2

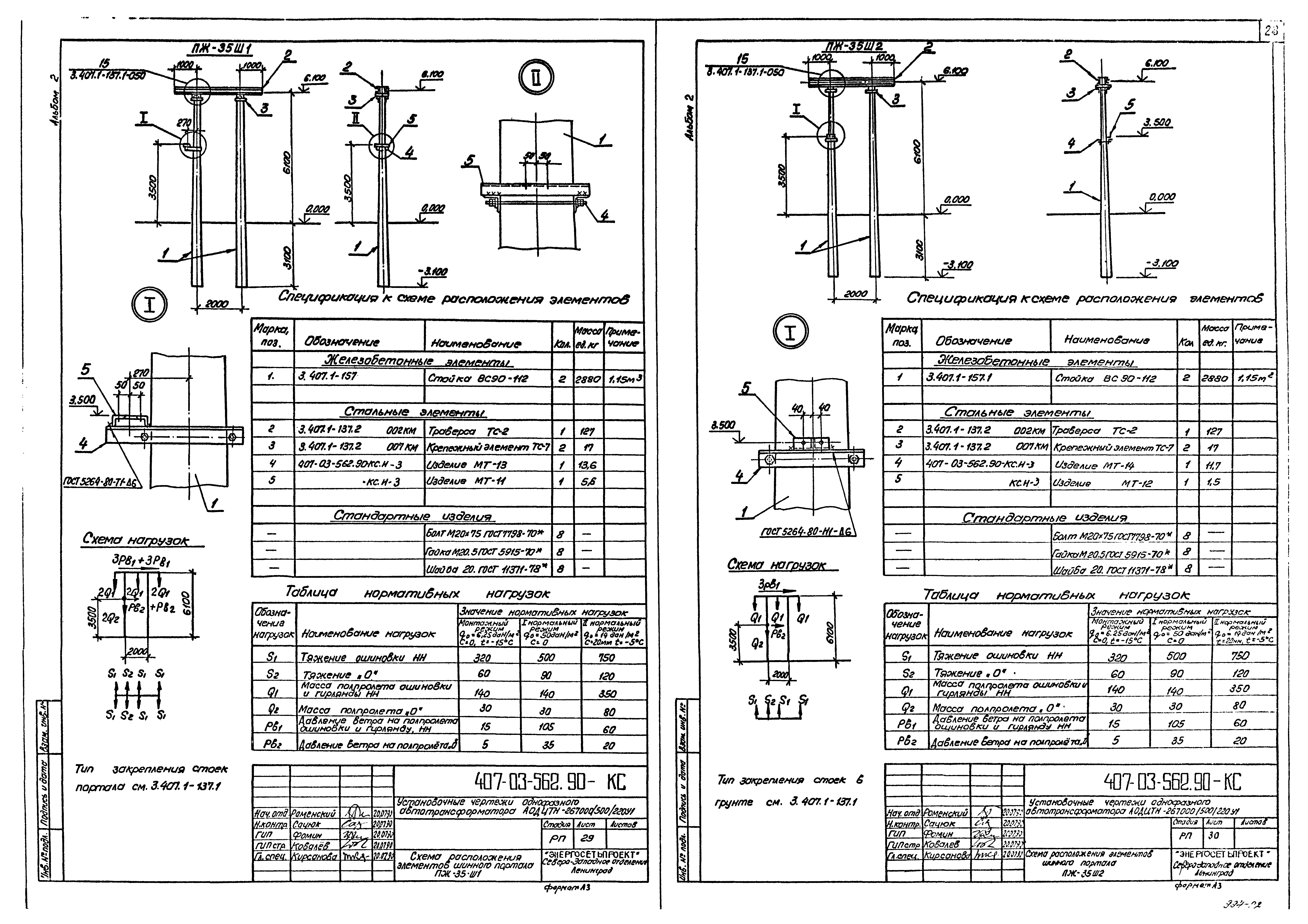

   Схема расположения элементов шинного портала ПЖ-35Ш1
   Схема расположения элементов шинного портала ПЖ-35Ш2

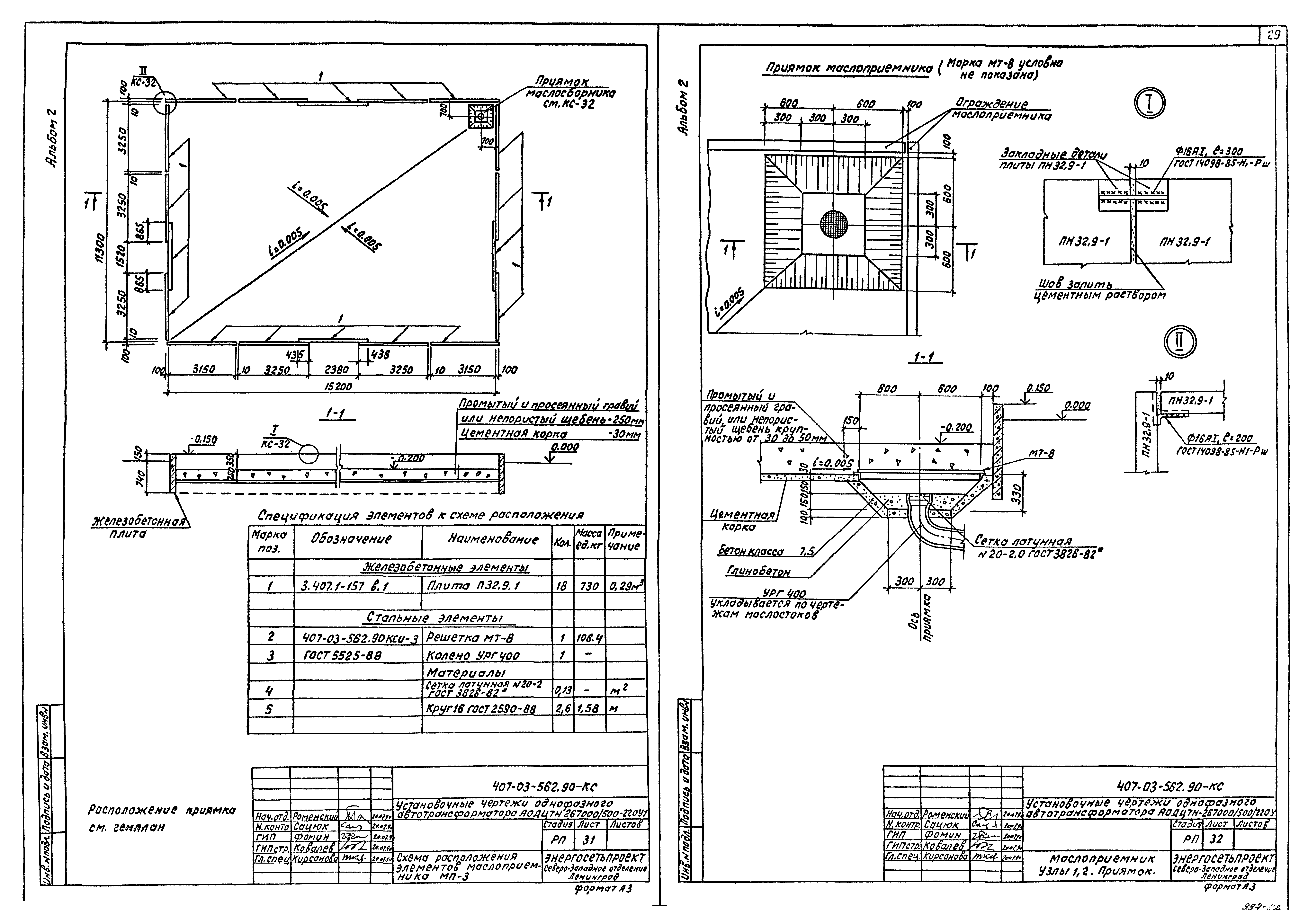

   Схема расположения элементов маслоприемника МП-3
   Маслоприемники. Узлы 1, 2. Приямок

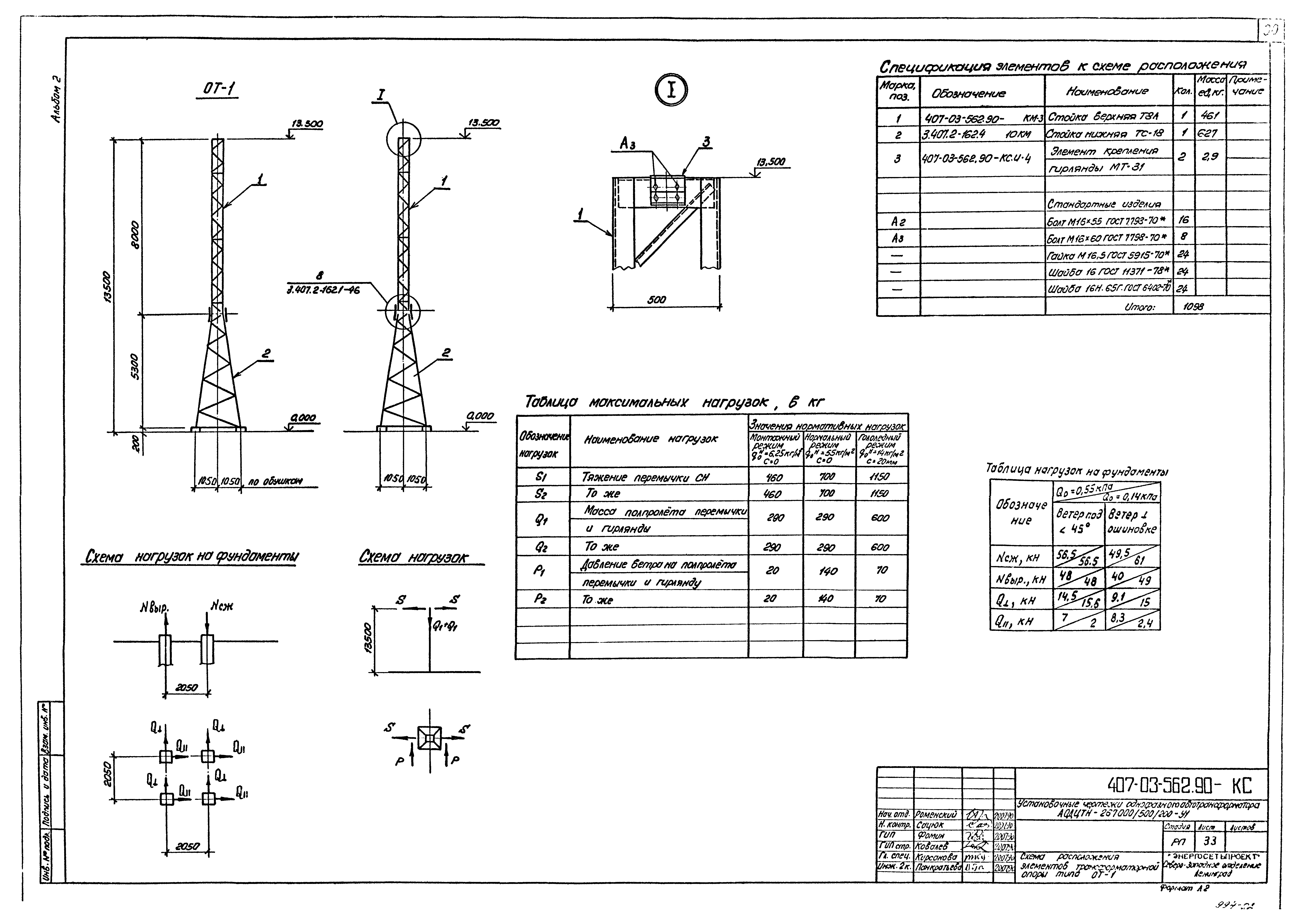

   Схема расположения элементов трансформаторной опоры типа ОТ-1

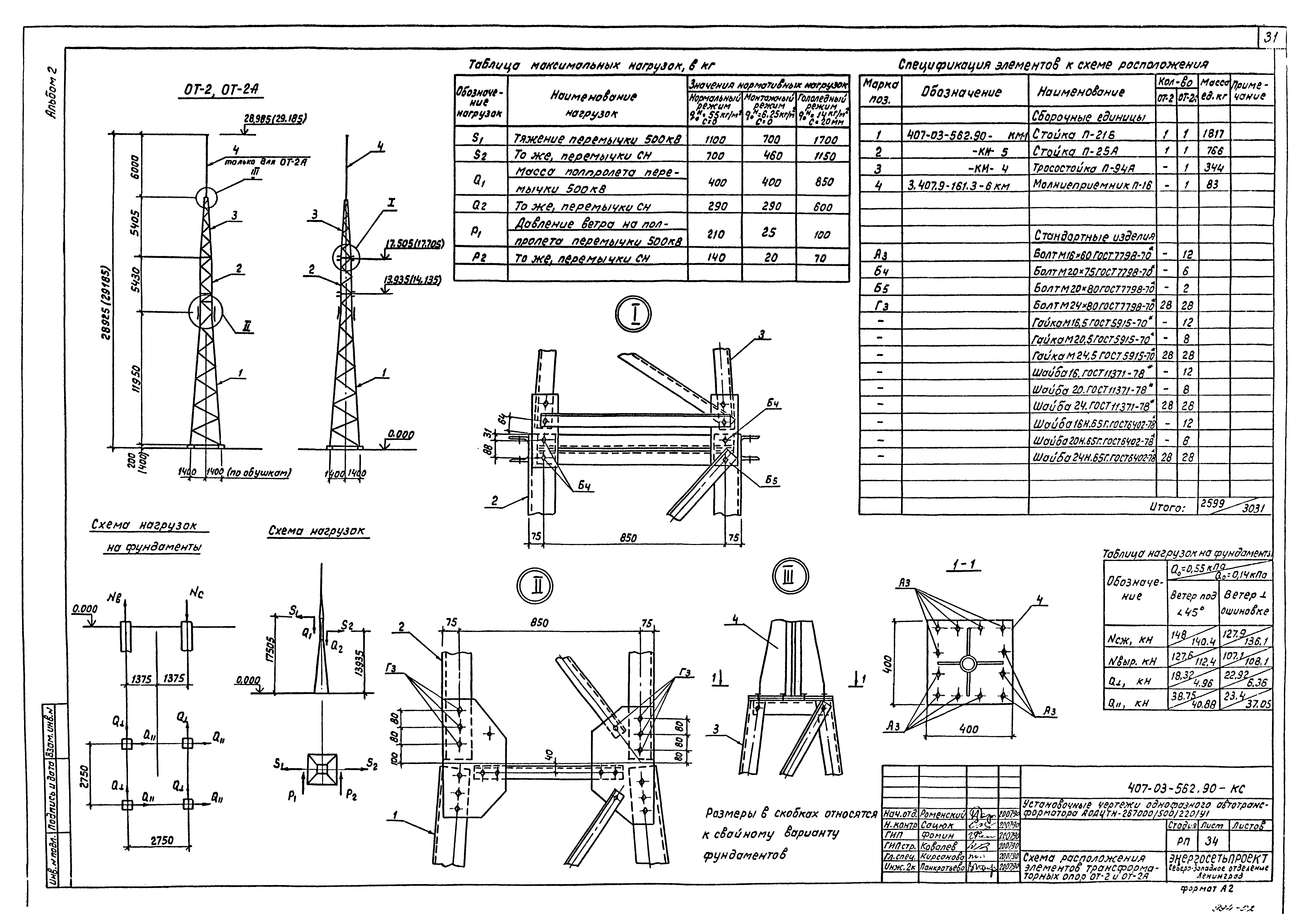

   Схема расположения элементов трансформаторных опор ОТ-2 и ОТ-2А
   Схема расположения элементов трансформаторных опор ОТ-3 и ОТ-3А

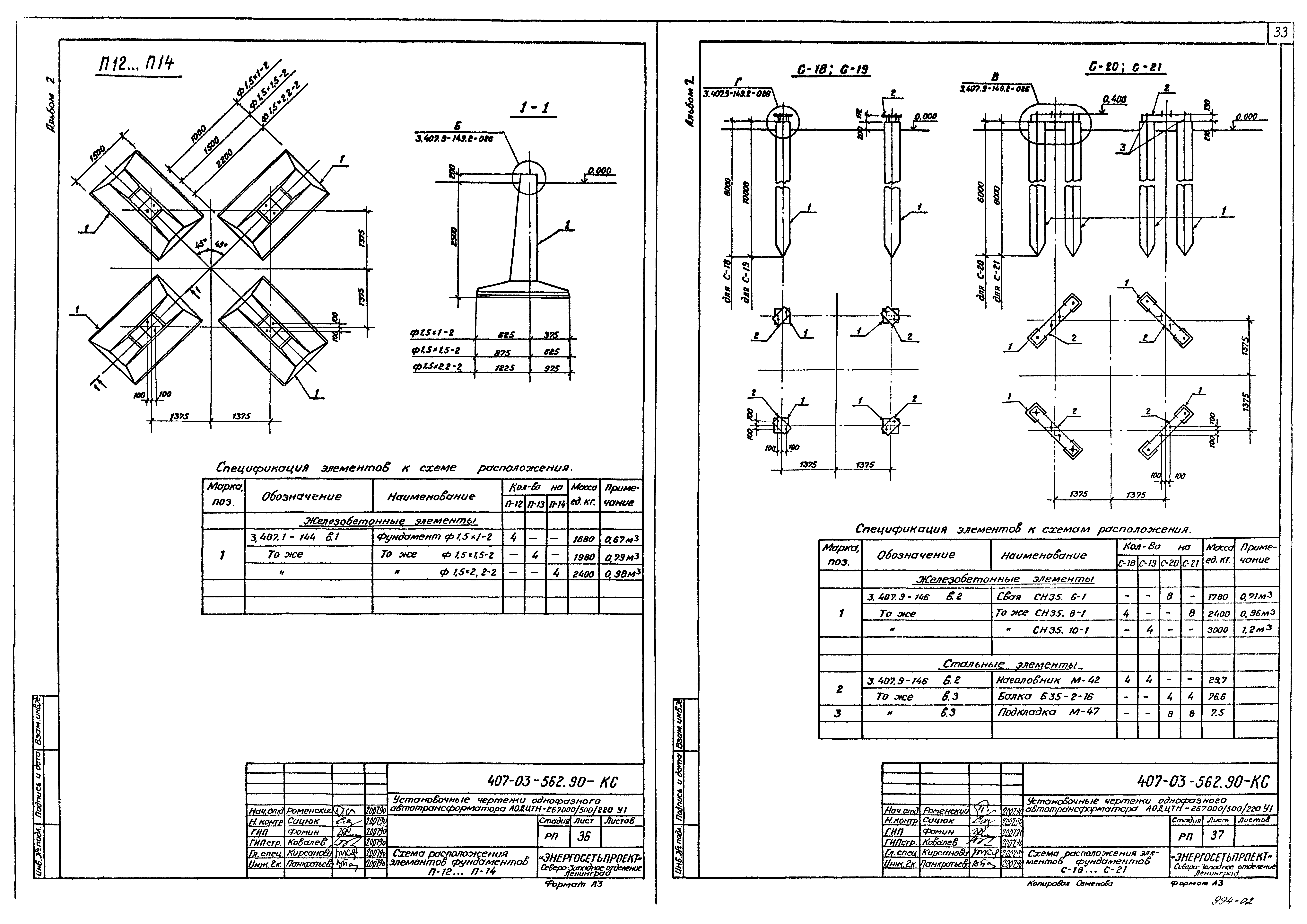

   Схема расположения элементов фундаментов П-12…П-14
   Схема расположения элементов фундаментов С-18…С-21

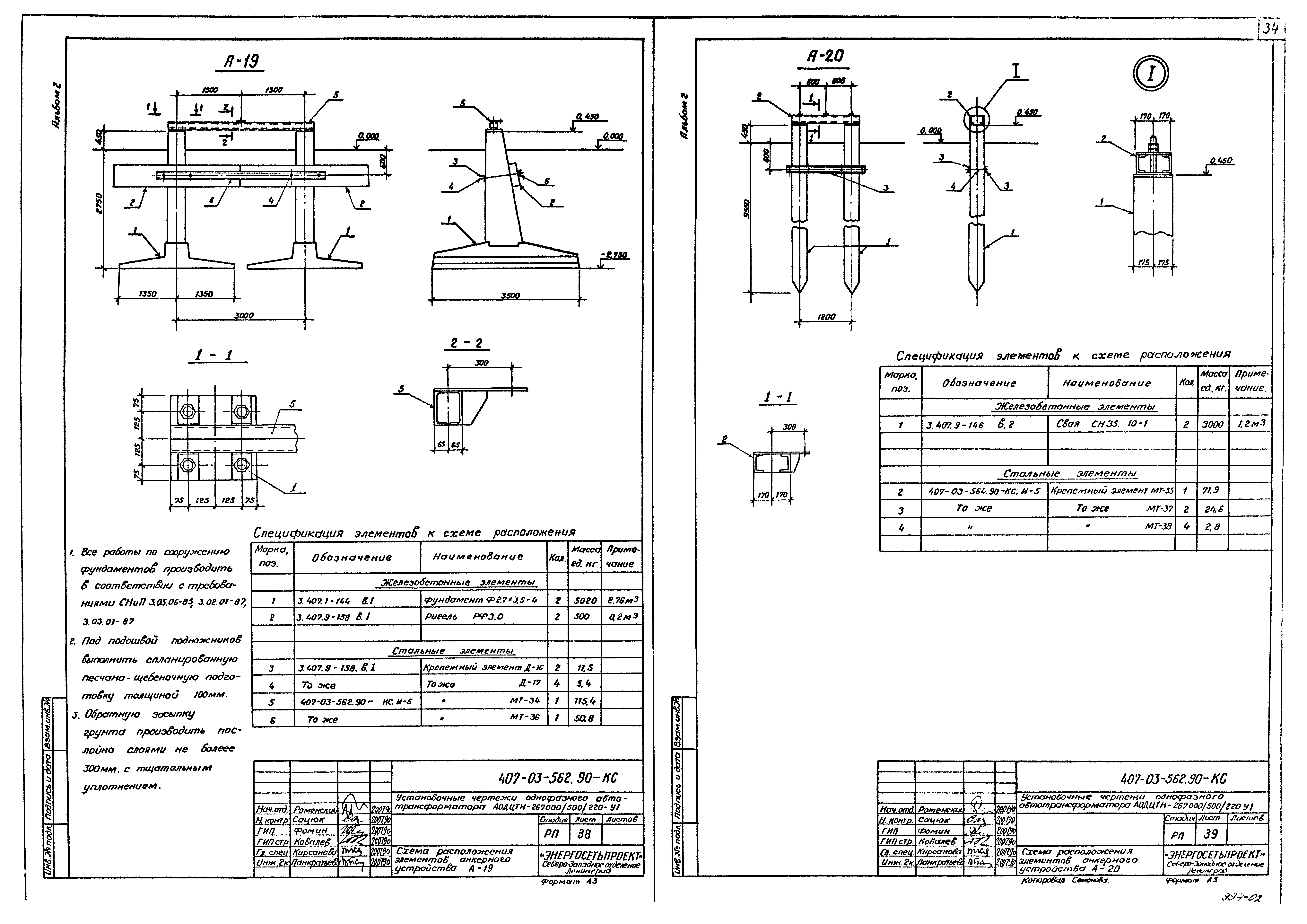

   Схема расположения элементов анкерного устройства А-19
   Схема расположения элементов анкерного устройства А-20

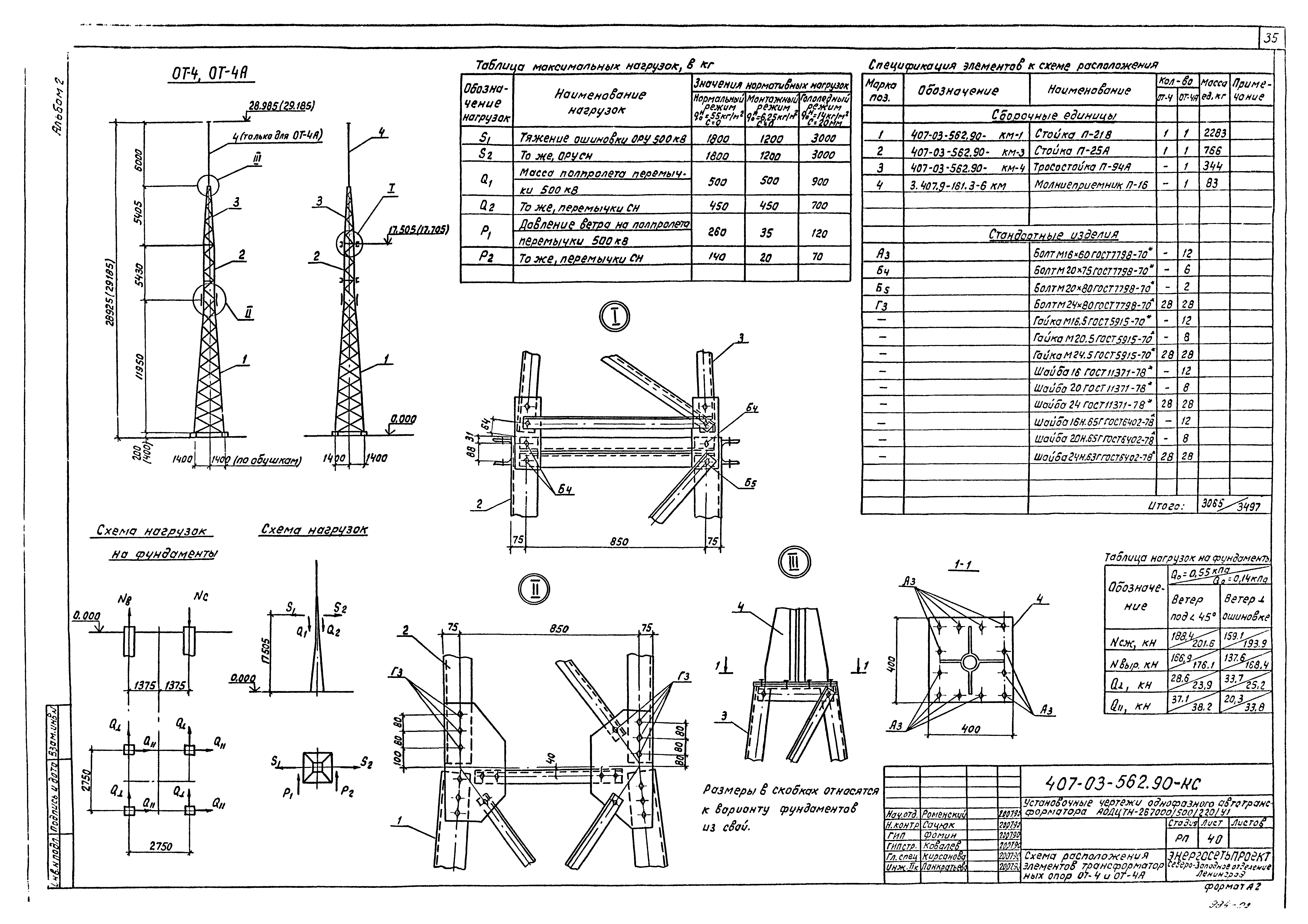

   Схема расположения элементов трансформаторных опор ОТ-4 и ОТ-4А

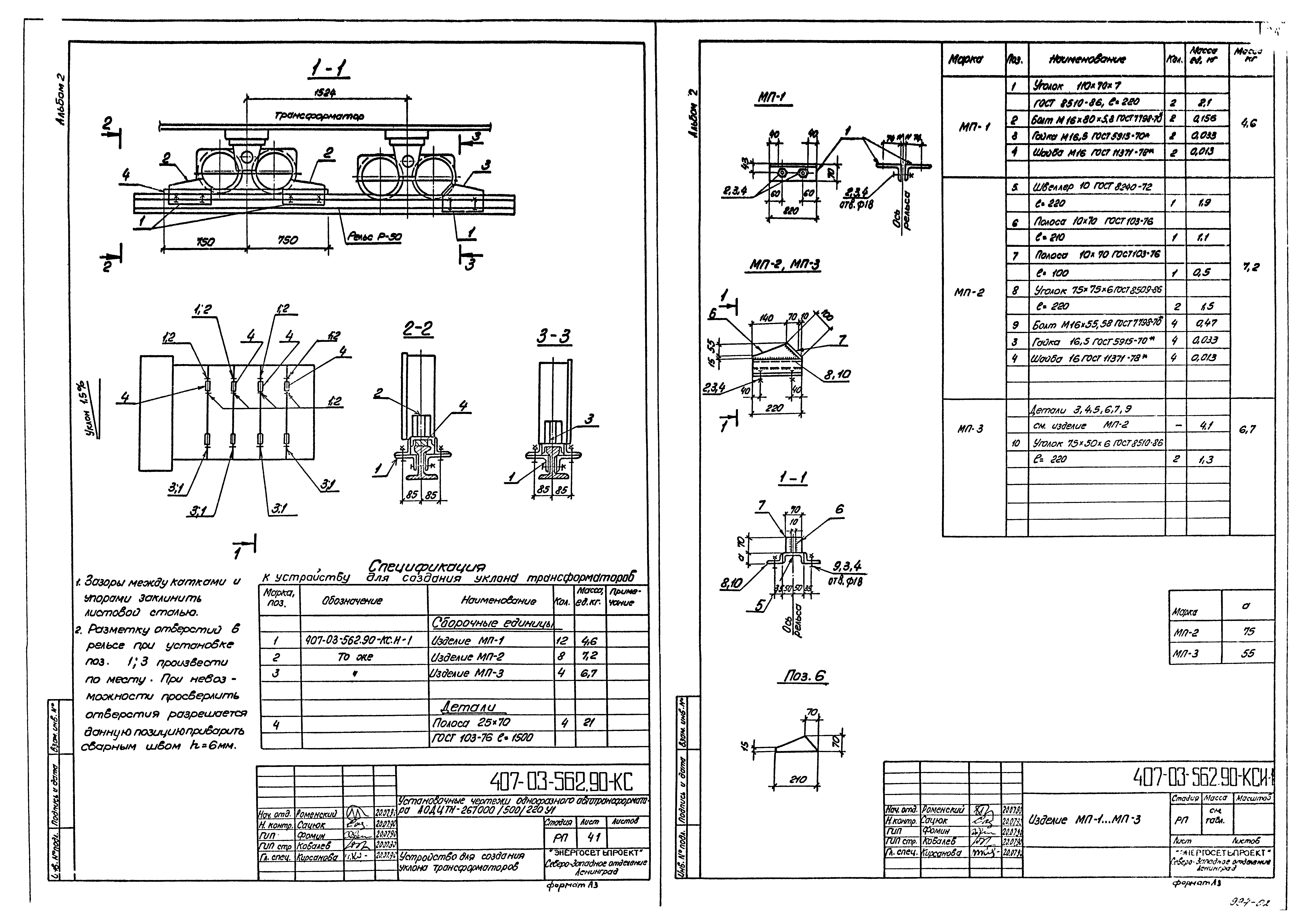

   Устройство для создания уклона трансформаторов
КС.И Строительные изделия
   Изделие МП-1…МП-3
   Изделие МТ-1…МТ-6

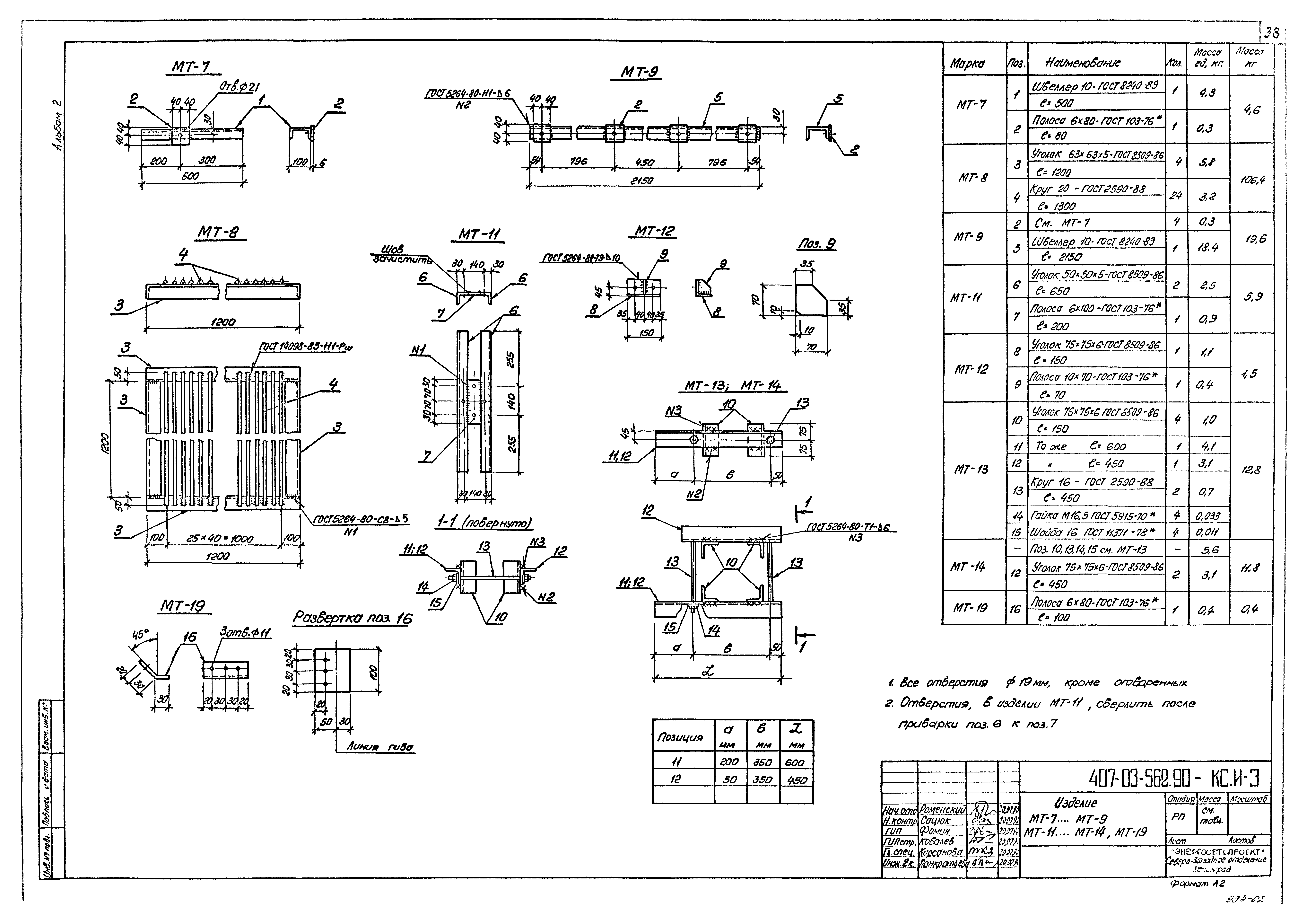

   Изделие МТ-7…МТ-9; МТ-11…МТ-14; МТ-19
   Изделие МТ-10, МТ-20…МТ-23; МТ-31

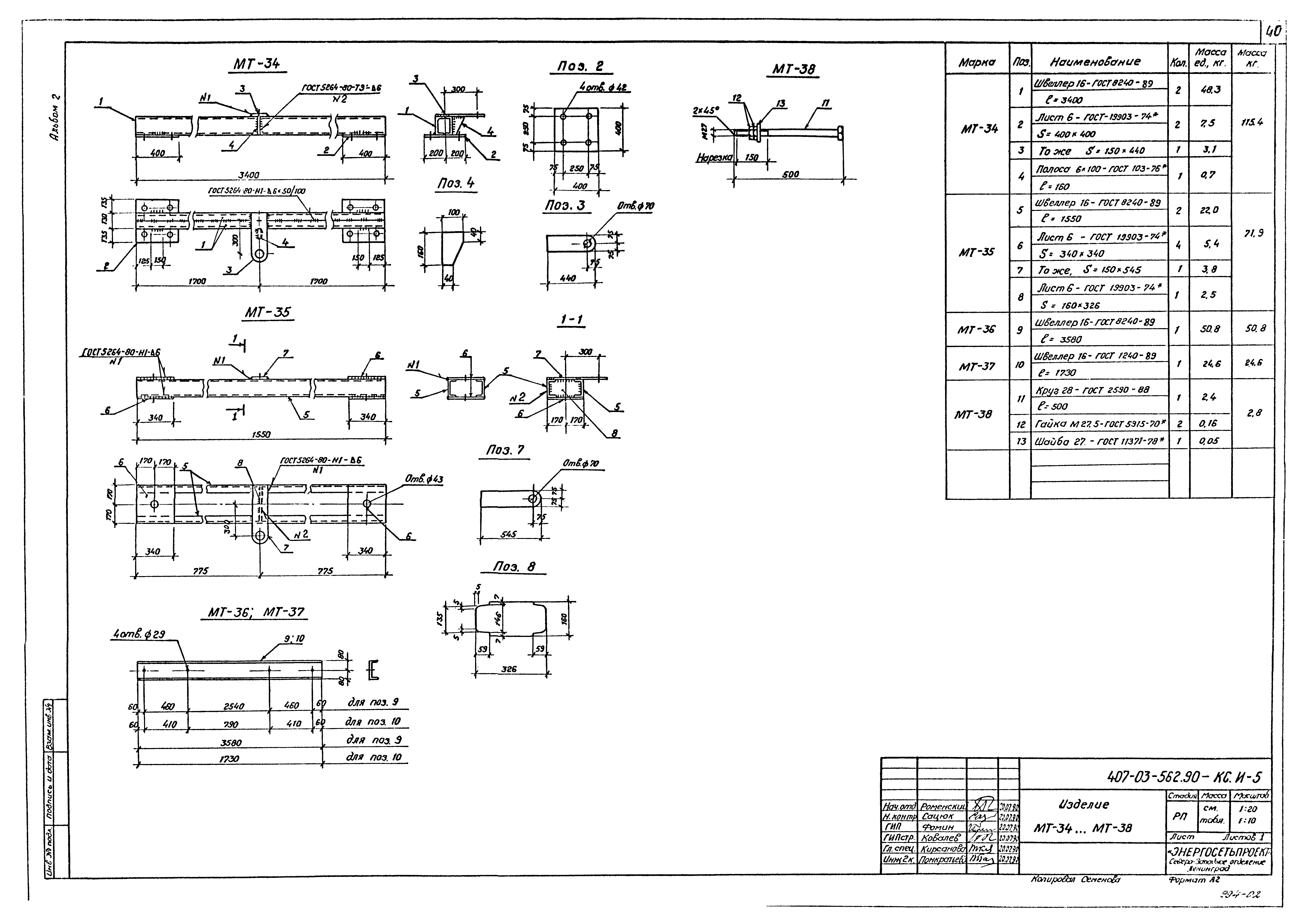

   Изделие МТ-34…МТ-38
КМ Стальные конструкции

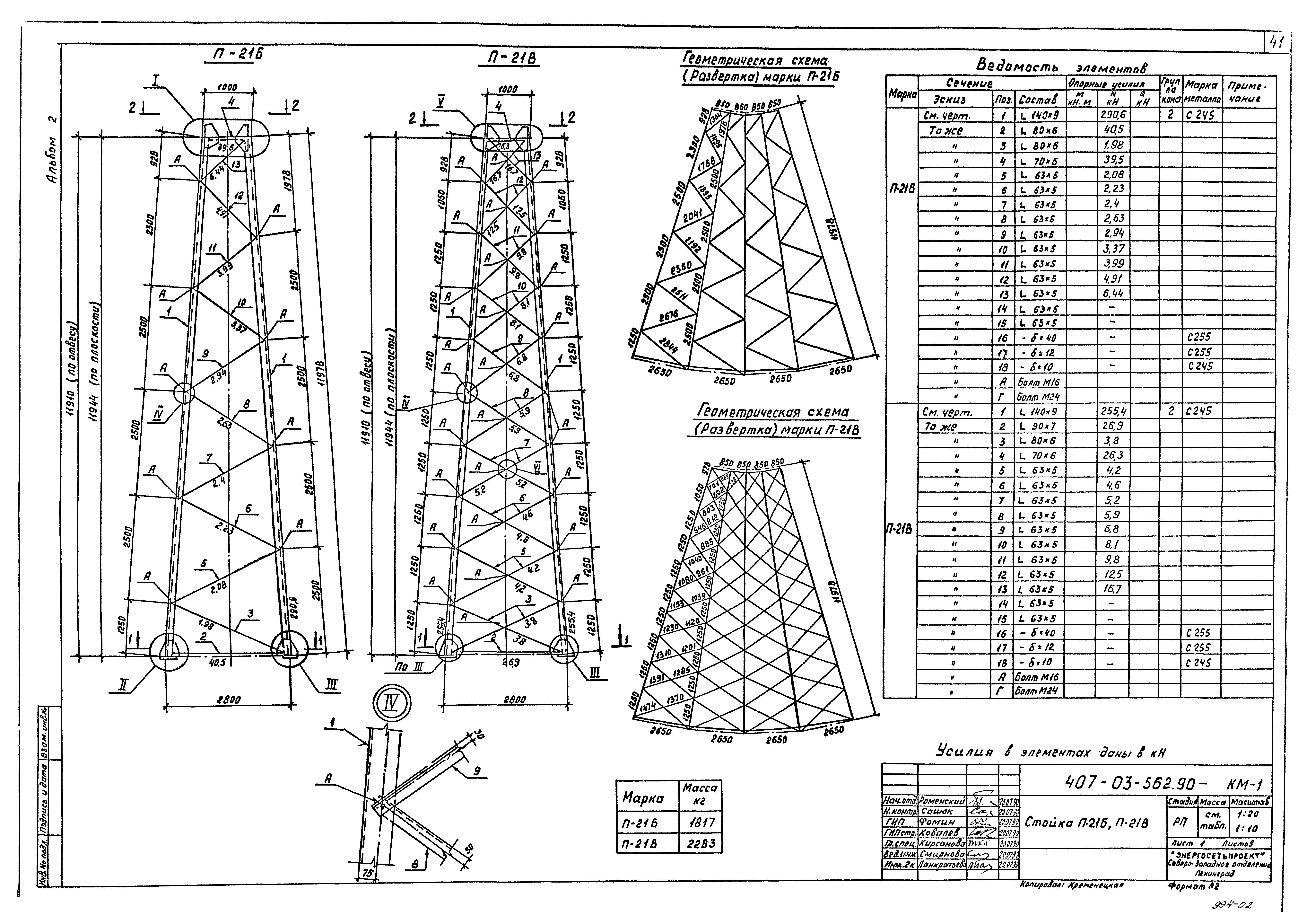

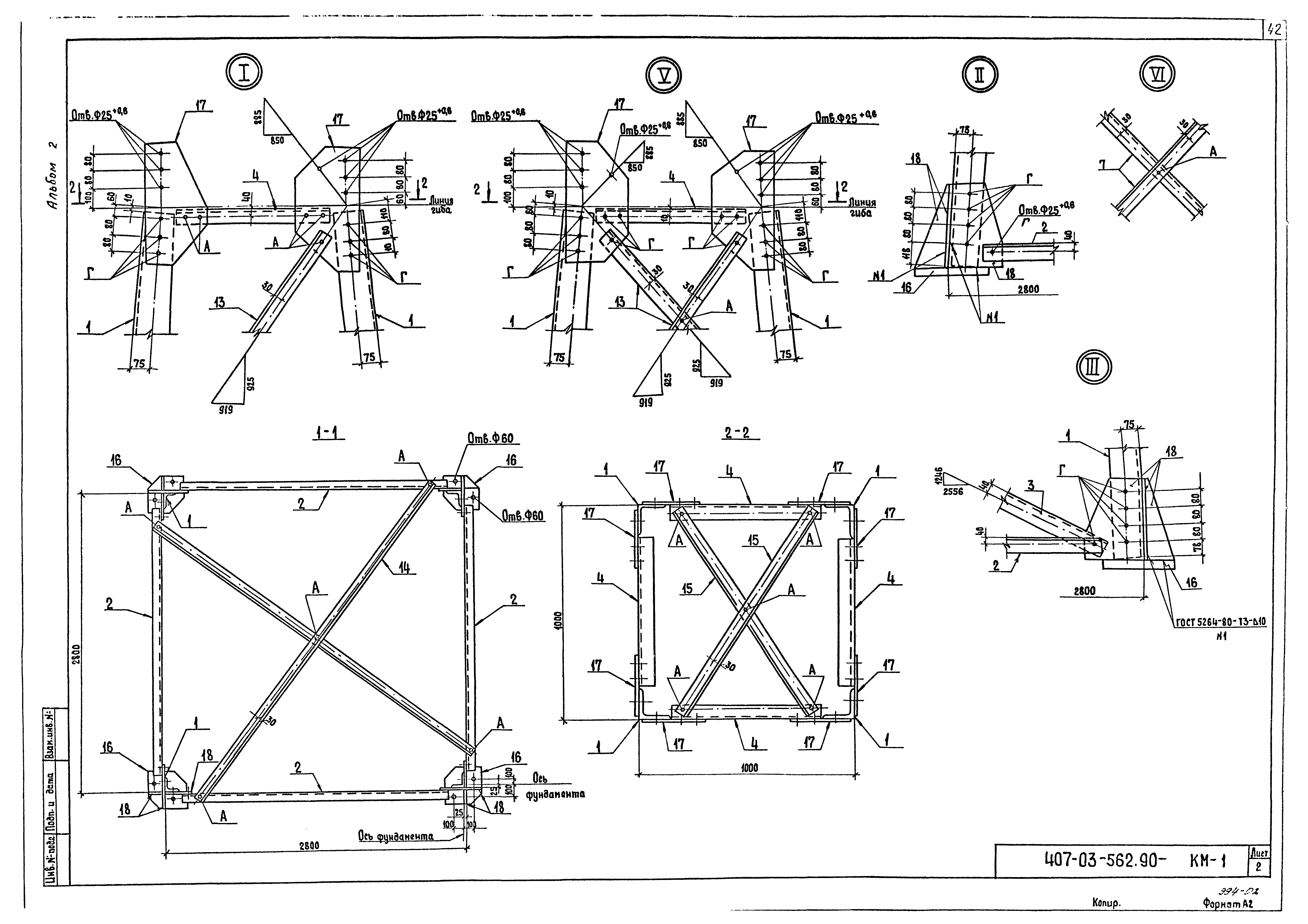

   Стойка П-21Б, П-21В

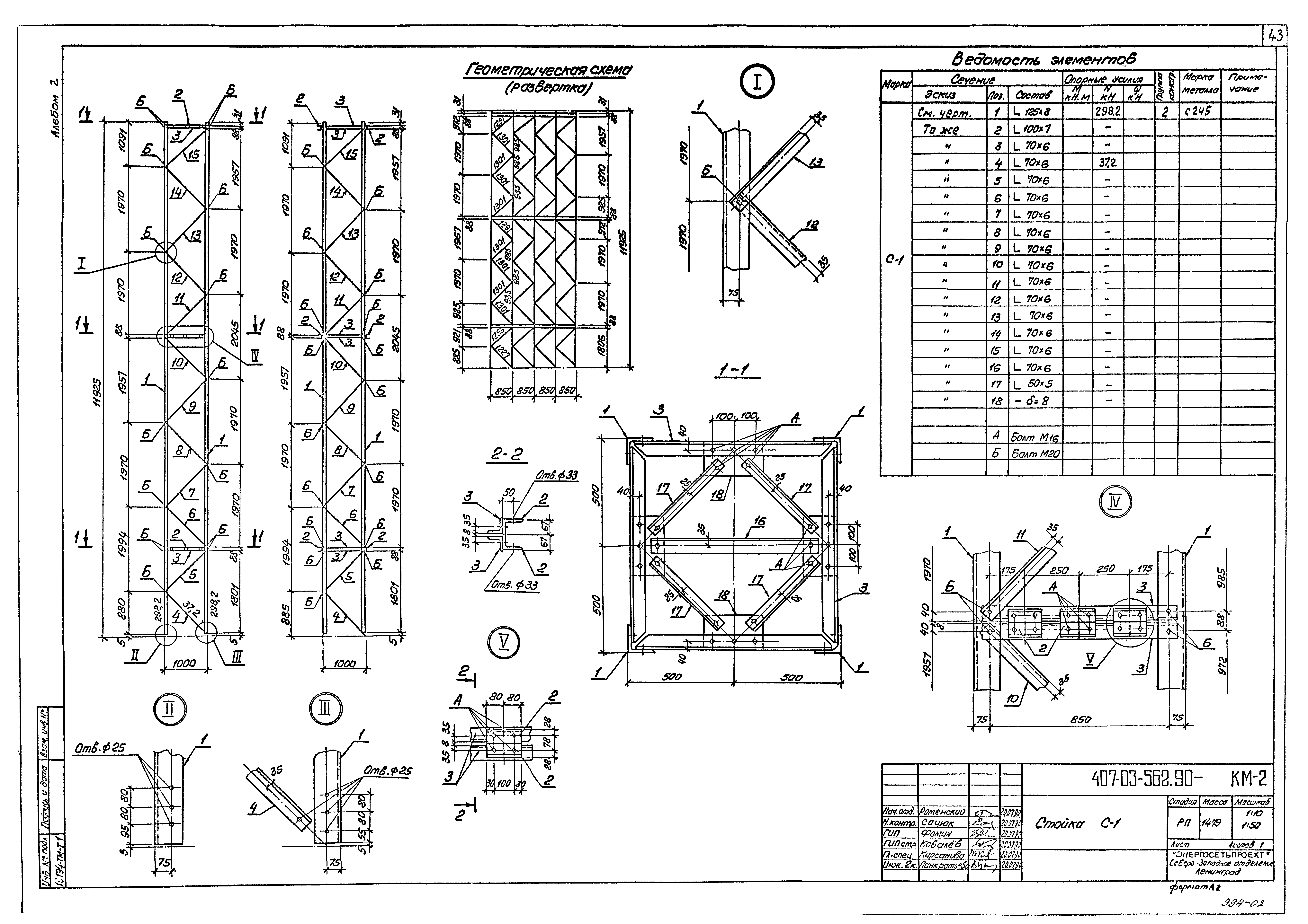

   Стойка С-1
   Стойка верхняя Т8А

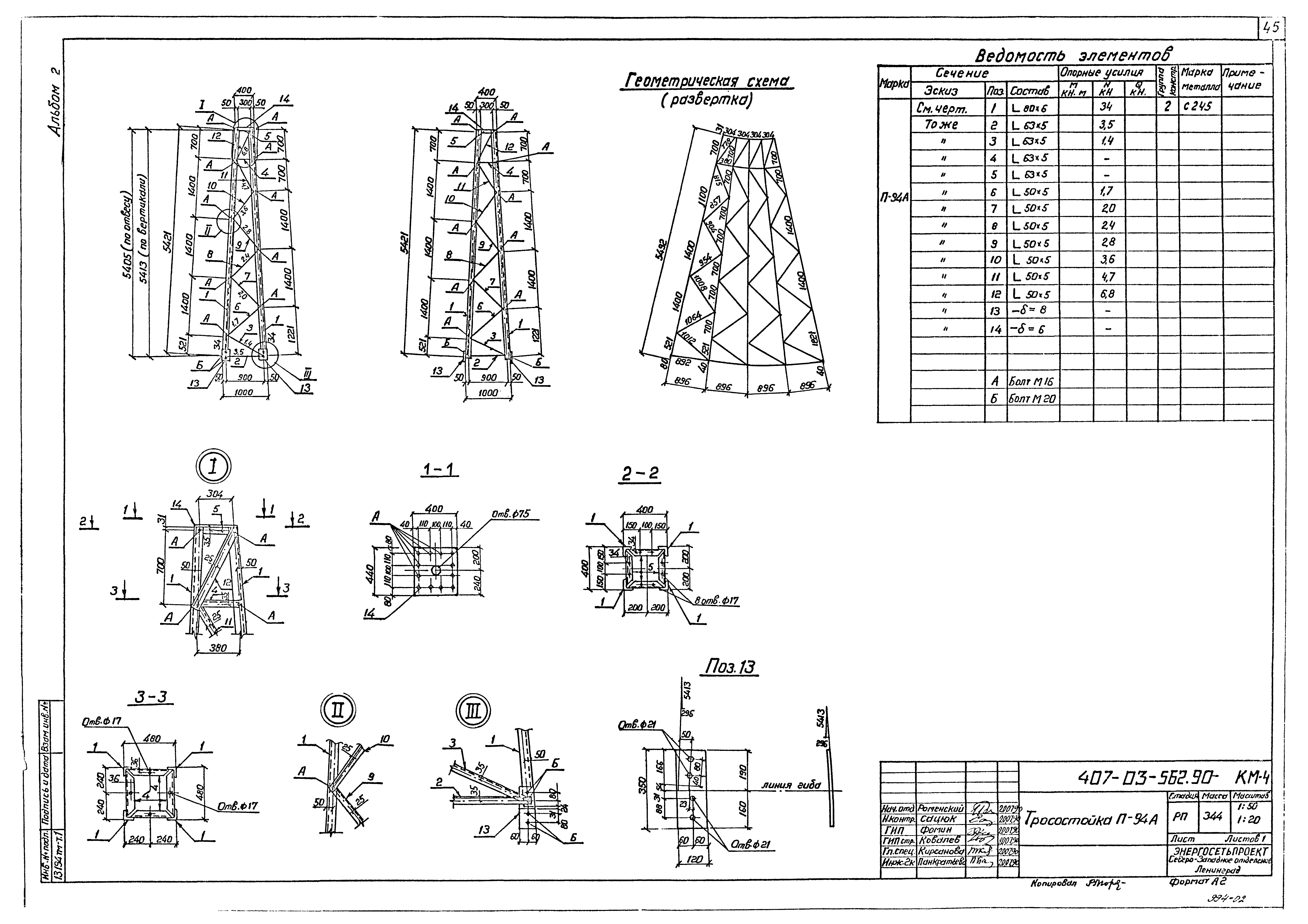

   Тросостойка П-94А

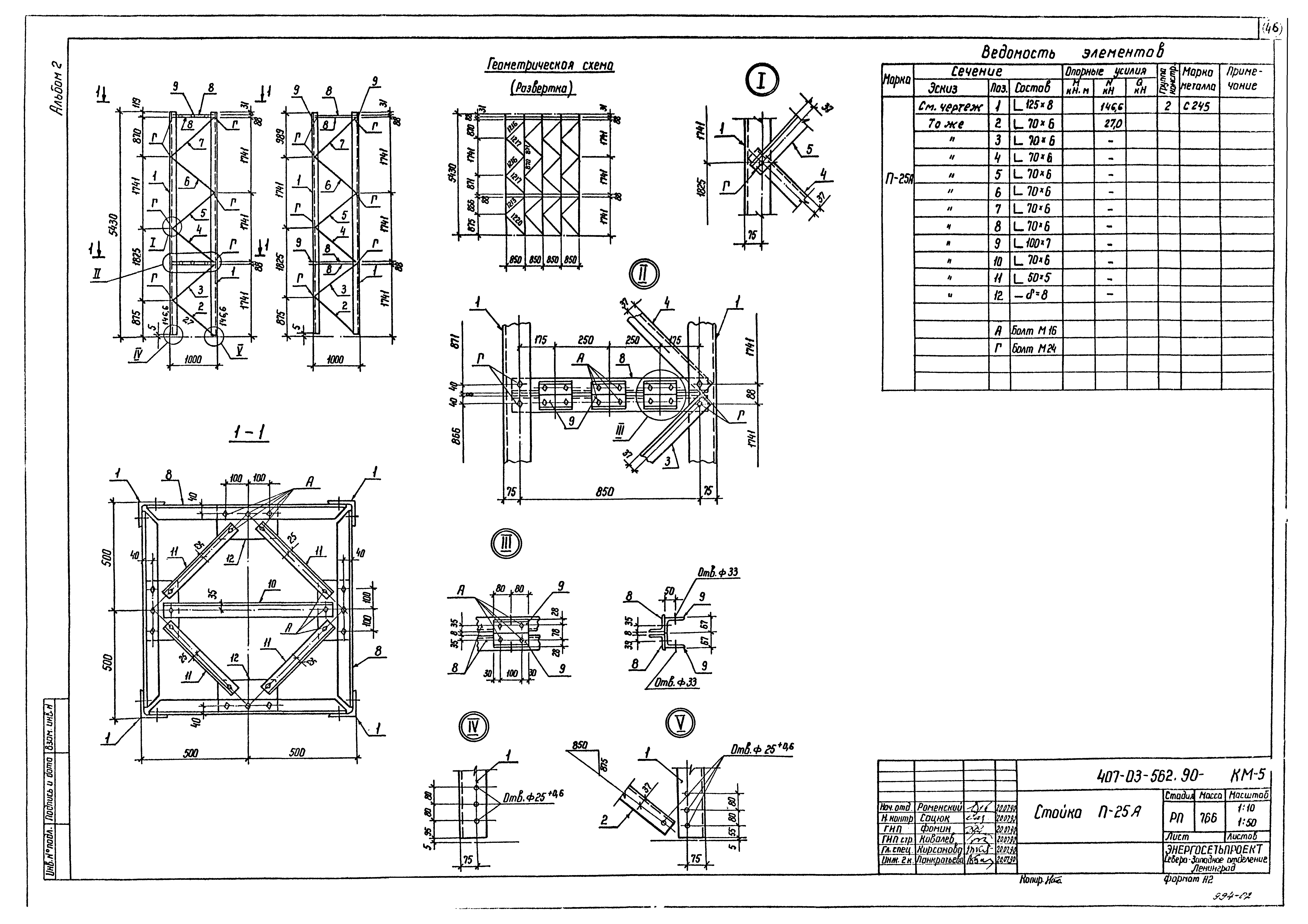

   Стойка П-25А
Разработан: Северо-западное отделение института Энергосетьпроект
Утверждён:20.07.1990 Минэнерго СССР (USSR Minenergo 42)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Промышленные предприятия, здания и сооружения Предприятия, здания и сооружения промышленности и электроэнергетики Электроэнергетика Установочные чертежи для трансформаторных подстанций
